Болты для арбалета своими руками в домашних условиях

Арбалет оружие, которому уже не одна сотня лет. Сейчас данное оружие используется в качестве спортивного инструмента для стрельбы, так же популярен среди любителей. Многие любители, которые не хотят тратить большие деньги на приобретение этого стрелкового оружия задаются вопросом, как сделать арбалет своими руками? В этой статье эти люди смогут найти ответ.

Виды арбалетов и их применение

Всего существует два вида арбалетов: классический и блочный.

Применяется стрелковое оружие в трех видах:

Спорт. При производстве такого используются новые модификации. Размеры и мощность зависят от вида спорта.
Любительская стрельба. Простые и незамысловатые арбалеты небольшой мощности, которые используют для развлечения.
Охота. В основном изготавливаются из блочных конструкций, так как имеют высокую мощность.

Строение арбалета

Стандартный арбалет состоит из:

Лук.
Спусковой механизм.
Ложе.
Тетива.

Допускается установка аксессуаров или дополнительных модулей, таких как прицел.

Изготовление арбалета

В данном пункте будет дана информация о том, как изготовить арбалета в домашних условиях. Разбор будет идти на примере деревянного арбалета. Для изготовления деревянного арбалета необходимо выбрать твердую и прочную древесину, такими как лиственница, дуб, кедр, красное дерево.

Ложе

Изначально для изготовления ложе берется прямоугольный деревянный брусок, в котором протачивается желоб для стрелы. После этого на обратном окончании желоба просверливается отверстие для спускового механизма. Спереди бруска протачивается отверстие для лука. Затем все отверстия аккуратно шлифуются и вырезается очертание ложе.

Лук является основной часть арбалета, поэтому при изготовлении ложе необходимо ориентироваться на параметры лука. При проточке желоба, желательно оставить несколько миллиметров запаса при проточке.

Если вы изготавливаете блочный арбалет, то нужно быть предельно аккуратным в проточке паза под перекрещивающийся участок, неправильная проточка испортит конструкцию.

Лук и направляющие

Лук можно изготовить из любой древесины. Устанавливается он в уже просверленное отверстие. Нужно рядом с отверстием под спусковой механизм так же просверлить желоб для болта, который будет фиксировать тетиву.

Особое внимание нужно уделить направляющим арбалета, так как они задают начальный путь стреле(болту). Они не должны иметь высокий коэффициент трения. Желательно их изготовить как отдельную деталь. Это упростит использование арбалета, если захочется пострелять с других болтов, можно с легкостью поменять на нужный размер.

Направляющие должны изготавливаться максимально похожими друг на друга. После изготовления они устанавливаются в паз таким образом, чтобы ось вложенной стрелы совпадала с осью натянутой тетивы. Болт должен свободно лежать в желобе Для защиты деревянной поверхности на неё можно установить металлическую защиту.

Спусковой механизм

Самым простым вариантом будет крепление рычага, которые будет исполнять функцию спускового механизма. Однако излишне простым его делать тоже не стоит, так как он отвечает за такие важные функции:

Удержание натянутой тетивы.
Обеспечение спуска в необходимый момент.

В соответствии с этими двумя пунктами необходимо дополнить конструкцию спускового механизма разгрузочным рычагом и предохранителем.

Чтобы было удобно устанавливать замок, нужно сделать его простой формы, для того, чтобы не возникло сложностей с крепежом. Так как арбалет должен выдерживать повышенную нагрузку, то изготавливать спусковой механизм нужно делать из прочного дерева, идеальным вариантом для этого является бук. Сам механизм крепится на болты, после установки он не должен совершать каких-либо движений.

Арбалет для охоты

Это усложненный вариант, предназначенный для охоты.

Ложе

Ничем существенным от вышеописанного арбалета изготовление ложа не отличается, единственным нюансом является прямоугольно отверстие под спусковой механизм.

Лук и направляющие

Лук изготавливается из прочной сухой древесины, в середине толщина дерева должна быть максимальной. Плечи необходимо сделать уже. Если остались излишки древесины, их необходимо убрать, ровнять до тех пор, пока прогиб плечей не будет одинаков.

Спусковой механизм

В данном случае механизм должен быть гораздо мощнее, поэтому дерево не подойдет. Спусковой механизм необходимо собрать точно по чертежу используя стальные детали.

Колодка

Колодка используется для крепления лука и его плечей к ложе. Эта деталь испытывает высокие нагрузки, поэтому может быть изготовлена только из металла. Колодка крепится к ложе или же плечам лука при помощи болтов или заклепки. Желательно не крепить его к плечам, так как малейшая ошибка может нарушить весь процесс стрельбы. Можно сделать колодку съемной, чтобы уменьшить вес арбалета при переноске.

Тетива

Всего есть четыре вида тетивы:

Металлическая — плетется из небольших тросиков или струн.
Шелковая — плетется из шелка.
Третья изготавливается из лески.
Синтетическая — основной элемент кеврал.

Лучше всего плести тетиву самостоятельно или приобретать плетеную, так как в таком случае небольшая часть нагрузки будет уходить на трение между нитями. Это позволит снизить нагрузку с неё и продлить срок службы.

Болт(стрела)

В этом пункте стоит напомнить о технике безопасности, так как болт обладает большим останавливающим действием, даже больше чем пуля.

Стрелы для арбалета изготавливаются из материалов, которые имеют высокую прочность и упругость. Если этим материалом выступает древесина, нужно смотреть, чтобы она лежала продольно при обработке, это придаст болту ещё большую пластичность.

В основном центр тяжести стрелы лежит между 1 и 2 или 2 и 3 элементами. Это положение может варьироваться в зависимости от того, из какого материала изготавливается стрела, наконечник, древка или носка.

Для защиты от влаги стрелы пропитываются специальным защитными растворами. Для большей долговечности стрелы хранятся в горизонтальном положении.

Стрельбу из арбалета нужно вести на схожих по весу болтах, в противном случае начнет нарушаться дальность и точность стрельбы.

Изготовить арбалет в домашних условиях не так уж и трудно. Однако стоит помнить о технике безопасности при использовании, чтобы не навредить себе и окружающим. Основная масса людей, которая изготавливает арбалеты кустарным способом, молодые люди. Если же у человека есть возможность, то лучше всего приобрести арбалет профессионального производства.

Фото идеи и примеры изготовления самодельных арбалетов

Источник

В любом хобби существуют так называемые расходники. В оригами необходима бумага, в моделировании не обойтись без клея, а вот у тех, кто увлекается различным оружием, всё гораздо сложнее: их расходники – пули, стрелы, дротики – отнюдь не такие дешёвые, как хотелось бы. Что же делать, чтобы не разориться на «снарядах» для своего любимого оружия? Правильно, конструировать своими руками. Поэтому сегодня попробуем самостоятельно сделать арбалетный болт.

Что это такое?

Начнём с теории. Арбалетный болт – это специальный снаряд, который используется при стрельбе из специфического и редкого оружия. От баланса болта, его длины, материала, который использовался при изготовлении, зависят и дальность стрельбы, и её точность.

Стоит отметить, что выбор стрелы зависит не только от модели арбалета, но и от самого стрелка, поэтому не стоит жалеть времени на подбор правильного снаряда. Стоит также учитывать тот факт, что и при самом аккуратном пользовании болтами со временем изнашивается их оперение, наконечник, да и древко может сломаться – именно поэтому рекомендуется останавливаться на тех стрелах, в которых легко можно будет заменить одну или несколько составных частей.

Кроме того, ни в коем случае нельзя пытаться заменить болты для арбалета на более лёгкие стрелы, используемые при стрельбе из лука. Во-первых, существенно пострадает точность выстрелов, ведь арбалет приспособлен для более мощных снарядов, а во-вторых, такая недонагрузка отрицательно скажется на самом арбалете, поэтому не стоит рисковать оружием в попытке сэкономить.

Выбор материала

В комплекте с каждым арбалетом обычно идёт заводской набор болтов. Но при стрельбе стрелы и теряются, и деформируются, и совсем ломаются. Именно поэтому рано или поздно перед многими любителями стрельбы встаёт вопрос самостоятельного изготовления снарядов – заводские болты не всегда по карману тем, кто расходует большое количество стрел.

Одним из первых встаёт вопрос выбора материала. Прежде чем задумываться, как сделать арбалетный болт из алюминиевой трубки, стоит вспомнить про то, что даже этот, казалось бы, универсальный металл не так уж и долговечен: из-за его мягкости стрелы быстро деформируется.

Что касается карбона, гораздо более дорогого и прочного, то болт вряд ли выдержит удар не о специальную мягкую мишень, а о твёрдую цель. Дерево – материал эстетов, которые добиваются максимальной близости современных болтов к их историческим аналогам. При постоянном использовании дерево быстро ломается, что при довольно высокой его стоимости – далеко не самый лучший вариант, кроме того, ему необходимы специальные условия хранения и транспортировки, да и специальный уход также необходим.

Ещё один вариант – пластик, наверное, именно он считается оптимальным: да, болты из него быстро изнашиваются, но материал совсем недорогой, поэтому заменить древко не составит труда.

Ещё немного теории

Что значит «арбалетные болты спортивные» и «болты охотничьи»? Разница между ними заключается в материале древка: в случае охотничьей стрелы оно более тяжёлое, тогда как в спортивном болте – полое. Что касается наконечника, то в охотничьих стрелах он имеет гораздо больше граней и зазубрин, чем в спортивных.

Оперение спортивных болтов короче, чем охотничьих: в последнем случае стреле необходимо быстро стабилизироваться, а обеспечивает это качество длинное оперение, изготовить которое можно как из пластика, так и из обычных перьев.

Параметры идеального болта

Теперь, когда у нас уже есть определённая информационная база, узнаем, как сделать арбалетные болты своими руками. Начнём с параметров изделия: его длина должна быть 30-40 сантиметров при диаметре 6-9 миллиметров. Что касается оперения, то его длина не должна превышать 7 сантиметров. Готовый болт должен весить от 15 до 40 граммов. Обычно болты изготавливаются небольшими, но всё же партиями, например, по пять снарядов за раз. В таком случае важно, чтобы они были максимально идентичны – именно это гарантирует одинаковые результаты при стрельбе. Стоит помнить, что чем тоньше древко и чем короче оперение, тем лучше аэродинамические качества болта.

Болт из пластика своими руками. Что понадобится?

Итак, как сделать арбалетный болт своими руками? Попробуем сконструировать простейший дротик пистолетного типа. Для этого понадобится трубка пластиковая от воздушного шарика, держатель к ней (круглый, надевается на палку и помогает поддерживать положение шарика), заклёпка, гвоздь (длина — 12 см, ширина — 4 мм), пластик на оперение (толщина — 0,3 мм, а длина и ширина — 70 и 18 мм соответственно).

Из инструментов понадобятся канцелярский и термонож (последний – модификация паяльника, на кончик которого крепится лезвие, а разогреваемое паяльником, оно отлично послужит для прорезания отверстий для оперения), ножовка по металлу, дрель со сверлом (диаметром 5,5 мм), напильник и силиконовый клей. Обязателен и шаблон, по которому будут вырезаться перья.

Инструкция по изготовлению

Начинается всё с затачивания заклёпки. Для этого нужно зажать её в дрели и постепенно с помощью напильника заострить. После этого палочка от шарика разрезается напополам поперёк, а потом в получившихся трубочках делаются надрезы для вставки оперения – проделывать эти операции лучше всего термоножом.

В держателе для шарика срезается верхняя его часть, которая крепится на палку, разрезается напополам и рассверливается с помощью сверла – это будущее окончания хвостовика болта. Естественно, болт необходимо утяжелить, для этого у гвоздя отрезается шляпка, потом он сам разрезается напополам, а после этих манипуляций одна из половинок вставляется в пластиковую трубку (гвоздь должен занять 2/3 будущего болта). После этого наступает черёд оперения: из пластика вырезаются своеобразные трапеции.

Теперь, когда все детали готовы, можно собирать болт. Сначала в пластиковую трубку примерно на треть длины вставляется наконечник, смазанный силиконовым клеем. Потом с обратной стороны вводится также смазанный клеем гвоздь, он должен опереться в заднюю часть заклёпки. После этого в прорези для оперения вклеиваются пластиковые трапеции-лопасти, а завершает изготовление болта вырезанный из держателя для шарика наконечник, приклеиваемый к заднему концу палочки.

Замена пластика на алюминий

Изготавливая арбалетные болты своими руками, можно использовать в качестве материала для древка алюминий. О свойствах дротиков из этого материала уже говорилось выше – он относительно мягок, поэтому с течением времени неизбежно деформируется.

Вместе с тем использование металлической трубки при изготовлении болта по той же схеме, что представлена выше, поможет существенно усилить конструкцию, прибавив ей вес и прочность.

Арбалетный болт из дерева

В заключение хотелось бы вернуться к классическим деревянным дротикам. Арбалетный болт, фото которого представлено ниже, изготовлен из дерева. Идеальным материалом в этом случае будет берёза, которую хоть и непросто обрабатывать, но болты из неё получатся очень прочные. Штапик, который и идёт на древко, чаще всего квадратный, но порой встречаются и так называемые шканты – уже закруглённые палочки.

В случае с изначально квадратными древками с помощью рубанка придётся придать им восьмигранную форму, а потом наждачной бумагой, всё менее грубой, постепенно отшлифовать древко до идеальной гладкости.

В данном случае оперение лучше изготавливать из алюминиевого скотча – оно достаточно прочное, к тому же придаст болту так необходимый для дальнего полёта вес.

Из алюминиевого скотча вырезаются прямоугольники, которые потом обклеиваются другим, ярким скотчем, который поможет найти стрелу в траве. При этом с одной стороны на получившейся конструкции с помощью шаблона вырезаются идентичные перья. С помощью того же силиконового клея они закрепляются в вырезанных в древке проёмах.

Для создания безопасного наконечника к верхнему концу древка изолентой прикрепляется монета. Сверху на неё выдавливается немного монтажной пены, а потом вся конструкция обтягивается тканью. Такой наконечник в мишень не вонзится, но вместе с тем он не нанесёт никакого вреда при неосторожном использовании. Итак, арбалетный болт из дерева готов.

Заключение

Стрельба из какого бы то ни было оружия — хобби необычное и опасное. При тренировках с арбалетом или луком всегда стоит помнить, что снаряды в ваших руках представляют собой реальную опасность, поэтому соблюдайте технику безопасности.

Источник

В этой статье описывается как изготовить мощный и надежный арбалет своими руками. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами. Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя только подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

Характеристики арбалета

Вес: 3 кг;
Длина: 960 мм;
Ширина: 820 мм
Сила натяжения лука: 30 — 40 кг;
Оптимальный вес стрелы: 20 — 25 г;
Прицельная дальность стрельбы 80 — 100 м;
Глубина проникновения стрелы диаметром 7 мм и весом 15 г в сухую сосновую доску с расстояния 10 м: 4 см;
Усилие на спуске: 400 — 500 г.

Крепление

Центральной деталью, к которой будут крепиться плечи и ложе арбалета, является деталь.

Она вырезается из железного листа толщиной 2,5 — 3 мм, затем гнется и сваривается. С помощью 2-х болтов, вставляемых в отверстия по центру крепежного устройства и на конце ложи арбалета, последний легко разобрать для транспортировки и собрать в боевое положение.

К крепежному устройству снизу приваривается стремя для удобства при натяжении тетивы.

Стремя выгибается из проволоки диаметром 6 — 8 мм.

Плечи арбалета

Материал для изготовления — рессора от легкового автомобиля толщиной 5 — 6 мм.

Четыре полукруглые выемки на широкой части плеча — отверстия для болтов, с помощью которых плечи будут привинчены к креплению. Я намеренно отказываюсь от сверления отверстий, которые, по моему, ослабят плечи, и могут привести к их поломке и деформации.

Еще одно преимущество этого способа крепления — простота. Не нужно искать способ просверлить в твердой, каленой стали отверстия. Да и как это можно сделать? Разве что отпускать металл, сверлить, затем закаливать снова.

Существует мнение, что использование рессор в качестве материала для плечей опасно. Они ломаются (особенно на морозе) в местах крепления, плюс при изломе рессора выкидывает мелкие осколки в виде иголок.

Блоки арбалета

Чем хорошо использование блоков?

Во-первых, облегчается натяжение: два блока и удлиненная в 3 раза тетива дает выигрыш в силе. Натянуть подобный лук в несколько раз легче, чем если бы вы напрямую соединили оба конца плечей тетивой.

Во-вторых, после спуска, тетива будет скользить по поверхности ложе в 1,5 — 2 раза быстрее, соответственно, возрастет и начальная скорости стрелы, дальнобойность арбалета.

К недостаткам блочной системы можно отнести сложность в изготовлении, использование дополнительного устройство для закрепления блоков на концах плечей и незначительное увеличение общего веса оружия.

Схема намотки тетивы

Чертеж детали, с помощью которой блоки крепятся на концах плечей

Размеры колеса, по выемке которого скользит тетива

Тетива арбалета

В качестве тетивы в этом арбалете используется стальной трос диаметром 2 — 3 мм. Более толстый сложнее связать и прикрепить, более тонкий будет растягиваться в процессе эксплуатации и может перетереться и разорваться. На концах троса завязывается обыкновенная дубовая петля.

Узел на конце троса сильно затягивается и его очень трудно развязать. Тетиву лучше прикреплять не напрямую к оси блока, а использовать дополнительные детали

Это позволит более равномерно распределить нагрузку и избежать перетирания тетивы.

Ложе арбалета

Материал для изготовления ложа арбалета — осиновая, кленовая доска толщиной 30 мм (легко поддающиеся обработке вязкие и прочные материалы с достаточно красивой текстурой).

Дуб слишком тяжел, труден для обработки и легко колется; сосна, ель — коробятся при намокании, недостаточно прочны. Ложе будет смотреться красивее, если его отшлифовать и вскрыть лаком.

Особое внимание следует уделить направляющему пазу для стрелы. Он должен быть ровным и хорошо отшлифованным. От состояния паза зависит точность стрельбы. Ширина паза должна равняться диаметру стрелы. Паз удобно пропилить при помощи циркулярной пилы.

Позаботьтесь об удобстве эксплуатации и эргономике оружия: подберите оптимальное расстояние от рукоятки до спускового крючка, приделайте к ложе цевье (как у АКМ). Наличие приклада и упрощает прицеливание и существенно повышает точность стрельбы.

Для удержания стрелы используется пружина, которая прижимает стрелу к ложе и не дает ей выпасть из направляющего паза до выстрела.

В качестве прицельного приспособления можно установить на арбалет оптический прицел, использовать готовые прицелы от пулевого оружия. Одно из решений — использование целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на детали крепления плечей и ложе. Для транспортирования удобно, если прицел сделан съемным.

Спусковой механизм арбалета

Материал для изготовления спускового механизма — листовое железо толщиной 6–7 мм.

Детали монтируются непосредственно в ложе, без изготовления отдельного корпуса. В ложе арбалета вырезается гнездо, просверливаются сквозные отверстия для осей, на которых будут крепиться детали спуска, монтируется механизм

При эксплуатации подобной конструкции спускового механизма не было замечено ни одного (!) самопроизвольного срабатывания. Спуск плавный, удобный, чрезмерных усилий прилагать на требуется.

Стрелы для арбалета (болты)

Для достижения точности попадания, хорошей кучности стрелы должны быть правильно и качественно изготовлены, быть однообразными по весу, форме, размерам, оперению (под группу одинаковых стрел можно пристрелять арбалет, найти оптимальные установки прицела).

Стрелы для арбалета должны быть прочными и жесткими, потому что арбалет передает стреле значительное количество энергии. Хрупкая, небрежно изготовленная, плохо сбалансированная стрела разрушится при спуске или попадании в мишень.

минимальный: натяжение лука (в граммах) разделить на 5000;
максимальный: натяжение лука (в граммах) разделить на 2000;

Таким образом, для арбалета с силой натяжения 40 кг получаем следующий диапазон веса: 10 — 25 г.

Дальность полета стрелы зависит от площади лобового сопротивления, массы стрелы и количества переданной ей от тетивы энергии. Малое значение отношения площади лобового сопротивления к массе приведет к тому, что дальность полета стрелы будет большей (если принять значение количество энергии за константу).

Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большее количество энергии.

Стрела состоит из оперения, наконечника, древка, затыльника.

Если древко изготавливается из дерева, то затыльник может отсутствовать. Торец арбалетной стрелы ровный, без ушка для тетивы. Можно переделать стрелы от спортивных луков, утяжелив их и уменьшив длину.

Наконечники арбалетных стрел

Самый простой и удобный способ изготовления качественных наконечников очень оригинален! Если есть возможность, нужно подобрать на военных полигонах, где проходят стрельбы из автоматов Калашникова, отстреленные пули калибра 7.62. Стальной сердечник в пуле закреплён свинцовой пробкой на донышке. Т.е. если нагреть пулю (сделать это можно даже на костре в консервной банке), чтобы свинец расплавился, то стальной сердечник из неё выпадет. Вот вам и готовый аккуратный, со специально разработанной для стрельбы формой наконечник. И кроме того, за счёт глубокого отверстия образовавшегося после извлечения сердечника, этот наконечник очень легко крепится на самой стреле. Просто насаживается на заточенный торец как колпачок.

Если есть необходимость в утежелении стрелы (в зависимости от длины), то насаживаем оболочку пули на обрезанный прут гвоздь или шуруп подходящего деаметра и вкручиваем его в торец стрелы, с предварительно просверленным отверстием конечно же, — имен, но так крепятся наконечники у стрел заводских арбалетов

Ориентировочные параметры стрел для арбалетов:

Длина: 120 — 170 мм;
Диаметр: 7 — 8 мм;
Количество перьев: 3 или 4 шт.;
Длина пера: 30 — 50 мм;
Высота пера: 5 — 8 мм;
Вес стрелы: 10 — 40 гр.

Центр тяжести стрелы арбалета должен быть расположен на расстоянии 1/3 от наконечника.

Успех в охоте зависит от навыков стрелка, качества оружия, правильно подобранных стрел, их длины, очень важен материал изготовления, оперение. Если стрельба из арбалета не является развлекательной или спортивной, а охотничьей, длина стрел должна составлять не менее 40 см, так как сделать стрелы для арбалета несложно, в домашних условиях можно изготовить подходящий запас. Для изготовления приобретают твёрдые породы древесины или трубки из дюралюминия, текстолита, диаметр трубки 5-9 мм, на трубке (стержне) создаётся оперение из 3-4 перьев. Для изготовления сменного наконечника на конце стрелы нарезается резьба, стержень закрепляется в плашке, плашка вставляется в вороток, резьба нарезается осторожными движениями вручную. Резьба не должна быть перекошена, следят за тем, чтобы стрелы и плашки совпадали, если стержень деревянный, его покрывают составом, защищающим от влаги.

Для пропитки деревянных стержней подойдёт воск, парафин; стержни, выполненные из текстолита, дюралюминия, фибрагласа не обрабатываются данными составами. Создаётся наконечник, он делается из жести, представляет собой пластину длиной до 5 см при длине стрелы 40 см, на торце стержня по всему диаметру делается пропил, куда вставляется готовая деталь. Конструкция для надёжности обматывается проволокой, наконечник перед монтажом промазывается суперклеем, следующим шагом в изготовлении стрелы является формирование оперения. Оперение производят из тонких материалов (фанера, пластик), для стабилизации стрелы в полёте делают 2-4 элемента оперения, внешне элемент напоминает трапецию, длины оснований 8 и 12 см. Для монтажа элементов в стреле делается ровная прорезь лобзиком или ножом глубиной 1 мм, прорезь промазывается суперклеем, в неё вставляются заготовки.

Следующим этапом в формировании арбалетных стрел (болтов) является балансировка, которая достигается регулировкой длины стержня, сначала стрелу балансируют путём укладки её середины на указательный палец, добиваются баланса хвостовой и носовой части. Такая балансировка производится, если планируется выстрел на небольшие расстояния, стержень во время полёта будет держаться параллельно земле. Если планируется выстрел на большое расстояние, наконечник стержня утяжеляется, к задней его части или к наконечнику приматывают тонкие полоски свинца, стрелу пускают в мишень и контролируют полёт, в зависимости от полёта свинец добавляют или удаляют. Выстрел производят выше мишени, стержень при тяжёлом наконечнике в полёте идёт по дугообразной траектории, стрелы для арбалета готовы к применению.

В домашних условиях нетрудно выполнить стрелы для арбалета-пистолета, для этого необходим шестигранный карандаш, древко от детского флажка, ветка дерева, напильник, острый нож, ножовка, полотно для нарезки металла, зубило, болгарка, ножницы для резки металла. Ветка нарезается на заготовки и просушивается несколько суток на воздухе, материал должен хорошо высохнуть, поскольку только на сухом материале будет держаться клеевой состав. Заготовку превращают в четырёхгранник длиной примерно 10 см, ножом раскалывается заготовка на 4 части, из каждой части получится по стержню, элементы следует отесать ножом и напильником, отёсывание необходимо для придания стержням округлой поверхности. Следующим этапом работы является изготовление наконечников, данные элементы производят из листового металла толщиной 0,7 мм, для нарезания деталей применяются ножницы по металлу.

Детали должны иметь вид треугольников с закруглёнными углами на основании, детали дорабатываются напильником, снимаются заусенцы, после этого берут ножовку по металлу, делают прорези в передней части стержней. Получились пазы для стержней, в них заливается клей, монтируются наконечники, конструкцию обматывают нитками, слой ниток обмазывают эпоксидным или полимерным клеевым составом. Если есть возможность, то наконечники изготавливаются на токарном станке, после чего их вставляют по принципу гвоздя, элементы легко сделать из гвоздей, в стержне просверливается отверстие под гвоздь, распиливается, крепёж монтируется, стягивается нитками.

Теперь необходимо сформировать оперение, его создают из пластиковых бутылок, создаются детали в форме трапеции с основаниями 3,5 и 2,5 см, для установки элементов в заднюю часть стержня в нём формируется прорезь глубиной 1 мм. В прорезь наливается клей, вставляются элементы оперения, края пластика загибаются, создаётся упор, элементы пришиваются, упор разрезают на 2 части, для придания жёсткости пластиковому оперению пластик загибают в разные стороны.

Стрела (снаряд) — один из важнейших элементов любого метательного оружия. Собственно само оружие конструируется лишь для того, чтобы метать стрелы, ядра, камни, снаряды, пули и так далее.

Правильное изготовление качественной арбалетной стрелы или болта по-другому, во многом определяет такие важные характеристики, как дальность полета, прицельная дальность, кучность и точность попадания в цель. В идеале, лучше конечно , но так как наше оружие самодельное, то и стрелы мы будем делать тоже самодельные. Из чего же можно изготовить арбалетный болт. Если у вас имеются старые стрелы от спортивного лука, то можно использовать их, утяжелив и значительно уменьшив в размере.

Для изготовления арбалетного болта можно применять трубки из: дюрали, алюминия, карбона, стеклопластика, а также деревянные стержни.

Ориентировочные тактико-технические характеристики арбалетной стрелы следующие:

Длина стрелы от 300 до 400 миллиметров
Диаметр стрелы от 6 до 9 миллиметров
Количество оперенья три или четыре пера
Длина оперенья от 50 до 70 миллиметров
Высота каждого пера от 10 до 12 миллиметров
Вес стрелы в сборе от 15 до 40 грамм

Естественно вы будете делать не одну стрелу, а несколько, например комплект из пяти стрел. В этом комплекте стрелы должны быть одинаковой длины, толщины, одного веса, иметь одинаковое оперение и центр тяжести.

Не стоит увлекаться гигантизмом. Ведь чем меньше толщина древка стрелы, длина и толщина оперения, тем лучше аэродинамические качества.

Оперенье может располагаться на стреле несколькими способами, которые наглядно показывает рисунок ниже.

Торец хвостовика делается ровным, без выемки для тетивы.

Самые простые стрелы (древко) изготовляются из прямослойного штапика, грани которого нужно аккуратно обстругать рубаночком. Затем заготовку вставляют в дрель и прогоняют через плашку соответствующего диаметра. Далее древко нужно отшлифовать наждачной бумагой. Чтобы сделать стрелы влагозащитными их натирают натуральным воском, либо парафином. Впрочем, можно покрыть и тонким слоем лака. Но воск предпочтительнее, так как в этом случае дерево «дышит», а значит, меньше подвергается внутренней деформации и разрушению, проще говоря, становится менее хрупким от времени.

Древко из трубки делается еще проще. Подбирается нужный диаметр трубки, отпиливается по рекомендованному размеру, врезается или впрессовывается наконечник, конец стрелы у оперенья заделывается заглушкой. Заглушку можно сделать деревянной.

Уже описывалось в одной из статей, и поэтому повторятся, не имеет смысла.

Что касается наконечников, то они подразделяются на:

Колпачковые — когда наконечник одевается сверху на древко стрелы.
Втульчатые — когда наконечник вставляется внутрь древка, сделанного из трубки.
Врезные — на торце древка делается пропил, в который вставляется наконечник. После чего пропил снаружи обматывается нитками или тонкой медной проволокой.

Врезные наконечники не очень надежны и трудоемки в изготовлении. Для деревянных стрел наиболее оптимальным вариантом будут колпачковые наконечники. Но для их изготовления нужен токарный станок, впрочем, как и для втульчатых, которые подойдут для древка, изготовленного из трубки.

Особое внимание нужно обратить на балансировку стрел. Чтобы стрела имела большую дальность полета, центровку (балансировку) выполняют на середине древка. Для улучшения точности попадания балансировку делают на расстоянии одной трети от наконечника.

И последняя рекомендация, касающаяся изготовления стрел. Так как при стрельбе на природе, стрела может затеряться в траве, ее рекомендуется окрасить в яркий, бросающийся в глаза, цвет. Если стрела деревянная с поверхностью натертой воском, то окрашивается, или делается изначально ярким, ее оперение.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

АРБАЛЕТНАЯ стрела
также видоизменялась с течением времени. Перед тем как проследить его эволюцию, рассмотрим силы, действующие на стрелу лука. При стрельбе из обычного лука стрела в момент прицеливания должна быть расположена между центром груди лучника и пальцами его вытянутой руки. Относительное расположение этих двух точек определяет направление полета стрелы после отпускания тетивы.
Силы, действующие на стрелу в момент ее отпускания, однако, не совсем совпадают с линией прицела. Отпущенная тетива толкает торец стрелы по направлению к центру лука, а не в сторону. Следовательно, чтобы стрела не отклонялась от заданного направления, она должна слегка прогнуться в момент пуска.
Требуемая гибкость стрелы для традиционного лука налагает ограничение на количество сообщаемой ей энергии. Например, было установлено, что стрела, предназначенная для лука с натяжением до 9 кг, при стрельбе ею из арбалета с натяжением 38 кг может изогнуться так сильно, что ее древко переломится.
В связи с этим в античную эпоху, когда стали использоваться арбалеты и катапульты, были придуманы стрелы новой конструкции. Благодаря тому что поверхность ложи арбалета обеспечивала совпадение направления движения тетивы с первоначальным направлением полета стрелы, а специальное направляющее устройство позволяло без помощи рук удерживать ее в определенном положении, стало возможным делать арбалетные стрелы более короткими и менее упругими. Это в свою очередь облегчило их хранение и ношение.
Основные типы арбалетных стрел (болтов) 15-16 веков.

О конструкции стрел, появившихся в то время, можно судить по двум дошедшим до наших дней основным типам. Стрела одного типа в два раза короче обычной, лучной стрелы. Она резко расширяется к заднему концу и имеет несколько лопаток, или оперение, которые слишком малы, чтобы стабилизировать стрелу в полете. Торцевая часть стрелы захватывается зацепными зубьями.
Стрелы другого типа не имеют лопаток. Их металлическая передняя часть составляет треть их длины, а деревянное древко сокращено до минимума. Эти стрелы также имеют расширяющуюся к хвостовой части форму. Общая их длина менее 15 см.
Конструктивные особенности этих стрел говорят о том, что мастерам Древнего Рима, которые первыми изобрели их, были знакомы летные качества тел различной формы. Сегодня нам понятно, что оперение, которое предотвращает вращение стрелы в полете, является основной причиной ее торможения. Уменьшение его размеров позволило бы увеличить дальность полета стрелы при условии, что она не поворачивается в сторону, что еще больше затормозило бы ее полет. Этого можно избежать, заострив древко, т. е. сделав его в передней части уже, чем в задней. Если стрела с таким древком начнет поворачивать в сторону, то давление воздуха на более широкую заднюю часть будет выше, чем на переднюю; за счет этого направление полета стрелы выравнивается.
Можно также предположить, что древко имеет центр давления (точка равновесия всех действующих на него аэродинамических сил), расположенный за центром тяжести. На цилиндрической стреле без оперения эта точка будет находиться примерно посередине древка. У расширяющейся стрелы центр давления смещается к задней части. Поскольку центр давления расположен за центром тяжести, устойчивость стрелы с расширяющимся древком выше, чем с цилиндрическим, а за счет отсутствия оперения ее лобовое сопротивление меньше. Расширяющееся древко способствует также более равномерному распределению давления воздушной массы на его поверхность. Используя терминологию современной аэродинамики, можно сказать, что пограничный слой менее подвержен разрушению. Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большую энергию.

Цельнокованные болты 16 века к арбалету.

ДРУГИМ фактором, от которого зависит эффективность стрельбы стрелами с расширяющимся древком, является конструкция оперения. Для удержания болта захватывающими зубьями спускового механизма в его оперении делалась специальная выемка. Как и расширяющаяся форма древка, наличие выемки способствует более равномерному обтеканию стрелы воздухом, уменьшению энергопоглощающей турбулентности позади нее.
В раннее средневековье мастерам, изготовлявшим луки и арбалеты, не были знакомы законы движения воздуха и силы, возникающие на поверхности тел при их движении в воздушной среде. Такие понятия, как воздушный поток и лобовое сопротивление, появились только во времена Леонардо да Винчи. Нет сомнения, что арбалетные стрелы были созданы главным образом методом проб и ошибок. Вероятно, их создатели руководствовались стремлением достичь максимальной дальности полета и наибольшей силы удара.
Тем не менее конструкция арбалетных стрел отличается совершенством. Испытания в аэродинамической трубе, проведенные нами в лаборатории аэродинамических исследований Университета Пардю, подтверждают это. Испытаны были обычная стрела для боевого лука, какими пользовались в средние века, относящаяся к тому же периоду арбалетная стрела и два типа стрел для катапульты. Полученные результаты следует интерпретировать с некоторой осторожностью, так как размеры исследуемых объектов, особенно самого малого, приближались к порогу чувствительности измерительной аппаратуры. Но даже при этих предельных условиях эксперимента удалось получить весьма интересные данные. Во-первых, самая маленькая стрела, которая целиком сохранилась, если не считать небольших повреждений в оперении, судя по полученным данным стабильно сохраняла свое положение при всех допустимых углах полета.
Во-вторых, сравнительный анализ отношений лобового сопротивления к массе для всех четырех типов стрел показал, что стрела для лука значительно уступала по своим летным качествам трем остальным. Массу стрелы можно рассматривать как меру ее способности сохранять кинетическую энергию. Если бы все эти стрелы были запущены с одной и той же скоростью, то масса каждой из них определяла бы запас энергии стрелы в начальный момент. Скорость расходования энергии зависит от лобового сопротивления. Малое значение отношения лобового сопротивления к массе означает вероятность того, что дальность полета стрелы будет большой.
У стрелы для лука это отношение примерно в два раза больше, чем у арбалетных стрел. Можно допустить, что если бы средневековым и более ранним мастерам в создании стрел для лука удалось преодолеть конструктивные ограничения, то они могли бы разработать более оптимальную конструкцию. Существующая же конструкция стрелы настолько хорошо соответствовала имеющимся в то время материалам, что ее геометрия не совершенствовалась на протяжении того периода, пока лук считался основным оружием.

Различные типы боевых наконечников для арбалетных болтов.

ВСЕ ЭТИ усовершенствования диктовались острой потребностью в арбалетах. Часто в мирное время на территории замков размещались гарнизоны, состоящие в основном из стрелков, вооруженных арбалетами. На хорошо защищенных аванпостах, таких, как английский порт Кале (на северном побережье Франции), в запасе находилось 53 тыс. арбалетных стрел. Владельцы этих замков обычно закупали стрелы большими партиями – по 10-20 тыс. штук. Подсчитано, что за 70 лет с 1223 по 1293 г. одна семья на территории Англии изготовила 1 млн. арбалетных стрел.
На основании этих фактов можно сказать, что начало массовому производству было положено задолго до промышленной революции. Подтверждением этому может служить использовавшееся в то время простое приспособление из двух скрепляемых деревянных брусков, образующих нечто похожее на тиски: в имеющиеся в деревянных брусках углубления вставлялась заготовка стрелы для последующей обработки. Для изготовления лопаток оперения использовались металлические пластины с пазами, в которые вставлялись заготовки. Такое приспособление давало возможность получить нужные размеры и симметричную форму лопаток.
Другое устройство – строгальная машина, которая, вероятно, предназначалась как для обточки древка стрелы, так и для прорезания пазов, в которые вставлялись лопатки оперения. Стержни из деревянных заготовок небольшого диаметра было нелегко изготовить на примитивных токарных станках того времени, так как при обработке режущим инструментом заготовки изгибались. В строгальной машине режущий инструмент из металла закреплялся в деревянном бруске с двумя зажимами на противоположных сторонах. Брусок передвигался вдоль зажимного устройства, которое прочно удерживало заготовку стрелы. Режущий инструмент снимал стружку до тех пор, пока брусок не доходил до поверхности зажимного устройства. Таким образом достигался автоматический контроль толщины срезаемого слоя и направления резания. В результате стрелы получались почти одинакового размера.

НА СМЕНУ арбалету пришло огнестрельное оружие. Популярность древнего арбалета стала падать. Однако им еще продолжали пользоваться в морских сражениях. Причина заключалась в том, что арбалет не имел запала, и для стрелка он был безопасным в отличие от огнестрельного оружия, которое в первое время нередко поражало самого стрелка. Кроме того, фальшборт на судне служил хорошим прикрытием, за которым можно было спокойно перезаряжать арбалет. Более тяжелые арбалеты продолжали использовать в китобойном промысле. Огнестрельное оружие постепенно вытеснило арбалет и в охоте на суше. Исключение составляли арбалеты, которые стреляли камнями или пулями. Этот вид оружия в охоте на мелкую дичь применяли вплоть до XIX в. То, что эти арбалеты, стрелявшие дробью или пулями, имели много общего с огнестрельным оружием, свидетельствует о взаимном влиянии двух видов вооружения в процессе их эволюции. Такие элементы огнестрельного оружия, как ложа, спусковой крючок, требующий слабого нажатия, и прицельное приспособление, были заимствованы у арбалетов, и в первую очередь у спортивных. Такие арбалеты и сейчас еще не вышли из употребления.
Появление в XX в. стекловолоконных материалов привело к созданию составных арбалетов нового поколения. Стеклянные волокна по своим свойствам не уступают натуральным жилам, а их клеточная структура так же прочна, как бычий рог. Хотя в возрождении лучной стрельбы арбалет еще во многом отстает по своей популярности от лука, у него тоже есть немало приверженцев. Современный стрелок из арбалета имеет в своем распоряжении «оружие» намного более совершенное по сравнению с тем, каким оно было в средние века.

Источник

Еще лет двадцать назад лука или арбалета для индивидуального использования не существовало в природе. Некоторые чудаки и фанатики исторических реконструкций брались за их изготовление на собственный страх и риск, совершенно не представляя, что получат в итоге. И все потому, что длившийся несколько десятков тысяч лет процесс накопления опыта и оттачивания мастерства в изготовлении и пользовании метательным оружием в наше время был однажды прерван и предан анафеме.

Сейчас все эти раритетные знания достали из пыльных сундуков, научились делать луки и арбалеты с использованием современных технологий, а армия последователей Вильгельма Телля и Робин Гуда растет со скоростью геометрической прогрессии. И сегодня мы подготовили для вас чертежи и схемы, которые расскажут, как сделать арбалет в домашних условиях.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

В нашей стране арбалет – это развлекательное и спортивное оружие
. Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.
Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации
. Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:

Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

Дерево
– самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче. Из моделей, продающихся в магазинах, и имеющие в своем составе дерево, очень популярен , а также и .
Композит
, созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.

Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы (как в , и др.) . Но лучше выбрать блочный (как в моделях , и др.). Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.

Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.
При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.
Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.
Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика, как например, модели , и другие.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:

Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно.
Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.

Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

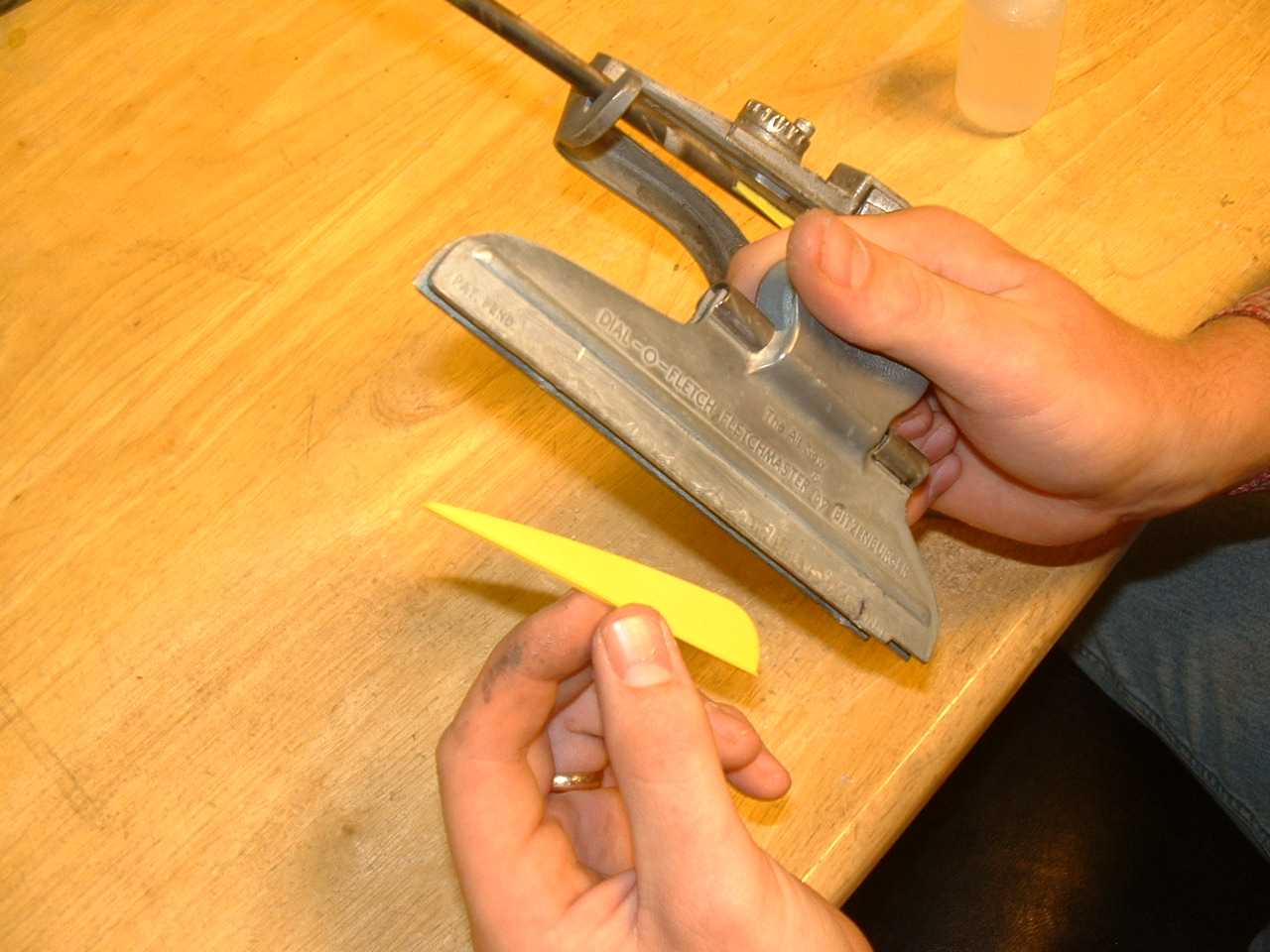

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка.
Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

О том, как самому сделать арбалет, который стреляет, своими руками из бумаги, карандашей и других материалов, расскажем далее.

Прикольные стрелялки

Стрелялку зубочистками или спичками можно сделать из деревянной прищепки. Для этого разберите ее и переделайте:

узкий паз для пружины одной половины расширьте до 1 см, на второй сделайте такой же, но с отступом на 1 см;
на передних концах обеих половинок, со стороны узких пазов для пружины, сделайте продольную проточку глубиной 1-2 мм;
соберите половинки прищепки «наизнанку», скрутив их ниткой;
установите пружину прищепки лапками в прорезанные пазы, а спиралью наружу;
установите зубочистку в отверстие между половинками;
нажмите на спираль пружины, сместив ее в полукруглый вырез;

Лапка пружины скользнет по длинной прорези, щелкнет по зубочистке и заставит ее вылететь.

О том, как сделать мини-арбалет из карандашей своими руками в домашних условиях, смотрите в видео ниже.

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

спусковой механизм;

в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

Наждачная бумага разной зернистости.

Столярный резец.

Стамеска.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Пункт 1. Изготовление ложе.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

Пункт 2. Изготовление замка или спусковое устройство.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Вы испытываете интерес к средневековой культуре? Хотите получить модный аксессуар, поразить друзей эксклюзивным сувениром? Решили сделать необыкновенный подарок близкому человеку? Тогда вы вполне можете изготовить прямо у себя дома великолепный арбалет! Именно данный вид спортивного оружия сейчас резко набирает популярность, а люди с удовольствием приобретают его для себя в качестве сувенира, броского элемента дизайна. Зачем же нужен лук, что с ним делать? Вот только несколько наиболее распространённых способов использовать арбалет.

Отличное решение – применять арбалет на стрельбищах. Вот что говорит любитель стрельбы из лука: «Можно устраивать соревнования в меткости с друзьями, с удовольствием стрелять по мишеням, организовывать ролевые игры. Лук всегда пригодится для подобного хобби, позволит развить внимательность, умение концентрироваться, быстро реагировать».
Сейчас всё чаще применяют арбалеты для охоты. Достаточно зарядить в такой лук стрелу и метко выстрелить, чтобы стать счастливым обладателем куропатки, зайца.
Востребованы арбалеты и в роли спортивного оружия. Есть профессиональные спортсмены, которые регулярно принимают участие в соревнованиях, постоянно тренируются. Они тоже нередко делают луки своими руками.
Лук можно сделать центральной деталью интерьера. Дизайнеры отмечают его универсальность: «Арбалет удивительно смотрится в любом помещении. В коридоре он имеет особенно грозный вид, встречая каждого, кто заходит в дом. В зале он подчёркивает торжественность, делает акцент на характере хозяев. В спальне лук намекает на страстные отношения, силу любви. На кухне арбалет вполне можно повесить рядом с картиной, посвящённой охоте, на которой изображена дичь».
Всё чаще люди приобретают, делают своими руками арбалеты, чтобы порадовать своих знакомых, друзей, коллег необычным подарком. Такой сувенир будет удивительно оригинальным, обязательно пригодится и вызовет яркие эмоции. Особенно уместно преподнести презент мужчине.

Сейчас, когда вы знаете, насколько полезен лук, как его можно применить разными способами, пришло время ознакомиться с основными принципами его изготовления. Как сделать арбалет в домашних условиях, что надо знать, чтобы он хорошо выглядел, отлично стрелял, смог стать достойным оружием, сувениром и аксессуаром? Узнаем совсем скоро. Вам помогут алгоритм, полезные рекомендации.

Делаем арбалет своими руками

Вам понадобится хорошо подобрать древесину. Нельзя брать хвойные породы, слишком старые, пересохшие ветки. Арбалет состоит из трёх основных элементов. Нужно изготовить качественный спусковой механизм, ложе и дугу. Действуйте строго по алгоритму, не путайте шаги. У вас всё получится!

Вам нужно сделать дугу. Желательно взять для неё тис, орешник или ясень. Доска должна быть ровной, без косослоя и сучков. Толщину сделайте примерно 2 см. Кусок древесины нужно высушить, выдержать несколько дней, а потом ровно обрезать. Длина дуги примерно 75 см, ширину можно сделать около 4-х см, к краям дуга должна постепенно утончаться. Толщина с краёв – 1,5 см.
Теперь потребуется изготовить ложе. Для него вам пригодится древесина лиственных пород, довольно твёрдая. Доску возьмите такого размера, формы, чтобы её было удобно держать в руках. Помните, что с одного края нужно сделать специальный паз, куда будет вставляться дуга.
Пришло время обрабатывать паз для дуги. Вам надо сделать отверстие для крепления из верёвки на расстоянии десяти сантиметров от прорезанного паза для дуги. Теперь вставляйте дугу в паз, а затем фиксируйте её там с помощью верёвки. Сейчас прикрепляйте к концам дуги тетиву, используя сделанные для этого надрезы. Натягивайте тетиву, как вы будете делать это во время стрельбы. Нужно обозначить точку, которая максимально отдалена. Теперь определите оптимальный размер арбалета – он должен быть равен вашему предплечью по длине.
Ответственная задача – изготовление спускового механизма для вашего лука. Раньше делали замки штыревого типа. Вам придётся ознакомиться с отличительными чертами такого механизма. Когда вы уже сделали отметку на месте максимального натяжения тетивы, вам нужно просверлить там дырку насквозь. Поперечное углубление надо проделать в ложе, в верхней его части. Потом закрепляйте рычаг в нижней части арбалета. Чаще всего ось изготавливают из дерева, а прикрепляют её проволокой.
Теперь ложе и рычаг надо складывать вместе. Закрепляйте элементы верёвкой. Рычаг должен двигаться на оси с минимальным трением.
Сейчас вам надо изготовить небольшой штырь, благодаря которому будет выталкиваться из лука тетива. Штырь должен быть круглым, его лучше делать из дуба. Штырь будет проходить в углубление замка свободно, не застревая из-за крепления. Когда рычаг поднят, плоскость ложа и его верхний край должны сравняться. Тетиву будет выталкивать именно штырь.
Для стрелы вам понадобится сделать специальный желоб. Углубление проходит от верхнего отверстия замка до передней кромки. Желоб надо проложить небольшой глубины, примерно как четверть стрелы.
Потом придёт время обрабатывать детали. По всем элементам надо пройтись наждачной бумагой. Иногда детали покрывают белком яйца, предварительно растворив его в воде.
Закрепляйте дугу в пазе, используя прочную верёвку. Посмотрите, хорошо ли работает замок. Все элементы нужно окончательно подогнать, чтобы механизм был максимально прочным.

Сейчас очень популярное оружие — арбалет. Не смотря на сложность, арбалет можно сделать в домашних условиях. В прошлые старинные времена оно использовалось как грозное оружие. Сейчас арбалет используется в спорте в тире на малых и средних дистанциях. В наше время можно купить все и арбалет, а том числе. Но гораздо интереснее его сделать своими руками. Для тех, кто мастеровит, умеет пользоваться станками и инструментами-это не составит большого труда.

Ранее мы описывали как сделать , кому интересно-посмотрите.

Для арбалета нам нужна деревянная заготовка и железо.

Деревянная заготовка вырезается по таким размерам.

Берем рессорною пластину размером 650×100×8. Угловой шлифмашинкой понемногу срезаем лишнее. В делаем дугу размером 35 мм- это посредине и с краями 18 мм.

Наждачным станком уменьшаем края от средины до края доходя до 5 миллиметров в толщину. На дугу натягиваем стальной дрот (можно трос). Крепко фиксируем. Чтобы не мешать дуге изгибаться ровно посредине ставим деревянный кругляк. Одновременно с натягиванием смотрим на напряжения и промежуток натяжения.

Эти размеры и ставим за основу нашей работы по изготовлению арбалета в домашних условиях.

Распиливаем железную заготовку и получаем деталь которая и будет главной в нашем арбалете-зацеп, так же ее называют «кошка».

Для изготовления замка нам необходим курок и шептало. Сверху оси делаем отверстие в которое должен попадать болт полосковой пружины, который фиксирует штифт от передвижения

Далее будем делать замок и корпус.

Очень внимательно вымеряем и делаем отверстия для штифтов.

Затем делаем защиту для курка и мерим его к деревянной основе.

Вырезаем отверстие для замка.

Вставляем замок

Крепим целик. Делаем «ласточкин хвост» и припаиваем к нему прицельное устройство. В зависимости от температуры нагревания при воронении, это можно сделать ПОСом или ПСРом.

В арке необходимо просверлить отверстия, делать это необходимо победитовым сверлом. Все это необходимо для крепления хомутов.

Точим ролики по необходимым размерам.

Подрезаем хомуты к нужному нам размеру и далее закрепляем хомута к дуге арбалета.

Делаем стремена

Зажимаю тетиву (трос) тисками. Совет, не пытайтесь клепать, нужно сжимать!

В процессе изготовления.

Деталь, сделанная.

Из деревянной заготовки изготовляем проем для направляющей

Приклеиваем металлическую планку в виде желобка.

При помощи резаков и стамесок по дереву делаем приклад.

Источник

Что нужно сказать в первых же строках этой статьи: в России, странах СНГ и большинстве стран мира охота с арбалетом незаконна, а сами арбалеты (если показатель их натяжения превышает 40 кг) приравнены к холодному оружию. За ношение и использование их полагается штраф. Для чего в таком случае я даю рекомендации по изготовлению объективно опасной штуки, способной доставить читателям проблемы? Потому что умение охотиться с применением самого разнообразного оружия, в том числе и самодельного, и даже незаконного, может однажды пригодиться каждому из нас. Об этом мало кто задумывается, пока продуктами питания полнятся прилавки магазинов – но слишком уж в нестабильное время мы живём, чтобы с полной уверенностью говорить, что так будет всегда.

В одной из предыдущих статей я писал о для охоты: с помощью этого несерьёзного на первый взгляд оружия легко добывать мелкого пушного зверя, птицу и рептилий. Из арбалета же можно подстрелить дичь средних размеров. Разумеется, речь не идёт об игрушках из магазинов легального оружия: возможно, вы видели такие в продаже – изящные, лёгкие и маломощные. Слабенький арбалет предназначен для спортивной стрельбы – следует понимать, сколь велика разница между ним и настоящим боевым приспособлением. Именно потому последние под запретом. Выпущенная из мощного боевого арбалета стрела пробивает человека навылет, даже если тот в кевларовом бронежилете.

Но пока БП не грянул, мы с вами – мирные охотники, и о применении смертоносного оружия против людей не помышляем. Почему я пишу сейчас именно о самодельном
арбалете для охоты? Почему не купить готовый или не заказать у опытного мастера? Потому что легально ничего стоящего вам не продадут. А незаконное оружие вообще лучше не покупать, если не хотите заполучить проблемы с законом. Да, иметь в закромах что-нибудь убойное и уметь им пользоваться – полезно, но ни одна живая душа не должна знать о том, что оно у вас есть. В это лучше не посвящать даже друзей и родных – не говоря уж о совсем посторонних людях вроде продавцов и курьеров.

Как сделать арбалет в домашних условиях?

Итак, как сделать арбалет своими руками? Прежде всего определитесь, какой мощности оружие вам требуется – от этого напрямую зависит его конструкция и материалы. Для охоты на уток и зайцев подойдёт самое простое приспособление с деревянной дугой. На зверьё покрупнее уже нужна металлическая. Существуют ещё так называемые составные дуги, представляющие собой комбинацию из нескольких материалов (традиционно – дерево, олений рог, жилы, но сейчас чаще используют различные сорта пластика). Их технические характеристики превосходны, но качественно изготовить такую деталь «на коленке» непрофессионалу практически нереально. Во избежание травматизма среди читателей я даже не буду приводить тут описание сборки составной дуги.

Моё мнение: целесообразно использовать металлическую дугу. Запас мощности лишним не будет – к тому же, деревянные части быстрее выходят из строя, что тоже чревато травматизмом для самого стрелка. Так как ваша цель – сделать достаточно мощный арбалет, поищите по знакомым или на вторичном рынке автодеталей рессоры от советских легковых автомобилей. Ничего лучше для использования в качестве дуги человечество ещё не придумало. Но если вам всё же не удалось раздобыть сей раритет, берите любую упругую металлическую полосу шириной 2-3 см и толщиной 3-4 мм.

Ложе чаще всего изготавливают из дерева (ель, осина), реже из металла. Чем мощнее планируется арбалет, тем более прочной и массивной должна быть эта часть. Конструкции ложа могут отличаться, но бороздка для стрелы на нём должна быть, а также приклад и крепления под спусковой механизм, дугу и прочие функциональные элементы.

В качестве тетивы применяют неэластичную верёвку из синтетических волокон, стальной тросик либо гитарную струну. Возможно вы удивитесь, но именно первый из трёх вариантов демонстрирует наилучший показатель прочности на разрыв. Долговечно, дёшево и доступно – что ещё нужно?.. А вот что: пропитка из пчелиного воска продлит жизнь синтетической тетивы, защищая её от влаги и трения.

Механизм арбалета, ролики и крепления – это самое интересное. «На коленке» изготовить их трудно, если у вас нет навыков работы с металлом. Ниже я привожу чертежи самодельного простого арбалета (1) и мощного боевого (2). Все части, которые не можете изготовить самостоятельно, закажите в мастерской, предоставив чертежи интересующих деталей.

Чертёж простого арбалета (1) *кликните для увеличения размера*

Чертежи боевого арбалета(2) *кликните для увеличения размера*

Как сделать стрелы для арбалета?

Болты – стрелы для арбалета, своими руками изготовить несложно. Для этих целей чаще всего используется дерево, реже – пластик и металл. Чем дерево лучше? У деревянного болта оптимальный вес: лёгкая пластиковая стрела быстро теряет скорость, а обрезок стальной проволоки тяжеловат и далеко не улетит. Древко должно быть выстругано вдоль волокон для лучшей гибкости, а потом хорошо высушено. На конце оставляем пропил, в который будет вставляться наконечник.

Сам наконечник нужно вырезать из стального листа (толщина не меньше 0.7 мм) ножницами по металлу и доработать точильным камнем – выровнять и заострить край. Наконечники вставляем в пропил, смазав его эпоксидкой. Можно ещё для крепости примотать нитью, а поверх нанести слой эпоксидки.

Вариантов изготовления оперения болта тоже много, но наилучший, на мой взгляд – птичьи перья. В идеале, гусиные, но сгодятся даже из хвоста голубя, кои найти городскому жителю гораздо проще – они валяются под ногами. Расщепляем перо надвое, каждую половинку разрезаем пополам и приклеиваем к стреле. Для крепости приматываем нитками.

Вот что получилось в итоге:

Важно, чтобы все болты были одинаковые по весу и длине – так проще будет пристрелять ваш самодельный арбалет. А пристрелять его нужно обязательно: охота подождёт, сперва вам нужно хорошо овладеть новым оружием, прочувствовать его. Даже если у вас есть опыт стрельбы из арбалета, этот будет чуть-чуть другим, более «вашим» – как любая вещь, сделанная своими руками.

Нет похожих статей.

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе. То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур» . Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение, где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания!
Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Арбалет имеет множество составных частей:

спусковой механизм;

в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Обычный арбалет из дерева

Какое дерево использовать

Для создания арбалета нужно выбирать:

Подготовка материала

Инструменты для изготовления арбалета

Наждачная бумага разной зернистости.

Столярный резец.

Стамеска.

Делаем лук

Обработка сучков

Ложе

Спусковой механизм

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Делаем стеклопластиковые плечи для арбалета

Делаем фигурное ложе

Блоки

Делаем тетиву для арбалета

Стрельба, как разновидность спорта и способность самореализации, долгое время пользуется успехом у человека. Показателем тому служат бесчисленные состязания с применением разнообразного рода орудия. 1-м из найстарейших видов является метательное оружие. Завышенная эмоциональность нынешних дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей государстве не так развита, как луковая стрельба. Данное положение дел обусловлено не отсутствием интереса, а очевидной нехваткой стрелкового инвентаря. Сам же арбалетный спорт безусловно содержит много достоинств. Предлагаем сегодня сделать арбалет своими руками. Он будет широким полем ради раскрытия а также применении некоторого вида талантов.

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

Наш арбалет различается тем, что как упругую составляющую мы избрали плечи от лука. Это подбор обоснован более легким, в отличие от стальных плечей, весом. Пластиковые плечи также выравнивают физический контакт от мощной отдачи. Чтобы получить способность стрелять прицельно на расстояния до 60 метров, хватает лишь натянуть эти плечи без приложения особой силы. Возможность применение плечей от поломанных луков, является еще одной позитивной индивидуальностью нашего устройства. Основное подыскать пару по силе. Мы советуем Вам внимательно изучить чертежи арбалета и начинать сборку. Арбалет создать — не поле перейти. О том как сделать арбалет своими руками читаем далее.

Устройство арбалета:
ложе, плечи, спусковой механизм, прицельные устройства.

Для создания ложа используется настоящая древесина, цельная либо клееная, в большей степени твердые породы. Приблизительные габариты возможно посмотреть на рисунках (1 и 3)
— арбалет чертеж. Форму стрелок выбираем сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также принимать во внимание возможность верного изготовления.

Использование ложа от стрелкового оружия, даёт возможность значительно уменьшить энергозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, крепко посадив их на эпоксидный клей.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3
. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Арбалет спусковой механизм своими руками

То, как устроен и как работает этот механизм, становится ясно из рисунка 4
— схема арбалета своими руками.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Прицельное приспособление арбалета состоит из целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций этих устройств может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от спортивного пулевого оружия и т.п.

Следует иметь в виду, что траектория полета стрелы арбалета достаточно высока, поэтому целик должен быть установлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 — арбалет чертежи
) зависит от веса стрелы, силы натяжения тетивы, дистанции стрельбы и т.д. В нашем арбалете на дистанции 50 м он составляет примерно 6°.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

В заключение, хочется выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление своими силами доставит Вам много удовольствия, а стрельба из него даст возможность хорошо провести свой досуг на свежем воздухе. Не забывайте только о том, что арбалет, как и всякое оружие, требует к себе ответственного отношения и соблюдения при стрельбе всех мер безопасности. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Стрелы для арбалета (Болт)

Поражающим элементом арбалета принято считать болт. У него даже большее останавливающее действие нежели у стрелы. Против этого, казалось бы, нехитрого средневекового оружия даже кевларовые жилеты утрачивают свою эффективность. Именно поэтому не стоит забывать о соблюдении правил безопасности во время стрельбы из арбалета. Даже несмотря на то, что статья несколько об ином, о правилах весьма уместно напомнить. В большинстве случаев ранение болтом – смертельно. Причиной летального исхода пострадавшего может послужить даже вид болта, торчащего из тела.

Для изготовления болта используют прочный материал, который отличается достаточной упругостью плюс небольшой массой. Болт также изготавливают из прямослойной древесины, то есть из подходящих заготовок. Обязательное условие гибкости стрелы – продольное расположение слоев древесины. Для того чтобы была малая механизация, надо использовать, например, электродрель. Болт должен обладать совершенной формой.

Центр тяжести – между второй и первой третями болта. И это, заметьте, уже в сборе. Правда параметр можно изменять на свое личное усмотрение. Также благодаря разному материалу, используемом для древка, размерам и материалам носков и наконечников, можно изменять и массу болта.

Для защиты деревянных древок болтов от влаги их пропитывают специальными защитными составами, а также хранят в горизонтальном положении.

Отличнейшие болты делают из сломанных телескопических удочек (из их секций), изготовленных из стеклопластика. Они сравнительно мало весят и при этом всем очень прочные, а также им не страшна сырость.

Для стрельбы из арбалета можно использовать достаточно тяжёлые стрелы, даже сварочные электроды. Именно поэтому четкое определение оптимального болта — дело серьезное. В процессе подбирается нужной массы болтов для своего арбалета, стоит помнить о золотой середине: если болт тяжёлый — он летит не далеко, а лёгкий — довольно быстро теряет скорость.

Если тетива качественная плюс хорошо за ней ухаживать – будете пользоваться ею долго. Как правило, для тетивы используют сталь (струны или тросики) или плетут из шелка. Правда в наше время существует огромное количество материалов синтетических. Если делать тетиву из кевлара — он идёт как материал с большим сопротивлением (удельным) на разрыв.

В мощных арбалетах пользуются тонким стальным тросиком, он и служит тетивой. Найти такой можно и в авто, и в мототехнике. Разрывные нагрузки проще всего переносит плетёная тетива. Это происходит из-за того, что частица энергии идёт на трение меж синтетичными нитями. С целью сохранения тетивы от истирания об ложу — используйте специальные накладки из пластика или металла.

Чертежи арбалета своими руками

Переходим по ссылке для скачивания для создания арбалета.

Блочный арбалет своими руками

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.

Технические характеристики самодельного блочного арбалета:
Длина общая -730 мм.;
Ширина общая — 530 мм.;
Длина плеча -300 мм.;
Высота без прицела — 180 мм.;
Высота с прицелом — 230 мм.;
Вес ~3кг;
Усилие взведения ~30 кг;
Ход тетивы — 210 мм.;

Тип прицела — только оптический (установлен ПО 3,5х17,5, крепление кронштейнов типа «ласточкин хвост»).
Материал плеч рессора от 412 «москвича», резал «Болгаркой», для избежания отпуска постоянно поливал водой, отверстия просто прожег электродуговой сваркой (вроде не отпустились края);

Усилие спуска изменяется примерно от 1 до 1,8 кг, спуск работает с предупреждением, перед выстрелом чувствуется возрастание усилия. Показатели стрельбы (стрельба велась лежа с упора в закрытом помещении дистанция 25 м тремя сериями по 5 выстрелов, стрелы из стеклопластика, вес 25г. длина 300 мм. Оперение тройное высота 8 мм):
— максимальный радиус от средней точки попадания 75 мм.
— максимальный диаметр между крайними попаданиями 120 мм.
— средний радиус 100% попадания по трем сериям 68 мм.

Спусковой механизм «поворотный орех с шепталом», изготовлен из обрезков рессоры, сначала отжег (t0=8500C красный цвет каления, выдержка 10 мин. и медленное охлаждение с печью) и провел всю слесарную обработку, но оставил припуск на обработку в места где будет происходить трение, затем закалил примерно до 45-46 HRC, (t0=8300C светло-вишневый алый цвет каления, выдержка 10 мин.) и отпуск (t0=2950C ярко синий цвет побежалости, охлаждение на воздухе). Затем все трущиеся поверхности отполировал. Сам механизм установлен прямо в направляющую на штифтах. Пружины изготовлены из складного металлического метра.

Приклад вырезан из цельной древесины (взят дуб) основой послужила доска 30х180, паз по центру выбран при помощи электролобзика, дрели и узкой стамески, обработку сначала сделал 10% хлорным железом (придает черный цвет), а потом покрыл лаком, но такое покрытие мне не понравилось, лишком скользкое в мокрых или потных руках.

Пришлось всё отшлифовывать и обрабатывать специальной пропиткой(использовал Danish Oil используется специально для пропитки дерева на рукоятях ножей), покрывал несколько раз пока не перестала впитываться, а затем зашкурил в местах удержания мелкой шкуркой (~500-100 грит для импортной бумаги).

Размер приклада подогнан лично под меня так что если будете повторять то выполняйте с запасом, а потом подгоните. Направляющая собрана по типу пакета дюраль/гетинакс/дюраль/гетинакс/дюраль, на винтах М3х35, центральная пластина выходит снизу для крепления с прикладом, собрана на болтах М6х30 мебельные с полукруглой шляпкой, с противоположной стороны притягивается гайками(отверстия под гайки на прикладе шестигранные, я их выжигал закрепленными на длинный пруток несколькими гайками).

Материалом для направляющей послужила дюралевая полоса 30х4, гетинакс был взят 8 мм с панели приборов электрошкафа. Чертеж направляющей выполнен с запасом, т.к. при изготовлении ход тетивы может отличаться, по этому первоначально необходимо собрать лук и промерять ход тетивы, а затем сверлить отверстия для крепления колоды.Колода сварена аргоновой сваркой из алюминиевой пластины 50х5 (шина от трансформатора) и дюралевых уголков 40х20х4, к направляющей крепится двумя болтами М6х40.

Крепление плеч к колоде через прокладки (это необходимо т.к. плечи имеют первоначальный изгиб, а колода прямая) и прижимные пластины тремя болтами М6х25 «мебельными» (на одно плечо); Серьги для блоков изготовлены из стали, как и сами блоки, вес одного блока ~65 г, если изготовить такие же из алюминиевых сплавов то вес уменьшится до 25 г., я пробовал изготовить блоки путем отливки в песчано-глиняную форму, вообще получилось, но их быстро разрезало тросом.

Материалом был технически чистый 99% алюминий, а старение материала не удалось произвести по этому довольствуюсь стальными,и думаю где надыбать дюралевую болванку подходящего размера (а может попробовать применение эпоксидных пластиков). Диаметр блоков 46 мм, эксцентриситет 11 мм. Тетива изготовлена из стального каната 3 мм. в ПВХ оболочке, в местах контакта с поверхностями надеты дополнительные слои термоусадочной трубки, заделку концов использую петлями и обжимаю в трубке, как сцепление на мотоцикле, а использование шпилек необходимо как для первоначального натяжения так и для последующей подтяжки в процессе эксплуатации.

Тетива к блокам крепится через штифт который в ставлен в центральное отверстие, а напротив отверстия димером 8 мм, которое противоположно отверстию через который проходит ось вращения блока под в канавке блока просверлено два отверстия диаметром 3 мм через которые трос заходит внутрь блока и накидывается на штифт. Тетива в блоки заходит через отверстия перпендикулярные оси вращения блока, и петли на концах накидываются на штифт, одна петля на верхнюю часть, а другая на нижнюю часть штифта. Именно по этим отверстиям у меня разрезало алюминиевые блоки.

Стремя представляет собой матерчатый ремень который накинут вокруг колоды, хотя можно и стальную к колоде приделать, а сделав её поворотное можно использовать как сошки при стрельбе лежа или с упора.

При натяжении использую приспособление состоящее из пары блоков и каната, когда взвожу, канат накидывается на приклад, а к обоймам блоков цепляю тетиву, и тяну за концы каната, выигрыш в силе двукратный чего вполне хватает для не утомительной стрельбы, идею взял из книги Ю.В. Шокарева «История оружия луки и арбалеты».

Видео как сделать арбалет, супер мощный

27.06.2019

Таким способом можно сделать тетиву для арбалета. Если ваша цель это вопрос как сделать арбалет, то тетиве надо уделить особое внимание. На этом сайте вы найдете много полезной для вас информации, о том, как своими руками сделать арбалет.

Для хорошего качественного лука, нужна хорошая качественная тетива, изготовлением которой мы сейчас и займемся. Но люди заинтересованные изготовлением настоящего лука, обязательно обратят внимание на данные рекомендации, если конечно не соберутся купить тетиву в интернет магазине.

Для обмотки тетивы нам понадобится капроновая, шелковая, либо нейлоновая нитка. Все это можно приобрести в рыболовных, охотничьих, фурнитурных магазинах.

Но слишком тонкая тетива, будет резать пальцы при производстве выстрела. Вот такие противоречия ждут вас при выборе материала для тетивы.

На концах бруска сверлим отверстия по диаметру палочек на расстоянии длины будущей тетивы. Если тонкая, то десять, двадцать или тридцать витков, в зависимости от толщины, смотрите сами, но тетива должна быть не менее двух миллиметров диаметром.

Для того чтобы при стрельбе стрела сразу ложилась на середину тетивы, надеваем плотные резиновые колечки напротив полочки лука между которыми будет вставляться стрела. Все наша почти профессиональная тетива готова.

При помощи тетивы просходит натяжение плеч и разгон стрелы, так что качество тетивы влияют на многие характеристики арбалета. Важным требованием для тетивы является то, чтобы в ходе использования она не растягивалась, а также долговечность тетивы будет зависеть от того из какого материала она сделана.

Самому тетиву на арбалет сделать довольно не сложно,в качестве материала подойдут такие нити как: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие из синтетического волокна. После того как станок сделан можно приступать к изготовлению тетивы.

Как сделать арбалет в домашних условиях

На средней части тетивы нужно сделать поперечную обмотку еще раз, т.к. она больше всего подвержена износу.

Еще один шаг на пути как сделать арбалет сделан, пора переходить к следующему. Конструкция арбалета состоит из трех основных частей: ложа, дуги и спускового механизма. Если вы хотите сделать арбалет своими руками начните из заготовки для дуги. Именно от ее размеров будут зависеть параметры остальных частей.

Как быстро сделать арбалет своими руками, видео и фото

Арбалет относится к стрелковому оружию. Принцип стрельбы схож со стрельбой из лука. В наше время, стрельба из арбалета, достаточно востребованный вид спорта. Но стоимость арбалета начинается от нескольких десятков долларов. Поэтому многие приверженцы арбалета, стараются сделать его своими руками, в домашних условиях.

Рассмотрим, из каких составляющих частей состоит арбалет:

Ложе;
Спусковой механизм;
Тетива;
Стрелы или болты.

Что нужно для изготовления арбалета из дерева своими руками?

Минимальный набор инструментов:

Очень острый нож;
Дрель;
Болгарка с диском по дереву или обычная ножовка;
Молоток;
Рубанок;
Стамеска.

Для изготовления арбалета нужен кусок дерева. Дерево желательно брать:

орешник,
ясень,
тополь.

Можно использовать так же березу или же дуб. Древесина этих деревьев более устойчива к влаге, вязкая, не колется и красива. Деревянная заготовка должна иметь длину около 900 мм и толщину 30 мм. Нельзя использовать древесину хвойных пород дерева.

Для изготовления самострела древесина должна быть правильно подготовлена. Только из «правильной» древесины арбалет будет стрелять долго с большой мощностью. Обрезав ствол дерева или ветку необходимой длины и толщины, спилы обязательно нужно закрасить. Это делается для того, что бы влага из дерева выходила постепенно, а, следовательно, древесина будет сохнуть более медленно и равномерно. Закупоренные ветки уложат вдали от солнечных лучей. Так они лежат примерно год. Через год с заготовок снимают кору, и она сохнет еще неделю. И только по прошествии всех этих процедур ветку распиливают вдоль, и приступают к изготовлению арбалета. Из двух частей ветки берут северную, ориентируясь по годовым кольцам, С этой стороны волокна прилегают ближе друг к другу, а значит и материал будет прочнее.

фото.правельно вырезаное дерево для арбалета

На доске начертите форму будущего основания и вырежьте, с помощью болгарки или ножовки. Сверху оформите желобок для стрелы. С одной стороны вырезается паз для закрепления дуги. Если в процессе работы проявились сучки или сколы, их необходимо обработать острым ножом, а потом наждачной бумагой.

Вторым шагом будет изготовление дуги. Для нее берете доску толщиной 20 мм, а длина не менее 750 мм. Доску нужно брать ровную, не имеющую сучков. Доску необходимо хорошо высушить, выдержать несколько дней, а только после этого подровнять. Ширина дуги составляет примерно 40 мм посредине, к краям ее ширина уменьшается до 15 мм.

фото.тетива самодельного арбалета

Дугу для мощного арбалета можно сделать из лепестка рессоры автомобиля УАЗ. При помощи болгарки из рессоры вырезаем дугу. Размеры ее таковы: длина 850 мм, ширина с концов по 15 мм, а в средине 30 мм. Далее, используя точильный камень, толщину доведите до 8 мм в центре и по4 мм на периферии. Отверстия для крепления просверлите победитовым сверлом

Готовим паз для дуги. Делаем отверстие для крепления из веревки, на расстоянии100 мм от прорезанного паза для дуги. Вставляем дугу в паз, и фиксируем ее при помощи веревки. Или же можно изготовить каркас из металла, который будет охватывать и ложе и лук. Следующим шагом будет крепление тетивы к концам дуги, используя для этого сделанные заранее надрезы. Натяните тетиву так, как вы это будете делать во время стрельбы. Тем самым мы найдем максимально отдаленную точку. После этого определяем оптимальный размер арбалета, который по длине равен вашему предплечью.

Тетиву будем делать из лавсана или фастфлайта. Можно использовать тонкий тросик. Обматывайте нити, натянутые между двух гвоздей, а на концах делаем петли для надевания.

Нити наматываем до толщины 5 мм. Затем, не снимая нити с гвоздиков, обматываем один раз нити, что бы они были плотно друг к другу. После этого у первого гвоздика собираем обе половины тетивы, и снова плотно обматываем до второго гвоздя. В результате у нас получилась тетива с петлями на концах. Среднюю часть тетивы нужно обматывать очень тщательно, так как на эту часть действует очень большая сила трения. Обрезанные нити нужно хорошо промазать клеем, чтобы все нити были монолитными. Натягиваем тетиву при помощи стремени, изготовленного из проволоки. Закрепив тетиву, регулируем степень ее натяжения. Если тетива будет слишком толстой, то сила выстрела понижается, а слишком тонкая порвется. Поэтому нужно делать тетиву средней толщины. Можно сделать тетиву по подобию спортивных моделей.

фото.спусковой механизм арбалета

Важный этап необходимый, чтоб изготовить самодельный мощный арбалет

И так, мы подошли к самому ответственному узлу нашей конструкции. Будем делать спусковой механизм арбалета. Это будет замок штыревого типа. Для этого сверлите сквозное отверстие в месте максимального натяжения тетивы. Поперечное углубление делайте в верхней части ложа. Следующим шагом закрепляем рычаг в нижней части арбалета. Ось делаем из дерева, а крепим проволокой.

Другой вид спускового механизма носит название орех. Он состоит из цилиндра, свободно вращающегося вокруг своей оси. С одной стороны у него есть крюки, для тетивы, а по другую сторону, упор для курка, имеющий Г-образную форму. Если мощность арбалета до 30 кг, цилиндр может быть деревянным, а мощностью, свыше 30 кг его нужно делать металлическим. «Орех», который будет удерживать тетиву, делайте из куска железа без сварки, чтобы был крепче.

Ложе и рычаг фиксируем веревками так, что бы рычаг двигался с минимальным трением.

Для стрелы желоб должен располагаться от верхнего отверстия замка до передней кромки. Глубина желоба равна четвертой части диаметра стрелы.

Деревянный арбалет готов. Теперь займемся обработкой деталей. Сначала все детали обработаем наждачной бумагой. После этого их можно покрыть белком, смешанным с водой. После проверьте, как работает замок. Убедитесь, что механизм максимально прочный.

Для придания арбалету красивости, деревянные части вскройте морилкой и лаком, а металлические черной краской.

Теперь займемся стрелами. Их так же можно сделать самому. Для этого можно наделать заготовок из обычной доски. Потом эти заготовки нужно тщательно обстругать. Древесину рекомендуется выбирать легкую. При изготовлении наконечника гвозди вбивать не стоит, так как при попадании в цель, стрела может расколоться.

Мы рассмотрели способ изготовления обычного «средневекового» арбалета.

Арбалет бывает блочный. Его так же можно изготовить в домашних условиях. Делается он из стеклопластика, толщиной 10 мм.

Вначале делаются стеклопластиковые плечи. Для этого нужно из стеклоткани или кевлара нарезать от30 до 40 полосок. Склеить их между собой эпоксидным клеем и уложить под пресс, до полного высыхания. Через 24 часа или более, эти конструкции нужно выровнять и хорошо зачистить.

фото.крепление самодельного арбалета

Ложе, как и в предыдущем случае, делается из дерева.

Блоки делаются из алюминия. Лучше, если они будут на подшипниках. Прекрасно подходят для этих целей, средние части от колесиков для роликовых коньков. Оси для них нужно брать диаметром 5 мм. Их так же можно взять с коньков. Крепления делаются из стали или другого прочного материала. Если при изготовлении плечей, концы сделать толще, крепления делать не нужно. Следующим этапом будет установка на арбалет спускового механизма с курком и держателем стрелы. Все это соединяется при помощи болтов с шайбами. В арбалетах блочного типа тетива несколько длиннее и натягивается иначе. Она как бы перекрещивается, и стрела летит с удвоенной энергией. В качестве тетивы используют тонкий тросик, который может выдержать резкое давление при выстреле.

Читайте как же:

Что бы вести прицельную стрельбу из арбалета, сделанного своими руками, в домашних условиях, нужно отрегулировать ложе. Регулировать его нужно с учетом траектории полета стрелы. Ложе должно располагаться под углом 5-6 градусов. А еще лучше определиться с дистанцией стрельбы и пристрелять сделанный арбалет, после каждой серии выстрелов, изменяя угол наклона ложа.

фото.самодельный деревянный арбалет

Спусковой механизм может быть каким угодно, но что бы он не срабатывал преждевременно, под силой тетивы. Тетива должна, после выстрела, возвращаться вплотную к ложу, но без сильного трения.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Будет отличным подарком для ребенка. С помощью него можно организовать небольшой тир. Мощность арбалета не велика, поскольку в качестве тетивы тут используется резинка. Стреляет такой арбалет практически всем, чем угодно, автор как вариант использует небольшие стрелы, изготовленные из стержня шариковой ручки и наконечником в виде иголки от шприца. Собирается арбалет быстро и просто, для этого требуется минимум материалов.

Материалы и инструменты для самоделки:

— стальная полоска;
— планка из дерева;
— обычная деревянная прищепка;
— рукоять от лыжной палки;
— тонкая пружина или резинка;
— кусок стальной проволоки;
— курок от детского игрушечного пистолета;
— листовое железо либо элементы от механического конструктора.

Из инструментов понадобится:
дрель, ножовка, плоскогубцы, крепежный инструмент и напильник.

Как собрать мини-арбалет:

Шаг первый. Плечи и ложе арбалета

Как сделаны и крепятся плечи и ложе арбалета, можно увидеть на фото. Ложе собирается очень просто, для этого понадобится три доски. Они соединяются между собой обычными гвоздями.

Что касается плечевого механизма арбалета, то он изготавливаются из куска стальной полоски. Плечи не должны гнуться, поскольку в качестве тетивы используется резинка или пружинка. Чтобы прикрепить плечи к ложе, применяются шурупы.

Шаг второй. Спусковой механизм устройства

Спусковой механизм для арбалета сделать тоже очень просто. Для этих целей понадобится обычная деревянная прищепка. От нее нужно отрезать одну хватающую часть. Как именно, можно увидеть на фото.

Шаг третий. Ручка арбалета

Чтобы сделать ручку к самоделке, автор использовал ручку от лыжной палки. К ложе ее можно прикрепить с помощью клея.

Шаг четвертый. Дополнительные плечи арбалета

Чтобы арбалет был немного мощнее, было изготовлено второе крепление для резинок, то есть вторая пара плеч. Такие детали были найдены в старых частях. Как их закрепить к ложи, видно на фото.

Шаг пятый. Как сделать толкатель

Для изготовления толкателя будет нужен кусок деревяшки. Его нужно тщательно подогнать под прищепку. Чтобы закрепить тетиву, в толкателе делается паз. В итоге в паре с прищепкой толкатель работает как очень простой и практичный спусковой механизм.

Шаг шестой. Тетива

В качестве тетивы автор использовал резинку. Такую можно найти в рыбацком магазине. На середину резинки, которая будет заходить в толкатель, нужно надеть трубочку (кембрик). Это нужно для того, чтобы резинка не изнашивалась от трения о дерево.

Шаг седьмой. Изготовление курка

В качестве курка для арбалета отлично подойдет курок от детского пистолета. К нему нужно приделать крепление из тонкого металла. Для этих целей хорошо подойдет элемент от конструктора.

Шаг восьмой. Начинаем собирать конструкцию

На фото можно увидеть, какой будет конструкция, после установки дополнительных плеч. Представлен вид сверху и вид снизу.

На этом этапе уже можно установить спусковой механизм. Он крепится с помощью шурупа.

Вот и все, теперь арбалет почти готов, нужно подсоединить резинку. Резинки крепятся к плечам, а также толкателю, который свободно перемещается в канавке ложе арбалета. Такая конструкция позволяет стрелять из арбалета практически всем, чем угодно, можно стрелять даже шариками. Для фиксирования толкателя используется прищепка. Чтобы выстрелить, нужно нажать на прищепку.

Шаг девятый. Заключительные этапы сборки

Как видно на фото ниже, автор решил оснастить арбалет прицелом. От резинки было решено отказаться, ее заменила тонкая пружина.

После того как будет прикреплен курок, его нужно подсоединить к прищепке. Для этого нужно сделать тягу из стальной проволоки. В итоге при нажатии на курок прищепка отпускает толкатель и происходит выстрел.

Для арбалета можно сделать небольшие стрелы (болты), для этого понадобятся ампулы от шариковых ручек или другие подходящие трубочки. На концах их нужно утяжелить, помести внутрь кусок стальной проволоки или другой грузик. В качестве наконечника на трубочки надеваются и садятся на клей иголки от шприцов.

Вот и все, арбалет готов, он достаточно безопасен, поскольку имеет маленькую мощность, чтобы причинить серьезные травмы. Для большей безопасности можно не использовать стрелы с острым наконечником. Еще одним плюсом является то, что арбалет легко заряжается, то есть натянуть тетиву и выстрелить для ребенка не составит труда.

Ниже на видео можно посмотреть, как работает самый мощный в мире арбалет. Был проведен эксперимент, сможет ли арбалет пробить броню…

Изначально самострелом называли арбалетное оружие, сделанное своими руками. Другое значение этого слова – в названии самодельного оружия, срабатывающего без участия человека. Этот предмет для охоты, предназначенный для установки на безлюдных тропах в глухом лесу. Но этот самострел нежелательно использовать, поскольку велик риск ранить другого человека. Любой самострел, как и всякое оружие, способен нанести ощутимый вред здоровью, если его неправильно использовать или оставлять детям без присмотра. Чтобы знать, как сделать самострел в домашних условиях, следует прислушаться к некоторым рекомендациям, указанным далее.

Самодельный самострел своими руками

Самострельное оружие для охоты арбалетного типа представляет собой, своего рода, особый вид ловушки с насторожкой. Это оружие использовалось издавна на Руси, устанавливаясь возле звериных троп. Проходящий мимо зверь мог задеть насторожку или схватить приманку, что приводило в действие нехитрое оружие, которое попадало точно в цель. Устанавливали такой самострел на расстоянии от нескольких десятков сантиметров до нескольких метров.

Простейший охотничий самострел состоит из следующих частей:

Основа
Тетива лука
Шнур или веревка для крепления сторожка с основой
Сторожок
Настораживаемая нить
Стрела

Петля настораживающей нити устанавливается на длинный конец сторожка. Когда она с него сдергивается, сторожок поворачивается под действием тетивы, она освобождается, и производится выстрел. Чем больше длина сторожка, тем легче производится выстрел из настороженного деревянного самострела.

Самодельный охотничий самострел можно устанавливать не только на тропе, когда можно застигнуть добычу спереди, сзади или сбоку, но и на ветках деревьев. Зверь, залезший на дерево, должен задеть настораживающую нить самострела. Самострельное оружие на ветках устанавливается для охоты на мелкого зверька. Его также устанавливают в подвесном виде на деревьях для охоты на росомах, волков или диких собак. В качестве метательного снаряда используются камни, укороченные стрелы (так называемые, болты), стрелы-колышки и т.п.

Самодельный самострел

Огнестрельные самострельные оружия для охоты делаются редко, поскольку, как и любое оружие, заряженное пулями, они очень опасны. Как правило, такие ловушки устанавливаются около звериной тропы, поблизости от которой ставят сигнальные таблички, предупреждающие человека о наличии самострела поблизости. Самый простой вариант для изготовления самострельного оружия заключается в использовании металлической трубки длиной 20-25 см десятого калибра, с одним заваренным концом и вторым, заканчивающимся коловоротом. Пусковое устройство снабжается капсюлем. Сделанный самострел заряжают двумя пулями, находят подходящее дерево у звериной тропы, вкручивают его в ствол, а на тропу делают растяжку. Оружие направлено на тропу, охотник располагается недалеко от места охоты. Можно использовать и такой способ охоты, но арбалеты — куда более безопасный вид самострельного оружия.

Как сделать самострел в домашних условиях

Изготовление самострела в домашних условиях

Изготовление самострела своим руками достаточно просто. Для этого предварительно нужно оставить чертеж с каждой детали. Состоит оружие из тетивы с плечами, ложа и спускового механизма. Шаги, как можно сделать самострел своими руками в домашних условиях:

Ложе изготавливается из дерева: для этого нужно найти подходящую доску, начертить эскиз ложа, затем вырезать лобзиком и ножовкой.
Самодельный самострел должен иметь отверстие под палец – оно изготавливается с помощью подходящего сверла.
Надфилем изготавливается паз для стрелы, место расположения которого предварительно размечается маркером или карандашом.

В качестве фиксатора для стрелы можно использовать обычные деревянные прищепки. Для этого в одной из них просверливается отверстие диаметром по толщине стрелы, после чего на конце ложа самострела приклеивают сверху и снизу него две прищепки, а та, в которой сделано отверстие, помещается сверху задней части. Именно она будет удерживать стрелу, а к верхним крепиться.

Самострел самодельный

Плечи арбалета можно изготовить из автомобильной рессоры или упругого пластика. Они закрепляются колодкой или сварным крепежным материалом из металла. Для натяжения тетивы используются блочные элементы для крепления на концах дуг арбалета. Тетива изготавливается из стального троса, или капроновой нити, например, лавсана.

При изготовлении арбалета важной частью является спусковой механизм. Для этого понадобятся:

Лист из нержавейки толщиной 2-3 мм размером 10х15 см.
Две небольшие пружины
Три болта диаметром 10 мм с шестью гайками и два болта 8 мм с двумя гайками.

На бумаге нужно начертить схему пускового механизма, а точнее, — спускового крючка и зацепа для тетивы. Чертеж с бумаги переносится на лист металла, вырезается ножовкой, обрабатывается напильником. После этого делается чертеж деталей корпуса спускового механизма арбалета из древесины, переносится на металлическую пластину, вырезается ножовкой по металлу. Отверстия для пускового механизма сначала нужно сделать на куске фанеры, если он работает исправно, то перенести отверстия уже на металлическую пластину. Болтами диаметром 08 мм закрепляются спусковой крючок и зацеп для тетивы, также крепятся пружинки. Болтами диаметром 10 мм скрепляются боковые части пластин, и после этого самодельный спусковой механизм для арбалета готов.

Источник

В любом хобби существуют так называемые расходники. В оригами необходима бумага, в моделировании не обойтись без клея, а вот у тех, кто увлекается различным оружием, всё гораздо сложнее: их расходники — пули, стрелы, дротики — отнюдь не такие дешёвые, как хотелось бы. Что же делать, чтобы не разориться на «снарядах» для своего любимого оружия? Правильно, конструировать своими руками. Поэтому сегодня попробуем самостоятельно сделать арбалетный болт.

Что это такое?

Начнём с теории. Арбалетный болт — это специальный снаряд, который используется при стрельбе из специфического и редкого оружия. От баланса болта, его длины, материала, который использовался при изготовлении, зависят и дальность стрельбы, и её точность.

Стоит отметить, что выбор стрелы зависит не только от модели арбалета, но и от самого стрелка, поэтому не стоит жалеть времени на подбор правильного снаряда. Стоит также учитывать тот факт, что и при самом аккуратном пользовании болтами со временем изнашивается их оперение, наконечник, да и древко может сломаться — именно поэтому рекомендуется останавливаться на тех стрелах, в которых легко можно будет заменить одну или несколько составных частей.

Выбор материала

В комплекте с каждым арбалетом обычно идёт заводской набор болтов. Но при стрельбе стрелы и теряются, и деформируются, и совсем ломаются. Именно поэтому рано или поздно перед многими любителями стрельбы встаёт вопрос самостоятельного изготовления снарядов — заводские болты не всегда по карману тем, кто расходует большое количество стрел.

Что касается карбона, гораздо более дорогого и прочного, то болт вряд ли выдержит удар не о специальную мягкую мишень, а о твёрдую цель. Дерево — материал эстетов, которые добиваются максимальной близости современных болтов к их историческим аналогам. При постоянном использовании дерево быстро ломается, что при довольно высокой его стоимости — далеко не самый лучший вариант, кроме того, ему необходимы специальные условия хранения и транспортировки, да и специальный уход также необходим.

Ещё один вариант — пластик, наверное, именно он считается оптимальным: да, болты из него быстро изнашиваются, но материал совсем недорогой, поэтому заменить древко не составит труда.

Ещё немного теории

Что значит «арбалетные болты спортивные» и «болты охотничьи»? Разница между ними заключается в материале древка: в случае охотничьей стрелы оно более тяжёлое, тогда как в спортивном болте — полое. Что касается наконечника, то в охотничьих стрелах он имеет гораздо больше граней и зазубрин, чем в спортивных.

Параметры идеального болта

Теперь, когда у нас уже есть определённая информационная база, узнаем, как сделать арбалетные болты своими руками. Начнём с параметров изделия: его длина должна быть 30-40 сантиметров при диаметре 6-9 миллиметров. Что касается оперения, то его длина не должна превышать 7 сантиметров. Готовый болт должен весить от 15 до 40 граммов. Обычно болты изготавливаются небольшими, но всё же партиями, например, по пять снарядов за раз. В таком случае важно, чтобы они были максимально идентичны — именно это гарантирует одинаковые результаты при стрельбе. Стоит помнить, что чем тоньше древко и чем короче оперение, тем лучше аэродинамические качества болта.

Болт из пластика своими руками. Что понадобится?

Из инструментов понадобятся канцелярский и термонож (последний — модификация паяльника, на кончик которого крепится лезвие, а разогреваемое паяльником, оно отлично послужит для прорезания отверстий для оперения), дрель со сверлом (диаметром 5,5 мм), напильник и силиконовый клей. Обязателен и шаблон, по которому будут вырезаться перья.

Инструкция по изготовлению

Начинается всё с затачивания заклёпки. Для этого нужно зажать её в дрели и постепенно с помощью напильника заострить. После этого палочка от шарика разрезается напополам поперёк, а потом в получившихся трубочках делаются надрезы для вставки оперения — проделывать эти операции лучше всего термоножом.

В держателе для шарика срезается верхняя его часть, которая крепится на палку, разрезается напополам и рассверливается с помощью сверла — это будущее окончания хвостовика болта. Естественно, болт необходимо утяжелить, для этого у гвоздя отрезается шляпка, потом он сам разрезается напополам, а после этих манипуляций одна из половинок вставляется в пластиковую трубку (гвоздь должен занять 2/3 будущего болта). После этого наступает черёд оперения: из пластика вырезаются своеобразные трапеции.

Замена пластика на алюминий

Изготавливая арбалетные болты своими руками, можно использовать в качестве материала для древка алюминий. О свойствах дротиков из этого материала уже говорилось выше — он относительно мягок, поэтому с течением времени неизбежно деформируется.

Арбалетный болт из дерева

В данном случае оперение лучше изготавливать из алюминиевого скотча — оно достаточно прочное, к тому же придаст болту так необходимый для дальнего полёта вес.

Из вырезаются прямоугольники, которые потом обклеиваются другим, ярким скотчем, который поможет найти стрелу в траве. При этом с одной стороны на получившейся конструкции с помощью шаблона вырезаются идентичные перья. С помощью того же силиконового клея они закрепляются в вырезанных в древке проёмах.

Заключение

Эрнест Хайне говорил, что «сам процесс важнее цели, ведь радость доставляет не убитая дичь, а азарт охоты». Охотники — это последние романтики, которые отстаивают свою привязанность к природе с оружием в руках. А когда этим оружием является арбалет — поединок между человеком и зверем становится честным. Огнестрельное оружие оставляет мало шансов, а использование арбалета справедливо уравнивает охотника и добычу.

Что нужно знать о стрелах для арбалета

Опытные охотники говорят, что не столь важен сам арбалет, сколь важны его стрелы. Если вы — хороший стрелок, то при наличии хороших стрел, будете точно поражать цель даже с не самым лучшим оружием. Для охоты на крупную дичь целесообразно использовать стрелы из карбона, дюраля и фибергласа. Они очень легкие, прочные и с прекрасной балансировкой. Существуют также алюминиевые аналоги, однако их можно использовать только для охоты на птицу.

Кроме материала изготовления, первостепенную важность имеет оперение. Если стрельба не является спортивной или развлекательной, а охотничьей, длина стрелы должна составлять около 16 дюймов, вес — порядка 35 грамм. Оперение — значительно длиннее, чем у спортивных. Это позволяет стабилизировать траекторию полета. Некоторые из видов стрел снабжены резьбой, что позволяет менять наконечник.

Цена на стрелы достаточно высока, порядка 5 долларов и выше за единицу. В случае, если вы любите полный колчан и не ограничитесь парой штук, имеет смысл сделать их своими руками. Самым простым способом является трансформация спортивных аналогов. Этого вполне можно добиться, если укоротить их, утяжелить и нарастить оперение. Но, многие предпочитают делать стрелы с нуля.

Инструкция по изготовлению стрел

Следуя нашей инструкции, вы сможете сделать 16-дюймовые стрелы в домашних условиях:

Первый шаг — определяемся с параметрами. Длина — 16 дюймов, диаметр — 6-9 мм, количество перьев в оперении — 3-4 штуки, длина оперения — 12 мм, вес стрелы до 40 грамм.

Стержень или древко можно сделать из твердых пород дерева, а можно использовать трубки из дюраля, текстолита, фибрагласа, длиной 16 дюймов.

Для того, чтобы сделать сменный наконечник, нарезаем резьбу на конце стрелы. Это делают закрепив стрелу в тисках. Плашку вставляют в вороток и вручную неспеша нарезают резьбу. Очень важно не перекосить нарезаемую резьбу, поэтому нужно следить, чтобы оси стрелы и плашки обязательно совпадали.

Шлифуете заготовку мелкой шкуркой. Если вы решили сделать древко из дерева, на этом этапе проведите пробный выстрел в стену. Если нет расколов — то древесина выбрана правильно. Дерево должно быть обязательно прямослойное, если слои косые, то стрела сломается

Далее деревянную поверхность следует сделать влагоустойчивой, обработав воском или парафином. Также подойдут специальные составы для обработки лыж и досок для серфинга. Дюраль, текстолит и фибраглас, разумеется, ничем обрабатывать не нужно.

Определяемся с типом наконечника, который мы тоже в состоянии сделать своими руками. Они бывают колпачковыми, втульчатыми и врезными. Если ваш выбор остановился на втульчатом варианте, то сделайте пропил, вставьте в него наконечник и все вместе обмотайте крепкой проволокой, предварительно смазав суперклеем. Втульчатый наконечник вставляется внутрь древка. Такой тип особенно удобен, если вы в качестве заготовки для стержня используете алюминиевую, дюралевую, карбоновую или стеклопластиковую трубку. Наиболее просто сделать на токарном станке колпачковые наконечники. Задаем параметры и вытачиваем.

От длины и правильной установки оперения зависит стабилизация стрелы во время полета. Можно использовать как натуральное оперение, длиной 12 мм, которая является наиболее оптимальной для древка в 16 дюймов, посадив его на суперклей, так и сделать из пластика (например, из негодных банковских или телефонных карт).

Для вклейки оперения специальной пилкой делаем прорези глубиной 1 мм, и вставляем пластиковые заготовки, предварительно промазав их суперклеем. Можно выбрать из нескольких вариантов вклейки: прямой, угловой и спиральный. Количество перьев, как мы уже говорили ранее, должно быть 3-4 штуки, длиной около 12 мм. При соблюдении параметров и правильной установке, все они отлично балансируют траекторию полета и усиливают аэродинамику. Для вклейки оперения можно использовать специальный прибор — пероклейку.

Пластиковое оперение лучше для выстрелов на дистанции более сорока ярдов, а натуральное — на короткие расстояния.

Пероклейка — приспособление для вклеивания оперения

Завершающий этап: балансировка стрелы. Об этом надо позаботиться заранее, примерно сбалансировав стрелу весом наконечника и оперения. На конечном этапе точная балансировка достигается регулировкой длины тела стрелы. Обрежьте древко на 16 дюймов, проверьте выстрелом в мешок с песком. Здесь важно помнить два момента: если в приоритете бой издалека, то балансировать стрелу нужно на середине, если же в приоритете меткость — то на расстоянии одной третьей от наконечника и отправляйтесь на охоту.

Зачем платить больше, если вы в состоянии сделать стрелы для арбалета своими руками? Удачной охоты вам и вашему верному арбалету!

Вам понравилось? Поделитесь в соц сетях!

Юрий
Пробовал делать и они у меня не совсем получились…попробую еще по этой схеме. Нужно иметь не мало опыта, чтобы ими в итоге можно было «убить») Новичкам сложновато по началу….
Александр
Желательно сделать образец, по которому можно сверять последующие стрелы. А то я поймал себя на мысли, что «новые экземпляры» с каждым разом отличаются всё больше и больше, в итоге можно наделал много плохих стрел. Может это приходит с опытом?
Игорь
Стрела должна быть тяжёлой.
Скорость, которую приобретает снаряд, зависит от конструкции арбалета, а не от самой стрелы.
Поэтому, чтобы стрела унесла с собой максимальную кинетическую энергию, она должна быть тяжёленькой.
Sahib
У меня идея усиления пробивной силы алюминиевой стрелы арбалета. Может и нова, но меня осенило когда попала в руки.
Если в полую стрелу вложить металлический или свинцовый шарик, то пробивная сила возрастет в разы! Т.е. после попадания самой стрелы в цель, инерционная сила шарика в догонку даст дополнительный удар по наконечнику.
Дамир
Я увлекаюсь охотой и рыбалкой
Вдруг мне в голову пришла идея сделать сделать арбалет из дерева своими руками и у меня получилось
Но только стрелы не очень получаются оссобенно 3 стабилизатора а можноли сделать их два?это не очень страшно?

Последние комментарии

Никита:
а если в распоряжении 2 ружья и на одном просрочили лицензию, то…

Сергей:
В порох Сокол можно добавлять опилки магния.можно сэкономить пор…

Новичок Александр.:
Здраствуйте, в магазине порекомендовали сунар 7.62 (купил). Но на…

:
Наверное имелось ввиду 0,35грамм. Опечатка короче….

Геннадий:
При продлении лицензии, кроме справок 002 и 003, справки от психи…

Сакен:
Здравствуйте. Сколько стоит платформа под Нива Пикап? Скиньте на…

Цельнокованные болты 16 века к арбалету.

Различные типы боевых наконечников для арбалетных болтов.

Болты и стрелы для арбалетов

Слово «стрела» происходит от французского quarreu, которое, в свою очередь, образовано от carre, означающего «квадратный». Последнее обозначение следует отнести к тяжелым стрелам с квадратными головками, которые предпочитали многие арбалетчики, нападавшие на воинов в доспехах. Такая квадратная стрела и тяжелый остроконечный болт составляли основное вооружение арбалетчиков в большинстве европейских армий. Гораздо большее разнообразие отмечается в моделях стрел, предназначавшихся для охоты. Их можно разделить на три основных класса, похожие по своему действию на те, что использовались в ручном луке, с зубцами, вилкообразные и тупые.

Большие стрелы или болты с зубцами, известные как angel-hedde (голова ангела), считались наиболее распространенными и использовались против крупной дичи наподобие оленя и кабана. С таким типом стрел встречаемся в «Книге об охоте» XV в. Гастона де Фуа. Он же провел соответствующие измерения подобных головок с зазубринами и установил, что они составляли пять пальцев в длину и четыре в ширину.

Для второй группы стрел с вилкообразными головками общего стандарта не существовало. Некоторые образцы представлены в виде двух широко расставленных разветвленных головок вогнутым заостренным концом, расположенным между ними. У других отмечаются небольшие и заостренные вилки. Форма имела двойное значение. Во- первых, стрела с такой головкой не могла соскользнуть с кожи животных, во-вторых, форма оказывалась идеальной для подрезания сухожилий дичи.

Скажем, на картине Лукаса Кранаха «Охота эрцгерцога Фредерика Мудрого на оленя», хранящейся в Историкохудожественном музее в Вене, можно увидеть эрцгерцога, спрятавшегося в зарослях в ожидании оленей, которых гонят на стрельбище через реку. Он держит в руках арбалет с вилкообразным болтом. На другой гравюре из Weisskunig его изобразили стреляющим разветвленной стрелой со спины лошади (рис. 79). Оказавшийся большим поклонником Максимилиана I Генрих VIII, несомненно подражавший ему, также располагал определенными запасами стрел указанного типа. Встречается множество документов от мастера, поставлявшего Генриху VIII стрелы. В августе 1530 г. список личных расходов его королевского величества включал в себя следующие пункты. Отметим пункт XIX, в котором предписывалось «выдать плату женщине, которая предоставила королю вилкообразные головки для его арбалета».

Часто использовалась и другая разновидность стрел для подрезания сухожилий у дичи с заостренной головкой. Ее также использовали и для охоты на больших птиц типа диких гусей. В итальянской рукописи Taquinum Sanitatis конца XIV в. встречается иллюстрация, на которой изображен арбалетчик, стреляющий в журавлей стрелами с заостренными головками. Арбалетные стрелы с крестообразными головками до фута длиной скандинавские охотники на лис применяли в самострельных ловушках на протяжении XVIII и XIX вв.

Обычно против птиц и мелкой дичи, прежде всего кроликов, использовали обычную разновидность стрел, то есть с прямыми или куполовидными головками. Во Франции они были известны с незапамятных времен как «ворчуньи», они глубоко втыкались и убивали добычу, не разрывая плоть и не повреждая мех и перья.

Авторы XV и XVI вв. рекомендовали применять на охоте магию и заговоры, и похоже, что именно такие стрелы оказались самыми подходящими для этого предметами. В книге Bellifortis (ок. 1405) Конрад Кизер описывает три стрелы с затупленными головками, предназначенные для арбалетов. Как он советует, в первой следует выдолбить полость, наполнить ее колесной смазкой и залепить яичным желтком, «и тогда ты сможешь сразить любого».

Далее он считает, что если в древко второй стрелы поместить сердце летучей мыши, «то все, на что ты посмотришь, тотчас падет ниц после попадания в него стрелы». Третья стрела – это так называемая свистящая стрела, в головке которой проделывались дырочки, «чтобы она могла заглатывать воздух». Не только сам Кизер, но и другие охотники верили в то, что свистящая стрела оглушает животных, заставляет их застывать на месте, поворачивая свою голову в сторону звука. Ее можно было также использовать и против неуязвимых лучников.

В книге «Искусство изготовления арбалетов и охота на крупного зверя», опубликованной в 1644 г., французский оружейник Алонсо Мартинес де Эспинар описывает и другие разновидности стрел: «Самые лучшие стрелы называют ясеневыми, поскольку они изготавливаются из этого дерева. Они могут поражать цель на расстоянии в 150 шагов или более. Их смазывают ядом, называемым «трава арбалетчика». Такую стрелу мажут соком этого растения от горловины железного наконечника и примерно на пять или шесть пальцев по ширине вниз. Затем стрелу покрывают небольшой полоской очень тонкой льняной ткани, оборачивая ее вокруг древка, закрепляя таким образом смазку, не прибегая к дополнительной обвязке. Головку такой стрелы делают из стали квадратной формы и остроконечной.

Встречаются также стрелы, называемые «южными», предназначенные для ночного использования. По виду они большие и тяжелые, поэтому ими нельзя стрелять на дальние расстояния из арбалетов, и поэтому также, когда их выпускают в кроликов и зайцев при лунном свете, то они легко их находят. Они также используются вместе с потайным фонарем, чтобы ночью убивать голубей в местах их ночлега, обычно на деревьях.

Отметим еще и другие стрелы, предназначенные для убийства куропаток, длиной в руку и имеющие железный нарост на головке».

Другие стрелы называются «арбалетными», они толще, чем обычные. Некоторые стрелы известны как rallone, их концы похожи на скребок или долото. Стрелы saettone, для охоты на зайчат или молодых кроликов, по форме длиннее обычных стрел и очень острые, в середине рукоятки находится небольшой прут, так что, когда поражают кролика, он не может спуститься в свою нору. В заключение Эспинар приводит рецепт яда, который готовили из корней белой чемерицы. Его следовало применять на охоте против таких опасных хищников, как волк, вепрь или дикий кот.

Оперения арбалетных болтов были такими же разнообразными, как формы головок. Для него использовались такие материалы, как пергамент, дерево, кожа, кость и медь, менялись форма и толщина оперения, а также угол, под которым он устанавливался в древко, чтобы придать ему необходимое вращательное движение.

В рукописи Лоффелгольца 1505 г. приводится рисунок машины, соединяющей функции строгального и токарного станков, предназначенной для нанесения насечек на древки арбалетных болтов, куда затем устанавливалось оперение. Для переноски болтов применялись специальные колчаны, обычно они делались цилиндрической формы, расширяющимися к основанию, и имели плоское дно, чтобы во время использования колчан стоял на земле без поддержки.

Колчан состоял из деревянного каркаса, обтянутого снаружи кожей, поверхность нередко оставалась необработанной, для большей прочности на ней оставляли мех (рис. 74). Почти всегда колчан закрывался крышкой для защиты болтов от влаги. Иногда на нем делали кожаную отделку или раскрашивали. В некоторых случаях его украшали такими же металлическими накладками, как и арбалет. Колчан был необходимым приспособлением ко всем арбалетам, даже самым большим. Поскольку в большинстве случаев на нем отсутствовала отделка, ему не придавали такого значения, как дорогим видам оружия, и поэтому он редко сохранялся.

Обновлено: 27.11.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Источник

Инструкция по изготовлению

Ложе арбалета

Особое внимание следует уделить направляющему пазу для стрелы. Он должен быть ровным и хорошо отшлифованным

От состояния паза зависит точность стрельбы. Ширина паза должна равняться диаметру стрелы. Паз удобно пропилить при помощи циркулярной пилы.

Арбалетный болт из дерева

Такой наконечник в мишень не вонзится, но вместе с тем он не нанесёт никакого вреда при неосторожном использовании. Итак, арбалетный болт из дерева готов

Выбор материала

Стрелы для арбалета (болты)

минимальный: натяжение лука (в граммах) разделить на 5000;
максимальный: натяжение лука (в граммах) разделить на 2000;

Таким образом, для арбалета с силой натяжения 40 кг получаем следующий диапазон веса: 10 — 25 г.

Стрела состоит из оперения, наконечника, древка, затыльника.

Что нужно знать о стрелах для арбалета

Оперение — значительно длиннее, чем у спортивных. Это позволяет стабилизировать траекторию полета. Некоторые из видов стрел снабжены резьбой, что позволяет менять наконечник.

Арбалеты в XX—XXI веках

Современный спортивный арбалет

Арбалет блочного типа во взведённом состоянии

В XX веке арбалеты иногда использовались как боевое оружие в национально-освободительных войнах, чаще всего в качестве самострела-ловушки.

Также, во время Первой мировой войны немцы, французы и англичане применяли станковый арбалет в качестве гранатомёта — модель Sauterelle. Такой арбалет изготовлялся полностью из стали. Лук такого арбалета имел рессорную конструкцию с тетивой из стального троса. Впереди рессоры имелась опорная перекладина, снимавшая излишнее напряжение лука и тетивы. Натягивали лук при помощи вращающейся рукоятки: при этом на вал наматывалась бечёвка и тащила ползун тетивы до остановки на зацепе спускового механизма.

С середины 1950-х гг. на Западе начал развиваться арбалетный спорт. Именно современные спортивные модели послужили образцом для создания современных же боевых арбалетов. По своим размерам и весу они близки к автоматам и пистолетам-пулемётам. Они часто делаются разборными для упрощения транспортировки и маскировки.

В последнее время интерес к арбалету как к альтернативе огнестрельному оружию для решения некоторых специальных задач начал расти. Объясняется это совершенствованием конструкции арбалетов. Использование лёгкого пластика для изготовления ложи, современных лёгких материалов для лука позволили существенно снизить вес арбалета, а в некоторых образцах сделать его складным.

В современных арбалетах нередко используются разнообразные прицелы (оптические, ) и лазерные целеуказатели. Луки боевых арбалетов изготовляются из композитных материалов, тетиву к ним иногда крепят с помощью системы небольших блоков. Взведение её осуществляется, как и в старину, вручную, посредством стремени либо небольшого ворота. К ложе арбалета крепят от трёх до шести стрел из металла или пластика.

Вместе с тем, к использованию арбалетов для военных целей относятся скептически, считается что это — спецэффект, «раскрученный» в кинофильмах Голливуда: арбалет уступает огнестрельному и пневматическому бесшумному оружию по скорости перезарядки, габаритам, останавливающему и поражающему действию, точности. Из него просто промахнуться, пролетевшая мимо противника стрела или даже ранившая его может стать поводом для поднятия тревоги, перезарядка займёт около полминуты. Для сравнения, бесшумный пистолет, имеющий незначительно большую (или меньшую) шумность, обеспечивает большую надёжность поражения цели и скорострельность до пары выстрелов в секунду. Также, можно вспомнить стоящую на вооружении бесшумную снайперскую винтовку «Винторез», пробивающую бронежилеты 2-го класса защиты на дистанции до 300 м.

Вместо использования арбалета в качестве гарпуномёта проще использовать ружьё с холостым патроном и ствольной насадкой, после снятия которой ружьё можно использовать как оружие.
В качестве гранатомёта также лучше использовать обычный подствольник, поскольку стрельба болтами с привязанными к ним гранатами неудобна и опасна — они имеют больший вес, летят недалеко, повышая риск поражения самого стрелка. Для сравнения, грамотно обученный стрелок, вооружённый оружием с подствольным гранатомётом, способен прицельно выстреливать гранату на дистанцию 150—400 м.

В России

Арбалеты в зависимости от конструктивно-предусмотренного предназначения подразделяются по силе дуги на:

боевые;
охотничьи;
спортивные:

традиционные;

матчевые (до 135 кгс);

полевые (до 43 кгс);

универсальные (спортивно-охотничьи) (до 68 кгс);

для отдыха и развлечения (до 20 кгс).

Согласно законодательству Российской Федерации, первые три относятся к метательному оружию и требуют определённых установленных законодательством об оружии разрешений (кроме полевых спортивных). Арбалеты, имеющие силу дуги менее 43 кгс, не являются оружием, разрешение для их приобретения, хранения и использования не в качестве оружия не требуется, при этом болты должны иметь закруглённый наконечник, использование с такими арбалетами заострённых или имеющих лезвия наконечников без разрешения тоже запрещено, а сами арбалеты из-за конструктивных сходств с другими типами должны быть сертифицированы.

Инструкция по изготовлению стрел

Следуя нашей инструкции, вы сможете сделать 16-дюймовые стрелы в домашних условиях:

Для того, чтобы сделать сменный наконечник, нарезаем резьбу на конце стрелы. Это делают закрепив стрелу в тисках. Плашку вставляют в вороток и вручную неспеша нарезают резьбу

Очень важно не перекосить нарезаемую резьбу, поэтому нужно следить, чтобы оси стрелы и плашки обязательно совпадали

Пероклейка — приспособление для вклеивания оперения

Здесь важно помнить два момента: если в приоритете бой издалека, то балансировать стрелу нужно на середине, если же в приоритете меткость — то на расстоянии одной третьей от наконечника и отправляйтесь на охоту

Устройство

Базовой частью арбалета является ложе, внутри которого крепится спусковой механизм. На верхней поверхности ложа находится направляющий паз для болтов, а на конце ложа устанавливались стремя и крестовина с закреплёнными на ней упругими элементами (плечами), которые обычно изготовляются из стали, дерева или рога.

Арбалет с натяжным механизмом типа «козья ножка»

Типичный спусковой механизм состоял из спускового рычага, ореха (шайбы с прорезью для хвостовика стрелы и с зацепом для тетивы) и фиксирующей пружины. Более короткое плечо спускового рычага упиралось в выступ ореха, пружина давила на длинное плечо и удерживала механизм во взведённом положении. Когда арбалетчик нажимал на спусковой рычаг, короткое плечо выходило из зацепления с орехом, который в свою очередь прокручивался вокруг оси под действием тетивы и высвобождал её из зацепа.

Спусковой механизм: 1. Орех.2. Тетива.3. Стрела.4. Рычаг

Способы взведения

Наиболее древние арбалеты взводились либо поясным крюком (арбалетчик наступал ногой в стремя на конце желоба арбалета, наклонялся, зацеплял крюком тетиву — и потом разгибался), либо просто двумя руками (тетива в этом случае делалась широкой, чтобы не резать пальцы).

Крючная система взведения распространилась в Европе с XIII века. До того позднеримские (для массового вооружения федератов) образцы взводились руками. Руками же взводились и древнейшие китайские арбалеты, хотя в Средние века китайцы перешли на рычажную систему.

В зависимости от способа взведения тетивы средневековые арбалеты делились на три основных типа. У наиболее простого тетиву натягивали с помощью приставного железного рычага, называвшегося «козья нога». У более мощного арбалета тетиву натягивали блочным натяжным устройством. Такой тип натяжного устройства, называвшийся «английским воротом», получил распространение в Англии и Франции во времена Столетней войны.
В Германии с конца XIV века арбалет снабжали реечно-редукторным механизмом, называвшимся кранекином. Такой тип натяжного устройства был удобнее и прочнее блочного и им снабжались наиболее мощные арбалеты.

Каждый последующий из названных типов был совершеннее предыдущего, но требовал больше времени на перезарядку. Поэтому численно преобладали арбалеты первого типа. «Козья нога» висела на толстом широком кожаном поясе, соединённая с ним металлическими заклёпками. Ею цепляли тетиву, ногой упирались в стремя на конце ложи за луком и, откидывая корпус назад, взводили арбалет в боевое положение. От случайных выстрелов избавлял предохранитель, а специальная защёлка не позволяла стреле выпадать из арбалета при опускании его вниз.

Что это такое?

Оперение

Для изготовления данного элемента лучше использовать хвостовые гусиные перья. Подобный вариант выглядит очевидным для деревенского жителя. Однако где найти материал горожанину? По возможности попытать счастья можно на рынке либо воспользоваться альтернативным вариантом в виде заготовок из пластиковых бутылок.

Перья можно закреплять на стержне стрелы несколькими способами. Давайте рассмотрим наиболее простой вариант.

Для выполнения работы достаточно разделить перо вдоль оси на два равных кусочка, обрезав сужающуюся верхнюю и нижнюю часть по обоим краям. Далее остается лишь приклеить перья к древку надежным клеем и при необходимости дополнительно зафиксировать нитками.

Подготовка древковой части

Чтобы изготовить надежные стрелы для арбалета, сэкономив на материалах, достаточно взять за основу сосну, поскольку такое дерево является крайне распространенным в отечественных широтах и отличается простотой обработки.

Использовать рекомендуется просушенную древесину. Длина древковой части будет зависеть от параметров имеющегося арбалета. Что касается диаметра стержня, то оптимальным решением в большинстве случаев выступает значение примерно в 1 см.

После разметки заготовки можно приступать непосредственно к ее обработке. Для грубого обтесывания достаточно использовать столярный рубанок. При тонкой обработке стоит воспользоваться острым ножом с тонким лезвием.

Для арбалета таким образом, чтобы их полет оказался предельно выверенным? Для этого в процессе изготовления необходимо следить за тем, чтобы стержень оставался максимально прямым. По завершении черновой обработки стоит несколько раз пройтись по поверхности крупнозернистой наждачной бумагой. В завершение необходимо произвести тщательную шлифовку поверхностей древковой части.

Чтобы стрелы для арбалета сохраняли первоначальную форму, крайне важно защитить их от воздействия влаги. Для этого поверхности могут быть покрыты воском либо другим материалом с водоотталкивающими свойствами

Заниматься обработкой удобнее всего при помощи обычной губки или отрезка мягкой ткани.

Наконечники

Подбирая материал для изготовления наконечников, предпочтение рекомендуется отдать листовому металлу толщиной порядка 0,7 мм. Такая основа легко разделяется на нужные отрезки при помощи обычных ножниц. При доработке материала можно воспользоваться шлифовальным камнем либо напильником.

Если имеется доступ к токарному станку, при изготовлении наконечников арбалетных стрел намного удобнее прибегнуть к его применению, чем заниматься обработкой металла вручную. В результате можно получить более тяжеловесные и острые изделия, которые обладают повышенной пробивной способностью.

Как только наконечники будут готовы, стоит приступить к их установке на древковую часть. Для этого достаточно прорезать в окончании стержней пазы соответствующей толщины. Подготовленные проемы необходимо обильно промазать клеем, вставить наконечники, после чего зафиксировать соединение плотной обмоткой из ниток.

Блоки арбалета

Чем хорошо использование блоков?

Схема намотки тетивы

Чертеж детали, с помощью которой блоки крепятся на концах плечей

Размеры колеса, по выемке которого скользит тетива

С этим читают

Источник

Выбираем болты для арбалета и арбалетные стрелы

Для стрельбы из арбалета, где каждый выстрел точен и приносит удовольствие, нужны правильный арбалет и качественные стрелы. Прочные и надежные, откалиброванные и отцентрованные, выполненные с соблюдением всех правил производства снарядов, арбалетные стрелы имеют правильную траекторию и дальность полета, служат долго.

Не всегда заводская комплектация арбалета включает в себя нужные болты для арбалета, но их всегда не хватает. Чем больше стрел в колчане, тем больше времени уделяется стрельбе, а не беготне от позиции к мишени и обратно. Кроме того, стрелы теряются, ломаются, изнашиваются и приходят в негодность. Поэтому покупать их приходится в любом случае.

Выбор стрел для арбалета всегда индивидуален и зависит от модели и физиологических особенностей стрелка. Правильный выбор стрел — это длительное и беспроблемное, комфортное и точное использование оружия.

Арбалетный болт фото

О том, как правильно и недорого выбрать и купить стрелы для арбалета читайте в этой статье. Независимо от того, какой арбалет и для каких целей вы используете, в статье найдется несколько полезных советов именно для вас.

Стрела арбалета – экономия без потерь дальности стрельбы из арбалета

Европейские и американские стрелы имеют два размера — 21 и 22 дюйма, в то время как многие арбалеты предполагают использование шестнадцатидюймовой стрелы. В таких случаях зарубежные производители рекомендуют обрезать стрелу до нужных размеров.

Возникает вопрос — зачем переплачивать за лишние сантиметры достаточно дорогой карбоновой трубки, которая отправится прямиком в мусорное ведро? Незачем. Поэтому приобретаем готовые 16 дюймовые стрелы от компании «Интерлопер», это позволит сэкономить порядка 25% от стоимости стрелы.

Выбирая стрелы, всегда следует обратить внимание насколько просто или сложно будет приобрести запчасти на нее. В процессе использования стрел изнашиваются наконечники и оперенье, летят хвостовики. Доступность их замены — позволит не покупать новые стрелы, достаточно заменить изношенную часть. Компания «Интерлопер» выпускает и поставляет на украинский рынок комплектующие для стрел и аксессуары.

Арбалетные стрелы часто теряются, особенно в случая, х когда стрельба ведется в полевых условиях. Весьма актуальна эта проблема для охотников. Поэтому, выбирая стрелы, следует обратить внимание на их стоимость. Ведь, как правило, пристрелявшись к снарядам одного производителя, покупка других стрел не рассматривается, а приобретение дорогих стрел не всегда по карману.

Фото. Стрелы арбалетные

Правила выбора стрелы для арбалета: вес, дальность и скорость полета стрелы из арбалета

Кроме доступной цены, нужной длины и наличия запчастей, нужно обратить внимание на то, чтобы стрелы были высокопрочными, с правильной геометрией и соответствовали заданным требованиям имеющейся модели арбалета.

Первое и главное — это то, что стрелы для арбалета принципиально отличаются от стрел для лука, они разные и не могут быть взаимозаменяемы. Более мягкие и длинные стрелы лука, при выстреле из арбалета, в полете будут менее стабильными, а значит, и выстрелы не будут точными и кучными.

Вес стрелы — очень важный параметр любого арбалетного снаряда. Недостаточный вес значительно сокращает эксплуатационный срок оружия из-за увеличивающейся ударной нагрузки. Многие считают, что можно увеличить дальность полета стрелы, указанную в технических характеристиках, за счет уменьшения ее веса. И это действительно так. Но цена за лишние пару метров — сокращение срока жизни арбалета.

Соответствие типа стрелы модели арбалета тоже немаловажный фактор, влияющий на меткость, дальность и кучность выстрелов.

Фото. скорость полета стрелы из арбалета

Производителей стрел для арбалетов достаточно много, но предпочтение следует отдать известным и зарекомендовавшим себя брендам, даже если их стрелы стоят несколько дороже. Это обеспечит наличие стрел одинаковой длины, толщины, веса и жесткости. Стрелы надежных производителей всегда с правильной развесовкой и идентичным опереньем. Все эти показатели значительно влияют на точность выстрелов, долговечность оружия и безопасность стрелка.

Из какого материала должны быть дротики для арбалета и стрелы на арбалет? Какие стрелы лучше для арбалета?

Разнообразие материалов, применяемых для изготовления стрел современными производителями, велико. Выпускаются алюминиевые, деревянные, карбоновые и фибергласовые стрелы. Выбор стрелы из того или иного материала зависит от цели их использования, индивидуальных предпочтений, экономической обоснованности.

К сожалению, нет пока универсальных и не имеющих недостатков стрел. Их не лишены даже самые популярные карбоновые и алюминиевые стрелы. Алюминиевые — склонны к деформации из-за особенностей самого металла, а карбоновые — трескаются от выстрелов в жесткую, специально непредназначенную мишень.

Деревянные стрелы достаточно дороги, быстро выходят из строя. Поэтому приобретаются они в основном для традиционных арбалетов, а также используются для реконструкций или стрелками, применяющими деревянные снаряды принципиально. В большей степени это имеет отношение к эстетике и желанию во всей полноте ощутить все прелести средневекового оружия.

Фото. Самодельные деревянные стрелы и болты для арбалета

Среди недостатков стрел из дерева — хрупкость, необходимость особых условий для хранения и транспортировки, отсутствие стандартности даже в одной и той же серии одного и того же производителя, сравнительно небольшая дальность полета.

Карбоновые стрелы для арбалета, алюминиевые или фибергласовые стрелы – из чего делают стрелы для арбалета?
Карбоновые стрелы предпочтительны для охоты, особенно на крупного зверя. Но надо быть готовым к тому, что они будут достаточно часто выходить из строя, из-за малой сопротивляемости на излом. Начинающим стрелкам лучше воздерживаться от покупки карбоновых стрел, так как они небезопасны в эксплуатации.

Алюминиевые стрелы неплохо ведут себя на охоте на некрупного зверя и дичь — не лопаются во время выстрела и при столкновении с препятствием, не ломаются в тушке. К тому же они недороги. Но из-за мягкости металла — гнутся, лишаясь соосности. Поэтому перед каждым применением их следует проверять.

Самым экономичным материалом остается пластик. Незначительная цена фибергласовых стрел вполне покрывает их недолговечность. Это хороший недорогой вариант для спортивной и развлекательной стрельбы. И даже маститые охотники часто используют пластиковые стрелы.

Для охоты на перо прекрасно подходят алюминиевые и пластиковые стрелы как своими техническими характеристиками, так и невысокой ценой.

Натуральное оперенье всегда дороже, но современное искусственное мало чем отличается от натурального.

Стрелы охотничьи для арбалета (боевые) и спортивные наконечники для арбалета. Какие лучше и в чем разница?

Деление на спортивные и охотничьи стрелы в основном обусловлено весом стелы. Трубки спортивных стрел — полые, а охотничьих — почти всегда полнотелые. Поэтому снаряды охотника всегда тяжелее (30-50 гр), что объясняется предпочтением убойной силы дальности полета. Спортивные стрелы, напротив, должны лететь дольше, а убойной силы должно быть достаточно лишь для того, чтобы наконечник вонзился в мишень.

Отличаются стрелы и формой наконечников. Охотничьи — имеют три и более граней из стальных лезвий. Часто наконечники производят разборными, для возможности замены вышедшего из строя лезвия.

Фото. Охотничьи стрелы арбалета можно сделать своими руками

Длина оперенья также разная. У охотничьих стрел оперенье длиннее, чем у спортивных. Чем длиннее оперенье, тем быстрее происходит стабилизация стрелы в полете. Это очень важное качество для поражения мишени на коротких дистанциях.

Секрет универсальных стрел заключается в возможности замены охотничьего наконечника на спортивный. Но, как и все универсальное — такие стрелы будут давать средние результаты, далекие от совершенства.

Длина стрелы зависит от длины натяжения тетивы арбалета. У охотничьих арбалетов она, как правило, составляет 40–50 см. Для охоты на перо — достаточно длины в 30 см и веса снаряда в 25 гр.

Сравнивать спортивные и охотничьи стрелы для арбалета, выбирая какие из них лучше, — занятие совершенно напрасное. Так как даже самая идеальная стрела для спортивной стрельбы оказывается совершенно непригодной для охотника. Лучшим вариантом выбора стрел остается фирменная стрела, подобранная согласно индивидуальным особенностям стрелка и арбалета, и соответствующая целям применения оружия.

Арбалеты, стреляющие шариками и стелами – стрельба шариками из арбалета

Арбалеты, стреляющие шариками и стрелами – очень популярное оружие для развлекательной стрельбы. Такой вид арбалетов называется шнепперы и заряжать их можно как стрелами (болтами), так и шариками.

Выбирать шарики и дротики для арбалета пистолета очень просто. Как правило, это короткие стрелы или металлические шарики определенного диаметра.

Фото. Арбалет на шариках — арбалет для стрельбы шариками

Стрельба из арбалета шариками видео:

Самодельные стрелы для арбалета, или как сделать стрелу (болты) для арбалета в домашних условиях своими руками

О том, как сделать стрелы на арбалет своими руками, существует множество инструкций и чертежей. Прежде всего, необходимо определиться, из чего делать болты для арбалета.

Для древка можно взять древесину твердых пород, фиберглассовые трубки или трубки из металла (дюралевые, алюминиевые).

Наконечник для самодельной стрелы арбалета может быть колпачкового, втульчатого или врезного типа. Оперение чаще делают из пластика, но допускаются и натуральные перья.

Подробную инструкцию, как сделать болты для арбалета самостоятельно можно посмотреть в видео.

Как сделать стрелы для арбалета своими руками видео:

Источник
