Большая блютуз колонка своими руками из колонок от музыкального центра

Данный проект осуществляется за пару часов, если вы уже имели дело с ремонтом электроники, и за один вечер, если беретесь за дело в первый раз. Его цель – колонка блютуз своими руками и за минимальные средства из любых старых динамиков. В качестве бонуса я расскажу о том, как сделать блютуз колонку своими руками из обычного смартфона.

Инструменты и материалы

Переделка потребует минимального набора инструментов
:

• дрель;
• отвертка крестовая;
• ножницы или кусачки;
• тонкий паяльник на 30-40 ватт;

Необходимые материалы
для устройства блютуз колонки, помимо динамиков:

• литий-ионная батарея 3,7 В;
• модуль блютуз BLK-MD-SPK-B (стоит 10 долларов на али);
• Разъем 3,5 мм;
• Штекер 3,5 мм;
• Провода, в идеале — 4 разных цветов;
• Выключатель.

Дополнительно понадобится
изолента, припой, флюс для пайки и термоклей (хороший суперклей тоже подойдет).

1. Создание корпуса

Приготовление к созданию самодельной блютуз колонки начинается с разбора корпуса или создания нового. Некоторые умудряются изготовить очень даже красивые подиумы для динамиков из фанеры, пвх-труб и даже футляров от очков.

2. Выключатель и разъем питания

Просверлите в корпусе отверстие для имеющейся у вас кнопки включения, если она не предусмотрена конструкцией. Вклейте его надежным клеем и проделайте тоже самое с разъемом на 3,5 мм. Пластик сверлите на низких оборотах, чтобы не перегреть его и не расплавить.

3. Подсоединение к блютуз-модулю

К отрицательному выводу одного динамика припаяйте два провода, еще один – к положительному. Один отрицательный провод у нас пойдет на второй динамик, а остальные – на блютуз-модуль.

4. Подключение беспроводного модуля

На приведенном изображении показана микросхема для сборки блютуз колонки своими руками с помощью BLK-MD-SPK-В. Контакты с 3
по 5
будут использованы под вывод звука, 13
и 12
– для питания.

3
— Общий провод динамиков.

4
— Положительный провод левого.

5
— Положительный провод правого.

12
— Питание (+).

13
— Питание (-).

Контакты у модуля, который применял я, очень небольшие, поэтому приходилось паять очень осторожно, дабы их не повредить. Пропаянную плату можно крепить внутри конструкции.

5. Подключение аккумулятора

Очередным этапом крепим 3 провода к аккумуляторной батарее: плюсовой контакт, минусовой и еще один провод для контроля за зарядом. Все три пойдут на разъем питания 3,5 мм, а плюсовой еще и ко второму контакту на кнопке включения.

Важно!
Для зарядки подходит постоянно напряжение 3,5-4 В и ток заряда не меньше 500 мА. Можно использовать любое подходящее по параметром зарядное устройство от старого мобильника.

6. Проверка работоспособности

Как только сборка завершена, настало время включать bluetooth на телефоне или другом источнике и запускать поиск беспроводной техники поблизости. Если при соединении с новеньким гаджетом запросят пароль, используйте стандартные четыре нуля.

Вот и всё, сделана достаточно мощная блютуз колонка своими руками, далее начинается новая жизнь без проводов.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

1. Скачиваем SoundWire

   Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

14.02.2018

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Многие из самых современных моделей уже интегрированы в основном для облегчения сопряжения со смартфонами. Просто увеличьте расстояние между источником звука и громкоговорителем и идите, без необходимости поиска, входа в меню, загрузки приложений конфигурации или ввода кодов сопряжения.

Что касается профиля, то тот, который поддерживается нашим докладчиком, тот или другой будет определять из функций того же самого качества звука, который мы можем получить. Оба они должны быть совместимы с теми же профилями, чтобы использовать их. Он чаще всего используется для получения аудиоконтента в наушниках.
. Другие решения уже есть, когда некоторые бренды загружаются.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Если мы уже их спариваем, более прямо начать отправлять аудио, когда мы захотим, не дожидаясь. Уменьшение размера и веса динамика обычно приводит к снижению производительности за счет использования разных материалов как в корпусе, так и в драйверах. В дизайне беспроводного динамика найдутся детали, которые обычно оцениваются как ручки или возможность носить чехлы или переносить их с одной стороны на другую в рюкзак без затруднений или чрезмерных неудобств.

Технические требования к рассмотрению

Если мы намерены часто использовать оборудование на открытом воздухе, настоятельно рекомендуем иметь устойчивый профиль, чтобы он, по крайней мере, поддерживал брызги воды и пыли или песка, хотя есть модели, которые могут даже погружаться и что они продолжают работать. Там мы найдем много ключей, которые расскажут нам о бумаге.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Внутренняя батарея и громкая связь

Четыре основных из них. Сопротивление Это сопротивление, которое система выступает против прохождения тока, и оно должно быть как можно меньше, поскольку это будет хорошим признаком общего качества оборудования. Количество каналов и размер драйверов В мире динамиков, хотя количество каналов не является прямым сигналом качества, которое мы получим, они предоставляют нам больше возможностей. Обычно дело в том, что на рынке мы находим системы 0 или здесь идет размер драйверов, которые являются ключевыми, когда мы говорим, например, о сабвуфере. В небольших размерах не так много возможностей предложить хорошее воспроизведение басов, и именно там мы можем найти некоторые важные отличия. Он должен быть широким.
. Около 10 часов — это ценность, которую мы должны требовать от нашего портативного оборудования, и следует учитывать, что этот показатель автономии обычно указывается для использования динамика на 50% от его максимального объема.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

При оценке покупки динамика с внутренней батареей не забывайте время зарядки и систему, используемую каждым оборудованием. Чтобы убедиться, что приобретаемое вами оборудование является громкой, и намного лучше, если микрофоны несут какую-либо технологию для снижения окружающего шума.

С новыми стандартами беспроводной передачи было значительно улучшено в этом типе соединения между устройствами. Уже для памяти были времена, когда качество звука, передаваемого с этой системой, было очень низким. В настоящее время вы можете наслаждаться качественным звуком в огромном количестве динамиков всех видов, которые будут адаптироваться в качестве перчатки для ваших нужд.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Минимальные требования для беспроводного динамика любого типа

Беспроводная технология спроектирована таким образом, что источник звука может находиться на некотором расстоянии от динамика. По этой причине ряд кнопок, встроенных в тот же громкоговоритель, что и громкость, включение питания, кнопка сопряжения или управление дорожками и т.д. Придадут комплексу дополнительный комфорт, не допуская доступа к вашему смартфону, планшету или Независимо от источника звука для внесения корректировок.

Больше, чем беспроводные соединения

Наличие определенных соединений принесет вам универсальность и расширит возможности использования. Перед началом поиска вам должно быть ясно, какое использование вы дадите докладчику. Он не имеет тех же функций и спецификаций, что и динамик, предназначенный для того, чтобы оставаться неподвижным в вашем доме, один предназначен для ношения на весь день.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Первым и самым важным является аккумулятор. Чтобы наслаждаться часами музыкальных развлечений, это будет базовая батарея, которая оправдывает ваши ожидания. Требуемый минимум составляет приблизительно 8 часов непрерывного воспроизведения, хотя некоторые могут достигать совершенно 15 часов использования.

Кроме того, важно просмотреть информацию о времени зарядки аккумулятора, как только оно будет исчерпано, поскольку некоторые устройства могут иметь чрезмерно длительное время зарядки. Еще одна важная функция, которую должен иметь динамик для вашего смартфона или планшета, состоит в том, что он легкий и компактный.

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ, как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Bluetooth колонка, как обстоят дела

С появлением у меня техники Apple я начал довольно сильно интересоваться технологиями, которые реализованы в данных устройствах, одна из таких технологий была — AirPlay. Технология позволяла потоково передавать аудио и видео на другое устройство с вашего iPhone, iPad. Данные передавались через Wi-Fi, что позволяло сохранить качество при передачи по воздуху. Но существовала одна проблема, эта проблема всех Apple устройств — цена. Такие колонки имели цену $300 и выше, что отбивало желание приобрести такое устройство, ведь размер самой колонки был довольно не велик.

В дополнение к уже упомянутым функциям, основным является знать диапазон приема громкоговорителя. Он считает, что чем дальше динамик от источника звука, тем ниже прием, и, следовательно, качество звука будет потеряно. Что-то очень полезно, так как они используют ссылку, уже созданную между вашим смартфоном и динамиком, чтобы удобно отвечать на ваши вызовы, не отключая музыку или не вынимая смартфон из кармана. Когда вы получите вызов, пауза проигрывателя на вашем смартфоне или планшете будет активирована, и громкоговоритель будет излучать звуковой сигнал.

Позже я подумал, что у меня ведь есть колонки дома, зачем мне переплачивать за новые? Мне нужен только устройство, которое будет принимать сигнал AirPlay. Поискав в интернете, я понял, что AirPlay «прикрутить» не получится, но есть возможность использовать Bluetooth и выйдет это на много дешевле. Первым делом я пошел на китайские онлайн-магазины, на которых и производил поиск. Так как часто заказывал товары с AliExpress, данное устройство было заказано именно оттуда.

Когда вы закончите разговор и закончите разговор, вы снова воспроизведете музыку в точном месте, где вы остановились перед вызовом. Это даст вам больше спокойствия, когда речь заходит о переноске вашего докладчика, так как это неизбежно, при использовании на открытом воздухе, немного попадется или ударит, подвергнется воздействию влажности паркового газона или жаре летнего дня.

Масштабируемость — очень необычная особенность среди переносных беспроводных динамиков, но это очень полезно в некоторых случаях, и вы будете рады, что ваш динамик обладает этой функцией. Это, например, позволит вам присоединиться к вашему докладчику к вашему другу и быстро создать звуковую систему 0, которая существенно улучшит качество звука, или вы сможете расширить зону покрытия, чтобы охватить больше площади.

Устройство не имеет бренда, названия и каких то других обозначений, но при подключение оно называет себя «BT310REV».

Внешний вид.

Как видно на фото ниже, устройство довольно компактное и не будет мешаться в машине. Благодаря тому, что в комплект входит переходник, вы сможете сразу вставить один конец переходника в магнитолу автомобиля, а другой конец в Bluetooth приемник. Аналогично вы можете поступить и с колонками. Вот вам и «Bluetooth колонка своими руками». Приемник выполнен из Soft-touch пластика черно матового цвета. Для данного устройства это идеальный вариант, оно не заметно, но в тот же момент не выглядит отвратно.

Идеально подходит для вечеринок или импровизированных встреч. Наслаждение звуковой системой домашнего кинотеатра не должно сопровождаться путаницей кабелей, разбросанных по всей комнате. Условия мощности эквивалентны любому типу динамиков и обусловлены использованием, которое будет передано устройству.

В общем, идеал заключается в том, что они способны воспроизводить весь спектр частот, которые человек может воспринимать. Этот диапазон составляет 20 Гц басовых частот и 000 Гц высоких частот. То есть, если динамик способен охватить весь диапазон частот, он может воспроизводить звук с большим количеством нюансов и более правдоподобным для реальности. Если этот диапазон уменьшен в нижней части, динамик не сможет предложить глубокий бас. Если вы сделаете это сверху, вы не оцените более высокие тона.

Звук.

Звук у данного приемника на 3.5 из 5. Версия Bluetooth старая, из-за этого скорость передачи ниже, чем могла быть. По сравнение с соединением по кабелю, звук тихий и присутствуют шумы, но если вы включите на дешевых колонках или простых «пищалках» в машине, но думаю разницы вы не заметите никакой.

Что касается мощности звука, это напрямую связано с размером громкоговорителей. По чисто физическим причинам, 1, 5-дюймовый динамик может не обеспечивать такое же качество и мощность звука, как и 5-дюймовый динамик. Производители знают об этих ограничениях, поэтому они разработали портативные устройства, способные интегрировать до 3-х типов динамиков или драйверов, которые воспроизводят разные диапазоны частот и все в компактном размере, которые можно носить в кармане.

Даже с ограничениями по размеру рекомендуется, чтобы выбранный громкоговоритель имел звуковое давление не менее 80 дБ. Кроме того, всегда старайтесь протестировать динамики перед их покупкой. Очень хорошие характеристики говорящего, в конце концов, действительно важно, что тип звука, который вы создаете, радует вас, и, поскольку это субъективное восприятие каждого человека, у вас будет последнее слово.

Технические характеристики устройства:

• Версия передатчика: v3+EDR, Class 2 (Support A2DP V1.2 (built in Mic).
• Питание: зарядка от USB 5V DC.
• Скорость передачи данных: 3 Mbps.
• Расстояние передачи: до 5 метров. Также ловит за бетонной стеной.
• Присутствует микрофон.
• Батарея на 220mAh. Как заявлено, хватает на 8 часов работы.
• Работает со всеми iOS и Android смартфонами.

Комплект поставки:

• Bluetooth передатчик
• 3,5 мм стерео переходник
• Micro USB шнур для зарядки
• Руководство пользователя на английском

Использование Bluetooth приемника.

1. Для начала подключите приемник к колонкам.
2. Нажмите единственную кнопку на нем. Продержите так 3-4 секунды, после чего в колонках вы услышите в колонках женский голос и начнет гореть синий индикатор.
3. Включите Bluetooth на своем устройстве и подключитесь к приемнику. Его имя «BT310REV».
4. На iPaв все подключилось без проблем, музыка играла из любого приложения системы. Также в статус-баре отображался заряд устройства.

Для отключение приемника зажмите кнопку до того момента, пока не погаснет синий индикатор.

Вы также можете использовать его для подключения к динамикам вашего компьютера и без проводов наслаждаться любимой музыкой, не заменяя их новыми. Благодаря своему размеру вы можете взять мини-дискотеку в любой уголок мира. От пляжа до кемпинга в любом горном массиве в мире.

Личное мнение по данному устройству.

Устройство однозначно нужное и очень мне понравилось. Внешний вид привлекательный. Звук хоть не идеальный, но все же лучше, чем мог быть. Не стоит думать, что сейчас я только хвалю устройство. На самом деле оно китайское, со всеми его вытекающими. Большое количество брака и как вы уже догадались, бракованный экземпляр попался и мне.

Она имеет хорошее качество звука.
. Сначала давайте посмотрим наш выбор, а затем посмотрим, какая победная лошадь. За менее чем 40 евро у вас есть этот маленький, но запугивающий динамик. Это самый компактный, меньше, чем чашка кофе, и с качеством более чем приемлемым. Это правда, что когда вы ставите его на максимум, появляются его недостатки, но по этой цене вы не можете просить больше.

Маленький динамик идеально подходит для подключения к мобильному телефону или планшету. Он соответствует корню своей ценой, но аудиовыход чрезмерно справедлив, так как он всего 6 Вт. Не много, но достаточно для комнаты или места без чрезмерного внешнего шума.

Как все было: Порядка 3 раз я подключал приемник к разным колонкам и он работал, но подключение длилось не более 5 минут, все было отлично. Я был просто рад. Но в один из вечеров я решил устроить проверку устройства и подключил его на долгое время. Играл он у меня порядка 45 минут и тут начались проблемы. Сигнал начинал прерываться все чаще и чаще, слышались икания музыки. Такое чувство, что он просто не успевал принять сигнал, принимал уже новый и предыдущий пропускал. Длилось это 2-3 минуты, в это время и пробовал остановить музыку, приемник опять пару секунд играл, но вновь начинал прерываться. Прошли те 2-3 минуты и начался ад, из колонок понеслось жуткое пищания смешанное с ультразвуком. Bluetooth приемник не перезагружался, пришлось ждать, пока батарейка сядет. После полной разрядки устройство поработало пару минут и при повторной попытке включения больше не включилось. На данный момент восстановить его не получилось.

Соединения расположены сзади и многофункциональные кнопки на одной стороне. Финиш, по-видимому, неплох, но не просите слишком много за эту цену.

Хорошо, отныне они больше слов. При более высокой цене, конечно, больше, но разницы, которые вы не можете сделать с идеей.

Он имеет встроенные два динамика 6 Вт и микрофон, чтобы использовать его в руках, хотя правда, последняя из них имеет практически весь этот список.

Тем не менее, это лучшее соотношение цены и качества, так как эта марка превышена с каждой командой, которая выводит ее на рынок. Для вас идея, что более 20 человек за раз разговаривают, не могут пощекотать это маленькое изобретение, что если с очень большим объемом бас начнет показывать свои недостатки, но мы можем попросить немного больше Спикер этих измерений.

Но не смотря на это, Bluetooth колонка своими руками готова
, приобретайте устройства данного типа и используйте!

В последнее время все чаще можно встретить людей, которые слушают музыку не в наушниках, а благодаря использованию Bluetooth колонки. Это переносное устройство представляет собой корпус, в котором вместе с динамиками размещен аккумулятор и ресивер, получающий сигнал от телефона по Bluetooth-каналу.

Портативные колонки отличаются приятным звучанием и высокой громкостью, к сожалению, их приобретение зачастую связно с существенными финансовыми расходами. Рассмотрим, как сделать блютуз колонку своими руками, сэкономив при этом приличную сумму денег.

Необходимые компоненты

Прежде чем приступать к изготовлению, необходимо убедиться, что все требуемые элементы присутствуют под рукой. К ним относится:

• Старая колонка небольшого размера либо корпус и два динамика.



• Bluetooth-ресивер, получающий сигнал от телефона и передающий звучание мелодии на динамики. Заказать этот компонент можно в Китае либо в интернет-магазине, расположенном поблизости. Обычно такие изделия стоят сравнительно недорого. В настоящее время ресивер можно приобрести за 6 долларов с учетом доставки.



• Аккумулятор от старого телефона. Чем больше емкость батареи, тем дольше будет работать колонка без необходимости подключения к зарядному устройству.



• Усилитель звука (от 0,5 доллара на Aliexpress). В текущем примере используется усилитель класса D, модель pam8403, напряжение 5В.



• Также потребуется рабочий паяльник, припой, герметик или клей.

Если все требуемые компоненты уже находятся на столе и готовы к использованию, то можно приступать к сборке устройства.

Мощная блютуз колонка своими руками

Первым этапом изготовления является знакомство со схемой Bluetooth-ресивера. Для этого требуется разобрать его корпус. Внутри находится:

• антенна;
• Bluetooth-приемник;
• память;
• контроллер зарядки;
• два светодиода, отображающие уровень заряда и процесс восполнения емкости;
• усилитель звука;
• конденсатор;
• тумблер включения-выключения питания;
• также на плате припаяны гнезда для подключения зарядного устройства (Micro-USB) и присоединения наушников или колонки посредством разъема 3,5 мм.

На обратной стороне, в зависимости от модели ресивера, может находиться небольшой аккумулятор. Его потребуется заменить на более емкий, чтобы увеличить время автономной работы колонки. Это единственная доработка, которая потребуется в отношении покупного ресивера.

Подключение емкой батареи

Замена батареи своими руками для Bluetooth колонки проводится следующим образом:

• Разогревается паяльник и его жалом выпаивается два контакта (плюс и минус) на плате. Процедура обеспечивает отключение аккумулятора с малой емкостью. Дальше его можно отклеить и убрать либо оставить в корпусе.



• На подготовленный аккумулятор напаивается два провода (если он съемный). В случае с несъемными аккумуляторами все проще — там контакты сразу идут от корпуса, поэтому паять ничего не придется.
• Соблюдая полярность, припаять провода к плате ресивера. На батарее и ресивере обозначены контакты плюсовой и минусовой полярности.



• Провести проверку проделанной работы, включив устройство. Об этом должен сообщить светодиодный индикатор.

Пайка контактов усилителя


Следующий крупный этап создания самодельной портативной колонки заключается в пайке всех необходимых контактов к усилителю. Разберем эту процедуру пошагово в разрезе подключаемых элементов. Итак, чтобы соединить усилитель с ресивером потребуется припаять на него три провода от штекера mini-jack. Делается это так:



На этом этапе сигнал поступает от ресивера на усилитель, однако дальше не проходит, поскольку к нему не подключены провода от двух динамиков. В верхней части платы находится пометка «Out», а рядом с ней два набора контактов (плюс и минус). Схема подключения динамиков блютуз колонки своими руками следующая:

• От динамика, отвечающего за левый канал, отходят два провода — плюс и минус. Их следует подсоединить к соответствующим контактам на плате (они маркированы отметкой «L»). Канал для динамика выбирается произвольно.
• От динамика, который выбран для воспроизведения правого канала также взять два провода и припаять на схему. Место в данном случае обозначено буквой «R».

Теперь динамики соединены с усилителем и ресивером, а значит соединение всех необходимых контактов практически завершено. Осталось только подать питание на усилитель:Если все функционирует исправно, выполняется сборка компонентов внутри корпуса колонки.

На этом сборка завершена. Если хочется получить более аккуратный вариант, то потребуется:

• Выпаять разъем зарядки и переключатель.
• Сделать их выносными посредством припаивания проводов требуемой длины.
• Проделать в корпусе отверстия для установки указанных элементов.
• Выполнить монтаж при помощи эпоксидной смолы или другого прочного вещества.

В этом случае все рабочие элементы будут спрятаны под корпусом, что придаст Bluetooth-колонке привлекательный внешний вид и схожесть с моделью серийного производства.

По итогу самодельная портативная колонка обойдется владельцу в 7-8 долларов, что значительно меньше, нежели цены на самые дешевые готовые варианты, предлагаемые производителями. Перед началом работы придется приобрести требуемые элементы, поэтому процесс включает небольшую подготовку. Из инструментов потребуется только паяльник и некоторое количество тонких проводов. Четко следуя инструкции, сборка и пайка контактов не вызовет трудностей, к тому же все места подключений имеют соответствующую маркировку на платах.

Из любых колонок можно сделать беспроводную акустику, сигнал на которую подаётся со смартфона, планшета или компьютера с помощью Bluetooth. Для этого DIY-проекта потребуются:

Любые стереоколонки (например, от старого музыкального центра).
— Усилитель со встроенным модулем Bluetooth.
— Блок питания.

Усилитель можно приобрести на AliExpress или другом подобном сайте. Качественные усилители стоят от 10 долларов и выше, причём в продаже есть модели, которые состоят просто из платы, а есть в корпусах с кнопками для сопряжения с источником звука, управления громкостью и переключения треков. Модели в корпусах чуть дороже, но зато вам не придётся самостоятельно выпиливать корпус и искать подходящие по размеру кнопки.

К усилителю потребуется подключить блок питания (как правило, на 12 вольт), они продаются отдельно и часто встречаются на Avito и других онлайн-барахолках. Для раскачки мощных колонок нужен БП с силой тока 2 или 3 ампера, а для небольшой акустики хватит 1 ампера или даже меньше.

Подключите к усилителю колонки и блок питания, нажмите на кнопку сопряжения и установите беспроводное соединение с источником звука. Если всё исправно, прозвучит сигнал означающий, что пора включать музыку.

Идея обладать портативной Bluetooth акустикой давно не давала мне покоя. Однако соотношение цена / качество все никак не приходило к разумному, и по-прежнему оставляет желать лучшего. На рынке есть отличные модели, которые заслуживают быть купленными, как например – портативная колонка JBL Voyager. Правда цена тут слишком высока — порядка 220 долларов США. Но и переплачивать только за именитый бренд не особо хочется.

Ведь по сути, вся портативная акустика – это обычная мультимедиа акустика + Bluetooth модуль + литий-ионный аккумулятор. И если соединить эти компоненты самостоятельно, то можно получить совсем неплохой по качеству бюджетный вариант.

Весна идет полным ходом. И потребность в портативной акустике сейчас весьма актуальна. Ведь ее можно взять с собой и в компанию на улицу, и в поездке за город на пикник, и везде, где нужна мобильность, но нет розетки. Другими словами, наконец, необходимо обзавестись подобным гаджетом! Но желание сэкономить также совсем не пропало. Даже наоборот. А это значит, что пора засучить рукава и сделать все самим. Итак, обозначим цель — быстро, без особых усилий, из доступных частей, собрать недорогую, качественную портативную акустику, которая не уступает готовым гаджетам и существенно ниже по цене. Приступаем.

Краткий план:

1. Выбрать мультимедиа акустику.
2. Выбрать Bluetooth модуль.
3. Выбрать литий-ионный аккумулятор (портативное зарядное устройство).
4. Все это соединить синей изолентой.
5. Профит. Наслаждаться портативной музыкой с друзьями.

Выбор компонентов.

1. Одними из важнейших характеристик портативных колонок, на мой взгляд, являются размер и вес. Исходя из этих обязательных критериев, поищем наиболее популярную и недорогую модель мультимедиа акустики. Ok, google) После анализа характеристик, выбор пал на колонки Sven 315. За цену около 8 долларов США, мы получаем очень компактные с качественным звуком мультимедиа колонки. Огромное количество позитивных отзывов это подтверждают. (http://market.yandex.by/product/6226111/reviews?hid=91107&track=tabs)

• Тип 2.0
• Усилитель встроенный
• Выходная мощность 5 Вт (2 x 2,5 Вт)
• Нижняя граница част. диапазона 100 Гц
• Верхняя граница част. диапазона 20 000 Гц
• Высота 70 мм / Ширина 70 мм / Глубина 65 мм
• Питание от USB

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (http://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (http://catalog.onliner.by/portablecharger/~fp=5v)
Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Сборка.

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с http://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству . И спариваем с телефоном.

Вот и все.

У нас получились отличные бюджетные портативные колонки, с которыми можно смело отправляться на пикник с друзьями.

Изготовить колонку с поддержкой беспроводного интерфейса Bluetooth Speaker легко и дешево. Вам эта затея обойдется не дороже 14$ долларов.

Возможно, что у вас уже есть некоторые компоненты, которые не нужно покупать, например, 3-ватные динамики.

В последующих шагах я попытаюсь предложить самый простой способ сборки данной Bluetooth колонки. Даже новички, я надеюсь, поймут, поскольку я сам не очень сильно разбирался в динамиках, усилителях и модулях Bluetooth до изготовления данной колонки.

Портативная колонка обеспечит длительное время автономной работы, если вы будете использовать литиевый аккумулятор формата 18650.

Я применил 3x 18650 литиевых аккумулятора, подключив их параллельно. При этом общая емкость составила 6600 мАч, что было достаточно для проигрывания музыки в течение 8 часов на самой высокой громкости.

Зарядка портативной колонки осуществляется через micro USB, что очень удобно!

Шаг 1: Подбор необходимых компонентов

Что нам необходимо?
— Bluetooth стерео аудио модуль
— Micro usb зарядный модуль 5 В, 1 A
— 2×3 Вт усилитель
— 2 динамика 3 Вт, 4 Ом
Эти динамики имели хорошие отзывы и для своего размера звучали очень хорошо!
— 3.7 В литиевый аккумулятор формата 18650
— Конденсатор емкостью 100 мкФ
— Короткие провода и выключатель

Шаг 2: Сборка схемы

Соедините компоненты с помощью проводов, как показано на изображении.
Лучше всего Bluetooth модуль приклеить к печатной плате . Также к модулю можно добавить кнопки для регулировки громкости, а также кнопки для паузы, воспроизведения и перехода к следующей звуковой дорожке . Но я эти кнопки не устанавливал.

В следующем видео, я протестирую колонку при использовании внешнего блока питания вместо аккумулятора.

Шаг 3: Изготовление корпуса для колонки

Сначала я хотел сделать корпус из дерева, поскольку оно обеспечивает превосходное качество звука.

Но впоследствии я решил помесить устройство в корпус из ПВХ. Для этого я взял Т-профиль диаметром 50 мм. Мне сделать такой корпус было легче, да и получился он довольно оригинальным, к тому же компактным и с хорошим звуком.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами . Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth, наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

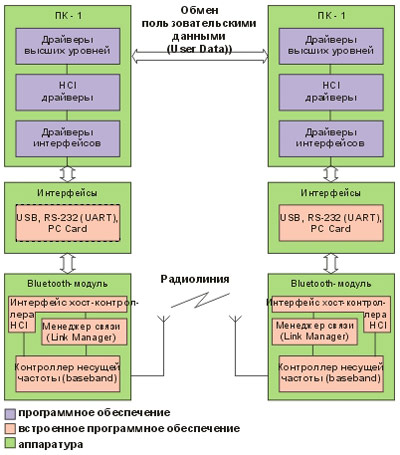

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ , как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Bluetooth колонка, как обстоят дела

С появлением у меня техники Apple я начал довольно сильно интересоваться технологиями, которые реализованы в данных устройствах, одна из таких технологий была — AirPlay. Технология позволяла потоково передавать аудио и видео на другое устройство с вашего iPhone, iPad. Данные передавались через Wi-Fi, что позволяло сохранить качество при передачи по воздуху. Но существовала одна проблема, эта проблема всех Apple устройств — цена. Такие колонки имели цену $300 и выше, что отбивало желание приобрести такое устройство, ведь размер самой колонки был довольно не велик.

Позже я подумал, что у меня ведь есть колонки дома, зачем мне переплачивать за новые? Мне нужен только устройство, которое будет принимать сигнал AirPlay. Поискав в интернете, я понял, что AirPlay «прикрутить» не получится, но есть возможность использовать Bluetooth и выйдет это на много дешевле. Первым делом я пошел на китайские онлайн-магазины, на которых и производил поиск. Так как часто заказывал товары с AliExpress, данное устройство было заказано именно оттуда.

Устройство не имеет бренда, названия и каких то других обозначений, но при подключение оно называет себя «BT310REV».

Внешний вид.

Как видно на фото ниже, устройство довольно компактное и не будет мешаться в машине. Благодаря тому, что в комплект входит переходник, вы сможете сразу вставить один конец переходника в магнитолу автомобиля, а другой конец в Bluetooth приемник. Аналогично вы можете поступить и с колонками. Вот вам и «Bluetooth колонка своими руками». Приемник выполнен из Soft-touch пластика черно матового цвета. Для данного устройства это идеальный вариант, оно не заметно, но в тот же момент не выглядит отвратно.

Звук.

Звук у данного приемника на 3.5 из 5. Версия Bluetooth старая, из-за этого скорость передачи ниже, чем могла быть. По сравнение с соединением по кабелю, звук тихий и присутствуют шумы, но если вы включите на дешевых колонках или простых «пищалках» в машине, но думаю разницы вы не заметите никакой.

Технические характеристики устройства:

• Версия передатчика: v3+EDR, Class 2 (Support A2DP V1.2 (built in Mic).
• Питание: зарядка от USB 5V DC.
• Скорость передачи данных: 3 Mbps.
• Расстояние передачи: до 5 метров. Также ловит за бетонной стеной.
• Присутствует микрофон.
• Батарея на 220mAh. Как заявлено, хватает на 8 часов работы.
• Работает со всеми iOS и Android смартфонами.

Комплект поставки:

• Bluetooth передатчик
• 3,5 мм стерео переходник
• Micro USB шнур для зарядки
• Руководство пользователя на английском

Использование Bluetooth приемника.

1. Для начала подключите приемник к колонкам.
2. Нажмите единственную кнопку на нем. Продержите так 3-4 секунды, после чего в колонках вы услышите в колонках женский голос и начнет гореть синий индикатор.
3. Включите Bluetooth на своем устройстве и подключитесь к приемнику. Его имя «BT310REV».
4. На iPaв все подключилось без проблем, музыка играла из любого приложения системы. Также в статус-баре отображался заряд устройства.

Для отключение приемника зажмите кнопку до того момента, пока не погаснет синий индикатор.

Личное мнение по данному устройству.

Устройство однозначно нужное и очень мне понравилось. Внешний вид привлекательный. Звук хоть не идеальный, но все же лучше, чем мог быть. Не стоит думать, что сейчас я только хвалю устройство. На самом деле оно китайское, со всеми его вытекающими. Большое количество брака и как вы уже догадались, бракованный экземпляр попался и мне.

Как все было: Порядка 3 раз я подключал приемник к разным колонкам и он работал, но подключение длилось не более 5 минут, все было отлично. Я был просто рад. Но в один из вечеров я решил устроить проверку устройства и подключил его на долгое время. Играл он у меня порядка 45 минут и тут начались проблемы. Сигнал начинал прерываться все чаще и чаще, слышались икания музыки. Такое чувство, что он просто не успевал принять сигнал, принимал уже новый и предыдущий пропускал. Длилось это 2-3 минуты, в это время и пробовал остановить музыку, приемник опять пару секунд играл, но вновь начинал прерываться. Прошли те 2-3 минуты и начался ад, из колонок понеслось жуткое пищания смешанное с ультразвуком. Bluetooth приемник не перезагружался, пришлось ждать, пока батарейка сядет. После полной разрядки устройство поработало пару минут и при повторной попытке включения больше не включилось. На данный момент восстановить его не получилось.

Но не смотря на это, Bluetooth колонка своими руками готова
, приобретайте устройства данного типа и используйте!

CubeBox
является самодельным ультра-портативным беспроводной динамик с впечатляющими басами и привлекательным дизайном.

Отличительные черты:

• высокая эффективность тональнозвуковых эффектов, за счет применения 65 мм стерео динамиков
• Долгий срок работы от аккумулятора – до 8 часов непрерывного воспроизведения музыки.
• Сопряжение возможно с любым Bluetooth – совместимым устройствов, включая смартфоны, MP3-плееры, планшеты и компьютеры.

Технические Характеристики:

• Два стереодинамика полного Диапасона 3W.
• Усилитель высокой эффективности PAM8403.
• Продолжительная батарея 5200mAh.
• Micro USB зарядка.
• Bluetooth

Изготовления динамика

Видео инструкция по изготовлению

Материалы и инструменты

Нам нужны эти следующие части и инструменты, чтобы сделать этот динамик Bluetooth.

Материалы

• Модуль стерео усилителя PAM8403;
• 3W стерео динамик полного диапазаона – 2 шт.;
• Микро-USB-модуль зарядки;
• модуль Bluetooth;
• 18650 li-On батарея – 2 шт;
• Выключатель постоянного тока;
• Boost Converter;
• провода;
• Акриловый лист толщиной 4 мм.

Инструменты

• Пила по металлу;
• Бор мащшинка / Dremel (не обязатльно);
• паяльник;
• Клеевой пистолет;
• кусачки и зачистка для проводов;
• липкая лента.
• суперклей.
• Маркер.
• Коронка.
• наждачная бумага или напильник

Изготовление корпуса

Динамики вклеиваем с помощью клеевого пистолета, здесь есть очень важный момент. Необходимо очень хорошо пройти все по краям клеем, чтобы обеспечить плотное прилегание к акриловой стенке.

Последовательность склеивания стенок корпуса.

Склеивание вырезанных частей будущей колонки с помощью можно осуществить с помощью быстросхватывающего клея.

Сначала нанесите суперклей на края рамки с динамиком динамика, затем аккуратно расположите 2- стенку с динамиком и удерживайте его немного, пока они не будут хорошо приклеены.

После этого можно клеить еще стенку.

Для фиксации можно использовать различные приспособления, как Вам удобно.

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

Установка основных модулей

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно.

Приклеивание задней панели.

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Вот собственно и вся инструкция, надеюсь, Вам понравилось.

Из этой статьи вы научитесь собирать недорогую беспроводную колонку, с помощью которой можно слушать музыку со смартфона, планшета или компьютера. Сигнал будет передаваться по Bluetooth.

Необходимые компоненты:

Небольшой динамик мощностью до 3 Вт
— Плата с модулем Bluetooth
— Аккумулятор от смартфона или батарея 18650
— Усилитель с микросхемой 8002B
— Кнопки для переключения музыки (3 штуки)
— Выключатель
— Порт micro USB для зарядки
— Провода
— Коробка или круглая пластиковая банка (например, от косметики)

Сперва подготовьте корпус. Если используете банку, вырежьте на её крышке отверстие для динамика или проделайте в крышке множество мелких отверстий. Закрепите динамик болтами или клеем.

Припаяйте провода к контактам на Bluetooth-плате, ведущим к питанию, динамику, выключателю и переключателям. Эти контакты размечены на плате или указаны в инструкции к ней. Провода, идущие к динамику, должны быть длиннее остальных, поскольку они будут скручиваться, если у банки винтовая крышка.

Сделайте на корпусе отверстия для порта питания и переключателей. Припаяйте компоненты к проводам и прикрепите их к корпусу с помощью горячего клея. Плату и аккумулятор тоже зафиксируйте клеем внутри корпуса, чтобы они не болтались.

Зарядите колонку от USB-адаптера и проверьте работоспособность колонки. Если всё сделано правильно, она соединится со смартфоном и будет выводить звук. При желании банку можно покрасить краской из спрея так, чтобы было трудно догадаться, что это самодельный гаджет.

Чтобы корпус не скользил, на его нижнюю часть можно приделать ножки или прорезиненный материал.

Хотя сейчас на прилавках магазина есть много моделей блютуз колонок но любой радиолюбитель всегда готов сделать свою портативную Bluetooth колонку своими руками и при этом она не будет уступать как по качеству так и виду промышленным, причём форму колонки можно выбрать абсолютно на любой вкус, удивив своих друзей своим творением, а по стоимости она выйдет даже дешевле чем покупать готовую, так как детали и материалы используются не дорогие, в данной статье будем делать портативную беспроводную Bluetooth колонку из фанеры.

Что понадобится для создания Блютуз колонки:

• Динамики на 5 Ватт;
• Пассивный НЧ динамик;
• Готовый недорогой модуль усилителя D-класса;
• Модуль Bluetooth;
• Радиатор;
• Модуль заряда с защитой аккумулятора;
• Аккумулятор размера 18650;
• DC-DC повышающий конвертер на 5В;
• 19 мм выключатель со встроенным светодиодом;
• Резисторы на 1 кОм;
• Светодиоды 2мм;
• USB магнитный адаптер;
• Зарядка на 5В 3А;
• Резиновые ножки-наклейки;
• Мелкие саморезы M2.3 x 12 мм;
• Двусторонний скотч на пенной основе;
• Фанера;
• Клеевой пистолет;
• Эпоксидный клей;
• Клей ПВА;
• Наждачная бумага;
• Электролобзик;
• Дрель;
• Сверла Форстнера;
• Паяльник.

Как сделать Bluetooth колонку, пошаговая инструкция:

Так переднюю и заднюю части корпуса Блютуз колонки я изначально собирался вырезать лазерной гравировкой то я создал на компьютере проект, который вы может скачать (при этом будут выгравированы названия входов и выходов) но их можно вырезать и вручную лобзиком, хотя это сложнее но результат тоже должен получиться хорошим.

В колонке для корпуса используется только один материал – фанера, я использовал фанеру двух разных размеров толщины, для передней и задней стороны по 4 мм толщиной, а для внутренней части корпуса, которая состоит из 3 слоёв – 12 мм. Фанеру лучше использовать самого лучшего качества, так волокна в ней будут лучше обрабатываться и будет меньше сколов, огрехов и выглядеть Bluetooth колонка в итоге будет лучше.

Корпус состоит из 3-х слоёв 12 мм фанеры склеенных между собой. Для этого я взял уже готовую переднюю панель (можно взять заднюю), наложил на лист фанеры и обвёл карандашом 3 раза, чтобы получилось 3 штуки. Затем с помощью электролобзика вырезал по контуру (оставляя небольшой зазор для шлифовки) три одинаковые заготовки. Я настоятельно рекомендую использовать для электролобзика лезвие по фанере, так края фанеры будут разрезаны более качественно, без лишних сколов.

Теперь нужно каждый из 3-х частей отшлифовать наждачной бумагой, доведя края до линии разметки. После этого нужно нарисовать внутренние линии отступая от края около 6-10 мм, этого будет достаточно для того, чтобы корпус блютуз колонки был достаточно прочным.

Далее я высверлил с помощью сверла Форстнера отверстия по углам рядом с контуром рамки. Я сверлил не насквозь, а до половины глубины с каждой стороны фанеры, чтобы избежать лишних сколов. Дальше я снова взял электролобзик и выпилил внутреннюю часть двигаясь по контуру от отверстия к отверстию. Таким образом я сделал и с остальными двумя рамками для корпуса.

После шлифования внутренней части рамок пришло время для их склеивания вместе. Для этого я обильно нанёс клей на обе стороны каждой из частей и сдавил их вместе, выровняв и затем подождав несколько минут убрав вытекший избыток клея. Затем я приклеил переднюю панель к корпусу и зажал с помощью струбцин между двумя листами фанеры для ровной склейки и оставляем сохнуть клею.

После того как клей полностью высохнет, мы снимаем струбцины и уже видим, как выглядит наша будущая беспроводная колонка. Теперь я приложил заднюю панель, выровнял её, и прижал двумя струбцинами. Наметил отверстия под маленькие шурупы на задней стенке и начал сверлить, я не смог за один раз просверлить их все, так как мешались струбцины я просверлил несколько отверстий и закрутил в них шурупы, а затем убрав струбцины просверлил остальные отверстия. Закручиваем все саморезы для следующей операции.

Когда мы прикрутили заднюю панель то принимаемся к зашкуриванию задней панели вровень с корпусом и передней панелью. Используем для шлифования несколько типов наждачной бумаги, от крупной до самой мелкой.

Когда корпус Bluetooth колонки будет гладким сверлим сверлом отверстия в верхней части под выключатель сверлом форстнера, я использую биту 20 мм в диаметре. Обязательно просверлите отверстие подальше от отверстия низкочастотного пассивного динамика, чтобы переключатель не мешал этому динамику после его установки.

После шлифовки снимаем заднюю крышку. Покрываем поверхность корпуса портативной колонки лаком. Я использовал матовый прозрачный лак из аэрозольного баллончика и был поражён результатом, корпус выглядит потрясающе.

Устанавливаем на место широкополосные динамики по краям и пассивный НЧ динамик по центру, крепим на термоклей из клеевого пистолета, перед этим припаяв провода к динамикам.

Согласно этой схемы спаиваем вместе проводами все модули, разъёмы и светодиоды:

Я спаял два резистора по 1 кОм для правого и левого каналов усилителя, чтобы превратить стереофонический сигнал в монофонический, поскольку мы будем подключать колонки в одном корпусе, поэтому сигнал должен быть одинаковым для обоих динамиков.

На плате заряда аккумулятора я выпаял SMD светодиоды и вместо них припаял проводки для внешних светодиодов. То же самое сделал на модуле Bluetooth.

На задней стенке мы видим перечень всех разъёмов и места под светодиоды модуля Bluetooth, размещаем все разъёмы и светодиоды на задней панели и приклеиваем их с помощью термоклея, таким же способом прикрепляем модули к задней стенке. Аккумулятор тоже приклеиваем термоклеем к дну Bluetooth колонки. Для фиксирования модулей можно также использовать двусторонний скотч на вспененной основе, он хорошо удерживает такие компоненты на месте и дополнительно можно добавить по сторонам термоклея. Убедитесь, что никакие провода не касаются НЧ динамика иначе будет из него доносится неприятное дребезжание при воспроизведении музыки.

После того, как все компоненты установлены на свои места, перед прикручиванием задней стенки портативной колонки, я наклеиваю тонкую вспененную резиновую полоску по бортику корпуса задней стенки, чтобы корпус колонки был как можно герметичнее и теперь мы можем прикрутить заднюю панель на место. Обязательно хорошо затяните винты, чтобы вспененная полоска была хорошо прижата.

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

MPOW Streambot Box хорошо продается что в китайских интернет-магазинах, что и имеет там весьма неплохие отзывы. А с учетом поддержки A2DP профиля и AAC/aptX ® кодеков он отлично подходит под мои задачи. Касательно кодеков и профилей вдаваться в подробности не буду, но на неплохой ознакомительный материал по этой теме.

Комплектация и внешний вид

Поставляется Srteambot в небольшой коробке из плотного картона. В комплекте только провод 2 x Mini-Jack 3.5 мм, переходник RCA-Mini-Jack 3.5 мм и USB-microUSB провод питания.

В стандартный комплект поставки напрашивается качественный блок питания, т.к. в случае отсутствия на акустике USB-выхода придется покупать отдельный источник питания. Подключение к копеечным БП чревато ощутимым гулом и другими помехами в звучании итоговой системы.

Подобного рода свойства проявлялись у меня при подключении ресивера к со встроенными USB-портами, а при подключении подобных проблем не возникло.

Подключение BT-ресивера занимает считаные секунды. После подачи питания нажатие на единственную клавишу сделает устройство видимым в сети. Остается только выбрать «StreamBot Box» в соответствующем меню на клиентском устройстве.

Все, ресивер готов к использованию. Одновременно к нему можно подключить 2 клиента, для этого отключаем Bluetooth на первом клиенте и повторяем процедуру сопряжения со вторым.

Что касается звука, то тут все не так однозначно. Мой ноутбук поддерживает кодек aptX ® поэтому ощутимой разницы в звучании на Microlab Pro 2, а уж тем более Logitech X-240 я не слышу. Но вот Android-смартфон такой функциональностью похвастаться не может и на обеих АС ощущается снижение битрейта. Звук на громкости выше среднего хочется обозвать «кашеобразным», также ощущается нехватка высоких частот.

При непродолжительном бездействии (10-15 минут навскидку) MPOW Streambot выключается и, соответственно, обрывает существующие подключения. Для дальнейшего воспроизведения нужно активировать ресивер нажатием кнопки. Такой подход является абсолютно неприемлемым для стационарного устройства, поэтому для моих целей от использования Streambot Box пришлось отказаться.

Ну и напоследок — радиус действия. Если в пределах одной комнаты все хорошо, то уйдя с телефоном на кухню или балкон, которые находятся за несущей стеной, соединение зачастую обрывалось.

Что внутри?

Разбирается устройство посредством выкручивания четырех винтов под резиновыми ножками на днище устройства. Внутри нас ждет крохотная плата и кусочек металла, который объясняет увесистость данного устройства.

Сердцем Streambot является популярный модуль на базе микросхемы CSR8645. Цена таких плат на Aliexpress варьируется в пределах за штуку. Почему популярный? Потому что дешевый и используется во множестве беспроводных колонок, наушников и гарнитур производимых в Китае.

Для усиления мощности звукового сигнала используется отдельная микросхема — .

Что понравилось

• Легкость в подключении и использовании
• Отсутствие задержки при воспроизведении

Что не понравилось

• Автовыключение при бездействии
• Радиус действия

Wi-Fi аудиоресивер AIRTRY

Стоимость:

AirTry я нашел уже после приобретения BT-ресивера в каталоге интернет-магазина Era-in-ear и интереса ради приобрел его. Данное устройство позволяет транслировать аудио через Wi-Fi по протоколам Apple AirPlay и DLNA/UPnP. Примечательно оно еще и тем, что изготавливается в Корее, о чем свидетельствуют надписи как на коробке, так и на самом устройстве.

Комплектация и внешний вид

В стандартный комплект поставки входят: 2 аудиокабеля (2 x Mini-Jack 3.5 мм, Mini-Jack 3.5 мм — RCA), блок питания с USB-выходом (5 B, 0.7 A), провод для подключения к БП и иллюстрированная инструкция на английском языке.

Само устройство запечатано в пластиковый белый корпус, верхняя часть которого глянцевая, а нижняя выполнена из обычного шероховатого пластика. Все разъемы сконцентрированы на одной грани: аудио вход, выход и microUSB для питания. Два разъема под мини-джек подразумевают сквозное подключение устройства.

В отличии от MPOW SreamBot данный девайс не имеет каких либо утяжелителей и весит всего 40 грамм, а его мягкие не прорезиненные ножки «способствуют» перемещению коробочки даже при легком контакте с проводом.

Подключение, настройка и эксплуатация

AirTry Music Receiver может выступать клиентом в Wi-Fi сети или полноценной точкой доступа в диапазоне 2.4 ГГц (g/n). Последний режим, судя по инструкции, предназначен для использования в авто. После подачи питания ресивер создает открытую точку доступа с названием Airtry_MP_AP. Подключаемся к ней и переходим по адресу 10.10.10.254 на страницу настроек.

После подключения к домашней Wi-Fi сети устройство перезагрузится, помигает индикаторным светодиодом, о котором я забыл упомянуть в предыдущем разделе, и будет готово к работе как только светодиод перестанет мигать (через 30 секунд).

Ресивер сразу же обнаруживается в iTunes, а ноутбук без проблем к нему подключается. К сожалению, первые же тесты свидетельствовали о непригодности данного устройства для использования в сетапе моего домашнего кинотеатра из-за большой задержки при воспроизведении. Для музыки 2-3 секунды не играют какой-либо роли.

После обновления прошивки до версии 1.2.0 и повторной настройки рассинхронизация аудио и видео, кажется, стала проявлять себя реже, но задержка в 1-2 секунды от нажатия кнопки Play до старта воспроизведения все же осталась и в повседневной эксплуатации такое поведение несколько раздражает. Последнюю версию прошивки всегда можно найти , устанавливается через админ-панель ресивера, доступ к которой можно получить только после сброса.

В Mac OS AirTry можно установить устройством вывода по умолчанию. С iOS также проблем не возникает.

Дальность работы зависит от зоны покрытия Wi-Fi в вашей квартире. легко справляется с однокомнатной в панельном доме, поэтому ресивер работает и на кухне, и на балконе. Что касается качества звука, то я между проводным подключением и передачей аудио по Wi-Fi разницы не заметил.

Что внутри?

Разбирается AirTry также просто, как и Streambot. Под двумя ножками на днище есть винты, которые нужно открутить. Дальше медиатором отщелкиваем все защелки и корпус разобран.

Интегрированный в ЦАП усилитель мощности значительно уступает дискретному решению в обозреваемом BT-ресивере. Так, в Streambot Box при сопротивлении нагрузки в 16 Ом «выдает» 132 мВт, в то время как ЦАП от Wolfson при аналогичном сопротивлении способен всего на 18 мВт.

Что понравилось

• Возможность сквозного подключения
• Расширяемость системы
• Качество звучания

Что не понравилось

• Задержка при воспроизведении
• Ограничение при работе с Android

Бонус: Apple TV первого поколения

Стоимость: 325 гривен / 13 долларов

Будничным днем при выходе из продуктового заметил достаточно внушительных размеров магазин типа «Second Hand». Я не брезгую покупать одежду в таких местах, т.к. за адекватные деньги там можно найти очень хорошие вещи, поэтому зашел по случаю. При входе стояли две корзинки метр на два с различной б/у техникой и среди них, к моему удивлению, оказался . Эта увесистая коробочка больше напоминающая современный Mac Mini была выпущена в 2007 году (9 лет назад!) и базируется на одноядерном процессоре Intel Pentium x86-архитектуры.

К сожалению, Apple TV достался мне без пульта, а новый я и по сей день не удосужился приобрести, но подключив медиаплеер посредством Ethernet-провода в домашнюю сеть, iTunes без проблем распознал его и можно было транслировать музыку. Задержка по ощущения меньше чем у AirTry, но все так же раздражительна.

Тут стоит отметить, что у первого поколения Apple TV есть полноценный оптический выход наряду с обычным аналоговым, так что для хорошей акустики такой вариант будет даже предпочтительней.

Вообще за 13 долларов эта коробочка — целый кладезь качественных компонентов. Чего стоят отличный блок питания на 36 Ватт (5 В, 7.2 А), Wi-Fi mini-PCI карта с поддержкой b/g/n стандартов и двумя антеннами, IDE HDD на 40 ГБ. Несмотря на устаревшие технические характеристики медиаплеер добавив современный аппаратный декодер вместо Wi-Fi-модуля и заменив старенький HDD на flash-память.

Преимущества

• Расширяемость системы
• Минимальная задержка при воспроизведении
• Качество звучания, наличие оптического выхода

Недостатки

• Энергопотребление (~ 20 Вт)
• Невозможность установки системным устройством вывода

Итоги

Превращение таки удалось, в текущий сетап в сквозном режиме был внедрен AirTry, который используется для воспроизведения музыки с различных мобильных устройств. Для проигрывания видео в составе ДК по прежнему используется проводное подключение.

Для удобного переключения я применил коммутатор, который выцепил у официального представительства FiiO в 2014 году. В теории он предназначался для сравнения источников звука, на деле же выполняет роль коммутатора акустических систем. 🙂

Все это временное решение, так как от проводов по-прежнему хочется избавиться. Сейчас я присматриваюсь к Apple TV 3-го поколения. Правда, от использования MacBook я-то не собираюсь уходить, а вот что делать с Android-смартфонами, которые тоже хотелось бы внедрить в домашнюю систему — непонятно. Может обзавестись?

Ссылки по теме

. У себя на сайте я дублирую собственные публикации со всех просторов интернета, так что тоже . Спасибо за внимание!

Беспроводные устройства обладают рядом преимуществ по сравнению с обычными. Одно из самых значимых преимуществ это мобильность, возможность брать такое устройство с собой в любое путешествие. Однако беспроводные колонки обладают еще и высокой ценой, что делает их приобретение невозможным для ряда граждан. Тогда на помощь придет простая инструкция для изготовления Bluetooth колонки в домашних условиях своими руками.

СПРАВКА!
Для изготовления такого устройства понадобятся не только все основные элементы, которые будут перечислены ниже, но и базовые навыки сборки и пайки от пользователя.

Что понадобится для работы

• Для полноценного звучания устройства понадобятся динамики
  . Всего их следует взять 4: две под низкие частоты, две под верхние.

СПРАВКА!
Необязательно использовать именно 4 динамика. Существуют варианты для сборки с тремя динамиками. Один из них выполняет роль сабвуфера, два других отвечают за воспроизведение высоких частот. Можно также использовать два одинаковых динамика, которые будут не будут разделяться по частотам.

• Кроссовер с двумя каналами
  (2 шт.).
• Две пассивных мембраны
  .
• Аккумулятор.

• Зарядка.

• Усилитель.

• Bluetooth-модуль.

• Повышающий преобразователь.

• Разъем питания
  .
• Тумблер переключения.

• Материал для корпуса.


СПРАВКА!
Оптимальным материалом для сборки корпуса будет фанера, так как ее легко достать и она легка в обработке.

Материалы и инструменты

Для изготовки самодельной колонки понадобиться ряд инструментов и материалов.

• Клей.
• Ножовка, лобзик и другие инструменты для работы с фанерой или любым материалом, который послужит корпусом для устройства.
• Маркер, карандаш и другие предметы для разметки.
• Линейка

Схема сборки

Как видно из схемы, динамики подключаются по парам ВЧ и НЧ к кроссоверам, на которые поступает сигнал с усилителя
. Сделано это, чтобы обеспечить более качественное звучание устройства. Для увеличения качества звучания низких частот между кроссовером и НЧ динамиком следует также поставить ФНЧ, который будет убирать все верхние гармоники, обеспечивая качественный и глубокий бас.

Информация с Bluetooth-модуля поступает на усилитель, который предназначен для предварительной фильтрации и усиления сигнала.
Сам модуль усилитель питается от батареек (или от аккумуляторов). Напряжение с них повышается до 14 В и подается на вход этих двух элементов.

Между питающим напряжением и повышающим модулем также следует расположить плату защиты, которая обеспечить устройству защиту от коротких замыканий.

Простой способ изготовления блютуз колонки

В первую очередь для изготовления такого устройства понадобиться корпус.
Наилучшим решением станет его изготовление из фанеры
.

Важно!
При выборе размеров корпуса нужно учитывать, что он должен вмещать в себя не только всю электронную начинку, включая динамики, усилитель и аккумулятор, но и пассивные мембраны.

Панели

На передней панели необходимо сделать отверстия под 4 вида динамиков
. Пара больших отверстий предназначены для НЧ динамиков. Отверстия поменьше нужны для ВЧ динамиков. Устройства следует размещать попарно, пара НЧ и ВЧ слева и справа.

На задней панели следует расположить пассивные мембраны, а также разъемы для зарядки и тумблер питания.

СПРАВКА!
Наилучшим материалом для склейки фанерных деталей является столярный клей.

Боковые панели должны быть герметичны и обработаны, так как нарушение их целостности приведет к ухудшению качества звука в целом и появлению нежелательных вибраций корпуса.

На задней панели, как было сказано ранее, располагаются пассивные мембраны, которые значительно увеличивают глубину баса. Они не являются электронными приборами и не требуют включения в схему. Мембраны крепятся к корпусу гелиевым супер-клеем
.

СПРАВКА!
Для того чтобы снизить собственную вибрацию корпуса, следует вклеить пару МДФ полос. Это предотвратит нежелательные звуки, вызванные колебанием панели.

Сборка

После того как все составные детали корпуса готовы, следует приступить к сборке электронных составных.

Питание

Начать следует с питания. В случае если напряжение будет подаваться от аккумуляторов, потребуется дополнительная плата защиты. Потому что литий-ионные батареи весьма чувствительны как к короткому замыканию, так и к чрезмерному заряду.

ВАЖНО!
Следует убедиться в том, что напряжение на всех элементах аккумулятора одинаково. Иначе устройство проработает очень короткое время.

Вместе с платой защиты следует подключить и тумблер питания
. При подключении последнего следует соблюдать полярность, иначе устройство выйдет из строя. Для того чтобы это проверить, следует сначала подключить аккумулятор и проверить напряжение.

Bluetooth

Следующим шагом будет подключение Bluetooth модуля. На данном элементе есть отдельные выходы для питания, отдельные выходы для аудиосигнала. Сам модуль уже обладает и АЦП и приемной антенной, поэтому он сам будет принимать и обрабатывать сигнал. Питание на модуль будет приходить от платы защиты на специальные контакты.

СПРАВКА!
Располагать данный элемент следует в доступном месте, чтобы у пользователя была возможность включения/выключения, а также сопряжения и настройки в любой момент.

Bluetooth-модуль, в свою очередь, следует подключить к усилителю через повышающий каскад.

Сигнал от усилителя будет поступать на кроссоверы, главная задача которых — разделение звука на высокие и низкие частоты
. К соответствующим выходом подключаются соответствующие динамики.

Когда все элементы окажутся соединены, их следует разместить на задней панели
. Желательно, чтобы провода не пересекались между собой. Это может вызвать ненужные помехи, которые нарушат качество звучания.

После того как все детали будут размещены, следует закрепить переднюю панель. Портативная колонка jbl собрана и готова к работе.

Варианты портативных блютуз колонок, которые можно сделать самостоятельно

Существует множество вариаций сборки Bluetooth колонок. Можно использовать не четыре, а два одинаковых динамика, на которые будет подаваться один и тот же звук
. Такое устройство будет обладать меньшими габаритами, но и качество звука будет несколько хуже.

Существуют также вариации сборки с двумя динамиками для высоких частот и одним большим сабвуфером
.

Мощная или нет колонка получится, зависит от ее составляющих.

СПРАВКА!
Чем больше размер и мощность динамиков, тем большая емкость аккумулятора понадобится для поддержания нормальной работоспособности устройства.

Если пользователю нужна совсем небольшая портативная колонка, то можно собрать такое устройство используя лишь один динамик.
Для этого понадобится лишь сам динамик, аккумулятор(можно использовать из старого телефона), Bluetooth-модуль, модуль заряда, каскад усиления и тумблер питания.

• В первую очередь в корпусе необходимо разместить АКБ
  . К ней подсоединить модуль заряда, который оснащен двумя светодиодами, сигнализирующими о процессе зарядки.
• К аккумулятору также следует подключить Bluetooth модуль и каскад усиления
  . Элемент для обеспечения беспроводной связи нужно подключать через тумблер питания.
• От Bluetooth компонента сигнал будет поступать к динамику через усилитель. На самом модуле имеются соответствующие выходы, которые следует подсоединить, соблюдая полярность.


При сборке следует учитывать несколько основных советов.

• Не стоит забывать о заземлении
  .
• Следует соблюдать полярность
  . Иначе устройство выйдет из строя.
• Провода
  , которыми соединяются элементы, следует делать как можно короче
  , причем они не должны пересекаться между собой.
• Корпус должен быть герметичным
  , так как при наличии непредусмотренных отверстий они могут вибрировать, создавая неприятный звук.
• Все основные элементы должны быть легкодоступны
  .
• Компоненты должны быть надежно приклеены
  , чтобы избежать повреждений при транспортировке.
• Чтобы избежать короткого замыкания, все элементы следует проверять на полярность при подключении.

• Основные элементы, которые отвечают за регулировку и настройку (Bluetooth-модуль, тумблеры питания, усилитель с регулировкой усиления) следует размещать так, чтобы управление их параметрами происходило комфортно. Необходимо также учитывать и возможность замены одного из компонентов без необходимости разбирать все устройство полностью.

Из любых колонок можно сделать беспроводную акустику, сигнал на которую подаётся со смартфона, планшета или компьютера с помощью Bluetooth. Для этого DIY-проекта потребуются:

Любые стереоколонки (например, от старого музыкального центра).
— Усилитель со встроенным модулем Bluetooth.
— Блок питания.

Усилитель можно приобрести на AliExpress или другом подобном сайте. Качественные усилители стоят от 10 долларов и выше, причём в продаже есть модели, которые состоят просто из платы, а есть в корпусах с кнопками для сопряжения с источником звука, управления громкостью и переключения треков. Модели в корпусах чуть дороже, но зато вам не придётся самостоятельно выпиливать корпус и искать подходящие по размеру кнопки.

К усилителю потребуется подключить блок питания (как правило, на 12 вольт), они продаются отдельно и часто встречаются на Avito и других онлайн-барахолках. Для раскачки мощных колонок нужен БП с силой тока 2 или 3 ампера, а для небольшой акустики хватит 1 ампера или даже меньше.

Подключите к усилителю колонки и блок питания, нажмите на кнопку сопряжения и установите беспроводное соединение с источником звука. Если всё исправно, прозвучит сигнал означающий, что пора включать музыку.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth, наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение. Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

14.02.2018

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Многие из самых современных моделей уже интегрированы в основном для облегчения сопряжения со смартфонами. Просто увеличьте расстояние между источником звука и громкоговорителем и идите, без необходимости поиска, входа в меню, загрузки приложений конфигурации или ввода кодов сопряжения.

Что касается профиля, то тот, который поддерживается нашим докладчиком, тот или другой будет определять из функций того же самого качества звука, который мы можем получить. Оба они должны быть совместимы с теми же профилями, чтобы использовать их. Он чаще всего используется для получения аудиоконтента в наушниках.
. Другие решения уже есть, когда некоторые бренды загружаются.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Если мы уже их спариваем, более прямо начать отправлять аудио, когда мы захотим, не дожидаясь. Уменьшение размера и веса динамика обычно приводит к снижению производительности за счет использования разных материалов как в корпусе, так и в драйверах. В дизайне беспроводного динамика найдутся детали, которые обычно оцениваются как ручки или возможность носить чехлы или переносить их с одной стороны на другую в рюкзак без затруднений или чрезмерных неудобств.

Технические требования к рассмотрению

Если мы намерены часто использовать оборудование на открытом воздухе, настоятельно рекомендуем иметь устойчивый профиль, чтобы он, по крайней мере, поддерживал брызги воды и пыли или песка, хотя есть модели, которые могут даже погружаться и что они продолжают работать. Там мы найдем много ключей, которые расскажут нам о бумаге.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Внутренняя батарея и громкая связь

Четыре основных из них. Сопротивление Это сопротивление, которое система выступает против прохождения тока, и оно должно быть как можно меньше, поскольку это будет хорошим признаком общего качества оборудования. Количество каналов и размер драйверов В мире динамиков, хотя количество каналов не является прямым сигналом качества, которое мы получим, они предоставляют нам больше возможностей. Обычно дело в том, что на рынке мы находим системы 0 или здесь идет размер драйверов, которые являются ключевыми, когда мы говорим, например, о сабвуфере. В небольших размерах не так много возможностей предложить хорошее воспроизведение басов, и именно там мы можем найти некоторые важные отличия. Он должен быть широким.
. Около 10 часов — это ценность, которую мы должны требовать от нашего портативного оборудования, и следует учитывать, что этот показатель автономии обычно указывается для использования динамика на 50% от его максимального объема.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

При оценке покупки динамика с внутренней батареей не забывайте время зарядки и систему, используемую каждым оборудованием. Чтобы убедиться, что приобретаемое вами оборудование является громкой, и намного лучше, если микрофоны несут какую-либо технологию для снижения окружающего шума.

С новыми стандартами беспроводной передачи было значительно улучшено в этом типе соединения между устройствами. Уже для памяти были времена, когда качество звука, передаваемого с этой системой, было очень низким. В настоящее время вы можете наслаждаться качественным звуком в огромном количестве динамиков всех видов, которые будут адаптироваться в качестве перчатки для ваших нужд.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Минимальные требования для беспроводного динамика любого типа

Беспроводная технология спроектирована таким образом, что источник звука может находиться на некотором расстоянии от динамика. По этой причине ряд кнопок, встроенных в тот же громкоговоритель, что и громкость, включение питания, кнопка сопряжения или управление дорожками и т.д. Придадут комплексу дополнительный комфорт, не допуская доступа к вашему смартфону, планшету или Независимо от источника звука для внесения корректировок.

Больше, чем беспроводные соединения

Наличие определенных соединений принесет вам универсальность и расширит возможности использования. Перед началом поиска вам должно быть ясно, какое использование вы дадите докладчику. Он не имеет тех же функций и спецификаций, что и динамик, предназначенный для того, чтобы оставаться неподвижным в вашем доме, один предназначен для ношения на весь день.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Первым и самым важным является аккумулятор. Чтобы наслаждаться часами музыкальных развлечений, это будет базовая батарея, которая оправдывает ваши ожидания. Требуемый минимум составляет приблизительно 8 часов непрерывного воспроизведения, хотя некоторые могут достигать совершенно 15 часов использования.

Кроме того, важно просмотреть информацию о времени зарядки аккумулятора, как только оно будет исчерпано, поскольку некоторые устройства могут иметь чрезмерно длительное время зарядки. Еще одна важная функция, которую должен иметь динамик для вашего смартфона или планшета, состоит в том, что он легкий и компактный.

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ, как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Bluetooth колонка, как обстоят дела

С появлением у меня техники Apple я начал довольно сильно интересоваться технологиями, которые реализованы в данных устройствах, одна из таких технологий была — AirPlay. Технология позволяла потоково передавать аудио и видео на другое устройство с вашего iPhone, iPad. Данные передавались через Wi-Fi, что позволяло сохранить качество при передачи по воздуху. Но существовала одна проблема, эта проблема всех Apple устройств — цена. Такие колонки имели цену $300 и выше, что отбивало желание приобрести такое устройство, ведь размер самой колонки был довольно не велик.

В дополнение к уже упомянутым функциям, основным является знать диапазон приема громкоговорителя. Он считает, что чем дальше динамик от источника звука, тем ниже прием, и, следовательно, качество звука будет потеряно. Что-то очень полезно, так как они используют ссылку, уже созданную между вашим смартфоном и динамиком, чтобы удобно отвечать на ваши вызовы, не отключая музыку или не вынимая смартфон из кармана. Когда вы получите вызов, пауза проигрывателя на вашем смартфоне или планшете будет активирована, и громкоговоритель будет излучать звуковой сигнал.

Позже я подумал, что у меня ведь есть колонки дома, зачем мне переплачивать за новые? Мне нужен только устройство, которое будет принимать сигнал AirPlay. Поискав в интернете, я понял, что AirPlay «прикрутить» не получится, но есть возможность использовать Bluetooth и выйдет это на много дешевле. Первым делом я пошел на китайские онлайн-магазины, на которых и производил поиск. Так как часто заказывал товары с AliExpress, данное устройство было заказано именно оттуда.

Когда вы закончите разговор и закончите разговор, вы снова воспроизведете музыку в точном месте, где вы остановились перед вызовом. Это даст вам больше спокойствия, когда речь заходит о переноске вашего докладчика, так как это неизбежно, при использовании на открытом воздухе, немного попадется или ударит, подвергнется воздействию влажности паркового газона или жаре летнего дня.

Масштабируемость — очень необычная особенность среди переносных беспроводных динамиков, но это очень полезно в некоторых случаях, и вы будете рады, что ваш динамик обладает этой функцией. Это, например, позволит вам присоединиться к вашему докладчику к вашему другу и быстро создать звуковую систему 0, которая существенно улучшит качество звука, или вы сможете расширить зону покрытия, чтобы охватить больше площади.

Устройство не имеет бренда, названия и каких то других обозначений, но при подключение оно называет себя «BT310REV».

Внешний вид.

Как видно на фото ниже, устройство довольно компактное и не будет мешаться в машине. Благодаря тому, что в комплект входит переходник, вы сможете сразу вставить один конец переходника в магнитолу автомобиля, а другой конец в Bluetooth приемник. Аналогично вы можете поступить и с колонками. Вот вам и «Bluetooth колонка своими руками». Приемник выполнен из Soft-touch пластика черно матового цвета. Для данного устройства это идеальный вариант, оно не заметно, но в тот же момент не выглядит отвратно.

Идеально подходит для вечеринок или импровизированных встреч. Наслаждение звуковой системой домашнего кинотеатра не должно сопровождаться путаницей кабелей, разбросанных по всей комнате. Условия мощности эквивалентны любому типу динамиков и обусловлены использованием, которое будет передано устройству.

В общем, идеал заключается в том, что они способны воспроизводить весь спектр частот, которые человек может воспринимать. Этот диапазон составляет 20 Гц басовых частот и 000 Гц высоких частот. То есть, если динамик способен охватить весь диапазон частот, он может воспроизводить звук с большим количеством нюансов и более правдоподобным для реальности. Если этот диапазон уменьшен в нижней части, динамик не сможет предложить глубокий бас. Если вы сделаете это сверху, вы не оцените более высокие тона.

Звук.

Звук у данного приемника на 3.5 из 5. Версия Bluetooth старая, из-за этого скорость передачи ниже, чем могла быть. По сравнение с соединением по кабелю, звук тихий и присутствуют шумы, но если вы включите на дешевых колонках или простых «пищалках» в машине, но думаю разницы вы не заметите никакой.

Что касается мощности звука, это напрямую связано с размером громкоговорителей. По чисто физическим причинам, 1, 5-дюймовый динамик может не обеспечивать такое же качество и мощность звука, как и 5-дюймовый динамик. Производители знают об этих ограничениях, поэтому они разработали портативные устройства, способные интегрировать до 3-х типов динамиков или драйверов, которые воспроизводят разные диапазоны частот и все в компактном размере, которые можно носить в кармане.

Даже с ограничениями по размеру рекомендуется, чтобы выбранный громкоговоритель имел звуковое давление не менее 80 дБ. Кроме того, всегда старайтесь протестировать динамики перед их покупкой. Очень хорошие характеристики говорящего, в конце концов, действительно важно, что тип звука, который вы создаете, радует вас, и, поскольку это субъективное восприятие каждого человека, у вас будет последнее слово.

Технические характеристики устройства:

• Версия передатчика: v3+EDR, Class 2 (Support A2DP V1.2 (built in Mic).
• Питание: зарядка от USB 5V DC.
• Скорость передачи данных: 3 Mbps.
• Расстояние передачи: до 5 метров. Также ловит за бетонной стеной.
• Присутствует микрофон.
• Батарея на 220mAh. Как заявлено, хватает на 8 часов работы.
• Работает со всеми iOS и Android смартфонами.

Комплект поставки:

• Bluetooth передатчик
• 3,5 мм стерео переходник
• Micro USB шнур для зарядки
• Руководство пользователя на английском

Использование Bluetooth приемника.

1. Для начала подключите приемник к колонкам.
2. Нажмите единственную кнопку на нем. Продержите так 3-4 секунды, после чего в колонках вы услышите в колонках женский голос и начнет гореть синий индикатор.
3. Включите Bluetooth на своем устройстве и подключитесь к приемнику. Его имя «BT310REV».
4. На iPaв все подключилось без проблем, музыка играла из любого приложения системы. Также в статус-баре отображался заряд устройства.

Для отключение приемника зажмите кнопку до того момента, пока не погаснет синий индикатор.

Вы также можете использовать его для подключения к динамикам вашего компьютера и без проводов наслаждаться любимой музыкой, не заменяя их новыми. Благодаря своему размеру вы можете взять мини-дискотеку в любой уголок мира. От пляжа до кемпинга в любом горном массиве в мире.

Личное мнение по данному устройству.

Устройство однозначно нужное и очень мне понравилось. Внешний вид привлекательный. Звук хоть не идеальный, но все же лучше, чем мог быть. Не стоит думать, что сейчас я только хвалю устройство. На самом деле оно китайское, со всеми его вытекающими. Большое количество брака и как вы уже догадались, бракованный экземпляр попался и мне.

Она имеет хорошее качество звука.
. Сначала давайте посмотрим наш выбор, а затем посмотрим, какая победная лошадь. За менее чем 40 евро у вас есть этот маленький, но запугивающий динамик. Это самый компактный, меньше, чем чашка кофе, и с качеством более чем приемлемым. Это правда, что когда вы ставите его на максимум, появляются его недостатки, но по этой цене вы не можете просить больше.

Маленький динамик идеально подходит для подключения к мобильному телефону или планшету. Он соответствует корню своей ценой, но аудиовыход чрезмерно справедлив, так как он всего 6 Вт. Не много, но достаточно для комнаты или места без чрезмерного внешнего шума.

Как все было: Порядка 3 раз я подключал приемник к разным колонкам и он работал, но подключение длилось не более 5 минут, все было отлично. Я был просто рад. Но в один из вечеров я решил устроить проверку устройства и подключил его на долгое время. Играл он у меня порядка 45 минут и тут начались проблемы. Сигнал начинал прерываться все чаще и чаще, слышались икания музыки. Такое чувство, что он просто не успевал принять сигнал, принимал уже новый и предыдущий пропускал. Длилось это 2-3 минуты, в это время и пробовал остановить музыку, приемник опять пару секунд играл, но вновь начинал прерываться. Прошли те 2-3 минуты и начался ад, из колонок понеслось жуткое пищания смешанное с ультразвуком. Bluetooth приемник не перезагружался, пришлось ждать, пока батарейка сядет. После полной разрядки устройство поработало пару минут и при повторной попытке включения больше не включилось. На данный момент восстановить его не получилось.

Соединения расположены сзади и многофункциональные кнопки на одной стороне. Финиш, по-видимому, неплох, но не просите слишком много за эту цену.

Хорошо, отныне они больше слов. При более высокой цене, конечно, больше, но разницы, которые вы не можете сделать с идеей.

Он имеет встроенные два динамика 6 Вт и микрофон, чтобы использовать его в руках, хотя правда, последняя из них имеет практически весь этот список.

Тем не менее, это лучшее соотношение цены и качества, так как эта марка превышена с каждой командой, которая выводит ее на рынок. Для вас идея, что более 20 человек за раз разговаривают, не могут пощекотать это маленькое изобретение, что если с очень большим объемом бас начнет показывать свои недостатки, но мы можем попросить немного больше Спикер этих измерений.

Но не смотря на это, Bluetooth колонка своими руками готова
, приобретайте устройства данного типа и используйте!

Рынок сегодня предлагает разнообразные колонки, включая беспроводные. Дешёвые (за несколько сотен рублей) не отличаются особым качеством, так как электроника в них самая недолговечная, часто ломается, не проработав и нескольких месяцев. Высококачественные же не обладают достаточной выходной мощностью, несмотря на срок службы до нескольких лет.

Инструменты и материалы

Bluetooth-колонку можно сделать из любых старых запчастей. Круглые модели, в которых динамик обращён вверх, изготавливаются из подручных материалов. Стенками корпуса круглой стоячей модели послужит любая пластиковая труба с внутренним диаметром от нескольких сантиметров. Используется даже канализационная труба – главное, установить динамик подходящих размеров, который не провалится на дно такой конструкции.

Другой вариант – наушники для геймеров, отслужившие свой срок: зачастую их выбрасывают после 10 лет, когда электродинамические головки в них «посыпятся».

Электронная составляющая – модуль Bluetooth, например, модель BLK-MD-SPK-B. Стоит она на Aliexpress примерно $ 10. Нужны разъём и штекер в стандарте 3,5 мм, разноцветные провода, выключатель. Плату для усилителя под выбранный динамик собирают самостоятельно – на базе любой из микросхем с выходной мощностью от 1 до 10 Вт. На рынке электронных запчастей представлены сотни моделей готовых усилителей мощности звука.

Изготовление

От обычной колонки Bluetooth-устройство отличается наличием соответствующего беспроводного модуля.

Оно занимает дополнительное пространство, а для его питания требуется отдельная батарея или внешний адаптер.

Подключение ёмкой батареи

Для опробования подзаряда включите на несколько секунд или минуту подзаряд аккумулятора. Используйте для этого USB-порт ПК или «зарядку» от смартфона.

Пайка контактов усилителя

Однако мощный (2 и более ватт) усилитель вы вряд ли запитаете от 5-вольтового источника. Потребуется отдельный разъём питания типа «лепесток» (или иной) для подведения напряжения, например, в 12 вольт.

Либо это будет установка отдельного модуля, превращающего 5 вольт в 12-19. Последний шаг сопровождается значительными потерями на тепловыделение микроконтроллеров по питанию – утрачивается до 40% КПД в пересчёте на потребляемые от аккумулятора ватт-часы (или вольт-амперы).

Проверка работоспособности

Подключитесь к ней с вашего устройства. Чаще всего требуется пароль 0000 (если попросит ввести).

Включите любой саундтрек на вашем гаджете. Колонка должна заработать. Опробуйте громкость звука, качество звучания. Если аккумулятор «сел» – подзарядите его и повторите все действия по опробованию работы колонки. Удалитесь от неё на предельное расстояние, пока звук аудиопотока с гаджета не начнёт прерываться – так проверяется её расстояние, с которого можно слушать музыку, играть в игры или общаться на устройстве.

Процесс сборки

Убедившись, что колонка работает штатно, декорируйте её специальной лентой, синтетическими обоями или тканью. Рекомендуется со стороны динамика установить металлическую сетку или решётку – она защищает диффузор от случайных тычковых движений.

Рекомендации

О том, как сделать Bluetooth-колонку своими руками, смотрите далее.

Инструменты и материалы

Переделка потребует минимального набора инструментов:

• тонкий паяльник на 30-40 Вт;
• отвертка Филлипс;
• дрель;
• ножницы или кусачки;

Материалы, необходимые для устройства динамика Bluetooth, помимо динамиков:

• Выключатель.
• Штекер 3,5 мм;
• bluetooth-модуль BLK-MD-SPK-B (на Али стоит 10 долларов);
• Разъем 3,5 мм;
• Нитки, в идеале 4 разных цветов;
• литий-ионный аккумулятор 3,7 В;

Также вам понадобится изолента, припой, припой и горячий клей (подойдет и хороший суперклей).

Из чего можно собрать колонку

Выброшенные после стольких лет службы игровые гарнитуры также стали хорошим «донором». Мембранная часть наушников просто не может служить вечно — со временем она выходит из строя, а звуковые катушки перегорают. Тем не менее, корпус наушников можно использовать как часть самодельной bluetooth-колонки.

Корпус таких устройств, как правило, имеет достаточные габариты и позволяет разместить динамик, воспроизводящий звуки в довольно внушительном диапазоне. Даже самодельная bluetooth-колонка из вышедшей из строя старой колонки имеет право на жизнь.

Помимо расходных материалов следует приобрести к ним набор обычных болтов, шайб и гаек. Также необходимо приобрести клей, который может высохнуть за пару секунд, лучше взять универсальный «Момент-1».

Не забываем материалы для нижней части, покупаем несколько заглушек. Практически все товары из приведенного выше списка благополучно приобретаются в одном супермаркете со строительным или сантехническим отделом.

Электронная составляющая блютуз-колонки

Основой будущего устройства для беспроводной передачи звука станет модуль bluetooth. Без него собрать Bluetooth-колонку своими руками не получится. Такую форму можно найти на сайте известного интернет-магазина Алиэкспресс. Стоимость одной детали колеблется от 7 до 15 долларов, поэтому такая покупка не сильно ударит по вашему бюджету.

Например, модуль BLK-MD-SPK-B может быть отличным. При выборе устройства следует обратить внимание на наличие разъема и вилки Mini Jack 3.5 мм. Также в комплекте, как правило, есть разноцветные провода и коммутационный аппарат, необходимый для дальнейшей работы.

Карту нужно выбирать по типу громкоговорителя. Большинство интернет-магазинов электротоваров предлагают на выбор десятки готовых усилителей звука. Далее мы поговорим о том, как сделать bluetooth-динамик своими руками.

Как собрать корпус для портативной Bluetooth колонки своими руками?

Первым делом вырезаем из ДСП 6 панелей:

• 11х9,5 см — 2 шт.
• 12х9,5 см — 2 шт.;
• 12х12 см — 2 шт.;

• Смотрите также, как сделать цветомузыку своими руками

На передней панели разметьте и вырежьте отверстие для динамика.

Просверливаем отверстия для крепления динамика.

Отшлифуйте надрезы на отверстии.

Все края обрабатываем наждачной бумагой.

Задняя панель ящика должна быть съемной, поэтому делаем на ней шипы и пазы на соседних панелях.

Вот как будет выглядеть задняя панель.

А вот сбоку:

Собираем три стороны корпуса.

Как собрать блютуз колонку своими руками — монтаж «начинки»

Мы смотрим на говорящего.

Устанавливаем выключатель, тумблер и потенциометры.

Просверлите отверстия в углах для светодиодов RGB.

Плата усилителя для блютуз колонки

Припаиваем провода к плате по цвету, как на фото.

Монтаж Bluetooth модуля для колонки

Разбираем корпус модуля Bluetooth. Припаиваем два провода, которые шли к наушникам и штекеру, а потом в тех же местах припаиваем 4 отдельных.

• Схема простого транзисторного усилителя звука

Плата Arduino для Bluetooth-колонки

Для проекта мы будем использовать следующие пины: Vcc, Gnd, 5v, A0, A1, D9, D10 и D11. Установите контактные разъемы на плату Arduino. Припаиваем к ним провода.

Блютуз колонка своими руками: схема и монтаж

Монтируем электрическую часть по схеме. Все соединения изолируем термоусадочной трубкой. Нитки внутри футляра фиксируем горячим клеем.

Окончательная сборка корпуса самодельной блютуз-колонки

Просверлите отверстия для аудиоразъема на боковой панели. Установите модуль Bluetooth на верхнюю панель.

Устанавливаем панели на место.

Паяем провода модуля Bluetooth и прикручиваем аудиоразъем.

2 Способ

Контроллеры защищают аккумуляторы от перезарядки или сильной разрядки, контролируют допустимую силу тока, а также устанавливают окончание процесса наращивания емкости.

В качестве контроллера в bluetooth-динамике используется электронный модуль TP4056 от Wavgat, который подходит для работы с литий-ионными аккумуляторными батареями 18650.

Электронная зарядка с входными и выходными контактами, портом micro-USB и двумя светодиодами (красным и зеленым), сигнализирующими о процессе и окончании накопления емкости аккумулятора, умещается на 17,2 мм x 26,2 мм.

Зарядное устройство для литиевых батарей TP4056 имеет следующие характеристики:

• максимальная токовая защита АКБ — 3 А.
• максимальный ток зарядки — 1000 мА;
• входное напряжение — 5 В;
• выходное напряжение — 3,7-4,2 В;

Электронный блок DW-CT14 + занимается приемом и усилением беспроводного сигнала, на печатной плате (размеры: 40 x 20 мм) на которой, помимо основных электронных компонентов, также находятся:

• порт micro-USB (для будущих bluetooth-колонок они не понадобятся).
• два белых разъема для подключения излучателей звука;
• синий светодиод, сигнализирующий о включении модуля bluetooth и его последующей синхронизации с передающим устройством;
• красный разъем для подключения рабочего напряжения от 3,7 до 5 В постоянного тока;

В комплекте с усилителем размещенные на нем разъемы поставляются с 3-мя микросхемами с выходными проводами разного цвета, которые понадобятся для сборки рабочей схемы.

Аккумулятор

В этом гаджете используется новый литий-ионный аккумулятор 18650 от PKCELL, емкостью 2200 мАч и выходным напряжением 3,7 В.

Вы можете использовать старые батареи ноутбука в портативной колонке, но время работы от батареи сократится.

Цифры 18650 в названии аккумулятора указывают на его размер: диаметр — 18 мм, длина — 65 мм.

Сборка аккумуляторного блока

Аккумулятор собирается следующим образом:

• На двух проводах разного цвета на концах изоляция снята с одной стороны на 7-10 мм, с другой — на 20-25 мм, а также покрыта оловом.
• Батарея имеет луженые оба полюса.

Длинные луженые концы припаяны к сложенным вместе батареям:

• красная нить — плюс.
• черный провод — минимум аккумулятор;

Выключатель и разъём питания

Для подзарядки аккумулятора после сборки портативной колонки можно использовать любое зарядное устройство, идущее в комплекте со смартфоном или другим устройством, с постоянным выходным напряжением 3,7-5 В.

сначала необходимо подключить адаптер с помощью кабеля USB типа A / Micro USB к порту micro USB, расположенному на плате контроллера, а затем вставить вилку в розетку переменного тока 220 В.

Для предотвращения разрядки аккумуляторов и включения и выключения колонки аккумулятор отключается от усилителя с помощью кулисного переключателя.

Установка основных модулей

Для установки модулей открутите заднюю панель корпуса динамика. Платы усилителя и контроллера необходимо закрепить в верхней части с помощью саморезов и термоклея.

Поскольку усилитель не получит механических повреждений, его порт micro-USB приклеивается к внутренней стороне задней части динамика, а затем вкручивается саморезом через отверстие на плате. Перед подключением DW-CT14 + на панели напротив светодиода проделывается отверстие.

Порт micro-USB контроллера также приклеен к внутренней стороне задней панели, так что, когда пластина установлена ​​в случае портативной колонки, вход порта micro-USB примыкает к верхнему краю колонки.

В этом месте вырезано прямоугольное отверстие для подключения внешнего зарядного устройства к разъему USB. Перед приклеиванием зарядного модуля в пластине перед светодиодами проделывается обычное отверстие.

Поскольку плата контроллера будет постоянно подвергаться механическому воздействию при подключении штекера, она также прикручивается к задней панели саморезами через неиспользуемые контактные отверстия «IN-» и «IN+».

Для миниатюрного кулисного переключателя диаметром 20 мм вы можете использовать напильник, чтобы просверлить отверстие, оставшееся на задней пластине для отходящих проводов, или просверлить новое с помощью корончатого сверла.

лучше всего прикрепить аккумулятор к нижней части задней части динамика с помощью двустороннего скотча.

Пайка модулей

Распайка и сборка компонентов схемы производятся в следующем порядке:

1. К каждому из динамиков в колонке припаиваются провода двух маленьких микросхем, поставляемых с усилителем, строго соблюдая полярность. Желтый провод припаян к плюсу эмиттера, а синий к минусу.

2. Красный провод от АКБ подключается к контакту «B +» на плате контроллера, черный провод — к «B-».

3. Большая микросхема вставляется в красный разъем «BAT» на блоке усилителя и провода от нее припаиваются в следующем порядке:

• красный — к контакту «OUT+».
• черный — к одному из выводов кулисного переключателя;

4. Осталось отрезать еще один черный провод нужной длины, зачистить и залудить с двух сторон и припаять ко второму выводу переключателя и контакту «OUT-».

5. Ставшая лицевой панелью с динамиками крепится к корпусу переносного динамика саморезами или термоклеем, затем в соответствующие «Lout» и «Lout» вставляются 2 микросхемы от динамических излучателей. Маршрутные »гнезда на плате электронного блока DW-CT14+.

Производитель портативной колонки сам определяет, какая из колонок будет левой и правой при горизонтальном размещении bluetooth-колонки.

Проверка работоспособности

Чтобы проверить столбец, вам необходимо:

• Теперь вы можете запустить музыкальный трек и проверить звук.
• Включите Bluetooth и найдите ближайшие устройства. В этой версии ресивер определяется как «DL-LINK».
• Включите ресивер.
• Поднимите телефон или планшет, с которого будет вестись трансляция.
• Щелкните имя и введите пароль для подключения. Обычно это 0000.
• Подключите мини-джек от усилителя к ресиверу.

Если все работает правильно, выполняется сборка компонентов внутри шкафа.
