Бормашинка из старого шуруповерта своими руками

Делаем из шуруповерта аналог дремеля.
Граверы на али от 1000 руб: http://got.by/3917cb
Статья на сайте: http://cxem.net/master/121.php

Видео Бормашинка-гравер из шуруповерта своими руками канала Паяльник TV

Показать

Источник

Шуруповёрт от сети – это мечта многих домашних мастеров. В принципе, бывает, что в домашней мастерской нет необходимости в аккумуляторном инструменте. Вы можете в любой момент иметь доступ к розетке. Конечно, иметь в руках аккумуляторный шуруповёрт удобно. Но при работе вы держите в руках, кроме самого инструмента, ещё и аккумулятор. А это будет тяжелее.

Также аккумуляторы часто бьются, ломаются. А так как в продаже вы вряд ли купите аккумулятор отдельно от шуруповёрта, то придётся ломать голову над тем, как можно обеспечить ваш шуруповёрт необходимым питанием от розетки, минуя аккумуляторные устройства.

Преимущества аккумуляторных шуруповертов

Аккумуляторные шуруповёрты очень удобны на стройке – с ними очень просто работать на крыше, в сложных условиях, где волочащиеся провода будут только мешаться и создавать лишнюю опасность. Но именно там чаще всего и происходит поломка аккумулятора – шуруповёрт упал, аккумулятор разбился, и вам придётся искать новый.

Давайте разберёмся, как сделать шуруповёрт от сети.

Замена шуруповерта обычной дрелью

Самый простой вариант – использовать в качестве шуруповёрта обычную небольшую дрель. Просто берёте биту, и зажимаете её в патрон вместо сверла. Работа с дрелью в качестве шуруповёрта потребует некоторой сноровки Дело в том, что дрель не имеет «трещотки» — у шуруповёрта трещотка сработает как предохранитель, когда крепёж будет затянут. Поэтому вам нужно чётко чувствовать этот момент и отпускать кнопку. Иначе сорванные головки саморезов, испорченные биты и настроение вам гарантированы. Ещё одно отличие дрели от шуруповёрта – скорость вращения.

Если в дрели крутящий момент небольшой, а скорость вращения высокая, то у шуруповёрта – наоборот. У некоторых даже имеется возможность регулировать скорость вращения. Без высокого крутящего момента затянуть большой саморез вряд ли получится – придётся прибегать к помощи отвёртки. Поэтому дрелью обычно закручивают саморезы небольшого размера.

Не рекомендуется пользоваться в качестве шуруповёрта перфоратором, хотя его рабочие параметры крутящего момента и вращения и более приемлемы. Перфоратор имеет большое радиальное биение, с его помощью закручивать саморезы трудно.

Просто сетевой шуруповерт

Второй вариант – приобрести в магазине сетевой шуруповёрт. Они бывают нескольких типов. Первые, самые дешёвые – это та же самая электродрель, на которой установлена трещётка. Они не позиционируются как профессиональный инструмент, и с их помощью можно закручивать только мелкий крепёж. Однако наличие трещётки спасёт головки саморезов, ваши биты и нервы.

Более дорогой шуруповёрт – специализированный сетевой. Такой инструмент имеет встроенный редуктор, чаще всего планетарного типа.

Они позиционируются как профессиональный инструмент, и стоят значительно дороже.

Часто такие шуруповёрты имеют возможность закручивания больших гаек, болтов, и магазин для мелких саморезов. Этот вариант – наилучший, хотя и самый дорогой.

Переделка аккумуляторного шуруповерта в сетевой своими руками

Третий вариант – это переоборудовать аккумуляторный шуруповёрт для работы от сети. Вам потребуется знание электроники и схемотехники, так что это не для всех. Кроме того, нужно будет узнать рабочие параметры вашего аккумулятора.

Если аккумулятор разбит, то можно попросить людей на форумах домашних мастеров измерить параметры тока и напряжения аккумулятора. Это поможет вам сделать сетевой источник питания. В принципе, если вы обладаете хорошими познаниями в электронике, можете просто разобрать аккумулятор. В его конструкции будут химические элементы питания, соединённые определённым образом. Зная их тип, из названия аккумулятора, а также схему соединения, можно быстро прикинуть параметры аккумулятора. А затем собрать выпрямитель с необходимыми параметрами работы. Или даже заменить элементы в вышедшем из строя аккумуляторе. И тогда собирать выпрямитель не придется.

Видео по теме ремонта и переделки аккумуляторов

Это про ремонт: Это про переделку типа аккумулятора:

Это про переделку на сетевую модель:

hochu-stroitsya.ru

Как сделать болгарку своими руками из дрели, шуруповерта, бензопилы

Иногда при выполнении ремонтных или строительных работ возникает ситуация, когда оборудовании выходит из строя, а купить новое или отремонтировать не представляется возможным. В этом случае мастеру необходимо знать, как из имеющихся инструментов с небольшими затратами изготовить необходимый инструмент. В данной статье мы рассмотрим, из чего можно сделать болгарку своими руками.

Болгарка из дрели

В случае выхода из строя углошлифовальной машинки (УШМ или болгарки), ее можно изготовить из дрели. Следует учитывать, что имеется несколько способов преобразования одного инструмента в другой. Наименее затратным и не таким трудоемким будет использование специального приспособления – адаптера.

Адаптер представляет собой переходник, который выполнен в виде штока. С одной стороны его можно зажать в патрон дрели, а на вторую сторону при помощи шайб закрепляется отрезной диск.

Если нет возможности купить переходник, можно разобрать своими руками неисправную УШМ и демонтировать шпиндель.

Также его можно купить в ремонтной мастерской или выточить адаптер на станке у знакомого токаря. Зажав адаптер в патроне дрели, получаем работоспособную углошлифовальную машинку.

К недостаткам конструкции можно отнести то, что такую «болгарку» можно использовать только при строгом соблюдении техники безопасности. Ей можно резать металл не толще 5 мм. Кроме того, так как у дрели частота вращения вала значительно меньше, чем у УШМ (3 000 против 11 000 оборотов в минуту), эффективность обработки металла в этом случае гораздо ниже.

К достоинствам такой модернизации можно отнести:

быстрое преобразование одного прибора в другой;
использование инструмента в местах, недоступных для УШМ заводского изготовления.

При использовании дрели в качестве режущего приспособления необходимо иметь в виду, что вал дрели имеет вращение в обе стороны. Поэтому при резке металла или других работах необходимо следить за направлением вращения. Режущий диск должен вращаться только по часовой стрелке.

Существуют еще один способ переделки. Но он более затратный, для его реализации приобретают специальную насадку, которая имеет редуктор. На дрели демонтируется родной редуктор, а на его место устанавливается насадка. В результате чего получается неплохая болгарка из дрели — почти полный аналог неисправного инструмента.

Однако стоимость такой насадки довольно высока, а модернизация занимает много времени. Поэтому лучше сразу приобрести недорогую УШМ.

Все представленные варианты предназначены только для экстренного решения проблемы. Если потребуется в последующем использовать дрель по назначению, придется затратить много времени на ее восстановление.

Переделка бензопилы в углошлифовальную машинку

Иногда возникает необходимость отрезать трубу или профлист в месте, где отсутствует электричество. Для этого применяется болгарка из бензопилы, которая легко преобразуется с использованием покупной приставки.

Она состоит из:

ведущего шкива или барабана;
защитного кожуха;
ременной передачи и комплекта ключей и шпилек.

Для установки данного приспособления на бензопилу необходимо:

демонтировать шину с цепью;
освободить бак от масла и снять барабан сцепления;
на приводной вал ведущей звездочки монтировать шкив приспособления;
закрепить защитное устройство и установить ременную передачу;
поставить режущий диск — и механизм готов к работе.

Основным достоинством конструкции является то, что ее можно использовать в местах, где отсутствует электричество. При работе с такой машинкой необходимо соблюдать предельную осторожность, так как у бензопилы крутящий момент выше, чем у стандартной углошлифовальной. В этом случае возрастает опасность разрушения режущего диска.

Модернизация шуруповерта

Если нет под рукой дрели или бензопилы, а резать материалы необходимо, можно сделать болгарку из шуруповерта. Алгоритм его модернизации практически такой же, как и при изготовлении УШМ из дрели. Основным элементом конструкции будет приобретенная насадка — адаптер или шпиндель неисправной УШМ.

К достоинствам такого электроинструмента можно отнести быструю трансформацию механизма и возможность использования вдали от электрической сети. Самоделка может применяться в стесненных условиях, где стандартная УШМ не подходит из-за больших размеров.

Основными недостатками самодельного устройства можно назвать:

малый ресурс аккумуляторной батареи (при использовании аккумуляторного шуруповерта);
низкая скорость вращения режущего диска — порядка 700 оборотов в минуту;
недостаточная мощность электроустройства.

Такой механизм можно использовать только в качестве маломощной УШМ. С его помощью можно отрезать металл толщиной не более 1,5 мм или уголок 20*20. Им можно резать арматуру диаметром менее 8 мм. Использовать шуруповерт в качестве полноценного режущего инструмента не получится.

Мини-болгарка из подручных средств

Такое приспособление подойдет для тех, кто занимается моделированием — им часто приходится резать детали из твердых материалов. Использовать стандартные углошлифовальные устройства в этом случае невозможно: необходимо разрезать очень маленькие элементы. Для такой работы необходимо сделать мини-болгарку. Ее делают из небольшого электромотора. Он может быть от неисправного видеомагнитофона, принтера или детской игрушки. Питание такого устройства осуществляется от зарядного блока сотового телефона, входа USB, аккумулятора или нескольких батареек.

Самое сложное — это изготовление своими руками режущего элемента. Диск изготавливается из самого тонкого отрезного круга. Диаметр выбирают самостоятельно, согласно условиям применения.

Иногда режущий круг изготавливают из обыкновенной пробки от напитков.

Изготовление устройства начинают с обработки ручки — закрепляют на нее двигатель. На ось монтируют цанговый зажим. Берут подготовленный круг, закрепляют его с помощью шайб на винте М6. Получается своеобразная насадка, которую скрепляют цанговым зажимом.

Инструмент готов к работе. Механизм из моторчика можно использовать и без ручки, если требуется подрезать детали внутри модели.

Как изготовить устройство, можно посмотреть в этом видео:

Всем желающим изготовить устройство следует знать, что самодельная болгарка не отвечает требованиям техники безопасности. Если нет острой необходимости, лучше не рисковать своим здоровьем, а иногда и жизнью.

tehnika.expert

Инструкция по сборке самодельной дрели

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь электроприбор своими руками. Помимо этого ручной инструмент может использоваться в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике. Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры!

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать сверло. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо батарейку. Кроме этого нужно самому купить цангу (продается в любом радиомагазине, цена небольшая) и найти подходящий корпус для самоделки.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель предоставил Роман Урсу на своей страничке видеоблога:

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан не на электрической работе моторчика, а на механическом вращении, по типу маленькой бормашины.

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанга;
термоклей либо холодная сварка;
сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся ось.
После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить цангу своими руками.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете на данном видео примере:

Как самому сделать микродрель из катушки?

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям Сам Электрика – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она будет управляться отдельно выведенной кнопкой включения/отключения и в то же время заряжаться от обычного блока питания.

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания;
выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие по выход шнура питания от моторчика. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и в то же время стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, тем более из подручных средств дома Вы сможете найти все!

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

несколько кусков ДСП или толстой фанеры;
хомут, при помощи которого дрель будет фиксироваться на основании устройства;
болты, саморезы и другие крепежные элементы;
перьевое сверло или сверлильную коронку диаметром 40 мм;
стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить) Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

две металлические штанги, которые будут выступать в роли направляющих элементов;
площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
патрон, в котором будет фиксироваться используемый режущий инструмент;
переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Для того чтобы понять, как сделать из шуруповерта дрель, вначале необходимо разобраться хотя бы в общих чертах, что представляют собой оба инструмента и чем они друг от друга отличаются.

Сравнение характеристик дрели и шуруповерта

Основным функциональным назначением шуруповерта является монтаж и демонтаж резьбового крепежа. При необходимости некоторые модели позволяют сверлить отверстия в различных материалах.

В состав конструкции инструмента входит муфта, регулирующая величину крутящего момента, или как ее еще называют – трещотка. Этот узел обеспечивает выполнение работы без срыва шлицов на головках крепежных элементов. Установив регулятор в определенное положение, физически уже не получится приложить большее усилие – патрон, в котором зажата бита, просто будет прокручиваться.

Еще одно характерное отличие – это наличие системы принудительного торможения шпинделя. Работа этой системы проявляется в практически одномоментном прекращении вращения инструмента при прекращении подачи питания.

Характеристики, влияющие на способность инструмента закручивать саморезы или винты определенной длины и диаметра, а также на возможность производить сверление отверстий требуемого диаметра и глубины:

крутящий момент;
количество оборотов в минуту.

Для работы с крепежом достаточно величины момента 10 Нм и количества оборотов в размере 500 об/мин.
Для выполнения отверстий эти параметры должны уже иметь более значительные величины: 30-60 Нм и 1200-1300 об/мин.

Электрическая дрель представляет собой достаточно мощный инструмент, основной функцией которого является выполнение отверстий в материалах различной твердости. В данном случае крутящий момент от вала двигателя непосредственно передается на рабочий элемент – сверло.

Дрель в отличие от шуруповерта обладает большими значениями оборотов в минуту и меньшим крутящим моментом. В некоторых моделях предусмотрено плавное регулирование частоты вращения двигателя посредством реостата, что позволяет при необходимости осуществлять монтаж или демонтаж резьбовых крепежных элементов.

Таким образом, области применения двух инструментов в некоторых областях перекрывают друг друга. Логичным предположением будет использование в отдельных случаях шуруповерта для выполнения операций связанных со сверлением отверстий. Дополнительными предпосылками для такого использования служат малый вес инструмента и соответственно легкость, и удобство работы с ним.

Вернуться к оглавлению

Использование бытового шуруповерта в качестве дрели

Превратить самый обычный шуруповерт в дрель очень просто. Конструкция патрона вполне позволяет достаточно надежно фиксировать сверла с цилиндрическим хвостовиком. Достаточно в зажимной патрон инструмента вставить сверло и можно приступать к работе.

Однако надо понимать, что конструктивная прочность не рассчитана на выполнение отверстий, особенно в твердых породах дерева, металле или бетоне. При приложении значительных осевых нагрузок будет велика вероятность выхода из строя планетарного редуктора, передающего вращающий момент от двигателя на рабочий орган или муфты-регулятора момента.

Вернуться к оглавлению

Использование специализированного инструмента

Для того чтобы иметь возможность совмещения в корпусе одного инструмента функции закручивания саморезов и сверления отверстий, необходимо выполнение следующих условий:

должны обеспечиваться минимально необходимые значения крутящего момента и количества оборотов в минуту;
аккумулятор должен обладать необходимой мощностью, чтобы обеспечить выполнение разумного количества отверстий требуемого диаметра и глубины без перезарядки.

Инструменты, обладающие подобными параметрами, уже являются специализированными и называются дрелью-шуруповертом.

Выполнение требуемого количества отверстий обеспечивается несколькими способами:

использование двух аккумуляторов с попеременным режимом их работы (один работает, другой стоит на зарядке);
использование аккумуляторов, обладающих большей емкостью и соответственно большим ресурсом работы;
использование в качестве источника питания электрической сети.

Функциональный диапазон операций, который может быть выполнен подобным электроинструментом, расширяется до сверления отверстий не только в дереве и материалах подобных гипсу, но и в кирпиче и бетоне. Тем самым затрагивается уже область характерная для перфоратора.

Можно с уверенностью сказать, что дрель-шуруповерт является универсальным инструментом для выполнения в быту работ по ремонту и отделке.

Вернуться к оглавлению

В тех случаях, когда приобретение дорогого мощного профессионального инструмента не по карману или не рационально с финансовой точки зрения, можно попробовать провести конверсию бытового шуруповерта в дрель.

Так как изменить рабочие параметры крутящего момента и количества оборотов весьма проблематично и чаще всего себя не оправдывает, то переделка в подавляющем большинстве случаев сводится к изменению способа питания. То есть замене аккумуляторов на стационарное сетевое питание.

Задача подключения к сети будет сводиться к преобразованию напряжения 220В в 12В или 24В.

С ней с успехом справится блок питания от компьютера или ноутбука с соответствующими параметрами.

Подсоединение блока питания к электрической бытовой розетке осуществляется стандартным кабелем. Над соединением шуруповерта и блока питания придется уже немного поработать паяльником.

Для начала из шуруповерта удаляется аккумулятор. Затем на корпусе закрепляется разъем питания IDE ATA Molex. Осуществляется распайка, подключающая контакты разъема к контактам, к которым ранее осуществлялось подключение источника питания.

Также необходимо изготовить кабель-переходник, соединяющий блок питания и смонтированный разъем. Исходным материалом для изготовления переходника служит двухжильный электрический провод. На концах провода при помощи пайки закрепляются ответные разъемы питания IDE ATA Molex.

В случае использования блока питания от ноутбука можно использовать два варианта монтажа:

на корпус шуруповерта выводится разъем гнезда, подходящий для штатного шнура питания ноутбука;
на корпус выводится разъем питания IDE ATA Molex, а к шнуру питания напаивается ответный разъем.

Универсальный вариант подключения питания, позволяющий использовать любые источники питания, предусматривает изготовление универсального кабеля-переходника.

Конструкция кабеля позволяет подключать его к шуруповерту при помощи разъема компьютерного питания на заранее выведенную на корпус точку подключения. С другой стороны, кабель снабжается несколькими параллельно подсоединенными разъемами.

Из наиболее распространенных разъемов стоит упомянуть:

ответный разъем компьютерного питания IDE ATA;
“крокодилы” – для подключения к клеммам мощного аккумулятора;
переходник для подключения к системе автомобильного электропитания.

При всем многообразии способов, позволяющих использовать шуруповерт в качестве дрели, стоит всегда помнить о том, что функция сверления в нем является всего лишь вспомогательной функцией. Как бы ни был велик соблазн использовать полученную конверсию в качестве полноценной дрели или тем более перфоратора, делать этого не стоит.

Для создания самодельной бормашины я использовал двигатель типоразмера 775, который я заказал у китайцев .

Такие двигатели можно найти в шуруповертах и, вроде бы, в компрессорах для накачки шин авто. Не во всяком шуруповерте стоит такой внушительный двигатель. Вал у двигателя имеет диаметр 5 мм. Понадобилась еще насадка-патрон, которую можно купить .

Кстати, очень удобный патрон, зажимает до 4 мм, совсем не бьет. Можно зажимать любые насадки для гравера или сверла. Желательно еще иметь регулятор оборотов двигателя Такой

Общий бюджет данного устройства получился около 1100 рублей (без блока питания для компьютера). Блок питания можно использовать любой на 12 В (в зависимости от напряжения двигателя), но мощность его должна быть сопоставимой с мощностью блока питания ПК. Этот двигатель потребляет на холостом ходу 1,5- 2А. Под нагрузкой ток возрастает. Блок питания на 250-350Вт справится без проблем. Даже при заклинивании насадки аварийного отключения не происходит.

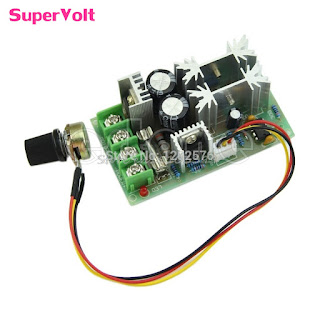

Регулятор оборотов от этого двигателя нагревается очень слабо, потому что нагрузка непостоянна. Регулировка очень полезна при работе с оргстеклом и плавящейся пластмассой. А при случае можно и пятки шлифовать или ногти полировать.
Двигатель имеет шариковый подшипник в передней части, сзади втулка. Вообще, моторчик внушает доверие, очень тяжелый и добротный. Излишка мощности и надежности не бывает.

Посмотрим, что же у нас получилось в итоге.

Корпус для двигателя сделан из отрезка канализационной трубы, с торцов заглушен оргстеклом. Вырезы в корпусе для вентиляции. Спереди специальных отверстий нет, тольк зазор между валом и корпусом (4-5 мм). Побоялся делать вентиляцию спереди, потому что двигатель насосется пыли и помрет. Почти все собрано на термоклее из пистолета (сопледав). Нагрева сильного нет и прочность достаточная. Чтобы термоклей лучше держал, нужно предварительно разогревать склеиваемые поверхности. Я использую для этого паяльный фен. Клей черный Stayer.

Самоделка во многом превосходит готовую китайскую бормашину (гравер). Я могу сравнить, потому что у меня есть и такая. Нагревается самоделка меньше, при сопоставимой мощности. Минус самоделки в недостаточной скорости вращения, 10-15 тыс/минуту для некоторых насадок маловато. Но этот вопрос можно решить, купив двигатель с большей скоростью вращения. На Aliexpress выбор достаточный.
В целом устройство меня удовлетворяет полностью. Конечно, это не болгарка и металл резать ей проблемно, даже тонкий. Режет не так быстро, но справляется. Нагрев двигателя есть, но не критичный. Есть некоторое неудобство при гравировке, держать неудобно. При использовании нужно помнить, что вал двигателя, хоть и толстый, сломать его можно или погнуть. Поэтому, не стоит забывать, что у вас в руках инструмент для тонких работ. С пластмассой, деревом и другими не очень твердыми материалами справляется замечательно. Поэтому можно порекомендовать радиолюбителям при изготовлении корпусов для поделок, раскройка печатных плат. Можно резать, сверлить, зачищать, расширять отверстия различной формы, фрезеровать.
Желаю удачи!

Все знакомы с шуруповертом. Это ручной электроинструмент, предназначенный для закручивания и раскручивания разнообразного крепежа. Это главное направление его применения, но не единственное. С помощью шуруповерта можно создать великое множество полезных и нужных вещей.

Шуруповерт как генератор

Шуруповерт можно использовать в качестве генератора. Сделать это очень просто. Нужно снять аккумуляторную батарею, на клеммы с помощью крокодильчиков присоединить провода и подключать их к потребителю. Обязательно предварительно необходимо мультиметром проверить полярность. В патрон нужно вставить и зажать шестигранный ключ для сборки мебели. Посредством вращения шпинделя будет вырабатываться ток, который поступит потребителю. Правда, стоит отметить, что напряжения вырабатываемого этой электрической машиной хватит разве что для зарядки мобильного телефона или работы небольшой светодиодной лампы.

Использование энергии ветра с помощью шуруповерта

По этому принципу строят ветрогенераторы из шуруповерта, но вырабатываемый ток настолько мал, что игра не стоит свеч. Его установка более эффективна в районах большой ветровой нагрузки, хотя и там результат себя не оправдывает.

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
Изготовить хомут по диаметру ручного инструмента.
На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
Установить ребро жесткости.
На вертикальной стойке зафиксировать шуруповерт упором.
В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала. Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра.

Модернизация детских транспортных средств

И конечно же, все лучшее – детям. На базе шуруповерта можно сделать модернизацию многих детских средств передвижения. Например, детскую педальную машинку переделать в электромобиль.

Электромобиль

Для изготовления автомобиля с электроприводом понадобится:

Рама из стальной профильной трубы. Ее можно изготовить своими руками.
Колеса можно применить от садовой тележки на резиновом ходу.
Кузов можно взять от старой педальной машины или придумать какое-нибудь креативное решение. Например, спаять из пластиковых труб.
В качестве электропривода необходимо использовать два двигателя от шуруповертов и редуктора с этого же электроинструмента. Для них изготавливаются отдельные корпуса, в которых выходной вал устанавливается на 201 подшипник.
Аккумулятор. Можно использовать обычный автомобильный 6СТ60.

После того как все комплектующие приготовлены, остается собрать электромобиль. Этот процесс несложный и под силу каждому мужчине, имеющим даже поверхностное представление о слесарном деле.

Электросамокат и велосипед с электроприводом

Еще одним применением шуруповерта в создании транспортных средств можно назвать электросамокат или электровелосипед. Принцип такой модернизации основан на установке цепной передачи между звездочкой колеса и звездочкой электромотора с редуктором шуруповерта. Питание этого устройства осуществляется от аккумуляторной батареи ручного инструмента. Такое решение не требует больших затрат. В результате усовершенствования получают транспортное средство со скоростью движения от 5 до 15 км/час.

Электрический снегоход

С помощью шуруповерта можно сделать не только транспорт на колесах, но и самый настоящий снегоход. Использовать для этого нужно электромобиль, проведя ряд соответствующих модернизаций. Необходимо усовершенствовать раму электромобиля для установки на нее ведущего колеса. Вместо ведомых колес нужно установить лыжи, пластмассовую баранку автомобиля заменить металлическим велосипедным рулем. Привод ведущего колеса осуществляется через цепную передачу от шуруповерта.

Сборка такой чудо-техники не займет много времени, а главное, средств. Все затраты окупятся радостью ребенка, для которого транспортное средство с электроприводом станет настоящим подарком.

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

В наличии есть обычная дрель. Можно ли ее использовать как шуруповерт?

На сегодняшний день в магазинах представлены дрели, в наборе с которыми уже идут биты, необходимые для закручивания шурупов.

бормашина из шуруповерта

Не все производители радуют, но все же.

Если у вас имеется дрель, в которой предусмотрено переключения скорости вращения, купите в магазине набор бит. Биты чем-то напоминают отвертки, но только без ручек (как на фото).

Раскрутите патрон, уберите сверло, вставьте биту, закрутите патрон!Поставьте дрель на средний режим, попробуйте закрутить саморез. Если все нормально, приступайте к работе дальше. Если шляпка сорвана, а саморез так и не вкручен, снизьте скорость еще — экспериментируйте.

Если дрель современная и имеет регулятор скорости вращения патрона, то будет достаточно приобрести в магазине битки (насадки) для шуруповертов. Далее все как обычно: зажимаем битку в патрон и вперед. Но если у дрели нет регулятора скорости, то использовать ее в виде шуруповерта будет крайне неудобно, т.к. из-за быстрого вращения патрона будет сложно закручивать шурупы и саморезы, будут зализываться шлицы.

Никак. Дрель и шуруповерт имеют совершенно различные типы двигателей. Коллекторный двигатель электродрели не сможет развить усилие по заворачиванию шурупа. В результате из-за протекающго по нему большого тока, он быстро нагреется, задымится и сгорит. А тиристорный регулятор только уменьшает мощность, подаваемую на двигатель.

Да можно его использовать, как шуруповерт! Если и сгорит,ю то не сразу, а работа делается проверено. Но если делать это систематически, то ни дрели, ни шурика на руках уже не останется))

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя:: Вопросы по ремонту:: Калькуляторы:: Спецтехника:: Разное

2006 — 2017 © пользовательское соглашение:: связь с администрацией сайта [email protected]

Как сделать бор машину из шуруповерта / How to Make a Dremel Tool of the Screwdriver

Ссылки: Патрон на вал 4 мм — Патрон на вал 5 мм — Патрон на вал 6 мм — Дисковые пилы — Набор насадок для гравера — Набор бит — Коврик для резки (мат) — Здравствуйте, друзья! В этом видео вы увидите, как из старого блендера со сломанным штоком можно сделать достойный гравер, бормашину или ручной сверлильный станочек. Патрон позволяет зажимать оснастку и сверла диаметром до 4 мм. Как показала практика, мощности двигателя вполне достаточно для обработки дерева, пластмассы и мягкого металла. Обороты померить нечем, но крутит вполне прилично. Из-за конструктивных особенностей и отсутствия регулировки оборотов он вряд ли заменит полноценный гравер, но, учитывая, что мог оказаться в мусорном ведре, большую часть функций выполняет успешно! Идею подсмотрел в одном из видео на канале «Опыты дилетанта». Приятного просмотра и не забудьте подписаться на канал! Спасибо. Группа ВКонтакте Facebook: Композиция «Carefree» принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution.

Не выбрасывайте блендер! гравер своими рукамиШуруповёрт покупал здесь; У других продавцов: Что стало с шуруповёртом через 1 год использования: Ступенчатые свёрла. В этом видео я хочу вам показать, как можно сделать из обычной телескопической антенны горелку, работающую на автомобильном бензине. Подписывайтесь на канал.

Как сделать горелку из телескопической антенны / how to make a burner from a telescopic antennaВ виду комментариев типа(крючком лучше) отвечаю, кому лучше шейте крючком, это копия машинки известной американской кожевенной компании. Суть видео не в том чтобы вытеснить и отобрать хлеб у вашего любимого»крючка» а в том чтобы вещь ценой в 20$ сделать своими руками за 100рублей! Мой второй канал: Группа в контакте для заказов: Моя партнерка: МУЗЫКА которая используется в роликах здесь.

Как сделать ручную швейную машинку для кожи своими руками // hand sewing machine for leatherГруппа в ВК Всем привет! Я Андрей, и сегодня покажу Вам как сделать мощную универсальную мини болгарку (бормашину) (дремель, дрель, болгарку, турбинку) из подручных материалов своими руками в домашних условиях, а также режущий инструмент (отрезной круг и мини фрезу из зажигалки)!

Нам понадобиться: — электродвигатель на 12В (я использовал от активаторов центрального замка двери автомобиля), — отрезок трубки длиной 10 см, — выключатель, — блок питания (я использовал на 12В и 1А от светодиодной ленты), — часть горлышка с крышкой от пластиковой бутылки. Рекомендуется использовать: термоклей, паяльник, разъем для блока питания, но это не обязательно. Двигатель возможно закрепить например изолентой). 99% Сделаешь сам 99% Do it yourself Внимание! Будьте осторожны и не повторяйте этого дома, автор не несет ответственности за ваши действия, это видео развлекательного характера, а не обучение или призыв к действию!

Как сделать мини бормашинку своими руками? / how to make a mini dremel tool?Крутая и простая в изготовлении насадка для шуруповерта своими руками. Данная приспособа поможет снизить усталость рук и позволит в разы быстрее работать с силиконами, герметиками, жидкими гвоздями и т. д.

Инструкция по сборке самодельной дрели

Универсальная токарная головкаБормашинка на основе углошлифовальной машинки и приводного гибкого троса. «Дримель ХХL» Гибкий вал (Фрезерная шлифмашинка FOREDOM 220 В, 550 Вт + гибкий вал + ключ). УНИВЕРСАЛЬНЫЙ станок для дома своими руками. Самодельный токарный станок по дереву на основе дрели, Самодельный заточной станок для ножей топора и мачете, Самодельный заточной станок для сверл, резка и шлифовка дерева и метала. Универсальный станок для дома своими руками. * Спасибо за Like и за Подписку на мой канал LeonidTimo * Подписаться на канал: Мой blog Мой facebook Мой instagram Мой twitter Группа в Контакте — Argentina — LeonidTimo — Мой google +.

Самодельный универсальный станок для домаКак сделать своими руками мини пилу, а именно ручной, механический вариант электро лобзика. Дело в том, что иногда для вырезания фигурных линий на фанере или дсп, без электро лобзика не обойтись. Но что делать если его у нас нет и покупать его для одной или двух операций нам не имеет смысла. В таком случае нам нужно сделать из подручных средств его аналог. Простейший электролобзик без электричества своими руками из пилки от электролобзика и дверной ручки Подписывайтесь на канал.

Как сделать мини лобзик из дверной ручки / how to make a mini jigsawОдна из систем хранения инструментов, доступная для изготовленя в домашних условиях. Материалы: 1. Основа — вспененый полиэтилен 2. Клей — полиуретановый APP PU-45 3. Краска — акриловая, Motip black matt P. S. Направляющие полного выдвижения уже установлены, просто видео не об этом.

Ложементы для инструментов своими руками❏В сегодняшнем видео я покажу Вам крутую идею для самоделки из пвх труб и гибкого вала спидометра бормашина своими руками дремель своими руками◆ Желаю всем приятного просмотра!

Партнерская программа: Группа в ВК: СМОТРИТЕ: ▼Если Вам понравилось это видео, поделитесь им с друзьями и поддержите меня пальчиком вверх▼.

✔крутая идея для самоделки из пвх труб и гибкого вала спидометра

Как переделать дрель в шуруповерт?

Форум / Инструмент и оборудование / Как переделать дрель в шуруповерт?

Задайте интересующий Вас вопрос на нашем форуме без регистрации

и Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума!
Почему мы в этом так уверены? Потому что мы платим им за это!

Источник

В этой статье хочу показать как я изготовил интересную штуку из старого ненужного шуруповерта. Можно конечно купить готовый гравер на алиэкспресс от 1000 руб, но мы же ведь на этом сайте не для этого собрались, правда?

Бормашинка, гравер, аналог дремеля — другими словами универсальный ручной инструмент, позволяющий сверлить, отпиливать, стачивать, шлифовать и выполнять многие другие задачи. Устройство будет иметь не только плавную регулировку, но также и автоматическое увеличение оборотов при появлении нагрузки на валу.

Уже много лет у меня валялся вот такой шуруповерт на 18 вольт.

Кнопка сгорела, аккумуляторы тоже изжили свой срок. Почему бы не дать ему вторую жизнь. Также одной из причин, почему я захотел от него избавиться это то, что он очень тяжелый и неудобно лежит в руке. Аккумулятор здесь выдвигается вперед и я считаю, что это ужасное конструктивное решение. Снимается очень тяжело, часто заклинивает.

Найти такой же новый аккумулятор или хотя бы заменить банки выливается в половину стоимости нового шуруповерта, поэтому без сожаления приступаю к разборке.

Итак, я достал основные детали. Здесь установлен двигатель RS550, холостое потребление составляет около 1,5 ампера и раскручивается он почти до 20000 об./мин., естественно без нагрузки.

Часть 1. Механика.

Между мотором и патроном стоит двухступенчатый планетарный редуктор, он понижает обороты, если я не ошибаюсь, в 12 раз.

Вал двигателя приводит в движение первую ступень, состоящую из пластмассовых шестеренок-сателлитов. Далее по середине идет промежуточная деталь, которая вращает вторую ступень, где уже стальные сателлиты, т.к. крутящий момент здесь возрастает. Самая большая деталь — коронная шестерня на торце имеет бугорки, а в корпусе в специальных отверстиях находятся шарики. При вращении регулятора момента эти шарики выдвигаются или утопают, тем самым блокируют коронную шестерню или позволяют ей проскальзывать с характерным треском. Поэтому механизм прозвали «трещеткой». Это я рассказал вкратце, и на самом деле половина деталей мне не понадобятся.

Далее я занялся упрощением конструкции и для этого пришлось снять патрон. Внутри находится винт. Этот винт нестандартный и откручивается по часовой стрелке. Но просто так патрон не снимется, т.к. он сам тоже имеет резьбу, уже классическую. После откручивания винта, в патрон зажимается любой Г-образный ключик и резко нужно по нему ударить, против часовой стрелки (редуктор застопорить). Примечание: некоторые действия, описанные в статье будут более понятны по видеоролику на ПаяльникТВ.

Сейчас объясню суть переделки. Если напрямую к двигателю закрепить какой-либо патрон, то это будет неправильно, т.к. двигатель не имеет подшипников как таковых, здесь просто латунные втулки. При фронтальных нагрузках, например при сверлении будет происходит износ этих втулок с последующим люфтом. Поэтому использование редуктора обязательно. Вся нагрузка будет приложена к нему, вернее к его подшипнику. Мое упрощение состоит в том что, шестеренка на валу двигателя будет вращать лишь одну группу сателлитов, т.е. я оставлю лишь одну ступень. Также предстоит укоротить ширину коронной шестерни.

Итак, все готово, детали очищены. Коронная шестерня была распилена болгаркой и зашлифована. Теперь она не будет выпирать.

Вместо второй половины корпуса, которая была прикручена к двигателю я подготовил переходную пластину. Она была выточена вручную напильником из нержавеющей стали.

Чтобы шестеренки не цеплялись за винтики, из фторопласта была изготовлена шайба. Также была зафиксирована коронная шестерня от прокручивания.

Из за того, что я оставил только одну ступень в редукторе, обороты возросли, а крутящий момент наоборот снизился, но это ничего, так как бормашинка не используется для закручивания шурупов. У измененного редуктора на один оборот патрона приходится 6 оборотов двигателя, т.е. понижает в 6 раз. Скорость вращения патрона будет достаточно высокой, чтобы сверлить, пилить и шлифовать. А то что редуктор все же немного понижает обороты двигателя я думаю это плюс, т.к. снижается нагрузка на мотор и не страдает его ресурс.
Весь механизм «трещетки» полностью удален из конструкции, он не нужен.

Корпус я буду делать из пластиковой трубы 50 мм. На переходной пластине я предусмотрел ушки, для крепления этой трубки. Их нужно будет согнуть. Изначально была идея просто отрезать рукоятку от родного корпуса, но получается слишком толсто и там нет места для электронной начинки.

Возможно, я уделил слишком много внимания механике, однако некоторая информация поможет тем, кто решил отремонтировать шуруповерт.
Теперь перейдем к электронной части.

Часть 2. Электроника.

Было испробовано множество различных схем управления двигателем. Все это собиралось и тестировалось в течение долгого времени. Для управления двигателем я применил широтно-импульсную модуляцию. Слишком подробно рассказывать про ШИМ нет смысла, эта тема достаточно хорошо освещена. Если кратко, то это управление мощностью, путём изменения скважности импульсов.

Грубо говоря имеется прямоугольный сигнал, у которого мы увеличиваем или уменьшаем длину импульсов, на столько же меняется паузы между ними. Частота при этом неизменна.
В результате получается плавная регулировка оборотов от нуля до 100%.

Электрическая схема. Нажать для увеличения.

Схему управления двигателем я решил собрать на LM324.
Здесь задействовано все 4 операционных усилителя из состава микросхемы. На элементах DA1.1, DA1.2 собран генератор треугольного сигнала. Частоту данного генератора проще всего изменить путем подбора конденсатора C3. В моем случае емкость составляет 2,2 нФ, что устанавливает частоту ШИМ около 1,5 кГц.
Этот треугольный сигнал с выхода второго элемента, это вывод номер 7, поступает на неинвертирующий вход элемента DA1.3. На его другом входе мы видим группу резисторов, которая устанавливает напряжение, в частности переменный резистор R3 как раз предназначен для изменения ШИМ.
Но как же получается этот ШИМ сигнал?
Суть в том, что элемент DA1.3 подключен как компаратор и он сравнивает треугольный сигнал с напряжением, который мы устанавливаем переменным резистором R3.
Когда уровень сигнала на 10-ом выводе выше, чем напряжение на 9-ом выводе, то на выходе этого компаратора высокий уровень и наоборот.

По графику видно, что точки пересечения двух входных сигналов и обозначают, так сказать, рамки выходного прямоугольного сигнала. Обратите внимание, что при широтно-импульсной модуляции частота остается неизменной, а меняется лишь скважность сигнала, простыми словами длительность включенного состояния и пауз между ними. Ниже представлены показания осциллографа. Сигнал берется напрямую с выхода микросхемы.

Итак, на 8-ом выводе мы имеем изменяемый ШИМ сигнал, который через кнопку SB1 «запуск» поступает на силовую часть схемы. Значение тока сигнала небольшое, поэтому подойдет любая тактовая кнопка. Параллельно с ней можно припаять тумблер, если нет желания держать кнопку нажатой во время работы.

Силовая часть содержит не просто один транзистор, а два мощных MOSFET’а, включенных параллельно. Такая конфигурация мне очень понравилась, т.к. имеет большой запас по мощности и совсем не греется. Также настоятельно рекомендую ставить диод параллельно с мотором (VD3). Он не только защищает от бросков самоиндукции, но, как ни странно, тоже снижает нагрев. Во время пробных тестов я ставил один полевик и пренебрег этим диодом, в результате транзистор очень грелся и несколько штук вышли из строя.

На низких оборотах можно услышать писк, т.к. частота ШИМ находится в слышимом диапазоне. Хотя в принципе, шуруповерт так же пищит, лично мне не мешает. Не рекомендую поднимать частоту выше 2-3 кГц. На высоких частотах будут очень сильно греться полевые транзисторы.

Если у вас возникнет проблема с неполной регулировкой, т.е. потенциометр в крайнем положении, а скважность еще не дошла до своего минимума или максимума, то можно подкорректировать сопротивления R2 и R4. Они отвечают за нижний и верхний пределы.

При организации питания, отталкиваться нужно прежде всего от параметров мотора. У меня он на 18 В, но выдает приемлемую мощность уже при 10 В.
Обратите внимание, что ток на двигатель берется прямиком от плюса источника питания и подводится толстым проводом. А вот на схему управления напряжение поступает через стабилизатор LM7805 (DA2) с выходом 5 В. Это дает стабильность работы и позволяет держать постоянное значение на резистивных делителях, к примеру, если возникнет просадка напряжения при нагрузке мотора.

Автоматический режим

Мы рассмотрели основную функцию этой схемы, но есть кое-что еще. На четвертом ОУ (DA1.4) я решил реализовать дополнительную функцию. Первоначальную задумку о стабилизации оборотов мотора сменила новая идея — автоматическое увеличение оборотов.

К примеру, представим, что нужно проделать отверстие в дереве, пластике, на плате или в другом материале. Когда это делается при помощи шуруповерта, сверление обычно начинают на малой скорости вращения. А когда сверло сконцентрировалось в необходимой точке, можно усилить надавливание на кнопку и продолжать на высоких оборотах. Бормашины в отличии от шуруповертов не снабжаются такой кнопкой, а имеют лишь регулятор скорости. Если попытаться начать с высоких оборотов, то сверло непременно ускачет и мы получим отверстие, смещенное от назначенной точки. Предлагаемая мной схема будет автоматически увеличивать обороты при появления нагрузки (приложенной к патрону).

Чтобы реализовать данную функцию необходимо отследить изменение тока, потребляемого мотором. Для этого в схеме имеется шунт R15. Это низкоомный мощный резистор, по которому ток от источника поступает на мотор. Сопротивление этого резистора очень низкое, всего 0,1 Ом и потерями можно пренебречь. Ток проходящий через шунт, создает на нем падение напряжения. В холостом режиме это примерно 0,2 вольта. Это напряжение многократно повышается дифференциальным усилителем, построенным, как я уже сказал, на элементе DA1.4.
Усиленный сигнал выходит с 14-го вывода и управляет оптопарой. Оптопара U1, в моем случае PC123. Управляющая часть — это светодиод, а в роли принимающей — фототранзистор.
Для удобства на схеме я их разнес и обозначил U1.1, U1.2.

Для включения этого режима нужно замкнуть переключатель SA1. Итак, светодиод, включается открывает фототранзистор и закорачивает средний вывод потенциометра с крайним. Скважность ШИМ сигнала резко уменьшается и обороты возрастают. Это продемонстрировано в видео.

Настройка срабатывания производится подстроечным резистором R19. Первым делом установить регулятор скорости (резистор R3) в положение, при котором обороты патрона минимальны и начинать сверление комфортно (т.е. позиционировать сверло в точке). Подстроечным резистором R19 подобрать момент срабатывания. Как только на патроне появится нагрузка (прижатие сверла, фрезы и проч. к поверхности), обороты резко увеличатся. Подстроечник R19 фактически устанавливает напряжение срабатывания оптопары, а светодиод у оптопары включается уже при 1,2 Вольта.

Сборка схемы.

В окончательном виде плата управления выглядит так.

Как и всегда пайка выполнена на отрезке монтажной платы. Из-за небольшого пространства в корпусе пришлось все разместить плотно, и даже не хватило места для нормального конденсатора по питанию. Также в последний момент вспомнил про оптопару, которую пришлось разместить выводами вверх. От платы отходит целый жгут проводов. Сигнал ШИМ, провода питания, на переключатель, на кнопку и на датчик тока.

Силовая часть схемы разместилась на отдельной плате. Здесь мы видим два мощных MOSFET’а IRF3205, которые подключены параллельно. А также одинаковая обвязка, по три элемента на транзистор. Соединения усилены проволокой и припоем. Вообще модуль обладает большим запасом, т.к. заявленный максимум у этих транзисторов 110 Ампер.

Разместив термопару на теплоотводах, я произвел измерение температуры. Создал нагрузку на патроне, но мультиметр заметного нагревания не показал. Транзисторы остались комнатной температуры.

Корпус.

С корпусом я тоже возился долго. Материалом послужили отрезки 50-той трубы и заглушка.

Первоначальный вариант выглядел так.

Внутри можно заметить перегородку для разделения плат. Плата управления плотно устанавливается в нижний отсек и закрепляется гайкой потенциометра. Там же есть отверстие для светодиода. Силовая плата установится сверху. Потом выяснилось, что шунт не помещается, пришлось немного переделать.

Т.к. транзисторы совсем не греются в большом радиаторе нет необходимости, к теплоотводам я прикрутил маленькую деталь.

На фото две половины корпуса. Все соединения припаяны, добавил переключатель. Провод питания использовал большого сечения (сетевой).

Итак, перед вами готовое устройство. Корпус прибора получился надежным, не скрипит и не болтается.

Инструмент можно удерживать в руке двумя способами, левый вариант подойдет для точных работ, правый — для силовых.

Тест.

Подходящий блок питания я не нашел, поэтому питание во время тестов подавалось от свинцового аккумулятора 12 вольт. Если не учитывать пусковых токов, то потребление во время работы не превышало 1,5 — 2 А.

Патрон позволяет закреплять сверла от 0,8 мм. Для сверления печатных плат вполне годится.

Алмазным кругом я отпиливал пластик, оргстекло и металл.

При наличии насадок возможности этого инструмента многократно увеличиваются.

Например разные шарошки, фрезы, шлифовальные и полировочные насадки.

На этом всё, был показан весь процесс изготовления этого полезного инструмента.
Рекомендую к просмотру видеоролик об этой переделке на ПаяльникТВ.

Список радиоэлементов

^{Скачать список элементов (PDF)}

Сообщества › Сделай Сам › Блог › Бормашина или гравёр своими руками

всем салют!)
короче волялся у меня шуруповёрт, работал исправно года 4,неразу неподводил, но потом батарея стала быстро садиться, хватало минут на 5 , потом и зарядик сдох…
недавно загорелся гравёром, есть труднодоступные места на машине до которых шуриком или дрелью недостать, но на эту х.ню денег естественно жалко))
разобрал шуруповёрт, вытащил двигатель с регулятором и потроном, вывел провода.запитал от блока питания от компа.корпус сделал из 2 крышек от акса))))ну что было под рукой то и в дело)))корпус получился на удивление очень даже неплохой, в руке лежит отлично!в принцепе я доволен)

Смотрите также

Комментарии 44

Оборотов же мало

Это да, нехватает, но где то что то подточить или зачистить хватает

У знакомого есть более усовершенствованое суть такая- чемодан от фотоувеличителя -там блок питания -сам шурик прикручен через хомут к штативу -переделана немного ручка отвечающая за его движение вверх низ- получился как бы сверлильный станок

Из корпуса сделай фонарь

+1! У меня тоже лежит, но на 48 в, из чего можно зделать блок питания?

Из источников питания оборудования связи, тебе к связистам

не знаю что за блок питания у вас, но был на даче, на шурике сел аккумулятор, ну думаю, я же умный достал с машины штатную АКБ, проводочки и все крутить крутит, а крутящий момент процентов на 50 снизился

блок питания от компа на 250ват, все плюсы запаралелены, в конце стоит лампа накаливания
всё просто)

+1 Так же использую!

Неплохо)
Если не пользоваться аксом, то на сэкономленные деньги можно купить китай-аппарат)

с китайским 50 на 50, что рабочий пришлют! мой проработал 15 минут и сдох! (((

Неплохо)
Если не пользоваться аксом, то на сэкономленные деньги можно купить китай-аппарат)

вонять но зато крутить))

надо мыться чтобы не вонять)

Всё правильно!Зачем нужному инструменту зря лежать, в дело!;))

Это скорее электроотвертка получилась. Только руки бы ею не поломать.

Скорее электроотвертка получилась. У бормашинки обороты до 30 000 в минуту.

Тоже недавно были такие мысли, лежит без дела шурик!=)

гениально)
ТОЖЕ ЕСТЬ СТАРЫЙ ШУРИК батарейка уже дохлая .
надо наверное такую штуку замутить.
молодец!

мозг! +100 за крышки!

Я лично в своё время покупал шуруповерт именно на 12 вт. Вот уже три или четыре года катается в машине как простая дрель от бортовой сети. А вот как бор машинка или гравер могу точно сказать обороты ну очень малые. Зато было несколько случаев в лесу когда без дрельки ну просто засада, а я тут как тут с таким инструментом. С дрелькой нужно возить удлинитель и небольшой комплект сверл и метчиков.Выручает очень хорошо, особенно в дали от людей. Да и в домашнем гараже есть места где можно подлезть только таким инструментом. Особенно удобно высверливать заломы. Обороты малые, хорошо чувствуется когда сверло уходит в сторону и можно всегда зделать поправку. Что немаловажно есть реверс.

Плюс такой дрельки перед шуруповертом в том- что он не боится морозов (в мороз батарея портится ) ну и легче к тому-же.

только это что угодно но не гравер, на моем обороты 25000.этот камнем не будет работать только сверлами и фрезами

Молодца, хорошо что я не выбросил! Спасибо за идею!

Для маленького сверлильного станочка просто находка! +100500.

В хозяйстве пригодиться, но данное устройство не тянет на бормашину или гравёр !

ну по другому я не знаю как назвать))

Смахивает на ручную сверлилку !

а я думал старого шурика выбросить теперь знаю что делать.спасибо

Я, не так давно, просто приспособил шуруповёрт к бортовой сети, в корпус аккумуляторов, предварительно их убрав, вставил провод и разъём, под прикуриватель. Всё работает. Единственное, о чём жалею, шуруповёрт был (и есть) на 18 вольт, а напряжение сети 12-14…В принципе и этого хватает, но. Лучше бы я его покупал на 12 Тогда бы и работало поинтереснее.

Я вот по этой причине и взял 12 вольтовый.

Да, слишком много советчиков было, повёлся…

Плюсую! Компактный гравер с “полноразмерным” патроном! Когда мой шуруповерт сдохнет — тоже так замучу!

это не то… обороты слишком низкие.

В закладки…5+ за идею

для гравера обороты очень маленькие

+1, постоянно будет убегать. Лучше на двигатель без редуктора цанговый патрон прикрутить.

Блог Andrew25

Блог о полезных программах и вещах

Плюсы

пятница, 25 августа 2017 г.

Простая самодельная бормашинка из двигателя шуруповерта

Для создания самодельной бормашины я использовал двигатель типоразмера 775, который я заказал у китайцев Здесь.

Посмотрим, что же у нас получилось в итоге.

Источник

Шуруповерт как генератор

Использование энергии ветра с помощью шуруповерта

Оборудование для столярной мастерской

Токарный станок по дереву

Настольный сверлильный станок

Ручной фрезер из шуруповерта: пошаговая инструкция

Собрать самодельный фрезер довольно легко. Для этого необходимо:

Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
Изготовить хомут по диаметру ручного инструмента.
На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
Установить ребро жесткости.
На вертикальной стойке зафиксировать шуруповерт упором.
В патрон инструмента установить фрезу.

Дисковая пила

Модернизация детских транспортных средств

Электромобиль

Для изготовления автомобиля с электроприводом понадобится:

Рама из стальной профильной трубы. Ее можно изготовить своими руками.
Колеса можно применить от садовой тележки на резиновом ходу.
Кузов можно взять от старой педальной машины или придумать какое-нибудь креативное решение. Например, спаять из пластиковых труб.
В качестве электропривода необходимо использовать два двигателя от шуруповертов и редуктора с этого же электроинструмента. Для них изготавливаются отдельные корпуса, в которых выходной вал устанавливается на 201 подшипник.
Аккумулятор. Можно использовать обычный автомобильный 6СТ60.

Электросамокат и велосипед с электроприводом

Электрический снегоход

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Для создания самодельной бормашины я использовал двигатель типоразмера 775, который я заказал у китайцев .

Посмотрим, что же у нас получилось в итоге.

В наличии есть обычная дрель. Можно ли ее использовать как шуруповерт?

бормашина из шуруповерта

Не все производители радуют, но все же.

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя:: Вопросы по ремонту:: Калькуляторы:: Спецтехника:: Разное

2006 — 2017 © пользовательское соглашение:: связь с администрацией сайта [email protected]

Как сделать бор машину из шуруповерта / How to Make a Dremel Tool of the Screwdriver

Инструкция по сборке самодельной дрели

✔крутая идея для самоделки из пвх труб и гибкого вала спидометра

Как переделать дрель в шуруповерт?

Форум / Инструмент и оборудование / Как переделать дрель в шуруповерт?

Преимущества аккумуляторных шуруповертов

Давайте разберёмся, как сделать шуруповёрт от сети.

Замена шуруповерта обычной дрелью

Просто сетевой шуруповерт

Они позиционируются как профессиональный инструмент, и стоят значительно дороже.

Переделка аккумуляторного шуруповерта в сетевой своими руками

Видео по теме ремонта и переделки аккумуляторов

Это про ремонт: Это про переделку типа аккумулятора:

Это про переделку на сетевую модель:

hochu-stroitsya.ru

Как сделать болгарку своими руками из дрели, шуруповерта, бензопилы

Болгарка из дрели

К достоинствам такой модернизации можно отнести:

быстрое преобразование одного прибора в другой;
использование инструмента в местах, недоступных для УШМ заводского изготовления.

Переделка бензопилы в углошлифовальную машинку

Она состоит из:

ведущего шкива или барабана;
защитного кожуха;
ременной передачи и комплекта ключей и шпилек.

Для установки данного приспособления на бензопилу необходимо:

демонтировать шину с цепью;
освободить бак от масла и снять барабан сцепления;
на приводной вал ведущей звездочки монтировать шкив приспособления;
закрепить защитное устройство и установить ременную передачу;
поставить режущий диск — и механизм готов к работе.

Модернизация шуруповерта

Основными недостатками самодельного устройства можно назвать:

малый ресурс аккумуляторной батареи (при использовании аккумуляторного шуруповерта);
низкая скорость вращения режущего диска — порядка 700 оборотов в минуту;
недостаточная мощность электроустройства.

Мини-болгарка из подручных средств

Иногда режущий круг изготавливают из обыкновенной пробки от напитков.

Как изготовить устройство, можно посмотреть в этом видео:

tehnika.expert

Инструкция по сборке самодельной дрели

Способ №1 – Вторая жизнь старому магнитофону

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанга;
термоклей либо холодная сварка;
сверлышко.

Как самому сделать микродрель из катушки?

Способ №3 – Идея с антиперспирантом

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания;
выключатель от старой переноски.

Обзор различных идей по созданию

Примеры для вдохновения

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Комплектующие и алгоритм сборки

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

несколько кусков ДСП или толстой фанеры;
хомут, при помощи которого дрель будет фиксироваться на основании устройства;
болты, саморезы и другие крепежные элементы;
перьевое сверло или сверлильную коронку диаметром 40 мм;
стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Стойка с регулировкой высоты посредством рычага

две металлические штанги, которые будут выступать в роли направляющих элементов;
площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Станок из старого электродвигателя

приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
патрон, в котором будет фиксироваться используемый режущий инструмент;
переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Источник

Что можно сделать из старого шуруповерта своими руками: из аккумулятора, моторчика, двигателя

В домашних условиях можно сделать из старого шуруповерта бытовые электрические приборы или технику разного предназначения. Для этого понадобится немного фантазии и дополнительные инструменты. Самодельные приборы и инструменты обойдутся намного дешевле их заводских аналогов, а срок их службы будет на несколько порядков выше.

Генератор

Аккумуляторные модели шуруповерта отлично подойдут для создания самодельного генератора. При вращении его ручки прибор сможет подавать электрическую энергию. Такой генератор можно использовать в условиях похода или при выключении электроэнергии в дачном доме. Самодельный генератор может быть использован для подзарядки аккумуляторных батарей (6-12В).

Для работы подойдет шуруповерт, рабочее напряжение которого составляет 18 и больше В. Мастера советуют придерживаться такой последовательности действий:

Разобрать корпус шуруповерта.
Выпаять его электроплату.
На место АКБ установить диодный мост, подходящий по техническим параметрам и характеристикам.
Изготовить удобную в использовании ручку, закрепив ее в патроне шуруповерта.

По завершении таких простых доработок остается только собрать корпус. Самодельный генератор готов к работе.

Болгарку

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта.

Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками.

Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Триммер или газонокосилка

Оборудование для скашивания травы на участке стоит недешево. При необходимости его можно изготовить в домашних условиях, использовав старый шуруповерт. Кроме этого необходимо приготовить и такие материалы:

труба из пластика до 2 м длиной;
крепежные элементы;
заглушка;
двигатель от электрического шуруповерта мощностью 12 В и его аккумулятор;
провод;
переходник для трубы (40-50 мм);
кнопка;
ведро из пластика;
крокодилы (зажимы);
лезвие канцелярского ножа.

Рабочий процесс по созданию триммера или газонокосилки состоит из нескольких этапов. Для получения желаемого результата нужно соблюдать их последовательность:

Разобрать корпус шуруповерта, демонтировав его мотор.
Отметить на заглушке места для крепления и высверлить их дрелью.
Закрепить мотор к заглушке, прикрутив его 2-3 винтами.
Запаять выводы для двигателя.
Установить на посадочное место мотор. Провода, идущие от него, провести через пластиковую трубу.
Отметить на трубе место, где будет находиться кнопка включения при помощи маркера. Высверлить отверстие.
Присоединить провода к кнопке. Для быстрого включения устройства при помощи использования АКБ можно также припаять крокодилы.
Изготовить держатель для аккумулятора из переходника.
Установить накопитель, соединив его с переходником на трубе.
Из лезвий канцелярского ножа изготовить ножи для будущего оборудования.
Соединить вал двигателя и насадку при помощи зажима для клемм.
Защитный кожух можно выполнить из пластикового ведра, соединив его с нижним концом трубы.

Такое самодельное устройство можно применять для скашивания молодой растительности.

Гравер

Для изготовления бормашины одинаково успешно подойдет как аккумуляторная, так и электрическая модель шуруповерта. Для переделывания достаточно приобрести специальный переходник и изготовить биту, диаметр которой подходит под переходник.

Использование самодельного патрона дает возможность использования разные приспособления для работы гравера.

Садовый измельчитель

На базе электрического шуруповерта можно изготовить измельчитель садовых веток (диаметром не более 1 см) или травы. Мощность шуруповерта не должна превышать 0,5 кВт.

При работе рекомендуется соблюдать такую последовательность операций:

Подготовить емкость, в которой будет находиться трава или ветки, подлежащие измельчению. Это может быть выварка или большое ведро.
В центральной части дна емкости высверлить отверстие, в которое будет вставляться вал для фиксации режущих элементов измельчителя.
Для установки емкости и удобной работы ее можно установить на краю стола либо изготовить для этого каркас из деревянных реек.
Установить на валу режущие элементы, прикрепив их болтами. Для этого лучше подойдут полотна для ножовки, установленные заточкой вниз.
В нижней части каркаса установить шуруповерт с установленными ножами.
Припаять кнопку для включения агрегата.
В нижней части стенки емкости прорезать отверстие (10Х20 см). В него вставить металлический или пластиковый рукав, через который будет выводиться измельченное сырье.

Устройство готово к работе. Для обеспечения эффективной работы ветки рекомендуется предварительно поломать на небольшие части.

Ветрогенератор

Старый аккумуляторный шуруповерт подойдет для создания простой модели ветрогенератора, который будет иметь вид флюгера. Нужно разобрать инструмент и отсоединить его контакты, демонтировать механические элементы.

В патрон вставить вал электрического мотора, надежно зажав его. Болтами присоединить к редуктору пластину из металла толщиной не больше 1 мм, которая в последующем будет выполнять функцию основы для монтажа лопастей ветрогенератора.

Для изготовления лопастей отличной подойдет пластиковая трубы, распиленная вдоль на 2 части. На вал, расположенный между шестерней и патроном, одеть зажимной хомут. Мотор и патрон надежно прикрепить к основе, выполненной из фанеры.

Обеспечить защиту ветрогенератора от осадков можно, поместив рабочие элементы устройства в пустую алюминиевую емкость.

После изготовления флюгера прикрепить на его конец генератор, подсоединить проводку к двигателю. Для проверки мощности ветрогенератора используется мультиметр, вращая лопасти.

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.

В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.

Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.

Настольный сверлильный станок

Не менее важным в домашней мастерской является сверлильный станок. Для его самостоятельного выполнения также отлично подойдет старый шуруповерт.

Для начала следует разобрать инструмент, демонтировав из него двигатель, редуктор и патрон. Закрепить головку будущего станка можно при помощи хомутов, выполненных из текстолита.

Во избежание появления перекосов хомуты рекомендуется обрабатывать одновременно. Ограничительные стойки изготавливаются из втулок с резьбой, расположенной во внутренней части.

Втулки должны быть одинакового размера.

После этого следует приступить к выполнению из капролона 2 бобышек. В их центральной части высверливается отверстие. В результате получаются 2 эксцентричные втулки.

На прутке установить хомут и регулируется люфт. Для этого используется эксцентрик. Обеспечить возможность возращения сверлильной головки в начальное положение деревянный рычаг крепится на металлическом прутке с пружиной.

Подача электрического тока осуществляется посредством использования трансформатора, мощность которого не превышает 150 Вт. Теперь остается установить конденсатор с диодным мостом и головку для сверления на станине. Токарный станок готов к работе.

Ручной фрезер из шуруповерта

Для переделки шуруповерта в ручной фрезер понадобиться лист фанеры либо ДСП, хомут, крепежные элементы и перьевое сверло (коронка) для работы по дереву. Для крепления будущего фрезера при помощи хомута из фанеры изготавливается стойка и упор. Их размеры зависят от габаритов шуруповерта.

При помощи сверла в центральной части стойки высверливается отверстие диаметром 40 мм. Оно будет обеспечивать доступ режущей части фрезера к обрабатываемой заготовке.

На стойке хомутом закрепить шуруповерт. При этом между его патроном и стойкой нужно оставить небольшой зазор (2-3 мм). В патроне закрепить фрезу.

Самодельный ручной фрезер обладает небольшой мощностью. Его шпиндель вращается с малой скоростью. Поэтому фрезер можно применять для обработки небольших заготовок.

Дисковая пила

Для выполнения циркулярки нужно предварительно из листа ДСП или фанеры изготовить основание с ровной поверхностью. В ее центральной части сделать пропил, в котором будет вращаться пила.

В нижней части основания при помощи хомутов шуруповерт крепится к основанию. По такому же принципу изготавливается крепление для фиксации вала. Следует обратить внимание на то, что пильный диск не должен подниматься над рабочей поверхностью больше, чем на 13 часть своего диаметра.

Электромобиль

Для работы понадобиться подготовить стальную раму, колеса на резиновом ходу (можно взять от тележки для сада), кузов от педальной техники. Электрический привод можно сделать из 2 моторчиков от шуруповерта и редуктора. В качестве аккумулятора используется АКБ 6СТ60.

При наличии всех рабочих деталей можно приступать к сборке электромобиля. Это под силу даже начинающему мастеру.

Электросамокат и велосипед с электроприводом

Принцип создания электрического самоката либо велосипеда из шуруповерта заключается на креплении цепной передачи между звездочками редуктора и колеса шуруповерта.

В качестве двигателя самодельной техники можно применять АКБ инструмента. Скорость передвижения такой техники колеблется в пределах 10-15 кмчас.

Электрический снегоход

Для создания простого и надежного снегохода подойдет аккумуляторный шуруповерт. Раму снегохода можно выполнить из саней, обладающих рулевым типом управления. На железную раму прикрепить шуруповерт. Для этого применяется колесо, приваренное в задней части рамы.

Цепь и 2 звездочки создают вращательные движения, которое вращает колесо снегохода, заставляя сани двигаться. Управление снегоходом состоит из троса, конец которого соединяется с кнопкой включения шуруповерта. Другой конец тросика крепится к рулю. В результате зажатия и разжатия ручки на руле идет включение (выключение) шуруповерта.

Создание снегохода своими руками из шуруповерта позволяет сэкономить немало средств.

Детский катамаран

Для создания такого ТС можно использовать пластиковые трубы. Для их крепления применяются стяжки из пластика. Мотор катамарана можно сделать из движка шуруповерта.

Инструмент для резки металла

Агрегат отличается простотой сборки. Для его создания достаточно закрепить режущий диск по металлу к шуруповерту на месте расположения его сверла.

Фонарик

Для работы предварительно нужно разобрать корпус инструмента, демонтировав из него все механические детали. Паз, в котором крепится редуктор шуруповерта, используется для установки светодиодной лампы (5 или 12 Вт). Для этого можно применить патрон G5.3.

Если при закручивании корпуса появляется небольшой зазор, следует немного подточить края корпуса. Такой самодельный фонарик будет светить очень ярко на протяжении длительного времени.

Циркулярная пила

Из бу гайковерта можно сделать циркулярку. Для крепления будущего оборудования используется фанерный лист, в центральной части которого пропиливается отверстие по размерам шуруповерта. В верхней и нижней части основания инструмент крепится саморезами или хомутами.

Закрепить режущий элемент пилы можно при помощи болта M10X 50, на который надевается шайба и прокладка из резины. Режущая часть затягивается в верхней и нижней части станины.

Для создания боковушек циркулярной пилы используется фанерный лист размерами 11,5Х15 см. Они собираются при помощи саморезов. В центральной части станины прорезывается пропил (27Х40 см) для установки диска. Важно прочно закрепить пилы на станине дабы предотвратить ее люфт во время работы.

Электромотор для лодки

Для установки двигателя от аккумуляторного шуруповерта на лодке понадобится крыльчатка и шпилька из металла.

В крыльчатке высверлить отверстие по диаметру шпильки. Она вставляется в шуруповерт, обеспечивая движение винта.

Для крепления переделанного шуруповерта на лодке можно использовать прочные хомуты либо саморезы.

Лебедка

Неоценимую помощь в домашнем хозяйстве окажет простая лебедка, изготовленная на основе старого шуруповерта. Двигатель лебедки можно сделать из аккумулятора шуруповерта своими руками в домашних условиях. К корпусу инструмента крепится крепкий канат, для подъема тяжестей.

Как видно, из шуруповерта можно сделать очень много разных устройств. Поэтому если вы мастер на все руки, то обязательно попробуйте что-нибудь соорудить.

⚒ Ручной гравёр своими руками из дрели: пошаговая инструкция

Очень часто домашний мастер сталкивается с необходимостью сделать небольшой надпил на металлической или деревянной детали, гравировку на брелоке, полировку в труднодоступном месте.

В подобных случаях громоздким электроинструментом не справиться, потому приходится обращаться к специалистам, оплачивая их услуги.

Сегодня мы предлагаем нашему уважаемому читателю более простое решение подобной проблемы, которое описывает в своей статье автор -канала «МАГЁМ».

Вот и всё, что потребуется для изготовления ручного гравёра
ФОТО: .com

Немного о ручном гравёре: назначение, особенности инструмента, необходимые материалы

Ручной гравёр, называемый в простонародье бормашинкой, представляет собой универсальный электроинструмент, способный выполнять задачи болгарки, гравёра, дрели или даже фрезера.

Однако его особенность в том, что он даёт возможность работы с очень мелкими деталями и в труднодоступных местах. Для его изготовления в условиях гаража или мастерской не понадобится много материала, хотя некоторые детали придётся докупить.

Но конечная стоимость устройства не превысит 200 рублей, что уже не может не радовать.

Начнём с того, что потребуется для его изготовления.

Старый тросик сцепления или тормоза от мотоцикла (можно найти практически в любом гараже).
Отслуживший своё пистолет для монтажной пены.
Кран Маевского и длинный винт, который будет в него вкручиваться.
2 подшипника с внутренним диаметром чуть меньше винта.
Медная или стальная трубка – тормозная магистраль авто.
Проволочный припой.
Ножовка по металлу.

В качестве привода будет использоваться обычная дрель. Кроме перечисленного, необходимо приготовить болгарку, паяльную лампу, молоток и наждачную бумагу.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае).

В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей.

После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину
ФОТО: .com

Дальнейшая работа требует предельной аккуратности.

При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники.

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно.

При помощи надфилей винт обтачивается до нужного диаметра
ФОТО: .com

Сборка внутренней части механизма гравёра

Отпилив винт по краю резьбы, наворачиваем на него кран Маевского и надеваем практически до упора первый подшипник, зажав втулку в тисках. Далее надевается трубка, а следом её фииксирует второй подшипник. Внутренняя часть бормашины готова.

Надеваем на вал подшипники и трубку
ФОТО: .com

Работа с пистолетом для монтажной пены

С этого инструмента потребуется лишь внешняя длинная трубка. От неё нужно отпилить отрезок, длиной с готовую внутреннюю часть без крана Маевского, добавив 2 см. Это будет оболочка, которая послужит рукоятью гравёра.

Отмеряется и отрезается трубка необходимого размера
ФОТО: .com

Изготовление цангового механизма для зажима фрез

Для изготовления механизма, способного удерживать тонкие свёрла или фрезы, потребуется ножовка по металлу. Готовый вал закрепляется в тисках и со стороны оставшейся резьбы, на всю её длину, делается крестообразный надпил. Теперь, если кран Маевского затянуть туже, получившиеся лепестки сожмутся.

Сам кран Маевского обтачивается под конус для удобства работы с гравёром.

Обтачиваем кран Маевского под конус, после чего с ним будет значительно удобнее работать
ФОТО: .com

Работа по изготовлению гибкого вала

Здесь необходимо сначала освободить тросик от оболочки, однако выбрасывать её нельзя – она пригодится впоследствии.

Собранная внутренняя часть механизма вращения зажимается в тиски, после чего во втулку, сделанную из болта, вставляется один край тросика.

Теперь нужно разогреть получившееся соединение и заполнить внутреннюю пустоту расплавленным оловом. В этой работе поможет паяльная лампа.

Втулка с тросиком прогревается, после чего в неё начинает просачиваться расплавленный припой
ФОТО: .com

Остаётся поджать подшипники, убедиться, что соединение получилось качественным, после чего можно продолжить сборку.

Соединение проверяется, а подшипники поджимаются как можно более плотно
ФОТО: .com

Далее, отрезок трубки, отпиленный от пистолета для монтажной пены, одевается поверх обоих подшипников. По сути, сам механизм вращения на этом можно считать законченным. Останется лишь защитить оператора.

Трубка надевается поверх подшипников практически вплотную к наконечнику
ФОТО: .com

Защита мастера при работе с бормашиной

Теперь требуется надеть кожух тросика на место, однако сделать это не просто. После того, как отрублены наконечники, тросик начинает распускаться. Здесь на помощь придёт тот же припой и паяльная лампа.

Кожух надевается на трос и протягивается до упора. По причине того, что внешняя трубка немного длиннее внутренней, защита уходит внутрь.

Обратная сторона троса помещается в тормозную трубку и запрессовывается при помощи молотка.

Опрессовка обратного края, который будет зажиматься в патрон дрели
ФОТО: .com

Финальный штрих: проточка под гаечный ключ

Для того, чтобы затянуть фрезу или сверло в цанговом патроне, потребуется обеспечение возможности работы гаечным ключом как с валом, так и с наконечником. Если на кране Маевского грани уже были (они остались с краю), то на втулке их нужно сделать. Этот вопрос легко решается при помощи плоского надфиля.

Проточка граней под гаечный ключ на втулке
ФОТО: .com

Коротко об изготовлении отрезных фрез

Изготовить такие расходники довольно просто, а потому удобнее будет показать это исключительно на фотопримерах.

На старом отрезном диске от болгарки циркулем обрисовывается окружность
ФОТО: .comОкружность вырезается ножницами по металлу, а в центре шилом делается отверстие
ФОТО: .

comВ отверстие вставляется тонкий длинный винт, который с обратной стороны фиксируется двумя гайками
ФОТО: .comЗажав отрезную фрезу в дрель, её центруют при помощи точильного камня
ФОТО: .

comКогда фреза готова, её можно установить в гравёр, затянув цанговый патрон ключами
ФОТО: .com

Подведём итог

Работа по изготовлению ручного электрического гравёра из дрели своими руками не слишком проста.

Однако, если домашний мастер всё же решит за неё взяться и доведёт до конца, то он получит уникальный инструмент, который будет полезен всегда. Вряд ли такое приспособление будет простаивать.

А если сравнить стоимость подобного изделия заводского производства, то значимость такого гравёра в ваших глазах возрастёт в разы.

Бормашина из шуруповерта своими руками

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь электроприбор своими руками.

Помимо этого ручной инструмент может использоваться в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике.

Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры!

Способ №1 – Вторая жизнь старому магнитофону

Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо батарейку.

Кроме этого нужно самому купить цангу (продается в любом радиомагазине, цена небольшая) и найти подходящий корпус для самоделки.

К контактам устройства припаять два проводка, как показано на фото.
В цангу установить сверло подходящего размера.
Готовую насадку посадить на вал моторчика, который будет совершать вращение. Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно удалить вибрацию при работе самодельной маленькой дрели.
Все 4 болта на насадке аккуратно притяните, после чего подключите провода к источнику питания и испытайте готовую самоделку.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку.

Единственный недостаток такого устройства – маленькая прочность тонкого сверла.

Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается.

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки.

В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан не на электрической работе моторчика, а на механическом вращении, по типу маленькой бормашины.

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанга;
термоклей либо холодная сварка;
сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся ось.

После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить цангу своими руками.Когда клей застынет, можно проверить готовую мини бормашину.

Увидеть все подробности сборки Вы можете на данном видео примере:

Как самому сделать микродрель из катушки?

Способ №3 – Идея с антиперспирантом

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания;
выключатель от старой переноски.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла.

В то же время в дне нужно сделать отверстие по выход шнура питания от моторчика.

С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи.

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат.

На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана из фена. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
Зубная щетка для сверления плат. Вы наверное уже не удивитесь, но следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки и моторчик есть, нужно только спилить верхнюю часть и установить насадку в виде цанги.
Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины. Данные чертежи Вам пригодиться, если Вы все же решили сделать такое устройство своими руками.
Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать питание в розетку. К тому же удобная ручка сделает процесс сверления комфортным.

Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными.

Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Что можно сделать из шуруповерта своими руками

Все знакомы с шуруповертом. Это ручной электроинструмент, предназначенный для закручивания и раскручивания разнообразного крепежа.

Это главное направление его применения, но не единственное. С помощью шуруповерта можно создать великое множество полезных и нужных вещей.

Шуруповерт как генератор

Шуруповерт можно использовать в качестве генератора. Сделать это очень просто.

Нужно снять аккумуляторную батарею, на клеммы с помощью крокодильчиков присоединить провода и подключать их к потребителю. Обязательно предварительно необходимо мультиметром проверить полярность.

В патрон нужно вставить и зажать шестигранный ключ для сборки мебели. Посредством вращения шпинделя будет вырабатываться ток, который поступит потребителю.

Правда, стоит отметить, что напряжения вырабатываемого этой электрической машиной хватит разве что для зарядки мобильного телефона или работы небольшой светодиодной лампы.

Использование энергии ветра с помощью шуруповерта

Оборудование для столярной мастерской

Самодельная бормашина из двигатели от шуруповертов. Что можно сделать из шуруповерта своими руками

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами.

Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева.

В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
Изготовить хомут по диаметру ручного инструмента.
На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
Установить ребро жесткости.
На вертикальной стойке зафиксировать шуруповерт упором.
В патрон инструмента установить фрезу.

Модернизация детских транспортных средств

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы.

Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

Для создания самодельной бормашины я использовал двигатель типоразмера 775, который я заказал у китайцев .

Общий бюджет данного устройства получился около 1100 рублей (без блока питания для компьютера).

Блок питания можно использовать любой на 12 В (в зависимости от напряжения двигателя), но мощность его должна быть сопоставимой с мощностью блока питания ПК. Этот двигатель потребляет на холостом ходу 1,5- 2А.

Под нагрузкой ток возрастает. Блок питания на 250-350Вт справится без проблем. Даже при заклинивании насадки аварийного отключения не происходит.

А при случае можно и пятки шлифовать или ногти полировать.
Двигатель имеет шариковый подшипник в передней части, сзади втулка. Вообще, моторчик внушает доверие, очень тяжелый и добротный.

Излишка мощности и надежности не бывает.

Посмотрим, что же у нас получилось в итоге.

Самоделка во многом превосходит готовую китайскую бормашину (гравер). Я могу сравнить, потому что у меня есть и такая. Нагревается самоделка меньше, при сопоставимой мощности. Минус самоделки в недостаточной скорости вращения, 10-15 тыс/минуту для некоторых насадок маловато. Но этот вопрос можно решить, купив двигатель с большей скоростью вращения.

На Aliexpress выбор достаточный.В целом устройство меня удовлетворяет полностью. Конечно, это не болгарка и металл резать ей проблемно, даже тонкий. Режет не так быстро, но справляется. Нагрев двигателя есть, но не критичный. Есть некоторое неудобство при гравировке, держать неудобно.

При использовании нужно помнить, что вал двигателя, хоть и толстый, сломать его можно или погнуть. Поэтому, не стоит забывать, что у вас в руках инструмент для тонких работ. С пластмассой, деревом и другими не очень твердыми материалами справляется замечательно.

Поэтому можно порекомендовать радиолюбителям при изготовлении корпусов для поделок, раскройка печатных плат. Можно резать, сверлить, зачищать, расширять отверстия различной формы, фрезеровать.

Желаю удачи!

В наличии есть обычная дрель. Можно ли ее использовать как шуруповерт?

бормашина из шуруповерта

Не все производители радуют, но все же.

Но если у дрели нет регулятора скорости, то использовать ее в виде шуруповерта будет крайне неудобно, т.к.

из-за быстрого вращения патрона будет сложно закручивать шурупы и саморезы, будут зализываться шлицы.

Еще вопросы по вашей теме:

Источник

Бормашинка из старого шуруповерта своими руками

Преимущества аккумуляторных шуруповертов

Замена шуруповерта обычной дрелью

Просто сетевой шуруповерт

Переделка аккумуляторного шуруповерта в сетевой своими руками

Видео по теме ремонта и переделки аккумуляторов

Как сделать болгарку своими руками из дрели, шуруповерта, бензопилы

Болгарка из дрели

Переделка бензопилы в углошлифовальную машинку

Модернизация шуруповерта

Мини-болгарка из подручных средств

Инструкция по сборке самодельной дрели

Способ №1 – Вторая жизнь старому магнитофону

Способ №2 – Катушка в ход!

Способ №3 – Идея с антиперспирантом

Примеры для вдохновения

Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео

Комплектующие и алгоритм сборки

Вертикальный фрезер из дрели

Станок из старого электродвигателя

Сравнение характеристик дрели и шуруповерта

Использование бытового шуруповерта в качестве дрели

Использование специализированного инструмента

Шуруповерт как генератор

Использование энергии ветра с помощью шуруповерта

Оборудование для столярной мастерской

Токарный станок по дереву

Настольный сверлильный станок

Ручной фрезер из шуруповерта: пошаговая инструкция

Дисковая пила

Модернизация детских транспортных средств

Электромобиль

Электросамокат и велосипед с электроприводом

Электрический снегоход

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

бормашина из шуруповерта

Еще вопросы по вашей теме:

Как сделать бор машину из шуруповерта / How to Make a Dremel Tool of the Screwdriver

Инструкция по сборке самодельной дрели

Как переделать дрель в шуруповерт?

Список радиоэлементов

Теги:

Сообщества › Сделай Сам › Блог › Бормашина или гравёр своими руками

Смотрите также

Комментарии 44

Блог Andrew25

Плюсы

пятница, 25 августа 2017 г.

Простая самодельная бормашинка из двигателя шуруповерта

Шуруповерт как генератор

Использование энергии ветра с помощью шуруповерта

Оборудование для столярной мастерской

Токарный станок по дереву

Настольный сверлильный станок

Ручной фрезер из шуруповерта: пошаговая инструкция

Дисковая пила

Модернизация детских транспортных средств

Электромобиль

Электросамокат и велосипед с электроприводом

Электрический снегоход

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

бормашина из шуруповерта

Еще вопросы по вашей теме:

Как сделать бор машину из шуруповерта / How to Make a Dremel Tool of the Screwdriver

Инструкция по сборке самодельной дрели

Как переделать дрель в шуруповерт?

Преимущества аккумуляторных шуруповертов

Замена шуруповерта обычной дрелью

Просто сетевой шуруповерт

Переделка аккумуляторного шуруповерта в сетевой своими руками

Видео по теме ремонта и переделки аккумуляторов

Как сделать болгарку своими руками из дрели, шуруповерта, бензопилы

Болгарка из дрели

Переделка бензопилы в углошлифовальную машинку

Модернизация шуруповерта

Мини-болгарка из подручных средств

Инструкция по сборке самодельной дрели

Способ №1 – Вторая жизнь старому магнитофону

Способ №2 – Катушка в ход!

Способ №3 – Идея с антиперспирантом
