Боутвоудалитель для картофеля – это навесное устройство, позволяющее удалять ботву картофеля и сорняки Боутвоудалитель для картофеля – это навесное устройство, позволяющее удалять ботву картофеля и

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

• рабочий вал, оснащенный ножами;
• мотор;
• приемный короб;
• металлическая рама с защитным кожухом;
• в отдельных моделях предусмотрен бункер для измельченной органики;
• сито, регулирующее фракцию щепы;
• проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

• Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
• В этот момент ветви или другие отходы подаются в приемный короб.
• Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Для просмотра онлайн кликните на видео ⤵

Целесообразность, сроки косьбы ботвы картофеля

Наблюдая за картофелем, практически каждый огородник мечтал о том, чтобы его ботва развивалась не менее активно, нежели клубни. В фазу активного роста надземная часть набирает огромную массу, сравнимую с урожаем среднестатистического куста. И не секрет, что её развитие может влиять и на качество клубней.

Урожай, прежде всего, зависит от способности надземной части производить сложные биохимические процессы, обеспечивающие клубни необходимыми для роста веществами. Здесь происходит фотосинтез — главный метаболический процесс, отвечающий за синтез и накопление в тканях растения питательных элементов, поэтому наличие крупной и сочной зелёной массы всегда гарантирует рост отменных клубней.

Однако покос зелени ещё до сбора урожая является не только рекомендованным, но и достаточно целесообразным действием. В жарком южном климате погодные условия позволяют растению полностью пройти все сезонные физиологические процессы и вступить в фазу покоя перед зимовкой.

Но в умеренной и северной зоне неблагоприятные условия для культуры часто наступают ещё до полноценного вызревания урожая, поэтому картофель может использовать запасённые в клубнях вещества для подпитки зелёной массы и продления срока жизни надземной части куста. Кроме того, косьба стебля вне зависимости от климатических особенностей региона выращивания имеет и ряд других положительных последствий.

Увядающая ботва становится лучшей средой для развития всевозможных грибков и прочих патогенных микроорганизмов, которые могут инфицировать и клубни, поэтому это не только улучшает лёжкость урожая, но и в дальнейшем помогает защититься молодым растениям от характерных инфекционных заболеваний.

Главным правилом эффективной уборки ботвы является выбор оптимального периода для процедуры. Наступает он приблизительно за 1–3 недели до полного высыхания надземной массы.

Для ранних и среднеспелых сортов наблюдается он примерно через 30–35 дней после окончания цветения. Позднеспелые же виды следует избавлять от кустов за 15–20 дней до наступления устойчивого осеннего похолодания. Если клубни заготавливаются как семенной материал, косить ботву можно значительно раньше, уже на 20–25-й день после завершения цветения.

Ботвоудалитель для картофеля

Технология покоса мотоблоком

Существует два принципиально разных метода устранения зелени картофеля — химический и механический. В первом случае процесс проводится опрыскиванием грядок специальным средством, так называемым ботвоудалителем, под воздействием которого зелёная масса увядает и гибнет. Однако более экологичным и безопасным считается механический, который предотвращает накопление в почве вредных токсинов, а также даёт возможность использовать скошенную зелень в дальнейшем.

Измельчитель картофельной ботвы

Измельчитель, либо так называемая рубильная машина, представляет собой стационарный агрегат по переработке отходов садоводства. Являет он собой комплекс из заборного сопла для отходов и специальной ножевой системы дискового либо фрезерного типа.

В движение установка запускается при помощи ременной передачи, которая устанавливается на двигатель мотоблока. При подаче отходов ножи захватывают растительные остатки и измельчают их на небольшие кусочки, длиной до 5 см, а затем выводят через специальный канал.

Таким образом, измельчитель является неким конвейером, в процессе прохождения которого проходит переработка растительного мусора. Производительность и мощность агрегата достаточно высока, поэтому он успешно может перерабатывать растительные отходы диаметром до 7 см и с лёгкостью переработать до 10 л в секунду.

Загружается ботва вручную, в чём и состоит главный минус установки. Покос необходимо проводить самостоятельно либо при помощи других устройств, поэтому рубильную машину зачастую применяют как дополнение.

Косилка на мотоблок

Косилка считается одним из наиболее технически совершенных агрегатов для удаления ботвы из грядок. Она являет собой навесной агрегат с несколькими роторными дисками. На каждом из дисков предусмотрено несколько вращающихся ножей, развивающих скорость до 3000 об./минуту. Это даёт возможность срезать практически любые плодовые культуры вплоть до мелких деревьев и кустарников.

Устанавливается косилка впереди мотоблока и приводится в действие при помощи подключения ременной системы к шкиву. По ходу передвижения техники косилка устраняет всю надземную растительность, после чего граблями её можно собрать для дальнейшей переработки. Работоспособность косилки достаточно высока, так как за один проход она способна захватить около 90 см территории грядок.

Видео: косилка дя картофельной ботвы

Триммер

Триммер можно назвать одной из разновидностей косилки. Внешне и технически он практически идентичен с ней, однако у триммера есть и кардинальные отличия. Вместо нескольких роторных дисков в нём установлен всего один. На нём стоит специальная катушка с заправленной под натяжением плотной леской.

Во время вращения диска под воздействием инерционных сил катушка раскрывается, и из её двух противоположных отверстий появляется леска.

Вращаясь со скоростью около 3000 об./минуту, по мере хода мотоблока по грядкам, леска как нож срезает практически любую травянистую растительность, после чего её можно собрать механическими или ручными граблями. Кроме более низкой стоимости, триммер имеет и массу прочих достоинств.

Прежде всего, в устройстве можно отрегулировать ширину хода, что даёт возможность охватить максимально полезное пространство. Кроме того, такой косе не страшны камни и прочий плотный мусор, в то время как для косилки это может грозить серьёзной поломкой.

Мульчер

Мульчер — это навесное устройство для мотоблоков и прочих агрегатов, предназначенное для скашивания, измельчения и равномерного распространения по участку остатков стебельных растений. Устройство являет собой стальную раму с закреплёнными на ней вращающимися ножами.

В зависимости от конструкции и типа их может быть от 10 до 30 шт., что обеспечивает рабочую поверхность длиной до 1 м. Сверху ножи закрыты металлическим кожухом, предотвращающим разбрасывание ботвы по сторонам.

Пуск установки проходит при помощи ременной системы, соединённой со шкивом мотоблока. По ходу установки ножи перемалывают растительность на мельчайшие остатки (длиной до 5 см), которые равномерно распределяются по рабочему ходу машины.

Мульчер является идеальным решением для крупных ферм, придерживающихся системы севооборота, так как измельчённая ботва становится одним из источников обогащения участка необходимой важной для урожайности органикой.

Дальнейшее полезное применение срезанной ботвы картофеля на огороде

После того, как ботва была убрана, не стоит спешить её сжигать либо утилизировать. Кусты картофеля могут стать отличным помощником в саду. Наиболее часто их измельчают, высушивают и используют в качестве основы для мульчирования малины, крыжовника, смородины и прочих плодовых кустарников. Также измельчённые растения применяют как удобрение для повышения количества органических соединений в почве.

Часть ботвы можно оставить до следующего сезона и использовать для создания натурального средства против клещей и тли. Для этого 1,5 кг нарезанных картофельных кустов следует настоять в 10 л кипятка на протяжении 60 минут. Перед опрыскиванием жидкость процеживают, а затем добавляют к ней 30 г хозяйственного мыла.

Своевременная уборка картофельной ботвы — это одна из наиболее простых мер для повышения урожайности культуры. Процедура защищает клубни от повторного озеленения кустов, что достаточно часто встречается при обилии осенних осадков. Для кошения существует множество технических устройств и приспособлений, из которых наиболее эффективными считаются косилки для мотоблока. Они не только быстро, но и максимально качественно проводят очистку грядок.

Типы режущих насадок

По виду рабочего инструмента самодельный садовый измельчитель разделяют на три вида:

1. Самой простой конструкцией считается устройство для измельчения с применением в качестве ножей диска от циркулярной пилы.
2. Специальное приспособление с применением нескольких ножей установленных на двух валах, способны перерабатывать значительное количество растений крупных размеров.
3. Веткодробилки изготовленные своими руками дискового типа.

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

• Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор;
  категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
• Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя;
  не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
• При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
• Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении. После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи. Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

Мульчирователь для картофельной ботвы

Технические работы завершены. Если обнаружены ошибки просьба писать в эту тему

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Решил сделать для себя такой апарат для облегчения трудозатрат при уборке картофеля. Кто может че подсказать. С чего начать?

Решил сделать для себя такой апарат для облегчения трудозатрат при уборке картофеля. Кто может че подсказать. С чего начать?

Привет ВСЕМ! Я тоже башку ломаю как это сделать. Вот моя задумка на рисунке. Основой служит почвофреза со сменными лезвиями. При предпосадочном фрезеровании лезвии одинаковой длины. А при «ботвахлысте» меняются на оригинальные, и ставить надо обязательно опорное колесо.
Файлы:

Направление вращения вала ботвоудалителя и почвофрезы разное. Также разными должны быть и обороты, для ботвоудалителя 1500 об/мин. Естественно привод ременный а на фрезах цепной.
Файлы:

Hunter1, спасибо огромное за картинку. Теперь знаю, что направление вращение вала противоположное направлению движения трактора и обороты 1500, ну а привод ременный это конечно само собой. Вот девайс будет, когда сотворим! У нас тут про такие и не слышали. Все рубят ботву обычным горихонтальным диском с цепями, насаженном на вал редуктора. Только с гребней борозды ботва удаляется, остальное трахтор затаптывает напрочь. Некоторые пробуют даже задом ездить, чтоб меньше топтать.

У вас что оптовая база металла? У нас и 0,5 метра режут.
Хотел сегодне взять 76 трубу- жаль в том месте пока нету. Поеду в суботу за мостом и металом.
Начну пожалуй с самой рамы. Ее думаю варить из проф трубы 20*40, а опорные места под подшипники и редуктор из швелера 6 или 8.
Файлы:

А передаточное число какое у моста ВАЗ?

А передаточное число какое у моста ВАЗ?

Для ВАЗ классики выпускаются 4 модели редуктора с передаточными числами 3.9- 4.1- 4.3- 4.44

Апарат на картинке именно с резиновыми бичами, поскольку он преднозначен для снятия ботвы со свеклы, а она как известно торчит из земли на 1/3-1/2 своего розмера, да еще и не равномерно. Поетому чтобы не повредить свеклу используют резиновые бичи. Хотя принцип такой же.

На рисунке изображено рабочий вал вдоль и разрез А-А. Труба 76 мм, к ней вдоль приварена проф труба 20*20 на ребро- друг против друга. В проф труде имеются розрезы (болгаркой) под ножи (тоесть проф труба 20*20) в которых просверлены отверстия на концах крепления на 12,5 мм. Сквозь привареную трубу 20*20 к раб валу- просунут прут на 12 мм который держит ножи в прорезях.
Если кто не понял нарисую от руки и выложу.
Файлы:

Источник

Самодельный ботвоудалитель для картофеля Т-25

Для просмотра онлайн кликните на видео ⤵

Мульчер (косилка) для ботвы картошки / Своими руками Ч.1 Подробнее

Картофельный ботвоудалитель из того, что было бод рукой! Подробнее

херачим ботву картошки, трактором т 25 Подробнее

Сомадельный кир т 25 Подробнее

Сбивалка ботвы и сорняков. Самодельный ботвоудалитель на Т25. Подробнее

Скашиваю ботву у картошки. Подробнее

косарка для картошки Подробнее

Косим ботву картофеля. Подробнее

Косилка ботвы картофеля «ботвакос» самодельная. Подробнее

Самодельная косилка для ботвы картофеля и бурьяна Подробнее

Обзор самодельной косилки! Подробнее

Мульчер,ботворез для картошки. Подробнее

Ботворезка картофеля для мини трактора Кентавр т18д Подробнее

Косим косилкой КЗНМ ботву картофеля (2020) Подробнее

Уборка картофеля самодельной капалкой. Подробнее

Скашиваем ботву картошки Мульчиром (кир) Подробнее

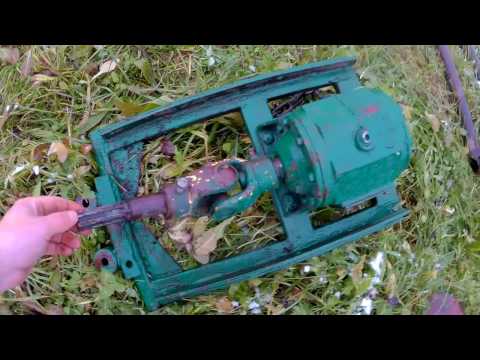

Самодельный ботвоудалитель (цепь) для картофеля к минитрактору Подробнее

Источник

Как косить ботву картофеля мотоблоком

Добавить в избранное

Выращивание картофеля предусматривает множество технологических процедур. В то время как большинство акцентирует внимание на обработке почвы и качественном удобрении, лишь немногие отдают должное своевременному удалению ботвы. В статье подробно рассмотрено, как и зачем убирать ботву из насаждений картофеля при помощи мотоблока и прочих устройств.

Целесообразность, сроки косьбы ботвы картофеля

Наблюдая за картофелем, практически каждый огородник мечтал о том, чтобы его ботва развивалась не менее активно, нежели клубни. В фазу активного роста надземная часть набирает огромную массу, сравнимую с урожаем среднестатистического куста. И не секрет, что её развитие может влиять и на качество клубней.

Урожай, прежде всего, зависит от способности надземной части производить сложные биохимические процессы, обеспечивающие клубни необходимыми для роста веществами. Здесь происходит фотосинтез — главный метаболический процесс, отвечающий за синтез и накопление в тканях растения питательных элементов, поэтому наличие крупной и сочной зелёной массы всегда гарантирует рост отменных клубней.

Однако покос зелени ещё до сбора урожая является не только рекомендованным, но и достаточно целесообразным действием. В жарком южном климате погодные условия позволяют растению полностью пройти все сезонные физиологические процессы и вступить в фазу покоя перед зимовкой.

Но в умеренной и северной зоне неблагоприятные условия для культуры часто наступают ещё до полноценного вызревания урожая, поэтому картофель может использовать запасённые в клубнях вещества для подпитки зелёной массы и продления срока жизни надземной части куста. Кроме того, косьба стебля вне зависимости от климатических особенностей региона выращивания имеет и ряд других положительных последствий.

Главным правилом эффективной уборки ботвы является выбор оптимального периода для процедуры. Наступает он приблизительно за 1–3 недели до полного высыхания надземной массы.

Для ранних и среднеспелых сортов наблюдается он примерно через 30–35 дней после окончания цветения. Позднеспелые же виды следует избавлять от кустов за 15–20 дней до наступления устойчивого осеннего похолодания. Если клубни заготавливаются как семенной материал, косить ботву можно значительно раньше, уже на 20–25-й день после завершения цветения.

Технология покоса мотоблоком

Существует два принципиально разных метода устранения зелени картофеля — химический и механический. В первом случае процесс проводится опрыскиванием грядок специальным средством, так называемым ботвоудалителем, под воздействием которого зелёная масса увядает и гибнет.

Однако более экологичным и безопасным считается механический, который предотвращает накопление в почве вредных токсинов, а также даёт возможность использовать скошенную зелень в дальнейшем.

Измельчитель картофельной ботвы

Измельчитель, либо так называемая рубильная машина, представляет собой стационарный агрегат по переработке отходов садоводства. Являет он собой комплекс из заборного сопла для отходов и специальной ножевой системы дискового либо фрезерного типа.

В движение установка запускается при помощи ременной передачи, которая устанавливается на двигатель мотоблока. При подаче отходов ножи захватывают растительные остатки и измельчают их на небольшие кусочки, длиной до 5 см, а затем выводят через специальный канал.

Таким образом, измельчитель является неким конвейером, в процессе прохождения которого проходит переработка растительного мусора. Производительность и мощность агрегата достаточно высока, поэтому он успешно может перерабатывать растительные отходы диаметром до 7 см и с лёгкостью переработать до 10 л в секунду.

Загружается ботва вручную, в чём и состоит главный минус установки. Покос необходимо проводить самостоятельно либо при помощи других устройств, поэтому рубильную машину зачастую применяют как дополнение.

Косилка на мотоблок

Косилка считается одним из наиболее технически совершенных агрегатов для удаления ботвы из грядок. Она являет собой навесной агрегат с несколькими роторными дисками. На каждом из дисков предусмотрено несколько вращающихся ножей, развивающих скорость до 3000 об./минуту. Это даёт возможность срезать практически любые плодовые культуры вплоть до мелких деревьев и кустарников.

Устанавливается косилка впереди мотоблока и приводится в действие при помощи подключения ременной системы к шкиву. По ходу передвижения техники косилка устраняет всю надземную растительность, после чего граблями её можно собрать для дальнейшей переработки. Работоспособность косилки достаточно высока, так как за один проход она способна захватить около 90 см территории грядок.

Видео: косилка дя картофельной ботвы

Триммер

Триммер можно назвать одной из разновидностей косилки. Внешне и технически он практически идентичен с ней, однако у триммера есть и кардинальные отличия. Вместо нескольких роторных дисков в нём установлен всего один. На нём стоит специальная катушка с заправленной под натяжением плотной леской.

Во время вращения диска под воздействием инерционных сил катушка раскрывается, и из её двух противоположных отверстий появляется леска.

Прежде всего, в устройстве можно отрегулировать ширину хода, что даёт возможность охватить максимально полезное пространство. Кроме того, такой косе не страшны камни и прочий плотный мусор, в то время как для косилки это может грозить серьёзной поломкой.

Мульчер

Мульчер — это навесное устройство для мотоблоков и прочих агрегатов, предназначенное для скашивания, измельчения и равномерного распространения по участку остатков стебельных растений. Устройство являет собой стальную раму с закреплёнными на ней вращающимися ножами.

В зависимости от конструкции и типа их может быть от 10 до 30 шт., что обеспечивает рабочую поверхность длиной до 1 м. Сверху ножи закрыты металлическим кожухом, предотвращающим разбрасывание ботвы по сторонам.

Пуск установки проходит при помощи ременной системы, соединённой со шкивом мотоблока. По ходу установки ножи перемалывают растительность на мельчайшие остатки (длиной до 5 см), которые равномерно распределяются по рабочему ходу машины.

Мульчер является идеальным решением для крупных ферм, придерживающихся системы севооборота, так как измельчённая ботва становится одним из источников обогащения участка необходимой важной для урожайности органикой.

Технология уборки ботвы картофеля другими видами садово-огородной техники

Очистка грядок от картофельных кустов может успешно проводиться и иными техническими устройствами. Зачастую наиболее дешёвым для этого вариантом считаются всевозможные модели бензо- и мотокос, применяемых для кошения сада. Далее будут рассмотрены их главные особенности и отличительные черты.

Бензокоса

Бензокосой называют ручной инструмент для кошения травы и прочих растительных остатков. Состоит он из бензинового двигателя, к которому крепится металлическая штанга с передаточным валом. На краю штанги находится вращающий ротор с катушкой. Она заправлена леской, которая под воздействием инерционной силы выходит из катушки.

Кошение бензокосой происходит по тому же принципу, что и при использовании триммера для мотоблока. Леска на большой скорости срезает растение и отбрасывает его на участок. Управление вращающей катушкой происходит вручную, по типу кошения стальной косой. При этом основное усилие направляется только на поворот и наклон вращающего механизма со стороны в сторону.

Такой способ кошения позволяет вручную определить высоту ботвы, а также устранить сорняки и прочую растительность в труднодоступных местах. При этом бензокоса не боится камней и прочих преград, так как леска является дешёвым расходным материалом. Как и в случае прочих косилок, в конце процедуры срезанную зелень удаляют граблями вручную либо при помощи автоматических установок.

Мотокоса

Мотокоса конструкционно является одной из разновидностей бензокосы, однако отличается режущим элементом. Вместо катушки с леской в таких агрегатах устанавливают округлый металлический диск с острыми резцами или шипами.

Кошение мотокосой проводят по такому же принципу, что и бензокосой, при этом устройство считается более эффективным. Плотный металлический диск обладает повышенной поражающей мощностью, что даёт возможность устранить не только кусты картофеля, но и мелкие кустарники или деревья.

Ботвоудалитель самодельный

Самодельный полевой агрегат сегодня не редкость. Многие фермеры часто усовершенствуют существующую технику, что трансформирует её до неузнаваемости. Это дало возможность создать и массу устройств для кошения, некоторые из которых собрать может практически каждый из старых запчастей и подручных материалов.

Самой популярной из них считается небольшой агрегат для мотоблока в виде механического редуктора (1/5) с закреплённым на конце диском с 3–5 цепями длиной в 10–30 см. Вращение редуктора обеспечивает вал от рулевого трактора МТЗ с переходником, который позволяет подключить устройство непосредственно к вращающемуся блоку двигателя мотоблока. Вся конструкция крепится на прочную раму из металлических уголков или профильной трубы.

Видео: Ботвоудалитель своими руками

Кошение такой установкой проходи по типу триммера. Вал вращает редуктор с диском и закреплённые на нём цепи, по мере прохождения мотоблока над грядками цепи сбивают кусты картофеля. В зависимости от длины цепей такая установка может охватить от 1 до 3 грядок, что обеспечивает ей высокую эффективность и работоспособность.

Дальнейшее полезное применение срезанной ботвы картофеля на огороде

После того, как ботва была убрана, не стоит спешить её сжигать либо утилизировать. Кусты картофеля могут стать отличным помощником в саду. Наиболее часто их измельчают, высушивают и используют в качестве основы для мульчирования малины, крыжовника, смородины и прочих плодовых кустарников. Также измельчённые растения применяют как удобрение для повышения количества органических соединений в почве.

Часть ботвы можно оставить до следующего сезона и использовать для создания натурального средства против клещей и тли. Для этого 1,5 кг нарезанных картофельных кустов следует настоять в 10 л кипятка на протяжении 60 минут. Перед опрыскиванием жидкость процеживают, а затем добавляют к ней 30 г хозяйственного мыла.

Своевременная уборка картофельной ботвы — это одна из наиболее простых мер для повышения урожайности культуры. Процедура защищает клубни от повторного озеленения кустов, что достаточно часто встречается при обилии осенних осадков. Для кошения существует множество технических устройств и приспособлений, из которых наиболее эффективными считаются косилки для мотоблока. Они не только быстро, но и максимально качественно проводят очистку грядок.
