Давно хотел установить себе БСЗ, но так как у меня ИЖ-Ю3 (6 вольт), то установка жигулёвского камутатора оказалась почти невозможной (хотя он должен работать при 6 вольтах, но не факт что будет). Чтобы реализовать БСЗ у себя на мотоцикле хотел перейти на 12 вольтовый генератор, на найти последний по доступной цене не удалось. Поэтому решил сам спаять камутатор.За основу взял простой транзисторный коммутатор для контактного зажигания и немного доработав его получил коммутатор способный работать как с опто-датчиком, так и датчиком Холла. При испытаниях были использованы обычные 6 вольтовые катушки зажигания (изготовлено было два коммутатора). При испытаниях было выявлено что с явовскими катушками искра намного мощнее чем с ижевскими, хотя ижевские в свою очередь дают искру мощнее чем с обычным контактным зажиганием.Схема камутатора:

К базе транзистора VT 3 подключается либо оптический датчик, либо датчик холла. Теперь о деталях:Мощность!, а не номинал всех резисторов можно уменьшить вдвое, практика показала – резисторы не греются. Достать транзистор КТ872 оказалось очень проблематично, но нашелся выход из данной проблемы. Валялся у меня нерабочий компьютерный блок питания, разобрав его, я нашёл там два высоковольтных транзистора, которые прекрасно работают в данной схеме и практически не греются. Транзистор КТ835 изготовлен в металлическом корпусе и поэтому достаточно большой, из за этого он и был заменен на КТ816Б, этот же транзистор был использован вместо транзистора VT3 КТ3117, С КТ3117 СХЕМА НЕ РАБОТАЕТ!!! ТРАНЗИСТОР ДОЛЖЕН БЫТЬ P-N-P ПЕРЕХОДА! На транзисторы VT1 и VT2 необходимо установит радиаторы, хотя и нагрев их незначителен. В качестве датчика был использован опто-датчик по схеме Умки. — Я думаю он будет не против если я выложу его схему для полноты статьи.

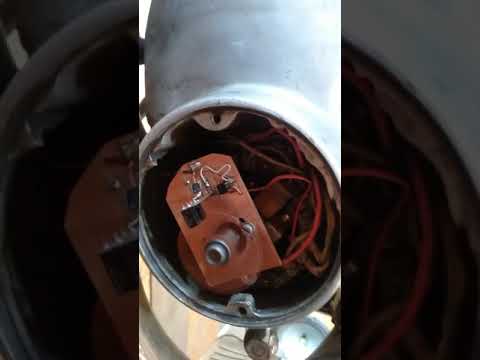

Я использовал уже готовую щелевую оптопару, которую выковырял из старого принтера. Но можно и самому изготовить из светодиода и фототранзистора. Пришлось только подобрать резисторы к светодиодам для 6 воль(подбираются под конкретные светляки), у меня получились два по 680 Ом и один на 51кОм, хотя можно оставить и 63к. Также схема была испытана и с датчиком Холла, всё прекрасно работает.Я установил два таких коммутатора чтобы использовать две 6 вольтовые катушки, а не одну двух-выводную, т.к. последняя 12 вольтовая.В качестве модулятора была использована стальная пластина с вырезами по 60 градусов. Размеры и приемы установки не описываю, т.к. об этом уже неоднократно писАлось.Вот так я избавился от контактов на своём ИЖ-Ю3.Критика, поправки и предложения принимаются.»;

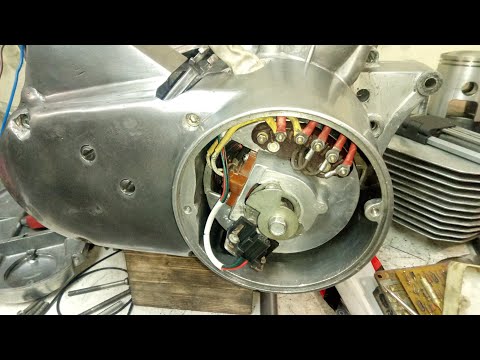

Установка БСЗ на Иж ПС…..слева…

Все объявления

ЯндексДирект

Купи/продай ИЖ ПС!

Новые и б/у ИЖ на доске объявлений ! Низкие цены! Возможен торг!

· Москва

Мотоциклы в Москве!

Купить / продать авто на ! Миллионы продавцов и покупателей.

Многие владельцы мотоциклов ИЖ установили себе БСЗ- Бесконтактную Систему Зажигания.БСЗ улучшает стабильность работы двигателя, повышается мощность искры, что дает прибавку в мощности и понижает расход топлива.Казалось бы одни плюсы, но не тут то было. Представьте такую ситуацию: вы установили БСЗ на ДХ, ездите, не нарадуетесь, но вот проехали вы, к примеру 1000 км., и тут началось…..двигатель перестал запускаться «;с пол пинка»;, тяга упала, появились перебои. Настройка УОЗ оказалась идеальной, да и компоненты (ДХ и коммутатор) в рабочем состоянии, в чем же дело? Одной из причин этого может быть намагничивание модулятора от полей генератора, при этом намагниченный модулятор «;запутывает»; коммутатор, заставляя его давать искру с перебоями, несвоевременно. Лечится это все изготавлением нового модулятора из Сталь 20, вытачиванием болта из нержавейки или латуни, и экранированием толстым куском металла. Владельцы ИЖ Планета Спорт могут поступить иначе, как поступил я.Когда я в первый раз увидел картер ПСа, его левую крышку, маленький лючок, для привода РСС, мне в голову пришла мысль: а что если сделать зажигание слева?В этой статье я поэтапно расскажу как сделать зажигание ПСа слева.Первое что надо сделать это изготовить у токаря новый болт моторной шестерни по такому чертежу:

Материал: стальной шестигранник 17 или 19 мм.Вот что получится

Штатная крышечка убирается, вместо него уставливается площадка, на которой будет находиться датчик Холла.Площадка ДХ у меня выглядит так, её можно изготовить любую, на ваше усмотрение.

Изготовлена она из корпуса старого винчестера, толщина 2,5 мм, в месте крепления к крышке 1,5 мм.Следующим этапом нужно найти сальник, подходящего диаметра, сальников 23 мм, как отверстие в крышке не бывает, поэтому отверстие нужно доработать под диаметр сальника, я бзял сальник размером 10*25*6

Расширять отверстие можно у токаря, на четырехкулачковом патроне, у фрезеровщика, или полукруглым напильником, что не так точно, зато не требует затрат.Запрессовываем сальник в отверстие, если точили напильником, то лучше на герметик.

Устанавливаем новый болт вместо штатного, через шайбу, толщиной 1-2 мм

Закрутить лучше на резьбовой фиксатор.Изготавливаем модулятор, из обычной стали, толщиной 1.5 мм, вырез 120 градусов.

Устанавливаем площадку с ДХ и модулятор.

Подключаем все по схеме из статьи «;Установка БСЗ»;Коммутатор я расположил вот так:

Проверяем, искра есть

Настраиваем зажигание 3.5мм от ВМТ, вворачиваем свечи, включаем зажигание, дергаем кикстартер, дрынь-дрынь, мотор завелся.Еще хочу сказать, что для надежность можно сделать двойную систему зажигания, когда БСЗконтакты будут переключаться тумбрером, что очень удобно, при выходе из строя одной из систем.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

1. Обгорание контактов прерывателя — определяется визуально.
2. Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
3. Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Проверяем электрооборудование мотоцикла

Все объявления

ЯндексДирект

Электрооборудование

Комплексные поставки электрооборудования

Адрес и телефон ·

Мотоциклы в Москве!

Купить / продать авто на ! Миллионы продавцов и покупателей.

Ed написал «;Часть 1Проверка генератораДля начала нужно проверить, не замыкают ли обмотки генератора на массу.Для этого берём лампу 12 вольт припаиваем к ней 2 провода (пробник), отключаем БПВ,включаем зажигание, подключаем один провод лампы к проводу который подключается к клемме Х8 (БПВ) это у нас будет «;+»; аккумулятора(АК).Второй провод поочерёдно подключаем к проводам Х5, Х4, Х7, Х1 — лампа гореть НЕ должна. Если лампа загорелась, даже не в полную силу, значит идёт замыкание обмоток на массу — это могут быть провода которые идут на генератор или же короткое в самом генераторе.Х5,Х4,Х7 — обмотки статора, Х1- обмотка возбуждения.(если в обмотке возбуждения короткое на массу, возможны довольно неприятные последствия! такие как: оплавления щёток, перегорание предохранителя АК, если он у вас конечно есть :), если нет то будет гореть проводка.)Проверяем исправность контрольной лампы работы генератора.для этого закоротим Х8, Х3 (БПВ отключен, зажигание включено) контрольная лампа должна загореться, если нет, проверяйте лампу и подходящие к ней провода.Теперь проверяем обмотку возбуждения, для этого один провод нашего пробника подключаем к массе, а второй к Х1 (БПВ отключен, зажигание включено), пробник должен загореться, если не горит — неисправна обмотка возбуждения. (это может быть зависание щётки, обрыв провода подходящего к щётке или же обрыв в обмотке возбуждения).br />Если все наши тесты дали положительный результат, проверяем работу генератора.Для этого замкнём провода Х1-Х2 (БПВ отключен), включим зажигание, заведём мотоцикл, пробник подключаем одним проводом на массу, а второй провод поочерёдно подключаем к проводам Х5,Х4,Х7 пробник должен светиться.Если на каком-то проводе лампа не горит, значит, неисправна обмотка статора или подходящий к ней провод.Если всё Ок, значит, генератор исправен.После того как вы убедились, что генератор исправен, а зарядки на АК нет или не тухнет контрольная лампа при работающем двигателе, значит, неисправен БПВ.Корректор Н. Ермаков.Идея написанияDima———————————————

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

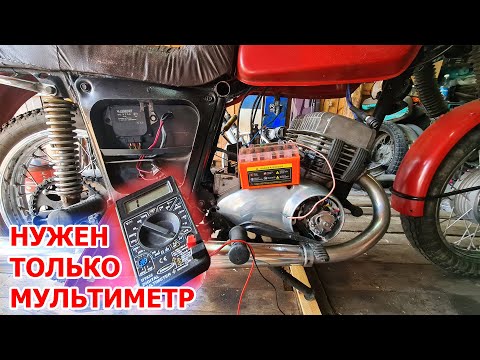

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Электронное зажигание на ИЖ Юпитер

Настройка зажигания Иж Юпитер 5

иж юпитер 5 задом наперёд

Как правильно выставлять зажигание ?

Все объявления

ЯндексДирект

Мотоциклы в Москве!

Купить / продать авто на ! Миллионы продавцов и покупателей.

Одежда для беременных

Лучшие цены на товары для мам и детей на Mamsy. Доставка 95 рублей.

Для начала нам нужно обзавестись (изготовить, купить – нужное подчеркнуть) спец инструментом.1)Пробник (лампочка 12 вольт с двумя проводами или магазинный)Если у вас установлена БСЗ то лучше воспользоваться вот таким приборчиком (можно купить в автомагазине) или тестером.2) нам нужен глубиномер – это может быть штангельциркуль, или специальное приспособление, лично я использую такую Приблуду

Виталик предлагает вот такуюСмысл я думаю ясен.3) Щупы для измерения зазора.

Элементы и схема проводки Иж Планета 5, как обнаружить неисправность

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

Но обратите особое внимание на то, что схема электрооборудования рассчитана не только на 12 вольт, есть еще высоковольтный кабель (соединяющий катушку и свечу) обычным омметром его не проверишь. В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи

Рассмотрим подробно о главных узлах проводки Иж планета

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

На генератор Иж Планета 5 монтируют диодной мост для выпрямления тока и регулятор напряжения собранные одним блоком (в руководствах по схемам электропроводки Иж Планета их даже не выделяют).

Возможные поломки в данном узле:

1. Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
2. Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
3. Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Типовая схема проводки ИЖ Планета

Условно проводку можно разделить на 2 контура: внешние приборы и зажигание.

В мотоцикле используется следующая модель работы: при заведённом двигателе генератор подаёт напряжение на катушки и обеспечивает зарядку аккумулятора. Уже от аккумулятора напряжение идёт к остальным потребителям.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ. Поэтому, в случае возникновения неисправностей в работе внешних приборов, но с работающей системой зажигания, следует первым делом проверять именно этот предохранитель.

Одна из наиболее распространённых проблем мотоциклов Планета — потеря заряда АКБ из-за неисправного генератора. Проверить его довольно просто самостоятельно, схема проверки следующая:

1. Отключить аккумулятор, затем снять крышку генератора.

Открутить крепления 5 верхних проводов. Рекомендуется пометить провода или связать их тонкой проволокой, чтобы не перепутать.

При помощи мультиметра, установлено в режим омметра, измерить сопротивление обмоток. Для этого нужно одним щупом прикоснуться к корпусу, а вторым — к трём проводам обмотки по очереди. Мультиметр должен указывать на отсутствие КЗ.

Затем следует проверить сопротивление между выводами статора, прикасаясь поочерёдно к ним щупами. Номинальное значение должно составлять 8 Ом.

Аналогичным образом проверяется обмотка ротора.

Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ Юпитер 5 схема и её подключения аналогична.

Проводка на иж планета 5

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Справочно: как принято в авто и мото строении, модификация узлов и агрегатов позволяет уменьшить себестоимость изделий. Для потребителей плюс в том, что цена невысока и ряд деталей взаимозаменяемы.

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Справочно: на трехфазных генераторах мотоцикла ИЖ Планета 5 обмотки соединяются по схеме «звезда» либо «треугольник». Выпрямитель устанавливается в виде отдельного блока, и уже к нему подключается электропроводка ИЖ Планета 5.

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами — поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

Справочно: с подобным генератором ИЖ Планета 5 не нуждался во внешнем источнике тока при запуске двигателя. Поэтому, в состав электрооборудования аккумуляторная батарея не входила.

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.

Элементы коммутации.

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

К коммутации относится и электронное реле поворотов Иж. Его неисправность видна по отсутствию прерывания или вообще подачи напряжения на поворотники.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Проводка на иж планета 5

Электрооборудование и схема проводки мотоцикла дорожной версии иж планета 5

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3;Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

ИЖ Планета-5 (электронная система зажигания)1, 13, 28, 32 — лампы А 12-21-3 фонаря-указателя поворота; 2, 14, 27, 33 — фонари-указатели поворота; 3 — контрольная лампа А 12-1 «дальний свет»; 4 — лампа А 12-4 — стояночного света; 5 — фара; 6 — лампа А 12-45-40 дальнею — ближнего света фары; 7 — контрольная лампа АМН 12-3-1 указателя поворота; 8 — контрольная лампа А 12-1 «нейтраль»; 9 — контрольная лампа А 12 «масло»; 10 — лампа АМН 12-3-1 освещение спидометра; 11 — спидометр; 12 — щиток приборов; 15 — комбинированный переключатель (правый переключатель); 16 — выключатель «стоп-сигнала» тормоза переднего колеса; 17 — выключатель зажигания; 18 — звуковой сигнал; 19 — прерыватель указателей поворота; 20 — свеча зажигания; 21 — свечной наконечник; 22 — катушка зажигания; 23 — коммутатор; 24 — предохранитель; 25 — генератор; 26 — датчик; 29 — лампа А 12-21-4 стоп-сигнала; 30 — задний фонарь; 31 — лампа А 12-5 заднего габаритного фонаря мотоцикла; 34 — выключатель «стоп-сигнала» тормоза заднего колеса; 35 — выпрямитель-регулятор напряжения; 36 — конденсатор 2200 мкф 63В; 37 — аккумуляторная батарея; 38 — клапан-датчик подачи масла; 39 — включатель лампы «нейтраль»; 40 — переключатель сигнализации (левый переключатель).

1 — фара ФГ 137Б2; 2 — лампа 12-45-40; 3, 4, 11, 12 — лампы А 12-1; 5 — звуковой сигнал С205Б; 6 — термореле включения электровентилятора 661.3710; 7 — электровентилятор; 8 — выключатель лампы «нейтраль»; 9 — лампа А 12-4; 10, 13 — лампа АМН 12-3-1; 14 — комбинированный переключатель (правый переключатель); 15 — выключатель ИЖВК 103; 16, 28, 32, 35, 39 — лампы А 12-21-3; 17, 29, 34, 38 — фонари -указатели поворота; 18 — датчик сигнализатора перегрева ТМ111; 19 — выключатель зажигания; 20, 23 — свечи зажигания; 21, 24 — свечные наконечники; 22, 25 — катушки зажигания; 26 — генератор ГП7; 27 — выпрямитель-регулятор напряжения БПВ14-10; 33 — лампа А 12-5; 30 — выключатель ИЖВК107; 31 — задний фонарь 111.3716; 36 — аккумуляторная батарея; 37 — предохранитель; 40 — переключатель сигнализации (левый переключатель); 41 — прерыватель указателей поворота.

Электросхема ИЖ юпитер — второй вариант

Электросхема ИЖ 49

Электросхема мотоцикла ИЖ Юнкер

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

настройка бсз на мотоцикле иж

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Если вы являетесь владельцем ИЖ, зажигание Планеты 5 электронного типа можно отрегулировать следующим способом:

• установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);
• произвести запуск двигателя.

Если Вы владелец мотоцикла ИЖ Юпитер 5, тогда Вам будет интересна статья по настройке электронного зажигания на ИЖ Юпитер 5

Как правило, данный вариант настройки зажигания на Иж Планете 5 срабатывает без проблем. Тем более, в качестве резерва для установки зажигания на Иж Планета 5 можно использовать контактную систему запуска силового агрегата.

Итак, мы разобрались, как выставить зажигание на Планете. При правильной регулировке системы запуска мотора, ваш мотоцикл будет заводиться нормально, и вы сможете ощутить все прелести от вождения такого двухколесного транспортного средства.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

1. Механическое повреждения — корпуса, пластин, вытекание электролита.
2. Потеря плотности электролита — определяется замером с помощи ареометра.
3. Замыкание пластин в банках — выявляется замером сопротивления.
4. Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

сервисы и ремонт

Источником питания на мотоциклах ИЖ как 5, так и шестерки является аккумуляторная батарея и 3-х фазный генератор переменного тока. Алгоритм действий следующий:. Регулировку производить при включенном ближнем свете в соответствии с разметкой экрана рис.

При правильно выставленном зазоре двигатель стабильно работает на холостом ходу. Проверить его довольно просто самостоятельно, схема проверки следующая: Отключить аккумулятор, затем снять крышку генератора.

Коммутатор выполнен в пластмассовом герметично закрытом корпусе, что исключает попадание влаги. Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. На байках ИЖ как 5, так и 6 возможны проблемы со звуковым сигналом, он может звучать слабее. В процессе эксплуатации ухода не требует и ремонту не подлежит.

Некоторые владельцы самостоятельно убирают аккумулятор или вынимают основной предохранитель, если схема электрооборудования повреждена и нет времени или желания с ней разбираться. Наконечник свечной мотоциклов ИЖ 7.

А вот схема проводки ИЖ для переделки вряд-ли пригодится — от автомобиля-однофамильца мотоциклу практически ничего не подходит. Простая проводка на мотоцикл часть 2

Простая проводка на мотоцикл часть 2

Схема Подключения Проводки Планета 5

Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ.

Так на свет появилась ИЖ Планета 3, ставшая для многих наших соотечественников настоящим символом свободы. #283: Подключаю провода к генератору Планета 5

#283: Подключаю провода к генератору Планета 5

В этом легко убедиться, посмотрев на оригинальную фотографию, которой снабжалась заводская инструкция.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки.

В качестве минусового провода схема использует металлическую раму мотоцикла: все провода имеют положительный заряд, и их замыкание с рамой часто является основной причиной неисправности проводки. Достаточно знать принцип работы и её основные проблемы, с которыми часто встречаются владельцы мотоцикла ИЖ П5. Похожие материалы.

Китайская проводка на планету 5

Китайская проводка на планету 5

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Многие ошибочно полагают, что внедрить БСЗ совек на иж юпитер 5 очень трудно. Как правило, больше времени занимает закупка необходимых запчастей, чем установка бсз на иж. Безусловно, после вживления работоспособность существенно изменяется в наилучшем направлении.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка, имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе.
Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
• Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Заключительные действия

Следует надеть колпаки из резины на броне-провода, а последние вставить в над свечники или катушку. Если пропустить данный шаг, то мотоцикл заглохнет при езде в дождливую погоду, так как в акб попадет влага.

При внедрении свечей в наконечник удастся сохранить отличный контакт батареи с объемами транспортного средства.Теперь потребуется заранее приобретенный комплект проводов. Коммутатор, катушка и датчик холла соединяются проводкой. Её необходимо изолировать. Из всей массы потребуется исключительно общий плюс.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах.

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

( 3 оценки, среднее 4.67 из 5 )

Немного процесса установки зажигания с ФУОЗ с последующим запуском двигателя.

Ссылки:

Подписывайтесь на канал: https://www.youtube.com/channel/UC6F4iNo_j7TNaAKyBKzzzVQ
—
Я ВКонтакте: http://vk.com/mkul85
— перед тем как добавится в друзья отпишите здесь в комментариях.Буду рад общению=)

Для тех кто хочет помочь развитию канала:
QIWI: https://widget.qiwi.com/Maksym-Kd904HOJ_c
Карта сбера: 4276400043951509

Бесконтактная система зажигания мотоцикла ИЖ Планета и ИЖ Юпитер.

Одним из вариантов тюнинга советского мотоцикла ИЖ Планета без уменьшения ресурса работы двигателя является установка электронного зажигания на смену стандартному кулачковому. Такая переделка даст массу полезных и приятных изменений в роботе двигателя вашего Ижа. Электронное зажигание дает своевременное и более мощное искрообразование от чего двигатель становится более приемистым, уменьшается уровень вибрации, снижается расход топлива. Оборудование БСЗ можно установить не снимая кулачковой системы, таким образам что при отказе электроники можно будет пере подключить один провод, и продолжать ехать на контактной системе. Кроме того двигатель на БЗС можно запустить даже с прилично подсевшим аккумулятором, и особо не напрягаясь. Такую же систнму электронного зажигания с небольшой доработкой можно установить на двухцилиндровый «ИЖ Юпитер» или на другой мотоцикл.

Для того, чтобы сделать систему электронного зажигания на мотоцикл ИЖ, нам понадобится приобрести некоторые комплектующие. Дадее будем рассматривать на примере модели «ИЖ Планета», хотя и на «ИЖ Юпитер» такая система подойдет с небольшими отличиями:

1. Коммутатор для электронного зажигания от автомобиля ВАЗ 2108.
2. Датчик холла совместимый с коммутатором.
3. Катушка зажигания на 2 выхода. (можно оставить и родную)
4.Силиконовые волосковые бронепровода.

Механическая часть установки заключается в том, чтобы сделать крепление для датчика Холла, вырезать модулятор (металлическую пластину), и прикрутить коммутатор к бардачку изнутри.
Модулятору стоит уделить достаточно внимания, т.к. от точности и качества его изготовления будет зависеть работа двигателя. Модулятор вырезается из любого, магнитящегося метала толщиной 0.6 – 1мм (Я вырезал из корпуса компьютера). В идеале круг необходимого диаметра выточить на станке, но это можно сделать и в обычной дрели.
Сначала вырезаем что-то похожее на круг, в центре которого сверлим отверстие диаметром 7мм В отверстие вставляем болт и зажимаем гайкой. Затем с помощью дрели и болгарки получаем ровный круг. Подробнее не описываю – не трудно догадаться.
Полученный ровный круг размечаем маркером таким образом чтоб получить сектор около 120 градусов. Тут большой точности не нужно, важно лишь чтобы линии отреза сектора совпадали точно с радиусом.
Для любителей точности есть чертежи.

Так выглядит модулятор Электронного зажигания на мотоцикле.

Крепление датчика Холла можно сделать из крепления кулачка. Обрезается все лишнее, и на шайбах выставляется датчик на нужной высоте. Важно чтобы модулятор свободно пролетал внутри, и не задевал края датчика.

Я решил не снимать родную контактную систему, но конфликтовали модулятор и ось крепления кулачка. Пришлось подпиливать ось, и поднимать модулятор на шайбе. Толщиной шайбы выставляем положение модулятора в зазоре датчика.
Коммутатор можно установить где угодно. Многие в бардачок прячут. Мне нужно было всё пространство бардачка, и прикрепил я его к нему с наружной стороны, по соседству с блоком регулятором напряжения.

То что на датчик попадает вода и грязь, не страшно. Рзьем почти герметичен, а провода все равно следует хорошо изолировать.

Электропроводка
Коммутатор подключается к датчику Холла и катушке соответственно схеме. Схема автомобильная, и нам из неё нужна только часть с катушкой, коммутатором и датчиком Холла. На вывод катушки зажигания приходит плюс с замка зажигания. На схеме это вывод «Б» сине-красный провод. На вывод катушки «КП» в стандартной контактной системе приходил провод с кулачка, который мы отключаем, изолируем, и оставляем рядом на случай отказа электронной системы зажигания. Датчик Холла подключается тремя проводами, и может возникнуть проблема в том, чтобы сориентироваться, куда же подключать 5 и 3 выводы коммутатора. Реальные цвета проводов на датчике не совпадают со схемой. Если их перепутать между собой, ничего не произойдет, но и искры не будет. При настройке системы, если нет искры это первая из возможных причин ее отсутствия.

Катушка зажигания остается родной в моем случае, но можно использовать газелевскую на два выхода. С такой катушкой можно вкрутить в головку планеты вторую свечу вместо декомпрессора, и за счет поджига топлива сразу в двух местах получаем более качественное сгорание топливной смеси.

Бронепровод лучше использовать силиконовый, хотя я и на обычном, медном ездил. Провод можно просто обрезать ножом у основания родного надсвечника и крепления в катушку. И вкрутить в родную люльку и катушку зажигания как обычный, медный бронепровод.
На электронке езжу уже год, никаких проблем не было, забыл что такое выставлять зажигание. Заводится с пол пинка. По расходу топлива получается чуток экономнее. мотоцикл резвый, хорошо отзывается на ручку газа. Устанавливайте и себе такую систему, и убедитесь в её преимущиствах.

Многих наверняка парит штатная контактная система зажигания на отечественных мотоциклах. Постоянная необходимость ее регулировать, то зазоры уплывут, то конденсатор пробъет, то контакты подгорели.

эх, тоска зеленая! а что если. товарищ интернет в помощь и находим опять же интересные всякие статейки, заметки и картинки.

Ну во-первых хочу поблагодарить форум МотоИЖ и его дружелюбных пользователей. Не одни сутки провел я листая ветки форума, читая гневные комменты, интересные посты и всякий флуд. Сейчас я попытаюсь собрать все мысли в голове в порядок и «родить» конспект всего это просвещения. Руководство к действию, так сказать.

Теория.
На мотоцикл ИЖ, а именно юпитер, возможность установить бесконтактное зажигание имеется, и нет ничего сложного.

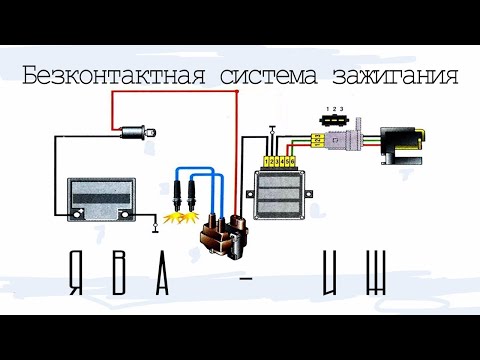

Общая схема включения выглядит так:

Коммутатор впринципе можно любой, хотя многие ругают коммутаторы фирмы Астра в прозрачном корпусе. не знаю даже что может вывести его из строя, покупаем вот такой:

Катушка зажигания от Оки или от 406 двигателя

Далее комплект силиконовых проводов с наконечником в виде чехла и с распределенным сопротивлением. Чехол уберет извечную проблему пробоя свечи в дождь, а распределенное сопротивление избавит от необходимости подбирать колпачки.

Датчик холла для данной композиции менее всего пригоден, т.к. единственное место его установить — корпус генератора, магнитные поля от него будут периодически перемагничивать встроенный в Холл магнитик, можно конечно изготовить экранирующую пластину… ладно, об этом позже ?

Ну еще стоит приобрести жгут проводов от Оки или Нивы.

ВСЁ! Гениально, не правда ли? тупо собрать по схеме провода и должно работать, можно ставить на мотоцикл. Но мы пойдем другим путём.

Благодаря пользователю Umka и его статьи было решено улучшить данную систему установкой оптического датчика вместо датчика Холла.

Описание из статьи Umk’и:
Датчик собран на двух микросхемах в корпусе Soic-8. Та что слева, интегральный регулятор напряжения LM317, включенный в режиме стабилизации тока (аналог КРЕН12). Ее можно было и не ставить, но так светодиод практически полностью защищен от перегорания. Да и яркость свечения от величины разряда батареи не будет меняться, а это более надежный запуск и устойчивость к «запылению». Микросхема справа – это логический компаратор. Он сравнивает два напряжения на входах (3 и 2 нога). До тех пор, пока напряжение на ножке 3 ниже чем на 2, выходной транзистор (внутри микросхемы) открыт, поэтому на выводе 7 (выход датчика) низкий уровень напряжения, поскольку большая его (напряжения) часть падает на резисторе R7. Как только напряжение на выв. 3 превысит напряжение на выв. 2, компаратор мгновенно переключится, закрыв выходной транзистор, создавая тем самым высокий уровень на выходе 7. Опорное напряжение на выв. 2 формируется делителем напряжения из резисторов R5, R6 и составляет половину напряжения питания. Напряжение на выводе 3 формируется измерительной цепью из фототранзистора и резистора R4, которые в эквиваленте составляют тот же делитель. Только величина сопротивления фототранзистора зависит от степени его освещенности, освещенность создает инфракрасный светодиод, а модулятор модулирует (прерывает) световой поток. Прошу прощения за каламбур. То есть на выходе мы имеем четкий сигнал практически прямоугольной формы на любых оборотах двигателя. Изменяя соотношение резисторов R5 – R6, или подбирая R4 можно подстроиться под любой фототранзистор и уровень освещенности (читай запыленности) датчика для достижения надежной работы. Собственно для 12В систем зажигания ничего подбирать думаю, не придется, т.к. и фототранзистор и микросхема имеют большой «запас» по уровню срабатывания. Так что забудьте о страшных историях про пыль и масло в зажигании и неработающий из-за этого оптический датчик!

Итак, идем в радиомагазин и покупаем необходимые детальки, делаем пайку на коленке навесным монтажом:

Проверяем работоспособность схемы с помощью пульта от телевизора. В нем стоит обычный ИК диод, передающий команды, эти команды мы должны заметить по мигающему светодиоду в схеме

Далее необходимо изготовить печатную плату. Для этого измеряем площадку крепления штатной системы зажигания что бы определить сколько места у нас есть и делаем бумажные заготовки.

Итак о наболевшем. Не секрет что на дворе 21 век, а мы еще вовсю пользуемся технологиями прошлого века. Контактная система зажигания- это рудимент(https://ru.wiktionary.org/wiki/рудимент) мотоцикла Иж, то есть недоразвитый остаточный орган. Продвинутые юзеры избавляются от контактной системы зажигания заменяя её бесконтактной(микропроцессорной), и забывают о капризах мотоцикла как о страшном сне. Чем же хороша эта микропроцессорная система зажигания. Из отзывов пользователей было установлено что, эта система зажигания неприхотлива, устойчива к перепадам температуры-напряжения, не боится воды, уверенная работа на минимальных оборотах двигателя. Проста в обслуживании, доступность запчастей. Минимальное потребление тока из системы электропитания. Простота монтажа на мотоцикл. Всё можно сделать дома. И это далеко не все плюсы данного девайса. Минусы затрудняюсь назвать.

Что же нужно для установки БСЗ на мотоцикл ИЖ Юпитер взамен контактного зажигания.

1)Коммутатор БСЗ ВАЗ, фирма роли не играет.

2)Коса БСЗ 2101-07 в народе коммутаторный пучок

3)Катушка зажигания с двумя выходами (Газель, Волга, ОКА)

4)Датчик Холла ВАЗ, модель роли не играет.

5)Площадка под датчик Холла

Переходим к замене.

Полностью демонтируем старую абсолютно ненужную контактную систему зажигания. Устанавливаем новую катушку зажигания, коммутатор, прокладываем косу БСЗ, Подсоединяем в бортовую сеть согласно схеме приведенной ниже. Остальная работа будет по токарке, необходимо выточить площадку под датчик холла. Я использовал листовой аллюминий толщиной 1,5 мм. Модулятор он же прерыватель выточил из металла 1мм. согласно чертежу. Принцип работы прост, модулятор проходит в прорези датчика Холла, тем самым прерывая магнитное поле в нем, когда поле возобновляется проходит импульс на коммутатор, это и есть момент искрообразования. Для удобства установки зажигания можно использовать прибор мгновенной диагностики(МД-1) он продается в автомагазинах, подключается в разъем коммутатора. Устанавливается верхняя мертвая точка, с помощью прибора для установки угла опережения зажигания отводим поршень на 2-2,8мм назад(можно использовать обычный штангельциркуль с глубинометром), дальше устанавливаем модулятор на разрыв, если выставлять с МД-1, то момент возгорания светодиода. Если модулятор сделан симметрично, то установка зажигания на втором цилиндре не требуется. Если всё сделано правильно а искры нет поменяйте местами щетки генератора. От себя скажу система заработала выше всяких похвал. В видео ниже показан побочный эффект такого зажигания, мотор так же может работать в противоположную сторону.

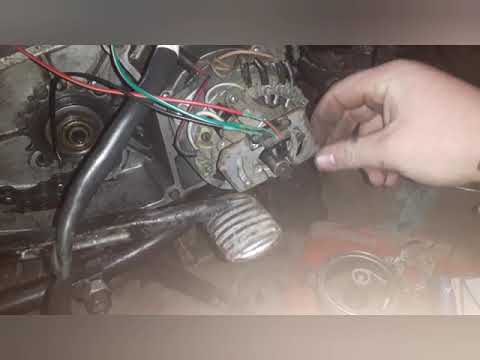

Прикрепленные видео:

Для установки на планету нужно. Комутатор ВАЗ для бесконтактной системы зажигания последние цифры на нем должны быть 3734, датчик Холла(лучше конечно оптика)провода, Катушка зажигания ваз 2109, высоковольтный провод, можно поставить Аварийное зажигание. С ним можно ездить без датчика Холла(искра бьет непрерывно)

Модулятор можно сделать самому, сталь для него должна магнититься, убедился лично что с модулятором где вырез 120* мотоцикл резвей, чем с модулятором где лепесток 60*.

Площадку можно сделать из старой площадки контактов.Еще нужен крепежный уголок, я сделал из профильной трубы

С БСЗ холостой стал устойчивым, низким.Заводится при напряжении АКБ 8 вольт.Мот стал динамичней. Свечи стали меньше загрязняться т.к смесь лучше сгорает(искра мощней).

Для удобности настройки я поставил светодиод + светодиода к красному проводу ДХ , минус светодиода к зеленому проводу ДХ,

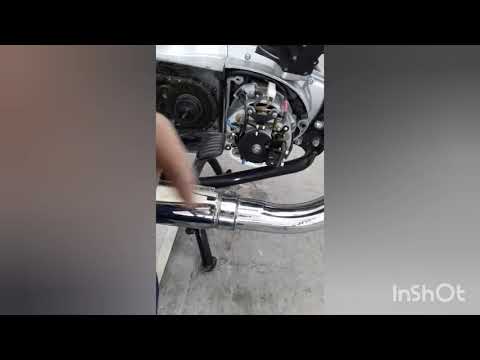

Для настройки находим ВМТ, отводим поршень на 2.5-3мм, включаем зажигание, вращаем площадку с датчиком холла, когда ярко загорится светодиод затягиваем площадку.Готово!

Подробности в фото!
