Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.
Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.
По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.
Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.
Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.
Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.
Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м 3 , количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

Крупное дробление сырья. Фрагменты должны быть не более 1,25 см
3 . Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Гранулирование помогает смешивать разные питательные добавки и корма и повышает ценность итогового комбикорма. Кроме того, в процессе приготовления можно добавлять компоненты, которые полезны, но в чистом виде не съедаются животными и птицей.

К сожалению, цены на грануляторы не самые низкие, поэтому не все фермеры могут позволить себе их приобрести. Но если есть техническая смекалка и старая советская мясорубка, то можно попробовать сделать свой небольшой прибор для изготовления гранул.

Принцип работы гранулятора для комбикорма

Прежде чем заняться модернизацией мясорубки, рассмотрим, как же работают заводские приборы. Основными компонентами его являются:

бункер для засыпки сырья;
подающий механизм;
матрица для формирования гранул;
нож для резки;
приёмный бункер для готового комбикорма.

Кормосмесь загружается в стартовую ёмкость. Влажность сырья не должна быть ниже 12%, иначе на выходе всё просто рассыплется в порошок. Следует следить, чтобы все компоненты были одинакового помола, тогда гранулы получатся особенно качественными и ровными.

Гранулированный комбикорм ссыпается в бункер или мешки. Теперь его можно использовать для кормления животных или для продажи.

Как сделать гранулятор своими руками из мясорубки

Теперь, когда принцип работы заводских устройств нам понятен, можно попробовать сделать аналогичное приспособление самостоятельно. Разумеется, из мясорубки не получится промышленного гранулятора, но для нужд небольшого подсобного хозяйства он вполне подойдёт.

Материалы и инструменты

Нам понадобится:

Если всё вышеуказанное есть в наличии, то можно приступать к изготовлению простейшего электрического гранулятора.

Этапы изготовления

Процесс изготовления гранулятора из мясорубки своими руками не так сложен:

Прежде всего нужно разобрать мясорубку. Ручка, решетка, ножи и крышка нам не понадобятся.
Теперь избавляемся от лишних рёбер на шнеке, и растачиваем горловину под размер матрицы.
Далее, возвращаем шнек на место и привариваем к нему шкив для ремённой передачи.
Если есть готовая фабричная матрица от гранулятора, то вставляем её на место решётки мясорубки и устанавливаем лезвие-отсекатель.
Если готовой матрицы нет, то её можно изготовить самостоятельно из стальной шайбы. Насверливаем отверстия нужного диаметра и затем растачиваем их до гладкости на станке.
Просверливаем в ножках мясорубки отверстия и надёжно фиксируем её на станине, там же размещаем двигатель и дополнительные шкивы.
Размещаем ремни, розетку и провода.
К верхнему раструбу мясорубки привариваем дополнительный контейнер для того, чтобы было удобнее загружать сырьё. Это может быть воронка от старого водостока, старая металлическая ёмкость или канистра.
Снизу на выходе привариваем защитный кожух, чтобы случайно не повредить нож или пальцы. Также можно установить небольшой пандус с бортиками, чтобы направлять гранулы в приёмный бункер.
Далее, проводим пробный запуск нашей конструкции. Сперва внимательно слушаем работу его на холостом ходу: нет ли посторонних скрипов, треска или вибрации.
Затем запускаем партию сырья и оцениваем результат работы при нагрузке, а также качество готового продукта.

Польза и достоинства самостоятельно изготовленного гранулятора из мясорубки

Если вам повезло и вы умеете обращаться со сваркой, токарным станком и электрикой, то реальная экономия обеспечена. В среднем, заводские грануляторы стоят от 100 тысяч рублей и выше. Неподъёмные суммы для мелких фермеров. При этом покупать готовый гранулированный комбикорм не только дорого, но и рискованно. Ведь никогда не знаешь, что там в составе на самом деле и, не подохнет ли живность от такого корма.

Для подсобного хозяйства гранулятор из мясорубки — настоящая находка! Он способен приготовить нужное количество гранул из любого подручного сырья (зерновой дроблёнки, травяной, рыбокостной или мясокостной муки, отрубей).
Также можно добавить в будущий комбикорм мел, витамины, рыбий жир, мелассу и многое другое, от чего он станет только питательнее.

Кто хоть однажды вёл откорм на собственноручно приготовленных смесях, тот никогда не вернётся к покупным. Состав вроде одинаковый, а откорм идёт в несколько раз эффективнее.

Наличие собственного гранулятора помогает в значительной степени сэкономить на покупке гранулированных кормов, которых для содержания большого хозяйства нужно не так уж и мало. Чтобы купить собранный на заводе аппарат, также придется немало потратиться. Такое приобретение со временем все же окупит себя. Но зачем тратить значительные денежные суммы, если вполне возможно собрать гранулятор кормов своими руками?

Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься. Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Пошаговая инструкция сборки гранулятора с плоской матрицей

Гранулятор состоит из следующих элементов:

каркас;
корпус;
двигатель;
рабочий узел (включает в себя редуктор, основной вал, плоскую матрицу и цилиндрические катки).

Для изготовления некоторых деталей гранулятора необходимо подготовить такие материалы
:

стальные или металлические листы;
металлические уголки;
лист жести;
толстый литой металлический лист (пригодится при самостоятельном изготовлении матрицы);
ролики, имеющие зубчатую поверхность (выполняют роль катков);
сварочный аппарат и защитная маска к нему.

Видео — Как это работает? Гранулятор с плоской матрицей

Самостоятельное изготовление указанного аппарата осуществляется по следующей инструкции.

Шаг 1.
Подготовьте каркас – он должен быть крепким и надежным. Ведь во время работы ему придется выдерживать значительную нагрузку: сильные вибрации и вес сырья. Для изготовления можно использовать металлические уголки. В случае их отсутствия станина может быть сварена из стали. Подойдут листы прямоугольной формы. Сечение листа должно быть равным 25 х 40 мм. Используя болгарку, его раскраивают на отдельные элементы, а после этого собирают из них необходимое основание для гранулятора и соединяют все части между собой, используя сварочный аппарат. Каркас должен иметь форму рамы. На нем будут далее закрепляться все остальные части гранулятора.

Если необходимо, чтобы аппарат возможно было передвигать с места на место, к нижней части каркаса можно прикрутить несколько колесиков на каждой нижней стороне металлической рамы.

Шаг 2.
После подготовки каркаса гранулятора, на нем необходимо правильно закрепить рабочий узел. В него входит редуктор, а также матрица и несколько шестеренок. Матрица также может быть изготовлена самостоятельно. Для этого можно использовать литой металлический диск, толщина которого будет более 8 мм. Но при желании данную составляющую можно и приобрести в специализированном магазине.

Шаг 3.
По всему периметру указанного металлического диска проделывают отверстия, толщина которых должна составлять около 10 мм. Важно чтобы ширина подготавливаемых отверстий соответствовала размеру пеллет. Отверстия необходимо проделывать в виде усеченного конуса – тогда обжимание кормовых гранул будет происходить постепенно. Тогда независимо от типа используемого сырья гранулы будут иметь более высокое качество благодаря повышенной плотности.

Видео — Замер зенковки матрицы гранулятора

Шаг 4.
В середине подготовленной плоской матрицы необходимо проделать также дополнительное отверстие с пазом, предназначающееся для крепления матрицы на основной вал. Паз позволит сделать крепление более надежным. Редуктор устанавливается в нижнюю часть корпуса будущего гранулятора. Прикрепить его необходимо используя шпонку. Функция редуктора заключается в подаче двигательной силы от установленного двигателя к валу, который в свою очередь отвечает за вращение матрицы и катков. А уже к установленному редуктору крепится вал (перпендикулярно относительно редуктора).

Шаг 5.
Готовую плоскую матрицу необходимо установить в корпус гранулятора, на установленный вал. Изготовить корпус можно из жестяной трубы.

Ее размер подбирается в соответствии с размером матрицы, учитывая, что последняя должна вращаться в нем беспрепятственно. Это значит, что между стенками полого корпуса и самой матрицей должен существовать небольшой зазор. Саму матрицу устанавливают на одном уровне с верхней гранью корпуса гранулятора. Ее верхняя поверхность должна образовать одну ровную плоскость с гранью корпуса. Крепеж матрицы может быть подвижным или неподвижным и тогда вращаться будут лишь катки, прожимая сырье в отверстия матрицы. А можно сделать подвижными и матрицу, и катки – тогда производительность собираемого агрегата значительно повысится.

Шаг 6.
Редуктор аппарата и его корпус последнего соединяют друг с другом при помощи болтов. Но чтобы такой крепеж был возможен, по обеим внешним сторонам редуктора приваривают металлические «ушки» и сверлят в них отверстия для будущего крепежа. В дальнейшем при каких-либо засорениях изготовленный самостоятельно аппарат можно будет беспроблемно разобрать и прочистить все детали.

Шаг 7.
Над матрицей, в перпендикулярном положении относительно основного вала и редуктора, устанавливают цилиндрические катки.

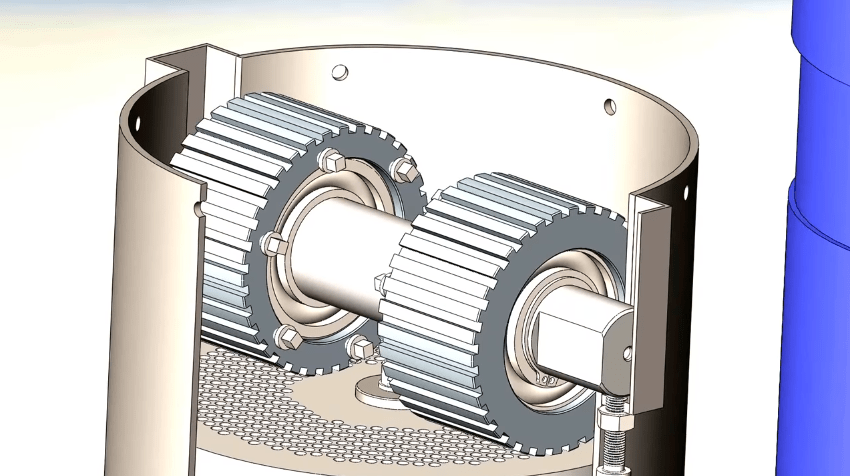

Катки или ролики

Их предназначение заключается в продавливании сырья через конусообразные отверстия, имеющиеся в матрице. Размер катков должен быть соответствующим размеру установленной матрицы – они должны продавливать поступаемое сырье абсолютно через все отверстия, имеющиеся в литом диске. Их крепят к валу при помощи подшипников. Необходимую силу прижатия цилиндрических катков к матрице регулируют благодаря установленной на них гайке с резьбой.

Шаг 8.
Над плоской матрицей и установленными над ней катками располагают емкость для засыпания первоначального сырья. Его можно сварить из тех же стальных листов. Форма загрузочного отверстия не имеет значения – она может быть квадратной, прямоугольной, трапециевидной или конусообразной. С этой целью можно использовать и обычное металлическое ведро, вырезав болгаркой его днище. Размеры данного загрузочного отсека обычно как раз рассчитываются на загрузку одного ведра сырья.

Шаг 9.
После того, как собрана основная конструкция гранулятора, можно приступать к крепежу электрического мотора с необходимой производительностью – она должна составлять не меньше, чем 25 кВт. Если у вас нет нового двигателя, смело можете использовать мотор от исправного пылесоса. Также может подойти двигатель от стиральной машины. Электрический мотор соединяют с редуктором, который в свою очередь заставляет двигаться вал. Осуществляют данное действие с использованием ременного или цепного привода. После прикрепления электрического двигателя, необходимо тщательно проверить все крепежи. Так как во время работы плохо прикрепленный двигатель может просто сорваться с конструкции, и повлечь за собой срыв других деталей.

Шаг 10.
Для удобства к корпусу гранулятора можно приварить металлический короб, предназначающийся для готовых гранул. Для того чтобы гранулы можно было удобно ссыпать из аппарата в какую-либо емкость, в коробе можно сделать открывающуюся дверцу с защелкой или придумать другое приспособление. Но если нет желания лишний раз возиться, готовые гранулы можно собирать в любую подходящую для этого тару – достаточно просто подвинуть ее так, чтобы из корпуса гранулятора все ссыпалось в нее и не рассыпалось по полу.

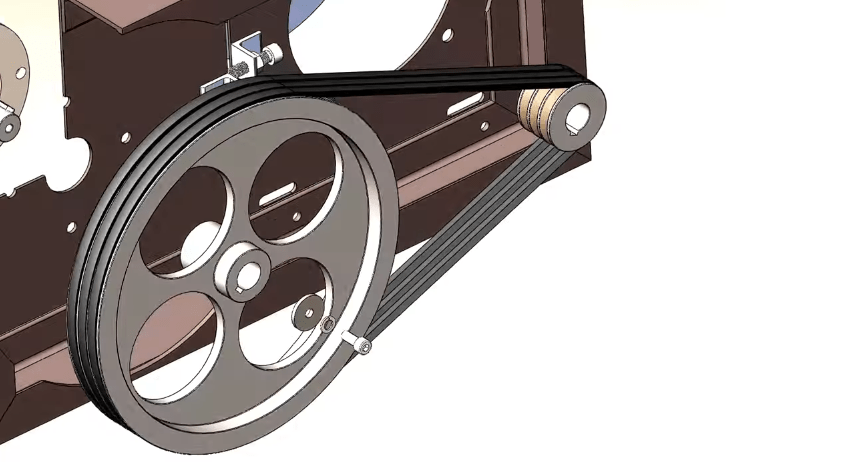

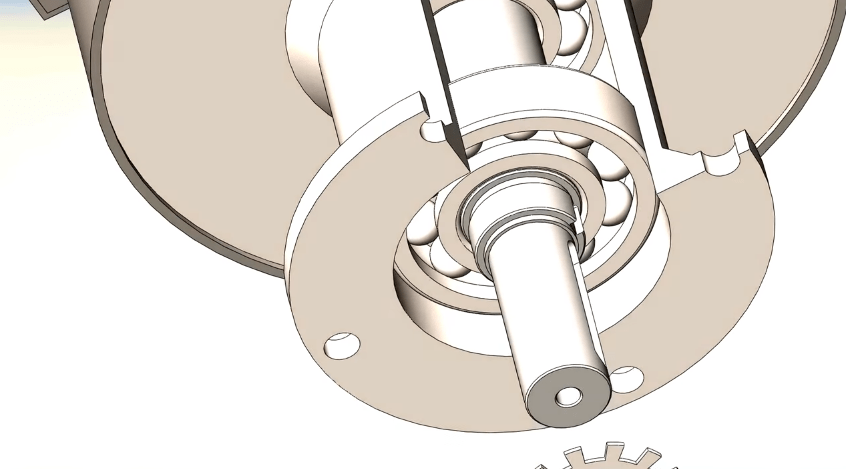

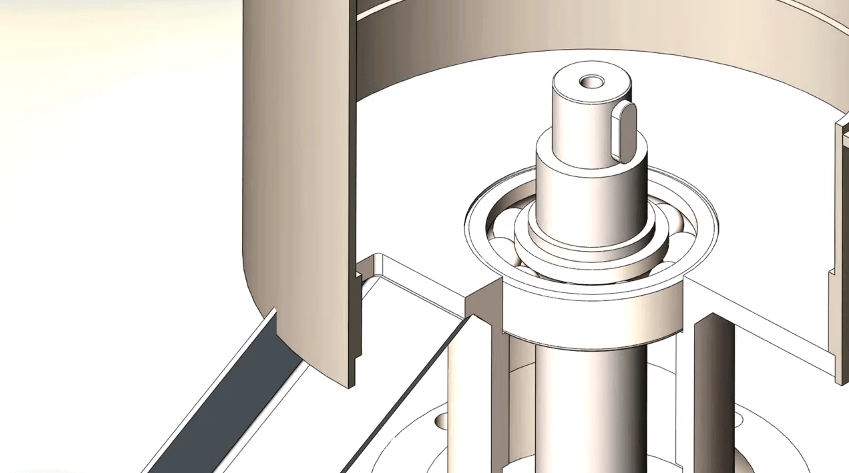

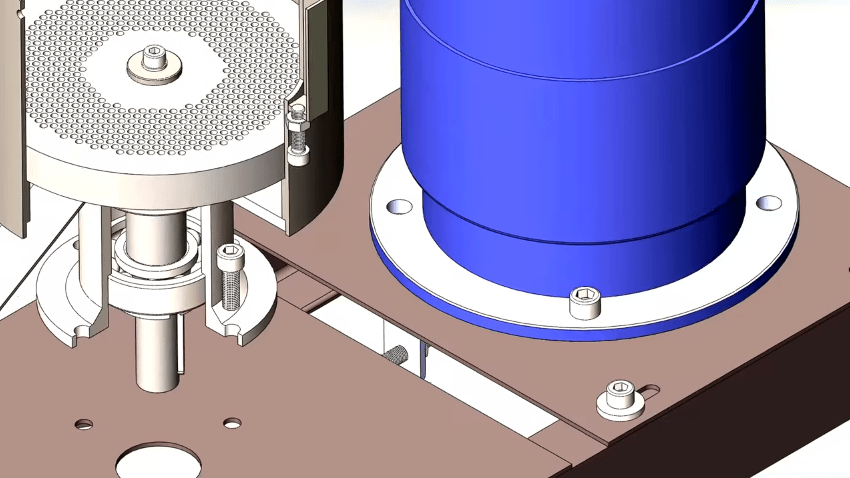

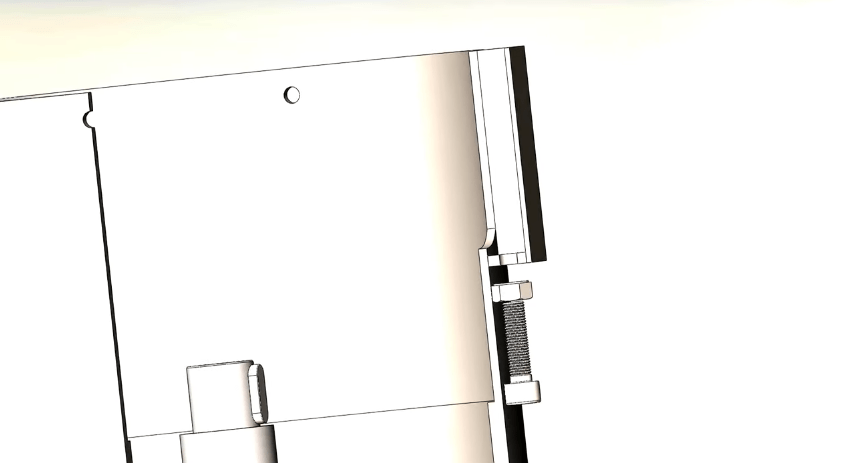

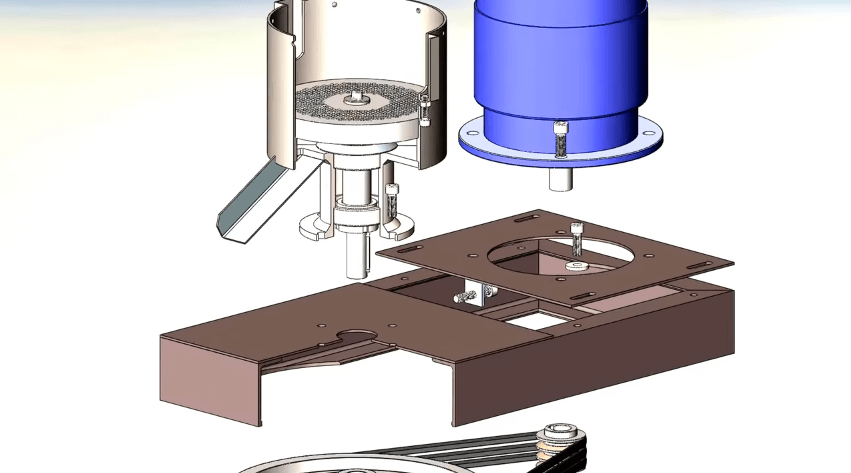

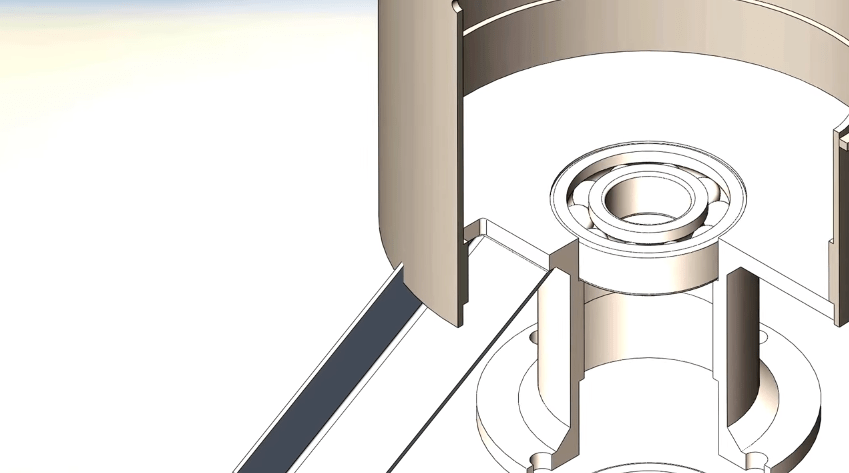

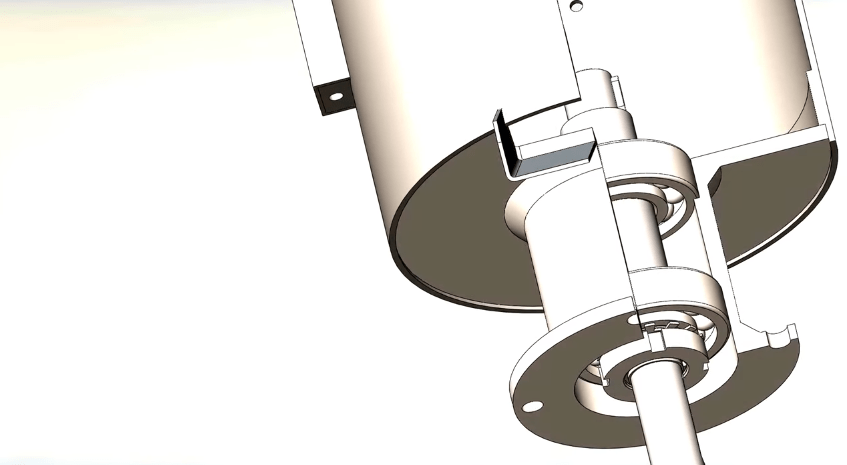

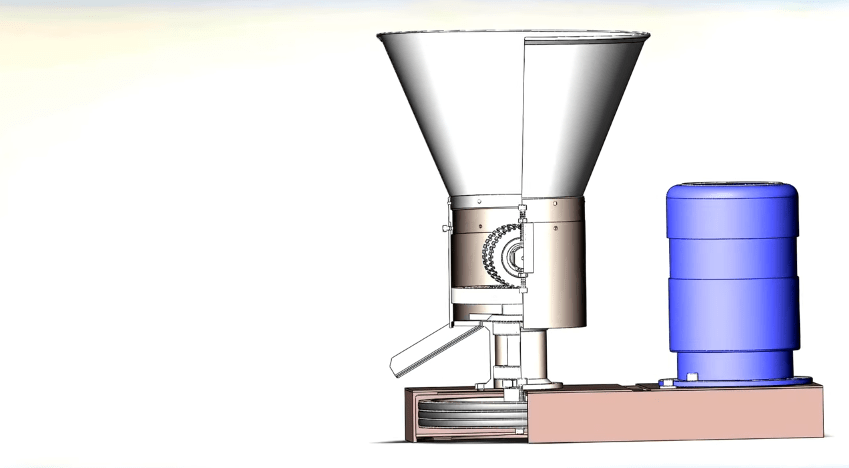

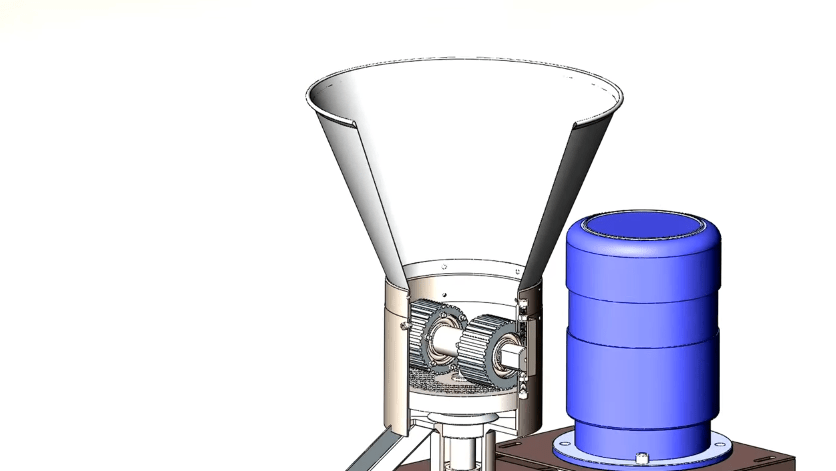

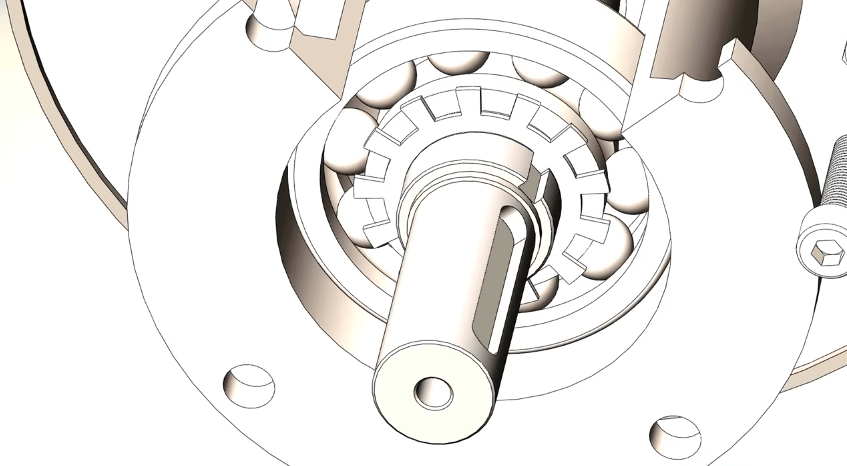

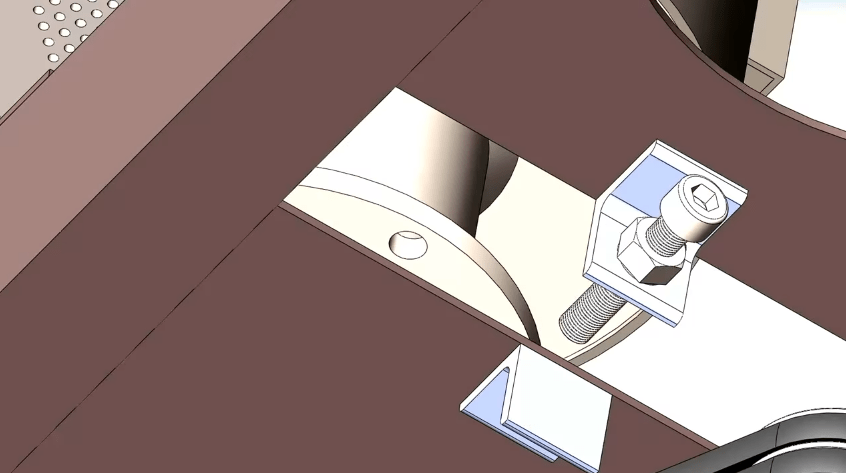

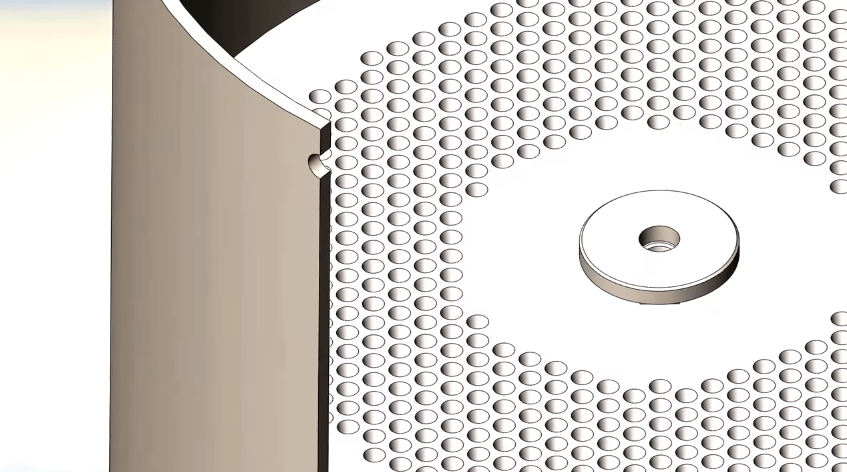

Чертежи. Пошаговая сборка гранулятора

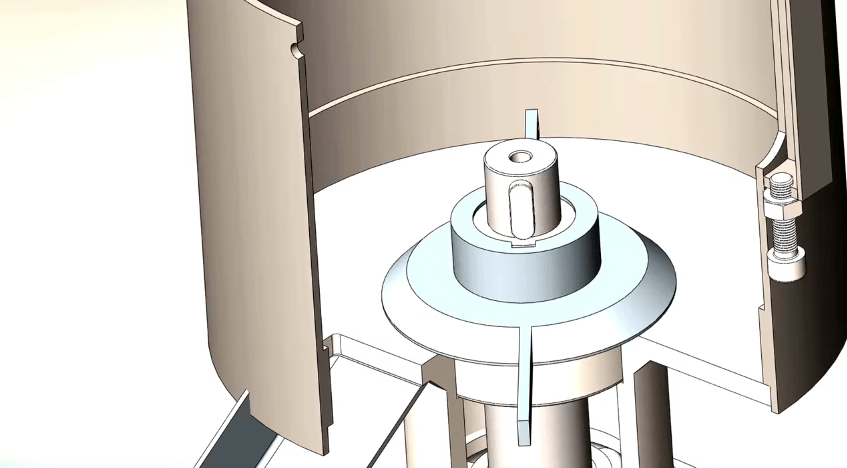

4. Установка шайбы

Видео — Гранулятор с плоской матрицей

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

матрица;
каркас;
электрический двигатель;
ремень;
шнек;
2 шкива.

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Видео — Шнек

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

Неоспоримая польза гранулятора

Комбикорм для животных, который находится в гранулированном виде, считается более питательным. Он лучше остальных типов кормов усваивается животными. А как следствие позволяет им расти и набирать вес намного быстрее, нежели те животные, которые питаются обычными кормами.

Гранулирование кормов позволяет создать уникальные питательные композиции, объединяющие в себе множество полезных элементов. Ведь в гранулятор можно засыпать не только зерновые культуры, но и растения. Это позволяет на выходе получить гранулы, богатые частицами используемых растений. Соответственно животные во время питания получат огромный запас витаминов, клетчатки, белка и растительных волокон. Также в таком виде корма содержатся значительные протеиновые запасы. Помимо этого имеются антиоксиданты и другие полезные элементы, с регулярным употреблением которых организмы животных крепнут намного быстрее.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Таблица. Сравнение затрат на отопление

100	150	200	250	300	350	400	500	700	1000
4,9	7,4	10,3	12,3	14,7	17,2	19,6	24,5	34,3	49
172700	25906	34542	43177	51800	60449	690084	86355	120800	172711
2396	3594	4792	5990	7189	8387	9585	11980	16774	23963
3,3	4,9	6,6	8,2	9,9	11,5	13,1	16,4	23	32,9
13,5	20,2	27	33,7	40,4	47,2	53,9	67,4	94,4	134,8

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;
получить возможность использовать гранулятор не только по прямому предназначению, но и еще как машину для изготовления древесного топлива;
в гранулятор можно переделать даже мясорубку.

Гранулятор кормов — очень удобное приспособление

На деревообрабатывающем производстве ежедневно образуются отходы. Им можно найти применение, например: изготовить пеллеты из опилок, которые послужат топливом для обогрева помещений. Если даже открыть бизнес, то это будет доходное дело, потому что сырье достается недорого либо бесплатно. А гранулы из опилок пользуются спросом из-за множества преимуществ:

Топливные гранулы являются практичными, удобными в хранении, транспортировке и использовании.
Опилки – это доступные отходы на деревообрабатывающих предприятиях, которые после процесса прессования увеличивают свою теплотворную способность, а главное, обладают наименьшей зольностью.
Во время производства не добавляются химикаты, поэтому гранулы отличаются экологичностью.
Пеллеты можно изготавливать в домашних условиях и существенно экономить на топливном материале.

Немаловажно то, что в процессе хранения они занимают мало места в помещении, если сравнивать с углем или дровами. Пеллеты можно разложить по мешкам либо целлофановым пакетам и складировать.

Древесные отходы для изготовления гранул удобны, легко добываемы, но при этом они должны соответствовать нескольким требованиям:

Чтобы получить топливо хорошего качества, следует использовать опилки, получаемые из дерева мягкой породы.
Исключено применение щепок или обломков, желательно делать гранулы из отходов среднего размера.
Опилки с влажностью около 15% хорошо гранулируются и дают максимум тепла при сжигании, в случае избытка влаги, наоборот, не прогревают помещение.

Важно! Перед тем как приступить к производству, требуется подготовить сырье, чтобы на выходе получить качественные древесные гранулы.

В промышленности древесные гранулы изготавливают из разнообразного сырья:

Древесные отходы: опилки, щепа;
Солома, получаемая из зерновых культур;
Отходы подсолнечника либо шелуха гречишная;
Куриный помет.

Обычно производят пеллеты из древесных отходов. Гранулы, полученные из соломы, подсолнечника либо гречихи отличаются дешевизной и низким качеством из-за зольности. Спросом среди покупателей пользуются пеллеты из опилок.

Производство

Изготовление пеллет – это переработка отходов, остающихся при изготовлении пиломатериалов. Давайте выясним, какое оборудование понадобится для их производства.

Этап №1. Изначально подготавливается сырье путем дробления щепы и крупных отходов. Делают это при помощи автоматизированной дробилки, которая на выходе дает опилки размеров в 4 мм.

Машину-дробилку для домашнего пользования можно приобрести либо сделать своими руками.

Этап №2. Необходимо просушить сырье с помощью сушилки. Для этого понадобятся:

Сушильный барабан
Сушилка аэродинамического либо ленточного типа
Пневмосушилка
Диспергатор

Для испарения избыточной влаги нужна тепловая энергия, поэтому для прессования качественных гранул требуется изготовление сушилки с функцией подогрева.

Этап №3. Основная задача: как сделать пеллеты? Для операции потребуется станок – пресс-гранулятор.

Как сделать гранулятор комбикорма из мясорубки?

Агрегат имеет матрицу, которая может быть цилиндрической либо плоской. Для производства больших объемов древесного топлива применяют цилиндрический станок, который изготовить самому очень сложно. А станок плоского типа как раз наоборот – легок в сборке и отлично подойдет для изготовления топливного материала для личного пользования.

Этап №4. Упаковка полученной продукции. После остывания гранул их расфасовывают в плотные целлофановые пакеты, чтобы избежать деформации упаковки и появления сырости.

В итоге пеллеты, сделанные в домашнем хозяйстве, являются экономически выгодным делом, с учетом того, что сырье сухое, а пресс-гранулятор собран с минимальными затратами. Если комплексное оборудование для производства пеллет из опилок делается на заказ, не собственноручно, а приобретается, вам придется потратиться.

Если рассматривать широкое производство с целью заработка, оборудование собственного изготовления не подойдет. Здесь нужно задуматься о первоначальном вложении в комплект техники.

Советы начинающим производителям древесных гранул

Если вы решили всерьез заняться производством и продажей пеллет в больших объемах, то принять во внимание нужно несколько советов:

Перед началом работы важно найти постоянный источник древесных отходов, чтобы ваша деятельность была стабильной и без застоев производства. В случае перебоев с доставкой опилок, работа может встать – вы потеряете доверие и свою клиентуру.
При покупке оборудования не стоит экономить и брать б/у технику. Она может выйти из строя в самый неподходящий момент.
Выбирая участок расположения завода, предприятия, стоит задуматься о рабочем персонале, о том, как они будут добираться до работы: ходят ли автобусы, маршрутки в эту сторону.
Важно собрать необходимый пакет документов до начала запуска производства, чтобы избежать проблем с законом.

Затраты

При составлении и расчете бизнес-плана стоит учесть такие пункты по расходам:

Аренда здания либо большого помещения;
Зарплата рабочим;
Закупка комплексного оборудования;
Сырье;
Оплата коммунальных услуг;
Налоги, отчисления в пенсионный фонд;
Расходы по транспортировке сырья и готовой продукции.

Сбыт продукции

В любом бизнесе нужны стабильные каналы сбыта продукции. Собрав свою базу клиентов, вы сможете расширять дело и объемы производства.

Точкой сбыта могут быть строительные магазины, рынок, сайт в интернете. Наиболее выгодно заключать сделки с оптовиками и сбывать продукцию большими партиями. Не стоит забывать, что древесные гранулы – экологически чистый товар, который пользуется спросом в зарубежных странах. Важно не расслабляться и пополнять базу клиентов: размещайте объявления и звоните владельцам торговых точек с большей проходимостью людей. Ваш доход зависит от того, какой объем продукции будет продан.

Вывод таков: если запускать предприятие по производству пеллет – это перспективно и выгодно, можно зарабатывать приличные деньги. Тем более что экологически чистое топливо в наше время востребовано. Стоимость продукции растет, а при грамотно составленном бизнес-плане вы получите успешно развивающееся дело.

Предыдущая статья:
Устройства альтернативной энергетики для частного дома
Следующая статья:
О новых технологиях в энергетике

На ту же тему

Матрица и ролики для гранулятора: купить все комплектующие в одном месте

В нашем интернет-магазине всегда в наличии множество оборудования для гранулирования и комплектующих запчастей на самые популярные модели. Мы предлагаем матрицы, ролики
и другие детали для гранулятора
только от производителя. Это гарантирует оригинальное качество отдельно взятой запчасти.
Особым спросом пользуются надежные и эффективные матрицы от немецкого производителя «Muench edelstahl». Компания уже более 30 лет занимается выпуском высококачественного гранулированного оборудования.

При производстве матриц используются самые последние разработки, что продлевает детали срок службы более чем в два раза по сравнению с другими марками. Все запчасти изготовлены точно в соответствии с документацией и характеристиками, указанными на сайте.

Преимущества комплектующих от компании «Дарлит»:

надежность и долговечность каждой запчасти;
оригинальное качество завода-производителя;
низкая стоимость продукции;
наличие всех необходимых сертификатов качества.

Клиенту мы гарантируем бесперебойную поставку комплектующих в нужном объеме и ровно в оговоренные сроки.

Матрица, ролики для гранулятора любой модели

У вас никогда не будет проблем, связанных с неисправностью оборудования. В нашем магазине широкий ассортимент всех необходимых деталей от лучших мировых производителей. Опытные менеджеры помогут каждому клиенту идеально подобрать матрицы и ролики для гранулятора конкретно для вашей модели. Доставка осуществляется в любой регион России, что делает наш сервис оптимальным для жителей всех регионов.

Преимущества работа с магазином «Дарлит»:

Бесперебойная поставка запчастей по всей РФ.
Оригинальное качество от завода-производителя.
Оптимальная цена без наценки посредников.
Бесплатная консультация от опытных менеджеров.

Для нас важно не только качество нашей продукции, но удобство сервиса для покупки необходимого товара. С каждым днем мы стремимся сделать его более доступным для наших клиентов.

Как сделать самодельный гранулятор для комбикорма

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

максимальное передаточное отношение клиноременной передачи – не более 6.
угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Корпус клиноременной передачи (основание).

Привод матрицы гранулятора.

Ролики гранулятора.

Загрузочный бункер.

Электродвигатель АИР 100L8.

Подвижная пластина крепления электродвигателя.

Устройство натяжения ремней.

Клиноременная передача.

Чертеж гранулятора
.

Чертеж привода матрицы гранулятора.

Корпус.
Лопатка.
Матрица.
Шайба.
Винт с внутренним шестигранником DIN 4762 — М8 х 20.
Шайба пружинная стопорная DIN 128 — А8.
Шпонка призматическая DIN 6885 — А8 х 7 х 22.
Гайка DIN 44232 — М8.
Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
Шайба стопорная DIN 6731 — 32.
Гайка специальная DIN 1804 – М32х1,5.
Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Источник

виды, размеры, место расположения, как сделать своими руками

Пеллетные котлы удобны тем, что могут длительное время работать в автономном режиме. Для бесперебойной работы им необходима только гарантированная и равномерная подача топлива. Для хранения и подачи пеллет используют бункеры. Они бывают двух типов: встроенные в котел и отдельно стоящие, их называют еще «наружные» или «внешние».

Встроенные располагаются в котле. Их недостаток – малый объем и, следовательно, малое время работы без дозагрузки топлива. Преимущество – нет необходимости думать, куда поставить или где сделать бункер.

Встроенный бункер для пеллет имеет небольшой объем

Конструкции внешних бункеров для пеллет

По большому счету и размер, и форму, и тип бункера выбираете исходя из своих желаний и возможностей. Бункером может быть небольшой ящик из железа или даже фанеры определенной формы, к которому подведена труба со шнековым устройством. Есть тканевые модели, которые крепятся к металлическому каркасу, есть целые комнаты, выделенные для хранения пеллет, есть пластиковые емкости разных объемов. И все это бункеры. В принципе неважно из чего сделано хранилище. Важно чтобы оно располагалось недалеко от топки: длина трубы со шнековым устройством ограничена – не более 10 метров. Больше при таком способе подачи делать не рекомендуют, иначе пеллеты при транспортировке разрушаются и в топку попадает много пыли, что снижает эффективность работы пеллетного котла.

Бункер для хранения пеллет может быть металлическим, пластиковым, деревянным, из ткани, это может быть целое помещение

Шнек – это винт, наподобие того, который есть в мясорубке, только больших размеров. Располагается он в трубе, которая ведет от бункера к топке. Шнек включается, захватывает часть пеллет и подает их в топку, его работой управляет специальный электронный блок котла.

Есть еще один способ подачи пеллет – при помощи компрессора. В этом случае длина «топливопровода» гораздо больше – 80 метров, но оборудование потребуется мощное и надежное, а значит – дорогое.

Бункер для хранения пеллет оснащается шнеком

Размеры бункера для пеллет подбираете исходя из того места, которое вы можете под него отвести и желаемого срока между загрузками топлива: чем больше помещается пеллет, тем реже их нужно засыпать. Форма обычно выбирается так, чтобы оптимально использовать имеющуюся площадь. Есть множество фирм, которые не только продают стандартные готовые емкости, но и изготавливают под заказ по вашим размерам и требованиям. Чтобы рассчитать нужные вам габариты учтите, что в среднем
одна тонна пеллет помещается в хранилище объемом 2м³. Несложно подсчитать, что, например, бункер для пеллет на 5 тонн должен иметь 10 кубов, а для 25 килограмм на один день (максимальный дневной расход небольшого котла) понадобится куб со стороной 40 см.

Конструкции бункеров для пеллет могут быть различными

Где может располагаться бункер

При устройстве или выборе бункера для пеллет вы определяете, где будет он находится самостоятельно. Его можно расположить в одном помещении с котлом, в соседней комнате, он может находится на улице или в другом здании. Важно, чтобы было выдержано расстояние (10 или 80 метров в зависимости от способа подачи).

Сделать бункер для пеллет своими руками совсем несложно

Вне зависимости от того, где будет оборудовано хранилище пеллет, оно должно защищать топливо от попадания влаги: при повышенной влажности гранулы разрушаются, а также снижается количество выделяемого ими при сгорании тепла. Потому для этих целей сырые помещения непригодны. Если вы решили установить или устроить бункер для хранения пеллет на улице, вам придется позаботиться о его герметичности.

Как сделать

Самостоятельное изготовление емкости особых сложностей не представляет. Можно сделать каркас из металлического уголка, обшить его досками, фанерой, приварить к уголку металл соответствующей формы и т.п. На что нужно обратить внимание при разработке конструкции, так это на то, что большая часть бункеров имеет хотя-бы одно наклонную стенку, что гарантирует равномерное ссыпание гранул. Больше сложностей может оказаться со шнековым устройством, но всегда можно купить готовое. Это все равно будет дешевле, чем покупать фирменный. Например, бункер MAFA Mini — объем 300л стоит 500 евро, бункер той же фирмы, но объемом 750 литров стоит уже 900 евро.

Бункер для пеллет несложно изготовить своими руками

Для изготовления шнекового устройства нужны: шнек требуемой длины и диаметра 75-100мм (2), металлическая труба большего диаметра, чем шнек (1), двигатель, который управляется от горелки (3). Внутрь трубы вставляем шнек, подключаем мотор, трубу заводим в отверстие в нижней части бункера для пеллет.

Шнековое устройство

В изготовлении бункера для пеллет особых сложностей не предвидится. Не нужна тут ни особая техника, ни какие-то сверхъестественные способности. Иногда возникает так называемый эффект «запирания», когда пеллеты «зависают» на какой-то высоте. Решается проблема «ворошилкой»: небольшого диаметра труба, к которой приварены не очень длинные куски проволоки. Эта «ворошилка» подключается к отдельному мотору.

Бункер для пеллет с «ворошилкой»

При желании наличие/отсутствие пеллет в бункере можно контролировать специальными датчиками. Но такая возможность обычно реализуется в бункерах больших объемов, которые редко посещаются и проверяются. Какие пеллеты бывают, в чем их отличие, читайте в статье Пеллеты для отопления: виды и особенности использования.

teplowood.ru

Самодельный пеллетный котел своими руками

Из всех водогрейных отопительных установок, сжигающих различные виды твердого топлива, самым совершенным по праву считается пеллетный котел. И неудивительно, ведь эффективность сжигания пеллет очень высока, а степень автоматизации агрегата позволяет не вмешиваться в его работу неделями, только бы хватало объема загрузочного бункера. Но все эти достоинства оборачиваются и другой стороной – приличной стоимостью оборудования, в число которого входит не только сам отопитель, но и топливный бункер со шнековым конвейером. Однако, есть возможность стать счастливым обладателем столь высокотехнологичного агрегата, заплатив за него вдвое дешевле. Для этого придется сделать пеллетный котел своими руками, эту тему мы и разберем в данном материале.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

ретортные;
факельные.

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

Примечание. Горелки факельного типа применяются чаще ретортных, так как у последних случаются проблемы с подачей пеллет низкого качества. Для сборки котельной установки своими руками также предпочтительнее использование факельного горелочного устройства, ниже мы обоснуем почему.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Примечание. Многие производители используют топливный бункер, закрепленный прямо над патрубком горелки, что позволяет пеллетам самостоятельно ссыпаться в него без дополнительного конвейера.

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

жаротрубный;
водотрубный.

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Обвязка пеллетного котла

На практике монтаж пеллетного котла мало чем отличается от установки других твердотопливных «собратьев». Тут основная задача – правильно разместить все оборудование вместе с устройствами топливоподачи. Помните, что между блоками агрегатов требуется соблюдать проходы шириной не менее 700 мм, а перед лицевой панелью агрегата должно быть пространство 2 м.

Если при розжиге любого твердотопливного котла после остановки внутрь подавать теплоноситель из системы отопления, то на внутренних стенках топки образуется токсичный конденсат вперемешку с золой и сажей. Чтобы не допустить этого процесса, со временем разрушающего металл, при монтаже используются схемы обвязки пеллетных котлов со смесительным узлом.

Здесь главную роль играет трехходовой клапан, чьей задачей является не допустить попадания в рубашку агрегата теплоносителя из системы до тех пор, пока он не прогреется. В это время вода, побуждаемая насосом, циркулирует по малому кругу из подающего трубопровода прямо в обратный через трехходовой клапан. Как только она достигнет установленной температуры, клапан начнет подмешивать в обратку воду из системы, в конце концов перекрыв движение по малому кругу. При этом обвязка котла, работающего на пеллетах, должна предусматривать установку насоса на обратном, а не подающем трубопроводе. Не следует забывать и о группе безопасности с предохранительным клапаном и манометром, которую нужно ставить на выходном патрубке отопителя.

Заключение

Как показывает практика, самодельные котлы, работающие на пеллетах, по своему КПД уступают установкам заводского изготовления, зато превосходят их доступной стоимостью и надежностью. Последняя достигается толщиной конструктивных элементов из металла.

cotlix.com
