Бункер для удобрения на картофелесажалку своими руками

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля  мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

• Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

• Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

• Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

• Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

• 4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

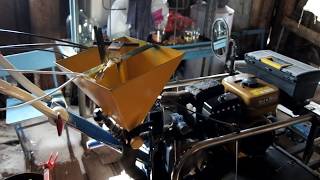

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.


  Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

• Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
• Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
• Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
• Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
• В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
• Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

  Колеса от старой техники

• В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
• На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
• Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
• Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
• Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
• Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.


  Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Узнайте более подробно как сделать картофелесажалку для мотоблока своими руками: размеры, чертеж, картинки.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Читайте также как сделать самодельные трактора своими руками.

Сельскохозяйственная техника является очень востребованной в условиях сельской местности. Но иногда возникает необходимость в выполнении особых задач. Для этого сельхозтехнику оснащают специальным навесным оборудованием.

Не стоит думать, что, имея мотоблок или мини-трактор, вы сможете выполнить любую задачу, связанную с работой на земле.

Если, скажем, вам потребуется постричь газон или посадить картофель, то одной этой техники будет недостаточно для выполнения подобных операций.

Землю чаще всего обрабатывают, чтобы посадить в неё картофель. Большинство из нас привыкли это делать вручную. Однако мини-трактор или мотоблок может заметно упростить выполнение этой задачи. Ведь при правильном подходе эту технику можно переоборудовать в картофелесажалку. Но нужно сразу приготовить к тому, что сделать это будет непросто. Сперва придётся овладеть определенными знаниями и умениями, чтобы можно было успешно выполнить эту работу.

Разновидности

Современные картофелесажалки для мотоблока могут отличаться по различным параметрам. И чтобы лучше себе представлять, на что способна каждая модель, рассмотрим их поподробнее.

На основании такого признака, как тип технологического процесса, картофелесажалки можно разделить на следующие виды:

• Устройства, которые могут осуществлять посадку пророщенных клубней. Эти аппараты могут работать с плодами, имеющими развитые ростки, которые обычно прорастают примерно через 20 дней с момента их высадки в землю.
• Картофелесажалки, позволяющие сажать непророщенные клубни. Создать идеальные условия хранения картофеля удается не всем. И часто это приводит к тому, что у них образуются ростки. Чтобы подобного не происходило, как раз и следует использовать такие устройства.
• Картофелесажалки смешанного типа.

Ещё картофелесажалки можно разделить по количеству рядов. Принято выделять:

• Однорядные. Подобное навесное оборудование устанавливается путем соединения с мини-трактором. Они оборудованы одним резервуаром для картофеля. Как правило, подобный бункер вмещает в себя порядка 140 кг клубней.
• Двухрядные. В конструкционном плане они не отличаются от устройств первого типа. Объединяет их то, что они предназначены для посадки картофеля на участках небольшой площади, на которых они могут двигаться со скоростью не более 15 км/ч. Но поскольку они имеют небольшие размеры, это обеспечивает им куда большую мобильность в отличие от аналогов.
• Четырехрядные. Эти устройства можно использовать для посадки картофеля на участках площадью 2 га. Вся работа займет не более 1 часа. Эти устройства оснащены бункером, имеющим вместимость около 550 кг. Также они дополнительно оборудованы четырьмя элементами высадки.

Еще картофелесажалки можно разделить на основании типа их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Инструкция

У многих садоводов, которых заинтересовала картофелесажалка, возникает немало вопросов, касающихся ее изготовления своими руками по готовым чертежам. В принципе эта задача не такая сложная. Нужно просто следовать указаниям чертежей, чего будет достаточно для того, чтобы изготовить работоспособный агрегат.

Материалы

Любому владельцу по силам сделать самостоятельно картофелесажалку. Дело в том, что с этой задачей может справиться каждый, даже если у него нет специализированных комплектующих и инструментов.

Чтобы изготовить самодельную картофелесажалку для мотоблока, необходимо подготовить следующие материалы:

• Рама, основу которой образуют металлические трубы и уголки, посредством которых будут монтироваться к ней и другие элементы конструкции.
• Бункер. Ёмкость, предназначенная для закладки клубней картофеля.
• Шестерни. Рабочий элемент картофелесажалки, обеспечивающий функционирование механизма посадки.
• Металлические части, необходимые для создания лунок, которые ко всему прочему могут закапывать их после посадки.
• Колесная база.

Это обязательные элементы, которые должна иметь домашняя картофелесажалка. Их можно позаимствовать от старой сельскохозяйственной техники или изготовить своими руками. Также в процессе работы понадобится сварочный аппарат, болгарка, швеллеры, лонжероны и другие сопутствующие материалы.

При желании в дополнение к картофелесажалке можно изготовить самостоятельно и дозатор удобрений для нее. Такое устройство будет весьма удобным, ведь оно позволит сразу сажать картофель и удобрять лунки. Такая практика очень распространена, ведь при посадке картофеля ручным способом часто используется смесь золы и куриного помёта или навоз в сочетании с фосфорными удобрениями.

Однако вполне можно обойтись и без этого. Хотя всё-таки с удобрениями можно заметно улучшить результаты, ведь в результате проведения подкормок ускоряется созревание клубней, что особенно важно для нашей страны, где лето заканчивается довольно быстро.

Процесс изготовления

Чтобы создать своими руками картофелесажалку, необходимо придерживаться следующего алгоритма:

• Первым делом нужно изготовить рамную конструкцию, которая в нашем случае выступает основой для крепления других деталей. Рама будет изготавливаться из швеллеров номер 8. Из них необходимо сварить два продольных лонжерона, которые затем скрепляют друг с другом тремя поперечными стальными полосами.
• В передней части приваривают арку с вилками крепления, направленными к центральной тяге.
• Дополнительно можно установить пару стальных балок для усиления рамы. Их монтируют второй стороной к середине арки. После этого можно устанавливать опору подседельника, изготовленного из уголка 5 x 5 x 0,5 см. Его необходимо зафиксировать на лонжероне.
• Затем к наклонным балкам нужно прикрепить пластичный кронштейн посредством сварки. Впоследствии в этом месте будет крепиться резервуар для картофеля.
• Чтобы изготовить резервуар, нужно взять обычную фанеру толщиной около 12 мм. Из нее вырезаем стороны бункера. Далее их соединяем при помощи стальных углов. В целях защиты короба от влаги, его следует покрыть слоем олифы.
• В резервуар можно вставить резиновые листы. Они не дадут картофелю биться об стенки во время движения. Затем бункер фиксируется к кронштейну на 2 болта.
• Теперь необходимо закрепить в нижней части рамы колесную ось и рыхлитель. Чтобы сделать всё правильно, полезно посмотреть вначале чертежи картофелесажалки, сделанной своими руками опытными мастерами. Из них можно узнать, как будет должно выглядеть готовое изделие.
• Колесная ось в конструкционном плане включает множество разных элементов. В качестве основы для нее можно использовать металлическую трубу, на концах которой устанавливают цапфы. Трудно сказать, каких она должна быть размеров. Всё зависит от диаметра выбранной трубы.
• По этой причине цапфы обязательно подгоняют под эти размеры на токарном станке.
• В металлической трубе необходимо проделать отверстия для установки специальных штифтов с шипами. Когда они будут готовы, их обязательно заваривают.
• Установка колесной оси производится с использованием металлических прижимов. В качестве крепежей используют четыре болта M16.
• Делать колесную базу своими руками необязательно. Ее можно позаимствовать от старой техники сельхозназначения, у которой наверняка остались в пригодном состоянии колёса.
• После того как вопрос с колесами будет решен, на них приваривают ступицы, далее на них насаживают по два подшипника. После этого подшипники нужно надеть на шипы, не забыв про прокладку из войлока, которая поможет защитить их от грязи.
• Элементы, которые держат рыхлители, как правило, имеют вид квадратной конструкции, образованной стальными штангами, которые сварены между собой. На каждый конец квадрата приваривают по обойме из листовой стали 6 мм. Впоследствии внутри них будут размещены стойки культиваторных лопастей.
• Сеятель для этого устройства можно сделать из металлической трубы диаметром до 10 мм. Но учтите, что стенка трубы должна иметь толщину как минимум 3 мм. Это гарантия того, что конструкция не деформируется во время работы.
• К нижней части трубы нужно приварить бороздорез. Его делают из листовой стали толщиной 6 мм.
• Также к раме нужно приварить сиденье для оператора и подставку для ног.
• Если говорить о рамной конструкции сиденья, то его делают из уголков, которые сваривают друг с другом. Для изготовления сиденья можно использовать обычные доски, которые рекомендуется обтянуть любым имеющимся под рукой мягким материалом – например, поролоном.

В целом специалисты не сообщают точных размеров для самодельной картофелесажалки. Их нужно выбирать с привязкой к конкретным задачам. Однако если вы будете придерживаться вышеописанной схемы, то всё равно получите рабочий агрегат, который справится со своей задачей.

На основе этой схемы можно сделать самодельную картофелесажалку для Т-25. Помните, что здесь неважно, какая техника будет выполнять роль основной тяги — мотоблок или мини-трактор. Естественно, они будут отличаться друг от друга мощностью, но при этом в конструкционном плане такие картофелесажалки будут одинаковыми.

Дополнительные советы

После того как вы сделаете сажалку для мотоблока своими руками, вам необходимо узнать, как правильно сажать картофель с помощью этого оборудования:

• Прежде всего, необходимо наполнить бункер картофелем. Сверху на него укладывают несколько мешков с картошкой. Так вы сэкономите время, когда в бункере закончатся клубни и потребуются новые.
• Чтобы посадить картофель с помощью этого оборудования, это нужно делать вдвоём. Тогда один человек занимает место оператора, которое находится на картофелесажалке. Его помощник располагается на мини-тракторе или мотоблоке.
• Двигаться на картофелесажалке необходимо медленно, со скоростью не выше 1 км/ч.
• Оператор такой картофелесажалки должен периодически кидать клубни в клубнепроводы, которые находятся по обеим сторонам техники.
• Когда все лунки будут заполнены клубнями, их засыпают землей. Это легко сделать с помощью дисков, которые и были разработаны для этого. Они крутятся, в результате чего лунки засыпаются землей.

Заключение

Большинство отечественных огородников привыкли сажать картофель ручным способом. При этом многие не представляют, что эту работу можно упростить, если использовать самодельную картофелесажалку. Это отличное решение для огородников, которые имеют земельные участки большой площади.

Сделать ее своими руками довольно просто. Для этого не потребуется ни специальных знаний, ни инструментов. Изготовить рабочий агрегат для мотоблока можно из металлической трубы, фанеры и других материалов, которые наверняка найдутся в каждом хозяйстве. Главное — на протяжении всей работы придерживаться описанного алгоритма действий.

Изготовление картофелесажалки для мотоблока и мини-трактора

Наступила весна, а это значит, что впереди многих ждут огородные работы. Рачительные хозяева заранее готовят пропашную и посевную технику. Производят в гаражах ремонт мини-тракторов и мотоблоков, мастерят плуги, окучники и другие устройства, заменяющие ручной труд в сельском хозяйстве.

Здесь особое внимание уделяют изготовлению картофелесажалки, которую затем цепляют к мини-технике для высадки картошки.

Назначение и разновидности картофелесажалок

Само название агрегата говорит о том, что он предназначен для посадки картофеля. При работе совместно с мотоблоком это происходит автоматически. Необходимо только загружать в бункер клубни.

Все картофелесажалки подразделяются по количеству посадочных рядов. Это:

1. Однорядные агрегаты. Они могут быть навесными и прицепными. Их чаще всего устанавливают на мотоблок и обрабатывают 20—30 соток пашни. Они имеют один транспортёр для подачи клубней и бункер, вмещающий 100—120 кг картошки.
2. Двухрядные. Такие агрегаты уже можно прицепить к мини-трактору, который обладает массой больше, чем мотоблок, и способен тянуть более габаритную картофелесажалку. Такое приспособление имеет два транспортёра подачи, а бункер вмещает до 250 кг клубней.
3. Четырехрядные картофелесажалки. Эти устройства промышленного изготовления и самодельщики их не делают. Агрегаты имеют две большие ёмкости и в каждой из них по паре транспортёров. Таким оборудованием высаживают картошку на 2—3 га в течение часа. Бункера вмещают до 250—300 кг картофеля. Эти картофелесажалки, как правило, оснащены дозаторами для протравливания клубней и одновременного внесения удобрений.

Первые два типа устройств — это очень часто самодельные картофелесажалки, своими руками изготовленные и не раз опробованные на огороде. Обычно их весной ремонтируют, совершенствуют и готовят для полевых работ.

Устройство и принцип работы

Все такие агрегаты имеют практически одинаковую конструкцию. Это обязательно прочная рама, на которую крепятся остальные узлы, состоящие из оси с грунтозацепами, двух шестерён, транспортёра с ячейками для корнеплодов и трубы подачи. К раме ещё крепится небольшой плуг для создания борозды, в которую укладываются клубни на одинаковом расстоянии. А позади рамы устанавливают дисковый окучник для засыпки картофелин землёй. Весь процесс посадки происходит в автоматическом режиме.

Принцип работы прост и заключается в следующем. При движении мотоблока начинают вращаться грунтозацепы сажалки, на оси которых расположена звёздочка. Она соединена с верхней шестерней посредством цепи. Она как раз и является транспортёром для подачи клубней в борозду. Ячейки, приваренные к цепи, захватывают картошку и подают её в направляющую трубу. В самом низу расположен небольшой плуг. Он делает борозду, в которую ложатся картофелины. Позади рамы установлен окучник, который производит засыпку корнеплодов.

Расстояние между клубнями в рядке от 35 до 40 см. Все регулировки делают во время изготовления агрегата. Затем проводят испытания и устраняют недостатки.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены. Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

Испытание сажалки на огороде

После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:

• глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
• расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
• расстояние между картофельными рядами 60—70 см.

Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.

Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

• Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

• Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

• Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

• Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

• 4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.

Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.

Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.

Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.

В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.

Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.

На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.

Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.

Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.

Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.

Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Пошаговая инструкция для создания самодельной картофелесажалки

Навесное оборудование позволяет значительно увеличить сферу применения мотоблоков и минитракторов. Например, съемная картофелесажалка облегчает процесс посадки овоща. В продаже имеются различные модели, но изготовить ее можно и самостоятельно. Расскажем, как сделать своими руками картофелесажалку.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Читайте также:

Виды и типы картофелесажалок

Картофельные сажалки различаются по размерам и типу подачи клубней.

По размеру

Малогабаритные применяют для посадки картофеля на дачном или приусадебном участке. В конструкции предусмотрен регулятор глубины и высоты земляного гребня, который образуется при поднятии грунта. Малогабаритные устройства подходят для мотоблоков. Объем бункера таких картофелесажалок не превышает 35 л. Скорость посадки составляет 0,1-0,2 га в час.

У средних картофелесажалок объем бункера достигает 45 л, а производительность — 0,25 га в час. Такие сажалки устанавливают на тяжелые мотоблоки и минитракторы.

Крупные используют для посадки на больших площадях. Бункер у них, соответственно, габаритный и загружается при помощи самосвала.

По типу подачи семенного материала

В агрегате с ложечковой системой картофель на посадку подается с помощью конструкции из ложек, присоединенных к ремню.

Плоскоременная система состоит из горизонтально расположенных ремней между двумя основными. Такое приспособление производит однорядную посадку.

Многоременная система позволяет сажать картофель в два ряда. Каждый ряд обслуживается несколькими ремнями — до 28 шт.

Справка. Определяясь, какая картофелесажалка лучше — ленточная или цепная — следует учитывать то, что у второй из-за вибраций при работе картофель попадает из тарелки обратно в бункер, и посадка получается неравномерной.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Советы и рекомендации

Процесс посадки при помощи такого устройства выглядит следующим образом:

1. Сверху на заполненный резервуар кладут еще 2-3 мешка картошки, чтобы сэкономить время, когда бункер опустеет.
2. Один человек должен находиться на картофелесажалке, а второй — на мотоблоке или минитракторе.
3. Не стоит превышать скорость движения в 1 км/ч.
4. Желательно, чтобы в конструкции устройства были предусмотрены диски, закапывающие лунки.
5. Для изменения глубины посадки регулируют стремянки или меняют угол расположения дисков.

Заключение

Самостоятельное изготовление картофелесажалки — сложный, но посильный процесс. Если заранее подготовить чертежи и следовать инструкции, все получится у любого домашнего мастера. Даже небольшое такое устройство сэкономит много времени и сил.

САМОДЕЛКИН ДРУГ

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

1. цепь
2. звездочка 2 шт
3. стальная проволока 6-8 мм
4. колеса с грунтозацепами 2 шт
5. проф-труба 40х40х2 и 40х20х2 мм
6. бак от стиральной машинки
7. диск 2 шт

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. комплект гаечных ключей
5. умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками. Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки. Расчеты звезд и колес. Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка . Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб. Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем. Бункер сделан из обычного бака от стиральной машинки.Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель. Принципиальная схема работы высевающего аппарата. Схема подсоединения сажалки к мотоблоку. Видео посадки картофеля сажалкой.

---

Рыбалка на окуня и щуку с лодки — Alexandr Shul…

«Это моя самая любимая рыбалка на окуня с лодки. И место выбрано подходящее с кувшинками. Единственное, я любил ловить окуней на живца.»

(Добавлено: 04.02.2022)

Теплый пол для зимней палатки!!!-Олег Толич

«Хочу заказать теплый пол для зимней палатки размером 2.15х2.15»

(Добавлено: 04.02.2022)

Рыбалка на окуня и щуку с лодки — Alexandr Shul…

«Это моя любимая рыбалка на окуня. И место выбрано подходящее — озеро с кувшинками. Только я любил ловить окуней на живца, так мне кажется и клёв лучше, и интереснее рыба клюёт. Живец немного водит поплавок, а потом вдруг его кто то прихватывает. Единственно…»

(Добавлено: 04.02.2022)

Летом за трофеем! Часть 2. Ловля щуки на Волге….

«Шанин Алексей, спасибо за такой информативный видеоролик! Интересно было послушать экспертное мнение, все очень методично изложено и отлично снято. Приятно, как слушать, так и смотреть. Сразу видно руку профессионала. Я лично подчеркнул для себя несколько в…»

(Добавлено: 04.02.2022)

1-Диалоги о Мишане (На рыбалку)9.09.2017 — Миха…

«Плохо Вам в деревни, потому что совсем нету дороги, а как зимой заметёт то очень плохо будет. Сперва я подумал что в канаве автор будет ловить, возле железной дороги, но потом понял что в другом месте. По поводу машины, которая Вам подойдёт. Нужно брать так…»

(Добавлено: 04.02.2022)

ГОРЫ РЫБЫ ДВА ВЕСЛА (нехудожественный фильм о р…

«Не могу сдержать своё восторг от такой природы что у Вас там. Я бы наверное бросил всё и перебрался бы туда жить, потому что там так чисто и красиво. С детства нравятся месте где ещё человек не успел нагадить. Хотел бы спросить, это это у Вас за везде ход г…»

(Добавлено: 04.02.2022)
