Бурение под сваи фундамента своими руками. Разметка свайного фундамента

Практически всегда работа по устройству фундаментов любой постройки, в том числе и частного дома, начинается с перенесения размеров с чертежа на участок застройки. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приспособлениями. В самом простом случае, если здание в плане имеет прямоугольную форму, нужно сначала найти угловые крайние точки и закрепить их на местности деревянными колышками. Очень важно, помимо размеров сторон в метрах, которые отмеряются рулеткой, чтобы все углы, образуемые сторонами дома на плане, были прямыми, т. е. 90 градусов. В геодезии это выполняется с помощью теодолита, а на строительстве частного дома пользуются замером диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный способ разбивки здания в плане без использования теодолита.

Бурение под сваи фундамента своими руками. Разметка свайного фундамента

Как проходит разметка свайного фундамента

После закрепления на местности четырех углов прямоугольного здания, натягивают между ними шнур, – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительного чертежа плана свайного поля, который входит в общий проект частного дома.

Перед началом строительства проект на все возводимое здание должен быть на руках. После определения точек под все сваи, выполняется жесткое закрепление осей здания в двух взаимоперпендикулярных направлениях. Это делается с помощью так называемой обноски, которая располагается на 1,5–2 м дальше от отмеченных точек для свай. Приспособление для обноски – это п-образная конструкция, две ноги которой закапываются в землю, на них крепится горизонтальная поперечина. На ней закрепляется гвоздем или штырем расположение оси здания. Такая обноска выполняется со всех четырех сторон здания напротив каждой разбивочной оси. Натянув осевые шнуры между штырями на обносках, получим расположение на местности всех свай, которые необходимо установить.

Как забить сваи своими руками. Правильное изготовление свай из трубы своими руками

Делаем фундамент из металлических труб правильно

Бурение под сваи фундамента своими руками. Разметка свайного фундамента 01

Изготовление фундамента из металлических труб

Самостоятельное строительство зданий различного назначения – дело ответственное. Прежде чем приступить к процессу, необходимо всесторонне изучить его особенности, подготовить необходимое оборудование, материалы и инструменты. Сегодня поговорим подробнее о том, как изготовить фундамент из труб металлических своими руками.

Виды столбчатых оснований и их особенности

Множество различных видов фундаментов ставит перед новоявленными строителями проблему сложного выбора. Лучшим сочетанием простоты изготовления и надежности обладают столбчатые фундаменты. В настоящее время в строительстве применяют следующие их виды:

Столбчатый кирпичный фундамент представляет собой частично заглубленные в грунт опоры квадратного сечения, изготавливаемые из стандартного строительного кирпича. Достоинствами данного вида являются доступность по используемым материалам и простота монтажа, что делает их достаточно распространенными в частном строительстве. Недостатком данного варианта является низкая несущая способность кирпичных столбиков, что ограничивает их использование строительством легких одноэтажных строений, таких как беседки, веранды и террасы, дачные домики.
Столбчатый фундамент из фундаментных блоков более совершенен. Его изготавливают из отдельных опор прямоугольного сечения. Основным материалом, как следует из названия, служат небольшие бетонные блоки, приобретаемые на специализированных строительных площадках или изготавливаемые самостоятельно. В отличие от кирпичного варианта данный вид обладает большей прочностью, что способствует установке его под одноэтажные дома, изготавливаемые по каркасной технологии.
Столбчатый фундамент из труб металлических может быть отнесен как к столбчатому, так и к свайному виду фундаментов. Для его изготовления используются стальные трубы достаточно большого диаметра, заглубленные в грунт на 1,5 метра и более. Высокой прочности опор и защиты их от коррозионного воздействия достигают дополнительным бетонированием внутренней полости, о чем более подробно будет изложено ниже.

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Любое строение требует обустройства надежного и крепкого основания, если Ваше будущее здание будет легкое и малоэтажное, то отличным вариантом станет возведение столбчатого типа фундамента. Свайный фундамент своими руками заложить не сложно, технология не требует особых строительных навыков и тяжелой техники. Столбчатый фундамент представляет собой систему заглубленных в землю свай, соединённых между собой ж/б балками, брусьями или ростверком.

Материалы необходимые для изготовления заливных свай

Выделяют такие преимущества столбчатого основания:

возможность заложения основания ниже уровня промерзания почвы;
минимальные затраты на стройматериалы;
можно возводить на сыпучих грунтах, на территории вечной мерзлоты и с неглубоким залеганием подземных течений.

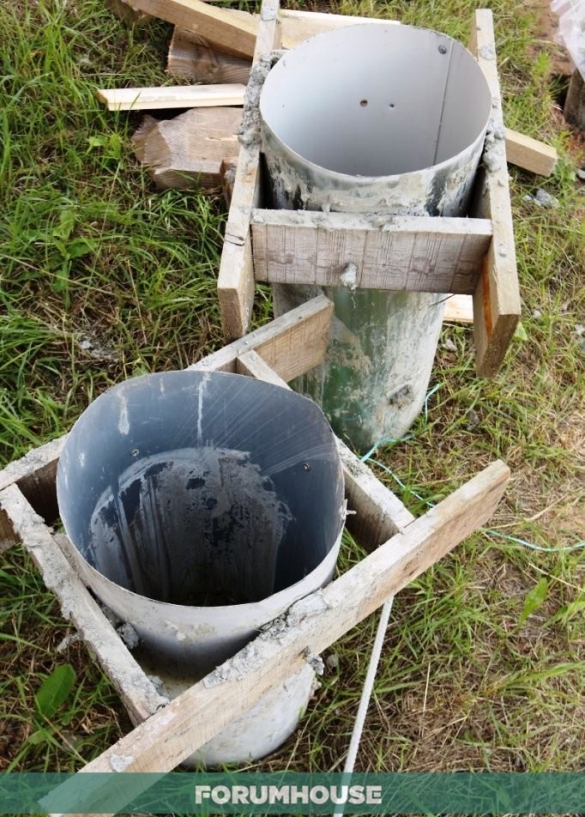

Своеобразной несъёмной опалубкой заливной сваи могут стать асбестовые, металлические трубы с диаметром до 20 см или двуслойная рубероидная гильза. Нарезать рубероид (его сворачивают в цилиндр) или трубы надо в соответствии с глубиной будущего основания. Для прочности будущей сваи нужно сделать дополнительные ребра жесткости для этого используют арматуру, которую помещают вовнутрь столба. Для изготовления заливной сваи делают жесткий раствор из цемента, песка и щебня. Цемент должен быть проверенный не ниже марки М-20.

Проведение работ по закладке столбчатого основания

Разметка на местности: необходимо при помощи рулетки с особой скрупулёзностью вымерять расстояния и наметить (сделать выемки в почве) месторасположение будущих свай. Обычно такие опорные столбы устанавливают во всех местах пересечениях стен – углах, под печью и в других местах с повышенной нагрузкой, а также под стенами с промежутком 1-3 м в зависимости от тяжести будущего строения и сыпучести грунта.

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

Разметка местности

В местах разметки садовым буром делают ямы глубиной согласно проекту. После бурения скважины в основании расширяют буром-лопаткой. Для этого инструмент опускают в вырытую скважину, заглубляют в стенку и проворачивают. После полного оборота 360˚, вынимают срезанный грунт. Для достаточного расширения процедуру повторяют несколько раз.

Далее на дно вырытой ямы высыпают бетонную смесь так, чтобы заполнилось все пространство расширения в основе сваи (подошва). В асбестовую или рубероидную трубу вставляют куски связанной арматуры и продолжают процесс заливки, периодически штыкуя и утрамбовывая его ломом или другим подручным средством.

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

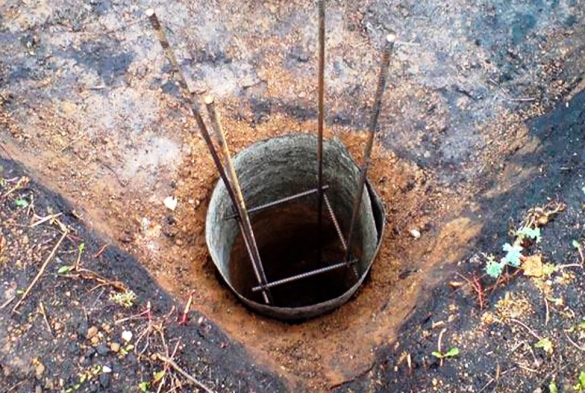

Опалубка и армирующий пояс заливной сваи

Армирование: из арматуры необходимо изготовить армирующие каркасы количеством соответствующим числу свай. Для этого при помощи вязальной проволоки 5 кусков арматуры связывают, таким образом, как это показано на рисунке. Помните, что армирующий пояс должен находиться внутри столба и выполнять опорную функцию, поэтому расстояние до опалубки должно быть не менее 5 см, а сам каркас расположен по центру.

Для ускорения процесса можно использовать забивные сваи заводского производства, которые заглубляют в почву, используя для этого специальную технику, например вибровдавливающие, вибропогружающие и вдалбливающие устройства.

Схема конструкции заливной сваи

На завершающем этапе строительства выполняют обратную засыпку: мелкий речной песок засыпают в пространство между опалубкой/сваей и рытвиной заглубления. Обратную засыпку необходимо хорошо утрамбовать и пролить водой.

Способы прикрепления столбчатого основания к строению

Анкерирование: квалифицированные строители предлагают в сваю закладывать анкера-дюбели. Для этого во время заливания в ещё незастывший бетонный раствор вставляют анкеры или куски арматуры, смещая их в сторону так, чтобы болты крепления находились с внутренней стороны будущего здания.

Важно знать! Есть другой способ соединения свай с будущей постройкой – это выведение арматуры выше уровня столбов.

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

Опорные столбы с арматурой перед обратной засыпкой

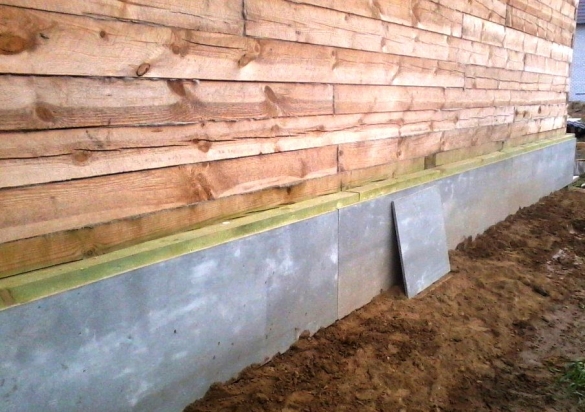

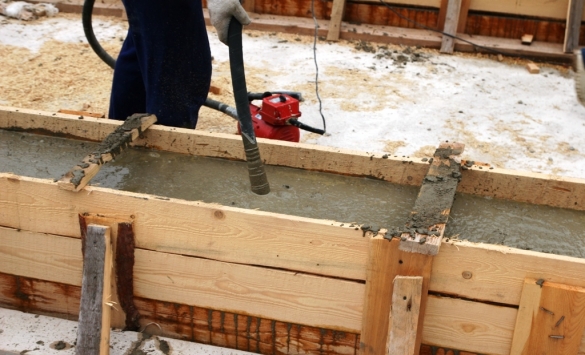

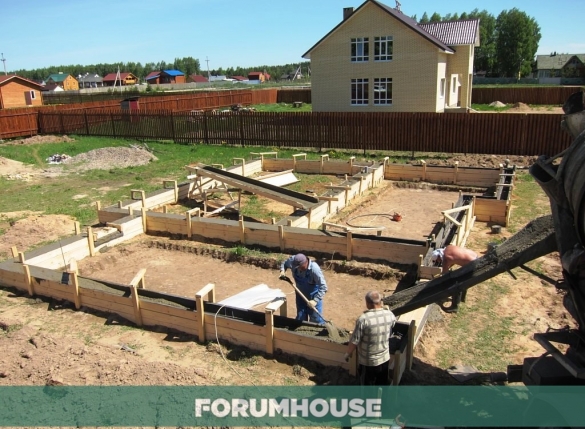

Обустройство ростверка. Ростверк обычно отливают в съёмную опалубку с уложенным армирующим поясом из арматуры с сечением 12-14 мм. Процесс напоминает обустройство ленточного основания, только в данном случае опалубка устанавливается не в траншею, а монтируется на сваи и представляет собой целостный короб. Ростверк свайного основания может быть высоким (≥0,3 м над уровнем земли) и нулевым — лежать на земле.

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

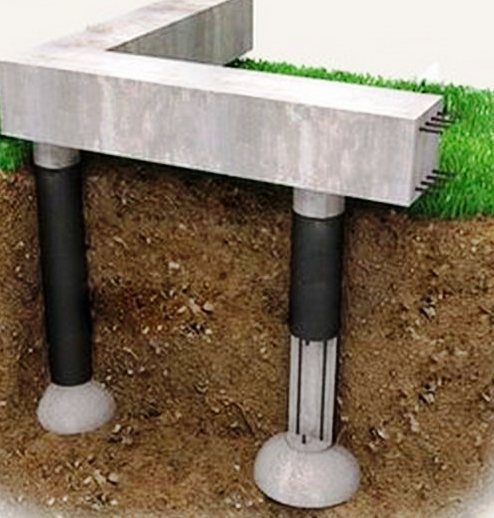

Схема свайно-ростверкового основания

Свайный фундамент технология которого предполагает возведение ростверка считается более крепким и надежным, так как ростверк – это связующий элемент, который объединяет столбы в единую систему и равномерно передает на них вес постройки.

Мастер-класс кладки столбчатого основания с ростверком

Статьи по теме:

Нет похожих тем.

Источник: https://cabel-electro.ru/stati/svaynyy-fundament-svoimi-rukami-poshagovaya-instrukciya-montazh-buronabivnyh-svay-svoimi

Сваи тисэ своими руками. Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

повышенная сопротивляемость силам пучения;
нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
невысокая себестоимость при хороших характеристиках;
может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
малый объем земельных работ.

Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

Сваи тисэ своими руками. Достоинства и недостатки

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Буронабивные сваи своими руками. Буронабивной фундамент своими руками: пошаговая инструкция

Буронабивные сваи – разновидность свайного основания, которое предполагает устройство свай посредством бурения скважин в земле с последующим их армированием и бетонированием. В результате получается прочное монолитное основание, способное воспринимать большие нагрузки не только от возведенного здания, но и от боковых грунтов.

Существует несколько классификаций буронабивных опор, которые подробно описаны в СНиП 2.02.01-83 и СП 50-102-2003. В документах указаны виды свай, требования к ним, технологии устройства. Для частного строительства используются два типа буронабивных опор:

Цилиндрические. Имеют одинаковый диаметр по всему телу опоры.
С уширенной опорной подошвой – пятой. Устройство свай с пятой – сложный процесс, который невозможен без специального оборудования – буровых колонн с резцами. В плотных грунтах для выработки уширения используется взрывной метод.

При строительстве коттеджей своими руками без найма организации-подрядчика опоры с уширенной пятой не используются. Примитивное уширение может устраиваться, если используются обсадные трубы, но оно не имеет ничего общего с просчитанной пятой, которая выполняется при возведении многоэтажных зданий в соответствии со СНиП.

Фундамент на буронабивных сваях используется в многоэтажном и частном строительстве в следующих случаях:

В условиях плотной застройки, когда невозможно вырыть котлован для основания другого типа.
На болотистых, слабых почвах, когда плотный грунт находится на глубине более 1 м.

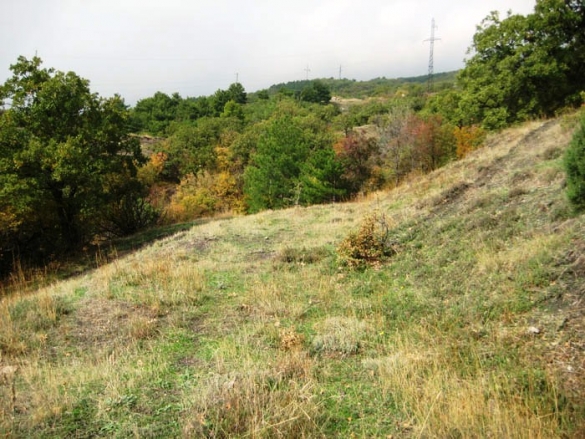

На участках со сложным рельефом.
При возведении домов с использованием тяжелых стройматериалов (гранит, керамический кирпич).
При наличии угрозы подтопления участка, рядом с водоемами, при высоком залегании подземных вод.
При отсутствии данных о гидрогеологических изысканиях на участке.

Плюсы и минусы буронабивного фундамента

Фундамент буронабивного типа имеет как преимущества, так и недостатки, свойственные всем свайным основаниям. Среди преимуществ отмечают:

универсальность, подходит для грунтов с любыми характеристиками;
высокая несущая способность;
простые расчеты и схемы, можно не заказывать проект;
эксплуатационный ресурс не менее 100 лет;
монтаж можно осуществить своими руками, не прибегая к помощи подрядчиков;
отсутствие необходимости рытья котлована;
минимальные нагрузки на грунт соседних участков;
возможность сохранения благоустройства территории;
низкая себестоимость в сравнении с другими видами фундаментов.

К недостаткам конструкции можно отнести:

относительно большой объем бетонных работ;
необходимость укрепления скважин в сыпучих грунтах;
трудоемкий процесс монтажа;
невозможность устройства подвала в доме.

Буронабивные или винтовые сваи: что лучше?

Решив устроить фундамент на свайных опорах, владельцы участков под застройку не знают, какие сваи лучше использовать: винтовые или буронабивные. Сравним оба варианта:

Критерий оценки	Буронабивные сваи	Винтовые сваи
Несущая способность сваи диаметром 50 см	Выдерживают 4 тонны	Выдерживают 1,5 тонны
Устойчивость к коррозии и агрессивным средам	Высокая	Низкая
Сортамент и размеры	Не ограничены	Ограничены существующими типоразмерами
Использование в грунтах	Во всех грунтах, кроме скальных	Не используются в скальных, болотистых, защелоченных грунтах
Трудоемкость монтажа	Средняя: требуется бурение, армирование, бетонирование	Низкая: сваи вкручиваются в землю
Время монтажа	Зависит от бетонных работ	В любое время года
Срок службы	Не менее 100 лет	От 25 до 50 лет

Стоимость винтовых свай зависит от размера, используемого для их производства металла и способа обработки. Цена буронабивных опор определяется как сумма стоимости обсадных труб, арматуры и бетона.

Как видно из сравнительной таблицы, буронабивные опоры более долговечные и дешевые. Однако их устройство требует значительно больше усилий чем, монтаж винтовых свай.

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

Источник

Главная » Разное » Бурение под сваи фундамента своими руками

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

Проектирование столбчатого фундамента из буронабивных свай

Рассчитывается общий вес будущего дома.

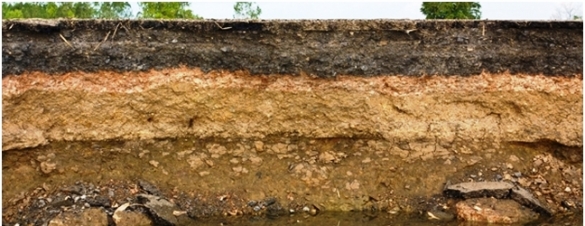

Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:


Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
Несъемная опалубка: рубероид.
Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Инструменты

Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.


Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:

Бетономешалка
Мастерок
Ведро
Лопата совковая


Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

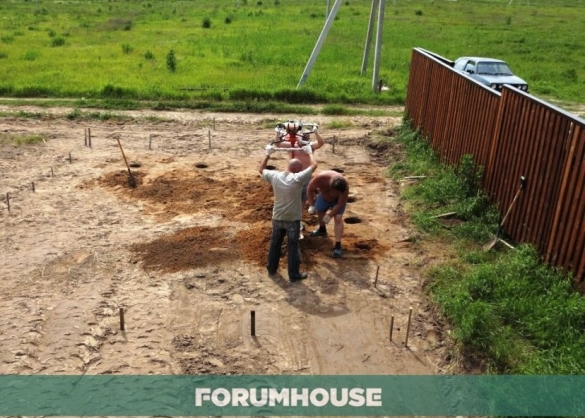

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта. © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ с диаметром 25см, садовый бур диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

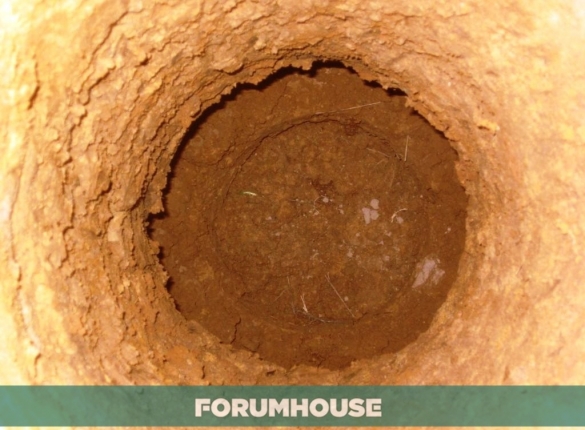

Делаем уширения внизу скважин

Для чего это нужно. По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

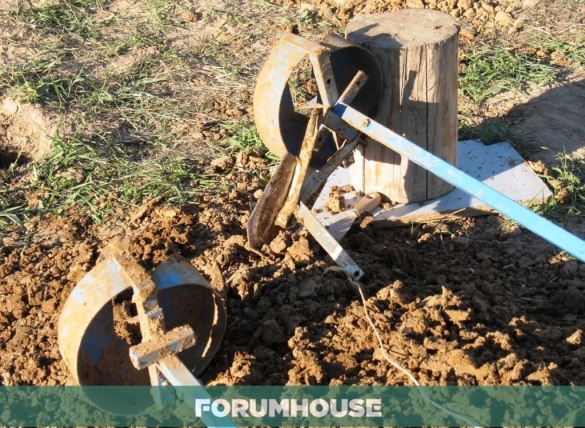

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

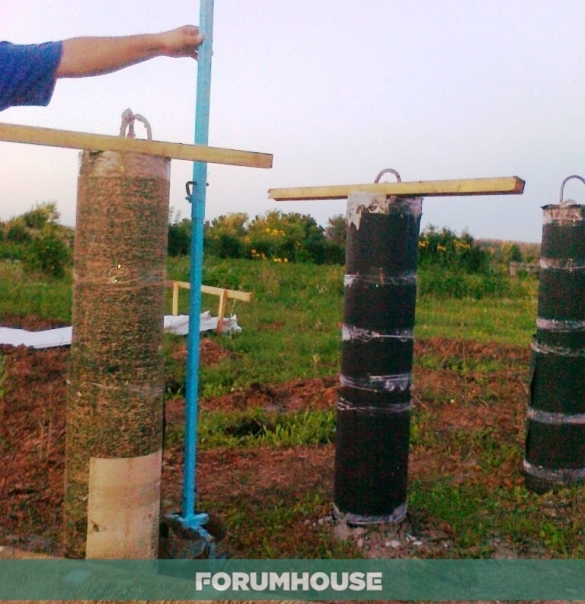

Создание несъемной опалубки из рубероида

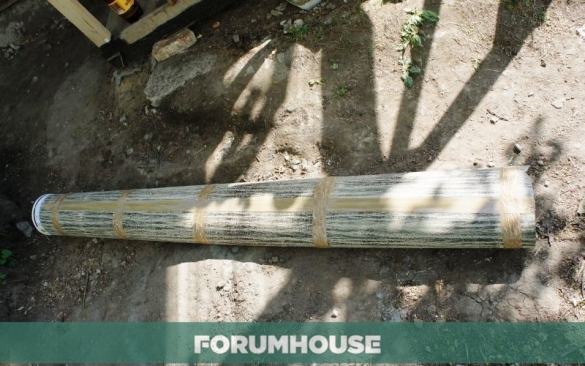

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

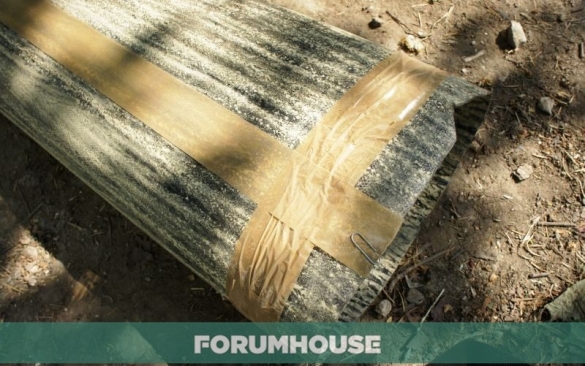

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

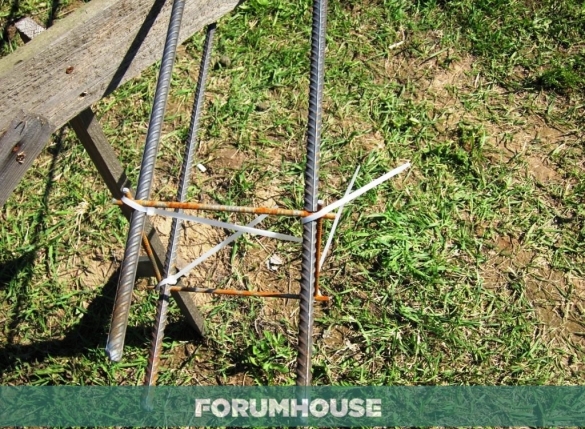

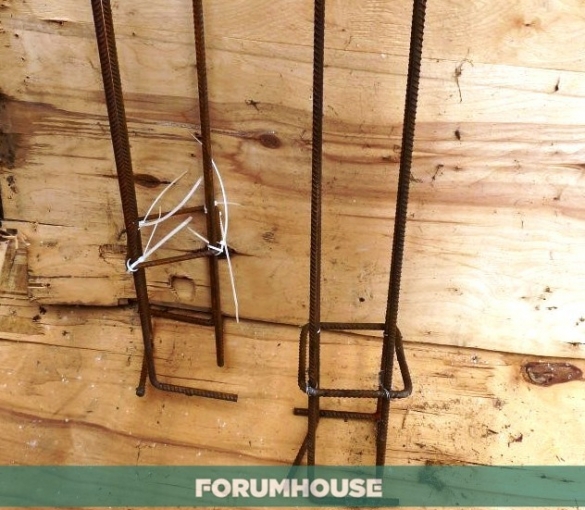

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте, где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

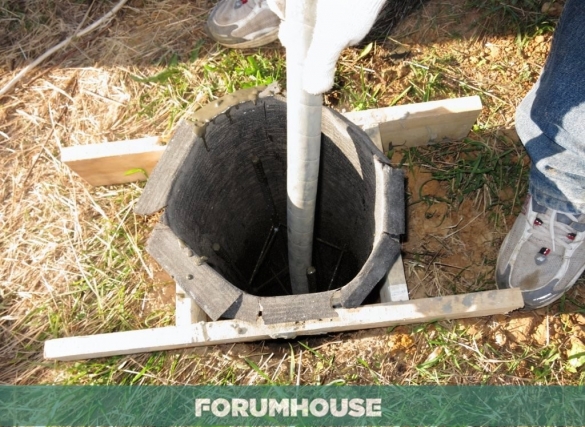

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

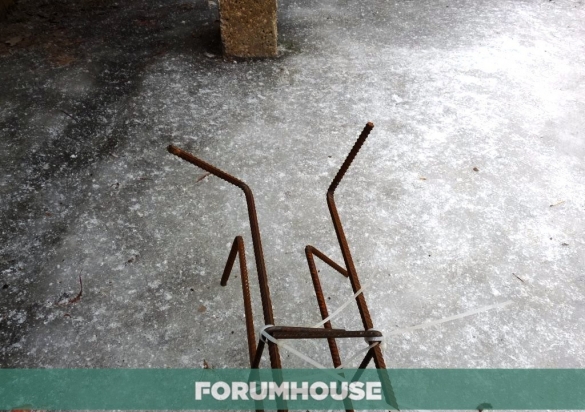

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Буронабивной фундамент своими руками ⋆ Строю Дом

Неплохое решение для строительства набольших «бюджетных» бань, по финансовым затратам считается одним из наиболее дешевых вариантов, а по несущим характеристикам его можно отнести к универсальному использованию. Такие фундаменты рекомендуется строить почти на всех типах грунтов, проблемы могут создавать только сильно каменистые почвы. Для того чтобы буронабивной фундамент не разочаровал застройщиков, нужно точно соблюдать все рекомендации, выполнять технологические операции с учетом существующих строительных норм и правил.

Буронабивной фундамент своими руками

Краткие характеристики и виды буронабивных фундаментов

Из названия можно догадаться, что для такого фундамента нужно бурить в земле отверстие и набивать его бетоном. Глубина бурения зависит от физических характеристик грунтов и климатической зоны проживания.

Сооружение фундаментов. Буронабивные сваи

Важно: нижняя часть бетонного столбика в обязательном порядке должна располагаться ниже максимального уровня промерзания земли в зимний период.

Для буронабивных фундаментов нельзя использовать песчаные подушки для компенсаций вспучивания (такой метод используется в мелкозаглубленных ленточных фундаментах), это объясняется несколькими причинами. Главная из них – площадь упора незначительная, наличие песка станет причиной значительного понижения несущих способностей свай. А если еще иметь в виду, что площадь свай и так небольшая, то придется или увеличивать их количество (что дорого и долго) или диаметр, а это также становиться причиной возрастания стоимости.

Бурение скважины

Профессиональные строители рекомендуют бурить скважины до слоя глины, в разных местностях он располагается на различной глубине. Нужно для начала попытаться узнать глубину его залегания бурением первой скважины. Конечно, делать ее очень глубокой не рекомендуется, но будет обидно, если до слоя глины «недотянуть» 10÷15 сантиметров.

Гидробур (ямобур)

Некоторые строители советуют для увеличения площади нижней части сваи во время заливки приподнять опалубку или трубу, бетон немного вытечет и образует расширение.

Схема буронабивного фундамента

Теоретически все правильно, только хотелось бы посмотреть практически, как эти умные советчики будут несколько суток держать трубу и ждать, пока бетон внизу остынет. И так делать со всеми сваями!

Но и это еще не все. Диаметр сделанной ямы должен в максимальной степени отвечать диаметру опалубки, разница составляет всего несколько сантиметров. Интересно, играют ли решающую роль в показателях несущей способности сваи эти несколько сантиметров? Решайте самостоятельно, воспользоваться ли таким советом или нет.

Таблица. Несущая способность свай

Диаметр основания буронабивной сваи, мм		100	150	200	250	300	400
Значения среднего расчетного сопротивления грунта, кг/см2	Примерные значения несущей способности свай, кг
Пески гравелистые и крупные независимо от их влажности	Плотные 4,5	350	790	1400	2200	3100	5600
Пески гравелистые и крупные независимо от их влажности	Средние 3,5	270	610	1100	1700	2450	4400
Пески средней крупности независимо от их влажности	Плотные 3,5	270	610	1100	1700	2450	4400
Пески средней крупности независимо от их влажности	Средние 2,5	200	440	780	1220	1750	3100
Пески мелкие маловлажные	Плотные 3	230	530	940	1450	2100	3750
Пески мелкие маловлажные	Средние 2	160	350	630	980	1400	2500
Пески мелкие очень влажные и насыщенные водой	Плотные 3,5	270	610	1100	1700	2450	4400
Пески мелкие очень влажные и насыщенные водой	Средние 2,5	200	440	780	1220	1750	3100
Глины твердые	Плотные 6	470	1050	1850	2940	4230	7530
Глины твердые	Средние 3	230	530	940	1450	2100	3750
Глины пластинчатые	Плотные 3	230	530	940	1450	2100	3750
Глины пластинчатые	Средние 1	80	170	310	490	700	1250
Грунты крупнообломочные, щебень, галька, гравий	Плотные 6	470	1050	1850	2940	4230	7530
Грунты крупнообломочные, щебень, галька, гравий	Средние 5	390	1550	2450	3500	6250	3760

Как бурить отверстие под сваи

Есть три способа бурения скважин, каждый из них имеет право на применение.

Бурение скважин вручную

stroyudom.su

Буронабивной фундамент своими руками — технология возведения

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет целый ряд преимуществ перед ними. А для участков на склонах и с проблемным грунтом это и вовсе – идеальный вариант. И для тех мест, где застройка ведется особо плотная, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню без последствий для грунта и находящихся рядом зданий.

Особенности устройства этой конструкции

Вся идея этого чуда-фундамента в том, что сваи не забиваются с силой в землю и не повреждают слои – они как бы «вырастают» из земли. Говоря простым языком, в почве пробуравливается скважина, в нее ставится труба или делается съемная опалубка и все это заполняется строительным раствором.

А для слабых грунтов буронабивной фундамент с ростверком бывает и вовсе единственно возможным вариантом. Ведь главная задача любых свай и столбов – опереться на самый твердый слой почвы – на несжимаемый, тот, что всегда находится ниже уровня промерзания грунтовых вод. А он может находиться в силу геологии некоторых регионов достаточно глубоко. Вот как раз буронабивные сваи и достигают такой линии – держа на ней всю нововозведенную баню.

Сегодня практикуется также и такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных свай с утеплителем. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Фиксируется он прямо на гидроизоляцию и засыпается грунтом. К тому же пенополистирол сам по себе – отличный амортизатор для сил пучения почвы.

А самое главное – даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были установлены на участке еще раньше. А то, что подвала в таком здании потом не сделать – для бани нельзя считать проблемой, ведь такое помещение для нее просто не традиционно. Радует и срок эксплуатации такого фундамента – больше ста лет!

Порядок выполнения строительных работ

Строить этот прочный и надежный фундамент можно в любое время года – а это ценный момент. Но во время строительства необходимо строго соблюдать технологию, иначе даже небольшие просчеты приведут к серьезным последствиям – и первой пострадает прочность самого строения.

Шаг 1. Расчет будущего фундамента

Ширина такого фундамента вычисляется в зависимости от толщины будущих стен бани. Так, для каркасного строения особо мощного нулевого уровня не нужно, т.к. такие стены и легкие, и тонк

tvoya-banya.ru

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

Понятие свайного фундамента
Причины выбора свайных фундаментов
Конструкции свайного фундамента
Расположение и материалы свай
Технология строительства свайного фундамента.
Бурение скважины
Бетонирование и армирование свай
Устройство ростверка
Ограничения в использовании свайного фундамента

Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

одиночные, которые выполняют роль отдельно стоящей опоры;
объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

высота — не меньше 300 миллиметров;
при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.

strport.ru

Буронабивной фундамент с ленточным растверком: технология

Буронабивной фундамент – это один из видов свайного основания. Такие сваи обычно монтируются в трудных местах, где заглубление обычных конструкций становится невозможным. Свое название буронабивной тип получил исходя из того что технология его выполнения происходит в выбуренной скважине. Такой свайный фундамент набирает свою популярность благодаря своей практичности. В нашей статье мы поговорим о достоинствах и недостатках конструкции и выясним, как соорудить устройство своими руками.

Особенности основания

Буронабивной фундамент – это один из видов свайного основания

Буронабивной фундамент уже своим названием говорит нам о его конструкции. Его составляющие представлены сваей и ростверком. В практическом понимании данный тип основания можно именовать «свайный фундамент». Единственная отличительная особенность устройства – это создание специальных ям для свай.

Данный свайный фундамент с ростверком можно считать универсальным техническим решением для строительных проектов различного типа сооружений. Стоит отметить, что такое сооружение может возводиться не только для зданий, но и заборов и конструкций ограждения.

Если буронабивные элементы создаются самостоятельно, то обязательным есть соблюдение таких норм: оптимальная площадь контакта почвы и основания при наименьшей боковой части последнего. Данного эффекта добиваются благодаря сваям, которые погружаются на глубину и имеют сечение в виде круга.

Внимание! Технология создания устройства с ростверком самостоятельно позволяет уменьшить затраты, но не снижает уровень надежности.

Преимущества и недостатки

Буронабивной фундамент на практике встречается при строительстве щитовых и каркасных зданий

Буронабивной фундамент на практике встречается при строительстве щитовых и каркасных зданий, коттеджей и специализированных построек. Стоит отметить, что такое устройство с легкостью может поменяться ролями с ленточным типом закладки, также выдерживая уровень нагрузки. Стоит отметить еще ряд плюсов, которые проявляются в таких характеристиках:

Высокий уровень надежности. Это объясняется качеством используемых материалов, таких как каркас из металла, бетон, трубы с толстыми стенами.
Технология с ростверком обеспечивает защиту помещения от затоплений поверхностными водами;
Оптимальны для установки на мягком типе почвы, создавая дополнительную прочность строительного объекта;
Финансовая экономия на материалах;
Малозатратность времени и сил на возведение основания;
Практичность. Данное качество проявляется в том, что буронабивной фундамент не нуждается в специализированных машинах. Технология строительного процесса подразумевает наличия нескольких труб для выполнения заливки.
Способность выдерживать большой объём нагрузок. Конкурентом данного устройства является забивной свай, но они проигрывают по количеству массы, которую могут выдержать. Применяя свайный тип с ростверком можно выбирать для строительства более массивные помещения.

Но, такая конструкция имеет и недостатки. Так, отзывы посетителей, показывают, что основным минусом буронабивного устройства является ограниченность диапазона применения – легкие здание с небольшой этажностью. Плюс к этому можно выделить еще такой ряд характеристик:

Процесс работ достаточно сложный, который требует большого количества рук для его произведения. Основная сложность заключается в бурении скважин.
Тяжело выполнимые расчеты. На сегодняшний день на практике выяснилось, что нельзя равномерно устанавливать такие сваи, так как возникает разброс несущей характеристики. Проанализировав отзывы, можно сказать, что такой эффект достигает 30% вероятности. Данная информация говорит о том, что лучше нанимать профессионалов, которые смогут подбить точные данные.
Высокий уровень затрат раствора из бетона. Стоит учесть, что вокруг свай нереально выполнить уплотнение почвы и поэтому расходуется большой процент заливки.
Буронабивной фундамент не предусматривает наличия подвального пространства;
Недостаточный уровень теплоизоляции нижней части помещения.

Внимание! Основной сферой использования такого основания наблюдается при строительстве частных построек с небольшой этажностью. Буронабивной фундамент с ростверком может держать на себе большой объём нагрузки, и именно поэтому пользуется высоким спросом.

Конструктивные особенности

Особенности конструкции данного устройства с ростверком имеет достаточно легкую схему

Особенности конструкции данного устройства с ростверком имеет достаточно легкую схему. Для начала в земле создаются специальные скважины по 1.5 метра, которые будут вместилищем для свай. Величина диаметра ям должна варьироваться от 15 до 40 см. Для того чтоб увеличить прочность устройства необходимо стенки углублений усилить опалубкой с арматурой. Данные работы в будущем защитят основание от деформаций.

Рекомендуем к прочтению:

Внимание! Сверху свай дополняется ростверком, который связывает их между собой.

Строительные работы по возведению фундамента

Работы по строительству буронабивного фундамента воспроизводятся такими последовательными этапами:

Выполнение расчетов;
Разметка территории;
Бурение скважин;
Установка опалубки;
Монтаж свай и арматуры;
Заливка бетоном.

Это основные процессы необходимые для данного действия. Давайте рассмотрим каждый из них отдельно.

Расчеты фундамента

Первое что нужно сделать на этом этапе – это разобраться с тем, что ширина фундамента зависит от показателя толщины стен

Первое что нужно сделать на этом этапе – это разобраться с тем, что ширина фундамента зависит от показателя толщины стен. Но, если вы планируете, сооружение каркасного помещения, то нулевой уровень основания просто вам не пригодится. В случае толстых стен нужно возвести очень крепкое основание здания. Данное соблюдение нормы нужно для создания равномерного перераспределения количества нагрузки. На сегодняшний день очень легко найти информацию о данных, которые нужны вам для расчетов.

Внимание! Так как этот этап несет большую ответственность за устойчивость и долговечность постройки, то лучше воспользоваться услугами профессионалов.

Территориальная разметка

Для данного этапа основная задача правильно расставить разметки объектов на строительной площадке. Стоит отметить, что этот процесс тоже полностью зависит от типа конструкции здания. Так, например, сваи нужно расставлять под стенами в точках наивысшей нагрузки. Все элементы на территории нужно располагать согласно проекту помещения.

Внимание! В большинстве случаев применяется шахматная расстановка свай, которая обеспечивает максимальный эффект.

Создание скважин

Как упоминалось выше, для создания скважин пользуются специальным буром

Как упоминалось выше, для создания скважин пользуются специальным буром. Данная машина имеет название ямабур, обычно восточного производства. Для проведения работ рационально взять напрокат такое устройство, ведь оно нам необходимо только для создания ям.

Практика и отзывы показали, что один свай устанавливается примерно несколько часов, что достаточно быстро. При выполнении строительных работ маленького здания, основание можно возвести за пару дней.

Важно! Не забывайте о том, что главное не скорость постройки, а ее качество.

Создаем опалубку

Стоит сразу отметить, что опалубка для буронабивного фундамента возводится только в случае наличия на участке мягкой почвы. Ведь такой грунт характеризуется сложностью любых монтажных работ на нем, а в будущем может приводить к появлению деформаций на здании. В общем, создавая опалубку, мы должна иметь уверенность в отсутствии неприятных ситуаций при заливке. Многие специалисты рекомендуют создавать, хотя бы небольшого размера опалубку.

Рекомендуем к прочтению:

Внимание! Опалубкой может служить всякий материал, который имеет прочность.

Армирование и подушка

Для буронабивного типа основания необходимо большое количество арматуры, которую располагают в специальные пространства для заливки

Как мы говорили раньше, что песчаная подушка играет не последнюю роль в создании устойчивости здания. В таком типе строительства фундамента подойдет и применение тонкого слоя песка, который выкладывается под сваи. В большинстве случаев ширина слоя всего несколько сантиметров.

Вторым немаловажным процессом является армирование устройства. Для буронабивного типа основания необходимо большое количество арматуры, которую располагают в специальные пространства для заливки. Лучше сразу запастись материалом, чтоб хватило еще и на связку. Стоит отметить, что для создания одного крепления достаточно трех элементов армировки. Для выполнения соединений можно применять обычную проволоку.

Внимание! Размер диаметра прутьев должен примерно складывать 10 мм.

Процесс заливки бетоном

Последним строительным этапом есть заливка раствором бетона

Последним строительным этапом есть заливка раствором бетона. Стоит отметить, что процесс происходит постепенно с постоянной утрамбовкой. Для создания бетонного основания используют смесь, которая быстро застывает. Специалисты советуют при выполнении заливки подкидывать камни.

Важно! Одно из главных требований данного процесса есть соответствие размеров габаритов камней друг другу.

Чтобы сделать качественную плотность можно использовать устройство – вибрационный бур. Сам процесс должен выполняться постепенно, так как могут возникать проблемные ситуации из-за особенностей участка. Очень часто на практике постройка свай ведется параллельно с ростверком – это очень экономит затраты времени на работы.

Для возведения буронабивного фундамента очень важно придерживаться всех норм и требования, так как, отклонение от норм – в будущем скажется на устойчивости основания.

kakpostroitdomic.ru

Источник

Главная » Разное » Бурение под сваи фундамента своими руками

Буронабивной фундамент своими руками — пошаговая инструкция!

Буронабивной фундамент своими руками

Краткие характеристики и виды буронабивных фундаментов

Сооружение фундаментов. Буронабивные сваи

Важно: нижняя часть бетонного столбика в обязательном порядке должна располагаться ниже максимального уровня промерзания земли в зимний период.

Бурение скважины

Гидробур (ямобур)

Схема буронабивного фундамента

Таблица. Несущая способность свай

Диаметр основания буронабивной сваи, мм 100150200250300400

Значения среднего расчетного сопротивления грунта, кг/см2	Примерные значения несущей способности свай, кг
Пески гравелистые и крупные независимо от их влажности	Плотные 4,5	350	790	1400	2200	3100	5600
Пески гравелистые и крупные независимо от их влажности	Средние 3,5	270	610	1100	1700	2450	4400
Пески средней крупности независимо от их влажности	Плотные 3,5	270	610	1100	1700	2450	4400
Пески средней крупности независимо от их влажности	Средние 2,5	200	440	780	1220	1750	3100
Пески мелкие маловлажные	Плотные 3	230	530	940	1450	2100	3750
Пески мелкие маловлажные	Средние 2	160	350	630	980	1400	2500
Пески мелкие очень влажные и насыщенные водой	Плотные 3,5	270	610	1100	1700	2450	4400
Пески мелкие очень влажные и насыщенные водой	Средние 2,5	200	440	780	1220	1750	3100
Глины твердые	Плотные 6	470	1050	1850	2940	4230	7530
Глины твердые	Средние 3	230	530	940	1450	2100	3750
Глины пластинчатые	Плотные 3	230	530	940	1450	2100	3750
Глины пластинчатые	Средние 1	80	170	310	490	700	1250
Грунты крупнообломочные, щебень, галька, гравий	Плотные 6	470	1050	1850	2940	4230	7530
Грунты крупнообломочные, щебень, галька, гравий	Средние 5	390	1550	2450	3500	6250	3760

Как бурить отверстие под сваи

Есть три способа бурения скважин, каждый из них имеет право на применение.

Бурение скважин вручную

Что требуется? Элементарный бур, физическая сила, терпение и упорство.

Ручной бур Комплект ручного бурения

Преимущества – вроде бы дешево, нет надобности платить за аренду техники. Но дешево только в том случае, если вы совсем не цените свой труд и время, которое можно использовать с большей пользой.

Еще один недостаток – пробурить вручную скважины в твердых грунтах очень сложно. Да и по глубине вы не сможете достичь желаемых показателей.

Видео – Бурение отверстий вручную

Бурение скважин бензиновым буром

Бурение скважин вручную бензиновым буром Ручное бурение скважин – процесс достаточно утомительный и долгий

Оптимальный вариант, работы делать значительно легче и быстрее. Есть возможность точно спланировать количество отверстий за день, а это очень важно для качественного выполнения следующих работ. Об этом способе мы подробно поговорим позже.

Видео – Бурение отверстий ручным бензиновым буром

Бурение скважин специальной техникой

Сегодня есть большое количество различных видов техники для бурения скважин. Привлечение специальной техники позволяет пробурить за день скважины под весь фундамент бани.

Бурение скважин специальной техникой

Одна техники должна подъезжать к каждой скважине, вторая имеет длинную стрелу, что дает ей возможность с одного места бурить несколько скважин. У каждой свои преимущества и недостатки. Но у всех есть общее требование – дальнейшие работы по набивке свай бетоном должны выполняться в кратчайшие сроки. Если работы прервутся длинными дождями, то возникнут большие проблемы, стенки отверстий обрушатся, отверстия придется чистить. А лопатой такую работу не сделать, придется опять вызывать технику. Все это очень негативно сказывается на конечной стоимости буронабивного фундамента.

Буровая техника

Техника для бурения ям в частном строительстве

Видео – Бурение отверстий Бобкатом.

Строительство буронабивного фундамента имеет много специфических особенностей, зависящих как от характеристики участков, так и от квалификации исполнителей и финансовых возможностей застройщиков. Рассматривать все варианты невозможно, нужно знать конкретные условия. Мы постараемся дать максимум универсальных советов, подходящих к большинству способов строительства буронабивных фундаментов для деревянных бань.

Лунка для фундамента

Пошаговая инструкция строительства фундамента

Исходные данные: бурение отверстий под сваи выполняется переносным бензиновым буром, в качестве опалубки применяются бетонные трубы, ростверк висячий, сделан из швеллера, диаметр свай 20 сантиметров. Этот вариант подходит для большинства бань.

По степени «механизации» занимает среднее место, а по качеству фундамента ничем не уступает вариантам бурения при помощи специальной техники.

Схема устройства буронабивного фундамента с ростверком Бетонная труба для опалубки, диаметр 100 мм

Мы выбрали в качестве опалубки бетонные трубы, нужно объяснить наш выбор, ведь есть несколько других вариантов.

Опалубка из досок. Делать ее сложно, геометрия скважин далека от требуемой. Еще несколько недостатков – деревянная опалубка занимает много полезного пространства отверстия, разобрать ее трудно.

Деревянная опалубка Схемы опалубок

Опалубка из пластиковых труб. Неплохое решение, но найти в свободной продаже пластиковые трубы большого диаметра проблематично. Кроме того, они могут только формировать геометрию бетона, а никаких нагрузок сами не держат. Выбранные нами бетонные трубы служат отличным усилением буронабивной сваи.

Опалубка из пластиковых труб Пластиковая труба для опалубки

Рубероид. Есть и такие варианты, но мы категорически не советуем им пользоваться по нескольким причинам.

В случае большого обвала стенок ямы, они не удержат землю, придется бурить отверстие повторно. Но и это не главное. Свая работает с расчетными показателями только тогда, когда она находится в строго вертикальном положении. Любой, даже незначительный уклон в геометрической прогрессии понижает ее несущие способности. Во время заливки бетоном незастывшая масса может отклониться от вертикали.

Опалубка из рубероида

Если у вас опалубка жесткая, то вернуть ее в нужное положение не составит труда. А если у вас в качестве опалубки использован рубероид, то возникают большие проблемы. В лучшем случае придется заливать бетоном весь объем отверстия, а это перерасход материалов. Тогда зачем терять время и деньги на рубероид?

Опалубка буровой сваи

Выбранный нами вариант строительства буронабивного фундамента не является аксиомой, каждый может принимать решение с учетом собственных условий. Единственная просьба – перед выбором окончательного типа буронабивных фундаментов нужно понимать, к каким последствиям приводят те или иные изменения конструкции и технологии.

Этапы строительства буронабивного фундамента

Перед началом производства работ нужно подготовить все материалы и инструменты, определится с количеством работающих людей и запасом по времени. В связи с тем, что мы будем бурить отверстия под сваи переносным бензиновым буром, то работать должно не менее двух человек. Бетон нужен в небольших количествах, его можно изготавливать бетономешалкой или вручную. Второй вариант предпочтительнее – вы сможете более точно рассчитывать количество бетона на каждую сваю и готовить только нужный объем.

Разметка свайного поля на местности

Надеемся, что для фундамента имеется чертеж или, в крайнем случае, эскиз, вам известно количество свай и расстояние между ними.

Разметка свайного поля, пример Разметка свайного поля – схема

Шаг 1. Отмерьте на земле ширину бани, вбейте два колышка, натяните между ними веревку. Вторую веревку одним концом привяжите к вбитому колышку, а вторым ко второму свободному. Длина веревки должна на 0,5÷1,0 м превышать длину бани.

Установка первых кольев

Теперь нужно найти прямой угол между двумя веревками. Делается это так:

на двух веревках (натянутой и свободной) сделайте метки длиной по одному метру. Это будут катеты нашего треугольника;
далее нужно вспомнить теорему Пифагора, которая гласит, что при такой длине катетов прямоугольного треугольника длина гипотенузы должна равняться 1,4 метра;

Проверка правильности разметки фундамента
вытяните рулетку из корпуса на расстояние ≈ 1,5 метра, один конец приложите к метке на натянутой веревке, а второй направьте в сторону свободной, также на метку;
теперь пусть помощник со свободным колышком немного отойдет для натяжения веревки и медленно смещается влево-вправо, пока гипотенуза не будет равняться 1,4 метра. В этом положении нужно вбить второй деревянный колышек.

Разметка свайного фундамента

Такие операции нужно сделать по всем углам фундамента бани. Желательно проверить правильность разметки замером диагоналей, разброс по длине не должен превышать двух сантиметров. Если больше – придется немного передвигать колышки для выравнивания значений диагоналей. Два сантиметра составляют десятые доли градуса угла, такая ошибка без проблем ликвидируется во время сборки сруба. У опытных строителей все получается с первого раза, абсолютно для всех видов строительных работ большей точности не требуется. Они пользуются не только катетами с размерами по метру, не поленились запомнить и другие цифры.

Для катеров по 1,5 метра гипотенуза равняется 2,23 сантиметра, для катетов по 2 метра гипотенуза равняется 2,82 метра. Чем больше стороны прямоугольного треугольника – тем выше точность угла, тогда для проверки не нужно замерять диагонали. Запомните и вы эти цифры, они нужны для выполнения большого количества строительных работ, редко какие конструкции обходятся без прямого угла.

Знание таких простых правил позволит вам сделать разметку фундамента за 10÷15 минут, не нужно заготавливать различные умные приспособления и переставлять их с места на место. Каждую строительную операцию можно выполнять намного быстрее и лучше, но для этого надо иметь опыт.

Шаг 2. В местах расположения свай надо вбить колышки. Во всех углах обязательно, расстояние между ними не более двух метров. В связи с тем, что никто точных расчетов прочности фундамента не делает, то с количеством свай лучше перестраховаться.

Пример разметки свайного поля

Бурение

Шаг 1. Пробурите бензиновым буром отверстия под сваи. Если у вас диаметр обсадной трубы 20 сантиметров, то диаметр бура должен быть приблизительно 30 сантиметров. Дело в том, что следует давать запас по размерам. Вряд ли удастся пробурить отверстие точно под углом 90°, а свая должна быть вертикальной, это значит, что должно быть свободное пространство для ее правильной установки. Ну и бока могут незначительно осыпаться, на этот случай также нужен запас размера.

Бензобур (бензиновый земляной бур) Бурение

В продаже имеются буры, которыми можно работать самостоятельно, но их технические характеристике по мощности, диаметру и глубине ям не подходят для строительства буронабивных фундаментов. Хотя, если вы почитаете рекламные буклеты, то можете поверить в эффективность такой техники. Это не так, максимальный диаметр отверстий, который могут просверлить маломощные мотобуры, равняется двадцати сантиметрам. Во-первых, это мало для нашего случая. Во-вторых, никогда не следует работать с техникой на максимальных значениях ее технических возможностей. В-третьих, этот бур имеет недостаточную мощность бензинового двигателя. На твердых грунтах он перегревается, приходится часто останавливать работы для охлаждения головки блока цилиндров и редуктора.

Бензиновый бур F45 со шнеком 100мм

Лучше пользоваться более мощным мотобуром. Некоторые модификации могут делать отверстия диаметром до 50 сантиметров, наши 25 сантиметров не создадут для такой техники проблем. Очень важно – беспрекословно выполняйте рекомендованные производителем правила техники безопасности, как только появились нехарактерные звуки или вибрации – немедленно прекращайте работу. Попали на камень – придется немного сдвинуть месторасположение сваи. Камни часто попадаются в Нечерноземных районах РФ, их в свое время «притащили» ледники.

Мотобур

Шаг 2. Вставьте в отверстия обсадные трубы, проверьте их вертикальное положение. Проверять нужно в нескольких плоскостях по окружности. Очень важный момент – нужно продумать варианты фиксации труб в вертикальном положении. Можно подпирать их упорами из досок, можно ставить подкладки между трубой и стенкой отверстия в земле. Главное условие – сваи должны находиться в таком положении до полного окончания работ независимо от дождя и ветра.

Установите трубы

Шаг 3. Вставьте в трубы два-три прутка строительной арматуры периодического профиля.

Арматура Схема установки арматуры

Она не будет работать на сжатие, а только на разрыв. С ее помощью исключаются риски растрескивания сваи от горизонтальных нагрузок, возникающих во время неравномерного замерзания земли или ее подвижек. Следите, чтобы арматура не прикасалась к стенкам трубы, расстояние между стенкой и арматурой должно быть не менее пяти сантиметров. Только такая толщина бетона обеспечивает ее работу в единой конструкции с бетоном.

Для заливки трубы нужно делать бетон более жидким, чем для заливки ленточного фундамента. Одновременно увеличьте количество цемента. Если для обычного бетона на лопату цента можно давать две лопаты песка и три лопаты щебня, то в этом случае на такое количество песка и щебня давайте две лопаты цемента.

Приготовление раствора для буронабивного фундамента

Труба имеет небольшой диаметр, воздушная пробка в бетоне диаметром 5 см в нашем случае уменьшает площадь сечения бетонной сваи на 2,5%. И это только одна пробка, а если их несколько? Идеальный вариант – трамбовка бетона электрическим вибратором. Но их имеют только профессиональные строители, всем остальным приходится пользоваться обыкновенными «толкучками».

Трамбовка бетона

Шаг 4. Еще раз обращаем ваше внимание на прочность крепления сваи в вертикальном положении. Все в норме – начинайте засыпать землей пространство между обсадной трубой и отверстием. Сыпьте землю слоями, каждый слой не более двадцати сантиметров. Работайте равномерно по окружности, слои трамбуйте любыми подручными средствами. Постоянно проверяйте положение трубы.

Залитые сваи

Свежая земля никогда не утрамбуется вручную до требуемых значений, всегда будет неравномерность усадки, что вызывает увеличение боковых нагрузок. Как следствие сваи могут наклониться. Минимизировать такие риски можно простым способом. После каждого слоя утрамбованной земли в щели следует кидать немного бетона, высота бетона примерно 10 сантиметров. Кидайте его по окружности, делайте несколько таких слоев. Бетона понадобится немного, зато обеспечится надежность устойчивости сваи. В разрезе у вас должен получиться слоеный пирог. Бетонировать можно только в двух местах – недалеко от нижнего конца сваи или сразу на дно ямы и около верхней поверхности земли. Средний бетонный пояс работает неэффективно. Но если бетон остался, то лучше использовать его для заливки щели, чем вообще выбрасывать.

Буронабивные сваи забетонированы изнутри и по окружности

Шаг 5. По такой же технологии набивайте бетоном все обсадные трубы. Все готово – остановите работы минимум на две недели. Трубы должны быть выше уровня земли сантиметров на тридцать-сорок.

Шаг 6. После того как бетон застыл, нужно выровнять высоту всех свай. Для этого гидроуровнем сделает метки на угловых сваях фундамента. С учетом меток проведите линии по всей окружности труб. Отрезать оставшиеся части надо мощной болгаркой со специальным диском. Диск должен резать не только бетон, но и арматуру. Инструмент можно приобрести в специализированных магазинах, правда, стоит он довольно дорого.

Диск для железобетона

Алмазный диск

Между отрезанными крайними сваями натяните веревку и сделайте метки на всех оставшихся сваях. Веревку можно снять, отрезание концов свай выполняется по той же технологии. Сваи имеют высоту примерно тридцать сантиметров, на такой высоте работать с тяжелой болгаркой очень неудобно. Резать придется лежа, подготовьте место для лежания. Обязательно пользуйтесь защитными очками, желательно иметь простейшую респираторную маску. Во время пиления бетона появляется много пыли, а цементная пыль очень негативно влияет на легкие.

Не нужно стремиться за один проход отрезать всю трубу, намного легче подрезать ее по окружности. Работайте не спеша, площадка под ростверк должна быть ровной и максимально горизонтальной. Если так не поучится – придется ее выравнивать бетоном. Это делать сложно, требуется большая практика выполнения строительных работ.

Со сваями разобрались, бетон «созрел» можно приступать к сооружению ростверка.

Ростверк

Ростверк из швеллера

Мы уже говорили, что предлагаем делать ростверк из швеллера. О швеллерах нужно немного рассказать, это облегчит правильный выбор. Технические условия швеллеров прописаны в ГОСТ 8240-89.

Швеллер ГОСТ 8240-89

ГОСТ 8240-89. Швеллеры стальные горячекатаные. Сортамент. Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок. Файл для скачивания

ГОСТ 8240-89

В документе дана классификация и сортамент.

Поперечное сечение швеллера

Вам нужно знать два главных отличия, от которых зависит надежность и устойчивость ростверка. Дело в том, что боковые полки швеллера могут располагаться под углом или перпендикулярно к стенке.

Горячекатаный швеллер с равносторонними полками

Уклон внутренних граней по ГОСТ составляет от 4 до 10

Это значит, что при одинаковых значениях внешней стороны стенки она имеет различную ширину со стороны примыкания полок. Если полки под углом, то внутренняя ширина уменьшается, нужно брать швеллер большего размера. К примеру, если для трубы диаметром 200 мм достаточно взять швеллер номер 22 с перпендикулярными полками, то с угловыми полками нужно брать швеллер номер 24. Очень важно, чтобы свая имела упор по всей окружности, а не только в нескольких точках.

Висячий металлический ростверк

Снимите точные расстояния между угловыми сваями, прикиньте количество погонных метров проката и обрежьте металл по размерам. Крайне желательно, чтобы места сварки не провисали, старайтесь делать их над сваями. В углах два соприкасающихся куска швеллеров отрезаются под углом 45° и привариваются.

Резка швеллера

Сварка швеллера

Сварные швы проверьте на качество, снимать выступающие части болгаркой не рекомендуется. Это только может понизить прочность соединения, для нижнего обвязочного ряда брусьев никакого негативного влияния выступающие швы не оказывают. Между металлом и деревом в обязательном порядке положите рубероид в два слоя.

Гидроизолированный мастикой ростверк

Видео – Монтаж швеллера

Буронабивной фундамент своими руками: пошаговая инструкция

Цилиндрические. Имеют одинаковый диаметр по всему телу опоры.
С уширенной опорной подошвой – пятой. Устройство свай с пятой – сложный процесс, который невозможен без специального оборудования – буровых колонн с резцами. В плотных грунтах для выработки уширения используется взрывной метод.

Фундамент на буронабивных сваях используется в многоэтажном и частном строительстве в следующих случаях:

В условиях плотной застройки, когда невозможно вырыть котлован для основания другого типа.
На болотистых, слабых почвах, когда плотный грунт находится на глубине более 1 м.
На участках со сложным рельефом.
При возведении домов с использованием тяжелых стройматериалов (гранит, керамический кирпич).
При наличии угрозы подтопления участка, рядом с водоемами, при высоком залегании подземных вод.
При отсутствии данных о гидрогеологических изысканиях на участке.

Плюсы и минусы буронабивного фундамента

универсальность, подходит для грунтов с любыми характеристиками;
высокая несущая способность;
простые расчеты и схемы, можно не заказывать проект;
эксплуатационный ресурс не менее 100 лет;
монтаж можно осуществить своими руками, не прибегая к помощи подрядчиков;
отсутствие необходимости рытья котлована;
минимальные нагрузки на грунт соседних участков;
возможность сохранения благоустройства территории;
низкая себестоимость в сравнении с другими видами фундаментов.

К недостаткам конструкции можно отнести:

относительно большой объем бетонных работ;
необходимость укрепления скважин в сыпучих грунтах;
трудоемкий процесс монтажа;
невозможность устройства подвала в доме.

Буронабивные или винтовые сваи: что лучше?

Критерий оценки	Буронабивные сваи	Винтовые сваи
Несущая способность сваи диаметром 50 см	Выдерживают 4 тонны	Выдерживают 1,5 тонны
Устойчивость к коррозии и агрессивным средам	Высокая	Низкая
Сортамент и размеры	Не ограничены	Ограничены существующими типоразмерами
Использование в грунтах	Во всех грунтах, кроме скальных	Не используются в скальных, болотистых, защелоченных грунтах
Трудоемкость монтажа	Средняя: требуется бурение, армирование, бетонирование	Низкая: сваи вкручиваются в землю
Время монтажа	Зависит от бетонных работ	В любое время года
Срок службы	Не менее 100 лет	От 25 до 50 лет

Расчет и схема расположения буронабивных свай

Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф – вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования – определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.

Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа “Вес-Дома-Онлайн v.1.0”. Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.

Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:

Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:

В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.

Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов – 30-40 см, из тяжелых – 40-50 см.
Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
Расстояние между сваями. Расстояние можно рассчитать по формуле:

l = P/Q, где

l – расстояние между буронабивными опорами; P – несущая способность сваи;

Q – нагрузка на 1 пог.м основания.

Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.

Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.

Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома – 10 х 10 м, суммарная нагрузка – 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.

Устройство буронабивного фундамента своими руками

В отличие от других типов свай буронабивные опоры не регламентируются ГОСТом. Технология их установки прописана СНиП 2.05.03-84. В документе указаны следующие способы монтажа:

бетонирование скважин с обсадной трубой или без нее;
погружением опалубки с набивкой бетоном;
сплошное бетонирование с камуфлетной пятой;
погружением монолитного сердечника в скважину.

Не так давно появилась технология CFA, которая заключается в бетонировании свай при помощи полого бура с забурником, через который подается бетон. По причине отсутствия у большинства владельцев загородных участков сложных инструментов для бурения и бетонирования, мы рассмотрим самый простой способ монтажа буронабивных свай – бетонирование с обсадной колонной или без нее.

В зимний период работы по устройство буронабивного фундамента должны проводиться при температуре воздуха не ниже -10 С.

К монтажу свайных опор можно приступать после разметки будущего фундамента. Разметка осуществляется при помощи вешек и шпагата. Для будущего ленточного или монолитного основания мелкозаглубленного типа роется траншея или котлован глубиной 0,5 м. В местах бурения скважин делаются лунки.

Пошаговая инструкция монтажа буронабивного фундамента:

Бурение скважин и установка обсадных труб

Бурение проводится шнеком вручную или бензобуром. Размер насадки шнека зависит от диаметра скважины. На дно скважины насыпается подушка 10-20 см из крупно фракционного песка. Обязательно ли устройство буронабивного фундамента с применением обсадных труб? По технологии обсадные трубы могут быть постоянными (оставаться в скважине) или съемными. Также допускается монтаж основания без обсадных труб. К преимуществам использования обсадных колонн относят:

предотвращение осыпания стенки скважины;
гидроизоляция бетонных свай;
упрощенный монтаж армокаркаса;
более простая заливка бетоном.

Применение обсадных труб также имеет недостатки:

увеличение объема работ;
удорожание фундамента.

Стоимость обсадных труб зависит от материала и размера. Лучше всего использовать пластиковые или асбестоцементные трубы, которые невосприимчивы к коррозии. Длина труб должна быть на 30-50 см больше рассчитанной длины свай. Монтаж труб обязателен в сыпучих, вязких, болотистых грунтах. В глинистых и плотных суглинистых почвах можно обойтись без обсадных труб. В этом случае стенки скважины обкладываются гидроизолом или рубероидом для создания гидроизоляции.

При использовании обсадных труб изделия погружаются в скважину вдавливанием или забиванием при помощи кувалды. Труба должна устанавливаться внутри скважины строго вертикально. Положение контролируется строительным уровнем. Допустимое отклонение для трубы 2 м составляет не более 1 см в сторону. Зазор между стеной скважины и обсадной трубой засыпается грунтом.

Армирование буронабивных свай

Армирование необходимо для противостояния сжимающим нагрузкам, действующим на сваю со всех сторон. Арматура для буронабивных свай связывается в пространственный армокаркас. Количество продольных стержней арматуры 4 или 6. Каждые 30-40 см устанавливают вертикальные стержни. Диаметр используемых арматурных стержней класса А3 – 15-20 мм. Длина стержней должна быть на 0,5 м больше, чем длина обсадных труб. Используемая для армокаркаса арматура должно соответствовать ГОСТ 5781.

Вязка арматурных каркасов осуществляется при помощи отожженной проволоки сечением 1-5 мм. Для фиксации стержней лучше всего подходят хомуты или пластиковые трубки 90 мм. Каркас изготавливается при помощи армогиба или вязального пистолета следующим образом:

арматура обрезается до нужной длины
монтируются держатели для продольных стержней;
4 или 6 стержней располагаются в пространстве при помощи держателя;
монтируются вертикальные стержни с выбранным шагом при помощи проволоки и хомутов.

Для армирования буронабивных свай нельзя использовать арматурные отходы, а также ржавую и грязную арматуру.

Готовый арматурный каркас опускается в скважину и устанавливается там таким образом, чтобы арматура не соприкасалась со стенками обсадных труб.

Бетонирование буронабивных свай

Для бетонирования применяется бетон класса В22,5. Для легких построек допускается использование бетонной смеси класса В15…17,5. Бетон по составу и физико-механическим свойствам должен соответствовать ГОСТ 19804.2-79, 10060.0-95, 10060.4-95 и 12730.0-78. При самостоятельном изготовлении бетонной смеси необходимо точно соблюдать рецептуру.

Оптимальный вариант – заказ готового бетона с доставкой. В этом случае целесообразно заказать АБС с рукавом нужной длины, по которому смесь будет подаваться в скважины. Также учтите, что на бетонирование каждой сваи уходит 10-20 минут, а время бесплатной стоянки АБС составляет 1 час. За время, которое миксер проведет на вашем участке сверх этой нормы, придется доплатить отдельно.

Заливка производится путем подачи бетона в устье скважины через опущенную вниз воронку. Бетон подается в скважину порциями: когда образуется пласт 30-50 см необходимо остановить заливку и произвести виброутрамбовку. Затем заливается и утрамбовывается следующая порция. Оголовок сваи формируется путем заливки обсадной трубы до верхнего края. Бетон застывает в течение 7-10 суток.

Устройство пяты – основания буронабивной опоры.

Пята – уширение основания сваи, которое позволяет повысить несущую нагрузку на 5-10%. При обустройстве свайного основания своими руками сделать уширение можно одним из двух способов:

распирание грунта в устье скважины усиленной трамбовкой с последующей заливкой бетонной смеси;
использование обсадной трубы с уширением снизу.

В первом способе невозможно оценить качество полученной пяты, а во втором существенно увеличивается трудоемкость за счет бурения более широкой скважины. В большинстве случаев при строительстве частного дома даже большой массы делать уширение нецелесообразно.

Обрезка обсадных труб и арматуры

Обрезка производится болгаркой. Стержни арматуры должны выступать из оголовка сваи, но быть равными по высоте. При помощи выступающей арматуры будет осуществляться связка свайного фундамента с наземной частью.

Устройство наземной части фундамента

Существует несколько вариантов оснований, опорой для которых служит буронабивной фундамент:

Свайно-монолитный. Комбинированный тип основания, при котором поверх свайного поля заливается монолитная плита. Применяется преимущественно на плотных грунтах и для строений с большой массой. Достоинства: высочайшая несущая способность. Недостатки: большой объем бетонных работ и высокая стоимость.
Свайно-ленточный. Ленточный фундамент на сваях – оптимальный вариант для загородного дома. Монолитная фундаментная лента, заливаемая при помощи опалубки, опирается на буронабивные сваи, передавая до 40% веса дома на опоры. Достоинства: простота выполнения, низкая стоимость, надежность. Недостатки: на болотистых грунтах необходимо устройство висячего ленточного основания, которое самостоятельно рассчитать и выполнить практически невозможно.
Свайно-ростверковый. По конструкции напоминает свайно-ленточное основание, но вместо монолитной ленты нагрузку от строения воспринимает ростверк. Фундамент с ростверком отлично подходит для небольших дачных домиков, бань, хозпостроек. Достоинства: простой монтаж, возможность самостоятельного обустройства металлического висячего ростверка. Недостатки: относительно низкая несущая способность.

При выборе наземной части для буронабивного фундамента необходимо учитывать характеристики будущего дома (массу, площадь), типы грунтов на участке и финансовые возможности. Рассчитывая стоимость комбинированного фундамента, не забывайте включить в смету работы и материалы по утеплению, гидроизоляции, отделке.

Нет комментариев

Буронабивные сваи: 6 шагов для устройства фундамента

Для защиты фундамента от смещения грунта можно при помощи буронабивных свайБуронабивные сваи – железобетонные столбы, которые основой устраиваются на несущие грунты, которые расположены ниже, чем глубина промерзания земли, защищая фундамент от каких-либо смещений грунта. Если понадобится, можно комбинировать решение по использованию совместно с монолитной плитой, с ростверком. Данная технология применяется для возведения: дом каркасный, дом древесный, дом каменный, баня, беседка, забор.

Технология: буронабивной фундамент

Технология несложная. Первостепенно создается специальное углубление (устройство скважин) глубиной полтора метра. Далее устраиваются каркасы из арматуры. Устраиваются обсадные трубы – опалубка. Это нужно для борьбы с плывунами и для того чтобы правильно была выполнена заливка скважины бетоном (наливной материал). Далее сваи обрезают до размера единого уровня и заливают бетоном.

Сделать буронабивной фундамент несложно, если правильно придерживаться технологии

Шаги создания фундамента следующие:

Первым делом выполняется привязка к местности создания фундамента буронабивных свай, и разметка области застройки под фундамент (свайного поля).
Бензиновым ямобуром надо пробурить скважины под сваи. На какую глубину? Глубина отверстий зависит от уникальности грунта, но она должна быть не меньше чем 1,5 метра, чтобы основа изделия была ниже промерзающей глубины.
Монтирование в скважине каркаса из арматуры для будущей сваи.
Затем следует опустить в скважину обсадную трубу (обычно асбестоцементную), которая выступает в роли опалубки.
Следующим шагом все трубы надо подрезать в один горизонтальный уровень.
В трубы надо залить бетон М300.

Спустя несколько суток фундамент готов к монтажу бани.

Преимущества: бурение под фундамент

Бурение своими руками и при помощи профессионалов можно выполнять на глиняной и песчаной поверхности, а также подходит суглинок, супесь, грунты с большим содержанием торфа.

Преимущество бурения под фундамент заключается в том, что сваи не ржавеют долгое время

Плюсы свайного фундамента следующие:

Сваи не ржавеют.
Точно соблюдается размер и расстояние между изделиями.
Сваи, возможно, установить даже в очень каменистую землю.
Сваи имеют высочайшую несущую способность, все зависит от диаметра изделия до 8 тонн на одну штуку.
Место около фундамента остается не поврежденной.
Долговечность больше века.

Минусы технологии незначительные. К относительным недостаткам можно отнести стоимость работ и большие трудозатраты.

Методика бурения скважин под сваи

Особым нюансом именно этой технологии является то, что имеются различные вариации формирования сваи, обычно они зависят от типа грунтов.

Методики монтажа могут быть разными, и может понадобиться как строительный ямобур, так и другое спецоборудование.

Так, когда используется технология вибропогружения с применением «теряемого наконечника», в грунт опускается инвентарная труба при помощи вращателя (данная скважина может быть глубиной до 75 метров). В итоге, между ходом трубы и буровым шнеком образуется разница хода и пробка в грунте.

При бурении скважин под сваи многие специалисты рекомендуют придерживаться определенной методики

Альтернатива – это раскатка грунта:

Раскатанные грунты из скважины вынимать не надо;
Уплотнение стенок скважины идет из-за использования раскатчика;
После работы раскатчиком глубины шахты, которая нужна, он убирается, и одновременно заливается бетонная масса, далее устраивается армокаркас.

Эта технология укрепления скважин за счёт раскатанных грунтов применяется на малых глубинах, чем при вибропогружении, но здесь лучшая производительность (бур быстрый, раскатный грунт извлекать не нужно). Бурение под буронабивные сваи может предусматривать и применение буровой колонны, которая состоит из полых шнеков. Тела сваи бетонные, материал подаётся в полость шнеков при спокойном извлечении буровой колонны. Армокаркас монтируется, когда закончено бетонирование.

Особенности буронабивного фундамента с ростверком

Основание под строение данного типа обычно применяют на сложной местности – болотах или на склонах. На ровной, хорошей земле выгоднее и проще будет устроить обычный ленточный фундамент. На проблемных грунтах ростверк делают плитным. В других ситуациях в качестве последнего устраивается лента. Понятное дело, первый вариант очень дорогостоящий.

Конечно же, прежде чем строить свайный буронабивной фундамент, необходимо выполнить все нужные расчеты.

Первым делом надо понять, сколько потребуется столбов. Эта цифра находится в зависимости от веса строения и пропорциональна ему. Второй момент, который определяет число столбов – это диаметр. Чем он больше, тем меньшее количество свай потребуется. Так, столб диаметром в 30 см может держать нагрузку в 1,7 тонны.

Буронабивной фундамент с ростверком, как правило, используется для брусчатых, каркасных и рубленых построек

Такие сваи могут применяться для построек:

Брусчатых;
Каркасных;
Рубленых.

Под тяжёлые кирпичные строения либо заливные устраивают наиболее мощные сваи – по 50 см. Они могут держать вес уже в 5 тонн. Вес будущего строения складывается из массы всех нужных для его строительства стройматериалов. Так, высчитать число свай не сложно. Также, к получившейся цифре необходимо будет приплюсовать и вес ростверка. Если все верно рассчитать, то получится крепкий, качественный фундамент. Буронабивные сваи с ростверком – основа 100% долговечная. Но для того чтобы основание получилось таким, необходимо ко всему прочему верно высчитать шаг между столбами. Выбирая расстояние, следует учесть, что оно не может быть более 3-х их диаметров. То есть, например, максимальное расстояние между изделиями в 50 см – 1,5 метра. Рассчитать параметры ленты тоже достаточно просто. Ширина ростверка должна равняться сечению столбов. Также следует взять во внимание толщину вертикальных поверхностей. Ширина ростверка не может быть меньше толщины стен на треть. Ось ленты устраивается так, чтобы было совпадение с осью вертикальной поверхности. Если сооружение не тяжелое, высота ростверка должна равняться его ширине.

Такая лента подходит для фундаментов рубленых строений. Естественно, бурозаливной фундамент с ростверком должен закрепляться каркасом из металла. Чем тяжелее конструкция и чем больше шаг между изделиями, тем прочнее требуется арматура. Стандарт – рифленый прут 1.2 см. Материал меньшего диаметра не подходит. Согласно СНиП, металлических включений в ленте должно быть не меньше 0,1 % от её общей S. Связывается арматура на проволоку. Варить запрещено. Диаметры должны быть указаны в плане, правильно составить чертеж.

Оборудование для бурения свай под фундамент

Сегодня бурение выполняют при помощи специального оборудования.

Для бурения скважин следует использовать специальное оборудование

А именно:

Мотобуром;
Бензобуром;
Гидробуром.

Гидробур бурит, используя воду. Ручную работу в данном случае выполнить сложно, требуется сила машины, управляемой профессионалом. Бурение скважин под сваи и шпунты разрешает задачу укрепления фундамента, что в особенности важно при большой скученности строений на участке. Свайные фундаменты создают максимальное понижение нагрузки на землю и фундаменты соседних строений, несущая способность повышается. В грунтах с малой плотностью бурение под сваи выполняется в обязательном порядке.

Инструкция: буронабивные сваи своими руками

Выстроить этот крепкий фундамент вполне реально в любой сезон – а это важно. Но в период строительства нужно строжайшим образом следовать технологии, иначе даже минимальные просчеты станут причиной проблем, пострадает прочность бани или другого здания.

Сделать буронабивные сваи вполне можно своими руками, если придерживаться пошаговой инструкции

Выполнять работы надо пошагово:

Расчет фундамента. Ширина высчитывается в зависимости от толщины будущих стен банного помещения (есть таблица). Нагрузка должна распределяться равномерно.
Разметка место под стройку. Порядок расположения свай на грунте может различаться, это могут быть столбы в шахматном расположении или сплошной стеной.
Бурение скважин. Одна скважина делается примерно 2-3 часа. Корейский ямобур роет быстрее.
Изготовление опалубки для создания скважины. Она нужна, когда грунт низкой плотности и может осыпаться. Если условия нормальные, то можно обойтись без опалубки.
Подбор свай. Сами сваи подбирать тоже надо надежные и качественные – по своей несущей способности они должны быть высококачественные. Из-за того, что конструкция проста, получается в разы ограничить работы на земле, да и самих свай можно устроить не на каждом метре. Возможно, создать сваи и самостоятельно. Причем они создаются непосредственно на месте – а потому не надо думать о хранении. Востребованы в постройке и набивные сваи, основание которых до 500 мм. Они имеют несущую способность уже практически 5 тонн. На таком основании, возможно, смело выстроить солидную кирпичную баню.
Армирование фундамента. Для того чтобы сделать буронабивные сваи прочнее берется арматура, которая при помощи ростверка связывается в общую конструкцию. Чтобы буронабивные сваи были крепкими, для них заранее создаются арматурные каркасы – из прутов 12 мм. Разрешается братьтакже и готовые каркасы, в виде треугольника, которые применяют для балок перекрытий.
Монтаж свай.
Гидроизоляция скважин. Стенки скважин надо выстилать ПЭ или рубероидом.
Заливание бетонной смеси в скважины.

Вот и всё – остается только выполнить высококачественный ростверк, и возможно смело сооружать солидную баню!

Буронабивные сваи технология (видео)

Если у вас есть навыки строительства, то имея все необходимое под рукой можно построить сваенабивной фундамент и баню самостоятельно. Если нет, то правильно будет обратиться к профессионалам, которые выполнят свою работу на высоком уровне.

Как мы бурили скважины для свай под фундамент — Дом из соломы своими руками, дневник стройки « Дом из соломы

Давно обещал написать про фундамент — и вот оно, свершилось! 🙂 Немного фотографий о том, как бурили сваи для моего свайно-ростверкового фундамента по ТИСЭ…

Собственно, из предыдущего предложения уже можно понять, что произошло и получилось в итоге. Но для тех, кто как и я, не имеет большого опыта строительства своими руками, рассказываю немного подробнее.

Есть такой бур ТИСЭ — про него много сайтов, стоит около 80$, можно найти напрокат. Бур имеет отличительную особенность — раскрывающиеся снизу «лепестки», которые позволяют высверливать в земле дыры с расширением в самом конце. Таким образом столбы не поднимает зимой и фундамент на таких столбах крепко стоит на земле. Можно посмотреть, например, как с помощью такого бура делают фундамент под забор. У меня даже есть целая книжка про эту технологию (которую я купил, но так и не прочитал).

В общем, сначала я планировал взять этот бур напрокат и сделать все самостоятельно. Но поскольку архитектурные решения мои расписаны под другой вид фундамента, сомневался. Поискал предложения в компаниях и нашел разные варианты.

Вариант 1: бурение скважин машиной (буровой установкой)

Вот что писали про это на форуме:

«Мне надо было пробурить 46 свай диаметром 30 см глубиной 1,8. Короче, самый дешевый вариант у меня был — геодезисты, расценки 4 у.е. метр, но т.к. у них своя кухня и очередь, я просто плюнула извините и поехала в Мапид. Написала заявление на рабочую смену ямобура, через 4 часа подъехала, выписала счет, оплатила — и бур был у меня через день».

В том случае, похоже, просто повезло женщине. Вообще бурение с помощью буровой установки (вот, например, vizbas.by или skvazhina.by) получается довольно дорогим. К тому же они бывают довольно габаритные и не всякая на участке с моим въездом даже развернется…

Кстати, есть машины, которые делают буронабивные сваи — забивают их как молотком в землю, ага 🙂

Винтовые сваи как вариант я не рассматривал.

Вариант 2: бурение отверстий бензобуром

Купить бензобур — тоже не вариант, т.к. он стоит долларов пятьсот и выше. А вот взять напрокат или пригласить ребят с таким буром на пару дней — вариант.

Что-то вроде такого. Моделей тоже довольно много разных — есть побольше, есть поменьше — но суть у всех одна:)

У нас нашел несколько сайтов с подобными предложениями (например, prylady.by — прокат, i7.by, benzobur.by — работы, также на строительных форумах было несколько предложений).

Понравился и прокат, и возможность нанять ребят с буром, но…

Вариант 3: бур ТИСЭ

В итоге долгих поисков нашелся вариант с буром, который совмещал в себе все нужные мне в тот момент детали. Ребята из компании «Современный каркасный дом» предложили не просто пробурить дырки в земле, но и сделать сразу весь фундамент. И я согласился.

Вот что мне предложили (общая схема фундамента на подобных сваях):

Схема свайно-ростверкового фундамента по ТИСЭ

Кстати, интересный сайт postrojsebedom.by, но почему-то не смог я дозвониться до них. Бур ТИСЭ напрокат также часто дают на форумах, можно поискать, ссылки приводить уже не буду.

Копать начали в ноябре, на все отверстия под столбы ушло три полных рабочих дня. И вот что в итоге получилось:

В скважине быстро появляется вода. Меня это волновало, ведь бетон в воду заливать нельзя — что делать?

Технология при появлении воды в скажине такая: на один конец того рубероида, который трубкой вставляется в скважину для изоляции, надевают обычный мешок для мусора из полиэтилена и вставляют в скважину. Таким образом, когда начинаете заливать бетон, складки мешка расправляются, а вода вытесняется наверх.

К сожалению, фотографий процесса нету, т.к. делали без меня.

Материалы на мой фундамент

Машина песка, а именно — 12 м3 песчано-гравийной смеси С12 (осталось после всех работ примерно 2/3)
5 м3 бетона на сваи
8,3 м3 бетона на ростверк
рубероид
композитная арматура (не записал, сколько, увы)
опалубка (привезли уже готовую)

Вот такие столбики получились у нас в итоге:

Больше фото с уложенной арматурой, опалубкой и готовым фундаментом — в следующем материале 🙂

***

Время летит быстро, я уже даже запланировал купить теплицу — расскажу как-нибудь, какую выбрал, есть кое-что интересное про них…

Источник

08.11.2016 | Советы мастеру | | Статью прочитали: 1434 раз

Бурение под сваи фундамента

На сегодняшний день строительство гражданских, промышленных и инфраструктурных объектов различного уровня и назначения характеризуется значительной масштабностью.

И в качестве оснований под такие сооружения необходимо организовывать качественное и надежное фундаментное основание, которое гарантирует устойчивость при любых номинальных нагрузках, при любых стихийных воздействиях, предназначенное на длительный срок эксплуатации.

Бурение под сваи фундамента

Современные проекты зданий в данном плане в качестве основания используют свайные сооружения, которые обеспечивают все вышесказанные категории. Также свайное основание значительно экономней ленточного фундамента, и легче в обустройстве, а также монтаже.

Однако для того чтобы установить и смонтировать такие элементы, как сваи, необходимо выбрать наиболее рациональный и надежный метод бурение под сваи фундамента. В последнее время большой популярностью пользуется способ бурения под свайные элементы, в то время как забивка отходит на второй план.

Современный метод — бурение под сваи фундамента требует наличия несколько иной техники, чем при технологии забивания свайных элементов в грунт. Так при забивании требуется копр и соответствующая вспомогательная техника. Для первого способа рационально использовать бурильную технику, такую же, как и при бурении грунта под скважину для добычи воды.

При этом способ бурения имеет ряд преимуществ. Так, значительно повышается оперативность инсталляции деталей фундамента, появляется возможность корректировать положения отдельной сваи перед тем, как ее окончательно зафиксировать, также повышается диапазон глубины, на которую возможно установить свайный модуль.

Как бурить под сваи своими руками

Бурение под сваи фундамента своими руками невозможно без использования спецтехники. Стоит также предупредить и о том, что данные работы могут выполнять только профессионалы, которые обладают всей соответствующей техникой, инструментами, обладают опытом при осуществлении данного метода и необходимым количеством персонала.

Бурение под сваи фундамента осуществляется специалистами на глубину промерзания грунта, а также из расчета номинальной нагрузки на определенном расстоянии свайных элементов друг от друга. Эту работу невозможно сделать качественно, без проведения всех необходимых геологоразведочных мероприятий, которые позволят правильно произвести все расчеты.

Только в таком случае, можно не переживать о надежности и долговечности построенного свайного фундамента своими руками.

Загрузка…

Источник

Есть такой бур ТИСЭ — про него много сайтов, стоит около 80$, можно найти напрокат. Бур имеет отличительную особенность — раскрывающиеся снизу «лепестки», которые позволяют высверливать в земле дыры с расширением в самом конце. Таким образом столбы не поднимает зимой и фундамент на таких столбах крепко стоит на земле. Можно посмотреть, например, как с помощью такого бура делают фундамент под забор. У меня даже есть целая книжка про эту технологию (которую я купил, но так и не прочитал).

Вариант 1: бурение скважин машиной (буровой установкой)

Вот что писали про это на форуме:

«Мне надо было пробурить 46 свай диаметром 30 см глубиной 1,8. Короче, самый дешевый вариант у меня был — геодезисты, расценки 4 у.е. метр, но т.к. у них своя кухня и очередь, я просто плюнула извините и поехала в Мапид. Написала заявление на рабочую смену ямобура, через 4 часа подъехала, выписала счет, оплатила — и бур был у меня через день».

Кстати, есть машины, которые делают буронабивные сваи — забивают их как молотком в землю, ага 🙂

Винтовые сваи как вариант я не рассматривал.

Вариант 2: бурение отверстий бензобуром

Что-то вроде такого. Моделей тоже довольно много разных — есть побольше, есть поменьше — но суть у всех одна:)

У нас нашел несколько сайтов с подобными предложениями (например, prylady.by — прокат, i7.by, benzobur.by — работы, также на строительных форумах было несколько предложений).

Понравился и прокат, и возможность нанять ребят с буром, но…

Вариант 3: бур ТИСЭ

Вот что мне предложили (общая схема фундамента на подобных сваях):

Схема свайно-ростверкового фундамента по ТИСЭ

Кстати, интересный сайт postrojsebedom.by, но почему-то не смог я дозвониться до них. Бур ТИСЭ напрокат также часто дают на форумах, можно поискать, ссылки приводить уже не буду.

Копать начали в ноябре, на все отверстия под столбы ушло три полных рабочих дня. И вот что в итоге получилось:

В скважине быстро появляется вода. Меня это волновало, ведь бетон в воду заливать нельзя — что делать?

Технология при появлении воды в скажине такая: на один конец того рубероида, который трубкой вставляется в скважину для изоляции, надевают обычный мешок для мусора из полиэтилена и вставляют в скважину. Таким образом, когда начинаете заливать бетон, складки мешка расправляются, а вода вытесняется наверх.

К сожалению, фотографий процесса нету, т.к. делали без меня.

Материалы на мой фундамент

Машина песка, а именно — 12 м3 песчано-гравийной смеси С12 (осталось после всех работ примерно 2/3)
5 м3 бетона на сваи
8,3 м3 бетона на ростверк
рубероид
композитная арматура (не записал, сколько, увы)
опалубка (привезли уже готовую)

Вот такие столбики получились у нас в итоге:

Больше фото с уложенной арматурой, опалубкой и готовым фундаментом — в следующем материале 🙂

***

Источник

Бурение шурфов под сваи своими руками

1 4456 min

Бурение скважин под сваи – достаточно востребованный вид работ в современном строительстве. Высокая надежность свайных фундаментов склонила на свою сторону большинство проектировщиков и застройщиков. Сваи стали применять даже там, где грунт допускает устройство ленточных и других фундаментов. Свайное строительство, как и любое другое, требует выполнения геологических изысканий, определения мест прохождения подземных коммуникаций и скрупулезных инженерных расчетов. По их результатам определяется тип используемых свай и способы монтажа: буронабивные, буроинъекционные, винтовые, забивные.

Буронабивные сваи

Таким образом глубоко в земле создается прочный стержень, именуемый свая, способный воспринимать большие нагрузки и от грунта, и от будущих зданий и сооружений. Серия таких свай, увязанных в единую конструкцию, создает надежный фундамент.

Подготовка под установку буронабивных свай

Технологии промышленного строительства в настоящее время плавно перетекают в жилищное и гражданское. Одна из них – применение буронабивных свай для возведения новых зданий в местах имеющихся застроек или на сложном ландшафте.

Также их успешно применяют для укрепления фундаментов существующих зданий и сооружений. В зависимости от условий и качества грунтов подготовка под устройство свай подразделяется на:

Устройство свай в обсадных тубах допускает возможность их увязки в свайные кусты и сложные фундаментные конструкции. Немаловажно, что устройство буронабивных свай с применением обсадных труб в отдельных случаях выполняется в грунтах любого качества.

Устройство буронабивных свай в плотных грунтах

В данном случае бурение плотного грунта под сваи выполняется буровой установкой, действующей методом вращения. Для этого используются специальные устройства – шнеки, желонки, буровые цилиндры.

5 39 300x212 min

Шурф под сваю

Почва из скважины удаляется с площадки, а верхняя часть ствола оснащается специальным патрубком во избежание попадания в скважину лишнего грунта и мусора.

Если же скважина требует бурения, то эта работа выполняется при помощи специального уширителя, который крепится к установке вместо бура. После окончания процесса бурения, дно скважины уплотняют щебнем или плотным бетоном.

Далее происходит процесс создания самой сваи в строгом соответствии с проектом: установка арматурного каркаса (при необходимости) и бетонирование. Заливка бетонной смеси производится при помощи динамичной опалубки, в качестве которой используются бетонолитные трубы.

Этот процесс должен производиться непрерывно, все операции должны идти одна за одной в точной технологической последовательности.

Приготовление бетонной смеси осуществляется в передвижных бетономешалках или организовывается доставка ее бетоновозами с территории завода-изготовителя. Для улучшения плотности и прочности бетона, его уплотнение выполняется глубинными вибраторами. Часто используют также вибраторы, установленные на приемном бункере в жерле скважины. Свайный оголовок формируется с помощью специальной инвентарной опалубки многоразового использования. В процессе армирования оголовка устанавливаются необходимые закладные детали и соединительные элементы.

Установка буронабивных свай в неоднородных грунтах

Буронабивные сваи в неустойчивых, неоднородных и ослабленных грунтах монтируются по особой технологии. Как и в предыдущем случае, бурение скважин выполняется способом вращения. При необходимости (для прохождения буром скальных участков) используются приспособления ударного действия.

А с целью защиты стен скважины от обрушения ее полость заполняется водой под давлением или раствором глины. Работа с глинистыми смесями создает сложности при использовании ее в зимнее время, а также усложняет пооперационный контроль за качеством производимых работ.

Далее забуренная скважина подлежит заполнению в строгом соответствии с проектом. Способы армирования, бетонирования, уплотнения бетонной смеси практически не отличаются от описанных выше. Эти работы выполняются после очистки забоя от воды, глины, а также уплотнения днища скважины.

Бетонная смесь изготавливается по лабораторному подбору с применением пластифицирующих добавок для ее лучшей удобоукладываемости. При минусовых температурах применяются противоморозные добавки.

Рекомендуем посмотреть видео, рассказывающее о полном процессе установки буронабивных свай.

Монтаж свай с обсадными трубами

Технология бурения под сваи отверстий для железобетонных или бетонных опор с применением обсадных труб предусматривает производство работ в абсолютно любых условиях, в любых грунтах и на территориях любой сложности. Цикл проходки в метрах равен размеру по длине обсадной трубы. Бур проходит эту длину, производится выемка грунта, затем в скважину устанавливается труба, и снова цикл «бур-труба» и так далее до достижения проектной глубины.

В мягком грунте скважину формируют вдавливанием обсадной трубы. Для этого используют гидродомкраты с поступательно-вращательным механизмом. Одновременно вынимают грунт из ствола и удаляют его со строительной площадки. Обсадная труба защищает скважину от «плывунов», не допускает ее заиливания. Такие сваи надежно противостоят как вертикальным, так и горизонтальным нагрузкам. Если это предусмотрено проектами, то буронабивные сваи надежно увязываются в простые и сложные свайные конструкции, производится устройство так называемого «свайного поля».

Посмотрите видео, как делают шурфы под сваи своими руками.

Качественно забурить скважину под силу только специалистам. Сложности при бурении возникают при наличии на глубине больших прослоек грунтовых вод. В этом случае требуется выполнение мероприятий по организации водоотведения и устройству соответствующих гидротехнических сооружений.

Свайное строительство практически не имеет недостатков в техническом плане, кроме одного – свайный фундамент тяжело выполнить самостоятельно. Кстати, устройство такого фундамента значительно сокращает сметную стоимость и сроки строительства.

Каждый этап строительства фундамента (от отработки котлована и бурения скважин до формирования оголовка сваи) подлежит обязательному контролю качества с применением необходимых приборов и инструментов. Также на каждый этап должен составляться акт на скрытые работы с фиксированием результатов контрольных испытаний.

Источник

Возводим свайно-ростверковый фундамент

Фундамент на буронабивных сваях, с уширением в основании – «пяткой» и висящим над землёй ростверком, пользуется популярностью среди участников FORUMHOUSE. Сказывается доступность технологии и возможность самостоятельно изготовления этого типа основания.

thumb 585

Однако, как и при любом строительстве, при возведении такого фундамента нужно учитывать определённые особенности. В связи с этим интересен практический опыт и «хитрости» пользователей нашего портала, которые они используют при строительстве такого фундамента.

thumb 585

Я уже построил на данном типе фундамента дом из газобетона, баню, беседку, гараж и кирпичный забор. Могу сказать, что при грамотном расчёте и соблюдении технологии возведения, с этим фундаментом не возникает никаких проблем.

thumb 585

Хотя у наших пользователей накоплен большой опыт возведения свайно-ростверкового фундамента с уширением в основании сваи, его нельзя считать универсальным решением, подходящим для любого типа грунта и сооружений.

Выбор конструкции фундамента должен, в первую очередь, базироваться на данных геологического исследовании участка. На основании полученных результатов определяется несущая способность грунта, состав почвы, уровень грунтовых вод, наличие просадочных оснований и т.д. После этого, с учётом веса здания и сбором нагрузок, которые фундамент (в данном случае «пятки» свай) должен перераспределить на грунт, выбирается наиболее целесообразный и экономически выгодный тип основания.

thumb 585

Исходя из практического опыта, можно сказать, что свайно-ростверковый фундамент с расширением в основании сваи наиболее востребован на сильно пучинистых грунтах, на участках с большими перепадами высот. В этих условиях применение другого типа основания может оказаться экономически невыгодным из-за большого объёма земляных и бетонных работ.

thumb 585

Также следует помнить о том, что расчёт свайно-ростверкового фундамента не так прост, как может показаться на первый взгляд. При грубом нарушении технологии возведения, без знания типа грунта, уровня залегания подземных вод и т.д. такой фундамент может превратиться в «мину замедленного действия» под домом. Причём, к конечной стоимости свайно-ростверкового фундамента нужно прибавить мероприятия по его утеплению, устройству отмостки, водоотведению поверхностных и грунтовых вод, устройству забирки.

thumb 585

Подобный подход позволит понять, выгодно или нет устраивать такой тип фундамента. Свайно-ростверковый фундамент представляет собой «ленту» (ростверк), оторванную от земли, к которой добавлены сваи. Отсюда (на основании расчёта) может оказаться так, что в ряде случаев экономически выгоднее возведение классического малозаглублённого утеплённого ленточного фундамента.

thumb 585

К главным особенностям свайно-ростверкового фундамента, с уширением в основании сваи, относятся:

thumb 585

Я занимаюсь установкой ворот. В силу моей профессиональной деятельности, мне часто приходится видеть проблемы, которые возникают с опорными столбами въездной группы. Из-за воздействия сил морозного пучения столбы «гуляют», перекашиваются створки ворот, заклиниваются калитки и т.д. Конечно, можно залить монолитную бетонную ленту под всем периметром забора, но это тоже не панацея. Я видел много «порванных» ленточных фундаментов, да и по деньгам этот вариант получается самым затратным.

Опираясь на свои знания и опыт, полученный при строительстве дома, Vzik решил, что и для забора также подойдёт фундамент ТИСЭ. Как показал четырёхлетний опыт эксплуатации тяжёлого кирпичного забора, форумчанин не прогадал. Несмотря на морозы, малоснежные зимы, при которых земля глубоко промерзает, забор как стоял ровно, так и стоит. Ни подвижек фундамента, ни перекосов въездной группы – распашных ворот и калитки – за время эксплуатации не возникло. Тем интереснее конструктив и способ возведения этого фундамента.

thumb 585

К строительству забора Vzik приступил ещё в 2012 году, делая это одновременно с возведением гаража.

На его участке грунт состоит из следующих слоёв:

Далее идёт плотная глина, на глубине 2.5 м воды нет.

Форумчанин советует бурить свайный шурф не вручную, а взять в аренду мотобур со шнеком, диаметром 25 см.

thumb 585

После того, как в аренду был взят мотобур, дело пошло веселее. Всего за 2 часа было пробурено 20 подготовительных шурфов глубиной 1.5 м. После этого их углубили до 1.8 м и сделали внизу уширения тисэсовским буром.

thumb 585

Поэтому, когда дело дошло до изготовления шурфов под фундамент для забора, выбор был очевиден – всё бурить только мотобуром. За один день пробурили 50 шурфов на глубину 1.5 метра, после чего их углубили ручным буром до 2 метров и сделали нижнее расширение.

thumb 585

При изготовлении данного типа фундамента придерживаемся такой технологии:

thumb 585

Я у себя на стройке все арматурные каркасы (под дом, забор и т.д.) вязал стяжками, проволоку вообще не использовал. Конечно, если вязать проволокой, это чуть надёжнее, но практика показала, что и пластиковая стяжка вполне справляется с поставленной задачей.

thumb 585

Кстати, при использовании вместо проволоки стяжек, мы получаем ещё один бонус, касающийся именно заливки свай с уширением в нижней части. В чём суть идеи, которую применил пользователь с ником Destructor, хорошо видно на следующих фото.

thumb 585

«Ножки» (в нижней части каркаса) каждого из четырёх арматурных стержней загибаем под углом 90 градусов. Загнутые концы смотрят внутрь каркаса. Вяжем каркас при помощи пластиковых стяжек. Дальше поступаем следующим образом:

thumb 585

При раскрывании «ножек» арматура хорошо скользит в пластиковой стяжке. Если всё связать проволокой, то и времени больше уходит, и провернуть арматурный стержень будет тяжело.

thumb 585

Совет: таких приспособлений лучше иметь несколько, чтобы сразу заливать несколько свай. Снимать их сразу не стоит, т.к. бетон ещё не затвердел. Пусть «горловина» постоит около часа, но и оставлять надолго тоже не надо, иначе их прихватит бетоном, и «горловину» потом не снимешь. После того как сняли «горловину», на оголовок сваи можно надеть пластиковый пакет. Это нужно, чтобы влага не испарялась, и протекал нормальный процесс твердения бетона.

thumb 585

Внутрь «горловины» и шурфа вставляется гильза, свёрнутая из рубероида. Затем опускаем арматурный каркас и заливаем бетон, не забывая его как следует провибрировать, используя для этого вибратор, а не метод «штыкования». Бетонную смесь делаем максимально «жёсткой», т.е. с минимальным количеством воды, необходимой для её затворения.

thumb 585

При большом количестве воды существенно снижается марка бетона, он получается непрочным.

Бетон не должен быть жидким, т.е. растекаться, как это часто делают новички, считая, что так его проще укладывать. Для улучшения удобоукладываемости «жёсткой» смеси не стесняемся пользоваться пластификаторами.

thumb 585

Ещё один момент, на который надо обратить внимание. Для изготовления свай часто рекомендуется использовать в качестве опалубки канализационные или асбестовые трубы нужного диаметра. По мнению пользователей нашего портала, наиболее бюджетный и простой способ залить сваю – использовать для этого рубероидную «рубашку». Причём, её можно использовать, даже если требуется залить высокие сваи, которые будут выступать над землёй на 0.5-1 метр и выше.

thumb 585

Если требуется залить сваю более 1 метра над землёй, то можно поступить следующим образом: делаем две рубероидных «рубашки». Сначала заливаем бетон в первую так, чтобы он не дошёл до верхнего края 10 см. Вставляем внутрь первой вторую «рубашку», регулируя необходимый уровень, опуская или поднимая рубероидный цилиндр. Затем заливаем бетон дальше.

thumb 585

Я так заливал сваю высотой от земли в 1.1 метр, ничего не упало.

thumb 585

Интерсен способ изготовления рубероидной «рубашки», предложенный форумчанином с ником face_ltd.

thumb 585

Изучив форум, я, из финансовых соображений, отказался от готовой опалубки в виде асбестовых или канализационных труб. Сделал опалубку из рубероида высотой более 2-х метров.

«Рубашку» делаем так: отрезаем необходимый нам по размерам кусок рубероида и обматываем его с одной стороны, вокруг подходящей по диаметру оправы. Например, пластмассового ведёрка. Обмотали – фиксируем скотчем, затем чуть отступаем вверх и мотаем скотч второй раз. Всё, одна сторона зафиксирована. Вынимаем ведро (т.к. оно имеет конусную форму, то и извлекается легко) и повторяем процесс намотки с другой стороны. Фишка в том, что скотч скользит по рубероидной обсыпке и не прилипает к поверхности (рубероид в обсыпке крошкой нежелателен). Получается, что мы смотали несколько колец из скотча, которые теперь можно передвигать по «рубашке» и, соответственно, из куска рубероида получается цилиндр.

thumb 585

Чтобы кольца затем не «ездили» по опалубке, фиксируем их длинной полосой скотча, которую пускаем вдоль шва «рубашки». Скотч заворачиваем внутрь цилиндра и фиксируем скрепкой или «пристреливаем» степлером.

thumb 585

Опалубка, сделанная по такой технологии, стоит копейки – 300 рублей за рулон рубероида, 2 мотка скотча – это ещё 40. Сравните это с ценой за пластиковые или асбестовые трубы, которые ещё надо привезти.

После того как сваи готовы, засыпаем песок до уровня их оголовков, проливаем его водой, трамбуем и на этом основании возводим опалубку под ростверк. Сколотить опалубку можно из досок 150х50 мм и бруса 100х50 под стойки.

thumb 585

Чтобы доски в дальнейшем можно было использовать вторично, готовую опалубку изнутри застилаем рубероидом или полиэтиленовой плёнкой. Вяжем арматурный каркас и заливаем бетоном ростверк.

thumb 585

Ростверк (из-за его объёма) лучше заливать заводским бетоном из миксера.

thumb 585

Vzik подбил итоги по расходам на свой фундамент под дом, и вот что получилось.

Затраты на 50 свай:

Затраты на ростверк сечением 30х40см:

Итого: около 80 тыс. руб.

Общая цена за фундамент составила около 110 тыс. руб.

Прим: цены указаны за 2011 год.

В темах FORUMHOUSE можно узнать все подробности возведения кирпичного забора на фундаменте ТИСЭ и просмотреть полный отчёт по строительству газобетонного дома на свайно-ростверковом фундаменте. Следующие темы отвечают на вопросы, как залить сваи выше 1 метра над землёй, и из чего сделать забирку. В нашей статье описывается подробная технология заливки фундамента зимой.

Тем, кто только планирует строительство дома, будет интересен видеосюжет с подробным рассказом про свайно-ростверковый фундамент.

Источник

Бурение под сваи фундамента своими руками

Бурение под сваи фундамента своими руками. Разметка свайного фундамента

Как забить сваи своими руками. Правильное изготовление свай из трубы своими руками

Делаем фундамент из металлических труб правильно

Виды столбчатых оснований и их особенности

Заливные сваи своими руками. Кладем столбчатое основание для дома самостоятельно

Материалы необходимые для изготовления заливных свай

Проведение работ по закладке столбчатого основания

Способы прикрепления столбчатого основания к строению

Мастер-класс кладки столбчатого основания с ростверком

Сваи тисэ своими руками. Достоинства и недостатки

Буронабивные сваи своими руками. Буронабивной фундамент своими руками: пошаговая инструкция

Плюсы и минусы буронабивного фундамента

Буронабивные или винтовые сваи: что лучше?

Столбчатый фундамент своими руками: материалы, инструкция

План статьи:

Поэтапная инструкция

Достоинства и недостатки столбчатого фундамента

Преимущества

Недостатки

Проектирование столбчатого фундамента из буронабивных свай

Материалы

Несъемная опалубка:

Материалы для столба с уширением. Несъемная опалубка: рубероид

Инструменты

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

Бурение скважин

Делаем уширения внизу скважин

Создание несъемной опалубки из рубероида

Создаем арматурные каркасы для наших свай

План работ по формированию столба с уширением

Заключение

Похожие статьи:

Буронабивной фундамент своими руками ⋆ Строю Дом

Краткие характеристики и виды буронабивных фундаментов

Как бурить отверстие под сваи

Бурение скважин вручную

Буронабивной фундамент своими руками — технология возведения

Особенности устройства этой конструкции

Порядок выполнения строительных работ

Шаг 1. Расчет будущего фундамента

Свайный фундамент своими руками: использование и строительство

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

Расположение и материалы свай

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

Ограничения в использовании свайного фундамента

Буронабивной фундамент с ленточным растверком: технология

Особенности основания

Преимущества и недостатки

Конструктивные особенности

Строительные работы по возведению фундамента

Расчеты фундамента

Территориальная разметка

Создание скважин

Создаем опалубку

Армирование и подушка

Процесс заливки бетоном

Буронабивной фундамент своими руками — пошаговая инструкция!

Краткие характеристики и виды буронабивных фундаментов

Как бурить отверстие под сваи

Бурение скважин вручную

Видео – Бурение отверстий вручную

Бурение скважин бензиновым буром

Видео – Бурение отверстий ручным бензиновым буром

Бурение скважин специальной техникой

Видео – Бурение отверстий Бобкатом.

Пошаговая инструкция строительства фундамента

Этапы строительства буронабивного фундамента

Разметка свайного поля на местности

Бурение

Ростверк

Видео – Монтаж швеллера

Буронабивной фундамент своими руками: пошаговая инструкция

Плюсы и минусы буронабивного фундамента
