Бурение скважины на воду своими руками с помощью бура

Пробурить скважину на своем участке подумывает все большее число людей.

Каждый может на своей даче быстро сделать скважину, причем самостоятельно и правильно, как с подачей насоса, так и вручную.

Но этот процесс сложный, так как выполняется часто с помощью специального оборудования, требует знаний и соблюдения некоторых нюансов.

Для обустройства скважины на своем участке есть несколько причин:

• Собственный источник воды на даче.
• Независимость от коммунальных служб.
• Доступ к воде 24/7.
• Чистая вода без хлора и тяжелых металлов.
• Пробурили самостоятельно раз и на годы.

Давайте разберем вопрос, как пробурить скважину своими руками во всех деталях: типы бурения, нюансы и непосредственно сам процесс бурения для практического осуществления на практике.

О колодце речь не идет, так как это иной тип скважины, который не всегда оправдывает затраты времени и труда.

Способов того, как быстро и правильно пробурить своими руками, существует несколько.

Давайте детально разберем их, чтобы вам была понятна не только суть бурения, но и варианты для выбора способа применительно к своей даче.

Ударно-канатный

Специальный буровой снаряд разбивает породу, предварительно поднимаясь на высоту 2 метров над уровнем земли. Принцип работы напоминает ход поршня в двигателе: поднялся-ударил-поднялся.

При таком бурении в скважину стоит постоянно заливать воду, чтобы стенки не осыпались, а порода в колодце смягчалась и легко экстрагировалась.

При ударно-канатном бурении нужна тренога высотой 2 метра, она стоит прямо над местом бурения. Вверху треноги находится блок, с помощью которого подтягивается и опускается трос с буром.

За день можно запросто пробурить до 20 метров глубины. Можно обойтись без треноги самому, но вы вымотаетесь физически. Не слушайте подобных советов от «доморощенных» бурильщиков.

Посмотрите видео: тренога очень проста в сборке, а ее роль неоценима.

Ударно-вращательный

Способ несколько походит на вышеописанный.

Различие заключается в характере движения бура в колодце — он не просто ударяет, но и вращается.

Удаление грунта проходит с помощью специального ковша.

Если грунт на даче плотный, то лучше использовать такой тип бурения.

Шнековый

Самый распространенный метод, который использует шнек – стержень из металла, с винтовой резьбой по всей длине.

Шнек имеет достоинство: он разрушает грунт в колодце и дальше выносит его на поверхность.

Шнековое бурение выполняется одним из 2 способов:

• 1-й – лопасти приварены к шнеку под углом 90 градусов. Недостаток – грунт все равно будет осыпаться с бура и его придется вынимать отдельно;
• 2-й – лопасти приварены под углом до 70 градусов. Внутрь скважины при экстракции бура не попадет грунт, так что такой способ выгоднее. Нужно только иметь необходимый шнек.

Обратите внимание, чтобы пробурить скважину быстро, правильно и без поломок, требуется подача воды непосредственно в саму скважину, так как она снижает температуру самого бура, смягчает грунт в колодце.

В итоге ее всегда можно выкачать насосом самому.

Колонковый

Такой способ выполняется с помощью колонкового долота, которое походит на перевернутый пустой стакан с зубьями из металла.

При вращении и прохождении в толще земли долото образует скважину требуемого диаметра. Весь собранный шлам копится в долоте, дальше вместе с ним и песком выносится на поверхность.

Достаточно пару раз правильно ударить киянкой по долоту, как оно тут же опорожнит весь «запас» грунта со дна скважины. Если грунт не идет – ковыряйте его прутом. Погружать можно только чистый бур.

При бурении в долото по трубе заливается вода, которая смягчает грунт. Колонковый подход годится для любого грунта.

Резюмируем: из всех типов бурения шнековый – менее результативный, хотя и простой в осуществлении самостоятельно.

Шнек годится для более мягкой породы, для твердой – только ударно-канатный метод или ударно-вращательный.

Виды скважин

Существует несколько видов скважин для воды. Для каждой есть свои условия использования.

Скважина на песок

Глубиной от 15 до 30 метров, такой колодец бурится шнековым способом.

Скважина в этом варианте представляет собой трубу диаметром от 10 до 12 см, на конце которой находится фильтр в виде перфорированной трубы, обмотанной сеткой.

При бурении скважины нужно найти прослойку так называемого водоносного песка и поставить фильтр. Иначе такой слой называют водяной линзой.

Чем толще линза, тем будет больше дебет скважины – вы получите больше воды в единицу времени. Срок службы скважины достигает до 20 лет, зимой скважину можно законсервировать.

Редко скважина заиливается – в таком случае ее достаточно прочистить либо мощным компрессором, либо инжектором. Последний вариант предпочтительней.

Преимущества скважины на песок:

• невысокая стоимость бурения;
• бурение идет всего 1-2 дня, даже вручную;
• можно бурить в труднодоступных местах, на даче, малогабаритными установками;
• вода не мутная – не нужна сложная система очистки;
• лицензирование и регистрация скважины не требуются.

Недостатков только два: малая долговечность в сравнении с артезианской, нестабильность уровня воды и дебета скважины. Вода кончается быстро, долго наполняется.

При этом она редко бывает мутная, но дополняется песком – потому нужен фильтр. На дачном участке мутная вода годится только для полива.

Артезианская скважина

При бурении фильтр не используется.

Вода копится в пластах известняка, при этом она не мутная: пористый известняк содержит воду, активно ее фильтрует, причем в час его дебет составляет до 10 кубометров, что очень много.

Срок службы такой скважины может составлять десятки лет!

Еще одно достоинство такой скважины – в воде не будет аммиака, микробов, взвесей, не заносится песком, потому даже простой насос типа «Малыш» справится с задачей.

Преимущества артезианской скважины:

• определенная глубина (геологическая карта области хорошо изучена);
• огромная водоотдача, вода крайне редко мутная;
• долговечность – 30-40 лет;
• постоянный уровень воды;
• на даче можно поставить мощный насос.

Правда есть и ряд недостатков: бурение идет до 7 дней (но только не выполнять вручную!), нужно обязательно делать очистку воды в колодце от высокой концентрации минералов, иногда требуется разрешительная документация для бурения.

Также есть привычный всем колодец и его абиссинская вариация. Мы их не рассматриваем, потому что технически они не бурятся, а выкапываются, и вода в них поступает из грунта иначе.

В колодце всегда возникает риск загрязнения извне.

Бурение скважины своими руками

Процесс бурения состоит из 3 этапов. После описания следует подробное видео процесса.

Этап 1 – подготовительные работы:

• Выясняем в земельном комитете или у соседей глубину залегания пласта с водой;
• Готовьтесь к машинному бурению – в колодце при глубине от 20 метров вручную работать нецелесообразно;
• Все источники нечистот должны находиться как можно дальше от места, где вы будете делать скважину;
• Диаметр скважины всегда чуть больше диаметра обсадной трубы – 10-12 см. Готовьте трубы заранее;
• Копаем на выбранном участке направляющее углубление: яма диаметром и глубиной 1.5 м. Ее стенки укрепляем шифером, либо металлическими листами, чтобы она не засыпалась песком.

Этап 2 – собираем треногу для бурения:

• Берем 3 металлические трубы или весьма крепких бруса, длина детали должна составлять 4-5 метров;
• Кладем конструкцию на землю так, чтобы две ножки были развернуты в одну сторону, а третья – в противоположную;
• В каждой ножке нужно делать отверстие под крепеж;
• Крепим ноги в форме трехгранной пирамиды;
• Вверху треноги ставим блок, по которому свободно будет скользить трос;
• Ставим механическую лебедку, которой будем переносить бур вручную (можно электрическую);
• Закрепляем трос, а сверху крепим бур.

Тренога готова.

Этап 3 – бурение:

• Берем треногу с лебедкой, забивной стакан, канат (трос) и ударную штангу;
• Ставим треногу, поверх нее — лебедку со снарядом над выкопанной ямой, прямо над точкой бурения;
• Поднимаем лебедкой стакан над точкой бурения, опускаем с силой. Врезавшийся в грунт инструмент захватывает грунт стаканом. При подъеме шлам остается внутри стакана. Вынимаем его – делать так следует после каждого подъема;
• Ударной штангой продолжаем забивать бур в грунт. Когда он наполнится, вынимаем его и вытряхиваем грунт;
• При прохождении определенного шага, скажем 1 метра, тут же вставляем обсадную трубу, которая диаметром чуть больше диаметра самого бура. Она предотвращает обрушение скважины;
• Как только шнек опустится на всю длину снаряда, прикрепляем к нему дополнительную штангу;
• При бурении постоянно проверяем ровность укладки всей колонны: если вы слышите звуки ударов бура по стенкам трубы, ствол нужно тут же выпрямлять. Как это делать: забейте деревянные клинья между обсадной трубой и стенкой;
• Как только снаряд прошел водоносный слой, мы не заглубляем трубу далее. После поступления воды ждем 1 час, после выкачиваем ее садовым насосом и проверяем на чистоту. Повторяем так до тех пор, пока вода не станет прозрачной;
• Откачали воду в импровизированном колодце последний раз – оставьте скважину до завтра;
• На следующий день замеряем дебет скважины: умножаем глубину скважины в метрах на производительность насоса (кубометры в час) и результат произведения делим на разность между динамическим и статическим уровнями воды. Статический уровень – расстояние до поверхности воды (опускаем груз на веревке в воду и по длине сухой части троса отмеряем), динамический уровень – расстояние от поверхности земли до воды, но после ее выкачивания. Если же разница между двумя уровнями небольшая, то дебет скважины очень большой. Значит, воды поступает больше в единицу времени, нежели насос способен выкачать за эту же единицу времени. На корпусе насоса всегда указывается его мощность – кубометры в час;
• Если дебет составляет несколько кубометров, то стелем дно скважины: засыпаем слой из гравия или щебня, шириной в 20-30 см;
• Все пространство между стенкой и обсадной трубой засыпаем гравием, песком;
• Погружаем в скважину насос (любой, даже бюджетный «Малыш» отлично справится) согласно инструкции производителя и крепим его на поверхности, проводим питание;
• Подключаем шланг, разбираем треногу и лебедку.

Важный момент! В видео момент этот не указан, но он существенен: первую добытую, уже чистую воду, лучше отнести в лабораторию, чтобы над ней совершили ряд тестов – она может оказаться совершенно непригодной для питья и содержать следы тяжелых металлов, патогенные организмы и повышенное количество минералов.

Заключение

Теперь вы знаете, как пробурить скважину своими руками у себя на даче.

Обратите внимание на сам процесс: в видео все работы проходят в домашних условиях с использованием оборудования, которое можно одолжить у соседей или же арендовать на пару дней.

После бурения с помощью насоса можно организовать подачу воды в любую точку участка, даже в дом.

Поставьте простой погружной «Малыш» в колодце и он без проблем справится с подачей воды в нужном объеме.

(19
оценок, среднее: 4,37
из 5)

Основой всего живого мира является вода, поэтому древние люди селились всегда вблизи водоёмов – рек и озёр. Современный мир заселён более плотно и не всегда удаётся подобрать подходящий участок для дома или дачи на берегу водоёма. Хорошо, если к участку будет подведено центральное водоснабжение, но это случается не всегда. Вот в таких случаях и возникает необходимость бурения скважины на воду. Ведь если для собственного пользования воду можно привезти и в канистрах, то для полива посадок её всё равно не хватит.

Современные технологии позволяют в короткие сроки бурить с применением самоходных буровых установок, но стоит это удовольствие недёшево, поэтому и не иссякает у садоводов-любителей интерес к обустройству скважины своими руками
без оборудования. Тем более что если есть элементарные навыки пользования инструментом, а это умение наверняка имеется у каждого садовода, пробурить скважину своими руками не составит большого труда, конечно, когда сам водоносный горизонт залегает недалеко от земной поверхности. Бурить самостоятельно – это не только работа, но и удовлетворение своих амбиций.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца»
– название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора
уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

К неблагоприятным моментам
эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют.

Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники
и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

Сформировав определённое мнение по поводу общих представлений о видах скважин на воду, можно поближе познакомиться и с технологией их строительства.Доступными для самостоятельного обустройства водозаборных конструкций являются скважины:

1. «Абиссинский колодец» глубиной до 12 метров.
2. Песчаная – до 50 метров.

«Абиссинский колодец»

Подобрав место для заложения выработки, надо сделать полуметровое углубление в грунте размером в плане 1х1 метр. Для бурения скважины вручную используют садовый бур в виде шнека диаметром 56–82 мм
. По мере проникновения инструмента в грунт, буровой став, изготовленный из отрезков трубы, наращивают до тех пор, когда снаряд достигнет водоносного горизонта. Эта технология бурения скважин на воду заимствована у профессиональных буровиков, последовательность выполнения операций у них примерно та же.

Признаком достижения водоносного горизонта является влажный песок, извлекаемый буром из выработки. Обычная глубина залегания 4–8 метров, и это нормально для насоса, установленного на поверхности, а делать водозабор с глубины более 10 метров – влечёт за собой установку погружного насоса, что усложняет конструкцию водозаборной скважины.

По достижению необходимой глубины бур из выработки извлекают обратным путём, и погружают в неё так называемую иглу

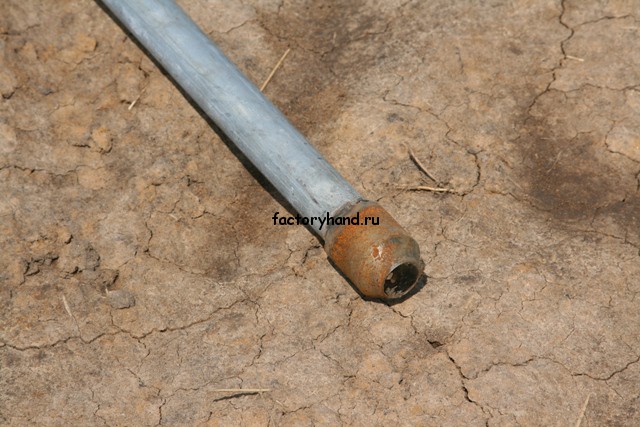

. Это отрезок трубы с наконечником в виде конуса, облегчающего вхождение конструкции в выработку. На нём оборудуется фильтр длиной 80 см в виде щелей (2,5 см) с интервалом 2 см, щелевой отрезок обматывают проволокой и нержавеющей сеткой. Вся конструкция из конуса и фильтра должна быть из однородного металла и скрепляться оловянным припоем. Однородность металла снизит коррозионные процессы на рабочем органе.

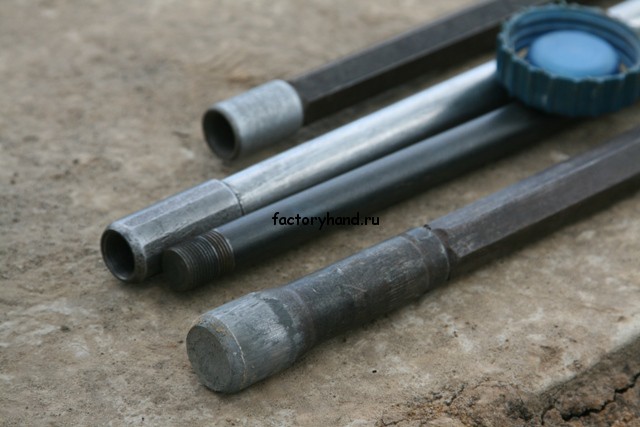

Иглу, как и отрезки трубы с резьбовыми соединениями для бурения, можно купить в торговой сети. Перед тем как пробить скважину своими руками иглой, последнюю вставляют в устьевую часть скважины из расчёта, чтобы над поверхностью был хвостовик длиной не менее 20 сантиметров. К нему прикручивается следующая штанга (отрезок трубы) и конструкция вбивается в скважину. Так, постепенно наращивая трубный став, конструкция полностью погружается до водоносного горизонта, а пространство между внешним диаметром трубы и стенками выработки заполняется грунтом и утрамбовывается.

Теперь осталось только прокачать водозабор ручным или электрическим насосом
до тех пор, пока не пойдёт чистая вода. Далее устье выработки бетонируется и к нему подводится водопровод. Особого ухода такой водозабор не требует. При снижении эффективности его работы можно прочистить фильтр, подав воду под напором в скважину.

Песчаная скважина

Гидробурение скважин на воду своими руками в части песчаных мало чем отличается от бурения абиссинских. Для начала следует подготовить рабочую площадку, очистить её от посторонних вещей. Затем оформляется приустьевая часть в виде метрового углубления
, чтобы предотвратить попадание грунта в ствол выработки. Над устьем ставится тренога с лебёдкой для подъёма трубного става из скважины.

Рабочим органом для бурения является шнековый бур, который проворачивают два человека с помощью съёмных рукояток. Можно сделать бур для скважины своими руками из ледобура, а можно и просто купить. Важно не допустить ухода скважины от вертикали, поэтому к этапу забуривания следует отнестись со всей ответственностью.

В процессе бурения выработку следует периодически очищать от бурового шлака, поднимая буровой снаряд. При затруднительном вращении бурового става на значительной глубине, для облегчения работы можно подливать воду в выработку. Чтобы стенки скважины не разрушались в процессе бурения, их обсаживают трубами большего диаметра, чем у рабочего инструмента. Обсадка производится также по мере наращивания бурового става. Применяются для обсадки полимерные трубы с муфтовыми или резьбовыми соединениями. На призабойном участке обсадной трубы делают отверстия и щели для проникновения воды, они располагаются в 50 см от конца трубы.

Бурение прекращается
, когда буровой снаряд углубится в водоносный горизонт на 0,5 м. Затем пространство около обсадки заполняют гравием или мелким щебнем, ствол скважины очищается от грязевой массы, после чего в ствол помещается погружной электронасос на расстоянии 1 метр от забоя. Далее – бетонирование устья и подключение водопровода.

Теперь, ознакомившись с тем, как самому пробурить скважину для воды, можно оценить свои силы и принять решение. При этом надо опросить соседей, насколько глубоко на их участках расположен водоносный слой. Приняв решение о самостоятельном бурении водозабора, следует придерживаться общих требований безопасности, дабы не получить травму. А по окончании бурения провести анализ добытой воды в специализированной лаборатории.

Бурение скважины на воду самому — это сложно, но увлекательно. И вполне осуществимо, если изучить вопрос, потом действовать по грамотно составленному плану, соблюдать существующие правила и обращать внимание на советы специалистов.

Сегодня такая скважина — это самый доступный из возможных способов независимого водоснабжения. А если учесть нынешнюю стоимость питьевой воды, затраты на ее самостоятельное бурение, обустройство и оборудование окупаются достаточно быстро — примерно через год.

В таком деле, как бурение скважин на воду, не существует стандартных инструкций. Это дело непростое, требующее комплексного и обязательно индивидуального подхода. Опытные бурильщики это знают наверняка. А в помощь начинающим можно дать ряд рекомендаций и советов от профессионалов. Тогда даже с первой попытки удастся получить «свою» воду хорошего качества и в требуемом количестве.

Оглавление:

Куда бурить?

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками).
Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание
! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом.

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м.
Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду
. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод
, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе
. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения».
Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно:


Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку). Смотреть на погруженный диск следует строго вертикально, и, как только по его краям жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

• диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
• скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
• расположение отверстий поперечное, в шахматном порядке;
• площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез
. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание
! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо.

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

• ставят стальной или бетонный кессон;
• оборудуют каменный приямок;
• или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным
. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков
, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт
вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение
. Впрочем, до этого можно попробовать один из народных методов
, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

О том, какие характеристики и преимущества имеет , читайте в нашей отдельной статье.

Сравнение колодцев и скважин есть сайта. Все за и против данных источников водозабора.

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками , все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции. Глубина скважины 10-50 метров, срок эксплуатации – 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Конструкция скважины на воду представляет собой своеобразный узкий колодец

Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

“Обсадка” трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

Ручное бурение скважин на воду владельцы участков используют чаще всего. Способы бурения и инструкция по обустройству скважины при помощи бура из ледобура. Много полезных советов и технология работ.

Способы самостоятельного бурения

Типы применяемых инструментов и устройств определяет разнообразие методов устройства. Ручное бурение скважины на воду может быть выполнено:

• шнековым методом;
• колонковым бурением;
• ударно-канатным способом;
• ударно-вращательным методом.

Все зависит от того, какой тип скважины запланирован, и какой инвентарь имеется в наличии.

Как самостоятельно изготовить бур?

Шнековый метод

Такой способ бурения скважин вручную предполагает использование шнеков.

Так можно пробурить отверстия в грунте до глубины 40 метров. Различают два типа данного оснащения. В один из них отнесены шнеки, у которых лопасти приварены под углом 90 градусов. В другом случае угол острый. Последний вариант предпочтительней, так как разрыхленный грунт не падает на дно скважины.

Решая, как пробурить скважину вручную, не стоит забывать о том, что можно использовать малогабаритные портативные буровые установки. По своей сути это электродвигатель, к валу которого прикрепляется шнек, и все это устанавливается на легкую металлоконструкцию, которую можно собрать самому. В этом случае работа будет быстрее, тудозатраты на бурение минимальными.

Шнек можно купить, взять в аренду или изготовить самостоятельно. В последнем случае понадобится труба диаметром 100 мм. Минимальная толщина стенки – 5 мм. С верхнего торца нужно нарезать резьбу для соединения со шлангом. С другой стороны навариваются лопасти. Количество витков должно быть больше двух.

Колонковое бурение

Технология предполагает, что в качестве бура используется металлическая труба, увенчанная коронкой, которая разрыхляет грунт. Несмотря на простоту конструкции такое оснащение позволяет за день пробурить несколько десятков метров в зависимости от плотности пластов породы.

По мере заглубления производят поэтапное наращивание шлангов, формируя технологическую колонну. Важно, чтобы резцы коронки всегда были заточены. Угол атаки определяется физико-механическими особенностями грунта, и устанавливается на основании расчетов. Если порода плотная потребуется долото.

При бурении скважин на воду вручную нужно подготовить запас обсадных труб, которые монтируются по мере углубления. Шлам удаляется. Для этого нужно, чтобы в скважину по трубам и шлангам подавалась жидкость. Это может быть техническая вода или глиняный раствор. Так нужно делать, когда лепестки коронки забиваются разрыхленной породой.

Ударно-канатный способ

В данном случае принцип действия заключается в бросании тяжелой трубы с высоты на дно скважины. Ее наконечник заостряется. Он изготовлен из твердого сплава, который в состоянии устоять при ударном взаимодействии с плотными породами. Поднятие трубы с наконечником выполняется при помощи лебедки с тросом.

Утяжелителем ударной конструкции является металлический стакан. Сложность бурения любой скважины ручным буром представляет размельченный грунт, который необходимо вынуть на поверхность. В данном случае он забивается в стакан. Для очистки его поднимают на поверхность, и ударами кувалды выбивают из трубы.

Пошаговая процедура выглядит следующим образом:

• Выкапывается приямок 1х1 м и полметра глубиной.
• В центре производят вертикальное забуривание при помощи винтового бура.
• Когда на поверхность начинает выходить влажный песок бур вынимают, и кувалдой забивают осадочную трубу.
• Желонкой вынимается порода, а по мере заглубления секции труб наращиваются. Их нужно сварить или скрутить для герметизации ствола.
• Насадку периодически проворачивают. При этом нужно прислушиваться к звукам. Скрежет означает, что она проходит крупнозернистый песок, шелест – мелкозернистый. Тишина свидетельствует о том, что насадка проходит глину.
• Желонку используют при прохождении рыхлых грунтовых пород. Ее периодически вынимают из ствола и прочищают от породы. Это нужно делать каждые 3-5 ударов.

Облегчить процесс вынимания шлама из скважины для воды можно, если в нее залить воду или глинистый раствор. Вся конструкция крепится к металлической треноге высотой несколько метров.

Ударно-вращательный метод

Суть метода – совместить оба способа (вращательный и ударный) для большей эффективности.

Данная технология ускоряет работы и позволяет их выполнять в местах с неоднородным грунтом. Супеси и суглинки – породы, которые с легкостью перерабатываются. Любая рыхлая порода, частицы которой не связаны между собой.

В то же время возникает иная сложность – риск осыпания грунта. Для того, чтобы этого не происходило, используют обсадные трубы с фильтром. В таком случае крупные частицы не могут попасть в шурф, заполненный водой. Для выполнения работ монтируется тренога, также потребуется лебедка с тросом, бур с наконечником и секции труб.

Бурим скважину приспособлением из ледоруба

Специальное оборудование покупать для разового применения нецелесообразно. Взять в аренду можно, но сложность в том, что такое оснащение есть только в специализированных организациях, которые с неохотой дают им пользоваться. Но есть метод, который позволяет пользоваться подручным инструментом при бурении скважины на воду своими руками.

Используется обычный ледоруб для зимней ловли рыбы. Он и будет шнеком, а для удлинения конструкцию наращивают трубами. Помимо этого нужны обсадные трубы, вороток и лопата. Нужно также побеспокоиться о том, как и куда вывозить извлеченный из скважины грунт.

Дальнейшие действия следующие:

• Подготовка. Выкапывается приямок, глубиной в два штыка штыковой лопаты. Выбранный грунт выбрасывать не стоит. Он потребуется для обратной засыпки.
• Ледоруб ввинчивается в грунт на 3-4 оборота. Используется вороток.
• Периодически ледоруб извлекается для очистки от земли. Это нужно делать в соответствии с числом витков шнека.
• Первый метр пробуривается под контролем вертикального положения шурфа. Используется строительный отвес, нивелир или жидкостный уровень.
• По достижению глубины 1 м. в отверстие устанавливается обсадная труба.
• После того, как шнек войдет в грунт полностью, к нему прикрепляется удлиняющий шланг. Рукоять должна быть съемной.
• Как только осадочная труба будет видна на 10-15 см., к ней прикрепляют следующую секцию.
• Периодически вбивают деревянные клинья, если бур начинает тереться о стенки труб, что свидетельствует о перекосе.
• Пространство между обсадной трубой и засыпается грунтом.

Обратная засыпка производится после того, как в скважине появится вода. Ее должно быть достаточно. Это означает, что бурение можно прекратить. После этого выбирают остатки грязи и приступают к обустройству. Грунт на обратную засыпку нужно оставить изначально. Это должна быть достаточно плотная порода. Землю нужно уплотнить, только необходимо следить, чтобы обсадная труба оставалась вертикальной.

Оборудование необходимо подготовить. Для этого монтируется рукоять. Ее лучше приварить. В этом случае конструкция должна быть разборной. Используется муфтовое соединение со шнеком. Тогда при необходимости откручивается рукоять, наращивается шланг, и удлиненная конструкция готова для дальнейшего использования.

Как узнать стоимость бурения скважины?

Для получения расчета и получения цены на бурение скважин на воду под ключ (комплекса работ по бурению и обустройству скважины) необходимо выполнить два шага:

Шаг 1 – ищем или выбираем населенный пункт на карте, выбираем тип скважины (песок, глубокий песок или известняк), выбираем конструкцию скважины, получаем цену на бурение скважины на воду под ключ (с учетом всего необходимого для выполнения работ по бурению скважины).

Шаг 2 – выбираем режим эксплуатации скважины, выбираем примерную ценовую категорию оборудования для скважины. Нажимаем кнопку «Рассчитать».

Инструмент для бурения в сложных геологических условиях

Мы предлагаем потребителям около пятидесяти наименований разного вида инструментов и приспособлений для использования в сложных геологических условиях. К ним относятся:

• полые шнеки
• четыре типа переходников;
• пневмоударные трубы;
• несколько типов коронок;
• гусеницы, предназначенные для установки на колёсную технику;
• специальные приспособления позволяющие увеличить качество работ по отбору керна.

Эти инструменты могут использоваться в случаях, когда применяются самые разные способы бурения скважин.

Установка обсадной колонны после бурения

Для обсадки мы советуем выбрать трубы из нПВХ пластика. Легкие пластиковые элементы можно устанавливать руками. Они легко соединяются с помощью резьбы. Места соединений получаются абсолютно герметичными. Пластик не будет разрушаться в почве, в отличие от металла. В состав нПВХ пластика входят только безопасные вещества.

Устанавливать колонну необходимо сразу после бурения. Во время установки элементы колонны прокручиваются вокруг вертикальной оси. Монтаж могут осложнять песчаные пробки. Их следует размыть водой из мотопомпы. Чем качественней проведена промывка, тем легче будет проходить монтаж.

При монтаже секции крепятся друг к другу, и конструкция погружается в землю. Руками делать это сложнее, чем с помощью техники. Ствол бывает заполнен водой, которая выталкивает секции на поверхность. Рекомендуется удерживать секции хомутом или другим приспособлением.

Часть обсадной колонны следует оставить на поверхности. Не следует обрезать секцию на уровне земли. Приподнимите устье на 50-100 см для защиты от загрязнений. Закройте устье предметом, который будет выступать в роли заглушки (например, пластиковой бутылкой без дна).

Рисунок 10: Обсадная труба.

Полный комплекс услуг по бурению скважин.

ЭКСБУР предлагает комплексное автономное водоснабжение домов за городом, дачный домов, обеспечим Вас чистой водой:

Обустройство автономной системы подачи жидкости — ответственный и трудоемкий процесс. Тем не менее многие собственники загородного жилья ставят перед собой цель обеспечить независимое водоснабжение на своем участке. Поэтому ответ на вопрос: как произвести бурение скважины на воду своими руками — обязательно заинтересует владельцев земельных наделов.

Преимущество скважинного источника перед колодезным

Раньше живительная влага поставлялась в дома исключительно из колодцев. Несколько позже люди стали использовать погружные насосы, чтобы быстрее набирать водный раствор в объемные емкости. Посредством несложной системы H2O из таких баков поступала в жилища. Однако, недостатков у этой методики довольно много:

• В зимний период бачки с жидкостной средой требовалось утеплять во избежание замерзания.
• Малое давление не давало возможности пользоваться бытовой техникой, требующей напорной подачи.
• Вода из колодезного источника предполагает разработку поверхностных подземных пластов. Качество такой жидкости далеко до идеального и редко соответствует параметрам питьевой.
• В период таяния снега, обильных дождей, разливов ближайших водоемов в колодцы попадают стоковые потоки. Тем самым качественные характеристики живительной влаги в несколько раз ухудшаются.
• Кроме того, невозможно исключить попадание грязи и заливание, что вынуждает часто прибегать к чистке.

Сейчас, с развитием современных технологий становятся очевидными плюсы такого метода добычи водного раствора.

Способы бурения скважины вручную своими руками

Методик, позволяющих добраться до залегающих под землей бассейнов с жидкостной средой, довольно много. В попытках определить оптимальный вариант для участка и дома нужно учитывать глубину нахождения H2O и собственные возможности.

Гидробурение

Процесс подразумевает пробуривание грунта с использованием бура, фрезы и потока жидкости. Для выполнения работы производят вращение штанги поочередно в разные стороны. При кручении почва разрыхляется, поднимающая вода выталкивает ее на поверхность.

Минусом этой методики выступает невозможность преодоления обломочных структур и камней. Мягкие слои вымываются, каменистые остаются на дне. К преимуществам же стоит причислить отсутствие надобности доставать бурильную основу, чтобы поднять разрыхленные элементы.

На пошаговой фото-инструкции можно рассмотреть технику изготовления штанги и фрезы. При подготовке оборудования используется высокопрочный твердый металл.

Кроме действующих инструментов, необходимо позаботиться о наличии двух приямков. Первый (размером побольше) нужно разместить рядом с местом разработки, второй — чуть поодаль. Это своего рода резервуары, в которые будет поступать H2O, смешанная с породой, и забираться обратно насосом.

Шнековый метод

Для его осуществления необходимо соорудить со шнеком только одну штангу, остальные можно оставить обычными. К плюсам технологии следует отнести способность с ее помощью справляться с каменистыми почвами. При этом измельченные грунтовые части нужно периодически поднимать на поверхность.

Это и является основным недостатком метода. Так как при разработке достаточно глубоких скважинных шахт придется продумывать устройство подъемного механизма.

Ударно-канатный способ

Разбираясь, как пробурить скважину для воды своими руками вручную, нужно знать, в чем заключаются особенности этой методики. При ее осуществлении длинная труба из металла под своим весом погружается в скважинную шахту. При ударах о дно грунт разбивается, полость трубки заполняется частицами почвы. Через некоторое время конструкцию поднимают и очищают от разрыхленных элементов.

Результативность работ зависит от высоты, с которой свободно падает бурильный инструмент и его массы. При необходимости такой снаряд утяжеляют с помощью свинца или бетона.

Одна из основных деталей, необходимых для исполнения метода — забивной стакан. Через его продольные отверстия достают собранную грунтовую крошку.

Второй по значимости элемент конструкции — желонка. Предназначена она для поднятия очень мелких или смешанных с жидкостью пород.

Забивка абиссинской иглы

Для выполнения этой технологии в землю забивается остроконечная труба. На острие обычно наварен наконечник. Сооружение состоит из отдельных сегментов, которые поэтапно наращиваются с помощью сварочного аппарата.

Труба-игла в процессе разрушает грунтовые слои. Метод подходит только для разработки неглубоких скважин. Схематично это выглядит так:

Прорези в трубе располагаются шахматкой. Прорезаются они болгаркой в 0,5 метра от острия. От числа и размера расщелков зависит возможность жидкостной среды проникать внутрь. Поэтому технологических отверстий должно быть довольно много. Для облегчения работы первые пару метров проходят садовым буром. Только после этого приступают к полноценной забивке.

Если прокачка прошла успешно, в скважинную шахту опускается труба, оснащенная фильтром, к которой впоследствии подключается водяной насос.

Существует еще один метод изготовления фильтрующей основы для иглы. С этой целью поверхность трубки рассверливают мелкими отверстиями, поверх надевают сетку галунного плетения плюс наконечник большего диаметра, нежели средство фильтрации.

Гидравлический роторный способ

Просматривая видео по самостоятельному бурению скважин на воду своими руками, стоит обратить внимание на данную технику добычи жидкости. Этот метод предполагает обеспечение непрерывной подачи бурильного раствора. Жидкостная среда под большим напором вымывает наружу частицы грунта. В некоторых ситуациях задействуется в качестве крутящей силы для бура.

H2O может подаваться в колонну, а потом вместе с почвенными элементами выводиться по затрубному пространству.

Также существует методика обратной промывки. Она предполагает попадание жидкости в шахту через область за трубой и последующую откачку ее оттуда. Эффективность этого варианта забивки гораздо выше. Стоимость работ, предсказуемо, соответствует результативности. Оборудование для осуществления такого процесса должно быть очень мощным (как правило, дорогостоящим).

Типы водозаборных выработок и грунтов

Прежде чем сделать скважину на участке своими руками для водоснабжения дома или дачи, необходимо разобраться в типировании сооружений. В обустройстве скважинного источника большую роль играют особенности грунта и глубина залегания водоносных слоев. Исходя из этих параметров, можно выделить такое подразделение:

• Абиссинский колодец, который удастся забить в любом месте, если подземная жидкость находится близко к поверхности.
• Фильтровая установка. Допускает добычу живительной влаги с 30-35 метров. Для разработки потребуется 2-3 дня.
• Артезианская скважина. Подразумевает бурение на глубину 20-120 м. Позволяет получить наиболее чистую и полезную воду, идеально подходящую для питья.

Из разновидностей грунта необходимо перечислить следующие:

• мокрый песок;
• галька или гравий с песчаными или глинистыми примесями;
• плывун;
• суглинок;
• глинистая порода.

Как глубоко находится питьевая жидкость

Производя работы по бурению, можно наткнуться на три вида подземных водных бассейнов:

• H2O, пригодная только для технического использования залегает на глубине 4-6 метров.
• Уже на 10-17 м располагаются водоносные пласты, добравшись до которых можно получить качественное питье.
• В 25-45 м от поверхности находятся наиболее пригодные для употребления артезианские воды.

Подготовительные мероприятия

Прежде чем приступить к освоению скважинного источника, следует определить:

• месторасположение будущей скважины;
• методику предстоящего бурения;
• параметры обсадной трубы;
• тип насоса, который предстоит устанавливать;
• какие инструменты будут необходимы для работы.

Если у владельцев соседних участков уже есть подобные сооружения, стоит поинтересоваться у них приблизительной глубиной залегающих водных слоев, составом почв. Кроме того, после забивки у них могло остаться бурильное оборудование, которое неплохо было бы одолжить на время.

На чем остановить выбор

Рассматривая на видео технологии бурения скважины на воду своими руками, можно примерно понять, какую предстоит оборудовать у себя на участке. Важно разобраться в их отличиях.

Так, абиссинский насос находится на поверхности. Нынешние поверхностные насосные агрегаты способны поднять жидкость на 8 метров. Если скважинная шахта глубже, такой аппарат окажется бесполезным.

Обычная подразумевает размещение устройства ниже уровня зеркала, что позволяет осуществлять подъем на большую высоту. Таким образом, если живительная влага залегает на глубине от 8 м, она будет оптимальным вариантом.

Что делать, если наткнулись на плывун

Чтобы преодолеть это препятствие, стоит попробовать:

• замыть его клеем или бентонитом;
• расширить диаметр и забить кондуктор.

Труба из металла на пару размеров больше обсадной должна перекрыть собой пласт жижи и войти в плотный грунт. После установки полезного дополнения можно продолжать осуществление бурильных работ.

Для чего нужна замывка

Данный процесс представляет собой промывание скважины специальным раствором, обладающим эффектом склеивания. Смесь делает стенки шахты прочными, не позволяя им обсыпаться и обваливаться. Готовят этот состав на базе бентонита и H2O. Потребоваться такая обработка может:

• если процесс производится в песчаном грунте;
• когда копать начали в глиноземе и постепенно наткнулись на слой песка;
• при возникновении на пути такого препятствия как плывун;
• в момент прохождения ненужного водоносного слоя (верховодки).

Как понять, что нашли воду

В процессе разработки объекта можно встретить не один подземный водный бассейн. Если жидкость вас интересует исключительно в технических целях (полив сада и огорода), вполне целесообразно остановиться на первом, самом ближайшем к поверхности. Когда же целью выступает добыть жидкость для общецелевого использования, стоит углубиться дальше.

Определить, что водный раствор найден — нетрудно. При задействовании способа гидробурения буровой состав быстро уйдет в шахту. При использовании шнековой методики определить наличие жидкости можно по влажности и типу вынимаемых грунтовых частиц.

Кроме того, живительная влага чаще всего находится в крупнозернистых песках, известняке, галечнике. Поэтому стоит внимательно присматриваться к разрабатываемым породам.

Обратная промывка

Выполняется сразу после установки обсадной трубы. Требуется для распечатывания водных каналов, а также вымывания мелких камней и песчаных примесей. Работать лучше при помощи мотопомпы большой производительности.

Прокачка

Осуществляют прокачивание следом за описанным выше процессом. Посредством насоса жидкость продолжительное время выкачивают. За счет этого промываются водные каналы, жидкостная среда становится более прозрачной. Длиться процесс может от 2 до 24 часов. По его итогам производительность скважинного источника значительно увеличивается.

Обсыпка

Эта работа представляет собой заполнение пустот между стенками шахты и обсадной трубой. Она позволяет обезопасить сооружение от проникновения загрязнений с поверхностного слоя почвы. Во избежание засорения фильтрующей основы, данные манипуляции производятся под большим давлением. В итоге конструкция наполняется мелким щебнем или песком выше фильтра и посыпается поверх глиной.

Определение уровня зеркала

Прежде чем приступить к бурению скважины самостоятельно своими руками с помощью воды, необходимо определить месторасположение подземного бассейна. Для этого нужно взять простую, но крепкую веревку, привязать к одному ее концу небольшой груз (отвертку, гаечный ключ и т. д.). Далее предстоит опустить вниз самодельный индикатор и внимательно прислушаться. Когда услышите характерный «бульк» — вы достигли цели.

Однако это еще не все. Завяжите узелок на «путеводной нити» и продолжайте опускать. Как только натяжение ослабло, — вы добрались до дна. Эту точку необходимо также отметить. В итоге расстояние между двумя отметками окажется высотой водного столба.

Зависимость уровня зеркала от глубины

Водоносный слой может залегать достаточно глубоко, например, в 25 метрах от поверхности. Однако это не означает, что в перспективе придется поднимать жидкость прямо оттуда. Живительная влага заполнит собой шахту и поднимется выше (как вариант, на 10 м от поверхностного слоя почвы). В отношении артезианского источника все несколько иначе. H2O в нем находится под давлением. При разработке водного пласта может произойти самоизлив жидкостной среды.

Что делать при налипании глины

Это вещество сильно набухает и прилипает. Устранить проблему удастся с помощью обычной соды. Для этого ее необходимо смешать с буровым составом. Так глинистый грунт перестанет налипать на оборудование и стенки шахты.

Какие трубы использовать в качестве обсадных

Лучше всего задействовать для этих целей изделия из металла или пластика. Металлические элементы довольно дороги, поэтому гораздо чаще применяют пластиковые. Производители предлагают специальные образцы ПНД, которые идеально подходят для разработки скважинных источников. Для забивки необходимо пользоваться именно ими. Заменять их обычными канализационными категорически нельзя.

Какое насосное оборудование выбрать

Глубинный шнековый насос — верное решение в организации процесса разработки водяной шахты. От вибрационных версий следует предусмотрительно отказаться. Вибрации интенсивно уплотняют почву, из-за чего жидкостные каналы перекрываются. Как следствие, нередко наблюдается помутнение добываемой живительной влаги.

Каким маслом смазывать резьбовые соединения

Не стоит рассчитывать на стандартное машинное масло или отработку. Эти вещества далеко не безвредны, поэтому использовать их в качестве смазочных материалов недопустимо. Гораздо лучше задействовать в процессе растительные жиры или растворенное мыло.

Изготовление инструмента

К подбору оборудования для бурения следует отнестись очень серьезно. Любые поломки, несоответствия неизбежно приведут к затягиванию процесса. До начала проведения работ нужно точно знать, что предстоит использовать и каким образом.

Спиральный и ложковый бур

Первый предназначен для пробуривания однородной почвы умеренной плотности. Суглинок, мягкая глина, земля — то, с чем прекрасно справляется данный вид оснащения.

Второй вариант — верное решение при взаимодействии с сыпучими разрыхленными слоями почвы. Применяется при вращательном и ударно-вращательном процессе добычи жидкости.

Желонка и стакан

Технологии ручного бурения скважин на воду своими руками подразумевают использование различных инструментов. С помощью желонки ствол очищают от осыпавшихся почвенных элементов, илистых загрязнений и т. д. Сфера применения — канатно-ударная методика.

Буровой снаряд Шитца актуален в работе с вязкими сильно налипающими грунтами.

Разновидности скважин

Перечислим их ниже, чтобы иметь общее представление о типовом подразделении.

Скважина-игла

Прохождение выполняется ударным методом. Применяются для обустройства абиссинских колодцев. Частота и интенсивность водозабора на продолжительность службы не влияют.

Несовершенная

Для ее забивки не нужны особые знания в геологии. При этом качественные характеристики добываемой жидкости и производительность не на высоте. Посредством установки заглушки эти недочеты можно частично устранить.

Совершенная

Такое сооружение в исполнении будет доступно только опытным буровикам. Качество добываемой живительной влаги максимально. Ошибки при ее разработки недопустимы. Всего одно неверное действие может привести к проблемам по части экологии.

С забоем

Объединяет в себе две указанные выше категории. Для освоения на собственном участке своими руками не подходит. Производится специально обученными людьми.

Несколько полезных советов как пробурить сделать скважину для воды своими руками

Чтобы выполнить работу надлежащим образом:

• Обеспечьте циркуляцию воздушных потоков. Так жидкость всегда будет свежей и чистой.
• Перед тем как приступать к использованию добытой живительной влаги, обязательно проведите лабораторный анализ. При обнаружении посторонних примесей следует использовать специальные средства фильтрации. Дополнительно установленные фильтры сделают H2O чище, устранят вредоносные примеси и микроорганизмы. Не забывайте, качественное питье — залог здоровья. Помочь в этом может компания «Вода Отечества». Наша организация уже много лет занимается производством водоочистного оборудования. Продукция обеспечивает высокие качественные характеристики получаемой жидкости.
• Производите забор жидкостной среды для исследования только через несколько дней после завершения работ. При спешке полученные сведения могут оказаться недостоверными.

Выводы

Сегодня мы разобрались, как самостоятельно пробурить скважину под воду. Сделать это довольно непросто. Осуществление процесса предполагает наличие определенных знаний, соответствующих инструментов и материальных средств. Если разработка скважинного источника представляет для вас чрезмерную сложность, не раздумывайте — обратитесь за помощью к квалифицированным специалистам.

Осуществляя проходку ствола для воды, можно столкнуться с некоторыми нюансами, которые требуют особого технического и технологического участия. К тому же этот процесс относят к классу трудоемких. Между тем, большинство частников стремятся все работы выполнять самостоятельно, с применением буровой техники.

Бурильное оборудование и инструменты

В отличие от профессионалов, которые пользуются буровыми установками, бурение скважин на воду своими руками можно осуществить с помощью бура. Но для артезианских скважин, такого инструмента будет недостаточно, поэтому без спецбуртехники в таком случае не обойтись.

Оборудование для бурения, кроме бура, включает в себя:

• Шнек.
• Тренога.
• Лебедка.
• Водопроводные трубы разного диаметра.
• Штанги.
• Обсадная труба.
• Вентили.
• Кессон.
• Фильтры.
• Гидронасос.
• Желонка.

К содержанию ↑

Подготовительный план работ

1. В первую очередь необходимо определиться с типом грунта. Если почва глинистая, работать придется со спиральным буром (змеевик).
2. При твердом грунте используют бур-долото.
3. Для песчаной почвы надо подготовить бур-ложку.
4. Изучить глубину водоносного слоя на своей территории. Самый простой способ – это измерить уровень воды в соседском колодце.

В случае, если верхний слой воды находится не ниже 5 м., строительные работы можно осуществить вручную с помощью обычного садового бура. В противном случае необходима помощь профессионалов с их спецтехникой.

К содержанию ↑

Изготовление бура своими руками

Установка бура и его конструкция требуют к себе классического подхода. Схема выглядит таким образом: ручка, режущие насадки и вставки штанги соединяются с помощью муфты. Для изготовления штанг лучше остановить свой выбор на стандартных газовых трубах (3/4 дюйма). На каждой муфте необходимо насадить специальный болт, который снизит риски развинчивания труб при обратном вращении.

Видео-обзор:  Самодельный бур

Самодельный бур

Насадки или режущие пластины изготавливают из марки прочной стали. Рекомендуется использовать толщину листа не менее 3 мм. Ручку и насадки приваривают обычным сварочным аппаратом. Перед началом работ режущие пластины надо тщательно заточить. Это позволит им легко врезаться в грунт, когда бур будет вращаться по часовой стрелке.

К содержанию ↑

Какие технологии бурения применяют

Шахту для воды на частном участке можно пробурить тремя основными методами:

1. Шнековым.
2. Роторным.
3. Ударно-контактным способом.

Виды бурения отличаются друг от друга от способа дробления породы внутри ствола и извлечением лишней почвы из будущей водяной шахты. Понятно, что для каждой технологии предусмотрено различное оборудование. И от этого будет зависеть качество работ и конечная стоимость всех затрат.

К содержанию ↑

Виды скважин на воду

Приведены технические характеристики, конструкции и уровень залегания воды 3 скважин:

1. Абиссинский колодец.
2. Песчаная скважина.
3. Артезианская скважина.

Абиссинский колодец

Его глубина должна быть не менее 8-12 м.

Среди всех скважин он отличается небольшой глубиной, а от обычного колодца – чистотой воды, так как в него не просачивается верховодка и не попадают грязевые примеси из воздуха.

К содержанию ↑

Песчаная скважина

Заглубление шурфа достигает 15-30 м. Представляет собой длинную трубу с встроенным на конце фильтром (перфорацией).

Для фильтрации используют стальную нержавеющую сетку. Сама конструкция устанавливается непосредственно в том участке, где проходит слой крупно фракционного песка с примесью гальки. Данная скважина не отличается длительной эксплуатации, так как быстро заиливается и через несколько лет приходится бурить новый шурф. В среднем, она может прослужить 5-10 лет в зависимости от частоты цикла ее использования. Но для маленького загородного дома или дачи – это не плохой бюджетный вариант.

К содержанию ↑

Артезианская скважина

Имеет самую глубокую шахту. Встречаются скважины с заглублением и до 200 м.

Все зависит от залегания слоя известняка и водоносного горизонта в месте бурения.

Технические характеристики конструкции и уровень залегания воды, позволяют жильцам быть обеспеченным водой сроком до 50 лет. Одна артезианская скважина может обслуживать до нескольких загородных домов.

К содержанию ↑

Подготовка трубы для спуска в скважину

Этапы работы по подготовке трубы начинаются непосредственно перед самим бурением. Этот момент важно не упустить, так как пробуренный шурф быстро затягивается. Лучше всего приобрести трубы из толстостенного полиэтилена.

Если на конце трубы не предусмотрена перфорационная сетка, сверлят фильтрующие отверстия 6 мм. сверлом. Расстояние для дыр сверления должно быть не менее 0,5-1 м. от нижнего торца и протяженность до 2 м.

Заканчивают процесс подготовки креплением направляющих брусков к поверхности трубы. Бруски обеспечивают центрирование трубы и отсев гравия.

К содержанию ↑

Уникальная инструкция по бурению скважины

1. Бурение скважин на воду своими руками начинается с рытья шурфа. Первоначальный размер ствола должен быть 1,5×1,5 м при глубине 2 м. Для предотвращения осыпания поверхностного грунта, траншею по периметру обшивают досками.
2. По мере необходимости устанавливается буровая вышка и буровая тренога. Если нет спецоборудования, соорудить такую конструкция можно самостоятельно с помощью бревен диаметром 15-20 см. Тренога крепится между двух ног самодельной буровой вышки.

К содержанию ↑

Видео-обзор: Бурение скважины на воду

Технология ручного бурения

1. Далее подготавливаются штанги. Их длина будет зависеть от использования буровой вышки. Если работы намерены производиться без буровой установки, применяют укороченные штанги (1,5 м). В случае бурения ствола с помощью вышки, используют длинные штанги (3 м). Соединяют их в единую трубу с помощью муфт.
2. Буровая колонка добавляется еще буровой головкой.
3. Буровая колонка погружается с помощью буровой вышки непосредственно в том месте, где будет водопроводная скважина.
4. Проводить бурение одному практически невозможно. Такой процесс подразумевает помощь еще 2-ух человек, как показано на фото ниже.
5. Один крутит штангу с помощью газового ключа, второй бьет по ней сверх, улучшая таким образом дробление породы.
6. Штанга должна быть обязательно отмаркирована через каждые 60 см. Такой способ предусмотрен для того, чтобы легче было видеть, когда бур необходимо чистить.
7. После того, как бурение дошло до водозаборного горизонта, желонкой очищают скважину. Выбор желонка должен соответствовать типу грунта. Чистку проводят через каждые 0,5 м.
8. Далее на дно ствола спускают самодельный фильтр. Он состоит из металлической сетки и отстойника. В качестве отстойника используют крупный песок.
9. Можно приобрести и готовый противопесочный фильтр для погружного насоса. Но прежде, чем совершать такую серьезную покупку, почитайте отзывы о нем.
10. Для прочности конструкцию трубы засыпают гравием.

К содержанию ↑

Раскачивание скважины

Раскачивание воды происходит с помощью насоса. Чтобы избежать заиливания, раскачку проводят в нижнем заборе водного горизонта. Раскачивание происходит до тех пор, пока не пойдет чистая вода.

Финишный этап – установка электрического насоса (см. Как выбрать погружной насос для скважины), огораживание и облагораживание скважины. Обустройство производится по определенным правилам, которые вы можете увидеть в этом видео-ролике.

К содержанию ↑

Видео-обзор: Обустройство скважины на воду

Обустройство скважины на воду

Определение качественного состава воды

Вода в скважине не всегда может быть питьевой, но узнать это достаточно просто:

1. Прозрачность верхнего водного слоя должна быть не менее 70 см.
2. Примеси нитратов должны содержать не более 10 мг/л.
3. С помощью лабораторного анализа можно узнать и наличие кишечной палочки в воде. Предел допустимого – до 10 кишечных палочек.
4. Запах и вкус воды также оценивается.

Качественное определение состава воды возможно только в лаборатории санитарно-эпидемиологической службы.

Читайте также:

• Обустройство скважины своими руками

В этой статье я хочу Вам рассказать, без дорогостоящего, громоздкого оборудования, быстро, в том месте, где вы хотите, даже в уже построенном доме. Если Вам необходимо устроить автономное водоснабжение загородного дома, то прочитав эту статью и посмотрев моё видео, вы будете знать, как пробурить скважину вручную
самостоятельно не прибегая к услугам многочисленных дорогостоящих специалистов. А может быть, освоив этот оригинальный метод, вы сможете пробурить скважины своим знакомым, друзьям, родственникам и возможно в дальнейшем это станет для вас источником дополнительного дохода.

Этим методом было пробурено огромное количество скважин. Метод достаточно простой в реализации и нигде мною не встречался жизни. В интернете я также не встречал описание этого метода. Придумал бурить скважины на воду таким способом мой знакомый, по профессии он токарь.

Для комфортного проживания в любом доме необходимо наличие водопровода. Собственная скважина в доме, даже при наличии центрального водоснабжения, может быть очень полезной.Во первых вы не зависите от коммунальных служб и перебои в поставке воды вам не грозят.Во вторых вам не нужно платить за воду по счетчику, а при поливе огорода или мойке машины воды требуется много.В третьих часто вода из скважины бывает лучшего качества, чем та вода, что поставляется к нам в дома по водопроводу. Так же вода из скважины лучше, чем вода из колодца, так как она не контактирует с воздухом и в скважину не попадает различный мусор с поверхности земли как в колодец. Скважину можно устроить в построенном доме, и тогда не будет опасности, что она замерзнет в зимнее время года, и вы останетесь без водоснабжения.

Начинать бурение нужно простым буром, на максимально возможную глубину. После чего вставляем в пробуренное отверстие оцинкованную трубу, к которой приварен наконечник конусообразной формы с отверстием по центру.

Наконечник трубы

Штанги с наконечником

Затем опускаем в трубу штангу, у которой наконечник немного больше по диаметру, чем отверстие в наконечнике трубы. И начинаем штангой забивать трубу в землю. При этом удары наносятся не по трубе, а по наконечнику трубы (фото которого изображено выше), труба и резьбы при этом не повреждаются. По мере погружения трубы в землю мы удлиняем её и штангу, прикручивая дополнительные удлиняющие элементы. Как только мы доходим до известняка (это будет понятно потому, как штанга начнет отскакивать при ударах обратно вверх) вытаскиваем из трубы штангу и вставляем в неё сверло (сверло имеет размер меньше чем размер отверстия в наконечнике трубы). Теперь нужно просверлить в известняке отверстие, найти в нем водоносную жилу и забить в известняк трубу. Проверку наличия в скважине воды осуществляем, наливая в трубу воду из лейки. Если вода из трубы не уходит, это значит, вы не дошли до водоносного слоя. Как только вода будет «весело» убегать в трубу это свидетельствует что у вас в доме теперь заработает все сантехническое оборудование. Вот так процесс бурения происходит у нас. Труба, забитая в известняк, работает долгие годы и ей не страшен песок. После бурения скважины её необходимо хорошенько прокачать, чтобы удалить всю грязь, которая скопилась в ней при бурении. О том,

Любой загородный дом должен быть обеспечены водой, которую можно использовать не только для полива участка, но и для приготовления пищи, проведения уборки в доме, мытья. Однако не везде имеется возможность подключения к системе централизованного водоснабжения, но эту проблему можно решить самостоятельно. Скважина на воду своими руками от а до я, видео на 30 м и как пробурить ее без использования специальной техники – те аспекты, которые подробно рассматриваются в статье.

Бурение скважины на воду своими руками, видео

Бурение скважины на участке – это грандиозный и трудоемкий процесс, слишком дорогостоящий и трудозатратный. Подобное утверждение ошибочно. Эти работы можно выполнить своими руками. Такой подход позволяет сэкономить на аренде дорогостоящего оборудования. Дом круглосуточно будет обеспечен чистой и дешевой водой благодаря скважине.

Набор для бурения скважины на воду

Скважина на песок глубиной 30 метров – один из популярных видов и может прослужить более 10-13 лет. Скважину нужно периодически прочищать, что значительно продлевает срок бесперебойной эксплуатации. Конструкция скважины на песок представляет из себя трубу, которая опускается в шахту. На дне устанавливается специальный фильтр грубой очистки из нержавеющей стали. Бурят скважину шнековым способом. Уровень залегания воды нужно проверить на содержание в ней химических и органических веществ. Иногда водоносный рукав может содержать воду, нуждающуюся в тщательной очистке и только после этого ее можно пить.

Многие владельцы загородных домов решают при бурении использовать бензобур. Это устройство значительно облегчает ручной труд, а временные затраты значительно сокращаются. Электро- или бензобур путем вращения достигает больших скоростей и быстро выводит на поверхность грунт.

Скважина на воду своими руками: принцип работы, схема

Водозаборные скважины любого диаметра работают по общим принципам. После бурения бензобуром или вручную производится монтаж обсадной трубы, которая будет сдерживать грунтовые массы от осыпания, тем самым защищая воду от загрязнения. Труба может быть металлической, пластиковой, асбестовой. Ее нижняя часть должна быть перфорированной для беспрепятственного поступления воды в водозаборный канал.

Схема водоснабжения дачи

Для лучшей фильтрации на самом дне канала оставляется пространство, которое будет служить в качестве отстойника. Все грубые, тяжелые частицы будут оседать на дне, а не поступать на поверхность. Для еще лучшей очистки жидкости от песка и ила в перфорированную часть трубы устанавливают фильтр грубой очистки, представляющий из себя мелкую сетку. Она будет отсекать засасывание грубых частиц насосом.

Для предотвращения обратного поступления воды по каналу при выключении двигателя дополнительно устанавливают клапаны. Мощность электронасоса подбирается индивидуально, в зависимости от удаленности дома от скважины и ее глубины. Для большего удобства лучше полностью автоматизировать процесс подачи воды. Это достигается путем установки специального оборудования, датчиков и манометров для контроля давления в системе. На завершающем этапе систему труб и саму утепляют.

Скважину на воду можно сделать самостоятельно в домашних условиях или использовать для этого соответствующие механизмы. Если принято решение обойтись без специального электрического или бензооборудования, нужно приготовить следующие инструменты, а именно:

• металлический бур нужного диаметра;

• разборную бурильную вышку;

• достаточное количество штанг;

• механическую или электро лебедку;

• обсадные трубы.

Бурение скважины ручным буром глубиной на 30 метров – это довольно утомительное занятие, требующее достаточного количества времени. Используя бур и штанги, собирается установка, а по мере углубления добавляются новые секции. Бурение идет по часовой стрелке. Вращение бура выполняется вручную 2-3 помощниками. Мастера с опытом для размягчения грунта заливают в скважину воду. Бур периодически нужно доставать, чтобы извлекать грунтовые массы. Сделать это без бурильной вышки проблематично и тяжело. Использование лебедки значительно упрощает проведение этого мероприятия.

Цикл бурения повторяется шаг за шагом. После достижения водоносного слоя его нужно пройти полностью, пока бур не упрется в водоупорный слой. Такое устройство скважины более предпочтительное. Благодаря этой схеме вода будет быстрее поступать в водозаборник. Первые порции жидкости всегда грязные, но после продолжительной промывки начинает поступать чистая вода. Если этого не произошло специалисты рекомендуют углубиться еще на пару метров.

Для откачки воды лучше использовать , оснащенный фильтрами. Ручной помпой тоже можно извлечь воду, однако глубина скважины делает этот процесс трудным. Гораздо легче автоматизировать подачу воды на поверхность. В этом случае скважина подключается к системе водоснабжения для бесперебойной подачи в доме. Некоторые владельцы загородных участков изготавливают хранилище для воды. Это может быть пластиковая или металлическая емкость нужного объема. В дом вода подается непосредственно из бочки-отстойника. В саму емкость вода поступает автоматически после снижения уровня. Если оснастить емкость поплавком, то включение насоса для набора воды можно автоматизировать.

Видео о том, как сделать скважину на воду своими руками ручным методом
:

Бурение скважины на воду своими руками от а до я, видео на 30 м интересует многих владельцев загородных домов. Имея источник чистой воды, можно не только обеспечить участок поливом, что значительно повысит урожайность огородных культур. Вода из скважины – это самый недорогой способ организовать бесперебойное водоснабжение дачи, что повысит уровень комфорта во время отдыха.

Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции. Глубина скважины 10-50 метров, срок эксплуатации — 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Конструкция скважины на воду представляет собой своеобразный узкий колодец

Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды — роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным — водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Более подробно про ручное бурение .

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

«Обсадка» трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

Видео-пример обустройства скважины

Большинство загородных домов находится слишком далеко от общих водопроводных сетей, и единственным вариантом получить воду является обустройство собственного источника. Автономное водоснабжение частного коттеджа решается рытьём колодца или созданием скважины. Оба способа требуют существенных затрат физических сил и денежных средств. Чтобы гарантированно получить качественный результат, домовладельцы приглашают для выполнения работ профессионалов со спецоборудованием, у которых есть опыт работы в данной местности, однако бурение скважин на воду своими руками тоже возможно.

Сначала стоит определиться с самой возможность бурения скважины на воду вручную. Очевидно, что большая глубина залегания водоносного слоя, а также слишком твёрдые прослойки в грунтах могут оказаться серьезной преградой и заставить отказаться от такой затеи. Предварительно выяснить геологическую обстановку на участке проще всего по источникам, которые уже имеются у ваших соседей. Необходимо разобраться, с какой глубины качают воду они, как у них происходили земляные работы. Общая картина будет ясна, но по мере работ придётся потом произвести корректировки, ведь слои грунта залегают не абсолютно равномерно, причём погрешность тем больше, чем дальше находится контрольный колодец или скважина.

При горизонтах в 20 и более метров многие застройщики уже не решаются использовать ручные приспособления, хотя есть примеры, когда люди справляются с глубинами в 50-60 метров (тем больше получается экономия, ведь расценки на проходку выставляются заказчику в погонных метрах). При этом сейчас в продаже есть небольшие буровые установки с приводом от электромотора, цена которых практически сопоставима со стоимостью бурения среднестатистической скважины. Никто не мешает потом сдать устройство в аренду или самим с помощью установки бурить скважины на заказ.

Варианты источников для водоснабжения частного дома

Выбор типа скважины

В данном случае самым критичным параметром является уровень залегания водоносного слоя. Например, если вода находится на глубине до 8 метров, то можно сделать забивную скважину-иглу (так называемый «абиссинский колодец»), которая снабжается для подъёма жидкости обычным поверхностным насосом. Она выполняется с предварительным бурением или непосредственным забиванием сравнительно тонкой (например, дюймовой) стальной трубы в землю.

Если водоносы находятся ниже, то насосное оборудование уже потребуется погружное, которое может поднимать воду на необходимую для запитки дома высоту. Соответственно, тут придётся в любом случае бурить скважину вручную, причём чистый диаметр прохода трубы должен быть не менее 80 мм, чтобы туда можно было установить глубинный насос в 3 дюйма, или 100-110 мм – для 4-дюймового агрегата. Учитывая толщину стенок обсадных труб (у пластиковых составляет порядка 5-8 мм) и некоторый запас для беспроблемной установки колоны, бурить нужно диаметром на 20-30 мм больше. По этому показателю и выбирают оборудование.

Источники автономного водоснабжения принято разделять на скважины на песок и артезианские (на известняк). Первые – эксплуатируются до 15 лет и дают около 1,5 куба воды в час. Их глубина от 15 до 40 метров, что позволяет выполнить работы самостоятельно, но заставляет особо тщательно выбирать место для них. В глубокой артезианской скважине вода чище, источник может работать без капитального ремонта до 50 и более лет, его производительность значительно выше.

Шнековая проходка скважины при помощи моторизованного бура

Основные этапы бурения скважины своими руками

Самостоятельное обустройство скважины почти всегда предполагает, что вода будет добываться из неглубокого песчаного пласта. Поэтому необходимо максимально удалиться от источников загрязнения почвы, таких как дренажные стоки или септики. Чтобы уменьшить глубину проходки, есть смысл выбрать наиболее низкое место на участке, особенно если он находится на склоне.

Перед тем как бурить скважину вручную, рекомендуется сделать приямок в рабочей зоне, благодаря которому рыхлая почва не будет осыпаться в забой во время работы. Его габариты по площади должны быть примерно 2 Х 2 метра и по глубине – до 1 метра. Иногда может потребоваться своеобразная опалубка для укрепления откоса.

Чтобы упростить подъём шнека или бурового снаряда вместе с грунтом, над скважиной собирают треногу (или другую рамную пространственную конструкцию) из металлопроката или пиломатериалов. На треноги, помимо блоков, часто устанавливают ворот или лебёдку для выматывания троса.

Использование бурового снаряда со спиральным элементом позволяет увеличить эффективность на мягких грунтах

Бурение скважины

Все известные технологии бурения скважины своими руками относятся к одному из двух основных методов:

• шнековому,
• ударно-канатному.

Первый хорош по мягкой породе, второй – по каменистой. В обоих случаях работы обычно производятся без использования воды, подаваемой насосом, хотя некоторое количество жидкости иногда есть смысл заливать в скважину во время бурения. Существует много фабричных и самодельных конструкций буровых снарядов и змеевиков, так как та или иная модель будет более или менее эффективна с конкретным типом грунтов.

Шнековый способ используется, когда планируется сделать скважину относительно малой глубины, и если грунт не имеет обширных твёрдых включений. В качестве основного рабочего оборудования тут применяется бур – металлический шнек с режущими кромками на конце. Два человека вращают инструмент, ножи врезаются в грунт и рыхлят его. По спиралеобразным металлическим лопастям отработанный материал удаляется из рабочей зоны. Когда штанга с ручками опускается до уровня земли, бур вынимают из скважины и очищают змеевик от земли. Затем буровая колонна наращивается дополнительной штангой, и проходка продолжается.

Ударный способ основан на применении полого бурового снаряда (желонки) с металлическими «клыками» на конце, который посредством тросов приподнимают и сбрасывают в скважину. После нескольких ударов желонка поднимается на поверхность, где из неё через технологическое отверстие выталкивается размельчённая порода. Ударно-канатное бурение позволяет добраться до больших глубин и бурить скважину своими руками по довольно плотным грунтам, тогда как по мягкой породе этот способ не так практичен.

Конструкция фильтра на обсадной трубе с использованием сетки из нержавейки или ПВХ

Обустройство водозабора

Когда водоносный слой пройден, и оснастка дошла до водоупорного яруса, бурение прекращается. В грунт вставляется обсадная труба – она по мере погружения постепенно наращивается секциями при помощи резьбы. При этом первая секция примерно на один метр насекается болгаркой или в ней дрелью насверливаются отверстия с шагом в 3-7 сантиметров и диаметром 5-25 мм (зависит от того, что за порода внизу: песок, обломочные включения или глина). Перфорированный участок трубы оборачивается сеткой из нержавейки галунного плетения, которая фиксируется на месте проволокой или саморезами. После монтажа обсадной трубы пространство между ней и скважиной заполняют мелким гравием. На последней стадии осуществляется установка насоса и монтаж оголовка.

Создание дренирующего зазора между трубой и скважиной

Многие из тех, кто решился бурить скважину вручную, сумели справиться с поставленной задачей и смогли сэкономить немало средств. Однако необходимо понимать, что при сложных геологических условиях обойтись без механизации невозможно, поэтому в каждом конкретном случае нужно трезво оценивать шансы на успех.

Видео: как пробурить скважину вручную

Загородный дом или дача – это истинная мечта эстета и всех тех, кто устал от шумных мегаполисов и бесконечного бега за достижениями. Уют, особая атмосфера и спокойствие в любое время суток или пору года, что может быть лучше? Обустройство собственного загородного убежища начинается с ремонтных работ в доме и заканчивается установкой автономных систем – канализации, водоотведения и доступ к питьевой воде. Добыть такую необходимую для приготовления еды и хозяйственных нужд воду возможно несколькими способами, самым оптимальным из которых по сей день названа установка личной скважины на участке.

Бурение скважины можно произвести вручную

Создание подобной системы, процесс трудоемкий и мудреный, но на деле, при правильном систематичном подходе ко всем этапам работы, за считаные дни вблизи вашего дома появится источник чистой и полезной воды. Бурение скважин вручную или с помощью опытных специалистов – выбор остается за вами, в любом случае, какой бы способ не пришелся вам по душе, при должной подготовке – вы сумеете обеспечить собственную семью всеми необходимыми для загородных домов ресурсами.

Виды и конструкции скважин для воды

На помощь хозяевам загородных домов и дач приходят опыт предков и современные технологии. Скважины для добычи питьевой воды не новшество, это приспособления и конструкции, пользующиеся популярностью многие годы. Колодцы такого типа различаются по способам наполнения, и делятся на:

• родниковые;
• фильтрованные;
• артезианские;
• комбинированные.

Вместительные скважины, питающиеся от родников, быстро наполняются водой, не зависят от внешних факторов или окружающей среды.
Вода из подземных источников не только вкусная, но и полезная (насыщенная минералами). Скважины с фильтрацией представляют собой трубу (диаметром от 5 до 10 сантиметров), которая погружается на тридцать метров под землю. Для фильтра в таких системах используют песок, насыпью уложенный на нержавеющую сетку. При более сильной углубленности трубы, срок жизни скважины в среднем составляет десять лет, а при должном уходе 15-20.

Артезианские скважины – альтернативный вариант, когда речь заходит об известняковом грунте, именно под его пластами бьют целебные источники. К тому же такой вид скважин служит дольше остальных – до пятидесяти лет, глубина трубы погружается под землю до ста метров.

Ручное бурение скважин на воду осуществляется по предварительным замерам, но точная глубина определяется лишь в процессе обустройства трубы или фильтра. Даже если на соседнем участке подобный источник воды неглубокий, это вовсе не факт, что залежи вашего грунта идентичны соседским. При покупке деталей для колодцев, лучше всего, брать трубы и сетки с запасом. Бурение скважин на воду вручную требует тщательных подготовительных работ.

Бурение скважин своими силами

Как пробурить скважину вручную и что для этого пригодится? Для основных работ по бурению вам понадобится стандартный набор инструментов: бур (можно воспользоваться садовым буром), вышка для бурения, лебедки и всевозможные трубы. Для рытья глубоких скважин без вышки не обойтись вовсе (она осуществляет процесс подъема бура, оснащенного штангами).

Для бурения скважины можно использовать садовый бур

В случае когда есть необходимость лишь в поверхностной (неглубокой) яме, вышка с легкостью заменяется колоннами из подручных материалов. Бурильную штангу можно соорудить самостоятельно, соединив резьбой несколько обыкновенных труб. Насадки, которые в движении выполняют основную задачу, поставленную перед буром, изготавливают из высокопрочной стали. Корректная работа бура возможна лишь при правильном устройстве насадок, вращающихся (обязательное условие) по часовой стрелке.

О вышке, то выбирать такой инструмент не тяжело, но нужно чтобы его длина превышала высоту бура. Перед бурением, вышка крепится над местом будущей скважины.

Далее, точно по центру выкапывается две, три ямки – это и послужит входом для трубы. Поначалу подкопы с помощью бура идут легко, и с такой работой справится один человек, но чем глубже посадка скважины, тем больше усилий требуется от лопаток. Если бур плотно погружается в почву и поднять его становится трудно, достаточно провернуть его против часовой стрелки и резко выдернуть вверх. При прохождении плотных слоев грунта – управление системой бурения осуществляется сразу несколькими рабочими. С понижением бура возрастает давление на его лопатки, и происходят систематичное торможение в работе, народные умельцы рекомендуют воспользоваться небольшой хитростью – размягчать почву простой водой.

По прохождению глубины в полметра, метр, бур поднимается наверх, а его лопатки очищаются от грунтовых комков.

Дойдя до уровня горизонта (рукоятка бура ровняется с землей) к конструкции присоединяют вспомогательное колено. Бурение скважин на воду своими руками трудоемкий и длительный процесс, поэтому при возможности, помогайте системе работать эффективнее – очищайте верхний слой бура, делайте подкопы под входом конструкции в землю.

Как только, бур коснется водоносного слоя – работа прекращается. Признаком того, что вы достигли источника воды, будет увлаженная почва на бурильных лопатках. После, система погружается снова и продолжает прокладывать путь до следующего слоя почвы – упорного (так обеспечивается максимальный напор воды через скважину).

Бурение самостоятельного колодца при глубоких источниках имеет ограничение в двадцать метров, в противном случае необходима специальная техника и инструменты. Образовавшаяся грязная вода откачивается насосом (любого типа, который найдется у вас дома). После тридцати, сорока литров мутной жидкости (убранной из трубы), жила промывается до появления чистой воды. При неполадках, скважины углубляются, в среднем на два, три метра (максимум 5 м).

Для самостоятельного бурения подойдет домашняя дрель и помпа.

Альтернативные способы бурения скважин для загородных домов

Установить скважину на свой участок можно различными способами, но нужно выбрать подходящий вам по затратам и возможностям метод бурения. Канатно-ударная технология включает в себя процессы, когда порода разбивается с помощью стакана для забивания. С установленной вышки (5 м и выше) тяжелый инструмент падает вниз, с силой разбивая непробиваемые камни или материалы различного происхождения. Скважины, полученные таким методом, прослужат вам долгие годы, а вода, поступающая в дом – всегда будет чистой и вкусной.

Стальные трубы используются для изготовления вышек

Для работ по канатно-ударной технологии сгодятся самодельные вышки и специальные инструменты, способные эффективно извлекать грунтовые породы из скважины.
Для изготовления вышек из подручных материалов, используют стальные трубы или деревянные бревна. Габариты забойной системы должны совпадать с размерами вышки (если 5 метров, стакан для забивания, и стальная труба 5-метровой высотой). Принцип работы такого устройства заключается в переменных ударах стакана и захвате ненужной почвы.

В роли буровой установки может послужить крепкая труба с режущим концом (контактирующий с забоем элемент). Отверстие в трубе, сделанное заблаговременно, послужит каналом для отхода лишней почвы. К забивному стакану подсоединяется трос, благодаря которому поднятие и спуск устройства не займет много сил и времени. Каждый рубеж в полметра, стакан очищается и освобождается – это важное условие для эффективной работы бурильной установки.

Обсадные трубы

Пробуренный вход для скважины нуждается в дополнительной обсадке. Она организовывается с помощью трубы (цельная) или частей асбестовых металлических отрезов. Все трубы, основная конструкция скважины и ее составляющие, обязаны совпадать по диаметрам, иначе вода не будет поступать на поверхность колодца (конструкция не погрузится полностью).

Скобы обеспечивают цельность всех частей скважины (во избежание сползания или смещения). Поверх крепятся полоски из нержавеющей стали – защитный слой для долговечности колодца.

Обсадка вокруг трубы предотвращает осыпание стен в процессе бурения, не позволяет скважине засоряться (чистый колодец – здоровье жителей загородного дома) и перекрывает те слои подземных источников, где вода грязная и вредная.

При обустройстве скважины, стоит помнить о фильтрах, ведь именно они гарантируют качество поступающей в ваш дом воды. Есть огромная разница, сколько прослужат скважины – 1 год, 2 или 5. Кропотливая работа по установке колодца должна окупаться, поэтому экономить время и деньги на устройство примитивного фильтра – неразумно.

После проверки целостности трубы, фильтра и прочих приспособлений, скважина крепится так называемым хомутом (благодаря чему система не будет проседать). Верх колодца укрывается специальными оголовками, так, конструкция защищена от внешних загрязнений и воздействий. С течением времени, зарытая труба может немного подняться над уровнем земли, но пугаться этого вовсе не нужно. Поднятие скважины является естественным и неизбежным процессом, который происходит в любом случае.

Скважины на земельном участке, вблизи загородного дома или дачи, универсальные возможности пользоваться чистой и полезной водой для приготовления пищи или полива собственного сада. Подземные источники – это насыщенные минералами дары природы, которыми вы можете наслаждаться круглый год, а затраченные на установку скважины время и средства вскоре окупятся сторицей. Автономные системы обеспечат любой дом водой, теплом и комфортом, которые не будут зависеть от коммунальных служб.
