Бурение скважин под воду своими руками без насоса

Пробурить скважину на своем участке подумывает все большее число людей.

Каждый может на своей даче быстро сделать скважину, причем самостоятельно и правильно, как с подачей насоса, так и вручную.

Но этот процесс сложный, так как выполняется часто с помощью специального оборудования, требует знаний и соблюдения некоторых нюансов.

Для обустройства скважины на своем участке есть несколько причин:

• Собственный источник воды на даче.
• Независимость от коммунальных служб.
• Доступ к воде 24/7.
• Чистая вода без хлора и тяжелых металлов.
• Пробурили самостоятельно раз и на годы.

Давайте разберем вопрос, как пробурить скважину своими руками во всех деталях: типы бурения, нюансы и непосредственно сам процесс бурения для практического осуществления на практике.

О колодце речь не идет, так как это иной тип скважины, который не всегда оправдывает затраты времени и труда.

Способов того, как быстро и правильно пробурить своими руками, существует несколько.

Давайте детально разберем их, чтобы вам была понятна не только суть бурения, но и варианты для выбора способа применительно к своей даче.

Ударно-канатный

Специальный буровой снаряд разбивает породу, предварительно поднимаясь на высоту 2 метров над уровнем земли. Принцип работы напоминает ход поршня в двигателе: поднялся-ударил-поднялся.

При таком бурении в скважину стоит постоянно заливать воду, чтобы стенки не осыпались, а порода в колодце смягчалась и легко экстрагировалась.

При ударно-канатном бурении нужна тренога высотой 2 метра, она стоит прямо над местом бурения. Вверху треноги находится блок, с помощью которого подтягивается и опускается трос с буром.

За день можно запросто пробурить до 20 метров глубины. Можно обойтись без треноги самому, но вы вымотаетесь физически. Не слушайте подобных советов от «доморощенных» бурильщиков.

Посмотрите видео: тренога очень проста в сборке, а ее роль неоценима.

Ударно-вращательный

Способ несколько походит на вышеописанный.

Различие заключается в характере движения бура в колодце — он не просто ударяет, но и вращается.

Удаление грунта проходит с помощью специального ковша.

Если грунт на даче плотный, то лучше использовать такой тип бурения.

Шнековый

Самый распространенный метод, который использует шнек – стержень из металла, с винтовой резьбой по всей длине.

Шнек имеет достоинство: он разрушает грунт в колодце и дальше выносит его на поверхность.

Шнековое бурение выполняется одним из 2 способов:

• 1-й – лопасти приварены к шнеку под углом 90 градусов. Недостаток – грунт все равно будет осыпаться с бура и его придется вынимать отдельно;
• 2-й – лопасти приварены под углом до 70 градусов. Внутрь скважины при экстракции бура не попадет грунт, так что такой способ выгоднее. Нужно только иметь необходимый шнек.

Обратите внимание, чтобы пробурить скважину быстро, правильно и без поломок, требуется подача воды непосредственно в саму скважину, так как она снижает температуру самого бура, смягчает грунт в колодце.

В итоге ее всегда можно выкачать насосом самому.

Колонковый

Такой способ выполняется с помощью колонкового долота, которое походит на перевернутый пустой стакан с зубьями из металла.

При вращении и прохождении в толще земли долото образует скважину требуемого диаметра. Весь собранный шлам копится в долоте, дальше вместе с ним и песком выносится на поверхность.

Достаточно пару раз правильно ударить киянкой по долоту, как оно тут же опорожнит весь «запас» грунта со дна скважины. Если грунт не идет – ковыряйте его прутом. Погружать можно только чистый бур.

При бурении в долото по трубе заливается вода, которая смягчает грунт. Колонковый подход годится для любого грунта.

Резюмируем: из всех типов бурения шнековый – менее результативный, хотя и простой в осуществлении самостоятельно.

Шнек годится для более мягкой породы, для твердой – только ударно-канатный метод или ударно-вращательный.

Виды скважин

Существует несколько видов скважин для воды. Для каждой есть свои условия использования.

Скважина на песок

Глубиной от 15 до 30 метров, такой колодец бурится шнековым способом.

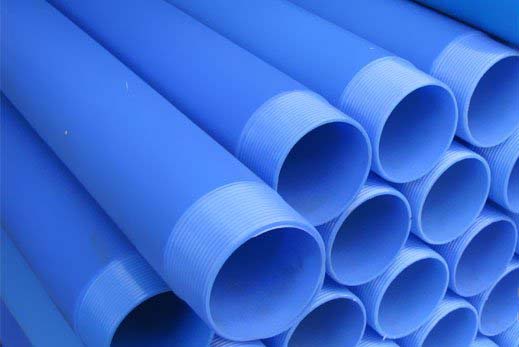

Скважина в этом варианте представляет собой трубу диаметром от 10 до 12 см, на конце которой находится фильтр в виде перфорированной трубы, обмотанной сеткой.

При бурении скважины нужно найти прослойку так называемого водоносного песка и поставить фильтр. Иначе такой слой называют водяной линзой.

Чем толще линза, тем будет больше дебет скважины – вы получите больше воды в единицу времени. Срок службы скважины достигает до 20 лет, зимой скважину можно законсервировать.

Редко скважина заиливается – в таком случае ее достаточно прочистить либо мощным компрессором, либо инжектором. Последний вариант предпочтительней.

Преимущества скважины на песок:

• невысокая стоимость бурения;
• бурение идет всего 1-2 дня, даже вручную;
• можно бурить в труднодоступных местах, на даче, малогабаритными установками;
• вода не мутная – не нужна сложная система очистки;
• лицензирование и регистрация скважины не требуются.

Недостатков только два: малая долговечность в сравнении с артезианской, нестабильность уровня воды и дебета скважины. Вода кончается быстро, долго наполняется.

При этом она редко бывает мутная, но дополняется песком – потому нужен фильтр. На дачном участке мутная вода годится только для полива.

Артезианская скважина

При бурении фильтр не используется.

Вода копится в пластах известняка, при этом она не мутная: пористый известняк содержит воду, активно ее фильтрует, причем в час его дебет составляет до 10 кубометров, что очень много.

Срок службы такой скважины может составлять десятки лет!

Еще одно достоинство такой скважины – в воде не будет аммиака, микробов, взвесей, не заносится песком, потому даже простой насос типа «Малыш» справится с задачей.

Преимущества артезианской скважины:

• определенная глубина (геологическая карта области хорошо изучена);
• огромная водоотдача, вода крайне редко мутная;
• долговечность – 30-40 лет;
• постоянный уровень воды;
• на даче можно поставить мощный насос.

Правда есть и ряд недостатков: бурение идет до 7 дней (но только не выполнять вручную!), нужно обязательно делать очистку воды в колодце от высокой концентрации минералов, иногда требуется разрешительная документация для бурения.

Также есть привычный всем колодец и его абиссинская вариация. Мы их не рассматриваем, потому что технически они не бурятся, а выкапываются, и вода в них поступает из грунта иначе.

В колодце всегда возникает риск загрязнения извне.

Бурение скважины своими руками

Процесс бурения состоит из 3 этапов. После описания следует подробное видео процесса.

Этап 1 – подготовительные работы:

• Выясняем в земельном комитете или у соседей глубину залегания пласта с водой;
• Готовьтесь к машинному бурению – в колодце при глубине от 20 метров вручную работать нецелесообразно;
• Все источники нечистот должны находиться как можно дальше от места, где вы будете делать скважину;
• Диаметр скважины всегда чуть больше диаметра обсадной трубы – 10-12 см. Готовьте трубы заранее;
• Копаем на выбранном участке направляющее углубление: яма диаметром и глубиной 1.5 м. Ее стенки укрепляем шифером, либо металлическими листами, чтобы она не засыпалась песком.

Этап 2 – собираем треногу для бурения:

• Берем 3 металлические трубы или весьма крепких бруса, длина детали должна составлять 4-5 метров;
• Кладем конструкцию на землю так, чтобы две ножки были развернуты в одну сторону, а третья – в противоположную;
• В каждой ножке нужно делать отверстие под крепеж;
• Крепим ноги в форме трехгранной пирамиды;
• Вверху треноги ставим блок, по которому свободно будет скользить трос;
• Ставим механическую лебедку, которой будем переносить бур вручную (можно электрическую);
• Закрепляем трос, а сверху крепим бур.

Тренога готова.

Этап 3 – бурение:

• Берем треногу с лебедкой, забивной стакан, канат (трос) и ударную штангу;
• Ставим треногу, поверх нее — лебедку со снарядом над выкопанной ямой, прямо над точкой бурения;
• Поднимаем лебедкой стакан над точкой бурения, опускаем с силой. Врезавшийся в грунт инструмент захватывает грунт стаканом. При подъеме шлам остается внутри стакана. Вынимаем его – делать так следует после каждого подъема;
• Ударной штангой продолжаем забивать бур в грунт. Когда он наполнится, вынимаем его и вытряхиваем грунт;
• При прохождении определенного шага, скажем 1 метра, тут же вставляем обсадную трубу, которая диаметром чуть больше диаметра самого бура. Она предотвращает обрушение скважины;
• Как только шнек опустится на всю длину снаряда, прикрепляем к нему дополнительную штангу;
• При бурении постоянно проверяем ровность укладки всей колонны: если вы слышите звуки ударов бура по стенкам трубы, ствол нужно тут же выпрямлять. Как это делать: забейте деревянные клинья между обсадной трубой и стенкой;
• Как только снаряд прошел водоносный слой, мы не заглубляем трубу далее. После поступления воды ждем 1 час, после выкачиваем ее садовым насосом и проверяем на чистоту. Повторяем так до тех пор, пока вода не станет прозрачной;
• Откачали воду в импровизированном колодце последний раз – оставьте скважину до завтра;
• На следующий день замеряем дебет скважины: умножаем глубину скважины в метрах на производительность насоса (кубометры в час) и результат произведения делим на разность между динамическим и статическим уровнями воды. Статический уровень – расстояние до поверхности воды (опускаем груз на веревке в воду и по длине сухой части троса отмеряем), динамический уровень – расстояние от поверхности земли до воды, но после ее выкачивания. Если же разница между двумя уровнями небольшая, то дебет скважины очень большой. Значит, воды поступает больше в единицу времени, нежели насос способен выкачать за эту же единицу времени. На корпусе насоса всегда указывается его мощность – кубометры в час;
• Если дебет составляет несколько кубометров, то стелем дно скважины: засыпаем слой из гравия или щебня, шириной в 20-30 см;
• Все пространство между стенкой и обсадной трубой засыпаем гравием, песком;
• Погружаем в скважину насос (любой, даже бюджетный «Малыш» отлично справится) согласно инструкции производителя и крепим его на поверхности, проводим питание;
• Подключаем шланг, разбираем треногу и лебедку.

Важный момент! В видео момент этот не указан, но он существенен: первую добытую, уже чистую воду, лучше отнести в лабораторию, чтобы над ней совершили ряд тестов – она может оказаться совершенно непригодной для питья и содержать следы тяжелых металлов, патогенные организмы и повышенное количество минералов.

Заключение

Теперь вы знаете, как пробурить скважину своими руками у себя на даче.

Обратите внимание на сам процесс: в видео все работы проходят в домашних условиях с использованием оборудования, которое можно одолжить у соседей или же арендовать на пару дней.

После бурения с помощью насоса можно организовать подачу воды в любую точку участка, даже в дом.

Поставьте простой погружной «Малыш» в колодце и он без проблем справится с подачей воды в нужном объеме.

(19
оценок, среднее: 4,37
из 5)

Основой всего живого мира является вода, поэтому древние люди селились всегда вблизи водоёмов – рек и озёр. Современный мир заселён более плотно и не всегда удаётся подобрать подходящий участок для дома или дачи на берегу водоёма. Хорошо, если к участку будет подведено центральное водоснабжение, но это случается не всегда. Вот в таких случаях и возникает необходимость бурения скважины на воду. Ведь если для собственного пользования воду можно привезти и в канистрах, то для полива посадок её всё равно не хватит.

Современные технологии позволяют в короткие сроки бурить с применением самоходных буровых установок, но стоит это удовольствие недёшево, поэтому и не иссякает у садоводов-любителей интерес к обустройству скважины своими руками
без оборудования. Тем более что если есть элементарные навыки пользования инструментом, а это умение наверняка имеется у каждого садовода, пробурить скважину своими руками не составит большого труда, конечно, когда сам водоносный горизонт залегает недалеко от земной поверхности. Бурить самостоятельно – это не только работа, но и удовлетворение своих амбиций.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца»
– название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора
уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

К неблагоприятным моментам
эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют.

Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники
и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

Сформировав определённое мнение по поводу общих представлений о видах скважин на воду, можно поближе познакомиться и с технологией их строительства.Доступными для самостоятельного обустройства водозаборных конструкций являются скважины:

1. «Абиссинский колодец» глубиной до 12 метров.
2. Песчаная – до 50 метров.

«Абиссинский колодец»

Подобрав место для заложения выработки, надо сделать полуметровое углубление в грунте размером в плане 1х1 метр. Для бурения скважины вручную используют садовый бур в виде шнека диаметром 56–82 мм
. По мере проникновения инструмента в грунт, буровой став, изготовленный из отрезков трубы, наращивают до тех пор, когда снаряд достигнет водоносного горизонта. Эта технология бурения скважин на воду заимствована у профессиональных буровиков, последовательность выполнения операций у них примерно та же.

Признаком достижения водоносного горизонта является влажный песок, извлекаемый буром из выработки. Обычная глубина залегания 4–8 метров, и это нормально для насоса, установленного на поверхности, а делать водозабор с глубины более 10 метров – влечёт за собой установку погружного насоса, что усложняет конструкцию водозаборной скважины.

По достижению необходимой глубины бур из выработки извлекают обратным путём, и погружают в неё так называемую иглу
. Это отрезок трубы с наконечником в виде конуса, облегчающего вхождение конструкции в выработку. На нём оборудуется фильтр длиной 80 см в виде щелей (2,5 см) с интервалом 2 см, щелевой отрезок обматывают проволокой и нержавеющей сеткой. Вся конструкция из конуса и фильтра должна быть из однородного металла и скрепляться оловянным припоем. Однородность металла снизит коррозионные процессы на рабочем органе.

Иглу, как и отрезки трубы с резьбовыми соединениями для бурения, можно купить в торговой сети. Перед тем как пробить скважину своими руками иглой, последнюю вставляют в устьевую часть скважины из расчёта, чтобы над поверхностью был хвостовик длиной не менее 20 сантиметров. К нему прикручивается следующая штанга (отрезок трубы) и конструкция вбивается в скважину. Так, постепенно наращивая трубный став, конструкция полностью погружается до водоносного горизонта, а пространство между внешним диаметром трубы и стенками выработки заполняется грунтом и утрамбовывается.

Теперь осталось только прокачать водозабор ручным или электрическим насосом
до тех пор, пока не пойдёт чистая вода. Далее устье выработки бетонируется и к нему подводится водопровод. Особого ухода такой водозабор не требует. При снижении эффективности его работы можно прочистить фильтр, подав воду под напором в скважину.

Песчаная скважина

Гидробурение скважин на воду своими руками в части песчаных мало чем отличается от бурения абиссинских. Для начала следует подготовить рабочую площадку, очистить её от посторонних вещей. Затем оформляется приустьевая часть в виде метрового углубления
, чтобы предотвратить попадание грунта в ствол выработки. Над устьем ставится тренога с лебёдкой для подъёма трубного става из скважины.

Рабочим органом для бурения является шнековый бур, который проворачивают два человека с помощью съёмных рукояток. Можно сделать бур для скважины своими руками из ледобура, а можно и просто купить. Важно не допустить ухода скважины от вертикали, поэтому к этапу забуривания следует отнестись со всей ответственностью.

В процессе бурения выработку следует периодически очищать от бурового шлака, поднимая буровой снаряд. При затруднительном вращении бурового става на значительной глубине, для облегчения работы можно подливать воду в выработку. Чтобы стенки скважины не разрушались в процессе бурения, их обсаживают трубами большего диаметра, чем у рабочего инструмента. Обсадка производится также по мере наращивания бурового става. Применяются для обсадки полимерные трубы с муфтовыми или резьбовыми соединениями. На призабойном участке обсадной трубы делают отверстия и щели для проникновения воды, они располагаются в 50 см от конца трубы.

Бурение прекращается
, когда буровой снаряд углубится в водоносный горизонт на 0,5 м. Затем пространство около обсадки заполняют гравием или мелким щебнем, ствол скважины очищается от грязевой массы, после чего в ствол помещается погружной электронасос на расстоянии 1 метр от забоя. Далее – бетонирование устья и подключение водопровода.

Теперь, ознакомившись с тем, как самому пробурить скважину для воды, можно оценить свои силы и принять решение. При этом надо опросить соседей, насколько глубоко на их участках расположен водоносный слой. Приняв решение о самостоятельном бурении водозабора, следует придерживаться общих требований безопасности, дабы не получить травму. А по окончании бурения провести анализ добытой воды в специализированной лаборатории.

Бурение скважины на воду самому — это сложно, но увлекательно. И вполне осуществимо, если изучить вопрос, потом действовать по грамотно составленному плану, соблюдать существующие правила и обращать внимание на советы специалистов.

Сегодня такая скважина — это самый доступный из возможных способов независимого водоснабжения. А если учесть нынешнюю стоимость питьевой воды, затраты на ее самостоятельное бурение, обустройство и оборудование окупаются достаточно быстро — примерно через год.

В таком деле, как бурение скважин на воду, не существует стандартных инструкций. Это дело непростое, требующее комплексного и обязательно индивидуального подхода. Опытные бурильщики это знают наверняка. А в помощь начинающим можно дать ряд рекомендаций и советов от профессионалов. Тогда даже с первой попытки удастся получить «свою» воду хорошего качества и в требуемом количестве.

Оглавление:

Куда бурить?

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками).
Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание
! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом.

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м.
Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду
. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод
, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе
. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения».
Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно:


Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку). Смотреть на погруженный диск следует строго вертикально, и, как только по его краям жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

• диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
• скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
• расположение отверстий поперечное, в шахматном порядке;
• площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез
. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание
! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо.

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

• ставят стальной или бетонный кессон;
• оборудуют каменный приямок;
• или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным
. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков
, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт
вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение
. Впрочем, до этого можно попробовать один из народных методов
, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

О том, какие характеристики и преимущества имеет , читайте в нашей отдельной статье.

Сравнение колодцев и скважин есть сайта. Все за и против данных источников водозабора.

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками , все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции. Глубина скважины 10-50 метров, срок эксплуатации – 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Конструкция скважины на воду представляет собой своеобразный узкий колодец

Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

“Обсадка” трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

Загородный дом или дача не может обходиться без воды. Без влаги не будут пышно цвести и хорошо плодоносить растения, услаждая взор хозяина. Отсутствие централизованного водопровода или подача воды по расписанию – это неудобство, которое можно исправить бурением скважины на своем участке. Дешевле всего – сделать её своими руками и это не так сложно, как кажется на первый взгляд. Убедиться в простоте можно, посмотрев видео.

Виды скважин

Прежде чем приступать к созданию скважины своими руками, необходимо разобраться в том, какие существуют типы таких гидравлических сооружений. В зависимости от глубины залегания грунтовых вод различают 3 основных типа скважин.

«Абиссинский колодец»

«Абиссинский колодец» – скважина, глубина которой обычно не более 10 – 12 метров. Своим названием технология обязана абиссинскому району в Эфиопии, где в XIX веке английские военные научились добывать воду данным способом в условиях полупустыни. Средний суточный расход – не более 25 кубометров.

К преимуществам такого колодца относятся:

• простота конструкции и монтажа;
• низкая стоимость работ и материалов;
• отсутствие специальных разрешительных документов на бурение;
• невысокая жесткость выкачиваемой воды;
• возможность размещения скважины внутри дома.

Недостатки такого типа скважин:

• высокая вероятность попадания в воду различных загрязнителей из рядом расположенных свалок или туалета из-за малой глубины скважины;
• такое бурение подходит не для всех видов грунта.

Песчаная скважина

Песчаная скважина используется на участках с глубиной залегания грунтовых вод от 10 до 50 метров в зависимости от расположения слоя водоносного песчаника, из которого вода будет поступать в систему. В среднем за сутки из такой скважины можно выкачать около 20 кубометров воды.

Преимущества скважины на песок следующие:

• простота реализации проекта;
• небольшие затраты на бурение и составляющие части;
• отсутствие разрешений государственных органов;
• возможность выполнить все работы своими руками без применения дорогой спецтехники.

Недостатки скважины:

• необходимость в постоянной откачке воды;
• иногда требуется установка дополнительных фильтров при завышенной концентрации некоторых химических элементов;
• небольшой среднесуточный расход.

Артезианская скважина

Артезианская скважина дает воду с глубинных пород, залегающих гораздо глубже 50 метров. Из-за большой глубины и высокого давления лучше всего выполнять все работы по бурению и вводу в эксплуатацию скважины с помощью специально обученного персонала и предназначенной для этого техники, несмотря на рекомендации видео из сети.

Такая скважина обладает рядом преимуществ:

• обеспечение водой сразу нескольких домохозяйств за счет высокой среднесуточной производительности;
• возможность отказа от глубинных насосов благодаря высокому давлению в системе;
• высокое качество воды.

Недостатки:

• дороговизна установки;
• высокая жесткость добытой воды;
• необходимость получать в государственных учреждениях разрешительные документы на бурение и эксплуатацию скважины.

После ознакомления с видами скважин, их преимуществами и недостатками, можно для себя выбрать оптимальный вариант и приступать к работе.

Как пробурить «абиссинский колодец» своими руками?

После того как будет выбрано место под скважину, выкапывается яма 1х1х0,5 м. Затем приступают к бурению с помощью обычного садового бура, диаметр которого 50 или 80 мм. По мере заглубления шнека в почву, производят наращивание бура отрезками труб.

Работа продолжается до тех пор, пока не начнется водоносный слой, определить который можно по мокрому песку, выходящему из ствола. Обычно такой слой начинается на глубине 5 – 7 метров, но бывает и глубже. Ниже 10 – 12 метров бурение проводить не рекомендуют, так как подъем воды с такой глубины будет проблематичен – насос, расположенный на поверхности, с подъемом влаги не справится, а качать своими руками – занятие очень утомительное и нерациональное.

На следующем этапе бур разбирают и приступают непосредственно к забивке иглы, которую можно сделать своими руками. Она представляет собой отрезок трубы с фильтром и стальным конусным наконечником, с помощью которого конструкция входит в землю. Фильтр делают следующим образом: протачивают щели по 2,5 см в стенках трубы и шагом в 2 см (на участке в 80 см), эту зону обматывают проволокой и сверху покрывают нержавеющей сеткой размером 16х100 см. Сетка и наконечник закрепляются на трубе оловянным припоем. Следует обратить внимание на то, чтобы все компоненты иглы и ствола скважины были изготовлены из одного материала – это исключит коррозию.

Иглу вместе с трубами (длиной по 1 – 1,5 м) и скрепляющими резьбовыми муфтами можно приобрести в специализированных магазинах.

Вначале забивки, в проделанную буром скважину вставляется игла и заглубляется в почву до тех пор, пока не останется около 20 см трубы над поверхностью земли. Затем к ней прикручивается следующий отрезок и процесс повторяется до полного вбивания всей конструкции. Во время работ свободное пространство вокруг трубы засыпается почвой и трамбуется.

Что касается инструмента для битья, то здесь можно выбрать один из подходов.

1. С помощью специальной бабки, которая выполнена в форме тяжелого цилиндра (до 30 кг). Она имеет сквозной канал и благодаря ему может свободно передвигаться по трубе вверх-вниз, нанося при этом удары по подбабку, закрепленному на стенке трубы. Канал может быть заглушен с одной стороны, тогда удары будут наноситься по верхней части трубы, на которую прикручивается муфта, но так можно повредить резьбовое соединение.
2. С помощью прочного металлического стержня, который располагается внутри трубы и передает ударный импульс непосредственно на конусный наконечник иглы. Вместе с наращиванием трубы необходимо также удлинять этот прут, по окончании работ его из трубы извлекают.

После того как вся конструкция будет забита в грунт, скважину необходимо прокачать до появления чистой прозрачной воды. Делать это лучше всего с помощью ручного насоса (обычная ручная колонка) или электрической самовсасывающей помпы. При использовании электрического насоса, скважину перед прокачкой необходимо залить водой сверху, иначе насос не закачает воду.

Далее производится монтаж труб, необходимых для полива растений и бытовых нужд. Основание вокруг скважины при желании бетонируется.

Если все работы выполнены правильно и добротно, то «абиссинка» может отработать несколько десятилетий, при этом не требуя особого ухода. Изредка, при необходимости, можно очищать фильтр, подавая воду под давлением в колодец.

Более подробно узнать о бурении такого типа можно из видео в сети.

Бурение песчаной скважины своими руками

При подготовке к бурению очищается площадка, на которой будут работать, от посторонних предметов. Здесь же выкапывается яма на 1 м глубины, она позволит предотвратить осыпание верхнего слоя земли внутрь шахты.

На подготовленной площадке устанавливается тренога или подобная рамная конструкция, которые также можно собрать своими руками. На вышку-треногу крепят лебедку, которая во время бурения будет извлекать бур из почвы.

Для заглубления в слои грунта применяют шнековый бур, который приводят в действие при помощи рукояток обычно два человека. Очень важно перед началом работы выставить бур строго по вертикали с минимальным отклонением.

Во время выполнения бурильных работ бур необходимо периодически извлекать из ствола скважины для очистки от породы, не допуская его затягивания в грунт, при котором извлечение шнека на поверхность станет очень тяжелой или невыполнимой задачей.

По мере погружения шнека вглубь шахты, штанга, передающая крутящий момент на рабочий орган, должна удлиняться соответственными отрезками с помощью резьбы или какого-то другого соединения.

При ведении работ на достаточной глубине, в ствол можно подавать воду для облегчения вращения инструмента.

Особенностью бурения подобных скважин является необходимость установки обсадочных труб в процессе извлечения почвы из шахты, которые также как и бур, наращиваются по мере углубления скважины. Пока верхние слои грунта не осыпаются, обсадкой можно пренебречь, но как только структура станет неустойчивой, процесс монтажа труб нужно начинать немедленно.

Обсадка нужна для того, чтобы предотвратить:

• осыпание стенок шахты;
• попадание некачественной воды из верхних слоёв;
• засорение при дальнейшей эксплуатации скважины.

Для изготовления обсадочных труб обычно используют полимерный материал. Между собой трубы соединяются посредством резьбы или специальных муфт. На нижнем отрезке обсадочной трубы выполнены отверстия или щели для забора воды из водоносного слоя. Такие отверстия делают на расстоянии в 0,5 м от её конца.

При достижении водоносного горизонта шахта углубляется ещё на 300 – 400 мм, после чего бурение прекращается. Пространство около обсадной трубы заполняется мелким щебнем, выкачивается из ствола вся грязная вода и скважина готовится к эксплуатации: опускается погружной электрический насос (минимальное расстояние от насоса до дна скважины – 1 м) и выполняются все работы, связанные с подключением к водопроводу.

Рекомендации

Самое важное – до начала работ правильно определить глубину водоносного слоя и соответственно тип скважины. Сделать это просто – всю нужную информацию можно узнать у соседей по участку.

Из-за крайней сложности работ по бурению артезианской скважины, лучше всего доверить их профессионалам.

При работе с тяжелыми и опасными рабочими инструментами необходимо соблюдать технику безопасности, чтобы не было несчастных случаев.

Монтаж дорогого погружного насоса нужно доверить специалистам для предотвращения его поломки.

После ввода в эксплуатацию скважины (абиссинской или песчаной) рекомендуется провести экспертизу добываемой воды, которая проводится в специальных лабораториях.

Все непонятные моменты по бурению различных скважин своими руками, не используя при этом дорогое специальное оборудование, можно прояснить, посмотрев видео из сети.

Домашнему мастеру: бурение скважин на воду своими руками

Любой загородный дом и дача должны иметь воду. Колодцы вышли из моды, а бурение скважин на воду своими руками довольно трудоемко. Без воды не могут расти деревья, без нее не цветут цветы. Никакие растения не дадут плоды, если их не поливать в достаточном количестве. Но скважина своими руками без оборудования ее хитроумными приспособлениями вполне может быть пробурена на любом участке.

Бурение скважин ручными инструментами

Любой хозяин способен пробурить скважину своими руками под воду. Для этого не нужно иметь буровую технику. Существует несколько способов работы без ее использования:

• обустройство обычного колодца;
• скважина, пробуренная на песок;
• артезианская скважина.

Хороший колодец может стать хранилищем воды в количестве до 2 м³. Скважина с диаметром трубы 100 мм, имеющая глубину 20-30 м, имеет фильтрующую сетку внизу колонны. Глубина такого сооружения может достигать и 50 м. Срок службы составляет до 15 лет. Артезианская скважина добывает воду из пластов пористого известняка, залегающих на глубине до 200 м. Срок ее эксплуатации составляет 50 лет. Чем чаще используется сооружение, тем дольше может быть срок его действия.

Для бурения скважины своими руками требуются:

• лопата;
• буры;
• вышка бурильная;
• штанги для удлинения буров;
• лебедка любого типа;
• обсадная труба необходимого диаметра.

Буры нужны для непосредственно бурения. Они бывают разных типов. Спиральные используются на глинистых почвах. На твердых грунтах применяется бур-долото. На песчаных — бур-ложка. Вышка необходима для подъема бура вместе со штангами и для обратного спуска после очистки и наращивания новых штанг. Если скважина неглубокая, можно обойтись без вышки. Штанги могут использоваться самодельные. Делают их из труб, предусматривая крепление друг к другу с помощью резьбы или шпонок.

К нижней штанге крепится бур. Его режущие кромки тоже могут быть самодельными. Выполняются они из стали толщиной 3 мм. Затачивать их нужно так, чтобы они при вращении бура по ходу часовой стрелки врезались в почву. Шаг спирали должен быть равен размеру диаметра бура. Нижнее основание инструмента составляет 45-85 мм, режущее лезвие — 258-290 мм.

Сами технологии бурения просты. Если используется вышка, то ее устанавливают над выбранным местом. Высота ее должна немного превышать длину буровой штанги. Для бура простой лопатой выкапывается углубление. Начальные витки бура можно сделать одному, затем нужна дополнительная сила помощника. После заглубления бура на некоторую глубину его вытаскивают наружу. Делать это нужно примерно через каждые 50 см. Если бур идет с трудом, рекомендуется смачивать землю водой. Когда рукоятки достигнут уровня земли, всю колонну достают и наращивают следующей штангой. После этого работа возобновляется.

Скважина на воду своими руками бурится до достижения водоносного слоя, который характеризуется мокрой землей. Затем достигается твердый слой. Бурение закончено, скважина на даче почти готова. В нее опускаются обсадные трубы. Ручным насосом откачивается грязная вода, которой обычно бывает 2-3 ведра. Если чистая вода не появляется, следует пробурить еще 1-2 м грунта. Это не единственный способ.

Другие способы бурения

Можно пробурить скважину под воду с использованием гидропомпы и дрели большой мощности. Дрель с рукоятками для 2 человек крутит бур, гидропомпа размачивает почву. Существует технология ударно-канатная. Для ее использования вышка нужна обязательно. Породу разбивают специальным стальным стаканом, который падает с вышки. Чем высота больше, тем лучше. Вышку делают из труб или из бревен. Нужно оборудовать ее воротом или лебедкой для подъема стакана. Стакан можно изготовить из стальной трубы, оснастив ее приспособлением для резания грунта. Примерно в полуметре выше делается отверстие для извлечения грунта из стакана.

К верхней его части крепится прочный трос. На нем стакан будет подниматься из скважины. Чистить его от грунта нужно через каждые 50 см погружения. Обсадная труба может быть асбоцементная, стальная или пластиковая. Она призвана защищать скважину от осыпания грунта и от попадания грязной воды из верхних слоев земли.

Обустройство скважины

Как пробурить скважину своими руками, мы выяснили. Сделать это вы можете сами, однако можно также заказать работу специальным организациям. Обустройство скважины своими руками должно быть следующим. На дно пробуренной скважины под воду нужно опустить трубу с фильтром, сделанным с применением мелкой сетки. Сверху вся конструкция закрывается герметичным оголовком. В трубу помещается насос для перекачки воды. Насосы могут использоваться разного типа. Главное условие — их диаметр должен быть меньше диаметра трубы. Место для добычи воды рекомендуется выбирать подальше от септиков, выгребных ям и куч мусора.

Когда работы, связанные с бурением, закончены, приступают непосредственно к обустройству самой скважины. Обустройство скважины на воду своими силами начинается со спуска трубы с фильтром и отстойниками. Фильтр является основной частью всей колонны. Он может быть приобретен в магазине или сделан своими руками. Для этого в трубе делаются надпилы или отверстия небольшого диаметра (5-6 мм). Делаются они на протяжении до 2 м. Надпилы можно выполнить болгаркой с диском толщиной до 0,8 мм. Через них вода свободно проходит, а песок и другие включения задерживаются. Место нанесения насечек или отверстий обматывается проволокой или тканью. Это предотвратит фильтр от заиливания.

Срок службы таких приспособлений составляет примерно 15 лет. Требуется регулярная их промывка чистой водой.

Насосы при глубине погружения до 9 м нужны самые простые. При большей глубине применяются насосы погружных типов.Также нужен оголовок с выводами к дому, к участку, к бане и к другим местам.

Заключение по теме

Скважина на даче или на загородном участке — это то, о чем мечтают их владельцы.

Если уровень воды на участке выше 5 м, то пробурить скважину и установить оборудование будет очень просто.

Для работы можно обойтись одним садовым буром и удлинительными штангами. Как обустроить скважину? Для этого нужны насосы, оголовки и фильтры. Все это можно сделать своими руками. Оборудование для скважины окупается полностью примерно через год ее эксплуатации.

Смотрите также

Обустроенная скважина на воду – это автономный и надежный источник водоснабжения дачи или частного дома.

Организация индивидуального водообеспечения не всегда вызвано отсутствием централизованной подачи воды, причиной может быть низкое качество воды в магистрали, перебои с подачей, изношенность сети водоканала, высокая стоимость воды, ее нехватка, и прочие факторы.

Автономный источник воды имеют почти все владельцы дач или загородных коттеджей. Другое дело, что их выбор может отличаться. Кто-то отдает предпочтение колодцу, кому-то по душе скважина.

Эта статья для тех, кто остановил свой выбор на скважине.

Следует отметить, что скважины делят на два типа в зависимости от глубины бурения.

Виды скважин на воду

• Скважина на песок. Большее распространение этот вид получил благодаря низкой стоимости работ и возможности выполнения работ вручную. С точки зрения конструкции, песчаная скважина представляет собой одну колонну с донным фильтром (см. схему). Дебет скважины составляет от 5 до100 м.куб. в сутки. Глубина бурения ограничивается 10-ю метрами (при машинном бурении 30 м). Для выкачивания воды используется ручной насос (ручная колонка для скважины) или насосный аппарат. Срок службы составляет 10-15 лет.

• Скважина на известняк или артезианская скважина. Встречается гораздо реже. Причиной этому могут быть: высокая стоимость работ и необходимость согласования проекта бурения в местных разрешительных организациях (типа КП «Водоканал»). Конструкционное решение скважины более сложное. Она состоит из двух колон – обсадной, и рабочей. Первая устанавливается до известняка, вторая – непосредственно в известняке. Артезианская скважина имеет больший дебет от 7 до 40 м.куб. в час (зависит от диаметра трубы) и служит до 50 лет. Бурение происходит с привлечением техники, а глубина может достигать 320 метров.



  Поскольку предполагается бурение своими руками, рассмотрим более подробно устройство скважин на песок, как наиболее доступных в плане самостоятельной реализации.

  Бурение скважины на воду – пошаговая инструкция

  1. Определение глубины

  • неглубокая (до 3-х м) скважина пробивается в том случае, если водоносная жила находится близко к поверхности грунта, а воду предполагается использовать только для технических нужд или полива. Для бурения такой скважины достаточно бура, обсадной трубы и ручного насоса;
  • среднеглубокая (до 7 м) скважина даст возможность получить воду пригодную для употребления человеком. Чтобы самостоятельно пробурить скважину помимо бура понадобится лопата и время на устройство шурфа. Шурф (яма) с размерами 1,5х1,5х1,5 предназначена для облегчения бурения на большую глубину. Для удобства работы его можно укрепить фанерой или досками. После окончания работ шурф засыпается. Подача воды осуществляется с помощью насоса;
  • глубокая (более 7 м) скважина. позволит полностью закрыть потребность в воде всех жителей частного дома или коттеджа. При этом, воды будет достаточно не только для индивидуального потребления, но и для технических нужд, санитарных требований, полива, содержания бассейна или пруда (водоема).

  В целом, выбор типа водозабора определяется после геологического исследования места организации скважины. Предлагаем рассмотреть последний вариант – устройство глубокой скважины своими руками, как наиболее сложного из представленных.

  2. Способы бурения скважины

  Перечисленные виды скважин (к артезианским или скважинам «на известь» это не относится) можно пробурить с применением следующих методов (технологий):

  Шнековое бурение скважины на воду Шнековое бурение с использованием шнекового бура.

  Колонковое бурение скважины на воду Колонковое бурение (применяется кольцевидный бур).

  Ударно-канатное бурение скважины на воду Ударно-канатное бурение. В данном случае используется буровое долото, которое забивается в почву без выемки грунта. Грунт просто уплотняется в стороны от оси долота. Забивается долото с помощью треноги с лебедкой.

  Ударно-вращательное бурение скважины на воду Ударно-вращательное бурение. Работа бура дополняется вымыванием грунта водой. Способ трудоемкий для индивидуального применения.

  Роторное бурение скважины на воду Роторное бурение (обеспечивается передвижной буровой установкой).

  На фото показана малогабаритная буровая установка МГБ50П-02С с подвижным гидравлическим вращателем, производства фирмы Горизонталь.

  3. Проект на бурение скважин на воду

  В том случае, если точно известна глубина залегания водоносной жилы можно бурить непосредственно с размером бура под обсадную трубу. Если же нет, потребуется сначала выяснить, на какой глубине залегает водоносный слой.

  Таким образом, любая скважина – это индивидуальный проект, на который влияют такие параметры:

  • геологическое строение грунта;
  • выбранный способ бурения;
  • требования, которые выдвигаются к количеству и качеству воды;
  • требование выдерживать необходимые расстояния до мест загрязнений (обустройство «санитарной зоны»);
  • глубина нахождения водоносной жилы. Причем, имеется в виду не первая жила к которой добрался бур, а той, которая будет отвечать условиям использования с точки зрения обеспечения дебета скважины.

  4. Инструменты для бурения скважин на воду

  Поскольку описывается ударно-канатный метод ручного бурения, то нужно отметить его преимущества:

  • сохранение большей части полезного слоя почвы в исходном состоянии. Т.е. тяжелая техника не повредит насаждения на участке;
  • отсутствие ограничений на место бурения. Ручным буром можно бурить практически в любой части участка;
  • простота оборудования и минимальные требования к квалификации бурильщика.

  Для работы потребуются:

  • лопата;
  • бур с усиленной режущей частью. Совет: усилить бур можно путем наваривания на винт резцов, роль которых могут играть элементы напильника или металлическая шинка. Кроме того, резцы можно заточить, применяя болгарку;
  • тележка для вывоза вынутого грунта;
  • насос типа «малыш» со шлангом;
  • емкость с водой.

  Для обустройства пригодятся:

  • щебенка или гравий для подушки;
  • стальная проволока для фильтра;
  • трубы;
  • проволока для обустройства донного фильтра.

  5. Выбор места и устройство шурфа

  С помощью нанятых специалистов или народными методами (лозоходство, барометрический метод, с использованием силикогеля, по количеству россы, разведочным бурением и т.п.) определяем место, где водоносная жила находится ближе всего к поверхности.

  Рытье шурфа под скважину на воду Далее выкапываем шурф. Это выработка грунта определенной глубины, назначение которой облегчить процесс бурения скважины.

  Обустройство шурфа важный этап по двум причинам.

  Во-первых, сокращается глубина бурения буром.

  Во-вторых, исключается возможность обвала грунта вокруг скважины.

  Размеры шурфа определяются бурильщиком, но обычно составляют 1,5х1,5 и 1,5-2,5м. в глубину. Чтобы грунт не обсыпался, шурф укрепляют фанерой, досками или металлом.

  6. Первый способ: тренога – установка для бурения

  Установка для бурения скважин на воду Тренога – ударно-канатный механизм для бурения скважин на воду. Опорная конструкция понадобится для того, чтобы облегчить процесс бурения благодаря применению бурового стакана.

  Схема устройства треноги для бурения Треногу можно сделать из дерева (исключаются сучки) или металлической трубы (или профиля). Длина бруса или трубы должна составить 4-5 м. Как изготовить треногу для бурения видно на схеме.

  Буровой стакан для бурения Далее к треноге крепится механическая лебедка с тросом, на котором закреплен буровой стакан.

  Такая буровая установка компактна, и имеет значительный запас прочности. Принцип работы установки прост: стакан падая в грунт вбирает в себя грунт. В зависимости от состава грунта за один удар можно выбрать от 20 см. до 1 м. грунта. Облегчить работу можно заливая место бурения водой. Время от времени буровой стакан нужно очищать от набитого в него грунта.

  Внимание: Трос, на котором крепится бур, должен быть длиннее глубины скважины. В противном случае он оборвется, а бур останется на дне.

  Обсадную трубу можно устанавливать одновременно с продвижением на глубину или после выполнения всех работ.

  7. Второй метод – обсадная труба и бур

  В процессе бурения можно сразу устанавливать обсадную трубу. Тогда ее диаметр должен быть больше диаметра бура, чтобы бур мог свободно двигаться в трубе.

  Выполняя работу нужно постоянно следить за влажностью вынимаемого грунта, чтобы не пропустить водоносный слой (в противном случае его можно закрыть трубой). Основные признаки ниже.



  Материал подготовлен для сайта moydomik.net

  Откачка грязной воды После того, как обнаружен водоносный слой нужно произвести откачку грязной воды для того, чтобы понять достаточно ли запасов воды в данной жиле. Для этого используется погружной или ручной насос.

  Если после выкачки 2-3 ведер мутной воды, чистая все еще не появилась следует продолжить бурения до более емкого слоя.

  Важно: насос не рассчитан на такие условия работы, поэтому после очистки воды он может поломаться. Рекомендуется применять только качественный насос.

  8. Обсадка скважины

  Для обсадки могут применяться стальные или пластиковые трубы (срок эксплуатации до 50 лет). А вот применение оцинкованных труб не рекомендуется, ввиду риска загрязнения воды примесями цинка.

  Значение обсадки заключается в следующем:

  • предотвращение осыпания стенок скважины;
  • упреждение заиливания скважины;
  • устранение возможности для попадания в скважину верховодки (вода верхних слоев, талая или дождевая вода);
  • исключение риска засорения скважины.

  Установка обсадной трубы выполняется сразу же после окончания работ или непосредственно в процессе бурения.

  Совет: если трубы идут «со скрипом» нужно приложить к ним кувалду.

  9. Промывка скважины на воду после бурения

  Установкой обсадной трубы дело не заканчивается. Теперь нужно промыть скважину. Для этого в нее опускается труба, через которую под давлением подается вода. Благодаря напору воды из скважины вымоется слой глины и песка, которую нужно откачать. После появления чистой воды ее нужно сдать на анализ. Требования к качеству воды из скважины регламентируются нормами СанПиН 2.1.4.1074-01 (Россия) или ДСанПіН 2.2.4-171-10 (Украина). При удовлетворительном качестве воды можно продолжать работу.

  10. Донный фильтр для скважины на песок

  Назначение фильтра – уберечь трубу от заиливания.

  Фильтр для скважины — насечки Как сделать фильтр для скважины?

  Своими руками можно изготовить щелевой фильтр, для этого нужно сделать насечки (пропилы) болгаркой на конце трубы.

  Совет: для насечек нужно использовать тонкий диск (0,8мм). Обратить внимание — много насечек ослабит трубу.

  Фильтр для скважины — высверливание отверстий Как вариант можно высверлить отверстия в трубе. Далее место насечек/сверления нужно обмотать проволокой или сеткой. Полученный таким образом фильтр уложить на щебневую подушку, засыпка которой не даст фильтру заиливаться.

  Совет: диаметр трубы-фильтра должен быть меньше диаметра основных труб, чтобы иметь возможность погрузиться в скважину без проблем.

  Самым простым вариантом будет приобретение готового фильтра.

  Важно: без фильтра скважина работать будет не долго. Его отсутствие оправдано только в глубоководных скважинах (более 40 м)

  11. Дебет скважины на воду

  Чтобы получить полное представление о емкости скважины на песок нужно выждать сутки, а затем проверить уровень поступившей воды. Если поступившей воды достаточно для нужд пользователей можно засыпать расстояние между почвой и обсадной трубой. Шурф также закапывается.

  12. Раскачка скважины на воду после бурения

  Это обязательный этап. Чтобы выполнить раскачку или попросту окончательную чистку скважины нужно установить центробежный насос большой мощности и периодически выкачивать воду в течении 1,5-2 недель.

  Совет: следует заранее решить, куда будет перенаправлена откачанная вода.

  13. Бурение скважины на воду своими руками – видео

  Ручная технология с использованием ударно-канатного метода пробивания скважины.

  14. Установка насоса для скважины на воду

  Обратите внимание, насосы поверхностного типа не предназначены для установки в скважину. Ввиду ограничения по глубине в 8 м. Для этих целей подойдет только погружной насос – центробежный или вибрационный. Каждый из подвидов имеет свои достоинства, а окончательный выбор можно сделать, проанализировав влияние таких факторов как:

  • глубина скважины;
  • уровень воды в скважине;
  • диаметр обсадной трубы;
  • дебет скважины;
  • напор воды в скважине;
  • стоимость скважинного насоса.

  15. Сдача скважины в эксплуатацию

  Если бурение скважины под воду выполнялось не самостоятельно, а с привлечением сторонней организации, то прежде чем принимать работу нужно потребовать такие документы:

  • гидрогеологическое заключение о возможности реализации проекта скважины на воду;
  • паспорт скважины;
  • разрешение санэпидемстанции (проверяет качество воды и соответствие санитарной зоны требованиям);
  • акт выполненных работ.

  Если же все работы будут выполняться самостоятельно, то главное не торопиться, а выдерживать технологию и соблюдать все ключевые моменты процесса бурение скважины на воду. При этом не забывайте, что только использование качественных материалов (в частности, труб и насоса) станет залогом длительного функционирования скважины.

  Похожие новости

  Главная » Водоснабжение » Скважина для воды своими руками: технологии ручного бурения

  Скважина для воды своими руками: технологии ручного бурения

  Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.



  Вода возле дома — это всегда хорошо

  Способы самостоятельного бурения скважин на воду

  Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

  Шнековое бурение

  При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.



  Так выглядит шнек

  Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

  По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.



  Ручная буровая шнековая установка

  Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

  При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

  Гидробудрение (при помощи помпы или насоса)

  Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.



  Схема организации гидробурения

  Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

  После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

  Ударно-канатный метод

  Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

  Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

  • На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.



  Снаряд для ударно-канатного бурения

• В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.



  Желонка с клапаном для сыпучих грунтов

• В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.



  Бур-ложка для вязкого грунта

• На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Конструкция ударно-канатной установки В виде Г-образной стойки Тренога — самый распространенный вид установки Способ механизации

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Бабка для забивания скважины-иглы в разрезе Так выглядит снаряд для забивания скважины Это конус для центровки усилия удара

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Источники: http://pikucha.ru/vodosnabzhenie/kolodec-i-skvazhina/burenie-skvazhin-na-vodu-svoimi-rukami.html, http://moydomik.net/kommunik/vodosnabzhenie/306-skvazhina-na-vodu-burenie.html, http://stroychik.ru/vodosnabzhenie/skvazhina-dlya-vody-svoimi-rukami

Бурение с помощью ледобура потребует минимального финансового вложения. При этом используется обычный бур и наращиваемые на него штанги. Роль шнека будет выполнять его нож, а штанг – обычные металлические трубы. Для ускорения процесса бурения к кромкам ножа привариваются дополнительные резцы. В наличии должны быть обсадные трубы, формирующие ствол скважины.

Бурение ледобуром предусматривает ряд последовательных действий:

1. подготовку направляющего углубления (рытье ямы глубиной 50–60 см);
2. после пройденного метра глубины осуществляется формирование ствола скважины: производится опускание обсадной трубы, диаметр которой больший диаметра бура;
3. при опускании бура на всю длину прикрепляются с помощью резьбового соединения удлиняющие штанги (формируется обсадная колонна);
4. периодически производится проверка вертикальности ствола скважины с помощью забитых между обсадной трубой и грунтом деревянных клиньев;
5. после появления в скважине воды и решения прекратить дальнейшее бурение, устанавливается фильтр и засыпается пространство между обсадной трубой и грунтом.

Иногда производится монтаж обсадной трубы после бурения. Соединенные последовательно с помощью резьбы или пайки трубы вводятся в скважину, а забой дополнительно очищаются от шлама.

Важнейшим условием комфортного проживания является наличие в доме воды. При отсутствии центрального водопровода реальный выход – бурение скважины. Индивидуальная скважина – это и решение забот, связанных с доставкой воды, ее экономией, созданием определенного водного запаса. Если к процессу отнестись грамотно и ответственно, правильно подобрать способ бурения, соответствующие материалы, то результатом работы будет собственная скважина с чистой водой.

На практике я лично не пробовал данный способ, но привел статью моего друга, который занимается этим за деньги.

Думаю Вам это будет интересно, да и я лично летом попробую данный метод. Может пригодится в будующем. Принцип давольно простой. Я сделал анимированую картинку, показывающую как это должно происходить. Теперь смотрим: для начала вам надо купить 2 насоса, две бочки, шланги и трубы. Несколько 6-ти метровых брусков и конечно муфты для трубы. Лопатой роем яму примерно 1метр х на 1 метр и глубиной 60 см. Трубы должны быть длиной примерно 2 метра(можно и длиннее).С обоих концов труб надо нарезать резьбу. В дальнейшем, когда труба будет входить в землю, к ней с помощю втулки прикручивается вторая труба, и так далее пока вы не углубитесь на нужную глубину.

Первая труба имеет с одной стороны зубцы, которые можно сделать болгаркой, а вторая сторона трубы имеет резьбу. Вначале вы на нее накручиваете переходник с концевой частью под ваш шланг. Мне рекомендовали срезу сделать трубы длиной по 4-6 метров. Так меньше гимороя с выкручиваниями переходника, да и вес конструкции становится больше, что позволяет трубе более быстро врезаться в грунт. Итак попорядку. Вначеле из бруса делаем треногу и ставим над выкопаной ямой. Сверху к треноге приделываем ролик, через который пропускаем веревку. Треногу лучше закрепить, соединив снизу и в середине три ноги между собой тем же брусом. Немного дальше от триноги вколачеваем в землю деревянный или металлический штырь. Лучше даже сделать барабан как для поднятия воды из колодца. К нему крепим один конец веревки. Другой привязываем к трубе.

Трубу с подключенным штуцером вставляем в яму. Далее переходим к бочкам. Рядом с ямой ставится одна бочка на грунт, вторая на площадку, сделанную из подручных материаллов на высоту верхнего уровня первой бочки.Внизу верхней бочки высверливаем отверстие и вставляем туда трубу с краном. Набиваем верхнюю бочку сухой травой, которая служит неким фильтром, сверху наклонно кладем сетку.Сетка будет очищать крупные фракции грунта, попавшего с водой, далее этот грунт просто будет ссыпаться вниз. Трава фильтрует мелкие части грунта и из верхней бочки стекает в нижнюю.

В нижней бочке стоит насос, который забирает воду, под давлением подает её в вашу трубу.Вода выходит снизу трубы и вымывает грунт. Эта мутная взвесь попадает в Вашу яму. Второй грунтовой насос откачивает мутную воду в верхнюю бочку. При этом с водой в бочку попадает малая часть грунта. Оснавная его часть начинает рости из ямы на глазах. Через какое то время, вы его убираете лопатой.

Таким образом труба сама заглубляется, грунт как гейзером выбрасывает вверх. Вам надо только откидывать грунт и смотреть за уровнем вымываемого грунта.

СДЕДУЮЩИЙ МЕТОД МНОЙ ИСПЫТАН ЛИЧНО.

Я не использую для этого обсадной трубы, бура, бабки, желонки и прочего… Труба для такой скважины нужна на мой взгляд 5-10 см., и не более: она вполне обеспечивает бесперебойную подачу воды с помощью бытового высокопроизводительного насоса. Метод прост как дважды два. При этом вы не платите бурильщикам, а это на начало 2007 года стоит примерно 30-45 тысяч рубликов. Рытье колодца тоже стоит не мало. Без стоимости колец вы заплатите примерно тысячу американских тугриков. И если Вы не богатый человек и сэкономленная штука баксов — для Вас значительная сумма семейного бюджета, то эта тема точно Ваша.

Для начала Вам надо запастись трубами. Я рекомендую трубы диаметром примерно 5 см. Длина труб должна быть примерно по 1,5 — 2 метра. Возьмите на всякий случай кусков 8. На концах труб нарежьте резьбу и купите втулки, чтобы можно было втулками соединять трубы. Купите также стальной прут. Его длина должна быть по 2-2,5 метра. Прут также имеет резьбу на концах и соединительные втулки своего диаметра. Также надо будет изготовить стальной конус, диаметр которого больше диаметра трубы. К нему привариваем кусок трубы с прорезанными продольными щелями. Эти щели должны быть в последствии обмотаны сеткой. Они являются фильтром. Можно к конусу приварить полоски из твердой стали (например куски заточенного плоского напильника), но только чтоб при ударе, эти полосы создавали маленькое вращение в сторону закручивания труб. Далее делаем следующее:

Забивается труба (и тем самым образуется скважина) при помощи вашей составной штанги, состоящей из двух отрезков стального прута диам. 20-30 мм. и длиной по 2,5 м, с резьбой на концах. Эта штанга опускается внутрь трубы (фильтра) и упирается в приваренный к фильтру конус. Вдвоем с напарником, установив вертикально по отвесу фильтр, беремся руками за штангу, поднимаем ее вверх и резко опускаем — короче, бьем. Удар штанги при этом приходится на конус. Когда, фильтр заглубится, на его резьбовую часть наматывается пропитанная краской пакля, затем наворачивается муфта, а в нее следующий кусок трубы длиной 2 … 2,5 м. Если же штанга короткая, нарастите ее и опять бейте. Забив на глубину 3-6 метров, проверяем, есть ли вода в скважине. Берем ведро воды и льем в трубу (штангу при этом не вытаскиваем). Если вода стоит в трубе; не уходит, значит, мы не дошли до водоносного слоя. Бьем еще метр, опять проверяем, заливая воду. Водоносные слои идут пластами, поэтому, на мой взгляд, рациональней пробивать скважину на второй водоносный слой или хотя бы на низ первого слоя. А слой бывает толщиной и до 10-ти метров.

Не всегда бывает оправдано проверять водоносный слой, вливая воду в трубу. В некоторых случаях вода уходит в слой песка. Ведь я не могу проверить, до какого слоя я дошел. Если вода потихоньку уходит, значит, мы теоретически в начале водоносного слоя; пробиваем еще 0,5-1 м, заливаем воду. Вот теперь вода должна быстро уходить в трубу — дошли до водоносного слоя. Начинаем вытаскивать штангу, а она не идет, заклинила. Не огорчайтесь, возьмите молоток и бейте по штанге, но не сверху, а сбоку с верху. Этими ударами вы создаете вибрацию, и грунт, который попал сквозь фильтрующую сетку в трубу, «разжижается», штанга освобождается. Вытащив штангу, наворачиваем на скважину штуцер с насосом. Можно ручным или электрическим. После откачки двух-трех ведер мутной воды обычно идет чистая.

Желательно выкачать пару двести литровых бочек. Вы и убедитесь в количестве воды и в ее качестве. Затем наливаем в кастрюлю чистую воду и кипятим, а затем пробуем на вкус — какого она качества. Если плохая, то после кипячения она становится красноватой или мутной, а на дно выпадет осадок. Тогда придётся углубить скважину еще на один метр. Не путайте с осадком от известковой воды, если она идет через породу известняка.

Бывает и такое: через несколько лет вода в скважине пропадает (не «берет» электронасос, а ручной качает очень туго). Это признак засорения фильтра. Многие промывают скважины различными растворами. Я же утверждаю, что это дает на практике малый эффект, такой промывкой только отравляется водоносный слой. Проще и надежней вытянуть фильтр из земли, но не всегда это удается. Это бывает достаточно редко при грамотном подходе к делу, и в этом случае приходится пользоваться автокраном, домкратом. В этом случае нужно опустить в скважину штангу и ударить но конусу десяток раз, после этого применить перечисленные механизмы. Через 10-20 см подъем снова стопорится; нужно опять ударять, и через 2 часа вы вытащите фильтр. Как правило, он оказывается покрытым черным маслянистым налетом. Наберите воды, поливайте сверху фильтр и металлической щеткой трите по сетке. Для лучшей очистки полейте «силитом», который от ржавчины всё осилит. Постепенно налет смывается.

Проверьте и трубы: иногда ржавчина пробивает в них маленькие свищи. Из-за этого нарушается целостность и скважина может не работать (из-за подсоса воздуха или попадания в свищи грунта). Лучше, конечно, трубы заменить новыми. И снова можно забивать их в этом же месте, где и раньше была скважина.

Метод этот проверен на практике. По данному методу продолблено сотни скважин. Все работают по сей день. Некоторые забивались на глубину более 20 метров, в артезианские слои воды.

Пробурить скважину для воды на своем участке, не смотря на кажущуюся грандиозность этого процесса, можно собственными силами, т.е. вручную. Для этого потребуется металлический шнек, так называемый змеевик, на роль которого вполне сгодится рыбацкий ледоруб. Такой способ бурения скважины на воду самый дешевый из числа возможных.

Необходимые инструменты и материалы для бурения скважины на воду:

Основной инструмент, который будет использоваться — это шнек с удлиняющими коленьями, за неимением специального, можно смело воспользоваться рыбацким буром. Для лучшей эффективности процесса на заводные кромки бура рекомендуется наварить усиленные резцы. С этой целью можно использовать пару напильников, заточить которые можно обычной болгаркой. Ну и конечно трубы для коленьев, диаметр которых 25 мм.

Понадобятся также лопата, тележка для вывоза выбранного грунта, насос и шланг для «раскачки» скважины, бочка или высокий стол, на который нужно будет вставать и отсев гравия.

Подготовка трубы для спуска в скважину

Прежде чем опускать трубы в скважину, они должны быть должным образом подготовлены. Это важный момент, т.к. пробуренный участок очень быстро затягивается и трубы надо опускать сразу же после извлечения бура. Трубы можно приобрести в специализированных стройхоз магазинах, лучше всего подойдут толстостенные полиэтиленовые.

Подготовка трубы заключается в сверлении перфорирующих отверстий, примерно на расстоянии 0,5-1,0 метра от нижнего торца и на протяжении 1,5-2 метров. Отверстия достаточно сделать 6- миллиметровым сверлом, если делать шире, то уже понадобиться фильтрующая сетка.

Затем подготавливаются направляющие бруски, которые крепятся к поверхности трубы. Бруски необходимы для центрирования трубы в скважине и обеспечения одинакового зазора с целью равномерного распределения фильтрующей отсева гравия.

Технология бурения скважины вручную при помощи шнека

Место, где будет оборудована скважина, следует предварительно выровнять. Для начала выкапывается направляющее углубление для бура на глубину в 2 штыка лопаты. Собрав инструмент, можно приступать непосредственно к самому процессу бурения.

На начальном этапе вращать бур вполне по силам одному человеку, но по мере углубления необходима будет дополнительная помощь. Чем глубже будет проходить бур, тем вращать его будет тяжелее, поэтому можно воспользоваться водой для размягчения грунта. Делая два-три полных оборота, бур вытаскивают и освобождают от грунта, сбрасывая его в тележку. Шлам высыпают в стороне от места проведения работ, чтобы он не создавал дополнительных помех.

Таким образом, пробуривают до момента пока рукоятка инструмента не опуститься к земле. После этого наращивают бур дополнительным коленом.

После того как произвели удлинение рукояти, естественно размер инструмента уже не позволяет работать с ним стоя на земле. Как раз для этого случая и нужна металлическая бочка или другой постамент, стоя на котором можно будет вращать бур за рукоятку. Или же для рукоятки используют газовые трубные ключи.

Наращивая коленья, бурение продолжают до вхождения в водоносный слой. Этот момент будет очень хорошо заметен по состоянию вынимаемого грунта. На этой фазе возможно затягивания инструмента, поэтому следует выбирать шлам небольшими порциями, иначе вытащить бур вручную не удастся. Если все же бур «засосало», так что руками его уже не вытащить, придется прибегнуть к архимедову рычагу, используя для этого два бревна и бочку или же прикупить рычажную цепную лебедку.

Для предотвращения попадания в скважину верховых вод, ее глубина должна быть больше первого глиняного слоя. Перед опусканием трубы необходимо несколько раз, словно поршнем, поднять и опустить бурильный инструмент. Это устранит возможные препятствия на пути у трубы и значительно облегчит ее спуск. После того как труба полностью опущена, следует засыпать зазор отсевом гравия-это обыкновенна отсеянная от песка песчано-гравийная смесь. Без песка, так как песок может проникнуть вовнутрь скважины.

Как раскачать скважину

Для того чтобы побыстрее раскачать скважину лучше воспользоваться мощным центробежным насосом. Такой насос способен справиться с очень плотной средой. Хотя можно обойтись и обычным бытовым насосом. Для того чтобы вибрационный насос работал эффективнее, следует периодически его поднимать и собранными коленьями взболтать воду, чтобы поднять от дна тяжелые частицы, после чего снова продолжать откачку воды насосом с нижним забором воды, иначе с верхним забором воды насос будет способствовать заиливанию скважины.

При раскачивании скважины фильтрующий отсев гравия будет давать усадку, поэтому ее следует периодически подсыпать.

Процесс раскачивания скважины достаточно затратный по времени, поэтому следует побеспокоиться о дренажных каналах или постараться дотянуться шлангом до дренажной канавы.

После того как скважина полностью раскачена, ее следует оборудовать насосом для повседневной эксплуатации.

Преимущества и недостатки ручного бурения скважины на воду

Преимуществом ручного бурения скважин, помимо уже названной выше дешевизны, служит и то обстоятельство, что нет необходимости заезда на участок громоздкой спецтехники, следовательно, ваши зеленые насаждения или ландшафтный дизайн не пострадают.

Имея относительно небольшую глубину, такие скважины гораздо быстрее прокачиваются и менее подвержены затягиванию.

В случае отсутствия электричества, воду можно будет достать с помощью ручного всасывающего насоса.

Основной недостаток ручного бурения — ограниченная глубина. К недостаткам можно отнести критичность к плотности грунта и дефицит специалистов, готовых взяться за ремонт в случае необходимости, хотя она имеет меньшую вероятность возникновения, чем у глубоких машинных скважин.

Видео как пробурить скважину вручную своими руками:

В сельских местностях и на загородных территориях, где отсутствует система водоканала люди создают скважины для подачи воды. Существует несколько методов бурения данного типа водного устройства. Какой из них лучше выбрать? Какие инструменты использовать? Каких правил и рекомендаций придерживаться, чтобы пробурить скважину на участке своими руками? Детальнее об этом читайте далее в статье.

Виды скважин на воду

Геодезисты выделяют четыре основных вида скважин, которые отличаются конструкцией, методом проходки, глубиной залегания. Детальная информация, по их разновидностях и особенностях, подана в таблице.

Особенности подготовительных работ перед бурением скважины. Поиск места и определение глубины

Перед тем как приступить к бурению скважины, необходимо правильно выбрать место на участке. Некоторые новички в этом деле полагаются на разговоры с соседями, которые являются владельцами собственных колодцев, и размечают территорию согласно ихним владениям. Но как показывает практика этот способ не всегда оправдан, но так или иначе бывает действенным.

Абсолютно точные результаты может принести детальное исследование типа грунта, рельефа территории. Участок проверяют на наличие грунтовых вод и верховодки, неплохим вариантом считается обзор растительности на предполагаемой местности. Затратным, но надежным считается метод геологической разведки, к которой привлекаются опытные специалисты. Они имеют в распоряжении топографические карты.

При выборе места под скважину нужно обратить внимание на наличие вблизи водоемов и источников загрязнения, которые подземными ручьями могут попадать в воду. Это могут быть разнообразные мусорные свалки, системы канализации и т.д. Важно, чтобы скважина располагалась выше таких загрязненных участках, в противном случае правильно будет сделать только артезианскую конструкцию, чтобы вода была полностью чистой.

После того, как с местом под скважину определились необходимо заняться подготовкой оборудования для бурения, дополнительными инструментами и материалами. Для облегчения монтажного процесса рекомендуют подготовить шуфр (1,5- 2 метра). Это своего рода мини-колодец, который предназначается для заглубления ведущей трубы. Как известно при земляных работах грунт осыпается, что приведет к разрушению шуфра. Чтобы это не случилось, его окружают деревянной опалубкой. На этом этапе подготовительных работ нужно точно определится с диаметром скважины и весь рабочий участок оградить арматурными колышками и лентой.

Что касается глубины скважины, то здесь все зависит от рельефа выбранного участка и уровня залегания подземных вод. Итак, верховодка — это первый водоносный слой, протекает на глубине 3,5 -4-х метров. Этот слой несет поток талой и дождевой воды, характеризуется большой загрязненностью, может исчезать в морозное время и при засухе. Постоянные грунтовые воды залегают на глубине около 10 метров, но в зависимости от рельефа, климатических особенностей и господствующих грунтов доступ воды может перебиваться, например, за счет глинистой почвы. Глубже 10 метров располагаются так называемые межпластовые воды, они протекают между водоупорными слоями почвы. Глубже 100 метров залегают артезианские воды, но бывают случаи, что они встречаются меньшей глубине. Специалисты говорят так, бурить скважину нужно на такую глубину, которая бы позволяла получать хозяину необходимый объем воды, при этом все зависит и от того, какого качества жидкости хочет он достичь, ведь чем глубже колодец, тем чище вода.

Способы бурения скважины своими руками

Бурение скважины своими руками, как правило, хозяева организовывают с целью минимизировать финансовые затраты, сэкономить на вызове специалистов и привлечении профессиональной техники. Но как не крути, это достаточно сложный рабочий процесс, который можно выполнить следующими способами:

• шнековым;
• ударно-канатным;
• гидробурением, с помощью самодельной установки.

Первый метод самый простой. Он заключается в бурении скважины буром и использовании треноги с шнеком, который требует регулярного вытаскивания, для очистки лопастей от липкой почвы. Также необходим подъемный механизм, он может быть ручным или механизированным. Этот тип бурения подходит для мягкого типа грунта.

На глинистой почве работают по принципу ударно-канатного бурения. Это более сложный метод, однако достаточно доступный для собственноручного воплощения. Бурильным инструментом в этом случае выступает тяжелый цилиндр с отточенными лопастями, он поднимается над почвой и при ударе забивается вглубь, а при его поднятии выворачивается земля.

Третий способ заключается в изготовлении бурового агрегата своими руками согласно инструкции. На это конечно же пойдет не мало времени, зато удастся снизить финансовые затраты на привлечение специализированного оборудования. Гидробурение позволяет соорудить скважины глубиной до 50 метров, которые требуют наличия обсадки.

Подготовка проекта для бурения скважины своими руками

Бурение скважин глубиной более чем 20 метров требует составления проекта будущей конструкции и работ по отношению к ней. Для оформления паспорта глубинной скважины нужно владеть документами, которые подтверждали бы технические характеристики водоснабжающего источника, информацию по насосному оборудованию, бумаги исследования грунтов на местности и т.д.

Проект по бурению скважины своими руками должен включать в себе полное описание мер безопасности, этапы и последовательность работ, должен быть указан выбранный метод бурения. Также обязательно указать на бумаге санитарную зону и предполагаемую отметку глубины залегания подземных вод. Составление такого проекта позволит детально рассчитать количество необходимого материала, указать необходимую технику и определиться с сметой и общей суммой, которая понадобится на весь процесс и оборудование. Относительно подготовленному проекту хозяин может официально оформить, зарегистрировать скважину и правильно подобрать фильтрационные и насосные устройства, которые позволят значительно продлить срок службы скважины.

Инструменты для бурения скважины своими руками

Для бурения и монтажа скважины в домашних условиях понадобится целый ряд необходимых инструментов и оборудования. В этот ряд входят:

• лопаты;
• тренога;
• шнек;
• желонка;
• вентили;
• насос;
• кессон;
• разнообразные трубопроводные шланги и трубы;
• буры различного вида (спиральный, долото);
• бурильные штанги и т.п.

Создать треногу собственными руками нужно еще до начала основных работ. Для этого нужно взять деревянные бруски длиной по 5 метров, просверлить в них отверстия и соединить их металлической трубой так, чтобы образовалась тренога. В верхней части такого оборудования размещается лебедка (тяговой механизм), к нему крепится трос и следовательно буровое устройство.

Основные методы бурения скважины своими руками, установка или обсадная труба с буром

В домашних условиях скважину бурят двумя способами, об одном мы уже вспоминали, это создание конструкции при помощи треноги, которая функционирует вместе с буровым стаканом. Второй способ это использование обсадной трубы с буром. Обязательным условием этого метода наличие трубы с диаметром, который бы превышал диаметр бура. Обсадные трубы могут быть нескольких типов: асбестоцементные, стальные и полимерные. Они выполняют следующие функции:

• предотвращают осыпание шахт под скважины;
• обеспечивают защиту скважины от проникновения верхних водоносных слоев;
• защищают ствол конструкции от загрязнения при эксплуатации конструкции.

Работая с обсадными трубами необходимо регулярно контролировать степень влажности вынимаемой почвы, дабы не упустить момент появления водоносного слоя и не перекрыть его этой самой трубой. О появлении воды могут свидетельствовать как появление эффекта прокола, так и появление в желобке песка. После того, как обсадная труба достигла воды, ее нужно откачать насосом и продолжать бурения до более объемного водоносного слоя. Не забывайте применять только качественные насосы, чтобы получить на финише хороший результат.

Обсадка и промывка скважины своими руками

Выбирая трубу для обсадки скважины лучше остановить свой выбор на оборудовании из стали и пластика, которые позволят конструкции функционировать без проблем до 50 лет. Важным предостережением специалистов на этом моменте считаются оцинкованные трубы, от которых человек может пострадать, так как вода будет поступать с примесями цинка, а это крайне не желательно. Устанавливаться обсадка может после бурения, а может и во время бурения скважины.

После того как обсадная труба установлена нужно организовать качественную промывку скважины. Для этого в глубокое отверстие конструкции помещается труба и подается водная струя под сильным напором, которым необходимо смыть остатки почвы, песка, глины. Далее в скважину опускается насос, которым нужно откачать все осадки до получения чистой жидкости, которую в обязательном порядке нужно отдать на анализы, ведь самая известная кишечная палочка, и та сохраняет свою силу больше года.

Донный фильтр на скважину

Современный рынок предлагает большой выбор разнообразных фильтрационных устройств для скважин, которые стоят немало денег. Но отбросив все предрассудки и пользуясь советами практиков некоторые из видов донных фильтров можно сделать своими руками. Выделяют четыре основных типа фильтров, которыми можно оборудовать магистральную трубу скважины. Это гравийный, щелевой, проволочный и дырчатый типы фильтрования.

Создать гравийный фильтр в скважине, это значит поместить в ствол конструкции пару ведер гравия и прокачать саму осадку, в результате чего, из камней возникнет плотный донный замок, который будет задерживать песок.

Щелевой фильтр требует больше приложенных усилий, но обладает хорошей пропускной способностью и обеспечивает качественную фильтрацию. Для его создания используют перфоратор, которым на трубе сверлят отверстия. После этого ее обматывают нержавеющей сеткой в два слоя, для надежности. Щели проделанные в трубе могут быть разнообразными по форме и отличатся размерами, главное не сделать их слишком большими. Правильно смонтированные донные фильтры для скважины щелевого типа хорошо задерживают песок и показывают хорошие результаты. Такие конструкции помещаются в глубь скважины до упора.

Хотите более детально узнать о том как организовать бурение скважины своими руками смотрите видео:

Любой дачник не может работать без постоянного источника воды. Ведь она необходима для всего: полива огорода, собственных нужд, любых других работ. Поэтому первым делом владельцы пытаются решить вопрос с водопроводом.

Существует два выхода из ситуации – централизованная подача воды или индивидуальный источник. Но так как землевладения часто отдалены друг от друга, то первый вариант – это недешевое удовольствие. Так что приходится дачнику самому пробурить скважину для воды. Это нелегкая задача, так как многое в этом деле зависит от типа устройства скважины и, конечно же, особой технологии бурения.

Различные варианты скважин

Прежде чем перейти к бурению, необходимо разобраться, какова глубина залегания водного источника, и, располагая данной информацией, решать, какой тип скважины подходит больше всего. От этого зависит, какой план работы стоит выбрать. Реально выделить такие виды:

• абиссинский колодец (водоносный пласт на глубине 3-12 м);
• скважина «на песок» (не глубже 50 м);
• скважина «на известняк» (артезианская – до 200 м).

Первые два вида не вызовут особых трудностей по сравнению с последним, так как для такой большой глубины необходимы будут буровая установка и профессиональные рабочие.

Какую скважину выбрать? Все зависит от необходимого количества потребляемой воды. Если требуется небольшой расход, то выбирают первые два варианты, а если нужно от 10 кубов воды в час, то устраивают артезианский тип.

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Начало работ: как прорубить обычную скважину

Когда все моменты учтены, можно начинать выполнять поставленные задачи. Следуйте такому алгоритму:

1. Нанесите разметку для будущих работ.
2. Выкопайте шурф для инструмента (шнек, бур).
3. Установите бурильные инструменты.
4. Проведите бурение согласно выбранной технике.
5. Опустите в шурф колонку для фильтра. Она состоит из фильтра, отстойника и трубы.
6. Засыпьте песком или щебнем расстояние между наружными стенками обсадной трубы и почвой.
7. Загерметизируйте верхнюю часть трубы и насосом закачайте в нее воду, дабы фильтр промылся.
8. Откачайте жидкость из скважины при помощи колонки или шнекового насоса.
9. Опустите в скважину погружной насос. Для этого примените силу страховочного троса. Важно помнить, что данные действия можно делать тогда, когда вода уже стала чистой.
10. Соедините шланг (водопроводную трубу) и насос.
11. Установите вентиль на трубу, для того, чтобы в будущем можно было регулировать уровень жидкости.
12. Выполните гидроизоляцию верхней части обсадной трубы.
13. Обработайте кессоном скважинное устье и приварите его к оголовку.
14. Уложите водопроводные трубы, которые ведут к дому в предназначенные для них траншеи.
15. Обсыпьте при помощи грунта кессон и бетонную отмостку.

Прослужит такой источник не более 10-15 лет. Но необходимо периодически проверять скважину для контроля чистоты жидкости.

Как пробурить артезианскую скважину

Сложнее всего дела обстоят с артезианским источником. Чаще всего он залегает в известняковом пласте. Но иногда, чтобы подтвердить свои предположения, дачник заказывает пробную скважину. Настоящий такой источник можно использовать для обеспечения водой несколько участков. Поэтому для экономии желательно договориться с парой соседей. Чтобы прорубить его, понадобятся такие инструменты:

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута. Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Центрального водопровода на вашем участке нет и не будет. Либо он только планируется. Строительство колодца весьма трудозатратно, необходимо переворотить массу грунта, купить, доставить и довольно глубоко вкопать тяжёлые бетонные кольца. Собственная скважина — прекрасное решение, однако услуги геологов весьма недёшевы. Специально для тех, кто не может себе позволить больших трат и умеет работать руками, расскажем, как пробурить скважину своими руками.

Оговоримся сразу, что бурение водяных скважин руками в буквальном смысле невозможно, человек не крот, а руки его — не лопаты. Понадобятся те или иные приспособления и механизмы. Экономия в том, что бурение можно произвести собственными силами, а аренда необходимого оборудования обойдётся намного дешевле, чем услуги буровой установки на платформе грузового автомобиля. Однако следует понимать, что в 99,9% случаев ответ на вопрос о том, как пробурить скважину своими руками до артезианской воды, будет звучать так: никак. Дело в том, что запасы качественных подземных вод за редким исключением располагаются на глубине, гораздо большей, чем это можно сделать без использования сложных и дорогостоящих механизмов. К тому же артезианские воды залегают в пластах довольно твёрдых горных пород, которые «по зубам» только мощным установкам. Какие типы подземных вод потенциально доступны для самостоятельного устройства водозабора?

Верховодка

Верховодка (почвенные воды) располагается близко к поверхности над фрагментарными водоупорными линзами, чаще глинами. Найти её можно отнюдь не везде, верховодка часто носит сезонный характер и в засушливый период года может вообще исчезнуть. Имеет, как правило, низкое качество, непригодна для питья. Зачастую использовать её можно только для хозяйственных целей, главным образом — полива сада и огорода. В случае с верховодкой, благодаря ее небольшой глубине залегания, вопрос, как пробурить скважину под воду своими руками, решается простыми и дешёвыми методами.

Грунтовые воды

Грунтовые воды залегают в песчаной прослойке над верхним обширным водоупорным пластом, глубина может варьироваться от 5 до 50 м. В лесистой местности грунтовые воды можно найти довольно близко к поверхности, в степной же они зачастую располагаются глубоко либо вообще отсутствуют. Качество грунтовых вод сильно разнится, они редко соответствуют стандартам питьевой воды, требуется установка системы фильтрации. Скважины, которые бурят на грунтовые воды, именуют песчаными, из-за умеренной стоимости они наиболее распространены среди владельцев частных усадеб, имеющих собственный водозабор.

Межпластовые воды

Межпластовые воды, как следует из названия, залегают между водоупорными слоями грунта. Расположенный сверху пласт (или несколько) служит эффективным фильтром, поэтому такие воды имеют, как правило, высокие качественные показатели. Если повезёт, при определённых условиях (невысокое залегание, грунты без каменистых включений) межпластовые воды могут быть доступны для самостоятельного бурения. Однако чаще они располагаются на расстоянии свыше 40 м от поверхности, бурить скважину вручную на такую глубину проблематично.

Как самому пробурить скважину для воды

Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.

Как бурить скважину под воду вручную

Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.

• Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.

Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет

Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.

Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ

• Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.

Как пробурить скважину под воду с помощью малогабаритной буровой установки

Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.

Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.

МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля

В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.

Как пробить скважину своими руками без бурения

Существует также метод ударно-канатного бурения, когда в скважину сбрасывают тяжёлое остроконечное долото, разбивающее породу. Оно закреплено на стальном тросе, который, в свою очередь, намотан на вал со стопором либо закреплён на блоке. Вся эта конструкция должна быть закреплена на довольно высокой вышке, габарит её больше, чем у МБУ. Возвратно-поступательные движения долота может обеспечивать двигатель либо трос наматывают-отпускают вручную. Из преимуществ ударно-канатного метода можно назвать возможность устройства скважин большого диаметра и возможность вести работы в довольно твёрдых породах. Однако небольшая глубина бурения и весьма невысокие темпы производства работ делают этот способ маловостребованным.

Как пробить скважину своими руками с помощью ударно-канатного метода? Понадобится тренога с блоком или валом, трос, долото и подъёмный механизм. Высота установки тем больше, чем глубже планируется «долбить» водозабор

1. Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».

1. При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Видео: как бурят скважину для воды

Довольно мощная полуавтоматическая малогабаритная установка «Крот», показано шаг за шагом, как бурят скважину для воды.

Наглядно показано, как пробить скважину своими руками, используя мотобур с насадками.

Вы можете попытаться пробурить и обустроить скважину для водоснабжения собственными силами, если обладаете определёнными навыками, временем и желанием. При отсутствии таковых, доверьте выполнение задачи профессиональным геологам, грамотные специалисты предварительно определят примерную глубину залегания различных типов вод, предложат варианты устройства водозабора, качественно выполнят бурение скважины, установку эксплуатационной колонны. Прокачают источник, определят характеристики, оформят паспорт и дадут гарантию на выполненные работы.

Бурение скважины под воду своими руками, без применения специального дорогого оборудования и видео работ

Загородный дом или дача не может обходиться без воды. Без влаги не будут пышно цвести и хорошо плодоносить растения, услаждая взор хозяина.

Отсутствие централизованного водопровода или подача воды по расписанию – это неудобство, которое можно исправить бурением скважины на своем участке.

Дешевле всего – сделать её своими руками и это не так сложно, как кажется на первый взгляд. Убедиться в простоте можно, посмотрев видео.

Прежде чем приступать к созданию скважины своими руками, необходимо разобраться в том, какие существуют типы таких гидравлических сооружений. В зависимости от глубины залегания грунтовых вод различают 3 основных типа скважин.

«Абиссинский колодец»

«Абиссинский колодец» – скважина, глубина которой обычно не более 10 – 12 метров. Своим названием технология обязана абиссинскому району в Эфиопии, где в XIX веке английские военные научились добывать воду данным способом в условиях полупустыни. Средний суточный расход – не более 25 кубометров.

К преимуществам такого колодца относятся:

• простота конструкции и монтажа;
• низкая стоимость работ и материалов;
• отсутствие специальных разрешительных документов на бурение;
• невысокая жесткость выкачиваемой воды;
• возможность размещения скважины внутри дома.

Недостатки такого типа скважин:

• высокая вероятность попадания в воду различных загрязнителей из рядом расположенных свалок или туалета из-за малой глубины скважины;
• такое бурение подходит не для всех видов грунта.

Песчаная скважина

Песчаная скважина используется на участках с глубиной залегания грунтовых вод от 10 до 50 метров в зависимости от расположения слоя водоносного песчаника, из которого вода будет поступать в систему. В среднем за сутки из такой скважины можно выкачать около 20 кубометров воды.

Преимущества скважины на песок следующие:

• простота реализации проекта;
• небольшие затраты на бурение и составляющие части;
• отсутствие разрешений государственных органов;
• возможность выполнить все работы своими руками без применения дорогой спецтехники.

Недостатки скважины:

• необходимость в постоянной откачке воды;
• иногда требуется установка дополнительных фильтров при завышенной концентрации некоторых химических элементов;
• небольшой среднесуточный расход.

Артезианская скважина

Артезианская скважина дает воду с глубинных пород, залегающих гораздо глубже 50 метров. Из-за большой глубины и высокого давления лучше всего выполнять все работы по бурению и вводу в эксплуатацию скважины с помощью специально обученного персонала и предназначенной для этого техники, несмотря на рекомендации видео из сети.

Такая скважина обладает рядом преимуществ:

• обеспечение водой сразу нескольких домохозяйств за счет высокой среднесуточной производительности;
• возможность отказа от глубинных насосов благодаря высокому давлению в системе;
• высокое качество воды.

Недостатки:

• дороговизна установки;
• высокая жесткость добытой воды;
• необходимость получать в государственных учреждениях разрешительные документы на бурение и эксплуатацию скважины.

После ознакомления с видами скважин, их преимуществами и недостатками, можно для себя выбрать оптимальный вариант и приступать к работе.

Как пробурить «абиссинский колодец» своими руками?

После того как будет выбрано место под скважину, выкапывается яма 1х1х0,5 м. Затем приступают к бурению с помощью обычного садового бура, диаметр которого 50 или 80 мм. По мере заглубления шнека в почву, производят наращивание бура отрезками труб.

Работа продолжается до тех пор, пока не начнется водоносный слой, определить который можно по мокрому песку, выходящему из ствола. Обычно такой слой начинается на глубине 5 – 7 метров, но бывает и глубже.

Ниже 10 – 12 метров бурение проводить не рекомендуют, так как подъем воды с такой глубины будет проблематичен – насос, расположенный на поверхности, с подъемом влаги не справится, а качать своими руками – занятие очень утомительное и нерациональное.

На следующем этапе бур разбирают и приступают непосредственно к забивке иглы, которую можно сделать своими руками. Она представляет собой отрезок трубы с фильтром и стальным конусным наконечником, с помощью которого конструкция входит в землю.

Фильтр делают следующим образом: протачивают щели по 2,5 см в стенках трубы и шагом в 2 см (на участке в 80 см), эту зону обматывают проволокой и сверху покрывают нержавеющей сеткой размером 16х100 см. Сетка и наконечник закрепляются на трубе оловянным припоем.

Следует обратить внимание на то, чтобы все компоненты иглы и ствола скважины были изготовлены из одного материала – это исключит коррозию.

Иглу вместе с трубами (длиной по 1 – 1,5 м) и скрепляющими резьбовыми муфтами можно приобрести в специализированных магазинах.

Вначале забивки, в проделанную буром скважину вставляется игла и заглубляется в почву до тех пор, пока не останется около 20 см трубы над поверхностью земли. Затем к ней прикручивается следующий отрезок и процесс повторяется до полного вбивания всей конструкции. Во время работ свободное пространство вокруг трубы засыпается почвой и трамбуется.

Что касается инструмента для битья, то здесь можно выбрать один из подходов.

1. С помощью специальной бабки, которая выполнена в форме тяжелого цилиндра (до 30 кг). Она имеет сквозной канал и благодаря ему может свободно передвигаться по трубе вверх-вниз, нанося при этом удары по подбабку, закрепленному на стенке трубы. Канал может быть заглушен с одной стороны, тогда удары будут наноситься по верхней части трубы, на которую прикручивается муфта, но так можно повредить резьбовое соединение.
2. С помощью прочного металлического стержня, который располагается внутри трубы и передает ударный импульс непосредственно на конусный наконечник иглы. Вместе с наращиванием трубы необходимо также удлинять этот прут, по окончании работ его из трубы извлекают.

После того как вся конструкция будет забита в грунт, скважину необходимо прокачать до появления чистой прозрачной воды. Делать это лучше всего с помощью ручного насоса (обычная ручная колонка) или электрической самовсасывающей помпы. При использовании электрического насоса, скважину перед прокачкой необходимо залить водой сверху, иначе насос не закачает воду.

Далее производится монтаж труб, необходимых для полива растений и бытовых нужд. Основание вокруг скважины при желании бетонируется.

Если все работы выполнены правильно и добротно, то «абиссинка» может отработать несколько десятилетий, при этом не требуя особого ухода. Изредка, при необходимости, можно очищать фильтр, подавая воду под давлением в колодец.

Более подробно узнать о бурении такого типа можно из видео в сети.

Бурение песчаной скважины своими руками

При подготовке к бурению очищается площадка, на которой будут работать, от посторонних предметов. Здесь же выкапывается яма на 1 м глубины, она позволит предотвратить осыпание верхнего слоя земли внутрь шахты.

На подготовленной площадке устанавливается тренога или подобная рамная конструкция, которые также можно собрать своими руками. На вышку-треногу крепят лебедку, которая во время бурения будет извлекать бур из почвы.

Для заглубления в слои грунта применяют шнековый бур, который приводят в действие при помощи рукояток обычно два человека. Очень важно перед началом работы выставить бур строго по вертикали с минимальным отклонением.

Во время выполнения бурильных работ бур необходимо периодически извлекать из ствола скважины для очистки от породы, не допуская его затягивания в грунт, при котором извлечение шнека на поверхность станет очень тяжелой или невыполнимой задачей.

По мере погружения шнека вглубь шахты, штанга, передающая крутящий момент на рабочий орган, должна удлиняться соответственными отрезками с помощью резьбы или какого-то другого соединения.

При ведении работ на достаточной глубине, в ствол можно подавать воду для облегчения вращения инструмента.

Особенностью бурения подобных скважин является необходимость установки обсадочных труб в процессе извлечения почвы из шахты, которые также как и бур, наращиваются по мере углубления скважины. Пока верхние слои грунта не осыпаются, обсадкой можно пренебречь, но как только структура станет неустойчивой, процесс монтажа труб нужно начинать немедленно.

Обсадка нужна для того, чтобы предотвратить:

• осыпание стенок шахты;
• попадание некачественной воды из верхних слоёв;
• засорение при дальнейшей эксплуатации скважины.

Для изготовления обсадочных труб обычно используют полимерный материал. Между собой трубы соединяются посредством резьбы или специальных муфт. На нижнем отрезке обсадочной трубы выполнены отверстия или щели для забора воды из водоносного слоя. Такие отверстия делают на расстоянии в 0,5 м от её конца.

При достижении водоносного горизонта шахта углубляется ещё на 300 – 400 мм, после чего бурение прекращается.

Пространство около обсадной трубы заполняется мелким щебнем, выкачивается из ствола вся грязная вода и скважина готовится к эксплуатации: опускается погружной электрический насос (минимальное расстояние от насоса до дна скважины – 1 м) и выполняются все работы, связанные с подключением к водопроводу.

Рекомендации

Самое важное – до начала работ правильно определить глубину водоносного слоя и соответственно тип скважины. Сделать это просто – всю нужную информацию можно узнать у соседей по участку.

Из-за крайней сложности работ по бурению артезианской скважины, лучше всего доверить их профессионалам.

При работе с тяжелыми и опасными рабочими инструментами необходимо соблюдать технику безопасности, чтобы не было несчастных случаев.

Монтаж дорогого погружного насоса нужно доверить специалистам для предотвращения его поломки.

После ввода в эксплуатацию скважины (абиссинской или песчаной) рекомендуется провести экспертизу добываемой воды, которая проводится в специальных лабораториях.

Все непонятные моменты по бурению различных скважин своими руками, не используя при этом дорогое специальное оборудование, можно прояснить, посмотрев видео из сети.

Источник: http://stoki.guru/vodoprovod/skvazhiny/kak-sdelat-skvazhinu-svoimi-rukami-bez-slozhnogo-oborudovaniya.html

Скважина своими руками без оборудования

Любой загородный дом и дача должны иметь воду. Колодцы вышли из моды, а бурение скважин на воду своими руками довольно трудоемко. Без воды не могут расти деревья, без нее не цветут цветы.

Никакие растения не дадут плоды, если их не поливать в достаточном количестве. Но скважина своими руками без оборудования ее хитроумными приспособлениями вполне может быть пробурена на любом участке.

Бурение скважин ручными инструментами

Любой хозяин способен пробурить скважину своими руками под воду. Для этого не нужно иметь буровую технику. Существует несколько способов работы без ее использования:

• обустройство обычного колодца;
• скважина, пробуренная на песок;
• артезианская скважина.

Хороший колодец может стать хранилищем воды в количестве до 2 м³. Скважина с диаметром трубы 100 мм, имеющая глубину 20-30 м, имеет фильтрующую сетку внизу колонны. Глубина такого сооружения может достигать и 50 м.

Срок службы составляет до 15 лет. Артезианская скважина добывает воду из пластов пористого известняка, залегающих на глубине до 200 м. Срок ее эксплуатации составляет 50 лет.

Чем чаще используется сооружение, тем дольше может быть срок его действия.

Для бурения скважины своими руками требуются:

• лопата;
• буры;
• вышка бурильная;
• штанги для удлинения буров;
• лебедка любого типа;
• обсадная труба необходимого диаметра.

Буры нужны для непосредственно бурения. Они бывают разных типов. Спиральные используются на глинистых почвах. На твердых грунтах применяется бур-долото. На песчаных — бур-ложка.

Вышка необходима для подъема бура вместе со штангами и для обратного спуска после очистки и наращивания новых штанг. Если скважина неглубокая, можно обойтись без вышки. Штанги могут использоваться самодельные.

Делают их из труб, предусматривая крепление друг к другу с помощью резьбы или шпонок.

К нижней штанге крепится бур. Его режущие кромки тоже могут быть самодельными. Выполняются они из стали толщиной 3 мм. Затачивать их нужно так, чтобы они при вращении бура по ходу часовой стрелки врезались в почву. Шаг спирали должен быть равен размеру диаметра бура. Нижнее основание инструмента составляет 45-85 мм, режущее лезвие — 258-290 мм.

Сами технологии бурения просты. Если используется вышка, то ее устанавливают над выбранным местом. Высота ее должна немного превышать длину буровой штанги. Для бура простой лопатой выкапывается углубление. Начальные витки бура можно сделать одному, затем нужна дополнительная сила помощника.

После заглубления бура на некоторую глубину его вытаскивают наружу. Делать это нужно примерно через каждые 50 см. Если бур идет с трудом, рекомендуется смачивать землю водой. Когда рукоятки достигнут уровня земли, всю колонну достают и наращивают следующей штангой.

После этого работа возобновляется.

Скважина на воду своими руками бурится до достижения водоносного слоя, который характеризуется мокрой землей. Затем достигается твердый слой. Бурение закончено, скважина на даче почти готова.

В нее опускаются обсадные трубы. Ручным насосом откачивается грязная вода, которой обычно бывает 2-3 ведра. Если чистая вода не появляется, следует пробурить еще 1-2 м грунта.

Это не единственный способ.

Другие способы бурения

Можно пробурить скважину под воду с использованием гидропомпы и дрели большой мощности. Дрель с рукоятками для 2 человек крутит бур, гидропомпа размачивает почву. Существует технология ударно-канатная. Для ее использования вышка нужна обязательно.

Породу разбивают специальным стальным стаканом, который падает с вышки. Чем высота больше, тем лучше. Вышку делают из труб или из бревен. Нужно оборудовать ее воротом или лебедкой для подъема стакана. Стакан можно изготовить из стальной трубы, оснастив ее приспособлением для резания грунта.

Примерно в полуметре выше делается отверстие для извлечения грунта из стакана.

К верхней его части крепится прочный трос. На нем стакан будет подниматься из скважины. Чистить его от грунта нужно через каждые 50 см погружения. Обсадная труба может быть асбоцементная, стальная или пластиковая. Она призвана защищать скважину от осыпания грунта и от попадания грязной воды из верхних слоев земли.

Обустройство скважины

Как пробурить скважину своими руками, мы выяснили. Сделать это вы можете сами, однако можно также заказать работу специальным организациям. Обустройство скважины своими руками должно быть следующим.

На дно пробуренной скважины под воду нужно опустить трубу с фильтром, сделанным с применением мелкой сетки. Сверху вся конструкция закрывается герметичным оголовком. В трубу помещается насос для перекачки воды. Насосы могут использоваться разного типа.

Главное условие — их диаметр должен быть меньше диаметра трубы. Место для добычи воды рекомендуется выбирать подальше от септиков, выгребных ям и куч мусора.

Когда работы, связанные с бурением, закончены, приступают непосредственно к обустройству самой скважины. Обустройство скважины на воду своими силами начинается со спуска трубы с фильтром и отстойниками. Фильтр является основной частью всей колонны. Он может быть приобретен в магазине или сделан своими руками.

Для этого в трубе делаются надпилы или отверстия небольшого диаметра (5-6 мм). Делаются они на протяжении до 2 м. Надпилы можно выполнить болгаркой с диском толщиной до 0,8 мм. Через них вода свободно проходит, а песок и другие включения задерживаются. Место нанесения насечек или отверстий обматывается проволокой или тканью.

Это предотвратит фильтр от заиливания.

Срок службы таких приспособлений составляет примерно 15 лет. Требуется регулярная их промывка чистой водой.

Насосы при глубине погружения до 9 м нужны самые простые. При большей глубине применяются насосы погружных типов.Также нужен оголовок с выводами к дому, к участку, к бане и к другим местам.

Заключение по теме

Скважина на даче или на загородном участке — это то, о чем мечтают их владельцы.

Если уровень воды на участке выше 5 м, то пробурить скважину и установить оборудование будет очень просто.

Для работы можно обойтись одним садовым буром и удлинительными штангами. Как обустроить скважину? Для этого нужны насосы, оголовки и фильтры. Все это можно сделать своими руками. Оборудование для скважины окупается полностью примерно через год ее эксплуатации.

Смотрите также

• 19.07.2016 Как сооружается буровая установка

Источник: http://rusbyr.ru/skvazhina-svoimi-rukami-bez-oborudovaniya.html

Как пробурить скважину своими руками (личный опыт, принципы, видео)

Как пробурить скважину своими руками (личный опыт, принципы, видео)

Прочитав кучу полезной информации по бурению скважин и рытью колодцев, я решил поделиться с вами своим методом добычи воды, более простым и доступным. Первое — это я расскажу как сделать скважину, ну очень простым способом.

На практике я лично не пробовал данный способ, но привел статью моего друга, который занимается этим за деньги. Думаю Вам это будет интересно, да и я лично летом попробую данный метод. Может пригодится в будующем. Принцип давольно простой. Я сделал анимированую картинку, показывающую как это должно происходить.

Теперь смотрим: для начала вам надо купить 2 насоса, две бочки, шланги и трубы. Несколько 6-ти метровых брусков и конечно муфты для трубы. Лопатой роем яму примерно 1метр х на 1 метр и глубиной 60 см. Трубы должны быть длиной примерно 2 метра(можно и длиннее).С обоих концов труб надо нарезать резьбу.

В дальнейшем, когда труба будет входить в землю, к ней с помощю втулки прикручивается вторая труба, и так далее пока вы не углубитесь на нужную глубину.Первая труба имеет с одной стороны зубцы, которые можно сделать болгаркой, а вторая сторона трубы имеет резьбу. Вначале вы на нее накручиваете переходник с концевой частью под ваш шланг.

Мне рекомендовали срезу сделать трубы длиной по 4-6 метров. Так меньше гимороя с выкручиваниями переходника , да и вес конструкции становится больше, что позволяет трубе более быстро врезаться в грунт. Итак попорядку. Вначеле из бруса делаем треногу и ставим над выкопаной ямой. Сверху к треноге приделываем ролик, через который пропускаем веревку.

Треногу лучше закрепить, соединив снизу и в середине три ноги между собой тем же брусом. Немного дальше от триноги вколачеваем в землю деревянный или металлический штырь. Лучше даже сделать барабан как для поднятия воды из колодца. К нему крепим один конец веревки. Другой привязываем к трубе. Трубу с подключенным штуцером вставляем в яму. Далее переходим к бочкам.

Рядом с ямой ставится одна бочка на грунт, вторая на площадку, сделанную из подручных материаллов на высоту верхнего уровня первой бочки.Внизу верхней бочки высверливаем отверстие и вставляем туда трубу с краном. Набиваем верхнюю бочку сухой травой, которая служит неким фильтром, сверху наклонно кладем сетку.

Сетка будет очищать крупные фракции грунта, попавшего с водой, далее этот грунт просто будет ссыпаться вниз. Трава фильтрует мелкие части грунта и из верхней бочки стекает в нижнюю. В нижней бочке стоит насос, который забирает воду, под давлением подает её в вашу трубу.Вода выходит снизу трубы и вымывает грунт. Эта мутная взвесь попадает в Вашу яму.

Второй грунтовой насос откачивает мутную воду в верхнюю бочку. При этом с водой в бочку попадает малая часть грунта. Оснавная его часть начинает рости из ямы на глазах. Через какое то время, вы его убираете лопатой. Таким образом труба сама заглубляется, грунт как гейзером выбрасывает вверх. Вам надо только откидывать грунт и смотреть за уровнем вымываемого грунта.

СДЕДУЮЩИЙ МЕТОД МНОЙ ИСПЫТАН ЛИЧНО.

https://www.youtube.com/watch?v=5W2AEkvASvI

Я не использую для этого обсадной трубы, бура, бабки, желонки и прочего… Труба для такой скважины нужна на мой взгляд 5-10 см., и не более: она вполне обеспечивает бесперебойную подачу воды с помощью бытового высокопроизводительного насоса. Метод прост как дважды два. При этом вы не платите бурильщикам, а это на начало 2007 года стоит примерно 30-45 тысяч рубликов.

Рытье колодца тоже стоит не мало. Без стоимости колец вы заплатите примерно тысячу американских тугриков. И если Вы не богатый человек и сэкономленная штука баксов – для Вас значительная сумма семейного бюджета, то эта тема точно Ваша. Для начала Вам надо запастись трубами. Я рекомендую трубы диаметром примерно 5 см. Длина труб должна быть примерно по 1,5 – 2 метра.

Возьмите на всякий случай кусков 8. На концах труб нарежьте резьбу и купите втулки, чтобы можно было втулками соединять трубы. Купите также стальной прут. Его длина должна быть по 2-2,5 метра. Прут также имеет резьбу на концах и соединительные втулки своего диаметра. Также надо будет изготовить стальной конус, диаметр которого больше диаметра трубы.

К нему привариваем кусок трубы с прорезанными продольными щелями. Эти щели должны быть в последствии обмотаны сеткой. Они являются фильтром. Можно к конусу приварить полоски из твердой стали (например куски заточенного плоского напильника), но только чтоб при ударе, эти полосы создавали маленькое вращение в сторону закручивания труб.

Далее делаем следующее: Забивается труба (и тем самым образуется скважина) при помощи вашей составной штанги, состоящей из двух отрезков стального прута диам. 20-30 мм. и длиной по 2,5 м, с резьбой на концах. Эта штанга опускается внутрь трубы (фильтра) и упирается в приваренный к фильтру конус.

Вдвоем с напарником, установив вертикально по отвесу фильтр, беремся руками за штангу, поднимаем ее вверх и резко опускаем — короче, бьем. Удар штанги при этом приходится на конус. Когда, фильтр заглубится, на его резьбовую часть наматывается пропитанная краской пакля, затем наворачивается муфта, а в нее следующий кусок трубы длиной 2 … 2,5 м.

Если же штанга короткая, нарастите ее и опять бейте. Забив на глубину 3-6 метров, проверяем, есть ли вода в скважине. Берем ведро воды и льем в трубу (штангу при этом не вытаскиваем). Если вода стоит в трубе; не уходит, значит, мы не дошли до водоносного слоя. Бьем еще метр, опять проверяем, заливая воду.

Водоносные слои идут пластами, поэтому, на мой взгляд, рациональней пробивать скважину на второй водоносный слой или хотя бы на низ первого слоя. А слой бывает толщиной и до 10-ти метров. Не всегда бывает оправдано проверять водоносный слой, вливая воду в трубу. В некоторых случаях вода уходит в слой песка. Ведь я не могу проверить, до какого слоя я дошел.

Если вода потихоньку уходит, значит, мы теоретически в начале водоносного слоя; пробиваем еще 0,5-1 м, заливаем воду. Вот теперь вода должна быстро уходить в трубу — дошли до водоносного слоя. Начинаем вытаскивать штангу, а она не идет, заклинила. Не огорчайтесь, возьмите молоток и бейте по штанге, но не сверху, а сбоку с верху.

Этими ударами вы создаете вибрацию, и грунт, который попал сквозь фильтрующую сетку в трубу, «разжижается», штанга освобождается. Вытащив штангу, наворачиваем на скважину штуцер с насосом. Можно ручным или электрическим. После откачки двух-трех ведер мутной воды обычно идет чистая. Желательно выкачать пару двести литровых бочек.

Вы и убедитесь в количестве воды и в ее качестве. Затем наливаем в кастрюлю чистую воду и кипятим, а затем пробуем на вкус — какого она качества. Если плохая, то после кипячения она становится красноватой или мутной, а на дно выпадет осадок. Тогда придётся углубить скважину еще на один метр.

Не путайте с осадком от известковой воды, если она идет через породу известняка. Бывает и такое: через несколько лет вода в скважине пропадает (не «берет» электронасос, а ручной качает очень туго). Это признак засорения фильтра. Многие промывают скважины различными растворами.

Я же утверждаю, что это дает на практике малый эффект, такой промывкой только отравляется водоносный слой. Проще и надежней вытянуть фильтр из земли, но не всегда это удается. Это бывает достаточно редко при грамотном подходе к делу, и в этом случае приходится пользоваться автокраном, домкратом.

В этом случае нужно опустить в скважину штангу и ударить но конусу десяток раз, после этого применить перечисленные механизмы. Через 10-20 см подъем снова стопорится; нужно опять ударять, и через 2 часа вы вытащите фильтр. Как правило, он оказывается покрытым черным маслянистым налетом. Наберите воды, поливайте сверху фильтр и металлической щеткой трите по сетке.

Для лучшей очистки полейте «силитом», который от ржавчины всё осилит. Постепенно налет смывается. Проверьте и трубы: иногда ржавчина пробивает в них маленькие свищи. Из-за этого нарушается целостность и скважина может не работать (из-за подсоса воздуха или попадания в свищи грунта). Лучше, конечно, трубы заменить новыми. И снова можно забивать их в этом же месте, где и раньше была скважина.

Метод этот проверен на практике. По данному методу продолблено сотни скважин. Все работают по сей день. Некоторые забивались на глубину более 20 метров, в артезианские слои воды.

Пробурить скважину для воды на своем участке, не смотря на кажущуюся грандиозность этого процесса, можно собственными силами, т.е. вручную. Для этого потребуется металлический шнек, так называемый змеевик, на роль которого вполне сгодится рыбацкий ледоруб. Такой способ бурения скважины на воду самый дешевый из числа возможных.

 Необходимые инструменты и материалы для бурения скважины на воду:

Основной инструмент, который будет использоваться — это шнек с удлиняющими коленьями, за неимением специального, можно смело воспользоваться рыбацким буром. Для лучшей эффективности процесса на заводные кромки бура рекомендуется наварить усиленные резцы.

С этой целью можно использовать пару напильников, заточить которые можно обычной болгаркой. Ну и конечно трубы для коленьев, диаметр которых  25 мм.

Понадобятся также лопата, тележка для вывоза выбранного грунта, насос и шланг для «раскачки» скважины, бочка или высокий стол, на который нужно будет вставать и отсев гравия.

Подготовка трубы для спуска в скважинуПрежде чем опускать трубы в скважину, они должны быть должным образом подготовлены. Это важный момент, т.к. пробуренный участок очень быстро затягивается и трубы надо опускать сразу же после извлечения бура.

Трубы можно приобрести в специализированных стройхоз  магазинах, лучше всего подойдут толстостенные полиэтиленовые.Подготовка трубы заключается в сверлении перфорирующих отверстий, примерно на расстоянии 0,5–1,0 метра от нижнего торца и на протяжении 1,5–2 метров.

Отверстия достаточно сделать 6- миллиметровым сверлом, если делать шире, то уже понадобиться фильтрующая сетка.

Затем подготавливаются направляющие бруски, которые крепятся к поверхности трубы. Бруски необходимы для центрирования трубы в скважине и обеспечения одинакового зазора с целью равномерного распределения фильтрующей отсева гравия.

Технология бурения скважины вручную при помощи шнекаМесто, где будет оборудована скважина, следует предварительно выровнять. Для начала выкапывается направляющее углубление для бура на глубину в 2 штыка лопаты. Собрав инструмент, можно приступать непосредственно к самому процессу бурения.

На начальном этапе вращать бур вполне по силам одному человеку, но по мере углубления необходима будет дополнительная помощь. Чем глубже будет проходить бур, тем вращать его будет тяжелее, поэтому можно воспользоваться водой для размягчения грунта.

Делая два-три полных оборота, бур вытаскивают и освобождают от грунта, сбрасывая его в тележку. Шлам высыпают в стороне от места проведения работ, чтобы он не создавал дополнительных помех.Таким образом, пробуривают до момента пока рукоятка инструмента не опуститься к земле. После этого наращивают бур дополнительным коленом.

После того как произвели удлинение рукояти, естественно размер инструмента уже не позволяет работать с ним стоя на земле. Как раз для этого случая и нужна металлическая бочка или другой постамент, стоя на котором можно будет вращать бур за рукоятку. Или же для рукоятки используют газовые трубные ключи.

Наращивая коленья, бурение продолжают до вхождения в водоносный слой. Этот момент будет очень хорошо заметен по состоянию вынимаемого грунта. На этой фазе возможно затягивания инструмента, поэтому следует выбирать шлам небольшими порциями, иначе вытащить бур вручную не удастся.

Если все же бур «засосало», так что руками его уже не вытащить, придется прибегнуть к архимедову рычагу, используя для этого два бревна и бочку или же прикупить рычажную цепную лебедку.

Для предотвращения попадания в скважину верховых вод, ее глубина должна быть больше первого глиняного слоя. Перед опусканием трубы необходимо несколько раз, словно поршнем, поднять и опустить бурильный инструмент.

Это устранит возможные препятствия на пути у трубы и значительно облегчит ее спуск. После того как труба полностью опущена, следует засыпать зазор отсевом гравия-это обыкновенна отсеянная от песка песчано-гравийная смесь.

Без песка, так как песок может проникнуть вовнутрь скважины.

Как раскачать скважину  Для того чтобы побыстрее раскачать скважину лучше воспользоваться мощным центробежным насосом. Такой насос способен справиться с очень плотной средой. Хотя можно обойтись и обычным бытовым насосом.

Для того чтобы вибрационный насос работал эффективнее, следует периодически его поднимать и собранными коленьями взболтать воду, чтобы поднять от дна тяжелые частицы, после чего снова продолжать откачку воды насосом с нижним забором воды, иначе с верхним забором воды насос будет способствовать заиливанию скважины.При раскачивании скважины фильтрующий отсев гравия будет давать усадку, поэтому ее следует периодически подсыпать.Процесс раскачивания скважины достаточно затратный по времени, поэтому следует побеспокоиться о дренажных каналах или постараться дотянуться шлангом до дренажной канавы.

После того как скважина полностью раскачена, ее следует оборудовать насосом для повседневной эксплуатации.

Преимущества и недостатки ручного бурения скважины на воду  Преимуществом ручного бурения скважин, помимо уже названной выше дешевизны, служит и то обстоятельство, что нет необходимости заезда на участок громоздкой спецтехники, следовательно, ваши зеленые насаждения или ландшафтный дизайн не пострадают.Имея относительно небольшую глубину, такие скважины гораздо быстрее прокачиваются и менее подвержены затягиванию.В случае отсутствия электричества, воду можно будет достать с помощью ручного всасывающего насоса.Основной недостаток ручного бурения — ограниченная глубина. К недостаткам можно отнести критичность к плотности грунта и дефицит специалистов, готовых взяться за ремонт в случае необходимости, хотя она имеет меньшую вероятность возникновения, чем у глубоких машинных скважин.

Видео как пробурить скважину вручную своими руками:

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/kak-prorubit-skvazynu-svoimi-rukami-lichnyi-opyt-printsipy-video

Технология бурения на воду – скважина своими руками

Основой всего живого мира является вода, поэтому древние люди селились всегда вблизи водоёмов – рек и озёр. Современный мир заселён более плотно и не всегда удаётся подобрать подходящий участок для дома или дачи на берегу водоёма.

Хорошо, если к участку будет подведено центральное водоснабжение, но это случается не всегда. Вот в таких случаях и возникает необходимость бурения скважины на воду.

Ведь если для собственного пользования воду можно привезти и в канистрах, то для полива посадок её всё равно не хватит.

Современные технологии позволяют в короткие сроки бурить с применением самоходных буровых установок, но стоит это удовольствие недёшево, поэтому и не иссякает у садоводов-любителей интерес к обустройству скважины своими руками без оборудования.

Тем более что если есть элементарные навыки пользования инструментом, а это умение наверняка имеется у каждого садовода, пробурить скважину своими руками не составит большого труда, конечно, когда сам водоносный горизонт залегает недалеко от земной поверхности.

Бурить самостоятельно – это не только работа, но и удовлетворение своих амбиций.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня.

А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения.

Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца» – название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр.

Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички.

Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Источник: https://landshaftnik.com/vodnyie-obektyi/tehnologiya-bureniya-na-vodu-skvazhina-svoimi-rukami

Как сделать скважину своими руками без оборудования

Каждый дачник знает, как важно иметь на загородном участке воду. Завозить ее из города, просить у соседей или постоянно зависеть от централизованного водоснабжения, которое включают по расписанию, не очень удобно.

Поэтому стоит задуматься о том, как сделать на даче скважину своими руками без оборудования.

Виды скважин

Перед тем как начать работу, нужно определить, какая скважина подходит для вашего участка. Есть несколько видов:

• Скважина на песке. Ее глубина составляет около 50 метров.
• «Абиссинский колодец» глубиной до 15 метров.
• Артезианская скважина. Ее глубина составляет 150–220 метров.

Скважина на песке или «абиссинский колодец» вполне способны обеспечить водой загородный дом. Артезианскую скважину обустраивают, если в водоснабжении нуждаются несколько соседних домов.

Песчаная скважина на воду: принцип работы, схема

Такое название скважина получила из-за того, что ее наполнение происходит из водоносного слоя на песке. Их устанавливают в тех местах, где глубина залегания подземных вод находится на десятиметровом уровне.

За сутки из такой скважины можно выкачать около 20 кубометров воды, что составляет среднесуточную норму. Сооружение состоит из обсадной трубы, фильтра, насоса и оголовка.

Какие достоинства у данной конструкции?

1. Минимальные затраты на бурение и дополнительные элементы.
2. Простая конструкция.
3. Не требуется разрешение государственных органов.
4. Можно сделать всю работу своими руками.
5. Для обустройства не требуется специальная техника.

Недостатки скважины на песке:

• Дает небольшую среднесуточную норму воды.
• Чтобы шахту не залило, требуется постоянно откачивать воду.
• Так как в воде содержится множество химических элементов, иногда приходится ставить дополнительные фильтры.

Обустройство песчаной скважины своими руками

Установка песчаной скважины состоит из нескольких этапов:

• Подготовки.
• Бурения.
• Установки оборудования.

Подготовительные работы

Чтобы определить глубину водоносного слоя, проводится опрос соседей, у которых уже установлена такая конструкция. Если подземные воды находятся на глубине более 20 метров, то для буровой понадобится специальная техника. Если до 20 метров, то можно провести ручное бурение скважины.

Когда место выбрано, роется котлован. Объем котлована должен составлять 2–3 кубометра и иметь прямоугольную форму. Такой размер делается для того, чтобы в процессе бурения скважина была защищена от осыпавшегося грунта. Затем, готовят лебедку с треногой или похожую рамную конструкцию.

Чтобы установить треногу нужно:

1. Взять три одинаковые трубы, из металла. Их длина должна составлять 5 метров, сечение – 20 см.
2. На концах каждой трубы проделывают отверстия, которые предназначены для трубы меньшего диаметра.
3. В отверстия вставляют трубу. Она закрепит треногу над котлованом.
4. Затем к треноге крепят лебедку. Во время работы лебедка поможет достать бур из земли.
5. На тросе лебедки фиксируют бур.

Ручное бурение скважины своими руками

Для работы понадобятся шнековые буры. Как сделать бур для скважины своими руками? Чтобы рукоять шнека сделать длиннее, используют несколько металлических штанг с резьбой. Бур устанавливают в горизонтальной позиции, в центре котлована.

Затем крепится рукоятка и два человека закручивают его по часовой стрелке. Пробив глубину до 70 см, его достают из земли и очищают. Очистка нужна для того, чтобы бур не затянуло в грунт, иначе достать шнек на поверхность будет очень проблематично.

Так продолжают до тех пор, пока он не достанет до водоупорного слоя. Затем делают откачку грязной воды и обустраивают скважину.

1. Первым делом нужно создать земляную подушку. Для этого в ров засыпают гравий толщиной до 20 см.
2. Собираем фильтр. С одной стороны трубы проделываются 0,5 мм отверстия на расстоянии 5 см друг от друга. Затем, надевают мелкую сетку и тщательно закрепляют хомутами. Первой, на земляную подушку устанавливается готовая обсадная труба с фильтром.
3. После этого, на ней, по очереди закрепляют остальные обсадные трубы.
4. Чтобы песок с поверхности не попадал внутрь, оставшееся пространство между шахтой и трубой – цементируют.
5. В скважину устанавливают электрический погружной насос. Стоит оборудование дорого, поэтому лучше эту часть работы доверить специалистам. Если вы все-таки решили сделать установку насоса самостоятельно, то нужно знать, что он полностью должен погрузиться в воду, но не достать до дна. До дна должно оставаться расстояние до 1 метра.
6. Скважину закрывают оголовком.

Когда она начнет работать обязательно нужно отдать добываемую воду в лабораторию для экспертизы. Посмотрев видео из интернета можно точнее разобрать некоторые непонятные моменты, как оборудовать песчаную скважину своими руками.

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах.

Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров.

Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

• Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
• Дешевый монтаж.
• Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
• Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку.

С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах.

Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Через 8–10 лет подача воды может уменьшиться. Если это произойдет, значит, засорился фильтр, который нужно прочистить. Иногда для устранения проблемы промывают шахту, создавая сильный напор воды.

Гидробурение скважины без оборудования

Кроме бура и «иглы», грунт можно удалять напорной струей. Чтобы сформировать круглое отверстие, в такой методике бурения используют желонку. Гидробурение проводят в несколько этапов:

1. Вначале делают небольшую ямку глубиной от 40 до 60 см и устанавливают в нее желонку.
2. В земле возле скважины подготавливают резервуар (котлован или евро куб).
3. Между скважиной и резервуаром устанавливают насос.
4. Вода, находящаяся в резервуаре, под давлением подается внутрь желонки и размывает грунт.
5. Грязевой насос выкачивает буровой раствор в емкость, где он и отстаивается. Затем весь цикл повторяется.

Вода самостоятельно не может разбить твердый грунтовый слой, поэтому применяют желонку. На глинах насосное оборудование отключают, а желонку вращают с помощью рычагов.

Артезианская скважина

В отличие от предыдущих вариантов, глубина артезианской скважины, намного больше (свыше 50 метров). Учитывая ее размер, скважину на воду, без помощи буровой установки сделать не получится. Несмотря на то что видео из сети показывает обратное. Всей работой занимается специально обученный персонал, который имеет подходящую технику.

При обустройстве скважины нужно знать, что пластиковые обсадные трубы использовать нельзя. Иначе конструкция не выдержит глубинного давления. Преимущество конструкции в том, что благодаря высокой среднесуточной норме, можно обеспечить водой сразу несколько домов. А имея высокое давление, можно не использовать глубинные насосы.

Недостатки конструкции:

• Компании, занимающиеся таким видом работ, используют специальную буровую технику. Поэтому стоимость работ стоит дорого.
• Вода из такой скважины жесткая и содержит большую концентрацию тяжелых металлов.
• На бурение и дальнейшее пользование, требуется специальное разрешение государственных органов.
• Работы нельзя проводить возле мусорных куч, свалок и туалетов.

Если обустройство скважины выполняет организация, то в конце работ, они должны предоставить, следующие документы:

1. Разрешение на реализацию проекта.
2. Акт на выполненные работы.
3. Документ от санэпидемстанции, в котором говорится, что эта зона соответствует санитарным нормам, а вода прошла проверку.
4. Паспорт на скважину.

Ознакомившись со всеми видами скважин, учитывая все недостатки и узнав их преимущества, можно подобрать подходящую схему для своего участка и начать работу. Дополнительную информацию можно узнать из видео в сети.

Источник: https://remontoni.guru/vodosnabzhenie/kak-sdelat-skvazhinu-svoimi-rukami-bez-oborudovaniya.html

Как правильно пробурить скважину для воды своими руками вручную

Беспрерывное водоснабжение частного дома — условие обязательное для комфортного проживания.

Централизованное водоснабжение в сельской местности или на дачных участках оказывается дорогим, а его организация сопряжена с трудностями.

Лучшим вариантом остается индивидуальный источник: колодец или скважина.

Для организации индивидуального источника подходят:

• Верховые воды.

  Забирают их из приповерхностных водоносных слоев, в основном, для технических нужд.

  Для питья пригодны только по результатам анализов.

  Дебет источника не стабилен, зависит от климатических условий.

• Межпластовые безнапорные воды.
  Источник – фильтрующий водоносный слой (песчаный, гравелистый или галечниковый) на глиняной подстилке.

  Глубина залегания пластов – 5-20 м. Вид источника – скважина «на песок».

  Дебет скважины — до 2 куб.м в сутки, подвержен сезонным колебаниям.

  Вода, в большинстве случаев, идет с песком, но пригодна для питья (проводить анализы, обязательно). Требуется фильтрование песка.

• Межпластовые напорные воды.
  Водоносный слой залегает на глубине 7-50 м и представляет собой трещиноватые (глинистые или известняковые) или рыхлые осадочные породы (гравийно-галечниковые).

  Скважину для таких слоев называют скважиной «на известняк».

  Качество воды – высокое, дебет может достигать 5 куб.м/сут.

• Артезианские воды.
  Глубина залегания водоносного слоя превышает 50 м (максимальная — до 250 м).

  Дает максимальный дебет, пригодный для организации коллективного водоснабжения (про трубы и фитинги из сшитого полиэтилена написано здесь).

  Сделать такую скважину без использования специализированного бурового оборудования невозможно.

Важное замечание! Артезианские воды составляют стратегический резерв. Для их добычи и эксплуатации источника получают разрешение в государственных органах.

Своими руками бурят скважины «на песок».

Такого источника достаточно для водоснабжения в доме, а затраты на его организацию окупаются в течение 1-2 лет эксплуатации.

Небольшой ликбез

Отбор воды из безнапорного водоносного слоя – не всегда лучший вариант.

1. При неконтролируемом заборе, возникает опасность суффозии грунта и, как следствие, его внезапных провалов;
2. Бурение скважины – процесс долгий, трудоемкий и затратный.

   Поэтому подсчитайте сначала, сколько стоит оборудование (насосные станции водоснабжения для частного дома), снаряжение или привлечение специалистов, а потом решайте вопрос с сооружением источника.

   Собственными силами делать такой источник выгодно, если глубина залегания водоносных слоев не превышает 20 м.

   В остальных случаях затраты превышают стоимость скважины «под ключ» от организаций, имеющих лицензию на проведение таких работ.

3. Дебет и срок службы скважины зависят от режима эксплуатации.

   Регулярный забор воды по мере необходимости обеспечит срок службы скважины «на песок» в пределах до 15 лет («на известняк» — до полувека).

   При нерегулярном использовании или частом отборе «досуха», бурить новую скважину придется уже через 5-7 лет.

Поэтому предпочтительный вариант – скважина «на известняк».

Ответит на вопрос о залегании слоев и трудоемкости бурения разведочная скважина-«игла».
На такой скважине организуют т.н. «абиссинский колодец», как источник временного водоснабжения.

Практическое замечание! Абиссинский колодец можно пробить, непосредственно, в подвале дома, получая при этом, гарантированный источник воды в любое время года.

Устройство скважины «на песок»

В конструкции такого источника, обязательны, 2 элемента.

1. Обсадка.
   Представляет собой одну или несколько концентрических труб.

   Ее назначение – предохранять стенки ствола скважины от обрушения и принимать давление слоев породы, защищая установленное в скважине оборудование.

   Устанавливается в стволе, плотно, или с затрубным пространством, которое заполняют засыпкой или бетонируют.

   Для обсадки используют асбоцементные (редко, поскольку не удовлетворяют санитарным нормам), стальные (подвержены коррозии), керамические (написано здесь) или специальные пластиковые трубы.

2. Фильтр.
   Это устройство обеспечивает качество воды из источника.

   Для артезианских скважин забор воды осуществляют без фильтрации, для скважин «на известняк» достаточно перфорации на нижнем конце обсадной трубы.

   Наиболее сложная ситуация с фильтрованием воды из скважины «на песок», когда вода идет мутная.

   Для качественной очистки потребуется гравийная засыпка нижнего края трубы и песочный фильтр, наружный или внутренний.

Забор воды ведут погружным или центробежным скважинным насосом (посмотрите схему водоснабжение частного дома из колодца).

Обустройство скважины включает:

• возведение кессона (или монтаж скважинного адаптера),
• установку автоматики (про оптимальное давление водопровода в частном доме написано в этой статье),
• гидроаккумулятора (мембранный бак для водоснабжения),
• фильтров.

Технологии буровых работ

Для самостоятельного бурения скважин подходят несколько способов. Применяют их, в зависимости от состава грунтов, которые необходимо пройти до водоносного слоя.

• Вращательный (шнековый, роторный).
  Этим способом проходят сыпучие слои и грунты связные обычной плотности – мягкие глины и суглинки, влажные супеси.

  Буровой снаряд при вращении разрушает породу, которая захватывается и поднимается витками винта (шнека).

  Вращают инструмент вручную или с использованием электрического привода.

• Ударный.
  Бур заглубляют в грунт ударами.

  Такой способ используют для бурения скважин-«игл», для которых бурильная конструкция и обсадка представляют единое целое.

• Ударно-вращательный.
  Буровой снаряд разрушает породу ударами, затем его проворачивают, забирая разрыхленный грунт в полость инструмента.

  Подходит, практически, для всех видов грунтов.

• Канатно-ударный.
  Используют для всех типов грунтов.

  Опуская на канате буровой инструмент, разрушают породу и забирают ее в полость (для некоторых видов грунтов может потребоваться периодическая смена инструмента для забора осыпавшейся породы).

Перед началом бурения закладывают шурф размерами 1.5х1.5х1.5 (или 2) метра. В месте, определенном как точка бурения, проходят первые метры (3-4) скважины шнеком.

Очень важно! При бурении на первом этапе, обязательно выверять вертикальность шнека (закладываемого ствола). Это облегчит дальнейшие работы.

Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора.

Это – труба, диаметр которой превышает размеры (диаметр) обсадки и затрубного пространства. Кондуктор выставляют по вертикали и бетонируют.

На заметку! Диаметр скважины, инструмента, обсадки выбирают, ориентируясь на диаметр погружного насоса.

Зазор между стенками трубы и корпусом должен соответствовать документации производителя насоса, но не менее 7 мм.

Для часто встречающегося на рынке калибра насоса в 86 мм, внутренний диаметр обсадки составляет 100 мм.

Для бурения глубоких скважин, инструмент, по мере заглубления, придется удлинять штангами.

В качестве колен буровой колоны (штанг) используют стальные трубы (для инструмента диаметром 100 мм подойдут трубы диаметром 80 мм с толщиной станок не менее 4 мм).

Важно! Соединение колонны выполняют штыковыми муфтами.

Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении.

Чтобы избежать повреждения обсадки буровой колонной, применяют центраторы труб (стальные пружинные) – 1 на 3-5 м бурильной конструкции.

Важное замечание! Ручное бурение – прерывистое, с периодическим опусканием и подъемом инструмента для освобождения его от породы.

За 1 цикл проходят не более, чем длина рабочей части!

Необходимое оборудование

Самые распространенные в практике ручного бурения скважин:

• шнековый и ударно-канатный способы — требуют применения минимума необходимого оборудования.

Виды буров и их применение

Основной инструмент для проходки ствола скважины и удаления грунта – бур.

Для разных технологий бурения и грунтов используют:

• Шнек (змеевик).
  Область применения – роторное бурение.

  Режущая насадка выполнена из листовой стали (толщина на менее 3 мм), кромки затачиваются.

  Важно! Шнек обязательно двухзаходный, в противном случае, сопротивление грунта уведет инструмент от вертикали.

  Практическое замечание!
  Даже при длине винта шнека в несколько метров поднимать и освобождать его от грунта, рекомендуется через каждые 1-1.5 м проходки ствола.

  В противном случае, вынуть инструмент окажется, проблематично.

• Бур-стакан.
  Применяют при ударно-канатном способе для проходки связных вязких грунтов, например, глины.
• Бур-ложка. Подходит для сыпучих и рыхлых пород.

  Область применения вращательное и ударно-вращательное бурение.

• Бур-долото для разбивания твердых пород.
  Применяют при канатно-ударном бурении.
• Желонка.
  Устройство для освобождения ствола от осыпавшегося грунта и/или полужидкой породы.

Копер

При бурении на глубину до 5 м, опускать и поднимать буровую колонну и обсадные трубы можно вручную.

Для больших глубин, используют копер – буровую вышку.

В простейшем случае, копер – тренога из стальных труб или бревен, собранная в форме трехгранной пирамиды.

Высоту копра выбирают, исходя из максимальной длины колен буровой колонны или обсадной трубы, она должна превосходить этот параметр на 1.2-1.5 м.

Для работы с оборудованием, длиной 3 м, высота копра составляет 4.5 м, что позволяет собрать его из 6-ти метровых бревен или труб.

Важно! Обязательно, обеспечить устойчивость вышки!

Для этого, ноги копра скрепляют раной, или заглубляют в грунт, подложив под пятку каждой, лежень – горизонтальный отрезок бревна длиной до 1 м.

Оборудуют копер буровым воротом и подъемным механизмом – воротом или лебедкой.

При ручном бурении применяют один из простых способов:

• После проходки ствола на полную глубину («голого» — без обсадки) в нее опускают обсадную колонну.

  Трубу опускают, удерживая бурильным воротом, практически до уровня грунта, монтируют следующую, также, удерживая воротом.

  Затем первый убирают и опускают конструкцию.

  При необходимости, если конструкция не идет под собственным весом – осаживают.

• Используют бур меньшего, чем обсадка, диаметра, а нижнюю трубу колонны используют с коронкой (расходящимися зубцами) или режущей кромкой.

  После цикла бурения трубу осаживают принудительно, срезая ее нижней частью излишки породы.

  Осыпавшийся грунт вынимают желонкой.

  Способ требует больших затрат времени, но обеспечивает надежность, качество гравийной засыпки и позволяет применять наружный песочный фильтр.

По окончании процесса бурения наступает время раскачки и обустройства скважины, и подключения источника к водопроводу.

Как сделать простейший бур и самому пробурить скважину для воды, посмотрите в предлагаемом видеоролике.

Источник: http://ru-canalizator.com/vodosnabzhenie/avtonomnoe/kak-proburit.html
