Бурение скважин своими руками для чайников

Любой дачник не может работать без постоянного источника воды. Ведь она необходима для всего: полива огорода, собственных нужд, любых других работ. Поэтому первым делом владельцы пытаются решить вопрос с водопроводом.

Существует два выхода из ситуации – централизованная подача воды или индивидуальный источник. Но так как землевладения часто отдалены друг от друга, то первый вариант – это недешевое удовольствие. Так что приходится дачнику самому пробурить скважину для воды. Это нелегкая задача, так как многое в этом деле зависит от типа устройства скважины и, конечно же, особой технологии бурения.

Различные варианты скважин

Прежде чем перейти к бурению, необходимо разобраться, какова глубина залегания водного источника, и, располагая данной информацией, решать, какой тип скважины подходит больше всего. От этого зависит, какой план работы стоит выбрать. Реально выделить такие виды:

• абиссинский колодец (водоносный пласт на глубине 3-12 м);
• скважина «на песок» (не глубже 50 м);
• скважина «на известняк» (артезианская – до 200 м).

Первые два вида не вызовут особых трудностей по сравнению с последним, так как для такой большой глубины необходимы будут буровая установка и профессиональные рабочие.

Какую скважину выбрать? Все зависит от необходимого количества потребляемой воды. Если требуется небольшой расход, то выбирают первые два варианты, а если нужно от 10 кубов воды в час, то устраивают артезианский тип.

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Начало работ: как прорубить обычную скважину

Когда все моменты учтены, можно начинать выполнять поставленные задачи. Следуйте такому алгоритму:

1. Нанесите разметку для будущих работ.
2. Выкопайте шурф для инструмента (шнек, бур).
3. Установите бурильные инструменты.
4. Проведите бурение согласно выбранной технике.
5. Опустите в шурф колонку для фильтра. Она состоит из фильтра, отстойника и трубы.
6. Засыпьте песком или щебнем расстояние между наружными стенками обсадной трубы и почвой.
7. Загерметизируйте верхнюю часть трубы и насосом закачайте в нее воду, дабы фильтр промылся.
8. Откачайте жидкость из скважины при помощи колонки или шнекового насоса.
9. Опустите в скважину погружной насос. Для этого примените силу страховочного троса. Важно помнить, что данные действия можно делать тогда, когда вода уже стала чистой.
10. Соедините шланг (водопроводную трубу) и насос.
11. Установите вентиль на трубу, для того, чтобы в будущем можно было регулировать уровень жидкости.
12. Выполните гидроизоляцию верхней части обсадной трубы.

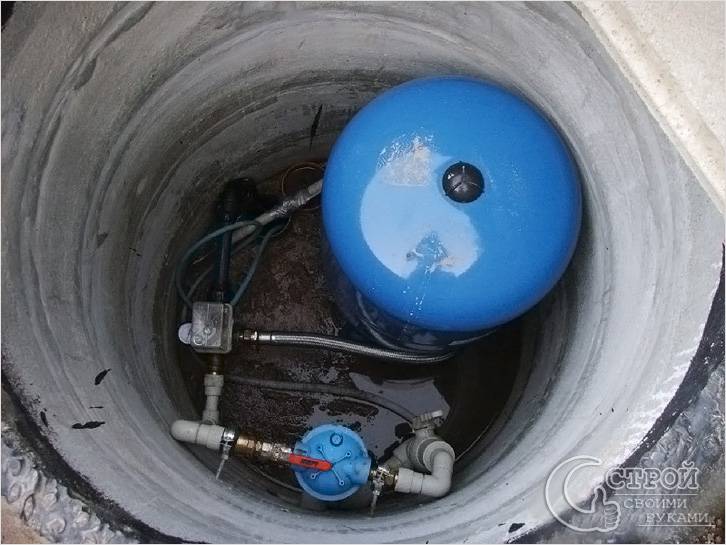

13. Обработайте кессоном скважинное устье и приварите его к оголовку.
14. Уложите водопроводные трубы, которые ведут к дому в предназначенные для них траншеи.
15. Обсыпьте при помощи грунта кессон и бетонную отмостку.

Прослужит такой источник не более 10-15 лет. Но необходимо периодически проверять скважину для контроля чистоты жидкости.

Как пробурить артезианскую скважину

Сложнее всего дела обстоят с артезианским источником. Чаще всего он залегает в известняковом пласте. Но иногда, чтобы подтвердить свои предположения, дачник заказывает пробную скважину. Настоящий такой источник можно использовать для обеспечения водой несколько участков. Поэтому для экономии желательно договориться с парой соседей. Чтобы прорубить его, понадобятся такие инструменты:

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута. Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Любой усадьбе, неважно будь это дача либо частный дом, требуется водоснабжение. Без воды невозможно выращивать какие-либо плодоносные культуры или цветники. Невзирая кажущуюся масштабность процесса, вполне реально сделать бурение скважин на воду вручную, не прибегая к помощи тяжелой буровой техники. Рассмотрим, как пробить скважину своими руками, ведь существует несколько достаточно простых в исполнении методов бурения, для которых не требуется дорогостоящей техники и титанических усилий.

Прежде чем рассмотреть способы бурения скважин на воду, необходимо понять, каких разновидностей они могут быть. Добычу воды можно осуществить с помощью разных технологий. Основные виды скважин, осуществляющие добычу воды:

1. При наличии хорошего родника можно обустроить отличный колодец, который будет быстро наполняться, являясь хорошим резервуаром, вмещающим до 2 м3 животворной влаги. Глубина доходит до 12 метров. Стоит заметить, что над этой границей довольно часто встречается такое явление как «верховодка» — водоносный слой с довольно высоким уровнем загрязнений, которые поступают с поверхности почвы. Воду из данного слоя употреблять крайне не рекомендуется.
2. Фильтровая скважина на песок, которая представляет из себя трубу диаметром 100 мм, с помощью шнека погруженную на глубину 20-30 метров. На конце трубы, который является заглубленным, закрепляется сетка из нержавейки, играющую роль фильтра погруженной в крупнофракционный песок. Глубина скважины составляет 10-15 метров, срок эксплуатации от 5 до 15 лет.
3. Бесфильтровая артезианская скважина, ее принцип работы заключается в том, что она добывает воду из пластов пористого известняка. Пробурить артезианскую скважину можно на глубину 20-100 метров, срок эксплуатации достигает 50 лет.

Точную глубину скважины на воду невозможно определить заранее. Ориентировочно глубина будет иметь те же размеры что и в аналогичных скважинах, пробуренных на соседних участках либо расположенного поблизости колодца. Возможны небольшие отклонения из-за неравномерного залегания слоев почвы. Обсадные трубы рекомендуется приобретать, учитывая параметры обустроенных неподалеку источников водоснабжения, но внося при этом небольшую корректировку.

Технология бурения абиссинского колодца

Абиссинский колодец достаточно простой в обустройстве вид скважины, которую можно пробить вручную без использования специальных инструментов, при этом принцип его работы также очень доступный. Скважина-игла – это тип водозабора, обустроить который можно даже без опыта работы и приобретения материалов всего за день. Это самая простая конструкция скважины на воду.

Потребуется:

1. Металлические толстостенные трубы. Диаметр берется исходя от того какой планируется применять диаметр и тип насоса. Общая длина равняется глубине забоя.
2. Для фильтровой обмотки нужна металлическая или ПВХ сетка.
3. Дрель и сверла диаметром 5-7 мм.
4. Сварочный аппарат, если планируется соединение труб при помощи сварки, либо плашки и метчики для нарезания резьбы. Или можно приобрести трубы с готовым резьбовым соединением.

Нужно учитывать, что нижняя часть обсадной колоны является буром, и перед тем как приступить к началу работ на нижний конец трубы над наконечником необходимо установить фильтр. Длина фильтровальной части может достигать 75-85 см. По всей окружности трубы под углом в 45о сверлят отверстия диаметром 8 мм, располагающиеся в шахматном порядке.

Верх перфорированной трубы обматывают мелкоячеистой стальной сетью или пластиковой сеткой. Сетку необходимо закрепить на трубе любым удобным способом: хомутами, стальной проволокой, которую необходимо припаять к сетке и трубе. Этапы формирования фильтра снарядом проходят первый метр грунта, как на схеме.

При помощи строительного уровня проверяется вертикальность вхождения в грунт: малейшее отклонение в начале ручного бурения скважины ведут к тому, что в последующих этапах работы, в частности невозможности монтажа частей обсадного ствола на глубине. Все придется переделывать заново.

Абиссинский колодец можно забить, применяя ручное гидробурение скважин или, для ускорения процесса, можно автоматизировать. Для этого нужно соединить бур-наконечник с буровой штангой, которая подключается к электродвигателю. В процессе работы штанги удлиняют путем присоединения новых частей обсадной трубы.

Ручное бурение скважины роторным и шнековым способами

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Для осуществления данных работ понадобится бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами. Самым простым методом бурения скважины для воды является роторный, осуществляемый при помощи вращения бура, как на схеме.

Гидробурение скважин на воду своими руками роторным способом. Во время бурения неглубоких скважин, можно обойтись без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

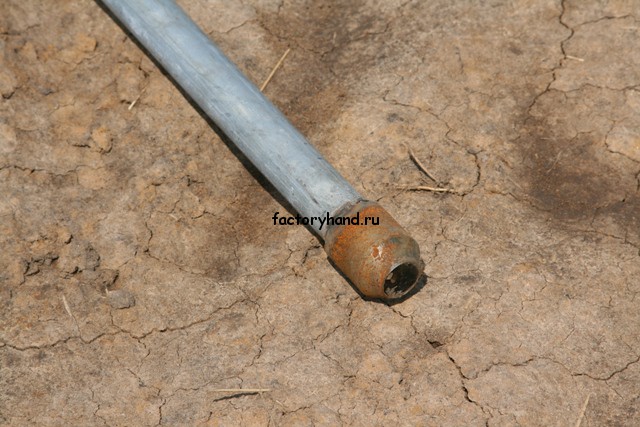

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты. Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

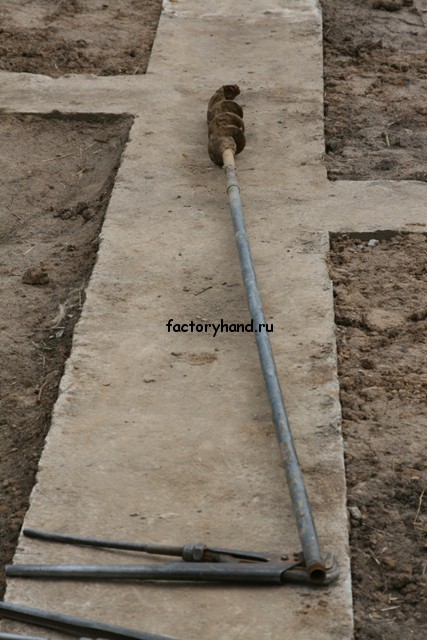

Как пробурить скважину на даче шнеком? Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-миллимитровой трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того что чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Особенности технологии ударно-канатного бурения

Суть этого метода заключается в том чтобы разбить породу при помощи забивного стакана – тяжелого инструмента, который падает с высоты специально оборудованной вышки. Для того чтобы выполнить работу, потребуется самодельная буровая вышка, кроме этого инструменты для использования ударно-канатного способа и извлечения грунта из скважины. Эта технология используется для работ на легком или глинистом грунте.

Вышка для скважины, выглядит как обычная тренога, может быть изготовлена как из стальных труб, так и из простых деревянных бревен. Размеры конструкции должны пропорционально соответствовать размерам забойного инструмента. Оптимальным соотношением размеров является высота вышки, которая больше длины забойного стакана на полтора метра.

Рабочий процесс заключается в попеременном опускании забивного стакана разбивающего и захватывающего породу, после чего поднимает на поверхность захваченный отвал. Для того чтобы обустроить такую буровую установку, можно использовать стальную трубу конец которой оборудуется режущим приспособлением. Режущая кромка, внешне напоминает половину витка шнека, будет контактировать непосредственно с забоем.

В 50 см от кромки в стальной трубе необходимо сделать отверстие, через которое можно извлекать добытый грунт, опустошая, таким образом, буровой стакан. На верхнюю часть стакана прикреплен трос, который помогает осуществлять опускание стакана и извлекать его содержимое на поверхность. Стакан рекомендуется освобождать от грунта по степени заглубления конструкции на каждые 50 см.

Поэтапная инструкция бурения скважины на участке

До начала проведения работ на дачном угодье рекомендуется поинтересоваться у соседей, каков уровень залегания воды в вашей округе, после этого можно пробурить скважину на участке. В случае если недалеко есть колодцы – загляните в них. Если уровень воды выше 5 метров – это хороший знак, так как в этом случае из инструментов для бурения потребуется только садовый бур и примерная схема расположения источника воды.

Малогабаритную буровую установку или механическое буровое устройство — «ручник», можно взять в аренду. Таким образом, у вас появится возможность использовать удобное оборудование, не переплачивая лишней суммы, чтобы добыть воду на участке.

Опишем общую инструкцию относительного того, как сделать скважину для воды своими руками на даче:

1. В грунте необходимо сделать квадратную выемку с размерами 1,5×1,5 м и глубиной от 1 до 2 метров, это будет так называемый шурф. Он нужен для того чтобы предотвратить осыпание рыхлой поверхности грунта в скважину. Изнутри шурф необходимо обшить досками либо фанерой, а сверху на него для удобства проведения монтажа укладывается дощатый настил.
2. После того как установка собрана в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего начинают бурение.
3. Буровая штанга вращается вручную либо с помощью мотора-редуктора. При этом на штангу одевается подбабник, по которому один из рабочих будет наносить удары молотом. Другой вариант: бур поднимается при помощи лебедки и сбрасывается таким образом, как это делается при ударно-канатном бурении. Если это необходимо в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину монтируют обсадную трубу с установленным снизу специальным башмаком. Она также постепенно наращивается, как и буровая штанга.
5. После плывуна (грунт с повышенной влажностью) бурение ускоряется (ввиду начала водоносного слоя), а после снова замедляется. Это знак, что бур достиг водоупорного слоя и бурение можно завершать.
6. В скважину необходимо опустить фильтровальную колонку, после чего можно начинать ее промывку сильным водяным напором.
7. В скважину нужно опустить погружной насос для откачки воды до тех пор, пока она не станет кристально чистой.

На последнем этапе обустройства скважины на даче своими руками, устанавливают кессон, все полости необходимо засыпать песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод. При этом крайне не рекомендуется опускать водоводную трубу до самого дна. Она не должна доходить до крайней точки около 50 см, таким образом, будет обеспечен лучший ход воды наверх.

Трубу, которая ведет в скважину, необходимо снабдить вентиляционными отверстиями, в противном случае, без доступа воздуха вода быстро стухнет и добывать ее станет нецелесообразно для большинства нужд. Для постоянного доступа к скважине, на трубе можно оборудовать откидную крышку.

Совет: После того как скважину, сделанную ручным способом, запустили в работу, обязательно отдайте полученную из нее воду на экспертизу. Воду можно считать питьевой, если она имеет следующие характеристики: прозрачность не менее 30 см, содержание нитратов — не более 10мг/л, 1 литр содержит не более 10 кишечных палочек, максимальная оценка запаха и вкуса – 3 балла.

Нужно ли устанавливать обсадные трубы?

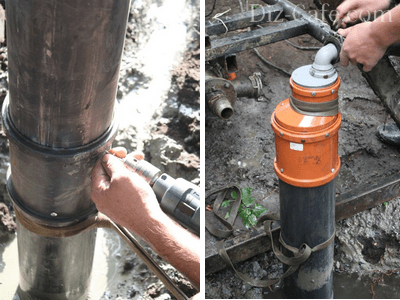

После того, как вы сумели пробить скважину для воды, необходимо оборудовать дополнительную обсадку, которая может быть выполнена как из цельной асбоцементной трубы, либо отдельных отрезов асбестовых труб.

Во время работы с отрезами особое внимание нужно уделить равному диаметру труб для того, чтобы обеспечить в дальнейшем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые затем прячутся под полосками из нержавеющей стали.

Обсадка трубы нужна:

• чтобы предотвратить во время бурения осыпания стенок;
• чтобы исключить засорения скважины в ходе эксплуатации;
• чтобы перекрыть верхние водоносные слои с плохой водой.

На дно скважины опускается труба оборудованная фильтром, который делается из мелкой сетки, которая не пропускает песчинки и обеспечивает фильтрацию воды. Труба опускается на нужную глубину и закрепляется хомутом. Это предотвратит самопроизвольное проседание. При грамотном обустройстве скважины на воду, наземную часть оборудуют кессоном – оголовком который защищает источник от загрязнения.

Со временем может происходить незначительное «выдавливание» трубы из грунта. Это является естественным процессом самопроизвольного поднимания трубы на поверхность грунта, и не нуждается в дополнительных мерах по заглублению.

Как избежать ошибок при бурении?

Нехватка опыта у бурильщиков-самоучек чаще всего видна в следующем:

1. Слишком глубоко опускают бур, из-за чего обсадная труба пересекает водоносный предел. Решение: приподнять обсадную трубу либо вставить в нее другую более короткую, после чего ранее установленную трубу необходимо удалить.
2. Обсадная труба не достигла необходимой глубины, из-за чего внизу обвалился грунт и производительность скважины сразу же упала. Решение: необходимо вынуть грунт желонкой, после этого погрузить трубу на нужную глубину.
3. Насос был смонтирован слишком низко, из-за чего скважина засорилась песком. Решение: насос необходимо извлечь и выбрав при помощи желонки песок, установить его правильно. Правильное положение определяется следующим образом: работающий насос опускают постепенно до тех пор, пока в откачиваемой им воде не обнаружится песок. После чего насос немного приподнимают, пока он не начнет качать чистую воду. Как правило, правильное положение насоса составляет 1-2 метра от дна.

Скважину на участке своими руками пробурить не сложно, а вот сделать так, чтобы она прослужила максимально долго – задача непростая. Своевременная прочистка необходима скважинам всех типов. Признаками того что скважине необходим сервис могут стать: наличие в потоке воздушных пробок, рывки в выходе воды, присутствие различных примесей в воде (песка, ила).

Если упустить момент, когда необходимо обслуживания, продуктивность скважины может больше не восстановится. Для того что бы восстановить нормальное функционирование скважине проводят продувку водяным или воздушным компрессором. Наиболее радикальные методы очистки скважины – при помощи электричества или кислоты. Однако данные методы довольно рискованны и их выполнение лучше доверить специалистам.

Вода на дачном участке или в частном доме – необходимый ресурс, обойтись без которого невозможно. Однако организация общего водопровода часто нецелесообразна. Ввиду отдаленности землевладений друг от друга централизованный водопровод – дорогое удовольствие. Индивидуальный источник воды использовать проще и дешевле. Правда, сначала нужно его организовать. Собственная скважина обеспечит ее владельцу уверенность в том, что хозяйственные нужды участка и жилья будут удовлетворены. При этом хозяевам не придется оплачивать водоснабжение, считая каждый кубометр потраченной воды. Колодец копать сложно и дорого, а вот самостоятельно пробурить скважину — реально, если Вам знакома технология бурения и тип устройства скважины.

Виды скважин и их особенности

Перед бурением территорию участка нужно исследовать, определив уровень залегания грунтовых вод. От этого параметра будет зависеть объем работ, которые потребуется выполнить, чтобы скважина стала водоносной. Тип скважины выбирают, именно учитывая глубину залегания водосодержащего пласта.

Если вода встречается на глубине 3-12 м, выбирают тип « ». При глубине до 50 м используется песчаная скважина, и артезианская, если вода залегает в грунте не ниже 200 м. Первые два типа исполнить вручную может почти каждый дачник, а вот артезианская скважина потребует буровой установки и профессиональных бурильщиков.

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, — как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Организация скважины «абиссинский колодец»

Это самая простая в исполнении скважина-игла. Она неглубокая, поэтому нужно позаботиться о тщательном выборе места для нее.

Поблизости не должно быть септиков, мусорных куч, выгребных и сточных ям. Из-за маленькой глубины вредные вещества могут просочиться в источник, загрязнив его.

В случае если в грунте нет галечника и прочих твердых пород, бурение скважины можно осуществить на околодомовой территории или прямо в подвале дома. Скважиной в подвале удобно пользоваться даже в морозы. Оборудуется домашний колодец ручной колонкой и насосом, чтобы можно было пользоваться водой, вне зависимости от наличия электричества.

Бурение артезианской скважины

При условии, что на соседних участках уже есть скважины этого типа, велика вероятность залегания в данной местности воды в известняковом пласте. В остальных случаях, бурильщикам заказывают экспериментальную скважину, чтобы определить глубину залегания воды. Артезианская скважина может обеспечивать водой сразу несколько участков. Часто бурение заказывают в складчину, чтобы сэкономить и получить искомый результат.

Выбор вида скважины зависит от типа грунта и планируемого количества потребляемой воды. Абиссинский колодец и песчаная скважина хорошо обеспечат небольшой расход. А если расход будет от 10 кубометров в час, понадобится устроить артезианскую скважину. Любую скважину лучше бурить подальше от потенциальных загрязнителей и недалеко от дома, чтобы не возникло проблем с прокладкой водопровода.

Бурильное оборудование и инструменты

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, — буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

Бурильные работы: этапы

1. Сначала требуется вырыть яму или шурф, размеры которого 150 на 150 см. Для того, чтобы углубление не осыпалось, его стенки облицовывают фанерой, досками, кусками ДСП. Еще вариант – прорыть обычным буром ствол диаметром 15-20 см и глубиной глубиной 1 м. Это делается для того, чтобы труба устойчивее держалась в вертикальном положении.

2. Прямо над углублением ставят прочную металлическую или деревянную треногу (ее называют буровой вышкой), закрепляя в месте соединения ее опор лебедку. Чаще встречаются вышки из бревен. На треноге висит бурильная колонка с полутораметровыми (при самостоятельном бурении) штангами. Штанги скрепляют резьбой в одну трубу, фиксируют хомутом. Эта конструкция используется для подъема-спуска оборудования.

Насос выбирают заранее, для того, чтобы определить диаметром будущей скважины и колонковой трубы. Насос должен свободно проходить в трубу. Именно поэтому разница между диаметром насоса и внутренним диаметром трубы должна составлять хотя бы 5 мм.

Спуск-подъем бурильного оборудования — и есть бурение скважины. Штангу проворачивают, одновременно ударяя по ней сверху долотом. Вдвоем делать это гораздо удобнее: первый крутит газовым ключом, а второй ударяет по штанге сверху, пробивая породу. Пользование лебедкой упрощает процесс: с ней подъем и спуск оборудования в скважину осуществлять намного легче. Штанга при бурении маркируется. Отметки потребуются для ориентации. Маркировка помогает определить, когда пора вытягивать штангу и чистить бур. Обычно рекомендуют делать это примерно каждые полметра.

3. Чтобы проще преодолевать разные пласты грунта, применяются специальные буры.

• спиральный бур (иначе, змеевик) – для глинистых почв;
• бур-долото для разрыхрения твердых почв;
• бур-ложки для песчаного грунта;
• желонка помогает поднимать грунт на поверхность.

4. Песчаный слой легче пройти бур-ложкой, добавляя во время бурения воду. В случае если грунт твердый, пользуются долотом. Буры-долото бывают крестовыми и плоскими. В любом случае, их предназначение – помочь разрыхлить твердые породы. Ударным способом преодолевают пески-плывуны.

При глинистой почве потребуется змеевик, желонка и бур-ложка. Змеевики или спиральные буры, хорошо проходят глинистые почвы, поскольку имеют конструкцию, схожую со спиралью, причем шаг спирали равен диаметру бура. Размер нижнего основания бура от 45 до 85 мм, лезвие от 258-290 мм. Галечные пласты, содержащие гравий, пробивают, чередуя желонку и долото, с обсадными трубами. Иногда не обойтись без залива воды в отверстие. Это может существенно упростить задачу по бурению скважины. Заслуживает рассмотрения и вариант бурения скважины с помощью помпы.

Процесс бурения почвы

5. Если порода, доставляемая на поверхность стала важной, значит водоносный пласт уже близок. Требуется еще немного углубиться, чтобы перейти водоносный горизонт. Бурение резко станет заметно легче, однако останавливаться нельзя. Нужно найти буром водоупорный слой.

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап — обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр — важнейший элемент любой скважины. Главная функция фильтра — защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

Насос для скважины. Особенности

Чтобы подобрать насос правильной мощности, обязательно нужно учесть такие параметры, как:

1. дебет скважины, показатели ее глубины;
2. диаметр обсадной трубы;
3. удаленность скважины от дома.

Требуемая мощность насоса напрямую зависит от этих параметров. При небольшой глубине (до 9 м) подойдет самовсасывающий поверхностный насос, в остальных случаях сослужит добрую службу погружной скважинный насос.

После погружения насоса, в устье скважины, оборудованное кессоном, выводится труба, привариваясь к его оголовку. На ней устанавливается вентиль, который будет открывать путь воде наверх и регулировать поток. При избыточной скорости забора воды малопродуктивная скважина быстро иссякнет, а насос, работая вхолостую, выйдет из строя. В кессоне подключают трубы, которые будут водоводом в помещение. Для них требуется предусмотреть гидроизолированные и утепленные траншеи. Прочитать про то, как выбрать насос для колодца можно , а про то как выбрать насос для скважины — .

Эксплуатация скважины

Своевременная прочистка нужна скважинам всех типов. Признаками того, что водоносному колодцу требуется сервис могут стать: рывки в выходе воды, наличие в потоке воздушных пробок, примесей (ила, песка). Если пропустить момент обслуживания, продуктивность скважины может больше не восстановиться. Для восстановления нормальных функций, скважине проводят продувку водяным или воздушным компрессором. Более радикальные методы чистки — кислотой или электричеством. Однако эти методы рискованны и их лучше доверить специалистам.

Советы для тех, кто делает скважину самостоятельно

Перед началом работ хорошо бы поинтересоваться у соседей, каков уровень залегания воды в вашей местности. Если поблизости есть колодцы скважины – загляните туда.

Уровень воды выше 5 м – хорошая новость, потому что из инструментов для бурения понадобится только садовый бур.

Малогабаритную буровую установку или буровое устройство механическое — «ручник», можно арендовать. Так Вы получите возможность пользоваться удобным оборудованием и не платить за это больших денег.

Нельзя опускать трубу-водовод в скважину до самого дна. Она должна не дойти до самой глубокой точки примерно полметра. Так вода будет лучше идти наверх.

Труба, ведущая в скважину, обязательно должна иметь на поверхности вентиляционные отверстия, в ином случае, без доступа воздуха вода быстро станет затхлой. Удобно оборудовать на трубе откидную крышку, чтобы к скважине был постоянный доступ.

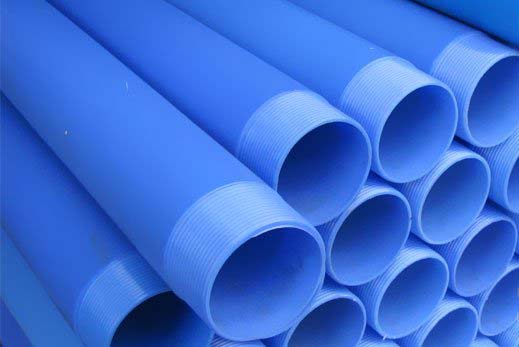

Самая удобная для оборудования скважины — цельная пластиковая труба.

После того, как скважина заработала, обязательно отдайте свою воду на экспертизу. Вода признается питьевой, если ее прозрачность не менее 30 см, содержание нитратов — не более 10 мг/л, в 1-ом литре менее 10 кишечных палочек, а максимальная оценка запаха и вкуса – 3 балла.

Недостатки и преимущества ручного бурения скважины

Преимущества: дешевизна; отсутствие необходимости заезда на участок громоздкой спецтехники; ввиду относительно небольшой глубины, самодельные скважины прокачиваются быстрее, меньше затягиваются; если нет электричества, воду можно достать ручным всасывающим насосом.

Главный недостаток самостоятельного бурения — ограниченная глубина, дефицит специалистов, которые могут помочь в обслуживании самодельного колодца. Таким образом после прочтения этой статьи мы надеемся, что у вас не останется вопросов, как пробурить скважину своими руками.

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год.
Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Скважина для воды своими силами бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт
– пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание:

а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при . В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Первое:
массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе:
критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье:
срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание:

скважину-иглу на воду называют (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?

То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

1 – скважина-игла.
Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание:

при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина.
Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина.
Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем.
Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание:

в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание:

укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание:

Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

• Легки, можно ворочать в одиночку.
• Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
• Практически не тормозят внутренний фильтр, см. далее, при его установке.
• Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание:

по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание:

по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

• Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
• Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
• Расположение отверстий – поперечными рядами в шахматном порядке.
• Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

• Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
• Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
• В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
• Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
• Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
• Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

Собственный дачный (приусадебный) участок — мечта многих. Здесь можно прекрасно провести время с семьей, друзьями. А как приятно лакомиться фруктами и овощами, которые были выращены собственными руками. Сами посадили, сами ухаживали и поливали — есть чем гордиться. Однако не каждый такой участок имеет все необходимые коммуникации. Несомненно, без подачи воды, имея сад-огород, просто не обойтись. Именно наладить систему водоснабжения в первую очередь предстоит владельцу дачной территории.

Естественно, что наличие в близлежащей местности водопровода существенно облегчает поставленную задачу. Только вот это не во всех случаях возможно. Единственным выходом из сложившейся непростой ситуации станет добыча воды естественным путем (из земли). Существует мнение, что проведение такого рода мероприятия может потребовать немалых финансовых вложений. Однако на деле все получается совсем иначе. Скважина своими руками без оборудования оказывается вполне посильным делом, и мы хотим убедить вас в этом.

Так как пробурить скважину своими руками? Давайте разбираться, какая же технология здесь задействована.

Сегодня существует много способов своими руками пробить скважину, чтобы получить подачу воды на даче.

Способ бурения — вид скважины напрямую зависит от того, на сколько метров вглубь земли уходит слой воды. Как правило, выделяют три основных диапазона:

• до 12 метров;
• 12-50 метров;
• 50-200 метров.

Если водный слой находится практически на поверхности, то есть не глубже 12 метров, то в этом случае речь пойдет об абиссинском колодце. Иное название «скважина-игла».

Важно! Нередко слой чистой воды покрыт загрязнениями. Именно они встречаются первыми при бурении. Стоит помнить, что к употреблению такая вода непригодна.

Правильно пробуренную скважину для воды своими руками следует провести сквозь загрязненную воду к чистому водоносному слою, который пригоден к употреблению. Самостоятельно пробурить абиссинский колодец не так уж сложно. Здесь главное придерживаться следующего алгоритма:

• Диаметр рассматриваемой скважины может не превышать 40 миллиметров, именно поэтому рабочий процесс может происходить при помощи обычного бура садового назначения. Пробуривать землю следует до того момента, пока не заметите образование жидкой консистенции. Это послужит признаком того, что вы достаточно близки к цели.
• После этого в полученную скважину под воду своими руками помещается труба с заостренным наконечником. Диаметр трубы в среднем равняется 2-3 сантиметра. Перед наконечником должен быть установлен фильтр. Его производят самостоятельно путем наваривания сетки некрупного размера на заранее подготовленные отверстия. Сверху наливается вода.
• Далее трубу проталкивают в землю. По сути, она напоминает большую иглу.
• Опускать импровизированную «иглу» стоит до тех пор, пока залитая в нее вода резко не опустится. Скважина будет полностью готова к использованию тогда когда ее промоют обильным количеством воды.

В этом случае использование насоса поверхностного типа будет неуместным. Если вода находится на глубине более 8 метров, то здесь можно прибегнуть к методу создания обычного колодца. Однако тогда придется добывать воду при помощи ведер.

Есть еще один способ — это создание буровой скважины, которая будет иметь больший диаметр. В нее стоит установить обсадную трубу, которая подразумевает установку погружного насоса.

Важно! Абиссинский колодец способен производить за час 1-1,5 кубического метра воды.

Слой воды на глубине 50-200 метров образуется при помощи известняка. Сделанная здесь забуренная скважина будет иметь название «артезианская». Рассматриваемый вид колодца имеет свои положительные свойства:

• вода поражает своей кристальной чистотой;
• производительность воды может достигать до 10 кубических метров в час;
• период эксплуатации скважины может доходить до 50 лет.

Можно было бы считать артезианскую скважину идеальной, но все же здесь присутствуют некоторые недочеты. К таковым можно отнести сложность бурения. Рабочий процесс осуществляется исключительно командой профессионалов в данной сфере. Без специализированного оборудования здесь просто не обойтись. К тому же, рассматриваемый вариант требует серьезных финансовых вложений.

Естественно, что бурение такой скважины собственными силами будет категорически невозможным. Однако полностью исключать возможный вариант все же не стоит. Расходы на бурение предложенной скважины быстро окупаются за счет подачи воды на территорию большой площади. Именно поэтому многие владельцы дачных (приусадебных) участков объединяют свои силы в добыче воды. Результатом этого послужит вода отличного качества на участке по весьма приятной стоимости.

Для глубины 12-50 метров характерно обилие песка. Состояние воды на такой глубине чистое. Только вот добыть ее при помощи обычной лопаты с острой трубой не получится. Все же отчаиваться не стоит, ведь соорудить такую скважину — вполне выполнимая задача. Здесь помощником будет служить специализированное оснащение. К тому же, можно «подтянуть» знания, изучив, по какому принципу происходит бурение скважин на воду своими руками. Бурение «песчаных» скважин стоит рассмотреть более детально.

Перед началом работ, связанных с бурением скважины своими руками, стоит определиться, какой тип установки для бурения вы будете использовать. Сегодня востребованными являются следующие:

• Ударно-канатная

Конструкция содержит в себе груз большой тяжести (патрон) в комплекте со специализированным инструментом (желонка). Два эти элемента на прочном тросе подвешиваются на раму. Средний вес патрона составляет восемьдесят килограммов. На его нижнюю часть должны быть установлены прочные зубья, которые имеют треугольную форму. Крепятся они при помощи сварочного аппарата. Принцип работы основывается на поднимании и сбрасывании патрона на грунт. Тем самым земля разрыхляется. Далее «побитый» грунт следует убрать при помощи желонки.

Перед тем, как приступать к рабочему процессу, следует сделать маленькую скважину. С этим отлично справится нужный бур. Важно знать, что подъем и опускание патрона может происходить ручным методом. Специалисты рекомендуют отдать предпочтение мотору роторного вида. Что же касается качества грунта, то он должен быть легким. Реже такой способ можно использовать на глиняной поверхности.

• Шнековая

Конструкцию, которой будет исполняться рассматриваемый вид бурения, по внешним характеристикам вполне можно сравнить со стандартным буром, который используют для садовых работ. Единственной, но очень важной характерной особенностью является силовая мощность. Шнековая установка изготавливается при помощи трубы, диаметр которой равняется ста миллиметрам. На нее при помощи сварочных элементов крепятся детали винтовой формы.

Диаметр витков в среднем равняется двумстам миллиметрам. Для того чтобы изготовить один виток, нужно использовать лист круглой формы. Сделать на нем разрез, края согнуть в противоположные стороны. По мере того, как бур будет погружаться в грунт, его ручку (штангу) придется постоянно удлинять и наращивать.

Важно обратить внимание на то, что примерно через 50-70 сантиметров погружения бура в землю его придется доставать. Связано это с тем, что грунт накапливается на винтах, что заметно усложняет процесс бурения. Вытаскивать бур придет на помощь лебедка, закрепленная на треногу. Инструмент приводится в рабочее состояние при помощи специализированной ручки, которая изготавливается из трубы.

• Роторная

Рассматриваемый тип бурения грунта среди прочих выделяется своей сложностью. Однако сегодня этот метод является самый универсальным, эффективным. Грунт измельчается методом использования коронки. Крепится она на трубу, которая регулярно наращивается. Буровая коронка может быть выполнена в разнообразном виде.

Зависит это напрямую от того, на каком виде грунтового покрытия будут происходить работы. Роторное бурение осуществляется методом ударного и вращательного метода на землю одновременно. Помимо этого, роторная конструкция наделена функцией подачи воды, раствора глины в пробуренную скважину. Это позволяет размывать грунт, что приводит к быстрому погружению инструмента.

Главное — помнить, что перед тем, как начнутся работы по бурению, нужно правильно определиться с местом их проведения. Выгребная яма, загоны со скотом, прочие хозяйственные угодья должны при этом находиться на большом расстоянии от скважины. Если же это сделать невозможно, то в обязательном порядке должно быть выдержано расстояние, равное не менее тридцати метрам. Естественно предположить, что бурить скважину предпочтительнее как можно ближе к жилому строению (дому). Идеальным расстоянием для этого будет три метра.

Ручной способ добычи воды

Работа начинается с подготовки всех требуемых инструментов. Для этого заранее стоит иметь под рукой:

• бурильную вышку;
• лебедку;
• штангу;
• обсадные трубы.

Вышку стоит использовать в тех случаях, когда предполагается бурение скважины с большой глубиной. Принцип ее работы основывается на погружении и подъеме бура.

При создании скважины, которая будет иметь небольшую глубину, колонна может быть изъята ручным способом. Здесь использование вышки не является обязательным. Штанги для бурения также не обязательно приобретать специализированные. Можно создать аналог собственноручно. Для этого всего лишь стоит соединить трубы при помощи резьбы, шпонок. Штанга, которая будет расположена в самом низу, должна быть оснащена буром.

Насадки режущего типа, как правило, изготавливают при помощи листов из стали. Толщина листа не должна превышать трех миллиметров. В процессе заточки крайней части насадки важно помнить, что механизм бура осуществляет свою рабочую деятельность по направлению часовой стрелки. Именно так насадки будут входить в грунт.

Если без применения вышки не обойтись, то установить ее следует непосредственно над тем местом, где будет происходить само бурение. Вышка в обязательном порядке должна быть установлена выше штанги для бурения. Связано это с тем, что такой метод существенно упрощает процесс извлечения штанги из земли. Для того чтобы направить бур в правильном направлении, следует выкопать небольшое углубление в грунте. Сделать это можно при помощи обычной лопаты.

Первые несколько витков погружения бура в почву под силу выполнить одному человеку. Однако чем глубже будет погружаться труба, тем больше силы потребуется. Именно поэтому задействовать здесь придется несколько человек. Если вытащить бур с первого раза не получилось, то его стоит предварительно прокрутить несколько раз против часовой стрелки. После этого можно будет выполнить еще одну попытку.

По мере того, как бур будет погружен в грунт, его движения могут стать затруднительными. Чтобы облегчить себе работу, землю можно размягчить водой. Чем ниже бур будет опускаться в землю, тем чаще его придется доставать. Связано это с обильным налипанием грунта на винтовые элементы бура. Соответственно, перед следующим погружением буровую конструкцию следует очистить от загрязнения.

До получения желаемого результата следует повторить несколько циклов погружения и извлечения конструкции. Когда бур будет полностью погружаться в землю, а его рукоятка остановится наравне с грунтом, то на инструменте должно быть добавлено еще одно колено.

В связи с тем, что извлечение конструкции из грунта и ее чистка могут отнимать существенную часть времени рабочего процесса, то стоит все возможности инструмента использовать на максимальном уровне. То есть захлестывать, извлекать из углубления как можно большее количество почвы.

Процесс бурения должен быть продолжен до того момента, пока инструмент не проникнет в слой воды. Определить это не составит труда, так как изменения в консистенции почвы станут сразу заметными. Однако на этом останавливаться не стоит.

Бур должен быть погружен до водоупорного слоя, который располагается непосредственно сразу после слоя водоносного. Связано это с тем, что благодаря такой глубине скважины обеспечится максимальная подача жидкости. Здесь важно помнить, что ручным методом можно достичь исключительно первого слоя — водоносного. Причина этого в том, что он расположен на небольшой глубине, которая примерно равняется 15-20 метрам.

Для того чтобы избавиться от накопившейся в процессе бурения загрязненной жидкости (откачать ее), можно использовать ручной насос. Если существует возможность, то, несомненно, лучше использовать специализированный насос погружного типа. После того, как в среднем откачается три-четыре ведра загрязненной жидкости, пробитая «жила» станет выделять чистую воду. Однако нередко может случиться так, что этого не происходит. В этом случае следует опять воспользоваться буром, увеличив глубину скважины еще на два-три метра.

Как устанавливаются обсадные трубы

Уже готовое отверстие скважины следует дополнительно обсадить. Как правило, обсадка выполняется из целых асбоцементных труб. Реже можно использовать для этого куски асбестовых труб. Однако работа с кусками требует определенной внимательности. Так, например, стоит следить за тем, чтобы диаметр отрезков был абсолютно идентичен друг другу. Это позволит уже готовую конструкцию в дальнейшем без особых препятствий погрузить в скважину.

Расстояние между звеньями категорически не допускается. К тому же, стоит следить за тем, чтобы они не сползали друг с друга. Именно поэтому предпочтительнее всего стыковые проемы соединить специализированными скобами. Они же, в свою очередь, должны быть в дальнейшем покрыты полосками, который изготавливаются из нержавеющей стали.

Процесс обсадки производится, для того чтобы:

• в процессе более глубокого погружения бура в землю образовавшиеся стенки не обсыпались;
• в период функционирования скважины исключить метод засорения;
• перекрыть верхние слои водоносного типа, которые подают загрязненную жидкость.

Дно скважины в обязательном порядке должно быть оснащено трубой, на которой устанавливается фильтр. Изготавливается он из мелкоячеистой сетки, которая не позволяет песчинкам, прочим мелким загрязняющим элементам поступать в жидкость. Тем самым происходит фильтрация воды. Труба должна быть опущена на требуемую глубину, после чего фиксируется хомутом. Делается это, для того чтобы фильтр в самопроизвольном порядке не проседал.

Если скважина на даче своими руками установлена грамотно, то та часть, которая находится над поверхностью, должна быть оснащена кессоном. Эта конструкция устанавливается специально для того, чтобы предотвратить попадание в скважину посторонних элементов извне.

По истечении определенного периода эксплуатации скважины можно будет заметить, что трубы начнут незначительно подниматься над поверхностью. Как утверждают специалисты, такие изменения являются незначительными, соответственно, определенных вмешательств для углубления не требуют.

С какими ошибками можно столкнуться?

Чаще всего ошибки в процессе бурения могут возникнуть из-за того, что у бурильщиков, которые не имеют специализированного образования, слишком незначительный опыт проведения работ либо он полностью отсутствует. Итак, среди самых распространенных ошибок выделяют следующие:

• Проникновение бура происходит на слишком большую глубину, что может привести к тому, что труба обсадного типа перекроет слой воды. Решением этой проблемы послужит незначительное приподнятие трубы, чтобы обеспечить подачу воды. Если это не помогло, то можно заменить ее на более короткий отрезок. Старая труба при этом обязательно удаляется.
• Труба для обсадки оказалась слишком короткой, поэтому не опустилась на требуемую глубину. Это может привести к тому, что нижняя часть грунта обвалится, значит, подача воды резко уменьшится. Чтобы справиться с этой проблемой, грунт стоит вычистить, а трубу опустить на должное расстояние.
• Установка насоса произошла неправильно, вследствие чего песок попал в скважину. Здесь следует вынуть насос, хорошо прочистить скважину от песка. Далее должна последовать правильная установка насоса.

Для того чтобы определить, правильно работает насос или нет, стоит его в рабочем состоянии опускать в глубину до тех пор, пока в воду не начнут поступать крупицы песка. Как только это произошло, инструмент следует поднять до того уровня, пока не начнется очищение загрязненной песком воды. Как утверждают специалисты, правильное расположение конструкции насоса должно находиться на двухметровом расстоянии от дна скважины.

Отправим материал вам на e-mail

Бюджетным вариантом изготовления автономного источника водообеспечения является скважина своими руками без оборудования по нескольким существующим технологиям. Имеются ввиду способы, позволяющие обойтись без аренды бурового станка. Однако некоторое оборудование и инструменты домашнему мастеру все же потребуются.

Изготовление скважины без оборудования своими руками

Предназначение, нюансы устройства

В сравнении с колодцем скважина имеет меньшие габариты, позволяя сохранить рабочее пространства участка. Устье источника герметизируется гораздо проще, внутрь не попадают осадки и грязь. Не нужно вынимать большое количество грунта, вывозить его со стройплощадки.

Сооружается скважина своими руками без оборудования несколькими способами:

• путем размывания почвы водой;
• извлечения породы шнеком ручного бура;

• промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

Преимущества метода:

• низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
• скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

• сложное позиционирование по вертикали;
• многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет!
Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

Абиссинская скважина-игла

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

• на самый верх трубы крепится хомутами талевый блок;
• веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

• сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
• полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

Полезный совет!
При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет!
Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Как пробурить скважину своими руками? Обзор трех способов бурения

Если вы приняли обдуманное решение обеспечить свой загородный участок водой, то лучше всего использовать скважины. Скважины можно бурить своими силами и, если вы намерены сделать это, то вам пригодится эта статья. Но лучше установку системы водоснабжения стоит доверить специалистам, ведь она требует немалого опыта и знаний.

Выбор места для скважины

Для начала мы должны правильно выбрать место для будущей скважины, а так же , дабы она была максимально эффективной. Нам нужно определить, имеется ли на участке неглубокий водоносный слой, для чего существуют определенные признаки.

Признаки имеющегося на участке неглубокого водоносного слоя

1. На конкретной зоне участка скопилось много растений, предпочитающих повышенную влажность.
2. Вечером в зонах с повышенным количеством растительности скучивается туман, роса, а в зимнее время на снегу образуются проталины.
3. Собирается большое количество комаров и прочих насекомых. Также считается, что кошки предпочитают отдыхать в местах, расположенных над глубинными водами.

Если был замечен хоть один из этих признаков, то можно смело приступать к бурению скважины. Это все, конечно, признаки в большей степени народные, более эффективным способом выявления глубинных вод является геологическое исследование.

Народный» способ обнаружения глубинных вод

Инструменты, которые потребуются в процессе бурения

Сразу оговоримся, что не все инструменты можно сделать собственноручно, некоторые из них придется купить. Если же у нас и получится сделать, к примеру, бур, то качество его будет сомнительным, ведь стандартные заводские буры изготавливают из высокопрочной закаленной стали.

При работе нам потребуются:

• Буровая вышка;
• Буровая колонка, к которой прилагаются муфты для соединения;
• Головка для бура;
• Доски;
• Канат;
• Фильтр.

Буровая вышка — это своего рода тренога, которую можно собрать своими руками из толстых бревен Ø15 сантиметров. Между двумя из них мы крепим лебедку, к которой при помощи каната подвешиваем буровую колонку. Колонка представляет собой конструкцию из штанг, соединенных между собой муфтами и резьбой. Всего штанг должно быть 6 штук, их длина – от 1,5 до 3 метров.

Доски нам пригодятся для того, чтобы не осыпались стены шурфа (мы поговорим позже, что это). Буровые головки бывают различных видов и применяются в зависимости от типа грунта. От этого типа зависит многое, вплоть до способа бурения скважины.

Виды буровых головок

Буровые головки бывают следующих видов:

1. долото, используемое для раскалывания прочных пород;
2. желонка – она убирает грунт, оставшийся после работы долота (также с помощью желонки можно бурить сыпучий грунт);
3. ложка, которую используют для песка и глины;
4. змеевик понадобится, если в грунте присутствует гравий;
5. ложка со змеевиком.

Инструменты мы подобрали, приступаем непосредственно к бурению.

Технология бурения скважины канатным способом

Ударно-канатный способ бурения состоит из следующих этапов.

Этап 1.
Предварительный «инструктаж». До начала работ мы должны уяснить, что оптимальная глубина скважины составляет 7-10 метров. Самостоятельно можно пробурить не больше 20 метров, если грунтовые воды находятся на большей глубине, то бурением обязательно должны заняться специалисты.

Важно! Самостоятельно скважину пробурить невозможно в любом случае, так как для этого понадобятся минимум двое помощников.

Этап 2.
Выравниваем шурф (прямоугольный «короб») в том месте, где будет располагаться скважина. Размеры шурфа должны составлять 2х1.5х1.5 м, а нужен он для того, чтобыне сыпались неустойчивые верхние слои почвы. Берем доски и делаем обшивку стенок шурфа.

Этап 3.
Монтируем треногу на месте бурения. Надежно крепим ее, затем помещаем в шурф буровую колонку и поворачиваем штангу. Процесс бурения начался. Каждые 60-70 сантиметров очищаем колонку от налипшей земли.

Этап 4.
Когда достигнем водоносного слоя, буровую колонку следует вытащить, а вместо нее опустить фильтр. Фильтр мы будем использовать обязательно, в противном случае водяной насос быстро придет в непригодность. Пустоты, образовавшиеся между стенками скважины и фильтром, засыпаем песком. Затем устанавливаем трубы, по которым будет подниматься вода, и демонтируем стенки шурфа. Засыпаем скважину.

Этап 5.
Устанавливаем водяной насос, который будет «стержнем» всей скважины. Внешне он будет выглядеть не слишком привлекательно, поэтом желательно украсить его каким-нибудь декоративным элементом, например, навесом.

Таким способом мы сможем пробурить скважину до 20 метров. Вода, находящаяся на такой глубине, неоднократно проходила природную фильтрацию, она будет чистой и мягкой.

Трубы и фильтр для скважины

Фильтр для скважины – это такая же важная деталь, как насос. Различают следующие типы фильтров:

• Гравийный;
• Проволочный;
• Сетчатый.

В ходе работы фильтр желательно засыпать гравием, что предотвратит попадание грязи в трубопровод. При выборе фильтра мы должны обратить внимание на следующие параметры:

Варианты обустройства труб для водоподъема

1. Если воду планируется потреблять в пищу, то должна использоваться пластиковая , которая не подвергаются коррозии. Коль финансы позволяют, можно купить более дорогие эмалированные трубы из стали.
2. Если скважина предназначается для хозяйственных целей, то мы можем использовать раструбные, тонкостенные или резьбовые трубы.

Бурение скважины с использованием насоса

Этот способ отлично подойдет, если глубина грунтовых вод не превышает 10 метров. Он не менее эффективен, чем предыдущий.

Этап 1.
Вырываем яму глубиной в 1,5 метра, дабы удалить рыхлые и неустойчивые верхние слои грунта. Площадь такой ямы должна составлять примерно 1 метр квадратный. Стенки ее оббиваем досками, чтобы было удобно работать.

Этап 2.
Берем стальную трубу и один ее конец нарезаем зубцами, как на ножовке. Зубцы разгибаем в разные стороны. На другом конце делаем резьбу для соединения с трубами. Далее с использованием хомутов оснащаем трубу ручками, чтобы можно было держать ее вертикально. На остальных трубах тоже делаем резьбу, но уже с обеих сторон. Каждая труба должна быть длиной примерно 3 метра.

Этап 3.
Берем заранее приготовленную емкость минимум на двести литров, заполненную водой, водяной насос средней мощности, а также шланг, который достанет до дна ямы. Все трубы должны иметь Ø12 см, можно больше.

Важно! Это процедуру тоже самому не осилить, у вас должен быть хотя бы один помощник.

Этап 4.
Вставляем трубу в яму на максимально возможную глубину. Включаем насос. Напор воды буде размывать почву под трубой, а она будет постепенно опускаться. Трубу желательно при этом постоянно вращать.

Этап 5.
Вода будет выливаться из трубы, но ее можно использовать повторно, процедив сквозь сито. Когда труба углубится полностью, мы крепим к ней следующую и продолжаем работу до тех пор, пока не будет достигнут водоносный слой. Затем убираем доски и закапываем яму, а к концу трубы приделываем крышку, что предотвратит попадание мусора в систему.

Это самый простой способ того, как пробурить скважину, но есть и другие.

Неглубокая скважина для хозяйственных целей

Если вода понадобилась, например, для полива огорода, то скважину для этого можно сделать при помощи обычного ручного бура. Единственное условие заключается в том, что верхний уровень грунтовых вод должен находиться максимум в трех метрах от поверхности. Если длины ручного бура не хватит, то наращиваем ее арматурными прутьями или небольшими металлическими трубами. Как установить ф , Вы можете прочитать в нашей статье.

Самые твердые слои земли проходим с дополнительным грузом, который цепляется к ручке бура. Так нагрузка на руки будет меньшей.

Важно! Вода, добытая из таких скважин, для питья не годится, поскольку естественной фильтрации она не проходила!

Если при бурении попадаются ветки или корни, то вырубаем их топором, заранее прикрепленным к длинной железной штанге. Примерно через два метра начнет попадаться влажный песок, так что каждые 10 сантиметров бур придется вытаскивать для очистки, в противном случае мы можем сломать устройство.

Когда песок приобретет голубоватый оттенок, это будет значить, что мы почти у цели. При появлении первой воды бур можно уже не использовать, потому что он уже ничего не даст – жидкая почва на лопастях держаться не будет. Нам осталось лишь вставить обсадную трубу – неглубокая скважина готова!

Для подъема воды будем использовать обычный электрический насос.

В качестве заключения

Производственные буры поражают своими масштабами, из-за чего сама мысль о бурении скважины своими руками кажется нам глупой и неосуществимой. Но те из вас, кто ознакомился со статьей, уже знают – это, мягко говоря, преувеличение. Все что нам потребуется – это буровой инструмент, дополнительные материалы, толика умения и, конечно, терпение.

Скважина своими руками позволяет владельцу частного дома, дачи или загородного коттеджа всегда иметь воду для хозяйственных и бытовых потребностей. , ее облагораживание и уход – все это хозяин может взять в свои руки. Простая инструкция в подробностях расскажет, как это сделать. Достаточно лишь пошагово выполнить все пункты руководства – и вы сэкономите существенную сумму денег на услугах сторонних специалистов.

Обустройство скважины своими руками избавляет от необходимости учитывать каждый кубометр расходуемой воды и платить по счетам. Именно поэтому расчетливые владельцы отдают свой выбор в пользу такой системы водоснабжения.

Подготовка к бурению скважины своими руками

Прежде чем приступать к процессу устройства скважины, нужно уточнить, насколько глубоко залегает вода. Самый простой вариант – пообщаться с владельцами соседних участков, которые уже оборудованы индивидуальными скважинами. При отсутствии такой возможности придется вызвать бригаду для бурения «тестовой» скважины или же разведать все самостоятельно.

Устройство скважины требует наличия ряда инструментов и оборудования. Простыми киркой и лопатой обойтись не удастся. Для того чтобы пробить землю на большую глубину, нужна специальная техника. К примеру, артезианские источники создаются с использованием мощных буровых установок. Более скромный источник можно сделать при помощи обыкновенной треноги и лебедки.

Благодаря лебедке будет осуществляться поднятие и опускание бурового инструмента. Непосредственно буровой инструмент включает в себя следующие компоненты:

1. Бур. В большинстве случаев применяется простой змеевик.
2. Колонку для бурения.
3. Бурильные штанги.
4. Колонковую трубу.

Дополнительно для самостоятельного устройства скважины вам понадобится следующее:

1. Кессон.
2. Лопаты.
3. Водопроводные шланги/трубы.
4. Обсадная труба.
5. Насос.
6. Фильтр.
7. Вентили.

Пошаговая инструкция по устройству небольшой скважины для полива

В случае если вы приступаете к устройству скважины исключительно для получения воды для полива, особых усилий прилагать не придется. Скромный источник можно сделать при помощи самого простого бура. Главное, чтобы первый водоносный слой залегал на глубине не более 3 м. В противном случае придется приложить больше усилий. Подробнее об этом будет сказано в следующем разделе инструкции.

Для увеличения длины бура используйте трубы небольшого диаметра. Можно обойтись арматурными прутками. Чтобы преодолеть более плотные грунтовые слои, повесьте на ручки бура какой-нибудь дополнительный груз. Так вам или вашим рабочим будет проще. Помните о том, что воду с такой глубины пить нельзя, т.к. она не проходит природную очистку и может применяться разве что для полива растений и прочих хозяйственных задач.

Сначала вам нужно взять топор, приварить или присоединить его по-другому к металлической штанге и вырубать все корни, имеющиеся на пути вашего бура. Добурив примерно до 2 м, вы увидите мокрый песок. На этом этапе вам придется примерно через каждые 10-15 см доставать бур с налипшей землей. В противном случае под весом грунта установка может попросту не выдержать и сломаться.

Когда начнет виднеться песок голубовато-сероватого оттенка, можете считать, что работа практически завершена – водоносный слой уже очень близко. Когда появится вода, бур можно убрать, т.к. размытая земля на лопастях держаться не будет. На этом этапе вы вставляете обсадную трубу и можете использовать такой импровизированный источник для полива своих насаждений. Воду из скважины можно поднимать при помощи электрического насоса или обычной ручной колонки. Выбирайте на свое усмотрение и по доступному бюджету.

Скважина для питьевой воды своими руками

В случае если водоносный слой пролегает на глубине около 10 м, предыдущий способ использовать не получится. Но есть и другая эффективная и довольно простая методика. Она и подойдет вам в такой ситуации.

Сначала вооружитесь лопатой и выройте яму глубиной примерно 1,5 м. Ваша цель – избавиться от сыпучего рыхлого верхнего слоя грунта. Будет достаточно ямы площадью порядка 1 м². Для большего удобства стены ямы рекомендуется обить досками.

Возьмите стальную трубу и сделайте на одной ее стороне зубья, как у ножовки. Зубья необходимо разогнуть в разных направлениях. С другой стороны трубы нужно сделать резьбу, благодаря которой она сможет соединяться с другими участками труб при помощи муфты. Возьмите хомут и присоедините к трубе ручки. Они позволят вам удобно удерживать трубу вертикально на нужной высоте. На всех остальных трубах соответствующая резьба подготавливается с обеих сторон. Длина должна составлять примерно 3 м.

Далее вам нужно взять бочку на 200 л или больше, водяной насос и шланг. Последний должен иметь такую длину, чтобы вы могли опустить его из подготовленной бочки в середину трубы практически до земли. Используйте трубу диаметром от 12 см. В дальнейшем она будет выполнять функцию обсадной трубы. Выполнять всю эту работу исключительно своими руками очень сложно и долго, поэтому лучше сразу заручиться дополнительной помощью.

Совершайте вращательные движения трубой в разные стороны, стараясь углубить ее на максимально возможное расстояние. Включите насос. Под напором воды земля у основания размоется. Мокрая земля под собственным весом и вашими вращательными усилиями будет уходить на все большую глубину.

Бочку можно наполнять той же водой, что будет появляться из трубы. Ее рекомендуется предварительно отфильтровать через сито. Можно использовать и другую воду. Последовательно наращивайте длину трубы путем присоединения новых секций. Так вы довольно быстро доберетесь до слоя воды. Уберите прибитые в самом начале доски и закопайте яму, укрепив трубу в середине. Сверху установите крышку, которая будет защищать скважину от разного рода мусора. Для доставки воды наверх используйте насосную станцию или глубинный насос.

Это довольно простой способ, который позволяет самостоятельно , не тратя на это много денег и времени и не покупая дорогостоящего оборудования. Заточка, резка, сварочные работы – все это вам делать не придется.

Устройство скважины ударно-канатным способом

Данный метод обустройства скважины является одним из наиболее часто используемых. Вам нужно взять бревна средней толщины и сделать из них буровую вышку. Вершина вышки должна находиться непосредственно над будущей горловиной вашей скважины.

Сделайте яму глубиной порядка 2 м и размерами около 1,5х1,5 м. Стенки рекомендуется обшить досками. Они предотвратят осыпание грунта и сделают работу более удобной.

В качестве обсадной трубы используйте стальное изделие с толщиной стенки от 5 мм. Важно, чтобы труба не имела боковых швов. К нижней окружности приварите конус. Подберите такой конус, диаметр которого на 4-5 см превышал бы диаметр самой трубы.

На верхней части трубы накатите резьбу для дальнейшего соединения этого участка с прочими трубами при помощи муфты. Установите трубу вертикально в яму с помощью отвеса и закрепите ее таким образом, чтобы она не шаталась, но не была закреплена намертво. Опустите в трубу желонку, привязанную крепким пеньковым канатом. Он должен иметь толщину от 2 см. Можно использовать стальной трос диаметром от 1 см. После этого приступайте непосредственно к пробивке источника.

Делается все предельно просто: вы поднимаете желонку примерно на 1 м и даете ей свободно упасть. В середину будет набиваться земля. Ее нужно периодически вытряхивать. Для этого поднимайте трубу наверх при помощи лебедки. Чем тяжелее будет желонка, тем быстрее вы доберетесь до воды. Чаще всего используют изделие весом в пределах 50 кг. Длина желонки не должна превышать 2 м.

Следите за тем, чтобы желонка не заполнялась землей более чем на 2/3 своей длины. Если земли будет больше, такая нагрузка может создать неудобства и сложности на этапе дальнейшей пробивки источника. Если на вашем пути попадется твердая порода, замените желонку на зубильное долото и уничтожьте препятствие.

После появления воды желонку можно убрать. Прокачайте ее до чистого состояния при помощи глубинного насоса. После этого вам нужно взять фильтр и вставить его в обсадную трубу, чтобы предотвратить попадание песка в скважину.

По этой инструкции можно сделать скважину на воду глубиной в среднем до 40 м, что более чем достаточно для подавляющего большинства случаев.

На такой глубине вода проходит природную очистку, становясь вкусной и мягкой. Ее можно использовать для любых бытовых и хозяйственных нужд. В случае если на вашем участке вода залегает более чем на 40 м, придется обращаться к услугам сторонних специалистов, т.к. сделать такой источник самостоятельно без должных навыков и мощного оборудования невозможно.

Вне зависимости от того, сделали ли вы миниатюрный источник для полива или полноценную артезианскую скважину, за своим «детищем» вам придется обязательно ухаживать. Основной уход сводится к своевременным очистным работам.

Как только вы заметите ухудшение или изменение напора воды не в лучшую сторону, появление примесей в виде ила либо песка, сразу же приступайте к прочистке. Игнорирование этой процедуры приведет к тому, что уже в ближайшее время ваша скважина станет гораздо менее эффективной. Потянете еще немного, и она забьется настолько, что проще будет вырыть новый источник, чем прочистить старый.

Для прокачки используйте водяной или воздушный компрессор. Он позволит избавиться от ила и песка. При неэффективности или низкой эффективности этих методов можно воспользоваться способами прочистки при помощи короткого замыкания или кислоты. Но лучше даже не думать о них без наличия соответствующих навыков. Это очень опасно и для самой скважины, и для обслуживающего ее человека. Если не удается очистить источник с помощью компрессора, вызовите соответствующих специалистов. Удачной работы!

Бурение скважины на воду
довольно трудоёмкий процесс, который требует определенных знаний и умений. В
статье представлена информация, которая не сделает из вас профессионального
бурильщика, но заполнит некоторые пробелы в знаниях и поможет при самостоятельном
бурении скважины.

Если вы собираетесь бурить скважину самостоятельно, без применения специального бурового оборудования, то вам будет доступна максимальная глубина бурения около 40 метров. Глубже пробурить скважину будет довольно трудно. Поэтому у вас есть выбор бурить обычную глубокую скважину или абиссинскую. Артезианскую скважину вручную пробурить невозможно, так как такие скважины глубиной примерно от 100м и больше.

Способы бурения скважины вручную
.

Гидробурение.

Для бурения этим способом понадобятся буровые штанги с фрезой, шланг для подвода воды и водяной насос.

Суть способа заключается в том, что бурение происходит с помощью
бура с фрезой и потока воды. Для бурения достаточно крутить штангу в разные
стороны, сначала в одну, а затем в другую сторону. Полного
вращения бура не требуется. Во время кручения штанги фреза бура рыхлит породу,
а вода, которая выходит из штанги в зоне бурения, подымает размытую породу
наверх из скважины.

Верхняя часть буровой колонны со съемными ручками и присоединенным шлангом, по которому происходит подача воды в буровой ствол.

Недостатком данного вида бурения является то, что с его помощью
невозможно пройти обломочные породы типа галечников или просто породы богатые
камнями. В процессе бурения мягкая порода вымывается, а камни остаются на дне
скважины, где скапливаются и мешают бурить.

Преимущество в том, что нет необходимости доставать бур из ствола скважины,
чтобы убрать разрыхленную породу.

Штанги бура изготавливают длиной 1.5-2 м из водопроводной трубы с условным проходом 25мм и с наружным диаметром 32мм. Штанги соединяются посредством резьбовых муфт. На штангах с двух сторон нарезается обычная трубная резьба. Муфта частично накручивается на штангу с одной стороны и обваривается.

Фрезу для бура нужно изготавливать из прочного и толстого металла.
Лучше всего подойдет старая пластинчатая пружина от грузового авто. Эти пружины
сделаны из стали 75Г и они каленые, что придает металлу особую прочность на
истирание.

Фрезу, как правило, делают трех лепестковую или двух лепестковую. На гранях фрезы обязательно нужно сделать насечки. Данные насечки выполняют функцию измельчителя породы и с ними бур вращается легче.

Для гидробурения нужно организовать два приямка для воды: один из них побольше (он должен располагаться близко
от места бурения) и второй — поменьше. Приямки будут
выполнять роль резервуаров воды. В первом приямке вымытая порода будет
отстаиваться и оседать на дно, а из второго приямка вода должна забираться
насосом и подаваться внутрь буровой штанги. Таким образом вода будет течь по замкнутому
кругу. Первый приямок периодически нужно очищать от вымытой породы и одновременно производить осмотр этой
породы с целью поиска крупнозернистого водоносного песка.

Чтобы вода меньше уходила в почву приямков, их дно можно застлать полиэтиленом.

Видео: изготовление скважины на воду гидробурением.

Бурение шнеком.

Для
бурения скважины шнеком необходимы специальные шнековые штанги.

Этот
вид бурения имеет как свои преимущества, так и недостатки. Шнеки
позволяют бурить породы, насыщенные камнями, но, чтобы поднять на поверхность
земли разрыхленный грунт, нужно периодически вынимать всю буровую колонну из
ствола скважины. И чем глубже скважина, тем тяжелее вынимать буровую колонну.
Поэтому при бурении глубоких скважин придётся изготавливать подъёмный механизм.

Для ручного шнекового бурения вполне достаточно сделать со шнеком первую штангу. Остальные штанги не имеет смысла изготавливать шнековыми. Штангу со шнеком можно изготовить самостоятельно или применить какой-либо другой шнек, например, от старого рыбацкого бура.

Видео: бурение скважины шнеком.

Бурение ударно-канатным способом

.

Принцип
работы такого бурения заключается в том, что круглая металлическая труба
опускается под своим весом в ствол скважины. Ударяясь о дно скважины, она
разбивает грунт, камни и наполняется разбитой породой. После трубу вынимают из
скважины и очищают от грунта. Такой процесс повторяется многократно.

Эффективность
данного способа бурения напрямую зависит от высоты, с которой падает буровой
инструмент, и от его веса. Поэтому данный снаряд следует
утяжелять. Можно сделать его длинным и одну часть залить бетоном или свинцом, а
другую часть оставить для приема грунта.

Большое преимущество данного способа бурения в том, что он позволяет проходить породы с камнями. Но есть и недостаток. Если не использовать лебедку для подъема снаряда, то придется затрачивать большие физические усилия.

Самодельная буровая установка для ударно-канатного бурения.

Для ручного бурения скважины используют два основных типа инструмента:

• Забивной стакан
  – это труба с заостренными краями и продольными прорезями для вынимания грунта.

Заостренный рабочий край должен быть немного большего диаметра, чем диаметр трубы. Для этого край трубы развальцовывают молотком.

Это необходимо для того, чтобы при работе этого инструмента образовывалось отверстие в земле немного больше, чем диаметр стакана. Таким образом убирается трение между стаканом и стволом скважины.

В основном стаканом вынимают грунт, который может прилипать к его стенкам. Таким грунтом может быть глина и суглинок.

• Второй инструмент – это желонка
  .

Этот инструмент также изготавливается из металлической трубы и его рабочий край обязательно затачивается и развальцовывается. Отличие от стакана в том, что у желонки нет продольных отверстий для выемки грунта, зато около рабочего края внутри есть клапан. Такая конструкция обуславливается тем, что желонка предназначена для выемки крайне сыпучей или обводненной породы. Например, смесь глины с водой очень хорошо поднимается желонкой.

Видео: самодельный стакан и желонка для бурения.

Забивка абиссинской скважины иглы.

Суть способа заключается в том, что в землю забивается труба
диаметром 57мм с острым концом, которую ещё называют игла. Часто на острие
трубы наваривают наконечник, изготовленный из старого лома. Игла состоит из
нескольких труб по длине, которые наращиваются в процессе забивки с помощью
обычной сварки.

Труба во время забивки раздвигает грунт своим острием и входит в него. Такой способ пробивки скважины подойдет только для неглубоких скважин, например, для абиссинки.

В трубе режутся щели в шахматном порядке с помощью УШМ (болгарки) тонким кругом на расстоянии примерно полметра от острия. Количество и размер щелей будут влиять на способность воды проникать внутрь трубы, поэтому их не должно быть мало. Отрезной круг должен быть как можно тоньше. Эти щели будут выполнять роль грубого фильтра. Длина такого фильтра должна быть не менее двух метров на трубе. Щелевой фильтр должен находиться на расстоянии 50 см от наконечника трубы. Таким образом это расстояние будет выполнять роль отстойника.

Чтобы трубу было легче
забивать, можно сначала пару метров пройти обычным садовым буром, а уже потом
переходить к забивке.

Процесс забивки можно
механизировать, если приспособить для этой цели перфоратор или отбойный
молоток.

Для уменьшения трения трубы о грунт и облегчения работы, сразу же после острия делается небольшое утолщение по кругу. Самый простой способ сделать такое утолщение — это наварить сварку по кругу трубы. В случае если труба дойдет до камней, которые не удается пробить, ее всегда можно будет вынуть и попробовать забить иглу в другом месте.

У такого способа пробивки скважины есть два существенных недостатка.

• Проблема забивных скважин в том, что водонос ищется вслепую, так как нет вынимаемого грунта из скважины. Поэтому для определения водоносного слоя нужно через каждый метр забивки наливать в трубу воду и смотреть за ее поглощением землей. Как только началось хорошее поглощение, значит достигли водоносного слоя. Здесь стоит обратить внимание на один момент. Иногда при забивании отверстия в трубе закупориваются глиной и поэтому стоит обращать внимание на каждое, даже небольшое поглощение воды скважиной. Если есть поглощение, значит нужно сначала сделать обратную промывку, а затем прокачать скважину.

Если же после прокачивания скважины объем воды, который она может
дать, остается небольшим, то следует забивать трубу глубже.

• После достижения водоносного слоя может получится так, что зеркало воды установится на глубине ниже 7-8м. В этом случае поверхностный насос просто не сможет поднять воду из скважины на поверхность.

Если скважину удалось прокачать, то в скважину опускается труба пнд диаметром 32-25 мм с фильтром и к ней подключается насос.

Фильтр обёрнутый в нержавеющую в сетку.

Если в процессе бурения вынимается так называемая жижа — это может быть песок в вперемешку с водой и глиной и при этом скважина не углубляется, то значит добурились до плывуна. Плывун постоянно заполняет собой буровой ствол и не дает углубить его.

Чтобы пройти плывун можно попробовать такие варианты:

1. Замыть плывун бентонитом или клеем.
2. Разбурить скважину на больший диаметр до плывуна и забить кондуктор. Это металлическая труба, которая на один –два размера больше обсадной трубы. Важно, чтобы кондуктор перекрыл собой полностью плывун и вошел своим концом в твердый грунт. Если этого не сделать, то кондуктор может завернуть плывуном, так как он находится в постоянном движении. После этого можно продолжить бурение через кондуктор желонкой или гидробурением.

Для чего необходимо замывать скважину.

Замывка скважины –это промывка ее специальным клеящим раствором, который склеивает и упрочняет стенки скважины и не дает им обсыпаться и обвалиться.

Раствор приготавливается на основе воды и бентонита, который можно приобрести в строительном магазине.

Бентонит — это природный нетоксичный материал, который разбухает в воде и образует плотный гель. В ограниченном пространстве этот гель не пропускает воду.

Приблизительно бентонит разводят 25 кг на тонну воды. После этого
полученный раствор должен настояться минимум 2 часа, а лучше 12 часов. За это
время бентонит разбухнет и раствор будет напоминать кисель.

В качестве замены бентонита
можно использовать обычный обойный клей КМЦ.
Он стоит на порядок дешевле. Разводят его примерно 20 литров воды на 4
пластиковых стакана клея. Если в процессе работы клей начнет сворачиваться и
превращаться в клейстер, то в раствор можно добавить обычную соду. Она
предотвратит сворачивание клея.

Еще можно смешать воду с жирной глиной и добиться кисельного раствора. Такой раствор тоже неплохо работает.

Случаи, когда необходима замывка скважины:

• Если скважина бурится в песке, то ее обязательно необходимо замывать на всем её протяжении. Если используется метод гидробурения, то буровой раствор следует приготовить с самого начала бурения.Если используется шнековый метод бурения, то замывать скважину нужно после смены каждой штанги.
• Если скважину бурили в глине и дошли до песчаного водоносного слоя, то перед выемкой бура и установкой обсадной трубы скважину необходимо замыть. Пока бурение происходит в глине, замывать скважину необязательно.
• Если необходимо пройти плывун.
• Если необходимо пройти ненужный водонос, например, верховодку. В этом случае данный водоносный слой нужно запечатать и предотвратить уход бурового раствора в этот водоносный слой. Густота бурового раствора должна зависеть от скорости оттока раствора в водоносный слой. Чем сильнее отток, тем гуще должен быть раствор и, следовательно, тем дольше замывать ствол скважины.

Как понять, что нашли водоносный слой.

Водоносный слой может быть не один. Поэтому если вода нужна для технических нужд или для полива, то можно остановиться на первом слое. Такой слой может быть на глубине 4 метров. Вода, взятая из этого слоя, как правило чистой не бывает, но могут быть и исключения. Такую воду называют верховодка.

Верховодка — подземные воды, которые накапливаются над временным подпором (промерзлой почвой и тому подобное). Залегают вблизи поверхности (выше горизонта грунтовых вод), склонны к резким колебаниям, легко загрязняются.Википедия

Если же вода нужна для
общего пользования, то лучше бурить поглубже.

Понять, что вы достигли
водоносного слоя нетрудно.

Если используется метод
гидробурения, то буровой раствор начнет уходить в скважину. Это будет хорошо
заметно по падению уровня воды в технических приямках. То есть, водоносный
слой будет поглощать воду, которую в него наливают. С какой скоростью водонос потребляет воду, с
такой же скоростью он ее и отдаёт.
В 95% случаев это будет водоносный слой, в 5% случаев трещина в земле или
пустота. Если вода уходит в скважину очень быстро, то это может быть пустота в
земле.

Если же используется метод
бурения шнеком, то понять, что вы достигли водоносного слоя можно по мокрому
вынимаемому грунту и его типу.

Хорошие водоносные слои располагаются в крупнозернистых песках, известняках, песчано-гравийной смеси или галечнике. Иногда бывает вода и в суглинке, но очень редко. Поэтому одним из признаков водоносного слоя будет крупнозернистый песок или другие водоносные породы.

Конец водоносного песчаного слоя можно определить, когда бур наткнется на что-то более твердое, чем песок и, скорее всего, это будет известняк или глина. Если закончился крупнозернистый песок и началась другая порода, это значит, что водоносный слой закончился.

После того как нашли водоносный слой грунта необходимо установить обсадную трубу с фильтром.

Для чего делается обратная промывка скважины.

Обратная
промывка делается сразу же после того, как установили обсадную трубу. Она
необходима, чтобы распечатать водоносные каналы скважины и вымыть из неё песок
и мелкие камни. По сути, это гидроразрыв пласта (создание пустот в скважине).

Также
при обратной промывке промываются водоносные каналы, которые ранее были
запечатаны бентонитом или клеем. Причем, если водонос был запечатан в суглинке, то его придется дольше размывать,
чем водонос в песке.

Лучше всего выполнять промывку мотопомпой большой производительности (от 1000 литров в минуту) водой объемом 2-3м 3 . Для того чтобы сделать обратную промывку, на обсадную трубу одевается оголовок со штуцером, к которому подсоединяется шланг от насоса. Вода под давлением подается в обсадную трубу, выходит из фильтра в скважину и поднимается на поверхность земли между обсадной трубой и стенками скважины.

К синей пластиковой обсадной трубе подключается шланг для подачи воды под давлением.

Как прокачать скважину.

Прокачивают скважину сразу же после
обратной промывки.

Прокачивание скважины — это длительное выкачивание воды насосом из скважины с целью промывки водоносных каналов, осветления воды и увеличения производительности скважины. Прокачивание скважины может быть непрерывным в течении 2-48 часов.

Это действие позволяет очистить воду скважины от растворенных в ней мелких частиц породы. Поэтому прокачивать скважину нужно до тех пор, пока вода не станет чистой. Также с целью увеличения производительности скважины практикуют её длительное прокачивание в течении суток и более.

Все мелкие частицы, которые проходят через фильтр, выкачиваются из скважины, остальные же скапливаются на ее дне. Поэтому для прокачивания скважины лучше использовать недорогой насос, так как он может запросто забиться. Если скважина бурилась в теплое время года, то понять какая вода течет из скважины можно по ее температуре. Вода из скважины будет заметно холоднее воды, которой ранее выполнялась обратная промывка.

Обсыпка скважины
.

Заполнение пространства между обсадной
трубой и стенками скважины выполняется с целью защитить скважину от попадания в
неё различных загрязнений с поверхности земли.

Чтобы не забить водоносные каналы, обсыпка
выполняется только после обратной промывки и последующей прокачки скважины. Также
обсыпка делается только под давлением воды, чтобы не забить фильтр обсадной
трубы. Поэтому перед обсыпкой к обсадной трубе подключается насос и нагнетается
в нее вода. Все то же, что и при обратной промывке
скважины.

Скважина заполняется песком или щебнем выше высоты фильтра обсадной трубы, а потом обсыпается глиной.

Как определить уровень зеркала воды в скважине.

Все очень просто. Необходимо взять
обычную веревку с грузиком узкого типа. Например, можно привязать к ней обычный
гаечный ключ.

Опускаете веревку и
слушаете. Как услышите звук
«бульк» — это начало водяного столба, то есть
уровень зеркала. Завязали на веревке узелок и опускаете дальше. Если веревка
ослабла, то значит достигла дна скважины. Завязываете второй узелок. Вытягиваете
веревку и меряете расстояние между узелками, это будет высота водяного столба.

Также нужно понимать, что уровень зеркала воды может меняться согласно сезону или при активном выкачивании воды из скважины. Поэтому уровень столба воды в скважине должен быть как можно больше. Желательно не менее 2м.

Что делать если глина сильно налипает на стенки бурового ствола и штанги бура?

Красно-бурая глина имеет свойство набухать и сильно прилипать. В этом случае хорошо помогает обычная сода, которая делает глину не активной. Соду необходимо добавить в буровой раствор. В результате глина перестает налипать на инструмент и стенки бурового ствола.

Зависит ли уровень зеркала воды от глубины скважины?

Скважина бурится с целью найти источник воды — водоносный слой. Он может оказаться на достаточно большой глубине, например, 25м. Но это не означает, что воду нужно будет поднимать с такой глубины. После того как скважина дошла до водоносного слоя, вода заполняет ствол скважины и поднимается по нему до определенного уровня, например, 10м от уровня земной поверхности. Этот уровень называется зеркало воды в скважине. Исключение составляют артезианские скважины, где вода находиться в земле под давлением и при вскрытии такого водоносного слоя может быть самоизлив воды на поверхность земли.

Какие трубы применить в качестве обсадных.

В качестве обсадных труб применяют металлические трубы или пластиковые. Так как металлические трубы довольно дорогие, то для скважин чаще всего выбирают пластиковые обсадные трубы. В продаже имеются специальные пластиковые обсадные трубы ПНД (полиэтилен низкого давления) синего цвета для скважин. Эти трубы изготовлены из пищевого пластика и химически безопасны для человека. Применять для скважины обычные канализационные трубы ПВХ желтого или серого цвета категорически нельзя.

Труба с щелевым фильтром. Длина фильтра 3 метра.

При покупке пластиковой обсадной трубы старайтесь не приобретать трубы черного цвета. Как правило, такие трубы изготовлены из вторичного сырья. И никто не сможет гарантировать, что во вторичном сырье не будет потенциально опасных веществ.

Какой насос выбрать для скважины?

Лучше
всего для скважины подходит шнековый глубинный насос. Главное — это не использовать
вибрационный насос. От постоянных вибраций грунт вокруг скважины уплотняется, и
водяные каналы закрываются. В результате чего дебет скважины может снизится до
полного ее пересыхания. Также из-за постоянных вибраций вода в скважине будет мутная.

Если же зеркало воды находиться на глубине до 7-8метров, то можно установить центробежный насос на поверхности земли.

Каким маслом смазывать резьбовые соединения буровых штанг и обсадных пластиковых труб?

Смазка должна быть
безопасной, поэтому обычный солидол и машинное масло использовать
нельзя. Можно смазывать растительным маслом или мыльным раствором.

На практике я лично не пробовал данный способ, но привел статью моего друга, который занимается этим за деньги.

Думаю Вам это будет интересно, да и я лично летом попробую данный метод. Может пригодится в будующем. Принцип давольно простой. Я сделал анимированую картинку, показывающую как это должно происходить. Теперь смотрим: для начала вам надо купить 2 насоса, две бочки, шланги и трубы. Несколько 6-ти метровых брусков и конечно муфты для трубы. Лопатой роем яму примерно 1метр х на 1 метр и глубиной 60 см. Трубы должны быть длиной примерно 2 метра(можно и длиннее).С обоих концов труб надо нарезать резьбу. В дальнейшем, когда труба будет входить в землю, к ней с помощю втулки прикручивается вторая труба, и так далее пока вы не углубитесь на нужную глубину.

Первая труба имеет с одной стороны зубцы, которые можно сделать болгаркой, а вторая сторона трубы имеет резьбу. Вначале вы на нее накручиваете переходник с концевой частью под ваш шланг. Мне рекомендовали срезу сделать трубы длиной по 4-6 метров. Так меньше гимороя с выкручиваниями переходника, да и вес конструкции становится больше, что позволяет трубе более быстро врезаться в грунт. Итак попорядку. Вначеле из бруса делаем треногу и ставим над выкопаной ямой. Сверху к треноге приделываем ролик, через который пропускаем веревку. Треногу лучше закрепить, соединив снизу и в середине три ноги между собой тем же брусом. Немного дальше от триноги вколачеваем в землю деревянный или металлический штырь. Лучше даже сделать барабан как для поднятия воды из колодца. К нему крепим один конец веревки. Другой привязываем к трубе.

Трубу с подключенным штуцером вставляем в яму. Далее переходим к бочкам. Рядом с ямой ставится одна бочка на грунт, вторая на площадку, сделанную из подручных материаллов на высоту верхнего уровня первой бочки.Внизу верхней бочки высверливаем отверстие и вставляем туда трубу с краном. Набиваем верхнюю бочку сухой травой, которая служит неким фильтром, сверху наклонно кладем сетку.Сетка будет очищать крупные фракции грунта, попавшего с водой, далее этот грунт просто будет ссыпаться вниз. Трава фильтрует мелкие части грунта и из верхней бочки стекает в нижнюю.

В нижней бочке стоит насос, который забирает воду, под давлением подает её в вашу трубу.Вода выходит снизу трубы и вымывает грунт. Эта мутная взвесь попадает в Вашу яму. Второй грунтовой насос откачивает мутную воду в верхнюю бочку. При этом с водой в бочку попадает малая часть грунта. Оснавная его часть начинает рости из ямы на глазах. Через какое то время, вы его убираете лопатой.

Таким образом труба сама заглубляется, грунт как гейзером выбрасывает вверх. Вам надо только откидывать грунт и смотреть за уровнем вымываемого грунта.

СДЕДУЮЩИЙ МЕТОД МНОЙ ИСПЫТАН ЛИЧНО.

Я не использую для этого обсадной трубы, бура, бабки, желонки и прочего… Труба для такой скважины нужна на мой взгляд 5-10 см., и не более: она вполне обеспечивает бесперебойную подачу воды с помощью бытового высокопроизводительного насоса. Метод прост как дважды два. При этом вы не платите бурильщикам, а это на начало 2007 года стоит примерно 30-45 тысяч рубликов. Рытье колодца тоже стоит не мало. Без стоимости колец вы заплатите примерно тысячу американских тугриков. И если Вы не богатый человек и сэкономленная штука баксов — для Вас значительная сумма семейного бюджета, то эта тема точно Ваша.

Для начала Вам надо запастись трубами. Я рекомендую трубы диаметром примерно 5 см. Длина труб должна быть примерно по 1,5 — 2 метра. Возьмите на всякий случай кусков 8. На концах труб нарежьте резьбу и купите втулки, чтобы можно было втулками соединять трубы. Купите также стальной прут. Его длина должна быть по 2-2,5 метра. Прут также имеет резьбу на концах и соединительные втулки своего диаметра. Также надо будет изготовить стальной конус, диаметр которого больше диаметра трубы. К нему привариваем кусок трубы с прорезанными продольными щелями. Эти щели должны быть в последствии обмотаны сеткой. Они являются фильтром. Можно к конусу приварить полоски из твердой стали (например куски заточенного плоского напильника), но только чтоб при ударе, эти полосы создавали маленькое вращение в сторону закручивания труб. Далее делаем следующее:

Забивается труба (и тем самым образуется скважина) при помощи вашей составной штанги, состоящей из двух отрезков стального прута диам. 20-30 мм. и длиной по 2,5 м, с резьбой на концах. Эта штанга опускается внутрь трубы (фильтра) и упирается в приваренный к фильтру конус. Вдвоем с напарником, установив вертикально по отвесу фильтр, беремся руками за штангу, поднимаем ее вверх и резко опускаем — короче, бьем. Удар штанги при этом приходится на конус. Когда, фильтр заглубится, на его резьбовую часть наматывается пропитанная краской пакля, затем наворачивается муфта, а в нее следующий кусок трубы длиной 2 … 2,5 м. Если же штанга короткая, нарастите ее и опять бейте. Забив на глубину 3-6 метров, проверяем, есть ли вода в скважине. Берем ведро воды и льем в трубу (штангу при этом не вытаскиваем). Если вода стоит в трубе; не уходит, значит, мы не дошли до водоносного слоя. Бьем еще метр, опять проверяем, заливая воду. Водоносные слои идут пластами, поэтому, на мой взгляд, рациональней пробивать скважину на второй водоносный слой или хотя бы на низ первого слоя. А слой бывает толщиной и до 10-ти метров.

Не всегда бывает оправдано проверять водоносный слой, вливая воду в трубу. В некоторых случаях вода уходит в слой песка. Ведь я не могу проверить, до какого слоя я дошел. Если вода потихоньку уходит, значит, мы теоретически в начале водоносного слоя; пробиваем еще 0,5-1 м, заливаем воду. Вот теперь вода должна быстро уходить в трубу — дошли до водоносного слоя. Начинаем вытаскивать штангу, а она не идет, заклинила. Не огорчайтесь, возьмите молоток и бейте по штанге, но не сверху, а сбоку с верху. Этими ударами вы создаете вибрацию, и грунт, который попал сквозь фильтрующую сетку в трубу, «разжижается», штанга освобождается. Вытащив штангу, наворачиваем на скважину штуцер с насосом. Можно ручным или электрическим. После откачки двух-трех ведер мутной воды обычно идет чистая.

Желательно выкачать пару двести литровых бочек. Вы и убедитесь в количестве воды и в ее качестве. Затем наливаем в кастрюлю чистую воду и кипятим, а затем пробуем на вкус — какого она качества. Если плохая, то после кипячения она становится красноватой или мутной, а на дно выпадет осадок. Тогда придётся углубить скважину еще на один метр. Не путайте с осадком от известковой воды, если она идет через породу известняка.

Бывает и такое: через несколько лет вода в скважине пропадает (не «берет» электронасос, а ручной качает очень туго). Это признак засорения фильтра. Многие промывают скважины различными растворами. Я же утверждаю, что это дает на практике малый эффект, такой промывкой только отравляется водоносный слой. Проще и надежней вытянуть фильтр из земли, но не всегда это удается. Это бывает достаточно редко при грамотном подходе к делу, и в этом случае приходится пользоваться автокраном, домкратом. В этом случае нужно опустить в скважину штангу и ударить но конусу десяток раз, после этого применить перечисленные механизмы. Через 10-20 см подъем снова стопорится; нужно опять ударять, и через 2 часа вы вытащите фильтр. Как правило, он оказывается покрытым черным маслянистым налетом. Наберите воды, поливайте сверху фильтр и металлической щеткой трите по сетке. Для лучшей очистки полейте «силитом», который от ржавчины всё осилит. Постепенно налет смывается.

Проверьте и трубы: иногда ржавчина пробивает в них маленькие свищи. Из-за этого нарушается целостность и скважина может не работать (из-за подсоса воздуха или попадания в свищи грунта). Лучше, конечно, трубы заменить новыми. И снова можно забивать их в этом же месте, где и раньше была скважина.

Метод этот проверен на практике. По данному методу продолблено сотни скважин. Все работают по сей день. Некоторые забивались на глубину более 20 метров, в артезианские слои воды.

Пробурить скважину для воды на своем участке, не смотря на кажущуюся грандиозность этого процесса, можно собственными силами, т.е. вручную. Для этого потребуется металлический шнек, так называемый змеевик, на роль которого вполне сгодится рыбацкий ледоруб. Такой способ бурения скважины на воду самый дешевый из числа возможных.

Необходимые инструменты и материалы для бурения скважины на воду:

Основной инструмент, который будет использоваться — это шнек с удлиняющими коленьями, за неимением специального, можно смело воспользоваться рыбацким буром. Для лучшей эффективности процесса на заводные кромки бура рекомендуется наварить усиленные резцы. С этой целью можно использовать пару напильников, заточить которые можно обычной болгаркой. Ну и конечно трубы для коленьев, диаметр которых 25 мм.

Понадобятся также лопата, тележка для вывоза выбранного грунта, насос и шланг для «раскачки» скважины, бочка или высокий стол, на который нужно будет вставать и отсев гравия.

Подготовка трубы для спуска в скважину

Прежде чем опускать трубы в скважину, они должны быть должным образом подготовлены. Это важный момент, т.к. пробуренный участок очень быстро затягивается и трубы надо опускать сразу же после извлечения бура. Трубы можно приобрести в специализированных стройхоз магазинах, лучше всего подойдут толстостенные полиэтиленовые.

Подготовка трубы заключается в сверлении перфорирующих отверстий, примерно на расстоянии 0,5-1,0 метра от нижнего торца и на протяжении 1,5-2 метров. Отверстия достаточно сделать 6- миллиметровым сверлом, если делать шире, то уже понадобиться фильтрующая сетка.

Затем подготавливаются направляющие бруски, которые крепятся к поверхности трубы. Бруски необходимы для центрирования трубы в скважине и обеспечения одинакового зазора с целью равномерного распределения фильтрующей отсева гравия.

Технология бурения скважины вручную при помощи шнека

Место, где будет оборудована скважина, следует предварительно выровнять. Для начала выкапывается направляющее углубление для бура на глубину в 2 штыка лопаты. Собрав инструмент, можно приступать непосредственно к самому процессу бурения.

На начальном этапе вращать бур вполне по силам одному человеку, но по мере углубления необходима будет дополнительная помощь. Чем глубже будет проходить бур, тем вращать его будет тяжелее, поэтому можно воспользоваться водой для размягчения грунта. Делая два-три полных оборота, бур вытаскивают и освобождают от грунта, сбрасывая его в тележку. Шлам высыпают в стороне от места проведения работ, чтобы он не создавал дополнительных помех.

Таким образом, пробуривают до момента пока рукоятка инструмента не опуститься к земле. После этого наращивают бур дополнительным коленом.

После того как произвели удлинение рукояти, естественно размер инструмента уже не позволяет работать с ним стоя на земле. Как раз для этого случая и нужна металлическая бочка или другой постамент, стоя на котором можно будет вращать бур за рукоятку. Или же для рукоятки используют газовые трубные ключи.

Наращивая коленья, бурение продолжают до вхождения в водоносный слой. Этот момент будет очень хорошо заметен по состоянию вынимаемого грунта. На этой фазе возможно затягивания инструмента, поэтому следует выбирать шлам небольшими порциями, иначе вытащить бур вручную не удастся. Если все же бур «засосало», так что руками его уже не вытащить, придется прибегнуть к архимедову рычагу, используя для этого два бревна и бочку или же прикупить рычажную цепную лебедку.

Для предотвращения попадания в скважину верховых вод, ее глубина должна быть больше первого глиняного слоя. Перед опусканием трубы необходимо несколько раз, словно поршнем, поднять и опустить бурильный инструмент. Это устранит возможные препятствия на пути у трубы и значительно облегчит ее спуск. После того как труба полностью опущена, следует засыпать зазор отсевом гравия-это обыкновенна отсеянная от песка песчано-гравийная смесь. Без песка, так как песок может проникнуть вовнутрь скважины.

Как раскачать скважину

Для того чтобы побыстрее раскачать скважину лучше воспользоваться мощным центробежным насосом. Такой насос способен справиться с очень плотной средой. Хотя можно обойтись и обычным бытовым насосом. Для того чтобы вибрационный насос работал эффективнее, следует периодически его поднимать и собранными коленьями взболтать воду, чтобы поднять от дна тяжелые частицы, после чего снова продолжать откачку воды насосом с нижним забором воды, иначе с верхним забором воды насос будет способствовать заиливанию скважины.

При раскачивании скважины фильтрующий отсев гравия будет давать усадку, поэтому ее следует периодически подсыпать.

Процесс раскачивания скважины достаточно затратный по времени, поэтому следует побеспокоиться о дренажных каналах или постараться дотянуться шлангом до дренажной канавы.

После того как скважина полностью раскачена, ее следует оборудовать насосом для повседневной эксплуатации.

Преимущества и недостатки ручного бурения скважины на воду

Преимуществом ручного бурения скважин, помимо уже названной выше дешевизны, служит и то обстоятельство, что нет необходимости заезда на участок громоздкой спецтехники, следовательно, ваши зеленые насаждения или ландшафтный дизайн не пострадают.

Имея относительно небольшую глубину, такие скважины гораздо быстрее прокачиваются и менее подвержены затягиванию.

В случае отсутствия электричества, воду можно будет достать с помощью ручного всасывающего насоса.

Основной недостаток ручного бурения — ограниченная глубина. К недостаткам можно отнести критичность к плотности грунта и дефицит специалистов, готовых взяться за ремонт в случае необходимости, хотя она имеет меньшую вероятность возникновения, чем у глубоких машинных скважин.

Видео как пробурить скважину вручную своими руками:

Такой вид водоснабжения, какой характерен для большого города, достаточно проблематичен в плане обустройства на дачных участках и в сельской местности. Участки часто удалены друг от друга, и делать единый водопровод хлопотно и дорого. Лучше всего иметь свою скважину. Это свой источник воды, который вас не подведет, и воды хватит на все хозяйственные нужды. Конечно, бурение скважины можно доверить профессионалам в этой области, тем не менее, желая сэкономить, многие задумываются о том, как сделать скважину своими руками.

Особенности

Подбор вида скважины зависит от глубины водосодержащего пласта – 3-12 м – абиссинский колодец, до 50 м – песчаная и до 200 м – артезианская скважина.

Первые два варианта можно сделать самостоятельно, а вот последний только при помощи буровой установки.

1. Абиссинский колодец – место нужно выбирать удаленное от септиков и мусора, так как скважина неглубокая, и вредные вещества могут попасть в воду. Если в грунте нет твердых пород, то можно пробурить скважину недалеко от дома или в подвале самого строения.
2. Песчаная скважина – предназначена для более глубокой выкачки воды из песчаного водосодержащего слоя на глубине до 50 м. Но воду нужно проверять на содержание органических и химических соединений. Для того чтобы получить чистую воду, на глубине ставится фильтр, который нужно время от времени чистить.
3. Артезианская скважина – это вода из известкового пласта. При такой скважине воды будет достаточно для нескольких участков. Можно сделать вскладчину, то есть сэкономить деньги и получать собственную воду.

Перед тем как сделать скважину, необходимо учесть будущий объем потребления воды и тип местности.

Обратите внимание!

Артезианская скважина ставится при расходе более 10 кубов, в противном случае можно обойтись песчаной или абиссинской скважиной.

Устройство

Для бурения скважины необходимо оборудование. Лопаты и кирки будет недостаточно. Потребуется специализированное оборудование для глубинного бурения грунта.

Для того чтобы пробурить артезианскую скважину, необходима специальная буровая установка, а для более мелких используют лебедку с треногой. При помощи лебедки будет подниматься и опускаться буровой инструмент, который представляет собой колонковые трубы, бурильный штанг, колонки для бурения и бур.

Бурильные работы

В первую очередь выкапывается яма (шурф, размер которого 150х150 см). Для того чтобы стенки не осыпались, их облицовывают досками или другими подручными материалами. Или при помощи обычного бура делают ствол, глубина которого 1 м, а диаметр 15-20 см. Это необходимо для устойчивого положения трубы.

Ставят треногу над углублением. Она может быть из дерева или металла, но обязательно должна быть прочной.

Лебедка крепится на месте, где соединяются бревна. Бурильная колонка представляет собой штанги 1,5; 3 или 4 м, которые соединяются резьбой в одну трубу и хомутами закрепляются. Для того чтобы определить диаметр скважины и колонковой трубы, необходимо подобрать насос. Он должен быть такого размера, чтобы он мог свободно входить в трубу, поэтому его диаметр должен быть на 5 мм меньше внутреннего диаметра трубы.

Для бурения скважины используется метод спуска-подъема бурильного оборудования. При повороте штанги бьют по ней долотом. Эту работу удобно делать вдвоем – один крутит газовый ключ, другой бьет по штанге, и порода пробивается.

Лебедка упростит этот процесс – спуск и подъем оборудования делается легко. На штанге нужно делать отметки при бурении, чтобы очищать бур через 50-60 см. Для облегчения бурения иногда заливают воду.

Если в породе появилась влага, то уже достигнут водоносный пласт, но еще нужно перебурить водоносный горизонт.

Обратите внимание!

При достижении нужного пласта, бурить станет легко, но нужно продолжить работу, пока бур снова не упрется в твердую породу.

Обустройство

После окончания бурения фильтровую колонку опускают в скважину, которая включает в себя отстойник, трубы и фильтры. Можно использовать противопесочный фильтр для погружного насоса.

Пространство, которое осталось за трубами, засыпают щебнем или песком. Уровень должен быть выше фильтра. В тоже время в трубу, у которой верхний конец загерметизирован, обычным насосом закачивают воду. Так промывается затрубье и фильтр, затем желонируют скважину. При помощи желонки (насадки) вода откачивается. Это делают до получения прозрачной воды без твердых частиц и песка лучше шнековым насосом.

Затем опускают насос в скважину на страховочном тросе. К насосу подключается водопроводная труба или шланг.

На мощность насоса влияют следующие параметры:

• глубина скважины и дебет;
• расстояние ее от дома;
• диаметр обсадной трубы.

При глубине скважины более 9 метров используются погружные насосы. После погружения насоса в скважинное устье выводится труба, она приваривается к оголовку кессона, который там находится. На трубе устанавливается вентиль, и при его открытии вода подается наверх. Этот же вентиль регулирует подачу воды. Если скорость подачи воды большая, а дебет, наоборот, то вода быстро уйдет, насос будет работать вхолостую и испортится. В кессоне должны быть подключены трубы, которые служат для подачи воды в помещение. Укладываются трубы в траншеи, они утепляются и гидроизолируются, по бокам кессон засыпается грунтом и делается отмостка.

Эксплуатация и уход

Скважина требует постоянного ухода и прочистки.

Обратите внимание!

Если напор воды стал падать, вода стала выходить с воздухом или примесями, то нужно делать прочистку. Если этого не сделать, то скважина заилится и придется делать новую.

Продувка скважины осуществляется при помощи водяного или воздушного компрессора. Это спасет от песка и ила. Если такие методы не помогут, то можно применить более эффективные – короткое замыкание или кислота. Но это связано с риском для здоровья и жизни людей. Без опыта можно просто уничтожить скважину. Чтобы избежать неприятностей, лучше воспользоваться услугами специалистов.

Видео

Если вас интересует, как обустроить скважину, смотрите следующее видео:

Пробурить самому скважину конечно можно. Только для начала надо иметь понятие, как это делается и какую воды вы хотите получить в конечном итоге.

Некоторые думают, можно ли в колодце ее сделать. Теоретически конечно можно, но не нужно. Это будет просто нести дополнительные затраты. Лучше установите ее возле колодца.

Давайте поэтапно рассмотрим процесс выполнения этой работы. Вам будет предложена инструкция, так же вы сможете все увидеть по фото и видео и понять, как это делается. Ведь здесь довольно высокая цена вопроса, это качественная вода в доме.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от и это тоже следует учесть.

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию.

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

• Когда вода прозрачна на тридцать сантиметров в глубину;
• Когда примеси нитратов не превышают 10 мг/л;
• Когда в одном литре воды содержится не более 10 кишечных палочек;
• Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

• Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
• Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
• Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
• Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной. Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Бурение производится с помощью следующих буровых головок:

• Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
• При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
• Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
• Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

• Шнековым.

• Роторным.

• Ударно-канатным.


Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается . Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Совет: При пробивке длина отверстия в грунте должна быть четко выдержана таким образом, чтобы оно дошло до необходимого водоносного горизонта и защищало водонос от сточных вод и попадания верховодки.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

• Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
• На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
• На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Совет: С увеличением длины поперечной ручки, которая приварена к направляющей штанге, облегчается ее проворачивание.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

• Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
• Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Совет: Артезианская скважина выполняется с помощью буровых машин, которыми располагают специализированные компании.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. ). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

• Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
• С помощью желонки разрушенная порода вынимается из скважинного ствола.

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

• Большая трудоемкость.
• Высокая стоимость бурения.
• Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
• Увеличивается и объем работ, который должны выполнять специалисты.

Раскачка скважины

Раскачкой называется процесс очищения скважины от грязи. Для него необходимо применение мощного центробежного насоса. Также возможно применение , но данный вид насоса продлит время процесса.

Итак:

• Для скорейшего очищения скважины вибрационным насосом его необходимо несколько раз поднять для того чтобы вода разболталась и твердый осадок не имел возможности опуститься на дно.
• Раскачка скважины будет влиять на усадку отсева гравия, находящегося между скважиной и трубой, по этой причине гравий следует периодически подсыпать. Обычно раскачка занимает немало времени и так как при этом процессе выделяется большое количество воды, следует заранее организовать ее отвод в канаву.

После того, как процесс откачки завершен, скважину можно оборудовать насосом, который подходит для ее каждодневной эксплуатации. Теперь вы знаете, можно ли самостоятельно сделать эту работу. Видео в этой статье поможет не упустить деталей выполнения этой работы.

Делаем оформление скважины

Облагородить свою конструкцию конечно надо. Это вы можете сделать согласно вашей задумки.

Есть несколько вариантов выполнения этой работы:

• Соорудить маленький домик из дерева или другую постройку над скважиной, залакировать его или раскрасить;
• Вокруг скважины можно выложить необычный рисунок из кирпича, камней, гальки, бетона, создать орнамент или что-то построить;
• Закрыть скважину можно с помощью высаженных растений, к примеру, посадить иву и соорудить вблизи цветник.

Какие особенности эксплуатации скважин

Существует несколько правил пользования скважинами, выполняя которые уменьшается цена ее эксплуатации:

• Независимо от типа конструкции, очистка должна проводиться регулярно.
• Признаками загрязнения системы являются: наличие воздушных пробок при открывании воды; наличие в воде других примесей.
• Если вовремя не проводить очистку, такие загрязнения могут стать причинами поломок, не подлежащих ремонту, а значит, нужна будет полная замена.
• Для восстановления функциональности системы, достаточно выполнить продувку.
• Радикальным методом очистки является использование кислоты или электричества. Но это должны проводить только высококвалифицированные специалисты.

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным
. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков
, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт
вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение
. Впрочем, до этого можно попробовать один из народных методов
, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками , все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

1. Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
2. Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
3. Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

Иметь на приусадебном участке личный источник чистой воды очень важно, так как центральное водоснабжение доступно не всегда. Хорошим решением является бурение скважин на воду. Не обязательно должны быть задействованы специалисты и промышленная буровая установка — бурение скважин на воду доступно каждому. Попытаемся разобраться, как может быть пробурена скважина для воды своими руками.

Самыми распространенными являются два типа: фильтровая и артезианская. Первая бурится на глубину до 30 м и достигает верхнего водоносного слоя. Диаметр трубы выбирается около 130 мм. Вода из нее обычно используется для полива клумб и садовых насаждений. Из-за высокой вероятности заиливания срок службы такой скважины сравнительно мал.

Артезианская бурится на глубину от 20 до 200 м: целью такого бурения является достижение известкового водяного слоя. Диаметр трубы выбирается немного большим – до 160 мм. Расходы существенно возрастают, но и срок службы скважины при этом увеличивается до 50 лет.

О существующих способах бурения

Пробурить скважину можно различными способами.

1. Шнековый способ используется для бурения неглубоких (до 30 м) скважин в мягких, рыхлых почвах.
2. Роторный – метод основан на вращении бура.
3. Ударно-канатный — такое бурение предполагает пробивание грунта долотом, поднимаемым и опускаемым на канате.
4. Колонковый – используется бур в виде кольца, которое вращаясь, разрушает грунт.

Шнековый способ наиболее простой для ручного бурения.

Необходимое оборудование и инструмент

Скважина на воду может быть получена при помощи различного оснащения, выбор которого зависит от типа грунта и способа бурения. Инструмент должен быть изготовлен из твердых сортов углеродистой стали.
Обустройство скважины на воду может быть выполнено с использованием буровых головок следующих типов:

1. Спиралевидный бур – применяется для глинистых грунтов. Длина бура – 260-290 мм, диаметр – 45-85 мм.
2. Долотообразный бур: его наконечник может быть плоским, иметь вид креста или пики. Используется при бурении в твердых породах ударным способом.
3. Бур в виде ложки – представляет собой эксцентрический металлический цилиндр со спиралевидной или продольной прорезью. Хорошо зарекомендовал себя при бурении в песчано-глинистых грунтах и суглинках. Длина бура – примерно 700 мм, диаметр нижней части – от 70 до 200 мм. Позволяет увеличить за один прием глубину скважины до 400 мм.
4. Желонка — предназначена для работы в рыхлых грунтах ударным способом. Обычная желонка изготавливается из металлической трубы длиной до трех метров. Наружный диаметр от 95 до 220 мм, внутренний – в пределах 25-95 мм. Бывают также желонки поршневого типа.

Бур (шнек) может быть изготовлен из обычного рыбацкого ледоруба. К нему нужно приварить дополнительные резцы, изготовленные из заточенных частей напильников.

Необходимо также иметь:

• трубы металлические для удлинения коленьев треноги;
• инструмент для земельных работ: лопаты, садовые тележки;
• насос с водяным шлангом;
• козлы;
• направляющие из бруса для центровки в скважине трубы;
• газовый ключ № 3;
• сетку для просеивания гравия и гравий мелкой фракции.

Ручное бурение: подготовительный этап

Чтобы узнать, какой глубины должна быть скважина на воду на участке, не стоит обращаться в геодезическое предприятие: проще расспросить владельцев скважин возле соседних домов. Водоносный слой проходит на одном уровне, и отклонение может составить не более двух-трех метров. Если до воды не глубоко – задачу можно решить без буровой вышки: для этого нужны укороченные штанги длиной по 1,5 м. Для глубокого бурения вышка необходима.
Поэтапно подготовка к бурению с помощью вышки может быть представлена следующим образом:

1. Необходимо вырыть шурф, глубина которого – 2м и более, размеры – 1,5×1,5 м. Это нужно для того, чтобы верхний рыхлый слой не осыпался и не мешал бурить.
2. Грунт следует укрепить деревянными щитами, сбитыми из досок.
3. Если верхний слой грунта состоит из плотных пород – шурф не нужен. Достаточно расчистить и разровнять участок выполнения работ, после чего сделать углубление около 500 мм для установки бура.
4. При отсутствии промышленно изготовленного оборудования вышку можно соорудить самостоятельно: для этого годятся бревна, металлические швеллеры, трубы или уголки.
5. В месте бурения устанавливается буровая вышка, по центру скважины к вышке подвешивается колонка, представляющая собой набор удлиняемых (с помощью муфт-переходников) в процессе работы штанг. На ее конце устанавливается буровая головка.
6. Подготавливаем обсадные трубы: в их стенках сверлим перфорационные отверстия диаметром 5 мм выше на 500 мм от нижнего края, равномерно распределяя их по трубе на протяжении 2м.

Технология бурения скважин на воду

Бурение представляет собой циклический процесс, при котором шнек необходимо периодически очищать от грунта, для чего его необходимо полностью извлекать из скважины. Постепенно продвигаясь, достигают водоносного слоя, в результате образуется скважина на воду.

Технология поэтапно может быть расписана следующим образом.

1. После установки бура его начинают вращать. Постепенно углубляясь, он создает большее сопротивление и чтобы его преодолеть, необходимо задействовать достаточное количество помощников. Смягчать движение бура можно при помощи воды: ее необходимо подливать небольшими порциями.
2. Совершив несколько оборотов, бур извлекают и очищают. Грунт, по мере его накопления, вывозят.
3. Постепенно углубляясь, необходимо наращивать бур с помощью дополнительных колен. Рукоятку следует переставлять выше после того, как она опустится до земли. Для того, чтобы начинать работу с высоко укрепленной рукояткой, необходимо пользоваться козлами. Вместо рукояти в некоторых случаях используют газовый ключ № 3.
4. Работу продолжают и после того, как будет достигнут первый водоносный слой. Это можно заметить по влажному грунту, извлекаемому из скважины. Чтобы предотвратить затягивание шнека, на этом этапе влажный шлам следует извлекать небольшими порциями.
5. Скважина должна быть глубже верхнего слоя глины, в противном случае не избежать проникновения в скважину поверхностных грунтовых вод.
6. Перед тем, как начать вращение шнека, буровые штанги необходимо несколько раз переместить вверх-вниз, прочищая, таким образом, скважину.
7. В готовую скважину опускается полиэтиленовая жесткая толстостенная труба, а зазор между ней и стенкой грунта следует заполнить мелким гравием. Можно использовать металлическую сварную трубу, но она не устойчива к коррозии.

Другой способ предполагает использование треноги: с помощью лебедки в обсадную трубу опускается стакан до дна скважины. Совершая возвратно-поступательные движения, он набирает грунт, который затем извлекается наружу. Постепенно скважина углубляется до необходимого уровня.

Чтобы скважина под воду была чистой, необходимо задействовать мощный центробежный или вибрационный насос для «раскачки». Во время этого процесса мелкий гравий будет уплотняться и оседать, поэтому необходимо его постепенно подсыпать.
Раскачка длится долго, при этом расходуется много воды, для отведения которой следует вырыть канаву в сторону склона или естественного водоема.
После того, как уровень воды в скважине будет достаточным для нормальной ее эксплуатации, в трубу опускают постоянный, менее мощный насос. Перед каждым включением насос рекомендуется поднять и опустить несколько раз: при этом твердый осадок будет захвачен и выведен из скважины. Это замедлит процесс заиливания. Буровые скважины на воду, как показывает практика, могут служить более 15 лет. Для увеличения этого срока проводят периодическую очистку скважины.

Чтобы определить, можно ли использовать полученную воду в качестве питьевой, необходимо провести анализ в санитарно-эпидемиологической лаборатории.

Обустройство надземной части скважины возможно в виде колодца, в котором устанавливается необходимое оборудование, или в виде надземной колонки.

В конце — видео, на котором показан один из вариантов окончания работ и проведения воды в дом.

(19
оценок, среднее: 4,37
из 5)

Основой всего живого мира является вода, поэтому древние люди селились всегда вблизи водоёмов – рек и озёр. Современный мир заселён более плотно и не всегда удаётся подобрать подходящий участок для дома или дачи на берегу водоёма. Хорошо, если к участку будет подведено центральное водоснабжение, но это случается не всегда. Вот в таких случаях и возникает необходимость бурения скважины на воду. Ведь если для собственного пользования воду можно привезти и в канистрах, то для полива посадок её всё равно не хватит.

Современные технологии позволяют в короткие сроки бурить с применением самоходных буровых установок, но стоит это удовольствие недёшево, поэтому и не иссякает у садоводов-любителей интерес к обустройству скважины своими руками
без оборудования. Тем более что если есть элементарные навыки пользования инструментом, а это умение наверняка имеется у каждого садовода, пробурить скважину своими руками не составит большого труда, конечно, когда сам водоносный горизонт залегает недалеко от земной поверхности. Бурить самостоятельно – это не только работа, но и удовлетворение своих амбиций.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца»
– название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора
уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

К неблагоприятным моментам
эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют.

Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники
и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

Сформировав определённое мнение по поводу общих представлений о видах скважин на воду, можно поближе познакомиться и с технологией их строительства.Доступными для самостоятельного обустройства водозаборных конструкций являются скважины:

1. «Абиссинский колодец» глубиной до 12 метров.
2. Песчаная – до 50 метров.

«Абиссинский колодец»

Подобрав место для заложения выработки, надо сделать полуметровое углубление в грунте размером в плане 1х1 метр. Для бурения скважины вручную используют садовый бур в виде шнека диаметром 56–82 мм
. По мере проникновения инструмента в грунт, буровой став, изготовленный из отрезков трубы, наращивают до тех пор, когда снаряд достигнет водоносного горизонта. Эта технология бурения скважин на воду заимствована у профессиональных буровиков, последовательность выполнения операций у них примерно та же.

Признаком достижения водоносного горизонта является влажный песок, извлекаемый буром из выработки. Обычная глубина залегания 4–8 метров, и это нормально для насоса, установленного на поверхности, а делать водозабор с глубины более 10 метров – влечёт за собой установку погружного насоса, что усложняет конструкцию водозаборной скважины.

По достижению необходимой глубины бур из выработки извлекают обратным путём, и погружают в неё так называемую иглу
. Это отрезок трубы с наконечником в виде конуса, облегчающего вхождение конструкции в выработку. На нём оборудуется фильтр длиной 80 см в виде щелей (2,5 см) с интервалом 2 см, щелевой отрезок обматывают проволокой и нержавеющей сеткой. Вся конструкция из конуса и фильтра должна быть из однородного металла и скрепляться оловянным припоем. Однородность металла снизит коррозионные процессы на рабочем органе.

Иглу, как и отрезки трубы с резьбовыми соединениями для бурения, можно купить в торговой сети. Перед тем как пробить скважину своими руками иглой, последнюю вставляют в устьевую часть скважины из расчёта, чтобы над поверхностью был хвостовик длиной не менее 20 сантиметров. К нему прикручивается следующая штанга (отрезок трубы) и конструкция вбивается в скважину. Так, постепенно наращивая трубный став, конструкция полностью погружается до водоносного горизонта, а пространство между внешним диаметром трубы и стенками выработки заполняется грунтом и утрамбовывается.

Теперь осталось только прокачать водозабор ручным или электрическим насосом
до тех пор, пока не пойдёт чистая вода. Далее устье выработки бетонируется и к нему подводится водопровод. Особого ухода такой водозабор не требует. При снижении эффективности его работы можно прочистить фильтр, подав воду под напором в скважину.

Песчаная скважина

Гидробурение скважин на воду своими руками в части песчаных мало чем отличается от бурения абиссинских. Для начала следует подготовить рабочую площадку, очистить её от посторонних вещей. Затем оформляется приустьевая часть в виде метрового углубления
, чтобы предотвратить попадание грунта в ствол выработки. Над устьем ставится тренога с лебёдкой для подъёма трубного става из скважины.

Рабочим органом для бурения является шнековый бур, который проворачивают два человека с помощью съёмных рукояток. Можно сделать бур для скважины своими руками из ледобура, а можно и просто купить. Важно не допустить ухода скважины от вертикали, поэтому к этапу забуривания следует отнестись со всей ответственностью.

В процессе бурения выработку следует периодически очищать от бурового шлака, поднимая буровой снаряд. При затруднительном вращении бурового става на значительной глубине, для облегчения работы можно подливать воду в выработку. Чтобы стенки скважины не разрушались в процессе бурения, их обсаживают трубами большего диаметра, чем у рабочего инструмента. Обсадка производится также по мере наращивания бурового става. Применяются для обсадки полимерные трубы с муфтовыми или резьбовыми соединениями. На призабойном участке обсадной трубы делают отверстия и щели для проникновения воды, они располагаются в 50 см от конца трубы.

Бурение прекращается
, когда буровой снаряд углубится в водоносный горизонт на 0,5 м. Затем пространство около обсадки заполняют гравием или мелким щебнем, ствол скважины очищается от грязевой массы, после чего в ствол помещается погружной электронасос на расстоянии 1 метр от забоя. Далее – бетонирование устья и подключение водопровода.

Теперь, ознакомившись с тем, как самому пробурить скважину для воды, можно оценить свои силы и принять решение. При этом надо опросить соседей, насколько глубоко на их участках расположен водоносный слой. Приняв решение о самостоятельном бурении водозабора, следует придерживаться общих требований безопасности, дабы не получить травму. А по окончании бурения провести анализ добытой воды в специализированной лаборатории.

Загородный дом или дача не может обходиться без воды. Без влаги не будут пышно цвести и хорошо плодоносить растения, услаждая взор хозяина. Отсутствие централизованного водопровода или подача воды по расписанию – это неудобство, которое можно исправить бурением скважины на своем участке. Дешевле всего – сделать её своими руками и это не так сложно, как кажется на первый взгляд. Убедиться в простоте можно, посмотрев видео.

Виды скважин

Прежде чем приступать к созданию скважины своими руками, необходимо разобраться в том, какие существуют типы таких гидравлических сооружений. В зависимости от глубины залегания грунтовых вод различают 3 основных типа скважин.

«Абиссинский колодец»

«Абиссинский колодец» – скважина, глубина которой обычно не более 10 – 12 метров. Своим названием технология обязана абиссинскому району в Эфиопии
, где в XIX веке английские военные научились добывать воду данным способом в условиях полупустыни. Средний суточный расход – не более 25 кубометров.

К преимуществам такого колодца относятся:

• простота конструкции и монтажа;
• низкая стоимость работ и материалов;
• отсутствие специальных разрешительных документов на бурение;
• невысокая жесткость выкачиваемой воды;
• возможность размещения скважины внутри дома.

Недостатки такого типа скважин:

• высокая вероятность попадания в воду различных загрязнителей из рядом расположенных свалок или туалета из-за малой глубины скважины;
• такое бурение подходит не для всех видов грунта.

Песчаная скважина

Песчаная скважина используется на участках с глубиной залегания грунтовых вод от 10 до 50 метров в зависимости от расположения слоя водоносного песчаника
, из которого вода будет поступать в систему. В среднем за сутки из такой скважины можно выкачать около 20 кубометров воды.

Преимущества скважины на песок следующие:

• простота реализации проекта;
• небольшие затраты на бурение и составляющие части;
• отсутствие разрешений государственных органов;
• возможность выполнить все работы своими руками без применения дорогой спецтехники.

Недостатки скважины:

• необходимость в постоянной откачке воды;
• иногда требуется установка дополнительных фильтров при завышенной концентрации некоторых химических элементов;
• небольшой среднесуточный расход.

Артезианская скважина

Артезианская скважина дает воду с глубинных пород, залегающих гораздо глубже 50 метров. Из-за большой глубины и высокого давления лучше всего выполнять все работы по бурению и вводу в эксплуатацию скважины с помощью специально обученного персонала и предназначенной для этого техники, несмотря на рекомендации видео из сети.

Такая скважина обладает рядом преимуществ:

• обеспечение водой сразу нескольких домохозяйств
  за счет высокой среднесуточной производительности;
• возможность отказа от глубинных насосов благодаря высокому давлению в системе;
• высокое качество воды.

Недостатки:

• дороговизна установки;
• высокая жесткость добытой воды;
• необходимость получать в государственных учреждениях разрешительные документы на бурение и эксплуатацию
  скважины.

После ознакомления с видами скважин, их преимуществами и недостатками, можно для себя выбрать оптимальный вариант и приступать к работе.

Как пробурить «абиссинский колодец» своими руками?

После того как будет выбрано место под скважину, выкапывается яма 1х1х0,5 м. Затем приступают к бурению с помощью обычного садового бура, диаметр которого 50 или 80 мм. По мере заглубления шнека в почву, производят наращивание бура отрезками труб.

Работа продолжается до тех пор, пока не начнется водоносный слой, определить который можно по мокрому песку, выходящему из ствола. Обычно такой слой начинается на глубине 5 – 7 метров, но бывает и глубже. Ниже 10 – 12 метров бурение проводить не рекомендуют, так как подъем воды с такой глубины будет проблематичен – насос, расположенный на поверхности, с подъемом влаги не справится, а качать своими руками – занятие очень утомительное и нерациональное.

На следующем этапе бур разбирают и приступают непосредственно к забивке иглы, которую можно сделать своими руками. Она представляет собой отрезок трубы с фильтром и стальным конусным наконечником
, с помощью которого конструкция входит в землю. Фильтр делают следующим образом: протачивают щели по 2,5 см в стенках трубы и шагом в 2 см (на участке в 80 см), эту зону обматывают проволокой и сверху покрывают нержавеющей сеткой размером 16х100 см. Сетка и наконечник закрепляются на трубе оловянным припоем. Следует обратить внимание на то, чтобы все компоненты иглы и ствола скважины были изготовлены из одного материала – это исключит коррозию.

Иглу вместе с трубами (длиной по 1 – 1,5 м) и скрепляющими резьбовыми муфтами можно приобрести в специализированных магазинах.

Вначале забивки, в проделанную буром скважину вставляется игла и заглубляется в почву до тех пор, пока не останется около 20 см трубы над поверхностью земли. Затем к ней прикручивается следующий отрезок и процесс повторяется
до полного вбивания всей конструкции. Во время работ свободное пространство вокруг трубы засыпается почвой и трамбуется.

Что касается инструмента для битья, то здесь можно выбрать один из подходов.

1. С помощью специальной бабки, которая выполнена в форме тяжелого цилиндра (до 30 кг). Она имеет сквозной канал и благодаря ему может свободно передвигаться по трубе вверх-вниз, нанося при этом удары по подбабку, закрепленному на стенке трубы. Канал может быть заглушен с одной стороны, тогда удары будут наноситься по верхней части трубы, на которую прикручивается муфта, но так можно повредить резьбовое соединение.
2. С помощью прочного металлического стержня, который располагается внутри трубы и передает ударный импульс непосредственно на конусный наконечник иглы. Вместе с наращиванием трубы необходимо также удлинять этот прут, по окончании работ его из трубы извлекают.

После того как вся конструкция будет забита в грунт, скважину необходимо прокачать
до появления чистой прозрачной воды. Делать это лучше всего с помощью ручного насоса (обычная ручная колонка) или электрической самовсасывающей помпы. При использовании электрического насоса, скважину перед прокачкой необходимо залить водой сверху, иначе насос не закачает воду.

Если все работы выполнены правильно и добротно, то «абиссинка» может отработать несколько десятилетий, при этом не требуя особого ухода. Изредка, при необходимости, можно очищать фильтр, подавая воду под давлением в колодец.

Более подробно узнать о бурении такого типа можно из видео в сети.

Бурение песчаной скважины своими руками

При подготовке к бурению очищается площадка, на которой будут работать, от посторонних предметов. Здесь же выкапывается яма на 1 м глубины, она позволит предотвратить осыпание верхнего слоя земли внутрь шахты.

На подготовленной площадке устанавливается тренога или подобная рамная конструкция, которые также можно собрать своими руками. На вышку-треногу крепят лебедку, которая во время бурения будет извлекать бур из почвы.

Для заглубления в слои грунта применяют шнековый бур
, который приводят в действие при помощи рукояток обычно два человека. Очень важно перед началом работы выставить бур строго по вертикали с минимальным отклонением.

Во время выполнения бурильных работ бур необходимо периодически извлекать из ствола скважины
для очистки от породы, не допуская его затягивания в грунт, при котором извлечение шнека на поверхность станет очень тяжелой или невыполнимой задачей.

По мере погружения шнека вглубь шахты, штанга, передающая крутящий момент на рабочий орган, должна удлиняться соответственными отрезками с помощью резьбы или какого-то другого соединения.

При ведении работ на достаточной глубине, в ствол можно подавать воду для облегчения вращения инструмента.

Особенностью бурения подобных скважин является необходимость установки обсадочных труб
в процессе извлечения почвы из шахты, которые также как и бур, наращиваются по мере углубления скважины. Пока верхние слои грунта не осыпаются, обсадкой можно пренебречь, но как только структура станет неустойчивой, процесс монтажа труб нужно начинать немедленно.

Обсадка нужна для того, чтобы предотвратить:

• осыпание стенок шахты;
• попадание некачественной воды из верхних слоёв;
• засорение при дальнейшей эксплуатации скважины.

Для изготовления обсадочных труб обычно используют полимерный материал. Между собой трубы соединяются посредством резьбы или специальных муфт. На нижнем отрезке обсадочной трубы выполнены отверстия или щели для забора воды из водоносного слоя. Такие отверстия делают на расстоянии в 0,5 м от её конца.

При достижении водоносного горизонта шахта углубляется ещё на 300 – 400 мм, после чего бурение прекращается. Пространство около обсадной трубы заполняется мелким щебнем
, выкачивается из ствола вся грязная вода и скважина готовится к эксплуатации: опускается погружной электрический насос (минимальное расстояние от насоса до дна скважины – 1 м) и выполняются все работы, связанные с подключением к водопроводу.

Самое важное – до начала работ правильно определить глубину водоносного слоя и соответственно тип скважины. Сделать это просто – всю нужную информацию можно узнать у соседей по участку.

Из-за крайней сложности работ по бурению артезианской скважины, лучше всего доверить их профессионалам.

При работе с тяжелыми и опасными рабочими инструментами необходимо соблюдать технику безопасности, чтобы не было несчастных случаев.

Монтаж дорогого погружного насоса нужно доверить специалистам для предотвращения его поломки.

После ввода в эксплуатацию скважины (абиссинской или песчаной) рекомендуется провести экспертизу добываемой воды
, которая проводится в специальных лабораториях.

Все непонятные моменты по бурению различных скважин своими руками, не используя при этом дорогое специальное оборудование, можно прояснить, посмотрев видео из сети.

Центрального водопровода на вашем участке нет и не будет. Либо он только планируется. Строительство колодца весьма трудозатратно, необходимо переворотить массу грунта, купить, доставить и довольно глубоко вкопать тяжёлые бетонные кольца. Собственная скважина — прекрасное решение, однако услуги геологов весьма недёшевы. Специально для тех, кто не может себе позволить больших трат и умеет работать руками, расскажем, как пробурить скважину своими руками.

Оговоримся сразу, что бурение водяных скважин руками в буквальном смысле невозможно, человек не крот, а руки его — не лопаты. Понадобятся те или иные приспособления и механизмы. Экономия в том, что бурение можно произвести собственными силами, а аренда необходимого оборудования обойдётся намного дешевле, чем услуги буровой установки на платформе грузового автомобиля. Однако следует понимать, что в 99,9% случаев ответ на вопрос о том, как пробурить скважину своими руками до артезианской воды, будет звучать так: никак. Дело в том, что запасы качественных подземных вод за редким исключением располагаются на глубине, гораздо большей, чем это можно сделать без использования сложных и дорогостоящих механизмов. К тому же артезианские воды залегают в пластах довольно твёрдых горных пород, которые «по зубам» только мощным установкам. Какие типы подземных вод потенциально доступны для самостоятельного устройства водозабора?

Верховодка

Верховодка (почвенные воды) располагается близко к поверхности над фрагментарными водоупорными линзами, чаще глинами. Найти её можно отнюдь не везде, верховодка часто носит сезонный характер и в засушливый период года может вообще исчезнуть. Имеет, как правило, низкое качество, непригодна для питья. Зачастую использовать её можно только для хозяйственных целей, главным образом — полива сада и огорода. В случае с верховодкой, благодаря ее небольшой глубине залегания, вопрос, как пробурить скважину под воду своими руками, решается простыми и дешёвыми методами.

Грунтовые воды

Грунтовые воды залегают в песчаной прослойке над верхним обширным водоупорным пластом, глубина может варьироваться от 5 до 50 м. В лесистой местности грунтовые воды можно найти довольно близко к поверхности, в степной же они зачастую располагаются глубоко либо вообще отсутствуют. Качество грунтовых вод сильно разнится, они редко соответствуют стандартам питьевой воды, требуется установка системы фильтрации. Скважины, которые бурят на грунтовые воды, именуют песчаными, из-за умеренной стоимости они наиболее распространены среди владельцев частных усадеб, имеющих собственный водозабор.

Межпластовые воды

Межпластовые воды, как следует из названия, залегают между водоупорными слоями грунта. Расположенный сверху пласт (или несколько) служит эффективным фильтром, поэтому такие воды имеют, как правило, высокие качественные показатели. Если повезёт, при определённых условиях (невысокое залегание, грунты без каменистых включений) межпластовые воды могут быть доступны для самостоятельного бурения. Однако чаще они располагаются на расстоянии свыше 40 м от поверхности, бурить скважину вручную на такую глубину проблематично.

Как самому пробурить скважину для воды

Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.

Как бурить скважину под воду вручную

Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.

• Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.

Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет

Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.

Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ

• Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.

Как пробурить скважину под воду с помощью малогабаритной буровой установки

Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.

Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.

МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля

В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.

Как пробить скважину своими руками без бурения

Существует также метод ударно-канатного бурения, когда в скважину сбрасывают тяжёлое остроконечное долото, разбивающее породу. Оно закреплено на стальном тросе, который, в свою очередь, намотан на вал со стопором либо закреплён на блоке. Вся эта конструкция должна быть закреплена на довольно высокой вышке, габарит её больше, чем у МБУ. Возвратно-поступательные движения долота может обеспечивать двигатель либо трос наматывают-отпускают вручную. Из преимуществ ударно-канатного метода можно назвать возможность устройства скважин большого диаметра и возможность вести работы в довольно твёрдых породах. Однако небольшая глубина бурения и весьма невысокие темпы производства работ делают этот способ маловостребованным.

Как пробить скважину своими руками с помощью ударно-канатного метода? Понадобится тренога с блоком или валом, трос, долото и подъёмный механизм. Высота установки тем больше, чем глубже планируется «долбить» водозабор

1. Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».

1. При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Видео: как бурят скважину для воды

Довольно мощная полуавтоматическая малогабаритная установка «Крот», показано шаг за шагом, как бурят скважину для воды.

Наглядно показано, как пробить скважину своими руками, используя мотобур с насадками.

Вы можете попытаться пробурить и обустроить скважину для водоснабжения собственными силами, если обладаете определёнными навыками, временем и желанием. При отсутствии таковых, доверьте выполнение задачи профессиональным геологам, грамотные специалисты предварительно определят примерную глубину залегания различных типов вод, предложат варианты устройства водозабора, качественно выполнят бурение скважины, установку эксплуатационной колонны. Прокачают источник, определят характеристики, оформят паспорт и дадут гарантию на выполненные работы.

Благоустроенная скважина на даче — условие практически обязательное для комфортного отдыха, ведь централизованный водопровод за городом организован далеко не всегда. Однако буровые работы стоят дорого, а ожидаемый результат владельцам участка не гарантирован. Желание сэкономить и руководить процессом побуждает многих дачников заняться бурением скважины самостоятельно. Выполнить эту задачу сложно, но вполне возможно.

Глубоко ли вода на вашем участке?

Для начала следует определиться с типом скважины, выяснив, насколько глубоко залегает в конкретной местности водоносный пласт. Возможностей для этого несколько:

• гидрологические карты;
• разведочное бурение;
• опрос соседей.

Первое, как и консультации инженера-гидролога, можно получить в профильных ведомствах. К разведочным бурильным работам обращаются лишь в крайнем случае, поскольку это удовольствие дорогое. Чаще всего владельцы участка просто расспрашивают своих соседей, которые уже являются счастливыми обладателями действующей водяной скважины или колодца, о характеристиках объекта.

Немного о видах водяных скважин

По результатам оценки глубины водоносного пласта владельцам дачи придется выбирать из трех вариантов:

• вода залегает близко, на глубине до 12 метров — ;
• водоносный слой не глубже 50 метров — скважина «на песок»;
• вода находится очень глубоко, до 200 метров — скважина «на известняк».

Близкое к поверхности пролегание водоносного слоя встречается редко. Счастливые владельцы такого участка могут сделать скважину-иглу, на создание которой понадобится всего один день или даже несколько часов. Технология создания абиссинского колодца состоит в том, что грунт как бы прокалывают довольно тонкой трубой: всего 1-1,5 дюйма. На конце трубы устанавливают конусовидный , который облегчает проникновение сквозь толщу грунта. Сверху монтируется всасывающий насос. Однако воды из абиссинского колодца поступает немного, поэтому может понадобиться сооружение еще одного источника воды этого типа. Компактные формы абиссинского колодца позволяют пробурить такую скважину даже в подвале дома.

Скважина «на известняк», т. е. артезианская, также встречается не часто. Этот вариант хорош тем, что позволяет получать большое количество очень чистой воды. Но своими силами успешно пробурить такую скважину практически невозможно, понадобится привлекать бригаду с профессиональным бурильным оборудованием. Кроме того, артезианские источники воды необходимо лицензировать в соответствующих органах. Обратите внимание, что если под дачным участком пролегает слой артезианской воды, имеет смысл обсудить с соседями совместную оплату услуг бригады, поскольку такая скважина может с легкостью обеспечить водопотребление нескольких домовладений одновременно.

Для создания абиссинского колодца в грунт забивается тонкая полуторадюймовая труба с наконечником-фильтром. Компактные размеры и простая технология позволяют устроить такую скважину в подвале дома или сделать дополнительный источник воды на дачном участке

Чаще всего вода пролегает на горизонте в пределах пятидесятиметровой глубины. Такая скважина может быть выполнена даже начинающими бурильщиками одним из методов, разработанных для подобных ситуаций. Каких? Читаем дальше.

Какой способ бурения выбрать?

Для таких масштабных бурильных работ понадобится специальная установка, которую можно изготовить самостоятельно. Тип установки зависит от выбранного метода бурения:

• ударно-канатное;
• шнековое;
• роторное.

Чтобы сделать агрегат, способный создать узкую скважину глубиной несколько десятков метров, помимо обычных инструментов понадобится дрель, болгарка и сварочный аппарат. Неопытным мастерам рекомендуется приобрести навыки работы с этими сложными устройствами. Хотя создание самодельной бурильной установки потребует немало времени и сил, устройство можно будет эффективно использовать и в дальнейшем, например, при монтаже свайного фундамента. Некоторые умельцы с такой установкой начали собственный бизнес по устройству водяных скважин на соседних дачах.

Вариант #1 — ударно-канатная установка

Рабочий инструмент такой конструкции — довольно тяжелый патрон и желонка, укрепленные на тросе. Трос с грузом подвешивают вертикально на специальной станине. Грунт разбивают с помощью патрона и вынимают желонкой, пока глубина шурфа не достигнет водоносного слоя. Вес патрона должен составлять не менее 80 кг. Вручную такие устройства сейчас практически не используют, операции выполняют с помощью роторного мотора, который поднимает и опускает канат с грузом.

Для создания ударно-канатной бурильной установки понадобится желонка и патрон с заостренными краями, а также трос, рама, на которой будет укреплен груз, и мотор для управления тросом

Нижний край патрона рекомендуется наточить, а также закрепить на нем несколько острых треугольных элементов, чтобы повысить эффективность работы. Сначала в земле делают отверстие подходящего диаметра с помощью обычного садового бура, а затем начинают работу с патроном и желонкой. Ударно-канатное бурение вполне эффективно как на легких, так и на глинистых грунтах.

Интересный вариант такой установки представлен на видео:

Вариант #2 — шнековая бурильная установка

При работе этого устройства грунт вынимают с помощью специального бура, который делают из 100-миллиметровой стальной трубы. К ее нижнему концу приваривают пару витков шнека диаметром примерно 200 мм. По краям шнека устанавливают два наклонных стальных ножа. Сверху монтируют съемную ручку, также изготовленную из отрезка стальной трубы.

Для изготовления бура к металлической трубе приваривают несколько витков металла с заостренными краями. По мере углубления ствола скважины трубу наращивают до необходимой длины

По мере углубления конструкции в грунт основную трубу наращивают с помощью резьбового соединения или муфты. Устройство закрепляют с помощью вышки-треноги, сделанной из дерева или металла. Для выемки довольно тяжелой трубы из шурфа рекомендуется использовать лебедку с электромотором.

Вот пример проведения работ по шнековому бурению с одновременным проведением обсадки:

Вариант #3 — установка для роторного бурения

Это самый сложный, но и самый надежный вариант установки для бурения скважин. Самостоятельно можно сделать только раму для такого устройства, а прочие элементы, такие как буровая штанга, вертлюг, лопастной бур, мотопомпа и мотор-редуктор, рекомендуется приобрести у надежного производителя. С помощью такой установки можно осуществлять бурение с промывкой, ударное, вращательное бурение и т. д. Возможность подавать раствор, который размывает грунт и облегчает его выемку, увеличивает скорость бурильных работ в несколько раз.

Пример работы:

Обратите внимание, что если кто-то из соседей уже имеет опыт самостоятельного бурения скважины, имеет смысл поинтересоваться возможностью одолжить уже готовое буровое оборудование.

Порядок работ при бурении «песочной» скважины

Как и любое важное дело, бурение скважины следует начинать с составления проекта-схемы. Для начала нужно выбрать подходящее место для скважины. Оно должно располагаться довольно близко к дому и как можно дальше от источников потенциального загрязнения: септика, мест содержания домашнего скота и птицы, бани, берега водоема и т. п. Следует учесть не только уже существующие объекты, но и те, которые еще планируется построить на участке, поскольку перенести скважину на новое место будет, мягко говоря, проблематично.

Когда план составлен, наступает время начать его выполнение. Для этого необходимо:

1. Нанести разметку для будущих работ.
2. Выкопать по разметке шурф, в который будет входить инструмент для бурения (желонка, шнек, бур и т.п.).
3. Установить бурильное оборудование.
4. Произвести бурение в соответствии с выбранной технологией.
5. Опустить в шурф фильтровую колонку, которая представляет собой конструкцию из фильтра, отстойника и трубы.
6. Засыпать песком или щебнем пространство между наружными стенками обсадной трубы и грунтом.
7. Загерметизировать верх трубы и с помощью насоса закачать в нее воду, чтобы промыть фильтр.
8. Откачать воду из скважины с помощью желонки или шнекового насоса.
9. После того, как вода стала чистой, опустить в скважину погружной насос с помощью страховочного троса.
10. Подключить к насосу шланг или водопроводную трубу.
11. Установить на трубу вентиль, которым регулируется подача воды.
12. Выполнить гидроизоляцию выступающей над поверхностью части обсадной трубы.
13. Оборудовать скважинное устье кессоном и приварить его к оголовку.
14. Уложить водопроводные трубы, ведущие к дому, в предназначенные для них траншеи.
15. Выполнить наружную обсыпку кессона грунтом и бетонную отмостку.

Это общий порядок работ, в зависимости от условий в него могут быть внесены необходимые изменения.

Правильно обустроенный кессон предотвращает намокание или промерзание оборудования скважины. Очень удобны в монтаже промышленные модели кессонов, выполненные из прочного пластика

Обзор популярных ошибок новичков

Как известно, грунт неоднороден и состоит из разных пластов. Чтобы успешно провести скважину через них, рекомендуется использовать различные методы бурения:

• песчаные горизонты лучше всего преодолевать с помощью бура-ложки с одновременной промывкой буровым раствором или обычной водой;
• для бурения твердого песка рекомендуется использовать долото;
• на плывунах наиболее эффективным считается использование ;
• для бурения глины лучше использовать змеевик, подойдет также желонка или бур-ложка;
• твердые породы бурят в два этапа: сначала долбят с помощью долота, затем производят выемку грунта;
• галечные и гравийные пласты также проходят с помощью поочередного применения долота и желонки;
• в большинстве случаев подача в шурф воды облегчает бурение и ускоряет его.

Следует помнить, что размеры шурфа должны быть немного больше, чем наружный диаметр обсадной трубы. Выбирая также необходимо учитывать, что минимальный просвет между внутренней стенкой трубы и насосом должен составлять не менее 5 мм, оптимально — 10 мм.

О том, что бурильщики достигли водоносного слоя, свидетельствует состояние грунта. Если из скважины появляется влажный грунт, значит, вода близко. Вскоре после этого буровой инструмент пойдет заметно легче, чем ранее, когда бур попадет в водоносный слой. Следует продолжать работы до тех пор, пока бурение не будет снова затруднено, т. е. пока не будет достигнут водоупорный слой. Только после этого можно прекратить бурение.

Погружной насос для дачной скважины необходимо опустить на правильную глубину. Если устройство расположено слишком высоко, вода не будет поступать в достаточном объеме, а слишком низкое положение приведет к быстрому заиливанию песком

Бывает, что недавно пробуренная скважина вдруг перестает функционировать. Это может говорить о низком качестве проведенных работ. И новички, и профессионалы нередко совершают ряд ошибок во время бурения. Вот самые частые из них:

1. Перебуривание, т. е. бурение на чрезмерную глубину, в результате чего труба «проскочила» водоносный слой. Чтобы исправить ситуацию, следует либо приподнять уже имеющуюся трубу до нужного уровня, либо вставить внутрь трубы новую трубу меньшего диаметра, а старую вынуть полностью или частично.
2. Неполная посадка обсадной трубы в шурф, в результате чего не достигается необходимый дебет скважины. Это происходит из-за грунта обвалившегося в ствол при выемке бурового инструмента. Грунт следует вынуть желонкой (промывание не поможет) и осадить трубу.
3. Недобур, т. е. труба опушена на недостаточную глубину. Скважину добуривают до правильной глубины и внутрь уже имеющейся обсадной трубы вставляют новую, снабженную фильтром.
4. Насос опущен слишком низко, в результате скважина заилена песком. Насос вынимают, песок выбирают желонкой, насос устанавливают правильно.

Чтобы установить погружной насос правильно, его следует опустить на минимальную глубину. Затем медленно погружать, проверяя состояние воды каждые 20-50 см. Когда пойдет песок — достигнуто неправильное положение, насос необходимо поднять до того уровня, на котором поступала чистая вода.

В этой статье я хочу Вам рассказать, без дорогостоящего, громоздкого оборудования, быстро, в том месте, где вы хотите, даже в уже построенном доме. Если Вам необходимо устроить автономное водоснабжение загородного дома, то прочитав эту статью и посмотрев моё видео, вы будете знать, как пробурить скважину вручную
самостоятельно не прибегая к услугам многочисленных дорогостоящих специалистов. А может быть, освоив этот оригинальный метод, вы сможете пробурить скважины своим знакомым, друзьям, родственникам и возможно в дальнейшем это станет для вас источником дополнительного дохода.

Этим методом было пробурено огромное количество скважин. Метод достаточно простой в реализации и нигде мною не встречался жизни. В интернете я также не встречал описание этого метода. Придумал бурить скважины на воду таким способом мой знакомый, по профессии он токарь.

Для комфортного проживания в любом доме необходимо наличие водопровода. Собственная скважина в доме, даже при наличии центрального водоснабжения, может быть очень полезной.Во первых вы не зависите от коммунальных служб и перебои в поставке воды вам не грозят.Во вторых вам не нужно платить за воду по счетчику, а при поливе огорода или мойке машины воды требуется много.В третьих часто вода из скважины бывает лучшего качества, чем та вода, что поставляется к нам в дома по водопроводу. Так же вода из скважины лучше, чем вода из колодца, так как она не контактирует с воздухом и в скважину не попадает различный мусор с поверхности земли как в колодец. Скважину можно устроить в построенном доме, и тогда не будет опасности, что она замерзнет в зимнее время года, и вы останетесь без водоснабжения.

Начинать бурение нужно простым буром, на максимально возможную глубину. После чего вставляем в пробуренное отверстие оцинкованную трубу, к которой приварен наконечник конусообразной формы с отверстием по центру.

Наконечник трубы

Штанги с наконечником

Затем опускаем в трубу штангу, у которой наконечник немного больше по диаметру, чем отверстие в наконечнике трубы. И начинаем штангой забивать трубу в землю. При этом удары наносятся не по трубе, а по наконечнику трубы (фото которого изображено выше), труба и резьбы при этом не повреждаются. По мере погружения трубы в землю мы удлиняем её и штангу, прикручивая дополнительные удлиняющие элементы. Как только мы доходим до известняка (это будет понятно потому, как штанга начнет отскакивать при ударах обратно вверх) вытаскиваем из трубы штангу и вставляем в неё сверло (сверло имеет размер меньше чем размер отверстия в наконечнике трубы). Теперь нужно просверлить в известняке отверстие, найти в нем водоносную жилу и забить в известняк трубу. Проверку наличия в скважине воды осуществляем, наливая в трубу воду из лейки. Если вода из трубы не уходит, это значит, вы не дошли до водоносного слоя. Как только вода будет «весело» убегать в трубу это свидетельствует что у вас в доме теперь заработает все сантехническое оборудование. Вот так процесс бурения происходит у нас. Труба, забитая в известняк, работает долгие годы и ей не страшен песок. После бурения скважины её необходимо хорошенько прокачать, чтобы удалить всю грязь, которая скопилась в ней при бурении. О том,

Обеспечение участка водой – первая задача его владельца. Чем грандиознее планы по благоустройству вашей территории, тем острее будет чувствоваться отсутствие водоснабжения. Вода необходима для выполнения строительных работ, для сада, который вы собираетесь разбить, и для собственных ежедневных потребностей.

Если сделана скважина на воду своими руками, мечта о водоснабжении не только воплотится, но и позволит ощутимо сэкономить. Мы расскажем, каким способом лучше произвести бурение и какой снаряд понадобится самостоятельным мастерам. С учетом наших советов вы без особых проблем обустроите собственный источник воды на участке.

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами. Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Галерея изображений

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой. Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну.

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

• при бурении скважины не произошло осыпание шахты;
• ствол не засорился в процессе её эксплуатации;
• верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.

Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается . Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Галерея изображений

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается . Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.

Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – . Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится . Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.

Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

Четыре вида бурения

Пробурить скважину под воду своими руками можно , для реализации которых используются как исключительно мышечные усилия, так и технические средства.

Рассмотрим наиболее популярные виды бурения:

• шнековый;
• роторный;
• колонковый;
• ударно-канатный.

Между собой эти технологии отличаются способами разрушения породы при сооружении скважины и методами извлечения грунта из ствола сооружения на поверхность. Для проходки выработок с применением различных буровых методов применяется оборудование разных видов, что отражается на себестоимости и качестве готовой конструкции.

Способ #1 – бурение вручную

Для , выполняемого по шнековой, ударно-канатной или комбинированной технологии, понадобятся следующие механизмы и материалы:

• лебедка;
• бурильная вышка;
• штанги;
• обсадные трубы.

Если скважина, которую предполагается соорудить, будет достаточно глубокой, понадобится бурильная вышка. С помощью этой конструкции происходит погружение бура со штангами и его последующий подъём.

Если же скважина неглубока, можно обойтись и без вышки. В этом случае работа с буром выполняется в ручном режиме.

Функцию бурильных штанг могут выполнить узкие трубы, которые соединяются между собой при помощи резьбы или специальных шпонок. в процессе сбора конструкции должен присоединяться к самой нижней штанге.

Буровые инструменты для ручного бурения: а,б – ложковые буры; в – шнековый бур; г-д – буровые долота; е – желонка

Целостность грунтов нарушают режущие насадки бура. Их выполняют из прочной трехмиллиметровой стали. Кромки насадок необходимо заточить с учетом того, что бур будет вращаться по часовой стрелке и разрушать грунты в результате вращательно-поступательного движения.

Сначала выбираем место для бурения. В почве делаем углубление примерно на два штыка лопаты. Так выкапывается направляющий ориентир для бура. Над обозначенным нами местом вхождения бура нужно установить вышку.

Высота вышки должна соответствовать длине бурильной штанги: она должна быть чуть выше этой длины. Только в этом случае штангу можно будет легко и просто вытащить после окончания работ.

Начало работы не покажется вам сложным. Первые витки бура довольно легко входят в почву. С этой задачей под силу справится и одному работнику. Но при дальнейшем погружении в землю с каждым витком бур идёт всё тяжелее и медленнее.

На этой стадии работ без помощника уже не обойтись. Если бур стало трудно поднять на поверхность, его следует повернуть против движения часовой стрелки, а затем повторить попытку.

Ручное бурение скважин на воду как промышленный способ применялось еще сравнительно недавно. Да и теперь оно возможно в тех местах, куда трудно доставить буровую технику

Когда последующее заглубление бура встречает значительное сопротивление, может возникнуть опасность поломки оборудования. Поэтому нужно попытаться размягчить грунт, используя для этой цели воду.

Работа идёт, бур продвигается вниз, но не стоит забывать, что через каждые полметра его продвижения необходимо освобождать инструмент от грунта, а для этого следует поднимать его на поверхность. Когда инструмент полностью погружается в почву по рукоятку, его нужно нарастить следующей штангой.

Весь процесс бурения занимает много времени, большую часть которого приходится тратить на подъём бура на поверхность и очистку его от грунта. Поэтому стоит как можно эффективнее использовать каждый цикл, стараясь извлечь наружу как можно больше почвы.

При выполнении бурения скважины в ручном режиме только первое время работу можно выполнять самостоятельно, далее вам обязательно нужен будет помощник

Если слои, которые проходит инструмент, отличаются повышенной сыпучестью, то возникает опасность обрушения шахты скважины в самый неподходящий момент. Чтобы этого не произошло, следует использовать обсадные трубы, которые предотвратят осыпание стенок шахты.

Но вот состояние земли, которая выходит на поверхность, изменилось: бур достиг водоносного слоя. Осталось совсем немного. За водоносным слоем должен быть водоупорный. Бур нужно погрузить до водоупорного слоя, чтобы в скважину поступало максимальное количество воды. Максимальная глубина, которая достигается методом ручного бурения, составляет от 10 до 20 метров. Именно на этой глубине, чаще всего, и располагается первый водоносный слой.

Первой на поверхность поднимается грязная вода, которую откачивают ручным или . Для промывки скважины достаточно извлечь всего несколько ведер грязи. Если же чистая вода не торопиться сменить грязную, следует пробурить ещё метр или два.

Как и любую другую работу, ручное бурение можно модернизировать, применяя гидропомпу и электродрель. Выполнять такую работу можно даже без помощников. Весь процесс бурения можно увидеть в этом видеоролике.

Способ #2 – бюджетное шнековое бурение

Считается, что именно шнековое, а не роторное бурение является самым простым и финансово-доступным вариантом устройства скважины под воду. Именно применение шнекового метода заложено в большинстве современных малогабаритных буровых установок.

Шнековое бурение можно производить с помощью вот такой мобильной установки, которая может легко транспортироваться к месту её эксплуатации

Шнек – это известный всем Архимедов винт. Те, кто хоть раз видели, как рыбаки бурят лунку для подледного лова, представляют, о чем идёт речь. Аналогичным способом создаётся и неглубокая, до 10 метров, скважина. В процессе работы не применяется ни буровой раствор, ни вода, с помощью которой в других случаях промывают инструмент.

Если вы обратитесь за помощью в специализированную организацию, то, скорее всего, они будут использовать в своей работе оборудование для шнекового бурения, которое легко транспортируется и широко применяется.

Особенностью этого вида работы является то, что выполнять её можно не на всех видах грунта. С помощью шнека нельзя пройти скальные породы или плывуны, зато на сухих и мягких осадочных грунтах этот способ отлично себя зарекомендовал. При выполнении этой работы следует уделить внимание защите шахты от загрязненной воды с поверхности почвы.

Галерея изображений

Шнек — буровой инструмент, представляющий собой крупногабаритный винт, ввинчивающийся в землю. Разрушенная порода выносится на поверхностях на лопастях шнекового бура

Диаметр лопастей шнека определяет диаметр будущей скважины. Диаметр обсадки для выработки должен быть на 1 — 3 см больше шнека, чтобы буровая колонная свободно передвигалась

Самый простой буровой станок с шнековым буром приводят в действие мускульными усилиями. По мере заглубления инструмент наращивают свинчивающимися штангами

Бурение шнеком — самый быстрый способ проходки, но он очень плохо освобождает ствол выработки от грунта. Хорошо извлекаются супеси с суглинками, поднять рыхлые породы практически невозможно

Простейший механизированный вариант станка для шнекового бурения представляет собой раму с двигателем, активизирующим вращательные движения

В движение шнек может приводить не только бензиновый или дизельный мотор, но и электрическое устройство

В промышленных установках спуск и подъем шнекового снаряда производит гидравлика. Пробурить скважину на воду так можно за несколько часов, но перед установкой в ствол фильтра придется чистить желонкой и промывать

Во время бурения следует сразу устанавливать в выработку обсадку. Она предотвратит осыпание грунта в выработку и сформирует ствол выработки

Способ #3 – роторное бурение (для скальных пород)

Если выработку предстоит устраивать в скальных грунтах, то для её создания используется роторный способ бурения. В его основе заложено применение специальной бурильной трубы, которая напоминает перевернутый вверх дном тонкий стакан с дробящим грунты шарошечным долотом по нижнему краю.

Через полость трубы проходят коммуникации, применяемые в бурении. Гидравлическая установка создаёт нагрузку на долото, пробивающее себе дорогу в породе. Дополняет нагрузку масса колонны труб.

При роторном бурение скважины породу разбивают вот таким долотом, которое может преодолевать на своём пути даже солидные препятствия

Грунт из скважины вымывается с помощью бурильного раствора, подающегося в трубу одним из двух возможных методов:

• Прямая промывка. Раствор закачивается в трубу с помощью насоса, после чего вытекает через затрубное пространство вместе с породой.
• Обратная промывка. Раствор попадает в трубу самотеком, а из затрубного пространства его вместе с породой откачивают насосом.

Считается, что обратная промывка эффективнее прямой: с её помощью достигается больший дебит скважины за счет наиболее качественного вскрытия водоносного горизонта. Но для осуществления этого метода промывки необходимо применить дорогостоящее оборудование, что сказывается на росте стоимости работ. Прямая промывка обойдется дешевле обратной.

Способ #4 – ударно-канатное бурение

Если вы хотите получить скважину, которая прослужит вам до 50 лет, и располагаете для реализации задуманного достаточным запасом времени, сил и нервов, то выбирайте ударно-канатный метод бурения. Работать придется долго. Вы будете медленно, но верно пробиваться к заветной цели.

Эта ударно-канатная конструкция состоит из станины, желонки и ударного патрона, который изготавливается из толстостенной трубы и отвечает за сам процесс бурения

В основе процесса лежит применение специфического бурового снаряда – желонки . Это отрезок толстостенной трубы длиной от 1 до 2 м с клапаном шариковым или лепестковым клапаном внизу. В верхней части трубы вырезают “окошко” для извлечения грунта, вершину оснащают проушиной под торс.

Привязанную к тросу, перекинутому через блок, желонку свободно кидают на забой. Падая вниз она разрыхляет грунт и захватывает его клапаном. Процесс повторяют несколько раз перед извлечением из ствола желонки. Извлеченную из скважины желонку освобождают от грунта: переворачивают и вытряхивают его через отверстие.

Этот способ пробивания шахты считается очень трудозатратным, но эффективным. К тому же насыщенные водой пески и рыхлые осадочные породы извлечь из скважины можно только ударно-канатным способом. При желонировании не используется бурильный раствор, благодаря чему с ним нельзя перепутать появившуюся в скважине грунтовую воду.

Благодаря высокой трудоёмкости этот метод превосходит по цене роторный. Кроме того, если целью является прохождение дальше первого водоносного горизонта, придется понести затраты на изоляцию шахты от водоносов, которые расположены выше.

Для этого применяют дополнительные обсадные трубы. Кроме увеличения расхода материалов, растет и объём работ, которые выполняют специалисты. Поэтому такое сооружение обойдется недешево.

Еще информацию о том, как пробурить , вы сможете получить, ознакомившись с представленной нами статьей.

Выводы и полезное видео по теме

Ролик наглядно представит процесс бурения скважины вручную с установкой обсадки и фильтра в обсадную трубу:

Каждый вид скважины на воду имеет свои преимущества и собственные недостатки.

Теперь, когда вы получили представление о виде скважин, их устройстве и методах сооружения, вам будет проще сделать выбор в пользу той или иной конструкции, исходя из особенностей вашего участка и из собственных финансовых возможностей.

Если вам доводилось бурить скважину собственными руками, расскажите нам о том, насколько сложен или прост был процесс в исполнении. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы, делитесь впечатлениями, размещайте снимки по теме статьи.

На практике я лично не пробовал данный способ, но привел статью моего друга, который занимается этим за деньги.

Думаю Вам это будет интересно, да и я лично летом попробую данный метод. Может пригодится в будующем. Принцип давольно простой. Я сделал анимированую картинку, показывающую как это должно происходить. Теперь смотрим: для начала вам надо купить 2 насоса, две бочки, шланги и трубы. Несколько 6-ти метровых брусков и конечно муфты для трубы. Лопатой роем яму примерно 1метр х на 1 метр и глубиной 60 см. Трубы должны быть длиной примерно 2 метра(можно и длиннее).С обоих концов труб надо нарезать резьбу. В дальнейшем, когда труба будет входить в землю, к ней с помощю втулки прикручивается вторая труба, и так далее пока вы не углубитесь на нужную глубину.

Первая труба имеет с одной стороны зубцы, которые можно сделать болгаркой, а вторая сторона трубы имеет резьбу. Вначале вы на нее накручиваете переходник с концевой частью под ваш шланг. Мне рекомендовали срезу сделать трубы длиной по 4-6 метров. Так меньше гимороя с выкручиваниями переходника, да и вес конструкции становится больше, что позволяет трубе более быстро врезаться в грунт. Итак попорядку. Вначеле из бруса делаем треногу и ставим над выкопаной ямой. Сверху к треноге приделываем ролик, через который пропускаем веревку. Треногу лучше закрепить, соединив снизу и в середине три ноги между собой тем же брусом. Немного дальше от триноги вколачеваем в землю деревянный или металлический штырь. Лучше даже сделать барабан как для поднятия воды из колодца. К нему крепим один конец веревки. Другой привязываем к трубе.

Трубу с подключенным штуцером вставляем в яму. Далее переходим к бочкам. Рядом с ямой ставится одна бочка на грунт, вторая на площадку, сделанную из подручных материаллов на высоту верхнего уровня первой бочки.Внизу верхней бочки высверливаем отверстие и вставляем туда трубу с краном. Набиваем верхнюю бочку сухой травой, которая служит неким фильтром, сверху наклонно кладем сетку.Сетка будет очищать крупные фракции грунта, попавшего с водой, далее этот грунт просто будет ссыпаться вниз. Трава фильтрует мелкие части грунта и из верхней бочки стекает в нижнюю.

В нижней бочке стоит насос, который забирает воду, под давлением подает её в вашу трубу.Вода выходит снизу трубы и вымывает грунт. Эта мутная взвесь попадает в Вашу яму. Второй грунтовой насос откачивает мутную воду в верхнюю бочку. При этом с водой в бочку попадает малая часть грунта. Оснавная его часть начинает рости из ямы на глазах. Через какое то время, вы его убираете лопатой.

Таким образом труба сама заглубляется, грунт как гейзером выбрасывает вверх. Вам надо только откидывать грунт и смотреть за уровнем вымываемого грунта.

СДЕДУЮЩИЙ МЕТОД МНОЙ ИСПЫТАН ЛИЧНО.

Я не использую для этого обсадной трубы, бура, бабки, желонки и прочего… Труба для такой скважины нужна на мой взгляд 5-10 см., и не более: она вполне обеспечивает бесперебойную подачу воды с помощью бытового высокопроизводительного насоса. Метод прост как дважды два. При этом вы не платите бурильщикам, а это на начало 2007 года стоит примерно 30-45 тысяч рубликов. Рытье колодца тоже стоит не мало. Без стоимости колец вы заплатите примерно тысячу американских тугриков. И если Вы не богатый человек и сэкономленная штука баксов — для Вас значительная сумма семейного бюджета, то эта тема точно Ваша.

Для начала Вам надо запастись трубами. Я рекомендую трубы диаметром примерно 5 см. Длина труб должна быть примерно по 1,5 — 2 метра. Возьмите на всякий случай кусков 8. На концах труб нарежьте резьбу и купите втулки, чтобы можно было втулками соединять трубы. Купите также стальной прут. Его длина должна быть по 2-2,5 метра. Прут также имеет резьбу на концах и соединительные втулки своего диаметра. Также надо будет изготовить стальной конус, диаметр которого больше диаметра трубы. К нему привариваем кусок трубы с прорезанными продольными щелями. Эти щели должны быть в последствии обмотаны сеткой. Они являются фильтром. Можно к конусу приварить полоски из твердой стали (например куски заточенного плоского напильника), но только чтоб при ударе, эти полосы создавали маленькое вращение в сторону закручивания труб. Далее делаем следующее:

Забивается труба (и тем самым образуется скважина) при помощи вашей составной штанги, состоящей из двух отрезков стального прута диам. 20-30 мм. и длиной по 2,5 м, с резьбой на концах. Эта штанга опускается внутрь трубы (фильтра) и упирается в приваренный к фильтру конус. Вдвоем с напарником, установив вертикально по отвесу фильтр, беремся руками за штангу, поднимаем ее вверх и резко опускаем — короче, бьем. Удар штанги при этом приходится на конус. Когда, фильтр заглубится, на его резьбовую часть наматывается пропитанная краской пакля, затем наворачивается муфта, а в нее следующий кусок трубы длиной 2 … 2,5 м. Если же штанга короткая, нарастите ее и опять бейте. Забив на глубину 3-6 метров, проверяем, есть ли вода в скважине. Берем ведро воды и льем в трубу (штангу при этом не вытаскиваем). Если вода стоит в трубе; не уходит, значит, мы не дошли до водоносного слоя. Бьем еще метр, опять проверяем, заливая воду. Водоносные слои идут пластами, поэтому, на мой взгляд, рациональней пробивать скважину на второй водоносный слой или хотя бы на низ первого слоя. А слой бывает толщиной и до 10-ти метров.

Не всегда бывает оправдано проверять водоносный слой, вливая воду в трубу. В некоторых случаях вода уходит в слой песка. Ведь я не могу проверить, до какого слоя я дошел. Если вода потихоньку уходит, значит, мы теоретически в начале водоносного слоя; пробиваем еще 0,5-1 м, заливаем воду. Вот теперь вода должна быстро уходить в трубу — дошли до водоносного слоя. Начинаем вытаскивать штангу, а она не идет, заклинила. Не огорчайтесь, возьмите молоток и бейте по штанге, но не сверху, а сбоку с верху. Этими ударами вы создаете вибрацию, и грунт, который попал сквозь фильтрующую сетку в трубу, «разжижается», штанга освобождается. Вытащив штангу, наворачиваем на скважину штуцер с насосом. Можно ручным или электрическим. После откачки двух-трех ведер мутной воды обычно идет чистая.

Желательно выкачать пару двести литровых бочек. Вы и убедитесь в количестве воды и в ее качестве. Затем наливаем в кастрюлю чистую воду и кипятим, а затем пробуем на вкус — какого она качества. Если плохая, то после кипячения она становится красноватой или мутной, а на дно выпадет осадок. Тогда придётся углубить скважину еще на один метр. Не путайте с осадком от известковой воды, если она идет через породу известняка.

Бывает и такое: через несколько лет вода в скважине пропадает (не «берет» электронасос, а ручной качает очень туго). Это признак засорения фильтра. Многие промывают скважины различными растворами. Я же утверждаю, что это дает на практике малый эффект, такой промывкой только отравляется водоносный слой. Проще и надежней вытянуть фильтр из земли, но не всегда это удается. Это бывает достаточно редко при грамотном подходе к делу, и в этом случае приходится пользоваться автокраном, домкратом. В этом случае нужно опустить в скважину штангу и ударить но конусу десяток раз, после этого применить перечисленные механизмы. Через 10-20 см подъем снова стопорится; нужно опять ударять, и через 2 часа вы вытащите фильтр. Как правило, он оказывается покрытым черным маслянистым налетом. Наберите воды, поливайте сверху фильтр и металлической щеткой трите по сетке. Для лучшей очистки полейте «силитом», который от ржавчины всё осилит. Постепенно налет смывается.

Проверьте и трубы: иногда ржавчина пробивает в них маленькие свищи. Из-за этого нарушается целостность и скважина может не работать (из-за подсоса воздуха или попадания в свищи грунта). Лучше, конечно, трубы заменить новыми. И снова можно забивать их в этом же месте, где и раньше была скважина.

Метод этот проверен на практике. По данному методу продолблено сотни скважин. Все работают по сей день. Некоторые забивались на глубину более 20 метров, в артезианские слои воды.

Пробурить скважину для воды на своем участке, не смотря на кажущуюся грандиозность этого процесса, можно собственными силами, т.е. вручную. Для этого потребуется металлический шнек, так называемый змеевик, на роль которого вполне сгодится рыбацкий ледоруб. Такой способ бурения скважины на воду самый дешевый из числа возможных.

Необходимые инструменты и материалы для бурения скважины на воду:

Основной инструмент, который будет использоваться — это шнек с удлиняющими коленьями, за неимением специального, можно смело воспользоваться рыбацким буром. Для лучшей эффективности процесса на заводные кромки бура рекомендуется наварить усиленные резцы. С этой целью можно использовать пару напильников, заточить которые можно обычной болгаркой. Ну и конечно трубы для коленьев, диаметр которых 25 мм.

Понадобятся также лопата, тележка для вывоза выбранного грунта, насос и шланг для «раскачки» скважины, бочка или высокий стол, на который нужно будет вставать и отсев гравия.

Подготовка трубы для спуска в скважину

Прежде чем опускать трубы в скважину, они должны быть должным образом подготовлены. Это важный момент, т.к. пробуренный участок очень быстро затягивается и трубы надо опускать сразу же после извлечения бура. Трубы можно приобрести в специализированных стройхоз магазинах, лучше всего подойдут толстостенные полиэтиленовые.

Подготовка трубы заключается в сверлении перфорирующих отверстий, примерно на расстоянии 0,5-1,0 метра от нижнего торца и на протяжении 1,5-2 метров. Отверстия достаточно сделать 6- миллиметровым сверлом, если делать шире, то уже понадобиться фильтрующая сетка.

Затем подготавливаются направляющие бруски, которые крепятся к поверхности трубы. Бруски необходимы для центрирования трубы в скважине и обеспечения одинакового зазора с целью равномерного распределения фильтрующей отсева гравия.

Технология бурения скважины вручную при помощи шнека

Место, где будет оборудована скважина, следует предварительно выровнять. Для начала выкапывается направляющее углубление для бура на глубину в 2 штыка лопаты. Собрав инструмент, можно приступать непосредственно к самому процессу бурения.

На начальном этапе вращать бур вполне по силам одному человеку, но по мере углубления необходима будет дополнительная помощь. Чем глубже будет проходить бур, тем вращать его будет тяжелее, поэтому можно воспользоваться водой для размягчения грунта. Делая два-три полных оборота, бур вытаскивают и освобождают от грунта, сбрасывая его в тележку. Шлам высыпают в стороне от места проведения работ, чтобы он не создавал дополнительных помех.

Таким образом, пробуривают до момента пока рукоятка инструмента не опуститься к земле. После этого наращивают бур дополнительным коленом.

После того как произвели удлинение рукояти, естественно размер инструмента уже не позволяет работать с ним стоя на земле. Как раз для этого случая и нужна металлическая бочка или другой постамент, стоя на котором можно будет вращать бур за рукоятку. Или же для рукоятки используют газовые трубные ключи.

Наращивая коленья, бурение продолжают до вхождения в водоносный слой. Этот момент будет очень хорошо заметен по состоянию вынимаемого грунта. На этой фазе возможно затягивания инструмента, поэтому следует выбирать шлам небольшими порциями, иначе вытащить бур вручную не удастся. Если все же бур «засосало», так что руками его уже не вытащить, придется прибегнуть к архимедову рычагу, используя для этого два бревна и бочку или же прикупить рычажную цепную лебедку.

Для предотвращения попадания в скважину верховых вод, ее глубина должна быть больше первого глиняного слоя. Перед опусканием трубы необходимо несколько раз, словно поршнем, поднять и опустить бурильный инструмент. Это устранит возможные препятствия на пути у трубы и значительно облегчит ее спуск. После того как труба полностью опущена, следует засыпать зазор отсевом гравия-это обыкновенна отсеянная от песка песчано-гравийная смесь. Без песка, так как песок может проникнуть вовнутрь скважины.

Как раскачать скважину

Для того чтобы побыстрее раскачать скважину лучше воспользоваться мощным центробежным насосом. Такой насос способен справиться с очень плотной средой. Хотя можно обойтись и обычным бытовым насосом. Для того чтобы вибрационный насос работал эффективнее, следует периодически его поднимать и собранными коленьями взболтать воду, чтобы поднять от дна тяжелые частицы, после чего снова продолжать откачку воды насосом с нижним забором воды, иначе с верхним забором воды насос будет способствовать заиливанию скважины.

При раскачивании скважины фильтрующий отсев гравия будет давать усадку, поэтому ее следует периодически подсыпать.

Процесс раскачивания скважины достаточно затратный по времени, поэтому следует побеспокоиться о дренажных каналах или постараться дотянуться шлангом до дренажной канавы.

После того как скважина полностью раскачена, ее следует оборудовать насосом для повседневной эксплуатации.

Преимущества и недостатки ручного бурения скважины на воду

Преимуществом ручного бурения скважин, помимо уже названной выше дешевизны, служит и то обстоятельство, что нет необходимости заезда на участок громоздкой спецтехники, следовательно, ваши зеленые насаждения или ландшафтный дизайн не пострадают.

Имея относительно небольшую глубину, такие скважины гораздо быстрее прокачиваются и менее подвержены затягиванию.

В случае отсутствия электричества, воду можно будет достать с помощью ручного всасывающего насоса.

Основной недостаток ручного бурения — ограниченная глубина. К недостаткам можно отнести критичность к плотности грунта и дефицит специалистов, готовых взяться за ремонт в случае необходимости, хотя она имеет меньшую вероятность возникновения, чем у глубоких машинных скважин.

Видео как пробурить скважину вручную своими руками:

Иметь собственный источник бесперебойной подачи воды — мечта каждого, кто проживает в собственном доме!

Это желание вполне осуществимо, достаточно пробурить качественную скважину у себя на участке.

Сделать это возможно как своими силами, так и при помощи профессиональных специалистов!

Существует несколько видов скважин, различающихся друг от друга по глубине, следовательно, и по качеству подаваемой воды. На глубину от 10 до 50 метров бурятся мелкие или песчаные скважины.

Если источник глубиной более 50 метров, то он считается артезианским.
Для него характерен известняковый слой, и пробить его можно только при наличии спецтехники.

Для каждого вида применяется свой способ бурения.
Различают несколько вариантов технологий — канатно-ударная, перфоративная, роторная.

Если пробить источник воды планируется самостоятельно, то выделяют и ручную технологию бурения. На чем остановить свой выбор, зависит от величины планируемого заглубления, вида почвы, целей использования воды.

Наиболее распространенными видами источников воды являются колодец, скважина на песок и артезианская скважина. Для них характерна своя глубина, качество и объем подаваемой воды. Также различаются они по виду почв, в которых пробиваются, и по сроку эксплуатации.

Основные виды:

1. колодец;
2. на песок;
3. артезианская.

Колодец или абиссинский колодец
не требует привлечения для работы спецтехники, и может быть сделан самостоятельно. Используется металлическая труба с острым наконечником и отверстиями по стенкам.

Трубка забивается в землю на глубину 8-10 метров. Благодаря отверстиям на стенках труба является осадной, и одновременно служит фильтром для колодца. Порода почвы не должна быть твердой.

К преимуществам такого колодца можно отнести
доступность изготовления своими усилиями и простоту конструкции. Однако есть свои минусы
— невозможно установить углубленный насос, а только поверхностный, из-за малого диаметра трубы.

Вследствие этого нет возможности обеспечить достаточный напор водоснабжения. Также недостатком является относительно небольшой срок службы, около 5 лет.

Заглубление на песок
происходит до уровня 15-30 метров. В пробуренное отверстие устанавливается труба, на конце которой крепится металлическая сетка из нержавеющей стали. Сетка предназначена для фильтрации гальки, которыми богаты крупно-фракционные пески.

Именно в этих пластах устанавливается фильтрационная труба. Такой источник воды способен обеспечить потребности загородного дома. При постоянной эксплуатации он прослужит 15 лет.

Конечно, покрыть все потребности в воде и обеспечить дом кристально чистой водой способна только артезианская скважина
. Бурение происходит до уровня известковых пород.

Поэтому глубина залегания артезианской воды может достигать и 200 метров. Такой источник может обеспечить больше 10 кубометров воды в час. Его срок службы составляет 50 лет.

Способы и технология бурения

Выбор способа бурения зависит от нескольких факторов. В основном — это уровень заглубления и тип почвы, которые необходимо пробивать. В связи с этим различают несколько видов бурения:

Бурение скважин на воду своими руками

Определить правильное место для расположения поможет сама природа. Там, где растения растут более интенсивно, есть вероятность, что неглубоко проходит водный горизонт.

Основным критерием источника воды является чистота
, поэтому нужно отдалить его от потенциальных загрязнителей не менее чем на 25 м (сливные ямы, туалет). Также стоит соблюдать дистанцию от дома — не ближе 5 м
. Нельзя располагать скважину в углублениях рельефа
, чтобы она не стала сточной ямой поверхностных загрязнений.

Работы по бурению. Забивная скважина

Без треног невозможно будет производить процесс бурения.
Их можно изготовить самостоятельно. Требуется взять 3 трубы длиной 5 метров. Их необходимо разложить на земле так, чтобы две боковые вверху сходились друг с другом, а внизу их края расходились. Между ними, посредине уложить третью.

Схематически должен получиться треугольник, поделенный пополам. Затем, через состыкованные края просверлить отверстие, в которое продеть крепежный штырь. Края штыря закрепить, чтобы тренога не разъезжалась. Лебедка с тросом крепится на две боковые ноги.

Если же в планах использовать не ударную технологию, а пробить грунт с помощью бура, то его тоже можно изготовить самостоятельно.
Для этого потребуется металлический стержень с острым концом, к которому будут привариваться ножи.

Чтобы изготовить ножи, необходимо взять металлические диски толщиной 10-15 мм, и разрезать их пополам. Первые две половинки приварить на высоте 20 см от заострения стержня.

При вертикальном расположении вала, к нему привариваются ножи под углом 200 от воображаемой горизонтали. Противоположный нож приваривается накрест к первому под таким же углом. Полудиски должны быть очень хорошо заточены, дабы процесс бурения проходил быстро и с минимальными физическими затратами.

Для бурения абиссинского колодца необходимо заранее подготовить трубы для забивания.
Они должны быть оцинкованные или из «нержавейки», размером в дюйм или три четверти. На каждом отрезке предварительно нарезать резьбу для соединения.

Также на начальном участке нужно приварить ударный конус. От наконечника на высоту до 500 мм просверливаются отверстия 5-8 мм для притока воды в трубу, которые закрываются сеткой для фильтрации (нержавейка П52).

Для забивания трубы в грунт необходима стальная бабка
, с круглым отверстием посредине, и с двумя крепежами по бокам. Груз должен быть тяжелым, более 30 кг. Отверстием плита одевается на трубу, по ее боковым крепежам крепятся веревки.

Чтобы на трубе создать место соударения к ней надежно крепится хомут. Веревки нужны для подъема бабки. Лучше всего на треногах сверху прикрепить ролики, через которые перекинуть веревки. Это существенно облегчит процесс подъема металлической плиты.

Металлическая плита с разгоном ударяет по хомуту, тем самым забивая трубу в землю. По мере углубления хомут нужно передвигать вверх, и закреплять герметично на резьбовом соединении новые отрезки труб.

Видео о том, как пробурить скважину своими руками:

Еще одно видео о том, как сделать бур своими руками:

Если после очередного удара труба беспрепятственно ушла в грунт, значит водный горизонт достигнут. Стоит углубиться еще на полметра и остановиться.

После завершения работ по бурению нужно обрезать лишний отрезок трубы, и закрепить на ней обратный клапан с насосом.

Насос для скважины

Чтобы система водоснабжения работала максимально эффективно, для нее необходимо подобрать правильный насос.
Выбрать его можно отталкиваясь от нескольких параметров:

• уровень воды и глубина;
• дебет;
• диаметр;
• потребность в воде.

Дабы достоверно знать глубину скважины и уровень воды в ней, можно провести простое измерение.
Для этого на веревку подвешивается груз и опускается на самое дно. Расстояние от груза до края намокания веревки покажет, какой уровень воды. А общая длина погружения веревки будет равна глубине скважины.

Эти показания важны, потому что они прописаны в паспорте насоса, и являются одними из основных характеристик, при которых оборудование для бурения будет работать.

Дебет скважины
представляет собой объем воды, выдаваемой источником за определенное время. По нему нужно оптимально подобрать нужный насос. Также нужно определиться с его размером, потому что большинство оборудования изготавливается под размер 4 дюйма. Если диаметр скважины будет меньше, найти насос будет намного проблематичнее.

Мотор, перекачивающий 50л в минуту, способен покрыть все нужды средней семьи до 4-х человек.
Если же в планах есть поливка обширных территорий, то имеет смысл купить насос производительностью в несколько раз выше. Хотя цена будет больше, однако все потребности в воде будут покрыты.

Обустройство скважины и обсадные трубы

Дабы стенки источника не осыпались, и вода оставалась чистой, используют обсадные трубы.
Материал изготовления может быть различным — сталь, асбестоцемент, пластик. Какую трубу выбрать зависит от типа бурения, глубины, диаметра отверстия, а также типа грунта.

Стальные
по стоимости самые дорогие, и наиболее целесообразно их использовать в артезианской скважине на известняке. Еще один плюс такого использования в том, что срок службы металлических обсадных труб и самой скважины одинаковы.

Асбестоцементные
имеют рад преимуществ. К ним относятся химическая нейтральность, отсутствие коррозии и неограниченный срок годности. Однако есть существенный минус — хрупкость, а вследствие этого, увеличенная толщина стенок.

Это приводит к тому, что при одинаковом внутреннем диаметре, под асбестоцементную трубу придется пробивать больший внешний диаметр. А это ведет к удорожанию работ. Чаще всего эти трубы применяют на известняке артезианских скважин.

Пластиковые
(различают пвх и пнд) целесообразно применять для скважин с небольшой глубиной (до 50 метров), при условии, что в грунте нет плывунов. Так как основным недостатком пвх труб является низкая прочность, лучше их использовать на простых грунтах. К преимуществам относят отсутствие коррозии, и невозможность попадания в воду посторонних компонентов в силу качества материала.

Стоимость работ по гидробурению

Цена на бурение 1 метра погонного составляет 2000-3000 рублей
, в зависимости от региона. Также на формирование цены будет влиять ряд факторов, таких как:

• тип бурения;
• используемые материалы;
• расстояние от исполнителя до заказчика.

Если делать расчет на небольшую скважину, глубиной 10 метров, то специалисты изготовят ее под ключ примерно за 20000-30000 рублей. Сюда входит стоимость работы, цены на материалы.

Если же пробивать источник самостоятельно, то необходимо закупить:

1. трубы стальные – 10 м (если использовать перфоративную технику);
2. материал для изготовления треног;
3. бабка, канаты, ролики;
4. насос.

Помимо этого понадобятся дополнительные материалы — саморезы, сетка из нержавейки, уплотнитель на резьбовые соединения. Даже предварительный расчет цены показывает, что неглубокую скважину экономнее пробить и сделать самому.

Но если есть необходимость в большом дебете или в артезианской воде, то придется обращаться к специалистам, так как сделать это можно лишь при наличии спецтехники!

Любой загородный дом должен быть обеспечены водой, которую можно использовать не только для полива участка, но и для приготовления пищи, проведения уборки в доме, мытья. Однако не везде имеется возможность подключения к системе централизованного водоснабжения, но эту проблему можно решить самостоятельно. Скважина на воду своими руками от а до я, видео на 30 м и как пробурить ее без использования специальной техники – те аспекты, которые подробно рассматриваются в статье.

Бурение скважины на воду своими руками, видео

Бурение скважины на участке – это грандиозный и трудоемкий процесс, слишком дорогостоящий и трудозатратный. Подобное утверждение ошибочно. Эти работы можно выполнить своими руками. Такой подход позволяет сэкономить на аренде дорогостоящего оборудования. Дом круглосуточно будет обеспечен чистой и дешевой водой благодаря скважине.

Набор для бурения скважины на воду

Скважина на песок глубиной 30 метров – один из популярных видов и может прослужить более 10-13 лет. Скважину нужно периодически прочищать, что значительно продлевает срок бесперебойной эксплуатации. Конструкция скважины на песок представляет из себя трубу, которая опускается в шахту. На дне устанавливается специальный фильтр грубой очистки из нержавеющей стали. Бурят скважину шнековым способом. Уровень залегания воды нужно проверить на содержание в ней химических и органических веществ. Иногда водоносный рукав может содержать воду, нуждающуюся в тщательной очистке и только после этого ее можно пить.

Многие владельцы загородных домов решают при бурении использовать бензобур. Это устройство значительно облегчает ручной труд, а временные затраты значительно сокращаются. Электро- или бензобур путем вращения достигает больших скоростей и быстро выводит на поверхность грунт.

Скважина на воду своими руками: принцип работы, схема

Водозаборные скважины любого диаметра работают по общим принципам. После бурения бензобуром или вручную производится монтаж обсадной трубы, которая будет сдерживать грунтовые массы от осыпания, тем самым защищая воду от загрязнения. Труба может быть металлической, пластиковой, асбестовой. Ее нижняя часть должна быть перфорированной для беспрепятственного поступления воды в водозаборный канал.

Схема водоснабжения дачи

Для лучшей фильтрации на самом дне канала оставляется пространство, которое будет служить в качестве отстойника. Все грубые, тяжелые частицы будут оседать на дне, а не поступать на поверхность. Для еще лучшей очистки жидкости от песка и ила в перфорированную часть трубы устанавливают фильтр грубой очистки, представляющий из себя мелкую сетку. Она будет отсекать засасывание грубых частиц насосом.

Для предотвращения обратного поступления воды по каналу при выключении двигателя дополнительно устанавливают клапаны. Мощность электронасоса подбирается индивидуально, в зависимости от удаленности дома от скважины и ее глубины. Для большего удобства лучше полностью автоматизировать процесс подачи воды. Это достигается путем установки специального оборудования, датчиков и манометров для контроля давления в системе. На завершающем этапе систему труб и саму утепляют.

Скважину на воду можно сделать самостоятельно в домашних условиях или использовать для этого соответствующие механизмы. Если принято решение обойтись без специального электрического или бензооборудования, нужно приготовить следующие инструменты, а именно:

• металлический бур нужного диаметра;

• разборную бурильную вышку;

• достаточное количество штанг;

• механическую или электро лебедку;

• обсадные трубы.

Бурение скважины ручным буром глубиной на 30 метров – это довольно утомительное занятие, требующее достаточного количества времени. Используя бур и штанги, собирается установка, а по мере углубления добавляются новые секции. Бурение идет по часовой стрелке. Вращение бура выполняется вручную 2-3 помощниками. Мастера с опытом для размягчения грунта заливают в скважину воду. Бур периодически нужно доставать, чтобы извлекать грунтовые массы. Сделать это без бурильной вышки проблематично и тяжело. Использование лебедки значительно упрощает проведение этого мероприятия.

Цикл бурения повторяется шаг за шагом. После достижения водоносного слоя его нужно пройти полностью, пока бур не упрется в водоупорный слой. Такое устройство скважины более предпочтительное. Благодаря этой схеме вода будет быстрее поступать в водозаборник. Первые порции жидкости всегда грязные, но после продолжительной промывки начинает поступать чистая вода. Если этого не произошло специалисты рекомендуют углубиться еще на пару метров.

Для откачки воды лучше использовать , оснащенный фильтрами. Ручной помпой тоже можно извлечь воду, однако глубина скважины делает этот процесс трудным. Гораздо легче автоматизировать подачу воды на поверхность. В этом случае скважина подключается к системе водоснабжения для бесперебойной подачи в доме. Некоторые владельцы загородных участков изготавливают хранилище для воды. Это может быть пластиковая или металлическая емкость нужного объема. В дом вода подается непосредственно из бочки-отстойника. В саму емкость вода поступает автоматически после снижения уровня. Если оснастить емкость поплавком, то включение насоса для набора воды можно автоматизировать.

Видео о том, как сделать скважину на воду своими руками ручным методом
:

Бурение скважины на воду своими руками от а до я, видео на 30 м интересует многих владельцев загородных домов. Имея источник чистой воды, можно не только обеспечить участок поливом, что значительно повысит урожайность огородных культур. Вода из скважины – это самый недорогой способ организовать бесперебойное водоснабжение дачи, что повысит уровень комфорта во время отдыха.

Любая усадьба, будь-то загородная дача или частный дом, должна быть обеспечена водой. Без животворящей влаги не могут произрастать, радуя взор буйным цветением, и полноценно плодоносить никакие культурные растения. Скважина на воду своими руками, несмотря на кажущуюся грандиозность процесса – вполне реальная возможность добычи воды, которою можно осуществить самостоятельно без использования тяжелой буровой техники. Существует несколько способов бурения, которые достаточно просты в исполнении и не предусматривают применение дорого оборудования и значительных усилий.

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции. Глубина скважины 10-50 метров, срок эксплуатации – 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Конструкция скважины на воду представляет собой своеобразный узкий колодец

Срок эксплуатации скважин напрямую зависит от интенсивности использования: чем чаще пользоваться конструкцией, тем дольше она прослужит

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Оптимальным соотношением является высота вышки, превышающая длину забойного стакана на полтора метра

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

Скважина на воду своими руками может быть «обсажена» также стальными или пластмассовыми трубами

“Обсадка” трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Оголовок представляет собой бак с закрывающимся люком с диаметром отверстия, позволяющем беспрепятственно иметь доступ к водозаборной скважине

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Тренога — самый распространенный вид установки

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить . Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.
