Буржуйка для дачи на дровах с высоким кпд своими руками

Человеческий организм способен нормально функционировать в узком диапазоне температур. Длительный перегрев или переохлаждение не просто дискомфортны, но и смертельно опасны. Задача поддержания нормального температурного режима – это задача выживания. Имея нормальную квартиру, эффективно работающие коммунальные службы, можно об этом не беспокоиться. Но по ряду причин вы можете оказаться вне своего дома, работа коммунальных служб может быть парализована техногенными или социальными факторами, так что иметь запасной вариант совсем не лишнее. Или просто вы решите сэкономить на отоплении, поставив дома, в гараже или на даче высокоэффективную печку (КПД до 60%) работающую практически на любом виде топлива (вплоть до опилок и бумажного мусора). Печку, о которой пойдет речь, разработали в начале прошлого века в России, в условиях полного паралича коммунальных служб, дефицита топлива, суровых зим, развала промышленности. Именно поэтому она должна была быть экономичной, «всеядной», и изготавливаться в кустарных или полукустарных условиях. Эта задача была решена, и в итоге появилась печка, которая теперь известна как буржуйка.

Купить буржуйку несложно в специализированном магазине или в интернете. Выбор богатый, как и диапазон цен: от антикварных литых чугунных, до современных профессиональных армейских, самой разной мощности, стационарные и переносные. Из чугуна, стали… Либо заказать печь в мастерской, где металлические изделия производят по индивидуальным пожеланиям заказчика. И третий вариант для тех, кто умеет и любит работать руками: вы можете изготовить буржуйку самостоятельно.

Идеальный материал для буржуйки – литой чугун. Хорошо подходит листовая сталь, не менее 3 мм толщины. Некоторые умельцы предлагают делать из алюминия. Но это легкоплавкий металл, и печь из него получается недолговечная. Так что если вам предложат буржуйку из молочного бидона – откажитесь.

Как сделать буржуйку своими руками?

Простейшая буржуйка из бочки.
Для изготовления нужна стальная бочка объемом 100-240 л. Достоинства конструкции:

— можно изготовить её за час.

— цена изготовления – одна бочка.

— не требует сварки.

Недостатки:

— низкое КПД.

— локальный перегрев в центральной части.

Простая и дешевая самодельная буржуйка может быть изготовлена из газового баллона
. Преимущества такой печки – дешевизна. Корпус баллона – практически готовая печь, и её изготовление занимает мало времени. Недостаток – КПД ниже, чем у классической буржуйки.

Если вы решили сделать буржуйку из газового баллона, то в первую очередь этот баллон надо безопасно разобрать.

Вертикальная буржуйка из баллона:

Приведенные выше печи очень простые, но у них низкий КПД, а значит большой расход топлива.

Самая эффективная буржуйка своими руками (+чертежи)

Если хотите изготовить более эффективную самодельную буржуйку с высоким КПД
, давайте разберемся с теорией. На первый взгляд буржуйка выглядит донельзя примитивной: простая металлическая коробка, в которой горят дрова… На самом деле эту печку разработали высококлассные специалисты, и в ней много хитростей.

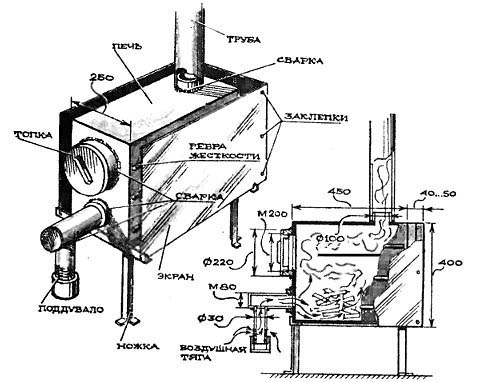

Схема простейшей печки буржуйки своими руками

1. Труба. В обычной печке тепло буквально улетает в трубу, бесполезно согревая улицу. Хитрость «буржуйки» в том, что пропускная способность дымохода меньше, чем производительность печки по выработке газов. Поэтому нагретый газ, прежде чем «протиснется» в дымоход, циркулирует внутри печки, отдавая тепло стенкам, и на улицу попадает изрядно охлажденным. Что бы достичь такого эффекта, диаметр трубы дымохода (в мм) должен быть в 2,7 раза больше, чем объем топки в литрах.
2. Экран. Простое циркулирование нагретого газа малоэффективно, газ быстро остывает и не догорает. К тому же топливо должно не гореть, а тлеть, потому внутри печки должна быть высокая температура. Для этого используется металлический экран с трех сторон: с боков и сзади. Экран отстоит от стенок печи на 50-70 мм. Он отражает большую часть ИК излучения обратно внутрь топки. За счет этого повышается температура внутри топки, что позволяет печке работать в режиме пиролиза или тления, и снижается температура стенок печки, что уменьшает вероятность ожога или пожара. Кроме этого, экран выполняет еще одну функцию. Когда вы только разжигаете печку, в начале горения выделяется очень много тепла, которое может просто вылететь в трубу. Полость, которая образуется между экраном и стенками печки, удерживает нагретый воздух, тепло от которого за счет конвекции уходит в комнату.
3. Дымоход. Выгорание газов при конвекции внутри печи не полное, и газ попадает в дымоход не совсем остывшим. Так что правильно устроенный дымоход позволяет еще больше повысить эффективность буржуйки. Вначале идет закрытая теплоизоляцией вертикальная часть, высотой 1-1,2 м. Затем – горизонтальная или немного наклонная часть (боров), длинной не менее 2,5 м, а лучше 4,5 м. Правильно сделанный боров отдает не менее четверти тепла от печи.

Правила безопасности
:

1. Под буржуйкой надо сделать подстилку, печь устанавливается на лист металла с выносом 350-600 мм по контуру печи. Под листом – теплоизоляция: лист асбеста, базальтовый или каолиновый картон не менее 6 мм толщины.
2. Боров должен отстоять от стен, покрытых не жаростойкой штукатуркой, не менее чем на 1,2м. От деревянных стен – не менее 1,5. Расстояние от пола желательно не менее 2,2 м. если это невозможно, боров закрывается экраном из металлической сетки.

Более сложные варианты печи буржуйки своими руками

С самого начала печь была рассчитана исключительно на сухие дрова или торф. Затем в нее внесли небольшие модификации, что бы приспособить под другие виды топлива: добавили колосниковую решетку и горизонтальные перегородки, формирующие дымовые каналы.

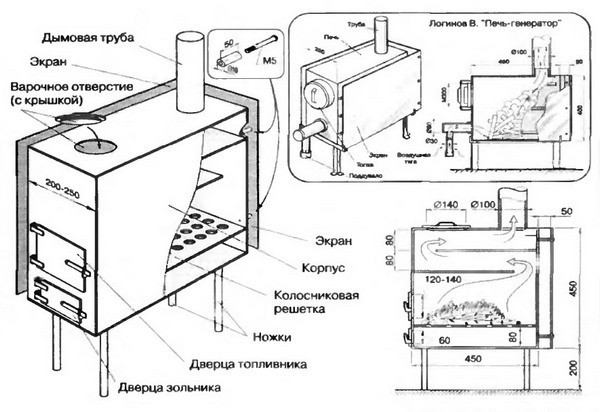

Отопительно-варочная буржуйка
. Смысл в том, что за счет конструкции, на левом изгибе давление газов всегда меньше атмосферного, поэтому угарные газы не попадут из конфорки в квартиру. Если дополнительно трубу буржуйки вывести на расстояние не менее 1,5 м над коньком крыши (и оборудовать ее «грибком»), можно безопасно добавить вторую конфорку.

Многорежимная буржуйка для медленного горения с воздушным регулятором Логинова
. Режим медленного горения обеспечивается подачей воздуха сверху, чтобы тлеющее топливо само подсасывало столько, сколько нужно. Колосниковая решетка не цельная, а набор из отдельных чугунных колосников (их можно монтировать – демонтировать через дверцу топки), закрепленных на приваренных к стенкам стальных уголках или кусках арматурных прутков. Поддувало круглое, с закрепленным на винтах или заклепках патрубком М60х1.

Такая печь способна работать в трех режимах:

1. Поддувало полностью открыто – буржуйка топится твердым топливом: дрова, уголь, торф, пеллеты.
2. На поддувало навинчивается дроссель Логинова, колосники убираются – буржуйка работает в режиме медленного горения на бросовом топливе: опилки, щепки, отходы бумаги и т.д.
3. Колосники установлены, в поддувало вмонтирован выходной патрубок газификатора – буржуйка работает на отработке, темном печном топливе.

Есть еще один прием, как увеличить эффективность буржуйки. При разработке эти печи делались так, что бы отапливать большое помещение ИК излучением. Современные квартиры поменьше, и печь впустую перегревает стены. Что бы этого избежать, можно окружить буржуйку вместо экрана П-образным водогрейным котлом. На режиме работы печи это не скажется, стенки котла будут отражать ИК-излучение не хуже экрана, плюс к этому вы будете иметь бак с горячей водой для технических нужд. В условиях дачи, гаража – просто находка. Печка буржуйка для дачи на дровах, ещё и с функцией нагрева воды – это самый удобный и экономичный вариант из всех возможных.

Как топить буржуйку?

Для получения максимального КПД необходимо положить столько топлива, чтобы в печи образовалась циркуляция.

Чтобы определить необходимый объем топлива, делаем следующее:

1. Готовим ведро топлива.
2. Закладываем в печку топлива по минимуму, только на растопку, разжигаем.
3. Подкладываем в печку топлива до тех пор, пока начало борова не засветится вишневым цветом.
4. Смотрим, сколько топлива вы взяли из ведра – это минимальный объем закладки.
5. Подкладываем понемногу еще, до тех пор, пока темной не останется 1/5-1/6 дальней части борова.
6. Смотрим, сколько взяли – это максимальный объем закладки.

Нет похожих статей.

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево
. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты
, часто печки делают самостоятельно.

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—
3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес
.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется
прикупить или же арендовать.

• Угло-шлифовальная
  машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А
  , и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно
  понадобится специальная маска и защитный костюм.
• Щетка
  металлическая.
• Молоток-шлакоотделитель
  .
• Измерительные инструменты —
  складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами
  по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее
планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет
вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для подойдет
любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты
и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

• С использованием одного баллона с вертикальным или горизонтальным его расположением;
• С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем
можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее
можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления
первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления
печи потребуется:

• Стальной лист т
  олщиной не менее 3 мм —
  из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
• Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
• Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
• Труба для дымохода диаметром в 90 —

  100 мм.

• Арматурный прут диаметром в 12 —

  15 мм или стальной уголок для изготовления колосника и ножек. из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких —
это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость
не новая
, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная
концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости
, так как проводить работы
будет крайне опасно.

Подготовка проводится в такой последовательности:

• Первым делом откручивается вентиль, который
  расположен сверху баллона, освобождается отверстие, в которое
  он установлен. Емкость
  оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее
  до верха водой.
• По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее
  нужно поодаль
  от жилья.
• Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

• Первым шагом подготовленный баллон размечается —
  на нем
  обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —
  благодаря ее

  достаточно жесткой
  , но эластичной ленте можно вымерить и расчертить места расположения
  дверец.

• Следующим этапом идет
  аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов под дверцы топки и зольника

• Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
• Далее
  измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
• Затем, намечается уровень установки колосника. Решетка
  должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема
  для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии
  друг от друга 8 ÷10 мм.

• К одной из сторон отверстия топки привариваются петли, закрепленные
  на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались
  и открывались
  .

• На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно
  держать дверцу закрытой в то время, когда топится печь.
• Таким же образом закрепляется и дверца на поддувале-зольнике.
• Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
• Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет
гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь
должна быть расположена на
расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании
, в вертикальной части печи вполне возможно
устроить водогрейный бак, если внутрь установить герметично заваренную емкость
, вывести наружу кран и врезать патрубки для подачи и отбора воды.

• Первым шагом идет
  подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 –
  35 мм м
  еньше внутреннего диаметра баллона.

• В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном
  случае служить своеобразной колосниковой решеткой
  .

• Под этим «колосником» приваривается металлический короб —
  это будет зольник-поддувало
  . На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться
  в данной модели не будет.
• Рядом с зольником привариваются ножки из уголков или арматуры.

• Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

• Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит
  – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно
  закрывать окно топочной камеры и минимизировать подсасывание воздуха.

• Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной
  формы, которая идеально подойдет
  для надевания и приваривается к горизонтальному корпусу.

• В данном
  случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е
  . дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

• Для этого внутри вертикального корпуса ввариваются на определенном
  расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на
  первой перемычке должно быть
  расположено на противоположной стороне от
  от

  верстия на
  второй перемычке и так далее. Оптимальным вариантом в данном
  случае будет монтаж трех
  подобных перемычек, расположенных равноудалённо
  друг от друга.

• Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения .

Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых
элементов.

• Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной
  трубы.

• Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы
  . Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей —
  иногда они идеально подходят для буржуйки из баллона.

• Можно сделать дверцу и из вырезанной из баллона
  прямоугольной части. Она по размеру сторон хорошо подойдет
  для получившегося отверстия, но посередине нее
  останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
• И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 —

  8 мм, сгибается прямоугольник, который приваривается на емкость
  , создавая небольшую, но достаточно ровную поверхность.

• Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на
  всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна
и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть
горизонтальной или вертикальной, но как первый, так и второй вариант применяют
для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная
труба диаметром 100—
150 мм.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее
  поверхности места расположения
  дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50мм.
• Затем бочка разрезается на две части, и с
  каждой из них работа вначале ведется
  отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее
  к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями —
  колосник. Другой вариант —
  приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно
  и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее
  петли для дверцы и крючок
  для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая
  расстояния
  для установки, так как дверь должна легко открываться
  и закрываться
  , а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем
  для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся
  с помощью заклепок
  .

• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.

• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее
  делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

• Следующим этапом идет
  изготовление колосника из металлического листа толщиной в 3—
  4 мм. Сначала осуществляется замер площади и по по
  лученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом
  , чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко
  – он должен легко сниматься для очистки печки от накопившейся золы.

• Для дымоходной
  трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой
  прорезаются диаметральные щели под углом 15
  º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок
  .

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных
дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес
и отрезка трубы большого диаметра —
ее
нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции
, но обычно ограничиваются 300 –
450 мм.

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет
для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки —
  два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

• Далее, на трубе размечается проем
  под топку и вырезается шлифмашинкой
  .
• Вырезанную часть обваривают по периметру, устанавливают на нее
  задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—
  120 мм по ширине и высоте.

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний диск сд
  елать варочную панель из стального листа толщиной в 4 —

  5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще
  и дополнительным теплообменником.

• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер
, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов —
это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная . Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет
по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками —
пластинами
, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом
с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы
сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 —

4 мм, дымоходную
трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

• Опираясь на
  чертеж

  , на металлических
  листах вычерчивают детали буржуйки: панели
  всех стенок, колосник и две пластины для закрепления их внутри конструкции.

• В передней панели вырезаются прямоугольные отверстия для топки и поддувала.Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее
  стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 —

  80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.

• В варочной панели вырезаются два отверстия —
  для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер
  боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить
  и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки
  .
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная
  из арматурных прутьев решетка
  . Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки
  .
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным
  патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее
  поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит
безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно будет приносить в дом или хозяйственные постройки тепло и у
ют, не доставляя при этом проблем, только в том случае, если при ее
установке будут соблюдены правила техники безопасности.

• Поверхность, на которую устанавливается печь, должна быть жесткой
  и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который
  сверху покрывается металлическим листом.
• Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет
  облицовка стен керамической плиткой или кирпичом.
• Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
• Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
• Очень важно для безопасности обустроить надежную
  вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
• Чтобы печь работала долго и эффективно для ее
  изготовления нужно выбирать только качественный материал.
• Перед установкой буржуйки на ее
  постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

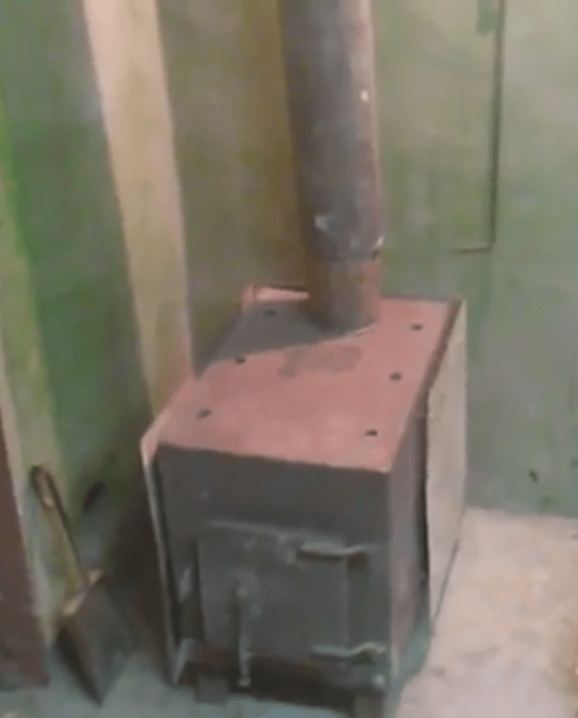

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Компактная печка для отопления небольшого помещения, в простонародье называемая попросту буржуйкой, скоро отметит свой 100-летний юбилей. Появившись в 1920-х года, такие металлические печки с дымоходом стали попросту незаменимы в годы Великой Отечественной войны. Печь-буржуйка не сдает свои позиции и по сей день, оставаясь необходимым атрибутом гаража, теплицы или дачного дома. Такая печка нужна везде, где людям надо обогреться и приготовить пищу, несмотря на отсутствие центрального отопления.

Буржуйка-печь имеет свои достоинства и недостатки. К безусловным плюсам такого отопительного прибора можно отнести:

• энергетическая независимость и автономность;
• дешевое топливо в виде угля, дров, опилок, щепы, торфа, отработанного технического масла, дизельного топлива, лакокрасочных отходов и т.д.;
• быстрый разогрев;
• небольшие габариты;
• установка без фундамента;
• не нужен капитальный ;
• простота в эксплуатации;
• невысокие финансовые затраты в случае изготовления своими руками печки.

Однако печка-буржуйка имеет и минусы:

• требуется хорошая вентиляция в помещении;
• большой расход топлива;
• необходимость постоянного контроля уровня топлива;
• быстрое остывание (впрочем, этот недостаток поправим — для увеличения КПД печку можно обложить кирпичом).

Примечание:
Если вы почувствовали необходимость в подобном аппарате, то у вас два варианта – купить металлическую печку промышленного изготовления или сделать ее своими руками.

Сначала расскажем о покупных буржуйках-печах, стоимость которых стартует примерно с 4000 рублей (например, печка «Уголек») и поднимаясь до 40 000 рублей и выше (такая стоимость характерна для каминов-буржуек с красивыми названиями «Бавария», «Baron» и пр.).

С теплообменником

В середину этого ценового разброса попадают, к примеру, буржуйки с водяным контуром отопления и теплообменником, армейская чугунная печка, буржуйка длительного горения типа «Клондайк».

Материалом для печек и каминов-буржуек, изготавливаемых в цехах, обычно становятся нержавейка и чугун. Стандартный чертеж предполагает наличие бункера с дверцей топки, зольника, патрубка для дымохода. Однако бывает, что печь-буржуйка оборудуется варочной плитой, конфорками и даже духовым шкафом. На предприятиях делают и печки-калориферы, а также камины-буржуйки, в которых для повышения КПД установлен керамический или стальной кожух, значительно увеличивающий теплоотдачу. При желании можно купить для дома камин-буржуйку или просто печку с газовым генератором.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

• сварочный аппарат;
• шлифовальная машинка с кругами;
• дрель со сверлами;
• щетка с металлическим ворсом;
• рулетка и строительный карандаш для разметки;
• молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

• 1 или 2 газовых баллонов;
• Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
• чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
• труба для дымохода;
• толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Бесплатное топливо

Примечание:
Если расходы на топливо для буржуйки-печи хочется свести к минимуму, рассмотрите возможность изготовления самодельной конструкции для отопления на автомобильном масле, слитом с машины.

Буржуйка на отработке особенно хороша для владельцев гаражей. Чертеж ее конструкции включает в себя два резервуара, соединенные трубой, а также дымоход.

Для создания печки на отработке понадобятся следующие материалы:

1. Металл толщиной 4 мм для буржуйки.
2. Металл толщиной 6 мм для крышки верхнего резервуара.
3. Металлические прутья для ножек печки (3-4 штуки подходящей толщины).
4. Труба из жаростойкого материала для соединения резервуаров (диаметр не менее 100 мм, длина около 400 мм).
5. Труба для дымохода (длина не менее 4 м).

Работы по формированию буржуйки на отработке проводятся в таком порядке:

1. К нижнему резервуару привариваются ножки.
2. На этот резервуар сверху приваривают крышку с проделанными дырочками для масла и воздуха.
3. На соединительной трубке делают не менее 50 отверстий с диаметром в 9 мм.
4. Приваривают трубку к крышке нижнего резервуара.
5. Сверху приваривается второй резервуар с заправочной горловиной и трубой дымохода.

Пользоваться такой буржуйкой-печью легко. Масло наливается в холодный аппарат через заправочную горловину почти доверху, не доходя до крышки резервуара всего нескольких сантиметров. Туда же закладывается растопочный материал в виде ветоши или газетной бумаги. Осталось поджечь, и вскоре вы будете наслаждаться теплом.

Как правило, такие печки «употребляют» от 700 до 2000 мл отработанного масла в час. Буржуйки на отработке позволяют кипятить воду и готовить нехитрую пищу. Однако их эксплуатация предполагает обязательное наличие в помещении хорошей вентиляции для вывода угарных газом, а также соблюдение правил пожарной безопасности (нельзя располагать рядом с печкой горючие материалы, использовать легковоспламеняющиеся материалы типа бензина, ацетона и пр.). Резервуар с отработкой нужно оберегать от попадания воды. Дозаправка маслом осуществляется только после полного остывания печки.

Листовой металл

Как сделать буржуйку из металла? Этот проект можно реализовать самому, если у вас имеется опыт сварочных работ, а также необходимый инструмент. Из материалов понадобится следующее:

• листовой металл (его количество определяет размеры печки);
• стальные уголки толщиной 5 мм;
• металлическая трубка длиной около 30 см;
• труба с диаметром 180 мм.

Для получения буржуйки-печи нужно сварить прямоугольник из металлических листов, соединенных встык (пока без крышки). С одной стороны расположить поддувало и дверку топочной. Внутреннее пространство печки делится на дымооборот, топку и зольник.

В последних двух отсеках устанавливают колосниковую решетку, которая будет удерживать твердое топливо. Для этого внутри буржуйки по бокам на высоте до 15 см приваривают стальные уголки. На них укладывается сваренная заранее решетка (ее можно сделать из стальных полос, приваренных к толстым металлическим прутьям на расстоянии порядка 5 см). Колосниковую решетку лучше делать съемной, чтобы впоследствии, когда она прогорит, можно было бы без проблем произвести замену. Кроме того, съемная конструкция решетки облегчает чистку аппарата отопления.

Вернемся к строительству печки. Ради увеличения КПД буржуйки можно сделать крепления под съемный отражатель (металлический лист толщиной не менее 12 мм), который разделит топку и дымооборот. Для этого сверху привариваются два металлических прута. После установки отражателя должен получиться канал для дыма.

Обустроив внутренности буржуйки, можно приваривать верхний металлический лист, который станет крышкой конструкции. Заранее в нем проделывается отверстие для закрепления дымоходной трубы. Далее в печке оборудуются перемычки, разграничивающие дверцы, сделанные для зольника, отражателя и колосниковой решетки. Как правило, под зольник оборудуют небольшую дверцу, а вот стальные две делают в полную ширину печки, чтобы было удобно доставать отражатель и решетку.

Следующий этап – приваривание к конструкции защелок и ножек (для них подойдут металлические трубки с диаметром до 3 см и длиной в 10 см), а также трубы дымохода из изогнутой трубы с диаметром около 18 см (отметим, что дымоход размещается на 20-сантиметровой гильзе). Буржуйка из листового металла готова.

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

• процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
• буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Что такое буржуйка знает каждый взрослый. В интернете легко столкнуться с фото буржуйки, сделанной в гараж своими материалом и инструментарием. Любой дачник хоть раз, но задумывался: «Как сделать буржуйку своими руками?». Сейчас ему предоставляется шанс осуществить это.

Преимущества буржуек и их недостатки

Минусы, свойственные таким печам:

• Необходимо предотвратить выпадение продуктов сгорания (угольков, искр) из топки.
• Во избежание ожогов (от сильно нагревшихся стенок печки), следует ограничить доступ детей к ней.
• Для обогрева требуется большое количество горючих материалов – целесообразнее создавать печь для кратковременного применения.

Плюсы использования буржуек:

• Выбор твердого топлива неограничен: можно приобрести торф или уголь, заготовить для нее дрова или использовать опилки и щепу, подойдут брикеты и пеллеты, некоторые в качестве горючего применяют машинное масло (переработанное).
• Ее можно создать собственноручно и из легкодоступного сырья.
• У нее низкая себестоимость.
• Она компактна – способна вместиться даже в тесном помещении, например, можно сконструировать печь буржуйку для гаража.
• Она мобильна, даже при изготовлении из толстых листов металла.
• Нагрев помещения при ее розжиге происходит быстро.

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

Фото 1. Чертеж буржуйки для гаража.

2. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

3. Необходимо создать пару дверок (для зольника, топки) с петлями.
4. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Важно! При наличии квадратного дымоходного отверстия, площадь выбирается не менее диаметра вписанного круга.

Существует 2 метода расчета:

1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кгч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

2. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

• Бидон молочный.
• Проволока или арматура.
• Сварка, инструменты.
• Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Порядок создания для дачи печки буржуйки:

1. Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
2. Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
3. Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
4. Буржуйку сделать по чертежу.
5. Готовую буржуйку установить на ножки или на кирпичную основу.
6. Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

Важно! Размер потерь тепла находится в прямой зависимости от протяженности трубы.

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

• Баллон без газа.
• Лист металлический 4 мм.
• Труба (диаметр подходящий к объему баллона).
• Арматура.
• Дверцы, уголки.
• Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

1. Верхний обод баллона и кран сбить.
2. Проделать просвет под поддувало внизу баллона.
3. Приварить патрубок к дну, вставить гильзу, надеть трубу.
4. Сделать колосник, используя арматуру.
5. Приварить опору или поместить на кирпичную основу.

Порядок собственноручного изготовления буржуйки на отработанном масле

У буржуйки на отработке целых два отдела: маслобак, камера сгорания. Они расположены на разной высоте. В 1 отдел вливается масло, затем сгорает.

Второе, верхнее обеспечивает дожег веществ, полученных при горении, перемешанных с кислородом. Нагрев данной камеры выше, чем в первой (до 750 градусов).

Во время изготовления необходимо обеспечить попадание воздуха во все отсеки. В 1 отдел он прибывает через окно загрузки отработанного масла, во 2 отдел – через специально созданные отверстия.

Как сделать бак для отработки

Бак масляной буржуйки можно сварить самому или использовать уже готовую емкость (баллоны газовые, толстостенные канистры, бидон). Она должна соответствовать требованиям:

1. Необходимо присутствие возможности ее разбирать, что бы периодически прочищать.
2. Инжекторное отверстие расположить в центре.
3. Необходимо установить заслонку регулировки на болтах на люк для заливания масла. Благодаря ей, можно настраивать силу горения.

Бак изготовить из труб большого радиуса. Один конец спаять с ножками и дном (33-36 см).  Куском трубы большего радиуса закрыть бак, приварить крышку с двумя отверстиями (инжекторным и контрольным, 60-ти миллиметровым).

Буржуйка получается компактной. При работе верхушка огня должна доставать инжектор, при снижении уровня жидкости, это условие выполняться перестает и огонь гаснет.

Высота второй детали при этом равна трети высоты емкости нижней. Полная протяженность стенок бака между крышкой – дном 9-16 см.

Розжиг горючего совершать, опустив в контрольное отверстие буржуйки ткань, вымоченную керосином, или бумажный лист. Отработка доливается постоянно до отметки 23 общей высоты печки.

Как сделать инжектор?

Порядок изготовления:

1. Взять трубу (радиус – 5-6 см. приблизительно, толщина стенок около 1 см, высота – 0,1 протяженности трубы дымоходной минус 5%). Если размер 36-38 см, тяга будет нормальной.
2. Порядок продырявленных отверстий в стенке трубы должен быть шахматным (радиус – 0,45 см, отступы: от верхнего конца два – два с половиной, а от нижнего – пять с половиной – шесть сантиметров).
3. Внутри тщательно отшлифовать. Приварить к заготовленному отверстию бака, вертикально.

Изготавливаем теплообменник

Толщина стенки емкости – минимум 0,3 см. Технология изготовления – как и топливного бака. Верх делается плоским, дымоходное отверстие смещается, что придает возможность помещения чайника, кастрюли на плитку.

Внутри необходимо сделать перегородку, создав лабиринт и улучшив теплообмен (максимально толстую – это увеличит температуру поверхности плиты, даст возможность своими руками повысить кпд буржуйки). Сбоку сделать люк с крышкой, позволяющий вычищать нагар.

Дымоходное отверстие – труба 5 сантиметров радиусом и такой же высоты или в 2 раза больше.

Изготовление дымовой трубы

Часть ее, находящаяся в здании, должна быть стальной, тогда газообразные продукты горения, проходя сквозь нее, будут отдавать свой нагрев дымоходу, а, затем, комнате, охлаждаясь и повышая теплообмен.

Дымоход продолжить снаружи можно обычной жестяной трубой, заранее утеплив (защита от скопления сажи замой). Можно использовать теплоизолированные трубы – но они достаточно дорогие. В уплотнении стыков труб нет необходимости.

Буржуйка с водяным контуром

Модернизировав обычную буржуйку, можно получить оригинальный эффективный источник тепла при авариях, который не помешает ни одному дому.

Сделать это возможно двумя путями:

1. Надеть водяную рубашку на трубу горелки
2. Обогнуть вокруг внешнего корпуса буржуйки несколько медных труб, сформировав, таким образом, змеевик.

Витки трубок змеевика должны быть расположены на удалении в 5 см от продырявленного корпуса печи и присоединены к основной отопительной системе. Снаружи змеевика расположить экран – отразить тепло. Изготавливают его из жести, алюминия, стали оцинкованной.

Водяная рубашка – бак, расположенный на верхушке печи, корпус которого содержит штуцеры (2 – воду подводят/отводят). Получается конструкция наподобие самовара.

Также желательно установить термометр.

Особенности капельной буржуйки на отработке

Можно изготовить экономичную капельную буржуйку из трубы своими руками:

1. Корпусом будет небольшая бочка из металла или металлическая ёмкость.
2. Создать в заготовке отверстие – добавлять масло.
3. Взять горелку двухлитровую как минимум, к трубке горелки присоединить шланг из меди около 1 метра и сложить вдвое.
4. Присоединить трубку к заранее проделанному окну в емкости, придав заранее форму буквы «Г».
5. Горелку подвесить.

Важно! Работая, агрегат коптит, поэтому помещение должно хорошо проветриваться.

Как переделать буржуйку, работающую на твердом горючем под отработку

Иногда печка буржуйка уже создана своими руками, но не нравится вид топлива, который она использует Тогда ее можно модернизировать под универсальную. Для создания такой буржуйки из трубы своими руками не обязательны чертежи. Что бы это сделать, необходимо изготовить дополнительную часть, похожую конструкцией на буржуйку в гараж на отработке, и присоединить ее к нижней части.

Создается буржуйка из трубы горизонтальной ориентации (согнуть под углом 90 градусов), а не строго вертикальной. Конструкция трубы также перфорируется. Затем, ее присоединить к боку печки, она станет итоговой камерой сгорания.

Когда хозяин буржуйки решит заварить дверку печи и создаст отверстие трубы, буржуйка зафункционирует исключительно на масле.

Можно сделать пару сменных дверок для использования и дров и масла. Стандартная используется для отопления дровами, а при замене дров на масло применяется модернизированная, с необходимым отверстием.

Видео: Печь на отработке

Фото самых эффективных буржуек

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
2. Доверху заполните сосуд водой.
3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16—20 мм на колосники;
• куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
3. Изготовьте из арматуры колосниковую решетку круглой формы.
4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

Самодельная печь буржуйка своими руками

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.


Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
• труба для дымоотвода;
• прутки 16 мм;
• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
• рулетка, линейка, мел;
• сварочный аппарат 140-200А;
• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
• металлическая щетка для зачистки мест сварки;
• наждачный круг для подгонки дверок;
• дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой
Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.
Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба
4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.
Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.
5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.
7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки
8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.
Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем
9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.
Отверстие для трубы
10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.
Приваривание дверки
Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.
13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.
Шибер для регулировки выхода дыма

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.
Боровы печной трубы
• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.
Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.
Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.
Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.
Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.
Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.
Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.
Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;
• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;
Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой
• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
• трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода
• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;
• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;
• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;
Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм
• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;
Кирпичный экран
• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;
• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.
Видео по теме: Печь буржуйка своими руками

Как изготовить экономичную печь-буржуйку своими руками с повышением теплоотдачи

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Сейчас буржуйки вновь становятся популярными, только в качестве прибора для обогрева их в основном устанавливают на дачах, в баньках, а в современных квартирах — в основном, как элемент декора, воссоздавая стиль старины. Советуем прочитать статью об использовании буржуйки в квартире.

Современная модель безопасной буржуйки.

Современные модели имеют некоторые отличия:

• Соблюдение требований пожарной безопасности.
• Привлекательный внешний вид.
• Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

• Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
• Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка длительного горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Внешний вид патрубка дымохода

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

• Через открытую крышку вверху буржуйки вертикально ставится конус.
• Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
• Конус можно вынимать, закрывать крышку и начинать розжиг.
• Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
• Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
• Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Схема печи длительного горения

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

• инверторный сварочный аппарат;
• шлифовальная машина, оснащенная кругами для резки по металлу;
• дрель;
• угольник с рулеткой;
• другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этот материал отлично дополнят следующие публикации:

• Особенности использования дровяной буржуйки на даче
• Буржуйка длительного горения своими руками: пошаговая инструкция

Этапы сборки

• В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
• К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
• Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
• В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
• Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

Схема выведения газохода для буржуйки с заслонкой и без неё. заслонка позволить настроить интенсивность горения.

• В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Этапы и конструкция сборки устройства.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

• Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Рекомендуем подробнее прочитать про добавление водяного контура в буржуйку на нашем сайте.

Обкладываем печку кирпичом

• Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

Специалисты отмечают, что металлические печи быстрее прогревают помещение

• На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
• Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

Другие ряды, кроме первого, делаются по принципу первого ряда, то есть без зазоров.

• Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
• Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
• Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

• Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Верхняя часть буржуйки сооружается в соответствии со вкусом хозяина.

Как правильно затопить печь

• Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
• Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

При вертикальной закладке в топку входит больше топлива.

• Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
• Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
• После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
• После разгорания дров заслонка полностью закрывается.

После разгорания дров заслонка печи полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

• Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

Запрещено размещать буржуйку слишком близко к стене.

• Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
• Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
• Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Рекомендуем изучить обзор моделей буржуек и найти ответы на интересующие вопросы.

Если топливом является уголь или дрова, следует построить дымоход вертикального направления.

• Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Рекомендуем изучить по данной теме также: Как повысить КПД буржуйки и создать самодельную эффективную печь

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

Стальные печи своими руками

Печи, изготовленные из стали, условно можно разделить на три группы. Причём изделия, относящиеся к первой и второй, выпускаются промышленностью, а те, которые входят в третью группу, в подавляющем большинстве случаев являются изделиями самостоятельно разработанными и изготовленными.

1. печи длительного горения;
2. печи для бани и дачи;
3. печи из подручных материалов.

В настоящей статье мы рассмотрим несколько конструкций, которые можно считать типовыми. Любую из них вы с успехом можете реализовать и использовать на даче, в бане или в гараже.

Все металлические печи именуются собирательным термином «буржуйка». И если чугунная ветвь развития «буржуйки» приобрела современный лоск, широко используется в качестве отопительного прибора в жилых домах и выпускается производителями в широком конструктивном диапазоне, то изделия из стали проще и по конструкции и по отделке. Впрочем, это не сильно сказывается на их главной способности – отапливать помещение.

«Буржуйка» с теплообменником

Предлагаемый вашему вниманию вариант в обиходной речи именуется «горячей песочницей». Почему – это вы поймёте, познакомившись с материалом.

Работы начались с создания стандартного варианта «буржуйки». Она была сварена из обычного куска стальной трубы, имевшего диаметр 430 миллиметров. Высота изготовленного топливника составляла 500 миллиметров. Она очень быстро прогревалась, но и остывала, к сожалению, не менее быстро после прекращения топки.

Начались «творческие муки» в попытках увеличения теплоёмкости конструкции. Сначала это была простая стопка кирпичей, выложенных вокруг трубы. Но, несмотря на постоянное увеличение их количества, желаемый результат не был достигнут.

Вторым шагом стало изготовление буржуйки, имевшей прямоугольную верхнюю плиту, по периметру которой был выложен из кирпича короб. А полость между внешней стенкой трубы и кирпичом засыпана гравием. Положительная тенденция начала просматриваться. Поэтому работы продолжились именно в данном направлении.

Для кардинального «прорывного» повышения КПД конструкции требовалось найти ответ на два основных вопроса:

как удлинить пути отвода продуктов сгорания от топки до трубы;

как увеличить теплоёмкость конструкции.

Представляемая вашему варианту конструкция имеет ответ на оба вопроса и после завершения топки способна поддерживать комфортную температуру в гараже не менее 10-12 часов.

Основа та же: сваренная из трубы буржуйка. Но она получила теплообменник в своей верхней части. Конструктивно он представляет собой несколько пустотелых «блинов», которые соединены патрубками. Их число варьируется от 1 до 7 (в зависимости от внешней температуры). На указанный теплообменник сверху надевается короб круглой формы, так же изготовленный из стального листа. Пространство между блинами и коробом плотно забито песком с гравием. Первоначально патрубки вваривались по одному с противоположных сторон (в сечении это напоминало коленвал). Но практика показала, что результат гораздо лучше, если вваривать их парами.

Выбор круглой формы конструкции продиктован возможностью изготовления заготовок для неё на токарном станке, что позволяет избежать ручной подгонки деталей перед их свариванием.

Теплообменник можно выполнить в несъёмном варианте (цельносварной), так и разъёмный. Последний позволяет менять количество блинов и облегчает чистку любого из них от наслаивания сажи и смолистых отложений (при необходимости).

Экономичная буржуйка

Очень востребованным вариантом у дачников является стальная печь конструкции В.Логинова. Предлагаем вашему вниманию один из её вариантов, усовершенствованный Н.Пьянковым.

Конструкция указанной печи использует для работы принцип медленного горения (топливо сгорает при ограниченном притоке внешнего воздуха). Но конструкции дверок зольника и топливника имеют «классическое» исполнение. Плоскости их прилегания на стадии изготовления тщательно подгоняются по месту установки. Для чего посадочные поверхности в указанных местах отрихтованы и зачищены. Для повышения плотности поджатия используются клиновые щеколды, что гораздо проще традиционного резьбового соединения «болт-гайка» и в эксплуатации такая защёлка гораздо удобнее.

Второе отличие от базовой модели – наличие дополнительного двухпластинчатого лабиринта в верхней части топливника. Его наличие удлиняет путь, по которому отводятся газы, и повышает за счёт этого их теплоотдачу.

Не забывайте делать на дверце зольника регулируемое поддувало (в данном варианте оно отсутствует, что негативно сказалось на выставлении требуемого режима горения).

При выполнении конструкции следует использовать стальной лист, толщина которого должна быть 3 и более миллиметров. Все конструкционные швы – сварные (с последующей их проверкой на наличие свищей и непроваров). Выполняется проверка с использованием керосина или меловой обмазки.

Дымовой трубой служит подобранная по размеру толстостенная стальная труба, которая приваривается к корпусу.

Буржуйка с духовкой

Конструкция указанной печи многофункциональна. И это не случайно, так как её авторство принадлежит даме – Ирине Мокеевой.

Конструкция относительно проста. Из листовой стали сварен корпус прямоугольной формы. Толщина листа может быть 3 – 4 миллиметра. Этого вполне достаточно. На расстоянии 150 миллиметров от нижней части конструкции в корпус вварены колосники, выполненные из того же стального листа с высверленными рядами отверстий в 20 миллиметров каждое с шагом в 20 – 30 миллиметров. Ряды расположены параллельно. Горящие угли сквозь них провалиться не могут и полностью сгорают на этой решётке.

На верхней плите корпуса выполнена парная конфорка (цифры 2 и 1 на рисунке). Первая – 100 мм диаметра, предназначена для кухонной посуды и накрыта «пятаком». Вторая – прямоугольная. Она – для приготовления шашлыков. После того, как на колосниках остались только угли, её открывают и устанавливают шампуры.

Тут же находится выходной патрубок, к которому подсоединяется дымовая труба. Диаметр её желательно выбирать от 150 миллиметров, что гарантированно избавляет конструкцию от «поддымливания», присущего многим буржуйкам, в которые единовременно заложено сразу много дров.

Главная изюминка конструкции – наличие духового шкафа. Его короб вварен на расстоянии 50 миллиметров от верхнего среза печи в боковые стенки. Такое размещение позволило сформировать обтекающие корпус духового шкафа дымовые каналы. Пламя от горящего топлива и дымовые газы «растекается» по нижней части варочной плиты, а не выходит сразу в трубу. Это повышает эффективную теплоотдачу в зоне конфорок и значительно сокращает время приготовления пищи.

Если футеровать такую конструкцию кирпичом (на ложок или плашмя), то можно значительно увеличить время до остывания печи и повысить её теплоёмкость.

В России, затем СССР буржуйки использовались там, где не было централизованного отопления: во фронтовых блиндажах и землянках Великой Отечественной войны, в госучреждениях того же времени, в вагонах-теплушках. Фото буржуйки, изготовленной своими руками, рассмотрите на сайте.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.

Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.

Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.

Но с этим помогут соседи, у которых агрегаты имеются. Сварочными аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Фото буржуйки своими руками

Также рекомендуем просмотреть:

• Лестница своими руками
• Сарай своими руками
• Утепление дома своими руками
• Отмостка своими руками
• Погреб своими руками
• Верстак своими руками
• Стяжка пола своими руками
• Чердачные лестницы
• Обустройство гаража
• Монтаж поликарбоната
• Монтаж вагонки
• Пресс своими руками
• Камин своими руками
• Утепление мансарды
• Купель для бани
• Крыльцо своими руками
• Решетки на окна
• Теплица своими руками
• Ограждения для клумб
• Перила для лестниц
• Парилка в бане
• Смотровая яма в гараже
• Бетономешалка своими руками
• Беседка своими руками
• Веранда своими руками
• Курятник своими руками
• Утеплить дверь своими руками
• Сигнализация для дачи
• Клумбы своими руками
• Дачный туалет своими руками
• Аксессуары для бани
• Скамейки для дачи

Чем топят буржуйки – какие виды топлива применяются и что использовать нельзя

Буржуйка – это металлическая печь, которая используется для обогрева небольших помещений, а также при приготовлении пищи. Устройство появилось недавно, в прошлом столетии. В наше время она пользуется не меньшим спросом, за счет не высокой цены и не больших затрат на топлива.

Печь-буржуйка

Чем топить?

Печь-буржуйка – эффективна и малогабаритна, не требует специальных знаний по ее эксплуатации, монтаж не сложный, а с растопкой сможет справиться даже человек ни разу не делающий этого. К сожалению, не каждый может с точностью ответит на вопрос: «чем топить?». В принципе, буржуйка мало чем отличается от обыкновенной печи и потому может использовать те же самые виды топлива, а именно:

• наиболее популярными, являются дрова;
• на втором месте можно разместить уголь;
• опилки;
• торф;
• и даже масло.

Что использовать кроме дров?

Да, дрова несомненно занимают лидирующую позицию по использованию, но можно применять и другие виды топлива:

Уголь

• Уголь также, как и дрова пользуется популярностью, но ввиду того, что он стоит дороже, и не всем по карману, то и используют его реже. Хотя по показателям он выше дров. К примеру, уголь, дольше горит, и дает высокую температуру, а значит имеет высокий показатель КПД. Но именно по причине повышенного жара, необходима переделка дымохода.

Торф в брикетах

• Торф, также как древесные опилки имеют один существенный недостаток – они требуют особых условий хранения. Ни в коем случае нельзя допускать намокания брикетов, иначе они теряют часть своих свойств, а в некоторых случаях не смогут гореть. После того, как брикеты прогорают, в зольнике остается не мало отходов от их использования, а в процессе горения выделяется малоприятный запах.

Пеллеты

• Пеллеты – или другими словами прессованные опилки. Казалось бы, выгода на лицо, из отходов производства можно протопить печь, но к сожалению цена не на много меньше дров.

Чем нельзя топить?

Категорически запрещено применять жидкое топливо в жилом помещении. Такой вид, является пожароопасным и взрывоопасным. К тому же после его применения необходимо чаще чистить дымоход, так как из-за смешивания конденсата и копоти образуется черная смолянистая масса, которая тяжело счищается. Даже, если использовать жидкое топливо в производственных помещениях или бытовках, то необходимо иметь хорошую вытяжку и налаженную циркуляцию воздуха. В противном случае возможен выброс горящей массы в помещение.

Как правильно топить буржуйку?

Прежде чем начинать растапливать, необходимо позаботиться о пожаробезопасности. Если дом сделан из дерева, то возможно несколько вариантов. К примеру, асбестоцементные плитки, либо просто кирпичная тумба или защита из металлического листа, должны быть уложены на пол.

Совет! Устанавливая экранирующие элементы, создается препятствие для случайного вылета углей или деревянных щепы из топки.

Советы как правильно растапливать буржуйку:

Чистка топки буржуйки

1. Перед началом истопнических работ, нужно очистить зольник от продуктов горения и колосники от случайно оставшихся не прогоревших головешек. Благодаря этому удастся добиться нормальной циркуляции воздуха, вследствии чего поленья будут гораздо лучше гореть и отдавать больше тепла.
2. После прохождения первого этапа подготовки, переходим к укладке дров. Укладка дров, процесс довольно простой на первый взгляд, но без знания особенностей горения печей и наличия небольшого опыта, с первого раза может и не получится. Необходимо уложить дрова таким образом, чтобы было достаточно места для воздухообмена. Если все сделано правильно, то топливо прогорит до конца.
3. Укладку производят клеточным или рядным способом.
4. При укладке дров, стоит соблюдать расстояние от 1 см друг от друга, а высота кладки должна быть такой, чтобы не доставать до верха камеры порядка 10 см.
5. Следуя таким рекомендациям, повысится КПД.
6. После того как дрова уложены, необходимо позаботиться об розжиге. Для этих целей понадобится – сухая щепа или бумага. Надо их уложить промеж рядков.

Внимание! Никогда не применяйте горючих материалов для розжига печей. Это может привести к тяжелым последствиям.

Правильно уложенные дрова, разгораются равномерно. Старайтесь делать это, строго по центру.

Углем

Можно ли топить печку-буржуйку углем? Стоит помнить, что не во всех случаях уголь может являться основным видом топлива. Все потому, что температура, выделяемая при горении высока, и далеко не каждая печь способна пережить это. А теперь о процессе топки буржуйки.

На дно укладываем бумагу и щепу, разжигаем. После того как щепки загорелись, подкладываются дрова и как только поленья прогорят полностью, забрасывается уголь слоем в 10-15 см. Когда уголь достаточно разгорится, добавляется последняя порция. В случае необходимости можно добавить еще, но только после полного прогорания угля.

Дровами

Как топить печь-буржуйку дровами? Процесс не требующий особых знаний. Как только завершилась растопка буржуйки дровами, останется только следить за температурным режимом печи и подкладывать поленья.

Внимание! Во избежание появления трещин, необходимо поддерживать печь в одной температурной поре. При возникновении частых перепадов от холодного к горячего, печь может разрушаться.

К сожалению, топить круглосуточно невозможно. Ночью хочется поспать, но зима вряд ли предоставит такую возможность, иначе утром проснетесь в холодном помещении.

После нескольких дней топки, в зольнике скапливается множество отходов и их надо своевременно убирать. Процесс осуществляется при помощи железного совка.

Другими видами топлива

Отапливать другими видами топлива, нужно таким же способом, как и при топке дровами и углем. Пеллеты укладываются в топку по принципу угля, постепенными порциями, а брикеты, так же как дрова, оставляя небольшие промежутки.

Совет! Не стоит забывать про дверцу поддувала. Она должна быть постоянно приоткрыта, иначе возможен выход дыма в помещение.

Так как пеллеты и брикеты появились сравнительно недавно, для них не был придуман универсальный способ топки.

До скольки градусов нагревается печка?

В первую очередь это зависит от материала, из которого изготовлена буржуйка – чугун или металл. Разницы не большие. Но все же они присутствуют. Так металл, нагревается быстрее и до более высоких температур, а чугун наоборот – имеет медленный нагрев при пониженной температуре. Общий показатель обеих печей, варьируется в пределах 700-900оС.

Как поддерживать постоянную температуру?

После прогорания топлива наступает процесс охлаждения и спустя какое-то время, печь полностью остывает. Для того, чтобы не использовать большого количества топлива и поддержать температуру буржуйки максимально долго, знающие мастера рекомендуют придерживаться нескольких советов:

• Разместите возле буржуйки металлический экран, на расстоянии не дальше чем 5-6 см. Такой прием позволяет задерживать часть тепла за счет отражающей поверхности экрана.
• Если соорудить кирпичную рубашку для буржуйки (обложить по бокам), то тепло будет долго сохранятся и расход топлива заметно сократится. Не забудьте оставить зазоры для вентиляции.
• Также можно увеличить время горения топлива за счет сокращения подачи воздуха. К примеру, в случае с дровами, необходимо укладывать их как можно ближе друг к другу. А уголь, не стоит часто ворошить. Лишь по мере необходимости.
• Существует еще нехитрый прием как максимально долго сохранить тепло в помещении. Для этого нужно поставить ведро или бак с песком на буржуйку. Песок будет отдавать часть тепла в помещение, а часть в печь, тем самым замедляя процесс охлаждения.

Как долго можно непрерывно топить?

На продолжительность топки влияют несколько факторов:

• способность дома удерживать тепло;
• какой вид топлива используется;
• если проведено отопление, то какое;
• и наконец сам хозяин, и его предпочтения по температуре внутри помещения.

Если зима не очень холодная, то дом размером 6х6, достаточно отапливать один раз в сутки, при этом температурные показатели будут в пределах 20оС. К примеру, затопив печку утром, в доме будет жарко (около 24оС), то к следующему утру она опустится примерно до 18оС.

Небольшое заключение

Чем топить буржуйку – это сугубо личное дело каждого. Все зависит от финансовых возможностей или что может вытерпеть печь. Перед началом работ, внимательно ознакомьтесь с тем, как правильно топить, что делать можно, а что нельзя.

Виды буржуек и модели с фото: преимущества и недостатки

Буржуйки – это одни из самых популярных отопительных агрегатов существующих на сегодняшний день, такие приборы отличаются оригинальностью и одновременной универсальностью. В зависимости от своих особенностей, такие печи могут иметь различный принцип работы и дизайн, при этом в качестве топлива используются дрова, уголь или отработанное масло.

1. Разновидности и особенности буржуек
2. Другие разновидности буржуек

Виды буржуек и их большое разнообразие, позволит каждому выбрать для себя подходящий и оптимальный вариант, при этом такое отопительное оборудование впервые стало пользоваться популярностью после войны. буржуйка в это время использовалась не только как отопительный прибор, но и как источник приготовления пищи, а в качестве топлива применялись различные отходы, строительный мусор, дрова, уголь и всё, что имелось под рукой. При этом такие отопительные агрегаты не отличались экономичностью и требовали большого количества топлива, что было крайне невыгодно и неудобно.

Печь буржуйка современного образца – это функциональная модель, которая может иметь большую мощность, при этом расход топлива такого оборудования минимален и максимально экономичен, а продуктивность работы остаётся на самом высоком уровне. Буржуйка, купить которую сегодня можно в специализированных магазинах, отлично справляться с обогревом больших домов и дач, однако если вам необходимо обогреть одно помещение, комнату или гараж, можно собрать такой прибор своими руками из подручных средств, такой вариант обойдётся в разы дешевле.

Разновидности и особенности буржуек

Буржуйка для дачи ил частного дома, сегодня представлена в ассортименте любого специализирующегося на продаже отопительного оборудования магазине, при этом такой прибор может быть выполнен как в традиционном классическом стиле, так и в достаточно современном модерн, хай-тек или напротив в изысканном и изящном Прованс, фьюжн. Среди множества моделей, условно разделить буржуйки современного образца и функционала можно на следующие разновидности:

• Масляная печь или буржуйка для работы и функционирования которого необходимо отработанное масло;
• Газовое отопительное оборудование;
• Печь работающая посредством солярки;
• Буржуйки, работающие на опилках;
• Пиролизная буржуйка;
• Дровяная буржуйка или оборудование, работающее на дровах или угле.

Собрать своими руками буржуйку можно с помощью простых подручных средств и материалов, так в качестве основания можно использовать газовый баллон, бочку или листы металла, для фиксации различных элементов используется сварочный аппарат, также для любого отопительного оборудования данного образца требуется дымоход, который состоит из труб на огнеупорной основе.

Одним из наиболее популярных вариантов является печка буржуйка, работающая посредством отработанного масла или жидкого топлива, такой прибор состоит из двух отсеков, в первом прогорает само топливо, а во втором его пары. Температура нагрева в первом отсеке невысокая, в то время как во втором может достигать отметки в 700-800 градусов. Такое отопительное оборудование чаще всего устанавливается в небольших подвальных помещениях, гаражах, также печка может оборудоваться варочной поверхностью. К преимуществам масляных печей буржуек относится то, что масло при нагреве и сгорании не имеет неприятного запаха и не выделяет характерного для дров и угля дыма. На варочной поверхности в свою очередь, если таковая предусмотрена конструкцией можно готовить еду и греть воду.

Самым опасным вариантом, устанавливать и собирать свои руками который крайне не желательно – это печь буржуйка для работы и растопки которой будет использоваться бензин и пропан. Такие вещества опасны для здоровья и при горении выделяют вредные для жизни продукты распада!

Печи буржуйки на отработанном масле являются самыми доступными и экономичными на сегодняшний день, так как для их работы и растопки используется вторичное топливо, которое уже использовалось, то есть практически бесплатное или очень дешёвое.

Собрать своими руками печь буржуйку, работающую на отработке достаточно просто, её корпус можно собрать из листового металла, соединив каждый элемент конструкции и состыковав посредством сварки. Также основание такой конструкции может быть выполнено из простой металлической емкости, в качестве которой может быть использован простой ящик из металла или чугуна. Также такой конструкцией должно быть предусмотрено наличие цилиндра, в котором будет происходить прогорание топлива, в нижней части печки необходимо оставить свободное пространство для свободной циркуляции воздушных масс. Также такие печи буржуйки дополняются задвижкой и трубой имеющей множество отверстий, а для вывода продуктов горения на улицу, камера конструкции подключается и соединяется с дымоходом.

Буржуйка чугунная или стальная на отработанном масле может иметь различные габариты, а для того чтобы процесс сборки своими руками не вызывал сложностей, необходимо заранее продумать или подготовить подходящие и подробные чертежи. Узнать о том, сколько масла будет потреблять такой прибор можно исходя из размеров её топочного отсека, а для того чтобы масляный состав не вызывал негативных реакций при горении и нагреве, необходимо предварительно его отстаивать и заливать в бачок только на 1/3 или 2/3.

Большой популярностью также пользуются буржуйки на солярке, такие приборы отличаются высокой мощностью и при покупке в магазине, такое прибор способен работать около 4-8 часов непрерывно, при этом к его преимуществам относится небольшая масса, около 6-15 килограмм. Как альтернативу такому отопительному прибору можно воспользоваться капельной печкой, которая широко используется для обогрева гаражей и подсобок, такой прибор состоит из съёмного топливнивика, фитиля и горелки.

В целях увеличения коэффициента полезного действия печки буржуйки, достаточно просто заменить топливо, например на керосин, вместо солярки, таки образом данный показатель станет выше на 15-25 процентов!

Капельная буржуйка при необходимости легко собирается своими руками, в качестве основания используется металлический ящик или бочка, в которой делается одно отверстие, а в качестве топливного отсека воспользуйтесь медицинской горелкой, объём которой составит около двух литров. Горелка, имеющая шланг, соединяется с трубой протяжённостью не менее одного метра, лучше всего использовать медные трубы, сам шланг необходимо сложить в два раза. Сама трубка при этом должна иметь форму буквы Г и подвешиваться, сама бочка дополняется отверстием, диаметр которого будет равен самой трубе. В качестве топлива, в крайнем случае, можно использовать даже ткань, которая предварительно окунается в солярку и тем самым хорошо горит. За счёт того что горя, топливо капает, такая печь и имеет название – капельная. При установке капельной печки в закрытом помещении, необходимо чтобы оно имело хорошую вентиляцию, окна и решётки – это необходимо, так как солярка при горении образует неприятный запах и дым.

Другие разновидности буржуек

Газовая печь буржуйка – это идеальный вариант не только для дома, дачи, но и для квартиры, так как для работы и функционирования данного прибора нет необходимости заготавливать, покупать и регулярно загружать топливо. Газ преимущественно работает в полностью автоматизированном режиме, а все продукты горения и распада выводятся на улицу через дымоход. Такая разновидность буржуек по своему внешнему виду напоминает классические твёрдотопливные печи, а стиль исполнения заводских покупных моделей чаще всего современный или классический. Установки изготавливаются из чугуна, стали, могут иметь керамические вставки, узоры, облицовку, в основе дверцы прибора лежит стеклокерамика. Часто такие газовые буржуйки комплектуются духовкой и плитой, а в качестве оптимального места размещения в доме выбирается гостиная, кухня или столовая.

Буржуйки на опилках, по своему внешнему виду и принципу работы напоминают вариации, для функционирования которых применяется отработанное масло. В основе такой конструкции лежат два цилиндра, которые соединяется между собой посредством дымоходной трубы. Среди отличительных особенностей такого прибора следует отметить:

• Его топливо, в качестве которого используются только опилки;
• Конструкция оборудуется вместительной функциональной зольной камерой, в которой скапливаются все продукты горения и распада, при необходимости легко убираясь.

К основным преимуществам печи буржуйки, для растопки которой используются опилки, относится:

• Она не зависит от других ресурсов, например электричества или газа;
• Собрать такой отопительный прибор своими руками будет недорого;
• Все монтажные работы и дальнейшая эксплуатация очень простая и понятная;
• Топливо очень доступное и недорогое.

Печи буржуйки на пилках отличаются достаточно высокой мощностью и эффективностью, КПД таких отопительных агрегатов может достигать порядка 50-65 процентов, тем самым такая печка относится к категории приборов длительного горения. Добавить такой буржуйке ещё большей эффективности можно посредством применения и подключения его к водяному контуру или рубашке – это позволит вам отопить большой дом в одинаковой степени и каждую комнату одновременно с другими.

При работе печи буржуйки на прессованных опилках, она может работать непрерывно от одной закладки порядка 5-8 часов.

Ещё одной мощной вариацией отопительного оборудования являются пиролизные печи, которые также как и предыдущие вариации состоят из двух основных отсеков, в первом сгорает топливо – это могут быть дрова или уголь. Во втором горит уже отработанный газ, который смешивается с кислородом, в результате чего КПД такого отопительного агрегата может составлять более 90 процентов.

Не стоит использовать для растопки таких печей не просушенное топливо, так как за счёт своей сырости оно не даст необходимого жара и снизит КПД печи, нагрев пиролизных печей происходит за счёт того, что стенки печки нагреваются и отдают тепло в помещение. Для увеличения теплоотдачи пиролизной печи, необходимо облицевать топочный отсек внутри шамотным кирпичом, а с наружной стороны печным огнеупорным.

Технология изготовления своими руками пиролизной печи заключается в следующем:

1. Из листового металла сваривается основание печи, при этом делается отверстие в зоне топки и размещения зольной камеры, после чего между топливным отсеком и зольником размещается колосник или иначе арматурная решётка;
2. Отсек, в котором будет сгорать топливо, располагается топливо, будет находиться над топочным отсеком, в качестве разделителя между ними устанавливается стальная пластина;
3. Верхняя часть конструкции дополняется специальной заслонкой, с помощью которой контролируют уровень и интенсивность подачи кислорода;
4. Конструкция облицовывается кирпичами;
5. Верхняя часть комплектуется дымоходной трубой.

Сам стальной короб пиролизной печки можно обработать специальным жаростойким составом или краской на огнеупорной основе, которую можно купить в любом необходимом цвете и тем самым сочетать прибор с имеющимся стилем и интерьером помещения.

Самой последней разновидностью являются печи буржуйки, работающие на углях, такие приборы состоят их камеры сгорания, зольника и дымохода, собрать их можно их бочки, ящика или листового металла. К преимуществам такого отопительного агрегата относится его эффективность и высокая мощность, однако из этого вытекает и недостаток, который заключается в быстром расходе топлива, которое необходимо регулярно дозагружать.

Виды буржуек и модели, позволяют выбрать как уже готовый вариант для дома, дачи или гаража. Так и с лёгкостью и без особых временных, денежных затрат сделать своими руками.

В этом видео рассказывается о том, как можно своими руками сделать простейшую буржуйку горизонтального типа:

Принцип работы и изготовление печи буржуйки для дачного дома

Удобная печь буржуйка известна еще с 18 века и до сих пор продолжает оставаться более выгодной альтернативой дорогим каминам и большим печам. Устройство получило широкую популярность благодаря безотказной работе и простой конструкции, его можно было легко сделать самостоятельно, но главным минусом таких печей стал большой расход топлива. Современные буржуйки чаще всего устанавливают в банях, на дачах или в квартирах в качестве элемента декора, при этом их использование по прямому назначению достаточно экономично и не доставляет проблем.

Принцип работы

Схема буржуйки

Печка буржуйка представляет собой компактное устройство, подходящее для обогрева небольших помещений. С ее помощью можно быстро нагреть комнату и поддерживать в ней оптимальную температуру в течение длительного периода. Для такой печи не требуется дополнительное оборудование, она легко переносится с одного места на другое, если речь не идет о печке буржуйке из кирпичной кладки для дачи, и устанавливается без особых усилий.

Буржуйку не так сложно собрать самостоятельно, например, из кирпичей, бочек или старых баллонов. Помимо основных конструктивных элементов ее можно дополнить теплообменником, с которым она будет работать гораздо эффективнее. Эта деталь обеспечивает длительное горение и необходимую теплоотдачу при использовании любого топлива. Чтобы устройство функционировало правильно, стоит заранее подготовить его чертеж, где будут учитываться все детали. Стандартная буржуйка состоит из таких элементов:

• камера долгого горения;
• зольник;
• выход трубы для стандартного дымохода;
• ножки и каркас;
• дверца с задвижкой.

В оборудовании такого типа как и в других печах обязательно должен присутствовать дымоход с дверцей для поддержания горения на нужном уровне и соответствия нормам безопасности.

Разновидности буржуек

Буржуйка с варочной поверхностью

Армейская печь представлена в нескольких вариантах и делится на категории в зависимости от назначения, материалов и типа. По назначению такие устройства разделяют на отопительные варианты, предназначенные для обогрева помещений, и печи с варочными поверхностями. В качестве материала для их изготовления используется чугун или металл. Чугунные устройства отличаются низким уровнем теплопроводности, но при этом способны сохранять тепло внутри помещения максимально долго.

Из-за большого веса чугуна перевозить такие печи проблематично, поэтому их устанавливают в одном месте на длительный срок. Варианты из металла со специальными экранами быстро нагревают помещения, но отдают тепло быстрее за счет его ускоренного выхода. Лучше всего приобретать металлические буржуйки, дополненные внешними листами из металла, что позволит устройству долгое время оставаться горячим даже после выключения. При желании печь можно дополнительно отделать кирпичом, плиткой и другими материалами.

Классическая

Для классической буржуйки характерно: низкий КПД, быстрое сгорание топлива в сочетании с долгим сохранением тепла

В зависимости от длительности горения печи также делятся на два типа. Классический вариант отличается низким КПД, быстрым сгоранием топлива в сочетании с долгим сохранением тепла. Специальная конструкция устройства сделана так, чтобы интенсивность тепла зависела от потоков поступающего воздуха. Установить печку такого плана можно в доме или на даче с учетом требований к ее монтажу.

Длительного горения

Железные печки на дровах, относящиеся к этому типу, отличаются более высокой стоимостью. Они имеют однокамерную конструкцию, требуют редкой подачи топлива, поскольку в устройствах длительного горения оно расходуется медленнее. Такие печки сложнее разжигать, воздух внутрь подается дозировано, топливо не добавляют до тех пор, пока не сгорит предыдущая порция. У них есть и свои преимущества, в том числе хороший КПД, высокий уровень экономичности и малый расход топлива.

Для чего подходят печки

Печь буржуйка является отличным решением для дачи

Благодаря примитивной и простой конструкции буржуйка-камин или печка стандартного плана подходит для любого помещения, которое нуждается в полноценном прогреве. Ее можно установить на даче, в бане, в частном или загородном доме. Производители предлагают достаточно обширный модельный ряд таких печек, среди которых можно найти стильные варианты, способные выгодно вписаться в интерьер. Камин-буржуйка, предназначенный для дачного дома, будет очень кстати в холодное время года.

Недорогие варианты с дымоходом или рукой станут настоящей находкой для владельцев дач и частных строений, куда нельзя провести газ. Современные печи гораздо лучше советских РФ в плане удержания тепла, большие устройства также можно использовать для обогрева помещений с внушительной площадью. На рынке представлены и достаточно дорогие варианты различного размера с великолепным дизайном и повышенным уровнем пожарной безопасности, в том числе, банные или дровяные печи.

При выборе устройства важно заранее определить, для каких целей оно будет использоваться, поскольку современные буржуйки подходят не только для обогрева. Их можно использовать для приготовления пищи или в качестве декоративного элемента.

Плюсы и минусы буржуек

Большинство конструкций имеют небольшой вес и не требуют особого ухода

У современных буржуек гораздо больше преимуществ по сравнению с устройствами, популярными во времена СССР. Они имеют компактные размеры, не доставляют сложностей в процессе эксплуатации, сочетаются с различными видами топлива и при этом достаточно экономичны по сравнению с газовыми отопительными приборами. Большинство конструкций весят не так много, поэтому их легко транспортировать в случае необходимости. Также они легко монтируются, этот процесс будет доступен даже новичку, знакомому с правилами безопасности.

Практичная армавирская или водяная печка такого плана быстро нагревается и одновременно расходует топливо максимально экономично и эффективно, непрерывно обогревая помещение в течение 6-10 часов. Чугунные и металлические модели для дома или гаража долговечны и не требуют особого ухода, также для большинства печек не требуется установка дымохода капитального типа или специальной трубы.

У печей этого типа есть и свои недостатки, например, отсутствие автономности и наличие риска возгорания, который можно свести к минимуму, если следить за устройством. Во время работы лучше не трогать корпус печи во избежание ожогов, поскольку он всегда сильно нагревается.

Как изготовить своими руками

Печь в собранном виде

Сделать буржуйку самостоятельно проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна иметь меньшие размеры. От каждой отрезают верхнюю часть, к оставшейся части прикрепляют металлические ручки и детали запорного типа. Перед началом работ бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, выполняемых пошагово:

1. В низу крупной бочки вырезают прямоугольник площадью 25х10 см, это отделение станет отсеком для выдвижного ящика.
2. Ко дну нужно прикрепить две направляющие величиной 2,5х2,5 см.
3. Из металлического листа вырезают поддон по контуру толщиной не более 1-2 см, который станет основой для камеры и сможет изолировать ее от зольника.
4. В центральной части поддона и дне маленькой бочки вырезают по отверстию диаметром 6 см, после поддон приваривают на расстоянии не менее 15 см от нижней части емкости.
5. На завершающем этапе в корпусе большой бочки проделывают отверстие, нужное для патрубка газохода и встраивают в патрубок удобную заслонку с маленькой ручкой.
6. Маленькую бочку ставят внутрь большой так, чтобы каждое отверстие в них совпадало.

Для добавления топлива изготавливают конус длиной не меньше 1,5 метра, который делают из металла либо дерева. Низ такого конуса должен свободно проходить сквозь отверстие в поддоне.

Варианты материалов

Чертеж буржуйки на дровах

В основном буржуйки изготавливают из металлических бочек или газовых баллонов, применяя для этой цели дополнительные материалы и оборудование. Чтобы сделать полноценное устройство, целесообразно сначала подготовить чертеж будущей печи буржуйки кирпичной или чугунной и запастись всеми необходимыми материалами. В чертеже заранее указывают основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.

Более приемлемый вариант – постройка печи из кирпича, устройство такого типа имеет больше преимуществ, оно медленно остывает и дольше сохраняет тепло. Также кирпичные буржуйки смотрятся достаточно аккуратно в любом помещении. Для разборной или обычной печи этого типа существует два варианта постройки, ее можно возвести при помощи кирпичей самостоятельно по стандартной схеме или облицевать кирпичами готовую буржуйку из металла. Выбор варианта зависит от ситуации и количества свободного времени.

Какой нужен дымоход

Дымоход для печки буржуйки

Без наличия дымохода пользоваться буржуйкой будет невозможно, поэтому об изготовлении этой детали стоит позаботиться заранее. Чтобы сделать трубопровод, можно приобрести готовые трубы или изготовить их самостоятельно из листового металла. Второй вариант обойдется дешевле. В процессе сборки из труб и углового элемента собирают дымовой канал, который затем приваривают к готовой буржуйке.

В качестве материала для дымохода используют кирпич, трубы из стали или другого металла, керамику, вермикулит или асбестоцемент. Выбирать подходящий вариант следует исходя из бюджета и сложности монтажа.

Иногда трубы для дымохода изготавливают из специального жаропрочного стекла, но для работы с этим материалом требуется особый навык. Стеклянные дымоходы также не отличаются практичностью.

Оптимальным выбором для новичков станут готовые трубы из нержавейки, их главные преимущества: небольшой вес, приемлемая цена и отсутствие сложностей на всех этапах сборки.

Печь буржуйка для дачи

Любителям дачного отдыха и заядлым огородникам, которые проводят на природе половину весны и лета, и живут там вплоть до глубокой осени, не обойтись без отопления.

Печка буржуйка на даче

Как правило, дачные участки не имеют газового снабжения, да и кирпичную печь или камин сложить не каждому по карману — это удовольствие не из дешевых. Но всегда можно найти выход, металлическая печь буржуйка на твердом топливе отлично подойдет для обогрева дачи и банального приготовления пищи и горячего чая!

Многие сразу же представят грубо сваренную стальную конструкцию, но это совсем не так. На современном рынке представлено огромное количество моделей, которые удовлетворят любой спрос как по цене, так и по дизайну. Если вам нужна банальная функция обогрева дачи — с такой задачей справится буржуйка за 10.000 рублей. Конечно она не будет так хорошо смотреться на вид, но работать она будет идеально!

Печь буржуйка вчера и сегодня

Ранее печь-буржуйка представляла собой примитивную конструкцию, состоящую из металлического ящика на ножках, имеющую дверцу и дымовую трубу. Такие печи имеют низкий КПД, а значит, отопить ей даже одну комнату было достаточно сложно.

примитивная печь-буржуйка

Сегодня такую печь тоже можно приобрести в магазине, цена на нее гораздо ниже, чем на более сложные варианты ведущих производителей. Если вы чуть проворнее и умеете обращаться со сваркой — вы без проблем можете сварить буржуйку своими руками. Тут все просто, как она выглядит — так ее и нужно варить, ничего сложного!

Чтобы заставить такую буржуйку эффективно работать, сами ее создатели советуют обкладывать металлический короб кирпичом. Причем кладка должна находиться на расстоянии 3—5 см от стенок печи — в этом промежутке возникнет воздушная прослойка, которая тоже будет способствовать сохранению тепла на длительное время.

Современные более сложные виды буржуек, соответственно, имеют более высокую цену.

Одна из современных моделей

Эта усовершенствованная конструкция металлических печей, и некоторые из них способны обогреть помещение, объемом в 100 куб. м, причем могут удерживать тепло в комнате достаточно долгое время. Пять новшеств, которые появились в конструкции, помогают повышению КПД.

• На топке современной буржуйки появились герметично закрывающиеся стеклянные дверцы, обрамленные металлом, которые позволяют избежать попадания дыма в комнату. Для этого используют жаропрочное стекло.
• Появившиеся задвижки, установленные на воздухозаборных отверстиях зольника и дверцах топки, помогают увеличить время горения топлива. С их помощью можно регулировать активность поступления воздуха, от которого зависит интенсивность горения и тепловыделения.
• Жаропрочная облицовка, которой отделаны внутренние стенки печи, защищающая металл от перегрева — сохранит тепло надолго! Облицовка изготавливается из шамотных и других материалов.
• Свод топки современной металлической печи позволяет оборудовать повторный дожиг, в котором практически полностью выгорают остаточные дымовые газы. Дожиг увеличивает КПД печи и снижает температуру поступающего в трубу дыма.
• Разделение дымохода на две части — выводящую и теплообменную, также позволяет сохранить тепло на большее время.

Теплообменник представляет собой коленный дымоход или «дымовой мешок», который находится внутри буржуйки.

Металлическая труба, выходящая на улицу или подключенная к уже устроенному в доме дымоходу, имеет задвижку, которая тоже способствует сохранению тепла. Эта система и называется выводящей частью.

Достоинства печки-буржуйки

Современная печь-буржуйка, благодаря новым разработкам и усовершенствованиям, может быть дополнительным или основным источником тепла. Она имеет свои преимущества перед кирпичными печами — к ним вполне можно отнести следующие:

• Буржуйку просто установить даже в уже построенном доме, для нее не нужно устраивать фундамент, так как конструкция не отличается большим весом. Достаточно просто уложить под нее огнеупорный материал.

Каменная подложка под буржуйку

• Такая печь не требует специального обслуживания, которое необходимо для аналогов из кирпичной кладки.
• Чугунная поверхность, имеющая варочную панель, дает возможность приготовления пищи.
• Сравнительно низкая стоимость по сравнению с кирпичными конструкциями.
• Возможность топить буржуйку несколькими видами топлива: дровами, торфом, древесными брикетами (фото).
• При необходимости, буржуйку можно переставить в другую комнату, в которой есть возможность вывести дымовую трубу на улицу или в общий дымоход.

Что учитывать при выборе буржуйки?

На что же нужно обратить особое внимание, при выборе металлической печки? Это нужно знать для того, чтобы покупка была не напрасной, а сама печь работала эффективно, и ваши деньги не были потрачены зря.

• Покупая печь нужно обратить внимание на её мощность — она будет зависеть от площади помещения, которое должно быть обогрето. В небольшую комнату не стоит покупать мощную печь, так как она будет «сушить воздух», выжигая из него кислород. Мощность можно узнать в приложенной к изделию инструкции по эксплуатации. Отправляясь за этой покупкой, вы должны знать точные размеры комнаты.
• Очень важно учитывать материал, из которого построен дом, и какие установлены рамы на окнах. Если дом возведен из холодного материала (бетон, кирпич или камень), то мощность печи должна быть больше, нежели для использования ее в деревянных или саманных строениях.
• Не менее важно, каким топливом вы планируете производить топку — от этого напрямую будет зависеть выбор модели. Помните, чугун выдерживает высокие температуры и служит более долгий срок, в отличие от стали.
• Лучший вариант печи — с наличием варочной панели. Эта опция вас выручит в случае отключения электроэнергии или просто заменит вам газовую или электроплиту.
• Очень важна безопасность изделия — профессионально сделанные печи соответствуют всем правилам безопасности, поэтому лучше покупать буржуйки в специализированных магазинах, а не у частных лиц.
• Ну и, конечно же, одну из главных ролей играет дизайн печки, о котором ниже будет рассказано подробно.

Дизайн печи-буржуйки

Обычные буржуйки, старого образца, не отличаются многообразием дизайнерских решений, и ее собственнику самому придется придумывать не только как усовершенствовать ее функциональность, но и как облагородить внешне. Покупая чуть более дорогую модель буржуйки вы уже получаете дизайнерски готовый продукт, над которым не нужно будет заморачиваться.

Стальные и чугунные печи декорируют художественным литьем и покрывают цветной глазурью, используют для украшения специальные накладки и жаростойкие краски.

Декорированная печь буржуйка

Эти печи имеют не только красивое внешнее оформление, но и разнообразную форму. Поэтому мечтающие иметь у себя на даче или в доме камин вполне могут заменить его моделью печи буржуйки, повторяющей его классическую форму.

Как интегрировать буржуйку в современный интерьер

Чтобы понять, что именно вы хотите получить от дизайна печки на даче, нужно рассмотреть разные модели в интерьере. На данных фото хорошо видно для чего они предназначены.

Буржуйка в интерьере дачной кухни

Компактная буржуйка не займет большой площади на дачной кухне и получит свое идеальное место в этом интерьере. Ее черный цвет отлично смотрится в контрасте с белыми стенами. Благодаря тому, что дым отводится в незаметную для всех дымовую трубу, цвет кухни не пострадает от оседающей гари. Этому же способствует и герметично закрывающаяся дверца. Печь имеет две конфорки, что позволяет одновременно согреть чайник и приготовить пищу. В прохладное время печь хорошо обогреет небольшое помещение кухни.

буржуйка-камин

Этот вариант печки-буржуйки можно назвать многофункциональным, так как он может исполнять роль камина и создавать уют. В холодное время он согреет комнату, а варочная панель при необходимости, позволит согреть чайник или сварить ароматный кофе. Этот камин хорошо впишется в дизайн любого дачного домика и подсветит комнату в случае отключения электричества. Он компактен, и почти не уменьшит полезную площадь, но принесет комфорт и тепло в ваш дом.

Сочетание тепла и уюта

Эту комнату трудно представить без подобной буржуйки — она является неотъемлемой частью этого милого интерьера, привнося в него комфорт. Глядя на обстановку, можно сразу представить, насколько приятно будет, завернувшись в плед, сидеть у окна в дождливую погоду, когда рядом в печке мирно потрескивают дрова и закипает чайник. Здесь хорошо видно, что под печной конструкцией уложен огнестойкий материал, что обезопасит полы от излишнего нагревания.

Дорогая буржуйка становится украшением интерьера

Эта буржуйка установлена в прихожей дачи и также органично вписывается в интерьер. Но в данном случае она установлена, как дополнительный отопительный прибор, который создает теплую воздушную прослойку между входом и остальными помещениями. Такая печь помогает сохранить тепло, которое уже накоплено в доме. Около протопленной буржуйки можно просушить обувь и вещи, а благодаря варочной панели — приготовить еду или вскипятить воду.

Можно, конечно, подобрать и нечто попроще — выбор в настоящее время очень широк. Посмотрите, к примеру, на эту «малышку», которую не представит труда перевезти с места на место:

Если вам надоело мерзнуть по ночам весной, осенью или в дождливую погоду на дачном участке, то у вас есть идеальный выход — установить печь-буржуйку. Даже в самом маленьком домике для нее всегда найдется место, так как она компактна и эстетична. Наблюдая в уютной обстановке за колышущимися языками пламени, вы не раз убедитесь в правильности своего решения.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

1. Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.
2. Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.
3. Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция.
Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

Эффект.
В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

1. Из трубы диаметром 200-350 мм (стенка 2-4 мм) отрезаем кольцо шириной 50-100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3-4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13-0,18 куб. м) и средние (0,18-0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr 2 .

4. ВК должен иметь регулировочную заслонку или шибер.

Заслонка:

1. Вырезаем круглую заслонку (металл 2-3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10-12). Привариваем к ней напротив проушины стержень (ручку).
2. К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.
3. Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20-30 мм от манжета дверцы.

6. Из полосы толщиной 2-3 мм и 20-30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60-70 мм высверливаем с краю по одному отверстию 6-8 мм. Надеваем их на ровный проволочный штырь 6-8 мм длиной 100-150 мм. Попарно привариваем полосы к дверце и манжету топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь . Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

1. В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20-30 мм.
2. Подбираем отрезок трубы, превышающий этот диаметр на 20-30 мм длиной 40-60 мм.
3. Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5-8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект.
Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

1 — топочная переборка; 2 — инжекторные трубки

Эффект.
Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

1. Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.
2. Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.
3. Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3-5%.
4. Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.
5. Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.
6. Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10-20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50-75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.

Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой .

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Свернуть

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова;
• для растопки, ближе к дверке укладывают тонкие щепки;
• дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
• дрова поджигают и обязательно закрывают дверь;
• пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
• для второй закладки можно использовать уголь или отходы столярного цеха.

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
• из профиля 40 мм готовим 4 ножки длиной 400 мм;
• петли приобретаем готовые или можно сделать самим из профиля и прутка;
• для дверки из листа вырезаем заготовку 340/340 мм;
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки дна печи.

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.

2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.

4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.

6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.

7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.

8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.

9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.

10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.


Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

←Предыдущая статья

Следующая статья →

Достаточно часто происходят ситуации, когда нужно за короткое время хорошо протопить помещение, к примеру гараж, небольшой склад или ремонтную мастерскую, для выполнения определенных работ в комфортных условиях, при этом без значительных денежных затрат. Для решения подобной проблемы идеальный вариант — небольшая буржуйка. Как же сварить буржуйку самостоятельно? Это несложно, необходимо всего лишь под рукой иметь металл, комплект инструментов и проявить смекалку.

В качестве расходного материала для изготовления обыкновенной буржуйки можно использовать старую толстостенную бочку, бетон. Но при этом толщина металлической стенки изделия не должна превышать восьми миллиметров, иначе будет достаточно сложно его нагреть. Как результат, низкий КПД, потери тепловой энергии, больший расход топлива.

Наиболее оптимальным вариантом считается металлическая емкость, имеющая толщину стенки четыре миллиметра. Такая конструкция будет обладать наиболее высокой теплоотдачей.

Буржуйка представляет собой емкость овальной, прямоугольной формы, которая имеет топку с дверкой, зольник, дымоотвод.

Наиболее подходящим материалом под буржуйку в гараж является чугун, нержавейка. Для чугунной буржуйки можно использовать любое топливо, но необходимо помнить, что это достаточно хрупкий материал, который боится резкого охлаждения.

Виды промышленных буржуек

• пиролизные;
• печь с наличием варочной поверхности;
• буржуйка с кожухом, предназначенным для повышения отдачи тепла.

Главная особенность самодельной буржуйки — использование любого подручного материала: металлические ящики, бочки, бидоны, прочие старые металлические емкости.

Печи могут между собой отличаться:

• расходным материалом: кирпич, сталь, чугун;
• топливом: жидкое, твердое;
• функциональностью: газогенераторные, калориферные, с наличием варочной поверхности.

Рабочий инструмент

Чтобы сварить буржуйку в бытовых условиях необходимо иметь под рукой определенный комплект инструментов:

• агрегат сварочный, электродная проволока, защитный костюм и маска;
• шлифовальная машинка (болгарка), специальные круги для резки и шлифовки металлических поверхностей;
• для изготовления некоторых элементов может понадобиться газовый резак;
• дрель со сверлами по металлу;
• щетка по металлу;
• шлакоотделитель;
• молоток;
• плоскогубцы;
• зубило;
• замерная рулетка, метр, мел.

Пошаговая инструкция изготовления буржуйки

• Все детали конструкции размечаются на металлическом листе — это 6 стенок прямоугольной формы самой печи, один прямоугольник под дымовой отражатель, пластины колосника, дверные щеколды.
• Далее размеченный лист необходимо раскроить. Это лучше делать не самому, а на металлобазе при помощи гильотины, тогда не придется дополнительно производить рихтовку деталей, как в случае с болгаркой.
• Печной корпус выполняется прямоугольной формы. Все стороны должны иметь между собой 90 градусов.
• Чтобы не допустить ошибок при сваривании короба, сделать все правильно, первоначально стороны прихватываются между собой, затем производится контрольная проверка на горизонтальность, вертикальность расположения деталей. Если все нормально, швы полностью завариваются.

Важно! Все швы должны быть герметичны, поэтому их нужно очень хорошо проваривать. А для проверки герметичности соединений можно использовать керосин, мел.

• После окончания сварочных работ швы зачищаются щеткой по металлу.
• Внутри печки формируется три отдела: топка, зольник, камера для дыма. Зольник отделяется от топки колосниковой решеткой, для размещения которой к боковым и задней стенке внутри буржуйки привариваются уголки 5х5 см на расстоянии от днища около 15 см.

• Для изготовления решетки берутся толстые стальные пруты, полосы шириной 3 см. В качестве ребер жесткости используются стальные пруты диаметром 2 см, к которым привариваются стальные полосы (прутья).
• Под отражатели горячих газов привариваются два прочных прута к внутренним стенкам печки от верхней части на 15 см вниз. Отражатели изготавливаются из толстого листа металла, они не должны закрывать печь в полном объеме.
• Когда все внутренние элементы печки приварены, можно заваривать верхнюю часть короба, после чего нужно сделать для дымохода отверстие.
• В последнюю очередь приваривается передняя часть буржуйки.
• Монтируются дверцы.

Важно! Дверцы необходимо подогнать максимально плотно к корпусу печи, для чего их нужно идеально выровнять, при необходимости подшлифовать наждаком.

Такую буржуйку, сделанную своими руками, можно устанавливать для отопления как мастерской в гараже, так и небольшого дачного домика.

Человеческий организм способен нормально функционировать в узком диапазоне температур. Длительный перегрев или переохлаждение не просто дискомфортны, но и смертельно опасны. Задача поддержания нормального температурного режима – это задача выживания. Имея нормальную квартиру, эффективно работающие коммунальные службы, можно об этом не беспокоиться. Но по ряду причин вы можете оказаться вне своего дома, работа коммунальных служб может быть парализована техногенными или социальными факторами, так что иметь запасной вариант совсем не лишнее. Или просто вы решите сэкономить на отоплении, поставив дома, в гараже или на даче высокоэффективную печку (КПД до 60%) работающую практически на любом виде топлива (вплоть до опилок и бумажного мусора). Печку, о которой пойдет речь, разработали в начале прошлого века в России, в условиях полного паралича коммунальных служб, дефицита топлива, суровых зим, развала промышленности. Именно поэтому она должна была быть экономичной, «всеядной», и изготавливаться в кустарных или полукустарных условиях. Эта задача была решена, и в итоге появилась печка, которая теперь известна как буржуйка.

Купить буржуйку несложно в специализированном магазине или в интернете. Выбор богатый, как и диапазон цен: от антикварных литых чугунных, до современных профессиональных армейских, самой разной мощности, стационарные и переносные. Из чугуна, стали… Либо заказать печь в мастерской, где металлические изделия производят по индивидуальным пожеланиям заказчика. И третий вариант для тех, кто умеет и любит работать руками: вы можете изготовить буржуйку самостоятельно.

Идеальный материал для буржуйки – литой чугун. Хорошо подходит листовая сталь, не менее 3 мм толщины. Некоторые умельцы предлагают делать из алюминия. Но это легкоплавкий металл, и печь из него получается недолговечная. Так что если вам предложат буржуйку из молочного бидона – откажитесь.

Как сделать буржуйку своими руками?

Простейшая буржуйка из бочки.
Для изготовления нужна стальная бочка объемом 100-240 л. Достоинства конструкции:

— можно изготовить её за час.

— цена изготовления – одна бочка.

— не требует сварки.

Недостатки:

— низкое КПД.

— локальный перегрев в центральной части.

Простая и дешевая самодельная буржуйка может быть изготовлена из газового баллона
. Преимущества такой печки – дешевизна. Корпус баллона – практически готовая печь, и её изготовление занимает мало времени. Недостаток – КПД ниже, чем у классической буржуйки.

Если вы решили сделать буржуйку из газового баллона, то в первую очередь этот баллон надо безопасно разобрать.

Вертикальная буржуйка из баллона:

Приведенные выше печи очень простые, но у них низкий КПД, а значит большой расход топлива.

Самая эффективная буржуйка своими руками (+чертежи)

Если хотите изготовить более эффективную самодельную буржуйку с высоким КПД
, давайте разберемся с теорией. На первый взгляд буржуйка выглядит донельзя примитивной: простая металлическая коробка, в которой горят дрова… На самом деле эту печку разработали высококлассные специалисты, и в ней много хитростей.

Схема простейшей печки буржуйки своими руками

1. Труба. В обычной печке тепло буквально улетает в трубу, бесполезно согревая улицу. Хитрость «буржуйки» в том, что пропускная способность дымохода меньше, чем производительность печки по выработке газов. Поэтому нагретый газ, прежде чем «протиснется» в дымоход, циркулирует внутри печки, отдавая тепло стенкам, и на улицу попадает изрядно охлажденным. Что бы достичь такого эффекта, диаметр трубы дымохода (в мм) должен быть в 2,7 раза больше, чем объем топки в литрах.
2. Экран. Простое циркулирование нагретого газа малоэффективно, газ быстро остывает и не догорает. К тому же топливо должно не гореть, а тлеть, потому внутри печки должна быть высокая температура. Для этого используется металлический экран с трех сторон: с боков и сзади. Экран отстоит от стенок печи на 50-70 мм. Он отражает большую часть ИК излучения обратно внутрь топки. За счет этого повышается температура внутри топки, что позволяет печке работать в режиме пиролиза или тления, и снижается температура стенок печки, что уменьшает вероятность ожога или пожара. Кроме этого, экран выполняет еще одну функцию. Когда вы только разжигаете печку, в начале горения выделяется очень много тепла, которое может просто вылететь в трубу. Полость, которая образуется между экраном и стенками печки, удерживает нагретый воздух, тепло от которого за счет конвекции уходит в комнату.
3. Дымоход. Выгорание газов при конвекции внутри печи не полное, и газ попадает в дымоход не совсем остывшим. Так что правильно устроенный дымоход позволяет еще больше повысить эффективность буржуйки. Вначале идет закрытая теплоизоляцией вертикальная часть, высотой 1-1,2 м. Затем – горизонтальная или немного наклонная часть (боров), длинной не менее 2,5 м, а лучше 4,5 м. Правильно сделанный боров отдает не менее четверти тепла от печи.

Правила безопасности
:

1. Под буржуйкой надо сделать подстилку, печь устанавливается на лист металла с выносом 350-600 мм по контуру печи. Под листом – теплоизоляция: лист асбеста, базальтовый или каолиновый картон не менее 6 мм толщины.
2. Боров должен отстоять от стен, покрытых не жаростойкой штукатуркой, не менее чем на 1,2м. От деревянных стен – не менее 1,5. Расстояние от пола желательно не менее 2,2 м. если это невозможно, боров закрывается экраном из металлической сетки.

Более сложные варианты печи буржуйки своими руками

С самого начала печь была рассчитана исключительно на сухие дрова или торф. Затем в нее внесли небольшие модификации, что бы приспособить под другие виды топлива: добавили колосниковую решетку и горизонтальные перегородки, формирующие дымовые каналы.

Отопительно-варочная буржуйка
. Смысл в том, что за счет конструкции, на левом изгибе давление газов всегда меньше атмосферного, поэтому угарные газы не попадут из конфорки в квартиру. Если дополнительно трубу буржуйки вывести на расстояние не менее 1,5 м над коньком крыши (и оборудовать ее «грибком»), можно безопасно добавить вторую конфорку.

Многорежимная буржуйка для медленного горения с воздушным регулятором Логинова
. Режим медленного горения обеспечивается подачей воздуха сверху, чтобы тлеющее топливо само подсасывало столько, сколько нужно. Колосниковая решетка не цельная, а набор из отдельных чугунных колосников (их можно монтировать – демонтировать через дверцу топки), закрепленных на приваренных к стенкам стальных уголках или кусках арматурных прутков. Поддувало круглое, с закрепленным на винтах или заклепках патрубком М60х1.

Такая печь способна работать в трех режимах:

1. Поддувало полностью открыто – буржуйка топится твердым топливом: дрова, уголь, торф, пеллеты.
2. На поддувало навинчивается дроссель Логинова, колосники убираются – буржуйка работает в режиме медленного горения на бросовом топливе: опилки, щепки, отходы бумаги и т.д.
3. Колосники установлены, в поддувало вмонтирован выходной патрубок газификатора – буржуйка работает на отработке, темном печном топливе.

Есть еще один прием, как увеличить эффективность буржуйки. При разработке эти печи делались так, что бы отапливать большое помещение ИК излучением. Современные квартиры поменьше, и печь впустую перегревает стены. Что бы этого избежать, можно окружить буржуйку вместо экрана П-образным водогрейным котлом. На режиме работы печи это не скажется, стенки котла будут отражать ИК-излучение не хуже экрана, плюс к этому вы будете иметь бак с горячей водой для технических нужд. В условиях дачи, гаража – просто находка. Печка буржуйка для дачи на дровах, ещё и с функцией нагрева воды – это самый удобный и экономичный вариант из всех возможных.

Как топить буржуйку?

Для получения максимального КПД необходимо положить столько топлива, чтобы в печи образовалась циркуляция.

Чтобы определить необходимый объем топлива, делаем следующее:

1. Готовим ведро топлива.
2. Закладываем в печку топлива по минимуму, только на растопку, разжигаем.
3. Подкладываем в печку топлива до тех пор, пока начало борова не засветится вишневым цветом.
4. Смотрим, сколько топлива вы взяли из ведра – это минимальный объем закладки.
5. Подкладываем понемногу еще, до тех пор, пока темной не останется 1/5-1/6 дальней части борова.
6. Смотрим, сколько взяли – это максимальный объем закладки.

Нет похожих статей.

Буржуйка представляет собой железную, компактных размеров печь с дымоходом наверху. Состоит она из камеры, куда засыпается твердое топливо, колосника в виде металлической решетки, трубы – дымохода и зольника для сбора золы.

При умении обращаться со сварочным аппаратом, устройство легко изготовить, при этом, прослужит оно верой и правдой в неотапливаемом помещении, в полевых условиях, при отсутствии централизованного отопления не один десяток лет.

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали.
Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост:
сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

1. Берем болгарку
   , вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии
   распиливаем баллон на 2 части.
3. Внизу
   привариваем решетку – поддувало.
4. Устанавливаем
   решетку, свариваем обе части снова.
5. Для вентиля
   делаем отверстие в радиусе 10 см.
6. Для вытяжки
   вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка
   из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается
   верхушка у баллона.
2. Внутрь вставляются
   и привариваются прутья.
3. Сбоку вверху
   вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие
   , вкручивается вентиль, приспосабливается удобная ручка.
5. Из трубы
   , бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки
   трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.

8. Сделайте
   обрамление
   отверстий из металлических полосок.
9. Под топочной дверцей
   на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну
   приварите 4 ножки.
2. На поверхности
   вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли
   к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции
   обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель
   , подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе
   точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте
   все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака
   прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо
   на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности
   , приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу
   , но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом
   второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней
   плоскости 4 ножки.
10. Зачистите швы после сварки
    , покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход.
    Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Необходимые материалы, инструменты

Перед началом работы подготовьте инструменты:

• металлическую щетку;
• зубило, плоскогубцы, молоток;
• рулетку, мел;
• дрель со сверлами по металлу;
• шлифмашинку;
• круги по металлу;
• сварочный аппарат;
• защитную маску;

Для корпуса понадобится труба 30 см в диаметре, в толщину не менее 5 мм. Можно применить вместо трубы листовой металл той же толщины.

Для дымохода следует подобрать трубу 12 см в диаметре, толщиной не менее 3 – 4 мм.
Чтобы не было прогорания для зольника подойдет металлический короб, поэтому нужно подобрать прочный листовой металл.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите
   сварочный аппарат к сети.
2. Возьмите
   электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите
   силу тока на аппарате до 160 А.
4. Наденьте
   специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи
   приварите три стенки.
6. Низ устройства
   расположите от пола не менее чем на 5 см.
7. Соединяйте
   детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно
   , отрихтуйте углы деталей.
9. Приварите
   детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите
    между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте
    расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь
    путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки
    , просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите
    с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой
    вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам
    приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно , топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

1. Срежьте с него верхушку
   , это будет у печки крышка.
2. Проделайте отверстие
   вверху и сбоку печки, это будет вытяжка.
3. Проделайте отверстие
   в центре для того, чтобы можно было легко вставить баллон.
4. Приварите
   к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
5. Срежьте
   часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.

Безусловными плюсами самодельной печи являются:

1. Компактность размеров.

2. Применение любого доступного топлива
   , можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства
   , в основном можно обойтись сподручными материалами.
4. Установка конструкции
   не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход
   топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи
   сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать
   выпадения угольков из печи, это чревато пожаром.

Где можно применять?

Печи были популярны в первой половине прошлого века. Они согревали землянки солдат, блиндажи, вагоны-теплушки.

Сегодня печи до сих пор отапливают садовые домики, гаражи, складские помещения, теплицы, то есть там, где газопровод отсутствует, а электрические приборы малоэффективны, при этом сжигают много электроэнергии.

Виды самодельных буржуек

Материалом для конструкции служит чугун, либо нержавейка.
Печь состоит из емкости, зольника, патрубка, дымохода, топочной дверцы.

По видам различают:

• пиролизные печи;
• с варочной платформой наверху для приготовления блюд;
• печи, обшитые кожухом для эффективной теплоотдачи. Для самоделки можно подобрать старый баллон, бочку, большой чан, бидон. Печи могут быть цилиндрической, прямоугольной формы;

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

1. Печь
   должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
2. Стенки печки
   не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
3. Быстро воспламеняющиеся материалы
   не стоит класть рядом с топкой, могут загореться.
4. Позаботьтесь
   о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
5. Используйте в производстве
   только качественный, огнеупорный материал.

1. При наличии панельных, древесных стен в доме
   устанавливайте печь на расстоянии в 1 метр от них.
2. Обязательно монтируйте
   дымоотвод желательно из одной секции.
3. При проведении трубы через стену
   установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
4. Для гаража
   лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
5. Не ставьте печь
   рядом с легко воспламеняемыми материалами.
6. Участок трубы
   именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
7. Хорошо продумайте
   вентиляционную систему, в помещении не должно быть гари.
8. Выложите пол и стены
   возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
9. Поставьте в целях безопасности
   металлическое ограждение вокруг устройства.
10. Колосник
    лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
11. Устанавливайте все части дымохода
    только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
12. Обрабатывайте швы
    после сварки прочным и качественным герметиком.
13. Не чистите трубу ершом
    , металлическими предметами, стенки трубы могут быстро прохудиться.
14. Монтируя дымоход
    , сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
   С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

1. Сварить между собой стенки конструкции.
2. Приварить наверх крышку.
3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
4. Сделать днище для печки.
5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента
. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке.
В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов.
Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в .

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16-20 мм на колосники;
• куски труб диаметром 40-50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении печи из трубы Ø300-500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4-5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3-4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5-10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5-6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов.
Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой.
По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции.
Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона;
в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

Буржуйка – идеальное решение в условиях, когда необходимо обеспечить отопление малогабаритных помещений (гараж, подсобка, обогрев бани), потратив минимальное количество денежных средств. Сэкономить позволяет возможность использования материалов, которые есть практически у каждого, а также простота изготовления своими руками. Дальше рассмотрим, из чего можно сделать буржуйку и приведем конкретные чертежи.

Какой инструмент необходим?

Вне зависимости от выбранного чертежа или конструктивных особенностей буржуйки, для проведения работы по ее изготовлению кроме материалов, нужно подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарка.
• Сварка.
• Дрель.
• Сверло.
• Щетка.
• Зубило.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбираем вид и начинаем работу

Буржуйка может быть изготовлена своими руками из:

• Листов металла.
• Труб.
• Бидона.
• Газового баллона.

Вид выбирается от наличия материалов, а также предпочтительной сложности выполняемой работы.

Буржуйка из листов металла

Приведем особенности изготовления печки из металлических листов, использующих для отопления разное сырье: отработку и дрова.

Печь на отработке

Для начала работы своими руками, заготавливается металлический лист около 5 мм (именно такая ширина позволяет печке быстро прогреваться и эффективно обогревать гараж) и трубы (нужны для дымоотвода и некоторых других элементов). Для более точного понимания принципа изготовления посмотрите чертеж:

Начинаем работу:

1. Согласно приведенным размерам из листа нужно вырезать элементы, из которых и будет изготовлена печь. Постарайтесь максимально зачистить обрезанные края.
2. Подготавливается часть для крепления составляющих буржуйки – труба с отверстиями.
3. Части верхнего бака подготавливаются для монтажа дымоходной трубы. Для этого нужно, согласно приведенным на чертеже данным, проделать отверстие, смещенное влево по отношении цента. Также внизу бака проделывается еще одно отверстие (смещенное вправо) – оно предназначено для установки соединительной трубы.
4. Составляющие части свариваются друг с другом и получается готовый бак.
5. Аналогичным образом сваривается нижний бак. Только проделывается отверстие для установки трубы по центру. Также нужно с небольшим смещением сделать еще одно отверстие – в него будет заливаться переработка. Над отверстием для заправки делается специальная задвижная крышка.
6. Нижний бак крепится к верхнему (они привариваются к соединительной трубе). Придать прочности конструкции следует с помощью кронштейнов.
7. Не забудьте к нижнему баку приварить ножки.
8. Для увеличения срока службы, печь зачищается и окрашивается.

Присоединяете буржуйку к дымоходу и пробуете отопить гараж. Для этого в нижний бак заливаете топливо и поджигаете. Когда оно разгорелось, нужно отверстие для переработки закрыть задвижной крышкой.

Важно:
Для окрашивания конструкции используйте специальные жаростойкие краски.

Прямоугольная буржуйка на дровах

Такой вариант подходит, когда нужно отапливать гараж или комнаты бани, предназначенные для отдыха.

Особенности модели, изготовление которой своими руками опишем дальше, заключается в большой теплоотдаче и возможности регулировки силы тяги.

Наша печь будет иметь размеры 45х45х80. Таких габаритов достаточно, чтобы обогреть среднее помещение. В нее влезут длинные дрова и ее легко перемещать.

В этом случае не будем приводить конкретный чертеж, и постараемся максимально объяснить на словах. Перед началом работы покупаем:

• Сталь толщиной 3-4 мм. Будет достаточно листа полтора на два метра.
• Кусок трубы. Выбирайте с диаметром от 90 до 100 мм. Длина: 0.4 м.
• Арматуру 16 мм. Нужно ровно 6.2 м.
• Пять килограмм электродов.
• Четыре дверных петли.
• Стержень из стали, длиною в полметра и диаметром около 10 мм.
• Семь метров уголка с 40 миллиметровой полкой. Стенки должны иметь толщину в 5 мм.

Когда все необходимое подготовлено, начинаем работу своими руками в такой последовательности:

1. Из листов вырезаются будущие стенки конструкции.
2. Уголок сваривается таким образом, чтобы получился каркас. При выполнении этого и первого пункта нужно помнить приведенные выше размеры печки (45х45х80).
3. Арматура нарезается и приваривается к каркасу с интервалом в 2 см.
4. Готовый каркас обваривается жестью.
5. По диаметру гладкого прутка на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. Приваривается труба к каркасу (до этого нужно проделать под нее отверстие).
6. В отверстия дымоотвода вставляется изогнутый пруток. Он должен иметь форму прямого угла. К нему приваривается кусок жести круглой формы, по размеру чуть меньший, чем внутренний диаметр дымохода – будет использоваться для регулировки.
7. Буржуйка должна иметь дверки. Они вырезаются прямо из корпуса. На изъятый кусок металла навариваются петли, с помощью которых они прикрепляются на печь.
8. На дверцы устанавливаются засовы и ручки, которые можно сделать любого удобного вида. Главное, чтобы они гарантировали максимальную фиксацию дверцы (если не хотите спалить гараж).
9. Когда работа закончена, можно проверить результат работы своими руками и начать отапливать гараж.

Важно: Для обеспечения тяги, дверцы крепятся так, чтобы были небольшие зазоры.

Буржуйка из трубы

Такой вариант подразумевает простоту выполнения работы своими руками и эстетичный внешний вид, что позволит обогревать не толь гараж, а и небольшие помещения на даче.

Алгоритм работы:

1. Берется труба и обрезается до нужной длины.
2. В боковой части вырезаются 2 отверстия: для зольника и топки. Расстояние между ними приблизительно 15 см.
3. Вырезанные части металла будут служить дверцами. Их размер увеличивается с помощь наваривания сверху металлических полос. Также нужно сразу установить ручки, обеспечивающие фиксацию дверцы.
4. Внутри будущей печки привариваются уголковые кронштейны (на них будет держаться колосник, сваренный своими руками из арматуры или купленный в магазине).
5. Устанавливается колосник.
6. В круге металла, который будет закрывать проем трубы (верхняя часть буржуйки) нужно проделать отверстие для крепления трубы (дымоотвода).
7. Заваривается низ и верх печки.
8. Приваривается труба.
9. Привариваются петли и устанавливаются дверцы.
10. Печь в местах сварочных соединений зачищают и окрашивают специальной краской.
11. Последний этап – подключение к выведенному за пределы помещения дымоходу.

Если все сделать правильно – буржуйка сможет полностью отапливать гараж или другое помещение небольших размеров.

Печь из бидона

Из любого старого бидона может быть изготовлена буржуйка своими руками. Для этого нужен:

• Бидон.
• Кусок трубы.
• Арматура или проволока.

Начинаем работу:

1. На установленном в горизонтальном положении бидоне, размечаем месторасположение прямоугольного подувала. Оно должно быть размещено под крышкой.
2. Вырезаем отверстие для дымохода. Оно может быть в дне или стенке.
3. Делаем колосник. Его проще изготавливать из стальной проволоки, которая в согнутом виде заносится в середину будущей печки и распрямляется. Нужно расположить зигзаг таким образом, чтобы было максимально удобно наполнять буржуйку дровами.
4. Приделываем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум затрат на изготовление и для выполнения работы не нужно иметь профессиональных навыков. С ее помощью можно смело отапливать гараж и другие подсобные помещения.

Печь из газового баллона

Если у вас на участке завалялся газовый баллон – используйте его для создания буржуйки.

Последовательность работы:

1. Срезать кран и сделать заглушку отверстия.
2. В дне вырезать отверстие под дверцу. Из полученного куска днища, с помощью его обваривания полосой металла, делаются дверцы.
3. На дверцы крепится замок-ручка и они монтируются на баллон с помощью петель, которые привариваются.
4. В той части баллона, которая будет дном, нужно сделать колосник. Для этого достаточно проделать отверстия.
5. Под отверстиями днища приваривается жестяная коробка, в которую будет спадать сажа и отходы. В передней части коробки также нужно сделать дверцы – они будут использоваться для регулировки тяги.
6. Печку нужно поднять от земли с помощью ножек. Для их изготовления подойдет обычная труба.
7. В верхнюю часть баллона вваривается дымоотвод.
8. Если есть необходимость, на поверхности конструкции можно организовать варочную поверхность.

Такая печь отопит гараж или небольшой домик на даче.

Буржуйка – достаточно простое приспособление для обогрева помещений. Выполняя работу, помните, что печь должна не только греть, но и отвечать минимальным требованиям противопожарной безопасности.

Первый запуск буржуйки

шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

Сборка печки-буржуйки из трубы

В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки. У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.

Сборка печки-буржуйки из трубы

Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются. Металл практически не аккумулирует тепло.

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.

Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

• Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров.

В целях противопожарной безопасности настоятельно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи. Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

• Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.

• Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
• Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

• Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Также в конце данной работы можно нанести на печь дополнительный термостойкий состав.

Рекомендации по эксплуатации

Если для отопления либо приготовления пищи используется буржуйка, очень важно соблюдение правил ее эксплуатации. Их выполнение, кроме пожарной безопасности, поможет увеличить и срок ее службы

• Перед первой растопкой печку обязательно надо проверить и убедиться в герметичности всех соединений, узлов, немедленно исправить все недоделки, чтобы избежать проникновения продуктов горения и угарного газа в помещение гаража.
• По вполне определенным причинам дымоход обязательно выводится наружу. Его часть, находящаяся внутри гаражного пространства, обязательно должна быть герметичной.
• Дымоход строго запрещается выводить в вентиляционную систему. Даже если печь установлена в подвале, она должна иметь отдельный дымоход.
• Проходы стены или перекрытия дымовыводящей трубы обязательно изолируются огнеупорными не пожароопасными материалами.

• Ящик с песком и огнетушитель в обязательном порядке должны находиться в гараже, в соответствии с правилами пожарной безопасности.
• Печь-буржуйку также используют в качестве плиты и для кипячения воды. Для этого на ней устанавливают варочную поверхность с конфорками (обычно ее делают из чугунной плиты) или бак для нагрева воды.
• Печь-буржуйка быстро нагревается, но и быстро остывает. Такой недостаток можно частично компенсировать кирпичным экраном, аккумулирующим тепло и возвращающим его в помещение по мере своего остывания после того, как буржуйка потухнет.

Запрещается непосредственный контакт экрана и буржуйки. Зазор между ними оставляют не менее, чем в 10 см.

• Обычно кирпичный экран имеет значительный вес, поэтому, вероятнее всего, ему потребуется собственный фундамент. Рассмотрим этапы его изготовления.
  1. Выкапывают яму глубиной около 50 см.
  2. Дно ямы укрывают слоем песка (средний расход песка 3-4 ведра), утрамбовывают.
  3. Следующий слой – 10-15 см щебня, который тоже утрамбовывают.
  4. Уложенные слои разравнивают, затем заливают слоем цементного раствора.
  5. Ожидают полного затвердевания цементного слоя. Чем дольше время затвердевания, тем лучше (обычно промежуток времени составляет более суток или дольше, фундаменту это придаст дополнительную прочность).
  6. Затем укладывают несколько слоев рубероида.
  7. Сам экран выкладывают в половину кирпича, начальные два ряда выполняют сплошной кладкой на рубероид. В 3-4 ряду необходимо проделать вентиляционные зазоры, затем снова продолжить класть кирпич сплошным слоем.

Правильные способы чистки печи-буржуйки в основном сводятся к удалению загрязнений внутри дымохода, что производится относительно редко. В основном используют ершик. Его вполне можно сделать своими руками из щетки в форме цилиндра, привязав ее к веревке.

Лучше всего использовать щетки со щетиной из пластика либо железной проволоки. Диаметр щетки подбирается таким образом, чтобы при прохождении дымовой трубы не было значительного сопротивления.

Чистку применяют для того, чтобы повысить прохождение потока дыма сквозь трубу, улучшить теплоотдачу. Последовательность процесса чистки:

• топочное отверстие заткнуть ветошью;
• проделать 2-3 осторожных движения ершиком, чтобы не нарушить герметичность дымохода (делать остановки, если ершик двигается свободно);
• повторить пункт 2 нужное количество раз;
• удалить угли, золу и сажу из зольника.

О том, как установить буржуйку в гараж, смотрите в следующем видео.

Делаем прямоугольную печку

Из чего только не делают буржуек! Фантазия народных умельцев не ограничена. Но для тех, кто ни разу не брался за такую конструкцию, стоит начинать с более упрощенного варианта – прямоугольной буржуйки. Это самая популярная модель, которая, к тому же, достаточно легко собирается.

Для того, чтобы сделать буржуйку самостоятельно, понадобится подготовить следующий материал и инструмент:

• план-чертеж – в нем отмечаются размеры каждого элемента;
• металлические листы – их количество зависит от желаемого размера печки, главное чтобы материал был не тоньше 4 мм;
• стальные уголки;
• металлическая труба (30 мм);
• труба (180 мм);
• сварочный аппарат.

Для создания такого варианта понадобится выполнить следующие действия:

1. Металлические листы сначала нужно очистить и обезжирить, иначе сварочный аппарат не сможет их надежно соединить. Для этого можно использовать обыкновенный мыльный раствор или специальные чистящие вещества.
2. На листе металла, который будет служить лицевой частью, необходимо вырезать два отверстия – одно будет служить для сбора золу, а другое дверцей топливника. Размер дверцы должен быть на 3-4 см меньше, чем ширина будущей буржуйки. Что касается высоты расположения, то обычно ее делают 13 ниже, чем верхний край. Не стоит забывать, что снизу будет еще одно прямоугольное отверстие для зольника. Их желательно разделять.
3. Для изготовления дверцы понадобится металл чуть большего размера, чем получившиеся окошко. Чтобы соединить два элемента, можно использовать стальные петли. На дверце в обязательном порядке должна присутствовать ручка, которая позволит открывать и закрывать буржуйку.
4. Теперь металлические листы сваривают между собой, чтобы получилась прямоугольная коробка. Начинать стоит с боковых стенок, которые фиксируются на дно. Чтобы проконтролировать вертикаль и горизонталь направления, стоит пользоваться во время такой работы строительным уровнем. Далее приваривают заднюю стенку. Внутреннее пространство делится на три части – дымооборот, топка и зольник. Между последними двумя частями устанавливается колосниковая решетка. На боковых стенках отмеряют 10-15 см и приваривают на всю долину уголки. К ним фиксируются заранее подготовленные полоски из той же листовой стали с шириной в 2,5-3 см. что касается длины, то тут нужно ориентироваться на имеющиеся размеры буржуйки. Расстояние – 5см. все элементы привариваются к двум прутам. Тут нужно максимально качественно выполнить эту работу, так как такие полоски дополнительно выполняют функцию ребер жесткости.

1. Саму решетку к стенкам приваривать не стоит, ведь когда понадобится чистка или замена какого-либо элемента в буржуйке, то придется всю конструкцию разбирать. А так хватит и просто вытянуть решетку.

2. Теперь нужно в верхней части боковых стенок фиксируется два металлических прута. Они будут служить опорой для отражателя. Его располагают таким образом, чтобы спереди оставался канал, по которому дым будет покидать буржуйку. Отражателю предстоит выдерживать самые большие температуры. Поэтому для его изготовления лучше выбрать металл толщиной в 1,5 см.

3. Теперь можно приступать к верхней крышке. Тут лучше заранее сделать отверстие под будущий дымоход. Далее вырезают и приваривают перемычку. Потребуется сделать еще более узкую, которую размещают на уровне колосниковой решетки. Именно она будет отделять дверцу решетки и зольника.
4. Теперь привариваются ручки для дверки, защелки и завесы. Что касается последних элементов, то для надежности стоит использовать толстый прут и стальную трубу.

1. Как только конструкция будет готова, ее устанавливают на ножки. Для таких целей отлично подойдет металлическая труба (диаметр 8-10см), которую разрезают на отрезки в 2-4 см. на каждый конец приваривают по гайке с вкрученным болтом. Это обеспечит надежную устойчивость.
2. Последним этапом идет обустройство дымохода. Тут нужна труба в 15-18см по диаметру. Если говорить о длине, то ее должно хватить, чтобы вывести дымоход наружу. Поэтому, чтобы избежать перерасхода материала, стоит задуматься над местом расположения буржуйки. Так как дымоход подразумевает под собой изгибы, каждый такой угол должен быть равным 45 градусам. На нижнем конце оборудуют вращающуюся заслонку. Сам дымоход размещают на гильзе высотой в 15-20см. Для такой цели используют изделие диаметром меньше, чем основная труба. Для соединения используют варку.

После того, как изделие готово, его можно устанавливать и начинать эксплуатировать.

Принцип работы

Рассмотрим подробнее схему работы самодельной буржуйки:

• через поддувало в топку печи подается воздух для горения;
• в процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи;
• дым, сажа и продукты горения вытягиваются через дымоход;
• регулирование горения с получением необходимой теплоотдачи производится при помощи увеличения/уменьшения открытого зазора дверцы поддувала;
• буржуйку топят, используя различные виды как жидкого, так и твердого топлива (дрова, отработка, солярка, уголь, торф).

Буржуйка на отработке

Буржуйка, топливом для которой служит не древесина, а отработанное масло, имеет свои особенности. Она может представлять собой как небольшую печурку для обычного гаража, так и устройство, предназначенное для обогрева больших территорий. В любом случае работают все модели по одному и тому же принципу и имеют похожие конструкции и принцип работы.

• Буржуйка имеет 2 части. В нижнюю часть заправляют отработанное масло, где его разжигают и доводят до кипения.
• Пары вытягиваются по перфорированной трубе для доступа кислорода, где происходит их начальный дожиг.
• Полностью пары окисляются и сгорают в верхней части, соединенной с дымоходом.
• Температура в нижней ёмкости относительно невысока, до максимума нагревается верхняя камера, обогревая помещение. Ее стенки могут даже светиться от жара. Соответственно, это влияет на выбор материала для изготовления камер.

Чертеж-схема буржуйки на отработке с условными размерами и пропорциями.

Рассмотрим достоинства буржуек на отработке.

• Неприхотливость и «самостоятельность». Постоянно подкладывать дрова или производить какие-либо действия не нужно, основное требование – правильная регулировка зазора заливной горловины (10-15 мм).
• Эффективная теплоотдача.
• Отсутствие копоти из дымохода, печка не дымит.
• Относительная пожаробезопасность, так как отработка топлива трудновоспламеняема, а горят только пары масла.

Недостатки:

• шумность;
• характерный запах (от него иногда избавляются при помощи установки водяного контура или воздушного теплообменника с наддувом вентилятором, который направляет часть воздуха из дымохода в другое помещение для обогрева);
• камеру сгорания (соединительная труба с перфорацией) и дымоход приходится достаточно часто прочищать;
• коксованный слой сгоревшего масла в нижней камере также довольно проблематично удалять.

При использовании печки-буржуйки с топливом-отработкой необходимо придерживаться обязательных правил.

• Не допускается использование масляной отработки с бензином либо с другими горючими примесями.
• Обязательна фильтрация отработки от твердых частиц.
• Нельзя допускать попадание воды в отработку.
• Не допускаются сильные сквозняки.
• Соблюдение всех противопожарных правил при установке печки в помещении.
• Обязательное наличие надежной вентиляции.

• Категорически воспрещается оставлять печь без присмотра, спать при работающей печке.
• Не применять воду для тушения!
• Горизонтальные участки вытяжки дымохода запрещены. Допустимый угол наклона дымохода – 45°.
• Дымоход должен иметь длину от 4 до 7 м.
• Заливать отработку в печь рекомендуют на высоту, составляющую менее ? объема нижней камеры.
• Необходимо иметь в непосредственной близости от такой печи порошковый огнетушитель и/или песок.

Как топить буржуйку

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

• Готовим ведро топлива.
• Закладываем буквально горсточку, разжигаем.
• Подкладываем понемногу, пока начало борова не засветится вишневым.
• Смотрим, сколько отобрано из ведра, это минимальная закладка.
• Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
• Смотрим, сколько теперь отобрано, это максимальная закладка.

Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Видео: буржуйка в отоплении гаража

Вариант из бака ресивера на дровах

Бак ресивер отлично подойдет для изготовления печи. Дверцу для загрузки дров можно не делать. Сверху откидывается крышка люка, через которую будут загружаться дрова. Она оснащается ручкой для удобства использования. Внизу вырезается отверстие для забора пепла. Советуем подробнее изучить схему буржуйки на дровах и найти ответы на интересующие вопросы.

Так выглядит бак ресивера для воды

Этот вариант несложный в изготовлении, но требует осторожности при использовании. Недостатком такой модели, является неудобность очистки зольника

Но для использования в гараже или на даче — это отличный вариант.

Секции бака разделяют самодельной колосниковой решеткой, которую можно изготовить даже из арматуры

Как вариант, маленькая буржуйка своими руками делается из листов стали. Ниже приведен чертеж простой печки из готовых стальных пластин. Рисунок содержит все размерности. Две перегородки позволят извлечь максимальный КПД из топлива, по тому что благодаря лабиринту внутри камеры, продукты сгорания медленно покидают её. Советуем также изучить из кирпича в дополнение к данной статье.

С помощью листового металла можно придать печке любую форму и размер

Толщина металлических листов должна быть не менее 4 мм. Колосниковой решеткой может стать металлическая пластина с высверленными отверстиями или даже арматура.

Корпус можно заковать в кожух из 2 мм стали. Это позволит избежать следующих проблем:

• раскаленная поверхность печи, не станет причиной ожога или случайного возгорания;
• количество инфракрасного излучения уменьшится в несколько раз;
• воздушная прослойка между кожухом и поверхностью печки, позволит ей равномерно нагреваться и лучше отапливать помещение.

Буржуйка в гараже плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

• печь обогревает помещение зимой;
• на буржуйке можно приготовить пищу или разогреть чайник;
• самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

• Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
• Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
• Печь равномерно распределяет тепло вне зависимости от места, где она находится.
• Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
• Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
• Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

• необходимость устройства дымохода в гараже;
• периодическая чистка дымоотводной трубы;
• необходимость постоянной подачи топлива;
• невозможность аккумулировать тепло.

Читатели считают данные материалы полезными:

• Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

• труба для дымохода;
• топливный бак/готовый металлический ящик;
• листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

• сварочный аппарат;
• болгарка;
• зубило;
• кувалда;
• рулетка, маркер/мел;
• молоток;
• перфоратор;
• заклепки.

Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках. .

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

• Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
• В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
• Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
• Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
• Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
• Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

Этот материал отлично дополнят следующие публикации:

• Обзор отопительных печей термофор для дома и бани — лучшее из Сибири

Расчёт основных параметров с чертежами и размерами

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Очень важно правильно рассчитать диаметр трубы буржуйки

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

• часть тепла излучается вниз;
• пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

• вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
• боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры

Дымоход должен выводиться обязательно на улицу

Буржуйка может быть круглой или квадратной

Объём топки зависит от наличия колосников

Схема буржуйки зависит от используемого материала

Сборка буржуйки

Установка буржуйки начинается с её покупки или самостоятельной сборки

Выбирая покупной вариант, обратите внимание на чугунную модель советского образца.

Они начали выпускаться в 1955 году и до сих пор хранятся на армейских складах. Не будем углубляться, откуда они взялись в продаже. Но скажем о том, что это превосходные печи. Судите сами:

Чугунная буржуйка имеет весьма внушительный внешний вид и за счёт своей толщины способна прослужить не один десяток лет.

• Тепловая мощность – около 4-5 кВт, что хватит для обогрева гаража площадью до 40 кв. м;
• Надёжный чугун – его толщина составляет 10 мм;
• Советская сборка – тут комментарии излишни, тогда умели делать качественные вещи;
• Всеядность – работает на угле, дровах, опилках;
• Подходит для установки казана вместо верхней крышки.

Стоимость агрегата составляет в пределах 4-5 тыс. рублей. Штука действительно классная, но адски тяжёлая, её вес около 60 кг.

Также можно собрать буржуйку для гаража самостоятельно. Например, по данной схеме:

Схема сборки одной из самых простых и тем не менее достаточно эффективных и надежных буржуек.

Собирается она из листовой стали. Рекомендуемая толщина составляет 4-5 мм. Этого хватит, чтобы сталь не прогорела в ближайшие несколько лет. Утверждение наиболее актуально при использовании угля, который сгорает при более высокой температуре. Для сборки необходимо нарезать металл на станке или с помощью мощной болгарки. Ножки можно делать, а можно и не делать – в этом случае производится установка буржуйки на каменное основание.

Для сборки печи понадобятся дополнительные материалы – это металлическая труба, дверки и арматура для сборки колосниковой решётки. Труба необходима для создания дымоходного патрубка – к нему подключается дымоход. Дверок нужно две – одна большая, вторая маленькая. Большая вваривается напротив камеры сгорания (топки), маленькая – между днищем и колосником. Если делаете ножки для напольной установки, возьмите прочные металлические уголки или арматуру толщиной не менее 15 мм.

Диаметр дымохода по данной схеме составляет 100 мм – этого вполне достаточно (для данного чертежа). Собирается буржуйка с помощью сварочного аппарата. Сварным швам уделяется особое внимание, чтобы они выдерживали нагрев и не пропускали дым в сам гараж. Собирая корпус, не забудьте выполнить установку колосниковой решётки и дымооборотов.

Дымообороты улучшают отдачу тепла и являются заделом под пиролизное горение – в этом случае в заднюю стенку над уровнем первого оборота вваривается трубка для подачи вторичного воздуха.

Буржуйка из бочки

Этот вариант подходит для тех, кто не особо озабочен эстетикой, а требует только тепла. Данный вариант подходит не только для бочек, но и для труб очень большого диаметра.

Для того чтобы получилась такая печка, нужно выполнить следующие действия:

• с наружной стороны вырезают два отверстия прямоугольной формы – вход в топочный отсек и зольник;
• «лишние» кусочки бочки обрамляют полосками из металла и оснащают ручкой с щеколдой – в последующем это будут дверцы;

• на 10см вниз от топочного отверстия, с внутренней стороны бочки приваривают кронштейны уголковые, поверх которых укладывают колосниковую решетку (приобретается отдельно или изготавливается самостоятельно);
• с внешней стороны к дну приваривают ножки – для этого можно использовать трубы или металлические уголки;
• далее возле отверстий и на дверцы крепят петли и соединяют элементы;
• рекомендуется в конце зачистить все швы, чтобы печка выглядела более аккуратной и менее травмоопасной;
• как только все будет готово, прибор можно подключить к дымоходу, который заранее выводят на улицу.

Данный метод изготовления буржуйки отлично подходит и для трубы. Только после того, как будет установлена колосниковая решетка, стоит не забыть заварить дно трубы и верхнюю часть. А так ничего сложного!

На самом деле, вариантов того, как можно сделать буржуйку своими руками множество. Порой народные умельцы додумываются до таких шедевров, что магазинные дизайнерские устройства просто даже рядом стоять не могут. Но гнаться нужно не за красотой и оригинальностью, а за безопасностью. Ведь во время работы буржуйки будут выделяться угарные газы, которые могут даже и отравить человека. Поэтому работая в помещении, отапливаемом таким устройством, раз в 30-40 минут нужно выходить на свежий воздух и проветривать пространство.

Разновидности чугунных буржуек

Чугунная буржуйка для дачи – это самый простой вариант обогрева дачного домика. Но когда начинаешь выбирать печку, начинают разбегаться глаза. В продаже присутствуют десятки и сотни видов чугунных печей-буржуек. Поэтому сейчас мы попробуем разобраться во всем этом многообразии.

Отличия по форме и дизайну

Чугунные печи-буржуйки для дачных домов выполняются в самых разных форм-факторах. Например, они могут быть прямоугольными или бочкообразными. У одних агрегатов корпуса вытянуты по горизонтали, а у других по вертикали. Выбор подходящего варианта осуществляется в зависимости от условий эксплуатации – если есть свободное место, можно обойтись горизонтальным вариантом. Если же места на даче мало, лучше присмотреться к вертикальному агрегату.

Также существуют отличия по дизайну. Мы уже говорили, что чугунные печи-буржуйки исключительно просты. Но многим такая простота не по душе. Специально для таких людей были созданы дизайнерские печки с красивыми корпусами с вензелями и рисунками. Вид у них действительно впечатляющий, поэтому они станут достойным украшением вашего интерьера.

Загрузочная дверца

На дачу люди нередко едут за отдыхом – хочется отдохнуть от городской суеты и побыть в тишине

Поэтому обустройству своих дачных домов они уделяют особое внимание. Для того чтобы сделать дачный интерьер более интересным и уютным, можно украсить чугунной печью-буржуйкой с каминной дверцей

В большинстве случаев дверцы делаются глухими – они служат исключительно для загрузки топлива. В отдельных моделях они играют не только основную, но и декоративную роль.

Выбирая чугунную буржуйку с каминной дверцей, проследите, чтобы она была оснащена системой «чистое стекло». В противном случае вам придется постоянно очищать стекло в вашей печи от сажи.

Варочная поверхность

Обустраивая свою дачу, люди часто строят однокомнатные домики, обходясь без кухонных помещений. Готовка пищи в таких условиях затруднена. Но если купить чугунную печь-буржуйку с варочной поверхностью, то проблема будет решена – по крайней мере, в отопительный сезон, когда на улице стоят холода. Сюда можно поставить чайник или кастрюлю с супом, можно даже что-то приготовить на сковороде.

Варочная поверхность – это отличное дополнение в чугунных буржуйках. Но вам нужно проявлять аккуратность. Все дело в том, что если случайно пролить холодную воду на чугун, печь может лопнуть. При нагреве чугун становится более хрупким, поэтому сильные удары и резкие перепады температур приводят к его разрушению.

Пиролизные печи

Чугунная печь-буржуйка для дачи может работать по пиролизной технологии. Такая схема позволяет несколько увеличить теплоотдачу и КПД. Дрова здесь сгорают в бедной кислородом атмосфере, выделяя продукты пиролиза, которые сжигаются в камере дожигания. Конструкция таких чугунных буржуек более сложная, зато она позволяет повысить КПД примерно на 5-10%. Дополнительным плюсом становится увеличение длительности горения чугунной печи.

Длительное горение в чугунных печах типа буржуйка реализуется и другим способом – с помощью больших камер сгорания. Чем больше камера, тем больше дров в нее помещается. А 10-12 кг дров будут гореть явно дольше, чем несчастные 1,5-2 кг. Благодаря этому эксплуатация печек значительно облегчается – это наиболее актуально в ночное время, когда хочется спать, а не заниматься подкладыванием дров.

Безопасная эксплуатация

Самоделки всегда опасны тем, что вовремя их конструирования, человек может упустить из вида какие-либо детали, которые ему покажутся незначительными. А на самом деле, именно они и будут отвечать за травмоопасность конечного изделия. Тоже самое касается и буржуек своими руками.

Чтобы домашняя печка принесла только тепло, стоит обратить внимание на следующие моменты:

• печка должна стоять на огнеупорной поверхности – кафельной плитки, кирпичной кладки, металлическом листе хорошей толщины и т.д.;

• если печка стоит возле стен, то их также рекомендуется обезопасить – для таких целей можно использовать ту же самую плитку, огнеупорный гипсокартон или любой другой материал, который не боится контакта с высокими температурами;
• возле прибора не должно находится никаких легко воспламеняющихся материалов или веществ – максимально допустимое расстояние не ближе 1,5 метров (пожарные вообще рекомендуют в помещении таких предметов не держать);
• так как буржуйка собиралась самостоятельно, то она не безопасна со стороны производства вредных веществ, поэтому в помещении должна быть хорошая вентиляция (как искусственная, так и естественная);
• в изготовлении изделия лучше выбирать только качественный материал – как минимум, такое изделие прослужит дольше, а как максимум, не принесет ни какого вреда своему хозяину.

Срок службы и качество тепла напрямую зависит от того, как человек подошел к решению этого вопроса. Поэтому лучше немного потратиться, тем более, что пару листов металла точно выйдут дешевле, чем полноценный обогреватель. Зато в помещении будет тепло и уютно.

Советы

Сделать печку-буржуйку – полдела. Надо еще получить удовольствие от ее использования. Казалось бы, что тут сложного – закинул дрова и грейся. Но не все так просто, как может показаться на первый взгляд.

Почему готовые устройства стоят дороже? Потому, что инженеры-сборщики предусмотрели все удобства. Чтобы самодельная печка тоже приносила удовольствие стоит подумать над такими моментами:

• защита – во время закладки топлива, старые угольки могут выпадать наружу, что вполне травмоопасно, поэтому перед топочной камерой нужно соорудить небольшую сетку;
• так как печка раскаляется, то ее с внешней стороны стоит немного теплоиизолировать, или по крайней мере, провести изоляцию приближенных поверхностей – это снизит риск возгорания;

• желательно покрыть буржуйку жаростойкой краской или антикоррозионным покрытием – так изделие послужит намного дольше;
• на корпусе стоит приделать ручки, так как во время горения топлива, стенки устройства будут сильно раскаляться;
• обязательно нужен регулировщик тяги через колесники – это делает работу буржуйки более комфортной;
• если буржуйка делается из старого газового баллона, то важно убедится, что внутри емкости не осталось опасного вещества – в обратном случае высок риск взрыва.

Плюсы и минусы буржуек

Отопление гаражей с помощью буржуек вполне оправдано. Электрический обогрев приводит к большим расходам на электроэнергию, учитывая большое количество тепловых потерь. То же самое относится к обогреву соляркой и сжиженным газом. Остаётся обогревать гаражное помещение с помощью буржуйки. Эта простая по конструкции печь может работать на дровах, угле, топливных брикетах и других видах топлива. Она всеядна и не требует разрешения на установку и эксплуатацию.

Рассмотрим положительные качества буржуек:

У буржуйки весьма разумный показатель КПД – он варьируется в пределах 70-80%, что зависит от её конструкции и типа используемого топлива.

• Подходят для обогрева гаражей и любых других помещений технического назначения;
• Дают большое количества тепла, что зависит от типа используемого топлива – используя дрова с высокой теплотворностью, вы добьётесь хорошего жара;
• Быстрый прогрев – выгребаем оставшуюся с прошлой растопки золу, загружаем свежие дрова, ждём 15-20 минут. По истечении этого времени в гараже станет заметно теплее. Минут через 30-40 температура достигнет комфортного предела (не стоит поднимать её выше +23-24 градусов);
• Простая установка – нужно смонтировать её на негорючем основании и подключить дымоход;
• Возможность модернизации – буржуйку легко переоборудовать под жидкостные и газовые горелки. Также существуют определённые методики по поднятию эффективности – мы затронем этим моменты в обзоре.

Недостатки:

• Не самый презентабельный внешний вид, но в гараже и другом техническом помещении это не имеет ни малейшего значения;
• Неправильно собранная буржуйка может оказаться слишком прожорливой и неэффективной – 40-50% тепла улетят наружу;
• Нужна установка высокого дымохода – надлежащая тяга обеспечивается установкой дымохода до 4-5 метров в высоту.

Кроме того, буржуйки нуждаются в регулярной очистке. Одно дело убрать накопившиеся угольки и золу, и другое дело удалить смолу из трубы. Проблема со смолами решается установкой дымохода из трубы диаметром минимум 100 мм (а лучше 120 мм).

Модернизация буржуйки

Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

• Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
• Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
• Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
• Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Самодельная буржуйка из старого бидона

Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печка может иметь круглое и прямоугольное сечение. Для сборки такого агрегата подойдет даже старый бидон для воды, молока и прочих жидкостей.

Самодельная буржуйка из старого бидона

Никаких дорогих материалов и труднодоступных инструментов не потребуется. Все необходимое можно найти в сарае или приобрести в хозяйственном магазине.

Отделка самодельной печи буржуйки

Инструменты и материалы для сборки буржуйки

1. Бидон.
2. Металлический пруток диаметром 0,6 мм.
3. Молоток.
4. Зубило.
5. Труба для отвода дыма.
6. Напильник.

Для сборки некоторых моделей буржуйки потребуется сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что с его помощью можно обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не приводится, т.к. в случае с самодельными буржуйками все подбирается в индивидуальном порядке. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основной емкости.

Буржуйка из бидона

В первую очередь нужно подготовить поддувало. Возьмите свой бидон и сделайте в нем отверстие. Его следует обустроить чуть ниже уровня горловины. Выпиленному отверстию следует придать форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края полученного разъема.

Следующее отверстие необходимо подготовить в днище бидончика. Оно должно быть такого диаметра, чтобы в будущем труба для отведения продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер предельно просто. Подготовьте разметку в месте устройства дымохода. Наметьте отверстие размером примерно на 15-20 мм меньше, чем диаметр дымоходной трубы. Далее вам необходимо будет вооружиться зубилом и обыкновенным молотком. Этими простыми инструментами вы сможете выбить нужное отверстие. В завершении останется лишь выровнять его напильником.

Возьмите дымоотводящую трубу и попробуйте вогнать ее в подготовленный разъем. Если дымовая труба не проходит, придется еще какое-то время поработать напильником. Однако слишком усердствовать тоже не нужно. Дымовая труба, как уже отмечалось, должна входить в разъем с достаточно большими усилиями.

Возьмите металлический прут диаметром 0,6 мм и попытайтесь согнуть его змейкой. В будущем вы будете использовать эту змейку в качестве колосниковой решетки. Подготовленную решетку нужно согнуть, чтобы ее можно было нормально расположить в горловине. В завершении останется лишь выровнять колосниковую решетку в емкости, и самодельная печка будет готова.

Специалисты рекомендуют устанавливать такие печки на специальные подставки. Так более надежно и безопасно.Дополнительно конструкцию самодельной буржуйки можно усовершенствовать путем установки заслонки на поддувало. Она позволит регулировать интенсивность тяги, расхода топлива и уровень обогрева.

Таким образом, элементарная буржуйка может быть собрана даже из старого бидончика. Никаких дорогостоящих специальных приспособлений для такой работы не требуется. В завершении останется лишь разместить печь в подходящем месте и подсоединить дымоходную трубу. Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему.

Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

Усовершенствованные буржуйки

С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

• Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
• На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
• Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Как установить

Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.

Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.

Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.

С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.

Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.

В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее. .

Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.

Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.

Если рядом с горящей печью будет находиться древесина, емкости с бензином и маслами, то их возгорание может привести к крайне негативным последствиям.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

Какая печь лучше чугунная или металлическая

Чугунная буржуйка имеет много преимуществ перед железной. Тонкостенная сталь быстро нагревается и легко выносит внутреннее тепло наружу. Как только топливо сгорает — она очень быстро остывает.

Печь буржуйка из чугуна отличается долговечностью

В отличие от стали толстый литой чугун имеет достаточно высокую теплоемкость, но более низкую теплопроводность. Иными словами — он не спеша нагревается, накапливает в себе тепло и, за счет своей теплоемкости, после сгорания всего топлива еще некоторое время отдает тепло.

Кроме того, часть тепла чугунные стенки отражают обратно в топочную камеру. Это создает идеальные условия для длительного горения и полного сгорания любого вида топлива.

В стальной печке для получения тех же условий приходится монтировать дополнительные теплоотражающие экраны. А чугуну экраны не нужны по определению.

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

• 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
  Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
• 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
• 3. Краска уже обгорела но не отлетает.
• 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
• 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
• 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
• 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.
