Буржуйка из дисков автомобиля своими руками грузового

Этапы работы

После подготовительной части можно смело приступать к изготовлению конструкции.

Первый этап

Берем три диска и вырезаем серединку с помощью болгарки. Процесс может занять длительное время, поскольку диски имеют неровную форму, из-за чего к середине добраться сложно.

Вырезать сердцевину диска достаточно затруднительно, но необходимо

Второй этап

Следующим этапом будет сварка. К нижнему колесному диску привариваем металлический квадратный лист. Он должен выходить за стенки диска, чтобы горящий уголь или искра из печи выпали именно на него. Это гарантия пожарной безопасности.

Свариваем диски между собой по кругу. Нужно быть внимательным, чтобы не оставить не сваренных дырок, через которые дым из буржуйки будет выходить наружу. А также завариваем все отверстия под клапан для камеры.

Свариваем швы

Третий этап

Далее, вырезаем дверцы для топливника и зольника. Рекомендуем вырезать отверстие под зольник в самом нижнем диске, а под топливник во втором снизу. Металлические куски, которые остаются, можно использовать как дверцы. Отверстие для поддувала не делается, чтобы тяга шла хорошо, можно приоткрывать дверцы зольника или топки.

Монтаж трубы дымохода. Привариваем трубу в центр самого верхнего диска или же на лист железа, который можно приварить к верхнему диску. Во втором случае ваша буржуйка будет более пожаробезопасной и надежной.

Четвертый этап

Покрытие печи специальной краской

Последний шаг – это установка буржуйки на основание. Его высота может равняться высотой одного кирпича, поскольку вся печь весит не очень много. Сначала нужно сделать квадратную опалубку из кирпичей и залить ее цементным раствором. После того как раствор высохнет, можно смело устанавливать буржуйку.

Чтобы печь прослужила дольше, а металл не поддавался коррозии, рекомендуем покрыть буржуйку специальной краской, что сможет выдерживать постоянные высокие температуры. Особенно хорошо нужно прокрасить верхнюю часть конструкции: именно там постоянно испаряется влага, поэтому металл становится более уязвим к потере своих свойств.

В итоге из поддержанных материалов у вас получится отличная надежная буржуйка, которая будет обогревать помещение не хуже, чем новая.

Правила пожарной безопасности при обустройстве самодельных печей

Печь из автомобильных дисков греет преимущественно инфракрасным излучением. Чтобы преобразовать этот поток в теплый воздух, печку нужно экранировать: окружить обшивкой из стальных листов, установленных на расстоянии 7-10 см от нагревателя и с таким же зазором от пола.

Правила безопасности при эксплуатации металлических печей:

• На пол нужно уложить железобетонную плиту или стальной лист так, чтобы огнеупорное сооружение выходило за контуры печи не менее 60 см в каждую сторону – это обезопасит от пожара при случайном выпадении угольков из топки.
• Металлическая печь и дымоходная труба не должны соприкасаться с легковоспламеняющимися материалами. При необходимости используйте изоляционные прокладки.
• Перед растопкой всегда проверяйте наличие тяги в каналах. Если ее нет – нужно прогреть дымоход небольшим количеством сожженных дров или прочистить проходы и зольник.
• Не используйте жидкие разжигатели – они могут стать причиной выброса огня из отверстия топки.

Пробная топка

Сделанная своими руками печь должна отстояться в течение 24 часов, чтобы полностью рассосались остаточные напряжения. Затем ее требуется испытать с полной закладкой топлива на протяжении трех часов. Дверцы – у топки и поддувальная – должны находиться в открытом состоянии.

Проведение пробной топки

При проведении первой пробной топки отжигаются внутренние поверхности прибора. При обнаружении мелких недостатков на сварочных швах – не больше двух на одном – их следует поправить через сутки после остывания печки. Потом пробная топка проводится повторно.

Небольшая печь с решеткой для еды

Как сделать буржуйку из автомобильных дисков своими руками для гаража

Если все необходимое есть под рукой, можно приступать к работе

Важно соблюдать простые рекомендации и делать все в определенном порядке. Поэтому для простоты инструкция разбита на несколько этапов

Сборка корпуса

Для начала очистите диски от загрязнений и коррозии. По возможности снимите и краску, чтобы она не горела и не издавала неприятный запах на первых порах. Обычно конструкцию делают из четырех элементов, этого достаточно для создания топки нужной высоты. Работу выполняйте так:

1. Вырежьте внутреннюю часть дисков, чтобы внутри получилась полость. Работайте аккуратно, надо убрать все лишнее, но при этом не повредить наружные стенки. Лучше всего делать это газовым резаком, получается быстро и аккуратно.
2. Если заранее не были приготовлены элементы для дна и верхней части, сделайте их из листового металла. Далее сложите диски друг на друга, убедитесь, что они стыкуются ровно, если есть неровности на краях, то можно их подровнять с помощью молотка. Также обязательно зачистите свариваемые поверхности, на них не должно быть краски и следов коррозии.
3. Вначале аккуратно обварите все соединяемые диски по периметру. Старайтесь не пропустить ни одного участка, чтобы получился сплошной прочный шов, который выдержит многочисленные нагревания без проблем.
4. Далее приварите дно и верхнюю часть, чтобы получился герметичный корпус, который и будет служить печкой в дальнейшем.

При сваривании лучше всего вначале прихватить элементы в нескольких местах. После того как вы убедились, что соединение ровное, можно обваривать соединение по всей длине. По окончании работы нужно дать деталям полностью остыть.

Как сделать ножки и дверцы

Так как поверхность дисков неровная, лучше всего купить готовые дверцы или заранее сварить их из уголков и листовой стали. Особых требований нет, главное – сделать элементы подходящего размера

Важно, чтобы петли были прочными, а задвижки – простыми, чтобы легко открывать и закрывать дверцы. Работа проводится так:

Для начала в нижней части сделайте небольшую дверцу-поддувало. С ее помощью можно регулировать подачу воздуха, также оттуда удаляется зола по мере накопления. Прорезается проем подходящего размера, в него ввариваются уголки и пластины для создания обрамления, потом ставится дверка.
Выше расположите основную дверцу топки, она должна быть такого размера, чтобы обеспечить удобную закладку дров

Тут важно вырезать проем, укрепить его уголком и приварить или закрепить болтами створку. Она должна легко открываться и плотно закрываться, фиксируясь задвижкой.
Ножки должны обеспечивать устойчивость конструкции и исключать ее опрокидывание

Удобнее всего предварительно сварить основание из уголка или квадратной трубы, а потом приварить его к нижней части буржуйки.
Между дверками внутри корпуса приварите несколько кусков уголка. Они будут служить опорой для колосника, который проще всего сварить из арматуры. Делайте решетку меньше диаметра печки, чтобы при нагревании она не упиралась в стенки.

Вы можете использовать готовые дверки из чугуна, в этом случае к корпусу приваривается обрамление из уголка и прикручивается через отверстия болтами. Подойдут элементы стандартного размера, которые продаются в хозяйственных магазинах и предназначены для обычных печей.

Как сделать выхлопную трубу в самодельной буржуйке

Чтобы обеспечить нормальную тягу и исключить задымление помещения, надо сделать дымоход правильно. Для этого чаще всего используется толстостенная стальная труба диаметром около 100 мм или немного больше. Порядок действий:

1. Определите местоположение входа трубы в корпус печки. Проще всего делать его посредине сверху, это обеспечит хороший отток продуктов сгорания и улучшит тягу. Если верхняя часть будет применяться как плита для приготовления еды, то трубу лучше присоединить сбоку.
2. Место врезки проще оформить с помощью переходника, который вы можете изготовить заранее. Тогда не придется делать идеально ровное отверстие в буржуйке, что упростит работу.
3. После приваривания трубы к корпусу выведите ее на улицу и надежно закрепите. Помните о том, что ее длина должна быть не меньше 2 метров, а лучше даже больше – для улучшения тяги.

Для уменьшения расхода дров можно сделать изгибы на дымоходе. Но помните, что в местах изменения направления трубы копоть откладывается особенно сильно. Поэтому там желательно сделать небольшие люки и прочищать трубу не реже, чем раз в 2 месяца.

Также стоит посмотреть видео по изготовлению буржуйки из автомобильных дисков для гаража своими руками. Там процесс показан наглядно, что поможет разобраться в нем еще лучше и упростит сборку.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Готовим сварочный аппарат

Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Ножки установлены

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.

Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Окрашиваем в черный цвет

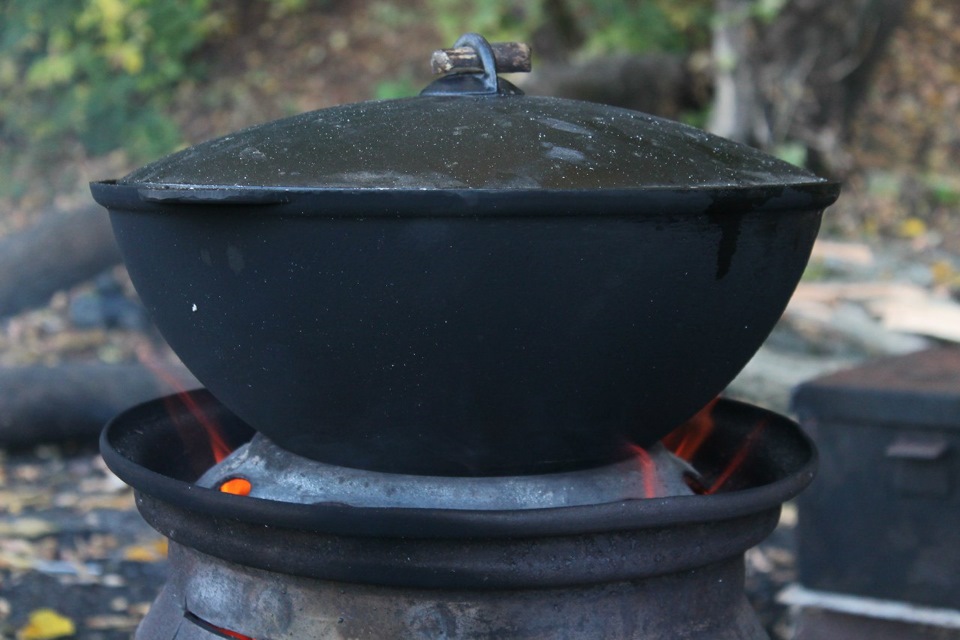

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

Буржуйка из колесных дисков

Популярная в начале XX века модель металлической печки легко собирается из стальных колесных дисков. Она изготавливается по инструкции печки из дисков, но с небольшими изменениями. На первом этапе заготовки готовят к работе, подравнивая края и вырезая у всех, кроме одного, среднюю часть. Далее металлические кольца сваривают в единый бак, делают колосники. Снизу приваривают круглое днище.

Сбоку делают три отверстия: два для топки и одно нижнее для подачи воздуха. Приваривают дверки. Делают на каждой засов и ручку. Буржуйка из дисков должна иметь закрытый верх. Для этого понадобится стальной лист. По диаметру сваренного корпуса из листа вырезают круг. Края шлифуют, чтобы они не имели зазубрин. Затем приваривают деталь к верхнему стальному колесу.

Так как верхняя панель была сделана закрытой, печи понадобится дымоход. Чтобы верхняя панель сохранила функцию варочной, ее оставляют целой, а отверстие для дымовой трубы прорезают сбоку в стенке кожуха. Диаметр отверстия должен совпадать с диаметром трубы. Края окошка делают ровными, чтобы сварка хорошо герметизировала стык трубы и корпуса.

Видео сборки печи — буржуйки из дисков

Процесс изготовления мини — печи из колесных дисков по типу буржуйки от А до Я показан в видео:

Обладая навыками работы с режущим и сварочным оборудованием несложно сделать простую модель колесной печи. Это может быть упрощенный мобильный мангал или гриль, печка для установки казана или настоящая буржуйка. При желании автомобильные диски подойдут для кладки более сложной стационарной банной печи. Такие отопительные устройства удобны, практичны и долговечны в использовании.

Полезные советы

Важно в месте сварки проложить качественный шов — на нем не должно быть заметно никаких дефектов. Работая со сварочным аппаратом, нельзя сразу пытаться сварить все — работа делается поэтапно

Сварив вместе детали, нужно подождать остывания шва до температуры касания. При сборке конструкции не забудьте, что для правильной работы печи важно предусмотреть размер топочной камеры под вид топлива, которым планируете пользоваться. После завершения работы обязательно испытайте конструкцию и устраните выявленные недочеты.

Внимание! Все сварочные работы должны проводиться с соблюдением правил техники безопасности, в защитной одежде и маске. Не прикасайтесь к деталям, пока они не остынут

Усовершенствования для самодельной печи ля бани из баллона

Топка самодельной печи из газового баллона показала, что от корпуса идет очень сильный жар. Есть два варианта: сделать сверху большую сетку для камней или обложить печку кирпичным экраном. Решено сделать сверху каменку. Ее сварили аз арматуры 14 диаметра.

Как вы видите, чтобы защитить от жара стенку из бревен, сложили кирпичную стенку в полкирпича. Высота ее — не ниже закладки камней.

Даже при наличии сверху каменки, дымовая труба во время топки раскаляется сильно. По этому поводу есть тоже варианты:

• Сделать дымовой на трубе сетку для камней. Этим вы увеличите инерционность печи, после прогорания дров в бане будет долго тепло. Еще уберется жесткое тепло, а также температура дымовых газов станет ниже, а это повысит пожарную безопасность. Конструкция видна на фото, использовать можно сетку с толщиной проволока 3-4 мм или сварить ее из тонкого прутка.

• Сделать на трубе теплообменник. Он может быть в нескольких вариантах:
  • Водяная рубашка. Сделать вокруг трубы герметичный бак с двумя патрубками, которые подключить к выносному баку с водой (можно запитать пару радиаторов водяного отопления).

  • Просто теплообменник для увеличения теплосъема. Вокруг трубы просто наваривается еще один баллон, только длинный и узкий типа кислородного. За счет большей площади повышается отдача тепла.

  • Змеевик на трубе. Вместо водяной рубашки вокруг трубы можно накрутить несколько витков трубы, желательно, медной, по которой пустить воду к выносному баку.

• Использовать трубу как парогенератор. Если труба у вас из высококачественной нержавейки, на нее можно плескать воду и получать отличный пар. Ее температура часто бывает порядка 500°C, чего достаточно для получения хорошего пара.
• Отличная идея есть у производителя печей Ферингер. В свой конвектор на трубе они наливают кипяток. При топке печи он, понятное дело, испаряется. Пар проходит вдоль трубы по воздуховодам, одновременно охлаждая трубу и быстро прогревая парилку (влажный воздух может переносить больше тепла, чем сухой).

Зольник в такой конструкции, как описана выше неудобен: чистить его придется кочергой, выгребая угли в какую-то емкость. Не самый лучший вариант. Выдвижной в этом плане удобнее. Он же еще используется как регулятор интенсивности горения. Нагоняют температуру при открытом зольнике, горение идет активно. После достижения заданных параметров, зольник задвигают, воздуха поступает мало, горение почти затухает.

Регулировка горения при помощи зольного ящика — грубая. Сделать тонкую регулировку можно приварив на дверку металлический стакан с шиберной заслонкой. Поворотом шибера вы увеличиваете/уменьшаете количество воздуха и интенсивность горения плавно, добиваясь именно того режима, который вам необходим в данный момент.

Эта идея взята у печей Булерьян. Она проста и эффективна. Несколько фото устройств регулировки подачи воздуха в топку есть ниже.

Обратите внимание, что диск шиберной заслонки обязательно делают или меньшего диаметра, чем внутренний диаметр стакана (на 5-10%) или вырезают в нем часть (сектор, срезают часть круга). Это условие обязательно. Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть

Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть.

Буржуйка из двух бочек

Еще больше разных самодельных буржуек. Конструкций очень много. От самых элементарных, до достаточно сложных конструкций.

Самый распространенные отопительные приборы для гаражей и дач — буржуйки

Очень интересен вариант этой буржуйки из вложенных одна в другую двух бочек разного диаметра. Как ее сделать: нужны две бочки разного диаметра, кирпичи вместо ножек (можете приварить, если будет желание, металлические), дверцы и петли, металл для изготовления колосника и крышки. Нужны будут галька, глина и песок для изготовления засыпки.

Буржуйка из двух бочек

1. Начнем с изготовления засыпки: гальку, песок и глину перемешать и прокалить на огне.
2. Прорезаем в обеих бочках одинаковые отверстия для поддувала и закладки топлива. Но сделать это нужно со смещением. Начинаем с меньшей бочки. Вырезаем дверцу поддувала на 2-3 см выше дна, над ней на 10-15 см выше дверцу для закладки топлива. Делаем тоже в большей бочке, но нижнее отверстие уже на расстоянии 10-15 см от дна, соответственно, вторая дверца тоже выше (расстояние между дверцами в точности как на меньшей бочке).
3. В меньшую бочку над отверстием для дверцы поддувала навариваете круг-колосник, в котором вырезаны отверстия.
4. На дно большей бочки насыпаем подготовленную засыпку. Уровень подбираем так, чтобы отверстия под дверцы совпали. Причем бочки соприкасаются лицевыми сторонами, а сзади остается приличное расстояние. Это все расстояние заполняете той же засыпкой, хорошо ее уплотняя.
5. Совместив отверстия, свариваете их по периметру, привариваете петли и дверцы, устанавливаете замки.
6. Дальше нужно установить крышку печи, вырезав в ней отверстие под дымоходную трубу, и хорошо ее приварить.
7. Последний этап – установить дымовую трубу.

Все, буржуйка из бочки готова. Уникальность этой конструкции в том, что она дает более мягкое тепло: большая часть жесткого излучения поглощается засыпкой. Эту конструкцию можно, наверное, даже заполнить камнями, доработав крышку, чтобы была возможность обслуживать камни (менять разрушенные).

Какую бы конструкцию вы ни выбрали, существуют некоторые правила, которых стоит придерживаться в целях соблюдения пожарной безопасности:

• Печь любой конструкции необходимо ставить на основание из пожаробезопасных материалов, например, жаростойкой плитки, кирпича или листов асбокартона.
• Размеры печи должны быть таковы, чтобы пространство перед печью до стены было не меньше 1,2 м.
• Нельзя располагать металлическую печь ближе чем на 1 м от стены. В случае если стена бани оббита металлом или оштукатурена слоем не менее 2,5 см это расстояние можно сократить до 80 см.
• Также очень важна достаточная изоляция дымохода. Безопаснее всего делать его из сэндвич трубы .

Соблюдайте эти нехитрые правила, и ваша самодельная металлическая печь для бани будет долго радовать вас отличной работой и крепким жаром. Прочитать подробнее о том, как устанавливать печь можно в статье «Как установить металлическую печь для бани» .

Как сделать дверцу и поддувало в дисковой печи

В дисковой буржуйке, как в обычной печи, должна быть дверца для загрузки топлива и регулируемое поддувало, чтобы управлять тягой.

ФОТО: YouTube.comЧтобы сделать дверцу, нужно сначала вырезать квадратное отверстие в корпусе, изготовить из листового металла обод для дверцы и из него же – полотно. Всё это приваривается к корпусу, а дверца сажается на прочные петли сваркойФОТО: YouTube.comНе забудьте, что у дверцы должна быть ручка и желательно – замок, чтобы горящее полено случайно не выпало и не устроило пожарФОТО: YouTube.comАвтор сделал регулируемое поддувало из куска квадратного профиля. Он вварил его в отверстие в корпусе и сделал внутри подвижную пластину, закреплённую на болте с ручкой снаружи. Поворачивая пластину, можно регулировать поступающий поток воздуха в печь и контролировать интенсивность огняФОТО: YouTube.comДля завершения работы остаётся только приварить вытяжную  трубу и вывести её в вентиляционное отверстие. Также не мешало бы сделать печке ножки, чтобы пол под ней не нагревался от жара и, не дай Бог, не загорелся

Чтобы тепло от печки быстро заполнило помещение, автор использует обычный напольный вентилятор, расположенный неподалёку. Он гоняет горячий воздух по гаражу. Для финального штриха можно было бы отшлифовать поверхность печи и покрыть её жаропрочной краской.

Вот и всё, печь готова. А если вы сомневаетесь в своих силах, вот небольшой полезный видеоматериал по основам сварки, который поможет вам справиться с задачей:

Watch this video on YouTube

Не теряйте напрасно время в карантине, сделайте что-то полезное, и потом вы будете вспоминать об этих днях, как о проведённых не зря. За работой время пролетит очень быстро.

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

• 4 одинаковых колесных диска нужного размера;
• болгарка;
• сварочный аппарат;
• толстый лист металла или печная вставка;
• ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

1. Далее все отдельные части конструкции свариваются между собой.
2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

• колесные диски – 4 шт.;
• листовая сталь;
• арматура;
• дверные петли;
• трубы с квадратным сечением;
• термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Видео сборки дисковой печи

Весь процесс изготовления печки из автомобильных дисков пошагово показан в видео:

Заключение

После изучения сути вопроса напрашивается вывод, что изготовление печи из колесных дисков – дело очень простое. Отчасти это так, особенно для людей, хорошо знакомых со сварочными и слесарными работами по металлу. Хотя в случае с банной печью придется повозиться с кирпичной кладкой, да и монтаж в парной надо выполнить правильно. Ну а для тех, кто еще не дружит со сварочным аппаратом, есть прекрасная возможность потренироваться на печках.

После изучения сути вопроса напрашивается вывод, что изготовление печи из колесных дисков – дело очень простое. Отчасти это так, особенно для людей, хорошо знакомых со сварочными и слесарными работами по металлу. Хотя в случае с банной печью придется повозиться с кирпичной кладкой, да и монтаж в парной надо выполнить правильно. Ну а для тех, кто еще не дружит со сварочным аппаратом, есть прекрасная возможность потренироваться на печках.

Буржуйка из колесных дисков своими руками: подробная инструкция, фото

В холодное время года отапливать приходится не только жилые комнаты, но и ряд вспомогательных хозяйственных пристроек: теплиц, гаража, мастерских и др. Использовать для отопления подсобных помещений газ или электроэнергию слишком дорого. Альтернативным вариантом будет установка металлической буржуйки.

Её можно топить не только качественным твёрдым топливом, но и древесными отходами, гнилым сушняком и т. п. Соорудить такой прибор своими руками вовсе не сложно, а если отказаться от покупки дорогостоящего металлопроката, и применить для изготовления корпуса старые автомобильные диски, то будет и недорого. Они производятся из толстостенного жаростойкого материала и отлично подходят для таких целей.

Особенности конструкции

При изготовлении печи из дисков автомобилей нужно учитывать одну особенность. По нормам для сооружения твердотопливных пламенных прибор расстояние между подом топочной камеры и колосниковой решёткой, т.е. от места закладки топлива до первой преграды выходу дымовых газов в вертикальном направлении (например свода топочного отдела) должно составлять минимум
45-50 см. Это в случае, если в буржуйку предполагается загружать кондиционный вид топлива. Когда топят сырыми дровами или древесными отходами, указанный размер должен быть увеличен до 65-80 см.

Объясняется это тем, что твёрдое топливо при горении выделяет пиролизный газ, который вылетает через прямой дымоход в атмосферу, унося с собой существенную долю тепла. При соприкосновении пиролизных газов с менее горячей поверхностью они остывают, не успев разделиться и догореть, и выпадает сажа. При дальнейшей эксплуатации такой печи свод топки и внутреннюю поверхность покроет плотный слой нагара, который не только снизит КПД прибора, но и повысит опасность возникновения пожара.

Схематичный вид буржуйки из колесных дисков

Буржуйка из колёсных дисков своими руками чаще топится именно бросовым топливом, а оптимальная схема печи из такого рада материала не позволяет создать высокий топочный отдел. Тогда используют не стандартные колосники, а изготавливают специальную конструкцию состоящую из:

• из листовой стали толщиной от 6 мм;
• прутьев арматуры диаметром 12-14 мм.

Нестандартная колосниковая решётка вкладывается в прибор с небольшим зазором (5-8 мм), который необходим из-за отличия в температурном коэффициенте линейного расширения материалов.

Такой вариант колосниковой системы решает и проблему очистки печи от золы. В качестве зольника в печи из дисков можно использовать жестяную банку диаметром 15-20 см. А, чтобы для процесса горения хватило воздуха дымоход должен быть диаметром не менее 100 мм и высотой от 2 м.

В горизонтальной модели печки из дисков колосники не устанавливаются, топливо горит непосредственно на поду. Для регулировки притока воздуха в поддувало устанавливают заслонку.

к содержанию ↑

Преимущества и недостатки

К преимуществам использования печи из автомобильных дисков можно отнести:

• Низкую себестоимость. Сооружение отопительного прибора не требует больших вложений денежных средств, так как его самая материалоёмкая часть изготавливается из бесхозных колёсных дисков.
• Прочность и достаточно длительный срок эксплуатации. При производстве автомобильных дисков используют толстую сталь, которая обладает высокой прочностью, поэтому такой самодельный агрегат будет верно служит не один отопительный сезон.
• Высокую термическую устойчивость. Учитывая особенность сплава стали, из которого применяют для изготовления автомобильных дисков, прибор способен выдержать воздействие частого и длительного нагрева до высоких температур.
• Быстроту нагрева. Прибор такой конструкции может быстро нагреться до нужной температуры независимо от того, какой тип топлива будет в неё загружен.
• Отсутствие ограничений по габаритам. Для сооружения печи можно выбрать диски, более подходящего размера и поднять конструкцию вверх не только из двух, а и из трёх, четырёх и более дисков.
• Высокую теплоотдачу. КПД самодельной печку из автомобильных дисков достигает 80 — 85%.

Однако буржуйки из автомобильных дисков, собственно, как и другие металлические печки:

• неспособны накопить и сохранить тепло на долгое время. Корпус из металла быстро отдаёт тепло и остывает, поэтому такая буржуйка будет обогревать постройку, только пока в ней горят дрова или другой вид топлива;
• требуют установки высокой дымоотводной трубы. Для обеспечения достаточного уровня тяги, необходимо сооружать дымоотводную трубу высотой не менее 2 м;
• должны регулярно подвергаться чистке всех отделов, и особенно тщательно дымохода. Дымоотводную трубу большого диаметра нужно чистить не реже чем 1 раз в 1,5-2 месяца. Если её диаметр маленький, то эта процедура должна проводиться с периодичностью 1 раз в неделю.

к содержанию ↑

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

к содержанию ↑

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

• пруты арматуры диаметром 20 — 24 мм;
• стальной уголок;
• листовой металл толщиной 4-5 мм;
• термостойкая краска;
• несколько болтов и гаек;
• труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

к содержанию ↑

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

• сварочного агрегата и электродов;
• болгарки (УШМ) с набором зачистных и отрезных дисков;
• дрели;
• газового резака;
• наждачной бумаги;
• кисти;
• кувалды;
• молотка;
• измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

к содержанию ↑

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

• вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

  Этап 1

• изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
• прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;


  Этап 2

• стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

  Этап 3

• сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;


  Этап 4

• вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;


  Этап 5

  Этап 7

• соединить все части корпуса в единую конструкцию;
• установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;


  Этап 8



  Этап 9

• вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;


  Этап 10

• при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

• опустить дымоотводную трубу в верхнее отверстие и заварить;


  Этап 11

• зачистить все неровности и дефекты на поверхности устройства;
• покрасить готовый прибор термостойкой краской.
• буржуйка из колесных дисков — готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

• за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
• после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
• на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

к содержанию ↑

Пробная топка

Готовая печь должна отстояться в течение суток для полного рассасывания тех же остаточных напряжений. После этого она должна быть подвергнута испытательной топке при полной закладке топлива в течение 3-х часов. При этом её дверцы топочная и поддувальная должны быть в открытом состоянии.

Во время первой пробной топки отжигаются и внутренние поверхности прибора. Если обнаружились мелкие дефекты сварочных швов, но не более двух на шов, их устраняют через сутки после того как печь остынет. Затем следует ещё раз повторить прогон прибора с отжигом.

к содержанию ↑

Вывод

Буржуйка из автомобильных дисков хотя и сооружается из бывших в употреблении деталей, но очень добротных по своей конструкции. Толстая прочная сталь отслужила своё время в автотранспорте и получила определённую долю деформаций, но как материал для надёжного корпуса обогревательного прибора может прослужить не один год. Самое главное, что такая печь будет безопасна и эффективна в обогреве помещения, а решение вопроса по оформлению её внешнего вида зависит от фантазии владельца.

pechnoy.guru

Делаем буржуйку своими руками из подручных материалов

Существует несколько вариантов решения сложившейся проблемы: это может быть отопление посредством электрических систем обогрева, это может быть купленная печь. Оба решения не идеальные, поскольку обогрев при помощи электричества серьезно скажется на приходящих счетах, но не исправит ситуацию. Покупка готовой печки возможна, но это может стать достаточно дорогостоящим приобретением. Но есть вариант, который совмещает в себе экономичность и эффективность — изготовить отопительную печь своими руками. Речь идет о простой буржуйке, которая известна многим.

Буржуйка из колесных дисков — прекрасная и главное дешевая альтернатива дорогой металлической печи

Буржуйка — немного общего перед погружением в частности

Этот вариант печи имеет древнюю историю. Первое появление буржуйки «состоялось» в начале 20 века, когда она заменила собой камины, став незаменимым помощником в отсутствие системы центрального отопления. В годы Великой Отечественной войны буржуйка обретает новую жизнь, используясь для отопления блиндажей, землянок или полевых госпиталей. Чаще всего, в силу простоты конструкции, эти печи изготавливались кустарным способом. В дальнейшем, уже в Советские годы буржуйка уступила свое место батареям центральной системы отопления. Первоначально данная разновидность печей отличалась неэффективностью, поскольку при достаточно активном потреблении топливо и быстром прогреве, она также быстро остывала из-за относительно небольшой толщины стенок. Рекомендуем изучить материал о создании печи-буржуйки из металлической бочки в дополнение к данному материалу.

Классическая армейская буржуйка из толстого чугуна — незаменимый источник тепла в начале 20 века

В настоящее время буржуйка была модернизирована с учетом развития технологии и материалов и стала обладать намного большей эффективностью, дольше сохраняя тепло и отдавая его более равномерно, постепенно прогревая небольшое помещение, в котором установлена.

Рекомендуем изучить материал об увеличении тяги в буржуйке своими руками в дополнение к данной статье.

По принципу своей работы буржуйка аналогична обычной кирпичной или каменной печи. Закладка топлива производится в нижнюю часть топки, кверху ведет труба, которая служит дымоходом. Тяга создается или приоткрытой дверцей топки или в более сложных моделях может наличествовать еще одно отделение, в которое сыпется зола, и оно также служит для притока кислорода, необходимого для процесса горения. Существует несколько вариации этой печи, которые различают по ориентированию в пространстве (горизонтальная или вертикальная печи), по степени назначения (для приготовления пищи, для отапливания, для использования в бане), по виду топлива (газовые, угольные или дровяные). Единственным существенным минусом буржуйки является ее повышенная пожароопасность, поскольку нагретая металлическая поверхность при попадании на нее легковоспламеняющихся предметов может вызвать быстрое возгорание.

Читатели считают данные материалы полезными:

• Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
• Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Печь буржуйка из автомобильных дисков — дешевый и компактный вариант

При решении изготовить металлическую печь своими руками можно столкнуться с рядом проблем. Первая состоит в выборе подходящего основания, самого «тела» будущей буржуйки. Неправильно подобранная бочка или баллон, имея слишком тонкие стенки, могут стать пустой тратой сил и времени, поскольку при постоянном воздействии повышенной температуры тонкие стенки прогорят или деформируются. При изготовлении буржуйки из листового железа возникнет проблема высокой цены, поскольку качественный металл стоит не дешево. Существует прекрасная альтернатива, которая будет одновременно надежноq и дешевой. Это изготовление печи буржуйки из старых колесных автомобильных дисков.

Отслужившие свое колесные диски от грузовых автомобилей станут прекрасным материалом для изготовления буржуйки

Совет : Старые колесные диски можно найти в гаражах друзей или попробовать обратиться в ближайший шиномонтаж, где их если не отдадут даром, то продадут по самой низкой цене.

Преимущества колесной конструкции достаточно очевидны. Во-первых, это доступность исходного материала, который является отходом и зачастую отработанные диски просто выбрасываются на помойку. Во-вторых, используемый в автомобильных дисках металл обладает достаточной толщиной, которая обеспечит будущей конструкции не только надежность, но и наделит ее прекрасной невосприимчивостью к постоянному воздействию повышенной температуры. При этом толщина металла колесных дисков обладает оптимальной толщиной, не являясь излишне тонкой и излишне толстой, поскольку толстый слой металла тоже не самый лучший выбор для печи, поскольку большая часть энергии от прогорания топлива будет уходить на прогрев толстых стенок. Третьим плюсом именно дисков служит опять же сам металл, поскольку использованый сплав быстро нагревается, что обеспечить более экономное расходование топлива. Еще одним явным преимуществом буржуйки из колесных дисков является их круглая форма и наличие центрального отверстия, которое словно специально приспособлено для размещения трубы для дымохода. И последним преимуществом может стать разнообразие колесных дисков по диаметру, позволяя создавать печи необходимого размера для нужд каждого конкретного помещения. Среднестатистическая печь обычно имеет диаметр около полуметра и для создания собственными руками буржуйки такого размера идеально подойдут колесные диски от грузовых автомобилей.

Изготовление буржуйки из колесных дисков

Этапы работы

Перед началом непосредственного процесса изготовления печи следует запастись всем необходимым для работы инструментом, чтобы все было под рукой и ничто не могло остановить процесс.

Примечание: Следует помнить, что процесс изготовления печи достаточно грязен и шумен, поскольку будут производиться сварочные работы, и будет осуществляться резка металла. Именно поэтому лучше всего заранее позаботиться о месте проведения работ, это может быть улица, мастерская или пустой гараж.

Примерный список необходимого инструментария будет выглядеть следующим образом:

• Сварочный аппарат и набор электродов различных марок.
• Угловая шлифовальная машинка более известная под именем «болгарка», которая понадобится для разрезания дисков.

Угловая шлифовальная машинка или «болгарка» служит незаменимым инструментом для резки металла при соблюдении техники безопасности

• Ножовка по металлу, также необходимая для распила дисков в тех местах, где угловая шлифовальная машинка не поможет.
• Слесарный инструмент. Лучше всего приготовить весь имеющийся слесарный инструмент, такой как напильник, молоток, кувалда, плоскогубцы. Сюда же можно отнести мерительный инструмент.
• Малярная кисть и краски, способные выдерживать высокие температуры.

Рекомендуем прочитать материал о том, как делать буржуйку в гараж своими руками и найти ответы на интересующие вопросы.

Кроме инструмента, следует подготовить и весь материал, из которого будет изготавливаться печь. Оптимальным количеством дисков для печи среднего размера считается 4 штуки. Кроме дисков, понадобится металлический лист, труба, которая будет служить дымоходом, дверные навесы для изготовления дверцы, кирпичи и цемент для основания будущей конструкции.

Видео: буржуйка из колесных дисков своими руками

После всех подготовительных работ можно приступать непосредственно к процессу изготовления буржуйки. В первую очередь следует при помощи болгарки или сварочного аппарата вырезать центральную часть на трех дисках из четырех имеющихся. Во время процедуры следует позаботиться о соблюдении правил техники безопасности и пожарной безопасности. Эта процедура будет достаточно трудоемкой, поскольку неровная форма дисков затрудняет доступ к середине, и не дает возможность быстро вырезать нужные куски металла.

Вырезать сердцевину диска достаточно затруднительно, но необходимо

После завершения работы с сердцевиной колесных дисков можно переходить к сварочным работам. Нижний диск рекомендуется приварить к приготовленному заранее куску металла квадратной формы. Важно помнить, что длина сторон квадрата должна быть больше диаметра дисков, чтобы при открытой дверце топки случайно выпавший уголек или искра попала не на пол, а на лист металла. После этого следует сварить все диски между собой, уделяя особое внимание тщательному свариванию всех швов, дабы в дальнейшем дым не пытался проникнуть в помещение через все щели. Кроме того необходимо заварить все отверстия под клапан для камеры.

При соединении дисков между собой особое внимание следует уделить качеству сварного шва

Важно: Тщательно сваривание стыков позволит избежать неприятного проникновения едкого дыма в помещения. При длительной эксплуатации под воздействием постоянных высоких температур швы будут самым слабым местом, которые со временем могут деформироваться или немного прогореть и появятся щели. Но их очень просто устранить, замазав глиной, присыпав сухим песком, которые в дальнейшем позволит быстрее распознать мелкие трещины.

На следующем этапе можно вырезать дверцы под топливник и зольник. Чаще всего рекомендуется делать дверцы для закладки топлива во втором снизу диске, а отверстие под зольник вырезать в самом нижнем диске соответственно. Вырезанный кусок металла может в дальнейшем использоваться в качестве дверцы, которую следует наварить на заранее подготовленные дверные навесы. Специально поддувало не монтируется, для целей тяги можно использовать чуть приоткрытую дверь зольника или непосредственно топки.

Желательно прорезать отверстие в топке для закладки дров и в нижнем диске вырезать зольник. Дверцами станут отрезанные куски

Далее следует смонтировать трубу дымохода. Ее можно приварить непосредственно к центральному отверстию в верхнем диске. Хотя большее число специалистов рекомендует дымоход монтировать на листе железа, который приваривается сверху на диски. Это обеспечит конструкции дополнительную жесткость и надежность, кроме того улучшит пожаробезопасность будущей печки. Рекомендуем изучить материал о том, как сделать дымоход для буржуйки своими руками.

Теперь следует установить изготовленную печь на основание, которое может быть высотой в один кирпич, поскольку конструкция не будет обладать большим весом. Готовится предварительно квадратная опалубка из стоящих кирпичей, которая заливается приготовленным заранее цементным раствором. После полного высыхания печь можно установить на основание.

Установку любой металлической печи в помещении следует производить либо на небольшой фундамент из кирпича, либо на металлический лист

Совет: Для увеличения срока службы буржуйки и предотвращения коррозии металла рекомендуется покрывать изготовленную печь сверху краской, способной выдерживать высокую температуру. Большее внимание при покраске уделяется верхней части печи, потому что там происходит постоянное испарение влаги, что способствует быстрой потере металлом своих свойств.

Печь из колесных дисков может быть не только стационарной, но и мобильной, и сочетать в себе не только практичность, но и красоту

Этот материал отлично дополнят следующие публикации:

• Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
• Использование реактивной печи-ракеты с лежанкой для отопления дома или бани

Вывод

Резюмируя можно отметить, что изготовление своими руками печи из колесных дисков является отличной альтернативой покупке новой буржуйки. Несмотря на то что при сборке используется отработанный материал, печь получается прочная и надежная, а специальный сплав позволяет добиться быстрого нагрева, который будет держаться достаточно долгое время. Важно при установке печи не забывать о ее повышенной пожароопасности и предусмотреть грамотное ее расположение, чтобы исключить возможность возгорания.

kamin-maker.ru

Печь из дисков автомобиля (колесных) своими руками

Печь из дисков от автомобильных колес способна обеспечить обогрев комнаты до 15-16 кв. м, топку бани или стать недорогим эффективным варочным прибором, о чем, собственно, и есть эта статья. Ее главное достоинство доступность высококачественного материала – толстой, стойкой и прочной стали. Котельная сталь в листах и профилях дорога, а обычная конструкционная в печном строении быстро прогорает.

В дополнительном преимуществе печи из дисков можно убедиться на опыте. Возьмите два куска металла примерно одного размера и веса: один из простой стали, а другой вырезанный из колесного диска, и нагрейте посильнее, хотя бы в кухне на газе. От первого сразу пойдет запах горячего железа, а второй можно раскалить до оранжевого (ок. 900 градусов), ничего неприятного в воздухе не ощущая. Печь из колесных дисков практически не сушит воздух и не выделяет в атмосферу вредные пары, потому что диски для колес делаются из спецсталей, стойких к коррозии. На жаропрочность они, ясное дело, не нормируются, но того запаса стойкости, что в них заложен, вполне хватает для дровяно-угольной печи.

Что нужно знать о дисках

Печь на отработке. изготовленная с использованием автомобильных дисков. Не делайте такие!

Для изготовления печи из дисков своими руками необходимо знать не только достоинства, но и недостатки исходного материала и некоторые, существенные в данном случае, особенности конструирования печей. Недостаток спецстали – она не нормируется на сварочные свойства. Технологий производства дисков для колес существует несколько, но сварка для этого если используется, то весьма ограниченно, с последующим термоотпуском (отжигом) и дефектоскопией шва. И, разумеется, никакой конструктор автотранспорта не закладывается на то, что к колесам в процессе эксплуатации будет что-то подвариваться.

Отсюда следует очень важный с точки зрения безопасности вывод: печь на отработке из дисков (см. рис.), равно как печи длительного горения и пиролизные из них, делать нельзя ни в коем случае! Разве только вы очень хотите, чтобы в один совсем не прекрасный момент через трещину в шве потекло кипящее, вероятнее всего, и горящее, масло или начали выделяться химически агрессивные высокотоксичные газы. А погасить указанные печи нельзя, они должны догореть полностью. Из дисков можно делать только печь пламенного горения на твердом топливе.

Примечание: сварочные швы для особых условий эксплуатации, не проконтролированные на качество должным образом, считаются ненадежными. Сварные сосуды, работающие под давлением, жаровые и для химически агрессивного содержимого, не прошедшие дефектоскопию и после нее испытаний в рабочем режиме использования, априори признаются негодными. Любая печь удовлетворяет как минимум двум из указанных условий.

Тем не менее, сделать вполне безопасную твердотопливную печь из автомобильных дисков на сварке для нежилых помещений (дачный дом тоже к ним относится) вполне возможно, если соблюдать след. правила:

Каечственно выполненный сварочный шов

1. Сварной шов должен быть зрительно высококачественным, без видимых дефектов – трещин, брызг, раковин, пузырей, см. рис. справа;
2. За один раз сваривать можно только по две сопряженные детали, варить сразу всю конструкцию ни в коем случае нельзя!
3. После проводки каждого шва сваренным деталям нужно дать отдых для рассасывания остаточных внутренних напряжений, прим. от 3 мин на каждый килограмм массы соединенных деталей. Практически – варить дальше не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой;
4. Готовая печь после суточной выдержки на рассасывание тех же напряжений подвергается испытательному прогону, от 3-х часов стационарная и от часа переносная уличная, на полной мощности, т.е. с полностью открытым воздушным дросселем (если он есть) или топочной/поддувальной дверцей, и максимальной загрузкой топлива.

В течение испытательного прогона одновременно происходит и отжиг печи. Обнаруженные мелкие дефекты сварки, не более 2-х на шов, устраняются спустя сутки, после чего прогон печи с отжигом повторяется.

Примечание: модуль коэффициента термического расширения ТКР стали для автодисков существенно меньше, чем у конструкционных сталей. Почему – понятно, но это обстоятельство тоже нужно иметь в виду, делая печь, см. далее.

Что нужно знать о печах

Делая печь из дисков автомобиля, нужно знать еще об одном обстоятельстве. По правилам строения пламенных печей на твердом топливе от пода топки или колосниковой решетки, т.е. оттуда, куда кладут топливо, до первого по вертикали препятствия току дымовых газов (напр. свода топки) должно быть не менее 40-50 см, если в печь загружается кондиционное топливо. Если сырое или бросовое, указанное расстояние нужно увеличить до 60-80 см; время прогрева печи тогда вырастет. Последнее для печей из дисков несущественно, т.к. прогреваются они быстро.

Причина – из твердого топлива выделяются горячие пиролизные газы, вносящие существенную, или даже определяющую, долю в тепловыделение. Если пиролизные газы соприкоснутся с менее нагретой поверхностью, они не смогут догореть и выпадет сажа. При дальнейшем пользовании такой печью произойдет ее закоксовывание – на своде топки и в дымоходе образуется плотный нагар. Он не только уменьшает тепловую эффективность печи (аналог КПД в печном деле), но и пожароопасен.

Примечание: высокую топку под сырое топливо делают, чтобы пиролизные газы и пары воды успели разделиться, а первые еще и догореть, прежде чем достигнут свода. В таком случае топлива загружают не более чем на половину высоты топки.

Печи из дисков очень часто эксплуатируются именно на бросовом топливе (гнилой сушняк, сыроватые обрезки и т.п.), но в то же время негодных дисков на высокую печь может просто не хватить, или же оптимальная в данном случае схема печи (см. далее) не позволит сделать высокую топку. Тогда сделать печь из дисков можно, применив нестандартную колосниковую решетку из стального листа от 6 мм и арматурных прутьев от 10 мм. Опасаться, что воздуха на горение не хватит, не нужно: через отверстие диаметром 10 см, при дымоходе высотой 1,5 м, его пройдет достаточно для мощности 18 кВт на дровах и 30 кВт на угле. Печь из дисков такую никогда не разовьет.

Нестандартный колосник для печи из автодисков

Нестандартный колосник просто вкладывается в печь с зазором ок. 6-10 мм, из-за разности ТКР материалов, см. выше. Такое исполнение имеет еще одно преимущество – решается проблема зольника, для печей из дисков достаточно серьезная. В данном случае под золу просто подставляют жестяную банку диаметром от 15 см.

Примечание: горизонтальные печи из дисков (см. далее) с той же целью делают бесколосниковыми, т.е. топливо горит на поду печи, а приток воздуха регулируется дросселем в поддувале. Стойкость стали для дисков вполне позволяет применить такое решение.

Какую печь делать?

Исходя из вышеизложенного, возможности самостоятельного изготовления печи из автодисков можно разложить по полочкам таким образом:

• Когда желательно и нужно, т.к. использование именно автодисков позволяет улучшить качество печи и/или упростить ее изготовление.
• Когда можно для основных (жаровых) частей печного строения вместо дорогой жаропрочной стали.
• Когда возможно частично в качестве достаточно стойкого подручного материала.
• Когда нельзя ни в какую – рассмотрено выше.

Когда нужно

Лучшее использование автодисков для печи – в мобильных (переносных) уличных и садовых варочных печках и в качестве огнища для костра. В простейшей печи-очаге из дисков для дачи используется большая масса и высота борта (обода диска), что позволяет стабилизировать теплоотдачу и дает некоторую защиту от ветра. Как сделать простую дачно-садовую печку из автомобильного диска, см. видео:

Видео: садовая мини-печь из автомобильных дисков

Для казана

Однако наилучшее применение автодисков в садовых печах – под казан. Печь из дисков для казана совершенно круглая, а именно в углах кирпичной печи под казан варочная посуда греется слабее, и там оседает сажа. Дисковая печь обеспечивает абсолютно равномерный нагрев казана и экономию дров, что при использовании бросового топлива весьма существенно. Собранных на участке и в окрестностях веток и щепок может не хватить, чтобы плов или бешбармак поспел, как полагается. А сыроватое и подгнившее топливо в массивной кирпичной топке просто не разогреет варочную посудину в нужной степени. В печи под казан из  автодисков то и другое исключается, но – подчеркнем – если она сделана правильно.

Как неправильно и правильно сделать печь под казан из дисков

Дымовые газы идут по пути наименьшего сопротивления. Если просто сварить 2 диска и прорезать сбоку топочное отверстие, то горячие газы и без посуды пойдут через технологические (для облегчения конструкции) отверстия в ступице диска, поз. 1 на рис., т.к. их общая площадь больше, чем крепежных и осевого, и они ниже. Если печку раскочегарить на максимале, то, возможно, из осевого отверстия покажется язычок пламени, поз. 2, но с казаном на конфорке такой печи весь жар снова уйдет вбок без толку, поз. 3, или же, если попытаться часть техотверстий заглушить, или добавить топлива, пламя вырвется из загрузочной дверцы, поз. 4. На такой печке хорошо получается пища, приготовляемая томлением над углями, поз. 5, но не все же так готовят.

Правильная печка под казан из дисков должна быть, во-первых, снабжена плотно закрывающейся дверцей на загрузочном проеме. Во-вторых, казан должен сидеть в вырезе конфорки, частично перекрывая технологические отверстия в ступице, поз. 6. Добиться этого несложно: нужно вырезать болгаркой середину ступицы, как показано на поз. 7. Остаток не пропадет – из него получится отличный колосник. Как сделать садовую печь под казан из дисков автомобильных колес, см. также ролик

Видео: печь под казан из дисков

Вариант для барбекю

Садовая печь-барбекю из дисков (поз. 1), и как не надо делать садовую печку из дисков, поз. 2

Не вырезать сердцевину ступицы диска нужно, кроме под томление на углях, в том случае, когда делается садовая печь-барбекю из дисков. Тогда на конфорку ставят решетку – рассекатель пламени, которая будет в то же время и кулинарной решеткой-рашпером. Преимущество данной конструкции в том, что на рашпере образуется несколько разных температурных зон, поз. 1 на рис. справа, что позволяет, напр., готовить одновременно ростбиф rare (полусырой с кровью), medium (сочный, в меру пропеченный, как шашлык), и well done (прожаренный до хрустящей корочки). Если на пикнике компания – все получат одновременно каждый по своему вкусу. Такую печь желательно делать из дисков с небольшим количеством широких технологических отверстий в ступице, напр. от «Газели». Решетку делают из велосипедных спиц. Варить их нет необходимости: они прекрасно соединяются жаростойким клеем по металлу (холодной сваркой).

Примечание: из дисков того же типа иногда делают печи без топочной дверцы (поз. 2 на рис. справа), подкладывая при топке не толстую щепу через техотверстия в ступице. Но печка получается прожорливой и плохо варящей. Почему – см. выше.

Когда можно полностью

Полностью из дисков хорошо получается отопительная печка-буржуйка. Плюсом в данном случае будут ее большие теплоемкость и время теплоотдачи – металл корпуса толстый – хотя, конечно, не такие, как у литой чугунной, и некоторое увеличение КПД. Минусом – более высокая трудоемкость изготовления усовершенствованных печей повышенной эффективности вследствие сложной конфигурации корпуса.

Отопительные печи-буржуйки из дисков

Если бросового топлива в достатке, то печь-буржуйка из дисков для отопления небольшого помещения может быть выполнена без внутренних перегородок-рассекателей (см. далее) горизонтальной, поз. 1 на рис. Такую печь весьма желательно делать из дисков грузового автомобиля: во-первых, больший объем печи увеличит ее КПД и время теплоотдачи. Во-вторых, вследствие сложной поверхности обода диска площадь выделяющей тепло наружной поверхности может быть в полтора-два раза больше, чем у простой круглой того же объема из бочки или трубы. Это же обстоятельство вместе с высокой коррозионной стойкостью дисков автомобильных колес позволяет снабдить печь рубашкой для водяного отопления, см. напр. след. сюжет:

Видео: печь-буржуйка из дисков с рубашкой

Горизонтальные буржуйки громоздки, поэтому чаще делают вертикальные. Если речь идет о печи из дисков, то, во-первых, нужно позаботиться о подходящем для нее колоснике и зольнике, см. выше. Нельзя же, чтобы угли и горячая зола сыпались прямо на противопожарную отмостку!

Что касается теплотехнических качеств, то улучшить их можно двумя способами. Первый – когда требуется быстрый прогрев помещения, а время теплоотдачи несущественно, напр., если печь ставится в гараж. Тогда ее верхнюю, жаровую, часть окружают кольцевым кожухом из тонкой стали (не оцикованной! Цинк плавится при 440 градусах, а его пары ядовиты!), с зазором 40-60 мм, поз. 2 на рис. Буржуйка таким образом превращается в печь-калорифер. Но, кстати, намного более эффективной будет горизонтальная печь-калорифер из дисков, см. далее.

Второй способ используется, когда нужно, наоборот, увеличить время теплоотдачи после топки, напр., в дачном домике, обитаемом с весны до осени. Для этого нужно облицевать печь любым доступным способом материалами, сочетающими в себе высокую теплоемкость и теплопроводность. Печной камень стеатит (талькохлорит) дорог, но шамотный кирпич (поз. 3) вполне его заменит. В крайнем случае можно на варочную поверхность наложить дикого камня потяжелее и поплотнее, поз. 4. Если печь из 4-х грузовых дисков, топливо полностью догорает и вьюшка закрывается к полуночи, то в спортивном костюме под армейским одеялом до 6-7 часов утра спится спокойно. Выспаться можно.

Усовершенствуем буржуйку из дисков

Повысить тепловую эффективность любой буржуйки возможно, устанавливая внутри перегородки-отсекатели. Таким образом образуется камера-дожигатель. В таком случае и воздушный кожух, преобразующий буржуйку в калорифер, также увеличивает КПД печи.

Схемы устройства печей-буржуек из дисков автомобильных колес

Схемы устройства буржуек из дисков даны на рис. Вертикальная простая (поз. 1) компактнее, несколько эффективнее горизонтальной (поз. 3) и дает варочную поверхность, но поставить в нее отсекатель камеры дожигания (поз. 2) сложнее, т.к. в данном случае он должен быть по всему контуру, прилегающему к корпусу печи, приварен к нему. Однако вертикальная буржуйка и с однооборотным дожигателем достигает КПД немного более 60%. Простая горизонтальная буржуйка (поз. 3) наихудшая по всем параметрам, но на ее основе делаются печи вполне эффективные. Ведущая величина для разработки модификаций – наименьший внутренний диаметр топливной камеры d.

Примечание: для сварки корпуса буржуйки из автодисков их ступицы вырезаются полностью, см. рис. справа.

Размерные соотношения для буржуек из дисков с одно- и 2-х оборотным дожигателем даны на поз. 4 и 5. КПД у обеих прим. 60%, но 2-оборотная сохраняет его на бросовом топливе, а однооборотной для обеспечения максимально возможной тепловой эффективности требуется качественное. Вырезать отсекатель (сталь от 4 мм) точно по внутреннему контуру корпуса печи не надо: в его заготовке нужно только выбрать лунки так, чтобы остался зазор между отсекателем и стенкой корпуса ок. 1,5 см. поз. 4а. Тогда дожигатель станет самонастраивающимся под ход (режим топки) печи и она будет держать КПД, близкий к максимальному, и на малом, и на полном ходу. Подобное решение используется в печах булерьян, но там для этого пробивают отверстия в отсекателе. В массовом производстве так выгоднее: отсекатель все равно вырубается за один ход пуансона пресса, а металоотходы охотно покупают металлурги как высококачественное сырье для мартеновских печей. Ну, а в домашних условиях проще оставить щель по краям отсекателя.

Горизонтальная буржуйка из дисков с дожигателем по эффективности вообще сравняется с булерьяном, если ее снабдить воздушным кожухом со щелевым соплом вверху и юбкой-воздухозаборником внизу, поз. 5а. Кожух должен прилегать снаружи к корпусу, а образовавшиеся каналы будут действовать точно так же, как в булерьяне или печах Инженер Бутаков, Огонь-Батарея и т.п.

Примечание: в дымоходах высокоэффективных буржуек из дисков (поз. 2 и 5) обязательно должен быть сборник конденсата со сливным краном, т.к. дымовые газы из них выходят чуть теплые.

На основе горизонтальной буржуйки из дисков можно сделать и полноценный отопительный котел, поз. 6. Если сварить его жаровой корпус из камазовских дисков, можно разогнаться до тепловой мощности ок. 40 кВт, а этого хватит для обогрева обычного жилого дома.

Отопительный котел из дисков автомобильных колес

Однако делать корпус теплообменника из дисков того же размера, поз. 1 на рис., нерационально: тогда придется ставить конструктивно сложный и требующий периодического ремонта огнетрубный теплоприемник, поз. 2. Корпус теплообменника лучше сварить из дисков меньшего размера, напр. от легкового автомобиля. Температура в нем тогда повысится до значений, позволяющих применить водотрубный теплоприемник. Из профилактических мероприятий он требует только ежегодного испытания под давлением в порядке опрессовки системы перед запуском и осмотра после него.

Водотрубный теплоприемник представляет собой частый цельный змеевик, по которому течет теплоноситель. Расстояние между ветвями равно наружному диаметру трубы; располагаются ветви в шахматном порядке. Сделать водотрубный теплоприемник для теплообменника домашнего котла из дисков можно из медной трубки с просветом от 20 мм и толщиной стенок от 2 мм. Ввод-вывод теплоприемника в теплообменник в таком случае герметизируются холодной сваркой.

Печь частично из дисков

Банная печь, построенная с использованием автодисков

В качестве составных частей автодиски широко используются в банных печах. Банная печь из дисков может быть построена и целиком, но только для сауны еле-еле среднего уровня. В русской бане пар от любой цельнометаллической печи жестковат.

Как выглядит печь в баню, построенная с использованием дисков автомобильных колес, показано на рис. права, а полная схема ее устройства дана на рис. ниже. Главное, что в данной печи обеспечивает надлежащее качество пара – кирпичная топка. Автодиски используются как вместилище содержимого закрытой каменки и для изготовления водогрейного бака.

Схема устройства и чертежи печи для бани, построенной с использованием дисков от автомобильных колес

Примечание: строить самодельную банную печь с открытой каменкой возможно только специальной конструкции целиком из кирпича, обеспечивающей полное, до углекислого газа и паров воды, дожигание отходящих от топки газов до того, как они подойдут к каменке. Фирменные металлические банные печи с открытой каменкой делают для этого из специальных материалов по сложной технологии. Если попытаться повторить такую своими силами из обычных материалов, из каменки при каждой наддаче воды будет вылетать облако сажи.

Данную печь для бани повторило уже много любителей попариться в своей баньке. В общем все довольны; замечен только один стойкий дефект: нижний отсекатель (детали Подкос и Отражатель справа на рис.) спустя год-два корежится и отрывается от подкосов, или подкосы от корпуса. Причина очевидна: разные ТКР стали указанных деталей и корпуса из автодиска. Чтобы устранить дефект, нужно, видимо, отсекатель сделать тоже из диска меньшего размера, напр., легкового. Большую часть обода надо вырезать, оставив 4 ножки. Затем нагреть места перехода обода в ступицу и отогнуть ножки в размер.

Заваривать отверстия в ступице нет нужды. За счет теплопередачи на корпус отсекатель будет немного холоднее дымовых газов. Поскольку ступица выпуклая, под ней образуется газовая пробка наподобие газовой вьюшки в колпаковой печи, как в плохой садовой печке из дисков, см. выше, и дымовые газы все равно будут обтекать дно каменки, как показано стрелками на схеме.

Вариант комби

Негодные диски от колес у любителей десятками в гаражах не валяются, а изнашиваются, как правило, попарно, то ли передние, то ли задние. В таком случае, чтобы сделать из дисков достаточно эффективную печку с высокой топкой, пару дисков нужно будет дополнить куском стальной трубы подходящего диаметра со стенками от 6 мм.

Устройство печи из 2-х дисков от автомобильных колес показано на рис; ничем особенным от описанных выше она не отличается. Такая же печь может быть выполнена и горизонтальной. Об оформлении конфорки см. выше.

Устройство печи из 2-х автодисков и отрезка трубы

Загрузка…

Обсуждение темы «Печь из автомобильных дисков»

clubpechnikov.ru

Буржуйка из колесных автомобильных дисков: параметры и правила создания

Для обогрева небольших домов или бани необходима печь, которая будет обладать подходящей мощностью, размером и другими важными параметрами.

Однако приобрести готовую конструкцию, которая будет качественной и надежной, не просто, поскольку она будет обладать существенной стоимостью. Отличным выходом из такой ситуации считается буржуйка, которая является традиционной печкой. Она может быть легко создана своими руками, причем из совершенно разных материалов.

Буржуйки могут быть:

Если в наличии нет металла, а также невозможно найти подходящие кирпичи или навести бетонный раствор, то можно воспользоваться различными материалами, которые найдутся под рукой. Довольно часто встречаются печки, которые создается из старых колесных дисков, однако они не должны быть рваными или иметь другие значительные недостатки.

Положительные и отрицательные параметры конструкции

Буржуйка, при создании которой используются диски от авто, обладает следующими преимуществами:

• доступность дисков, а также их невысокая стоимость, что позволяет получить оборудование для обогрева при низких расходах;
• при создании автомобильных элементов используется качественная сталь, причем ее толщина считается оптимальной, чтобы печка отличалась прочностью и высокой надежностью;
• материал, который используется для создания колесных частей автомобиля, легко справляется даже с самыми высокими температурами, поэтому печь не будет трескаться или изменять свою форму и параметры во время растопки;
• пользоваться можно любым видом топлива, который обеспечит эффективный и оперативный нагрев материала, используемого для создания дисков автомобиля;
• конструкция достаточно легко создается своими руками, поэтому не придется дополнительно тратиться на оплату труда наемных работников;
• диски имеют подходящую круглую форму с достаточно большим отверстием, которое считается оптимальным для формирования формы буржуйки;
• печка из дисков отличается хорошим показателем теплоотдачи, поэтому считается идеальным вариантом для обогрева помещений.

Однако важно выделить и несколько недостатков такой конструкции. Сюда относится то, что необходимо применение тех колесных элементов, которые являются качественными и надежными, а иначе получить надежную и подходящую для обогрева печь не получится.

Своими руками соорудить конструкцию просто, однако важно точно знать, какие другие конструктивные элементы должны применяться, а также какие нюансы должны учитываться в процессе работы, иначе будет невозможно добиться нужного результата.

Даже если будут применяться качественные диски, полученная печь все равно не будет долговечной. Перед созданием оборудования важно оценить все его плюсы и минусы, чтобы точно решить, является ли оно подходящим и достойным. Именно за счет низких трат и легкости формирования люди выбирают такой вид буржуйки для гаражей или дач, которые очень редко используются в зимнее время.

Как сделать конструкцию?

Буржуйка, состоящая из колес, может применяться не только для обогрева различных помещений, но и для сушки различных вещей или для разогрева разнообразных блюд.

Перед формированием конструкции своими руками нужно подготовить все материалы и инструменты, которые понадобятся в процессе работы. Сюда относятся, непосредственно диски, которые могут быть старыми, однако их состояние должно быть удовлетворительным. Самыми лучшими получаются печки из дисков, которые взяты от большегрузных автомобилей.

Сам процесс работы выглядит следующим образом:

• Важно первоначально определиться, каким размером будет обладать буржуйка. Самыми оптимальными параметрами считаются: диаметр 50 мм. и высота 1,4 м. Толщина стенок у таких колесных дисков обычно равняется 10 мм. Найти подходящие элементы просто, поэтому проблем обычно с этим не возникает.
• Для формирования основания конструкции своими руками можно взять старые батареи, разделенные на секции.
• Сверху радиаторов, а также под ними, укладываются металлические листы, толщина которых должна равняться примерно 7 мм.
• В полученном основании печки нужно сделать полость, предназначенную для топки, а рядом прикрепить подходящую металлическую дверцу.
• В самом верхнем листе из металла нужно своими руками сделать подходящее отверстие, на которое и будут монтироваться колеса.
• Далее начинается создание конструктивного элемента печки из дисков. Для этого их нужно положить друг на друга, после чего они свариваются по кругу. Нижний обод нужно приварить к уже созданному основанию буржуйки.
• В самом нижнем колесе нужно сделать небольшое отверстие, к которому приваривается труба, предназначенная для формирования емкости для укладки камней, если буржуйка предназначается для растопки бани.
• В диске, расположенном на самом верху, нужно вырезать крепежную перегородку, а вот сверху имеющегося обода важно приварить крышку. Ее можно сделать из листа металла, в котором должно быть вырезано отверстие, предназначенное для присоединения дымоходной трубы. Важно, чтобы все соединения были герметичными, а иначе в отапливаемое помещение будет проникать дым.

Таким образом, если правильно следовать всем инструкциям, то получается качественная и надежная буржуйка, сформированная из старых, но прочных дисков. Для придания ей привлекательного вида можно своими руками покрасить ее в любой цвет, однако важно пользоваться только специальной жаростойкой краской.

Именно благодаря такой возможности можно не только избавиться от старых и ненужных колес автомобиля, но и получить надежную и безопасную печку, которая будет великолепно справляться с поставленными задачами, а при этом будет дешевой и легкой в использовании.

poluchi-teplo.ru

Печь для гаража из автомобильных дисков

Привет любителям помастерить, в этой инструкции мы рассмотрим, как сделать печь-буржуйку для гаража. Конечно же, как нельзя лучше для гаражной печи подойдут диски от автомобиля, металл там довольно толстый, чтобы печь не прогорела и могла служить продолжительное время. Вы можете выбрать нужную длину и мощность печи, используя нужный диаметр и количество автомобильных дисков. Автор использовал диски от грузового автомобиля, печь получилась довольно мощной, ей можно отапливать большой гараж. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— диски;
— листовое железо;
— дверка для топки;
— профильные трубы;
— дымовая труба;
— винты;
— краска по металлу (жаростойкая).

Список инструментов:
— плазменный резак;
— дрель;
— сварочный аппарат;
— болгарка;
— инструмент для нарезания резьбы (метчик).

Процесс изготовления самоделки:

Шаг первый. Подготавливаем диски и свариваем корпус
Для начала вооружаемся болгаркой или плазменным резаком, нам нужно вырезать из дисков сердцевины. Далее устанавливаем лепестковую насадку и ровняем диски, чтобы они прилегали друг к другу без зазоров. В дисках нужно хорошо заварить имеющиеся отверстия.
Вот и все, после этого свариваем диски, швы должны быть герметичными, иначе в гараж будет идти дым.

В завершении отрезаем заднюю и переднюю стенку и привариваем. Тут нам понадобится листовое железо, причем толстое, резать его лучше всего с помощью плазменного резака.

Шаг второй. Ножки, дверка, плита, дымовая труба
Свариваем надежные ножки для печи, тут в качестве материала автор использует профильные трубы большого диаметра.
Можно устанавливать топочную дверку, вырезаем под нее отверстие в печи, дверка крепится на винтах, сверлим под них отверстия и режем резьбу.

В верхней части печи автор приварил плиту, тут можно будет нагреть еду, закипятить чайник и так далее. Чтобы плита грела хорошо, под ней должен быть огонь, то есть, нужно прорезать окно внутрь печи.

В завершении вырезаем отверстие и монтируем переходник для установки дымовой трубы.

Шаг третий. Колосники
Для печи обязательно делаем колосники, в качестве материала используем железные пластины, привариваем их к уголку или используем другой доступный материал. Поддувало делается в нижней части печи, тут ставится специальная заслонка.

Шаг четвертый. Испытания
Печь готова, устанавливаем и выводим на улицу дымовую трубу. В качестве топлива автор разрезал старый поддон на доски. Печь горит и в гараже теперь тепло, разогревается буржуйка довольно сильно, от нее даже нагреваются предметы вокруг. На этом все, надеюсь, проект вам понравился, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Печка в гараж своими руками из дисков грузового автомобиля: буржуйка из колес

Находясь в гараже большую часть времени, многие задумываются о создании отопительной системы в помещении. Стараясь сэкономить, специалисты в сварке изобрели наиболее дешевый способ обеспечения должного уровня тепла в любое время года.

Имея старые автомобильные колеса можно без особых усилий своими руками создать печку в гараж из дисков. Постараемся рассказать, как правильно сварить печь, и что для этого нужно.

Чем хороша печка из колесных дисков

Печка из колес способна отопить помещение размером 15-17 м2. Ее используют, несмотря на специфику выбранных материалов, не только в гараже, но и для обеспечения тепла в других подсобных помещениях и банях. Главным достоинством отопительного прибора считается доступность и высокое качество материала.

Диски выполнены из прочной и толстой стали, что обеспечивает длительный срок эксплуатации. По качеству колеса ничем не уступают котельной стали в листах и профилях.

Кроме того, печь для гаража практически не сушит воздух, а металл при высоких температурах не выделяет вредные пары. Экологичность материала обусловлена тем, что диски делаются из специализированной стали, стойкой к коррозии.

Материалы и оборудование для работы

При сваривании печи из автомобильных дисков используют следующий перечень материалов и инструментов:

• диски грузового или легкового автомобиля количестве 2-4 штук;
• сварочный аппарат;
• маска для сварки;
• перчатки;
• труба диаметром 16 см, длина около 3 метров;
• дымоход;
• металлические листы для создания отражателей воздуха;
• металлические ножки в количестве 7 штук;
• петли и рукоятки для создания дверцы;
• емкость для топлива.

При создании комбинированного и других типов печи могут потребоваться дополнительные материалы.

Правила пожарной безопасности при обустройстве самодельных печей

При создании печи из автомобильных дисков правила пожарной безопасности являются достаточно острой темой. В технологии производства дисков для колес первоначально не закладывалось использование оных для других нужд, особенно в качестве самодельной печи.

Печки из дисков нельзя делать на отработанном масле, так как ненормированный для сварки металл может лопнуть, а через трещину потечет кипящее масло с высокотоксичными газами. Так как погасить печи на отработке невозможно, стоит дождаться пока выгорит масло.

Во избежание плачевных последствий печь из автомобильных дисков рекомендуется варить только на твердом топливе.

Схема печи длительного горения.

Создать вполне безопасную горизонтальную буржуйку из дисков можно, придерживаясь следующих правил:

1. Сварной шов должен быть ровным и без дефектов.
   В противном случае дым будет выходить через щели и заполнять помещение. Кроме того, во время эксплуатации есть риск поломки неправильно сваренной печи.
2. Для повышения качества настоятельно рекомендуется сваривать по 2 детали за один раз.
3. После проводки каждого шва сваренным деталям нужно дать время для рассасывания остаточных внутренних напряжений.
   Потребуется от 3 минут на килограмм массы свариваемых элементов. Дальнейшую сварку рекомендуется начинать не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой.
4. Через сутки после монтажа деталей печка подвергается испытательному прогону для рассасывания остаточных напряжений.
   Для этого необходимо от 3 часов горения на полной мощности с открытым воздушным дросселем.

Для обеспечения пожарной безопасности необходимо плотно закрывать дверцу печи, а также поставить подальше быстро воспламеняющиеся предметы. Покидая помещение важно полностью потушить печку и вовремя проводить чистку дымохода.

Как сделать печку из дисков для бани своими руками

Наиболее сложным вариантом буржуйки из дисков своими руками считается отопительная конструкция в баню. Она используется для создания обеспечения сауны средних размеров прогретым влажным воздухом. В основе печи для бани лежит кирпичная топка.

Структура отопительной системы несколько сложнее, чем у простой горизонтальной буржуйки из дисков, но выполнить ее самостоятельно вполне реально.

Вначале кладут кирпичную топку. В расчетах размеров кладки и фундамента исходят из диаметра колес. Как правило, используются обычные колеса легковых автомобилей, потому размеры топки в среднем 625х625 мм. Под ней должен располагаться литой фундамент.

Функционально топка разделяется на 2 части, потому продумывать кладку нужно заранее. Снизу должен поступать холодный воздух из раздевалки, сверху забрасываться твердотопливные материалы.

Чертеж печи из дисков для бани.

После того, как была построена топка приступают к свариванию конструкции. Она состоит из 4 дисков. В нижнем устанавливаются подкосы и отражатель для равномерного и плавного течения воздуха, а также качественного обогрева емкости.

Третий диск сваривается так, чтоб внутри можно было расположить камни, а по центру устанавливается металлическая труба для отвода дыма. Третий и второй диски соединяются ножками для фиксации конструкции. Труба передачи дыма крепится к нижней части третьего колеса.

Во втором диске сверху устанавливается рассекатель воздуха, который необходим для подогрева воды. Рассекатель крепится на 2 металлических ножках. Верхний диск представляет собой резервуар для подачи теплой воды. К нему прикрепляется труба удобной длины, а также монтируется краник.

По центру располагается труба, для отвода дыма. Дымоход фиксируется к опорной площадке подкосами. Под опорной площадкой располагается лист оцинкового железа.

Это общая схема сваривания печи из дисков. Рассмотрим более подробно нюансы создания отдельных частей конструкции.

Емкость для воды

Емкость для воды изготавливается из одного колеса. Для этого необходимо сварить днище и верхнюю часть так, чтоб по центру осталась дыра, соответствующая диаметру трубы, стандарт — 16 см. Также важно сделать ровный и точно выполненный шов, в противном случае вода вытечет из емкости, а надежность конструкции ставится под сомнение.

После сваривания емкости нужно приварить трубу и проверить качество сваривания набрав туда воды.

Обустройство каменки и верхней части топки

Для полного и качественного обогрева воды и камней, в каждом диске-посреднике должны находиться рассекатель или отражатель. Каменка представляет собой емкость с трубой по центру для отвода дыма. Необходимо полностью сварить днище, установить трубу и присоединить емкость к верхней части топки.

К третьему диску — верхней части топки — прикрепляется труба с помощью кожухов, а внутри устанавливается рассекатель для воздуха для обогрева резервуара.

Фундамент и кирпичная кладка

Фундамент печи должен быть монолитным и немного выходить за границы топки. Средние размеры фундамента — 700х700 мм. Топка делится на 2 равные части: на уровне пола раздевалки, откуда происходит подача свежего воздуха и на уровне парной, где забрасываются твердотопливные материалы.

В обоих случаях прикрепляются металлические дверцы, а между уровнями устанавливается конструкция для горения.

Сборка печки

Схема печи на отработке.

Сборку печки стоит начинать с кладки топки и сваривания элементов. Сначала устанавливаются внутренние части конструкции — рассекатель и отражатель воздуха, потом привариваются днища к конструкциям для воды и камней.

Затем производится монтаж труб для отвода дыма, после чего крепятся оставшиеся элементы друг к другу. После полной сборки конструкции необходимо провести обязательный испытательный прогон печи.

Правильно сваренная печка не будет пропускать дым, обеспечит равномерный обогрев емкостей. Качественная кладка обеспечит постоянную циркуляцию воздуха, что способствует быстрому разогреву и долгому горению.

Итог

Создание печи из автомобильных дисков – сложный и трудоемкий процесс. Основной материал не нормирован для сварки, а следовательно применение таких печей при некачественной сборке может быть опасным. Печи такого вида должны работать на твердотопливных материалах, а заниматься их созданием могут только опытные сварщики.

В целом, создание печи из автомобильных дисков — экономный и быстрый вариант отопления гаража или бани. А какой тип печей вы считаете наиболее безопасным? Поделитесь мнением в комментариях!

vseprogarazh.ru

Буржуйка из старых дисков

Сегодня я расскажу, как я сделал буржуйку для своей мастерской, чтобы можно было работать в ней и зимой, но при этом не мотать электричество масляными обогревателями.

Для этих целей я раздобыл 3 диска от грузовика. Один из них был меньшего диаметра, поэтому его решено было пустить под зольник.

Необходимые материалы и инструменты

Кроме дисков потребуется:

• Болгарка с дисками по металлу.
• Шлифмашина или дрель со шлифовальной насадкой.
• Газовый резак или электросварка.
• Лист металла толщиной не менее 10 мм, из которого будут вырезаться заготовки для различных вспомогательных элементов.
• Пруты арматуры или полосы металла толщиной от 10 мм.
• Толстостенная стальная труба для сооружения выхода дымохода.
• Жаростойкая грунтовка или краска.

Изготовление печи из автомобильных дисков

Шаг 1.
В нижнем диске должен располагаться зольник, чтобы можно было удалить золу. Кроме этого зольник выполняет функцию воздухозаборника, чтобы топливо хорошо горело. Для этого с помощью болгарки вырезал прямоугольную дверцу размером 120×250 мм.

Шаг 2.
Затем соединил два нижних диска обычными болтами с гайкой. На них уложил решетку, сваренную из металлических пластин, которая будет выполнять функцию колосников. Также для этих целей можно использовать прутья арматуры.

Шаг 3.
Чтобы сделать топочную камеру немного объемнее, я поступил следующим образом:

• Из листа толщиной 10 мм вырезал полосу шириной 130 мм.
• Далее нужно согнуть эту полосу по диаметру обода верхних дисков. У меня есть небольшой пресс, поэтому пришлось разрезать полосу на три части.
• Когда пластины были изогнуты по диаметру обода дисков, сварил их между собой электросваркой.
• Затем вварил полученное кольцо между двумя верхними дисками.

Получилась довольно объемная топка, в которую влезет много дров.

Шаг 4.
Из 5-мм стальных полос сварил металлический ящик для зольника. С длиной нужно угадать, чтобы ящик закрывался плотно, так как при больших щелях будет слишком интенсивное горение и топливо будет быстро прогорать. В качестве ручки можно приварить любой металлический прут произвольной длины.

Шаг 5.
Затем приступил к устройству верхней плиты. Ее я решил сделать раздвижной, чтобы одновременно выполняла функцию дверцы для загрузки топлива. Для этого верхнюю часть диска вырезал газовым резаком, но оставил два родных отверстия и затем высверлил еще одно, для крепления подвижной части. Также сделал полукруглую выемку под диаметр дымоходной трубы. Края реза обработал шлифовальным кругом, чтобы пластина плотно прилегала.

Шаг 6.
Из металлического листа вырезал две половинки верхней плиты, просверлил в них отверстия. Затем отшлифовал их немного и прикрутил болтами одну из половинок, которая планируется стационарной.

Чтобы подвижная часть легко ходила, пришлось немного срезать и закруглить ее край, так как острый угол не давал открывать дверцу.

Шаг 7.
В неподвижно закрепленной верхней плите вырезал отверстие под дымоходную трубу. Она оказалась немного больше (не рассчитал ширину половинки, нужно было сделать ее немного шире), поэтому пришлось немного выбрать и с подвижной части. Вварил трубу, а к подвижной части приварил ручку, чтобы было удобно открывать заслонку.

Шаг 8.
Чтобы все тепло не вылетало в трубу, нужно сделать заслонку дымохода, которой будет регулироваться тяга.

Я вырезал круглую заготовку из металла, обточил ее, чтобы она свободно помещалась в трубу. Затем просверлил сквозное отверстие в трубе, в которое будет вставляться стержень для поворота заслонки.


Разместил все это недалеко от выхода из трубы, чтобы можно было дотянуться электродом для соединения стержня и заслонки. Чтобы заслонка не «кувыркалась», поставил ограничитель: теперь она открывается только в одну сторону.

Шаг 9.
Когда буржуйка была готова, я для придания ей товарного вида зачистил с наружной стороны от ржавчины, после чего при помощи пульверизатора нанес огнестойкую грунтовку. Получилось изящно.

Запуск буржуйки

После полного высыхания приступил к первому розжигу печи и ее обжигу. Для этого вытащил конструкцию на улицу и растопил дровами. Разогревал буржуйку постепенно, подкладывая дрова маленькими порциями. Сначала печь дымила, но после хорошего прогрева перестала. Теперь после полного остывания ее можно устанавливать в мастерской, подключать к наружному дымоходу и пользоваться в свое удовольствие.

Смотрите видео

Original article in English

sdelaysam-svoimirukami.ru

Холодными зимними днями приятно вспоминать летние посиделки на природе: возле казана или у костра с шашлыками. И если шашлыки можно приготовить зимой благодаря мангалу, то с казаном ситуация обстоит иначе. Без специальной печи не обойтись. Кроме того, она послужит для обогрева небольшого помещения.

Для того чтобы изготовить удобную и практичную печь под казан своими руками, достаточно найти пару старых колесных дисков. О том, как именно это сделать, подробно описано в данной статье.

Почему колесные диски – подходящий вариант для изготовления корпуса печи

Существует множество материалов и подручных средств, из которых можно изготовить печку своими руками.

Часто для этих целей используется металлическая бочка, но минусом такой конструкции будет то, что от сильного пламени ее не очень толстые стенки могут прогореть. Более надежный и долговечный вариант – печь из стального листа достаточной толщины, но и цена, соответственно, будет немаленькой.

Оптимальный вариант – печь из автомобильных дисков
, обладающая множеством преимуществ
:

• доступность необходимых материалов;
• прочность и долговечность, благодаря толщине стали, из которой изготавливают диски;
• устойчивость к частому и длительному воздействию высоких температур и открытого огня;
• быстрое нагревание вне зависимости от вида топлива;
• возможность подобрать наиболее удобные размеры конструкции, благодаря разнообразию размеров дисков;
• высокая теплоотдача при обогреве помещений.

К плюсам
колесных печей можно отнести и простоту изготовления. Главные инструменты, без которых не обойтись в этом деле – сварочный аппарат
и болгарка
.

В центре конструкции печи для казана два стальных колесных диска
.

Как изготавливается печка из колесных дисков своими руками:

Так, потратив пару-тройку часов, можно обрести удобную и практичную печь для казана. Кроме того, благодаря маленькому весу и компактности, ее легко транспортировать, даже в багажнике легковой машины.

Для отапливания такого устройства лучше всего подойдут дрова, а тягу внутри можно регулировать с помощью дверцы топливной камеры.

Точно так же, используя старые колесные диски, можно изготовить привычную всем печь-буржуйку.

Эти печи используются для отопления небольших помещений, подсушивания одежды или подогревания пищи.

Для создания конструкции можно взять большие диски от грузовой машины по типу КрАЗ-255Б.

В результате получится печное оборудование с диаметром 50 см, высотой 140 см и толщиной стенок 1 см. Использовать его можно будет в качестве банной печи.

Для основания конструкции подойдут секции от старых отопительных батарей, укрепленные с верхней и нижней стороны металлическими листами толщиной 5-8 мм. В конечном виде получится основа печи с размерами 0,6х0,6 м и высотой 0,4 м.

В основании конструкции находится топочная камера с дверцей. Прежде чем установить корпус из дисков, в верхнем листе основания нужно вырезать отверстие.

1. 1. два колесных диска установить друг на друга и сварить по всему периметру между собой. Нижнюю часть полученного корпуса приварить к основанию.

1. 2. В нижнем диске вырезать отверстие, в которое вварить боковую трубу диаметром 0,2-0,3 м. Сюда позже можно будет закладывать камни для парилки. Если печь не используется в качестве банного оборудования, то труба будет выполнять функции топки. Тогда основание делают из цельного листа и герметизируют крепежную панель.

1. 3. Из верхнего диска по контуру отверстий для болтов вырезать и вытащить круг. Из листа стали толщиной 4-5 мм изготовить крышку, подготовить в ней отверстие для дымохода и приварить ее к ободу верхнего колеса.

4. В приготовленное отверстие вварить дымоходную трубу около 10 см в диаметре.

В конце работы нелишним будет покрыть печь огнеупорной краской. Для этого ее нужно очистить от остатков старой краски, предварительно прокалив печь на огне и счистив все ненужное. Только после того, как все полностью остынет, можно наносить слой черной термостойкой эмали.

Другой вариант печи из колесных дисков для бани можете изучить здесь.

Мангал с использованием старых колес имеет массу преимуществ
, начиная легкостью и удобством переноски, заканчивая возможностью поддерживания необходимой температуры внутри благодаря свободному доступу воздуха.

Такой мангал удобен для приготовления шашлыков за счет оптимальной высоты. Он легко переносится с места на место, хорошо чистится, и при всем этом обладает высоким уровнем надежности и долговечности. Вариант переносного мангала из стальных листов, а также складного мангала мы рассматривали ранее.

Уже придумано множество вариантов исполнения самодельных мангалов из колесных дисков
.
Рассмотрим простейший из них, для изготовления которого потребуется минимум материалов и усилий. Для его устройства достаточно уплотнить нижнее отверстие диска стальным листом или другим материалом, например, керамической плиткой.

Но, несмотря на все плюсы, такой тип мангалов имеет некоторые недостатки:

• Низкое расположение плоскости для приготовления пищи.
• Eсли устанавливать такое устройство прямо на землю, тяги для поддержания пламени будет не хватать, из-за чего оно может гаснуть.
• Небольшой объем топочной камеры.

Подобная конструкция по удобству пользования приравнивается к обычной походной подставке под шампур из кирпича. Для нечастого использования такая модель годится, но для изготовления более надежного и удобного мангала нужно потрудиться чуть больше.

Для такого мангала потребуется два колесных диска и небольшой набор инструментов и материалов:

• сварочный аппарат с электродами;
• болгарка;
• метровая профильная труба;
• крепеж в виде болтов и гаек;
• проволока;
• маска и перчатки для индивидуальной защиты.

В создании мангала из двух колесных дисков нет ничего сложного. Поэтапно это выглядит так:

Для аккуратного исполнения в начале работы необходимо наметить правильное расположение дверцы на боковой поверхности колесной печи. Она должна располагаться на несколько сантиметров выше дна. Через середину прямоугольника, который представляет собой дверцу, будет проходить сварной шов. Закончив разметку, переходим к вырезанию отверстия для дверцы, после чего обрабатываем края выреза.

С помощью крепления болтов с одной из боковых сторон прямоугольника, сделать петли для легкого открывания и закрывания дверцы. К самой дверце приварить гайки, которые будут набрасываться на болты, установленные в корпусе.

Последним штрихом этого этапа станет создание ручки для дверцы из еще одного болта. Для этого он приваривается в нескольких сантиметрах от края на стороне, противоположной от петель.

Важный этап в работе – изготовление ножек мангала. Удобнее всего для приготовления блюд устройство с ножками 60-80 см, но каждый для себя выбирает сам наиболее подходящие размеры. Для создания подножек подойдет профильная труба, из которой нарезается 3 равных отрезка определенной длины. Дальше они привариваются к корпусу печи на равном друг от друга расстоянии.

Для выдерживания одинакового угла наклона всех ножек, их рекомендуется установить с упором в бортик и перегородку. Соблюдение этих условий обеспечит конструкции высокую устойчивость на любой поверхности.

На заключительной стадии изготавливаются ручки для удобного перемещения мангала. Наиболее удобное расположение на середине конструкции по бокам от дверцы. Наметив края ручек, приварить к корпусу гайки, в которые продеть ручки, согнутые из толстой проволоки 8 мм.

Важный нюанс в создании колесного мангала – дно печи не стоит заваривать металлом, т. к. это помешает созданию хорошей тяги. Для оптимизации работы дно можно застелить металлической сеткой или создать решетку из толстой проволоки, соорудив своеобразный колосник.

Вот и все, готов мангал из колесного диска
своими руками. При желании можно улучшить его внешний вид. Для этого металл нужно хорошо прокалить, чтобы все остатки краски, бензина и масла прогорели. После этого можно приступить к шлифовке корпуса, и в конце покрасить черной термостойкой краской.

Многие мастера-умельцы делают дровяные печки и даже котлы из толстостенных труб. Но зачастую такая труба становится слишком дорогим удовольствием, в то время как под рукой может оказаться пара-тройка старых колес от машины. В таком случае у вас может получиться замечательная печка из колесных дисков, а о том, как ее смастерить, мы расскажем в данной статье.

Какие печки можно сделать из автомобильных дисков?

На данный момент домашние умельцы изобрели несколько разновидностей железных печек, собранных из колесных дисков. Их можно разделить по сферам применения:

• отопительные;
• банные;
• для приготовления пищи, в том числе чтобы жарить шашлык.

Эти автомобильные детали привлекательны в первую очередь толщиной металла. Корпус дровяной печи из стального диска прогорит очень нескоро, особенно если взять колесо от грузового автомобиля. Последние, как правило, используют для изготовления банных печей, поскольку они отличаются большими размерами и толщиной металла. Для банной печи, часто работающей в экстремальных условиях, это немаловажный фактор.

Из дисков от легковых и коммерческих автомобилей может получиться как хороший дровяной отопитель в гараж, так и небольшая печка для шашлыка. Разберем их все по порядку.

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100-150 мм, да еще короткий патрубок Ø76 мм.

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100-150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Печь может принимать любой диаметр, длину и ориентацию в пространстве. Все зависит от количества и размера дисков, а еще – от вашей фантазии.

Печь для бани

Для изготовления банной печи колеса от легковых машин не подойдут, — слишком малы. Автор идеи, чья схема показана ниже, использовал 4 старых обода от грузовика ЗИЛ-130. Располагаясь один над другим, каждый из них выполняет свою функцию:

• первый диск служит колпаком для камеры сгорания. По задумке банная печь имеет небольшой топливник из кирпича с дверцами, выходящими в предбанник;
• второй обод – это каменка;
• третий – дополнительный теплообменник, отбирающий энергию дымовых газов и передающий ее внутрь парной;
• четвертый диск – это бак для нагрева воды.

Примечание. Можно обойтись и без кирпичной топки, организовав таковую внутри первого обода. Но тогда топить баню придется из парной, да и плотно прилегающие дверцы в корпусе диска сделать сложнее.

Все дополнительные детали из металла, необходимые для сборки печи, показаны на следующей схеме. Банная печь, сделанная своими руками, работает по такому принципу: дрова, горящие в топливнике, отдают тепло через свои стенки и обод №1 с вырезанным дном. Он сварен со вторым диском, где дно осталось на месте, благодаря чему его можно заполнить камнями. Внутри сквозь них проходит труба с уходящими продуктами горения и нагревающими каменку.

Далее, труба попадает внутрь третьего обода, где вместо дна установлен рассекатель газов из листового металла. Продукты горения омывают рассекатель, а печка для бани из дисков отдает больше тепла, так как эта секция играет роль экономайзера. Ну и последняя стадия охлаждения дымовых газов проходит внутри 4-го обода, превращенного в бак с крышкой и краном для воды. В результате печь работает не хуже заводских экземпляров, а по долговечности она переплюнет любую из них.

Печь для шашлыка

Это замечательное приспособление изготавливается из двух дисков от колес легковых авто. Хотя, если кому-то захочется печку побольше, то никаких ограничений нет: можно применить колеса от УАЗа или ГАЗ-53. В одном из них аккуратно вырезается дно, а затем обода свариваются вместе.

Чтобы агрегат надежно устанавливался на любой поверхности, к нижней секции сваркой крепятся ножки, как показано на фото.Кстати, отверстие для ступицы тоже надо заглушить, а вот боковые отверстия можно оставить, сквозь них в топку будет поступать воздух. Для удобства переноски к корпусу снаружи привариваются ручки, а в боковой части вырезается проем под дверцу.

Последняя изготавливается из этого же кусочка, посаженного на петли. Все, печь из автомобильных дисков для шашлыка и приготовления пищи готова. Как показывает практика, на ней умещается 5 шампуров с мясом.

Совет.
Отрезанное днище верхнего диска выбрасывать не надо, оно может служить подставкой для небольшой кастрюли, чайника или сковородки.

С другой стороны от дверцы следует приварить патрубок для дымохода, достаточно диаметра 50-70 мм. Плитку можно немного модернизировать, так как при работе через нижние отверстия просыпается пепел, это не очень приятно. Отверстия надо заглушить, а поступление воздуха регулировать дверцей топливника. Подробности о печке показаны на видео:

Заключение

После изучения сути вопроса напрашивается вывод, что изготовление печи из колесных дисков – дело очень простое. Отчасти это так, особенно для людей, хорошо знакомых со сварочными и слесарными работами по металлу. Хотя в случае с банной печью придется повозиться с кирпичной кладкой, да и монтаж в парной надо выполнить правильно. Ну а для тех, кто еще не дружит со сварочным аппаратом, есть прекрасная возможность потренироваться на печках.

Многие мастера сегодня изготавливают дровяные печи и котлы, используя толстостенные трубы. Но иногда такие изделия становятся слишком дорогим удовольствием, тогда как под рукой могут оказаться несколько старых дисков от машины. При этом вы можете изготовить печь, которая окажется совершенно бесплатной. Придется лишь потрудиться над самой конструкцией, используя собственное мастерство и смекалку. Некоторые мастера и вовсе создают такие «произведения искусства», которые заслуживают внимания.

Такие конструкции привлекательны не только производительностью, но и толщиной металла. Корпус прогорит довольно не скоро, особенно если использовать колесо от грузового автомобиля. Последние применяются для изготовления банных печей, так как отличаются габаритными размерами и внушительной толщиной металла. Для банной печи, которая довольно часто работает при больших нагрузках, этот фактор нельзя назвать маловажным. Если же использовать диски коммерческого или легкового автомобиля, то удастся изготовить дровяной отопитель для гаража или для шашлыка.

Подготовка инструментов

Если вы решили выполнить очаг для казана или обычную печь, используя автомобильные диски, то необходимо позаботиться о наличии инструментов, среди них следует выделить:

• сварочный аппарат;
• электрическую дрель;
• зубило;
• кувалду;
• диски;
• малярную кисть;
• линейку;
• болгарку;
• ножовку по металлу;
• молоток;
• напильник;
• плоскогубцы;
• рулетку.

Примечательно, что почти любая из выполненных моделей на основе дисков будет переносной, что очень удобно, ведь использовать данную конструкцию можно будет в бане или на улице. Лучше всего используют стальные диаметр которых изменяется в пределах от 40 до 50 см. Их высота может составить 25 см. Очаг для казана, как и банная печь, не может быть выполнен из алюминиевых дисков, а также тех, что изготовлены на основе алюминиевых сплавов.

Изготовление печи в виде теплогенератора

Если вы решили изготовить печь из дисков, то можете взять в основу конструкции Булерьян. Оригинал будет стоить достаточно приличных денег, а вот изделие, выполненное вручную, обойдется дешевле. Если вы отыщете три колеса от ГАЗели или УАЗа, то можете считать, что половина работы уже выполнена. Будет необходим листовой металл и трубы, диаметры последних должен быть равен пределу от 100 до 150 мм. Подготовьте короткий патрубок, с диаметром 76 мм.

Когда выполняется печь из дисков по такой технологии, самым сложным будет вырезать внутреннюю часть. при этом работать не очень удобно, ведь металл довольно толстый. Лучше всего использовать однако если его нет, сгодится и первый из упомянутых инструментов. С помощью сварочного аппарата диски должны быть герметично состыкованы таким образом, чтобы получился корпус. Заднюю часть нужно закрыть металлическим листом, к которому приваривается патрубок дымохода. На этот патрубок при желании можно установить заслонку, она позволит регулировать тягу. Однако наличие заслонки не обязательно, если печь будет обладать регулировкой подачи воздуха. Для этого в дверцу, расположенную спереди, необходимо встроить патрубок с заслонкой с подпружиненной осью. Внутри топливника устанавливается пластина, которая будет разделять пространство на две части. Более понятной данная методика станет, если вы ознакомитесь с конструкцией Булерьян. Сверху будет располагаться вторичная камера, куда приваривается патрубок дымохода. Когда изготавливается печь из дисков на основе Булерьяна, конструкция может иметь любой диаметр, ориентацию в пространстве и длину. Все будет зависеть от того, каковы и их количество.

Изготовление большой печи для бани

Для проведения таких работ обычных дисков от легковых машин будет недостаточно, так как они обладают малым диаметром. Лучше всего запастись старыми ободами от грузовика ЗИЛ-130. Они будут использованы в количестве 4. Располагаться элементы должны один над другим, каждый будет выполнять свою роль. Первое изделие выступит колпаком для камеры сгорания. Банная печь будет обладать небольшим топливником из кирпича, его следует снабдить дверцами, которые должны выходить в предбанник. Каменкой будет второй обод, тогда как третий будет выполнять роль дополнительного теплообменника. Он станет отбирать энергию газа и передавать ее внутрь парной. Последний диск будет баком для нагрева воды.

Что необходимо помнить при изготовлении банной печи

Когда изготавливается банная печь из дисков своими руками, топочную часть обычно выполняют из красного термостойкого кирпича, который укладывается на глиняный раствор. Если размеры корпуса равны 625×625 мм, то придется приобрести примерно 60 кирпичей. При установке второго обода его следует расположить ступицей вниз, только так в нем можно будет расположить достаточное количество камней. К центральному отверстию ступицы приваривается нижний конец отрезка трубы, его длина должна составить 50 см.

Сверху обода необходимо зафиксировать подъемные пластины для воды. В диске номер 4 следует просверлить отверстие для трубы с вентилем для наполнения бака горячей водой. То колесо, куда будет наполняться вода, должно быть освобождено от ступицы. Снизу к ободу приваривается дно из стального листа, толщина которого варьируется в пределах от 4 до 5 мм. В центральной части выполняется отверстие, к которому приваривается нижний конец второй трубы, при этом отверстие должно выходить внутрь трубы и герметизироваться стенками.

Для справки

Когда выполняется печь из дисков для бани, можно обойтись и без кирпичной топки. Ее в этом случае обустраивают внутри первого обода. Однако топить баню придется из парной, кроме того, плотно прилегающие дверцы в корпусе будет сделать гораздо сложнее.

Особенности расположения ободов

Горящие в топливнике дрова будут отдавать свое тепло сквозь стенки первого обода, в котором вырезается дно. Он приварен ко второму диску, где дно на месте, благодаря этому появляется возможность заполнить его камнями. Внутри проходит труба, через нее будут уходить продукты сгорания. Труба должна попасть внутрь третьего обода, где вместо дна стоит рассекатель газов. Его выполняют из листового металла. Последняя стадия охлаждения газов проходит внутри последнего обода, который имеет вид бака с краном и крышкой. Печь в результате работает не хуже заводских моделей, а по долговечности она оказывается даже лучше любой из них.

и шашлыка

Печь под казан может использоваться еще и в качестве мангала. Данное приспособление можно выполнить всего лишь из двух дисков от колес легковой машины. Если же вам нужна конструкция побольше, то ограничений здесь нет, можно использовать колеса от ГАЗ-53 и УАЗа. В одном из них прорезается дно, а после обода свариваются между собой. Агрегат должен устанавливаться надежно на любой поверхности, для этого к нижней секции укрепляются ножки с использованием сварочного аппарата. Отверстия для ступицы необходимо заглушить, тогда как боковые отверстия оставляются, сквозь них в топку будет проникать воздух. Для того чтобы переносить корпус было удобно, к нему снаружи следует приварить ручки, а в боковой части проделать проем для установки дверцы. Последняя должна быть выполнена из куска, который усаживается на петли. Можно считать, что печь из дисков на этом готова. Как показывает практика, на ней может уместиться казан, а при необходимости — пять шампуров с мясом.

Примечание

После того как вы выполнили печь под казан, выбрасывать днище верхнего диска не стоит, оно может стать подставкой для кастрюль, сковородок для чайника. Этот элемент прекрасно впишется в экстерьер вашего участка.

Кроме того, можно отметить, что с другой стороны дверцы устанавливается патрубок для дымохода, при этом будет достаточно диаметра в пределах от 50 до 70 мм. Плитка может быть немного переделана, ведь при работе через нижние отверстия будет просыпаться пепел, что не всегда хорошо. Отверстия необходимо заглушить, а поступление воздуха можно будет скорректировать с помощью дверцы топливника.

Самодельная печь из дисков в верхней части должна иметь железное дно. Толщина стальной пластины должна быть равна 8 мм. Эта емкость будет использоваться для подогрева воды. Объем данного котла составить примерно 95 л, однако этот объем будет нагреваться достаточно быстро, ведь через него проходит дымоход, который тоже будет нагреваться. Для того чтобы котел с водой было удобно использовать, в его конструкцию необходимо включить кран. Дымоход сверху фиксируется, к нему укрепляется крышка. На заключительном этапе по сооружению и монтажу конструкций следует вывести через потолок и крышу трубу. Изолировать конструкцию необходимо от деревянных материалов и других легковоспламеняющихся предметов.

Вопрос герметичности

Когда выполняется печь из дисков КамАЗа или автомобилей любых других марок, важно сварить стыки конструкции максимально надежно. Это обусловлено тем, что в процессе работы устройства дым будет проникать сквозь щели и попадать внутрь бани. Это нельзя назвать приятным и безопасным. Большое внимание необходимо уделить именно стыкам. По прошествии некоторого срока использования печи от воздействия высоких температур на ней могут образоваться щели, однако их можно легко устранить, обработав глиной, а также посыпав сверху сухим песком. Это позволит вовремя обнаруживать новые трещины.

Прежде чем начинать эксплуатировать печь из автомобильных дисков, необходимо обработать ее краской, которая устойчива к колебаниям высоких температур. Верхней части конструкции важно уделить особое внимание, ведь именно там происходит испарение жидкости. При этом металл теряет свои качественные характеристики и подвергается коррозии. Трубу дымохода лучше всего будет дополнить листом нержавеющей стали. Горячая вода будет негативно воздействовать на любую конструкцию. Для фиксации можно подготовить хомут, который выполняется самостоятельно или приобретается в магазине.

Правила пожарной безопасности

Когда выполняется печь из дисков для казана или печь для бани, важно соблюсти правила пожарной безопасности. Внизу не должно быть деревянного покрытия, важно установить конструкцию на огнеупорную поверхность. Перед комнатой с топкой должен устанавливаться огнеупорный щит, который имеет вид пласта железа с размерами 20×30 см. Ширина должна быть несколько больше самой двери. По периметру снизу следует установить дополнительную изоляцию. А промежуток между изоляцией и печью обычно засыпают сухим песком, который сверху укладывается камнями. В этом случае печь из колесных дисков будет работать, не становясь источником опасных ситуаций.

Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману
. А вот тем, у кого есть несколько ненужных колес от автомобиля, повезло гораздо больше. При помощи можно сделать прекрасную печь. Какую печь можно сделать из старых дисков от автомобиля рассматривается в данной статье
.

На сегодняшний день люди с хорошей фантазией, умом и руками придумали несколько видов самодельной печки из автомобильных дисков. Между собой они отличаются областью использования. Печь можно применять для
:

• Отопления;
• Бани;
• Приготовления шашлыка и другой еды.

Старые диски отлично подходят для таких целей благодаря толщине металла
, из которого они произведены. Если сделать печь из такого подручного материала, то ее корпус прослужит весьма долгое время. А если взять диски от грузового автомобиля, то срок эксплуатации увеличится еще в два-три раза
. Их используют для бани, так как именно у них немаленькая толщина и размер. А для это главный фактор. А вот из дисков от обычного легкового автомобиля можно изготовить печь для или приготовления шашлыка
.

Особенности самодельной банной печки

Любой вид печки для бани, сделанной своими руками, имеет маленькие размеры и легкость сборки. Но это скорее плюсы, так как степень эффективности при этом не снижается. Для растопки в жаркое время года понадобится лишь несколько поленьев небольших размеров
. Желательно взять дубовые заготовки дров.

Печь быстро нагреется и так же быстро остынет. В период морозов и холодов печка из колесных дисков будет остывать около двух часов
. В процессе топки можно сразу мыться, так как угарный газ внутри бани не накапливается.

Такой вариант замечательно подходит для бани, построенной в местах с повышенной влажностью. Когда грунт будет промерзать, он будет приподнимать постройку. В итоге кладка будет деформироваться, и в таком случае может дать трещину.

Необходимые материалы

Если вы умеете пользоваться сварочным аппаратом, то вы вполне сможете сделать печку из дисков от грузовика своими руками. Для начала нужно приготовить все необходимые материалы и инструменты:

• Четыре колесных обода от грузового автомобиля;
• Толстые листы металла;
• Дымоходная труба;
• Цемент;
• Прутики из металла или швеллеры.

Читайте также:
Печи-каменки для бани. Порядовка

Для чего нужны четыре грузовых диска

Для того чтобы получилась самодельная печка для бани, нужно найти четыре ненужных обода от грузового автомобиля. Можно взять диски от ЗИЛ-130. Теперь их нужно поставить друг на друга. Каждый обод будет нести в себе определенную функцию
.

• Диск, стоящий первым, выступает в роли колпака для камеры сгорания. Печь такого вида после сборки должна иметь маленький кирпичный топливник с открывающимися дверями, которые, в свою очередь, будут выходить в предбанник
  . В принципе, можно и не делать топку из кирпича, а просто поместить ее в самом первом диске. Только в таком случае топить и подбрасывать дрова придется через парную. И еще будет намного сложнее сделать дверцы в корпусе обода.
• Диск под номером два служит в роли каменки
  .
• Третий обод послужит в качестве еще одного теплообменника, он будет передавать энергию в парную
  .
• Последний четвертый диск будет баком для подогрева воды
  .

Этапы сборки

Приготовив все необходимое, можно приступать непосредственно к работе по сборке печки для бани из автомобильных дисков. Работа проходит в несколько этапов
:

1. Изготавливаем бак для подогрева воды. Для этого нужно приварить один обод к другому. К полученной емкости для воды нужно приварить дно из металлического листа. В дне вырезается дырка под трубу. Впоследствии трубу нужно будет вварить в отверстие так, чтобы крепеж был смещен на одну сторону. Кран для воды устанавливают сбоку колесных дисков. Сверху нужно прикрыть все крышкой из металла. Ее можно и приварить
   .
2. После изготовления емкости для воды, нужно проверить ее герметичность. С этой целью нужно залить бак водой полностью и посмотреть, не проявятся ли капли воды. Места, где вода подтекает, нужно подварить, но только после того, как вся вода будет вылита с помощью крана. Когда бак пройдет тест на герметичность, его можно устанавливать в самой бане
   .
3. Сооружаем каменку-топку. Оставшиеся два диска пригодятся для изготовления каменки и топки. При помощи сварочного аппарата нужно приварить между собой два диска от автомобиля. В результате появиться цилиндр полый внутри. В середину полученной конструкции устанавливают и приваривают решетку. На нее-то и будут в будущем располагаться камни . Получится замечательная каменка. Также нужно сделать дверцу на передней части двух сваренных между собой дисков. Для этого нужно проделать маленькое по размерам отверстие и прикрепить к нему дверцу
   .
4. Делаем фундамент. должен быть надежным и объемным. Низ нужно сделать кирпичным и залить все это цементным раствором. Знающие люди рекомендуют делать армирование основания решетки из металлического сплава. Это нужно для улучшения жесткости
   .
5. Изготавливаем кирпичную часть печки. После полного высыхания основания можно переходить к монтажу кирпичной части. Здесь пригодится раствор из глины. Красный кирпич отлично подойдет для верхнего слоя
   . Нужно смастерить полость поддувала, над которой в будущем будет прикреплен колосник и еще изготовить дверцы. Топка частично делается из кирпича. Дверцы будут приварены к топке.
6. Прочное сооружение получится, если укрепить ее швеллерами, сделанными из металла. Их нужно закрепить под углом к верхней металлической площадке. Всю готовую конструкцию нужно соединить с кирпичами верхней части трубы
   .

Возведение полноценной кирпичной печки для частной бани требует существенных финансовых вложений и времени.

Альтернативный вариант – печь для бани из колесных дисков. Подобная конструкция отличается дешевизной, надежностью и доступностью. Она может использоваться для приготовления пищи, обогрева жилых и банных помещений.

Конструктивные особенности печки

Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.

Процесс остывания металлической буржуйки из колес занимает не более 120 минут. К тому же в подобной конструкции не накапливаются отработанные газы, что делает возможным проведение банных процедур одновременно с прогреванием печки.

Самодельная печь из дисков обладает рядом преимуществ:

• доступность и дешевизна строительных материалов;
• простота изготовления;
• высокая прочность и долговечность;
• эргономичная конструкция, не занимающая много места;
• ускоренный прогрев и высокая тепловая отдача;
• устойчивость к механическим повреждениям и деформациям;
• инертность при воздействии повышенной влаги и высоких температурных режимов;
• возможность использования различного типа топлива – древесины, угля, пеллет.

Среди недостатков устройства можно выделить следующее:

• быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой;
• быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза.

По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.

Важно!
Готовая печка из дисков камаза сможет обогреть помещение площадью до 16 кв.м. Для более габаритных помещений потребуется оборудование повышенной мощности.

Подготовка рабочих инструментов и необходимых материалов

Чтобы сделать самодельную печь для бани из дисков, необходимо подготовить рабочие инструменты и материалы:

• болгарку с кругами для резки металла;
• сварочное оборудование;
• средства индивидуальной защиты: очки, перчатки;
• дымоотводную трубу (толщина стенок 5 мм, сечение – 16 см);
• листы металла (толщина 8 мм);
• подвесы для двери;
• красный огнестойкий кирпич;
• швеллеры;
• глину, песок и цемент для кладочного раствора.

Кроме того, для выполнения работ потребуется 4 обода от грузовика. Из дисков грузового автомобиля можно изготовить печную конструкцию, диаметр которой составит 50 см при толщине стенок в 1 см.

Важно!
Для изготовления самодельной печи не рекомендуется использовать колесные диски легковой машины по причине их небольшого диаметра.

Каждый диск в готовой конструкции предназначен для выполнения определенной задачи:

• Первый диск – колпак для топки. Готовая печь оснащается кирпичным топливником с дверкой. Для упрощения конструкции топка устанавливается внутри первого диска.
• Второй диск – каменка. Он используется для , чтобы обеспечить достаточный объем чистого пара в парилке.
• Третий диск – теплообменник для надежного обогрева помещения.
• Четвертый диск – емкость с горячей водой.

Поэтапное изготовление печной конструкции из автомобильных дисков

Для начала необходимо подготовить диски – очистить от скопившегося мусора и грязи, зашкурить поверхность от очагов коррозии и старой краски. Сборка печки в баню проводится поэтапно в следующем порядке:

1. Изготовление . Конструкция бака должна быть полностью герметичной. Для этого два обода привариваются между собой. К готовой емкости приваривается металлический лист, он выступает в качестве днища. В центре дна проделывается отверстие по диаметру трубы, которая вваривается со смещением крепежа в левую или правую сторону. Сбоку монтируется кран для подачи воды. В верхней части конструкции крепится крышка из металла.
2. После завершения сварочных работ конструкция проверяется на герметичность. Для этого бак наполняется водой и проверяется на отсутствие течей. После спуска воды из емкости все проблемные места дополнительно фиксируются сваркой. После проверки герметичности бак можно монтировать в парилке.
3. Обустройство каменки и топки. Оставшиеся диски привариваются между собой для получения полой конструкции. Внутрь цилиндра приваривается решетка для выкладки камней. Верхняя часть конструкции останется открытой, а нижняя будет использоваться в качестве топки. С лицевой части вырезается отверстие по размеру дверки для топки. Дверные подвесы привариваются к стенкам дисков, после чего на них навешивается дверка.
4. Заливка фундамента. Печь для бани из колесных дисков требует изготовления надежного и долговечного основания. Нижнюю часть фундамента можно залить цементно-песчаной смесью, а верх облицевать огнеупорным кирпичом. Для укрепления основания на цементную стяжку необходимо установить армирующий каркас из металлических прутьев.
5. Изготовление нижней части конструкции из кирпича. После полного застывания фундамента можно начинать кирпичную кладку. Для этого используется красный кирпич и глиняный раствор. Сначала выполняется кладка поддувала квадратной формы с предусмотренным отверстием для колосника. Защитные дверцы фиксируются к готовой топке.
6. Для укрепления печной конструкции рекомендуется использовать металлические швеллеры, которые фиксируются к верхней части металлической площадки под небольшим углом. Металлическая часть конструкции соединяется с кирпичной кладкой. Труба устанавливается в дымоотвод и оснащается металлической заслонкой.

Готовая конструкция печи позволяет нагревать парную и воду всего за 60 минут. Контроль над процессом сгорания топлива способствует поддержанию заданной температуры нагрева воздуха в помещении.

Принцип действия дисковой печки

Банная печка из автомобильных дисков, изготовленная своими руками, имеет следующий принцип действия: топливо погружается в топливник, в процессе сгорания образуется тепловая энергия, которая поступает через первый диск во второй.

Во втором диске расположена каменка, где происходит нагрев камней и выделение тепловой энергии в помещение. Здесь же установлена труба для вывода продуктов сгорания топлива через дымоотводное отверстие в крыше.

В третьем диске осуществляется рассечение газов и выделение еще большего количества тепловой энергии. В этом случае диск является надежным экономайзером тепла.

Остывание газов и вывод их через дымоотвод осуществляется в последнем колесе, которое оснащено защитной крышкой и водным краном.

Изготовить самостоятельно банную печь из отработанных автомобильных дисков доступно даже начинающим мастерам. Для этого достаточно следовать всем рекомендациям и качественно выполнить сборку конструкции.

Обустройство полноценной каменной печи для сада, дома или бани требует значительных физических и денежных затрат, и в некоторых случаях возможно обойтись самодельными устройствами. Хорошим выбором станет печка из дисков автомобиля, которая поможет приготовить пищу на огне, обогреет небольшую комнату или баню.

Главное преимущество таких печей – доступность и высокое качество материала, из которого они будут производиться. Сталь для дисков отличается твёрдостью и прочностью, в отличие от обычной, которая может прогореть. Материал не отличается особой жаростойкостью, но её запаса вполне хватит для организации печи. Ко всему прочему данная сталь не выделяет в воздух вредные вещества при чрезмерном нагреве, что очень важно при приготовлении пищи. Изготовить подобную печку из автомобильных дисков своими руками возможно при наличии большого желания и должного инструмента.

• Материалы для изготовления доступны повсеместно, и даже покупка старых дисков не обернётся серьёзными финансовыми затратами;
• Простота в изготовлении устройства;
• Готовая печь имеет достаточный запас прочности для использования на протяжении длительного времени;
• Готовая конструкция не занимает слишком много свободного места;
• Автомобильная сталь демонстрирует устойчивость к высоким нагрузкам, механическим повреждениям и деформациям;
• Можно использовать в условиях повышенной влажности;
• Изделие подходит для использования с топливом различного вида: древесина, пеллетное топливо, древесный и каменный уголь.

Заострим внимание на том, что почти любая изготовленная печь из колёсных дисков будет переносной, что весьма удобно в условиях частного дома или дачи

Несмотря на все достоинства, у печек такого вида есть и свои недостатки:

• При установке устройства прямо на земле не создаётся достаточная тяга для поддержания горения топлива, в итоге горелка часто гаснет;
• Мангал получается слишком низким, и без дополнительных ножек готовить пищу на нём неудобно;
• Стальные диски слишком быстро нагреваются, и при неосторожном обращении можно получить серьёзные ожоги;
• Сталь слишком быстро остывает, в результате для поддержания нужной температуры требуется закладка большого количества топлива.

Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи.

Как сделать печку из дисков

Самодельная печь из автомобильных дисков не требует особых навыков для изготовления, и с процессом в состоянии справиться даже начинающие домашние мастера. Главное в процессе – чётко следовать инструкции и соблюдать элементарные правила личной безопасности. Ниже мы рассмотрим процесс изготовления печи для казана, самодельного мангала и устройства для обогрева банного помещения.

Печь для казана

Начинать работы по производству печи из дисков автомобиля для казана лучше с подготовки необходимых материалов и инструментов. Для работы нам потребуются:

• Рулетка;
• Наждачная бумага;
• Гаечные ключи различного диаметра;
• 100 см трубы прямоугольного сечения;
• 3 болта и три гайки к ним. Лучше брать крупные болты, с ними будет проще работать;
• 4 гайки 10-го размера;
• Проволока диаметром не менее 4 мм;
• Средства личной защиты (маска, перчатки, защитный фартук);
• 2 автомобильных диска.

Старые автомобильные диски можно найти в гаражных кооперативах или шиномонтажках, где вам отдадут их практически даром

Выбирать диаметр автомобильных дисков стоит в зависимости от того, какого размера казан вы планируете использовать. Если котелок небольшой, то вполне подойдут небольшие диски от легкового авто 13 или 14 радиуса. Если вы собираетесь готовить на печи блюда для большой компании, то отдавать предпочтение лучше дискам от грузовых автомобилей.

Процесс изготовления печи начинается с обработки самих колёсных дисков. Бывшие в употреблении колёса отличаются соответствующим внешним видом: металл темнеет, краска на поверхности местами облупилась, и могут появиться участки со ржавчиной. Для подготовки дисков необходимо обработать всю поверхность наждачной бумагой. Окрашенные диски стоит хорошо накалить на огне и обработать растворителем.

Изготовление печи для казана производится сварочным методом. Работы выполняются поэтапно и включают следующие шаги:

1. Варочная панель.

Устанавливаем один из дисков на землю креплениями вверх. Делаем разметку на поверхности в виде круга (в качестве ориентиров можно использовать болтовые отверстия). С помощью болгарки вырезаем ровный круг по отметке. Из диска получилась варочная поверхность, которая будет удерживать казан над печью. Вырезанное отверстие необходимо отшлифовать с помощью наждачной бумаги, что позволит в дальнейшем избежать травмирования.

2. Изготовление корпуса печи.

Берём второй диск, устанавливаем его на землю крепежами вниз. Устанавливаем на диск подготовленную в первом шаге часть так, чтобы круглое отверстие оказалось сверху. Свариваем оба диска между собой по шву, зачищаем шов с помощью наждачной бумаги.

3. Дверца.

В нижней части печки вырезаем прямоугольное отверстие, размеры которого будут удобны для подкладывания топлива внутрь печи. Не делайте отверстие слишком близко к дну: должно оставаться место для удержания углей. Отверстие обрабатываем наждачной бумагой и привариваем к нему два крупных болта, а на вырезанную металлическую часть две гайки. К вырезанному металлу привариваем третий болт, который будет исполнять роль дверцы. Привариваем дверцу на болты.

Дополнительное отверстие для подачи воздуха делать не стоит, так как с этими функциями прекрасно справиться дверца

Чтобы сделать печь более мобильной, можно немного модернизировать конструкцию. Толстую проволоку выгибаем в виде ручек и привариваем по обе стороны печи.

Трубу прямоугольного сечения разрезаем на 3 равные части. Длина одной части – около 30 сантиметров. Переворачиваем печь вверх дном и привариваем к нему ножки под небольшим углом. Угол позволит сделать конструкцию максимально устойчивой. На дно также можно приварить заплатку из листовой стали, которая в будущем предотвратит выпадение угольков на землю.

Ножки приподнимут печку, что повысит её удобство для приготовления пищи

6. Внешний вид.

Готовую печь для казана можно задекорировать термостойкой эмалью. Желательно отдавать предпочтение тёмным цветам, так как яркие цвета быстро потеряют оттенок, и на поверхности появятся следы гари.

Видео: печка для сковороды или казана

Мангал из дисков

Для изготовления мангала стоит продумать схему устройства будущей конструкции, запастись нужными материалами и инструментами. Также необходимо обладать навыками резки и сварки изделий из металла.

Удалённая сторона отлично подойдёт в качестве подставки для сковороды или кастрюли

Для производства работ потребуются следующие материалы и инструменты:

• Старый автомобильный диск;
• Болгарка с насадкой для чистки металла;
• Сварочный аппарат и электроды к нему;
• Наждачная бумага или железная щётка для очистки ржавчины;
• Напильник;
• Перфоратор;
• Молоток;
• Несколько больших болтов;
• Труба прямоугольного профиля;
• Решётка для гриля.

На первом этапе подготавливают колёсные диски. Для снятия старой краски можно хорошо прогреть диски и обработать их растворителем. Старая краска и ржавчина также хорошо убирается с помощью наждачной бумаги, железной щётки или абразивной насадки.

Самый простой вариант мангала изготавливается из одного диска. Манипуляции с диском включают следующие этапы:

1. С одной стороны диска вырезаем внутреннюю часть таким образом, чтобы образовалась конструкция, напоминающая по внешнему виду котелок;
2. Если отверстия в днище слишком крупные, и через них в процессе использования печи могут просыпаться угольки, то навариваем дополнительную пластину из стали. Не закрывайте отверстия полностью, в противном случае угли не будут продуваться, и внутри конструкции не удастся добиться достаточного жара;
3. Со стороны дна привариваются ножки из профильной трубы или толстого стального прута: высота одной ножки не менее 40 сантиметров в длину. Приваривайте ножки под наклоном, так готовая конструкция получится более устойчивой;
4. С помощью наждачной бумаги тщательно обрабатываем все срезанные края;
5. Сверху конструкции устанавливаем решётку. Приваривать её не стоит, так как съёмная будет более практичной.

Можно немного усовершенствовать конструкцию для барбекю, проделав в боковой части окошко для загрузки топлива и сбора перегоревшей золы. Ещё одно усовершенствование – приваренные ручки из проволоки в боковых частях, которые упростят перенос конструкции.

Печь для бани

Чтобы сварить печь для бани из необходимо подготовить следующие материалы и инструменты:

• Болгарка с дисками по металлу;
• Оборудование для сварки и электроды;
• Индивидуальная защита (очки, перчатки, фартук);
• Труба для отвода дыма сечением 160 мм и толщиной металла 5 мм;
• Металлические листы толщиной не менее 8 мм;
• Крепления для дверцы;
• Красный кирпич;
• Цемент и песок для раствора;
• 4 автомобильных диска для грузовиков.

При изготовлении печи для бани желательно отдавать преимущество именно колёсным дискам от грузовика, диаметр которых более 500 мм, а толщина стали не менее 10 мм.

Общая схема работы банной печки из автомобильных дисков

Как и при изготовлении других печей, на начальном этапе следует подготовить диски и очистить их от старой краски, загрязнений и ржавчины. Далее процесс изготовления конструкции включает в себя следующие этапы:

1. С помощью двух дисков делаем бак для горячей воды. Для этого привариваем диски друг к другу в районе обода. На дно готовой конструкции привариваем лист металла, а в центре делаем отверстие по диаметру трубы для отвода дыма. Труба должна иметь крепления в левой или правой части для смещения конструкции в сторону при необходимости. В боковой части устанавливается кран для подачи воды, в верхней части делается крышка для бака. Обратите внимание на то, что бак должен быть полностью герметичным.
2. Наполняем готовый бак водой и проверяем присутствие течей. Если проблемные места присутствуют, то с помощью сварки плотно фиксируем отверстия.
3. Устанавливаем готовый бак в парилке.
4. Свариваем два оставшихся диска между собой, чтобы в итоге получилась полая конструкция. Внутрь цилиндра помещаем решётку, которая будет служить для выкладывания камней. Верхняя часть будет открытой, а нижняя будет эксплуатироваться в качестве топки.
5. В боковой части нижнего диска вырезаем отверстие, которое соответствует по размерам дверце для топки. Привариваем к стенкам отверстия дверные подвесы и монтируем на них дверку.
6. Чтобы готовая печь прослужила как можно дольше, необходимо залить надёжный фундамент. Для нижней части лучше использовать бетонную смесь, а для верхней подойдёт кладка из огнеупорного кирпича.

Правильно изготовленная дисковая печь способна производить нагрев воздуха и воды в парной до оптимальной температуры всего за час.

Видео: печка для парной

Изготовить печь из отработанных и старых автомобильных дисков не сложно, и реально произвести даже начинающим мастерам, которые освоили работу со сварочным аппаратом. Просто следуйте инструкциям и рекомендациям, и тогда итоговая конструкция получится качественной и долговечной.

Или заметки о постройке печи для бани из колёсных дисков Александра Иванова

Моя баня служат живым существующим примером бани с печью из колесных дисков.

Надеюсь, что эти комментарии могут помочь людям, которые решат сделать самодельную банную печь из дисков колёс своими руками и избежать возможных ошибок, а моя печка для бани и её фото покажут один из возможных вариантов реализации печи из автомобильных дисков., пишет Александр Иванов.

Разумеется, подобную печь можно применять не только в бане. С минимальными доработками и переделками (или без оных) под ваши потребности она может быть использована как печь для гаража или мастерской. Из дисков легковых автомобилей можно сделать хорошую печь для казана, печь для коптильни, небольшую буржуйку.

Такие печи, как правило, делаются переносными, без кирпичной топки.

С чего начать. Три раза пытался написать статью, все как-то не клеилось. В голове нет четкого поэтапного плана изложения. Потому буду рассказывать без особого структурирования. Что вспомню, то и напишу. Возможных читателей заранее прошу простить за сумбурное повествование.

Если вы внимательно прочитали журнальную статью о том как сделать своими руками простую и эффективную печь для бани из автомобильных дисков от ЗИЛ-130 и просмотрели рисунки банной печи, то, наверное, поняли, что для изготовления этой печи нужны слесарные навыки и хороший сварщик.

Колёсные диски (камазовские, от ЗИЛ-130 или другие) и желание сделать хорошую, добротную и простую печь для бани тоже обязательны. В статье приведены подробные рисунки-схемы, планы и описание печи из дисков, позволяющие это сделать.

Еще раз хочу подчеркнуть важный момент: чтобы сварить печь для бани из колесных дисков нужен хороший сварщик. Шапкозакидательством и наскоком вроде того, что я сам с усам и сварю печку без проблем, да еще каким-нибудь бытовым сварочным аппаратом или самодельным, не надо обольщаться. Здесь как раз тот случай, когда надо прибегнуть к помощи профессионала.

Последнее достоинство очень актуально для достаточно вместительных бань, поскольку чисто металлические печи для бани не могут обеспечить нормальное просушивание бани без дополнительной подтопки или эффективного принудительного проветривания.

Пар в бане изумительный, горячей воды остается жене для стирки на следующий день (после помывки 5-6 человек). Стоит сказать, что бак или котел для горячей воды у автора статьи сделан тоже из колёсного диска и вмещает 40 литров воды, в моей печке бак (котел) для горячей воды сделан из бэушной нержавейки и вмещает 80 литров воды, которых хватает для помывки 10 человек.

Если вам тоже нужно побольше горячей воды, то можно сварить котел (бак) из двух дисков, было бы желание и достаточная высота бани. Сейчас появилось много отечественных и забугорных металлических печей для бани (достаточно дорогих).

Многие мои соседи, построившие бани с такими металлическими печами позже меня, с огорчением отмечают, что их печкам до моей ох как далеко. Т

епло в банях с такими печками сохраняется хуже и просушиваются такие бани тоже хуже, так как аккумулятора тепла в виде кирпичной кладки (пусть даже небольшой) нет. Такие печки можно охарактеризовать одним словом – буржуйки.

Тепло в банях с такими печами держится пока печка топится.

Пару слов скажу о режимах парения или о видах бань. Разные источники приводят немного разнящиеся характеристики, но суть сводится к следующему.

• Финская сауна: температура 100-120°С, относительная влажность от 10% и ниже
• Русская баня горячая: температура 70-85°С, относительная влажность 25-40%
• Русская баня классическая: температура 55-65°С, относительная влажность 60-70%

Печь для бани из колёс обеспечивает все эти режимы последовательно с большей температуры до меньшей (по крайней мере в моей бане). Я парюсь с семи лет и отдаю предпочтение русской
горячей
бане. Скажу почему.

Мне нравится париться, то есть хлестать себя по грешным телесам хорошим веничком. В сауне этого действа априори нет. Веник при такой температуре и влажности моментально сохнет. Удовольствие париться таким веником ниже среднего. Как говорят парильщики –
веник не ложится к телу
.

Некоторые парильщики окунают веник в воду, но это уже не сауна. Повышается влажность, постоянное окунание веника отвлекает от самого процесса парения. Да и сама сауна не предполагает использование веника. Процесс безактивного монотонного сидения или лежания в сауне в ожидании потоотделения и момента истины меня не привлекает.

Как говорит один мой хороший знакомый – сидишь как дремлющая кура на насесте.

Совсем другое дело – горячая русская баня: потоотделение начинается быстрее, веник не сохнет, парится можно как вприхлест с оттяжкой или без оной, так и вприжим и обвеванием. Пар сухой, варежку надевать не надо, дышится вольготно.

В сауне такого удовольствия и активности нет по определению. Русская классическая баня тоже неплоха, но влажность уже выше, без варежки уже не попаришься, да и причиндалы уже жжет при поддаче пара. При любой бане шапка на голове обязательный атрибут.

Чтобы достичь саунной температуры, а самое главное – отсутствия влажности, воду в бак заливать не надо. Среди моих друзей любителей сауны практически нет. Обычный процесс парения в моей бане таков:

• Протапливание бани до температуры 90-95°
• Выстаивание бани до температуры 75-80°
• Три захода в парилку мужчин
• Однократная помывка мужчин (баня после этого превращается в классическую)
• Заход женщин, их парение и помывка – в соответствии с их возможностями и пристрастиями

Что-то меня занесло, отвлекся от темы.

Фото 1 – Вход в парилку

Я уже упоминал, что эту баню и, соответственно, печь своими руками я построил лет пятнадцать назад. Года четыре назад кирпичную часть печи переложил.

Основной причиной перекладки было начавшееся выкрашивание кирпича по периметру топочной дверцы. Дело было в том, что раньше у меня стояла высокая дверца, на кирпич выше нынешней, и над ней был только один ряд кирпичной кладки.

По всем печным канонам над дверцей должно быть не менее двух рядов кирпича, обращаю на это внимание возможных застройщиков. Кроме того размеры печи и стандартная ширина дверцы с расположением ее по средине печи диктовали особые условия кладки.

Возле дверцы пришлось класть буквально четвертушки кирпича, что крайне не рекомендуется. Дверца на первой печи была расположена по средине, а не как на рисунках в журнале. Поэтому желательно располагать топочную дверцу так, чтобы использовать не четвертушки, а половинки кирпичей.

Второй причиной было неважное качество кирпича. Имеются ввиду его форма и геометрия. Некоторые кирпичи из-за их вогнутости-выпуклости, разномерности и прочего приходилось доводить на крупной наждачке или отыгрываться на толщине швов.

А швы должны быть минимально-возможной толщины (3, много 5 мм). Любой хороший печник скажет вам, что чем меньше глины в печке, тем лучше. В то время, когда строилась баня, найти хороший печной кирпич было проблемой из проблем.

Сейчас есть очень хороший печной (подчеркиваю, печной) кирпич, например, костромской. Если присмотреться к фото печи, то можно увидеть, что нижние два ряда кирпичей на уровне поддувальной дверцы остались из первоначального красного кирпича.

Их я не стал заменять. Весь остальной кирпич типа шамотного. Его форма и размеры идеальны. Бывает он двух размеров. Первый – по размерам обычного печного кирпича, второй – размерами чуть меньше.

Фото 2 – Общий вид печи из дисков

Стены за печкой, как и у автора статьи, защищены кирпичной кладкой на ребро. Сделано это для обеспечения пожарной безопасности в бане и особенно актуально для деревянных бань. На полу возле печи на время топки кладется небольшой лист нержавейки, также для пожарной безопасности.

Противопожарный переход дымовой трубы через потолок у меня сделан иначе. У автора статьи дымовая труба с кирпичным переходом через потолок опирается всем весом на печку (на дно бака для воды).

В моей конструкции труба с небольшим зазором входит в патрубок, выходящий из водяного бака. Дымовая труба сделана из остатка труб для скважины диаметром 133мм. В просторечьи – сто тридцать третья труба.

Патрубок, выходящий из водяного бака, имеет высоту, превышающую уровень потолка миллиметров на 150-200. То есть возвышается над уровнем
теплоизоляции
потолка миллиметров на 150. Диаметр ее порядка 140 миллиметров. Зазор между трубами уплотняется асбестовым шнуром и глиной.

Чтобы дымовая труба не провалилась в патрубок водяного бака-котла, к ней перпендикулярно приварены два уголка по 1,2 метра длиной.

Они опираются на балки перекрытия, которые у меня расположены с шагом в 1 метр. Получается такая перевернутая Т-образная конструкция. Уголки опираются на балки через теплоизолирующие прокладки (роквул, глина, кирпич). Противопожарный переход через потолок сделан так:

• Отверстие в потолке для прохода дымовой трубы квадратное или круглое с размером стороны или диаметром порядка 600мм – это сделано для обеспечения противопожарного разрыва между трубой и досками потолка.
• Переход осуществляется через поддон (противень) из нержавейки – его размеры по контуру печной кладки (приблизительно 700х700мм). Отбортовка поддона около 10-15мм (чуть побольше будет лучше). Диаметр отверстия под трубу таков, чтобы она проходила через поддон с небольшим зазором для компенсации теплового расширения трубы.
• Поддон набивается глиной (естественно размоченной, пластичной) по отбортовку и крепится к потолку
  нержавеющими (латунными, бронзовыми)
  винтами-болтами.
  Ни в коем случае не саморезами из чернухи или оцинкованными (все выгорает моментально)
  .
• Закрепив поддон, дозабиваете глиной со стороны чердака полость от трубы до досок потолка, то есть заполняете выпиленное отверстие полностью заподлицо с досками.
• Далее устанавливаете каркас (ящик без дна и покрышки) лучше деревянный, высотой миллиметров 200-300), чтобы его верхний уровень был выше стыка патрубка водяного бака и дымовой трубы не менее 100мм.
• Каркас предварительно заводите на дымовую трубу, которую затем устанавливаете на балки. В каркасе должны быть предусмотрены отверстия для прохода уголков (побольше размера уголков), которые затем замазываются глиной.
• Через отверстие в крыше (диаметром миллиметров 300-350) на дымовую трубу одевается кожух свальцованный из листа оцинковки, пространство между кожухом и оцинковкой должно быть заполнено негорючим теплоизоляционным материалом (минватой), лучше всего Роквулом. Им можно заранее обмотать трубу и закрепить проволокой. В месте перехода крыши кожух практически не нагревается и противопожарную разделку можно не делать.
• Далее каркас заполняется керамзитом (можно и песком, но это намного тяжелее).
• Вот, собственно и всё. (Посмотреть, как переход выглядит со стороны чердака, можно во второй статье по этой
  ссылке)

Почему я так долго и нудно говорю о противопожарной безопасности в бане. Да потому, что это далеко не праздный вопрос – на моей памяти не одна сгоревшая баня в нашем дачном массиве. После пожаров ко мне косяком шли соседи посмотреть как сделана противопожарная разделка у меня.

Фото 3 – Еще один вид печи

На фотографиях и рисунках видно, что у автора статьи и у меня баки (котлы) в баню для горячей воды сделаны тоже по разному. У него котёл для горячей воды сделан из колёсного диска. У меня бак сделан из нержавейки. Крышка бака сделана из двух сегментов.

Больший сегмент, включая трубу приварен по периметру к баку, труба также по окружности приварена к сегменту.

Меньший сегмент представляет собой достаточно плотно прилегающую к баку откидную крышку. Там, где мой бак опирается на диск уложена глиняная набивка. Она расположена валиком по отбортовке диска. Такая конструкция банной печи из дисков позволила мне легко и просто переложить печь

На патрубок водяного бака надевается хомут с длинными ушами, который поддомкрачивается с двух сторон, бак поднимается, банная печь из дисков переставляется на приставной столик и убирается. Можно работать с кирпичной кладкой топки.

Под хомуты на время работы для безопасности можно и нужно установить надежные подпорки. Хомут сделан из куска 133 трубы, распиленного вдоль на две половинки, к которым привариваются крепежные планки и уши.

Печка имеет ограждение для безопасности, чтобы не обжечься (в бане можно и поскользнуться, и голова может закружиться). У автора статьи ограждение сделано из кирпича на ребро, у меня из брусков.

В одном замечании было высказано опасение, что в трубе проходящей через водяной бак будет осаждаться сажистый налет губчатого типа (у автора, видимо, был печальный опыт).

Да, такое иногда наблюдается в баках самоварного типа, но только в случае неправильной конструкции печи. До постройки бани и печи из дисков я проштудировал немало литературы на эту тему.

В двух-трех источниках упоминалось о правильной конструкции печи, а именно о том что от колосников до первого препятствия в виде свода или другой конструкции печи должно быть расстояние не менее 40-60 см (даже побольше). Нужно это для правильного режима горения дров.

При таком расстоянии меньше всего образуется сажи, которая может оседать на внутренних элементах печи. Особенно это актуально для каменок, в которых камни непосредственно омываются горячими газами (дымом) – закрытых каменок.

Живой пример: сосед построил шикарную баню с каменкой такого типа. Через месяц ее было не узнать, парилка вся покрылась сажей.

При подаче пара из дверцы, закрывающей на время топки канал с камнями, вылетало облако сажи, которая покрывала всё и вся. Сосед был вынужден поставить перед дверцей растягивающийся киноэкран, но это мало помогало. Через некоторое время он был вынужден перестроить печку.

Возвращаясь к своей печи из колёсных дисков, могу с ответственностью заявить, что режим горения дров в ней самый оптимальный.

За все время эксплуатации бани мне ни разу не пришлось чистить дымовую трубу, а при упомянутой разборке и перекладке печи не было обнаружено ни малейшего намека на образование сажистого губчатого налета. У разработчика печи вся конструкция была продумана оптимально.

Дополнительно необходимо хорошо теплоизолировать дымовую трубу и изредка протапливать печь осиновыми дровами.

Осина дает длинные языки пламени, которые хорошо выжигают сажу. Это хорошо известный старый деревенский метод.

О том, что для протапливания бани не следует использовать хвойные дрова, старые заборы и прочий деревянный хлам, говорить излишне. Не скупитесь на березовые, осиновые, дубовые!!!, ольховые!!! дрова – печь и баня отплатят вам сторицей.

Фото 4 – Вид на полок

На фотографии, приведенной выше, можно увидеть, что баня у меня довольно высокая. Высота её 225см. Я не страдаю клаустрофобией, но в тех мелких, низких и маленьких парилках, где мне доводилось бывать, я чувствую себя некомфортно, даже веником размахнуться негде, а уж о том, чтобы попариться вдвоем-втроем и не говорю. Длина моей бани-парилки 3,5м, ширина 3 метра. Как вы поняли парилка и помывочное отделение у меня совмещенные. С самого начала баня задумывалась как семейная, поэтому я и решил её сделать такой. В бане просторно и вольготно. Начинаю париться с ног (как с киндеров научили) лежа на полке, опирая ноги на верхний брус ограждения. Затем встаю на сиденье и не упираясь головой в потолок (рост 180см) продолжаю париться, пропариваясь до пояса. После этого сажусь на полок и пропариваю верхнюю половину тела (делать это можно и стоя). Правильнее париться лежа на полке, но без помощника-напарника тут не обойтись. Я же привык париться как описал. Но некоторые мои знакомые любят париться именно так – с пространщиком-помощником, лёжа на полке и изнемогая от удовольствия. Не очень широкое сиденье, не мешающее подходу к полку, позволяет парить таких эстетов хоть тремя вениками. Полок и самодельные липовые подголовник и подножник на время парения застилаются хабэшной простыней, лучше махровой. Несмотря на достаточно приличную кубатуру баня довольно быстро доходит до нужной температуры и хорошо держит тепло. Делаем обычно два-три захода, потом начинаем мыться. Если парильщиков и моющихся больше двух, в баню заношу дополнительную двухметровую скамейку, на которой можно не только сидеть, но и стоять. Между заходами пьём зеленый чай с травами или пиво, кому-что по душе. Если среди женщин, которые парятся и моются после мужчин, есть любительницы-экстремалки (а они есть) и им тоже нужна
горячая русская баня
, то я открываю вытяжку в бане (для уменьшения влажности) и подтапливаю печку до желаемой температуры при открытой вытяжке. На это уходит примерно полчаса, затем вытяжка закрывается. Температура подгоняется по вкусу, влажность уменьшается, баня при этом просушивается до состояния только что протопленной бани. Хорошо бы для этого топку вывести в предбанник, как у автора статьи. Вообще, расположение печи в бане – это не такой простой вопрос. Нужно учесть много взаимосвязанных факторов: расположение двери, полка, скамей, окошек, удобство мытья и передвижения в бане и прочего (в том числе и безопасности парильно-помывочного действа).

Продолжу про печку. На фото видно, что углы печи стянуты металлическими лентами-стяжками, закрепленными на уголках, расположенных на углах печи (прошу простить за тавтологию). Печники профессионально называют такие стяжки-окантовки фаянсом. Почему не знаю. Назначение фаянса, я думаю, понятно. В парилке и раздевалке есть вытяжки, которые затыкаются обычными заглушками с вкладышами из толстого твердого пенопласта. Ручка заглушки в парилке обложена деревом, также как и ручки кранов – можно обжечься. Можно придумать и сделать вытяжки посовременнее, да руки не доходят

Фото 5 – Вид с полка

Баня строилась в те времена, когда хорошей вагонки было не найти, поэтому обшита она обычной местечковой фальцовкой, гвозди, правда, нашёл финские оцинкованные (квадратного сечения, горячей оцинковки). Для потолка над полком и сиденьем отобраны несмолистые доски почти без сучков. На полки нашел липы. Несмотря на достаточно долгую эксплуатацию доски все еще источают смолу. Ежегодно (бывает и чаще) в конце дачного сезона (конец ноября) доски отскабливаю от выступившей смолы (особенно на потолке). Раз в три-четыре года дополнительно обрабатываю доски отбеливателем на основе гипохлорита. После этого тщательно промываю, протапливаю и просушиваю баню. Все очень быстро выветривается и уже на Новый год ничего не ощущается.

Наверное, последнее, что хочется сказать.

Во время перекладки печи обнаружилось следующее: нижний рассекатель от температуры (она в этой зоне самая высокая) повело и покорежило так, что оборвало или сломало три из четырех подкосов. Они у меня были сделаны из 20 прутка (у автора статьи из 10-12).

Я по глупости обрезал четвертый и убрал рассекатель совсем. Раньше нижний топочный обод разогревался почти до алого каления (сейчас докрасна), приходилось раз в три года заменять нижний брусок ограждения.

Камни 60 кг (столько с лёгкостью умещается в моей каменке из дисков) нагревались лучше за счет обтекания диска горячими газами, пару хватало на 10-12 человек.

Вода закипала только к концу протопки бани до нужной кондиции, что обеспечивало оптимальную влажность. После изъятия нижнего рассекателя вода нагреваться стала побыстрее, влажность стала повыше, камни нагреваются чуть похуже.

Пришлось дополнительно положить под камни две тепловозные тормозные колодки (они чугуняковые и обладают очень высокой теплоёмкостью). Вся конструкция печи у автора была оптимальна. Нижний рассекатель у меня был сделан из заготовки эллиптического донышка для котлонадзорных сосудов, толщиной не менее 10мм.

Будь он потоньше, он не порвал бы подкосы, как мне кажется. Баня по прежнему функционирует нормально и никто из окружающих не замечает разницы. Но мне хочется восстановить как было.

Продумываю варианты, то ли опять снять печку, то ли как-то завести уменьшенный рассекатель через топку и закрепить на кладке.

В связи с деформацией и обрывом нижнего рассекателя вследствие высокой температуры обращаю внимание на этот факт возможных строителей такой печи. Мне кажется, что для предотвращения подобных случаев необходимо применять низкоуглеродистую сталь, а не котельную, как было в моем случае.

Наверное, нужно подобрать оптимальную толщину рассекателя. Чтобы он во-первых просто-напросто не сгорел, а во-вторых, чтобы вследствие деформации (в какой-то степени неизбежной) не порвал подкосы.

Может быть надо использовать нержавейку, может быть продумать плавающую (подвижную) конструкции подкосов и рассекателя (что я хочу сделать), может быть что-то еще.

В этой связи обращаю ваше внимание ещё на один плавающий (подвижный) узел. Он выделен мною на рисунке
красным кругом. Сделать его надо именно так, как описано в статье.

У каждого это будет своя особенная печка. У меня, например, нижний диск камазовский, что очень удачно, у вас будет что-то свое.

С большой долей вероятности для печи можно использовать и газовские, и камазовские, и мазовские диски, диски от колесных тракторов и комбайнов. При этом могут измениться размеры печи и, соответственно, кирпичной кладки.

Сделать новые порядовки для кладки печи с другими дисками не составляет большого труда. Мне кажется, что статья из журнала и мои дополнения подробно освещают вопрос о том как сделать своими руками печь из дисков грузового автомобиля.

Несколько слов о камнях.
Нынче камни стали доступнее, можно купить любые, какие вам понравятся. Я в свое время прикупил порфирит. Три упаковки по 20кг разных фракций, общий вес камней 60кг.

Для моей бани этого вполне достаточно. Если кому-то этого будет мало, можно аккуратно уложить еще килограммов 20-30 камней и также аккуратно обнести их металлическим (нержавеющим) экраном с сеткой со стороны полка и закрепить (сетка должна быть с соответствующей ячейкой).

Своими камнями очень доволен, пар хороший, камни за все это время не полопались. Раз в два-три года кипячу-пропариваю их в емкости с тринатрий фосфатом и хорошо промываю, используя жесткую щетку.

Еще лучше использовать для кипячения порошок СФ-2У, применяемый для дезактивации военной техники. Отъедает все накопившиеся на камнях и металле отложения на раз-два. Его мы применяли в Чернобыле, даже мылись слабым раствором (к сожалению порошок давно закончился, и мыться не рекомендую).

Многие сейчас покупают жадеит (у кого денег достаточно). Этот полудрагоценный камень очень неплох, но многие источники утверждают, что нагревать его более 400-500° нельзя.

В моей каменке в зоне максимального нагрева температура намного выше, проверяли то ли промышленной термопарой, то ли пирометром из заводской термички (уже не помню). По этой причине я не стал менять свои камни.

Многие мои знакомые применяют кварцит разных оттенков и габбро диабаз – все довольны. А от применения талько хлорита отзывы негативные. На всякий случай напомню, что полок должен располагаться выше камней.

Об эфирных маслах.
Я не любитель экзотики, да и баня это не SPA-салон и не парикмахерская. Поэтому я применяю масла с родными запахами и в небольших количествах. Причем не капаю в ковшик и не плескаю на камни, эффект от этого кратковременный и камни неизбежно засоряются от выгоревшего масла.

Приобретение переносной печи для дачи или банной печки – мероприятие, требующее наличия серьезной суммы. Задача садовой печи не настолько велика, чтобы тратить деньги на изделие заводского производства. Гораздо проще и дешевле изготовить печь из дисков. Негодные автомобильные диски владельцы часто выбрасывают, их можно недорого купить в приемках металла. Для сооружения печи из колесных дисков своими руками потребуются навыки работы с болгаркой и сварочным аппаратом.

Печь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

Главные критерии, говорящие о преимуществах печи из дисков, выполненной своими руками:

1. Доступность материала изготовления;
2. Высокая прочность, надежность;
3. Выгодная конфигурация единичного элемента – автомобильного диска;
4. Продолжительный срок службы;
5. Простота изготовления;
6. Универсальность по топливу.

Перечень материалов и оборудования для монтажа

Для изготовления печи из дисков потребуются, прежде всего, сами автомобильные диски. Лучше всего использовать диски от легковых автомобилей и малотоннажных грузовиков. Печи из дисков крупных грузовых автомобилей большой грузоподъемности получатся излишне громоздкими и тяжелыми, трудно добиться герметичности их соединений. Для самостоятельного монтажа и сборки понадобятся следующие материалы:

• Металлический уголок;
• Материал для изготовления решетки;
• Лист металла для монтажа дверки;
• Небольшие куски металла для упоров;
• Труба с толщиной стенки не менее 5 мм и диаметром от 100 мм;
• Стальная труба с толщиной стенки от 2,5 мм диаметром 80 – 100 мм.

Стальная арматура применяется для изготовления ножек садовой печи, ножки монтируют также из стального уголка. Металлический уголок используют как основание для укладки шампуров, его чаще выполняют съемным. Для укладки шампуров можно положить уголки на верхний раструб диска перпендикулярно шампурам. Стальная решетка служит для приготовления барбекю, гриля, служит основой для установки котла или казана. Решетку изготавливают из стальной арматуры.

Печи из дисков выполняют чаще с дверцей. Для этого потребуется лист металла, дверные петли или импровизированная петля из гаек и болтов разного диаметра. Наличие дверцы повышает безопасность печи, улучшает процесс горения.

Упоры, выполняемые по периметру, служат основанием для установки казана, прочно фиксируют съемную решетку. Толстостенная труба диаметром более 100 мм пригодится для изготовления печи для бани из дисков. Труба диметром от 80 мм и толщиной стенки потребуется для монтажа дымохода для садовой печи.

Для изготовления агрегата своими руками понадобятся следующие инструменты:

1. Сварочный аппарат;
2. Маска сварщика, электроды;
3. При наличии – баллоны с газовым резаком;
4. УШМ (болгарка) с отрезными и зачистными дисками;
5. Кувалда;
6. Молоток;
7. Измерительный и разметочный инструмент – мел, карандаш, маркер и рулетка.

Газорезку удобнее использовать для резки металла – диски имеют выпуклые закругленные поверхности, их обработка болгаркой будет проходить с некоторыми трудностями. Прорезанное газовой горелкой окно проще обработать от нагара болгаркой с зачистным кругом. Кувалда пригодится для выправки сильно погнутых автомобильных дисков.

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи.

Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Как сделать печь из дисков для бани своими руками

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

1. Служат поверхностью теплоотдачи в помещение бани;
2. Являются основанием для сооружения каменки;
3. Служат стволом дымохода;
4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
5. По периметру второго диска приваривают 4 стойки одинаковой длины.
6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
7. Третий диск приваривается к трубе дымохода.
8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Садовая мини печь из автомобильных дисков

Владельцы земельных участков частных домов и дачники часто сооружают для приготовления блюд на открытом воздухе различные мангалы, жаровни и так далее. Отличным решением этой задачи послужит изготовление садовой печи из автомобильных дисков.

Изделие можно выполнить в универсальной конфигурации. На печи можно жарить шашлык, готовить плов в казане, приготовить различные продукты на решетке.

Монтаж садовой печи довольно прост. Потребуется два автомобильных диска. В одном диске вырезается центральная часть лицевой стороны. Диск устанавливается отверстием вниз. По периметру диска приваривают ножки из стальной арматуры большого диаметра или уголка. На вырезанное отверстие устанавливается самодельная колосниковая решетка.

Во втором диске лицевая сторона вырезается почти полностью, он приваривается к первому диску. Во втором диске (в верхней части) привариваются опоры для установки решетки. На опоры может устанавливаться казан (без решетки). Решетка изготавливается из арматуры или труб малого диаметра.

В боковой поверхности вырезают окно для дверцы. Дверцу из металла крепят с помощью заводских или самодельных петель, можно поступить проще – повесить на стальные крюки.

Садовые печи изготавливаются в двух вариантах – с дымовым патрубком или без него. Дымовой патрубок из куска метровой трубы уводит большую часть дымовых газов в канал, облегчая процесс приготовления блюд – через решетку проходит малая часть дымовых газов. При использовании сырых дров, древесных щепок в процессе горения образуется большое количество дыма. В этом случае сооружение дымохода обязательно. Иначе посуда излишне закоптится, пища приобретет резкий запах дыма.

Для монтажа дымохода в боковой поверхности второго (верхнего) диска прорезается отверстие соответствующего диаметра. К нему приваривается патрубок длиной 200 – 300 мм. К патрубку приваривается стальной отвод, к которому монтируют вертикальную трубу дымохода. Стыкование патрубка и вертикальной трубы иногда производят без отвода, через косой стык.

Мангал из колесных дисков

Подобное устройство с использованием старых колес имеет массу преимуществ, начиная с легкости транспортировки и заканчивая возможностью поддержания необходимой температуры внутри устройства благодаря свободному доступу воздуха.

Таким мангалом удобно пользоваться за счет его оптимальной высоты. Он характеризуется удобством перемещения, легким и простым уходом и при всем этом обладает высоким уровнем надежности и долговечности. Варианты изготовления , а также мы рассматривали ранее.

Существует множество способов исполнения самодельных агрегатов из колесных дисков. Рассмотрим простейший из них, для изготовления которого потребуется минимум материалов и усилий. Для его устройства достаточно уплотнить нижнее отверстие диска стальным листом или другим материалом, например, керамической плиткой.

Но, несмотря на все плюсы, такой тип мангала имеет некоторые недостатки. Среди них отмечают следующее:

• низкое расположение плоскости для приготовления пищи;
• если устанавливать такое устройство прямо на землю, тяги для поддержания пламени будет не хватать, из-за чего оно может гаснуть;
• небольшой объем топочной камеры.

По удобству пользования подобная конструкция приравнивается к обычной походной подставке под шампур из кирпича. Для нечастого применения такая модель вполне сгодится, но для изготовления более надежного и удобного агрегата нужно потрудиться чуть больше.

Для такого мангала потребуются два колесных диска, а также набор инструментов и материалов, включающий:

• сварочный аппарат с электродами;
• болгарку;
• метровую профильную трубу;
• крепеж в виде болтов и гаек;
• проволоку;
• маску и перчатки для индивидуальной защиты.

В изготовлении мангала из двух колесных дисков нет ничего сложного. Поэтапно это выглядит следующим образом:

Важный нюанс в создании колесного мангала заключается в следующем: дно печи не стоит заваривать металлом, поскольку это помешает созданию хорошей тяги. Для оптимизации работы можно застелить дно металлической сеткой или сделать решетку из толстой проволоки, соорудив своеобразный колосник.

Вот и все, мангал из колесного диска
готов. При желании можно улучшить его внешний вид. Для этого металл нужно хорошо прокалить, чтобы все остатки краски, бензина и масла прогорели. После этого можно приступить к шлифовке корпуса, а в конце покрыть черной термостойкой краской.

» из представленного материала вы узнаете, как самостоятельно из 2х автомобильных дисков сделать полноценную отопительную печь для гаража или же мастерской.. Автолюбители прекрасно знают и понимают как непросто порой в зимний период завести машину и прогреть ее, даже если автомобиль находился в гараже. Так же зимой происходят поломки и довольно часто, а ремонтировать в холодном гараже не очень то комфортно, быстрее простынешь и продрогнешь))

По вышеуказанной причине, было решено сделать отопительную печь для гаража из автомобильных дисков своими руками. Как раз в мастерской валялась пара убитых дисков, они то и пошли в дело) довольно простая, а именно 2 диска свариваются между собой тем самым образуя некий цилиндр, по размерам вполне подходящий для размещения топочной камеры и зольника. Сверху приваривается крышка с отверстием под трубу, зольная камера варится отдельно.

Давайте рассмотрим, что конкретно понадобится для создания печи?

Материалы

1. автомобильные диски 2 шт
2. листовой металл 4-5 мм
3. труба 80 мм
4. черная термостойкая краска
5. гайка

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. линейка
5. рулетка
6. газовый резак
7. молоток
8. наждачная бумага
9. кисть

Пошаговая инструкция по изготовлению печи из автомобильных дисков .

И так, первым делом стоит ознакомиться с небольшим чертежом, как говорится «Сначала теория, а потом практика»

САМОДЕЛКИН ДРУГДалее нужно взять 2 диска, диаметр зависит от того какая по габаритам ван понадобится печь, в основном хорошо идут ГАЗоновские.

После чего из металла 4 мм вырезается крышка с отверстием под установку трубы и из металла потоньше делаются боковины, чтоб печь была более менее ровной без резких переходов.

Затем два диска свариваются между собой сваркой, а так же навариваются боковины и труба.

Зольная камера была сделана отдельна.

Для удобства сбора золы зольник оснащен выдвижным металлическим ящиком.

Так же были изготовлены дверцы для топки и зольника с защелками. В нижней части просверлены 4 отверстия для образования тяги внутри печи.

Установлено непосредственно на печь. На трубу наварен ограничитель.

Пробуем открыть дверцу) так топка выглядит внутри.

Затем поверхность следует зашлифовать при помощи (УШМ), а потом окрасить термостойкой краской.

Вот таким образом получилась довольно бюджетная печь для отопления помещения гаража в зимний период. За счет толстых стенок металла диска, нагрев и отдача тепла идет равномерно. А теперь посмотрим видео и закрепим пройденный материал.

Большое спасибо за внимание!

Буржуйка для гаража из старых дисков – эффективное решение для обогрева небольших помещений с минимальными затратами. Но, чтобы сделать эффективную и безопасную печку, нужно учесть ряд рекомендаций и проводить работы по инструкции. Очень важно подобрать оптимальные размеры, так как от этого во многом зависит теплоотдача и ресурс.

Особенности, преимущества и недостатки самодельной буржуйки

Перед тем как собирать печку, нужно разобраться с основными требованиями, которые предъявляются к подобным изделиям. Во-первых, минимальная высота топки должна быть не меньше 45 см (а если топить сырыми дровами и отходами, то 65-70 см и больше), исходя из этого подбирается количество элементов. Во-вторых, чтобы упростить чистку, лучше всего сделать снизу зольник. В целом, конструкция не сильно отличается от стандартной буржуйки, поэтому подобные варианты популярны и востребованы. Основные плюсы таковы:

1. Себестоимость изготовления буржуйки для гаража своими руками из автомобильных дисков одна из самых низких. Основные детали можно найти бесплатно или по минимальной цене, так как подойдут старые и деформированные элементы, которые нельзя использовать на машине.
2. Длительный срок службы. Для изготовления дисков используют сталь большой толщины, которая обеспечит долговечность буржуйки. Она не прогорит за несколько лет.
3. Материал устойчив к перепадам температур. Сплав стали выдерживает многочисленные нагревы без ущерба и не деформируется со временем.
4. Хорошая теплоотдача – за счет свойств стали КПД печки составляет не менее 80%. При этом помещение нагревается очень быстро, так как материал хорошо отдает тепло.
5. Можно сделать буржуйку любого размера. Количество соединяемых дисков подбирается по ситуации, тут нет никаких ограничений.

Важно!

Для изготовления подойдут только стальные штампованные диски.

Есть у этой разновидности и недостатки, которые обязательно нужно учесть перед принятием решения:

1. Необходимо чистить дымоход и внутренние стенки конструкции от сажи не реже, чем 1 раз в 2 месяца. Если этого не делать, КПД системы очень сильно снижается и расход дров для обогрева помещения увеличивается.
2. Сталь очень быстро нагревается и хорошо отдает тепло, но и остывает она за короткий срок. Поэтому нормально обогревать пространство можно только при постоянном горении дров в топке.
3. Чтобы обеспечить нормальную тягу, высота трубы должна быть 2 м и более.

В целом, буржуйка этого типа почти не уступает готовым решениям. Главное – сделать ее правильно и хорошо сварить элементы, чтобы не было щелей. Также очень важно установить хороший дымоход, так как при недостаточной тяге эффективность системы намного ниже.

Какие инструменты и материалы нужны для изготовления буржуйки

Чтобы представлять, как должен выглядеть конечный результат, проще всего посмотреть фото буржуек из автомобильных дисков в сети. Они могут быть скомпонованы по-разному, в зависимости от выбранной конструкции перечень материалов различается. Но обычно нужен такой комплект:

1. Несколько стальных колесных дисков от легковых автомобилей, микроавтобусов или небольших грузовиков. Применять элементы от больших машин не стоит, так как они много весят, что усложняет работу.
2. Листовая сталь толщиной 5 мм или больше. Количество – чтобы хватило минимум на дно и на верхнюю часть. Можно заранее вырезать заготовки по наружному диаметру колесных дисков.
3. Металлический уголок. Лучше всего использовать достаточно массивные элементы с толстыми полками.
4. Толстостенная труба. Сталь должна быть толщиной 5 мм или больше, чтобы дымоход не прогорал и служил долго.
5. Арматура диаметром 20-24 мм. Из нее будут изготавливаться колосники. Можно приспособить и готовый элемент из чугуна, придав ему подходящую форму.
6. Для крепления могут потребоваться болты и пластины. Если нужно окрасить отдельные части, следует купить термостойкую краску.

Важно!

Стоит заранее купить петли подходящего размера, чтобы закрепить дверцы.

Также надо собрать определенный перечень инструмента, без которого не получится провести работу. Так как для изготовления буржуйки нужно использовать сварочное оборудование, заранее позаботьтесь о средствах защиты и наденьте специальный костюм сварщика или одежду из натуральных негорючих материалов. Потребуется следующее:

1. Сварочный аппарат и электроды подходящей толщины. Можно взять оборудование напрокат, чтобы сэкономить.
2. Углошлифовальная машинка. К ней сразу приобретите несколько отрезных и зачистных дисков. Также может понадобиться проволочная щетка для удаления отложений и ржавчины с металла.
3. Дрель и набор сверл разного диаметра. Измерительные приспособления – маркер, рулетка, угольник и т.д.
4. Молоток, щетка по металлу, тиски и т.д. – под рукой лучше иметь все, что может потребоваться.

Работу лучше всего проводить на открытом воздухе – под навесом или даже просто около гаража, если погода хорошая. Можно делать буржуйку из старых дисков своими руками и в помещении, если оно хорошо проветривается и освещается.

Как сделать буржуйку из автомобильных дисков своими руками для гаража

Если все необходимое есть под рукой, можно приступать к работе. Важно соблюдать простые рекомендации и делать все в определенном порядке. Поэтому для простоты инструкция разбита на несколько этапов.

Сборка корпуса

Для начала очистите диски от загрязнений и коррозии. По возможности снимите и краску, чтобы она не горела и не издавала неприятный запах на первых порах. Обычно конструкцию делают из четырех элементов, этого достаточно для создания топки нужной высоты. Работу выполняйте так:

1. Вырежьте внутреннюю часть дисков, чтобы внутри получилась полость. Работайте аккуратно, надо убрать все лишнее, но при этом не повредить наружные стенки. Лучше всего делать это газовым резаком, получается быстро и аккуратно.
2. Если заранее не были приготовлены элементы для дна и верхней части, сделайте их из листового металла. Далее сложите диски друг на друга, убедитесь, что они стыкуются ровно, если есть неровности на краях, то можно их подровнять с помощью молотка. Также обязательно зачистите свариваемые поверхности, на них не должно быть краски и следов коррозии.
3. Вначале аккуратно обварите все соединяемые диски по периметру. Старайтесь не пропустить ни одного участка, чтобы получился сплошной прочный шов, который выдержит многочисленные нагревания без проблем.
4. Далее приварите дно и верхнюю часть, чтобы получился герметичный корпус, который и будет служить печкой в дальнейшем.

При сваривании лучше всего вначале прихватить элементы в нескольких местах. После того как вы убедились, что соединение ровное, можно обваривать соединение по всей длине. По окончании работы нужно дать деталям полностью остыть.

Как сделать ножки и дверцы

Так как поверхность дисков неровная, лучше всего купить готовые дверцы или заранее сварить их из уголков и листовой стали. Особых требований нет, главное – сделать элементы подходящего размера. Важно, чтобы петли были прочными, а задвижки – простыми, чтобы легко открывать и закрывать дверцы. Работа проводится так:

1. Для начала в нижней части сделайте небольшую дверцу-поддувало. С ее помощью можно регулировать подачу воздуха, также оттуда удаляется зола по мере накопления. Прорезается проем подходящего размера, в него ввариваются уголки и пластины для создания обрамления, потом ставится дверка.
2. Выше расположите основную дверцу топки, она должна быть такого размера, чтобы обеспечить удобную закладку дров. Тут важно вырезать проем, укрепить его уголком и приварить или закрепить болтами створку. Она должна легко открываться и плотно закрываться, фиксируясь задвижкой.
3. Ножки должны обеспечивать устойчивость конструкции и исключать ее опрокидывание. Удобнее всего предварительно сварить основание из уголка или квадратной трубы, а потом приварить его к нижней части буржуйки.
4. Между дверками внутри корпуса приварите несколько кусков уголка. Они будут служить опорой для колосника, который проще всего сварить из арматуры. Делайте решетку меньше диаметра печки, чтобы при нагревании она не упиралась в стенки.

Вы можете использовать готовые дверки из чугуна, в этом случае к корпусу приваривается обрамление из уголка и прикручивается через отверстия болтами. Подойдут элементы стандартного размера, которые продаются в хозяйственных магазинах и предназначены для обычных печей.

Как сделать выхлопную трубу в самодельной буржуйке

Чтобы обеспечить нормальную тягу и исключить задымление помещения, надо сделать дымоход правильно. Для этого чаще всего используется толстостенная стальная труба диаметром около 100 мм или немного больше. Порядок действий:

1. Определите местоположение входа трубы в корпус печки. Проще всего делать его посредине сверху, это обеспечит хороший отток продуктов сгорания и улучшит тягу. Если верхняя часть будет применяться как плита для приготовления еды, то трубу лучше присоединить сбоку.
2. Место врезки проще оформить с помощью переходника, который вы можете изготовить заранее. Тогда не придется делать идеально ровное отверстие в буржуйке, что упростит работу.
3. После приваривания трубы к корпусу выведите ее на улицу и надежно закрепите. Помните о том, что ее длина должна быть не меньше 2 метров, а лучше даже больше – для улучшения тяги.

Важно!

Поверхность дымохода тоже сильно нагревается, поэтому его можно обернуть в негорючий утеплитель в месте прохождения через стену или потолочную перегородку.

Для уменьшения расхода дров можно сделать изгибы на дымоходе. Но помните, что в местах изменения направления трубы копоть откладывается особенно сильно. Поэтому там желательно сделать небольшие люки и прочищать трубу не реже, чем раз в 2 месяца.

Также стоит посмотреть видео по изготовлению буржуйки из автомобильных дисков для гаража своими руками. Там процесс показан наглядно, что поможет разобраться в нем еще лучше и упростит сборку.

Пробная топка буржуйки из старых дисков

Пользоваться печкой сразу после ее сваривания нельзя. Вначале ее оставляют минимум на сутки, чтобы все соединения стабилизировались и ушли остаточные напряжения. После этого закладываются дрова и буржуйка топится в течение 3 часов при полностью открытых дверцах.

Важно проверить надежность сварных соединений. Все места, где проходит дым, нужно пометить. Подваривать огрехи следует не ранее, чем через сутки после остывания печки. Потом процесс повторяется еще раз: важно убедиться, что все сделано качественно и нет никакого брака.

Сделать буржуйку из колесных дисков несложно, если под рукой есть все необходимое. Главное – подготовить материалы и качественно сварить их между собой. Особое внимание уделяйте плотности закрывания дверок и конфигурации дымохода, так как от этого зависит тяга.
