Буржуйка из трубы 400 мм своими руками

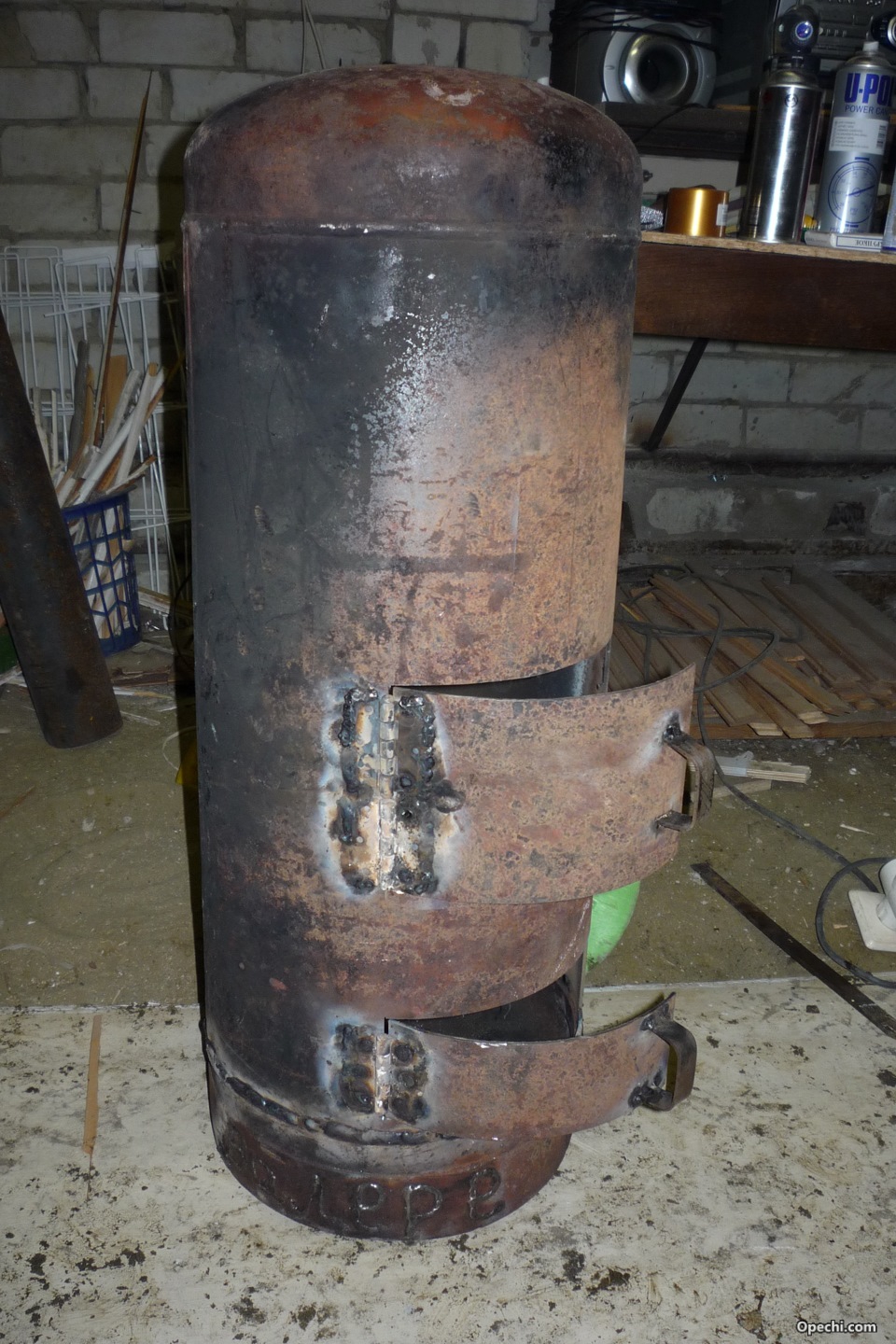

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

простая вертикальная печка;
агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
Доверху заполните сосуд водой.
В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

листовой металл толщиной 3 мм на дверцы и перегородку камеры;
обрезки толстого железа для теплообменника;
арматура Ø16—20 мм на колосники;
куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
Изготовьте из арматуры колосниковую решетку круглой формы.
Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

металл 3 мм на зольник и дверцы;
стальные полосы 2 мм на ребра;
любой подходящий металлопрокат для ножек;
труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
арматура для усиления решетки;
шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
Сварите зольную камеру с дверцей и установите ножки.
На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба
4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.
Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.
5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.
Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.
7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки
8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем
9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы
10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки
Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.
13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.
Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.
Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;

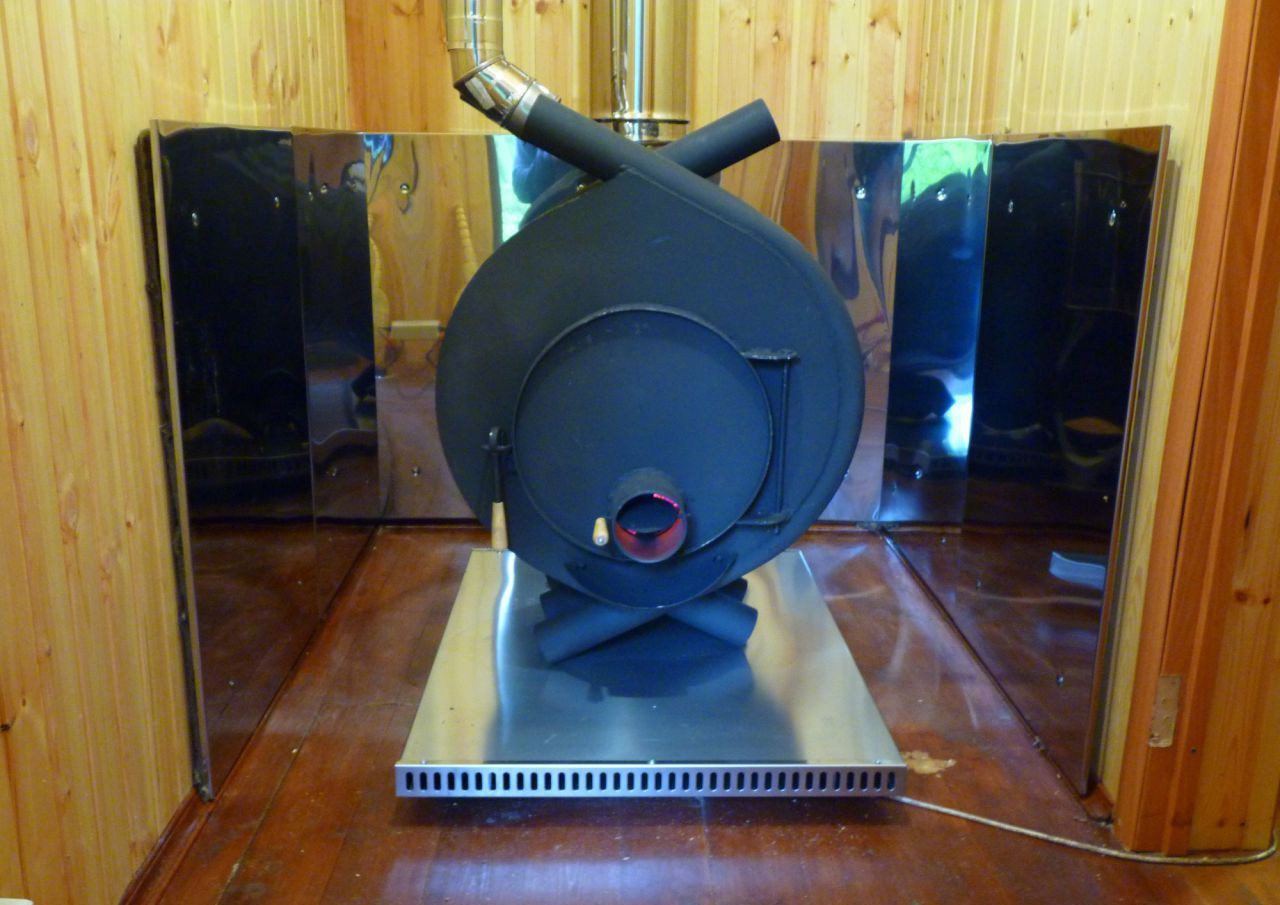

• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
• трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода
• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;
• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;
• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм
• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;

Кирпичный экран
• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;
• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.
Видео по теме: Печь буржуйка своими руками

Понятные чертежи для создания самой эффективной буржуйки своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Погонажные профили;
Квадратной формы труба;
Специальные уголки;
Арматура;
Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

Для топки 250 на 250 мм.
Для поддувала — высота 100 мм и ширина 250 мм.
Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Сам себе мастер

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича — печь «на века» своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Источник

Самодельная печь буржуйка своими руками

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
• труба для дымоотвода;
• прутки 16 мм;
• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
• рулетка, линейка, мел;
• сварочный аппарат 140-200А;
• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
• металлическая щетка для зачистки мест сварки;
• наждачный круг для подгонки дверок;
• дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы .

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи. которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера. регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер ;
• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

Печь с коленами для дымохода

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой. которая будет перекрывать эти щели;
• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла ;
• если поставить на печь пару ведер или металлический ящик с песком. то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок. тем больше тепла они будут отдавать в помещение;
• кирпичи или металлический лист. на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Делаем самую эффективную буржуйку своими руками

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов :

Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки :

требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении. где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Для создания такого варианта необходимы следующие виды материала:

лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
Трубы для выполнения некоторых конструктивных элементов.
Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку. облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом. Это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

сварить между собой стенки конструкции.
Приварить наверх крышку.
Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
Сделать днище для печки.
Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Рассечка подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот вроде и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

А вот что бывает если в раскаленную печь бросит закрытую банку пива или другой баллон. Эксперимент провели немцы.

Итоги – Самая эффективная буржуйка

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Буржуйка своими руками чертежи самая эффективная

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
компактный размер печи, что позволяет размещать даже в небольшом помещении;
нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

печь с варочной поверхностью;
пиролизная;
оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

материал изготовления — чугун, сталь, кирпич;
функциональность – с варочной поверхностью, калориферные и газогенераторные;
вид топлива – твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Фото 1 Классическая печь-буржуйка

Процесс изготовления

металлический лист 4 мм;
арматура диаметром 10-15 мм для колосника;
уголки;
труба (диаметр по схеме);
болгарка;
сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

отработанный газовый баллон;
металлический лист 4 мм;
труба (диаметр см. выше);
арматура для набора решетки;
уголки;
топочная дверца;
болгарка
сварка.

Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 7 Самодельная буржуйка своими руками

Фото 8 Отличный вариант буржуйки для гаража

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

Фото 10 Печь-буржуйка из использованного газового баллона

Фото 11 Печь по типу «Бубафоня»

Фото 13 Схема буржуйки на отработанном масле (отработке)

Источники: http://svoimi-rukamy.net/28-burzhuyka.html, http://pechnoedelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html, http://www.portaltepla.ru/pechi/burghujka-svoimi-rukami-cherteghi/

Источник

Обогрев технических помещений часто превращается в самую настоящую проблему. Электроэнергия стоит дорого, приводя к большим расходам на отопление. Оптимальный выход – воспользоваться альтернативными источниками энергии. Это могут быть дрова, каменный уголь, антрацит и многое другое.

Для сжигания твердого топлива используются печи различных форматов. Одна из них – это печка-буржуйка, отличающаяся предельной простотой и дешевизной.

В этом обзоре мы поговорим:

Об особенностях печек-буржуек;
О материалах, необходимых для их сборки;
О пошаговой сборке буржуйки.

Также будет рассмотрена модернизация буржуйки, что поможет увеличить ее эффективность. Статья будет интересной – читайте и знакомьтесь.

Что представляет собой печка-буржуйка

Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Нижняя дверца одновременно выполняет роль поддувала – регулируя степень ее открытия, вы регулируете интенсивность горения пламени и температуру в помещении.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево — самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
Высокая температура корпуса – чревато ожогами;
Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Как сделать буржуйку своими руками

Печь буржуйка своими руками изготавливается на удивление быстро. Для начала нужно определиться, из какого материала она будет сделана. Приготовьте следующие инструменты:

Сделанная своими руками буржуйка может иметь самый замысловатый и вычурный вид. Проявите фантазию и сможете получить уникальную вещь, второй которой в мире не найти.

Болгарку (углошлифовальную машину);
Сварочный аппарат;
Наждачку и напильник для обработки краев металла;
Рулетку для измерения размеров;
Мощную дрель и подходящие сверла.

Давайте посмотрим, как сварить буржуйку с хорошей теплоотдачей для дачи или гаража из железной бочки.

Буржуйка своими руками из бочки

Самый простой вариант – это буржуйка из бочки большого объема (150-200 литров). Ее нужно дополнить колосниками, дверками и дымоходом. Начинаем изготовление печки с сооружения надежного негорючего основания. Оптимальный вариант – выложить небольшую кирпичную кладку, на которой будет стоять сама бочка
. На ее изготовление уйдет несколько дней. После этого приступаем к дальнейшей работе.

В передней стенке нашей печки буржуйки следует вырезать прямоугольное отверстие под загрузочную дверцу – используйте для этого лобзик по металлу. Получившийся кусок металла и будет выступать у нас дверцей – к нему мы приделываем вращающийся запор, ручку и петли. После этого привариваем вторую часть петель к бочке. С противоположной стороны привариваем металлическую петлю, в которую будет укладываться запор.

В нижней части необходимо сделать зольник с еще одной дверцей. На него мы выделяем 10-15% от общего объема. Дверцу изготавливаем вышеописанным способом, но она должна быть уже – через нее выгребается зола, она же служит поддувалом. Оптимальная высота – 40-50 мм.
Далее приступаем к изготовлению колосников:

Срезаем у бочки верхнюю крышку;
Изготавливаем колосник из отрезков металлических труб (должен получиться круг с длинными щелями);
Привариваем колосник с внутренней стороны бочки, между загрузочной дверцей и дверцей зольника.

Старый бидон или фляга — тоже отличный вариант. Используя его, вы освобождаете себя от необходимости приваривать загрузочную дверцу.

В крышке проделываем отверстие диаметром 100 мм, ввариваем сюда небольшой отрезок трубы аналогичного диаметра – это будет дымоходное отверстие. Далее привариваем крышку на место. Наша печка буржуйка готова, осталось только приделать к ней дымоход и можно приступать к испытаниям – загружаем дрова и пробуем разжечь пламя.

Мы изготовили с вами буржуйку длительного горения своими руками – она отличается на редкость большой камерой сгорания. Обратите внимание, что в верхней крышке вы можете сделать варочное отверстие – его диаметр составляет 100-150 мм. Вместо бочки можно запросто использовать газовый баллон или отрезок трубы подходящего диаметра. Помните, что буржуйка из трубы и баллона должна обладать достаточно большим диаметром (не менее 350-400 мм).

При необходимости, вы можете сделать аналогичную буржуйку в горизонтальном исполнении – нужно лишь немного изменить ее конструкцию. В остальном принцип сборки не меняется.

Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.

Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):

Главный плюс использования листового металла — Вы сможете сделать буржуйка любого размера и объема.

Два куска размером 450х450 мм – это боковые стенки;
Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
Один кусок размером 440х240 мм – это будет колосник;
Два куска размером 244х350 мм – это будут внутренние перегородки.

Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.

В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.

На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.

Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).

Высота дымохода для буржуек составляет не менее одного метра. Оптимальный показатель – 1,5-2 метра от горизонтального отвода или верхней крышки.

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием — слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения.

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения.
Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях. Тут важна экономичность, компактность и целесообразность финансовых затрат. Буржуйка длительного горения — идеальный вариант для отопления бытовок и гаражей, а с изготовлением её своими руками вам поможет наша инструкция.

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12-15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40-60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1-2 мм больше диаметра трубы подачи воздуха.

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70-100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

Большинство из нас наверняка наслышаны о такой печи, как буржуйка. По своему исполнению она представляет металлическую конструкцию, оснащенную дымоходом. Подобные печи были очень популярны в первой половине XX века. Но спустя некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них начали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в эти годы, когда в квартирах и учреждениях не было центрального отопления, буржуйки помогали поддерживать тепло в помещениях. Эти печи кустарного исполнения часто использовали для обогрева блиндажей
, землянок и вагонов-теплушек. В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м. Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Высокую популярность печам-буржуйкам обеспечили их достоинства
, которых у них имеется в достаточном количестве:

Однако буржуйки нельзя считать идеальным устройство обогрева. Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго
. По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Эта проблема актуальна для многих мастеров промышленного производства и рядовых умельцев. Для получения представления об этом процессе следует вначале выяснить, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки
печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой. Теперь мы подошли к следующему важному моменту.

Стальной трехсторонний защитный экран

Размещать его следует на таком месте, чтобы он был удалён от тела печки на расстоянии 50-60 мм. Благодаря ему будет отражаться в сторону печи более половины инфракрасного излучения, что позволит обеспечить температуру, в которой нуждается топка. Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии
в большом количестве.

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу.

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки
. Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название — боров
. С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка. Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения
. В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм
. В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход. В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу. Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Чтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:

стальная решетка;
уголки из стали;
труба для дымохода;
стальной лист;
дверца.

Необходимо взять газовый баллон
и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

После того, как рама будет приварена к баллону, необходимо установить дверцу на болты, для чего в начале придется выполнить необходимые отверстия для них.

В месте, соответствующем дну печи, следует вырезать отверстия под решетку
, после чего ее необходимо приварить. С других трех сторон необходимо установить стальные листы, используя сварку. Они послужат стенками для будущей печи. В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Для придания устойчивости печи-буржуйке к газовому баллону необходимо приварить ножки. С тыльной стороны изготавливают отверстие, через которое будет выходить газ из дымохода. После этого начинают собирать дымоход, предусмотрев в нем в поворот, который позволит тепло покидать помещение небольшой задержкой.

Приведенная схема применима для изготовления своими руками печи-буржуйки на основе 40-литрового бидона из-под молока
.

Как сделать буржуйку из листов стали своими руками

Конструкция топки подобной печи должна предусматривать перегородки, которые избавят вас от необходимости расходовать на поддержание работы печи большое количество топлива.

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению. Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм
. Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Далее берем боковины и крепим их при помощи сварки к нижней части корпуса. К стенкам необходимо приварить стальные полоски толщиной 30 мм. Они послужат основой для решетки. Также ее можно создать и из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания колосника можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной
. В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Компактная печка для отопления небольшого помещения, в простонародье называемая попросту буржуйкой, скоро отметит свой 100-летний юбилей. Появившись в 1920-х года, такие металлические печки с дымоходом стали попросту незаменимы в годы Великой Отечественной войны. Печь-буржуйка не сдает свои позиции и по сей день, оставаясь необходимым атрибутом гаража, теплицы или дачного дома. Такая печка нужна везде, где людям надо обогреться и приготовить пищу, несмотря на отсутствие центрального отопления.

Буржуйка-печь имеет свои достоинства и недостатки. К безусловным плюсам такого отопительного прибора можно отнести:

энергетическая независимость и автономность;
дешевое топливо в виде угля, дров, опилок, щепы, торфа, отработанного технического масла, дизельного топлива, лакокрасочных отходов и т.д.;
быстрый разогрев;
небольшие габариты;
установка без фундамента;
не нужен капитальный ;
простота в эксплуатации;
невысокие финансовые затраты в случае изготовления своими руками печки.

Однако печка-буржуйка имеет и минусы:

требуется хорошая вентиляция в помещении;
большой расход топлива;
необходимость постоянного контроля уровня топлива;
быстрое остывание (впрочем, этот недостаток поправим — для увеличения КПД печку можно обложить кирпичом).

Примечание:
Если вы почувствовали необходимость в подобном аппарате, то у вас два варианта – купить металлическую печку промышленного изготовления или сделать ее своими руками.

Сначала расскажем о покупных буржуйках-печах, стоимость которых стартует примерно с 4000 рублей (например, печка «Уголек») и поднимаясь до 40 000 рублей и выше (такая стоимость характерна для каминов-буржуек с красивыми названиями «Бавария», «Baron» и пр.).

С теплообменником

В середину этого ценового разброса попадают, к примеру, буржуйки с водяным контуром отопления и теплообменником, армейская чугунная печка, буржуйка длительного горения типа «Клондайк».

Материалом для печек и каминов-буржуек, изготавливаемых в цехах, обычно становятся нержавейка и чугун. Стандартный чертеж предполагает наличие бункера с дверцей топки, зольника, патрубка для дымохода. Однако бывает, что печь-буржуйка оборудуется варочной плитой, конфорками и даже духовым шкафом. На предприятиях делают и печки-калориферы, а также камины-буржуйки, в которых для повышения КПД установлен керамический или стальной кожух, значительно увеличивающий теплоотдачу. При желании можно купить для дома камин-буржуйку или просто печку с газовым генератором.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

сварочный аппарат;
шлифовальная машинка с кругами;
дрель со сверлами;
щетка с металлическим ворсом;
рулетка и строительный карандаш для разметки;
молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

1 или 2 газовых баллонов;
Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
труба для дымохода;
толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Бесплатное топливо

Примечание:
Если расходы на топливо для буржуйки-печи хочется свести к минимуму, рассмотрите возможность изготовления самодельной конструкции для отопления на автомобильном масле, слитом с машины.

Буржуйка на отработке особенно хороша для владельцев гаражей. Чертеж ее конструкции включает в себя два резервуара, соединенные трубой, а также дымоход.

Для создания печки на отработке понадобятся следующие материалы:

Металл толщиной 4 мм для буржуйки.
Металл толщиной 6 мм для крышки верхнего резервуара.
Металлические прутья для ножек печки (3-4 штуки подходящей толщины).
Труба из жаростойкого материала для соединения резервуаров (диаметр не менее 100 мм, длина около 400 мм).
Труба для дымохода (длина не менее 4 м).

Работы по формированию буржуйки на отработке проводятся в таком порядке:

К нижнему резервуару привариваются ножки.
На этот резервуар сверху приваривают крышку с проделанными дырочками для масла и воздуха.
На соединительной трубке делают не менее 50 отверстий с диаметром в 9 мм.
Приваривают трубку к крышке нижнего резервуара.
Сверху приваривается второй резервуар с заправочной горловиной и трубой дымохода.

Пользоваться такой буржуйкой-печью легко. Масло наливается в холодный аппарат через заправочную горловину почти доверху, не доходя до крышки резервуара всего нескольких сантиметров. Туда же закладывается растопочный материал в виде ветоши или газетной бумаги. Осталось поджечь, и вскоре вы будете наслаждаться теплом.

Как правило, такие печки «употребляют» от 700 до 2000 мл отработанного масла в час. Буржуйки на отработке позволяют кипятить воду и готовить нехитрую пищу. Однако их эксплуатация предполагает обязательное наличие в помещении хорошей вентиляции для вывода угарных газом, а также соблюдение правил пожарной безопасности (нельзя располагать рядом с печкой горючие материалы, использовать легковоспламеняющиеся материалы типа бензина, ацетона и пр.). Резервуар с отработкой нужно оберегать от попадания воды. Дозаправка маслом осуществляется только после полного остывания печки.

Листовой металл

Как сделать буржуйку из металла? Этот проект можно реализовать самому, если у вас имеется опыт сварочных работ, а также необходимый инструмент. Из материалов понадобится следующее:

листовой металл (его количество определяет размеры печки);
стальные уголки толщиной 5 мм;
металлическая трубка длиной около 30 см;
труба с диаметром 180 мм.

Для получения буржуйки-печи нужно сварить прямоугольник из металлических листов, соединенных встык (пока без крышки). С одной стороны расположить поддувало и дверку топочной. Внутреннее пространство печки делится на дымооборот, топку и зольник.

В последних двух отсеках устанавливают колосниковую решетку, которая будет удерживать твердое топливо. Для этого внутри буржуйки по бокам на высоте до 15 см приваривают стальные уголки. На них укладывается сваренная заранее решетка (ее можно сделать из стальных полос, приваренных к толстым металлическим прутьям на расстоянии порядка 5 см). Колосниковую решетку лучше делать съемной, чтобы впоследствии, когда она прогорит, можно было бы без проблем произвести замену. Кроме того, съемная конструкция решетки облегчает чистку аппарата отопления.

Вернемся к строительству печки. Ради увеличения КПД буржуйки можно сделать крепления под съемный отражатель (металлический лист толщиной не менее 12 мм), который разделит топку и дымооборот. Для этого сверху привариваются два металлических прута. После установки отражателя должен получиться канал для дыма.

Обустроив внутренности буржуйки, можно приваривать верхний металлический лист, который станет крышкой конструкции. Заранее в нем проделывается отверстие для закрепления дымоходной трубы. Далее в печке оборудуются перемычки, разграничивающие дверцы, сделанные для зольника, отражателя и колосниковой решетки. Как правило, под зольник оборудуют небольшую дверцу, а вот стальные две делают в полную ширину печки, чтобы было удобно доставать отражатель и решетку.

Следующий этап – приваривание к конструкции защелок и ножек (для них подойдут металлические трубки с диаметром до 3 см и длиной в 10 см), а также трубы дымохода из изогнутой трубы с диаметром около 18 см (отметим, что дымоход размещается на 20-сантиметровой гильзе). Буржуйка из листового металла готова.

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Печь-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

Родословная с историей

Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством , Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой
. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве ; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

Труба

Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

Нужное газораспределение обеспечивается точным расчетом диаметра трубы.
Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

Экран

Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

Конвекция

Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

Подстилка

Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

Дымоход

Наконец, буржуйка все-таки не полноценная , и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в , но все же достаточно активный.

Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

С развитием теплотехники все более распространялись , весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

Армейки отличаются высокой прочностью и тепловой эффективностью.
Могут работать на любом твердом топливе без переналадки и переборки.
Цена – выше, чем у гражданского аналога.
Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Самоделки

Самодельные буржуйки можно разделить на три группы:

Хорошо продуманные, воплотившие в себе полезные идеи.
Работоспособные, но недостаточно проработанные.
Просто курьезы.

Хорошие

Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, для буржуйки противопоказан, она изначально рассчитывалась на . Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем . Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе .

Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

Общее количество и диаметр отверстий в газификаторе остаются неизменными.
От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

Буржуйка на отработке в действии

Добавить хотелось бы только одно: ради экономии места, особенно , топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной буржуйки

Рабочие, средненькие

Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

Второй популярный вариант – буржуйка . Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Курьезы

Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка.
Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

Видео: необычная не совсем буржуйка из автомобильных дисков

Буржуйка в интерьере

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане ? Юридически переносная буржуйка на ножках – то же самое.

Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

Примечание:

вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

Готовим ведро топлива.
Закладываем буквально горсточку, разжигаем.
Подкладываем понемногу, пока начало борова не засветится вишневым.
Смотрим, сколько отобрано из ведра, это минимальная закладка.
Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
Смотрим, сколько теперь отобрано, это максимальная закладка.

Примечание:

определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Источник

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
труба для дымоотвода;
прутки 16 мм;
лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
рулетка, линейка, мел;
сварочный аппарат 140-200А;
болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
металлическая щетка для зачистки мест сварки;
наждачный круг для подгонки дверок;
дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы
, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова
является наличие двух пластин (отражателей
) в верхней части топочного отделения. Так как путь продвижения газов
при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет
. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

Сварка короба

Важно!
Все соединения в корпусе тщательно провариваются; для проверки швов
на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см
, на которых будет располагаться решетка.

Совет.
Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя
– толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

Отверстие для трубы

Приваривание дверки

Важно!
При креплении дверок следует подгонять их к корпусу
как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи
, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки
или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы
.
16. Для вставки заслонки-шибера
, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Устройство дымохода

Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная
высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом
, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно!
Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет.
Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Правила безопасной установки металлической печи

Важно!
Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
дверка в топку и поддувало
в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер
;
рядом с печью можно предусмотреть боковые металлические экраны
на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

Для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

пропускная способность дымовой трубы
должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
можно увеличить КПД печи и с помощью обдувки дымохода вентилятором
– это превратит печь в своеобразную дымовую пушку;
для уменьшения циркуляции воздуха дрова в печи
должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой
, которая будет перекрывать эти щели;
чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла
;
если поставить на печь пару ведер или металлический ящик с песком
, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней
можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

Печь, обложенная 1-2 слоями кирпича
, будет хранить тепло гораздо дольше;

Кирпичный экран

Имеет значение и объем печи: чем больше площадь её стенок
, тем больше тепла они будут отдавать в помещение;
кирпичи или металлический лист
, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Буржуйка – давний спутник человека. Простота конструкции, возможность в кратчайшие сроки получить тепло и низкая стоимость агрегата сделали это устройство очень популярным. Большинство конструкций печей-буржуек настолько простое, что самодеятельные мастера без особого труда могут ее изготовить.

Конструктивные особенности

Конструкция отличается простотой и состоит из следующих основных элементов: топочной камеры, дымохода, зольника, колосниковой решетки. Вариантов исполнения такой печи множество.

В общем случае – это металлические конструкции в виде параллелепипеда или цилиндра, которые устанавливаются на ножках, и оборудованы дверцами и дымоходной трубой. Если буржуйка имеет каркасное устройство, то его выполняют из уголков, к которым крепятся листы металла. Для укладки топлива в основании конструкции монтируется решетка, под которой размещен ящик для золы. Регулирование процесса горения осуществляется при помощи специальных дверок, которые оснащены задвижками с отверстиями.

В качестве дымохода используется стандартная труба, которой придается требуемая форма. Это устройство имеет два участка. Один отрезок предназначен для отведения продуктов горения, а другой играет роль теплообменника. Первый находится снаружи и отводит дым на улицу, а второй – расположен внутри отопительного прибора.

Внешний вид буржуйки тесно связан с конструктивными особенностями, так как корпус и представляет лицевую строну агрегата. Первые печи такого типа имели примитивный и малопривлекательный вид.

Современные изделия отличаются своеобразной элегантностью и могут быть декорированы с использованием художественного литья, специальных накладок, нанесением жаростойких покрытий или цветной глазури.

Печка в интерьере

Достоинства и недостатки

Печи-буржуйки имеют широкий модельный ряд, каждое изделие которого имеет определенные характеристики. В целом эти устройства имеют следующие преимущества:

Высокая скорость растопки. Для достижения требуемого температурного режима в помещении требуются считанные минуты. Для сравнения кирпичная печь должна гореть в течение нескольких часов, чтобы достичь такого же результата.
Удовлетворительное значение КПД. В некоторых устройствах эта величина может достигать 80%. Усовершенствования конструкции и использование конвективной передачи тепловой энергии делают эти агрегаты конкурентоспособными.
Равномерная передача тепла. В каком бы месте помещения ни была расположена печь, она способна обогреть все окружающее пространство.
Способность работать на различных видах топлива. Разные модели отопительных агрегатов и условия эксплуатации определяют источник тепловой энергии. Помимо традиционных дров, опилок и торфа, буржуйки могут работать с использованием отработанного масла или отходов лакокрасочной промышленности.
Низкая стоимость изготовления. Сборка печи-буржуйки отличается простотой, поэтому стоимость существенно ниже по сравнению с камином или кладочной печью.
Экономичность. Стоимость обслуживания агрегатов сравнительно невысокая. Особенно, если сравнить с электрическими устройствами. Печь, работающая на отработке, дает 60% экономии по сравнению с электроприборами.
Многофункциональность. Печь может служить для приготовления пищи, осуществлять нагрев воды и выступать в роли эксклюзивного элемента интерьера.

К общим недостаткам буржуек относят:

Отсутствие возможности долго сохранять тепло. Подобные устройства способны отапливать помещение только в течение периода горения топлива. При затухании пламени печь сразу же охлаждается.
Постоянная необходимость в подаче топлива. Скорость горения энергоносителя такова, что интервал между закладками составляет максимум три часа. Причем это касается усовершенствованных современных конструкций.
Дымоход имеет значительную высоту. Для нормальной работы агрегата требуется создание хорошей тяги, что возможно только при длине дымовой трубы с длиной не менее четырех метров.
Требуется постоянный уход за состоянием дымохода. Регулярность проведения мероприятий по его очистке при небольшом диаметре трубы находится в пределах недели. При его увеличении этот интервал увеличивается до шести-восьми недель.

Следует отметить, что низкая стоимость буржуек компенсирует весь комплекс описанных недостатков.

Виды буржуек

Для изготовления печи-буржуйки требуется материал, обладающий жаропрочными свойствами. К таким относят сталь и чугун. Большую длительность эксплуатации имеют чугунные конструкции, так как характеристики сплава позволяют работать в условиях высоких температур без деформации и быстрого износа. При создании толстостенного чугунного корпуса возникает возможность сохранение тепла довольно длительное время.

Печка-буржуйка

Помимо примитивных конструкций, существует ряд устройств, отличающихся по своей функциональности:

Оборудованные варочной поверхностью, предназначенной для приготовления еды и нагрева воды. Конструкция не исключает возможность монтажа духовки.
Устройства, оборудованные кожухом, расположенным по площади корпуса. Его выполняют из металла или керамики. Такая конструкция отличается улучшенной теплоотдачей. Это становится возможно за счет всасывание в пространство кожуха нагретого воздуха, при этом он нагревается и равномерно передает тепловую энергию в отапливаемое помещение.
Буржуйки газогенераторного типа. Они имеют две камеры, в которых происходит горение. Нижняя предназначена для газификации топлива, а верхняя – для дожига газообразных веществ.
Малогабаритные устройства. Как правило, такие печи используются в качестве аварийного источника тепла.

Изготовление буржуйки из металла

По форме такие отопительные устройства бывают круглыми и прямоугольными. При самостоятельном изготовлении печи-буржуйки рекомендуется использовать подручные материалы для устройства корпуса, что значительно упростит выполнение работ, и снизит затраты на приобретение материалов.

Буржуйка из молочного бидона

Кроме непосредственно старого бидона, потребуются пруты металла диаметром не более 6 мм, молоток и зубило, а также дымоходная труба.

Для устройства поддувала вырубается окно прямоугольной формы, которое располагают ниже горловины емкости. Края прямоугольного отверстия необходимо обработать напильником.

С использованием зубила и молотка выполняется отверстие для монтажа дымохода. Его установка подразумевает максимально плотную подгонку соединяемых деталей.

Колосниковая решетка создается из проволоки, которую изгибают в виде змейки. Ее конструкция должна обеспечивать легкий монтаж в горловине. После установки решетки внутрь бидона следует ее выровнять.

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Для регулирования интенсивности горения топлива в качестве поддувала предусматривают заслонку. После установки буржуйке в определенном для этого месте, осуществляется подключение дымохода.

Буржуйка из трубы

Для изготовления буржуйки нередко используют отрезок трубы большого диаметра или старую бочку. Для создания колосниковой решетки применяется проволока, которая фиксируется сваркой внутри корпуса. Ниже нее устраивается отверстие, которое будет служить поддувалом, а выше – окно топки. На них навешиваются дверцы. В верхней части корпуса выполняется отверстие, необходимое для монтажа дымохода. Его диаметр должен соответствовать размеру трубы, чтобы при сваривании этих деталей не возникало щелей. Такая конструкция отопительного прибора способна за короткий срок прогреть помещение, а также может применяться для приготовления пищи.

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Размечаются места расположения зольника и топочной камеры и вырезаются при помощи болгарки отверстия прямоугольной формы. Для закрывания этих проемов изготавливаются дверцы, которые оборудуются петлями и запорами в виде щеколды.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Для изготовления колосника используется арматура, которая монтируется внутри корпуса в отверстиях, которые высверливают заранее. Можно предусмотреть крепление иначе, и смонтировать полки из уголков.

Верхушка баллона срезается, и создается отверстие, в которое монтируется дымоход. В отверстие вваривается патрубок, и насаживается труба.

В заключение поддувало и топка закрываются дверцами, которые навешиваются и проклеиваются с помощью асбестового шнура.

После удаления всех неровностей и заусенцев на фасадной стороне печи производится ее окраска термостойким покрытием.

Буржуйка из подручного материала

Процесс изготовления прямоугольной буржуйки ведется аналогично выше описанной технологии. Разница заключается в необходимости создания каркаса для монтажа стальных листов.

Изготовление буржуйки на отработке

Технология сборки

Конструкция буржуйки, имеет две части. При сборке устройства верхняя часть устанавливается на нижнюю максимально плотно. Затем монтируется дымоход. Он ведется под некоторым углом внутри помещения и выходит наружу вертикально на высоту не менее четырех метров.

Сборка нижней части печи ведется при помощи сварки. В результате должен быть получен герметичный шов, который не допустит протекания топлива.

Верхняя часть и крышка соединяются друг с другом при помощи заклепок. Ее функция заключается в регулировании подачи воздуха и топлива.

Верхняя поверхность при работе агрегата нагревается до высоких температур, поэтому целесообразно использовать при приготовлении пищи и нагрева воды. При установке вентилятора можно повысить интенсивность передачи тепла, что повысит производительность печи.

В связи с тем, что на верхнюю поверхность отопительного устройства постоянно воздействует высокая температура, срок ее эксплуатации не превышает более одного года. Для увеличения срока эксплуатации рекомендуют использовать для этой части буржуйки лист толщиной не менее 3 мм.

Буржуйка – самая простая печь

Как пользоваться буржуйкой

Заливка топлива в печь происходит посредством заправочной горловины. При этом емкость наполняют не полностью, так как требуется место для закладки растопочного материала. Процесс поджигания должен осуществляться с соблюдением мер безопасности. Нормальный процесс горения буржуйки на отработке сопровождается гулом небольшой интенсивности.

Пожароопасность буржуйки

Печь-буржуйка на отработке характеризуется повышенным уровнем пожарной опасности. С целью недопущения возникновения воспламенения необходимо содержать в чистоте пространство вблизи с отопительным устройством. Также не допускается размещение легковоспламеняющихся предметов. Следует остерегаться проникновения воды в емкость с топливом.

Обязательным условием при организации помещения, в котором устанавливается печь, является создание хорошей вентиляции для предотвращения скопления угарного газа.

Производить дозаправку работающего агрегата категорически запрещается. Обязательно нужно дождаться снижения его температуры.

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.
Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.
Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция.
Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

Эффект.
В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

1. Из трубы диаметром 200-350 мм (стенка 2-4 мм) отрезаем кольцо шириной 50-100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3-4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13-0,18 куб. м) и средние (0,18-0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr 2 .

4. ВК должен иметь регулировочную заслонку или шибер.

Заслонка:

Вырезаем круглую заслонку (металл 2-3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10-12). Привариваем к ней напротив проушины стержень (ручку).
К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.
Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20-30 мм от манжета дверцы.

6. Из полосы толщиной 2-3 мм и 20-30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60-70 мм высверливаем с краю по одному отверстию 6-8 мм. Надеваем их на ровный проволочный штырь 6-8 мм длиной 100-150 мм. Попарно привариваем полосы к дверце и манжету топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь . Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20-30 мм.
Подбираем отрезок трубы, превышающий этот диаметр на 20-30 мм длиной 40-60 мм.
Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5-8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект.
Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

1 — топочная переборка; 2 — инжекторные трубки

Эффект.
Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.
Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.
Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3-5%.
Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.
Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.
Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10-20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50-75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.

Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой .

Очень часто для обогрева гаража используется именно печь-буржуйка. Причем сделать её можно своими руками, но тратиться для этого не нужно. Достаточно поискать в закромах ненужные металлические детали.

Достоинства и недостатки буржуйки для гаража

Печь-буржуйка по праву считается наиболее практичным способом обогрева зимой. Это небольшая конструкция, которая является практически переносной, способна обогреть любое по площади помещение, независимо от температуры на улице и других климатических условий. В этом и заключается основное ее преимущество. Однако в современных условий печь-буржуйка используется исключительно для отопления хозяйственных построек, например, гаража. И связано это с большим количеством недостатков:

печка быстро остывает, а значит, чтобы поддерживать в помещении постоянную температуру, она должна всегда гореть;
неэкономична по этой же причине;
пожароопасна, поэтому при ее монтаже нужно позаботиться о защите близлежащей стены и пола.

Однако её всеядность позволяет немного сэкономить на покупке топлива, особенно если учитывать практически 100% КПД такого устройства.

Буржуйка имеет особую конструкцию, благодаря которой и можно получить высокий КПД

Конструкция и принцип работы

Особенность печи-буржуйки в том, что она не требует возведения фундамента и обустройства капитального дымохода. В большинстве случаев именно из-за этого её и выбирают для использования в гараже. В этом помещении не всегда есть электричество или газопровод, а значит, печь-буржуйка является единственным решением проблемы отопления.

Буржуйка не требует возведения фундамента

Данная конструкция представляет собой металлическую коробку с дверцей и трубой, которая выведена за пределы отапливаемого помещения.

Труба может служить и отапливаемым элементом, если немного видоизменить её. Сделать ступенчатым, а не прямым, что позволит горячему воздуха немного задерживаться в нем.

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки. При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

часть тепла излучается вниз;
пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала

Необходимые материалы и инструменты

Для изготовления печи-буржуйки своими руками понадобятся:

сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
зубило;
мягкая ткань (можно использовать ветошь);
молоток;
наждачная бумага (мелкозернистая).

Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка.
Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:

огнеупорного кирпича;
стальных труб;
металлической проволоки;
колосников (в некоторых случаях можно обойтись и без них);
патрубка с флюгаркой;
дверных шарниров.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Способ изготовления печи-буржуйки зависит от ее формы и используемого материала.

Классическая печь-буржуйка

Для изготовления подобной конструкции необходимо иметь определенные навыки работы со сварочным аппаратом. Вся работа состоит из нескольких шагов:

Сделать из листового металла 5 заготовок.
Заготовки нужно вырезать из листового металла
Приварить боковые поверхности ко дну. Следите, чтобы они располагались строго вертикально относительно друг друга, чему поможет использование уровня или строительного угольника.
Приварить заднюю стенку.
Внутреннее пространство поделить условно на три части: дымооборот, топочную часть и зольник. В двух последних установить колосниковую решетку. Для этого на высоте 10–15 см нужно приварить на всю длину уголки. Для самой решетки рекомендуется использовать толстую листовую сталь шириной 25–30 мм, из которой нужно вырезать полоски. Расстояние между пластинками должно быть 5 см. Сами прутья нужно приварить к двум прутам, которые придают решетке жесткость.
Сверху необходимо приварить два металлических прута, которые нужны для расположения отражателя (лист, который разделяет топку и дымооборот) располагать отражатель нужно таким образом, чтобы образовался канал для дыма.
Колосники и буржуйка не являются обязательными элементами
Приварить крышку буржуйки, не забыв об отверстии для трубы. Вырезать и приварить верхнюю перемычку. То же самое проделать с более узкой деталью.
Сделать дверцу. Ее рекомендуется делать на всю ширину печки, чтобы без проблем можно было извлечь колосники и отражатель во время чистки и ремонта. Не забудьте о том, что дверца должна быть оснащена ручкой, защелкой и завесами.
Установить конструкцию на ножки, которые можно изготовить из металлической трубы диаметром 2–3 см. Слишком высокими их делать не стоит. 8–10 см будет достаточно. При желании можно оснастить их болтами, что позволит регулировать высоту.
Изготовить дымоход из трубы диаметром 15–18 см. Для ее вывода нужно сделать отверстие в стене соответствующего размера. Труба состоит из трех частей, которые соединены между собой под углом 45°.
Труба не должна иметь горизонтальные части
На нижнем конце дымоходной трубы необходимо сделать вращающуюся заслонку. Сделать ее можно также из листового металла, но диаметр должен быть немного меньше отверстия в трубе. Предусмотреть нужно и ручку, которая бы двигала эту заслонку.
Фиксировать трубу нужно на гильзе размером 15–20 см, которая приваривается по отверстию к верхней крышке.
Установить печку, отрегулировать ее высоту.
При использовании листового металла можно сделать буржуйку любых размеров

Видео: оригинальная буржуйка для гаража своими руками

Печь из молочного бидона

Изготовить такую печь довольно легко, нужно лишь следовать пошаговой инструкции:

Видео: буржуйка для гаража из газового баллона

Особенности эксплуатации

Во время эксплуатации самодельной печи-буржуйки очень важно соблюдать определенные правила. Это нужно не только для безопасности ее использования, но и для длительного срока службы. Таковыми правилами являются:

необходимо выдерживать безопасное расстояние между стенками самой печи и стенами помещения (идеальным считается расстояние 50 см);
дымовую трубу нужно обязательно выводить именно на улицу, ни в коем случае нельзя сопрягать её с вентиляционной системой гаража (очень часто данное желание возникает, когда печь устанавливается в подвале гаража), поскольку только так можно гарантировать достаточную тягу для полноценного горения;
места, где труба выводится на улицу, необходимо изолировать асбестом или другим негорючим материалом;
повысить эффективность буржуйки можно путем утепления самого помещения;
рядом с буржуйкой необходимо установить ящик с песком и огнетушитель, поскольку этого требуют правила пожарной безопасности.

Как улучшить работу печи

Такая печь имеет один существенный недостаток — она очень быстро остывает. Однако это очень легко исправить с помощью кирпичного экрана, который устанавливается с трех сторон конструкции. Это позволит аккумулировать тепло и отдавать его помещению даже после того, как печь перестанет гореть.

Располагать его нужно на расстоянии 5–7 см от стен печки, ни в коем случае не впритык. При этом нужно позаботиться о наличии вентиляционных отверстий.

Экран не должен находиться впритык к стенкам печки

Конструкция с кирпичным экраном будет весить гораздо больше, чем обычная металлическая печь-буржуйка, поэтому рекомендуется предварительно возвести индивидуальный фундамент.

В некоторых случаях может потребоваться монтаж индивидуального фундамента. Сделать его очень просто:

Вырыть яму глубиной около 50 см. Все остальные габариты зависят от размеров самой печки и экрана.
Засыпать дно ямы песком (обычно на это уходит около 3–4 вёдер), после чего его нужно утрамбовать. Песок покрыть слоем щебня в 10–15 см, также утрамбовать.
Засыпку разровнять, залить приготовленным цементным раствором. Оставить на сутки (можно и на несколько, фундамент от этого только выиграет).
Накрыть основание несколькими слоями рубероида.
Теперь можно начинать выкладку экрана в пол кирпича. При этом первые два ряда должны быть выложены сплошной кладкой непосредственно на рубероид. В 3–4 ряду необходимо сделать вентиляционные зазоры. Продолжить сплошную кладку.
Экран рекомендуется делать без верхнего перекрытия.

Как правильно чистить печь-буржуйку

Особенности конструкции такой печки позволяют чистить ее довольно редко.

Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.

Сам процесс чистки происходит в следующей последовательности:

Отверстие топки закрыть и заткнуть ветошью.
Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
Вынуть все продукты, которые спустились вниз к выгребному отверстию.

Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная.

Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

сэкономить топливо;
повысить КПД печки;
увеличить теплоемкость;
уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
На одну из плоскостей круга приваривают ребра высотой до 50 мм.
К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Источник

Буржуйки могут здорово прогреть гараж или подсобку. Однако металлические стенки таких печек стремительно греются и быстро остывают. Народные умельцы придумали, как увеличить КПД буржуйки. Нужно ее усовершенствовать. Изменить конструкцию корпуса и дымохода, поэкспериментировать с топливом и дополнительными теплоносителями.

Свернуть

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

увеличивается длительность горения и тления;
обеспечивается достаточно высокая температура сгорания;
достигается высокий уровень тяги.

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

Методы по увеличению КПД

Есть несколько способов того, как увеличить КПД буржуйки в гараже и перестать замерзать. Они в разной степени сложные: от ящика с песком до обновленной конструкции. Все они производятся без серьезных финансовых затрат, а для их внедрения используются подручные средства. Рассмотрим каждый метод по увеличению КПД буржуйки в отдельности.

Изменение дымохода

На эффективность буржуйки напрямую влияет форма дымохода. Чтобы теплоотдача не страдала, конструкция трубы должна соответствовать определенным параметрам.

Для сохранения тепла в конструкцию дымохода врезается заслонка, которая регулирует подачу воздуха в топочный отсек. Огонь будет пылать, а топливо быстрее сгорать при полностью открытой заслонке, а если ее прикрывать, соответственно, и дрова или брикеты будут гореть медленнее. Тление в топке — залог долгой и равномерной теплоотдачи.

Кладка вокруг печи экрана из кирпича

Кирпичная кладка вокруг аппарата позволяет сохранить тепло и обезопасить себя и окружающих от контакта с раскаленным металлом. Правильно положенная кладка увеличивает теплоотдачу примерно на четверть. Когда буржуйка топится, кирпичная кладка нагревается. После того, как топливо сгорит, она продолжит делиться собранным теплом. Эксперты советуют выкладывать кирпич не вплотную, а за 30 сантиметров от стенок топки.

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

экран выкладывается на глиняном растворе;
первый ряд выкладывается по намеченной разметке;
во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
на последний ряд крепится полоса со стали для дополнительной фиксации.

Когда выкладка экрана завершена удаляем излишки раствора влажной тряпкой. Через 24 часа конструкция просыхает — тогда зачищаются дефекты на стенах, если такие проявятся. Очищенный и подретушированный экран сохнет на протяжении нескольких суток. Перед использованием следует пару раз протопить буржуйку в течение 15 минут.

Улучшение теплоотдачи с помощью топлива

Топится металлическая печка по-разному: от дров до опилок с мелким мусором. Для улучшения теплоотдачи в буржуйке используются спрессованные опилки, брикетированные отходы производства и уголь.

Стоит также оценить силу тяги. Это можно сделать, взглянув на цвет пламени. Если воздуха мало, то пламя краснеет и появляются темные полосы, если кислорода слишком много — языки пламени становятся ярко-белыми. Тяга, а вместе с ней и КПД печки, находится в норме, когда пламя — золотисто-оранжевого цвета. Для лучшей тяги можно устроить обдув буржуйки с помощью обычного вентилятора.

Ящик с песком

Если совсем нет желания переоснащать свою печку, что-то достраивать или экспериментировать с разными видами топлива, есть самый простой и экономный метод. На буржуйку ставится ящик, в который помещены два ведра с песком.

Поставьте 2 таких ведра в ящик сверху печи.

Такой ящик, как и кирпичная кладка, вбирает энергию и прогревает гараж, когда дрова в топке сгорают, а угли потухают. Несмотря на свою простоту, метод помогает увеличить полезность от работы буржуйки.

Переделка конструкции

Приваренные по бокам стальные уголки усиливают само устройство и увеличивают температуру печи. Также для этих целей прикручиваются металлические боковые экраны.

Умельцы приделывают листы железа за 6 сантиметров от стенок топки. Это делается, чтобы энергия тепла передавалась с помощью конвекции, благодаря которой воздух двигается между установленными пластинами и корпусом буржуйки.

Установите защитные металлические экраны

Чтобы энергия тепла не исчезала так скоро, можно воспользоваться металлической кассетой. Это объект цилиндрической формы, сваренный из листа стали. Его называют кассетой, потому что он вставляется в топочный отсек. В кассету загружают немного дров, переворачивают и ставят в буржуйку, чтобы дрова сами постепенно выпадали на разогретые угли и загорались. Пока дрова, что уже в топке, горят, оставшиеся в кассете просушиваются и загораются вслед за первыми слоями.

Использование дополнительного теплоносителя

Печки дополняют емкостями для воды и так называемыми водяными рубашками, чтобы использовать их в качестве дополнительного теплоносителя и сохранять энергию.

Водяная рубашка устроена следующим образом. П-образный бак, в котором происходит нагрев воды, монтируется в корпус. От бака ответвляются два патрубка: для подачи и обработки. Сам бак подпитывается за счет врезки в трубопровод.

Таким образом, мастера трансформируют буржуйку в устройство, способное нагревать воздух и заменять систему отопления небольшого размера в одно время.

Вывод

Эффективность буржуйки увеличивается без помощи специалистов и серьезных финансовых вложений. Чтобы печь прогревала лучше, мы можем прибегнуть к изменению конструкции, дополнительно обложив кладкой, или просто изменить вид топлива. Все эти способы отличаются сложностью, но схожи в одно — они действуют.

←Предыдущая статья

Следующая статья →

Галерея изображений

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Как можно усовершенствовать буржуйку?

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

сэкономить топливо;
повысить КПД печки;
увеличить теплоемкость;
уменьшить частоту закладки топлива.

Вариант #1 – печь с увеличенной закладкой топлива

Как работает буржуйка:

Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Изготовление проводят в такой последовательности:

Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
На одну из плоскостей круга приваривают ребра высотой до 50 мм.
К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Вариант #3 – печь со вторичным дожигом «Филиппинка»

Последовательность действий по изготовлению буржуйки такова:

Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
Выход дымохода делают снизу камеры вторичного дожига.

Галерея изображений

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Как можно усовершенствовать буржуйку?

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

сэкономить топливо;
повысить КПД печки;
увеличить теплоемкость;
уменьшить частоту закладки топлива.

Вариант #1 – печь с увеличенной закладкой топлива

Как работает буржуйка:

Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Изготовление проводят в такой последовательности:

Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
На одну из плоскостей круга приваривают ребра высотой до 50 мм.
К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Вариант #3 – печь со вторичным дожигом «Филиппинка»

Последовательность действий по изготовлению буржуйки такова:

Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
Выход дымохода делают снизу камеры вторичного дожига.

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Наброски и простой чертеж конструкции с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых габаритов печи)
Стальные уголки (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Дымооборот
Топка
Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

Расстояние между пластинами – около 5 см
Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

Бидон
Труба для дымоотвода
Проволока для колосника
Сварочный аппарат
Рабочие инструменты

Приступаем к работе

Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

Полная автономность и энергетическая независимость
Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

простая вертикальная печка;
агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в .

Указания по разборке сосуда из-под газа

Вертикальная модель с воздушной камерой

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

листовой металл толщиной 3 мм на дверцы и перегородку камеры;
обрезки толстого железа для теплообменника;
арматура Ø16-20 мм на колосники;
куски труб диаметром 40-50 мм на подключение воздуха и Ø100 мм для дымохода;
асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении печи из трубы Ø300-500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Горизонтальная двухкамерная печка

металл 3 мм на зольник и дверцы;
стальные полосы 2 мм на ребра;
любой подходящий металлопрокат для ножек;
труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
арматура для усиления решетки;
шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
Сварите зольную камеру с дверцей и установите ножки.
На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Отопитель из автомобильных дисков

Классическая стальная буржуйка

Из железных листов толщиной 3-4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5-10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5-6 мм.
Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
Окончательно проварите все швы.

Заключение

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

Через открытую крышку вверху буржуйки вертикально ставится конус.
Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
Конус можно вынимать, закрывать крышку и начинать розжиг.
Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

инверторный сварочный аппарат;
шлифовальная машина, оснащенная кругами для резки по металлу;
дрель;
угольник с рулеткой;
другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этапы сборки

В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Обкладываем печку кирпичом

Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Как правильно затопить печь

Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
После разгорания дров заслонка полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево
. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты
, часто печки делают самостоятельно.

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—
3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес
.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется
прикупить или же арендовать.

Угло-шлифовальная
машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
Аппарат для сварки, мощностью 200 А
, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно
понадобится специальная маска и защитный костюм.
Щетка
металлическая.
Молоток-шлакоотделитель
.
Измерительные инструменты —
складной метр, длинная металлическая линейка, рулетка, мел или маркер.
Плоскогубцы, молоток, зубило.
Дрель со сверлами
по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее
планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет
вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для подойдет
любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты
и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

С использованием одного баллона с вертикальным или горизонтальным его расположением;
С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем
можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее
можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления
первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления
печи потребуется:

Стальной лист т
олщиной не менее 3 мм —
из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
Труба для дымохода диаметром в 90 —
100 мм.
Арматурный прут диаметром в 12 —
15 мм или стальной уголок для изготовления колосника и ножек. из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких —
это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость
не новая
, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная
концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости
, так как проводить работы
будет крайне опасно.

Подготовка проводится в такой последовательности:

Первым делом откручивается вентиль, который
расположен сверху баллона, освобождается отверстие, в которое
он установлен. Емкость
оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее
до верха водой.
По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее
нужно поодаль
от жилья.
Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

Первым шагом подготовленный баллон размечается —
на нем
обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —
благодаря ее

достаточно жесткой
, но эластичной ленте можно вымерить и расчертить места расположения
дверец.

Следующим этапом идет
аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов под дверцы топки и зольника

Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
Далее
измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
Затем, намечается уровень установки колосника. Решетка
должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема
для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии
друг от друга 8 ÷10 мм.

К одной из сторон отверстия топки привариваются петли, закрепленные
на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались
и открывались
.

На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно
держать дверцу закрытой в то время, когда топится печь.
Таким же образом закрепляется и дверца на поддувале-зольнике.
Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет
гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь
должна быть расположена на
расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании
, в вертикальной части печи вполне возможно
устроить водогрейный бак, если внутрь установить герметично заваренную емкость
, вывести наружу кран и врезать патрубки для подачи и отбора воды.

Первым шагом идет
подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 –
35 мм м
еньше внутреннего диаметра баллона.

В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном
случае служить своеобразной колосниковой решеткой
.

Под этим «колосником» приваривается металлический короб —
это будет зольник-поддувало
. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться
в данной модели не будет.
Рядом с зольником привариваются ножки из уголков или арматуры.

Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит
– и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно
закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной
формы, которая идеально подойдет
для надевания и приваривается к горизонтальному корпусу.

В данном
случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е
. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

Для этого внутри вертикального корпуса ввариваются на определенном
расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на
первой перемычке должно быть
расположено на противоположной стороне от
от

верстия на
второй перемычке и так далее. Оптимальным вариантом в данном
случае будет монтаж трех
подобных перемычек, расположенных равноудалённо
друг от друга.
Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения .

Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых
элементов.

Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной
трубы.

Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы
. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей —
иногда они идеально подходят для буржуйки из баллона.

Можно сделать дверцу и из вырезанной из баллона
прямоугольной части. Она по размеру сторон хорошо подойдет
для получившегося отверстия, но посередине нее
останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 —
8 мм, сгибается прямоугольник, который приваривается на емкость
, создавая небольшую, но достаточно ровную поверхность.
Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на
всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна
и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть
горизонтальной или вертикальной, но как первый, так и второй вариант применяют
для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная
труба диаметром 100—
150 мм.

Вертикальная буржуйка

Бочку измеряют и размечают на ее
поверхности места расположения
дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50мм.
Затем бочка разрезается на две части, и с
каждой из них работа вначале ведется
отдельно.
Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
Далее
к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями —
колосник. Другой вариант —
приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
Когда дно
и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
Далее
петли для дверцы и крючок
для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая
расстояния
для установки, так как дверь должна легко открываться
и закрываться
, а задвижка свободно входить в устроенный крючок держатель.
В нижней части бочки прорезается проем
для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся
с помощью заклепок
.

Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее
делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

Следующим этапом идет
изготовление колосника из металлического листа толщиной в 3—
4 мм. Сначала осуществляется замер площади и по по
лученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом
, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко
– он должен легко сниматься для очистки печки от накопившейся золы.

Для дымоходной
трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой
прорезаются диаметральные щели под углом 15
º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок
.

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных
дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес
и отрезка трубы большого диаметра —
ее
нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции
, но обычно ограничиваются 300 –
450 мм.

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет
для технических и хозяйственных помещений, чем для жилых.

Подготавливаются отдельные элементы будущей печки —
два диска, отрезок трубы, металлический лист и труба для дымохода.
Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

Далее, на трубе размечается проем
под топку и вырезается шлифмашинкой
.
Вырезанную часть обваривают по периметру, устанавливают на нее
задвижку и петли, получая тем самым необходимую дверцу.
Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—
120 мм по ширине и высоте.

С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
Рекомендовано на верхний диск сд
елать варочную панель из стального листа толщиной в 4 —

5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще
и дополнительным теплообменником.
То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер
, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов —
это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная . Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет
по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками —
пластинами
, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом
с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы
сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 —

4 мм, дымоходную
трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Опираясь на
чертеж

, на металлических
листах вычерчивают детали буржуйки: панели
всех стенок, колосник и две пластины для закрепления их внутри конструкции.
В передней панели вырезаются прямоугольные отверстия для топки и поддувала.Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
На эту же панель, только с внутренней ее
стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
После этого на заднюю стенку, на расстоянии в 70 —
80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
В варочной панели вырезаются два отверстия —
для конфорки и для дымовой трубы.
К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер
боковых панелей.
Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить
и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки
.
В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная
из арматурных прутьев решетка
. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки
.
Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
Приваривается верхняя крышка с дымоходным
патрубком и варочной конфоркой.
Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее
поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит
безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно будет приносить в дом или хозяйственные постройки тепло и у
ют, не доставляя при этом проблем, только в том случае, если при ее
установке будут соблюдены правила техники безопасности.

Поверхность, на которую устанавливается печь, должна быть жесткой
и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который
сверху покрывается металлическим листом.
Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет
облицовка стен керамической плиткой или кирпичом.
Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
Очень важно для безопасности обустроить надежную
вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
Чтобы печь работала долго и эффективно для ее
изготовления нужно выбирать только качественный материал.
Перед установкой буржуйки на ее
постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Свернуть

Зачем увеличивать КПД?

Чтобы помочь ей увеличить эффективность, решается несколько задач:

увеличивается длительность горения и тления;
обеспечивается достаточно высокая температура сгорания;
достигается высокий уровень тяги.

Стандартный КПД буржуйки

Методы по увеличению КПД

Изменение дымохода

Кладка вокруг печи экрана из кирпича

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

экран выкладывается на глиняном растворе;
первый ряд выкладывается по намеченной разметке;
во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
на последний ряд крепится полоса со стали для дополнительной фиксации.

Улучшение теплоотдачи с помощью топлива

Ящик с песком

Поставьте 2 таких ведра в ящик сверху печи.

Переделка конструкции

Установите защитные металлические экраны

Использование дополнительного теплоносителя

Вывод

←Предыдущая статья

Следующая статья →

Трудно найти человека, который не знал бы что такое буржуйка. Эта металлическая печка спасла от холода не одно поколение и остается востребованной до сих пор. Есть у этой печурки и недостатки – быстрая теплоотдача. Повысить КПД и усовершенствовать конструкцию постарался В. Логинов. Его начинания подхватил читатель журнала «САМ» Н. Пьянков, обе модели описаны в данной статье.

Журнал «САМ» за 1996 год опубликовал чертеж видоизменённой буржуйки с увеличенным КПД. В. Логинов заменил дверцу зольника на регулируемое поддувало и добился значительного увеличения эффективности. Такая буржуйка может топить на одной загрузке дров до 10-12 часов. После публикации в журнале, народные умельцы стали совершенствовать конструкцию Логинова. Так, Н. Пьянков оставил исходные размеры печи, но прибавил к конструкции колосник, отделил камеру сгорания двумя металлическими пластинами, для увеличения пути горящих газов.

Свернуть

Устройство и принцип работы

В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.

Оригинальная буржуйка Логинова

Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД. Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.

Более подробно о буржуйке Логинова можно посмотреть на этом видео:

Модификация

Модель Н. Пьянкова
отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.

Пример самодельной конструкции (на данном фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Схема и чертеж

Чертеж Логинова довольно понятный и точный. При наличии необходимых материалов воссоздать конструкцию не составит труда. Вот схема (извините за качество):

Схема буржуйки Логинова

Для сравнения стоит упомянуть печь Пьянкова. Это та же прямоугольная буржуйка, но дополненная колосником и дополнительной камерой сгорания. Регулировать горение в этой модели невозможно, автор не стал использовать поддувало Логинова.

Схема печи Пьянкова

Размеры

Размеры буржуйки очень компактные. Габариты камеры сгорания без тепловых экранов:

ширина 250мм;
высота (без ног) 400мм;
глубина 450мм.

При расчете окончательных размеров, к глубине и ширине нужно прибавить по 40-50мм. Это толщина ребер жесткости с листом металла. Высоту ног выбирают по желанию, используют металлический уголок. Пьянков в своей модификации увеличил высоту на 50мм и уменьшил ширину на 50мм. Это хорошо видно на схеме.

Преимущества и недостатки

Печка Логинова имеет свои преимущества и недостатки:

Преимущества

Увеличенный КПД. Одна загрузка топлива способна греть помещение в течение 10-12 часов, что для буржуйки очень хороший показатель.
Возможность регулировать интенсивность горения. Прикручивая заглушку поддувала, легко потушить или распалить огонь, а зола не высыпается на пол.
Пожаробезопасность. Конструкция полностью закрыта, за исключением маленьких отверстий в поддувале. Тлеющие угольки не выпадут из зольника, нет искр, дверца плотно завинчивается.
Проста изготовления. Нет дополнительных камер и сложных деталей, прямоугольная форма.
Доступность топлива. Дрова можно с легкостью найти повсюду, в отличии от газового баллона или бензина.

Недостатки:

Тяжело чистить. Отсутствие дверцы зольника усложняет чистку печки от огарков. Для этих целей её нужно наклонять и вытрушивать через поддувало.

Как сделать буржуйку Логинова своими руками?

Изготовление буржуйки Логинова не требует особых инструментов или материалов. Мастер должен уметь варить, резать и клепать металл, точно придерживаться схемы.

Инструменты

При работе с металлом понадобятся такие инструменты:

Болгарка для резки металла.
Сварочный аппарат, сопутствующие к нему средства защиты.
Пистолет для клепания металла.
Инструмент для нарезания резьбы разного диаметра.
Дрель и сверло по металлу.

Материалы

Материалы для изготовления буржуйки Логинова:

Листы металла толщиной не менее 3мм, общей площадью 1,35м2.
Железные прутья длиной 45см – 6шт.
Труба 100мм для дымохода. Длина зависит от высоты помещения.
Труба 80мм и 30мм для поддувала и отвода.
Труба 200мм длиной около 10 см для дверцы топки.
Заглушка 220мм.
Угол металлический для ножек около 1,2 метра, зависит от задуманной высоты конструкции.
Заклепки 6шт.

Пошаговая инструкция

Инструкция по эксплуатации

Самым важным условием эксплуатации является хорошее качество сварки. С помощью меловой обмазки и керосина проверить на свищи и дефекты. К швам дымохода отнестись особо щепетильно. Дрова загрузить в камеру горения, разжечь огонь, закрыть дверцу и регулировать процесс с помощью поддувала. Чтобы уменьшить интенсивность сгорания нужно прикрутить поддувало, чтобы потушить огонь, достаточно закрутить его полностью.

Жар, исходящий от металла температурой выше, чем от кирпича или камня. Для регулировки поддувала всегда используйте толстую прихватку, делайте это осторожно и быстро. Чистят печь после полного остывания. При наличии дефектов сварки, эксплуатацию прекращают и исправляют недостатки. Угарный газ, может стать причиной смерти.

По некоторым отзывам, эта печка может поддымлять при открытии дверцы топки. Это возникает из-за уменьшения тяги. Устранить дефект можно, если увеличить диаметр трубы дымохода до 150мм и уменьшить её длину. Печи медленного горения пользуются вниманием у рыбаков и туристов. Заменив толстый лист металла на легкие и тонкие нержавеющие трубы дымоходов, они успешно используют схему Логинова для зимней рыбалки и туризма. Для таких печей сварку используют редко.

Цена на готовые изделия и БУ

В каждом городе есть свои мастерские, где изготавливают печи буржуйки. Там можно заказать изделие любой конструкции и толщиной металла. Печь Логинова в массовое производство не ушла и купить в готовом виде её крайне сложно. Промышленное производство достигает высокого КПД увеличением камер сгорания, улучшением конвекции.

Готовые изделия имеют хороший внешний вид, некоторые модели имеют винтажный дизайн, различные цвета. Цена колеблется от 3500руб до 10500руб. БУ модели стоят не на много дешевле – минимальная цена 2900руб. Нужно учитывать стоимость дымохода, который не входит в комплектацию печки.

Вывод

Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.

Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.

Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.

←Предыдущая статья

Следующая статья →

Конструктивные особенности

Печка в интерьере

Достоинства и недостатки

Высокая скорость растопки. Для достижения требуемого температурного режима в помещении требуются считанные минуты. Для сравнения кирпичная печь должна гореть в течение нескольких часов, чтобы достичь такого же результата.
Удовлетворительное значение КПД. В некоторых устройствах эта величина может достигать 80%. Усовершенствования конструкции и использование конвективной передачи тепловой энергии делают эти агрегаты конкурентоспособными.
Равномерная передача тепла. В каком бы месте помещения ни была расположена печь, она способна обогреть все окружающее пространство.
Способность работать на различных видах топлива. Разные модели отопительных агрегатов и условия эксплуатации определяют источник тепловой энергии. Помимо традиционных дров, опилок и торфа, буржуйки могут работать с использованием отработанного масла или отходов лакокрасочной промышленности.
Низкая стоимость изготовления. Сборка печи-буржуйки отличается простотой, поэтому стоимость существенно ниже по сравнению с камином или кладочной печью.
Экономичность. Стоимость обслуживания агрегатов сравнительно невысокая. Особенно, если сравнить с электрическими устройствами. Печь, работающая на отработке, дает 60% экономии по сравнению с электроприборами.
Многофункциональность. Печь может служить для приготовления пищи, осуществлять нагрев воды и выступать в роли эксклюзивного элемента интерьера.

К общим недостаткам буржуек относят:

Отсутствие возможности долго сохранять тепло. Подобные устройства способны отапливать помещение только в течение периода горения топлива. При затухании пламени печь сразу же охлаждается.
Постоянная необходимость в подаче топлива. Скорость горения энергоносителя такова, что интервал между закладками составляет максимум три часа. Причем это касается усовершенствованных современных конструкций.
Дымоход имеет значительную высоту. Для нормальной работы агрегата требуется создание хорошей тяги, что возможно только при длине дымовой трубы с длиной не менее четырех метров.
Требуется постоянный уход за состоянием дымохода. Регулярность проведения мероприятий по его очистке при небольшом диаметре трубы находится в пределах недели. При его увеличении этот интервал увеличивается до шести-восьми недель.

Следует отметить, что низкая стоимость буржуек компенсирует весь комплекс описанных недостатков.

Виды буржуек

Печка-буржуйка

Помимо примитивных конструкций, существует ряд устройств, отличающихся по своей функциональности:

Оборудованные варочной поверхностью, предназначенной для приготовления еды и нагрева воды. Конструкция не исключает возможность монтажа духовки.
Устройства, оборудованные кожухом, расположенным по площади корпуса. Его выполняют из металла или керамики. Такая конструкция отличается улучшенной теплоотдачей. Это становится возможно за счет всасывание в пространство кожуха нагретого воздуха, при этом он нагревается и равномерно передает тепловую энергию в отапливаемое помещение.
Буржуйки газогенераторного типа. Они имеют две камеры, в которых происходит горение. Нижняя предназначена для газификации топлива, а верхняя – для дожига газообразных веществ.
Малогабаритные устройства. Как правило, такие печи используются в качестве аварийного источника тепла.

Изготовление буржуйки из металла

Буржуйка из молочного бидона

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Буржуйка из трубы

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Буржуйка из подручного материала

Изготовление буржуйки на отработке

Технология сборки

Буржуйка – самая простая печь

Как пользоваться буржуйкой

Пожароопасность буржуйки

Источник

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

в топку закладываются дрова;
для растопки, ближе к дверке укладывают тонкие щепки;
дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
дрова поджигают и обязательно закрывают дверь;
пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
для второй закладки можно использовать уголь или отходы столярного цеха.

к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
топочной камеры. Сюда закладываются дрова или уголь;
для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота	900 мм.
Длина отрезка трубы	650 мм.
Наружный диаметр	550 мм.
Размер верхней части с конфоркой и выходом дымохода	700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
из профиля 40 мм готовим 4 ножки длиной 400 мм;
петли приобретаем готовые или можно сделать самим из профиля и прутка;
для дверки из листа вырезаем заготовку 340/340 мм;
6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

набор слесарных инструментов;
сварочный аппарат с одеждой и защитой глаз и рук»
болгарка с зачистным и запасом отрезных дисков;
верстак с тисками;
песок для засыпки дна печи.

к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

расстояние до деревянных стен и потолка должно быть не менее 1 м;
расстояние до пола из дерева – минимум 400 мм;
при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

Источник

Инструкция по изготовлению простой буржуйки своими руками — Школа по утеплению дома

ГлавнаяОтопительные печиИнструкция по изготовлению простой буржуйки своими руками

31.08.2014

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

Наброски и простой чертеж конструкции с указанием всех основных размеров
Листовой металл (его количество зависит от желаемых габаритов печи)
Стальные уголки (толщина 4-5 мм)
Металлическая трубка 25-30 мм
Труба 180 мм
Сварочный аппарат
Рабочий ручной и электрический инструмент

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел

Обратите внимание

Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

Расстояние между пластинами – около 5 см
Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Важно

Возможно вас так же заинтересует статья о способах реализации альтернативного отопления частного дома

Простая буржуйка из бидона

Бидон
Труба для дымоотвода
Проволока для колосника
Сварочный аппарат
Рабочие инструменты

Приступаем к работе

Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
Приваривается дымоотвод

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

Полная автономность и энергетическая независимость
Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Источник: https://v-teplo.ru/kak-sdelat-pech-byrjuiky.html

Буржуйка своими руками с увеличенным КПД (55 фото пошагового изготовления)

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

высота 50 см,
длина 55-60 см,
ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха. Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.

Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Совет

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
3. Краска уже обгорела но не отлетает.
4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер.

Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.

Источник: http://sam-stroitel.com/burzhujka-svoimi-rukami-s-uvelichennym-kpd.html

Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Свернуть

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

в топку закладываются дрова;
для растопки, ближе к дверке укладывают тонкие щепки;
дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
дрова поджигают и обязательно закрывают дверь;
пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
для второй закладки можно использовать уголь или отходы столярного цеха.

к содержанию ↑

Этапы работ

к содержанию ↑

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
топочной камеры. Сюда закладываются дрова или уголь;
для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Общая высота	900 мм.
Длина отрезка трубы	650 мм.
Наружный диаметр	550 мм.
Размер верхней части с конфоркой и выходом дымохода	700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
из профиля 40 мм готовим 4 ножки длиной 400 мм;
петли приобретаем готовые или можно сделать самим из профиля и прутка;
для дверки из листа вырезаем заготовку 340/340 мм;
6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

набор слесарных инструментов;
сварочный аппарат с одеждой и защитой глаз и рук»
болгарка с зачистным и запасом отрезных дисков;
верстак с тисками;
песок для засыпки дна печи.

к содержанию ↑

Пошаговая инструкция по изготовлению

Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

расстояние до деревянных стен и потолка должно быть не менее 1 м;
расстояние до пола из дерева – минимум 400 мм;
при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

Процесс топки

к содержанию ↑

Вывод

Источник: https://pechnoy.guru/pechi/otopitelnye/burzhujka/bj-svoimi-rukami/gorizontalnaya-burzhujka-iz-truby.html

Чертежи для самой эффективной буржуйки своими руками: плюсы, варианты изготовления и материалы

В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м.

Обратите внимание

Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Высокую популярность печам-буржуйкам обеспечили их достоинства, которых у них имеется в достаточном количестве:

Отсутствие проблем при пользовании.
Компактные размеры, из-за чего нет необходимости выделять для них много места.
Простая конструкция, позволяющая изготовить такую печь своими руками.
Подобная печь может применяться в качестве прибора для отопления, а также приготовления пищи.
Минимальные расходы по обогреву помещений. Буржуйка отличается универсальностью и может работать на любых видах топлива, включая и щепки.
Способность работать в автономном режиме.

В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%.

По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом.

В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива.

В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Стальной трехсторонний защитный экран

Важно

Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции.

Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии в большом количестве.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара.

По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки.

Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Совет

От нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название — боров.

С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка.

Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения.

Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана.

Обратите внимание

Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм.

В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход.

В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу.

Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Чтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:

стальная решетка;
уголки из стали;
труба для дымохода;
стальной лист;
дверца.

Необходимо взять газовый баллон и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце.

Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Как сделать буржуйку из листов стали своими руками

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

стальные листы, которые пойдут на корпус печи, толщиной от 4 мм;
стальные листы, из которых будут изготовлены перегородки, толщиной не менее 1 см;
решетка;
труба для дымохода;
сварочный аппарат.

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению.

Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки.

Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

Важно

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм. Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Заключение

Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам.

К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Источник: https://kotel.guru/pechi/burzhuyki/chertezhi-dlya-samoy-effektivnoy-burzhuyki-svoimi-rukami.html

Делаем самую эффективную буржуйку своими руками

Достоинства и недостатки буржуйки

Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка.

Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом.

Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
Трубы для выполнения некоторых конструктивных элементов.
Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
Последний шаг – монтаж дымоходной трубы.

Принцип работы

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия.

Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник.

Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Источник: http://PechnoeDelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html

Создаем печь буржуйку своими руками (из трубы, газового баллона, кастрюли, в форме прямоугольника) – текстовая инструкция и видео; материалы и инструменты; этапы изготовления и чертежи; безопасная установка

Буржуйка своими руками — это одно из уникальных изобретений двадцатого века, которое появилось в виде альтернативы пережитку мещанства камину. Она очень популярна среди населения благодаря простоте конструкции и тому, что для нее функционирования можно использовать как дрова, газ, опилки, так и уголь.

Раньше ее КПД был довольно низким, все из-за того, что она сжигала много топлива и взамен отдавала лишь небольшую часть тепла, в связи с тем, что большая часть направлялась по трубе к печке-теплушке. На данный момент благодаря существованию экономичных методов расходования энергии эта проблема решена.

Но люди по-прежнему интересуются тем, как можно сделать буржуйку своими руками, чтобы в дальнейшем установить ее в палатке, теплице, бане, гараже или же в деревянном доме. Все дело в том, что он рассчитана для отопления небольших помещений, ведь тратиться на централизованное отопление в таком случае не очень выгодно.

Кроме того, у коптильни есть еще одна уникальная особенность, ведь из нее запросто можно сделать коптильню или мангал.

Разновидности самодельных буржуек

Разновидности самодельных буржуек отличаются между собой техническими характеристиками и внешним видом.

Каждый тип предполагает использование в определенном помещении, и может быть изготовлен из металлического бака, трубы среднего диаметра, 200-литровой бочки, газового или пропанового баллона, или же отдельно купленных листов толщиной от 3 до 5 миллиметров. Чтобы остановить свой выбор на одном определенном виде, необходимо ознакомиться с наиболее популярными вариантами.

Буржуйка, которая работает на отработке. Особенностью данного вида является масляная отработка, которая издает не очень приятный запах, именно по этой причине не рекомендуется использовать конструкцию в помещении, где регулярно находятся люди. Будьте уверены в том, что даже работающая все время вытяжка не улучшит положение.
Печь из трубы. Ее без лишних усилий можно сделать из бочки или трубы, однако важно, чтобы она имела допустимый диаметр. Такое оборудование хорошо установить на даче, в жилом помещении, а если придать ей красивый внешний вид, то она запросто впишется в атмосферу жилого дома. Единственным недостатком такой печи является то, что она занимает очень много свободного места.
Буржуйка из газового баллона. Благодаря первоначальному предназначению баллона, он имеет довольно-таки удобную форму для того, чтобы стать качественной буржуйкой. Такая конструкция хорошо подходит для использования в гаражном помещении, а также в дачном домике.
Печка прямоугольной формы. Именно этот вариант пользуется большой популярностью, причиной этому являются его выгодность, эстетичность и компактность. Зачастую его используют для обеспечения обогрева в жилом помещении.

Все эти буржуйки изготавливаются из одного материала — металла. За счет этого происходит моментальная отдача тепла от сгорания топлива, и это обеспечивает невероятно быстрое нагревание помещения.

Однако, есть еще один вариант. Помимо этого, можно сделать буржуйку из колесных дисков или тормозных барабанов.

Еще печка может быть оснащена водяным контуром, такой вариант подойдет для утепления загородного дома или коттеджа.

Какие необходимы материалы и инструменты?

Какие необходимы материалы и инструменты? В первую очередь для создания конструкции необходим металл, его толщина должна быть от трех до пяти миллиметров, однако, не забывайте о том, что если листы будут более тонкими, то они будут очень быстро прогорать.

Еще такая буржуйка, скорее всего, изменит свою форму и станет бесформенной, в связи с влиянием высокой температуры.

Если металл наоборот, будет плотным, то его недостаток состоит в том, что для того, чтобы печка прогрелась, ей понадобиться некоторое время.

Этапы изготовления буржуйки своими руками

Этапы изготовления буржуйки своими руками могут быть разными, все зависит от того, какому именно варианту вы отдали свое предпочтение.

Буржуйка, которая работает на отработке, создается из листового металла, из которого нужно будет вырезать все нужные детали. Помимо этого, необходима труба, для того, чтобы в будущем сделать из нее некоторые элементы буржуйки и дымохода.

Совет

В первую очередь на металлическом листе сделайте точную разметку всех элементов и вырежьте их при помощи шлифмашинки. В трубе высверливаем круглые отверстия, ее главное предназначение будет в соединении верхней и нижней емкости буржуйки.

Наметьте на верхней стороне бака отверстие, оно должно располагаться левее от центра, и прорежьте его.

После этого приварите две окружности к отрезку трубы. Именно он будет влиять на толщину верхнего бака. По аналогии сделайте и нижнюю часть. Однако, отверстие вырежьте в центре круга. Затем вырезаем еще одно, оно будет выполнять роль горловины, через которую можно будет заправлять буржуйку. К нижней части приварите ножки, на ваше усмотрение, их может быть либо 3, либо 4.

Помимо этого, верхний бак необходимо соединить с нижними металлическими кронштейнами. Хорошо затачиваем сварные швы, для того чтобы избежать быстрого ржавления конструкции и сделать ее внешний вид более красивым. Для этой же цели покрываем печь слоем защитной краски, она обязательно должна быть жаростойкой.

Все, что остается сделать, это подсоединить печь к дымоходу.

Печь из трубы

Печь из трубы своими руками — это довольно удачная идея для жилого дома или частного участка. Для создания такой буржуйки разметьте и вырежьте два отверстия в виде прямоугольника на необходимом уровне будущей печи.

Те части, которые мы вырезали, нужны будут далее, поэтому не спешите их выбрасывать. В скором времени они будут выполнять роль дверец.

Их необходимо обрамить при помощи металлических полосок, и установить специальную ручку со щеколдой.

Опускаемся на десять сантиметров вниз от дверцы и привариваем кронштейны, в виде уголков, внутри бочки или трубы. На кронштейнах будет находиться колосник, его вы можете сделать сами при помощи арматуры.

После этого необходимо заварить нижнюю и верхнюю часть. Ко дну необходимо приварить ножки. В верхней панели вырежьте отверстие для дымохода, и в него вварите трубу. Затем обрабатываем сварочные швы и покрываем краской.

Завершающим этапом будет подключение к дымоходу.

Буржуйка из газового баллона

Буржуйка из газового баллона своими руками делается следующим образом: для начала срезаем верх баллона и его кран, в дальнейшем на этом месте будет находиться заглушка. На дне вырезаем отверстие в виде квадрата.

Отлаживаем вырезанную часть, поскольку она будет выполнять функцию дверцы. К ней нужно будет прикрепить замок-ручку, и установить ее на заранее приваренные петли.

В стенке баллона, которая в будущем будет выполнять роль дна буржуйки, потребуется сделать отверстия, это будут колосники.

Обратите внимание

Чуть ниже устанавливаем короб, который создается при помощи тонкого металла. Короб будет выполнять роль зольника, который необходим для того, чтобы очищать конструкцию от пепла.

Одновременно с этим он еще будет в качестве поддувала. Затем выполняем все по аналогии с предыдущими вариантами: привариваем ножки и делаем отверстие для дымоходной трубы.

При желании можно сконструировать варочную панель.

Печь в форме прямоугольника

Печь в форме прямоугольника наиболее простая, в этом вы можете убедиться, взглянув на фото. Все, что входит в ее конструкцию:

топка;
зольник;
дымоходная труба;
четыре ножки.

Однако есть еще один вариант прямоугольной буржуйки своими руками с более сложной внутренней конструкцией. Она дает возможность сохранять тепло более длительное время. Чтобы ее изготовить, нам понадобиться листовой металл, его толщина должна быть не менее трех миллиметров. Еще нам необходим уголок пять на пять сантиметров, треба и крышка для конфорки.

Начнем с расчета всех необходимых деталей, а именно стенок, дна, варочной панели. Сделаем своими руками разметки. Кроме этого, необходимо рассчитать такие детали, как: колосник и пару внутренних металлических пластик, которые направляют движение потока сгоревших газов.

С передней стороны вырезаем проемы, в которых в будущем будет находиться конфорка, и дымовая труба. После этого приступаем к закреплению ножек. Сбоку размечаем место, где будет находиться колосник.

Здесь же привариваем уголки, которые будут выполнять роль кронштейнов.

Для более четкого представления об этапах создания буржуйки своими руками, предлагаем посмотреть данное ютуб видео.

Как повысить КПД печи?

Как повысить КПД печи? Известно, что буржуйке под силу поднять температуру в помещении за короткий промежуток времени.

Однако, если сравнивать отопительную печь, которая обладает разветвленной сетью дымоходов, которые помогают задерживать тепло, и буржуйку, в которой тепло выходит прямо в трубу, то ее КПД будет значительно меньше.

Поэтому, для того, чтобы регулярно поддерживать тепло, требуется довольно-таки много топлива.

Существует несколько советов, которые помогут снизить потребление топлива и соответственно улучшить КПД.

Необходимо позаботиться о том, чтобы дверки в конструкции были как можно больше герметичными. В противном случае поток воздуха в буржуйку увеличивается, и это приводит к еще более быстрому прогоранию топлива.
В целях регулировки выхода теплого дыма, добавьте в конструкцию заслонку-шибер.
Возле печи соорудите металлические экраны по бокам, их расстояние от буржуйки должно быть приблизительно 5-6 см. Они помогут обеспечивать отапливание помещения не только благодаря излучению тепла, но и конвертации.
Если поместить печь в металлический кожух, то это поможет сохранять тепло на протяжении более длительного периода времени.
Еще можно нарастить в трубе колена. В данном случае стоит приготовиться к тому, что в них регулярно будет накапливаться сажа. Поэтому предусмотрите это заранее и создайте такую конструкцию, которую можно будет легко разобрать, для того, чтобы почистить.
Сделайте трубу по форме ступенек. В данном случае стоит позаботиться о том, чтобы колена были прикреплены к стене прутками.
Необходимо уменьшить пропускную способность дымовой тубы, чтобы она была меньше показателя производительности.
Для того чтобы нагреть дом намного быстрее, можно достроить отопительный щиток.
В целях увеличения площади теплопроводящей поверхности установите теплообменник.
Организуйте обдувку дымохода вентилятором, это сделает из буржуйки своего рода дымовую пушку.
Укладывайте дрова в печи, как можно ближе друг к другу. Если вы отапливаете печь углем, то не стоит слишком часто ворошить золу.
Создайте пламегаситель.
Сделайте оребрение площади обогрева, для этого приварите на ее корпус металлические полосы в вертикальном положении.
Можно установить на печи несколько ведер или ящик из металла с песком, они будут накапливать тепло, а после сохранять его. По такому же принципу вы сможете использовать буржуйку для нагрева воды и казана.
Если обложить печь одним или сразу несколькими слоями кирпича, то она будет намного дольше сохранять тепло.

Такие несложные советы помогут вам сэкономить и дольше сберечь тепло. Неплохим вариантом, который является одним из наиболее эффективных способов получения высокого уровня КПД, является создание пиролизной буржуйки.

Изготовление мини-буржуйки своими руками

Изготовление мини-буржуйки своими руками в несколько раз проще, чем большой модели. Такая маленькая печь удобна для того, чтобы ходить с ней в поход. Изготовить такую маленькую печь можно из разных материалов, например:

из консервной банки. Это самый доступный и простейший вариант создания миниатюрной буржуйки. Ее может заменить даже железная кружка, важно, чтобы размер был равен величине высокого стакана. Для создания печи потребуется проделать отверстие в дне, после этого емкость заполняют небольшими деревянными чурками, они не должны выступать за края банки. После этого ту чурку, которая размещена в центре, необходимо вытащить. В это пустое место кладем бумагу или же сухую траву, после этого поджигаем. Главное, оградить такую конструкцию от ветра, и она будет гореть приблизительно на протяжении получаса;
из кастрюль. Для этого способа сгодятся самые дешевые и ненужные кастрюли, важно, чтобы они были из нержавеющей стали. Конструкция состоит из нескольких емкостей разного размера, которые установлены одна на другой. В первую очередь для создания печи своими руками нужно будет сделать отверстие сбоку на большой кастрюле. На ее дне нужно проделать щели для колосников с проворачиваемыми перемычками. Сверху них устанавливаем подставку для меньшей кастрюли. Под подставку нужно будет заложить дрова. Чтобы печь можно было переносить соорудите съемную дужку.

Еще в качестве небольшой буржуйки своими руками можно сделать складную походную печь. Такой способ более затратный, чем предыдущие. Сперва наметьте контуры будущих деталей печи при помощи трафарета. Вырежьте намеченные детали из стальных листов.

В одной из вырезанных деталей сделайте отверстия для колосника. Тщательно отшлифуйте края полученный отверстий напильником. Соедините детали боковых сторон используя рояльные петели с заклепками.

По всей площади дна и нижней части боковых стенок сделайте специальные пазы.

На следующем этапе соединяем основной корпус и дно печи. Ушки, которые мы приготовили заранее, должны совпадать между собой и формировать трубочку. В Нее необходимо поместить штыри, которые созданы из спиц. Благодаря этой детали у миниатюрной буржуйки добавится устойчивость при работе.

Важно

Следующее, что нужно будет сделать, — создать топочную камеру. Это делается при помощи проделывания окошка, в которое будут закладываться дрова. В колоснике сделайте дополнительные выступы, они должны быть размещены по обе стороны конструкции. В последнюю очередь необходимо будет заняться обустройством поддува.

Для этого проделайте сверху короба отверстие.

Что нужно для безопасной установки?

Что нужно для безопасной установки? Для этого, во-первых, необходимо, чтобы установка производилась на огнестойкой поверхности. К примеру, это может быть кафельная плитка или кирпичная кладка.

Во-вторых, стены вокруг должны быть защищены от неминуемого перегревания. Это можно сделать при помощи гипсокартона или иного негорючего материала.

Помимо этого, нельзя, чтобы возле топки находились материалы, которые могут легко воспламениться.

В наше время использование буржуек до сих пор актуально, и это не удивительно. Изготовить такую конструкцию своими руками весьма несложно. Если вы запасетесь необходимым желанием и фантазией, то сможете сделать так, чтобы старые бочки и бидоны снова вернулись к жизни в виде красивой, эффективной печи, которая будет приносить только пользу.
