Буржуйка своими руками чертежи самая эффективная для гаража

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты  и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Рекомендуем прочитать: отопление гаража своими руками

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать  буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления — чугун, сталь, кирпич;
• функциональность – с варочной поверхностью, калориферные и газогенераторные;
• вид топлива – твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Фото 1 Классическая печь-буржуйка

Процесс изготовления

Необходимые материалы:

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 7 Самодельная буржуйка своими руками

Фото 8 Отличный вариант буржуйки для гаража

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

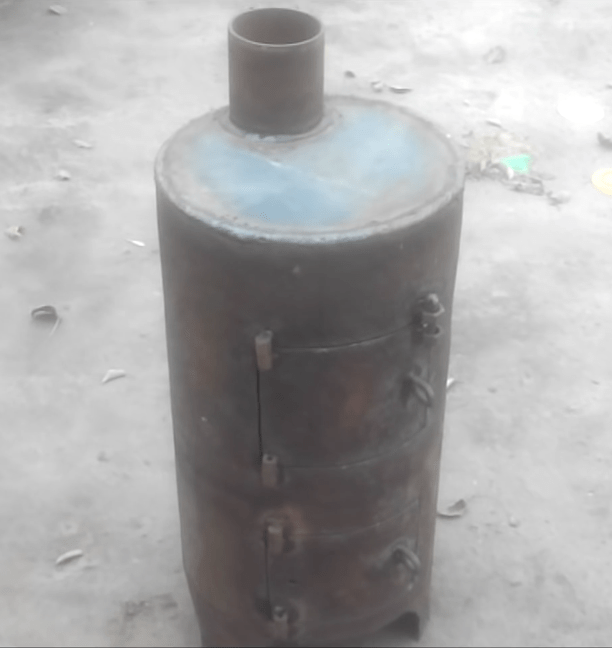

Фото 10 Печь-буржуйка из использованного газового баллона

Фото 11 Печь по типу «Бубафоня»

Фото 12 Буржуйка, которая работает на отработанном масле (отработке)

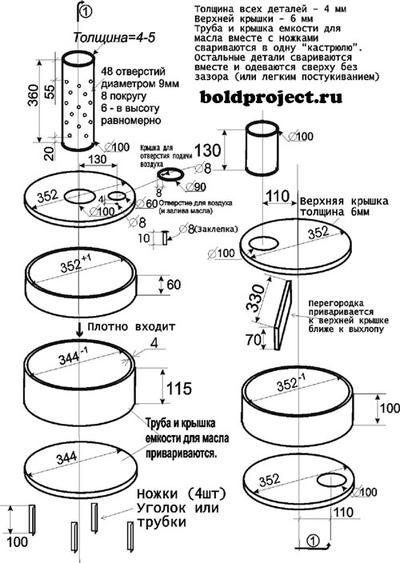

Фото 13 Схема буржуйки на отработанном масле (отработке)

Для помещений, где на постоянной основе живут люди, необходимо качественное устройство отопления, которое сможет полноценно осуществлять работу на протяжении долгого срока. Его наличие создает необходимый для полноценной жизни режим температуры, который держится круглые сутки. Для обеспечения теплом чаще всего устанавливают печи с оптимальными показателями теплоемкости.

Данные модели максимально долго после момента топки отапливают пространство, также часто используют котлы разного вида, они также на постоянной основе оказывают тепловое воздействие на воздух или при наличии на носитель жидкого вида. Все перечисленные виды отопления отлично подходят для обогрева помещений жилого типа.

Для нежилого пространства предусмотрены совсем иные методы. Ситуация с ними обстоит следующим образом: обогрев там необходим в отдельных случаях. При этом добиться его нужно максимально быстро, а ресурсов затратить по минимуму.

К помещениям данного типа стоит отнести ряд следующих объектов: маленькие вагоны, теплицы, домики с небольшой территорией. Для обеспечения любого из них будет достаточно эффективной буржуйки своими руками.

Очевидные плюсы буржуйки

Буржуйка по своему устройству — обычная печь, это очень простая конструкция, рабочая эффективность которой была доказана огромным числом ее использования. Именно поэтому печи, функционирующие на отработке, до сих пор не потеряли своей востребованности. Чертежи буржуйки своими руками и их последующее воплощение – занятие, которое по силам каждому.

Современные производители в некоторых случаях все еще выпускают заводские модели, которые могут угодить требовательному хозяину. Часто используются как раз буржуйки, сделанные хозяевами самостоятельно. При этом следует заметить, что оценки со стороны пользователей таких моделей намного выше, чем оценки заводских моделей, которые приобретают хозяева.

Далее приведен список из наиболее значимых характеристик самодельного устройства для отопления, данная информация поможет сформировать список из тех пунктов, на которые обязательно нужно обращать внимание в процессе создания буржуйки.

Основными положительными характеристиками являются следующие:

• Простота. Конструкция буржуйки крайне понятна, соорудить ее сможет мастер любого уровня подготовки при помощи доступных материалов и инструментов.
• Мобильность. Итоговое изделие очень компактно, учитывая то, что в составе его есть довольно габаритный толстый лист металла или футеровка.
• Оперативность нагрева. Этому способствует металлические стенки. По этой причине буржуйка подходит для дачи или гаража.
• Бюджетность. Низкой стоимостью обладают как детали для печи, так и топливо. Плюс буржуйки часто работают на отработке.

Задаваясь вопросом «Как сделать буржуйку своими руками», нужно быть в курсе и ряда недостатков такого устройства. Из-за ограниченной степени теплоемкости оно прогревает помещение только в момент самой топки. Кроме этого, рядом с печью нужно предельно аккуратно себя вести, ведь ее стенки очень сильно нагреваются при работе.

Разновидности буржуек своими руками

Рабочие принципы буржуйки совпадают с принципами специализированных устройств на твердом топливе. На деле это один из видов обычной печи, принадлежащей к категории «Камин». Встречаются оригинальные модели, обустроенные конфорками для варки и банными устройствами.

Материал, который используется для создания печи

В процессе изготовления часто применяют сталь высокого качества, реже и в особых случаях – чугун. В зависимости от вида металла добавляют или нет элементы из натуральных камней.

Чугун обеспечивает довольно низкие объемы теплоемкости, материал найти в свободном доступе тяжело, да и использовать при варки также сложно. Это основная причина, из-за которой выбор падает на сталь, она деформации при работе поддается намного охотнее.

От толщины материала в этом случае зависит дальнейший срок службы газовой буржуйки, изготовленная своими руками.

При сборке устройства для применения в редких особых случаях, как при сбое с отопительной системой, то выбрить лучше железо с толщиной в 1 мм.

Для создания печи пригодится заводская фасонина, подойдут стандартные дверцы, задвижки, конфорки и колосники. При желании эти детали можно сделать вручную из стали.

Корпус: материал и форма

Если принято решение процесс работы вести по чертежу или фото, то нужно применять металлический лист, который в дальнейшем раскраивается. Помимо него понадобятся:

• труба квадратной формы;
• пруты;
• арматура;
• необходимые уголки;
• погонажные профили.

Перечисленное будет нужно для создания печного корпуса. Благодаря форме прямоугольника и наличию плоскостей, печи будут присущи все эргономические свойства, то есть печка будет крайне устойчива, процесс ее обработки и облицовки будет крайне простым. Печь будет крайне просто присоединить к любой другой конструкции или детали.

Для основы можно применять уже имеющиеся изделия из металла, такие как ящик или любое другое корпусное изделие. Часто предметы имеют форму цилиндра: бидон, баллон, большая труба.

Рабочий процесс будет включать в себя и сварку. Сверла, болты и винты пригодятся только в том случае, если толщина металла не особо большая.

Совсем не имеет значения, какую модель выберет мастер. Хоть работа и кажется простой, чертеж нужно иметь в любом случае.

Составные узлы

Все же лучше выбирать именно чертежи, а не фото, так как детали на первых видно гораздо лучше.

Работа над топочной камерой

Увеличенный размер печи обеспечит большее количество тепла. Это значит, что для дна камеры понадобится много пространства. Зато в дальнейшем можно будет с удобством размещать там дрова. Этим обусловлена необходимая форма печи: цилиндрическая, уложенная набок.

Даже печь-прямоугольник все еще должна быть обязательно горизонтальной. Вертикальность возможна только при особо крупном размере.

Процесс работы над зольником

Этот элемент присутствует от случая к случаю, так как зола может убираться непосредственно из пространства топливной камеры. Для подачи воздуха понадобятся отверстия в дверце.

Если в планах печь с гаражом для зольника, то предается печи форма короба. Это позволит не использовать зону топочной камеры. Металл пригодится тонкий. Сварка также не нужна, хватит и винтов.

Решетка

Если она присутствует, тогда происходит разделение камеры и зольника, подойдут чугунные колосники. Необходимо помнить: между решетками должно быть 10 мм. Для крепления подойдет специальный уголок.

Дверца и проемы

Данные части чаще всего металлические, из остаточного материала после основной работы. Сварка понадобится для крепления деталей к корпусу. Крайне важно установить устройство для запирания. Это может быть засов или задвижка.

Для проемов нужно знать размеры по стандарту: топка – 250х50 мм; поддувало – 100х250 (ширина на высоту). Навесы на расстоянии 10 см.

Дымное отведение

Для этого нужна труба с диаметром 150 мм. Она будет постоянно задействована в теплопроводности, так что для нее нужна сталь и отсутствие утепления. Патрубок крепится сбоку или на печи. Трубы внутри дома идут по длинным линиям и в самую дальнюю точку. Это позволит увеличить количество получаемого тепла.

Следуя информации на чертежах, печные трубы всегда должны быть с задвижками (поворотные или по направляющей). С ними можно влиять на процесс прогрева и дымного отведения, закрывая дымоход в момент осуществления топки.

Детали для усиления горения

На фото буржуйки, изготовленной своими руками, представлены все элементы. Для того, чтобы процесс горения был длительным, кроме труб пригодится груз, который подвешивается. Для этих целей подойдет блин из металла.

На видео изготовления буржуйки своими руками также проговорены все моменты, которые нужно учитывать. Придерживаясь плана, желаемый результат будет быстро достигнут.

Фото буржуйки своими руками

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Буржуйка – идеальное решение в условиях, когда необходимо обеспечить отопление малогабаритных помещений (гараж, подсобка, обогрев бани), потратив минимальное количество денежных средств. Сэкономить позволяет возможность использования материалов, которые есть практически у каждого, а также простота изготовления своими руками. Дальше рассмотрим, из чего можно сделать буржуйку и приведем конкретные чертежи.

Какой инструмент необходим?

Вне зависимости от выбранного чертежа или конструктивных особенностей буржуйки, для проведения работы по ее изготовлению кроме материалов, нужно подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарка.
• Сварка.
• Дрель.
• Сверло.
• Щетка.
• Зубило.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбираем вид и начинаем работу

Буржуйка может быть изготовлена своими руками из:

• Листов металла.
• Труб.
• Бидона.
• Газового баллона.

Вид выбирается от наличия материалов, а также предпочтительной сложности выполняемой работы.

Буржуйка из листов металла

Приведем особенности изготовления печки из металлических листов, использующих для отопления разное сырье: отработку и дрова.

Печь на отработке

Для начала работы своими руками, заготавливается металлический лист около 5 мм (именно такая ширина позволяет печке быстро прогреваться и эффективно обогревать гараж) и трубы (нужны для дымоотвода и некоторых других элементов). Для более точного понимания принципа изготовления посмотрите чертеж:

Начинаем работу:

1. Согласно приведенным размерам из листа нужно вырезать элементы, из которых и будет изготовлена печь. Постарайтесь максимально зачистить обрезанные края.
2. Подготавливается часть для крепления составляющих буржуйки – труба с отверстиями.
3. Части верхнего бака подготавливаются для монтажа дымоходной трубы. Для этого нужно, согласно приведенным на чертеже данным, проделать отверстие, смещенное влево по отношении цента. Также внизу бака проделывается еще одно отверстие (смещенное вправо) – оно предназначено для установки соединительной трубы.
4. Составляющие части свариваются друг с другом и получается готовый бак.
5. Аналогичным образом сваривается нижний бак. Только проделывается отверстие для установки трубы по центру. Также нужно с небольшим смещением сделать еще одно отверстие – в него будет заливаться переработка. Над отверстием для заправки делается специальная задвижная крышка.
6. Нижний бак крепится к верхнему (они привариваются к соединительной трубе). Придать прочности конструкции следует с помощью кронштейнов.
7. Не забудьте к нижнему баку приварить ножки.
8. Для увеличения срока службы, печь зачищается и окрашивается.

Присоединяете буржуйку к дымоходу и пробуете отопить гараж. Для этого в нижний бак заливаете топливо и поджигаете. Когда оно разгорелось, нужно отверстие для переработки закрыть задвижной крышкой.

Важно:
Для окрашивания конструкции используйте специальные жаростойкие краски.

Прямоугольная буржуйка на дровах

Такой вариант подходит, когда нужно отапливать гараж или комнаты бани, предназначенные для отдыха.

Особенности модели, изготовление которой своими руками опишем дальше, заключается в большой теплоотдаче и возможности регулировки силы тяги.

Наша печь будет иметь размеры 45х45х80. Таких габаритов достаточно, чтобы обогреть среднее помещение. В нее влезут длинные дрова и ее легко перемещать.

В этом случае не будем приводить конкретный чертеж, и постараемся максимально объяснить на словах. Перед началом работы покупаем:

• Сталь толщиной 3-4 мм. Будет достаточно листа полтора на два метра.
• Кусок трубы. Выбирайте с диаметром от 90 до 100 мм. Длина: 0.4 м.
• Арматуру 16 мм. Нужно ровно 6.2 м.
• Пять килограмм электродов.
• Четыре дверных петли.
• Стержень из стали, длиною в полметра и диаметром около 10 мм.
• Семь метров уголка с 40 миллиметровой полкой. Стенки должны иметь толщину в 5 мм.

Когда все необходимое подготовлено, начинаем работу своими руками в такой последовательности:

1. Из листов вырезаются будущие стенки конструкции.
2. Уголок сваривается таким образом, чтобы получился каркас. При выполнении этого и первого пункта нужно помнить приведенные выше размеры печки (45х45х80).
3. Арматура нарезается и приваривается к каркасу с интервалом в 2 см.
4. Готовый каркас обваривается жестью.
5. По диаметру гладкого прутка на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. Приваривается труба к каркасу (до этого нужно проделать под нее отверстие).
6. В отверстия дымоотвода вставляется изогнутый пруток. Он должен иметь форму прямого угла. К нему приваривается кусок жести круглой формы, по размеру чуть меньший, чем внутренний диаметр дымохода – будет использоваться для регулировки.
7. Буржуйка должна иметь дверки. Они вырезаются прямо из корпуса. На изъятый кусок металла навариваются петли, с помощью которых они прикрепляются на печь.
8. На дверцы устанавливаются засовы и ручки, которые можно сделать любого удобного вида. Главное, чтобы они гарантировали максимальную фиксацию дверцы (если не хотите спалить гараж).
9. Когда работа закончена, можно проверить результат работы своими руками и начать отапливать гараж.

Важно: Для обеспечения тяги, дверцы крепятся так, чтобы были небольшие зазоры.

Буржуйка из трубы

Такой вариант подразумевает простоту выполнения работы своими руками и эстетичный внешний вид, что позволит обогревать не толь гараж, а и небольшие помещения на даче.

Алгоритм работы:

1. Берется труба и обрезается до нужной длины.
2. В боковой части вырезаются 2 отверстия: для зольника и топки. Расстояние между ними приблизительно 15 см.
3. Вырезанные части металла будут служить дверцами. Их размер увеличивается с помощь наваривания сверху металлических полос. Также нужно сразу установить ручки, обеспечивающие фиксацию дверцы.
4. Внутри будущей печки привариваются уголковые кронштейны (на них будет держаться колосник, сваренный своими руками из арматуры или купленный в магазине).
5. Устанавливается колосник.
6. В круге металла, который будет закрывать проем трубы (верхняя часть буржуйки) нужно проделать отверстие для крепления трубы (дымоотвода).
7. Заваривается низ и верх печки.
8. Приваривается труба.
9. Привариваются петли и устанавливаются дверцы.
10. Печь в местах сварочных соединений зачищают и окрашивают специальной краской.
11. Последний этап – подключение к выведенному за пределы помещения дымоходу.

Если все сделать правильно – буржуйка сможет полностью отапливать гараж или другое помещение небольших размеров.

Печь из бидона

Из любого старого бидона может быть изготовлена буржуйка своими руками. Для этого нужен:

• Бидон.
• Кусок трубы.
• Арматура или проволока.

Начинаем работу:

1. На установленном в горизонтальном положении бидоне, размечаем месторасположение прямоугольного подувала. Оно должно быть размещено под крышкой.
2. Вырезаем отверстие для дымохода. Оно может быть в дне или стенке.
3. Делаем колосник. Его проще изготавливать из стальной проволоки, которая в согнутом виде заносится в середину будущей печки и распрямляется. Нужно расположить зигзаг таким образом, чтобы было максимально удобно наполнять буржуйку дровами.
4. Приделываем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум затрат на изготовление и для выполнения работы не нужно иметь профессиональных навыков. С ее помощью можно смело отапливать гараж и другие подсобные помещения.

Печь из газового баллона

Если у вас на участке завалялся газовый баллон – используйте его для создания буржуйки.

Последовательность работы:

1. Срезать кран и сделать заглушку отверстия.
2. В дне вырезать отверстие под дверцу. Из полученного куска днища, с помощью его обваривания полосой металла, делаются дверцы.
3. На дверцы крепится замок-ручка и они монтируются на баллон с помощью петель, которые привариваются.
4. В той части баллона, которая будет дном, нужно сделать колосник. Для этого достаточно проделать отверстия.
5. Под отверстиями днища приваривается жестяная коробка, в которую будет спадать сажа и отходы. В передней части коробки также нужно сделать дверцы – они будут использоваться для регулировки тяги.
6. Печку нужно поднять от земли с помощью ножек. Для их изготовления подойдет обычная труба.
7. В верхнюю часть баллона вваривается дымоотвод.
8. Если есть необходимость, на поверхности конструкции можно организовать варочную поверхность.

Такая печь отопит гараж или небольшой домик на даче.

Буржуйка – достаточно простое приспособление для обогрева помещений. Выполняя работу, помните, что печь должна не только греть, но и отвечать минимальным требованиям противопожарной безопасности.

Несмотря на наличие большого количества новых видов отопительных приборов, применяемых для обогрева помещений, традиционные печи «буржуйки» постепенно отходят в прошлое. Но в некоторых случаях именно эти прожорливые и массивные источники тепла не походят для обогрева домов, где временно проживают люди.

Свернуть

Зачем модернизировать?

Печь-буржуйка очень простой отопительный прибор, хотя и он сегодня глубоко модернизирован. Такая печка, ставшая излюбленным решением для отопления маленьких дачных домиков, может иметь не только однокамерную, но и двухкамерную конструкцию. Модернизированная буржуйка способна обеспечить теплом даже дома, где жильцы обитают постоянно.

Простота конструкции и изготовления делает ее доступной в приобретении и в эксплуатации. Кроме того, значительным преимуществам для возведения такой конструкции является отсутствие фундамента. Но, несмотря на такое количество положительных свойств, буржуйка обладает также существенными недостатками:

1. Коэффициент полезного действия ее достаточно мал, простота конструкции несет в себе заложенный недостаток — огромная часть тепла от печки буржуйки «улетает в трубу».
2. Для работы с такой печкой требуется соблюдение жестких требований техники безопасности, так как выпадающие элементы горения могут повредить близлежащие помещения и даже привести к пожару.
3. Для отопления помещения буржуйкой требуется израсходовать значительное количество топливных элементов, что обусловлено тем, что применяется такой вид отопления только для работы непродолжительное время.

Но это не причина унывать, наши «кулибины» за многие лета нашли несколько простых, но . В этой статье мы рассмотрим именно модернизацию самой конструкции печки.

Способы модернизации

Конструкционные особенности печи не позволяют проводить серьезных изменений, конечно кроме тех случаев, если вы не решили из нее сделать небольшой домашний атомный реактор, но все предлагаемые усовершенствования направлены только на одно — сохранение тепла. При работе печь легко теряет тепло через трубу, тонкость стенок быстро передает его, но не позволяет его долго хранить. Прямоточность печи потребляет большое количество топлива, причем ее свойства направленны на потребление древесно-угольного сырья.

Для модернизации и увеличения коэффициента полезного действия заключается в получении наибольшего количества тепла при одинаковом сожжении топлива.

Существует четыре основных и простых метода модернизации буржуйки, применение которых значительно сократит потери тепла:

1. Прикрепление сваренных между собой 2-х баков от стиральной машины.
2. Изготовление зольника.
3. Сетка с камнями.

Рассмотрим их подробнее.

Баки от стиральной машины

Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.

Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.

Материалы и инструменты

Для изготовления данного сооружения нам потребуется:

Инструкция

Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:

1. Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
2. После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
3. Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
4. В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
5. Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.

Модернизация с помощью баков стиральной машины

Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.

Изготовление зольника

Зольник – это колосниковая решетка у буржуйки, на которую в последующем будет укладываться топливо для обогрева помещения.

Хороший зольник обеспечивает камеру горения достаточным количеством воздуха (сиречь кислородом), так же дает хорошую тягу, обеспечивая тем самым лучшее горение. В большинстве случаев зольники в буржуйках оставляют «желать лучшего», поэтому модернизация зольника поможет улучшить эксплуатационные качества буржуйки.

Эффективный зольник должен быть изготовлен из жаростойкого материала и иметь дверцу, благодаря которой можно избежать задымления помещения. Усовершенствование зольника поможет из обычной буржуйки сделать подобие камина.

Материалы и инструменты

• металлический лист,
• арматура,
• сварочный аппарат,
• инструмент для работы по металлу,
• дверца для поддувала.

Инструкция

Изготовление зольника самостоятельно потребует от вас определённых умений, причем изготовление должно быть согласно инструкции:

Такая конструкция даст лучшую и равномерную работу буржуйки.

Сетка с камнями

Модернизация печки буржуйки сеткой с камнями достаточно один из самых распространённых усовершенствований. Практически все были бане и парились в парилке. Там вы видели набор камней, которые согревают воздух в парной.

Принцип этого способа модернизации аналогичен. Необходимо обшить буржуйку камнями, которые в течение длительного времени продолжают хранить тепло. При этом стоит помнить, что для изготовления не стоит применять оцинкованный материал, так как при нагревании в воздух попадают ядовитые пары.

Материалы и инструменты

Для данного мероприятия нам понадобится:

• набор хороших камней (можно использовать качественный глиняный кирпич), желательно среднего размера, аналогичных тем, что вам попадались в парной.
• плотная металлическая сеть, можно использовать сеть-рабицу.
• если вы планируете делать это по-взрослому, тогда вам понадобится арматура и сварочный аппарат.

Инструкция

Выполнение данного усовершенствования просто:

Можно также полости между камней заполнить чистой глиной, которая тоже будет помогать сохранять тепло.

Меры предосторожности

Категорически нельзя для создания данного усовершенствования использовать горючие материалы и металлы с низкой температурой плавления. Также данное сооружение должно обеспечивать свободное обслуживание буржуйки, не перекрывать доступ к топке, к зольнику, не мешать съему и замене выводных труб.

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

1. Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги.
2. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы. Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов.
3. Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту.
4. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Вывод

Буржуйка один из самых надежных и распространенных помощников и для дачников, и для владельцев гаражей или подсобных помещений, бытовок. При том ее можно не только приобрести, но и сделать своими руками. Для изготовления не требуется каких-то сложных и труднодоступных материалов, а также очень специфических навыков.

Для усовершенствований буржуйки мы рассмотрели несколько видов модификации: прикрепление сваренных между собой 2-х баков от стиральной машины; изготовление зольника; сетка с камнями; увеличение количества изгибов трубы. Указанные улучшения увеличат сохранение тепла, улучшат работу печи.

←Предыдущая статья

Следующая статья →

Очень часто для обогрева гаража используется именно печь-буржуйка. Причем сделать её можно своими руками, но тратиться для этого не нужно. Достаточно поискать в закромах ненужные металлические детали.

Достоинства и недостатки буржуйки для гаража

Печь-буржуйка по праву считается наиболее практичным способом обогрева зимой. Это небольшая конструкция, которая является практически переносной, способна обогреть любое по площади помещение, независимо от температуры на улице и других климатических условий. В этом и заключается основное ее преимущество. Однако в современных условий печь-буржуйка используется исключительно для отопления хозяйственных построек, например, гаража. И связано это с большим количеством недостатков:

• печка быстро остывает, а значит, чтобы поддерживать в помещении постоянную температуру, она должна всегда гореть;
• неэкономична по этой же причине;
• пожароопасна, поэтому при ее монтаже нужно позаботиться о защите близлежащей стены и пола.

Однако её всеядность позволяет немного сэкономить на покупке топлива, особенно если учитывать практически 100% КПД такого устройства.

Буржуйка имеет особую конструкцию, благодаря которой и можно получить высокий КПД

Конструкция и принцип работы

Особенность печи-буржуйки в том, что она не требует возведения фундамента и обустройства капитального дымохода. В большинстве случаев именно из-за этого её и выбирают для использования в гараже. В этом помещении не всегда есть электричество или газопровод, а значит, печь-буржуйка является единственным решением проблемы отопления.

Буржуйка не требует возведения фундамента

Данная конструкция представляет собой металлическую коробку с дверцей и трубой, которая выведена за пределы отапливаемого помещения.

Труба может служить и отапливаемым элементом, если немного видоизменить её. Сделать ступенчатым, а не прямым, что позволит горячему воздуха немного задерживаться в нем.

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки. При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

• часть тепла излучается вниз;
• пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

• вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
• боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала

Необходимые материалы и инструменты

Для изготовления печи-буржуйки своими руками понадобятся:

• сварочный инвентор (или любой другой сварочный аппарат, если у вас есть соответствующий опыт);
• зубило;
• мягкая ткань (можно использовать ветошь);
• молоток;
• наждачная бумага (мелкозернистая).

Список материалов же зависит от того, из какой емкости будет изготавливаться печь-буржуйка.
Это может быть газовый баллон или молочная фляга. Если есть определенный опыт работы с металлом, то буржуйку можно сделать из листового материала. Однако однозначно нужно позаботиться о наличии:

• огнеупорного кирпича;
• стальных труб;
• металлической проволоки;
• колосников (в некоторых случаях можно обойтись и без них);
• патрубка с флюгаркой;
• дверных шарниров.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Способ изготовления печи-буржуйки зависит от ее формы и используемого материала.

Классическая печь-буржуйка

Для изготовления подобной конструкции необходимо иметь определенные навыки работы со сварочным аппаратом. Вся работа состоит из нескольких шагов:

1. Сделать из листового металла 5 заготовок.

   Заготовки нужно вырезать из листового металла

2. Приварить боковые поверхности ко дну. Следите, чтобы они располагались строго вертикально относительно друг друга, чему поможет использование уровня или строительного угольника.
3. Приварить заднюю стенку.
4. Внутреннее пространство поделить условно на три части: дымооборот, топочную часть и зольник. В двух последних установить колосниковую решетку. Для этого на высоте 10–15 см нужно приварить на всю длину уголки. Для самой решетки рекомендуется использовать толстую листовую сталь шириной 25–30 мм, из которой нужно вырезать полоски. Расстояние между пластинками должно быть 5 см. Сами прутья нужно приварить к двум прутам, которые придают решетке жесткость.
5. Сверху необходимо приварить два металлических прута, которые нужны для расположения отражателя (лист, который разделяет топку и дымооборот) располагать отражатель нужно таким образом, чтобы образовался канал для дыма.

   Колосники и буржуйка не являются обязательными элементами

6. Приварить крышку буржуйки, не забыв об отверстии для трубы. Вырезать и приварить верхнюю перемычку. То же самое проделать с более узкой деталью.
7. Сделать дверцу. Ее рекомендуется делать на всю ширину печки, чтобы без проблем можно было извлечь колосники и отражатель во время чистки и ремонта. Не забудьте о том, что дверца должна быть оснащена ручкой, защелкой и завесами.
8. Установить конструкцию на ножки, которые можно изготовить из металлической трубы диаметром 2–3 см. Слишком высокими их делать не стоит. 8–10 см будет достаточно. При желании можно оснастить их болтами, что позволит регулировать высоту.
9. Изготовить дымоход из трубы диаметром 15–18 см. Для ее вывода нужно сделать отверстие в стене соответствующего размера. Труба состоит из трех частей, которые соединены между собой под углом 45°.

   Труба не должна иметь горизонтальные части

10. На нижнем конце дымоходной трубы необходимо сделать вращающуюся заслонку. Сделать ее можно также из листового металла, но диаметр должен быть немного меньше отверстия в трубе. Предусмотреть нужно и ручку, которая бы двигала эту заслонку.
11. Фиксировать трубу нужно на гильзе размером 15–20 см, которая приваривается по отверстию к верхней крышке.
12. Установить печку, отрегулировать ее высоту.

    При использовании листового металла можно сделать буржуйку любых размеров

Видео: оригинальная буржуйка для гаража своими руками

Печь из молочного бидона

Изготовить такую печь довольно легко, нужно лишь следовать пошаговой инструкции:

Видео: буржуйка для гаража из газового баллона

Особенности эксплуатации

Во время эксплуатации самодельной печи-буржуйки очень важно соблюдать определенные правила. Это нужно не только для безопасности ее использования, но и для длительного срока службы. Таковыми правилами являются:

• необходимо выдерживать безопасное расстояние между стенками самой печи и стенами помещения (идеальным считается расстояние 50 см);
• дымовую трубу нужно обязательно выводить именно на улицу, ни в коем случае нельзя сопрягать её с вентиляционной системой гаража (очень часто данное желание возникает, когда печь устанавливается в подвале гаража), поскольку только так можно гарантировать достаточную тягу для полноценного горения;
• места, где труба выводится на улицу, необходимо изолировать асбестом или другим негорючим материалом;
• повысить эффективность буржуйки можно путем утепления самого помещения;
• рядом с буржуйкой необходимо установить ящик с песком и огнетушитель, поскольку этого требуют правила пожарной безопасности.

Как улучшить работу печи

Такая печь имеет один существенный недостаток — она очень быстро остывает. Однако это очень легко исправить с помощью кирпичного экрана, который устанавливается с трех сторон конструкции. Это позволит аккумулировать тепло и отдавать его помещению даже после того, как печь перестанет гореть.

Располагать его нужно на расстоянии 5–7 см от стен печки, ни в коем случае не впритык. При этом нужно позаботиться о наличии вентиляционных отверстий.

Экран не должен находиться впритык к стенкам печки

Конструкция с кирпичным экраном будет весить гораздо больше, чем обычная металлическая печь-буржуйка, поэтому рекомендуется предварительно возвести индивидуальный фундамент.

В некоторых случаях может потребоваться монтаж индивидуального фундамента. Сделать его очень просто:

1. Вырыть яму глубиной около 50 см. Все остальные габариты зависят от размеров самой печки и экрана.
2. Засыпать дно ямы песком (обычно на это уходит около 3–4 вёдер), после чего его нужно утрамбовать. Песок покрыть слоем щебня в 10–15 см, также утрамбовать.
3. Засыпку разровнять, залить приготовленным цементным раствором. Оставить на сутки (можно и на несколько, фундамент от этого только выиграет).
4. Накрыть основание несколькими слоями рубероида.
5. Теперь можно начинать выкладку экрана в пол кирпича. При этом первые два ряда должны быть выложены сплошной кладкой непосредственно на рубероид. В 3–4 ряду необходимо сделать вентиляционные зазоры. Продолжить сплошную кладку.
6. Экран рекомендуется делать без верхнего перекрытия.

Как правильно чистить печь-буржуйку

Особенности конструкции такой печки позволяют чистить ее довольно редко.

Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.

Сам процесс чистки происходит в следующей последовательности:

1. Отверстие топки закрыть и заткнуть ветошью.
2. Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
3. Вынуть все продукты, которые спустились вниз к выгребному отверстию.

Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная.

Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.

Печка-буржуйка – верный товарищ дачников, охранников, и любителей ремонтировать автомобили в собственном гараже. Владельцы маленьких частных домов тоже часто используют данный вариант отопления как наиболее экономичный и мобильный.

Такая печка вполне способна обогреть небольшое помещение в считаные минуты, а благодаря современным дизайнерским решениям, она ничуть не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто задастся такой целью. Как это сделать мы рассмотрим в этой статье.

Инструменты для работы

Для того чтоб изготовление отопительного прибора заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Электроды и защитная маска для сварки
Болгарка
Отрезные и шлифовальные круги для металла
Молоток-шлакоотделитель
Щетка по металлу
Пассатижи, простой молоток, долото
Дрель со сверлами
Измерительный прибор (рулетка, метр)

Какие бывают самодельные буржуйки?

Внешний вид и технические характеристики печки-буржуйки могут быть разными. Для каждого помещения подойдет своя печь, которая сможет и обогреть его и гармонично вписаться в интерьер. За основу будущее печки можно взять листы металла или применить уже готовое изделие: металлическую трубу среднего размера, бочку, газовый баллон или бак. В любом варианте, толщина стенок не должна быть менее 3-5 мм.

Если вам необходимо обогреть гараж, то подойдет практически любой вариант, так как от такой печки требуется лишь отопление небольшого помещения. Для буржуйки, которая будет находиться в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Важным моментом является также вид топлива, который используется

Буржуйка на отработке своими руками

Это вариант, который как раз не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется во время сгорания отработки масла, находиться долгое время в таком помещении не очень приятно. Даже если работает хорошая вытяжка, все вещи в доме пропитаются этим специфическим «ароматом». Эта печка прекрасно подходит для отопления гаража и других нежилых помещений.

Для ее изготовления вам понадобится металлический лист 4-5 мм, который будет разрезаться на куски, и труба для дымохода. Вырезаются все элементы печки с помощью шлифмашинки. Края кусков зачищаются. Прежде чем вырезать, необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе нужной длины делаются круглые отверстия. Эта труба предназначена для соединения верхнего и нижнего бака буржуйки. В верхнем баке также необходимо просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), второе для соединительной трубы (снизу справа). Нижний бак печки делается аналогично, только вырез для трубы делается по центру емкости. Для заливания топлива необходимо предусмотреть заливную горловину, которая оборудуется сдвижной крышкой.

Нижняя часть бака делается плоской, на нее привариваются четыре или три ножки. Для того чтоб нижняя и верхняя часть не расшатывались, их укрепляют дополнительными кронштейнами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка производит тепло следующим образом: длинной тонкой палочкой или скрученной бумагой поджигается отработанное масло в нижней емкости. Когда отработка загорелась, заливную крышку следует закрыть. Воздух для горения будет поступать через трубу, которая соединена с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печки до высокой температуры. Она становится настолько горячей, что на ней можно даже подогреть чайник.

Такая печка – идеальный вариант для гаража, так как с успехом отапливает небольшую площадь, а отработанные материалы для топки всегда найдутся у владельцев автомобиля.

Печка-буржуйка из трубы или бочки

Если вы задумали сконструировать отопительный прибор из трубы или бочки, необходимо подобрать подходящий диаметр. Он напрямую зависит от размеров помещения, которое нужно обеспечить теплом.

Буржуйку из бочки можно применять и в жилом помещении, при условии, что сделана она будет аккуратно и правильно. Такой вид наиболее популярен для отопления дачных домиков.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные куски используют для дверец. Их вырезают до нужного размера, обрамляют полосами металла и приделывают к таким импровизированным дверцам ручки и задвижку.

Внутри бочки (трубы) приваривают два кронштейна в форме уголка. Это держатели для колосника, которые располагаются чуть ниже дверец. В качестве колосника можно использовать сварную арматуру или купить готовый в магазине.

Кусок трубы заваривается наглухо, а к нижней его части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое вставляется и приваривается труба.

Только после этого устанавливаются дверцы. Их крепят на дверные петли и устанавливают крюк для щеколды, замерив предварительно нужный уровень.

Чтобы придать печке эстетичности, необходимо хорошо зачистить сварочные швы и покрасить изделие жаростойкой эмалью. Если сделать все аккуратно, такой отопительный прибор будет выглядеть не хуже заводского аналога. После того как краска высохнет, печку подключают к трубе дымохода, которая входит на улицу.

Это наиболее легкий в исполнении и практичный вариант. Несмотря на то, что такая буржуйка занимает довольно много места, ее используют для обогрева чаще других моделей. Очень удобно и то, что на поверхности бака можно подогревать воду в чайнике или кастрюле, а также сушить белье.

Буржуйка из газового баллона

Использованный газовый баллон очень хорошо подходит для печки. Это практически готовая форма для буржуйки, которая требует минимальных доработок.

Верхняя часть баллона, где находится кран, срезается, а на ее место вваривается заглушка. В днище баллона делается квадратный вырез – это будет топка. Вырезанный кусок необходимо превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии вы должны будете приварить к отверстию металлические петли, на которые будет одеваться дверца. Устанавливать само дверное полотно лучше в самом конце, когда буржуйка уже будет полностью готова.

Для того чтоб в топку поступал воздух, в днище баллона просверливают несколько отверстий. Они будут давать тягу, и служить колосниками. Для того, чтоб прогоревшие дрова не падал на пол ко дну баллона приваривают металлический короб – зольник. Его можно сделать из более тонкого листового металла. Зольник также оборудуется дверцами.

После этого к баллону приделываются ножки из металлического уголка или обрезков трубы.
В задней части печки будет размещаться труба для отвода дыма. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить ее туда.
Сверху можно обустроить импровизированную плиту для готовки. Ее можно сделать из металлической решетки или арматуры, приварив рамку к верхней части баллона.

Такая буржуйка – прекрасный вариант для отопления дачи, гаража или бытовки. Она универсальна и не занимает много места в помещении.

Буржуйка прямоугольная

Из всех возможных вариантов, такая печка – наиболее компактный и аккуратный вид. Его применяют в жилых помещениях, где благодаря прямоугольной форме, печку легко задекорировать и сделать практически незаметной.

Наиболее популярна заводская модель «Гном». Ее строение довольно простое, а теплоотдача очень эффективна.

Состоит данная печка всего из нескольких элементов: топи, зольника и дымохода. Устанавливается печка на четырех ножках. На втором рисунке изображена более сложная конструкция топки, которая сохраняет тепло продолжительное время.

Такую конструкцию вполне можно соорудить самостоятельно. Рассмотрим подробнее, как это сделать

Для этого вам понадобятся такие расходные материалы: лист металла, толщиной не менее 4 мм, труба для дымохода и стальной уголок. Кроме этого, необходимо приобрести крышку для конфорки.

Вырезать необходимо четыре стенки, дно и верхнюю варочную поверхность. Для того чтоб топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые располагаются внутри печки. Таким образом, в камере сгорания будет производиться больше тепла.

Отверстия для топки и поддувала вырезаются в передней части конструкции. Впоследствии на них будут крепиться дверцы на петлях, с ручками и замками.
Сверху вырезается проем для конфорки, соответствующий размерам детали, и отверстие для трубы, по которой будет выходить наружу дым.

Ко дну печки привариваются ножки из подготовленного уголка.
Место, где будет лежать колосник размечают на боковых панелях. Сюда приваривают отрезки из уголков, которые будут служить опорами колосника. Колосник можно изготовить самостоятельно. Для этого необходимо просверлить большое количество отверстий в стальном листе, чтоб оно стало как решето, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки, приваривается пластина. Она должна соответствовать размеру печки, но не доходить до ее конца 8-9 см.Вторую такую же пластину размещают чуть ниже. Она также должна не доходить до конца емкости, только в передней ее части. Эти пластины образуют дополнительные лентообразные ходы внутри печки.Тепло от сгорающего топлива будет заходить в образовавшийся коридор и нагревать пластину. Таким образом, больше тепла будет оставаться внутри бака, а не вылетать прямиком в трубу.

Правила безопасной при использовании буржуйки

Правила пожарной безопасности очень важны при использовании самодельного отопительного прибора. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Размещать печку необходимо на огнеупорном основании. Это может быть кафельная плитка, лист металла или кирпичная кладка. Стены вблизи от печки также необходимо обезопасить от перегревания. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Располагать мебель любые другие горючие предметы возле печки ни в коем случае нельзя.

Малейшая искра или слишком высокая температура поверхности буржуйки может стать причиной возгорания.

Для того чтоб исключить возможность скопления продуктов сгорания в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как можно обеспечить приток свежего воздуха в помещение, и отток угарного газа из него.

Устанавливайте печку в таком месте, где меньшая проходимость людей, не разрешайте детям устраивать игры вблизи прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости

Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печь-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

Родословная с историей

Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством , Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой
. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве ; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

Труба

Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

Нужное газораспределение обеспечивается точным расчетом диаметра трубы.
Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

Экран

Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

Конвекция

Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

Подстилка

Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

Дымоход

Наконец, буржуйка все-таки не полноценная , и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в , но все же достаточно активный.

Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

С развитием теплотехники все более распространялись , весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

• Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
• На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
• Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

1. Армейки отличаются высокой прочностью и тепловой эффективностью.
2. Могут работать на любом твердом топливе без переналадки и переборки.
3. Цена – выше, чем у гражданского аналога.
4. Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Самоделки

Самодельные буржуйки можно разделить на три группы:

• Хорошо продуманные, воплотившие в себе полезные идеи.
• Работоспособные, но недостаточно проработанные.
• Просто курьезы.

Хорошие

Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, для буржуйки противопоказан, она изначально рассчитывалась на . Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем . Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе .

Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

1. Общее количество и диаметр отверстий в газификаторе остаются неизменными.
2. От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
3. Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

Буржуйка на отработке в действии

Добавить хотелось бы только одно: ради экономии места, особенно , топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной буржуйки

Рабочие, средненькие

Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

1. Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
2. В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

Второй популярный вариант – буржуйка . Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Курьезы

Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка.
Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

Видео: необычная не совсем буржуйка из автомобильных дисков

Буржуйка в интерьере

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане ? Юридически переносная буржуйка на ножках – то же самое.

Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

Примечание:

вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

• Готовим ведро топлива.
• Закладываем буквально горсточку, разжигаем.
• Подкладываем понемногу, пока начало борова не засветится вишневым.
• Смотрим, сколько отобрано из ведра, это минимальная закладка.
• Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
• Смотрим, сколько теперь отобрано, это максимальная закладка.

Примечание:

определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
• труба для дымоотвода;
• прутки 16 мм;
• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
• рулетка, линейка, мел;
• сварочный аппарат 140-200А;
• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
• металлическая щетка для зачистки мест сварки;
• наждачный круг для подгонки дверок;
• дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;
• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
• трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;
• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;
• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;

Кирпичный экран

• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;
• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Сам себе мастер

Популярные публикации

Последние комментарии

Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

1. Буржуйка на дровах – особенности / Чертежи
2. Буржуйка из газового баллона / Чертежи
3. Буржуйка из бочки / Чертежи
4. Буржуйка из кирпича – печь “на века” / Чертежи
5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах – особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича – печь “на века” своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Буржуйка своими руками чертежи самая эффективная

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива – дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления – чугун, сталь, кирпич;
• функциональность – с варочной поверхностью, калориферные и газогенераторные;
• вид топлива – твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Фото 1 Классическая печь-буржуйка

Процесс изготовления

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 7 Самодельная буржуйка своими руками

Фото 8 Отличный вариант буржуйки для гаража

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

Фото 10 Печь-буржуйка из использованного газового баллона

Фото 11 Печь по типу “Бубафоня”

Фото 13 Схема буржуйки на отработанном масле (отработке)

Понятные чертежи для создания самой эффективной буржуйки своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:

Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;

Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;

Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;

Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:

Погонажные профили;

Квадратной формы труба;

Специальные уголки;

Арматура;

Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

• Для топки 250 на 250 мм.
• Для поддувала — высота 100 мм и ширина 250 мм.
• Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
• труба для дымоотвода;
• прутки 16 мм;
• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
• рулетка, линейка, мел;
• сварочный аппарат 140-200А;
• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
• металлическая щетка для зачистки мест сварки;
• наждачный круг для подгонки дверок;
• дрель и сверла.

Схемы буржуек

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.
6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.
12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.
15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;
• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);
• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
• трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;
• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;
• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;
• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;

Кирпичный экран

• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;
• кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Буржуйка своими руками с увеличенным КПД

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

• 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
  Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
• 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
• 3. Краска уже обгорела но не отлетает.
• 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
• 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
• 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
• 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.
