Буржуйка с котлом водяного отопления своими руками

Печи, именуемые буржуйками, в настоящее время так же популярны, как и много лет назад. Их используют в домах, на дачах, в гаражах, банях, буржуйками также обогревают теплицы и даже МЧС применяет печи такого типа в чрезвычайных ситуациях. Буржуйку можно сделать своими руками или купить готовую заводскую модель. Советуем вам почитать наши статьи по самостоятельному изготовлению печи буржуйки в гараж, а также про изготовление буржуйки для бани.

Модификаций печи огромное множество: их дополняют баками для воды, подключают их к системам отопления (как воздушным, так и водяным), приспосабливают для работы на отработанном масле или на опилках.

Видео: печка с котлом водяного контура

Буржуйки делают из всего, что валяется в хозяйстве без дела:

• из отработанных огнетушителей;
• газовых баллонов;
• металлических бочек;
• бидонов;
• просто сваривают конструкцию из стали;
• делают кладку из кирпича.

От вида используемого материала зависят форма (цилиндрическая, прямоугольная и т.п.) и внешний вид печи.

Несмотря на такое разнообразие, общая конструкция каждой печи состоит из:

1. топки;
2. колосниковой решетки;
3. зольника;
4. дымохода;
5. дымовой трубы.

Размер загрузочного отверстия топки зависит от используемого топлива. Если применяются дрова, то и отверстие соответственно должно быть больше, чем в аналогичной печи, которую топят углем или топливными брикетами. Для защиты отапливаемого помещения от пожара, буржуйку устанавливают на фундамент или лист металла, изолируют ее кирпичной кладкой, отражателем или листами теплоизолирующего материала (минеральная вата, асбест), а дымовую трубу дополняют искроулавливателем. Если же необходимо установить печь в доме и подключить ее к водяному контуру, то конструкция дополняется трубами и баком для воды (другое название – теплообменник или котел). Особенно актуальна такая форма отопления становится с осенним понижением температуры и желанием хозяев сэкономить на отоплении собственных жилых и нежилых помещений.

Требования, предъявляемые к системе с водяным отоплением: хорошая циркуляция воды в системе и достаточный ее прогрев.

Водяной контур устанавливают либо к уже готовой печи, либо возводят в процессе строительства вместе с печью. Циркуляция в системе бывает естественной и принудительной (с использованием насоса).

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

Конструкция самого водяного контура состоит из следующих элементов:

• змеевик;
• трубы (чугунные, стальные, медные, биметаллические и т.п.);
• расширительный бак;
• радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

Монтаж системы водяного отопления

При необходимости устанавливаем циркуляционный насос, измерительные приборы около котла.

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

• расстояние от пола 10-15 см;
• от стены 2-5 см;
• от подоконника 10 см.

Последовательность монтажа:

• отмечаем на стене местоположение кронштейнов;
• высверливаем отверстия под них;
• крепим кронштейны на стену, строго соблюдая вертикальность;
• собираем все краны радиатора по схеме и вешаем его на стену;
• монтируем отводящую и подводящую трубы.

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Содержание:

Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают проблему такого типа с помощью печей. Самым популярным видом отопительной системы в частном доме можно назвать буржуйку с водяным контуром. В ее конструкции имеются батареи отопления, что позволяет обогревать все строение. Приобрести готовую конструкцию можно в специализированном магазине, но стоит отметить, что ее стоимость довольно высокая. При небольшом бюджете можно самостоятельно сделать систему водяного отопления от буржуйки.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон. В результате высокая температура держится продолжительное время. Кроме того буржуйка обладает следующими преимуществами:

• Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
• Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
• Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Самостоятельное изготовление печки-буржуйки с водяным контуром

Отопление в виде печи-буржуйки с водяным контуром вполне можно сделать своими руками. Для этого есть два варианта изготовления: встроить котел для теплоносителя в готовую конструкцию или сделать печку самостоятельно от начала до конца.

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением. Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

• С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
• В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
• В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
• Приваривают навесы и устанавливают дверцы.
• К верхней части приваривают трубу для отведения продуктов горения.
• Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.

В процессе сборки буржуйки с водяным контуром своими руками не стоит забывать о пожарной безопасности, поэтому важно снизить воздействие высокой температуры на поверхность пола, в частности это относится к деревянным покрытиям. Для этой цели донную часть печки размещают на высоте 0,25-0,3 метра, используя специально сконструированные металлические ножки.

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

• В верхней части основного корпуса вырезают отверстия, через них будет осуществляться подача и обратное возвращение теплоносителя.
• Затем приступают к изготовлению водяного бака. Для этого можно использовать любой материал, подходящий для эксплуатации в соответствующих условиях. В процессе изготовления следует учитывать, что бак занимает наибольшее пространство во всей конструкции, чем топка и зольник. В баке нужно сделать два отверстия, в которых будут установлены патрубки. Готовую конструкцию размещают в промежутке между топкой и задней стенкой, это пространство предварительно отделяют металлическим листом.
• На следующем этапе выполняют разводку труб, может использоваться коллекторное, однотрубное или двухтрубное отопление от буржуйки с водяным контуром. Следует учесть, что в большинстве случаев предпочтение отдают двухтрубной конструкции. Объяснение заключается в недостатков других видов. В частности коллекторную схему довольно сложно сделать самостоятельно, не прибегая к помощи профессиональных мастеров, а однотрубная схема не обеспечивает равномерного прогрева всех отопительных приборов.
• Далее по всему отапливаемому помещению к трубопроводу последовательно присоединяют патрубки для радиаторов и непосредственно приборы отопления.
• Для снабжения контура холодной водой к подающей трубе присоединяют расширительный бак. Для определения его параметров за основу берут общий объем жидкости в отопительном контуре. Специалисты рекомендуют делать расширительный бачок на 20% больше этого значения.
• После сборки всей системы проводят тестирование, чтобы выявить дефектные места. При их отсутствии начинают эксплуатацию печки-буржуйки с водяным контуром.
• Если система собрана правильно, то работа будет осуществляться по следующему принципу: вода в котле нагревается, поступает в отопительные приборы, остывает и вновь возвращается в теплообменник.

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить  или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.

10 декабря, 2013. Прочитано 12401 раз(а)

В наше время, отопление стало важнейшей системой жизнеобеспечения в доме. Многие современные люди всё чаще стали использовать для этого печи, предшественниками которых являются знаменитые «буржуйки». Сегодня самым распространённым видом буржуек являются печи с водяным контуром. От обычных буржуек такие печи отличаются тем, что к ним приделываются котёл и пару радиаторных батарей, с помощью чего можно обогревать не только одну комнату, но и весь дом.

Иными словами, буржуйка с водяным контуром, — это такой вид печи, где есть полость для подогрева теплоносителя ( тосол или вода и т.п. ). Во время работы такой буржуйки, горячие испарения от воды сильно омывают металлический котёл с разных сторон, поэтому стенки отопительной камеры нагреваются, за счёт чего, температура удерживается дольше.

Сборка буржуйки с водяным контуром

Для этого нам понадобится чугунный радиатор, который мы используем как водонагреватель. Разбираем его, очищаем от грязи, меняем бумажные прокладки между всеми секциями.
Теперь собираем части всего радиатора в последовательности:
— В секции, что соединяются, вворачиваем ниппели с левой и правой резьбой, после чего наматываем на них асбестовый шнур и затягиваем ключом ниппеля.
— Когда две секции стянутся, можем уже подсоединять третью.
— После этого спрессуем радиатор, таким образом, проверяем качество нашей сборки.
— Теперь берёмся к монтажу стояков.

Вход и выход холодной и горячей воды расположим по диагонали к батареи, а другие отверстия забиваем пробками.

Если вы намерены ставить печь где-нибудь в подвале или гараже, то стоит посадить ее на бетон.

Таким образом:

Котёл готов! Теперь встраиваем его в печку.
Чтобы сделать печку, нам нужно:
— Сделать раствор.
— Залить ним фундамент.
— На него ставим рубероид.
— На этот рубероид наносим слой раствора и сразу же ставим контуры нашей печи из кирпичей.
— Сверху опять покрываем раствором. Делаем стену топки и отдел для золы.
— Прикрепляем к печи дверку.
— Устанавливаем котёл, который мы уже заранее приготовили. Котёл ставим в дымовой канал.
— Доделываем дымоход, плитку и теперь можем топить.
Эта печь прослужит вам долго и качественно!

Рекомендуем вам еще:

---

---

Никто не усомнится, что в русской бане наибольший комфорт достигается в том случае, если установлена дровяная печь с потрескивающими дровами, приятным духом и потрясающим жаром от живого огня. Плохо только, что дров требуется иногда уж слишком много для того, чтобы растопить баньку и насладиться процессом очищения. Значительно ускорить нагрев помещения и приготовление бани может помочь водяной котел отопления, который встраивается непосредственно в печь. Такой тандем значительно повышает КПД дровяной печи и позволяет сэкономить время и дрова. Основная идея заключается в том, что встраиваемый котел даже при малых габаритах обеспечивает колоссальную теплоотдачу. Сейчас же поговорим о том, как реализовать подобное улучшение дровяной печи с использованием подручных средств в короткий срок.

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Как правильно поместить котел в печь?

Наиболее эффективный вариант водяного котла получается при использовании в качестве материала трубы или листового металла толщиной от 3,5 до 5 мм. В таком варианте можно расположить котел непосредственно в топке печи и тем самым обеспечить максимальную эффективность. На рисунке выше представлен вариант конструкции самого нагревательного водяного котла и его схематичного местоположения в топке. При использовании труб лучше отдать предпочтение бесшовным, если же таких нет под рукой, то имеющийся шов следует дополнительно заварить.

Подачу горячей воды от котла в систему отопления следует располагать исключительно в самой верхней точке котла. Расположение ввода обратки не регламентируется, однако логичнее всего ее расположить внизу для улучшения циркуляции воды.

При расположении любого котла в печи следует обеспечить наличие зазора между внешними стенками котла и кирпичной кладкой печи. Это необходимо для компенсации теплового расширения металла котла.

При сваривании труб следует обязательно срезать фаску по контуру среза труб. Это позволяет заполнить сварным швом всю толщину трубы и надежно скрепить детали без опасения, что они разойдутся в процессе эксплуатации.

Устанавливая котел внутри печи, следует придерживаться горизонтального уровня. Однако можно и несколько отступить от этого правила для того, чтобы обеспечить максимальную высоту точке вывода подачи из котла.

Установка печи со встроенным котлом

Наиболее оптимальным вариантом для бани станет печь, в которую заведомо, еще на этапе возведения, вмонтирован специально подготовленный водяной котел. В таком случае печь приобретает свои специфические особенности в плане конструкции, что в значительной степени повышает эффективность всей системы и ее компактность.

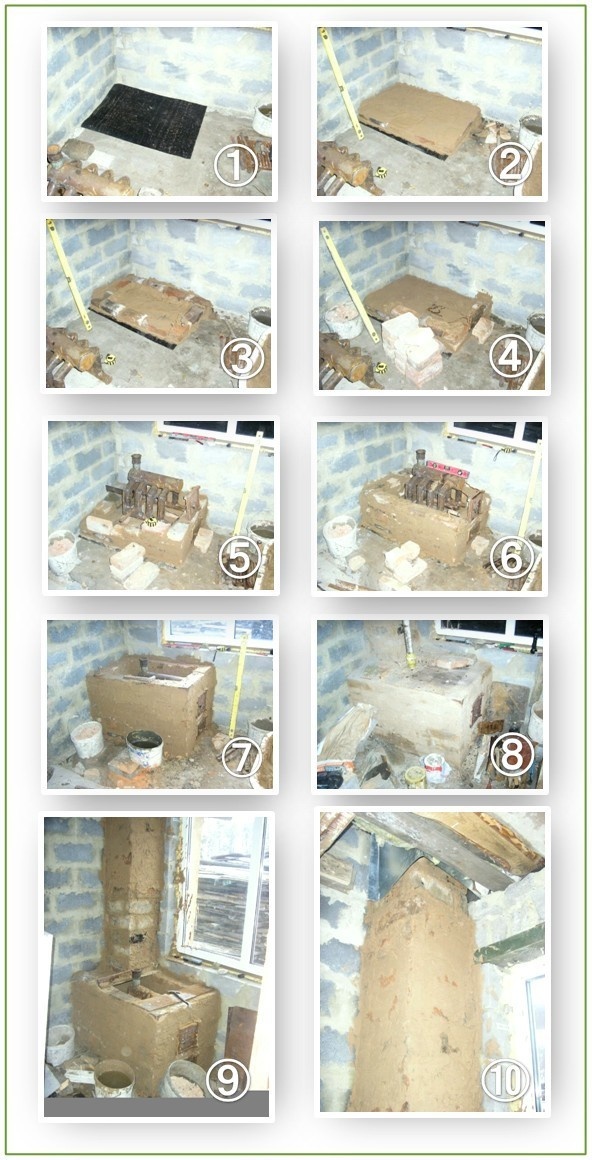

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:

1. Закладывается фундамент из бетона с армированием.
2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
4. Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
5. Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
6. При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
7. Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
8. В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.

Видео — отопительно-варочная печь с котлом водяного отопления

Статью нашли по запросам:

• кирпичная печь с водяным контуром для отопления дома
• кирпичная печь с котлом водяного отопления
• печка для дома с котлом и духовкой из кирпича
• печное водяное отопление своими руками

Несмотря на глобальный прогресс в сфере газификации, в отдельных населенных пунктах отсутствует магистральная подача топлива. В качестве альтернативы можно соорудить печь из кирпича с котлом водяного отопления своими руками. Это позволит снизить расходы на обогрев здания и решить проблему с отсутствием ГВС.

Особенности кирпичной печи с котлом водяного отопления

С глубокой древности люди обогревали дома дровами. Это дешевый и эффективный способ организации системы отопления, который пользуется спросом и сегодня. В городах и коттеджных поселках, где отсутствует центральная газификация, печные системы становятся достаточно востребованными. Однако они не способны прогреть большое помещение с несколькими этажами, мансардой и подвалом.

Для увеличения КПД от горения дров можно подключить к печи водяной контур. Он обеспечит равномерное распределение тепла по всем частям здания и предоставит доступ к горячей жидкости для бытовых нужд.

Характеристики системы

При выборе печной системы для дома необходимо уточнить следующие ее параметры:

1. Мощность. Производительность установки влияет на ее габариты и вес. Если печь небольшая, то для нее не нужно обустраивать прочный фундамент. Для более массивных агрегатов требуется надежное основание.
2. Обогреваемая площадь. Она определяет эффективность отопления. Для 50 куб. м помещения нужен котел мощностью 2 кВт.

Устройства с водяным контуром используются в коттеджах площадью более 180 кв. м.

Принцип работы

Помимо отсека для загрузки топлива в печи установлен теплообменник. Он вмонтирован в дымоход или топку. Вода, проходящая через регистр, подвергается нагреву, затем отправляется в трубы и радиаторы, обеспечивая эффективную теплоотдачу. Циркуляция жидкости в контуре создается разницей температур либо насосом.

В процессе нагрева вода увеличивается в объеме, поэтому для исключения взрыва оборудования используется расширительный резервуар. В моделях с закрытым контуром его устанавливают в любых удобных местах. Если речь идет об открытых системах, емкость находится на максимальной высоте.

Давление стравливается с помощью автоматического воздухоотводчика.

Преимущества

У печей с водяным теплоносителем есть несколько положительных качеств:

1. Энергоэффективность и экономичность. Для возведения конструкции не нужны большие финансовые затраты. При этом для закупки дров на весь зимний сезон придется потратить не больше 5–10 тыс. руб.
2. Дизайн. Печи дополняют интерьер любого помещения и скрывают дефектные участки.
3. Автономность и независимость от магистралей газоснабжения. Сооружение можно обустроить в любом доме независимо от его расположения.

Помимо интенсивной теплоотдачи такой агрегат поддерживает высокую температуру воды в контуре в течение долгого времени.

Типы систем

Печи с водяным контуром различаются особенностями циркуляции теплоносителя. В одних системах движение жидкости обеспечивается разницей температур, а в других – с помощью насоса.

Естественная

Циркуляция жидкости обусловлена физическими процессами и не зависит от электроснабжения. При этом для корректной работы системы требуется монтаж труб с увеличенным диаметром. Разогрев печи занимает больше времени, но она медленнее остывает.

Принудительная циркуляция

В оборудовании установлен насос, который работает в непрерывном режиме и отвечает за постоянное перемещение теплоносителя между радиаторами. Его недостатком является зависимость от электроснабжения. Если в вашей местности часто бывают перепады напряжения или прочие сбои в сети, лучше установить блок бесперебойного питания с аккумуляторными батареями.

Нюансы изготовления своими руками

На первом этапе обустраивается прочный фундамент. Под кирпичные конструкции нужны монолитные основания из цемента марки не ниже М300.

Кладка стен осуществляется из полнотелого кирпича с применением глиняного раствора. Топку можно изготовить из шамотного материала. Допустимая толщина швов не должна превышать 5 мм.

Все элементы фурнитуры следует надежно закрепить. Комплектующие для печей продаются в специальных магазинах.

Подготовительные мероприятия

Организация печного отопления подразумевает подготовку чертежей, выбор подходящего местоположения для труб и радиаторов, а также грамотный расчет мощности. Дальше изготавливается или покупается регистр и производится кладка конструкции со встроенным теплообменником.

Расчет мощности и габаритов

КПД теплообменника определяется материалами, из которых он изготовлен. Чугунные изделия серий МС-110-300 и МС90-300 обладают мощностью 0,14–0,16 кВт/кв. м для ребра. Учитывая такие цифры, можно спрогнозировать количество секций для обогрева каждого контура. На 10 кв. м площади нужно не меньше 1 кВт. Для здания на 60 кв. м. требуется регистр мощностью 5,5 кВт.

Габариты печной системы составляют 1020x1160x2380 мм. Теплообменник имеет размеры 750x500x350 мм.

Необходимые материалы и инструменты

Для сборки печи нужно подготовить:

1. Достаточное количество шамотного и полнотелого кирпича с огнеупорными свойствами.
2. Топочную и поддувальную дверки.
3. Колосниковую решетку.
4. Стальные уголки и полосы.
5. Задвижки для печей и варочной камеры.
6. Предтопочный лист.

Из инструментов потребуются базовый набор печника и емкости для замешивания раствора.

Кладка печи из кирпича с котлом водяного отопления

Изготовление системы начинается с возведения фундамента и подготовки необходимых материалов. Изначально выкладывается первый кирпичный ряд с исключением любых перекосов. Важно не допускать отклонений по вертикали или горизонтали, поскольку от этого зависят будущая надежность и эффективность сооружения.

Варианты размещения теплообменника

Главный элемент печного агрегата имеет сложное строение. Его можно устанавливать как в дымоход, так и в топочную камеру.

В дымоход

При таком способе монтажа теплообменника топка будет накаляться равномерно и до предельного уровня. Интенсивность нагрева регулируется длиной змеевика.

Из-за отсутствия прямого контакта с огнем элемент дольше сохраняет эксплуатационные свойства. При этом установка теплообменника в дымоход приводит к увеличению габаритов свечи.

В уже готовое сооружение можно интегрировать регистр только после разборки дымохода. Чтобы избежать ошибок, нужно заранее спроектировать порядовку кладки.

В топку

Вариант повышает КПД печной системы, т. к. под воздействием дымовых газов труба будет накаляться до максимума. Внешние и внутренние змеевики слегка остужают наружные поверхности и поддерживают оптимальную степень нагрева.

В теплообменнике есть 2 патрубка. Верхний совмещается с трубой и накопительным резервуаром, а нижний – с отопительным контуром.

Алгоритм действий: пошаговая инструкция

Чтобы печь с котлом водяного отопления обеспечивала максимальную теплоотдачу, необходимо правильно ее сконструировать: соблюдать порядовку кладки и учитывать технологии печного строительства.

Фундамент

Тип и толщина основания определяются габаритами теплогенератора. Для классических русских печей требуются массивные ленточные постаменты. Для небольших систем подойдет бетонная подушка на 10-15 см. В некоторых случаях ее можно закрепить на каркасе из арматуры.

Кирпич

Для внешних стен используется огнеупорный керамический кирпич. Фундамент можно соорудить из бывшего в употреблении материала. При этом лучше выполнить футеровку внутренних покрытий топки шамотным камнем. Фасад отделать облицовочным кирпичом.

Раствор

Кладочную смесь готовят по классической схеме: песок с глиной заливают водой и размешивают с цементом до получения однородной консистенции. Также можно приобрести готовый раствор со специальными примесями.

Кладка

Для прочного фундамента важно сформировать качественную обвязку швов. Они не должны совпадать, т. к. это повлияет на прочность конструкции.

Лучше сложить швы нижней секции по центру кирпичей следующего ряда.

Отрицательные стороны конструкций

Для самостоятельной сборки печи нужны опыт кладки и набор профессиональных инструментов. Кроме того, следует разобраться с монтажом системы отопления.

Другие недостатки агрегатов:

1. Пожароопасность. Поскольку у печи открытый очаг огня, нужно предусмотреть меры безопасности для исключения возгорания легковоспламеняемых предметов.
2. Монолитность. Конструкция занимает много места, поэтому ее расположение стоит продумать еще на этапе проектирования объекта.
3. Неравномерное распределение тепла. Возле печи всегда намного теплее, чем в других комнатах.
4. Медленная остановка нагрева. При использовании моделей с закрытым контуром и насосом для циркуляции вода может закипеть в случае отключения электричества. Для исключения таких проблем лучше выбирать устройства с комбинированной циркуляцией теплоносителя.
5. Необходимость сливать жидкость при редком использовании печи. Если не делать этого, она будет замерзать, разрушая важные элементы сооружения.
6. Вероятность отравления угарным газом. Для минимизации возможного вреда нужно правильно сформировать дымоходные каналы.

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.
