Бурить скважину своими руками для воды

Чем скважина лучше колодца

Раньше вопросы решались только одним способом – копался колодец, вода в дом носилась ведрами. В дальнейшем начали использовать простейшие погружные насосы, они опускались в колодцы и накачивали воду в большие емкости, а уже из них она самотеком подавалась в дом. Но такая технология имеет много недостатков.

1. Зимой емкости приходилось очень качественно утеплять, и даже такие мероприятия не гарантировали сохранность воды.
2. Незначительное давление не позволяло пользоваться стиральными автоматами и другой бытовой техникой, использующей воду под давлением.
3. В колодце находится вода с мелкозалегающих слоев. Она по многим параметрам не отвечает существующим требованиям СанПиН. Особенно сегодня, когда экологическая обстановка значительно ухудшилась.
4. Во время паводков, обильного таяния снега, сильных ливней грязная вода с поверхности земли попадала в колодец, что делало невозможным длительный период времени использовать ее не только для приготовления пищи, но и для бытовых нужд. Приходилось несколько раз полностью откачивать воду и делать дезинфекцию.
5. В колодец попадает грязь, он заиливается, его приходится периодически очищать. Это физически очень трудные работы, выполнять их могут только профессионалы.

Сегодня есть отличный способ решения всех проблем – пробурить скважину, и чем больше ее глубина – тем лучше качество воды.

Виды и способы бурения скважин

Мы не будем рассматривать виды бурения при помощи специальных механизмов и промышленного оборудования, в статье уделяется внимание только тем, которые можно сделать самостоятельно с использованием обыкновенных инструментов и приспособлений.

Таблица. Методики бурения скважин бытового потребления

Решение о выборе метода бурения должен принимать каждый владелец загородного участка отдельно, при этом всегда надо учитывать примерную глубину расположения водоносного слоя, физические свойства почвы, примерный расход воды, необходимое давление и свои технические возможности.

Важно. Пробурить скважину в одиночку очень сложно, намного целесообразнее работать с помощником.Такая организация труда не только уменьшает время бурения и облегчает физические усилия каждого человека, но и дает гарантию, что все технологические операции будут выполнены в полном соответствии с разработанными рекомендациями. А это значит, что дебит скважины будет максимальным, она не заилится и не осушится.

Для каждого метода надо подготовить приспособления для выемки земли, наконечники бура, винтовые лопасти, обсадные трубы, зажимы и т. д. Существует огромное количество различных вариантов, каждый мастер подбирает для себя оптимальный с учетом наличия материалов и профессионального умения.

Цены на различные виды ручных буров

Бур ручной

Пошаговая инструкция по гидробурению скважины

Водоносные слои есть на всех участках, за исключением высокогорных районов. Они могут быть на различной глубине, но это зависит лишь от вашего везения. В абсолютном большинстве случаев водоносный слой располагается на глубине до 20 м, имеется в виду песчаный горизонт, а не артезианский. Последние могут быть на глубине ста и более метров, они используются для снабжения поселков и городов, имеют огромный дебит воды. Бурить скважину надо там, где удобнее всего ее размещать, вода будет везде. Водоносные песчаные слои расположены под всей поверхностью и имеют очень большую площадь, это не тонкие прожилки, которые надо искать с точностью до сантиметра. В нашем случае скважина делается в поле под будущие постройки.

Шаг 1. Подготовьте лунки в земле. Это специальная система, состоящая из нескольких лунок, соединенных между собой каналами.

1. Небольшое углубление под скважину. В этом месте будет работать бур, в лунку вытекает вода из отверстия. Размеры примерно 20×20 см.



   Небольшая лунка под саму скважину

2. Яма для отстоя воды. Соединяется каналом с первой лункой, служит для предварительной очистки грязной воды от глины и песка. Размеры примерно 100×100 см.



   Яма 1х1 м для отстоя воды

3. Углубление для погружного насоса. Он забирает отстоявшуюся воду и подает ее обратно в скважину. Для того чтобы насос не работал в грязи, в нее помещается металлическое ведро, а в него ставится насос. Соответственно, глубина лунки должна увеличиваться на высоту емкости.



   Яма с канавкой для погружного насоса

Глубина остальных ям и каналов примерно 40 см.

Шаг 2. Подготовьте обсадные трубы и сделайте на них фильтр. В этих целях можно использовать пластиковые канализационные трубы Ø 110 мм. Фильтр готовится в несколько этапов.

1. По периметру просверлите четыре ряда отверстий диаметром примерно 10 мм. Расстояние между отверстиями 4–5 см. Сверлите осторожно, пластиковые трубы довольно хрупкие и могут повреждаться. Если у вас есть возможность для обсадной трубы использовать металлические – отлично, они намного устойчивее и не боятся больших усилий. Процесс их подготовки технологически ничем не отличается. Отверстия сверлятся на расстоянии примерно 50 см от торца, длина фильтра не менее метра.



   Отверстия в трубе должны располагаться на одинаковом расстоянии друг от друга

2. В местах отверстий по всей длине намотайте проволоку, надо брать из нержавеющих сплавов. Проволока нужна для того, чтобы создать зазор между сеткой и трубой, за счет этого значительно увеличивается эффективная площадь, сетка меньше забивается, скважина реже заиливается. Концы проволоки надежно зафиксируйте.



   Обмотка трубы проволокой

3. Намотайте на трубу металлическую сетку для фильтра. Она продается в специализированных магазинах и имеет различные размеры ячеек. Конкретные виды зависят от параметров песка. Если вы не знаете их, то рекомендуется покупать универсальную сетку.



   Металлическая сетка наматывается поверх проволоки

4. В месте нахлеста сетки просверлите отверстия и установите заклепки. Такой метод фиксации исключит ее смещение во время опускания обсадной трубы в скважину. Расстояние между заклепками примерно 20 см.



   Фиксация сетки на трубе осуществляется заклепками

5. Для увеличения надежности дополнительно обмотайте сетку проволокой.



   Поверх сетки снова наматывается проволока

По краям металлического фильтра намотайте изоленту, она не допустит попадания грязи во время опускания.

Шаг 3. Изготовьте для обсадной трубы острый наконечник. С ним намного легче ее опускать, исключается заедания, нет надобности прилагать большие усилия. Тем более что пластик не отличается высокими характеристиками прочности. Наконечник надо делать таким образом.

1. На отрезке трубы длиной примерно 20 см нарисуйте корону. Требуется четыре лепестка.



   Разметка линий разреза

2. Болгаркой с камнем по металлу аккуратно вырежьте конструкцию.



   Болгаркой вырезается заготовка наконечника

3. Согните лепестки к центру и зафиксируйте их расположение. Для облегчения процесса надо пользоваться строительным или мощным бытовым феном.



   Лепестки нужно соединить вместе

4. Для предупреждения попадания в трубу песка заглушите наконечник. Для этого можно использовать пластиковую заглушку для труб, предварительно болгаркой срезав выступающий за пределы диаметра буртик. По периметру элементов намажьте силикон.



   В наконечник вставляется заглушка

Такой наконечник можно делать и из других материалов. Главное условие – он должен прочно и герметично сидеть в обсадной трубе. Конус прикрепите к трубе заклепками.

Шаг 4. Наполните ведро для откачивания водой, она подается самотеком или насосом из бочки.

Цены на электрические водяные насосы

Электрические водяные насосы

Шаг 5. Приступайте к бурению скважины. Делается это специальными приспособлением с острым металлическим наконечником. Диаметр наконечника должен примерно на сантиметр превышать размер обсадной трубы.

Приспособление для бурения изготовлено из полой трубы диаметром Ø25 мм. В верхней части прикручен шланг, через который насос подает воду. Надо постоянно нажимать на трубу и совершать вращательные движения. Работа физически довольно тяжелая и отнимает много времени. Точно предвидеть объем работ никто не может, для этого необходимо делать специальные контрольные бурения промышленными установками.

Вода вытекает из скважины, далее попадает в отстойник, где очищается от песка и глины и затем наливается в ведро. Оттуда ее забирает погружной насос и подает обратно в бур. По мере заглубления трубы надо наращивать при помощи соединительных металлических муфт.

Шаг 6. В лунке забора воды насосом делайте метки ее уровня, для этого можно пользоваться обыкновенными палочками. Вам надо поймать момент, когда уровень воды начнет понижаться. Это свидетельствует о том, что вода уходит в водоносный песок, через 1,5–2,0 метра можно прекращать бурение. Есть еще два вторичных признака достижения водоносного слоя:

• приспособление опускается значительно легче;
• выходящая из отверстия вода имеет только песок без глины.

Шаг 7. Достаньте бур и опустите в скважину обсадную трубу. Бур надо постепенно поднимать вверх, каждое соединение откручивать, изменять место расположения зажима и опять вытаскивать.

Практический совет. Если в каком-либо месте процесс пошел очень трудно, то можно немного включить подачу воды. Но не злоупотребляйте временем подключения воды, как только заедание ликвидировано, ее требуется немедленно отключить. Дело в том, что стенки скважины в песке очень непрочные. Под напором они могут осыпаться и значительно уменьшить глубину скважины. Обнаружится проблема лишь во время опускания обсадной, а это уже большая неприятность. Надо доставать обсадную трубу и повторять бурение, потребуется много времени и нервов.

Глубина скважины делается с запасом, за счет этого фильтр попадет точно в водоносный слой даже при том, что во время ее опускания отверстия может немного засориться. Обсадные трубы соединяйте меду собой заклепками. Рекомендуется вынимать резиновые уплотнители раструбных соединений, за счет этого намного облегчается процесс ее опускания. Не надо переживать, что в щели попадет грязь, через несколько недель пользования скважиной они герметично затянутся глиной.

Шаг 8. Вставьте водяной насос и начинайте прокачивать скважину. Для этого потребуется несколько часов. Не волнуйтесь, если через 1–2 часа уменьшается дебит, это нормальное явление. Со временем в песке промоются большие ходы, за счет этого существенно ускорится объем ее поступления в обсадную трубу. Для полной прокачки требуется несколько дней, насос ночью лучше отключать. Пока вы не убедитесь в достаточном количестве воды, надо контролировать работу оборудования лично.

Для раскачки дебита скважины рекомендуется пользоваться насосами, способными перекачивать грязную воду. Если у вас такого нет, то на обыкновенный надо сделать дополнительный фильтр и по мере засорения очищать его. Для этого насос вынимается из обсадной трубы. Пошла чистая – отлично, скважина готова к использованию.

Видео – Как пробурить скважину

Недостаток питьевой воды в частном доме может решить обычная скважина. Прямо под ногами находится хорошая питьевая вода, которую можно использовать в готовке и технических нуждах.

Пробурить скважину под воду можно, обратившись за услугой в соответствующую компанию. Так не придется тратить время на бурение, заниматься расчетами местности и искать источник. Но взамен нужно будет платить за услугу и ждать, когда приедет бригада рабочих.

Возможно бурить скважину на воду своими руками. Способ трудозатратный, но взамен можно недорого получить постоянную воду и опыт в земельных работах.

При поломке, самостоятельный ремонт будет прост, ведь водоснабжение устанавливалось своими руками.

Во втором случае придется потратить деньги только на оборудование и инструмент.

Благодаря инструкциям, бурение скважин вручную — простая задача. Достаточно соответствовать предложенному плану и знать, как пробурить скважину для воды своими руками.

Методы самостоятельного бурения скважин

Всего существует 4 способа бурения, оптимальные для разной почвы. Они требуют индивидуальный комплект инструментов и оборудования.

Гидробурение

Особая черта технологии гидробурения заключается в одновременном давлении водой и рабочим буром. Во время работы, бур разрушает твердую земельную породу, делая ее рыхлой и податливой для извлечения.

В это время, в отверстие подается рабочая жидкость, которая вымывает продукты переработки.

Для изготовления раствора для вымывания смешивается обычная водопроводная вода и мелкая глина. По итогу, состав должен быть немного гуще, в сравнении с водой.

Подавая раствор даже под малым давлением, он захватывает клубы породы и выкидывает их наружу, освобождая скважину.

Кроме этого, раствор выполняет несколько функций:

• Очищение скважины от переработанного грунта;
• Выбрасывает наружу отвал;
• Снижают температуру бура (при нагреве, сталь становится мягче);
• Абразивно обрабатывают стенки скважины;
• Укрепляет поверхность стенок и защищает от обвала.

В основной массе, чистое гидробурение используется достаточно редко. Для набора рабочего давления водой требуется компрессорное оборудование. Дополнительно глиняный слой под верхним слоем породы сложно бурить, из-за его способности тупить бур. Именно поэтому часто дополнительно используют забурники.

Для работы нужен лепесковый бур, так как потребуется его постоянная центровка. Для особо плотных участков потребуется конусообразная оснастка.

Ручное бурение скважин на воду этим методом невозможно, если основная часть почвы состоит из щебня с валунами.

Раствор в принципе не сможет вымыть отвал из скважины.

В остальных типах почвы они подходят, так как обладают следующими преимуществами:

• Оборудование компактно, не требует пространства для хранения;
• Можно работать на ограниченном пространстве;
• Механизмы примитивны, не нуждаются в специальной технике;
• Производительность работы до 11 метров в день;
• Способ безопасен, как для человека, так и для окружающей среды;
• Подойдет для бурения без вызова специалистов;
• Минимум расходов.
• Самым большим достоинством – возможно бурение скважин на воду своими руками не нарушая эстетики ландшафта. Даже если уже был выполнен весь дизайн-проект, скважина не нарушит эстетического баланса.

Гидробурение, несмотря на примитивность, достаточно специфична. Для работы потребуется инвентарь:

1. Металлическая рама. Она должна быть разборной. Подойдет обычный стальной квадратный полый профиль. Его можно собрать с помощью болтов и гаек.
2. Набор буров.
3. Лебедка.
4. Мотор. Лучше всего взять асинхронный двигатель, чтобы передавать крутящий момент на буры.
5. Вертлюг.
6. Компрессор для подачи давления. Подойдет и обычный насос, способный подавать воду в несколько атмосфер.
7. Проходные и лепестковые буры.
8. Колонные буры.
9. Набор трубок.
10. Панель управления.

В комплект можно добавить любой стабилизатор напряжения, способный работать с двигателем. Возможно подключить преобразователь тока.

Нахождение воды

Изначально, необходимо заняться поисками водных слоев на участке и понять примерную их глубину залегания. Без специальных высверливаний это можно узнать у соседей.

Если у жильцов по обе стороны есть колонка, они могут дать примерную ориентировку. Кроме этого, можно воспользоваться услугами различных компаний, которые занимаются прокладкой водного оборудования.

Верховодка (верхний водный слой), как правило, располагается на глубине от 150 до 600 сантиметров вглубь. Там находится наиболее грязная вода, которая допустима для технических нужд. Она не подходит для питья, так как сильно загрязнена бытовыми отходами и стоками, которые попадают в почву постоянно.

Слои, расположенные на глубине до 50 метров, практически со 100% вероятностью пригодны для питья и использования в кулинарии.

С помощью гидробурения получается сделать скважину глубиной до 25-35 метров. То есть, этого достаточно для получения натуральной питьевой воды.

Если получилось найти приблизительные координаты залегания воды под почвой, можно провести разведочное бурение на глубину в 10 метров сотым буром. Полученная жидкость должна иметь умеренную прозрачность и быть в достаточном количестве. Если результат положительный, можно ставить перфорированную штангу скважину в качестве фильтровочного узла.

Если глубины оказалось недостаточно, требуется провести бурение с помощью оснастки в 200 миллиметров. Дополнительно нужно в скважину поместить 125 трубу с погружной насосной станцией.

Как правило, водные слои содержат большое количество гравия, песчаной породы, средней и крупной фракции, не образующие связи между собой. Они осуществляют дополнительную фильтрацию. Жидкость никак не связывается с ними, поэтому порода не попадает наружу.

Обнаружить наличие водных слоев просто.

Если поднимающейся вверх воды больше, чем значение на насосе, значит был вскрыт водоносный слой.

Предварительная подготовка

Этот пункт не обязателен, но поможет избежать от казусов во время бурения. Потратив немного времени перед основной работой, можно значительно сэкономить инструмент в дальнейшем.

Изначально, необходимо приготовить достаточное количество воды. При гидробурении потребуется около 15 кубических метров жидкости, то есть 15 тонн. Нужно подготовить соответствующий резервуар.

После этого требуется установить бурильное приспособление. Сборка элементарная и не занимает более часа. Потребуется металлический квадратный профиль и дрель с соответствующим сверлом. Единственное жесткое требование – перпендикулярная установка. Она должна стоять строго под углом в 90 градусов. Для этого можно воспользоваться угольником.

На расстоянии 2 метров устанавливаются прямики. Это обычные ванночки в земле. Лучше всего будут прямики 1х1х1 метр. Их нужно соединить единым желобком. В них будет заливаться промывочный раствор. Первый прямик выполняет функцию отстойника. Он будет засоряться фракциями почвы и его нужно отчищать. Второй прямик – основной.

Около них устанавливается мотопомпа. Шланг от нее пускается в место бурения. Вода, нагнетаемая в скважину, позволит охладить бур. Это значительно продлит срок эксплуатации инструмента.

Бурение

После того, как технические проблемы были улажены, можно переходить к основной работе. Бур вставляется в землю и включается. После его погружения на 95%, его требуется удлинить. Для этого подключается труба с помощью навинчивания на резьбу.

Бурить требуется до тех пор, пока в прямик не начнет активно поступать вода и не заполнит его. Средний срок работ составляет от дня до недели. Это зависит от ваттности двигателя, качества бура, опыта рабочих и земельных пород.

В зависимости от почвы, требуется различное количество раствора. Для песочных сухих грунтов нужно заливать много воды. Она быстро впитывается, от чего бур перегревается и теряет заточку.

Приготавливая раствор глины с песком лучше перемешивать ее миксером или дрелью с соответствующей насадкой, прямо в основном прямике.

Установка фильтра

Определить то, что скважина закончилась, можно по сложному движению буровой колоны. Если это произошло, можно извлекать штангу после промывки скважины чистой водой.

В роли фильтра подойдет обычная стальная сетка, которая не пропустит отложения песка и гравия наружу.

Шнековый способ

Бурение скважин на воду своими руками можно осуществить шнековой штангой. Кроме этого потребуется долото, чтобы возможно было разбивать встречающиеся валуны.

Шнек – это специфический винт, который забуривается внутрь почвы, тем самым забивая небольшие ее части. После этого, извлечь породу не сложно.

Этот способ поможет в сверлении скважины своими руками без оборудования. Действие производится по следующей инструкции:

1. При вращении штанги, грунт обкладывает ее со всех сторон. При этом производится вертикальное отверстие.
2. В один заход пройти весь периметр невозможно. Он будет постоянно тормозить и поэтому потребуется периодически вытаскивать бур и высыпать разрыхленный грунт.
3. Шнековая штанга обладает возможностью наращивания. Для этого потребуется постепенно наращивать ее длину с помощью специального удлинителя, который накручиваются на заднюю резьбу шнека. Если лерок для нарезания резьбы нет, подойдут хомуты
4. Формы штанги разработаны таким образом, чтобы одновременно заглаживать стенки.
5. Работу нужно проводить до тех пор, пока не появится признаки водного слоя. Это, как правило, 20 метров. После этого его нужно пройти и углубиться в слой ниже.
6. Далее бур извлекается из готовой скважины.
7. Вниз усаживается фильтр.

Теперь основная работа закончена. Осталось прочистить и прокачать скважину, установить в нее насос.

Шнек — бур для изготовления скважины своими руками, способный обеспечить глубину внедрения в 20 – 30 метров.

Ударно-канатная технология

Как пробурить скважину своими руками, если порода очень твердая и не поддается буру или шнеку? Подойдет удар с канатным тросом.

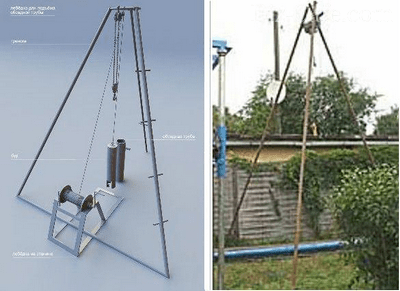

В базовой конструкции используется 3 основных элемента:

• Тренога, выполняющая роль рамы;
• Лебедковая тяга с тросом;
• Коронка для забивки.

Лебедка снижает нагрузку, а используя вал двигателя и редуктора позволит ускорить процесс без человеческого вмешательства.

Стакан изготавливается из стальной трубы, желательно, из углеродистой стали. Кромку требуется заточить конусом, чтобы она смогла выбивать твердую породу. Если есть доступ только к низкоуглеродистой стали, ее можно дополнительно обогатить углеродом с помощью высокой температуры и березового угля и далее закалить с отпуском.

Чтобы улучшить производительность на плотном грунте, можно дополнить стакан с помощью стальной штанги.

Чтобы почистить стакан, достаточно извлечь грязь со дна, оббивая стенки кувалдой.

Работа выполняется в следующей последовательности:

1. В точке выкапывается яма с параметрами 1х1х0,5.
2. В ее центре устанавливается садовый бур. Его нужно заглубить внутрь, с помощью проворачивания вала. Его можно продлять с помощью наращивания труб.
3. Когда появится мокрый песок, бур нужно извлечь. На его месте требуется установить конструкцию из обсадных труб. Ее забивают кувалдой.
4. Всю породу, которая обрушилась, извлекают желонкой.
5. После внедрения на 80 процентов, трубу нужно продлевать. Для этого нужны плашки или лерки для наращения резьбы. Подойдут и сварные соединения.
6. За содержание грунта от высыпания отвечает обратный клапан.

Смачивание при ударно-канатной технологии не требуется. Кроме этого, бурение на сухую позволяет жестко зафиксировать появление водного слоя. Кроме этого, УКТ позволит не устанавливать фильтр.

Забивка абиссинской скважины иглы

Абиссинские иглы часто устанавливаются в доме. Благодаря небольшому размеру, могут установится в подвале. Это удобно, при учете того, что они совершенно не проигрывают в качестве воды другим видам скважин.

Производительность ее может быть меньше, но для обеспечения семьи из 3 человек этого будет достаточно.

Работа производится следующим образом:

1. Требуется вырыть яму.
2. Забивается скважина.
3. Требуется определить необходимую глубину. Это делается по звуку. В глине бур проходит бесшумно. В песке слышен сильный скрежет. С песчаной почве мелкой фракции звук напоминает шелест.
4. После появления контрольного звука, требуется произвести проверку. В трубу нужно налить воду. Если она ушла – бурение можно закончить. Если нет – требуется продолжать бурение.
5. После нахождения пласта воды, в трубу нужно установить погружной насос.
6. Скважина прокачивается, пока не появится чистая вода.

Бур лучше взять на 70 миллиметров, если бурение производится в погребе или подвале. Обкладывать скважину можно кирпичом.

Такую скважину можно сделать своими руками даже  без промышленного оборудования, исключительно с обычным буром. Вода часто бывает с примесями различных металлов и бытовых отходов, поэтому нежелательно ее использовать для питья и готовки. Она хорошо подходит для технических нужд.

Ниже представлено подробное видео по пробиванию скважины.

Помогла ли вам статья?

Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

• На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.
• В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.
• В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.
• На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень  плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку.

обы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

stroychik.ru

Виды скважин

Мы привыкли к тому, что под скважинной водой понимают артезианскую воду. Но помимо артезианской существуют еще песчаная скважина и «абиссинский колодец». Ниже дается описание каждого из этих подземных источников воды более подробно.

Абиссинский колодец

Этот вид питьевого источника известен с давних времен. Глубина абиссинского колодца может составлять 8-12 м. Абиссинка имеет очень простую конструкцию:

• тело скважины образовано трубой, диаметр которой равен дюйму;
• эта труба переходит в нижней части в заостренный наконечник-фильтр;
• на поверхности устанавливают ручное или электрическое водоподъемное оборудование.

Преимущества

1. Такую скважину можно сделать внутри дома, что позволит пользоваться ею даже в зимний период. Если на вашем участке бывают перебои со снабжением электроэнергией, то можно установить и электрический, и ручной насос.
2. Несмотря на свои небольшие размеры, абиссинский колодец является отличными источником питьевой воды для дачного участка. Ведь в связи с простой конструкцией абиссинку можно легко воспроизвести самостоятельно всего за 10 часов.
3. Колодцем абиссинку называют условно. Она не подвержена такому влиянию верховодки, поверхностных стоков, поэтому зачастую вода в скважине обладает лучшими показателями, нежели колодезная. Особенно по микробиологии.
4. В то же время, по минеральному составу вода в абиссинском колодце зачастую выигрывает у артезианской. Это касается неорганического железа и солей жесткости.
5. Для обустройства этой скважины не требуется получать лицензию и вносить ее в реестр.
6. ​ При необходимости все составные части абиссинки можно без особых усилий демонтировать и перенести в другое место.
7. Обустройство такой скважины обойдется вам дешевле, нежели других видов скважин на воду.

Особенности

Но прежде чем сделать абиссинский колодец у себя на участке необходимо учесть ряд особенностей.

1. Водоносный слой не должен проходить ниже восьмиметровой глубины. Это связано с тем, что скважина очень узкая, поэтому водоподъемное оборудование к ней можно установить только снаружи.
2. Даже при соблюдении всех правил монтажа, вода в абиссинке может подвергаться изменению состава из-за просачивания загрязняющих агентов через относительно небольшой грунтовый слой. По этой причине нельзя допускать, чтобы рядом со скважиной располагались потенциальные загрязнители.
3. Пробурить абиссинский колодец невозможно в скальных породах, так как с ними не справится бур. Наилучшим вариантом грунта является средне- и крупнозернистый песок, в котором скважина меньше подвержена заиливанию.

Скважина на песок

Водоносный горизонт этой скважины находится в песчаном слое. К ее обустройству прибегают в том случае, когда слой воды находится более чем на десятиметровой глубине, максимум – 50 м.

Это еще один источник питьевого водоснабжения, который можно обустроить собственными усилиями без значительных материальных затрат. В состав песчаной скважины входят следующие элементы:

• донный фильтр;
• насос погружного типа;
• обсадная и одновременно подающая воду труба;
• оголовок.

Скважина этого типа может выдавать в сутки до 20 кубометров воды, что вполне может обеспечить нужды небольшого домика.

Особенности

Но есть в монтаже и эксплуатации скважины на песке ряд нюансов, которые нужно учитывать.

1. ​ Химический состав воды не всегда соответствует санитарным нормам, поэтому для использования ее в питьевых целях необходимо проводить очистку.
2. ​ Максимальный срок службы песчанки составляет 15 лет. Все зависит от того, в каком грунте находится фильтр: крупная фракция является защитой от заиливания, продлевая срок эксплуатационный период скважины.
3. ​ Кроме того, песчанке необходима постоянная эксплуатация. Поэтому если нет возможности регулярно прокачивать ее, лучше отказаться от этой скважины.
4. ​ Если ваши соседи пробурили похожую скважину на той же глубине, то дебет вашего источника воды значительно уменьшиться.
5. ​ Фильтр скважины ежегодно нужно промывать. Иногда требуется проведение промывки раз в полгода.

Артезианская скважина

Скважины, о которых было сказано выше, подходят для домов небольшой площади. Если вы являетесь счастливым обладателем загородного дома внушительных размеров или по другим причинам песчанка и абиссинка вам не подходят, то единственным выходом может быть бурение и обустройство артезианской скважины.

Пробурить этот источник своими силами невозможно, нужно нанять профессионалов, услуги которых недешевы. Но так как дебит скважины высок, то на услуги бурильщиков можно скинуться с соседями.

Артезианскую воду добывают из слоя, проходящего на глубине 0,1 км и больше. Она здесь не подвержена загрязнению патогенными микроорганизмами, нефтепродуктами, меди, цинка и имеет низкий показатель содержания органического вещества.

Но при этом для артезианской воды часто характерны превышения по жесткости и содержанию неокисленного неорганического железа и марганца. Вода также может иметь характерный запах, связанный с присутствием в воде сероводорода. В связи с этим артезианскую воду зачастую необходимо подвергать дополнительной очистке.

Еще одним существенным минусом артезианки является необходимость получения лицензии на бурение и использование скважины, а также строгое соблюдение поясов санитарной защиты. Нормативы по радиусу последних вряд ли позволят обустроить скважину на небольшом участке.

Поэтому оптимальным вариантом является бурение одной скважины для обслуживания нескольких домов.

Абиссинка и песчанка своими руками

Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.

Забивка абиссинского колодца

Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.

Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.

Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.

Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.

Таким же способом дополнительно закрепляют сетку.

Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.

На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.

После подготовительных мероприятий приступают к забивке.

Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.

Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.

Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.

Важно! Забивание нужно совмещать с обсыпкой трубы грунтом и уплотнением его.

Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.

Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:

• если медленно, то заглубляют еще на полметра;
• быстро – надо углубиться на 30 см.

Когда забивка закончена, приступают к установке насоса.

Как сделать фильтровую скважину

Первое, что нужно сделать перед тем, как бурить фильтровую скважину, – опросить ближайших соседей, если у них похожий источник воды. Главное – узнать, с какой глубины они добывают воду. Если придется забуриваться более чем на два десятка метров, то придется нанять бригаду профессионалов или взять в аренду специальное оборудование.

В случае расположения слоя с водой на меньшей глубине можно обойтись подручными инструментами.

Выбрав удобное место, удаленное от куч мусора, выгребных ям и других загрязнителей, выкопайте яму 150х150х150 см. Ее стенки рекомендуется укрепить листами из дерева или металла.

Теперь необходимо соорудить треногу, на которой впоследствии закрепят лебедку. Ниже дается инструкция того, как соорудить эту конструкцию, необходимую для подъема бура.

Шаг 1. В концах трех брусков с двадцатисантиметровым сечением вырезают отверстия для трубки, которой соединят эти опоры треноги.

Шаг 2. Треногу ставят над местом бурения, закрепляя опоры, чтобы уберечь их от заглубления в грунт в процессе эксплуатации.

Шаг 3. Закрепляют к треноге лебедку: электрическую сверху, механическую внизу.

Шаг 4. К лебедке цепляют бур.

Можно приступать к бурению, являющемуся циклом, который повторяется, пока не будет достигнут водоносный слой, и включает в себя следующие действия:

• к установленному строго вертикально буру крепят рукоятку;
• два работника двигаются по часовой стрелке, вкручивая бур в почву;
• примерно каждые полметра бур поднимают, чтобы стряхнуть с него грунт;
• при достижении водоносного слоя спускают в пробуренную скважину насос для откачки грязной воды.

Как только начала поступать чистая вода, можно приступать к обустройству скважины, включающему в себя отсыпку донного фильтра, монтаж обсадных труб, насосного оборудование, оголовка и кессона.

Таким образом, пробурить скважину на песке или абиссинский колодец можно самостоятельно, применяя подручное оборудование. Если нужен больший дебет воды, то придется выделить существенную сумму средств и нанять организацию, чья деятельность связана с бурением артезианских скважин.

При выборе бурильщиков лучше остановиться на той компании, которая обладает несколькими бурильными установками и не предлагает пластиковые обсадные трубы. Кроме того, у этой фирмы должен быть гидролог.

Видео – Абиссинский колодец внутри дома

svoimi-rykami.ru

Разновидности скважинных конструкций

Добыча воды может осуществляться путем применения разных технологий. Основные виды скважин на воду, применяемые для добычи живительной влаги:

• Обустройство колодца, который при наличии хорошего родника быстро наполняется и, являясь отличным накопителем воды, может вмещать до 2 кубометров воды;
• Фильтровая скважина на песок, которая представляет собой трубу d=100 мм, погруженную при помощи шнека на глубину 20-30 метров. На заглубленном конце трубы закреплена нержавеющая сетка, которая выполняет роль фильтра, находясь погруженной в песок крупной фракции.  Глубина скважины 10-50 метров, срок эксплуатации  — 5-15 лет.
• Бесфильтровая артезианская скважина, применяемая для добычи воды из пластов пород пористого известняка. Глубина скважины составляет 20-100 метров, срок эксплуатации – около 50 лет.

Точная глубина скважины на воду не может быть определена предварительно. Ориентировочно это будет глубина, как и у аналогичной скважины, пробуренной на соседних участках, или расположенного поблизости колодца. Поскольку возможны отклонения из-за неравномерности залегания почвенных слоев, приобретать обсадные трубы следует исходя из параметров обустроенных уже на участке источников водоснабжения, но с учетом небольшой корректировки.

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным — водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину. Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров.

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается  и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Более подробно про ручное бурение читайте здесь.

Технология ударно-канатного бурения

Суть этого способа, как сделать скважину для воды своими руками, заключается в том, что порода разбивается с помощью забивного стакана – тяжелого инструмента, падающего с высоты оборудованной вышки.

Для выполнения работ необходима самодельная буровая вышка, а также инструменты для применения ударно-канатного способа и извлечения грунта из скважины.

Вышка для скважины, внешне напоминающая обычную треногу, может быть выполнена как из стальных труб, так и обычных деревянных бревен. Размеры конструкции должны быть пропорциональны размерам забойного инструмента.

Процесс заключается в попеременном опускании забивного стакана, который разбивает и захватывает породу, и подъеме на поверхность с захваченным отвалом бурового инструмента.

Для обустройства буровой установки можно использовать стальную трубу, конец которой оснащается режущим приспособлением. Режущая кромка, напоминающая по внешнему виду половину витка шнека, будет контактировать непосредственно с забоем. В полуметре от кромки в стальной трубе должно быть выполнено отверстие, через которое можно извлекать добытый грунт, опустошая буровой стакан. К верхней части стакана крепится трос, с помощью которого будет осуществляться опускание стакана и извлечение его содержимого на поверхность. Стакан следует освобождать от земли по мере заглубления конструкции на каждые полметра.

Вот видео-пример проведения разведывательного бурения таким способом:

Нюансы установки обсадных труб

Вырытая скважина  под воду своими руками требует дополнительной обсадки, которую можно выполнить как из цельной асбоцементной трубы, так и отдельных отрезов асбестовых труб. При работе с отрезами особое внимание уделяется равному диаметру труб с тем, чтоб обеспечить в последующем беспрепятственное погружение всей конструкции. Каждое трубное звено удерживается от сползания и закрепляется скобами, которые потом прячутся под полосками из нержавеющей стали.

«Обсадка» трубы необходима:

• для предотвращения осыпания стенок при бурении;
• для исключения засорения скважины при эксплуатации;
• для перекрытия верхних водоносных слоев с плохой водой.

На дно скважины опускается труба с фильтром, выполненным из мелкой сетки не пропускающей песчинки и обеспечивающим фильтрацию воды. Опущенная на необходимую глубину труба закрепляется хомутом. Это позволит предотвратить самопроизвольное проседание.

При грамотном устройстве скважины на воду надземная часть конструкции укрывается кессоном – оголовком, защищающем источник от загрязнения.

Со временем может наблюдаться эффект незначительного «выдавливания» трубы из почвы. Естественный процесс самопроизвольного поднимания трубы на поверхность грунта не требует дополнительных мероприятий по заглублению.

diz-cafe.com

Скважина своими руками для полива

Если вода нужна только для полива, такую скважину можно сделать самому с помощью простейшего бура, при условии, что первый слой грунтовых вод, залегает близко (не более 3 м) от поверхности. Длину бура следует нарастить с помощью труб небольшого диаметра, или прутьев арматуры. При прохождении более плотных слоев грунта, на ручки бура можно повесить дополнительный груз, чтобы уменьшить нагрузку на человека. Нужно учитывать, что такая вода не годится, чтобы пить, потому что на такой глубине не происходит природной очистки.

С помощью топора, приваренного к металлической штанге, надо обрубить корни деревьев, которые попадаются на пути бура.

На глубине примерно двух метров начнет попадаться мокрый песок. Вынимать бур с налипшим грунтом надо примерно через каждые 10-15 см, иначе под тяжестью земли устройство может сломаться.

Когда появится песок голубовато-серого цвета, значит водоносный слой совсем рядом. При появлении воды, применение бура теряет смысл, так как жидкий грунт не держится на лопастях. Надо вставить обсадную трубу. Скважина для полива готова. Для поднятия воды можно применить ручную колонку или электрический насос.

Скважина для добычи питьевой воды с помощью насоса

Если залежи грунтовых вод находятся на глубине порядка 10 метров, существует другой эффективный и несложный метод пробить скважину.

Для начала надо выкопать яму глубиной около 1,5 метров, чтобы удалить рыхлый и сыпучий верхний слой почвы, размером примерно в квадратный метр. Оббить яму досками для удобства дальнейшей работы.

Стальную трубу с одной стороны нарезать зубьями по принципу ножовки, разогнув зубья в разные стороны. С другой стороны сделать резьбу для соединения с другими участками труб посредством муфты. С помощью хомута приделать к трубе ручки, чтобы можно было удерживать ее в вертикальном положении, на такой высоте, которая будет удобна человеку, который будет ее держать. На остальных трубах сделать резьбу с двух сторон. Длина должна быть около 3 метров.

Приготовить 200-литровую или больше бочку с водой, водяной насос типа «Малыш», шланг такой длины, чтобы была возможность опустить его из бочки в середину трубы почти до земли.

Диаметр трубы должен быть не менее 120 мм, в дальнейшем она будет использоваться, как обсадная.

Производить такие работы в одиночку неудобно, поэтому лучше найти помощника.

Поворачивая трубу немного из одной стороны в другую, углубить ее насколько возможно. Затем включить насос. Вода под напором будет размывать грунт у основания трубы, и она под своим весом и благодаря усилиям человека, который ее вращает туда-сюда, будет опускаться вниз все глубже и глубже.

Для наполнения бочки можно использовать ту воду, которая будет выливаться из трубы, предварительно процедив ее через сито, или заготовить другую. Соединяя последовательно трубы, можно довольно быстро добраться до водоносного слоя. Убрав ненужные уже доски, яму надо закопать, укрепив в середине трубу. Сверху приделать крышку, чтобы в скважину не попадал мусор. Воду качать с помощью глубинного насоса или насосной станции.

Это не единственный способ, как сделать скважину своими руками, но довольно простой и не требующий дорогостоящего оборудования или сложных видов работ – сварка, резка, заточка и так далее.

Пробивка скважины ударно-канатным методом

Такой метод добычи воды – самый распространенный. Из бревен средней толщины сооружается буровая вышка, вершина которой должна располагаться прямо над будущей горловиной скважины.

Выкапывается яма размером 1,5 х 1,5 метров с глубиной около 2 метров. Желательно стенки обшить досками, чтобы не осыпалась земля.

Обсадная труба должна быть стальной без боковых швов, толщиной стенки не менее 5 мм. В нижней ее части по окружности приваривается конус диаметром на 4-5 см больше диаметра трубы.

В верхней части на трубе накатывается резьба, чтобы можно было в дальнейшем соединить ее с другими кусками труб посредством муфты.

Труба устанавливается вертикально с помощью отвеса в яму, закрепляется не намертво, но так чтобы не качалась. В нее опускается желонка, привязанная крепким пеньковым канатом толщиной не менее 20 мм или стальным тросом диаметром не менее 10 мм, и начинается собственно пробивка скважины.

Поднимая желонку на высоту до одного метра, опускать ее вниз в свободное падение. Грунт, набивающийся в середину, надо периодически вытряхивать, поднимая приспособление наверх с помощью лебедки.

Чем больше вес желонки, тем быстрее можно добраться до водоносного слоя. Обычно весит она в пределах 50 кг. Длина ее должна быть не больше 2-х метров.

Наполнять желонку грунтом надо примерно на 2/3 длины, так как при чрезмерной нагрузке, содержимое может засорить пространство трубы и это затруднит дальнейшую пробивку скважины.

Если по пути будет попадаться твердая порода, ее надо разбить, заменив желонку зубильным долотом.

Когда появится вода, применение желонки будет нецелесообразным, надо прокачать ее до чистого состояния с помощью глубинного насоса. Затем в обсадную трубу надо вставить фильтр, чтобы в скважину не попадал песок.

Таким способом можно пробить скважину глубиной до 40 метров. Такая вода, пройдя природное очищение, – мягкая и вкусная. Она годится для любого применения – для приготовления пищи, питья или хозяйственных нужд.

dekormyhome.ru

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом 1-1,5 литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо старинного рецепта впитывающего состава можно использовать силикагель.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10 метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

bydom.ru

Иметь собственный источник бесперебойной подачи воды — мечта каждого, кто проживает в собственном доме!

Это желание вполне осуществимо, достаточно пробурить качественную скважину у себя на участке.

Сделать это возможно как своими силами, так и при помощи профессиональных специалистов!

Виды скважин и колодцев

Существует несколько видов скважин, различающихся друг от друга по глубине, следовательно, и по качеству подаваемой воды. На глубину от 10 до 50 метров бурятся мелкие или песчаные скважины.

Если источник глубиной более 50 метров, то он считается артезианским. Для него характерен известняковый слой, и пробить его можно только при наличии спецтехники.

Для каждого вида применяется свой способ бурения. Различают несколько вариантов технологий — канатно-ударная, перфоративная, роторная.

Наиболее распространенными видами источников воды являются колодец, скважина на песок и артезианская скважина. Для них характерна своя глубина, качество и объем подаваемой воды. Также различаются они по виду почв, в которых пробиваются, и по сроку эксплуатации.

Основные виды:

1. колодец;
2. на песок;
3. артезианская.

Колодец или абиссинский колодец не требует привлечения для работы спецтехники, и может быть сделан самостоятельно. Используется металлическая труба с острым наконечником и отверстиями по стенкам.

Трубка забивается в землю на глубину 8-10 метров. Благодаря отверстиям на стенках труба является осадной, и одновременно служит фильтром для колодца. Порода почвы не должна быть твердой.

К преимуществам такого колодца можно отнести доступность изготовления своими усилиями и простоту конструкции. Однако есть свои минусы — невозможно установить углубленный насос, а только поверхностный, из-за малого диаметра трубы.

Вследствие этого нет возможности обеспечить достаточный напор водоснабжения. Также недостатком является относительно небольшой срок службы, около 5 лет.

Заглубление на песок происходит до уровня 15-30 метров. В пробуренное отверстие устанавливается труба, на конце которой крепится металлическая сетка из нержавеющей стали. Сетка предназначена для фильтрации гальки, которыми богаты крупно-фракционные пески.

Именно в этих пластах устанавливается фильтрационная труба. Такой источник воды способен обеспечить потребности загородного дома. При постоянной эксплуатации он прослужит 15 лет.

Конечно, покрыть все потребности в воде и обеспечить дом кристально чистой водой способна только артезианская скважина. Бурение происходит до уровня известковых пород.

Поэтому глубина залегания артезианской воды может достигать и 200 метров. Такой источник может обеспечить больше 10 кубометров воды в час. Его срок службы составляет 50 лет.

Способы и технология бурения

Выбор способа бурения зависит от нескольких факторов. В основном — это уровень заглубления и тип почвы, которые необходимо пробивать. В связи с этим различают несколько видов бурения:

1. Бурение по ударно-канатной технологии. Для пробития почвенных слоев используется специальное долото и желонки для очистки отверстия. При помощи долота происходит циклическое разрушение и дробление породы. Применяется метод при бурении диаметром до 50 см. Основными преимуществами такого способа являются работы в твердых слоях почвы (валунные прослойки), и чистый водный горизонт после бурения. Это позволяет вводить источник в эксплуатацию сразу же.
2. Бурение по перфоративной технологии. Данный метод используется в основном для бурения абиссинских колодцев и скважин типа Игла. Суть способа проста — из отрезков труб (1-3 метра) на резьбовом соединении собирается один трубопровод, на котором крепится острый наконечник. Затем собранная конструкция забивается в землю на глубину 8-10 метров, до первого водоносного слоя. Преимуществом является простота конструкции и возможность сделать все самостоятельно. Однако есть и минус — малое заглубление.
3. Роторное бурение. При использовании такого способа в специальную трубу устанавливают бур с наконечником. Бурение осуществляется посредством создания нагрузки на бур гидравлической установкой. Бур вращается от ротора, установленного на поверхности. Оптимально бурить в рыхлых породах. Можно углубляться до 300 метров. Качество и эффективность водного горизонта максимальны. Однако с привлечением специальной техники для работ, увеличивается их стоимость.
4. Ручное бурение на воду. Данный способ может включать в себя различные технологии бурения, но наиболее распространенные — ударно-канатное бурение и перфоративное гидробурение. Для организации процесса на участке устанавливаются треноги, на которых подвешиваются труба с желонкой или бабка, в зависимости от метода. Целесообразно вручную пробивать скважину, если нет возможности заказать услуги специалистов, но имеются физические ресурсы для этого.

Бурение скважин на воду своими руками

Определить правильное место для расположения поможет сама природа. Там, где растения растут более интенсивно, есть вероятность, что неглубоко проходит водный горизонт.

Однако, это рекомендация действительна только для ручного бурения, где глубина будет небольшая. Если же пробивать артезианскую скважину, то такой совет бесполезен.

Работы по бурению. Забивная скважина

Без треног невозможно будет производить процесс бурения. Их можно изготовить самостоятельно. Требуется взять 3 трубы длиной 5 метров. Их необходимо разложить на земле так, чтобы две боковые вверху сходились друг с другом, а внизу их края расходились. Между ними, посредине уложить третью.

Схематически должен получиться треугольник, поделенный пополам. Затем, через состыкованные края просверлить отверстие, в которое продеть крепежный штырь. Края штыря закрепить, чтобы тренога не разъезжалась. Лебедка с тросом крепится на две боковые ноги.

Если же в планах использовать не ударную технологию, а пробить грунт с помощью бура, то его тоже можно изготовить самостоятельно. Для этого потребуется металлический стержень с острым концом, к которому будут привариваться ножи.

Чтобы изготовить ножи, необходимо взять металлические диски толщиной 10-15 мм, и разрезать их пополам. Первые две половинки приварить на высоте 20 см от заострения стержня.

При вертикальном расположении вала, к нему привариваются ножи под углом 200 от воображаемой горизонтали. Противоположный нож приваривается накрест к первому под таким же углом. Полудиски должны быть очень хорошо заточены, дабы процесс бурения проходил быстро и с минимальными физическими затратами.

Для бурения абиссинского колодца необходимо заранее подготовить трубы для забивания. Они должны быть оцинкованные или из «нержавейки», размером в дюйм или три четверти. На каждом отрезке предварительно нарезать резьбу для соединения.

Также на начальном участке нужно приварить ударный конус. От наконечника на высоту до 500 мм просверливаются отверстия 5-8 мм для притока воды в трубу, которые закрываются сеткой для фильтрации (нержавейка П52).

Для забивания трубы в грунт необходима стальная бабка, с круглым отверстием посредине, и с двумя крепежами по бокам. Груз должен быть тяжелым, более 30 кг. Отверстием плита одевается на трубу, по ее боковым крепежам крепятся веревки.

Чтобы на трубе создать место соударения к ней надежно крепится хомут. Веревки нужны для подъема бабки. Лучше всего на треногах сверху прикрепить ролики, через которые перекинуть веревки. Это существенно облегчит процесс подъема металлической плиты.

Металлическая плита с разгоном ударяет по хомуту, тем самым забивая трубу в землю. По мере углубления хомут нужно передвигать вверх, и закреплять герметично на резьбовом соединении новые отрезки труб.

Видео о том, как пробурить скважину своими руками:

Еще одно видео о том, как сделать бур своими руками:

После завершения работ по бурению нужно обрезать лишний отрезок трубы, и закрепить на ней обратный клапан с насосом.

Насос для скважины

Чтобы система водоснабжения работала максимально эффективно, для нее необходимо подобрать правильный насос. Выбрать его можно отталкиваясь от нескольких параметров:

• уровень воды и глубина;
• дебет;
• диаметр;
• потребность в воде.

Дабы достоверно знать глубину скважины и уровень воды в ней, можно провести простое измерение. Для этого на веревку подвешивается груз и опускается на самое дно. Расстояние от груза до края намокания веревки покажет, какой уровень воды. А общая длина погружения веревки будет равна глубине скважины.

Эти показания важны, потому что они прописаны в паспорте насоса, и являются одними из основных характеристик, при которых оборудование для бурения будет работать.

Дебет скважины представляет собой объем воды, выдаваемой источником за определенное время. По нему нужно оптимально подобрать нужный насос. Также нужно определиться с его размером, потому что большинство оборудования изготавливается под размер 4 дюйма. Если диаметр скважины будет меньше, найти насос будет намного проблематичнее.

Мотор, перекачивающий 50л в минуту, способен покрыть все нужды средней семьи до 4-х человек. Если же в планах есть поливка обширных территорий, то имеет смысл купить насос производительностью в несколько раз выше. Хотя цена будет больше, однако все потребности в воде будут покрыты.

Обустройство скважины и обсадные трубы

Дабы стенки источника не осыпались, и вода оставалась чистой, используют обсадные трубы. Материал изготовления может быть различным — сталь, асбестоцемент, пластик. Какую трубу выбрать зависит от типа бурения, глубины, диаметра отверстия, а также типа грунта.

Стальные по стоимости самые дорогие, и наиболее целесообразно их использовать в артезианской скважине на известняке. Еще один плюс такого использования в том, что срок службы металлических обсадных труб и самой скважины одинаковы.

Асбестоцементные имеют рад преимуществ. К ним относятся химическая нейтральность, отсутствие коррозии и неограниченный срок годности. Однако есть существенный минус — хрупкость, а вследствие этого, увеличенная толщина стенок.

Это приводит к тому, что при одинаковом внутреннем диаметре, под асбестоцементную трубу придется пробивать больший внешний диаметр. А это ведет к удорожанию работ. Чаще всего эти трубы применяют на известняке артезианских скважин.

Пластиковые (различают пвх и пнд) целесообразно применять для скважин с небольшой глубиной (до 50 метров), при условии, что в грунте нет плывунов. Так как основным недостатком пвх труб является низкая прочность, лучше их использовать на простых грунтах. К преимуществам относят отсутствие коррозии, и невозможность попадания в воду посторонних компонентов в силу качества материала.

Стоимость работ по гидробурению

Цена на бурение 1 метра погонного составляет 2000-3000 рублей, в зависимости от региона. Также на формирование цены будет влиять ряд факторов, таких как:

• тип бурения;
• используемые материалы;
• расстояние от исполнителя до заказчика.

Если же пробивать источник самостоятельно, то необходимо закупить:

1. трубы стальные – 10 м (если использовать перфоративную технику);
2. материал для изготовления треног;
3. бабка, канаты, ролики;
4. насос.

Помимо этого понадобятся дополнительные материалы — саморезы, сетка из нержавейки, уплотнитель на резьбовые соединения. Даже предварительный расчет цены показывает, что неглубокую скважину экономнее пробить и сделать самому.

Но если есть необходимость в большом дебете или в артезианской воде, то придется обращаться к специалистам, так как сделать это можно лишь при наличии спецтехники!
