Бур для дрели для столбов своими руками

Как изготовить самодельный бур для заборных столбов

Владельцы приусадебных или дачных участков часто сталкиваются с необходимостью выкопать глубокую узкую яму для установки столбов, например, для нового забора, беседки, опор под вертикальный сад, клумбу, виноградные шпалеры или арки и т. п.

Такие узкие лунки, скважины иногда бывает нужно проделать в самых неудобных местах. И такие ямы, особенно глубокие, невозможно выкопать просто лопатой, здесь нужно специальное приспособление — бур.

Преимущества данного приспособления

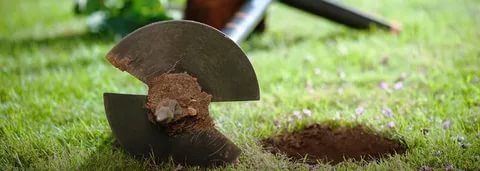

Садовый земляной бур – это инструмент для бурения скважин в грунте
, который просто необходим в хозяйстве дачника. Он удобен и прост в управлении, помогает сократить до минимума затраты сил и времени на решение вышеперечисленных задач, он весьма универсален: при наличии сменных лезвий различного диаметра и конфигурации его функции можно значительно расширить. Этот инструмент способен заменить нескольких землекопов, вооруженных лопатами.

Чтобы выкопать яму с его помощью, достаточно лишь приставить его к намеченному месту и, слегка налегая, делать вращательные движения. Чтобы легче было представить, как выглядит садовый бур, вспомните, как выглядит обычный кухонный штопор. Да и принцип его действия аналогичен принципу работы штопора.

Поэтому работа буром не требует специального обучения, физической силы, им может работать даже подросток, женщина или пожилой человек.

Данный инструмент достаточно лёгок и компактен, что позволяет без усилий переносить его с места на место и выполнять с его помощью работу в труднодоступных местах на небольших пространствах. И наконец, следует заметить явные преимущества бура при работе на сложном грунте. Бур, сделанный из твёрдых металлов, способен перерезать корни, раскалывать небольшие камни, которые встречаются на глубине.

Функциональные возможности

Теперь о том, каковы же возможности этого инструмента. Рассмотрим вариант простейшей модели бура для грунта со средней плотностью и при средних физических возможностях работающего. При таких условиях лунка глубиной 1 м и диаметром 20 см будет проделана приблизительно за 15 мин. А скважина глубиной 3 м и диаметром 30 см при тех же условиях займёт по времени около 2-3 часов.

Максимально возможная глубина для лучших моделей данного инструмента – 15 м. Срок действия – не менее 10 лет (приблизительно 300 скважин).

Виды буров

Садовые буры отличаются друг от друга по виду режущей части. Режущие элементы бывают в виде шнека, винтообразные
(как в штопоре) и в виде полу дисков, двухлопастные
(своего рода плоскорез). Режущие детали бывают съёмные и сварные
, они могут быть многоярусными. Иногда бур начинается с лопастей меньшего диаметра с постепенным увеличением.

Но всё это касается буров, сделанных в производственных условиях. Их можно приобрести в специальных магазинах. И хоть стоимость их в общем-то доступна (в среднем около 1,5 тысяч рублей), но всё же эти затраты иногда бывают не очень кстати. Нужно также отметить, что буры заводского изготовления не всегда соответствуют требованиям конкретного обрабатываемого участка. Инструмент может быть рассчитан на недостаточную глубину, или его насадки могут не соответствовать нужному диаметру лунки.

Самостоятельное изготовление

Помимо простоты управления, садовый бур еще и достаточно прост в изготовлении в домашних условиях. Для хозяина, знакомого со слесарными инструментами и умеющего ими пользоваться, изготовить его не представляет трудности. В данной статье мы попробуем дать рекомендации по изготовлению как простейшего бура, так и более усовершенствованных моделей. Это поможет сэкономить на покупке инструмента.

Начнём с простого. Для домашнего изготовления наиболее подходит конструкция с режущей частью в виде двух полу дисков, лопастей или одного диска – плоскореза.

Прежде всего, нужно сделать чертёж выбранной конструкции с учетом величины предполагаемого углубления в грунте, его диаметра и глубины. При этом диаметр режущего элемента должен быть на 5-7 мм больше будущего отверстия
.

Материалы

Необходимо приготовить материалы, а именно:

кусок прочного листового металла для изготовления фрезы (лезвия),
кусок трубы для воротка подходящей длины,
кусок трубы меньшего диаметра (с тем расчетом, чтобы она вставлялась в первую трубу) для изготовления трубы – удлинителя,
кусок металлического стержня для рукоятки,
резьбовая шпилька с барашками,
4 болта с шайбами и гайками.

Инструменты

Понадобятся:

сварочный аппарат,
болгарка,
молоток,
электродрель с набором свёрл по металлу,
абразивный круг для затачивания режущих элементов,
стандартный набор слесарных инструментов.

Процесс изготовления

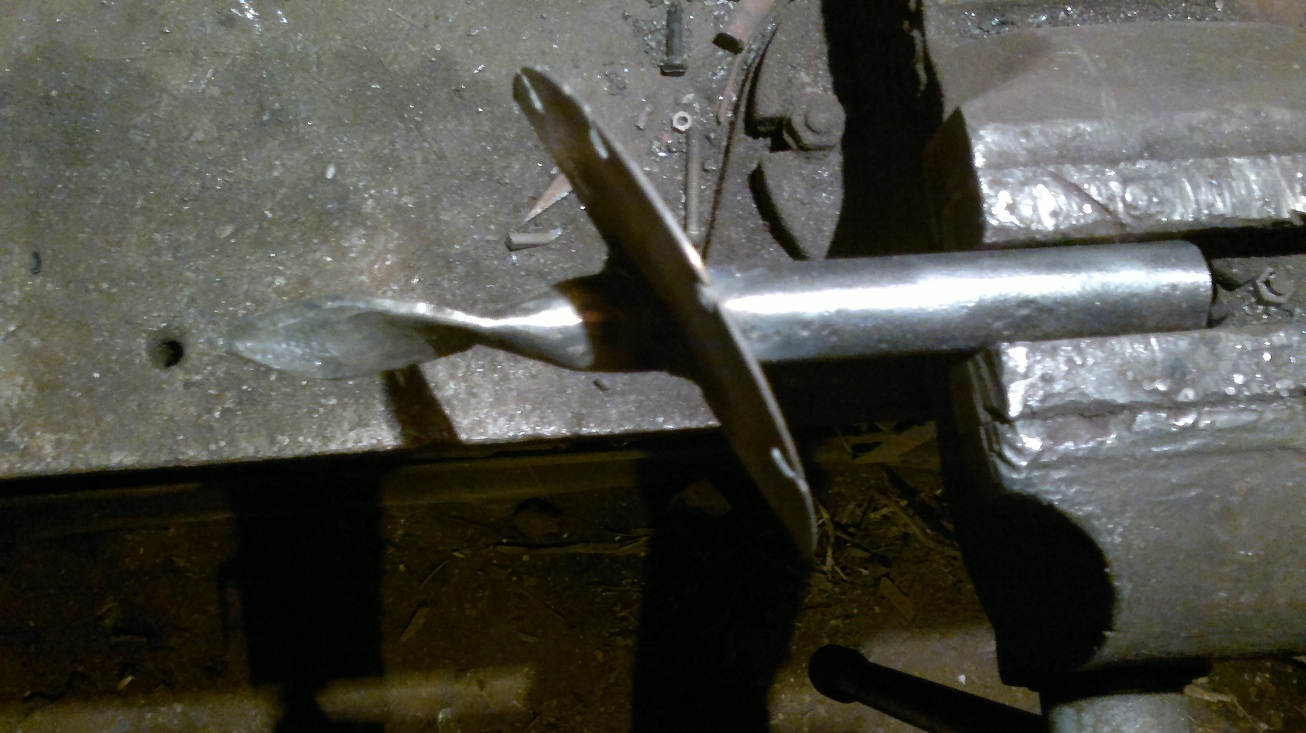

На куске листового металла начертить окружность нужного диаметра и отметить её центр. С помощью болгарки вырезать заготовку будущего лезвия. Затем нанести на заготовку линию разреза (по линии диаметра) и выреза по величине окружности воротка. Разрезав полученный диск по диаметральной линии пополам, болгаркой делаем вырезы под вороток на каждой половинке.
Взять трубу-заготовку для изготовления воротка и на одном из её концов болгаркой сделать продольные надпилы длиной 3-4 см. Их должно быть не менее четырёх. Потом с помощью молотка согнуть надпилы к центру трубы так, чтобы сформировалось своего рода остриё. Теперь его нужно обварить сварочным аппаратом так, чтобы в трубу – вороток не набивалась земля.
Следующий этап – сваривание обеих половинок диска к воротку. Его следует приваривать на расстоянии примерно 5 см друг от друга под углом к плоскости вращения приблизительно 20 градусов. Вот уже одна часть бура готова.
К трубе-удлинителю перпендикулярно приварить рукоятку: получится деталь в виде буквы «Т». Для прочности рукоятку можно дополнительно укрепить металлической «косынкой». Эту Т-образную деталь вставить в трубу-вороток и, просверлив сквозное отверстие, соединить обе детали шпилькой с барашками. Таких отверстий в трубе-удлинителе может быть несколько, чтобы регулировать общую длину воротка по необходимости.
Бур готов. Остаётся только заточить лезвия. При этом важно учесть, что режущая кромка на фрезах затачивается с расчетом, чтобы остриё было обращено к низу, ко дну будущей ямы.

На следующем видео наглядно показан данный процесс:

Как можно усовершенствовать инструмент

Во-первых, можно изготовить бур со сменными фрезами. Тогда с его помощью можно будет бурить скважины различного диаметра. Для этого нужно не только изготовить запасные фрезы соответствующих размеров, но и предусмотреть способ крепления сменных лезвий к воротку. Самым незамысловатым способом крепления могут быть две приваренные пластины из того же листового металла, которые будут служить крепёжными площадками для лезвий. Их также следует приваривать под углом 20 градусов к плоскости вращения. В лезвиях и в крепёжных пластинках нужно просверлить отверстия для болтов по 2 на каждой пластинке и соответственно на каждом лезвии. Фрезы крепятся обычными болтами (М6) с шайбами и гайками. Следует учесть, что болты нужно вставлять резьбой кверху, чтобы они не мешали процессу бурения.
Во-вторых, можно сделать более острым, а следовательно более функциональным нижний торец воротка. Для этого вырезать из листового металла узкую пластину длиной примерно 10 см и шириной около 2 см. Ее с одной стороны обточить болгаркой на конус, сделав его в виде острия. Вместо надрезов в торце воротка нужно просто сплющить этот конец, предварительно вставив туда обточенную пластину и обварить сварочным аппаратом. Получится что-то вроде пики. Еще, как вариант такой пики, можно пластину делать несколько длиннее (15-17 см) и, раскалив, свернуть её наподобие небольшого шнека (вспомните опять же штопор). А в остальном действовать, как в первом варианте. Некоторые умельцы догадались в качестве такого шнека приварить сверло соответствующего диаметра для работы по дереву или металлу. Это значительно облегчает процесс бурения. Сверло само идёт в землю как по маслу.
В-третьих, (это годится для особо плотных глубинных слоёв почвы) можно между фрезой и пикой приварить малый плоскорез для предварительного рыхления почвы. Он делается из двух пластин размером 8х3 см. К тому же такое устройство осуществляет дополнительную центровку при бурении, что значительно ускоряет этот процесс.
В-четвёртых, для изготовления фрезы можно использовать готовые диски, например диск от болгарки для работы по камню. Его даже не обязательно разрезать пополам, а только надрезать по линии радиуса и увеличить отверстие в центре в соответствии с диаметром воротка. Затем можно разогнуть его, разведя в разные стороны края надреза, тем самым образовав подобие шнека. Затем приварить, как и в предыдущих случаях. Очень удачным решением является изготовление фрезы из диска от циркулярной пилы. Ее острые зубья блестяще расправляются с самыми неподдающимися кореньями деревьев, встречающимися на пути бура. Подготавливается он аналогично диску от болгарки.

Итак, мы разобрали несколько вариантов изготовления садового бура в домашних условиях. Согласитесь, это не очень сложно для домашнего умельца. Остается только выбрать наиболее приемлемый вариант и смастерить себе это замечательное приспособление, которое на долгие годы облегчит работу в саду и на даче. А на само изготовление уйдёт всего около 2 часов времени.

Уход за приспособлением

Если вы хотите, чтобы ваш инструмент прослужил вам верой и правдой многие годы, не забывайте о простых правилах ухода за ним:

После изготовления желательно покрыть его антикоррозийной жидкостью и покрасить краской по металлу.
После работы с ним очищать его от остатков земли, каждый раз проверять целостность лезвий.
Все повреждения обязательно сразу же ликвидировать, покрывать эти места антикоррозийной жидкостью.
Перед началом бурения желательно слегка взрыхлить лопатой верхний слой грунта для облегчения первоначального вхождения бура.

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур
– полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

В виде шнека;
Двухлопастной;
Винтообразной;
В виде полудисков;
Многоярусной;
Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

Разрыхлитель
. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
Грунтоприёмник
. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
Плуг-формировщик
нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой
«изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ
усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет
пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое
: получить фризы можно из дисков от болгарки, предназначенных для
обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство
:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

25.06.2017

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

В виде шнека;
Двухлопастной;
Винтообразной;
В виде полудисков;
Многоярусной;
Съёмной или цельной сваренной.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Изготовление и подбор комплектующих

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

На отрезке листового металла рисуют окружность и отмечают ее центр – это
будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

Способы усовершенствования конструкции

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Ручной бур своими руками

Пошаговое фото руководство:

(Last Updated On: 03.10.2017)

Бур на приусадебном хозяйстве и на строительном участке всегда востребован, т.к. он позволяет выполнять ровные и глубокие отверстия для установки заборов, опалубки и т.д. При этом совсем необязательно покупать бур в магазине, отдавая за него немалые деньги, можно изготовить бур для столбов своими руками, сэкономив средства и потренировав инженерную смекалку. Бур для столбов имеет вполне простую конфигурацию, поэтому самостоятельное изготовление не должно вызвать каких-либо серьезных затруднений.

Бур для столбов своими руками – необходимые элементы

Для того, чтобы приступить к изготовлению самодельного бура, нужно сначала усвоить, из каких составных частей он состоит. В конструкцию бура входят следующие элементы:

резец – главный рабочий инструмент бура, отвечающий за бурение отверстия;
штанга – металлическая составная конструкция, наращиваемая по мере погружения бура в грунт;
ручка для вращения бура.

сварочный аппарат – будет вполне достаточно и простого бытового аппарата;
токарный станок – тут лучше найти знакомого слесаря, который сможет быстро и качественно обработать заготовку;
двигатель с наждаком для обтачивания деталей;
мощная электродрель с набором сверл для работы с металлом;
листовая сталь;
стальной пруток;
отрезок трубы для изготовления накопителя.

Чтобы изготовить бур для столбов своими руками, можно обойтись и без чертежа. Можно набросать схему бура и изготавливать на глаз.

Изготавливаем бур для столбов своими руками шаг за шагом

Первым делом нужно раскроить стальной лист. Из него нарезаются круги различного диаметра, которые будут использоваться для изготовления резцов. Разный диаметр нужен для того, чтобы бур был более универсальным. Резать заготовки следует с таким расчетом, чтобы их диаметр был на 5 мм больше необходимого размера отверстия. Затем все заготовки нужно просверлить по центру. Отверстие должно быть по диаметру чуть больше штанги, которая будет проходить по центру.

Теперь нужно обращаться к мастеру, работающему на токарном станке – необходимы стальные втулки с перфорацией пот центру, в которой нарезана резьба. Эти втулки не рекомендуется изготавливать самостоятельно подручным инструментом – они необходимы для крепления режущих элементов к центральной штанге, поэтому от их прочности будет во многом зависеть работоспособность и надежность бура.

Теперь превращаем круглые заготовки в спиралеобразные. Для этого нужно вырезать в заготовке небольшой сегмент, затем закрепить концы в тисках и растянуть их в стороны. Из-за растяжения заготовка вытянется в спираль. Не следует слишком усердствовать – во-первых слишком растянутая заготовка становится слишком тонкой, а во-вторых металл теряет свою прочность. После растяжения нужно заточить внешний край получившейся спирали, чтобы она легче и эффективнее резала грунт.

Теперь подготавливаем штангу к креплению резцов. Для этого на штанге на расстоянии примерно 8 см от края с помощью наждака выполняются неглубокие (около 3 мм) срезы. Также нужно заточить конец штанги, чтобы он лучше входил в грунт, и нарезать на нем неглубокую спираль. А для того, чтобы было проще работать с плотным грунтом, к концу штанги можно приварить сверло по металлу – это будет эффективное и надежное решение.

Штангу для бура можно изготовить из отрезков трубы, предусмотрев возможность их скрепления между собой. На последний сегмент нужно прикрепить ручку для вращения бура. После выполнения всех процедур следует покрасить бур специальной краской, которая защитит бур для столбов от коррозии.

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве . Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Пика — один из вариантов наконечника

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

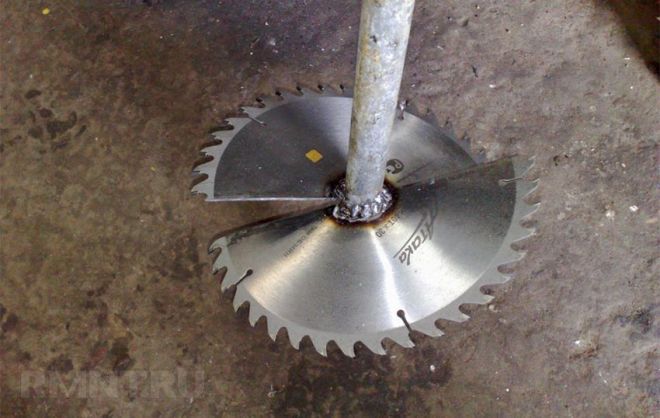

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают — на воду, устройства подземных зондов для теплового насоса и т.п.

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Чертеж садового бура

Видео материалы

Источник

Как сделать ручной бур для столбов под проделку отверстия

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

максимальная глубина ямы;
ширина бурения;
производительность работы (скорость бурения и количество ям за определённый период);
мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

сильный шум во время работы;
если мотор электрический, нужно постоянно быть вблизи от розетки;
покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Это интересно: как сделать бур для земли своими руками.

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
Пологая спираль подходит для бурения ям небольшого размера.
Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

>Выбираем, конструируем и модернизируем ручной бур. Личный опыт

Бур ручной: советы и рекомендации, которые пригодятся при самостоятельном изготовлении.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

Для каких целей и работ он вам нужен;
Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

Суханов МихаилПользователь FORUMHOUSE

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Суханов Михаил

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

0.7-0.8 м – «плодородка»;
0.2-0.4 м – известняковый камень крупной фракции;
далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

BostonПользователь FORUMHOUSE, Москва.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

Штырь заточили.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.

Также интересны конструкции, предназначенные для изготовления уширения –»пятки» – при возведении фундамента ТИСЭ.

СубаристПользователь FORUMHOUSE

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Совет: делая фундамент типа ТИСЭ, базовый шурф лучше всего бурить обычным буром или сециальным механическим инструментом с «кастрюлей-землеприёмником» и двумя откидными лопатками. Это сэкономит время и силы. ValentMПользователь FORUMHOUSE

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

На FORUMHOUSE подробно рассказывается, какой ручной бур выбрать. В темах есть советы по глобальной модернизация бура ТИСЭ, собраны рекомендации по самостоятельному изготовлению электрического ямобура. Также будет полезно изучить тему, где рассказывается, как пробурить абиссинскую скважину. Из видео вы узнаете, для чего нужно исследовать грунт на участке.

>Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Как сделать бюджетный вариант ямобура, используя бензиновый или электрический двигатель – опыт пользователей FORUMHOUSE.

Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда можно найти устройство, стоимость которого вполне доступна, а заявленные характеристики полностью устраивают покупателя. Казалось бы, нет ничего проще: покупай и пользуйся. Но не всегда следует торопиться с подобным приобретением. Дело в том, что бюджетное оборудование на практике не всегда соответствует потребностям покупателя, а то и вовсе не способно выполнять возложенные на него функции: бур не спешит входить в грунт даже при сильном нажатии, обороты двигателя падают от большой нагрузки и т. д.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных или садовых работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

Земляной бур из дрели
В большинстве случаев механизированный ямобур представляет собой силовую установку (мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

Бур из дрели своими руками.

В продаже можно найти готовый бур серийного исполнения.

skyleПользователь FORUMHOUSE

Многие говорят, что покупали просто такой шнек и закрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

jumper_at_homeПользователь FORUMHOUSE

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Tri.Dr.EПользователь FORUMHOUSE

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

N = M*n / 9549

Где:

N – мощность (Вт).
M – крутящий момент (Нм).
n – число оборотов (об/мин).
9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, а мощность на выходе (на рабочем валу) на 1/3…1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

uvl77Пользователь FORUMHOUSE

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но следует понимать, что число оборотов бура нельзя сильно уменьшать.

uvl77Пользователь FORUMHOUSE

Оптимальная частота оборотов во время бурения – от 60…100 до 200…300 об/мин. Режим зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Операция повторяется до тех пор, пока буровая установка не достигнет заданной глубины. Процесс – трудоемкий, но зато не требует наличия больших крутящих моментов.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Мощность бензиновых двигателей также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Сборка любого самодельного механизма в большинстве случаев характерна применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Оснащая буровую установку редуктором, главное – это не забывать об оптимальных оборотах бура и о том, что необходимо обеспечить достаточный крутящий момент на его рабочем валу. Mehanik020Пользователь FORUMHOUSE

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу закрепил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

О цепной передаче: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

jumper_at_homeПользователь FORUMHOUSE

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

MelomandkПользователь FORUMHOUSE

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

ди гризПользователь FORUMHOUSE

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного садового ямобура, нет, но рабочих вариантов существует множество.

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно закрепить в специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

jumper_at_homeПользователь FORUMHOUSE

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, на каретку можно устанавливать четыре ролика.

Другая конструкция подъемника предполагает использование стального троса и лебедки с дополнительным электродвигателем.

Mehanik020Пользователь FORUMHOUSE

По квадратной трубе вверх и вниз ездит основной электродвигатель бура. Движется он за счет лебедки (которая у меня уже была). Эта лебедка нужна для того, чтобы вытягивать бур с грунтом из скважины.

Для удобства Mehanik020 изготовил пульт, управляющий лебедкой и вращением бура во время работы.

Бур вместе с налипшим на него грунтом может создавать довольно большие нагрузки на лебедку. На большой глубине он будет работать по принципу поршня, создавая под собой разрежение и усугубляя ситуацию при подъеме вверх. Поэтому, чем мощнее используется лебедка, тем лучше.

DmitryEvgПользователь FORUMHOUSE

Моя лебедка рассчитана на 250 кг (500 через полиспаст). Мощность – 1кВт.

Нижняя опора для станины

Нижнюю опору станины можно оснастить двумя колесами (для удобного перемещения в пределах строительного участка). Если все сделать правильно, то установка простым наклоном станины будет переводиться из транспортного положения в рабочее.

На опорные элементы станины желательно установить регулировочные винты, которые перед началом работы помогут выставить бур в соответствии с вертикальным уровнем.

Материалы для изготовления станины выбираются из соображений прочности. Самостоятельно выполнить сложный расчет конструкции под силу далеко не каждому, зато любой желающий может воспользоваться опытом участников нашего портала.

Так, пользователь Tri.Dr.E изготовил станину из уголка 50*50*5. Вертикальные опоры и верхняя поперечная планка сделаны из двух скрепленных между собой уголков указанного размера.

Пользователь jumper_at_home закладывал в конструкцию станины разный металлический профиль с толщиной стенок – не менее 3-х мм. Площадка под силовую установку была изготовлена им из стального листа толщиной 10 мм.

А вот фотография установки, которая была создана пользователем PwrWW «из того, что было» (как он сам говорит).

PwrWWПользователь FORUMHOUSE

Сложнее всего было найти две ровные цельные трехметровые трубы диаметром 60 мм. Если бы их не было, купил бы профильную трубу на 80 или 100 мм. Внизу использовал кусок швеллера 80 и уголок из металлолома. Также среди лома нашел 4 п-образные пластины подходящей длины.

В идеале каретка должна быть изготовлена таким образом, чтобы при необходимости на нее смог стать оператор бурильной установки. Особенно важно соблюсти это условие на твердых грунтах. Tri.Dr.EПользователь FORUMHOUSE

Я когда до голубой глины добуривался (примерно на глубину – 1.8 — 1.9 м), вставал сверху на каретку и немного подпрыгивал. Заточенный бур еле стружку снимал.

Защита от проворачивания

При больших нагрузках установку целесообразно будет защищать от проворачивания во время работы. Это можно сделать с помощью колышков, вставленных в специальные отверстия и вбитых в землю.

От проворачивания дрели относительно опорной площадки тоже необходимо предусмотреть наличие защитной конструкции.

jumper_at_homeПользователь FORUMHOUSE

Вот что использовалось для защиты от проворачивания дрели: упорный уголок из стали – 6 мм, прикручен к отверстию под ручку, которое имеется на корпусе дрели. Все стянуто болтами с достаточной плоскостью поверхностей. Если хотите еще надежнее – предусмотрите зажим под посадочную проточку, имеющуюся на концевике дрели.

Механический привод

Конструкция механического привода, соединяющего дрель или другой двигатель с рабочим валом земляного бура, особой сложностью не отличается. Для его создания достаточно переходника, который вставляется в патрон дрели (конус Морзе и т.п.) и цилиндрической втулки, один конец корой приваривается к переходнику, а другой – одевается на вал бура. В целях увеличения глубины пробуриваемого отверстия между дрелью и буром можно вставлять съемные колена, сделанные из того же материала, что и стержень бура.

В целях предотвращения поломок при заклинивании рабочего органа привод и бур следует соединять с помощью специальной защитной шпильки. Шпилька изготавливается из металлического прутка – 4…8 мм. Испытывать установку лучше со шпилькой, имеющей минимальный диаметр (4 мм). Почти профиПользователь FORUMHOUSE

Представьте, если у вас бур наткнётся на камень и заклинит. У меня в качестве срезной шпильки стоит гвоздь 4 мм, и его ни разу не срезало. Зато, если встретится препятствие, то в руки отдаёт не хило.

Самодельный бур

Как мы уже говорили, рабочий орган установки (бур) можно приобрести в специализированном магазине, но его вполне можно изготовить и самостоятельно. Вот, к примеру, самодельный бур со съемными лезвиями.

Для его изготовления нам понадобится толстостенная труба подходящего диаметра (30 мм), а также материал для лезвий и для их основания. Основания, к которым будут прикручиваться лезвия, можно изготовить из толстого металлического листа (6…10 мм). Сами лезвия следует изготавливать из высокопрочной рессорной стали (ст. 65Г). Если вам нужен садовый ямобур небольшого диаметра, то можно использовать обыкновенные рессоры от грузовика.

Для изготовления лезвий можно использовать диски от циркульной пилы.

Диаметр бура должен быть на 5 мм больше, чем диаметр пробуриваемых отверстий.

Представляем вашему вниманию эскизный чертеж изделия.

Отбросив верхнюю рукоятку, получим именно то, что нам нужно.

Конструкция самодельного бура должна соответствовать следующим параметрам:

Угол между режущими лопастями (между лезвиями) может варьироваться в пределах – от 25° до 30°.
Передний край лезвия затачивается под углом 45°…60°.
К нижнему концу бура желательно приварить толстое сверло по металлу, благодаря которому установка будет легче входить в плотный грунт.

Как садовый бур закрепить в дрели.

Мы представили вашему вниманию основные принципы создания механизированных бурильных установок. Тем, кто желает поделиться своим опытом в этой области или , мы рекомендуем посетить соответствующую тему, созданную на нашем портале. Подробнее узнать о том, как правильно изготовить ручной земляной бур, вы можете, прочитав соответствующую статью. А следующий материал научит вас самостоятельно ввинчивать в грунт винтовые сваи. Узнать о других полезных приспособлениях (в том числе, и о простейшем земляном буре), создание которых значительно облегчит труд на загородном участке, вам поможет небольшой видеосюжет от пользователя FORUMHOUSE.

Как сделать бур для столбов своими руками?

Решили вырыть колодец на приусадебном участке, но бюджет не позволяет купить бур и нанять рабочих? Возникает вопрос: как сделать бур для столбов самостоятельно в домашних условиях из подсобных средств? В статье мы расскажем о способах его изготовления и использования при бурении скважины.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

стальной стержень;
болгарка;
сварочный аппарат;
рулетка;
диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Последний разделите на две одинаковые части и наточите по линии окружности и распила. Чем лучше заточка, тем более эффективной будет дальнейшая работа с буром. Стержень натачивается с одного конца и на расстоянии 20 см от острого наконечника на стержень наносится насечка, по ней привариваются режущие грани под углом 20 градусов к центральной оси и 40 градусов друг к другу.

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

сваренная муфта;
резьбовая муфта;
крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

бетономешалка самодельная;
машинка шлифовальная для пола;
как сделать своими руками вибростол;
портативный вибратор для бетона;
принцип работы бетононасоса;
штроборез для газобетона.

Советы специалистов

Самодельный бур для скважины своими руками лучше использовать в виде желонки. Она облегчает подъем земли, потому что грунт собирается в специальную емкость.
Бур пригодится вам и в дальнейших работах, например, при посадке растений, рытье фундамента под забор или свайные основания.
Если не получается поднять приспособление на поверхность, сделайте на возвышении специальный рычаг из бревен и бочек. Процесс облегчится, поскольку объем грунта увеличится.

This entry was posted in Ремонт. Bookmark the <a href=»https://kabel-house.ru/remont/bur-dlya-stolbov/» title=»Permalink to Бур для столбов» rel=»bookmark»>permalink</a>.

Источник

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

Когда закладываются инженерные сети.
Для устройства колодца.
Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
На одном конце трубы наваривается дно, на другом съемная фаска.
По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Сборка устройства для расширения:

Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
Второй стакан делается по диаметру на 50 мм меньше.
Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
№21 Устройство с расширением
На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
Таким образом, у нас получается подвижное устройство.
В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

Возведение ограждений.
Подготовительные работы для фундаментных опор.
Для строительства дренажных колодцев.
Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Выделяем три группы:

«Ямобуры» бытовые без мотора, работа производится при помощи оператора.
Оборудования, которые работают на бензине или моторе.
Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

Простая рукоятка буквой «Т».
Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

Тиски.
Газовые ключи.
Болгарка с насадкой по металлу.
Сварка.
Электрическая дрель.
Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

Для каких целей и работ он вам нужен;
Какой тип грунта предстоит бурить на участке.

Суханов Михаил
Пользователь FORUMHOUSE

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е.
земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.

Суханов Михаил

Почва на участке форумчанина такая:

0.7-0.8 м – «плодородка»;
0.2-0.4 м – известняковый камень крупной фракции;
далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил
продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила
ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Boston
Пользователь FORUMHOUSE, Москва.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Штырь заточили.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND
.

ВячеславK
сделал так:

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK
вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK
заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Субарист
Пользователь FORUMHOUSE

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист
выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Особенности ручного бурения

Спиральный бур для ручного бурения

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

Ложкообразный бур для ручного бурения

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

стальной стержень;
болгарка;
сварочный аппарат;
рулетка;
диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

Как сделать ложкообразный бур?

Как сделать рукоятку для бура?

Труба разъемная буровая

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

сваренная муфта;
резьбовая муфта;
крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Ударно-канатное бурение

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.

Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.

Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

максимальная глубина ямы;

ширина бурения;

производительность работы (скорость бурения и количество ям за определённый период);

мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.

Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.

Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

сильный шум во время работы;

если мотор электрический, нужно постоянно быть вблизи от розетки;

покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.

Пологая спираль подходит для бурения ям небольшого размера.

Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.

Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.

Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Иногда при земельных работах требуется выкапывать ямы, которые нужны для установки свай, столбов и различного вида опор. Зачастую это требуется сделать в твердых почвах, и работать лопатой в этом случае слишком долго и тяжело, особенно если скважины требуются глубокими и в большом количестве.

В данной ситуации можно использовать бур для земляных работ, притом можно вполне обойтись без вызова специалистов, а сделать всё самому. При желании можно изготовить садовый бур своими руками. Чертежи данного инструмента доступны, некоторые из них очень легки в применении на практике. Но сначала нужно разобраться в конструкции и разновидностях данного приспособления, чтобы иметь представление о том, что это за механизм, и какой вид бура больше подойдет для индивидуальных работ.

Земляной бур — это строительный инструмент, главной задачей которого является рытье ям на глубину необходимого фундамента. Принцип работы схож с бутылочным штопором — сначала инструмент вворачивают в землю на нужную глубину, а затем вытаскивают обратно на поверхность вместе с землей, увлекаемой за собой лезвиями бура
. В результате данной операции образуется лунка с правильными круглыми краями, пригодная для установки столбов и опор. К наиболее популярным и часто применяемым видам бура можно отнести:

Также существует классификация по типу двигателя: бензиновые и электрические. Преимуществом буров с двигателями является то, что они обладают высокой скоростью бурения
, требуют меньших физических нагрузок, и имеется возможность смены насадок. Инструменты с двигателем представлены двумя вариантами:

Ручной. Этот вид более компактный, но менее мощный и обладает большим весом.
Колесный. Более крупные габариты, по сравнению с ручным, но такой инструмент мощнее.

Бензиновый бур следует прогревать перед началом работы на холостых оборотах. Для электродвигателя этого не требуется. Недостатком любого инструмента с двигателем является то, что для их применения требуется источник электроэнергии или топливо.

Виды буров, не применяемые в садоводстве

Ударный бур применяется исключительно в строительстве и бурении глубоких скважин. Представлен в виде трубы, закрепленной стропилами. С помощью ударного механизма труба приводится в движение, пробивает землю вглубь и разрыхляет почву.

Коронковый механизм
, который представляет собой трубу с закрепленной на основании зубчатой коронки. Требует вспомогательного оборудования, поэтому не применяется в любительских земельных работах.

Изготовление своими руками

При необходимости данный инструмент можно изготовить самостоятельно при наличии некоторых обязательных инструментов. Для работы потребуются болгарка
, сварочный аппарат, слесарный набор, электродрель и точильный круг. Самое важное в изготовлении самодельной бурилки — сделать достаточно удобную рукоять и хорошие лезвия, за основу которых можно взять диски от циркулярной пилы.

Самодельный дисковый бур

Данная конструкция наиболее простая в самостоятельном изготовлении и требует минимального количества материалов.

Для работ потребуется:

Металлическая арматура для стержня длиной от 1,5 метра.
Кусок трубы для рукояти.
Диск циркулярный для лезвия.
Толстое сверло, которое будет выполнять роль наконечника.

Подобрав нужный диаметр диска, его следует разрезать пополам, а имеющиеся зубчики желательно сточить во избежание порезов при работах. Рукоятку приваривают к верхней части стержня, вследствие чего конструкция приобретает Т-образный вид. К противоположной части штока по центру приваривается сверло, а на некотором удалении от него — лезвия. Важно соблюдать угол наклона между лезвиями в 25 градусов.

Можно сделать дисковый бур
со сменными лезвиями, для чего, вместо самих лезвий, нужно наварить металлические посадочные площадки под тем же углом и придумать способ фиксации дисков. Идеально подходит крепление на болтах, для чего в площадке высверливается отверстие под размер требуемого болта и нарезается нужная резьба.

Данная модификация позволяет подбирать требуемый диаметр рабочих дисков по мере проводимых работ.

Шнековый инструмент

Конструкция шнека сложнее в изготовлении и применении, но с его помощью проще рыть ямы узкого диаметра. Для его изготовления потребуются
те же материалы, что и для дискового бура, но вместо отрезного круга, для циркулярки лучше брать обычные круглые металлические диски в количестве нескольких штук равной толщины и диаметра.

Сначала между собой свариваются шток, рукоятка и сверло так, как это было описано выше при изготовлении дискового бура. Затем следует сделать из имеющихся дисков шнек.

Для этого следует в центре каждого из имеющихся в наличии дисков высверлить отверстие диаметром, равным диаметру стержня. После этого из части каждого диска вырезается небольшой сектор, и диски свариваются таким образом, чтобы получилась спиралевидная конструкция.

Шток устанавливается внутрь полученной спирали, которая затем растягивается вдоль стержня. При получении необходимой формы и высоты шнека его сваривают со штоком, начиная с верхнего и нижнего дисков.

Бур-коловорот из лопаты

Для работы с мягкими рыхлыми почвами можно изготовить садовый бур из лопаты. Для этого на лезвии лопаты размечаются линии разреза по имеющемуся чертежу, затем полотно разрезается по разметке болгаркой, а получившиеся края загибаются в разные стороны. Притом кончики полотна немного выгибаются вверх.

Получившаяся конструкция имеет небольшие вес и габариты, напоминает собой коловорот и идеально подходит для посадки растений на земельном участке.

Правила ухода при эксплуатации

Вне зависимости от того, механический бур или ручной, а также является он покупным или самодельным, данный инструмент требует обязательного ухода. Это позволяет продлить сроки его эксплуатации и предотвратит возможные поломки во время работы:

Ручной бур является незаменимым инструментом при проведении строительства на земельном участке. С его помощью можно просверливать лунки под фундамент беседок, опорные столбы для забора. Помимо этого, бур также позволит легче пересаживать кустарники и деревья, чем облегчит работу садовода.

Этот инструмент не требует специальных навыков в обращении, и его использование не вызывает затруднений. Конструкция не является очень сложной, что позволяет изготовить бур своими руками при наличии сварочного аппарата, болгарки и дрели. Самостоятельное создание инструмента позволит сэкономить деньги и даст в итоге именно тот механизм, который требуется для индивидуальных работ.

Источник

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

Когда закладываются инженерные сети.
Для устройства колодца.
Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
При установке ограждения.

Типы конструкций и их технические характеристики

Несколько простых комплектов:

Простейший механический прибор

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Ручная сборка для буровых работ, без расширения:

Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
На одном конце трубы наваривается дно, на другом съемная фаска.
По центру монтируется толстое сверло и шнек.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Сборка устройства для расширения:

Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
Второй стакан делается по диаметру на 50 мм меньше.
Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
№21 Устройство с расширением
На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
Таким образом, у нас получается подвижное устройство.
В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

При помощи оборудование можно выполнить следующие виды работ:

Возведение ограждений.
Подготовительные работы для фундаментных опор.
Для строительства дренажных колодцев.
Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Виды конструкций для столбов

Выделяем три группы:

«Ямобуры» бытовые без мотора, работа производится при помощи оператора.
Оборудования, которые работают на бензине или моторе.
Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Конструкция выглядит следующим образом:

Простая рукоятка буквой «Т».
Стержень со встроенным ножом.

Механизированные модели

Буровые или навесные установки

Как изготовить ручной бур самостоятельно

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

Тиски.
Газовые ключи.
Болгарка с насадкой по металлу.
Сварка.
Электрическая дрель.
Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Монтаж дисков

Скручиваем обе части вместе. Получаем ручной бур.

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

25.06.2017

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

В виде шнека;
Двухлопастной;
Винтообразной;
В виде полудисков;
Многоярусной;
Съёмной или цельной сваренной.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Изготовление и подбор комплектующих

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

Поэтапное описание изготовления инструмента

На отрезке листового металла рисуют окружность и отмечают ее центр – это
будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Методы повышения производительности инструмента

Способы усовершенствования конструкции

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Ручной бур своими руками

Пошаговое фото руководство:

Копать своими руками лунки под столбы лопатой — процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации — все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

Труба металлическая диаметром 20-25 мм.
Полоса толщиною 3-5 мм.
Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

Сварочный аппарат в комплекте с электродами;
Молоток;
Ножовка по металлу или болгарка;
Рулетка.

Внимание!
Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент — это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина — 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание!
Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

(Last Updated On: 03.10.2017)

Бур для столбов своими руками – необходимые элементы

резец – главный рабочий инструмент бура, отвечающий за бурение отверстия;
штанга – металлическая составная конструкция, наращиваемая по мере погружения бура в грунт;
ручка для вращения бура.

сварочный аппарат – будет вполне достаточно и простого бытового аппарата;
токарный станок – тут лучше найти знакомого слесаря, который сможет быстро и качественно обработать заготовку;
двигатель с наждаком для обтачивания деталей;
мощная электродрель с набором сверл для работы с металлом;
листовая сталь;
стальной пруток;
отрезок трубы для изготовления накопителя.

Изготавливаем бур для столбов своими руками шаг за шагом

Источник

Расскажем как сделать бур для скважины своими руками. И если вы захотите изготовить в домашних условиях самодельное ручное устройство для бурения земли и абиссинского колодца, вам понадобятся чертежи и схемы.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
Откидывающееся лезвие — особенности бура для свай ТИСЭ

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

в форме шнека;
имеющей две лопасти;
в форме винта;
в форме полудисков;
имеющей много режущих ярусов;
цельносварной и съемной.

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

постройка легкого забора из рабицы и более серьезного ограждения;
возведение опор для беседки и вьющихся растений в зеленой изгороди;
посадка живой изгороди (барбарис, дерен, спирея);
организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
бурение небольших колодцев и ям компоста;
прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Особенности ручного бурения

Спиральный бур для ручного бурения

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

Ложкообразный бур для ручного бурения

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Функциональное предназначение бура

Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Источник: http://sdelairukami.ru/zemlyanoj-bur-s-vozvratnym-mehanizmom-svoimi-rukami/

Изготовление деталей

Сначала определитесь с тем, какой бур нужен для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют один полный виток, без которого пробурить грунт было бы проблематично. Основная задача такого инструмента – рытьё лунок под кустовую рассаду и даже саженцы. Садовым буром возможно пробурить и ямы под бетонируемую опору (круглая и профтруба, толстая арматура и прочее). Шнековый аппарат представляет собой несколько непрерывных витков, накрученных из полосы листовой стали. Он более сложен в изготовлении, ведь добиться идеально ровного шнека (винта) без токарного или фрезеровального станка невозможно.

При выполнении работ используйте готовый чертёж или же создайте свой. По нему и изготавливается будущий инструмент. Далее необходимо следовать нижеописанной инструкции.

На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
Разрежьте полученный диск на две части.
Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

Для соединения воротка с диском сделайте следующее:

приложите вороток к диску и добейтесь, чтобы угол относительно плоскости бурения не превышал 20 градусов;
выдержите расстояние в 5 см между частями диска, нанесите на вороток отметки, задающие вид будущей конструкции;
при помощи сварки приварите части дисков к воротку.

Для удлинения воротка потребуются действия, описанные ниже.

Приварите к осевой трубе второй патрубок, за который производится вращение бура вручную. Конструкция будет иметь Т-образную форму. Для прочности конструкции (чтобы ручка не гнулась), приварите усиливающие треугольные проставки, в качестве которых используются отрезки арматуры.
Просуньте Т-образную конструкцию в вороток и закрепите её при помощи отрезка шпильки. Мест закрепления может быть несколько.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Предрыхлители помогают рабочему самому выставить и поддержать вертикальное положение бура. Для них понадобится отрезок листовой стали со средними размерами в 250х35х4 мм. Предварительный разрыхлитель грунта будет иметь длину в среднем 12,5 см.

Поэтапная инструкция изготовления:

расположите заготовку с одной из сторон под углом в 10 градусов;
вторую сторону прикрепите к основной оси бура;
убедитесь, что направление ленты совпадает с направлением вращения бура;
конец ленты обрежьте под углом в 30 градусов и заточите, придав ему овальные очертания;
установив предрыхлитель, приварите к стержню бура разрезающие лопасти, вырезанные из половинок бура от циркулярной пилы.

Сформированная таким образом спираль должна идти под определённым углом – подобно винтовой канавке на большом болте. Стороны частей получившейся спирали отгибают в противоположных направлениях. Одна из режущих кромок играет роль грунтозаборного устройства, вторая – выталкивателя.

Нарезание резьбы

Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.

Ручка

Без ручки вращение бура стало бы невозможным. Рукоятка изготавливается из труб или сплошной арматуры, выдерживающей значительную нагрузку при бурении камнесодержащего грунта. Чаще всего ручки делают из прокатного чермета. Такая рукоятка лишена пружинящего эффекта, передаёт крутящую силу рабочей части бура. Противоположный рабочей части бура конец соединён с ручкой устройства методом сварки.

Чем длиннее ручка, тем удобнее работать с буром, но это не значит, что рукоятка должна быть длиннее 50 см. Дело в том, что слишком широкая и длинная рукоятка заставит рабочего держаться от бура максимально далеко, что не сделает работу достаточно эффективной. Диаметр трубы для неё – не менее полдюйма, толщина стенок – 3 мм.

Дополнительные звенья

По завершении основной сборки режущие кромки затачиваются под углом в 60 градусов, а дополнительные насечки занимают не более 3 мм. К острию приваривают небольшое сверло, которое задаёт направление бурению. Если бур изготовлен без рукоятки и предназначен для мотоблока или электропривода (механизированное сверление), насадка подвергается ускоренному износу.

Можно обойтись и без сверла, заменив его удлинённым наконечником, вырезанным и сваренным по инструкции выше. Но такое острие хуже входит в глинистый грунт или уплотнённый, утяжелённый чернозём, а также способствует уходу оси бура в сторону от вертикального положения.

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.
Бур для столбов может быть со сборной штангой
Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Материалы

Ножи-лопасти делать можно из:

листовой стали толщиной от 4 мм;
пильного диска для болгарки подходящего диаметра.
Землебур с лопастями из пильного диска для болгарки

Ножи и способ из крепления

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

Листовая сталь

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Усиление ручного бура для бурения скважин в плотных грунтах

Из пильного диска

Диск распилен пополам

Модификации

Режущие лопасти можно расположить в несколько ярусов

Самодельный бур с землеприемником подойдет при установке столбов и свай

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

уход за растениями – подкормка, лечение корней;
посадка кустов;
взятие проб грунта, выяснение уровня воды;
установка опор;
бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

посадка растений со стержневым корнем;
добыча воды, песка и глины;
установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Источник: http://montazh-zaborov.ru/bur-sadovyy/

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
малые габариты применяемого оборудования;
минимальное количество технологических процессов;
отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
доступная стоимость;
высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Источник: http://dzgo.ru/raboty/chertezh-bura.html

Пошаговая инструкция по изготовлению садового бура

Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.

Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.

Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.

Изгибаем диск слегка от руки, придавая ему форму бура.

Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.

Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.

Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.

Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.

Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.

Вот и всё, наш садовый бур готов!

Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.

И идем в свой сад для бурение ям.

Теперь без лишних проблем можно пересаживать любые саженцы и т.п.

Источник: http://SdelaySam-SvoimiRukami.ru/5176-kak-sdelat-sadovyj-bur-iz-pilnogo-diska.html

Финишная сборка

Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно. Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала.

Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

В кольцах размечается сектор, вырезается

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Как изготовить ручной бур самостоятельно

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

Тиски.
Газовые ключи.
Болгарка с насадкой по металлу.
Сварка.
Электрическая дрель.
Плашкодержатель.

Источник: http://stroyobzor.info/materialy/dlya-karkasa/zabory-i-ograzhdeniya/kak-izgotovit-ruchnoj-bur.html

Нанесение защитного покрытия

После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

бетономешалка самодельная;
машинка шлифовальная для пола;
как сделать своими руками вибростол;
портативный вибратор для бетона;
принцип работы бетононасоса;
штроборез для газобетона.

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
покрасить инструмент краской по металлу;
при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
для подстраховки перед бурением следует разрыхлить грунт лопатой;
бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
после работы надо очистить инструмент от грунта.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Источник

Строительство домов и прочих сооружений нередко предполагает выполнение в земле отверстий, в которые будут устанавливаться столбы и другие элементы. Чтобы сделать такие отверстия, необязательно прибегать к помощи ультрасовременной бурильной техники. Вполне результативным может оказаться и обычный ручной бур. О способах его изготовления и поговорим в данной статье.

Необходимые инструменты и материалы

Изготовление ручного землебура для установки столбов не потребует значительных усилий. Для создания предмета понадобится следующее:

гайки и болты размером М20;
два стальных диска диаметром 100-150 мм;
сверло из быстрорежущей стали под диаметр отверстий в 2 см;
стальная труба диаметром в 4 см и с толщиной стенки до 3 мм (отрезки 50 и 40 см).

Труба должна выдерживать значительную нагрузку при бурении даже глинистого грунта, отличающегося большей плотностью, чем чернозём или супесь, залегающая между слоями глины. В качестве дисков подойдут готовые модели для циркулярной пилы. Самодельные диски изготавливаются из листовой стали толщиной не менее 3 мм (как и стенки трубы).

Инструментарий представлен следующими приспособлениями:

молоток;
болгарка с набором отрезных дисков по металлу;
сварочный аппарат и электроды с диаметром металлического штыря в 3,2 или 3,5 мм;
дрель (или перфоратор в режиме дрели с переходником под свёрла по металлу) и набор свёрл из быстрорежущей стали;
инструмент для заточки лезвий и ножей.

В качестве мягкой ручки для будущего бура сгодятся грипсы руля велосипеда.

Изготовление деталей

На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
Разрежьте полученный диск на две части.
Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

Для соединения воротка с диском сделайте следующее:

приложите вороток к диску и добейтесь, чтобы угол относительно плоскости бурения не превышал 20 градусов;
выдержите расстояние в 5 см между частями диска, нанесите на вороток отметки, задающие вид будущей конструкции;
при помощи сварки приварите части дисков к воротку.

Для удлинения воротка потребуются действия, описанные ниже.

Приварите к осевой трубе второй патрубок, за который производится вращение бура вручную. Конструкция будет иметь Т-образную форму. Для прочности конструкции (чтобы ручка не гнулась), приварите усиливающие треугольные проставки, в качестве которых используются отрезки арматуры.
Просуньте Т-образную конструкцию в вороток и закрепите её при помощи отрезка шпильки. Мест закрепления может быть несколько.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Поэтапная инструкция изготовления:

расположите заготовку с одной из сторон под углом в 10 градусов;
вторую сторону прикрепите к основной оси бура;
убедитесь, что направление ленты совпадает с направлением вращения бура;
конец ленты обрежьте под углом в 30 градусов и заточите, придав ему овальные очертания;
установив предрыхлитель, приварите к стержню бура разрезающие лопасти, вырезанные из половинок бура от циркулярной пилы.

Нарезание резьбы

Ручка

Дополнительные звенья

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Финишная сборка

Нанесение защитного покрытия

Полезные рекомендации

Рассмотрим несколько полезных советов тем, кто планирует заняться бурением на своем участке.

Бурение земли в одиночку и без мотоблока (электропривода) – работа не из лёгких. Используйте бур с дополнительными секциями, ведь постоянно согнутая спина не прибавит рабочему здоровья.
Если при бурении мастер наткнулся, например, на скальную породу, следует отказаться от самодельных и ручных буров и воспользоваться услугами заказной (передвижной) бурильной установки, оснащённой высокомощным мотоблоком и использующей методы колебательного бурения скальных и горных пород.
В качестве готового сверла рекомендуется использовать бур по бетону с диаметром в 12-20 мм. Он приваривается к наконечнику. Не используйте слишком длинный бур: это заметно утяжелит конструкцию.
Соблюдайте вертикальность при бурении. Значительный скос и уход в сторону, например, лунки столба для забора или любой другой столбовой конструкции может не позволить забетонировать этот же столб. Либо тот из-за смещённого центра масс со временем скосится в сторону.
Режущий грунт виток, собранный из двух половинок, более лёгок при проведении земляных работ, чем сплошной, изготовленный из цельной полосы листовой стали или круга.
Не забуривайтесь слишком далеко вглубь: даже при наличии подъёмника вытащить чересчур большой и тяжёлый пласт земли проблематично. Листовая сталь под значительным весом вынимаемого грунта может прогнуться. В этом случае бур необходимо выровнять: он должен быть всегда симметричным.

Как сделать бур для столбов своими руками, смотрите в видео ниже.

Источник

Можно ли сделать бур своими руками? Для некоторых земляных работ на даче незаменимым инструментом является ручной бур. Яма, выкопанная при помощи этого инструмента, получится компактной, а вынутой земли будет меньше, чем при работе лопатой. Ямобур сохранит также естественную структуру и плотность почвы.

Виды садовых буров

Садовые буры различаются по мощности, размерам и назначению. Выделяют следующие типы ямобуров:

немоторизованный (ручное устройство, которое активно применяется в быту);
механизированный (ручное устройство, которое работает на бензине и моторе);
навесной (механизированное устройство, работающее с трактором либо иной техникой).

Немоторизованный ямобур сможет делать в грунте отверстия среднего диаметра и глубины. Выполнение работ происходит благодаря оператору, который держит инструмент. Такое устройство очень удобно в эксплуатации и легко транспортируется благодаря компактности. При помощи такого инструмента можно поставить забор из дерева или выкопать ямки для саженцев. Устройство состоит из основного стержня с ножом и ручки Т-образной формы. Существуют модели землебуров со съемными ножами или винтом, что дает возможность бурить ямы различных размеров (до 2 м) и диаметров (до 30 см).

Механизированный бур оснащается приводом. У него простая конструкция: винтовой шнек или стержень и электрический или бензиновый привод с двигателем с редуктором. Шнек запускается благодаря вращательно-поступательным движениям зубчатых передач. Такой инструмент может бурить более глубокие ямы (до 3 м).

Навесные буры предназначаются для выполнения скважин большого размера и диаметра. Они используются для монтажа уличных осветительных столбов, ограждения предприятий, вокзалов, аэропортов. Благодаря им выполняются ограды для траншей. У них большая производительность и мощность.

Чтобы правильно выбрать устройство, необходимо обратить внимание на технические характеристики бура: диаметр углубления, глубина, количество углублений за день, мощность.

Вернуться к оглавлению

Своими руками.
Особенности изготовления .
Скамейка-трансформер своими руками: чертежи, размеры.

Изготовление бура своими руками

Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется.
Для изготовления бура для земли понадобятся следующие инструменты:

резец;

штанга (конструкция из металла, которая увеличивается при погружении бура в почву);

ручка для вращения устройства;

аппарат для сварки;

станок для токарных работ;

мотор с наждаком;

электрическая дрель с различными сверлами для металла;

листы из стали;

пруты из стали;

труба.

Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.

На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.

Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.

После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.

Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.

Время чтения ≈ 10 минут

Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.

Самодельный ручной садовый бур

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

обыкновенный садовый бур;
шнековый садовый бур;
бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под . Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Изготовление обыкновенного садового бура в домашних условиях

Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).

Составные элементы

Составные элементы, из которых делается вся сборка

Перечень элементов:

Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.

Какие понадобятся материалы

Трубный профиль квадратного сечения

Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.

Плоский наконечник в виде пики с центральной и боковой заточкой

К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.

Режущая часть сделана из диска для ручной циркулярной пилы

Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:

листовой стали толщиной 3-4 мм;
пильного диска от болгарки (алмазный) или ручной циркулярной пилы.

В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.

Для справки. Внутренний диаметр диска или посадочного отверстия стандартно и составляет 22,5 мм.

И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.

Способ крепления ножей

Лопасти съёмного типа на болтах

Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.

Оптимальный угол атаки составляет 30-40⁰

Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.

Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения

Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:

Видео: Садовый бур своими руками в домашней мастерской

Шнековый бур

Принципиальная схема изготовления шнекового бура

Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.

Все диски зажимают в тисках и вырезают одинаковый сектор для поворота

Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.

Внимание! Не упустите из виду, что для стыковки у нижнего диска задействуют правую грань сектора, а верхнего левую. Если сделать наоборот, то бурить придётся против часовой стрелки.

Теперь начинаются сварочные работы:

кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
так стыкуют и сваривают все диски, делая из них сжатую пружину.

Сжатую пружину растягивают при помощи лебёдки

По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.

Видео: Изготовление шнекового бура

Бур для свай ТИСЭ

Принцип работы бура для свай ТИСЭ

На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:

Видео: Самодельный бур для свай ТИСЭ в домашних условиях

Заключение

Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент , так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.

Конструкции и применение

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Материалы

Ножи-лопасти делать можно из:

Пика — один из вариантов наконечника

Ножи и способ из крепления

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

Листовая сталь

Из пильного диска

Модификации

Шнековый бур

Бур для свай ТИСЭ

Бур своими руками для свай ТИСЭ — один из вариантов

Чертежи

Базовые чертежи шнекового и садового бура

Чертеж садового бура

Видео материалы

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

Труба металлическая диаметром 20-25 мм.
Полоса толщиною 3-5 мм.
Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

Сварочный аппарат в комплекте с электродами;
Молоток;
Ножовка по металлу или болгарка;
Рулетка.

Процесс изготовления

Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Столб – основной архитектурный элемент многих типов ограждений и построек. Для его установки необходим специальный инструмент, бур ручной для столбов. С его помощью в грунте выбираются отверстия, в которые и устанавливаются столбы.

При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.

Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.

Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

Пика
, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
Режущая часть
, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
Цельный или сегментированный стержень
, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур
– специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.

Бур с землеприемником
представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ
представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Изготовление бура

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

Прямые дробильные лопасти между пикой и режущей кромкой.
Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
Силовые ребра между углами лопастей и/или осевой штангой.
Короб-землеприемник, чтобы выбирать больше грунта за один заход.
Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
Съемные лезвия для быстрой замены в процессе выполнения работ.
И множество других, количество которых ограничивается только личной изобретательностью.

Видео

Бур для свай ТИСЭ

Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.

Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.

Шнековый бур

Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.

У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.

При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.

Чертежи

Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.

Бур из лопаты

При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.

Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.

Источник

Ручные буры применяются для выполнения многих видов работ и относятся к востребованным инструментам.

Самостоятельное их изготовление считается альтернативным вариантом принятию решения о покупке подобных изделий.

Данная статья будет посвящена теме изготовления садового бура своими руками.

Большие возможности маленького инструмента

Ручные буры считаются необходимыми инструментами, позволяющими выполнять широкий спектр работ во время строительства, ремонта, ландшафтного дизайна, обустройства дачного участка, сада, огорода, исследования почвы.

Они разрешают бурить в грунте лунки правильной формы, одинакового размера и состоят из нескольких металлических частей.
При ограничении свободных денежных средств изготовление нужного инструмента своими руками считается оптимальным вариантом.

Такое решение позволит осуществлять посадку деревьев, бурение неглубоких скважин или колодцев, монтаж опор для установки арок и шпалер, подпорок для фундамента, обустройство выгребных, компостных ям, а также выполнять лунки для столбов ограждающих конструкций без особого труда.

Конструкция инструмента для бурения отверстий в грунте

Особенности конструктивных частей шнекового бура определяют его разновидности. К ним относятся:

шнек с режущим элементом;
стойка или ось разного диаметра;
рукоятка короткой, средней длины.

Использование качественного металла определяет надежность, прочность, длительный срок службы садового инструмента. Его рабочий элемент может состоять из нескольких ярусов лопастей.
Разборная конструкция бура предоставляет возможность увеличивать длину его ствола, осуществлять замену насадок и рукояток.

Инструменты, материалы для самостоятельного изготовления

Чтобы сделать самодельный садовый бур, необходимо определиться с его конструкцией и подготовить нужные инструменты, материалы. В их перечень внесены:

аппарат для выполнения сварочных соединений и токарное оборудование;
листовая сталь высокой прочности, толщиной 3-5 мм и короткие, длинные отрезки металлических труб;
армирующие пруты диаметром от 16 мм до 30 мм и длиной, не менее 1,6 м;
наждачный или абразивный круг, предоставляющий возможность вытачивать необходимые элементы;
мощная дрель и сверла по металлу.

Совет:
для изготовления режущих элементов бура вместо заготовок из листовой стали можно использовать диски для циркулярной пилы.

Этапы изготовления

Изготовление самодельного бурильного приспособления занимает много времени по сравнению с его покупкой. Но при этом, будет возможность получить практические навыки и экономию денежных средств.

После подготовки необходимых материалов, инструментов приступают к изготовлению садового бура.
К основным этапам относятся:

1.
Из листовой стали повышенной прочности вырезают несколько круглых заготовок разного диаметра для режущих деталей бура. Такое решение предоставляет возможность выполнять лунки необходимой ширины.

2.
В центе стальных кругов сверлятся отверстия. Их диаметр должен быть на 1-1,5 мм больше толщины оси садового инструмента.

3.
На третьем этапе приступают к вытачиванию цилиндрических деталей с отверстиями для втулок на токарном станке последующим нарезанием резьбы. Она должна соответствовать размеру болтов, используемых для надежной фиксации режущих элементов на стойке бурильного приспособления.

4.
На рабочих деталях бура, используя отрезной круг, вырезаются небольшие сегменты. Оставшуюся часть диска необходимо растянуть с усилием на скручивание и придать вид винта.

5.
Выполняется заточка нижнего края режущего элемента под углом 45º — 60º. На этом этапе завершается изготовление лезвия.

6.
На этом этапе выполняется нарезка нижней части стойки бура, отступив 8 см от ее конца. Глубина плоских срезов должна составлять 3мм. Работа выполняется с использованием наждачного круга.

7.
Для формирования острия земляного бура, необходимо заточить нижний конец оси под углом 30º и выполнить спиралевидные канавки. Если приварить к концу стойки сверло по металлу, то инструмент легко будет входить в сухую, твердую почву.

Совет:
использование лома в качестве оси бура позволит исключить этап заточки нижнего конца инструмента.

8.
На противоположном конце садового бура закрепляется ручка съемного вида. Применение втулки обеспечит жесткую фиксацию детали.
При желании, из отрезков металлической трубы можно изготовить специальные секции, позволяющие увеличивать высоту стойки. С их помощью можно выполнять лунки большой глубины.

9.
На завершающем этапе изготовленный своими руками инструмент покрывается антикоррозийным составом и краской для надежной защиты от негативных факторов окружающей среды.

Ниже, мы предлагаем Вам посмотреть видео о том, как сделать садовый бур своими руками:

Вот так выглядит новый бур

Описание конструкции

В виде шнека;
Двухлопастной;
Винтообразной;
В виде полудисков;
Многоярусной;
Съёмной или цельной сваренной.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

Разрыхлитель
. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
Грунтоприёмник
. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
Плуг-формировщик
нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Изготовление и подбор комплектующих

Перечень деталей

Болт и гайка M20
2 диска диаметром 100 и 150 мм
Наконечник и сверло диаметром 20 мм
Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Из инструментов пригодятся:

Молоток и болгарка
Сварочная техника
Слесарный набор
Электродрель со сверлами по металлу
Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

Нанесение защитного покрытия

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

Способы усовершенствования конструкции

Бура с сменными фрезам

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Ручной бур своими руками

Пошаговое фото руководство
:

Особенности ручного бурения

Спиральный бур для ручного бурения

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

Ложкообразный бур для ручного бурения

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

стальной стержень;
болгарка;
сварочный аппарат;
рулетка;
диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

Как сделать ложкообразный бур?

Как сделать рукоятку для бура?

Труба разъемная буровая

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

сваренная муфта;
резьбовая муфта;
крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Ударно-канатное бурение

Каждому владельцу дачи хоть раз в жизни приходилось заниматься выкапыванием ямы на своей территории с целью строительства какого-либо объекта. Таковым могла быть арка, опора, столб, какой-либо элемент экстерьера или полноценная постройка, например, . Нередко для строительства подобных вещей требуются скважины или лунки, сделать которые не всегда бывает легко по причине неудобного расположения. Также работы могут осложниться и из-за сложных почв. В подобных ситуациях привычная лопата остается не самым удобным инструментом для копки глубокой ямы, а потому частникам часто приходится нанимать специалиста с буром.

Садовый ручной бур был и остается одним из наиболее полезных приспособлений для владельцев дач. Инструмент отличается своими компактными габаритами и небольшой массой, что делает его очень удобным в работе и транспортировке. Выполненный из твердых металлов своими руками, бур для столбов способен проходить сквозь корни растений и мелкие камни в земле. Процесс бурения осуществляется за счет вращательных движений в нужной точке.

Конструкция

Основное предназначение бура заключается в рытье скважин на глубину приблизительно равную глубине заложения столбчатого фундамента. Прорезание грунта осуществляется за счет режущей части, которая в свою очередь может быть выполнена:

Полудисками;
В виде шнеков;
Цельной либо съемной;
Многоярусной;
Двухлопастной;
Винтообразной.

Некоторые ручные буры имеют лопасти малых размеров внизу с постепенным увеличением радиуса к верху. Тем не менее часто заводские изделия на практике оказываются негодными, по причине несоответствия диаметра с диаметром новой лунки либо из-за невозможности внедрения на нужную глубину. И хотя стоимость заводской модели и небольшая, есть смысл научиться делать бур своими руками. Технология самостоятельной сборки отличается дешевизной и простотой, главное точно определиться с конфигурацией будущего инструмента! Для этого необходимо различать конструкции и функциональность моделей:

Плуг-формировщик

. Охватывает нижнюю расширенную область лунки. В большинстве случаев инструмент применяется для усиления столбчатого фундамента при строительстве больших сооружений.

Ручка со шнековой частью фиксируются за счет болтового соединения
. Общая длина готового бура, как правило, составляет чуть больше одного метра. Это позволяет с легкостью проделывать лунки глубиной до 700 миллиметров. При необходимости выполнить лунку большей глубины конструкция дополняется специальной соединительной трубкой длиной пол метра. Дополняющий элемент напоминает деталь с гайкой и болтом на торцевых участках трубы.

Грунтоприемник

. Грунт накапливается с специальном хранилище. Бур в большинстве случаев используется при бурении ям от 35 сантиметров в диаметре.
Разрыхлитель

. Инструмент изготавливается в виде шнека либо двух наклонных лопастей. В первом случае нож в виде спирали размещается на штанге.

Бур своими руками

При желании самостоятельно выполнить ручной бур для столбов, как правило, не возникает сложностей в процессе сборки. Однако для работы потребуются следующие материалы, детали и инструменты.

Материалы

Для обеспечения изделия должным уровнем прочности, а также для возможности выполнения работ в условиях твердого грунта, стоит использовать железные трубы с толщиной стенок не менее 3,5 миллиметров
. Режущие диски можно сделать как своими руками, так и взять готовые с циркулярной пилы. В первом случае рекомендуется брать металлические листы толщиной от 3 миллиметров.

Детали

Из числа деталей потребуются:

3 трубы: одна длиной 400 миллиметров, две – по 500. Внешний диаметр труб должен составлять 40 мм, толщина стенок – не меньше 3,5 мм;
Гайка М20 и болт;
Сверло диаметром 20 миллиметров с наконечником;
Пара дисков по 150 и 100 мм в диаметре.

Инструменты

Для режущих элементов круг-точилка;
Болгарка и молоток;
Электрическая дрель в паре со сверлами по металлу;
Сварочный аппарат;
Набор слесаря.

Если у вас нет наконечника со сверлом, его можно заменить обыкновенным сверлом с конусным хвостиком. При этом диаметр элемента должен подходить под шнековую часть. Чтобы избежать травм при самостоятельном изготовлении рекомендуется пользоваться мягкими велосипедными ручками.

Порядок работ

Первым делом на куске металла отмечается центр и радиус окружности, которая станет выступать будущим лезвием. Намеченная заготовка вырезается при помощи болгарки. После этого вдоль линии диаметра наносятся линии разреза и выреза, соответствующего величине окружности воротка. Готовый диск делится на две части. Отверстия под воротки проделываются болгаркой;
Болгаркой на конце заготовки трубы, предназначенной для выполнения воротка, делаются четыре 3-4-сантиметровых продольных пропила. При помощи молотка надпилы собираются в центре, образуя таким образом острие трубы. Для избежания заполнения внутренней части землей острие обрабатывается сваркой
;
Половинки диска с воротком свариваются таким образом, чтобы угол к плоскости вращения составлял около 20 градусов, а расстояние между ними оставалось не менее 5 сантиметров;
Труба-удлинитель приваривается наподобие буквы «Т», строго перпендикулярно, она упрочняется за счет металлической «косынки». Заготовка размещается внутри трубы-воротка, после чего делается сквозное отверстие, которое и позволит выполнить фиксацию элементов барашками и шпилькой;

В самом удлинителе ручного бура стоит проделать сразу несколько отверстий – за счет них в дальнейшем можно будет без проблем менять длину воротка.

В завершении остается только заточить лезвия. При этом на фрезах режущая кромка обрабатывается таким образом, чтобы при вращении острие «смотрело» вниз!

Как нанести защитный слой?

Ручной бур для столбов готов, однако он не прослужит долго, если не обработать его специальным защитным составом, который будет предохранять инструмент от пагубных коррозионных процессов! С этой целью все поверхности тщательно прочищаются наждачкой, после чего обрабатываются при помощи фосфатирующего раствора и грунтовки
. В конце бур можно покрасить, но это по желанию.

В процессе земляных работ, а именно по их завершению бур следует разбирать и прочищать от пыли и грязи болтовые соединения, обрабатывая их водостойкой смазкой
. Такая профилактика обеспечит долгую эксплуатацию инструмента, избавив от внезапных заклиниваний болтовых соединений.

Как увеличить производительность инструмента?

Во время строительных работ, а именно при проделывании скважин, часто строители сталкиваются с большим количеством растительности внутри грунта. Облегчить работу с буром можно за счет остро заточенных кромок ножей. Помимо этого, можно также закруглить режущую область и нарезать зубцы на покатой части каждого лезвия, что значительно повысит удобство работы с инструментом.

Улучшение ручного бура

Первым улучшением

можно назвать выполнение бура в паре со сменными фрезами. Такое решение позволит выкапывать ямы любого диаметра. Кроме запасных деталей, также важно хорошо продумать метод фиксации фрез к воротку! Самым простым вариантом считается соединение за счет пары приваренных металлических пластин.

Важный момент
! Сварка должна производиться под углом 20 градусов по отношению к плоскости вращения.

В крепежных пластинах и лезвиях просверливается по паре отверстий для болтов. Фрезы крепятся за счет гаек, шайб и болтов М6. Чтобы в процессе бурения болты не оказывали дополнительных помех, они размещаются резьбой вверх.

Второе улучшение

пригодится строителям, работающим на территории с глубинными уплотненными грунтами. Благодаря небольшому плоскорезу, приваренному между фрезой и пикой, ручной бур будет дополнительно выполнять центровку и рыхление почвы при бурении. Для выполнения данного элемента своими руками понадобится пара пластин габаритами 3 на 8 сантиметров. Помимо перечисленного, ее присутствие способно ускорить рабочий процесс.

Третий метод усовершенствования

– повышение функциональности нижнего торца ворота. Происходит это за счет пики: пластина размерами 2 на 10 см вырезается из узкого листа металла и обтачивается острием под конус болгаркой. К торцу воротка вставляется обточенная пластина, которая после приваривается и сплющивается.

Однако есть еще один способ создания пики. Из листового металла вырезается более длинная пластина – порядка 17 сантиметров в длину. Заготовка накаляется и наподобие штопора сворачивается в шнек. Далее работы выполняются аналогично первому варианту.

В качестве шнека сгодится сверло нужного диаметра, которое способно справляться с металлом и древесиной. Такой бур будет легко проходить слои почвы, запросто достигая требуемой глубины.

Четвертый

– выполнить фризы своими руками можно также и из дисков от болгарки, только не обычных, а тех, что предназначены для работы с камнем! Центральное отверстие расширяется под габариты воротка, круги надрезаются вдоль линии радиуса. Концы диска разводятся в разные стороны благодаря чему получается что-то наподобие шнека. В завершении остается лишь приварить деталь к буру.

Диск циркулярной пилы тоже годится для создания фрезы. Его острые зубья запросто пройдут сквозь любую растительность и корни в толще грунтов. Какой вариант подходит больше вам?.. Создать своими руками ручной бур для столбов несложно, да и средств это отнимет немного. На все работы уйдет примерно несколько часов.

Ручной. Этот вид более компактный, но менее мощный и обладает большим весом.
Колесный. Более крупные габариты, по сравнению с ручным, но такой инструмент мощнее.

Виды буров, не применяемые в садоводстве

Изготовление своими руками

Самодельный дисковый бур

Для работ потребуется:

Металлическая арматура для стержня длиной от 1,5 метра.
Кусок трубы для рукояти.
Диск циркулярный для лезвия.
Толстое сверло, которое будет выполнять роль наконечника.

Данная модификация позволяет подбирать требуемый диаметр рабочих дисков по мере проводимых работ.

Шнековый инструмент

Бур-коловорот из лопаты

Правила ухода при эксплуатации

Источник

Как рыбак вы узнали, каково нести русский ледобур к месту клева, когда на улице -20 °C. Как хозяин вы испытали чувства человека, выкопавшего 20 ям лопатой при стройке забора.

Отечественные ледобуры больше не привлекают вас своей доступностью и непродуктивностью. Вы приходите в магазин по продаже средств мелкой механизации с целью купить импортную продукцию.

Цифры на ценнике значительны, но объем работ на вашем участке им не соответсвует. Покупать дорогостоящий инструмент для сезонных работ – нерациональное решение. И бензопилу вы когда-то купили, а она оказалась не такой уж необходимой.

Эту бензопилу можно превратить в мотобур презентабельного вида. Благодаря своей изобретательности вы получите два инструмента и неплохо сэкономите.

Характеристики мотобуров

Если вы сомневаетесь, стоит ли самодельный инструмент времени и усилий, значит, не знаете, какой объем мелких земляных работ может быть выполнен буквально за час.

Можно бурить ямы для столбов, фонарей, для высадки деревьев, возводить фундаменты, оформлять участок в соответствии со своим эстетическим вкусом и потребностями, не прибегая к аренде спецтехники и ручному копанию.

А здесь вы можете узнать основные технические характеристики самосвала КамАЗ-6520.

Если земляной бур справляется с некоторыми твердыми типами грунта, лед толщиной больше метра он тоже одолеет. На зимней рыбалке вы будете ловить рыбу, а не заниматься высверливанием прорубей.

Критерии, которыми обладает хороший мотобур, сделанный своими руками:

Мощность

Компактным и легким буром вы сможете управлять сами, более мощный потребует присутствия еще одного оператора.
Объем двигателя играет ту же роль, что и мощность. Чем больше кубических сантиметров топливной смеси вмещает двигатель, тем шире возможности мотоинструмента.

Главный ориентир при выборе объема – характер почвы. Глинозем, песок, замерзшая почва требуют разных характеристик двигателя.
Функциональность, буровая способность. Какой шнек «потянет» двигатель? Каков будет диаметр шнека в миллиметрах? Легко ли подобрать шнек в магазине, или возникают трудности с поставкой?

Включает ли комплектация шнека удлинитель, предусмотрен ли он для конкретной модели? Ответив на эти вопросы, пользователь сможет определить, какой инструмент ему нужен.

Если вы заинтересованы в самостоятельном изготовлении качественного мотобура, нужно добавить, что плод ваших стараний будет зависеть отнюдь не от таланта. Процесс потребует познаний в токарном деле и осведомленности о принципах действия простых механизмов.

Нет ничего сложного в изготовлении мотобура своими руками. Если вы разбираетесь в редукторах, то сможете расточить втулку нужного диаметра и соорудить качественное крепление.

Без некоторых способностей здесь не обойтись. Заручитесь поддержкой знакомого слесаря, если не владеете практическими навыками работы с деталями.

Мотобур из бензопилы

Сталкиваясь с подобным вопросом впервые, вы можете удивиться, что бензопила используется не только для пиления древесины. Это лишь одна из сфер применения.

Из бензопилы может получиться шикарный бензорез, лебедка, бур, мотор для лодки, дебаркер, устройство для роспуска бревен на доски и т. д.

Функциональность обеспечена конструктивными особенностями бензопилы:

неприхотливый и надежный двигатель;
герметичная подача топливной смеси, утечка которой возможна только в том случае, если бензопилу перевернуть;
главное – понятная для всех система отбора мощности. Выходной вал бензопилы позволяет навесить любую насадку.

Двигатель бензопилы предназначен для долговременной и интенсивной эксплуатации, так что волноваться о поломке или некачественном исполнении задачи вам не придется.

Теоретически можно изготовить аналогичный мотоинструмент из триммера, газонокосилки или болгарки.

На практике это довольно сложно из-за непривычного устройства редуктора. Могут возникнуть проблемы из-за недостаточного отбора мощности или неправильного вращения бурового шнека.

Ход работы

Итак, как же сделать мотобур своими руками из бензопилы?

Подготовить бензопилу. В большинстве случаев используют советскую пилу «Штиль».

Шнек должен вращаться с небольшой скоростью. Нужно найти способ уменьшения оборотов, чтобы на выходе получалось столько, сколько необходимо для безопасной работы с мотобуром. Поэтому, для того, чтобы сделать мотобур своими руками, потребуется редуктор.

Клиноременной и червячный редукторы выполняют одинаковую роль, несмотря на конструктивные различия. Но в данном случае червячные предпочтительнее.

Примечание: КПД червячной передачи ниже, чем у клиноременной. Червячный редуктор нагревается быстрее, но его можно установить непосредственно на вал базового механизма. Никаких соединительных муфт или механических передач не понадобится.

Большая шестеренка редуктора клиноременной передачи должна приводить в движение шнек!

Вы разобрались с редуктором. Но где его взять? Лучше купить. В сети можно найти истории о смельчаках, которые, вооружившись болгаркой, отверткой и молотком, разбирают старые инструменты и извлекают из них редукторы. Тоже вариант, но ненадежный и варварский.

Редуктор и мотор бензопилы нужно скрепить. На этом этапе вам может понадобиться помощь слесаря. Обычно растачивается втулка необходимого диаметра – она и служит соединительным звеном.

Нужен дополнительный крепеж. Его нигде не купишь. Это ручная работа, к каждому устройству крепление подбирается индивидуально.

Осталось подобрать бур и ножи к нему. Бур и шнек должны совпадать по направлению вращения, если устройство сборное. Самые популярные – «Тоннар», «Мора», «Хитачи». Стоимость обычно не превышает 5000 р.

Китайские лопаются, отваливаются, трескаются и их не всегда можно восстановить с помощью сварки.

Самодельным мотоинструментом можно пробурить скважину с максимальным диаметром 150 мм. Что, как и чем бурить, лучше всего подскажет практика. Каждый выбирает для себя оптимальный вариант эксплуатации.

Мотобур из дрели

Соорудить аналогичное устройство из дрели гораздо проще. Высокая мощность – обязательная характеристика дрели. Лучше воспользоваться перфоратором.

Процесс будет менее трудоемким, потому что редуктор искать не нужно – он входит в конструкцию перфоратора. Кроме того, буры относятся к тем устройствам, которые агрегатируются с дрелью без дополнительных деталей.

Предохранительная муфта установлена между выходным валом и валом приводимого в движение бура. Она предотвращает поступление дополнительной нагрузки на редуктор и шнек, поэтому он не застрянет.

Перфораторы всегда оснащены реверсом, в отличие от дрели.

Сделать мотобур своими руками из дрели немного сложнее:

Нужно подобрать дрель мощностью не менее 2 кВт, обладающего ресивером. Марка и год выпуска не имеют значения.
Купить червячный редуктор (можно б/у) с передаточным числом 1:25. Можно приобрести соосный, но его использование может принести неудобства.
Шнек – либо купить, либо сварить самостоятельно.
Скрепить все элементы в технологически завершенную конструкцию. Возможно, на этом этапе вам придется обратиться за помощью, хотя при наличии инструментария, материалов и логики можно сконструировать крепеж самостоятельно.

Главное, чтобы он был прочным, аккуратным и не препятствовал нормальной работе мотобура.

Преимущество бензопилы перед дрелью заключается в ее автономности. Дрель работает от сети, что сужает сферы ее применения, а «бензопильным» мотобуром можно пользоваться в условиях зимней рыбалки.

Преимущество дрели: топливная смесь в ней отсутствует, масло тоже. Дрель может работать при минусовой температуре, а бензопила замерзает. Приходится расходовать время на ее отогрев.

Памятка бурильщика

Креативные изобретатели могут смонтировать мото-, электробур на тележке. Если инструмент часто используется в хозяйстве, это будет удобно.

Перед самостоятельным изготовлением мотоинструмента просчитайте возможные затраты (редуктор, бур, шнек, ножи).

Сравните со стоимостью нового шнека. Если разница в пользу самоделки будет значительной, есть смысл прилагать усилия к его изготовлению.

Редуктор не зря считается важнейшим элементом мотобура. Количество оборотов на выходе должно соответствовать требованиям комфортности работы.

Высокое число оборотов будет держать бурильщика в напряжении, и шнек продолжит вращение даже после выключения устройства. Это опасно.

С другой стороны, низкие обороты ведут к удлинению временного отрезка, который требуется для выполнения определенной задачи. Руки и спина будут уставать.

Правильно подобранный редуктор – залог вашей «дружбы» с мотобуром.

Из следующей статьи можно узнать интересные технические характеристики башенного крана КБ-403.

По следующему адресу http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kakoy-luchshe-priobresti-mini-kultivator-dlya-dachi.html для вас подготовлена статья, позволяющая определиться с выбором ручного культиватора для дачи.

Не налегайте на инструмент в процессе бурения. Бывает тяжело с ним совладать, особенно когда шнек попадает на камень. Будьте готовы к этому и держите дистанцию.

Несоблюдение техники безопасности грозит одинаковыми последствиями вне зависимости от того, с фабричным или самодельным инструментом вы работаете.

Перед работой разомните кисти рук – будете устойчивее к капризам мотобура.

Если на вашем чердаке завалялись старые бензопилы, ручные буры, дрели, болгарка, не спешите от них избавляться.

Эти инструменты помогут смастерить новое дорогостоящее устройство, которое откроет перед вами широкие возможности.

Информацию, полученную при просмотре видео, можно применить на практике — при создании мотобура своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Практически у каждого хозяина в наличии иметься перфоратор. Он функционально отличается от дрели тем, что можно совместить процесс сверления с долблением. Такой функционал позволяет сделать отверстие в самых твердых и прочных поверхностях. Иногда отечественные умельцы умудряются использовать перфоратор даже для бурения лунок в грунте.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

бур для земли из перфоратора не сможет сделать лунку большого диаметра;
используемые шнеки не позволят сделать глубокое отверстие в грунте;
стоит докупить специальный земляной бур на перфоратор;
мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Земляной бур своими руками

Для изготовления в домашних условиях такого оборудования как земляной бур, вам понадобится следующий инструмент:

небольшой сварочный аппарат;
«Болгарка»;
электрическая дрель.

Самодельный бур прост и состоит из трех основных элементов

Штанга (металлическая труба или арматура).
Ручка для оператора.
Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Ножи могут быть изготовлены из таких материалов, как:

листовой металл – вырезается круг необходимого диаметра, края затачиваются и выгибаются;
диск пилы – диск распиливается на две части и под углом приваривается к штанге;
шнек от сельскохозяйственной техники или профессионального мотобура.

Изготовив такой ручной бур в домашних условиях, вам не нужно будет использовать не по назначению перфоратор.

Есть желание и необходимость огородить участок. Электричество на участке есть – домик в деревне. Хочется делать с минимумом физических затрат, поэтому возникло желание выкопать ямы под забор ямобуром.
Ручной ямобур есть, но участок с периметром 250 м – копать устанешь.
Хочу делать электрический ямобур из миксера ФИОЛЕНТ и шнека.

Если кто-то занимался подобной темой – подскажите подводные камни.

Ну, раз пока никто не появился – расскажу как у меня.
Есть шнек и ФИОЛЕНТ МД1-11Э

alex_sobol , что за шнек?

вынесет ли Фиолент такое насилие?

Шнек двухзаходный, 200*1000 мм. Буду соединять не напрямую, а через редуктор. В качестве редуктора хочу использовать механический гайковерт.

как там ваш ямобур? гайковерт не развалился?

Собран для тестирования.

alex_sobol , Как мне кажется стойка будет плохо работать на кручение. Явно Слабовата. Особенно если камень,корень,или еще что-то попадется. Редуктор зверский,будет тянуть до последнего,а стойку свернет.
Как вариант-предусмотреть дополнительную консоль с концевиком с нормально замкнутыми контактами. Расположить его так,чтобы при заклинивании бура,основная несущая консоль,либо корпус миксера упирались-бы в концевик,и размыкали контакты.
Зазор между концевиком и консолью нужно подобрать опытным путем.
Будет некое подобие защиты:
клин-рывок-смещение консоли-сработал концевик.
Ну и раму-бы подсилить нужно.
Это так,мысли в слух.
А вообще,хорошая задумка,и исполнение норм

Труба на стойке оказалась та, что была приготовлена для столбов под рабицу, 40х40. Ясен перец – не слишком мощная. Но все-же надеюсь, что камней на глубине до 1 метра не будет. Думать будем по ситуации.

Я себе такой сделал несколько лет назад , только изначально пошел по другому пути .

Использовал стандартный бур для земляных работ д110 мм
В качестве привода в первом варианте был использован перфоратор Макита , однако он не потянул по мощности , поэтому сейчас используется отбойник-перфоратор Бош с патроном SDS-Max – все работает на ура , регулярно сверлю им дырки в земле .
По данному варианту – взывает сомнение использование длинного шнека от ледобура , буру будет не хватать мощности и тяжело будет его извлекать из лунки , ну и стойка на небольших глубинах не очень то и нужна – я вполне удерживаю все на руках до 1 м. , а больше вроде как и не надо .

Шнек этот не от ледобура – это стандартный земляной бур.

Добрый день! Есть опыт строительства столбчатого фундамента с росверком. Использовал дрель ребир 2 кВт (

30 см (на самом деле где то 29,3 вроде и стоит он не 2-3 тыс. р., а 6000). Первый момент состыковки. У бура посадочный диаметр 25,4 мм (1 дюйм), у дрели 3-ий конус, тут без токарей не обойдешься, вытачили мне переходник, с одной стороны 25,4 мм (ну можно и просто 25) с другой 26 мм углубление, купил сверло 26 мм с конусом третьем отрезал сверлильную часть и вварил в выточенный переходник. Все соединил и испробовал. И сразу понял что в руках его не удержать одному и вертикальности может не получиться. да и при сверлении ниже 1 метра хрен поднимешь если с глиной. Бывало так забуриться что ваще даже с места не сдвинуть. Да и еще корпус у дрели пластик, хоть и есть ручка вторая металлическая, но когда буришь пластиковая ручка ашь выгибается. После нескольких таких упражнений было принято решение сделать станок бурильный. Еще прикупить пришлось лебедку электрическую за 4000 р. на 500 кг. Одно скажу когда лебедкой поднимал каретку с дрелью, шнеком и глиной уголок 50х50х5 выгибался. Для более глубокого бурения использовал удленнитель из обычной стальной трубы. Для предотвращения поломки дрели при попадании на камень (ломается редуктор, ломал один раз) использовал кусочки гвоздя 5, его срезало если что. Плюс при таком использовании дрель требует доработки путем установки на тиристор, он управляет оборотами, радиатора, штатно там его вообще нет (Китай вообщем).
Грунт у меня на том месте ваше не сахар, земля, потом глина, потом линза какая то с пляжным песком, потом опять глина с песком, а потом голубая глина в которую бур с моим весом сверху тока чуть чуть мог забурится, дак труба для прохода песка с водой необходима было.

Источник
