Бур для земли своими руками из дисков

Ручные буры применяются для выполнения многих видов работ и относятся к востребованным инструментам.

Самостоятельное их изготовление считается альтернативным вариантом принятию решения о покупке подобных изделий.

Данная статья будет посвящена теме изготовления садового бура своими руками.

Большие возможности маленького инструмента

Ручные буры считаются необходимыми инструментами, позволяющими выполнять широкий спектр работ во время строительства, ремонта, ландшафтного дизайна, обустройства дачного участка, сада, огорода, исследования почвы.

Они разрешают бурить в грунте лунки правильной формы, одинакового размера и состоят из нескольких металлических частей.
При ограничении свободных денежных средств изготовление нужного инструмента своими руками считается оптимальным вариантом.

Такое решение позволит осуществлять посадку деревьев, бурение неглубоких скважин или колодцев, монтаж опор для установки арок и шпалер, подпорок для фундамента, обустройство выгребных, компостных ям, а также выполнять лунки для столбов ограждающих конструкций без особого труда.

Конструкция инструмента для бурения отверстий в грунте

Особенности конструктивных частей шнекового бура определяют его разновидности. К ним относятся:

• шнек с режущим элементом;
• стойка или ось разного диаметра;
• рукоятка короткой, средней длины.

Использование качественного металла определяет надежность, прочность, длительный срок службы садового инструмента. Его рабочий элемент может состоять из нескольких ярусов лопастей.
Разборная конструкция бура предоставляет возможность увеличивать длину его ствола, осуществлять замену насадок и рукояток.

Инструменты, материалы для самостоятельного изготовления

Чтобы сделать самодельный садовый бур, необходимо определиться с его конструкцией и подготовить нужные инструменты, материалы. В их перечень внесены:

• аппарат для выполнения сварочных соединений и токарное оборудование;
• листовая сталь высокой прочности, толщиной 3-5 мм и короткие, длинные отрезки металлических труб;
• армирующие пруты диаметром от 16 мм до 30 мм и длиной, не менее 1,6 м;
• наждачный или абразивный круг, предоставляющий возможность вытачивать необходимые элементы;
• мощная дрель и сверла по металлу.

Совет:
для изготовления режущих элементов бура вместо заготовок из листовой стали можно использовать диски для циркулярной пилы.

Этапы изготовления

Изготовление самодельного бурильного приспособления занимает много времени по сравнению с его покупкой. Но при этом, будет возможность получить практические навыки и экономию денежных средств.

После подготовки необходимых материалов, инструментов приступают к изготовлению садового бура.
К основным этапам относятся:

1.
Из листовой стали повышенной прочности вырезают несколько круглых заготовок разного диаметра для режущих деталей бура. Такое решение предоставляет возможность выполнять лунки необходимой ширины.

2.
В центе стальных кругов сверлятся отверстия. Их диаметр должен быть на 1-1,5 мм больше толщины оси садового инструмента.

3.
На третьем этапе приступают к вытачиванию цилиндрических деталей с отверстиями для втулок на токарном станке последующим нарезанием резьбы. Она должна соответствовать размеру болтов, используемых для надежной фиксации режущих элементов на стойке бурильного приспособления.

4.
На рабочих деталях бура, используя отрезной круг, вырезаются небольшие сегменты. Оставшуюся часть диска необходимо растянуть с усилием на скручивание и придать вид винта.

5.
Выполняется заточка нижнего края режущего элемента под углом 45º — 60º. На этом этапе завершается изготовление лезвия.

6.
На этом этапе выполняется нарезка нижней части стойки бура, отступив 8 см от ее конца. Глубина плоских срезов должна составлять 3мм. Работа выполняется с использованием наждачного круга.

7.
Для формирования острия земляного бура, необходимо заточить нижний конец оси под углом 30º и выполнить спиралевидные канавки. Если приварить к концу стойки сверло по металлу, то инструмент легко будет входить в сухую, твердую почву.

Совет:
использование лома в качестве оси бура позволит исключить этап заточки нижнего конца инструмента.

8.
На противоположном конце садового бура закрепляется ручка съемного вида. Применение втулки обеспечит жесткую фиксацию детали.
При желании, из отрезков металлической трубы можно изготовить специальные секции, позволяющие увеличивать высоту стойки. С их помощью можно выполнять лунки большой глубины.

9.
На завершающем этапе изготовленный своими руками инструмент покрывается антикоррозийным составом и краской для надежной защиты от негативных факторов окружающей среды.

Ниже, мы предлагаем Вам посмотреть видео о том, как сделать садовый бур своими руками:

Для того чтобы изготовить садовый бур своими руками, нужно отнестись ко всем деталям с максимальной тщательностью.

В самом начале подбираются чертежи, после чего начинается изготовление. Стоит учесть, что любой чертеж можно в процессе дорабатывать и перерабатывать, в зависимости от появившихся идей.

Начальный этап

Инструменты и материалы:

• болгарка;
• сварочный аппарат;
• рулетка;
• труба;
• тиски;
• болт.

Начинается рабочий процесс с основного элемента – рабочая рукоять. Ширина рукояти зависит от количества человек, но в данном случае изготавливается традиционный вариант на одного (если работать будут 2 или 4 человека, то ручки можно продлить для удобства на 50-70 см в каждую сторону). Для начала делается 2 отреза трубы на 80 и 20 см, причем выбираются толстостенные варианты (3.5 мм или толще) и с диаметром 40 мм. Иногда используется профильная труба, что не так эффективно, но немного удобнее.

В короткой трубе с одной стороны делается дуговой срез, в который можно будет вставить другую трубу на 1/3 для надежной фиксации. После того как вырез сформирован и отшлифован, можно в него устанавливать трубу ровно по центру, после чего точечным способом фиксировать сваркой.

В нижней части трубы вваривается стальной болт соответствующего диаметра, чтобы резьба была направлена вниз. Такой ход существенно упростит поставленную задачу, т.к. не придется делать какие-либо сложные варианты, которые, в свою очередь, далеко не всегда отличаются повышенной надежностью.

После этого ручки сжимаются в тисках для придания им овального вида, благодаря чему в руках инструмент будет сидеть гораздо надежнее, чем это было ранее. Тут есть несколько вариантов вместо предложенного:

1. Использовать резиновые или деревянные накладки. Диаметр все равно останется очень большой, но работать станет значительно удобнее.
2. Вварить внутрь более тонкую круглую трубу (20-30 мм), но тут нужно выбирать самые толстостенные варианты, иначе велика вероятность сгибания. Такая труба внутрь входит на 23, чтобы даже в случае проблем со сварочным швом не вывалиться.

Вернуться к оглавлению

Основная деятельность

Инструменты и материалы:

• болгарка;
• сварочный аппарат;
• рулетка;
• труба;
• полоса стальная;
• сталь листовая;
• фрезы для болгарки;
• грунтовая краска и кисть.

Теперь берется труба того же диаметра на 100 см в длину, которая и будет основным рабочим элементом.

В верхней части трубы приваривается продолговатая гайка либо вместо нее несколько стандартных (ни при каких условиях сварочником нельзя задеть резьбу). Это нужно для того, чтобы можно было осуществлять резьбовое соединение с рукоятью, а при необходимости и с другими сегментами.

В нижней части устанавливается долото. Форма у него может быть различная, но обычно делается из стальной полосы 2-4 мм, причем ее обязательно закалить после придания формы (охлаждение в холодном масле). Формы можно придавать любые, а можно оставить обычный «штык», что на практике не особо играет роли, если заточка идеальная.

Шнек выполняется из листовой стали, причем изначально используются квадраты, из которых потом формируются идеальные круги. Дистанция между витками всегда сохраняется идентичная от 8 до 10 см.

Если же делается резец (2-3 витка), то лучше воспользоваться фрезами от болгарки на 115 мм (сплошная режущая кромка) и 150 мм (ребристая режущая кромка), где нижний диск будет врезаться в грунт, тогда как верхний без труда перерезает все корни. Если формируется 3 виток, то делается он из фрезы 150 мм со сплошной кромкой.

Фиксируются они под углом 35 градусов, т.к. это позволит работать достаточно быстро без каких-либо дополнительных затруднений. Очень важно проварить весь шов от начала до конца, чтобы добиться максимальной выносливости.

Если будут изготавливаться дополнительные промежуточные сегменты, то они делаются либо в виде шнековой колонны, либо просто труба с двумя закрепляющими элементами на концах в виде болта и гаек.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

• Когда закладываются инженерные сети.
• Для устройства колодца.
• Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
• При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

• Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
• Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
• Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
• Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
• Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
• Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

• Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
• На одном конце трубы наваривается дно, на другом съемная фаска.
• По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Сборка устройства для расширения:

• Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
• Второй стакан делается по диаметру на 50 мм меньше.
• Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
• По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
• Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
• №21 Устройство с расширением
• На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
• Таким образом, у нас получается подвижное устройство.
• В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

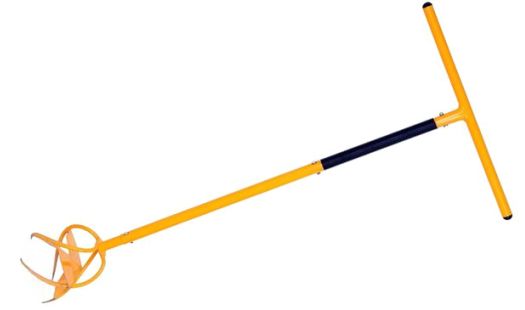

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

1. При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
2. Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
3. При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
4. Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
5. Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю
. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток
и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариан
т. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя
, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм
и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

1. Ударно-канатный способ
   применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото
   несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод
   бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод
   бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью
даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

1. В циркулярных дисках вырезается отверстие равное диаметру штока.
2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

Как изготовить самодельный бур для заборных столбов

Владельцы приусадебных или дачных участков часто сталкиваются с необходимостью выкопать глубокую узкую яму для установки столбов, например, для нового забора, беседки, опор под вертикальный сад, клумбу, виноградные шпалеры или арки и т. п.

Такие узкие лунки, скважины иногда бывает нужно проделать в самых неудобных местах. И такие ямы, особенно глубокие, невозможно выкопать просто лопатой, здесь нужно специальное приспособление — бур.

Преимущества данного приспособления

Садовый земляной бур – это инструмент для бурения скважин в грунте
, который просто необходим в хозяйстве дачника. Он удобен и прост в управлении, помогает сократить до минимума затраты сил и времени на решение вышеперечисленных задач, он весьма универсален: при наличии сменных лезвий различного диаметра и конфигурации его функции можно значительно расширить. Этот инструмент способен заменить нескольких землекопов, вооруженных лопатами.

Чтобы выкопать яму с его помощью, достаточно лишь приставить его к намеченному месту и, слегка налегая, делать вращательные движения. Чтобы легче было представить, как выглядит садовый бур, вспомните, как выглядит обычный кухонный штопор. Да и принцип его действия аналогичен принципу работы штопора.

Поэтому работа буром не требует специального обучения, физической силы, им может работать даже подросток, женщина или пожилой человек.

Данный инструмент достаточно лёгок и компактен, что позволяет без усилий переносить его с места на место и выполнять с его помощью работу в труднодоступных местах на небольших пространствах. И наконец, следует заметить явные преимущества бура при работе на сложном грунте. Бур, сделанный из твёрдых металлов, способен перерезать корни, раскалывать небольшие камни, которые встречаются на глубине.

Функциональные возможности

Теперь о том, каковы же возможности этого инструмента. Рассмотрим вариант простейшей модели бура для грунта со средней плотностью и при средних физических возможностях работающего. При таких условиях лунка глубиной 1 м и диаметром 20 см будет проделана приблизительно за 15 мин. А скважина глубиной 3 м и диаметром 30 см при тех же условиях займёт по времени около 2-3 часов.

Максимально возможная глубина для лучших моделей данного инструмента – 15 м. Срок действия – не менее 10 лет (приблизительно 300 скважин).

Виды буров

Садовые буры отличаются друг от друга по виду режущей части. Режущие элементы бывают в виде шнека, винтообразные
(как в штопоре) и в виде полу дисков, двухлопастные
(своего рода плоскорез). Режущие детали бывают съёмные и сварные
, они могут быть многоярусными. Иногда бур начинается с лопастей меньшего диаметра с постепенным увеличением.

Но всё это касается буров, сделанных в производственных условиях. Их можно приобрести в специальных магазинах. И хоть стоимость их в общем-то доступна (в среднем около 1,5 тысяч рублей), но всё же эти затраты иногда бывают не очень кстати. Нужно также отметить, что буры заводского изготовления не всегда соответствуют требованиям конкретного обрабатываемого участка. Инструмент может быть рассчитан на недостаточную глубину, или его насадки могут не соответствовать нужному диаметру лунки.

Самостоятельное изготовление

Помимо простоты управления, садовый бур еще и достаточно прост в изготовлении в домашних условиях. Для хозяина, знакомого со слесарными инструментами и умеющего ими пользоваться, изготовить его не представляет трудности. В данной статье мы попробуем дать рекомендации по изготовлению как простейшего бура, так и более усовершенствованных моделей. Это поможет сэкономить на покупке инструмента.

Начнём с простого. Для домашнего изготовления наиболее подходит конструкция с режущей частью в виде двух полу дисков, лопастей или одного диска – плоскореза.

Прежде всего, нужно сделать чертёж выбранной конструкции с учетом величины предполагаемого углубления в грунте, его диаметра и глубины. При этом диаметр режущего элемента должен быть на 5-7 мм больше будущего отверстия
.

Материалы

Необходимо приготовить материалы, а именно:

• кусок прочного листового металла для изготовления фрезы (лезвия),
• кусок трубы для воротка подходящей длины,
• кусок трубы меньшего диаметра (с тем расчетом, чтобы она вставлялась в первую трубу) для изготовления трубы – удлинителя,
• кусок металлического стержня для рукоятки,
• резьбовая шпилька с барашками,
• 4 болта с шайбами и гайками.

Инструменты

Понадобятся:

• сварочный аппарат,
• болгарка,
• молоток,
• электродрель с набором свёрл по металлу,
• абразивный круг для затачивания режущих элементов,
• стандартный набор слесарных инструментов.

Процесс изготовления

1. На куске листового металла начертить окружность нужного диаметра и отметить её центр. С помощью болгарки вырезать заготовку будущего лезвия. Затем нанести на заготовку линию разреза (по линии диаметра) и выреза по величине окружности воротка. Разрезав полученный диск по диаметральной линии пополам, болгаркой делаем вырезы под вороток на каждой половинке.
2. Взять трубу-заготовку для изготовления воротка и на одном из её концов болгаркой сделать продольные надпилы длиной 3-4 см. Их должно быть не менее четырёх. Потом с помощью молотка согнуть надпилы к центру трубы так, чтобы сформировалось своего рода остриё. Теперь его нужно обварить сварочным аппаратом так, чтобы в трубу – вороток не набивалась земля.
3. Следующий этап – сваривание обеих половинок диска к воротку. Его следует приваривать на расстоянии примерно 5 см друг от друга под углом к плоскости вращения приблизительно 20 градусов. Вот уже одна часть бура готова.
4. К трубе-удлинителю перпендикулярно приварить рукоятку: получится деталь в виде буквы «Т». Для прочности рукоятку можно дополнительно укрепить металлической «косынкой». Эту Т-образную деталь вставить в трубу-вороток и, просверлив сквозное отверстие, соединить обе детали шпилькой с барашками. Таких отверстий в трубе-удлинителе может быть несколько, чтобы регулировать общую длину воротка по необходимости.
5. Бур готов. Остаётся только заточить лезвия. При этом важно учесть, что режущая кромка на фрезах затачивается с расчетом, чтобы остриё было обращено к низу, ко дну будущей ямы.

На следующем видео наглядно показан данный процесс:

Как можно усовершенствовать инструмент

• Во-первых, можно изготовить бур со сменными фрезами. Тогда с его помощью можно будет бурить скважины различного диаметра. Для этого нужно не только изготовить запасные фрезы соответствующих размеров, но и предусмотреть способ крепления сменных лезвий к воротку. Самым незамысловатым способом крепления могут быть две приваренные пластины из того же листового металла, которые будут служить крепёжными площадками для лезвий. Их также следует приваривать под углом 20 градусов к плоскости вращения. В лезвиях и в крепёжных пластинках нужно просверлить отверстия для болтов по 2 на каждой пластинке и соответственно на каждом лезвии. Фрезы крепятся обычными болтами (М6) с шайбами и гайками. Следует учесть, что болты нужно вставлять резьбой кверху, чтобы они не мешали процессу бурения.
• Во-вторых, можно сделать более острым, а следовательно более функциональным нижний торец воротка. Для этого вырезать из листового металла узкую пластину длиной примерно 10 см и шириной около 2 см. Ее с одной стороны обточить болгаркой на конус, сделав его в виде острия. Вместо надрезов в торце воротка нужно просто сплющить этот конец, предварительно вставив туда обточенную пластину и обварить сварочным аппаратом. Получится что-то вроде пики. Еще, как вариант такой пики, можно пластину делать несколько длиннее (15-17 см) и, раскалив, свернуть её наподобие небольшого шнека (вспомните опять же штопор). А в остальном действовать, как в первом варианте. Некоторые умельцы догадались в качестве такого шнека приварить сверло соответствующего диаметра для работы по дереву или металлу. Это значительно облегчает процесс бурения. Сверло само идёт в землю как по маслу.
• В-третьих, (это годится для особо плотных глубинных слоёв почвы) можно между фрезой и пикой приварить малый плоскорез для предварительного рыхления почвы. Он делается из двух пластин размером 8х3 см. К тому же такое устройство осуществляет дополнительную центровку при бурении, что значительно ускоряет этот процесс.
• В-четвёртых, для изготовления фрезы можно использовать готовые диски, например диск от болгарки для работы по камню. Его даже не обязательно разрезать пополам, а только надрезать по линии радиуса и увеличить отверстие в центре в соответствии с диаметром воротка. Затем можно разогнуть его, разведя в разные стороны края надреза, тем самым образовав подобие шнека. Затем приварить, как и в предыдущих случаях. Очень удачным решением является изготовление фрезы из диска от циркулярной пилы. Ее острые зубья блестяще расправляются с самыми неподдающимися кореньями деревьев, встречающимися на пути бура. Подготавливается он аналогично диску от болгарки.

Уход за приспособлением

Если вы хотите, чтобы ваш инструмент прослужил вам верой и правдой многие годы, не забывайте о простых правилах ухода за ним:

• После изготовления желательно покрыть его антикоррозийной жидкостью и покрасить краской по металлу.
• После работы с ним очищать его от остатков земли, каждый раз проверять целостность лезвий.
• Все повреждения обязательно сразу же ликвидировать, покрывать эти места антикоррозийной жидкостью.
• Перед началом бурения желательно слегка взрыхлить лопатой верхний слой грунта для облегчения первоначального вхождения бура.

Хотите обустроить систему водоснабжения на своем участке, пробурив самостоятельно скважину? Согласитесь, что наличие водопровода и канализации существенно повышает уровень комфорта при проживании в частном доме или на даче. Но вызов специалистов для обустройства колодца или скважины обойдется совсем недешево.

Вы решили смастерить бур для скважины своими руками и подбираете простой вариант самоделки? Мы вам поможем в этом вопросе – в статье собраны полезные сведения о процессе изготовления самодельного бура спирального типа и бура-ложки.

Приведен перечень необходимых инструментов и материалов, подобраны тематические фото и полезные видеорекомендации по сооружению бура-самоделки.

Наши подробные инструкции, оснащенные пошаговыми фото, помогут сделать простой и незамысловатый бур даже новичку.

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта
  . Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт.
  Привариваются к штангам, выполненным из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты.
  Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Для изготовления своими руками бура для глубокой скважины соединяют несколько штанг. Причем лучше, если их соединение будет предельно простым. Ведь в процессе бурения инструмент будет подниматься на поверхность, чтобы он освобождался от земли.

Каждый подъём бура сопровождается его разделением на составные части, а каждый последующий спуски – новой сборкой и наращиванием.

Садовые инструменты упрощают большое количество разных видов работ на загородном участке. Это простые в конструкции и использовании инструменты, с помощью которых можно провести разные работы с разным назначением. Один из таких инструментов — садовый бур ручной. С его помощью сокращается время и уменьшается тяжесть выкапывания в земле лунок разного диаметра.

По своей конструкции бур очень прост. Это вертикальная металлическая штанга, к которой приварен заостренный наконечник. Сверху штанги прикреплена перпендикулярная ручка, чуть выше наконечника приварены специальные пластины, к ним крепятся с помощью болтов съемные ножи. Выбирая разные по длине ножи, можно увеличивать или уменьшать диаметр выкапываемых лунок. При этом глубину скважин можно также контролировать за счет наращивания самой штанги. В комплекте садового бура есть съемные секции, которые к штанге крепятся при помощи резьбового соединения.

И хотя сам бур называется садовым, свое применение он нашел в разных областях частного строительства. То есть, используют его не только в саду или на огороде. К примеру:

• С его помощью можно делать скважины в грунте под опорные конструкции (для столбчатых фундаментов, для стоек ограждений).
• Для сооружения неглубоких колодцев или компостных ям.
• Можно с его помощью бурить наклонные или горизонтальные скважины для прокладки коммуникационных систем или дренажа участка.
• Конечно, он часто используется и по прямому назначению — выкапывание лунок под посадку деревьев.

Виды земляных садовых буров

Рынок инструментов сегодня предлагает достаточно широкий ассортимент садовых буров, здесь и отечественные приспособления, и зарубежные. Самый востребованный на сегодняшний день садовый бур ручной — это инструмент под названием «Зубр». Россияне давно им пользуются, считая его прекрасным садовым инструментом, у которого высокая надежность, длительный срок службы и самая дешевая цена. На второе место можно поставить бур ручной земляной марки ТИСЭ также от российского производителя. Не будем забывать и о зарубежных аналогах. К примеру, финский бур ручной земляной марки Fiskars, у которого оригинальная улучшенная конструкция. Правда, стоит такой ручной садовый бур дороже российских.

Несколько слов о буре марки ТИСЭ. Чтобы вы поняли, о чем идет речь, посмотрите на фотографию выше. Это достаточно сложная конструкция, с помощью которой можно на самой глубине скважины сделать расширение. Такой земляной бур называется фундаментным, потому что используют его обычно для сооружения фундаментных конструкций. В данном случае расширение увеличивает прочность столбчатого фундамента в продольном направлении (сверху вниз). То есть, за счет расширения можно уменьшить диаметр выкапываемой скважины, что снижает материальные расходы на приобретение строительных материалов в основном цемента.

Добавим, что садовые ручные буры — это не обязательно только механические инструменты. Сегодня производители предлагают достаточно широкий модельный ряд электрических и бензиновых аналогов, с помощью которых процесс выкапывания лунок и скважин доведен до минимальной простоты. Конечно, это топливные затраты, и цена такого агрегата выше, но в погоне за удобством и быстротой проведения земляных работ, многие дачники и загородные застройщики выбирают сегодня именно их.

Кроме пластинчатых буров, рынок предлагает и шнековые виды. Именно шнековая конструкция позволяет увеличить производительность выкапывания грунта. К тому же некоторые модели в своем составе имеют не ровные кромки рабочей поверхности, а зубчатые. Именно эти зубья позволяют легко срезать корни растений и быстро углубляться в самый твердый грунт.

И еще одна разновидность садовых буров — это марка Торнадо. Совершенно другая конструкция, которая стала симбиозом пластинчатых ножей и вилообразных. Посмотрите на фотографию бура ниже, и вы сразу поймете отличительные особенности Торнадо. Данная конструкция снижает сопротивление вращению до минимума за счет вертикально установленных вилообразных ножей. Они просто очень хорошо рыхлят землю и без проблем срезают корни растений.

Как сделать земляной садовый бур своими руками

Конечно, идеальный вариант — это приобрести бур в магазине. Это качество и надежность. Но сделать садовый бур своими руками из подручных материалов можно без проблем, ведь его конструкция не так уж и сложна. Что для этого потребуется?

Из инструментов: электрический сварочный аппарат и болгарка. Из материалов:

• Водопроводная труба длиною 1,5 м диаметром 20 мм.
• Для ручки бура лучше использовать трубу диаметром 25 мм и длиною полметра.
• Металлическая пластина толщиною 5 мм. Остальные ее размеры: длина 20 см, ширина 5 см. Из нее надо будет сделать подставки для ножей.
• В качестве ножей лучше использовать диск для резки камня.

Теперь можно переходить к изготовлению бура своими руками, чертежи здесь необязательны, но все равно посмотрите на фото выше, где установлены приблизительные размеры инструмента. В первую очередь к концу длиной трубы необходимо приварить кусочек металлической пластины и заточить ее конец. Это будет наконечник бура. Размеры пластины: длина 10 см, ширина 2 см. Заточить можно ее до приваривания к трубе, используя точильный станок или болгарку, надев на нее точильный круг. Идеально будет, если пластину вставить внутрь трубы и обварить ее по диаметру последней. Двух-трех сантиметра выступа будет достаточным. Зато это надежное крепление.

Далее, необходимо изготовить первичные ножи, они устанавливаются после наконечника. Их назначение — рыхлить грунт перед работой основных ножей. Их можно изготовить из той же металлической пластины, вырезав две полосы длиною 8 см и шириною 3 см. Их надо просто приварить к трубе по обе стороны от нее, как показано на фото сверху.

Внимание!
Первичные ножи устанавливаются на трубу с небольшим отклонением. Это задается угол, который позволит легко врезаться в грунт. Угол наклона выбирается произвольно, но не больше 45°. Кромки ножей обязательно заостряются.

Теперь необходимо приварить полки для крепления основных ножей. Их изготавливают из той же пластины. Предварительно в них надо просверлить отверстия под крепежные элементы (болты М6). Отверстий может быть два или три. Обратите внимание, что и полки необходимо установить под углом приблизительно 20°.

Как уже было сказано выше, основные ножи можно сделать из старого диска, который использовался для резки камня. Его надо просто разрезать болгаркой пополам, сделать в половинках отверстия под крепеж, совпадающих с отверстиями на полках. Просто прикладываете ножи к полкам и маркером делаете отметки по отверстиям, затем по меткам сверлите. Очень важный момент — это правильно заточить кромку основных и первичных ножей. Она острием должна быть направлена в сторону грунта.

Последний этап — приварить ручку к штанге. Чтобы ручка в процессе эксплуатации садового бура не срывалась с крепления (нагрузки могут быть существенными), рекомендуется приварить по бокам две косынки все из той же металлической пластины. Ручной садовый бур готов, можно им пользоваться. Кстати, эта конструкция была со съемными ножами. Можно изготовить своими руками инструмент с определенным диаметром выкапывания грунта. Просто ножи привариваются к полкам, а не сажаются на болты.

• Чтобы резьба болтов на буре не забивалась землей, что затруднит впоследствии смену ножей, можно установить на резьбу защиту из ПВХ шланга или приобрести электрические кембрики.
• Чтобы знать, на какую глубину выкапывается скважина, необходимо, начиная от места установки основных ножей через каждые 10 см, сделать надфилем отметки, которые затем отметить цифрами с помощью краски. Удобно и практично. Кстати, сам бур садовый красить нет смысла, краска на нем при работе в земле держаться долго не будет.
• Собрать такой бур своими руками из подручных материалов можно за один час. К тому же он по своим качествам ничем от заводских отличаться не будет, тем более получается конструкция со съемными ножами, что увеличивает функциональность инструмента.
• После всех проведенных сварочных работ нужно сбить окалину и отшлифовать сварочные швы болгаркой. Ручку надо обязательно отшлифовать наждачной бумагой, чтобы ее кромки были ровными и не поранили руки.

Работать с самодельным буром иногда сложно. Особенно это касается твердого грунта, в котором встречаются в большом количестве корни растений. При таком раскладе ручной бур может повести в сторону. Поэтому перед началом буровых работ нужно лопатой разрыхлить место бурения и на длину штыка попробовать срезать корни.

Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.

С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.

Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.

Материалы и инструменты

Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:

• сварочного аппарата;
• сварочных струбцин;
• болгарки с отрезным диском по железу;
• электродрели;
• пары газовых ключей;
• плашки, диаметр которой должен совпадать с диаметром штанги;
• плашкодержателя;
• тисков.

Материалы для изготовления бура: диск от болгарки, сверло, трубы.

Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.

Вернуться к оглавлению

Устройство

Ручной бур состоит из таких элементов, как:

1. Ручка.
2. Вставка.
3. Режущая насадка.
4. Муфта.
5. Болт с гайкой.
6. Режущие пластинки.
7. Направляющий стержень.
8. Лезвие.

Вернуться к оглавлению

Изготовление предрыхлителей

Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.

Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.

Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.

Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.

Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.

Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.

Вернуться к оглавлению

Нарезание резьбы

На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.

В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.

Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.

Вернуться к оглавлению

Изготовление ручки

Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.

Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.

Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то . Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют и как их правильно соорудить своими руками.

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой
   . Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом
   . К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты.
   Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

Инструментарий:

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет!
Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно!
Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать . С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет!
Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет!
Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Боевая «подруга» дачника – лопата хорошо справляется с работой в саду и огороде. С ее помощью можно выкопать траншею под фундамент и яму для саженца.

Однако, есть операции, где этот шанцевый инструмент неэффективен и его может заменить только ручной бур для земляных работ.

Примеров его использования можно привести немало. Возьмем самый простой – яму под столб забора. Лопатой вы не сумеете быстро и компактно выкопать ее.

Этот инструмент требует много места для «маневра», поэтому вместо шурфа диаметром 10-15 см, придется рыть широкую яму. Причем, чем глубже вам нужно вкопать столб, тем шире она будет.

Для ручного бура такая работа займет в два-три раза меньше времени. Шурф получится компактным и земли придется вынуть совсем немного. Не забудем и о таком важном моменте, как сохранение естественной структуры и плотности грунта. Копка лопатой нарушает ее, земля становится рыхлой. Поэтому при обратной засыпке нужно правильно уплотнить грунт (послойно с одновременным смачиванием).

Шнековый ручной бур для столбов обеспечивает максимальную скорость работы и снижает ее трудоемкость. Глубина ямы может составлять 0,5 — 1,5 метра, а при использовании удлинителей – до 5 метров.

Где может найти применение данный инструмент?

Ответы на этот вопрос очевидны:

• Установка столбов ограждения;
• Колодцы-скважины для воды и закладки инженерных сетей;
• Высадка саженцев;
• Свайные фундаменты (под дачный дом и хозпостройки).

Разновидности и технические характеристики ручных буров

Практическое использование «вертикальных лопат» выявило их преимущества и слабые стороны. В результате были разработаны несколько разновидностей ручных буров.

Самый простой садовый ручной бур
– трубчатая штанга с рукояткой на одном конце и двухлопастной фрезой на другом.

Простота конструкции – гарантия надежности, однако, кроме неглубокой ямы или скважины вы им ничего не выкопаете.

Вторая разновидность
– инструмент, оснащенный съемными фрезами разных диаметров. Его можно использовать для бурения практически всех видов шурфов и скважин.

Кроме пластинчатого, в продаже можно встретить шнековый бур
. От своего собрата он отличается тем, что за режущими лопастями у него идет винтовой шнек. Такой инструмент за один рабочий цикл забирает больше грунта, что ускоряет копку ямы.

Усовершенствованный ручной бур имеет несколько фрез и разъемную конструкцию штанги. Это позволяет наращивать его, заглубляясь на нужную отметку.

Удлинитель рукоятки – еще одна полезная опция, которая встречается в бурах, предназначенных для проходки глубоких скважин. Работать таким инструментом легче. Крутить ручку можно вдвоем с напарником, увеличивая режущее усилие кромки и скорость проходки.

Особый вид – ручные буры ТИСЭ
, иногда называемые фундаментными. Они имеют довольно сложную конструкцию. Она обеспечивает проходку широких скважин под сваи и создает в их нижней части расширения.

Такой бур имеет широкий грунтоприемник, в котором скапливается земля с мелкими камнями (диаметр до 5 см). Специальная откидная лопатка начинает работать в самом конце скважины, расширяя опорную часть будущей железобетонной сваи.

Кроме плоской режущей кромки, в некоторых ручных бурах используется зубчатая. Она лучше рыхлит грунт, облегчая работу.

Выбирая ручной буровой инструмент, обращайте внимание на технические характеристики, о которых мы сказали выше. Если работать им придется не часто, копая ямки под посадку деревьев и столбики, лучше купить недорогой бур с одной фрезой.

Тот, кому предстоит копка глубокой скважины водоснабжения, монтаж столбчатого фундамента или установка ограждения вокруг участка, не обойдется без бура с наращиваемой штангой и удлинителем ручки. В конструкции такого инструмента предусматривается возможность замены фрез.

Ручной бур, которым можно работать вдвоем, преодолевает не только песчаные, но и глинистые грунты с включением некрупных камней. Если же на участке почва каменистая, то ручной бур вам не поможет. Здесь потребуется экскаватор или ручная копка лопатой с выемкой камня.

Производители и ориентировочные цены

Благодаря простоте конструкции и высокому спросу, на рынке представлена продукция десятков компаний. Несмотря на это, предпочтение лучше отдать известным маркам. К ним можно отнести бренд Зубр. Как видно из фотографии, этот инструмент имеет две винтовые фрезы – меньшего и большего диаметра.

Это облегчает процесс бурения: меньшая фреза легче заходит в грунт, пробивая в нем узкий канал. Широкой остается лишь расширить его стенки.

Ориентировочная цена на садовый ручной бур Зубр диаметром 300 мм без удлиняющей насадки-штанги составляет 2000 рублей.

Для копки ям в грунте, загрязненном строительным мусором и насыщенным мелкими камнями, предназначен ручной бур Торнадо. Он представляет собой комбинацию вилообразного и пластинчатого шнеков.

Создавая минимальное сопротивление вращению, такой наконечник уверенно проходит грунт, который плохо берет стандартный буровой инструмент.

Ориентировочная стоимость бура Торнадо составляет от 1200 рублей.

Самостоятельное изготовление бура

Конструкция «вертикальной лопаты» предельно простая. Поэтому его изготовление доступно домашнему мастеру, располагающему сварочным аппаратом, дрелью и болгаркой.

Для того, чтобы сделать ручной бур своими руками, потребуется:

• Водопроводная стальная труба для штока (длина 1,5 метра, внутренний диаметр 15 мм);
• Стальная труба или кусок арматуры для ручки (длина 40-50 см, диаметр 20 мм);
• Сверло по металлу диаметром 15 мм;
• Диск от циркулярной пилы (диаметр 150-200 мм);

Для усиления бура вместо диска можно взять толстый листовой металл (3 мм) и вырезать из него круг нужного диаметра. Разрезав его на две половинки и заточив кромки у каждой, мы получим прочную фрезу. Ее лопасти нужно приварить к штоку так, чтобы угол между ними составлял 30 градусов.

К концу штока приваривается сверло, которое будет играть роль направляющего наконечника. К другому концу строго перпендикулярно приваривают рукоятку.

Если в хозяйстве есть лишний лом, его также можно использовать в качестве основы для бура. Сверло в этом случае не понадобится. Его заменит острый конец лома.

Более универсальную конструкцию тоже можно сделать своими руками. Для этого к свободному концу штанги приваривают гайку, а к съемной рукоятке – болт. Такой бур снабжается трубчатым удлинителем. На одном его конце нужно приварить гайку, а на другом – подходящий по размеру резьбы болт.

Бур ручной: советы и рекомендации, которые пригодятся при самостоятельном изготовлении.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Источник: www.forumhouse.ru

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Источник: stroychik.ru

Садовый бур из стёртого алмазного круга

Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина»!
Сегодня я хочу вам рассказать о том, как быстро и легко можно сделать удобный садовый бур из отжившего свой век круга по бетону.

У меня уже есть опыт изготовления бура. Когда-то мне потребовалось устанавливать бетонные столбы (старые, ещё советского производства. Так что, сечение у них было как у современного телеграфного))))), и, чтобы не копать ямы лопатой, я изготовил бур. Правда, земля в том месте была твёрдой и каменистой, а диаметр скважин мне нужен был достаточно большой, так что, мне тогда пришлось изготовить мощную и тяжёлую конструкцию из стальных водопроводных труб и листового металла , толщиной 4 мм. («Донором» послужили стенки старого сейфа, так называемого «несгораемого шкафа»):

Бур с успехом выдержал работу в каменистой почве. После этого я использовал его ещё один раз. Мне тогда потребовалось вырыть котлован в метре от фундамента дома. Естественно, сделать это можно было только будучи уверенным, что подвижка грунта не произойдёт, иначе последствия могут быть катастрофичны. Я вспомнил о своём ручном буре. Пришлось сделать к нему удлинители, чтобы можно было бурить на глубину более двух метров:

Я тогда прокопал неглубокую траншею,а в ней, в ряд бурил глубокие скважины, сразу-же заполняя их арматурой и бетоном. При этом чередовал их местоположение так, что через несколько дней у меня в земле образовалась сплошная стена из «бетонных колонн», верх которой я забетонировал «в монолит», не пожалев поперечной арматуры. С такой подпорной стенкой копать котлован, который глубиной не доставал до конца этой подпорной стенки, а шириной ей уступал, стало безопасно.

С тех пор бур так и не использовался ни разу. Но давно была мысль изготовить более лёгкую конструкцию меньшего диаметра. Ведь иногда возникает необходимость пересадки достаточно больших растений, например. Или установки какого-то столбика.

А недавно у меня «приказал долго жить» алмазный диск по железобетону для «большой болгарки» (230 мм). Это был тяжёлый, очень хороший, диск одной известной фирмы-производителя. (Воздержусь от несанкционированной рекламы))). Прослужил очень долго, резал как масло бетон вместе с арматурой, но, как говорится, ничего не вечно, и режущий слой с алмазной крошкой истощился:

Как видим, это был не сегментный диск, а, так называемый, «турбо», а посему, оставшийся «огрызок» представлял собой ровный стальной круг без каких-либо прорезей. И я сразу решил, что из него-то как раз и получится отличный садовый бур.

Вот что мне понадобилось для его изготовления:

1. Стёртый «турбо-диск» по бетону для УШМ, диаметром 230 мм.
2. Отрезок стальной водопроводной трубы ДУ-15, длиной 1 меттр.
3. Отрезок профильной трубы, сечением 15 на 15 миллиметров.
4. Пластиковые заглушки.

Как я уже говорил, новый бур, в отличии от старого, не будет предназначен для работы в тяжёлых каменистых грунтах, ему не придётся сдвигать в сторону камни, «забуриваясь» на большую глубину, поэтому я решил сделать его «шнекового типа» с углом атаки равным 90 градусов.

Для этого я распилил его по радиусу при помощи малой УШМ:

Как видим, при этом краешек лопнул и откололся. Это навело меня на мысль, что, возможно, диск выполнен из слишком хрупкой углеродистой стали, и выгнуть его должным образом не получится. Но, поразмыслив, я решил, что достаточно известный производитель оснастки вряд-ли мог сделать диск, который может при ударе лопнуть и разлететься осколками! Скорей, перекалилась только наружная часть, нагревшись до красна от сильного трения, когда закончился алмазный слой. А сама несущая часть просто таки обязана быть выполнена их более пластичного металла.

Поэтому я продолжил работу, приступив к изготовлению оси. Её я решил изготовить из стальной водопроводной трубы ДУ-15. Ведь, как известно, посадочное у УШМ имеет диаметр 22,23 миллиметра. А наружный диаметр трубы ДУ-15 равен 21,3 миллиметра. Как по заказу. Мне как раз нужен зазор около миллиметра, который позволит искривить диск.

Отрезок такой трубы, длиной один метр как раз нашёлся — остались два таких после изготовления трубчатых снегозадержателей

Делать какое-либо «бурав», или подобие шнека на конце я не посчитал нужным. Выступающая внизу часть оси на буре не участвует в процессе бурения, и нужна исключительно для фиксации бура в горизонтальной плоскости. Поэтому, достаточно будет сделать остриё.

Изначально я хотел забить внутрь штырь подходящего диаметра, обварить, а потом заточить. Но это было «на уровне мысленного проектирования».)))). На деле же, начал его делать спонтанно, когда появилось время ввиду вынужденного перерыва на моей стройке. А потому пришлось ограничиваться тем, что есть под рукой. И я пошёл более простым путём — сплющил конец трубы:

А потом обрезал углы болгаркой, придав сплющенному концу вид острия:

Позже, когда буду заниматься сварочными работами, я его обварю и зачищу.

А пока, нужно всё примерить. Длину выступающей части прикинул на глаз, высунув ровно столько, «чтобы нормально было».))))).

Теперь берём сварочный аппарат (который у меня «живёт» в ящике, из канистры, и привариваем только один край (тот, который будет режущим).

При этом выяснилось, что сваривается этот металл не особо хорошо. Пришлось сперва аккуратно наварить на самом диске расплавленного металла из электрода, а уже потом сварить этот металл с трубой.

Теперь необходимо растянуть наш разрезанный диск в вертикальной плоскости и в таком положении приварить.Кроме того, что я решил придать будущему буру такие свойства, как лёгкость самой конструкции, я решил ещё и обеспечить лёгкость в работе в угоду высокой производительности. Поэтому, разницу в витках спирали я решил сделать небольшой — 25 мм. Для того, чтобы раздвинуть витки на нужное расстояние, я воспользовался шаблоном из обрезка профильной трубы, который забил между винтками:

Итак, продолжим. Нет худа без добра. Зато проварить по всей окружности стало уже легче — ведь на диске уже был наварен пластичный металл))). А заодно был заварен и носик-остриё:

Теперь нужно изготовить рукоятку-поперечину. Трубу, из которой я сделал ось, в своё время я обрезал на своём самодельном отрезном станке, а потому отрезана она ровно. Чтобы легче было приваривать и не морочиться с полукруглыми вырезами, я решил изготовить её из трубы квадратного сечения. Благо, в моём «металлоломе» нашлись обрезки нужного сечения, из которых я смог вырезать прямой кусок, длиной полметра:

Отрезок этот и был приварен в качестве рукоятки-поперечины, после чего вся конструкция была зачищена «болгаркой»:

На этом этапе я его испытал. Сделав несколько оборотов, я убедился в том, что получившийся бур очень легко входит в землю, что мне и требовалось.

Вот и готово. Приступаем к «причёсыванию» конструкции. (Хоть мне и многие уже указывали на то, что это, мол, лишнее, и что на функционал это не влияет, я всё равно, придерживаюсь мнения, что все самоделки необходимо доводить до «законченого вида». Так ими значительно приятнее потом пользоваться. Даже, таким примитивным инструментом, как садовый бур. Да что там уже! У меня даже ломы покрашены! ))))).

На этот раз я пожалел синей краски из баллончика, и покрасил весь бур в чёрный цвет:

Стоят они копейки, а пользы очень много. Кроме того, что они препятствуют попаданию внутрь грязи и влаги, они ещё и придают изделию более законченный, «заводской» вид. А в моём конкретном случае — ещё и исключают травму ладони при неаккуратном хвате.

Ну и, конечно-же, необходимо сделать инструмент более ярким, чтобы легче было его потом найти в полутёмном сарае, или не забыть на огороде. Для этого подойдёт красная изолента:

Вот и всё! Вот такой нужный инструмент у меня получился из того, что годилось только на выброс:

Всего доброго! Надеюсь, кому-то эта информация окажется полезной!

Источник: usamodelkina.ru

Ручной бур своими руками

Доброе время суток. Я хочу вам рассказать о том, как сделал бур.
Мне на участке понадобилось установить несколько столбиков, разного диаметра. Копать было лень, покупать готовый бур — дорого, а руки чесались. Вот так и возникла идея сделать бур самому. В интернете нашёл несколько интересных вариантов и, собственно, взялся за дело.

Так как столбики у меня были разного диаметра, я решил сделать бур со сменными насадками, для разных диаметров ямок, 100 и 180 мм. Далее опишу изготовление бура диаметром 100 мм.
Итак, для изготовления бура мне понадобилось:
1. Труба диаметром 20-25 мм, длиной 150-160 мм
2. Полоса, толщиной 3-4 мм, шириной 20 мм и длиной около 80 мм.
3. Фреза (или циркулярный диск), в дальнейшем буду называть его просто диск, диаметром 100 мм и толщиной не менее 1,5-2 мм. (Рис. 1)
При этом, трубу лучше взять в диаметре на 2-5 мм меньше центрального отверстия диска.

А Б В

Рисунок 1. Комплектующие бура. А – фреза (диск); Б – трубка; В – полоса.

Из диска сделаем шнековую часть бура. Для этого диск разрезаем на 2 равные половинки, как показано на рисунке 2

Рисунок 2 Разрезанный диск.

Далее подготовим наконечник бура. Он необходим для придания направления бурения и обеспечения устойчивости. Возьмём полосу, желательно чтоб ширина полосы была не меньше половины диаметра трубы. В описанном мною примере ширина полосы равна диаметру трубы. (рис3).

Рисунок 3. Полоса и труба

С одного края полосы делаем отметку на расстоянии примерно 12-16 мм (рис.1В). Этот участок останется прямым. Зажимаем полосу в тисках, по метке, и скручиваем её примерно на 90 градусов (Рис4)

Рисунок 4. Скручивание полосы.

В результате получится спиральная полоска (Рис 5).

Рисунок 5 Спиральная полоса и трубка с разметкой.

Далее заостряем эту спиральную пластину, для чего сначала размечаем, а затем срезаем лишние углы (рис 6 и 7). После обрезки также слегка затачиваем и облагораживаем наш наконечник,

Рисунок 6. Размеченная полоска

Рисунок 7. Наконечник после обрезки.

Придаём ему на наждаке форму пера (рис 8.) (в принципе это не обязательно, но так красивее). Наконечник готов, переходим к следующему элементу — направляющей.

Рисунок 8. Готовый наконечник

Изготовим направляющую, к которой будет приварены половинки диска и наконечник. На одном крае трубки наносим разметку в виде короны с четырьмя вершинами – зубцами (рис.5). Высота зубцов примерно 35-40 мм. После этого аккуратно вырезаем наши «зубцы» (рис 9) и равномрно загибаем их внутрь (рис 10).

Рисунок 9 Обрезанная направляющая

Рисунок 11 Направляющая.

Далее делаем прорезь в наконечнике, по месту соединения двух зубцов, как показано на рисунке 11 А. Ширина прорези равна толщине наконечника, а глубина – немного глубже линии сгиба забцов, 5-10 мм. Если ширина направляющей меньше внутреннего диаметра трубы, достаточно будет сделать прорезь такой, чтобы прямой участок наконечника проходил внутрь направляющей. Два края прорези затачиваем под спираль (рис11Б), так чтобы наконечник входил в неё на всю глубину (в идеале, после сварки, наконечник должен плавно переходить в направляющую) (рис 11В).

А Б В

Рисунок 11 Прорезь в направляющей.

Далее привариваем наконечник к направляющей и зачищаем, рисунок 12. Если приварили наконечник не очень ровно, то ничего страшного, берём молоток и правим как надо.

Ну и последний этап, привариваем половинки диска. Для этого на направляющую наносим 2 линии – на них будут располагаться края отверстия полу дисков (рис13).

В принципе эти линии можете и не рисовать, но с ними будет проще симметрично расположить полудиски. Привариваем по очереди обе половинки к направляющей (рис15), под углом 50-70 градусов к оси направляющей.

Рисунок 14. Приварка половинок диска.

Бур практически готов, осталось зачистить и приделать ручку.
Точно так же был изготовлен бур диаметром 180 мм. Оба бура показанный на рисунке 15

На рисунке 16 показан бур в сборе с ручкой. Изготовление ручки думаю нет необходимости описывать, на рисунке 17 итак всё понятно.

Ну вот и всё! Спасибо что дочитали мою статью до конца, и надеюсь, что она помогла вам.

Источник: sdelay.tv

Сообщества › Сделай Сам › Блог › Земляной бур (он же садовый)

Озадачившись ценами в магазине на вышеназванное изделие решил изготовить самостоятельно земляной бур. Для чего мной был приобретен в магазине диск от ручной электро циркулярки Д160 мм и с посадочным отверстием 20мм и перовое сверло на 35мм. Два отрезка 1/2 дюймовой водопроводной трубы выдернул у себя на даче из забора.
И так приступим:
— Разрезаем пополам диск от циркулярки. Делаем в трубе пропил и вставляем в него перовое сверло для центровки при бурении отверстия в земле.

Смотрите также

Метки: земляной бур, садовый бур, бурить землю

Комментарии 136

Класс! Дайте поюзать, плз))) на пару выходных.

из 20 трубы подойдет изготовление

Я делал такой же, но с обычного металла. Делал круг и по полам резал. Штука хорошая…, но не везде…

Это деревья садить?)

раскосины еще сделай от этил лепестков к основной трубе, чтоб не прогибались. лучше будет резать.

он целиком 600 руб стоит

взял на заметку, на даче нужно забор ставить новый, старый упал. И дисков старых куча лежит. Спасибо

Имея и пользуя заводской бур (ниже на рисунке встречался такой) со сменными лопастями не один год, думаю, что зубья здесь бесполезные. Если бы их удалось пристроить на две режущие кромки, возможно эффект больший был бы. Не мешало бы сделать разъемную штангу на половине, удобство добавляет при неглубоком бурении.Но это чисто мое мнение.

Молодец!
Спасибо беру на заметку, диск старый давно весит без дела.

Ну хоть не на перфоратор одели это)

Беру на вооружение, молодец!

Спасибо за идею! в закладки)

Да просто его не провернешь, если на чтото напоришся при бурении. Эти зубья будут только мешать. Видимо автор наступил на эти грабли и диск развернул обратно.

Зубцы вроде как не в ту сторону направлены? Или я что то не догнал?

Все нормально там. Смотрите следующие фото.

В прошлом году сделал для копки столбиков на забор. Теперь хочу усовершенствовать то есть добавить штангу для более глубокого бурения.

Отличный бур, у меня 2 штуки таких, один на 200 другой на 350. Я только диск разрезал не полностью а на половину и выгибал.

Мы с отцом такой же делали, лет 6 отработал на ура. Недавно отломилась одна половинка диска. Один совет: сразу глубоко загонять его не стоит ? иначе не вытащишь, слишком тяжело. Загонять по 10-15см и вытаскивать. Бурит отлично! Дёшево и сердито. )))))

на первом фото диск стоит правильно, а на последнем наоборот. имхо.а так идея отличная, возьму в закладки.

на какую максимальную глубину получилось забуриться, а то надо столбы для забора поставить, вот задумался о Вашем инструменте

на сколько ручки хватит

понял, надо будет сделать, спасибо за идею и инструкцию!

Только сразу на всю не забуривайся))), а то потом не вытащишь.

на какую максимальную глубину получилось забуриться, а то надо столбы для забора поставить, вот задумался о Вашем инструменте

После изготовления протестировал сразу же. 300 мм на пробу пробурил.

Спасибо, обязательно себе сделаю!

Задумка хорошая, но, на мой вкус, я бы немного исправил.
Диск пилится не пополам, а только половина половины пополам. Блин сам запутался. Короче, диск пилим от края до средней дырки с одной стороны. Ставим под небольшим углом к трубе, прихватываем, выгибаем, чтобы получилась спираль, и снова прихватка, затем провариваем полностью.
Вот так, я думаю, он будет вгрызаться в грунт.
Если честно, тут наумничал целую кучу, а по факту сделал уже давно, как написал и отлично работает, забор вкопал им без особого напряга.

Не так то просто выгнуть диск не грея его! Это вам не сыромятина, а всеж инструментальная сталь. Хоть и Китайская.

Поверьте не так уж и сложно. Прихватываем одну сторону под нужным углом к трубе. Берём газовый ключ, достаточно дюймового. Выгибаем. Прихватываем вторую сторону. Провариваем капитально.
Сам так делал. Правда не с китайским диском, а старым полустертым советским. Висел в гараже от пилорамы х знает сколько лет.
Не исключаю, что он когда-то был перегрет.

я себе когда делал, так не просто под наклоном делал, а еще немного в нахлест винтом, теперь когда достаешь из лунки земля через него назад не просыпается.

чуть подумав, добавлю — ногой к земле через диск не прижимать ибо хрупко.
по границе шва отломит, проверено лично.
хотя у меня был диск весь из быстрореза, советский а тут с победитом ))

Источник: www.drive2.ru

Тщательно изготовленное приспособление для бурения скважин, изготовленное своими руками, не уступает по функциональности промышленным землебурам. Каждый может изготовить бур для земляных работ самостоятельно.

Какие материалы необходимы

Основной сплав, идущий в качестве исходного материала – сталь. Для бура подойдут круглая труба и листовая сталь. Диаметр трубы – от 3/4 до 1,5 дюйма. Если нет возможности в данный момент раздобыть трубу с круглым сечением, допустимо использовать профтрубу квадратного или многоугольного (правильный многоугольник) сечения. Квадратная труба имеет размеры в разрезе от 2*2 до 3,5*3,5 см.

Недопустимо использование прямоугольной, поскольку центр тяжести смещается. Использование прямоугольного профиля затруднено.

Для лопастных ножей, режущих землю, применяется листовая сталь с толщиной не менее 3 мм. Более тонкие листы изгибаются, нарушается геометрия рабочей части, и инструмент ведёт в сторону, что неблагоприятно для работы бурового механизма (привода).

Если нет доступа к токарному (фрезеровальному) станку, в качестве материала для лопастей используют дисковую пилу по дереву, применяемую на болгарке. Вырезать «с нуля» ножи для бура сложнее, чем использовать готовый диск. И если в качестве исходника у хозяина участка уже есть правильный по форме нож, отцентрованный на заводе – его достаточно лишь порезать надвое. Для более эффективной работы землебура может потребоваться заточка боковых кромок.

Пиковое сверло, задающее центр круга, по которому в выбранном месте пробуриваются лунки, изготавливают на основе конца штыря, к которому прикрепляются режущие грани. В простейшем случае стержень уже заточен, а его конец имеет вид конуса. Допускается с помощью токарного станка прорезание канавок под сверло.

Многие умельцы приваривают уже готовый короткий бур по бетону, тщательно выставив центр, чтобы инструмент не уводило в сторону.

Ручка бура изготавливается из круглой трубы. Ручной инструмент – Т-образная конструкция: за горизонтальную перекладину рабочий вращает бур руками, одновременно оказывая нажатие на изделие, чтобы оно быстрее и легче входило в землю. За неё же он и вытаскивает инструмент, срезав и разрушив часть грунта.

Бур, изготавливаемый для мощного перфоратора, обладает переходником под зажимной патрон последнего. В простейшем случае к стержню, вместо горизонтальной ручки, приваривают ещё один бур по бетону (за наконечник). Хвостовик при этом свободен – он вставляется в сам перфоратор. Универсальный землебур обладает и хвостовиком под перфоратор, и небольшим перекладным приспособлением, на которое надеваются отрезки трубы подходящего диаметра.

Подготовка инструментов

Чертежи и размеры

У шнекового бура длина «винта» (монолопасть в несколько витков) может доходить до полуметра. Наклон винтового хода может достигать всё тех же 30 градусов (в любой точке монолопасти). Остальные части шнекового бура такие же, как и у простого двухлопастного.

Шнековый бур чаще применяют с буровым механизмом, поскольку вручную вращать несколько витков намного труднее, чем, единственный у простого бура.

Габариты бура для посадки рассады, например, помидоров, в целом совпадают с размерами рабочей части обыкновенной штыковой лопаты. Её режущие грани подрезаются так, что штык лопаты из круглого становится спрямлённым и заострённым под тупым углом. С противоположного (верхнего) края отрезается листовой загиб. В отверстие, из которого вытащена ручка, может быть приварен длинный (более полуметра) бур по бетону (под универсальный зажим перфоратора). Бур, изготовленный из штыка лопаты, целесообразно применять с приводом, поскольку для ручного бурения он требует больше усилий, чем наклонный винт шнека или полудиска обычного садового бура.

Как собрать бур

Сборка бура предусматривает сварные и болтовые крепления.

Из пильного диска

Лучшим решением является пильный диск с алмазным напылением. Он способен даже прорезать и дробить мелкие камни в каменистом грунте.

Диск может быть не новым – алмазные диски отличаются долговечностью и повышенной износостойкостью.

Диски от циркулярной пилы изготавливают из закалённой листовой стали. Отличительная черта закалённой стали – невысокая гибкость, такой диск предпочтительнее разделить на две половины.

Распилите диск пополам и закрепите половинки друг напротив друга, повернув их на 30 градусов. Варить закалённую сталь нельзя – она потеряет свои прочностные свойства (высокотемпературный отпуск). Рекомендуется закреплять половинки диска при помощи болтов. И алмазный, и закалённый стальной диски нельзя приваривать. Алмазный диск сложно разрезать без помощи станка, не нарушив напыление,

Из листовой стали

Такое крепление больше подходит для бурения плотного грунта, почти полностью состоящего из спрессованной глины. Площадки для съёмных лопастей позволяют использовать режущие части, изготовленные из закалённой стали, обладающей в разы большей, по сравнению с обычной чёрной сталью, устойчивостью к деформации.

Сварка и финишная обработка

Лучше всего использовать грунт-эмаль по ржавчине, особенно когда материал (трубы, листовая сталь) не вполне новый.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Последующий уход

Удлиняющие секции, рассчитанные на глубинное бурение, собираются до работы, а разбираются сразу после её окончания. Все болтовые и муфтовые соединения бура и добавочных секций целесообразно регулярно смазывать – масло или смазка не дадут им «прикипеть» друг к другу. Если бур туго входит в землю, то его лопасти и режущие кромки очищают от налипшей глины и намотавшихся корешков, заметно затрудняющих продвижение инструмента в ходе бурения.

Наглядный обзор создания ручного бура своими руками вы можете увидеть в следующем видео.

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

1. В циркулярных дисках вырезается отверстие равное диаметру штока.
2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

Сообщества › Сделай Сам › Блог › Земляной бур (он же садовый)

Озадачившись ценами в магазине на вышеназванное изделие решил изготовить самостоятельно земляной бур. Для чего мной был приобретен в магазине диск от ручной электро циркулярки Д160 мм и с посадочным отверстием 20мм и перовое сверло на 35мм. Два отрезка 1/2 дюймовой водопроводной трубы выдернул у себя на даче из забора.
И так приступим:
— Разрезаем пополам диск от циркулярки. Делаем в трубе пропил и вставляем в него перовое сверло для центровки при бурении отверстия в земле.

Смотрите также

Метки: земляной бур, садовый бур, бурить землю

Комментарии 136

Класс! Дайте поюзать, плз))) на пару выходных.

из 20 трубы подойдет изготовление

Я делал такой же, но с обычного металла. Делал круг и по полам резал. Штука хорошая…, но не везде…

Это деревья садить?)

раскосины еще сделай от этил лепестков к основной трубе, чтоб не прогибались. лучше будет резать.

он целиком 600 руб стоит

взял на заметку, на даче нужно забор ставить новый, старый упал. И дисков старых куча лежит. Спасибо

Имея и пользуя заводской бур (ниже на рисунке встречался такой) со сменными лопастями не один год, думаю, что зубья здесь бесполезные. Если бы их удалось пристроить на две режущие кромки, возможно эффект больший был бы. Не мешало бы сделать разъемную штангу на половине, удобство добавляет при неглубоком бурении.Но это чисто мое мнение.

Молодец!
Спасибо беру на заметку, диск старый давно весит без дела.

Ну хоть не на перфоратор одели это)

Беру на вооружение, молодец!

Спасибо за идею! в закладки)

Да просто его не провернешь, если на чтото напоришся при бурении. Эти зубья будут только мешать. Видимо автор наступил на эти грабли и диск развернул обратно.

Зубцы вроде как не в ту сторону направлены? Или я что то не догнал?

Все нормально там. Смотрите следующие фото.

В прошлом году сделал для копки столбиков на забор. Теперь хочу усовершенствовать то есть добавить штангу для более глубокого бурения.

Отличный бур, у меня 2 штуки таких, один на 200 другой на 350. Я только диск разрезал не полностью а на половину и выгибал.

Мы с отцом такой же делали, лет 6 отработал на ура. Недавно отломилась одна половинка диска. Один совет: сразу глубоко загонять его не стоит ? иначе не вытащишь, слишком тяжело. Загонять по 10-15см и вытаскивать. Бурит отлично! Дёшево и сердито. )))))

на первом фото диск стоит правильно, а на последнем наоборот. имхо.а так идея отличная, возьму в закладки.

на какую максимальную глубину получилось забуриться, а то надо столбы для забора поставить, вот задумался о Вашем инструменте

на сколько ручки хватит

понял, надо будет сделать, спасибо за идею и инструкцию!

Только сразу на всю не забуривайся))), а то потом не вытащишь.

на какую максимальную глубину получилось забуриться, а то надо столбы для забора поставить, вот задумался о Вашем инструменте

После изготовления протестировал сразу же. 300 мм на пробу пробурил.

Спасибо, обязательно себе сделаю!

Задумка хорошая, но, на мой вкус, я бы немного исправил.
Диск пилится не пополам, а только половина половины пополам. Блин сам запутался. Короче, диск пилим от края до средней дырки с одной стороны. Ставим под небольшим углом к трубе, прихватываем, выгибаем, чтобы получилась спираль, и снова прихватка, затем провариваем полностью.
Вот так, я думаю, он будет вгрызаться в грунт.
Если честно, тут наумничал целую кучу, а по факту сделал уже давно, как написал и отлично работает, забор вкопал им без особого напряга.

Не так то просто выгнуть диск не грея его! Это вам не сыромятина, а всеж инструментальная сталь. Хоть и Китайская.

Поверьте не так уж и сложно. Прихватываем одну сторону под нужным углом к трубе. Берём газовый ключ, достаточно дюймового. Выгибаем. Прихватываем вторую сторону. Провариваем капитально.
Сам так делал. Правда не с китайским диском, а старым полустертым советским. Висел в гараже от пилорамы х знает сколько лет.
Не исключаю, что он когда-то был перегрет.

я себе когда делал, так не просто под наклоном делал, а еще немного в нахлест винтом, теперь когда достаешь из лунки земля через него назад не просыпается.

чуть подумав, добавлю — ногой к земле через диск не прижимать ибо хрупко.
по границе шва отломит, проверено лично.
хотя у меня был диск весь из быстрореза, советский а тут с победитом ))

Изготовление своими руками садового бура для земляных работ

Владельцы дачных участков или частных домов не понаслышке знают, что постоянно возникает необходимость что-то построить, посадить или выкопать. Во многих этих случаях нужны земляные работы. Они требуют много временных и трудовых затрат, но их можно упростить и ускорить, если вместо лопаты использовать ручной бур для земляных работ.

Работы садовым буром

В специализированных магазинах и на рынках представлено множество моделей этого популярного инструмента, однако выбрать действительно качественный ручной земляной бур не так-то просто. Главная проблема многих заводских моделей ручных буров для земли — применение слишком «мягкого» металла для их изготовления, чтобы удешевить производство. Выходом может стать его изготовление своими руками.

Используя бур ручной для земли, можно выполнить широкий спектр прикладных работ в домохозяйстве или на даче: строительство, посадку деревьев и кустарников, облагораживание территории, ландшафтные работы и много других.

С его помощью легко делать лунки правильной цилиндрической формы. Не составляет труда выдерживать одинаковую глубину, чего крайне проблематично достичь при использовании лопаты.

Конструкция инструмента

Он состоит из стального стержня с направляющим сверлом на одной из сторон, ножа и рукояти. Дополнять нож или даже полностью выполнять его функции может небольшой шнек. Следует заметить, что шнек позволяет изымать из лунки больший объем земли за один раз, но требует чуть больше физических усилий при работе. Для бурения глубоких лунок может быть предусмотрен удлинитель для стального стержня.

Материалы для изготовления

Чтобы самостоятельно изготовить ручной садовый бур, не понадобится много материалов и большого перечня инструментов. Будут нужны:

• Отрезок стальной трубы или лом для изготовления стержня. Стальная труба также понадобится для изготовления рукояти.
• Циркуляционная пила для изготовления ножей или подходящий шнек из прочной стали. Можно также использовать листовой металл из прочной стали толщиной около 4−5 мм, но изготовление из него ножей или шнека — довольно хлопотное занятие.
• Направляющее сверло. Можно купить готовое или заказать у токаря. Можно обойтись и без него, ограничившись обычным острым наконечником, но в таком случае инструмент будет хуже забуриваться в землю.
• Крепежные метизы.

Конечно, изготовление бура отнимает достаточно много сил и энергии, но в то же время позволяет сэкономить семейный бюджет и быть полностью уверенным в качестве прибора.

Последовательность работ

Кроме того, при его производстве можно получить навыки, которые пригодятся в дальнейшем для более сложных задач. Итак, материалы и инструменты приготовлены, самое время приступить к изготовлению. Порядок действий следующий:

1. Из листового металла или циркуляционной пилы вырезаются режущие ножи. Всего понадобится два ножа. В случае использования циркуляционной пилы ее достаточно перерезать болгаркой пополам. Еще одно преимущество такого решения — зубья пилы смогут с легкостью перерезать корни деревьев при работах по бурению.
2. Ножи необходимо качественно заточить. Заточка делается с одной стороны под углом 45−60 градусов.
3. К стальной трубе приваривается направляющее сверло или заостренный наконечник.
4. Привариваются ножи под углом примерно 30 градусов к стальному стрежню и/или шнеку. Можно их прикрутить, в этом случае требуется заранее приварить к стержню пластины для крепления и просверлить в ножах необходимые отверстия. Прикреплять ножи необходимо заточенной стороной вверх.
5. Прикрепляются ручки. Это можно сделать при помощи сварки или крепежных метизов. Следует отметить, что инструмент со съемной ручкой более удобен для транспортировки.
6. Снять окалину и отшлифовать все сварочные швы.
7. Готовое изделие обрабатывается грунтовкой по металлу и красится, работы не обязательные, но позволят придать садовому буру товарный вид и защитят от коррозии. При этом стоит красить только рукоять и стержень выше шнека, на остальных частях краска сотрется после первых работ по бурению.
8. Инструмент готов к работе.

Полезные советы

Используя ручной садовый бур, необходимо периодически его доставать из лунки и очищать от налипшей земли и грязи. Это позволит ускорить и облегчить работы по бурению.

Если ножи не приварены, а прикручены к стержню на болты (чаще всего это делается для облегчения их последующей заточки), то после постоянного воздействия влажного грунта и абразивных частиц их очень тяжело открутить. Иногда и вовсе невозможно.

Чтобы это предотвратить, можно надеть на резьбовую часть резиновый шланг или термоусадочный кембрик. Чтобы всегда ориентироваться, на какую глубину сделана лунка, можно на стержень бура нанести шкалу. Для этой цели при помощи надфиля или краски делаются горизонтальные отметины через каждые 10 см. Для дополнительного удобства их стоит маркировать цифрами или применять краски разного цвета. На ручки можно надеть наконечники из садового шланга или обмотать края изолентой — работать станет намного удобнее.

Садовые ручные буры: виды и изготовление своими руками

Боевая «подруга» дачника – лопата хорошо справляется с работой в саду и огороде. С ее помощью можно выкопать траншею под фундамент и яму для саженца.

Однако, есть операции, где этот шанцевый инструмент неэффективен и его может заменить только ручной бур для земляных работ.

Примеров его использования можно привести немало. Возьмем самый простой – яму под столб забора. Лопатой вы не сумеете быстро и компактно выкопать ее.

Этот инструмент требует много места для «маневра», поэтому вместо шурфа диаметром 10-15 см, придется рыть широкую яму. Причем, чем глубже вам нужно вкопать столб, тем шире она будет.

Для ручного бура такая работа займет в два-три раза меньше времени. Шурф получится компактным и земли придется вынуть совсем немного. Не забудем и о таком важном моменте, как сохранение естественной структуры и плотности грунта. Копка лопатой нарушает ее, земля становится рыхлой. Поэтому при обратной засыпке нужно правильно уплотнить грунт (послойно с одновременным смачиванием).

Шнековый ручной бур для столбов обеспечивает максимальную скорость работы и снижает ее трудоемкость. Глубина ямы может составлять 0,5 — 1,5 метра, а при использовании удлинителей – до 5 метров.

Где может найти применение данный инструмент?

Ответы на этот вопрос очевидны:

• Установка столбов ограждения;
• Колодцы-скважины для воды и закладки инженерных сетей;
• Высадка саженцев;
• Свайные фундаменты (под дачный дом и хозпостройки).

Разновидности и технические характеристики ручных буров

Практическое использование «вертикальных лопат» выявило их преимущества и слабые стороны. В результате были разработаны несколько разновидностей ручных буров.

Самый простой садовый ручной бур – трубчатая штанга с рукояткой на одном конце и двухлопастной фрезой на другом.

Простота конструкции – гарантия надежности, однако, кроме неглубокой ямы или скважины вы им ничего не выкопаете.

Вторая разновидность – инструмент, оснащенный съемными фрезами разных диаметров. Его можно использовать для бурения практически всех видов шурфов и скважин.

Кроме пластинчатого, в продаже можно встретить шнековый бур. От своего собрата он отличается тем, что за режущими лопастями у него идет винтовой шнек. Такой инструмент за один рабочий цикл забирает больше грунта, что ускоряет копку ямы.

Усовершенствованный ручной бур имеет несколько фрез и разъемную конструкцию штанги. Это позволяет наращивать его, заглубляясь на нужную отметку.

Удлинитель рукоятки – еще одна полезная опция, которая встречается в бурах, предназначенных для проходки глубоких скважин. Работать таким инструментом легче. Крутить ручку можно вдвоем с напарником, увеличивая режущее усилие кромки и скорость проходки.

Особый вид – ручные буры ТИСЭ, иногда называемые фундаментными. Они имеют довольно сложную конструкцию. Она обеспечивает проходку широких скважин под сваи и создает в их нижней части расширения.

Такой бур имеет широкий грунтоприемник, в котором скапливается земля с мелкими камнями (диаметр до 5 см). Специальная откидная лопатка начинает работать в самом конце скважины, расширяя опорную часть будущей железобетонной сваи.

Кроме плоской режущей кромки, в некоторых ручных бурах используется зубчатая. Она лучше рыхлит грунт, облегчая работу.

Выбирая ручной буровой инструмент, обращайте внимание на технические характеристики, о которых мы сказали выше. Если работать им придется не часто, копая ямки под посадку деревьев и столбики, лучше купить недорогой бур с одной фрезой.

Тот, кому предстоит копка глубокой скважины водоснабжения, монтаж столбчатого фундамента или установка ограждения вокруг участка, не обойдется без бура с наращиваемой штангой и удлинителем ручки. В конструкции такого инструмента предусматривается возможность замены фрез.

Ручной бур, которым можно работать вдвоем, преодолевает не только песчаные, но и глинистые грунты с включением некрупных камней. Если же на участке почва каменистая, то ручной бур вам не поможет. Здесь потребуется экскаватор или ручная копка лопатой с выемкой камня.

Производители и ориентировочные цены

Благодаря простоте конструкции и высокому спросу, на рынке представлена продукция десятков компаний. Несмотря на это, предпочтение лучше отдать известным маркам. К ним можно отнести бренд Зубр. Как видно из фотографии, этот инструмент имеет две винтовые фрезы – меньшего и большего диаметра.

Это облегчает процесс бурения: меньшая фреза легче заходит в грунт, пробивая в нем узкий канал. Широкой остается лишь расширить его стенки.

Ориентировочная цена на садовый ручной бур Зубр диаметром 300 мм без удлиняющей насадки-штанги составляет 2000 рублей.

Хорошо зарекомендовали себя ручные буры финской компании Fiskars. Они надежны и удобны в работе. Цены на такой инструмент стартуют с отметки в 3200 рублей.

Для копки ям в грунте, загрязненном строительным мусором и насыщенным мелкими камнями, предназначен ручной бур Торнадо. Он представляет собой комбинацию вилообразного и пластинчатого шнеков.

Создавая минимальное сопротивление вращению, такой наконечник уверенно проходит грунт, который плохо берет стандартный буровой инструмент.

Ориентировочная стоимость бура Торнадо составляет от 1200 рублей.

Самостоятельное изготовление бура

Конструкция «вертикальной лопаты» предельно простая. Поэтому его изготовление доступно домашнему мастеру, располагающему сварочным аппаратом, дрелью и болгаркой.

Для того, чтобы сделать ручной бур своими руками, потребуется:

• Водопроводная стальная труба для штока (длина 1,5 метра, внутренний диаметр 15 мм);
• Стальная труба или кусок арматуры для ручки (длина 40-50 см, диаметр 20 мм);
• Сверло по металлу диаметром 15 мм;
• Диск от циркулярной пилы (диаметр 150-200 мм);

Для усиления бура вместо диска можно взять толстый листовой металл (3 мм) и вырезать из него круг нужного диаметра. Разрезав его на две половинки и заточив кромки у каждой, мы получим прочную фрезу. Ее лопасти нужно приварить к штоку так, чтобы угол между ними составлял 30 градусов.

К концу штока приваривается сверло, которое будет играть роль направляющего наконечника. К другому концу строго перпендикулярно приваривают рукоятку.

Если в хозяйстве есть лишний лом, его также можно использовать в качестве основы для бура. Сверло в этом случае не понадобится. Его заменит острый конец лома.

Более универсальную конструкцию тоже можно сделать своими руками. Для этого к свободному концу штанги приваривают гайку, а к съемной рукоятке – болт. Такой бур снабжается трубчатым удлинителем. На одном его конце нужно приварить гайку, а на другом – подходящий по размеру резьбы болт.

Ручной бур своими руками

Доброе время суток. Я хочу вам рассказать о том, как сделал бур.
Мне на участке понадобилось установить несколько столбиков, разного диаметра. Копать было лень, покупать готовый бур – дорого, а руки чесались. Вот так и возникла идея сделать бур самому. В интернете нашёл несколько интересных вариантов и, собственно, взялся за дело.

Так как столбики у меня были разного диаметра, я решил сделать бур со сменными насадками, для разных диаметров ямок, 100 и 180 мм. Далее опишу изготовление бура диаметром 100 мм.
Итак, для изготовления бура мне понадобилось:
1. Труба диаметром 20-25 мм, длиной 150-160 мм
2. Полоса, толщиной 3-4 мм, шириной 20 мм и длиной около 80 мм.
3. Фреза (или циркулярный диск), в дальнейшем буду называть его просто диск, диаметром 100 мм и толщиной не менее 1,5-2 мм. (Рис. 1)
При этом, трубу лучше взять в диаметре на 2-5 мм меньше центрального отверстия диска.

А Б В

Рисунок 1. Комплектующие бура. А – фреза (диск); Б – трубка; В – полоса.

Из диска сделаем шнековую часть бура. Для этого диск разрезаем на 2 равные половинки, как показано на рисунке 2

Рисунок 2 Разрезанный диск.

Далее подготовим наконечник бура. Он необходим для придания направления бурения и обеспечения устойчивости. Возьмём полосу, желательно чтоб ширина полосы была не меньше половины диаметра трубы. В описанном мною примере ширина полосы равна диаметру трубы. (рис3).

Рисунок 3. Полоса и труба

С одного края полосы делаем отметку на расстоянии примерно 12-16 мм (рис.1В). Этот участок останется прямым. Зажимаем полосу в тисках, по метке, и скручиваем её примерно на 90 градусов (Рис4)

Рисунок 4. Скручивание полосы.

В результате получится спиральная полоска (Рис 5).

Рисунок 5 Спиральная полоса и трубка с разметкой.

Далее заостряем эту спиральную пластину, для чего сначала размечаем, а затем срезаем лишние углы (рис 6 и 7). После обрезки также слегка затачиваем и облагораживаем наш наконечник,

Рисунок 6. Размеченная полоска

Рисунок 7. Наконечник после обрезки.

Придаём ему на наждаке форму пера (рис 8.) (в принципе это не обязательно, но так красивее). Наконечник готов, переходим к следующему элементу – направляющей.

Рисунок 8. Готовый наконечник

Изготовим направляющую, к которой будет приварены половинки диска и наконечник. На одном крае трубки наносим разметку в виде короны с четырьмя вершинами – зубцами (рис.5). Высота зубцов примерно 35-40 мм. После этого аккуратно вырезаем наши «зубцы» (рис 9) и равномрно загибаем их внутрь (рис 10).

Рисунок 9 Обрезанная направляющая

Рисунок 11 Направляющая.

Далее делаем прорезь в наконечнике, по месту соединения двух зубцов, как показано на рисунке 11 А. Ширина прорези равна толщине наконечника, а глубина – немного глубже линии сгиба забцов, 5-10 мм. Если ширина направляющей меньше внутреннего диаметра трубы, достаточно будет сделать прорезь такой, чтобы прямой участок наконечника проходил внутрь направляющей. Два края прорези затачиваем под спираль (рис11Б), так чтобы наконечник входил в неё на всю глубину (в идеале, после сварки, наконечник должен плавно переходить в направляющую) (рис 11В).

А Б В

Рисунок 11 Прорезь в направляющей.

Далее привариваем наконечник к направляющей и зачищаем, рисунок 12. Если приварили наконечник не очень ровно, то ничего страшного, берём молоток и правим как надо.

Ну и последний этап, привариваем половинки диска. Для этого на направляющую наносим 2 линии – на них будут располагаться края отверстия полу дисков (рис13).

В принципе эти линии можете и не рисовать, но с ними будет проще симметрично расположить полудиски. Привариваем по очереди обе половинки к направляющей (рис15), под углом 50-70 градусов к оси направляющей.

Рисунок 14. Приварка половинок диска.

Бур практически готов, осталось зачистить и приделать ручку.
Точно так же был изготовлен бур диаметром 180 мм. Оба бура показанный на рисунке 15

На рисунке 16 показан бур в сборе с ручкой. Изготовление ручки думаю нет необходимости описывать, на рисунке 17 итак всё понятно.

Ну вот и всё! Спасибо что дочитали мою статью до конца, и надеюсь, что она помогла вам.

Садовым ручным буром для земли можно быстро и качественно делать ямы для разных целей. Инструмент продают в готовом виде в хозяйственных или садоводческих магазинах. Сделать его несложно и своими руками, если использовать пошаговую инструкцию с фото и описанием каждого этапа.

Особенности приспособлений

Перед принятием решения о покупке или самостоятельном изготовлении разобрать основные особенности, понять, для чего его использовать. Это универсальный инструмент, его применение поможет облегчить многие виды работ на дачном либо приусадебном участке:

1. Быстро и качественно делать лунки под посадку кустарников и деревьев. Если ям много, то копать лопатой придется долго, но если взять специальный инструмент, можно подготовить углубления быстро. При этом они будут идеальной формы, одинакового размера и глубины.
2. Выкопать ямы для столбчатого фундамента под дом или другое строение. Чаще всего покупают варианты со сменными лезвиями, которые можно быстро снять, чтобы поставить подходящие для работы.
3. Сделать лунки для столбов забора. При установке ограждения больше всего времени тратят именно на земляные работы. С буром процесс займет намного меньше времени, главное – заранее натянуть шнур, точно пометить места расположения столбов. И определить глубину, чтобы сделать на рукоятке метку, по которой делать одинаковые углубления.
4. Сделать скважину для воды. В этом случае кроме самого инструмента придется подготовить удлинители, с их помощью можно углубиться на 30-40 метров и обустроить источник воды своими силами.
5. Диаметр ямы может быть от 50 до 400 мм. Глубина зависит от длины штанги, в стандартных моделях она равна примерно метру, в наращиваемых – намного больше.

Использовать приспособления допускается только на рыхлых почвах без каменных, а также других плотных пластов. Если буровая часть уперлась во что-то твердое, то стоит или перейти в другое место, или пробить препятствие специальным инструментом.

Читайте также!

Какие типы бывают

Если решено купить бур, надо рассмотреть основные разновидности, определить особенности каждой из них. Подбирать под свои цели, учесть частоту использования, нужный диаметр ям, а также их глубину. Основные варианты такие:

1. Двухлопастная фреза с поперечной рукояткой. Простая, надежная конструкция, ей удобно делать ямы для деревьев, других растений, а также столбов для забора. Все элементы закрепляют на прочной трубе, возможности менять фрезы нет, поэтому при их повреждении или износе, инструмент заменяют на новый. Цена от 500 рублей.
2. Пластинчатый вариант со сменными лопастями. Главным плюсом является возможность быстро менять фрезы для разного размера ям. Надо открутить два болта и поставить нужный размер, не забыть прочно затянуть крепеж. Можно купить сменные элементы отдельно, если какой-то поврежден или понадобилось сделать лунку большого диаметра. Цена начинается от 1000 рублей.
3. Бур садовый шнековый. Вместо пластин на трубе закреплен винтовой шнек, он бывает длиной около 20 см или занимает всю высоту штанги. Такой конструкцией делать глубокие ямы намного удобнее, он сразу выбрасывает грунт на поверхность земли, его не нужно постоянно извлекать для очистки. Использовать лучше всего для возведения заборов или выкапывания ям под столбчатый фундамент. Стоимость начинается от 1500 рублей.

Изделия выпускают как в виде обычной штанги с ручкой, так и с удлинителями для увеличения глубины бурения. Элементы для наращивания продают по отдельности, это удобно, купить можно столько, сколько нужно. Цена начинается от 300 рублей за изделие длиной около метра, все зависит от модели и качества изготовления.

Есть не только ручные конструкции, если покупать бур для постоянной работы, лучше выбрать вариант с приводом, чтобы упростить процесс. Моделей много, они делятся на несколько основных групп:

1. Стационарные механизмы с бензиновым двигателем. Чаще всего это небольшая станина на колесах или гусеницах, ее не надо носить в руках, легко переезжать с места на место. Рабочую часть размещают на штанге или крепят к навесной конструкции. Можно делать и глубокие ямы, часто оборудование применяют для скважин.
2. Мобильные буры с бензиновым двигателем. Делают в виде конструкции с небольшим мотором, как у бензопилы. Сверху всегда есть две ручки, чтобы удерживать оборудование. Работать удобно, но требуется сила, тяжело переносить оборудование и удерживать его строго вертикально в процессе бурения. Удобно проводить работы на удалении от зданий, не нужны никакие коммуникации.
3. Электрические варианты. Использовать только там, где есть возможность подключения к сети, или же перевозить с собой мобильный генератор. Работают бесшумно, удобны в применении. Если не хочется тратить силы на ручное бурение, то лучше всего купить эту разновидность, она дешевле бензинового аналога.

Подбирать инструмент с учетом диаметра ям, глубины бурения, а также частоты применения. Не нужно тратить тысячи рублей на электрический или бензиновый вариант, если он будет годами стоять в кладовке, разумнее остановить выбор на ручном буре для земляных работ.

Читайте также!

Как сделать своими руками

Перед тем как делать работу самостоятельно, хорошо разобрать каждый этап работы, понимать технологию до мелочей. Чтобы собрать конструкцию, надо уметь варить металл хотя бы на начальном уровне, тут не нужна аккуратность, надежность намного важнее.

Подготовительный этап

До начала работы собрать весь требуемый инструмент. Кроме того, продумать, каким должен быть бур, определить ориентировочные размеры, рассчитать глубину, сразу решить, делать инструмент стационарным или же сразу изготовить штанги для удлинения. Приготовить все, что необходимо:

1. Сделать чертеж приспособления. Диаметр, длина ручки, конфигурация рабочей части – это надо четко запланировать. Вначале сделать эскиз, потом купить все необходимое под него, но чаще всего исходят из того, что есть под рукой, чтобы потратить меньше денег.
2. Приготовить сварочный аппарат. Хватит бытового варианта, работающего от напряжения 220 В. Электроды выбирать по толщине свариваемых частей, чаще всего применяют варианты диаметром 3-4 мм.
3. Для резки использовать болгарку, к которой купить несколько отрезных дисков. Чтобы быстро отшлифовать отрезанные торцы, приобрести шлифовальный круг.
4. Для разметки и измерений иметь под рукой рулетку, металлическую линейку, фломастер, а также специальный циркуль или лекало круглой формы.
5. Не забывать о средствах защиты: маске и рукавицах для сварки, прочной одежде с длинным рукавом. Резать и шлифовать металл следует в специальных очках.

Работать в мастерской или на верстаке с тисками. Обеспечить удобство и безопасность, чтобы при резке или шлифовке надежно фиксировать изделия. Заодно купить краску с антикоррозийной добавкой, покрыть рукоятку и штангу для защиты от коррозии.

Бур из листовой стали

Заранее подготовить кусок металла толщиной не меньше 5 мм. Выбирать по возможности твердые марки, которые выдержат высокие нагрузки, не будут деформироваться о камни и другие твердые вкрапления в почве. Если есть мягкий металл, после изготовления лезвий его желательно закалить. Проводить работу так:

1. Нарисовать круг на металле по диаметру будущей фрезы. Отметить центр, использовать лучше всего специальный маркер, чтобы разметка была хорошо видна, не стиралась в процессе работы.
2. Высверлить отверстие по центру заготовки. Делать его на 10 мм больше, чем диаметр трубы для ручки. Трубу подбирать с толщиной стенки не меньше 2 мм, а лучше больше, тонкостенные изделия часто ломаются или гнутся под большими нагрузками.
3. Вырезать круг по линии. Проще всего срезать большую часть металла не очень аккуратно, затем зажать элемент в тиски, доработать до идеальной формы. Обязательно надевать защитные очки или маску.
4. Разметить диск пополам, прочертить линию. Делать это точно, иначе части будут кривыми. Аккуратно разрезать по разметке. Внутренний распил зачистить шлифовальным кругом.
5. Слегка согнуть сегменты посередине. Сделать угол примерно 30 градусов, это поможет улучшить геометрию, а также упростить вхождение бура в грунт. Делать аккуратно, следить за тем, чтобы оба элемента были примерно одинаковыми.
6. Заточить режущие края, делать это на шлифовальном станке. Не нужно снимать много металла, главное – сделать скос, острота тут не имеет значения. Если использован мягкий металл, после заточки отдать его на закалку, самому эту работу лучше не делать.
7. Подготовить трубу для оси. На нижнюю часть приварить сверло по металлу или по бетону, лучше всего подобрать вариант такого диаметра, чтобы вставить его внутрь, потом обварить по шву снаружи. Выставить ровно, иначе при работе будет постоянно тянуть в сторону.
8. Приварить лезвия под небольшим углом. Ставить их так, чтобы загнутый край был загнут по ходу направления вкручивания в землю. Надежно прикрепить части, они подвергаются самой высокой нагрузке.
9. Если делать вариант с наращиваемыми штангами, продумать конструкцию соединений. Лучше всего купить трубу большего диаметра, ручка должна заходить плотно. Отрезать кусок длиной 25 см, надеть на одну часть на 10 см, приварить. Совместить со вторым куском, посверлить отверстие в 7,5 см от края, делать это в тисках сразу через две трубы. Внутрь вставить болт или шплинт для фиксации.
10. Поставить ручку. Можно расплющить верхнюю часть, потом подготовить поперечину, закрепить сваркой. Второй вариант – сделать рукоятку с выступом посередине, который вставить в трубу и зафиксировать двумя болтами через просверленные отверстия, тогда инструмент будет быстро разбираться, займет меньше места при хранении или перевозке.

Делать длину оси от 150 до 170 см, если она меньше или больше, работать не очень удобно. Ширина ручки – по 50 см с каждой стороны, чтобы при необходимости вращать вдвоем. Рукоятку желательно хорошо отшлифовать и покрасить.

Бур из пильного диска

Использовать изношенную оснастку от циркулярной или дисковой пилы. Главное – подобрать элемент подходящего диаметра. Не страшно, если на зубьях нет победитовых напаек или они истерты. Проводить работу так:

1. Разметить диск точно посередине. Разрезать, зажав в тисках, чтобы получить два ровных сегмента. Если нужно, сделать отверстие посередине побольше, так можно нормально разместить части на оси из трубы. Отшлифовать распил.
2. Подготовить ось для приспособления. Приварить наконечник из сверла или свернутой в винт металлической полосы. Затем закрепить лезвия под углом примерно в 20 градусов, размещать их так, чтобы зубья стояли по направлению вкручивания.
3. Поставить ручку в верхней части, закрепить или сваркой, или болтовым соединением, сделав разборный инструмент. Использовать этот вариант удобнее всего на даче, он хорошо прорезает корни и не застревает в них.

Читайте также!

Делать такой бур проще из-за того, что не надо вырезать круглую заготовку, достаточно подобрать готовые элементы, потом только разрезать диск. Приспособлением лучше всего делать ямы под растения или столбы ограждения.

Еще один вариант – использовать старый шнек от сельскохозяйственной или дорожной техники. В этом случае необходимо отрезать кусок длиной от 30 до 50 см, потом отдельно сделать рукоятку с осью, сварить части, контролируя геометрию. Инструмент получится тяжелее, зато работать им будет удобнее.

Можно купить готовый бур, но надо хорошо продумать, для чего его использовать, разумнее выбрать модель со сменными лезвиями, потом легко менять диаметр ямы при необходимости. Для самостоятельной сборки найти все, что надо для работы, сделать простой чертеж и сварить все составные части. Использовать прочные материалы, иначе есть опасность погнуть инструмент при первом применении.
