Бур для столбов на трактор своими руками

Каждому владельцу дачи хоть раз в жизни приходилось заниматься выкапыванием ямы на своей территории с целью строительства какого-либо объекта. Таковым могла быть арка, опора, столб, какой-либо элемент экстерьера или полноценная постройка, например, . Нередко для строительства подобных вещей требуются скважины или лунки, сделать которые не всегда бывает легко по причине неудобного расположения. Также работы могут осложниться и из-за сложных почв. В подобных ситуациях привычная лопата остается не самым удобным инструментом для копки глубокой ямы, а потому частникам часто приходится нанимать специалиста с буром.

Садовый ручной бур был и остается одним из наиболее полезных приспособлений для владельцев дач. Инструмент отличается своими компактными габаритами и небольшой массой, что делает его очень удобным в работе и транспортировке. Выполненный из твердых металлов своими руками, бур для столбов способен проходить сквозь корни растений и мелкие камни в земле. Процесс бурения осуществляется за счет вращательных движений в нужной точке.

Конструкция

Основное предназначение бура заключается в рытье скважин на глубину приблизительно равную глубине заложения столбчатого фундамента. Прорезание грунта осуществляется за счет режущей части, которая в свою очередь может быть выполнена:

• Полудисками;
• В виде шнеков;
• Цельной либо съемной;
• Многоярусной;
• Двухлопастной;
• Винтообразной.

Некоторые ручные буры имеют лопасти малых размеров внизу с постепенным увеличением радиуса к верху. Тем не менее часто заводские изделия на практике оказываются негодными, по причине несоответствия диаметра с диаметром новой лунки либо из-за невозможности внедрения на нужную глубину. И хотя стоимость заводской модели и небольшая, есть смысл научиться делать бур своими руками. Технология самостоятельной сборки отличается дешевизной и простотой, главное точно определиться с конфигурацией будущего инструмента! Для этого необходимо различать конструкции и функциональность моделей:

• Плуг-формировщик

  . Охватывает нижнюю расширенную область лунки. В большинстве случаев инструмент применяется для усиления столбчатого фундамента при строительстве больших сооружений.

Ручка со шнековой частью фиксируются за счет болтового соединения
. Общая длина готового бура, как правило, составляет чуть больше одного метра. Это позволяет с легкостью проделывать лунки глубиной до 700 миллиметров. При необходимости выполнить лунку большей глубины конструкция дополняется специальной соединительной трубкой длиной пол метра. Дополняющий элемент напоминает деталь с гайкой и болтом на торцевых участках трубы.

• Грунтоприемник

  . Грунт накапливается с специальном хранилище. Бур в большинстве случаев используется при бурении ям от 35 сантиметров в диаметре.
• Разрыхлитель

  . Инструмент изготавливается в виде шнека либо двух наклонных лопастей. В первом случае нож в виде спирали размещается на штанге.

Бур своими руками

При желании самостоятельно выполнить ручной бур для столбов, как правило, не возникает сложностей в процессе сборки. Однако для работы потребуются следующие материалы, детали и инструменты.

Материалы

Для обеспечения изделия должным уровнем прочности, а также для возможности выполнения работ в условиях твердого грунта, стоит использовать железные трубы с толщиной стенок не менее 3,5 миллиметров
. Режущие диски можно сделать как своими руками, так и взять готовые с циркулярной пилы. В первом случае рекомендуется брать металлические листы толщиной от 3 миллиметров.

Детали

Из числа деталей потребуются:

• 3 трубы: одна длиной 400 миллиметров, две – по 500. Внешний диаметр труб должен составлять 40 мм, толщина стенок – не меньше 3,5 мм;
• Гайка М20 и болт;
• Сверло диаметром 20 миллиметров с наконечником;
• Пара дисков по 150 и 100 мм в диаметре.

Инструменты

• Для режущих элементов круг-точилка;
• Болгарка и молоток;
• Электрическая дрель в паре со сверлами по металлу;
• Сварочный аппарат;
• Набор слесаря.

Если у вас нет наконечника со сверлом, его можно заменить обыкновенным сверлом с конусным хвостиком. При этом диаметр элемента должен подходить под шнековую часть. Чтобы избежать травм при самостоятельном изготовлении рекомендуется пользоваться мягкими велосипедными ручками.

Порядок работ

• Первым делом на куске металла отмечается центр и радиус окружности, которая станет выступать будущим лезвием. Намеченная заготовка вырезается при помощи болгарки. После этого вдоль линии диаметра наносятся линии разреза и выреза, соответствующего величине окружности воротка. Готовый диск делится на две части. Отверстия под воротки проделываются болгаркой;
• Болгаркой на конце заготовки трубы, предназначенной для выполнения воротка, делаются четыре 3-4-сантиметровых продольных пропила. При помощи молотка надпилы собираются в центре, образуя таким образом острие трубы. Для избежания заполнения внутренней части землей острие обрабатывается сваркой
  ;
• Половинки диска с воротком свариваются таким образом, чтобы угол к плоскости вращения составлял около 20 градусов, а расстояние между ними оставалось не менее 5 сантиметров;
• Труба-удлинитель приваривается наподобие буквы «Т», строго перпендикулярно, она упрочняется за счет металлической «косынки». Заготовка размещается внутри трубы-воротка, после чего делается сквозное отверстие, которое и позволит выполнить фиксацию элементов барашками и шпилькой;

В самом удлинителе ручного бура стоит проделать сразу несколько отверстий – за счет них в дальнейшем можно будет без проблем менять длину воротка.

• В завершении остается только заточить лезвия. При этом на фрезах режущая кромка обрабатывается таким образом, чтобы при вращении острие «смотрело» вниз!

Как нанести защитный слой?

Ручной бур для столбов готов, однако он не прослужит долго, если не обработать его специальным защитным составом, который будет предохранять инструмент от пагубных коррозионных процессов! С этой целью все поверхности тщательно прочищаются наждачкой, после чего обрабатываются при помощи фосфатирующего раствора и грунтовки
. В конце бур можно покрасить, но это по желанию.

В процессе земляных работ, а именно по их завершению бур следует разбирать и прочищать от пыли и грязи болтовые соединения, обрабатывая их водостойкой смазкой
. Такая профилактика обеспечит долгую эксплуатацию инструмента, избавив от внезапных заклиниваний болтовых соединений.

Как увеличить производительность инструмента?

Во время строительных работ, а именно при проделывании скважин, часто строители сталкиваются с большим количеством растительности внутри грунта. Облегчить работу с буром можно за счет остро заточенных кромок ножей. Помимо этого, можно также закруглить режущую область и нарезать зубцы на покатой части каждого лезвия, что значительно повысит удобство работы с инструментом.

Улучшение ручного бура

Первым улучшением

можно назвать выполнение бура в паре со сменными фрезами. Такое решение позволит выкапывать ямы любого диаметра. Кроме запасных деталей, также важно хорошо продумать метод фиксации фрез к воротку! Самым простым вариантом считается соединение за счет пары приваренных металлических пластин.

Важный момент
! Сварка должна производиться под углом 20 градусов по отношению к плоскости вращения.

В крепежных пластинах и лезвиях просверливается по паре отверстий для болтов. Фрезы крепятся за счет гаек, шайб и болтов М6. Чтобы в процессе бурения болты не оказывали дополнительных помех, они размещаются резьбой вверх.

Второе улучшение

пригодится строителям, работающим на территории с глубинными уплотненными грунтами. Благодаря небольшому плоскорезу, приваренному между фрезой и пикой, ручной бур будет дополнительно выполнять центровку и рыхление почвы при бурении. Для выполнения данного элемента своими руками понадобится пара пластин габаритами 3 на 8 сантиметров. Помимо перечисленного, ее присутствие способно ускорить рабочий процесс.

Третий метод усовершенствования

– повышение функциональности нижнего торца ворота. Происходит это за счет пики: пластина размерами 2 на 10 см вырезается из узкого листа металла и обтачивается острием под конус болгаркой. К торцу воротка вставляется обточенная пластина, которая после приваривается и сплющивается.

Однако есть еще один способ создания пики. Из листового металла вырезается более длинная пластина – порядка 17 сантиметров в длину. Заготовка накаляется и наподобие штопора сворачивается в шнек. Далее работы выполняются аналогично первому варианту.

В качестве шнека сгодится сверло нужного диаметра, которое способно справляться с металлом и древесиной. Такой бур будет легко проходить слои почвы, запросто достигая требуемой глубины.

Четвертый

– выполнить фризы своими руками можно также и из дисков от болгарки, только не обычных, а тех, что предназначены для работы с камнем! Центральное отверстие расширяется под габариты воротка, круги надрезаются вдоль линии радиуса. Концы диска разводятся в разные стороны благодаря чему получается что-то наподобие шнека. В завершении остается лишь приварить деталь к буру.

Диск циркулярной пилы тоже годится для создания фрезы. Его острые зубья запросто пройдут сквозь любую растительность и корни в толще грунтов. Какой вариант подходит больше вам?.. Создать своими руками ручной бур для столбов несложно, да и средств это отнимет немного. На все работы уйдет примерно несколько часов.

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Можно ли сделать бур своими руками? Для некоторых земляных работ на даче незаменимым инструментом является ручной бур. Яма, выкопанная при помощи этого инструмента, получится компактной, а вынутой земли будет меньше, чем при работе лопатой. Ямобур сохранит также естественную структуру и плотность почвы.

Виды садовых буров

Садовые буры различаются по мощности, размерам и назначению. Выделяют следующие типы ямобуров:

• немоторизованный (ручное устройство, которое активно применяется в быту);
• механизированный (ручное устройство, которое работает на бензине и моторе);
• навесной (механизированное устройство, работающее с трактором либо иной техникой).

Немоторизованный ямобур сможет делать в грунте отверстия среднего диаметра и глубины. Выполнение работ происходит благодаря оператору, который держит инструмент. Такое устройство очень удобно в эксплуатации и легко транспортируется благодаря компактности. При помощи такого инструмента можно поставить забор из дерева или выкопать ямки для саженцев. Устройство состоит из основного стержня с ножом и ручки Т-образной формы. Существуют модели землебуров со съемными ножами или винтом, что дает возможность бурить ямы различных размеров (до 2 м) и диаметров (до 30 см).

Механизированный бур оснащается приводом. У него простая конструкция: винтовой шнек или стержень и электрический или бензиновый привод с двигателем с редуктором. Шнек запускается благодаря вращательно-поступательным движениям зубчатых передач. Такой инструмент может бурить более глубокие ямы (до 3 м).

Навесные буры предназначаются для выполнения скважин большого размера и диаметра. Они используются для монтажа уличных осветительных столбов, ограждения предприятий, вокзалов, аэропортов. Благодаря им выполняются ограды для траншей. У них большая производительность и мощность.

Чтобы правильно выбрать устройство, необходимо обратить внимание на технические характеристики бура: диаметр углубления, глубина, количество углублений за день, мощность.

Вернуться к оглавлению

Своими руками.
Особенности изготовления .
Скамейка-трансформер своими руками: чертежи, размеры.

Изготовление бура своими руками

Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется.
Для изготовления бура для земли понадобятся следующие инструменты:

• резец;
• штанга (конструкция из металла, которая увеличивается при погружении бура в почву);
• ручка для вращения устройства;
• аппарат для сварки;
• станок для токарных работ;
• мотор с наждаком;
• электрическая дрель с различными сверлами для металла;
• листы из стали;
• пруты из стали;
• труба.

Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.

На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.

Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.

После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.

Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.

Время чтения ≈ 10 минут

Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.

Самодельный ручной садовый бур

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

• обыкновенный садовый бур;
• шнековый садовый бур;
• бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

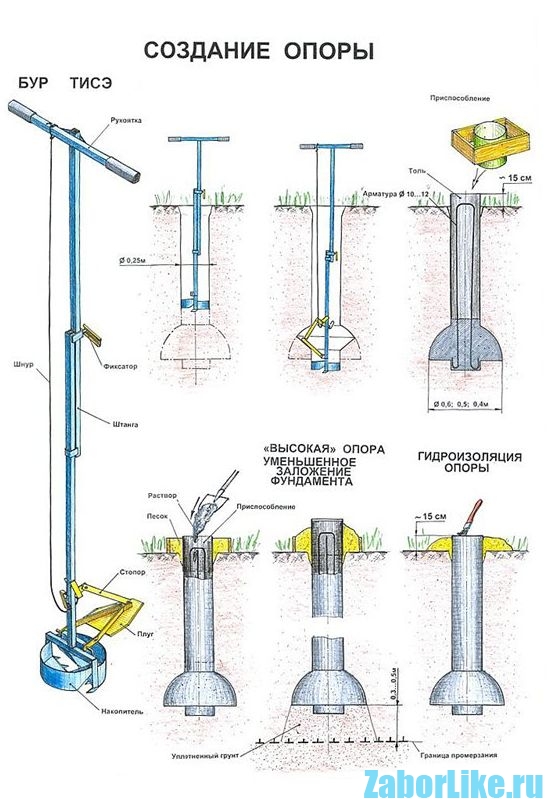

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под . Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Изготовление обыкновенного садового бура в домашних условиях

Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).

Составные элементы

Составные элементы, из которых делается вся сборка

Перечень элементов:

• Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
• Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
• Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
• Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.

Какие понадобятся материалы

Трубный профиль квадратного сечения

Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.

Плоский наконечник в виде пики с центральной и боковой заточкой

К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.

Режущая часть сделана из диска для ручной циркулярной пилы

Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:

1. листовой стали толщиной 3-4 мм;
2. пильного диска от болгарки (алмазный) или ручной циркулярной пилы.

В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.

Для справки. Внутренний диаметр диска или посадочного отверстия стандартно и составляет 22,5 мм.

И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.

Способ крепления ножей

Лопасти съёмного типа на болтах

Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.

Оптимальный угол атаки составляет 30-40⁰

Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.

Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения

Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:

Видео: Садовый бур своими руками в домашней мастерской

Шнековый бур

Принципиальная схема изготовления шнекового бура

Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.

Все диски зажимают в тисках и вырезают одинаковый сектор для поворота

Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.

Внимание! Не упустите из виду, что для стыковки у нижнего диска задействуют правую грань сектора, а верхнего левую. Если сделать наоборот, то бурить придётся против часовой стрелки.

Теперь начинаются сварочные работы:

1. кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
2. этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
3. так стыкуют и сваривают все диски, делая из них сжатую пружину.

Сжатую пружину растягивают при помощи лебёдки

По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.

Видео: Изготовление шнекового бура

Бур для свай ТИСЭ

Принцип работы бура для свай ТИСЭ

На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:

Видео: Самодельный бур для свай ТИСЭ в домашних условиях

Заключение

Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент , так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.

Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.

С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.

Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.

Материалы и инструменты

Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:

• сварочного аппарата;
• сварочных струбцин;
• болгарки с отрезным диском по железу;
• электродрели;
• пары газовых ключей;
• плашки, диаметр которой должен совпадать с диаметром штанги;
• плашкодержателя;
• тисков.

Материалы для изготовления бура: диск от болгарки, сверло, трубы.

Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.

Вернуться к оглавлению

Устройство

Ручной бур состоит из таких элементов, как:

1. Ручка.
2. Вставка.
3. Режущая насадка.
4. Муфта.
5. Болт с гайкой.
6. Режущие пластинки.
7. Направляющий стержень.
8. Лезвие.

Вернуться к оглавлению

Изготовление предрыхлителей

Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.

Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.

Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.

Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.

Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.

Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.

Вернуться к оглавлению

Нарезание резьбы

На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.

В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.

Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.

Вернуться к оглавлению

Изготовление ручки

Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.

Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.

Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.

Расскажем как сделать бур для скважины своими руками. И если вы захотите изготовить в домашних условиях самодельное ручное устройство для бурения земли и абиссинского колодца, вам понадобятся чертежи и схемы.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

• в форме шнека;
• имеющей две лопасти;
• в форме винта;
• в форме полудисков;
• имеющей много режущих ярусов;
• цельносварной и съемной.

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

• рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
• приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
• формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
• болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

1. Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
2. Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
3. Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
4. Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

• постройка легкого забора из рабицы и более серьезного ограждения;
• возведение опор для беседки и вьющихся растений в зеленой изгороди;
• посадка живой изгороди (барбарис, дерен, спирея);
• организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
• подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
• проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
• бурение небольших колодцев и ям компоста;
• прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Функциональное предназначение бура

Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Источник: http://sdelairukami.ru/zemlyanoj-bur-s-vozvratnym-mehanizmom-svoimi-rukami/

Изготовление деталей

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Нарезание резьбы

Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.

Ручка

Дополнительные звенья

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

  Бур для столбов может быть со сборной штангой

• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

  Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

• уход за растениями – подкормка, лечение корней;
• посадка кустов;
• взятие проб грунта, выяснение уровня воды;
• установка опор;
• бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

• посадка растений со стержневым корнем;
• добыча воды, песка и глины;
• установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Источник: http://montazh-zaborov.ru/bur-sadovyy/

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

• простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
• малые габариты применяемого оборудования;
• минимальное количество технологических процессов;
• отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
• доступная стоимость;
• высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
• экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Источник: http://dzgo.ru/raboty/chertezh-bura.html

Пошаговая инструкция по изготовлению садового бура

Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.

Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.

Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.

Изгибаем диск слегка от руки, придавая ему форму бура.

Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.

Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.

Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.

Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.

Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.

Вот и всё, наш садовый бур готов!

Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.

И идем в свой сад для бурение ям.

Теперь без лишних проблем можно пересаживать любые саженцы и т.п.

Источник: http://SdelaySam-SvoimiRukami.ru/5176-kak-sdelat-sadovyj-bur-iz-pilnogo-diska.html

Финишная сборка

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Источник: http://stroyobzor.info/materialy/dlya-karkasa/zabory-i-ograzhdeniya/kak-izgotovit-ruchnoj-bur.html

Нанесение защитного покрытия

После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

• бетономешалка самодельная;
• машинка шлифовальная для пола;
• как сделать своими руками вибростол;
• портативный вибратор для бетона;
• принцип работы бетононасоса;
• штроборез для газобетона.

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур
– полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

• В виде шнека;
• Двухлопастной;
• Винтообразной;
• В виде полудисков;
• Многоярусной;
• Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

1. Разрыхлитель
   . Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
2. Грунтоприёмник
   . В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
3. Плуг-формировщик
   нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой
«изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ
усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет
пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое
: получить фризы можно из дисков от болгарки, предназначенных для
обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство
:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

25.06.2017

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

• В виде шнека;
• Двухлопастной;
• Винтообразной;
• В виде полудисков;
• Многоярусной;
• Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

• Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
• Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
• Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

• На отрезке листового металла рисуют окружность и отмечают ее центр – это
  будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
• На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
• Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
• Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
• Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения
должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей
. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга
, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.

Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных
отверстий должны быть различны. Только так возможно сохранить главное преимущество.

В процессе изготовления конструкции не обойтись без следующих компонентов:

Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы
, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.

Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.

С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.

Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.

Материалы и инструменты

Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:

• сварочного аппарата;
• сварочных струбцин;
• болгарки с отрезным диском по железу;
• электродрели;
• пары газовых ключей;
• плашки, диаметр которой должен совпадать с диаметром штанги;
• плашкодержателя;
• тисков.

Материалы для изготовления бура: диск от болгарки, сверло, трубы.

Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.

Вернуться к оглавлению

Устройство

Ручной бур состоит из таких элементов, как:

1. Ручка.
2. Вставка.
3. Режущая насадка.
4. Муфта.
5. Болт с гайкой.
6. Режущие пластинки.
7. Направляющий стержень.
8. Лезвие.

Вернуться к оглавлению

Изготовление предрыхлителей

Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.

Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.

Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.

Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.

Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.

Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.

Вернуться к оглавлению

Нарезание резьбы

На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.

В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.

Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.

Вернуться к оглавлению

Изготовление ручки

Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.

Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.

Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.

Как сделать бур для столбов своими руками?

Решили вырыть колодец на приусадебном участке, но бюджет не позволяет купить бур и нанять рабочих? Возникает вопрос: как сделать бур для столбов самостоятельно в домашних условиях из подсобных средств? В статье мы расскажем о способах его изготовления и использования при бурении скважины.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

• стальной стержень;
• болгарка;
• сварочный аппарат;
• рулетка;
• диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Последний разделите на две одинаковые части и наточите по линии окружности и распила. Чем лучше заточка, тем более эффективной будет дальнейшая работа с буром. Стержень натачивается с одного конца и на расстоянии 20 см от острого наконечника на стержень наносится насечка, по ней привариваются режущие грани под углом 20 градусов к центральной оси и 40 градусов друг к другу.

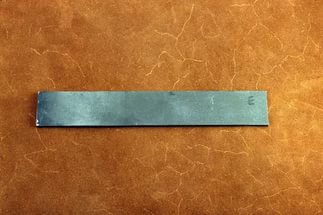

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

Изготовление ручного бура для столбов своими руками

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

1. Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
2. Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
3. Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

Рекомендации по самостоятельному изготовлению

После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.

Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных отверстий должны быть различны. Только так возможно сохранить главное преимущество.

В процессе изготовления конструкции не обойтись без следующих компонентов:

1. Штанги. Ее делают из труб с круглым либо квадратным сечением. К ним приваривают специальные пластины, упрощающие монтаж, и место под рукоять.
2. Рукояти. Делается из той же трубы, что и штанга. Лучшим соединением станут фланцы с четырьмя болтами крепления.
3. Дисков. Необходимо подбирать толщину от 2−3 мм и больше — так будет обеспечена достаточная жесткость аппарата. Их разрезают на две части и делают отверстия для дальнейшей установки пластин к штанге.

Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Как изготовить бур для столбов своими руками

Копание ям под столбы для забора – проблема, известная каждому дачнику, желающему обустроить свой участок. Узкие ямы можно выкопать с помощью простой лопаты, но это займет много времени и причинит массу неудобств. Если почвы на участке имеют сложную структуру, задача без использования специнструмента становится неразрешимой. С такой работой легко справится бур для столбов, который в хозяйстве есть не у каждого. Приходится его покупать, арендовать и нанимать специалиста.

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

• в форме шнека;
• имеющей две лопасти;
• в форме винта;
• в форме полудисков;
• имеющей много режущих ярусов;
• цельносварной и съемной.

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

• рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
• приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
• формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
• болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

1. Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
2. Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
3. Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
4. Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

• постройка легкого забора из рабицы и более серьезного ограждения;
• возведение опор для беседки и вьющихся растений в зеленой изгороди;
• посадка живой изгороди (барбарис, дерен, спирея);
• организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
• подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
• проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
• бурение небольших колодцев и ям компоста;
• прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

• уход за растениями – подкормка, лечение корней;
• посадка кустов;
• взятие проб грунта, выяснение уровня воды;
• установка опор;
• бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

• посадка растений со стержневым корнем;
• добыча воды, песка и глины;
• установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

На что обратить внимание при покупке

Установка столбов для забора требует подготовки отверстий под опоры. Для проведения этой работы гораздо лучше воспользоваться земляными бурами, которые можно купить, сделать своими руками или взять в аренду. Надо, в первую очередь, обратить внимание на технические характеристики инструмента. При этом учитываются нужная глубина отверстий, их диаметр и количество (если арендовать бензиновый бур, то количество отверстий за смену). Большого внимания требуют ножи (лопата), которыми оборудован инструмент. Они должны быть острыми и, желательно, самозатачивающимися. Режущие элементы будут применяться для обработки грунта, разбивки камней, разрезания травы, поэтому они должны быть изготовлены из качественных материалов. При выборе инструмента для покупки или аренды надо подбирать агрегат, соответствующий по характеристикам виду почв, которые придется обрабатывать.

Ориентировочная стоимость

Если у себя на участке человек регулярно занимается бурением ям, строительством и уходом за растениями, ему есть смысл приобрести для постоянного пользования простенький бур с хорошими качествами. На рынке садовой техники можно купить простой шнековый бур за 629 рублей или даже садовый бур РОСТОК за 329 рублей. В среднем цена ручных буров в зависимости от материала, режущей поверхности, удобства доходит до 2000 рублей, что вполне доступно каждому. В том случае, когда предстоят глобальные земляные работы под постройку капитального забора по всему периметру и подготовку ям большой глубины, есть смысл взять технику в аренду. Аренда буровой техники обойдется в 12-20 тысяч рублей. Ручные ямобуры можно арендовать за 9-11 тысяч рублей за рабочую смену. Техника для бурения отверстий глубже 12 метров и шириной до 80 см имеет арендную стоимость до 18 тысяч рублей за смену. Если на участке идет строительство, и надо ввинчивать сваи, то стоимость аренды техники для этого может доходить до 80 тысяч рублей за смену.

Как сделать бур для столбов своими руками. Поэтапное описание изготовления инструмента

Иногда огородник задается вопросом о том, как сделать бур самостоятельно. Бур представляет собой соединение верхней части (ручки) и нижней (режущей). Длина конструкции должна быть не меньше метра, что позволит выкопать отверстия глубиной 70 см. Этого, как правило, бывает достаточно для выполнения работ в огороде.

Перечень необходимых деталей материалов и инструментов

Для изготовления конструкции понадобятся:

• отрезки труб 400, 500 и 500 мм с толщиной стенки 3,5 мм и наружным диаметром 40 мм;
• диски с диаметром 100 и 150 мм;
• гайка и болт с метрической резьбой М20;
• сверло диаметром 20 мм и наконечник.

Диски для конструкции можно взять от циркулярной пилы или изготовить из стали толщиной 3 мм и более.

Для сборки бура могут понадобиться инструменты:

• аппарат для сварки. Можно использовать аппарат любой упрощенной конструкции;
• болгарка. Инструмент с диском 125 мм может применяться для резки и затачивания металла;
• два молотка – слесарный и малая кувалда «балда», которую можно применить как наковальню;
• наковальня (можно из подручных средств);
• тиски любого типа.

Труба зажимается в тисках, и на ее конце с помощью резки и кувалды формируется конус (наконечник), который должен быть точно посередине, иначе при работе бур будет уводить в сторону.

Изготовление предрыхлителей

Деталь предназначена для рыхления почвы и удержания вертикального положения. Для ее изготовления можно использовать ленту из металла шириной 3-4 см, длиной 25 см и толщиной 4 мм. Деталь занимает 10-15 см от длины стержня. Заготовку затачивают с одной стороны под углом 10 градусов, а другая сторона приваривается к стержню. Направление ленты должно соответствовать направлению вращения будущего бура. Конец ленты снизу срезается (30 градусов) и овально затачивается.

После предрыхлителя к оси привариваются режущие лопасти, изготовленные из старого диска от циркулярной пилы, разрезанного на две части. Их приваривают к оси под углом спирали, а стороны выгибают в противоположных направлениях, так, что одна получится заборной (ее следует наточить), а другая – выталкивающей. Самодельный бур готов.

Нарезание резьбы

Если на участке бурится скважина, и длина бура недостаточна, то нужно сделать буровую трубу разъемной. Следует изготовить несколько дополнительных штанг длиной от 1 м, чтобы хватило до нужной глубины скважины. Соединить секции можно с помощью резьбовой муфты. Резьба нарезается на концах секций и укрепляется шплинтовым фиксатором. Такое крепление исключит самопроизвольное развинчивание труб.

Изготовление ручки

Рукоятка – это тот элемент, который передает вращательное движение всей конструкции. Она выполняется из материалов, имеющих большой запас прочности, так как при работе со сложным каменистым грунтом на нее будет ложиться приличная нагрузка. Ручка обычно делается из металлопроката. Она не должна пружинить и однозначно передавать усилия всему устройству. Верхний край основной трубы соединяется с рукояткой посредством сварки. От величины ручки (рычага) зависит трудоемкость всего процесса. Стандартной и оптимальной считается длина, равная 50 см. Для изготовления рукоятки берется отрезок трубы длиной 50 см и диаметром 1,25 см. Диаметр выбирается по предпочтениям самого пользователя. Заготовка приваривается к основе перпендикулярно.

Дополнительные звенья

Заточка рабочих поверхностей – один из важных этапов. Чтобы бур легче входил в грунт, нижние края режущей полосы затачиваются под углом 60 градусов. Для этой же цели на них делаются дополнительные насечки в 3 мм. На конце острия приваривают сверло, которое облегчает вхождение в почву. Насадка – недолговечна и быстро разрушается, так как на нее приходится основная нагрузка при сверлении грунта. Для удобства пользования инструментом и предупреждения травм рукоятку надо тщательно отшлифовать, чтобы не было зазубрин, или применить кусок резинового или пластикового шланга.

Заключительный этап и нанесение защитного покрытия

В завершение работы надо тщательно зачистить все сварные швы и другие соединения наждачной бумагой. Для дальнейшей обработки применяются грунтовка и фосфатирующий раствор. Последним этапом обработки является покраска изделия. Покрытие предотвратит преждевременную порчу материала и коррозию и увеличит срок службы.

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.

Ручной бур для столбов: изготовление своими руками

Совершенно точно хозяин земельного участка хотя бы однажды сталкивался с необходимостью копания ям для столбов и различных опор для оформления внешнего вида участка. Бывает так, что требуется проделать узкую лунку в не совсем удобном месте. Простой лопатой будет сложно справиться, и придется брать у знакомых в пользование ручной бур под столбы или даже вызывать специалиста, который ловко управляется с инструментом.

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

• Двухлопастной;
• В виде полудисков;
• Винтообразной;
• Шнекообразной;
• Многоярусной;
• Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

1. Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
2. Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
3. Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
4. Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

• Гайка и болт М20;
• Диски диаметром 100−150 мм — 2 штуки;
• Сверло с наконечником (20 мм в диаметре);
• Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов при создании изделия понадобится:

• болгарка;
• молоток;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Как сделать ручной бур для столбов под проделку отверстия

Строитель 4 разряда

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Бур на трактор сделанный своими руками, фото и описание изготовления.

После постройки дома, понадобилось обнести участок капитальным забором. Трубы на столбы , профильные прожилины, заборный профнастил, все было закуплено и приготовлено, осталось только выкопать ямки для столбов и можно монтировать забор.

Но вот, это и оказалось самым сложным, весь участок был укатан и утрамбован, когда то здесь проходила дорога. Под тонким слоем плодородной земли, была твердая глина.

Попытки заглубиться в этот орешник, с помощью лома и ручного бура дали незначительный результат, а хотелось быстро и не прилагая особых усилий сделать эту, казалось бы простую работу. Мотобуром даже и пробовать не стоит, будет свистеть на одном месте или самого размотает, если придавить.

Решили с сыном сделать бур на трактор. Необходимый инструмент есть, разные карданы и редуктора давно припасены.  В выходной день, с утра приступили к работе и к вечеру черновой вариант тракторной бурилки был готов.

С изготовлением самого бура возникли некоторые сложности, в результате взяли ручной бур, усилили пластины шнека и режущую кромки наварили из рессорной стали.

Самодельный тракторный бур, подтвердил свою работоспособность, бур придавленный гидравликой, довольно уверенно сверлил твердый грунт.

После окончательной доработки и усиления сварных соединений, мы буквально до обеда пробурили все намеченные ямы под столбы.

На изготовление навесного тракторного бура, ушло десять часов работы, четыре отрезных диска, тридцать электродов, один конический редуктор, кардан от УАЗа, различные металлические уголки, квадратная толстенная труба и немного фантазии.
