Бур из электроусилителя руля своими руками

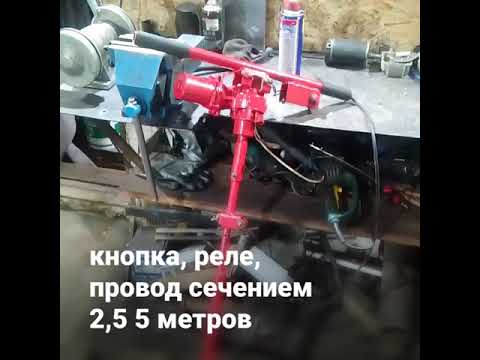

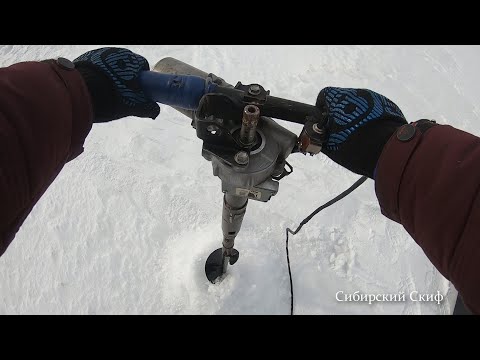

Как говорится – лень двигатель прогресса. Эксперименты по бурению толстого льда начинал еще в 2014 году. И вроде бы нашел оптимальное решение этого, в виде насадки — редуктора на бензопилу, но чего-то не прижилось, поджопников им конечно гонять удобно, но ведь не за этим на рыбалку ходим. https://www.youtube.com/watch?v=5mIlvYdKwvA А тут как раз в прошлый сезон «умер» родной аккумулятор на Дингасике (это такой зимний «козлик», типа снегохода), воткнул ему взрослый аккум на 55 А/ч. Ну, думаю , раз так звезды сошлись, пора бур переводить на электротягу. На Дроме купил тоетовский электроусилитель руля за 2.5 т.р. , алюминиевую трубку на 22мм в Леруа , прорезиненный кабель сечением 2.5 мм, автомобильное реле на 40 Ампер, предохранитель 30 А, ручки от велосипеда, крокодилы на клеммы ,ну и остальное так по мелочи. Первым делом с усилителя открутил все лишние детали, что не удалось снять цивилизованным способом – отпилил болгаркой, из проводов нужно оставить только два провода (толстые силовые), остальные «в топку». Кнопку напрямую подключать нельзя, они как правило рассчитаны на 2-5 ампер, а мотор «кушает» 15-17, в общем рано или поздно она сгорит. В силовую ветку еще желательно поставить предохранитель, от КЗ никто не застрахован, а так хоть аккум целым останется. Кнопка у меня стоит не совсем правильная, она двухпозиционная вкл-выкл, лучше ставить «одноконтактную» как на дверном звонке, нажал – есть питание, отпустил – нет питания, так безопаснее. Ну и все контакты, конечно, желательно пропаять. Как подключить реле, в интернете полно информации, описывать не буду. Ручку прикручивал в штатные отверстия усилителя. Внутрь трубки, на болты ставил распорки, без них, при затягивании гайки, плющит ручку и она лопается. Диаметр выходного вала подогнал под размеры переходника. Вес получился 5 кг. Вращение можно обеспечить как левое, так и правое, все зависит от того как клеммы к аккумулятору подключите. Частота вращения около 140 об/мин .Что позволяет вполне комфортно делать дырки во льду. А еще расскажу случай, как делать НЕНУЖНО. Собирать бур начал еще в конце прошлого сезона, прикрутил ручку, установил шнек, провода кинул напрямую без кнопок и реле и бегом на испытания. Первая лунка – хорошо, вторая – вообще «песня», а на третьей шнек зацепился за нижнюю кромку льда….. В общем пока добежал и скинул клеммы отломило ручку, об лед. Хорошо хоть сам бур не утопил. Так что не повторяйте чужих ошибок.

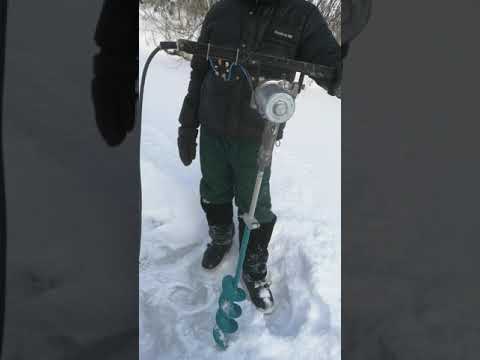

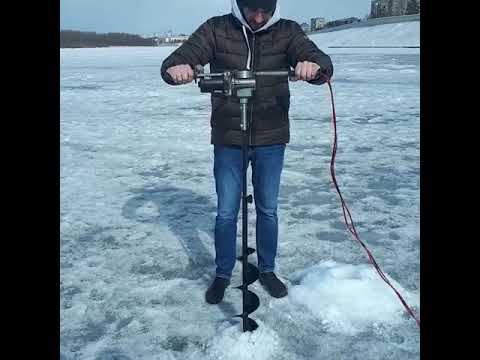

Видео Электробур своими руками из электроусилителя руля канала Sergey S

Показать

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение) — бортжурнал Лада 21218 Фора ВАЗ-21218 “Фора” 2003 года на DRIVE2

Электроусилитель руля ЭУР на Ниву 3 (установка и подключение)Да, уж, писать оно всегда не охота особенно с Android устройства, виноват каюсь! Однако, учитывая тот факт что ЭУР стоит уже на Форе, хочу поделится с нюансами установки и подключения.

И так после приобретения ЭУРа с причиндалами, естественно проверил работоспособность, оно работает и я успокоился, и лежало в се это хозяйство мертвым грузом почти год. За этот период искал (получается не усердно) установочный комплект с пластинами проводами и карданом.

Думал куплю установочный комплект, установлю и буду доволен, и тут же возникли трудности с приобретением, так как я ранних записях упоминал что с логистикой у нас проблемы. Долго сомневаясь, все же решил изготовить собственноручно.

Металлическую пластину 4 мм резал болгаркой отверстие сверлил и выжигал сваркой, доводил напильником, пластина была готова

Полный размер

переходная пластина 4мм

и после марафета и покраски пластины ЭУР красовался на Ниве. Но перед тем как делать какие либо манипуляций с металлом был изготовлено шаблон из картона и посадочные отверстие подгонялись по месту.

Вопрос № 1 был снять и тут же возник вопрос № 2 под название рулевой кардан, нужно было поженить часть кардана от Приории на кардан Нивы, что произошло следующим образом:
После многократных замеров по месту, карданчик Нивы был расчленен как показано на фото,

Полный размер

не нужная часть от Нивы

Полный размер

Нужная часть от Нивы

путем спиливания и выбиванием оставшийся части, удалятся белая пластмассовая хрень и обтачивается част метала куда будет вставляется болт обтяжки части карданчика от Приории.

Полный размер

часть кардана от Приории и кардан от Нивы, можно углядеть место обточки

Таким образом мы имеем следующие; без единой сварки ЭУР+карданчик от Приории + вал от Нивы с карданчиком и далее родная рулевая колонка. Если считать не большой изгиб то можно сказать получился идеально,

Полный размер

не значительный изгиб, допустимы нормы, главное нет закусов

руль крутился и можно было ездит в обычном режиме без усилителя. Чему я был не сказано рад и доволен как слон.

Оставалось электрическая часть, подключение силовой и управление ЭУРа, под рулевых с замком зажигании.

Мне как профессиональному энергетику по автоматике не представлял проблем, и информации и просторах тыр-нета множество, описывать не вижу смысла, за исключением некоторых нюансов, а именно:

Цвета проводов установленного ЭУРа отличались от той что было в описаниях взятых с и-нете, и терзали смутные сомнения и пришлось изучить скрупулёзно распиновку ЭУРа от Приории подключил как расписано на фото

фото из тыр-нета

Далее, не знаю повезло или как, я приобрел ЭУР от Приории универсал, то есть с функции управления дворников и омывателя задних стекол ( не знаю есть ли такая функция у седанов), что смог задействовать и убрать родную клавишу с центральной панели. Подключение делал как описано тут www.drive2.ru/l/6212521/ и тут www.drive2.ru/l/6207897/ .

Полный размер

пришлось удлинять провода

При подключении выяснилось что при покупке данного девайса нужно было брать с целиком с косой проводов, у моих разъёмов был варварски откушан с небольшим запасом, что доставило дополнительные хлопоты, а так же был приобретен на разборке силовой предохранительный блок (для возможности сажать дополнительную нагрузку в перспективе)

Полный размер

блок силовых предохранителей от гранты, если не ошибаюсь на Приории стоит такой же

Полный размер

С аккумулятора + сюда далее к ЭУР, остальные резерв

Все подключено и функционирует за исключением управления борт компьютером на правом под рулевом переключателе и сигнала (обхожусь пока без сигнала).

Заключение хочу сказать что я доволен проделанной работы, одни положительные эмоции.

Из опыта эксплуатации могу сказать, что если нет заряда генератора (а нужно доехать, хотя бы до СТО), то быстрее садится аккумулятор, но это дело поправимое, просто надо снять силовой предохранитель ЭУРа.

А да забыл сказать что блок предохранители покупалос с металичиским кранштеином куда оно крепилось, дабы не ломать голову по поводу крепления

По ходу эксплуатации выяснилось что если генератор не работает или не до доет напряжения то логика ЭУРа сама отключает систему, выяснилось при отказе гены.

Источник: https://www.drive2.ru/l/9148568/

Установка ГУР на Ниву 21213 — Community «Кулибин Club» on DRIVE2

Всем привет!Как и обещал ранее, выкладываю как я установил гидроусилитель руля (ГУР) на свою Ниву 21213.Как известно руль на Ниве крутится довольно таки туго, а после установки больших колес и самоблокирующегося дифференциала в передний мост да в грязи его вообще не свернуть, поэтому было принято решение установить ГУР.Что нам потребуется:1. Рулевой редуктор от Шевроле Нива2.

Насос ГУР от Шевроле Нива3. Шкив насоса ГУР под клиновый ремень4. Шкив на коленвал под клиновый ремень5. Удлиненная гайка на коленвал и проставка между шкивами генератора и ГУР6. Ремень генератора клиновый7. Крепление насоса ГУР от 21214 Нивы8. Бачок для жидкости ГУР9. Крепление бачка10. Рулевой карданчик от 21214 Нивы11. Шланги для соединения бачка, редуктора и насоса ГУР12.

Разные болты и гайки

13. Время, руки и терпение)))

При установке ГУР понял, что нормальной установке мешает родной вентилятор, он был удален, а вместо него были установлены сдвоенные вентиляторы как на 21214 Ниве, но об этом напишу в отдельной записи…

Процесс установки смотрим на фото и подписях к ним.

Почти весь комплект деталек

Снимаем все что мешает снятию/установке рулевого редуктора. Тормозные шланги не откручивал, а просто на них приподнял вверх главный тормозной цилиндр.

Снимаем старый рулевой редуктор

Снимаем сошки с обоих редукторов

Дорабатываем сошку от старого редуктора путем укорачивания упоров до размеров сошки от Шевинивы. Внизу доработанная 21213-я сошка

Устанавливаем доработанную 21213-ю сошку на редуктор от Шевинивы

Вырезаем отверстие под редуктор по шаблону, шаблон можно легко найти в интернете. Резал маленькой болгаркой.

Устанавливаем на место редуктор от Шевинивы

Желательно усилить получившееся отверстие, я пока этого не сделал, но позже обязательно сделаю

Устанавливаем рулевой карданчик и заделываем щель вокруг редуктора шовным герметиком, в продаже есть специальные пыльники, но я не смог купить, поэтому пока оставил так

Крепление от 21214 Нивы немного не подошло, пришлось его переварить

Загрунтовал новое крепление и позже покрасил

Для установки крепления ГУР пришлось просверлить отверстие в площадке с номером двигателя — благо сейчас этот номер никто не смотрит.

Ставим крепление на место и прикручиваем насос ГУР

Ставим шкивы и одеваем ремни. Вот так у меня все получилось.

Устанавливаем бачек ГУР и соединяем все шлангами.

На этом установка ГУР закончена, заливаем в бачок жидкость и прокачиваем систему. Возвращаем на место все снятые детали, заводим и радуемся легкому рулю.Проездил с ГУР уже пол года, все отлично, особенно если сравнить с тем что было)))В следующей записи опишу установку электровентиляторов в Ниву 21213.
