Если вы являетесь хозяином земельного участка, то хотя бы раз сталкивались с необходимостью выкапывания ям для опор и столбов при оформлении внешнего вида территории. Иногда случается и так, что в не совсем удобном месте требуется лунка. С помощью простой лопаты с этой задачей справиться довольно сложно. Можно, конечно же, позаимствовать у знакомых ручной бур или вызвать специалиста, который управляется с соответствующим инструментом. Но если такие работы вы планируете осуществлять время от времени, то садовый бур для столбов своими руками можно изготовить из подручных материалов.
Инструмент получится удобным при эксплуатации и компактным, что очень удобно для хранения. Обычно для проведения таких работ используется твердый металл. С его помощью вы сможете расколоть на части корневища растений и мелкие камни. Такое приспособление позволит выкопать яму, вращая оборудование вокруг оси как штопор.
Выбор режущей части
Основное назначение бура – рытье лунок. Скважины проделываются режущей частью, которая может иметь разные формы, а именно:
- форму полудисков;
- вид шнека;
- двухлопастную;
- винтообразную;
- съемную;
- многоярусную;
- цельную.
Если вы хотите изготовить бур для столбов своими руками, то должны определить конструктивные особенности устройства. Некоторые модели имеют небольшие лопасти снизу, тогда как сверху они увеличиваются до больших размеров. Приобретя заводской бур, вы получите в пользование эффективный и функциональный инструмент. Но его не всегда можно внедрить в грунт на нужную глубину, кроме того, насадки у таких приспособлений могут иметь не тот диаметр, что нужно.
Почему стоит изготовить бур самостоятельно
Несмотря на то что стоимость заводского бура доступна, его можно сделать самостоятельно, получив инструмент, который будет отвечать всем требованиям. Технология проведения работ очень проста, а стоимость окажется гораздо ниже. Необходимо лишь решить, какие параметры будут у изделия.
Какой размер выбрать для бура
Наиболее распространенные размеры садовых буров, что касается диаметра, составляют диапазон от 100 до 300 мм. Высота рабочей части должна быть равна примерно 400 мм. Угол между дисками составляет предел от 25 до 28 ˚. Высоту вы должны подобрать индивидуально, ведь она будет зависеть от вашего роста.
Рекомендации по изготовлению отдельных частей
Прежде чем приступить к изготовлению бура для столбов своими руками, вы должны разобраться с составными частями этого инструмента, среди них следует выделить:
- разрыхлитель;
- почвоприемник;
- плуг-формировщик;
- шнек.
Разрыхлитель состоит из двух плоскостей или шнека. Последний похож на спираль, в этом узле нож располагается на штанге. Имеется в буре и почвоприемник. Здесь собирается грунт, что облегчает бурение лунок диаметром до 35 см. При изготовлении бура для столбов своими руками вы должны будете снабдить его формировщиком, который будет располагаться в нижней части. Этот узел позволяет усилить столбчатый фундамент, что требуется при возведении больших зданий.
Рекомендации по изготовлению шнека
Есть у бура и шнек. Его нужно зафиксировать к ручке с помощью болтов. Длина готового изделия, которое можно использовать в работе, составляет метр, что позволяет проделывать ямки глубиной до 70 см. Если лунка должна иметь более внушительную глубину, конструкцию можно нарастить полуметровой трубкой. Этот элемент представляет собой деталь с болтом и гайкой, которые располагаются на торцах труб.
Подготовка материалов
Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:
- гайку;
- сверло;
- тиски;
- отрезки металлической трубы.
Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.
Подготовка инструментов
Диски вы можете позаимствовать у обычной циркулярки или изготовить их самостоятельно. Для этого вам следует найти 3-мм листы металла. Среди инструментов, которые понадобятся в работе, следует выделить:
- углошлифовальную машину;
- сварочный аппарат;
- сверла по металлу;
- молоток;
- дрель.
Если у вас не нашлось наконечника со сверлом, его можно заменить сверлом с хвостовиком, который имеет вид конуса. Его диаметр должен соответствовать шнеку. Для того чтобы исключить травматизм, следует использовать мягкие ручки от велосипеда.
Пошаговое проведение работ
Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.
Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.
Работа над трубой-удлинителем
Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.
Нанесение защитного покрытия
Изготовив бур из трубы для столбов своими руками, вы должны защитить его от внешних воздействий и преждевременного старения материала. Это позволит исключить возникновение ржавчины. Детали самодельного бура обрабатываются наждачной бумагой и покрываются грунтовкой. Сверху наносится фосфатирующий раствор. Готовое изделие после такой обработки можно окрашивать.
При эксплуатации инструмента после каждого применения его обычно разбирают и чистят от грязи и пыли. Особое внимание следует уделить соединениям. Их покрывают специальной смазкой, которая способствует отталкиванию воды. Не стоит упускать этот момент, ведь правильный уход станет отличной профилактикой заклинивания болтов и позволит оборудованию работать долгое время бесперебойно.
Как усовершенствовать инструмент
Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.
Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.
Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.
Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.
Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.
Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.
Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.
Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.
В заключение
Бур для сада можно купить и в магазине. Но не всегда такие инструменты подходят для работы со сложным грунтом, который может быть на вашей территории. Затратив совсем немного времени вы сможете самостоятельно изготовить инструмент, который подойдет по всем параметрам. Надеемся, наши советы вам в этом помогут.
При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.
Конструкции и применение
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
- Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Делаем садовый бур
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
- Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.
Бур для столбов может быть со сборной штангой
- Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
- Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
- Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
- листовой стали толщиной от 4 мм;
- пильного диска для болгарки подходящего диаметра.
Землебур с лопастями из пильного диска для болгарки
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

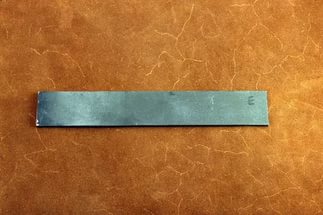

Наконечник для земляного бура из полосы стали
Пика — один из вариантов наконечника
Комбинированный наконечник для измельчения пород
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).
Ручной буроям с одним витком
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Режущие лопасти можно расположить в несколько ярусов
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
Самодельный бур с землеприемником подойдет при установке столбов и свай
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.
Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.
Получается большая такая пружина
Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.
Почти готово
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция
Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Вид снизу
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Бур из лопаты
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Бур из лопаты
Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.
Бур для мягких грунтов
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотности
Подробный чертеж в проекциях шнекового бура
Чертеж садового бура
Для создания скважины или проведения другого вида земляных работ можно применять не только крупномасштабные буровые установки, управляемые специалистами. При небольших масштабах и достаточном количестве времени можно применять более простое снаряжение.
Простейшая конструкция земляного ручного бура
Одним из таких инструментов является земляной бур — устройство, предстающее во множестве вариаций и разновидностей. При садовых и дачных работах он наиболее востребован, применяется также в промышленности различных направлений.
1 Конструкция и назначение бура
Бур для земляных работ — это устройство, которое используется для создания цилиндрических отверстий в грунте (если быть точнее — бурятся верхние его слои). Он состоит из стержня (штока), рукояти и привода. Снизу штока расположен направляющий наконечник и винтовая лопасть, в основном изготавливающаяся в виде шнеков, или фрез.
Все буры условно можно разделить на две категории: устройства, требующие применения ручной силы, и автоматические буры, оборудованные двигателями.
Ручной бур – предельно простая и примитивная конструкция, без проблем вскрывает и проходит верхние слои почвы. А использующиеся в промышленности механизированные устройства, имеющие электрические, либо бензиновые приводы, могут бурить скважины глубиной до 3 метров, при этом они без труда проходят самые твердые слои грунта.
Бур для бурения земли в хозяйстве находит огромное количество применений: ним создаются скважины для посадки деревьев, бурятся скважины для установки свайного фундамента, столбов и других строительных конструкций.
к меню
2 Виды буров
Классификация портативных буровых устройств, в зависимости от типа привода, выполняется на три группы: электрический бур, гидравлический земляной бур, и бензиновые устройства.
Бензиновый ручной бур
Бензиновые буры — наиболее обширная категория оборудования. Бензиновый земельный бур (он же мотобур) является оптимальным вариантом для бытового использования, если возможностей обычного ручного бура недостаточно. Он без проблем вскрывает слои грунта глубиной до 2-3 метров, по сути, глубину скважины ограничивает только размер удлинителя штока.
Кроме устройств для хозяйственного применения, существует категория тяжелых бензобуров для стройки: это достаточно габаритные механизмы, которые управляются двумя операторами. Они комплектуются двигателями высокой мощности, которые позволяют делать скважины в проблемных грунтах: твердой почве, песчаном грунте, либо земле с высоким содержанием горных вкраплений.
Главной особенностью таких устройств является то, что все двигатели укомплектованы редуктором, посредством которого происходит передача крутящего момента двигателя породоразбивающему элементу. В зависимости от класса устройства, на него может устанавливаться два типа редукторов: для тяжелых буров – червячные, для легких – соосные редуктора. В качестве топлива обычно используется смешанный с маслом 92 бензин.
Конструкция мотобура состоит из следующих элементов:
- Привод: у тяжелых – 3-4 тактные движки, у легких – двухтактные;
- Ручка для держания;
- Управляющие элементы: регулировка мощности, переключение скоростей;
- В качестве попродоразрушающего элемента обычно используются шнеки.
Стоимость устройств для бытового использования начинается с 10 тысяч рублей. При покупке в первую очередь стоит обращать внимание на таких производителей как Hitachi, Husqvarna, Stihl – это хорошо зарекомендовавшие себя фирмы, чья продукция обладает оптимальным соотношением цены и эксплуатационных характеристик.
Ручной бур с электроприводом
Также существует большое количество фирм, где возможна аренда мотобура. В целом, аренда — это отличный вариант, если устройство вам нужно лишь на несколько дней. На сегодняшний день аренда, в среднем по рынку, стоит около 1000 рублей в сутки, плюс нужно будет внести залог в размере 5-10 тысяч.
Электрические буры — менее популярный вариант, по сравнению с предыдущим, однако тоже распространенный и известный.
Единственным конструкционным отличием таких механизмов от бензобуров является электрический двигатель — всё остальные элементы идентичны. Использование электропривода добавляет устройству, как плюсы, так и определенные недостатки.
К бесспорным достоинствам электробуров можно отнести их бесшумность, так как в отличие от бензинового двигателя, электрический привод практически не слышен.
Недостатки следующие: электрические двигатели имеют сравнительно меньшую мощность чем бензиновые, то есть за одни и те же деньги вы сможете приобрести более мощный бензобур, чем устройство с электромотором.
Для бытового использования это не особо важно, но в случае профессионального использования этот фактор может стать критическим. Также стоит помнить об обязательном подключении устройства к сети, что несколько сужает его портативность, так как любые аккумуляторы имеют неприятную особенность садиться в самый неподходящий момент.
Стоимость качественных электробуров начинается с 15 тысяч. Основные производители – Makita, Mora, Hitachi. Аренда – от 1000 рублей в сутки.
Гидравлические буры — категория серьезных промышленных установок. Главное преимущество таких буров перед бензиновыми и электрическими устройствами – функция реверса, что дает возможность бурить как за часовой, так и против часовой стрелки. Благодаря ей проходить проблемные слои грунта намного проще.
Гидравлический ручной бур
Помимо этого, гидромоторы, в сравнении с электроприводами, отличаются в 2-3 раза меньшими габаритами и намного меньшим весом, что делает гидравлический земляной бур более удобным в эксплуатации.
Но даже при одинаковых размерах привода гидравлический земляной бур всегда будет обладать большей мощностью. Гидромоторы обеспечивают максимально гибкое регулирование оборотов вала, что позволяет подобрать оптимальный режим бурения на разные слои грунта.
Единственным существенным недостатком буров с гидравлическими двигателями является «нежность» привода. Необходимо всегда поддерживать его чистоту, так как механические загрязнения внутри привода существенно уменьшают ресурс работы устройства.
Гидравлический земляной бур, в сравнении с аналогами, отличается в несколько раз большей стоимостью. Так, средняя цена составляет 30-35 тысяч. Аренда гидробуров обойдется вам от 1.5 до 2 тысяч в сутки. Также возможна аренда гидробура с операторами, в таком случае оплачивается один час времени. Такая аренда обойдется вам около 1 тысячи рублей за час.
к меню
2.1 Как сделать бур своими руками?
Если вы не хотите приобретать то, что можно изготовить самостоятельно, либо вас не устраивает дорогостоящая аренда оборудования, то можно попытаться сделать механический земляной бур своими руками.
Чтобы создать самодельный бур необходимы такие инструменты:
- Сварочный аппарат;
- Болгарка (с кругами по металлу);
- Мелкий ремонтный инвентарь – молоток, щетка по металлу, плоскогубцы, наждачная бумага.
Процесс бурения земли ручным буром
Также необходимо обзавестись материалами, из которых будет изготавливаться конструкция:
- Для штока – арматура длинной 150 см, диаметром 15 мм. (корректируйте высоту бура в зависимости от вашего роста);
- Для ручки – арматура, либо металлическая труба длинной 40 сантиметров, с диаметром в 20 мм;
- Для фрезы – диск от циркулярной пилки, либо лист металла толщиной 3-4 мм;
- Для «иглы» (направляющего элемента) – сверло по металлу диаметром 15 мм.
Самодельный ручной бур для земляных работ изготавливается следующим образом:
- Изготавливаем фрезы (лезвия) бура. Если для этого взять диск от циркулярки, то можно сэкономить значительное количество времени и сил.
- Чтобы сделать фрезу из такого диска разрежьте его пополам, и на каждой половине сточите лезвия, которыми изначально был оборудован диск. Затачивать кромки фрез поначалу не нужно, чтобы не порезаться в процессе сварки – острота придается уже после завершения всех соединений.
- В случае использования обычного металла, сделайте ориентировочную разметку на листе и вырежьте болгаркой две заготовки. Их размер зависит от того, в каких целях ручной бур для земляных работ будет использоваться – для бурения скважины под фундамент, либо скважины под посадку деревьев.
- Если четкой цели нет, то оптимальным вариантом «на все случаи жизни» являются фрезы от 15 до 20 мм.
- Подготавливаем арматуру для штока. Не рекомендуется изготавливать шток из двух небольших кусков арматуры, сваренных между собой, так как рано или поздно, вследствие сопротивления грунта их соединение распадется.
- К концу штока приваривает сверло по металлу, оно выступает как самодельный направляющий элемент (оптимальная длина сверла от 7 до 10 сантиметров)
- К месту соединения арматуры и сверла на штоке привариваем фрезы. Делать это нужно так, чтобы между ними был угол в 30 градусов.
- Берем болгарку, надеваем абразивный круг по металлу, и затачиваем кромки фрез: снимаем верхние и нижние слои металла по внешним краям полукругов.
- Делаем ручку: к верхней части штока перпендикулярно приваривает кусок арматуры, или стальную трубу.
Также можно изготовить немного усовершенствованную конструкцию – самодельный ручной бур для земляных работ с удлиняемым штоком. Для этого к рукоятке бура приваривается болт, а к верхней части штока – гайка. В качестве удлинителя используется кусок металлической трубы, на края которого приварены болт и гайка, идентичные по размеру тем, что приварены к ручке и штоку.
к меню
Столб – основной архитектурный элемент многих типов ограждений и построек. Для его установки необходим специальный инструмент, бур ручной для столбов. С его помощью в грунте выбираются отверстия, в которые и устанавливаются столбы.
При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.
Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.
Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.
Конструкция земляного бура
Принципиально каждый бур состоит из трех основных элементов:
- Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
- Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
- Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.
Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.
Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.
Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.
Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.
Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.
Изготовление бура
Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.
Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.
Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.
Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.
После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.
Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.
После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.
Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.
Используемые материалы
В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).
В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.
В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.
Режущие элементы и их крепление
Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.
Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.
Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.
Некоторые модификации
- Прямые дробильные лопасти между пикой и режущей кромкой.
- Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
- Силовые ребра между углами лопастей и/или осевой штангой.
- Короб-землеприемник, чтобы выбирать больше грунта за один заход.
- Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
- Съемные лезвия для быстрой замены в процессе выполнения работ.
- И множество других, количество которых ограничивается только личной изобретательностью.
Видео
Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.
Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.
Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.
У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.
При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.
Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.
При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.
Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.
Бурение в грунтах невысокой плотности классическими типами буров не эффективно. Для этих целей лучше использовать специальный тип инструмента. Над пикой в одной плоскости размещаются две режущих полукруглых лопасти с расстоянием в 20-50 мм между их краями. В 180 мм над ними крепится плоская полка такого же диаметра. Затем между краями режущих полудисков и полкой приваривается вертикальный резец.
Базовые чертежи буров
В сети доступно множество чертежей буров различной степени сложности и изобретательности. Но в качестве базового варианта ничто не мешает использовать собственную конструкцию, опробованную на практике и выбранную методом проб и ошибок.
Таким образом, ручные и автоматические буры для столбов позволяют достаточно быстро устраивать необходимое количество отверстий и при этом предельно просты в изготовлении. На весь процесс от выбора материалов до первого пробного бурения вряд ли уйдет больше одного дня.
Когда для установки забора нужно выкапывать ямы под стойки, на помощь приходят различные приспособления, облегчающие этот процесс. Одной лопатой справиться очень трудно, да и времени такая работа заберет немало, а вот устройство для копки ям под столбы и силы сбережет, и время сэкономит. Чаще всего для выемки грунта используют бур – обычный садовый или с приводом. Но есть и самодельные устройства, которые работают не хуже, а собрать их можно из подручных материалов.
Ручное бурение ям под опоры
Изделия заводского производства
Заводские изделия отличаются удобством, эргономичной формой, качеством и привлекательным видом. Режущие края таких буров отлично заточены, ручки-держатели имеют гладкую поверхность и не натирают, служат они достаточно долго. Единственный недостаток – цены на подобные изделия весьма высоки, особенно на мотобуры. Тем не менее, следует подробнее ознакомиться с техническими характеристиками всех видов буров.
Ручные буры
Основным преимуществом ручного бура является его простота. Он представляет собой металлическую трубку длиной 1 метр, на которой закреплен шнек с затачивающимися краями. В верхней части изделия имеется широкая ручка-держатель, кроме того, в комплект входит удлинитель. Модели садового бура отличаются по диаметру шнека: наименьший имеет диаметр 77мм, самый большой – 600мм. Резцы шнека изготавливаются из твердых сплавов, поэтому бур легко обрубает корни средней толщины, а также не тупится о камни или обломки кирпичей, находящихся в грунте.
Садовый бур
Благодаря продуманной форме и самозатачивающимся резцам, вырыть отверстие для столба глубиной 1 метр можно за 10-15 минут, если грунт имеет среднюю плотность. При бережном использовании такой бур прослужит лет десять, обычно рассчитаны такие изделия на выкопку 500 лунок. Но, разумеется, здесь многое зависит от производителя: чем качественнее металл, тем дольше прослужит бур.
Ямобуры с приводом
Эти устройства намного мощнее и производительнее; с помощью ямобура можно за полчаса выкопать отверстия под опоры по всему периметру ограждения. Он легко справится с любыми грунтами, даже самыми плотными. Ямобуры для частных участков обладают небольшими габаритами и удобной формой. Приводы на них устанавливают бензиновые или электрические. Диаметр шнека у такого бура достигает 35 сантиметров, при этом глубина проделанных отверстий в два раза больше, чем у ручного.
Ямобур с приводом
К недостаткам данного агрегата можно отнести его вес – до 75 кг, шум при бурении и высокую стоимость изделия. Кроме того, если используется электрический привод, рядом должен располагаться источник электропитания, и при работе необходимо следить за размещением провода. Как правило, приобретение ямобура оправданно только в тех случаях, когда необходимо очень большое количество скважин. Большинство же предпочитает брать его в аренду.
Самодельные устройства
Те, кто хочет сэкономить, могут воспользоваться советами народных умельцев, самостоятельно мастерящих устройства для выемки грунта из доступных материалов. С помощью самых простых приспособлений можно легко пробурить ямы для столбов ограждения.
Способ первый, ударный
Для данного устройства понадобится:
- железная труба диаметром 150мм;
- металлическая пластина толщиной 10мм;
- дюймовая муфта из стали;
- отрезок дюймовой трубы;
- болгарка;
- сварочный аппарат.
Болгаркой отрезают кусок металлической трубы длиной примерно 25 сантиметров, можно немного меньше. Сверху наваривают заглушку из стальной пластины, на пластину приваривают дюймовую муфту. Далее в эту муфту вворачивают дюймовую трубу, длина которой должна быть не меньше 40 сантиметров. После этого сверху на нее одевают еще одну трубу диаметром 5см и длиной 60 сантиметров. Чтобы удобнее вынимать устройство из грунта, сверху можно сделать небольшой боек, но это не обязательно. Нижний край трубы требуется хорошо заточить, иначе пробивать грунт будет тяжело.
Устройство для выбивания отверстий в грунте
Работает такое устройство просто: острым краем устанавливают его на грунт, сверху ударяют кувалдой, заглубляя устройство в землю. После того, как полость трубы заполнится грунтом, устройство вынимают и с помощью постукивания удаляют содержимое. Разумеется, это не так удобно, как бур, но зато гораздо дешевле.
Важно! При самостоятельном изготовлении подобного устройства необходимо тщательно просчитывать основные параметры. Несоблюдение приведенных пропорций снизит эффективность бурения и усложнит работу.
Способ второй, буровой
Бур может быть и самодельным, и для его изготовления необходимо приготовить:
- стальной лист толщиной 3мм;
- металлический стержень сечением 30мм;
- болгарку;
- сварочный аппара
Из стального листа вырезают два полу диска с диаметром от 70 до 100мм. Стержень из стали заостряют на конце, и приваривают к нему вырезанные заготовки. От края стержня до пластин надо оставить расстояние не меньше 10 сантиметров, а сами пластины расположить так, чтобы они образовывали угол в 30 градусов по вертикали. После этого края пластин затачивают, а на стержень сверху приваривают металлическую рукоятку.
Самодельный бур
Подобные приспособления отлично заменяют покупной бур и позволяют существенно облегчить установку столбов забора. Самое главное – не использовать слишком тонкий или изъеденный коррозией металл. В этом случае эффективность устройства будет снижена, а его эксплуатация сократится в разы.
Устройства для бурения
Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.
Конструкция бура
технология применения бура
Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму. Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике.
На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:
Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.
Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.
Виды буров
Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.
Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:
Для удаления грунта необходимо каждый раз извлекать бур из скважины.
Невозможно сформировать расширенную область в нижней части фундамента.
При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.
Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.
Сменные ножи
Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.
Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.
Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.
Самостоятельное изготовление
После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – или ножовка по металлу.
Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.
Для изготовления понадобятся следующие материалы:
Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.
Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
Столб – основной архитектурный элемент многих типов ограждений и построек. Для его установки необходим специальный инструмент, бур ручной для столбов. С его помощью в грунте выбираются отверстия, в которые и устанавливаются столбы.
При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.
Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.
Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.
Конструкция земляного бура
Принципиально каждый бур состоит из трех основных элементов:
- Пика
, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой. - Режущая часть
, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию. - Цельный или сегментированный стержень
, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.
Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.
Шнековый бур
– специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.
Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.
Бур с землеприемником
представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.
Бур для свай ТИСЭ
представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.
Изготовление бура
Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.
Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.
Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.
Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.
После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.
Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.
После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.
Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.
Используемые материалы
В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).
В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.
В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.
Режущие элементы и их крепление
Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.
Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.
Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.
Некоторые модификации
- Прямые дробильные лопасти между пикой и режущей кромкой.
- Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
- Силовые ребра между углами лопастей и/или осевой штангой.
- Короб-землеприемник, чтобы выбирать больше грунта за один заход.
- Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
- Съемные лезвия для быстрой замены в процессе выполнения работ.
- И множество других, количество которых ограничивается только личной изобретательностью.
Видео
Бур для свай ТИСЭ
Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.
Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.
Шнековый бур
Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.
У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.
При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.
Чертежи
Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.
Бур из лопаты
При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.
Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.
Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.
Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:
- Для каких целей и работ он вам нужен;
- Какой тип грунта предстоит бурить на участке.
Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.
Суханов Михаил
Пользователь FORUMHOUSE
На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е.
земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.
Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.
Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.
Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».
Суханов Михаил
Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).
Почва на участке форумчанина такая:
- 0.7-0.8 м – «плодородка»;
- 0.2-0.4 м – известняковый камень крупной фракции;
- далее слой мергеля (жёлтого, в мелкую крошку известняка).
В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил
продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.
Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила
ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.
Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.
Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.
Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.
В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.
Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.
Boston
Пользователь FORUMHOUSE, Москва.
Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.
Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.
Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.
Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.
Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.
По радиусу круга был сделан разрез.
Штырь заточили.
В результате получилось вот такое буровое устройство.
В ходе работы выявили и устранили такие недостатки:
- Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.
- При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.
- Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND
.
Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.
Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.
ВячеславK
сделал так:
От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.
Вырезал и заточил ножи.
Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.
Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.
С помощью газового ключа ВячеславK
вывернул ножи под углом.
Собрал и сварил всю конструкцию.
Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK
заточил обломок, как показано на следующем фото.
При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.
Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.
Субарист
Пользователь FORUMHOUSE
Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.
На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист
выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.
Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.
Ручной бур поможет проделать скважину нужных размеров
Виды буров
Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).
Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.
Их можно поделить на:
- Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
- Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
- Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).
Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.
В данном видео рассмотрим как сделать ручной бур:
Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.
Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.
Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.
Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.
Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.
Нюансы выбора модели
На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.
При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:
- максимальная глубина ямы;
- ширина бурения;
- производительность работы (скорость бурения и количество ям за определённый период);
- мощность бура.
При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.
Уход за коловоротом
Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.
Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.
При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.
Подготовка к бурению
Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.
Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.
Сделайте ручной бур своими руками
Правильно сделать такую работу можно с помощью нескольких советов:
- Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
- Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
- Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.
Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.
Необходимые инструменты
Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.
Плюсы и минусы лопаты
Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.Преимущества и недостатки садового бура
Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.
В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.
Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.
Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.
Автобур с приводом
Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.
С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:
- сильный шум во время работы;
- если мотор электрический, нужно постоянно быть вблизи от розетки;
- покупка бензина для работы двигателя обойдётся недешёво.
Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.
Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.
Эффективная работа
Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.
Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.
Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.
Для это необходимо прислушаться к некоторым рекомендациям:
- При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
- Пологая спираль подходит для бурения ям небольшого размера.
- Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
- Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
- Наличие ёмкости для сбора земли значительно облегчает работу.
Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.
Можно ли сделать бур своими руками? Для некоторых земляных работ на даче незаменимым инструментом является ручной бур. Яма, выкопанная при помощи этого инструмента, получится компактной, а вынутой земли будет меньше, чем при работе лопатой. Ямобур сохранит также естественную структуру и плотность почвы.
Виды садовых буров
Садовые буры различаются по мощности, размерам и назначению. Выделяют следующие типы ямобуров:
- немоторизованный (ручное устройство, которое активно применяется в быту);
- механизированный (ручное устройство, которое работает на бензине и моторе);
- навесной (механизированное устройство, работающее с трактором либо иной техникой).
Немоторизованный ямобур сможет делать в грунте отверстия среднего диаметра и глубины. Выполнение работ происходит благодаря оператору, который держит инструмент. Такое устройство очень удобно в эксплуатации и легко транспортируется благодаря компактности. При помощи такого инструмента можно поставить забор из дерева или выкопать ямки для саженцев. Устройство состоит из основного стержня с ножом и ручки Т-образной формы. Существуют модели землебуров со съемными ножами или винтом, что дает возможность бурить ямы различных размеров (до 2 м) и диаметров (до 30 см).
Механизированный бур оснащается приводом. У него простая конструкция: винтовой шнек или стержень и электрический или бензиновый привод с двигателем с редуктором. Шнек запускается благодаря вращательно-поступательным движениям зубчатых передач. Такой инструмент может бурить более глубокие ямы (до 3 м).
Навесные буры предназначаются для выполнения скважин большого размера и диаметра. Они используются для монтажа уличных осветительных столбов, ограждения предприятий, вокзалов, аэропортов. Благодаря им выполняются ограды для траншей. У них большая производительность и мощность.
Чтобы правильно выбрать устройство, необходимо обратить внимание на технические характеристики бура: диаметр углубления, глубина, количество углублений за день, мощность.
Вернуться к оглавлению
Своими руками.
Особенности изготовления .
Скамейка-трансформер своими руками: чертежи, размеры.Изготовление бура своими руками
Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется.
Для изготовления бура для земли понадобятся следующие инструменты:
- резец;
- штанга (конструкция из металла, которая увеличивается при погружении бура в почву);
- ручка для вращения устройства;
- аппарат для сварки;
- станок для токарных работ;
- мотор с наждаком;
- электрическая дрель с различными сверлами для металла;
- листы из стали;
- пруты из стали;
- труба.
Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.
На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.
Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.
После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.
Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.
Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.
Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:
- Для каких целей и работ он вам нужен;
- Какой тип грунта предстоит бурить на участке.
Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.
Суханов Михаил
Пользователь FORUMHOUSE
На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е.
земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.
Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.
Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.
Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».
Суханов Михаил
Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).
Почва на участке форумчанина такая:
- 0.7-0.8 м – «плодородка»;
- 0.2-0.4 м – известняковый камень крупной фракции;
- далее слой мергеля (жёлтого, в мелкую крошку известняка).
В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил
продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.
Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила
ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.
Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.
Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.
Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.
В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.
Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.
Boston
Пользователь FORUMHOUSE, Москва.
Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.
Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.
Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.
Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.
Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.
По радиусу круга был сделан разрез.
Штырь заточили.
В результате получилось вот такое буровое устройство.
В ходе работы выявили и устранили такие недостатки:
- Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.
- При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.
- Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND
.
Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.
Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.
ВячеславK
сделал так:
От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.
Вырезал и заточил ножи.
Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.
Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.
С помощью газового ключа ВячеславK
вывернул ножи под углом.
Собрал и сварил всю конструкцию.
Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK
заточил обломок, как показано на следующем фото.
При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.
Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.
Субарист
Пользователь FORUMHOUSE
Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.
На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист
выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.
Одна из распространенных проблем, которая досаждает дачникам – это высокий уровень грунтовых вод. А вкупе с верховодкой, которая неизбежно появляется после сильных дождей или таяния снега – это приносит массу хлопот.
Длительное просыхание земли, сырость и грибок на стенах, увеличение пучинистости почвы, разрушенные фундаменты – это далеко не полный перечень проблем. Дренажная скважина – один из простейших способов решения этих проблем. Тем более, ее можно без проблем пробурить своими руками.
Зачем на участке нужен дренаж
Если говорить простым языком, вода, выпадающая на землю в виде осадков, просачивается сквозь почву и уходит в водоносные слои.
На скорость этого процесса влияют два фактора:
- уровень грунтовых вод (УГВ);
- тип почвы.
Если грунт песчаный или рыхлый – вода будет уходить быстро. А если глинистый, то медленно. При этом, она скапливается в так называемых линзах, повышая УГВ. В этом случае, проблем не избежать.
Если почва не глинистая, вода уходит быстро. И проблем с верховодкой может и не быть. Однако, часто водоупорный слой расположен близко к поверхности. В этом случае, хоть и не постоянно, но вода также будет застаиваться на поверхности.
Помимо проблем с сыростью и затопленными подвалами, верховодка представляет еще одну опасность. Это повышение пучинистости земли. Как известно, зимой жидкость замерзает и расширяется. Причем внутри почвы создается такое давление, что оно может разрушить фундамент дома. Поэтому, чем раньше решится вопрос с отводом верховодки с участка, тем лучше. Именно для этого, на нем и делается бурение дренажных скважин.
Грунтовые воды
Как работает дренаж
Основная задача в борьбе с верховодкой – это помочь ей поскорее пройти водоупорный слой. Именно это и делают дренажные скважины. Принцип работы очень простой. В земле делается отверстие на глубину несколько метров и через него из почвы уходит влага.
Скважина, должна отвечать двум условиям:
- Она должна полностью проходить первый водоупорный пласт грунта;
- Нельзя доходить до водоносного слоя.
Т.е. когда глинистый пласт пройден – буровые работы заканчиваются. Если же дойти до водоносного горизонта, влага с участка будет уходить в него. А в месте с ней, в чистую воду попадет вся грязь, смытая с верхнего слоя почвы. Что будет не очень хорошо, т.к. из этих слоев питаются колодцы и питьевые скважины.
Схема размещения скважин
Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:
- для понижения уровня грунтовых вод;
- для защиты фундаментов;
- для защиты корневой системы деревьев от чрезмерной влаги.
Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.
Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.
Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.
Схема расположения скважин
Бурение скважины
Конкретной цифры, которая подошла бы для любого участка и определяла на какую глубину нужно буриться нет. Поэтому для каждого конкретного случая, она определяется, по месту, обычно это 4-10 метров. Хотя, может быть и больше.
В идеале, предварительно проводится разведывательное бурение, на основании которого составляется карта грунта, и рассчитываются дренажные точки.
Для бурения, можно привлечь спецтехнику. Этот вариант будет самый быстрый, но не дешевый. Поэтому для самостоятельного бурения чаще всего применяются такие способы:
- Канатно-ударный.
- Ручной бур.
Если точка делается близко к постройкам, не рекомендуется использовать канатно-ударный метод. Вибрация от ударов может навредить фундаменту.
Бурение ударным методом
В этом случае, дренажная скважина при высоких грунтовых водах делается с помощью желонки. Желонка представляет собой кусок толстостенной трубы высотой 1-2 метра. В нижней части расположен клапан для забора грунта, сверху – крепеж для троса, по бокам – окошки для удаления почвы.
Для бурения скважин, желонка подвешивается на тросе и сбрасывается в отверстие в земле. В результате удара, почва набивается внутрь трубы, после чего она достается и очищается.
Удобнее всего применять подъемный механизм, чтобы не доставать желонку из ямы вручную. Т.к. нужно прилагать немалые усилия, чтобы достать нелегкую трубу, к весу которой прибавляется масса доставаемой земли. В качестве подъемника, можно использовать высокую треногу, к которой через систему блочков подсоединяется поворотный механизм.
Последовательность действий:
- первоначальное заглубление удобнее всего сделать ручным буром;
- когда яма будет достаточно глубокая, над ней устанавливается подъемник, и прочным тросом подсоединяется желонка;
- она вводится в край скважины и отпускается в свободное падение;
- затем ее нужно приподнять на 1-2 метра и снова отпустить. Так повторить несколько раз;
- после этого, желонка достается на поверхность и очищается.
Таким образом, бурится дренажная скважина своими руками. Но в этом способе есть свои ограничения. Например, бурить скважину в песчаном грунте, можно только с обсадной трубой.
Желонка с подъемным механизмом
Обустройство дренажа
В первую очередь делается план участка с примерным расположением дренажных точек. После этого необходимо рассчитать количество необходимых материалов. Для обустройства скважины требуется:
- щебень или керамзит, которым будет засыпаться отверстие;
- обсадные пластиковые или асбестовые трубы или полипропиленовая ткань с деревянными рейками.
Стенки скважины должны быть защищены от заиливания. Поэтому нужно заранее определиться с методом обустройства. Т.к. от этого зависит стоимость и сроки работ.
Варианты:
- использование обсадных труб;
- собственноручное изготовление защитного мешка из полипропиленовой ткани.
Оба варианта имеют место и хорошо справляются со своими задачами. Принцип работы у них одинаков. Делается скважина на требуемую глубину, ее стенки защищаются водопроводящим материалом, а вовнутрь засыпается щебень или керамзит. При этом диаметр точки не имеет особого значения.
Последовательность обустройства:
- При помощи ручного бура или желонки делается скважина необходимой глубины. Обычно, она не больше 10 метров. По ходу бурения, нужно контролировать состав почвы, доставаемый буром. После того, как будет пройден первый водоупорный слой, нужно опуститься еще на 1-2 метра. Важно не пропустить момент, и не дойти до водоносного слоя.
- Когда отверстие сделано, нужно обустроить стены. Если выбран вариант с трубой – она просто опускается в скважину на 15-20 см ниже уровня земли. Предварительно, в ней сверлятся отверстия по всей плоскости.
- Если выбран вариант с тканью, будет немного сложнее. Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие.
- Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду.
- После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет. Важно, чтобы верх получился герметичным.
- Конструкция засыпается землей.
На этом, обустройство дренажной скважины заканчивается. В зависимости от глубины и от сложности грунта, все работы занимают 1-2 дня.
Другие дренажные системы
Учитывая время, которое требуется на изготовление одной точки и физические затраты, можно сделать вывод, что такой вариант подходит для небольших участков. Если площадь для осушения большая, применяются другие методы.
Делаются дренажные системы, в состав которых входят каналы со специальными трубами, и коллекторы для водосбора. Водосборная сеть прокладывается по всей территории. В этом случае, имеет смысл привлекать специалистов, которые смогут сделать карту грунта и правильно рассчитать дренаж.
Делать сложные системы своими силами не совсем целесообразно. Т.к. требуется проводить работы по разведывательному бурению, а также делать расчеты, которые требуют как минимум специальных знаний. Кроме того, желательно использование специальной техники – делать такие системы вручную слишком долго и затратно.
Дренажная система на участке
Таким образом, сделать систему дренажных скважин на небольшом участке не так уж и сложно. Главное заняться этим вовремя и не запускать верховодку. Вообще, специалисты рекомендуют делать дренажную систему еще до начала строительных работ. Иначе фундаменты построек могут дать глубокую просадку. Если же закрыть глаза на эту проблему – гарантированны затопленные подвалы, сырость на стенах и гниение садово-огородных культур.
Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.
Какие виды буров существуют?
В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели
. Только после изучения всех особенностей можно отправляться в магазин.
Виды буров:
- Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
- Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.
Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.
Основные сферы применения буров в хозяйстве
Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не . Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при и коммуникаций.
В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.
Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.
Производительность инструментов – скорость и качество выполняемой работы
Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.
Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.
Ручной бур для земляных работ – характеристики, особенности и применение
Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами
.
Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.
Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.
Садовые буры подразделяются на:
- Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
- Шнековые неразборные;
- Кольцевые (неразборные).
Садовый бур ручной своими руками – простота и надежность
Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:
- Электродрель с набором разных по диаметру сверл, способных работать с металлом;
- Сварочный аппарат;
- Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.
Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как
- Металлический лист;
- Арматура (длиной около двух метров).
Собираем самодельный земляной бур:
Как сделать ручной садовый бур — пошаговая схема
Шаг 1:
Сборка и закрепление лезвия
Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.
Боевая «подруга» дачника – лопата хорошо справляется с работой в саду и огороде. С ее помощью можно выкопать траншею под фундамент и яму для саженца.
Однако, есть операции, где этот шанцевый инструмент неэффективен и его может заменить только ручной бур для земляных работ.
Примеров его использования можно привести немало. Возьмем самый простой – яму под столб забора. Лопатой вы не сумеете быстро и компактно выкопать ее.
Этот инструмент требует много места для «маневра», поэтому вместо шурфа диаметром 10-15 см, придется рыть широкую яму. Причем, чем глубже вам нужно вкопать столб, тем шире она будет.
Для ручного бура такая работа займет в два-три раза меньше времени. Шурф получится компактным и земли придется вынуть совсем немного. Не забудем и о таком важном моменте, как сохранение естественной структуры и плотности грунта. Копка лопатой нарушает ее, земля становится рыхлой. Поэтому при обратной засыпке нужно правильно уплотнить грунт (послойно с одновременным смачиванием).
Шнековый ручной бур для столбов обеспечивает максимальную скорость работы и снижает ее трудоемкость. Глубина ямы может составлять 0,5 — 1,5 метра, а при использовании удлинителей – до 5 метров.
Где может найти применение данный инструмент?
Ответы на этот вопрос очевидны:
- Установка столбов ограждения;
- Колодцы-скважины для воды и закладки инженерных сетей;
- Высадка саженцев;
- Свайные фундаменты (под дачный дом и хозпостройки).
Разновидности и технические характеристики ручных буров
Практическое использование «вертикальных лопат» выявило их преимущества и слабые стороны. В результате были разработаны несколько разновидностей ручных буров.
Самый простой садовый ручной бур
– трубчатая штанга с рукояткой на одном конце и двухлопастной фрезой на другом.
Простота конструкции – гарантия надежности, однако, кроме неглубокой ямы или скважины вы им ничего не выкопаете.
Вторая разновидность
– инструмент, оснащенный съемными фрезами разных диаметров. Его можно использовать для бурения практически всех видов шурфов и скважин.
Кроме пластинчатого, в продаже можно встретить шнековый бур
. От своего собрата он отличается тем, что за режущими лопастями у него идет винтовой шнек. Такой инструмент за один рабочий цикл забирает больше грунта, что ускоряет копку ямы.
Усовершенствованный ручной бур имеет несколько фрез и разъемную конструкцию штанги. Это позволяет наращивать его, заглубляясь на нужную отметку.
Удлинитель рукоятки – еще одна полезная опция, которая встречается в бурах, предназначенных для проходки глубоких скважин. Работать таким инструментом легче. Крутить ручку можно вдвоем с напарником, увеличивая режущее усилие кромки и скорость проходки.
Особый вид – ручные буры ТИСЭ
, иногда называемые фундаментными. Они имеют довольно сложную конструкцию. Она обеспечивает проходку широких скважин под сваи и создает в их нижней части расширения.
Такой бур имеет широкий грунтоприемник, в котором скапливается земля с мелкими камнями (диаметр до 5 см). Специальная откидная лопатка начинает работать в самом конце скважины, расширяя опорную часть будущей железобетонной сваи.
Кроме плоской режущей кромки, в некоторых ручных бурах используется зубчатая. Она лучше рыхлит грунт, облегчая работу.
Выбирая ручной буровой инструмент, обращайте внимание на технические характеристики, о которых мы сказали выше. Если работать им придется не часто, копая ямки под посадку деревьев и столбики, лучше купить недорогой бур с одной фрезой.
Тот, кому предстоит копка глубокой скважины водоснабжения, монтаж столбчатого фундамента или установка ограждения вокруг участка, не обойдется без бура с наращиваемой штангой и удлинителем ручки. В конструкции такого инструмента предусматривается возможность замены фрез.
Ручной бур, которым можно работать вдвоем, преодолевает не только песчаные, но и глинистые грунты с включением некрупных камней. Если же на участке почва каменистая, то ручной бур вам не поможет. Здесь потребуется экскаватор или ручная копка лопатой с выемкой камня.
Производители и ориентировочные цены
Благодаря простоте конструкции и высокому спросу, на рынке представлена продукция десятков компаний. Несмотря на это, предпочтение лучше отдать известным маркам. К ним можно отнести бренд Зубр. Как видно из фотографии, этот инструмент имеет две винтовые фрезы – меньшего и большего диаметра.
Это облегчает процесс бурения: меньшая фреза легче заходит в грунт, пробивая в нем узкий канал. Широкой остается лишь расширить его стенки.
Ориентировочная цена на садовый ручной бур Зубр диаметром 300 мм без удлиняющей насадки-штанги составляет 2000 рублей.
Для копки ям в грунте, загрязненном строительным мусором и насыщенным мелкими камнями, предназначен ручной бур Торнадо. Он представляет собой комбинацию вилообразного и пластинчатого шнеков.
Создавая минимальное сопротивление вращению, такой наконечник уверенно проходит грунт, который плохо берет стандартный буровой инструмент.
Ориентировочная стоимость бура Торнадо составляет от 1200 рублей.
Самостоятельное изготовление бура
Конструкция «вертикальной лопаты» предельно простая. Поэтому его изготовление доступно домашнему мастеру, располагающему сварочным аппаратом, дрелью и болгаркой.
Для того, чтобы сделать ручной бур своими руками, потребуется:
- Водопроводная стальная труба для штока (длина 1,5 метра, внутренний диаметр 15 мм);
- Стальная труба или кусок арматуры для ручки (длина 40-50 см, диаметр 20 мм);
- Сверло по металлу диаметром 15 мм;
- Диск от циркулярной пилы (диаметр 150-200 мм);
Для усиления бура вместо диска можно взять толстый листовой металл (3 мм) и вырезать из него круг нужного диаметра. Разрезав его на две половинки и заточив кромки у каждой, мы получим прочную фрезу. Ее лопасти нужно приварить к штоку так, чтобы угол между ними составлял 30 градусов.
К концу штока приваривается сверло, которое будет играть роль направляющего наконечника. К другому концу строго перпендикулярно приваривают рукоятку.
Если в хозяйстве есть лишний лом, его также можно использовать в качестве основы для бура. Сверло в этом случае не понадобится. Его заменит острый конец лома.
Более универсальную конструкцию тоже можно сделать своими руками. Для этого к свободному концу штанги приваривают гайку, а к съемной рукоятке – болт. Такой бур снабжается трубчатым удлинителем. На одном его конце нужно приварить гайку, а на другом – подходящий по размеру резьбы болт.
При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве . Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.
Конструкции и применение
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Делаем садовый бур
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
Пика — один из вариантов наконечника
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают — на воду, устройства подземных зондов для теплового насоса и т.п.
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Чертеж садового бура
Видео материалы
Расскажем как сделать бур для скважины своими руками. И если вы захотите изготовить в домашних условиях самодельное ручное устройство для бурения земли и абиссинского колодца, вам понадобятся чертежи и схемы.
Конструкции и применение
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура - Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее. Шнековый бур отличается навитыми спирально несколькими оборотами спирали
- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа. Откидывающееся лезвие — особенности бура для свай ТИСЭ
Пример самодельного земляного садового бура
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Откидывающееся лезвие — особенности бура для свай ТИСЭБолее простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami
Что это такое
Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.
Конструкции и применение
Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:
- в форме шнека;
- имеющей две лопасти;
- в форме винта;
- в форме полудисков;
- имеющей много режущих ярусов;
- цельносварной и съемной.
Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:
- рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
- приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
- формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
- болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.
Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.
- Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
- Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
- Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
- Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.
Инструмент применяют для следующих работ:
- постройка легкого забора из рабицы и более серьезного ограждения;
- возведение опор для беседки и вьющихся растений в зеленой изгороди;
- посадка живой изгороди (барбарис, дерен, спирея);
- организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
- подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
- проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
- бурение небольших колодцев и ям компоста;
- прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.
Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami
Особенности ручного бурения
Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.
Спиральный бур для ручного бурения
Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.
Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур
От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.
Ложкообразный бур для ручного бурения
Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.
Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov
Функциональное предназначение бура
Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.
Источник: http://sdelairukami.ru/zemlyanoj-bur-s-vozvratnym-mehanizmom-svoimi-rukami/
Изготовление деталей
Сначала определитесь с тем, какой бур нужен для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют один полный виток, без которого пробурить грунт было бы проблематично. Основная задача такого инструмента – рытьё лунок под кустовую рассаду и даже саженцы. Садовым буром возможно пробурить и ямы под бетонируемую опору (круглая и профтруба, толстая арматура и прочее). Шнековый аппарат представляет собой несколько непрерывных витков, накрученных из полосы листовой стали. Он более сложен в изготовлении, ведь добиться идеально ровного шнека (винта) без токарного или фрезеровального станка невозможно.
При выполнении работ используйте готовый чертёж или же создайте свой. По нему и изготавливается будущий инструмент. Далее необходимо следовать нижеописанной инструкции.
- На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
- Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
- Разрежьте полученный диск на две части.
- Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.
Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.
Для соединения воротка с диском сделайте следующее:
- приложите вороток к диску и добейтесь, чтобы угол относительно плоскости бурения не превышал 20 градусов;
- выдержите расстояние в 5 см между частями диска, нанесите на вороток отметки, задающие вид будущей конструкции;
- при помощи сварки приварите части дисков к воротку.
Для удлинения воротка потребуются действия, описанные ниже.
- Приварите к осевой трубе второй патрубок, за который производится вращение бура вручную. Конструкция будет иметь Т-образную форму. Для прочности конструкции (чтобы ручка не гнулась), приварите усиливающие треугольные проставки, в качестве которых используются отрезки арматуры.
- Просуньте Т-образную конструкцию в вороток и закрепите её при помощи отрезка шпильки. Мест закрепления может быть несколько.
По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.
Предрыхлители
Предрыхлители помогают рабочему самому выставить и поддержать вертикальное положение бура. Для них понадобится отрезок листовой стали со средними размерами в 250х35х4 мм. Предварительный разрыхлитель грунта будет иметь длину в среднем 12,5 см.
Поэтапная инструкция изготовления:
- расположите заготовку с одной из сторон под углом в 10 градусов;
- вторую сторону прикрепите к основной оси бура;
- убедитесь, что направление ленты совпадает с направлением вращения бура;
- конец ленты обрежьте под углом в 30 градусов и заточите, придав ему овальные очертания;
- установив предрыхлитель, приварите к стержню бура разрезающие лопасти, вырезанные из половинок бура от циркулярной пилы.
Сформированная таким образом спираль должна идти под определённым углом – подобно винтовой канавке на большом болте. Стороны частей получившейся спирали отгибают в противоположных направлениях. Одна из режущих кромок играет роль грунтозаборного устройства, вторая – выталкивателя.
Нарезание резьбы
Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.
Ручка
Без ручки вращение бура стало бы невозможным. Рукоятка изготавливается из труб или сплошной арматуры, выдерживающей значительную нагрузку при бурении камнесодержащего грунта. Чаще всего ручки делают из прокатного чермета. Такая рукоятка лишена пружинящего эффекта, передаёт крутящую силу рабочей части бура. Противоположный рабочей части бура конец соединён с ручкой устройства методом сварки.
Чем длиннее ручка, тем удобнее работать с буром, но это не значит, что рукоятка должна быть длиннее 50 см. Дело в том, что слишком широкая и длинная рукоятка заставит рабочего держаться от бура максимально далеко, что не сделает работу достаточно эффективной. Диаметр трубы для неё – не менее полдюйма, толщина стенок – 3 мм.
Дополнительные звенья
По завершении основной сборки режущие кромки затачиваются под углом в 60 градусов, а дополнительные насечки занимают не более 3 мм. К острию приваривают небольшое сверло, которое задаёт направление бурению. Если бур изготовлен без рукоятки и предназначен для мотоблока или электропривода (механизированное сверление), насадка подвергается ускоренному износу.
Можно обойтись и без сверла, заменив его удлинённым наконечником, вырезанным и сваренным по инструкции выше. Но такое острие хуже входит в глинистый грунт или уплотнённый, утяжелённый чернозём, а также способствует уходу оси бура в сторону от вертикального положения.
Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.
Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.
Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/
Делаем садовый бур
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
- Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах. Бур для столбов может быть со сборной штангой
- Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
- Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
- Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.
Бур для столбов может быть со сборной штангойЭто базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
- листовой стали толщиной от 4 мм;
- пильного диска для болгарки подходящего диаметра. Землебур с лопастями из пильного диска для болгарки
Землебур с лопастями из пильного диска для болгаркиПроще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).
Ручной буроям с одним витком
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Режущие лопасти можно расположить в несколько ярусов
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
Самодельный бур с землеприемником подойдет при установке столбов и свай
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami
Виды буров для столбов
Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.
Модель со съемными фрезами
К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.
С фрезой 150 мм можно выполнить работы:
- уход за растениями – подкормка, лечение корней;
- посадка кустов;
- взятие проб грунта, выяснение уровня воды;
- установка опор;
- бурение скважин и шурфов для вентиляции и дренажа.
С фрезой 200 мм:
- посадка растений со стержневым корнем;
- добыча воды, песка и глины;
- установка опор для крупных конструкций (забор, ворота, теплицы).
Шнековое буровое устройство
Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.
Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami
Определяем диаметр
Выбор осуществляется с учетом цели бурения:
- Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
- Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
- Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
- Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
- Под посадку деревьев, кустарников подходит диаметр 200 мм.
В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.
В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.
Источник: http://montazh-zaborov.ru/bur-sadovyy/
Преимущества гидробурения скважин
Технология гидробурения имеет следующие преимущества:
- простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
- малые габариты применяемого оборудования;
- минимальное количество технологических процессов;
- отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
- доступная стоимость;
- высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
- экологическая безопасность и безвредность для окружающего ландшафта.
Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.
Схема процесса гидробурения скважины на воду.
Источник: http://dzgo.ru/raboty/chertezh-bura.html
Пошаговая инструкция по изготовлению садового бура
Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.
Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.
Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.
Изгибаем диск слегка от руки, придавая ему форму бура.
Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.
Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.
Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.
Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.
Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.
Вот и всё, наш садовый бур готов!
Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.
И идем в свой сад для бурение ям.
Теперь без лишних проблем можно пересаживать любые саженцы и т.п.
Источник: http://SdelaySam-SvoimiRukami.ru/5176-kak-sdelat-sadovyj-bur-iz-pilnogo-diska.html
Финишная сборка
Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно. Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала.
Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.
Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/
Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.
Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.
Получается большая такая пружина
Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.
Почти готово
Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami
Как изготовить ручной бур самостоятельно
Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.
Предоставленная модель не подходит для сложных работ с каменистой глиной.
Готовим необходимые материалы для изготовления
Для изготовления оборудования потребуется:
- Тиски.
- Газовые ключи.
- Болгарка с насадкой по металлу.
- Сварка.
- Электрическая дрель.
- Плашкодержатель.
Источник: http://stroyobzor.info/materialy/dlya-karkasa/zabory-i-ograzhdeniya/kak-izgotovit-ruchnoj-bur.html
Нанесение защитного покрытия
После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.
Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/
Методы повышения производительности инструмента
Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.
Способы усовершенствования конструкции
Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.
Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.
Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami
Полезные рекомендации
Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:
- бетономешалка самодельная;
- машинка шлифовальная для пола;
- как сделать своими руками вибростол;
- портативный вибратор для бетона;
- принцип работы бетононасоса;
- штроборез для газобетона.
Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov
Эксплуатация и уход за буром для столбов
Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:
- лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
- покрасить инструмент краской по металлу;
- при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
- для подстраховки перед бурением следует разрыхлить грунт лопатой;
- бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
- после работы надо очистить инструмент от грунта.
Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami
Как сделать бур. Садовый бур своими руками
Инструменты,Полезные советы
Бур ручной земляной всегда востребован при ремонте, строительстве, а так же при выполнении различных работ в огороде, на даче, в саду. Он незаменим в тех случаях, когда нужно выкопать глубокую и узкую яму, например, при высадке деревьев, монтаже опор для фундамента, бурении скважин. Если средства на приобретение инструмента ограничены, тогда вполне возможно изготовить ручной бур своими руками. В этом случае он обойдется на порядок дешевле, чем готовый.
Для каких целей возможно применение садового бура
- можно использовать садовый бур для столбов под ограды. Для этого в земле бурят яму, в нее вставляют столбы и заливают бетоном, а когда он застынет, натягивают между столбами сетку Рабицу;
- можно пробурить не очень глубокий колодец. Определив предварительно, где находится подземный источник, начинают бурить скважину в месте его нахождения, периодически вытаскивая грунт. Данные действия продолжают до тех пор, пока не появится сребристый водоносный песок;
- можно обустроить выгребную или компостную яму, вырыв ее, с помощью лезвия большого диаметра;
- можно взять образец грунта. Для этой цели необходимо пробурить скважину глубиной 3,5-4 метра;
- можно выкопать лунки для высадки растений. Чтобы не рыть лопатой ямы, которые получаются шире, чем нужно и времени отнимают больше, можно при помощи бура сделать ровные одинаковые отверстия с глубиной равной длине корней;
- можно пробурить тоннели для проведения коммуникаций. Для этого надо вырыть траншею недалеко от фундамента дома и бурить в ее стенке тоннель нужного диаметра. Далее в прорытое отверстие протягивают трос, которым впоследствии втягивают туда пластиковую трубу.
Необходимые для самостоятельного изготовления инструменты и материалы
Бур ручной состоит из нескольких частей:
- шнек – та часть инструмента, которая бурит скважину;
- шест из металла – стойка;
- металлическая ручка.
Необходимые для изготовления инструменты и материалы:
- аппарат для сварки;
- токарный станок;
- наждачный круг;
- дрель и сверло по металлу;
- лист высокопрочной стали;
- отрезок газовой трубы;
- металлический прут диаметром 16 мм.
Чертеж ручного бура для его изготовления вовсе не обязателен.
Из этого списка становится ясно, что для самостоятельного изготовления бура не требуется ни замысловатый инструмент, ни дорогостоящий материал.
Пошаговая инструкция для изготовления садового бура
- Из листа стали необходимо изготовить круглые заготовки режущих деталей бура различного диаметра, для того чтобы его можно было применять для сверления разных по ширине ям. Диаметр каждой заготовки должен на 5 мм превышать ширину скважины, которая будет просверлена с помощью этого инструмента;
- По центру всех заготовок сверлят отверстие. Его диаметр должен на 1 мм. превышать диаметр металлического прута, который будет служить стойкой для ручного бура;
- На токарном станке вытачивают втулки из стали, в них просверливают два отверстия, в которых нарезают резьбу. В дальнейшем она будет служить для того, чтобы закрепить режущие детали бура на стойке посредством использования болтов;
- С помощью отрезного круга на заготовках режущих деталей вырезают небольшой участок. Далее его растягивают за концы так, чтобы деталь закрутилась винтом. Нижний край винтовой поверхности натачивают, соблюдая угол 45-60 градусов. На этом работа по изготовлению лезвия для садового бура завершается;
- На стойке бура делают плоские срезы 3 мм. в глубину. Сделать их можно, применяя наждачный круг, отступив от конца стойки примерно 8 см.;
- Из нижнего конца стойки формируют острие, затачивая его под углом в 30 градусов. Используя отрезной круг, на нем по спирали делают специальные канавки;
- Для того чтобы бур лучше входил в сухую, слежавшуюся землю с помощью сварочного аппарата можно приварить к его концу сверло по металлу;
- На противоположном конце стойки закрепляют ручку так, чтобы при желании ее можно было снять. Фиксируют ее с помощью втулки. При необходимости можно изготовить запасные колена стойки и втулки для их соединения. В случае если возникнет необходимость пробурить скважину большой глубины, можно будет снять ручку и сделать стойку длиннее за счет этих дополнительных частей;
- На последнем этапе необходимо покрасить бур краской, которая защитит металл от коррозии.
Далее, после того как вы изготовили садовый бур своими руками необходимо осуществлять за ним несложный уход – после использования очищать его от комьев земли, проверять, не повреждены ли края лезвий, не появились ли заусенцы. Все обнаруженные повреждения нужно ликвидировать и покрывать эти места антикоррозийной краской.
Перед тем как начать бурение скважины верхнюю часть грунта снимают лопатой и разрыхляют. Это делается для того, чтобы облегчить вхождение бура. После этого его устанавливают в рабочее положение и начинают вращать по часовой стрелке. При этом необходимо иногда вынимать бур и очищать его от земли. Эти действия продолжают до тех пор, пока скважина не достигнет необходимой глубины. При возникновении необходимости можно удлинить инструмент с помощью дополнительного колена.
Почему нужно изготавливать для бура несколько лезвий разного диаметра?
Ручной бур садовый может быть многофункциональным инструментом, если к нему прилагаются разнокалиберные лезвия для бурения скважин различного назначения.
Перечень работ, которые можно осуществить, имея несколько разных лезвий.
Лезвие диаметром 9 и 12 см.:
- лунки для подкормки растений, высадки рассады в торфяных горшках и цветочных луковиц;
- измерение уровня подземных вод, взятие образцов почвы, бурение скважин для получения воды;
- обустройство теплиц;
- рытье тоннелей для проведения коммуникаций.
Лезвие диаметром 17 и 25 см.:
- высадка растений имеющих стержневую корневую систему;
- выработка глины и песка;
- заливка опор для ограждений, ворот, веранд, парников, уличных столов и лавок и т.д.;
- сооружение колодцев, выгребных и компостных ям, а так же все вышеперечисленные работы.
Можно ли сделать бур своими руками? Для некоторых земляных работ на даче незаменимым инструментом является ручной бур. Яма, выкопанная при помощи этого инструмента, получится компактной, а вынутой земли будет меньше, чем при работе лопатой. Ямобур сохранит также естественную структуру и плотность почвы.
Виды садовых буров
Садовые буры различаются по мощности, размерам и назначению. Выделяют следующие типы ямобуров:
- немоторизованный (ручное устройство, которое активно применяется в быту);
- механизированный (ручное устройство, которое работает на бензине и моторе);
- навесной (механизированное устройство, работающее с трактором либо иной техникой).
Немоторизованный ямобур сможет делать в грунте отверстия среднего диаметра и глубины. Выполнение работ происходит благодаря оператору, который держит инструмент. Такое устройство очень удобно в эксплуатации и легко транспортируется благодаря компактности. При помощи такого инструмента можно поставить забор из дерева или выкопать ямки для саженцев. Устройство состоит из основного стержня с ножом и ручки Т-образной формы. Существуют модели землебуров со съемными ножами или винтом, что дает возможность бурить ямы различных размеров (до 2 м) и диаметров (до 30 см).
Механизированный бур оснащается приводом. У него простая конструкция: винтовой шнек или стержень и электрический или бензиновый привод с двигателем с редуктором. Шнек запускается благодаря вращательно-поступательным движениям зубчатых передач. Такой инструмент может бурить более глубокие ямы (до 3 м).
Навесные буры предназначаются для выполнения скважин большого размера и диаметра. Они используются для монтажа уличных осветительных столбов, ограждения предприятий, вокзалов, аэропортов. Благодаря им выполняются ограды для траншей. У них большая производительность и мощность.
Чтобы правильно выбрать устройство, необходимо обратить внимание на технические характеристики бура: диаметр углубления, глубина, количество углублений за день, мощность.
Вернуться к оглавлению
Своими руками.
Особенности изготовления .
Скамейка-трансформер своими руками: чертежи, размеры.Изготовление бура своими руками
Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется.
Для изготовления бура для земли понадобятся следующие инструменты:
- резец;
- штанга (конструкция из металла, которая увеличивается при погружении бура в почву);
- ручка для вращения устройства;
- аппарат для сварки;
- станок для токарных работ;
- мотор с наждаком;
- электрическая дрель с различными сверлами для металла;
- листы из стали;
- пруты из стали;
- труба.
Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.
На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.
Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.
После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.
Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.
Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.
С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.
Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.
Материалы и инструменты
Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:
- сварочного аппарата;
- сварочных струбцин;
- болгарки с отрезным диском по железу;
- электродрели;
- пары газовых ключей;
- плашки, диаметр которой должен совпадать с диаметром штанги;
- плашкодержателя;
- тисков.
Материалы для изготовления бура: диск от болгарки, сверло, трубы.
Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.
Вернуться к оглавлению
Устройство
Ручной бур состоит из таких элементов, как:
- Ручка.
- Вставка.
- Режущая насадка.
- Муфта.
- Болт с гайкой.
- Режущие пластинки.
- Направляющий стержень.
- Лезвие.
Вернуться к оглавлению
Изготовление предрыхлителей
Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.
Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.
Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.
Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.
Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.
Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.
Вернуться к оглавлению
Нарезание резьбы
На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.
В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.
Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.
Вернуться к оглавлению
Изготовление ручки
Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.
Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.
Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.
Каждому владельцу дачи хоть раз в жизни приходилось заниматься выкапыванием ямы на своей территории с целью строительства какого-либо объекта. Таковым могла быть арка, опора, столб, какой-либо элемент экстерьера или полноценная постройка, например, . Нередко для строительства подобных вещей требуются скважины или лунки, сделать которые не всегда бывает легко по причине неудобного расположения. Также работы могут осложниться и из-за сложных почв. В подобных ситуациях привычная лопата остается не самым удобным инструментом для копки глубокой ямы, а потому частникам часто приходится нанимать специалиста с буром.
Садовый ручной бур был и остается одним из наиболее полезных приспособлений для владельцев дач. Инструмент отличается своими компактными габаритами и небольшой массой, что делает его очень удобным в работе и транспортировке. Выполненный из твердых металлов своими руками, бур для столбов способен проходить сквозь корни растений и мелкие камни в земле. Процесс бурения осуществляется за счет вращательных движений в нужной точке.
Конструкция
Основное предназначение бура заключается в рытье скважин на глубину приблизительно равную глубине заложения столбчатого фундамента. Прорезание грунта осуществляется за счет режущей части, которая в свою очередь может быть выполнена:
- Полудисками;
- В виде шнеков;
- Цельной либо съемной;
- Многоярусной;
- Двухлопастной;
- Винтообразной.
Некоторые ручные буры имеют лопасти малых размеров внизу с постепенным увеличением радиуса к верху. Тем не менее часто заводские изделия на практике оказываются негодными, по причине несоответствия диаметра с диаметром новой лунки либо из-за невозможности внедрения на нужную глубину. И хотя стоимость заводской модели и небольшая, есть смысл научиться делать бур своими руками. Технология самостоятельной сборки отличается дешевизной и простотой, главное точно определиться с конфигурацией будущего инструмента! Для этого необходимо различать конструкции и функциональность моделей:
- Плуг-формировщик
. Охватывает нижнюю расширенную область лунки. В большинстве случаев инструмент применяется для усиления столбчатого фундамента при строительстве больших сооружений.
Ручка со шнековой частью фиксируются за счет болтового соединения
. Общая длина готового бура, как правило, составляет чуть больше одного метра. Это позволяет с легкостью проделывать лунки глубиной до 700 миллиметров. При необходимости выполнить лунку большей глубины конструкция дополняется специальной соединительной трубкой длиной пол метра. Дополняющий элемент напоминает деталь с гайкой и болтом на торцевых участках трубы.
- Грунтоприемник
. Грунт накапливается с специальном хранилище. Бур в большинстве случаев используется при бурении ям от 35 сантиметров в диаметре. - Разрыхлитель
. Инструмент изготавливается в виде шнека либо двух наклонных лопастей. В первом случае нож в виде спирали размещается на штанге.
Бур своими руками
При желании самостоятельно выполнить ручной бур для столбов, как правило, не возникает сложностей в процессе сборки. Однако для работы потребуются следующие материалы, детали и инструменты.
Материалы
Для обеспечения изделия должным уровнем прочности, а также для возможности выполнения работ в условиях твердого грунта, стоит использовать железные трубы с толщиной стенок не менее 3,5 миллиметров
. Режущие диски можно сделать как своими руками, так и взять готовые с циркулярной пилы. В первом случае рекомендуется брать металлические листы толщиной от 3 миллиметров.
Детали
Из числа деталей потребуются:
- 3 трубы: одна длиной 400 миллиметров, две – по 500. Внешний диаметр труб должен составлять 40 мм, толщина стенок – не меньше 3,5 мм;
- Гайка М20 и болт;
- Сверло диаметром 20 миллиметров с наконечником;
- Пара дисков по 150 и 100 мм в диаметре.
Инструменты
- Для режущих элементов круг-точилка;
- Болгарка и молоток;
- Электрическая дрель в паре со сверлами по металлу;
- Сварочный аппарат;
- Набор слесаря.
Если у вас нет наконечника со сверлом, его можно заменить обыкновенным сверлом с конусным хвостиком. При этом диаметр элемента должен подходить под шнековую часть. Чтобы избежать травм при самостоятельном изготовлении рекомендуется пользоваться мягкими велосипедными ручками.
Порядок работ
- Первым делом на куске металла отмечается центр и радиус окружности, которая станет выступать будущим лезвием. Намеченная заготовка вырезается при помощи болгарки. После этого вдоль линии диаметра наносятся линии разреза и выреза, соответствующего величине окружности воротка. Готовый диск делится на две части. Отверстия под воротки проделываются болгаркой;
- Болгаркой на конце заготовки трубы, предназначенной для выполнения воротка, делаются четыре 3-4-сантиметровых продольных пропила. При помощи молотка надпилы собираются в центре, образуя таким образом острие трубы. Для избежания заполнения внутренней части землей острие обрабатывается сваркой
; - Половинки диска с воротком свариваются таким образом, чтобы угол к плоскости вращения составлял около 20 градусов, а расстояние между ними оставалось не менее 5 сантиметров;
- Труба-удлинитель приваривается наподобие буквы «Т», строго перпендикулярно, она упрочняется за счет металлической «косынки». Заготовка размещается внутри трубы-воротка, после чего делается сквозное отверстие, которое и позволит выполнить фиксацию элементов барашками и шпилькой;
В самом удлинителе ручного бура стоит проделать сразу несколько отверстий – за счет них в дальнейшем можно будет без проблем менять длину воротка.
- В завершении остается только заточить лезвия. При этом на фрезах режущая кромка обрабатывается таким образом, чтобы при вращении острие «смотрело» вниз!
Как нанести защитный слой?
Ручной бур для столбов готов, однако он не прослужит долго, если не обработать его специальным защитным составом, который будет предохранять инструмент от пагубных коррозионных процессов! С этой целью все поверхности тщательно прочищаются наждачкой, после чего обрабатываются при помощи фосфатирующего раствора и грунтовки
. В конце бур можно покрасить, но это по желанию.
В процессе земляных работ, а именно по их завершению бур следует разбирать и прочищать от пыли и грязи болтовые соединения, обрабатывая их водостойкой смазкой
. Такая профилактика обеспечит долгую эксплуатацию инструмента, избавив от внезапных заклиниваний болтовых соединений.
Как увеличить производительность инструмента?
Во время строительных работ, а именно при проделывании скважин, часто строители сталкиваются с большим количеством растительности внутри грунта. Облегчить работу с буром можно за счет остро заточенных кромок ножей. Помимо этого, можно также закруглить режущую область и нарезать зубцы на покатой части каждого лезвия, что значительно повысит удобство работы с инструментом.
Улучшение ручного бура
Первым улучшением
можно назвать выполнение бура в паре со сменными фрезами. Такое решение позволит выкапывать ямы любого диаметра. Кроме запасных деталей, также важно хорошо продумать метод фиксации фрез к воротку! Самым простым вариантом считается соединение за счет пары приваренных металлических пластин.
Важный момент
! Сварка должна производиться под углом 20 градусов по отношению к плоскости вращения.
В крепежных пластинах и лезвиях просверливается по паре отверстий для болтов. Фрезы крепятся за счет гаек, шайб и болтов М6. Чтобы в процессе бурения болты не оказывали дополнительных помех, они размещаются резьбой вверх.
Второе улучшение
пригодится строителям, работающим на территории с глубинными уплотненными грунтами. Благодаря небольшому плоскорезу, приваренному между фрезой и пикой, ручной бур будет дополнительно выполнять центровку и рыхление почвы при бурении. Для выполнения данного элемента своими руками понадобится пара пластин габаритами 3 на 8 сантиметров. Помимо перечисленного, ее присутствие способно ускорить рабочий процесс.
Третий метод усовершенствования
– повышение функциональности нижнего торца ворота. Происходит это за счет пики: пластина размерами 2 на 10 см вырезается из узкого листа металла и обтачивается острием под конус болгаркой. К торцу воротка вставляется обточенная пластина, которая после приваривается и сплющивается.
Однако есть еще один способ создания пики. Из листового металла вырезается более длинная пластина – порядка 17 сантиметров в длину. Заготовка накаляется и наподобие штопора сворачивается в шнек. Далее работы выполняются аналогично первому варианту.
В качестве шнека сгодится сверло нужного диаметра, которое способно справляться с металлом и древесиной. Такой бур будет легко проходить слои почвы, запросто достигая требуемой глубины.
Четвертый
– выполнить фризы своими руками можно также и из дисков от болгарки, только не обычных, а тех, что предназначены для работы с камнем! Центральное отверстие расширяется под габариты воротка, круги надрезаются вдоль линии радиуса. Концы диска разводятся в разные стороны благодаря чему получается что-то наподобие шнека. В завершении остается лишь приварить деталь к буру.
Диск циркулярной пилы тоже годится для создания фрезы. Его острые зубья запросто пройдут сквозь любую растительность и корни в толще грунтов. Какой вариант подходит больше вам?.. Создать своими руками ручной бур для столбов несложно, да и средств это отнимет немного. На все работы уйдет примерно несколько часов.
Доброе время суток. Я хочу вам рассказать о том, как сделал бур.
Мне на участке понадобилось установить несколько столбиков, разного диаметра. Копать было лень, покупать готовый бур — дорого, а руки чесались. Вот так и возникла идея сделать бур самому. В интернете нашёл несколько интересных вариантов и, собственно, взялся за дело.
Так как столбики у меня были разного диаметра, я решил сделать бур со сменными насадками, для разных диаметров ямок, 100 и 180 мм. Далее опишу изготовление бура диаметром 100 мм.
Итак, для изготовления бура мне понадобилось:
1. Труба диаметром 20-25 мм, длиной 150-160 мм
2. Полоса, толщиной 3-4 мм, шириной 20 мм и длиной около 80 мм.
3. Фреза (или циркулярный диск), в дальнейшем буду называть его просто диск, диаметром 100 мм и толщиной не менее 1,5-2 мм. (Рис. 1)
При этом, трубу лучше взять в диаметре на 2-5 мм меньше центрального отверстия диска.
А
Б
В
Рисунок 1. Комплектующие бура. А – фреза (диск); Б – трубка; В – полоса.
Из диска сделаем шнековую часть бура. Для этого диск разрезаем на 2 равные половинки, как показано на рисунке 2
Рисунок 2 Разрезанный диск.
Далее подготовим наконечник бура. Он необходим для придания направления бурения и обеспечения устойчивости. Возьмём полосу, желательно чтоб ширина полосы была не меньше половины диаметра трубы. В описанном мною примере ширина полосы равна диаметру трубы. (рис3).
Рисунок 3. Полоса и труба
С одного края полосы делаем отметку на расстоянии примерно 12-16 мм (рис.1В). Этот участок останется прямым. Зажимаем полосу в тисках, по метке, и скручиваем её примерно на 90 градусов (Рис4)
Рисунок 4. Скручивание полосы.
В результате получится спиральная полоска (Рис 5).
Рисунок 5 Спиральная полоса и трубка с разметкой.
Рисунок 6. Размеченная полоска
Рисунок 7. Наконечник после обрезки.
Придаём ему на наждаке форму пера (рис 8.) (в принципе это не обязательно, но так красивее). Наконечник готов, переходим к следующему элементу — направляющей.
Рисунок 8. Готовый наконечник
Изготовим направляющую, к которой будет приварены половинки диска и наконечник. На одном крае трубки наносим разметку в виде короны с четырьмя вершинами – зубцами (рис.5). Высота зубцов примерно 35-40 мм. После этого аккуратно вырезаем наши «зубцы» (рис 9) и равномрно загибаем их внутрь (рис 10).
Рисунок 9 Обрезанная направляющая
Рисунок 11 Направляющая.
Далее делаем прорезь в наконечнике, по месту соединения двух зубцов, как показано на рисунке 11 А. Ширина прорези равна толщине наконечника, а глубина – немного глубже линии сгиба забцов, 5-10 мм. Если ширина направляющей меньше внутреннего диаметра трубы, достаточно будет сделать прорезь такой, чтобы прямой участок наконечника проходил внутрь направляющей. Два края прорези затачиваем под спираль (рис11Б), так чтобы наконечник входил в неё на всю глубину (в идеале, после сварки, наконечник должен плавно переходить в направляющую) (рис 11В).
А
Б
В
Рисунок 11 Прорезь в направляющей.
Рисунок 12.
Ну и последний этап, привариваем половинки диска. Для этого на направляющую наносим 2 линии – на них будут располагаться края отверстия полу дисков (рис13).
Рисунок 13
В принципе эти линии можете и не рисовать, но с ними будет проще симметрично расположить полудиски. Привариваем по очереди обе половинки к направляющей (рис15), под углом 50-70 градусов к оси направляющей.
Рисунок 14. Приварка половинок диска.
Бур практически готов, осталось зачистить и приделать ручку.
Точно так же был изготовлен бур диаметром 180 мм. Оба бура показанный на рисунке 15
Рисунок 15.
На рисунке 16 показан бур в сборе с ручкой. Изготовление ручки думаю нет необходимости описывать, на рисунке 17 итак всё понятно.
Время чтения ≈ 10 минут
Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.
Самодельный ручной садовый бур
Зависимость конструкции от назначения
Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:
- обыкновенный садовый бур;
- шнековый садовый бур;
- бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).
Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.
Обыкновенный садовый бур
Земляной садовый бур
Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.
Шнековый самодельный ручной бур
Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.
Самодельный бур для свай ТИСЭ
Таким инструментом делают скважины с расширением в нижней части
Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под . Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.
Изготовление обыкновенного садового бура в домашних условиях
Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).
Составные элементы
Составные элементы, из которых делается вся сборка
Перечень элементов:
- Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
- Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
- Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
- Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.
Какие понадобятся материалы
Трубный профиль квадратного сечения
Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.
Плоский наконечник в виде пики с центральной и боковой заточкой
К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.
Режущая часть сделана из диска для ручной циркулярной пилы
Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:
- листовой стали толщиной 3-4 мм;
- пильного диска от болгарки (алмазный) или ручной циркулярной пилы.
В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.
Для справки. Внутренний диаметр диска или посадочного отверстия стандартно и составляет 22,5 мм.
И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.
Способ крепления ножей
Лопасти съёмного типа на болтах
Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.
Оптимальный угол атаки составляет 30-40⁰
Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.
Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения
Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:
Видео: Садовый бур своими руками в домашней мастерской
Шнековый бур
Принципиальная схема изготовления шнекового бура
Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.
Все диски зажимают в тисках и вырезают одинаковый сектор для поворота
Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.
Внимание! Не упустите из виду, что для стыковки у нижнего диска задействуют правую грань сектора, а верхнего левую. Если сделать наоборот, то бурить придётся против часовой стрелки.
Теперь начинаются сварочные работы:
- кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
- этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
- так стыкуют и сваривают все диски, делая из них сжатую пружину.
Сжатую пружину растягивают при помощи лебёдки
По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.
Видео: Изготовление шнекового бура
Бур для свай ТИСЭ
Принцип работы бура для свай ТИСЭ
На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:
Видео: Самодельный бур для свай ТИСЭ в домашних условиях
Заключение
Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент , так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.
При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
- Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.
Бур для столбов может быть со сборной штангой
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
- листовой стали толщиной от 4 мм;
- пильного диска для болгарки подходящего диаметра.
Землебур с лопастями из пильного диска для болгарки
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Ручной буроям с одним витком
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Режущие лопасти можно расположить в несколько ярусов
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
Самодельный бур с землеприемником подойдет при установке столбов и свай
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.
Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция
Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотности
Подробный чертеж в проекциях шнекового бура
Чертеж садового бура
Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.
Конструкция бура
технология применения бура
Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму. Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике.
На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:
Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.
Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.
Виды буров
Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.
Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:
Для удаления грунта необходимо каждый раз извлекать бур из скважины.
Невозможно сформировать расширенную область в нижней части фундамента.
При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.
Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.
Сменные ножи
Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.
Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.
Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.
Самостоятельное изготовление
После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – или ножовка по металлу.
Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.
Для изготовления понадобятся следующие материалы:
Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.
Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.
Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:
- Для каких целей и работ он вам нужен;
- Какой тип грунта предстоит бурить на участке.
Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.
Суханов Михаил
Пользователь FORUMHOUSE
На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е.
земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.
Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.
Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.
Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».
Суханов Михаил
Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).
Почва на участке форумчанина такая:
- 0.7-0.8 м – «плодородка»;
- 0.2-0.4 м – известняковый камень крупной фракции;
- далее слой мергеля (жёлтого, в мелкую крошку известняка).
В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил
продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.
Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила
ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.
Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.
Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.
Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.
В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.
Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.
Boston
Пользователь FORUMHOUSE, Москва.
Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.
Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.
Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.
Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.
Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.
По радиусу круга был сделан разрез.
Штырь заточили.
В результате получилось вот такое буровое устройство.
В ходе работы выявили и устранили такие недостатки:
- Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.
- При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.
- Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND
.
Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.
Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.
ВячеславK
сделал так:
От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.
Вырезал и заточил ножи.
Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.
Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.
С помощью газового ключа ВячеславK
вывернул ножи под углом.
Собрал и сварил всю конструкцию.
Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK
заточил обломок, как показано на следующем фото.
При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.
Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.
Субарист
Пользователь FORUMHOUSE
Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.
На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист
выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.
Время чтения ≈ 10 минут
Жителям частного сектора хорошо знакомы такие ситуации, когда нужно что-то построить или установить, но основание такого сооружения будет находиться в земле. В связи с этим многие задаются вопросом, как сделать бур для бурения ям под столбы (сваи) своими руками, используя при этом материалы, которые могут оказаться в наличии в домашнем хозяйстве. К тому же, без излишней скромности можно утверждать, что в некоторых случаях сделанные самостоятельно инструменты превышают по качеству заводскую продукцию. Всё дело в том, что на заводе производят стандарт, а дома можно приспособить такое устройство к конкретным потребностям с учётом состояния грунта.
Самодельный ручной садовый бур
Зависимость конструкции от назначения
Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:
- обыкновенный садовый бур;
- шнековый садовый бур;
- бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).
Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.
Обыкновенный садовый бур
Земляной садовый бур
Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.
Шнековый самодельный ручной бур
Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.
Самодельный бур для свай ТИСЭ
Таким инструментом делают скважины с расширением в нижней части
Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под . Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.
Изготовление обыкновенного садового бура в домашних условиях
Ниже рассмотрим, как можно сделать такую конструкцию в домашних условиях при условии, что имеется мастерская (у многих автолюбителей это гараж).
Составные элементы
Составные элементы, из которых делается вся сборка
Перечень элементов:
- Режущие детали – это два полукруга из легированной стали, у которых заточены края. В зависимости от назначения инструмента определяют и его диаметр. В некоторых случаях лопасти из полукруга фиксируют болтовым соединением, чтобы их можно было заменить другим диаметром.
- Стержень – представляет собой круглый или квадратный трубный профиль, хотя иногда такую деталь делают из лома, но это значительно увеличивает массу и усложняет рабочий процесс. Длина стержня зависит от потребности, но чаще всего его делают под ямы 50-80 см длиной до 1,5 м (при уменьшении этого параметра приходится постоянно работать в согнутом положении). Но если полтора метра недостаточно (глубина ямы 80-100 см и более), то лучше сделать сборный стержень, с наращиваемыми штангами (их можно стыковать при помощи ниппеля).
- Поперечник для ручки приваривают к верху стержня в виде буквы Т, где оптимальная длина перекладины по 25-30 см в каждую сторону. Если сделать эти рычаги короче, то прокручивание будет даваться гораздо тяжелее.
- Наконечник делают острым, он служит в качестве сверла, которое центрует лопасти по отношению к поверхности земли. То есть, они не будут съезжать в сторону, так как представляют собой единое целое со сверлом.
Какие понадобятся материалы
Трубный профиль квадратного сечения
Для изготовления стержня, как уже было сказано выше, подойдёт трубный профиль квадратного или круглого сечения. Если стенка у такого профиля имеет толщину 2-2,5 мм, то подойдёт сечение 20×20 мм или ø20 мм, но если стенки тоньше, то следует увеличить сечение до 30×30 или 35×35 мм, ø30-35 мм. В том случае, если при работе может возникнуть потребность в накручивании дополнительной штанги, то для стержня подойдёт только круглый трубный профиль.
Плоский наконечник в виде пики с центральной и боковой заточкой
К концу стержня необходимо приварить острый наконечник, который можно сделать из куска толстого сверла с победитовой напайкой – их применяют для сверления бетона перфоратором. Но также можно сделать такое остриё из толстой арматуры или куска стали, заточив его в виде плоской пики, как на верхней фотографии.
Режущая часть сделана из диска для ручной циркулярной пилы
Самый ответственный момент, это изготовление режущих лопастей и их можно сделать из:
- листовой стали толщиной 3-4 мм;
- пильного диска от болгарки (алмазный) или ручной циркулярной пилы.
В данном случае удобнее всего использовать диски от болгарки с алмазным напылением, предназначенные для резки бетона, либо от ручной циркулярной пилы. Когда алмазное напыление срабатывается, по окружности остаётся тоненькая полоска не более 1 мм и её несложно сточить, сделав края острыми, а зубчатый диск от циркулярки останется только разрезать пополам.
Для справки. Внутренний диаметр диска или посадочного отверстия стандартно и составляет 22,5 мм.
И ещё несколько слов о ручке – она должна быть из круглой трубы и на неё ни в коем случае не следует надевать какой-либо пластик и, тем более, обматывать изолентой.
Способ крепления ножей
Лопасти съёмного типа на болтах
Если предполагается бурение скважин разного диаметра, то лопасти на инструменте можно сделать съёмного типа. Для этой цели приваривают две полки к стержню и к ним болтовым соединение крепят ножи, как это показано на верхней фотографии.
Оптимальный угол атаки составляет 30-40⁰
Если вы не собираетесь изменять диаметр лопастей, то наиболее оптимальный вариант, это ø120 мм и для этого как нельзя лучше подойдёт пильный или обрезной диск ø125 мм (5 мм ширина алмазного напыления и его уже не будет), который нужно разрезать на два полукруга. Посадочное место ø22,5 мм придётся подгонять под стержень, электросваркой отрезав лишнее. Для мягких грунтов угол атаки обычно делают 30⁰, а иногда даже 40⁰, но для твёрдых лучше понизить его до 22-25⁰.
Составные части садового бура: 1) стержень с остриём, 2) режущие диски, 3) ручка для вращения
Вот чертёж самодельного садового бура с лопастями ø120 мм (по диаметру отработанного режущего диска по бетону с алмазным напылением). Ниже находится видеоролик по изготовлению такого инструмента:
Видео: Садовый бур своими руками в домашней мастерской
Шнековый бур
Принципиальная схема изготовления шнекового бура
Теперь разберёмся, как сделать шнековый бур для бурения ям под столбы своими руками. Такой инструмент не придётся вынимать из отверстия через каждые 5-10 см прохода, так как отвал грунта перемещается во время вращения на верхние лопасти шнека. Это значительно ускоряет процесс, но для работы с ним нужна большая физическая сила, поэтому в большинстве случаев такие установки применяют в совокупности с автоматизированным приводом.
Все диски зажимают в тисках и вырезают одинаковый сектор для поворота
Теперь самый ответственный момент: нужно у всех дисков, сложенных вместе, вырезать трапециевидный сектор, хотя, эти наклонные пересекутся в центре, образуя острый угол. Суть в том, что при повороте каждого верхнего диска левая грань вырезанного сектора должна совпасть с правой гранью нижнего. Такие вещи, конечно, лучше сначала сделать на бумаге и если всё будет совпадать, перенести разметку для вырезки на металл. Количество витков шнека будет соответствовать количеству дисков.
Внимание! Не упустите из виду, что для стыковки у нижнего диска задействуют правую грань сектора, а верхнего левую. Если сделать наоборот, то бурить придётся против часовой стрелки.
Теперь начинаются сварочные работы:
- кладёте на плоскость диск, а сверху на него накладываете другой, но так, чтобы перекрыть вырезанный сектор, то есть, левая грань верхнего должна примкнуть к правой грани нижнего;
- этот стык проваривают электросваркой и накладывают сверху следующий диск, действуя по такому же принципу;
- так стыкуют и сваривают все диски, делая из них сжатую пружину.
Сжатую пружину растягивают при помощи лебёдки
По завершению сварочных работ, эту самодельную пружину нужно растянуть, чтобы из неё получился шнек. Для этого сборку надевают на стержень и приваривают нижний диск под нужным углом, например, 30⁰, а к верхнему диску можно приварить что-то вроде кольца, чтобы зацепится крюком лебёдки. Стержень фиксируют на полу (придумайте сами, как это сделать – обстоятельства бывают разными) и лебёдкой растягивают пружину, после чего приваривают верхний диск. Стержень освобождают и обваривают всю конструкцию по спирали.
Видео: Изготовление шнекового бура
Бур для свай ТИСЭ
Принцип работы бура для свай ТИСЭ
На чертеже вверху показан принцип работы бура для свай ТИСЭ: сначала он делает ствол нужного диаметра, а внизу скважина расширяется при помощи откидного ножа. Но, возможно, я вас разочарую, так как для того чтобы сделать такую конструкцию в домашних условиях, нужна, как минимум, мастерская с инструментами и профессиональные навыки слесаря. Для рассмотрения такой сборки придётся выкладывать отдельную статью, пусть даже небольшую, а здесь мы ограничимся показом видеоролика по самостоятельной сборке бура ТИСЭ:
Видео: Самодельный бур для свай ТИСЭ в домашних условиях
Заключение
Из этого материала вы узнали, как сделать бур для бурения ям под столбы своими руками. Буром для свай ТИСЭ вы не станете устанавливать забор или строить фундамент , так что для дома вполне достаточно обычного или, если есть из чего сделать привод, шнекового бура.
Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.
С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.
Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.
Материалы и инструменты
Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:
- сварочного аппарата;
- сварочных струбцин;
- болгарки с отрезным диском по железу;
- электродрели;
- пары газовых ключей;
- плашки, диаметр которой должен совпадать с диаметром штанги;
- плашкодержателя;
- тисков.
Материалы для изготовления бура: диск от болгарки, сверло, трубы.
Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.
Вернуться к оглавлению
Устройство
Ручной бур состоит из таких элементов, как:
- Ручка.
- Вставка.
- Режущая насадка.
- Муфта.
- Болт с гайкой.
- Режущие пластинки.
- Направляющий стержень.
- Лезвие.
Вернуться к оглавлению
Изготовление предрыхлителей
Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.
Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.
Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.
Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.
Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.
Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.
Вернуться к оглавлению
Нарезание резьбы
На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.
В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.
Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.
Вернуться к оглавлению
Изготовление ручки
Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.
Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.
Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.
25.06.2017
Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.
Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.
Описание конструкции
Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:
- В виде шнека;
- Двухлопастной;
- Винтообразной;
- В виде полудисков;
- Многоярусной;
- Съёмной или цельной сваренной.
Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.
Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:
- Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
- Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
- Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.
Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.
Изготовление и подбор комплектующих
При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.
Перечень деталей
- Болт и гайка M20
- 2 диска диаметром 100 и 150 мм
- Наконечник и сверло диаметром 20 мм
- Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.
Необходимые материалы
Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.
Из инструментов пригодятся:
- Молоток и болгарка
- Сварочная техника
- Слесарный набор
- Электродрель со сверлами по металлу
- Круг-точилка для режущих элементов.
При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.
Поэтапное описание изготовления инструмента
- На отрезке листового металла рисуют окружность и отмечают ее центр – это
будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки. - На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
- Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
- Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
- Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.
Нанесение защитного покрытия
Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.
Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.
Методы повышения производительности инструмента
В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.
Способы усовершенствования конструкции
Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.
В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.
Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.
По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.
Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.
Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.
Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.
Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.
Ручной бур своими руками
Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.
Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.
Пошаговое фото руководство:
Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.
И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.
Как изготовить самодельный бур для заборных столбов
Владельцы приусадебных или дачных участков часто сталкиваются с необходимостью выкопать глубокую узкую яму для установки столбов, например, для нового забора, беседки, опор под вертикальный сад, клумбу, виноградные шпалеры или арки и т. п.
Такие узкие лунки, скважины иногда бывает нужно проделать в самых неудобных местах. И такие ямы, особенно глубокие, невозможно выкопать просто лопатой, здесь нужно специальное приспособление — бур.
Преимущества данного приспособления
Садовый земляной бур – это инструмент для бурения скважин в грунте
, который просто необходим в хозяйстве дачника. Он удобен и прост в управлении, помогает сократить до минимума затраты сил и времени на решение вышеперечисленных задач, он весьма универсален: при наличии сменных лезвий различного диаметра и конфигурации его функции можно значительно расширить. Этот инструмент способен заменить нескольких землекопов, вооруженных лопатами.
Чтобы выкопать яму с его помощью, достаточно лишь приставить его к намеченному месту и, слегка налегая, делать вращательные движения. Чтобы легче было представить, как выглядит садовый бур, вспомните, как выглядит обычный кухонный штопор. Да и принцип его действия аналогичен принципу работы штопора.
Поэтому работа буром не требует специального обучения, физической силы, им может работать даже подросток, женщина или пожилой человек.
Данный инструмент достаточно лёгок и компактен, что позволяет без усилий переносить его с места на место и выполнять с его помощью работу в труднодоступных местах на небольших пространствах. И наконец, следует заметить явные преимущества бура при работе на сложном грунте. Бур, сделанный из твёрдых металлов, способен перерезать корни, раскалывать небольшие камни, которые встречаются на глубине.
Функциональные возможности
Теперь о том, каковы же возможности этого инструмента. Рассмотрим вариант простейшей модели бура для грунта со средней плотностью и при средних физических возможностях работающего. При таких условиях лунка глубиной 1 м и диаметром 20 см будет проделана приблизительно за 15 мин. А скважина глубиной 3 м и диаметром 30 см при тех же условиях займёт по времени около 2-3 часов.
Максимально возможная глубина для лучших моделей данного инструмента – 15 м. Срок действия – не менее 10 лет (приблизительно 300 скважин).
Виды буров
Садовые буры отличаются друг от друга по виду режущей части. Режущие элементы бывают в виде шнека, винтообразные
(как в штопоре) и в виде полу дисков, двухлопастные
(своего рода плоскорез). Режущие детали бывают съёмные и сварные
, они могут быть многоярусными. Иногда бур начинается с лопастей меньшего диаметра с постепенным увеличением.
Но всё это касается буров, сделанных в производственных условиях. Их можно приобрести в специальных магазинах. И хоть стоимость их в общем-то доступна (в среднем около 1,5 тысяч рублей), но всё же эти затраты иногда бывают не очень кстати. Нужно также отметить, что буры заводского изготовления не всегда соответствуют требованиям конкретного обрабатываемого участка. Инструмент может быть рассчитан на недостаточную глубину, или его насадки могут не соответствовать нужному диаметру лунки.
Самостоятельное изготовление
Помимо простоты управления, садовый бур еще и достаточно прост в изготовлении в домашних условиях. Для хозяина, знакомого со слесарными инструментами и умеющего ими пользоваться, изготовить его не представляет трудности. В данной статье мы попробуем дать рекомендации по изготовлению как простейшего бура, так и более усовершенствованных моделей. Это поможет сэкономить на покупке инструмента.
Начнём с простого. Для домашнего изготовления наиболее подходит конструкция с режущей частью в виде двух полу дисков, лопастей или одного диска – плоскореза.
Прежде всего, нужно сделать чертёж выбранной конструкции с учетом величины предполагаемого углубления в грунте, его диаметра и глубины. При этом диаметр режущего элемента должен быть на 5-7 мм больше будущего отверстия
.
Материалы
Необходимо приготовить материалы, а именно:
- кусок прочного листового металла для изготовления фрезы (лезвия),
- кусок трубы для воротка подходящей длины,
- кусок трубы меньшего диаметра (с тем расчетом, чтобы она вставлялась в первую трубу) для изготовления трубы – удлинителя,
- кусок металлического стержня для рукоятки,
- резьбовая шпилька с барашками,
- 4 болта с шайбами и гайками.
Инструменты
Понадобятся:
- сварочный аппарат,
- болгарка,
- молоток,
- электродрель с набором свёрл по металлу,
- абразивный круг для затачивания режущих элементов,
- стандартный набор слесарных инструментов.
Процесс изготовления
- На куске листового металла начертить окружность нужного диаметра и отметить её центр. С помощью болгарки вырезать заготовку будущего лезвия. Затем нанести на заготовку линию разреза (по линии диаметра) и выреза по величине окружности воротка. Разрезав полученный диск по диаметральной линии пополам, болгаркой делаем вырезы под вороток на каждой половинке.
- Взять трубу-заготовку для изготовления воротка и на одном из её концов болгаркой сделать продольные надпилы длиной 3-4 см. Их должно быть не менее четырёх. Потом с помощью молотка согнуть надпилы к центру трубы так, чтобы сформировалось своего рода остриё. Теперь его нужно обварить сварочным аппаратом так, чтобы в трубу – вороток не набивалась земля.
- Следующий этап – сваривание обеих половинок диска к воротку. Его следует приваривать на расстоянии примерно 5 см друг от друга под углом к плоскости вращения приблизительно 20 градусов. Вот уже одна часть бура готова.
- К трубе-удлинителю перпендикулярно приварить рукоятку: получится деталь в виде буквы «Т». Для прочности рукоятку можно дополнительно укрепить металлической «косынкой». Эту Т-образную деталь вставить в трубу-вороток и, просверлив сквозное отверстие, соединить обе детали шпилькой с барашками. Таких отверстий в трубе-удлинителе может быть несколько, чтобы регулировать общую длину воротка по необходимости.
- Бур готов. Остаётся только заточить лезвия. При этом важно учесть, что режущая кромка на фрезах затачивается с расчетом, чтобы остриё было обращено к низу, ко дну будущей ямы.
На следующем видео наглядно показан данный процесс:
Как можно усовершенствовать инструмент
- Во-первых, можно изготовить бур со сменными фрезами. Тогда с его помощью можно будет бурить скважины различного диаметра. Для этого нужно не только изготовить запасные фрезы соответствующих размеров, но и предусмотреть способ крепления сменных лезвий к воротку. Самым незамысловатым способом крепления могут быть две приваренные пластины из того же листового металла, которые будут служить крепёжными площадками для лезвий. Их также следует приваривать под углом 20 градусов к плоскости вращения. В лезвиях и в крепёжных пластинках нужно просверлить отверстия для болтов по 2 на каждой пластинке и соответственно на каждом лезвии. Фрезы крепятся обычными болтами (М6) с шайбами и гайками. Следует учесть, что болты нужно вставлять резьбой кверху, чтобы они не мешали процессу бурения.
- Во-вторых, можно сделать более острым, а следовательно более функциональным нижний торец воротка. Для этого вырезать из листового металла узкую пластину длиной примерно 10 см и шириной около 2 см. Ее с одной стороны обточить болгаркой на конус, сделав его в виде острия. Вместо надрезов в торце воротка нужно просто сплющить этот конец, предварительно вставив туда обточенную пластину и обварить сварочным аппаратом. Получится что-то вроде пики. Еще, как вариант такой пики, можно пластину делать несколько длиннее (15-17 см) и, раскалив, свернуть её наподобие небольшого шнека (вспомните опять же штопор). А в остальном действовать, как в первом варианте. Некоторые умельцы догадались в качестве такого шнека приварить сверло соответствующего диаметра для работы по дереву или металлу. Это значительно облегчает процесс бурения. Сверло само идёт в землю как по маслу.
- В-третьих, (это годится для особо плотных глубинных слоёв почвы) можно между фрезой и пикой приварить малый плоскорез для предварительного рыхления почвы. Он делается из двух пластин размером 8х3 см. К тому же такое устройство осуществляет дополнительную центровку при бурении, что значительно ускоряет этот процесс.
- В-четвёртых, для изготовления фрезы можно использовать готовые диски, например диск от болгарки для работы по камню. Его даже не обязательно разрезать пополам, а только надрезать по линии радиуса и увеличить отверстие в центре в соответствии с диаметром воротка. Затем можно разогнуть его, разведя в разные стороны края надреза, тем самым образовав подобие шнека. Затем приварить, как и в предыдущих случаях. Очень удачным решением является изготовление фрезы из диска от циркулярной пилы. Ее острые зубья блестяще расправляются с самыми неподдающимися кореньями деревьев, встречающимися на пути бура. Подготавливается он аналогично диску от болгарки.
Итак, мы разобрали несколько вариантов изготовления садового бура в домашних условиях. Согласитесь, это не очень сложно для домашнего умельца. Остается только выбрать наиболее приемлемый вариант и смастерить себе это замечательное приспособление, которое на долгие годы облегчит работу в саду и на даче. А на само изготовление уйдёт всего около 2 часов времени.
Уход за приспособлением
Если вы хотите, чтобы ваш инструмент прослужил вам верой и правдой многие годы, не забывайте о простых правилах ухода за ним:
- После изготовления желательно покрыть его антикоррозийной жидкостью и покрасить краской по металлу.
- После работы с ним очищать его от остатков земли, каждый раз проверять целостность лезвий.
- Все повреждения обязательно сразу же ликвидировать, покрывать эти места антикоррозийной жидкостью.
- Перед началом бурения желательно слегка взрыхлить лопатой верхний слой грунта для облегчения первоначального вхождения бура.
Ручной бур необходим для строительства при ремонтных работах. Помимо этого, его часто применяют, работая в саду или в огороде. С помощью этого предмета очень удобно и быстро выкапывать глубокие и узкие ямы, которые нужны для посадки деревьев или для монтажа опор в процессе заливки фундамента. Кроме того, бур невозможно заменить каким-либо другим инструментом при бурении скважин. Немногие знают, что ручной бур для столбов можно сделать самому, сэкономив при этом значительную сумму денег. Все, что потребуется для изготовления этого незаменимого инструмента, – это подробная инструкция, описывающая, как сделать бур, наличие необходимых материалов, инструментов и, конечно, терпение.
С помощью ручного бура удобно копать узкие ямы для столбов или посадки деревьев.
Следует отметить, что применение ручного бура не предназначено для грунта с каменными примесями.
Почва должна иметь глиняную или суглинистую основу. При этом бур, как правило, изготавливают из высококачественных материалов. В этом случае срок его эксплуатации может быть неограничен.
Материалы и инструменты
Прежде чем приступить к работе, необходимо убедиться в том, что у вас в наличии есть все материалы и инструменты. Работать будет гораздо удобнее, если все необходимое находится под рукой.
Для того чтобы сделать , требуется наличие:
- сварочного аппарата;
- сварочных струбцин;
- болгарки с отрезным диском по железу;
- электродрели;
- пары газовых ключей;
- плашки, диаметр которой должен совпадать с диаметром штанги;
- плашкодержателя;
- тисков.
Материалы для изготовления бура: диск от болгарки, сверло, трубы.
Как показывает практика, применение в данном случае простых режущих пластин, имеющих достаточно большой диаметр, желанный эффект дать неспособно. Ручной бур, сделанный из такого материала, будет отнимать у вас силы и время в процессе бурения земляных отверстий. Для того чтобы избежать подобного результата, профессионалы рекомендуют дополнить такой инструмент двумя укороченными предрыхлителями. В этом случае ручной бур, сделанный своими руками, получится значительно эффективнее, и времени при работе с ним будет уходить заметно меньше.
Вернуться к оглавлению
Устройство
Ручной бур состоит из таких элементов, как:
- Ручка.
- Вставка.
- Режущая насадка.
- Муфта.
- Болт с гайкой.
- Режущие пластинки.
- Направляющий стержень.
- Лезвие.
Вернуться к оглавлению
Изготовление предрыхлителей
Что касается червячного варианта инструмента, изготовить его самостоятельно достаточно сложно. С учетом этого заменить поступенчатый шнек возможно двумя наваренными предрыхлителями, имеющими возрастающий диаметр срезающего материала. В этом случае сопротивление грунта равномерно распределяется по ступенькам, а количество приложенных усилий для одного оборота устройства для бурения вокруг своей оси заметно уменьшается.
Назначением первого предрыхлителя является крошение плотного грунта, последующего подрезания более широкого радиуса ямы и подачи уже взрыхленного грунта на поверхность дискового рыхлителя.
Дисковый рыхлитель выполняет функцию формирования стенок отверстия, а также выталкивания части грунта вверх. За один такой процесс глубина вырытой скважины может достигать 40-50 см. В случае с большим грузом работать ручным буром будет достаточно сложно.
Неплохим материалом для изготовления предрыхлителей может стать автомобильная рессора, толщина которой составляет не менее 5 мм.
Для затачивания режущей кромки такого рыхлителя необходимо соблюдать определенный угол. К основной штанге данный элемент следует приваривать встык, после чего можете приступить к привариванию следующего отрезка штанги. Следующим этапом к нему (встык) требуется присоединить второй элемент предрыхлителя. В заключение остается приварить острую часть штанги. При этом необходимо учесть соотношение всех отрезков, поскольку в противном случае может возникнуть люфт.
Что касается диска, функцией которого является формирование стенок отверстия – для его изготовления рекомендуется применить обработанную дисковую пилу, предназначенную для работы по дереву. Ее толщина должна составлять не менее 3 мм. Диск разрезается на две равные части, после чего его обрезанные кромки требуется заточить. Следующим этапом получившуюся пару элементов приварите на основную штангу, соблюдая при этом все тот же угол. Таким образом, вам удастся избежать смещения усилий, вследствие которых вырытые скважины могут получиться кривыми.
Вернуться к оглавлению
Нарезание резьбы
На противоположном конце штанги необходимо нарезать резьбу, на которую впоследствии будет накручиваться соединительная муфта. Для этой цели вам потребуются тиски и специальная плашка. Зажмите штангу (торцом вверх) в мощные тиски, соблюдая при этом прямой угол. При этом рекомендуется следить за выступом штанги, который не должен превышать 10 см. В противном случае может возникнуть абсолютно нежелательная амортизация в тот момент, когда плашка будет подвергаться натиску. С помощью напильника обточите торец так, чтобы получился конус. Это даст гарантию, что плашка правильно и ровно сядет на штангу. После этого можете приступать к нарезным работам.
В процессе нарезания резьбы нет ничего сложного. Плашкодержатель медленно вращается по часовой стрелке. Если в процессе работы застряла плашка, скрутите ее и подточите мешающий заусенец. После этого снова накрутите плашку на готовую часть резьбы и продолжите нарезание до запланированной отметки. Наиболее оптимальной считается резьба, длина которой составляет 10 см.
Следующим этапом на резьбу накручивается муфта, которая приваривается на основную штангу в области стыкующего шва. На этом можете смело считать, что с основной частью изготовления ручного бура своими руками вы справились.
Вернуться к оглавлению
Изготовление ручки
Ручка или вращающаяся часть ручного бура приваривается строго под прямым углом Т-образным способом. Сама основная штанга может иметь длину от 40 до 50 см. Рекомендуемая ширина ручки должна быть не более ширины плеч. Дело в том, что сопротивление штанги вращающему усилию ограничено. В случае его превышения штанга может скрутиться, вследствие чего ручной бур для столбов станет непригодным для работ. Для того чтобы избежать подобных неприятностей, ограничьте усилие и умеренными частями поэтапно бурите землю.
Прежде чем приступить к сварке, закрепите ручку к штанге, применив сварочную струбцину, при этом следите за прямотой углов. Таким образом, вы не только сохраните правильный угол, но и будете уверены в том, что ручку не поведет в сторону. Сварочный шов должен получиться по торцевой стороне основной штанги. На данном этапе работать следует максимально внимательно. Стоит учесть, что от качества данного стыка зависят надежность и длительность срока эксплуатации будущего бура. Поскольку всю нагрузку усилий шов берет на себя, не жалейте на его выполнение электроды.
Неровности стыка обтачиваются с помощью болгарки, это не только придаст инструменту более эстетичный вид, но и исключит порезы на ваших руках, которые вы можете получить в процессе эксплуатации ручного бура. Приварив ручку, на другом конце основной штанги аналогично предыдущему нарезается соединительная резьба.
При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.
Конструктивные особенности приспособления
Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения
должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.
Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:
Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.
Виды инструмента
Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.
Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:
- чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
- нижняя расширенная часть фундамента отсутствует;
- если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.
Альтернатива — устройство, имеющее комплект сменных ножей
. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.
Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.
Главная особенность — наличие навесного плуга
, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.
После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.
Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных
отверстий должны быть различны. Только так возможно сохранить главное преимущество.
В процессе изготовления конструкции не обойтись без следующих компонентов:
Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы
, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.
