Бур своими руками для столбов из трубы

Копание ям под столбы для забора – проблема, известная каждому дачнику, желающему обустроить свой участок. Узкие ямы можно выкопать с помощью простой лопаты, но это займет много времени и причинит массу неудобств. Если почвы на участке имеют сложную структуру, задача без использования специнструмента становится неразрешимой. С такой работой легко справится бур для столбов, который в хозяйстве есть не у каждого. Приходится его покупать, арендовать и нанимать специалиста.

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

• в форме шнека;
• имеющей две лопасти;
• в форме винта;
• в форме полудисков;
• имеющей много режущих ярусов;
• цельносварной и съемной.

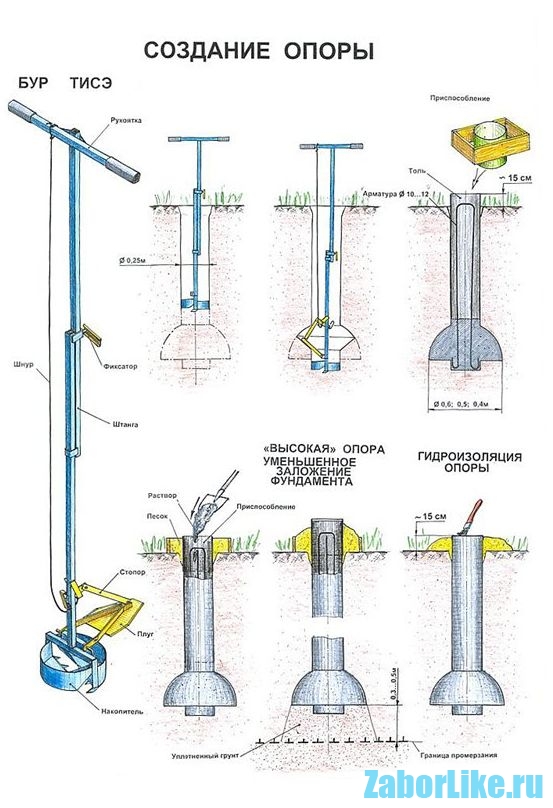

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

• рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
• приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
• формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
• болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

1. Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
2. Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
3. Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
4. Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

• постройка легкого забора из рабицы и более серьезного ограждения;
• возведение опор для беседки и вьющихся растений в зеленой изгороди;
• посадка живой изгороди (барбарис, дерен, спирея);
• организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
• подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
• проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
• бурение небольших колодцев и ям компоста;
• прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

• уход за растениями – подкормка, лечение корней;
• посадка кустов;
• взятие проб грунта, выяснение уровня воды;
• установка опор;
• бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

• посадка растений со стержневым корнем;
• добыча воды, песка и глины;
• установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

На что обратить внимание при покупке

Установка столбов для забора требует подготовки отверстий под опоры. Для проведения этой работы гораздо лучше воспользоваться земляными бурами, которые можно купить, сделать своими руками или взять в аренду. Надо, в первую очередь, обратить внимание на технические характеристики инструмента. При этом учитываются нужная глубина отверстий, их диаметр и количество (если арендовать бензиновый бур, то количество отверстий за смену). Большого внимания требуют ножи (лопата), которыми оборудован инструмент. Они должны быть острыми и, желательно, самозатачивающимися. Режущие элементы будут применяться для обработки грунта, разбивки камней, разрезания травы, поэтому они должны быть изготовлены из качественных материалов. При выборе инструмента для покупки или аренды надо подбирать агрегат, соответствующий по характеристикам виду почв, которые придется обрабатывать.

Ориентировочная стоимость

Если у себя на участке человек регулярно занимается бурением ям, строительством и уходом за растениями, ему есть смысл приобрести для постоянного пользования простенький бур с хорошими качествами. На рынке садовой техники можно купить простой шнековый бур за 629 рублей или даже садовый бур РОСТОК за 329 рублей. В среднем цена ручных буров в зависимости от материала, режущей поверхности, удобства доходит до 2000 рублей, что вполне доступно каждому. В том случае, когда предстоят глобальные земляные работы под постройку капитального забора по всему периметру и подготовку ям большой глубины, есть смысл взять технику в аренду. Аренда буровой техники обойдется в 12-20 тысяч рублей. Ручные ямобуры можно арендовать за 9-11 тысяч рублей за рабочую смену. Техника для бурения отверстий глубже 12 метров и шириной до 80 см имеет арендную стоимость до 18 тысяч рублей за смену. Если на участке идет строительство, и надо ввинчивать сваи, то стоимость аренды техники для этого может доходить до 80 тысяч рублей за смену.

Как сделать бур для столбов своими руками. Поэтапное описание изготовления инструмента

Иногда огородник задается вопросом о том, как сделать бур самостоятельно. Бур представляет собой соединение верхней части (ручки) и нижней (режущей). Длина конструкции должна быть не меньше метра, что позволит выкопать отверстия глубиной 70 см. Этого, как правило, бывает достаточно для выполнения работ в огороде.

Перечень необходимых деталей материалов и инструментов

Для изготовления конструкции понадобятся:

• отрезки труб 400, 500 и 500 мм с толщиной стенки 3,5 мм и наружным диаметром 40 мм;
• диски с диаметром 100 и 150 мм;
• гайка и болт с метрической резьбой М20;
• сверло диаметром 20 мм и наконечник.

Диски для конструкции можно взять от циркулярной пилы или изготовить из стали толщиной 3 мм и более.

Для сборки бура могут понадобиться инструменты:

• аппарат для сварки. Можно использовать аппарат любой упрощенной конструкции;
• болгарка. Инструмент с диском 125 мм может применяться для резки и затачивания металла;
• два молотка – слесарный и малая кувалда «балда», которую можно применить как наковальню;
• наковальня (можно из подручных средств);
• тиски любого типа.

Труба зажимается в тисках, и на ее конце с помощью резки и кувалды формируется конус (наконечник), который должен быть точно посередине, иначе при работе бур будет уводить в сторону.

Изготовление предрыхлителей

Деталь предназначена для рыхления почвы и удержания вертикального положения. Для ее изготовления можно использовать ленту из металла шириной 3-4 см, длиной 25 см и толщиной 4 мм. Деталь занимает 10-15 см от длины стержня. Заготовку затачивают с одной стороны под углом 10 градусов, а другая сторона приваривается к стержню. Направление ленты должно соответствовать направлению вращения будущего бура. Конец ленты снизу срезается (30 градусов) и овально затачивается.

После предрыхлителя к оси привариваются режущие лопасти, изготовленные из старого диска от циркулярной пилы, разрезанного на две части. Их приваривают к оси под углом спирали, а стороны выгибают в противоположных направлениях, так, что одна получится заборной (ее следует наточить), а другая – выталкивающей. Самодельный бур готов.

Нарезание резьбы

Если на участке бурится скважина, и длина бура недостаточна, то нужно сделать буровую трубу разъемной. Следует изготовить несколько дополнительных штанг длиной от 1 м, чтобы хватило до нужной глубины скважины. Соединить секции можно с помощью резьбовой муфты. Резьба нарезается на концах секций и укрепляется шплинтовым фиксатором. Такое крепление исключит самопроизвольное развинчивание труб.

Изготовление ручки

Рукоятка – это тот элемент, который передает вращательное движение всей конструкции. Она выполняется из материалов, имеющих большой запас прочности, так как при работе со сложным каменистым грунтом на нее будет ложиться приличная нагрузка. Ручка обычно делается из металлопроката. Она не должна пружинить и однозначно передавать усилия всему устройству. Верхний край основной трубы соединяется с рукояткой посредством сварки. От величины ручки (рычага) зависит трудоемкость всего процесса. Стандартной и оптимальной считается длина, равная 50 см. Для изготовления рукоятки берется отрезок трубы длиной 50 см и диаметром 1,25 см. Диаметр выбирается по предпочтениям самого пользователя. Заготовка приваривается к основе перпендикулярно.

Дополнительные звенья

Заточка рабочих поверхностей – один из важных этапов. Чтобы бур легче входил в грунт, нижние края режущей полосы затачиваются под углом 60 градусов. Для этой же цели на них делаются дополнительные насечки в 3 мм. На конце острия приваривают сверло, которое облегчает вхождение в почву. Насадка – недолговечна и быстро разрушается, так как на нее приходится основная нагрузка при сверлении грунта. Для удобства пользования инструментом и предупреждения травм рукоятку надо тщательно отшлифовать, чтобы не было зазубрин, или применить кусок резинового или пластикового шланга.

Заключительный этап и нанесение защитного покрытия

В завершение работы надо тщательно зачистить все сварные швы и другие соединения наждачной бумагой. Для дальнейшей обработки применяются грунтовка и фосфатирующий раствор. Последним этапом обработки является покраска изделия. Покрытие предотвратит преждевременную порчу материала и коррозию и увеличит срок службы.

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.



Если вы являетесь хозяином земельного участка, то хотя бы раз сталкивались с необходимостью выкапывания ям для опор и столбов при оформлении внешнего вида территории. Иногда случается и так, что в не совсем удобном месте требуется лунка. С помощью простой лопаты с этой задачей справиться довольно сложно. Можно, конечно же, позаимствовать у знакомых ручной бур или вызвать специалиста, который управляется с соответствующим инструментом. Но если такие работы вы планируете осуществлять время от времени, то садовый бур для столбов своими руками можно изготовить из подручных материалов.

Инструмент получится удобным при эксплуатации и компактным, что очень удобно для хранения. Обычно для проведения таких работ используется твердый металл. С его помощью вы сможете расколоть на части корневища растений и мелкие камни. Такое приспособление позволит выкопать яму, вращая оборудование вокруг оси как штопор.

Выбор режущей части

Основное назначение бура – рытье лунок. Скважины проделываются режущей частью, которая может иметь разные формы, а именно:

• форму полудисков;
• вид шнека;
• двухлопастную;
• винтообразную;
• съемную;
• многоярусную;
• цельную.

Если вы хотите изготовить бур для столбов своими руками, то должны определить конструктивные особенности устройства. Некоторые модели имеют небольшие лопасти снизу, тогда как сверху они увеличиваются до больших размеров. Приобретя заводской бур, вы получите в пользование эффективный и функциональный инструмент. Но его не всегда можно внедрить в грунт на нужную глубину, кроме того, насадки у таких приспособлений могут иметь не тот диаметр, что нужно.

Почему стоит изготовить бур самостоятельно

Несмотря на то что стоимость заводского бура доступна, его можно сделать самостоятельно, получив инструмент, который будет отвечать всем требованиям. Технология проведения работ очень проста, а стоимость окажется гораздо ниже. Необходимо лишь решить, какие параметры будут у изделия.

Какой размер выбрать для бура

Наиболее распространенные размеры садовых буров, что касается диаметра, составляют диапазон от 100 до 300 мм. Высота рабочей части должна быть равна примерно 400 мм. Угол между дисками составляет предел от 25 до 28 ˚. Высоту вы должны подобрать индивидуально, ведь она будет зависеть от вашего роста.

Рекомендации по изготовлению отдельных частей

Прежде чем приступить к изготовлению бура для столбов своими руками, вы должны разобраться с составными частями этого инструмента, среди них следует выделить:

• разрыхлитель;
• почвоприемник;
• плуг-формировщик;
• шнек.

Разрыхлитель состоит из двух плоскостей или шнека. Последний похож на спираль, в этом узле нож располагается на штанге. Имеется в буре и почвоприемник. Здесь собирается грунт, что облегчает бурение лунок диаметром до 35 см. При изготовлении бура для столбов своими руками вы должны будете снабдить его формировщиком, который будет располагаться в нижней части. Этот узел позволяет усилить столбчатый фундамент, что требуется при возведении больших зданий.

Рекомендации по изготовлению шнека

Есть у бура и шнек. Его нужно зафиксировать к ручке с помощью болтов. Длина готового изделия, которое можно использовать в работе, составляет метр, что позволяет проделывать ямки глубиной до 70 см. Если лунка должна иметь более внушительную глубину, конструкцию можно нарастить полуметровой трубкой. Этот элемент представляет собой деталь с болтом и гайкой, которые располагаются на торцах труб.

Подготовка материалов

Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:

• гайку;
• сверло;
• тиски;
• отрезки металлической трубы.

Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.

Подготовка инструментов

Диски вы можете позаимствовать у обычной циркулярки или изготовить их самостоятельно. Для этого вам следует найти 3-мм листы металла. Среди инструментов, которые понадобятся в работе, следует выделить:

• углошлифовальную машину;
• сварочный аппарат;
• сверла по металлу;
• молоток;
• дрель.

Если у вас не нашлось наконечника со сверлом, его можно заменить сверлом с хвостовиком, который имеет вид конуса. Его диаметр должен соответствовать шнеку. Для того чтобы исключить травматизм, следует использовать мягкие ручки от велосипеда.

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Работа над трубой-удлинителем

Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.

Нанесение защитного покрытия

Изготовив бур из трубы для столбов своими руками, вы должны защитить его от внешних воздействий и преждевременного старения материала. Это позволит исключить возникновение ржавчины. Детали самодельного бура обрабатываются наждачной бумагой и покрываются грунтовкой. Сверху наносится фосфатирующий раствор. Готовое изделие после такой обработки можно окрашивать.

При эксплуатации инструмента после каждого применения его обычно разбирают и чистят от грязи и пыли. Особое внимание следует уделить соединениям. Их покрывают специальной смазкой, которая способствует отталкиванию воды. Не стоит упускать этот момент, ведь правильный уход станет отличной профилактикой заклинивания болтов и позволит оборудованию работать долгое время бесперебойно.

Как усовершенствовать инструмент

Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.

Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.

Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.

Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.

Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.

Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.

Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.

Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.

В заключение

Бур для сада можно купить и в магазине. Но не всегда такие инструменты подходят для работы со сложным грунтом, который может быть на вашей территории. Затратив совсем немного времени вы сможете самостоятельно изготовить инструмент, который подойдет по всем параметрам. Надеемся, наши советы вам в этом помогут.

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Каждому владельцу дачи хоть раз в жизни приходилось заниматься выкапыванием ямы на своей территории с целью строительства какого-либо объекта. Таковым могла быть арка, опора, столб, какой-либо элемент экстерьера или полноценная постройка, например, . Нередко для строительства подобных вещей требуются скважины или лунки, сделать которые не всегда бывает легко по причине неудобного расположения. Также работы могут осложниться и из-за сложных почв. В подобных ситуациях привычная лопата остается не самым удобным инструментом для копки глубокой ямы, а потому частникам часто приходится нанимать специалиста с буром.

Садовый ручной бур был и остается одним из наиболее полезных приспособлений для владельцев дач. Инструмент отличается своими компактными габаритами и небольшой массой, что делает его очень удобным в работе и транспортировке. Выполненный из твердых металлов своими руками, бур для столбов способен проходить сквозь корни растений и мелкие камни в земле. Процесс бурения осуществляется за счет вращательных движений в нужной точке.

Конструкция

Основное предназначение бура заключается в рытье скважин на глубину приблизительно равную глубине заложения столбчатого фундамента. Прорезание грунта осуществляется за счет режущей части, которая в свою очередь может быть выполнена:

• Полудисками;
• В виде шнеков;
• Цельной либо съемной;
• Многоярусной;
• Двухлопастной;
• Винтообразной.

Некоторые ручные буры имеют лопасти малых размеров внизу с постепенным увеличением радиуса к верху. Тем не менее часто заводские изделия на практике оказываются негодными, по причине несоответствия диаметра с диаметром новой лунки либо из-за невозможности внедрения на нужную глубину. И хотя стоимость заводской модели и небольшая, есть смысл научиться делать бур своими руками. Технология самостоятельной сборки отличается дешевизной и простотой, главное точно определиться с конфигурацией будущего инструмента! Для этого необходимо различать конструкции и функциональность моделей:

• Плуг-формировщик

  . Охватывает нижнюю расширенную область лунки. В большинстве случаев инструмент применяется для усиления столбчатого фундамента при строительстве больших сооружений.

Ручка со шнековой частью фиксируются за счет болтового соединения
. Общая длина готового бура, как правило, составляет чуть больше одного метра. Это позволяет с легкостью проделывать лунки глубиной до 700 миллиметров. При необходимости выполнить лунку большей глубины конструкция дополняется специальной соединительной трубкой длиной пол метра. Дополняющий элемент напоминает деталь с гайкой и болтом на торцевых участках трубы.

• Грунтоприемник

  . Грунт накапливается с специальном хранилище. Бур в большинстве случаев используется при бурении ям от 35 сантиметров в диаметре.
• Разрыхлитель

  . Инструмент изготавливается в виде шнека либо двух наклонных лопастей. В первом случае нож в виде спирали размещается на штанге.

Бур своими руками

При желании самостоятельно выполнить ручной бур для столбов, как правило, не возникает сложностей в процессе сборки. Однако для работы потребуются следующие материалы, детали и инструменты.

Материалы

Для обеспечения изделия должным уровнем прочности, а также для возможности выполнения работ в условиях твердого грунта, стоит использовать железные трубы с толщиной стенок не менее 3,5 миллиметров
. Режущие диски можно сделать как своими руками, так и взять готовые с циркулярной пилы. В первом случае рекомендуется брать металлические листы толщиной от 3 миллиметров.

Детали

Из числа деталей потребуются:

• 3 трубы: одна длиной 400 миллиметров, две – по 500. Внешний диаметр труб должен составлять 40 мм, толщина стенок – не меньше 3,5 мм;
• Гайка М20 и болт;
• Сверло диаметром 20 миллиметров с наконечником;
• Пара дисков по 150 и 100 мм в диаметре.

Инструменты

• Для режущих элементов круг-точилка;
• Болгарка и молоток;
• Электрическая дрель в паре со сверлами по металлу;
• Сварочный аппарат;
• Набор слесаря.

Если у вас нет наконечника со сверлом, его можно заменить обыкновенным сверлом с конусным хвостиком. При этом диаметр элемента должен подходить под шнековую часть. Чтобы избежать травм при самостоятельном изготовлении рекомендуется пользоваться мягкими велосипедными ручками.

Порядок работ

• Первым делом на куске металла отмечается центр и радиус окружности, которая станет выступать будущим лезвием. Намеченная заготовка вырезается при помощи болгарки. После этого вдоль линии диаметра наносятся линии разреза и выреза, соответствующего величине окружности воротка. Готовый диск делится на две части. Отверстия под воротки проделываются болгаркой;
• Болгаркой на конце заготовки трубы, предназначенной для выполнения воротка, делаются четыре 3-4-сантиметровых продольных пропила. При помощи молотка надпилы собираются в центре, образуя таким образом острие трубы. Для избежания заполнения внутренней части землей острие обрабатывается сваркой
  ;
• Половинки диска с воротком свариваются таким образом, чтобы угол к плоскости вращения составлял около 20 градусов, а расстояние между ними оставалось не менее 5 сантиметров;
• Труба-удлинитель приваривается наподобие буквы «Т», строго перпендикулярно, она упрочняется за счет металлической «косынки». Заготовка размещается внутри трубы-воротка, после чего делается сквозное отверстие, которое и позволит выполнить фиксацию элементов барашками и шпилькой;

В самом удлинителе ручного бура стоит проделать сразу несколько отверстий – за счет них в дальнейшем можно будет без проблем менять длину воротка.

• В завершении остается только заточить лезвия. При этом на фрезах режущая кромка обрабатывается таким образом, чтобы при вращении острие «смотрело» вниз!

Как нанести защитный слой?

Ручной бур для столбов готов, однако он не прослужит долго, если не обработать его специальным защитным составом, который будет предохранять инструмент от пагубных коррозионных процессов! С этой целью все поверхности тщательно прочищаются наждачкой, после чего обрабатываются при помощи фосфатирующего раствора и грунтовки
. В конце бур можно покрасить, но это по желанию.

В процессе земляных работ, а именно по их завершению бур следует разбирать и прочищать от пыли и грязи болтовые соединения, обрабатывая их водостойкой смазкой
. Такая профилактика обеспечит долгую эксплуатацию инструмента, избавив от внезапных заклиниваний болтовых соединений.

Как увеличить производительность инструмента?

Во время строительных работ, а именно при проделывании скважин, часто строители сталкиваются с большим количеством растительности внутри грунта. Облегчить работу с буром можно за счет остро заточенных кромок ножей. Помимо этого, можно также закруглить режущую область и нарезать зубцы на покатой части каждого лезвия, что значительно повысит удобство работы с инструментом.

Улучшение ручного бура

Первым улучшением

можно назвать выполнение бура в паре со сменными фрезами. Такое решение позволит выкапывать ямы любого диаметра. Кроме запасных деталей, также важно хорошо продумать метод фиксации фрез к воротку! Самым простым вариантом считается соединение за счет пары приваренных металлических пластин.

Важный момент
! Сварка должна производиться под углом 20 градусов по отношению к плоскости вращения.

В крепежных пластинах и лезвиях просверливается по паре отверстий для болтов. Фрезы крепятся за счет гаек, шайб и болтов М6. Чтобы в процессе бурения болты не оказывали дополнительных помех, они размещаются резьбой вверх.

Второе улучшение

пригодится строителям, работающим на территории с глубинными уплотненными грунтами. Благодаря небольшому плоскорезу, приваренному между фрезой и пикой, ручной бур будет дополнительно выполнять центровку и рыхление почвы при бурении. Для выполнения данного элемента своими руками понадобится пара пластин габаритами 3 на 8 сантиметров. Помимо перечисленного, ее присутствие способно ускорить рабочий процесс.

Третий метод усовершенствования

– повышение функциональности нижнего торца ворота. Происходит это за счет пики: пластина размерами 2 на 10 см вырезается из узкого листа металла и обтачивается острием под конус болгаркой. К торцу воротка вставляется обточенная пластина, которая после приваривается и сплющивается.

Однако есть еще один способ создания пики. Из листового металла вырезается более длинная пластина – порядка 17 сантиметров в длину. Заготовка накаляется и наподобие штопора сворачивается в шнек. Далее работы выполняются аналогично первому варианту.

В качестве шнека сгодится сверло нужного диаметра, которое способно справляться с металлом и древесиной. Такой бур будет легко проходить слои почвы, запросто достигая требуемой глубины.

Четвертый

– выполнить фризы своими руками можно также и из дисков от болгарки, только не обычных, а тех, что предназначены для работы с камнем! Центральное отверстие расширяется под габариты воротка, круги надрезаются вдоль линии радиуса. Концы диска разводятся в разные стороны благодаря чему получается что-то наподобие шнека. В завершении остается лишь приварить деталь к буру.

Диск циркулярной пилы тоже годится для создания фрезы. Его острые зубья запросто пройдут сквозь любую растительность и корни в толще грунтов. Какой вариант подходит больше вам?.. Создать своими руками ручной бур для столбов несложно, да и средств это отнимет немного. На все работы уйдет примерно несколько часов.

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур
– полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

• В виде шнека;
• Двухлопастной;
• Винтообразной;
• В виде полудисков;
• Многоярусной;
• Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

1. Разрыхлитель
   . Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
2. Грунтоприёмник
   . В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
3. Плуг-формировщик
   нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой
«изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ
усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет
пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое
: получить фризы можно из дисков от болгарки, предназначенных для
обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство
:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

Копать своими руками лунки под столбы лопатой — процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации — все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

• Труба металлическая диаметром 20-25 мм.
• Полоса толщиною 3-5 мм.
• Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
• Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

• Сварочный аппарат в комплекте с электродами;
• Молоток;
• Ножовка по металлу или болгарка;
• Рулетка.

Внимание!
Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент — это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

• Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
• Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
• Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
• Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
• Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

• Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
• Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
• Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина — 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

• Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
• Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
• В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
• В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание!
Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

• Когда закладываются инженерные сети.
• Для устройства колодца.
• Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
• При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

• Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
• Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
• Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
• Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
• Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
• Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

• Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
• На одном конце трубы наваривается дно, на другом съемная фаска.
• По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Сборка устройства для расширения:

• Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
• Второй стакан делается по диаметру на 50 мм меньше.
• Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
• По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
• Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
• №21 Устройство с расширением
• На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
• Таким образом, у нас получается подвижное устройство.
• В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

1. При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
2. Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
3. При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
4. Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
5. Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

Суханов Михаил
Пользователь FORUMHOUSE

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е.
земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Суханов Михаил

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил
продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила
ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Т.н. универсальный бур, как бы подходящий для работы на разных грунтах, может оказаться малоэффективным.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Boston
Пользователь FORUMHOUSE, Москва.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Штырь заточили.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND
   .

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK
сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK
вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK
заточил обломок, как показано на следующем фото.

При изготовлении рамочного бура следует учесть, что он не подходит для работы в рыхлом, сыпучем грунте, т.к. он не удерживается в рамке.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Субарист
Пользователь FORUMHOUSE

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист
выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Копать своими руками лунки под столбы лопатой — процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации — все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

• Труба металлическая диаметром 20-25 мм.
• Полоса толщиною 3-5 мм.
• Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
• Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

• Сварочный аппарат в комплекте с электродами;
• Молоток;
• Ножовка по металлу или болгарка;
• Рулетка.

Внимание!
Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент — это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

• Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
• Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
• Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
• Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
• Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

• Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
• Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
• Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина — 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

• Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
• Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
• В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
• В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание!
Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Как изготовить самодельный бур для заборных столбов

Владельцы приусадебных или дачных участков часто сталкиваются с необходимостью выкопать глубокую узкую яму для установки столбов, например, для нового забора, беседки, опор под вертикальный сад, клумбу, виноградные шпалеры или арки и т. п.

Такие узкие лунки, скважины иногда бывает нужно проделать в самых неудобных местах. И такие ямы, особенно глубокие, невозможно выкопать просто лопатой, здесь нужно специальное приспособление — бур.

Преимущества данного приспособления

Садовый земляной бур – это инструмент для бурения скважин в грунте
, который просто необходим в хозяйстве дачника. Он удобен и прост в управлении, помогает сократить до минимума затраты сил и времени на решение вышеперечисленных задач, он весьма универсален: при наличии сменных лезвий различного диаметра и конфигурации его функции можно значительно расширить. Этот инструмент способен заменить нескольких землекопов, вооруженных лопатами.

Чтобы выкопать яму с его помощью, достаточно лишь приставить его к намеченному месту и, слегка налегая, делать вращательные движения. Чтобы легче было представить, как выглядит садовый бур, вспомните, как выглядит обычный кухонный штопор. Да и принцип его действия аналогичен принципу работы штопора.

Поэтому работа буром не требует специального обучения, физической силы, им может работать даже подросток, женщина или пожилой человек.

Данный инструмент достаточно лёгок и компактен, что позволяет без усилий переносить его с места на место и выполнять с его помощью работу в труднодоступных местах на небольших пространствах. И наконец, следует заметить явные преимущества бура при работе на сложном грунте. Бур, сделанный из твёрдых металлов, способен перерезать корни, раскалывать небольшие камни, которые встречаются на глубине.

Функциональные возможности

Теперь о том, каковы же возможности этого инструмента. Рассмотрим вариант простейшей модели бура для грунта со средней плотностью и при средних физических возможностях работающего. При таких условиях лунка глубиной 1 м и диаметром 20 см будет проделана приблизительно за 15 мин. А скважина глубиной 3 м и диаметром 30 см при тех же условиях займёт по времени около 2-3 часов.

Максимально возможная глубина для лучших моделей данного инструмента – 15 м. Срок действия – не менее 10 лет (приблизительно 300 скважин).

Виды буров

Садовые буры отличаются друг от друга по виду режущей части. Режущие элементы бывают в виде шнека, винтообразные
(как в штопоре) и в виде полу дисков, двухлопастные
(своего рода плоскорез). Режущие детали бывают съёмные и сварные
, они могут быть многоярусными. Иногда бур начинается с лопастей меньшего диаметра с постепенным увеличением.

Но всё это касается буров, сделанных в производственных условиях. Их можно приобрести в специальных магазинах. И хоть стоимость их в общем-то доступна (в среднем около 1,5 тысяч рублей), но всё же эти затраты иногда бывают не очень кстати. Нужно также отметить, что буры заводского изготовления не всегда соответствуют требованиям конкретного обрабатываемого участка. Инструмент может быть рассчитан на недостаточную глубину, или его насадки могут не соответствовать нужному диаметру лунки.

Самостоятельное изготовление

Помимо простоты управления, садовый бур еще и достаточно прост в изготовлении в домашних условиях. Для хозяина, знакомого со слесарными инструментами и умеющего ими пользоваться, изготовить его не представляет трудности. В данной статье мы попробуем дать рекомендации по изготовлению как простейшего бура, так и более усовершенствованных моделей. Это поможет сэкономить на покупке инструмента.

Начнём с простого. Для домашнего изготовления наиболее подходит конструкция с режущей частью в виде двух полу дисков, лопастей или одного диска – плоскореза.

Прежде всего, нужно сделать чертёж выбранной конструкции с учетом величины предполагаемого углубления в грунте, его диаметра и глубины. При этом диаметр режущего элемента должен быть на 5-7 мм больше будущего отверстия
.

Материалы

Необходимо приготовить материалы, а именно:

• кусок прочного листового металла для изготовления фрезы (лезвия),
• кусок трубы для воротка подходящей длины,
• кусок трубы меньшего диаметра (с тем расчетом, чтобы она вставлялась в первую трубу) для изготовления трубы – удлинителя,
• кусок металлического стержня для рукоятки,
• резьбовая шпилька с барашками,
• 4 болта с шайбами и гайками.

Инструменты

Понадобятся:

• сварочный аппарат,
• болгарка,
• молоток,
• электродрель с набором свёрл по металлу,
• абразивный круг для затачивания режущих элементов,
• стандартный набор слесарных инструментов.

Процесс изготовления

1. На куске листового металла начертить окружность нужного диаметра и отметить её центр. С помощью болгарки вырезать заготовку будущего лезвия. Затем нанести на заготовку линию разреза (по линии диаметра) и выреза по величине окружности воротка. Разрезав полученный диск по диаметральной линии пополам, болгаркой делаем вырезы под вороток на каждой половинке.
2. Взять трубу-заготовку для изготовления воротка и на одном из её концов болгаркой сделать продольные надпилы длиной 3-4 см. Их должно быть не менее четырёх. Потом с помощью молотка согнуть надпилы к центру трубы так, чтобы сформировалось своего рода остриё. Теперь его нужно обварить сварочным аппаратом так, чтобы в трубу – вороток не набивалась земля.
3. Следующий этап – сваривание обеих половинок диска к воротку. Его следует приваривать на расстоянии примерно 5 см друг от друга под углом к плоскости вращения приблизительно 20 градусов. Вот уже одна часть бура готова.
4. К трубе-удлинителю перпендикулярно приварить рукоятку: получится деталь в виде буквы «Т». Для прочности рукоятку можно дополнительно укрепить металлической «косынкой». Эту Т-образную деталь вставить в трубу-вороток и, просверлив сквозное отверстие, соединить обе детали шпилькой с барашками. Таких отверстий в трубе-удлинителе может быть несколько, чтобы регулировать общую длину воротка по необходимости.
5. Бур готов. Остаётся только заточить лезвия. При этом важно учесть, что режущая кромка на фрезах затачивается с расчетом, чтобы остриё было обращено к низу, ко дну будущей ямы.

На следующем видео наглядно показан данный процесс:

Как можно усовершенствовать инструмент

• Во-первых, можно изготовить бур со сменными фрезами. Тогда с его помощью можно будет бурить скважины различного диаметра. Для этого нужно не только изготовить запасные фрезы соответствующих размеров, но и предусмотреть способ крепления сменных лезвий к воротку. Самым незамысловатым способом крепления могут быть две приваренные пластины из того же листового металла, которые будут служить крепёжными площадками для лезвий. Их также следует приваривать под углом 20 градусов к плоскости вращения. В лезвиях и в крепёжных пластинках нужно просверлить отверстия для болтов по 2 на каждой пластинке и соответственно на каждом лезвии. Фрезы крепятся обычными болтами (М6) с шайбами и гайками. Следует учесть, что болты нужно вставлять резьбой кверху, чтобы они не мешали процессу бурения.
• Во-вторых, можно сделать более острым, а следовательно более функциональным нижний торец воротка. Для этого вырезать из листового металла узкую пластину длиной примерно 10 см и шириной около 2 см. Ее с одной стороны обточить болгаркой на конус, сделав его в виде острия. Вместо надрезов в торце воротка нужно просто сплющить этот конец, предварительно вставив туда обточенную пластину и обварить сварочным аппаратом. Получится что-то вроде пики. Еще, как вариант такой пики, можно пластину делать несколько длиннее (15-17 см) и, раскалив, свернуть её наподобие небольшого шнека (вспомните опять же штопор). А в остальном действовать, как в первом варианте. Некоторые умельцы догадались в качестве такого шнека приварить сверло соответствующего диаметра для работы по дереву или металлу. Это значительно облегчает процесс бурения. Сверло само идёт в землю как по маслу.
• В-третьих, (это годится для особо плотных глубинных слоёв почвы) можно между фрезой и пикой приварить малый плоскорез для предварительного рыхления почвы. Он делается из двух пластин размером 8х3 см. К тому же такое устройство осуществляет дополнительную центровку при бурении, что значительно ускоряет этот процесс.
• В-четвёртых, для изготовления фрезы можно использовать готовые диски, например диск от болгарки для работы по камню. Его даже не обязательно разрезать пополам, а только надрезать по линии радиуса и увеличить отверстие в центре в соответствии с диаметром воротка. Затем можно разогнуть его, разведя в разные стороны края надреза, тем самым образовав подобие шнека. Затем приварить, как и в предыдущих случаях. Очень удачным решением является изготовление фрезы из диска от циркулярной пилы. Ее острые зубья блестяще расправляются с самыми неподдающимися кореньями деревьев, встречающимися на пути бура. Подготавливается он аналогично диску от болгарки.

Уход за приспособлением

Если вы хотите, чтобы ваш инструмент прослужил вам верой и правдой многие годы, не забывайте о простых правилах ухода за ним:

• После изготовления желательно покрыть его антикоррозийной жидкостью и покрасить краской по металлу.
• После работы с ним очищать его от остатков земли, каждый раз проверять целостность лезвий.
• Все повреждения обязательно сразу же ликвидировать, покрывать эти места антикоррозийной жидкостью.
• Перед началом бурения желательно слегка взрыхлить лопатой верхний слой грунта для облегчения первоначального вхождения бура.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

• Когда закладываются инженерные сети.
• Для устройства колодца.
• Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
• При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

• Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
• Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
• Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
• Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
• Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
• Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

• Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
• На одном конце трубы наваривается дно, на другом съемная фаска.
• По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Сборка устройства для расширения:

• Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
• Второй стакан делается по диаметру на 50 мм меньше.
• Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
• По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
• Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
• №21 Устройство с расширением
• На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
• Таким образом, у нас получается подвижное устройство.
• В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

1. При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
2. Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
3. При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
4. Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
5. Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур
– полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

• В виде шнека;
• Двухлопастной;
• Винтообразной;
• В виде полудисков;
• Многоярусной;
• Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

1. Разрыхлитель
   . Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
2. Грунтоприёмник
   . В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
3. Плуг-формировщик
   нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой
«изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ
усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет
пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое
: получить фризы можно из дисков от болгарки, предназначенных для
обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство
:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

Расскажем как сделать бур для скважины своими руками. И если вы захотите изготовить в домашних условиях самодельное ручное устройство для бурения земли и абиссинского колодца, вам понадобятся чертежи и схемы.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

• в форме шнека;
• имеющей две лопасти;
• в форме винта;
• в форме полудисков;
• имеющей много режущих ярусов;
• цельносварной и съемной.

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

• рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
• приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
• формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
• болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

1. Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
2. Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
3. Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
4. Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

• постройка легкого забора из рабицы и более серьезного ограждения;
• возведение опор для беседки и вьющихся растений в зеленой изгороди;
• посадка живой изгороди (барбарис, дерен, спирея);
• организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
• подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
• проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
• бурение небольших колодцев и ям компоста;
• прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Функциональное предназначение бура

Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Источник: http://sdelairukami.ru/zemlyanoj-bur-s-vozvratnym-mehanizmom-svoimi-rukami/

Изготовление деталей

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Нарезание резьбы

Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.

Ручка

Дополнительные звенья

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

• Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

  Бур для столбов может быть со сборной штангой

• Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно.  Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
• Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
• Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

  Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

• уход за растениями – подкормка, лечение корней;
• посадка кустов;
• взятие проб грунта, выяснение уровня воды;
• установка опор;
• бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

• посадка растений со стержневым корнем;
• добыча воды, песка и глины;
• установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Источник: http://montazh-zaborov.ru/bur-sadovyy/

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

• простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
• малые габариты применяемого оборудования;
• минимальное количество технологических процессов;
• отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
• доступная стоимость;
• высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
• экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Источник: http://dzgo.ru/raboty/chertezh-bura.html

Пошаговая инструкция по изготовлению садового бура

Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.

Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.

Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.

Изгибаем диск слегка от руки, придавая ему форму бура.

Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.

Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.

Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.

Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.

Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.

Вот и всё, наш садовый бур готов!

Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.

И идем в свой сад для бурение ям.

Теперь без лишних проблем можно пересаживать любые саженцы и т.п.

Источник: http://SdelaySam-SvoimiRukami.ru/5176-kak-sdelat-sadovyj-bur-iz-pilnogo-diska.html

Финишная сборка

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Источник: http://stroychik.ru/tools/zemlyanoj-bur-svoimi-rukami

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

1. Тиски.
2. Газовые ключи.
3. Болгарка с насадкой по металлу.
4. Сварка.
5. Электрическая дрель.
6. Плашкодержатель.

Источник: http://stroyobzor.info/materialy/dlya-karkasa/zabory-i-ograzhdeniya/kak-izgotovit-ruchnoj-bur.html

Нанесение защитного покрытия

После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.

Источник: http://stroy-podskazka.ru/bury-dlya-zemlyanyh-rabot/dlya-stolbov-svoimi-rukami/

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

• бетономешалка самодельная;
• машинка шлифовальная для пола;
• как сделать своими руками вибростол;
• портативный вибратор для бетона;
• принцип работы бетононасоса;
• штроборез для газобетона.

Источник: http://pobetony.expert/tekhnika-i-materialy/samodelnyj-bur-dlya-stolbov

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.

Источник: http://DomNaMne.ru/zabory/stolby/kak-izgotovit-bur-dlya-stolbov-svoimi-rukami

Строительство домов и прочих сооружений нередко предполагает выполнение в земле отверстий, в которые будут устанавливаться столбы и другие элементы. Чтобы сделать такие отверстия, необязательно прибегать к помощи ультрасовременной бурильной техники. Вполне результативным может оказаться и обычный ручной бур. О способах его изготовления и поговорим в данной статье.

Необходимые инструменты и материалы

В качестве мягкой ручки для будущего бура сгодятся грипсы руля велосипеда.

Изготовление деталей

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Нарезание резьбы

Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.

Ручка

Дополнительные звенья

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.

Финишная сборка

Нанесение защитного покрытия

После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.

Полезные рекомендации

Как сделать бур для столбов своими руками, смотрите в видео ниже.

Как сделать бур для столбов своими руками?

Решили вырыть колодец на приусадебном участке, но бюджет не позволяет купить бур и нанять рабочих? Возникает вопрос: как сделать бур для столбов самостоятельно в домашних условиях из подсобных средств? В статье мы расскажем о способах его изготовления и использования при бурении скважины.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

• стальной стержень;
• болгарка;
• сварочный аппарат;
• рулетка;
• диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Последний разделите на две одинаковые части и наточите по линии окружности и распила. Чем лучше заточка, тем более эффективной будет дальнейшая работа с буром. Стержень натачивается с одного конца и на расстоянии 20 см от острого наконечника на стержень наносится насечка, по ней привариваются режущие грани под углом 20 градусов к центральной оси и 40 градусов друг к другу.

Аналогичный самодельный бур делают из стальной ленты. Ее нагревают и превращают в спираль под углом наливки в 45 градусов. Готовое изделие приваривают к стержню.

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Муфту следует приварить к основанию или к дополнительным секциям бура. Муфта прикрепляется гайкой на нижний участок. Бур необходимо иногда поднимать из грунта и очищать, производя разборку и сборку.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Полезные рекомендации

Также вы сможете найти на нашем сайте много интересной информации о других строительных и ремонтных работах:

Изготовление ручного бура для столбов своими руками

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

1. Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
2. Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
3. Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

Рекомендации по самостоятельному изготовлению

После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.

Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных отверстий должны быть различны. Только так возможно сохранить главное преимущество.

В процессе изготовления конструкции не обойтись без следующих компонентов:

1. Штанги. Ее делают из труб с круглым либо квадратным сечением. К ним приваривают специальные пластины, упрощающие монтаж, и место под рукоять.
2. Рукояти. Делается из той же трубы, что и штанга. Лучшим соединением станут фланцы с четырьмя болтами крепления.
3. Дисков. Необходимо подбирать толщину от 2−3 мм и больше — так будет обеспечена достаточная жесткость аппарата. Их разрезают на две части и делают отверстия для дальнейшей установки пластин к штанге.

Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Как изготовить бур для столбов своими руками

Копание ям под столбы для забора – проблема, известная каждому дачнику, желающему обустроить свой участок. Узкие ямы можно выкопать с помощью простой лопаты, но это займет много времени и причинит массу неудобств. Если почвы на участке имеют сложную структуру, задача без использования специнструмента становится неразрешимой. С такой работой легко справится бур для столбов, который в хозяйстве есть не у каждого. Приходится его покупать, арендовать и нанимать специалиста.

Что это такое

Садовый бур – это компактный прибор несложной конструкции. Принцип использования инструмента и конструкция бура похожи на действие и устройство обыкновенного штопора. С помощью вращательных движений он мельчит камни и корни, углубляет сложные плотные почвы.

Конструкции и применение

Назначение бура – это бурение скважин определенной глубины. Чаще всего это – глубина под столбчатый фундамент. Режущая часть бура при вращении образует лунки, профиль которых зависит от формы этой части, она бывает:

• в форме шнека;
• имеющей две лопасти;
• в форме винта;
• в форме полудисков;
• имеющей много режущих ярусов;
• цельносварной и съемной.

Инструмент для бурения земли имеет различную конструкцию. Отличия строения буров, которые определяют их функциональные характеристики:

• рыхлитель. Элемент состоит из наклонных плоскостей (2 шт.) или шнека. Шнек располагается на штанге и представляет собой спиральный нож;
• приемник грунта. Составляющая накапливает грунт и имеет наибольшую продуктивность при подготовке лунок с диаметром более 35 см;
• формирующий плуг. Приспособление расширяет нижнюю зону. Эффективен при постройке больших сооружений;
• болтовое крепление. Позволяет удлинить конструкцию для подготовки ям большой глубины (стандартная рабочая длина штанги – 70 см, плюс дополнительная труба – 50 см). Приспособление располагается на торцевых участках штанги.

Самая незатейливая продуктивная форма – это простой садовый ручной бур для столбов. Его конструкция состоит из таких деталей.

1. Режущая часть, состоящая из двух полукругов, заточенных по краям. Если конструировать бур под столбы своими руками, можно сделать лопасти съемными и крепить с помощью болтов. Это даст возможность менять диаметр шурфа по своему усмотрению.
2. Стержень. Его длину рассчитывают, как сумму глубины требуемого отверстия и 60 добавочных сантиметров. Деталь делается из профильной трубы или простой трубы круглого сечения.
3. Ручка. Стандартный стержень составляет 1,5 м, к нему приваривается ручка от 40 до 60 см Т-образного вида для удобства работы.
4. Наконечник-сверло. Деталь располагается под режущими лопастями. Наконечник бура в начале работы центрирует инструмент, а после – разрыхляет грунт.

Инструмент применяют для следующих работ:

• постройка легкого забора из рабицы и более серьезного ограждения;
• возведение опор для беседки и вьющихся растений в зеленой изгороди;
• посадка живой изгороди (барбарис, дерен, спирея);
• организация подпочвенного полива кустов. В полуметре от дерева делаются ямки и вставляются отрезки труб, через которые осуществляют полив. Корневая система развивается вглубь;
• подкормка растений. Вокруг растения бурят несколько лунок, в которые закладывают удобрение с перегноем и торфом;
• проведение аэрации. Буром делаются отверстия на расстоянии 0,5 м друг от друга и засыпаются песком. Песок хорошо пропускает кислород и насыщает почву;
• бурение небольших колодцев и ям компоста;
• прокладка коммуникаций в тоннели с наклоном, устройство систем вентиляции.

Виды буров для столбов

Прежде чем покупать бур или решиться сделать его самостоятельно, следует разобраться, какие виды этих механизмов существуют. Простые ручные садовые буры для столбов – очень просты и имеют легкий вес. Справиться с таким устройством не представляет труда даже для неискушенного в технике человека. Делая поступательные круговые движения ручкой инструмента, садовод приводит в движение всю конструкцию, которая производит бурение.

Модель со съемными фрезами

К модели ручного бура со сменными фрезами прилагаются насадки двух видов: 150 мм и 20 мм. Инструмент выполняет два действия одновременно – углубляет штреки до нужного размера и вытаскивает землю. Лунка получается четкой формы и размера, необходимого для столбов или посадки растений. Высота инструмента составляет 1,2 м, а фрезы имеют толщину – 3 мм. Конструкция снабжена удобной прорезиненной усиленной рукояткой (56 см). Сделанный из крепких материалов, инструмент имеет большой срок службы. Края шнека легко заточить повторно самостоятельно.

С фрезой 150 мм можно выполнить работы:

• уход за растениями – подкормка, лечение корней;
• посадка кустов;
• взятие проб грунта, выяснение уровня воды;
• установка опор;
• бурение скважин и шурфов для вентиляции и дренажа.

С фрезой 200 мм:

• посадка растений со стержневым корнем;
• добыча воды, песка и глины;
• установка опор для крупных конструкций (забор, ворота, теплицы).

Шнековое буровое устройство

Шнековый бур имеет удлиненную режущую часть, что позволяет сократить время работы, реже вынимая его из ямы. Приспособление снабжено спиральной режущей поверхностью. Инструмент применяется для бурения отверстий под столбы для заборов и других сооружений. Шнековые буры используются в горнодобывающей промышленности для бурения скальных пород. Бурильная машина, работающая в этой области промышленности, также снабжена шнековыми бурами.

На что обратить внимание при покупке

Установка столбов для забора требует подготовки отверстий под опоры. Для проведения этой работы гораздо лучше воспользоваться земляными бурами, которые можно купить, сделать своими руками или взять в аренду. Надо, в первую очередь, обратить внимание на технические характеристики инструмента. При этом учитываются нужная глубина отверстий, их диаметр и количество (если арендовать бензиновый бур, то количество отверстий за смену). Большого внимания требуют ножи (лопата), которыми оборудован инструмент. Они должны быть острыми и, желательно, самозатачивающимися. Режущие элементы будут применяться для обработки грунта, разбивки камней, разрезания травы, поэтому они должны быть изготовлены из качественных материалов. При выборе инструмента для покупки или аренды надо подбирать агрегат, соответствующий по характеристикам виду почв, которые придется обрабатывать.

Ориентировочная стоимость

Если у себя на участке человек регулярно занимается бурением ям, строительством и уходом за растениями, ему есть смысл приобрести для постоянного пользования простенький бур с хорошими качествами. На рынке садовой техники можно купить простой шнековый бур за 629 рублей или даже садовый бур РОСТОК за 329 рублей. В среднем цена ручных буров в зависимости от материала, режущей поверхности, удобства доходит до 2000 рублей, что вполне доступно каждому. В том случае, когда предстоят глобальные земляные работы под постройку капитального забора по всему периметру и подготовку ям большой глубины, есть смысл взять технику в аренду. Аренда буровой техники обойдется в 12-20 тысяч рублей. Ручные ямобуры можно арендовать за 9-11 тысяч рублей за рабочую смену. Техника для бурения отверстий глубже 12 метров и шириной до 80 см имеет арендную стоимость до 18 тысяч рублей за смену. Если на участке идет строительство, и надо ввинчивать сваи, то стоимость аренды техники для этого может доходить до 80 тысяч рублей за смену.

Как сделать бур для столбов своими руками. Поэтапное описание изготовления инструмента

Иногда огородник задается вопросом о том, как сделать бур самостоятельно. Бур представляет собой соединение верхней части (ручки) и нижней (режущей). Длина конструкции должна быть не меньше метра, что позволит выкопать отверстия глубиной 70 см. Этого, как правило, бывает достаточно для выполнения работ в огороде.

Перечень необходимых деталей материалов и инструментов

Для изготовления конструкции понадобятся:

• отрезки труб 400, 500 и 500 мм с толщиной стенки 3,5 мм и наружным диаметром 40 мм;
• диски с диаметром 100 и 150 мм;
• гайка и болт с метрической резьбой М20;
• сверло диаметром 20 мм и наконечник.

Диски для конструкции можно взять от циркулярной пилы или изготовить из стали толщиной 3 мм и более.

Для сборки бура могут понадобиться инструменты:

• аппарат для сварки. Можно использовать аппарат любой упрощенной конструкции;
• болгарка. Инструмент с диском 125 мм может применяться для резки и затачивания металла;
• два молотка – слесарный и малая кувалда «балда», которую можно применить как наковальню;
• наковальня (можно из подручных средств);
• тиски любого типа.

Труба зажимается в тисках, и на ее конце с помощью резки и кувалды формируется конус (наконечник), который должен быть точно посередине, иначе при работе бур будет уводить в сторону.

Изготовление предрыхлителей

Деталь предназначена для рыхления почвы и удержания вертикального положения. Для ее изготовления можно использовать ленту из металла шириной 3-4 см, длиной 25 см и толщиной 4 мм. Деталь занимает 10-15 см от длины стержня. Заготовку затачивают с одной стороны под углом 10 градусов, а другая сторона приваривается к стержню. Направление ленты должно соответствовать направлению вращения будущего бура. Конец ленты снизу срезается (30 градусов) и овально затачивается.

После предрыхлителя к оси привариваются режущие лопасти, изготовленные из старого диска от циркулярной пилы, разрезанного на две части. Их приваривают к оси под углом спирали, а стороны выгибают в противоположных направлениях, так, что одна получится заборной (ее следует наточить), а другая – выталкивающей. Самодельный бур готов.

Нарезание резьбы

Если на участке бурится скважина, и длина бура недостаточна, то нужно сделать буровую трубу разъемной. Следует изготовить несколько дополнительных штанг длиной от 1 м, чтобы хватило до нужной глубины скважины. Соединить секции можно с помощью резьбовой муфты. Резьба нарезается на концах секций и укрепляется шплинтовым фиксатором. Такое крепление исключит самопроизвольное развинчивание труб.

Изготовление ручки

Рукоятка – это тот элемент, который передает вращательное движение всей конструкции. Она выполняется из материалов, имеющих большой запас прочности, так как при работе со сложным каменистым грунтом на нее будет ложиться приличная нагрузка. Ручка обычно делается из металлопроката. Она не должна пружинить и однозначно передавать усилия всему устройству. Верхний край основной трубы соединяется с рукояткой посредством сварки. От величины ручки (рычага) зависит трудоемкость всего процесса. Стандартной и оптимальной считается длина, равная 50 см. Для изготовления рукоятки берется отрезок трубы длиной 50 см и диаметром 1,25 см. Диаметр выбирается по предпочтениям самого пользователя. Заготовка приваривается к основе перпендикулярно.

Дополнительные звенья

Заточка рабочих поверхностей – один из важных этапов. Чтобы бур легче входил в грунт, нижние края режущей полосы затачиваются под углом 60 градусов. Для этой же цели на них делаются дополнительные насечки в 3 мм. На конце острия приваривают сверло, которое облегчает вхождение в почву. Насадка – недолговечна и быстро разрушается, так как на нее приходится основная нагрузка при сверлении грунта. Для удобства пользования инструментом и предупреждения травм рукоятку надо тщательно отшлифовать, чтобы не было зазубрин, или применить кусок резинового или пластикового шланга.

Заключительный этап и нанесение защитного покрытия

В завершение работы надо тщательно зачистить все сварные швы и другие соединения наждачной бумагой. Для дальнейшей обработки применяются грунтовка и фосфатирующий раствор. Последним этапом обработки является покраска изделия. Покрытие предотвратит преждевременную порчу материала и коррозию и увеличит срок службы.

Методы повышения производительности инструмента

Когда начинается активное использование землебура, изготовленного своими руками, на практике начинают выявляться его недостатки. Это могут быть плохое качество выбранных материалов, неверный расчет или брак при изготовлении. Всегда можно найти способ улучшить сою конструкцию.

Способы усовершенствования конструкции

Можно усилить наконечник инструмента для работы в плотных слоях почвы. На нем болгаркой можно сделать насечки (по типу винтовой трубы). Для работы на легких почвах можно сделать предрыхлитель, как витки шнека (1-2 шт.). Шнек приваривается у основы бура. При этом бур будет значительно легче входить в грунт, не требуя значительных усилий.

Для прокладывания глубоких скважин многие умельцы делают специальный удлинитель для основной трубы. При этом не используют резьбовые соединения, так как при вытаскивании инструмента кусок штанги мог открутиться, и основная конструкция может остаться в земле. Поэтому рекомендуется использовать крепеж типа «папа-мама» с фиксацией болтами и гайками.

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.

Ручной бур для столбов: изготовление своими руками

Совершенно точно хозяин земельного участка хотя бы однажды сталкивался с необходимостью копания ям для столбов и различных опор для оформления внешнего вида участка. Бывает так, что требуется проделать узкую лунку в не совсем удобном месте. Простой лопатой будет сложно справиться, и придется брать у знакомых в пользование ручной бур под столбы или даже вызывать специалиста, который ловко управляется с инструментом.

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

• Двухлопастной;
• В виде полудисков;
• Винтообразной;
• Шнекообразной;
• Многоярусной;
• Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

1. Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
2. Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
3. Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
4. Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

• Гайка и болт М20;
• Диски диаметром 100−150 мм — 2 штуки;
• Сверло с наконечником (20 мм в диаметре);
• Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов при создании изделия понадобится:

• болгарка;
• молоток;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Как сделать ручной бур для столбов под проделку отверстия

Строитель 4 разряда

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.
