Бустер для промывки теплообменников своими руками из циркуляционного насоса

Промывка теплообменника газового котла — чем промыть, какое средство использовать для промывки своими руками

Газовый котел прослужит долго, не создавая серьезных проблем, если проводить его периодический осмотр и профилактику. Поэтому владельцев частного дома часто интересует проблема, чем промыть теплообменник газового котла, топку и дымоход прибора и с какой периодичностью это необходимо делать.

Промывка теплообменника газового котла

Теплообменник – это элемент в виде трубной системы, в каналах которой передвигается теплоноситель. Поскольку вода, функционирующая по отопительной системе, не отличается кристальной чистотой, содержащиеся в ней различные соли металлов осаждаются на внутренних стенках труб. Они превращаются в накипь и в результате значительно уменьшают диаметр прохода, что отражается на скорости передвижения носителя тепла.

Кроме этого образовавшиеся отложения представляют собой своеобразный барьер, понижающий теплопроводность теплообменника из металла. По этой причине температура теплоносителя значительно снижается. Чтобы предотвратить поломку агрегата, необходимо с накипью бороться.

Существует несколько вариантов ее устранения:

• механическая промывка теплообменника газового котла;
• чистка теплообменников с использованием специальных реагентов;
• при помощи воды, которую закачивают под большим давлением в систему.

Первые два способа используют, когда выполняется промывка теплообменника своими руками. Третий вариант реализовать самостоятельно не получится, поскольку потребуется специальный компрессор, создающий рабочее давление, равное нескольким десяткам атмосфер. Такое оборудование для промывки теплообменников позволяет разбивать плотные отложения, скопившиеся на металлических поверхностях.

Ради объективности следует отметить, что самостоятельная промывка теплообменника задача непростая. Чтобы выполнить данную работу, необходимо обладать определенными навыками. При реализации первого способа (механическая чистка) теплообменник потребуется снять, а это сделать довольно проблематично.

Механическая чистка теплообменника

Как элемент газового котла теплообменник занимает внутри агрегата большое пространство. Располагается он над камерой сгорания, и подобраться к нему непросто.

Прежде чем делается промывка теплообменника газового котла, этот элемент вынимают:

• сначала снимают внешнюю часть корпуса. Перед этим отсоединяют подводку газа и электрическое питание, если оно присутствует в приборе;
• теплообменник отсоединяют от труб отопительной конструкции;
• снимают крепления этого элемента.

Внутри труб, когда еще не сделана промывка теплообменника от накипи, можно увидеть, что его полости забиты отложениями. В большинстве своем они состоят из солей различных металлов, обычно натрия и кальция. Очистку выполняют с использованием металлических инструментов, например, штырей, скребков и т.д. Делать это нужно осторожно, чтобы не повредить стенку теплообменника.

Устройство замачивают в емкости, можно в ванне, и наливают туда слабый раствор кислоты, например, соляной. После того, как отложения размякнут, их удаляют. В завершении процедуры необходимо промыть водой внутренние полости под небольшим давлением. Для этого можно воспользоваться шлангом, подсоединенным к водопроводу, приставив его к патрубку.

Дальше следует дождаться, пока не пойдет чистая вода. Для большего эффекта пользуются киянкой, постукивая ею по теплообменнику в процессе промывки.

Химическая промывка теплообменника

Выполнение химической промывки своими силами, когда используются особые промывочные жидкости для теплообменников, нельзя назвать простым мероприятием.

Для такой работы потребуется прибор — бустер. Подобный способ является упрощенным и поэтому необходимо знать особенности его проведения. Его легче выполнить, поскольку нет потребности в том, чтобы разбирать котел и вынимать теплообменник из агрегата.

Нужно отсоединить два патрубка, к одному из них подсоединить шланг, заливающий средство для промывки теплообменников внутрь прибора. Выходить состав должен из противоположного патрубка, к которому также присоединяют шланг. В результате реагент будет передвигаться по кругу внутри бустера и теплообменника.

Аппарат для промывки теплообменников — бустер состоит из следующих элементов:

• резервуар для реагента;
• насос для циркуляции;
• электронагревательный элемент. Он имеется не во всех приборах, но специалисты рекомендуют использовать именно такие бустеры. Благодаря этому элементу реагент для промывки теплообменников нагревается и эффективнее разрушает разные виды отложений, как грязевых, так и солевых.

Химические растворы для промывки свободно продаются в торговой сети. При выборе реагента следует учитывать степень загрязнения, виды образовавшихся отложений и материал изготовления теплообменника.

Обычно потребители используют растворы на основе кислот — соляной или серной, реже — азотной или фосфорной. Данным химическим составам удается удалять плотные и толстые отложения. Особенно это касается слоев, образованных солями трехвалентного железа.

Когда загрязнение незначительные и соблюдается периодичность промывки теплообменников, достаточно будет применения составов, в основе которых адипиновая или сульфаминовая кислоты. В продаже имеются не только жидкие растворы, но и гели, разводимые водой.

Очистка котла от сажи

При сжигании газа происходит выделение несгоревших тяжелых нефтепродуктов, представляющих собой черного цвета слоистые пленочные образования. Эта сажа, налипая на теплообменник и на поверхность камеры сгорания, понижает теплопроводность металлов. Таким образом, она становиться барьером, препятствующим проникновению тепла. От сажи нужно избавляться в процессе чистки газового агрегата. Очищению подвергаются внешние поверхности теплообменника и внутренние топки, а также дымоход. Данную работу можно выполнять самостоятельно.

Если слой сажи на теплообменнике не превышает 2 миллиметра, то его можно легко удалить при помощи скребка или влажной губки.

Если загрязнения больше, то задействуется установка для промывки теплообменников и химические растворы. Для этого желательно пользоваться реагентами на основе кислот. Что касается чистки дымоходов, то способов выполнения данной работы существует немало.

Промывка пластинчатых теплообменников

В процессе работы через пластинчатые теплообменники циркулирует теплоноситель. Вещества, находящиеся в рабочей жидкости, оседают на пластинах, и в результате понижается теплообмен.

Промывка пластинчатых теплообменников выполняется не реже одного раза в 2 — 4 года одним из следующих способов:

Промывка кожухотрубных теплообменников

Осуществляется промывка кожухотрубных теплообменников, как правило, гидроабразивным и гидродинамическим способом, поскольку сегодня они считаются наиболее эффективными. При особо сложных загрязнениях их сочетают с гидрохимической промывкой, которую применяют для первоначального смягчения известковых отложений и только после этого подключают воду и нежесткие абразивные материалы.

1. Способ гидроабразивной очистки теплообменников наиболее эффективен при очень плотных, уже зацементировавшихся загрязнениях. Промывочная жидкость, подаваемая под высоким давлением, в сочетании с абразивными веществами превосходно решает задачу очистки кожухотрубных теплообменников.
2. Когда известковые отложения не являются слишком плотными, то целесообразно применять вариант гидродинамической промывки, для чего используются промышленные приборы, которые работают с давлением не более 1600 бар.
3. Гидрохимический способ предполагает использование специальной жидкости с дополнением ингибиторов коррозии для промывки теплообменников – он может быть в ряде случаев достаточно эффективным. Но в некоторых местах кожухотрубного элемента иногда возникают очаги коррозийных процессов.

Видео о необходимости промывки теплообменника газового котла:

Как сделать бустер для промывки теплообменников своими руками

Не редки случаи, когда заниматься промывкой теплообменника газового котла приходится владельцу этого отопительного прибора. Например, когда в населенном пункте нет таких мастеров, а вести котел в город нет желания или возможности. Хотя, стоит признать, что очистка данной детали довольно дорогая услуга, оплатить которую могут далеко не все. К тому же, доверять эту работу стоит лишь проверенным фирмам, обладающим специализированным оборудованием. Если же приходится обращаться к «кустарным» мастерам, то лучше все-таки сделать бустер для промывки теплообменников своими руками и самостоятельно выполнить процедуру.

Зачем необходима очистка

Иногда возникают определенные проблемы в работе отопительной системы и чтобы избавиться от них, достаточно просто выполнить очистку оборудования.

Обусловлено это тем, что в процессе многолетней работы котла в теплообменнике собираются различные вещества и налет, что может привести к полному разрушению этой части оборудования.

Кроме того, под воздействием высоких температур примеси, оседающие на теплообменнике, вступают в реакцию друг с другом, что в свою очередь приведет к понижению эксплуатационных свойств всей отопительной системы в целом.

Так, помешать качественному теплообмену способны:

• соли жесткости;
• растворенное железо.

Соли жесткости и избыток железа характерны для воды во многих регионах нашей страны, поэтому проблема актуальна для многих!

Чтобы ваш котел работал с максимальным уровнем КПД, а теплообменник максимально долго сохранял свою работоспособность, рекомендуется периодически выполнять очистку оборудования, используя для этого специальные жидкости и растворы, о которых подробнее расскажем ниже.

Периодичность очистки напрямую зависит от того, какую именно жидкость вы используете в отопительной системе:

• если это обычная, чистая вода, то данную процедуру нужно выполнять каждые четыре года;
• если это антифриз, то процедура очистки выполняется каждые два года.

При использовании антифриза крайне важно вовремя выполнять его замену. Если это не делать, то вся система отопления дома может серьезно пострадать.

Безусловно, в идеале это должны делать специалисты, однако стоимость их слуг неоправданно высока. Поэтому, при желании, небольшой сноровке, добиться приемлемого результата можно и своими руками.

Подготовка бустера и особенности прокачки

Стоит сразу отметить, что наибольшей проблемой в данной ситуации является бустер, то есть, специальный прибор, обеспечивающий прокачку жидкости через теплообменник и одновременно удаляющий гарь.

Вряд ли его получится взять у кого-то из знакомых. Да и самостоятельно покупать не имеет смысла – его стоимость превышает 300 долларов (и это не самые качественные и надежные аппараты). Понятно, что приобретение неоправданно. Поэтому единственный верный вариант – изготовить бустер из подручных материалов своими руками.

Пример, как нужно чистить теплообменник газового котла на видео:

Для этих целей может подойти старый, но рабочий насос стиральной машины. Если у вас такого нет, то его можно без проблем приобрести на «барахолке» или в интернете за небольшую сумму.

Особенности подключения

Казалось бы, ничего сложного в дальнейших действиях нет, но на самом деле не все так просто, поскольку важно правильно подключить промывочные трубки, идущие от насоса.

Для этого следует изготовить специальную крепежную пластину. Внимательно изучите особенности вашего оборудования и исходя из этого:

• возьмите две металлические цельные пластины, толщина которых составляет 2,5 миллиметра;
• в зависимости от особенности устройства просверлите отверстия, чтобы они соответствовали отверстиям в теплообменнике;
• в обычном магазине сантехники купите четыре так называемые «американки» диаметром в полдюйма и несколько прокладок под них;
• используйте только внутреннюю часть «американок», устанавливая их в нижнее отверстие каждой пластины;
• используя болты, закрепите пластины, чтобы штуцера были максимально плотно прижаты к теплообменнику.

Чтобы обеспечить подключение шлангов, подойдут даже обычные латунные штуцеры, диаметром в ¾ дюйма. Они могут быть использованы, как для основного, так и для вторичного теплообменника. Кстати, как правильно подключить бустер для промывки теплообменников своими руками, посмотрите в видео, представленном в этой статье.

На этом подготовка не заканчивается. Теперь вам понадобится дополнительная емкость. Это может быть обычная пластиковая канистра или даже пяти или шести литровая бутылка из-под воды. Обязательно хорошо помойте емкость, чтобы удалить даже малейшее загрязнение.

Внизу установите штуцер, который позволит подключить шланг. Штуцер должен быть закреплен плотно и прочно. Возможно, вам нужно немного расплавить отверстие под него, установить штуцер, а когда пластик начнет застывать, он плотно обовьет его и обеспечить герметичность.

Если есть желание и возможность, установите на выходе кран, но это необязательно.

Средство для промывки

Следующий этап – подобрать средство для промывки. Таких растворов существует великое множество и на профильных форумах каждый специалист советует то средство, которым пользовался сам. Честно говоря, верить безоговорочно таким утверждениям не стоит, очень велика вероятность того, что жидкость на самом деле неидеальна.

Так, например, некоторые упорно советуют использовать 10% раствор соляной кислоты. Или же ортофосфорной кислоты. Однако мы настоятельно рекомендуем не применять кислотные растворы – они могут прожечь теплообменник и вам придется покупать новый! Или же отправляться на поиски мастера, способного качественно и надежно запаять отверстие, прожженное кислотой.

Применять для очистки рекомендуется специальные растворы – их цена довольно высока, но и результат соответствующий. К тому же, они полностью безопасны. Так, например, отмечены положительные результаты и действительно большое количество «живых» хороших отзывов у препарата Detex – одной бутылки хватает на создание десяти литров раствора.

Пошаговое руководство по самостоятельной очистке

Теперь, когда у вас все готово, можете приступать к промывке. Последовательность действий будет следующей:

• возьмите насос от стиральной машины;
• подсоедините его к созданным вами приспособлениям – емкости для промывочной жидкости и самому теплообменнику;
• залейте в емкость шесть литров предварительно подогретой до температуры в 50 градусов чистой воды;
• включите насос;
• прогоните воду по созданной круговой системе – это нужно для того, чтобы убедиться, что вся система надежна, прочна и нигде не пропускает жидкость;
• после того, как убедились в надежности системы, отключите насос;
• залейте в емкость жидкость для очистки – Detex или любую другую (напоминаем, не слушайте кустарных мастеров и «профессионалов» на форумах в Интернете – не используйте растворы кислоты, они могут прожечь теплообменник!);
• запустите насос и оставьте его работать примерно на сорок минут.

Если вы будете использовать прозрачный шланг на выходе, передающем жидкость обратно в емкость, сможете увидеть вымываемую грязь.

Промыв вторичный теплообменник на протяжении сорока минут, переставьте свое приспособление на основной и также промывайте его около сорока минут. Результат поразительный – устройства для передачи тепла станут такими же чистыми, которыми они были в момент покупки.

Время чистки указано приблизительно. Если теплообменник сильно загрязнен, промывку следует делать дольше. Если он относительно чистый, время работы насоса можно уменьшить. Тут уж смотрите сами в процессе – по уровню загрязнения жидкости. Именно поэтому рекомендуется устанавливать прозрачные трубки, которые позволяют визуально контролировать процесс очищения.

После того, как закончите чистку специальным раствором, подключите теплообменники к крану с водой. Прогоняйте чистую воду примерно пять-семь минут. Это нужно, чтобы вымыть остатки средства.

В этом случае профессиональные мастера используют специальный нейтрализатор – если вы имеете финансовую возможность, можете купить его, а если не хотите тратиться, то воспользуйтесь таким методом удаления остатков очистителя, он вполне оправдан по конечному результату.

Чтобы лучше было понятно, как сделать бустер для промывки теплообменников своими руками, посмотрите видео:

Как видите, совсем не сложно создать эффективный и работоспособный бустер для промывки теплообменников своими руками, фото которого представлены в статье.

Заключение, отзывы, советы

Обязательно предварительно изучите вопрос демонтажа теплообменника, чтобы не повредить его. В целом, ничего сложного в этом нет, но существуют определенные особенности демонтажа – все зависит от производителя и модели котла.

Ну, а после того, как снимите теплообменник, почистите и сам котел – почему бы не воспользоваться такой возможностью? Для этого возьмите обычную мягкую кисть и вооружитесь пылесосом. При чистке особое внимание уделите горелке, но излишнего рвения не проявляйте, чтобы случайно ничего не сломать и не повредить.

Бустер для промывки теплообменников и систем отопления

Автономное отопление теперь встречается не только в частных домах, а и квартирах. В процессе эксплуатации отопительного оборудования, да и во всей системе в целом возникает необходимость промывки, так как на стенках отлаживаются соли и накипь. Один из методов – химический, посредством кислоты. В этом случае нужен бустер для промывки теплообменников.

Что такое бустер для промывки теплообменников

Бустер заводского производства.

Бустер – это аппарат для химической циркуляционной промывки пластинчатых теплообменников котлов и колонок, всех видов радиаторов и систем отопления в целом. Что характерно очистка осуществляется без разборки. Бустер для промывки теплообменников состоит из трех основных частей:

Есть агрегаты без ТЭНа, но они менее эффективны. Для промывки используется активное вещество, чаще всего соляная или ортофосфорная кислота, активность которых с повышением температуры сильно возрастает. Выбирая бустер, нужно обращать внимание на объем бака, максимальную температуру, скорость циркуляции и напор, который измеряется в метрах. Чем больше напор, тем длиннее контур может быть промыт из одной точки. Если же мощность недостаточна, то систему придется разбивать на небольшие отрезки, что занимает много времени.

Принцип работы заключается в том, что кислота в баке нагревается и прокачивается насосом через теплообменник или целый контур.

Активное вещество разъедает накипь и за счет циркуляции выводит ее обратно в бак. Процесс происходит до тех пор, пока система полностью не очистится. По времени это около 2 часов. Стоимость аппаратов для промывки стартует от 600 рублей. Для бытовых нужд такого агрегата хватит, цена профессионального оборудования может быть 160 тыс. рублей. В принципе, можно изготовить бустер для промывки теплообменников своими руками из подручных материалов. Самая дорогая деталь в этом случае – это насос.

Как сделать бустер своими руками

Для того чтобы сделать бустер для промывки теплообменников своими руками вам потребуется:

• резервуар для реагента – пластиковая канистра минимум на 10 литров, можно больше;
• гибкие шланги на ½ или ¾ дюйма;
• помпа.

Делать бустер нужно, отталкиваясь от вида помпы. Это может быть погружной или отдельно стоящий насос. Если насос погружной, то никаких дополнительных отверстий в баке не нужно. К помпе подсоединяется шланг, который накручивается на теплообменник. Второй шланг (обратка) будет выводить кислоту напрямую обратно в бак. В данном случае в качестве резервуара для реагента можно использовать даже обычное ведро. Важно чтобы насос был приспособлен к работе с кислотами.

Удобнее использовать выносные насосы, кстати, подходит даже обычный электрический циркуляционный насос для отопления. Чтобы его подключить в нижней части бака нужно вставить металлический сгон и зажать его гайками к стенкам резервуара. Все должно быть герметично. Далее на сгон накручивается фильтр грубой очистки – нельзя допустить, чтобы в насос попал мусор, да и для промывки так будет лучше. За фильтром накручивается насос, от которого идет шланг в теплообменник. Циркуляционный шланг идет прямиком в пластиковую канистру.

Средник срок службы труб отопления в квартире не менее 25 лет, но даже пол века не предел.

Здесь мы рассказывали какими трубами сделать отопление в частном доме с автономным обогревом.

Минус бустера для промывки теплообменников, сделанного своими руками, заключается в отсутствии нагревательного ТЭНа. Очистка от накипи холодным реагентом займет больше времени, зато можно сэкономить на электроэнергии.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Чтобы система была надежной нужно правильно рассчитать толщину труб для отопления. Имеют значение условный проход и стенки.

Особенности подбора трубы для воздушного отопления изложены здесь .

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через радиаторы отопления . В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Интересное по теме:

Источники: http://teplospec.com/gazovoe-otoplenie/promyvka-teploobmennika-gazovogo-kotla-chem-promyt-kakoe-sredstvo-ispolzovat-dlya-promyvki-svoimi-ru.html, http://www.portaltepla.ru/gazovie-kotli/kak-sdelat-buster-dlya-promivki-teploobmennikov-svoimi-rukami/, http://utepleniedoma.com/otoplenie/otoplenie-doma/buster-dlya-promyvki

Установка для промывки (удаление накипи) газовых котлов и водонагревателей (колонок) без разборки.

Появилась такая необходимость не вчера. Конечно есть специалисты, которые занимаются этим (дерут за это приличную сумму). Для промывки котла, демонтируют теплообменник и после промывки устанавливают на место (неизвестно чей) . Если этого не делать, то повышается расход газа (электроэнергии) и в конечном итоги прекращение прохождения обменной жидкости.

Но ни боги горшки лепят. Порывшись в своих «закромах» собрал необходимый набор из БУ компонентов (дабы не покупать). Задача, создать поток промывочной жидкости через теплообменник (не снимая с установки), нагревать промывочную жидкость, контролировать температуру нагрева (в автомате).
Все очень просто сделано, подробности могу сообщить отдельно.

Вот вид внутренностей газового котла (настенный), (пошаговых фото изготовления нет) мне не для выпендреша.

Подключение промывочных шланг к установке. В зеркало виден торец промывочной установки.

Сам агрегат «Дуся». )))

Этот простой самодельный прибор, помог мне в моей проблеме, удаления «накипи».

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru

Насос для промывки теплообменников – принцип действия установки

В процессе эксплуатации на стенках теплообменника образуется накипь и известковый налет, появляется ржавчина и различные наросты, затрудняющие работу отопительных систем и водонагревателей. В результате происходит снижение теплоотдачи, и значительно уменьшается эффективность использования котлов. Улучшить технические показатели и увеличить КПД оборудования помогают своевременные методы очищения труб, радиаторов и теплообменников специальными промывочными установками, в комплектацию которых входит химический циркуляционный насос. Его основной функцией является обеспечение принудительного передвижения закаченного в систему реагента, при помощи которого удаляется большинство загрязнений.

Когда требуется промывка

Очистка отопительных и технологических систем, оборудованных теплообменниками, производится:

• планово – как правило, по завершении отопительного сезона, или раз в 2-4 года;
• по необходимости – при выявлении существенных отклонений от требуемых показателей по температуре или давлению теплоносителя.

Плановую промывку теплообменников котлов промышленного типа производят на предприятиях, заранее определяясь с периодом и сроками проведения работ. Частным домовладельцам каждый год заниматься очисткой автономной отопительной системы не требуется, но в случае возникновения признаков загрязнения хозяину следует подумать о промывке теплообменника вместе с радиаторами и трубами, не откладывая процесс на долгий срок. Сигналами к принятию мер может послужить:

• увеличение расхода топливных ресурсов;
• частые остановки оборудования;
• низкая теплоотдача;
• недостаточно прогретые батареи;
• быстрое засорение фильтра.

Регулярное использование для промывки теплообменников установок с химическим насосом избавляют трубопроводы от появления засоров и нарушения циркуляции теплоносителя. Оборудование малой мощности используют для очистки автономных отопительных систем в частных домах, а более производительное – в многоэтажных строениях, административных зданиях и на промышленных объектах. Промывочные установки позволяют предотвратить:

• аварийные ситуации;
• преждевременный выход теплообменников из строя;
• капитальный ремонт;
• полную замену системы;
• значительное увеличение расходов на топливо.

Теплообменник является критически важным и ответственным узлом котлов. От него зависит эффективность обогрева сооружения и правильная организация технологических процессов. От процедуры промывки отказываться не следует, особенно в тех случаях, когда она была рекомендована опытными специалистами. Очистка поверхностей при помощи гидрохимического метода обойдется значительно дешевле капитального ремонта или замены оборудования.

Установка с насосом, предназначенная для промывки теплообменников,мобильна, работы производятся быстро, а соединения остаются целостными.

Комплект поставки

Оборудование с теплообменниками, использующееся для очистки отопительных или водонагревательных систем от различного рода загрязнений и накипи, включает в себя:

• химический циркуляционный насос;
• два шланга с зажимами – подводящий и отводящий;
• бак для химического раствора с отверстием для слива жидкости и сброса воздуха;
• крышку с небольшим проемом для заполнения емкости раствором;
• клапаны и ниппели;
• сетевые шнуры со штекерами и выключателями.

Установки различаются между собой по объему закачиваемой жидкости, габаритным размерам и весу. Они комплектуются насосами для промывки теплообменников, имеющими разную мощность и производительность. Их технические характеристики определяются высотой напора и скоростью циркуляции жидкости внутри системы. Аппараты изготавливают из кислотостойкой, антикоррозийной пластмассы без использования металлических узлов, за исключением двигателя, поэтому их вес минимален.

К примеру, агрегат с емкостью 8 литров, объемом промывания до 100 литров и скоростью циркуляции жидкости до 1200 л/час имеет массу всего лишь 3,5кг.

Для очистки отопительных систем производители выпускают ряд моделей промывочного оборудования, оснащенного функцией реверса потока. Оно рассчитано на более эффективное удаление загрязнений и накипи с поверхности теплообменников различной формы. Некоторые изделия оснащаются ручным инвертором, позволяющим изменять направление движения реагента непосредственно оператором, меняющим положение рукоятки. Автоматический инвертор регулирует и переключает направление потока без участия человека – по заранее запрограммированному графику, который поддерживает:

• частоту смены ориентации движения жидкости;
• продолжительность цикла промывки;
• автономность процесса.

Установки не требуют сборки, не считая подсоединения шлангов к очищаемой системе, так как поставляются в готовом к эксплуатации виде. Отопительные котлы не нуждаются в разборке, а радиаторы – в демонтаже, в связи с тем, что работы по промывке производятся по месту. Небольшая масса обычных аппаратов с опорожненной емкостью и эргономичное исполнение позволяет переносить их вручную, а объемное промывочное оборудование, предназначенное для работы в промышленных объемах, перемещают на тележках.

Принцип действия

Для очистки нагревательных узлов и замкнутых отопительных систем используют специальные реагенты. Раствор в котлы и трубопроводы закачивается с помощью насоса для промывки теплообменников, где под воздействием кислотной среды происходит размягчение твердых отложений, а также отслаивание ржавчины, налетов и накипи с дальнейшим растворением и удалением остатков. При щелочной промывке осуществляется разложение наростов биологического происхождения. Она используется только в определенных, конкретных случаях.

Процесс очистки производится гидрохимическим способом. Раствор реагента принудительно циркулирует внутри замкнутого контура благодаря работе химического насоса. Отложения растворяются и вымываются без нарушения целостности конструкционного материала, из которого выполнена отопительная система, теплообменник, соединительные узлы и уплотнительные прокладки. Быстрое движение моющего раствора происходит под напором, что не допускает образования застойных участков.

Технология промывки теплообменного оборудования достаточно проста, но требует внимания и аккуратности, так как связана с вредными для человека химическими составами. Работы необходимо проводить в резиновых перчатках, защитной одежде и очках. Помещение должно быть хорошо проветриваемым. Котел, бойлер или другое оборудование следует отключить от газа, воды и электроэнергии.

Промывочную установку с насосом подсоединяют к предварительно опорожненной системе или теплообменнику, соблюдая инструкцию производителя. Подготавливают раствор реагента, разбавляя жидкость в воде согласно описанию на этикетке, после чего подогревают его до нужной температуры (30-40 градусов). Теплая жидкость поможет быстрее справиться с отложениями. Далее химический раствор заливают в емкость и включают насос, переводя промывочную установку в режим циркуляции.

Процесс промывки теплообменников производится до того момента, пока осадки и загрязнения полностью не растворятся. Узнать эффективность очистки помогают тест-наборы многоразового использования, прилагаемые к оборудованию. Промежуток времени, необходимый для удаления наростов, обычно составляет от двух до шести часов и зависит от:

• размеров теплообменника;
• мощности очистительной установки и производительность насоса;
• степени загрязнения.

На заключительном этапе теплообменник промывают раствором, нейтрализующим кислотный остаток.

После окончания работ по очистке теплообменников и радиаторов производится дополнительная обработка поверхностей, называемая пассивированием. Для этих целей используется другой реагент, образующий на металлических стенках тонкий, но прочный оксидный слой, предохраняющий материал от коррозии. Но следует знать о том, что для оборудования, изготовленного из алюминия, подобный вариант защиты не допускается.

Еще одним важным этапом промывки теплопроводов, радиаторов, бойлеров и теплообменников является нейтрализация использованных при их очистке реагентов. Смывать раствор без предварительной обработки напрямую в канализацию категорически запрещается! Плохо растворимый в воде кристаллический порошок или специальную жидкость добавляют в отработанный реагент для приведения кислой среды к допустимым показателям рН. В некоторых случаях допускается замена нейтрализатора большим объемом водопроводной воды, которую смешивают с реагентом перед сливом.

Для разветвленных сетей применяют более производительные промывочные установки, а для простых контуров небольшой протяженности или бытовых котлов – достаточно использовать оборудование малой мощности. Моющие агрегаты относятся к профессиональному оборудованию, поэтому стоят они недешево. Некоторые фирмы предлагают взять установки с насосами в аренду, но для качественной промывки разумнее будет пригласить специалистов сервисных компаний профильного направления, имеющих достаточный опыт в проведении работ.

Недостатки химической промывки теплообменника

Кроме использования реагентов, очистку отопительных котлов можно производить механическим способом. Но для этого потребуется разобрать оборудование хотя бы частично, что не всегда возможно в силу разных причин. Для радиаторов и металлических труб такой способ и вовсе не подойдет. К тому же, механическое воздействие часто приводит к повреждению защитного слоя на металлических стенках, что чревато скорым появлением коррозии.

Химическая промывка позволяет избавиться от накипи и налета намного быстрее и проще, но у данного метода, кроме высокой стоимости, есть еще некоторые отрицательные стороны:

• слишком длительный процесс может повредить поверхность металла;
• короткий период воздействия наверняка оставит участки с нерастворенными наростами.

Избежать подобных ситуаций поможет использование качественных реагентов, а также четкое выполнение технологии очистки теплообменного и отопительного оборудования. Следует обратить внимание на состояние и возраст обогревательной системы. Возможно, рациональнее будет не промывать ее, а произвести замену? Неисправный теплообменник способен привести к покупке нового котла, поэтому следить за ним требуется регулярно, не допуская фатальной поломки. Для этого и предусматриваются профилактические меры, заключающиеся в своевременной промывке оборудования.

Стоит отметить, что при покупке реагента необходимо внимательно изучить инструкцию, в которой указано, для каких металлов и систем он пригоден.

Нельзя относить к недостатку химической промывки факт применения «неправильного» раствора из-за халатности, невнимательности или элементарного незнания. Производители выпускают реагенты для технических систем и экологически чистые, используемые для мойки пищевого нагревательного оборудования. Некоторые химические составы предполагают растворение только известковых отложений, а иные – оказываются незаменимыми в критических ситуациях.

И еще! Не следует использовать для промывки раствор соляной кислоты, который является высоко агрессивным веществом. Под его воздействием соединительные элементы и оцинкованные поверхности приходят в негодность.

Избежать проблем после промывки теплообменника и отопительной системы поможет безотлагательное заполнение оборудования и труб антифризом или водой соответствующего качества сразу же после окончания полного цикла очистки и нейтрализации кислотных остатков.

semidelov.ru

Насосы для промывки теплообменников

Одной из основных причин преждевременного выхода их строя бойлеров, отопительных котлов и теплообменников является скопление накипи. Она затрудняет теплообмен, в результате снижается эффективность расходования теплоносителя, а устройство начинает страдать от перегрева и со временем выходит из строя. Специальный насос для промывки теплообменника газового котла помогает быстро и эффективно убрать скопившиеся отложения, чтобы восстановить нормальную работоспособность прибора.

Решения BWT для очистки теплообменников:

Конструкция промывочных насосов

Такие насосы могут использоваться для обслуживания отопительной системы как в малоэтажных загородных домах, так и на крупных многоквартирных или промышленных объектах. С их помощью можно освободить от накипи всю отопительную систему, включая трубы, теплообменники и радиаторы в помещениях.

Насос для промывки теплообменника котла обладает следующими особенностями и преимуществами:

• Все детали, контактирующие с химически агрессивным раствором, выполнены их прочного пластика, инертного к воздействию химических веществ. Из этого материала изготавливаются крыльчатка, патрубок, фильтр, нагнетательный привод.
• Возможность использования для промывки без разборки отопительной системы. Насос подключается к трубопроводу и закачивает в систему химически агрессивный реагент, после очистки он сливается и нейтрализуется.
• Наличие реверсивного переключателя, который позволяет менять направление жидкости в процессе промывки. Насос периодически направляет жидкость в обратную сторону, в результате очистка занимает меньше времени и становится намного более эффективной.
• Универсальность использования. Такие приборы могут использоваться не только в отопительных системах: они подходят для кондиционирования, трубопроводов горячего водоснабжения и не только.

Химический метод прочистки восстанавливает нормальный процесс теплообмена и предотвращает напрасные потери энергоносителя. Насос для промывки теплообменников газовых котлов и другого оборудования позволяет быстро выполнить задачу и при этом избежать повреждения металлических стенок химическими веществами.

Технология промывки трубопроводов с помощью насоса

Чтобы убрать накипь со стенок теплообменника при помощи насоса, необходимо выполнить следующие действия:

• Подсоединить промывочный насос к отопительному контуру.
• Подготовить раствор требуемой концентрации по инструкции. Агрессивное химическое вещество осторожно разводится водой в требуемой пропорции.
• Запустить процесс промывки. Раствор закачивается в систему, после чего в течение некоторого времени он циркулирует по трубам и теплообменнику с периодической сменой направления движения.
• Убедиться, что процесс завершен, после чего слить промывочную жидкость и нейтрализовать ее.
• Нейтрализованное вещество можно сливать в обычную бытовую канализацию, так как оно становится безопасным для окружающей среды.
• Промыть теплообменник, чтобы убрать остатки раствора.
• Пассивировать поверхности теплообменника для защиты от коррозии.
• Отключить насос – промывка завершена, трубы освобождены от скопившихся отложений.

Процесс занимает несколько часов, после этого восстанавливается первоначальный теплообмен. Такая очистка не требует крупных затрат, при этом она предотвращает напрасные потери теплоносителя.

Когда нужно проводить обслуживание трубопроводов

Практика показывает, что без регулярного технического обслуживания системы трубопроводов заполняются накипью на 50% от первоначального диаметра. В результате резко ухудшается циркуляция теплоносителя, в системе растет давление – все это создает повышенную нагрузку на отопительный котел и быстро выводит его из строя. Кроме того, накипь имеет минимальную теплопроводность, поэтому эффективность теплообмена резко снижается.

Чтобы предотвратить негативные последствия, необходимо периодически проводить обслуживание и убирать скопившиеся отложения. Эту процедуру выполняют 1-2 раза в год: в идеале чистку желательно проводить до начала и после окончания отопительного сезона. В результате в трубопроводе практически не скапливается накипь, он работает без каких-либо затруднений.

Химическая промывка остается одним из экономически эффективных методов. Она не требует больших затрат и не занимает много времени, использование специального оборудования гарантирует высокую эффективность. Своевременное обслуживание предотвращает серьезные нарушения работы теплообменников и поломки отопительных котлов, системы отопления будут работать максимально результативно.

Насосы для промывки используются повсеместно: это удобное в эксплуатации оборудование, которое позволяет без лишних затрат восстановить оптимальную работоспособность отопительной системы.

Видео на тему от BWT:

www.bwt.ru

Промывка радиатора печки: как справиться без мастера

О чём нужно знать перед промывкой радиатора печки

Почему забивается радиатор печки

Так выглядит засор изнутри / drive2.ru

Засор радиатора — это одна из самых распространённых причин плохой работы отопителя салона. Чаще всего такое происходит из‑за некачественной охлаждающей жидкости, смешивания двух разных по составу антифризов или использования воды.

Всё это приводит к образованию налёта на стенках изнутри. Грязь наглухо закупоривает и без того тонкие трубки радиатора с завихрителями, нарушая циркуляцию, и ни о каком нагреве речи быть не может.

Как понять, что проблема в засоре

Проверить, действительно ли забит радиатор печки, довольно просто. Нужно найти два тонких патрубка, идущих в салон через перегородку моторного отсека, и пощупать их. Если один из них горячий, а второй еле тёплый или холодный, то это засор.

В некоторых случаях из отопителя будет дуть холодный воздух, даже если горячими окажутся оба патрубка. Это может говорить о следующем: внутри всё забито так сильно, что нагретый антифриз попадает в бачок радиатора и, минуя соты, тут же покидает его, не успев отдать тепло.

Что с этим делать

Стандартное решение этой проблемы — замена радиатора на новый. Именно это порекомендуют в автосервисе. Здесь придётся раскошелиться, поскольку к цене нового радиатора прибавляется стоимость работ, а это в 2–3 раза дороже, чем сама запчасть. В современных авто добраться до радиатора очень непросто: нужно снимать обшивку и торпедо, откручивать трубки кондиционера, а потом дозаправлять его.

Второй вариант — промывка прямо на машине. В этом случае всё гораздо проще и ничего снимать не нужно. Достаточно отсоединить патрубки, идущие к отопителю, подключить вместо них насос со шлангами и прогнать через радиатор промывочный раствор.

Насколько эффективна промывка радиатора печки

Чистка радиатора гораздо легче, быстрее и однозначно дешевле замены, но у этой процедуры есть и минусы. Промывка не панацея, шансы на успех примерно 50 на 50. В запущенных случаях эффекта иногда нет.

Опять же, на старых машинах радиатор может дать течь только из‑за того, что смоются отложения, которые закрывали дырки в трубках. Ну и всегда есть вероятность повторного попадания грязи из системы охлаждения в промытую печку.

И всё же прежде чем менять радиатор, многие автовладельцы предпочитают сначала промыть его.

Как промыть радиатор печки, не снимая его

1. Приготовьте всё необходимое

Практически всё, что понадобится для очистки, можно найти в любом гараже, докупить в ближайшем авто- и бытовом магазине.

• 150–200 г лимонной кислоты;
• ведро на 8–10 л;
• ёмкость для слива антифриза;
• шланг длиной около 3 м;
• хомуты;
• провода;
• сеточка, марля или капрон;
• вода;
• антифриз для доливки;
• насос для перекачки;
• кипятильник или плита;
• гаечные ключи;
• отвёртки.

2. Разберитесь с сутью процесса

Принцип промывки радиатора печки заключается в следующем. Отопитель отсоединяется от системы охлаждения и к нему подключается насос с шлангами. В отдельной ёмкости растворяется и подогревается химия, а затем с помощью насоса промывочная жидкость циркулирует через радиатор. Это позволяет растворить и вымыть всю скопившуюся грязь.

Чтобы мусор опять не попадал внутрь, на выходе его собирают и удаляют с помощью импровизированного фильтра из марли или старых капроновых колготок. Затем радиатор промывается чистой водой и штатные шланги системы охлаждения устанавливаются на место.

3. Снимите клеммы с аккумулятора

avtosreda.ru

При снятии патрубков радиатора, возможно, придётся отсоединить несколько разъёмов проводки. Поэтому во избежание ошибок системы управления лучше обесточить бортовую сеть, сняв клеммы с аккумулятора. Сначала минусовую, затем — плюсовую.

Предварительно убедитесь, что отопитель установлен на максимальный нагрев. Если управление осуществляется с помощью крана, то в закрытом положении он будет блокировать проток жидкости и мешать промывке.

4. Слейте охлаждающую жидкость

Отопитель заполнен антифризом. Чтобы жидкость не вытекла на пол, когда будете снимать патрубки, её нужно слить в заранее приготовленную ёмкость через пробку на основном радиаторе.

Поскольку печка — не самая низкая точка системы, сливать можно не весь антифриз, а лишь часть. При должной аккуратности это получится сделать прямо через патрубки во время снятия.

5. Снимите патрубки с радиатора печки

drive2.ru

Найдите и отсоедините два тонких патрубка, которые идут в салон. Они находятся между двигателем и перегородкой моторного отсека. Обычно их легко обнаружить, но если не получается или боитесь ошибиться — сверьтесь с документацией к авто или поищите в интернете.

Затем просто ослабьте прижимные хомуты и снимите трубки, вращая из стороны в сторону. Будьте готовы к тому, что из них вытечет ещё немного охлаждающей жидкости.

6. Подключите шланги и насос

drive2.ru

Возьмите любые подходящие по диаметру шланги (обычно диаметром 16 или 18 мм), наденьте на трубки отопителя и зафиксируйте хомутами. Свободный конец одного из шлангов соедините с насосом, второй обмотайте марлей и опустите в ёмкость для промывки. Также наденьте на насос небольшой отрезок шланга для забора жидкости.

Должна получиться примерно такая схема, как на фото. В качестве насоса удобнее всего использовать дополнительную помпу отопителя от «Газели», которая дёшево продаётся в любом автомагазине. Из других вариантов — циркуляционный насос от котла или дачный насос для полива.

7. Приготовьте и подогрейте промывку

ykt.ru

Для очистки от грязи и накипи используются специализированные средства, реагенты для очистки канализации, каустическая сода и обычная лимонная кислота. Последняя наиболее безопасна и при этом не менее эффективна.

Возьмите 5–6 л воды и засыпьте 150–200 г обычной лимонной кислоты, хорошо размешайте и подогрейте раствор. Нагревать можно с помощью кипятильника, на электроплите или от газовой горелки. Для максимального эффекта температура воды должна быть не менее 75 °C, а лучше — близкой к кипению.

8. Запустите насос

drive2.ru

Заполните заборный шланг насоса раствором, быстро окуните трубку в ёмкость и включите насос, подав питание. После этого начнётся процесс промывки: жидкость будет циркулировать, сливаясь в ведро и опять поступая из него в радиатор.

Если отопитель забит слишком сильно, поначалу вода будет вытекать из него слабой струйкой. Затем по мере воздействия раствора напор увеличится.

На полную промывку уходит от одного до нескольких часов в зависимости от состояния радиатора. Если загрязнения сильные, то, возможно, придётся сменить раствор на свежий.

Главное, каждые 15–20 минут менять направление циркуляции, переставляя местами шланги на насосе. Это поможет вымыть максимальное количество грязи.

Когда на выходе из радиатора хорошим потоком пойдёт относительно чистая вода, промывку можно считать завершённой.

9. Промойте радиатор водой

mastera23.ru

По окончании процесса нужно смыть остатки лимонной кислоты, чтобы она позже не смешалась с охлаждающей жидкостью в системе.

Для этого достаточно прогнать через радиатор несколько литров дистиллированной воды. Слейте остатки раствора, ополосните ёмкость, а затем наполните водой и запустите насос, как в предыдущем шаге.

10. Залейте антифриз

fix‑my‑car.ru

После всех манипуляций струёй воздуха удалите остатки воды из радиатора и отсоедините промывочные шланги. Установите на их место штатные и зафиксируйте хомутами.

Ещё раз всё проверьте и убедитесь, что пробки закрыты. Далее залейте антифриз, который сливали ранее, а при необходимости добавьте новый — чтобы уровень в расширительном бачке соответствовал норме.

11. Удалите воздушные пробки

ton‑center.ru

При снятии патрубков и промывке в системе охлаждения неизбежно образуются воздушные пробки. Со временем они выйдут сами, но из‑за них отопитель может работать с перебоями, поэтому лучше избавиться от воздуха сразу.

Для этого нужно заехать на эстакаду или крутую горку, чтобы поднять радиатор авто как можно выше, и несколько раз хорошенько нажать на газ. В этот момент будет слышно бульканье внутри отопителя, которое прекратится после выхода пробок.

12. Проверьте работу отопителя

avtovzglyad.ru

Хорошо прогрейте двигатель и оцените результат. Если проблема действительно была в забитом радиаторе и вы всё сделали правильно, эффект приятно удивит. Печка будет греть как новая, при этом тепло из воздуховодов начнёт идти уже через пару минут после запуска двигателя.

Читайте также
???

lifehacker.ru

Как сделать водяной насос своими руками

Мастер-класс о том как сделать мощный, низковольтный водяной насос для различных нужд. К примеру выкачать бочку воды для полива растений и т.п. Насос отлично работает от аккумуляторной батареи 12 В, что является его первостепенным достоинством.

Понадобится

Изготовление водяного насоса

Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие — удаляем.

Собираем насос воедино.

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Вставляем трубку. Это будет заборник для воды.

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.
Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Смотрите видео

sdelaysam-svoimirukami.ru

Своїми руками — Самодельный минибустер — Своими руками — отчеты

Приходится иногда промывать теплообменники котлов и колонок. Для такого есть профессиональные бустеры на 10-40 и более литров. Но я использую для этого слабенький насосик от фильтра-компрессора аквариумного. Мощность 4 ватта. Слабовато. Но тут под руку попался насос дренажный от стиралки аристон, мощность 25 ватт. Этот насос горе мастера забраковали и поставили новый, а старый то работает! Но прикол в том что этот насос снимается с корпуса стиралки и остаётся только двигатель с крыльчаткой. Вот и стала задача сварганить корпус насоса, присоединить насос к ёмкости и получить бустер для промывки теплообменников.

Вот что получаем используя стандартные части от сифонов сантехнических.

Основная часть — часть сифона с соском для перелива ванной.
Для фиксации корпуса использую обрезанную часть от крышки перелива ванной. Внутрь насоса вставляю обрезок от пластиковой баклашки…горлышко обрезанное… идёт на всас. Коричневая штучка внутри видна…
На корпусе с крыльчаткой есть резиновое колечко, но я буду крепить корпус насоса не к колечку этому, а в другое место, используя самодельную прокладку из резины.

Пробовал качать — работает!

Поэтому начал делать защитный корпус для двигателя.
Беру баночку металлическую от орешков. И начинаю подгонять.

Далее делаю усиление из миллиметровой оцинковки, а то пластик под натягом прогибается.

Собираю всё вместе и получаю вот такую штуку — насос для бустера.

Остаётся подобрать канистру или другую ёмкость и прикрепить насос сбоку к ёмкости. Плюс вывести шнурок сетевой. Я планирую использовать обычную канистру от масла или тосола на 4 литра.
Продолжение следует.

krainamaystriv.com

Вакуумный насос своими руками — описание и инструкция!

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

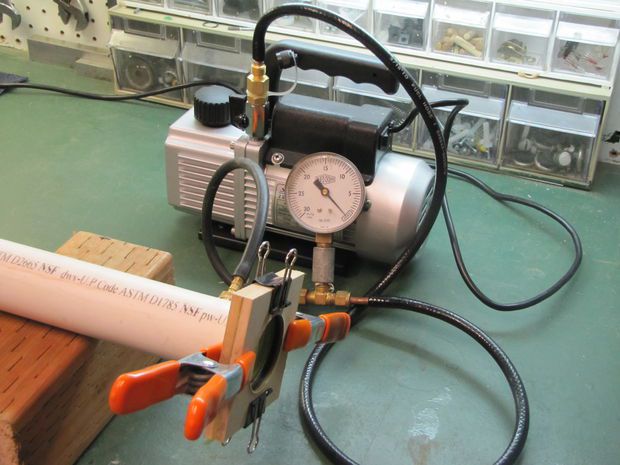

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

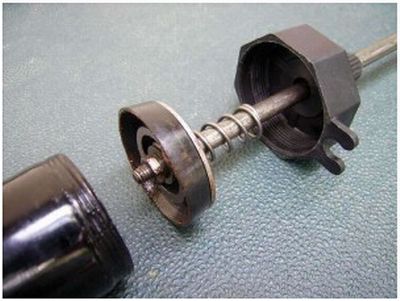

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

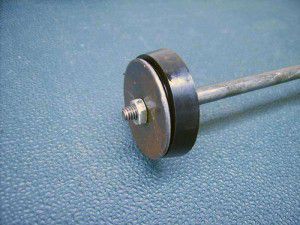

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

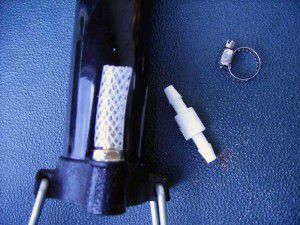

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

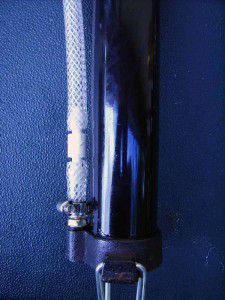

Собираем насосСобираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

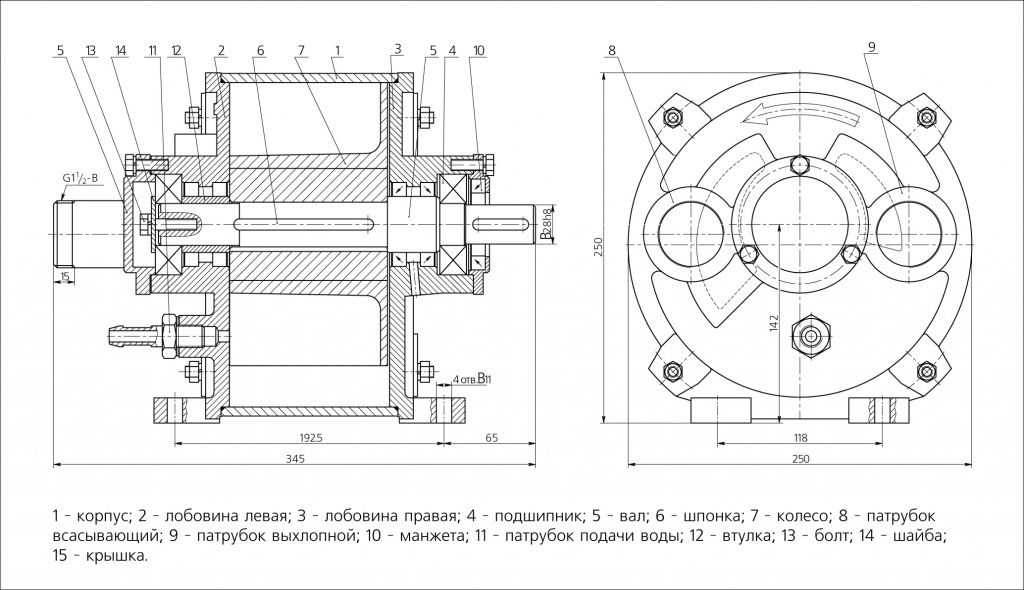

Водокольцевой насос

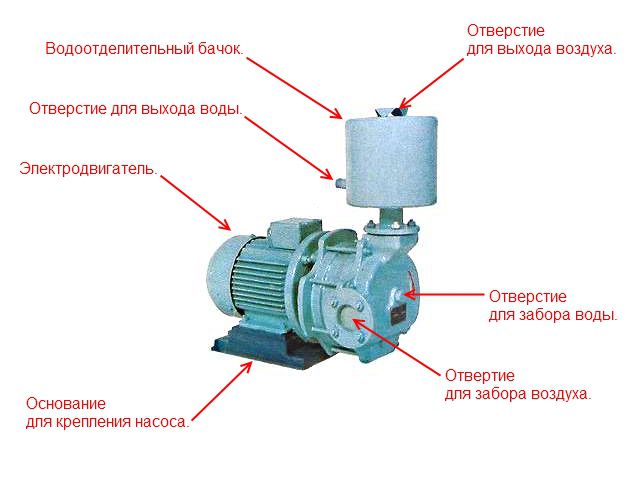

Устройство вакуумного водокольцевого насосаВакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

• необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
• необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
• необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

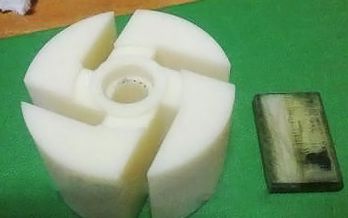

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Узнайте, как правильно выбрать насосную станцию, а также ознакомьтесь с нюансами оборудования, из нашей новой статьи.

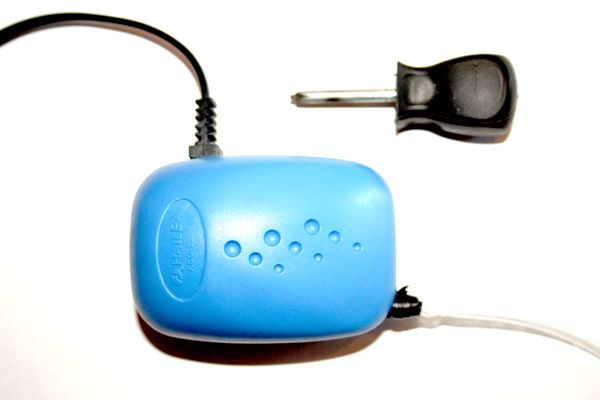

Модифицирование аквариумного компрессора

Компрессор

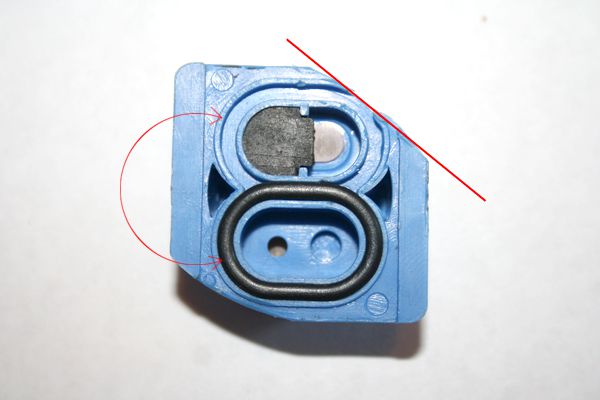

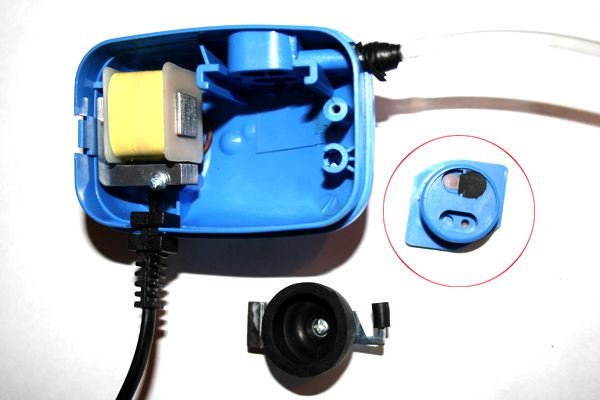

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

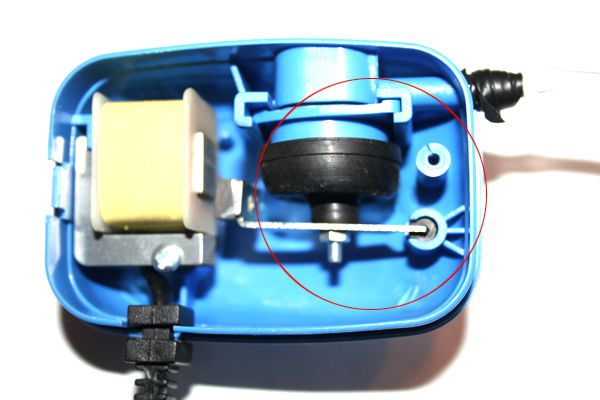

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

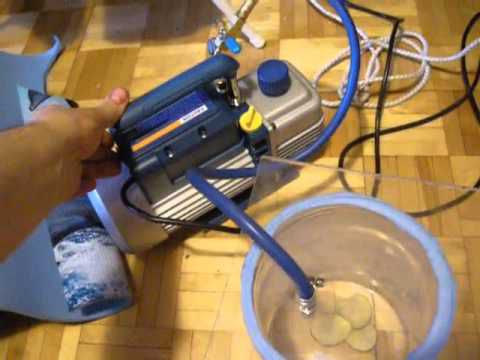

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

• ядро насоса;
• тройник;
• сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

• вы открываете кран;
• в систему поступает вода;
• в шланге создается разрежение;
• вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Узнайте, как выбрать насос для повышения давления воды, а также рассмотрите способы его применения, из нашей новой статьи.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Видео – Вакуумный насос своими руками

stroyday.ru

Чистка котла — это обязательная процедура, которую следует осуществлять регулярно. Для этого нужно не только проводить промывку теплообменника газового котла от накипи, но также очищать дымоход от сажи. Все эти действия необходимы для поддержания устройства в рабочем состоянии, поскольку их невыполнение может стать причиной взрыва.

• Показать всё

  Самостоятельная промывка


  Обычно промывать теплообменник для газового котла требуется один раз в три года. Если не делать эту процедуру регулярно, то со временем КПД котла значительно снижается, тяга уменьшается, вследствие чего выполнять свои функции устройство не может. В связи с этим необходимо постоянно включать котёл на полную мощность, что существенно повышает счёт за газ.




  Очистка обменников тепла даёт возможность удалить образовавшийся слой сажи. От того, насколько он толстый, будет зависеть непосредственная работа устройства, его КПД, производительность и, соответственно, затраты на энергоресурсы. Промывка помогает очистить теплообменник с внутренней стороны от накипи. Из-за таких образований сечение внутренней трубы сужается, теплоноситель прогревается намного дольше, а также это добавляет нагрузку на котёл.

  Промывка теплообменника газового котла

  Если не проводить регулярную профилактику появления налёта, то со временем повышается риск поломки устройства. Сильно запущенный теплообменник иногда даже не поддаётся ремонту. Замена — это единственный способ починить устройство. Котлы, сделанные из стали, постоянно прогорают из-за того, что они работают на максимальной мощности. Согласно статистике, большинство поломок происходит именно в момент разгара отопительного сезона, когда устройства работают с большой нагрузкой.

  Уже в этом случае нужно вызывать мастера не только для очистки теплообменника от накипи, но и для ремонта прибора в целом.

  Для того чтобы сэкономить бюджет, следует каждые три года проводить регулярную очистку от известкового налёта. Это можно сделать и самостоятельно, при этом времени такая процедура займёт не более чем 4 часа. Если «набить руку», то можно управиться и за 1,5−2 часа работы.



  Подготовительные работы


  Очистку лучше делать после того, как отопительный сезон подошёл к концу. Для этого необходимо всего лишь иметь стандартный набор инструментов. Перед тем как приступать к работе, требуется отключить прибор от подачи газа и электричества. Порядок очистки напольного газового котла выглядит следующим образом:


  • демонтаж устройства (его отключение);
  • отсоединение всех проводов;
  • демонтаж термопары из камеры сгорания;
  • отсоединение патрубка подачи топлива;
  • откручивание всех болтов, которые держат теплообменник.

  Таким образом, можно снять газовую горелку с большинства котлов, к примеру, фирмы «Аристон». Зубной щёткой очень удобно выполнять чистку газовой горелки. Потом чистится датчик контроля пламени, из него удаляется сажа. Кроме этого, от неё нужно очистить запальник и устройство для автоматического розжига. С помощью мягкой щётки следует очистить турбулизаторы. Используя маленький скребок, можно очистить сам теплообменник от наслоений сажи.

  Промывка теплообменника двухконтурного газового котла



  Механический метод


  Чистка битермического, жаротрубного или пластинчатого теплообменника внутри может осуществляться только с помощью специального оборудования. Для гидродинамической промывки используется насос, который работает под высоким давлением. С его помощью можно очистить внутренние поверхности от небольших загрязнений. Его плюсами является быстрота работы. Кроме этого, теплообменник не нужно снимать для чистки.

  Для химической или кислотной промывки используется кислотостойкий насос — бустер. Преимуществами использования такого метода является очищение даже застарелой накипи. Но если неправильно применять кислотные средства для очистки, срок службы теплообменника значительно уменьшится.

  Активно используется для этих целей также комплексное средство «Стример». Оно позволяет делать электроразрядную очистку. Удаляет накипь любой сложности. При этом металл не разрушается от его применения. Недостатком можно считать значительный шум во время работы.

  Из всех методов в домашних условиях прочистить котёл возможно только химическим путём. Заводской бустер вполне заменяется обыкновенным насосом. Все остальные варианты довольно дорогие
  , поскольку оборудование стоит не дешёво, поэтому применять их нецелесообразно. Лучше в этом случае обратиться в сервисные центры, которые специализируются на подобной очистке.



  Химические способы


  Если в доме есть бустер, то химическую промывку можно сделать самостоятельно. К тому же такое устройство легко делается и своими руками. Фактически, это насос с двумя шлангами и ёмкостью на десять литров воды. Для того чтобы во время работы не была повреждена поверхность теплообменника, нужно правильно подобрать концентрат кислоты для очистки. Если такие работы проводятся постоянно, то на стенках не должно образоваться много накипи. В этих случаях можно применять лимонную кислоту. При этом максимальная концентрация составляет до 200 г на 5 литров воды.




  Если очистка проводилась относительно давно или для работы использовалась неподготовленная жёсткая вода с большим количеством минеральных солей, то нужно использовать более серьёзные методы. Идеально подойдут средства, в основе которых есть ортофосфатная, серная или соляная кислота. Если решено применять растворы соляной кислоты, то без наличия в её составе ингибиторов коррозии делать это нельзя. В противном случае поверхность теплообменника может сильно повредиться.

  Промывка пластинчатого теплообменника газового котла своими руками в домашних условиях

  После всех работ в обязательном порядке следует провести очистку нейтрализаторами. Их состав подбирается в зависимости от средства для очистки. К примеру, если используется лимонная кислота, то хорошо подойдёт обычная пищевая сода. А если средство заводского производства, то лучше сразу к нему приобрести соответствующий нейтрализатор. Обычно заводы-производители вместе с кислотным средством для очистки продают и средства нейтрализации.

  Чистка разных видов теплообменников


  В зависимости от того, какой тип теплообменника установлен в котле, будет отличаться и способ его очистки. Важно задействовать не только верх устройства, но и осуществлять внутреннюю профилактику.

  Теплообменники бывают трёх видов:


  1. 1.
     Пластинчатые. Их можно разделить ещё на два подвида — первичные и вторичные.
  2. 2.
     Жаротрубные. Предназначены для напольных агрегатов.
  3. 3.
     Битермические. Используются в компактных моделях (навесных и напольных).

  Стоит отметить, что все виды чисток должен выполнят мастер. Без соответствующего опыта работы и знаний нельзя осуществлять такие действия.

  Жаротрубный тип ёмкости


  Промывка теплообменника одноконтурных газовых котлов жаротрубного типа осуществляется двумя способами. Один предназначен для напольных агрегатов, а второй — для настенных. Преимуществом чистки напольных устройств является то, что их не нужно демонтировать, а просто требуется обеспечить доступ к теплообменнику.

  Для начала следует перекрыть кран для отключения от газового снабжения. После этого все действия происходят в такой последовательности:


  • обеспечение доступа к жаротрубному теплообменнику;
  • его чистка;
  • сборка всех деталей в обратном направлении.

  Универсальных правил по сборке или разборке определённых видов котлов во время чистки теплообменников нет, поэтому схему самого агрегата нужно смотреть в инструкции от производителя и уже по ней осуществлять такие действия.

  Что касается теплообменников вторичных котлов, то здесь в обязательном порядке необходимо промыть и вторичный контур. Его очищать нужно намного чаще, чем первичный. Это связано с тем, что работает он с неподготовленной водой, которая имеет большой состав минеральных солей, активно оседающих на стенках теплообменника. Эти же правила можно применить и к битермическим устройствам. Почистить теплообменник газового котла от накипи можно и без полного демонтажа. Для этого сперва необходимо перекрыть газовые форсунки, чтобы избежать их загрязнения. Предварительно открыв крышку устройства и взяв обычную капроновую щётку, можно полностью почистить агрегат от грязи и накипи.

  Но если такой способ не помогает, то теплообменник снимается и опускается на несколько часов в специальный раствор. Затем агрегат чистится повторно. В качестве альтернативы средству для промывки теплообменника газового котла можно взять гели для чистки духовок и грилей. Они тоже помогут в этом случае. Если и такие действия не помогли, то устройство нужно поменять.

  Перед тем как почистить теплообменник двухконтурного котла и приступать к его разборке, необходимо отключить агрегат от подачи газа и электричества. Также нужно снять оба контура. Для начала вторичный (снять легко, поскольку он находится сразу же за крышкой котла), а потом и первичный (с ним могут быть проблемы, так как для его демонтажа необходимо снимать камеру сгорания).

  Необходимые сроки


  Очень важным является вопрос о сроках для очистки котла и периодичности проведения таких работ. Эти данные, как правило, указываются производителем в технической документации. Если речь идёт о закрытых контурах, то есть обычных одноконтурных устройствах, то очистку необходимо проводить гораздо реже. Её можно делать один раз в два или три года.

  Двухконтурные котлы так же, как и битермические, нужно очищать минимум один раз в год. Если есть сложные условия эксплуатации, использование неочищенной воды, то лучше делать это два раз в год.

  Для того чтобы понять, нужно ли чистить котёл именно сейчас, нужно наблюдать за появлением некоторых признаков:


  • тяга существенно уменьшилась;
  • при одинаковом потреблении газа тепла на выходе получается меньше;
  • горелка плохо горит или не разжигается;
  • следы сажи на фронтальной дверке;
  • медленный набор температуры котлом.

  Пренебрежение регулярной очисткой теплообменника и дымохода может стать причиной не только выхода из строя оборудования, но и ставить под угрозу жизнь и здоровье жильцов дома. Забитые дымоход и теплообменник могут стать причиной серьёзных аварий.

Теплообменник газового котла — это конструкция, внутри которой циркулирует вода, являющаяся теплоносителем
.

Вода нагревается за счет тепловой энергии и распределяется по отопительной системе. Теплообменник изготавливают из металлов
, хорошо проводящих тепло: чугуна, меди, стали
.

Когда газовый котел нуждается в промывке?

Чтобы понять, нуждается ли газовый котел в чистке, важно обращать внимание на следующие моменты
:

• увеличение времени
  на то, чтобы обогреть помещение (при прежней температуре воздуха за окном);
• затрудненная работа
  циркуляционного насоса;
• падение напора
  воды в кране — в том случае если используется двухконтурный котел;
• неравномерный нагрев
  батарей, труб и других обогревательных элементов;
• перегрев
  теплообменника — происходит при затрудненном возврате обратных вод;
• треск, микровзрывы
  и другие звуки, которых не должно быть.

Внимание!
В загородном доме или коттедже газовый котел работает круглые сутки в течение всего зимнего периода. А это значит, что промывку следует делать ежегодно по окончании каждого отопительного сезона
.

Методы прочищения котла

Существует два способа
промывки котла от накипи и загрязнений:

• Разборный
  — это метод, требующий разборки агрегата. При его использовании происходит демонтаж загрязненных деталей котла. Затем эти компоненты либо помещаются в емкость с реагентом на несколько часов
  и чистятся механически, либо используется другой метод очистки. Все зависит от степени загрязнения. Затем элементы снова устанавливают на свои места.
• Безразборный
  — чистка осуществляется без демонтажа деталей, непосредственно на месте. Эту процедуру лучше делать с помощью бустера.

Безразборная промывка осуществляется следующим образом
:

1. котёл отключается от подачи топлива;
2. остывает;
3. сливается вода;
4. прибор отсоединяется от отопительной системы;
5. подсоединяется бустер;
6. начинается прокачка жидкого реагента (2—6 часов
   );
7. по окончании этого процесса очистительная жидкость сливается;
8. котёл промывается водой;
9. просушивается;
10. снова подключается к отопительной системе.

Для наилучшего результата процедуру повторить несколько раз
.

Демонтаж и очистка деталей

При выборе разборного метода для того, чтобы подготовить
газовый котел к очистке, следует его разобрать:

1. перекрыть подачу газа;
2. отсоединить провода от газового клапана;
3. открутить и снять дверку котла;
4. отключить провод, ведущий к пьезоэлементу;
5. открепить термопару и форсунки (обязательно сделать отметки глубины погружения форсунок
   в горелку);

1. отсоединить патрубок подачи топлива;
2. достать горелку, открутить гайки и снять верхнюю крышку.

Ключевые моменты
очистки деталей:

• Запальник.
  Для того чтобы его почистить, нужно перекрыть газ, снять запальник, почистить его с помощью металлической щетки, сделать продувку, установить запальник на место.
• Горелка и форсунки.
  Для их очистки необходимо перекрыть подачу газа, снять горелку со своего места, отметить расположение форсунок, затем аккуратно выкрутить и почистить форсунки ёршиком, а горелку щеткой. После этого желательно продуть отверстие горелки с помощью насосного оборудования
  , которое найдётся под рукой, затем форсунку следует вставить обратно, ориентируясь на метку, после этого горелка устанавливается на свое место.
• Теплообменник
  требует очистки как изнутри, так и снаружи. Внутри циркулирует вода, и основные засорения находится именно там. Снаружи теплообменник загрязняется сажей
  , что негативно сказывается на его работе. Очистить устройство от сажи можно механическим способом, для этого подойдет скребок, металлическая щетка, ершики.

Важно!
Во время чистки не следует использовать инструмент, имеющий острые грани
, иначе можно повредить детали котла.

Этапы чистки
теплообменника:

1. отключается газоснабжение;
2. снимается теплообменник;
3. осуществляется чистка любым механическим инструментом;
4. теплообменник устанавливается на место.

Вам также будет интересно:

Как промыть теплообменник своими руками

Промывание теплообменника также может осуществляться несколькими способами
.

Механический метод и промывание с вторичной чисткой

Под ручной чисткой подразумевают очищение в домашних условиях
. Это самый простой способ обработки. Он включает в себя:

• Механическую
  чистку — предполагает удаление засорений с теплообменника при помощи инструментов: ершиков, металлических щеток разного размера, молотка (резинового либо деревянного).
• Промывку теплообменника в активных растворах
  с последующей механической чисткой. Такой способ некоторые специалисты считают более целесообразным из-за его эффективности, особенно для двухконтурных
  котлов.

Этапы
ручной чистки:

1. Изучить документацию к устройству.
2. Разобрать котел таким образом, чтобы получить доступ к теплообменнику. Перед этим следует отключить агрегат от электропитания (если таковое имеется), отсоединить его от труб отопительной систем и системы подачи газа.
3. Демонтировать теплообменник.
4. Замочить его в растворе активных элементов, например, соляной кислоте
   . При этом раствор должен быть слабым, чтобы не повредить приспособление. После отмачивания солевые отложения легко удаляются.
5. Почистить с помощью металлических щеток, ершиков или пылесоса.
6. Промыть водой, просушить.
7. Вернуть теплообменник на прежнее место.

Удаление накипи подручными средствами

Промыть теплообменник в домашних условиях можно с помощью подручных средств.

Принцип
такой:

• Берется емкость объемом 15—20 л
  . В крышке вырезаются 2 отверстия
  , к которым присоединяются шланги.
• Емкость заполняется очищающим раствором. В качестве него используются химические вещества (кислоты)
  , разбавленные водой. Можно взять лимонную кислоту или уксус 9%
  . Для приготовления растворить 20 г
  лимонной кислоты в литре воды. Исходя из этой пропорции готовится нужное количество жидкости.
• Эти же шланги подсоединяются к циркуляционному насосу
  .
• Сам насос соединяют с патрубками теплообменника с двух сторон (подающий обратный поток). В результате получается замкнутая система
  . Раствор циркулирует внутри системы, очищая теплообменник изнутри.

Такая промывка делается разборным методом в домашних условиях при помощи подручных средств.

При помощи химикатов

Для такой обработки используют бустер и химические составы
, предназначенные для чистки деталей котла. Здесь также используется бустер, только не самодельный, а купленный в магазине, сертифицированный, предназначенный именно для этих целей.

​

Шланги бустера присоединятся к двум патрубкам теплообменника, затем происходит движение химических элементов внутри замкнутой системы.

Бустеры заводского производства оснащены нагревательными компонентами
, что позволяет реагентам
нагреваться. А это, в свою очередь, ускоряет процесс очистки.

Такую процедуру можно проводить как разборным, так и безразборным путем. Длится мероприятие от 2 до 6 часов
.

По окончании процедуры удаляется реагент и заливается в теплообменник вещество, нейтрализующее
его. После этого теплообменник промывается водой и высушивается.

Основной недостаток
метода — применение активных химических элементов, воздействие которых негативно сказывается на долговечности
теплообменника. При частой химической чистке он может раньше выйти из строя.

Реагенты
для химической чистки:

• Адипиновая кислота
  — реагент, который разводят в воде, соблюдая определенную концентрацию. Представляет собой активное вещество, способное размягчить солевые отложения внутри агрегата. Закачка реагента производится после демонтажа и остывания теплообменника. После очистки устройство промывается водой и высушивается.
• Сульфаминовая кислота
  действует по тому же принципу: требует разведения водой и под давлением подается внутрь теплообменника. После воздействия этого вещества солевые отложения, накипь и другие загрязнения размягчаются и легко выводятся.

Фото 1. Упаковка 25 кг с сульфаминовой кислотой 99,5% в виде порошка для разведения в воде.

• Гель
  для чистки котлов (не является кислотой) отлично чистит металлические элементы от накипи, грязи, солевых отложений. После обработки этим веществом теплообменник промыть чистой проточной водой. Гель имеет огромное преимущество перед другими реагентами. Он оказывает мягкое, щадящее действие на металлические элементы. При этом качество очистки не хуже.

Совет.
Так как при данном методе используются активные химические элементы, следует быть осторожными, надевать резиновые перчатки и маску
, соблюдать правила техники безопасности
.

Гидродинамический способ

Это способ чистки котла не требует разборки.
Его принцип заключается в том, что вода закачивается в систему. Иногда в нее добавляется абразивный наполнитель. Затем нагнетается давление
. В процессе воздействия скорость движения жидкости увеличивается, за счет чего и происходит очистка. Это способствует разрушению солевых отложений, загрязнений и накипи внутри системы.

Любая техника нуждается в обслуживании, и газовые котлы не исключение. Многие владельцы домов годами и даже десятилетиями не вспоминают о необходимости промывки теплообменника, но рано или поздно этим приходится заниматься. Регулярное обслуживание не только продлевает срок эксплуатации оборудования, но и экономит деньги его владельца. По каким признакам определяют, что нужна промывка котлов? Как правильно выполнить ее своими руками?

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

Перед началом работ следует подготовить оборудование:

1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.
2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.
3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.
4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Вариант #1: самостоятельная ручная чистка

Ручной называют очистку котлов без применения специальных механизмов. Потребуются только простые инструменты, которые есть практически в любом доме. Котел нужно частично разобрать, чтобы получить доступ к теплообменнику и снять его. Далее следует решить, как лучше снять грязь – механически или с помощью химических растворов.

Если решено удалять налет механическим способом, следует запастись скребком, щеткой и пылесосом, чтобы удалить мелкие частички отложений. Если запланирована химическая промывка котлов от накипи, то можно использовать раствор лимонной кислоты, а еще лучше купить специализированное средство.

Хорошо себя зарекомендовали торговые марки MasterBoiler и СВОД ТВН Professional. Они выпускаются в разных формах. Есть жидкости, которые не требуют особой подготовки перед использованием, и порошки. При применении следует внимательно читать инструкцию. Некоторые составы пенятся, и к этому нужно быть готовым.

Чем промыть газовый котел от накипи? Для удаления карбонатно-кальциевых отложений подходят практически все составы, а с железно-окисными справляются лишь отдельные препараты. При покупке средства важно убедиться, что оно предназначено именно для тех видов отложений, которые характерны для конкретного котла. Из популярных препаратов, удаляющих железно-окисный налет, можно посоветовать СВОД ТВН Экстра.

Совет. При разборке и очистке котла старайтесь быть предельно аккуратными, чтобы не повредить детали. Устанавливая их на место после манипуляций, проверяйте герметичность каждого соединения.

Вариант #2: химическая промывка

Для промывки котлов нередко используют бустеры. Это специальные установки, которые закачивают жидкость в каналы теплообменника. Можно изготовить бустер для промывки теплообменников своими руками, подключив циркуляционный насос так, чтобы он прогонял кислотный раствор, промывая оборудование изнутри.

На качественную промывку может потребоваться до 10 часов, если каналы сильно загрязнены, однако обычно времени уходит гораздо меньше. Показатели чистоты: налет карбоната и железа полностью исчезает, а внутренние поверхности каналов блестят. Для нейтрализации остатков кислотных препаратов используют специальные составы, их заливают в бустер для промывки теплообменников в конце процедуры.

Вариант #3: гидродинамическая очистка

Гидродинамическая промывка котлов и теплообменников напоминает химическую, поскольку для нее также используются насосы и кислотные растворы. Главное отличие заключается в том, что жидкость перекачивается под высоким давлением. Иногда в качестве чистящих средств используют препараты с абразивами.

Поскольку отложения разрушаются под воздействием гидроударов, сама процедура довольно опасна. Если давление будет выше допустимого, трубы могут быть повреждены, а их ремонт обойдется в серьезную сумму. Лучше не рисковать и доверить эту работу профессионалам.

Состояние теплообменника до и после очистки

Чистка от копоти и сажи своими руками

Сажа и копоть затрудняют работу отопительного оборудования. Есть модели, которые в таких случаях автоматически отключаются. Если же этого не происходит, то продукты горения могут поступать в помещение. Вредные газы способны отравить жильцов дома, поэтому важно вовремя чистить котлы, чтобы не допускать подобных ситуаций.

Порядок работ:

• Подготовьте инструменты: щетки, отвертки, рожковые ключи (чаще всего подходят ключи на 8-17), иглу, ершик, ветошь. Если одновременно планируется полная очистка каналов, потребуется также средство для промывки теплообменника газового котла.

• Перекройте газ, снимите переднюю стенку котла, отсоедините провода, электрод розжига, трубку горелки. Во время чистки желательно сразу заменить прокладку пилотной горелки

• Далее следует достать горелку, завихрители. Их и поверхность теплообменника чистят щетками – мягкими и по металлу. Изнутри каналы продувают с помощью пылесоса.

• Горелку очищать удобно ершиком и иголкой меньшего размера, чем диаметр отверстия горелки.

Совет. Не пытайтесь расширить отверстие горелки более толстой иглой. Его будет проще чистить в следующий раз, однако работа отопительного оборудования может ухудшиться.

Бустер, изготовленный своими руками

• Когда чистка и промывка теплообменников газовых котлов своими руками закончена, оборудование собирают в обратном порядке. Сначала устанавливают на место горелку, форсунку, трубку, подсоединяют электрод розжига и т.д.

• Собранный котел тестируют. Его включают и проверяют герметичность подключения трубок и горелок. Если оборудование работает нормально, его можно запускать в эксплуатацию. Если же есть какие-то сбои, то котел нужно будет снова разобрать и загерметизировать соединения.

Замена теплообменника в газовом котле своими руками

Видеоматериалы в помощь начинающему мастеру

Как промыть теплообменник двухконтурного котла

Чем почистить теплообменник двухконтурного котла

Видеоурок: разборка и чистка газового котла своими руками

В статье предложены варианты промывки теплообменника газового котла своими руками и видеоматериалы, демонстрирующие порядок работ. Все эти процедуры желательно проводить не реже 1 раза в 2 года, а чистку от сажи – раз в год. Лучшее время – перед началом отопительного сезона. Как правило, оборудование чистят и проверяют в начале сентября, т.к. нередко уже к концу месяца холодает и приходится включать отопление хотя бы на ночь.

Внимание! Если нет уверенности, что вы самостоятельно справитесь с промывкой теплообменника газового котла лимонной кислотой или специальным средством, обратитесь к специалистам.

Автономное отопление теперь встречается не только в частных домах, а и квартирах. В процессе эксплуатации отопительного оборудования, да и во всей системе в целом возникает необходимость промывки, так как на стенках отлаживаются соли и накипь. Один из методов – химический, посредством кислоты. В этом случае нужен бустер для промывки теплообменников.

Что такое бустер для промывки теплообменников

Бустер заводского производства.

Бустер – это аппарат для химической циркуляционной промывки пластинчатых теплообменников котлов и колонок, всех видов радиаторов и систем отопления в целом. Что характерно очистка осуществляется без разборки. Бустер для промывки теплообменников состоит из трех основных частей:

• помпа;

Есть агрегаты без ТЭНа, но они менее эффективны. Для промывки используется активное вещество, чаще всего соляная или ортофосфорная кислота, активность которых с повышением температуры сильно возрастает. Выбирая бустер, нужно обращать внимание на объем бака, максимальную температуру, скорость циркуляции и напор, который измеряется в метрах. Чем больше напор, тем длиннее контур может быть промыт из одной точки. Если же мощность недостаточна, то систему придется разбивать на небольшие отрезки, что занимает много времени.

Принцип работы заключается в том, что кислота в баке нагревается и прокачивается насосом через теплообменник или целый контур.

Активное вещество разъедает накипь и за счет циркуляции выводит ее обратно в бак. Процесс происходит до тех пор, пока система полностью не очистится. По времени это около 2 часов. Стоимость аппаратов для промывки стартует от 600 рублей. Для бытовых нужд такого агрегата хватит, цена профессионального оборудования может быть 160 тыс. рублей. В принципе, можно изготовить бустер для промывки теплообменников своими руками из подручных материалов. Самая дорогая деталь в этом случае – это насос.

Как сделать бустер своими руками

Для того чтобы сделать бустер для промывки теплообменников своими руками вам потребуется:

• резервуар для реагента – пластиковая канистра минимум на 10 литров, можно больше;
• гибкие шланги на ½ или ¾ дюйма;
• помпа.

Самодельный бустер.

Делать бустер нужно, отталкиваясь от вида помпы. Это может быть погружной или отдельно стоящий насос. Если насос погружной, то никаких дополнительных отверстий в баке не нужно. К помпе подсоединяется шланг, который накручивается на теплообменник. Второй шланг (обратка) будет выводить кислоту напрямую обратно в бак. В данном случае в качестве резервуара для реагента можно использовать даже обычное ведро. Важно чтобы насос был приспособлен к работе с кислотами.

Удобнее использовать выносные насосы, кстати, подходит даже обычный для отопления. Чтобы его подключить в нижней части бака нужно вставить металлический сгон и зажать его гайками к стенкам резервуара. Все должно быть герметично. Далее на сгон накручивается – нельзя допустить, чтобы в насос попал мусор, да и для промывки так будет лучше. За фильтром накручивается насос, от которого идет шланг в теплообменник. Циркуляционный шланг идет прямиком в пластиковую канистру.

Минус бустера для промывки теплообменников, сделанного своими руками, заключается в отсутствии нагревательного ТЭНа. Очистка от накипи холодным реагентом займет больше времени, зато можно сэкономить на электроэнергии.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через . В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Итоги

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

В процессе эксплуатации на стенках теплообменника образуется накипь и известковый налет, появляется ржавчина и различные наросты, затрудняющие работу отопительных систем и водонагревателей. В результате происходит снижение теплоотдачи, и значительно уменьшается эффективность использования котлов. Улучшить технические показатели и увеличить КПД оборудования помогают своевременные методы очищения труб, радиаторов и теплообменников специальными промывочными установками, в комплектацию которых входит химический циркуляционный насос. Его основной функцией является обеспечение принудительного передвижения закаченного в систему реагента, при помощи которого удаляется большинство загрязнений.

Когда требуется промывка

Очистка отопительных и технологических систем, оборудованных теплообменниками, производится:

• планово – как правило, по завершении отопительного сезона, или раз в 2-4 года;
• по необходимости – при выявлении существенных отклонений от требуемых показателей по температуре или давлению теплоносителя.

Плановую промывку теплообменников котлов промышленного типа производят на предприятиях, заранее определяясь с периодом и сроками проведения работ. Частным домовладельцам каждый год заниматься очисткой автономной отопительной системы не требуется, но в случае возникновения признаков загрязнения хозяину следует подумать о промывке теплообменника вместе с радиаторами и трубами, не откладывая процесс на долгий срок. Сигналами к принятию мер может послужить:

• увеличение расхода топливных ресурсов;
• частые остановки оборудования;
• низкая теплоотдача;
• недостаточно прогретые батареи;
• быстрое засорение фильтра.

Регулярное использование для промывки теплообменников установок с химическим насосом избавляют трубопроводы от появления засоров и нарушения циркуляции теплоносителя. Оборудование малой мощности используют для очистки автономных отопительных систем в частных домах, а более производительное – в многоэтажных строениях, административных зданиях и на промышленных объектах. Промывочные установки позволяют предотвратить:

• аварийные ситуации;
• преждевременный выход теплообменников из строя;
• капитальный ремонт;
• полную замену системы;
• значительное увеличение расходов на топливо.

Теплообменник является критически важным и ответственным узлом котлов. От него зависит эффективность обогрева сооружения и правильная организация технологических процессов. От процедуры промывки отказываться не следует, особенно в тех случаях, когда она была рекомендована опытными специалистами. Очистка поверхностей при помощи гидрохимического метода обойдется значительно дешевле капитального ремонта или замены оборудования.

Установка с насосом, предназначенная для промывки теплообменников,
мобильна, работы производятся быстро, а соединения остаются целостными.

Комплект поставки

Оборудование с теплообменниками, использующееся для очистки отопительных или водонагревательных систем от различного рода загрязнений и накипи, включает в себя:

• химический циркуляционный насос;
• два шланга с зажимами – подводящий и отводящий;
• бак для химического раствора с отверстием для слива жидкости и сброса воздуха;
• крышку с небольшим проемом для заполнения емкости раствором;
• клапаны и ниппели;
• сетевые шнуры со штекерами и выключателями.

Установки различаются между собой по объему закачиваемой жидкости, габаритным размерам и весу. Они комплектуются насосами для промывки теплообменников
, имеющими разную мощность и производительность. Их технические характеристики определяются высотой напора и скоростью циркуляции жидкости внутри системы. Аппараты изготавливают из кислотостойкой, антикоррозийной пластмассы без использования металлических узлов, за исключением двигателя, поэтому их вес минимален.

К примеру, агрегат с емкостью 8 литров, объемом промывания до 100 литров и скоростью циркуляции жидкости до 1200 л/час имеет массу всего лишь 3,5кг.

Для очистки отопительных систем производители выпускают ряд моделей промывочного оборудования, оснащенного функцией реверса потока. Оно рассчитано на более эффективное удаление загрязнений и накипи с поверхности теплообменников различной формы. Некоторые изделия оснащаются ручным инвертором, позволяющим изменять направление движения реагента непосредственно оператором, меняющим положение рукоятки. Автоматический инвертор регулирует и переключает направление потока без участия человека – по заранее запрограммированному графику, который поддерживает:

• частоту смены ориентации движения жидкости;
• продолжительность цикла промывки;
• автономность процесса.

Установки не требуют сборки, не считая подсоединения шлангов к очищаемой системе, так как поставляются в готовом к эксплуатации виде. Отопительные котлы не нуждаются в разборке, а радиаторы – в демонтаже, в связи с тем, что работы по промывке производятся по месту. Небольшая масса обычных аппаратов с опорожненной емкостью и эргономичное исполнение позволяет переносить их вручную, а объемное промывочное оборудование, предназначенное для работы в промышленных объемах, перемещают на тележках.

Принцип действия

Для очистки нагревательных узлов и замкнутых отопительных систем используют специальные реагенты. Раствор в котлы и трубопроводы закачивается с помощью насоса для промывки теплообменников, где под воздействием кислотной среды происходит размягчение твердых отложений, а также отслаивание ржавчины, налетов и накипи с дальнейшим растворением и удалением остатков. При щелочной промывке осуществляется разложение наростов биологического происхождения. Она используется только в определенных, конкретных случаях.

Процесс очистки производится гидрохимическим способом. Раствор реагента принудительно циркулирует внутри замкнутого контура благодаря работе химического насоса. Отложения растворяются и вымываются без нарушения целостности конструкционного материала, из которого выполнена отопительная система, теплообменник, соединительные узлы и уплотнительные прокладки. Быстрое движение моющего раствора происходит под напором, что не допускает образования застойных участков.

Технология промывки теплообменного оборудования достаточно проста, но требует внимания и аккуратности, так как связана с вредными для человека химическими составами. Работы необходимо проводить в резиновых перчатках, защитной одежде и очках. Помещение должно быть хорошо проветриваемым. Котел, бойлер или другое оборудование следует отключить от газа, воды и электроэнергии.

Промывочную установку с насосом подсоединяют к предварительно опорожненной системе или теплообменнику, соблюдая инструкцию производителя. Подготавливают раствор реагента, разбавляя жидкость в воде согласно описанию на этикетке, после чего подогревают его до нужной температуры (30-40 градусов). Теплая жидкость поможет быстрее справиться с отложениями. Далее химический раствор заливают в емкость и включают насос, переводя промывочную установку в режим циркуляции.

Процесс промывки теплообменников производится до того момента, пока осадки и загрязнения полностью не растворятся. Узнать эффективность очистки помогают тест-наборы многоразового использования, прилагаемые к оборудованию. Промежуток времени, необходимый для удаления наростов, обычно составляет от двух до шести часов и зависит от:

• размеров теплообменника;
• мощности очистительной установки и производительность насоса;
• степени загрязнения.

На заключительном этапе теплообменник промывают раствором, нейтрализующим кислотный остаток.

После окончания работ по очистке теплообменников и радиаторов производится дополнительная обработка поверхностей, называемая пассивированием. Для этих целей используется другой реагент, образующий на металлических стенках тонкий, но прочный оксидный слой, предохраняющий материал от коррозии. Но следует знать о том, что для оборудования, изготовленного из алюминия, подобный вариант защиты не допускается.

Еще одним важным этапом промывки теплопроводов, радиаторов, бойлеров и теплообменников является нейтрализация использованных при их очистке реагентов. Смывать раствор без предварительной обработки напрямую в канализацию категорически запрещается! Плохо растворимый в воде кристаллический порошок или специальную жидкость добавляют в отработанный реагент для приведения кислой среды к допустимым показателям рН. В некоторых случаях допускается замена нейтрализатора большим объемом водопроводной воды, которую смешивают с реагентом перед сливом.

Для разветвленных сетей применяют более производительные промывочные установки, а для простых контуров небольшой протяженности или бытовых котлов – достаточно использовать оборудование малой мощности. Моющие агрегаты относятся к профессиональному оборудованию, поэтому стоят они недешево. Некоторые фирмы предлагают взять установки с насосами в аренду, но для качественной промывки разумнее будет пригласить специалистов сервисных компаний профильного направления, имеющих достаточный опыт в проведении работ.

Недостатки химической промывки теплообменника

Кроме использования реагентов, очистку отопительных котлов можно производить механическим способом. Но для этого потребуется разобрать оборудование хотя бы частично, что не всегда возможно в силу разных причин. Для радиаторов и металлических труб такой способ и вовсе не подойдет. К тому же, механическое воздействие часто приводит к повреждению защитного слоя на металлических стенках, что чревато скорым появлением коррозии.

Химическая промывка позволяет избавиться от накипи и налета намного быстрее и проще, но у данного метода, кроме высокой стоимости, есть еще некоторые отрицательные стороны:

• слишком длительный процесс может повредить поверхность металла;
• короткий период воздействия наверняка оставит участки с нерастворенными наростами.

Избежать подобных ситуаций поможет использование качественных реагентов, а также четкое выполнение технологии очистки теплообменного и отопительного оборудования. Следует обратить внимание на состояние и возраст обогревательной системы. Возможно, рациональнее будет не промывать ее, а произвести замену? Неисправный теплообменник способен привести к покупке нового котла, поэтому следить за ним требуется регулярно, не допуская фатальной поломки. Для этого и предусматриваются профилактические меры, заключающиеся в своевременной промывке оборудования.

Стоит отметить, что при покупке реагента необходимо внимательно изучить инструкцию, в которой указано, для каких металлов и систем он пригоден.

Нельзя относить к недостатку химической промывки факт применения «неправильного» раствора из-за халатности, невнимательности или элементарного незнания. Производители выпускают реагенты для технических систем и экологически чистые, используемые для мойки пищевого нагревательного оборудования. Некоторые химические составы предполагают растворение только известковых отложений, а иные – оказываются незаменимыми в критических ситуациях.

И еще! Не следует использовать для промывки раствор соляной кислоты, который является высоко агрессивным веществом. Под его воздействием соединительные элементы и оцинкованные поверхности приходят в негодность.

Избежать проблем после промывки теплообменника и отопительной системы поможет безотлагательное заполнение оборудования и труб антифризом или водой соответствующего качества сразу же после окончания полного цикла очистки и нейтрализации кислотных остатков.

Содержание

• Что такое бустер для промывки теплообменниковКак сделать бустер своими рукамиПрактическое применение бустераИтоги

Автономное отопление теперь встречается не только в частных домах, а и квартирах. В процессе эксплуатации отопительного оборудования, да и во всей системе в целом возникает необходимость промывки, так как на стенках отлаживаются соли и накипь. Один из методов – химический, посредством кислоты. В этом случае нужен бустер для промывки теплообменников.

Что такое бустер для промывки теплообменников

Бустер заводского производства.

Бустер – это аппарат для химической циркуляционной промывки пластинчатых теплообменников котлов и колонок, всех видов радиаторов и систем отопления в целом. Что характерно очистка осуществляется без разборки. Бустер для промывки теплообменников состоит из трех основных частей:

• бак;
• помпа;
• ТЭН.

Есть агрегаты без ТЭНа, но они менее эффективны. Для промывки используется активное вещество, чаще всего соляная или ортофосфорная кислота, активность которых с повышением температуры сильно возрастает. Выбирая бустер, нужно обращать внимание на объем бака, максимальную температуру, скорость циркуляции и напор, который измеряется в метрах. Чем больше напор, тем длиннее контур может быть промыт из одной точки. Если же мощность недостаточна, то систему придется разбивать на небольшие отрезки, что занимает много времени.

Принцип работы заключается в том, что кислота в баке нагревается и прокачивается насосом через теплообменник или целый контур.

Активное вещество разъедает накипь и за счет циркуляции выводит ее обратно в бак. Процесс происходит до тех пор, пока система полностью не очистится. По времени это около 2 часов. Стоимость аппаратов для промывки стартует от 600 рублей. Для бытовых нужд такого агрегата хватит, цена профессионального оборудования может быть 160 тыс. рублей. В принципе, можно изготовить бустер для промывки теплообменников своими руками из подручных материалов. Самая дорогая деталь в этом случае – это насос.

Как сделать бустер своими руками

Для того чтобы сделать бустер для промывки теплообменников своими руками вам потребуется:

• резервуар для реагента – пластиковая канистра минимум на 10 литров, можно больше;
• гибкие шланги на ½ или ¾ дюйма;
• помпа.

Самодельный бустер.

Делать бустер нужно, отталкиваясь от вида помпы. Это может быть погружной или отдельно стоящий насос. Если насос погружной, то никаких дополнительных отверстий в баке не нужно. К помпе подсоединяется шланг, который накручивается на теплообменник. Второй шланг (обратка) будет выводить кислоту напрямую обратно в бак. В данном случае в качестве резервуара для реагента можно использовать даже обычное ведро. Важно чтобы насос был приспособлен к работе с кислотами.

Удобнее использовать выносные насосы, кстати, подходит даже обычный электрический циркуляционный насос для отопления. Чтобы его подключить в нижней части бака нужно вставить металлический сгон и зажать его гайками к стенкам резервуара. Все должно быть герметично. Далее на сгон накручивается фильтр грубой очистки – нельзя допустить, чтобы в насос попал мусор, да и для промывки так будет лучше. За фильтром накручивается насос, от которого идет шланг в теплообменник. Циркуляционный шланг идет прямиком в пластиковую канистру.

Средник срок службы труб отопления в квартире не менее 25 лет, но даже пол века не предел.

Здесь мы рассказывали какими трубами сделать отопление в частном доме с автономным обогревом.

Минус бустера для промывки теплообменников, сделанного своими руками, заключается в отсутствии нагревательного ТЭНа. Очистка от накипи холодным реагентом займет больше времени, зато можно сэкономить на электроэнергии.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Чтобы система была надежной нужно правильно рассчитать толщину труб для отопления. Имеют значение условный проход и стенки.

Особенности подбора трубы для воздушного отопления изложены здесь.

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через радиаторы отопления. В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Итоги

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Не редки случаи, когда заниматься промывкой теплообменника газового котла приходится владельцу этого отопительного прибора. Например, когда в населенном пункте нет таких мастеров, а вести котел в город нет желания или возможности. Хотя, стоит признать, что очистка данной детали довольно дорогая услуга, оплатить которую могут далеко не все. К тому же, доверять эту работу стоит лишь проверенным фирмам, обладающим специализированным оборудованием. Если же приходится обращаться к «кустарным» мастерам, то лучше все-таки сделать бустер для промывки теплообменников своими руками и самостоятельно выполнить процедуру.

Иногда возникают определенные проблемы в работе отопительной системы и чтобы избавиться от них, достаточно просто выполнить очистку оборудования.

Обусловлено это тем, что в процессе многолетней работы котла в теплообменнике собираются различные вещества и налет, что может привести к полному разрушению этой части оборудования.

Кроме того, под воздействием высоких температур примеси, оседающие на теплообменнике, вступают в реакцию друг с другом, что в свою очередь приведет к понижению эксплуатационных свойств всей отопительной системы в целом.

Так, помешать качественному теплообмену способны:

• соли жесткости;
• растворенное железо.

Соли жесткости и избыток железа характерны для воды во многих регионах нашей страны, поэтому проблема актуальна для многих!

Чтобы ваш котел работал с максимальным уровнем КПД, а теплообменник максимально долго сохранял свою работоспособность, рекомендуется периодически выполнять очистку оборудования, используя для этого специальные жидкости и растворы, о которых подробнее расскажем ниже.

Периодичность очистки напрямую зависит от того, какую именно жидкость вы используете в отопительной системе:

• если это обычная, чистая вода, то данную процедуру нужно выполнять каждые четыре года;
• если это антифриз, то процедура очистки выполняется каждые два года.

При использовании антифриза крайне важно вовремя выполнять его замену. Если это не делать, то вся система отопления дома может серьезно пострадать.

Безусловно, в идеале это должны делать специалисты, однако стоимость их слуг неоправданно высока. Поэтому, при желании, небольшой сноровке, добиться приемлемого результата можно и своими руками.

Стоит сразу отметить, что наибольшей проблемой в данной ситуации является бустер, то есть, специальный прибор, обеспечивающий прокачку жидкости через теплообменник и одновременно удаляющий гарь.

Вряд ли его получится взять у кого-то из знакомых. Да и самостоятельно покупать не имеет смысла – его стоимость превышает 300 долларов (и это не самые качественные и надежные аппараты). Понятно, что приобретение неоправданно. Поэтому единственный верный вариант – изготовить бустер из подручных материалов своими руками.

Пример, как нужно чистить теплообменник газового котла на видео:

Для этих целей может подойти старый, но рабочий насос стиральной машины. Если у вас такого нет, то его можно без проблем приобрести на «барахолке» или в интернете за небольшую сумму.

Казалось бы, ничего сложного в дальнейших действиях нет, но на самом деле не все так просто,  поскольку важно правильно подключить промывочные трубки, идущие от насоса.

Для этого следует изготовить специальную крепежную пластину.  Внимательно изучите особенности вашего оборудования и исходя из этого:

• возьмите две металлические цельные пластины, толщина которых составляет 2,5 миллиметра;
• в зависимости от особенности устройства просверлите отверстия, чтобы они соответствовали отверстиям в теплообменнике;
• в обычном магазине сантехники купите четыре так называемые «американки» диаметром в полдюйма и несколько прокладок под них;
• используйте только внутреннюю часть «американок», устанавливая их в нижнее отверстие каждой пластины;
• используя болты, закрепите пластины, чтобы штуцера были максимально плотно прижаты к теплообменнику.

Чтобы обеспечить подключение шлангов, подойдут даже обычные латунные штуцеры, диаметром в ¾ дюйма. Они могут быть использованы, как для основного, так и для вторичного теплообменника. Кстати, как правильно подключить бустер для промывки теплообменников своими руками, посмотрите в видео, представленном в этой статье.

На этом подготовка не заканчивается. Теперь вам понадобится дополнительная емкость. Это может быть обычная пластиковая канистра или даже пяти или шести литровая бутылка из-под воды. Обязательно хорошо помойте емкость, чтобы удалить даже малейшее загрязнение.

Внизу установите штуцер, который позволит подключить шланг. Штуцер должен быть закреплен плотно и прочно. Возможно, вам нужно немного расплавить отверстие под него, установить штуцер, а когда пластик начнет застывать, он плотно обовьет его и обеспечить герметичность.

Если есть желание и возможность, установите на выходе кран, но это необязательно.

Следующий этап – подобрать средство для промывки. Таких растворов существует великое множество и на профильных форумах каждый специалист советует то средство, которым пользовался сам. Честно говоря, верить безоговорочно таким утверждениям не стоит, очень велика вероятность того, что жидкость на самом деле неидеальна.

Так, например, некоторые упорно советуют использовать 10% раствор соляной кислоты. Или же ортофосфорной кислоты. Однако мы настоятельно рекомендуем не применять кислотные растворы – они могут прожечь теплообменник и вам придется покупать новый! Или же отправляться на поиски мастера, способного качественно и надежно запаять отверстие, прожженное кислотой.

Применять для очистки рекомендуется специальные растворы – их цена довольно высока, но и результат соответствующий. К тому же, они полностью безопасны. Так, например, отмечены положительные результаты и действительно большое количество «живых» хороших отзывов у препарата Detex – одной бутылки хватает на создание десяти литров раствора.

Теперь, когда у вас все готово, можете приступать к промывке. Последовательность действий будет следующей:

• возьмите насос от стиральной машины;
• подсоедините его к созданным вами приспособлениям – емкости для промывочной жидкости и самому теплообменнику;
• залейте в емкость шесть литров предварительно подогретой до температуры в 50 градусов чистой воды;
• включите насос;
• прогоните воду по созданной круговой системе – это нужно для того, чтобы убедиться, что вся система надежна, прочна и нигде не пропускает жидкость;
• после того, как убедились в надежности системы, отключите насос;
• залейте в емкость жидкость для очистки – Detex или любую другую (напоминаем, не слушайте кустарных мастеров и «профессионалов» на форумах в Интернете – не используйте растворы кислоты, они могут прожечь теплообменник!);
• запустите насос и оставьте его работать примерно на сорок минут.

Если вы будете использовать прозрачный шланг на выходе, передающем жидкость обратно в емкость, сможете увидеть вымываемую грязь.

Промыв вторичный теплообменник на протяжении сорока минут, переставьте свое приспособление на основной и также промывайте его около сорока минут. Результат поразительный – устройства для передачи тепла станут такими же чистыми, которыми они были в момент покупки.

Время чистки указано приблизительно. Если теплообменник сильно загрязнен, промывку следует делать дольше. Если он относительно чистый, время работы насоса можно уменьшить. Тут уж смотрите сами в процессе – по уровню загрязнения жидкости. Именно поэтому рекомендуется устанавливать прозрачные трубки, которые позволяют визуально контролировать процесс очищения.

После того, как закончите чистку специальным раствором, подключите теплообменники к крану с водой. Прогоняйте чистую воду примерно пять-семь минут. Это нужно, чтобы вымыть остатки средства.

В этом случае профессиональные мастера используют специальный нейтрализатор – если вы имеете финансовую возможность, можете купить его, а если не хотите тратиться, то воспользуйтесь таким методом удаления остатков очистителя, он вполне оправдан по конечному результату.

Чтобы лучше было понятно, как сделать бустер для промывки теплообменников своими руками, посмотрите видео:

Как видите, совсем не сложно создать эффективный и работоспособный бустер для промывки теплообменников своими руками, фото которого представлены в статье.

Обязательно предварительно изучите вопрос демонтажа теплообменника, чтобы не повредить его. В целом, ничего сложного в этом нет, но существуют определенные особенности демонтажа – все зависит от производителя и модели котла.

Ну, а после того, как снимите теплообменник, почистите и сам котел – почему бы не воспользоваться такой возможностью? Для этого возьмите обычную мягкую кисть и вооружитесь пылесосом. При чистке особое внимание уделите горелке, но излишнего рвения не проявляйте, чтобы случайно ничего не сломать и не повредить.

Любая техника нуждается в обслуживании, и газовые котлы не исключение. Многие владельцы домов годами и даже десятилетиями не вспоминают о необходимости промывки теплообменника, но рано или поздно этим приходится заниматься. Регулярное обслуживание не только продлевает срок эксплуатации оборудования, но и экономит деньги его владельца. По каким признакам определяют, что нужна промывка котлов? Как правильно выполнить ее своими руками?

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

Разборка отопительного котла

Перед началом работ следует подготовить оборудование:

1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.
2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.
3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.
4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Промывка теплообменника

Вариант #1: самостоятельная ручная чистка

Ручной называют очистку котлов без применения специальных механизмов. Потребуются только простые инструменты, которые есть практически в любом доме. Котел нужно частично разобрать, чтобы получить доступ к теплообменнику и снять его. Далее следует решить, как лучше снять грязь – механически или с помощью химических растворов.

Если решено удалять налет механическим способом, следует запастись скребком, щеткой и пылесосом, чтобы удалить мелкие частички отложений. Если запланирована химическая промывка котлов от накипи, то можно использовать раствор лимонной кислоты, а еще лучше купить специализированное средство.

Хорошо себя зарекомендовали торговые марки MasterBoiler и СВОД ТВН Professional. Они выпускаются в разных формах. Есть жидкости, которые не требуют особой подготовки перед использованием, и порошки. При применении следует внимательно читать инструкцию. Некоторые составы пенятся, и к этому нужно быть готовым.

Чем промыть газовый котел от накипи? Для удаления карбонатно-кальциевых отложений подходят практически все составы, а с железно-окисными справляются лишь отдельные препараты. При покупке средства важно убедиться, что оно предназначено именно для тех видов отложений, которые характерны для конкретного котла. Из популярных препаратов, удаляющих железно-окисный налет, можно посоветовать СВОД ТВН Экстра.

СВОД ТВН Professional

Совет. При разборке и очистке котла старайтесь быть предельно аккуратными, чтобы не повредить детали. Устанавливая их на место после манипуляций, проверяйте герметичность каждого соединения.

Чистый теплообменник

Вариант #2: химическая промывка

Для промывки котлов нередко используют бустеры. Это специальные установки, которые закачивают жидкость в каналы теплообменника. Можно изготовить бустер для промывки теплообменников своими руками, подключив циркуляционный насос так, чтобы он прогонял кислотный раствор, промывая оборудование изнутри.

На качественную промывку может потребоваться до 10 часов, если каналы сильно загрязнены, однако обычно времени уходит гораздо меньше. Показатели чистоты: налет карбоната и железа полностью исчезает, а внутренние поверхности каналов блестят. Для нейтрализации остатков кислотных препаратов используют специальные составы, их заливают в бустер для промывки теплообменников в конце процедуры.

Бустер для химической промывки

Вариант #3: гидродинамическая очистка

Гидродинамическая промывка котлов и теплообменников напоминает химическую, поскольку для нее также используются насосы и кислотные растворы. Главное отличие заключается в том, что жидкость перекачивается под высоким давлением. Иногда в качестве чистящих средств используют препараты с абразивами.

Поскольку отложения разрушаются под воздействием гидроударов, сама процедура довольно опасна. Если давление будет выше допустимого, трубы могут быть повреждены, а их ремонт обойдется в серьезную сумму. Лучше не рисковать и доверить эту работу профессионалам.

Состояние теплообменника до и после очистки

Чистка от копоти и сажи своими руками

Сажа и копоть затрудняют работу отопительного оборудования. Есть модели, которые в таких случаях автоматически отключаются. Если же этого не происходит, то продукты горения могут поступать в помещение. Вредные газы способны отравить жильцов дома, поэтому важно вовремя чистить котлы, чтобы не допускать подобных ситуаций.

Средство для промывки теплообменников

Порядок работ:

• Подготовьте инструменты: щетки, отвертки, рожковые ключи (чаще всего подходят ключи на 8-17), иглу, ершик, ветошь. Если одновременно планируется полная очистка каналов, потребуется также средство для промывки теплообменника газового котла.

• Перекройте газ, снимите переднюю стенку котла, отсоедините провода, электрод розжига, трубку горелки. Во время чистки желательно сразу заменить прокладку пилотной горелки

• Далее следует достать горелку, завихрители. Их и поверхность теплообменника чистят щетками – мягкими и по металлу. Изнутри каналы продувают с помощью пылесоса.

• Горелку очищать удобно ершиком и иголкой меньшего размера, чем диаметр отверстия горелки.

Схема конструкции котла

Совет. Не пытайтесь расширить отверстие горелки более толстой иглой. Его будет проще чистить в следующий раз, однако работа отопительного оборудования может ухудшиться.

Бустер, изготовленный своими руками

• Когда чистка и промывка теплообменников газовых котлов своими руками закончена, оборудование собирают в обратном порядке. Сначала устанавливают на место горелку, форсунку, трубку, подсоединяют электрод розжига и т.д.

• Собранный котел тестируют. Его включают и проверяют герметичность подключения трубок и горелок. Если оборудование работает нормально, его можно запускать в эксплуатацию. Если же есть какие-то сбои, то котел нужно будет снова разобрать и загерметизировать соединения.

Замена теплообменника в газовом котле своими руками

Видеоматериалы в помощь начинающему мастеру

Как промыть теплообменник двухконтурного котла

Чем почистить теплообменник двухконтурного котла

Видеоурок: разборка и чистка газового котла своими руками

Мнение экспертаСергей ПермяковИнженер систем отопленияВнимание! Если нет уверенности, что вы самостоятельно справитесь с промывкой теплообменника газового котла лимонной кислотой или специальным средством, обратитесь к специалистам.Содержание статьи:

Автономное отопление установлено во многих квартирах и большинстве частных домах, имеющих собственное водоснабжение. Эта система не рассчитана на вечную работу без обслуживания и проведения профилактических мероприятий. Циркулирующая по контуру вода не отличается идеальной чистотой. В процессе нагревания в диапазоне 45-75 градусов в трубах образуется известковый налет, снаружи собирается сажа. Это негативно сказывается на эффективности работы оборудования, приводит к множеству нежелательных явлений. Чтобы этого не допустить, проводится чистка теплообменника котла. Выполнить эту процедуру лучше своими руками, так как услуги мастера обойдутся в круглую сумму. Прочистка трубок должна проводиться регулярно, по мере их загрязнения.

Необходимость чистки

Теплообменники необходимо чистить во избежание перегрева оборудования и аварии

Качественная промывка теплообменника газового котла является залогом его продолжительной и безаварийной работы на протяжении всего отопительного сезона. Сталкиваться в этот период с необходимостью отключения тепла и экстренного ремонта — не самая лучшая перспектива, с которой желает столкнуться владелец недвижимости.

Если не проводить очистку теплообменников в рекомендованные производителем сроки, есть вероятность возникновения следующих проблем:

• Перегрев оборудования. Возникает из-за низкой скорости движения воды, которая получает больше энергии, чем это требуется по инструкции.
• Поломка циркуляционного насоса. Агрегат перегревается, так как его мощность не находит выхода вследствие невозможности свободно прогонять воду.
• Повышенный шум. Возникает по причине завихрения жидкости и образования воздушных пузырьков, когда начинается процесс кипения в трубках.
• Увеличение расхода газа. Чтобы нагреть комнату до нужной температуры, требуется расходовать в 1,5-2 раза больше энергоносителей.
• Снижение производительности. Происходит из-за скопившейся на трубках сажи, которая действует как теплоизолятор. В результате двухконтурный котел выдает воду на 10-15 градусов холоднее заданных параметров.

Своевременная промывка теплообменников позволит избежать подобных осложнений. Если они все-таки возникли, необходимо незамедлительно остановить систему, слить с нее воду и почистить внутренние контуры.

Частота промывки теплообменников

Если в системе нет фильтра, чистить теплообменник нужно раз в 2 года

Периодичность очистки теплообменников прописана в инструкции по эксплуатации, которая прикладывается к изделию. Большинство производителей рекомендуют делать это каждые 2 года. Однако если используется насыщенная известью вода, толстый слой налета может накипеть уже за один отопительный сезон, даже если в котле стоит нержавеющий контур. Когда в обвязке установлена система фильтрации, процедуру можно проводить с интервалом 4-5 лет. Воду нужно менять ежегодно, так как она меняет свою структуру и приобретает агрессивные по отношению к металлу свойства.

Вычислить требуемую периодичность очистки теплообменника лучше всего опытным путем. После окончания отопительного сезона нужно разобрать котел, снять контур и оценить его состояние. Налет подскажет, через какое время его толщина достигнет критического состояния.

Методы прочистки

Промывать теплообменник котла рекомендуется сразу по окончании отопительного сезона, когда налет не успел набрать прочности. Для выполнения этой процедуры выбирается один из доступных способов, наиболее подходящий для владельца недвижимости.

Существуют такие варианты очистки водяных контуров:

• Ручной (механический). Простой и недорогой способ избавить изделие от накипи и нагара. В работе используются подручные приспособления, которые найдутся в каждом доме. С наружной стороны сажа соскабливается ножом или металлической щеткой. Внутренние отложения удаляются стальным тросом, один конец которого раскручивается и делается в виде ершика. Такие тросы используются в тормозных системах велосипедов и регулировки подачи газа в мотоциклетной технике. После грубой очистки, которая удаляет большую часть загрязнений, проводится вторичная обработка изделия. Она представляет собой замачивание трубок в любом реагенте, который растворяет известковый налет и безопасен для металла. Длительность обработки составляет 20-25 минут в зависимости от концентрации вещества. Чем оно будет горячее, тем лучший эффект будет достигнут.
• Химический. Промывка пластинчатого теплообменника проводится бытовой химией или средствами самостоятельного приготовления. Достоинство такого способа заключается в том, что процедуру очистки можно выполнить без демонтажа трубок при наличии промывочного насоса для теплообменников. Если этого прибора пока нет, первичный и вторичный контуры погружаются в кислотный раствор, который нагревается до температуры 40-60 градусов. Нагревание способствует большей активации химикатов. Необходимо использовать кислотостойкий резервуар, чтобы реагент его не повредил. Время замачивания определяется экспериментально, путем анализа состояния отслоения или растворения налета. В слабом растворе детали подвергаются кипячению на слабом огне. Хороший эффект дает средство Лаваль минского производства.
• Гидродинамический. Применяется насос для промывки системы отопления. В воду добавляются абразивные присадки, под давлением до 2 бар станция прогоняет ее по системе. Предварительно снимается фильтр, чтобы обеспечить беспрепятственное движение жидкости. В ходе промывки нужно несколько раз менять направление прокачивания, чтобы лучше очистить каналы. Эффект очистки достигается быстрым током жидкости и ее трением о внутренние стенки трубок. С помощью такого способа им можно придать первоначальное состояние.

Ручной метод

Химический

Гидродинамический

Чистить контуры нужно аккуратно, не прикладывая чрезмерных усилий и не оказывая давления выше расчетного. Несмотря на то что в изготовлении теплообменников используется качественная сталь, изделия можно легко повредить.

Жидкости для промывки

В домашних условиях можно воспользоваться лимонной кислотой

В хозяйственных магазинах представлен широкий ассортимент химикатов в виде жидкостей, гелей и порошков. Практически все они изготовлены на основе кислот. Чаще всего в качестве реагента используется адипиновая, лимонная и сульфаминовая кислота.

Лучше всего зарекомендовали себя такие торговые марки:

• Alfa;
• Baxi;
• Cip;
• Eliminate;
• Laval;
• Pump;
• Steeltex
• VV;
• Акваprof;
• Альф.

Перед покупкой следует изучит сферу и условия применения средства, рекомендуемые марки котлов, правила применения и предостережения.

Машины для промывки

Бустер для промывки теплообменников

Конструкторами разработаны специальные аппараты, чтобы можно было прочистить теплообменник, не доставая его из корпуса котла. Машинка подключается к патрубкам, после чего начинает гонять по контуру насыщенный абразивом реагент. При этом внутри трубок создается повышенное давление, а температура жидкости поднимается до 60 градусов. Наибольшей популярностью пользуются бытовые приборы моделей Аристон и Беретта. Изделия отличаются компактностью и высокой производительностью. Им без труда найдется место в кладовке или в шкафу.

Приобретать такое оборудование имеет смысл только в том случае, если чистку необходимо проводить ежегодно, так как смета за бустер и реактивы может доходить до 38-60 тыс. руб. Но услуги профессионалов тоже обойдутся немало. В крупных мегаполисах они стоят 3-7 тыс. руб, а в регионах 2-4,5 тыс. руб. Если чистить котел каждый год, окупаемость начнется уже через 6-10 лет. Приобретение бустера — это дорого, но снизить расходы и даже получить прибыль можно, если сдавать агрегат в аренду или самому оказывать услуги соседям и знакомым за умеренную плату. Достаточно самому один раз самостоятельно промыть теплообменник, чтобы приобрести необходимые навыки. Поскольку все котлы имеют практически одинаковое устройство, с обслуживанием других моделей проблем не возникнет.

Инструкция по промывке теплообменника своими руками и в домашних условиях

Перед проведением обслуживания отопительного котла нужно выпустить теплоноситель из системы, перекрыть подачу воды, газа, отключить его от электричества.

Для работы потребуется следующее имущество:

• отвертка;
• индикатор;
• сантехнические клещи, плоскогубцы;
• малярная кисть, скребок;
• металлическая щетка, тонкий трос с ершиком, зубная щетка;
• защитные очки, резиновые перчатки;
• емкость соответствующего размера и объема;
• ветошь.

Перед разборкой котла сливают теплоноситель и перекрывают доступ воды в систему

Очистку водяных контуров нужно проводить в такой последовательности:

1. Снять крышку, которая закрывает внутренние элементы. Достать кожух и теплоизоляцию.
2. Отсоединить провода от газового клапана, извлечь термопару;
3. Слить из котла воду. Для этого используется выпускной кран, расположенный в нижней части корпуса.
4. Вынуть патрубок подачи топлива;
5. Открутить болты от горелки, вынуть узел и уложить его на широкое устойчивое основание.
6. Накрыть электронные и коммутационные блоки целлофаном с целью предотвращения попадания на них воды.
7. Металлической, зубной щеткой, ножом соскоблить грязь снаружи устройства. Поочередно почистить запальник, датчик контроля пламени и автоматический розжиг.
8. Достать вторичный контур, провести с ним аналогичные действия.
9. Тросом с ершиком провести первичную механическую чистку внутренних каналов.
10. Замешать раствор лимонной кислоты. Ее берут 200 г на 10 л воды.
11. Поставить сосуд на плиту, погрузить в него теплообменники, включить нагрев. Довести раствор до кипения и выдержать так до 30 мин.
12. Достать детали и дождаться их остывания. Визуально проверить качество достигнутого результата. Если остался налет, удалить его ершиком или провести повторное кипячение.
13. После очистки теплообменников несколько раз промыть их чистой водой, чтобы смыть все реагенты.
14. Собрать агрегат, соблюдая последовательность установки деталей.

При наличии бустера все значительно проще. Нужно только заправить аппарат реагентом, подсоединить его к патрубкам и включить. По окончании промывки раствор выливается и заменяется чистой водой для ополаскивания.

Используемые источники:

• https://utepleniedoma.com/otoplenie/otoplenie-doma/buster-dlya-promyvki
• http://www.portaltepla.ru/gazovie-kotli/kak-sdelat-buster-dlya-promivki-teploobmennikov-svoimi-rukami/
• https://vteple.info/kotly/promyvka-kotlov
• https://strojdvor.ru/otoplenie/sposoby-promyvki-teploobmennika-kotla-svoimi-rukami/

alex-31ru Блог Самодельный бустер для промывки радиатора печки

Механическая чистка теплообменника

Как элемент газового котла теплообменник занимает внутри агрегата большое пространство. Располагается он над камерой сгорания, и подобраться к нему непросто.

Прежде чем делается промывка теплообменника газового котла, этот элемент вынимают:

• сначала снимают внешнюю часть корпуса. Перед этим отсоединяют подводку газа и электрическое питание, если оно присутствует в приборе;
• теплообменник отсоединяют от труб отопительной конструкции;
• снимают крепления этого элемента.

Внутри труб, когда еще не сделана промывка теплообменника от накипи, можно увидеть, что его полости забиты отложениями. В большинстве своем они состоят из солей различных металлов, обычно натрия и кальция. Очистку выполняют с использованием металлических инструментов, например, штырей, скребков и т.д

Делать это нужно осторожно, чтобы не повредить стенку теплообменника

Устройство замачивают в емкости, можно в ванне, и наливают туда слабый раствор кислоты, например, соляной. После того, как отложения размякнут, их удаляют. В завершении процедуры необходимо промыть водой внутренние полости под небольшим давлением. Для этого можно воспользоваться шлангом, подсоединенным к водопроводу, приставив его к патрубку.

Дальше следует дождаться, пока не пойдет чистая вода. Для большего эффекта пользуются киянкой, постукивая ею по теплообменнику в процессе промывки.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Чтобы система была надежной нужно правильно рассчитать толщину труб для отопления. Имеют значение условный проход и стенки.

Особенности подбора трубы для воздушного отопления изложены здесь .

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через радиаторы отопления . В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Интересное по теме:

• Схема парового отопления частного дома
• Какую печь выбрать для обогрева дома: кирпичн.
• Варианты установки отопления деревянного дома
• Как отопить дом эффективно и выгодно?

Технология промывки

Можно выделить несколько методов работ по отчистке, которые условно делятся на:

Разборная технология необходима при сильных загрязнениях или же при необходимости замены каких-либо компонентов системы. При произведении работ теплообменник нужно разобрать, а затем каждый компонент подвергают механической, гидродинамической или химической промывке.

Так как разборная очистка требует определенных ресурсов, то чаще всего применяют метод, не требующий обязательного демонтажа системы. Это технология химической промывки. Если ее проводить регулярно, то это поможет сохранить свойства и характеристики устройства на весь срок эксплуатации.

Насосы для промывки системы обогрева

Насосы для промывки теплоснабжения – это разновидность промывочных агрегатов, которые предназначены для устранения накипи, извести и остальных отложений, образовывающихся в трубопроводных магистралях. Установки располагают функцией реверса потока, из-за чего они предоставляют эффектную чистку системы без возможности образования застойных зон. Элементы насосного оборудования сделаны из материалов, которые обладают стойкостью к кислотным средам.

Отопление: гидропневматическая промывка системы ЦО

С помощью данного оборудования, как насос для промывки системы обогрева, можно удалить очень стойкие отложения. Проведение профилактических процедур дает возможность добиться следующих эффектов:

• Становится больше ресурс работы компонентов магистрали;
• Увеличивается результативность системы (теплоотдача);
• Уменьшаются расходы благодаря уменьшению расхода носителя тепла.

Область использования насосов довольно обширна – от чистки бытовых отопительных сетей приватных загородных домов до обслуживания высотных домов и масштабных производственных комплексов. Размеры, мощность и иные характеристики эксплуатации агрегатов различаются, в зависимости от их назначения.

Одним из главных критериев станции для промывки теплоснабжения считается мощность. Чем масштабнее система отопления, тем выше должна быть мощность установки. Еще один существенный параметр – вместительность бачка. Насосы могут укомплектовываться бачками, емкостью в 10, 20 либо 30 литров.

Ещё одним преимуществом станет наличие реверсного тумблера. Эта функция даст возможность настраивать водный поток, направлять его в необходимую сторону. В наборе с насосом в большинстве случаев поставляются шланги, предназначающиеся для подключения агрегата к системе. Все детали оборудования делаются из материалов, способных контактировать с промывочным раствором.

Хотите приобрести надежное оборудование для промывки отопительных магистралей? Компания «ТеплоПрофи» может предложить Вам производительные насосы, пригодные для обслуживания систем разного масштаба.

Бустерами называют аппараты для химической промывки теплообменников в котлах и колонках, любых радиаторов и для очистки системы отопления. Операция проводится без необходимости разборки системы. Установка состоит из трех частей:

Существуют системы и без ТЕНов. Однако они обладают низкой эффективностью. Давайте посмотрим, как делать бустер для промывки теплообменников. Первым делом понадобится резервуар. В роли емкости может выступать канистра из пластика объемом от 10 литров. Также понадобятся шланги диаметром ½ или ¾ дюйма и насос.

Делают бустер исходя из типа насоса. Это может быть элемент погружного типа или отдельный насос. В случае с погружным не нужны никакие отверстия в резервуаре. К насосу присоединяют шланг, который соединяют с теплообменником. Второй выводят в бак. Главное, чтобы насос мог выдерживать воздействие кислоты – существует целый ряд химически стойких устройств.

Минус таких устройств в отсутствии в конструкции ТЕНа. Промывка теплообменника своими руками с применением холодного реагента займет гораздо больше времени. Также это более высокие расходы на электричество.

Появилась такая необходимость не вчера. Конечно есть специалисты, которые занимаются этим (дерут за это приличную сумму). Для промывки котла, демонтируют теплообменник и после промывки устанавливают на место (неизвестно чей) . Если этого не делать, то повышается расход газа (электроэнергии) и в конечном итоги прекращение прохождения обменной жидкости.

Но ни боги горшки лепят. Порывшись в своих «закромах» собрал необходимый набор из БУ компонентов (дабы не покупать). Задача, создать поток промывочной жидкости через теплообменник (не снимая с установки), нагревать промывочную жидкость, контролировать температуру нагрева (в автомате). Все очень просто сделано, подробности могу сообщить отдельно.

Вот вид внутренностей газового котла (настенный), (пошаговых фото изготовления нет) мне не для выпендреша.

Подключение промывочных шланг к установке. В зеркало виден торец промывочной установки.

Доброго дня , господа форумчане.Давно посещаю данный форум , но зарегестрироватся сподвигло только сейчас.Приперло как говорится. Собственно вопрос :Занимаемся сантехникой , котлами и колонками.До недавнего времени теплообменники отдавали на промывку нашим партнерам , и им выгодно , и на нас ответственность ниже (хотя денег меньше. ).И вот созрели — надо бы самим обзавестись каким -то бустером.Вопрос на нашем рынке представлен только бустерами AQuamax 10 , 20 ,40.Позвонил в фирму , задал вопрос , как оно , говорят еще никто не возвращал (еще бЫ ).Отзывов нет нигде никаких.Может что посоветуете ,брать не брать ,нужно сугубо для промывки теплобменников котлов до 36 кВТ(литров 10 бы было достаточно).Какой там насос стоит , ну явно не перестальтический (как бы было логично) ?Можно ли мыть солянкой разведенной ? Нужно ли после промывки чистить внутренности ?Не ест ли реагент внутренности.Вобщем поделитесть кто может инфой.А то в ступоре .300 евро не дорого , но если зватит на 30 промывок то как-то не комильфо.Если кто может подсказать что ,ткнуть носом в соответстенную ветку, или поделиться как реализовать задумку без привлечения буржуйского агрегата ,буду очень благодарен (в пределах разумного).Какой насос бы взять лучше для таких целей (перестальтических компактных нет или не нашел , а все остальные химия сьест) и как реализовать реверс в этой конструкции.

Помогите , на Вас вся надежда.

Заранее благодарен за Ваши ответы.С Уважением Александр.

Способы промывки теплообменника котла своими руками

Автономное отопление установлено во многих квартирах и большинстве частных домах, имеющих собственное водоснабжение. Эта система не рассчитана на вечную работу без обслуживания и проведения профилактических мероприятий. Циркулирующая по контуру вода не отличается идеальной чистотой. В процессе нагревания в диапазоне 45-75 градусов в трубах образуется известковый налет, снаружи собирается сажа. Это негативно сказывается на эффективности работы оборудования, приводит к множеству нежелательных явлений. Чтобы этого не допустить, проводится чистка теплообменника котла. Выполнить эту процедуру лучше своими руками, так как услуги мастера обойдутся в круглую сумму. Прочистка трубок должна проводиться регулярно, по мере их загрязнения.

Необходимость чистки

Качественная промывка теплообменника газового котла является залогом его продолжительной и безаварийной работы на протяжении всего отопительного сезона. Сталкиваться в этот период с необходимостью отключения тепла и экстренного ремонта — не самая лучшая перспектива, с которой желает столкнуться владелец недвижимости.

Если не проводить очистку теплообменников в рекомендованные производителем сроки, есть вероятность возникновения следующих проблем:

• Перегрев оборудования. Возникает из-за низкой скорости движения воды, которая получает больше энергии, чем это требуется по инструкции.
• Разрыв контура. Происходит по причине превращения жидкости в пар при неподвижном состоянии из-за засоренных каналов.

Своевременная промывка теплообменников позволит избежать подобных осложнений. Если они все-таки возникли, необходимо незамедлительно остановить систему, слить с нее воду и почистить внутренние контуры.

Частота промывки теплообменников

Периодичность очистки теплообменников прописана в инструкции по эксплуатации, которая прикладывается к изделию. Большинство производителей рекомендуют делать это каждые 2 года. Однако если используется насыщенная известью вода, толстый слой налета может накипеть уже за один отопительный сезон, даже если в котле стоит нержавеющий контур. Когда в обвязке установлена система фильтрации, процедуру можно проводить с интервалом 4-5 лет. Воду нужно менять ежегодно, так как она меняет свою структуру и приобретает агрессивные по отношению к металлу свойства.

Вычислить требуемую периодичность очистки теплообменника лучше всего опытным путем. После окончания отопительного сезона нужно разобрать котел, снять контур и оценить его состояние. Налет подскажет, через какое время его толщина достигнет критического состояния.

Методы прочистки

Промывать теплообменник котла рекомендуется сразу по окончании отопительного сезона, когда налет не успел набрать прочности. Для выполнения этой процедуры выбирается один из доступных способов, наиболее подходящий для владельца недвижимости.

Существуют такие варианты очистки водяных контуров:

• Ручной (механический). Простой и недорогой способ избавить изделие от накипи и нагара. В работе используются подручные приспособления, которые найдутся в каждом доме. С наружной стороны сажа соскабливается ножом или металлической щеткой. Внутренние отложения удаляются стальным тросом, один конец которого раскручивается и делается в виде ершика. Такие тросы используются в тормозных системах велосипедов и регулировки подачи газа в мотоциклетной технике. После грубой очистки, которая удаляет большую часть загрязнений, проводится вторичная обработка изделия. Она представляет собой замачивание трубок в любом реагенте, который растворяет известковый налет и безопасен для металла. Длительность обработки составляет 20-25 минут в зависимости от концентрации вещества. Чем оно будет горячее, тем лучший эффект будет достигнут.
• Химический. Промывка пластинчатого теплообменника проводится бытовой химией или средствами самостоятельного приготовления. Достоинство такого способа заключается в том, что процедуру очистки можно выполнить без демонтажа трубок при наличии промывочного насоса для теплообменников. Если этого прибора пока нет, первичный и вторичный контуры погружаются в кислотный раствор, который нагревается до температуры 40-60 градусов. Нагревание способствует большей активации химикатов. Необходимо использовать кислотостойкий резервуар, чтобы реагент его не повредил. Время замачивания определяется экспериментально, путем анализа состояния отслоения или растворения налета. В слабом растворе детали подвергаются кипячению на слабом огне. Хороший эффект дает средство Лаваль минского производства.
• Гидродинамический. Применяется насос для промывки системы отопления. В воду добавляются абразивные присадки, под давлением до 2 бар станция прогоняет ее по системе. Предварительно снимается фильтр, чтобы обеспечить беспрепятственное движение жидкости. В ходе промывки нужно несколько раз менять направление прокачивания, чтобы лучше очистить каналы. Эффект очистки достигается быстрым током жидкости и ее трением о внутренние стенки трубок. С помощью такого способа им можно придать первоначальное состояние.

Чистить контуры нужно аккуратно, не прикладывая чрезмерных усилий и не оказывая давления выше расчетного. Несмотря на то что в изготовлении теплообменников используется качественная сталь, изделия можно легко повредить.

Жидкости для промывки

В хозяйственных магазинах представлен широкий ассортимент химикатов в виде жидкостей, гелей и порошков. Практически все они изготовлены на основе кислот. Чаще всего в качестве реагента используется адипиновая, лимонная и сульфаминовая кислота.

Лучше всего зарекомендовали себя такие торговые марки:

Перед покупкой следует изучит сферу и условия применения средства, рекомендуемые марки котлов, правила применения и предостережения.

Машины для промывки

Конструкторами разработаны специальные аппараты, чтобы можно было прочистить теплообменник, не доставая его из корпуса котла. Машинка подключается к патрубкам, после чего начинает гонять по контуру насыщенный абразивом реагент. При этом внутри трубок создается повышенное давление, а температура жидкости поднимается до 60 градусов. Наибольшей популярностью пользуются бытовые приборы моделей Аристон и Беретта. Изделия отличаются компактностью и высокой производительностью. Им без труда найдется место в кладовке или в шкафу.

Приобретать такое оборудование имеет смысл только в том случае, если чистку необходимо проводить ежегодно, так как смета за бустер и реактивы может доходить до 38-60 тыс. руб. Но услуги профессионалов тоже обойдутся немало. В крупных мегаполисах они стоят 3-7 тыс. руб, а в регионах 2-4,5 тыс. руб. Если чистить котел каждый год, окупаемость начнется уже через 6-10 лет. Приобретение бустера — это дорого, но снизить расходы и даже получить прибыль можно, если сдавать агрегат в аренду или самому оказывать услуги соседям и знакомым за умеренную плату. Достаточно самому один раз самостоятельно промыть теплообменник, чтобы приобрести необходимые навыки. Поскольку все котлы имеют практически одинаковое устройство, с обслуживанием других моделей проблем не возникнет.

Инструкция по промывке теплообменника своими руками и в домашних условиях

Перед проведением обслуживания отопительного котла нужно выпустить теплоноситель из системы, перекрыть подачу воды, газа, отключить его от электричества.

Для работы потребуется следующее имущество:

• отвертка;
• индикатор;
• сантехнические клещи, плоскогубцы;
• малярная кисть, скребок;
• металлическая щетка, тонкий трос с ершиком, зубная щетка;
• защитные очки, резиновые перчатки;
• емкость соответствующего размера и объема;
• ветошь.

Очистку водяных контуров нужно проводить в такой последовательности:

1. Снять крышку, которая закрывает внутренние элементы. Достать кожух и теплоизоляцию.
2. Отсоединить провода от газового клапана, извлечь термопару;
3. Слить из котла воду. Для этого используется выпускной кран, расположенный в нижней части корпуса.
4. Вынуть патрубок подачи топлива;
5. Открутить болты от горелки, вынуть узел и уложить его на широкое устойчивое основание.
6. Накрыть электронные и коммутационные блоки целлофаном с целью предотвращения попадания на них воды.
7. Металлической, зубной щеткой, ножом соскоблить грязь снаружи устройства. Поочередно почистить запальник, датчик контроля пламени и автоматический розжиг.
8. Достать вторичный контур, провести с ним аналогичные действия.
9. Тросом с ершиком провести первичную механическую чистку внутренних каналов.
10. Замешать раствор лимонной кислоты. Ее берут 200 г на 10 л воды.
11. Поставить сосуд на плиту, погрузить в него теплообменники, включить нагрев. Довести раствор до кипения и выдержать так до 30 мин.
12. Достать детали и дождаться их остывания. Визуально проверить качество достигнутого результата. Если остался налет, удалить его ершиком или провести повторное кипячение.
13. После очистки теплообменников несколько раз промыть их чистой водой, чтобы смыть все реагенты.
14. Собрать агрегат, соблюдая последовательность установки деталей.

При наличии бустера все значительно проще. Нужно только заправить аппарат реагентом, подсоединить его к патрубкам и включить. По окончании промывки раствор выливается и заменяется чистой водой для ополаскивания.

Трубы сердито трещат и плохо греют? Пора устроить промывку газового котла и его теплообменника

Теплообменник газового котла – это конструкция, внутри которой циркулирует вода, являющаяся теплоносителем.

Вода нагревается за счет тепловой энергии и распределяется по отопительной системе. Теплообменник изготавливают из металлов, хорошо проводящих тепло: чугуна, меди, стали.

Когда газовый котел нуждается в промывке?

Чтобы понять, нуждается ли газовый котел в чистке, важно обращать внимание на следующие моменты:

• увеличение времени на то, чтобы обогреть помещение (при прежней температуре воздуха за окном);
• затрудненная работа циркуляционного насоса;
• падение напора воды в кране — в том случае если используется двухконтурный котел;
• неравномерный нагрев батарей, труб и других обогревательных элементов;
• перегрев теплообменника — происходит при затрудненном возврате обратных вод;
• треск, микровзрывы и другие звуки, которых не должно быть.

Внимание! В загородном доме или коттедже газовый котел работает круглые сутки в течение всего зимнего периода. А это значит, что промывку следует делать ежегодно по окончании каждого отопительного сезона.

Методы прочищения котла

Существует два способа промывки котла от накипи и загрязнений:

• Разборный — это метод, требующий разборки агрегата. При его использовании происходит демонтаж загрязненных деталей котла. Затем эти компоненты либо помещаются в емкость с реагентом на несколько часов и чистятся механически, либо используется другой метод очистки. Все зависит от степени загрязнения. Затем элементы снова устанавливают на свои места.
• Безразборный — чистка осуществляется без демонтажа деталей, непосредственно на месте. Эту процедуру лучше делать с помощью бустера.

Безразборная промывка осуществляется следующим образом:

1. котёл отключается от подачи топлива;
2. остывает;
3. сливается вода;
4. прибор отсоединяется от отопительной системы;
5. подсоединяется бустер;
6. начинается прокачка жидкого реагента (2—6 часов);
7. по окончании этого процесса очистительная жидкость сливается;
8. котёл промывается водой;
9. просушивается;
10. снова подключается к отопительной системе.

Для наилучшего результата процедуру повторить несколько раз.

Демонтаж и очистка деталей

При выборе разборного метода для того, чтобы подготовить газовый котел к очистке, следует его разобрать:

1. перекрыть подачу газа;
2. отсоединить провода от газового клапана;
3. открутить и снять дверку котла;
4. отключить провод, ведущий к пьезоэлементу;
5. открепить термопару и форсунки (обязательно сделать отметки глубины погружения форсунок в горелку);

1. отсоединить патрубок подачи топлива;
2. достать горелку, открутить гайки и снять верхнюю крышку.

Ключевые моменты очистки деталей:

• Запальник. Для того чтобы его почистить, нужно перекрыть газ, снять запальник, почистить его с помощью металлической щетки, сделать продувку, установить запальник на место.
• Горелка и форсунки. Для их очистки необходимо перекрыть подачу газа, снять горелку со своего места, отметить расположение форсунок, затем аккуратно выкрутить и почистить форсунки ёршиком, а горелку щеткой. После этого желательно продуть отверстие горелки с помощью насосного оборудования, которое найдётся под рукой, затем форсунку следует вставить обратно, ориентируясь на метку, после этого горелка устанавливается на свое место.
• Теплообменник требует очистки как изнутри, так и снаружи. Внутри циркулирует вода, и основные засорения находится именно там. Снаружи теплообменник загрязняется сажей, что негативно сказывается на его работе. Очистить устройство от сажи можно механическим способом, для этого подойдет скребок, металлическая щетка, ершики.

Важно! Во время чистки не следует использовать инструмент, имеющий острые грани, иначе можно повредить детали котла.

Этапы чистки теплообменника:

1. отключается газоснабжение;
2. снимается теплообменник;
3. осуществляется чистка любым механическим инструментом;
4. теплообменник устанавливается на место.

Как промыть теплообменник своими руками

Промывание теплообменника также может осуществляться несколькими способами.

Механический метод и промывание с вторичной чисткой

Под ручной чисткой подразумевают очищение в домашних условиях. Это самый простой способ обработки. Он включает в себя:

• Механическую чистку — предполагает удаление засорений с теплообменника при помощи инструментов: ершиков, металлических щеток разного размера, молотка (резинового либо деревянного).
• Промывку теплообменника в активных растворах с последующей механической чисткой. Такой способ некоторые специалисты считают более целесообразным из-за его эффективности, особенно для двухконтурных котлов.

Этапы ручной чистки:

1. Изучить документацию к устройству.
2. Разобрать котел таким образом, чтобы получить доступ к теплообменнику. Перед этим следует отключить агрегат от электропитания (если таковое имеется), отсоединить его от труб отопительной систем и системы подачи газа.
3. Демонтировать теплообменник.
4. Замочить его в растворе активных элементов, например, соляной кислоте. При этом раствор должен быть слабым, чтобы не повредить приспособление. После отмачивания солевые отложения легко удаляются.
5. Почистить с помощью металлических щеток, ершиков или пылесоса.
6. Промыть водой, просушить.
7. Вернуть теплообменник на прежнее место.

Удаление накипи подручными средствами

Промыть теплообменник в домашних условиях можно с помощью подручных средств.

Принцип такой:

• Берется емкость объемом 15—20 л. В крышке вырезаются 2 отверстия, к которым присоединяются шланги.
• Емкость заполняется очищающим раствором. В качестве него используются химические вещества (кислоты), разбавленные водой. Можно взять лимонную кислоту или уксус 9%. Для приготовления растворить 20 г лимонной кислоты в литре воды. Исходя из этой пропорции готовится нужное количество жидкости.
• Эти же шланги подсоединяются к циркуляционному насосу.
• Сам насос соединяют с патрубками теплообменника с двух сторон (подающий обратный поток). В результате получается замкнутая система. Раствор циркулирует внутри системы, очищая теплообменник изнутри.

Такая промывка делается разборным методом в домашних условиях при помощи подручных средств.

При помощи химикатов

Для такой обработки используют бустер и химические составы, предназначенные для чистки деталей котла. Здесь также используется бустер, только не самодельный, а купленный в магазине, сертифицированный, предназначенный именно для этих целей.

​

Шланги бустера присоединятся к двум патрубкам теплообменника, затем происходит движение химических элементов внутри замкнутой системы.

Бустеры заводского производства оснащены нагревательными компонентами, что позволяет реагентам нагреваться. А это, в свою очередь, ускоряет процесс очистки.

Такую процедуру можно проводить как разборным, так и безразборным путем. Длится мероприятие от 2 до 6 часов.

По окончании процедуры удаляется реагент и заливается в теплообменник вещество, нейтрализующее его. После этого теплообменник промывается водой и высушивается.

Основной недостаток метода — применение активных химических элементов, воздействие которых негативно сказывается на долговечности теплообменника. При частой химической чистке он может раньше выйти из строя.

Реагенты для химической чистки:

• Адипиновая кислота — реагент, который разводят в воде, соблюдая определенную концентрацию. Представляет собой активное вещество, способное размягчить солевые отложения внутри агрегата. Закачка реагента производится после демонтажа и остывания теплообменника. После очистки устройство промывается водой и высушивается.
• Сульфаминовая кислота действует по тому же принципу: требует разведения водой и под давлением подается внутрь теплообменника. После воздействия этого вещества солевые отложения, накипь и другие загрязнения размягчаются и легко выводятся.

Фото 1. Упаковка 25 кг с сульфаминовой кислотой 99,5% в виде порошка для разведения в воде.

• Гель для чистки котлов (не является кислотой) отлично чистит металлические элементы от накипи, грязи, солевых отложений. После обработки этим веществом теплообменник промыть чистой проточной водой. Гель имеет огромное преимущество перед другими реагентами. Он оказывает мягкое, щадящее действие на металлические элементы. При этом качество очистки не хуже.

Совет. Так как при данном методе используются активные химические элементы, следует быть осторожными, надевать резиновые перчатки и маску, соблюдать правила техники безопасности.

Гидродинамический способ

Это способ чистки котла не требует разборки. Его принцип заключается в том, что вода закачивается в систему. Иногда в нее добавляется абразивный наполнитель. Затем нагнетается давление. В процессе воздействия скорость движения жидкости увеличивается, за счет чего и происходит очистка. Это способствует разрушению солевых отложений, загрязнений и накипи внутри системы.

Важно! При гидродинамической очистке нельзя превышать уровень критического давления, так как это может привести к разрыву труб!

Эту процедуру не рекомендуется проводить самостоятельно. Гидродинамическую чистку лучше доверить профессионалам, имеющим сертификат и допуск к работе с газовым оборудованием.

Сборка оборудования после очищения

В процессе сборки все детали возвращаются на свои места в обратном порядке.

Фото 2. Схема (слева) и изображение внутреннего устройства газового котла (справа). Указаны основные детали.

Основной момент здесь — недопущение утечки газа после сборки. Для того чтобы это проконтролировать, нужно произвести обмыливание соединений. Герметичность фиксации элементов проверить только после включения газового котла.

Важно! При обратном монтаже пилотной горелки следует установить новую прокладку. Подсоединение электрода розжига делают только вручную, ключ использовать не рекомендуется.

Полезное видео

Ознакомьтесь с видео, в котором демонстрируется, как можно в домашних условиях промыть теплообменник газового котла с обратным клапаном.

Выбор варианта очистки отопительного прибора

При выборе метода очистки котла решающее значение имеет финансовый вопрос, то есть дороговизна процедуры. Если средства ограничены, придется использовать подручные материалы и чистить котел в домашних условиях. Если возможности позволяют, то на чистке не стоит экономить. Лучше воспользоваться услугами профессионалов.

Трубы сердито трещат и плохо греют? Пора устроить промывку газового котла и его теплообменника

Теплообменник газового котла – это конструкция, внутри которой циркулирует вода, являющаяся теплоносителем.

Вода нагревается за счет тепловой энергии и распределяется по отопительной системе. Теплообменник изготавливают из металлов, хорошо проводящих тепло: чугуна, меди, стали.

Когда газовый котел нуждается в промывке?

Чтобы понять, нуждается ли газовый котел в чистке, важно обращать внимание на следующие моменты:

• увеличение времени на то, чтобы обогреть помещение (при прежней температуре воздуха за окном);
• затрудненная работа циркуляционного насоса;
• падение напора воды в кране — в том случае если используется двухконтурный котел;
• неравномерный нагрев батарей, труб и других обогревательных элементов;
• перегрев теплообменника — происходит при затрудненном возврате обратных вод;
• треск, микровзрывы и другие звуки, которых не должно быть.

Внимание! В загородном доме или коттедже газовый котел работает круглые сутки в течение всего зимнего периода. А это значит, что промывку следует делать ежегодно по окончании каждого отопительного сезона.

Методы прочищения котла

Существует два способа промывки котла от накипи и загрязнений:

• Разборный — это метод, требующий разборки агрегата. При его использовании происходит демонтаж загрязненных деталей котла. Затем эти компоненты либо помещаются в емкость с реагентом на несколько часов и чистятся механически, либо используется другой метод очистки. Все зависит от степени загрязнения. Затем элементы снова устанавливают на свои места.
• Безразборный — чистка осуществляется без демонтажа деталей, непосредственно на месте. Эту процедуру лучше делать с помощью бустера.

Безразборная промывка осуществляется следующим образом:

1. котёл отключается от подачи топлива;
2. остывает;
3. сливается вода;
4. прибор отсоединяется от отопительной системы;
5. подсоединяется бустер;
6. начинается прокачка жидкого реагента (2—6 часов);
7. по окончании этого процесса очистительная жидкость сливается;
8. котёл промывается водой;
9. просушивается;
10. снова подключается к отопительной системе.

Для наилучшего результата процедуру повторить несколько раз.

Демонтаж и очистка деталей

При выборе разборного метода для того, чтобы подготовить газовый котел к очистке, следует его разобрать:

1. перекрыть подачу газа;
2. отсоединить провода от газового клапана;
3. открутить и снять дверку котла;
4. отключить провод, ведущий к пьезоэлементу;
5. открепить термопару и форсунки (обязательно сделать отметки глубины погружения форсунок в горелку);

1. отсоединить патрубок подачи топлива;
2. достать горелку, открутить гайки и снять верхнюю крышку.

Ключевые моменты очистки деталей:

• Запальник. Для того чтобы его почистить, нужно перекрыть газ, снять запальник, почистить его с помощью металлической щетки, сделать продувку, установить запальник на место.
• Горелка и форсунки. Для их очистки необходимо перекрыть подачу газа, снять горелку со своего места, отметить расположение форсунок, затем аккуратно выкрутить и почистить форсунки ёршиком, а горелку щеткой. После этого желательно продуть отверстие горелки с помощью насосного оборудования, которое найдётся под рукой, затем форсунку следует вставить обратно, ориентируясь на метку, после этого горелка устанавливается на свое место.
• Теплообменник требует очистки как изнутри, так и снаружи. Внутри циркулирует вода, и основные засорения находится именно там. Снаружи теплообменник загрязняется сажей, что негативно сказывается на его работе. Очистить устройство от сажи можно механическим способом, для этого подойдет скребок, металлическая щетка, ершики.

Важно! Во время чистки не следует использовать инструмент, имеющий острые грани, иначе можно повредить детали котла.

Этапы чистки теплообменника:

1. отключается газоснабжение;
2. снимается теплообменник;
3. осуществляется чистка любым механическим инструментом;
4. теплообменник устанавливается на место.

Как промыть теплообменник своими руками

Промывание теплообменника также может осуществляться несколькими способами.

Механический метод и промывание с вторичной чисткой

Под ручной чисткой подразумевают очищение в домашних условиях. Это самый простой способ обработки. Он включает в себя:

• Механическую чистку — предполагает удаление засорений с теплообменника при помощи инструментов: ершиков, металлических щеток разного размера, молотка (резинового либо деревянного).
• Промывку теплообменника в активных растворах с последующей механической чисткой. Такой способ некоторые специалисты считают более целесообразным из-за его эффективности, особенно для двухконтурных котлов.

Этапы ручной чистки:

1. Изучить документацию к устройству.
2. Разобрать котел таким образом, чтобы получить доступ к теплообменнику. Перед этим следует отключить агрегат от электропитания (если таковое имеется), отсоединить его от труб отопительной систем и системы подачи газа.
3. Демонтировать теплообменник.
4. Замочить его в растворе активных элементов, например, соляной кислоте. При этом раствор должен быть слабым, чтобы не повредить приспособление. После отмачивания солевые отложения легко удаляются.
5. Почистить с помощью металлических щеток, ершиков или пылесоса.
6. Промыть водой, просушить.
7. Вернуть теплообменник на прежнее место.

Удаление накипи подручными средствами

Промыть теплообменник в домашних условиях можно с помощью подручных средств.

Принцип такой:

• Берется емкость объемом 15—20 л. В крышке вырезаются 2 отверстия, к которым присоединяются шланги.
• Емкость заполняется очищающим раствором. В качестве него используются химические вещества (кислоты), разбавленные водой. Можно взять лимонную кислоту или уксус 9%. Для приготовления растворить 20 г лимонной кислоты в литре воды. Исходя из этой пропорции готовится нужное количество жидкости.
• Эти же шланги подсоединяются к циркуляционному насосу.
• Сам насос соединяют с патрубками теплообменника с двух сторон (подающий обратный поток). В результате получается замкнутая система. Раствор циркулирует внутри системы, очищая теплообменник изнутри.

Такая промывка делается разборным методом в домашних условиях при помощи подручных средств.

При помощи химикатов

Для такой обработки используют бустер и химические составы, предназначенные для чистки деталей котла. Здесь также используется бустер, только не самодельный, а купленный в магазине, сертифицированный, предназначенный именно для этих целей.

​

Шланги бустера присоединятся к двум патрубкам теплообменника, затем происходит движение химических элементов внутри замкнутой системы.

Бустеры заводского производства оснащены нагревательными компонентами, что позволяет реагентам нагреваться. А это, в свою очередь, ускоряет процесс очистки.

Такую процедуру можно проводить как разборным, так и безразборным путем. Длится мероприятие от 2 до 6 часов.

По окончании процедуры удаляется реагент и заливается в теплообменник вещество, нейтрализующее его. После этого теплообменник промывается водой и высушивается.

Основной недостаток метода — применение активных химических элементов, воздействие которых негативно сказывается на долговечности теплообменника. При частой химической чистке он может раньше выйти из строя.

Реагенты для химической чистки:

• Адипиновая кислота — реагент, который разводят в воде, соблюдая определенную концентрацию. Представляет собой активное вещество, способное размягчить солевые отложения внутри агрегата. Закачка реагента производится после демонтажа и остывания теплообменника. После очистки устройство промывается водой и высушивается.
• Сульфаминовая кислота действует по тому же принципу: требует разведения водой и под давлением подается внутрь теплообменника. После воздействия этого вещества солевые отложения, накипь и другие загрязнения размягчаются и легко выводятся.

Фото 1. Упаковка 25 кг с сульфаминовой кислотой 99,5% в виде порошка для разведения в воде.

• Гель для чистки котлов (не является кислотой) отлично чистит металлические элементы от накипи, грязи, солевых отложений. После обработки этим веществом теплообменник промыть чистой проточной водой. Гель имеет огромное преимущество перед другими реагентами. Он оказывает мягкое, щадящее действие на металлические элементы. При этом качество очистки не хуже.

Совет. Так как при данном методе используются активные химические элементы, следует быть осторожными, надевать резиновые перчатки и маску, соблюдать правила техники безопасности.

Гидродинамический способ

Это способ чистки котла не требует разборки. Его принцип заключается в том, что вода закачивается в систему. Иногда в нее добавляется абразивный наполнитель. Затем нагнетается давление. В процессе воздействия скорость движения жидкости увеличивается, за счет чего и происходит очистка. Это способствует разрушению солевых отложений, загрязнений и накипи внутри системы.

Важно! При гидродинамической очистке нельзя превышать уровень критического давления, так как это может привести к разрыву труб!

Эту процедуру не рекомендуется проводить самостоятельно. Гидродинамическую чистку лучше доверить профессионалам, имеющим сертификат и допуск к работе с газовым оборудованием.

Сборка оборудования после очищения

В процессе сборки все детали возвращаются на свои места в обратном порядке.

Фото 2. Схема (слева) и изображение внутреннего устройства газового котла (справа). Указаны основные детали.

Основной момент здесь — недопущение утечки газа после сборки. Для того чтобы это проконтролировать, нужно произвести обмыливание соединений. Герметичность фиксации элементов проверить только после включения газового котла.

Важно! При обратном монтаже пилотной горелки следует установить новую прокладку. Подсоединение электрода розжига делают только вручную, ключ использовать не рекомендуется.

Полезное видео

Ознакомьтесь с видео, в котором демонстрируется, как можно в домашних условиях промыть теплообменник газового котла с обратным клапаном.

Выбор варианта очистки отопительного прибора

При выборе метода очистки котла решающее значение имеет финансовый вопрос, то есть дороговизна процедуры. Если средства ограничены, придется использовать подручные материалы и чистить котел в домашних условиях. Если возможности позволяют, то на чистке не стоит экономить. Лучше воспользоваться услугами профессионалов.

Автономное отопление установлено во многих квартирах и большинстве частных домах, имеющих собственное водоснабжение. Эта система не рассчитана на вечную работу без обслуживания и проведения профилактических мероприятий. Циркулирующая по контуру вода не отличается идеальной чистотой. В процессе нагревания в диапазоне 45-75 градусов в трубах образуется известковый налет, снаружи собирается сажа. Это негативно сказывается на эффективности работы оборудования, приводит к множеству нежелательных явлений. Чтобы этого не допустить, проводится чистка теплообменника котла. Выполнить эту процедуру лучше своими руками, так как услуги мастера обойдутся в круглую сумму. Прочистка трубок должна проводиться регулярно, по мере их загрязнения.

Необходимость чистки

Качественная промывка теплообменника газового котла является залогом его продолжительной и безаварийной работы на протяжении всего отопительного сезона. Сталкиваться в этот период с необходимостью отключения тепла и экстренного ремонта — не самая лучшая перспектива, с которой желает столкнуться владелец недвижимости.

Если не проводить очистку теплообменников в рекомендованные производителем сроки, есть вероятность возникновения следующих проблем:

• Перегрев оборудования. Возникает из-за низкой скорости движения воды, которая получает больше энергии, чем это требуется по инструкции.
• Разрыв контура. Происходит по причине превращения жидкости в пар при неподвижном состоянии из-за засоренных каналов.
• Поломка циркуляционного насоса. Агрегат перегревается, так как его мощность не находит выхода вследствие невозможности свободно прогонять воду.
• Повышенный шум. Возникает по причине завихрения жидкости и образования воздушных пузырьков, когда начинается процесс кипения в трубках.
• Увеличение расхода газа. Чтобы нагреть комнату до нужной температуры, требуется расходовать в 1,5-2 раза больше энергоносителей.
• Снижение производительности. Происходит из-за скопившейся на трубках сажи, которая действует как теплоизолятор. В результате двухконтурный котел выдает воду на 10-15 градусов холоднее заданных параметров.

Своевременная промывка теплообменников позволит избежать подобных осложнений. Если они все-таки возникли, необходимо незамедлительно остановить систему, слить с нее воду и почистить внутренние контуры.

Частота промывки теплообменников

Периодичность очистки теплообменников прописана в инструкции по эксплуатации, которая прикладывается к изделию.

льшинство производителей рекомендуют делать это каждые 2 года. Однако если используется насыщенная известью вода, толстый слой налета может накипеть уже за один отопительный сезон, даже если в котле стоит нержавеющий контур. Когда в обвязке установлена система фильтрации, процедуру можно проводить с интервалом 4-5 лет. Воду нужно менять ежегодно, так как она меняет свою структуру и приобретает агрессивные по отношению к металлу свойства.

Вычислить требуемую периодичность очистки теплообменника лучше всего опытным путем. После окончания отопительного сезона нужно разобрать котел, снять контур и оценить его состояние. Налет подскажет, через какое время его толщина достигнет критического состояния.

Методы прочистки

Промывать теплообменник котла рекомендуется сразу по окончании отопительного сезона, когда налет не успел набрать прочности. Для выполнения этой процедуры выбирается один из доступных способов, наиболее подходящий для владельца недвижимости.

Существуют такие варианты очистки водяных контуров:

• Ручной (механический). Простой и недорогой способ избавить изделие от накипи и нагара. В работе используются подручные приспособления, которые найдутся в каждом доме. С наружной стороны сажа соскабливается ножом или металлической щеткой. Внутренние отложения удаляются стальным тросом, один конец которого раскручивается и делается в виде ершика. Такие тросы используются в тормозных системах велосипедов и регулировки подачи газа в мотоциклетной технике. После грубой очистки, которая удаляет большую часть загрязнений, проводится вторичная обработка изделия. Она представляет собой замачивание трубок в любом реагенте, который растворяет известковый налет и безопасен для металла. Длительность обработки составляет 20-25 минут в зависимости от концентрации вещества. Чем оно будет горячее, тем лучший эффект будет достигнут.
• Химический. Промывка пластинчатого теплообменника проводится бытовой химией или средствами самостоятельного приготовления. Достоинство такого способа заключается в том, что процедуру очистки можно выполнить без демонтажа трубок при наличии промывочного насоса для теплообменников. Если этого прибора пока нет, первичный и вторичный контуры погружаются в кислотный раствор, который нагревается до температуры 40-60 градусов. Нагревание способствует большей активации химикатов. Необходимо использовать кислотостойкий резервуар, чтобы реагент его не повредил. Время замачивания определяется экспериментально, путем анализа состояния отслоения или растворения налета. В слабом растворе детали подвергаются кипячению на слабом огне. Хороший эффект дает средство Лаваль минского производства.
• Гидродинамический. Применяется насос для промывки системы отопления. В воду добавляются абразивные присадки, под давлением до 2 бар станция прогоняет ее по системе. Предварительно снимается фильтр, чтобы обеспечить беспрепятственное движение жидкости. В ходе промывки нужно несколько раз менять направление прокачивания, чтобы лучше очистить каналы. Эффект очистки достигается быстрым током жидкости и ее трением о внутренние стенки трубок. С помощью такого способа им можно придать первоначальное состояние.

Чистить контуры нужно аккуратно, не прикладывая чрезмерных усилий и не оказывая давления выше расчетного. Несмотря на то что в изготовлении теплообменников используется качественная сталь, изделия можно легко повредить.

Жидкости для промывки

В хозяйственных магазинах представлен широкий ассортимент химикатов в виде жидкостей, гелей и порошков. Практически все они изготовлены на основе кислот. Чаще всего в качестве реагента используется адипиновая, лимонная и сульфаминовая кислота.

Лучше всего зарекомендовали себя такие торговые марки:

• Alfa;
• Baxi;
• Cip;
• Eliminate;
• Laval;
• Pump;
• Steeltex
• VV;
• Акваprof;
• Альф.

Перед покупкой следует изучит сферу и условия применения средства, рекомендуемые марки котлов, правила применения и предостережения.

Машины для промывки

Конструкторами разработаны специальные аппараты, чтобы можно было прочистить теплообменник, не доставая его из корпуса котла. Машинка подключается к патрубкам, после чего начинает гонять по контуру насыщенный абразивом реагент. При этом внутри трубок создается повышенное давление, а температура жидкости поднимается до 60 градусов. Наибольшей популярностью пользуются бытовые приборы моделей Аристон и Беретта. Изделия отличаются компактностью и высокой производительностью. Им без труда найдется место в кладовке или в шкафу.

Приобретать такое оборудование имеет смысл только в том случае, если чистку необходимо проводить ежегодно, так как смета за бустер и реактивы может доходить до 38-60 тыс. руб. Но услуги профессионалов тоже обойдутся немало. В крупных мегаполисах они стоят 3-7 тыс. руб, а в регионах 2-4,5 тыс. руб. Если чистить котел каждый год, окупаемость начнется уже через 6-10 лет. Приобретение бустера — это дорого, но снизить расходы и даже получить прибыль можно, если сдавать агрегат в аренду или самому оказывать услуги соседям и знакомым за умеренную плату. Достаточно самому один раз самостоятельно промыть теплообменник, чтобы приобрести необходимые навыки. Поскольку все котлы имеют практически одинаковое устройство, с обслуживанием других моделей проблем не возникнет.

Инструкция по промывке теплообменника своими руками и в домашних условиях

Перед проведением обслуживания отопительного котла нужно выпустить теплоноситель из системы, перекрыть подачу воды, газа, отключить его от электричества.

Для работы потребуется следующее имущество:

• отвертка;
• индикатор;
• сантехнические клещи, плоскогубцы;
• малярная кисть, скребок;
• металлическая щетка, тонкий трос с ершиком, зубная щетка;
• защитные очки, резиновые перчатки;
• емкость соответствующего размера и объема;
• ветошь.

Очистку водяных контуров нужно проводить в такой последовательности:

1. Снять крышку, которая закрывает внутренние элементы. Достать кожух и теплоизоляцию.
2. Отсоединить провода от газового клапана, извлечь термопару;
3. Слить из котла воду. Для этого используется выпускной кран, расположенный в нижней части корпуса.
4. Вынуть патрубок подачи топлива;
5. Открутить болты от горелки, вынуть узел и уложить его на широкое устойчивое основание.
6. Накрыть электронные и коммутационные блоки целлофаном с целью предотвращения попадания на них воды.
7. Металлической, зубной щеткой, ножом соскоблить грязь снаружи устройства. Поочередно почистить запальник, датчик контроля пламени и автоматический розжиг.
8. Достать вторичный контур, провести с ним аналогичные действия.
9. Тросом с ершиком провести первичную механическую чистку внутренних каналов.
10. Замешать раствор лимонной кислоты. Ее берут 200 г на 10 л воды.
11. Поставить сосуд на плиту, погрузить в него теплообменники, включить нагрев. Довести раствор до кипения и выдержать так до 30 мин.
12. Достать детали и дождаться их остывания. Визуально проверить качество достигнутого результата. Если остался налет, удалить его ершиком или провести повторное кипячение.
13. После очистки теплообменников несколько раз промыть их чистой водой, чтобы смыть все реагенты.
14. Собрать агрегат, соблюдая последовательность установки деталей.

При наличии бустера все значительно проще. Нужно только заправить аппарат реагентом, подсоединить его к патрубкам и включить. По окончании промывки раствор выливается и заменяется чистой водой для ополаскивания.

Источник: StrojDvor.ru

Конструкция

• Накопительный бак — емкость для заливания химического реагента. Изготавливается из кислотостойких материалов, чаще всего это полипропилен. Различаются внутренними объемами;
• Циркуляционный насос для прокачки промывочной жидкости. Наиболее распространены насосы Wilo (Германия) и модели итальянского производства. Крыльчатка насосов выполнена из кислотостойкого пластика или композитных материалов;
• Присоединительные шланги;
• Сетевой шнур.

Дополнительно — таймеры для настройки времени промывки и реверсы. Автоматизируют и ускоряют процесс, но повышают стоимость аппарата.

Выбор промывочного насоса

Применение

Определите, что будете промывать:

• теплообменники и котлы;
• сети;
• и то, и другое.

Объем бака

Минимальная емкость — не менее 50% объема промываемого оборудования. При этом потребуется дополнительная доливка реагента в таком объеме, чтобы уровень промывочной жидкости в баке в процессе промывки не опускался ниже 1/3. Модели, баки которых на 40% больше промываемого объема, позволят забыть о доливках.

Автоматизация

Опционально добавьте реверс и таймер работы, если требуется.

Материал крыльчатки насоса

Возможные варианты: пластик или композитные материалы. Последние считаются более долговечными при большой нагрузке, например, при использовании сервисными организациями, которые выполняют за сезон большое количество промывок.

Инженеры-консультанты нашей компании помогут быстро подобрать подходящий насос:

• Подберем подходящую под ваши задачи модель
• Предоставим гарантию до 1 года
• Бесплатно доставим по РФ от 1 дня

Возможные проблемы

Чаще всего проблемы связаны с человеческим фактором:

• пуск на «сухую» насоса и его сжигание, в результате чего требуется полная замена, стоимость которой достигает 70-80% цены самой установки;
• срывание резьбы в месте крепления насоса к баку.

Проблемы, не относящиеся к человеческим факторам — течи в местах герметизации стыков уплотнительными кольцами из-за пересыхания и потери эластичности.

Гарантии

Если соблюдены все требуемые режимы эксплуатации и проблема не связана с перечисленными выше, то такой случай признается гарантийным. Срок гарантии равняется 12 месяцам со дня продажи.

Гидропромывка

Эта технология представляет собой подачу в систему отопления сжатого воздуха вместе с водой. Посредством высокого давления и частых импульсов мелкие пузырьки воздуха активно заполняют собой отдельные участки. Это позволяет быстро и достаточно эффективно расслаивать отложения на стенках водяного теплообменника.

Для очистки в данном случае применяются компрессоры. Это оборудование позволяет промывать всю отопительную систему. Но процесс выполняется поэтапно. Чтобы достигнуть максимального эффекта, промывать следует небольшие участки. Прежде чем перейти к процессу, определяют необходимое количество воды и уровень давления, которое будет подано в теплообменник ГВС или любой другой.
Можно выполнять гидропромывку двумя методами – проточным и способом заполнения. Первая технология подразумевает полное заполнение системы водой. При этом нужно открыть кран воздухосборника. После максимального заполнения кран закрывают. Затем в систему компрессором начинают подавать сжатый воздух.

Недостатки химической промывки теплообменника

Кроме использования реагентов, очистку отопительных котлов можно производить механическим способом. Но для этого потребуется разобрать оборудование хотя бы частично, что не всегда возможно в силу разных причин. Для радиаторов и металлических труб такой способ и вовсе не подойдет. К тому же, механическое воздействие часто приводит к повреждению защитного слоя на металлических стенках, что чревато скорым появлением коррозии.

Химическая промывка позволяет избавиться от накипи и налета намного быстрее и проще, но у данного метода, кроме высокой стоимости, есть еще некоторые отрицательные стороны:

• слишком длительный процесс может повредить поверхность металла;
• короткий период воздействия наверняка оставит участки с нерастворенными наростами.

Избежать подобных ситуаций поможет использование качественных реагентов, а также четкое выполнение технологии очистки теплообменного и отопительного оборудования

Следует обратить внимание на состояние и возраст обогревательной системы. Возможно, рациональнее будет не промывать ее, а произвести замену? Неисправный теплообменник способен привести к покупке нового котла, поэтому следить за ним требуется регулярно, не допуская фатальной поломки

Для этого и предусматриваются профилактические меры, заключающиеся в своевременной промывке оборудования.

Стоит отметить, что при покупке реагента необходимо внимательно изучить инструкцию, в которой указано, для каких металлов и систем он пригоден.

Нельзя относить к недостатку химической промывки факт применения «неправильного» раствора из-за халатности, невнимательности или элементарного незнания. Производители выпускают реагенты для технических систем и экологически чистые, используемые для мойки пищевого нагревательного оборудования. Некоторые химические составы предполагают растворение только известковых отложений, а иные – оказываются незаменимыми в критических ситуациях.

И еще! Не следует использовать для промывки раствор соляной кислоты, который является высоко агрессивным веществом. Под его воздействием соединительные элементы и оцинкованные поверхности приходят в негодность.

Избежать проблем после промывки теплообменника и отопительной системы поможет безотлагательное заполнение оборудования и труб антифризом или водой соответствующего качества сразу же после окончания полного цикла очистки и нейтрализации кислотных остатков.

Химическая промывка теплообменника

Выполнение химической промывки своими силами, когда используются особые промывочные жидкости для теплообменников, нельзя назвать простым мероприятием.

Для такой работы потребуется прибор — бустер. Подобный способ является упрощенным и поэтому необходимо знать особенности его проведения. Его легче выполнить, поскольку нет потребности в том, чтобы разбирать котел и вынимать теплообменник из агрегата.

Нужно отсоединить два патрубка, к одному из них подсоединить шланг, заливающий средство для промывки теплообменников внутрь прибора. Выходить состав должен из противоположного патрубка, к которому также присоединяют шланг. В результате реагент будет передвигаться по кругу внутри бустера и теплообменника.

Аппарат для промывки теплообменников — бустер состоит из следующих элементов:

• резервуар для реагента;
• насос для циркуляции;
• электронагревательный элемент. Он имеется не во всех приборах, но специалисты рекомендуют использовать именно такие бустеры. Благодаря этому элементу реагент для промывки теплообменников нагревается и эффективнее разрушает разные виды отложений, как грязевых, так и солевых.

Химические растворы для промывки свободно продаются в торговой сети. При выборе реагента следует учитывать степень загрязнения, виды образовавшихся отложений и материал изготовления теплообменника.

Обычно потребители используют растворы на основе кислот — соляной или серной, реже — азотной или фосфорной. Данным химическим составам удается удалять плотные и толстые отложения. Особенно это касается слоев, образованных солями трехвалентного железа.

Когда загрязнение незначительные и соблюдается периодичность промывки теплообменников, достаточно будет применения составов, в основе которых адипиновая или сульфаминовая кислоты. В продаже имеются не только жидкие растворы, но и гели, разводимые водой.

Принцип действия

Для очистки нагревательных узлов и замкнутых отопительных систем используют специальные реагенты. Раствор в котлы и трубопроводы закачивается с помощью насоса для промывки теплообменников, где под воздействием кислотной среды происходит размягчение твердых отложений, а также отслаивание ржавчины, налетов и накипи с дальнейшим растворением и удалением остатков. При щелочной промывке осуществляется разложение наростов биологического происхождения. Она используется только в определенных, конкретных случаях.

Процесс очистки производится гидрохимическим способом. Раствор реагента принудительно циркулирует внутри замкнутого контура благодаря работе химического насоса. Отложения растворяются и вымываются без нарушения целостности конструкционного материала, из которого выполнена отопительная система, теплообменник, соединительные узлы и уплотнительные прокладки. Быстрое движение моющего раствора происходит под напором, что не допускает образования застойных участков.

Технология промывки теплообменного оборудования достаточно проста, но требует внимания и аккуратности, так как связана с вредными для человека химическими составами. Работы необходимо проводить в резиновых перчатках, защитной одежде и очках. Помещение должно быть хорошо проветриваемым. Котел, бойлер или другое оборудование следует отключить от газа, воды и электроэнергии.

Промывочную установку с насосом подсоединяют к предварительно опорожненной системе или теплообменнику, соблюдая инструкцию производителя. Подготавливают раствор реагента, разбавляя жидкость в воде согласно описанию на этикетке, после чего подогревают его до нужной температуры (30-40 градусов). Теплая жидкость поможет быстрее справиться с отложениями. Далее химический раствор заливают в емкость и включают насос, переводя промывочную установку в режим циркуляции.

Процесс промывки теплообменников производится до того момента, пока осадки и загрязнения полностью не растворятся. Узнать эффективность очистки помогают тест-наборы многоразового использования, прилагаемые к оборудованию. Промежуток времени, необходимый для удаления наростов, обычно составляет от двух до шести часов и зависит от:

• размеров теплообменника;
• мощности очистительной установки и производительность насоса;
• степени загрязнения.

На заключительном этапе теплообменник промывают раствором, нейтрализующим кислотный остаток.

После окончания работ по очистке теплообменников и радиаторов производится дополнительная обработка поверхностей, называемая пассивированием. Для этих целей используется другой реагент, образующий на металлических стенках тонкий, но прочный оксидный слой, предохраняющий материал от коррозии. Но следует знать о том, что для оборудования, изготовленного из алюминия, подобный вариант защиты не допускается.

Еще одним важным этапом промывки теплопроводов, радиаторов, бойлеров и теплообменников является нейтрализация использованных при их очистке реагентов. Смывать раствор без предварительной обработки напрямую в канализацию категорически запрещается! Плохо растворимый в воде кристаллический порошок или специальную жидкость добавляют в отработанный реагент для приведения кислой среды к допустимым показателям рН. В некоторых случаях допускается замена нейтрализатора большим объемом водопроводной воды, которую смешивают с реагентом перед сливом.

Для разветвленных сетей применяют более производительные промывочные установки, а для простых контуров небольшой протяженности или бытовых котлов – достаточно использовать оборудование малой мощности. Моющие агрегаты относятся к профессиональному оборудованию, поэтому стоят они недешево. Некоторые фирмы предлагают взять установки с насосами в аренду, но для качественной промывки разумнее будет пригласить специалистов сервисных компаний профильного направления, имеющих достаточный опыт в проведении работ.

Особенности химической промывки теплообменников

Перед проведением работ по химической промывке теплообменников с внутренних контуров теплообменника через спускные вентили сливается вода. Затем подготавливается закачки химический состав, который вводится под давлением или при помощи подручных средств. Для достижения наибольшего эффекта проводится при помощи щеток, которыми можно очистить внутренние поверхности.

Качественная работа включает в себя использование специального химического вещества, которое вступая в реакцию с осадками на стенках, растворяет их и позволяет вывести наружу. При этом химическая промывка теплообменников может включать в себя использование нескольких химических составов в зависимости от степени загрязнения внутренних стенок.

Если химический раствор подавать внутрь под давлением, можно достичь наибольшего эффекта. По окончании процедуры происходит вымывание жидкости и растворенных осадков из теплообменника, перед запуском установки необходимо промывка внутренних элементов проточной водой.

В трудных случаях химическая промывка теплообменников производится после их полной разборки на отдельные части. В этому случае проводится при помощи тех же химических средств и щеток по отдельности, затем детали промываются, и конструкция теплообменника собирается и подключается к котельной системе. Некоторые химические составы пагубно действуют на детали пластинчатых теплообменников, снижая их прочность. Поэтому рекомендуется использовать те составы, которые были одобрены производителем теплообменника.

Качественные жидкости для чистки не должны оставлять после себя посторонних запахов, изменять цвет воды

При проведении необходимо соблюдать меры предосторожности, надевая перчатки и маску. После процедуры необходимо в тестовом режиме проверить работу теплообменника, убедиться в том, что налет и другие осадки убраны

В зависимости от интенсивности эксплуатации теплообменника, его сервис может проводиться раз в год, после отопительного сезона или чаще, в зависимости то интенсивности загрязнений. При установке нового теплообменника можно провести очищение внутренних полостей водой.

Когда требуется промывка

• планово – как правило, по завершении отопительного сезона, или раз в 2-4 года;
• по необходимости – при выявлении существенных отклонений от требуемых показателей по температуре или давлению теплоносителя.

Плановую промывку теплообменников котлов промышленного типа производят на предприятиях, заранее определяясь с периодом и сроками проведения работ. Частным домовладельцам каждый год заниматься очисткой автономной отопительной системы не требуется, но в случае возникновения признаков загрязнения хозяину следует подумать о промывке теплообменника вместе с радиаторами и трубами, не откладывая процесс на долгий срок. Сигналами к принятию мер может послужить:

• увеличение расхода топливных ресурсов;
• частые остановки оборудования;
• низкая теплоотдача;
• недостаточно прогретые батареи;
• быстрое засорение фильтра.

Регулярное использование для промывки теплообменников установок с химическим насосом избавляют трубопроводы от появления засоров и нарушения циркуляции теплоносителя. Оборудование малой мощности используют для очистки автономных отопительных систем в частных домах, а более производительное – в многоэтажных строениях, административных зданиях и на промышленных объектах. Промывочные установки позволяют предотвратить:

• аварийные ситуации;
• преждевременный выход теплообменников из строя;
• капитальный ремонт;
• полную замену системы;
• значительное увеличение расходов на топливо.

Теплообменник является критически важным и ответственным узлом котлов. От него зависит эффективность обогрева сооружения и правильная организация технологических процессов. От процедуры промывки отказываться не следует, особенно в тех случаях, когда она была рекомендована опытными специалистами. Очистка поверхностей при помощи гидрохимического метода обойдется значительно дешевле капитального ремонта или замены оборудования.

Установка с насосом, предназначенная для промывки теплообменников,мобильна, работы производятся быстро, а соединения остаются целостными.

Промывка теплообменников

Проведение плановой промывки пластинчатого теплообменника позволяет увеличить производительность систем отопления, водоснабжения, кондиционирования и вентиляции. Технология достаточно простая и включает ряд следующих последовательных шагов:

• Присоединение промывочного насоса.
• Подготовка раствора реагента с доведением до нужной концентрации.
• Запуск насоса в работу в соответствии с требованиями по эксплуатации.
• Проверка эффективности посредством контроля показателя pH и газовыделений.
• Тщательная промывка теплообменника.
• Нейтрализация и утилизация использованных химических жидкости.
• Отключение насоса.

Если сервис был соблюден в полном соответствии с требованиями, теплообменники обретут свои первоначальные свойства и будут готовы к эффективной работе.

Как показывает практика, плохобслуживаемые пластинчатые теплообменники, загрязнены накипью, ржавчиной, илом и различного рода органическими загрязнениями на 50 и более процентов, что неизбежно приводит к значительному уменьшению тепловой эффективности и количества передаваемого от теплоносителя к нагреваемой среде тепла.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Чтобы система была надежной нужно правильно рассчитать толщину труб для отопления. Имеют значение условный проход и стенки.

Особенности подбора трубы для воздушного отопления изложены здесь .

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через радиаторы отопления . В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Интересное по теме:

• Можно ли установить индукционное отопление св.
• Кавитационный теплогенератор для отопления до.
• Как рассчитать и залить жидкость в систему от.
• Солнечное отопление дома – мифы и реальность

Промывка теплообменника газового котла

Теплообменник – это элемент в виде трубной системы, в каналах которой передвигается теплоноситель. Поскольку вода, функционирующая по отопительной системе, не отличается кристальной чистотой, содержащиеся в ней различные соли металлов осаждаются на внутренних стенках труб. Они превращаются в накипь и в результате значительно уменьшают диаметр прохода, что отражается на скорости передвижения носителя тепла.

Кроме этого образовавшиеся отложения представляют собой своеобразный барьер, понижающий теплопроводность теплообменника из металла. По этой причине температура теплоносителя значительно снижается. Чтобы предотвратить поломку агрегата, необходимо с накипью бороться.

Существует несколько вариантов ее устранения:

• механическая промывка теплообменника газового котла;
• чистка теплообменников с использованием специальных реагентов;
• при помощи воды, которую закачивают под большим давлением в систему.

Первые два способа используют, когда выполняется промывка теплообменника своими руками. Третий вариант реализовать самостоятельно не получится, поскольку потребуется специальный компрессор, создающий рабочее давление, равное нескольким десяткам атмосфер. Такое оборудование для промывки теплообменников позволяет разбивать плотные отложения, скопившиеся на металлических поверхностях.

Ради объективности следует отметить, что самостоятельная промывка теплообменника задача непростая. Чтобы выполнить данную работу, необходимо обладать определенными навыками. При реализации первого способа (механическая чистка) теплообменник потребуется снять, а это сделать довольно проблематично.

Как сделать бустер своими руками

Для того чтобы сделать бустер для промывки теплообменников своими руками вам потребуется:

• резервуар для реагента – пластиковая канистра минимум на 10 литров, можно больше;
• гибкие шланги на ½ или ¾ дюйма;
• помпа.

Делать бустер нужно, отталкиваясь от вида помпы. Это может быть погружной или отдельно стоящий насос. Если насос погружной, то никаких дополнительных отверстий в баке не нужно. К помпе подсоединяется шланг, который накручивается на теплообменник. Второй шланг (обратка) будет выводить кислоту напрямую обратно в бак. В данном случае в качестве резервуара для реагента можно использовать даже обычное ведро

Важно чтобы насос был приспособлен к работе с кислотами.

Удобнее использовать выносные насосы, кстати, подходит даже обычный электрический циркуляционный насос для отопления. Чтобы его подключить в нижней части бака нужно вставить металлический сгон и зажать его гайками к стенкам резервуара. Все должно быть герметично. Далее на сгон накручивается фильтр грубой очистки – нельзя допустить, чтобы в насос попал мусор, да и для промывки так будет лучше. За фильтром накручивается насос, от которого идет шланг в теплообменник. Циркуляционный шланг идет прямиком в пластиковую канистру.

Средник срок службы труб отопления в квартире не менее 25 лет, но даже пол века не предел.

Здесь мы рассказывали какими трубами сделать отопление в частном доме с автономным обогревом.

Минус бустера для промывки теплообменников, сделанного своими руками, заключается в отсутствии нагревательного ТЭНа. Очистка от накипи холодным реагентом займет больше времени, зато можно сэкономить на электроэнергии.

Источник: www.tproekt.com

подбор водяных насосов, фильтров для воды, правила использования.

Вместо вступления.

Начиная с 2003 года, Украину, да и многие страны СНГ, охватил «бум автономного отопления». Причина его была проста – старые советские котельные все чаше стали приходить в негодность,а альтернативы теплых батарей дома наше государство, к сожалению, предложить не могло. К тому же, все большие обороты в Украине набирал строительный бум. Именно по этой причине, многие отечественные бизнесмены стали делать ставку на развитие систем автономного отопления.
Именно в это время в Украине появились многочисленные поставщики, дилеры, продавцы, монтажники автономного газового оборудования. В самом начале развития этого направления, весь сегмент газовых котлов был представлен лишь несколькими европейскими торговыми марками, которые, кстати, стоили не так уж дешево. А деньгиу среднестатистического украинца уже были, так почему быне позволить себе хороший газовых двухконтурный котел и полностью отказаться от услуг ЖКХ? Ответ не заставлялсебя ждать.
За пять лет этой повальной газификации населения, даже в самых маленьких населенных пунктах нашей страны появились магазинчики, магазины и даже целые отделы в супермаркетах с, порой, однообразным названием «Отопление-Водоснабжение».
К 2008 году рынок отопительной газовой и прочей техники стал настолько пересыщен, что количество торговых марок котельного оборудования перевалило за сотню. Плюс «большой брат» Китай не заставил себя ждать, наладив поставки в Украину большого количества дешевой газовой техники.
Именно тогда, наш смышленый предприниматель, стал задумываться от качественном сервисе и обслуживании такого большого количества котлов, а когда народ «повалил» с поломкамии гарантийными претензиями, хороших специалистов, как всегда, не оказалось!
На сегодняшний день, обслуживание и сервис газового оборудования, является одной из прибыльных сфер деятельности. Хочешь —не хочешь,а теплая батарея дома одна из первичных потребностей человека.
Именно по этой причине, на данный момент специалисты теплотехники с хорошим опытом работы весьма и весьма востребованы на рынке труда, а еще больше востребованы запасные части и приборы обслуживания тех самых газовых котлов, которые пять лет назад продавались сотнями в каждом магазине.
Одним из самых популярных инструментов обслуживания отопительных котлов (точнее их теплообменников) являются простые и в то же время весьма нужные приборы под названием бустеры – или как их еще называют «насосы для промывки пластинчатых теплообменников». В данной статье, постараюсь максимально полно и лаконично охарактеризовать эти интересные и полезные установки. В качестве примера использованы бустеры итальянского концерна Aquamax (Аквамакс). Продукция этой компании представлена на рынке Украины уже более 10 лет.

Конструкция установок для промывки теплообменников.

Конструкция прибора очень проста. Бустер состоит из полимерного кислотостойкого бака, подающего насоса, реверсного переключателя и соединительных патрубков. Ассортимент бустеров Aquamax представлен пятью основными моделями установок удаления известковой накипи, отличающихся конструктивно, а так же объемом реагентного резервуара.

Aquamax Evolution 10

Evolution 10 – самый маленький и самый популярный насос для промывки теплообменников. Как видно из названия, объем бустера составляет 10 литров.И этого вполне достаточно для качественной промывки современного двухконтурного котла, мощностью до 40 кВт.Этот бустер оборудован насосом НР18, а в комплект входит специальная декоративная крышка и ременьна плечо.

Aquamax Promax 20

Не менее популярная установка для удаления карбоната кальция и других солей накипи, конструктивно состоит из бака объемом 20 литрови насоса для перекачки реагента HP18. Маленьким недостатком данной установки, является то, что в комплектне входит крышка бустера.

Aquamax Evolution 40

Конструктивно идентичен установке Aquamax Promax 20, отличие лишь мощности подающего насоса и объеме реагентного бака. Его вместительность40 литров. Данным бустером возможно промывать как котлы с большим объемом теплообменника так и небольшие отопительные системы полностью. Аналогично Promax 20, не комплектуется крышкой.

Aquamax Promax 30

Promax 30 – является новейшей разработкой специалистов Aquamax. Этот бустер кроме комплектации тридцатисемилитровым баком и специальной тележкой для удобства перемещения, оснащен специальным набором байпасов для удобства подключения установки к котлуи регулирования направления потока реагента. Как и Evolution 40, данный бустер возможно использовать для небольших систем отопления, для промывки контура польностью.

Aquamax Promax T1000

Для удаления накипи в змеевиках больших теплообменников, систем охлаждения, испарительных башен, и для перекачивании жидких кислот, специалисты Aquamax предлагают использовать специальный химический насос магнитной тяги Promax T1000. Насос состоит из двигателя большой мощности и полностью выполнен из кислотостойких материалов.

Некоторые характеристики установок для чистки теплообменников Aquamax

Как пользоваться бустером?

Установки для удаления накипи Аквамакс, весьма просты эксплуатации. Выделю лишь основные правила при промывке теплообменников данными бустерами:
Заливаем жидкость для удаления накипи в бак бустера до уровня между мин. и макс.;
Подключаем установку к патрубкам котла или системы отопления;
Открываем крышку бака;
Включаем питание;
Продолжаем промывку до однородности входящего и выходящего раствора или до исчезновения пены;
Для большей эффективности, переключить поток промывки с помощью реверсного крана;
Количество пены в бакене должно превышать максимум;
Крышка бака должна быть открыта для отвода реагентных газов;
Не допускать перегрева раствора выше 50 градусов Цельсия;
После полной промывки системы, отключаем питание, отсоединяем патрубки, даем жидкости стечь. Желательно не оставлять жидкость для промывки теплообменника в установкена долгое время. После удаления жидкости промыть большим количеством воды.

Расходные материалы для бустеров.

Расходными материалами для бустеров, в основном являются реагенты растворяющие карбонат кальция. Ими могут быть как средние органические кислоты (ЭДТА, сульфамиловая и т. д.), так и растворы сильных неорганических кислот (например соляная). При самостоятельном подборе реагентов для промывки, необходимо учитывать совместимость реагента и материаловиз которых выполнена система отопления и теплообменникв честности. Многие европейские производители предлагают весьма лояльные к внутренним конструкциям систем отопления специальные жидкости для промывки такие как Datex или MAX DR Energic.

Для уменьшения количества образующейся при промывке пены (иногда это критично) используют специальные гасители пены.

Расчет рентабельности использования бустера.

Еще одним поводом для покупки установки Aquamax для сервисного подразделения, является ее быстрая окупаемость. Для расчета рентабельности использования установки для промывки теплообменника проведем простейшие расчеты:

Средняя стоимость промывки котла: +300 грн.
Стоимость реагента на одну промывку: −80 грн.
Трудозатраты, топливо и др.: −70грн.
Чистая прибыль с промывки:150 грн.

Другими словами, при средней стоимости бустера в 3300 грн., установка полностью оправдает себя после всего 20 промывок. При условии, что средняя сервисная фирма выполняет около 10 промывокв неделю,во время начала отопительного сезона установка для промывки теплообменников Aquamax оправдает себя за ДВЕ НЕДЕЛИ!!!

Где купить бустер Aquamax?

Одним из самых интересных предложений по покупке бустеров Aquamax предлагает компания Аква Плюс в своеминтернет-магазинеhttp://www.aquaplus.su/

Более подробно о этих товарах и ценахна бустеры Aquamax можно узнать в разделе «Магазин» нашего сайта или просто воспользоваться следующей ссылкой:

http://aquaplus.su/shop.html?page=shop.browse&category_id=44

Почему стоит работать с Аква Плюс? Причин множество:

• У нас самые низкие цены на насосную технику, установки водоочистки и водоподготовки;
• Самая быстрая доставка по Украине;
• Доставка в любой город страны осуществляется БЕСПЛАТНО;
• Мы являемся профессионалами своего дела, и с легкостью подберем подходящее Вам оборудование;
• Работаем как с физическими так и с юридическим лицами. Форма оплаты – любая.

aquaplus.su

Аппарат для промывки отопления

Установка для промывки теплообменников: принцип действия. Насос для промывки теплообменников

В процессе эксплуатации на стенках теплообменников образуется толстый слой накипи, а также известковый налет. В результате значительно снижается эффективность использования котлов и другого нагревательного оборудования. Чтобы вернуть отопительной системе ее возможности, можно воспользоваться современными способами очистки труб и радиаторов при помощи промывочных установок. Главная задача установок для промывки теплообменников – обеспечение принудительного движения поданного в систему химического промывочного реагента, который и удалит большую часть наростов, накипи и различных загрязнений. Насос – это основная часть промывочной системы.

Когда нужно чистить отопительное оборудование

Очищают отопительные и технологические системы, оснащенные теплообменниками, планово после завершения отопительного сезона, либо один раз в 2 года. Также проводят очистку по необходимости – это можно определить по существенным отклонениям от требуемого показателя по давлению теплоносителя в системе или же по температурным данным. Если вовремя очистить систему, то можно избежать замены теплообменника на газовом котле. Это большая экономия денег.

Плановая промывка

Частные домовладельцы проводят очистку автономных систем значительно реже. Но если выявлены признаки загрязнений, владельцу стоит задуматься о необходимости проведения профилактических работ. В случае падения КПД отопительной системы промывают не только сам теплообменник «труба в трубе» (или любой другой), но и радиаторы, а также другие составляющие системы.

Признаки загрязнения

Когда теплообменник нуждается в промывке? Это можно определить по следующим признакам. Так, значительно увеличивается расход горючего для котла. Котел часто останавливается, падает теплоотдача, батареи недостаточно прогреваются. Также о необходимости промывки говорит быстрое засорение фильтров.

Если регулярно выполнять промывку с применением установок для промывки теплообменников, тогда трубопроводы и другие элементы системы избавляются от засоров, а также нарушения процессов циркуляции теплоносителя. Маломощное очистное оборудование применяется для автономных отопительных систем в частных домостроениях. Более производительные насосы для промывки теплообменников используют в многоэтажных жилых домах, административных постройках, а также на промышленных объектах.

Использование подобного оборудования позволяет предотвратить аварии, выход радиаторов из строя, необходимость капитального ремонта или полной замены, рост расходов на энергоносители.

В котельном оборудовании теплообменник – это критически важный и ответственный узел. Именно от него зависит эффективность обогрева помещений, а также правильное течение технологических процессов. От промывки не стоит отказываться, особенно, если о ее необходимости заявили опытные специалисты после диагностики. Очистка с использованием установки для промывки теплообменников при помощи гидрохимической технологии обойдется гораздо дешевле, чем капитальный ремонт или полная замена отопительного оборудования.

Технология промывки

Можно выделить несколько методов работ по отчистке, которые условно делятся на:

Разборная технология необходима при сильных загрязнениях или же при необходимости замены каких-либо компонентов системы. При произведении работ теплообменник нужно разобрать, а затем каждый компонент подвергают механической, гидродинамической или химической промывке.

Так как разборная очистка требует определенных ресурсов, то чаще всего применяют метод, не требующий обязательного демонтажа системы. Это технология химической промывки. Если ее проводить регулярно, то это поможет сохранить свойства и характеристики устройства на весь срок эксплуатации. Технология проста и экономична. Для ее осуществления необходим насос для промывки теплообменников. Его подключают на вход и выход теплообменника. В результате образуется контур. Далее в специальную емкость насоса заливают химический реагент, после чего он поступает внутрь теплообменника. Направление потока на разных устройствах может меняться как вручную, так и автоматически. После завершения промывки реагент будет нейтрализован. Его сливают, а сам теплообменник промывают обычной водой.

Типы промывочного оборудования

Если своевременно проводить очистку системы отопления, это поможет избавиться от коррозии, накипи и осадка. Существует специальное оборудование для обслуживания теплообменников. Можно выделить несколько видов таких установок. О них мы расскажем далее.

Гидропромывка

Эта технология представляет собой подачу в систему отопления сжатого воздуха вместе с водой. Посредством высокого давления и частых импульсов мелкие пузырьки воздуха активно заполняют собой отдельные участки. Это позволяет быстро и достаточно эффективно расслаивать отложения на стенках водяного теплообменника.

Для очистки в данном случае применяются компрессоры. Это оборудование позволяет промывать всю отопительную систему. Но процесс выполняется поэтапно. Чтобы достигнуть максимального эффекта, промывать следует небольшие участки. Прежде чем перейти к процессу, определяют необходимое количество воды и уровень давления, которое будет подано в теплообменник ГВС или любой другой. Можно выполнять гидропромывку двумя методами – проточным и способом заполнения. Первая технология подразумевает полное заполнение системы водой. При этом нужно открыть кран воздухосборника. После максимального заполнения кран закрывают. Затем в систему компрессором начинают подавать сжатый воздух.

Химические средства для промывки

Их применяют для получения максимального эффекта от промывки теплообменников и отопительной системы с медными трубами. Также химсредства подходят и для стальных изделий. С установками для промывки теплообменников используют жидкости красного цвета, которые, вступая в реакцию с загрязнениями, меняют свой оттенок. В зависимости от объема грязи количество средства корректируют. Наряду со специальными жидкостями также используют соляную или ортофосфорную кислоту. Эти вещества помогут максимально качественно и быстро промыть теплообменник «труба в трубе» или любой другой.

Для высококачественной очистки в систему закачивают от 10 до 30 процентов химических средств. Применение агрессивных веществ позволяет не только очистить различные элементы системы, но и защищает от коррозии, вспенивания воды, увелич

www.teplo-ltd.ru

Самодельный бустер для промывки теплообменников

Теплообменник — важный элемент газовых отопительных котлов. От его состояния зависит эффективность самого агрегата и отопительной системы в целом. Главная проблема теплообменников, работающих с водой в виде теплоносителя, состоит в образовании накипи на внутренней поверхности трубок, которая препятствует нормальному теплообмену. В результате поверхность радиатора испытывает повышенную температурную нагрузку, а теплоноситель не нагревается должным образом. Единственное решение подобной проблемы – купить в магазине или соорудить самодельный бустер для промывки теплообменников. Первый вариант для некоторых может показаться неоправданной тратой денег, ведь подобная процедура проводится раз в три года. Самодельный вариант более экономичен, но при его сборке следует учитывать некоторые нюансы.

Как сделать бустер своими руками?

Собрать устройство для промывки теплообменников не сложно. Главное – подобрать устойчивые к воздействию агрессивной среды реагентов материалы. Как правило, для удаления отложений солей используется профессиональное средство Master Boiler. Чтобы изготовить бустер для промывки теплообменников своими руками, потребуются такие компоненты:

• емкость, куда будет заливаться раствор;
• шланги для соединения с патрубками теплообменника;
• насос, осуществляющий непосредственную циркуляцию реагентов.

При выборе всех этих деталей бустера, обратите внимание на два нюанса:

• емкость и соединительные шланги должны быть просматриваемыми, чтобы лучше контролировать процесс промывки;
• насос должен иметь устойчивые к коррозии детали, электродвигатель – изолированный от агрессивной среды, при этом его максимальная мощность не должна превышать 2 бар.

Чтобы собрать самодельный бустер, потребуется выполнить входное и выходное отверстие в сосуде, где будет находиться раствор. Если насос погружной, следует организовать место его установки таким образом, чтобы конструкция была максимально устойчива. Соединить все элементы бустера с входным и выходным отверстием теплообменника, залить заранее подготовленный растворитель в емкость и осуществить промывку. После промывки осуществляется нейтрализация путем прогонки через теплообменник обычной воды, при использовании профессиональных реагентов MASTER BOILER, либо пассивирующих веществ, при использовании неспециализированных кислот.

Если же Вы решите купить профессиональный бустер для промывки теплообменников переходите по ссылке! Мы предоставим Вам хорошую цену, ведь мы официальный поставщик промывочного оборудования и производитель средства для промывки теплообменников

masterboiler.com.ua

Бустер для промывки теплообменников — незаменимое средство дя очистки системы отопления

Промывка теплообменников, как правило проводится в самом конце отопительного сезона, или же в случаях, когда параметры отопительной системы начинают сильно отличаться от заявленных. Причиной чаще всего становятся отложения известковых, иловых или коррозийных масс на внутренностях теплообменника. При этом значительно падает теплоотдача, и, как следствие, температура батарей.

Технология промывки теплообменника достаточно простая. К нему подключается бустер для промывки теплообменников, готовится раствор для очистки и после добавления в систему включается режим круговой циркуляции. Вся полученная система оставляется на время, достаточное для растворения примесей. После того, как осадочные отложения растворятся, производится слив отработанной жидкости, промывание теплообменника чистой водой и отключение бустера от системы.

Решения BWT для очистки теплообменников:

После этой процедуры теплообменник вернет свои изначальные характеристики.

Современный рынок установок для промывки теплообменников может удовлетворить любые потребности. Если вам понадобился бустер, то стоит заранее определить объем предстоящих ему работ. Ведь дело не только в разбросе производительности, но и в цене.

Наиболее востребованными моделями бустеров для промывки темплообменников, как правило, становятся бустеры с объемом бака в 10, 20 или 40 литров.

Соответственно мощность и производительность тоже колеблется от двух до шести кубометров в час. Прямо пропорционально мощности растут и габариты. Хотя средний вес колеблется от шести до двенадцати килограмм, с пустым баком.

Так же существуют специализированные модели для прочистки пластинчатых или разборных радиаторов. Но все же универсальные варианты бустеров для промывки пользуются большей популярностью.

Говор о бустерах для теплообменников и систем отопления, стоит отдельное внимание уделить средствам очистки. В интернете ходит много мнений, что для промывки теплообменников подходит 20% соляная кислота, что на корню не верно. Она может не только убрать известь, но и привести к усилению коррозии и порче не металлических частей отопительной системы.

Спецсредства для очистки, как правило, содержат сульфаминовую кислоту и реагенты, позволяющие после очистки нейтрализовать остаточную кислотность. Еще одним плюсом подобных смесей является наличие веществ, предотвращающих коррозию внутри труб и радиаторов. В большинстве случаев это порошок, который нужно развести в указанных пропорциях, залить в бустер и подключить его к системе.

Так же особое внимание стоит обратить на рабочие температуры средств промывки: они могут колебаться от 10 до 90 градусов по Цельсию.

В последнее время бустеры для промывки теплообменников и систем отопления профессионального уровня все чаще закупаются ЖЭКами, что не может не радовать, ведь в таком случае профилактические работы растянутся не на две недели, а на несколько дней.

Если рассмотреть использование бустера на примере промывки простого двухконтурного котла, то инструкция будет выглядеть следующим образом:

1. Выключить отопление.
2. Отсоединить шланги подачи и вывода.
3. Подключить согласно инструкции бустер.
4. Развести средство для промывки в воде и залить в бустер. Для стандартного котла с запасом хватит десятилитрового бустера.
5. Закрыть крышку и включить циркуляцию.
6. Подождать указанное в инструкции время. Как правило не больше пары часов.
7. Слить отработанный раствор, включить на промывку чистой водой.
8. Подключить обратно шланги подачи и вывода. Все — котел исправен и готов к эксплуатации.

Производители так же утверждают, что бустер для теплообменника также может использоваться для систем вентиляции и схожих с ними. Для людей, имеющих частный дом, бустер для очистки теплообменников и прочих отопительных устройств может стать помощником во многих отраслях домашнего хозяйства.

В заключение хочется отметить, что своевременная профилактика (не реже раза в год) позволит вашей отопительной системе отработать долгие годы без единого сбоя. Кроме того, не стоит пренебрегать помощью специалистов. Профи, знающий ваше отопление, понимающий его сильные и слабые стороны, первым заметит назревающую проблему. И посоветует оптимальное решение.

Смотрите также:

www.bwt.ru

Своїми руками — Самодельный минибустер — Своими руками — отчеты

Приходится иногда промывать теплообменники котлов и колонок. Для такого есть профессиональные бустеры на 10-40 и более литров. Но я использую для этого слабенький насосик от фильтра-компрессора аквариумного. Мощность 4 ватта. Слабовато. Но тут под руку попался насос дренажный от стиралки аристон, мощность 25 ватт. Этот насос горе мастера забраковали и поставили новый, а старый то работает! Но прикол в том что этот насос снимается с корпуса стиралки и остаётся только двигатель с крыльчаткой. Вот и стала задача сварганить корпус насоса, присоединить насос к ёмкости и получить бустер для промывки теплообменников.

Вот что получаем используя стандартные части от сифонов сантехнических.

Основная часть — часть сифона с соском для перелива ванной.
Для фиксации корпуса использую обрезанную часть от крышки перелива ванной. Внутрь насоса вставляю обрезок от пластиковой баклашки…горлышко обрезанное… идёт на всас. Коричневая штучка внутри видна…
На корпусе с крыльчаткой есть резиновое колечко, но я буду крепить корпус насоса не к колечку этому, а в другое место, используя самодельную прокладку из резины.

Пробовал качать — работает!

Поэтому начал делать защитный корпус для двигателя.
Беру баночку металлическую от орешков. И начинаю подгонять.

Далее делаю усиление из миллиметровой оцинковки, а то пластик под натягом прогибается.

Собираю всё вместе и получаю вот такую штуку — насос для бустера.

Остаётся подобрать канистру или другую ёмкость и прикрепить насос сбоку к ёмкости. Плюс вывести шнурок сетевой. Я планирую использовать обычную канистру от масла или тосола на 4 литра.
Продолжение следует.

krainamaystriv.com

Бустер для промывки теплообменников своими руками

Промывка теплообменника своими руками

Промывка теплообменника своими руками #8212 подробное руководство

Оборудование в системах отопления может подвергаться поломкам и требовать ремонта. Регулярное обслуживание теплообменников снижает потребности в ремонтах и риск поломок, а также обеспечивает отличную работу отопительной системы.

Своевременный осмотр котельного оборудования продлевает срок использования устройства и снижает затраты на замену при выходе его из строя.

Почему нужно очищать оборудование?

Промывка теплообменника своими руками #8212 это одно из обязательных условий стабильной работы системы отопления. Во время работы газовых котлов, на теплообменниках скапливаются различные осадки, находящиеся в жидкости. Этот процесс способен разрушить материал прибора. В результате постоянного воздействия высокой температуры, в теплообменном аппарате происходят всевозможные химические реакции, снижающие производительность системы отопления.

Теплообменник является ключевой фигурой в системе отопления, поэтому необходимо всегда наблюдать за его состоянием.

Какие методы используются?

Промывка теплообменника своими руками бывает двух видов: механическая и химическая.

Механическое промывание используется в случае особой загрязненности оборудования, когда из-за засоров затрудняется циркуляция теплоносителя.

Химическая промывка является экономичным и очень эффективным способом, подходящим для периодических профилактических очисток.

Оборудование для промывки теплообменников

Во время эксплуатации любых автономных систем отопления возникает необходимость в промывке теплообменников. При наличии специального оборудования для промывки теплообменников данный процесс будет быстрым и простым. Такие промывочные установки называются бустерами, благодаря ним можно без проблем удалить известковый налет, коррозийные остатки, и прочие загрязнения. При этом нет необходимости разбирать всю систему отопления, так как очистка проводиться химически активной жидкостью, которая при помощи бустера прогоняется по всем трубкам отопительной системы.

Бустеры между собой значительно различаются объемами. Обычно этот объем может составлять 10, 20, 30 и 40 литров. Аппараты, объем которых составляет 10 литров, используются для небольших отопительных систем. Если вы владелец, к примеру, двухконтурного котла, мощность которого не превышает 40 киловатт, то вам вполне хватит аппарата на десять литров.

Аппарат для промывки теплообменников, объем которого составляет 20 литров, отличается от предыдущего варианта только вместительностью, а также немного большей мощностью насоса для перекачки жидкости-реагента.

Бустеры, объем которых составляет 30 и 40 литров, используются для промывки больших по размеру отопительных систем. Они оснащаются мощным насосом, который без проблем прокачивает реагент по всем трубкам отопительной системы. Для большего удобства пользования таким устройством, очень часто большие устройства оборудованы ручкой и колесиками.

В зависимости от размеров и мощности отопительной системы вашего дома нужно выбирать и оборудование для промывки, соответственно, для малых систем подойдут небольшие бустеры, а для крупных систем отопления – большие по объему аппараты.

Использовать устройство для промывки теплообменников действительно просто. Для этого стоит следовать простой инструкции:

• Жидкость для промывки теплообменников заливается в бустер так, чтобы уровень был между «max.» и «min».
• Установка для промывки теплообменников подключается к патрубкам отопительной системы.
• Крышка бака бустера открывается.
• Включается питание.
• Жидкость закачивается в систему отопления и начинает циркулировать по всем трубкам.
• Промывка продолжается до тех пор, пока вся жидкость с остатками загрязнений не станет однородной или же пока не пропадет пена в жидкости.
• Для лучшего результата промывки, можно включить функцию «Реверс», в том случае, если бустер оборудован такой функцией.
• Количество пены во время промывки не должно превышать норму.
• Крышка устройства постоянно должна быть открытой, в целях отвода реагентных газов.
• После промывки системы бустер отключается, а жидкость свободно вытекает из отопительной системы.
• После того как жидкость вытекла, рекомендуется промыть систему обычной водой.

Промывочные аппараты являются необходимым оборудованием для всех людей, жилье которых обогревается автономными циркуляционными системами отопления. Если в качестве носителя в таких системах отопления используется обычная вода, то промывку приходиться делать достаточно часто, поскольку из воды образуется немалое количество накипи, а также металлические детали отопительной системы поддаются коррозии. Но даже если в качестве теплоносителя используются разнообразные специальные смеси, которые сводят к минимуму загрязнение коррозийными частями и накипью, промывка систем отопления потребуется, хоть и намного реже, но регулярно, поскольку возможны загрязнения разных типов.

У нас на сайте вы сможете себе приобрести аппарат для промывки теплообменников отопительных систем, именно такого типа, в котором вы нуждаетесь. С помощью таких аппаратов можно производить даже промывку газовых котлов своими руками, не прибегая к помощи специальных организаций.

У нас вы можете купить следующее оборудование для промывки систем теплоснабжения

Новичок

Участник

Регистрация: 16.03.10 Сообщения: 47 Благодарности: 22 Адрес: Белгород

Бегло посмотрел тему но не увидел ответа на такой вопрос:

Котел двухконтурный с двумя теплообменниками в работе уже 4 года. Пожалуй пора и промыть

Основной теплообменник вроде как проблем нет, с вторичным теплообменником уже проблемы, если секцию холодной воды промыть можно легко, то как быть с секцией где циркулирует теплоноситель ?

Навязывается конечно мысль использовать для этого циркуляционный насос котла, но как то не хотелось есть ли другие варианты.

Источники:

https://udobniy-sad.ru тротуарная плитка купить по низким ценам.

sferatd.ru

Источник: s-proms.ru

Очистка котла от сажи

При сжигании газа происходит выделение несгоревших тяжелых нефтепродуктов, представляющих собой черного цвета слоистые пленочные образования. Эта сажа, налипая на теплообменник и на поверхность камеры сгорания, понижает теплопроводность металлов. Таким образом, она становиться барьером, препятствующим проникновению тепла. От сажи нужно избавляться в процессе чистки газового агрегата. Очищению подвергаются внешние поверхности теплообменника и внутренние топки, а также дымоход. Данную работу можно выполнять самостоятельно.

Если слой сажи на теплообменнике не превышает 2 миллиметра, то его можно легко удалить при помощи скребка или влажной губки.

Если загрязнения больше, то задействуется установка для промывки теплообменников и химические растворы. Для этого желательно пользоваться реагентами на основе кислот. Что касается чистки дымоходов, то способов выполнения данной работы существует немало.

Конструкция

• Накопительный бак — емкость для заливания химического реагента. Изготавливается из кислотостойких материалов, чаще всего это полипропилен. Различаются внутренними объемами;
• Циркуляционный насос для прокачки промывочной жидкости. Наиболее распространены насосы Wilo (Германия) и модели итальянского производства. Крыльчатка насосов выполнена из кислотостойкого пластика или композитных материалов;
• Присоединительные шланги;
• Сетевой шнур.

Дополнительно — таймеры для настройки времени промывки и реверсы. Автоматизируют и ускоряют процесс, но повышают стоимость аппарата.

Выбор промывочного насоса

Применение

Определите, что будете промывать:

• теплообменники и котлы;
• сети;
• и то, и другое.

Объем бака

Минимальная емкость — не менее 50% объема промываемого оборудования. При этом потребуется дополнительная доливка реагента в таком объеме, чтобы уровень промывочной жидкости в баке в процессе промывки не опускался ниже 1/3. Модели, баки которых на 40% больше промываемого объема, позволят забыть о доливках.

Автоматизация

Опционально добавьте реверс и таймер работы, если требуется.

Материал крыльчатки насоса

Возможные варианты: пластик или композитные материалы. Последние считаются более долговечными при большой нагрузке, например, при использовании сервисными организациями, которые выполняют за сезон большое количество промывок.

Инженеры-консультанты нашей компании помогут быстро подобрать подходящий насос:

• Подберем подходящую под ваши задачи модель
• Предоставим гарантию до 1 года
• Бесплатно доставим по РФ от 1 дня

Возможные проблемы

Чаще всего проблемы связаны с человеческим фактором:

• пуск на «сухую» насоса и его сжигание, в результате чего требуется полная замена, стоимость которой достигает 70-80% цены самой установки;
• срывание резьбы в месте крепления насоса к баку.

Проблемы, не относящиеся к человеческим факторам — течи в местах герметизации стыков уплотнительными кольцами из-за пересыхания и потери эластичности.

Гарантии

Если соблюдены все требуемые режимы эксплуатации и проблема не связана с перечисленными выше, то такой случай признается гарантийным. Срок гарантии равняется 12 месяцам со дня продажи.

Гидропромывка

Эта технология представляет собой подачу в систему отопления сжатого воздуха вместе с водой. Посредством высокого давления и частых импульсов мелкие пузырьки воздуха активно заполняют собой отдельные участки. Это позволяет быстро и достаточно эффективно расслаивать отложения на стенках водяного теплообменника.

Для очистки в данном случае применяются компрессоры. Это оборудование позволяет промывать всю отопительную систему. Но процесс выполняется поэтапно. Чтобы достигнуть максимального эффекта, промывать следует небольшие участки. Прежде чем перейти к процессу, определяют необходимое количество воды и уровень давления, которое будет подано в теплообменник ГВС или любой другой. Можно выполнять гидропромывку двумя методами – проточным и способом заполнения. Первая технология подразумевает полное заполнение системы водой. При этом нужно открыть кран воздухосборника. После максимального заполнения кран закрывают. Затем в систему компрессором начинают подавать сжатый воздух.

Недостатки химической промывки теплообменника

Кроме использования реагентов, очистку отопительных котлов можно производить механическим способом. Но для этого потребуется разобрать оборудование хотя бы частично, что не всегда возможно в силу разных причин. Для радиаторов и металлических труб такой способ и вовсе не подойдет. К тому же, механическое воздействие часто приводит к повреждению защитного слоя на металлических стенках, что чревато скорым появлением коррозии.

Химическая промывка позволяет избавиться от накипи и налета намного быстрее и проще, но у данного метода, кроме высокой стоимости, есть еще некоторые отрицательные стороны:

• слишком длительный процесс может повредить поверхность металла;
• короткий период воздействия наверняка оставит участки с нерастворенными наростами.

Избежать подобных ситуаций поможет использование качественных реагентов, а также четкое выполнение технологии очистки теплообменного и отопительного оборудования

Следует обратить внимание на состояние и возраст обогревательной системы. Возможно, рациональнее будет не промывать ее, а произвести замену? Неисправный теплообменник способен привести к покупке нового котла, поэтому следить за ним требуется регулярно, не допуская фатальной поломки

Для этого и предусматриваются профилактические меры, заключающиеся в своевременной промывке оборудования.

Стоит отметить, что при покупке реагента необходимо внимательно изучить инструкцию, в которой указано, для каких металлов и систем он пригоден.

Нельзя относить к недостатку химической промывки факт применения «неправильного» раствора из-за халатности, невнимательности или элементарного незнания. Производители выпускают реагенты для технических систем и экологически чистые, используемые для мойки пищевого нагревательного оборудования. Некоторые химические составы предполагают растворение только известковых отложений, а иные – оказываются незаменимыми в критических ситуациях.

И еще! Не следует использовать для промывки раствор соляной кислоты, который является высоко агрессивным веществом. Под его воздействием соединительные элементы и оцинкованные поверхности приходят в негодность.

Избежать проблем после промывки теплообменника и отопительной системы поможет безотлагательное заполнение оборудования и труб антифризом или водой соответствующего качества сразу же после окончания полного цикла очистки и нейтрализации кислотных остатков.

Химическая промывка теплообменника

Выполнение химической промывки своими силами, когда используются особые промывочные жидкости для теплообменников, нельзя назвать простым мероприятием.

Для такой работы потребуется прибор — бустер. Подобный способ является упрощенным и поэтому необходимо знать особенности его проведения. Его легче выполнить, поскольку нет потребности в том, чтобы разбирать котел и вынимать теплообменник из агрегата.

Нужно отсоединить два патрубка, к одному из них подсоединить шланг, заливающий средство для промывки теплообменников внутрь прибора. Выходить состав должен из противоположного патрубка, к которому также присоединяют шланг. В результате реагент будет передвигаться по кругу внутри бустера и теплообменника.

Аппарат для промывки теплообменников — бустер состоит из следующих элементов:

• резервуар для реагента;
• насос для циркуляции;
• электронагревательный элемент. Он имеется не во всех приборах, но специалисты рекомендуют использовать именно такие бустеры. Благодаря этому элементу реагент для промывки теплообменников нагревается и эффективнее разрушает разные виды отложений, как грязевых, так и солевых.

Химические растворы для промывки свободно продаются в торговой сети. При выборе реагента следует учитывать степень загрязнения, виды образовавшихся отложений и материал изготовления теплообменника.

Обычно потребители используют растворы на основе кислот — соляной или серной, реже — азотной или фосфорной. Данным химическим составам удается удалять плотные и толстые отложения. Особенно это касается слоев, образованных солями трехвалентного железа.

Когда загрязнение незначительные и соблюдается периодичность промывки теплообменников, достаточно будет применения составов, в основе которых адипиновая или сульфаминовая кислоты. В продаже имеются не только жидкие растворы, но и гели, разводимые водой.

Принцип действия

Для очистки нагревательных узлов и замкнутых отопительных систем используют специальные реагенты. Раствор в котлы и трубопроводы закачивается с помощью насоса для промывки теплообменников, где под воздействием кислотной среды происходит размягчение твердых отложений, а также отслаивание ржавчины, налетов и накипи с дальнейшим растворением и удалением остатков. При щелочной промывке осуществляется разложение наростов биологического происхождения. Она используется только в определенных, конкретных случаях.

Процесс очистки производится гидрохимическим способом. Раствор реагента принудительно циркулирует внутри замкнутого контура благодаря работе химического насоса. Отложения растворяются и вымываются без нарушения целостности конструкционного материала, из которого выполнена отопительная система, теплообменник, соединительные узлы и уплотнительные прокладки. Быстрое движение моющего раствора происходит под напором, что не допускает образования застойных участков.

Технология промывки теплообменного оборудования достаточно проста, но требует внимания и аккуратности, так как связана с вредными для человека химическими составами. Работы необходимо проводить в резиновых перчатках, защитной одежде и очках. Помещение должно быть хорошо проветриваемым. Котел, бойлер или другое оборудование следует отключить от газа, воды и электроэнергии.

Промывочную установку с насосом подсоединяют к предварительно опорожненной системе или теплообменнику, соблюдая инструкцию производителя. Подготавливают раствор реагента, разбавляя жидкость в воде согласно описанию на этикетке, после чего подогревают его до нужной температуры (30-40 градусов). Теплая жидкость поможет быстрее справиться с отложениями. Далее химический раствор заливают в емкость и включают насос, переводя промывочную установку в режим циркуляции.

Процесс промывки теплообменников производится до того момента, пока осадки и загрязнения полностью не растворятся. Узнать эффективность очистки помогают тест-наборы многоразового использования, прилагаемые к оборудованию. Промежуток времени, необходимый для удаления наростов, обычно составляет от двух до шести часов и зависит от:

• размеров теплообменника;
• мощности очистительной установки и производительность насоса;
• степени загрязнения.

На заключительном этапе теплообменник промывают раствором, нейтрализующим кислотный остаток.

После окончания работ по очистке теплообменников и радиаторов производится дополнительная обработка поверхностей, называемая пассивированием. Для этих целей используется другой реагент, образующий на металлических стенках тонкий, но прочный оксидный слой, предохраняющий материал от коррозии. Но следует знать о том, что для оборудования, изготовленного из алюминия, подобный вариант защиты не допускается.

Еще одним важным этапом промывки теплопроводов, радиаторов, бойлеров и теплообменников является нейтрализация использованных при их очистке реагентов. Смывать раствор без предварительной обработки напрямую в канализацию категорически запрещается! Плохо растворимый в воде кристаллический порошок или специальную жидкость добавляют в отработанный реагент для приведения кислой среды к допустимым показателям рН. В некоторых случаях допускается замена нейтрализатора большим объемом водопроводной воды, которую смешивают с реагентом перед сливом.

Для разветвленных сетей применяют более производительные промывочные установки, а для простых контуров небольшой протяженности или бытовых котлов – достаточно использовать оборудование малой мощности. Моющие агрегаты относятся к профессиональному оборудованию, поэтому стоят они недешево. Некоторые фирмы предлагают взять установки с насосами в аренду, но для качественной промывки разумнее будет пригласить специалистов сервисных компаний профильного направления, имеющих достаточный опыт в проведении работ.

Особенности химической промывки теплообменников

Перед проведением работ по химической промывке теплообменников с внутренних контуров теплообменника через спускные вентили сливается вода. Затем подготавливается закачки химический состав, который вводится под давлением или при помощи подручных средств. Для достижения наибольшего эффекта проводится при помощи щеток, которыми можно очистить внутренние поверхности.

Качественная работа включает в себя использование специального химического вещества, которое вступая в реакцию с осадками на стенках, растворяет их и позволяет вывести наружу. При этом химическая промывка теплообменников может включать в себя использование нескольких химических составов в зависимости от степени загрязнения внутренних стенок.

Если химический раствор подавать внутрь под давлением, можно достичь наибольшего эффекта. По окончании процедуры происходит вымывание жидкости и растворенных осадков из теплообменника, перед запуском установки необходимо промывка внутренних элементов проточной водой.

В трудных случаях химическая промывка теплообменников производится после их полной разборки на отдельные части. В этому случае проводится при помощи тех же химических средств и щеток по отдельности, затем детали промываются, и конструкция теплообменника собирается и подключается к котельной системе. Некоторые химические составы пагубно действуют на детали пластинчатых теплообменников, снижая их прочность. Поэтому рекомендуется использовать те составы, которые были одобрены производителем теплообменника.

Качественные жидкости для чистки не должны оставлять после себя посторонних запахов, изменять цвет воды

При проведении необходимо соблюдать меры предосторожности, надевая перчатки и маску. После процедуры необходимо в тестовом режиме проверить работу теплообменника, убедиться в том, что налет и другие осадки убраны

В зависимости от интенсивности эксплуатации теплообменника, его сервис может проводиться раз в год, после отопительного сезона или чаще, в зависимости то интенсивности загрязнений. При установке нового теплообменника можно провести очищение внутренних полостей водой.

Когда требуется промывка

• планово – как правило, по завершении отопительного сезона, или раз в 2-4 года;
• по необходимости – при выявлении существенных отклонений от требуемых показателей по температуре или давлению теплоносителя.

Плановую промывку теплообменников котлов промышленного типа производят на предприятиях, заранее определяясь с периодом и сроками проведения работ. Частным домовладельцам каждый год заниматься очисткой автономной отопительной системы не требуется, но в случае возникновения признаков загрязнения хозяину следует подумать о промывке теплообменника вместе с радиаторами и трубами, не откладывая процесс на долгий срок. Сигналами к принятию мер может послужить:

• увеличение расхода топливных ресурсов;
• частые остановки оборудования;
• низкая теплоотдача;
• недостаточно прогретые батареи;
• быстрое засорение фильтра.

Регулярное использование для промывки теплообменников установок с химическим насосом избавляют трубопроводы от появления засоров и нарушения циркуляции теплоносителя. Оборудование малой мощности используют для очистки автономных отопительных систем в частных домах, а более производительное – в многоэтажных строениях, административных зданиях и на промышленных объектах. Промывочные установки позволяют предотвратить:

• аварийные ситуации;
• преждевременный выход теплообменников из строя;
• капитальный ремонт;
• полную замену системы;
• значительное увеличение расходов на топливо.

Теплообменник является критически важным и ответственным узлом котлов. От него зависит эффективность обогрева сооружения и правильная организация технологических процессов. От процедуры промывки отказываться не следует, особенно в тех случаях, когда она была рекомендована опытными специалистами. Очистка поверхностей при помощи гидрохимического метода обойдется значительно дешевле капитального ремонта или замены оборудования.

Установка с насосом, предназначенная для промывки теплообменников,мобильна, работы производятся быстро, а соединения остаются целостными.

Промывка теплообменников

Проведение плановой промывки пластинчатого теплообменника позволяет увеличить производительность систем отопления, водоснабжения, кондиционирования и вентиляции. Технология достаточно простая и включает ряд следующих последовательных шагов:

• Присоединение промывочного насоса.
• Подготовка раствора реагента с доведением до нужной концентрации.
• Запуск насоса в работу в соответствии с требованиями по эксплуатации.
• Проверка эффективности посредством контроля показателя pH и газовыделений.
• Тщательная промывка теплообменника.
• Нейтрализация и утилизация использованных химических жидкости.
• Отключение насоса.

Если сервис был соблюден в полном соответствии с требованиями, теплообменники обретут свои первоначальные свойства и будут готовы к эффективной работе.

Как показывает практика, плохобслуживаемые пластинчатые теплообменники, загрязнены накипью, ржавчиной, илом и различного рода органическими загрязнениями на 50 и более процентов, что неизбежно приводит к значительному уменьшению тепловой эффективности и количества передаваемого от теплоносителя к нагреваемой среде тепла.

Практическое применение бустера

Первые признаки того, что теплообменник котла нужно промывать – это пощелкивание, перерасход энергоносителя, низкая температура воды. В системах отопления могут быть перепады давления. Все эти признаки свидетельствуют о том, что на стенках отложилось много солей и накипи, что привело к уменьшению условного прохода и теплообмена.

Теплообменник до и после очистки.

Если вы используете заводской бустер с ТЭНом, то вам нужно:

• отсечь котел от контура и слить с него воду;
• накрутить на нагреватель шланги от бустера;
• залить кислоту и включить агрегат.

Если вы делали бустер своими руками, то ТЭНа в нем, скорее всего, нет. В этом случае ускорить процесс промывки можно, включив котел на треть его мощности. С расчетом, что кислота нагреется на 45-50 градусов. Только сначала нужно заполнить теплообменник активным веществом, чтобы он не прогорел, а уже потом запускать нагреватель.

Чтобы система была надежной нужно правильно рассчитать толщину труб для отопления. Имеют значение условный проход и стенки.

Особенности подбора трубы для воздушного отопления изложены здесь .

Если планируется промывка всего контура, то подачу и вывод реагента можно организовать через радиаторы отопления . В торцевой части современных батарей стоят заглушки, которые можно выкрутить и установить на их место сгоны. Во время очистки кислота сильно пенится, поэтому в нее добавляют специальное вещество, которое сглаживает этот процесс.

Бустер – это приспособление для химической очистки теплообменников и систем отопления за счет циркуляции кислоты. Делать бустер своими руками есть смысл только тогда, когда у вас есть свободный насос (погружной или циркуляционный). Если помпу нужно покупать, то смысл самостоятельного изготовления теряется. Дешевый аппарат для промывки стоит всего 600 рублей.

Интересное по теме:

• Можно ли установить индукционное отопление св.
• Кавитационный теплогенератор для отопления до.
• Как рассчитать и залить жидкость в систему от.
• Солнечное отопление дома – мифы и реальность

Промывка теплообменника газового котла

Теплообменник – это элемент в виде трубной системы, в каналах которой передвигается теплоноситель. Поскольку вода, функционирующая по отопительной системе, не отличается кристальной чистотой, содержащиеся в ней различные соли металлов осаждаются на внутренних стенках труб. Они превращаются в накипь и в результате значительно уменьшают диаметр прохода, что отражается на скорости передвижения носителя тепла.

Кроме этого образовавшиеся отложения представляют собой своеобразный барьер, понижающий теплопроводность теплообменника из металла. По этой причине температура теплоносителя значительно снижается. Чтобы предотвратить поломку агрегата, необходимо с накипью бороться.

Существует несколько вариантов ее устранения:

• механическая промывка теплообменника газового котла;
• чистка теплообменников с использованием специальных реагентов;
• при помощи воды, которую закачивают под большим давлением в систему.

Первые два способа используют, когда выполняется промывка теплообменника своими руками. Третий вариант реализовать самостоятельно не получится, поскольку потребуется специальный компрессор, создающий рабочее давление, равное нескольким десяткам атмосфер. Такое оборудование для промывки теплообменников позволяет разбивать плотные отложения, скопившиеся на металлических поверхностях.

Ради объективности следует отметить, что самостоятельная промывка теплообменника задача непростая. Чтобы выполнить данную работу, необходимо обладать определенными навыками. При реализации первого способа (механическая чистка) теплообменник потребуется снять, а это сделать довольно проблематично.

Как сделать бустер своими руками

Для того чтобы сделать бустер для промывки теплообменников своими руками вам потребуется:

• резервуар для реагента – пластиковая канистра минимум на 10 литров, можно больше;
• гибкие шланги на ½ или ¾ дюйма;
• помпа.

Делать бустер нужно, отталкиваясь от вида помпы. Это может быть погружной или отдельно стоящий насос. Если насос погружной, то никаких дополнительных отверстий в баке не нужно. К помпе подсоединяется шланг, который накручивается на теплообменник. Второй шланг (обратка) будет выводить кислоту напрямую обратно в бак. В данном случае в качестве резервуара для реагента можно использовать даже обычное ведро

Важно чтобы насос был приспособлен к работе с кислотами.

Удобнее использовать выносные насосы, кстати, подходит даже обычный электрический циркуляционный насос для отопления. Чтобы его подключить в нижней части бака нужно вставить металлический сгон и зажать его гайками к стенкам резервуара. Все должно быть герметично. Далее на сгон накручивается фильтр грубой очистки – нельзя допустить, чтобы в насос попал мусор, да и для промывки так будет лучше. За фильтром накручивается насос, от которого идет шланг в теплообменник. Циркуляционный шланг идет прямиком в пластиковую канистру.

Средник срок службы труб отопления в квартире не менее 25 лет, но даже пол века не предел.

Здесь мы рассказывали какими трубами сделать отопление в частном доме с автономным обогревом.

Минус бустера для промывки теплообменников, сделанного своими руками, заключается в отсутствии нагревательного ТЭНа. Очистка от накипи холодным реагентом займет больше времени, зато можно сэкономить на электроэнергии.
