Быстрозажимная струбцина своими руками из дерева

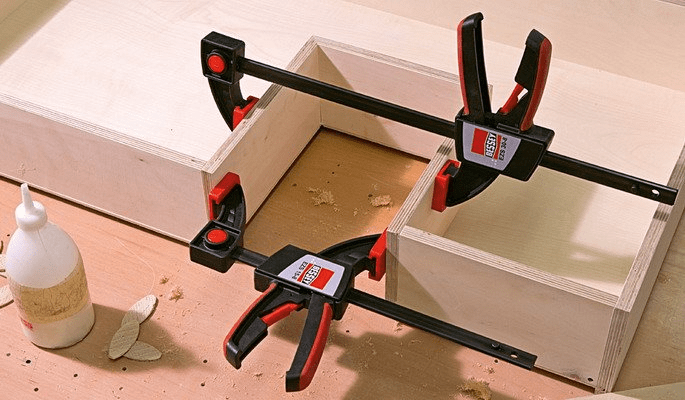

В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

Вариант №1

Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Струбцина – это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

стальной уголок 40 мм, толщиной 3-4 мм;
стальные пластины шириной 40-50 мм;
шпильки с резьбой, желательно закаленные;
прутки для воротков;
гайки для червячного механизма;
сварочный аппарат;
дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.

Покупать струбцины весьма накладно. Поэтому, чтобы избежать лишних трат, нелишним будет знать, как делается струбцина своими руками. Довольно часто при изготовлении мебели или деревянных изделий требуются струбцины в большом количестве. Особенно, если деревянные изделия производятся профессионально. Для изготовления струбцин самостоятельно потребуются примитивные подручные материалы, которые есть у всех в наличии. Кроме того, сам процесс работы не сложен и не требует профессиональных навыков, что позволит быстро создать необходимый вспомогательный инструмент.

Схема струбцины: а — детали, б — в сборе, 1 — прямоугольное отверстие, 2 — толкатель, 3 — стенка корпуса, 4 — выступ, 5 — отверстие в корпусе, 6 — зажимной винт, 7 — подвижная губка, 8 — рычаг, 9 — выступ, 10 — отверстия с резьбой, 11 — винты.

Что такое струбцина, и есть ли смысл самостоятельного изготовления ее?

Струбциной называют вспомогательный инструмент, который используют, чтобы зафиксировать доски при их соединении (с помощью клея, крепежных метизов и т.д.) или в случае необходимости их сжатия. Обычно зажимы производятся из металлов или дерева. Струбцину применяют также, чтобы распиливать доски ровно, делать разводку для ножовки, соединять различные детали и элементы и т.д. При этом самодельные зажимы ничем не уступают покупным. Чтобы понять принцип изготовления струбцины своими руками, следует разобраться в ее конструкции.

Такие зажимы состоят из 2 элементов — «тела» (рамы) и фиксирующего элемента (подвижный зажим). На подвижном элементе и раме имеются зажимные губки, а для лучшей фиксации подвижный элемент оснащен рычагом. Иногда встречаются и рычажные струбцины, но они редки из-за их сложности в производстве, как на промышленных предприятиях, так и в домашних условиях.

Схема работы струбцин проста: в тело инструмента вкладываются детали (или материал), требующие обработки, затем подвижным элементом зажимают рабочий материал (зажим происходит губками), после чего можно приступать к обработке или работе с деталями или материалом.

В большинстве случаев количество требуемых зажимов при той или иной операции не ограничивается 1 шт. Для плотной фиксации ножовки следует применить 2 шт, для фиксации деревянных досок — от 2 и больше (в зависимости от их длины). Кроме того, если требуется соединить детали, то рекомендуется применять пару зажимов. Многие забывают снимать их после выполнения работ, что часто приводит к утрате инструмента. А примитивные металлические зажимы фабричного изготовления стоят недешево, что делает экономически выгодным изготовление таких инструментов самостоятельно. Ниже рассмотрим, как изготовить столярные зажимы из дерева и металла, и как изготавливается угловая струбцина своими руками.

Делаем деревянную струбцину

Деревянную струбцину сделать гораздо проще, чем все остальные виды такого инструмента. Такие зажимы очень удобны при выполнении различных столярных работ.

Для их изготовления потребуются:

кусочки досок (можно фанеры);
шпильки (на которые следует предварительно нарезать резьбу);
гайки (под резьбу шпилек);
рейки.

Для изготовления зажима следует подготовить две шпильки длиной 200 мм с предварительно нарезанной резьбой и 2 шпильки длиной 120 мм. Важно, чтобы все 4 шпильки имели один и тот же диаметр. Далее под резьбу шпилек подбираются гайки, заготавливаются две рейки. Рейки следует заготовить из древесины твердых пород. Идеальным будет дуб, но подойдут и буковые, березовые или ясеневые рейки.

Затем рейки нужно сделать одинаковыми по размеру. Для этого отпиливают все лишнее и производят шлифовку. Затем в каждой рейке просверливают по 2 отверстия. Отверстия должны находиться в одних и тех же точках у каждой рейки. Диаметр отверстий должен совпадать с диаметром шпилек.

Следующий этап — наклейка фанеры (в качестве губок) на поверхность реек. Когда фанера наклеена, все выступающие части обрезаются по размеру реек, а сами фанерные губки просверливаются по отверстиям в рейках.

Потом в полученные отверстия вставляются длинные рейки. Они будут выполнять функции направляющих.

После того как направляющие установлены, они фиксируются гайками к рейкам. На каждую направляющую навинчивают по 2 гайки.

Далее следует вставить короткие шпильки. Чтобы сделать их неподвижными, шпильки расклепывают с одной стороны. Важно, чтобы одну шпильку расклепали с тыльной стороны одной рейки, а другую — с тыльной стороны другой. В качестве зажимов используются гайки. Для того чтобы их было удобнее закручивать, используются гайки-барашки. При этом важно нарезать резьбу на фиксирующих шпильках по всей их длине.

На этом изготовление деревянной струбцины завершено.

Как сделать винтовую металлическую струбцину

Для изготовления такого зажима сначала необходимо подготовить материалы. Для тела зажима можно использовать лист стали примерно 1 см толщиной или ровные и прямые металлические обрезки такой же толщины. Длина заготовки зависит от того, какое рабочее расстояние будет у струбцины. Для изготовления потребуются длинные винты или болты М8 или М10.

В начале процесса изготовления на материале заготовки наносится разметка будущего тела инструмента. Часто тело инструмента выглядит похожим на букву «С». При этом толщина заготовки может быть различной. Она зависит только от необходимой длины рабочей зоны. Когда разметка нанесена, деталь вырезают. Для этого в домашних условиях используют газовые резаки, ацетиленовые горелки или болгарку. Болгарку применяют для заготовок небольшой толщины, ее проблематично применять при вырезании малых фигурных элементов.

Когда заготовка вырезана, ее шлифуют с помощью напильников, наждачной бумаги. Шлифовка — это важный процесс, если не отшлифовать деталь, то есть вероятность порезаться об острые края при работе с инструментом.

Затем на одной из сторон делают крепеж для подвижного элемента. Для этого к одной из сторон тела струбцины приваривают гайки М8 или М10. Если нет болтов или шурупов достаточной длины, можно использовать шестигранники или пруты арматуры нужной длины. Предварительно на них следует нарезать резьбу. На конец винта приваривают ровную плоскую деталь (с рабочей стороны), которая будет выполнять функции губок. На противоположную сторону приваривается рычаг (в качестве рычага можно использовать шпильки), который должен упростить процесс зажима. На этом изготовление струбцины завершено.

Другой вариант — изготовить зажим наподобие штангенциркуля. Для этого используется раздвижная рамка, изготовленная из стальной полосы. Конец полосы расплющивается, и к нему навариваются губки. Далее из той же полосы изготавливается подвижный элемент, к которому привариваются гайки и вкручивается винт для фиксации.

Такую струбцину изготовить сложнее, но она имеет более больший ход и, соответственно, большую рабочую область.

Угловая струбцина

Для того чтобы изготовить угловую струбцину, нужно точно выдержать угол 90 о. Чтобы это сделать, потребуется угольник. В качестве материалов можно использовать уголки и стальные полосы.

Чтобы изготовить такую струбцину, следует установить угольник, к которому прикладывают уголки так, чтобы катеты полученного прямоугольника были равны. Далее уголки фиксируются на угольнике подручными материалами. К ним прикладываются металлические полосы. Полосы следует зафиксировать, а потом приварить.

К уголкам приваривают гайки для подвижных элементов. Желательно использовать для этого 2-3 гайки. Их задача — обеспечить лучшую фиксацию. В качестве фиксирующих элементов нужно использовать длинные болты или металлические пруты с нарезанной резьбой. На один конец их следует наварить плоскую пластину в качестве губок, а для более удобной эксплуатации используют наваренный рычаг. На этом работы закончены.

Угловая струбцина — самая сложная в изготовлении, однако, для некоторых работ она просто незаменима.

Струбцина угловая и другие модели этого приспособления относятся к инструментам-помощникам, которые необходимы для фиксаций деталей во время их обработки или для плотного сжатия деталей между собой, например, в процессе склеивания.

Изготавливают столярные струбцины из металла и дерева. Некоторые элементы для нестационарных креплений тоже могут называть струбцинами, но это неверно. Подобное фиксирование имеют мясорубки, настольные лампы, тиски и тому подобное. Главное отличие струбцины в том, что, установив ее на поверхности, работать можно обеими руками, хотя в последнее время появились модели, которые позволяют пользоваться только одной рукой.

Есть тип данных приспособлений, которые называют рычажными. Они отличаются тем, что основаны не только на системе осей, но и рычагов. Часто их называют прижимами или зажимами, а также быстрозажимными устройствами, системами для быстрой фиксации. Надо всего лишь немного приложить усилий, и моментально создается приличная зажимная сила. Для того чтобы быстро зафиксировать деталь, нужно будет только выполнить одно движение – переместить зажимную рукоятку. Состоит простейшая ручная струбцина из основной рамы или скобы и подвижных элементов с зажимами, это может быть либо винт, либо рычаг. Его цель – не только фиксация подвижной части, но и регулировка силы сжатия.

Главное отличие различных моделей струбцин заключается в их механизме. Поэтому часто выделяют такие классы:

винтовая;
монтажная;
угловая;
быстрозажимная;
ручная.

Выбирая данный инструмент, надо обращать внимание на рабочий ход, а также на расстояние, на которое могут раздвигаться элементы-фиксаторы
. Самыми практичными являются те приспособления, которые имеют наибольшие перечисленные показатели. С большими параметрами можно использовать в работе более крупные детали, размеры могут варьироваться в разных моделях от 20 до 350 мм. Теперь скажем несколько слов о каждой разновидности струбцин.

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было .

Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию
. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

Шаг 1:
Подбираем детали

Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

Шаг 2:
Собираем основание

Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления . На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

Шаг 3:
Делаем зажим

Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции
, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками
, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

Источник

Угловая струбцина

Столярная струбцина

Такие конструкции
, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками
, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Трубная струбцина

Вариант №1

Вариант №2

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа — саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
Монтажные струбцины большой жесткости;
Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения — это все же сделать струбцину нужного размера и формы.

Деревянная универсальная струбцина своими руками

Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.

Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:

Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.

Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.

Классическая F образная струбцина

Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое — неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.

Общий вид струбцины приведен на фото.

Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, — тополя, липы, березы.

Важно!
Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.

Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.

По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.

Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90 о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.

Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.

Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.

Струбцина, собранная из дерева и стали

Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.

Процесс изготовления струбцины из дерева и стали выглядит следующим образом:

Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.

Деревянная струбцина для фиксации и стяжки наборов

В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.

В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.

Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.

На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.

Деревянный зажим из деталей вешалки

Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.

Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.

Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.

Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.

Быстрая С образная струбцина для дерева

Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.

Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.

В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

Высокая прочность металлических деталей;
Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Угловые струбцины своими руками

Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.

Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.

Зажим универсальный под любой угол

Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.

В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.

В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7 о.

Угловая стальная струбцина для сборки

Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.

Направляющие необходимо выставить с помощью угольника под углом в 90 о и соединить дополнительными накладками из листового металла.

Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент — натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Телескопический раскладной зажимной хомут

В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.

От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.

Крепежные универсальные зажимы

Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.

Идея зажима — струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.

4-х ходовые полизажимы для деревянных панелей

Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти -шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.

Решением проблемы будет приспособление с четырьмя струбцинами, фото.

Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.

Зажимная коробка для установки на верстаке

Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.

Сделать конструкцию довольно просто:

Из фанеры собирается коробчатый остов;
Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
Набивается ряд монтажных поперечин из того же материала.

Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.

Самодельный зажим для журнального стола

Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.

Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.

Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.

Недорогой простейший зажим из колечка трубы ПВХ

Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.

Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.

Стойки для набора струбцин

Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Струбцина – это вспомогательный инструмент,
который используется для фиксации досок при их соединении в заданном положении. Также струбцина подойдет для удержания досок во время их распиливания, для разводки ножовочного полотна, соединения различных элементов. В инструмент могут вкладываться требующие обработки детали. Затем, используя подвижной элемент, их зажимают при помощи губок и приступают к работе. Для надежного удержания деталей в нужном положении рекомендуется применять два и больше зажимов.

Самодельные скрепы чаще изготавливаются из металлов или древесины, и по своим характеристикам они мало в чем уступают покупным, фабричной сборки. Поскольку конструкция прижимного устройства простая, то понять принцип его работы, чтобы изготовить самостоятельно, будет несложно.

Изготовление винтовой металлической струбцины

Перед началом работ потребуется подготовить необходимые материалы. Для основы конструкции подойдет стальной лист толщиной один сантиметр, любые ровные обрезки той же толщины. Длина заготовки произвольная, но ее стараются выбрать с учетом рабочего расстояния струбцины.

Основные материалы изготовления:

стальной лист;
длинные болты;
гайки.

Составляется чертеж. На материале заготовки размечается будущее тело инструмента, которое по виду напоминает букву «С». Вместо стального листа можно использовать отрезок профилированной трубы, согнутый в виде буквы «С».
Особых требований к толщине заготовки нет, но конструкция должна быть надежна. Выбор длины производится с учетом размеров рабочей зоны, обрабатываемых деталей.

После нанесения разметки деталь вырезают из металла. В домашних условиях заготовки небольших размеров можно вырезать при помощи болгарки. Но при изготовлении зажимов больших габаритов рекомендуется воспользоваться газовым резаком, ацетиленовой горелкой. Следующий этап – обработка, шлифовка заготовки. Все острые края, наплывы, образовавшиеся при работе с газосварочным оборудованием, сбиваются при помощи напильника, а поверхность шлифуется наждачной бумагой. Это необходимо сделать, чтобы, зажимая заготовки, не порезаться об острые края.

Подготовив длинные болты М 8, М 10, приступают к креплению подвижного элемента. Для чего на одной стороне заготовки привариваются гайки под выбранные болты. При отсутствии болтов можно подобрать шестигранники, стальные пруты нужной длины с предварительно нарезанной резьбой.

На внутреннем рабочем конце винта приваривается плоская ровная деталь, на которую возлагается функция губок. На обратной стороне винта при помощи сварки крепится рычаг из обрезков шпильки. Его наличие ускорит процесс зажима заготовок,
дополнительно снизив величину прикладываемых усилий. На этом сборка струбцины своими руками завершена.

Устройство углового зажима

При изготовлении углового инструмента для сборки мебели важно точно выдержать прямой угол 90°. Основными доступными материалами являются уголки со стальными полосами. Для работы понадобятся:

40-миллиметровый стальной уголок толщиной 3-4 мм;
стальные пластины 40-50 мм;
шпильки с резьбой;
прутки для воротков;
гайки;
сварочный аппарат;
электродрель, метчики.

Угловая струбцина самая сложная в изготовлении, но при проведении некоторых видов работ без нее не обойтись. На начальном этапе к стальным пластинам под прямым углом привариваются уголки, а на каждый из уголков – гайки, которые послужат для создания червячной конструкции. Еще один вариант – просверлить отверстие в уголке и нарезать в нем при помощи метчика внутреннюю резьбу. Ширину рабочего зазора подбирают с учетом величин потенциальных заготовок, но слишком большой ход прижимного воротка снижает прочность их фиксации.

Для обработки деталей различного размера рекомендуется подготовить несколько зажимов!

Шпилька вкручивается в приваренную гайку. На ее конце собирается упор из металлических шайб различного диаметра, который должен свободно прокручиваться при вращении шпильки. С обратной стороны воротка просверливают отверстие под металлический прут. Используемый в качестве рычага, он передаст большее усилие, поэтому будет надежнее удерживать рабочие заготовки.

Деревянная струбцина – сделаем из остатков досок

Наибольшей популярностью пользуется деревянная быстрозажимная струбцина, но инструмент аналогичной конструкции можно изготовить и из металла. Несмотря на простоту конструкции, она очень удобна при выполнении различных работ.

Наличие двух одинаковых струбцин расширяет область их применения!

Для сборки потребуется подготовить следующие материалы:

кусочки досок;
шпильки с заранее нарезанной резьбой;
гайки и барашки, соответствующие резьбе шпилек;
рейки.

Вначале подготавливаются две шпильки одинакового диаметра с нарезанной резьбой. Они должны иметь длину 200 мм. Гайки подбираются под резьбу шпилек. Заготавливаются две рейки, желательно из древесины твердых пород. Лучшим выбором будет дуб, бук, береза, ясень. Рейки подгоняются под одинаковый размер. Для этого лишнюю длину отпиливают, а срез подвергают шлифовке. После этого в каждой из реек просверливают по два отверстия с небольшим допуском. Причем расположения отверстий на каждой из заготовок должны идеально совпадать, а их диаметр соответствовать диаметру шпилек.

На поверхность реек можно наклеить полоски фанеры. Их подгоняют по габариту деревянных заготовок, просверливают отверстия. Шпильки вставляют в полученные отверстия и надежно фиксируют при помощи гаек на одной из реек с обеих сторон. Чтобы исключить продавливание материала, под гайки подкладывают шайбы. Эта планка всегда будет неподвижной, но другая сможет свободно перемещаться по направляющим в виде шпилек.

Устанавливается другая планка. Для этого ее, продев через шпильки, осаживают на место. Прижим осуществляется при помощи обычных гаек и рожкового ключа, но для удобства и повышения производительности необходимо установить гайки-барашки.
Проверяют ход скрепы, если он затруднен или требуется дополнительная подгонка деталей, обнаружились другие дефекты, то их устраняют. Работы по сборке прижимного устройства из дерева можно считать завершенными, осталось опробовать его в деле.

Правильно собранные прижимные устройства позволяют надежно крепить деревянные детали при проведении столярных работ. Конструкции перечисленных видов скреп пользуются популярностью и настолько простые, что их можно изготовить самостоятельно из подручных материалов с привлечением минимального количества инструментов.

Обработка заготовок на столярном верстаке будет удобной при использовании различных приспособлений, фиксирующих детали на поверхности стола. Своими руками реально сделать как простейшие упоры и прижимы, так и универсальные системы, позволяющие закреплять заготовки любых конфигураций.

Простые деревянные упоры для столярного верстака — чертеж, пример

Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.

Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.

В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.

Как сделать упор с круглым стержнем

Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.

Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.

Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.

Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.

Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.

Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

Нанесите столярный клей на стержень и в углубление.

Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.

Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея.

Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.

Как сделать упор для распила досок

Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.

Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.

Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.

Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.

Универсальные верстачные прижимы

Подвижные крепления позволяют фиксировать на столярном верстаке различные заготовки и съемные рабочие панели. Прижимы передвигаются во врезанных заподлицо с поверхностью стола металлических направляющих с т-образным желобком (Т-слотах), которые могут быть алюминиевыми или стальными.

Как сделать направляющие своими руками

Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.

Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.

Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.

Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.

Как врезать направляющие в столешницу

Используйте ручной фрезер для выборки углубления в столешнице. Если врезаемый профиль шире фрезы, делайте паз за два подхода.

Начертите на поверхности разметку и установите параллельно ей ровную панель. Для предотвращения сколов при выходе фрезы прикрепите вплотную к торцу деревянную рейку.

Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.

Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.

Закрепите направляющие шурупами, сделав в металле углубления под шляпки.

Как сделать простую прижимную планку

Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.

Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.

Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.

Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.

Аккуратно рассверлите в них отверстия под болты.

Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.

Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.

Как сделать прижимные скобы из фанеры

Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.

Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.

Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.

Порядок изготовления шаблона

Обведите шаблон на фанере и отметьте шилом центр сверления.

Сделайте отверстие перовым сверлом диаметром 22 мм.

Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов. Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям.

Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.

Соберите прижим, подложив под гайку шайбы.

Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.

Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.

Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.

Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.

Источник

Начинающим любителям деревообработки будет полезна наша инструкция с последовательно описанным процессом изготовления столярных струбцин нескольких разновидностей. В ней мы расскажем, какие материалы для этого следует использовать и как изготовить приспособление, в точности подходящее под собственные нужды.

Материалы для корпуса, упора и губок

В столярном ремесле струбцины используют чтобы надёжно и бережно скрепить несколько деталей на время их механического соединения или пока высыхает клей. Усилие прижатия не должно быть колоссальным, гораздо важнее не повредить поверхность соединяемых деталей. В то же время струбцина должна сохранять высокую прочность и быть долговечной.

Для изготовления деталей струбцины, непосредственно контактирующих с обрабатываемым изделием, лучше использовать древесину твёрдых пород. В идеале это бруски и дощечки из лиственницы, бука, граба или берёзы. Такое дерево обладает достаточно высокой прочностью и при этом отличается упругостью, хорошо восстанавливая форму. Твёрдость такой древесины обычно выше, чем у обрабатываемых деталей, что можно компенсировать набойками из кожи, светлой резины, войлока или более мягкого дерева.

В качестве рамы для струбцины можно использовать как твёрдую древесину, так и металлопрокат. Уголки или профильные трубы хорошо подойдут, но их нужно тщательнейшим образом зачистить, прогрунтовать и покрасить, чтобы на готовом изделии не оставалось следов ржавчины. Чтобы исключить случайное механическое повреждение или продавливание соединяемых деталей, рекомендуется поверх металлических элементов струбцины наклеивать деревянные планки или натягивать распущенный силиконовый шланг.

Какой использовать винт и маховик

Несмотря на не очень высокое усилие прижатия, обычные шпильки с метрической резьбой будут не очень удобны для использования в качестве винта струбцины, разве только совсем небольшой. Мелкий шаг резьбы сделает утомительным выбор свободного хода, кроме прочего, треугольный профиль «съедается» намного быстрее.

Гораздо правильнее будет приобрести шпильки с резьбой трапециевидного или прямоугольного профиля, иначе называемой домкратной резьбой. Оптимальный шаг — около 2-2,5 витков на сантиметр, так достигается хорошая плавность регулировки и оптимальное усилие затяжки для деревянных деталей.

Обзавестись шпильками, гайками и футорками нужного типа можно, либо обратившись напрямую к токарю, либо в магазине метизов, в том числе и в интернете. Есть, однако, одно НО: большинство фабричных изделий имеют полную резьбу, в то время как для струбцины оптимальна несколько иная конфигурация винта. Идеально, если на концах шпильки имеются гладкие целики: длиной около 20 мм для посадки подшипника (чуть толще резьбы) и около 30-40 мм для рукоятки (чуть тоньше или того же диаметра).

Ручку или маховик можно изготовить либо из деревянного бруска, либо просверлив в шпильке отверстие сбоку и вставив в него стальной пруток в качестве перекидного рычага как на тисках.

Прямая винтовая струбцина

Для изготовления простейшей струбцины потребуется рама в форме П-образной скобы. Изготовить её можно двумя способами. Первый — соединить под прямыми углами три бруска на пазо-шиповом соединении , укрепив его клеем и парой шкантов. Этот вариант требует достаточно высокой квалификации столяра: подрубку и подгонку нужно сделать с высокой точностью, ибо нагрузка в этих узлах очень существенная.

Второй вариант несколько проще, но более затратный с точки зрения расхода материалов. Вырезать скобу можно из толстой берёзовой фанеры, склеив 3-4 заготовки толщиной по 12-16 мм клеем для дерева типа Titebond.

При выборе формы деталей учитывайте, что наиболее надёжной будет конструкция с внешними укосами для большей жёсткости. Упор скобы и противоположная её часть, в которой будет закреплён прижимной винт, должны быть трапециевидной формы. При этом наклонные стороны должны расходиться наружу под углом примерно на 30º больше прямого. Утолщение в средней части рамы также весьма желательно.

Для закрепления винта рекомендуется использовать футорки или гайки соответствующего диаметра, которые фиксируются в одном из «рожков» рамы струбцины с внутренней стороны и дополнительно укрепляются эпоксидной смолой. Если скоба собиралась из брусков, то завести винт в один из них нужно до окончательной сборки. Если конструкция рамы многослойная, то футорки можно заменить гайками, которые вклеиваются в пропил центрального слоя фанеры. Здесь важно следить за направлением оси винта и при этом не допускать попадания клея в резьбовое соединение — хорошо смазать его солидолом.

В месте крепления прижимной пятки к винту необходимо некое подобие вертлюга, чтобы при зажатии детали не сдвигались. Лучше всего напрессовать на целиковый край винтовой шпильки подшипник, подобранный по диаметру внутренней обоймы. Для надёжного упора шпильку зажмите в патрон дрели, а затем треугольным напильником и ножовкой нарежьте проточку под стопорное кольцо. Далее в бруске, служащим опорной пяткой, нужно корончатым сверлом изготовить цилиндрический паз и запрессовать в него подшипник со шпилькой, укрепив посадку лаком или эпоксидной смолой.

Переставная универсальная струбцина

Струбцины с переменной шириной раствора более универсальны в применении, наиболее часто их используют при сплачивании мебельных щитов. Для изготовления такой струбцины потребуется калиброванная рейка из сухой древесины твёрдых пород , в идеале из бука или ясеня. Требуется постоянный размер профиля по всей длине и полное отсутствие каких либо пороков. От толщины и ширины рейки напрямую зависит усилие прижатия, которое струбцина сможет выдержать.

Итак, начать изготовление следует с закрепления на одном конце продольной рейки перпендикулярного упора. Его лучше изготовить из двух брусков, которые складываются и зажимают рейку в двух симметричных пазах, либо же набить на манер молотка. Таким образом заготовка под струбцину с закреплённым упором приобретает Т-образную форму, причём длина упора с рабочей стороны должна быть больше вылета с обратной стороны не более чем в 3 раза. Соединение упора с рейкой можно укрепить мебельными стяжками, возможно также соединение на 2-3 шкантах и клее ПВА.

Обратная часть упора предназначена для закрепления тетивы. Для неё идеально подойдёт прямой стальной пруток диаметром 10-12 мм. На конце прутка следует нарезать резьбу и распереть его между концевыми упорами гайками с внутренней стороны. Отверстия под тетиву нужно сверлить как можно ближе к обратному краю упора. При этом отступ от края должен быть достаточным, чтобы древесина не расщепилась. После установки тетивы необходимо разметить на торце планки, обращённом к зажимаемой детали, ряд насечек с шагом по 15-20 мм, изготовить по этой разметке прорези глубиной до 2 мм припасовочной ножовкой и подрезать ножом зарубки.

Далее следует изготовить подвижную колодку струбцины. В ней проделывается сквозная проушина прямоугольного сечения, размеры которой в точности соответствуют толщине и ширине продольной планки. Идеально выдолбить паз размерами на 2-3 мм меньше, а затем довести его до нужной формы квадратным рашпилем. Планка должна сидеть в колодке плотно, но при этом позволять относительно свободное перемещение вдоль струбцины и её наклон для стопорения на зарубках. Под тетиву также нужно проделать сквозное отверстие с тем расчётом, чтобы пруток расположился строго перпендикулярно рейке, и колодка свободно по нему скользила с небольшим люфтом.

С обратной стороны от жёсткого упора нужно набить ещё одну колодку, которая скрепит планку с тетивой параллельно друг другу. Для этого можно использовать небольшой отрезок бруска, в котором стамеской изготовлен паз под планку и просверлено неполное отверстие под тетиву. Для фиксации колодки используются шканты или болты. Что до прижимного винта и пяточки, то они устанавливаются по аналогии с обычной струбциной. Достаточно просверлить сквозное отверстие в подвижной колодке не слишком близко к краю и вклеить в него футорку или гайку с внутренней стороны. Так при зажатии детали гайка винтового механизма будет упираться в древесину и сядет ещё плотнее.

Угловая струбцина

Наиболее сложной в изготовлении можно назвать струбцину, обеспечивающую фиксацию двух деталей под прямым углом. В то же время это наиболее полезный и востребованный инструмент в мастерской столяра.

Основой для угловой струбцины послужит отрезок толстой фанеры. Лучше взять квадратную дощёчку примерно 300х300 мм при толщине не менее 14 мм. В углу основы нужно закрепить два бруска из дерева твёрдой породы, которые для удобства назовём эталонными. Эти колодки должны сходиться под прямым углом, обращённым к центру фанерной дощечки, толщина брусков не менее 25х25 мм. Их крепление должно быть максимально жёстким: рекомендуется сперва приклеить бруски, обеспечив их перпендикулярность с помощью слесарного угольника, а затем укрепить соединение стяжками или болтами.

От центра каждого брусочка нужно провести перпендикулярную линию, соосно с которой будут располагаться винтовые шпильки. Нужно отступить от брусков расстояние на 20-30 мм больше максимальной толщины стягиваемых деталей. После этого к основе жёстко крепится ещё два бруска параллельно предыдущим. Желательно вклеить гайки сразу, а затем поступить с упорными брусками так же, как и с эталонными: сперва позиционировать на клеевом соединении, а потом укрепить стяжками. Для большего удобства можно сразу вкрутить в гайки винтовые шпильки.

После закрепления упорных брусков остаётся только напрессовать подшипники, закреплённые в подвижных колодках. Сечение, размеры и материал последних должны быть аналогичны эталонным брускам. В завершение нужно набить ручки или вставить перекидные рычажки и обрезать излишки основы струбцины, убрав выступающие углы для свободного вращения за рукоятки винтов

Индивидуальные струбцины для конкретных операций

В любой столярной мастерской самодельные струбцины показывают себя более приспособленными к местным условиям работы, нежели приобретённые в магазине. Можно использовать широкий спектр вариаций трёх описанных выше конструкций.

Например, на одной рейке можно закрепить не одну, а две переставные колодки для позиционирования деталей на большом расстоянии. Такой инструмент будет очень полезен, например, при сборке дверных блоков.

Вместо рукоятки можно приварить на шпильку обычную шестигранную шляпку от болта. Это актуально, если при сборке деталей несколько струбцин нужно часто зажимать, отпускать и переставлять. При этом вращать прижимной винт будет удобно с использованием торцевой головки с храповым механизмом или даже шуруповёрта.

Для сборки изделий сложной формы можно изготовить упоры струбцин и подвижные колодки более сложной конфигурации, которые хорошо подойдут для работы с деталями неправильной формы.

Очень важно, чтобы при обработке деталь была правильно и надолго зафиксирована. Поэтому так часто и требуются инструменты, которые в таких ситуациях будут помощниками и смогут решить эту проблему таким образом, чтобы при любой термической или механической обработке она оставалась в одном недвижимом положение, как это и нужно мастеру.

Кстати, струбцина угловая как раз и является таким зажимом, который прекрасно подойдет и для того, чтобы зафиксировать деталь при обработке, так и для того, чтобы сжать несколько деталей в единое целое так, чтобы получилось крепкое склеивание.

Принцип работы струбцины

Если мастер решит выполнить какие-то работы из дерева или же из металла, то ему следует обработать деталь. Но сделать это качественно можно лишь только в том случае, если эту деталь очень крепко зафиксировать при помощи струбцины.

Старые модели такого инструмента позволяли работать лишь только одной рукой, сейчас же появляются новые модели этого инструмента, который служит неотъемлемым помощником любого мастера, и они являются не только быстрозажимными
, но и позволяющими работать с деталью уже двумя руками.

Существует несколько типов таких струбцин:

Рычажные.
Винтовые.
Монтажные.
Угловая.
Ручная.

Охарактеризуем кратко каждый тип струбцин. Первый вид – это рычажные
. Это означает, что в основе работы такого инструмента – помощника лежит не только осевая работа, но и еще работа рычагов. Часто в народе их еще называют зажимами, которые позволяют быстро фиксировать детали, предназначенные для обработки.

Рычажные струбцины не требуют от мастера большой силы, для того чтобы ими что-то зажать стоит немного лишь приложить силу. А чтобы детали зажались крепко и больше уже не смогли сдвинуться, необходимо использовать рычаг, который как раз и выполнит всю работу за человека.

Конструкция такой рычажной струбцины довольно проста, ее даже можно будет сделать и своими руками. Для этого потребуется основная рама и какой-то элемент, где как раз и может быть основной зажим. При помощи такого инструмента – помощника можно не только зажимать детали и делать их недвижными, но и рассчитывать силу зажима, что немаловажно, например, при склеивании.

Остальные типы струбцин отличаются от первого вида и между собой тем, что у них разный механизм зажима
. Многие такие виды инструмента – помощника можно сделать своими руками.

Как правильно выбрать струбцину при покупке

Выбрать такой инструмент, как струбцину несложно, просто необходимо знать несколько правил, которые как раз и смогут приобрести такой инструмент – помощник, которые станет для вас незаменимым при выполнении любого вида работы. Прежде всего, стоит обратить внимание на то, каков у вашего инструмента рабочий ход.

Кроме того, стоит обратить внимание и на то, каково расстояние между элементами – зажимами
. Чем больше показатели по этим двум пунктам, тем качественнее для вас будет этот инструмент. Это позволит использовать струбцины и для работы с деталями, как крупных размеров, так и мелких.

Разновидности винтовой струбцины

В таком инструменте – помощнике на первое место выдвигается уже не рычаг, а винт. Такую струбцину в народе еще называют и трубной, так как ее применяют для зажатия труб, которые обычно используются для сантехнических работ.

Такой инструмент считается в слесарном деле очень крепким и надежным, так как выполнен из дюралюминия. Кстати, на таком инструменте еще выполнены и специальные отверстия для монтажа
, чтобы удобно потом при работе любую деталь закрепить на верстак. Выполнить такой инструмент своими руками и в домашних условиях будет довольно сложно.

Теперь несколько слов о струбцине монтажной, которая используется чаще всего при строительстве разнообразных объектов. Основное назначение такого инструмента — удерживать любые материалы для стройки
, как, например, железобетонные плиты, чтобы они могли качественно обрабатываться.

Такая струбцина считается самой надежной для работы, но если изучить ее конструкцию, то легко можно понять, что она проста. Глядя на чертеж, где отражаются ее составляющие элементы, можно легко собрать ее своими руками.

Ручная струбцина имеет несколько вариантов:

Кулачковые.
Клиновые.
Угловые.

Существуют и другие варианты такого ручного инструмента – помощника. В народе такую струбцину называют пружинным зажимом. Это объясняется простой конструкции и таким же простым применением. Поэтому сделать такой инструмент-помощник своими руками можно легко.

Инструкция для изготовления инструмента – помощника своими руками

Чтобы изготовить струбцину, необходимо правильно пошагово выполнить те действия, которые описаны с инструкции. Для начала приобретаем те детали, которые необходимы для изготовления инструмента – помощника своими руками.

Для изготовления струбцины потребуются следующие предметы: несколько шпилек с разной по диметру резьбой, гайки
, которые подойдут по размеру, несколько дощечек, сделанных из фанеры, и пару реек.

Вторым шагом для изготовления струбцины является создание основание. Сделать его также можно своими руками. Для этого стоит закрепить то, что у вас уже получилось, на столе. Затем берем брусья и, прикладывая к струбцину, просверливаем дырочки там, где они необходимы, чтобы крепче прижать к основанию стола.

Третий шаг – это необходимо сделать зажим своими руками. Для этого потребуются те дощечки из фанеры, которые вы приготовили заранее
. Вы должны прижать их к брускам, которые уже закреплены на струбцине, но так, чтобы они были подвижными.

Вы должны понимать, что роль этих дощечках в том инструменте, который вы делаете своими руками, заключается в том, чтобы быть рычажками в струбцинах. Теперь используя шпильки и гайки, остается закрепить всю эту конструкцию, которую вы выполнили своими руками.

Но используя такой инструмент — помощник, который вы выполнили своими руками, стоит понимать, что он не очень прочный и о надежности его сложно говорить. Но он прекрасно может подойти для выполнения многих домашних работ, если они не будут очень сложными.

Как-то раз мне понадобилось зажать деталь, при отпиливании от нее части, как это сделать без тисков не особо было понятно, в итоге я решил, что нужно сделать какую-то приспособу, а именно струбцину, детали у меня как обычно были выполнены из старого доброго паркета. Такая самоделка поможет нам не только пополнить коллекцию инструментов, но и сэкономить немного денег.

Но перед тем, как перейти к прочтению предлагаю посмотреть видео, где я подробно показал весь процесс изготовления.

Для того, чтобы сделать самодельную струбцину из дерева, понадобится:

* Паркет, можно использовать любые достаточно крепкие доски
* Шпилька с резьбой М6
* Две гайки М6 и шайбы к ним
* Электродрель
* Два шурупа с шляпкой под шестигранную 8 мм головку
* Наждачная бумага
* Напильник
* Стамеска
* Ножовка по металлу

Вот и все, что необходимо для сборки самоделки.

Шаг первый.

Для начала необходимо определиться с материалом, все-таки нагрузки на данную самоделку будут весьма большими, то и материал должен быть с запасом по прочности. Я выбрал дубовый паркет, потому что прочности у него хватает для таких целей, да и в наличии это было первое, что попалось под руку. Делать я решил маленькую струбцину, так как редко имею дело с большими деталями. Далее я отпилил из данного паркета рейку шириной около 2 см, решил, что это будет достаточно, учитывая, что длина не превышает 25 см.

Если в вашей струбцине длина будет больше 25 см, то настоятельно рекомендую применить доску с большей шириной или выбрать материал покрепче дерева. Также следует обратить внимание на то, что пилить лучше всего пилками с мелким зубом, я обычно в таких случаях пилю ножовкой по металлу, спил после нее почти не требует шлифовки.

Слегка зашлифовываем деталь вручную, полировать деталь нет смысла, так как это будущий рабочий инструмент.

Шаг второй.

После того, когда основная деталь готова, приступаем к нижней неподвижной губке. Ее я выпилил той же ножовкой по металлу.

Затем просверлил при помощи электродрели сверлом 3 мм четыре отверстия по краям, после чего зубилом выбрал материал и подравнял отверстие напильником. В итоге я получил прямоугольное отверстие, в которое плотно вставляется предыдущая деталь.

Ее для надежности следует приклеить на ПВА.

Шаг третий.

Ну вот и почти готова самоделка, осталось сделать подвижную губку. Ее к слову делать чуточку сложнее. Деталь состоит из того же кусочка паркета, который я также просверлил дрелью и выбрал внутри прямоугольник, чтобы одеть на основание.

Отличие конструкции подвижной губки от неподвижной заключается в том, что она имеет эксцентрик, который позволяет зажать необходимую деталь, размеры которой могут варьироваться в определенных интервалах. В верхней губке проделываем прямоугольное отверстие для подвижного эксцентрика, его я также выпилил из паркета, ширина составляет 15 мм.

Смещение центра должно быть не сильным, но также не быть очень маленьким, иначе деталь не будет плотно держаться, что не есть хорошо в случае струбцины.

Шаг четвертый.

В подвижной губке и эксцентрике нужно просверлить отверстие 4 мм сверлом.

После этого устанавливаем эксцентрик при помощи шпильки с резьбой М4, предварительно подложив по одной шайбе на сторону. Слишком сильно гайки зажимать не рекомендую, так как это может повредить саму губку.

Принцип работы такой струбцины заключается в том, что при повороте эксцентрика его смещение упирается в деталь, что влечет за собой перекос подвижной губки, в следствие чего она заклинивает, тем самым удерживая зажимаемую деталь.

Шаг пятый.

С верхней губкой еще не все, к ней я прикрутил небольшой отрезок паркета, который будет служить дополнительным упором при зажиме детали. Отпилил небольшой кусочек из того же дубового паркета, затем просверлил два отверстия по краям. Далее его я прикрутил на два самореза с шляпкой под шестигранный гаечный ключ.

Для большей надежности крепления упора можно проклеить соединение, этого я не делал, но при повышенных нагрузках все-таки есть риск, что неприклеенная деталь сорвет или шляпки шурупам или вырвет резьбу, учтите этот момент.
В итоге получилась такая струбцина.

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации.
Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Струбцины такого типа подходят для работы с крупными заготовками
F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Стубцина подходит для работы с габаритными заготовками
Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком
Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.
Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале:

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Видео: самодельная струбцина трубного типа

Угловая

Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов:

Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.

Каждый столяр во время работы применяет струбцины, надежно фиксируя с их помощью заготовки. Сделать такое приспособление можно самостоятельно, причем вариантов исполнения существует несколько.

Струбцины бывают простые, универсальные и специализированные. Не так давно появился новый вид изделия – быстрозажимное. Такой элемент может сжать до 450 кг. Полезно будет изучить инструкцию по созданию струбцин для дерева своими руками.

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

два деревянных бруска толщиной 25 мм из древесины твердой породы;
фанера толщиной 12 мм или больше;
саморезы, шпильки;
лобзик или ножовка;
дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Важно!
Угол должен быть отмерен с высокой точностью, поскольку от него зависит правильная фиксация деталей.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

В качестве винта лучше всего взять шпильки с резьбой прямоугольного профиля или трапециевидного. Шаг резьбы – 2 витка на см. Очень хорошо, если на шпильке с одной стороны будет целик чуть меньшего диаметра, чем резьба. Он может использоваться для посадки ручки. С другой стороны желателен целик чуть большего диаметра для посадки подшипника.

Итак, в простейшей струбцине один конец будет неподвижным, а второй будет продвигаться посредством червячной передачи.

Для освобождения заготовки нужно передвинуть кронштейн на требуемое расстояние и повернуть на несколько оборотов вороток. Таким образом элемент зафиксируется. После этого можно отпустить механизм и заготовка освободится.

Самый простой вариант этой модели оснащен рельсовой конструкцией. Направляющие, которые устроены параллельно, имеют вырезанные пазы на равном расстоянии. Неподвижные упоры закрепляются при помощи тяг, изготовленных из металла. Ровно по ширине заготовок они могут перемещаться. В торце брусов следует установить неподвижные упоры, которые имеют червячный механизм. Обычным способом происходит зажим шпилькой и мебельной гайкой.

Самозажимной вариант

Для склеивания деталей лучше выбрать самую простую модель струбцины, которая имеет F-образную форму. В магазинах продают различные модели, которые состоят не только из древесины, но и из металла. Стоимость таких инструментов высока. Поэтому многие мастера предпочитают изготавливать их своими руками.

Для небольших операций отлично подойдет зажимная струбцина кулачкового типа. Например, если необходимо склеить небольшие детали или зафиксировать заготовки. Такая модель работает так же, как и ф-образный элемент. В состав инструмента входят 2 губки и направляющие шины. Губки: подвижная и неподвижная. Для надежного зажима необходимо хорошо зафиксировать заготовку и повернуть кулачок на 90 градусов.

Сделать такой инструмент можно самостоятельно при минимальном наборе инструментов и материалов. Перед началом следует начертить чертеж изделия. Можно использовать любой материал для изготовления, а также изменять стандартные размеры по своему желанию.

Шину изготавливают деревянную или металлическую. Маленькие болты и заклепки можно применять вместо металлических штифтов. Рекомендуется изготавливать одновременно подвижные и неподвижные губки, так как они зеркально отображают друг друга. Их ширину и длину можно изменять, чтобы увеличивать захват изделия.

Для склейки досок (щита)

Зажимные струбцины нужны для фиксирования делянок, которые после высыхания клея используются для мебельных щитов. Такие изделия отличаются от простых своей длиной. Другими словами, они имеют большой размах губок. Если покупать в магазине такой материал, то придется выложить приличную сумму. Поэтому мастера предпочитают делать зажимные механизмы самостоятельно.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

брусок из бука или березы;
сверло перьевое;
труба 2,5 см;
врезные гайки подходящего диаметра;
гайка, которая имеет закругленный набалдашник (используется для декора);
фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

При умении пользоваться болгаркой и сварочным аппаратом можно сделать такую же струбцину для склеивания дерева из металла.

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт. Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру.

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Источник

Струбцины применяются для плотного прижимания каких-то поверхностей друг к другу (стягивание, ). Соответственно, столярные струбцины используются при работе с деревом, деревянными поверхностями. У тех, что встречаются в розничной торговле, каркас чаще всего сделан из легких металлов, и такие струбцины часто гнутся и приходят в негодность. Да и размеры таких струбцин не более 2 метров. Как быть, если она нужна для прижима больших «поверхностей»? Ведь при склеивании, скажем, габаритных листов фанеры качество соединения зависит не только от силы прижима, но и от равномерности давления по всей плоскости.

Конечно, можно использовать несколько струбцин. Но все-таки это не гарантирует получение отличного результата. Как вариант — приобрести раздвижную модель, но ее стоимость заставляет подумать над другими вариантами. А они есть. Рассмотрим два, так как они наиболее простые.

Изготовление струбцины и материалы

Для изготовления самодельной струбцины (универсальной, не только столярной) нам понадобится швеллер. Его длина зависит от того, с какими максимальными «габаритами» материала предстоит работать. Нужно еще и подумать о перспективе, если пользоваться таким зажимом придется часто. Вдоль осевой линии швеллера необходимо разметить места для отверстий. В них будет вставляться болт, приваренный к небольшому куску швеллера (упору). При помощи сварочного аппарата отверстия вырезать несложно. Для более плотной «посадки» упора такое «гнездо» необходимо сделать каплевидной формы (как замочная скважина для старых дверных замков).

К небольшому отрезку швеллера приваривается болт. Размер головки болта должен быть таким, чтобы ее можно было вставить в гнездо. Все, упор готов. Теперь нужно найти толстый винт, приварить какую-нибудь «проушину» для него на одном конце длинного швеллера, и прижимное устройство готово.

Такой самодельной струбциной удобно пользоваться при работе с габаритными деталями, например, при изготовлении дверей. Однако можно воспользоваться и двумя небольшими струбцинами для склеивания больших поверхностей.

В этом случае следует применить гибкую вставку. Ее материал должен быть достаточно жестким, а плоскость – слегка выгнутой. Ее концы прижимаются двумя маленькими струбцинами к склеиваемым листам, а сама плоскость вставки равномерно надавливает на всю склеиваемую поверхность.

Вариантов струбцин самостоятельно существует много. Их делают, исходя из того, для чего они нужны (для постоянной работы или «на раз»), а также какие по размеру детали придется склеивать.

Вот и все, что необходимо для сборки самоделки.

Слегка зашлифовываем деталь вручную, полировать деталь нет смысла, так как это будущий рабочий инструмент.

Ее для надежности следует приклеить на ПВА.

Шаг четвертый.

В подвижной губке и эксцентрике нужно просверлить отверстие 4 мм сверлом.

Простые и функциональные f-образные струбцины, изготовленные своими руками, станут незаменимыми помощниками в вашей мастерской и позволят сэкономить немалые суммы на дорогостоящих зажимах, которых, как известно, много не бывает. Быстрозажимная струбцина кулачкового типа оптимальна для ситуаций, когда не требуется применять больших прижимных усилий: склейка узких или мелких деталей, кромок, фиксация заготовок и т.д.

Кулачковая струбцина работает по принципу классического ф-образного зажима. Она состоит из направляющей шины и двух губок: подвижной и неподвижной. Зафиксировав заготовку в губках и повернув кулачок на 90 °, инструмент обеспечит прочный и надежный зажим. Самодельную струбцину не составит труда изготовить своими руками в домашних условиях, имея минимум инструментов и расходных материалов.

Предлагаемый чертеж струбцины и деталировка являются базовым ориентиром. Конструкция изделия такова, что можно не зацикливаться на материалах и габаритах, изменяя их под свои потребности. Шину можно сделать как из металла, так и дерева. Также вы можете варьировать длину и ширину губок, для увеличения глубины захвата струбцины. Вместо металлических штифтов допускается использование заклепок или небольших болтов. Подвижная и неподвижная губки являются зеркальным отображением друг друга, поэтому эти детали удобно изготавливать серийно, сразу по несколько штук.

Изготовив своими руками комплект зажимов и незамысловатые деревянные упоры, изображенные на фото, вы получите эффективную угловую струбцину, которая станет незаменимым помощником при склейке идеальных рамок.

Изготовление винтовой металлической струбцины

Основные материалы изготовления:

стальной лист;
длинные болты;
гайки.

Устройство углового зажима

40-миллиметровый стальной уголок толщиной 3-4 мм;
стальные пластины 40-50 мм;
шпильки с резьбой;
прутки для воротков;
гайки;
сварочный аппарат;
электродрель, метчики.

Для обработки деталей различного размера рекомендуется подготовить несколько зажимов!

Деревянная струбцина – сделаем из остатков досок

Наличие двух одинаковых струбцин расширяет область их применения!

Для сборки потребуется подготовить следующие материалы:

кусочки досок;
шпильки с заранее нарезанной резьбой;
гайки и барашки, соответствующие резьбе шпилек;
рейки.

Струбцина – важный инструмент для любого мастера. При этом специфика его работы особой роли не играет: столяр, слесарь. Данное приспособление является незаменимым, поэтому часто используется. Например, при склеивании заготовок из дерева, чтобы закрепить лист, плиту, доску и прочее.

На рынке можно встретить большой выбор струбцин. Они отличаются материалом, из которого произведены, размерами и другими характеристиками. Несмотря на это, как показывает практика, подобрать оптимальный вариант для работы сложно. Большинство инструментов имеет свои недостатки, которые провоцируют трудности во время использования. Один из самых главных связан с низким показателем прочности. Объясняется это тем, что производитель хочет сэкономить затраты на изготовлении изделий, поэтому использует низкокачественные материалы.

Если вы хотите получить прочное и надежное устройство, то самый лучший вариант – это сделать его своими руками. Такой инструмент будет отличным помощником при работе с древесиной и прослужит долгие годы. При этом позволит сэкономить деньги на приобретении нового, который стоит дорого. Конструкция, придуманная вами, поможет решить индивидуальные задачи быстро и легко.

Струбцина – это простое по своей конструкции устройство, но очень важное при выполнении обработки дерева. Она используется для того, чтобы зафиксировать в одном положении доску, плиту и прочее, что необходимо раскроить. Очень важно, чтобы она была удобна для своего владельца. Это позволит выполнить работу быстро и качественно.

Получить инструмент, который будет отвечать вашим требованиям, можно только изготовив его своими руками. Для этого первое, с чего необходимо начать, – это определиться с видом конструкции. Инструмент может быть изготовлен как из металла, так и из древесины. Область применения их обширна. Это может быть как универсальное, так и специализированное устройство.

Если говорить о разновидностях, то можно выделить ленточные, трубные, кромочные и другие. Что касается зажимов, то механизм представляется по типу углового, винтового, монтажного, ручного, быстрозажимного. Последний вариант является относительно новым. Появился он совсем недавно, но уже активно применяется мастерами, так как удобен и практичен.

Подготовка чертежей

Изготовление струбцин – несложный процесс. Несмотря на это, он требует внимания и ответственности. Чтобы полученное изделие было качественным и надежным, необходимо продумать все до мелочей.

Прежде всего, потребуется чертеж. На листке бумаги вы сможете воспроизвести устройство таким, каким оно будет в будущем. Его можно подготовить самостоятельно. Но тут необходимо иметь определенные навыки в решении подобных задач.

Ну и, конечно, самый лучший вариант – это помощь профессионала. Он учтет ваши пожелания, подготовит индивидуальный чертеж. Но за его работу потребуется заплатить определенную сумму.

Что необходимо?

В зависимости от того, для каких целей будет использоваться инструмент, выбирается материал, из которого его можно изготовить. Самые качественные и надежные изделия можно получить из дерева, металла, уголков, труб и прочего. Эти материалы отлично подходят для того, чтобы изготовить струбцину. Также стоит учесть их высокий показатель прочности и долговечности.

Кроме этого, потребуются шпильки, гайки, дощечки из фанеры, рейки. Размер их определяется, исходя из того, какое будет устройство. Указываются они на чертежах.

Процесс изготовления: инструкция

Процесс изготовления струбцины состоит из нескольких этапов. К нему можно приступать после того, как подготовлены чертежи и необходимые материалы. При этом работать необходимо внимательно и аккуратно.

Первый этап заключается в том, чтобы на поверхность стола закрепить бруски. Они будут использоваться для фиксирования зажима к верстаку. Для этого необходимо на них сделать отверстия путем просверливания. Потом, используя гайки со шпильками, их плотно прижать.

Второй этап предусматривает работы с нижним брусом. Он должен устойчиво находиться на поверхности. Для этого его располагают горизонтально. Последующий кладут сверху. Он должен находиться ребром к столешнице.

После этого необходимо установить доски из фанеры. На них кладется брусок, и все крепится на стол. При этом нижний край дощечки должен немного выступать. Достаточно будет трех сантиметров относительно бруска. После того, как элементы правильно выложены, их необходимо просверлить насквозь и зафиксировать шпильками. При этом каждая доска выполняет свою роль. Одна отвечает за то, как зафиксирован нижний брус, вторая выступает в качестве зажима.

При этом важно обустроить конструкцию фанерной полоской, которая двигается. Шпильки при креплении используются разные. Они отличаются по длине. Так, длинные отвечают за рабочий ход, короткие – за крепление устройства к столу. Что касается гаек, то их роль тоже велика. Они фиксируют часть инструмента, которая двигается, и регулируют сам зажим, его силу. Таким образом, они выступают в качестве рычагов.

Быстрозажимная струбцина своими руками

Быстрозажимная струбцина своими руками – один из самых распространенных видов конструкции. Она бывает разных видов: угловая, рычажная, ручная и другая. Главное ее отличие состоит в том, что устройство обеспечивает быстрый зажим материала, который необходимо обработать.

Изготовить такую струбцину своими руками не составит труда. Для этого необходимо учесть некоторые нюансы дела. Первый связан с хорошим зажимом. В качестве него отлично подходит рычаг, который помогает в работе с инструментом. Такое устройство будет удобным и практичным в применении.

Если же инструмент используется для сварки, то необходимо выбирать угловую модель. Она позволит необходимые работы выполнить быстро и просто, так как является универсальным фиксатором.

Источник

В сегодняшнем проекте
мы создадим ленточный прижим, который позволит сжимать детали различной формы при склеивании, что обычно затруднительно выполнить с помощью стандартных брусков или хомута для труб. Хотите сделать рамку для картины? Нет проблем, используйте ленточный прижим!

Вы можете самостоятельно и с минимальными затратами изготовить ленточный прижим для применения на деревянных рамках, фурнитуре, круглых объектах, шестиугольниках, восьмиугольниках, н-угольниках и прижимать объекты любого размера!

Для проекта вам понадобится доска из твердой древесины толщиной 1,9 см и размером 10 на 25 см, древесноволокнистая плита толщиной 0,5 см и размером 12,7 см на 51 см, штифт из твердой древесины 0,64 см и 0,95 см (напр. дуба, не используйте тополь или сосну), болт с шестигранной головкой на 16 и высотой 0,95 см и длиной 10 см (или стержень) и полной резьбой, T-гайка на 16 высотой 0,95 см, шестигранная гайка #8, три метра или более прочного полиамидного корда шириной 1,9 см, четыре скользящие застежки шириной 1,9 см, и столярный клей. Из инструментов понадобится отрезной станок со столом, ленточная пила и сверлильный станок.

Шаг 1: Создание угловых губок

Ленточный прижим состоит из нескольких губок, ленты, которая обворачивается вокруг губок, и механизма натяжения, который натягивает ленту вокруг губок для их зажима на рабочей заготовке.
Для прямоугольной рамки вам понадобится три губки для удерживания трех уголков, и неподвижная губка и натяжное устройство для четвертого уголка.

Для изготовления угловых губок, вырежьте круг диаметром 10 см из деревянной заготовки из твердых пород дерева толщиной 1,9 см. Просверлите в центре отверстие диаметром 0,3 см. Вырежьте из древесноволокнистой плиты толщиной 0,5 см квадраты размером 12 на 12 см (фактически, толщина плиты немного меньше), и также просверлите отверстия диаметром 0,3 см через их центры. С помощью гвоздей выровняйте древесноволокнистые плиты по центру и склейте блок плит вместе. Кромки древесноволокнистой плиты должны быть выровнены, как показано на фото.

После высыхания клея напечатайте и вырежьте шаблон для сверления 1, и наклейте на квадратный блок с помощью резинового клея. Просверлите отверстия диаметром 0,6 и 0,3 см. Используйте ленточную плиту, чтобы разрезать полученный блок на четвертинки, и отрежьте уголки губки (квадрат размером 2,54 на 2,54 см) на каждой заготовке. Разрез пройдет через отверстия диаметром 0,95 см, так как задумано. В завершении снимите заусенцы на каждой заготовке.

Из штифта из твердой породы дерева толщиной 0,95 см нарежьте восемь деталей длиной 2,85 см. Используйте дубовый штифт, сосна или тополь слишком мягкие. Приклейте полученные штифты к полу-отверстиям диаметром 0,95 см. Штифты действуют в качестве «поворотных» губок для размещения прижимных шарниров, которые располагаются под углом не 90 градусов.

Из штифта из твердой породы дерева толщиной 0,6 см нарежьте восемь деталей длиной 2,85 см и приклейте на верхние/нижние отверстия в древесноволокнистой плите. Данные штифты будут удерживать ленту для прижима. Между данными штифтами и круглой кромкой заготовки из твердой древесины должно быть достаточно места, чтобы продеть ленту.

Зашкурьте наждачной бумагой и почистите кромки и лицевые стороны четырех угловых губок, которые вы только что изготовили. Отложите их в сторону.

Шаг 2: Создание неподвижной губки и механизма натяжения

Начните с заготовки размером 7,62 на 10 см из твердой породы дерева толщиной 1,9 см. Отрежьте 1,2 см на каждой стороне вдоль длинной стороны 10 см. Разрежьте каждую отрезанную заголовку пополам – используйте ленточную или ручную пилу! Вам понадобятся три заготовки из дерева твердых пород толщиной 1,9 см: одна заготовка размером 7,62 на 7,2 см (в зависимости от впадины между зубьями пилы отрезного станка), и две заготовки размером 1,2 на 3,7 см.
Вырежьте две заготовки размером 7,62 на 10 см из древесноволокнистой плиты толщиной 0,5 см.

Теперь склейте вместе блок из заготовок (древесноволокнистая плита – плита из твердой породы – древесноволокнистая плита) как показано на диаграмме и фото. Я использовал мелкие монеты, выставленные столбиком одна на другую, и склеенные вместе скотчем во время процесса склеивания для создания паза для зажимной ленты. Через 15-20 минут выньте разделитель из монеток перед тем, как клей полностью застынет.
После высыхания клея прикрепите шаблон 2 к верхней и боковой стороне блока; просверлите отверстия в верхней части и внутрь боковой стороны, как показано на шаблоне.

С помощью ленточной пилы сделайте зарубку на неподвижной губке, и прорежьте отверстия диаметром 0,95 см, как указано на шаге 1; далее перережьте блок наполовину вдоль линии, указанной на шаблоне. Пометьте две заготовки, как они подходят друг другу, ведь вам необходимо выровнять в одну линию боковые отверстия! Теперь вы создали неподвижную губку и подвижный ползунок для натяжения.

На неподвижную губку приклейте четыре штифта длиной 2,85 см (2 толщиной 0,63 см и два 0,95 см), как указано на шаге 1. Зашкурьте кромки и штифты.

Отрежьте две заготовки длиной 12,7 см из штифта толщиной 0,95 см. Штифты должны гладко перемещаться взад и вперед через подвижную деталь. При необходимости, зашкурьте штифты (используйте сверлильный станок, как показано на фото). Приклейте заготовки штифта к заготовке неподвижной губки. Используйте подвижный ползунок, чтобы выровнять штифты в процессе склеивания.

Шаг 3: Установка натягивающего болта

Установите T-гайку на 16 высотой 0,95 см в центральное отверстие подвижного ползунка, который располагается лицевой частью к неподвижной губке. Вам необходимо рассверлить мелкое углубление 1,1 см вокруг центрального отверстия для размещения T-гайки. Вставьте стержень на 16 с резьбой диаметром 0,95 см через Т-гайку (или болт с шестигранной головкой с длиной 10 см и полной резьбой). В момент вкручивания болта или стержня он будет выступать против неподвижной губки, и выталкивать подвижный ползунок наружу. Запрессуйте шестигранную гайку #8 в центральное отверстие неподвижной губки так, чтобы стержень/болт повернулся против нее, защищая дерево в нижней части отверстия, как показано на фото. Вы можете приспособить ручку для болта с шестигранной головкой для затягивания прижима, или используйте для этой цели ключ на 19 мм.

Шаг 4: Заключительная отделка всех компонентов

Покройте угловые губки, неподвижную губку и подвижный ползунок лаком или полиуретаном так, чтобы столярный клей к ним не прилипал и его легко можно было бы счищать. Не окрашивайте штифты и отверстия в подвижном ползунке; они могут склеиться!

Шаг 5: Установка ленты

Возьмите 3 метра (или более) прочного полиамидного корда шириной 1,9 см (ленту) и четыре скользящие застежки шириной 1,9 см. Пропустите корд через застежку, левую сторону неподвижной губки, вторую застежку, далее через левый паз подвижного ползунка, левую сторону неподвижной губки, первую застежку и три угловых губки. Выполните аналогичные действия для правой стороны. Смотрите фото выше.

Для регулировки длины ленты существует лучший способ, т.е. кулачковые рычаги, сжимающие винты, подпружиненные застежки и т.д. Самый простой и дешевый способ — это все-таки скользящие застежки. Улучшайте конструкцию самостоятельно!

Шаг 6: Использование ленточного прижима

Всегда регулируйте длину ленты перед нанесением клея на рабочую заготовку и дайте ей время высохнуть. Оберните ленточный прижим вокруг рабочей заготовки, и выровняйте губки по углам. Туго натяните ленту с левой стороны и отрегулируйте скользящие застежки. Вы можете использовать маскировочную ленту на губках, чтобы предотвратить прилипание к ним клея. Убедитесь в том, что клей не попал на поворотные/натягивающие штифты и механизм. Поверните болт с помощью торцевого ключа на 19 мм для затягивания губок против заготовки. Убедитесь, что ваша заготовка осталась плоской и квадратной, и дайте клею высохнуть.

Для прямоугольников используйте три губки плюс одна неподвижная губка. Для шестисторонних заготовок используйте 5 губок плюс одна неподвижная губка. Для н-сторонних – хорошая идея для нового мозгопроекта
!

Спасибо за внимание!

Простые деревянные упоры для столярного верстака — чертеж, пример

Как сделать упор с круглым стержнем

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

Нанесите столярный клей на стержень и в углубление.

Как сделать упор для распила досок

Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.

Универсальные верстачные прижимы

Как сделать направляющие своими руками

Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.

Как врезать направляющие в столешницу

Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.

Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.

Закрепите направляющие шурупами, сделав в металле углубления под шляпки.

Как сделать простую прижимную планку

Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.

Аккуратно рассверлите в них отверстия под болты.

Как сделать прижимные скобы из фанеры

Порядок изготовления шаблона

Обведите шаблон на фанере и отметьте шилом центр сверления.

Сделайте отверстие перовым сверлом диаметром 22 мм.

Соберите прижим, подложив под гайку шайбы.

Начинающему мастеру не помешает узнать, что на первых этапах обойтись одним лишь молотком или пилой вряд ли получится. Впоследствии придется прибегнуть к применению тисков или быстрозажимной струбцины, чтобы зафиксировать заготовку или склеить отдельные фрагменты. Сделать ее своими руками довольно просто. Нет ни одного достаточно универсального зажима, который позволял бы удовлетворить все потребности при выполнении различных типов работы.

Применение деревянных струбцин

Они бывают различных стилей, моделей и размеров. А потому можно запастись различными моделями, которые всегда пригодятся. Мастер может закупить несколько моделей струбцин Assistent, к тому же они там стоят не так уж и дорого. Если человек не хочет платить за такую покупку, он может сделать деревянную или трубную струбцину своими руками. Модели из древесины очень популярны, их можно изготовить самостоятельно. Такая модель простая в эксплуатации и легко регулируется.

Модель F — деревянная струбцина, которая слегка усовершенствована. Здесь используется планка из клёна шириной 5 см и толщиной 0,6 см. А также в конструкции присутствует металлический стержень, на который нанесена резьба. Чтобы изготовить ручку, надо взять деревянную заготовку. Для этого подходит лиственная порода без дефектов.

Подвижные детали должны быть хорошо высушены, чтобы без проблем скользить на планке. На стержне должно присутствовать две гайки. Они располагаются на конце и затягиваются потом друг против друга. Благодаря этому они не расходятся во время использования. Можно использовать отдельную стопорную гайку или простую модель с постоянным замком. И ещё две гайки необходимо, чтобы зафиксировать снаружи зажимные колодки вместе с шайбой.

Допускается использование контргайки и других способов крепления. Двойные изделия заклинивают друг друга. Это самый надежный и простой способ. Он же самый дешёвый. Важно оставить некоторое пространство для винта, чтобы он мог свободно вращаться.

Из древесины и стали

Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Лёгкие самодельные варианты

Легкая струбцина, сделанная своими руками, изготавливается на основе металлического стержня. Эти зажимы, хоть и не такие мощные, как стальные, всё равно дают возможность создавать сильное прижимное давление для любого клея. Соответственно, срок службы у них довольно внушительный. Штанга может быть сделана в любой длине. Единственное, надо запомнить, что по всей длине основного стержня не должен проходить резьбовой стержень. Головка струбцины не испытывает необходимости в нём на этом конце, что значительно упрощает сборку. Зажимные губки делают из фанеры.

Стопорная гайка представляет собой элемент, который фиксирует прижимную губку на стержне. При этом он не должен пребывать под давлением. Гайку можно срезать обычной ножовкой. Эпоксидной смолой его закрепляют на пятке. Выемка должна получиться довольно широкой и подходить к шайбе и глубокой, чтобы гайка и шайба могли без проблем поворачиваться.

Здесь надо использовать гайку 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с донной частью и 15 мм глубиной. После сверления углубления делают сквозное отверстие. Оно требуется для зажимного винта. Фиксируют подвижную головку на неподвижной позиции и отмечают места, где должно располагаться отверстие.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается
. Это действует, как крюк.

Кулачковый зажим

Это устройство не только полезное, но и предельно простое. Надо помнить, что кулачковые зажимы быстродействующие, но не способны гарантировать большой силы зажима деталей. Вот почему их используют тогда, когда требуется сравнительно небольшая сила резания. Они не годятся для работы под большим давлением, как это возможно с крупной струбциной. Но при этом они чрезвычайно просты в использовании.

Для приготовления используют специальный шаблон. Он необходим для создания кривых. Шаблон изготавливается из металла, пластмассы или древесины. Его используют, чтобы подтянуть гладкие кривые. При этом кулачковые механизмы не являются прямым отслеживанием французской кривой. Правильный кулачок должен иметь профиль
, увеличивающий расстояние между осью вращения и постоянной скоростью. В этом он напоминает спираль, прочерченный карандашом.

За сотни лет, что человек занимается обработкой древесины и изготовлением из неё различных изделий, кажется мастера перепробовали все возможные инструменты и приспособления. Между тем создание всевозможных устройств продолжается и в наши дни. Вероятно, что все это уже было кем то придумано в прошлые годы, но каждый мастер старается сделать приспособления подходящие именно ему.

Деревянные рамки для картин или фото сжимают при склеивании, наверное сотнями различных способов. Я сам на вскидку могу предложить как минимум десяток вариантов, вот одно из приспособлений для этой работы от Уайта Майерса, сайт Workbench .

Ленточные стяжки используют чаще всего для сжатия при склейке квадратных или прямоугольных изделий. Таких как стулья, табуретки, коробки и небольшие столики. Использование этого механизма удобно тем, что можно сжимать сразу все изделие, промазав клеем и собрав ножки, царги и проножки стула. Но вот при склеивании деревянных рамок, ленточная стяжка в обычном виде не походит. Дело в том, что при сжатии невозможно выдержать углы точно под 90*, из за неравномерности стягивания.

Для того, чтобы применить ленточную стяжку при сборке рамок, нужно изготовить четыре угловых блока. Блоки имеют внешнюю закругленную кромку, что помогает равномерно сжимать изделие и выпиленный внутренний угол, точно под 90*. В точке начала угла обязательно надо высверлить отверстие, чтобы исключить прилипание рамки к блокам. Еще варианты зажима для рамки в статье .

Зажим для мелких деталей

Каждый мастер работающий с деревом использует для обработки деталей шлифовальные диски и шлифовальные барабаны. Иногда приходится обрабатывать большое количество мелких деревянных деталей. Удержать их в руке бывает затруднительно, к тому есть риск руками зацепить барабан.

Для изготовления зажима понадобится два деревянных бруска длиной 150-200 мм. и сечением 30/15 мм. . Бруски можно изготовить распилив на две части круглую заготовку диаметром 30 мм. . По центру брусков засверливаются отверстия под прижимной болт с барашком и несколькими шайбами.

Во время работы сразу устанавливается необходимый зазор между площадками, а сжатие производится с помощью деревянного клина в хвостовой части. Процесс происходит быстро и просто, вставляем деталь, задвигаем клин и работаем. Вытаскиваем клин, меняем деталь и опять зажимаем клином.

Угловая струбцина

Столярная струбцина

Такие конструкции
, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками
, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Трубная струбцина

Применение деревянных струбцин

Из древесины и стали

Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.

Лёгкие самодельные варианты

Рукоятка, винт и основная сборка

Кулачковый зажим

Зажим для мелких деталей

Время чтения ≈ 5 минут

Струбциной называют инструмент, напоминающий ручные тиски, который используют для надежной фиксации или склейки двух элементов. Например, в столярном ремесле ее применяют, чтобы соединить две плоскости на время высыхания клеевого раствора. Однако не всегда этот инструмент есть под рукой, поэтому можно самостоятельно прибегнуть к изготовлению быстрозажимной конструкции. Чтобы правильно сделать струбцину своими руками из металла, нужно следовать пошаговым инструкциям с фото и видео мастер-классам.

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь.

В чем преимущества зажимных инструментов:

Струбцину можно сделать и из древесины, однако металлическая конструкция практичней и надежней. Ее изготовление не потребует особых знаний и навыков, понадобится лишь применение сварочного оборудования, ножовки и горелки. Весь процесс с пошаговой инструкцией показан на видео.

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Источник

Loading…

Источник

Угловая струбцина

Столярная струбцина

Такие конструкции
, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками
, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Трубная струбцина

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Для изготовления понадобятся:

стальной уголок 40 мм, толщиной 3-4 мм;
стальные пластины шириной 40-50 мм;
шпильки с резьбой, желательно закаленные;
прутки для воротков;
гайки для червячного механизма;
сварочный аппарат;
дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

Вариант №1

Вариант №2

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Шаг 1: Создание угловых губок

Шаг 2: Создание неподвижной губки и механизма натяжения

Шаг 3: Установка натягивающего болта

Шаг 4: Заключительная отделка всех компонентов

Шаг 5: Установка ленты

Шаг 6: Использование ленточного прижима

Спасибо за внимание!

Для чего нужен инструменте, его устройство и виды инструмента

Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Струбцины такого типа подходят для работы с крупными заготовками
F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Стубцина подходит для работы с габаритными заготовками
Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком
Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.
Такая струбцина используется редко из-за малой надёжности стыка

Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале:

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
Нижнее кольцо установите на трубу.

Видео: самодельная струбцина трубного типа

Угловая

Источник

Суть устройства струбцины

Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
Монтажные струбцины большой жесткости;
Слесарные упорные струбцины.

Деревянная универсальная струбцина своими руками

Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:

Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.

Классическая F образная струбцина

Общий вид струбцины приведен на фото.

Струбцина, собранная из дерева и стали

Процесс изготовления струбцины из дерева и стали выглядит следующим образом:

Деревянная струбцина для фиксации и стяжки наборов

Деревянный зажим из деталей вешалки

Быстрая С образная струбцина для дерева

Струбцина из металла своими руками

Высокая прочность металлических деталей;
Длительный срок службы даже при большой нагрузке.

Длинная стягивающая струбцина

Самодельная сварная струбцина из арматуры

Самодельная G-образная струбцина

Деревянная прокладка для опоры металлической струбцины

Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Зажим для наворачивания проволоки на оправку

Угловые струбцины своими руками

Зажим универсальный под любой угол

Угловая стальная струбцина для сборки

Струбцина быстрозажимная своими руками

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Зажим для удержания и фиксации мелких деталей

Струбцина из прута арматуры и дерева

Ленточная универсальная струбцина

Кулачковые быстрые струбцины

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Телескопический раскладной зажимной хомут

Крепежные универсальные зажимы

4-х ходовые полизажимы для деревянных панелей

Решением проблемы будет приспособление с четырьмя струбцинами, фото.

Зажимная коробка для установки на верстаке

Сделать конструкцию довольно просто:

Из фанеры собирается коробчатый остов;
Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
Набивается ряд монтажных поперечин из того же материала.

Самодельный зажим для журнального стола

Недорогой простейший зажим из колечка трубы ПВХ

Стойки для набора струбцин

Импровизированные зажимы

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Зажим для мелких деталей

Угловая струбцина

Столярная струбцина

Такие конструкции
, использующиеся в столярном деле, бывают следующих типов:

Стандартная струбцина, являющаяся наиболее популярной или простой;
В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
Вкручиваем шпильки и контрим их соответствующими способами;
Обеспечиваем схождение гайками
, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Трубная струбцина

Вариант №1

Вариант №2

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Источник

Шаг 1: Создание угловых губок

Шаг 2: Создание неподвижной губки и механизма натяжения

Шаг 3: Установка натягивающего болта

Шаг 4: Заключительная отделка всех компонентов

Шаг 5: Установка ленты

Шаг 6: Использование ленточного прижима

Спасибо за внимание!

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Для изготовления понадобятся:

стальной уголок 40 мм, толщиной 3-4 мм;
стальные пластины шириной 40-50 мм;
шпильки с резьбой, желательно закаленные;
прутки для воротков;
гайки для червячного механизма;
сварочный аппарат;
дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

Вариант №1

Вариант №2

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Применение деревянных струбцин

Из древесины и стали

Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.

Лёгкие самодельные варианты

Рукоятка, винт и основная сборка

Кулачковый зажим

С помощью таких тисков очень удобно и надежно зажимать небольшие детальки. А для того, чтобы наш зажим при развинчивании гайки автоматически разжимался, то можно внутрь на болт, между створками петли надеть пружину. Ее не нужно брать очень мощную, для того чтоб без особого труда она позволяла зажимать нужные детали.

Для работы необходимо:

— небольшая дверная петля;
— болт;
— гайка-«барашек»;
— отвертка;
— плоскогубцы.

Зажим своими руками делается достаточно просто. Мы берем дверную петлю, в которой должно быть по 3 отверстия с каждой стороны. Соединяем оба ее края и одну дырку рассверливаем под болтик, если у вас нет маленького, который сможет подойти под уже имеющиеся отверстия.

Вставляем болт в подготовленное для него отверстие и с другой стороны зажимаем гайкой-«барашком». Чтобы зажатие предметов было максимальным, можно воспользоваться отверткой и плоскогубцами.

Самый элементарный зажим из подручных материалов готов.

Теперь можно провести его испытания, для этого возьмем два материала, которые нам необходимо склеить. Наносим на их поверхности клей, прикладываем друг к другу. Затем раскрываем наш зажим, вставляем туда склеиваемые материалы и при помощи гайки-«барашка» и болтика зажимаем. Затягиваем при помощи плоскогубцев и отвертки. Теперь ждем, пока застынет клей.

Источник

Быстрозажимная струбцина своими руками из дерева

Вариант №1

Вариант №2

Разновидности и модификации

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Что такое струбцина, и есть ли смысл самостоятельного изготовления ее?

Делаем деревянную струбцину

Как сделать винтовую металлическую струбцину

Угловая струбцина

Как сделать струбцину – создаем инструмент сами

Шаг 1: Подбираем детали

Шаг 2: Собираем основание

Шаг 3: Делаем зажим

Угловая струбцина

Столярная струбцина

Трубная струбцина

Угловая струбцина

Столярная струбцина

Трубная струбцина

Вариант №1

Вариант №2

Разновидности и модификации

Суть устройства струбцины

Деревянная универсальная струбцина своими руками

Классическая F образная струбцина

Струбцина, собранная из дерева и стали

Деревянная струбцина для фиксации и стяжки наборов

Деревянный зажим из деталей вешалки

Быстрая С образная струбцина для дерева

Струбцина из металла своими руками

Длинная стягивающая струбцина

Самодельная сварная струбцина из арматуры

Самодельная G-образная струбцина

Деревянная прокладка для опоры металлической струбцины

Зажим для наворачивания проволоки на оправку

Угловые струбцины своими руками

Зажим универсальный под любой угол

Угловая стальная струбцина для сборки

Струбцина быстрозажимная своими руками

Зажим для удержания и фиксации мелких деталей

Струбцина из прута арматуры и дерева

Ленточная универсальная струбцина

Кулачковые быстрые струбцины

Телескопический раскладной зажимной хомут

Крепежные универсальные зажимы

4-х ходовые полизажимы для деревянных панелей

Зажимная коробка для установки на верстаке

Самодельный зажим для журнального стола

Недорогой простейший зажим из колечка трубы ПВХ

Стойки для набора струбцин

Импровизированные зажимы

Изготовление винтовой металлической струбцины

Устройство углового зажима

Деревянная струбцина – сделаем из остатков досок

Простые деревянные упоры для столярного верстака — чертеж, пример

Как сделать упор с круглым стержнем

Как сделать упор для распила досок

Универсальные верстачные прижимы

Как сделать направляющие своими руками

Как врезать направляющие в столешницу

Как сделать простую прижимную планку

Как сделать прижимные скобы из фанеры

Порядок изготовления шаблона

Материалы для корпуса, упора и губок

Какой использовать винт и маховик

Прямая винтовая струбцина

Переставная универсальная струбцина

Угловая струбцина

Индивидуальные струбцины для конкретных операций

Принцип работы струбцины

Как правильно выбрать струбцину при покупке

Разновидности винтовой струбцины

Инструкция для изготовления инструмента – помощника своими руками

Для чего нужен инструменте, его устройство и виды инструмента

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Изготовление инструмента винтового типа

Самодельная быстрозажимная струбцина из дерева

Видео: изготовление быстрого зажима

Трубная из металла

Шаг 1:
Подбираем детали

Шаг 2:
Собираем основание

Шаг 3:
Делаем зажим
