Быстросъемные клеммы для аккумулятора своими руками

Доработал клеммы аккумуляторной батареи за счет изменения способа зажима клемм, поделка получилась нужной для автомобиля, особенно в зимний период.

Конечно, когда появляется нужда снять клеммы на аккумуляторе, можно поработать и ключиком, согласен можно, но только не в мороз. Именно зима и подсказала мне сделать такую подделку. И, как всегда в этой поделке помог наш бесценный друг Китай, где я и заказал 2 эксцентрика, тем более, что они стоят там копейки. Вот ссылка если кто-то захочет повторить.

Вот как выглядела моя клемма до изменений.Болты с алиэкспресс оказались немного длиннее, чем я рассчитывал, ну мы ребята рукастые можно немного и отпилить.Вот как болт-крепление выглядеть на минусовой клемме. Далее устанавливаем зажим на АКБ.

А вот плюсовой зажим меня немного подвёл и с ним пришлось повозиться подольше, так как его ручка была длинной и не влезала полностью. Так что и её пришлось немного укоротить.

Красной линией я показал, где отрезал лишний конец от флажка зажима. Ну и последняя картинка уже с готовыми и установленными зажимами аккумулятора. Надеюсь кому-то я помог, поделясь своей поделкой.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками.

Источник

Как сделать клемму на аккумуляторе своими руками?

31 августа 2017 года

Вы тоже можете принять участие в нашем клубе любителей «Советов бывалых». Авторы всех опубликованных советов получают ценные призы — например, дневные ходовые огни, набор автокосметики, канистру хорошего моторного масла.

Каждый читатель может присылать свои советы на электронную почту [email protected] Не забывайте прилагать иллюстрации. Обязательно указывайте свой почтовый адрес с шестизначным индексом, фамилию, имя и отчество (полностью), а также телефон для оперативной связи. Это ускорит отправку вам заслуженных призов.

Якорек для клеммы

В. Сидоров, Калининград

На автомобиле Ford Escort клеммы аккумулятора затягиваются гайкой со скошенными краями, которые при затяжке болта упираются в губки клеммы с ответными скосами. Часто люди переусердствуют с затяжкой и срывают резьбу в этом якореобразном крепеже. Клемма начинает болтаться, и контакт пропадает.

Чтобы этого избежать, я переделал крепление минусовой клеммы. В инструментальной сумке нашлась барашковая гайка, ушки которой имели такой же угол скоса, что и губки клеммы. Подобрал болт подходящей длины, чтобы при затяжке он не упирался в корпус аккумулятора. Езжу год — контакт надежный!

Похожую конструкцию имеют клеммы многих автомобилей. Возможно, придется подогнать угол ушек гайки напильником. Плюсовую клемму можно оставить с родным крепежом.

Регулируемые — лучше

А. Филиппов, Московская область

На автомобилях ВАЗ десятого семейства форсунки омывателя ветрового стекла веерного типа не регулируются, что, на мой взгляд, ухудшает очистку и ведет к перерасходу жидкости.

Решил поставить продающиеся в каждом магазине форсунки от «классики» с двумя соплами (цена — не более ста рублей за пару). Для этого снял поводки дворников и в пластиковом «жабо» разметил и просверлил отверстия под новые. Подсоединил форсунки к заводским трубкам.

Провозился не больше часа, зато вот уже пять лет никаких недостатков в работе омывателя не отмечаю.

Сокровище в гараже

В. Кривошеев, Самара

Поводом прислать совет послужил рассказ о ресурсных испытаниях редакционного Ларгуса. В нем упоминалось, что болты крепления переднего стабилизатора были сильно повреждены коррозией.

Я уже около тридцати лет для защиты резьбовых соединений, в том числе при ремонте подвески, использую проверенное средство — мовиль. Обработанный им крепеж даже спустя много лет отвертывается свободно. Срок хранения этого препарата почти не ограничен.

Даже чуть загустевший, он так же надежно защищает крепеж. Недостаток только один: если попадет на руки, без растворителя не удалить.

Одной отверткой

П. Чистопрудов, Армавир

Прочитал совет по удлинению болта крепления аккумулятора (ЗР, № 3, 2017). У меня так уже давно сделано. Причем я пошел дальше.

Для удобства обслуживания аккумулятора все крепления — и удлиненный болт, и две высокие гайки — сделал со шлицем.

Теперь, чтобы подключить аккумулятор к зарядному устройству или снять с машины, достаточно одной мощной отвертки — можно и ослабить хомуты клемм аккумулятора, и освободить прижимную планку и пробки.

Береженого бог бережет

Д. Коровин, Краснодар

Водители обычно кладут сумку на переднее пассажирское сиденье, а это привлекает внимание нечистых на руку людей.

Чтобы сберечь имущество, предлагаю перед поездкой пристегнуть сумку водительским ремнем безопасности, пропустив его через наплечный ремешок, - несложная манипуляция добавит борсеточникам хлопот.

Одно замечание: сделайте это до начала движения, чтобы потом не отвлекаться от дороги.

Подгоним под наш размер

Ф. Гиззатуллин, Казань

Решил установить вместо штатного аккумулятора на автомобиль Ford Focus третьего поколения батарею российского производства с более распространенной высотой 190 мм. Поскольку новый аккумулятор на 15 мм выше, при установке я столкнулся с проблемой: шпильки крепления прижимной планки, вмонтированные в пластмассовый короб, оказались коротковаты. Чтобы не изготавливать новую прижимную планку, применил две высокие колпачковые гайки с длинной резьбой от врезного замка. Только обточил на наждаке круглые головки под четырехгранник — и завернул гайки ключом.

Призы авторам нашей подборки:

дневные ходовые огни фирмы Osram
спасательный фонарь «7 в 1» компании AirLine
мобильная зарядная станция AkkuEnergy PowerBank на 5400 мА.ч компании Heyner
канистра масла ZIC компании SK Lubricants
канистра масла Rolf компании «Рольф Лубрикантс»
набор автокосметики ASTROhim

Многоуважаемые знатоки автомобиля! Присылая советы, не забывайте сообщать свой почтовый адрес с шестизначным индексом, фамилию, имя и отчество (полностью), а также телефонный номер для связи. Это существенно упростит и ускорит отправку вам заслуженных призов.

Свои советы вы можете присылать на электронную почту [email protected] По возможности иллюстрируйте ноу-хау фотографиями и/или схемами.

Отдел автомобильной информации «За рулем»

авторы советов

Нестандартные советы бывалых про аккумулятор, крепеж клеммы и борсеткуНестандартные советы бывалых про аккумулятор, крепеж клеммы и борсеткуОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Источник: https://www.zr.ru/content/articles/907528-sovety-byvalykh-8/

Есть контакт!

Многие автовладельцы сталкивались с проблемой ослабления контактов или с поломкой клемм аккумулятора. С первой проблемой можно справиться подтягиванием креплений, при втором случае необходима замена клемм аккумулятора. Это не сложная процедура, которую можно выполнить своими руками, но есть несколько нюансов, на некоторые стоить обратить внимание.

Причины разрушения или ослабления клемм

Частое снятие аккумулятора или «отбрасывание» клемм. Для подсоединения аккумулятора к автомобилю применяются клеммы, изготовленные из мягких металлов, таких как свинец, медь, алюминий, латунь. От частого снятия и установки их сила зажима пропадает, а в некоторых случаях клемма разрушается полностью
Слишком большое усилие при затяжке. Вопреки тому, что металл мягкий, от большого усилия при затягивании клеммы могут треснуть или обломиться
Сильный нагрев. При плохом контакте или возникновении проблем в проводке клеммы могут нагреваться, что ведет к их деформации

Последствия

Плохой контакт на клеммах АКБ ведет к снижению эффективности работы всех электрических систем автомобиля.

Самая частая проблема – это быстрая разрядка аккумулятора при продолжительной стоянке. В какой-то момент автомобиль может просто не завестись. С плохим контактом так же связано и плохое срабатывание стартера при запуске.

Окисление контактной пары. Образование белого налета на клеммах и электродах аккумулятора – это последствия окисления, которое возникает от плохого контакта. Вследствие чего возникают проблемы с зарядкой аккумулятора на ходу и его быстрая разрядка на стоянке.

Увеличение нагрузки на высоковольтные провода. Это может привести к отгоранию провода или к пожару (многие зимой накрывают двигатель горючими тканями).

Вред для электрооборудования автомобиля. Во время пуска двигателя возникают скачки напряжения, которые негативно сказываются на приборах и могут вывести их из строя.

Выбор клемм при замене

На рынке представлено большое количество клемм для аккумуляторных батарей. Перед тем как заменить старую клемму, необходимо знать, как выбрать новую.

Деталь должна соответствовать размеру электродов на аккумуляторе, в противном случае ее нельзя будет надеть или затянуть. Размер клеммы должен быть таким, чтобы при плотной затяжке оставался запас в 3-5 мм.

Так же необходимо, чтобы соответствовал диаметр отверстия под высоковольтный провод, который должен быть плотно закреплен в клемме.

При выборе материала, из которого изготовлена клемма, предпочтение отдается свинцу. Он обладает хорошими токопроводящими свойствами, достаточно мягкий для обжима и не образует гальваническую пару с электродом аккумулятора. Если найти такие не удалось, можно использовать латунные или медные.

Тем, кто использует в автомобиле доработанные акустические системы, с большим количеством компонентов, стоит обратить внимание на клеммы, имеющие дополнительные места крепления силовых проводов.

В продаже так же встречаются комплекты, представляющие собой клемму с запрессованным проводом. Такой вариант замены предпочтительнее, но требует больших усилий.

Если устройством вашего автомобиля не предусмотрен защитный кожух для плюсовой клеммы, желательно приобрести его отдельно. Он защитит соединение от попадания посторонней влаги, пыли, а так же от случайного замыкания «плюса» на массу.

Важную роль играет возможность быстро снять клеммы с аккумулятора, так как при проведении ремонтных работ или возникновении замыкания в электропроводке нужно обесточить автомобиль.

Замена

По замене предлагаем Вам посмотреть данное видео:

Перед проведением работ необходимо выключить зажигание и отсоединить аккумуляторную батарею. Большинство водителей знают, какая клемма снимается первой, но не всегда соблюдают эту последовательность.

Нарушение очередности важно с точки зрения безопасности.

При случайном замыкании «плюса» на массу можно вывести из строя электронику и электрику автомобиля, поэтому в первую очередь с аккумулятора снимается минусовая клемма, а затем плюсовая.

Далее нужно снять или ослабить (в зависимости от конструкции) крепление аккумулятора и снять его с «полочки». Производить работы по замене клемм при установленном аккумуляторе категорически не рекомендуется!

Далее необходимо отсоединить клеммы от высоковольтных проводов. Если они закреплены болтовым зажимом, то нужно ослабить затяжку и вынуть провода. Если провода обжаты корпусом клеммы – с помощью инструментов ослабить или полностью разогнуть зажим и вытащить провод.

Если освободить провода от клемм не удается, то можно обрезать каждый из них, при этом замерить длину, так как после обрезки их может не хватить до электродов аккумулятора.

После демонтажа старых клемм, нужно проверить целостность изоляции проводов, после чего установить новые.

Подсоединение аккумулятора выполняется в обратной последовательности – сначала плюсовая клемма, затем минусовая. Перед подсоединением, по необходимости, зачистить электроды на аккумуляторе.

Источник: https://pro-zamenu.ru/akkumulyator/est-kontakt.html

Как сделать клемму на аккумуляторе своими руками — Справочник металлиста

Клемма АКБ с выключателем массы либо без него является частью конструкции батареи, через которую напряжение передается на стартер и другие узлы, входящие в электросхему авто.

Если клемма окислена и на ней имеется налет, это приведет к тому, что напряжение не сможет быть передано в полной мере на оборудование, соответственно, его работа будет неполноценной.

Основные проблемы в обслуживании аккумуляторных клемм

Возможные неисправности

Источник: https://avtoreview-msk.com/kak-sdelat-klemmu-na-akkumulyatore-svoimi-rukami/

Нестандартные советы бывалых про аккумулятор, крепеж клеммы и борсетку

Под рубрикой «Советы бывалых» мы публикуем маленькие хитрости, призванные облегчить жизнь водителя и сэкономить на ремонте и запчастях. На этот раз читатели делятся опытом по доработке креплений аккумулятора на автомобиле Ford, подсказывают, как улучшить обзор, а также — как защитить себя от криминальных элементов, а автомобиль — от коррозии.

Функции и виды аккумуляторных клемм. Советы по выбору и очистке

Клеммы для аккумулятора используются в разных видах транспортных средств и обеспечивают надёжное соединение с источником питания путём подключения к электродам на АКБ.

Функции

Электрическое соединение батареи со стартером, прочими потребителями тока, «массой».
Возможность установки аккумулятора, подходящего для модели машины.
Обеспечение надёжной работы бортовой электросети автотранспортного средства в различных условиях эксплуатации.

Виды клемм

Существует разные типы клемм автомобильных аккумуляторов. Классифицируются по следующим признам:

1. По полярности батареи

Расположение контактов может сильно различаться. К источнику питания подключаются 2 клеммы для АКБ – отрицательная (-) и положительная (+).

При прямой полярности (Тип «1») «плюсовой» электрод предусмотрен слева, а «минусовой» – справа. Такое расположение контактов часто применяется в автомобилях отечественных производителей. При обратной полярности (Тип «0» и «5») электроды находятся с точностью до наоборот. Этот способ размещения используется в батареях для машин от зарубежных компаний.

Аккумуляторные клеммы могут подключаться по диагонали относительно друг друга (Тип «2»), располагаться только в правой части батареи (Тип «3» и «4»).

2. По схеме установки

Клеммы для подключения аккумулятора могут находиться в разных частях источника питания. Существует 2 основных варианта. В автомобилях из Европы и Азии электротехнические изделия подключаются к выводам на верхней грани корпуса. Это распространённый вариант установки, который также используется в российских машинах.

Обратите внимание, что американская схема расположения предполагает нахождение электродов на боковой поверхности АКБ. Батареи для автомобилей из США не могут устанавливаться в транспортные средства европейского и азиатского производства. Стандартные клеммы на аккумуляторе просто не позволят выполнить подключение.

3. По форме и габаритным размерам выводов

Выводы клемм для разных источников питания могут сильно различаться. На это необходимо обращать внимание перед покупкой аккумулятора, иначе можно столкнуться с неразрешимыми проблемами при подключении батареи.

Клемма на АКБ российского изготовления и зарубежного производства имеет вывод конусообразной формы. При этом «плюсовой» контакт больше в диаметре по сравнению с «массой». На некоторых батареях выводы сделаны под болт (для монтажа в грузовиках) или винт (североамериканский стандарт).

По диаметру конусообразные контакты делятся на обычные (19,5 и 17,8 мм) и уменьшенные (12,7 и 11,1 мм) для японских машин. В обоих случаях минусовая клемма должна быть меньше по размерам, чем плюсовая.

Существует 2 варианта решения проблемы из-за несовпадения размера. Можно провести замену выводных контактов или купить аккумуляторные клеммы переходники.

4. По материалу изготовления

Свинцовые. Лучшие аккумуляторные клеммы для по соотношению цена-эксплуатационные характеристики. Отличаются повышенной механической прочностью. Несмотря на меньшую электропроводность, чем у меди и латуни, многие производители используют этот металл.

Свинец – материал с низкой температурой плавления, что является недостатком металла. Однако свинцовый контакт сыграет роль плавкого предохранителя, который расплавится из-за кратковременного воздействия высоких температур в случае короткого замыкания.

Для улучшения эксплуатационных характеристик и замедления процессов окисления клеммы аккумулятора поставляются с болтами, прошедшими оксидирование и барашками из латуни.

Медные. Более дорогостоящие изделия. Медные аккумуляторные клеммы редко применяют в производстве батарей. Основная проблема — в сложной технологии изготовления. По сравнению с обычными свинцовыми электротехническими изделиями, отливка медных заготовок – трудоёмкий процесс.

Зато медь обладает хорошими физико-химическими характеристиками: отличный проводник электричества. После установки медных клемм упростится зимний запуск мотора, снизится скорость окисления контактов и ускорится зарядка АКБ.

Не стоит путать медные и омеднённые стальные клеммы. Первые качественнее вторых, обладают более высокими потребительскими свойствами. Многие дешёвые клеммы переходники изготавливают из стали и покрывают слоем меди.

Латунные. Отличаются стойкостью к влажности, простотой выполнения монтажно-демонтажных операций. Латунные клеммы АКБ оснащаются гайкой типа «барашек» и болтом, которые очень медленно окисляются. При этом необходимо аккуратно устанавливать электротехнические изделия из латуни. Материал обладает пластичностью, деформируется при слишком сильной затяжке простыми пассатижами.

Бронзовые. Это хорошие клеммы АКБ с высокой механической прочностью. В остальном схожи с латунными электротехническими изделиями.

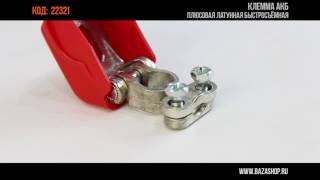

О быстросъёмных клеммах на аккумулятор

Быстросъёмные клеммы делают из свинца, медного сплава или другого материала. Эти элементы лучше приспособлены к частому монтажу-демонтажу по сравнению со стандартными электротехническими клеммами.

Клеммы для зарядки аккумулятора позволяют легко и быстро отсоединить бортовую сеть автотранспортного средства без использования инструмента. Это предотвращает саморазряд источника электропитания. Такие виды клемм АКБ устанавливают взамен штатных изделий.

Какие клеммы выбрать?

Во-первых, клеммы должны подходить по конструкции (форме и размерам), соответствовать типу выводных контактов в АКБ. Во-вторых, лучше отдавать предпочтение свинцовым или медным клеммам. Свинцовые более универсальные и дешёвые, медные – качественные и дорогостоящие изделия, хорошо приспособленные к неблагоприятным условиям эксплуатации автотранспортного средства.

Как предотвратить окисление?

Какие клеммы для аккумулятора ни выбрать, всё равно понадобится грамотное и своевременное обслуживание. Причиной этому разрушительные окислительные процессы.

Окисление приводит к образованию на поверхности металлических изделий постороннего налёта или иных проявлений разрушения. Вызвано несколькими химическими процессами, включая кислотное разрушение.

Необходимо своевременно удалять налёт. Благодаря внимательному отношению к аккумуляторным клеммам двигатель будет лучше запускаться в мороз, замедлятся процессы утечки тока и нагревания контактов.

Для очистки необходимо отсоединить клеммы, смочить в спиртосодержащей жидкости и протереть сухой и чистой тряпкой. После можно обработать поверхность электротехнических изделий специальными средствами для лучшего контакта. Это эффективнее, чем применять солидол или литол.

Источник: https://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/klemmy-dlya-akkumulyatora/

Как сделать клемму на аккумуляторе своими руками — Справочник металлиста

Какие бывают клеммы?

Теперь предлагаем ознакомиться с разновидностями выводов для АКБ.

Быстросъемные

Быстросъемные устройства для батареи могут быть изготовлена из свинца, меди или бронзы — именно эти материалы используют сегодня производители.

Эти элементы должна обладать максимальной электропроводностью, а при покупке необходимо удостовериться в том, что они подходят по размеру под определенную АКБ.

Устройство должно быстро и без проблем изменять свои размеры под воздействием силы, чтобы при установке на батарею и фиксации пассатижами она максимально прилегала к выходу. Чем тяжелее устройство, тем лучше.

Свинцовые

Как известно, из свинца изготавливаются внутренние компоненты батареи, поскольку этот материал не разрушается под воздействием электролита, то есть кислоты.

При этом любой другой материал, на который будет воздействовать электролит, будет разрушаться и портиться. Именно из-за этого медь не используется для изготовления внутренних компонентов батареи.

И хотя ее проводимость значительно выше, чем у свинца, последний без проблем подвергается обработке при необходимости (автор видео — канал Remont tehniki).

Клемма, выполненная из свинца, может расплавиться только в том случае, если температура на выводах составит триста градусов. А это, согласитесь, немаловажное достоинство, особенно, если в работе прибора произошло короткое замыкание.

Если произойдет замыкание, то этот элемент конструкции просто расплавиться и прервет электроцепь, но на функциональности самой батареи это никак не отразится. По сути, данный компонент является проводником и барьером в устройстве, если его не будет, то аккумулятор может взорваться уже спустя несколько минут после начала кипения.

Для производства устройств, как сказано выше, могут использоваться разные материалы, однако предпочтение всегда отдается свинцу.

Латунные

Такой вариант в последнее время стал широко использоваться в отрасли автомобилестроения.

Ни для кого не секрет, что при качественном подключении компонентов электроцепи эффективность ее функционирования может возрасти на 20%.

При этом такая цепь не только понизит объем энергии, которая используется впустую, но и позволит улучшить основные технические особенности и характеристики устройств, подключенных к бортовой сети.

Следует отметить, что устройства, выполненные из латуни, могут применяться в том случае, если их характеристики соответствуют нормам:

сама по себе клемма должна быть достаточно надежной, прочной, ее вес должен быть соответствующим;
латунный элемент без проблем подвергается деформации под воздействием пассатижей;
устройства такого типа могут прочно охватить токопроводящий вывод аккумулятора;
латунные клеммы легко демонтируются и устанавливаются.

Источник:

Чем лучше смазать клеммы аккумулятора автомобиля, чтобы они не окислялись

Привычка смазывать клеммы аккумуляторов от окисления досталась нам в наследство от наших дедушек.

Попробуем разобраться, насколько эффективна эта мера защиты, стоит ли ее применять на современных автомобильных аккумуляторах вообще.

Почему окисляются клеммы аккумулятора

Не совсем верно называть процесс образования постороннего налета и иных проявлений разрушения поверхности и контактов клемм аккумулятора чисто окислением. В общем случае, это совокупность нескольких химических процессов. Определим главные.

Естественное окисление

Все вещества, находящиеся в воздушной среде, где много кислорода, вступают в процесс оксидирования, или окисления. Свинец, а именно из него выполнены клеммы аккумулятора, с этой точки зрения не очень сильно поддается окислению, есть более «слабые» металлы, взять ту же медь.

Однако неокисленный свинец (блестящий) мы можем наблюдать только во время зачистки аккумуляторных контактов. Уже через несколько минут она начинает темнеть, то есть окисляться.

В естественном окислении свинца нет ничего страшного, пленка оксида свинца очень тонкая, ее легко разрушить, слегка пошевелив клемму. К тому же, допустить 100%-ю защиту от кислорода практически невозможно, разве что поместив аккумулятор в барокамеру. Даже такие густые смазки, как тосол и солидол, пропускают частицы кислорода.

Кислотное разрушение

Этот вид химической реакции приводит к образованию «снежного» белого налета на клеммах аккумулятора. Помимо не вполне эстетичного вида, налет вносит дополнительное переходное сопротивление в месте контакта, ведет к разрушению клемм, может быть причиной утечек.

Откуда берется кислота? В большинстве случаев из аккумулятора. Обслуживаемые аккумуляторы имеют технологические отверстия для заливки электролита и контроля его уровня.

Практически все автомобильные аккумуляторные батареи снабжены системой газоотвода. Если данные зоны негерметичны (газоотвод негерметичен всегда, если к нему не подсоединена газоотводящая трубка), в процессе эксплуатации через них происходит выброс паров электролита.

Особенно это проявляется в теплое время года, хотя под капотом автомобиля оно наступает даже зимой после двадцати минут движения.

Еще более страшен с точки зрения выброса кислоты процесс перегрева аккумуляторной батареи, особенно кипение. Это возможно в следующих случаях:

разрушение пластин элементов аккумуляторной батареи;
короткое замыкание банок АКБ;
неправильный режим заряда аккумулятора (перезаряд);
отсутствие естественного охлаждения АКБ в теплое время года.

Солевое разрушение

Российские автодороги до сих пор зимой посыпают солями натрия и калия. Состав современных средств защиты от обледенения это промышленная тайна, по крайней мере, для автолюбителей.

Но все смеси в составе с водяными парами и примесями других веществ, находящихся на дороге, в конечном счете, обволакивают все части автомобиля, в том числе и контакты аккумулятора.

Источник: https://ssk2121.com/kak-sdelat-klemmu-na-akkumulyatore-svoimi-rukami/

Как сделать, чтобы клеммы аккумулятора не окислялись

Нередко в период проведения диагностики автолюбители открывают капот своей машины и с ужасом замечают, что клеммы АКБ покрылись налётом белого цвета. Чтобы увеличить срок эксплуатации аккумуляторной батареи и в целом вашего транспортного средства, необходимо разобраться в том, отчего это случается и как можно предотвратить такую ситуацию.

• Причины окисления клемм

• Способы борьбы с окислением

• Выбор смазки для клемм аккумулятора

• Причины окисления клемм

Перво-наперво стоит сказать о том, что основной задачей АКБ считается обеспечение надежного пуска движка. Все другие функции вторичные. Благодаря наличию аккумулятора бортовые системы автомобиля имеют все шансы трудиться даже выключенном движке, хотя все равно главной его задачей считается воплощение запуска движка. В следствие сложности прибора АКБ имеет возможность либо усугубить собственные характеристики, либо совсем выйти из строя.

Главными дефектами аккумуляторной батареи являются:

1) Окислившиеся клеммы и выводные штыри;

2) Нарушенная целостность корпуса, приводящие к вытеканию электролита;

3) Чрезмерно быстрая саморазрядка.

Теперь о первопричинах окисления. Главными причинами, по которым на клеммах возникает налет белоснежного расцветки, считаются:

1) Вытекание электролита. Таково состояние самого аккумулятора. Случается это часто в период перезарядки аккумулятора – происходить такое может из-за генератора и цепи зарядки аккумуляторной батареи. Еще предпосылкой вытекания может быть замыкание ячеек на аккумуляторе, также отличающаяся плотность электролита. Не забывайте и про то, каково качество корпуса для аккума. Электролит может вытекать из возникших в корпусе щелей и трещинок. Клеммы имеют все шансы окисляться кроме того в следствии попадания на нее электролита через щель около контакта батареи. Образуется она во время того, как клемма вибрирует или расшатывается в самом корпусе.

2) Проблемы с автомобильной электросетью. Причина образования налета – это плохой контакт между контактом и личноаккумуляторной клеммой. Еще схожее явления имеет место быть в следствии нехороших контактов в контактных группах, реле и других узеньких областях электропроводки.

3) Засорившиеся вентиляционных отверстия аккумуляторных банок. В следствии накопившейся грязи увеличивается давление электролита, размещенного в аккумуляторе. В связи лишнего давления жидкость сможет вытекать через наличествующие в корпусе отвертия.

В основном, окислившиеся клеммы свидетельствуют о том, что скоро наступит время, когда придется поменять аккумуляторную батарею. Независимо от обстоятельств возникновения на клеммах аккумулятора следов от электролита, вытекающая кислота оказывает очень плохое воздействие на состояние вашей машины.

Чтобы определить, попадала ли кислота на клеммы Вашего аккумулятора, достаточно помыть ее теплым раствором соды (максимум – это десятипроцентный раствор, иначе возникнут трудносмываемые белоснежные пятна). В случае если на клеммах была кислота, то отпечатки электролита начнут смываться, проявляется это будет через реакцию кипения и выделением не слишком большого объема тепла.

Желательно проводить данную операцию над подготовленной емкостью, по этому на составные части кузова ничего не попадет. В случае если у вас есть возможность , то сделайте это, чтобы возможно было помыть аккумулятор либо на свежем воздухе, либо в гараже. В случае, если белый налет сода не «взяла», то пользуйтесь наждачной бумагой либо ножом. Можно вообщеприобрести особую щетку для очистки клемм.

Нередко на форумах можно прочить, что автолюбитель прочистит клеммы аккумулятора бензином, после этого его ослепил блеск металла. Постоянно не забываете про то, что бензин считается горючим материалом, который владеет свойствами растворителя, поэтому в период чистки он может растворить резину и пластмассу. Хотя лучший из лучших вариант – это предотвращение окисления, а не методичное удаление остатков электролита с клемм. Нежели ранее Вы обнаружите проблему и устраните первопричину ее возникновения, тем меньше ущерба вреда получит автомобиль.

Способы борьбы с окислением

Не забывайте, что даже в стопроцентно исправном и рабочем аккумуляторе все равно будет испаряться малозначительное число кислоты. Почему полностью все способы борьбы с окислением сводятся к обеспечению плотностисоединения. Ни при каких обстоятельствах не допускайте попадания на сам контакт любого защитного состава. Плоскость клемм и штырей необходимо уберечь и насухо протереть, после этого необходимо надежно зафиксировать все соединения. Лишь по завершении данных операций можно наносить защитное покрытие. Известные следующие способы защиты клемм от образования на них белого кислотного налета:

1) Масло и войлок. Данный способ проверен годами, потому что известно, что конкретно такой метод защиты выбирали наши деды. Вот поэтому данный вариант так востребован среди автолюбителей.

Чтобы пары электролита не попадались на клемму и вовсе не наносили ей ущерба, а также для минимизации действия внешних факторов на клемму, их покрывают войлоком, который был за ранее пропитан в машинном масле. Чтобы это сделать, необходимо вырезать из войлока круглую прокладку с отверстием по середине.

Подготовленную прокладку необходимо пропитать маслом и надеть на аккумуляторный контакт (клемму). После чего на контакт необходимо надеть клемму бортовой сети машинки, другими словами прикрутить, после этого сверху также нужноположить промасленную прокладку из войлока.

2) Лак, солидол, тех. вазелин. Грубо говоря, можно брать любой жидкий материал, который не смывается и изолирует. Отлично подойдет силиконовая смазки. Конкретно этот материал используется автолюбителями из-за того, что все остальные материалы вбирают в себя пыль и грязь.

3) Фетровые шайбы. Метод такой же, как и с войлоком. На клемму необходимо надеть шайбу чтобы защитить ее.

4) Особая смазка (антижир), обладающая противокоррозийными качествами. Данные средства продаются в виде аэрозолей, которую необходимо нанести на клеммы. Отыскать данное средство можно в специализированном магазине.

Выбор смазки для клемм аккумулятора

Подбирать смазку для аккумуляторных клемм необходимо верно, потому что при другом развитии событий могут возникнутьтрудности. Халатность в момент выбора может обернуться через время потребностью заводиться «с толчака», а через время и вовсе понадобиться поменять аккумулятор, потому что он стопроцентно сломается.

Возобновление аккумулятора– дело довольно затратное с точки зрения финансов, а покупка нового получится еще дороже. Вопрос выбора смазки для клемм – предмет споров, которые не утихают уже давным-давно. Среди автовладельцев есть приверженцы новейших технических разработок промышленности, кто-то же отдает предпочтение проверенным методам.

Следует рассмотреть аргументы за и против.

Проведение профилактических работ – залог долгой жизни аккумулятора. Потому что предотвращение образования налета – это лучше, нежели постоянное его удаление, то нужно узнать первопричину этого явления. В данном вопросе довольно легко загерметизировать, через которые выходят пары электролита. Перед тем, как смазать клеммы, необходимо удалить с аккумулятора уже возникшую окись и скопившуюся пыль. Раньше было сказано, что следы от паров электролита удаляются веществом соды, а пыль можно удалить обычной дистиллированной водой.

https://www.youtube.com/watch?v=sqSb9PRdQNI

Самой популярной смазкой считается испытанный временем солидол. Данный вариант довольно распространен, потому что используется уже довольно давно. После того, как станут затянуты клеммы, на них тонким слоем необходимо нанести солидол.

После чего приблизительно на полгода Вы забудете о дилемме окисления клемм, то только если соблюдать условие, что все герметично, а также нет пробоя. Дальше по популярности следует вазелин – и аптечный, и технический. Хотя данный метод довольно противоречив, хотя бы потому, что солидол используют даже те, кто предпочитает новшества.

Вазелин достаточно хорошо защитит клеммы от влаги, не допускает их припаивания к корпусу аккумулятора, в следствии чего с проводимостью есть проблемы.

Чтобы их разрешить, необходимо добавить к вазелину графитовую смазку. Вариант для наиболее ленивых: когда будете проверять масло, мазните щупом по клеммам. Потому что уровень масла необходимо проверять часто, обновление смазки станет постоянным, проводить профилактику нужно будет нескоро, хотя только в случае если он исправно действует. Лучше временами устранять с поверхности скопившуюся пыль. У вас есть возможность допустить оплошность, которую допускали до Вас практически все – при обработке солидолом многие закладывают его между клеммами аккумулятора и проводов.

При всем этом автолюбители не не забывают про то, что в условиях высочайшей температуры, которая нагоняется в период работы «сердца» авто, случается затвердевание солидола, другими словами в результате имеем сухую, довольно крепкую корку. Через нее ток не пройдет, от чего исчезает контакт. Убрать эту самую корку чрезвычайно тяжело. Аналогичные предупреждения дотрагиваются не только солидола, но и других смазок – проблемы, возникающие при их эксплуатации, кроме того довольно тяжело устранить.

Если Вы – сторонник технического прогресса, то смазка из автомагазинов подойдет Вашему аккумулятору. Совсем отличные отзывы получила смазка Molykote HSC Plus, которая была изобретена специально для батареи FIAMM, хотя применима и для остальных аккумов. Она характеризуется довольно высокой электропроводностью, а еще способностью сохранять собственные тех. свойства при колебании температур от -30 до +1100°C. Далее по популярности идут немецкие смазки-спреи.

Они не создают переходное сопротивление, однако гарантируют стабильное напряжение. Его очень удобно использовать – необходимо просто надавить на кнопку, после чего можно наносить смазку. Этой смазке не страшна температура, еще она не допустит окисления от испарений электролита. Наиболее лояльным с точки зрения расценки считается лекарство «Циатим», однако вот у него проблемы с проводимостью – некоторые считают ее малой.

Ясно, что производитель не всегда добросовестно подбирает аккумулятор, вернее, у устанавливаемых устройств не самая удачная конструкция, у каждой банки может быть своя крышка, под которые обязательно проникнет грязь и пыль. Так как пробок несколько, то значительно возрастает риск попадания в электролит мусора. На все пробки можно сделать по войлочному колпаку, предварительно вымочив материал в масле, но вот изготовить, установить и использовать подобное приспособление будет достаточно трудно. Более разумным будет решение изготовить общую защиту – что-то на подобии пыльника.

Для этого подойдет даже линолеум, но внешне это будет выглядеть не совсем эстетично. Можно взять коврик из «классики», который нужно сделать по размеру крышки. Вот он ляжет как влитой.

Будьте внимательны при диагностике аккумулятора. Важно вовремя обнаружить проблему, чтобы она не развивалась дальше до более губительных последствий. Успехов Вам.

Источник: http://novteh.com/kak-sdelat-chtoby-klemmy-akkumulyatora-ne-okislyalis/

Провод АКБ: подача тока без потерь

12 Января 2017

Подача электрического тока от аккумуляторной батареи к стартеру и потребителям электросистемы автомобиля выполняется аккумуляторными проводами (проводами АКБ). О том, что такое провода АКБ, как они устроены, каких типов бывают и какое место занимают в бортовой электрической сети — читайте в статье.

Что такое провод АКБ

Провод АКБ (аккумуляторный провод) — электротехническое изделие, провод большого сечения с клеммами для соединения аккумуляторной батареи (АКБ) с электростартером и электросистемой транспортного средства. Также к данному типу проводов относятся перемычки для соединения нескольких АКБ друг с другом и провода «массы».

Аккумуляторные провода часто называются пусковыми или стартерными, что отражает одну из их функций — подачу тока на стартер при запуске двигателя. Этим же термином зачастую обозначаются и провода для прикуривания, о чем следует учитывать при покупке этих электротехнических изделий.

615 ₽
1 370 ₽
340 ₽
1 680 ₽
540 ₽
974 ₽
430 ₽
295 ₽
410 ₽
370 ₽

Показать все товары

Провода АКБ отличаются назначением, функционалом и некоторыми конструктивными особенностями.

По назначению провода бывают трех основных типов:

Стартерные/пусковые аккумуляторные провода;
Перемычки;
Провода «массы».

Провода первого типа являются основными, они служат для подключения к аккумулятору стартера и других компонентов электросистемы. Перемычки используются для последовательного соединения двух аккумуляторных батарей в электросистемах на 24 В. Провода «массы» применяются для соединения аккумулятора с «массой» (общим проводом) транспортного средства.

Также провода делятся на «плюсовые» и «минусовые» — соответственно, для подключения к положительной или отрицательной клемме аккумуляторной батареи. Эти провода для различных автомобилей имеют неодинаковую длину и конфигурацию.

Основные провода АКБ и перемычки всегда оснащаются концевыми клеммами для подключения к аккумуляторной батарее, клеммы отличаются типоразмером и материалом изготовления. По материалу изготовления клеммы бывают:

Латунь или медь без покрытия;
Латунь или медь с покрытием свинцом, оловянно-висмутовым или иным сплавом;
Свинец или свинцовые сплавы.

Клеммы из меди и медных сплавов со стороны подключения к аккумулятору используются реже других типов, так как они подвержены коррозии и разрушению вследствие электротехнических реакций. Клеммы с покрытием свинцовыми сплавами и цельные свинцовые клеммы находят самое широкое применение, так как они наиболее устойчивы к контакту со свинцовыми клеммами на АКБ. Некоторое применение находят клеммы из алюминиевых и прочих сплавов.

По размеру и типу клемм провода делятся на несколько основных типов:

Европейские конусные (стандартные, Euro, Type 1, DIN/JIS) — внутренний диаметр 19,5 («+») и 17,9 («-»);
Японские конусные (Type 2, JIS) — внутренний диаметр 14,7 («+») и 13,0 («-»);
Азиатские конусные (Type 3) — внутренний диаметр 12,7 («+») и 11,1 («-»);
Под болт российского стандарта;
Под болт и винтовые американские;
Других стандартов под болт, винтовые и комбинированные.

Наибольшее распространение имеют аккумуляторы с европейскими и азиатскими конусными клеммами, поэтому основная масса проводов АКБ оснащается соответствующими типами клемм. Однако сегодня в продаже можно найти провода для любых клемм и аккумуляторов.

Наконец, аккумуляторные провода можно разделить на две группы по функционалу:

Стандартные провода и перемычки без возможности дополнительных подключений;
Провода и перемычки с дополнительными клеммами, отводом (дополнительным выводом) или возможностью соединения одного-трех отводов.

Провода второго типа имеют отвод от концевой клеммы со стороны АКБ, позволяющей подключать напрямую к аккумулятору некоторых потребителей или выполнять дополнительное соединение с «массой». В перемычках может предусматриваться клемма для подключения некоторых приборов к средней точке.

Конструкция проводов АКБ

В общем случае провод АКБ устроен просто. Его основу составляет многожильный медный провод большого сечения (от 16 до 80 и более кв. мм), заключенный в одно- или многослойную изоляцию из ПВХ, материалов на основе резины или других полимеров. На каждом конце провода монтируются клеммы, одна для соединения с клеммой аккумулятора, другая для подключения к стартеру, «массе» или другим потребителям. В месте соединения провода с клеммой может использоваться дополнительная изоляция.

Со стороны подключения к АКБ клемма должна соответствовать одному из указанных выше стандартов. Наиболее часто используются накидные клеммы с зажимом, которые подходят для АКБ с конусными клеммами. С обратной стороны обычно используются силовые клеммы под болт в виде лопаток или сплющенных трубок. В перемычках обе клеммы соответствуют одному стандарту, однако, одна из них плюсовая, а вторая минусовая. Конструкция, размеры и конфигурация клемм зависит от модели транспортного средства, для которого предназначен данный конкретный провод.

Клеммы могут защищаться от грязи, попадания воды и других негативных воздействий накидными пластиковыми кожухами. На проводе также может располагаться дополнительная гофрированная изоляция.

Место провода АКБ в электросистеме автомобиля и его принцип работы

Как уже было сказано, провода АКБ решают две основных задачи:

Питание стартера при запуске двигателя;
Подача тока на электросистему транспортного средства.

Наиболее часто провода АКБ имеют следующую схему подключения:

Один провод (как правило — положительный) напрямую соединен со стартером;
Второй провод соединен с «массой» автомобиля (с кузовом, также предусматривается отвод на блок двигателя).

В момент запуска двигателя по проводам АКБ протекают высокие токи — от 200 до 1000 А, при этом они обладают некоторым электрическим сопротивлением, что вследствие закона Ома влечет за собой падение напряжения на проводах и их нагрев. Согласно отраслевому стандарту ОСТ 37.001.

052-2000 на стартерных проводах падение напряжения должно быть не более 2 В на 1000 А, а это можно обеспечить только использованием проводов большого сечения, изготовленных из металла с малым удельным сопротивлением. Поэтому сегодня провода АКБ изготавливаются из меди и имеют сечение не менее 16 кв.

мм — только такие провода могут обеспечить нормальную работу стартера без чрезмерного нагрева и каких-либо негативных последствий.

Провода АКБ подвергаются значительным нагрузкам и с течением времени теряют свою прочность и характеристики, поэтому периодически нуждаются в ремонте или замене. В случае замены следует правильно подбирать новые провода и правильно их устанавливать — только так электросистема автомобиля будет функционировать надежно и безопасно.

Источник: https://www.avtoall.ru/article/23462725/

Последовательность подключения и отключения клемм на аккумуляторе: как снять или одеть

Автолюбители знают, что без аккумуляторной батареи машина не сдвинется с места. Он обеспечивает запуск двигателя и работу генератора, отвечающего за питание машины. Каждый водитель хотя бы один раз снимал прибор и устанавливал, но не каждый знает, какая клемма снимается первой с аккумулятора.

Без аккумулятора машина не сдвинется с места

Подготовка к процессу отсоединения аккумулятора

Хотя процедура снятия и установки вполне знакомый процесс для всех автолюбителей, следует обратить внимание на правила безопасности, как правильно снимать клеммы с аккумулятора, в какой последовательности, как отключить аккумулятор, чтобы не навредить автомобилю.

Необходимый инвентарь

Если знать, какой провод снимать с аккумулятора первым, отсоединение не является сложным процессом, при соблюдении определенных правил:

снять крышку с аккумулятора;
не металлической щеткой смахнуть накопившуюся пыль;
определить какой ключ нужен для снятия клеммы;
подготовить отвертку, набор ключей, обычно они размером 8, 10 или 13 мм.

Техника безопасности

Отключать аккумуляторную батарею лучше в перчатках. Опытный водитель всегда должен знать при снятии аккумулятора, какую клемму снимать первой, как снимать клеммы с аккумулятора, чтобы соблюдать технику безопасности. Через вентиляционные отверстия выходит водород, который взрывоопасен. Незначительная искра от замыкания может привести к взрыву. Работу по снятию лучше проводить на воздухе или в проветриваемом помещении.

Прежде чем отключить прибор, нужно провести ряд обязательных процедур:

отключить зажигание;
гарантировано выключить всю электронику;
закрыть окна и двери, если прибор расположен в багажнике, закрыть капот;
отключить выключатель массы, если такой есть;
определиться, какую клему надо снимать с аккумулятора первой;
при окислении контактов нельзя бить по ним плоскогубцами или молотком, иначе произойдет разрушение пластин;
снять клемму с аккумулятора с отрицательной полярностью, при этом необходимо расположить отрицательный провод с разъемом таким образом, чтобы он не болтался, не мешал дальнейшим действиям и не мог возвратиться на прежнее место;
снять положительный разъем;
после снятия аккумулятора, нельзя бросать, ударять батарею, во избежания утечки жидкости внутри;
снятый прибор нельзя хранить при низких температурах, чтобы пластины не осыпались.

Порядок снятия клемм с аккумулятора у иномарок такой же, как у отечественных машин.

ВАЖНО! При обнаружении на снятом АКБ повреждений, дальнейшая эксплуатация запрещена.

Очередность действий при снятии клемм у аккумулятора

Первой снимается минусовая, второй – плюсовая. При подключении порядок меняется: сначала одевается плюсовая, затем минусовая. Мнение о том, что нет разницы, сначала плюс или минус, чтобы аккумулятор отсоединить, обманчиво. Отрицательный выход подключен к корпусу автомобиля. Если первым отключить красный разъем, положительный выход, при соприкосновении автовладельца инструментом к корпусу авто, может возникнуть замыкание.

https://www.youtube.com/watch?v=H7ZaWU6WT-I

Перепад напряжения выведет из строя все электрооборудование. При сбое в работе систем нужно знать, какую клемму надо снимать с аккумулятора для сброса ошибок. Обычно снимают минусовой разъем, через 10 минут подсоединяют обратно.

Как определить минусовую клемму

Если на батарее нет обозначений, нужно знать, что красный цвет предполагает плюсовой зажим, а синий – минусовой. Плюсовая имеет большую толщину, чем минусовая. Если по ошибке одеть отрицательный разъем на положительную клемму, он одевается с трудом.

Плюсовая толще, чем минусовая

Возможные проблемы при снятии батареи

При оснащении автомобиля аудиосистемой или сигнализацией при демонтаже акб могут возникнуть проблемы с этими устройствами.

Информация о коммутаторах может быть стерта с памяти электронного блока. Силовой агрегат будет заблокирован.
Все параметры системы собьются.
Если в машине есть автозапуск, то он может не функционировать.
Настройки аудио системы при снятии батареи будут сброшены. Всегда перед демонтажем АКБ нужно удостовериться, есть ли код разблокировки системы.

Что делать, чтобы клеммы не прикипали

Для того, чтобы из-за окисления разъемы не прикипали, и автомобиль внезапно не вышел из строя, необходимо проводить обязательные работы:

раз в месяц осматривать контакты;
протирать насухо поверхность аккумулятора;
летом каждый месяц контролировать уровень электролита в обслуживаемых АКБ;
если белый налет на контактах обнаружен, произвести проверку герметичности батареи;
перед началом холодов, нужно проверить насколько нагреваются контакты при запуске двигателя, при небольшом нагревании, нужно проверить контакты и провести дополнительную обработку.

Окисление клемм

Самый действенный способ снятия налета на клеммах – это механическая очистка.

ВАЖНО! Какими бы средствами ни защищали клеммы, раз в полгода их необходимо очищать механическим способом. Особенно перед сменой сезона.

Для этого нужно скинуть клеммы, смочить спиртосодержащей жидкостью или растворителем, разбавленным с водой, и насухо протереть. Содовый раствор (столовая ложка соды на стакан воды) поможет удалить остатки кислоты.

Для удаления остатков кислоты используется содовый раствор

ВАЖНО! Нельзя для очистки клемм использовать средства WD, в состав которых входят кроме масла, токопроводящие вещества, вредные для электрических контактов.

Нельзя использовать ацетон, из-за свойств разъедать металл. Для очистки подойдет наждачка или металлическая щетка. Результатом работы должна быть блестящая поверхность, даже если не идеально ровная.

Чтобы сохранить контакты блестящим, нужно их защитить от попадания агрессивных веществ. Применение литола, солидола и других смазочных материалов помогут уберечь зажимы. Перед использованием смазки, нужно удалить остатки прежнего материала.

Прекрасно зарекомендовала себя силиконовая смазка, задерживающая и отталкивающая агрессивные среды. Минусом смазки является текучесть, быстро вытекает, необходимо регулярно проводить ее впрыскивание. Отлично зарекомендовали себя спреи не только качеством, но и удобством в использовании.

Отлично зарекомендовали себя спреи

Мнение о том, что для обработки контактов подходит графитовая смазка, обманчиво. В состав смазки входят токопроводящие вещества.

ВАЖНО! Для обработки клемм нельзя применять графитовую смазку.

К чему приведет ошибка в последовательности

Новички не всегда знают, какую клемму снимать с аккумулятора первой. Если не знать, в какой последовательности снимать клеммы с аккумулятора, возможен выход из строя самого прибора и поломки всего электрооборудования.

Источник: https://onlineelektrik.ru/eoborudovanie/blokpitaniya/kakuyu-klemmu-snimat-s-akkumulyatora-pervoj.html

Как сделать аккумулятор

Всегда можно получить постоянное напряжение для питания небольших электронных устройств, если знать, как сделать аккумулятор своими руками. Аккумуляторы отличаются от батареек обратимостью своих химических реакций. Это значит, что они не только вырабатывают электрический ток и со временем разряжаются, а также обладают способностью восстанавливаться. Для этого нужно выполнить заряд, пропуская через аккумулятор ток от внешнего источника.

Аккумулятор – химический источник постоянного тока

Как сделать аккумулятор своими руками

Химический источник тока (двухполюсник), способный после разряда восстанавливаться, можно выполнить своими руками. Любой химический источник тока, имеющий периодический режим работы (разряд – заряд), состоит из следующих основных элементов:

электроды: анод и катод;
электролит;
разделительные пластины (сепараторы);
корпус;
контактные клеммы (выводы).

В качестве анода и катода используются различные пары химических элементов. Анод имеет отрицательный заряд – восстановитель, катод положительный заряд – окислитель.

Оба электрода погружены в электролит. Это водные растворы солей и кислот, проводящие электричество. Когда происходит разряд аккумулятора (двухполюсника) на нагрузку, анод окисляется и вырабатывает электроны, которые через электролит движутся к катоду. На катоде происходит процесс восстановления окислителя.

Важно! При работе на нагрузку ток через двухполюсник течёт от минуса к плюсу, при зарядке от постороннего источника тока (ИТ) – от плюса к минусу.

Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:

медная проволока длиной 100 мм;
оцинкованная пластина размерами 25 * 50 мм;
прокладка – вырезанная из москитной полиэтиленовой сетки полоска;
электролит – соляной раствор;
корпус из непрозрачного материала – герметичный стаканчик из-под кофе с крышкой.

Необходимо, чтобы ёмкость для аккумулятора была непрозрачной.

Сборка элемента производится в следующей последовательности:

медная проволока скручивается спиралью, для увеличения площади рабочей поверхности к верхнему концу припаивается отвод;
оцинкованная пластина также скручивается по окружности, к верхней части пластины припаивается отвод;
в крышке баночки делается два отверстия для выводов: в центре – для медной проволоки и ближе к краю – для вывода цинкового электрода;
медную спираль располагают по центру, вокруг неё размещают цинковую трубку, между ними вставляют изолирующую прокладку;
заливают электролит: солёную воду (1л воды на 5 ст. л. соли) или уксус 15%;
неплотно прикрывают крышку, предварительно продев в неё выводы.

К полученной банке подключают источник тока для зарядки самодельного аккумулятора. При этом нельзя плотно закрывать крышку. Или для выхода газов при заряде в ней проделывается множество мелких отверстий (кроме отверстий для выводов). У самодельного элемента плюс – на медном электроде, минус – на цинковом.

Внимание! Чем меньше расстояние между элементами меди и цинка, и чем больше площадь поверхности электродов, тем большее напряжение выдаст подобная аккумуляторная ячейка.

В идеале такой элемент вырабатывает 0,7 вольта. Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде.

Как сделать мощный аккумулятор своими руками

Для того чтобы самодельный аккумулятор выдавал на выходе более 3,6 В постоянного тока, нужно собирать самодельные банки в последовательно соединённую батарею. Можно единичные элементы помещать в общий корпус.

Медно-цинковая самодельная батарея

Качественные системы зарядки Li-ion 18650

Как заряжать литий ионный аккумулятор

Литий-ионные источники электричества этого типа широко эксплуатируются с различными устройствами. Для их продолжительной работы необходима постоянная подзарядка. При заряде напряжение на элементе достигает значения 4,2 В, после чего снижается до 2-3 В. При глубоких разрядах (ниже 3 В) срок службы Li-ion 18650 значительно сокращается.

Система для зарядки Li-ion 18650

Важно! На долговечность влияет количество циклов «заряд-разряд». Это оптимальное число циклов, при которых ёмкость батареи при первом заряде (номинальная), отличается от текущей ёмкости после заряда не более, чем на 20%. Нормальным считается показатель – 350-500 циклов «заряд-разряд».

Существуют специальные зарядные устройства для подобных аккумуляторов, но их можно сделать самостоятельно, используя схему.

Схема самодельной зарядки для Li-ion 18650

Регулировка тока осуществляется подбором резистора R4 на первоначальное значение тока зарядки. Он зависит от емкости аккумулятора. Например, если ёмкость батареи 3000 мА/ч, то ток зарядки равен 2-3 А.

Заводские системы контроля заряда самостоятельно делают регулировку этого параметра в рамках всего времени заряда.

Самодельная батарейка из подручных средств

Как сделать диммер для паяльника

Как можно сделать аккумуляторы, используя электролит и электроды, рассмотрено выше. Теперь о том, как быстро собрать источник тока однократного действия. Батарейка – это гальванический источник электричества, который не имеет способности восстанавливаться.

Способ первый: батарейка из лимона

Мякоть лимона содержит лимонную кислоту, она послужит электролитом. В качестве электрода выступают оцинкованный гвоздик и отрезок медной проволоки. Они втыкаются в лимон на расстоянии 50-100 мм друг от друга. Реакция окисления запускает движение электрического тока.

Способ второй: банка с электролитом

Литровую стеклянную банку используют в качестве ёмкости. В качестве электродов берутся цинковая и медная пластины. К пластинам прикрепляются провода, сами они опускаются в банку с электролитом. Им служит 20% раствор серной кислоты. Также можно использовать хлористый аммоний (нашатырь). На 100 мл воды берут 50 г. порошка. Уровень электролита не достигает края банки на 15-20 мм.

Осторожно! Работа с серной кислотой при приготовлении электролита подразумевает добавление воды в кислоту, а не наоборот. При приготовлении раствора необходимо использовать стеклянную посуду и стеклянную или деревянную палочку для перемешивания.

Способ третий: медные монеты

Принцип использования медного катода и алюминиевого анода рассмотрен в этом способе. Процесс изготовления источника тока следующий:

по форме медных монет одного размера (медный пятак) вырезают кружочки из алюминиевой фольги и плотного картона (обложка старой книги);
монеты очищаются путём погружения в уксус, им же пропитываются и кружочки картона;
картон вставляется между монетой и кружком фольги, которые служат катодом и анодом.

Собранная таким образом батарея будет работать до тех пор, пока не высохнет электролит, пропитавший картонные кружки.

Батарейка из монет и алюминиевой фольги

Способ четвертый: батарейка в пивной банке

Сам корпус пивной банки (алюминиевый) служит анодом (минус), в качестве катода используют графит. При изготовлении выполняются следующие шаги:

удаляется верхняя часть банки;
пенопластовый кружок диаметром, равным внутреннему диаметру банки, и толщиной не менее 10 мм укладывается на дно банки;
в его центр вставляется графитовый стержень подходящего диаметра;
свободное пространство между ним и стенками банки заполняется угольной крошкой;
соляным раствором (5 ст. л. соли на 0,5 л воды) заполняется полученный элемент;
верхняя часть устройства заливается расплавленным парафином или стеарином (от свечи);
к стержню и корпусу банки с помощью зажимов «крокодил» присоединяются провода.

Способ пятый: батарейка из картошки

Это вариант использования химической реакции окисления между медными и оцинкованными полосками, в качестве электролита используется мякоть картофеля.

Внимание! Полученные напряжения таких источников настолько малы, что подобные конструкции могут служить лишь в качестве опытов для изучения происхождения электричества.

Способ шестой: графитовый стержень

Графитовый сердечник обматывается пористой фибровой салфеткой. Поверх него наматывается по спирали алюминиевая проволока. Вся конструкция опускается в подходящий по размеру стакан, заполненный «Белизной». Водный раствор хлорки служит электролитом.

Графитовый стержень как электрод батарейки

Несмотря на всё разнообразие способов и видов самодельных источников тока, все они работают, благодаря электролитическим процессам и химическим реакциям окисления. Правильно подобранные пары элементов для анода и катода, а также использование подходящего электролитического раствора дают реальные результаты. Можно сделать аккумулятор своими руками для питания гаджетов и малогабаритных устройств.

Источник: https://amperof.ru/sovety-elektrika/kak-sdelat-akkumulyator.html

Источник

13 октябрь 2021
Лада.Онлайн
4 347

Какие бывают быстросъемные клеммы аккумулятора и как их можно сделать самому

Для чего может потребоваться быстро снять клеммы аккумулятора? Например, это необходимо сделать по технике безопасности при подкапотном возгорании, либо в ходе ремонтных работ, связанных с электрикой автомобиля. Для этих случаев существуют быстросъемные клеммы, которыми некоторые автопроизводители комплектуют свои машины уже с завода. Небольшой обзор поможет вам разобраться, какая между ними разница. А может, стоит сделать быстросъемные клеммы самостоятельно?
