Бытовая сушилка для овощей и фруктов своими руками

Сегодня любую технику можно найти в магазине. Это касается и сушилки для овощей и фруктов. Своими руками, однако, выполнить ее тоже можно. При этом оборудование обойдётся гораздо дешевле заводского аналога, ведь использовать в работе вы будете подручные материалы.

Вообще, такой агрегат состоит из ярусов, которые представляют собой сетчатые ящики, расположенные друг на друге. Сверху находится крышка, в центральной части которой располагаются отверстия для выхода влажного воздуха. Электрический двигатель нагнетает воздух, который входит в рабочую камеру через отверстие в полу. Изучив особенности устройства сушилки для овощей и фруктов, своими руками ее вы сможете изготовить.

Нужны ли сушилке ярусы

Не всегда фруктов и овощей настолько много, что для их размещения требуется много места. При этом сушилка заменяется аэрогрилем любой модификации. У кухонной плиты необходимо позаимствовать противень, на котором раскладывается всё, что необходимо высушить. Это могут быть фрукты и овощи, ягоды и грибы.

С аэрогриля следует снять крышку с вентилятором и лампой. Понадобится и сетка, которая поставляется в комплекте. Ее следует установить в центральной части противня, чтобы элемент опирался на сталь и не качался. На сетку следует установить крышку аэрогриля и подключить к сети. При этом ручка должна оставаться открытой, чтобы блокировать включение.

Важно убедиться в том, что сушилка находится в таком месте, где не может произойти возгорания. Следует держать ее подальше от детей, домашних животных и штор. На столе, табуретке или полу можно установить противень с крышкой аэрогриля. Его запускают на низкую температуру, при этом жар будет достаточно сильным.

Таймер импровизированной сушилки необходимо установить на 1 час. По сигналу продукты перемешиваются, а через четверть часа всё следует повторить. Действовать по такой схеме необходимо до тех пор, пока всё не высохнет. Плюс в этом случае состоит в том, что своими руками делать ничего не придется, а лишние места выделять в помещении не нужно. Если у вас нет аэрогриля, то можно приобрести дешевую модель для пробы, и вскоре от куриных грудок со специями, зажаренных без масла, вы не сможете отказаться.

Альтернативный вариант изготовления сушилки

Если вам нужна сушилка для овощей и фруктов, своими руками ее вы можете с легкостью изготовить. Для этого можно воспользоваться альтернативным способом. Заменить аэрогриль можно феном или двигателем кухонной вытяжки.

Для начала техника устанавливается на минимальный режим. Пользоваться решеткой, как было описано выше, не рекомендуется, так как выход у фена довольно узкий, поэтому носик можно оплавить. Прибор подвешивается на верёвке, при этом его следует направить в нужное место. Минус здесь состоит в том, что у подобной техники нет таймера, поэтому прибор может не выдержать долгой работы.

Если внутри имеется термостат на основе биметаллической пластины, то вы сможете исключить перегрев техники. Пластину можно позаимствовать от масляного обогревателя, утюга или электрочайника. В интернет-магазинах предлагаются термостаты для регулировки температуры системы отопления. В описываемом случае это годится. В противном случае сушилка для овощей и фруктов, своими руками изготовленная, довольно быстро выйдет из строя. Ведь может перегореть предохранитель, если обмотки двигателя перегреются. Поэтому фен является не столь предпочтительным, но допустимым решением.

Использование подручных средств для изготовления сушилки

Проблема при изготовлении сушилки упирается в то, что подобрать мощность спирали достаточно сложно. Большинство моделей сушилок (их корпус и сетки) выполнены из пластика. Это говорит о том, что температура не поднимается слишком высоко. Поэтому необходимо для начала изучить характеристики покупной модели.

Средняя мощность может составить 600 Вт, таймера в агрегате нет, как и автоматики. Вместимость каждого из 5 ярусов составляет 1 кг. Температура не поднимается выше 70 °C. Перед тем как сделать сушилку для овощей и фруктов, вы должны подготовить следующие материалы:

• мотор;
• спираль нихрома;
• жаропрочные пластины;
• сталь;
• банку из-под оливок или томатной пасты.

Что касается двигателя, то можно взять кулер, сняв его с системного блока. Рекомендуется брать более мощный мотор. Спираль нихрома должна иметь сопротивление в 90 Ом. Что касается жаропрочных пластин, то они должны быть выполнены по подобию тех, что установлены в фене. Для этого некоторые мастера используют галогенную лампу.

Корпус рекомендуется выполнить из стали. Сетка под ярусы изготавливается из пищевой стали. Не нужно использовать москитную сетку, которая раньше выполнялась из металла. Для стоек не стоит применять сварные электронные изделия. Не подойдёт и медная проволока с лаковой изоляцией. Следует запастись исключительно пищевой солью или пищевым алюминием.

Выполняя чертеж сушилки для овощей и фруктов, вы должны обозначить ее размеры. Возможно, они будут определяться параметрами жестяной банки из-под оливок, пасты или другой консервированной продукции. В качестве альтернативного решения можно свернуть лист стали, чтобы получить корпус сушилки нужных размеров.

Использовать пайку для соединения краев не следует, а вот клепать можно. Важно при сборке описываемой техники помнить о безопасности. Для этого устанавливается механизм регулировки температуры. Для этого подходит биметаллическая пластина от масляного нагревателя. Однако если вы отыщете термостат с ручкой, то это решение окажется лучшим.

Методика проведения работ

Выполняя полезные самоделки в виде сушилки для овощей, отражатель необходимо будет установить над выходным отверстием в дне. По площади деталь должна быть больше канала, это гарантирует то, что фрукты не упадут на спираль, в противном случае можно столкнуться с пожароопасной ситуацией. Боковины тоже следует защитить сеткой. На отражатель необходимо установить биметаллическую пластину. Питание спирали нужно провести через импровизированное реле. Проблема может состоять лишь в инерционности.

Если отражатель выполнить из жести, то биметаллическая пластина будет постоянно щелкать. Инерционности можно добиться, если использовать 6-мм сталь или что-то подобное. Между сетками для сушилки должно быть выражено расстояние, которое определяется потребностями. Пяти сантиметров для овощей будет достаточно.

Что еще следует учесть

Процессорный кулер предусматривает питание постоянным током. Можно использовать зарядное устройство для мобильного. При этом вольтаж будет несколько меньше 12 В, что вызовет снижение оборотов. Вентилятор для сушилки устанавливается под спиралью. Если нет желания связываться с постоянным током, то следует отыскать асинхронный двигатель, так как с коллекторными могут возникнуть некоторые проблемы, выраженные в том, что они сильно шумят.

Двигатели с низким уровнем шума установлены в холодильниках, вентиляторах и некоторых вытяжках. При выборе данного узла необходимо ориентироваться на слух.

Меры безопасности

Выполняя сушилку, вы должны позаботиться ещё и о безопасности. Для этого корпус из металла заземляется. Кроме того, внутрь может попасть влага, при этом пробки просто выбьет.

Изготовление сушилки из оконных рам

Еще одной технологией изготовления сушилки является использование оконных рам. В качестве основания можно использовать ячеистые поддоны, которые изготавливаются из металлической сетки. Размер ячеек может составить 8х8 мм. Такое чудо техники может предполагать наличие 6 поддонов, которые устанавливаются на направляющих. Их можно закрепить к боковым рамам.

Рекомендации специалиста

Используя три полосы тонкой стали, следует выполнить фронтоны. На нижней части каждой полосы необходимо сделать продольные отгибы, которые не позволят дождю проникнуть внутрь. Такие полезные самоделки обязательно предусматривают наличие крыши, которая изготавливается из двух листов поликарбоната. Принцип работы устройства заключается в вентилировании, для этого следует установить короб. Через сетчатый поддон воздух будет проникать внутрь, удаляя влагу. Через крышу, где имеются фронтонные и боковые щели, лишняя влага будет улетучиваться. Для повышения интенсивности тяги заднюю стенку следует оклеить чёрной плёнкой.

Заключение

Сушилка из сетки может стать универсальным решением для заготовки овощей и фруктов, а также грибов и ягод, которые можно подготовить для длительного хранения. Использовать в качестве основы для короба можно сталь, как в первом из описываемых вариантов, или оконной рамы. Последние до сих пор можно отыскать в некоторых сараях. Использование подручных материалов позволяет снизить стоимость сушилки почти до нуля.

Существует мнение, что высушенные фрукты не уступают свежим по полезным свойствам и вкусовым качествам, а иногда и превосходят их. И для сохранения излишков урожая на зимний период лучшего способа чем сушка, просто не найти.

Современная промышленность предлагает немало моделей сушилок-дегидраторов для различных плодов. Но опытные пользователи находят в них длинный ряд недостатков, ссылаясь на малые размеры, излишнюю сложность, недостаточную функциональность. Альтернатива — сушилка, выполненная своими руками. Пользователь воплощает в изделии необходимые ему эксплуатационные качества, используя подручные материалы. Дополнительный плюс – экономия финансов.

Расскажем о нескольких вариантах самодельных сушилок. Такие изделия показали отличные результаты при минимальных затратах на их изготовление.

Сушилка для овощей и фруктов своими руками — пошаговая инструкция

Сушилка для овощей и фруктов своими руками — это, в первую очередь, экономия. Высокий уровень рентабельности достигается при соблюдении следующих факторов:

• выбор подходящего места для установки стационарного или мобильного изделия;
• подбор материалов для изготовления основных деталей;
• определение наиболее выгодного ресурса для тепловой обработки или комплексное использование различных типов энергии;
• возможность автоматического и дистанционного управления процессом сушки и вентиляции.

Место для будущей сушилки имеет особое значение. Возможность использования природных ресурсов, таких как солнечная энергия, воздушные потоки, обеспечивает до 50% общей рентабельности. По этой причине обращают внимание на использование чердачных помещений, навесов, сараев, гаражей и так далее.

Для качественной сушки фруктов, овощей, ягод и грибов установлены различные параметры температуры и влажности, воздействия солнечных лучей, скорости воздушного потока. Более того, для каждого этапа сушки эти параметры заметно меняются.

Идеальным местом для установки стационарных конструкций считаются чердаки, балконы, навесы, и подобные им помещения. Для мобильных подойдут любые места с рассеянным солнечным светом и естественной вентиляцией. Например в тени деревьев, строений и сооружений.

Для этапов интенсивной просушки мобильные конструкции располагают на площадках с открытым солнечным воздействием.

Важно. Экологические требования исключают установку сушилок вблизи автодорог с интенсивным движением и других токсичных объектов.

Подбор материалов производят с учетом уже существующих частей конструкции в месте установки. Это могут быть стойки, балки, стропила чердачного помещения, стены строений и подобные им детали.

Далее определяют тип применяемого ресурса. В большинстве случаев — это домашняя электросеть. Однако солидную экономию дает использование альтернативных источников тепла. Таковыми оказываются:

• солнечное излучение;
• ветер;
• тепло, излучаемое банными, бойлерными топками, другими печами бытового назначения;
• тепло от сжигания сорных растений, различных отходов;
• тепло, получаемое в специальных печах, работающих на отработках горюче-смазывающих материалов.

Сушилку для овощей своими руками делают точно так же, как и сушилку для фруктов – конструктивных различий между ними нет. А вот в эксплуатации готового изделия, в зависимости от вида плодо-овощной продукции, потребуется обращение к специальной справочной литературе.

Условия сушки различных плодов существенно различаются. Даже процесс дегидратации одного вида не бывает однородным и делится на несколько циклов. Для каждого существуют разные параметры нагрева, принудительной или естественной вентиляции. А потому целесообразно использование автоматического управления, температурой и скоростью теплового потока.

Успешно применяют программируемые релейные переключатели для ТЭНов и вентиляторов в зависимости от естественных условий на каждом из этапов процесса сушки. Есть и механические элементы автоматики. Например, термические гидроцилиндры. Такие устройства, реагируя на температуру, закрывают или открывают заслонки (жалюзи) сушилки для поступления воздуха извне.

Необходимые инструменты и материалы

Для тех пользователей, у кого дома или на даче скопились остатки строительных материалов, другие вещи, вопрос экономии обретает особый смысл. Старые противни, поддоны, фруктовые ящики, листы фанеры или жести, бочки и другая тара из-под нетоксичных содержимых — все пойдет в дело.

Более технологичный вариант потребует применения обычных или тепловентиляторов, ТЭНов и других нагревательных элементов, например, от списанных в утиль утюгов, электроплит, бойлеров и так далее. Из этих же приборов извлекают автоматические реле, термостаты и даже блоки управления целиком.

Собрав воедино данные по уже имеющейся сырьевой базе, составляют чертеж или эскиз будущей сушилки. На его основе производят расчеты недостающих материалов, которые докупают.

Список необходимых инструментов вряд ли испугает современного обывателя. Пилы по дереву и металлу, молоток, набор отверток, электродрель и даже строительный степлер найдутся у многих. Расходные материалы в виде гвоздей, шурупов, другого крепежа легко купить.

Это интересно:

Сколько можно хранить сухие грибы в квартире

Шкафы для встраиваемых стиральных машин на кухню

Как сделать обычную сушилку

Начнем с того, что сушилка для фруктов своими руками(самодельная) функционально ни в чем не должна уступать промышленной. А если речь идет о самом простом принципе работы — естественном вентилировании, то здесь выгода «кустарного» производства превосходит в разы все современные покупные модели.

Выше уже отмечалось преимущество использования имеющихся конструкций в месте установки сушилки. Например, в чердачном помещении удачно используют две рядом стоящие стропильные стойки. На них в несколько уровней крепят горизонтальные рейки, которые и будут служить опорами для поддонов.

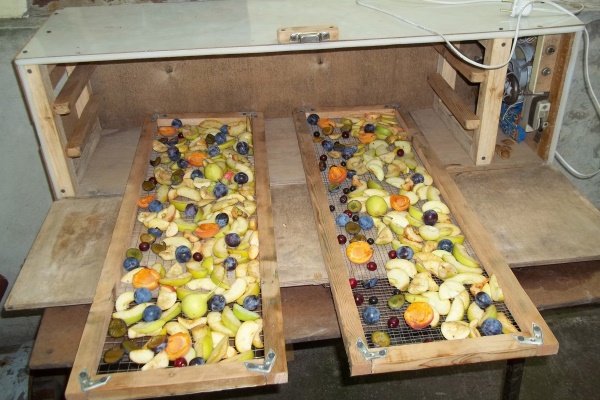

Поддоны применяют сплошные и решетчатые (сетчатые). Их используют в зависимости от вида продукции, подлежащей сушке. В качестве сплошного поддона используют лист фанеры (ДВП, жести) по размерам проема. Для жесткости по периметру крепят реечную обрешетку, которая выполняет и роль бортика.

Если на реечную раму натянуть и закрепить степлером или мелкими гвоздиками мелкоячеистую сетку, получится решетчатый поддон, позволяющий вентилирование продукта во всех направлениях.

Другой способ изготовления решетчатого поддона — сверление сплошного днища с определенной частотой. Применяют и реечные решетки. Но такие способы менее эффективны и дороже.

Успешно применяются в качестве поддонов пластиковые или деревянные ящики для овощей и фруктов. Их ажурная конструкция уже обеспечивает естественную вентиляцию. Но применение ящиков потребует устройства дополнительных вертикальных плоскостей с горизонтальными опорами.

Для мобильных вариантов простой сушилки из деревянных брусьев, металлического швеллера изготавливают каркас достаточной прочности. В боковых плоскостях также располагаются горизонтальные полозья — опоры для поддонов. Такой каркас оснащают колесиками для удобства перемещения в места, с более подходящими для сушки условиями.

Важно. При изготовлении важно соблюдать принципы безопасности и экологичности. Прочность конструкции рассчитывается исходя из суммарного веса сырой продукции. Материалы не должны подвергаться окислению и содержать токсичные элементы.

Описанная конструкция проста, относительно недорога в изготовлении и не требует расхода электроэнергии. При установке на чердаке рекомендуется устройство фрамуг с приводом от термических гидроцилиндров. Это позволит автоматически регулировать температуру и влажность внутри помещения.

Как сделать инфракрасную

Использование простой сушилки возможно только летом и, соответственно, днем. Поэтапное усложнение конструкции позволит исключить зависимость от внешних условий.

Для принудительного теплового или инфракрасного воздействия применяют электронагревательные элементы (ТЭНы, спирали и т.п.), а для движения воздуха — вентилятор.

Причем нагревательные элементы размещают либо под каркасом сушилки, либо перед выходным отверстием вентилятора. В этом случае целесообразно применение фанерных или картонных направляющих для направления и распределения теплого воздушного потока.

Важно. Особое внимание при включении в процесс электронагревательных элементов рекомендуется уделить пожарной безопасности. Следует помнить о критических температурах воспламенения используемых материалов. Располагать нагреватели на безопасных расстояниях.

Другой способ обеспечения теплового потока — применение стандартных элементов «теплого пола». Это, в первую очередь, металлизированная инфракрасная пленка или греющий кабель.

В этом случае резонно использовать сплошные поддоны. Либо усложнять решетчатые дополнительной консолью для крепления пленки на расстоянии 20-30 мм под поддоном для циркуляции воздуха.

Пленка продается в трех вариантах ширины: 500, 800 и 1000 мм. С длинной проблем нет — в специализированном магазине пленку отрезают из рулона по предоставленным размерам.

Греющий кабель имеет преимущество в том, что его можно крепить снизу любого типа поддона, соблюдая разумные интервалы.

Стандартная арматура, прилагаемая в комплекте «теплого пола», предназначена для подключения и управления режимами подогрева. Практически без изменений это оборудование полностью подходит для использования в сушилке собственного изготовления.

Использование вентилятора для принудительного обдува желательно в любом случае. При использовании инфракрасной пленки и кабеля применяют вентилятор без тепловой функции. Для равномерности просушки целесообразно устанавливать его с разных сторон конструкции попеременно.

Как сделать солнечную

Самый простой вариант солнечной сушилки — это расположение поддонов на крыше, имеющей небольшой уклон. Кровля с более значительным уклоном тоже может использоваться, если оснастить поддоны односторонними подпорками, обеспечивающими горизонтальное положение.

Такие подпорки выполняют и с функцией регулируемой длинны. Самый простой способ — телескопический, где две трубки разного диаметра вставляются одна в другую. Несколько сквозных отверстий и фиксатор (гвоздь, например) довершат конструкцию.

Однако следует позаботиться о защите плодов от насекомых и мусора, переносимого ветром. Для этого используют сетчатую легкую ткань: марлю, фатин, тюль (ни в коем случае не москитную сетку и другие технические ткани).

Целесообразно перемещать поддоны на более или, наоборот, менее солнечные места, в зависимости от вида, состояния и степени просушки плодов. Учитываются разные условия дегидрации, например, яблок, слив или тех же грибов.

Преимущества и недостатки такой сушилки

Слабые и сильные стороны найдутся у любого типа из представленных сушилок. Простые конструкции требуют постоянного внимания и участия пользователей. На ночь или в ненастную погоду поддоны переносят в крытое помещение. Продукт приходится постоянно перемешивать вручную, «на глаз» или «на зуб» определять степень его готовности.

Зато любое усовершенствование изделия обеспечит те же функциональные возможности, что и промышленные образцы. В сушилках закрытого типа с принудительным обдувом и подогревом устанавливают барометры для индикации температуры и влажности внутри сушильной камеры.

Некоторые умельцы применяют самодельные вибраторы, например, из старых сливных насосов стиральных машин. Такое устройство позволяет время от времени встряхивать содержимое поддонов, перемешивая его. Непременное условие — наличие в конструкции тросика или шнура, объединяющего все поддоны с вибратором.

Если учесть положительные моменты конструкций самостоятельного изготовления, то процент качественного преобладания будет значительно выше, чем у заводских сушилок.

Правила использования самодельной сушилки

Говоря о правилах следует заметить, что они больше ориентированы на общие условия подготовки плодов различного вида, их индивидуальные свойства, особенности сушки. К таким правилам относят:

• время сбора плодов для идеальной сушки;
• способы чистки и нарезки плодов;
• режимы температуры и влажности на разных этапах дегидрации;
• оптимальное время просушивания и степень готовности продукта.

Эксплуатационные правила имеют также общую с промышленными изделиями основу:

• пожарную безопасность, что касается в основном конструкций с электрическим оборудованием;
• безопасность от поражения электротоком (в большей степени относится к сушилкам ручного производства);
• санитарные правила, предусматривающие своевременную чистку, дезинфекцию поддонов, просушивание перед очередной загрузкой.

Не рекомендуется перегружать поддоны, укладывать плоды в несколько слоев. Это послужит не только причиной разрушения конструкции, но и создаст условия для размножения бактерий брожения и гниения, приведет к порче всей продукции.

Это интересно:

Шкафы для посуды на кухню с сушилками

Всё о полках в кухонный шкаф для сушки посуды

Как правильно выбрать тип сушки в посудомоечных машинах

Заключение

Изготовление сушилки для плодов доступно буквально каждому. Начинают, как правило, с самой простой конструкции, постепенно усложняя ее, добавляя элементы принудительного нагрева и вентиляции, автоматику управления процессом. Польза от использования такого устройства в подсобном хозяйстве очевидна – вы обеспечите семью полезными продуктами на зиму с минимальными затратами.

Самым древним способом сохранения фруктов и овощей является сушка. Изначально она производилась только с помощью солнечных лучей, но сейчас в этих целях применяются специальные приборы – солнечные или инфракрасные сушилки. Их можно приобрести в магазине, а можно и смастерить своими руками. Как это сделать, рассмотрим далее.

Что это за прибор?

Современные сушилки представлены в большом разнообразии, но в основном они состоят из нескольких ярусов сетчатых ящиков, расположенных друг над другом. Устройство закрывается крышкой, посередине которой имеется отверстие для выхода влажного воздуха. Поддон оснащён простейшим электрическим двигателем. Он нагревает поступившие воздушные массы, которые после перенаправляются в рабочую камеру и воздействуют на ингредиенты.

В заготовках активизируются обменные процессы, которые и ускоряют процесс их усыхания. В процессе нагревания влага из плодов испаряется, а их конечный показатель влажности в среднем составляет 5-8%. Чтобы предотвратить резкое воздействие открытого воздушного потока на плоды, предварительно рекомендуется их нарезать и разложить на лотках, а после 3-4 дня просто продержать в сушилке.

В целом для просушивания продуктов требуются два условия:

• создать тёплый температурный режим, при котором начинаются процессы испарения влаги из фруктов и овощей (около 40 градусов);
• создать вентиляцию, посредством которой влага будет вовремя выводиться из контейнера.

Чтобы своими руками собрать сушилку любого типа надо исходить из данных критериев. Начинающие мастера могут начать с солнечных приборов, а более опытные – справятся и со сборкой инфракрасных сушилок.

Солнечная сушилка из брусьев

Является самым экономным вариантом, поскольку конструкция работает за счёт тепла солнечных лучей и не требует каких-либо дополнительных источников энергии. Собрать такую сушилку можно из деревянного шкафа, который будет иметь секционные лотки для фруктов и овощей. Что для этого потребуется сделать, читайте далее.

Сборка

Для сборки солнечной конструкции потребуются деревянные брусья размером 50х50 мм, однако их ширину и длину можно менять исходя из собственных потребностей. При этом нужно учесть, что от высоты конструкции будет зависеть количество лотков, расположенных внутри.

Сделать деревянную сушилку можно по такой инструкции:

1. Сбить между собой брусья, чтобы получить контур будущей сушилки. В целом потребуется три таких контуров, причём один из них будет использоваться как дверца.
2. Определить угол будущих полок. Лотки необходимо располагать под соответствующим углом, чтобы лучи хорошо прогревали заготовки при расположении шкафа под прямым углом к солнцу. Определить угол можно опытным путём, поскольку он зависит от времени года и территории проживания. Для этого каркас установить на солнце и проследить за его тенью. При его наклоне важно определить момент, когда тени двух контуров сойдутся. В это время приложить уровень к боковой стенке и карандашом пометить расположение будущих полок.
3. Зашить боковые и заднюю стенки при помощи фанеры или вагонки. Дополнительно к задней стенке стоит прикрепить тонкий металлический лист, что позволит увеличить нагрев сушилки.
4. Соорудить вентиляционные блоки. В верхней и нижней части конструкции с передней и задней части прибить фанеру, в которой проделать круглые отверстия по 8 штук с каждой стороны, чтобы обеспечить выход влажных испарений. Отверстия закрыть москитной сеткой, чтобы предупредить проникновение насекомых.
5. Внутрь конструкции окрасить в чёрный цвет, чтобы создать в сушилке парниковый эффект, который ускорит сушку фруктов и овощей.
6. Установить полки. Для свободной циркуляции воздуха в конструкции требуется использовать сетчатые материалы. В этих целях лучше всего использовать москитную сетку, которую закрепить на рамке.
7. Выставить шкаф на длинных ножках, которые закрепить с помощью поперечных деревянных перекладин.
8. Покрыть переднюю часть каркаса прозрачным материалом, через который могут проходить солнечные лучи и воздействовать на плоды. В этих целях можно использовать прозрачный шифер, сотовый поликарбонат или стекло. Для ещё большего нагрева предварительно на дно шкафа можно выставить жестяные банки из-под напитков.
9. Сверху шкаф закрыть крышей из фанеры или металлических листов, а после изготовить дверцу, чтобы плотно закрывать конструкцию. Так, путём простых манипуляций можно собрать солнечную сушилку.

Для лучшего воздействия солнечных лучей на фрукты и овощи при сушке конструкцию стоит облокотить к какой-нибудь поверхности. Если же таковой нет, можно использовать трубы, прикрепив их к боковинам сушилки.

Принцип действия

Действует собранная сушилка следующим образом:

1. Лучи солнца проникают внутрь конструкции сквозь прозрачное покрытие и нагревают задний металлический лист.
2. Температура в контейнере повышается и превышает 40 градусов, в связи с чем плоды постепенно начинают усыхать.
3. Влага, которая исходит из фруктов и овощей, выводится наружу через вентиляционные окна, благодаря чему продукты не плесневеют. Так, вентиляции требуется уделить особое внимание, чтобы через нижнее отверстие поступал холодный воздух, нагревался и выводил через верхнее отверстие, также выводя влагу наружу.

Таким образом, осуществляется естественная циркуляция воздуха, причём нагревающий и вентилируемый эффект оказывается одновременно. Подобная модель сушилки позволяет обеспечить все необходимые условия для сушки фруктов и овощей.

Процесс сушки нельзя ускорять путём увеличения температуры до 50 градусов и выше, поскольку это приведёт к разрушению в заготовках большого количества витаминов и пектинов, что в итоге снизит их питательную ценность.

В следующем видео домашний мастер наглядно показывает, как можно из деревянных брусьев собрать простую, но продуктивную сушилку:

Инфракрасная сушилка с нагревательными элементами

Подобный тип сушилки выделяет инфракрасное излучение определённой длины волны, которое активно поглощается водой, содержащейся в продуктах, но не поглощается тканью высушиваемых заготовок. Так, при удалении влаги в условиях невысокой температуры (40-60 градусов) во фруктах и овощах сохраняются витамины и биологически активные вещества. К тому же они сохраняют природный цвет и аромат даже после сушки.

Прибор с использованием инфракрасных нагревательных элементов имеет такие характеристики:

• уровень сохранности полезных веществ: 80-90%;
• уровень потери витаминов: 5-15%;
• уменьшение заготовок в объёме: до 3-4 раз;
• уменьшение массы заготовок: 4-8 раз;

• хранение продуктов после сушки: до 2-х лет в герметичной таре.

Выбор нагревательного элемента

Чтобы сделать такую сушилку, потребуется инфракрасный нагревательный элемент в виде гибкой лавсановой плёнки. Его можно приобрести на радиорынке. Оптимальные характеристики данного элемента таковы:

• потребляемая мощность: 30 Вт;
• напряжение питания: 12 В;
• температура на поверхности инфракрасного излучения: до 65 градусов;
• диапазон рабочих температур: от -40 до 50 градусов;
• размеры: 28х20 см;
• масса: до 15 г;
• срок гарантии: 2 года с момента покупки;
• срок эксплуатации: 50 лет.

Такой нагревательный элемент станет сердцем инфракрасной сушилки, которую можно собрать своими руками в несколько этапов.

Сборка

В качестве основы конструкции используются два решётчатых пластиковых ящика. Их оптимальная длина – 48 см, а ширина – 29 см. Они имеют удобную начальную форму и подходят по габаритам нагревательного элементам. К тому же ящики выполнены из пластика, поэтому с ними удобно работать.

Подготовив нагревательный элемент и два ящика, можно приступить к сборке сушилки:

1. Подрезать часть стенки одного ящика, поскольку это позволит сохранить оптимальное расстояние от поверхности нагревательного элемента до продуктов, находящихся внутри ящика. Данная дистанция может составлять от 7 до 10 см. Так, если стандартная высота бортиков составляла 11,5 см, то после обрезки она должна составить 7-10 см. Также подрезать угловые опоры ящика. Оптимальная длина – 13,5 см. Готовый ящик в дальнейшем будет основным (нижним).
2. Взять второй ящик с высотой бортиков в 18 см. Подрезать часть стенки, но не трогать опорные углы. Установить на основной ящик, чтобы получить каркас компактной и лёгкой конструкции.
3. Подготовить держатель инфракрасных нагревательных элементов. Для этого можно использовать сложенный вдвое картон толщиной в 6 мм, поскольку он позволит обеспечить большую жёсткость. Так, нужно по контуру ящика вырезать три картонные перегородки – верхнюю, среднюю и нижнюю.
4. Взять обычную пищевую фольгу и обклеить перегородки следующим образом: нижнюю и верхнюю – с одной стороны, а среднюю – с обеих. Чтобы прикрепить фольгу, можно воспользоваться двусторонним скотчем. Фольга используется в качестве отражателя, поскольку она помогает направить инфракрасные лучи, создаваемые нагревательными элементами, на продукты.
5. К фольгированным перегородкам прикрепить нагревательные элементы с помощью двустороннего скотча. Сделать это следующим образом: к верхней и нижней перегородке прикрепить по 2 элемента (всего 4), а к средней – по 2 элемента на каждую сторону (всего 4). При этом нужно делать все выводы нагревательных элементов в одну сторону, чтобы было проще при подключении. На этом этапе сборка сушилки завершена, поэтому остаётся провести подключение.

Стоит отметить, на перегородках могут оставаться свободные площади, которые не удалось покрыть нагревательными элементами. Беспокоиться по этому поводу не стоит, поскольку имеется небольшой разброс инфракрасных лучей, поэтому они будут нагревать всю площадь лотков, то есть все заготовки будут сушиться под подобным воздействием.

Подключение

При сборке сушилки использовалось всего 8 нагревательных элементов. Каждый из них употребляет 30 Вт, поэтому общая мощность прибора составляет 240 Вт. К тому же нужно учитывать, что для сушки потребуется напряжение в 12 В. Чтобы его обеспечить, целесообразно использовать понижающий трансформатор 220/12 В и мощностью 250 Вт. Вот его характеристики:

• производитель: Feron;
• входное напряжение: 230 В;
• выходное напряжение: 12 В;
• мощность: 250 Вт;
• размеры: 84x29x42 мм.

Этапу подключения требуется уделить особое внимание, поскольку в случае неправильного или ненадежного подключения прибор просто не будет работать, а выход из строя нагревательных элементов может привести к поломке понижающего трансформатора.

Чтобы правильно выполнить все работы, изначально нужно разобраться со схемой подключения нагревательных элементов. Поскольку они должны работать параллельно, два элемента можно подключить следующим образом:

В случае с сушилкой потребуется подключить 8 нагревательных элементов, причём каждая полярность подключается к трансформатору. Следовательно, точная схема сушилки мощностью 240 Вт будет выглядеть так:

Разобравшись со схемой, можно приступить непосредственно к соединению проводов между собой. При этом стоит использовать плоские разъёмы «мама-папа», поскольку с их помощью можно выполнить качественное соединение без умения пайки, только используя плоскогубцы и изоленту. К тому же при подобном подключении в дальнейшем можно отключить одну из нагревательных перегородок, чтобы работал только один ящик. Это удобно в том случае, если требуется сушить немного продуктов.

Работы по подключению проводятся в таком порядке:

1. Подключить между собой окончания проводов, пользуясь вышеприведенной схемой, и закрепить разъёмом типа «папа» на нагревательных элементах.
2. Дополнительно закрепить изолентой разных цветов, чтобы не допустить путаницы при соединении разъёма «мама-папа» с трансформатором. В целом изолента поможет предупредить попадание влаги на соединения.
3. Выполнить подключение на трансформаторе по 4 разъёма для каждой полярности. Для этого нужно использовать по 4 провода разных цветов, что облегчит процесс подключения. Нужно действовать аккуратно при соединении подключения трансформатора к кабелю, который будет включен в сеть 220 В.
4. Конструкция готова, поэтому остаётся только собрать всю систему. Для этого потребуется перегородки вставить в каркас: верхнюю – на верхний ящик нагревательным элементом вниз, среднюю – между ящиками, нижнюю – под второй ящик нагревательным элементом вверх.
5. Включить в сеть трансформатор.

Проверка

Чтобы проверить самодельную сушилку, можно использовать тепловизор, поскольку он позволит чётко увидеть, как работает прибор в инфракрасном спектре. Если подключение произведено правильно, справа можно увидеть работу нагревательных элементов 12 В. При этом на фотографиях будет видно, что они создают инфракрасное излучение по всей поверхности сушилки, что и требуется для сушки фруктов и овощей.

С помощью тепловизора удастся также определить, насколько сильно нагревается вся конструкция. В норме картонный отражатель нагреется до 34 градусов. Это будет означать, что основная часть инфракрасных лучей направлена в нужную сторону, то есть на продукты. В самом же центре конструкция может нагреться до 45 градусов. Если же поднести руки к работающей сушилке, то можно ощутить приятное тепло. При этом никаких неприятных ароматов быть не должно.

В целях повышения эффективности конструкции можно сверху и снизу сушилки установить слой пенопласта толщиной 2-3 см, чтобы направить инфракрасные лучи более чем на 80-90% в сторону заготовок.

Самодельные сушилки из подручных предметов

Собрать электрическую сушилку можно из старых предметов бытовой техники. Различные варианты рассмотрим далее.

Аэрогриль

Требуется выполнить ряд нехитрых манипуляций, чтобы превратить аэрогриль любой модификации в сушилку. Инструкция выглядит следующим образом:

1. Достать из кухонной плиты противень, на котором разложить овощи, фрукты, ягоды или грибы.
2. Снять с аэрогриля крышку с лампой и вентилятором.
3. Взять высокую сетку из комплекта к противню и установить её ровно посредине противня, при этом она должна прочно опираться на сталь, а не качаться.
4. Поставить на сетку крышку аэрогриля и подключить к розетке.
5. Ручку открыть, чтобы блокировать включение.
6. Поставить противень с крышкой аэрогриля на пол, табурет или стол. При этом важно проследить за безопасностью, чтобы не допустить возгорания. Стоит держать подальше шторы, домашних животных и детей.
7. Запустить по инструкции аэрогриль на низкой температуре, при этом требуется соблюдать осторожность, поскольку жар будет довольно сильным.
8. Установить таймер импровизированной сушилки на 60 минут. По сигналу заготовки перемешать, а спустя 20 минут вновь включить. Продолжать до полного высыхания продуктов.

Холодильник

Если имеется старый холодильник и не знаете куда его деть , то его можно легко превратить в сушилку, пользуясь следующей инструкцией:

1. Убрать из холодильника морозильную камеру и компрессор. В подобных приборах, как правило, в качестве утеплителя используется стеклопакет. При его удалении требуется действовать осторожно, предварительно надев плотную одежду и резиновые перчатки.
2. В нижней и верхней части холодильника сделать окна, через которые в конструкцию будут поступать воздушные потоки, а после и выходить.
3. Зафиксировать дверцу, используя обычный крючок. Если его слегка отогнуть и сделать на нём насечку, при закрытии дверца будет максимально плотно прилегать к холодильнику, обеспечивая герметичное закрытие корпуса.
4. В качестве дна установить мелкоячеистую сетку из металла.

Решётки для гриля

Примитивный прибор можно собрать с помощью решётки для гриля. Действовать в таком порядке:

1. С решётки предварительно удалить проволочные ручки.

1. На сетке закрепить вентилятор, который оснащён двигателем. Подобный элемент можно достать со старой техники или сделать его самостоятельно . Если же отсутствует вентилятор, в качестве его замены можно использовать две лампы накаливания мощностью в 150 Вт. Стоит учесть, что в случае использования ламп сушка потребует несколько дольше времени.

1. В верхней части ящика установить лотки, на которые и будет воздействовать поток воздуха от вентилятора.

Греющая плёнка

Она применяется для монтажа тёплых полов. На её основе можно изготовить простую и экономичную сушилку.

Потребуются такие материалы:

• греющая плёнка размером 50х100 см и мощностью 110 Вт;
• электрический провод с вилкой и выключателем;
• комплект изоляции.

Мастера с опытом рекомендуют использовать битумную изоляцию, которая применяется для монтажа инфракрасных полов. Поверх данного материала стоит уложить ПВХ изоляцию, которую можно приобрести в местах продажи греющей плёнки. В целом сборка сушилки выглядит следующим образом:

1. Подключить провод к греющей ленте, используя по 2 зажима, люверса и клемма – кольца.
2. Соединить провода с помощью паяльника. В процессе пайки стоит подложить под плёнку металлический брусок, чтобы предупредить её перегрев.

После соединения проводов можно получить сушилку, температура которой может достигать 58 градусов, что вполне достаточно для сушки продуктов. Подобный прибор сворачивается в рулон, поэтому его легко хранить или транспортировать. В холодные времена года его можно также использовать в качестве обогревателя.

В следующем видео предлагается пошаговая инструкция по сборке электрической сушилки из подручных средств:

Производительную сушилку для овощей и фруктов каждый домашний мастер может собрать своими руками, причём для этого можно использовать самые доступные материалы и инструменты. Существует множество способов сборки подобного прибора, поэтому каждый сможет выбрать подходящий для себя вариант.

Вконтакте

Для тех, кто выращивает на участке богатый урожай, очень полезна будет домашняя сушилка для фруктов. Многие сушат фрукты старым способом: просто на солнце, но есть более удобный и быстрый способ. Сушилка позволяет быстрее заготовить большое количество сушеных плодов, защитить их от влажности и пыли. С помощью такого нехитрого устройства получаются действительно полезные сухофрукты, который долго хранятся. Сушилку можно купить в магазине бытовой техники, но есть и более экономичные способы изготовления простых, но не менее эффективных самодельных сушилок.

Сушилка для фруктов своими руками: зачем она нужна, принципы работы

Полученный урожай всегда хочется сохранить как можно дольше, чтобы до весны иметь возможность наслаждаться вкусом фруктов и овощей, получать достаточно витаминов и минеральных веществ. Чтобы всю зиму иметь доступ к овощам и фруктам, можно хранить их в прохладном погребе, но не все плоды смогу долго лежать даже при соблюдении всех условий, консервировать их или сушить. Сушка считается оптимальным методом для тех, кто следит за своим здоровьем и предпочитает правильно питаться.

Сушилку можно использовать не только для фруктов. С помощью одного и того же несложного устройства, можно сушить овощи, ягоды, травы и цветы, грибы, делать домашнюю пастилу, хлебцы и сухарики и даже сушить мясо, если его предварительно замариновать.

Суть сушилки в том, что она удаляет воду из продуктов, оставляя в них лишь 5-8% жидкости. Фрукты и овощи при этом не теряют свои полезные качества и становятся более удобными для хранения. Приготовленные таким образом плоды сохраняют свой естественный вкус и аромат.

Чтобы понять, как сделать сушилку для фруктов своими руками, нужно знать принципы ее работы:

Сушилка для овощей и фруктов для дачи: виды и преимущества

Сушилки бывают различные: они отличаются принципом работы, вместимостью, стоимостью. Покупные сушилки обойдутся дороже самодельных, но они более автоматизированы. Так, например, на автоматических сушилках есть различные режимы и таймер, который самостоятельно отключает прибор после завершения процесса.

Самодельные сушилки устроены проще, но они тоже позволяют получить вкусные и полезные сухофрукты. По сравнению с консервацией сушка гораздо более полезна, так как при ней не разрушаются витамины и микроэлементы.

Некоторые предпочитают сушить фрукты на солнце и свежем воздухе, не подозревая о важных преимуществах готовых сушилок. Сушилка для грибов и фруктов, сделать которую можно всего за день, а то и за пару часов, позволит приготовить урожай гораздо быстрее благодаря специальной системе вентиляции. Главным преимуществом таких сушилок является то, что они защищают фрукты от насекомых, пыли и грязи. При сушке на воздухе предотвратить это невозможно. Если плоды накрыть, доступ воздуха ухудшится, и процесс сушки не произойдет. Конечно, можно придумать сетку, которая будет защищать от насекомых, но не от пыли, но гораздо удобнее пользоваться сушилками.

Сушилки бывают различных типов и конфигураций:

• Вертикальные и горизонтальные. Вертикальные вместительнее и удобнее в использовании, так как поддоны располагаются друг над другом ярусами. В горизонтальной сушилке поддоны находятся на одном уровне. Так фрукты равномерно просушиваются, но обзор будет затруднен.
• Компактные и объемные. Сушилки могут быть различного размера и объема, вмещать от 2 до 20 поддонов с фруктами и овощами. Чем больше поддонов, тем сложнее конструкция и тем мощнее должен быть обдув.
• Инфракрасные и конвективные. Инфракрасную сушилку трудно сделать своими руками, ее проще купить. Она быстро и безопасно убирает влагу из фруктов с помощью инфракрасного облучения. Конвективные сушилки работают по методу обдува.
• Металлические и пластиковые. Пластиковые сушки более удобны и безопасны, так как металл может нагреваться достаточно сильно. Металлические прочнее, но тяжелее. Металл не обеспечивает обзор, тогда как прозрачный пластик позволяет наблюдать за процессом сушки.

Сушилка для фруктов и овощей: сделать своими руками

Сам процесс изготовления сушилки довольно простой, но нужно знать несколько нюансов. Самодельная сушилка позволит сэкономить немало денег. В магазинах усовершенствованная сушилка может стоить до 80 тысяч рублей.

Самая простая и надежная конструкция сушилки делается быстро из подручных материалов. Если нужна более сложная сушилки, придется потратить время и дополнительные средства.

Сушилка для фруктов для дачи своими руками: правила эксплуатации

Чтобы готовая сушилка долго служила, а сухофрукты получались вкусными и полезными, не нужно забывать о правилах эксплуатации этого устройства:

• Следите за вентиляционными отверстиями. Они не должны забиваться, так как поток воздуха должен быть постоянным. Без отверстий влага будет скапливаться внутри корпуса, и фрукты сгниют.
• Если вы покупаете термостат, то переживать за температуру не стоит. От такого тепла ничего не сгорит и пластиковые/деревянные поддоны не перегреются. Но следить за уровнем тепла надо. При сушке температура не должна понижаться ниже 40 градусов. Если она выше, фрукты могут пересохнуть и станут жесткими.
• Если вы готовите цукаты, и вымачиваете фрукты в сиропе, следите, чтобы во время работы сушилки с них не капала жидкость, иначе может произойти замыкание.
• Перед сушкой фруктов тщательно их помойте и немного просушите на воздухе. Грязные плоды в сушилку не кладут.
• Перед тем, как класть овощи и фрукты в сушилку, их рекомендуются немного просушить естественным путем. Около 2 дней подержать на воздухе или в самой сушилке, не включая ее.
• Следите, чтобы во время работы сушилки на прибор не попадала вода, может произойти короткое замыкание.
• При правильной сушке плоды получаются эластичными, а не каменными. Если они пересохли, то нужно пересмотреть устройство сушилки, возможно, тепло поступает неравномерно, или температура внутри корпуса слишком высокая.
• Не рекомендуется сушить одновременно фрукты и овощи или фрукты и ягоды с сильным запахом. Они будут перебивать друг друга. Можно сушить одновременно яблоки и груши, или разные виды грибов, ягод.
• Если нужно вытащить поддон или пересыпать плоды, то желательно сначала отключить сушилку из сети.
• Работу вентилятора нужно постоянно проверять. Если по каким-то причинам он сломается, произойдет перегрев устройства.

С помощью сушилки можно приготовить вкусные и полезные лакомства для всей семьи. Она позволяет экономить деньги и пространство, как так сушеные плоды хранить очень легко, они не требуют особых условий. Но стоит помнить, что сухофрукты можно беречь от влаги, иначе приготовленный урожай испортится.

Сушилка для овощей и фруктов из стандартных покупных деталей, сделанная своими руками, будет ничем не хуже промышленной.

Самодельная сушильная камера

Перед началом изготовления сушилки для овощей и фруктов ознакомьтесь с главными требованиями к сушке. Сушить можно любые плоды, овощи и фрукты в которых находится влага:

• ягоды;
• грибы;
• яблоки;
• рыбу.

Принцип сушки простой и давно известный. Под действием температуры из яблок, овощей, ягод и фруктов удаляется влага. Поэтому в корпусе сушилки должна поддерживаться постоянная температура от 50 до 60°С при одновременном удалении влаги. Для сочных фруктов предусмотрен режим один час высушивания при температуре 60°С и последующие часы от 50 до 55°С. Как сделать электрическую сушилку рассмотрим в этой статье.

Какие бывают конструкции сушилок

Причин изготовления своими руками сушилок разного объёма и мощности для овощей и фруктов может быть много: не устраивает производительность, высокая цена, большая энергоёмкость и другие

Вариантов изготовления сушилок своими руками для овощей, рыбы или фруктов существует три:

• электрическая;
• на дровах;
• солнечная.

Другие варианты исполнения самоделок, такие как, сублимационная, УВЧ, на инфракрасном излучении, при помощи вакуума рассматривать не будем из-за сложности в изготовлении.

Из трёх выше представленных вариантов в автоматическом режиме может работать только электрическая.

На дровах и солнечная требуют присутствия человека и регулировка может осуществляться только шиберными задвижками для регулирования притока и удаления воздуха.

Давайте рассмотрим изготовление сушилки производительностью от 50 до 100 кг сырой массы продукта в домашних условиях, исходя из того, что некоторую часть высушенной продукции домашний умелец планирует продавать.

Энергоемкость

Заводская сушилка с автоматикой для обработки кураги потребляет около 1,6 кВт·ч электроэнергии на 5 кг сырого продукта и сушит 36 часов.

Исходя из усреднённых данных мастеру на все руки следует взять во внимание, что самодельная сушилка для переработки 50 килограммов сырого продукта типа абрикос, затратит 16 кВт электроэнергии, а для 100 кг 32 кВт. Путём несложных математических операций можно узнать будущие затраты на готовку 1 килограмма плодов.

Для бытовых потребителей предусмотрено максимальное потребление электроэнергии по мощности 3 кВт/ч. Соответственно отобрать из линии 16 кВт можно за 3 часа, а 32 кВт за 6 часов непрерывной работы. Но за 3 или 6 часов высушить продукты с большим содержанием воды не получиться.

Выводы: в бытовых условиях построить сушилку с производительностью больше 50 кг сухого продукта не проблематично, если нет ограничения в потреблении электроэнергии. Соответственно, если кто-нибудь решит построить сушилку на 100 кг, то ему придётся увеличить время сушки в 1,5 раза. И тогда 100 килограммов сырого продукта придётся сушить 3-4 дня с увеличением потребления электроэнергии до 32 кВт.

Электросушилка фруктов и овощей своими руками

Для этого необходимо сделать корпус электросушилки, купить вентилятор, ТЭН, датчик температуры (терморегулятор), реле времени, два регулятора тяги дымохода.

Советы: прежде чем начинать постройку сушилки с потребляемой мощностью большей чем 3 кВт, поинтересуйтесь в районной энергокомпании о максимальной мощности, которую они могут вам предоставить.

Вентилятор

Для наших целей лучше всего подойдут бытовые дымососы для котлов.

Дымососы для бытовых котлов

Их отличительная особенность в том, что они могут пропускать через себя воздух температурой до 150°С без ущерба для электродвигателя. Обыкновенный осевой вентилятор для этих целей не годится. Он не в состоянии работать при температуре 50°С продолжительное время. Диаметр дымососов начинается от 150 мм. В трубу, идущую от дымососа необходимо поместить электрический ТЭН с открытой спиралью.

Советы: можно купить вентилятор для котлов типа «улитка» с производительностью не меньше 50 кратной к объёму сушильной камеры.

Электрический ТЭН для сушилки

Для максимального отбора тепла ТЭН должен быть с открытой спиралью. Мощность рассчитывается из расчёта допустимой номинальной мощности для дома и равняется 3 кВт минус мощность вентилятора дымососа и бытовых приборов. Если эту норму превысить, то автоматика будет срабатывать и отключать свет в доме.

Электрический нагреватель с открытой спиралью

При выборе электрического нагревателя учитывайте его габариты. Он должен поместиться в трубу, которая подсоединяется к дымососу или вентилятору, подающему воздух в сушильную камеру.

Плавный терморегулятор

Терморегуляторы с плавным регулированием температуры от 0 до 300°С это стандартная деталь всех бытовых электропечей. Его надо включить последовательно в электрическую цепь с тэнами и вентилятором. При достижении необходимой температуры он будет автоматически отключать нагрев и вентилятор.

Бытовой терморегулятор

Можно использовать термопару от жарочных шкафов.

Где купить терморегулятор? Вариантов покупки существует несколько:

• интернет-магазин;
• ближайшая мастерская по ремонту бытовой техники.

Вполне возможно приобрести терморегулятор на блошином рынке.

Реле времени

Для того чтобы полностью автоматизировать самодельную сушилку надо купить электронное двухканальное реле времени с программированием на неделю.

Вариантов исполнения и программирования реле времени много и каждый сможет выбрать для себя подходящее.

Подключив к реле времени вентилятор и ТЭН, можно настроить его работу опытным путём. Для этого надо задать время включения ТЭН и вентилятора.

Регулятор тяги дымохода

Регуляторы тяги устанавливают в дымоходах из нержавеющей стали. Это автоматическое устройство представляет собой точно подогнанный клапан на оси. Для того чтобы он был всегда закрытым или открытым на одну из сторон установлен небольшой груз.

Установите эти два клапана в отверстиях на входе и выходе из сушилки. При отключенном вентиляторе они под весом груза закроют вход и выход тёплого воздуха.

Регулятор тяги

Применение этих клапанов позволит автоматизировать забор и подачу воздуха без применения исполнительных механизмов и дорогостоящих командоконтролеров.

Для особо продвинутых мастеров на все руки рекомендуем купить программируемый командоконтролер. Это оборудование сложнее, но оно позволяет автоматизировать все процессы сушки, подключение датчиков влажности, температуры, двигателей, шиберных заслонок и других исполнительных механизмов. Они широко применяются для сушильных камер пиломатериалов.

При постройке сушильного отделения используйте такие материалы для каркаса:

• деревянные рейки;
• древесно-стружечные плиты;
• древесно-волокнистые плиты;
• ориентированно стружечные плиты;

Для утепления сушильной камеры используйте:

• пенополистирольные плиты;
• минеральную вату;

Примите во внимание, что утеплитель устанавливается снаружи, а не изнутри!

Самодельная сушильная камера

Для фиксации утеплителя применяйте:

• клей Титан, пену монтажную для пенополистирольных плит:
• пластмассовые грибки для минваты.

Утеплитель закройте плитой ДВП или заклейте алюминиевой самоклеющейся фольгой. На крайний случай её можно оштукатурить штукатуркой по синтетической сетке. Её продают в строительных магазинах для утепления домов.

Если нет необходимого деревообрабатывающего оборудования для придания жёсткости каркасу применяйте маталлические уголки для оконных рам.

Металлические уголки

Лучше соединять деревянный каркас шурупами чем гвоздями.

Учтите: для расчёта сечения проводов существует такое правило: на 1 кВт надо 0,7 мм 2 площади сечения провода. Таким образом для сушильной камеры с номинальной мощностью 3 кВт сечение проводов должно быть не меньше 2,5 мм 2 .

Сушеные фрукты

Для безопасной эксплуатации металлические детали сушилки необходимо заземлить.

При расчёте объёма сушилки проектируйте загрузку на 1 поддон не больше 5 кг влажного продукта. Если поддоны ставить с промежутком в 10 см, то высота камеры на 20 поддонов будет 2 метра. В этом случае может возникнуть проблема с загрузкой на большую высоту.

Для борьбы с плесенью и другими заболеваниями, возникающими во влажной и тёплой атмосфере примените лампу ультрафиолетового свечения.

Если урожай превзошёл все ожидания, на помощь придёт сушильная камера овощей и фруктов, сохранив натуральный вкус, цвет и аромат выращенных овощей и фруктов. Преимущества сушки овощей и фруктов — в длительном сроке хранения продуктов и экономии времени на их заготовку.

Типы сушильных камер для овощей и фруктов

Сушилка для овощей и фруктов — нужный в хозяйстве агрегат, помогающий сберечь витамины и ценные вещества в плодах, кореньях и ягодах. Современные сушильные камеры сушат овощи и фрукты в автоматическом и полуавтоматическом режимах. От вас потребуется только помыть-нарезать продукты и задать режим сушки, а с остальным машина справится сама. Большинство электрических сушилок состоят из нагревательного элемента и вентилятора. Качество высушивания продуктов в сушильных камерах, оснащённых и не оснащённых феном, — примерно одинаковое, они отличаются лишь производительностью и дополнительными функциями. Сушка овощей и фруктов с помощью нагретого воздуха сокращает время заготовки в несколько раз.

По способу работы сушильные камеры делятся на конвективные, инфракрасные и микроволновые. Первые сушат потоком горячего воздуха, вторые используют инфракрасное излучение, а третьи работают по принципу печи СВЧ.

Так как сушка — это не что иное, как процесс обезвоживания продукта, то у этих устройств есть второе название, заимствованное из английского языка, — дегидратор (dehydrator).

Инфракрасные сушилки для овощей и фруктов

Инфракрасные агрегаты дороже конвективных, но они производят более качественную сушку и быстрее окупаются за счёт меньшего удельного расхода электроэнергии по сравнению с конвективными сушилками. Высокий КПД (менее 1 кВтч/кг) объясняется тем, что инфракрасные лучи пронизывают продукт на молекулярном уровне и поглощаются водой, а не тканью — это делает возможной сушку при +40…+60°С. Такой вид сушки позволяет сохранить весь набор витаминов и полезных микроэлементов в заготавливаемых овощах и фруктах (потери — всего 5-15 %), а при их последующем замачивании — восстановить свежий вид высушенных продуктов с возможностью дальнейшей кулинарной обработки. Кроме того, в инфракрасной сушилке продукт получается стерильным, при низкой влажности среды он может до года храниться без специальной тары и до 2 лет — в герметической упаковке.

Разные производители комплектуют электросушилки для овощей и фруктов по-своему. Среди полезных функций — режим холодного воздуха, а дополнительные приборы контроля термостат и таймер защитят от перегрева и отключат сушилку в автоматическом режиме.

Конвективные сушилки для овощей и фруктов

Кроме сушки фруктов и овощей широкое распространение получила сушка мясных изделий. Вяленую говядину или баранину со специями, переработанную в фарш, наносят тонким слоем на сетчатый противень и высушивают в конвективном дегидраторе.

Конвективная сушка работает по принципу нагрева горячим воздухом, в процессе которого расходуется много энергии (1,6-2,5 кВтч/нг). Испарение влаги происходит с поверхности продукта, и из-за этого образуется плёнка, затрудняющая сушку и ухудшающая нечестиво продукции: изменяется вкус, цвет и восстанавливаемость высушенного плода при последующем замачивании. Длительное время сушки и высокая температура приводят к окислению и потере полезных веществ. Правда, максимальное время сушки (сутки) требуется только для овощей. Ягоды и фрукты высушиваются в среднем за 12 часов, грибы — за 7, пряные и лекарственные травы — за 2 часа. Конвективные сушилки наиболее востребованы бытовым потребителем из-за низкой цены, хотя есть и промышленные варианты сушки овощей и фруктов на основе рециркуляции и реверсного движения воздуха.

Бесспорное преимущество этого способа — универсальность: с одинаковым успехом в таких сушилках можно высушить овощи и фрукты, ягоды и зелень, пыльцу растений и грибы.

Материал корпуса и поддонов

Сушилки для овощей и фруктов не занимают много места (габариты — в пределах 55 * 41 * 30 см) и весят 3-5 кг (предельная масса — 10 кг).

Выбирать можно между металлическими и пластиковыми сушилками. Камеры из экопластика, безопасного для пищевых продуктов, лучше во всех отношениях — и дешевле, и легче, и сушат качественнее. Проблема металлических — в том, что их корпус во время сушки может перегреться — и это приведёт к неравномерному высушиванию овощей и фруктов. Разумнее выбирать контейнеры из прозрачного пластика — тогда можно контролировать процесс сушки, не открывая камеру. Поддоны в таких моделях выполнены из металла, покрытого пищевой эмалью.

Вместительность сушилки для фруктов и овощей

Сушильная камера состоит из основной платформы с двигателем для нагнетания и нагрева воздуха и расположенных друг над другом лотков для разных продуктов. В лоток с крупной сеткой можно уложить кусочки фруктов, а с мелкой — ягоды. В зависимости от объёма сушильной камеры некоторые модели вмещают до 20 лотков для сушки овощей и фруктов и до 30 поддонов для сушки трав. Но чаще всего бытовые сушильные камеры комплектуются 3-8 поддонами, в то время как более производительные модели могут использоваться не только в домашнем, но и в фермерском хозяйстве: мини-цеха способны вместить до 250 кг сырья, а их месячная производительность — от 0,8 до 1,5 т сухих овощей и фруктов. Понятно, что чем больше в сушилке поддонов, тем больше фруктов и овощей можно высушить за раз, сэкономив время и деньги. Но всегда нужно искать баланс между потребностью в сушке и возможностями машины.

Нагревательный элемент

Чтобы домашняя сушильная камера для овощей и фруктов прослужила дольше, выбирайте сушилку с верхним расположением нагревательного элемента — это обезопасит его от попадания влаги. Выпускаются сушилки с терморегулятором и без него. Наличие терморегулятора позволяет устанавливать и регулировать температуру высушивания вручную.

Рабочая температура

Максимальная температура сушильной камеры — обычно +65±5°С. ТЭН из нержавеющей стали разогревает пустую камеру до +65°С за 20 минут.

Электросушилки для овощей и фруктов могут иметь 2-3 автоматических температурных режима либо произвольную регулировку температуры, необходимую для конкретного продукта (если надо, это позволяет менять температуру в процессе сушки).

Электросушилки выпускают с механическим или электронным блоком управления. Электронный блок современных сушилок регулирует максимальную температуру сушки с постепенным переходом от комнатной температуры до +400…+650°С и длительностью цикла от 1 до 40 часов.

Безопасность процесса сушки фруктов и овощей

Большинство продающихся моделей приспособлено к непрерывной работе в течение 10 месяцев подряд. Но поскольку при высоких температурах не исключён перегрев агрегата, он должен иметь функцию автоматического отключения.

Выбирать лучше модели с защитой от перегревания. Встроенный таймер позволяет задавать время сушки, после которого нагревательные элементы будут отключены автоматически. Автоматика отключит сушку от энергопотребления и в том случае, если температура станет критической. Эта нелишняя функция продлит срок службы сушилки и убережёт от пожара.

Самые надёжные модели имеют двойную защиту-как по электрическому кругу, так и по тепловому контуру. Подтверждение безопасности сушилки — гарантия от её продавца и производителя. Чем больше срок гарантийного обслуживания (выбирайте варианты от 12 до 30 месяцев), тем увереннее вы можете быть в качестве изделия и его безопасности.

Потребительские характеристики сушилок для сухофруктов

Если вы планируете использовать сушильную камеру для нужд семьи, ни к чему покупать дорогую высокопроизводительную модель. Самая компактная и недорогая сушилка с тремя поддонами размером ЗА к 25 см высушит 4,3 кг слив; 3 кг помидоров; 2,8 кг яблок; 2,6 кг моркови; 2 кг винограда; 1,9 кг белых грибов; 1,8 кг смородины; 0,9 кг укропа.

Технологические параметры зависят не только от вида овощей и фруктов, но и от требуемой влажности. К примеру, при изготовлении продукта низкой влажности (до 8 %) длительность сушки на четверть увеличивается, а выход сушёного продукта настолько же уменьшается.

Сушилка для фруктов и овощей своими руками

Сушильная камера из магазина обойдется вам в 2,5-80 тыс. руб. Сэкономить на покупке помогут умелые ручки — сделать сушильную камеру для фруктов и овощей можно самому,своими руками. Работает она всё по тому же принципу конвекции. А в качестве нагревателя предлагаем использовать солнечную энергию.

Мы не даём подробной инструкции по сборке такой сушильной камеры, потому что её конструкция довольно проста. Каркас можно собрать из бруса, а затем обить его фанерой.

Принцип работы камеры тоже прост: в вертикальной части расположены поддоны для высушиваемых овощей и фруктов, которые представляют собой деревянные рамки с натянутой на них мелкоячеистой пищевой сеткой — стальной или полимерной.

Скорее, интересна наклонная секция камеры, которая генерирует поток теплого воздуха. В нижней части у земли через отверстия поступает свежий воздух, который проходит по коробу, дно которого укрыто окрашенным чёрной термостойкой краской стальным листом. Лист лежит на небольшом слое минерального утеплителя. Сверху наклонная секция закрыта оргстеклом — поликарбонатом, лучше без рассеивающей фактуры (типа макролона). Вместо листа можно уложить несколько рядов окрашенных в чёрный цвет пустых пивных банок — так увеличится поверхность нагрева, и эффективность камеры будет выше.

Теперь достаточно загрузить поддоны яблоками, нарезанными тонкими ломтиками, и повернуть камеру по направлению к солнцу. В жаркие летние месяцы об электрической сушилке-дегидраторе можно забыть.

Сушилка для овощей и фруктов своими руками – чертеж

Сушка урожая

Консервация – хорошо, но солений и маринадов много не съешь, варенье -прекрасно, но витамины не сохраняются, заморозка – нужна специальная камера, большая и дорогая. Выход – сушка!

Хочу рассказать, как я второй год сохраняю свой урожай (включая все витамины) без консервации, и все это занимает у меня мало места и экономит семейный бюджет. Я купила электрическую сушилку для овощей и плодов и перестала замораживать большую часть урожая. Отпала необходимость в покупке морозильной камеры, потому что все предназначенные для замораживания овощи и фрукты не умещались в морозилку моего холодильника.

Сушка экономит семейный бюджет, сахар, специи, а банки и крышки потребуются в минимальных количествах. Сушу в основном просто помытые и нарезанные фрукты и овощи. Время тратится только на сбор урожая, промывание и шинковку крупных овощей или фруктов.

Ягоды, такие как малина, ежевика, клубника, виноград, боярышник, шиповник, сушу целиком. Томаты, цукини, дыни, бананы, яблоки и груши режу ломатика-ми. Сливы, абрикосы, вишню и персики отделяю от косточек. Можно сушить и с косточками, но это будет дольше, да и есть ягоды приятнее, не опасаясь повредить зубы. Зелень сушу прямо пучками, потом крошу в банки. Ароматные травы

• Сухофрукты лучше всего хранить в прозрачной таре: так легче обнаружить разных вредных букашек.
• Место должно быть абсолютно сухим.
• Убедитесь перед закладкой на хранение, что фрукты полностью просушены.

режу и набиваю в мешочки, затем кладу в шкаф – от моли и для ароматизации. Грибы сушу отваренные – так дольше, но безопаснее.

Томаты можно и не сушить, а просто подвялить, чтобы получить очень модные (и очень вкусные) вяленые томаты для приготовления блюд итальянской кухни.

Для цукатов фрукты и ягоды надо замочить на некоторое время в сиропе, тогда и конфеты покупать не придется. Кстати, мы сладостей в магазинах стали покупать в несколько раз меньше, холодными зимними вечерами жуем свои домашние вкусности. Компоты, десерты, выпечка стали разнообразнее и чаще присутствуют на нашем столе, ведь и начинок стало больше благодаря сушеным овощам и фруктам.

Хранить сушеные овощи лучше в стеклянной посуде. Сухофрукты так красиво смотрятся, что банками с ними можно украсить открытые полки на кухне. А освободившееся место в холодильнике теперь можно использовать под мясо и рыбу. Нашлось применение и деньгам, сэкономленным на покупке морозильной камеры.

Конечно, соленые и маринованные огурчики да помидорчики, лечо и многое другое – это святое, это обязательно, но переработать для консервации весь урожай бывает сложно, особенно когда он большой – вот и выручает сушилка. Подумываю о покупке второй сушилки, так как пока сад у нас молодой и урожай не слишком большой, но мы же люди с размахом! И потом, разве сухофрукты или цукаты, сделанные своими руками с сохранением всех полезных веществ, -не прекрасное лакомство? Рекомендую всем! Татьяна ПАНУРОВА. г. Орел

Сушилка для овощей и фруктов своими руками из аквариума

Старый друг аквариум, радовавший меня и рыбок многие годы, прохудившись и выйдя на пенсию, стал прекрасной сушилкой.

Причем агрегат получился универсальным.

Его можно использовать в нескольких режимах. Вариант первый. Удаляю дно, оставляя стеклянные стенки. И если поставить аквариум на попа, то получается эдакая вертикальная труба (рис. 1).

Закрепляю в ней сетчатые полочки-коробочки, в которые укладываю хлебные корочки и кожуру от цитрусовых.

Первые – для птичек на даче, вторые – для ароматизации пространства. В этом проекте принимали участие дети – для них это еще и урок ручного труда и творчества. Тем более что любимый аквариум им было жалко выбрасывать.

Наша мама тоже не осталась в стороне от этой затеи и предложила нам свой старенький фен.

Так появился второй вариант использования аквариума.

Снял я одно торцевое стекло, заменил его фанеркой с отверстием под фен (рис. 2). Получилась практичная сушилка, которая имеет подачу и холодного, и теплого воздуха (см. фото).

В преддверии каждого сбора урожая люди массово заготавливают запасы на зимний период. Не удивительно — в привычном вареном варенье сохраняется 5% витаминов, в засыпанных сахаром фруктах — 25%, при заморозке до 60%, а при сушке до 97%! Почему бы не завести новую привычку — засушивать витаминки на зиму?

Можно делать это по старинке — дедовскими методами, выложив фрукты на крыше веранды. Можно купить новую сушку — магазины предлагают «карманные» варианты, с небольшой производительностью и отсутствием «мягкого» температурного режима (лучшая температура для сушки — 40 градусов, при +65 ° С витамины выпадают в осадок, и даже могут навредить). Добротные стоят не менее 1500 гривен.

Есть еще вариант — совсем без вложений. Берем старый холодильник и мастерим новую сушку!

Что понадобится для изготовления сушки своими руками

Для изготовления самодельной сушилки нам понадобится корпус старого холодильника и тепловентилятор (тэн от электрогриля, сушка от или специальный нагревательный вентилятор). Также, нам пригодятся старые стеллажи или, если таковых нет, куча досок. с которой мы уже потом сделаем необходимые полочки для нашей сушки.

Совет.
Используйте старые решетки холодильник, увеличив их ширину, ведь удалив стекловату и весь внутренний слой холодильника, мы увеличили его размеры внутри.

Делаем сушилку для фруктов из холодильника

Приготовьтесь, что создание конструкции займет у вас несколько часов. Зато потом будете хвалить себя за находчивость несколько зим подряд! Итак, вот пошаговый алгоритм изобретения.

1. Аккуратно удалите морозильную камеру, компрессор и вырежьте отверстия сверху для принудительной вентиляции воздуха. Эти действия не потребуют почти ничего, кроме вашей аккуратности. Если ваши старания не увенчались успехом, и вы случайно повредили корпус холодильника — не беда. Позовите соседа или приложите свои усилия, чтобы провести сварочно-ремонтные восстановительные работы. Имидж — ничто, но герметизации корпуса в данном вопросе — все!

3. В корпусе устанавливаются трубчатые электронагревательные элементы, греющие воздух. Вентилятор гонит его через лотки, на которых собственно и сушатся овощи или другие продукты. С помощью терморегулятора можно регулировать температуру воздуха и скорость высушивания — так вы сможете варьировать влажность готового продукта и скорость его “приготовления”.

Так, решетки для гриля, с которых убрали проволочную ручку, очень удобные дополнения
.

На сетку крепят вентиляторы, оснащенные двигателями. Данные элементы можно легко снять со старой ненужной техники. При отсутствии таких вентиляторов, их можно будет заменить множеством ламп накаливания. Их нужно от 3 штук мощностью в 150 Вт. При использовании таких ламп понадобится уже больше времени для процесса сушки. В верхней части ящика мы будем устанавливать лотки, на которые будет влиять тёплый воздух от вентиляторов.

4. Собираем лотки из деревянных досок и реек. По периметру нашего лотка, с двух сторон каждой рейки делаем приспособления, чтобы лотки можно было плотно устанавливать друг на друга. Теперь к содержимой сушке на лотках насекомым не добраться. Чем больше мы будем иметь лотков — тем больше будет производительность нашей сушки. Но при этом необходимо помнить, что перегруженность стеллажами может привести к плохой вентиляции и, как следствие, медленного сушке. Поэтому надо рационально использовать рабочее пространство.

5. Самодельная сушилка для фруктов, трав и грибов готова. Крыльчатка хорошо продувает все ее стеллажи, и мы можем не беспокоиться о целостности и сохранность наших заготовок.

Самодельная сушка. Нюансы использования

Домашняя сушилка станет помощницей в ежегодной заготовке продуктов на зиму. Сушеные фрукты войдут в зимний рацион, и вы уже не захотите тратить время на приготовление варенья или замораживание фруктов. Полезные советы по домашнему изготовлению самодельной сушилки помогут сохранить бюджет и позволят проводить массовые заготовительные кампании сэкономит ваше драгоценное время. Для сравнения с магазинной сушилкой, приведем основные особенности нашего варианта самодельной сушки:

• В отличие от магазинной, в самодельный агрегат мы можем одновременно загружать сушить по 15 — 30 килограмм яблок, в зависимости от количества полочек и габаритов холодильника. Просто разрежьте яблоки на тонкие ломтики. Чем тоньше, тем быстрее сохнут. Сначала яблоки моют, а затем режут.
• Груши (дички) разрезают пополам, при этом время сушки уменьшается в 2 раза и составляет примерно 6 – 8 часов. Так мы добьемся показателя, который может продемонстрировать качественная магазинная сушка для овощей и фруктов!
• Баклажаны, перец, помидоры надо накладывать в один слой, чтобы сэкономить свободное пространство, так как они сохнут очень быстро, а такое их расположение придает им дополнительный аромат и сохранит свободное время.
• Грибы сохнут очень быстро и не теряют цвета.

• Травы (лекарственные) имеют специфически низкие температуры сушки, поэтому наш вариант с термостатом идеально подойдет для их сушки, в отличие от магазинного варианта.
• Сладкие фрукты привлекают много пчел. Но установление дополнительной сетки, предусмотренного в нашей сушке, поможет устранить эту проблему.

Итак, воспользовавшись нашими советами вы сможете сделать качественную и недорогую сушки для собственных хозяйственных нужд.

Смотрите интересное видео на тему

Общее устройство сушилки

Принцип работы сушилки заключается в воздействии усиленного воздушного потока на измельчённые фрукты. Вследствие этого обменные процессы в плодах активизируются, влага уходит, и они быстрее усыхают. Существует три вида сушилки, каждый из которых имеет своё устройство.

Конструкция стандартной сушилки состоит из 4 основных деталей:

• вентилятора;
• корпуса;
• лотка для фруктов и овощей;
• электрического двигателя.

Функционирование солнечной сушилки основано на проникании лучей через прозрачный материал и нагревании листа, установленного на задней стенке. Это способствует повышению температуры внутри прибора, когда показатель может достигать 50°C. Фрукты и овощи, находясь в таких условиях, усыхают. Благодаря хорошей вентиляции влага выводится наружу, что препятствует образованию плесени на плодах. С нижней стороны конструкции проникает холодный воздушный поток, в корпусе происходит его нагревание и сквозь верхнее отверстие он выходит.

Такая сушилка состоит из:

• деревянного корпуса;
• поддонов для измельчённых фруктов;
• прозрачной крышки из поликарбоната.

Инфракрасная сушилка представляет собой многофункциональный удобный прибор. Её можно свернуть в виде рулона. Это существенно облегчит хранение устройства. При необходимости её также можно легко транспортировать. Потенциал такого прибора составляет 58°C, что позволяет получить качественно высушенные плоды. Этот прибор успешно справится и с функцией обогревателя.

Конструктивные элементы такой сушилки следующие:

• инфракрасная плёнка;
• корпус из ящика;
• трансформатор;
• электропроводка.

В целесообразности изготовления сушилки могут возникнуть сомнения. Ведь если плоды поместить на обычный чердак, через определённый промежуток времени они достигнут необходимого состояния. Этот вариант не требует усилий и финансовых вложений. Но он имеет и недостаток. Овощи и фрукты в таком случае будут привлекать насекомых. Предотвратить появление этой ситуации невозможно, поскольку для полного высыхания плодов необходим постоянный контакт с воздухом. Соответственно, их нельзя поместить в герметичную упаковку.

Несомненно, можно обработать фрукты специальным составом, чтобы насекомые утратили к ним интерес. Но вкусовые свойства плодов при этом изменяются. К тому же, после такой обработки фрукты сохраняют в своей структуре химические компоненты, и назвать их полностью безопасными уже нельзя.

Важно! Сушилка – это наиболее приемлемый способ заготовки запасов, чтобы обогатить свой рацион витаминами на зимний период.

Особенности сушильных приборов

Чтобы обеспечить перечисленные условия и необходимый результат, самодельный сушильный агрегат должен отвечать определенным техническим требованиям:

• внутри его должна поддерживаться температура не больше 70°C, это обеспечит максимальное обезвоживание, но не допустит пересушивания;
• объем камеры должен рассчитываться не только из количества продуктов, предназначенных для заготовки, необходимо учитывать часть пространства для свободной циркуляции воздуха;
• конструкция устройства должна позволять регулировать время сушки, при самостоятельной сборке этого можно добиться простым перемещением противней ближе к источнику тепла или воздушных потоков.

При необходимости и по возможности приспособление может быть оснащено тенами и термостатами, электровентиляторами, другим оборудованием, которое сделает его использование более эффективным и комфортным.

Необходимые инструменты и материалы

Для сооружения понадобится профессиональный инструмент

Существует несколько вариантов изготовления конструкции. Чтобы получить обычную сушилку, нужно подготовить:

• материалы для корпуса. Это могут быть фанерные листы размером 60 см х 80 см или старый холодильник;
• металлическую сетку;
• лотки;
• вентилятор с двигателем или 2 лампы накаливания мощностью 150 Вт;
• саморезы.

Для инфракрасной сушилки потребуются:

• электропровод с выключателем и вилкой;
• плёнка 100 см х 50 см, предназначенная для тёплых полов;
• битумная и ПВХ изоляция;
• 2 клеммы, 2 люверса, 2 зажима;
• паяльник;
• металлический брусок.

Солнечная сушилка изготавливается при помощи таких материалов и инструментов, как:

• деревянные брусья;
• металлический лист;
• москитная сетка;
• чёрная краска;
• поликарбонат или стекло;
• вагонка или фанера;
• кисть;
• саморезы;
• уровень.

Виды сушильных камер

Сушилки, собранные своими руками классифицируются так же как их фабричные аналоги. Прежде всего, их нужно разделить на устройства, использующие энергию солнца и электрические аппараты, снабженные тенами и вентиляторами. Первые отличаются

• простотой конструкции;
• требуют минимума специальных знаний и опыта при сборке;
• экономичны с точки зрения необходимых, для сборки материалов и последующей эксплуатации.

При всем разнообразии таких приспособлений их конструкция в целом однотипная. Это шкаф разных размеров, обычно из дерева, с вентиляционными отверстиями, стеклянными стенками по периметру либо с одной из сторон для поступления тепла. Более сложным устройством обладают их аналоги, использующие электричество. По принципу действия они делятся на обычные электросушилки конвективного либо инфракрасного способа нагрева и дегидраторы, где предусмотрена функция точной настройки температуры, что приводит к полному обезвоживанию продукта.

Конвективные

В этом варианте высушивание происходит направленным потоком разогретого воздуха. В конструкции предусмотрен тен, который может быть расположен сверху, снизу либо в горизонтальной плоскости.

Сделать такой аппарат проще всего, достаточно собрать камеру, установить в нее нагреватель и тепловентилятор. Однако жертвой конструктивной простоты становится качество обработки. Плоды высушиваются снаружи, сохраняя влагу в сердцевине. Они не подходят для длительного хранения, поскольку быстро плесневеют, создают опасность заражения ботулизмом. Минимизировать этот недостаток можно большей продолжительностью высушивания, но это ведет к потере значительной части полезных свойств и увеличивает расход электроэнергии.

Инфракрасные

Эти приборы используют инфракрасное излучение, воздействие которого максимально близко к солнечному. Воздействие происходит более равномерно, лучше сохраняются витамины и микроэлементы. Результаты высушивания лучше подходят для длительных сроков хранения.

Серьезным плюсом в пользу этой разновидности является низкое энергопотребление. Но здесь выше риск ошибки, пересушивания продуктов и потери ими полезных свойств.

Собрать такое устройство сложнее, придется подобрать подходящий инфракрасный излучатель и выбрать схему его правильного размещения.

Дегидратор

В переводе на человеческий язык установки этого типа называют обезвоживатель. Именно на максимальное устранение влаги рассчитана конструкция этих приспособлений. Несмотря на то что этим же термином нередко называют обычные сушилки, разница между ними заключается в наличии термостата, который контролирует температурный режим.

Благодаря таким конструктивным усовершенствованиям высушивание происходит в оптимальных условиях в допустимо короткие сроки. Такое устройство лучше других подходит для завяливания говядины, свинины или рыбы. Результат: максимально избавлен от влаги, равномерно просушен, способен сохранять потребительские свойства до следующего урожая и дольше. Но для сборки дегидратора своими руками подручными средствами не обойтись, потребуется дополнительное оборудование.

Пошаговая инструкция по изготовлению сушилки для овощей и фруктов своими руками

Каждая вариация исполнения сушильного шкафа имеет свои особенности, поэтому делать выбор в пользу той или иной конструкции – исключительно ваше право. Рассмотрим поочерёдно процедуру сооружения каждого вида сушильного устройства.

Обычная

Для сооружения обычной конструкции первоначально необходимо подготовить корпус. Далее нужно проделать такие манипуляции:

1. Если применяются листы фанеры, их нужно соединить. В данном случае сушилка изготавливается из старой тумбы. При использовании холодильника из него удаляется компрессор, морозильная камера и стекловата. Для выполнения этой работы понадобятся резиновые перчатки и плотная одежда.

   ​

   Выбираем предмет из которого будет сделана сушилка

2. Корпусная часть сушилки состоит из одних стенок. В установке крышки и дна необходимости нет, так как воздушный поток должен свободно поступать в конструкцию и выходить из неё. Поэтому в верхней и нижней части корпуса нужно сделать отверстия.

   Проделываем вентиляционные отверстия

3. Вместо дна используется металлическая сетка с мелкими ячейками. Её можно заменить решёткой для гриля, убрав с неё ручки. Или же сделать дно из старой дверцы.

4. Внутри оббиваем стенки изоляционным материалом.

5. Крепим направляющие рейки, на которых будут фиксироваться поддоны. Их можно соорудить из деревянных реек и москитной сетки.

   Изолируем сушилку и крепим рейки

6. Далее устанавливается вентилятор – его можно снять, скажем, с теплового электрического прибора.

   ​

   Фиксируем вентиляторы на корпус

   Важно! Если найти эту деталь не удалось, подойдут и лампы накаливания. В верхнюю часть корпуса помещают лотки. На дверцу устанавливается крючок.

7. Подключаем устройство и тестируем работоспособность.

Инфракрасное устройство

Схема сборки инфракрасной сушилки

Процесс сооружения такой сушилки достаточно прост, и не займёт много времени. В качестве нагревательного элемента используется лавсановая плёнка. Также потребуется два решетчатых ящика из пластикового материала. Все действия сводятся к таким аспектам:

1. Опорные углы и стенки подрезаем, чтобы продукты не контактировали с нагревательным элементом.
2. Из картона вырезаем 3 основы для держателей инфракрасных деталей.
3. Излучение от нагревателей поступает в две стороны. Чтобы направить его на плоды, следует использовать пищевую фольгу, которая будет исполнять роль отражателя.
4. Обклеиваем картон.
5. Нагревательные элементы нужно подключить к трансформатору. Провода соединяются при помощи плоских разъёмов, изоляционной ленты и плоскогубцев. Такой способ позволит обойтись без пайки.
6. Края проводов соединяются и обжимаются разъёмом. Изолента поможет предотвратить попадание влаги.
7. При подключении на трансформаторе для каждой полярности выполняется по 4 разъёма. Для удобства следует применять провода разных цветов.
8. Затем вся система собирается.
9. Трансформатор включается в сеть.
10. На этом работа закончена.

Солнечная конструкция

Этот вариант устройства даёт возможность использовать солнечную энергию для высушивания плодов. В результате этого естественного процесса фрукты сохраняют все полезные свойства. Итак, сооружение конструкции происходит в таком порядке:

1. Брусья между собой сбивают и получают три детали, из которых далее формируется каркас.

   Собираем каркас для солнечной сушилки

2. Затем устанавливают полки. Они должны размещаться по направлению к солнцу под прямым углом. Чтобы выполнить эту работу правильно, конструкцию первоначально ставят на улицу и наблюдают за движением тени.

   Монтируем полки в солнечную сушилку

3. Определить места, где будут размещаться полки, поможет следующее действие. Корпус наклоняют и отслеживают момент, когда контуры теней соединятся. Далее, используя уровень, отмечают по бокам будущей сушилки необходимые места.
4. Боковые стороны и заднюю часть зашивают панелями вагонки или фанерой. Вверху и внизу оставляют отверстия и закрывают их москитной сеткой, чтобы защитить плоды от атаки насекомых.
5. На задней части крепят металлический лист, который обеспечит нагревание.
6. Все внутренние стороны конструкции окрашивают чёрной краской, поскольку это будет способствовать образованию парникового эффекта.
7. На завершающем этапе устройство накрывают поликарбонатом, прозрачным шифером или стеклом.

   ​

   Покрываем сушилку поликарбонатом

8. Сушилка готова к применению.

Теплоизоляция сушильного шкафа

Изнутри весь шкаф и сама дверца обтягиваются отражающим материалом из фольги.

Такой например, используется для обшивки сауны. Он выдерживает высокие температуры и абсолютно безвреден при нагреве не более 45С.

Закрепляете его на скобы от строительного степлера, а лучше на саморезы с широкой шляпкой.

Без данного отражателя тепло будет быстро передаваться деревянным стенкам. Во-первых, это затянет весь процесс. А во-вторых, если при сборке каркаса вы все же использовали ДСП или ДВП, они будут греться, что в конечном итоге приведет к отравлению продуктов.

Также не обшивайте стенки зеркальной жестью.

Жесть это в первую очередь металл. Она будет нагреваться и переносить все тепло на деревянный корпус. Теплоэффективность такой сушилки резко упадет.

А еще от такого нагрева корпус будет постепенно деформироваться и у вас образуются широченные щели.

Изготовление поддонов для сушки

Внутри шкафчика на направляющие укладываются самодельные сеточки.

Они также собираются из древесных планок, соединенных строительными уголками.

Только не склеивайте при этом деревяшки!

При нагреве клей будет выделять токсичные пары. Поэтому только уголки или степлер.

Сетку на которой и будут размещаться продукты, лучше выбирать металлическую из пищевой нержавейки. Она не будет при нагреве выделять никакой химии.

Пчеловоды через такую мед фильтруют. Проблема только ее найти.

Многие советуют не заморачиваться и брать армирующую, та что идет под штукатурку. В ней якобы содержится только стекловолокно и ничего более.

Однако не забывайте, что там имеется и связующий элемент – эпоксидный компаунд. Также не рекомендуется использовать противомоскитную сетку.

В ее состав входит пластик и ядовитая краска. С такими поддонами, всего через несколько лет обильного поглощения “полезных”сухофруктов, вас обязательно будет ждать онкология.

Сетку пристреливаете на планку степлером по всему периметру.

Такие поддоны изготавливаются буквально за несколько часов. Для вышеприведенных размеров шкафчика, оптимальное количество сеток внутри – 4шт.

Размеры сетки-поддона должны быть уже на 5см, чем глубина шкафа.

Это необходимо для того, чтобы теплый воздух мог свободно циркулировать как с задней, так и с передней стороны.

Сами поддоны лучше размещать таким образом, дабы первый располагался вплотную к дверце, а второй к задней стенке и т.д.

Теплый поток при такой шахматной раскладке будет последовательно обдувать ярус за ярусом.

Поддон задвигается или кладется на направляющие планки. Они делаются либо деревянными, либо из алюминия.

Алюминий в этом случае быстрее отдает тепло после нагрева. Однако всегда остается открытым вопрос его экологичности и токсичности. Дерево все же безопаснее.

ТЭН или обогреватель

Чем же нагнетается температура, откуда и как происходит нагрев? Все очень просто – в качестве нагревательного элемента и вентилятора одновременно, применяется комнатный напольный обогреватель ветродуйчик.

Старайтесь не использовать для этого дела открытые тэны. Во-первых, это пожароопасно. А во-вторых, у вас возникнет проблема с их установкой на деревянное основание ящика с соблюдением допустимых расстояний.

Придется крепко задуматься на что их уложить или как закрепить. Вот например, кто-то “сообразил” подложить под тэн от плитки асбест.

Еще раз – АСБЕСТ! В ящик для сушки фруктов! Не делайте такого никогда.

С ветродуйем проблем нет. Просто ставите его на дно шкафчика, а на задней стенке для притока свежего воздуха, лобзиком вырезаете отверстие по размеру вентилятора.

Отверстие делается в обязательном порядке, иначе обогреватель просто на просто перегреет сам себя и загорится.

Через эту же “дырку” выводятся провода питания с вилкой.

Подключение проводов и термодатчика

Если вы не разбираетесь в электрических схемах, можете регулировать нагрев и температуру встроенным термостатом на самом обогревателе, выкручивая ручку в минимальное и максимальное положение.

Но можно сделать гораздо удобнее и функциональнее. Покупаете в ближайшем магазине электроники или в Китае выносной датчик температуры и внешний термостат.

Просверливаете два отверстия примерно посередине задней стенки и вставляете туда контролирующие датчики.

Провода припаиваются вместо встроенного термостата обогревателя, а наружу выводится цифровой термометр.

Температуру сушки выставляете самостоятельно в зависимости от продукта – овощи, фрукты, мясо, рыба и т.д.

Для растений и ягод таким вентилятором на первом положении оптимально нагнетают температуру в 40С. При этом старайтесь поменьше открывать дверцу шкафа.

Для остальных продуктов переключайте обогрев в положение II.

Выносной термостат с проводами — это хорошо, но не у всех получается разобраться со схемой подключения. Если и у вас с этим проблемы, а контролировать сушку вы все-таки хотите именно таким образом, воспользуйтесь терморегулятором-розеткой.

Его вставляете в ближайшую розетку, заводите датчик во внутрь шкафа и программируете верхний и нижний пороги температуры.

При этом вилка тепловентилятора просто втыкается в сам терморегулятор. Получается как бы конструкция розетка в розетке.

Вам ничего не нужно мудрить с электрической схемой. Дошла температура внутри сушки до 40С, дуйчик отключился. Остыла до 38С – включился.

Хотите все это автоматизировать и выставить заданное время сушки, дабы не испортить продукты – к вашим услугам таймер-розетки (механические или электронные).

Особенно это важно при сушке рыбы, когда по технологии требуется делать определенную паузу, после непрерывной многочасовой работы агрегата.

Вентиляция и выход влажного воздуха

Теплый влажный воздух в процессе нагрева должен куда-то выходить из шкафчика. Для этого сверху вырезается отверстие (d-100мм) и туда вставляется пластиковая труба.

Хотите обойтись без пластика и трубы, сделайте по периметру не одно, а три отверстия меньшего диаметра (35мм).

Только желательно все эти отверстия не оставлять открытыми, а приспособить туда какую-нибудь защитную решетку или сеточку от мух и насекомых.

Но все же как показывает опыт эксплуатации, с одним отверстием в виде трубы удается поддерживать более стабильный температурный режим, чем с тремя.

Вся сырость, запах и пар через эту вытяжку будут уходить на улицу. В процессе сушки не забывайте менять местами поддоны, потому что нижний ряд из-за непосредственной близости тепловентилятора сушится гораздо быстрее.

При большом урожае переработать его относительно маленькой заводской сушаркой, весьма нетривиальная и нудная задача. А с помощью такого объемного шкафа вы это сделаете быстро и с удовольствием.

Варианты электросушилок, изготовленных своими руками

Самодельные электросушилки отличаются друг от друга лишь материалами, из которых они изготовлены. В подборе подручных материалов творчество мастеров — самодельщиков не знает границ. Приведем несколько примеров показавших себя в работе самодеятельных электросушилок.

Сушилка из старого холодильника

Старые советские холодильники типа «Саратов» или «ЗИЛ» обычно доживают свой век на дачах.  Ни что не вечно под луной, они, в конце концов, выходят из строя и лучшим вариантом будет сделать из них электросушилку для фруктов своими руками.

Электросушилка из самодельного шкафа

В качестве корпуса для сушилки используется деревянный шкафчик. Так как кухонная мебель изготавливается в основном из ДВП и ДСП, применять такой промышленный вариант для сушки овощей и фруктов не рекомендуется. В данных композитных материалах содержатся вредные вещества типа клеевых составов. Гарантию защиты с помощью теплоизоляции дать невозможно.

Вариант изготовления из дерева породы береза, дуб и подобных создаст необходимые условия для получения качественного сушеного продукта.

• Определяемся с размерами шкафчика. Делаем заготовки из досок. Короб скрепляется саморезами.
• К готовому коробу прикрепляется дверца на шарнирах. Для создания герметичного внутреннего пространства она должна плотно закрываться, например, на защелках, как показано на изображении:
• Чтобы тепло не передавалось деревянным стенкам вся внутренняя поверхность, включая дверцу, обшивается отражающим материалом в виде фольги. Он абсолютно безвреден при воздействии повышенной температуры. Лучше крепить фольгу с помощью саморезов с большой головкой.
• Внутри деревянного обшитого фольгой корпуса устанавливаются поддерживающие планки. Они могут быть сделаны из дерева или как показано на изображении из алюминиевого уголка.
• Для изготовления полочек под овощи и фрукты лучше использовать сетку из пищевой нержавеющей стали. Другие варианты, например, армирующая сетка для штукатурки или противомоскитная, в составе имеются материалы, которые при повышенных температурах выделяют вредные вещества, накапливающиеся на сушеных продуктах. Сетка пристреливается на каркас из деревянных планок, соединенных между собой строительными уголками.
  Размер полочки по глубине корпуса должен гарантировать зазор (около 5 см). Расположив полки в шахматном порядке, как показано на изображении,
  улучшается процесс циркуляции воздуха — он свободно проходит вдоль обеих (задней и передней) стенок.
• Выбор нагревательных элементов достаточно широк: от обычных ТЭНов до промышленного напольного бытового тепловентилятора. Лучший вариант, когда в одном устройстве совмещаются подача воздуха и его нагрев по всем условиям правил электробезопасности.
  В деревянном корпусе возникают проблемы в установке ТЭНов. Помимо выбора подставки (ни в коем случае не асбестовой), надо хорошо закрепить нагревательные трубки.
• Для конкретного вида овощей, фруктов или ягод существует свой оптимальный режим сушки. Поэтому регулировка температуры нужна в обязательном порядке. Датчик температуры и термостат приобрести можно без проблем в специализированном магазине электроники. Подключить термостат можно через блок питания, а датчик температуры вывести на цифровой термометр.
• Убрать влажный воздух можно через пластиковую трубу, вставленную в отверстие в верхней стенке деревянного корпуса. Температура выходящего воздушного потока будет уже не такой высокой, чтобы нагреть пластик до выделения им вредных веществ.
• Процесс дегидратации в деревянном корпусе требует для получения равномерной просушки всех продуктов периодически менять полочки местами. Ближе расположенные к источнику тепла теряют больше влаги, чем полочки на верхних ярусах.

Как сделать самый простой вариант электросушилки

Не каждому дано работать с деревом или нет возможности найти сетку из пищевой нержавейки.  В таком случае существует вариант сушилки, что называется для ленивых. При изготовлении используются следующие материалы и комплектующие:

Порядок выполнения работ следующий.

Важно правильно выбрать пластик, из которого выполнены ящики. В некоторых жарких странах, где температура под 40 °С используется специальный полимерный материал, позволяющий хранить фрукты при высоких температурах долгое время, не нанося им вреда. Для вышеуказанной конструкции электросушилки используются именно такие ящики.

Электросушилка фруктов и овощей своими руками

Для этого необходимо сделать корпус электросушилки, купить вентилятор, ТЭН, датчик температуры (терморегулятор), реле времени, два регулятора тяги дымохода.

Советы: прежде чем начинать постройку сушилки с потребляемой  мощностью большей чем 3 кВт, поинтересуйтесь в районной энергокомпании о максимальной мощности, которую они могут вам предоставить.

Вентилятор

Для наших целей лучше всего подойдут бытовые дымососы для котлов.

Дымососы для бытовых котлов

Их отличительная особенность в том, что они могут пропускать через себя воздух температурой до 150°С без ущерба для электродвигателя. Обыкновенный осевой вентилятор для этих целей не годится. Он не в состоянии работать при температуре 50°С продолжительное время. Диаметр дымососов начинается от 150 мм. В трубу, идущую от дымососа необходимо поместить электрический ТЭН с открытой спиралью.

Советы: можно купить вентилятор для котлов типа «улитка» с производительностью не меньше 50 кратной к объёму сушильной камеры.

Электрический ТЭН для сушилки

Для максимального отбора тепла ТЭН должен быть с открытой спиралью. Мощность рассчитывается из расчёта допустимой номинальной мощности для дома и равняется 3 кВт минус мощность вентилятора дымососа и бытовых приборов. Если эту норму превысить, то автоматика будет срабатывать и отключать свет в доме.

Электрический нагреватель с открытой спиралью

При выборе электрического нагревателя учитывайте его габариты. Он должен поместиться в трубу, которая подсоединяется к дымососу или вентилятору, подающему воздух в сушильную камеру.

Плавный терморегулятор

Терморегуляторы с плавным регулированием температуры от 0 до 300°С это стандартная деталь всех бытовых электропечей. Его надо включить последовательно в электрическую цепь с тэнами и вентилятором. При достижении необходимой температуры он будет автоматически отключать нагрев и вентилятор.

Реле времени

Для того чтобы полностью автоматизировать самодельную сушилку надо купить  электронное двухканальное реле времени с программированием на неделю.

Вариантов исполнения и программирования реле времени много и каждый сможет выбрать для себя подходящее.

Подключив к реле времени вентилятор и ТЭН, можно настроить его работу опытным путём. Для этого надо задать время включения ТЭН и вентилятора.

Регулятор тяги дымохода

Регуляторы тяги устанавливают в дымоходах из нержавеющей стали. Это автоматическое устройство представляет собой точно подогнанный клапан на оси. Для того чтобы он был всегда закрытым или открытым на одну из сторон установлен небольшой груз.

Установите эти два клапана в отверстиях на входе и выходе из сушилки. При отключенном вентиляторе они под весом груза закроют вход и выход тёплого воздуха.

 Регулятор тяги

Применение этих клапанов позволит автоматизировать забор и подачу воздуха без применения исполнительных механизмов и дорогостоящих командоконтролеров.

Для особо продвинутых мастеров на все руки рекомендуем купить программируемый командоконтролер. Это оборудование сложнее, но оно позволяет автоматизировать все процессы сушки, подключение датчиков влажности, температуры, двигателей, шиберных заслонок и других исполнительных механизмов. Они широко применяются для сушильных камер пиломатериалов.

Преимущества и недостатки такой сушилки

Слабые и сильные стороны найдутся у любого типа из представленных сушилок. Простые конструкции требуют постоянного внимания и участия пользователей. На ночь или в ненастную погоду поддоны переносят в крытое помещение. Продукт приходится постоянно перемешивать вручную, «на глаз» или «на зуб» определять степень его готовности.

Зато любое усовершенствование изделия обеспечит те же функциональные возможности, что и промышленные образцы. В сушилках закрытого типа с принудительным обдувом и подогревом устанавливают барометры для индикации температуры и влажности внутри сушильной камеры.

Некоторые умельцы применяют самодельные вибраторы, например, из старых сливных насосов стиральных машин. Такое устройство позволяет время от времени встряхивать содержимое поддонов, перемешивая его. Непременное условие — наличие в конструкции тросика или шнура, объединяющего все поддоны с вибратором.

Если учесть положительные моменты конструкций самостоятельного изготовления, то процент качественного преобладания будет значительно выше, чем у заводских сушилок.

Правила использования самодельной сушилки

Говоря о правилах следует заметить, что они больше ориентированы на общие условия подготовки плодов различного вида, их индивидуальные свойства, особенности сушки. К таким правилам относят:

• время сбора плодов для идеальной сушки;
• способы чистки и нарезки плодов;
• режимы температуры и влажности на разных этапах дегидрации;
• оптимальное время просушивания и степень готовности продукта.

Эксплуатационные правила имеют также общую с промышленными изделиями основу:

• пожарную безопасность, что касается в основном конструкций с электрическим оборудованием;
• безопасность от поражения электротоком (в большей степени относится к сушилкам ручного производства);
• санитарные правила, предусматривающие своевременную чистку, дезинфекцию поддонов, просушивание перед очередной загрузкой.

Не рекомендуется перегружать поддоны, укладывать плоды в несколько слоев. Это послужит не только причиной разрушения конструкции, но и создаст условия для размножения бактерий брожения и гниения, приведет к порче всей продукции.

Заключение

Изготовление сушилки для плодов доступно буквально каждому. Начинают, как правило, с самой простой конструкции, постепенно усложняя ее, добавляя элементы принудительного нагрева и вентиляции, автоматику управления процессом. Польза от использования такого устройства в подсобном хозяйстве очевидна — вы обеспечите семью полезными продуктами на зиму с минимальными затратами.

Watch this video on YouTube

Фрукты являются источником пектинов и витаминов, потребление которых обеспечивает организм необходимыми питательными элементами. Но свежие плоды доступны только в тёплый период года. Заготовить их на зиму можно путём определённой обработки, которая предполагает два варианта. Овощи и фрукты консервируют или сушат.

Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Сегодня предпочтительнее второй способ. Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Нюансы при сушении плодов, мяса и рыбы

Высушивание или вяление свежих продуктов одна из старинных и по-прежнему популярных методик консервирования. С тех пор как люди впервые задумались о заготовке пропитания впрок накоплено множество способов сушки.

Первый и самый ранний вариант такой заготовки использование энергии солнца. Его основным преимуществом считается минимум затрат. Потребуется недорогой материал для противней и периодическое перемешивание, которое не позволит слипаться продукту.

Но есть минус, который во многом обесценивает все достоинства этого способа. Потребуется ровная солнечная погода, а таких дней не так много в наших условиях.

Более поздний, но тоже старинный метод, использование русской печи. Внутри укладывают несколько кирпичей, на которые устанавливают противень с зеленью, фруктами, ягодами, грибами, прочими плодами. Как вариант те же продукты развешивают пучками возле печки. Однако в настоящих условиях печь есть далеко не в каждом доме.

С появлением газовых плит похожий принцип консервации стали использовать в городских квартирах. Противень или решетка устанавливается в духовой шкаф, процесс происходит на малом огне при открытой дверце. При всех плюсах, за газ нужно платить, это не слишком дорого, но все равно минус для семейного бюджета.

Более эффективный вариант самодельная сушилка, собранная из доступных средств по одной из проверенных схем. При таком способе соблюдается целый ряд нюансов, без которых невозможно сохранить питательные свойства любого продукта. В этом случае:

• обеспечивается оптимальный температурный режим, который удаляет влагу с плодов, мяса или рыбы;
• создаются условия для необходимой циркуляции воздушных потоков, которые устраняют избыточную влажность внутри сушильной камеры;
• имеет место рациональная организация ее внутреннего пространства, что дает возможность правильно разместить максимальное количество продуктов;
• все что оказывается внутри конструкции надежно защищено от насекомых, пыли, иных внешних факторов, способных негативно повлиять на содержимое.

При этом сохраняется большая часть витаминов и полезных веществ, сводится к минимуму опасность ботулизма, бактерии которого размножаются во влажной среде, снижается опасность развития плесени.

Преимущества и недостатки такой сушилки

Слабые и сильные стороны найдутся у любого типа из представленных сушилок. Простые конструкции требуют постоянного внимания и участия пользователей. На ночь или в ненастную погоду поддоны переносят в крытое помещение. Продукт приходится постоянно перемешивать вручную, «на глаз» или «на зуб» определять степень его готовности.

Зато любое усовершенствование изделия обеспечит те же функциональные возможности, что и промышленные образцы. В сушилках закрытого типа с принудительным обдувом и подогревом устанавливают барометры для индикации температуры и влажности внутри сушильной камеры.

Некоторые умельцы применяют самодельные вибраторы, например, из старых сливных насосов стиральных машин. Такое устройство позволяет время от времени встряхивать содержимое поддонов, перемешивая его. Непременное условие — наличие в конструкции тросика или шнура, объединяющего все поддоны с вибратором.

Если учесть положительные моменты конструкций самостоятельного изготовления, то процент качественного преобладания будет значительно выше, чем у заводских сушилок.

Несколько дельных советов

При постройке сушильного отделения используйте такие материалы для каркаса:

• деревянные рейки;
• древесно-стружечные плиты;
• древесно-волокнистые плиты;
• ориентированно стружечные плиты;

Для утепления сушильной камеры используйте:

• пенополистирольные плиты;
• минеральную вату;

Примите во внимание, что утеплитель устанавливается снаружи, а не изнутри!

Самодельная сушильная камера

Для фиксации утеплителя применяйте:

• клей Титан, пену монтажную для пенополистирольных плит:
• пластмассовые грибки для минваты.

Утеплитель закройте плитой ДВП или заклейте алюминиевой самоклеющейся фольгой. На крайний случай её можно оштукатурить штукатуркой по синтетической сетке. Её продают в строительных магазинах для утепления домов.

Если нет необходимого деревообрабатывающего оборудования для придания жёсткости каркасу применяйте маталлические уголки для оконных рам.

Металлические уголки

Лучше соединять деревянный каркас шурупами чем гвоздями.

Учтите: для расчёта сечения проводов существует такое правило: на 1 кВт надо 0,7 мм

2

площади сечения провода. Таким образом для сушильной камеры с номинальной мощностью 3 кВт сечение проводов должно быть не меньше 2,5 мм

2

.

Сушеные фрукты

Для безопасной эксплуатации металлические детали сушилки необходимо заземлить.

При расчёте объёма сушилки проектируйте загрузку на 1 поддон не больше 5 кг влажного продукта. Если поддоны ставить с промежутком в 10 см, то высота камеры на 20 поддонов будет 2 метра. В этом случае может возникнуть проблема с загрузкой на большую высоту.

Для борьбы с плесенью и другими заболеваниями, возникающими во влажной и тёплой атмосфере примените лампу ультрафиолетового свечения.

Особенности сушильных приборов

Чтобы обеспечить перечисленные условия и необходимый результат, самодельный сушильный агрегат должен отвечать определенным техническим требованиям:

• внутри его должна поддерживаться температура не больше 70°C, это обеспечит максимальное обезвоживание, но не допустит пересушивания;
• объем камеры должен рассчитываться не только из количества продуктов, предназначенных для заготовки, необходимо учитывать часть пространства для свободной циркуляции воздуха;
• конструкция устройства должна позволять регулировать время сушки, при самостоятельной сборке этого можно добиться простым перемещением противней ближе к источнику тепла или воздушных потоков.

При необходимости и по возможности приспособление может быть оснащено тенами и термостатами, электровентиляторами, другим оборудованием, которое сделает его использование более эффективным и комфортным.

Виды сушильных камер

Сушилки, собранные своими руками классифицируются так же как их фабричные аналоги. Прежде всего, их нужно разделить на устройства, использующие энергию солнца и электрические аппараты, снабженные тенами и вентиляторами. Первые отличаются

• простотой конструкции;
• требуют минимума специальных знаний и опыта при сборке;
• экономичны с точки зрения необходимых, для сборки материалов и последующей эксплуатации.

При всем разнообразии таких приспособлений их конструкция в целом однотипная. Это шкаф разных размеров, обычно из дерева, с вентиляционными отверстиями, стеклянными стенками по периметру либо с одной из сторон для поступления тепла. Более сложным устройством обладают их аналоги, использующие электричество. По принципу действия они делятся на обычные электросушилки конвективного либо инфракрасного способа нагрева и дегидраторы, где предусмотрена функция точной настройки температуры, что приводит к полному обезвоживанию продукта.

Конвективные

В этом варианте высушивание происходит направленным потоком разогретого воздуха. В конструкции предусмотрен тен, который может быть расположен сверху, снизу либо в горизонтальной плоскости.

Сделать такой аппарат проще всего, достаточно собрать камеру, установить в нее нагреватель и тепловентилятор. Однако жертвой конструктивной простоты становится качество обработки. Плоды высушиваются снаружи, сохраняя влагу в сердцевине. Они не подходят для длительного хранения, поскольку быстро плесневеют, создают опасность заражения ботулизмом. Минимизировать этот недостаток можно большей продолжительностью высушивания, но это ведет к потере значительной части полезных свойств и увеличивает расход электроэнергии.

Инфракрасные

Эти приборы используют инфракрасное излучение, воздействие которого максимально близко к солнечному. Воздействие происходит более равномерно, лучше сохраняются витамины и микроэлементы. Результаты высушивания лучше подходят для длительных сроков хранения.

Серьезным плюсом в пользу этой разновидности является низкое энергопотребление. Но здесь выше риск ошибки, пересушивания продуктов и потери ими полезных свойств.

Собрать такое устройство сложнее, придется подобрать подходящий инфракрасный излучатель и выбрать схему его правильного размещения.

Дегидратор

В переводе на человеческий язык установки этого типа называют обезвоживатель. Именно на максимальное устранение влаги рассчитана конструкция этих приспособлений. Несмотря на то что этим же термином нередко называют обычные сушилки, разница между ними заключается в наличии термостата, который контролирует температурный режим.

Благодаря таким конструктивным усовершенствованиям высушивание происходит в оптимальных условиях в допустимо короткие сроки. Такое устройство лучше других подходит для завяливания говядины, свинины или рыбы. Результат: максимально избавлен от влаги, равномерно просушен, способен сохранять потребительские свойства до следующего урожая и дольше. Но для сборки дегидратора своими руками подручными средствами не обойтись, потребуется дополнительное оборудование.

Способы сушки

На практике встречаются в основном следующие варианты получения сушеных овощей и фруктов.

• Используется естественная солнечная энергия. Существует сильная зависимость от погодных условий. Процесс достаточно длительный.
• Сушка в духовке сокращает время доведения до кондиции. Правда качество продукции из-за потери аромата становится хуже. Воздухообмен обеспечивается примитивным открытием дверки духовки.
• Сушка с применение электричества не имеет недостатков вышеуказанных способов. Электросушилка настраивается на температуру, максимально обеспечивающую качество сушки конкретного продукта. Встроенный вентилятор создает необходимую циркуляцию воздуха.

Электросушилка для овощей и фруктов, выращенных на своей даче и изготовленная своими же руками лучший вариант оборудования, чтобы обеспечить себя на зиму витаминами.

Сушилка из шкафа с тепловентилятором

Первый вариант – использовать для этого старый, ненужный кухонный шкафчик.

А лучше самостоятельно его собрать из досок банных пород дерева. Материалы которые вам для этого понадобятся:

• датчик температуры с термометром

• обогреватель ветродуйчик на 1-2кВт

• изолирующий слой из фольгирующего материала

Шкафчик можно собрать любого размера, который вам необходим. Многие при этом не рекомендуют использовать композитную древесину – ДСП, ДВП, OSB.

В них слишком высокое содержание клея и без достаточной изоляции при нагреве, они могут выделять вредные вещества.

Но большинство на это не обращает внимание, успокаивая себя тем, что во-первых, работать такая сушилка будет при относительно низкой температуре (до 40-45 градусов), а во-вторых, внутри все будет обшито термоизоляцией. Из-за чего удастся избежать опасного нагрева древесины и прямого контакта горячего воздуха с ней.

Скрепляете доски на мебельных саморезах и спереди приделываете дверцу.

Оптимальный размер шкафа, чтобы и дома не мешался и переносить было удобно:

Чтобы дверца закрывалась плотно и не выпускала тепло, приделайте сверху и снизу две защелки.

Как сделать электросушилку для фруктов своими руками

Прибору, работающему от электрической сети свойственен ряд характерных особенностей. Рабочий режим выглядит следующим образом: влага убирается посредством нагретых воздушных масс, проникающих внутрь плодов на 1 см. При этом фрукты сохраняют все качества и витамины, ввиду чего будут храниться на протяжении длительного времени. Но перед изготовлением такого агрегата потребуется подготовить инструменты и разобраться с его устройством.

Устройство электросушилки

Конструктивно представленные приборы имеют корпус, где располагаются полочки для плодов. Каждая из полочек приблизительно вмещает 1 кг продуктов. Кроме того, в агрегате имеется нагревательная деталь. Сверху устройство прикрыто крышкой с прорезями. Она обеспечивает беспрепятственное движение воздуха внутри устройства.

Что понадобится для работы

Электрические аппараты для сушки плодов состоят из таких деталей, как:

• корпус (фанерные листы, размеры которых составляют 60 на 80 см или старенький холодильник);
• сетка, выполненная из металла;
• полочки для расположения овощей и фруктов;
• вентилятор с моторчиком либо две лампы накаливания, с показателем мощности в 150 Вт;
• саморезы для крепления.

Соответственно, для собственноручного изготовления сушильного агрегата нам понадобятся представленные детали.

Изготовление сушилки: пошаговое руководство

Шаг 1. При использовании листов фанеры, на первом этапе потребуется их соединить. А когда предпочтение отдаётся в пользу холодильника нужно снять компрессор, морозилку и убрать стекловату.

Важно! Для удаления стекловаты необходимо надеть перчатки и плотный свитер с длинным рукавом.

Шаг 2. Вверху и снизу сушилки необходимо сделать отверстия для беспрепятственного движения воздуха.

Шаг 3. Сделать дно. Роль дна можно отвести сетке с небольшими ячейками. Эту роль может выполнить и решётка для гриля.

Шаг 4. Внутренне пространство сушилки следует обить изоляционными материалами.

Шаг 5. Затем внутри крепятся рейки, для расположения поддонов. Их можно выполнить из деревянного бруса или окантовки москитной сетки.

Шаг 6. На последнем этапе устанавливаем вентилятор на корпус и проверяем работоспособность прибора.

Внимание! Если под рукой не окажется вентилятора, его можно заменить лампами накаливания.

Правила использования самодельной сушилки

Говоря о правилах следует заметить, что они больше ориентированы на общие условия подготовки плодов различного вида, их индивидуальные свойства, особенности сушки. К таким правилам относят:

• время сбора плодов для идеальной сушки;
• способы чистки и нарезки плодов;
• режимы температуры и влажности на разных этапах дегидрации;
• оптимальное время просушивания и степень готовности продукта.

Эксплуатационные правила имеют также общую с промышленными изделиями основу:

• пожарную безопасность, что касается в основном конструкций с электрическим оборудованием;
• безопасность от поражения электротоком (в большей степени относится к сушилкам ручного производства);
• санитарные правила, предусматривающие своевременную чистку, дезинфекцию поддонов, просушивание перед очередной загрузкой.

Не рекомендуется перегружать поддоны, укладывать плоды в несколько слоев. Это послужит не только причиной разрушения конструкции, но и создаст условия для размножения бактерий брожения и гниения, приведет к порче всей продукции.

Шкафы для посуды на кухню с сушилками

Всё о полках в кухонный шкаф для сушки посуды

Как правильно выбрать тип сушки в посудомоечных машинах

Простейшая сушилка из ящиков

Ну и третий вариант, для самых, что называется ленивых. Здесь не нужно работать с деревом и изготавливать специальные поддоны с сеточкой или греющей пленкой. Все дешево и сердито.

Вам понадобятся:

• старый добрый тепловентилятор

• сетчатые ящики для фруктов

• стрейч пленка

Для начала во втором ящике, который будет располагаться снизу, ножницами или ножиком вырезаете отверстие под тепловентилятор.

Ставите его поверх другого ящика. За счет этого будет обеспечиваться свободная подача воздуха снизу.

Монтируете во внутрь теплодуйчик.

Далее остальные поддоны последовательно выстраиваете на эту конструкцию. После чего обматываете все по бокам стрейч пленкой.

Не захватывая при этом самый низ. На всю намотку должно уйти не менее семи слоев.

Теперь необходимо разъединить все ярусы по отдельности, разрезав пленку ножом.

Нижний поддон с вентилятором не трогайте. Для переключения режима работы вентилятора не забудьте прорезать два отверстия под колесики.

Изначально ставите регулятор режимов на I, а крутилку температуры на максимум. В принципе на этом все.

Сушилка готова к работе. Загружаете поддоны нарезанными фруктами, овощами, грибами и собираете свою “вавилонскую башню”.

Для защиты от мусора и насекомых, верхний ярус накрываете еще одни ящиком или марлей.

Включаете вентилятор в розетку и следите за процессом.

Преимущества такого способа очевидны – простота и дешевизна. Недостатки – отсутствие контроля температуры.

С такой сушилкой придется постоянно контролировать всю работу и частенько менять корзины местами.

Что касаемо пластика, то выбирайте ящики, которые используются для сбора фруктов. В жарких странах при температурах под 40С, они нередко хранятся именно в них.

У вас прогрев должен происходить в таком же режиме.

Видео: альтернативный вариант сооружения сушилки для фруктов

Общеизвестно, что плоды, которые подвергались термическому воздействию, теряют значительную часть своих питательных веществ. Получить максимально полезные продукты позволит способ высушивания фруктов и овощей. Так они сохраняют питательную ценность, находясь в условиях комнатной температуры, и занимают сравнительно мало места. Как сделать устройство, которое поможет заготовить плоды, мы вам рассказали. Пользуйтесь нашей инструкцией и наслаждайтесь витаминами даже в холодное время года.

• Распечатать

Сушилка для овощей и фруктов из стандартных покупных деталей, сделанная своими руками, будет ничем не хуже промышленной.

Перед началом изготовления сушилки для овощей и фруктов ознакомьтесь с главными требованиями к сушке. Сушить можно любые плоды, овощи и фрукты в которых находится влага:

• ягоды;
• грибы;
• яблоки;
• рыбу.

Принцип сушки простой и давно известный. Под действием температуры из яблок, овощей, ягод и фруктов удаляется влага. Поэтому в корпусе сушилки должна поддерживаться постоянная температура от 50 до 60°С при одновременном удалении влаги. Для сочных фруктов предусмотрен режим один час высушивания при температуре 60°С и последующие часы от 50 до 55°С. Как сделать электрическую сушилку рассмотрим в этой статье.

Какие бывают конструкции сушилок

Причин изготовления своими руками сушилок разного объёма и мощности для овощей и фруктов может быть много: не устраивает производительность, высокая цена, большая энергоёмкость и другие

Вариантов изготовления сушилок своими руками для овощей, рыбы или фруктов существует три:

• электрическая;
• на дровах;
• солнечная.

Другие варианты исполнения самоделок, такие как, сублимационная, УВЧ, на инфракрасном излучении, при помощи вакуума рассматривать не будем из-за сложности в изготовлении.

Из трёх выше представленных вариантов в автоматическом режиме может работать только электрическая.

На дровах и солнечная требуют присутствия человека и регулировка может осуществляться только шиберными задвижками для регулирования притока и удаления воздуха.

Давайте рассмотрим изготовление сушилки производительностью от  50 до 100 кг сырой массы продукта в домашних условиях, исходя из того, что некоторую часть высушенной продукции домашний умелец планирует продавать.

Энергоемкость

Заводская сушилка с автоматикой для обработки кураги потребляет около 1,6 кВт·ч электроэнергии на 5 кг сырого продукта и сушит 36 часов.

Исходя из усреднённых данных мастеру на все руки следует взять во внимание, что самодельная сушилка для переработки 50 килограммов сырого продукта типа абрикос, затратит 16 кВт электроэнергии, а для 100 кг 32 кВт. Путём несложных математических операций можно узнать будущие затраты на готовку 1 килограмма плодов.

Для бытовых потребителей предусмотрено максимальное потребление электроэнергии по мощности 3 кВт/ч. Соответственно отобрать из линии 16 кВт можно за 3 часа, а 32 кВт за 6 часов непрерывной работы. Но за 3 или 6 часов высушить продукты с большим содержанием воды не получиться.

Выводы: в бытовых условиях построить сушилку с производительностью больше 50 кг сухого продукта не проблематично, если нет ограничения в потреблении электроэнергии. Соответственно, если кто-нибудь решит построить сушилку на 100 кг, то ему придётся увеличить время сушки в 1,5 раза. И тогда 100 килограммов сырого продукта придётся сушить 3-4 дня с увеличением потребления электроэнергии до 32 кВт.

Электросушилка фруктов и овощей своими руками

Для этого необходимо сделать корпус электросушилки, купить вентилятор, ТЭН, датчик температуры (терморегулятор), реле времени, два регулятора тяги дымохода.

Советы: прежде чем начинать постройку сушилки с потребляемой  мощностью большей чем 3 кВт, поинтересуйтесь в районной энергокомпании о максимальной мощности, которую они могут вам предоставить.

Вентилятор

Для наших целей лучше всего подойдут бытовые дымососы для котлов.

Их отличительная особенность в том, что они могут пропускать через себя воздух температурой до 150°С без ущерба для электродвигателя. Обыкновенный осевой вентилятор для этих целей не годится. Он не в состоянии работать при температуре 50°С продолжительное время. Диаметр дымососов начинается от 150 мм. В трубу, идущую от дымососа необходимо поместить электрический ТЭН с открытой спиралью.

Советы: можно купить вентилятор для котлов типа «улитка» с производительностью не меньше 50 кратной к объёму сушильной камеры.

Электрический ТЭН для сушилки

Для максимального отбора тепла ТЭН должен быть с открытой спиралью. Мощность рассчитывается из расчёта допустимой номинальной мощности для дома и равняется 3 кВт минус мощность вентилятора дымососа и бытовых приборов. Если эту норму превысить, то автоматика будет срабатывать и отключать свет в доме.

При выборе электрического нагревателя учитывайте его габариты. Он должен поместиться в трубу, которая подсоединяется к дымососу или вентилятору, подающему воздух в сушильную камеру.

Плавный терморегулятор

Терморегуляторы с плавным регулированием температуры от 0 до 300°С это стандартная деталь всех бытовых электропечей. Его надо включить последовательно в электрическую цепь с тэнами и вентилятором. При достижении необходимой температуры он будет автоматически отключать нагрев и вентилятор.

Можно использовать термопару от жарочных шкафов.

Где купить терморегулятор? Вариантов покупки существует несколько:

• интернет-магазин;
• ближайшая мастерская по ремонту бытовой техники.

Вполне возможно приобрести терморегулятор на блошином рынке.

Реле времени

Для того чтобы полностью автоматизировать самодельную сушилку надо купить  электронное двухканальное реле времени с программированием на неделю.

Вариантов исполнения и программирования реле времени много и каждый сможет выбрать для себя подходящее.

Подключив к реле времени вентилятор и ТЭН, можно настроить его работу опытным путём. Для этого надо задать время включения ТЭН и вентилятора.

Регулятор тяги дымохода

Регуляторы тяги устанавливают в дымоходах из нержавеющей стали. Это автоматическое устройство представляет собой точно подогнанный клапан на оси. Для того чтобы он был всегда закрытым или открытым на одну из сторон установлен небольшой груз.

Установите эти два клапана в отверстиях на входе и выходе из сушилки. При отключенном вентиляторе они под весом груза закроют вход и выход тёплого воздуха.

Применение этих клапанов позволит автоматизировать забор и подачу воздуха без применения исполнительных механизмов и дорогостоящих командоконтролеров.

Для особо продвинутых мастеров на все руки рекомендуем купить программируемый командоконтролер. Это оборудование сложнее, но оно позволяет автоматизировать все процессы сушки, подключение датчиков влажности, температуры, двигателей, шиберных заслонок и других исполнительных механизмов. Они широко применяются для сушильных камер пиломатериалов.

Несколько дельных советов

При постройке сушильного отделения используйте такие материалы для каркаса:

• деревянные рейки;
• древесно-стружечные плиты;
• древесно-волокнистые плиты;
• ориентированно стружечные плиты;

Для утепления сушильной камеры используйте:

• пенополистирольные плиты;
• минеральную вату;

Примите во внимание, что утеплитель устанавливается снаружи, а не изнутри!

Для фиксации утеплителя применяйте:

• клей Титан, пену монтажную для пенополистирольных плит:
• пластмассовые грибки для минваты.

Утеплитель закройте плитой ДВП или заклейте алюминиевой самоклеющейся фольгой. На крайний случай её можно оштукатурить штукатуркой по синтетической сетке. Её продают в строительных магазинах для утепления домов.

Если нет необходимого деревообрабатывающего оборудования для придания жёсткости каркасу применяйте маталлические уголки для оконных рам.

Лучше соединять деревянный каркас шурупами чем гвоздями.

Учтите: для расчёта сечения проводов существует такое правило: на 1 кВт надо 0,7 мм² площади сечения провода. Таким образом для сушильной камеры с номинальной мощностью 3 кВт сечение проводов должно быть не меньше 2,5 мм².

Для безопасной эксплуатации металлические детали сушилки необходимо заземлить.

При расчёте объёма сушилки проектируйте загрузку на 1 поддон не больше 5 кг влажного продукта. Если поддоны ставить с промежутком в 10 см, то высота камеры на 20 поддонов будет 2 метра. В этом случае может возникнуть проблема с загрузкой на большую высоту.

Для борьбы с плесенью и другими заболеваниями, возникающими во влажной и тёплой атмосфере примените лампу ультрафиолетового свечения.
