Бытовка на металлическом каркасе своими руками

Металлические бытовки и контейнеры

Металлическая бытовка сегодня является практически необходимостью на большинстве дачных участков. Кроме того, такое строение служит незаменимым местом для расположения различных помещений на строительной площадке. К тому же бытовку легко изготовить самостоятельно, так как оно состоит из блоков, которые, в свою очередь, сделаны из каркаса, и пластин из металла. Конечно, такое здание сложно будет использовать для продолжительного пребывания в нем, но оно является незаменимыми вариантом для дачи.

Проект современной металлической бытовки с окнами и кондиционером

Такой вагончик часто можно встретить на строительных объектах. Учитывая то, что большинство строительных работ могут длиться значительно дольше одного года, небольшое здание для рабочих временно может заменить и жилье.

В таких случаях металлическая бытовка может иметь в себе необходимый минимум удобств, который позволит немного отдохнуть после тяжелого рабочего дня или даже предоставит возможность принять горячий душ. Поэтому сложно переоценить необходимость такого строения на участке, где явно не хватает площади для тех или иных нужд. Именно поэтому существует множество проектов, по которым можно самостоятельно провести сборку и установку такой конструкции.

Как сделать бытовку из металла своими руками

Самостоятельное изготовление бытовки из металла — достаточно простое дело, но в то же время к нему нужно отнестись с должной серьезностью.

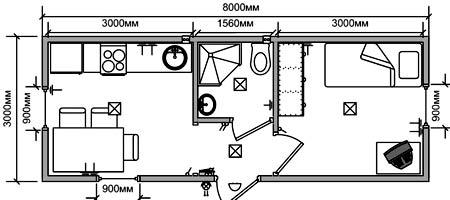

Планировка самодельной бытовки из металла

Для этого следует придерживаться основных правил при строительстве подобных помещений и использовать тот материал и инструменты, которые указаны ниже.

Если вы будете соблюдать все условия, то можете быть уверены, что построенное здание из металлических блоков прослужит вам многие десятилетия. А его высокая функциональность и полезность окупит все затраты за считаные месяцы эксплуатации. Для того чтобы своими руками изготовить качественную бытовку из контейнеров и блоков, вам понадобятся следующие инструменты:

• Обычный молоток с крепкой рукояткой;
• Аппарат для проведения сварочных работ;

Сборка каркаса для бытовки из металла

Электрическая болгарка с дисками разных диаметров;

Мощная дрель, которая позволит использовать кровельную насадку и большие сверла;

Различные по размеру и типу отвертки;

Для покраски — специальные кисточки;

Маска для защиты глаз от дуги сварки;

Столярные уголки разных размеров;

Пила для деревянного материала;

Степлер.

Перед началом проведения работ удостоверьтесь, что есть весь необходимый материал, так как это позволит значительно ускорить процесс изготовления и сборки, а также поможет избежать неожиданных затруднений при строительстве.

Материалы, необходимы для изготовления металлической бытовки

• В качестве основного материала для каркаса используется профильная труба размерами 40 на 60 мм, 40 на 40, 40 на 20;
• Если в вашем здании необходимо установить дополнительное утепление, то лучше всего использовать специализированный для этой цели материал;
• Материал для защиты от негативного воздействия пара;
• Барьер от влаги;
• Металлический лист, который был предварительно оцинкован;
• Монтажная рейка;
• Крепежные элементы, такие как саморезы по металлу и дереву;
• Грунтовочная смесь, которая подходит для использования на металлической поверхности;
• Гибкие элементы, сделанные из металла и используемые в качестве профнастила;
• Электрические приборы, провода, розетки, изоляция. Это будет необходимо для электрификации бытовки. Следует уделить особое внимание изоляции и заземлению, так как бытовка изготовлена полностью из проводника электричества — металла;

Проект и планировка металлической бытовки для самостоятельной сборки

Конструкционные элементы, такие как окна и двери.

Вернуться к оглавлению

Проведение строительства металлической бытовки своими руками

Для проведения всех подготовительных и строительных работ вам понадобится немного времени, от нескольких дней до двух недель. Сроки обычно зависят от количества рабочих и их опыта в строительном деле. При полностью самостоятельном проведении всей работы нужно быть готовым к более длительному сроку. Поэтому стоит провести правильную планировку двухкомнатной бытовки всех этапов строительства, что поможет значительно сэкономить как время, так и финансы.

Если вы захотите возвести качественное строение из блоков, понадобится сделать некоторые финансовые вложения. Но стоит отметить, что такие затраты обычно за несколько месяцев полностью себя компенсируют.

Варианты планировки бытовки из металлического контейнера

Одним из самых качественных материалов для постройки такого строение считается строительный контейнер. Металлическая бытовка отличается высокими показателями прочности и долговечности конструкции, которую легко собрать своими руками.

Перед началом проведения работ стоит провести планировку, о которой упоминалось выше. Такой вид работы является необходимостью при строительстве металлической бытовки своими руками. Соблюдение этого условия поможет возвести не только такое помещение, как бытовка, но и пригодится при монтаже беседки или навеса для дома.

Установка металлической бытовки на столбчатом фундаменте

Кроме того, имея опыт планирования строительства, вы сможете с легкостью проводить ремонтные работы практически любых металлических конструкций, контейнеров и т. д. Поэтому перед монтажом постарайтесь все свои мысли, требования и предполагаемое назначение бытовки выложить на бумаге. Таким методом вы сможете точно рассчитать общую площадь металлической бытовки для дачи или строительной площадки, что позволит узнать точное количество материала. Такие расчеты помогут сэкономить при строительстве своими руками, особенно если сравнивать с покупкой металлической бытовки.

Подготовительные работы с площадкой для установки бытовки

Существует несколько главных требования к месту, на котором планируется провести установку бытового помещения из металла. Одним из главных правил является наличие ровной площадки под монтаж здания. Его следует предварительно застелить полиэтиленовой пленкой. Перед тем как растянуть пленку, позаботьтесь об очищении территории от мусора, сорняков, кустарников, которые будут мешать проведению стройки. Окончив уборку, можно будет приступать к выравниванию площадки под металлическую бытовку.

Пленка, которая будет использоваться для покрытия поверхности должна иметь высокую плотность. Также стоит учесть, что ее размер должен быть равен площади пола строения плюс по метру отступа с каждой стороны.

Также не стоит для данного типа работ покупать тепличную пленку, которая не рассчитана на большие нагрузки и может с легкостью порваться.

Дизайн и обустройство самодельной металлической бытовки

При помощи правильно подобранного и установленного покрытия вы сможете защитить себя от ненужной влаги, которая негативно влияла бы на сроки эксплуатации постройки. В противном случае вы рискуете подвергнуть металлическое здание губительному воздействию коррозии, из-за чего основание строения практически через три года начнет терять свои эксплуатационные свойства и будет разрушаться. Поэтому стоит серьезно отнестись к проведению подготовительных работ площадки, на которую вы желаете провести установку металлической бытовки.

Делаем металлическую бытовку и раскрываем весь процесс

В недалеком прошлом бытовки использовались скорее как временное жилье для строителей или склад для инструментов. Теперь бытовки стали гораздо шире использоваться на дачных участках в качестве жилья, поэтому изготовление бытовок своими руками стало очень популярным. Ведь построенные собственноручно бытовки намного дешевле всех других видов жилья. Главными плюсами таких сооружений есть их практичность и мобильность. Всякий хозяин включает в строение только то, что ему нужно, не делая ничего лишнего.

Очень часто для постройки бытовки выбирают металл. Основание для такой бытовки может быть разнообразным, это зависит от хозяина. Фундамент является самым надежным. Однако если вам не хватает денег, или бытовка не предназначена для длительной эксплуатации, то фундамент можно и не ставить, заменив его четырьмя столбами, которые ставятся для поднятия пола над землей. Типичным материалом для пола является дерево. Пол должен быть не ниже 30 см. над уровнем земли. В некоторых случаях можно пол и не ставить (когда бытовка строится на короткое время, и в ней не будут жить люди).

Металлический каркас бытовки могут изготавливать из таких изделий металлопроката, как уголки, швеллеры и стальные профильные трубы большого диаметра. Внешне форма каркаса бытовки идентична параллелепипеду, с болтовым или сварочным соединением ребер. Если технология изготовления бытовок металлических включает использование сварки, то вся конструкция будет намного надежнее, чем крепление составных ее частей болтами. Стены лучше всего обшивать оцинкованным профнастилом, который за счет своей стойкости к коррозии позволит обеспечить долговечность строения.

Крышу на металлическую бытовку, как правило, ставят простую, односкатную, в связи с небольшими размерами такого строения. Для этого нужно при возведении одну стену сделать немного выше, чтобы разместить наверху крышу. Металлочерепица или оцинкованный лист являются наилучшими вариантами кровли из-за их прочности и надежности.

Внутренние работы завершаются использованием гипсокартона, на который можно нанести водную эмульсию или наклеить обои.

В случае, когда в металлической бытовке живут люди, ее обязательно нужно утеплить. Целесообразно в качестве утеплителя использовать минеральную вату. Утепленные снаружи минеральной ватой стены обшиваются вагонкой. Огне- и влагостойкость такого утеплителя сделают срок эксплуатации вашей бытовки долговременным, а также воспрепятствуют появлению насекомых и плесени.

Хотя построить деревянную бытовку намного быстрее и дешевле, чем металлическую, сроки эксплуатации такой бытовки значительно короче металлического аналога, да и прочность сложно сравнивать. Металлическая бытовка своими руками – хорошее решение проблемы временного жилища, как для строителей, так и для дачников. А тот факт, что хозяин строит ее сам, позволяет разместить в бытовке все необходимые для него удобства.

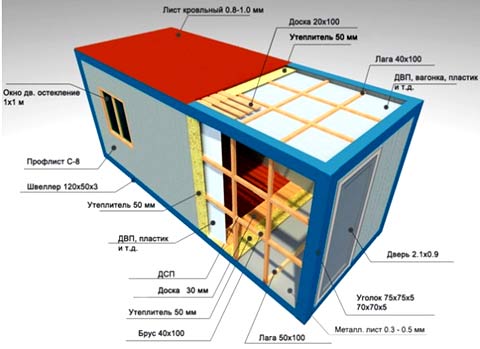

Конструкция бытовки, размеры и чертеж

Бытовками называют модульные здания и сооружения для временного проживания, складского хранения и других хозяйственно-бытовых целей. Они мобильны и удобны для пользования, изготавливаются из разных материалов и имеют различную стоимость.

Несущей основой большинства конструкций является деревянный или металлический каркас. Двойная обшивка стен, пола и потолка с утеплителем внутри позволяют создать достаточно комфортные условия для временного и постоянного проживания людей.

Строительные конструкции бытовок должны обеспечить:

• возможность мобильного использования;
• простая установка и демонтаж;
• длительный срок эксплуатации;
• многократное использование;
• возможность применения для различных целей.

Выбор устройства модуля зависит от конкретных условий эксплуатации и целевого применения.

Особенности бытовок различного назначения

Бытовки относятся к простым сооружениям временного пользования. В число основных элементов этих сооружений входят:

• деревянный или металлический несущий каркас;
• внешняя и внутренняя обшивка внутри которой находится утеплитель;
• дверная коробка и полотно;
• оконные блоки;
• деревянный пол и потолочное перекрытие;
• кровля.

Кроме этого, в зависимости от назначения строительные и дачные бытовки могут быть оборудованы осветительными и отопительными приборами, санузлом, умывальником, кухней и другим оснащением.

Наружная обшивка и внутренняя отделка может быть выполнена из таких материалов, как:

• доска или брус;
• листовой профилированный металл;
• натуральная или пластиковая вагонка;
• фанера, ДСП или ДВП.

Для утепления вагончика используют минераловатные маты, пенопласт, пенополистирол и пенополиуретан. Двери и окна изготавливаются из дерева или металлопластика. В оконные проему металлических конструкций наиболее часто устанавливают пластиковые блоки, в деревянных домиках чаще всего можно увидеть блоки из древесины.

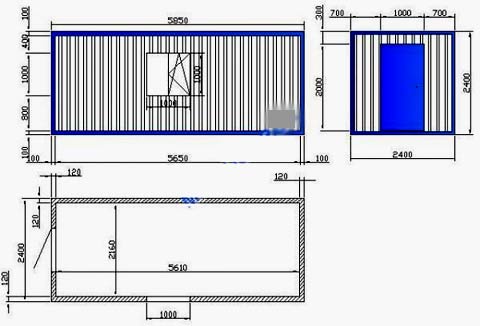

Размеры и устройство стандартной бытовки

Технические характеристики:

• Размер: 6м — длина; 2,4м — ширина; 2,5м — высота.
• Вес стандартной бытовки: — 2,2 — 2,5 тонн.
• Каркас: металлический (профиль 100х50х3мм, гнутый угол 90х90х3 мм).
• Наружная отделка: оцинкованный или окрашенный профнастил С-8.
• Утепление: минеральная вата 50-100мм.
• Пароизоляция : техническая пленка.
• Черновой пол: доска хвойных пород 25мм.
• Внутренняя отделка стен и потолка: ДВП, вагонка, ПВХ панели.
• Чистовой пол: Линолеум.
• Окно: 800х800мм.

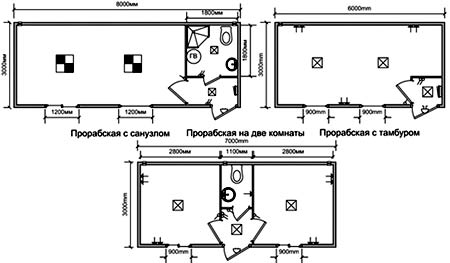

Виды бытовок по типу планировки

Они могут отличатся по внутреннем строению, наличию или отсутствию перегородок. Исходя их этого сфера применения этих модулей так же может быть разной, подробнее об этом здесь.

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно прочитать здесь.

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Основной недостаток бытовок щитовой конструкции заключается в слабости каркаса, приводящая со временем к деформациям и потере первоначального вида.

Металлические модули

Устройство внутреннего деревянного каркаса

Для длительной эксплуатации, превышающей один год лучше всего приобрести или изготовить металлическую бытовку. Основой такой металлической конструкции является каркас из профильного металлопроката и деревянный брус сечением не менее 100 мм. Наружная поверхность обшита профильным листовым металлом или полимерными материалами.

В качестве утеплителя используют минераловатные или пенопластовые плиты. Внутренняя отделка вагонкой, ламинированной фанерой, огралитом или пластиковыми панелями. Сложность изготовления этого типа конструкции заключается в необходимости иметь специальное металлообрабатывающее оборудование, которое есть далеко не у всех.

Технология сборки модульной металлической бытовки

Процесс изготовления бытовых вагончиков включает следующие этапы:

• разработка проекта, включающего чертеж несущего каркаса и его размеры;
• приобретение необходимых материалов;
• сборка металлической или деревянной несущей конструкции;
• обшивка внешней стороны каркаса листовым материалом или вагонкой;
• закрепление ветрозащиты на внутренней стороне обшивки;
• утепление стен, пола и потолка теплоизоляционным материалом;
• защита утеплителя паробарьером;
• настил деревянных полов;
• обшивка стен и потолка отделочным материалом;
• установка дверей и оконных блоков;
• устройство кровли из оцинкованного железа.

Все детали на металлокаркасе должны быть обработаны грунтом и окрашены. Для возможности погрузки бытовки на автотранспорт необходимо предусмотреть наличие монтажных петель.

Металлический каркас для бытовки

Знаете ли Вы, что большинство временных и мобильных сооружений каркасные? При производстве бытовок и блок-контейнеров сначала изготавливается каркас, только потом производится дальнейший монтаж элементов строения.

Каркас бытовки является несущей основой конструкции, от его качества во много зависят эксплуатационные свойства бытовок

Типы каркасов

Каркасы различают по материалам производства и типу сборки. Самыми распространенными материалами для каркасов бытовок является деревянный брус и металл.

При сборке металлических каркасов традиционно используется сварка, однако существует возможность и болтового соединения.

Металлическая бытовка 5.85 x 2.3 дачная Коричневый профлист Краус

Металлическая бытовка дачная с печкой Зеленая Краус

Металлическая бытовка 6.0х2.3 строительная Синий профлист Краус

Металлическая бытовка Бж-01 П

Металлическая бытовка Бж-01 ДВП

Изготовление металлического каркаса

Металлические каркасы изготавливают из профильной трубы подходящих типоразмеров, металлического профиля специфического сечения, швеллеров и уголков. Компания «Краус» использует для производства каркасов металлических бытовок высокопрочные стальные швелерры 120мм и уголки 90мм.

Наиболее прочным материалом при изготовлении каркасов бытовок считается профиль полученный методом холодного проката.

Из профиля сваривается устойчивый каркас (в форме параллелепипеда), для усиления конструкции добавляют несколько ребер жесткости – по «стенам» и на «полу».

Размеры каркасов соответствуют размерам бытовок, которые будут монтироваться на их основе. Так, наибольшее число каркасов имеют размеры оснований 6х2,5м; 4х2,5м и 3х2,5м. Возможно изготовление каркасов с основаниями: 2х2,0м и 1,2×1,2м.

При производстве каркаса следует учитывать необходимость дальнейшей отделки строения. Для размещения утеплителя в геометрию конструкции вносятся специальные поправки. При нестандартных решениях планировки, размещение внутренних «комнат» бытовки также учитывают при проектировании каркаса.

Плюсы бытовок с металлическим каркасом

• долговечность

бытовки на металлическом каркасе куда дольше «живут», чем полностью деревянные строения. Металлические бытовки более износоустойчивы и выдерживают больший вес конструкции (например, большую плотность утеплителя). Кроме того, в случае сборно-разборных бытовок – постройки выдерживают большее число циклов монтажа/демонтажа.

• скорость возведения

бытовки на металлическом каркасе исключительно быстро изготавливаются и устанавливаются.

• жесткость конструкции

несущая основа из металла прочная и устойчивая, бытовки на ней с честью выдерживают смену температур и другие погодные явления.

Особенности, которые следует учитывать

Существует несколько особенностей металлических каркасов, которые без должной подготовки, могут обернуться его недостатками:

• значительный вес каркаса – следует учитывать при планировании транспортировки;
• подверженность материалов коррозии – во избежание на производстве профиль обрабатывают антикоррозионным покрытием.

Как сделать бытовку своими руками

Без бытовки на дачном или приусадебном участке обойтись очень сложно – ведь это удобнейшее помещение для хранения не только огородного инструмента, но и всевозможных малогабаритных строительных материалов и сухих смесей.

На сегодняшний день без особых затруднений можно купить готовый пластиковый «домик» для складирования шлангов и прочих лопат с вилами, однако цена у них отнюдь не демократичная. Построить бытовку своими руками по пошаговой инструкции намного интереснее и дешевле, к тому же ее размеры и форму в плане можно сделать именно такими, какие необходимы в данном конкретном случае.

Виды бытовок, которые строят своими руками

Бытовки, построенные своими руками по пошаговой инструкции, классифицируют так:

• щитовой сборки;
• каркасные конструкции;
• из бревен или бруса;
• кирпичные.

Определяясь, какой именно тип бытовки построить своими руками, обязательно следует учитывать один момент: для всех них, кроме щитовых конструкций, необходим хотя бы минимальный фундамент.

Щитовые конструкции

Щитовые сборные бытовки максимально просты и оперативны в изготовлении, очень дешевы и совершенно недолговечны – именно поэтому они практически всегда сооружаются в качестве временных конструкций. После отпадания необходимости в них обычно разбираются, получившиеся «запчасти» используются на дрова или, например, для устройства щитовой опалубки.

Щитовые бытовки просты и оперативны в изготовлении

Бытовки такого типа идеальны для использования на строящихся объектах, где могут играть роль не только склада для стройматериалов и инструмента, но и, при подходящем климате, даже в качестве временного жилья для рабочих.

Каркасные строения

Каркасные бытовки – конструкции более надежные и долговечные. Обычно в целях удешевления строительства каркас изготавливается из деревянных брусков или реек, хотя максимальной долговечностью обладают бытовки с металлическим каркасом. Для обшивки стен используют любой доступный материал – листы OSB, профилированное листовое железо, доску «вагонку», при наличии финансовых возможностей – сендвич-панели.

Бревенчатые бытовки

Бревенчатые (брусовые) бытовки – самый долговечный и солидный вариант. Стоимость таких сооружений относительно высока, однако они при необходимости могут использоваться даже в качестве жилого помещения. Построенные своими руками бытовки отличаются замечательным декоративным видом, прекрасно вписываются в любой ландшафтный дизайн.

Бревенчатые бытовки отличаются замечательным декоративным видом

Главные недостатки таких конструкций – их стоимость и необходимость устройства хотя бы мелкозаглубленного ленточного или столбчатого фундамента.

Самодельная бытовка из ОСБ-панелей

«Выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам»

Бытовка из ОСБ-панелей – один из самых простых и финансово доступных вариантов постройки. Список материалов, которые понадобятся для работы, минимален:

• щебень, песок, цемент;
• металлическая или пластиковая арматура;
• плиты ОСБ;
• деревянный брус;
• кровельный материал для устройства крыши.

Давайте посмотрим, как сделать такую бытовку своими руками по пошаговой инструкции.

Подготовительные работы

Работы начинаются с расчистки и подготовки места под площадку (своего рода фундамент) для бытовки. Причем, выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам. Ни в коем случае не следует устанавливать ее в подтапливаемых низинах, и нельзя забывать о вероятных ветровых нагрузках – каркасные бытовки относятся к очень легким конструкциям. Традиционный выбор места расположения бытовки – свободный угол участка.

Выбрав место, размечают площадку, которую затем выравнивают по горизонту. Затем размечают внешние границы небольшого сплошного фундамента под бытовку. По размеченным контурам будущего фундамента на несколько сантиметров (достаточно 10-15) снимается грунт – в получившемся небольшом «котловане» насыпается слой песка, затем слой щебня. Щебень после насыпания желательно слегка утрамбовать любыми подручными средствами. Готовую песчано-грунтовую смесь использовать рекомендуется лишь в самом крайнем случае.

Заливка площадки

Затем по контуру подготовленной площади с песчано-щебневой подушкой выставляется опалубка, высота которой определяется планируемой высотой будущего уровня пола в бытовке. Сильно усердствовать не стоит, но и делать толщину фундаментной плиты меньше 10 см тоже нежелательно. По всей площади нужно уложить на подкладки сетку из арматуры – она должна находиться примерно посередине слоя бетона.

Мой сарай: руководство по строительству бытовки своими руками

Опыт наших читателей показывает, что строительство дома начинается не с возведения фундамента, а со сборки бытовки или сарайчика. Это первое, что нужно любому человеку при освоении участка. Здесь можно хранить инструмент и материалы, пережидать непогоду, приготовить обед строителям – набор функций неограничен. В этом материале рассказ о том, как практически в одиночку построить хозблок 4х6 метров.

Фундамент для сарая

На возведение хозблока ушёл примерно месяц, так как часто шёл дождь, что сильно затрудняло строительство. Тем не менее, результат стоил затраченных усилий.

В первую очередь, расчистил площадку под строительство и убрал мусор. Затем сделал разбивку под фундамент. Для этого отступил от соседского забора на 1,5 метра, вбил по углам участка куски арматуры, натянул шнур и вывел прямые углы, чтобы фундамент не получился в виде параллелепипеда.

Ленточный фундамент для сарая не нужен, достаточно и столбчатого. Дырки под столбы диаметром 200 мм и глубиной 1,2м делали мотобуром вдвоем с братом. Правда, одну дырку так и не добурили, упёрлись во что то большое металлическое и сферическое на метровой глубине. Учитывая, что здесь в ВОВ линия обороны проходила и всякие «подарки» до сих пор всплывают, решили не рисковать. Так и осталось в тайне, что там было.

Для формирования квадратных столбов над землёй была изготовлена опалубка из досок 15х1,5 см. Доски крепились друг другу при помощи саморезов по 2 шт на одну грань. Это сделано для того, чтобы разборную опалубку было проще снимать со столбов.

На участке есть перепад высот и уклон. Высота задних столбов получились 40 см, пришлось наращивать опалубку. Передние столбы оказались почти вровень с землёй.

Фундамент заливали бетоном, приготовленным в бетономешалке. Для прочности в каждый пробурённый шурф заранее вставлялся арматурный каркас, сваренный из трёх прутов «десятки» длиной по 1,2 метра.

После того как бетон застыл, со столбов сняли опалубку, а с помощью простого пузырькового уровня проверили уровень верха столбов. Расхождение не превысило 3 мм.

Полезный совет: Как добиться прямого угла при разметке фундамента?

Вспоминаем теорему Пифагора: квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов.

Для нахождения прямого угла при разметке фундамента следует воспользоваться формулой:

Суть формулы заключается в следующем. Если отмерить по одной стороне фундамента − 3 метра, а по другой – 4 метра, то при угле в 90 градусов диагональ между ними равна – 5 метрам.

Используя эту пропорцию, можно разметить прямые углы всех сторон фундамента.

Платформа для каркаса

Следующий этап — сооружение обвязки под бытовку. На обвязку пошёл брус 150х150 мм длиной 6 метров, а на стойки каркаса – брус 100х50.

Брус для обвязки запилил на торцах паз в паз и закрепил между собой при помощи усиленных уголков и саморезов. Для большей прочности в местах соединения бруса были просверлены отверстия под деревянные чопики, сделанные из черенков от швабры.

Средние балки соединял так же, как и угловые, паз в паз, крепление на уголки под саморезы, сухари и чопики. Думаю, что я переусердствовал с количеством крепежа. Брат шутил, что бытовка получается не деревянной, а металлической.

Перемычки обвязки сделали из двух обрезков бруса, которые также соединили паз в паз и закрепили на длинные саморезы. Для усиления узла сверху, предварительно выбрав 2 мм дерева, прибили металлическую зубчатую пластину (МЗП).

Под брус, на каждый столб, закладывал свёрнутый в несколько раз рубероид, промазывая каждый слой разведённой мастикой. Для защиты от гниения брус, как и всё купленные доски, был «от души» пропитан антисептирующим составом.

После изготовления обвязки настелил пол. На это пошла доска 100х50 мм.

Собираю стены и крышу

Затем пришло время собирать каркас. Сборку начал с задней стенки. Ее собирал в горизонтальном положении. Чтобы после подъёма стенка не упала, её временно закрепил укосами из горбыля.

Стены собирали на «платформе», крепя стойки на усиленные уголки, прикручиваемые на саморезы. Обрезки досок пошли на укосины.

Расстояние между стойками сразу выставил под дверь и два окна. Всё пропитывал «Сенежем».

Подняв четыре стены, приступили к изготовлению крыши. На обрешётку крыши пошла доска 15х2,5 см.

Работа над ошибками!

Для соединения элементов каркаса лучше не использовать «чёрные», калёные саморезы. Из-за их хрупкости, стоит чуть увеличить момент закручивающего усилия на шуруповёрте, и у самореза отлетает шляпка. Также «чёрные» (фосфатированные, оксидированные) саморезы не выносят ударных нагрузок и работы на срез. Если при сборке каркаса и использовать саморезы, то жёлтые (оцинкованные).

«Правильный» каркас собирается на гвоздях, без использования саморезов и металлических уголков, т.к. крепёж в каркасе работает на смещение/срез (для чего подходят гвозди), а саморезы лучше работают на отрыв.

Если для обшивки каркасника используется жёсткий плитный материал – листы фанеры или ОСП, то укосины не требуются.

Стропила крепили на металлические уголки. Спереди отрезал их по отвесу. Далее работал уже в паре с братом. Настелили рубероид, закинули профлист и прикрутили его кровельными саморезами. Теперь можно было продолжать работу над бытовкой, не обращая внимания на дождь.

Перед обшивкой наружных стен имитацией бруса, на каркас заранее прикрепили ветро-влагозащитную плёнку. На этом этапе работа пошла веселее, а хозблок приобрёл законченный внешний вид. Появились окна и дверь. С братом придумали еще и технологическое окно. Нужно оно, чтобы убирать длинную алюминиевую лестницу по всей длине сарая под крышей. Иначе в бытовку её не занести. Туда же поместится палка для снятия яблок и всё, что длиннее 4 метров.

После зашивки каркаса, стены покрыл цветной пропиткой, добавил немного декора в виде резных наличников. Сзади сарая повесил водосточный желоб, сделал подшивку крыши, кровлю окантовал металлом. Осталось сделать крыльцо-приступку. На мой взгляд, бытовка удалась. Сейчас думаю, а не утеплить ли ее?

Бытовка – это подсобное помещение в виде домика, которое можно сделать своими руками. Оно может использоваться для хранения садовых инструментов и других мелочей, которые мешаются в доме. Это может быть одежда или обувь для огорода, шезлонги, раскладушка, детские игрушки, удочка или газонокосилка.

На садовом участке хозпостройка – это незаменимая вещь. Как было сказано выше, в ней можно хранить дачные принадлежности. Кто-то использует данную постройку, как мини-гараж, а кто-то в зимний период разводит в ней перепелов или кроликов, оставляют зимовать ульи. Чертеж можно сделать для любых нужд.

Некоторые используют бытовку как временное жилище во время строительства. А кто-то устраивает в хозпостройке душ или баню. У каждого хозяина свои идеи по эксплуатации бытовки, следовательно, и проект будет разным.

Преимущества и недостатки каркасной бытовки

Как и любая вещь, бытовка имеет свои преимущества и недостатки.
Преимущества:

• Цена – каркасная конструкция обойдется в несколько раз дешевле, чем из других материалов;
• Вес – конструкция из каркаса получается очень легкой;
• Универсальность – собирая бытовку, можно расположить все так, как нужно владельцу;
• Легко монтируется – собрать конструкцию может один человек, без посторонней помощи, имея нужные инструменты;
• Простота разборки – демонтаж бытовки производится гораздо быстрее и легче, чем монтаж;
• Легкость перевозки – демонтированную конструкцию перевозить достаточно легко, главное – аккуратность. А вот собранную бытовку перевезти сложнее, так как конструкция очень хрупкая.

Недостатки:

У данного строения недостаток один, но очень существенный – это недолговечность
.

Особенно, если конструкцию часто перевозить с места на место. Материалы, из которых сделана хозпостройка, теряют свои свойства.

Какими бывают каркасные бытовки

Каркасная бытовка может быть трех основных видов. Владельцы выбирают ту, которая подходит для их нужд.

1. Конструкция с деревянным каркасомЭтот вариант больше всего подойдет для владельцев, которые собираются строить дом своими руками. После того, как строительство будет завершено, бытовку можно разобрать и перевезти или оставить на прежнем месте и использовать ее как хозпостройку.Также деревянную бытовку можно обустроить как внутри, так и снаружи, например, декоративной обшивкой и укрепить ее с помощью фундамента.Если бытовку с деревянным каркасом часто перевозить в собранном виде, то она очень быстро потеряет свои свойства.Такая постройка имеет множество достоинств: экологичные материалы, хорошая теплоизоляция, минимальная стоимость.
2. Каркасная постройка из металлаЕсли владелец не может себе позволить построить дом в короткие сроки, то оптимальным вариантом будет построить сначала бытовку с каркасом из металла. Эта такая же постройка с деревянным каркасом, только встраивается она внутрь сварного каркаса, сделанного из стальных швеллеров и металлических стоек. Каркас, сделанный из стали способен защитить дерево от деформаций. Конструкция получается прочнее и долговечнее. Также ее можно перевозить в собранном виде, не переживая за ее разрушение во время поездки.Этот вариант редко используется теми, кто самостоятельно собирается вести строительство, так как конструкция имеет высокую себестоимость и большой вес.
3. Переносные бытовкиДля строительной бригады, которая переезжает от одной стройки к другой со своим инструментом, подойдет переносная постройка, без которой практически невозможно обойтись. Каркас такой бытовки может быть как деревянный, так и металлический. Конструкция из стали при правильной сборке и должном уходе может прослужить более 15 лет, что не скажешь о деревянной конструкции. Переносная конструкцич имеет высокую цену и очень большой вес. Также нужно постоянно подкрашивать переносимую конструкцию своими руками и следить за состоянием обшивки.

Как выбрать место для строительства бытовки

Прежде, чем начать строительство бытовку, следует принять во внимание несколько важных моментов.

• Если бытовка 6х3 будет использоваться короткий срок на одном участке, а затем планируется ее перевоз на другое место, то лучше ее построить ближе к выезду.
• Следует обдумать, как будет эксплуатироваться постройка. Если конструкция предназначается для хранения инструментов, то ее нужно разместить так, чтобы к ней можно было беспрепятственно подойти из любого угла.
• Если после того, как построится дом, бытовка из бруса 6х3 будет использоваться как баня, то ее лучше разместить там, где она будет стоять в будущем.

Чертеж бытовки 6х3

Чаще всего владельцы дачных участков предпочитают строить бытовки 6х3 своими руками, так как этот размер является более универсальным. Разные владельцы по-разному используют помещение, поэтому каждому нужен свой чертеж, что сделать вполне реально. За основу можно взять типовую схему каркаса бытовки. А дальше уже добавить нужные проемы и перегородки.

Внутренние перегородки нужны только в том случае, если конструкция будет служить как временное жилье. Перегородками следует отделить туалетную комнату, кухню и складское помещение. В других случаях перегородки не потребуются.

Схема бытовки

Основа бытовки каркаса состоит из бруса. Берется два прямоугольника 100*100 мм или больше. Прямоугольники соединяются вертикальными стойками. Размер бытовки – 6 м в длину и 3 м в ширину. Снизу лучше использовать брус 100*150 мм или больше. Высота передних стоек должна быть на 0,5 м больше, чем задних.
Стойки необходимо ставить исходя из расположения дверей и окон.

Бытовка своими руками

Для начала нужно приобрести все необходимые материалы для строительства и подготовить инструменты. Если владелец участка определился с местом и подготовлена смета, можно начинать делать чертеж будущей бытовки. Помещение может быть как простым, так и более сложным, все зависит от потребностей владельца. Если все материалы подготовлены, чертеж на руках, можно начинать строительство бытовки.

• Первое, что нужно сделать, это подготовить площадку для строительства. Верхний слой почвы снимается с помощью лопаты и утрамбовывается. Затем следует постелить гидроизолирующий материал – без этого не обойдется ни один проект.
• Укладка фундамента . Место, где будет расположена каркасная конструкция, следует засыпать песком и снова утрамбовать. Чтобы конструкцию можно было перевозить, вместо фундамента лучше использовать шлакоблоки. Уложить их нужно на расстоянии 1,5-2 метра друг от друга. А чтобы предотвратить разрушение блоков, их следует обернуть рубероидом.Если конструкция не будет никуда перевозиться, то можно выкопать траншею и залить ее бетонным раствором.
• Как собрать каркас?К уложенным шлакоблокам анкерными болтами крепятся брусья. К нижней части бытовки, собранной своими руками, по углам конструкции монтируются опорные стойки. Вся конструкция фиксируется с помощью металлических уголков и саморезов. Важно, чтобы брусья были прочно закреплены между собой, а основа была крепкой и не сгнившей. Только в этом случае проект окажется полезным, а конструкция простоит долгое время.Вертикальные стойки, расположенные с передней и задней стороны должны быть разной высоты в том случае, если крыша будет односкатной. Нужно это для того, чтобы с кровли стекали осадки.

• Монтаж крышиПостроить крышу не сложно, главное, использовать чертеж. Сначала нужно прикрепить к каркасу стропила с обрешеткой. После чего можно монтировать кровлю своими руками. Можно использовать любой понравившийся материал для крыши: шифер, ондулин или профилированный лист. Под кровлю следует уложить утеплитель и пароизоляционный материал.
• Окна и двериДачные бытовки могут быть без окон, но дверь там должна быть обязательно. Поэтому нужно разметить, где будет находиться дверь и поставить дополнительные стойки, которые усилят проем двери. Если в проект все же будут входить окно, то под них так же следует поставить дополнительные стойки.
• Как обшить пол и стеныКаркасная конструкция может быть обшита как в один, так и в два слоя. Если слоя будет два, то между ними следует уложить утеплитель. Снаружи каркас может быть обшит своими руками любым облицовочным материалом.

По желанию, можно произвести отделочные работы, провести водоснабжение или построить крыльцо.

Если каркасная бытовка будет использоваться как перепелятник или крольчатник, в ней можно провести отопление на зиму.

Как видно из статьи, дачные бытовки могут быть очень разнообразными. Но если у хозяина дачи есть способности, необходимый материал и инструмент, конструкцию легко сделать самостоятельно.

Строительные бытовки в настоящее время прочно вошли в обиход. Их можно встретить и на стройплощадке и на садовом участке. Благодаря своим преимуществам бытовки можно использовать в качестве временного жилья в дачный сезон. Кроме того, отличные бытовки можно сделать и своими руками.

Чтобы сделать бытовку своими руками не потребуется дорогостоящих и продолжительных по времени подготовительных работ.
Такое временное сооружение, используемое в качестве строительного вагончика при строительстве загородного дома, не обязательно демонтировать по окончании стройки, а использовать в качестве подсобной мастерской или летней кухни.

Устанавливать вагончик как и любое другое строение, нужно на фундамент. Только требования к фундаменту для бытовки гораздо менее жесткие. Для этого достаточно нескольких бетонных блоков, которые устанавливаются на предварительно выровненной площадке по периметру будущей постройки. Нужно позаботиться о гидроизоляции блоков.

Для бытовок, которые планируется использовать в течение длительного периода времени лучше сделать столбчатый фундамент. Для такого фундамента своими руками копаются скважины в 1 метр глубиной, в которые устанавливаются асбестоцементные трубы, которые в свою очередь заливаются бетонным раствором.

По мере готовности фундамента для бытовки начинаются работы по изготовлению каркаса. В качестве стоек можно использовать доски 100*50 мм. Чем меньше сечение, там более непрочной получится бытовка. Далее осуществляется монтаж балок нижнего и верхнего ярусов из бруса 100*100 мм, которые предварительно обрабатывается антисептиком.

Готовый каркас обшивается вагонкой и утепляется минераловатными утеплителями, которые укладываются в промежутки стоек каркаса. Такая мера помогает избежать развитие плесени.

Внутренние поверхности стен бытовки необходимо обить пароизоляцией и ДСП. Для наружных стен в качестве пароизолирующего слоя более подойдет диффузионная мембрана. Поверх нее бытовка обивается блок-хаусом.

В качестве утеплителя для пола можно использовать также минеральную вату, повер которой укладывается пол из обрезных досок.

Крышу бытовки вагончика чаще всего делают односкатной и покрывают профлистом или шифером. Для утепления потолка нужно также уложить слой минваты.

Внутреннюю отделку можно сделать на свой вкус и кошелек: от гипсокартона до вагонки.

Фото инструкция по возведению бытовки своими руками

На фото подборке представлена пошаговая фото инструкция по постройке бытовки своими руками. Размер бытовки 6х3 м.

Выставляем бетонные блоки по уровню.

На блоки укладываем рубероид в качестве гидроизоляции.

Из бруса 100х150 мм делаем нижний венец.

Из бруса 100х100 мм делается второй венец. Обеспечиваем его смещение к наружной стороне стены.

Делаем стойки каркаса.

Металлические уголки обеспечивают надежную фиксацию.

Один ряд стоек делаем выше, чтобы получилась односкатная крыша.

Делаем стропила и укрепляем каркас.

Монтируем окна и двери.

Обрешетка кровли.

На гидроизоляционный материал специальными гвоздями крепим ондулин.

Из предварительно обработанных антисептиком досок стелим черновой пол.

Слой гидроизоляции.

Слой минваты.

Еще один слой гидроизоляции.

Монтируем чистовой пол.

Поверх изоляционной пленки прибиваем блок-хаус.

Владельцы дач хотят, чтобы на их участке было сооружение для хранения инвентаря. Многие решаются изготовить подходящее строение — сарай это или бытовка — своими руками, пошаговая инструкция приведена ниже. Предназначение помещения может быть разным (зависит от потребностей владельца участка), некоторые считают, что оно послужит и санузлом, и душевой, и хозблоком. Но большинству дачников бытовка нужна только для хранения инструментов и оборудования, в некоторых случаях — для складирования ульев или клеток для кроликов. Это говорит о том, что здание должно быть практичным со всех сторон. Исходя из потребностей выбирают и виды каркасных бытовок:

• из древесины;
• металлические;
• переносные.

Деревянный каркас отлично подходит для сооружения строения, рассчитанного на многие годы. В конце работы она может быть привезена на дачу, собрана на месте и оставлена как подсобное помещение или же оснащена другими функциями, фундаментом и пр. Каркас возводится из деревянного бруса размером 100х100 мм. При частых транспортировках конструкция быстро утрачивает свои первоначальные качества, но зато такие строения отличаются экологически чистым материалом, хорошей теплоизоляцией и сравнительно небольшой ценой.

Бытовка с металлическим каркасом

Это один из удачных вариантов возведения единого строения на дачном участке. Такая бытовка состоит из деревянного каркаса, встроенного в металлический каркас, сваренный из швеллеров и уголков. Металлический каркас надежно защищает деревянную часть сооружения от деформации, поэтому бытовку можно без опасений перемещать на большие расстояния.

Этот вариант построенной бытовки редко рассматривается как объект для самостоятельного строительства, но иногда замену ему и не придумать.

Перевозные бытовки

Существуют 2 варианта перевозных зданий для бытовых нужд. Первый изготовливается из металла, а второй — из дерева. Конструкция из дерева отличается от предыдущих вариантов тем, что на ней полностью отсутствует декоративная отделка. Сооружение имеет упрощенный внутренний дизайн. В качестве несущих балок применяется деревянный брус 150х100 мм и более. Для того чтобы установить бытовку, не нужна дополнительная подготовка и жесткая привязка сооружения к почве.

Металлические бытовки очень напоминают вагончики, размещаемые на строительных площадках. Качественно собранная бытовка из металла может прослужить до 15 лет при постоянных перемещениях с места на место. Каркас таких конструкций обычно выполнен из профилированной трубы. Стены обшиваются тепло- и гидроизоляцией, а внутренняя часть помещения — ДСП. Для более удобного использования в вагончик своими руками проводят свет, воду, обогрев. К недостаткам такой конструкции можно отнести высокую стоимость материала, большой вес и необходимость постоянно следить за состоянием наружной обшивки, поэтому изготовить блок-контейнер своими руками довольно сложно.

Проекты бытовок

Среди всех существующих самыми практичными считаются бытовки размером 6х3 м. Для каждого случая несложно составить индивидуальный проект бытовки, отталкиваясь от типовой конструкции. Если строение планируется для временного проживания в схеме основной конструкции нужно добавить перегородки и проемы. Обычная бытовка 6х3 имеет отдельные помещения:

• основное — 3х4,5 м с отоплением и другими удобствами;
• промежуточное — 1,5х1,5 м, используемое в качестве коридора;
• угловое — для обустройства туалета, душевой кабинки и пр.

Кровля конструкций для бытовых нужд изготавливается только из профнастила.

Схема каркаса бытовки

Основной каркас бытовки изготавливается из 2 прямоугольных деревянных брусков размером 100х100 мм. Между собой они соединяются вертикальными стойками длиной 6 м и шириной 3 м. Нижний прямоугольник необходимо укрепить центральной продольной балкой. Сверху набиваются поперечные лаги для пола из бруса 50х100 мм с шириной шага в 0,6 м. Чтобы получилась скатная кровля, высота между передними и задними стойками должна отличаться на 0,5 м. При стандартной высоте потолков в бытовке стойки, расположенные спереди, должны быть 2,8 м, а задние — 2,3 м. Кроме того, нужны 2 дополнительные вертикальные стойки из бруса 50х100 мм на все торцевые стороны сооружения. Расположение стоек должно соответствовать местам для дверей и окон.

К верхней части каждого из углов необходимо установить диагональные раскосы из бруса 100х40 мм. Вспомогательные угловые стойки, которые не имеют фиксации оконными и дверными проемами, следует снабдить дополнительными раскосами. Стропила изготавливаются из бруса 50х100 мм, которые равномерно распределяются по всему каркасу с шагом в 0,6 м, при этом часть стропил должна выходить за уровень каркаса с обеих сторон на 30 см. Крайние стропила следует закрепить к верхним торцовым балкам поперечными досками.

Изготовление бытовки не является сложным процессом, поэтому не требует специфических знаний либо дорогостоящих инструментов. Но это совсем не означает, что освоив теорию, как сделать бытовку, вы не столкнетесь с определенными трудностями. Количество монтажных работ предпопалагает, что на самостоятельное строительство помещения для бытовых нужд может потребоваться не менее месяца.

Как построить бытовку: инструкция по строительству

Чтобы самостоятельно построить бытовку, нужно придерживаться определенной схемы, которая позволит избежать замешательства в процессе выполнения работ. Для этих целей необходима поэтапная инструкция, которая позволит выполнить все действия в нужном порядке:

1. Выбор места
. Перед началом монтажных работ необходимо выбрать подходящую площадку. Желательно, чтобы она располагалась на ровном месте. Это позволит избежать дополнительных земельных работ.

2. Подготовка места под фундамент
. Изначально нужно снять слой земли глубиной в 30 см по всему периметру бытовки. При подготовке места под фундамент следует учитывать, что он должен выходить за пределы строения на расстояние в 0,5 м. На место снятого слоя почвы нужно засыпать песок и тщательно его утрамбовать.

3. Установка
. Фундамент, на котором будет возводиться бытовка, может быть выполнен из бетонных блоков, кирпича, камня, металлических опор. На этом этапе строительства все зависит от того, насколько долго должна простоять постройка. Если делаешь установку бетонных или железных столбов, глубина под опоры должна быть не менее 30 см. Для установки бытовки размером 6х3 понадобится 12 столбов, уложенных в 4 ряда.

4. Крепление каркаса к столбам
. Перед тем как укладывать венец, столбы необходимо оборудовать гидроизоляцией. Основа должна состоять из 5 брусьев размером 150х100 мм: трех продольных и двух поперечных, которые должны быть выровнены и надежно закреплены анкерами к столбам.

5. Монтаж нижней обвязки
. По периметру конструкции выкладывается брус сечением 100х100 мм. На срединную балку обвязка не распространяется. После выполнения монтажных работ по всему внутреннему краю основы должна появиться ступенька размером в 50 мм.

6. Установка лаг
. Для монтажа лаг пола необходим брус 50х100 мм, который устанавливается вниз ребром на 3 продольные балки венца. Для этого необходимо их установить в подготовленные прорезы в нижней обвязке.

7. Установка вертикальных угловых стоек
. Перед закреплением стоек из бруса размером 100х100 мм необходимо их выровнять при помощи строительного уровня и закрепить временным двухсторонним раскосом.

8. Монтаж верхней обвязки
. Крепление задних и торцовых стоек должно выполняться на одном уровне. Фронтальную балку нужно расположить немного выше остальных.

После выполнения этих работ можно устанавливать горизонтальные брусья размером 50х50 мм, которые будут ограничивать оконные и дверной проемы. Временные реечные раскосы необходимо заменить на постоянные, выполненные из досок 100х40 мм. Далее нужно установить стропильную систему, обрешетку и закрепить кровельный материл. Переходим к монтажу чернового пола, для которого отлично подойдет шпунтованная доска размером 150х30 мм. На черновой пол необходимо уложить гидроизоляцию и утеплителя. Далее можно заняться монтажом настила поперек лаг, для которого используется обрезная доска 150х40 мм. В качестве внешней обшивки бытовки можно применить вагонку, обрезную доску, толстую фанеру и прочие материалы.

Внутренняя часть помещения обычно обшивается ДСП, ДВП, фанерными листами или вагонкой. Монтаж перегородок выполняется из бруса 50х50 мм путем крепления к потолку и полу с последующей обшивкой. После того как все монтажные работы выполнены, можно переходить к окончательному обустройству бытовки, которое состоит из декоративных работ.

Бывают ситуации, когда человек нуждается во временном жилье, где можно отдохнуть от работы и провести свободное время. Особенно актуальными являются вагоны, которые используют в качестве бытовки, где проживают строители, охранники и военные. Также вагон может стать неплохим и использоваться в личных целях.

Чертеж с размерами и проект строительного вагончика

Любое строительство предполагает наличие таких элементов, как схема и чертеж. Именно графическое изображение позволяет избежать проблем при возведении бытовки. Проект по своей сути несложный, поэтому его вполне можно составить самостоятельно.

Для этого необязательно быть специалистом в черчении, достаточно знать основные конструктивные особенности вагона и суметь изобразить их на бумаге, выполнив разметку. Как сделать полноценный проект и составить чертеж правильно, разберем далее.

На этапе планирования решается вопрос о функциональности бытовки. Именно от этого параметра зависит чертеж и общая схема. Если площадь предполагает временное жилье, сюда обязательно включают три отдельные комнаты:

Чертеж устройства конструкции строительного вагончика

• санузел;
• спальню;
• кухню.

При желании все три комнаты могут быть объединены в одну, и разделяться обычными межкомнатными ширмами. Также обращают внимание на мобильность сооружения. Если есть нужда его перемещения и постановки на колеса, то в проект добавляют еще один чертеж: разметка днища и его крепление к стенам. К отдельным элементам относят окна и двери, а также систему вентиляции, без которой сложно обойтись в столь замкнутом пространстве.

Сам по себе вагон может быть как маленьким, так и большим, предоставляя жилье максимум 5–8 людям одновременно. При присоединении колес бытовка может стать великолепным домом на колесах, благодаря которому можно путешествовать по миру вместе со своим жилищем.

Как сделать чертеж

Перед началом работы линейкой производят соответствующие замеры. Высота сооружения должна быть не менее роста человека плюс 50 см. Это создаст наиболее комфортные условия для проживания, сократив траты на дополнительные строительные материалы. Ширину рассчитывают в соответствии с его назначением, также как и длину. Сюда входят такие показатели:

• Количество проживающих людей;
• Количество комнат;
• Площадь отдельных участков и общая площадь строения;
• Необходимость частой транспортировки вагона на дальние расстояния.

Читайте также

Пластиковые сараи для дачи

Когда все замеры произведены, приступают к начертанию. Заметим, что чертежи можно создать не только своими руками при помощи бумаги и карандаша, но и с помощью специальных графических редакторов. Последние значительно экономят время и позволяют производить дополнительные расчеты количества нужного строительного материала.

Чертеж и планировка с размерами строительного вагончика

Если нет возможности подключить компьютерные технологии, когда создается проект бытовки, можно сделать чертеж. Основной чертеж (вид сверху) должен отображать следующие показатели:

• Стены и их толщину;
• Расположение комнат;
• Средства коммуникаций и их расположение.

Если комнат много, требуются дополнительные чертежи отдельных комнат, где более детально изображают все компоненты, вплоть до расположения мебели. Если есть возможность создания двухмерного изображения, то можно сделать чертеж своими руками наружной части вагончика, где указывается каркас, его толщина и место крепления. Такая схема более чем удовлетворительна для возведения самого примитивного вагончика, используемого в качестве бытовки.

Для чего нужен чертеж

Схематическое изображение наглядно показывает проектируемый объект, позволяя исключить вариант неудобств и просчетов еще на этапе планирования, экономя время на дальнейшие переделки.

Также чертежи помогают экономить. Как бы странно это ни звучало, но возвести каркас бытовки и обшить его листами металла гораздо дешевле, нежели купить уже готовый вагончик. К любому чертежу прилагается ТО (техническое обоснование), где более подробно словами описывается проектируемый вагончик.

Варианты планировки строительных вагончиков

Благодаря этому можно учесть все детали и произвести предварительный подсчет стоимости работ. Чертеж позволяет быстро и правильно собрать каркас и стены своими руками, превратив вагончик в жилую площадь. Такие бытовки, где каркас имеет дополнительные ребра жесткости можно использовать в качестве полноценных домов, дополнительно утеплив стены.

Любой владелец собственного дома или дачи согласится, что на участке невозможно обойтись без помещения для хранения инструментов, удобрений, шлангов и так далее. К тому же, не все строительные материалы можно оставлять на улице и им тоже нужна «крыша». В любом случае без бытовки никак не обойтись. Темой данной статьи стала бытовка своими руками. Виды построек, этапы создания, выбор материалов все это вы найдете в этом материале.

Типы бытовок:

Самодельные бытовки. Отлично подойдут для дач, хранения садовых инструментов и подобных целей. Главный плюс — дешевизна постройки;

Каркасные бытовки.
К ним, в основном, относятся постройки из сэндвич панелей;

Брусовые и бревенчатые бытовки
. Отлично впишутся на ваш дачный участок;

Щитовые бытовки.
Строятся для временного использования. Например, во время возведения основного дома и для проживания рабочих. После чего оперативно разбираются на опалубку или дрова.

Бытовка из ОСБ своими руками

Это один из самых дешевых и распространенных видов бытовок,которые возводятся собственными силами. Для начала определимся со списком необходимых для постройки материалов и инструментов:

• Для основания
  нам понадобятся щебень, арматура, цемент, песок;
• Стены
  будут возведены из бруса, вагонки и плит ОСБ;
• Крыша
  также будет содержать элементы из бруса. Кровельный материал по желанию владельца.

Этапы строительства бытовки

Первым делом нужно подготовить место под фундамент
бытовки. Выберите правильное место, чтобы после завершения строительства не жалеть об этом. Обычно люди выбирают один из углов участка, так как в таком расположении бытовка меньше всего мешает.

Бытовка своими руками пошаговая инструкция. Фото

После выбора места, необходимо расчистить площадку и выровнять ее. После разметки внутри площади под фундамент необходимо снять грунт толщиной примерно 15 см — это необходимо для больше увязки постройки с землей. Далее идет многослойная «подушка
» под фундамент бытовки — слой песка, затем слой щебня. После выставляется деревянная опалубка
, размер которой высчитывается исходя из будущей высоты пола здания.

Следующий шаг — заливка
. Бетон заливается в опалубку равномерно и, пока он не высох, в него должны быть установлены фундаментные болты по всему периметру. Без этой подготовки установка стен будет большой головной болью. В итоге у вас должно получится основание, схожее с тем, что представлено на фотографии.

Прейдем к возведению стен
. Помните фундаментные болты? Теперь они выходят на первый план. По периметру фундамента устанавливаются 4 среднеразмерных бруса. Теперь можно начать установку вертикального бруса.

Бытовка своими руками пошаговая инструкция. Фото

Первым делом выставляются по углам опоры
, согласно уровню. Все бруски связываются поперечным брусом сверху стен. Для устойчивости во время строительства устанавливаются поддерживающие балки, которые можно либо забить в землю, либо сделать для них упор в виде клина, как показано на фото. Выставив одну стену, вы достроите бытовку быстрее, поскольку практика у вас уже имеется.

Строго соблюдайте уровень, поскольку один неправильно установленный брус поведет за собой дальнейшую погрешность. Это в свою очередь повлияет на установку крыши.

Как построить бытовку. Инструкция с фото

Для бытовки из плит ОСБ Отлично подойдет двухскатная крыша
. Первым делом устанавливают маяки для стропил с двух сторон бытовки, как это показано на фото. Между собой они соединятся поперечной балкой, которую можно закрепить с помощью струбцин.

Дачная бытовка своими руками. Фото

Стропила
лучше всего крепить с помощью специальных уголков и шурупов. Но если постройка совсем небольшая, можно воспользоваться гвоздями. Все зависит от размеров.

Строительство крыши бытовки. Фото

Теперь перед вами стоит полноценный каркас
будущей бытовки. Осталось рассказать про обшивку и кровлю.

Обшивка

Вот мы и подошли к главной особенности данного вида бытовки — это обшивка плитами ОСБ
. Этот материал подойдет для обшивки как стен, так и крыши. Дверь также можно соорудить из плит ОСБ. Основой для нее может служить каркас из брусьев, которые использовались при строительстве бытовки.

Как построить бытовку. Обшивка стен. Фото

Предпоследний этап — это облицовка крыши
. Здесь вы можете использовать любые удобные для вас материалы, будь то металлочерепица, шифер, или просто те же самые плиты ОСБ. В последнем случае их придется покрасить и обработать антисептиком, дабы не материал не портился.

Последний шаг — это покраска
здания. Здесь все на ваше усмотрение — можно покрыть обычной краской и антисептиком, можно облицевать вагонкой, сайдингом и чем угодно.

Готовая бытовка своими руками. Фото

Бытовка своими руками с односкатной крышей

Перейдем к инструкции для бытовки с односкатной крышей. В некоторых случаях, когда двухскатная крыша неуместна (например, в зимнее время с обилием снега), подойдет такой вариант. Отличие в нем не только в крыше,но и в фундаменте.

Подготовка

Для начала как обычно выбирается место под строительство. После проводится подготовка — убирается мусор, выравнивается площадка. Слой грунта убирать не придется, ведь фундамент будет стоять над землей. Площадка также засыпается по всей площади песком вперемешку со щебнем. Далее выкладываются бетонные блоки
по периметру будущего основания. Не забудьте про отток воды. Вокруг бытовки необходимо сделать уклон в противоположные стороны на один метр с перепадом всего на пару сантиметров.

Каркасная бытовка своими руками. Фото

Установленные бетонные блоки накрываются несколькими слоями рубероида
. С помощью бруса и обычного уровня кольцуется периметр будущей бытовки. Брус должен быть не тоньше 100 мм, иначе основание можно считать не очень надежным. Плюсы подобного основания для постройки следующие:

• Бытовка не привязана к одному месту. Ее можно передвинуть или вовсе перевезти в другое место;
• Гарантированная сухость, что является одним из самых важных аспектов в работе с деревом. Если дополнительно обработать брус, то бытовка прослужит вам очень много лет.

Дачная бытовка своими руками пошаговые фото

Стены

Постройка начинается с установки угловых столбов
, которые у основания крепятся с помощью усиленных уголков
. Все стойки увязываются горизонтальными балками по периметру и напротив друг друга. Так как у нас должна получиться бытовка с односкатной крышей, одна стена должна быть выше противоположной примерно на 50 см.

Дачная бытовка своими руками пошаговые фото

Крыша

Следующий шаг — стропила
. Они устанавливаются на крышу с шагом приблизительно в 60 см. не забывайте про козырьки с обеих сторон бытовки — делайте стропила немного длиннее положенного. Крепить лучше всего с помощью специальных пластин, уголков и саморезов, как было с предыдущей бытовкой. Кровля может быть абсолютно из любого материала.

Как построить бытовку своими руками. Фото

Остановимся подробнее на создании пола
. Делать его необходимо в два слоя — черновой и чистовой пол. Первый слой досок крепится прямо на поперечные брусья основания. Далее пол застилается полиэтиленовой пленкой, после чего кладется утеплитель. Уже сверху укладывается чистовой пол из обработанной доски или листов ОСБ.

Как построить бытовку своими руками. Фото

Таким образом, мы сделали бытовку с односкатной крышей своими руками, которую можно передвигать и перевозить.

Бытовка из сэндвич-панелей

Более дорогостоящий и более практичный вид построек — это бытовки из сэндвич панелей. Утепленные варианты используются не только для хранения инструментов, но и в качестве временного жилья. Данный материал набирает все болью популярность. Из него возводятся не только временные жилые помещения, но и полноценные дома с дачами.

Фундамент

Обычно, такие бытовки продаются уже готовые в разобранном виде и к ним прилагается инструкция по сборке и установке. Но в любому случае для нее необходим фундамент. Как и в двух предыдущих случаях можно сделать либо заливной фундамент, либо на бетонных блоках. Теперь рассмотрим третий вариант со сваями
. Для этого по периметру будущей постройки забиваются четыре сваи и заливаются бетоном. Сверху на них устанавливается опалубка для будущего фундамента и делается вторая заливка, третий слой заливается уже с арматурной увязкой. Этот вариант хорош для постоянной стационарной бытовки. Если вы планируете постоянно разбирать и переставлять ее, то лучше посмотреть вариант фундамента из пункта 2.

Стены бытовки и крыша бытовки полностью состоят из сэндвич панелей
. Список преимуществ:

• Отличная шумоизоляция;
• Сохранение тепла в течении длительного времени;
• Долговечность и практичность в использовании.

К недостатком можно отнести только дороговизну
такой постройки. Так что, если вам нужна бытовка только для хранения инвентаря, лучше присмотреться к предыдущим вариантам. Бытовка из сэндвич панелей отлично подойдет тем, кто только начинает строительство собственного дома с нуля — в ней можно и переночевать, и инструмент спрятать.

Второй шаг — каркас
для установки сэндвич панелей. Строго по приложенному к купленной бытовке руководству. Соблюдайте уровень всех элементов — иначе сборка пойдет не по плану и закончить строительство у вас не получится. Не забудьте укрепить стены поперечными ребрами жесткости, учитывая будущие окна и дверные проемы. При серьезном подходе к делу монтажные работы занимают 2-3 часа при наличии необходимых инструментов под руками. И крыша
бытовки, и стены бытовки собираются из металлических и алюминиевых деталей, а также из уголков и болтов для соединения. Такой подход позволяет быстро разобрать и сложить бытовку на хранение или подготовить для перевозки, что еще раз подтверждает ее практичность и универсальность.

Обшивка постройки бытовки начинается с пола, затем обшиваются стены и в последнюю очередь потолок. Готовая бытовка из голых сэндвич панелей подойдет только для летнего проживания. В любом случае ее придется утеплять
. Последний этап — установка окон, дверей, проведение электричества и так далее.

Бытовка контейнер

Сделать своими руками бытовку контейнер также не составит труда. Покупка такого помещения в готовом виде — очень дорогостоящее удовольствие. К тому же, с доставкой и разгрузкой будут проблемы, ведь такая бытовка неразборная. Отличие от других видов бытовок в том, что контейнер обшит снаружи металлом, а не панелями или обычным деревом. Разберем этапы постройки.

Подготовка

Как и для любого строительства, здесь, опять же, необходима ровная площадка и подготовка в виде фундамента
. Лишний раз описывать способы постройки фундамента не нужно — их можно найти выше.

После этого сооружается основание
по периметру из металлического уголка или швеллера. Привариваются четыре угловые балки в вертикальном положении под прямым углом и после перевязываются горизонтальными перемычками сверху. Таким образом, мы имеет незамысловатую «коробку». Теперь можно планировать расположение дверей и окон. Их проемы также развариваются из металла. Контейнерными бытовками также называют и каркас из бруса. Однако, именно с металлических построек пошло это название.

Обшивка

Принцип тот же, что и с сэндвич панелями, только бытовка отделывается профлистом
или любым другим металлом. Внутри стены утепляются (если бытовка предназначена для проживания) и обшивается ДСП, ДВП или любым другим материалом. Листы ДСП или ДВП выглядят привлекательнее в плане скорости строительства.

Вердикт по бытовкам контейнерам

Построить бытовку контейнер своими руками можно, но не всегда оправдано. Во-первых, стройка займет гораздо больше времени, чем здание из сэндвич панелей или щитовая бытовка. Только на возведение фундамента с каркасом уйдет пару дней, не говоря уже об обшивке. Такие постройки лучше всего покупать уже в готовом виде. К плюсам можно отнести хорошее сохранение тепла внутри помещения, из-за чего это будет хорошим вариантом для временного жилья.

Бревенчатые бытовки

Слишком дорого и красиво — так можно охарактеризовать данный материал. Бревенчатое сооружение прослужит вам очень долго, если вы хорошо позаботитесь о защите дерева. Для этого необходимо покрыть всю площадь стен бытовки антисептиком, а после покрасить в понравившийся цвет или покрыть лаком. Эти меры помогут предотвратить быстрое почернение бревен.

В основу такой бытовки лгут брусья или ленточный фундамент, по желанию. Редко для бревенчатых построек заливаются основания из бетона.

Данная бытовка будет не только полезна и практична на вашем участке, но и прекрасно дополнит внешний вид частного дома или садового участка. Строить такую красоту для временных или строительных нужд не имеет смысла.

Примеры проектов бытовок своими руками

Рассмотрим несколько разных бытовок, которые вы можете построить самостоятельно и в кратчайшие сроки:

Первый вариант — классическая каркасная бытовка с односкатной крышей
. Одно небольшое окно для доступа дневного света и дверь. Наружная обшивка — вагонка, покрытая антисептиком для долговечности. Крыша накрыта обычным профлистом. Фундамент не заливной — бытовка стоит на брусьях, либо бетонных блоках.

Бытовка с крыльцом
— вариант более экзотический. Такую постройку имеет смысл ставить на постоянное использование. Просторное помещение с двумя окнами, небольшой тамбур и две двери на маленькое крыльцо с навесом, который защитит от дождя.

Как сварить каркас бытовки?

Металлические бытовки имеют довольно простую конструкцию, поэтому многие предпочитают не покупать их, а сделать самостоятельно. Если нет желания обращаться в специализированную компанию, то выстроить такой домик самому не самая сложная задача. Однако есть ряд нюансов, которые нужно учитывать, чтобы в итоге бытовка не деформировалась от неблагоприятных погодных условий. Основным здесь будет являться правильно возведённый фундамент и металлический каркас.

От планирования к реализации

Трудно представить, что может отправиться на собственный участок и ничего не обдумывая сварить каркас бытовки. Первым этапом в этом деле всегда будет планирование, расчёты и чертежи.

Нужно, , определиться с тем, какой именно материал пойдёт на каркас, например, это может быть профилированная труба, металлические стойки или швеллер Для того чтобы рассчитать, сколько потребуется металла, выполняется чертёж, где устанавливаются размеры будущей конструкции, просчитывается количество стоек, указываются необходимые дополнительные параметры. Только после этого можно заказать необходимое количества металла, из которого будет изготавливаться каркас.

Прежде чем заниматься сварочными работами, подготовить площадку и установить или возвести фундамент. Чаще всего для бытовок используется столбчатый фундамент из шлакоблоков. Не стоит пренебрегать гидроизоляцией, от того, насколько качественно вы выполните все требуемые действия, будет зависеть прочность вашей постройки.

Помните, что металлический каркас является несущим элементом, и именно от его прочности впоследствии будет зависеть то, сможете ли вы использовать бытовку по назначению, выдержит ли она непогоду или транспортировку. Чтобы понять, как сварить каркас бытовки, нужно, в том числе, понимать, из чего он состоит. Обычно он представляет собой жёсткую раму и угловые стойки. Дополнительные стойки повышают общую жёсткость конструкции.

Варить каркас можно или сразу на фундаменте, или отдельно, но в таком случае потребуется , чтобы установить сооружение на место. После сварки металлический каркас обвязывают деревянным брусом.

Сам процесс проходит следующим образом:

• варится прямоугольник рамы, по углам к нему прихватываются уголки;
• после этого необходимо выровнять их и только затем основательно приварить;
• согласно предварительному чертежу отмеряется расстояние до дополнительных стоек, они привариваются аналогичным образом;
• в последнюю очередь варится верхняя часть каркаса (металл прокладывается по периметру);
• после того как металлический каркас закончен, осуществляют обвязку брусом.

Помните, что самостоятельная постройка вовсе не обязательно выйдет существенно дешевле, чем приобретение уже готовой, утеплённой и имеющей коммуникации бытовки.

Устройство каркаса и инструкция по строительству каркасной бытовки своими руками

Перед началом каждой стройки опытные люди устанавливают вспомогательные подсобные помещения. Для хранения инструментария и материалов используется так называемая бытовка. Ее можно построить достаточно большой, чтобы не только хранить необходимое, но и комфортно отдыхать, скрываться от непогоды и даже полноценно жить до завершения строительства дома.

Профессиональные и любительские бытовые строения

Бытовые помещения временного назначения могут по-разному называться в различных частях страны. Например, балок, барак, передвижка — всё это понятия-синонимы. Профессиональные строители возводят вспомогательные бытовки, опираясь на нормативы ГОСТ 22853-86, ГОСТ 25957-83, ГОСТ 23274-84, ГОСТ 23345-84, а также другие Государственные стандарты и СНиПы. Перечисленные документы регламентируют технические условия, термины и определения, санитарно-технические параметры и конструктивные особенности мобильных (инвентарных) зданий.

И если стандартные строительные бытовки представляют собой мобильные здания контейнерного типа или сборно-разборного типа до двух этажей, то дачная бытовка щитового типа выполняется из дерева. Это продиктовано экономией бюджета и возможностью использовать ее для других целей.

Практичность дачной бытовки не вызывает сомнений. После выполнения своей задачи, она превращается в сарай либо перемещается на новое место. Очень разумно заранее продумать функционал каркасной бытовки и сразу заложить возможность будущего использования.

Преимущества и недостатки бытовок-каркасников

1. Начнем с приятной стоимости каркасной бытовки. Если сравнивать с контейнерными и брусовыми аналогами, каркасные бытовые помещения из дерева считаются наиболее бюджетными.
2. Универсальность конструкции понравится рациональному владельцу. Лучше сразу делать многофункциональную постройку, чтобы она послужила и после окончания строительства.
3. Монтаж каркаса бытовки не вызовет затруднений: возводить можно в одиночку или вдвоем, используя минимальный набор инструментов.
4. Демонтаж, при необходимости, осуществляется еще быстрее и проще, чем сборка.
5. Легкие каркасно-щитовые конструкции в разобранном виде легко перевозить с места на место. А вот в собранном виде дерево хрупкое, поэтому требует специальной техники для транспортировки.

О недостатках следует знать одно: каркасные бытовки из древесины недолговечны. Для постоянной передислокации они подходят плохо, зато отлично решают задачи дачников и строителей-любителей.

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Особенности возведения каркаса для бытовки

В основе каркасной бытовки лежит пара прямоугольников из бруса сечением 100х100 мм или больше, соединенные вертикальными стойками. Нижний прямоугольник выкладывается из бруса 150х100 мм. Общие габариты каркаса — 6х3 м — самый оптимальный и универсальный по весу, площади и стройматериалам вариант.

Внутренние перегородки понадобятся, если планируете использовать постройку в качестве временного жилья. В этом случае от жилой части отделяют кухонную, туалетную, складскую зоны и прочие.

Обязательно укрепление нижнего прямоугольника центральной продольной опорной балкой. Сверху набивают второй брус 100х100, а также поперечные лаги для пола с шагом 0,6 м из бруса 100х50. Для правильного наклона крыши организовывают более высокие передние вертикальные стойки, на полметра длиннее по высоте, чем строение. То есть, если рассчитываете получить высоту потолка 2,5 метра, передние стойки достигнут уровня 2,8 метра, а задние — 2,3 метра.

Теперь по поводу установки дополнительных вертикальных стоек:

• на каждый торец каркасной бытовки пойдут по два элемента из бруса 100х50;
• на передний фасад — четыре стойки в зависимости от расположения дверных и оконных проемов;
• на задний — три, расположенные равномерно с шагом 1,5 м.

Каждая вертикальная угловая стойка требует подведения диагональных раскосов — с двух сторон к верхушке. Для этих целей используется доска 100х40. Такие же раскосы, хотя бы с одной стороны, надо организовать к угловым вспомогательным стойкам, не закрепленным будущими окнами и дверями. Альтернативой могут стать короткие раскосы к каждой стойке с двух сторон.

Для установки стропил основой является верхний фронтальный брус каркаса, который возвышается над нижним на 0,5 м. Для стропил используется брус 100х50, расположенный равномерно с шагом 0,6 м поперек каркаса бытовки. На 30 см с двух сторон стропила выходят за периметр каркасника. Понадобится дополнительное крепление поперечными досками первого и последнего стропила к торцевым верхним балкам.

Строительство бытовки на даче своими руками

Предлагаем пошаговую инструкцию, как с нуля построить бытовку по каркасной технологии своими руками.

Как сделать каркас дачной бытовки своими руками

1. Подготовьте площадку на земельном участке. В идеале это должна быть горизонтальная поверхность с твердой почвой. Это сэкономит время и средства на проведение земляных работ.
2. Перед установкой фундамента проведите подготовительные работы. Они включают съем почвы на 30 см по всей площади будущей бытовки с выносом за периметр по полметра. Снятую почву замените утрамбованным песком, лучше всего с укладкой на геотекстиль.
3. Выбор фундамента остается за вами, это может быть литой бетонный вариант под стальную опору, шлакоблочные или кирпичные столбы, а также бетонные блоки. Столбы закладывайте на глубину более 30 см, ориентируйтесь на шнуры, размеченные согласно чертежу каркаса бытовки и выставленные по горизонтали. Типичный фундамент для бытовки 6х3 состоит из 15 столбов через каждые 1,5 метра (по ширине — 3 штуки, по длине — 5).
4. Целую неделю на свежем сыром фундаменте нельзя проводить строительные работы.
5. Распилите древесину по чертежным параметрам, обработайте гидрофобными и антисептическими составами. Противопожарная обработка тоже желательна.
6. Перед монтажом основы каркаса бытовки дополните столбы рубероидной гидроизоляцией 2-слойной. Основа будет состоять из бруса 150х100: трех продольных и пары поперечных. Ориентируясь на чертеж, брусья уложите широкой стороной вниз, затем выровняйте по уровню и зафиксируйте арматурной вязкой или анкерами к столбцам.
7. Далее последует монтаж нижней обвязки каркасной бытовки. Строго по периметру конструкции на венец крепят брус 100х100. Обвязка на срединную балку не нужна. В финальной стадии данного этапа появляется ступенька 50 мм по всему внутреннему краю.
8. Установите лаги на пол правильно, то есть на 3 продольных балки основы ребром вниз, с шагом 60 мм. Брус зайдет в 30-миллиметровые прорези в нижней обвязке каркаса бытовки. Лаги делаются из бруса 100х50.
9. По желанию можете установить подпол. Это делается с целью продления срока эксплуатации бытовки, а также для дополнительного утепления конструкции. Заложите строительный мусор в промежутки между столбами по периметру, а потом засыпьте подпол керамзитом.
10. Дальше остается поставить и выровнять с помощью уровня вертикальные угловые стойки (брус сечением 100х100), организовать верхнюю обвязку и укрепить каркас бытовки вертикальными дополнительными стойками (для них нужен брус 100х50).

Дальнейшие этапы обустройства дачной бытовки

После возведения каркаса выполните следующие виды работ:

• ограничьте окна и двери горизонтальными брусьями 50х50мм;
• временные реечные раскосы замените постоянными (понадобятся доски 40х100мм);
• поставьте стропила, обрешетку и кровельный материал;
• уложите черновой пол в сплошной настил из шпунтовой доски 30х150, дополните гидроизоляционной и паронепроницаемой мембраной;
• утеплите пространство между лагами минватой или пенополистиролом, сверху уложите мембрану из полиэтилена;
• из обрезной доски 40х150 выложите поперек лаг настил;
• обшейте каркас бытовки снаружи паронепроницаемым материалом, закройте вагонкой или фанерными щитами;
• поставьте двери и окна;
• проведите инженерные коммуникации;
• потолок и внутренняя обшивка закрывается полиэтиленом и теплоизоляцией, потом листовыми стройматериалами в виде фанеры, ДСП, ОСП или ДВП;
• после возведения каркасной бытовки вас ждут декоративные работы.

Видео: сборка каркаса

Как построить каркасную бытовку 6х3 своими руками: Чертежи и материалы для щитового строительства- Обзор +Видео

При строительстве большого дома либо коттеджа вам обязательно потребуется временное жилище, т.е., то место, где будут жить люди, занимающиеся строительством.

И достаточно важно, чтобы строение данного временного помещения не отнимало много времени. Используемые расходные строительные материалы должны быть подручными и иметь минимальную стоимость. [contents]

Каркасная бытовка своими руками может стать отличным вариантом временного дома, поэтому поговорим как построить каркасно- щитовую бытовку. И если вы сделаете бытовку очень хорошо и качественно, то после завершения проекта строительных работ можно будет оставить ее в качестве хозяйственного помещения, бытовки, в котором в будущем вы сможете хранить велосипеды, строительный и садовый инвентарь, игрушки, старую одежду и прочее. Также данное помещение можно переоборудовать под душевую, или например, столярную мастерскую.

Каркасное строительство бытовки

На сегодняшний день существует несколько видов бытовок в зависимости от выбранного строительного материала. Одним из более выгодных вариантов является каркасная бытовка. Главным элементом выступает деревянный каркас из бруса 50х50 мм, который отвечает за устойчивое положение всей конструкции, и повышает противостояние большим внешним нагрузкам. Такой каркас определяет в будущем контуры всего строения.

С внутренней стороны каркасной бытовки все стены отделывают фанерой, листами ДВП или обыкновенной вагонкой, наружная часть стен отделывается с помощью вагонки. В зависимости от используемого строительного материала для отделки стен бытовки и будет варьироваться ее стоимость. Следует учесть и тот факт, что фанера или листы ДВП являются не совсем практичными строительными материалами. Например, во время усадки стен, выполненные из данного материала, они могут просто деформироваться, а в будущем при использовании, впитав в себя огромное количество влаги, строительные материалы потеряют свою первоначальную форму.

Идеальным вариантом будет выбор вагонки, которая является самым дорогим и качественным строительным материалом из выше перечисленных.

Данная бытовка предполагает строительство двойного пола и потолка. Невидимые ряды будут выполняться из черновых досок, а облицовочный ряд выполняется с применением струганной доски. Все свободные пространства, полученные у стен, пола либо потолка необходимо заполнить гидроизоляцией, которая будет нужна для предотвращения проникновения влаги и сырости во внутреннее помещение.

Хорошим материалом для гидроизоляции послужит целлофановая пленка либо пергамин, а в качестве утеплительного материала можно применять минеральную вату, которая отличается отличной тепло- и звукоизоляцией.

Каркасная бытовка стандартного типа выполняется без применения внутренних перегородок, в данной бытовке должно находиться маленькое количество окон и дверей.

Необходимые строительные материалы и инструменты для установки бытовки

Бытовка своими руками выполняется только с применением необходимых для работы строительных материалов, а также инструментов.

Ниже рассмотрим список необходимых материалов:

• Для строения временного фундамента необходимы шлакоблоки;
• Песок и геотекстиль;
• Рубероид либо битумная мастика;
• Деревянные бруски и лаги;
• Силикатный кирпич;
• Различная арматура, уголки, саморезы;
• Бетон;
• Для покрытия крыши ондулин;
• Минеральная вата и антисептик;
• Вагонка, деревянные доски, бруски разных размеров.

Также необходимо приготовить инструменты, которые вам обязательно понадобятся при строительстве бытовки: шуруповерт, лопата, молоток, дрель и другие.

Каркасная бытовка своими руками пошаговая инструкция

Каркасная бытовка своими руками строится, как правило, по предварительному чертежу, несмотря на простоту здания. Хорошо, если вы заранее спланируете так, чтобы бытовка идеально вписывалась на ваш дачный участок и имела в будущем полное право остаться на нем не только на определенное время, а стать частью других сооружений и конструкций.

Например, использовать данное помещение в будущем как гостевой домик.

Строительство быстровозводимых бытовок можно выполнять самостоятельно, главное знать, как это выполнить, и точно следовать четкой последовательности выполнения хода работы.

Первое, что необходимо сделать – это выбрать правильное место.

При выборе места для каркасной бытовки следует учитывать дальнейшие планы на данную конструкцию. Вопрос временного либо постоянного пребывания каркасной бытовки на вашем участке необходимо решить еще до момента начала строительства, чтобы заранее подобрать для нее строительные материалы. За ненадобностью данное сооружение потом можно будет разобрать, но можно его в будущем использовать как складское помещение.

Дальнейшее использование строения определит его месторасположение на дачном участке. Например, при переделке бытовки под баню ее нужно размещать в конце участка; при переделке в подсобный блок ее размещают в середине участка и пр.

Вторым этапом является возведение фундамента:

Все строительство начинается с возведения

Временный столбчатый фундамент

фундамента для каркасной бытовки.

Так как данное сооружение не является тяжелым, то для него будет достаточно обыкновенного столбчатого фундамента.

Если бытовка временного назначения, для легкой разборки в будущем, фундамент делают из шлакоблоков, которые отлично разбираются и отличаются незначительной стоимостью.

Временный фундамент из шлакоблока

Для установки шлакоблоков нужно с земли убрать грунт, после утрамбовать землю и застелить ее специальным геотекстилем, потом засыпать все песком и снова хорошо утрамбовать.

На сделанную основу укладываются шлакоблоки.

Их необходимо расположить в каждом углу и с промежутками между ними в 1,5 метра.

Шлакоблоки необходимо гидроизолировать рубероидом либо битумной мастикой и закрепить специальным деревянным каркасом.

Чертежи, материалы

Третьим этапом возводят каркас стен и установку крыши.

Возведение стен и крыши

Для начала сооружают основу, применяя лаги по периметру всего сооружения. Лаги укладываются поперек и вдоль.

Из бруса 150х100 мм устанавливается пол и стойки опоры, расположенные по всем углам.

Для обеспечения надежности соединения, на всех лагах необходимо сделать специальные выпилы (узлы конструкции), в которые будут вставляться деревянные брусья.

Конструкцию фиксируют с помощью саморезов.

После каркаса конструкции создается каркас крыши бытовки. В несущие бруски нужно вставить стропилы, зафиксировать их саморезами.

В качестве финишного покрытия для крыши используют ондулин, при работе с которым не нужно опыта работы либо каких-то специальных навыков. В конструкции крыши должны находиться утеплитель, гидроизоляционный слой и пароизоляция.

Финишным этапом принято считать отделку бытовки. Сначала выстилается черновой пол с использованием гидроизоляционного материала и минеральной ваты для утеплительного слоя. После выстилается чистовой пол. Далее начинается финишная отделка стен внутри и снаружи, с использованием вагонки.

На этом строительство бытовки своими руками завершено. А оставлять или демонтировать ее после завершения основного строительства – это уже ваше решение.

Дачная бытовка своими руками: пошаговая инструкция изготовления

Чтобы приступать к строительству капитального дома на дачном участке, нужно иметь какую-то крышу над головой. Самый простой вариант временного дома – дачная бытовка. Она обойдется гораздо дешевле, если не покупать готовый контейнер, а сделать его самостоятельно. В этом поможет наша пошаговая инструкция изготовления дачной бытовки своими руками.

• Назначение дачных бытовок
• Бытовки дачные домики
• Возведение бытовки своими руками
• Материал для изготовления дачной бытовки
• Этапы строительства дачной бытовки своими руками
• Полезные советы при строительстве дачной бытовки
• Дачные бытовки повышенного комфорта
• Сколько стоит построить каркасную бытовку
• Заключение

Назначение дачных бытовок

Рабочим (и самим хозяевам) на строительной площадке необходимо где-то переодеться, приготовить еду и пообедать, укрыться от дождя, переночевать. Также нужно иметь место для хранения строительного инструмента и садового инвентаря. Решить все эти проблемы одним махом позволяет дачная бытовка.

А после строительства дом из бытовок можно переоборудовать под мастерскую, сарай или летнюю кухню.

Бытовки дачные домики

Производители бытовок для дачи изучили спрос и разработали проекты с учетом стандартов и пожеланий заказчиков. Поэтому гораздо проще воспользоваться их наработками, чем набивать собственные шишки.

● Любой вагончик-бытовка – это каркасная постройка с утеплителем, обшитая профлистом, вагонкой, сайдингом, фанерой.

● Самый бюджетный вариант – бытовка 3 на 3 м. Как правило, это «пустышка» с одним помещением и печкой-буржуйкой внутри.

● Бытовка 6 на 6 м – полноценный дом с верандой, тамбуром и одной комнатой.

● Самый популярный вариант – бытовка 2,3 на 6 м. Чаще это «распашонка» с коридором посередине и двумя изолированными комнатами по бокам от него.

Возведение бытовки своими руками

Строительство простой дачной бытовки своими руками занимает примерно неделю. Если вы замахнулись на комфортный домик коттеджного типа с верандой, то работа может занять около месяца.

Первым делом нужно выбрать и подготовить площадку, где будет построена дачная бытовка своими руками. Чтобы упростить себе задачу и не тратить деньги на мощный заглубленный фундамент, лучше выбрать под строительство ровный участок на возвышенности. Небольшой вагончик тогда можно вообще будет поставить на 4 столба из блоков. Бытовка своими руками 3 на 6 м – это уже полноценный дом, который желательно делать на нормальном столбчатом, простеньком свайном или ленточном фундаменте.

Материал для изготовления дачной бытовки

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

Этапы строительства дачной бытовки своими руками

Прежде чем засучить рукава и приступить непосредственно к строительству, нужно сначала сделать подготовительную часть работ.

1. Сделать чертеж с указанием размеров. Проект с точными расчетами по формулам никто не делает, обычно просто на глазок выбирают материал с таким запасом прочности, чтобы он наверняка выдержал нагрузку. Ну а чертеж нужен хотя бы для подсчета количества материалов и предстоящих расходов (даже для строительства бытовки своими руками 3 на 3 смета не будет лишней).

2. Составить смету. Перед строительством бытовки своими руками 3 на 6 смета нужна для того, чтобы спланировать свои расходы и не купить лишнего. Как она рассчитывается? Необходимо написать список всех материалов с указанием количества. Например, для строительства бытовки 6 на 6 своими руками смета будет выглядеть примерно так:

● Влагостойкая фанера березовая ФК 1,5 х 1,5 (6 листов) – 4300 руб.;

● Брус сухой клееный (15 шт.) – 2950 руб. (и так далее все необходимые материалы).

Итого: 45 460 руб.

Если есть чертеж, то сделать расчет и составить смету очень просто. Для подбора материалов рекомендуем пользоваться поиском по сайту «Стройпортал.ру». Например, если вы хотите выбрать недорогой материал для теплоизоляции стен, то нужно задать в поиске: «утеплитель». И выбрать базальтовую вату или теплоизоляционные плиты подходящего размера.

Основные этапы и порядок строительства дачной бытовки:

1. Расчистка площадки и подготовка основания.

2. Закладка фундамента.

3. Нижняя обвязка (основание под каркас).

4. Установка или сборка каркаса. Каркас начинают собирать с вертикальных опор, которые крепятся на нижней обвязке. Следующий этап – верхняя обвязка, затем раскосы для жесткости.

6. Обустройство стропильной системы и обрешетки для кровли.

7. Внешняя обшивка стен, прокладка утеплителя, внутренняя облицовка.

На этом этапе в стенах также прокладываются металлорукава или гофрированная труба с электропроводкой.

Полезные советы при строительстве дачной бытовки

● В интернете можно встретить понятия «американский каркасник» и «финский каркас». Они отличаются схемой сборки углов, обвязки, укосин, проемов. Для строительства бытовок эти моменты тоже важны. Поэтому рекомендуем ориентироваться на какую-то из классических технологий, которые усовершенствовались десятилетиями.

● Быстро бытовки строить вполне реально, но только в том случае, если у вас есть готовый каркас. Поэтому если дорого время, то лучше заказать каркас и просто обшить.

● На этапе проектирования нужно сразу определиться с расположением электрощитка, рукомойника, кондиционера и сделать на месте крепления дополнительные поперечины.

● Бытовка 3 на 3 своими руками – оптимальный вариант для временного дачного домика, который потом можно переоборудовать под хозпостройку (мастерскую, сарай для садового инвентаря).

Дачные бытовки повышенного комфорта

Несмотря на простоту незатейливой каркасной конструкции, из обычной бытовки можно сделать вполне комфортный домик. Например, размеры бытовки строительной 6 х 4 м позволяют сделать веранду, тамбур с кухней и комнату. Такой каркасно-щитовой дачный домик строят на ленточном фундаменте. Крышу делают не плоскую, а двускатную.

Идеи для внутреннего обустройства дачной бытовки повышенного комфорта можно позаимствовать у создателей домов на колесах. В интернете можно найти примеры компактного размещения всего необходимого для жизни в комнатке площадью до 10 кв.м.

Сколько стоит построить каркасную бытовку

Сколько стоит сделать дом из бытовки? Итоговая цифра в смете будет зависеть от размера, планировки и уровня комфорта домика, закупочной стоимости материалов и доставки.

Чтобы сократить расходы до минимума, рекомендуем покупать материалы не в ближайшем гипермаркете или на рынке, а заказывать в интернете. Например, на нашем сайте «Стройпортал.ру» представлено более 10 тысяч товаров. Допустим, вы хотите купить ДВП Оргалит. Ищем плиту через поиск и получаем предложения от 105 до 555 руб. Сразу можно сравнить толщину, выбрать лист нужного размера и заказать его с доставкой.

Цена в рублях за единицу

Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см

Обрезную доску шириной 0,15 толщиной 0,05

8 досок длиной 6 м

Брус 50х50 см длиной 3 метра

Необрезную доску шириной 250 мм

Цементно-песчаный блок размером 40х20х20

Блок оконный размером 600х600 мм

Рубероид РПП-300 по 15 м.кв. в рулоне

Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см

Филёнчатую дверь ДГ-7

Обрезную доску 0,05х0,10х6 м

Утеплитель марки «Хитрок», плита толщиной 5см площадью 5,4 м.кв.

Полиэтиленовую плёнка толщиной 0,1 мм и шириной 3 м

Доставка материалов автомобилем газель

Доски второго сорта для обрешётки

Профнастил С20 3х1,015х1,15 м

Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв.

Металлические бытовки и контейнеры

Металлическая бытовка сегодня является практически необходимостью на большинстве дачных участков. Кроме того, такое строение служит незаменимым местом для расположения различных помещений на строительной площадке. К тому же бытовку легко изготовить самостоятельно, так как оно состоит из блоков, которые, в свою очередь, сделаны из каркаса, и пластин из металла. Конечно, такое здание сложно будет использовать для продолжительного пребывания в нем, но оно является незаменимыми вариантом для дачи.

Проект современной металлической бытовки с окнами и кондиционером

Такой вагончик часто можно встретить на строительных объектах. Учитывая то, что большинство строительных работ могут длиться значительно дольше одного года, небольшое здание для рабочих временно может заменить и жилье.

В таких случаях металлическая бытовка может иметь в себе необходимый минимум удобств, который позволит немного отдохнуть после тяжелого рабочего дня или даже предоставит возможность принять горячий душ. Поэтому сложно переоценить необходимость такого строения на участке, где явно не хватает площади для тех или иных нужд. Именно поэтому существует множество проектов, по которым можно самостоятельно провести сборку и установку такой конструкции.

Как сделать бытовку из металла своими руками

Самостоятельное изготовление бытовки из металла — достаточно простое дело, но в то же время к нему нужно отнестись с должной серьезностью.

Планировка самодельной бытовки из металла

Для этого следует придерживаться основных правил при строительстве подобных помещений и использовать тот материал и инструменты, которые указаны ниже.

Если вы будете соблюдать все условия, то можете быть уверены, что построенное здание из металлических блоков прослужит вам многие десятилетия. А его высокая функциональность и полезность окупит все затраты за считаные месяцы эксплуатации. Для того чтобы своими руками изготовить качественную бытовку из контейнеров и блоков, вам понадобятся следующие инструменты:

• Обычный молоток с крепкой рукояткой;
• Аппарат для проведения сварочных работ;

Сборка каркаса для бытовки из металла

Электрическая болгарка с дисками разных диаметров;

Мощная дрель, которая позволит использовать кровельную насадку и большие сверла;

Различные по размеру и типу отвертки;

Для покраски — специальные кисточки;

Маска для защиты глаз от дуги сварки;

Столярные уголки разных размеров;

Пила для деревянного материала;

Степлер.

Перед началом проведения работ удостоверьтесь, что есть весь необходимый материал, так как это позволит значительно ускорить процесс изготовления и сборки, а также поможет избежать неожиданных затруднений при строительстве.

Материалы, необходимы для изготовления металлической бытовки

• В качестве основного материала для каркаса используется профильная труба размерами 40 на 60 мм, 40 на 40, 40 на 20;
• Если в вашем здании необходимо установить дополнительное утепление, то лучше всего использовать специализированный для этой цели материал;
• Материал для защиты от негативного воздействия пара;
• Барьер от влаги;
• Металлический лист, который был предварительно оцинкован;
• Монтажная рейка;
• Крепежные элементы, такие как саморезы по металлу и дереву;
• Грунтовочная смесь, которая подходит для использования на металлической поверхности;
• Гибкие элементы, сделанные из металла и используемые в качестве профнастила;
• Электрические приборы, провода, розетки, изоляция. Это будет необходимо для электрификации бытовки. Следует уделить особое внимание изоляции и заземлению, так как бытовка изготовлена полностью из проводника электричества — металла;

Проект и планировка металлической бытовки для самостоятельной сборки

Конструкционные элементы, такие как окна и двери.

Вернуться к оглавлению

Проведение строительства металлической бытовки своими руками

Для проведения всех подготовительных и строительных работ вам понадобится немного времени, от нескольких дней до двух недель. Сроки обычно зависят от количества рабочих и их опыта в строительном деле. При полностью самостоятельном проведении всей работы нужно быть готовым к более длительному сроку. Поэтому стоит провести правильную планировку двухкомнатной бытовки всех этапов строительства, что поможет значительно сэкономить как время, так и финансы.

Если вы захотите возвести качественное строение из блоков, понадобится сделать некоторые финансовые вложения. Но стоит отметить, что такие затраты обычно за несколько месяцев полностью себя компенсируют.

Варианты планировки бытовки из металлического контейнера

Одним из самых качественных материалов для постройки такого строение считается строительный контейнер. Металлическая бытовка отличается высокими показателями прочности и долговечности конструкции, которую легко собрать своими руками.

Перед началом проведения работ стоит провести планировку, о которой упоминалось выше. Такой вид работы является необходимостью при строительстве металлической бытовки своими руками. Соблюдение этого условия поможет возвести не только такое помещение, как бытовка, но и пригодится при монтаже беседки или навеса для дома.

Установка металлической бытовки на столбчатом фундаменте

Кроме того, имея опыт планирования строительства, вы сможете с легкостью проводить ремонтные работы практически любых металлических конструкций, контейнеров и т. д. Поэтому перед монтажом постарайтесь все свои мысли, требования и предполагаемое назначение бытовки выложить на бумаге. Таким методом вы сможете точно рассчитать общую площадь металлической бытовки для дачи или строительной площадки, что позволит узнать точное количество материала. Такие расчеты помогут сэкономить при строительстве своими руками, особенно если сравнивать с покупкой металлической бытовки.

Подготовительные работы с площадкой для установки бытовки

Существует несколько главных требования к месту, на котором планируется провести установку бытового помещения из металла. Одним из главных правил является наличие ровной площадки под монтаж здания. Его следует предварительно застелить полиэтиленовой пленкой. Перед тем как растянуть пленку, позаботьтесь об очищении территории от мусора, сорняков, кустарников, которые будут мешать проведению стройки. Окончив уборку, можно будет приступать к выравниванию площадки под металлическую бытовку.

Пленка, которая будет использоваться для покрытия поверхности должна иметь высокую плотность. Также стоит учесть, что ее размер должен быть равен площади пола строения плюс по метру отступа с каждой стороны.

Также не стоит для данного типа работ покупать тепличную пленку, которая не рассчитана на большие нагрузки и может с легкостью порваться.

Дизайн и обустройство самодельной металлической бытовки

При помощи правильно подобранного и установленного покрытия вы сможете защитить себя от ненужной влаги, которая негативно влияла бы на сроки эксплуатации постройки. В противном случае вы рискуете подвергнуть металлическое здание губительному воздействию коррозии, из-за чего основание строения практически через три года начнет терять свои эксплуатационные свойства и будет разрушаться. Поэтому стоит серьезно отнестись к проведению подготовительных работ площадки, на которую вы желаете провести установку металлической бытовки.

Конструкция бытовки, размеры и чертеж

Бытовками называют модульные здания и сооружения для временного проживания, складского хранения и других хозяйственно-бытовых целей. Они мобильны и удобны для пользования, изготавливаются из разных материалов и имеют различную стоимость.

Несущей основой большинства конструкций является деревянный или металлический каркас. Двойная обшивка стен, пола и потолка с утеплителем внутри позволяют создать достаточно комфортные условия для временного и постоянного проживания людей.

Строительные конструкции бытовок должны обеспечить:

• возможность мобильного использования;
• простая установка и демонтаж;
• длительный срок эксплуатации;
• многократное использование;
• возможность применения для различных целей.

Выбор устройства модуля зависит от конкретных условий эксплуатации и целевого применения.

Особенности бытовок различного назначения

Бытовки относятся к простым сооружениям временного пользования. В число основных элементов этих сооружений входят:

• деревянный или металлический несущий каркас;
• внешняя и внутренняя обшивка внутри которой находится утеплитель;
• дверная коробка и полотно;
• оконные блоки;
• деревянный пол и потолочное перекрытие;
• кровля.

Кроме этого, в зависимости от назначения строительные и дачные бытовки могут быть оборудованы осветительными и отопительными приборами, санузлом, умывальником, кухней и другим оснащением.

Наружная обшивка и внутренняя отделка может быть выполнена из таких материалов, как:

• доска или брус;
• листовой профилированный металл;
• натуральная или пластиковая вагонка;
• фанера, ДСП или ДВП.

Для утепления вагончика используют минераловатные маты, пенопласт, пенополистирол и пенополиуретан. Двери и окна изготавливаются из дерева или металлопластика. В оконные проему металлических конструкций наиболее часто устанавливают пластиковые блоки, в деревянных домиках чаще всего можно увидеть блоки из древесины.

Размеры и устройство стандартной бытовки

Технические характеристики:

• Размер: 6м — длина; 2,4м — ширина; 2,5м — высота.
• Вес стандартной бытовки: — 2,2 — 2,5 тонн.
• Каркас: металлический (профиль 100х50х3мм, гнутый угол 90х90х3 мм).
• Наружная отделка: оцинкованный или окрашенный профнастил С-8.
• Утепление: минеральная вата 50-100мм.
• Пароизоляция : техническая пленка.
• Черновой пол: доска хвойных пород 25мм.
• Внутренняя отделка стен и потолка: ДВП, вагонка, ПВХ панели.
• Чистовой пол: Линолеум.
• Окно: 800х800мм.

Виды бытовок по типу планировки

Они могут отличатся по внутреннем строению, наличию или отсутствию перегородок. Исходя их этого сфера применения этих модулей так же может быть разной, подробнее об этом здесь.

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно прочитать здесь.

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Основной недостаток бытовок щитовой конструкции заключается в слабости каркаса, приводящая со временем к деформациям и потере первоначального вида.

Металлические модули

Устройство внутреннего деревянного каркаса

Для длительной эксплуатации, превышающей один год лучше всего приобрести или изготовить металлическую бытовку. Основой такой металлической конструкции является каркас из профильного металлопроката и деревянный брус сечением не менее 100 мм. Наружная поверхность обшита профильным листовым металлом или полимерными материалами.

В качестве утеплителя используют минераловатные или пенопластовые плиты. Внутренняя отделка вагонкой, ламинированной фанерой, огралитом или пластиковыми панелями. Сложность изготовления этого типа конструкции заключается в необходимости иметь специальное металлообрабатывающее оборудование, которое есть далеко не у всех.

Технология сборки модульной металлической бытовки

Процесс изготовления бытовых вагончиков включает следующие этапы:

• разработка проекта, включающего чертеж несущего каркаса и его размеры;
• приобретение необходимых материалов;
• сборка металлической или деревянной несущей конструкции;
• обшивка внешней стороны каркаса листовым материалом или вагонкой;
• закрепление ветрозащиты на внутренней стороне обшивки;
• утепление стен, пола и потолка теплоизоляционным материалом;
• защита утеплителя паробарьером;
• настил деревянных полов;
• обшивка стен и потолка отделочным материалом;
• установка дверей и оконных блоков;
• устройство кровли из оцинкованного железа.

Все детали на металлокаркасе должны быть обработаны грунтом и окрашены. Для возможности погрузки бытовки на автотранспорт необходимо предусмотреть наличие монтажных петель.

Как сделать прочную бытовку своими руками: простые пошаговые рекомендации | (50+ Фото & Видео)

На дачном участке нужно помещение, где будет храниться рабочий инвентарь. Подобная бытовка строится за 1–2 недели. Помещение поможет спрятаться от дождя, солнца. Внутри можно переночевать, если дачный дом еще не достроен. Небольшую бытовку можно купить или сделать своими руками. Ничего сложного нет, главное – следовать инструкции, соблюдать определенные правила.

Вариант бытовки

Бытовку можно использовать как хозяйственное помещение, эконом-вариант жилища до постройки основного дома. Она пригодится для хранения предметов инвентаря: газонокосилки, триммера, удочки.

Если подвести канализацию, утеплить, можно использовать как душевую кабину, небольшую баню. Стоит заранее определить, что планируется хранить в пристройке. В зависимости от нужд выбирать размер и тип.

Щитовая

Бюджетный вариант. Обычно каркас делают из бруса, обшивку из вагонки. Внутреннее пространство закрывают МДФ или ДСП. Утеплить стекловатой или пенопластом. Застелить черновой пол можно необрезной доской. Чистовой – недорогим плитным материалом. Крыша одно- или двускатная. Бюджетный вариант кровли – из железа небольшой толщины.

Чтобы крыша не деформировалась, сделать несколько ребер жесткости. Можно обойтись без утеплителя, если не планируется использовать в холодное время года.

Каркасная

Качество выше, чем у щитовой. Материалы стоят дороже. Чтобы снизить стоимость конструкции, можно сделать минимальное число окон или обойтись без них. Убрать перегородки. При возведении используется брус сечением примерно 10х10 см. Он не деформируется. Внутреннее пространство закрывают вагонкой.

Чтобы сделать помещение внутри сухим, использовать утеплитель – минеральную вату и слой пароизоляции – пергамин. Потолок и пол делается двойным для прочности и дополнительного утепления.

Брусовая и бревенчатая

Стоит больше предыдущих вариантов. Возводить имеет смысл, если помещение планируется эксплуатировать в любое время года. Можно использовать в качестве бани, если установить печь, водонагреватель, соорудить перегородки.

Для постройки рекомендуется использовать брус не менее 100х150 мм. Тщательно шпаклевать. Облицевать внутреннее пространство вагонкой.

Контейнер

Постройка для временной эксплуатации. При возведении нужно будет пользоваться сварочным аппаратом. Каркас из металлического швеллера. Стены из сэндвич-панелей. Конструкцию сложно совместить с дизайном участка.

Изготавливается из металлического швеллера. Выступает в роли каркаса. Оставшееся пространство заполняется сэндвич-панелями.

Изготовление бытовки

Щитовая и каркасная подсобки строятся примерно по одному алгоритму. Нагрузку на себя берет жесткий каркас. Стоит он не дорого, работа не слишком трудоемкая.

Есть 2 варианта постройки:

• от клетки. На рисунке слева. Пол настилается после сооружения основной части
• от основания. Показана справа. Пол делается вначале. На него укладывается остальная часть. Здесь работы больше, но возводить проще, не требуется особенных умений. Ниже будет рассмотрен этот вариант

Сделать пристройку за несколько дней не получится. Если делать качественно, возводить придется около 3–4 недель. Во время работы все деревянные части следует пропитать антисептиком и водоотталкивающей смесью. Использовать можно отработанное моторное масло, которое заменит оба вещества.

Пропитывать следует не заготовки, а уже обрезанные и подготовленные детали. Черновой пол, лаги, доски нижней обвязки следует пропитать битумной мастикой.

Возведение фундамента

Постройка не будет большой, потому возводить фундамент можно по упрощенной технологии, как на рисунке ниже. Земля должна быть примерно ровной, без «горбов».

Возведение фундамента:

1. Заложить стобчатый незаглубленный фундамент (1 позиция)
2. Собрать из бруса раму (2–4 позиция). Древесину выбирать сухую, сечением 100х150 мм или 100х120 мм. Несущей способности будет достаточно для нормальной эксплуатации
3. Закрепить нижнюю раму каркаса с лагами пола (5 позиция)

Полноценный фундамент возводить нет смысла. Получится дорого и долго. Для постройки вырыть яму, выходящую на полметра за здание. Снять верхний слой земли примерно на штык лопаты, около 30 см.

Чтобы засыпка не расширялась, уложить слой геотекстиля. Насыпать до уровня грунта слой песка. Утрамбовать несколько раз. Установить столбы как на рисунке ниже. Расстояние между ними около 1,5 м. Рассчитать, чтобы получилось целое число пролетов.

Для создания основания следует взять уровень, выровнять бетонные блоки, на которые придется класть брус. Все должно быть в одной плоскости.

Брус класть на бетонное основание, соблюдая уровень.

Под древесину ложится 2 слоя рубероида. Между собой скрепить торцевыми скобами. Можно листовым металлом. Закрепить на блоках.

Крепить с помощью анкерных болтов. Верхняя часть под ключ. Это просто, если использовать перфоратор и накидную головку.

Установка каркаса

Работа начинается с углов конструкции. Следует взять брус 50х100 мм или 60х100 мм. Закрепить элементы временными стяжками. Дальше стойки выровнять, вывести по одной плоскости с вертикальными стойками по периметру. Установить металлические пластины, добавляющие жесткость.

Проверить уровни стоек и перевязать горизонтальными балками. Получится цельная деревянная конструкция, которую уже не получится сломать, если нажмешь на любой из сторон.

Дальше придется устанавливать крышу. Для удобства нужно возвести один ряд вертикальных стоек большей высоты. Он должен находиться на фасадной части. Задняя сторона должна получиться ниже уровнем. Разница в высоте около 50 см.

Стойки соединить балками перекрытия. По верхней части конструкцию обвязать брусом.

Установка крыши

Для удобного монтажа крыши уже есть основание. На него следует уложить стропила. Выбирать самые прочный и прямой брус. Если будут значительные изъяны, укладывать кровлю будет сложно.

Стропила класть на одинаковом расстоянии. Достаточно 60 см. соединение с нижними балками перекрытия должно быть прочным. Части, расположенные на крыше, должны выступать за периметр конструкции. Получится козырек на лицевой стороне. На задней части будет возведен козырек для отвода дождевой воды.

Стропила закреплять любым удобным способом: гвоздями, саморезами, болтами и гайками. Использовать метод «замка» – с помощью угловых металлических пластин для крепления.

На этом этапе следует разметить места для окон и дверей. По периметру каркаса установить дополнительные стойки, которые будут усиливать проемы. Они помогут без сложностей поставить нужные детали.

Для укладки кровельного материала наверх помещения, необходимо выполнить обрешетку. С самого начала работа выполнялась по уровню. Достаточно взять ровную древесину, прибить ее перпендикулярно стропилам. Расстояние между шалевкой около 10 см. Крепить с помощью любых деталей: гвоздей и молотка, саморезов и шуруповерта.

Когда деревянная обрешетка уложена и зафиксирована, следует уложить кровельный материал. Выбирать можно любой: шифер, железные листы, черепицу и т. д. Один из вариантов – рубероид и ондулин. Получится практично и не очень дорого.

Укладка кровельного материала

Укладка пола

Укладка черного основания пола

Можно уложить черновой деревянный пол, чистовой и на этом закончить. Или добавить декоративный настил, который сделает помещение приятней.

Черновой пол можно уложить на основание бруса. Другой вариант – если заранее предусмотрен порожек. Нужно заранее взять первый брус сечением 100х150 мм, уложить на пол. Следующий брус перпендикулярно, сечением 100х100 мм.

Оба варианта допустимы. Во втором случае уровень пола получится ниже за счет углубления для черновых лаг.

Наверх досок укладывается слой гидроизоляции. Можно взять полиэтиленовую пленку, или другой материал более высокого качества. Закрепляется, стандартно, с помощью скоб и степлера.

Укладка гидроизоляции поверх пола

После закрепления получатся изолированные полости. В них закладывается утеплительный материал. Подойдет минеральная или стекловата. Разрезать рулоны можно на месте. При работе со стекловатой использовать защитные средства: спецодежду, перчатки, закрытую обувь.

Если размер листа утеплителя больше полости, его нужно разрезать, а не затаптывать. Нужно добиться размеров кусков, примерно одинаковых с полостями.

Утеплитель не нужно закреплять. Наверху укладывается гидроизоляционный слой и закрепляется на скобы.

Закрепление слоя гидроизоляции

Следующий этап – установка пола. Для этого подобрать сухое прочное дерево, которое впоследствии покрасить и покрыть лаком для красоты.

На этом этап по монтажу пола заканчивается.

Утепление

После наружной отделки можно обнаружить внутри существенный минус – сквозняк. Устранить его можно путем внутреннего или наружного утепления и герметизации. Все стыки обработать монтажной пеной, зашпатлевать большие отверстия. Использовать можно минеральную вату или другой утеплитель.

Этапы работы: создание каркаса, закладка материала, гидроизоляция и облицовка декоративным материалом. Полости, в которые вкладывается теплоизоляция, делать примерно равными кускам выбранной теплоизоляции. Можно е не закреплять, прижмется отделочным составом.

Те же действия выполнить на потолке, чтобы через поры не проникал холод.

Наружная обшивка

Обивка бытовки изоляцией

Стены следует обтянуть изоляцией, чтобы защитить помещение от влаги, ветра. Если помещение должно быть теплым, необходим слой теплоизоляционного материала. Крепить пленку следует внахлест на 20 см. закреплять скобами к древесине. Для повышения герметичности протянуть скотчем все стыки.

После обивки изоляцией бытовку следует обшить. Возможны любые материалы наружной отделки: сайдинг, дерево, композитная панель, пластик.

Вывод

Дополнительно можно укрепить окна ставнями, чтобы во время сильного ветра стекло не разбилось. Пример конструкции на рисунке ниже. Откидные сделать проще распашных. Потребуется только одна большая створка и закрепленные к ней фиксаторы.

В итоге получается многофункциональное помещение, без которого сложно обойтись на дачном участке. В зависимости от того, что планируется хранить в бытовке, выбирают вариант утепления, внутренней обшивки.

Построить такое помещение сможет любой, кто умеет держать в руках молоток.

Бытовка своими руками 6х3м

Как сделать прочную бытовку своими руками: простые пошаговые рекомендации | (50+ Фото & Видео)

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Строительство каркасной бытовки своими руками

Большинство бытовок и дачных вагончиков изготавливается по каркасной технологии. Это – наиболее оптимальный вариант получить небольшое помещение дешево и быстро. Он позволяет соорудить временный жилой или хозяйственный блок из имеющихся материалов. Как собирается каркасная бытовка своими руками? И что лучше – купить каркасную бытовку или сделать её самостоятельно?

Назначение каркасной бытовки

Каркасная бытовка – небольшое помещение, предназначенное для временного проживания. Вагончики-бытовки часто используют в качестве жилья для строителей. Их также часто ставят на дачах, используют в этом в качестве старые торговые ларьки и павильоны.

Главная особенность дачных каркасных бытовок – их мобильность. Эту большую каркасную коробку можно перевезти на другое место, установить и использовать по другому назначению. Поэтому вагончики-бытовки называют временным жильём – они легко транспортируются на новые участки.

Готовая постройка своими руками.

Популярность каркасных бытовок среди дачников объясняется их весьма доступной ценой. Дачные бытовки обходятся хозяевам в минимальную сумму денег и предоставляют готовое помещение, которое может использовать как временный или как постоянный домик.

Для собственной дачи каркасную бытовку можно не только заказать в готовом виде, но также сделать самому из имеющихся материалов. Это могут быть доски и деревянный брус, металлические трубы, уголки, швеллера, панели ОСБ на стены.

Виды построек

Каркасные бытовки классифицируют по размерам, мобильности и материалам изготовления. Минимальные «домики» представляют собой коробки площадью 2х3 м. Более удобна и вместительна – каркасная бытовка 6х3 м. Максимальные размеры дачных переносных помещений могут достигать 8х9 м. Таким образом, виды каркасных бытовок делят по размерам на маленькие, средние и большие.

По материалам строительства дачные каркасные бытовки делят на две группы – с деревянным каркасом и с металлической несущей основой, выполненной из металлических труб, уголков, швеллеров. Деревянный каркас собирают из балок толщиной сечения от 100 мм. Использовать менее толстый брус для строительства каркаса нельзя – коробка получится недостаточно прочной и может развалиться во время транспортировки. Кроме того, она может не выдержать снеговых и ветровых нагрузок.

Силовой каркас из доски.

Металлический каркас

Металлический каркас может использовать трубы диаметром от 60 мм. Это – более надёжный вариант строительства, более прочный и долговечный, при условии качественной сварки.

Также для дачных вариантов оговаривается мобильность постройки. Если планируется, что дачный каркасный домик может быть переставлен на новое место, то к местам сварки предъявляются требования высокого качества. Такой каркас соединяют особо тщательно по углам и стыкам. Переносные бытовки должны без проблем выдерживать любое количество перемещений.

Проект каркасной постройки

Проект каркасной бытовки представляет собой документ, в котором подробно описываются этапы строительства постройки, а также приводится перечень строительных материалов. Проектная спецификация содержит данные о размерах бруса или труб, перечисляет количество кровельных и стеновых панелей. Наличие спецификации позволяет чётко определить размер закупки, приобрести материалы без излишков и переплат.

Проект каркасной бытовки также содержит схемы, эскизы и чертежи. К примеру – разметку крепления кровельных листов и стеновых панелей, схему сборки каркасных и кровельных элементов – места их расположения, расстояния между ними. Эти схемы позволяют неопытному строителю или простому обывателю построить каркасную бытовку без особых проблем. Таким образом, проект даёт важные преимущества – оптимизирует траты на материалы и позволяет построить качественно.

Можно ли сделать чертеж каркасной бытовки своими руками? Вполне – при наличии инженерного образования или технического склада мышления. Или при наличии опыта строительства других построек.

Схема каркаса постройки.

Можно нарисовать эскиз будущего вагончика-дома – деление на комнаты, расположение окон и дверных проёмов. Дальше понадобится правильно составить чертеж каркасной бытовки – для этого понадобятся знания сопротивления материалов и расчеты нагрузок. Также придётся попотеть над составлением схемы расположение стеновых панелей.

И ещё одна особенность – необходимо найти и выбрать способы крепления различных деревянных балок в каркасе – в паз или встык, с выемкой материала или без неё, на гвозди, винты или металлические крепёжные углы. Необходимо познакомиться с большим количеством строительных норм и правил, сделать правильно расчёты.

Наиболее оптимальный вариант – выполнить самостоятельно начальную стадию проектирования – нарисовать схему каркасной бытовки, определить размеры. По готовой схеме – подобрать в интернете похожий проект каркасной бытовки 6х3 мм. После – доработать готовый проект, внести в него необходимые корректировки и поправки, «привязать» к местности.

В интернете проекты часто сопровождают фото каркасных бытовок, по которым можно делать предварительный выбор.

Выбор места строительства

Место расположения будущей постройки выбирается с учётом личных пожеланий и особенностей данного участка, а также с учётом размеров блочного помещения.

Каркасная бытовка под ключ часто делается стационарной. Для них выбор размера и места должен учитывать, что здесь дачный вагончик будет стоять всегда. Поэтому ставят строение на ровное место без грунтовых подтоплений.

Чертеж своими руками.

Маленькие бытовки используют, если в будущем планируется перемещать их на другое место. Или когда место расположения дачного строения ещё не выбрано, и в будущем планируется строительство большого дачного каркасного дома. В таком случае, к определению места расположения подходят менее ответственно, ставят бытовку там, где есть возможность.

Также при установке жилой каркасной бытовки учитывают расположение природных водоёмов и сливных ям. Водоёмы должны быть удалены на 20 м от стен жилого дома, а ямы для слива нечистот – не менее чем на 5 м. Также важно учесть удалённость места от линий высоковольтных передач – они создают фоновое неблагоприятное излучение, поэтому строительство жилых домов под ними запрещено нормами санэпидстанции.

Фундамент для строения

Постройка каркасной бытовки может быть выполнена как с фундаментом, так и без него. Необходимость фундаментной основы определяется следующими факторами:

1. Мобильностью строения и его предназначение – временное это жильё или вагончик ставится здесь надолго.
2. Размерами бытовки и весом.
3. Особенностями грунта.

Стационарный вагончик стоит поставить на фундаментные опоры. Они защитят его от грунтовой влаги и отсыревания, а значит, продлят срок его службы. В качестве опор достаточно использовать сваи – вкрутить трубы в землю или залить в узкие глубокие ямы бетонный раствор. Свайный фундамент – оптимальный выбор для любых каркасных строений.

Столбчатый фундамент.

В переносном варианте каркасная бытовка для дачи может быть поставлена без опор, заглубленных в землю. При этом под днище домика под наружными углами обязательно укладываются временные подпорки – брёвна или кирпичи – для того чтобы оградить панели днища от луж и грунтовой воды.

Размеры вагончика определяют его вес, давление на землю и размеры фундаментных свай. Для более тяжёлых коробок и стен используют свайные опоры большего диаметра – от 150 мм. Или увеличивают количество опор с небольшим диаметром 90-100 мм. Данные по расположению фундаментных свай и их размерам лучше взять из готовых проектов.

Готовая постройка своими руками.

Также необходимо учитывать особенности грунта на вашем дачном участке. К примеру, для болотистых почв или для строительства на берегу водоёма – для установки каркасной бытовки необходим свайный фундамент. В таком случае сваи необходимо вгонять в грунт независимо от размеров домика и его предназначения. Также сваи обязательно необходимы при строительстве на берегах рек и озёр – так часто складывают простые каркасные бани своими руками.

Таким образом, совсем обойтись без фундамента не удастся. Можно выбрать минимальный вариант, небольшие подпорки – для временных небольших строений. Или сваи, заглублённые в грунт – для стационарных больших вагончиков.

Поэтапное строительство

А теперь перечислим виды работ, последовательное выполнение которых позволит закончить строительство каркасной бытовки в кратчайший срок:

1. Продумывание, планирование, проектирование.
2. Выбор места расположения дачного вагончика.
3. При необходимости – монтаж свайных опор в грунт. Или сооружение небольших опор поверх грунта.
4. Сборку каркаса каркасной бытовки.
5. Монтаж кровельных листов – они должны перекрывать друг друга на 3-5 см.
6. Монтаж панелей наружных стен – ДСП, досок, металлопрофиля.
7. Установка окон и наружных дверей.
8. При необходимости утепление – пенопластом или минватой.
9. Монтаж внутренних стен – из фанеры, ДСП, досок.
10. Внутренняя отделка.

Строительное видео по каркасным бытовкам поможет вам разобраться в этом процессе.

Стоимость каркаса постройки

Цена каркасной бытовки определяется следующими факторами:

• Размер помещения – длина стен и высота потолка.
• Используемые материалы – деревянные балки, доски, металлические опоры, кровельные профилированные листы, стеновые материалы.

Стоимость каркасной бытовки может отличаться в 2-4 раза. Дешёвое строительство использует для обшивки стен панели из ДСП, ДВП, ОСБ. Более долговечная и дорогая стройка – металл и натуральное дерево, красивый металлопрофиль и лакированные доски.

Бытовка своими руками — пошаговая инструкция по строительству

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика).

Как построить бытовку – пошаговая инструкция

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно. Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

1. Подготовка основания.
2. Сборка каркаса, укладка полов.
3. Монтаж кровельных конструкций и покрытия.
4. Устройство наружной и внутренней обшивки с утеплением.
5. Подведение инженерных коммуникаций.

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

Монтаж каркаса

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

Схема утепления полов

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5—0,6 м для обеспечения уклона односкатной кровли.

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

Обшивка и утепление стен

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

Отделочные работы ведутся в таком порядке:

1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.
2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Заключение

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.

Строительство бытовки своими руками пошагово должно осуществляться в несколько этапов. На следующем мастеру предстоит сформировать каркас крыши. Если речь идет об односкатной конструкции, то следует применить бруски с сечением 50 x 100 миллиметров. В несущих брусках есть выпилы, куда устанавливаются стропила. Крепление осуществляется все теми же саморезами. За периметр постройки стропила должны выходить на 30 сантиметров. В роли покрытия можно выбрать ондулин, который не предусматривает при проведении монтажных работ наличия у мастера особых строительных навыков.

Формирование каркаса крыши

Конструкция крыши должна содержать гидро- и пароизоляционные слои, а также утеплитель. Когда производится строительство бытовки своими руками, фото рекомендуется рассмотреть заранее. Они позволят вам понять, какую конструкцию лучше всего выбрать для своего участка.

На следующем этапе на стропила можно уложить обрешетку из деревянных брусков или досок, так как ондулин — достаточно легкий материал. Его листы укладываются внахлест, продвигаться при этом необходимо снизу вверх. Для этого используются специальные крепления, которые входят в комплект.

Процесс сооружения бытовки своими руками

Бытовка на даче после строительства объекта может использоваться в качестве помещения для хранения инвентаря.

Бытовка своими руками строится по предварительно составленному чертежу, несмотря на то что вроде бы здание простое. Будет неплохо, если вы заранее предусмотрите тот факт, чтобы бытовка вписывалась на дачном участке и имела полное право остаться не только на время, но и стать частью других строений. К примеру, почему бы не использовать это помещение потом как гостевой домик.

Итак, возведение быстровозводимых бытовок можно проводить и собственноручно, главное знать, как это делать, и точно следовать последовательности выполнения всей работы.

1 этап. Выбор правильного места.

Выбор места для бытовки осуществляется с учетом дальнейших планов на данное сооружение

Вопрос временного или постоянного пребывания бытовки на участке очень важно решить еще до момента строительства, чтобы заранее определиться с применяемыми материалами и ее размещением. За ненадобностью сооружение потом можно разобрать, хотя это нежелательно, лучше его потом использовать далее

Дальнейшее применение строения определяет ее месторасположение на участке. К примеру, при переоборудовании бытовки под баню ее необходимо разместить в конце участка; при переоборудовании в подсобный блок можно разместить в середине участка и так далее.

2 этап. Возведение фундамента.

Строить бытовку нужно начинать с возведения фундамента. Так как это не тяжеловесное сооружение, для него будет достаточно столбчатого фундамента. В случае если бытовка будет временного назначения, чтобы потом ее было легче разобрать, фундамент лучше всего сделать из шлакоблоков, которые хорошо разбираются и отличаются небольшой стоимостью.

Для размещения шлакоблоков необходимо с земли убрать грунт, затем утрамбовать землю и застелить ее геотекстилем, потом засыпать песком и вновь хорошенько утрамбовать. Только на сделанную таким образом основу можно установить шлакоблок. Их располагают в каждом углу и между ними с промежутками в 1,5 метра. Шлакоблоки гидроизолируем рубероидом или битумной мастикой и закрепляем деревянным каркасом.

3 этап. Каркас помещения и крыши.

Для начала необходимо соорудить основу, используя лаги по периметру сооружения. Лаги необходимо укладывать поперек и вдоль. Из бруса 150х100 мм монтируются пол и стойки опоры, расположенные по углам. Чтобы обеспечить надежность соединения, на лагах нужно сделать выпилы, в которые будут вставляться брусья. Вся конструкция фиксируется при помощи саморезов.

После каркаса помещения создается каркас крыши. В несущие бруски вставляются стропилы, фиксируя саморезами всю конструкцию. В качестве покрытия для крыши можно применять ондулин, работа с которым не потребует опыта работы и специальных навыков. В конструкции крыши обязательно должны присутствовать утеплитель, гидро- и пароизоляция.

4 этап. Отделка.

Выстилается черновой пол с применением гидроизоляции и минеральной ваты для утепления. Выстилается чистовой пол. Отделываются стены внутри и снаружи, лучше с применением вагонки.

Подготовительные работы

Многие владельцы загородных участков предпочитают изготавливать парилки из бытовок своими руками. Начинать надо с проекта. Оптимальный размер бани – 6х3 м. Основой может быть типовая схема каркаса бытовки. А потом уже добавить необходимые перегородки. Обычно баня состоит из парной, моечной и предбанника. Если размеры бытовки не позволяют устроить все эти комнаты, то помните, что баня – это прежде всего парная, а остальные помещения организовываются, исходя из площади постройки. Впоследствии можно пристроить террасу, чтобы отдыхать после принятия оздоровительных процедур.

При расчете материалов на строительство парилки из бытовки необходимо учесть, что каркас бани состоит из двух прямоугольников, допустим, размером 6х3, которые соединяются между собой вертикальными стойками каждые полметра или 80 см, в зависимости от расположения дверных и оконных проемов. Брус для основания нужно брать толщиной 10х15 см, а для вертикальных стоек – 5х5 см. Передние стойки бытовки должны быть на полметра выше задних для создания уклона будущей крыши. Далее понадобятся доски для пола и потолка 10х4 см, а также подготовим вагонку для обшивки стен изнутри и снаружи. Не забудьте про хороший утеплитель, гидро- и пароизоляцию, обрешетку для устройства крыши и кровельные материалы.

Перед тем как приступить к сооружению бани, необходимо выбрать на участке место под нее. При этом нужно предусмотреть некоторые моменты, так как к банной постройке предъявляются особые требования. Бытовка должна располагаться не менее чем на 1 м от соседнего участка и в пределах 15 м от деревянного строения соседей. Несоблюдение этого правила грозит штрафными санкциями и судебными тяжбами.

Лучше всего, если окна банной бытовки будут выходить на запад. Это позволит продлить естественное освещение помещения. Двери располагать необходимо в южном направлении, где зимой наметает меньше всего снега. При выборе места под банную бытовку учитывайте близость расположения к водопроводу и канализации. При отсутствии последнего варианта следует позаботиться о подводе собственной сточной системы.

Этапы переоборудования бытовки под баню

Все работы должны быть разделены на несколько этапов, для того, что рационализировать затраты сил и времени. Хвататься за всё сразу не стоит, поэтому нужно умозрительно определить поле деятельности и приступать к работе

Надёжный фундамент — половина дела

Как правило, бытовки не имеют хорошего основания. Это собственно и не нужно поскольку постройка временная. В нашем случае такая конструкция будет переоборудована, поэтому нам нужен хороший, крепкий фундамент. Для бани наилучшим вариантом будет вентилируемое основание, поскольку помещение специфичное. Высокая влажность и температура не должны пагубно влиять на сооружение.

Эту проблему можно решить очень просто. Можно воспользоваться свайным фундаментом. Во-первых, его не так сложно сделать. Во-вторых — он достаточно надёжен. Вот по какому алгоритму следует действовать:

1. Размечаем территорию, которая будет отведена под баню;
2. По периметру будущей постройки и по внутренним стенам делаем углубления для свай. Расстояния между ними должно быть примерно 1,5 м. Сваями могут быть как специальные изделия, имеющие прямое назначение, так и асбестовые или металлические трубы.
3. Опоры вкапываются землю. При этом нужно следить за тем верхняя часть всех свай находилась на одной плоскости. Для лучшего закрепления труб их нужно подсыпать щебнем и гравием.
4. Когда опоры установлены, начинаем укладывать на них брус, который и будет основой будущей бани.

Если вы задумали сделать баню из бытовки своими руками, это может сэкономить вам много денег, поскольку затраты на такие работы могут оказаться очень большими.

Каркас будущей бани

Теперь пришло время поработать непосредственно с изначальной конструкцией. Материалы из которых сделана бытовка, под баню не годятся, поскольку они с трудом будут выдерживать высокие температуры и влажность. Кроме того, некоторые виды отделки под таким влиянием могут выделять вредные вещества. По этой причине необходимо удалить всю старую отделку. В результате должен остаться один каркас. В этом есть и положительный момент — вес конструкции уменьшится, а значит установить её на основание будет значительно легче.

Материалы которые останутся после демонтажа, можно будет использовать в других проектах. К примеру, если баня из бытовки делается для дачи, то из них можно будет сделать беседку, арку или песочницу для детей.

Установка каркаса на основание

Чтобы справиться с этой нелёгкой задачей, необходимо будет нанимать специальную технику. Это потребует некоторых денежных затрат, но без этого не обойтись

Во время работы, следует обращать внимание на точность установки, потом что-то переделать будет невозможно. После того, как каркас будет установлен на основание, его нужно будет закрепить.

Это делается при помощи болтов или шпилек. По всему периметру всё должно быть сделано надёжно.

Перед тем как ставить каркас на фундамент, убедитесь что после установке под конструкцией не будет мусора. Желательно, чтобы участок под баней был ровном, что вентиляция была эффективной.

Внутренняя и внешняя отделка бани

После того, как работы с каркасом закончены, нужно приступать к восстановлению отделки

Вот на какие этапы нужно будет обратить особое внимание:

• Внешняя отделка. Её можно выполнить любыми материалами, проще всего это будет сделать из вагонки или сайдинга.
• Внутренняя отделка. Традиционно внутри бани должно быть дерево лиственных пород. Самый простой вариант — это вагонка.
• Изоляция бани. Речь идёт как о теплоизоляции так и монтаже гидроизоляции. Для стен отлично подойдёт пенопласт, он не восприимчив к влаге и хорошо держит тепло. Для сопротивления конструкции влаге необходимо будет применять материалы, которые имеют водоотталкивающие свойства.
• Монтаж оборудования. Это последнее, к чему можно приступать. Нужно провести в бане электричество, отопление (при необходимости) и подвести воду.

Сама конструкция вряд ли подойдёт для сооружения полноценной банной печи, поэтому можно заменить её на электрооборудование.

В целом это всё, что нужно знать о том как переделать бытовку в баню в общих чертах. Разумеется это очень большой объём работ, который достаточно сложно, однако можно проделать, если подойти к этому с умом и распределить весь процесс на этапы. Посмотреть на то, как выглядят бани из бытовки можно на фото ниже.

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.
• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Как выбрать план и построить своими руками

Так как перед любым началом строительства необходим чертеж будущей постройки, рассмотрим самые привлекательные проекты бытовки. Итак, что собой представляет план?

План деревянной бытовки с тамбуром

Каркасные бытовки имеют, как правило, одну или две комнаты и тамбур. Так как постройка небольшая, чаще всего прямоугольной формы, необходимо все помещения расположить функционально. Вход и тамбур в однокомнатной деревянной бытовке лучше расположить на короткой стене.

Если вам необходимо 2 комнаты, тамбур располагается в центре бытовки с широкой стороны. Таким образом, с тамбура можно пройти в обе комнаты.

Расположение в бытовке входа и тамбура может быть разным

Более сложные бытовки с большим количеством комнат имеют план небольшого каркасного дома, и редко называются бытовками — скорее это временный или постоянный домик для инвентаря или строителей.

Итак, каркасные бытовки могут быть:

• однокомнатные с тамбуром
• двухкомнатные
• с плоской крышей
• с односкатной крышей
• с двускатной крышей
• сложные бытовки – с навесами, пристройками и пр
• бытовки для летнего проживания
• для круглогодичного использования

Бытовка с двухскатной каркасной крышей из бруса

Для чего нужно подсобное помещение на даче

Дачная бытовка представляет собой небольшое помещение или домик, который используется для хозяйственных нужд на загородном участке.

Очень часто хорошую бытовку используют как временное жилище или эконом-вариант дачного домика.

В дальнейшем, после возведения основного домика или коттеджа, это помещение пригодно для хранения рабочего и садового инвентаря, ненужных игрушек, раскладушек, рабочей одежды, различных предметов, которые временно не применяются в хозяйственных нуждах.

Это помещение прекрасно подойдёт для хранения удочек, садовой мебели и техники: газонокосилки, электрического или бензинового триммера.

А если к бытовке подвести водопровод и сделать канализацию, то она будет вполне пригодна в качестве душевой кабинки, санитарного узла или даже бани.

Хозяйственные владельцы дачных участков могут использовать строение в качестве мини-гаража, зимнего сарайчика для кролей, птиц или ульев с пчёлами. В общем, зависимо от деятельности собственника дачи, это помещение можно использовать в различных целях.

Бытовка – многофункциональное помещение, которое в любом случае станет незаменимым на дачном участке.

Бытовка на даче — многофункциональное помещение

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Каркасное сооружение, как один из видов бытовок

Существует несколько типов бытовок в зависимости от выбранного материала для строительства. Одним из наиболее выгодных вариантов выступает каркасная бытовка. Несущим элементом выступает каркас из деревянного бруса 50х50 мм, который будет отвечать за устойчивое положение сооружения, что повысит противостояние большим нагрузкам. Данный каркас будет определять контуры всего здания.

Стены с внутренней стороны бытовки можно отделать фанерой, ДВП или вагонкой, наружная часть стены отделывается при помощи вагонки. Именно в зависимости от выбранного материала для отделки стен и будет колебаться стоимость получившейся бытовки

Но важно также учитывать и тот факт, что фанера или ДВП являются не очень практичными стройматериалами. К примеру, во время усадки стены, сделанные из такого материала, могут просто деформироваться, а впоследствии эксплуатации, впитав в себя большое количество влаги, стройматериалы потеряют свою форму

Такая бытовка предполагает сооружение двойного пола и потолка. Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги.

Схема бытовки.

Неплохим материалом для гидроизоляции служит целлофановая пленка или пергамин, а в качестве утеплителя можно использовать минеральную вату, отличающуюся хорошей тепло- и звукоизоляцией.

Каркасная бытовка самого простого типа выполняется без использования внутренних перегородок, в такой бытовке должно быть как можно меньше окон и дверей. Даже такой бюджетный вариант обойдется примерно в три раза дороже, чем щитовая бытовка, но ее качество будет намного выше и лучше, ведь каркасная бытовка получится намного прочнее благодаря прочному брусу, пароизоляции и прочим строительным материалам, используемым в работе.

Очередность и время проведения работ

Когда у вас на руках имеется проект будущей бытовки, настало время закупать материалы и заниматься монтажом. Рассмотрим пошагово то, что вам необходимо будет сделать во время строительства. Так же узнаем, получится ли за месяц построить самую обычную, простую, деревянную бытовку на основе каркаса.

Бытовка самодельная, на кирпичах, с односкатной крышей и окном

1. Покупаем и транспортируем на участок блоки, которые будут фундаментом для вашей бытовки.
2. Разметить местность, очистить участок, установить блоки.
3. Приобрести и привезти доски и брус.
4. Обработать доски септиком.
5. Купить ОСБ иди ДСП (ДСП предпочтительнее, так как прочнее).
6. Сколотить основание из досок или бруса, утеплить, гидроизолировать, прикрепить ДСП.
7. Постелить на пол линолеум.
8. Обработать брус или доски для каркаса бытовки и крыши.
9. Собрать и установить стенки.
10. Сделать стропила для крыши или панель для односкатной крыши.
11. Покрыть кровлю ветрозащитой
12. Настелить обрешетку и контробрешетку
13. Покрыть крышу кровельным материалом – черепицей, шифером или другим.
14. Купить и транспортировать к участку вагонку.
15. Зафиксировать ветрозащиту.
16. Обработать защитой вагонку, покрыть стены.
17. Купить и привезти печку, приобрести дымоход.
18. Собрать дымоход и установить печку.
