Бюджетные теплые полы своими руками в частном доме

Теплый пол — идеальный способ для отопления частного дома. Он намного практичнее, экологичнее и экономичнее стандартной радиаторной системы, но при этом требует больше усилий при монтаже. Теплый пол создает в доме идеальную конвекцию — нагретый воздух со всей поверхности пола поднимается вверх, не осушаясь от радиаторов и не обогревая стены и потолок. А еще ходить по теплой поверхности очень комфортно и приятно — вы никогда не замерзнете, а ваш малыш смело сможет играть на полу даже в самую суровую зиму!

Теплый пол в частном доме может быть двух видов:

• электрический;
• водяной.

Как правило, электрический теплый пол редко используется в коттеджах в силу своих недостатков: высокой потребляемой мощности, малой отапливаемой площади, высокой вероятности его выхода из строя. Обычно такую систему используют в квартирах или небольших комнатах: уборной, ванной, прихожей. Достоинство электрического пола в том, что его очень просто монтировать — достаточно расстелить листы на ровной поверхности, уложить поверху линолеум или ламинат, подключить и пользоваться.

Теплый пол в частном доме — лучшее решение!

Водяной теплый пол намного сложнее в монтаже — он требует создания качественного утепления, заливки стяжки и подключения коллектора. При этом он рассчитан на долговременную работу (при правильной укладке система служит более 30 лет), обладает низкой инерционностью (хорошо прогретый пол хорошо держит тепло и не требует постоянной подачи новых порций горячей воды).

Обратите внимание:
теплый пол целесообразно обустраивать в комнатах, площадь которых больше 15 квадратных метров. При этом раскладывать трубы по всему основанию не надо — вычтите площадь мебели и декоративных элементов.

Водяной пол

Используя эту систему, вы сможете отказаться от труб и радиаторов вдоль стен и под потолком. Водяной теплый пол — единственная возможность обустроить “французские окна” (от пола). Также за счет их можно хорошо сэкономить. Дело в том, что на каждую комнату выделяется один контур — если вы не пользуетесь какими-то помещениями, то можете их вообще отключить или установить минимальное значение расхода теплой воды.

Способы устройства водяной системы

Существует три способа укладки системы:

• на грунт;
• на бетонную плиту (основание);
• на деревянный пол.

Реже всего используют укладку на деревянный пол. Обычно его срывают, заливают под ним стяжку и потом создают систему. Но есть и менее затратные варианты, когда утеплитель и трубы располагаются прямо по чистовому полу, а сверху заливаются самовыравнивающимися смесями или стяжкой. Главный минус этого решения — значительное утолщение настила и уменьшение полезного объема пола.

Укладка труб в специальные формы на деревянный пол

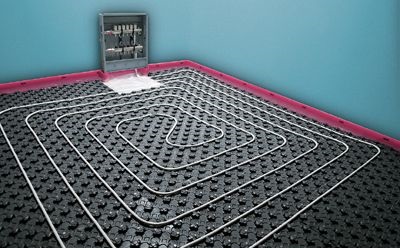

Чаще всего устройство теплого пола в частном доме происходит на грунт. Сначала снимается верхний слой, затем на него насыпают подушку из чистого песка (до 10 сантиметров), уплотняют ее щебнем (7-10 см мелкой фракции), расстилают гидроизолирующий материал (рубероид или специальная мембрана). Поверху обустраивается черновая стяжка, на которую кладется утеплитель и трубы.

Если в доме есть бетонные плиты или залита стяжка, то процесс значительно облегчается — вам придется только лишь выровнять основание и заделать все крупные трещины песчано-цементной смесью.

Принцип создания

После того, как вы подготовили основание, вам необходимо:

1. Создать качественную гидроизоляцию стяжки. Раскатайте по поверхности рубероид или другие изоляционные материалы. Обязательно накладывайте рулон на рулон минимум на 10 сантиметров и склеивайте их друг с другом (смолой, скотчем, специальным клеем для мембран, высокой температурой).
2. Создать теплоизоляционный слой. Он нужен для того, чтобы холод снизу не проникал в помещение, а тепло от труб не уходило на глубину. В качестве утеплителя обычно используется пенопласт повышенной плотности ли экструзионный пенополистирол. Толщина слоя утеплителя зависит от множества факторов: местоположения дома, мощности системы, коэффициента теплоизоляции и т. д. Обычно этот слой стараются делать толщиной не менее 5 сантиметров.
3. Сделать качественную пароизоляцию. Она необходима для того, чтобы поверх утеплителя не образовывался конденсат. Для этого используется либо обычная полиэтиленовая пленка, либо специальная мембрана. Укладывать эти материалы также необходимо с накладыванием друг на друга и изоляцией швов.
4. Создать арматурную сетку. Обычно для этого используют дорожную сетку с ячейками размером 100 на 100 мм или 150 на 150 мм.
5. Уложить трубы. Обычно для создания теплого пола используют классические металлопластиковые трубы. Необходимо укладывать их на поверхность так, чтобы в будущей стяжке не было соединений. Длина трубы не должна превышать 75-80 метров (при большей длине теплоноситель успевает остынуть и пол неравномерно прогревается). Если вам не хватает куска в 870 метров, то создайте две ветки. Трубы можно крепить к арматуре хомутами.
6. Залить трубы стяжкой или самовыравнивающимися смесями. Дождитесь полного высыхания — и ваша система будет полностью готова!

Заливка труб цементно-песчаной стяжкой

Обратите внимание:
заливать стяжку можно только после того, как вы наполнили систему водой и создали в ней рабочее давление. Если нигде нет потеков, то не сливайте воду и не скидывайте давление до тех пор, пока стяжка не застынет. Это не позволит трубе деформироваться.

Последний этап устройства водяного теплого пола в частном доме — укладка финишного покрытия. Это может быть линолеум, ламинат, паркетная доска, ковролин, керамическая плитка и т.д.

Небольшие хитрости

1. Не забывайте использовать демпферную ленту — она позволит этому “многослойному пирогу” свободно расширяться и сужаться от температурного расширения. Ее проклеивают по всему периметру комнаты на этапе обустройства первой стяжки
2. Выведенные наружу трубы подключаются к коллектору (гребенке). Не экономьте на ней, ведь именно гребенка управляет всей вашей системой. При помощи вентилей на ней вы сможете отрегулировать поток (температуру) проходящей по ветке воды.
3. Толщина финальной стяжки не должна быть больше 60 мм. Добавьте в нее специальный пластификатор для теплых полов — он придаст ей эластичность, прочность и сопротивляемость температурным перепадам.
4. Сверху стяжку можно укрыть полиэтиленовой пленкой. Это защитит поверхность от пересыхания. Если пленки нет, то регулярно увлажняйте поверхность водой (хотя бы раз в день).
5. Запускать систему можно не раньше чем через 4-5 дней (за это время цементно-песчаная смесь застынет). Не рекомендуется перегревать пол, чтобы на нем не появились трещины.

Коллектор — место соединения всех труб

Балансировка коллектора

Теплые полы в частном доме редко имеют равную длину контуров в разных комнатах. Для уравнивания давления воды используются коллекторы (гребенки), которые позволяют отрегулировать температуру в разных ветках. Чтобы отрегулировать температурный режим вам необходимо снять защитные колпачки и при помощи вентилей выровнять давление проходящего потока. В случае необходимости вы можете вообще перекрыть некоторые контуры, если не пользуетесь помещениями.

Вопрос организации отопления является важнейшим для всех, строящих свой дом. Конечно, если исключить жителей тропиков, где проблема диаметрально противоположная. По подсчетам, водяной пол может сэкономить до 20% расходов на отопление. Но только если всё правильно сделать!

С чего начать процесс устройства теплого пола?

Конечно же, с расчетов! И очень детальных – неправильный выбор шага укладки или диаметра трубы приведет к вечно холодным комнатам или полосам тепла на полу. А учитывая, что система буквально «вмуровывается», стоимость переделки превысит устройство нового теплого пола.

Как правильно рассчитать теплый пол?

Вручную это сделать довольно сложно, поэтому лучше воспользоваться одной из специальных программ, например Valtec. Это многофункциональная программа, предназначенная для расчета отопления, водоснабжения и гидравлики.

• точные данные о помещениях – площадь пола и стен, размер дверных и оконных проемов;
• материалы стен, пола и даже потолка;
• расположение мебели, которая не будет передвигаться – шкафы-купе, кухонные гарнитуры, душевые кабины и т.д.;
• желаемая температура в помещениях;
• наличие и толщина коврового покрытия.

Преимущество использования программ – простота расчетов. Просто вводя нужную информацию в соответствующие ячейки, на выходе можно получить расчет:

• теплопотерь в каждом помещении;
• тепловой нагрузки – теплового притока, который будет давать теплый пол в каждом помещении;
• гидравлического сопротивления всей системы в частном доме;
• количества всех требуемых для теплого пола материалов.

Что нужно знать для организации теплого пола?

Прежде, чем приступать к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не нужно брать слишком большой, 16 мм будет достаточно. Труба такого диаметра позволяет сделать шаг в минимальные 10 см без залома на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг укладки труб – в идеале он должен находиться в пределах 10-20 см, и обязательно быть кратным 5. Возле наружных стен и окон шаг меньше, а возле внутренних – больше.

Под тяжелой мебелью, плотно прилегающей к полу и установленной у внутренних стен, можно начинать укладывать петли на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом – при сверлении отверстий под крепежи можно повредить систему пола.

В-третьих, это длина труб. Она должна быть одинаковой для всех контуров, подключенных к одному коллектору. Конечно, на практике этого добиться нереально, поэтому нужно сократить разницу максимум до 10 м. Так, в больших помещениях придется укладывать по два контура, в маленьких – уменьшать шаг укладки. При этом не рекомендуется подключать к одному коллектору больше 9 контуров длиной 90 м – лучше разбить их на два устройства.

От него не могут отходить трубы вверх, поэтому на втором этаже придется ставить еще один коллектор. Если же коллектор стоит на наружной стене, отходящие трубы обязательно утепляются.

Укладка теплого пола в бетонной стяжке

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут присоединяться трубы. При необходимости сверлятся отверстия для вывода труб.
2. По всему периметру, а также между контурами, если они находятся в пределах одной комнаты, к стенам клеится демпферная лента. Она компенсирует тепловое расширение пола и служит изоляцией холодной стены. Ширина должна быть 15 см или больше – в зависимости от толщины «пирога» теплого пола.



3. На бетонное основание укладывается утеплитель. Для первого или цокольного этажа без отапливаемого подвала он должен быть толщиной от 5 см, на остальных этажах – от 3 см. Утеплять бетонную плиту второго этажа необходимо для того, чтобы снизить расход тепла на прогрев этой самой плиты. Всё равно теплых воздух поднимается вверх и потолок обогревать нижние комнаты не будет.



4. На утеплитель настилается гидроизоляция и укладывается арматурная сетка.
5. Теперь можно начинать укладку труб – от внешней стены к внутренней, если выбран способ «змейкой», или от стен к центру, если трубы кладутся «улиткой».
6. Витки можно закреплять или специальными крепежами, или обычной пластиковой строительной стяжкой к арматуре. В последнем случае её нельзя затягивать туго!



7. После подключения всех контуров делается пробный запуск системы отопления – она должна проработать на максимальном давлении и рабочей температуре 24 часа.
8. Если нет протечек и других неисправностей, заливается стяжка. Под плитку её можно делать толще – до 5 см, а под ламинат, плохо аккумулирующий и проводящий тепло, не стоит делать её больше 2 см. В этом случае стяжку армируют вторым слоем сетки, уложенной поверх труб.



9. Важно не забывать ежедневно поливать бетон, ведь он набирает твердость при контакте с водой. Напольное покрытие стелют через 28 дней, после полного застывания стяжки.

Если же дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить настильный теплый пол. Его преимущество – отсутствие «мокрого» процесса, поэтому сразу же после установки системы можно наслаждаться теплом в доме.

Еще один несомненный плюс этого решения – небольшая толщина пирога и возможность укладки на старый деревянный пол. О том, как это просто сделать, доходчиво показано на видео:

С приходом холодов многие задумываются о модернизации своей системы отопления. И монтаж водяного теплого пола — одно из частых решений таких пользователей. Ведь эта конструкция позволяет существенно сэкономить на отоплении, при этом расход резко сокращается, а сами элементы, обеспечивающие обогрев и теплый воздух, не занимают места в комнате, ведь спрятаны под полом. Разберемся, какими же бывают теплые полы и как их монтировать в частном доме своими руками.

Принцип работы теплого пола в доме

Обогрев и теплый воздух в коттедже или частном доме обеспечиваются с помощью теплых полов — это совершенно новая система, исключающая такие действия как установка и эксплуатация конвекторов с радиаторами, а также большое соединение их узлов и элементов. Вместо этого используется встроенный в пол обогревательный контур из трубы и коллектор или несколько таких комплектов, если длина и ширина комнаты больше нормы, которой может справиться один коллектор и контур.

Все это устанавливается, как правило, на бетонное покрытие, но можно установить и на деревянное (правда, расход будет больше). Также устанавливаются маты для теплого водяного пола, благодаря которым существенно сокращается расход. Но самое главное, что все это можно сделать в коттедже или частно доме своими руками. Главное знать принцип работы этой технологии и соблюдать правила монтажа.

Итак, схема теплого пола в частном доме — это трубы с теплоносителем, обеспечивающие обогрев и теплый воздух, а также коллектор, насос и термостатический смеситель, которые составляют смесительные узлы. Все это оборудование устанавливают с помощью соединений в пол, а сверху заливается цементная стяжка для теплого водяного пола.

Когда эти работы выполнены, можно систему включить на обогрев и запустить таким образом теплый воздух в коттедже. Как видно, сделать своими руками это не сложнее, чем установить ванну, если знать принцип работы. К тому же, расход на строительство тогда будет меньше.

Теплый пол в частном доме или коттедже: преимущества и недостатки

Прежде чем понять, стоит ли выбирать такую схему, чтобы обеспечить теплый воздух в частном доме, а уж тем более делать обогрев своими руками, нужно взвесить все минусы и плюсы работы этой технологии.

Плюсы такой конструкции следующие:

1. Расход на обогрев в доме снижается как минимум на 30%, а воздух остается такой же теплый.
2. Благодаря равномерной циркуляции воздух в коттедже становится комфортным. Ведь обогрев распространяется не только на мебель возле батареи, но на всю площадь в коттедже.
3. Технология, обеспечивающая обогрев с помощью трубы, вмонтированной в пол, безопасна, поскольку нет прямого контакта с горячей трубой, а давление в ней не столь высокое, чтобы разрыв привел к серьезной аварии всей конструкции, как в случае с радиаторами, соединение которых менее надежное.
4. Улучшение внешнего вида — внутри коттеджа теперь будет уютнее, ведь не будет большой белой трубы через весь и радиаторов, занимающих место. Вместо этого под полом каждой комнаты будет отопительный контур, покрывающий всю площадь, а в некоторых местах — маленьких шкаф, скрывающий коллектор с деталями. Туда можно будет поставить мебель и увеличить свободной пространство.
5. Теплый пол можно устанавливать и под ламинат, и под плитку, линолеум и другие покрытия.
6. Стоимость установки оборудования в коттедже довольно низкая, особенно если делать работы своими руками.

Но есть и минусы выбора такого принципа обогрева воздуха как технология теплых полов:

1. Чтобы установить оборудование, нужно потратить много времени, особенно, если делать все своими руками;
2. Если оборудование ломается, это ведет к серьезному расходу на ремонт, ведь придется демонтировать весь пол, выносить мебель, а в это время обогрев прекратится, и во всем доме воздух будет холодным;
3. Некоторые большие помещения будут нуждаться в дополнительном источнике, обеспечивающим обогрев, так как технология теплого пола не рассчитана на высокую обогревательную мощность. Чтобы воздух был теплым, придется устанавливать ковекторы с радиаторами.

На этом минусы, которые имеет это оборудование, заканчиваются.

Монтажные схемы установки теплых водяных полов

Чтобы установить оборудование для обогрева воздуха в жилище своими руками (трубы, коллектор, насос, чтобы регулировать давление), нужно знать схемы, как устанавливать отопительный контур под полом, с учетом того, как установлена мебель, какая длина помещения и прочих характеристик.

Схемы установки труб своими руками следующие:

• Улитка;
• Змейка;
• Сетка;
• Комбинация разных способов, чтобы контур был расположен по всех поверхности.

Расчет теплого пола и количества необходимых материалов

Расчет теплого водяного пола — важная деталь строительства дома своими руками. Но делать этот этап лучше не самостоятельно, а с помощью профессионалов. Они рассчитают какая длина должна быть у трубы, вид, который должен иметь отопительный контур, посоветуют выбрать лучший вариант монтажа (сетка, змейка и т. д.), посчитают, какой будет расход средств на ремонт. Но можно рассчитатать все и своими руками по известным схемам.

Так, сначала рисуют схемы, по которым будет монтироваться сетка труб, контуров, а также коллектор для каждой комнаты.

При этом учитывают мебель, окна и другие элементы комнат. Затем рассчитывают, где будет стоять насос, регулирующий давление, и другое требуемое оборудование, согласно схеме. После этого выбирают покрытие для теплого водяного пола, рассчитывают, какой должна быть его толщина и т. д. Как только подготовительные работы на бумаге выполнены, можно переходить непосредственно к монтажу.

Особенности монтажа коллектора

Коллектор и вспомогательное к нему оборудование устанавливается в специальный шкаф для коллектора. Это не мебель, а специальная ниша размерами 500х500 (длина и ширина) в среднем. Толщина ее небольшая — главное, чтобы поместилось все оборудование, и удобно было его регулировать.

Как только шкаф установлен, устанавливают подающую и возвратную трубу для горячей и холодной воды соответственно. Коллектор для горячей воды подсоединяется с подающей трубой, а коллектор, стыкующий конечные участки труб — с возвратной.

Затем устанавливают запорный кран там, где соединяются трубы с коллектором, чтобы можно было ремонтировать систему. На другой стороне коллектора нужно не забыть установить сливной кран. Если самому устанавливать коллектор сложно, можно купить готовый, в котором все нужное оборудование будет установлено, и его не придется регулировать.

Подготовка поверхности

Прежде чем установить маты для теплого водяного пола, у которых должна быть должная толщина для сохранения тепла, а также сам обогревательный контур, длина которого позволяет перекрыть всю поверхность комнаты, приступают к подготовке поверхности. Нужно убрать мусор, заделать места, где выступает армированная сетка или другие мешающие детали, убрать мебель в помещении. Если толщина пола разная, то есть он кривой, регулировать это нужно перед установкой теплого контура.

Принцип подготовки такой: сначала стелют гидроизоляционный слой, длина и толщина которого известна из размеров комнаты (из плотного полиэтилена), по краям саморезами прикрепляют демпферную ленту, после чего стелют теплоизоляцию — утеплитель для теплого водяного пола. Чем больше его толщина, тем лучше, ведь он сокращает расход тепла. Сверху стелют арматурную сетку.

Как укладывать трубы

Обогревательный контур из трубы, длина которой должна позволить обогреть всю комнату, укладывают в бетонную стяжку, используя либо монтажную сетку, либо маты, либо пазы чернового деревянного пола. Толщина стяжки должна быть достаточной. Идеальная толщина — 3-5 см над поверхностью плит. Если стяжка делается под плитку, а не ламинат или линолеум, толщина должна быть больше.

Схема подключения отопительных контуров

Как правило, любой отопительный контур теплого пола подключен к котлу. Он создает должную мощность и давление. Но его мощность должна превышать на 15-20% мощность самих теплых полов. При этом между ним и коллектором нужно установить расширительный бак и другие элементы безопасности. Они не повлияют на расход. К тому же, в частном доме это обычный элемент любой отопительной схемы.

Затем трубу подключают к коллектору, установленному в шкафу подальше от мебели. Из коллектора труба идет к самим теплым полам. Ее укладывают по всей площади комнаты — это и есть обогревательный контур. Можно не укладывать под участками с громоздкой мебелью, если она там будет стоять всегда. Конец трубы подключают к возвратному коллектору. Если давление в трубах слабое, устанавливаются насосно-смесительные узлы. Они еще и помогут снизить расход.

Проверка работоспособности системы

Прежде чем стелить ламинат или плитку над трубами, нужно их проверить. Делается это так:

1. Компрессором нагнетают воздух в систему — давление должно составлять до 4 бар. Проверяется система на разгерметизацию. Такое высокое давление позволит выявить даже мельчайшую щель.
2. Наполняется система водой — давление при этом от 0,6 МПа. Сначала за первых полчаса давление не должно снижаться более чем на 0,06 МПа. На втором этапе давление доводят до 1 МПа, и за 2 часа оно не должно снизиться больше чем на 0,02 МПа.

Если испытание пройдено, можно заливать стяжку и стелить пол, выбирая в качестве покрытия ламинат, плитку или другое покрытие, а потом устанавливать мебель.

Укладка пола на бетон

Традиционно в качестве основания для теплых полов выступает бетонный пол. Он надежен, крепкий, стойкий к перепадам температур, ровный. Укладку делают следующим образом:

1. Подготавливают помещение к работе (выносят мебель, срывают старый пол). Выравнивают основание, очищая его.
2. Устанавливают гидроизоляционный слой и демпферную ленту.
3. Устанавливают тепло- и пароизоляцию.
4. Стелют арматурную сетку.
5. Устанавливают сам теплый пол, проверяют его работоспособность.
6. Заливают сверху стяжку (на 2-3 см выше уровня труб) и оставляют сохнуть.
7. Стелют покрытие для пола (ламинат, плитка), расставляют мебель.

Теплый пол под деревянными перекрытиями

Если основой для пола служит дерево, это не проблема — отопление установить тоже можно. Между лагами и трубами устанавливают утеплитель — он уменьшит расход тепла и уберет контакт между трубой и деревом.

Также можно установить гидро- и пароизоляцию. Она также будет полезна для сокращения расхода тепла. Далее делают классический теплый пол, в завершении которого сверху стелют ламинат. Но чтобы отдача тепла была максимальной, на утеплитель стелют лаги, к ним прибивают доски, между которыми делают зазоры 2 см для труб. В них устанавливают металлические желоба, в которых будут трубы.

Благодаря этому финишное покрытие (ламинат или плитка) будет прогреваться полностью. Сверху делают стяжку и устанавливают пол — либо полимерное покрытие (плита, керамогранит), либо ламинат, выдерживающий перепады температуры. Паркет и доска не подойдут.

Такая конструкция очень удачна. Ведь при ремонте достаточно сорвать ламинат и устранить проблему. А вот бетонный пол придется долго разрушать, прежде чем добраться до источника проблемы. Ламинат же просто удаляется и так же практично устанавливается. Но деревянный теплый пол дает меньшую тепловую мощность — это нужно учитывать.

Утепление пола в частном доме — задача непростая. Если в многоэтажных домах полы утепляются за счёт нижнего этажа, то в частном доме дело обстоит в точности наоборот. От земли исходит холодный воздух, что делает задачу обладателей частных домов значительно сложнее. Поэтому владельцы частных домов уделяют особое внимание вопросу утепления пола в своём жилище.

Конечно же, современные технологии решили эту проблему, и не одними способами. Существуют три вида утепления пола в частных домах:

• утеплённая стяжка;
• утеплённый деревянный настил;
• разнообразные системы подогрева пола.

Самый простой и дешёвый способ
сделать пол — это залить его поверхность стяжкой. Смесь песка и цемента обходится гораздо дешевле, нежели другие строительные материалы, но этот вид пола обладает самым большим недостатком — от него так и исходит холод. Зимой без тапочек ходить по бетонной стяжке совершенно невозможно. Но сегодня современные технологии решили эту проблему. Под слой стяжки укладывается утеплитель, который хоть и немного, но решает данную проблему. В качестве утеплительных материалов подходят керамзит, гранулированный шлак и пенопласт. Современные мастера в основном дают предпочтение пенопласту.

Структура нашей бетонной стяжки в разрезе будет напоминать пирог, который имеет несколько слоёв. Сначала на поверхность пола для утепления укладывается пенопласт, а потом уже заливается стяжка. Процесс заливания бетонной стяжки происходит примерно в пять этапов:

• Первый этап — это гидроизоляция поверхности. На грунт лучше всего выкладывать специальные гидроизоляционные материалы во избежание появления плесени и разных грибков. Для этой задачи подходит такой материал, как плотная полиэтиленовая плёнка, которую выкладывают непосредственно на поверхность грунта. Но лучше всего использовать специальный гидрозащитный барьер, который сделан из битумной мастики;
• Второй этап — проклеивание по всему периметру вдоль стен на высоте до 15 см пористого материала из вспененного винила. Этот материал обеспечивает пластичность пенопласта при температурных перепадах и защитит его от потрескиваний;
• Третий этап — это настилка самого пенопласта. Пенопласты должны стелиться плотно друг к другу. Если бетонный раствор попадёт в образующиеся щели, то оттуда может проникнуть холод, что делает наш труд совершенно бесполезным. Поэтому появившиеся щели наполняются монтажной пеной;
• Четвёртый этап — это армирование стяжки. Бетонная стяжка без арматуры на пенопласте не продержится и одного года. Достаточно нескольких месяцев, чтобы бетонная стяжка начала трескаться и не пройдёт и одного года, как она попросту рассыплется на части. Поэтому армирование, можно сказать, является обязательным условием;
• Пятый этап — это сама стяжка. После этапа армирования заливается сам бетонный раствор. Толщина бетонной стяжки должен превышать 50 мм. Бетонный раствор должен быть прочнее положенного, то есть обычное соотношение 1:4 не подходит, лучше использовать соотношение 1:3. Также во избежание потрескиваний стяжки, в бетонный раствор добавляют пластификаторы.

Процесс утепления бетонной стяжки происходит примерно так. Хоть бетонная стяжка и является самым дешёвым и доступным видом пола, но этого недостаточно, чтобы ваш дом был уютным и комфортным. Для этого ещё и прибегают к помощи разнообразным системам подогрева.

Система подогрева бетонного пола в частном доме

Для подогрева пола в частном доме существует масса вариантов. В основном различают три вида обогрева:

• электрический;
• инфракрасный;
• водяной.

Для подогрева бетонной стяжки лучше всего подходит водяной тёплый пол
. Эта система довольно проста в использовании, так что его можно сделать самостоятельно. Но расчёт и проектирование такой системы лучше всего оставить профессионалам. Если продумать такую систему до мельчайших деталей и не экономить на строительных материалах, то она может послужить не один десяток лет.

Преимуществ этой системы более чем достаточно, первая из которых абсолютная экономия электроэнергии, за счёт подсоединения системы к центральному отоплению. У вас не только тёплый пол, по которому можно ходить босиком, но и безопасная в использовании система подогрева. Второе, установка и монтаж водяного тёплого пола не требует особого труда и затрат, так что самостоятельно устанавливать такую систему тоже возможно.

Как работает система тёплого водяного пола?

Основными элементами водяного тёплого пола являются полимерные трубы
, в которых циркулирует горячая вода. Система подключается к центральному отоплению или к индивидуальным котельным, которая подогревается за счёт жидкого или твёрдого топлива.

Температура в трубах регулируется терморегулятором, который подсоединяется к трубам. Терморегуляторы устанавливаются на стенах, и в них достаточно задать нужную температуру, чтобы система заработала. Автоматические термостаты наиболее удобны в использовании. Достигая заданной температуры, система автоматически охлаждается.

Монтаж водяного тёплого пола происходит в три этапа.

Во-первых, подготавливается сама почва, в которой будут складываться трубы. Весь периметр очищается от строительного мусора, подравняются все перепады и уклоны.

Во-вторых, кладутся подложки под трубы
. Это поможет направить тепло вверх и равномерно распределять по всему помещению. Для этой задачи отлично подходят теплоизоляционные плиты, которые также играют роль фиксаторов труб.

В-третьих, заливается сама бетонная стяжка. Толщина залитой стяжки должна быть не менее 3 см.

Один из недостатков водяного тёплого пола является то, что она категорически несовместима с древесиной. Эта система эффективна, только если ваше помещение залито бетонной стяжкой.

Система подогрева деревянного пола в частном доме

Для подогрева деревянного пола не требуется особых усилий, так как древесина — это тёплый материал, не нуждающийся в дополнительном подогреве. Единственное, что можно сделать — это усилить его эффективность
за счёт дополнительных систем подогрева. Но закладывая утеплитель, мы можем лишить нашего пола обычной вентиляции, отчего деревянный материал деформируется. Поэтому нужно рассчитать систему гидроизоляции и чем тщательнее всё продумать, тем лучше.

Для утепления деревянного пола достаточно закладывать под настил минеральные утеплители. Пенопласт использовать не рекомендуется, так как он не пропускает воздух. И вследствие этого нарушается естественная вентиляция помещения. Всё, что можно сделать в этом случае — это оставить пространство
между деревянным настилом и утеплителями. Пространство в размере 50 мм будет вполне достаточно, чтобы не нарушалась естественная вентиляция.

Заключение

Напоследок можно сказать, что сделать тёплыми полы в частном доме — не такая уж и сложная задача. При ответственном подходе к делу и тщательном проектировании системы всю работу можно сделать самостоятельно. Но в современных домах уже рассчитана система отопления пола и его счастливые обладатели не задумываются о такой проблеме.

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Теплые водяные полы как система отопления появились в нашей стране недавно. Традиционно квартиры или дома обогревались с помощью металлических радиаторов или труб. С развитием производства полимерных материалов, устойчивых к химической коррозии, стало возможным более продуктивно использовать энергию. Если устроить водяной теплый пол своими руками, помимо удобства и комфорта можно сэкономить бюджет на отоплении до 25%.

Отапливать сооружения теплом, поступающим снизу, человек научился давно. Нагретый воздух от печей передавался по каналам, проложенным в полу. Наибольшее распространение такой способ обогрева получил в Корее, где сегодня до 90% жилых домов и гражданских объектов отапливается посредством напольных систем. Спят и едят корейцы на полу.

Подача тепла снизу благоприятно отражается на энергетическом балансе помещения. Воздух прогревается более равномерно, чем при использовании радиаторов. Отсутствуют конвективные воздушные потоки, переносящие энергию из одной зоны комнаты в другую, так как излучение происходит со всей поверхности пола.

Основная часть энергии распределяется в зоне жизнедеятельности человека. Замечено, что на организм исходящее снизу тепло действует благоприятно, ощущение комфорта возникает при более низкой температуре в помещении. Это дает возможность не повышать градус теплоносителя, что увеличивает ресурс отопительного оборудования и трубопроводов, экономит потребление энергии.

Сравнительная схема распределения тепла.

Немаловажный довод в пользу напольной системы — ее скрытое расположение. В домах, где обогрев осуществляется только теплыми полами, отсутствуют не всегда эстетичные приборы, разводка и видимые части отопления. Они не мешают расстановке мебели, не портят интерьер.Теплые полы совместимы с другими системами отопления, например, радиаторным. Могут использоваться самостоятельно или как дополнительный обогрев.

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Устройство теплого водяного пола

Чтобы грамотно смонтировать водяной теплый пол своими руками, нужно разобраться в устройстве и принципе работы оборудования.

Для функционирования греющих контуров требуется два основных узла:

• группа подмеса;
• коллекторная гребенка.

Группа подмеса включает термостатический клапан и отсекающие краны — верхний для ввода нагретого теплоносителя, нижний для обратки. Температура воды на выходе из котла — 60°-70°. В систему она поступает в разбавленном и охлажденном до 45°-55°. Это необходимо, чтобы покрытие не перегревалось и было комфортным для ходьбы, то есть не горячее 28°.

Два основных узла отопительной системы.

Коллектор предназначен для распределения по контурам нагретого и сбора остывшего теплоносителя. Если водяной теплый пол уложен в разных помещениях, то предусматривают индивидуальную регулировку температуры с помощью термостатов. Чтобы задать степень нагрева покрытия или воздуха, устанавливают терморегуляторы. Они подают сигнал сервомоторам коллектора, уменьшающим или увеличивающим подачу теплоносителя в сеть.

При наступлении аварийного состояния, когда перекрыта подача воды на все контуры, котел может закипеть. Для отвода части теплоносителя предназначен байпас — резервная перемычка. В систему встраивают насос для циркуляции жидкости. Разводку выполняют из трубы диаметром 16-20 мм. Контур формируют в виде одиночной, двойной, угловой «змейки», спирали или «улитки». Допустимая максимальная длина петли 80-120 м.

Схемы укладки греющих контуров.

Равномерность прогрева и мощность теплоотдачи зависят от шага и диаметра трубы, высоты стяжки. Оптимальными для стандартных утепленных домов считаются расстояние между водяными контурами 150-175 мм, толщина слоя бетона или раствора — 50-70 мм. При таких значениях снижается риск растрескивания покрытия, отдача тепла достигает 100 Вт/м², что соответствует нормативам.

Выбор способа укладки

Для монтажа теплого пола используют трубы из гофрированной нержавеющей стали, металлополимеров или сшитого полиэтилена с внутренним антидиффузионным слоем. Если соблюдаются правила эксплуатации, срок службы изделий достигает 50 лет.

Для встроенных отопительных систем применяют медные трубы. Они долговечные, но дороже пластиковых. Не переносят тесный контакт с бетоном, поэтому для укладки в стяжку используют профили, покрытые полимерной оболочкой.

В зависимости от конструкции пола гидравлическое отопление монтируют двумя способами:

• «мокрым»;
• «сухим».

Первый способ применяют при устройстве пола по грунту или бетонному основанию. Трубопровод укладывают и заливают стяжкой. Чистовое покрытие должно обеспечивать хорошую теплопередачу. Это плитка, ламинат, неутепленный линолеум. Подробней , также по другой ссылке отличная статья на разные покрытия Вам будет полезно.

«Мокрая» укладка.

«Сухим» способом укладывают напольное отопление по черновому деревянному полу или лагам. Трубки монтируют между балками или на покрытие, сверху — доску толщиной не более 25 мм. Такой вариант не требует выжидать 28 дней для твердения бетона, но комплект материалов обойдется дороже.

Для равномерного распределения тепла при «сухом» способе монтажа под греющий контур укладывают оцинкованные стальные или алюминиевые пластины. Но даже установка отражателей не дает такой удельной мощности, как водяной теплый пол в бетонной стяжке.

«Сухой» монтаж.

При выборе способа укладки учитывают:

• Вес конструкции. Стяжка — это дополнительная нагрузка на перекрытие и фундамент. Если сооружение не рассчитано на такой вес, лучше выбрать «сухую» укладку.
• Ремонтопригодность. Замурованную в бетон трубу при ее повреждении нужно демонтировать, а это непросто. Предстоит разрушить участок стяжки толщиной 6-10 см, затем снова залить раствор. Уложенную «сухим» способом систему отремонтировать проще. Достаточно разобрать чистовую отделку и заменить отрезок дырявой трубы целым.

Важно.
На греющие полы не рекомендуется стелить паркет, ковры, пробку. Деревянные дощечки быстро рассыхаются, а теплоизоляционные материалы снижают эффективность отопления.

Этапы монтажа теплого пола «мокрым» способом

Этот вариант применяют для устройства напольного отопления на полах по грунту, над неотапливаемыми подвалами, гаражами или другими холодными помещениями. Главное условие — качественное утепление поверхности, иначе большая часть энергии будет потрачена на обогрев нижележащих конструкций.

Водяной теплый пол своими руками монтируется в следующей последовательности:

1. Устанавливают распределительное оборудование.
2. Подготавливают основание.
3. Укладывают демпферную ленту по периметру помещения.
4. При необходимости проводят гидроизоляцию.
5. Монтируют утеплитель, герметизируют стыки.
6. Прокладывают трубопровода, закрепляя петли.
7. Подключают контур к коллекторному узлу, проводят гидравлические испытания.
8. Монтируют и подключают автоматику.
9. Заливают стяжку, уплотняют, выравнивают.

Теплые полы можно устраивать на строящемся объекте или при реконструкции старых систем. Перед монтажом отопления должны быть установлены окна и двери, выполнена штукатурка, размечен уровень «чистого пола». Подготавливают ниши для встраиваемых шкафов, выводят точки для подключения оборудования к воде и электричеству.

Подготовка основания

Перед тем, как сделать водяной теплый пол, основание очищают и выравнивают. Дефекты поверхности более 5 мм заделывают раствором.

На полы по грунту укладывают гидроизоляцию из плотной пленки толщиной от 0,3 мм.

Укладка демпферной ленты и утеплителя

По периметру помещения вдоль стен прокладывают демпферную ленту. Она служит для компенсации теплового расширения стяжки, уменьшения утечек тепла через боковые поверхности и звукоизоляции покрытия.

Лента — полоса вспененного полиэтилена шириной 120 мм и толщиной 8 мм. Ее наклеивают на нижнюю часть стены без пропусков. После заливки стяжки края обрезают.

Монтируют утеплитель — пенопласт, пенополистирол толщиной 50 мм и более, минеральную вату. В продаже можно встретить теплоизоляторы с металлизированной пленкой, бобышками, разметкой и «липучками» для крепления трубчатой системы.

Плиты теплоизоляции укладывают плотно, фиксируя края замками. Если такие крепления не предусмотрены, тщательно герметизируют стыки монтажной пеной.

Укладка теплоизоляционных матов с полистирольным покрытием и бобышками

При монтаже минеральной ваты поверхность утеплителя защищают сверху пароизоляцией из плотной пленки или мембраны.

Если плотность плит утеплителя меньше 35 кг/м³, монтируют арматурную сетку. Она выполняет роль каркаса для крепления трубок, одновременно усиливает основание. По минеральной вате прокладка сетки обязательна.

Важно.
Чтобы уменьшить потери энергии от излучения в подпольное пространство, под греющий контур рекомендуется укладывать теплоотражающий материал.

Раскладка трубопровода

По подготовленной поверхности раскладывают трубу с шагом 10-25 см. Уменьшение промежутка нецелесообразно, так как расход материалов повышается, а прироста теплового потока не наблюдается. При увеличении расстояния между контурами более 25 см на полу возникает эффект «зебры» — неравномерный прогрев с образованием холодных или теплых полос.

От стены нужно отступить на 15 см. Оптимальная длина петли — 80 м. При большем размере нагрузка на циркуляционный насос увеличивается, а скорость передвижения теплоносителя падает. Возможны высокие гидравлические потери. Трубу укладывают без стыков. Она продается бухтами по 100 или 200 м. Закрепляют контур пластиковыми скобами, хомутами или вставляют между бобышками термоизоляционных матов.

Раскладку трубы «змейкой» применяют в вытянутых помещениях. Если начало контура с более нагретым теплоносителем расположить вдоль внешней стены, холодная часть пола хорошо прогреется.

«Улитка» — самый распространенный способ укладки. Чередование трубок с нагретым и остывшим теплоносителем приводит к более равномерному температурному фону в помещении. К тому же угол поворота контура составляет 90°, а не 180° как у «змейки». Гидравлическое сопротивление системы ниже, можно устанавливать менее мощный циркуляционный насос.

Опрессовка и устройство стяжки

Смонтированный водяной теплый пол опрессовывают до заливки стяжки. Для этого греющие контуры подключают к коллектору, открывают регулирующие вентили и заполняют систему водой. Воздух выпускают через сливные краны.

График опрессовки зависит от материала труб. Систему заполняют водой и прогревают при определенном режиме под давлением. Если до наступления отопительного сезона возможны заморозки, применяют воздушную опрессовку.

Стяжка в напольном отоплении играет роль слоя, несущего и распределяющего тепло. Она постоянно испытывает температурные деформации, поэтому при замешивании раствора добавляют пластификаторы, увеличивающие эластичные свойства материала, стекловолокно. Это помогает избежать растрескивания, продлевает срок службы пола. Минимальная толщина слоя над трубой — 30 мм.

В помещениях площадью более 40 м² устраивают деформационный шов. В частных домах их делают у порога или в дверном проеме. По высоте стяжки прокладывают демпферную полосу толщиной 10 мм, а трубу в этом месте помещают в пластиковую гильзу.

После заливки стяжку накрывают на неделю влагоудерживающим материалом. Включать нагрев можно только по истечении 28 суток после набора бетоном прочности.

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

1. Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
2. Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
3. Подготовка основания.
4. Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
5. Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
6. Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации .

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

• максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
• соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
• под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
• длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
• чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2-3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

В данном случае общая протяженность нагревательной нитки составила 110 м, поэтому стяжка поделена на 2 плиты с деформационным стыком посередине

Сначала предложим более правильный, хотя и сложный вариант проектирования. инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.
3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.

4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – самостоятельно.
5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.

6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Важный нюанс. Рассчитывая протяженность ветвей теплого пола, не забывайте прибавлять расстояние от комнаты до точки монтажа гребенки с насосным смесительным узлом. Чтобы не ошибиться с длинами петель, просмотрите обучающее видео:

Поясним, зачем монтировать разводку для батарей. Уложив трубные петли без расчета, вы не знаете заранее, хватит ли мощности ТП в самые холодные зимние дни. Если проблема возникнет, нагревать теплые полы выше 55 °C не стоит, правильнее включить высокотемпературную радиаторную сеть.

Состав «пирога» теплых полов на грунте

В интернете опубликовано множество схем, разнящихся по составу. Путаницу обычно вызывает применение пленочной паро- и гидроизоляции между различными слоями «пирога». Разъясним каждый элемент классической схемы теплого водяного пола, устраиваемого на грунте (перечисление слоев идет снизу вверх):

Важный момент. Описанная схема верна при использовании полимерных изоляторов, не пропускающих влагу, — экструдированного пенополистирола, пенопласта и пенополиуретана. Если правила пожарной безопасности требуют класть базальтовую вату, под стяжку надо стелить дополнительный слой пленки, защищающий утеплитель от намокания сверху.

Мастера нередко упрощают конструкцию теплых полов – кладут изоляцию прямо на песчаную подушку, не заливая черновой подбетонки. Решение допустимо при одном условии – песок нужно тщательно разровнять и уплотнить механизированным способом — виброплитой.

Верхняя пленка не дает проникнуть влаге из стяжки внутрь минваты, оттуда ей деваться некуда

При монтаже деревянного пола на лагах от стяжки лучше отказаться. Используйте «сухой» метод устройства ТП – подбивку из досок либо ДСП и металлические рассеивающие пластины. Теплоизоляционный материал – минеральная вата.

Схема ТП на бетонном перекрытии

Данный способ подогрева полов целесообразно использовать в помещениях над холодными подвалами либо на утепленных балконах (лоджиях). Делать водный ТП над жилыми комнатами многоквартирных домов недопустимо, хотя некоторые хозяева запрет игнорируют.

Совет. В многоэтажных домах либо на дачах с периодическим отоплением проще и дешевле положить электрические теплые полы – кабельные или инфракрасные из нагревательной карбоновой пленки.

«Пирог» ТП, устраиваемый над холодным помещением, делается аналогично подогреву на грунте, но без песчаной подушки и черновой стяжки. Если поверхность слишком неровная, теплоизоляционные плиты укладываются на сухую смесь цемента с песком (соотношение 1: 8) высотой 1-5 см. Греющие контуры над отапливаемыми комнатами можно укладывать без гидроизоляции.

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4-5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Вариант крепления трубопроводов на сетку из гладкой стальной проволоки

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.

В теплых полах применяется 3 вида труб диаметром 16 и 20 мм (Ду10, Ду15):

• из металлопластика;
• из сшитого полиэтилена;
• металлические – медь либо гофрированная нержавейка.

Трубопроводы из полипропилена использовать в ТП нельзя. Толстостенный полимер плохо передает тепло и значительно удлиняется от нагрева. Паяные стыки, которые обязательно окажутся внутри монолита, не выдержат возникающих напряжений, деформируются и дадут течь.

Обычно под стяжку укладывают металлопластиковые (слева) или полиэтиленовые трубы с кислородным барьером (справа)

Новичкам для самостоятельного устройства теплых полов мы рекомендуем применять металлопластиковые трубы. Причины:

1. Материал легко гнется с помощью ограничительной пружины, после изгибания труба «запоминает» новую форму. Сшитый полиэтилен стремится вернуться к первоначальному радиусу бухты, поэтому его сложнее монтировать.
2. Металлопластик дешевле полиэтиленовых трубопроводов (при равном качестве изделий).
3. Медь – материал дорогой, соединяется пайкой с нагревом стыка горелкой. Качественное выполнение работ требует немалого опыта.
4. Гофра из нержавеющей стали монтируется без проблем, но обладает повышенным гидравлическим сопротивлением.

Для успешного выбора и сборки коллекторного блока предлагаем изучить отдельное руководство . В чем загвоздка: цена гребенки зависит от способа регулировки температуры и применяемого смесительного клапана — трехходового либо двухходового. Самый дешевый вариант – термоголовки RTL, работающие без подмеса и отдельного насоса. Ознакомившись с публикацией, вы точно сделаете правильный выбор узла управления теплыми полами.

Самодельный распределительный блок с термоголовками RTL, регулирующими расход по температуре обратного потока

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4-5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4-5 см и дайте бетону застыть в течение 4-7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6-7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1: 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.

2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.

4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.

5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.

6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.

   На фото слева петли уложены правильно — затянуты в теплоизоляционные чехлы. Справа показан участок будущего перегрева — не изолированные трубы лежат вплотную

7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Совет. В процессе нагрева монолиты станут расширяться и двигаться относительно друг друга. Поэтому трубы, пересекающие границы плит, лучше упаковать в специальные защитные чехлы либо надеть рукава теплоизоляции.

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1: 3, количество жидкого пластификатора указано в инструкции на упаковке.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2-3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.

3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.

4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.

   Красным выделены значения минимальной прочности, зеленым — оптимальной для продолжения работ

После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8-12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Примечание. Шкала расходомеров размечена в литрах за минуту, так что перед настройкой полученную цифру нужно разделить на 60 мин.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Заключение

Устройство водяных теплых полов в небольшом одноэтажном доме – задача вполне решаемая. Работы лучше вести в начале теплого периода, чтобы располагать запасом времени на устранение возможных ошибок. Если захотите облегчить труд и ускорить монтаж, купите специальные маты с бобышками для ТП, позволяющие быстро крепить трубы без дополнительной фиксации скобами и хомутами. Проволочная сетка тоже не понадобится.

Что такое водяной теплый пол? Это капитальная жидкостная система отопления, в которой обогрев воздуха в помещении происходит благодаря использованию конструкции настила пола с системой труб, по которым циркулирует теплоноситель. Система теплый пол подключается к локальной (газовый котел) или центральной системе отопления.

Водяная напольная система отопления может эксплуатироваться как основное отопление дома (самостоятельный источник обогрева) или же, как дополнительный. В зависимости от исполнения и способа нагрева выделяют разные виды теплых полов: водяные и (кабельные, стержневые, ).

Водяной теплый пол представляет собой долговечную и экономичную систему отопления, однако его установка сопряжена со значительными трудностями и затратами. Поэтому, монтаж системы теплый пол поручают профессионалам. Для тех, кто решился сделать водяной теплый пол своими руками, расскажем, из каких этапов состоит этот процесс, и обратим внимания на основные тонкости проектирования и монтажа.

Водяной теплый пол — преимущества и недостатки

Плюсы:

• эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

• обеспечение естественной циркуляции воздуха;

• совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

• возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

• снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

• независимость от электроснабжения (и перебоев в электросети);

• возможность регулировать температуру в отдельных комнатах и в любой время суток;

• минимальные расходы при самостоятельном монтаже;

• улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

Минусы:

• инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

• сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

• высокая стоимость монтажа;

• трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

• уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

• исключается использование таких напольных покрытий как ковролин, ковер или палас;

• возможность протечки (в квартире — затопление соседей снизу, в частном доме — подвала);

• низкая ремонтопригодность системы труб;

Водяной теплый пол — монтаж своими руками

Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение четырех последовательных этапов:

1. Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект теплого водяного пола. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
2. Подобрать оборудование и строительные материалы.
3. Выполнить правильно монтаж системы теплый пол.
4. Осуществить проверку и первый запуск водяного теплого пола.
5. Чистовая отделка, укладка напольного покрытия (плитка, ламинат, линолеум).

1 этап — проектирование теплого пола

Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

• высота помещения
  . Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;

• место установки двери
  . Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;

• ориентация окон
  . Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;

  Примечание. Если расчетные тепловые потери составляют более 100 Вт/м.кв. монтировать систему водяного отопления нецелесообразно.

• несущая способность балок или плит перекрытия
  . Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

Если препятствий для устройства не наблюдается, можно приступать к проектированию.

Расчет водяного теплого пола

Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

• площадь пола и высота помещения;
• материал стен и перекрытий;
• степень и вид теплоизоляции;
• вид напольного покрытия;
• материал и диаметр труб;
• мощность обогревательного элемента (котла или централи);
• желаемый температурный режим (см. таблицу).

Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения

После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

Как правильно сделать водяной теплый пол

Обязательно обратить внимание (особенности устройства):

• в местах размещения мебели устанавливать нагревательные элементы пола нельзя, т.к. это может вызвать их перегрев и рассыхание;

• не рекомендуется превышать длину контура свыше 90 м (предельное значение зависит от сечения трубы);

Максимальная длина контура теплого пола водяного (петли) в зависимости от используемого диаметра труб

Отклонение объясняется тем, что гидравлическое сопротивление (замедление движения теплоносителя) и тепловая нагрузка находятся в прямой зависимости от диаметра трубы.

Мастера считают оптимальной, длину контура в 50-60 м (при сечении трубы в 20 мм). В случае необходимости, целесообразно устанавливать два контура одинаковой длины. Это вызвано тем, что в процессе движения по трубам горячая года отдает часть тепловой энергии, и температура пола снижается. Использование коротких контуров обеспечит равномерный прогрев пола по всей площади.

Примечание. Длина контура вычисляется от точки выхода из коллектора, не только в месте входа в обогреваемое помещение.

• шаг укладки труб теплого пола составляет 100-500 мм;

Примечание. При использовании водяного теплого пола в качестве дополнительного (альтернативного) источника отопления рекомендован шаг укладки труб в 300-500 мм. В случае монтажа безальтернативной (основной) системы — шаг уменьшается и составляет 100-300 мм. Если превысить шаг укладки появляется эффект «тепловой зебры», а разность в температуре поверхности пола ощущается стопой.

• установка терморегуляторов позволит избежать перегрева, и снизит стоимость эксплуатации системы.

Водяной теплый пол в квартире от центрального отопления

Важно
. Установка системы теплый пол в квартире сопряжена с рядом сложностей. В частности, необходимо предоставить проект в ЖЭК или общество совладельцев, а также районную теплосеть. После утверждения проекта получить заключение о возможности установки системы. Обычно установка разрешается только в новых домах, где имеется отдельный стояк для откачки горячей воды (используется в случае прорыва).

Монтаж теплого пола в ванной допускается путем подключения через выход на змеевик от полотенцесушителя. Для обогрева небольшой площади разрешение не требуется.

Помимо схемы установки компонентов на этапе проектирования выбирается вид (тип) системы теплого пола.

1. Бетонная система
   . Предполагает заливку труб бетоном (обустройство стяжки);
2. Настильная система
   . Предполагает использование настила из дерева или полистирола. В этом случае отсутствуют «мокрые» процессы и возрастает скорость работ.

2 этап — комплектующие для теплого пола

Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

Котел для теплого водяного пола

Оптимальный и распространенный вариант в частном доме (квартире) — подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток — высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.

Циркуляционный насос для теплого пола

Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

Трубы для теплого водяного пола

• медные трубы
  по мнению специалистов считаются идеальным вариантом — долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;

• трубы из металлопластика
  лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.

• полипропиленовые трубы
  привлекают низкой ценой, но высока вероятность купить некачественный товар.

• PEX-трубы
  из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

Оптимальное сечение — 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).

Утеплитель для теплого водяного пола

В качестве теплоизоляции можно использовать материалы:

• фольгированный полиэтилен (при минимальной проектной толщине теплого пола);

• пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;

• минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.

Счетчик расхода тепла

Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

Коллекторный шкаф

Устанавливается для монтажа регулировочных элементов и стыковки труб контуров с магистралью теплоснабжения.

Армирующая сетка для теплого пола

По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

Компоненты для устройства стяжки

• бетон (цемент, песок, вода);
• демпферная лента шириной 100-150 мм;
• крепежные элементы для фиксации труб.

3 этап — монтаж теплого водяного пола своими руками

1. Установка коллекторного шкафа

Монтаж системы начинается с установки коллекторного шкафа, обязательными элементами которого являются (коллекторный узел): коллектор, насос, воздухоотводный клапан и сливной отвод. Габариты коллектора зависят от его комплектации. Рекомендуется устанавливать коллектор в равной удаленности от всех контуров. В случае невозможности выполнения этой рекомендации, возле самого протяженного из контуров.

Важно. При установке коллектора предусматривается свободное пространство для загиба труб. При этом не допускается монтаж труб сверху, только снизу. Это обеспечит нормальное движение теплоносителя. Установка запорного вентиля между системой трубопровода и коллектором упростит обслуживание системы в случае необходимости (профилактика, спуск, ремонт).

2. Подготовка основания под теплый пол

Поверхность очищается от мусора, устраняются перепады высот пола (уклоны, возвышения).

На подготовленную поверхность выполняется укладка теплоизоляционного материала, снижающая потери тепла через пол. Далее застилается пленка гидроизоляции. Укладка демпферной ленты нивелирует тепловое расширение бетонной стяжки.

Полы под водяной теплый пол нужно выравнивать, чтобы обеспечить одинаковую по толщине стяжку (залог равномерного распределения тепла по поверхности)

3. Укладка труб для теплого пола

Монтаж труб водяного теплого пола может быть выполнен несколькими методами (схемы укладки):

Улитка

Трубы укладываются по периметру комнаты сужаясь к центру. Обязательна прокладка труб через ряд, чтобы обеспечить возможность обратного хода теплоносителя и более равномерную отдачу тепла.

Способ используется, когда ввиду сложной конфигурации комнаты нужно сместить центр системы труб, а также в помещениях площадью более 40 м.кв.

Змейка (петли)

В этом случае труба от нагревателя проходит вдоль наружной стены, затем волнообразно возвращается назад. Схема подходит для небольших помещений.

Меандр (двойная змейка или комбинированная схема)

Петли змейки располагаются параллельно и позволяют организовать движение теплого и охлажденного теплоносителя по трубам. Это способ хорош тем, что позволяет скомпенсировать охлаждение труб.

Материал подготовлен для сайта www.сайт

Совет. Мастера советуют начинать укладку от внешних или более холодных стен комнаты.

Чтобы выполнить раскладку правильно, новичку рекомендуется сначала нанести разметку на поверхность пола. На момент монтажа теплого пола в последующих комнатах, укладка будет производиться «на глаз». Для прокладки используются только цельные трубы или надежные соединения.

Начинается укладка труб с подключения одного её конца к подающему коллектору.

Организовать утепление возле наружных стен можно путем изменения порядка раскладки труб, как показано на схеме.

После укладки трубы на обозначенный контур она фиксируется зажимом. Как вариант, можно использовать дюбели и привязывать к ним трубу с использованием медной проволоки или уложить на пол арматурную сетку и привязывать трубу к ней с обеспечением возможности теплового расширения материалов.

Упрощает работу ребристая полистирольная подложка под теплый пол водяной, использование которой одновременно позволяет обеспечить теплоизоляцию и уложить трубы ровными рядами.

4. Подключение коллектора теплого пола

После укладки контура, свободный конец трубы подсоединяется к возвратному коллектору.

5. Опрессовка теплого пола водяного

Опрессовка труб (гидравлическое испытание), такое название носит процедура проверки качества укладки, т.к. на этом этапе есть возможность внести коррективы в систему отопления водяного теплого пола.

Опрессовка предусматривает впуск воды в систему под высоким давлением. Рекомендованное для проверки давление превышает расчетное рабочее в 1,5-2 раза (не менее 0,6 МПа). В первые полчаса опрессовки допустимо снижение давления не более чем на 10%, в последующие 2 — 15% от исходного значения. Температура воды остается неизменной. Время проверки — сутки и более. Если нарушений не выявлено, а пол прогревается равномерно можно продолжать работы.

6. Стяжка для теплого водяного пола

Для стяжки может использоваться:

• любая готовая смесь, обязательной характеристикой которой, является способность хорошо проводить тепло;

• классический бетон (с цементом марки не менее М 300) с добавлением пластификатора (3-5%).

Высота стяжки колеблется в диапазоне 3-7 мм. Заливка раствора производится при полной (заполненной теплоносителем) системе с заданным при проведении опрессовки давлением. Полное время застывания бетона — 28 дней. Для смеси — время застывания определяется производителем.

Примечание. На поверхности значительной площади (более 40 м.кв.) предусматривается устройство компенсационных швов.

4 этап — первый запуск теплого пола водяного

После полного застывания (высыхания) стяжки пола система готова к запуску. Она достигнет заданных параметров в течение 2-3 суток.

5 этап — чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

• качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;

• теплоизолятор под ламинат не укладывается;

• обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;

• перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Как сделать водяной теплый пол своими руками — видео

Водяные теплые полы прослужат долгое время в том случае, если придерживаться рекомендаций по их эксплуатации, которые содержат отзывы пользователей. Основные требования заключаются в следующем:

• необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение — на 4-5 °С в сутки;

• температура входящего теплоносителя не должна превышать 45 °С;

• не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

• нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Теплые полы стали уже далеко не новинкой. Эту технологию используют для подогрева полов в квартирах, частных домах, офисах и различных других помещениях. Принцип действия их прост – они нагревают основание, находящееся под ногами, а также воздух в помещении, что позволяет достаточно хорошо прогреть любую комнату. Обычно они устанавливаются в добавление к основной системе отопления. Монтаж их не так сложен, каким кажется, но дело это довольно хлопотное. Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа.

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев
. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

На заметку!
В определенных случаях теплый пол может полностью заменить систему центрального отопления. Но это возможно не всегда и от основных радиаторов отказываться все-таки не стоит.

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет .

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели
. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: под ламинат, а — под плитку.

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте . Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

Делаем теплый водяной пол своими руками

Рассмотрим подробнее процесс работ при обустройстве водяного подогрева пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В данном случае будет рассматриваться бюджетный вариант создания обогревающей системы.

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « » найдёте полный список всего, что может понадобиться при монтаже.

Подготовка основания

Рассмотрим, как сделать черновой пол под обустройство водяной системы на основе керамзита.

Шаг 1.
Первым делом старый деревянный пол полностью демонтируется. Удаляются доски и лаги. Остатки кирпича и негабаритный строительный мусор могут быть оставлены на основании.

Шаг 2.
Для определения высоты итогового пола используется лазерный уровень. Основной ориентир требуемого уровня – это входная дверь. Разметка должна находиться на 1,5-2 см ниже порога.

Шаг 3.
На стены наносится разметка. Первая метка обозначает границу стяжки с уложенными трубами подогрева (толщина стяжки не должна иметь толщину менее 6 см). Вторая указывает на толщину утеплителя из керамзита (в данном случае толщина этого слоя составит 10 см).

Шаг 4.
Вдоль линии лазерного уровня на стены по всему периметру наносятся метки по уровню чистового пола.

Шаг 5.
На стены наносится разметка и двух других уровней – керамзитной подсыпки и стяжки. Ориентир в этом случае – отметка чистового пола.

Шаг 6.
Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Ориентироваться можно на нижнюю отметку.

Шаг 8.

Шаг 9.
Отверстия в стенах, оставшиеся от лаг, заделываются кусками кирпича и цементным раствором.

Шаг 10.
На слой песка укладывается гидроизоляция. В данном случае это плотная полиэтиленовая пленка, которая укладывается с заводом на стены. Для удобства пленка фиксируется скотчем.

Шаг 11.
Начинается установка маяков. Для этого используются кубики из пеноблока повышенной плотности, на которые потом будут установлены металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного кубика – 9 см.

Шаг 12.
На кубики устанавливаются металлические профили-маяки высотой 1 см.

Шаг 13.
В местах стыков маяков обязательно должен быть установлен кубик. Для правильной стыковки маяки подрезаются. При правильной стыковке маяки накладываются друг на друга по направлению будущего движения правила.

Шаг 14.
Маяки выставляются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные подкладки.

Шаг 15.
Когда маяки выровнены по уровню, они фиксируются на кубиках при помощи саморезов.

Шаг 16.
Черновой пол должен иметь легкий уклон (перепад составляет до 5 мм на каждый метр длины основания). При необходимости кубики могут быть вдавлены в песок, чтобы добиться нужного результата. Операция производится по всей длине маяков.

Шаг 17.
Между основными кубиками устанавливаются дополнительные.

Шаг 18.
Керамзит смешивается с небольшим количеством цементной смеси. Это позволит получить более крепкий пол. На мешок керамзита используется ведро песка, 2 кг цемента и около 3 л воды.

Шаг 19.
Подготовленный керамзит выкладывается на основание и разравнивается. Засыпка производится, начиная с дальнего угла помещения. До верхнего уровня маяков должно остаться около 1,5 см свободного пространства.

Шаг 20.
Слой керамзита закрывается цементным раствором. Раствор выравнивается мастерком во всей поверхности.

Шаг 21.
Стяжка выравнивается правилом по маякам. Идеальной ровности можно не добиваться. Чтобы маяки было легко извлекать из стяжки, их поверхность не замазывается.

Шаг 22.
Через два дня, когда стяжка подсохнет, маяки удаляются. Для этого фиксирующие их саморезы выкручиваются. Вместе с маяками удаляются деревянные подкладки.

Шаг 23.
После этого образовавшиеся щели очищаются от мусора и заделываются цементным раствором.

Укладка системы труб и подключение

После подготовки начинается монтаж самой системы подогрева.

Шаг 1.
В данном случае действующая система отопления будет сохранена на базе газового котла. Батарея питается от контура подачи, расположенного на втором этаже. Выходящая из радиатора вода направляется в контур обратки, который расположен в подвале. Теплый пол будет подключаться ко второму выходу батареи и к контуру обратки. Для отключения радиатора и теплого пола будут устанавливаться краны. У входа в контур обратки будет установлен циркуляционный насос.

Шаг 2.
Радиатор оборудуется необходимой арматурой. Это соединители и трубы. Для уплотнения соединения используются лен сантехнический и герметик.

Шаг 3.
Вот таким образом будут выглядеть готовые выходы из батареи. Один из них будет использоваться для подключения теплого пола.

Шаг 4.
Перед дальнейшим монтажом труб по периметру помещения приклеивается демпферная лента (о её выборе мы уже ). Она садится на стены при помощи клея.

Шаг 5.
На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются друг с другом при помощи скотча.

Шаг 6.
Сверху на фольгу укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются внахлест на 1-2 ячейки. Между собой сетка соединяется при помощи проволоки.

Шаг 7.
Устанавливается и подключается труба, ведущая к обратке.

Шаг 8.
К другому выходу из батареи монтируется труба водяного пола с сечением 20 мм. На начальный участок трубы можно надеть отрезок защитной гофры.

Шаг 9.
Труба укладывается на пол и фиксируется к арматурной сетке при помощи пластиковых хомутов. При укладке важно проследить, чтобы на трубе не было изломов. Для формирования колен можно использовать фен, которым нагревается труба. Расстояние в контуре между соседними трубами должно составлять около 20 см в данном случае.

Шаг 10.
Труба теплого пола уложена змейкой.

Шаг 11.
Концы обратной трубы и теплого пола направляются в металлические патрубки, ведущие в подвал. Пустоты можно загерметизировать монтажной пеной.

Шаг 12.
Приподнимающиеся над уровнем пола участки металлической сетки фиксируются на основании пола при помощи дюбелей и металлических пластинок.

Шаг 13.
Далее работы будут проводиться в подвале. Производится установка циркуляционного насоса. Он подключается к обратной трубе. В систему также устанавливаются два крана. Один из них будет перекрывать естественную циркуляцию. Нижний кран полностью перекрывает вход в обратную трубу.

Шаг 14.
Производится сборка регулирующего узла и подсоединение всех труб. В режиме естественной циркуляции вода по трубе теплого пола поступает в обратку при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого прогрева пола. Если нижний кран при выключенном насосе закрыт, то теплый пол будет полностью отключен.

Заливка стяжки

Завершающий этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.

Шаг 1.
Чтобы стяжка получилась ровной, устанавливаются металлические маяки. Они располагаются на кусочках бетона.

Шаг 2.
Кусочки бетона фиксируются на основании при помощи цементного раствора.

Шаг 3.
Маяки фиксируются на бетоне при помощи саморезов в предварительно изготовленные отверстия. Все они должны быть выровнены строго по уровню.

Совет!
Первые маяки лучше начинать устанавливать со стороны двери. Это позволит правильнее подобрать их высоту относительно дверного проема.

Шаг 4.
Приготавливается бетонный раствор по точным пропорциям.

Шаг 5.
Бетон равномерно распределяется по подготовленному полу.

Важно!
В момент укладки стяжки трубы пола должны быть наполнены водой.

Шаг 6.
Бетонный раствор выравнивается по маякам при помощи правила.

Шаг 7.
Стяжка высушивается в течение 28 дней. Пол покрывается финишным покрытием.

Видео – Монтаж водяного пола

Видео – Монтаж теплого ИК пола

Сложность и весь процесс изготовления теплого пола будут зависеть от того, какой вариант подогрева выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства обогрева основания в частном доме или новостройке. Тем же, кому со стяжкой возиться не хочется, можно рекомендовать использовать инфракрасные полы.

На сегодняшний день существует масса вариантов оборудовать у себя в квартире, в доме или на даче максимально эффективную систему отопления. В зависимости от целевого использования жилых помещений отопительные системы могут быть основными и вспомогательными. В каждом отдельном случае сами жильцы решают, каким образом отапливать свой дом. О преимуществе водяных полов сказано уже достаточно много. По своей эффективности и качеству обогрева водяной теплый пол является несомненным лидером среди существующих вариантов отопления. Однако не всегда подобная схема обогрева с технологической точки зрения подходит в качестве основного источника тепла в доме.

Напольный обогрев идеально подходит для частного сектора, загородных домов и дач, что нельзя сказать о городской квартире в многоэтажном доме. Однако есть и в данном случае выход из сложившейся ситуации. Для того, что бы оборудовать в своем доме или в квартире эффективную систему отопления, рассмотрим, как выглядит принципиальная схема теплого водяного пола.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

• бетонные;
• легкие;
• тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно!
При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м 2), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Водяной пол – схема греющего пирога

В большинстве случаев жильцы частного сектора, владельцы загородных домов и коттеджей отдают предпочтение бетонному типу водяных полов. Этот вариант монтируется значительно быстрее. Расходы на оборудование значительно меньше. Да и сама система отопления отличается практичностью и эффективностью в эксплуатации. Для того, что бы осуществить своими руками, следует ознакомиться с тем, как выглядит бетонный водяной пол в разрезе, что собой представляет, так называемая, схема слоеного пирога.

Слоеный пирог – это слоистая структура, которая обязательна при укладке отопительного контура на пол. Самый нижний слой представляет собой гидроизоляционное покрытие, задача которого обеспечить защиту бетонных перекрытий от воздействий влаги.

После укладки гидроизоляции по периметру отапливаемого помещения выкладывается демпферная лента. Этот элемент компенсирует давление бетонной стяжки, расширяющейся во время нагрева, на стеновые панели.

Важно!
Последовательная укладка каждого слоя в слоеном пироге бетонного водяного теплого пола, является обязательным условием. Пренебрежение технологией может привести к тому, что ваша отопительная система будет приносить одни хлопоты и проблемы, вместо создания комфортных условий обитания.

Теплоизоляция является важнейшим элементов в данном варианте. Правильно подобранные материалы, толщина теплоизоляционного слоя сведут к минимуму тепловые потери, направляя основной поток тепла от отопительной трубы вверх. Теплоизоляция монтируется по всей площади отапливаемого помещения, независимо от того, лежит ли в этом месте водяной отопительный контур или нет.

Опять же, поверх теплоизолирующего слоя укладывается слой гидроизоляции, которая предохранит все предыдущие слои пирога от воздействия влаги на случай протечки.

На подготовленную основу осуществляется уже монтаж трубопровода отопительного контура. Сегодня существует достаточно много способов крепления греющих труб. Обычно используются якорные скобы, пластиковые хомуты и крепежные планки. Наиболее удобным и практичным способом является использование для успешной укладки отформованных теплоизоляционных плит. В конструкции таких плит предусмотрены специальные крепежные элементы для греющей трубы.

Следует знать!
Если речь идет об оборудовании греющих полов в помещениях небольшой площади, арматурная сетка не обязательный элемент. Для помещений большой площади укладка арматурной сетки или полипропиленовой фибры является обязательной.

Завершающим этапом в формировании слоеного пирога является заливка бетона. В песчано-цементную смесь обязательно надо добавлять пластификатор. Финишный этап ―формирование напольного покрытия. Здесь вы уже можете дать волю своей фантазии, отдавая предпочтение тому или иному материалу. Для ванной комнаты наиболее подходящий вариант — керамогранит или кафельная плитка. Для жилых комнат идеальным вариантом является применение ламинированного паркета или ламинат.

Схема слоеного пирога является традиционной. Отличия могут быть в использовании материалов различного типа и вида. Слоистая структура, как правило, имеет толщину 100-150 мм. Варьировать толщиной стяжки можно в зависимости от конструктивных особенностей жилого помещения и самого здания.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 90 0 , тогда как в змейке греющая труба будет изогнута на 180 0 .

На заметку:
водяной контур по типу «змейка» может работать от циркуляционного насоса небольшой мощности. Для ванной комнаты или детской такая схема укладки выглядит предпочтительнее.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Схема подключения отопительной водяной трубы к коллектору

Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.

Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.

Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.

Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:

Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.

На заметку:
Если использовать одновременно теплый пол и радиаторы отопления, тогда можно обойтись установкой одного насоса. Когда речь идет о полноценной отопительной системе теплый пол для всего здания, коллектор, насос и установка смесительного узла – обязательные атрибуты.

Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.

В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.

Для обеспечения точной температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.

Для справки:
в домах, где установлены теплые полы во всех жилых помещениях, коллекторы обслуживают сразу все помещения. При одном условии, если схема укладки греющей трубы везде одинакова.

При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.

Тонкости и нюансы подключения водяных теплых полов

Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:

• укладка водяного контура;
• проверка функциональности готовой отопительной системы;
• заливка стяжки, укладка напольного покрытия.

Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.

Важно!
Максимально допустимый шаг укладки водяного контура не должен превышать 30 см. В противном случае вы будете физически ощущать в полу непрогретые участки.

Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.

К примеру: для обогрева комнаты 10 м 2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).

Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.

В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.

Заключение

Подводя итоги можно сказать следующее. Схемы подключения теплых полов в наших квартирах и домах могут отличаться, однако, принципиальных отличий в данном случае нет. В зависимости от того, как вы планируете использовать данную схему отопления, зависит то, каким образом будет осуществляться разводка, схема укладки водяной трубы и подключение к источнику горячей воды.

Следует напомнить, что подключение к централизованной отопительной магистрали запрещено, с технологических мотивов. На рисунке видно, как можно добиться желаемого, однако сможет ли в вашем доме после этого батареи отопления у соседей работать с той же эффективность, вопрос открытый.

Максимально возможный эффект водяные теплые полы дают при использовании автономных источников нагрева. Газовые котлы являются лучшими источниками тепла. Виду того, что для теплого пола максимально допустимая температура нагрева теплоносителя достигает 45-50 0 С, можно использовать котел небольшой мощности.

При правильном монтаже, используя обычную схему теплого пола, можно надолго себя обеспечить комфортом. При соблюдении нормальных условий эксплуатации, ваш греющий пол способен будет работать 30-50 лет.

Теплый пол гидравлического типа — достойная альтернатива традиционному радиаторному отоплению в частных домах. Расходы и трудозатраты на его монтаж, относительно других вариантов теплых полов, выше, но первоначальные вложения полностью себя оправдывают. В эксплуатации «водяной контур» обходится значительно дешевле. Чтобы сократить расходы на обустройство отопления, некоторые собственники домов подумывают о самостоятельной установке теплых полов. Для качественного выполнения работ, мало закупить материалы и подготовить инструмент, главное — вникнуть в суть технологии, разобраться с расчетами, основами проектирования и организации системы, определить четкий план действий.

Устройство и принцип работы водяного теплого пола

Водяной теплый пол — сложная многокомпонентная система, где каждый элемент выполняет четко обозначенную функцию. В целом, это комплекс труб с теплоносителем, уложенных под финишное напольное покрытие. К трубопроводу подается нагретая вода, которая передает тепло полу и воздуху в комнате.

Общий принцип организации водяных полов отображен на схеме.

Пояснения к обозначениям:

1. Клапан термостата с температурным датчиком
2. Клапан балансировки.
3. Циркуляционный насос.
4. Накладной предохранительный термостат.
5. Электропривод клапанов группы коллекторов.
6. Коллекторный узел.
7. Байпас — притворный клапан.
8. Комнатный терморегулятор.

Суть функционирования отопительной системы следующая. От котла к термостатическому клапану подается теплоноситель. Элемент реагирует на изменения температуры — при повышении значения открывается подмес охлажденной воды от обратного трубопровода.

Циркуляционный насос передает поток к термостату, который отвечает за регулировку нагрева воды. Далее жидкость поступает к распределительной гребенке и петлям контура. Для перенаправления теплоносителя по разным цепочкам отопительной системы используется коллекторный узел (гребенка).

«Водяная магистраль»: аргументы за и против

Как и любая инженерная система, монтаж и эксплуатация отопительного подпольного контура имеет плюсы и минусы. На стадии планирования необходимо взвесить все недостатки и достоинства теплого водяного пола.

Основные преимущества:

1. Экономичность. По эксплуатационным расходом водяная система менее затратна в сравнении с электрическим обогревом. Водяной пол — оптимальное решение для частного дома. По сравнению с традиционным радиаторным отоплением экономия составляет до 20%.
2. Безопасность. Человек напрямую не контактирует с нагревательным контуром — тепло передается через слой «пирога» пола.
3. Эстетичность. Все комплектующие и оборудование находятся вне поля зрения. Отказ от настенных радиаторов делает помещение более привлекательным.
4. Равномерность нагрева. Напольное отопление способствует равномерному прогреву комнаты — холодные зоны исключены.
5. Долговечность. Грамотно спроектированная система, использование качественных труб и правильный монтаж — залог бесперебойной работы отопительного комплекса. Срок службы теплого пола — порядка 40 лет.

Следует упомянуть и о минусах «водяной системы»:

• трудоемкость монтажа;
• существенные первоначальные инвестиции;
• сложность реализации технологии в узких коридорах и на лестнице;
• высушивание воздуха в помещении;
• затрудненность ремонта при возникновении протечек труб.

Важно! Водяной пол нельзя делать в многоэтажном доме с централизованной системой отопления. Технически, систему можно реализовать, но это нарушит тепловой баланс между квартирами. У соседей давление в трубопроводе снизится, а температура нагрева батарей уменьшится

Способы обустройства отопительного контура

Различают три основных варианта монтажа теплого водяного пола своими руками:

• «мокрая» технология;
• настильная система;
• деревянный метод.

Выбранная технология определяет состав и поочередность слоев укладки пола.

«Мокрый» метод. Подразумевает заливку отопительного контура бетонной стяжкой. Технология наиболее распространена из-за относительной доступности и хорошей теплоемкости. Минус способа — большой вес системы, увеличение нагрузки на фундамент и перекрытия.

Пирог бетонной системы включает:

1. Черновое основание — плита перекрытия.
2. Гидроизоляционный слой.
3. Утеплитель для исключения появления мостиков холода и максимального аккумулирования тепла.
4. Полиэтилен — общая толщина слоя около 150 мкм.
5. Арматурная сетка для повышения прочности стяжки.
6. Змеевик трубопровода.
7. Бетонная стяжка.
8. Подложка под напольное покрытие.
9. Облицовка.

Настильная и деревянная система преимущественно используются при возведении деревянных домов. Их достоинство — возможность эксплуатации сразу после монтажа, недостаток — увеличенные теплопотери.

Схема организации настильного водяного пола:

1. Черновой пол.
2. Теплоизоляционная подложка с бобышками толщиной 30-70 мм.
3. Отопительный контур. Труба монтируется в алюминиевую пластину.
4. Подложка. Влагостойкий гипсокартон, ДСП или фанера — выбор зависит от финишного покрытия.
5. Слой облицовки.

Монтаж водяного контура в деревянную систему выполняется разными способами:

1. Между лагами размещается утеплитель, а сверху отопительные трубы, пирог накрывается фанерой и финишной отделкой.
2. По лагам фиксируется теплоизоляция из пенополистирола, сверху укладывается фанера или ОСП, в которой формируют пазы под трубопровод. Поверхность покрывают фольгой и размещают водяной контур, сверху — ламинат.
3. Применение алюминиевых пластин поверх лаг. После размещения труб, пол накрывают ДСП и выстилают финишное покрытие.

Проектирование: расчет и схема раскладки змеевика

Прежде чем приступить к выбору отопительного оборудования и сопутствующих элементов, необходимо выполнить расчет системы. Ответственную работу лучше доверить специалисту. В конечном итоге, результаты расчетов должны отвечать на такие вопросы:

• какова длина и диаметр отопительного контура;
• сколько петель змеевиков подключено к одному коллектору;
• шаг раскладки контура, расход трубы.

Инженер-теплотехник при вычислениях учитывает целый ряд факторов:

• климатические особенности региона;
• тепловые издержки помещения, которые зависят от материалов конструктивных элементов: стен, крыши и т.д.;
• наличие дополнительной системы отопления;
• площадь остекления дома;
• тип финишного покрытия;
• целевое назначение комнаты.

При расчетах придерживаются следующих правил и норм:

1. Оптимальная температура пола: кухня — 21-25°С, жилые комнаты — 28°С, вестибюль — 30°С, бассейны, санузлы — 31-33°С.
2. Максимальная протяженность контура зависит от его диаметра: длина змеевика сечением 16 мм — 80 м, 17 мм — 100 м, 20 мм — 120 м.
3. Все петли системы должна иметь одинаковый диаметр, длина допустима разная. Лучше поделить площадь на несколько зон, чем повышать мощность насоса.
4. Шаг раскладки зависит от расчетной температуры теплоносителя и плотности теплового потока. Диапазон значений — 100-600 мм.

Важный момент проектирования — выбор схемы размещения тепловой магистрали. Различают три варианта: змейка, улитка, комбинированная.

Змейка.
Самый простой в реализации способ. Трубопровод укладывается в последовательные петли, идущие от одной стены к другой, и возвращаются к коллектору. Недостаток — неравномерный прогрев.

Улитка.
Прямая и обратная линия магистрали идут друг возле друга, в центре помещения образуется петля. Большинство теплых полов обустраиваются по этой схеме, так как она обеспечивает одинаковую интенсивность нагрева пола.

Комбинированный.
Метод актуален для помещений сложной конфигурации и комнат с наружными стенами. Краевые зоны формируют змейкой, а оставшийся участок — улиткой.

Особенности распределения по контурам:

1. Каждая петля должна размещаться в границах одной комнаты. Исключение соседние санузлы, например, туалет и ванная.
2. При компоновке нескольких контуров в пределах одного помещения, желательно чтоб их протяженность была примерно одинакова. Максимально допустимый разбег длины — 15 м.
3. Площадь покрытия одним контуром не более 40 кв.м. Максимальная протяженность одной стороны петли — 8 м.

Выбор элементов отопительной системы

Рассчитав систему, можно приступить к выбору комплектующих. Основное внимание следует уделить таким элементам:

• коллектор;
• тип труб;
• вариант теплоизоляции и подложки.

Коллекторный узел.
Распределительный элемент — один из наиболее важных составляющих отопительной системы. Кроме перенаправления теплоносителя оборудование регулирует температуру, балансирует петли, выводит воздух.

В примитивном варианте коллектор оснащен запорными клапанами — такая сборка удешевляет систему, но ограничивает возможности регулировки. Оптимально, если распределительный узел оборудован:

• балансировочными клапанами и перекрывающими вентилями;
• автоматическим воздухоотводчиком;
• дренажными каналами для слива теплоносителя;
• фитингами для фиксации труб.

При отсутствии обособленного стояка под теплый пол, требуется смесительный узел — комплекс оборудования отвечает за подготовку теплоносителя. Конструктив узла включает: насос, байпас, термостатический вентиль.

Вид трубопровода.
Основной выбор лежит между следующими видами трубного проката:

1. Сшитый полиэтилен. Оптимальный вариант — трубы PERT или PEXa с плотностью сшивки около 85%. Стыковка контура при помощи фитингов, максимальная температура подачи теплоносителя — 120°С. Следует отдать предпочтение модификациям с барьерным слоем EVOH, снижающим диффузию кислорода.
2. Металлопластик. Материал обладает хорошей теплопроводностью и устойчив к деформациям, но боится многократный сгибаний/разгибаний. При прокручивании касательно оси есть риск повреждения алюминиевой прослойки.
3. Медный прокат. Несомненный лидер по критериям теплопроводности, долговечности, неподверженности коррозии, прочности и способности изгибаться по малому радиусу. Минус — высокая стоимость, необходимость дорогих комплектующих.
4. Гофра из нержавейки. Труба-шланг обладает массой достоинств, сравнимых с медным пайпингом. Недостатки: уязвимость стали к ряду химических веществ, содержащимся в воде, шероховатость внутренних стенок.

Подложка.
Подстилочный материал должен обладать низкой теплопроводностью, быть упругим, прочным, устойчивым к температурным колебаниям и водонепроницаем. Этим критериям в большей мере соответствуют:

• пенополистирольные плиты;
• подложка из вспененного полиэтилена;
• металлизированная теплоотражающая пленка;
• подложки с пупырышками.

Правила установки оборудования: принципы организации системы

Обозначим основные требования по размещению конструктивных элементов теплого пола:

1. Коллектор монтируют в специальный ящик. Ширина блока — 12 см. Точные габариты определяют с учетом полной оснастки распределительного узла.
2. Под коллекторной группой надо оставить расстояние до пола — участок для загиба подведенных контуров.
3. Одно из главных правил укладки теплого водяного пола своими руками — монтаж коллектора равноудаленно от всех контуров. То есть, с сохранением приблизительно одинаковой протяженности петель. Как вариант, возможно приближение шкафа к наибольшему контуру.
4. Монтаж коллекторного узла над уровнем теплого пола. Отвод контуров вверх от шкафа не допускается. В противном случае система отвода воздуха даст сбой.

Пошаговая технология монтажа теплого пола

Основные подготовительные работы перед началом работ по установке теплого водяного пола своими руками включают:

• расчет системы;
• выбор конструктивных элементов;
• определение способа укладки змеевика;
• подбор дополнительных материалов, инструментов;
• подготовка помещения.

Первые три пункта рассмотрены выше. Следующий шаг — подбор необходимых материалов для теплого водяного пола. Для обустройства системы по методу мокрой стяжки понадобятся:

• демпферная лента;
• цемент, песок;
• арматурная сетка;
• рулонный утеплитель;
• полиэтиленовая пленка;
• строительный скотч;
• армировочная лента;
• уровень, хомуты.

Подготовка помещения сводится к следующим действиям:

1. Вынести всю мебель из комнаты.
2. Очистить помещение от мусора.
3. Наметить места установки коллекторно-смесительного узла.
4. При необходимости — выдолбить нишу в стене.

По окончанию пыльных работ, можно приступать к монтажу «пирога» теплого пола. Дальнейшая поочередность действий включает следующие этапы.

Укладка теплоизоляционного слоя.
Утеплитель размещают на ровное основание. Теплоизоляционные плиты плотно стыкуют, стыки проклеивают скотчем, на углах фиксируют тарельчатые дюбели.

Монтаж труб и подключение к коллектору
. Отметить трассы контуров на основании, периметр помещения обклеить демпферной лентой. По линиям проложить трубы, закрепив их скобами. Вывести петли к коллектору и записать длину каждого контура.

Размещение армирующей сетки.
Достаточно поверх магистрали разместить сетку из проволоки сечением 3 мм, габариты ячеек — 10*10 см. Металлическое армирование можно заменить пластиковой. Главная задача сетки — предупреждение растрескивания стяжки.

Опрессовка и проверка системы
. Этап необходим для исключения возможных неисправностей и протечек до заливки стяжки. Порядок действий:

1. Открыть воздуховодчики на коллекторе, все контуры кроме одного перекрыть.
2. Подключить водопроводную воду, к сливному патрубку подсоединить шланг и вывести его в канализацию.
3. После проверки контур перекрыть, и проделать аналогичные действия с другими петлями.

Заливка стяжки.
Установить маяки, подготовить раствор, соотношение компонентов: 1:3 (цемент:песок), вода — треть от массы цемента. Тщательно перемешать смесь миксером и залить пол, начиная с дальнего угла.

Финишная наладка
. Через 3 недели выполняют балансировку петель «водяной» магистрали. Когда циркуляция в контурах налажена, приступают к запуску нагретого теплоносителя.

Ввод в эксплуатацию
. На финишном этапе заполняют систему теплой водой, начиная с 23-24°С и ежедневно повышая температуру на 3-5°С.

Регулировка температуры носителя своими руками:

1. На терморегулирующем кране выставить 23°С, запустить насос на минимальную мощность и оставить такие параметры на день.
2. Спустя 24 часа повысить температуру до 28 °С.
3. Проверить разницу температурных показателей подающего коллектора и обратки — она не должна быть больше 10°С. В противном случае надо увеличить скорость насоса.

Чтобы почувствовать нагрев пола надо подождать пару часов. Окончательная наладка температурного режима и насоса требует времени.

Советы специалистов по установки теплого водяного пола своими руками

1. Зоны помещения вдоль внешних стен, возле балконов оформляют трубами, уложенными более «густо» — мелкий шаг стабилизирует прогрев комнаты.
2. При выборе «змейке» расход труб больше, так как схема предполагает уменьшенный шаг. При «спирали» расстояние между трубами — до 20 см.
3. В бетонный раствор желательно добавить полипропиленовое фиброволокно — это повысит прочность стяжки.
4. Стыковка труб муфтами при монтаже в стяжку запрещена.
5. Толщина утепляющего слоя зависит от основания: полы по грунту — от 10 см, первый этаж с подвалом — от 5 см, второй этаж — 3 см.
6. Высота стяжки определяется типом напольного покрытия и шагом укладки труб. Под плитку обустраивают стяжку толщиной 3-5 см.

Выбор качественных составляющих и соблюдение технологии монтажа — залог долговечности и бесперебойной работы теплого водяного пола. Отлаженная система отопления создаст в помещение комфортный микроклимат.

Теплый водяной пол своими руками: видео

Водяной теплый пол является сегодня одной из самых популярных систем отопления. Так же он является по сути самым комфортным вариантом отопления дома. Тепло исходит снизу и подымается вверх. Все так, как завещала нам физика. Поэтому в этом материале разберем пошаговую инструкцию монтажа теплого пола своими руками.

1. Подготовительные работы в частном доме.

Подготовка к монтажу теплых полов желательна еще на этапе строительства дома. Все коммуникации должны быть удобно расположены. Желательно предусмотреть доступность всех узлов и проводки.

На слой грунта, в рамках фундамента, насыпается подушка из песка. Вполне подойдет обычный карьерный песок. Каждые 15 см песок тщательно трамбуется. Это обязательное условие, иначе полы могут просесть. По ходу трамбовки песок увлажняется.

2. Черновой пол.

Для заливки чернового пола можно делать смесь самому, а можно использовать заводской низкомарочный бетон.

На небольшие кучки устанавливаются «маяки» из металлопрофиля. Они позволят залить черновой пол из бетона по уровню.

Постепенно заливается бетон и тщательно разравнивается по уровню металлопрофиля. Для этого можно взять толстую рейку. А можно сделать специальную швабру.

После высыхания стяжки чернового пола нужно убрать все неровности, чтобы гидроизоляция не порвалась. Зачистить.

Видео:

3. Гидроизоляция.

Если в стенах предусмотрена гидроизоляция, достаточно ее продолжить. Праймер наносится ниже предполагаемого уровня чистового пола.

В качестве паро-гидроизоляции можно использовать толстую пленку, но стеклоизол будет гораздо надежнее.Итак, укладываем стеклоизол внахлест.

Места накладки предварительно смазываются битумной мастикой. Можно использовать валик для прикатки обоев. Растворитель праймера токсичен. Нужно хорошо проветривать помещение в процессе работы и до его полного высыхания. Только потом укладывается стеклоизол с нахлестом в 100 мм.

Стыки запаиваются. Для этого лучше всего подходит газовая горелка.

Утеплитель пеноплекс укладывается в два слоя «вразбежку»: первый слой вертикально, второй – горизонтально. Его минимальная толщина 50 мм. Керамзит и минерало-ватные утеплители не подходят для теплого пола, так как впитывают влагу.

Если есть желание уложить подложку из фольги для инфракрасного отражения, то стелить ее желательно под пеноплекс, так как при заливке стяжки бетоном она разрушается.

По контуру комнаты монтируется демпферная лента, чтобы стены и стяжка не потрескались при нагреве. Высота ленты должна быть выше стяжки теплого пола.

Зазоры между листами пеноплекса заполняются клей-пеной для ППС (она меньше расширяется). Если черновой пол под пеноплексом не везде получился ровным, перепады можно исправить обычным песком.

5. Начало монтажа радиаторов.(Если требуется).

Когда в доме предполагается еще и радиаторное отопление, то можно его монтаж начать на этапе первого слоя пеноплекса.

• Вывешиваются радиаторы, потом в стенах под них делаются штробы. Для таких работ используется штороборез или болгарка с алмазным диском и перфоратор.
• Для ремонтопригодности все трубы расположить в 100 мм от стен.
• Радиаторы крепятся на нейлоновый нагель.
• Накручиваются муфты. На всех пластиковых деталях лучше предусмотрительно сделать карандашную отметку.
• Пайка труб. Пользуясь разметкой по месту, получается просто идеально. Двойная отметка ставится для контроля захода трубы и ее поворота. Пластик быстро твердеет, поэтому, отметки позволят выполнить соединение быстро.
• Для того чтобы стяжка и трубы на штробах не потрескались, все трубы должны быть закрыты теплоизоляцией.
• Трубы от радиаторов выводятся в котельную. По всем помещениям они проходят в стяжке (изолируются).

Видео:

6. Монтаж арматуры и самого пола.

Так как все эти работы ведутся параллельно, то сложно их разделять.

Укладывается второй слой пеноплекса (можно и не укладывать, если нет риска потери тепла).

На пеноплекс укладывается арматурная сетка с ячейками 150*150 мм. Толщина прута сетки не менее 5 мм. Между собой сетку можно скрепить изолентой.

Укладка гибких пластиковых труб начинается от коллектора. Трубы крепятся к арматурной сетке пластиковыми хомутами.Можно использовать маты для раскладки труб. Сама укладка идет в виде «улитки» по 60-70 м. На комнату в 24 кв м. получается 4 «улитки». Чтобы вода не грела обратку, используется теплоизоляция. Можно использовать недорогие трубы компайт пекс А 16 мм.

На месте дверного проема, где происходит слияние двух труб одной комнаты и двух труб другой комнаты, делается терморазрыв. Трубы в этом месте покрываются теплоизоляцией. Так делается во всех дверных проемах.

Трубы идущие к коллектору заодно подогревают коридор. Трубы от коллектора покрываются теплоизоляцией, чтобы не нагревать обратку. Все трубы, входящие в коллектор должны быть заизолированы и в самом коллекторе и скреплены хомутами.

Под арматурную сетку подкладываются подставки на расстоянии каждые 60 см. (это 4 клеточки арматуры). Без этих прокладок сетка не будет армировать стяжку.

7. Опрессовка системы.

Прежде чем приступить к заполнению бетоном стяжки нужно обязательно опрессовать систему. Если есть риск замерзания, можно использовать антифриз. Белые трубы дают возможность наблюдать прохождение жидкости. Проверяется каждая комната. Затем воздух с антифризом стравливается в канистру. Закачивается воздух и на манометре устанавливается на сутки давление, например, в 5 Атм.

Если стрелка начала отклоняться, то следует остановиться и качать осторожно, чтобы не сломать манометр. Потеря давления говорит о том, что есть проблемы герметичности. Опрессовкой проверяется радиаторное отопление и водоснабжение.

8. Цементирование пола.

Из кладочной смеси делаются кучки, чтобы разместить на них «маяки» из арматуры. Шаг выбран такой, чтобы три «маяка» располагались не шире провила. Толщина стяжки — 70 мм. (не меньше 50 мм). Все «маяки» располагаются по одному уровню, вдавливая их в смесь до отметки с лучом лазера. Все «маяки» и порожки с терморазрывом установлены в одной плоскости.

Перед заливкой пола в состав добавляется фибра и пластификатор. Предварительно они разводятся в ведре, затем добавляются в пескобетон. Если это автобетономешалка, то можно попросить водителя вылить ведро в состав и перемешать в течении 5 мин.

Заранее сделать из деревянных реек швабру, для растаскивания пескобетона по комнате. При заполнении пространства бетоном нужно быть осторожными и не сбить «маяки». Можно использовать заводской пескобетон М300.

Нужно обязательно разогнать раствор «правилом» до «маяков».

Через 12 часов нужно срезать лишний раствор до «маяков», пока он не схватился. Или придется применить шлифовальную машинку с шурупами на доске.

И обязательно снять «маяки». Так как раствор усядет, а «маяк»-нет.

Штробы от «маяков» заполнить кладочной смесью.

Стяжка сохнет 4 недели. За это время нужно проливать ее водой и закрыть пленкой.

9. Подключение котла.

Следует заранее продумать, какую площадь планируется отапливать, чтобы выбрать нужную мощность. Чаще используется трехфазный котел на 12 КВ. В проводке используется кабель с жилами 6 кв.мм.

Краны надежнее собирать на паклю с пастой (можно на фомленту). Если нет радиаторов, а только теплый пол, то узел подмеса можно не покупать.

При опрессовке открыть все клапаны и следить за мономертом, чтобы не перекачать.

С помощью колбочек и клапанов нужно сбалансировать систему, чтобы поток и напор во всех комнатах был одинаковый.

10. Монтаж чистового пола.

В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

Под ламинат можно использовать заливной пол. Сушить стяжку полом (прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.

Теплый пол является не только комфортным подогревом напольной поверхности. Он может быть основным источником обогрева помещения ванной, кухни или жилых комнат. В современном строительстве наиболее распространены два вида подогрева пола: электрический и водяной. Электрический пол греется от тепла, выделяющегося электрическим кабелем, вмонтированным в напольное пространство.

Водяной пол получает тепло для обогрева от проложенных внутри труб, по которым двигается нагретая вода.

Преимущества теплого пола

Популярность теплого пола объясняется рядом преимуществ:

1. Правильное распределение тепла в отапливаемом пространстве. При расположении источника тепла (батареи, печи, другого радиатора) сбоку в стене нагретый воздух концентрируется над полом на некоторой высоте (40-60 см) и далее поднимается к потолку. Над полом формируется прохладное пространство, по которому часто сквозят потоки холодного воздуха. При обогреве воздуха от напольной поверхности тепло концентрируется непосредственно над полом, в зоне от стоп до колена. При этом голова вертикально стоящего человека оказывается в более прохладном пространстве. Такое распределение тепла благоприятно для здорового времяпрепровождения человека: ноги в тепле, голова в прохладе.
2. Теплый водный пол является более инертным в сравнении с электрическим. Он медленнее нагревается, но при этом дольше остывает. Он не формирует слишком высокую температуру пола, не создает постоянного гула, как это происходит с электрическим кабелем.

Вернуться к оглавлению

Строение теплого пола

Теплый водяной пол монтируется из труб, расположенных определенным образом на напольной поверхности. Для обеспечения лучшего движения воды в трубах система монтируется на ровной поверхности, без перепадов уровня или ступеней. Для того чтобы тепло не утекало вниз (в землю, в подвал или в потолок к соседям), водную систему снизу ограничивают тепловым изолятором, блокирующим тепловые потери и увеличивающим КПД. Сверху трубы с горячей водой заливают стяжкой и накрывают таким декоративным материалом, который качественно проводит тепло.

Вернуться к оглавлению

Вернуться к оглавлению

Вам может быть интересно:
Расчет трубы на водяной теплый пол

Черновая первичная стяжка

Рисунок 1. Схема заливки.

Если конструкция выполняется в частном доме, подпольное пространство засыпается слоем песка и слоем мелкого щебня (фракция 30-50). Сверху по ним кладется слой черновой первичной стяжки. Он может быть выполнен только из бетона или из бетона, смешанного с опилками или пенопластовой крошкой. Добавление опилок (тырсы) или крошки пенопласта в бетонный раствор обеспечивает дополнительную теплоизоляцию и в некоторых случаях позволяет не сооружать слой теплоизолятора отдельно (рис. 1).

Если пол сооружается в комнате многоэтажного здания, плита перекрытия является черновой первичной стяжкой, на которую сверху укладывается следующий слой теплого пола (теплоизоляция).

Вернуться к оглавлению

Теплоизоляция

При монтаже теплого пола в частном доме поверх черновой стяжки кладется гидроизоляция и сверху на нее теплоизолирующий материал. Гидроизоляция не позволит грунтовой влаге проникнуть в материал теплоизолятора. В качестве гидроизоляции могут использоваться следующие материалы:

• изоляция отдельным влагостойким слоем полиэтилена, рубероида;
• изоляция обмазочная: битум, влагостойкие краски;
• изоляция проникающая: пропитка нижней черновой стяжки активной химической смесью для создания гидростойкости.

В многоквартирном строении укладывать гидроизоляцию поверх плиты перекрытия часто нет необходимости, теплоизолирующий материал не подвержен намоканию со стороны соседей снизу.

Гидроизоляция является вспомогательным слоем, обеспечивающим качество и долговечность работы теплоизоляционного покрытия. Уложенная сверху теплоизоляция блокирует потерю тепла в пол или к соседям, увеличивая эффективность обогрева внутреннего помещения. В качестве теплоизолирующих материалов часто применяются:

• вспененные пластмассы (пенопласты);
• пробка.

Выпускаются и используются в строительстве различные виды вспененных пластмасс. Обыкновенный пенопласт благодаря пористой структуре из открытых ячеек хорошо намокает, при намокании теряет часть изолирующих свойств, снижается его долговечность. Потому он должен обязательно изолироваться от грунтовой влаги. Экструдированные виды пенопластов (пеноплексы, техноплексы) имеют структуру закрытых ячеек, потому являются относительно влагостойкими и могут использоваться без дополнительной гидроизоляции. Толщина плит различных видов пенопласта (пенополистирола) варьируется от 2 до 6 см. Экструдированные виды являются более качественными изоляторами, поэтому их толщина может быть 2-3 см. Простой пенопластовый утеплитель применяется в толщине 5-6 см.

Вам может быть интересно:
Подготовка и устройство сухой стяжки пола

Также хорошей влагостойкостью обладает пенофол. Его использование в конструкции теплого пола в качестве теплоизолятора имеет дополнительные преимущества.

1. Слой фольги, которым оклеен пенофол, отражает тепло и обеспечивает дополнительную изоляцию тепловых потерь. Его располагают вверх, в сторону жилого пространства.
2. Небольшая толщина пеноплекса позволяет уменьшить подъем уровня пола после окончательного монтажа.
3. Третье: пенофол сам обеспечивает гидроизоляцию и создает шумовой барьер.

Рисунок 2. Схема вариантов теплых полов.

Важно знать, что алюминий, имеющийся в фольгированном слое, растворяется в цементе. Поэтому, если в конструкции теплого пола используется пенофольный утеплитель, выбирается его специальная модификация ALP или применяется полиэтиленовая пленка, располагаемая над пенофолом перед заливкой бетонной стяжки и разделяющая между собой цемент и фольгу. После укладывания листов пенофола стыки проклеиваются фольгированным скотчем (рис. 2).

В качестве теплоизолирующего материала также применяются пробковые плиты.

Вернуться к оглавлению

Трубы и армирующая сетка

Источником тепла в системе водяного пола является труба с горячей водой. Наиболее распространенными материалами для труб является металлопластик и специальный сшитый полиэтилен, применяемый диаметр – 1,6-2 см.

Горячая вода, втекающая в трубу на входе в комнату, по мере продвижения отдает тепло в окружающее пространство (в пол и далее в воздух комнаты) и частично остывает. Поэтому схема расположения трубы и ее завитков должна обеспечить как можно более равномерный нагрев всей поверхности пола. Существуют различные варианты укладывание трубы. Выделим основные: спираль (улитка) и зигзаг (змейка).

Для равномерного распределения тепла изгибы входящей и выходящей трубы должны чередоваться. При спиральном расположении (закрученная в виде ракушки) вся длина трубы условно делится на две половины. По входящей части вода двигается к середине спирали, где труба делает изгиб и далее раскручивается к выходу.

Рисунок 4. Схема-пример подключения водяного теплого пола.

В зигзаге – змейке – можно уложить трубу простыми последовательными изгибами, тогда пол над входящей трубой будет на 1-2º теплее, чем над выходящей. Более равномерным будет нагрев напольной поверхности при сдвоенном укладывании, когда в отмеренной длине трубы обозначается середина, труба изгибается, укладываются одновременно две части (теплая входящая и остывающая выходящая). В результате получаем чередование более теплых и более холодных труб.

Вам может быть интересно:
Основные методы железнения бетонного пола

Последовательную схему укладывания (без чередования входящих и выходящих труб) применяют при необходимости усиленного прогрева одной части комнаты, например, вдоль наружных стен (рис. 4).

Для того чтобы смонтировать теплый пол, применяются крепления – клипсы или сетка, на которой разматывается и крепится труба. Аналогичная сетка может быть уложена поверх труб, если есть необходимость в укреплении напольной поверхности. Сетка над водными трубами выполняет усиливающую функцию и называется армирующей, сетка под трубами облегчает процесс раскладывания водной системы и является монтажной технологической.

Шаг (расстояние между витками трубы) должен быть 30 см между двумя теплыми трубами, соответственно, 15 см между соседними трубами, одна из которых является теплой, а вторая – холодной.

Отопительная система «теплый пол» уже давно не является диковинкой и становится все более популярной. Ее применяют как одновременно с радиаторной системой отопления, так и отдельно. Вопрос о том, как сделать теплый пол, звучит довольно часто и это не случайно. Давайте разберемся, какими достоинствами и недостатками обладает каждая из систем.

В отличие от традиционных вариантов, теплый пол имеет ряд преимуществ, которые и снискали ему популярность:

• Поскольку нагревательный элемент монтируется в пол, то происходит оптимальное распределение теплого воздуха в помещении: у пола более теплый, на уровне головы – немного прохладнее, что способствует хорошему самочувствию.
• Происходит экономия тепловой энергии (от 20 до 50%), особенно в домах с высокими потолками, поскольку не обогревается «лишний» воздух вверху.
• Тепло воспринимается лучше, так как передается в виде излучения.

Отсутствие традиционных громоздких радиаторов позволяет более эффективно использовать пространство и положительно влияет на внешний вид внутреннего пространства помещения

Какие варианты систем существуют?

Наиболее популярными на сегодняшний день являются теплые полы, изготовленные с использованием теплоносителя системы отопления (чаще всего воды), специального электрокабеля или пленочных инфракрасных элементов.

Водяные теплые полы

Суть конструкции водяных теплых полов заключается в том, что между основанием и напольным покрытием помещаются трубы с циркулирующим по ним теплоносителем, в качестве которого, чаще всего, выступает вода. Поскольку такая система не перегревается, то устанавливают ее практически под любое напольное покрытие, в том числе паркет.

Систему водяного обогрева полов можно монтировать только в частных домах, либо в квартирах, расположенных на первом этаже

К недостаткам относят относительно невысокую температуру системы, в связи с чем, в качестве основного способа отопления в холодном климате она не подходит, и трудоемкость монтажа. Используют их чаще всего в частных домах.

Электрические кабельные теплые полы

Нагревательным элементом в таких теплых полах служат специальные кабели с многослойной изоляцией. При прохождении по ним электрического тока они нагреваются, а затем отдают тепло напольному покрытию.

Применяют для монтажа теплого пола резистивные и саморегулирующиеся кабели. Среди резистивных предпочтение отдают двужильным, поскольку одножильные, по результатам некоторых исследований, являются причиной электромагнитного излучения, что не лучшим образом сказывается на здоровье человека. Подобных недостатков лишены саморегулирующиеся провода, которые, к тому же, являются более надежными, так как застрахованы от перегрева в силу конструктивных особенностей.

Чаще всего кабельный теплый пол монтируют под кафельную плитку и линолеум

Не можете выбрать подходящий тип теплого пола? Поможем определиться в нашем сравнительном обзоре различных вариантов: .

Инфракрасные теплые полы

Инфракрасные тепловые полы являются доступной во всех отношениях новинкой на рынке отопительных систем. Основным их элементом является тонкая гибкая пленка со специальным графитовым покрытием и нагревательными элементами (электродами). При взаимодействии электрического тока с покрытием, происходит излучение инфракрасных волн. Этот вид отопления значительно дешевле предыдущих, гораздо проще в установке и более экономичен, хотя площадь обогрева приближается к максимальной.

Основным элементом инфракрасного теплого пола является тонкая гибкая пленка со специальным покрытием

К неоспоримым удобствам относят и то, что монтаж может осуществляться собственными силами и под любое напольное покрытие: линолеум, ламинат, ковролин и т.д. Кроме того, ряд исследований показал пользу инфракрасного излучения для организма человека.

Особенности проведения монтажа

Узнав, сколько будет стоить сделать теплый пол, многие задумываются о том, чтобы выполнить эту работу самостоятельно. Рациональное зерно в этом стремлении имеется, но на деле придется столкнуться с довольно непростыми задачами технического характера, которые потребуют и знаний, и практических навыков. В силу технологических отличий различных видов теплых полов, монтаж их тоже отличается. Предлагаем разобраться в особенностях обустройства теплого пола в каждом конкретном случае.

Любая из выше перечисленных систем будет состоять из нагревательных элементов, термодатчиков и терморегуляторов. Монтаж удобнее выполнять или сразу при строительстве дома, или во время капитальных ремонтных работ.

Правила устройства кабельного варианта

Как уже было сказано выше, нагревательным элементом в данной системе служат кабели разного вида. Они укладываются либо в стяжку, либо в слой плиточного клея, если используется кабель, скрепленный специальной сеткой. Монтаж осуществляется в следующей последовательности:

• На начальном этапе составляется схема укладки кабеля и определяется место расположения датчика, термостата, а так же место подключения теплого пола.
• Далее на основу монтируется теплоизоляция с отражателем.
• Затем по схеме осуществляют укладку кабелей и монтируют систему терморегуляции, которая предохранит систему от перегрева.
• После этого осуществляют заливку пола цементным раствором. Основное требование на этом этапе – избежать образования пустот.
• Через 30 дней (не меньше) после выполнения стяжки, систему проверяют на работоспособность.

Кабельный теплый пол укладывают либо в стяжку, либо в слой плиточного клея

Монтаж инфракрасного пленочного пола

Монтаж этой системы, пожалуй, наиболее оптимальный вариант для тех, кто не знает, как сделать деревянный пол теплым, хотя для бетонных полов – это тоже отличный выход. Подкупает и то, что поверх него можно настилать те виды напольных покрытий, которые нравятся, не ограничивая свою фантазию. И самое приятное, что с монтажом справится даже человек не очень опытный в делах ремонтных.

Основные этапы работ:

• Демонтаж имеющегося напольного покрытия и подготовка основания. При серьезных дефектах поверхности лучше сделать стяжку и подождать полного высыхания.
• Далее укладывается пленка с нагревательными элементами и подключается терморегулятор и датчик.
• Следующий этап – проверка работоспособности системы и устранение неисправностей, если они возникли.
• После проверки тепловые элементы закрывают защитной пленкой (сухой монтаж) или заливают раствором (мокрый). При заливке необходимо подождать месяц до полного высыхания.
• Окончательный этап – монтаж напольного покрытия, согласно технологии.

Это всего лишь краткое описание процесса, гораздо больше информации даст консультация специалиста, если же такой возможности нет, то полезно будет посмотреть видео ниже:

Электрический теплый пол можно сделать не только в квартире, но и на балконе или лоджии. Про варианты таких систем узнаете из статьи: .

Система водяного обогрева пола

Этот вариант теплого пола, хотя и подкупает своей практичность и экономичностью, не слишком распространен в квартирах, так как теплоноситель (горячая вода), берется из труб центрального водяного отопления, что негативно может сказаться на температуре радиаторов. Кроме того, этот вид теплого пола довольно трудоемкий в плане монтажа, требует профессиональных навыков и серьезных затрат на материалы. Еще одни небольшой минус, который тоже может сыграть роль – при выполнении стяжки скрадывается до 10 см высоты помещения.

Монтаж водяного теплого пола довольно трудоемкий, требует профессиональных навыков и серьезных материальных затрат

Если все же вас интересует как провести все работы, то основные этапы мы перечислим:

• Начинают все с установки полипропиленового стояка, если замена не была выполнена раньше.
• Далее составляется схема разводки труб.
• После этого еще один немаловажный момент – укладка специальной надежной гидроизоляции, полосы которой лучше уложить внахлест, а швы соединить предельно герметично.
• Далее делают черновую стяжку, уровень которой должен быть приблизительно на 5 см ниже предполагаемого уровня готового пола, дают высохнуть.
• Следующий этап – фольгированный утеплитель, стыки которого нужно склеить алюминиевым скотчем.
• И, наконец, монтаж согласно схемы, подключение ее к стоякам подачи и обратки через регулирующий кран.
• Проверка системы на наличие протеканий. Затем воду нужно слить.
• Выполняют финальную стяжку, которая должна быть идеально ровной. Дают ей высохнуть и приобрести необходимую крепость.

В заключении

Мы провели небольшой обзор наиболее популярных вариантов теплых полов, принципов их работы, достоинств и недостатков. Выяснили, как провести монтажные работы правильно, соблюдая необходимую технологию.

Что такое водяной теплый пол? Это капитальная жидкостная система отопления, в которой обогрев воздуха в помещении происходит благодаря использованию конструкции настила пола с системой труб, по которым циркулирует теплоноситель. Система теплый пол подключается к локальной (газовый котел) или центральной системе отопления.

Водяная напольная система отопления может эксплуатироваться как основное отопление дома (самостоятельный источник обогрева) или же, как дополнительный. В зависимости от исполнения и способа нагрева выделяют разные виды теплых полов: водяные и (кабельные, стержневые, ).

Водяной теплый пол представляет собой долговечную и экономичную систему отопления, однако его установка сопряжена со значительными трудностями и затратами. Поэтому, монтаж системы теплый пол поручают профессионалам. Для тех, кто решился сделать водяной теплый пол своими руками, расскажем, из каких этапов состоит этот процесс, и обратим внимания на основные тонкости проектирования и монтажа.

Водяной теплый пол — преимущества и недостатки

Плюсы:

• эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

• обеспечение естественной циркуляции воздуха;

• совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

• возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

• снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

• независимость от электроснабжения (и перебоев в электросети);

• возможность регулировать температуру в отдельных комнатах и в любой время суток;

• минимальные расходы при самостоятельном монтаже;

• улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

Минусы:

• инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

• сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

• высокая стоимость монтажа;

• трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

• уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

• исключается использование таких напольных покрытий как ковролин, ковер или палас;

• возможность протечки (в квартире — затопление соседей снизу, в частном доме — подвала);

• низкая ремонтопригодность системы труб;

Водяной теплый пол — монтаж своими руками

Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение четырех последовательных этапов:

1. Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект теплого водяного пола. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
2. Подобрать оборудование и строительные материалы.
3. Выполнить правильно монтаж системы теплый пол.
4. Осуществить проверку и первый запуск водяного теплого пола.
5. Чистовая отделка, укладка напольного покрытия (плитка, ламинат, линолеум).

1 этап — проектирование теплого пола

Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

• высота помещения
  . Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;

• место установки двери
  . Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;

• ориентация окон
  . Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;

  Примечание. Если расчетные тепловые потери составляют более 100 Вт/м.кв. монтировать систему водяного отопления нецелесообразно.

• несущая способность балок или плит перекрытия
  . Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

Если препятствий для устройства не наблюдается, можно приступать к проектированию.

Расчет водяного теплого пола

Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

• площадь пола и высота помещения;
• материал стен и перекрытий;
• степень и вид теплоизоляции;
• вид напольного покрытия;
• материал и диаметр труб;
• мощность обогревательного элемента (котла или централи);
• желаемый температурный режим (см. таблицу).

Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения

После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

Как правильно сделать водяной теплый пол

Обязательно обратить внимание (особенности устройства):

• в местах размещения мебели устанавливать нагревательные элементы пола нельзя, т.к. это может вызвать их перегрев и рассыхание;

• не рекомендуется превышать длину контура свыше 90 м (предельное значение зависит от сечения трубы);

Максимальная длина контура теплого пола водяного (петли) в зависимости от используемого диаметра труб

Отклонение объясняется тем, что гидравлическое сопротивление (замедление движения теплоносителя) и тепловая нагрузка находятся в прямой зависимости от диаметра трубы.

Мастера считают оптимальной, длину контура в 50-60 м (при сечении трубы в 20 мм). В случае необходимости, целесообразно устанавливать два контура одинаковой длины. Это вызвано тем, что в процессе движения по трубам горячая года отдает часть тепловой энергии, и температура пола снижается. Использование коротких контуров обеспечит равномерный прогрев пола по всей площади.

Примечание. Длина контура вычисляется от точки выхода из коллектора, не только в месте входа в обогреваемое помещение.

• шаг укладки труб теплого пола составляет 100-500 мм;

Примечание. При использовании водяного теплого пола в качестве дополнительного (альтернативного) источника отопления рекомендован шаг укладки труб в 300-500 мм. В случае монтажа безальтернативной (основной) системы — шаг уменьшается и составляет 100-300 мм. Если превысить шаг укладки появляется эффект «тепловой зебры», а разность в температуре поверхности пола ощущается стопой.

• установка терморегуляторов позволит избежать перегрева, и снизит стоимость эксплуатации системы.

Водяной теплый пол в квартире от центрального отопления

Важно
. Установка системы теплый пол в квартире сопряжена с рядом сложностей. В частности, необходимо предоставить проект в ЖЭК или общество совладельцев, а также районную теплосеть. После утверждения проекта получить заключение о возможности установки системы. Обычно установка разрешается только в новых домах, где имеется отдельный стояк для откачки горячей воды (используется в случае прорыва).

Монтаж теплого пола в ванной допускается путем подключения через выход на змеевик от полотенцесушителя. Для обогрева небольшой площади разрешение не требуется.

Помимо схемы установки компонентов на этапе проектирования выбирается вид (тип) системы теплого пола.

1. Бетонная система
   . Предполагает заливку труб бетоном (обустройство стяжки);
2. Настильная система
   . Предполагает использование настила из дерева или полистирола. В этом случае отсутствуют «мокрые» процессы и возрастает скорость работ.

2 этап — комплектующие для теплого пола

Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

Котел для теплого водяного пола

Оптимальный и распространенный вариант в частном доме (квартире) — подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток — высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.

Циркуляционный насос для теплого пола

Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

Трубы для теплого водяного пола

• медные трубы
  по мнению специалистов считаются идеальным вариантом — долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;

• трубы из металлопластика
  лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.

• полипропиленовые трубы
  привлекают низкой ценой, но высока вероятность купить некачественный товар.

• PEX-трубы
  из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

Оптимальное сечение — 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).

Утеплитель для теплого водяного пола

В качестве теплоизоляции можно использовать материалы:

• фольгированный полиэтилен (при минимальной проектной толщине теплого пола);

• пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;

• минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.

Счетчик расхода тепла

Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

Коллекторный шкаф

Устанавливается для монтажа регулировочных элементов и стыковки труб контуров с магистралью теплоснабжения.

Армирующая сетка для теплого пола

По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

Компоненты для устройства стяжки

• бетон (цемент, песок, вода);
• демпферная лента шириной 100-150 мм;
• крепежные элементы для фиксации труб.

3 этап — монтаж теплого водяного пола своими руками

1. Установка коллекторного шкафа

Монтаж системы начинается с установки коллекторного шкафа, обязательными элементами которого являются (коллекторный узел): коллектор, насос, воздухоотводный клапан и сливной отвод. Габариты коллектора зависят от его комплектации. Рекомендуется устанавливать коллектор в равной удаленности от всех контуров. В случае невозможности выполнения этой рекомендации, возле самого протяженного из контуров.

Важно. При установке коллектора предусматривается свободное пространство для загиба труб. При этом не допускается монтаж труб сверху, только снизу. Это обеспечит нормальное движение теплоносителя. Установка запорного вентиля между системой трубопровода и коллектором упростит обслуживание системы в случае необходимости (профилактика, спуск, ремонт).

2. Подготовка основания под теплый пол

Поверхность очищается от мусора, устраняются перепады высот пола (уклоны, возвышения).

На подготовленную поверхность выполняется укладка теплоизоляционного материала, снижающая потери тепла через пол. Далее застилается пленка гидроизоляции. Укладка демпферной ленты нивелирует тепловое расширение бетонной стяжки.

Полы под водяной теплый пол нужно выравнивать, чтобы обеспечить одинаковую по толщине стяжку (залог равномерного распределения тепла по поверхности)

3. Укладка труб для теплого пола

Монтаж труб водяного теплого пола может быть выполнен несколькими методами (схемы укладки):

Улитка

Трубы укладываются по периметру комнаты сужаясь к центру. Обязательна прокладка труб через ряд, чтобы обеспечить возможность обратного хода теплоносителя и более равномерную отдачу тепла.

Способ используется, когда ввиду сложной конфигурации комнаты нужно сместить центр системы труб, а также в помещениях площадью более 40 м.кв.

Змейка (петли)

В этом случае труба от нагревателя проходит вдоль наружной стены, затем волнообразно возвращается назад. Схема подходит для небольших помещений.

Меандр (двойная змейка или комбинированная схема)

Петли змейки располагаются параллельно и позволяют организовать движение теплого и охлажденного теплоносителя по трубам. Это способ хорош тем, что позволяет скомпенсировать охлаждение труб.

Материал подготовлен для сайта www.сайт

Совет. Мастера советуют начинать укладку от внешних или более холодных стен комнаты.

Чтобы выполнить раскладку правильно, новичку рекомендуется сначала нанести разметку на поверхность пола. На момент монтажа теплого пола в последующих комнатах, укладка будет производиться «на глаз». Для прокладки используются только цельные трубы или надежные соединения.

Начинается укладка труб с подключения одного её конца к подающему коллектору.

Организовать утепление возле наружных стен можно путем изменения порядка раскладки труб, как показано на схеме.

После укладки трубы на обозначенный контур она фиксируется зажимом. Как вариант, можно использовать дюбели и привязывать к ним трубу с использованием медной проволоки или уложить на пол арматурную сетку и привязывать трубу к ней с обеспечением возможности теплового расширения материалов.

Упрощает работу ребристая полистирольная подложка под теплый пол водяной, использование которой одновременно позволяет обеспечить теплоизоляцию и уложить трубы ровными рядами.

4. Подключение коллектора теплого пола

После укладки контура, свободный конец трубы подсоединяется к возвратному коллектору.

5. Опрессовка теплого пола водяного

Опрессовка труб (гидравлическое испытание), такое название носит процедура проверки качества укладки, т.к. на этом этапе есть возможность внести коррективы в систему отопления водяного теплого пола.

Опрессовка предусматривает впуск воды в систему под высоким давлением. Рекомендованное для проверки давление превышает расчетное рабочее в 1,5-2 раза (не менее 0,6 МПа). В первые полчаса опрессовки допустимо снижение давления не более чем на 10%, в последующие 2 — 15% от исходного значения. Температура воды остается неизменной. Время проверки — сутки и более. Если нарушений не выявлено, а пол прогревается равномерно можно продолжать работы.

6. Стяжка для теплого водяного пола

Для стяжки может использоваться:

• любая готовая смесь, обязательной характеристикой которой, является способность хорошо проводить тепло;

• классический бетон (с цементом марки не менее М 300) с добавлением пластификатора (3-5%).

Высота стяжки колеблется в диапазоне 3-7 мм. Заливка раствора производится при полной (заполненной теплоносителем) системе с заданным при проведении опрессовки давлением. Полное время застывания бетона — 28 дней. Для смеси — время застывания определяется производителем.

Примечание. На поверхности значительной площади (более 40 м.кв.) предусматривается устройство компенсационных швов.

4 этап — первый запуск теплого пола водяного

После полного застывания (высыхания) стяжки пола система готова к запуску. Она достигнет заданных параметров в течение 2-3 суток.

5 этап — чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

• качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;

• теплоизолятор под ламинат не укладывается;

• обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;

• перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Как сделать водяной теплый пол своими руками — видео

Водяные теплые полы прослужат долгое время в том случае, если придерживаться рекомендаций по их эксплуатации, которые содержат отзывы пользователей. Основные требования заключаются в следующем:

• необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение — на 4-5 °С в сутки;

• температура входящего теплоносителя не должна превышать 45 °С;

• не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

• нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Своими руками

Тёплый пол своими руками в частном доме

Вопрос организации отопления является важнейшим для всех, строящих свой дом. Конечно, если исключить жителей тропиков, где проблема диаметрально противоположная. По подсчетам, водяной пол может сэкономить до 20% расходов на отопление. Но только если всё правильно сделать!

С чего начать процесс устройства теплого пола?

Конечно же, с расчетов! И очень детальных – неправильный выбор шага укладки или диаметра трубы приведет к вечно холодным комнатам или полосам тепла на полу. А учитывая, что система буквально «вмуровывается», стоимость переделки превысит устройство нового теплого пола.

Как правильно рассчитать теплый пол?

Вручную это сделать довольно сложно, поэтому лучше воспользоваться одной из специальных программ, например Valtec. Это многофункциональная программа, предназначенная для расчета отопления, водоснабжения и гидравлики.

При этом необходимо заранее собрать все требуемые для расчета данные:

• точные данные о помещениях – площадь пола и стен, размер дверных и оконных проемов;
• материалы стен, пола и даже потолка;
• расположение мебели, которая не будет передвигаться – шкафы-купе, кухонные гарнитуры, душевые кабины и т.д.;
• желаемая температура в помещениях;
• наличие и толщина коврового покрытия.

Преимущество использования программ – простота расчетов. Просто вводя нужную информацию в соответствующие ячейки, на выходе можно получить расчет:

• теплопотерь в каждом помещении;
• тепловой нагрузки – теплового притока, который будет давать теплый пол в каждом помещении;
• гидравлического сопротивления всей системы в частном доме;
• количества всех требуемых для теплого пола материалов.

Что нужно знать для организации теплого пола?

Прежде, чем приступать к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не нужно брать слишком большой, 16 мм будет достаточно. Труба такого диаметра позволяет сделать шаг в минимальные 10 см без залома на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг укладки труб – в идеале он должен находиться в пределах 10-20 см, и обязательно быть кратным 5. Возле наружных стен и окон шаг меньше, а возле внутренних – больше.

Под тяжелой мебелью, плотно прилегающей к полу и установленной у внутренних стен, можно начинать укладывать петли на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом – при сверлении отверстий под крепежи можно повредить систему пола.

В-третьих, это длина труб. Она должна быть одинаковой для всех контуров, подключенных к одному коллектору. Конечно, на практике этого добиться нереально, поэтому нужно сократить разницу максимум до 10 м. Так, в больших помещениях придется укладывать по два контура, в маленьких – уменьшать шаг укладки. При этом не рекомендуется подключать к одному коллектору больше 9 контуров длиной 90 м – лучше разбить их на два устройства.

При этом не стоит забывать, что коллектор желательно располагать в центре дома, над полом на высоте, достаточной для подвода труб.

От него не могут отходить трубы вверх, поэтому на втором этаже придется ставить еще один коллектор. Если же коллектор стоит на наружной стене, отходящие трубы обязательно утепляются.

Укладка теплого пола в бетонной стяжке

Укладывать теплый пол своими руками довольно просто, но очень важно соблюсти технологическую последовательность:

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут присоединяться трубы. При необходимости сверлятся отверстия для вывода труб.
2. По всему периметру, а также между контурами, если они находятся в пределах одной комнаты, к стенам клеится демпферная лента. Она компенсирует тепловое расширение пола и служит изоляцией холодной стены. Ширина должна быть 15 см или больше – в зависимости от толщины «пирога» теплого пола.

На бетонное основание укладывается утеплитель. Для первого или цокольного этажа без отапливаемого подвала он должен быть толщиной от 5 см, на остальных этажах – от 3 см. Утеплять бетонную плиту второго этажа необходимо для того, чтобы снизить расход тепла на прогрев этой самой плиты. Всё равно теплых воздух поднимается вверх и потолок обогревать нижние комнаты не будет.

На утеплитель настилается гидроизоляция и укладывается арматурная сетка.

Теперь можно начинать укладку труб – от внешней стены к внутренней, если выбран способ «змейкой», или от стен к центру, если трубы кладутся «улиткой».

Витки можно закреплять или специальными крепежами, или обычной пластиковой строительной стяжкой к арматуре. В последнем случае её нельзя затягивать туго!

После подключения всех контуров делается пробный запуск системы отопления – она должна проработать на максимальном давлении и рабочей температуре 24 часа.

Если нет протечек и других неисправностей, заливается стяжка. Под плитку её можно делать толще – до 5 см, а под ламинат, плохо аккумулирующий и проводящий тепло, не стоит делать её больше 2 см. В этом случае стяжку армируют вторым слоем сетки, уложенной поверх труб.

Важно не забывать ежедневно поливать бетон, ведь он набирает твердость при контакте с водой. Напольное покрытие стелют через 28 дней, после полного застывания стяжки.

Если же дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить настильный теплый пол. Его преимущество – отсутствие «мокрого» процесса, поэтому сразу же после установки системы можно наслаждаться теплом в доме.

Еще один несомненный плюс этого решения – небольшая толщина пирога и возможность укладки на старый деревянный пол. О том, как это просто сделать, доходчиво показано на видео:

Как сделать теплый пол своими руками в частном доме

Первые водяные теплые полы появились на территории нынешней Швеции около 6000 тысяч лет назад. Однако, как утверждают историки, в Древнем Риме существовало более совершенное устройство такого вида пола. Довольно редко в наши дни можно встретить такой способ обогрева помещения и при возведении домов в проект они не вносятся. По этой причине организуется водяной теплый пол своими руками в частном доме или квартире. При соблюдении технологии укладки теплого пола в итоге можно получить теплое и комфортное помещение.

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки. Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

1. Подготовка поверхности.
2. Укладка труб.
3. Заливка стяжки.

А теперь о каждом подробно.

Подготовка поверхности

Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.

Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.

Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.

Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см 3 . Таким способом часто делают теплый пол в деревянном доме, который обязательно требует утепления.

Если площадь помещения в доме больше 50 м 2 , то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга между ними следует закрепить кромочную ленту.

Очень важно подготовить поверхность к укладке водяного пола правильно. Поэтому к данному этапу следует отнестись с большой ответственностью, придерживаясь всех инструкций.

Укладка труб

На поверхность укладывается армирующая сетка. Она необходима для того, чтобы будущая бетонная стяжка имела надежное сцепление с поверхностью. Также к армирующей сетке можно крепить трубу в нужном положении, для этого используются пластиковые затяжки.

Нагревательные элементы могут быть уложены двумя способами, дающими наибольшую эффективность:

1. змейка;
2. улитка (укладка производится по принципу спирали).

В пользу какого вида принять решение зависит только от индивидуальных предпочтений того, кто занимается этой работой.

Когда выполняется водяное отопление пола в частном доме, то промежуток между трубами может быть различным, не обязательно он должен быть равным. Как правило, возле внешней холодной стены это расстояние делают меньше. Это позволяет увеличить интенсивность нагрева пола в этом месте, тем самым защищая от внешнего холода. Читайте также: “Как положить теплый пол с водяным контуром правильно”.

Далее необходимо установить датчик температуры. Он укладывается между трубами, и расположить его нужно точно посередине. Температура нагреваемой поверхности от температуры воды в системе может отличаться в пределах 10-20°С, контроль данного теплообмена является очень важным. Дело в том, что пол не должен нагреваться выше 30°С, так как это может привести к порче напольного покрытия и всей конструкции пола в целом.

В качестве нагревательных элементов можно применить обыкновенные трубы для водопровода, которые выдерживают высокие температуры. Но специалисты советуют приобретать изготовленные специально для таких целей материалы. Это во много раз увеличивает срок службы всей системы.

Заливка стяжки

Перед выполнением бетонной стяжки пола, в тех местах, где трубы будут выходить из бетонной стяжки, на них следует надеть специальные защитные уголки. Они будут играть роль демпфера, а также материал будет защищен от преждевременного износа.

Бетонная стяжка на водяное отопление под полом в частном доме должна выполняться под давлением в системе (прочитайте: “Как выполняется стяжка для водяного теплого пола”). Это проводится перед заливкой с целью проверки всех элементов системы и предотвращения возникновения трещин в начале эксплуатации. Существует одно важное дополнение: включать нагрев нельзя.

Раствор для теплого пола рекомендуется замешивать на основе отсева. Также следует добавить специальный пластификатор, который повысит эластичность. Таким образом, можно избежать возникновения трещин при постоянно действующем расширении стяжки вследствие работы системы (прочитайте также: “Как заливать полы в частном доме – правила заливки стяжки”).

Если в качестве окончательной отделки пола будет использоваться плитка, то поверхность необходимо заливать так, чтобы толщина бетонного слоя, считая от труб, была ровна 1-3 см. При выборе любого другого финишного покрытия она должна составлять 3-5 см. Это позволяет получить наибольшую эффективность при низком потреблении электроэнергии.

Когда стяжка полностью высохнет и станет прочной, только тогда можно будет убирать давление в системе.

Для того чтобы бетонная стяжка стала более прочной и эластичной, некоторые профессионалы советуют каждый вечер на протяжении недели поливать ее водой. Делать это не потребуется, если в раствор добавлялся специальный пластификатор.

Система

Чаще всего водяные теплые полы подсоединяются к системе отопления, которая работает от котла. Также выпускаются и другие приборы, предназначенные для этих целей. Выбирается такое устройство исходя из индивидуальных предпочтений владельцев жилого помещения и их финансовых возможностей.

Почти во всех системах такого типа используется циркуляционный насос. Он необходим, потому что нагревательные элементы располагаются ниже уровня пола, и невозможно сделать контурный самотек горячей воды. А так как она всегда будет перемешиваться, то будут появляться холодные области.

Есть мастера, которые стремятся изготовить насосный узел самостоятельно, при этом тратится много труда и времени. Профессионалы в этой области советуют покупать уже готовое устройство, в котором кроме насоса с необходимой производительностью имеются еще и дополнительные механизмы, собранные в часть системы. Читайте также: “Как сделать теплый пол своими руками – варианты монтажа с примерами”.

Приобретенный насосный узел требуется только установить в нужное место согласно разработанному проекту либо руководству.

Выпускаются еще и готовые коллекторные узлы, в состав которых входят смесители, байпас и вентиль. К тому же в специализированных магазинах можно встретить готовые модули, конструкция которых имеет манометры, датчики температуры и запорные клапаны.

Стоимость таких устройств, как правило, очень высокая, однако их покупка освобождает мастера от выполнения разнообразных расчетов и от собственноручного изготовления конструкций, которые к тому же могут получиться ненадежными. Заводские системы, как правило, изготавливаются под конкретную схему установки. Но если возникает необходимость, то разрешается привнести свои изменения, которые должны быть отражены на проекте.

Соединение всех узлов и элементов системы производится при помощи предназначенных для этого фитингов, которые имеют резиновые прокладки. Но некоторые специалисты предпочитают дополнительно уплотнять резьбовые соединения специальной лентой.

Следует понимать, что для соединения всех деталей конструкции теплого пола существует большое количество разнообразных способов. Однако нельзя однозначно утверждать, что среди них какой-то метод является абсолютно идеальным. По этой причине среди мастеров постоянно возникают дискуссии. Поэтому сначала следует изучить все наиболее часто используемые методы соединения, а затем уже выбрать самый подходящий среди них.

В данном случае самое простое и очевидное решение – это приобрести продукцию, изготовленную на заводе, и выполнять ее установку строго по инструкции, которая прилагается к устройству. Но перед этим нужно выбрать готовую систему, подходящую по размерам помещения.

Очень важный момент: перед заливкой стяжки вся система должна быть полностью собрана и проверена на работоспособность и наличие протечек. Иначе для устранения обнаруженных проблем потребуется разбирать пол.

Расчеты контура для начинающих

Произведение точных расчетов вызывает у некоторых мастеров значительные трудности. В особенности это происходит, когда рассчитывается теплообмен или другие похожие величины.

Существуют уже готовые технические расчеты, верность которых показала практика. Начинающие строители могут пользоваться этими расчетами.

Некоторые из них приведены ниже:

• Использование стандартного насоса является лучшим вариантом. Он создает напор равный 6 м и имеет пропускную способность равную 40 л. в минуту. Его применяют для труб, диаметр которых составляет 16 мм, а длина их может достигать 65 м.
• В случае использования приведенных выше насоса и трубы можно сделать до 12 контуров при применении последовательного смешивания.
• Если длина применяемой трубы 80 м, то для данного насоса можно создать 5-8 контуров.
• Не рекомендуется организовывать системы более 100 м. Это приведет к повышенному потреблению электроэнергии. Будет намного лучше, если создать два самостоятельных контура, которые будут иметь длину по 50 м.
• В случае использования в помещении других нагревательных устройств расстояние между трубами должно составлять 15-20 см. Благодаря такому расположению нагревательных элементов из-за разницы температур перепады не появятся.

При инфракрасной съемке на сделанном по всем правилам водяном теплом полу не будет затемнений, а трубы будут просматриваться очень хорошо.

На основе вышеизложенного можно сказать, что решение вопроса как сделать теплый пол в частном доме является не очень сложным (прочитайте также: “Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий”). Однако очень важно выполнять одно условие: инструкции должны четко соблюдаться. И в этом случае все получится сделать правильно.

Отметим, что выпускается большое число различных систем циркулирования воды. У каждой схемы есть свои плюсы и минусы, поэтому к ее выбору стоит подходить с большой ответственностью.

Это видео недоступно.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

ТЁПЛЫЙ ПОЛ своими руками. КАК СДЕЛАТЬ ТЁПЛЫЙ ПОЛ В ЧАСТНОМ ДОМЕ своими руками. РЕМОНТ. ♦DIY CAM♦

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

ТЁПЛЫЙ ПОЛ своими руками. КАК СДЕЛАТЬ ТЁПЛЫЙ ПОЛ В ЧАСТНОМ ДОМЕ своими руками. РЕМОНТ. ♦DIY CAM♦
Видео взято с канала «Вячеслав Белов». Ссылка на авторское видео – https://www.youtube.com/watch?v=nb0bm.

Теплый водяной пол – это достаточно трудоемкий в установке вариант отопления полов. Однако, если Вы заинтересованы в качественной и надежной системе отопления, которая будет служить долго, то лучшего не найти. За время эксплуатации такое отопление докажет вам свою выгоду. Получить водяной теплый пол и сэкономить при этом поможет установка своими руками.

В первую очередь, нужно помнить о том, что от способа укладки водяного теплого пола зависит равномерность распределения тепла в помещении. Все потому, что вода, проходя по трубам, постепенно остывает. Следовательно, начинать процесс монтажа труб нужно от стен, двигаясь по определенной схеме укладки к центру или выходу.

Схемы укладки водяного теплого пола:

«Змейка»;
«Улитка»;
Комбинированная.
Чтобы сделать теплый пол водяной своими руками, запаситесь нужными материалами и подготовьте поверхность во всех комнатах, где планируется установка (полностью демонтируйте старую стяжку). Любые неровности и перепады в высоте (больше 1 см) необходимо подогнать под один уровень. После этого выложите гидроизоляционный слой на подготовленную поверхность. По периметру поверхности закрепите демпферную ленту, которая поможет эффективно распространять тепло во время нагрева пола. Если он имеет несколько контуров, то ленту необходимо выложить также между контурами.

Выберите подходящее утепление для пола. В зависимости от цели нагрева различают несколько видов утеплителей:

пенофол – вспененный полиэтилен, который покрытый фольгой (эта подложка под теплый пол используется, если он служит дополнением к главной отопительной системе);
пенополистирол или экструдированный пенополистирол (выберите высоту в диапазоне 2–5 см; используется в этажных квартирах, которые снизу имеют отапливаемое помещение);
керамзит + пенополистирол (его толщина должна быть в диапазоне 5–10 см; используется в помещениях, которые находятся на грунте).

Теплый пол под ламинат

Чтобы качественно сделать теплый пол, покрытый ламинатом, заблаговременно выберите нужное оборудование и подсчитайте материалы. Для этого Вам понадобятся:

водонагревательный котел (в него может входить нагнетающий насос, если нет, приобретите его отдельно);
шаровые клапаны (находятся возле входа котла);
трубы для разводки;
коллектор (в составе система, чтобы настраивать и регулировать теплые полы);
главные трубы;
фитинги (чтобы прокладывать основную трассу в направлении от котла к коллектору).
Зависимо от вида и характеристик, которые имеет теплый пол, определяется цена.

Какими должны быть трубы?

Труба на теплый пол должна иметь диаметр 1,6–2 см, выдерживать температуру 95°С, а также давление 10 Бар. Выкладывайте трубы, выбрав самый оптимальный маршрут. Для всех комнат должен быть отдельный расчет. В помещениях, стены которых выходят на улицу, лучше выкладывать трубы от внешних стен, которые более холодные. Подходящий способ укладки – в виде “змейки” (чтобы больший нагрев приходился на холодную сторону помещения). Если помещение со всех сторон внешне отапливается (например, ванная), то лучше выбрать спиральный способ укладки – направляя трубы от стен к центру. Трубу для теплого пола купить можно в интернет-магазине.

Монтаж теплых полов

Теплый пол укладывайте, используя крепежные профили. Вытаскивайте трубы из бухт постепенно, сразу закрепляя их, а не виток за витком. Осторожно делайте изгибы, чтобы избежать растягиваний в виде белой полоски. Если она появилась, трубу для отопления уже использовать нельзя. Окончания труб подводятся к коллектору и заключаются во вспененный полиэтиленовый утеплитель.

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

• электрического кабеля;
• нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

• Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
• Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
• Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Монтажные схемы водяных теплых полов в частном доме

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Расчет тепла теплого пола. Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Устройство системы напольного обогрева

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Основные варианты укладки контура

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

Теплый пол в разрезе

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного отопления. Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

На варианты монтажа конструкции оказывают влияние многие параметры

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

Особенности укладки демпферной ленты

• На бетонные плиты монтируется сама система в стяжке.

Устройство стяжки под водяной теплый пол

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

Укладка гидроизоляционного материала на основание

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Монтаж к каркасной конструкции

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Специальные трубы для водяного контура

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещении

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими вариантами отопления имеют следующие преимущества:

• В домах с большой площадью помогают снизить затраты на электроэнергию.
• Обеспечивают равномерный прогрев помещения.
• Устройство отличается повышенной безопасностью, так как отсутствует риск ожога или получения травм.
• Трубы не портят интерьер комнаты.
• Теплый пол замечательно сочетается с многими отделочными материалами.
• Обладает возможностью разных вариантов подключения.

Монтаж теплых полов в коттеджах становится все более популярным

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется расширительный бак, циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Монтаж труб на деревянное основание

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)

Как сделать теплый пол в частном доме — пошаговая инструкция

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

Теплоизоляция – обычно пенополистироловые плиты.

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

К стене лента прикрепляется саморезами с широкими шляпками.

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

На окончание трубы надевается соединительный разборный фитинг.

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Источники:
http://svoimirukami.lesstroy.net/kommunikatsii/tyoplyj-pol-svoimi-rukami-v-chastnom-dome/
http://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-svoimi-rukami-v-chastnom-dome.html
http://www.youtube.com/watch?v=_i9mE7Bx6Zo
http://otlad.ru/otoplenie/teplyij-pol/
http://aquatic-home.ru/montazhnye-sxemy-vodyanyx-teplyx-polov-v-chastnom-dome.html
http://stroyvopros.net/pol/kak-sdelat-teplyiy-pol-v-chastnom-dome.html
http://domsdelat.ru/poli/kak-ukladyvat-probkovye-poly-v-dome.html

Водяной теплый пол – это отопительная система труб под напольным покрытием с теплоносителем. Основание обогревается за счет подключения к газовому котлу или радиаторам батарей в квартире. Изделие может быть как вспомогательным, так и основным способом отопления. У него есть разновидности: работающие от воды или электроэнергии (кабельные, стержневые, пленочные и инфракрасные).

У этой системы долгий срок эксплуатации. К ее достоинствам относится экономичность во время отопительного сезона. Но монтаж – это дорогостоящее и трудоемкое удовольствие. Попробуем не вызывать профессионалов, а установить водяной теплый пол своими руками.

Достоинства и недостатки основания

К достоинствам водяного теплого пола можно отнести следующее:

• Тепло эффективно и равномерно распределяется по всей комнате.
• Система обеспечивает отличную циркуляцию воздуха.
• Теплый пол прекрасно совмещается с любым материалом в помещении. Наиболее хорошими вариантами являются керамическая плитка, деревянные доски и камень.
• Система отлично уживается и с автономным, и с центральным отоплением.
• Монтаж такого пола значительно экономит деньги при оплате коммунальных платежей. Сумма снижается в среднем на 30%.
• Основание нагревается даже при перебоях в подаче электроэнергии.
• Владелец может регулировать температуру в комнатах по отдельности и днем, и ночью.

• Трубы системы прячутся под напольным покрытием, благодаря чему помещение не загромождается радиаторами и вентилями.
• Обеспечивает дом и его обитателей теплом на долгие годы.

Даже у такой замечательной системы есть свои недостатки. Что изменится не в лучшую сторону после установки и подключения труб:

• Система инерционна. Иными словами, для нормального прогрева комнаты потребуется не менее 3 часов (квадратура небольшого помещения).
• При составлении проекта требуется много сосредоточенности, иначе можно допустить кучу ошибок по невнимательности.
• Вызов специалистов требует больших денежных затрат.
• Если помещение прогревается за счет централизованного отопления, то с регулированием температуры могут возникнуть трудности.
• Напольное покрытие поднимается на 10 см. Потолок становится ниже, что особенно заметно в панельных домах.
• На такую систему ни в коем случае нельзя стелить текстильное покрытие вроде ковра или ковролина.
• Водяной теплый пол не застрахован от протечек. Если одна из труб лопнет, она затопит соседей или подвал (в зависимости от того, какой дом – многоквартирный или частный).
• Трубы с трудом поддаются ремонту.
• Для монтажа пола требуется наличие специального разрешения. Кроме того, он будет прогревать помещение лишь в отопительный сезон.

Как подготовиться к монтажу?

Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение 5 последовательных этапов:

• Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
• Подобрать оборудование и строительные материалы.
• Выполнить правильно монтаж системы теплый пол.
• Осуществить проверку и первый запуск.
• Провести чистовую отделку, укладку напольного покрытия (плитка, ламинат, линолеум).

Проект водяного пола

Перед проектированием владелец должен удостовериться в отсутствии каких-либо препятствий к работам. Для этого ему нужно учесть следующие факторы:

• Высота помещения. Следует помнить о том, что h потолка уменьшится на 10 см.
• Место установки двери. Поскольку пол станет выше, возможно, что придется заказывать новые двери.
• Ориентация окошек. Расположение окон (особенно, если они выходят на северную сторону) может повлиять на работу данной системы обогрева. Потому придется прибегнуть к компенсации тепла за счет внешнего контура.

• Если по расчетам теряется более 100 Ватт на квадратный метр, то нет смысла делать водяной теплый пол.
• Несущая способность балок или плит перекрытия. Стяжка из бетона имеет большой вес. По этой причине следует дать оценку конструкциям в плане выдержки.

Если брать во внимание вышеперечисленные факторы, то целесообразнее монтировать отопительную систему в частном доме. Можно это сделать и в квартире, но при этом хорошо подумать.

Расчетные операции

Во время проектирования составляется смета на материалы. Их количество зависит от квадратуры помещений и технических характеристик. Чтобы рассчитать стоимость, хозяину потребуется следующая информация:

• квадратура напольного покрытия и высота потолка;
• материал стен, балок и перекрытий;
• наличие изоляции;
• материал пола;
• материал и диаметр труб;
• мощность отапливающего прибора;
• температура в помещении.

После расчетов составляется схема, где указывается месторасположение труб и обогревающего оборудования. Обязательно наличие числовых пометок.

Верные действия при монтаже

Монтаж теплого водяного пола влияет не только на температурный режим, но и на жизнь предметов интерьера. Следует помнить о том, что ни в коем случае нельзя ставить мебель над отапливающими элементами. Гарнитуры в обычно состоят из дерева. Из-за чрезмерно тепла оно быстро рассыхается. Специалисты не рекомендуют превышать длину контура в 90 м. Большую роль играет сечение трубы, от которого зависит предельное значение.

Специалисты утвердили в качестве образца контур длиной в 60 метров при диаметре трубы в пару сантиметров. Если хозяину необходимо, он может установить два одинаковых контура. Это объясняется отдачей части энергии, из-за чего пол становится холоднее.

Чтобы вычислить длину контура, нужно брать старт от коллектора. Оптимальный шаг кладки – 10 см. Если водяной пол планируется, как вспомогательный способ обогрева помещения, желательно увеличить шаг кладки до 50 см. Если он будет основным источником тепла, то вполне хватит и 30 см. При повышении шага есть риск получить «тепловую зебру» — тепло будет чувствоваться через раз, поэтому толка от обогрева будет мало.

Монтаж пола от радиаторов батареи в многоквартирном доме

Чтобы монтировать теплый пол в квартире, владельцу придется пройти через множество трудностей. Прежде всего нужно пойти в ЖЭК и показать им монтажную схему. Следующим пунктом этого маршрута станут тепловые сети. Они утверждают схему и делают заключение, где разрешают или отказывают в проведении работ.

Компании не предъявляют претензий, если квартира располагается в новостройке. В отличие от панельных домов, она обладает специальным стояком, который откачивает воду при прорыве трубы. Если планируется оборудовать такой системой маленькое по площади помещение, то для него не нужно получать разрешающий документ.

Что понадобится для теплого пола – подбор оборудования

Дом довольно требователен к теплому полу, в отличие от квартиры. Для него нужно выбрать строго определенную систему:

• Бетон. Трубы заливаются бетонным раствором.
• Настил. Сверху настилается дерево или полистирол.

Теплый пол – это целая система, состоящая из различных компонентов. Каждый из них играет определенную роль. Без них нельзя совершенствовать отопительную конструкцию в своем жилье. Поэтому понадобится следующее оборудование.

Котел

Основным элементом для подключения такого рода отопления является газовый котел. Он устанавливается и в квартире, и в частном доме. Если нет возможности его поставить, то можно подключить дополнительное теплоснабжение через радиаторы батареи. Но на экономию это никак не повлияет.

Помимо газового котла, прибегают и к электрическому подогреву. Вода греется прямо внутри труб, благодаря чему пол прогревается полностью и равномерно. Его главным преимуществом можно назвать возможность монтажа в квартире. Недостатком считается неспособность экономить электроэнергию и денежные средства для оплаты коммунальных платежей.

Циркуляционный насос

Насос обеспечивает распространение подогретой воды по всей коммуникации. Он регулирует давление внутри труб. Специалисты советуют не встраивать его в котел, если квадратура помещения превышает 100 квадратных метров. Он просто не справляется с возложенной на него задачей.

Трубы

Медь является идеальным материалом для проводящих элементов и в электромонтаже, и для подачи воды. Она отличается долговечностью, способностью удерживать тепло. Но цена ее довольно высока.

Металлопластиковые трубы давно стали лидерами продаж в строительных магазинах. Их выбирают из-за хорошей цены и высокого качества. Они успешно противостоят ржавчине и накипи. Материал довольно легок в установке и хорошо держит температуру.

Полипропилен – наиболее дешевый вариант. Но среди производителей есть недобросовестные работники, которые не следят за качеством продукции. PEX-трубы из сшитого полиэтилена надежны, однако довольно тяжелы в эксплуатации. Из-за высокого температурного крепления они распрямляются. Поэтому их следует закреплять очень сильно.

Утеплитель

Для такого пола обязательным условием является его утепление. Чтобы тепло держалось, необходимо прибегнуть к изоляции. Она бывает нескольких видов:

• фольгированный полиэтилен (если напольное покрытие тонкое);
• пенополистирол при шаге труб 5*5 см;
• минеральная вата нежелательна в качестве изоляции для бетонного покрытия, поскольку она впитывает влагу из раствора (что отразится на сроке эксплуатации).

Слой теплоизоляции в таких помещениях, как подвал, цокольный и первый этажи, должен иметь большую толщину, чем в других комнатах. Если предполагается высокая температура, то материала требуется много.

Тепловой счетчик, коллекторный шкаф и арматура

В квартире вопрос о монтаже счетчика встает при получении разрешения на обустройство пола. В многоквартирных домах присутствует общедомовой прибор для расчета теплоснабжения. Коллекторный шкаф ставят для того, чтобы регулировать элементы системы. Также он отвечает за стыки контуров с магистралями. Арматура укладывается для поддержания напольного покрытия. Особенно это актуально для бетона. Для того чтобы сделать стяжку пола, потребуются такие компоненты:

• бетонный раствор;
• демпферная лента (10-15 см шириной);
• крепежи.

Монтаж конструкции – 5 последовательных шагов

В первую очередь владелец ставит коллекторный шкаф, в котором расположен специальный узел: сам коллектор, насос, клапан для отвода воздуха и клапан для слива воды. Размеры изделий разнообразны, поэтому все зависит от метража помещения. Стоит помнить о том, что конструкция должна стоять как можно дальше от труб под полом. Если это невозможно, то ее место находится возле самой длинной трубы.

Возле шкафа следует оставить немного пространства для загиба труб. Они монтируются снизу, никак иначе. Так можно обеспечить нормальную работу всех составляющих данной отопительной системы.

Для легкого доступа вентиль запора лучше установить между магистралью и самим шкафом.

Подготовка напольного покрытия

В обязательном порядке пол нужно подмести (пропылесосить), протереть влажной тряпкой. После этих процедур требуется избавиться от всех неровностей. Как только основание готово, приступаем к укладке изоляции. Она удерживает тепло под покрытием. На слой материала сверху помещается специальная пленка, предотвращающая вытягивание воды из бетона. Выравнивание обеспечивает равномерную стяжку по всей площади.

Кладка магистрали

Магистраль представляет собой систему труб, по которым идет теплая вода для прогрева пола. Она имеет несколько способов обустройства:

• Улитка. Магистраль постепенно сужается к центру помещения. Все трубы располагаются через шаг, чтобы обеспечить равномерность тепла. Спасает в ситуациях, когда появляется необходимость смещения труб. Идеальным вариантом она является для больших комнат дома.
• Змейка (петли). Берет свое начало снаружи, идет вдоль стены и уходит в пол. Под ним располагается волнами. Подходит для маленьких жилых помещений, кухонь и ванных.
• Меандр (двойная змейка или комбинация). Петли лежат параллельно друг другу. Таким образом происходит органичное взаимодействие холодной и горячей воды. Трубы не будут переохлаждаться или перегреваться.

Чтобы не ошибиться, наносят специальную разметку на полу. Дальше магистраль прокладывается, согласно ранее составленному чертежу. Теперь можно заняться осмотром труб. Они должны быть целыми, без сколов и трещин. Укладка начинается от коллектора и заканчивается там же. Все соединения зажимаются. Для этого используются дюбели и проволока из меди. В качестве альтернативы берется арматура, к которой будет привязана труба. После выполнения всех работ подключается коллекторный шкаф и его содержимое.

Контрольная проверка

Проверка заключается в опрессовке труб теплого пола. Если есть какие-то неполадки, то еще можно их исправить. Гидравлическое испытание заключается в следующем: трубы наполняются водой. В них должно быть высокое давление, которое от нормы отличается в полтора-два раза.

Как только проходит полчаса, хозяин может снизить давление на 1/10 от показателя. Признаки того, что магистраль успешно прошла проверку – отсутствие протечек и постоянство температуры. Вся опрессовка длится 24 часа. Если все хорошо, можно заниматься монтажом дальше.

Изготовление стяжки

Для крепости конструкции изготавливается стяжка. Она бывает двух видов:

• готовый пакетированный раствор, основным свойством которого является теплопроводность;
• бетонная смесь с добавками.

Оптимальная толщина стяжки составляет полсантиметра. Она наносится после того, как все трубы закрепились под полом и прошли проверку. Для того чтобы бетон высох, требуется четыре недели. Для готового раствора срок варьируется (об этом пишут производители на упаковках).

Запуск и отделка

Как только стяжка застыла, хозяин может запустить отопление. Для первоначальной разгонки системе требуется пара суток. Теперь наступает время для отделочных работ. Большим спросом в магазинах пользуются керамика, дерево, чаще всего, ламинат. Однако насчет последнего материала стоит внести несколько уточнений:

• У товара обязательно наличие сертификата качества. Это означает, что ламинат сделан из экологически чистых материалов, что исключает вредные испарения. Для отделки теплого пола на изделии стоит маркировка «Warm wasser».
• Ни в коем случае нельзя класть под него теплоизоляцию.
• Необходимо обеспечить пол вентиляционной системой. Потому возле стен обязательно наличие зазоров толщиной в сантиметр. На него монтируются плинтусы.
• Перед тем, как уложить ламинат, его следует прогреть.

Все же материал не сложен в эксплуатации при водяном теплом поле. Но профессионалы рекомендуют класть керамическую плитку, поскольку она лучше держит тепло, не повреждается и легка в уходе.

4 правила ухода за водяным теплым полом

Долговечность такого источника тепла зависит от соблюдения нескольких требований. Вот что говорят специалисты желающим сделать водяной пол:

1. Не нужно включать отопление на полную мощность. Для нее необходим прогрев с самого минимума. Рекомендуется увеличивать температуру на 4 градуса в день.
2. Нельзя допускать перегревания. Предельный показатель – 46 градусов.
3. Резкое и частое включение или выключение конструкции отнимает много денег.
4. В комнате не должно быть сухого воздуха. Но и до состояния пара доводить дело не стоит.

Аналогично полу в помещении, можно уложить конструкцию на участке придомовой территории. При таянии снега не будет образовывать ледяная корка.
