Начало строительства с бытовки своими руками.

Строительство частного дома обычно начинается со «строительного вагончика». На рынке можно встретить много предложений по покупке новых или бывших в употреблении деревянных бытовок. Появилось в обиходе даже такое понятие как «блок контейнер». Он сделан из металла, имеет большое количество вариантов комплектования и может использоваться уже как элемент модульного домостроения.

Но именно вагон бытовка своими руками на деревянном каркасе — самое экономное и оптимальное решение для рачительного хозяина. После завершения строительства ее можно использовать как гостевой домик, сарай для инвентаря и оборудования, переоборудовать в баню или перевезти на дачный участок и построить дом из вагончиков.

Вагон бытовка своими руками: проект бытовки

От дальнейшего использования бытовки зависят ее размеры, устройство и материалы отделки.

В качестве небольшого сарая внутренние перегородки не нужны. Также нет необходимости в утеплении стен, пола и крыши.

Если планируется использование бытовки в качестве сезонного проживания (например, летний садовый домик), то можно предусмотреть наличие внутренней планировки. Утепление лучше провести на этапе строительства — при использовании обогревателей бытовка своими руками будет лучше сохранять тепло весной и осенью, а летом не будет сильно нагреваться на солнце.

Для строительного вагончика внутренняя облицовка может ограничиться недорогими и простыми материалами. Переоборудование в садовый или дачный домик потребует лишь доработку в части декоративной отделки.

Лучше всего если внутреннее пространство будет разделено хотя бы на два помещения. Например, домик на первой фотографии можно представить в таком виде.

Проекты бытовок

Небольшой тамбур-прихожая и большая комната с одним небольшим окном — типичный строительный вагончик своими руками.

А это уже улучшенный вариант с тремя окнами, который условно можно назвать — домик с гостиной и спальней.

На этой схеме бытовка состоит из трех помещений — тамбур и две равноценные комнаты.

И конечно, перед началом строительства нужен простейший чертеж с указанием основных размеров.

Чертеж бытовки

Без него невозможно даже рассчитать количество материалов.

Бытовка своими руками: фундамент

Как построить бытовку — пошаговая инструкция строительства бытовки начинается с фундамента.

Особенность небольшой деревянной конструкции в ее незначительном весе. Но даже это не означает, что ее можно разместить непосредственно на земле. Для защиты от воздействия почвенной влаги (в том числе от осадков в виде дождя и снега) необходимо возвышающееся основание.

Самый простой вид — это столбчатый фундамент. Его прочности достаточно, чтобы выдержать вес бытовки. Для временного размещения (и выставления горизонтального уровня) часто используют кирпичи или шлакоблоки, уложенные просто на землю. Но в любом случае использовать лучше полнотелые блоки. Такой вариант как на этом фото даже для временного основания не самый лучший выбор, тем более что изначально блок уложен боком и давление приходится не на стенки, а на пустоты.

Как построить строительный вагончик — начинаем с основ фундамента.

Шлакоблок хоть и относится к бетону, но пустотелые блоки используют для строительства стен.

Даже столбчатый фундамент необходимо делать по правилам. Под каждое основание роют небольшое углубление, трамбуют дно, засыпают подушку из песка (не менее 20 см), которую поливают водой и уплотняют, а уже сверху укладывают блоки. Песок предотвращает капиллярный подъем влаги и выполняет роль дренажа.

Есть альтернативные варианты столбчатого фундамента.

На очищенную от верхнего слоя землю стелют геомембрану, сверху насыпают слой песка, а затем выкладывают из блоков основание.

Фундамент для бытовки

Вместо песка можно использовать щебень мелкой или средней фракции.

Даже тротуарная плитка крупного формата может послужить основанием для столбчатого фундамента из блоков.

Для постоянной дислокации возможно применение в качестве столбов асбестоцементных труб, врытых на глубину промерзания грунта и заполненных бетоном. Это если строится не строительный, а дачный вагон бытовка своими руками.

Расстояние между столбами обычно выбирают исходя размеров 1.5-2.5 метра. Поэтому, кроме угловых опор, будут еще 1-2 дополнительные по периметру плюс внутренние (под перегородки и для бруса, обеспечивающего жесткость чернового пола).

Кроме столбчатого, применимо обустройство плитного фундамента. Конечно, железобетонный монолит для такого строения избыточен, а вот тротуарная плитка крупного формата на отсыпном основании из песка вполне подойдет.

Бытовка своими руками: несущий каркас

Как построить бытовку своими руками, для этого нужна только сухая древесина. Но и этого недостаточно — все деревянные элементы каркаса и обшивки надо обработать антисептиками. Причем отработка подходит только для «подземных» элементов, а у бытовки их нет, а олифа лишь временная защита от влаги и плесени, поэтому необходимо использование антисептиков и антипиренов.

В качестве нижней обвязки лучше всего подойдет брус 150×100 мм. Этот размер даже применяют для ростверка столбчатого или свайного фундамента деревянных и каркасных небольших жилых домов. Самое простое угловое соединение — в пол дерева.

Затем следует второй венец из бруса 100×100 мм. Причем монтаж проходит с внутренней «ступенькой» между венцами. Это оптимальное устройство для утепленного пола. На полку 50 мм монтируют лаги для чистового пола с сечением 100×50 мм.

Бытовка для дачи своими руками

Угловые и несущие стойки (для перегородки и двери) выполняют из бруса 100×100 мм, промежуточные стойки (в том числе для крепления окна) делают из бруса 100×50 мм. Их крепят к обвязке при помощи металлических уголков,

предварительно выставив по уровню и зафиксировав временными укосинами.

Как вариант можно использовать нагели, которые дополнительно будут фиксировать угловое соединение обвязки.

Каркасная деревянная бытовка может возводиться не поэлементно, а секциями, смонтированными на земле. Это относится и к стенам,

и к верхней обвязке в сборе со стропильной системой.

Но такая технология потребует привлечения помощников, поэтому при строительстве бытовки своими руками чаще применяют более «легкие» (по весу) приемы.

Верхняя обвязка проходит по тем же правилам, что и нижняя. Несущий брус по периметру имеет такое же сечение, как угловые стойки каркаса. Соединение элементов проводят в пол дерева, предварительно выбрав пазы в местах пересечения. Вначале монтируют длинную сторону, зафиксировав ее к стойкам временным креплением.

Затем устанавливают поперечный брус. После проверки уровней и углов, верхнюю обвязку окончательно крепят к стойкам металлическим уголком.

Для односкатной крыши, а это самый простой вариант, верхнюю обвязку могут выполнить в двух уровнях, когда передние (или задние) стойки делают под требуемый угол уклона.

Но есть и более сложный вариант с использованием пристенных стоек.

Дополнительные стойки

Промежуточные стойки (100×50 мм) также фиксируют к нижней и верхней обвязке при помощи уголков.

Расстояние между стойками выбирают исходя из ширины утеплителя и размеров листового обшивочного материала. Если для внутренней отделки применять вагонку, а для внешней —блок хаус или сайдинг, то определяющее значение имеет только ширина утеплителя. Обычная рекомендация — 600 мм между осями стоек. Этот размер привязан к гипсокартону.

Но при обшивке ОСБ (OSB)(самым распространенным для каркасной технологии материалом), каждый его лист потребует подрезки на 50 мм. Поэтому если внутренняя обшивка будет сделана вагонкой, то лучше выбрать осевое расстояние между стойками в 625 мм. Размер просвета между стойками будет равен 575 мм, что допустимо для укладки минеральной ваты с шириной 600 мм и деформационной полосой в 50 мм.

Для стоек, между которыми монтируют окна и двери, свои критерии. Можно, конечно, самому сделать из бруса каркас филенчатой двери и оконные рамы, но чаще покупают готовые изделия. Поэтому для них потребуется установка дополнительных стоек и распорок.

И если двери стандартные по ширине и высоте, то окна могут быть большими

или наоборот чуть больше форточки.

Бытовка: крыша

Вагон бытовка своими руками существует много способов крепления стропила к мауэрлату (в данном случае к брусу верхней обвязки). Самый простой использует металлические скобы. Для более надежной фиксации можно либо вырезать в стропиле паз, либо воспользоваться опорным брусом.

К стропилам крепится рулонная гидроизоляция, а сверху — обрешетка. Шаг обрешетки зависит от типа кровельного материала и угла ската.

Самый недорогой — это ондулин (современный аналог шифера). Для угла меньше 10° делают сплошную обрешетку , до 15° — шаг 450 мм, более 15° — 600 мм.

Бытовка: пол

Бытовка своими руками устройство пола. Вначале между лаг крепят доски (или ОСП-3) чернового пола. В качестве опоры используют выступающий край бруса нижней обвязки (150×100 мм).

Затем поверхность чернового пола застилают гидроизоляционной пленкой. Для этого часто используют плотный полиэтилен, но более надежным считаются рулонные материалы с битумной или полимерно-битумной пропиткой Гидроизол. Пленку стелют внахлест между полосами не менее 20 см, с проклейкой швов строительным скотчем. Края полос должны заходить на стены (те же 20 см).

Между лаг размещают утеплитель. Лучше выбрать минеральную вату, например УРСА(URSA). В отличие от пенопласта, она не горючая и в ней не заводятся грызуны. Единственный ее недостаток — гигроскопичность и свойство потери утепляющих свойств при насыщении влагой (тем же конденсатом). Поэтому нужен зазор между чистовым напольным покрытием и паропроницаемой мембраной или использовать Изоспан, не пропускающей воду — это защитит минеральную вату от прямого контакта с водой и позволит выветриваться из нее парам воды.

В качестве чистового пола лучше всего шпунтованная доска. Принцип соединения покрытия «шип-паз» позволяет еще больше защитить утеплитель от попадания в него воды.

Но можно постелить ту же ОСБ(OSB), а сверху линолеум.

Бытовка: потолок

Чтобы бытовка была теплой необходимо утеплить потолок. Конечно, холодный воздух сверху вниз не опустится, но теплый будет «улетучиваться». К тому же, попадая на холодное перекрытие, он вызовет конденсат. Вот поэтому даже для односкатной крыши надо обустроить небольшое «чердачное» расстояние и утеплить его минеральной ватой. Принцип тот же, что и для пола: перекрытие (доска или ОСБ), влагонепроницаемая пленка Изоспан, утеплитель (минеральная вата).

Декоративную обшивку изнутри выполняют аналогично стенам.

Бытовка: стены

Классический сэндвич каркасного строения имеет несколько слоев: внутренняя обшивка, паронепроницаемая пленка Изоспан, утеплитель между стойками каркаса (минеральная вата), паропроницаемая мембрана, дистанционная планка (для вентиляционного зазора), ОСБ и декоративная облицовка.

На практике, внешнюю обшивку для бытовки могут «упростить» до одного наружного слоя — либо ОСБ(OSB), либо декоративная отделка. Учитывая низкие «эстетические» свойства ОСБ, чаще выбирают второй вариант, хотя плиты можно окрасить в любой цвет как обычную деревянную поверхность.

Чаще всего для наружной отделки выбирают блок хаус.

Он прочнее и «теплее», чем вагонка и больше подходит для наружной отделки. Можно использовать имитацию бруса.

Как альтернативу деревянной обшивке некоторые предпочитают виниловый сайдинг. За ним не нужен уход и лакокрасочная обработка.

Внутренняя отделка также может иметь эконом вариант из ОСБ (OSB)или ДВП,

которую можно покрасить или оклеить виниловыми обоями.

Но более распространена обшивка деревянной вагонкой.

Внутреннюю перегородку надо предусмотреть еще разрабатывая проект бытовки, но не поздно ее обустроить и позже. Главное, чтобы она крепилась к одной из лаг пола снизу и брусу потолочной балки сверху.

Снаружи и изнутри крепят наличники окон и двери. Отделывают угловые стыки снаружи планками или деревянными профилями, а изнутри плинтусами и галтелями.

Завершают отделку шлифовкой деревянных покрытий, грунтовкой и лакокрасочной обработкой.

[tab:Видео]

stroitelinfo.ru

Бытовка своими руками пошаговая инструкция с фото

Без бытовки на дачном или приусадебном участке обойтись очень сложно – ведь это удобнейшее помещение для хранения не только огородного инструмента, но и всевозможных малогабаритных строительных материалов и сухих смесей.

На сегодняшний день без особых затруднений можно купить готовый пластиковый «домик» для складирования шлангов и прочих лопат с вилами, однако цена у них отнюдь не демократичная. Построить бытовку своими руками по пошаговой инструкции намного интереснее и дешевле, к тому же ее размеры и форму в плане можно сделать именно такими, какие необходимы в данном конкретном случае.

Виды бытовок, которые строят своими руками

Бытовки, построенные своими руками по пошаговой инструкции, классифицируют так:

• щитовой сборки;
• каркасные конструкции;
• из бревен или бруса;
• кирпичные.

Определяясь, какой именно тип бытовки построить своими руками, обязательно следует учитывать один момент: для всех них, кроме щитовых конструкций, необходим хотя бы минимальный фундамент.

Щитовые конструкции

Щитовые сборные бытовки максимально просты и оперативны в изготовлении, очень дешевы и совершенно недолговечны – именно поэтому они практически всегда сооружаются в качестве временных конструкций. После отпадания необходимости в них обычно разбираются, получившиеся «запчасти» используются на дрова или, например, для устройства щитовой опалубки.

Щитовые бытовки просты и оперативны в изготовлении

Бытовки такого типа идеальны для использования на строящихся объектах, где могут играть роль не только склада для стройматериалов и инструмента, но и, при подходящем климате, даже в качестве временного жилья для рабочих.

Каркасные строения

Каркасные бытовки – конструкции более надежные и долговечные. Обычно в целях удешевления строительства каркас изготавливается из деревянных брусков или реек, хотя максимальной долговечностью обладают бытовки с металлическим каркасом. Для обшивки стен используют любой доступный материал – листы OSB, профилированное листовое железо, доску «вагонку», при наличии финансовых возможностей – сендвич-панели.

Каркасная бытовка

Бревенчатые бытовки

Бревенчатые (брусовые) бытовки – самый долговечный и солидный вариант. Стоимость таких сооружений относительно высока, однако они при необходимости могут использоваться даже в качестве жилого помещения. Построенные своими руками бытовки отличаются замечательным декоративным видом, прекрасно вписываются в любой ландшафтный дизайн.

Бревенчатые бытовки отличаются замечательным декоративным видом

Главные недостатки таких конструкций – их стоимость и необходимость устройства хотя бы мелкозаглубленного ленточного или столбчатого фундамента.

к оглавлению ↑

Самодельная бытовка из ОСБ-панелей

«Выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам»

Бытовка из ОСБ-панелей – один из самых простых и финансово доступных вариантов постройки. Список материалов, которые понадобятся для работы, минимален:

• щебень, песок, цемент;
• металлическая или пластиковая арматура;
• плиты ОСБ;
• деревянный брус;
• кровельный материал для устройства крыши.

Давайте посмотрим, как сделать такую бытовку своими руками по пошаговой инструкции.

Подготовительные работы

Работы начинаются с расчистки и подготовки места под площадку (своего рода фундамент) для бытовки. Причем, выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам. Ни в коем случае не следует устанавливать ее в подтапливаемых низинах, и нельзя забывать о вероятных ветровых нагрузках – каркасные бытовки относятся к очень легким конструкциям. Традиционный выбор места расположения бытовки – свободный угол участка.

Выбрав место, размечают площадку, которую затем выравнивают по горизонту. Затем размечают внешние границы небольшого сплошного фундамента под бытовку. По размеченным контурам будущего фундамента на несколько сантиметров (достаточно 10-15) снимается грунт – в получившемся небольшом «котловане» насыпается слой песка, затем слой щебня. Щебень после насыпания желательно слегка утрамбовать любыми подручными средствами. Готовую песчано-грунтовую смесь использовать рекомендуется лишь в самом крайнем случае.

Заливка площадки

Затем по контуру подготовленной площади с песчано-щебневой подушкой выставляется опалубка, высота которой определяется планируемой высотой будущего уровня пола в бытовке. Сильно усердствовать не стоит, но и делать толщину фундаментной плиты меньше 10 см тоже нежелательно. По всей площади нужно уложить на подкладки сетку из арматуры – она должна находиться примерно посередине слоя бетона.

Заливайте бетон равномерно по всей площади

Заливать бетон следует равномерно по всей площади, желательно – за один заход. После заливки, пока бетон еще не схватился, обязательно нужно по контуру площадки установить в него несколько анкерных («фундаментных») болтов – в дальнейшем они чрезвычайно облегчат работу.

Сборка каркаса

После полного застывания бетона на заложенные по периметру анкерные болты крепится четыре деревянных бруса небольшого сечения – 100х50 мм будет вполне достаточно. Именно на этих досках, играющих роль закладных, и будет собираться весь каркас бытовки – поэтому их крепление к фундаменту должно быть максимально надежным.

По углам выставьте вертикальные угловые стойки

Следующая операция в пошаговой инструкции по строительству бытовки своими руками – по углам выставляются вертикальные угловые стойки. Выставляются они обязательно по уровню – в дальнейшем эти стойки свяжутся верхним поперечным брусом, от которого будет, в свою очередь, «плясать» крыша. Эта работа достаточно сложна для выполнения, особенно если трудиться в одиночку, поэтому для упрощения задачи рекомендуется к каждой стойке с внешней стороны приделать временные подпорки. В любом случае к нижней доске стойки следует крепить посредством монтажных уголков соответствующего размера.

К каждой стойке приделайте временные подпорки

Монтаж двускатной крыши

Самая традиционная крыша для приусадебных бытовок – двускатная. При небольших размерах делается она достаточно просто. Прежде всего, с двух сторон монтируются стропильные маяки, затем они соединяются друг с другом поперечной балкой. Поскольку все эти соединения временные, для крепления вполне допустимо использовать струбцины.

С двух сторон монтируются стропильные маяки

Затем по маякам крепятся стропила, для надежности лучше применять специальный крепеж. Хотя при небольших размерах бытовки и, соответственно, ее крыши вполне можно обойтись и гвоздями.

Специальный крепеж для стропил

Обшивка стен

Самый бюджетный вариант обшивки каркасной бытовки – это ОСБ-плиты. Они производятся разных размеров и толщины, поэтому использовать их можно не только для стен, но и для крыши. Эти плиты довольно теплые, выпускаются и продаются уже обработанными антисептическим материалом, совершенно не боятся влаги. При необходимости их несложно покрасить в требуемый цвет.

Обшивка бытовки ОСБ-плитами

Кровля и полы

После обшивки стен самое время заняться монтажом кровельного покрытия. Для облицовки крыши построенной своими руками бытовки может использовать любой доступный материал, вплоть до листов ОСБ. Однако намного чаще в дело идет металлическое профилированное листовое железо, окрашенное или простая «оцинковка».

Бытовка своими руками из ОСБ-панелей

Самая последняя операция по изготовлению каркасной бытовки – окраска здания. Варианты здесь самые разные, определяемые исключительно фантазией хозяев. Можно использовать обычную фасадную краску, можно покрыть стены цветным или бесцветным лаком, не лишней будет дополнительная обработка антисептиком. Допустима облицовка вагонкой, МДФ-панелями, пластиковым сайдингом.

к оглавлению ↑

Мобильная бытовка с односкатной крышей своими руками

При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.

Подготовка площадки и фундамента

Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.

Выложенный из блоков ленточный фундамент для бытовки

Сборка каркаса

На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.

Рубероид играет роль гидроизоляции

Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.

Стены

Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.

Крепление к основанию угловых вертикальных стоек

Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.

Монтаж односкатной крыши

Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.

При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.

Монтаж стропильных балок

Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.

Пол заполняется утеплителем

к оглавлению ↑

Дачная бытовка своими руками из сэндвич-панелей

«Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей»

Сэндвич-панели – материал относительно дорогостоящий, но обладающий массой достоинств и вполне пригодный для сооружения приусадебной бытовки. Помещения из таких панелей получаются очень теплыми и легкими, монтаж достаточно прост, и поэтому «сэндвич» все чаще используется для постройки не только бытовок и времянок, но и полноценных жилых домов.

Сэндвич-панели обеспечивают отличную тепло- и шумоизоляцию

Все архитектурные элементы таких бытовок, в том числе и крыша, изготавливаются из панелей, обеспечивающих отличную тепло- и шумоизоляцию плюс практичность и долговечность эксплуатации. Единственный недостаток этого материала, как уже отмечено выше – его относительная дороговизна. Соответственно, строить такой домик исключительно для хранения лопат и поливных шлангов, мягко говоря, неразумно. Но вот в качестве временного жилья (например, на стройке или на даче) такая постройка себя вполне оправдывает.

Теперь давайте посмотрим, как сделать дачную бытовку своими руками по пошаговой инструкции.

Особенности конструкции и монтажа

Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей. Их достаточно просто «скрутить» между собой согласно прилагаемой инструкции, дабы получить полноценный дачно-огородный домик. Однако даже для такой простой в сборке бытовки необходим фундамент.

Конструкция бытовки из сэндвич-панелей

Основание под постройку, в силу минимальности ее веса, может быть любым доступным. Пригодны и практически равноценны варианты с плитным, ленточным, столбчатым и даже винтовым свайным фундаментом. Главное – соблюсти следующее условие: нижний край стеновых сендвич-панелей должен опираться на прочное сплошное основание. Строго обязательным является соблюдение этого правила при постройке стационарной бытовки с возможностью проживания в ней людей.

Фундамент для бытовки из сэндвич-панелей может быть любым доступным

Сборка бытовки

После устройства основания на нем собирается каркас для монтажа панелей – его схема и размеры указываются в прилагающемся к бытовке руководстве. Размеры и уровень следует соблюдать максимально точно – в противном случае сборочные работы могут сильно осложниться. Не следует пренебрегать поперечными ребрами жесткости, особенно в оконных и дверных проемах.

При наличии минимального опыта, необходимого инструмента и ответственном подходе монтаж своими руками дачной бытовки «с нуля» и «под крышу» занимает всего лишь несколько часов. Учитывая, что при сборке каркаса применяются входящие в комплект разъемные соединения, бытовка получается разборной и, соответственно, транспортабельной. При отпадании в ней надобности она может храниться в разобранном виде.

Бытовка из сэндвич-панелей получается разборной и транспортабельной

Монтаж сэндвич-панелей начинается с напольных элементов, затем крепятся стеновые элементы, затем – кровельные. В последнюю очередь монтируются детали потолка. Затем устанавливаются окна-двери, при необходимости – «раскидывается» электропроводка. При планировании проживания в бытовке в зимнее время необходимо предусмотреть в ней дополнительное утепление или смонтировать отопительную систему подходящего типа.

к оглавлению ↑

Контейнерная бытовка

Изготовление своими руками бытовки контейнерного типа для человека, имеющего опыт сварочных работ, особых затруднений не представляет. Технологически ее конструкция предельно проста – металлический каркас, обшитый листовым профилированным железом. Главный недостаток таких построек – они неразборные и, соответственно, полностью стационарные.

Конструкция контейнерной бытовки

Давайте разберем, как сделать дачную бытовку своими руками по пошаговой инструкции.

Подготовка и монтаж основания

Для такого сооружения точно также, как и для предыдущих, требуется подготовленная площадка с минимальным фундаментом, в качестве которого пригоден любой из вышеупомянутых. На фундаменте по периметру будущей постройки из профилированного металла (уголок, швеллер, трубы прямоугольного сечения) сваривается прямоугольное основание под каркас бытовки. По углам привариваются вертикальные металлические стойки, сверху они связываются горизонтальными перемычками.

Прямоугольное основание и каркас бытовки

Окончательный монтаж

После изготовления этой минималистичной «коробки» оформляются и провариваются проемы для окон и дверей. Затем стены обшиваются профилированным листом. Изнутри каркас при необходимости утепляется, сверху пришиваются листы ОСБ, ДСП и прочего любого подходящего материала. Можно, конечно, использовать и сайдинговые панели – но это значительно удлинит время монтажа.

Обшивка стен профилированным листом

к оглавлению ↑

Бревенчатые бытовки

Бытовки из бревен или деревянного бруса выглядят очень эффектно, они долговечны и относительно теплы, но их строительство – удовольствие очень дорогое. В качестве временного сооружения они не подходят категорически.

Фундамент в виде плиты для них используется крайне редко – традиционно устраивается легкое ленточное основание. При строительстве бытовки на скальном грунте роль основания вполне могут сыграть четыре доски 200х50 мм.

Легкое ленточное основание для бытовки

Главное правило при постройке своими руками таких бытовок – обязательное покрытие всех деревянных частей и элементов антисептическими материалами, в противном случае древесина быстро загниет и почернеет. Кроме того, не следует забывать о достаточно длительном времени, необходимом для усадки бревенчатых срубов.

Для усадки бревенчатых бытовок требуется время

к оглавлению ↑

Нередка ситуация, когда бытовка строится с перспективой использования ее в качестве летней кухни, гостевого домика или даже просто сарая – в общем, постройка в хозяйстве нужная и даже необходимая. Однако браться за сооружение бытовки 3 на 3 своими руками, не представляя хотя бы примерной сметы предстоящих расходов, как минимум безрассудно!

Чем определяется цена

Стоимость предстоящих работ и затрат на материалы зависит от большого числа факторов, основные из которых следующие:

• тип и размеры фундамента;
• размеры самой бытовки;
• материал стен сооружения;
• наличие и качество внутренней отделки помещения;
• конструкция перекрытий и крыши;
• количество, размеры и конструкция окон и дверей;
• наличие и масштабность инженерных коммуникаций в бытовке – электропроводка, водопровод, канализация.

Проект бытовки площадью 3х3 м

Чтобы было проще учесть все эти моменты, необходимо составить проект, определившись с размерами будущего помещения; а размеры диктуются планируемыми функциональными «обязанностями» бытовки. Бытовки площадью 3х3 м вполне достаточно для использования в качестве хранилища инструментов, летней кухни и мини-спальни с одноместной кроватью.

Незаметные расходы

Оптимальный материал для строительства – древесина; объясняется это ее невысокой стоимостью и возможностью повторного использования. Металл ощутимо дороже и при строительстве требует наличия определенных профессиональных навыков – но при их наличии сооружение занимает значительно меньше времени.

Наличие окон, хотя бы самых миниатюрных, в бытовке обязательно – даже если они и не будут играть свою прямую роль, то уж для обеспечения вентиляции воздуха пригодятся обязательно. Крайне желательно наличие в бытовке действующей электропроводки – хотя бы одна розетка и искусственное освещение лишними не будут.

Дерево – оптимальный материал для строительства

При желании поручить довольно грязные строительные работы профессионалам из строительных компаний неплохо предварительно ознакомиться со стоимостью их услуг – иногда она бывает весьма неожиданной. Но в любом случае, итоговая сумма в смете строительства бытовки 3 на 3 своими руками всегда будет меньше.

Немного о выборе материалов

Деревянные сооружения не требуют от исполнителя особых профессиональных навыков, но этот материал нуждается в качественной антисептической обработке – иначе его хватит всего на несколько сезонов. А такая обработка – удовольствие довольно дорогостоящее. При необходимости проведения отделочных работ и наличии у постройки тамбура стоимость материалов можно смело умножать на полтора, а лучше – на два.

Древесина нуждается в качественной антисептической обработке

Металлоконструкции значительно долговечнее деревянных строений, но и дороже. Но главный их недостаток – их относительно сложно сделать разборными и мобильными. При прочих равных условиях – одинаковой отделке, коммуникациях, площадях – металлические сооружения обходятся примерно в полтора раза дороже деревянных.

Непредвиденные расходы

Еще одна часто забываемая, но достаточно серьезная и во многих случаях практически непредсказуемая статья сметы бытовки 3 на 3 своими руками – «расходники». К ним относятся скобы для степлера, скотч, гвозди и саморезы, электроды, ветро- и парозащитная пленка, утеплители.

Несколько снизить расходы можно, если нанять профессиональных строителей, но материал закупать самостоятельно. Однако в этом случае нужно хорошо разбираться в характеристиках современных строительных материалов, иначе экономия может оказаться весьма эфемерной.

к оглавлению ↑

Вагончик-бытовка своими руками

Использовать под бытовку старые металлические вагончики – давняя народная традиция. При возможности купить такой готовый вагончик – очень удобный вариант, позволяющий практически не задумываться о строительстве и внутренней отделке помещения. Стоят они относительно недорого, даже с учетом доставки и погрузки-разгрузки.

Можно купить готовую вагончик-бытовку

Внутренние помещения вагончика-бытовки легко сделать своими руками. Они могут быть как совмещенными, так и раздельными, но крайне желательно наличие тамбура – в холодное время года он будет препятствовать проникновению внутрь помещений холодного воздуха.

Площадка

Фундамента под такую бытовку не требуется – достаточно очищенной и выровненной площадки. Такие вагончики устанавливаются на металлический каркас или небольшие бетонные блоки. Главное, чтобы днище вагончика не располагалось непосредственно на земле, и был промежуток в 20-30 см.

Фундамент под бытовку вагончик не требуется

Каркас

В качестве каркаса, на который будет установлен сделанный своими руками вагончик-бытовка, можно использовать элементы металлического грузового контейнера. При отсутствии такой возможности каркас может быть сооружен из деревянных брусков сечением не менее 50х50 мм.

Обшивка и полы

После установки вагончика на каркас необходимо разметить на нем места расположения окон (если нет готовых) и двери. При необходимости можно соорудить над бытовкой двускатную крышу из металлочерепицы или листовой «оцинковки». Можно устроить в вагончике-бытовке своими руками и новый пол – постелить лаги, утеплить пространство между ними и настелить чистовое покрытие (доски, ОСБ или фанеру).

До настила чистового пола нужно, опять же – при необходимости, провести работы по обшивке внешних стен вагончика. Материал используется тот, который доступен – сэндвич, ОСБ-панели, листовое железо, доски. Аналогичные операции осуществляются и с внутренними стенами бытовки. В последнюю очередь монтируют окна и коммуникации.

к оглавлению ↑

Баня из бытовки своими руками

«Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей»

Бытовка на приусадебном участке – это, по сути, «полуфабрикат» бани. Однако чтобы превратить ее в полноценную баню, не обойтись без небольших подготовительных строительных операций.

Итак, для того чтобы сделать баню из бытовки своими руками, потребуется:

• демонтировать декоративную обшивку внутренних стен бытовки;
• сделать полную и качественную гидроизоляцию всего строения;
• сделать надежную теплоизоляцию помещения;
• подвести коммуникации; как минимум – обеспечить канализационный слив воды;
• обеспечить естественное вентилирование подпольного пространства – для этого бытовка должна быть приподнята минимум на 30 см от земли.

Схема бани из бытовки своими руками

Лучший материал для гидроизоляции своими руками бани из бытовки – это полимерный гидробарьер. Теплоизоляцию лучше всего делать листовым полистиролом или специальными матами, не забывая про пароизоляцию; причем теплоизоляцию лучше укладывать и с внутренней, и с внешней стороны стен постройки.

Полимерный гидробарьер – лучший материал для гидроизоляции

Идеальный материал для внутренней отделки стен – деревянная «вагонка». Более красивый, но и весьма дорогостоящий вариант – обшивка внутренних стен водостойким гипсокартоном, облицованным сверху керамической плиткой. Не возбраняется и комбинация этих двух способов отделки. Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей.

Вагонка – оптимальный материал для внутренней отделки стен

к оглавлению ↑

Заключение

Возможных конструкций для строительства приусадебной бытовки своими руками – бесчисленное множество, поскольку использоваться может практически любой доступный материал.

Главное, соблюдайте технологию и порядок выполнения строительных операций и не забывайте, что отклонение в целях экономии от проверенных годами норм вполне может привести к очень сильному удорожанию строительства.

Фотогалерея – бытовка своими руками

yellowhome.ru

как его сделать своими руками

Бывают ситуации, когда человек нуждается во временном жилье, где можно отдохнуть от работы и провести свободное время. Особенно актуальными являются вагоны, которые используют в качестве бытовки, где проживают строители, охранники и военные. Также вагон может стать неплохим проектом дачного домика и использоваться в личных целях.

Чертеж с размерами и проект строительного вагончика

Любое строительство предполагает наличие таких элементов, как схема и чертеж. Именно графическое изображение позволяет избежать проблем при возведении бытовки. Проект по своей сути несложный, поэтому его вполне можно составить самостоятельно.

Для этого необязательно быть специалистом в черчении, достаточно знать основные конструктивные особенности вагона и суметь изобразить их на бумаге, выполнив разметку. Как сделать полноценный проект и составить чертеж правильно, разберем далее.

Вернуться к оглавлению

Содержание материала

Из каких элементов состоит вагон

На этапе планирования решается вопрос о функциональности бытовки. Именно от этого параметра зависит чертеж и общая схема. Если площадь предполагает временное жилье, сюда обязательно включают три отдельные комнаты:

Чертеж устройства конструкции строительного вагончика

• санузел;
• спальню;
• кухню.

При желании все три комнаты могут быть объединены в одну, и разделяться обычными межкомнатными ширмами. Также обращают внимание на мобильность сооружения. Если есть нужда его перемещения и постановки на колеса, то в проект добавляют еще один чертеж: разметка днища и его крепление к стенам. К отдельным элементам относят окна и двери, а также систему вентиляции, без которой сложно обойтись в столь замкнутом пространстве.

Сам по себе вагон может быть как маленьким, так и большим, предоставляя жилье максимум 5–8 людям одновременно. При присоединении колес бытовка может стать великолепным домом на колесах, благодаря которому можно путешествовать по миру вместе со своим жилищем.

Вернуться к оглавлению

Как сделать чертеж

Перед началом работы линейкой производят соответствующие замеры. Высота сооружения должна быть не менее роста человека плюс 50 см. Это создаст наиболее комфортные условия для проживания, сократив траты на дополнительные строительные материалы. Ширину дачного вагончика рассчитывают в соответствии с его назначением, также как и длину. Сюда входят такие показатели:

• Количество проживающих людей;
• Количество комнат;
• Площадь отдельных участков и общая площадь строения;
• Необходимость частой транспортировки вагона на дальние расстояния.

Когда все замеры произведены, приступают к начертанию. Заметим, что чертежи можно создать не только своими руками при помощи бумаги и карандаша, но и с помощью специальных графических редакторов. Последние значительно экономят время и позволяют производить дополнительные расчеты количества нужного строительного материала.

Чертеж и планировка с размерами строительного вагончика

Если нет возможности подключить компьютерные технологии, когда создается проект бытовки, можно сделать чертеж. Основной чертеж (вид сверху) должен отображать следующие показатели:

• Стены и их толщину;
• Расположение комнат;
• Средства коммуникаций и их расположение.

Если комнат много, требуются дополнительные чертежи отдельных комнат, где более детально изображают все компоненты, вплоть до расположения мебели. Если есть возможность создания двухмерного изображения, то можно сделать чертеж своими руками наружной части вагончика, где указывается каркас, его толщина и место крепления. Такая схема более чем удовлетворительна для возведения самого примитивного вагончика, используемого в качестве бытовки.

Вернуться к оглавлению

Для чего нужен чертеж

Схематическое изображение наглядно показывает проектируемый объект, позволяя исключить вариант неудобств и просчетов еще на этапе планирования, экономя время на дальнейшие переделки.

Также чертежи помогают экономить. Как бы странно это ни звучало, но возвести каркас бытовки и обшить его листами металла гораздо дешевле, нежели купить уже готовый вагончик. К любому чертежу прилагается ТО (техническое обоснование), где более подробно словами описывается проектируемый вагончик.

Варианты планировки строительных вагончиков

Благодаря этому можно учесть все детали и произвести предварительный подсчет стоимости работ. Чертеж позволяет быстро и правильно собрать каркас и стены своими руками, превратив вагончик в жилую площадь. Такие бытовки, где каркас имеет дополнительные ребра жесткости можно использовать в качестве полноценных домов, дополнительно утеплив стены.

Вернуться к оглавлению

Если чертеж не удался

Если чертить самостоятельно вы не сумели, не беда. Всегда можно решить проблему как минимум двумя способами.

Вариант 1. Заказать чертеж у профессионалов. Можно обратиться в любую строительную компанию, предоставляющую услуги по проектированию и заказать нужный чертеж, который будет готов в считаные часы и с учетом личных пожеланий. В таком случае каркас, обшивка и другие комплектующие указываются, вплоть до модели и формы, в приложениях, прикрепленных к основному чертежу.

Вариант 2. Купить готовый вагон. Если своими руками, вообще, проблематично что-либо сделать (не только чертеж), то лучше не тратить время, силы и деньги, а сразу купить готовый вагончик-бытовку.

Готовый строительный вагончик прицеп

Как видим, чертеж — это важная и неотъемлемая часть стройки, роль которой сложно переоценить. Он помогает предварительно оценить будущее строение, выявить его плюсы и минусы, а также внести коррективы на бумаге, чтобы не столкнуться с проблемами при возведении металлической бытовки своими руками. Если при его создании возникают проблемы, всегда можно обратиться за помощью к специалистам, выполняющим подобные работы ежедневно.

proekt-sam.ru

Бытовка своими руками — пошаговая инструкция по строительству

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика).

Если вам…

Как построить бытовку – пошаговая инструкция

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно. Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Варианты планировок

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройк

derevyannie-doma.com

Бытовка своими руками пошаговая инструкция фото, чертежи, проекты

Содержание статьи:

Любой владелец собственного дома или дачи согласится, что на участке невозможно обойтись без помещения для хранения инструментов, удобрений, шлангов и так далее. К тому же, не все строительные материалы можно оставлять на улице и им тоже нужна «крыша». В любом случае без бытовки никак не обойтись. Темой данной статьи стала бытовка своими руками. Виды построек, этапы создания, выбор материалов все это вы найдете в этом материале.

Типы бытовок:

Самодельные бытовки. Отлично подойдут для дач, хранения садовых инструментов и подобных целей. Главный плюс – дешевизна постройки;

Каркасные бытовки. К ним, в основном, относятся постройки из сэндвич панелей;

Брусовые и бревенчатые бытовки. Отлично впишутся на ваш дачный участок;

Щитовые бытовки. Строятся для временного использования. Например, во время возведения основного дома и для проживания рабочих. После чего оперативно разбираются на опалубку или дрова.

Бытовка из ОСБ своими руками

Это один из самых дешевых и распространенных видов бытовок ,которые возводятся собственными силами. Для начала определимся со списком необходимых для постройки материалов и инструментов:

• Для основания нам понадобятся щебень, арматура, цемент, песок;
• Стены будут возведены из бруса, вагонки и плит ОСБ;
• Крыша также будет содержать элементы из бруса. Кровельный материал по желанию владельца.

Этапы строительства бытовки

Первым делом нужно подготовить место под фундамент бытовки. Выберите правильное место, чтобы после завершения строительства не жалеть об этом. Обычно люди выбирают один из углов участка, так как в таком расположении бытовка меньше всего мешает.

Бытовка своими руками пошаговая инструкция. Фото

После выбора места, необходимо расчистить площадку и выровнять ее. После разметки внутри площади под фундамент необходимо снять грунт толщиной примерно 15 см – это необходимо для больше увязки постройки с землей. Далее идет многослойная «подушка» под фундамент бытовки – слой песка, затем слой щебня. После выставляется деревянная опалубка, размер которой высчитывается исходя из будущей высоты пола здания.

Следующий шаг – заливка. Бетон заливается в опалубку равномерно и, пока он не высох, в него должны быть установлены фундаментные болты по всему периметру. Без этой подготовки установка стен будет большой головной болью. В итоге у вас должно получится основание, схожее с тем, что представлено на фотографии.

Прейдем к возведению стен. Помните фундаментные болты? Теперь они выходят на первый план. По периметру фундамента устанавливаются 4 среднеразмерных бруса. Теперь можно начать установку вертикального бруса.

Бытовка своими руками пошаговая инструкция. Фото

Первым делом выставляются по углам опоры, согласно уровню. Все бруски связываются поперечным брусом сверху стен. Для устойчивости во время строительства устанавливаются поддерживающие балки, которые можно либо забить в землю, либо сделать для них упор в виде клина, как показано на фото. Выставив одну стену, вы достроите бытовку быстрее, поскольку практика у вас уже имеется.

Строго соблюдайте уровень, поскольку один неправильно установленный брус поведет за собой дальнейшую погрешность. Это в свою очередь повлияет на установку крыши.

Как построить бытовку. Инструкция с фото

Для бытовки из плит ОСБ Отлично подойдет двухскатная крыша. Первым делом устанавливают маяки для стропил с двух сторон бытовки, как это показано на фото. Между собой они соединятся поперечной балкой, которую можно закрепить с помощью струбцин.

Дачная бытовка своими руками. Фото

Стропила лучше всего крепить с помощью специальных уголков и шурупов. Но если постройка совсем небольшая, можно воспользоваться гвоздями. Все зависит от размеров.

Строительство крыши бытовки. Фото

Теперь перед вами стоит полноценный каркас будущей бытовки. Осталось рассказать про обшивку и кровлю.

Обшивка

Вот мы и подошли к главной особенности данного вида бытовки – это обшивка плитами ОСБ. Этот материал подойдет для обшивки как стен, так и крыши. Дверь также можно соорудить из плит ОСБ. Основой для нее может служить каркас из брусьев, которые использовались при строительстве бытовки.

Как построить бытовку. Обшивка стен. Фото

Предпоследний этап – это облицовка крыши. Здесь вы можете использовать любые удобные для вас материалы, будь то металлочерепица, шифер, или просто те же самые плиты ОСБ. В последнем случае их придется покрасить и обработать антисептиком, дабы не материал не портился.

Последний шаг – это покраска здания. Здесь все на ваше усмотрение – можно покрыть обычной краской и антисептиком, можно облицевать вагонкой, сайдингом и чем угодно.

Готовая бытовка своими руками. Фото

Бытовка своими руками с односкатной крышей

Перейдем к инструкции для бытовки с односкатной крышей. В некоторых случаях, когда двухскатная крыша неуместна (например, в зимнее время с обилием снега), подойдет такой вариант. Отличие в нем не только в крыше ,но и в фундаменте.

Подготовка

Для начала как обычно выбирается место под строительство. После проводится подготовка – убирается мусор, выравнивается площадка. Слой грунта убирать не придется, ведь фундамент будет стоять над землей. Площадка также засыпается по всей площади песком вперемешку со щебнем. Далее выкладываются бетонные блоки по периметру будущего основания. Не забудьте про отток воды. Вокруг бытовки необходимо сделать уклон в противоположные стороны на один метр с перепадом всего на пару сантиметров.

Каркасная бытовка своими руками. Фото

Установленные бетонные блоки накрываются несколькими слоями рубероида. С помощью бруса и обычного уровня кольцуется периметр будущей бытовки. Брус должен быть не тоньше 100 мм, иначе основание можно считать не очень надежным. Плюсы подобного основания для постройки следующие:

• Бытовка не привязана к одному месту. Ее можно передвинуть или вовсе перевезти в другое место;
• Гарантированная сухость, что является одним из самых важных аспектов в работе с деревом. Если дополнительно обработать брус, то бытовка прослужит вам очень много лет.

Дачная бытовка своими руками пошаговые фото

Далее брусья, установленные по периметру, связываются между собой и с бетонными блоками. К бетонным блокам можно надежно прикрепить фундамент с помощью анкерных болтов.

Стены

Постройка начинается с установки угловых столбов, которые у основания крепятся с помощью усиленных уголков. Все стойки увязываются горизонтальными балками по периметру и напротив друг друга. Так как у нас должна получиться бытовка с односкатной крышей, одна стена должна быть выше противоположной примерно на 50 см.

Дачная бытовка своими руками пошаговые фото

Крыша

Следующий шаг – стропила. Они устанавливаются на крышу с шагом приблизительно в 60 см. не забывайте про козырьки с обеих сторон бытовки – делайте стропила немного длиннее положенного. Крепить лучше всего с помощью специальных пластин, уголков и саморезов, как было с предыдущей бытовкой. Кровля может быть абсолютно из любого материала.

Как построить бытовку своими руками. Фото

Остановимся подробнее на создании пола. Делать его необходимо в два слоя – черновой и чистовой пол. Первый слой досок крепится прямо на поперечные брусья основания. Далее пол застилается полиэтиленовой пленкой, после чего кладется утеплитель. Уже сверху укладывается чистовой пол из обработанной доски или листов ОСБ.

Как построить бытовку своими руками. Фото

Таким образом, мы сделали бытовку с односкатной крышей своими руками, которую можно передвигать и перевозить.

Бытовка из сэндвич-панелей

Более дорогостоящий и более практичный вид построек – это бытовки из сэндвич панелей. Утепленные варианты используются не только для хранения инструментов, но и в качестве временного жилья. Данный материал набирает все болью популярность. Из него возводятся не только временные жилые помещения, но и полноценные дома с дачами.

Фундамент

Обычно, такие бытовки продаются уже готовые в разобранном виде и к ним прилагается инструкция по сборке и установке. Но в любому случае для нее необходим фундамент. Как и в двух предыдущих случаях можно сделать либо заливной фундамент, либо на бетонных блоках. Теперь рассмотрим третий вариант со сваями. Для этого по периметру будущей постройки забиваются четыре сваи и заливаются бетоном. Сверху на них устанавливается опалубка для будущего фундамента и делается вторая заливка, третий слой заливается уже с арматурной увязкой. Этот вариант хорош для постоянной стационарной бытовки. Если вы планируете постоянно разбирать и переставлять ее, то лучше посмотреть вариант фундамента из пункта 2.

Стены бытовки и крыша бытовки полностью состоят из сэндвич панелей. Список преимуществ:

• Отличная шумоизоляция;
• Сохранение тепла в течении длительного времени;
• Долговечность и практичность в использовании.

К недостатком можно отнести только дороговизну такой постройки. Так что, если вам нужна бытовка только для хранения инвентаря, лучше присмотреться к предыдущим вариантам. Бытовка из сэндвич панелей отлично подойдет тем, кто только начинает строительство собственного дома с нуля – в ней можно и переночевать, и инструмент спрятать.

Второй шаг – каркас для установки сэндвич панелей. Строго по приложенному к купленной бытовке руководству. Соблюдайте уровень всех элементов – иначе сборка пойдет не по плану и закончить строительство у вас не получится. Не забудьте укрепить стены поперечными ребрами жесткости, учитывая будущие окна и дверные проемы. При серьезном подходе к делу монтажные работы занимают 2-3 часа при наличии необходимых инструментов под руками. И крыша бытовки, и стены бытовки собираются из металлических и алюминиевых деталей, а также из уголков и болтов для соединения. Такой подход позволяет быстро разобрать и сложить бытовку на хранение или подготовить для перевозки, что еще раз подтверждает ее практичность и универсальность.

Обшивка постройки бытовки начинается с пола, затем обшиваются стены и в последнюю очередь потолок. Готовая бытовка из голых сэндвич панелей подойдет только для летнего проживания. В любом случае ее придется утеплять. Последний этап – установка окон, дверей, проведение электричества и так далее.

Бытовка контейнер

Сделать своими руками бытовку контейнер также не составит труда. Покупка такого помещения в готовом виде – очень дорогостоящее удовольствие. К тому же, с доставкой и разгрузкой будут проблемы, ведь такая бытовка неразборная. Отличие от других видов бытовок в том, что контейнер обшит снаружи металлом, а не панелями или обычным деревом. Разберем этапы постройки.

Подготовка

Как и для любого строительства, здесь, опять же, необходима ровная площадка и подготовка в виде фундамента. Лишний раз описывать способы постройки фундамента не нужно – их можно найти выше.

После этого сооружается основание по периметру из металлического уголка или швеллера. Привариваются четыре угловые балки в вертикальном положении под прямым углом и после перевязываются горизонтальными перемычками сверху. Таким образом, мы имеет незамысловатую «коробку». Теперь можно планировать расположение дверей и окон. Их проемы также развариваются из металла. Контейнерными бытовками также называют и каркас из бруса. Однако, именно с металлических построек пошло это название.

Обшивка

Принцип тот же, что и с сэндвич панелями, только бытовка отделывается профлистом или любым другим металлом. Внутри стены утепляются (если бытовка предназначена для проживания) и обшивается ДСП, ДВП или любым другим материалом. Листы ДСП или ДВП выглядят привлекательнее в плане скорости строительства.

Вердикт по бытовкам контейнерам

Построить бытовку контейнер своими руками можно, но не всегда оправдано. Во-первых, стройка займет гораздо больше времени, чем здание из сэндвич панелей или щитовая бытовка. Только на возведение фундамента с каркасом уйдет пару дней, не говоря уже об обшивке. Такие постройки лучше всего покупать уже в готовом виде. К плюсам можно отнести хорошее сохранение тепла внутри помещения, из-за чего это будет хорошим вариантом для временного жилья.

Бревенчатые бытовки

Слишком дорого и красиво – так можно охарактеризовать данный материал. Бревенчатое сооружение прослужит вам очень долго, если вы хорошо позаботитесь о защите дерева. Для этого необходимо покрыть всю площадь стен бытовки антисептиком, а после покрасить в понравившийся цвет или покрыть лаком. Эти меры помогут предотвратить быстрое почернение бревен.

В основу такой бытовки лгут брусья или ленточный фундамент, по желанию. Редко для бревенчатых построек заливаются основания из бетона.

Данная бытовка будет не только полезна и практична на вашем участке, но и прекрасно дополнит внешний вид частного дома или садового участка. Строить такую красоту для временных или строительных нужд не имеет смысла.

Примеры проектов бытовок своими руками

Рассмотрим несколько разных бытовок, которые вы можете построить самостоятельно и в кратчайшие сроки:

Первый вариант – классическая каркасная бытовка с односкатной крышей. Одно небольшое окно для доступа дневного света и дверь. Наружная обшивка – вагонка, покрытая антисептиком для долговечности. Крыша накрыта обычным профлистом. Фундамент не заливной – бытовка стоит на брусьях, либо бетонных блоках.

Бытовка с крыльцом – вариант более экзотический. Такую постройку имеет смысл ставить на постоянное использование. Просторное помещение с двумя окнами, небольшой тамбур и две двери на маленькое крыльцо с навесом, который защитит от дождя.

Третий проект – похожий вариант. Стоит отметить главное различие – здесь крыша двухскатная, в отличии от предыдущей бытовки. Похожее крыльцо и две двери с окнами. Обшивка постройки – вагонка. Основание сделано из бруса.

Более дорогой вариант бытовки. Материал – хвойное дерево. По сторонам от двери расположены два больших окна. Общая площадь – 13 квадратных метров на три небольших помещения внутри. Основание выполнено из бруса. Крыша односкатная.

Проект бытовки. Чертежи

Подсобка с крыльцом и балясинами. Утепленный вариант. В стенах предусмотрена защита от ветра и влаги, поэтому бытовку можно использовать как жилое помещение. Крыльцо имеет небольшой бортик с балясинами. При правильной отделке из вагонки или имитации дерева, данная постройка отлично украсит ваш садовый участок.

Проект бытовки. Чертежи

Большая бытовка, построенная по каркасному принципу из бруса. Обшивкой выбрана вагонка, углы выделены наличниками. Двухскатная крыша покрыта металлочерепицей. Бытовка стоит на основании из бетонных блоков, что надежно защищает ее от влажной земли и сезона дождей.

Небольшая брусовая бытовка. Включает в себя одно помещение, одно окно и дверь. Крыша односкатная. Основой служат брусья. Обшивка из вагонки. Отлично подойдет для небольших участков. Для временного проживания из-за малой площади вряд ли сгодится.

Нечто среднее между предыдущим вариантом и бытовкой с крыльцом. В данном случае вы получаете только навес над дверью. Сооружение, также, с одним окном и общим помещением. Крыша односкатная, фундамент ленточный. Бюджетный вариант крыши – двухслойный рубероид.

Проект бытовки. Чертежи

Большая утепленная бытовка. Стены выполнены из плит ОСБ, как и пол. Обшивка внешней стороны – вагонка. Крыша односкатная, покрытая рубероидом.

И это всего лишь несколько примеров того, как можно сделать бытовку своими руками. В этом случае вы не ограничиваете себя качеством материала, площадью, высотой и дизайном, который задан в стандартных моделях производителем.

Итог

Определимся главными правилами строительства бытовки на воем участке:

1. Тщательно выберите место. Переставлять сооружение вам вряд ли захочется. А если бытовка перевозная, то убедитесь, что в будущем кран спокойно получит доступ к ней и сможет увезти;
2. Ответственно отнеситесь к подготовке основания и фундаменту, особенно, если собираетесь использовать в работе дерево и другие природные материалы. Также позаботьтесь об обработке этих материалов;
3. Если вы строите бытовку для постоянной эксплуатации, определитесь с типом крыши, дабы в зимний период вас не завалило снегом;
4. Для жилых бытовок лучше всего использовать каркасный тип постройки из сэндвич панелей или плит ОБ, которые будут утепляться внутри.

Вариативность постройки бытовки своими руками просто огромна. Соорудить подобный хозблок можно почти из любых материалов. Главное знать порядок этапов строительства, технологию и некоторые нюансы, о которых стоит помнить. Но, после прочтения данного материала, в ы полностью готовы к тому, чтобы построить бытовку своими руками.

postroiv.ru

Бытовка своими руками. Варианты конструкции: фото, видео.

Хозяйственная бытовка — вполне универсальное сооружение. Её можно использовать не только для временного проживания строителей во время возведения построек, а и пользоваться после окончания работ, как местом для хранения разнообразного инвентаря. Такая конструкция будет очень полезной на дачном и придомовом участке — строится она легко, а выгода от неё очевидна. Сейчас мы расскажем вам как сделать бытовку своими руками для дома или дачи.

Варианты конструкции

Существует несколько вариантов исполнения хозяйственных бытовок и каждый отличается как достоинствами, так и недостатками. При этом основная часть критики приходится именно на соотношение цена/качество, но если мы поставили себе задачу сделать работу именно самостоятельно, то сразу откажемся от готовых конструкций, которые в большинстве своём представлены на рынке в виде контейнеров.

Щитовые бытовки, то есть сделанные из цельных панелей зачастую не очень высокого качества, как правило недолговечны, если не сказать вообще одноразовые. Такой вариант плохо выдерживает атмосферные влияния, особенно сильные порывы ветра. Мы же остановимся на простом, доступной, а главное, крепком варианте бытовки — построим её из деревянного бруса.

Подготовка

Если вы собрались возвести такое сооружение своими руками на даче или придомовом участке, начните с разметки территории. Обратите внимание на то, что если вы собрались строить бытовку не на какой-то период, а надолго, то внимательно выберите место для неё, с учётом удобства и наличия других построек. Мы будем возводить конструкцию с фундаментом, поэтому тщательно выберите и обозначьте место, в котором она будет находиться.

Тщательно очистите участок от мусора и камней. Если у вас идёт строительство дома или дачи, а бытовка временно нужна для проживания рабочих и хранения вещей, выбирайте место не рядом с основным строительным участком, а в стороне от него. Рекомендуется расположить строение в дальнем конце двора, около забора. Это не помешает визуальной красоте участка и не будет бросаться в глаза гостям.

Фундамент

Оцените размеры будущей конструкции. Если вам необходима своеобразная «кладовая» для хранения инструмента — это одно, а если вы планируете построить добротную бытовку с окнами и перспективой превращения её, например, в летнюю кухню — это уже более серьёзные габариты. Мы же будем ориентироваться на условные средние размеры 3×4 метра, чего, в большинстве случаев, вполне достаточно. Вы же можете рассчитывать габариты по своему усмотрению.

Итак, на размеченном участке срываем пласт грунта глубиной около 20 см. Избавляемся от камней и выравниваем получившееся углубление. Застилаем поверхности земли влагостойким материалом, в качестве которого рекомендуется использовать геотекстиль. Поверх него насыпаем слой песка (примерно 10 см) и тщательно утрамбовываем.

Далее берём шлакоблоки и устанавливаем их в симметричном порядке по всему периметру песчаной основы. Количество шлакоблоков регулируйте с учётом площади бытовки, но учитывайте шаг примерно в 80—100 см между опорами (можно и меньше). После установки блоков засыпьте песком фундамент до уровня грунта на участке, выровняйте блоки при помощи уровня и утрамбуйте песок. Если вы собираетесь строить крыльцо для бытовки, установите дополнительные шлакоблоки по аналогичной технологии. Как правило, можно обойтись двумя или тремя, с учётом упора крыльца на общий фундамент.

Важно: Планируйте работу таким образом, чтобы после установки шлакоблоков их верхний уровень был примерно на 15—20 см выше уровня грунта. Нижняя поверхность бытовки не будет соприкасаться с землёй, что избавит вас от проблем с прогниванием пола.

Как видите, бытовка своими руками не требует сложных манипуляций с бетонным раствором для закладки фундамента. Этот вариант отлично подходит даже для тяжёлых конструкций, при этом вы можете её перенести, если возникнет такая необходимость. Хотя для этого, разумеется, придётся постараться.

Каркас

Перед монтажом каркаса для постройки обрабатываем шлакоблоки битумной мастикой и оборачиваем рубероидом. Это необходимо для обеспечения гидроизоляции. Далее берём подготовленные деревянные балки и укладываем их поверх шлакоблочной основы. Фиксировать балки необходимо анкерными болтами. Сечение материала подбирайте под вес будущей конструкции, но не менее 100 мм.

Убедитесь, что горизонталь каркаса правильно выдержана. Для этого пользуйтесь строительным уровнем. Уложив балки по периметру, не забудьте уложить их и в центре. Соединять балки можно способом, указанном на рисунке.

Второй слой балок с обязательными поперечными лагами укладывается поверх первого. Соединения обеспечиваются уголками и саморезами. Не забывайте надёжно скреплять все детали и проверять прочность, поскольку от этого зависит общая устойчивость конструкции бытовки.

После того, как вы убедитесь в надёжности конструкции, можно переходить к закреплению вертикальных стоек. Берём брусья и крепим их в углах нашей будущей бытовки, используя металлические уголки. В качестве дополнительного создания прочности, вертикальные стойки закрепляются пластинами, фиксирующими две части конструкции. Возводите такие стойки в каждом углу бытовки, после чего переходите к монтажу промежуточных. Высоту стоек выбирайте по своему вкусу, но не рекомендуется делать их выше 2,5 метра, во избежание излишней нагрузки на составляющие постройки.

Важно: Крыша бытовки должна быть покатой, чтобы избежать накопления на ней осадков. Поэтому вам необходимо предусмотреть разую высоту стоек с фасадной и задней частей бытовки. Ориентируйтесь примерно на 20—30 см разницы.

У вас должна получиться крепкая конструкция с шагом стоек примерно около 1 метра. Для надёжности, стойки можно временно скрепить лёгкими планками, которые в последующем можно будет легко демонтировать. Это избавит вас от случайных поломок. Обращаем внимание на необходимость проверки вертикалей и горизонталей строительным уровнем после каждой установки балок.

Не забудьте предусмотреть дверной проём при монтаже вертикальных стоек с фронтальной стороны бытовки. Его можно сделать как по центру, так и ближе к краям. Также, если в проекте вы предусмотрели крыльцо, не забудьте и об установке лагов для этой цели.

Когда установка вертикальных стоек будет закончена, крепим их сверху брусами, которые будут играть роль основания будущей крыши нашей бытовки.

Крыша

Как уже отмечалось, крыша у бытовки должна быть наклонной, чтобы на ней не задерживались осадки. Для этого мы сделали фасадные стойки выше, чем стойки задней стены конструкции. Следим, чтобы угол наклона был одинаковым по всему периметру конструкции.

Теперь переходим к монтажу стропил. Для стропил выбираем максимально прочные и прямые доски с учётом того, что края крыши должны выступать над фасадом и тылом строения примерно на 30—40 см, обеспечивая защиту от дождя и снега. Следим за надёжностью крепежа стропил — для этого используем металлические уголки на саморезах и гвозди. Шаг укладки стропил должен составлять около 50 см.

Теперь монтируем обрешетку — набор из досок, уложенных поверх стропил в поперечном направлении. В качестве покрытия для кровли можно посоветовать такой материал, как ондулин (битумный шифер) — он достаточно лёгкий, поэтому слишком толстые доски для обрешетки использовать нет необходимости.

Смонтировав обрешетку укладываем ондулин, начиная снизу и работая внахлёст. Крыша получится достаточно прочной, но при этом и вполне лёгкой.

Пол

В качестве пола будем использовать основание из лагов, уложенных поперёк конструкции, двух—трёх будет достаточно, после чего можно переходить к обшивке пола досками. Надёжно крепим все элементы гвоздями.

Обязательно обработайте доски для пола специальным антисептическим средством, что поможет предотвратить развитие вредных микроорганизмов. Поверх досок закрепите плёнку, уложите слой минеральной ваты для теплоизоляции и снова накройте плёнкой. Теперь очередь второй обшивки, которая, собственно, и будет играть роль пола в бытовке.

Стены

Стены возводятся очень легко: вы можете крепить к вертикальным стойкам горизонтальные доски, либо использовать уже готовые деревянные панели. Крепятся доски или панели обычными гвоздями. Не забывайте следить за надёжностью крепления и общей ровностью крепежа. Проверяйте горизонтали и вертикали строительным уровнем. Принципиальной пользы от этого нет, но бытовка не будет выглядеть «перекошенной».

Окна и двери

В предусмотренные для этого отверстия вставляются дверные и оконные проёмы, которые необходимо собрать из подходящих по размеру брусов. Конструкция крепится к стенам уголками, а щели задуваются монтажной пеной. Какое выбрать окно или дверь — решайте по своему усмотрению.

Отделочные работы

Не забудьте обеспечить теплоизоляцию крыши и стен — используйте минеральную вату и плёнку. Внутреннюю обшивку бытовки можно выполнить из недорогого ДСП/ДВП. Вскройте дерево лаковой смесью подходящей под ваш тип древесины и дайте хорошо просохнуть. Наружные стены строения можно покрасить в желаемый цвет.

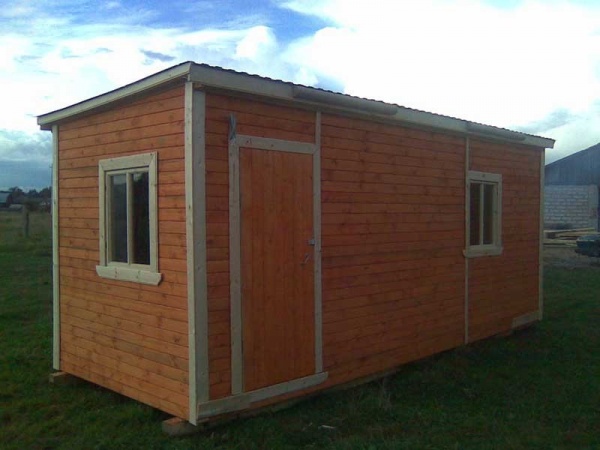

Бытовка готова. При необходимости её можно перенести в другое место, используя для этого автокран и предварительно подготовив новый фундамент по указанной инструкции. Удачного строительства!

Вам понравится

svoimirukami.lesstroy.net

Как построить бытовку 6х3 своими руками

Как построить бытовку 6х3 своими руками — чертежи и материалы

Небольшой домик в виде бытовки на 18 «квадратов» может иметь множество предназначений. Он идеально подходит для обустройства домашней мастерской (мини-гаража, крольчатника), хранения садового инвентаря и прочих вещей, мешающих в жилых помещениях. Бытовка подобного размера незаменима в качестве временного жилья на период строительства дома, она подходит для душа или бани. И это далеко не полный перечень использования маленькой отдельностоящей конструкции. Рассмотрим по этапам собственноручное возведение строения подсобного предназначения.

Содержание

1

Выбор конструкции бытовки – способы ее возведения

Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

1.Воспользоваться готовым контейнером

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.

Да, и цена контейнера не из дешевых, за счет большого объема железа.

2.Сделать каркасную вариацию

Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.

Каркасные конструкции могут быть:

• Деревянными. Это лучший выбор для тех, кто самостоятельно занимается строительством жилья. После его завершения бытовка легко разбирается либо оставляется на том же месте для использования в качестве хозяйственного помещения. Подобный домик легко укрепляется на фундаменте и облагораживается декором (внутренним и наружным). Зато частые перевозки в собранном состоянии нежелательны для такой конструкции, это чревато утратой свойств.
• Металлическими. Представляют собой сварной вид каркаса с применением швеллеров из стали и стоек из металла. Строение приобретает долговечность и прочность, что позволяет осуществлять многократные перевозки собранной конструкции. Основные отличительные особенности заключаются в высокой себестоимости и большом весе бытовки.

Однако есть и плюсы: фундамент можно заменить бетонными блоками, подложенными под углы. Если надобность в бытовке отпадает, ее продажа обернется получением прибыли. В общем-то для людей, обладающих слесарными навыками и умеющих пользоваться сварочным аппаратом, данный вариант каркасной сборки не покажется особо трудным.

3.Прибегнуть к сборно-щитовому способу

Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.

На заметку. Быстровозводимое, надежное и долговечное строение получается из панелей СИП. Безусловно, стоимость подобной бытовки выше каркасной. Однако, приобретенный опыт вполне может пригодиться при возведении круглогодичной дачи из структурно-изолированных панелей (СИП). Технология в обоих случаях одинакова. Ее описание можно с легкостью найти в Интернете.

2

Выбор места – основные нюансы

• Бытовку с коротким сроком использования на одном участке лучше расположить недалеко от выезда. Так легче осуществить план по дальнейшей перевозке строения в иное место.
• Очень важно понимать для чего предназначается бытовка. Если для сохранности инструмента, то подходной путь к подсобке должен быть беспрепятственным (с любой стороны).
• Если после завершения строительства дома бытовка переоборудуется в баню, рекомендуется сразу возводить ее в месте планируемой бани.

3

О чертеже бытовки

Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.

4

О схеме бытовки

Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».

В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.

И более предстоит соединение посредством вертикальных стоек:

• Стойки ставятся с учетом расположения проемов.
• Для нижнего бруса (венца) рекомендуется сечение 0,1х0,15 см.
• Передние стойки должны быть выше, нежели задние на 50 см.

5

Строительство бытовки

После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:

1.Фундамент

Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.

Процесс фундаментной укладки столбчатого незаглубленного типа:

• Подготовленное для каркасной конструкции место засыпается песком с последующей утрамбовкой.
• Затем наступает черед шлакоблоков. Столбики из них (0,4 х 0,4 х 0,4 м) располагаются с определенным промежутком – не более полутора метров (примерно 3 ряда по 3-4 штуки в каждом). Выступ контура фундамента за на границу бытовки (ее контура) не более 20 см.
• Предварительно выполняется «сухая» кладка для выравнивания горизонта по уровню с помощью песочной подсыпки. Также важно учитывать диагональные показатели.
• Выверенные столбы укладываются на раствор.
• Для предотвращения разрушения столбы оборачиваются рубероидом.
• Песчаная подушка засыпается до уровня грунта для противодействия морозам.

2.Сборка венца, утепление подпола

Как правильно это сделать:

1. На фундамент укладываются венцы. Как отмечено выше, размер этих брусьев в сечении 0,1 х 0,15 см. Они скрепляются анкерами.
2. На венец накладывается нижняя обвязка из бруса 0,1 х 0,1 см.
3. Прибиваются лаги из бруса 0,1 х 0,05 см или досок 0,1 х 0,04 см. При этом установочный шаг не превышает 0,7 см.
4. Утепляется подпол путем заполнения пустоты между фундаментными столбами. Для этой цели обычно пользуются битым кирпичом, керамзитом и так далее. Здесь важно не забыть о процессе вентиляции, иначе под полом будет собираться конденсат. Поэтому при финальной задувке пеной или заполнении раствором необходимо предусматривать организацию зазоров или продух.

Внимание. Деревянным элементам бытовки необходима предварительная антисептическая и водоотталкивающая пропитка. Для венца, лаг и досок пола желательна обработка составом на основе битума. Пропитке подвергаются подготовленные к монтажу элементы. То есть, детали нужного размера с наличием выемок и пазов.

3.Сборка каркаса

• Установка угловых стоек. Используется брус сечением 0,1 х 0,1 м. В качестве крепежных элементов стальные уголки и саморезы. Стойки подкрепляют при помощи временных подкосов. Уместно напомнить об их высоте: если задние 2,2-2,4 м, то передние выше на 0,5 м. Таким образом, предусматривается наклон будущей крыши. К слову, оптимальным показателем наклона является диапазон от семи до девяти градусов.
• Накладка продольных верхних боковых балок. В цельном виде сделать верхнюю обвязку не получится. Поэтому выполняется их крепление уголками снизу и врезка в поперечные балочные элементы.
• Установка промежуточных стоек (сечение 0,1 х 0,1 м) и соответствующих верхних поперечин.

Есть несколько правил, способствующих сохранению прочности конструкции:

1. Должна быть одинаковая ширина пролетов, прилежащих к углам.
2. Подкрепление выполняется в виде укосин из аналогичной доски для пролетов, которые являются угловыми или прилежащими к проемам (дверным, оконным).
3. При размере углового (прилежащего) пролета менее 0,3 м рекомендуется расположить дверь или окно на более удаленном расстоянии от угла.

Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.

К сведению. Соединение нижнего пояса с венцом делается посредством гвоздей длиной 0,15 м. При этом величина максимального шага до 0,25 м.

4.Строительство крыши

• Устанавливаются стропила с шагом 0,50 м с применением дополнительных подвесок. Величина стропильного свеса до 0,26-0,36 м. Аналогичный размер приемлем для бокового свеса обрешетки.
• Монтируется обрешетка под шифер. Данный материал рекомендуется как более дешевый и надежный. Хотя будут некие сложности – таскание тяжелых и хрупких листов. Впрочем, шифер всегда можно заменить мягким ондулином.
• Закрепляется кровельный материал.

5.Обустройство пола

На данном этапе не следует торопиться, сначала выполняется черновой пол:

1. Набивка черепного бруса по межлаговому контуру.
2. Набивка шпунтованной доски вдоль проемов, образованных лагами.

Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.

6.Обшивочный этап и установка перегородок

Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).

Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.

Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.

На заметку. С мечтами завершить строительство за 2-3 дня лучше распрощаться сразу. Реальные сроки находятся в пределах двух либо трех недель, если речь идет о качественном всесезонном помещении (стационарном либо переносном).

Видео сюжет расскажет о возведении бытовки своими руками

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

www.remonto5.ru

Строительные работы – это сложный и многогранный процесс, для которого требуется предусмотреть буквально каждую мелочь, в том числе и временное жилище для бригады рабочих. Отличным вариантом в данном случае может стать бытовой строительный вагончик. Ему можно найти множество применений, вплоть до киоска, небольшого кафе или даже мобильного офиса в будущем. Более того, небольшие вагончики, переделанные под дом, нередко встречаются на загородных участках. Их транспортируют по нескольку раз за год, а это и является основным достоинством временного жилища.

Соорудив бытовой вагончик для себя, вы сможете превратить его в настоящий дом со всем необходимым: с кухней, спальней, санузлом. И если вы еще сомневаетесь, стоит ли вкладывать деньги в бытовку, то решайтесь – тут и раздумывать нечего. Если конструкция будет сделана достаточно качественно, то она очень быстро себя окупит. Более того, в будущем ее можно даже сдавать в аренду.

Для изготовления вагонов-бытовок используются всего два материала:

• металл;
• древесина.

Разумеется, деревянные сооружения обходятся дешевле, а если еще правильно обработать обшивку (ею зачастую является вагонка), то бытовка прослужит как минимум десять лет. Если же говорить о металле, то он выглядит современнее, характеризуется прочностью и способностью выдерживать большие нагрузки, но в сравнении с деревом этот материал стоит существенно дороже.

Зачастую вагончики производят на металлическом каркасе, поэтому установка на предварительно возведенный фундамент не требуется – подойдет любая выровненная поверхность или специальные блоки. Вагончик может выполнять одну из трех функций:

• быть временным жильем для строителей;

• быть охранным постом;

• служить складом стройматериалов.


Помещения внутри вагона могут быть разделенными либо совмещенными, но в обоих случаях желательно наличие тамбура – он необходим для защиты от попадания холодного воздуха снаружи.

Полностью деревянные вагончики встречаются реже и то преимущественно на морских побережьях или загородных участках. Бытовка из дерева отлично проводит тепло, благодаря чему ее можно быстро обогреть. К тому же вес такой конструкции намного меньший, чем металлической. Но вне зависимости от выбранного каркаса, вы в любой момент сможете оборудовать свой вагончик колесами и осью, «захватив» с собой в дорогу немного жилплощади.

С помощью модульных конструкций можно создать целый городок из бытовок в непосредственной близости от строительного объекта. Нужно позаботиться лишь о водоснабжении и электричестве. Если на площади застройки недостаточно места, то можете прибегнуть к вертикальному монтажу – главное, чтобы конструкция выдержала.

Плюсы и минусы вагонов-бытовок

Если сравнивать с бытовым контейнером или съемной квартирой, то вагон-бытовка стоит намного дешевле и имеет меньшие габариты. Вот основные преимущества вагончиков:

• приемлемое качество;

• полифункциональн ость;

• отсутствие необходимости в сборке;

• низкая стоимость;

• возможность многократной транспортировки.


А теперь недостатки:

• ограниченность комплектации;

• необходимость постоянного места для хранения;

• большое количество щелей, соединений (повышенные расходы на отопление);

• низкая пожаробезопаснос ть.


Покупка, аренда или строительство?

Остановив свой выбор на вагончике-бытовк е, вы наверняка зададитесь этим вопросом. Рассмотрим сильные и слабые стороны каждого из вариантов.

Покупка вагончика

Стоимость в данном случае зависит от размеров и от того, новый вагон или уже б/у. Вот стандартные размеры: 250х250х600 см. В такой конструкции можно поместить от шести до восьми человек, а стоимость будет варьироваться от 40 000 до 60 000 рублей.

Бытовки поменьше стоят дешевле, но их комфортабельност ь на достаточно низком уровне. К примеру, в вагоне размером в 230х240х400 см смогут поместиться не более четырех человек, но им при этом будет тесно. Такие конструкции будут стоить от 24 000 до 32 000 рублей.

Аренда бытовки

Если строительные работы займут не более полугода, то можно остановиться на варианте аренды такой бытовки. У него (варианта) есть некоторые преимущества:

• вы не будете попусту тратить драгоценное время на поиски подходящего изделия;

• вагончик привезут и установят на стройплощадке работники компании, сдающей его в аренду;

• в бытовке уже будет все необходимое для проживания;

• по окончании оговоренного срока вагончик разберут и увезут тоже без вашего участия.


Если участок уже подготовлен и место под установку вагончика выбрано, то не забывайте об одном важном моменте: после сборки бытовку нужно еще и приподнять. Для этого заранее позаботьтесь о фундаментных блоках размером в 20х30х30 см.

Первый этап.
Для начала определитесь, какой каркас будет использоваться. Оптимальным вариантом является уже готовый каркас, коим может послужить металлический контейнер.

Если такой возможности у вас нет, начинайте сооружать конструкцию своими силами. Для этого возьмите деревянные брусья 5х5 см длиной в 6 м и соорудите из них каркас (его габариты зависят от потребностей).

Обратите внимание! Если размеры бытовки будут превышать средние (о средних мы говорили выше), то позаботьтесь о вспомогательном креплении полозьями – так конструкция будет более надежной.

Второй этап.
Далее разметьте окна и двери на заготовках стен, соорудите крышу (для покрытия лучше использовать металлочерепицу или оцинкованную сталь). На нижнюю часть установите полозья из брусьев размером в 20х20 см или 15х15 см и постелите черновой пол. Очень важно после этого проверить его по диагонали.

Для пола можете использовать любой доступный материал, но лучше всего подойдет доска толщиной 5 см. Утеплите минеральной ватой.

Третий этап.
Затем проведите внешнюю обшивку, используя сэндвич-панели, вагонку или профнастил. На этом же этапе вам предстоит постелить чистовой пол (это может быть ламинат, фанера или та же доска).

Четвертый этап.
Следующим этапом работ является внутренняя обшивка вагончика.

Обратите внимание! Параллельно с обшивкой утеплите стены, гидроизолируйте пол и кровлю. Хотя вы можете и отказаться от проведения этой процедуры, если в ваши планы не входит эксплуатация бытовки в зимнее время.

Обшивайте вагончик изнутри поэтапно, не пытайтесь захватить сразу всю площадь помещения. Делайте это так: выбираете сначала одну стену, полностью ее облицовывайте и лишь после того приступаете к следующей.

Пятый этап.
Заключительным этапом монтажных работ является установка окон и двери, подводка электроэнергии. Затем, если все сделано правильно, можете приступать к эксплуатации строительного вагончика.

Чтобы использовать бытовку круглый год, вы обязательно должны ее утеплить. Для этого соорудите обрешетку и вставляйте в проемы конструкции плиты утеплителя. Этим материалом, как уже говорилось, может стать минеральная вата (ее укладывают 5-сантиметровым слоем), но можете использовать и пенополистирол, стекловолокно и проч. Плиты утеплителя укройте специальным изоляционным материалом.

Особое внимание уделите покупке отделочных материалов, осведомитесь о наличии у продавца сертификата качества. Если вы решили отделывать вагон деревом, то дополнительно можете приобрести лакокрасочные материалы. Для отделки ровных гипсокартонных поверхностей используйте обои. При укладке деревянного пола сначала установите лаги соответствующих размеров (предварительно обработанные гудроном), уложите утеплитель и слой гидроизоляции, после чего постелите доски. Можете покрыть доски линолеумом.

При желании бытовой вагончик можно запросто превратить в уютную баню. Для этого утеплите все помещение и отделайте липовой вагонкой, после чего обработайте поверхности антисептическими и влагоотталкивающ ими средствами. В стандартном вагончике с легкостью поместятся и парилка, и предбанник – нужно лишь соорудить между ними перегородки с дверью.

Обратите внимание! Обязательно позаботьтесь о сливной яме рядом с такой баней!

Печью может послужить как обычная каменка, так и электрическая модель.

В качестве заключения

В итоге хотелось бы отметить, что вагончики-бытовк и – это оптимальный вариант не только для временного жилья, но и для таких архитектурных форм, как медицинский пункт или баня (такое применение вагонов успешно практиковалось еще во времена СССР). Сегодня в таких конструкциях можно не только спать, но и спокойно проводить досуг или даже готовить пищу.

Видео — Бытовые строительные вагончики своими руками

Бытовка отлично подходит для временного проживания на период строительства полноценного дома. Но даже после завершения основных строительных работ бытовка не останется не у дел. Ее можно будет оборудовать под бюджетный дачный домик, место для хранения различного инвентаря, рабочей одежды, велосипедов и прочих хозяйственных принадлежностей.

Готовые бытовки стоят сравнительно недорого. Но зачем тратить деньги, если подобную конструкцию можно возвести собственными силами, купив лишь необходимые материалы и инструменты? Вашему вниманию предлагаются инструкции по обустройству бытовки из древесины, готового вагончика и металлопрофиля. Выбирайте понравившийся вариант и приступайте к работе.

Бытовка является второстепенным подсобным помещением, однако не стоит относиться к процессу ее возведения и обустройства слишком уж легкомысленно.

Для начала подготовьте чертеж. Можете сделать его самостоятельно или найти готовый вариант в доступных источниках. Чертеж позволит вам представить, как готовая постройка будет вписываться в окружающий ландшафт, а также рассчитать необходимое количество строительных материалов.

Размеры сооружения и его планировку подбирайте на свое усмотрение. Как правило, конструкции промышленного производства, предназначенные для проживания, имеют длину порядка 5-6 м, высоту около 2,5 м и аналогичную ширину. В остальном же в отношении габаритов домика и его планировки ориентируйтесь на свои потребности и предпочтения.

Выбираем место для возведения бытовки

При выборе места для нашего домика учитываем пару важных моментов.

Во-первых, думаем, будем ли мы в будущем куда-то перевозить конструкцию. К примеру, вы собираетесь построить легкий дом на пару сезонов, а потом убрать его в другое место. Если переезд входит в ваши планы, бытовку лучше всего разместить как можно ближе к выезду с участка.

Во-вторых, определяемся с назначением помещения. Если бытовка будет использоваться только в качестве сарая для хранения различных инструментов и прочих хозяйственных принадлежностей, ее лучше всего устанавливать приблизительно по центру длинной стороны основного дома, чтобы к ней можно было легко дойти с любой стороны участка.

Полезный совет! Если вы не исключаете, что в будущем бытовка будет переделана под баню, стройте ее в отдаленном укромном уголке участка, помня о правилах противопожарной безопасности.

Делаем основание

Фундамент у нас будет одинаковым для всех трех бытовок. Исключение составит разве что готовый вагончик на колесах – для него фундамент можно не строить.

Основание делаем следующим образом:

• избавляемся от верхнего плодородного слоя грунта;
• утрамбовываем дно и стенки полученного котлована;
• застилаем яму геотекстилем;
• насыпаем поверх геотекстиля слой песка и тщательно его утрамбовываем;
• симметрично расставляем шлакоблоки на полученной подушке;
• оборачиваем каждую опору слоем рубероида.

Важно! Если вы планируете пристроить к бытовке небольшое крыльцо, предусмотрите установку опор для него на этом же этапе.

Строим деревянную бытовку

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Важно! Высота вертикальных опор на задней и фасадной сторонах бытовки должна различаться примерно на 50 см. Такая разница обеспечит оптимальный уклон кровли и на ней не будут задерживаться атмосферные осадки.

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Укладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм. Уделяем особое внимание прочности соединений на балках кровельного перекрытия.

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Бытовка из строительного вагончика

Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).

Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.

Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.

Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.

Сооружаем бытовку из металлопрофиля

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоек

Установка стоек

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Обустройство бытовки

Монтируем окна и двери (лучше приобрести их в готовом виде). Желательно, чтобы окна имели распашную конструкцию и их было не меньше двух – не придется тратить время на монтаж дополнительной вентиляции. Приступаем к дальнейшему обустройству нашей бытовки.

Делаем пол

Сначала сооружаем черновой пол из досок, обработанных антисептиком. Раскладываем их максимально плотно друг к другу и прикрепляем к каркасу саморезами.

Поверх досок расстилаем гидроизоляционную пленку. Крепим ее к лагам с помощью строительного степлера со скобами.

Прибиваем к основанию дополнительные лаги для укладки теплоизоляции и крепления второго слоя досок. Лаги крепим с шагом, равном ширине выбранного теплоизоляционного материала. Для утепления пола хорошо подойдет минеральная вата – сравнительно недорогой и проверенный временем теплоизоляционный материал.

Укладываем утеплитель в пространство между лагами. Сверху фиксируем слой пароизоляционного материала. В этом нам снова поможет степлер со скобами.

Укладываем доски чистового пола. Крепим их к лагам с помощью саморезов. В завершение покрываем пол лаком или красим.

Выполняем внешнюю обшивку

Бытовку-вагончик можно оставить и без обшивки, а вот конструкция из древесины или металла потребует обязательной внешней отделки. Не оставим же мы просто «голый» каркас?

Обтягиваем каркас гидроизоляционной пленкой. Тщательно проклеиваем стыки гидроизоляционных полос скотчем. Для наружной обшивки стен подходит множество различных материалов:

• деревянные доски;
• композитные панели;
• сайдинг и т.д.

Выбирайте на свое усмотрение. Также очень красиво выглядят бытовки, обшитые блок-хаусом.

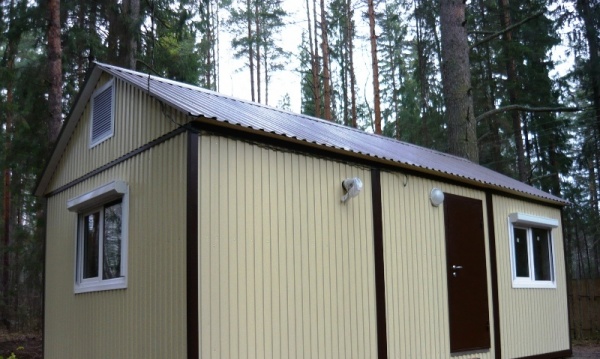

Обшивка металлической бытовки профлистом

Важно! Участок каркаса, отведенный под крыльцо, не обшиваем.

Внутренняя отделка

В пространство между стойками каркаса укладываем утеплитель. Укрываем его слоем пароизоляционного материала. Пароизоляцию крепим к каркасу подходящим способом.

Поверх каркаса набиваем поперечные рейки для фиксации утеплителя. К этим же рейкам крепим выбранный материал внутренней обшивки. Чаще всего для внутренней отделки используется вагонка. В остальном же ориентируйтесь на свои предпочтения и доступный бюджет.

Электричество

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Водоснабжение

Для максимального удобства эксплуатации бытовки проводим в нее воду. Делать капитальный дорогой водопровод не будем. Достаточно подключить гибкий шланг к источнику водоснабжения, ввести его в бытовку через предварительно подготовленное отверстие в стене и оснастить краном для перекрывания воды.

Рядом с местом крепления шланга можем установить компактный водонагреватель. На рынке доступны специальные наливные модели. Достаточно снять с такого бака верхнюю крышку, наполнить емкость водой из шланга, включить нагревательный агрегат в розетку, и уже через кратчайшее время использовать теплую воду на свое усмотрение. При желании к такой водогрейке легко подключается шланг с душевой лейкой.

Не будет лишней в бытовке и компактная раковина. Крепим ее к стене в удобном месте. К сливу раковины подключаем гофру для отведения воды. Выводим гофру через предварительно обустроенное отверстие в полу и соединяем с канализационной трубой. Через канализационную трубу вода будет уходить в сливную яму или другое предназначенное для этого место.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

Удачной работы!

Видео – Бытовка своими руками

У многих людей есть дачные участки за городом, но далеко не все они оборудованы для проживания. Некоторые используют землю в качестве огорода, а другие только планируют строить на ней дом. Но приезжать на дачу утром и потом уезжать вечером обратно в город – не всем удобно, а иногда и не хочется. Ведь проводить время вдали от городской суеты, наслаждаться свежим воздухом и пением птиц в саду – одно удовольствие.

Но чтобы приехать на дачу и остаться там на некоторое время, потребуется кров. Строительство полноценного жилого дома отнимет много времени и финансов, а вот оборудование маленького дачного домика из бытовки придется по душе каждому владельцу загородного земельного участка.

Дом из бытовки может стать как постоянным местом проживания на даче в теплое время года, так и временным, пока будет строиться полноценный жилой дом. Стоит отметить, что в бытовке можно проживать в течение всего календарного года, если оборудовать ее отоплением, электричеством и водоснабжением. А после окончания строительства коттеджа, бытовку можно продать или оставить в качестве хозяйственного помещения. Подробнее, что такое бытовка, из чего ее делают и как применяют такой дачный «домик» в нашей статье.

Маленький дачный домик из бытовки, оборудованный открытой террасой

Виды бытовок

Производители предлагают довольно широкий ассортимент бытовок, которые можно оборудовать всем необходимым как для постоянного, так и временного проживания. По назначению бытовки делятся на:

предназначенные для дачного хозяйственного помещения;

жилые бытовки, для временного проживания рабочих или непосредственно самого хозяина.

могут играть роль кабинета руководителя или прораба.

Бытовки еще бывают строительными, дачными и блок-контейнерами, а по своей конструкции они делятся на:

каркасные.

• брусовые.

Чаще всего бытовки изготавливается на заводе и если вы решили их заказать, то доставят их на грузовом автомобиле уже в собранном виде. Что касается габаритов бытовок, то их рассчитывают так, чтобы конструкция могла свободно поместиться в кузов грузового автомобиля или прицеп.

Особенности блок-контейнеров

Само слово «контейнер» почему-то сразу ассоциируется с металлом и появляется мысль, что летом в нем будет очень жарко, а зимой – холодно. Но не все контейнеры металлические, к тому же их стены и потолок утеплены и отделаны как изнутри, так и снаружи. Производители блок-контейнеров максимально заботятся о том, чтобы использование таких бытовок было максимально комфортным.

Металлический блок-контейнер, используемый в качестве хозблока

Как уже говорилось выше, блок-контейнеры бывают не только металлические, их также производят из дерева. Металлические конструкции чаще всего используются в качестве строительных бытовок, стандартные размеры которых 2,5х6 м, а высота потолка – 2,2 м. как уже стало понятно, каркас таких бытовок состоит из металла, снаружи конструкция отделана оцинкованным профнастилом, изнутри – сухой деревянной вагонкой, ПВХ панелями либо ДВП, вагонкой МДФ или оргалитом. В качестве утеплителя используется минеральная вата. Двери бытовки выполнены из ДВП, а окна, размером 1х1,2 м оснащены двойным стеклопакетом. Покупателям предоставляется возможность установить в бытовке перегородки для получения нескольких комнат.

Производители металлических блок-контейнеров дают пять лет гарантии на эксплуатацию бытовки.

Жилой вагончик для проживания из дерева люди чаще всего приобретают, когда собираются строить дачу или для проживания в них на загородном участке в теплое время года во время отпуска. Поэтому такие бытовки еще называют «дачными домиками». Деревянные блок-контейнеры еще используют в качестве хозблоков, летних кухонь или оборудуют их всем необходимым для круглогодичного проживания.

Конструкции из дерева намного теплее и легче металлических. В качестве отделки как снаружи, так и изнутри – выступает деревянная вагонка. Что касается габаритов бытовки и размеров окон, у металлических и деревянных блок-контейнеров они одинаковые.

Использовать блок-контейнеры можно более пятнадцати лет. Из таких бытовок строят целые модульные дома, соединив их между собой и убрав перегородки. А если поставить конструкции друг на друга – получится двухэтажный домик.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Небольшой дачных домик из двух блок-контейнеров с навесом и открытой террасой на втором этаже

Дачные бытовки

Как и блок-контейнеры, дачные бытовки изготавливаются из металла и дерева.

Последние лучше использовать для проживания в теплое время года, а металлические бытовки отлично подходят для круглогодичной эксплуатации. Конструкции из металла благодаря профнастилу лучше переносит изменения погодных условий.

Дачные бытовки изнутри отделаны ДВП или деревянной вагонкой. Последний вариант отделки больше подходит для постоянного проживания. В дачных бытовках предусмотрены отдельные комнаты, хозблок, туалет и душ, и это является основной их особенностью.

Деревянные дачные бытовки в свою очередь делятся на каркасные, щитовые и из бруса.

Щитовые дачные бытовки

Наиболее дешевый вид деревянной дачной бытовки – щитовой домик. Такие конструкции не рассчитаны на длительное использование, но благодаря невысокой стоимости пользуются большим спросом у дачников, во время строительства дома. В качестве наружной отделки щитовых конструкций используют не цельную вагонку, а изнутри стены обшивают ДВП.

В качестве утеплителя служит пенопласт или стекловата. Пол в бытовке дощатый, толщиной 21 мм, а крыша – железная. Дачные щитовые домики сильно подвержены изменению геометрических размеров, так как их конструкция не предусматривает ребер жесткости.

Дачные бытовки каркасного типа

Наиболее оптимальный вариант по цене и качеству – каркасная дачная бытовка. В качестве основы используется деревянный брус размером 50х50 мм, придающий конструкции устойчивость и способность противостоять нагрузкам.

Окончательная стоимость каркасной бытовки зависит от материала, используемого в качестве внутренней и наружной отделки. На выбор производители предлагают ДВП, фанеру или вагонку.

Важно! Самый дорогой вариант отделки – вагонка, которая в случае усадки бытовки не вздувается и не выпирает, как остальные материалы, которые также хорошо впитывают влагу и изменяют свои геометрические размеры.

Пол в каркасной бытовке двойной – состоит из черновой и чистовой половой доски размером 32 мм. В качестве утеплителя стен, полов и потолка используют слой минеральной ваты толщиной в 50 мм. Также конструкция имеет пароизоляцию – пергамин или полиэтиленовая пленка.

Дачные бытовки из бруса

Самой дорогой, но при этом и более долговечной является дачная бытовка, выполненная из хвойного бруса размером 100х150 мм. Отделка стен в этой конструкции обычно не предусматривается, а потолок, двери и внутренние перегородки дачного домика выполняются из вагонки. Производители предлагают выбрать тип крыши – одно- или двухскатная, но первая обычно применяется для строений до 5 м.

Если бытовка из бруса устанавливается в местности, где зимняя температура воздуха не опускается ниже -10 градусов, то можно обойтись без дополнительного утепления конструкции, но только при условии, что при изготовлении временного жилья не был нарушен производственный процесс. Если брус будет плотно уложен и закреплён металлическими скобами, а швы утеплены паклей или льноватином, только в этом случае можно рассчитывать на высокую прочность и сохранение тепла внутри помещения.

Как оборудуются бытовки под жилой дом

Для комфортного проживания домики из бытовок оборудуют всеми необходимыми коммуникациями, делят общую площадь на комнаты, соединяют несколько бытовок в одну цельную конструкцию. Минимальное количество помещений в дачном домике:

• кухня;
• спальня;
• санузел;
• хозблок.

Спальню в дачной бытовке можно оборудовать под потолком

Если в бытовке проживает более двух человек, то по причине ограниченной площади в спальне устанавливают двухъярусные кровати, для этого вполне достаточно ширины комнаты в 2,5 метра. Дачные домики из бытовок обязательно подключаются к следующим коммуникациям:

• электричество;
• водоснабжение;
• канализация.

Чтобы исключить возникновение аварийных ситуаций, коммуникации должны быть подключены специалистами.

В дачном домике из бытовки необходимо сделать отопление, которое зачастую представляет собой обычную печь на твёрдом топливе. Если имеется резервный источник электроэнергии на случай её отключения, то бытовка отапливать с использованием электрообогревателей.

Видео описание

Смотрите на видео подборку дачных домиков из бытовок:

Возможна установка водогрейного котла и системы радиаторов. Такой вариант особенно удобен, когда домик сооружается из двух и более бытовок. В этом случае достаточно одного котла, в котором нагретый теплоноситель по трубам будет передаваться в совмещённые помещения.

Дачный домик из бытовки, оборудованный твердотопливной печью

Преимущество использования нескольких бытовок на участке заключается в возможности их объединения между собой без ущерба для прочности.

Использование двух бытовок, которые устанавливаются на удалении 3 м друг от друга, позволяет существенно увеличить жилую площадь домика. При оборудовании такого дачного дома можно разместить в нем значительно больше людей за счёт того, что кухня и санузел будут обустроены в отдельной бытовке.

Чтобы пространство между контейнерами тоже использовалось по назначению, делаются две стены, которые объединят бытовки, а сверху монтируется общая крыша. Таким образом, получается вполне пригодной для проживания в течение всего года домик.

Пространство между бытовками можно использовать не только для проживания, но и для размещения автомобиля. В этом случае вместо одной, соединяющей бытовки стены, необходимо оборудовать ворота. Также серединную часть можно использовать в качестве кладовки или мастерской.

Видео описание

Наглядно строительство дома из нескольких бытовок:

Если домик из двух бытовок будет использоваться только одним или двумя людьми, то отапливать целесообразно только одну бытовку, а остальное пространство применить исключительно в хозяйственных целях.

Домик из двух бытовок с общей двускатной крышей

Домик из двух бытовок с открытой террасой посередине

Варианты домов из бытовок – фото-примеры

Выбирая дом из бытовок, проекты можно перебирать бесконечно, особенно если хочется что-то оригинальное и комфортное. Компании-изготовители бытовок предлагают потребителям огромное количество различных функциональных вариантов дачных домиков, от стандартных, до больших и двухъярусных. Если вы закажите сразу несколько бытовок для обустройства одного домика, вам будет предложено много уже готовых решений их соединения.

На фото ниже проект бытовки с навесом. Продлив немного крышу можно обустроить навес, который позволит защитить входную дверь от осадков. Эстетически такая конструкция смотрится намного лучше, чем стандартная бытовка.

Если бытовки разместить под прямым углом, как на фото ниже, то получится очень интересная конструкция.

Из нескольких бытовок можно изготовить капитальное модульное строение, пригодное для круглогодичного проживания.

Если необходимо разместить большое количество людей на маленькой площадке, то можно установить двухэтажное строение.

Из модулей-бытовок можно построить многоэтажные строения для размещения рабочих.

Заключение

Домики из бытовок пользуются большой популярностью. Во-первых, это недорогой и удобный вариант для временного проживания, размещения рабочих, оборудования летней кухни в частном домовладении или хозяйственного помещения. Во-вторых, из нескольких бытовок получаются довольно оригинальные домики и для постоянного проживания. А самое главное – бытовки мобильные, если вам нужно перевести свой домик на другой участок и даже в другой город, это легко сделать, наняв грузовой автомобиль.

Владельцы дач хотят, чтобы на их участке было сооружение для хранения инвентаря. Многие решаются изготовить подходящее строение — сарай это или бытовка — своими руками, пошаговая инструкция приведена ниже. Предназначение помещения может быть разным (зависит от потребностей владельца участка), некоторые считают, что оно послужит и санузлом, и душевой, и хозблоком. Но большинству дачников бытовка нужна только для хранения инструментов и оборудования, в некоторых случаях — для складирования ульев или клеток для кроликов. Это говорит о том, что здание должно быть практичным со всех сторон. Исходя из потребностей выбирают и виды каркасных бытовок:

• из древесины;
• металлические;
• переносные.

Деревянный каркас отлично подходит для сооружения строения, рассчитанного на многие годы. В конце работы она может быть привезена на дачу, собрана на месте и оставлена как подсобное помещение или же оснащена другими функциями, фундаментом и пр. Каркас возводится из деревянного бруса размером 100х100 мм. При частых транспортировках конструкция быстро утрачивает свои первоначальные качества, но зато такие строения отличаются экологически чистым материалом, хорошей теплоизоляцией и сравнительно небольшой ценой.

Бытовка с металлическим каркасом

Это один из удачных вариантов возведения единого строения на дачном участке. Такая бытовка состоит из деревянного каркаса, встроенного в металлический каркас, сваренный из швеллеров и уголков. Металлический каркас надежно защищает деревянную часть сооружения от деформации, поэтому бытовку можно без опасений перемещать на большие расстояния.

Этот вариант построенной бытовки редко рассматривается как объект для самостоятельного строительства, но иногда замену ему и не придумать.

Перевозные бытовки

Существуют 2 варианта перевозных зданий для бытовых нужд. Первый изготовливается из металла, а второй — из дерева. Конструкция из дерева отличается от предыдущих вариантов тем, что на ней полностью отсутствует декоративная отделка. Сооружение имеет упрощенный внутренний дизайн. В качестве несущих балок применяется деревянный брус 150х100 мм и более. Для того чтобы установить бытовку, не нужна дополнительная подготовка и жесткая привязка сооружения к почве.

Металлические бытовки очень напоминают вагончики, размещаемые на строительных площадках. Качественно собранная бытовка из металла может прослужить до 15 лет при постоянных перемещениях с места на место. Каркас таких конструкций обычно выполнен из профилированной трубы. Стены обшиваются тепло- и гидроизоляцией, а внутренняя часть помещения — ДСП. Для более удобного использования в вагончик своими руками проводят свет, воду, обогрев. К недостаткам такой конструкции можно отнести высокую стоимость материала, большой вес и необходимость постоянно следить за состоянием наружной обшивки, поэтому изготовить блок-контейнер своими руками довольно сложно.

Проекты бытовок

Среди всех существующих самыми практичными считаются бытовки размером 6х3 м. Для каждого случая несложно составить индивидуальный проект бытовки, отталкиваясь от типовой конструкции. Если строение планируется для временного проживания в схеме основной конструкции нужно добавить перегородки и проемы. Обычная бытовка 6х3 имеет отдельные помещения:

• основное — 3х4,5 м с отоплением и другими удобствами;
• промежуточное — 1,5х1,5 м, используемое в качестве коридора;
• угловое — для обустройства туалета, душевой кабинки и пр.

Кровля конструкций для бытовых нужд изготавливается только из профнастила.

Схема каркаса бытовки

Основной каркас бытовки изготавливается из 2 прямоугольных деревянных брусков размером 100х100 мм. Между собой они соединяются вертикальными стойками длиной 6 м и шириной 3 м. Нижний прямоугольник необходимо укрепить центральной продольной балкой. Сверху набиваются поперечные лаги для пола из бруса 50х100 мм с шириной шага в 0,6 м. Чтобы получилась скатная кровля, высота между передними и задними стойками должна отличаться на 0,5 м. При стандартной высоте потолков в бытовке стойки, расположенные спереди, должны быть 2,8 м, а задние — 2,3 м. Кроме того, нужны 2 дополнительные вертикальные стойки из бруса 50х100 мм на все торцевые стороны сооружения. Расположение стоек должно соответствовать местам для дверей и окон.

К верхней части каждого из углов необходимо установить диагональные раскосы из бруса 100х40 мм. Вспомогательные угловые стойки, которые не имеют фиксации оконными и дверными проемами, следует снабдить дополнительными раскосами. Стропила изготавливаются из бруса 50х100 мм, которые равномерно распределяются по всему каркасу с шагом в 0,6 м, при этом часть стропил должна выходить за уровень каркаса с обеих сторон на 30 см. Крайние стропила следует закрепить к верхним торцовым балкам поперечными досками.

Изготовление бытовки не является сложным процессом, поэтому не требует специфических знаний либо дорогостоящих инструментов. Но это совсем не означает, что освоив теорию, как сделать бытовку, вы не столкнетесь с определенными трудностями. Количество монтажных работ предпопалагает, что на самостоятельное строительство помещения для бытовых нужд может потребоваться не менее месяца.

Как построить бытовку: инструкция по строительству

Чтобы самостоятельно построить бытовку, нужно придерживаться определенной схемы, которая позволит избежать замешательства в процессе выполнения работ. Для этих целей необходима поэтапная инструкция, которая позволит выполнить все действия в нужном порядке:

1. Выбор места
. Перед началом монтажных работ необходимо выбрать подходящую площадку. Желательно, чтобы она располагалась на ровном месте. Это позволит избежать дополнительных земельных работ.

2. Подготовка места под фундамент
. Изначально нужно снять слой земли глубиной в 30 см по всему периметру бытовки. При подготовке места под фундамент следует учитывать, что он должен выходить за пределы строения на расстояние в 0,5 м. На место снятого слоя почвы нужно засыпать песок и тщательно его утрамбовать.

3. Установка
. Фундамент, на котором будет возводиться бытовка, может быть выполнен из бетонных блоков, кирпича, камня, металлических опор. На этом этапе строительства все зависит от того, насколько долго должна простоять постройка. Если делаешь установку бетонных или железных столбов, глубина под опоры должна быть не менее 30 см. Для установки бытовки размером 6х3 понадобится 12 столбов, уложенных в 4 ряда.

4. Крепление каркаса к столбам
. Перед тем как укладывать венец, столбы необходимо оборудовать гидроизоляцией. Основа должна состоять из 5 брусьев размером 150х100 мм: трех продольных и двух поперечных, которые должны быть выровнены и надежно закреплены анкерами к столбам.

5. Монтаж нижней обвязки
. По периметру конструкции выкладывается брус сечением 100х100 мм. На срединную балку обвязка не распространяется. После выполнения монтажных работ по всему внутреннему краю основы должна появиться ступенька размером в 50 мм.

6. Установка лаг
. Для монтажа лаг пола необходим брус 50х100 мм, который устанавливается вниз ребром на 3 продольные балки венца. Для этого необходимо их установить в подготовленные прорезы в нижней обвязке.

7. Установка вертикальных угловых стоек
. Перед закреплением стоек из бруса размером 100х100 мм необходимо их выровнять при помощи строительного уровня и закрепить временным двухсторонним раскосом.

8. Монтаж верхней обвязки
. Крепление задних и торцовых стоек должно выполняться на одном уровне. Фронтальную балку нужно расположить немного выше остальных.

После выполнения этих работ можно устанавливать горизонтальные брусья размером 50х50 мм, которые будут ограничивать оконные и дверной проемы. Временные реечные раскосы необходимо заменить на постоянные, выполненные из досок 100х40 мм. Далее нужно установить стропильную систему, обрешетку и закрепить кровельный материл. Переходим к монтажу чернового пола, для которого отлично подойдет шпунтованная доска размером 150х30 мм. На черновой пол необходимо уложить гидроизоляцию и утеплителя. Далее можно заняться монтажом настила поперек лаг, для которого используется обрезная доска 150х40 мм. В качестве внешней обшивки бытовки можно применить вагонку, обрезную доску, толстую фанеру и прочие материалы.

Внутренняя часть помещения обычно обшивается ДСП, ДВП, фанерными листами или вагонкой. Монтаж перегородок выполняется из бруса 50х50 мм путем крепления к потолку и полу с последующей обшивкой. После того как все монтажные работы выполнены, можно переходить к окончательному обустройству бытовки, которое состоит из декоративных работ.

Бытовка – это небольшой домик, который несложно перевезти на прицепе грузового автомобиля. Бытовку используют в качестве временного жилья для строителей, или садового (дачного) домика на время строительства полноценной дачи. Преимущество самодельной бытовки в том, что она обходится недорого и обеспечивает хотя бы минимальный уровень комфорта, поэтому хорошо подходит для временного проживания. Бытовки бывают деревянные и металлические, о последних читайте на этом сайте .Стоимость бытовок, которые можно купить на строительном рынке или в магазинах, начинается от 30 тысяч рублей (размер 2х3 метра), поэтому многие предпочитают делать бытовку самостоятельно. Это не только позволит сэкономить как минимум треть суммы, но и сделать бытовку наиболее удобной для себя. В этой статье мы расскажем о строительстве бытовки своими руками из наиболее доступных материалов.

Как устроена бытовка

Любая бытовка состоит из следующих элементов:

• каркас;
• крыша;
• наружная отделка;
• утепление;
• внутренняя отделка;
• окна;
• двери.

Каркас

Каркас – основа любой бытовки, именно он определяет ее размер и форму. Именно от него зависит прочность бытовки, ее способность переносить ветровые и любые другие нагрузки. Для изготовления каркаса используют разные материалы – от окоренного бревна, до стального оцинкованного профиля, однако наиболее популярным материалом остается пиленая сухая доска толщиной 25 мм и шириной 100 мм. Для создания каркаса длиной 6 и шириной 3 метра уходит 60–100 метров доски, что составляет 0,15–0,25 метров³.

При средней стоимости такой доски в 10 тысяч рублей, на доски для каркаса достаточно 2,5 тысяч рублей. Металлический профиль и деревянный брус обходятся гораздо дороже. А стоимость готовых бытовок такого размера начинается от 40 тысяч рублей.

Крыша

Крышу делают из сухой доски 25х100 мм. Для создания двускатной крыши высотой 1 метр на бытовку длиной 6 и шириной 3 метра достаточно 100 метров доски, что обойдется в 2,5 тысячи рублей. Из этой доски делают треугольники, образующие лаги потолка и стропила крыши. Для бытовки длиной 6 метров достаточно 7–8 таких треугольников. Сверху треугольники соединяют одной доской – коньком. После этого полученный каркас крыши обшивают такой же доской или листами ОСП (ориентированно стружечная плита). Доска прочней, но дороже.

Если двускатная крыша воспринимается как излишняя роскошь, то делают односкатную крышу, расходы на создание которой на четверть меньше. Такая крыша состоит из треугольников, образованных лагами потолка, фронтонной стеной и стропилом крыши. Затем каркас крыши также обшивают листами ОСП или доской. После окончания этих работ крышу застилают кровлей, в качестве которой используют следующие материалы:

• рубероид;
• шифер;
• кровельное железо;
• оцинкованное железо;
• металлопрофиль.

Наружная отделка

Для наружной отделки используют самые различные материалы. Наибольшей популярностью пользуются:

• кровельное железо;
• пластиковый и металлический сайдинг;
• влагостойкие фанера или ОСП;
• доска-вагонка.

Каждый из материалов обладает преимуществами и недостатками. Кровельное железо обходится очень дешево, но на деревянном каркасе под сильным ветром начинает дребезжать. Пластиковый или металлический сайдинг долговечны и красивы, но стоят гораздо дороже любых других материалов. Влагостойкие фанера или ОСП обходятся недорого, но их необходимо хотя бы раз в два года обрабатывать водоотталкивающими составами. Доска-вагонка создает красивый и стильный внешний вид, но обходится недешево и требует обработки гидрофобными составами не реже одного раза в 2–3 года.

Утепление

Для утепления бытовки применяют:

• пенопласт;
• вспененный целлофан;
• минеральную вату;
• полиуретан;
• эковату;
• арболит;
• фибролит.

Внутренняя отделка

• Для внутренней отделки чаще всего применяют:
• ДВП (древесно-волокнистая плита);
• гипсокартон;
• вагонную доску.

Отделочный материал выбирают исходя из желаемого интерьера бытовки и стоимости материалов.

Окна и двери

В большинстве случаев для бытовок используют либо новые, либо демонтированные, но полностью исправные окна и двери. Такие окна и двери можно недорого купить в некоторых хозяйственных магазинах, которые принимают их на комиссию. Неновое окно или подержанную дверь желательно очистить от старой краски и покрасить заново. Новые окна и двери красить нет необходимости.

Как сделать бытовку – пошаговое руководство и чертеж

Ниже мы расскажем, как сделать бытовку размерами 2,2х3х2,2 метра (ширина, длина; высота), одним окном и одной дверью. Вот материалы, которые потребуются для этого:

• доска пиленая 25х100 мм – 0,5 м³;
• ОСП влагостойкая толщиной 9–15 мм и размером 2,44х1,22 метра – 20 листов;
• фанера толщиной 5–7 мм или ДВП такой же толщины – 7–8 м²;
• рубероид 7–10 м²;
• шифер мелковолновой (б/у в хорошем состоянии) 7 волн – 5 листов;
• окно и дверь деревянные б/у, полностью готовые к установке;
• утеплитель пенопласт толщиной 10 см или любой другой площадью 32 м²;
• плинтус напольный и потолочный 22–25 метров;
• конек оцинкованный – 8 метров;
• гидрофобная пропитка с антисептиком (например, Сенеж ОгнеБио);
• кисть или валик;
• саморезы различной длины;
• гвозди различной длины;
• усиливающие уголки из оцинкованной жести толщиной 0,4–0,9 мм.

Необходимые инструменты

Вам также потребуются следующие инструменты:

• дисковая электропила;
• дрель с набором сверл по дереву и металлу;
• шуруповерт;
• электролобзик;
• болгарка с диском по камню;
• удлинитель;
• электрогенератор (если нет возможности подключиться к сети 220 вольт);
• рулетка длиной 5 метров;
• молоток;
• топор;
• стамески;
• степлер;
• острый нож;
• ножовка по дереву;
• пассатижи;
• уровень;
• угольник;
• транспортир;
• карандаш;
• строительный скотч.

Пошаговая инструкция

1. Из доски 25х100 мм нарежьте следующие элементы:

• вертикальные стойки длиной 230 см – 12 шт;
• лаги пола длиной 220 см ­– 7 штук;
• лаги потолка и крыши длиной 260 см – 7 шт;
• стропила крыши длиной 3 метра – 7 штук;
• подпорки крыши длиной 120 см – 7 штук;
• вертикальные стойки крыши длиной 20 см – 7 шт;
• поперечные доски длиной 305 мм – 7–8 шт;
• поперечные доски длиной 220 см ­– 15–20 шт.

1. Все нарезанные элементы обработайте гидрофобными материалами. Эту же операцию выполняйте и с другими деревянными деталями, которые будете нарезать из доски, фанеры, ДВП или ОСП.
2. Две вертикальные стойки положите на землю параллельно друг другу на расстоянии 220 см друг от друга (расстояние измеряйте от дальних сторон). По одному из краев положите лагу потолка так, чтобы она выступала в обе стороны на одинаковое расстояние.
3. С помощью угольника выровняйте доски относительно друг друга, чтобы все углы были равны 90 градусов.
4. Лагу потолка прибейте к каждой доске с помощью гвоздей длиной 70–90 мм. Гвозди должны пройти насквозь.
5. От нижнего края вертикальных стоек отступите 15 см и положите лагу пола.
6. Выставьте все углы по угольнику и прибейте лагу к обеим вертикальным стойкам гвоздями длиной 70–90 мм.
7. К переднему краю лаги потолка приложите вертикальную стойку крыши под углом 90 градусов и прибейте двумя гвоздями длиной 70–90 мм.
8. Соедините верх вертикальной стойки крыши и заднюю часть лаги потолка с помощью стропила так, чтобы верхний край стропила проходил по верхнему углу потолочной лаги и наружному углу вертикальной стойки, затем прибейте гвоздями.
9. Установите подпорку от угла между лагой потолка и вертикальной стойкой крыши и стропилом, затем прибейте гвоздями.
10. Переверните конструкцию и пассатижами загните кончики торчащих гвоздей буквой «Г».
11. Попросите помощника упираться в шляпку каждого гвоздя топором, чтобы вы могли забить загнутые гвозди в доски. Не пытайтесь просто загибать гвозди молотком, такой тип соединения очень непрочен, обязательно сначала загибайте их кончики буквой «Г».
12. При необходимости обрежьте выпирающий кусок подпорки крышки.
13. Таких конструкций необходимо сделать 5 штук. Затем сделать еще две конструкции, но без передней вертикальной стойки, их вы поставите там, где будете устанавливать окна и двери.
14. Определите наиболее удобное место установки поперечных досок. Мы рекомендуем нижнюю доску ставить под дверью, чтобы дверь опиралась на нее, верхнюю ставить прямо над дверью, а среднюю примерно между ними. Возможен и другой вариант, например, нижнюю ставить прямо над лагами пола, верхнюю прямо под лагами потолка, а среднюю между ними.
15. Разметьте места для них на каждой конструкции и выберете паз для их установки. Для этого лобзиком прорежьте в торце вертикальной доски пропилы глубиной 25 мм, расстояние между пропилами 100 мм, затем осторожно сколите древесину стамеской. Если по каким-то причинам сделать такие пазы невозможно, то увеличьте число поперечных досок в 2 раза и прибейте их прямо к торцам вертикальных стоек за исключением досок, проходящих через окно и дверь.
16. Ставьте каждую конструкцию вертикально (как она должна стоять в каркасе дома), выставляйте и уровню и прибивайте к ней поперечную доску.
17. Боковые поперечные доски прибивайте к вертикальным стойкам на расстоянии 30–40 см друг от друга.
18. К боковым поперечным доскам прибейте вертикальные доски с шагом 50 см, они создадут каркас для внутренней отделки и утепления.
19. Изнутри бытовки прибейте к поперечным доскам раскосины, установив их под углом не меньше 30 и не больше 60 градусов, которые увеличат жесткость конструкции. Желательно устанавливать не меньше 2 раскосин на каждую стену. Длина оптимальная длина раскосин 80–120 см. Используйте для фиксации раскосин гвозди длиной 70 мм и загибайте их, как описано выше.
20. Положите бытовку набок и подшейте лаги пола снизу фанерой или ОСП толщиной не менее 6 мм. Это необходимо для укладки утеплителя, затем снова поставьте бытовку нормально.
21. Чтобы вставить окно и дверь прибейте к вертикальным стойкам горизонтальные распорки (их необходимо устанавливать по уровню), расстояние между которыми на 2–5 мм больше высоты коробок окна и двери.
22. Вставьте окна и двери, подоприте их коробки деревянными щепочками и убедитесь, что полотно и створка нормально открываются и закрываются. После этого зафиксируйте саморезами. Для этого просверлите в горизонтальных досках коробки отверстия по диаметру саморезов, а в распорках просверлите отверстия диаметром в 2 раза меньше диаметра самореза. Затем закрутите саморезы и убедитесь, что створка двери и полотно окна нормально открываются и закрываются.
23. Изнутри бытовки подшейте потолок листами ОСП, затем на эти листы со стороны крыши плотно уложите утеплитель.
24. Уложите на лаги крыши настил из доски 25х100 мм. Мы рекомендуем использовать сплошной настил, когда между досками нет щелей. Он обходится дороже, зато обеспечивает лучшую тепло и звукоизоляцию.
25. Настелите поверх настила листы рубероида и закрепите их степлером.
26. Настелите на крышу шифер.
27. Обшейте фронтон доской 25х100 мм, укладывая доски без щелей. В нижних досках фронтона просверлите 6–8 отверстий диаметром 20 мм, они обеспечат достаточное для вентиляции движение воздуха.
28. Спереди и с боков закройте стыки между фронтоном и шифером оцинкованным коньком.
29. Обшейте бытовку снаружи листами ОСП стараясь не допускать щелей больше 0,5 мм. Если же щели появятся, их необходимо будет заделать шпатлевкой, сделанной из клея ПВА и опилок.
30. Нарезайте пенопласт по размеру и вставляйте его изнутри бытовки в пространство между вертикальными досками и крепите строительным скотчем. Затем застелите пенопластом пространство между лагами пола. Зашейте пол доской 25х100 мм. Если есть возможность зашить пол более толстой доской, воспользуйтесь. Поверх половой доски настелите ОСП.
31. Обшейте стены изнутри ОСП.
32. Установите половой и потолочный плинтус. При необходимости можно установить плинтус и в углах, чтобы скрыть щели.
33. Обработайте изнутри и снаружи бытовку гидрофобными средствами и огнебиозащитой.

Вывод

Теперь вы знаете, какие инструменты и материалы нужны для строительства бытовки, поэтому обладая минимальными строительными и плотницкими навыками, сможете построить бытовку самостоятельно. Наше пошаговое руководство по самостоятельной постройке бытовке поможет вам избежать многих ошибок и сильного перерасхода материала.

Бытовка своими руками

Собрать или сделать бытовку своими руками сможет любой взрослый, мало-мальски знакомый с азами каркасного строительства и владеющий хотя бы небольшим опытом работы с инструментами. Обустройство компактной, легкой и хорошо утепленной жилой постройки на 15-20 м2 площади потребует не менее недели на коробку, и 3-4 дня на отделку вагончика, подключение света, канализации и воды.

Есть ли смысл строить бытовку своими руками

Существует несколько способов заполучить жилой вагончик для временного проживания небольшой бригады строителей. Ситуация обычно усложняется тем, что жить в бытовке придется в зимнее время в условиях загородного участка, когда самой дачи или дома, как такового, еще нет, или он только строится.

Проблема бытовки для рабочих решается несколькими способами:

• Арендовать жилой вагончик у друзей, соседей, строительной или специализированной фирмы. Самый плохой вариант. Хорошую бытовку дадут максимум на неделю, а для старого и разбитого вагончика обычно хозяева требуют сделать ремонт;
• Построить бытовку силами нанятых рабочих. Они сделают быстро и одновременно за небольшие деньги. Качество построенного жилого блока невысокое, и чаще всего через месяц – другой потребуется сделать ремонт или даже переоборудование бытовки;
• Купить готовую бытовку или заказать в строительной фирме по заранее согласованным условиям и чертежам. Получается достаточно дорого и не всегда правильно.

Большинство строительных контор предпочитает продавать свои типовые вагончики, теплушки, жилые боксы, которые выпускаются на потоке. Поэтому надеяться на то, что фирма согласится сделать или построить хорошую добротную бытовку по индивидуальному проекту и приемлемой цене, вообще не приходится.

По цене типовой жилой вагончик 6х3 м стоит 1100-1200 долл., плюс доставка и установка потребуют затрат еще 10% стоимости. Если добавить расходы на то, чтобы сделать фундамент и канализацию, то получается, что проще и дешевле построить бытовку своими руками. Качественную, добротную, по своему вкусу и планировке.

Из чего можно построить бытовку

Прежде чем планировать строительство, будет правильным подумать и подобрать такой вариант проекта бытовки, чтобы после окончания строительных работ на загородном участке сделать из вагончика полезное в хозяйстве помещение. Например, переоборудовать баню или построить летнюю кухню, или даже небольшой гараж для транспортного средства.

Чаще дачные бытовки строят по нескольким стандартным схемам:

• Каркасная постройка из досок, деревянного бруса и пиломатериалов;
• Бытовка с металлическим каркасом и основанием чернового пола;
• Постройка из ОСБ плит и щитовых материалов;
• Щитовка или временное жилье из фанеры;
• Теплый вариант бытовки из сэндвич-панелей.

Любая из перечисленных схем вполне доступна для того, чтобы построить жилой блок своими руками даже начинающему столяру или плотнику. Если нет вообще никакого опыта строительства, то можно подыскать пошаговую инструкцию, которая поможет сделать бытовку своими руками без грубых ошибок, а качество изготовления уже полностью зависит от отношения к работе. Понятно, для своих нужд сделать жилой вагончик качественно и добротно никого заставлять не нужно.

Деревянная бытовка

Чаще всего рачительные хозяева планируют построить вагончик или временный жилой блок с дальнейшими планами использовать помещение под баню или летнюю кухню. В этом случае лучше всего строить бытовку из бруса толщиной 70-90 мм.

Коробку устанавливают на капитальном фундаменте из бетона или буронабивных свай. Стены бытовки собирают по традиционной технологии укладки деревянного бруса.

Крышу, оконные и дверные проемы, пол бытовки заказчики предпочитают построить по временной схеме, под усадку. Жилой блок безо всякого утепления минватой или пеноплексом обеспечивает комфортные условия проживания с мая по октябрь, в период наиболее интенсивных работ на даче. Именно в это время приходится больше всего строить на загородном участке.

К сведению! Построить бытовку из бруса получается дороже, чем покупать готовый типовой вариант жилого блока или вагончика.

Выгода в подобном решении рассчитана на перспективу. Уже через год-полтора, когда будет построена коробка дачи, выполнена черновая облицовка и подключена электроэнергия, бытовку из бруса, у которой полностью завершились усадочные процессы, можно со спокойной совестью переоборудовать под баню или летнюю кухню.

Щитовая бытовка

Подавляющее большинство недорогих типовых вагончиков или блоков жилого типа изготавливаются по щитовой схеме. Большая часть деталей стен, пола, крыши и внутренней отделки вырезается на деревообрабатывающих станках и продается в виде комплекта. Остается перевезти купленную бытовку на участок и построить ее по прилагаемой схеме сборки.

К особенностям щитовых жилых помещений относят:

• Простота и высокая скорость сборки. Для того чтобы построить щитовую бытовку, потребуются шуруповерт с двойным комплектом батарей, пила и несколько сотен саморезов по дереву;
• Невысокая цена на строение. В среднем щитовая конструкция обходится на 20% дешевле классических каркасных и металлических вагончиков – бытовок;
• Минимальное количество, а иногда и полное отсутствие утеплителя.

Стены жилого блока изготавливают из листовой фанеры, практически без каркаса, из бруса нашиваются лишь углы, перекрытие и пол. Жесткость и устойчивость помещения бытовки обеспечивается только за счет прочности фанерных листов. Зачастую сильный штормовой ветер может легко деформировать, а иногда и сломать конструкцию.

К сведению! Щитовые конструкции бытовки нередко используются недобросовестными шабашниками для того, чтобы строить жилые помещения и блоки под срочный заказ в максимально сжатые сроки.

Собранную из фанеры коробку утепляют минватой и обшивают вагонкой или листовым металлопрофилем. В результате получается красивая постройка, но абсолютно слабая и практически непригодная для жилья.

Бытовка из ОСБ плит

Примерно 60% всех дачных вариантов бытовок строят в виде каркасных конструкций, обшитых ОСБ плитами. Материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу, обладает лучшей тепло и звукоизоляцией. Прочность плит ОСБ ниже, поэтому построить щитовую бытовку из них не получится, стены жилого блока просто расслоятся и развалятся под нагрузкой.

Из плит ОСБ можно сделать замечательную каркасную бытовку. Построить коробку помещения из панелей получается несколько дороже, так как деревянный каркас из бруса утепляется плитами пенополистирола и обшивается ОСБ с наружной и внутренней поверхности сторон. Разумеется, по каркасной технологии можно изготовить жилой блок и на основе фанеры, сэндвич-панелей или СИП – материала.

Если вагончик-бытовку предполагается сделать мобильным, то лучше всего использовать металлический каркас из квадратной трубы. Но в этом случае, после завершения строительства дачи или коттеджа, бытовка будет пригодна максимум на то, чтобы построить хозблок или гараж.

Бытовка из металлопрофиля

Как правило, для дачных помещений-времянок не используют листовой металл и прокат. Помещение бытовки получается холодным зимой и жарким в летний зной. Потребуются немаленькие расходы на то, чтобы сделать эффективную теплоизоляцию увеличенной толщины.

Кроме того, затраты на покупку металла примерно вдвое превысят расходы на строительство каркасной деревянной конструкции. Металлопрофиль и профилированный лист используется для строительства на даче капитальных помещений с высоким уровнем комфорта.

В этом случае проще купить старый морской контейнер, его цена не превысит 400-450 долл. Еще примерно столько же потребуется для того, чтобы сделать отделку внутри бокса, врезать окна, утеплить стены, построить канализацию, провести воду и электроэнергию.

При смете в 800 долл., затратив неделю отпуска, можно построить не просто отличную бытовку, а сделать полноценный гостевой домик, в котором можно жить зимой, хранить материалы и инструменты, как в сейфе, и не переживать за дачное имущество.

Бытовка из сэндвич-панелей

Из всех существующих схем временного жилья вагончики и жилые блоки из СИП-панелей считаются самыми теплыми и комфортными. Сделать бытовку своими руками из металлических сэндвич-панелей промышленного типа вряд ли удастся, так как размеры плит могут превышать требуемые габариты 6х3 м. Из сэндвичей строят полноценные ангары и гаражи на металлическом каркасе, в качестве жилого помещения такие конструкции не используются.

Процесс строительства бытовки из СИП панелей во многом напоминает технологию щитовых домиков. Вырезанные по размеру готовые блоки из пенопласта, оклеенного с двух сторон ОСБ плитами, укладывают на черновом каркасе из бруса и скрепляют монтажной пеной.

Если предварительно сделать качественный свайный фундамент и выкроить блоки, на то, чтобы с одним помощником построить коробку вагончика, уйдет максимум два-три дня.

Виды каркасных бытовок

Если исходить из критерия «цена – качество — комфорт», то наилучшим вариантом оказывается временное жилье, построенное по каркасной схеме. Популярность бытовок на несущем каркасе объясняется двумя факторами:

• Гибкость схемы строительства. Можно выбирать по вкусу материалы для утепления, отделки помещения и наружной облицовки, без привязки к конкретному типу устройства стен;
• Высокий комфорт и относительно простая технология строительства, прощающая ошибки даже малоопытным работникам.

В том случае, если в процессе работы допустить брак или сделать ошибку в расчетах, всегда можно исправить недоделку, хотя это и потребует дополнительных затрат и ресурсов.

Бытовка с деревянным каркасом

Жилой вагончик с каркасом из бруса и доски можно построить практически на любом грунте. Согласно технологии возведения бытовки-вагончика, обычно требуется сделать небольшой фундамент из кирпича, бетонных блоков или свай, на котором, как на пьедестале, последовательно наращиваются и устанавливаются:

• Основание пола будущего жилого помещения;
• Стойки каркаса стен и горизонтальные балки потолочного перекрытия;
• Укладывается утеплитель и набивается стеновая облицовка из деревянной вагонки, сайдинга или профлиста.

Благодаря разделению процессов каркасную бытовку можно одновременно строить бригадой из двух или десяти человек, всем найдется фронт работ. Бытовку можно делать одним заходом или собирать постепенно в течение нескольких недель или летних месяцев.

Единственной проблемой каркасной конструкции считается защита утеплителя и дерева от дождя и грунтовой влаги. Поэтому жилые блоки с деревянным каркасом либо пытаются построить и нарыть крышей за максимально короткий срок, либо используют для защиты специальные недешевые масляно-лаковые пропитки.

Бытовки с каркасом из металла

Помимо дерева, для сборки каркасной основы можно использовать металлический уголок, квадратную трубу любого профиля. Чаще всего бытовки на стальном каркасе строят для передвижных вагончиков с базой на металлических опорах.

Если загородный участок расположен на болотистой местности или на почвах с высоким уровнем грунтовых вод, использование металлического каркаса позволяет избежать деформации корпуса здания из-за морозного пучения.

Наиболее популярным вариантом считается использование каркаса от стального железнодорожного контейнера. Для того чтобы построить бытовку, вырезают листы стен и потолка, оставляя только каркас. Пол и потолок усиливают квадратной трубой 60х60 мм, в местах установки окон и дверных проемов вваривают коробки из стального уголка.

После закладки утеплителя стены обшивают профилированным листом.

Переносные бытовки

Не всегда строительство на загородном участке требует обустройства полноценного, хоть и временного, жилого помещения, бригада рабочих может приезжать на объект по отдельному графику. Но даже в такой ситуации потребуется сделать времянку-вагончик для организации самых простых бытовых условий, где можно принять душ, умыться, сходить в туалет.

Приведенный на схеме вариант бытовки можно сделать из деревянной вагонки, либо построить из стального оцинкованного профиля. В качестве облицовки для санузла лучше всего подойдут пластиковые панели, материал не боится влаги и не впитывает запахов.

Схема изготовления времянки из передвижного строительного бокса ничем не отличается от использования колесного варианта бытовки. Большинство владельцев загородных участков даже не пытаются сделать перепланировку или доукомплектацию помещения.

Бокс просто привозят и устанавливают на подготовленной спланированной площадке на бетонные блоки. Строительные вахтовки и вагоны обычно используют в качестве временного жилья преимущественно в осенне-зимний сезон, так как облицованная профлистом или пластиком коробка бытовки не замокает и не теряет теплоизоляции даже в сильный дождь с ветром.

Проекты бытовок своими руками

Наибольшей популярностью пользуются каркасные вагоны-бытовки, изготовленные на основе корпусов морских контейнеров или собранные по брусовой технологии.

Помещение бытовки разделяют на два отделения – спальное и бытовое. Размеры контейнера позволяют сделать маленькую кухню.

Контейнерная бытовка, по сути, остается единственным вариантом, когда без особых проблем можно построить целый дом для проживания 7-10 человек.

При необходимости бытовку можно построить нежилой, сделать душевую кабину и установить шкафы или вешалки для одежды.

Деревянные вахтовки считаются более комфортабельными, если речь идет о проживании на протяжении нескольких недель или месяцев. Понятно, что восприятие металлической коробки и деревянного домика разное, удобнее и приятнее все-таки помещение из дерева.

В этом случае внутри помещения потребуется сделать комфортабельный санузел, построить небольшую парилку и крытую террасу на входе в помещение. Все это мелочи, но именно благодаря им можно поддерживать надлежащий уровень комфорта.

Как построить бытовку 6х3 своими руками: пошаговая инструкция

Если требуется сделать простую, недорогую и одновременно удобную бытовку-вагончик, то лучше всего попытаться построить своими руками обычное каркасное помещение из бруса и вагонки.

Помещение из бруса, доски и плит ОСБ уступает вахтовкам, изготовленным из контейнеров или автомобильных боксов, но это бесценный опыт для начинающих строителей и возможность избежать ошибок при строительстве коттеджа или бани.

Установка фундамента

В качестве основы для деревянной бытовки размерами 6х3 м можно использовать опоры из бетонных блоков или построить кирпичные опоры на высоту не менее 20 см. Предварительно на площади подошвы фундамента снимают дерн и плодородный слой почвы, грунт планируют в горизонтальной плоскости, утрамбовывают, застилают геотекстилем и отсыпают слоем песка со щебеночным отсевом.

Всего под бытовку размером 6х3 м потребуется сделать 12 столбов, три ряда по четыре опоры. Верхушки тщательно ровняют и подгоняют в одной плоскости по горизонту, чтобы вагончик не получился кривым и не качался. На опоры с помощью мастичной изоляции наклеивают рубероид.

Далее поверх фундамента нужно сделать из бруса короб обвязки. Если бытовку планируется построить в зимнем варианте, то дополнительно нужно будет утеплить основание. Например, после подшивки досок чернового пола заложить пленочную гидроизоляцию и засыпать ее керамзитом.

Монтаж каркаса

Несущую конструкцию бытовки можно сварить из квадратной трубы, поверх деревянной обвязки потребуется сделать и закрепить металлическую раму, к которой будут приварены вертикальные стойки каркаса.

Каркас металлического вагончика собирают сваркой из квадратной профильной трубы 20х40 мм.

Для обычной деревянной бытовки каркасную систему можно построить из соснового бруса, сечением 90 мм. Каждую стойку необходимо выставить по вертикали и сделать временные боковые подкосы. Стойки крепят на обвязке стальными уголками, которые можно сделать самому из остатков проката.

Оголовки деревянных стоек необходимо подрезать по уровню, сделать так, чтобы торцы вертикальных брусов каждого ряда располагались в одной горизонтальной плоскости. Для упрочнения каркаса под каждую стойку нужно сделать по два подкоса.

Монтаж окон и дверей

Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.

Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.

Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.

Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.

Совет! Перед тем как построить пол из фанеры, на листы переносят разметку расположения лаговых балок. В таком случае риск промахнуться саморезом мимо опорного бруса практически равен нулю.

Монтаж крыши

Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.

Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.

Обшивка и утепление стен

Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.

Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.

Обустройство бытовки

Наружные стены вагончика-бытовки обшивают вагонкой или плитами ОСБ, если предполагается отделка под покраску. В этом случае свесы по периметру крыши недостаточно велики, или само строение располагается на открытой площадке, наружные стены лучше всего зашить профилированным кровельным листом. По верхней и нижней кромке листа вырезаются вентиляционные окна, или лучше построить самостоятельные продухи для водяного пара.

Внутренняя отделка бытовки

В том случае, если здание планируется построить с последующим перепрофилированием под баню или гостевой домик, то наилучшим вариантом отделки считается облицовка стен и потолка обычной вагонкой.

После двух-трех лет эксплуатации бытовки материал темнеет, по нижней кромке может появиться темный налет сырости и даже плесени, поэтому для стен редко используют что-либо другое.

Исключением остается санузел и душевой блок бытовки. В этом случае стены и потолок лучше всего сделать на основе пластиковых панелей.

Освещение в бытовке

По правилам пожарной безопасности в обязательном порядке должны освещаться выход из помещения и место установки нагревательного прибора, печки, калорифера. Остальное помещение оборудуют освещением по собственному усмотрению. Обычно бытовку делят на две части, в которых нужно сделать плафонные светильники, — на санузел и зону отдыха.

Всю электропроводку бытовки монтируют в металлических гофрах. Все линии должны располагаться поверх облицовки стен. Место под ящик с автоматом защиты и пакетниками выбирают так, чтобы рабочая панель освещалась потолочным светильником.

Водоснабжение и канализации в бытовке

Подвод воды и сливных коммуникаций вовнутрь помещения выполняется через черновой пол вагончика. Чтобы трубы не перемерзли в зиму, под канализацию и водопровод в грунте строят кессон или коллектор, утепляют пенополистиролом и закрывают пластиковым коробом.

Для мобильных и летних вариантов вагончика можно построить подключение к воде и стоку с помощью гибких и гофрированных труб.

Отопление в бытовке

Для обогрева помещения можно использовать два варианта:

• Сделать отопление дровяной печкой с чугунным корпусом;
• Построить систему обогрева бытовки из нескольких электроконвекторов.

Электрический вариант проще, потребуется лишь проложить силовую медную проводку от точки ввода распредщита и автомата защиты. При этом для каждого нагревателя нужно будет сделать свою ветку проводки и заземления, построить подвес. На отопление помещения площадью в 15-20 м2 потребуется сделать две точки по 1 кВт.

Для дровяной печи нужно будет построить нишу или отвести под нее угол помещения. Стены и пол облицовывают толстым металлом на вермикулитовой термоизоляции. Понятно, что если на основе бытовки планируют построить баню, то место под печку лучше выбирать в самом теплом углу помещения без окон.

На первый взгляд, построить или сделать бытовку своими руками сложно, хлопотно, требуется выполнить и построить большое количество вспомогательных деталей. Но это обманчивое впечатление, наиболее сложными работами остаются установка водопровода и обустройство системы печного отопления. Остальные узлы и части здания бытовки можно сделать своими силами.

Бытовками называют модульные здания и сооружения для временного проживания, складского хранения и других хозяйственно-бытовых целей. Они мобильны и удобны для пользования, изготавливаются из разных материалов и имеют различную стоимость. Несущей основой большинства конструкций является деревянный или металлический каркас. Двойная обшивка стен, пола и потолка с утеплителем внутри позволяют создать достаточно комфортные условия для временного и постоянного проживания людей.

Строительные конструкции бытовок должны обеспечить:

• возможность мобильного использования;
• простая установка и демонтаж;
• длительный срок эксплуатации;
• многократное использование;
• возможность применения для различных целей.

Выбор устройства модуля зависит от конкретных условий эксплуатации и целевого применения, посмотреть все возможные варианты можно на сайте https://prodazha-bytovki.ru/.

Особенности бытовок различного назначения

Бытовки относятся к простым сооружениям временного пользования. В число основных элементов этих сооружений входят:

• деревянный или металлический несущий каркас;
• внешняя и внутренняя обшивка внутри которой находится утеплитель;
• дверная коробка и полотно;
• оконные блоки;
• деревянный пол и потолочное перекрытие;
• кровля.

Кроме этого, в зависимости от назначения строительные и дачные бытовки могут быть оборудованы осветительными и отопительными приборами, санузлом, умывальником, кухней и другим оснащением.

Наружная обшивка и внутренняя отделка может быть выполнена из таких материалов, как:

• доска или брус;
• листовой профилированный металл;
• натуральная или пластиковая вагонка;
• фанера, ДСП или ДВП.

Для утепления вагончика используют минераловатные маты, пенопласт, пенополистирол и пенополиуретан. Двери и окна изготавливаются из дерева или металлопластика. В оконные проему металлических конструкций наиболее часто устанавливают пластиковые блоки, в деревянных домиках чаще всего можно увидеть блоки из древесины.

Размеры и устройство стандартной бытовки

Технические характеристики:

• Размер: 6м — длина; 2,4м — ширина; 2,5м — высота.
• Вес стандартной бытовки: — 2,2 — 2,5 тонн.
• Каркас: металлический (профиль 100х50х3мм, гнутый угол 90х90х3 мм).
• Наружная отделка: оцинкованный или окрашенный профнастил С-8.
• Утепление: минеральная вата 50-100мм.
• Пароизоляция : техническая пленка.
• Черновой пол: доска хвойных пород 25мм.
• Внутренняя отделка стен и потолка: ДВП, вагонка, ПВХ панели.
• Чистовой пол: Линолеум.
• Окно: 800х800мм.

Виды бытовок по типу планировки

Они могут отличатся по внутреннем строению, наличию или отсутствию перегородок. Исходя их этого сфера применения этих модулей так же может быть разной, подробнее об этом .

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Утепление каркаса

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно .

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Основной недостаток бытовок щитовой конструкции заключается в слабости каркаса, приводящая со временем к деформациям и потере первоначального вида.

Металлические модули

Устройство внутреннего деревянного каркаса

Для длительной эксплуатации, превышающей один год лучше всего приобрести или изготовить металлическую бытовку. Основой такой металлической конструкции является каркас из профильного металлопроката и деревянный брус сечением не менее 100 мм. Наружная поверхность обшита профильным листовым металлом или полимерными материалами.

В качестве утеплителя используют минераловатные или пенопластовые плиты. Внутренняя отделка вагонкой, ламинированной фанерой, огралитом или пластиковыми панелями. Сложность изготовления этого типа конструкции заключается в необходимости иметь специальное металлообрабатывающее оборудование, которое есть далеко не у всех.

Технология сборки модульной металлической бытовки

Процесс изготовления бытовых вагончиков включает следующие этапы:

• разработка проекта, включающего чертеж несущего каркаса и его размеры;
• приобретение необходимых материалов;
• сборка металлической или деревянной несущей конструкции;
• обшивка внешней стороны каркаса листовым материалом или вагонкой;
• закрепление ветрозащиты на внутренней стороне обшивки;
• утепление стен, пола и потолка теплоизоляционным материалом;
• защита утеплителя паробарьером;
• настил деревянных полов;
• обшивка стен и потолка отделочным материалом;
• установка дверей и оконных блоков;
• устройство кровли из оцинкованного железа.

Все детали на металлокаркасе должны быть обработаны грунтом и окрашены. Для возможности погрузки бытовки на автотранспорт необходимо предусмотреть наличие монтажных петель.

Видео обзоры изготовления металлических и деревянных конструкций

Строительство, изготовление вагончиков бытовок своими руками. Домики новые и б у, б/у в Москве

Перед тем как приступить к строительству капитального жилища, специалисты рекомендуют возвести временное сооружение, которое будет выполнять одновременно несколько функций, то есть в вагончике можно будет как жить, так и готовить еду и конечно хранить различный инструмент. Производители бытовок предлагают потребителям различные варианты модульных сооружений, изготовленных как из деревянной, так и из металлической основы. При желании можно приобрести новую конструкцию или бывшую в эксплуатации.

Сколько стоит строительство вагончиков бытовок?

Однако, несмотря на огромный выбор рассматриваемых строений, для домашних умельцев идеальным вариантом будет постройка своими руками важной конструкции.

Оптимальным решением этого вопроса является бытовка, установленная на деревянный каркас, так как после окончания строительных работ именно такую конструкцию с легкостью можно переоборудовать под уютный домик для гостей или под полноценное банное помещение. Более того, деревянный вагончик без проблем можно разобрать, чтобы в удобстве транспортировать в другое, более подходящее для установки конструкции место.

Изготовление вагончиков бытовок

Изначально следует продумать насколько долго, и для каких целей будет использоваться сооружение. Ведь именно от вышеперечисленных нюансов зависит выбор материалов для возведения вагончика, подбор параметров и так далее.
Если в планах соорудить строение небольшого размера, то можно не заботиться о создании перегородок внутри и утепления, как для кровли, так и для половой поверхности.

При возведении бытовки сезонного значения, которая будет использована для проживания в летний период времени, как создании перегородок, так и о утеплении стен придется обязательно позаботиться. В утепленном вагончике намного дольше будет сохраняться тепло, а в летний зной внутрь не проникнет изнурительная жара.

Остановив свой выбор на строительной бытовке, внутреннюю часть можно облицевать материалом по самой доступной цене. Для переоборудования рассматриваемого строения в дачный вагончик потребуется иметь в наличии лишь материал, используемый для создания декоративной отделки.

В идеале разделить внутреннее пространство домика на две отдельные комнаты. Фотоснимки, размещенные ниже, помогут наглядно ознакомиться с вагончиком такого типа.

Рассматриваемый вариант строения оснащен тамбуром-прихожей, небольшой величины и просторной комнатой с одним окном.
В улучшенной планировке предусматривается гостиная и спальня, освещаемые солнечным светом, поступающим из 3-х окон.

Можно выбрать строение, состоящее из трех отдельных зон – 2 просторные комнаты и тамбур.

Остановив свой выбор на самом подходящем проекте, следует в обязательном порядке сделать не сложный чертеж, который должен отображать все необходимые размеры будущего строения.

Не имея при себе чертеж, просто не реально самостоятельно рассчитать необходимое количество материала для строительства вагончика.

Фундамент вагончика бытовки своими руками

Безусловно, начало возведения любого строения начинается с создания прочного фундаментного основания, даже если речь идет о деревянной конструкции незначительного веса. Дело в том, что если установить бытовку просто на земле, то под воздействием влаги, деревянная основа быстро утратит свою прочность, подавшись процессу гниения.

Проще всего соорудить для деревянной конструкции фундаментное основание по столбчатой технологии, так как столбчатое фундаментное основание без проблем сможет выдерживать вес вагончика из дерева. При размещении бытовки на время, можно установить строение на кирпичное или шлакоблочное возвышение, установленное в горизонтальном положении на заранее выровненную поверхность земли. Специалисты рекомендуют для этого мероприятия отдать предпочтение блокам, относящимся к полнотелым материалам. Ниже на фотоснимке приведен не самый идеальный вариант создания временного фундаментного основания, так как блок должен укладываться боковой частью на землю, чтобы вес конструкции равномерно распределялся именно на пустоты, а не на стеновые подпорки.

Стоит отметить, шлакоблок лучше всего использовать для возведения стен, несмотря на то, что этот материал относят к бетону, так как внутри изделия имеются пустоты довольно приличного размера.

Как ранее мы уже отметили, столбчатый вариант создания фундаментного основания считается самым простым, однако создавать его необходимо пошагово, придерживаясь ранее установленных правил:

• углубление небольшого размера необходимо сделать под каждое возвышение;
• дно канавок следует хорошо утрамбовать и засыпать слоем песка примерно в 15-20 см;
• засыпку тщательно поливают водой, повторно уплотняют, чтобы предотвратить поднятие влаги из недр земли.

Укладка фундаментных блоков, монтаж винтовых свай

При желании можно создать фундаментное сооружение и в другом исполнении.

К примеру, по следующей схеме:

поверхность грунта очищается и выравнивается;

на землю стелется геомембрана;

поверх насыпается равномерным слоем обычный песок;

на слой песка укладывают блочное возвышение.

Щебень небольшой фракции разрешается применять вместо песчаной засыпки.

Если у домашних умельцев имеется в запасе плитка для создания тротуаров, этот материал также можно использовать в качестве основания для фундаментной основы. Сам монтаж в грунт винтовой сваи выполняется чуть-чуть по другому.

Придать еще большей прочности фундаменту, по столбчатой технологии довольно просто, если будущее строение, установленное на постоянном месте, будет длительное время эксплуатироваться. Для этого мероприятия потребуется наличие асбестоцементных столбов, которые станут заменой кирпичным возвышениям. Трубы, заранее заполненные бетонной смесью, следует просто вкопать вглубь земли, достигнув уровня промерзания почвы.

Примерное расстояние между столбами может варьироваться в пределах 1.5-2 метров. Учитывая, что расстояние между опорами довольно приличное, не лишнем будет позаботиться об установке опор в угловом исполнении и добавить по всему периметру будущего строения пару внутренних опор. В дальнейшем на них будут фиксироваться перегородки из деревянного бруса, для придания прочности черновой поверхности полов.

Можно остановить свой выбор на плитном фундаментом основании. Безусловно, монолит из железобетона не стоит использовать для легкой постройки, а крупную тротуарную плитку, уложенную на ровном насыпном песочном основании, можно смело использовать для создания основания.

Сборка несущего каркаса из дерева или металла

Для возведения бытовки, важно иметь в наличии исключительно качественную, хорошо просушенную древесину. В обязательном порядке все древесные элементы, используемые в строительстве, обрабатываются антисептическими составами. Для этого мероприятия специалисты рекомендуют использовать качественные антипирены или антисептики.

Для монтажа обвязки нижней части деревянной конструкции лучше всего использовать качественный брус размером 150*100 мм. Материал в данном размере применяется при монтаже ростверка, незаменимого элемента, как в свайном, так и в столбчатом фундаментном основании. Проще и надежнее всего соединить брус по технологии углового соединения, то есть в половину древесного основания.

Следующий венец собирается из бруса размером 100*100 мм. Соединять элементы необходимо от внутреннего выступа, образующегося между соединенными венцами. Придерживаясь рассматриваемой технологии, домашним умельцам удастся собрать теплый и идеально ровный пол. Лаги, используемые для сборки чистовой поверхности полов, размером в 100*50 мм, следует зафиксировать к полке в 50 мм.

Брус размером 100*100 мм потребуется для создания как несущих, так и угловых стоек. Изделие в размере 100*50 мм следует применить при изготовлении промежуточных стоек и для крепления оконных проемов. Уголками из металла, рассматриваемые элементы надежно крепятся к собранной обвязке.

Производя крепление металлических уголков, следует контролировать уровень, а после, временно зафиксировать элементы специальными укосинами.

При желании можно дополнительно зафиксировать соединение обвязки по углам при помощи нагелей.

Упростить сборку каркаса поможет поэлементный монтаж. То есть секции поочередно собираются на земле, а после устанавливаются на постоянное место. Эту технологию можно задействовать и при сборке стен.

А так же при сборке верхней части обвязки, основываясь на стропильную систему.

Однако стоит не забывать, что самостоятельно возвести каркас по стропильной технологии крайне проблематично, поэтому лучше всего для возведения легкой конструкции выбирать более легкие и простые строительные приемы.

Монтаж верхней части обвязки осуществляется по той же технологии используемой и для нижней. Для сборки потребуется наличие несущего бруса, сечение которого будет приравниваться к параметрам стоек собранного каркаса, размещенным по углам конструкции. Элементы между собой так же соединяются в специальные выступы-пазы, предусмотренные в местах пересечения. В первую очередь необходимо произвести монтаж самой длинной стороны и надежно закрепить ее к установленным опорным стойкам при помощи временных крепежей.

Далее приступают к установке бруса поперечного вида. Проверив в надлежащем ли уровне, получились все углы можно надежно зафиксировать верхнюю часть обвязки, к основной стойке используя уголки из металла.

Односкатный вариант кровли можно считать самым лучшим вариантом для легкого дачного вагончика. Остановив свой выбор на этом решении верхнюю часть обвязки можно смонтировать в двухуровневом исполнении, то есть задать нужный уровень уклона, как задним, так и передним стойкам.

Использовать можно и пристенный вариант стоек, но данную технологию задействовать намного сложней.

Монтаж дополнительных стоек

Фиксацию стоек промежуточного значения, размером 100*50 мм, производят при помощи металлических уголков, как к верхней, так и к нижней обвязке. В таком случае, продажа вагончиков бытовок производится, с точки зрения качества, более ответственно со стороны продавца.

При выборе расстояния следует принять во внимание параметры утеплителя, который будет использован в дальнейшем, а также размеры выбранного для обшивки материала. Если внутреннее пространство решено обшить деревянной вагонкой, а внешнюю часть сайдингом, то в первую очередь важно определить параметр ширины материала для утеплителя. При создании такой конструкции специалисты рекомендуют придерживаться 600 мм между стойками.

Если обшивку решено произвести при помощи листов ОСБ, то каждый лист перед установкой необходимо подрезать примерно на 50 мм. Учитывая этот момент, следует выбрать чуть большее расстояние между стойками, производя внутреннюю обшивку деревянной вагонкой, примерно в 625 мм. При монтаже по данной технологии удастся создать просвет нужного размера, в 575 мм, чтобы по правилам произвести укладку минеральной ваты шириной в 600 мм.

Определенных критериев следует придерживаться и при монтаже стоек необходимых для установки как оконных, так и дверных проемов. В идеале приобрети рассматриваемые элементы в готовом виде, посетив любой строительный магазин. Для установки стоек потребуется наличие специальных распорок нужного диаметра.

К примеру, если решено использовать двери стандартных параметров, то размер окон можно смело выбирать более объемный.

Или напротив остановить свой выбор на окнах имеющих одну, но очень большую форточку.

Сборка кровли

Проще всего прикрепить стропила будущей кровли к верхней части обвязки при помощи скоб изготовленных из металла. Чтобы улучшить степень фиксации специалисты рекомендуют в стропиле вырезать небольшой паз или использовать дополнительный брус для создания опоры. Недорого закупить готовый вагончик или бытовку имеет возможность каждый, но лучше, конечно, собрать своими руками.

На поверхность стропил нужно уложить слой гидроизоляции, а поверх его закрепить обрешетку. При выборе шага обрешетки следует принимать во внимание, как угол ската крыши, так и материал который будет использован для окончательных кровельных работ.
Наиболее востребованным и доступным по цене является ондулин – кровельный материал пришедший на смену самому обычному шиферу. Выбрав для покрытия кровли это изделие, сплошную обрешетку следует использовать, если угол ската менее 10*, при более высоком показателе, превышающем 15*, шаг обрешетки может достигать 600 мм.

Сборка полов

Устройство полов в вагончике производится поэтапно:
• между лагами, в качестве чернового покрытия укладывают листы ОСБ или доски;
• за опору следует принимать крайнюю часть бруса, на который зафиксировалась нижняя часть обвязки;

• на черновую поверхность укладывается гидроизоляционный пленочный материал, к примеру, полиэтилен или рулонные изделия с полимерной или битумной пропиткой;
• производя настил, следует края полос заводить на поверхность стен примерно на 20 см. Такое же расстояние должно соблюдаться между полосами, которые выстилают по технологии внахлест;
• утеплитель, в виде минеральной ваты, следует разместить в промежутки образовавшийся между лагами. Анализируемый утеплитель более актуален для деревянных строений, однако стоит учесть, именно минеральная вата способна насыщаться влагой, что приводит к потере утепляющих характеристик. Чтобы не допустить такой ситуации следует оставить зазор небольшого размера между чистовым половым покрытием и мембраной или уложить поверх утеплителя материал способный защитить минеральную вату от контакта с водой, к примеру «Изоспан».

• для настила чистового полового покрытия идеально подойдет доска шпунтованного вида, на поверхности которой имеются «шип-пазы», позволяющие произвести плотное соединение всех элементов, что в свою очередь создаст дополнительную защиту для минерального утеплителя. Сейчас приобрести деревянную бытовку или вагончик недорого б у возможно с экономией не маленьких денег. Не меньше Вы сэкономите, если построите ее сами. Так хоть качество будет под контролем.

В качестве чистового покрытия полов можно использовать и листы ОСБ, на поверхность которых в обязательном порядке настилается линолеум.

Монтаж потолка

Построить теплый дачный вагончик не удастся, если не позаботиться о создании теплого потолка. Уложив утеплитель на потолок удастся сохранить тепло внутри помещения и предотвратить возникновение конденсата. Утеплитель будет удобно укладывать на бытовку с односкатной кровлей, оснащенную небольшим чердачным помещением. Технология укладки утеплителя, не отличается от принципа, используемого для утепления полов, то есть на основу в виде досок или ОСБ листов укладывается влагопроницаемый материал, а далее настилается рулонная минеральная вата.

Для обшивки строения изнутри можно использовать ту же схему, которая была использована для декоративного оформления стен.
Стены дачной бытовки.

Чаще всего стены каркасных конструкций обладают несколькими слоями:

• внутренней обшивкой;
• пленкой с повышенными паронепроницаемыми свойствами;
• утеплителем;
• мембраной;
• ограничителем для создания вентиляции;
• ОСБ листами;
• облицовкой.

Строительство и укрепление стены вагончика бытовки

Для упрощения внешней обшивки домашние умельцы могут остановиться на единственном наружном слое, выбрав самый подходящий для себя вариант, то есть обшивку декоративного значения или листы ОСБ. Безусловно, домик, обшитый декоративным материалом, имеет более привлекательный внешний вид, поэтому чаще всего потребители останавливаются именно на этом варианте. Однако и плиты имеют своим преимущества, к примеру, они просты в эксплуатации, и окрасить их можно в самый подходящий цвет.
Наиболее востребованным материалом, согласно аналитическим данным, для внешней обшивки каркасных строений является современный материал под названием «блок хаус». С доставкой, получить дешево вагончик бытовку с магазина, возможно легко и просто.

Популярность рассматриваемого изделия объясняется довольно просто – материал обладает повышенной прочностью, если произвести сравнение с вагонкой, способен длительное время сохранять тепло, не меняет своего привлекательного внешнего вида при повышенной влажности.

Вместо обшивки под дерево можно использовать сайдинг – не менее востребованное изделие, которое не требует произведения лакокрасочных работ и не нуждается в чрезмерном уходе.

Для внутренней отделки можно использовать как листы ДВП, так и плиты ОСБ.

Поверх листов останется поклеить любой вид обоев. Однако чаще всего дачные домики изнутри обшиваются натуральной вагонкой.

Не менее важно позаботиться о верном и своевременном расположении внутренней перегородки, то есть в процессе разработки проекта деревянного домика. Если же этот момент будет упущен, расстраиваться не стоит, ведь обустроить перегородку можно на любом этапе строительства. Самое главное выбрать подходящее место для надежной фиксации. Для этого потребуется зафиксировать перегородку с одной стороны к лагам пола, а с другой к потолочной верхней балке.

Далее останется всего лишь закрепить изнутри и снаружи наличники, как для окон, так и для дверей, а так же перекрыть угловые соединительные наружные стыки деревянным профилем или планкой. Внутренние места соединений можно скрыть при помощи плинтусов или галтелей. Утепленный, жилой вагончик бытовка цена у которой дешевле рыночной, доступен в интернете всем.

На окончательном этапе возведения бытовки производят шлифовку, при необходимости, деревянных элементов и покрытий, производят лакокрасочные и грунтовые обработки.

Бытовка 6х3. Чертеж, каркас

Самостоятельная сборка каркасных бытовок 6х3

Любое строительство, особенно на начальных этапах, требует наличия специальных подсобных помещений для безопасного хранения материалов и инструментов — бытовок. Достаточно большая и качественно построенная бытовка способна годами обеспечивать рабочим комфорт во время отдыха и защиту от погодных условий, в той или иной степени заменяя полноценное жилище. После завершения стройки бытовка может найти себе применение на другом месте, или послужить в качестве сарая.

Несмотря на широкий выбор доступных в продаже моделей каркасного или контейнерного типа, их цена доступна только расточительным хозяевам или строительным подрядчикам, постоянно переезжающим с места на место. При постройке частного дома или дачи намного дешевле и практичней выйдет самостоятельно построить каркасную бытовку, сразу закладывая в нее все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

• Цена — каркасные модели намного дешевле своих брусовых и контейнерных аналогов, особенно в деревянном исполнении.
• Вес — каркасно-щитовые конструкции очень легки.
• Универсальность — при сборке можно вложить в бытовку такие характеристики, которые нужны конкретному владельцу.
• Легкость монтажа — для сборки достаточно 1-2 человека и минимум инструментов.
• Простота разборки — при необходимости демонтировать бытовку можно еще быстрее, чем собрать.
• Относительная легкость перевозки — металлических, или деревянных в демонтированном виде. Собранные деревянные конструкции хрупки, и требуют особой техники для перевозки.

Минус один, но весьма весомый — малая долговечность, особенно в постоянных переездах, поэтому такой вариант плохо подходит для профессиональных строителей.

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Чертежи бытовок 6х3

Наиболее универсальными по площади, весу, наличию строительных материалов подходящего размера являются бытовки размером 6х3 м. Для каждого конкретного случая легко спроектировать свой оригинальный чертеж бытовки, взяв за основу типовую схему каркаса, и добавив необходимые проемы и перегородки. Внутренние перегородки устанавливаются, если строение будет служить как временное жилье, и необходимо отделить от жилой части складскую, туалетную, кухонную и так далее.

Стандартный чертеж строительной бытовки 6х3 предусматривает наличие 3 комнат — основной, размера 3х4,5, оборудованной отоплением и прочими удобствами, коридора, размером 1,5х1,5 м, выполняющего функции температурного шлюза, кладовки/туалета, размером 1,5х1,5 м. Крыша для всех моделей берется из профнастила.

Схема каркаса бытовки

Основой каркаса бытовки являются 2 прямоугольника из бруса 100х100 мм или более, соединенные вертикальными стойками. Размеры — 6 м длина, 3 м ширина. Для нижнего прямоугольника рекомендуется брус 100х150 мм и более.

Нижний прямоугольник дополнительно укрепляется центральной продольной опорной балкой, набиванием сверху второго бруса 100х100 мм, и поперечными лагами для пола из бруса 50х100 мм с шагом 0,6 м.

Чтобы обеспечить необходимый угол наклона крыше, высота передних вертикальных стоек должны быть на полметра больше высоты задних. При расчетной высоте потолка бытовки 2,5 м задние стойки 2,3 м, передние — 2,8 м.

Необходимо по 2 дополнительных вертикальных стойки из бруса 50х100 мм на каждый торец здания, 4 на передний и 3 на задний фасад. Расположение стоек должно исходить из расположения окон и дверей, по заднему фасаду — равномерно с шагом 1,5 м.

К верхушке каждой угловой вертикальной стойки с двух сторон должны подходить диагональные раскосы доской 100х40 мм. К вспомогательным угловым стойкам, не имеющим фиксации оконными и дверными проемами, тоже нужно подвести подобные раскосы, хотя бы с одной стороны. Есть также варианты с подведением коротких раскосов с двух сторон к каждой стойке.

Фронтальный верхний каркасный брус находится на полметра выше нижнего, давая основу для крепления стропил.

Стропила из бруса 50х100 мм расставляются равномерно поперек каркаса с шагом 0,6 м, выходя за каркас с обеих сторон на 30 см. Первое и последнее стропило дополнительно крепится поперечными досками к верхним торцевым балкам.

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Пошаговая инструкция постройка каркасной бытовки своими руками

Для строительства бытовки с нуля необходимо по порядку выполнить следующие действия:

Подготовка подходящей площадки

Желательно выбрать горизонтальную площадку с твердой почвой, другие варианты потребуют объемных земляных работ.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.
• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

• геотекстиль — 30 кв.м;
• песок — 3-6 кубов;
• материал на столбы;
• анкера — 9 шт.;
• керамзит — 2-3 куба;
• утеплитель — 8 кубов или 81 кв.м пластин;
• брус 150х100 мм — 18 м (0,27 куба);
• брус 100х100 мм — 47 м (0,47 куба);
• брус 50х100 мм — 95 м (0,47 куба);
• доска 40х100 мм — 40 м (0,16 куба);
• шпунтовая доска 30х150 мм — 0,54 куба;
• обрезная доска 40х150 мм — 0,72 куба;
• вагонка 22 мм — 1 куб;
• ОСП — 63 кв.м;
• крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
• обрешеточный брус 50х50 мм — 50 м (0,125 куба);
• профнастил — 21 кв.м;
• кровельные саморезы — 180 штук;
• наружная дверь;
• окна;
• внутренние двери по чертежу;
• дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

Как построить бытовку – пошаговая инструкция

Большинство строительных вагончиков для временного проживания, предлагаемых на рынке, радует глаз покупателя демократичной ценой. Но вот беда: изготовлены они из дешевых стройматериалов низкого качества, слабо утеплены и ограничены по ширине с целью экономии на транспортировке (2,5 м – стандартный габарит грузовика). Если вам необходимо более уютное и удобное жилище, придется сделать его самостоятельно. Стоимость бытовки, построенной своими руками, выйдет не меньше, зато получится надежное и добротное сооружение желаемых размеров. А технология строительства изложена в нашей статье.

Проект и чертежи вагончика

Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.

Совет. Размеры сооружения желательно предусмотреть кратными 1,5, например, 3 х 6, 4,5 х 6 или 4,5 х 9 м. Это позволит сэкономить материалы, большинство которых выпускается по строительным стандартам.

Варианты планировок

Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:

1. Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
2. Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
3. Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
4. Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
5. Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
6. Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.

Рекомендации по выбору материалов

Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Как построить домик — руководство

Строительство вагона – бытовки своими руками делится на несколько этапов:

1. Подготовка основания.
2. Сборка каркаса, укладка полов.
3. Монтаж кровельных конструкций и покрытия.
4. Устройство наружной и внутренней обшивки с утеплением.
5. Подведение инженерных коммуникаций.

Поскольку деревянный вагончик – строение довольно легкое, готовить для него капитальный фундамент не требуется. Вполне достаточно поставить на выровненном участке земли бетонные блоки таким образом, чтобы их верхние стороны находились в одной плоскости. Соблюдайте шаг установки 1,5 м, а это значит, что при ширине бытовки 3 м блоки необходимо разместить в 3 ряда – два внешних и один посередине.

Примечание. Для более массивных металлических домиков строятся малозаглубленные фундаменты в виде столбиков из нескольких блоков, опирающихся на песчаную подушку. Процесс разметки и устройства столбчатого основания показан на видео:

Простейшие основания из полнотелых блоков позволят простоять вашей конструкции от 2 до 5 лет, потом появятся перекосы вследствие просадки. Если вы рассчитываете на более длительный срок, чтобы позже переделать бытовку в баню, то необходимо заложить капитальный столбчатый фундамент из кирпича с гидроизоляцией согласно схеме:

На данном этапе стройки нужно изготовить нижнюю обвязку из бруса и смонтировать стены. Пошагово это выглядит так:

1. Древесину тщательно обработайте антисептиком. Верхние плоскости столбиков накройте рубероидом, сложенным вдвое для хорошей гидроизоляции.
2. Выполните на торцах обвязочных брусков врубки для соединения в полдерева, как продемонстрировано на схеме. Уложите эти балки на фундаменты и скрепите между собой, выдержав угол 90° (проверяется замерами диагоналей).
3. Выпилите 2 паза на середине коротких брусьев и установите среднюю балку. Обвязка готова.

Примечание. Есть более простой способ – использовать в качестве балок доски 150 х 50 мм, установленные на ребро. Но дешевле не получится, потому что доски придется ставить чаще, да и конструкция выйдет не столь надежной. Об упрощенной технологии рассказывается на видео:

Следующий шаг – монтаж половых лаг из досок, установленных на ребро с шагом 50 или 60 см (зависит от ширины плит утеплителя). К ним по бокам прибиваются черепные бруски, куда укладываются доски чернового пола и теплоизоляционный материал с гидробарьером.

После устройства теплоизоляционного слоя лаги накрываются пароизоляционной пленкой в соответствии со схемой, а дальше настилаются чистовые полы из досок.

Схема утепления полов

Сборка стен каркасной бытовки производится в горизонтальном положении, прямо на полу. Сколотите щит первой продольной стены с перемычками (поясами) и стойками для окон и дверей, обязательно установите укосины, как это показано на фото. Сверху первой перегородки сразу собирайте вторую, а затем – боковые стенки.

Поочередно поднимите все каркасы, поставьте их в проектное положение и скрепите между собой. Если все выполнено правильно, то одна продольная стена должна быть выше другой на 0,5—0,6 м для обеспечения уклона односкатной кровли.

Справка. Металлический каркас сваривается из профильных труб или уголков по месту, в вертикальном положении. Важно выдерживать угол 90° между стойками и балками и вовремя приваривать косые жесткости, чтобы конструкцию не повело.

Устройство кровли

Чтобы перекрыть дачную бытовку, надо установить и закрепить стропила из досок 150 х 50 мм, повернутых на ребро. Балки монтируются прямо над стойками и с таким же шагом, для крепления можно использовать оцинкованные уголки, чтобы не выпиливать пазы. Сверху вдоль стропил кладутся доски обрешетки и прибиваются к ним. Есть и другой вариант: стропила сходу перекрываются листами фанеры ОСБ, как показано на картинке.

Примечание. Стропила должны выступать за габариты вагончика минимум на 150 мм и образовывать кровельные свесы. Впоследствии их торцы зашиваются спереди досками.

В качестве кровельного покрытия чаще всего применяется ондулин, настилаемый на ветрозащиту (супердиффузионную мембрану). Полотна пленки раскладываются снизу вверх с нахлестом 100 мм и фиксируются степлером, после чего монтируется ондулин либо профнастил. Как происходит каркасно-щитовая сборка вагончика, вы можете посмотреть на видео:

В отличие от готовых бытовок, мы строим комфортное временное жилище, поэтому наружные стены необходимо обшивать по технологии строительства каркасных домов. «Пирог» утепления внешних ограждений жилища изображен на схеме:

Отделочные работы ведутся в таком порядке:

1. Натяните и закрепите с наружной стороны полотна ветрозащитной мембраны. Дальше зашивайте фасады плитами OSB, а затем облагораживайте их вагонкой или профнастилом.
2. Враспор между стойками вложите плиты базальтовой ваты (рекомендуется) или другого теплоизоляционного материала. Изнутри закройте утеплитель пароизоляционной пленкой и прибейте ее планками к стойкам.
3. Последний шаг – внутренняя облицовка. Обычно паробарьер зашивается той же фанерой ОСБ, к которой крепится внутренний отделочный материал – пластиковые панели, блок хаус, обои и так далее.

Монтаж пленки для ветровой защиты

Примечание. Теплоизоляция и отделка потолков производится по такой же схеме. Но здесь желательно использовать утеплитель большей толщины, как и на полах.

По окончании отделки установите окна и двери, смонтируйте отливы и водосточные системы. На внешних углах, под кровельными свесами и в нижней части сооружения поставьте фасонные элементы, закрывающие стыки отделочных материалов.

Внутреннее обустройство жилища

Нормальные условия проживания подразумевают наличие минимальных удобств – отопления, водопровода с канализацией и электроснабжения. Предполагается, что эти коммуникации уже есть на даче, остается лишь подключить их к бытовке. На этот счет дадим следующие рекомендации:

1. Отопление можно организовать двух видов – электрическое либо дровяное. В первом случае нужно в помещениях поставить конвекторы или другие обогреватели, во втором – смонтировать дымоходную трубу и печь. Тут важно защитить деревянные конструкции от возгорания – стены около печки закрыть листами железа, а дымоход изолировать несгораемым базальтовым волокном.
2. Водопроводная и канализационная труба заводится через полы вагончика, пройдя туда по заранее выкопанным траншеям. Как это реализуется, смотрите ниже на схеме.
3. Электрический кабель (рекомендуется марки СИП) прикрепляется к кронштейну, установленному на стене, после чего входит в помещение через отверстие. На вводе обязательно ставится защитное устройство (УЗО), а за ним – щит управления с автоматическими выключателями на линиях розеток и освещения.

Совет. Внутреннюю электрическую разводку лучше делать в пластиковых кабель – каналах, они смотрятся аккуратно и симпатично. Силовую линию к обогревателям ведите проводом большего сечения (ориентируйтесь по размерам подключающих заводских кабелей с вилками). Все проходы сквозь деревянные стены выполняйте в металлических футлярах, проще говоря, — в трубах.

Бытовка – строение временное. Но, как водится, нет ничего более постоянного, чем временные постройки. Отсюда вывод: подойдите к строительству основательно, как будто возводите садовый домик или баню. Конечно, времени потребуется гораздо больше, да и сэкономить не удастся, но спустя десяток лет вам наверняка доведется оценить собственный труд по достоинству. Покупной строительный вагончик за такой период превратится в развалину.

Обзаведясь дачным участком, первое, за что следует взяться – бытовка своими руками. Почему бытовка и почему своими? Потому, что полное обустройство дачи займет не один день и даже не один сезон, а ночевать и прятаться от дождя в машине так долго никто не вытерпит. Палатка тоже не выход: где мыться и готовить пищу в непогоду? А своими – потому, что цены на готовые дачные бытовки никак не малы и их долговечность зачастую не превышает 5-6 месяцев. В то же время в небольшом помещении для временного краткосрочного пребывания и хозяйственных нужд (что и есть бытовка) нет ничего такого, чего не смог бы сделать самостоятельно человек, совершенно не имеющий строительного опыта. В процессе же постройки оный приобретается, что пригодится при строительстве дома, бани и прочего, что необходимо для полноценного отдыха на даче. И правильно построенная бытовка потом долго еще прослужит, будучи весьма полезна на хозяйстве.

Бытовки иногда называют времянками, подразумевая, что по миновании надобности они убираются. Это представление сложилось под влиянием людей, занятых на выездных работах, особенно строителей. Там, действительно, по завершении объекта все временные вагончики разбираются или увозятся. Те же строители и додумались первыми построить бытовку на даче. Во времена хрущевского дачного бума их тоже наделяли землей, они и взялись на скорую руку строить что-то вроде своих раздевалок, обогревалок, прорабских и т.п. В то время стройматериалов для простых граждан в широкой продаже не было, и постройка хорошего дачного дома могла затянуться на годы при полном умении и горячем желании счастливого новообладателя участка.

Поскольку пользоваться бытовкой предполагалось долгое время, в народе скоро сложились конструкции недорогие, требующие малого количества материалов, но удобные и долговечные. Ломать их потом жалко было, и в бытовках уже изначально стали размещать хозблок на даче типа 3 в 1: спальню-убежище, кладовую/склад, туалет с душем. В таком виде дачная бытовка дожила до наших дней, только внешне облагородилась, см. рис: стройматериалы стали доступнее, а запросы по эстетике и качеству жизни выше.

Смысл бытовки

Пионерам-бытовочникам прошлого нередко все-таки приходилось разбирать свои творения ввиду того же дефицита материалов, если их на дом не хватало. Но современный дачник сразу строит свою бытовку надолго. Теперешняя дачная бытовка предназначена выполнять следующие функции:

• Жилую, на время обустройства участка. В дальнейшем комната-убежище переоборудуется в баню, склад готовой продукции, перепелятник-крольчатник, подсобку при теплице и т.п.
• Хозяйственную – как сарай для хозимущества и садово-огородного инвентаря.
• Санитарно-гигиеническую как раздевалка, санузел, кладовка для рабочей одежды и обуви, летняя кухня.
• Эстетическую – с целью убрать все неприглядные стороны дачной жизни с глаз долой.

Смысл такого подхода во-первых, в том, что изменились сами понятия о предназначении дачи. Теперешний дачник обязательно желает иметь на участке зону отдыха с беседкой/перголой, декоративным прудом или бассейном, цветником, качелями, альпинарием, барбекю и пр., даже если дача товарная и семья живет на доход с нее. Поэтому бытовку с хозблоком и теплицу/парник размещают на задворках, а зону отдыха обустраивают перед красивым дачным домом, см. рис. справа. Робу с бахилами оставляют, где работали; отдыхать или принимать гостей идут по мощеной дорожке уже в чистом, не таская на себе комья земли с грядок.

Во-вторых, дачный домик по сути спальня и гостиная. В жару в нем хочется прохлады, но, чтобы кондиционер (который за зиму могут просто украсть) не разорил бюджет, требуется дорогое и сложное капитальное строение с малыми теплопотерями и плотно закрытые окна/двери. Но кому охота сидеть взаперти на даче и следить, чтобы вся компания не оставляла за собой дверь нараспашку? Что это за отдых будет? Проще поставить на окна жалюзи или навесить маркизы – и пусть себе помещение проветривается.

Кухня, душ и туалет в доме в таком случае уюта и комфорта не добавят. Хозяйке готовить тоже приятнее будет на свежем воздухе, а не в духоте; вдруг ненастье, заниматься кулинарией нужно уже под крышей, никого не стесняя и чтобы вокруг не толклись и не мельтешили. К тому же, устройство туалета и душа на даче – проблема весьма сложная. Дело тут в канализации: требования санитарии по расстоянию от выгребной ямы или септика до источников водоснабжения и жилых построек касаются и соседей, плюс необходимо обеспечить возможность подъезда санбочки. А если скооперироваться с теми же соседями, то общий для 4-х смежных участков септик становится на стыке их границ «как родной», выкачка при этом требуется реже, ее может вообще не понадобиться годами. И отпадает необходимость корежить землю прокладкой труб от дома к септику, которая и стоит дорого.

Далее, для душа и кухни нужна горячая вода. Ставить в доме котел или печку с водогрейкой опять-таки некомфортно, строить дом с дымоходом по требованиям ПБ снова сложно и дорого, а в бытовку печь вписывается куда проще, т.к. это помещение к жилым не относится. Наконец, в XXI веке живем – летом электричество для холодильника с электроплиткой может дать солнечная батарея, а горячую воду – солнечная панель. Нынешние цены на них достаточно доступны, и некоторые конструкции можно сделать своими руками. Но эстетики дому они не добавят, а вот на плоской крыше бытовки они встанут, «как там и были», и глаза никому не намозолят.

В целом, все говорит за то, что дачную бытовку можно и нужно строить своими руками в расчете на долговременное пользование, но без непосильных затрат и без строительного опыта. Возможно ли это? Да, данная статья как раз и предназначена в помощь на такой случай.

Строить или ставить?

Первое, что приходит на ум – не проще ли будет поставить на простую гравийную подсыпку бытовку из транспортного контейнера? Работ вроде минимум. Нет, не минимум – над одними проемами так замаешься, что можно было бы и дом построить. Готовые бытовки из контейнеров разного класса есть в продаже, см. рис., но цены кусаются очень даже.

Причина – много лишнего для бытовки металла. Никто же не станет продавать бытовки из контейнеров дешевле, чем они стоят как металлолом, а железа в контейнере много. Впрочем, о металлических бытовках мы еще вспомним, в определенных обстоятельствах это может оказаться удачным вариантом. Но в большинстве случаев, особенно для новичков, проще и выгоднее оказывается деревянная бытовка, ими в основном и займемся.

Что строить?

Сначала определимся с размерами. Наименьшая бытовка-убежище, совмещенная с кладовой, имеет внутренние размеры примерно 2,5х3,5 м. Бытовка «2 в 1», со складом, отделенным от жилой комнатушки перегородкой, и закутком для кухни, выйдет уже 3х4,5 м; о такой мы ниже поговорим обстоятельнее.

В том и другом случае нужен еще небольшой санузел рядом на дворе; одна из давно известных его конструкций показана на рис. справа. В нем используется торфяной туалет, или пудр-клозет. В наши дни гигиеничнее будет биотуалет. Из покупных для дачи лучше подойдет биоунитаз-ведро со сменными поглощающими картриджами, но биотуалет можно сделать и самому, см. напр. видео ниже. Впрочем, туалет для дачи – особая тема.

Видео: бытовка с биотуалетом и дровником

Собрать вместе «3 в 1» или даже «4 в 1», включая баньку, возможно в бытовке размерами от 3х6 м, и в то же время она без особых затруднений размещается на участке в 6 соток. Проблемы вызывает планировка, как лучше распланировать бытовку 3х6 м, поговорим далее.

Как быть с кухней?

Для летней дачи выходного дня строить бытовку с кухонным блоком особого смысла нет: летняя кухня прекрасно размещается под навесом, см. рис. справа. Если же на дачу выезжают, или живут там, с весны до осени, то нужна уже бытовка 3 в 1 с местом под кухню и печь для обогрева. Альтернатива – электрифицированная бытовка; тогда готовят на электроплитке, но на старте дачного обустройства это случай редкий.

Веранда: сразу или потом?

Бытовка с верандой на летней даче выгодна во многих отношениях, хотя бы потому, что на ней можно оборудовать защищенную от ветра кухню и/или держать хозинвентарь, освободив жилплощадь в убежище. Но сразу планировать постройку бытовки с верандой новичку не нужно: получить достаточно надежную и долговечную постройку без строительного опыта не получится. Начинающему строителю лучше строить простую «коробочку», а веранду, не имеющую силовых связей с основным строением, пристроить потом. Проблема привязки фундаментов бытовки и веранды в данном случае отпадает, т.к. тот и другой столбчатые незаглубленные на общей противопучинной подушке. О том, что это все значит, поговорим далее, а пока на всякий случай – на рис. чертеж бытовки-убежища минимального размера с пристраиваемой верандой. Строится она по каркасной технологии, за нее и прочие пришло время взяться вплотную.

Как строить?

Щиты

Простейший способ постройки бытовки – сборно-щитовой. Рамы щитов из досок собираются на земле, затем сбиваются в короб, слева на рис. В нем настилается простой пол, стены обшиваются чем попало: ОСП, ДСП, фанерой и т.п. Затем ставят двери, окна (справа на рис.), настилают кровлю – и готово! На 1 сезон или того менее: короб из щитов – не каркас, в нем нет отдельных несущих элементов, и под нагрузкой строение еще до холодов перекашивается, а то и рушится. Щитовую бытовку можно строить только как раздевалку-убежище и в том случае, если точно известно, что до осени постройка дома будет завершена.

СИП

Тем не менее, способ щитовой сборки быстровозводимых, достаточно надежных и долговечных зданий, в т.ч. жилых домов, доступный для строительства своими руками, существует. Это – сборка из СИП-панелей (структурно-изолированная панель, SIP, Structural Insulated Panel). Бытовка из СИП обойдется дороже, чем описываемая далее каркасная, но ее постройка даст опыт, который может понадобится, если вы решите строить круглогодичную дачу или загородный дом из СИП, технология в том и другом случае одна и та же. О строительстве из СИП в рунете написано достаточно, а подробнее о самих панелях см. ролик:

Видео: обзор СИП-панелей

Осторожно, щиты!

Многие из имеющихся в продаже готовых бытовок – щитовые, со всем вытекающим. Вдруг вы решите приобрести готовую бытовку, отсечь подозрительные можно по следующим признакам:

• Добротные бытовки любой конструкции, как правило, не имеют накладок на внешней обшивке стен, поз. 1 на рис. справа, в отличие от хлипких щитовых, поз. 2 и 3. Эти доски набивают на стыки щитов, чтобы изделие выдержало транспортировку.

• С той же целью углы и проемы халтурных бытовок укрепляют временным грубыми накладками, поз. 3. Добротные бытовки перевозку выдерживают и без усиления углов, а оконницы со стеклами поставляются в отдельной упаковке. С халтурой этот фокус не проходит: при перевозке с пустыми проемами будка уже перекашивается настолько, что окна на место не встанут.

Каркас как основа

В каркасных зданиях эксплуатационные нагрузки берет на себя прочный жесткий каркас. Для такого простого строения, как бытовка, он оказывается также недорогим и мало трудоемким. Каркасные бытовки строят либо «от клетки», слева на рис. – пол настилают в уже собранном каркасе – либо «клетку» из силовых связей собирают на прочном основании, справа там. Последнее требует несколько больше труда и материалов, но меньше умения, поэтому далее мы подробнее остановимся именно на этом способе.

Брус и бревно

Бревенчатые и брусовые бытовки роскошно выглядят, см. рис. справа, но по стоимости и трудоемкости не уступают дому большего размера, и строятся по той же технологии. Строят их редко, в основном, если в дальнейшем предполагается переоборудование бытовки в баню; каркасные строения для этого не подходят. В таком случае бытовку сразу строят на месте бани и обустраивают стоком по всем правилам, а печь, душ, банное оборудование закупают и полати ставят, когда дом уже готов.

Металл+

Если вы умеете слесарничать и обращаться со сварочным аппаратом, то, возможно, вам проще будет собрать бытовку в металлическом каркасе. При этом, во-первых, отпадает нужда в фундаменте – строение будет надежно стоять просто на бетонных блоках, подложенных под углы. Во-вторых, вдруг бытовка окажется не нужна, ее без проблем удастся продать с прибылью.

За основу бытовки в металлокаркасе берут силовую схему контейнера, слева на рис. ниже, только на рамы и угловые стойки ради экономии пойдут профтрубы 80х80х(3-4) мм. Верхнюю и нижнюю обрешетки делают из спаренного уголка 60х60 мм или тавра соответствующего размера. Пол настилают, как описано далее для каркасной бытовки, в стены ставят деревянные рамы с проемами окон и дверей и, возможно, с утеплением, в центре на рис; о конструкциях рам также см. далее. Обычно бытовки такого типа снаружи обшивают профлистом, справа на рис., но данная конструкция позволяет сделать обшивку любого типа, двускатную крышу и придать строению полностью деревянный вид при сохранении металлической прочности.

Строим каркасную бытовку

Итак, мы пришли к выводу, что наша бытовка будет каркасной деревянной. Пошаговая инструкция строительства каркасной бытовки 3х4,5 м давненько бродит по рунету. Изначально она, похоже, была составлена довольно толково, но при многократных переписываниях в текст вкрались ошибки и произвольные сокращения. Следуя таким указаниям, начинающий строитель в процессе работы встанет в тупик или, действуя по своему разумению, получит строение кривое и непрочное. К сожалению, исходный текст вроде как совсем заблудился, поэтому придется обратиться к имеющимся источникам, но с пояснениями и примечаниями.

Первое из них: соорудить бытовку «за 2-3 дня» никак не получится. Работая от зари до зари без перекуров и внимательно, не допуская оплошностей, постройка займет пол-отпуска подряд или 1-1,5 мес, если работать по выходным. Последний вариант предпочтительнее, т.к. отпуск лучше потратить на дом и обустройство участка. В общем, первое дачное лето будет каким угодно, но только не скучным.

О пропитке

В процессе работы все деревянные детали перед установкой на место необходимо пропитать биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими составами). Для бытовки в качестве того и другого подойдет отработанное моторное масло. Венец, нижнюю обвязку, лаги пола и доски чернового пола, см. ниже, весьма желательно также обработать битумной мастикой (40% битума и 60% уайтспирита или сольвента). Пропитывают не заготовки, а уже нарезанные в размер детали, со всеми выемками, пазами и т.п.

Фундамент и основание

Вообще-то любой фундамент закладывается по т. наз. обноске, но в данном случае, т.к. строение небольшое, можно упростить работу, если участок под бытовку не слишком «горбатый». Основу бытовки строят в последовательности по рис:

• Закладывают столбчатый незаглубленный фундамент, поз. 1.
• Собирают на нем общую опорную раму из бруса 150х100 мм, т. наз. нижний венец или, для каркасного строения, просто венец, поз. 2-4.
• На венце монтируют нижнюю несущую раму каркаса, или нижнюю обвязку, с лагами пола, поз. 5.

Выбор типа фундамента однозначен: для такого маленького и легкого строения любой другой окажется излишне сложным и дорогим. Об устройстве и заложении столбчатых фундаментов имеются другие материалы, здесь остановимся на особенностях именно для данного типа постройки, знать которые необходимо новичку.

Котлован под фундамент роют с захватом (выносом) от 0,5 м по периметру за контур здания. Снимают гумус; если мощность плодородного слоя превышает 30 см, роют на штык лопаты. В противном случае под столбы докапывают котлованы на штык, т.е. до 30 см глубиной. Далее котлован застилают геотекстилем (чтобы засыпка не расползалась) и сначала насыпают песчаную подушку в 10 см общую, на мощном гумусе, или в ямы под столбы. Поставив столбы, подушку досыпают до уровня грунта; ее назначение – совместно с анкерами (см. ниже) противодействовать силам морозного пучения. Песчаную подсыпку трамбуют дважды, до установки столбов и после нее.

Шаг установки столбов – в пределах 1,2-1,7 м, чтобы по сторонам здания укладывалось целое число пролетов между ними; для бытовок 3Х4,5 и 3х6 шаг 1,5 м. Копая ямы под столбы, нужно учесть, что контур фундамента должен выступать за контур здания на 10-20 см. В нижние углы каркаса «стекаются» все эксплуатационные нагрузки; если он ляжет на столбы заподлицо с внешней стороны, то им будет трудно «растекаться» в столбе, и строение может съехать вбок.

Класть кирпичные столбы, как рекомендуют в источниках, ни в коем случае не следует: самый лучший рабочий кирпич в земле начнет крошиться максимум через 3-5 лет, облицовочный сухой формовки – в первую же зиму, а стойкий клинкерный высокожженый обойдется дороже специальных бетонных фундаментных блоков 200х200х400 мм. На столб пойдет по 4 блока, уложенных на цементно-песчаном растворе попарно наперекрест; подробнее см. о столбчатых фундаментах. Таким образом, столб получится кубиком 400х400х400 мм, из которых 200 будет в земле (штык 30 см минус подушка 10 см), и по 10 см снаружи уйдет на вынос. Для бытовки 3х4,5 м размеры фундамента по контуру, таким образом, будут 3,2х4,7 м, а размеры котлована в плане – от 4,2х5,7 м.

Теперь посмотрим снова на поз. 1. Видите? Столбы среднего ряда – узкие, из пары блоков каждый. Это, вообще-то, неправильно даже для мест с мягкой зимой, все столбы должны быть одинаковыми. Не так уж дороги фундаментные блоки, чтобы на них экономить в важнейшей части строения.

Столбы кладут сначала на сухую и выравнивают по горизонту шланговым гироуровнем; подгоняют по высоте, подсыпая песка под низкие столбы. В прямоугольник выставляют промерами диагоналей и сторон. Полагаться только на равенство диагоналей нельзя, у вас вместо прямоугольника может получиться равнобедренная трапеция! Выверив столбы, верхние пары блоков снимают и кладут обратно уже на растворе.

Далее готовят базовый (короткий) брус венца, примеряют по месту и укладывают перпендикулярно длинной оси здания, поз. 2. Примеряясь по нему, обрезают в размер остальные брусья 150х100; собирается венец плашмя, т.е. 150-мм сторона ориентируется горизонтально, поз. 3. Все соединения – в полдерева. Не забудьте о пропитке! По подгонке брусья снимают, столбы накрывают 2-мя слоями рубероида (это гидроизоляция от т. наз. капиллярного замокания дерева), брусья кладут обратно и, проверив венец диагоналями и промерами сторон, стыки брусьев сшивают 80-мм гвоздями, по паре диагонально в каждый стык, поз. 4. На этом этапе производится и укрепление основания анкерами.

Анкеры

Анкеры фундамента – это те самые «стальные прутки от 1 м» из описаний, которые вроде бы нужно замуровывать в столбы. На самом деле бытовку, давление от которой земле что слону дробина, проще и надежнее фиксировать Г-образными анкерами-костылями, вбитыми в грунт, поз. А на рис. к этому параграфу. Делают костыли из рифленой 16-мм арматуры. Их нижние концы заостряют, чтобы легче, и, главное, ровнее, шли в землю.

Забивают анкеры изнутри, под каждый ус костыля в брусе венца делают канавку 20х20 мм: надпиливают по краям и выбирают долотом. Не перестарайтесь с пропилами, излишне ослаблять венец ни к чему! Забивают анкеры по схеме, поз. Б и В для бытовок 3х4,5 и 3х6 соответственно, причем в 2 приема: сначала не добивают 10-15 мм, а затем, промерив еще раз и подровняв, если нужно, венец, по тем же схемам добивают плотно; желательно – с 1 удара кувалдой. Добавка на рис. об угловых гвоздях нам пригодится ниже.

Следующий этап – наложение нижней обвязки на венец и монтаж лаг пола, поз 5 на рис. с устройством основания. Обвязку делают так же, как венец, но из бруса 100х100 мм. Собирают заподлицо с внешним краем венца; таким образом, внутри образуется ступенька в 50 мм, на которую лягут лаги. По наложении раму обвязки скрепляют по врезкам 80-мм гвоздями, тоже как венец, и пришивают к венцу гвоздями 150 мм, как показано на рис. со схемами расположения анкеров.

Лаги делают из бруса 100х50 или доски 100х40, в брус обвязки их врезают на четверть или на треть, т.е. ус лаги будет высотой 25 или 30 мм. Шаг установки лаг – 400-700 мм. Его выбирают так, чтобы пролеты между лагами были одинаковой ширины. Если чистовой пол будет из простой обрезной доски, лучше придерживаться ближе к меньшему значению, а если на него пойдет шпунтованная, то шаг лаг можно увеличить. В любом случае его желательно взять кратным 150 мм, это намного упростит и сэкономит настил пола, см. далее. Каждую лагу прибивают к обвязке 2-мя гвоздями 80 мм, по гвоздю в ус, и в центре к венцу 150-мм гвоздем, итого 3 гвоздя на лагу.

Подпол

На этом же этапе желательно, а для бытовки «с весны до осени», отапливаемой хотя бы кратковременно, обязательно, сделать утепление подпола, иначе пол отсыреет. Для этого проемы между столбами фундамента чем-то заполняют (бутовый камень, бой кирпича, тротуарной плитки), врезка в поз. 5 на рис. с основанием, на цементно-песчаном растворе, и подпол засыпают керамзитом. Небрежные строители часто просто прислоняют снаружи обрезки профлиста или бой шифера, вдавливая в песок, и присыпают снаружи грунтом. Можно и запенить, если пены не жалко.

Тут есть кое-какие тонкости. Во-первых, назначение заполнения проемов – только удержать керамзит от расползания, но прикрывать их листовым материалом изнутри нельзя: подпол должен вентилироваться, иначе он превратится в сборник конденсата. Поэтому в каждом пролете нужно оставлять или продухи, по паре примерно 4х6 см на пролет (удобно, если заполнение бутом или кирпичным боем), или зазор вверху в 4-6 см. Если пролеты запениваются, под продухи нужно заранее вставить обрезки трубы.

Во-вторых, заполнять проемы нужно изнутри, чтобы заполнение не выпирало наружу. Тогда потом, когда руки дойдут и строение осядет, можно будет сделать настоящий красивый цоколь.

Каркас

Первыми ставят угловые стойки каркаса из бруса 100х100, подкрепляя временными подкосами (поз. 1 на рис.), на стальных уголках и саморезах (5-8)х(60-70) мм, поз. 2. Саморезы затягивают натуго после того, как стойка выверена по отвесу и подкреплена укосинами. Высота задних стоек – примерно 2,2-2,4 м; можно взять с чертежа бытовки-мини, см. выше. Передние, при ширине строения 3 м, берут на 0,5 м длиннее. Если будете считать размеры стоек самостоятельно, учтите, что максимальный наклон шиферной или ондулиновой крыши – 14 градусов, а оптимальный – 7-9 градусов.

Далее накладывают продольные верхние боковые балки коробки (говорить о цельной верхней обвязке в виде несущей рамы в данном случае не приходится), прикрепляя исподнизу уголками, как внизу, и врезают в полдерева поперечные балки. Поперечины крепят гвоздями 80 мм, по паре диагонально в каждую врезку. После этого ставят промежуточные стойки и соответствующие им верхние поперечины, поз. 3.

На этом этапе строительство можно несколько упростить и удешевить. На поз. 3 видно, что промежуточные стойки тоже из бруса 100х100, но для маленькой бытовки это излишне, на промежуточные стойки пойдут брусья 100х50 или доски 100х40, такие же, как на лаги. Ставят их поперек брусьев обвязки. Чтобы конструкция не потеряла прочности, нужно при этом выполнить следующие условия, см. рис. справа:

1. Прилежащие к углам пролеты все должны быть одинаковой ширины.
2. Угловые и прилежащие к проемам окон/дверей пролеты должны быть подкреплены укосинами из той же доски.
3. Если угловой/прилежащий пролет получается 300 мм или меньше, но такой ситуации следует избегать, располагая двери/окна на достаточном расстоянии от углов.

Теперь нужно заменить временные укосины постоянными, из той же доски 100х40, и поставить стропила, поз. 4. Там, кстати, видно, что строители оплошали: один из угловых пролетов пустой, хотя ничто не мешает подкрепить его. Доски подкосов ставят также поперек брусьев; крепят гвоздями 80 мм, по паре в каждый конец. Далее следует установка дверных косяков (можно сразу с полотном двери) и оконных рам, поз. 5. Завершает монтаж коробки скрепление нижнего пояса с венцом гвоздями 150 мм с шагом 200-250 мм.

Стропила

Как врезаются и ставятся стропила, показано на рис. Шаг установки стропил примерно 0,5 м. Дополнительные подвески делают из обрезков доски. В данной конструкции они весьма желательны, т.к. прочно прикрепить каждое стропило к балкам верхнего пояса нет возможности. Свес стропил примерно 30 см; таким же будет боковой свес обрешетки под кровлю. Если бытовка постоянно в заветрии (скажем, в лесу), то без подвесок стропил можно обойтись.

Возможно, унылая односкатная крыша вас не устроит. На такой случай на рис. ниже – схемы стропильных ферм, пригодные для дачного дома и, разумеется, бытовки. Конструкции, обведенные зеленым, хороши тем, что просты, экономны и позволяют снизить высоту угловых стоек до 1,9 м при сохранении достаточной высоты потолка бытовки.

Крыша

После сборки каркаса кроют крышу, чтобы дождь не намочил еще не готовый пол. Ее обрешетку под шиферную кровлю набирают с промежутками (слева на рис.), а под ондулиновую сплошную, т.к. ондулин – материал мягкий. Работать с ним, конечно, легче, чем таскать тяжелые хрупкие шиферные листы, но шиферная кровля получается много дешевле и надежнее.

Как укладывают и крепят листы шиферного настила крыши, ясно из рис. ниже, но при его закупке нужно учесть некоторые обстоятельства. Первое, в продаже чаще всего бывает шифер 6, 7 и 8 волновой. 6-волновые листы легче, но цена квадрата кровли из них будет существенно выше, чем из 8-волновых. Так что, если денег мало, а работы не боитесь, берите 8-волновой.

Второе, листы шифера выпускаются разного шага, высота волны и толщины. Если брать б/у или вообще что попало вразброс, может оказаться, что листы не стыкуются. Поэтому при закупке нужно обратить внимание на маркировку, там всегда есть набор 1, 2, 3 и 4-значных цифр, напр. ЛИСТ 40/150 – 1750 – 8 или 6-ГОСТ 40/194/1750. 8 или 6 тогда будет число волн, 40 – высота волны, 194 или 150 – ее шаг, а 1750 – высота листа, это ее стандартное значение. Если есть меньшая 4-значная цифра, то это ширина листа.

Пол

Пол бытовки состоит из 2-х настилов, нижнего чернового и верхнего чистового, с тепло-, гидро- и пароизоляцией между ними. Упростить тут ничего нельзя, иначе помещение получится сырым, неуютным и скоро загниет. Кроме того, венец с обвязкой и дощатым настилом образуют жесткую коробку, без чего все основание выйдет непрочным. Так что к настилу пола нужно подойти со всей тщательностью и вниманием.

Как устроен черновой пол, видно из рис. Черепной брусок пускают по всему контуру проемов между лагами; «гвоздят» 70-мм гвоздями с шагом 100-120 мм. Он нужен, чтобы включить доски настила в силовую схему. На черновой пол берут только шпунтованную доску 150х(30-40) мм! На чистовом настиле еще можно сэкономить, набрав его из простой обрезной доски, но «черный» пол настилают только шпунтовкой! Последовательность операций по настилу такова:

• Доски ставят вдоль проемов между лагами.
• С первой, в порядке установки, доски срезают паз шпунта.
• Следующие доски, до предпоследней включительно, ставят, плотно надвигая пазом на гребень предыдущей.
• Последнюю доску обрезают в размер по ширине со стороны гребня, т.е. срезают гребень с частью пласти.
• Ставят ее наклонно, чтобы паз нашел на гребень предыдущей, и с силой вжимают на место; возможно, придется постучать киянкой.
• Доски готовой ячейки настила прибивают к черепному брусу гвоздями 70 мм с шагом около 100 мм, и парой гвоздей посредине каждую к среднему брусу венца. Отступ гвоздей от краев продольных доски – не менее ее толщины, т.е. 40 мм. Его же желательно выдержать и для черепного бруса, вбивая гвозди наискось.

Когда черновой настил готов, поз. 1 на след. рис., его ячейки застилают пергамином или его аналогами, это пароизоляция. Экономить, изолируя снизу полиэтиленом, нельзя, т.к. он пропускает и пары, и влагу. Пергамин пришивают к лагам строительным степлером или прибивают мелкими гвоздями, подложив под их шляпки кусочки фанеры. В любом случае пришивать/прибивать к настилу нельзя – что это будет за изоляция, внизу дырявая?

Теперь пришла очередь утепления пола. Еще раз напомним, оно необходимо и в летней бытовке, чтобы не отсырела. Не будете же вы хранить ее зимой в отапливаемом помещении? Утепляют минеральной ватой поз. 3, но брать маты нужно из длинноволокнистой, пригодной для жилых строений. Коротковолокнистая минвата будет постоянно пылить микроиголками, очень вредными для здоровья!

Далее пол застилают сплошной, или с нахлестом листов от 15 см, полиэтиленовой пленкой, поз. 4. Теперь полупроницаемость полиэтилена придется впору: конденсат, который все-таки пролез в пол, через нее испарится, не успев вызвать загнивание, а пролитая на пол жидкость тоже испарится или стечет прежде чем просочиться в утеплитель.

Последняя «половая» операция – чистовой настил. Его также желательно делать из шпунтовки, но, как уже сказано, пойдет и простая чистоообрезная доска 150х40 мм. «Чистые» доски стелят поперек лаг, т.е. перпендикулярно «черным», поз. 5. Чистовой настил ведут «сплошняком», от края до края рамы нижней обвязки. Делать т. наз. плавающий пол, как в жилом доме, в бытовке нельзя по соображениям прочности строения.

В местах, где доски настила приходятся на стойки каркаса, в досках выбирают пазы 50х100, а под угловые стойки – углы 100х100, поэтому брать на чистый пол 100-мм доску нельзя, углы настила выйдут висячими. Прибивают «чистые» доски по углам парами 70-мм гвоздей диагонально (в ус доски и в ее уголок), а на прочих пересечениях с брусьями и лагами – парами тех же гвоздей поперек доски.

Обшивка

Внешняя обшивка придает окончательную прочность строению, поэтому ее делают также из досок, а сайдингом и т.п., чего потом захочется, обшивают поверх нее. Обшивают либо шпунтовкой, либо четвертной доской, так, чтобы стекающая по стенам вода не просочилась внутрь, т.е. вверх гребнем шпунта или внутренней четвертью, см. рис. справа. Если дальнейшей внешней отделки не предполагается, то можно обшить обрезной доской внакрой, «елочкой». Обшивают сверху донизу, захватывая и нижние пояса основания. Перед обшивкой к каркасу прикрепляют степлером пергамин, поз. 1 и 2 на рис. Теперь можно ставить окна; до установки наличников щели в их и дверных проемах запенивают, поз. 3.

Что до внутренней обшивки, то здесь – как бог на душу положит: фанера 4-8 мм, ОСП, ДСП, ламинат и т.п., с утеплением или без, поз. 4 и 5. На этом же этапе прокладывают в стенах гофры с затянутыми в ним кабелями, если бытовка будет электрифицирована.

Утепление, если нужно – такое же, как для пола. Углы желательно прикрыть плинтусами. В хрущевские времена часто обходились вообще без внутренней отделки, просто материалов не было. Сейчас-то с ними легче, кто бы как по тем временам не ностальгировал.

Перегородки

Рамы перегородок, если таковые предусмотрены, собирают по схеме, похожей на боковины каркаса, см. рис. справа, только из реек 40х40 мм. Укосины ставят только в крайние ячейки. Внутренние двери часто приходится располагать впритык к стене, тогда в ячейку с дверным проемом ставят дополнительную рейку (показано стрелкой), без нее дверь в наличником на место не станет. Рамы перегородок ставят на место, гвоздями 70 мм с шагом 200-250 мм прибивают прямо к стенам, и обшивают тем же материалом, что внутренние стены. Углы укрепляют плинтусами по всему контуру.

Для справки

Ширина полотна входных дверей – 800-1100 мм, междукомнатных 750-850 для жилых и 600-750 мм для хозяйственных, подсобных и санузла. Максимальная ширина створки одностворчатого окна – 900 мм; желательно – 600-650 мм. Минимальной считается створка шириной в 400 мм, но можно сделать и уже. Высота дверей – 1900-2100 мм; окон – 600-1300 мм. Высота подоконника над полом – 750-850 мм.

Еще углы

Вспомните, как мы ставили угловые стойки каркаса: на стальных уголках. Возможно, вы уже тогда обратили внимание, что внешние, самые нагруженные углы каркаса с точки зрения строймеханики висячие, т.е. ослаблены. Поэтому вроде бы вполне уже готовая бытовка на рис. на самом деле еще не готова принять на себя все, что ей уготовано судьбой и погодой, ее наружные углы нужно подкрепить накладными досками.

Как это делается, видно на рис. слева: углы обшивают парами досок сверху донизу. Схема забивки гвоздей (150 мм): по 1-му в венец и нижнюю обвязку, затем в ряд с шагом 200-300 мм к стойкам, затем по 1-му в верхние горизонтальные брусья. Сначала прибивают доски по коротким сторонам постройки заподлицо с гранью угла, а потом на длинные стороны, чтобы прикрыть торцы прилежащих.

О ставнях

То, что окна бытовки весьма желательно снабдить ставнями, очевидно: зимняя стихия способна побить стекла и без участия хулиганья. Но делать в бытовке распашные ставни сложновато, и жалюзи к ним нужны, т.к. жарким летом в помещении без системы вентиляции будет душно. Поэтому оптимальный вариант ставень для бытовки – откидные, см. рис. Они затеняют окна, как маркизы, защищают стекла от повреждений лучше распашных, а сделать их проще.

Вагончики

Строительные вагончики бывают длиной 6-12 м и шириной 2,4 м. Вагончик-бытовка длиной 6 м оказался очень удобным для дачи: помещается в него много чего, и размещается он без проблем и на 6 сотках. Понадобилось только увеличить его ширину до 3 м, т.к. стены каркасной бытовки толще, чем в стандартном вагончике. Бытовки подобного типа, см. рис. постоянно есть в продаже, и неплохо расходятся.

Однако с развитием потребностей дачников при нередко недостаточных возможностях построить на участке благоустроенный дом, возникли проблемы с планировкой. Типовая строительно-разъездная бытовка-распашонка, поз. 1 на рис. ниже, это только спальня и/или раздевалка. Для кухонь, столовых, санузлов, офисов, даже баров и бильярдных, выпускались и выпускаются вагончики других типов того же размера, но дачнику-то негде и не за что собирать на участке целый городок.

Попытки использовать в планировке бытовок санитарно-эргономические приемы и нормы для жилых помещений приводят к тому, что, помимо спальни, места остается только на крошечный тамбур, в котором в теплой одежде не повернешься, и склад, в который ничего, кроме лопаты и грабель, не помещается, или туалет без душа, где, сидя, дверь невозможно закрыть – в коленки упирается, напр., в центре на рис.

Поскольку бытовка по сути своей жилье мобильное, будет вполне оправданным применить для ее планировки приемы и нормы пассажирского транспорта. Хлопот будет только с дверьми, точнее – с направлением их открывания, т.к. они распашные, а не раздвижные. Но двери, это вообще, вторая после лестниц головная боль планировщиков.

Пример рациональной планировки бытовки 6х3 м приведен справа на рис. выше:

• Спальня 1,7х2,7 м больше железнодорожного купе. В ней поместятся двухъярусная койка, небольшой обеденный стол и комод. На ночь на полу можно ставить еще раскладушку, для которой помимо прочего хватит места на складе.
• В санузле размещаются угловой душ 1,1х1,1 м, биоунитаз и угловой умывальник-полутюльпан, вроде тех же, что на ЖД. Не роскошь, но помыться и справить нужду можно.
• Наибольшая площадь отведена под кухонный блок, совмещенный с тамбуром, это 2 изюминки данного принципа. Помещаются компактный холодильник, дачная печка с варочной поверхностью на 3-5 кВт тепловой мощности (достаточно для обогрева в межсезонье), и остается места, чтобы переодеться; причем в тепле.
• Выход из санузла – также в теплое помещение, что важно после душа в холодную погоду.

С бытовками меньшего размера дело обстоит сложнее; тут приходится совмещать склал-убежище с кухней. Пример планировки такого рода «бытовки-студии» 3х4,5 м приведен на рис. справа.

А потом?

Угадайте-ка, что следующее на даче, как говорится, аж криком закричит: «Меня строй!» Возможно, когда дом еще не готов, а баня только в мечтах? Верно, сарай. Или птичник, или свинарник, что по конструкции почти одно и то же.

Ситуация пиковая. Как его строить? Где времени взять, если его и так нужно больше, чем есть часов в сутках? А главное – из чего? Денег лишних нет и не предвидится.

Из поддонов из-под стройматериалов – паллет. От стройки наверняка лишние остались, и докупить б/у не накладно: разборка паллет на не мерные пиломатериалы в дырами от гвоздей абсолютно нерентабельна, поэтому отслужившие свое поддоны нередко распродаются по дешевке, лишь бы избавиться.

Со временем на внеочередную стройку тоже все укладывается: сараюшку или свинарник на 1-2 хрюшек из паллет можно соорудить буквально за полдня. А как – см. напр. в видео ниже. Хотя, конечно, добротный капитальный сарай, птичник, крольчатник или свинарник – предмет особого разговора.

Видео: сарай из поддонов и хлама

Загрузка…
