И так, для начала давайте определимся для чего это «Оружие» не массового поражения нужно. И так немного теории. Если мы используем в домашних условиях обычную встроенную антенну, то коэффициент усиления там не большой, но при этом радиус покрытия куда выше, то есть сигнал покрывает почти всю небольшую квартиру.
Если вы собрались делать Вай-Фай пушку, то вы должны понимать, что данное приспособление больше предназначено для связи двух сетей на несколько километров. То есть сам пучок бьет далеко, но имеет узкий радиус – об этом нужно помнить. Чаще всего такие антенны делают для создания моста между двумя сетями, который находятся на многокилометровом расстоянии. Например, в одном месте есть интернет и нужно его передать в дом, находящийся в глухом лесу на 10 – 15 километров.
Схема и размеры вайфай бластера
Самое главное, делать всё в точности по чертежу. Даже небольшое отклонение, будет ухудшать сигнал. Ниже вы можете посмотреть на чертёж. Я выбрал частоту диапазона 2.4 ГГц, а не 5 ГГц. Так как большая частота гасится куда быстрее, особенно это актуально для загородных домов вблизи леса. Конечно, можно установить её повыше, но лучше использовать популярный стандарт.
Подготовка материалов
И так, я пошёл в магазин и купил медный лист, так как он достаточно легко режется. И центральная жила у нас будет из шпильки, на которой будут намотаны гайки под данный диаметр. И так в первую очередь давайте возьмём и вырежем круги по диаметру. Используйте циркуль, и перед вырезанием обязательно – два раза проверьте размеры.
В центре аккуратно просверливаем дырки под диаметр нашей сердцевины. Лучше использовать сверло по металлу. Также на двух самых больших нужно также просверлить ещё по две дырочки – таким образом, чтобы они были напротив друг друга в конструкции. Смотрите по схеме в месте «SMA». Если не уверены, где сверлить, то сделаем это позже.
Сборка
Начинаем сборку нашей конструкции. Все делается под линеечку и ровно. Лучше как говорится 7 раз отмерить и проверить.
И так берём линейку и проверяем дырочки. Если вы их еще не просверлили, то нужно прочертить ровный угол до центра. А далее на 10 миллиметров от края сделать небольшое отверстие на предпоследнем круге (68). А потом делаем напротив следующего, самого большого круга (90) – такие же отверстия. Но так, чтобы они были ровно напротив, так как туда будет вставляться и припаиваться провод.
Домашняя антенна
В качестве подключения мы будем использовать стандартную антенну для роутера. Снимаем верхний колпачок. И отрезаем верхнюю основную часть, так чтобы остался только отрезок провода.
Теперь нам надо подготовить проводок от антенны. Смотрите, на конце надо оставить только провод. Далее будет идти обмотка и экранированная часть, которая будет чуть ниже.
Просовываем провод в одну из пар отверстий. Теперь к большому кругу надо припаять именно экран провода. После пойдет обычная обмотка и провод, который надо будет просунуть и припаять к второму кругу.
Надо закрепить наше орудие. Для этого можно взять любую металлическую плоскую балку. Просверливаем в нем нужную дырочку и прикручиваем с помощью гайки. К нашей антенне можно прикрутить любой передатчик.
Внешняя антенна
Пуляться из окон, это конечно хорошо, но эта штуковина больше подходит для наружного уличного использования. Так что теперь нам понадобится коаксиальный кабель с разъёмом.
Основу, которая идёт вокруг провода мы должны припаять к большому кругу, а саму сердцевину к следующей окружности. Если сердцевина слишком мала, то просто вытащите провод и оголите нужную длину сердцевины. Все, она готова! После этого закрепляем мощную Wi-Fi антенну-пушку и устанавливаем как можно выше.
Можно использовать кронштейн для надёжности. Для соединения двух сетей на большом расстоянии стоит сделать такую же. Правда надо будет потом ловить сеть второй и ставить её в нужное положение. После запуска антенны появилось в 4 раза больше WiFi сетей. Если попробовать использовать её в городе, то будет ещё больше.
Антенна-пушка для Wi-Fi — это простая в изготовлении и очень мощная конструкция. Благодаря ей у пользователя есть возможность принимать и передавать сигнал на несколько километров. Визуально эта конструкция напоминает космический бластер и по характеристикам оказывает направленное и мощное действие.
Что это за устройство

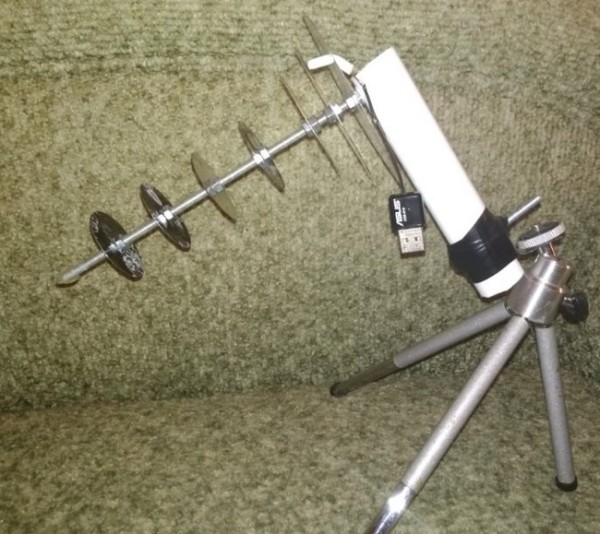

Внешний вид самодельной Wi-Fi антенны-пушки
Прежде чем приступить к изготовлению мощной вай-фай пушка, необходимо определиться, для чего она необходима. Если в домашних условиях используется обыкновенная встроенная антенна от маршрутизатора, то коэффициент усиления небольшой, но при этом значительно выше радиус покрытия. Именно поэтому при помощи обыкновенного роутера удается покрывать небольшую квартиру или дом.
Антенна-пушка для вай-фай имеет немного иное приспособление. Дело в том, что она в большей степени предназначена для связи нескольких беспроводных сетей на расстоянии более нескольких километров. Это говорит о том, что сигнал способен бить далеко, радиус у него большой.
Обратите внимание! Wi-Fi пушка в подавляющем большинстве случаев используется для формирования моста между двумя сетями, которые находятся на большом расстоянии друг от друга. Например, пользователю необходимо из своей квартиры передать сигнал в дом, который находится за городом в лесу.
Дальность действия зависит от многих факторов, но некоторым умельцам удалось добиться действия на 10-15 км.
| Преимущества | Недостатки |
|
|
Лакокрасочные покрытия представляют собой надежный барьер между проводами и непосредственно самой пушкой с неблагоприятными погодными условиями, но с течением времени этот слой разрушается. С определенной периодичностью слой лака на конструкции требуется обновлять.
Вай-фай пушка, установленная на улице
Обратите внимание! В некоторых источниках антенна-пушка Wi-Fi имеет еще одно название антенна Креосан. Это та же самая конструкция.
Схема и чертеж Wi-Fi пушки
Чтобы Wi-Fi пушка качественно выполняла поставленные перед ней задачи, необходимо собирать ее строго по чертежу. Даже незначительные отклонения в расчетах способны ухудшить сигнал. У пользователя есть возможность соорудить устройство, работающее на частоте 2,4 ГГц или на 5 ГГц.
Большинство специалистов настоятельно рекомендует отдавать предпочтение меньшей частоте, поскольку большая волна гасится намного быстрее, особенно это актуально в лесистых регионах. Разумеется, что пушку с частотой работы 5 ГГц можно установить выше.
Схема-чертеж пушки Wi-Fi
Подготовка материалов
Прежде чем сделать пушку, необходимо приобрести весь расходный материал и подготовить рабочие инструменты. В магазине обязательно необходимо приобрести медный лист, поскольку его достаточно просто резать. Центральную жилу в подавляющем большинстве случаев делают из шпильки, на которую наматывают гайки с соответствующим диаметром.
Итак, для изготовления антенны потребуются:
- длинная шпилька с гайками соответствующего размера;
- медный лист (но можно использовать любой металлический);
- Wi-Fi адаптер или уже имеющийся маршрутизатор.
Обратите внимание! Некоторые умельцы используют для производства антенны крышки от консервных банок и для усиления эффекта дополнительно оборачивают детали сборки фольгой.
Внешний вид медного листа
Подготовив все необходимое, можно приступать непосредственно к процессу изготовления чуда-техники.
Изготовление мощной Wi-Fi антенны-пушки своими руками
В процессе изготовления антенны важно учитывать один простой факт — даже незначительные отклонения от чертежей и схем могут пагубно отразиться на работоспособности самодельного устройства. Именно поэтому перед человеком стоит задача делать все максимально точно.
Пошаговая инструкция по изготовлению вай-фай пушки выглядит следующим образом:
- Необходимо взять лист металла и разметить на нем центры кругов.
- Следующий шаг — необходимо просверлить центры. Для точности выполнения сначала нужно пройтись тонким сверлом и уже после толстым. В конечном итоге диаметр отверстия должен быть немного больше, чем размер шпильки.
- Далее необходимо взять обыкновенный циркуль и прочертить на поверхности листа металла круги.
- Сначала вырезать квадрат для удобства и уже после осторожно металлу придаются округлые формы.
- Когда круги разных диаметров готовы, необходимо взять длинную шпильку и удалить лишнее по длине пушки вай-фая, при этом обязательно учитывая ширину гайки.
Первый этап работ закончен, все исходные детали подготовлены, можно приступать непосредственно к сборке.
Готовый комплект для сборки антенны
Алгоритм, как собрать антенну выглядит, следующим образом:
- Для четкого контроля размеров рекомендуется использовать металлическую линейку, поскольку в сравнении с деревянными и пластмассовыми она более точная.
- В последних двух дисках дополнительно необходимо сделать еще отверстия, предназначенные для подключения кабеля.
- Разъем с кабелем сделать из старой антенны от адаптера или маршрутизатора. Снять верхний кожух.
- Срезать весь изоляционный слой с поверхности, после чего антенна должна автоматически отцепиться, поскольку была запрессована.
- Отпаять металлический колпак. Все, разъем для подключения уже готов.
- Залудить диски. Медь — пластичный материал, поэтому для изготовления антенны-пушки рекомендуется отдавать предпочтение ей.
- Через полученные отверстия крайнего круга провести кабель.
- Теперь необходимо через отверстие второго диска провести среднюю жилу и припаять экранирующую обмотку, как и в предыдущем шаге.
- Для удобства использования в домашних условиях устройство рекомендуется установить на кронштейн от фотоаппарата.
- К выходу разъема нужно подсоединить Wi-Fi адаптер.
В завершении остается пушку установить на окно и направить на объекты, где высокая вероятность, что есть беспроводные сигналы.
Как к входу разъема прикручивается вай-фай адаптер
Обратите внимание! Данная конфигурация имеет дальность действия около 10 км. И это без дополнительного использования сетевого оборудования и различных усилителей. Такое приспособление позволяет передавать сигнал в гараж, на дачу или, например, в школу.
Конструкция состоит из бюджетных материалов, приобрести их может каждый.
Подключение вай-фай пушки к смартфону
Когда антенна готова, ее остается правильно подключить к девайсам. При подключении к смартфону или планшету предварительно пушку подсоединяют к USB-модему, после к смартфону и в конце к маршрутизатору.
Важно! Для подключения к свистку Wi-Fi необходимо осторожно разобрать антенну, чтобы не повредить провода. Места пайки необходимо обязательно залудить, далее — запаять провод.
Наружная оплетка фиксируется к крайнему диску, который имеет самый большой диаметр, а центральную жилу к соседнему диску. Антенна-пушка надежно крепится к кронштейну, чтобы было удобнее прицеливаться на маршрутизатор, который раздает сигнал. Внешний вид у приспособления, конечно, выходит весьма необычный.
Использование пушки для усиления сигнала вай-фай в домашних условиях
Как проверить мощность сигнала приспособления
Чтобы устройство уверенно принимало сигналы на больших расстояниях (более 1 км), пушку настоятельно рекомендуется установить на крышу, если это представляется возможным. Используют для этого кабель от спутниковой тарелки.
В процессе подключения требуется рассверлить крайний медный диск и в полученное отверстие закрутить антенный разъем. Все надежно обматывается оплеткой, крайний диск ставится на место, а центральная жила подпаивается.
Обратите внимание! На обратной стороне телевизионного кабеля размещен переходник, который необходимо подсоединить к адаптеру. Важно учитывать, что пушка имеет узкий луч, поэтому направлять приспособление необходимо четко в цель.
Начиная поиск доступных беспроводных сетей, находится большее их количество.
Мощность сигнала проверяется количеством найденных беспроводных сетей
Изготовление вай-фай пушки своими руками редко вызывает сложности, поскольку конструкция достаточно проста. Выше описана подробная инструкция по ее изготовлению. Если возникают сложности в расчетах, можно воспользоваться калькулятором.
- Рейтинг: 5.0 из 5
- 5.0
- 5.0
- 5.0
- 5.0
- 5.0
Если Вам необходимо словить сигнал интернета в отдаленной местности, то в этом поможет направленная Wi-Fi пушка, которая очень эффективна и многократно усиливает сигнал.
Направленная wi-fi пушка позволит направить ваш сигнал на заданное направление. например, на свой приусадебный участок, или на балкон соседнего дома. Дальность ее действия может составлять от одного до нескольких километров.
Источник
Понравилась статья? Тогда поддержи нас, жми:
Коментарий
Пожаловаться
wi-fi
пушка
антенна
направленная
испытания
своими руками
Задайте вопрос
Wi-Fi пушка — особая антенна большой мощности, которая предназначена для приема и передачи данных по беспроводной сети вай-фай на большие расстояния, вплоть до нескольких километров. В продаже таких устройств от производителя практически невозможно встретить, в связи с чем получил широкое распространение метод создания Wi-Fi пушки своими руками. Для этого не требуется особо сложных приспособлений или материалов, все можно найти в свободной продаже. Инструкции и чертежи также широко представлены в Сети с подробным описанием каждого действия.
Что это за устройство
Современная самодельная антенна-пушка для Интернета — это устройство, которое позволяет принимать и передавать беспроводной сигнал на большие расстояния. В зависимости от места установки и особенностей рельефа способна нормально взаимодействовать с передающим устройством на дальность до 10 км.
Впечатляющая дальность передачи сделала такую антенну очень популярной среди пользователей. Кроме этого, ее очень просто собрать самостоятельно. Готовый прибор на первый взгляд напоминает футуристический лазер, который способен работать направленным способом. В связи с этим при направлении устройства в место с большой концентрацией сигнала оно способно легко его принять.
Обратите внимание! В некоторых источниках встречается название — Wi-Fi антенна Креосан. Это то же самое устройство.
При помощи этой антенны можно легко перехватывать или ловить чужой сигнал Wi-Fi. В связи с этим, заметив такое устройство, направленное в сторону личного маршрутизатора, лучше принять меры безопасности — установить или сменить пароль.
Из каких материалов и как самому сделать вай-фай пушку
Нет никаких сложностей в сборке и покупке деталей. Создать подобную антенну можно из металлического листа. Лучше всего подойдет медь. Важно, чтобы толщина металла была около 0,3 мм. Это позволит легко ее порезать даже при помощи обычных ножниц. Все детали крепятся при помощи шпилек.
Важно! Перед сборкой лучше запастись ножницами по металлу.
Из листа металла нужно нарезать семь дисков с отверстием ровно по центру. Диаметр отверстия должен составлять 4 мм. Их можно просверлить или пробить.
Обратите внимание! Сначала лучше сделать центральные отверстия, а только потом обозначать окружность и нарезать ее. Это позволит добиться их центрального расположения.
После нужно обозначить окружность для дисков. Для этого потребуется циркуль. Важно соблюдать точность, иначе любое отклонение от заданного диаметра будет негативно сказываться на работе. Диаметры пластин указаны на чертеже, но они несколько отличаются, поэтому рекомендуется заранее его внимательно изучить.
Толщина металла и размеры шпилек практически не оказывают никакого влияния на работу антенны, поэтому можно использовать любые.
После нарезания всех комплектующих предстоит каждый диск накрутить на шпильки с соблюдением указанных размеров в чертеже. После сборки первой пластины потребуется установить вторую на расстоянии 3 см от нее. Последние две пластины должны иметь отверстия для проводов.
После сборки основной конструкции предстоит разобраться с проводами. Последовательность действий:
- Сделать разъем из кабелей из старой антенны от роутера или адаптера.
- Снять их верхний кожух.
- Срезать изоляцию.
- Отпаять металлический колпак.
- Желательно пролудить диски.
- Пропустить через отверстие последнего круга кабель и припаять экранирующую обмотку к диску.
- После этого среднюю жилу пропустить в отверстие второго диска и припаять.
- Установить антенну.
Подключение к смартфону
После сборки устройства его нужно подключить к телефону. Для этого требуется модем USB. Для подключения необходимо разобрать часть устройства и залудить места для пайки, к которым прикрепить провод. Пушку желательно закрепить при помощи специального кронштейна, что позволит направить ее в сторону раздающего устройства. После закрепления модема нужно подключить его к смартфону и роутеру для раздачи данных при помощи собранной антенны.
Расстояние передачи данных
В ходе проверки собранного устройства можно заметить появление большого количества доступных сетей для подключения. Если ранее было 2-3 варианта, то с пушкой их количество увеличивается в несколько раз. Кроме этого, любой поворот прибора покажет совершенно другие доступные сети, что подтверждает направленное действие.
Обратите внимание! В зависимости от местности качество сигнала будет колебаться от расстояния.
Можно без проблем подключиться к сети, которая находится в километре от антенны и получить максимальную скорость интернет-соединения. Данные на таком расстоянии получаются и передаются практически без потерь.
Установка на крыше
Такое расположение антенны позволит увеличить расстояние передачи данных до нескольких километров. Для подключения можно применить кабель от старой спутниковой антенны. Для этого требуется отломать старые разъемы и сделать отверстие на самой большой пластине. Туда прикручивается оплетка и припаивается центральная жила. После этого второй конец провода при помощи переходника нужно подключить к адаптеру.
Важно! Установив устройство на крыше, важно направлять его точно в необходимое место, поскольку антенна имеет узкий луч.
Подсоединение облучателя к телефону
Поскольку в смартфонах нет входа для антенн, а подключить ее нужно, то от пользователя требуется создать принцип емкостной связи. Для этого рекомендуется зачистить часть провода, который подключен к антенне, и закрутить его в своеобразную спираль.
После этого всего лишь нужно прижать своеобразную спираль к тому месту телефона, где у него расположена антенна. Для этого подойдет чехол, который поможет легко подключить и отключить соединение. После налаживания связи нужно подождать, пока данные телефона обновятся. Способ подходит для любого домашнего интернет-устройства.
Обратите внимание! Подключение пушки к маршрутизатору позволяет раздавать данные беспроводным путем.
Испытание в уличных условиях
Можно установить и направить пушку на улице в любое место и отходить от нее на определенное расстояние. Таким образом представляется возможность проверить, какая у нее дальность передачи сигнала.
Результаты тестов, проведенные любителями, показывали отличное качество сигнала на расстоянии в 300 м. На большем удалении уровень связи становился немного ниже, но передача данных продолжалась. В итоге предел дальности составил 3 км. После этого телефон не смог найти необходимую сеть.
Интересно! Важное значение также имеет мощность антенны у самого смартфона. Например, использование аналогичных пушек для приема и передачи сигнала позволяет обмениваться данными на расстоянии до 10 км.
Рассмотрев, как сделать Wi-Fi пушку, проведя необходимые расчеты и установив ее, можно прийти к выводу, что с ее помощью легко настроить Интернет в загородном доме, гараже, на даче или любом другом удаленном от города месте. Прибор подходит, чтобы раздавать сигнал друзьям или знакомым в пределах города на расстоянии до 1 км, если отсутствуют серьезные помехи.
Подгорнов Илья Владимирович
Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.
С помощью домашней антенны для вай-фая можно увеличить длину сигнала на несколько сотен метров. Конструктивная часть легко изготавливается самостоятельно и не требует особых деталей. Как сделать вай-фай пушку?
Что понадобится для изготовления
Антенна за счет своей направленности в одну сторону имеет большое расстояние приема, так как устройство не рассеивает волны. Для пушки понадобятся следующие элементы: длинная шпилька, гайки, металлические листы, роутер или вай-фай адаптер.
Как изготовить
Изготовление антенны должно происходить по строго заданным в чертеже размерам. Любое отклонение от него приведет к ухудшению качества сигнала при работе. Для начала на листе металла отмечаются примерные диаметры кругов, удобнее всего делать это с помощью заготовок из твердого картона или непосредственно циркулем.
В кругах просверливаются центры заготовок. Ширина отверстия должна быть едва больше шпильки. Для точности сначала делают наметки тонким сверлом, а после берут нужный диаметр. После нарисованные круга процарапываются иглой циркуля.
Каждая заготовка сначала вырезается из квадрата, а из него аккуратно срезая углы, получается круг. Основа антенны для вай-фая готова. Далее по длине пушки обрезается шпилька с учетом ширины гаек.
Далее происходит сборка антенны. Металлические круги с каждой стороны фиксируются гайками. Они нанизываются на шпильку в порядке уменьшения размера, одинаковые детали следуют друг за другом. Чтобы контролировать правильное расстояние между элементами, рекомендуется пользоваться металлической линейкой с более точной разметкой. В двух последних больших кругах делаются одинаковые отверстия под кабель.
Кабель и его разъем делается из старой антенны роутера или адаптера. Для этого снимается верхняя защитная часть, срезается изоляция. Антенна с кабелем расцепляются. С помощью паяльника снимается металлический защитный колпачок, обнажая провод.
Далее лудятся диски, через отверстие первого круга пропускается кабель и припаивается экранирующая обмотка. Далее жила провода заводится через второй элемент и припаивается. Для подставки можно использовать кронштейн от фотоаппарата.
К разъему от вай-фай антенны присоединяется либо адаптер, либо роутер. Для надёжности соединения адаптер приматывается к кронштейну изолентой.
