Открытие небольшого предприятия по изготовлению мебели начинается с приобретения необходимого оборудования.

Хорошо если есть возможность закупить фирменные станки заводского изготовления.

А что делать, если стартовый капитал весьма ограничен?

Выход один – кое-какие из агрегатов собрать самостоятельно. Можно, например, сделать вакуумный пресс своими руками.

При изготовлении мебели детали из древесно-стружечных плит, например, МДФ, оклеивают ПВХ-пленкой. Ее же используют для покрытия дверных накладок. Такая облицовка при небольшой стоимости имеет привлекательный внешний вид. Но оклеивание древесины пленкой – совсем не такая простая задача, как, например, наклеивание обоев.
 Требуется специальное приспособление, именуемое вакуумным прессом.

Этот станок состоит из следующих составляющих:

  1. Станина – основание, на котором компонуются все элементы.
  2. Вакуумная камера. Прочная открытая сверху коробка, в которую укладываются обрабатываемые детали. Затем ее накрывают ПВХ-пленкой.
  3. Нагревательный элемент (термомодуль), посредством которого пленка разогревается до необходимой температуры.
  4. Вакуумная система – насос с дополнительным оборудованием. Эти компоненты предназначены для откачивания воздуха из вакуумной камеры.
  5. Шкаф, в котором собрана электросхема станка.

При откачивании воздуха разогретая пленка облегает промазанные клеем детали в вакуумной камере, после чего покрытие остается только просушить и кое-где подрезать.

Инструменты

Основной набор инструментов – такой же, как при изготовлении любых других изделий из стального профиля:

  • сварочный аппарат инверторного типа с током сварки до 130 А;
  • электроды диаметром 2 – 2,5 мм;
  • болгарка с диаметром рабочей части 150 мм и отрезной круг для нее;
  • электрическая дрель со сверлами по металлу диаметром 10 мм и металлической щеткой;
  • чертилка по металлу;
  • ножницы по металлу;
  • вытяжной заклепочник;
  • рулетка.

Понадобится и набор гаечных ключей.

Материалы для изготовления пресса

Для изготовления станка потребуются следующие материалы:

Станина

  • стальная прямоугольная труба 60х40х2 мм;
  • то же сечением 20х20х2 мм;
  • болты М10х60, М10х80, М10х140 с гайками и шайбами.

Для устройства твердой дорожке на участке наилучшим вариантом будет мощение тротуарной плиткой. – пошаговая инструкция поможет вам разобраться с технологическим процессом.

Порядок изготовления забора из евроштакетника описан .

Инструкция по сборке вибростола для тротуарной плитки представлена .

Вакуумная камера

  • стальная труба 60х40х2 мм;
  • стальной лист S – 2 мм;
  • резиновая лента для уплотнителя;
  • шпилька диаметром 12 мм и 2 гайки для нее;
  • труба Ду50;
  • прут диаметром 10 мм;
  • стальная труба 20х20х2 мм.

Вакуумная система

  • вакуумный водокольцевой насос ВВН 1-1,5-5,5;
  • вакуумметр;
  • стальной лист S = 2 мм;
  • шаровой кран для горячей воды;
  • вакуумный шланг диаметром 50 мм.

Термомодуль

  • труба сечением 20х20 и 60х40 мм;
  • шариковые подшипники типа 6200;
  • стальной лист S = 0,5 мм;
  • алюминиевые заклепки;
  • стекло с тонировочной пленкой;
  • алюминиевая фольга S = 0,1 мм;
  • лампа КГТ 220-1000-6 (22 шт.).

Чертеж конструкции

Данный вариант самодельного вакуумного пресса предполагается оснастить термомодулем откатного типа (черт. См. ниже).

Другие виды нагревателей – подъемный и распашной – сложнее в изготовлении и менее удобны в эксплуатации. Термомодуль оборудован роликами (шарикоподшипники) и передвигается по рельсам (труба 20х20). На станине для него предусмотрено парковочное место.

Для вакуумной камеры выбраны размеры 2,5х1,4 м. Такая длина является оптимальной для изготовления наиболее типовых мебельных фасадов, а ширина соответствует наиболее распространенному типу ПВХ-пленки.

Чертеж вакуумного пресса

В камеру предполагается загружать детали толщиной не более 32 мм, поэтому ее высота с учетом толщины подкладок, воздухопроницаемой платформы и уплотнителей принята равной 60 мм (изготовлена из трубы 60х40х2 мм).

Станок скомпонован таким образом, чтобы прижимная рама будучи откинутой опиралась на припаркованный нагреватель, таким образом для ее удержания в поднятом состоянии не требуется дополнительных устройств. Рама откидывается благодаря шарниру (работает аналогично дверной петле).

Порядок работ

Изготовление вакуумного пресса осуществляется следующим образом:

Станина

Детали станины нужно сварить согласно чертежу. Далее швы зачищаются, высверливаются необходимые отверстия, ржавчину счищают металлической щеткой и грунтуют всю конструкцию для последующей покраски.

Самодельная станина

Вакуумная камера

Из трубы 60х40 следует сварить каркас жесткости, который будет удерживать днище камеры (стальной лист толщиной 2 мм) от прогиба под воздействием атмосферного давления.

К одной из стенок необходимо приварить часть шарнира с двумя проушинами.

Прижимная рама выполняется из того же профиля и имеет те же размеры, что и вакуумная камера. К ней приваривается вторая часть шарнира.

Мембранно-вакуумная камера

Для плотного обжатия пленки прижимной рамой используются эксцентриковые зажимы, которые делаются из трубы ду50, прута диаметром 10 мм и квадратной трубы 20х20 мм.

Если при изготовлении камеры ее днище повело, его можно залить самовыравнивающейся смесью (к примеру, на базе эпоксидной смолы), используемой для изготовления наливных полов.

Готовую камеру нужно закрепить 4-мя болтами на специальных опорах станины. Далее следует установить эксцентриковые зажимы, собрать шарнир прижимной рамы и наклеить уплотнитель.

Самодельный пресс

Внутри камеры по всей ее площади устанавливается платформа из МДФ, состоящая из 9-ти перфорированных прямоугольников с прорезанными на их поверхности канавками (толщина листа МДФ – 10 мм). Обрабатываемые детали будут укладываться на нее. Благодаря этой платформе, воздух будет откачиваться по всему объему камеры равномерно, независимо от положения обрабатываемых деталей и пленки.

Вакуумная система

Для откачивания воздуха из вакуумной камеры пресс рекомендуется оснастить насосом водокольцевого типа (модель ВВН1-1,5-5,5). В трубопровод, которым насос соединяется с вакуумной камерой, должны быть врезаны обратный клапан и вакуумметр. Для надежности можно установить еще и запорный кран.

Для работы насоса нужна чистая, свободная от механических примесей вода, для хранения которой должен быть предусмотрен стальной резервуар объемом около 30 л (можно сварить самостоятельно из стального листа).

Насос вакуумный

Насос необходимо установить в строго горизонтальном положении (контролируется уровнем) на бетонном основании, и прикрутить анкерными болтами. При этом вокруг агрегата необходимо соорудить стенки либо разместить его в углублении, так как в процессе работы из него будет вытекать вода.

Подача воды из бака в насос и ее возврат осуществляется по двум шлангам, которые должны выдерживать температуру до 100 градусов.

Водокольцевой вакуумный насос ВВН1-6

Все резьбовые соединения в вакуумном трубопроводе должны быть уплотнены лентой ФУМ или аналогичным материалом. Для подсоединения трубопровода к вакуумной камере в последнюю врезается патрубок. Он должен быть ниже воздухопроницаемой платформы и располагаться посредине одной из стенок. К насосу трубопровод присоединяется посредством фланца.

После сборки станка вакуумную систему нужно проверить. Входное отверстие вакуумного трубопровода внутри камеры перекрывают куском фанеры, после чего запускают насос. Через 5 сек вакуумметр должен показать хотя бы -0,85 атм.

Самый простой и современный вариант оформления придомовой территории – мощение тротуарной плиткой. – рассмотрим разновидности укладки.

Как сделать забор из штакетника, читайте . Особенности монтажа ворот.

Термомодуль

Каркас термомодуля сваривается из трубы 20х20 и оснащается ручками, а также опорами для крепления колесных осей (труба 60х40).

Функцию колес будут выполнять подшипники типа 6200.

Обшивка каркаса изготавливается из стального листа толщиной 0,5 мм на алюминиевых заклепках.

В боковых стенках следует прорезать смотровые окна размером 40х20 см и установить в них тонированные стекла. Также в стенках должны быть просверлены отверстия диаметром 50 мм с заслонками, через которые можно будет производить измерение температуры пленки посредством пирометра.

Регулируемые по высоте подвесы для ламп КГТ (кварцевые галогенные тепловые) следует изготовить из резьбовых шпилек, закрепив на их концах изолирующие пластины из стеклотекстолита с размерами 40х20х2 мм. Шпильки вкручиваются в отверстия, просверленные в крышке термомодуля. Сами лампы прикручиваются к стеклотекстолитовым пластинам болтами м5х20 с использованием шайб Гровера.

Питание ламп (они разделены на несколько групп) обеспечивается проводом РКГМ в жаростойкой оболочке с наконечниками типа ТМЛ.
Несколько проводов от разных групп запитываются от общей шины в распределительной коробке, к которой подводится питающий кабель.

После изготовления термомодуль следует установить на рельсы, приваренные к станине.

Шкаф с электрическим оборудованием

3-фазный двигатель вакуумного насоса мощностью 5,5 кВт подключается через 3-полюсный автоматический выключатель и тепловое реле.

Для кварцевых ламп нагревателя точность силы тока особого значения не имеет, поэтому в установке теплового реле нет необходимости.

Для включения и отключения насоса на операторском пульте устанавливается контактор с двумя нефиксируемыми кнопками.

В случае отключения электричества контактор блокируется и при последующем возобновлении электроснабжения произвольного запуска оборудования не произойдет.

В случае с лампами блокировка при отключении электричества не столь критична, поэтому их можно подключить через обычный 2-позиционный выключатель.
Преимущество такого варианта заключается в следующем: органы управления насосом и термомодулем будут сильно отличаться, и их невозможно будет перепутать.

Видео на тему

Вакуумный пресс является незаменимым устройством в вопросах изготовления мебели и различных производств, где человеку приходится иметь дело с МДФ, ДСП, элементами из пластика, искусственного камня и пр. Дополнительно пресс способен придавать поверхностям материала определенную рельефность, что позволяет получать оригинальные по форме и конфигурации изделия.

Вакуумный пресс состоит из нескольких основных элементов:

  • Рама. Зачастую данная несущая конструкция выполняется в разборном типе, что позволяет осуществлять ремонт, профилактику, разборку для удобной транспортировки;
  • Рабочий стол. Это также несущая конструкция, которая комплектуется специальной прижимной рамой;
  • Вакуумная система. Эта пневматическая система является главным элементом, без которого сложно представить себе вакуумный пресс как таковой;
  • Откатная каретка. Здесь имеется элемент нагрева, который питается от электричества;
  • Автоматика управления. Пресс вакуумные сушильные камеры, двери, каретка, сама вакуумная система функционируют по средствам автоматического управления. Участие оператора минимальное, что позволяет добиться более высокого качества искусственного шпонирования, изготовления элементов для мебельных фасадов, склейки пластика, ДСП, МДФ и пр.

Виды

Вакуумный пресс классифицируют по нескольким основным признакам. Начнём с уровня автоматизации. В зависимости от данной характеристики, устройства для прессования древесины, фасадов, пластика, искусственного камня делят на два типа.

  1. Автоматические. Здесь прессовальщик древесины, искусственного камня, пластика выполняет все операции самостоятельно, потому участие оператора практически не требуется.
  2. Полуавтоматические. Это более устаревшие модели прессовальщиков древесины, поскольку оператор должен открывать двери пресс камеры, нажимать кнопки для запуска, выключать, извлекать своими руками спрессованные элементы из древесины, пластика, МДФ. Их срок постепенно подходит к концу, поскольку эффективнее работать с устройствами, где пресс форма работает в ускоренном автоматическом режиме.

Автоматические модели привлекательнее тем, что им требуется меньше времени на выполнение операции. Потому производитель может выпустить больше продукции за одинаковой срок по сравнению с полуавтоматическими установками.

Не менее значимой классификацией является разделение устройств на мембранные и безмембранные.

  • Мембранные установки оклеивают поверхности заготовок из древесины шпоном или специальными пленками. При этом в мембрану помещается заготовка с нанесенным заранее клеящим составом. Мембрана нагревается, вакуумный насос откачивает воздух, что создает отрицательное давление. Это позволяет изделию из древесины, МДФ прочно связаться с пленкой. Выждав некоторое время, форма извлекается, заготовка готова к применению;
  • Безмембранные прессы актуальны для тех случаев, когда заготовки из пластика, МДФ, древесины оклеивают более плотными пленками, специальными покрытиями. Мембранные аналоги прекрасно себя проявляются с более тонким покрытием.

При наличии таких агрегатов как Мастер, ST 420 вопрос выбора не становится очень сложным. Но одними только прессами Мастер или ST 420 рынок не ограничивается. Прежде чем сделать выбор, стоит разобраться в разновидностях, особенностях и нюансах покупки данного оборудования.

На производствах используют два основных типа вакуумного пресса.

  1. Стандартный вакуумный агрегат. Это устройство, которое имеет щадящие характеристики, используемые при изготовлении элементов мебели из МДФ, древесины, пластика. Главная особенность станков в том, что создаваемое ими давление составляет не больше 0,95 кг/см2. Их используют при нанесении пленок ПВХ или шпона на простые мебельные заготовки.
  2. С дополнительным давлением. Это более дорогостоящее оборудование, которое может создавать давление свыше 8 кг/см2. Оно применяется для работы с МДФ, изделиями из пластика и элементами сложной конфигурации.

Мембраны

Мембрана является важным элементом станка, применяемого для изготовления заготовок из древесины, мебельных фасадов. Мембрана имеет определенные характеристики.

  • Основная задача — исключение подвижек при создании элементов фасадов или компонентов мебели из древесины;
  • Мембрана позволяет качественно нанести тонкую пленку на деталь из древесины, которая не любит повышенные температуры;
  • Устанавливается мембрана на специальные крючки, которые располагаются на прижимной раме;
  • Мебельное производство и предприятия по сборке МДФ фасадов используют два типа мембран — каучуковые и силиконовые. Каучук применяется чаще, при этом силикон более износоустойчивый;
  • Применение мембраны способствует облицовке деталей мелкого размера;
  • Эти элементы существенно снижают расход пленки, необходимой для нанесения на детали из древесины, МДФ фасадов и пр.

Пресс или мешок

Прежде чем купить себе пресс ST 420 или вместо ST 420 изготовить вакуумный пресс своими руками, вам следует узнать про такое понятие как пресс мешок.

  • Пресс мешок предназначен для того, чтобы вы могли сделать вакуумный пресс своими руками;
  • Суть его заключается в том, что мешок сам по себе представляет пресс-станок;
  • В мешок помещается изделие из древесины, ДСП, МДФ, подготовленное к склеиванию;
  • Мешок запаивается со всех сторон, что позволяет добиться герметизации;
  • С помощью насоса из мешка откачивается воздух, что позволяет создавать постепенно необходимое давление, равномерно распределяемое по обрабатываемой заготовке;
  • Далее мешок некоторое время стоит в спрессованном состоянии, после чего заготовка извлекается;
  • Основное преимущество в том, что стоимость мешка в десятки раз меньше, нежели цена станка. Пресс размером 1400 на 2500 мм обойдется покупателю в 1000 долларов, в то время как мешок можно приобрести за 500-1000 рублей. Вам не понадобятся никакие чертежи, чтобы из мешка самостоятельно сделать эффективный пресс для создания элементов фасадов, мебели и пр. Делаем выводы и принимаем решение.

Но мешок не сравнится со станком ST 420. Современное устройство ST 420 обладает уникальными свойствами, поскольку речь идет о 3D пресс-станке. Модель ST 420 может быть использована для частного бизнеса при нанесении изображений на футболки, кружки, для создания чехлов для планшетов, смартфонов. При этом ST 420 стоит около 70 тысяч рублей.

Мешок уж точно не способен на то, что может изготовить ST 420. Но выбор за вами.

Выбирая мембранный пресс для изготовления фасадов из МДФ, ДСП, элементов мебели, обратите внимание на несколько вопросов.

  1. Насос. Мембранный пресс может комплектоваться нашим или зарубежным насосом. В приоритете итальянские модели. Хоть они дороже, но эффективнее, надежнее и долговечнее.
  2. Материал стола. Лучше всего, если рабочий стол будет выполнен из металла. Ряд моделей станков выполнены из ДСП, но они быстро приходят в негодность, поверхность повреждается при изготовлении продукции.
  3. Размеры станка. Основная характеристика, от которой зависит возможность создавать детали тех или иных габаритов.
  4. Нагреватель. Есть ТЭНы и лампы КГТ. Выбирайте второй тип, поскольку они не обжигают пленку.

Не забывайте про производителя. Малоизвестным компаниям не стоит доверять. Но и не всегда есть смысл переплачивать за бренд.

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

Читайте в статье

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

  • выпрессовка разных подшипников, то применяется в маленьких автомастерских;
  • сгибание метизов разнообразной формы;
  • обеспечение давления для склеивания двух элементов;
  • монтаж заклепок.

Попробуйте изготовить пресс своими руками в . Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.

Давайте рассмотрим некоторые варианты:

  • даже маленькому автосервису необходим гидропресс
    , который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

  • для мастерской и дома часто необходим пресс для макулатуры
    . При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

  • полезен и пресс для картона
    , с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический ;

  • пресс для опилок
     применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из , силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

  • самодельный пресс подборщик для сена
     представляет собой специальный короб, который устанавливается на рамную конструкцию из . Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и .

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров.
Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

  • механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
  • к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

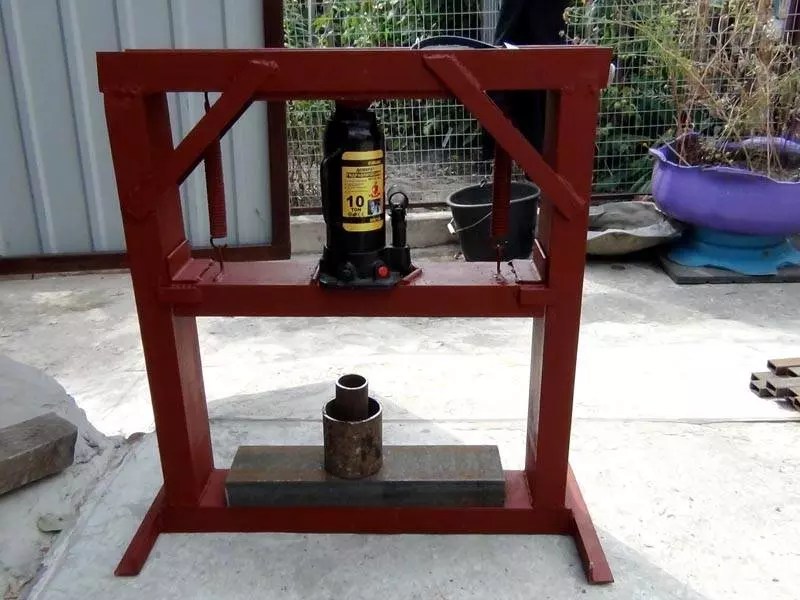

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

  • нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
  • стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
  • неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
  • домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение при помощи электропривода или ручного управления;
  • подвижной упор оказывает основное давление на механизм. Может выполняться из уголков или полосок стали;
  • возвратное устройство применяется для передвижения подвижного упора в обычное положение. При этом используются пружины, степень и длина растяжения, которых рассчитывается в зависимости от параметров пресса.

Как сделать несложную конструкцию можно посмотреть на видео ниже:

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

  • аппарат имеет только ручное управление;
  • для работы применяются доступные материалы;
  • скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из таких деталей:

  • станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится и электродрель;
  • вакуумный стол делается из прижимной рамы, зажимов и ванны;
  • также необходим и водокольцевой насос.

По аналогии производится и термовакуумный пресс.

Пресс подборщик

Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для . Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях.
 После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.

Вот достоинства от использования такого агрегата:

  • сокращается время сушки, и уменьшаются потери сена;
  • в несколько раз снижаются трудозатраты;
  • повышается качество сена при хранении;
  • возможна самостоятельная регулировка навесного устройства.

Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.

Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.

Настольный механический пресс

Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.

С помощью ручного пресса обрабатываются:

  • полимеры и пластмассы;
  • картон и поролон;
  • всевозможные металлы;
  • резина и кожа.

С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.

Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.

Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.

Вибропресс

Вибропресс позволяет уменьшить время проведения строительных работ, а также уменьшить их стоимость. Устройство аппарата предполагает наличие трех приводов: гидравлического, механического и пневматического.
 В основе работы агрегата лежит технология вибпрессования.

Даже при наличии инструкции и необходимых чертежей создание вибропресса своими руками может не получиться. Такое может произойти из-за неправильных расчетов, неточной наладки и низкой производительности.

Пресс с электрическим приводом

Гидравлический пресс с электроприводом имеет простое устройство. Чаще всего она состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.

Особое внимание стоит уделить каркасу , так как он будет подвергаться значительным механическим нагрузкам. При этом достаточной должна быть толщина металла.

Такое устройство часто применяется на производстве и в промышленности. Усилие выполняется при помощи работы электродвигателя. Применение такого механизма помогает уменьшить время проведения множества технологических процессов.

Устройство гидравлического пресса для гаража: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом практичные конструкции можно сделать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический .
 Необходимо определиться с типом установки: настольная она будет или напольная. Пригодится и чертеж с размерами.

Для производства гидравлического пресса, важно определиться с вариантом модели. Вот такие они могут быть:

  • сложная гидравлическая конструкция требует специализированной техники и времени на работу;
  • ручной механизм можно сделать самостоятельно;
  • стандартная шиномонтажная конструкция является двухскоростной и имеет ручной насос. Поршень является мобильным;
  • напольная модель оборудована клапаном от перегрузок и ручным приводом насоса.

Для самостоятельного изготовления понадобится , инструмент для резки и . Достоинством гаражной сборки станет возможность контролировать каждый этап монтажных работ.

Важно определиться с типом конструкции. Горизонтальные устройства используют для гибки, правки и рубки отдельных элементов. А вертикальное оборудование требуется для распрессовки и запрессовки деталей. Гидравлическая установка применяется для утилизации отходов. При этом выполняется прессование макулатуры, пластиковых отходов и гофрокартона.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстаке. Прессы отличаются грузоподъемностью.

Напольные конструкции обладают широким диапазоном регулировки рабочего стола. Такой вариант может иметь грузоподъемность до 20 тонн. С их помощью производится разборка и сборка узлов.

Существуют и специальные правила безопасности для работы на таком оборудовании:

  • для работы следует работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого попадания;
  • для глаз применяются специальные очки;
  • в рабочей зоне не должно быть детей и посторонних;
  • детали кладутся по центру пресса;
  • для домкратов используются только масла высокого качества.

Важным приводом является гидронасос с ручным управлением. Он способен выполнять возвратно – поступательные движения в рабочей части.
Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража понадобится бутылочный домкрат. Для мастерской небольших размеров можно выбрать механизм, который способен создавать усилие до 10 тонн. Это позволит уменьшить размеры устройства. Также потребуется сварочный агрегат, и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать прочное основание для него.
 Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть замещены домкратом.

Ручной пресс имеет такие преимущества:

  • простота устройства;
  • отсутствие предохранительных механизмов;
  • расположение рабочего стола не влияет на рабочее усилие конструкции;
  • существует возможность регулировки длины и высоты рабочего хода.

К минусам стоит отнести незначительную скорость рабочей поверхности.

Как сделать устройство для гаража можно посмотреть в ролике:

Варианты чертежей гидравлического пресса своими руками

Важной деталью любого пресса является станина. Для изготовления пресса гидравлического ручного своими руками, чертежи необходимо выбирать очень ответственно. Станина состоит из рамы, внутри которой располагается домкрат с инструментом.

Рама гидравлического пресса должна обладать повышенной прочностью, так как она будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть станины разрабатывается с учетом обеспечения стойкости всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.

Чтобы увеличить высоту обрабатываемой детали необходимо обеспечить регулировку свободного штока домкрата. Вот что для этого можно делать:

  • в верхней части контура рамы устанавливается еще одна плита, которая может передвигаться по направляющим;
  • делается съемный упор для передвижной платформы;
  • из сплошного куска металла можно сделать несколько прокладок вставок.

Если используется правильный чертеж, пресс гидравлический получится качественным и прочным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками не составит труда. Для этого понадобится сварочный агрегат, угловая шлифовальная машинка, и стальной профиль. Для изготовления гидравлического устройства потребуется домкрат. Форма такого механизма должна быть бутылочной.

При изготовлении самодельного гидравлического пресса понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант является более компактным.

Чтобы сделать гидропресс своими руками понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала применяются всевозможные швеллеры, уголки и трубы из металла. Любой гидропресс состоит их подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным стойки, упоры и основание.

Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой необходимо центр тяжести расположить как можно ниже.
 Для напольного устройства основание делается из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно применить трубу с толстыми стенками и квадратным сечением. Применять железо можно, если толщина металла примерно 10 мм. Для основания понадобится качественный упор и стойки. Такие элементы делаются из подручных материалов.

Статья

Вакуумный пресс – это агрегат, позволяющий производить на основе МДФ мебельные фасады с пленками ПВХ и декоративные накладки для дверей. Его можно приобрести, а можно сделать в домашних условиях.

Материал будет посвящен тому, как сделать вакуумный пресс своими руками, и что для этого потребуется.

Помните, что такая работа – достаточно сложная, нужно соблюдать правила безопасности
, ведь она связана с применением электроинструментов высокой степени опасности и тяжелыми конструкциями. Желая собрать пресс своими руками, оцените свои возможности, и если это для вас сложно, лучше доверьте это дело профессионалу.

Вакуумный пресс: назначение и принцип работы

Пленочные мебельные фасады широко используются при изготовлении корпусной или мягкой мебели благодаря таким характеристикам:

  • широкий ассортимент цветов;
  • разнообразие форм;
  • доступная стоимость.

Такие фасады изготавливаются на специальном оборудовании
, при этом главным производственным инструментом является вакуумный пресс. Он усаживает ПВХ пленку на поверхность заготовки на основе МДФ.

Пресс включает в себя такие ключевые элементы:

  • вакуумная камера или стол;
  • термомодуль.

Камера чаще всего имеет прямоугольную форму и сделана на основе жесткого материала, который не сжимается при искусственно созданном отрицательном давлении изнутри. А снаружи укладывается ПВХ пленка, края которой герметизируются с рамой.

Процесс усаживания пленки
 включает в себя такие этапы:

  • укладка заготовок на стол;
  • герметизация;
  • разогрев пленок;
  • откачка воздуха;
  • охлаждение;
  • вырезка заготовок и удаление с фасада излишек пленки.

Вакуумный пресс своими руками: что нужно знать?

Перед работой по самостоятельному изготовлению вакуумного пресса помните следующее:

Если планировать закупки комплектующих и выполнить работы правильно, себестоимость пресса, сделанного своими руками, будет значительно ниже заводского аналога, а вы сможете в домашних условиях изготовить пленочные фасады и МДФ накладки.

Перед тем как начать делать станину для пресса, нужно подобрать оптимальный тип нагревательного узла
, поскольку это повлияет не только на конструкцию станины, но и других элементов пресса. При сборке своими руками лучше всего выбирать откатной термомодуль, который прост в сборке и удобен в применении, однако он имеет крупные габариты.

Для изготовления станины вам потребуются:

  • стальная профилированная труба;
  • рельсы для термомодуля.

Проект станины лучше всего моделировать на компьютере посредством специальных программ по 3 D -моделированию.

Для работы потребуется следующий набор инструментов:

  • малая одноручная угловая шлифовальная машина, диаметр диска которой составляет 115 или 125 мм;
  • сварочный аппарат;
  • электродрель;
  • слесарный набор, включающий молоток, гаечный ключ, карандаш, рулетку и т.д.

Этапы работы по сборке
 станины будут такими:

  • порежьте стальной профиль на детали согласно картам раскроя;
  • на ровной поверхности выложите их в соответствии с проектом, выровняйте и зафиксируйте посредством струбцин;
  • прихватите места соединения деталей с учетом окончательной проварки со всех сторон или полной проваркой швов без прихваток;
  • сбейте шлак со швов и проверьте их качество;
  • при необходимости зачистите их болгаркой со шлифовальным кругом;
  • просверлите отверстия;
  • зачистите поверхность металлической щеткой от ржавчины;
  • загрунтуйте поверхность;
  • покрасьте ее кистью или баллончиком.

Для работы сварочный аппарат можно выбирать на основе трансформатора переменного тока
, прибор инверторного типа или полуавтоматический прибор.

Этап сборки стола – наиболее ответственный при сборке вакуумного пресса своими руками. На этапе проектирования определитесь с его размером и материалом, на основе которого он будет сделан, также продумайте способ фиксации и уплотнения элементов разъема с целью сохранности внутреннего вакуума. Инструментарий для работы потребуется такой же, как и для станины.

Вакуумный стол
 – это конструкция, включающая в себя такие элементы:

  • ванну;
  • прижимную раму;
  • зажимы и прочие элементы.

Вакуумная ванна

Нужно просчитать размер ванны перед ее сборкой. Помните, что чем она длиннее будет, тем больше заготовок в ней поместятся, но при этом вы израсходуете больше пленок за один рабочий цикл. Как показывает практика, оптимальная ее длина составляет порядка 2,5 метра.

Ширина конструкции зависит от ширины применяемой пленки ПВХ, большинство производителей выпускает изделия шириной 1,4 м
.

А рабочая высота ванны должна быть предусмотрена с учетом присутствия небольшого пространства между верхней частью фасада и пленкой, которой он будет укрыт. Так, до начала выкачки воздуха пленка не должна касаться заготовки.

В качестве дна для ванны подойдет стальной лист толщиной в 2 мм, а для каркаса подойдет профильная труба. Нарезанную заранее трубу нужно уложить на стапель, зафиксировать струбцинами и проварить все места примыкания. Поверх каркаса жесткости нужно приварить лист стали.

Изготовление прижимной рамы и зажимов

Раму изготавливаем на основе профильной трубы, ее размеры должны строго соответствовать параметрам ванны. Чтобы удерживать прижимную раму поднятой, нужно поставить 4 газовых лифта
, и убедиться, что они способны ее держать.

Зажимы нужны для того, чтобы обеспечить надежное и герметичное удерживание пленки в процессе прессования. Для этого верхняя рама должна плотно и равномерно прижиматься к периметру ванны. Зажимы работают по принципу эксцентриков, их тоже можно изготовить своими руками на основе стального металлопроката.

Чтобы их установить, в 8 точках вакуумного стола нужно просверлить отверстия. Верхние при этом увеличивают и придают им продолговатую форму. Далее они настраиваются посредством установки гаек в места резьбы шпильки и фиксируются контргайками
.

Если стол не имеет идеально ровную поверхность, то нужно болгаркой срезать сварные швы, выполнять все заново не нужно. Также для обеспечения ровности можно обработать стол специальными эпоксидными составами, выставив его строго по уровню и очистив дно от ржавчины.

Установка вакуумной системы

Вакуумная система нужна для удаления и откачки воздуха, чтобы пленка могла без труда обтянуть поверхность рабочих заготовок.

При ее установке, учтите следующие моменты:

  • желательно, чтобы компоненты системы не были заказными, и их можно было бы всегда приобрести в рознице;
  • лучше всего выбирать недорогие компоненты, обладающие удовлетворительной надежностью и удобством применения;
  • система должна обеспечить скорость откачки воздуха и глубина вакуума, которых хватит для создания типовых плоских фасадов и накладок;
  • система удаления воздуха не должна быть требовательной к окружающей среде и качеству питания;
  • органы контроля и управления должны быть простыми и информировать о текущем давлении, также с их помощью нужно плавно регулировать скорость выкачивания воздуха.

Такая система состоит из следующих элементов:

  • водокольцевого вакуумного насоса с баком для воды;
  • трубопровода для доставки воздуха со стола к насосу с краном и прибором для контроля давления;
  • столешницей для откачки воздуха из любой точки стола независимо от положения заготовок и пленки.

Особенности водокольцевого насоса и его установка

Насос должен иметь такие технические характеристики:

  • производительность 1,57 м3/мин;
  • трехфазное напряжение электродвигателя;
  • мощность электродвигателя составляет 5,5 кВт;
  • остаточное давление 0, 45 мм.рт.ст.;
  • частота вращения составляет 1500 оборотов в минуту.

Его принцип работы следующий:

  • рабочее колесо вращается эксцентрично в цилиндре по направлению согласно стрелке;
  • между втулкой колеса, водяным кольцам и корпусом имеется рабочая полость, она делится на ячейки лопатками колеса;
  • во время работы насоса вода отбрасывается от втулки к корпусу под воздействием центробежной силы, а объем ячеек увеличивается и воздух всасывается. Потом этот объем снижается, и газ выталкивается через нагнетательное окно при сжатии;
  • чтобы поддерживать постоянный объем кольца и для отвода тепла нужно, чтобы через насос проходила только чистая вода. Она подводится к центральному отверстию в корпусе насоса и отводится через специальный прибор, отделяющий воду от газа. Это предотвращает вывод воды из нагнетательного патрубка вместе с воздухом.

Насос следует устанавливать на специальном фундаменте или в бетонном полу, его следует выставлять по уровню, затем его крепят анкерами через штатные отверстия. Рядом с ним нужно поставить бак для воды объемом как минимум 30 литров
. К нему присоединены две трубки, одна забирает воду насосом, а вторая сливает отработанную жидкость в бак. При циркуляции вода греется, а это негативно сказывается на работе насоса. Чтобы обеспечить его естественное охлаждение, бак должен быть сделан из материала, хорошо проводящего тепло, в частности, стали или алюминия.

Труба, подающая воду в насос, должна быть оснащена краном, который может перекрыть воду при простое. Бак и насос соединяют гибкими шлангами и крепят их с помощью металлических хомутов.

Когда вы собрали трубопровод и закрепили его на станине пресса, установили и подключили насос, можно протестировать работу системы
. С этой целью обеспечьте питанием насос по временной схеме посредством автоматического выключателя. Но лучше тестирование отложить до того момента, когда будет готова электрика пресса.

Как сделать термомодуль своими руками

Термомодуль – это нагревательный прибор, позволяющий равномерно нагреть пленку до требуемой температуры и какое-то время удерживать ее.

Это этап работы считается самым легким при сборке вакуумного пресса. Для каркаса термомодуля нам потребуется стальная труба с сечением 20 на 20 мм. К каркасу потребуется приварить корпуса профильных колесных опор и Г-образные ручки для перемещения по рельсам модуля. Колесами могут послужить шариковые подшипники.

Далее каркас нужно обшить листовой сталью
 и закрепить алюминиевыми вытяжными заклепками. Сбоку в обшивке нужно прорезать проемы прямоугольной формы для смотровых окон и вставить туда силикатные стекла, предварительно затемнив их тонирующей пленкой. Прорежьте по одному круглому отверстию на 50 мм рядом с каждым окном, это будет контрольным окном с целью измерения температуры пленки, также их нужно оснастить сдвигающимися заслонками. А чтобы улучшить отражающую способность, изнутри термомодуль нужно оснастить алюминиевой фольгой.

Для создания термомодуля
 нам будут нужны:

  • заклепочник вытяжной;
  • ножницы по металлу;
  • гаечные ключи;
  • пресс-клещи;
  • прибор для удаления изоляции.

Теперь нужно установить нагревательные элементы. Для этого подойдут линейные лампы КГТ (кварцевые галогенные тепловые). Они имеют ряд преимуществ:

  • доступная цена;
  • высокий ресурс;
  • эффективная передача тепловой энергии посредством излучения.

Соединение ламп по электросхеме – заключительный этап сборки вакуумного пресса. Схема подключения ламп учитывает требования в плане симметрии трехфазной нагрузки и возможное зональное управление группами ламп в зависимости от уровня удаления от центра стола.

Теперь вы имеете представление о самостоятельном изготовлении вакуумного пресса. Если вы решили взяться за эту работу, то не забывайте применять средства индивидуально защиты, поскольку она не только сложная, но и опасная при несоблюдении правил безопасности.
