Вакуумный пресс для шпонирования своими руками

Своими руками

В ролике простейший пресс для облицовки шпоном.
Два листа ДСП 40х40 см, линолеум и самодельные струбцины из сосновых брусков 50х35мм, шпилек и гаек М16.

Вам понравится

19 Комментариев для “ Простейший самодельный пресс для фанерования (облицовки шпоном) ”

Volodymir Evdokimov

А я все равно две стороны мажу… на всякий

Андрей Ярмолкевич

Я с падуком на грабли наступил, когда мазал с двух сторон – клей проступил ;)

Volodymir Evdokimov

Меня все пустоты преследуют

mywaleri

Володя меня преследуют зазоры , клеил шахматную доску ,то тот шпон который с равномерной структурой лег отлично ,а вот тот который с не равномерной структурой с всякими полосками при склейке чуть съежился и появились просветы хоть и не большие ,но вид уже не тот .Так что все еще зависит и от качества шпона.

Igor BBL

Я так понимаю, что это последний ролик с использованием простого ручного пресса, перед покупкой вакуумного? )) Если Вы сказали, что “подумываете” – это означает, что на самом обдумываете серьезно! ))

Андрей Ярмолкевич

Для меня пока сложная конструкция ;)

Нет ? Готовое решение, которое можно применять в том числе и для фанеровки небольших деталей есть у Фестул, но по “космической” цене. Есть желание что-то самому замудрить, но знаний пока маловато ;)

Alex Usov

Андрей скажите пожалуйста.У меня есть большие куски готового шпона (бука) наждачной машиной (240) я все зашлифовал.все прекрасно. но есть места где не уходят пятна. Это были большие ящике с кухни 1метр.Дно-ящика.Какой шкуркой можно это убрать .Боюсь не стереть до дыр шпон.
Спасибо.

Андрей Ярмолкевич

Я бы попробовал поработать циклей, а не шлифмашиной.

Сергей Нескажу

Андрей,а прижимной брусок с толщиной 35 мм. и с дугой 8 мм.на такой маленькой длине,отыгрывает при сжатии эти миллиметры?Края хорошо прожаты?Может было бы лучше использовать какие-нибудь небольшие рессоры,например от старого “Москвича” со свалки?

Андрей Ярмолкевич

Да, я уже проверил – все нормально. Там оба бруска дугой, 8мм – это в сумме.

8Greendog

Блин, ребят, действительно не понимаю, что вы находите в древозаменителях… Натюра так мало сейчас, даже при всех недостатках натуральной древесины, она становится раритетом в нашей жизни… Или плохо обработана и становится мусором. Конечно личное мнение, но у нас стало слишком много технологий и так мало настоящего :(

Ion Balan

При чем тут это? Если мне надо к примеру зебрано, его нереально достать во первых , во вторых цена космическая, а вот шпон зебрано пожалуйста, и более-менее по доступной цене. Фанеровать экзотами можно и дерево, не обязательно МДФ.

8Greendog

Если что-то не реально достать, это не повод делать суррогат… Или нужно доставать, хоть из поддонов из африканских стран, или….. ?
Дело конечно личное, но что-бы тогда колерами и морилками не поработать, в принципе то же самое ? В целом, дело идеологии, я лично люблю настоящее, иначе зачем вообще в это свой труд вкладывать. Подделки и так на каждом углу.

Igor Brick

Андрей, для каких целей вы фанеруете дубовым шпоном тонкую фанеру с двух сторон?

Андрей Ярмолкевич

Igor Brick

Филенки плоские? Почему спрашиваю – думаю попробовать делать филенки из МДФ, обклеенные по периметру фрезерованными фигарейной фрезой дубовыми накладками. А потом уже всю эту конструкцию фанеровать с двух сторон дубовым шпоном. Либо же сначала обклеить периметр дубовыми плашками, выровнять в одну плоскость и фанеровать всю плоскость шпоном. Лишь затем пропустить филенку через фигарейную фрезу. Ваше мнение, какой способ лучше?

Андрей Ярмолкевич

Мне больше нравится последний способ.

QwertyWOOD

Лайк однозначно. Мб дуб или ясень было бы долговечнее для струбцин?

Андрей Ярмолкевич

Может быть, но и сосна неплохо справляется ;)

Вакуумный пресс своими руками

Вакуумный пресс – это устройство, с помощью которого из такого материала как МДФ можно заниматься изготовлением мебельных фасадов с пленкой ПВХ и декоративных накладок для дверей. Такой агрегат продается в магазинах, но вы достаточно легко можете сделать его своими руками.

Для чего нужен вакуумный пресс и как он работает

Корпусная и мягкая мебель часто производится из пленочных мебельных фасадов, поскольку последние сочетают в себе такие достоинства как:
• широкий спектр цветов;
• различные формы;
• невысокую стоимость.

Для изготовления таких фасадов применяется специальное оборудование, и главный инструмент в этом производстве – вакуумный пресс. Устройство позволяет усадить пленку ПВХ на заготовку с МДФ основой.

Пресс состоит из следующих ключевых элементов:
• вакуумной камеры или стола;
• термомодуля.

Камера обычно выполнена в прямоугольной форме, для нее используется жесткий материал – когда изнутри искусственно создается отрицательное давление, этот материал не сжимается. С наружной стороны происходит укладка пленки ПВХ, и герметизация ее краев с рамой.

Пленка усаживается в таком порядке действий:
• заготовки укладываются на стол;
• процесс герметизации;
• пленки разогреваются;
• откачивается воздух;
• процесс охлаждения;
• вырезаются заготовки, излишки пленки с фасада удаляются.

Как сделать вакуумный стол

Вакуумная ванна

В качестве дна в вакуумной ванне используется 2-миллиметровый стальной лист. Чтобы максимально уменьшить прогибы листа, на который будет воздействовать отрицательное внутреннее давление, и сделать поверхность стола как можно более ровной, приступаем к изготовлению каркаса жесткости. Эту конструкцию делаем из той же профильной трубы 60х40х2.

Предварительно нарезанная труба, как указано в проекте, укладывается на стапель, жестко закрепляется при помощи струбцин, все примыкания провариваются. Когда каркас жесткости готов, поверх него приваривается лист стали. На этом наиболее ответственном этапе сварочных работ следует обеспечить непрерывный герметичный сварной шов. Его рекомендуется делать с двойным проваром.

Чтобы лист не коробило из-за продолжительного воздействия высокой температуры, можно использовать нижеследующий альтернативный способ, как приварить лист к каркасу. Прежде, чем уложить стальной лист на каркас жесткости, по периметру листа наносим состав для герметизации, который рассчитан на действие высоких температур. Здесь можно воспользоваться, к примеру, силиконовым высокотемпературным герметиком. Сварка же проводится не в виде сплошного шва, тут мы делаем регулярные фиксирующие прихватки – шаг примерно 50 мм.

Этот способ предусматривает то, что из-за кратковременных локальных воздействий сварки весь герметик не будет поврежден, выжжен, а только небольшая часть непосредственно у прихваток. В большей своей части герметик, после того как отвердеет, будет выполнять свою функцию.

Как делаем каркас жесткости и собираем вакуумную ванну:
• варим каркас жесткости;
• к нему привариваем лист стали;
• по периметру листа герметично привариваем стационарную нижнюю раму, которая включает часть шарнирного соединения, что фиксирует подъемную верхнюю раму.

Как сделать подъемную, прижимную, верхнюю раму

В качестве материала изготовления рамы применяем профильную трубу 60х40х2 мм. Прижимную раму выполняем точно в тех размерах, что и у вакуумной рамы. Если ровный профиль – не погнутый и не покрученный достать не удалось, тогда отбираем попарно самые ровные листки. Из них мы изготовим части вакуумного стола, которые плотно примыкают между собой.

Подъем прижимной рамы будет осуществляться за счет регулируемых шарнирных соединений. Шарниры можно регулировать, когда будет наклеен уплотнитель в виде полос листовой резины со средней жесткостью – толщина примерно 2 мм.

Приваренные шайбы требуются, чтобы увеличить площадь трения. Шкворень шарнирного соединения в виде стального прута D12, на концах которого имеется резьба.

Чтобы удерживать прижимную раму поднятой, можем воспользоваться газовыми лифтами.

Зажимы

Чтобы надежно и герметично удерживать пленку, когда происходит вакуумное прессование, мы плотно и равномерно прижимаем верхнюю раму к периметру вакуумной рамы. Таким образом резиновый уплотнитель будет полностью прилегать.

Самодельные зажимы, которые работают по принципу эксцентрика, изготовляются из следующего стального металлопроката:
• 1 труба ДУ50: 0,5 м, со внешним диаметром примерно 60 мм;
• прут: 2 м, диаметр 10 мм;
• профильная труба: 2 м, 20х20х2 мм.

Зажимы настраиваем, установив комбинированные гайки в нужное место резьбы шпильки, и зафиксировав с помощью контргаек. Эту операцию выполняем на завершающей стадии изготовления вакуумного стола, после того как будет наклеен резиновый уплотнитель.

Мембранно-вакуумный пресс: виды, принцип действия, изготовление своими руками

Благодаря широкому ассортименту для клиентов доступны станки для производства мебельных фасадов, облицовки, а также мембранное и ленточное оборудование. Каждый сможет найти станок для своих целей: вакуумный пресс для шпонирования, накатки пластика для мдф-фасадов, вакуумный пресс для сублимации и многое другое для изготовления мебели и кухонных фасадов.

Устройство пресса

Рассмотрим устройство вакуумного пресса на примере модели Master Compact, которая пользуется большой популярностью сегодня. Она состоит из:

1. Нагревательной системы. В качестве нагревательных элементов используются специальные лампы, тип которых отличается в зависимости от масштабов производства. Качественные нагреватели обеспечивают нагрев до необходимого температурного режима за 2 минуты;
2. Рабочего стола. Конструкция этого элемента позволяет выполнять облицовку для плоских или, наоборот, радиусных элементов, высота которых может составлять 300 мм и более. Как правило, столы изготавливаются из высококачественного алюминия, толщина которого составляет не менее 6 мм. Стол должен обеспечивать удобный доступ к заготовке со всех четырех сторон;
3. Системы подъема. Как правило, это пружинно-рычажный механизм термомодуля, который способен компенсировать вес самого так называемого нагревательного колпака. В этом случае при выгрузке и загрузке заготовок оператору не нужно тратить много сил;
4. Термомодуля. Это устройство закрытого типа, которое должно защищать обрабатываемую деталь от любых влияний окружающей среды и изменений температурного режима или уровня давления. В противном случае это может повлиять на качество будущего изделия. Часто термомодули оснащаются смотровыми окнами, позволяющими оператору контролировать весь процесс нанесения пленки на деревянную заготовку;
5. Вакуумного насоса. В прессе Master Compact установлен немецкий насос Busch, который обладает производительностью 40 м3/ч. Однако в системе могут использоваться и другие вакуумные насосы, каждый из которых отличается принципом работы и характеристиками создаваемого внутри рабочей камеры давления;
6. Системы управления. Она представляет собой пульт управления, который может переключаться в ручной или автоматический режим. Например, в системе Master Compact использован трехфазный инверторный контроллер мощности, который позволяет в плавном режиме менять показатели нагрева. Это очень полезная опция, так как она позволяет гарантированно избежать деформаций объекта из-за прогрева пленки с разной интенсивностью. Также система управления отвечает за контроль нагревательного элемента в случае, если он выйдет из строя или начнет работать со сбоями;
7. Мембраны. Чаще всего применяется при обработке так называемых дышащих материалов. Она прижимает пленку и позволяет покрывать пленкой даже сложные, гнутые мебельные элементы;
8. Пин-системы. Благодаря наличию такого модуля нет необходимости готовить ложементы для обрабатываемого изделия. Это значительно ускоряет процесс работы и упрощает задачу оператора. Однако такие системы устанавливаются не во всех вакуумных прессах, поэтому перед покупкой нужно уточнить наличие этого модуля или заказать его дополнительно, если конструкция предполагает интеграцию;
9. Передвижной стойки. Она очень удобная для рулонов пленочного материала. В модели Master Compact такая стойка позволяет установить сразу 6 рулонов, после чего пресс в автоматическом режиме начинает их поочередно использовать. Это также ускоряет и упрощает процесс обработки;
10. Ножа. Обычно прессы комплектуются специализированными ножами для удаления излишков пленки после обработки;

Самодельный пневматический пресс для столярной мастерской.

Учитывая довольно приличную стоимость гидравлических, пневматических и вакуумных прессов, любая столярная мастерская на начальном этапе развития реализует свои оригинальные технологические решения с самоделками и самопалами. Некоторые довольно удачные, некоторые оказываются ошибкой. Об одном из таких решений данная маленькая статейка.

В одной из столярных мастерских, в которой работаю и на момент написания статьи, столкнулся вот с таким прессом.

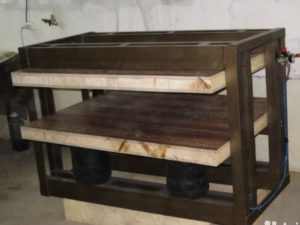

Данная конструкция,общих габаритов 1500х3000мм представляет из себя сварной каркас, состоящий из четырех прямоугольных «колец», двух «плит», между которыми обжимается заготовка и пары рельс, дающих возможность выдвигать нижнюю плиту, для удобства закладывания заготовок.

Рабочая ширина прессования 1200мм. с небольшим запасом и длина 2600мм. с возможностью подложить какой либо длинный плитный материал сверху и снизу заготовок и прессовать до 2800-2900мм. дожимая высовывающиеся края струбцинами.

Плиты изготовлены из фанеры. Иными словами это ни что иное как просто фанерные короба, усиленные изнутри ребрами жесткости из той же фанеры. Короба довольно прочные и ровные, но при давлении легко деформируются.

Вы наверное обратили внимание на винт, который фиксирует верхнюю плиту. Он служит только для того, чтобы притянуть плиту к верхней части сварного каркаса — создать ровный «потолок». Таких винтов четыре и регулируются они торцевым ключом сверху.

Между верхней плитой и внутренней горизонтальной плоскостью сварного каркаса — короба из фанеры, тоже имеющие ребра жесткости изнутри. Они служат ограничителями рабочей высоты прессования. говоря простым языком — это прокладки. Чем тоньше прокладка, тем больше возможная толщина прессуемых заготовок. Винты плотно прижимают фанерный короб к прокладкам и дают возможность выравнивать кривизну верхней плиты дополнительными подкладками (полоски МДФ и ДСП на прокладках).

Эта система позволяет ослабить винты, выставить необходимую толщину прессования, выровнять плоскость верхней плиты и зажать, создавая прочную ровную поверхность. Подобную трудоемкую процедуру совершают довольно редко, обычно рабочей высоты подъема нижней плиты (60-65мм.) хватает для решения большинства задач — фанерования шпоном заготовок толщиной от 2-3мм. до 40-50мм. или для склейки заготовок суммарной толщиной не превышающей 50мм. Разницу в толщине обычно компенсируют 2-3 листами плитного материала, просто положенных на нижнюю плиту пресса.

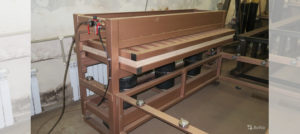

Подъем нижней плиты осуществляется следующим образом. Под плитой, которая задвигается в каркас по рельсам расположены два сварных обруча. Каждый сварной обруч, в свою очередь состоит из верхнего и нижнего кольца, содержащего внутри простую камеру от колеса автомобиля. Нижняя часть (кольцо) имеет ребра жесткости и приварено к основанию каркаса пресса. Верхняя часть (кольцо) приварено к металлическому листу квадратной формы и зашито фанерой. Верхнее кольцо находится в свободном движении, то есть если мы включим пресс убрав нижнюю плиту, их просто выдавит наверх автомобильная камера.

К автомобильным камерам подведен шланг, пара ручек, перекрывающих доступ воздуха и датчик давления. Каждая из ручек перекрывает доступ к отдельной камере, но насколько понял, необходимости в этом нет, можно установить и одну ручку — система все равно работает от одного шланга и надуваются обе камеры синхронно.

Возможно Михаил — человек который проектировал и изготовлял пресс, допускал возможность перекоса и заклинивания конструкции… если вспомню, при встрече обязательно поинтересуюсь.

Вот так на вскидку не скажу в цифрах давление на 1 сантиметр квадратный, но ориентируясь на датчик давления прессуем обычно до цифры 1 — как правило даже на 0,8. Этого вполне хватает для фанерования заготовок шпоном 0,6мм. При избыточном давлении, свыше данного показателя пресс начинает выгибать. Сварной каркас лишенный продольных направляющих снизу и сверху начинает немного стягивать края. При ослаблении давления пресс принимает свою обычную форму, без видимых последствий, но если прессовать не очень внимательно — пару заготовок загубить можно легко. Надуваются камеры простым компрессором.

У конструкции есть недостатки и их не мало, одним из которых является и выступающие за пределы каркаса рельсы… но все решаемо и на основе этого пресса, основательно продумав конструкцию можно своими силами сделать превосходный пресс. В целом, если усилить каркас продольными направляющими, уменьшить ширину и убрав рельсы (просто заменив переднюю пару металлических колес обычными) — мы получим вполне удобную, надежную и доступную по стоимости конструкцию, которая позволит небогатому читателю заработать на пресс промышленный. Ну а состоятельного читателя эта статья едва ли заинтересует )).

Ну все, надеюсь было интересно. До новых встреч.

Вакуумный пресс для шпонирования своими руками.

В этом видео мы изготовим вакуумный пресс для шпонирования за 6000 тысяч рублей. Мы подробно разберём основы работы вакуумных прессов, что просто необходимо в них, а без чего можно обойтись. Мы подробнейшим образом изучим из чего изготовить вакуумный стол, сравним несколько вакуумных насосов и посмотрим на их основные характеристики, на что следует обращать внимание при их покупке. Также мы поговорим о силиконовой мембране и чем её можно заменить.

Вакуумный пресс состоит из 3 основных частей: вакуумный стол и мембрана образуют вместе замкнутый объём, а с помощью вакуумного насоса удаляются газы из образовавшейся полости. Начнем с базовой поверхности, с вакуумного стола.

Основная плита, рабочая поверхность пресса, мы назвали ее вакуумным столом, должна быть прежде всего прямой и воздухонепроницаемой. Для большого пресса я использовал ламинированную фанеру для монолитных работ 3*1.5 толщиной 18 мм. Материал показал себя только с лучшей стороны: ПВА и полиуретановый клеи легко счищаются с ламината, поверхность сохраняет ровность, она почти не пропускает воздух через себя, в ней легко было сделать аккуратные канавки.
Вот план работы с бюджетным вакуумным столом. Мы возьмём кромленную со всех сторон деталь ЛДСП размером 1700*500 мм. Снизу сделаем цоколь для жескости и чтоб можно было пропустить шланг. В плите мы сделаем отверстие под штуцер по центру, сеть канавок по поверхности. Приклеим уплотнитель и изготовим подобие рамы для прижима мембраны к уплотнителю. К отверстию мы прикрутим штуцер, просверлим пару отверстий в цокольных планках и пропустим шланг для вакуумного насоса.

На примере большого пресса я покажу минимальный набор элементов для вакуумной системы. На выходе стоит тройник, к нему два шаровых крана. Один для быстрого впуска воздуха под мембрану после отключения насоса. Хотя чаще я просто оставляю деталь минут на 5 после отключения насоса и давление выравнивается само. Второй кран в качестве обратного клапана я перекрываю перед отключением насоса, иначе весь объём воздуха будет проходить через насос, что может его повредить.

После него идёт фильтр; для длительного использования насоса абсолютно необходимая вещь. В моём случае он быстро засоряется мелкими осколками шпона, опилками и прочим. Но, главное, нельзя допускать попадания в насос песка, лопасти насоса может заклинить и насос потребует капитального ремонта. Фильтр предназначен для воды, но сюда он прескрасно подошёл.

После фильтра к насосу идёт специальный вакуумный шланг, который я приобретал по 500 рублей за метр вместе с насосом. На самом деле обычный воздушный шланг справляется. Специальный вакуумный, возможно, нужен чтобы исключить перегибы если его постоянно перемещают, но для стационарного пресса в нём нет такой необходимости.

Сам вакуумный насос находится в нише под насосом, в конце этой нише находится канальный вентилятор, который отводит пары масла наружу, одновременно охлаждая насос проточным воздухом. Я хочу обратить ваше внимание ещё на одну деталь. У промышленных насосов есть отдельный выход для отводящихся газов, я присоединил к нему шланг, который на другом конце свободно входит в жестяную канистру из-под масла. Таким образом, пары масла, выходящие вместе с отработанным воздухом, конденсируются на стенках канистры и я повторно могу использовать вакуумное масло. Каждый раз примерно 70% масла оседает здесь и используется повторно.

Обычно для вакуумного пресса используется силиконовая или каучуковая мембраны от 1.5 до 3мм толщиной. Они эластичные, хорошо растягиваются. На моём большом прессе используется силиконовая мембрана 2мм толщины. Закреплена она на раму через алюминиевые порожки и двусторонний скотч на вспененной основе в качестве защитной прокладки. По раме, как и по периметру стола, наклеен мягкий уплотнитель. Рама на петлях, в закрытом состоянии они приживают мембрану к столу, а с другой стороны она прижимается за счёт двух крупных щеколд.

Давайте посмотрим как она сработает с высокой матрицей для гнутого ящичного фасада.

Как видно силиконовая мембрана растягивается и повторяет форму матрицы, в самом высоком месте она сильно натянулась.

В таком натянутом виде силиконовая мембрана уязвима, небольшая царапина, зацеп за острую кромку может привести к её разрыву.

С другой стороны в качестве мембраны используют неэластичные, такие же толстые полимерные плёнки: виниловые, ПВХ плёнки толщиной до 3мм. Они не растягиваются как резиновые мембраны, поэтому неизбежно образуют складки; такого рода плёнки используются только в качестве вакуумных мешков. В нашем случае в мешок из толстой пленки мы бы поместили плиту с канавками из ЛДСП без цоколей, подвели бы шланг к торцу плиты по типу большого пресса с запаянной стороны мешка. Затем можно помещать склеиваемые предметы в мешок на плиту, зажимать только один открытый участок мешка и готово. Но для больших, 3 метровых деталей это было бы крайне неудобно.

Видео Вакуумный пресс для шпонирования своими руками. канала Златорос

Вакуумный пресс своими руками – советы по изготовлению

Открытие небольшого предприятия по изготовлению мебели начинается с приобретения необходимого оборудования.

Хорошо если есть возможность закупить фирменные станки заводского изготовления.

А что делать, если стартовый капитал весьма ограничен?

Выход один – кое-какие из агрегатов собрать самостоятельно. Можно, например, сделать вакуумный пресс своими руками.

Применение

При изготовлении мебели детали из древесно-стружечных плит, например, МДФ, оклеивают ПВХ-пленкой. Ее же используют для покрытия дверных накладок. Такая облицовка при небольшой стоимости имеет привлекательный внешний вид. Но оклеивание древесины пленкой – совсем не такая простая задача, как, например, наклеивание обоев. Требуется специальное приспособление, именуемое вакуумным прессом.

Этот станок состоит из следующих составляющих:

1. Станина – основание, на котором компонуются все элементы.
2. Вакуумная камера. Прочная открытая сверху коробка, в которую укладываются обрабатываемые детали. Затем ее накрывают ПВХ-пленкой.
3. Нагревательный элемент (термомодуль), посредством которого пленка разогревается до необходимой температуры.
4. Вакуумная система – насос с дополнительным оборудованием. Эти компоненты предназначены для откачивания воздуха из вакуумной камеры.
5. Шкаф, в котором собрана электросхема станка.

Инструменты

Основной набор инструментов – такой же, как при изготовлении любых других изделий из стального профиля:

• сварочный аппарат инверторного типа с током сварки до 130 А;
• электроды диаметром 2 – 2,5 мм;
• болгарка с диаметром рабочей части 150 мм и отрезной круг для нее;
• электрическая дрель со сверлами по металлу диаметром 10 мм и металлической щеткой;
• чертилка по металлу;
• ножницы по металлу;
• вытяжной заклепочник;
• рулетка.

Понадобится и набор гаечных ключей.

Материалы для изготовления пресса

Для изготовления станка потребуются следующие материалы:

Станина

• стальная прямоугольная труба 60х40х2 мм;
• то же сечением 20х20х2 мм;
• болты М10х60, М10х80, М10х140 с гайками и шайбами.

Для устройства твердой дорожке на участке наилучшим вариантом будет мощение тротуарной плиткой. Укладка плитки тротуарной своими руками – пошаговая инструкция поможет вам разобраться с технологическим процессом.

Порядок изготовления забора из евроштакетника описан тут.

Инструкция по сборке вибростола для тротуарной плитки представлена в этой теме.

Вакуумная камера

• стальная труба 60х40х2 мм;
• стальной лист S – 2 мм;
• резиновая лента для уплотнителя;
• шпилька диаметром 12 мм и 2 гайки для нее;
• труба Ду50;
• прут диаметром 10 мм;
• стальная труба 20х20х2 мм.

Вакуумная система

• вакуумный водокольцевой насос ВВН 1-1,5-5,5;
• вакуумметр;
• стальной лист S = 2 мм;
• шаровой кран для горячей воды;
• вакуумный шланг диаметром 50 мм.

Термомодуль

• труба сечением 20х20 и 60х40 мм;
• шариковые подшипники типа 6200;
• стальной лист S = 0,5 мм;
• алюминиевые заклепки;
• стекло с тонировочной пленкой;
• алюминиевая фольга S = 0,1 мм;
• лампа КГТ 220-1000-6 (22 шт.).

Чертеж конструкции

Данный вариант самодельного вакуумного пресса предполагается оснастить термомодулем откатного типа (черт. См. ниже).

Другие виды нагревателей – подъемный и распашной – сложнее в изготовлении и менее удобны в эксплуатации. Термомодуль оборудован роликами (шарикоподшипники) и передвигается по рельсам (труба 20х20). На станине для него предусмотрено парковочное место.

Для вакуумной камеры выбраны размеры 2,5х1,4 м. Такая длина является оптимальной для изготовления наиболее типовых мебельных фасадов, а ширина соответствует наиболее распространенному типу ПВХ-пленки.

Чертеж вакуумного пресса

В камеру предполагается загружать детали толщиной не более 32 мм, поэтому ее высота с учетом толщины подкладок, воздухопроницаемой платформы и уплотнителей принята равной 60 мм (изготовлена из трубы 60х40х2 мм).

Порядок работ

Изготовление вакуумного пресса осуществляется следующим образом:

Станина

Детали станины нужно сварить согласно чертежу. Далее швы зачищаются, высверливаются необходимые отверстия, ржавчину счищают металлической щеткой и грунтуют всю конструкцию для последующей покраски.

Вакуумная камера

Из трубы 60х40 следует сварить каркас жесткости, который будет удерживать днище камеры (стальной лист толщиной 2 мм) от прогиба под воздействием атмосферного давления.

Далее к каркасу приваривают днище, а поверх него – стенки камеры (труба 60х40, поставленная на узкую сторону). Сварные швы внутри камеры должны быть герметичными (рекомендуется двойной провар).

К одной из стенок необходимо приварить часть шарнира с двумя проушинами.

Прижимная рама выполняется из того же профиля и имеет те же размеры, что и вакуумная камера. К ней приваривается вторая часть шарнира.

Для плотного обжатия пленки прижимной рамой используются эксцентриковые зажимы, которые делаются из трубы ду50, прута диаметром 10 мм и квадратной трубы 20х20 мм.

Если при изготовлении камеры ее днище повело, его можно залить самовыравнивающейся смесью (к примеру, на базе эпоксидной смолы), используемой для изготовления наливных полов.

Готовую камеру нужно закрепить 4-мя болтами на специальных опорах станины. Далее следует установить эксцентриковые зажимы, собрать шарнир прижимной рамы и наклеить уплотнитель.

Внутри камеры по всей ее площади устанавливается платформа из МДФ, состоящая из 9-ти перфорированных прямоугольников с прорезанными на их поверхности канавками (толщина листа МДФ – 10 мм). Обрабатываемые детали будут укладываться на нее. Благодаря этой платформе, воздух будет откачиваться по всему объему камеры равномерно, независимо от положения обрабатываемых деталей и пленки.

Вакуумная система

Для откачивания воздуха из вакуумной камеры пресс рекомендуется оснастить насосом водокольцевого типа (модель ВВН1-1,5-5,5). В трубопровод, которым насос соединяется с вакуумной камерой, должны быть врезаны обратный клапан и вакуумметр. Для надежности можно установить еще и запорный кран.

Для работы насоса нужна чистая, свободная от механических примесей вода, для хранения которой должен быть предусмотрен стальной резервуар объемом около 30 л (можно сварить самостоятельно из стального листа).

Насос необходимо установить в строго горизонтальном положении (контролируется уровнем) на бетонном основании, и прикрутить анкерными болтами. При этом вокруг агрегата необходимо соорудить стенки либо разместить его в углублении, так как в процессе работы из него будет вытекать вода.

Подача воды из бака в насос и ее возврат осуществляется по двум шлангам, которые должны выдерживать температуру до 100 градусов.

Водокольцевой вакуумный насос ВВН1-6

Все резьбовые соединения в вакуумном трубопроводе должны быть уплотнены лентой ФУМ или аналогичным материалом. Для подсоединения трубопровода к вакуумной камере в последнюю врезается патрубок. Он должен быть ниже воздухопроницаемой платформы и располагаться посредине одной из стенок. К насосу трубопровод присоединяется посредством фланца.

После сборки станка вакуумную систему нужно проверить. Входное отверстие вакуумного трубопровода внутри камеры перекрывают куском фанеры, после чего запускают насос. Через 5 сек вакуумметр должен показать хотя бы -0,85 атм.

Самый простой и современный вариант оформления придомовой территории – мощение тротуарной плиткой. Тротуарная плитка на даче – рассмотрим разновидности укладки.

Как сделать забор из штакетника, читайте в этой публикации. Особенности монтажа ворот.

Термомодуль

Каркас термомодуля сваривается из трубы 20х20 и оснащается ручками, а также опорами для крепления колесных осей (труба 60х40).

Функцию колес будут выполнять подшипники типа 6200.

Обшивка каркаса изготавливается из стального листа толщиной 0,5 мм на алюминиевых заклепках.

В боковых стенках следует прорезать смотровые окна размером 40х20 см и установить в них тонированные стекла. Также в стенках должны быть просверлены отверстия диаметром 50 мм с заслонками, через которые можно будет производить измерение температуры пленки посредством пирометра.

Регулируемые по высоте подвесы для ламп КГТ (кварцевые галогенные тепловые) следует изготовить из резьбовых шпилек, закрепив на их концах изолирующие пластины из стеклотекстолита с размерами 40х20х2 мм. Шпильки вкручиваются в отверстия, просверленные в крышке термомодуля. Сами лампы прикручиваются к стеклотекстолитовым пластинам болтами м5х20 с использованием шайб Гровера.

Питание ламп (они разделены на несколько групп) обеспечивается проводом РКГМ в жаростойкой оболочке с наконечниками типа ТМЛ. Несколько проводов от разных групп запитываются от общей шины в распределительной коробке, к которой подводится питающий кабель.

Шкаф с электрическим оборудованием

Для кварцевых ламп нагревателя точность силы тока особого значения не имеет, поэтому в установке теплового реле нет необходимости.

Для включения и отключения насоса на операторском пульте устанавливается контактор с двумя нефиксируемыми кнопками.

В случае отключения электричества контактор блокируется и при последующем возобновлении электроснабжения произвольного запуска оборудования не произойдет.

В случае с лампами блокировка при отключении электричества не столь критична, поэтому их можно подключить через обычный 2-позиционный выключатель. Преимущество такого варианта заключается в следующем: органы управления насосом и термомодулем будут сильно отличаться, и их невозможно будет перепутать.

Видео на тему

Изготовление вакуумного стола является самым ответственным этапом конструирования термовакуумного пресса своими руками. На этапе проектирования необходимо определиться с размерами стола, выбрать материал для его изготовления, продумать способы фиксации и уплотнения разъемных элементов для сохранения внутреннего отрицательного давления (вакуума). Вакуумный стол изготавливается тем же основным набором инструментов, что и .

Далее по тексту, вакуумной ванной будем назвать часть вакуумного стола — стальную ёмкость, внутри которой располагаются облицовываемые заготовки, и из которой откачивается воздух. Под рабочими габаритами (размерами) вакуумной ванны будем понимать её полезный объём, измеренный по внутренним габаритам. Вакуумным столом условимся называть всю конструкцию в целом, состоящую из вакуумной ванны, верхней (подвижной) прижимной рамы, зажимов и прочих, более мелких элементов.

Внешние и рабочие размеры вакуумной ванны.

Рассмотрим общие принципы выбора размеров вакуумной ванны, обозначим конкретные цифры для нашего пресса.

Чем длиннее вакуумная ванна, тем больше заготовок можно в ней уместить, или облицевать заготовку большего размера. С другой стороны, чем длиннее ванна, тем больше пленки приходится расходовать за один рабочий цикл, тем больше получаются размеры станка, что влечет больший расход площади помещения. Нужно найти оптимальный размер. Как показал опыт, оптимальной рабочей длиной вакуумной ванны, предназначенной для изготовления типовых мебельных фасадов и декоративных дверных накладок, можно считать величину от 2,4 до 2,6 м. Будем делать вакуумную ванну длиной 2500 мм, рабочая длина которой составит 2500 — 40 x 2 = 2420 мм (40 мм — ширина короткой стенки профильной трубы).

Ширина ванны напрямую связана с шириной используемой пленки ПВХ. В зависимости от производителя пленки, могут встречаться различные значения ширины, самая распространенная — 1,4 м, на нее мы и будем ориентироваться. Выберем ширину ванны равной 1400 мм, рабочая ширина составит 1400 — 40 x 2 = 1320 мм. При облицовке высоких заготовок, например, для гнутых (радиусных) фасадов, ширину ванны необходимо уменьшать (делать её меньше ширины пленки), но для работы с такими заготовками нужен пресс иной конструкции, поэтому данные вопросы рассматриваться не будут.

Рабочая высота ванны должна быть рассчитана из условия обязательности наличия небольшого свободного пространства между верхней поверхностью фасадов и накрывающей пленкой. Другими словами, натянутая поверх заготовок пленка не должна касаться их до начала выкачивания воздуха. Расчет следующий. Во-первых, вакуумная (воздухопроницаемая) столешница, которая будет первой класться на вакуумный стол, будет изготовлена из плиты МДФ толщиной 10 мм. Во-вторых, подкладки под заготовки фасадов будут представлять собой небольшие кусочки плиты МДФ толщиной 16 мм (это самый простой, распространенный и оптимальный вариант подкладок). В-третьих, толщина облицовываемых заготовок будет составлять от 8-10 мм (дверные накладки) и до 16-32 мм (фасады и иные мебельные элементы). В-четвертых, уплотнительная резина добавит глубине ванны около 2 мм. В итоге, максимальная высота всего «пирога» внутри ванны будет равняться: 10 + 16 + 32 = 58 мм. Для изготовления вакуумной ванны применим профильную трубу сечением 60×40 мм, поставив ее на короткую сторону. При этом, высота свободного пространства составит не менее: 60 + 2 — 58 = 4 мм, что вполне достаточно.

Изготовление вакуумного стола.

Вакуумная ванна.

Дном вакуумной ванны будет служить лист стали толщиной 2 мм. Для сведения к минимуму прогибов листа под воздействием отрицательного внутреннего давления, и придания поверхности стола ровной формы (близкой к идеальной плоскости), необходимо изготовить каркас жесткости. Для изготовления каркаса будем использовать ту же профильную трубу 60x40x2. Предварительно нарезанную трубу, в соответствие с проектом, укладывают на стапель, жестко фиксируют струбцинами, выполняют проварку всех примыканий. После изготовления каркаса жесткости, поверх него приваривают стальной лист. Это самый ответственный этап сварочных работ, он требует от непрерывного сварного шва герметичности (рекомендуется выполнить двойной провар).

Во избежание короблений листа под воздействием продолжительных высоких температур, можно воспользоваться нижеследующим альтернативным методом приварки листа к каркасу жесткости. Перед укладкой стального листа на каркас жесткости, по его периметру необходимо нанести герметизирующий состав, выдерживающий высокие температуры (например, силиконовый высокотемпературный герметик), а сварку вести не сплошным швом, а небольшими регулярными фиксирующими прихватками с шагом около 50 мм. Данный метод рассчитан на то, что кратковременные, локальные воздействия сварки не смогут повредить (выжечь) весь герметик, а только лишь его небольшую часть в непосредственной близости от прихваток, большая же часть герметика после отверждения будет выполнять свою прямую функцию.

Деталировка каркаса жесткости и порядок сборки вакуумной ванны: варится каркас жесткости, к нему приваривается стальной лист, по периметру стального листа герметично приваривается стационарная (нижняя) рама с частью шарнирного соединения для крепления подъемной (верхней) рамы.

Фото вакуумного стола снизу.
Каркас жесткости изготовлен частично из уголкового профиля.

Подъемная (прижимная,
верхняя)

рама.

Материал рамы — профильная труба 60x40x2 мм. Размеры прижимной рамы должны быть в точности такими же, как у вакуумной ванны. Если не удалось отыскать достаточно ровный (не гнутый, не кручёный) профиль, то необходимо заранее отобрать попарно несколько самых ровных хлыстов, из которых будут изготовлены плотно примыкающие друг к другу детали вакуумного стола.
Прижимная рама будет подниматься благодаря регулируемым шарнирным соединениям. Регулировка шарниров выполняется после наклеивания уплотнителя — полосок листовой резины средней жесткости, толщиной около 2 мм.

Приваренные шайбы нужны для увеличения площади трения. Шкворень шарнирного соединения представляет собой стальной прут D12 с резьбой на концах.

Для удержания прижимной рамы в поднятом состоянии, можно применить газовые лифты. Из соображений безопасности, рекомендуется установить четыре газлифта (по два на сторону) и убедиться, что любые три из них способны удержать раму. Если угол раскрытия рамы (45°) окажется недостаточным, рама будет причинять существенные неудобства в работе, её можно поднять максимально вверх на угол чуть больше 90°, задействовав припаркованный позади термомодуль в качестве опоры (газлифты не применяются).

Зажимы.

Для надежного и герметичного удержания пленки в процессе вакуумного прессования, необходимо плотно и равномерно прижать верхнюю раму к периметру вакуумной ванны, добившись повсеместного прилегания резинового уплотнителя. Для этих целей можно применить различные готовые струбцины-зажимы, или же изготовить их самостоятельно.
Для изготовления самодельных зажимов, работающих по принципу эксцентрика, понадобится следующий стальной металлопрокат: полметра трубы ДУ50 (внешний диаметр около 60 мм), два метра прута диаметром 10 мм, и, примерно, столько же профильной трубы сечением 20x20x2 мм.

Во-первых, трубу ДУ50 нарезают на 8 равных 60-миллиметровых отрезков. Каждый отрезок трубы дорабатывают полукруглым центральным вырезом, имеющим ширину 10-11 мм и длину по дуге равную 3/4 от длины внешней окружности трубы. Получим 8 штук эксцентриковых поворотных цилиндров, к которым необходимо приварить ручку длиной 220 мм из квадратного профиля 20×20 мм.

Во-вторых, стальной прут нарезают на 16 отрезков: 8 штук длиной 190 мм (для шпилек) и 8 штук длиной 55 мм (для шкворней). К одному концу шпильки необходимо приварить гайку М12 (или М10 с высверленной резьбой), чтобы она могла свободно вращаться на шкворне, а на другом конце — нарезать резьбу М10×50.

В-третьих, для завершения изготовления зажима, привариваем концы шкворня (с предварительно надетой на него гайкой с приваренной шпилькой), к внутренней поверхности эксцентриковых поворотных цилиндров.

Для установки зажимов на вакуумный стол пресса, в восьми точках стола, согласно проекту, сверлят сквозные отверстия диаметром 10 мм. После чего, верхние отверстия увеличивают, придавая им продолговатую форму. Настройка зажимов осуществляется установкой комбинированных гаек в нужное место резьбы шпильки, с последующей фиксацией контргайками. Эта операция выполняется на последнем этапе изготовления вакуумного стола, после наклейки резинового уплотнителя.

Зацепы для зажимов изготавливаются из стального уголка 50x50x3.

Если не удалось добиться ровной поверхности стола.

Если в процессе сварочных работ лист претерпел существенные деформации, выходящие за рамки допустимых значений, то брать в руки болгарку и срезать сварные швы, переделывать всё заново нет необходимости. Обеспечить идеально ровную плоскость вакуумного стола можно дополнительными мерами, а именно путем применения эпоксидных выравнивающих составов, которые применяются при изготовлении заливных полов. Для этого, вакуумный стол выставляют строго по уровню, определяют необходимый объем наливной массы (например, с помощью пробной заливки водой), очищают от ржавчины дно вакуумной ванны, грунтуют. Выполняют заливку приготовленной эпоксидной смесью согласно инструкции производителя. Из соображений экономии, смесь можно разбавить каким-либо дешевым наполнителем, например, кварцевым песком. Для ускорения отверждения смеси после заливки, стол можно контролируемо погреть сверху теплом от термомодуля. Данную операцию по заливному выравниванию имеет смысл выполнять после полной готовности вакуумного пресса, изготовления пробных образцов продукции, и принятия решения о необходимости улучшения геометрии рабочей поверхности.

Смета на материал для вакуумного стола.

По завершению основного объема работ, вакуумный стол устанавливают на станину (на специально предусмотренные опоры) и фиксируют по углам четырьмя болтами, как показано на рисунке, после этого переходят к мелким работам: установка и настройка зажимов, регулировка шарнира подъемной рамы, наклеивание уплотнителя.

Металлоконструкция начинает приобретать очертания будущего термовакуумного пресса, но ей пока не хватает многих элементов: вакуумной системы, термомодуля, блока электроуправления, — о которых будет идти речь в следующих статьях.

собственное производство полного цикла в Ростове-на-Дону

серийные модели и изготовление на заказ

Современное мебельное производство трудно себе представить без использования специализированных автоматических вакуумных прессов для облицовки пленкой ПВХ фасадов, склеивания заготовок, изготовления гнутых деталей. В данном разделе представлены мембранно вакуумные прессы собственного производства, которое располагается в Ростове-на-Дону

Вакуумный пресс предназначен для использования на современных мебельных производствах, позволяет облицовывать ПВХ-пленками мебельные панели, фасады, элементы декоративной отделки, а так же сгибания заготовок из МДФ, облицовки пластиками, шпоном, склеивание заготовок по толщине.

Мембранно вакуумный пресс «G-1430V-1»

Размер рабочего поля 1250х2900 мм (возможно уменьшение 1250х2300 мм)

Рама с силиконовой мембраной для прессования и создания гнутых заготовок,

Мембранно вакуумный пресс «G-1430V-2»
c опускаемым столом

Размер рабочего поля 1250х2900 мм

в комплекте 2 быстросъемные рамы:

Рама с силиконовой мембраной для прессования и создания гнутых заготовок

прижимная рама для облицовки декоративной пленкой

Мембранно вакуумный пресс «G-1740V-3» c подъемным нагревательным коробом

Размер рабочего поля может быть индивидуальным 1700х3500мм, 1700х4000мм или другим

Презентация по стандартным вакуумным прессам «сайт» ()

Прочная сварная конструкция включает в себя:

• основной стол,
• две съёмные рамы, одна из которых для работы с пленками, другая с силиконовой мембраной
  для сгибания заготовок, облицовки шпоном и пластиками.

Краткие технические характеристики вакуумного пресса «G-1430-V1»:

• размер рабочей области 1250х2900 мм (по согласованию может быть увеличен)
• максимальный размер заготовки 1150х 2800 мм (по согласованию может быть увеличен)

• максимальная рабочая температура 140 градусов (программно можно снять ограничение)
• максимальное давление 0,9 кг/см2
• время цикла ламинирования 3-10 минут (зависит от цвета, толщины пленки и режимов настройки)
• производительность насоса 40 м3/час
• мощность нагревателя 24 кВт
• среднее потребление электроэнергии за один цикл ламинирования 1 кВт/час (по среднему тарифу это 7 руб)

Гарантия на каждый вакуумный пресс составляет 1 год.

Что может вакуумный пресс:

• ламинирование и шпонирование мебельных фасадов;
• нагрев и формовка искусственного камня
• термовакуумная ламинирование листовых и пленочных покрытий;
• термовакуумная формовка листовых и пленочных изделий;
• создание «сендвич”-панелей;
• формовка гнутых и нестандартных деталей;
• облицовка пластиками;
• склеивание заготовок по толщине;
• изготовление декоративных отделочных элементов любой сложности.

Использование вакуумного промышленного пресса облегчит выполнение большинства производственных работ, регулярно выполняемых в мебельной отрасли, сделав их менее трудозатратными, более высокотехнологичными, менее энергоемкими и, конечно же, качественными за счет применения точного программного управления, ветиляторного распределения температуры и высококачественной силиконовой мембраны создающей идеально равномерое давление по всей площади заготовки любой формы

5 преимущества вакуумного пресса от сайт

Вакуумный пресс для производства мебели
является передовым, продуманным до мелочей устройством, которое:

1. Имеет минимальные показатели теплопотерь.
2. Позволяет заменять раму всего за пару минут и перейти от ламинирования пленкой ПВХ к сгибанию МДФ фасадов и наоборот
3. В автоматическом режиме работает стабильно за счет наличия микроконтроллерного управления.
4. Дает возможность сохранять настройки и быстро переходить от одного режима работы к другому.
5. Три режима работы пресса: ручной, ламинирование, прессование

Наше оборудование не только качественное, но и очень удобное в эксплуатации!

Нагревательный короб
имеет свою собственную раму, внутренняя часть изготовлена из полированной нержавеющей стали. Наружная часть из листового металла 0,5 мм и окрашена. Внутреннее пространство, для уменьшения теплопотерь заполнено минерало-ватным утеплителем. Пресс оборудован механизмом «быстросъёма» вакуумной рамы, что позволяет заменить раму в течении 1-2 минут.

Управление с помощью сенсорного экрана, на примере пресса «G-1740V-3»

Вакуумный пресс оборудован
микроконтроллерным управлением, что обеспечивает стабильную работу в автоматическом режиме, позволяет сохранять свои настройки для разных режимов работы, быстро переходить к одной и той же программе рабочего цикла. Так же предусмотрен режим ручного управления нагревательным элементом и вакуумным насосом.

Панель пульта управления представляет собой сенсорную панель 10 дюймов на которой отображаются все органы контроля и управления.

Все сенсорные кнопки отображаемые на дисплее продублированы механическими кнопками.

Назначение кнопок:

— «Поднять нагреватель» — осуществляет подъем нагревательного короба.
— «Опустить нагреватель» — осуществляет опускание нагревательного короба.
— «Поднять мембрану» — осуществляет подъем рамы с мембраной.
— «Опустить мембрану» — осуществляет опускание рамы с мембраной.
— «Начать цикл» (Цикл ВКЛ./ВЫКЛ.)- запускает рабочий цикл станка.
— «Включить нагреватели» (Нагрев ВКЛ./ВЫКЛ.) — ручное включение и выключение тэнов и вентиляторов для нагревания рабочего поля станка.
— «Сброс вакуума» (Сброс давления) — производит сброс вакуума в рабочем поле станка.
— «Настройки» — переход на экран настроек.

Индикаторы:

— «Текущая температура» — отображает текущую температуру воздуха рабочего поля станка.

— «Текущее давление» — отображает текущее давление воздуха между рабочим полем и мембраной.

— «Время цикла» — при выполнении рабочего цикла отображает время до конца цикла.

— «Левый тэн» — отображает текущую температуру воздуха в месте установки левого тэна нагревателя.

— «Правый тэн» — отображает текущую температуру воздуха в месте установки правого тэна нагревателя.

Дублирующие кнопки:

— «СЕТЬ ВЫКЛ./ВКЛ» — включение станка.
— «АВАРИЙНЫЙ ОСТАНОВКА» — аварийная остановка всех процессов. Блокировка движения нагревательного короба и рамы с мембраной, выключение вакуумного насоса и тэнов нагревателей. Аварийная остановка не распространяется на вентиляторы для исключения возможности перегрва и вывода из строя тэнов нагревателей.

— «ПОДСВЕТКА ВКЛ./ВЫКЛ.» — включает лампу встроенную в нагревательный короб для освещения рабочей области станка. Лампа автоматически погаснет через 20 секунд если оператор не сделает это раньше.

Меню «Настройки»:

Экран содержит 7 параметров для управления рабочим циклом программы:
— «Уставка температуры» — задается температура, которая будет поддерживаться во время выполнения рабочего цикла.

— «Уставка давления» — задается давление, которое будет создаваться и поддерживаться вакуумный насосом во время выполнения рабочего цикла.
— «Уставка нижнего давления» — задается нижний порог давления. После того как давление в системе достигает значения указанного в поле «Уставка давления» вакуумный насос отключается и программа ждет пока давление в системе не упадет до значения «Уставка нижнего давления» после чего включается снова. Таким образом создается гестерезис давления для того, что бы вакуумный насос не работал в непрерывном режиме.
— «Время цикла» — задается длительность рабочего цикла станка.
— «Автоматически опускать нагреватель и включать нагрев» — если опция активна в начале цикла будет автоматически опускаться нагревательный короб и включаться нагрев.
— «Задержка нагрева» — параметр устанавливающий паузу между началом цикла и включением нагревателей.
— «В конце цикла автоматически поднять нагреватель» — если опция активна после завершения рабочего цикла будет автоматически подниматься нагревательный короб.

Порядок сотрудничества и изготовления вакуумного пресса

Чтобы приобрести мебельный пресс в сайт, вам нужно:

• при желании приехать на наше производство, посмотреть «вживую» на пресс, получить ответы на все вопросы.
• позвонить/написать нам и согласовать нюансы сотрудничества;
• подписать договор и внести предоплату;
• подождать 20 рабочих дней, пока оборудование будет готово.

Мы продаем, устанавливаем и обслуживанием мембранно-вакуумные пресса по всей России.

Функционально пресс для склейки и ламинирования состоит из четырех компонентов

1. Первый компонент, рабочий стол для укладки изделий
.

• На прессе «G-1430V-1» можно ламинировать заготовки пленкой ПВХ, или при помощи силиконовой мембраны гнуть заготовки прессованием и облицовывать шпоном.
• На прессе «G-1430V-2» выполняются аналогичные операции как на прессе «G-1430V-1», но есть еще возможность облицовки одновременно нескольких высоких гнутых заготовок (высотой до 350 мм) пленкой ПВХ (в случае с прессом «G-1430V-1» натянуть пленку на несколько высоких деталей без опускания стола не получится из за образования складок и/или невозможности зажать в раме пленку из за ее натяжения над гнутым фасадом). Благодаря опускаемому столу заготовка опускается вместе с рабочим столом на 200 мм вниз, сверху в раме зажимается и натягивается пленка. При достижении заданной температуры стол поднимается и происходит ламинирование.
• Стандартная ширина силиконовой мембраны или ПВХ пленки определяет ширину рабочего стола пресса 1250 миллиметров, длина стола по размерам ваших деталей или набору для одного цикла ламинирования, склеивания.
• Для формования и склеивания крупных деталей мембрана склеивается, и габариты рабочего стола могут быть увеличены, например 1700х3500 или 1700х4000 мм
• На прессе «G-1740V-3» для обслуживания всей рабочей зоны стола большого рабочего стола, верхняя часть стола с вентиляторами воздуховодами и нагревателями поднимается на стойках вертикально вверх и открывает доступ по периметру рабочего стола. Для повышения производительности пресса может устанавливаться второй рабочий стол для укладки изделий. Одновременно происходит процесс прогрева, ламинирования или формования изделий на одном столе, с процессом съема и укладки следующей партии изделий на втором столе.

2. Второй компонент, при нагревании используются

• ТЭНы с вентиляторами для распределения тепла воздушными потоками,
• или инфракрасные лампы устанавливаемые без вентиляторов.
• при узкой специализации холодного склеивания и формования, блок прогревания и вентиляции не устанавливается.

3. Третий компонент, создание давления на ламинирующую пленку и склеиваемые и формируемые детали.

• для работы с тонкими пленками и деталями применяются вакуумные насосы создающие разряжение под силиконовой мембраной до 0,9 кг/см2.
• для работы с толстыми материалами, искусственным камнем применяются компрессоры создающие давление над силиконовой мембраной до 9 кг/см2.

4. Четвертый компонент, для высокоточного управления технологическими процессами
и предотвращения потери блеска, перегрева или разрыва пленки устанавливается электронное программное оснащение

• дружественный интерфейс позволяющий пользователю самостоятельно набирать режимы работы пресса либо что еще проще, выбирать программу из списка заранее установленных программ.
• для эксклюзивных операций есть опция ручного управления.

Полная линейка прессов позволяет производить:

• облицовки гнутых рельефных фасадов мебели,
• склейку плоских и гнутых деталей,
• формование гнутых фасадов, керамических раковин, упаковки для тортов,
• облицовку декоративных деталей,
• облицовку крупногабаритных деталей столов и мебели, сноубордов, серфов, ветровики на дверцы для автомобилей, стильные упаковки для изделий, посуду, вазы, плафоны и эксклюзив.

Наша компания проводит бесплатное обучение пользователей при покупке и консультации во время эксплуатации. Небольшой перечень команд и детальная инструкция позволяют самостоятельно изучить устройство и грамотно эксплуатировать мембранно-вакуумные пресса фирмы сайт

Сервисное обслуживание

Доставка по России

Заказать чпу станок можно на сайте или в офисе предварительно обсудив условия, цены, скидки, и получив консультацию и рекомендации. На страницах сайта вы найдете подробное описание станков с чпу, фото и видео, цены и характеристики, отзывы о покупке и установке промышленного оборудования. Также приведено сравнение разных моделей, можно подобрать нужные параметры. Комментарии к товарам есть в обсуждении на форуме, там же находятся инструкции, и руководства как и что можно сделать своими руками. Доставка товара осуществляется по России. Гарантия предоставляется на и . Купить или заказать продукцию можно по адресу: Ростовская область,Аксайский район, п. Рассвет, ул. Магистральная 7.

Открытие небольшого предприятия по изготовлению мебели начинается с приобретения необходимого оборудования.

Хорошо если есть возможность закупить фирменные станки заводского изготовления.

А что делать, если стартовый капитал весьма ограничен?

Выход один – кое-какие из агрегатов собрать самостоятельно. Можно, например, сделать вакуумный пресс своими руками.

При изготовлении мебели детали из древесно-стружечных плит, например, МДФ, оклеивают ПВХ-пленкой. Ее же используют для покрытия дверных накладок. Такая облицовка при небольшой стоимости имеет привлекательный внешний вид. Но оклеивание древесины пленкой – совсем не такая простая задача, как, например, наклеивание обоев.
Требуется специальное приспособление, именуемое вакуумным прессом.

Этот станок состоит из следующих составляющих:

1. Станина – основание, на котором компонуются все элементы.
2. Вакуумная камера. Прочная открытая сверху коробка, в которую укладываются обрабатываемые детали. Затем ее накрывают ПВХ-пленкой.
3. Нагревательный элемент (термомодуль), посредством которого пленка разогревается до необходимой температуры.
4. Вакуумная система – насос с дополнительным оборудованием. Эти компоненты предназначены для откачивания воздуха из вакуумной камеры.
5. Шкаф, в котором собрана электросхема станка.

При откачивании воздуха разогретая пленка облегает промазанные клеем детали в вакуумной камере, после чего покрытие остается только просушить и кое-где подрезать.

Инструменты

Основной набор инструментов – такой же, как при изготовлении любых других изделий из стального профиля:

• сварочный аппарат инверторного типа с током сварки до 130 А;
• электроды диаметром 2 – 2,5 мм;
• болгарка с диаметром рабочей части 150 мм и отрезной круг для нее;
• электрическая дрель со сверлами по металлу диаметром 10 мм и металлической щеткой;
• чертилка по металлу;
• ножницы по металлу;
• вытяжной заклепочник;
• рулетка.

Понадобится и набор гаечных ключей.

Материалы для изготовления пресса

Для изготовления станка потребуются следующие материалы:

Станина

• стальная прямоугольная труба 60х40х2 мм;
• то же сечением 20х20х2 мм;
• болты М10х60, М10х80, М10х140 с гайками и шайбами.

Для устройства твердой дорожке на участке наилучшим вариантом будет мощение тротуарной плиткой. – пошаговая инструкция поможет вам разобраться с технологическим процессом.

Порядок изготовления забора из евроштакетника описан .

Инструкция по сборке вибростола для тротуарной плитки представлена .

Вакуумная камера

• стальная труба 60х40х2 мм;
• стальной лист S – 2 мм;
• резиновая лента для уплотнителя;
• шпилька диаметром 12 мм и 2 гайки для нее;
• труба Ду50;
• прут диаметром 10 мм;
• стальная труба 20х20х2 мм.

Вакуумная система

• вакуумный водокольцевой насос ВВН 1-1,5-5,5;
• вакуумметр;
• стальной лист S = 2 мм;
• шаровой кран для горячей воды;
• вакуумный шланг диаметром 50 мм.

Термомодуль

• труба сечением 20х20 и 60х40 мм;
• шариковые подшипники типа 6200;
• стальной лист S = 0,5 мм;
• алюминиевые заклепки;
• стекло с тонировочной пленкой;
• алюминиевая фольга S = 0,1 мм;
• лампа КГТ 220-1000-6 (22 шт.).

Чертеж конструкции

Данный вариант самодельного вакуумного пресса предполагается оснастить термомодулем откатного типа (черт. См. ниже).

Другие виды нагревателей – подъемный и распашной – сложнее в изготовлении и менее удобны в эксплуатации. Термомодуль оборудован роликами (шарикоподшипники) и передвигается по рельсам (труба 20х20). На станине для него предусмотрено парковочное место.

Для вакуумной камеры выбраны размеры 2,5х1,4 м. Такая длина является оптимальной для изготовления наиболее типовых мебельных фасадов, а ширина соответствует наиболее распространенному типу ПВХ-пленки.

Чертеж вакуумного пресса

В камеру предполагается загружать детали толщиной не более 32 мм, поэтому ее высота с учетом толщины подкладок, воздухопроницаемой платформы и уплотнителей принята равной 60 мм (изготовлена из трубы 60х40х2 мм).

Станок скомпонован таким образом, чтобы прижимная рама будучи откинутой опиралась на припаркованный нагреватель, таким образом для ее удержания в поднятом состоянии не требуется дополнительных устройств. Рама откидывается благодаря шарниру (работает аналогично дверной петле).

Порядок работ

Изготовление вакуумного пресса осуществляется следующим образом:

Станина

Детали станины нужно сварить согласно чертежу. Далее швы зачищаются, высверливаются необходимые отверстия, ржавчину счищают металлической щеткой и грунтуют всю конструкцию для последующей покраски.

Самодельная станина

Вакуумная камера

Из трубы 60х40 следует сварить каркас жесткости, который будет удерживать днище камеры (стальной лист толщиной 2 мм) от прогиба под воздействием атмосферного давления.

К одной из стенок необходимо приварить часть шарнира с двумя проушинами.

Прижимная рама выполняется из того же профиля и имеет те же размеры, что и вакуумная камера. К ней приваривается вторая часть шарнира.

Мембранно-вакуумная камера

Для плотного обжатия пленки прижимной рамой используются эксцентриковые зажимы, которые делаются из трубы ду50, прута диаметром 10 мм и квадратной трубы 20х20 мм.

Если при изготовлении камеры ее днище повело, его можно залить самовыравнивающейся смесью (к примеру, на базе эпоксидной смолы), используемой для изготовления наливных полов.

Готовую камеру нужно закрепить 4-мя болтами на специальных опорах станины. Далее следует установить эксцентриковые зажимы, собрать шарнир прижимной рамы и наклеить уплотнитель.

Самодельный пресс

Внутри камеры по всей ее площади устанавливается платформа из МДФ, состоящая из 9-ти перфорированных прямоугольников с прорезанными на их поверхности канавками (толщина листа МДФ – 10 мм). Обрабатываемые детали будут укладываться на нее. Благодаря этой платформе, воздух будет откачиваться по всему объему камеры равномерно, независимо от положения обрабатываемых деталей и пленки.

Вакуумная система

Для откачивания воздуха из вакуумной камеры пресс рекомендуется оснастить насосом водокольцевого типа (модель ВВН1-1,5-5,5). В трубопровод, которым насос соединяется с вакуумной камерой, должны быть врезаны обратный клапан и вакуумметр. Для надежности можно установить еще и запорный кран.

Для работы насоса нужна чистая, свободная от механических примесей вода, для хранения которой должен быть предусмотрен стальной резервуар объемом около 30 л (можно сварить самостоятельно из стального листа).

Насос вакуумный

Насос необходимо установить в строго горизонтальном положении (контролируется уровнем) на бетонном основании, и прикрутить анкерными болтами. При этом вокруг агрегата необходимо соорудить стенки либо разместить его в углублении, так как в процессе работы из него будет вытекать вода.

Подача воды из бака в насос и ее возврат осуществляется по двум шлангам, которые должны выдерживать температуру до 100 градусов.

Водокольцевой вакуумный насос ВВН1-6

Все резьбовые соединения в вакуумном трубопроводе должны быть уплотнены лентой ФУМ или аналогичным материалом. Для подсоединения трубопровода к вакуумной камере в последнюю врезается патрубок. Он должен быть ниже воздухопроницаемой платформы и располагаться посредине одной из стенок. К насосу трубопровод присоединяется посредством фланца.

После сборки станка вакуумную систему нужно проверить. Входное отверстие вакуумного трубопровода внутри камеры перекрывают куском фанеры, после чего запускают насос. Через 5 сек вакуумметр должен показать хотя бы -0,85 атм.

Самый простой и современный вариант оформления придомовой территории – мощение тротуарной плиткой. – рассмотрим разновидности укладки.

Как сделать забор из штакетника, читайте . Особенности монтажа ворот.

Термомодуль

Каркас термомодуля сваривается из трубы 20х20 и оснащается ручками, а также опорами для крепления колесных осей (труба 60х40).

Функцию колес будут выполнять подшипники типа 6200.

Обшивка каркаса изготавливается из стального листа толщиной 0,5 мм на алюминиевых заклепках.

В боковых стенках следует прорезать смотровые окна размером 40х20 см и установить в них тонированные стекла. Также в стенках должны быть просверлены отверстия диаметром 50 мм с заслонками, через которые можно будет производить измерение температуры пленки посредством пирометра.

Регулируемые по высоте подвесы для ламп КГТ (кварцевые галогенные тепловые) следует изготовить из резьбовых шпилек, закрепив на их концах изолирующие пластины из стеклотекстолита с размерами 40х20х2 мм. Шпильки вкручиваются в отверстия, просверленные в крышке термомодуля. Сами лампы прикручиваются к стеклотекстолитовым пластинам болтами м5х20 с использованием шайб Гровера.

Питание ламп (они разделены на несколько групп) обеспечивается проводом РКГМ в жаростойкой оболочке с наконечниками типа ТМЛ.
Несколько проводов от разных групп запитываются от общей шины в распределительной коробке, к которой подводится питающий кабель.

После изготовления термомодуль следует установить на рельсы, приваренные к станине.

Шкаф с электрическим оборудованием

3-фазный двигатель вакуумного насоса мощностью 5,5 кВт подключается через 3-полюсный автоматический выключатель и тепловое реле.

Для кварцевых ламп нагревателя точность силы тока особого значения не имеет, поэтому в установке теплового реле нет необходимости.

Для включения и отключения насоса на операторском пульте устанавливается контактор с двумя нефиксируемыми кнопками.

В случае отключения электричества контактор блокируется и при последующем возобновлении электроснабжения произвольного запуска оборудования не произойдет.

В случае с лампами блокировка при отключении электричества не столь критична, поэтому их можно подключить через обычный 2-позиционный выключатель.
Преимущество такого варианта заключается в следующем: органы управления насосом и термомодулем будут сильно отличаться, и их невозможно будет перепутать.

Видео на тему

Формат файлов:
КОМПАС-3D, AutoCAD, cdw,dwg
Кол-во чертежей:
11

Модернизация вакуумного ленточного пресса

Дипломный проект

Скачать:

Прессы
пластического формования предназначаются для изготовления изделий из пластичной
глиняной массы, требуемой формы и размеров. Вакуумлентпресс
используется на заводе для выпуска сифонных заготовок. Хотя эти прессы
предназначены для обработки тонких керамических масс, они удовлетворительно
работают и на пластичных шамотных массах.

Для
работы ленточных прессов характерным является то, что глиняная масса в процессе
переработки обогащается воздухом. Он проникает в массу не только во время
продвижения ее в прессе, но и другими путями. До 2,5% растворенного воздуха
содержится в почвенной воде. Перемешивание массы в смесителях также связано с
дополнительным захватом и запрессовкой воздуха. Часть
воздуха находится в комьях глиняной массы и при неудовлетворительном замесе он
не в состоянии выйти на поверхность и поступает также в пресс. В общем, в
выходящем брусе может оказаться до 10% воздуха, который резко ухудшает качество
получаемой ленты. Для восстановления ценных свойств массы прибегают к процессу
обезвоздушивания (деаэрации) массы.

Вакуумирование массы
позволяет: повысить плотность и пластичность формуемой массы, уменьшить
деформацию резательной проволоки, изделия получаются с острыми краями, повысить
прочность, пластичность и однородность обжигаемых изделий.

В дипломном проекте
проведена модернизация вакуумлентпресса; модернизация питательного вальца,
замена отражательного валка отражательным скребком, изменение угла наклона
перфорированной решетки, изменение быстроходной ступени редуктора, установка
звукоизолирующего кожуха на редуктор привода.

В результате модернизации сокращается
время на проведение ремонта, облегчается обслуживание и ремонт пресса.

В конструкторской части
проекта произведен: кинематический и силовой расчет привода, расчет зубьев
цилиндрических колес на выносливость при изгибе, расчет валов редуктора,
проверочный расчет подшипников, обоснование основных технических характеристик
пресса.

В технико – экономическом
обосновании проекта произведен расчет
изменения затрат на ремонт, продолжительность и трудоемкость ремонта, расчет
заработной платы рабочих. Смета затрат на ремонт составила 76179,6 руб. при
балансовой стоимости 188810,00 руб. Смета затрат на ремонт до модернизации
составляла 113551,42 руб.

В разделе «Безопасность жизнедеятельности» предусмотрены технологические и организационные
мероприятия, исключающие или сводящие к минимуму несчастные случаи и
чрезвычайные ситуации. Обеспечиваются оптимальные условия труда. Так же в
проекте произведен расчет местной вытяжной вентиляции.

Список чертежей:

Вакуумный ленточный пресс до модернизации

Вакуумный ленточный пресс (модернизация)

Воронка загрузочная

Кожух звукоизолирующий

Шнековый вал в сборе

Валец питательный модернизированный

Быстроходный вал

Зубчатое колесо

Скребок
отражательный

Техническая характеристика

Производительность — 10т/час

Диаметр
прессующего винта – 445 мм

Мощность электродвигателя — 55 кВт

Габаритные размеры (без привода): длина 3700 мм.,
ширина 950 мм., высота 950mm.

Масса (без привода) — 4200 кг.

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКИХ ДОКУМЕНТОВ

ВВЕДЕНИЕ

1 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1Краткое описание технологического процесса

1.2 Технологическая схема

1.3 Технологическая характеристика оборудования

1.4
Литературный и патентный обзор

2 ЦЕЛЬ И ЗАДАЧИ ПРОЕКТА

3 РАСЧЕТНАЯ ЧАСТЬ

3.1 Исходные данные для проектирования

3.2 Расчет основных параметров

3.2.1Расчет производительности пресса

3.2.2Расчет мощности электродвигателя

3.3 Кинематический и силовой расчет привода

3.3.1Расчет параметров редуктора

3.3.2 Расчет зубчатой передачи быстроходной ступени

3.3.3 Проверка зубьев шестерни и колеса на прочность

3.4 Расчет быстроходного вала редуктора на прочность

3.5 Расчет промежуточного вала редуктора на
прочность

3.6 Расчет шпоночных соединений

3.7 Расчет подшипников качения

4 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА

4.1 Расчет технико-экономических показателей
технической модернизации
на участке производства

4.2 Расчет проектно-производственных мощностей и
проектного объема производства

4.3 Смета затрат на капитальный ремонт
вакуумлентпресса

4.3.1 Периодичность и трудоёмкость ремонта.

4.3.2 Расчёт численности ремонтных рабочих

4.3.3 Создание ремонтной бригады

4.4 Расчёт фонда заработной платы (ФЗП)

4.5 Затраты на разборочно — сборочные работы до и
после модернизации

4.6 Расчет стоимости запасных частей для ремонта до
и после модернизации

4.7 Смета затрат на капитальный ремонт
вакуумлентпресса

4.7.1 Расчет затрат на модернизацию

4.7.2 Обоснование объёмов производства товарной
продукции

4.8 Расчет затрат на производство продукции

4.9 Основные технико-экономические показатели
проекта

5 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

5.1 Обеспечение безопасности работающих

5.1.1 Характеристика условий труда

5.2 Обеспечение безопасности труда

5.2.1 Мероприятия по электробезопасности

5.2.2 Пожарная безопасность

Вакуумный пресс своими руками

Вакуумный пресс – это устройство, с помощью которого из такого материала как МДФ можно заниматься изготовлением мебельных фасадов с пленкой ПВХ и декоративных накладок для дверей. Такой агрегат продается в магазинах, но вы достаточно легко можете сделать его своими руками.

Для чего нужен вакуумный пресс и как он работает

Корпусная и мягкая мебель часто производится из пленочных мебельных фасадов, поскольку последние сочетают в себе такие достоинства как:
• широкий спектр цветов;
• различные формы;
• невысокую стоимость.

Для изготовления таких фасадов применяется специальное оборудование, и главный инструмент в этом производстве – вакуумный пресс. Устройство позволяет усадить пленку ПВХ на заготовку с МДФ основой.

Пресс состоит из следующих ключевых элементов:
• вакуумной камеры или стола;
• термомодуля.

Камера обычно выполнена в прямоугольной форме, для нее используется жесткий материал – когда изнутри искусственно создается отрицательное давление, этот материал не сжимается. С наружной стороны происходит укладка пленки ПВХ, и герметизация ее краев с рамой.

Пленка усаживается в таком порядке действий:
• заготовки укладываются на стол;
• процесс герметизации;
• пленки разогреваются;
• откачивается воздух;
• процесс охлаждения;
• вырезаются заготовки, излишки пленки с фасада удаляются.

Как сделать вакуумный стол

Вакуумная ванна

В качестве дна в вакуумной ванне используется 2-миллиметровый стальной лист. Чтобы максимально уменьшить прогибы листа, на который будет воздействовать отрицательное внутреннее давление, и сделать поверхность стола как можно более ровной, приступаем к изготовлению каркаса жесткости. Эту конструкцию делаем из той же профильной трубы 60х40х2.

Предварительно нарезанная труба, как указано в проекте, укладывается на стапель, жестко закрепляется при помощи струбцин, все примыкания провариваются. Когда каркас жесткости готов, поверх него приваривается лист стали. На этом наиболее ответственном этапе сварочных работ следует обеспечить непрерывный герметичный сварной шов. Его рекомендуется делать с двойным проваром.

Чтобы лист не коробило из-за продолжительного воздействия высокой температуры, можно использовать нижеследующий альтернативный способ, как приварить лист к каркасу. Прежде, чем уложить стальной лист на каркас жесткости, по периметру листа наносим состав для герметизации, который рассчитан на действие высоких температур. Здесь можно воспользоваться, к примеру, силиконовым высокотемпературным герметиком. Сварка же проводится не в виде сплошного шва, тут мы делаем регулярные фиксирующие прихватки – шаг примерно 50 мм.

Этот способ предусматривает то, что из-за кратковременных локальных воздействий сварки весь герметик не будет поврежден, выжжен, а только небольшая часть непосредственно у прихваток. В большей своей части герметик, после того как отвердеет, будет выполнять свою функцию.

Как делаем каркас жесткости и собираем вакуумную ванну:
• варим каркас жесткости;
• к нему привариваем лист стали;
• по периметру листа герметично привариваем стационарную нижнюю раму, которая включает часть шарнирного соединения, что фиксирует подъемную верхнюю раму.

Как сделать подъемную, прижимную, верхнюю раму

В качестве материала изготовления рамы применяем профильную трубу 60х40х2 мм. Прижимную раму выполняем точно в тех размерах, что и у вакуумной рамы. Если ровный профиль – не погнутый и не покрученный достать не удалось, тогда отбираем попарно самые ровные листки. Из них мы изготовим части вакуумного стола, которые плотно примыкают между собой.

Подъем прижимной рамы будет осуществляться за счет регулируемых шарнирных соединений. Шарниры можно регулировать, когда будет наклеен уплотнитель в виде полос листовой резины со средней жесткостью – толщина примерно 2 мм.

Приваренные шайбы требуются, чтобы увеличить площадь трения. Шкворень шарнирного соединения в виде стального прута D12, на концах которого имеется резьба.

Чтобы удерживать прижимную раму поднятой, можем воспользоваться газовыми лифтами.

Зажимы

Чтобы надежно и герметично удерживать пленку, когда происходит вакуумное прессование, мы плотно и равномерно прижимаем верхнюю раму к периметру вакуумной рамы. Таким образом резиновый уплотнитель будет полностью прилегать.

Самодельные зажимы, которые работают по принципу эксцентрика, изготовляются из следующего стального металлопроката:
• 1 труба ДУ50: 0,5 м, со внешним диаметром примерно 60 мм;
• прут: 2 м, диаметр 10 мм;
• профильная труба: 2 м, 20х20х2 мм.

Зажимы настраиваем, установив комбинированные гайки в нужное место резьбы шпильки, и зафиксировав с помощью контргаек. Эту операцию выполняем на завершающей стадии изготовления вакуумного стола, после того как будет наклеен резиновый уплотнитель.

Своими руками

Простейший самодельный пресс для фанерования (облицовки шпоном)

В ролике простейший пресс для облицовки шпоном.
Два листа ДСП 40х40 см, линолеум и самодельные струбцины из сосновых брусков 50х35мм, шпилек и гаек М16.

Вам понравится

19 Комментариев для “ Простейший самодельный пресс для фанерования (облицовки шпоном) ”

Volodymir Evdokimov

А я все равно две стороны мажу… на всякий

Андрей Ярмолкевич

Я с падуком на грабли наступил, когда мазал с двух сторон – клей проступил ;)

Volodymir Evdokimov

Меня все пустоты преследуют

mywaleri

Володя меня преследуют зазоры , клеил шахматную доску ,то тот шпон который с равномерной структурой лег отлично ,а вот тот который с не равномерной структурой с всякими полосками при склейке чуть съежился и появились просветы хоть и не большие ,но вид уже не тот .Так что все еще зависит и от качества шпона.

Igor BBL

Я так понимаю, что это последний ролик с использованием простого ручного пресса, перед покупкой вакуумного? )) Если Вы сказали, что “подумываете” – это означает, что на самом обдумываете серьезно! ))

Андрей Ярмолкевич

Для меня пока сложная конструкция ;)

Нет ? Готовое решение, которое можно применять в том числе и для фанеровки небольших деталей есть у Фестул, но по “космической” цене. Есть желание что-то самому замудрить, но знаний пока маловато ;)

Alex Usov

Андрей скажите пожалуйста.У меня есть большие куски готового шпона (бука) наждачной машиной (240) я все зашлифовал.все прекрасно. но есть места где не уходят пятна. Это были большие ящике с кухни 1метр.Дно-ящика.Какой шкуркой можно это убрать .Боюсь не стереть до дыр шпон.
Спасибо.

Андрей Ярмолкевич

Я бы попробовал поработать циклей, а не шлифмашиной.

Сергей Нескажу

Андрей,а прижимной брусок с толщиной 35 мм. и с дугой 8 мм.на такой маленькой длине,отыгрывает при сжатии эти миллиметры?Края хорошо прожаты?Может было бы лучше использовать какие-нибудь небольшие рессоры,например от старого “Москвича” со свалки?

Андрей Ярмолкевич

Да, я уже проверил – все нормально. Там оба бруска дугой, 8мм – это в сумме.

8Greendog

Блин, ребят, действительно не понимаю, что вы находите в древозаменителях… Натюра так мало сейчас, даже при всех недостатках натуральной древесины, она становится раритетом в нашей жизни… Или плохо обработана и становится мусором. Конечно личное мнение, но у нас стало слишком много технологий и так мало настоящего :(

Ion Balan

При чем тут это? Если мне надо к примеру зебрано, его нереально достать во первых , во вторых цена космическая, а вот шпон зебрано пожалуйста, и более-менее по доступной цене. Фанеровать экзотами можно и дерево, не обязательно МДФ.

8Greendog

Если что-то не реально достать, это не повод делать суррогат… Или нужно доставать, хоть из поддонов из африканских стран, или….. ?
Дело конечно личное, но что-бы тогда колерами и морилками не поработать, в принципе то же самое В целом, дело идеологии, я лично люблю настоящее, иначе зачем вообще в это свой труд вкладывать. Подделки и так на каждом углу.

Igor Brick

Андрей, для каких целей вы фанеруете дубовым шпоном тонкую фанеру с двух сторон?

Андрей Ярмолкевич

Igor Brick

Филенки плоские? Почему спрашиваю – думаю попробовать делать филенки из МДФ, обклеенные по периметру фрезерованными фигарейной фрезой дубовыми накладками. А потом уже всю эту конструкцию фанеровать с двух сторон дубовым шпоном. Либо же сначала обклеить периметр дубовыми плашками, выровнять в одну плоскость и фанеровать всю плоскость шпоном. Лишь затем пропустить филенку через фигарейную фрезу. Ваше мнение, какой способ лучше?

Андрей Ярмолкевич

Мне больше нравится последний способ.

QwertyWOOD

Лайк однозначно. Мб дуб или ясень было бы долговечнее для струбцин?

Андрей Ярмолкевич

Может быть, но и сосна неплохо справляется ;)

Шпонирование своими руками

Шпонирование деревянной основы, еще называют фанерованием. Шпонирование, как собственно говоря, фанерование, подразумевает под собой приклеивание тонких пластин дерева, шпона, на деревянную основу. Основа это столы, двери, шкафы, стены и прочие деревянные поверхности. Более подробно, о том, какие виды фанерования существуют, зачем это делать и как производить шпонирование своими руками, расскажем в статье.

Для чего шпонируют мебель

Шпон — это тонкая пластина древесины, как правило, ценных пород. Используют шпон, для того, чтобы обычное, недорогое дерево, стало по всем внешним признакам, ценной, дорогой породой.

Вследствие этого, цена на шпонированную мебель, в разы ниже, чем на массив дерева ценных пород. А внешний вид практически ничем не уступает второму.

Кроме выгоды в стоимости, использование шпона, дает широкие возможности для дизайна. Им же можно обклеить старую мебель, тем самым вдохнуть в нее вторую жизнь.

Какие бывают виды шпонирования

Основными видами шпонирования или фанерования, являются три вида. А именно, горячее, холодное и мембранное шпонирование.

Самым доступным методом, для домашнего использования, является метод горячего шпонирования. Тут шпон приклеивается к основе клеящим составом.

Остальные два вида шпонирования -холодное и мембранное, требует специальных станков и других производственных мощностей. Так, холодное шпонирование это прессование шпона к основе. Для этого используются прессовальные аппараты или винтовые ваймы.

Мембранное шпонирование производится на сложных рельефных поверхностях. И базируется на вакуумном соединении гладких и рельефных плит и шпона

Процесс шпонирования своими руками

Как мы уже говорили ранее, самым доступным способом, для домашнего использования, является горячее фанерование. Для работы вам понадобятся следующие основные материалы и инструменты из списка:

• Основа для шпонирования
• Шпон из дерева
• Нож фанерный
• ПВА клей
• Чистый лист бумаги
• Валик или деревянный брусок, для затирки шпона
• Наждачка
• Утюг, чем тяжелее, тем лучше
• Резак

Подготовительные работы

Прежде, чем приступить к шпонированию, нужно, в первую очередь, подготовить шпон. Шпон натурального происхождения, часто скручивают в рулон. Шпон, также может быть покоробленным и так далее.

Чтобы придать шпону правильное положение, смочите его увлажненной водой, губкой, и положите между двумя листами фанеры. А чтобы ушла лишняя влага, проложите между фанерой и шпоном, с обеих сторон шпона, упаковочную бумагу.

Чаще всего, для отделки мебели применяют строганный шпон. Это узкие, но длинные листы. Ширина строганного шпона, как правило, не шире 30 сантиметров.

Поэтому, после выравнивания и удаления лишней влаги с поверхности шпона, нарезаем листы, необходимой длины. Если, для примера, вы хотите обклеить стол, то шпон должен слегка выступать ха края основы. Лишнее, по окончании процесса шпонирования, можно будет срезать или зашкурить.

Кстати, не режьте шпон ножом или ножницами. Шпон может растрескаться и режется от неровно этими приспособлениями. Для резки шпона используйте фанерный нож или строгальный станок.

Склеивание шпона и основы

Клей ПВА наносим на шпон и на основу. На основе промазываем участок основы. Лучше всего, клеем промазывать дважды. Первый слой клея сушим почти до полного высыхания, чтобы клей практически перестал липнуть. Второй слой просушиваем до отлипа.

Следующим этапом, разогреваем утюг до 50 градусов. Это, примерно, средняя температура на утюга. И через лист белой бумаги утюжим шпон. После прохода утюгом, сразу же начинаем притирать валиком или бруском, шпон и основу.

Необходимо, чтобы листы шпона шли внахлест на 3-4 мм. При проклейке местам стыков уделяйте особое внимание. Как бы вминайте его утюгом.

Далее, проверьте, не остались ли пустоты между шпоном и основой. Для этого, слегка, постучите ногтями по шпону. Если пустоты обнаружились, приглаживаем их еще раз утюгом. Если воздух не выходит, то делаем маленький надрез, тонким резком, на шпоне. И вздутие заливаем клеем, при помощи шприца.

Завершение работы

После полного высыхания клея, обрезаем и зашкуриваем излишки шпона. Будьте аккуратны, при зашкуривании. Шпон очень тонкий материал. Его легко можно протереть насквозь. И вся ваша работа будет испорчена.

После завершения шлифования, покрываем изделие морилкой, лаком и производим окончательную отделку.

Описание вакуумных прессов для шпонирования МДФ и фасадов

Вакуумный пресс является незаменимым устройством в вопросах изготовления мебели и различных производств, где человеку приходится иметь дело с МДФ, ДСП, элементами из пластика, искусственного камня и пр. Дополнительно пресс способен придавать поверхностям материала определенную рельефность, что позволяет получать оригинальные по форме и конфигурации изделия.

Устройство

Фото вакуумного пресса

Вакуумный пресс состоит из нескольких основных элементов:

• Рама. Зачастую данная несущая конструкция выполняется в разборном типе, что позволяет осуществлять ремонт, профилактику, разборку для удобной транспортировки;
• Рабочий стол. Это также несущая конструкция, которая комплектуется специальной прижимной рамой;
• Вакуумная система. Эта пневматическая система является главным элементом, без которого сложно представить себе вакуумный пресс как таковой;
• Откатная каретка. Здесь имеется элемент нагрева, который питается от электричества;
• Автоматика управления. Пресс вакуумные сушильные камеры, двери, каретка, сама вакуумная система функционируют по средствам автоматического управления. Участие оператора минимальное, что позволяет добиться более высокого качества искусственного шпонирования, изготовления элементов для мебельных фасадов, склейки пластика, ДСП, МДФ и пр.

Фото устройства вакуумного пресса, для создания своими руками

Вакуумный пресс классифицируют по нескольким основным признакам. Начнём с уровня автоматизации. В зависимости от данной характеристики, устройства для прессования древесины, фасадов, пластика, искусственного камня делят на два типа.

1. Автоматические. Здесь прессовальщик древесины, искусственного камня, пластика выполняет все операции самостоятельно, потому участие оператора практически не требуется.
2. Полуавтоматические. Это более устаревшие модели прессовальщиков древесины, поскольку оператор должен открывать двери пресс камеры, нажимать кнопки для запуска, выключать, извлекать своими руками спрессованные элементы из древесины, пластика, МДФ. Их срок постепенно подходит к концу, поскольку эффективнее работать с устройствами, где пресс форма работает в ускоренном автоматическом режиме.

Автоматические модели привлекательнее тем, что им требуется меньше времени на выполнение операции. Потому производитель может выпустить больше продукции за одинаковой срок по сравнению с полуавтоматическими установками.

Не менее значимой классификацией является разделение устройств на мембранные и безмембранные.

• Мембранные установки оклеивают поверхности заготовок из древесины шпоном или специальными пленками. При этом в мембрану помещается заготовка с нанесенным заранее клеящим составом. Мембрана нагревается, вакуумный насос откачивает воздух, что создает отрицательное давление. Это позволяет изделию из древесины, МДФ прочно связаться с пленкой. Выждав некоторое время, форма извлекается, заготовка готова к применению;
• Безмембранные прессы актуальны для тех случаев, когда заготовки из пластика, МДФ, древесины оклеивают более плотными пленками, специальными покрытиями. Мембранные аналоги прекрасно себя проявляются с более тонким покрытием.

При наличии таких агрегатов как Мастер, ST 420 вопрос выбора не становится очень сложным. Но одними только прессами Мастер или ST 420 рынок не ограничивается. Прежде чем сделать выбор, стоит разобраться в разновидностях, особенностях и нюансах покупки данного оборудования.

На производствах используют два основных типа вакуумного пресса.

1. Стандартный вакуумный агрегат. Это устройство, которое имеет щадящие характеристики, используемые при изготовлении элементов мебели из МДФ, древесины, пластика. Главная особенность станков в том, что создаваемое ими давление составляет не больше 0,95 кг/см2. Их используют при нанесении пленок ПВХ или шпона на простые мебельные заготовки.
2. С дополнительным давлением. Это более дорогостоящее оборудование, которое может создавать давление свыше 8 кг/см2. Оно применяется для работы с МДФ, изделиями из пластика и элементами сложной конфигурации.

Мембраны

Мембрана является важным элементом станка, применяемого для изготовления заготовок из древесины, мебельных фасадов. Мембрана имеет определенные характеристики.

• Основная задача — исключение подвижек при создании элементов фасадов или компонентов мебели из древесины;
• Мембрана позволяет качественно нанести тонкую пленку на деталь из древесины, которая не любит повышенные температуры;
• Устанавливается мембрана на специальные крючки, которые располагаются на прижимной раме;
• Мебельное производство и предприятия по сборке МДФ фасадов используют два типа мембран — каучуковые и силиконовые. Каучук применяется чаще, при этом силикон более износоустойчивый;
• Применение мембраны способствует облицовке деталей мелкого размера;
• Эти элементы существенно снижают расход пленки, необходимой для нанесения на детали из древесины, МДФ фасадов и пр.

Пресс или мешок

Прежде чем купить себе пресс ST 420 или вместо ST 420 изготовить вакуумный пресс своими руками, вам следует узнать про такое понятие как пресс мешок.

• Пресс мешок предназначен для того, чтобы вы могли сделать вакуумный пресс своими руками;
• Суть его заключается в том, что мешок сам по себе представляет пресс-станок;
• В мешок помещается изделие из древесины, ДСП, МДФ, подготовленное к склеиванию;
• Мешок запаивается со всех сторон, что позволяет добиться герметизации;
• С помощью насоса из мешка откачивается воздух, что позволяет создавать постепенно необходимое давление, равномерно распределяемое по обрабатываемой заготовке;
• Далее мешок некоторое время стоит в спрессованном состоянии, после чего заготовка извлекается;
• Основное преимущество в том, что стоимость мешка в десятки раз меньше, нежели цена станка. Пресс размером 1400 на 2500 мм обойдется покупателю в 1000 долларов, в то время как мешок можно приобрести за 500-1000 рублей. Вам не понадобятся никакие чертежи, чтобы из мешка самостоятельно сделать эффективный пресс для создания элементов фасадов, мебели и пр. Делаем выводы и принимаем решение.

Но мешок не сравнится со станком ST 420. Современное устройство ST 420 обладает уникальными свойствами, поскольку речь идет о 3D пресс-станке. Модель ST 420 может быть использована для частного бизнеса при нанесении изображений на футболки, кружки, для создания чехлов для планшетов, смартфонов. При этом ST 420 стоит около 70 тысяч рублей.

Мешок уж точно не способен на то, что может изготовить ST 420. Но выбор за вами.

Рекомендации по выбору

Выбирая мембранный пресс для изготовления фасадов из МДФ, ДСП, элементов мебели, обратите внимание на несколько вопросов.

1. Насос. Мембранный пресс может комплектоваться нашим или зарубежным насосом. В приоритете итальянские модели. Хоть они дороже, но эффективнее, надежнее и долговечнее.
2. Материал стола. Лучше всего, если рабочий стол будет выполнен из металла. Ряд моделей станков выполнены из ДСП, но они быстро приходят в негодность, поверхность повреждается при изготовлении продукции.
3. Размеры станка. Основная характеристика, от которой зависит возможность создавать детали тех или иных габаритов.
4. Нагреватель. Есть ТЭНы и лампы КГТ. Выбирайте второй тип, поскольку они не обжигают пленку.

Не забывайте про производителя. Малоизвестным компаниям не стоит доверять. Но и не всегда есть смысл переплачивать за бренд.

Пресс для шпона своими руками

Вакуумный пресс является незаменимым устройством в вопросах изготовления мебели и различных производств, где человеку приходится иметь дело с МДФ, ДСП, элементами из пластика, искусственного камня и пр. Дополнительно пресс способен придавать поверхностям материала определенную рельефность, что позволяет получать оригинальные по форме и конфигурации изделия.

Фото вакуумного пресса

Вакуумный пресс состоит из нескольких основных элементов:

• Рама. Зачастую данная несущая конструкция выполняется в разборном типе, что позволяет осуществлять ремонт, профилактику, разборку для удобной транспортировки;
• Рабочий стол. Это также несущая конструкция, которая комплектуется специальной прижимной рамой;
• Вакуумная система. Эта пневматическая система является главным элементом, без которого сложно представить себе вакуумный пресс как таковой;
• Откатная каретка. Здесь имеется элемент нагрева, который питается от электричества;
• Автоматика управления. Пресс вакуумные сушильные камеры, двери, каретка, сама вакуумная система функционируют по средствам автоматического управления. Участие оператора минимальное, что позволяет добиться более высокого качества искусственного шпонирования, изготовления элементов для мебельных фасадов, склейки пластика, ДСП, МДФ и пр.

Фото устройства вакуумного пресса, для создания своими руками

Вакуумный пресс классифицируют по нескольким основным признакам. Начнём с уровня автоматизации. В зависимости от данной характеристики, устройства для прессования древесины, фасадов, пластика, искусственного камня делят на два типа.

1. Автоматические. Здесь прессовальщик древесины, искусственного камня, пластика выполняет все операции самостоятельно, потому участие оператора практически не требуется.
2. Полуавтоматические. Это более устаревшие модели прессовальщиков древесины, поскольку оператор должен открывать двери пресс камеры, нажимать кнопки для запуска, выключать, извлекать своими руками спрессованные элементы из древесины, пластика, МДФ. Их срок постепенно подходит к концу, поскольку эффективнее работать с устройствами, где пресс форма работает в ускоренном автоматическом режиме.

Автоматические модели привлекательнее тем, что им требуется меньше времени на выполнение операции. Потому производитель может выпустить больше продукции за одинаковой срок по сравнению с полуавтоматическими установками.

Не менее значимой классификацией является разделение устройств на мембранные и безмембранные.

• Мембранные установки оклеивают поверхности заготовок из древесины шпоном или специальными пленками. При этом в мембрану помещается заготовка с нанесенным заранее клеящим составом. Мембрана нагревается, вакуумный насос откачивает воздух, что создает отрицательное давление. Это позволяет изделию из древесины, МДФ прочно связаться с пленкой. Выждав некоторое время, форма извлекается, заготовка готова к применению;
• Безмембранные прессы актуальны для тех случаев, когда заготовки из пластика, МДФ, древесины оклеивают более плотными пленками, специальными покрытиями. Мембранные аналоги прекрасно себя проявляются с более тонким покрытием.

При наличии таких агрегатов как Мастер, ST 420 вопрос выбора не становится очень сложным. Но одними только прессами Мастер или ST 420 рынок не ограничивается. Прежде чем сделать выбор, стоит разобраться в разновидностях, особенностях и нюансах покупки данного оборудования.

На производствах используют два основных типа вакуумного пресса.

1. Стандартный вакуумный агрегат. Это устройство, которое имеет щадящие характеристики, используемые при изготовлении элементов мебели из МДФ, древесины, пластика. особенность станков в том, что создаваемое ими давление составляет не больше 0,95 кг/см2. Их используют при нанесении пленок ПВХ или шпона на простые мебельные заготовки.
2. С дополнительным давлением. Это более дорогостоящее оборудование, которое может создавать давление свыше 8 кг/см2. Оно применяется для работы с МДФ, изделиями из пластика и элементами сложной конфигурации.

Мембраны

Мембрана является важным элементом станка, применяемого для изготовления заготовок из древесины, мебельных фасадов. Мембрана имеет определенные характеристики.

• Основная задача — исключение подвижек при создании элементов фасадов или компонентов мебели из древесины;
• Мембрана позволяет качественно нанести тонкую пленку на деталь из древесины, которая не любит повышенные температуры;
• Устанавливается мембрана на специальные крючки, которые располагаются на прижимной раме;
• Мебельное производство и предприятия по сборке МДФ фасадов используют два типа мембран — каучуковые и силиконовые. Каучук применяется чаще, при этом силикон более износоустойчивый;
• Применение мембраны способствует облицовке деталей мелкого размера;
• Эти элементы существенно снижают расход пленки, необходимой для нанесения на детали из древесины, МДФ фасадов и пр.

Пресс или мешок

Прежде чем купить себе пресс ST 420 или вместо ST 420 изготовить вакуумный пресс своими руками, вам следует узнать про такое понятие как пресс мешок.

• Пресс мешок предназначен для того, чтобы вы могли сделать вакуумный пресс своими руками;
• Суть его заключается в том, что мешок сам по себе представляет пресс-станок;
• В мешок помещается изделие из древесины, ДСП, МДФ, подготовленное к склеиванию;
• Мешок запаивается со всех сторон, что позволяет добиться герметизации;
• С помощью насоса из мешка откачивается воздух, что позволяет создавать постепенно необходимое давление, равномерно распределяемое по обрабатываемой заготовке;
• Далее мешок некоторое время стоит в спрессованном состоянии, после чего заготовка извлекается;
• Основное преимущество в том, что стоимость мешка в десятки раз меньше, нежели цена станка. Пресс размером 1400 на 2500 мм обойдется покупателю в 1000 долларов, в то время как мешок можно приобрести за 500-1000 рублей. Вам не понадобятся никакие чертежи, чтобы из мешка самостоятельно сделать эффективный пресс для создания элементов фасадов, мебели и пр. Делаем выводы и принимаем решение.

Но мешок не сравнится со станком ST 420. Современное устройство ST 420 обладает уникальными свойствами, поскольку речь идет о 3D пресс-станке.

Модель ST 420 может быть использована для частного бизнеса при нанесении изображений на футболки, кружки, для создания чехлов для планшетов, смартфонов.

При этом ST 420 стоит около 70 тысяч рублей.

Мешок уж точно не способен на то, что может изготовить ST 420. Но выбор за вами.

Рекомендации по выбору

Выбирая мембранный пресс для изготовления фасадов из МДФ, ДСП, элементов мебели, обратите внимание на несколько вопросов.

1. Насос. Мембранный пресс может комплектоваться нашим или зарубежным насосом. В приоритете итальянские модели. Хоть они дороже, но эффективнее, надежнее и долговечнее.
2. Материал стола. Лучше всего, если рабочий стол будет выполнен из металла. Ряд моделей станков выполнены из ДСП, но они быстро приходят в негодность, поверхность повреждается при изготовлении продукции.
3. Размеры станка. Основная характеристика, от которой зависит возможность создавать детали тех или иных габаритов.
4. Нагреватель. Есть ТЭНы и лампы КГТ. Выбирайте второй тип, поскольку они не обжигают пленку.

Не забывайте про производителя. Малоизвестным компаниям не стоит доверять. Но и не всегда есть смысл переплачивать за бренд.

статьи — рейтинг материала: 5,00 из 5

Фанерование в вакуумном мешке

Узнайте, как создать давление в несколько тонн на квадратный метр при наклейке шпона.

Работать со шпоном намного проще, чем вы думаете, если для сжатия склейки использовать вакуумный пресс. Чтобы познакомить наших читателей с этим процессом, мы обратились к профессиональному мебельщику Мэтту Сэйлеру, который часто применяет шпон в своей работе.

По мнению Мэтта, шпон дает несколько преимуществ.

«Он позволяет изменять направление рисунка волокон на лицевых поверхностях и даже смешивать разные породы, что трудно, а порой и невозможно сделать с массивной древесиной.

Компании, производящие шпон и торгующие им, предлагают продукцию из сотни древесных пород и огромное разнообразие рисунков и оттенков. Эта палитра просто потрясает воображение».

ЧТО НУЖНО ДЛЯ ВАКУУМНОГО ПРЕССОВАНИЯ

Мембранно-вакуумный пресс: виды, принцип действия, изготовление своими руками

Мебельная промышленность сегодня развивается очень активными темпами, что связано с повышением благосостояния людей и, соответственно, с увеличением спроса на предметы мебели, повышающие качество жизни и делающие ее более комфортной.

Это, а также то, что современные потребители стали более требовательными не только к качеству изготовления мебели, но и к ее декоративным характеристикам, привело к тому, что предприятия, работающие в данной отрасли, стали все более активно использовать в своем производстве инновационные методики и высокотехнологичное оборудование, одним из видов которого является вакуумный пресс.

Вакуумный пресс используется при производстве мебельных фасадов, столешниц, дверей и для изготовления декоративных элементов из акрила или АБС-пластика

Применение вакуумного станка и соответствующих расходных материалов позволяет наделить мебель совершенно уникальными декоративными характеристиками, что значительно повышает конкурентные преимущества предприятия, которое использует в своем производстве данное оборудование.

Принцип действия

Основной сферой применения вакуумных прессов является мебельная промышленность, где такое оборудование используется при производстве элементов корпусной и мягкой мебели – для оклейки элементов мебельных конструкций ПВХ-пленкой и шпоном, которые выполняют преимущественно декоративные функции. В задачи пресса вакуумного в данном случае входят осаживание пленки или шпона и обеспечение их плотного прилегания к поверхности элемента мебельной конструкции.

Технология вакуумного прессования обеспечивает быструю и качественную отделку МДФ

Принцип, по которому работает вакуумный пресс для шпонирования и покрытия мебельных заготовок пленкой ПВХ, достаточно прост. Нагретая и ставшая более пластичной пленка под воздействием вакуума, создаваемого под ее поверхностью, плотно обтягивает мебельную заготовку, точно повторяя ее конфигурацию.

Пленка, нанесенная по вакуумной технологии на поверхность мебельной заготовки, изготовленной из МДФ или ДСП, держится очень долго и не содержит под собой даже мельчайших пузырьков воздуха.

Процесс оклейки пленкой ПВХ мебельного элемента с использованием вакуумного пресса включает в себя такие технологические операции, как:

• укладка мебельных заготовок на стол оборудования;
• покрытие заготовок пленкой и установка прижимной рамки;
• герметизация вакуумной камеры;
• разогрев камеры и откачивание из нее воздуха;
• охлаждение заготовок, уже обтянутых пленкой;
• обрезка пленки по контуру заготовок.

Конструктивные особенности

Вакуумный пресс для фасадов мебели и других элементов ее конструкции составляют следующие элементы:

1. вакуумный стол, на поверхность которого укладываются мебельные заготовки (поверхность такого стола должна обладать высокой жесткостью, поэтому она обшивается листовым металлом или толстой жестью);
2. вакуумный насос, в задачу которого входит откачивание воздуха из-под поверхности пленки для мебельных заготовок;
3. прижимная рама, которая также изготавливается из прочного металла (в функции такой рамки, оснащенной надежными зажимными элементами, входит обеспечение герметичности воздушной полости под пленкой, которой покрывают мебельные заготовки);
4. нагревательная установка, которая может быть выполнена на основе рабочих элементов различного типа;
5. крышка вакуумного пресса, которая может быть откидного или накатного типа.

Основные элементы вакуумного пресса

Большая часть моделей вакуумных прессов дополнительно оснащается одним или несколькими валами, устанавливаемыми с торцевой стороны оборудования. Такие валы, которые делают работу на вакуумном прессе более удобной и сокращают время выполнения технологических операций, используются для установки рулонов с используемой для покрытия пленкой.

Многие современные модели вакуумных прессов для МДФ и ДСП могут работать в автоматическом режиме, что обеспечивают устанавливаемые на такое оборудование системы ЧПУ.

Особенно актуальным использование вакуумных прессов с ЧПУ является для предприятий, выпускающих мебель сериями, когда на подобном оборудовании приходится выполнять покрытие пленкой или шпоном множества однотипных деталей.

В таких случаях системы ЧПУ, устанавливаемые на такое оборудование, позволяют повысить его производительность и, соответственно, снизить себестоимость выпускаемой продукции.

Промышленный мембранно-вакуумный пресс с ЧПУ с подогревом верхней и нижней плиты

Основные разновидности

На сегодняшний день выпускаются два типа прессов вакуумного типа:

1. оборудование обычного типа (такие прессы используются в тех случаях, когда на заготовку необходимо оказать максимально щадящее воздействие, и способны создавать давление, значение которого не превышает 0,95 кг/см2);
2. вакуумные прессы повышенного давления (оборудование данного типа способно обеспечить давление, значение которого доходит до 8,5 кг/см2).

В обычном прессе облицовочный материал прижимается к детали атмосферным давлением, а в прессе с избыточным давлением в полость над заготовкой дополнительно нагнетается сжатый воздух

Оборудование первого типа применяется в тех случаях, когда пленкой ПВХ или шпоном требуется покрыть изделия несложной конфигурации.

Вакуумные прессы, способные создавать высокое давление, применяются для шпонирования или покрытия пленкой ПВХ деталей сложной формы.

Кроме того, такое оборудование часто используется как вакуумный формовщик, при помощи которого из листового пластика изготавливают объемные изделия различной конфигурации.

Наиболее распространены два варианта компоновки вакуумных прессов

Назначение мембраны в конструкции вакуумного пресса

Оба типа устройств комплектуются специальной мембраной, поэтому более правильное их название – прессы мембранно-вакуумные. Используется такой элемент вакуумного пресса как при шпонировании элементов мебельных конструкций, так и при их покрытии пленкой ПВХ.

В первом случае мембрана необходима для того, чтобы увеличить давление, оказываемое на поверхность заготовки и покрывной материал в процессе их соединения. Кроме того, при создании шпонированного слоя на поверхности заготовки из МДФ или ДСП мембрана предотвращает сдвиг покрывного материала по отношению к поверхности заготовки в процессе их соединения.

При покрытии мебельных заготовок слишком тонкими пленками ПВХ мембрана защищает их от негативного воздействия высоких температур, создаваемых в вакуумной камере.

Принцип работы вакуумного пресса с мембраной или без

Мембраны, которыми оснащаются вакуумные прессы, могут быть двух типов: каучуковые и изготовленные из силикона. Более предпочтительным вариантом являются мембраны из силикона, так как они более износостойкие и позволяют выполнять покрытие пленкой ПВХ деталей даже очень небольшого размера.

Другие области применения

Кроме оклейки поверхности элементов мебельных конструкций шпоном и пленкой ПВХ, мембранно-вакуумный пресс (МВП) может быть успешно использован для решения других задач, к которым, в частности, относятся:

• перенос на любые поверхности надписей и изображений методом сублимации;
• формирование из пластиковых листов объемных деталей различного назначения.

Для переноса изображений со специальной бумаги практически на любые (в том числе и рельефные) поверхности методом сублимации применяется такое оборудование, как термовакуумный пресс. Используя термовакуумный мембранный пресс, можно наносить надписи и изображения на изделия, изготовленные из керамики, пластика, текстиля и других материалов.

Настольный мембранно-вакуумный пресс

Принцип, по которому работает мембранный вакуумный термопресс, заключается в следующем.

• Изделие с закрепленным на нем листом бумаги, с которого необходимо перенести надпись или изображение, помещается на стол вакуумного пресса.
• Плотный прижим листа бумаги с изображением или надписью к изделию обеспечивает мембрана пресса, под которой создается вакуум.
• Под крышкой пресса после ее закрытия создается температура, под воздействием которой изображение или надпись с бумаги и переносится на поверхность изделия.

Вакуумные термопрессы, представленные на современном рынке большим разнообразием моделей, активно используются как крупными полиграфическими предприятиями, так и небольшими компаниями, занимающимися производством сувенирной продукции.

Вакуумный пресс для формовки пластиков

Для изготовления из листового пластика изделий рельефной формы применяется формовочно-вакуумный пресс.

Используя такой формовочный станок, работающий по принципу мембранно-вакуумного пресса, из плоских пластиковых листов можно изготавливать объемные изделия, глубина впадин или выпуклостей на поверхности которых доходит до 500 мм.

Корпуса вакуумных прессов данного типа, как правило, рассчитаны под достаточно габаритные изделия, что позволяет производить на таком оборудовании продукцию широкого ассортимента.

Современные модели формовочных вакуумных прессов, оснащенные системами ЧПУ, обладают опцией, позволяющей одновременно нагревать разные участки обрабатываемой заготовки до различной температуры.

Это позволяет изготавливать из листового пластика объемные изделия с достаточно сложным рельефом. Весь процесс обработки на таком оборудовании управляется и контролируется системой ЧПУ.

Таким образом, вакуумная формовка своими руками при использовании данного оборудования не выполняется, оператор станка только задает программу, все остальное делает машина.

Как правильно выбрать оборудование

Выбирая мембранно-вакуумный пресс для решения определенных задач, следует ориентироваться на его наиболее важные параметры.

Марка и страна-производитель насоса

На вакуумных прессах могут быть установлены насосы от зарубежных (как правило, итальянских) или отечественных производителей.

В первом случае вакуумный пресс мембранный будет стоить дороже, но и насос, который на нем установлен, будет надежнее.

Между тем отечественные вакуумные насосы тоже достаточно надежны, но самое главное – проблем с их ремонтом возникать не должно, так как найти запасные части для отечественного насосного оборудования не представляет особых сложностей.

Надежность и производительность пресса зависит в первую очередь от вакуумного насоса

Материал облицовки вакуумного стола

Очень важно, чтобы это был именно металл, а не листы ДСП, которые для таких целей используют некоторые производители. После непродолжительного использования столы, изготовленные из ДСП, просто придут в негодность.

Размеры

Это одна из важнейших характеристик, на которую следует обращать особое внимание, когда вы будете выбирать мембранно-вакуумный пресс.

От габаритов вакуумного пресса в первую очередь зависит количество заготовок, которые на нем можно обрабатывать одновременно. Естественно, чем большим будет такое количество, тем более производительным будет вакуумный пресс.

Между тем следует учитывать и то, что размеры оборудования напрямую влияют и на его стоимость, поэтому выбирать в данном случае следует оптимальный вариант.

Вакуумные прессы изготавливаются типовых размеров, например, для облицовки шпоном чаще всего используются размеры 2500х1500, 3000х1500, 2500х1200 или 3000х1200 мм

Вид нагревательных устройств

Преимущественное большинство специалистов советует выбирать вакуумные прессы, оснащенные КГТ-лампами, при использовании которых пленка, наклеиваемая на верхнюю часть гнутых деталей, не плавится и не прогорает.

В том же случае, если будет выбрано оборудование, оснащенное ТЭНами, то придется постоянно контролировать, чтобы расстояние от таких нагревательных элементов до самой верхней части поверхности заготовки было не менее 150 мм.

Торговая марка пресса

Поскольку вакуумные прессы являются достаточно дорогостоящим оборудованием, выбирать устройство от неизвестных производителей, которое затем придется постоянно ремонтировать, не стоит.

Самостоятельное изготовление вакуумного пресса

Многие частные мастера по изготовлению мебели и владельцы небольших мебельных компаний, руководствуясь естественным желанием минимизировать расходы, задаются вопросом о том, как изготовить вакуумный пресс своими руками.

Сделать такой станок своими руками можно, в интернете легко найти чертежи данного оборудования, да и с приобретением комплектующих для него особых проблем не возникает.

Немаловажным стимулом при реализации такого желания является и то, что себестоимость самодельного вакуумного пресса, если подойти к вопросам его изготовления правильно, будет значительно ниже стоимости серийного оборудования.
При желании и наличии хороших навыков работы с техникой можно изготовить и станок для вакуумной формовки своими руками, если есть потребность в оборудовании, позволяющем делать объемные изделия из плоских пластиковых листов.

Прежде чем начать изготавливать вакуумный пресс своими руками, следует хорошо изучить конструкцию такого оборудования, определиться с техническими параметрами устройства, которое необходимо именно вам, и закупить расходные материалы и комплектующие. Кроме того, можно воспользоваться советами и выложенными в интернете видео тех, кто уже изготовил вакуумный пресс своими руками и делится своим опытом.

Схема самодельного вакуумного пресса

Устройство столешницы станка

Для того чтобы изготовить вакуумный пресс своими руками, потребуются следующие расходные материалы и комплектующие:

• стальные профильные трубы, швеллеры и уголки;
• листовая сталь;
• зажимы для фиксации прижимной рамки;
• четыре газовых лифта – для подъема и опускания прижимной рамки;
• рельсы для термомодуля;
• резиновые уплотнительные элементы;
• водокольцевой вакуумный насос, оснащенный баком для воды;
• стальные трубы;
• кварцевые галогенные тепловые лампы для термомодуля.

Для того чтобы изготовить вакуумный пресс своими руками, потребуется набор слесарных инструментов, сварочный аппарат, электродрель и угловая шлифовальная машинка.

Фото узлов самодельного вакуумно-формовочного станка

Общий вид станка Вакуумный насос для станка Вакуумный стол
Нагревательные элементы Электромонтажные соединения Ступенчатый отражатель

После того как все комплектующие и расходные материалы для изготовления вакуумного пресса будут подготовлены, следует, ориентируясь на чертежи того устройства, которое вас устраивает по своим техническим параметрам, нарезать трубы, профильный и листовой металлопрокат по требуемым размерам и приступать к сборке оборудования.

Пресс для шпонирования своими руками — Справочник металлиста

Узнайте, как создать давление в несколько тонн на квадратный метр при наклейке шпона.

Работать со шпоном намного проще, чем вы думаете, если для сжатия склейки использовать вакуумный пресс. Чтобы познакомить наших читателей с этим процессом, мы обратились к профессиональному мебельщику Мэтту Сэйлеру, который часто применяет шпон в своей работе.

По мнению Мэтта, шпон дает несколько преимуществ.

«Он позволяет изменять направление рисунка волокон на лицевых поверхностях и даже смешивать разные породы, что трудно, а порой и невозможно сделать с массивной древесиной.

Компании, производящие шпон и торгующие им, предлагают продукцию из сотни древесных пород и огромное разнообразие рисунков и оттенков. Эта палитра просто потрясает воображение».

ЧТО НУЖНО ДЛЯ ВАКУУМНОГО ПРЕССОВАНИЯ

Как работает такая система

Вакуумный мешок равномерно распределяет значительное давление на большую площадь, лаже на вогнутые и выпуклые поверхности, чего трудно, а порой и невозможно добиться обычными методами. При выкачивании воздуха из герметичного мешка давление наружного воздуха сжимает мешок и его содержимое.

Если вам кажется, что такой прижим будет слишком слабым, имейте ввиду следующее: панель размером 610×915 мм внутри мешка сжимается с усилием около 5,5 т (если процесс происходит на уровне моря.

С увеличением высоты атмосферное давление снижается, и на высоте 1500 м над уровнем моря усилие будет 4,8 т).

На фото внизу показаны основные элементы вакуумной системы. Базовый комплект из насоса, шланга с фитингами и винилового мешка размерен 125×125 см можно купить за S400.

Для облицовки шпоном длинных панелей (таких, как в проекте «Шкаф-тумба в стиле шестидесятых») нужен мешок размером 125×250 см. Виниловый мешок таких размеров стоит около $75, а более прочный полиуретановый обойдется в $215.

Хотя вакуумный мешок создает изрядное давление, на шпоне могут обнаружиться неприклеенные места, вздутия (так называемые «чижи»), если не принять дополнительные меры.

Мэтт делает «бутерброд», укладывая панель со шпоном между двумя прижимными пластинами, чтобы давление распределялось более равномерно.

Сделайте такие пластины из 19-миллиметровой МДФ-плиты или ламинированной ДСП. Их размеры должны быть больше, чем пакет деталей, примерно на 25 мм.

Отфрезеруйте на всех ребрах и углах 6-миллиметровые скругления, чтобы не повредить вакуумный мешок.

На одной из пластин сделайте с помощью пильного диска сетку из 3-миллиметровых пропилов с шагом около 100 мм. Это поможет полностью выкачать из мешка воздух.

Не используйте контактный клей. Контактный клей считается лучшим средством для приклеивания листов пластика, но Мэтт рекомендует избегать его, если вы склеиваете древесину с древесиной: «Под шпоном контактный клей пересыхает, края и углы отстают от основы и легко повреждаются».

Выбор основы и клея

Для прочной склейки шпону требуется гладкая поверхность, которая называется основой или субстратом. МДФ-плита отлично подходит для использования в роли основы для таких панелей, как дверцы, фальшпанели и столешницы.

Для панелей, на которых затем делаются элементы соединений, выбирайте кленовую, буковую или березовую фанеру. «Но дубовую фанеру применять не следует, — говорит Мэтт, — ее крупные поры будут проступать через тонкий шпон после прессования».

Так как вы будете опиливать панели до окончательных размеров после наклейки шпона, сделайте основу, включая и кромочные накладки, примерно на 12 мм больше по ширине и длине.

Приклеенные накладки должны быть шириной не менее 25 мм, чтобы после опиливания осталось достаточно материала для фрезерования профилей вдоль кромок.

Если вы хотите накрыть панель размерами менее 60×60 см одним куском шпона, можно использовать обычный желтый клей ПВА.

Для большей площади, а также если рубашка собрана из нескольких кусков шпона, Мэтт применяет специальный однокомпонентный клей для холодного прессования.

«Он дольше не схватывается, и вы можете работать, не суетясь, а повышенная вязкость уменьшает просачивание клея через швы». Некоторые производители предлагают светлые, средние и темные разновидности такого клея, и это помогает сделать клеевые швы менее заметными.

Как резать шпон

Для раскроя шпона Мэтт применяет три простых инструмента: острый нож с выдвижным лезвием (для поперечных разрезов), так называемую фанерную пилу (для продольных) и стальную линейку, которая их направляет (фото А и В).

Краткий совет! Наклейте полосу наждачной бумаги № 150 на нижнюю сторону линейки, чтобы она не сдвигалась во время работы. Положите лист шпона на кусок МДФ- плиты, чтобы при раскрое не оставить царапин на крышке верстака. Прижмите линейку к шпону как можно плотнее, чтобы исключить сдвиг.

Для лучшего результата не пытайтесь разрезать шпон одним движением, а сделайте несколько длинных легких надрезов вдоль края линейки.

Разрезая шпон поперек волокон, делайте надрезы от обеих кромок к середине, чтобы не расщепить края. Чаще меняйте лезвия, которые должны быть острыми, как бритва.

Для продольного раскроя по прямой линии используйте вместо ножа фанерную пилу (лезвие ножа часто отклоняется от линейки по направлению волокон). Двигая инструмент на себя, сделайте несколько легких надрезов, чтобы прорезать шпон насквозь.

Для этого разложите полосы шпона на верстаке лицевой стороной вниз, выровняйте и состыкуйте обрезанные края. Убедитесь, что текстурный рисунок на стыке полос выглядит так, как вам требуется.

Затем наклейте поперек стыка кусочки малярного скотча, чтобы временно скрепить полосы шпона (фото С).

Переверните рубашку и наклейте по линии стыка с лицевой стороны длинную полосу скотча (фото D).

Наклейте короткие полоски малярного скотча поперек стыка с интервалом около 10 см, чтобы как можно плотнее состыковать листы шпона.

Соединив листы с обратной стороны, наклейте длинную полосу скотча вдоль стыка на лицевую сторону (которая будет видна на готовой панели).

Она не даст излишкам клея выдавиться на лицевую сторону через шов, и вы потратите меньше времени на их удаление после того, как вынете панель из вакуумного мешка.

Снова переверните шпон и удалите короткие кусочки скотча.

Краткий совет! Полосы скотча не должны заходить друг на друга, и на них не должно быть морщин и складок, чтобы при прессовании на шпоне не появились вмятины.

Не забывайте про обратную сторону

Так как клей высыхает сначала у краев панели, а затем в середине, разница между сухими краями и влажной серединой приводит к возникновению напряжений, которые могут выгнуть дугой даже 19-миллиметровую основу.

Если наклеить шпон на обе стороны панели, напряжения будут взаимно уравновешены, и панель останется плоской. Мэтт говорит: «Шпон для задней стороны не должен быть каким-то особенным, и можно взять любой недорогой сорт шпона.

Но его необходимо приклеивать к основе одновременно с лицевым шпоном, используя такой же клей».

Приступаем к прессованию

Ориентируйте рубашки из шпона так, как они должны быть расположены на основе. Стороны прижимных плит, которые будут контактировать со шпоном, защитите вощеной бумагой, закрепив ее края скотчем.

Нанесите клей на заднюю сторону основы (не на шпон!), как показано на фото Е. (Если смазывать шпон, он свернется, и его будет трудно расправить.

) Лишний клей с основы можно легко и быстро снять шпателем.

Чтобы быстро и равномерно нанести клей, Мэтт применяет резиновый валик. Налив клей из флакона, он раскатывает его валиком по всей основе, не оставляя сухих мест.

Вакуумный пресс своими руками – советы по изготовлению

Открытие небольшого предприятия по изготовлению мебели начинается с приобретения необходимого оборудования.

Хорошо если есть возможность закупить фирменные станки заводского изготовления.

А что делать, если стартовый капитал весьма ограничен?

Выход один – кое-какие из агрегатов собрать самостоятельно. Можно, например, сделать вакуумный пресс своими руками.

Применение

При изготовлении мебели детали из древесно-стружечных плит, например, МДФ, оклеивают ПВХ-пленкой. Ее же используют для покрытия дверных накладок.

Такая облицовка при небольшой стоимости имеет привлекательный внешний вид. Но оклеивание древесины пленкой – совсем не такая простая задача, как, например, наклеивание обоев.

Требуется специальное приспособление, именуемое вакуумным прессом.

Этот станок состоит из следующих составляющих:

1. Станина – основание, на котором компонуются все элементы.
2. Вакуумная камера. Прочная открытая сверху коробка, в которую укладываются обрабатываемые детали. Затем ее накрывают ПВХ-пленкой.
3. Нагревательный элемент (термомодуль), посредством которого пленка разогревается до необходимой температуры.
4. Вакуумная система – насос с дополнительным оборудованием. Эти компоненты предназначены для откачивания воздуха из вакуумной камеры.
5. Шкаф, в котором собрана электросхема станка.

При откачивании воздуха разогретая пленка облегает промазанные клеем детали в вакуумной камере, после чего покрытие остается только просушить и кое-где подрезать.

Инструменты

Основной набор инструментов – такой же, как при изготовлении любых других изделий из стального профиля:

• сварочный аппарат инверторного типа с током сварки до 130 А;
• электроды диаметром 2 – 2,5 мм;
• болгарка с диаметром рабочей части 150 мм и отрезной круг для нее;
• электрическая дрель со сверлами по металлу диаметром 10 мм и металлической щеткой;
• чертилка по металлу;
• ножницы по металлу;
• вытяжной заклепочник;
• рулетка.

Понадобится и набор гаечных ключей.

Материалы для изготовления пресса

Для изготовления станка потребуются следующие материалы:

Станина

• стальная прямоугольная труба 60х40х2 мм;
• то же сечением 20х20х2 мм;
• болты М10х60, М10х80, М10х140 с гайками и шайбами.

Вакуумная камера

• стальная труба 60х40х2 мм;
• стальной лист S – 2 мм;
• резиновая лента для уплотнителя;
• шпилька диаметром 12 мм и 2 гайки для нее;
• труба Ду50;
• прут диаметром 10 мм;
• стальная труба 20х20х2 мм.

Вакуумная система

• вакуумный водокольцевой насос ВВН 1-1,5-5,5;
• вакуумметр;
• стальной лист S = 2 мм;
• шаровой кран для горячей воды;
• вакуумный шланг диаметром 50 мм.

Термомодуль

• труба сечением 20х20 и 60х40 мм;
• шариковые подшипники типа 6200;
• стальной лист S = 0,5 мм;
• алюминиевые заклепки;
• стекло с тонировочной пленкой;
• алюминиевая фольга S = 0,1 мм;
• лампа КГТ 220-1000-6 (22 шт.).

Чертеж конструкции

Данный вариант самодельного вакуумного пресса предполагается оснастить термомодулем откатного типа (черт. См. ниже).

Другие виды нагревателей – подъемный и распашной – сложнее в изготовлении и менее удобны в эксплуатации. Термомодуль оборудован роликами (шарикоподшипники) и передвигается по рельсам (труба 20х20). На станине для него предусмотрено парковочное место.

Для вакуумной камеры выбраны размеры 2,5х1,4 м. Такая длина является оптимальной для изготовления наиболее типовых мебельных фасадов, а ширина соответствует наиболее распространенному типу ПВХ-пленки.

Чертеж вакуумного пресса

В камеру предполагается загружать детали толщиной не более 32 мм, поэтому ее высота с учетом толщины подкладок, воздухопроницаемой платформы и уплотнителей принята равной 60 мм (изготовлена из трубы 60х40х2 мм).

Станок скомпонован таким образом, чтобы прижимная рама будучи откинутой опиралась на припаркованный нагреватель, таким образом для ее удержания в поднятом состоянии не требуется дополнительных устройств. Рама откидывается благодаря шарниру (работает аналогично дверной петле).

Порядок работ

Изготовление вакуумного пресса осуществляется следующим образом:

Шкаф с электрическим оборудованием

3-фазный двигатель вакуумного насоса мощностью 5,5 кВт подключается через 3-полюсный автоматический выключатель и тепловое реле.

Для кварцевых ламп нагревателя точность силы тока особого значения не имеет, поэтому в установке теплового реле нет необходимости.

Для включения и отключения насоса на операторском пульте устанавливается контактор с двумя нефиксируемыми кнопками.

В случае отключения электричества контактор блокируется и при последующем возобновлении электроснабжения произвольного запуска оборудования не произойдет.

В случае с лампами блокировка при отключении электричества не столь критична, поэтому их можно подключить через обычный 2-позиционный выключатель. Преимущество такого варианта заключается в следующем: органы управления насосом и термомодулем будут сильно отличаться, и их невозможно будет перепутать.

на тему

Открытие небольшого предприятия по изготовлению мебели начинается с приобретения необходимого оборудования. Хорошо если есть возможность закупить фирменные станки заводского изготовления.

А что делать, если стартовый капитал весьма ограничен? Выход один – кое-какие из агрегатов собрать самостоятельно. Можно, например, сделать вакуумный пресс своими руками.

Применение

При изготовлении мебели детали из древесно-стружечных плит, например, МДФ, оклеивают ПВХ-пленкой. Ее же используют для покрытия дверных накладок.

Такая облицовка при небольшой стоимости имеет привлекательный внешний вид. Но оклеивание древесины пленкой – совсем не такая простая задача, как, например, наклеивание обоев. Требуется специальное приспособление, именуемое вакуумным прессом.

Этот станок состоит из следующих составляющих:

1. Станина – основание, на котором компонуются все элементы.
2. Вакуумная камера. Прочная открытая сверху коробка, в которую укладываются обрабатываемые детали. Затем ее накрывают ПВХ-пленкой.
3. Нагревательный элемент (термомодуль), посредством которого пленка разогревается до необходимой температуры.
4. Вакуумная система – насос с дополнительным оборудованием. Эти компоненты предназначены для откачивания воздуха из вакуумной камеры.
5. Шкаф, в котором собрана электросхема станка.

При откачивании воздуха разогретая пленка облегает промазанные клеем детали в вакуумной камере, после чего покрытие остается только просушить и кое-где подрезать.

Инструменты

Основной набор инструментов – такой же, как при изготовлении любых других изделий из стального профиля:

• сварочный аппарат инверторного типа с током сварки до 130 А;
• электроды диаметром 2 – 2,5 мм;
• болгарка с диаметром рабочей части 150 мм и отрезной круг для нее;
• электрическая дрель со сверлами по металлу диаметром 10 мм и металлической щеткой;
• чертилка по металлу;
• ножницы по металлу;
• вытяжной заклепочник;
• рулетка.

Понадобится и набор гаечных ключей.

Станина:

• стальная прямоугольная труба 60х40х2 мм;
• то же сечением 20х20х2 мм;
• болты М10х60, М10х80, М10х140 с гайками и шайбами.

Вакуумная камера:

• стальная труба 60х40х2 мм;
• стальной лист S – 2 мм;
• резиновая лента для уплотнителя;
• шпилька диаметром 12 мм и 2 гайки для нее;
• труба Ду50;
• прут диаметром 10 мм;
• стальная труба 20х20х2 мм.

Вакуумная система:

• вакуумный водокольцевой насос ВВН 1-1,5-5,5;
• вакуумметр;
• стальной лист S = 2 мм;
• шаровой кран для горячей воды;
• вакуумный шланг диаметром 50 мм.

Термомодуль:

• труба сечением 20х20 и 60х40 мм;
• шариковые подшипники типа 6200;
• стальной лист S = 0,5 мм;
• алюминиевые заклепки;
• стекло с тонировочной пленкой;
• алюминиевая фольга S = 0,1 мм;
• лампа КГТ 220-1000-6 (22 шт.).

Чертеж конструкции

Данный вариант самодельного вакуумного пресса предполагается оснастить термомодулем откатного типа (черт. См. ниже).

Другие виды нагревателей – подъемный и распашной – сложнее в изготовлении и менее удобны в эксплуатации. Термомодуль оборудован роликами (шарикоподшипники) и передвигается по рельсам (труба 20х20). На станине для него предусмотрено парковочное место.

Для вакуумной камеры выбраны размеры 2,5х1,4 м. Такая длина является оптимальной для изготовления наиболее типовых мебельных фасадов, а ширина соответствует наиболее распространенному типу ПВХ-пленки.

В камеру предполагается загружать детали толщиной не более 32 мм, поэтому ее высота с учетом толщины подкладок, воздухопроницаемой платформы и уплотнителей принята равной 60 мм (изготовлена из трубы 60х40х2 мм).

Станок скомпонован таким образом, чтобы прижимная рама будучи откинутой опиралась на припаркованный нагреватель, таким образом для ее удержания в поднятом состоянии не требуется дополнительных устройств. Рама откидывается благодаря шарниру (работает аналогично дверной петле).

Порядок работ

Изготовление вакуумного пресса осуществляется следующим образом:

Станина

Детали станины нужно сварить согласно чертежу. Далее швы зачищаются, высверливаются необходимые отверстия, ржавчину счищают металлической щеткой и грунтуют всю конструкцию для последующей покраски.

Вакуумная камера

Из трубы 60х40 следует сварить каркас жесткости, который будет удерживать днище камеры (стальной лист толщиной 2 мм) от прогиба под воздействием атмосферного давления.

Далее к каркасу приваривают днище, а поверх него – стенки камеры (труба 60х40, поставленная на узкую сторону). Сварные швы внутри камеры должны быть герметичными (рекомендуется двойной провар). К одной из стенок необходимо приварить часть шарнира с двумя проушинами.

Прижимная рама выполняется из того же профиля и имеет те же размеры, что и вакуумная камера. К ней приваривается вторая часть шарнира.

Для плотного обжатия пленки прижимной рамой используются эксцентриковые зажимы, которые делаются из трубы ду50, прута диаметром 10 мм и квадратной трубы 20х20 мм.

Если при изготовлении камеры ее днище повело, его можно залить самовыравнивающейся смесью (к примеру, на базе эпоксидной смолы), используемой для изготовления наливных полов.

Готовую камеру нужно закрепить 4-мя болтами на специальных опорах станины. Далее следует установить эксцентриковые зажимы, собрать шарнир прижимной рамы и наклеить уплотнитель.

Внутри камеры по всей ее площади устанавливается платформа из МДФ, состоящая из 9-ти перфорированных прямоугольников с прорезанными на их поверхности канавками (толщина листа МДФ – 10 мм).

Обрабатываемые детали будут укладываться на нее. Благодаря этой платформе, воздух будет откачиваться по всему объему камеры равномерно, независимо от положения обрабатываемых деталей и пленки.

Вакуумная система

Для откачивания воздуха из вакуумной камеры пресс рекомендуется оснастить насосом водокольцевого типа (модель ВВН1-1,5-5,5). В трубопровод, которым насос соединяется с вакуумной камерой, должны быть врезаны обратный клапан и вакуумметр. Для надежности можно установить еще и запорный кран.

Для работы насоса нужна чистая, свободная от механических примесей вода, для хранения которой должен быть предусмотрен стальной резервуар объемом около 30 л (можно сварить самостоятельно из стального листа).

Насос необходимо установить в строго горизонтальном положении (контролируется уровнем) на бетонном основании, и прикрутить анкерными болтами. При этом вокруг агрегата необходимо соорудить стенки либо разместить его в углублении, так как в процессе работы из него будет вытекать вода.

Подача воды из бака в насос и ее возврат осуществляется по двум шлангам, которые должны выдерживать температуру до 100 градусов.

Все резьбовые соединения в вакуумном трубопроводе должны быть уплотнены лентой ФУМ или аналогичным материалом. Для подсоединения трубопровода к вакуумной камере в последнюю врезается патрубок. Он должен быть ниже воздухопроницаемой платформы и располагаться посредине одной из стенок. К насосу трубопровод присоединяется посредством фланца.

После сборки станка вакуумную систему нужно проверить. Входное отверстие вакуумного трубопровода внутри камеры перекрывают куском фанеры, после чего запускают насос. Через 5 сек вакуумметр должен показать хотя бы -0,85 атм.

Термомодуль

Каркас термомодуля сваривается из трубы 20х20 и оснащается ручками, а также опорами для крепления колесных осей (труба 60х40). Функцию колес будут выполнять подшипники типа 6200. Обшивка каркаса изготавливается из стального листа толщиной 0,5 мм на алюминиевых заклепках.

В боковых стенках следует прорезать смотровые окна размером 40х20 см и установить в них тонированные стекла.

Также в стенках должны быть просверлены отверстия диаметром 50 мм с заслонками, через которые можно будет производить измерение температуры пленки посредством пирометра.

Регулируемые по высоте подвесы для ламп КГТ (кварцевые галогенные тепловые) следует изготовить из резьбовых шпилек, закрепив на их концах изолирующие пластины из стеклотекстолита с размерами 40х20х2 мм.

Шпильки вкручиваются в отверстия, просверленные в крышке термомодуля. Сами лампы прикручиваются к стеклотекстолитовым пластинам болтами м5х20 с использованием шайб Гровера.

Питание ламп (они разделены на несколько групп) обеспечивается проводом РКГМ в жаростойкой оболочке с наконечниками типа ТМЛ. Несколько проводов от разных групп запитываются от общей шины в распределительной коробке, к которой подводится питающий кабель.

После изготовления термомодуль следует установить на рельсы, приваренные к станине.

Шкаф с электрическим оборудованием

3-фазный двигатель вакуумного насоса мощностью 5,5 кВт подключается через 3-полюсный автоматический выключатель и тепловое реле.

Для кварцевых ламп нагревателя точность силы тока особого значения не имеет, поэтому в установке теплового реле нет необходимости.

Для включения и отключения насоса на операторском пульте устанавливается контактор с двумя нефиксируемыми кнопками.

В случае отключения электричества контактор блокируется и при последующем возобновлении электроснабжения произвольного запуска оборудования не произойдет.

В случае с лампами блокировка при отключении электричества не столь критична, поэтому их можно подключить через обычный 2-позиционный выключатель.

Преимущество такого варианта заключается в следующем: органы управления насосом и термомодулем будут сильно отличаться, и их невозможно будет перепутать.

Источник: https://masterlandshafta.ru/proekty-landshafta/vakuumnyj-press-svoimi-rukami.html

Мембранно-вакуумный пресс: виды, принцип действия, изготовление своими руками

Мебельная промышленность сегодня развивается очень активными темпами, что связано с повышением благосостояния людей и, соответственно, с увеличением спроса на предметы мебели, повышающие качество жизни и делающие ее более комфортной.

Это, а также то, что современные потребители стали более требовательными не только к качеству изготовления мебели, но и к ее декоративным характеристикам, привело к тому, что предприятия, работающие в данной отрасли, стали все более активно использовать в своем производстве инновационные методики и высокотехнологичное оборудование, одним из видов которого является вакуумный пресс.

Вакуумный пресс используется при производстве мебельных фасадов, столешниц, дверей и для изготовления декоративных элементов из акрила или АБС-пластика

Применение вакуумного станка и соответствующих расходных материалов позволяет наделить мебель совершенно уникальными декоративными характеристиками, что значительно повышает конкурентные преимущества предприятия, которое использует в своем производстве данное оборудование.

Принцип действия

Основной сферой применения вакуумных прессов является мебельная промышленность, где такое оборудование используется при производстве элементов корпусной и мягкой мебели – для оклейки элементов мебельных конструкций ПВХ-пленкой и шпоном, которые выполняют преимущественно декоративные функции. В задачи пресса вакуумного в данном случае входят осаживание пленки или шпона и обеспечение их плотного прилегания к поверхности элемента мебельной конструкции.

Принцип, по которому работает вакуумный пресс для шпонирования и покрытия мебельных заготовок пленкой ПВХ, достаточно прост. Нагретая и ставшая более пластичной пленка под воздействием вакуума, создаваемого под ее поверхностью, плотно обтягивает мебельную заготовку, точно повторяя ее конфигурацию.

Пленка, нанесенная по вакуумной технологии на поверхность мебельной заготовки, изготовленной из МДФ или ДСП, держится очень долго и не содержит под собой даже мельчайших пузырьков воздуха.

Процесс оклейки пленкой ПВХ мебельного элемента с использованием вакуумного пресса включает в себя такие технологические операции, как:

• укладка мебельных заготовок на стол оборудования;
• покрытие заготовок пленкой и установка прижимной рамки;
• герметизация вакуумной камеры;
• разогрев камеры и откачивание из нее воздуха;
• охлаждение заготовок, уже обтянутых пленкой;
• обрезка пленки по контуру заготовок.

Конструктивные особенности

Вакуумный пресс для фасадов мебели и других элементов ее конструкции составляют следующие элементы:

1. вакуумный стол, на поверхность которого укладываются мебельные заготовки (поверхность такого стола должна обладать высокой жесткостью, поэтому она обшивается листовым металлом или толстой жестью);
2. вакуумный насос, в задачу которого входит откачивание воздуха из-под поверхности пленки для мебельных заготовок;
3. прижимная рама, которая также изготавливается из прочного металла (в функции такой рамки, оснащенной надежными зажимными элементами, входит обеспечение герметичности воздушной полости под пленкой, которой покрывают мебельные заготовки);
4. нагревательная установка, которая может быть выполнена на основе рабочих элементов различного типа;
5. крышка вакуумного пресса, которая может быть откидного или накатного типа.

Большая часть моделей вакуумных прессов дополнительно оснащается одним или несколькими валами, устанавливаемыми с торцевой стороны оборудования. Такие валы, которые делают работу на вакуумном прессе более удобной и сокращают время выполнения технологических операций, используются для установки рулонов с используемой для покрытия пленкой.

Многие современные модели вакуумных прессов для МДФ и ДСП могут работать в автоматическом режиме, что обеспечивают устанавливаемые на такое оборудование системы ЧПУ.

Особенно актуальным использование вакуумных прессов с ЧПУ является для предприятий, выпускающих мебель сериями, когда на подобном оборудовании приходится выполнять покрытие пленкой или шпоном множества однотипных деталей.

В таких случаях системы ЧПУ, устанавливаемые на такое оборудование, позволяют повысить его производительность и, соответственно, снизить себестоимость выпускаемой продукции. Промышленный мембранно-вакуумный пресс с ЧПУ с подогревом верхней и нижней плиты

Основные разновидности

На сегодняшний день выпускаются два типа прессов вакуумного типа:

1. оборудование обычного типа (такие прессы используются в тех случаях, когда на заготовку необходимо оказать максимально щадящее воздействие, и способны создавать давление, значение которого не превышает 0,95 кг/см2);
2. вакуумные прессы повышенного давления (оборудование данного типа способно обеспечить давление, значение которого доходит до 8,5 кг/см2).

Оборудование первого типа применяется в тех случаях, когда пленкой ПВХ или шпоном требуется покрыть изделия несложной конфигурации.

Вакуумные прессы, способные создавать высокое давление, применяются для шпонирования или покрытия пленкой ПВХ деталей сложной формы.

Кроме того, такое оборудование часто используется как вакуумный формовщик, при помощи которого из листового пластика изготавливают объемные изделия различной конфигурации.

Наиболее распространены два варианта компоновки вакуумных прессов

Назначение мембраны в конструкции вакуумного пресса

Оба типа устройств комплектуются специальной мембраной, поэтому более правильное их название – прессы мембранно-вакуумные. Используется такой элемент вакуумного пресса как при шпонировании элементов мебельных конструкций, так и при их покрытии пленкой ПВХ.

В первом случае мембрана необходима для того, чтобы увеличить давление, оказываемое на поверхность заготовки и покрывной материал в процессе их соединения. Кроме того, при создании шпонированного слоя на поверхности заготовки из МДФ или ДСП мембрана предотвращает сдвиг покрывного материала по отношению к поверхности заготовки в процессе их соединения.

При покрытии мебельных заготовок слишком тонкими пленками ПВХ мембрана защищает их от негативного воздействия высоких температур, создаваемых в вакуумной камере.

Мембраны, которыми оснащаются вакуумные прессы, могут быть двух типов: каучуковые и изготовленные из силикона. Более предпочтительным вариантом являются мембраны из силикона, так как они более износостойкие и позволяют выполнять покрытие пленкой ПВХ деталей даже очень небольшого размера.

Другие области применения

Кроме оклейки поверхности элементов мебельных конструкций шпоном и пленкой ПВХ, мембранно-вакуумный пресс (МВП) может быть успешно использован для решения других задач, к которым, в частности, относятся:

• перенос на любые поверхности надписей и изображений методом сублимации;
• формирование из пластиковых листов объемных деталей различного назначения.

Для переноса изображений со специальной бумаги практически на любые (в том числе и рельефные) поверхности методом сублимации применяется такое оборудование, как термовакуумный пресс.

Используя термовакуумный мембранный пресс, можно наносить надписи и изображения на изделия, изготовленные из керамики, пластика, текстиля и других материалов. Принцип, по которому работает мембранный вакуумный термопресс, заключается в следующем.

• Изделие с закрепленным на нем листом бумаги, с которого необходимо перенести надпись или изображение, помещается на стол вакуумного пресса.
• Плотный прижим листа бумаги с изображением или надписью к изделию обеспечивает мембрана пресса, под которой создается вакуум.
• Под крышкой пресса после ее закрытия создается температура, под воздействием которой изображение или надпись с бумаги и переносится на поверхность изделия.

Вакуумные термопрессы, представленные на современном рынке большим разнообразием моделей, активно используются как крупными полиграфическими предприятиями, так и небольшими компаниями, занимающимися производством сувенирной продукции.

Для изготовления из листового пластика изделий рельефной формы применяется формовочно-вакуумный пресс.

Используя такой формовочный станок, работающий по принципу мембранно-вакуумного пресса, из плоских пластиковых листов можно изготавливать объемные изделия, глубина впадин или выпуклостей на поверхности которых доходит до 500 мм.

Корпуса вакуумных прессов данного типа, как правило, рассчитаны под достаточно габаритные изделия, что позволяет производить на таком оборудовании продукцию широкого ассортимента.

Современные модели формовочных вакуумных прессов, оснащенные системами ЧПУ, обладают опцией, позволяющей одновременно нагревать разные участки обрабатываемой заготовки до различной температуры.

Это позволяет изготавливать из листового пластика объемные изделия с достаточно сложным рельефом. Весь процесс обработки на таком оборудовании управляется и контролируется системой ЧПУ.

Таким образом, вакуумная формовка своими руками при использовании данного оборудования не выполняется, оператор станка только задает программу, все остальное делает машина.

Как правильно выбрать оборудование

Выбирая мембранно-вакуумный пресс для решения определенных задач, следует ориентироваться на его наиболее важные параметры.

Марка и страна-производитель насоса

На вакуумных прессах могут быть установлены насосы от зарубежных (как правило, итальянских) или отечественных производителей.

В первом случае вакуумный пресс мембранный будет стоить дороже, но и насос, который на нем установлен, будет надежнее.

Между тем отечественные вакуумные насосы тоже достаточно надежны, но самое главное – проблем с их ремонтом возникать не должно, так как найти запасные части для отечественного насосного оборудования не представляет особых сложностей.

Материал облицовки вакуумного стола

Очень важно, чтобы это был именно металл, а не листы ДСП, которые для таких целей используют некоторые производители. После непродолжительного использования столы, изготовленные из ДСП, просто придут в негодность.

Размеры

Это одна из важнейших характеристик, на которую следует обращать особое внимание, когда вы будете выбирать мембранно-вакуумный пресс.

От габаритов вакуумного пресса в первую очередь зависит количество заготовок, которые на нем можно обрабатывать одновременно. Естественно, чем большим будет такое количество, тем более производительным будет вакуумный пресс.

Между тем следует учитывать и то, что размеры оборудования напрямую влияют и на его стоимость, поэтому выбирать в данном случае следует оптимальный вариант.

Вакуумные прессы изготавливаются типовых размеров, например, для облицовки шпоном чаще всего используются размеры 2500х1500, 3000х1500, 2500х1200 или 3000х1200 мм

Вид нагревательных устройств

Преимущественное большинство специалистов советует выбирать вакуумные прессы, оснащенные КГТ-лампами, при использовании которых пленка, наклеиваемая на верхнюю часть гнутых деталей, не плавится и не прогорает.

В том же случае, если будет выбрано оборудование, оснащенное ТЭНами, то придется постоянно контролировать, чтобы расстояние от таких нагревательных элементов до самой верхней части поверхности заготовки было не менее 150 мм.

Торговая марка пресса

Поскольку вакуумные прессы являются достаточно дорогостоящим оборудованием, выбирать устройство от неизвестных производителей, которое затем придется постоянно ремонтировать, не стоит.

Самостоятельное изготовление вакуумного пресса

Многие частные мастера по изготовлению мебели и владельцы небольших мебельных компаний, руководствуясь естественным желанием минимизировать расходы, задаются вопросом о том, как изготовить вакуумный пресс своими руками.

Сделать такой станок своими руками можно, в интернете легко найти чертежи данного оборудования, да и с приобретением комплектующих для него особых проблем не возникает.

Немаловажным стимулом при реализации такого желания является и то, что себестоимость самодельного вакуумного пресса, если подойти к вопросам его изготовления правильно, будет значительно ниже стоимости серийного оборудования.

При желании и наличии хороших навыков работы с техникой можно изготовить и станок для вакуумной формовки своими руками, если есть потребность в оборудовании, позволяющем делать объемные изделия из плоских пластиковых листов.

Прежде чем начать изготавливать вакуумный пресс своими руками, следует хорошо изучить конструкцию такого оборудования, определиться с техническими параметрами устройства, которое необходимо именно вам, и закупить расходные материалы и комплектующие. Кроме того, можно воспользоваться советами и выложенными в интернете видео тех, кто уже изготовил вакуумный пресс своими руками и делится своим опытом.

Для того чтобы изготовить вакуумный пресс своими руками, потребуются следующие расходные материалы и комплектующие:

• стальные профильные трубы, швеллеры и уголки;
• листовая сталь;
• зажимы для фиксации прижимной рамки;
• четыре газовых лифта – для подъема и опускания прижимной рамки;
• рельсы для термомодуля;
• резиновые уплотнительные элементы;
• водокольцевой вакуумный насос, оснащенный баком для воды;
• стальные трубы;
• кварцевые галогенные тепловые лампы для термомодуля.

Для того чтобы изготовить вакуумный пресс своими руками, потребуется набор слесарных инструментов, сварочный аппарат, электродрель и угловая шлифовальная машинка.

После того как все комплектующие и расходные материалы для изготовления вакуумного пресса будут подготовлены, следует, ориентируясь на чертежи того устройства, которое вас устраивает по своим техническим параметрам, нарезать трубы, профильный и листовой металлопрокат по требуемым размерам и приступать к сборке оборудования.

Источник: http://met-all.org/oborudovanie/prochee/membranno-vakuumnyj-press-svoimi-rukami.html

Сборка вакуумного пресса своими руками: что представляет собой прибор и каковы этапы его сборки

Материал будет посвящен тому, как сделать вакуумный пресс своими руками, и что для этого потребуется.

Помните, что такая работа – достаточно сложная, нужно соблюдать правила безопасности, ведь она связана с применением электроинструментов высокой степени опасности и тяжелыми конструкциями. Желая собрать пресс своими руками, оцените свои возможности, и если это для вас сложно, лучше доверьте это дело профессионалу.

Вакуумный пресс: назначение и принцип работы

Пленочные мебельные фасады широко используются при изготовлении корпусной или мягкой мебели благодаря таким характеристикам:

• широкий ассортимент цветов;
• разнообразие форм;
• доступная стоимость.

Такие фасады изготавливаются на специальном оборудовании, при этом главным производственным инструментом является вакуумный пресс. Он усаживает ПВХ пленку на поверхность заготовки на основе МДФ.

Пресс включает в себя такие ключевые элементы:

• вакуумная камера или стол;
• термомодуль.

Камера чаще всего имеет прямоугольную форму и сделана на основе жесткого материала, который не сжимается при искусственно созданном отрицательном давлении изнутри. А снаружи укладывается ПВХ пленка, края которой герметизируются с рамой.

Процесс усаживания пленки включает в себя такие этапы:

• укладка заготовок на стол;
• герметизация;
• разогрев пленок;
• откачка воздуха;
• охлаждение;
• вырезка заготовок и удаление с фасада излишек пленки.

Вакуумный пресс своими руками: что нужно знать?

Перед работой по самостоятельному изготовлению вакуумного пресса помните следующее:

• спустя 5 лет после сборки прибор нужно модернизировать или приобрести новый;
• возможные неисправности устраняются лишь в течение определенного срока;
• прибор имеет только ручное управление;
• для работы используются доступные и распространенные материалы;
• не гонитесь за красивым дизайном конструкции;
• скорость работы и удобство должны быть не хуже заводских аналогов.

Если планировать закупки комплектующих и выполнить работы правильно, себестоимость пресса, сделанного своими руками, будет значительно ниже заводского аналога, а вы сможете в домашних условиях изготовить пленочные фасады и МДФ накладки.

Изготовление станины для вакуумного пресса

Перед тем как начать делать станину для пресса, нужно подобрать оптимальный тип нагревательного узла, поскольку это повлияет не только на конструкцию станины, но и других элементов пресса. При сборке своими руками лучше всего выбирать откатной термомодуль, который прост в сборке и удобен в применении, однако он имеет крупные габариты.

Для изготовления станины вам потребуются:

• стальная профилированная труба;
• рельсы для термомодуля.

Проект станины лучше всего моделировать на компьютере посредством специальных программ по 3 D -моделированию.

Для работы потребуется следующий набор инструментов:

• малая одноручная угловая шлифовальная машина, диаметр диска которой составляет 115 или 125 мм;
• сварочный аппарат;
• электродрель;
• слесарный набор, включающий молоток, гаечный ключ, карандаш, рулетку и т.д.

Этапы работы по сборке станины будут такими:

• порежьте стальной профиль на детали согласно картам раскроя;
• на ровной поверхности выложите их в соответствии с проектом, выровняйте и зафиксируйте посредством струбцин;
• прихватите места соединения деталей с учетом окончательной проварки со всех сторон или полной проваркой швов без прихваток;
• сбейте шлак со швов и проверьте их качество;
• при необходимости зачистите их болгаркой со шлифовальным кругом;
• просверлите отверстия;
• зачистите поверхность металлической щеткой от ржавчины;
• загрунтуйте поверхность;
• покрасьте ее кистью или баллончиком.

Для работы сварочный аппарат можно выбирать на основе трансформатора переменного тока, прибор инверторного типа или полуавтоматический прибор.

Как сделать вакуумный стол

Вакуумный стол – это конструкция, включающая в себя такие элементы:

• ванну;
• прижимную раму;
• зажимы и прочие элементы.

Вакуумная ванна

Нужно просчитать размер ванны перед ее сборкой. Помните, что чем она длиннее будет, тем больше заготовок в ней поместятся, но при этом вы израсходуете больше пленок за один рабочий цикл. Как показывает практика, оптимальная ее длина составляет порядка 2,5 метра.

Ширина конструкции зависит от ширины применяемой пленки ПВХ, большинство производителей выпускает изделия шириной 1,4 м.

А рабочая высота ванны должна быть предусмотрена с учетом присутствия небольшого пространства между верхней частью фасада и пленкой, которой он будет укрыт. Так, до начала выкачки воздуха пленка не должна касаться заготовки.

В качестве дна для ванны подойдет стальной лист толщиной в 2 мм, а для каркаса подойдет профильная труба. Нарезанную заранее трубу нужно уложить на стапель, зафиксировать струбцинами и проварить все места примыкания. Поверх каркаса жесткости нужно приварить лист стали.

Изготовление прижимной рамы и зажимов

Раму изготавливаем на основе профильной трубы, ее размеры должны строго соответствовать параметрам ванны. Чтобы удерживать прижимную раму поднятой, нужно поставить 4 газовых лифта, и убедиться, что они способны ее держать.

Зажимы нужны для того, чтобы обеспечить надежное и герметичное удерживание пленки в процессе прессования. Для этого верхняя рама должна плотно и равномерно прижиматься к периметру ванны. Зажимы работают по принципу эксцентриков, их тоже можно изготовить своими руками на основе стального металлопроката.

Чтобы их установить, в 8 точках вакуумного стола нужно просверлить отверстия. Верхние при этом увеличивают и придают им продолговатую форму. Далее они настраиваются посредством установки гаек в места резьбы шпильки и фиксируются контргайками.

Если стол не имеет идеально ровную поверхность, то нужно болгаркой срезать сварные швы, выполнять все заново не нужно. Также для обеспечения ровности можно обработать стол специальными эпоксидными составами, выставив его строго по уровню и очистив дно от ржавчины.

Установка вакуумной системы

Вакуумная система нужна для удаления и откачки воздуха, чтобы пленка могла без труда обтянуть поверхность рабочих заготовок.

При ее установке, учтите следующие моменты:

• желательно, чтобы компоненты системы не были заказными, и их можно было бы всегда приобрести в рознице;
• лучше всего выбирать недорогие компоненты, обладающие удовлетворительной надежностью и удобством применения;
• система должна обеспечить скорость откачки воздуха и глубина вакуума, которых хватит для создания типовых плоских фасадов и накладок;
• система удаления воздуха не должна быть требовательной к окружающей среде и качеству питания;
• органы контроля и управления должны быть простыми и информировать о текущем давлении, также с их помощью нужно плавно регулировать скорость выкачивания воздуха.

Такая система состоит из следующих элементов:

• водокольцевого вакуумного насоса с баком для воды;
• трубопровода для доставки воздуха со стола к насосу с краном и прибором для контроля давления;
• столешницей для откачки воздуха из любой точки стола независимо от положения заготовок и пленки.

Особенности водокольцевого насоса и его установка

Насос должен иметь такие технические характеристики:

• производительность 1,57 м3/мин;
• трехфазное напряжение электродвигателя;
• мощность электродвигателя составляет 5,5 кВт;
• остаточное давление 0, 45 мм.рт.ст.;
• частота вращения составляет 1500 оборотов в минуту.

Его принцип работы следующий:

• рабочее колесо вращается эксцентрично в цилиндре по направлению согласно стрелке;
• между втулкой колеса, водяным кольцам и корпусом имеется рабочая полость, она делится на ячейки лопатками колеса;
• во время работы насоса вода отбрасывается от втулки к корпусу под воздействием центробежной силы, а объем ячеек увеличивается и воздух всасывается. Потом этот объем снижается, и газ выталкивается через нагнетательное окно при сжатии;
• чтобы поддерживать постоянный объем кольца и для отвода тепла нужно, чтобы через насос проходила только чистая вода. Она подводится к центральному отверстию в корпусе насоса и отводится через специальный прибор, отделяющий воду от газа. Это предотвращает вывод воды из нагнетательного патрубка вместе с воздухом.

Насос следует устанавливать на специальном фундаменте или в бетонном полу, его следует выставлять по уровню, затем его крепят анкерами через штатные отверстия. Рядом с ним нужно поставить бак для воды объемом как минимум 30 литров.

К нему присоединены две трубки, одна забирает воду насосом, а вторая сливает отработанную жидкость в бак. При циркуляции вода греется, а это негативно сказывается на работе насоса.

Чтобы обеспечить его естественное охлаждение, бак должен быть сделан из материала, хорошо проводящего тепло, в частности, стали или алюминия.

Труба, подающая воду в насос, должна быть оснащена краном, который может перекрыть воду при простое. Бак и насос соединяют гибкими шлангами и крепят их с помощью металлических хомутов.

Когда вы собрали трубопровод и закрепили его на станине пресса, установили и подключили насос, можно протестировать работу системы. С этой целью обеспечьте питанием насос по временной схеме посредством автоматического выключателя. Но лучше тестирование отложить до того момента, когда будет готова электрика пресса.

Как сделать термомодуль своими руками

Это этап работы считается самым легким при сборке вакуумного пресса. Для каркаса термомодуля нам потребуется стальная труба с сечением 20 на 20 мм. К каркасу потребуется приварить корпуса профильных колесных опор и Г-образные ручки для перемещения по рельсам модуля. Колесами могут послужить шариковые подшипники.

Далее каркас нужно обшить листовой сталью и закрепить алюминиевыми вытяжными заклепками. Сбоку в обшивке нужно прорезать проемы прямоугольной формы для смотровых окон и вставить туда силикатные стекла, предварительно затемнив их тонирующей пленкой.

Прорежьте по одному круглому отверстию на 50 мм рядом с каждым окном, это будет контрольным окном с целью измерения температуры пленки, также их нужно оснастить сдвигающимися заслонками.

А чтобы улучшить отражающую способность, изнутри термомодуль нужно оснастить алюминиевой фольгой.

Для создания термомодуля нам будут нужны:

• заклепочник вытяжной;
• ножницы по металлу;
• гаечные ключи;
• пресс-клещи;
• прибор для удаления изоляции.

Теперь нужно установить нагревательные элементы. Для этого подойдут линейные лампы КГТ (кварцевые галогенные тепловые). Они имеют ряд преимуществ:

• доступная цена;
• высокий ресурс;
• эффективная передача тепловой энергии посредством излучения.

Соединение ламп по электросхеме – заключительный этап сборки вакуумного пресса. Схема подключения ламп учитывает требования в плане симметрии трехфазной нагрузки и возможное зональное управление группами ламп в зависимости от уровня удаления от центра стола.

Теперь вы имеете представление о самостоятельном изготовлении вакуумного пресса. Если вы решили взяться за эту работу, то не забывайте применять средства индивидуально защиты, поскольку она не только сложная, но и опасная при несоблюдении правил безопасности.

Источник: https://stanok.guru/oborudovanie/press/kak-sdelat-vakuumnyy-press-svoimi-rukami.html
