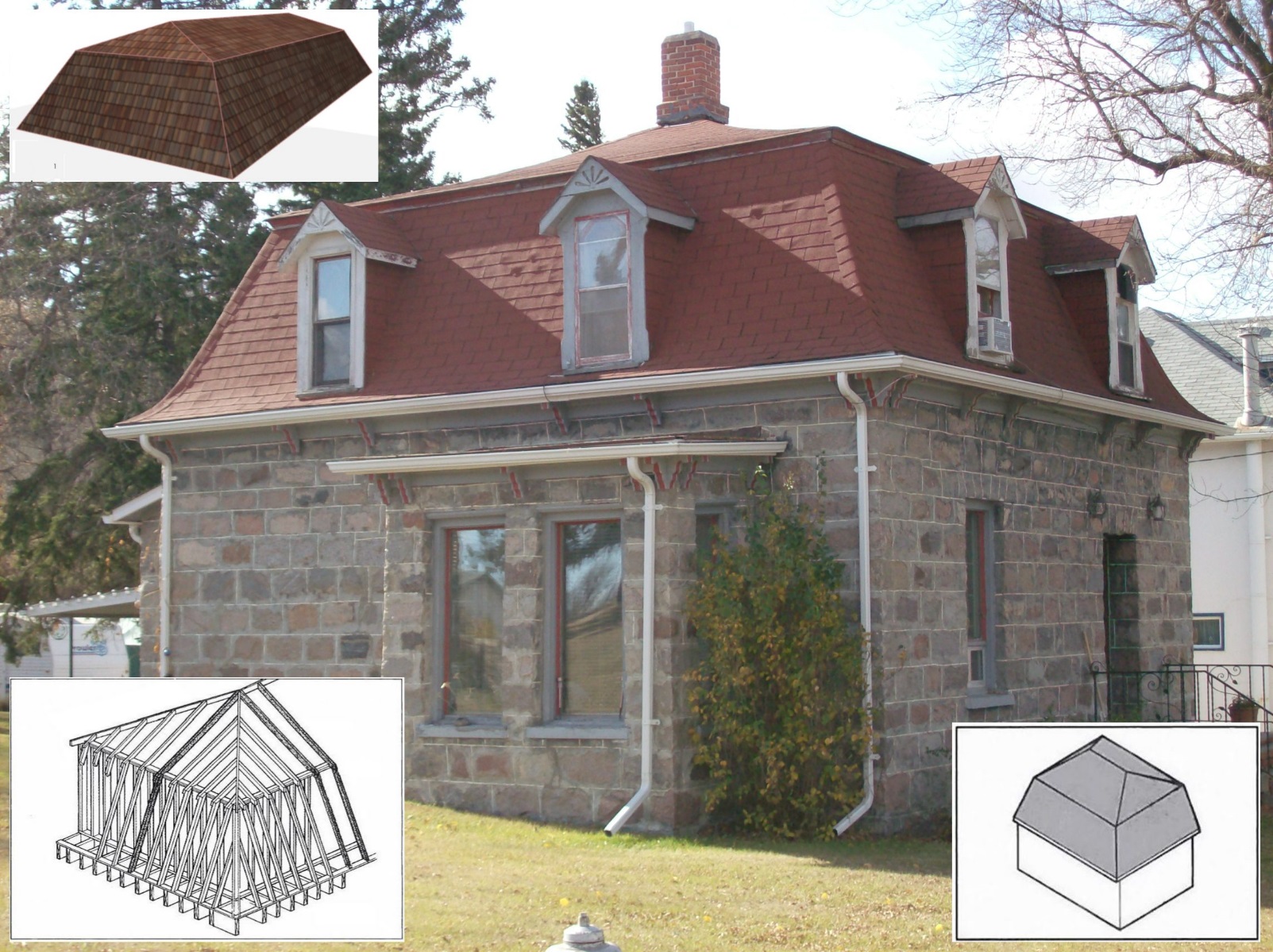

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

• Равномерном прогреве подкровельного пространства.

• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).

При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.

Основные работы ведут пошагово:

1. По периметру защищенных от влаги стен крепится мауэрлат.

2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

3. Монтируются вертикальные опоры и коньковый брус.

4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.

5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.

6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.

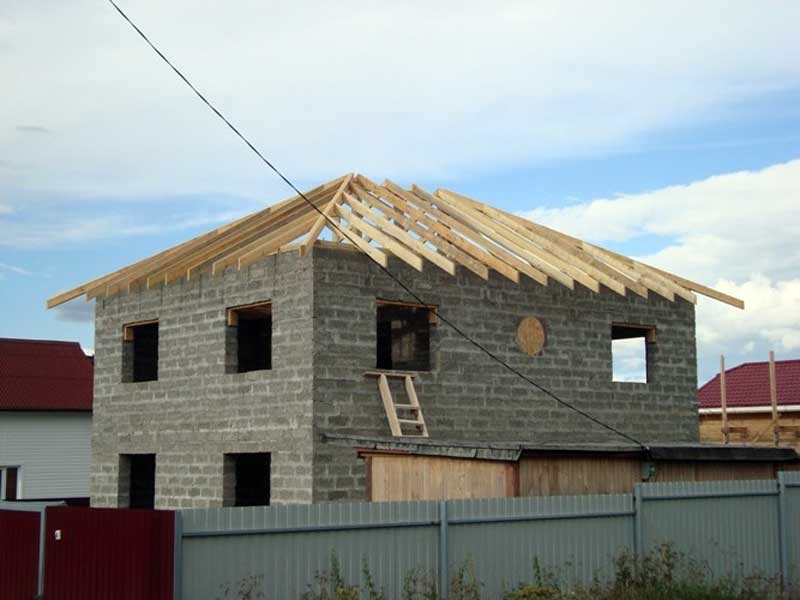

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.

• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.

• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).

• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.

• К коньку крепятся центральные стропила торцевых скатов.

• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.

• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.

• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.

• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).

• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

Финишное покрытие пирог из мягкой черепицы

Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:

• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки

• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.

• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).

• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).

Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

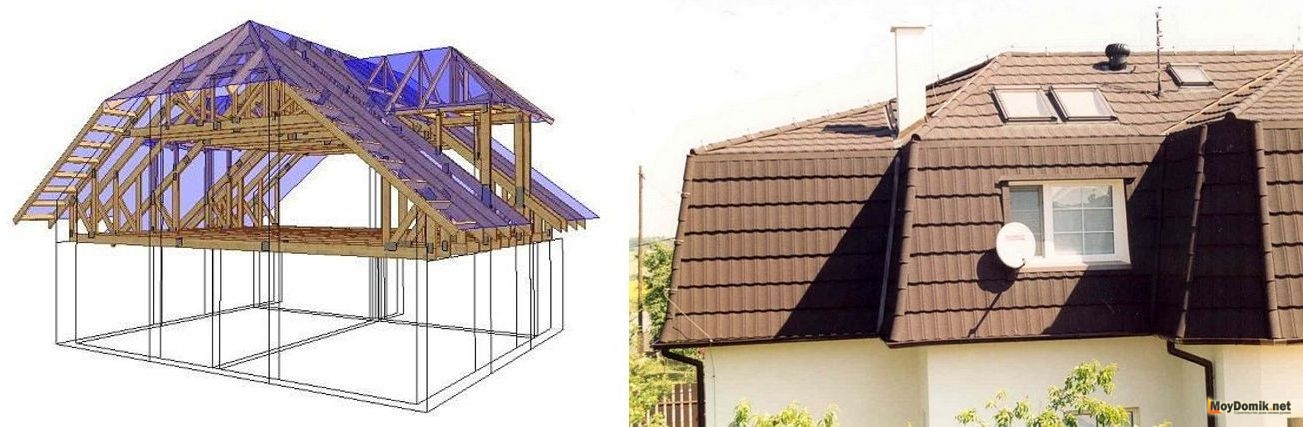

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

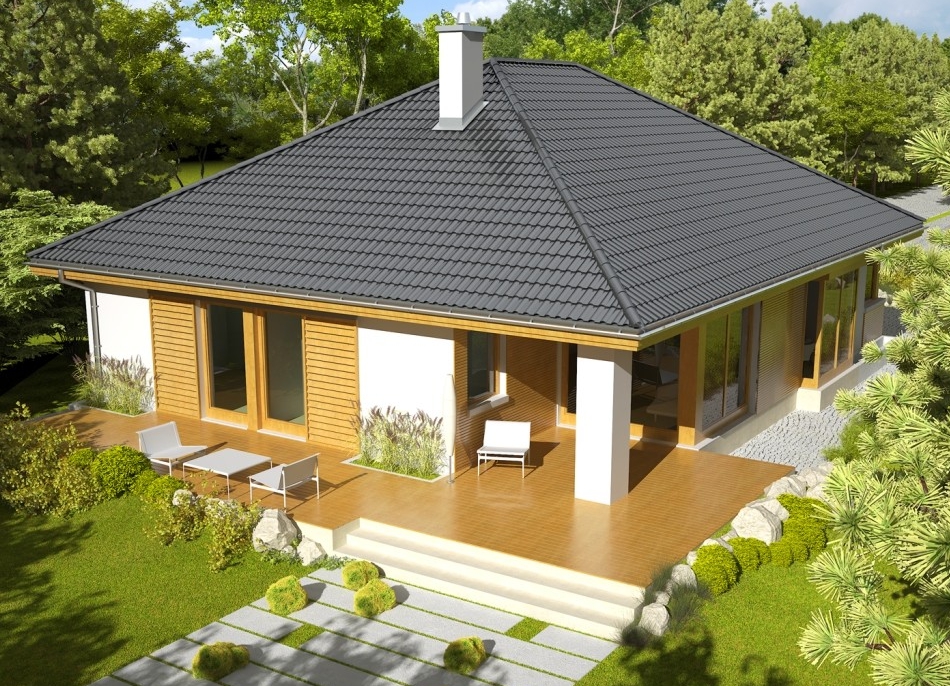

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

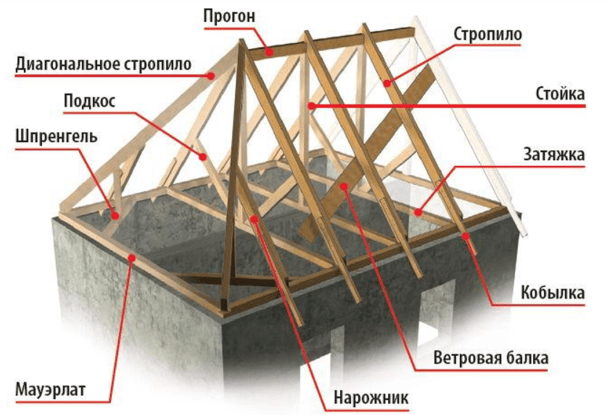

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:



Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

3. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
4. К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:

5. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
6. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

7. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
8. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

2. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники, образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

2. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
3. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

4. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
5. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
6. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

7. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
8. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая крыша своими руками: пошаговая инструкция

Четырехскатные или, как их еще называют вальмовые крыши выглядят гармоничнее двухскатных и имеют лучшее сопротивление ветровым нагрузкам. Однако их стропильная система имеет гораздо более сложную конструкцию. Перед возведением каркаса подобной кровли нужно будет произвести несколько обязательных расчетов.

Конфигурация вальмовой крыши

Состоит такой каркас из:

1. Диагональных или накосных стропил. Таких элементов в системе четыре.
2. Промежуточных или дополнительных стропил. Они могут иметь различную длину в зависимости от того, крепятся ли к коньковому элементу или к накосным ногам.
3. Собственно самого конькового элемента.
4. Центральных стропил, служащих основой системы. Данных элементов шесть – по три с каждой стороны.

Составление проекта

Собирают вальмовую крышу, разумеется, с предварительным составлением схемы. Расчеты выполняются поэтапно:

• Сначала необходимо определить длину конькового элемента. Находят центры коротких стен и проводят осевую линию дома (1 на рисунке ниже).
• От нее по стене отмеряют пол толщины конькового прогона.
• К поставленной точке прикладывают мерную рейку.
• Напротив пересечения торцевой стены с внутренней поверхностью продольной (2) на ней ставят отметку.
• Далее от первой метки отмеряют необходимую длину свеса.
• Затем мерную планку кладут на смежную стену одним концом к внутреннему краю торцевой. Напротив первой метки делают отметку (3).
• Подобным же образом размечают четыре квадрата с обоих концов осевой линии справа и слева от нее.

После разметки будут найдены в том числе и места расположения шести центральных элементов на мауэрлате.

Совет: Рейку можно сделать из обычной фанеры. Но лучше брать не слишком тонкую. Деформация получившегося инструмента может стать причиной неточности замеров. Зная высоту стойки под конек (а) и длину заложения (проекции на плоскость перекрытия) (в), несложно вычислить длину центрального элемента, пользуясь теоремой Пифагора – с= √(а2+в2). По той же формуле находится размер всех остальных – угловых и дополнительных ног.

Необходимые материалы

Для установки вальмовой крыши необходимо подготовить:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Порядок установки

Составив схему вальмовой крыши можно приступать собственно к ее возведению. Работу производят в несколько этапов:

• На армопояс стен кладется мауэрлат.
• Укладывается центральная опорная балка.
• Ставятся стойки под конек.
• Фиксируется сам этот элемент.
• Набиваются центральные элементы.
• Монтируются угловые.
• Крепятся промежуточные. Шаг между ними зависит от размеров конструкции. Обычно он составляет 60 – 70см.

Раскрой

Для того чтобы работу было выполнять удобнее, предварительно стоит сделать специальный шаблон. Стропила в месте примыкания к прогону или угловым элементам срезаются под соответствующим углом.

Важно: Никаких нахлестов допускать нельзя. Все ноги должны быть установлены только встык. Иначе конструкция получится неустойчивой и недолговечной. На мауэрлате стропила закрепляются обязательно в посадочные гнезда.

Заключительный этап

Продолжают монтировать вальмовую крышу загородной постройки своими руками подшивкой «пирога». Предварительно изнутри все обтягивается пароизоляционной пленкой. Далее между стропил вставляется выбранный утеплитель. Затем монтируется гидроизоляционный материал. Подшивать его нужно на бруски – для устройства вентиляционного слоя. Далее на них монтируется обрешетка из доски. На нее устанавливается кровельный материал.

Итак, мы с вами выяснили, как сделать надежную вальмовую крышу. Как видите, процедура это довольно-таки сложная технически. Поэтому выполнять работу по возведению стоит самостоятельно только тогда, когда у вас имеется в этом достаточный опыт. В противном случае лучше пригласить специалистов либо обратиться за помощью к знакомому, умеющему собирать такие кровли.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.

• Равномерном прогреве подкровельного пространства.

• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.

• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).

При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.

Основные работы ведут пошагово:

1. По периметру защищенных от влаги стен крепится мауэрлат.

2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

3. Монтируются вертикальные опоры и коньковый брус.

4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.

5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.

6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.

• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.

• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).

• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.

• К коньку крепятся центральные стропила торцевых скатов.

• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.

• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.

• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.

• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).

• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.

Финишное покрытие пирог из мягкой черепицы

Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:

• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки

• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.

• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).

• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).

Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками: чертежи и пошаговая инструкция

Строительство вальмовой крыши имеет много преимуществ, если сравнивать с традиционным двухскатным вариантом. Она выглядит гораздо гармоничней и привлекательней, лучше воспринимает ветровые нагрузки. Но чтобы добиться указанных характеристик, следует приложить больше усилий в процессе сооружения вальмовой крыши своими руками.

Конструктивные особенности вальмовой крыши

Основными элементами каркаса для создания вальмовой крыши называют:

• диагональные балки (накосные). В составе каркаса они присутствуют в составе четырех штук;
• дополнительные или промежуточные балки. Они имеют разную длину, в зависимости от места установки;
• коньковая балка;
• центральные балки. Всего их шесть, служат основой всей системы кровли.

Как без проблем составить проект для создания вальмовой кровли?

Чтобы создать вальмовую крышу своими руками, необходимо предварительно составить проект. Формирование подобной конструктивной схемы происходит в несколько последовательных этапов:

• Определяется длина коньковой балки. С центра короткой стены проводят осевую линию.
• От оси по стене отмечают половину толщины конькового прогона.
• К определенной точке прикладывают специальную планку.
• В точке пересечения торцевой стены с внутренним контуром торцевой ставят отместку на планке.
• От первой поставленной метки определяют величину свеса кровли.
• Мерную планку прикладывают к смежной стене, чтобы она упиралась своим краем к торцевой.
• Напротив первой метки делают еще одну отметку.
• Таким же способом размечают четыре квадрата со всех сторон вальмовой крыши.

Необходимые инструменты и материалы

Для создания качественной вальмой крыши необходимо предварительно подготовить соответствующие материалы и инструменты:

• бруски сечением 50х15 мм. Геометрические параметры всех элементов должны совпадать во избежание искривления крыши;
• утеплитель. Лучше всего выбрать минеральную вату, которая не горюча и не подвержена разрушению биоорганизмами;
• гидро- и пароизоляция. Выбирается в виде мембран или пленок, что позволяет защитить кровлю от негативного действия влаги;
• кровельное покрытие. Чаще всего используется металлочерепица, профлист;
• доска с сечением 20х40 мм для изготовления обрешетки;
• шуруповерт, электропила, угольник, рулетка, строительный карандаш.

Технология создания вальмовой крыши

Самым распространенным методом монтажа вальмовой крыши является тот, что подразумевает установку стропил и несущего каркаса на ранее созданное перекрытие из прямоугольного бруса. Балки крепятся непосредственно на мауэрлат. Для его установки используют простые доски, которые крепят к стенам при помощи анкерных болтов с дополнительным применением гидроизоляционной пленки.

Этапы сооружения вальмовой крыши

Балки перекрытия укладывают с шагом 0,65 м. Крайние элементы не доходят до стен, поэтому на данных участках дополнительно устанавливают бруски, имеющие длину 1,1 м.

Чтобы добиться надежной фиксации, следует изготовить специальное приспособление. В стену забиваются небольшие отрезки арматуры, которые и будут использоваться для крепления мауэрлата. К металлу привариваются куски уголка, предварительно загнутые в виде крюка. Он должен иметь ширину полки 4 см, чего хватает для крепления всех балок при помощи саморезов.

Для увеличения пространственной жесткости созданной конструкции между балками в шахматном порядке необходимо установить короткие перемычки. Для их фиксации в нужном положении следует использовать уголки и саморезы. По периметру кровли концы установленных балок обшивают доской толщиной 40 мм.

Монтаж конькового бруса и диагональных стропильных балок

На следующем этапе монтажных работ необходимо обустроить скамейку вальмовой крыши. Она состоит из коньковой балки, опирающейся на основание на три вертикальные стойки. Первую их них устанавливают точно посередине, другие – на равном расстоянии от центра. К стойкам прикрепляют несколько упор в виде досок с разных сторон, что повышает стойкость конструкции. После этого прикрепляют коньковую балку.

Установка центральной стропильной ноги вальмовой крыши

Дальше определяют длину накосной стропильной ноги. Измеряют расстояние между серединой места опоры в углу перекрытия и близстоящей вертикальной стойкой. Обязательно определяют высоту опоры, после чего при помощи специальной формулы получают длину диагональной балки.

Следует не забыть об установке некоторых дополнительных элементов. Это подпоры на диагональные балки. Они должны удерживать конструкцию, пока с противоположной стороны не будут установлены аналогичные элементы. Диагональные балки крепят к коньку при помощи металлических накладок, гвоздей и саморезов.

Монтаж прочих конструктивных элементов

Наружные балки устанавливаются таким же образом, как диагональные, с чередованием опор в шахматном порядке. В процессе монтажа постоянно контролируется и при необходимости корректируется угол обреза элементов и их длина.

При установке рядовых стропил на каждом из них вырезают паз, после чего упирают на коньковую балку. Внизу делают шип, чтобы свободно уложить элементы на брус перекрытия. Конструкцию фиксируют при помощи саморезов, металлических пластин и гвоздей.

Схема расположения стропил вальмовой крыши

Обустройство вентиляции

При установке вальмовой крыши необходимо обеспечить нормальную вентиляцию подкровельного пространства. Для этого в ветрозащитной пленке проделывается несколько небольших отверстий. При присутствии деревянной подшивки ее элементы устанавливают с небольшим зазором в 2 мм. Если применяются пластиковые материалы, перед монтажом их подвергают перфорации.

Если ветровая подшивка уже присутствует, можно просто установить специальные вентиляционные решетки. Диаметр таких изделий составляет 5 см. Вентиляционные решетки устанавливают по всему периметру крыши с шагом 80 см.

Вентиляция вальмовой крыши

Видео по теме: Вальмовая крыша своими руками

устройство и монтаж своими руками пошагово, видео

Автор Анастасия Микитало На чтение 15 мин. Опубликовано 24.08.2017

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Вальмовая крыша: что это такое, виды конструкций, фото

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

• молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
• шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
• рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
• карандаш, рулетка, линейка для нанесения разметки;
• уровень и отвес;

  Отвес служит для выравнивания элементов конструкции по вертикали

• электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

  Электролобзиком можно пилить доски толщиной до 50 мм

• электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.

Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

   Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

   Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

   Балки перекрытий (затяжки) можно крепить на мауэрлат

4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

   Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

   Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

   Промежуточные стропила устанавливаются с фронтальной стороны

9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

   Диагональные стропила соединяют коньковый элемент крыши с углами

10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
   1. На стропила натягивается и крепится слой пароизоляционной плёнки.
   2. Следующим слоем устанавливается обрешётка.
   3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
   4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

   Строительство крыши начинается с установки конькового бруса на вертикальных стойках

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

   Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

   Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

6. На завершающем этапе работы крепят кровельный материал.

   Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

пошаговая инструкция, чертежи, фото, видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

3. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
4. К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:

5. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
6. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

7. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
8. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

2. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники, образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

2. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
3. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

4. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
5. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
6. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

7. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
8. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

• Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
• Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
• Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
• Выполняется разметка стен под монтаж стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

• Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
• Тип стропильной системы (наслонная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона скатов и расстояние прогона между стропил.
• Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

• Высота конька:

Формула высоты конька

• Длина промежуточных фронтальных стропил:

Определение длины стропил

• Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

• Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

• Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

• Для изготовления деревянных элементов понадобится:

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

• Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
• Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
• Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

• Молоток, желательно с гвоздодером.
• Шуруповерт на электрической зарядке.
• Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
• Маркер или карандаш для отметок.
• Электролобзик, ножовка и электропила.
• Уровень строительный, отвес.
• Рулетка и линейка.
• Стамеска для выдалбливания пазов.
• Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

• Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

Установка мауэрлата производится на анкерные крепления

• После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка

• Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

• Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

• После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

• Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
• Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
• Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

• Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

Монтаж диагональных стропил

• На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
• В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материалаСтруктура кровельного «пирога» вальмовой крыши

• Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
• Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
• Сверху стропил растягивается и закрепляется пленка пароизоляции
• Далее, поверх нее на стропила прикручиваются рейки обрешетки.
• Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем, следует закрепление контробрешетки.
• Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши

• Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

• Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

Вальмовая крыша своими руками – пошаговая инструкция + видео

Автор Юлия На чтение 5 мин. Просмотров 245 Опубликовано 01.03.2015 Обновлено 01.03.2015

Не придумало еще человечество ни одного практичного в использовании строения, не имеющего крышу над головой. А ведь погода не только в душе, но и в доме, как известно, имеет первостепенное значение. Здесь, естественно, речь не идет об известной песне. Поговорим о том, как грамотно и без плачевных последствий соорудить вальмовую крышу своими руками, характеризующуюся четырьмя скатами, два из которых имеют форму трапеции,  а два — треугольника (вальмы), которые и отличают ее от классической двускатной крыши.

Разновидности.

Вальмовая крыша может быть разной:

• ломаной (вид достаточно сложных конструкций, поэтому должна сооружаться только профессионалами, хотя, стоит признать, выглядит он достаточно презентабельно): скаты в ней разного размера и соединены между собой под разными углами;
• шатровой (такой вариант пригоден лишь для квадратных строений): все скаты в такой крыше одинаковы по длине и расходятся под одинаковым углом, начало которого идет с вершины крыши;
• полувальмовой: здесь вальмы закрывают только верхнюю часть ската (возвышаются лишь над частью фронтона), не доходя до низа;
• щипцовой (классической): с двумя скатами и фронтонами, на торцах скатов.

О последней, наиболее распространенном варианте, речь и пойдет далее.

Правила возведения вальмовой крыши своими руками.

1. Выбирайте коньковый брус и стропила одной толщины и из одинакового материала, чтобы каркас со временем не начал «ходить» и не нарушил целостность конструкции.
2. Короткие стропила следует крепить не к коньку, а к угловым стропилам, так же, как и при возведении обычной двускатной крыши. Следует обратить особое внимание на выдерживание углов уклона коротких стропил, которые должны равняться углам уклона угловых элементов конструкции.
3. Отметим, если вы выбрали низкую вальмовую крышу, то следует продумать и дополнительные подстраховывающие элементы, которые поддержат тяжелые составляющие конструкции.
4. Используйте только хорошо высушенный брус хвойных пород. И не забудьте о покрытии материала специальной пропиткой.

Особенности.

Построить вальмовую крышу самому, конечно, реально, но без определенных знаний можно допустить порой неисправимые ошибки. Дабы этого избежать, мы хотим предложить вам ознакомиться с рядом особенностей конструкции вальмовой крыши:

Конек (коньковый брус).

Основной несущий элемент конструкции, расположенный в центре постройки, к нему крепятся все остальные деревянные составляющие.

Угловые стропила (накосные стропила).

Это основные силовые элементы, которые представляют собой брусья толщиной с конек. Один конец каждого из них крепится к коньковому брусу, а второй выходит несколько за пределы здания.

Центральные промежуточные стропила.

Они проходят с концов конька на стены, выходя вниз по вальмам и скатам.

Стропила промежуточные.

Этот вид стропил не используется на вальмах, а крепится к коньку и проходит по скатам крыши вниз.

Короткие стропила.

Они не крепятся к центральному брусу (коньку) и имеют разную длину. Короткие стропила крепятся под одинаковым углом к накосным стропилам.

Подготовительный этап работ.

Произведите грамотные точные расчеты и разметку, которые смогут вам гарантировать надежность будущей крыши и составить чертеж. В этом вам поможет теорема Пифагора и таблица коэффициентов пропорций и соотношений между длиной стропил и их расположением. Обязательно используйте прописанные данные, это значительно увеличит точность необходимых расчетов.

• Первым делом размечается ось по верхней обвязке дома с его торца.
• Далее необходимо рассчитать 1/2 толщины конька, определив тем самым расположение первой части стропильной системы.
• После приложите к размеченной линии один из концов замерной рейки, в то время как другой должен находиться на боковой стене. Таким образом, вы определитесь с местом расположения промежуточного стропила.
• Затем установите один конец бруса на наружный угол стены, другой же — на свес крыши. Так удастся определиться с длиной стропильного свеса. Следующую деталь центральных стропил вычислите следующим образом: переместите замерную рейку на край боковой стены, после чего пометьте на ней расположение стропил (между верхней обвязкой и боковой стеной).
• Аналогично предыдущему пункту повторите действия для оставшихся 3-х углов. Таким образом вы сможете отметить размещение торцов конька и промежуточных стропил.

Вальмовая крыша своими руками: пошаговая инструкция.

Установите вертикальные стойки, которые будут поддерживать коньковый брус. С помощью системы укосов произведите крепление к центральной балке.

Выполните крепление диагональных стропил, которые (напоминаем) должны иметь равную длину. Свесы же кровли могут отличаться на 50- 70 сантиметров. Уделите особое внимание стыковке конька, вальмы и диагональных стропил.

Рядовые стропила установите на расстоянии в 60 сантиметров, прикрепив к коньковому брусу и мауэрлату при помощи врубки после того, как будет произведен монтаж накостных. Используйте ригели и стяжки для дополнительной фиксации, шпильки для крепления мауэрлата. Чтобы рядовые стропила не создавали проблем с врубкой и креплением, они не должны касаться тех мест.

К диагональным планкам прикрепите с каждой стороны нарожники, которые свяжут мауэрлат с накосными стропилами.

Рядовые брусья с нарожниками необходимо установить под углом 90 градусов по отношению к коньку.

Исходя из того, какого размера ваше строение, вальмовую крышу, возможно, необходимо будет усилить. Это можно произвести  следующими методами:

1. С помощью шпренгелей (брус, который перекидывается меж двух плечей мауэрлата, которые образуют угол) со стойкой, которые подопрут диагональное стропило.
2. С помощью стоек-«полок», подпирающие стропила в центре. Их прибивают на перекрытие или затяжку.
3. С помощью сдвоенных балок вместо одного бруса. Этот вариант актуален, если стропила чересчур длинные.

Видео

Рекомендую прочитать:

Проектирование и строительство шатровых крыш – Myrooff.com

Шатровые крыши или так называемые шатровые крыши – это особый тип крыш, у которых есть очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Область, где одна секция крыши встречается с другой секцией, считается «вальмовой», а вальмовая крыша обычно имеет очень однородные углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий шатровые крыши чаще обращены к верхней части, образуя пирамидальную структуру.

Некоторые другие названия шатровых крыш – пирамидальные крыши и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши – небольшие вариации простых вальмовых крыш.

Вальмовые крыши чаще используются в сложных архитектурных решениях, чаще всего для бунгало, коттеджей и ранчо.

Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИЯ ВАТРОНОВ

Вальмовые крыши можно проектировать как на зданиях квадратной, так и на прямоугольной формы; конструкция вальмовых крыш может иметь треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

Некоторые конструкции вальмовой крыши имеют форму пирамиды, тогда как другие могут иметь более симметричные конструкции.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь затенять окно. от солнечных лучей; такая схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
2. Прочность: Для тех областей, где чаще встречаются ветер и циклоны; Скаты вальмовой кровли сконструированы с высокой точностью, чтобы обеспечить долговечную службу.
3. Style : Вальмовые крыши известны своим уникальным стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

Шаг 1: Измерения:

Один из самых важных и основных шагов, который необходимо выполнить при строительстве шатровой крыши, – это выполнить измерения перед установкой.Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

Шаг 2: Обрезка стропил:

Как только вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

Этап 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, опирающийся на крышу; Приступать к монтажу необходимо с крепления стандартных стропил к нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована по их весу.

Шаг 4: Размеры тазобедренного стропила:

Перед тем, как перейти к постройке шатровой крыши, хорошо убедиться в правильном выравнивании по углам.Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

Шаг 5: Продолжайте прикреплять стропила:

Сейчас самое время перейти к креплению стропил; и эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске. Это давление гарантирует, что вы получите гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После того, как прибивка стропил будет завершена, теперь вы можете начать обрезку, чтобы они могли обеспечить превосходную линейную планировку.

Шаг 7: Крепление продольных стропил:

В этом типе конструкции угловые стропила известны как вальмовые стропила, и они должны быть соединены с соседними стропилами, которые уже закреплены.

Шаг 8: Прикрепите стропила и домкраты:

После того, как вы закончите крепление стропил, пора установить домкраты между стропилами вальмы и стандартными стропилами.

Хорошо начинать с одной части, а затем двигаться к концу; хотя этот процесс и длительный, но при правильном выполнении он, несомненно, может привести к положительным результатам на всю жизнь.

В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

Важно обеспечить точность, поскольку в дальнейшем это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

Если крыша также включает дымоход, то вам придется пройти некоторые другие процедуры, чтобы помочь вам в идеальной конструкции шатровой кровли.

Вот простое видео по сборке вальмовой крыши

КАК РАМКИРОВАТЬ ВИНТОВУЮ КРЫШУ

По сравнению с глобальным каркасом крыши, каркас вальмовой крыши сложнее, потому что он состоит из четырех сторон переменной длины. двух сторон.Коньковая доска здесь центрирована как по длине, так и по ширине.

Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная каркасная конструкция.

Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между коньками и стропилами, поэтому центральная часть крыши требует более точного каркаса.

После того, как эти стропила правильно отрегулированы, можно легко установить домкраты, а также обычные стропила.Таким образом, обрамление вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью для дома.

Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

В случае, если вы думаете о строительстве вальмовой крыши для сложного коммерческого или жилого здания, важно построить превосходный план каркаса вальмовой крыши.

Цель этого плана – представить направление, а также изменения размеров для всей конструкции; Этот план компоновки помогает всем членам работать на разных частях крыши.

Размер крыши обычно зависит от типа дома и его размеров; Если вы пытаетесь выполнить процедуру для крыши вашего дома, сделанную своими руками, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

Различные комплекты вальмовой крыши могут помочь вам в этом процессе с инструкциями по качеству.

Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начнем с плана здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
4. Проведите линию гребня между точками пересечения вальмовых стропил.
5. Наконец, посчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
6. Хорошо построить правильные схемы на бумаге для проектирования вальмовых крыш, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

Обрамление вальмовых и двускатных крыш не так сложно по сравнению с процедурами обрамления вальмовых крыш; здесь крыши строятся под углом 90 градусов:

1. Прежде всего, необходимо спроектировать планировку здания.
2. Теперь нарисуйте самый большой прямоугольник внутри компоновки здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
4. Постройте линию под углом 45 градусов как снаружи, так и из внутренних углов и продлите эти линии до пересечения с центральной линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
5. Теперь осевая линия помогает соединить долину и стропила.
6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти рекомендации по обрамлению вальмовых крыш, можно соорудить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для перекрытия навесов с конструкциями горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также придает очень привлекательный вид собственности.

В большинстве этих мест вы можете найти четырехскатную крышу, которая придает дому уникальный внешний вид с дополнительной защитой от нежелательных природных явлений.

Для тех, кто хочет сделать правильный анализ плана вида вальмовой крыши, некоторые цифры могут оказать большую помощь:

Эти изображения могут предоставить полные рекомендации с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи – изображения.

Становится легче следовать процедурам, если у нас есть графическое представление для каждого аспекта.Хотя существует множество вариантов стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ шатровых крыш:

• Вальмовые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время случаются обильные снегопады.
• Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, что упрощает установку водостоков.
• Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя прекрасному охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных проблем.
• Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
• Помогают создать защиту от обрушения кровли.
• Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для долгого срока службы.

Вальмовые крыши имеют несколько недостатков:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
• Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
• Время от времени требуется техническое обслуживание, чтобы обеспечить долгий срок службы.

Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

Вальмовые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

Благодаря правильному обрамлению вальмовой крыши перед началом строительства всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

Основная цель дизайна вальмовой крыши – обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

Эти крыши должны обладать достаточной способностью противостоять сильным ветрам и снегу, потому что некоторые районы сильно подвержены влиянию таких факторов окружающей среды.

Другие важные соображения заключаются в том, что он должен добавить больше привлекательности структуре дома с некоторыми уникальными дизайнами.

Простые советы по созданию шатровой крыши

Если вы относитесь к числу тех, кто увлекается постройкой шатровой крыши, вам будет приятно узнать, что это не сложно и на самом деле довольно легко.Вам не о чем беспокоиться. В разделе ниже приведены 7 простых шагов, которые помогут построить такую ​​крышу.

Первым шагом к построению вальмовой крыши является измерение длины ваших коньковых досок. Все, что вам нужно сделать, это вычесть ширину вашего здания из его длины.

Затем приступайте к распилу основных общих стропил. Они должны быть идентичны классической двускатной крыше. Определите их длину, исходя из уклона крыши и ширины конструкции.Попытайтесь вычислить, исходя из разреза сиденья, прежде чем продолжить вычитание половины ширины гребня.

Приступить к прибивке общего стропила. Прибейте его к поверхности коньковых досок со всех концов. Поднимите этот гребень. Затем прибейте к обратной стороне универсальные стропила. Убедитесь, что вы поменяли исходную пару. Он должен идеально подходить к гребню, пока вы продолжаете строительство.

Фермы конька вальмовой крыши и каркас стропил

Надежно закрепите этот конек болтами.Сделайте это, установив остатки ваших универсальных стропил. Убедитесь, что вы начинаете с середины гребня, чтобы убедиться, что он находится на прямой линии.

Вычислите длину вашего бедра. Он будет проходить от угла вашего здания до вашего гребня под углом примерно 45 градусов. Посмотрите на диаграмму против обрамляющего квадрата, чтобы быстро получить справочную информацию. Вы также можете сделать вывод о длине, используя теорему Пифагора.

Далее идет продвижение натяжной струны по средней точке бедра стропила.Закрепите конец этой нити прямо в том месте, где бедро пересекается с вашим гребнем. Затем закрепите дополнительный конец прямо на том месте, где это бедро соединяется со стеной, чтобы гарантировать, что бедро остается прямым, даже когда вы продолжаете установку стропил домкрата.

Заключительные шаги просто касаются использования стропильного стола для расшифровки расчетной длины стропил вашей вальмовой крыши. Просто сопоставьте их с макетом.Затем проверьте линию шнурка на верхней части бедра, даже когда вы продолжаете правильно прибивать стропила домкрата.

Плюсы, минусы, советы по установке, руководство по покупке

Несмотря на то, что они могут быть стильными, вальмовые крыши не названы, потому что они относятся к последнему слову кровельной моды. Они названы в честь конструкции крыши, которая включает в себя скаты со всех четырех сторон, которые сходятся наверху, образуя гребень.

Но еще они довольно модные! Фактически, вальмовая кровля – невероятно популярный архитектурный стиль кровли в Соединенных Штатах из-за ее доказанной прочности и современного дизайна.Наклон крыши позволяет дождю и снегу легко соскальзывать, уменьшая при этом возможность повреждения ветром, поэтому они являются идеальным выбором для домовладельцев, которые живут в районах, подверженных сильным ветрам и сильному снегопаду.

В этой статье мы расскажем вам все, что вы знаете о шатровых крышах. Обсудим, что это такое, достоинства и недостатки, устройство вальмовой крыши, виды конструкций и ответим на наиболее часто задаваемые вопросы. Это поможет вам решить, хотите ли вы построить для своего дома вальмовую крышу или другую.

В Legacy Service мы предлагаем услуги по установке и замене домовладельцам в Пенсильвании, Нью-Джерси и Делавэре. Свяжитесь с нами сегодня, если вы хотите обновить свой дом. Чтобы узнать больше о вальмовых крышах, продолжайте читать.

Что такое шатровая крыша?

Вальмовая крыша относится к способу конструкции крыши, а не к материалу, из которого она построена. Крыша этого типа имеет скаты со всех четырех сторон, которые наверху объединяются в одну точку. Это облегчает соскальзывание конденсата во время дождя, снегопада и грозы, а также помогает защитить ваш дом от сильных ветров.

Если вы строите крышу для своего нового дома, вам обычно нужно выбирать между вальмовой и двускатной крышей. Разница между ними в том, что шатровая крыша определяется четырьмя сторонами, а двускатная крыша – двумя сторонами. В то время как у двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому, у шатровых крыш есть стиль, при котором все стороны будут наклоняться вниз над стенами вашего дома.

Итак, что такое вальм на крыше?

«Вальм» – это место, где одна часть крыши встречается с другой.Этот стиль идеально подходит для заснеженных и ветреных условий, поскольку уклон позволяет снегу легко соскальзывать, что предотвращает стоячую воду, которая в противном случае могла бы вызвать обрушение крыши.

Где использовать шатровую крышу?

Вальмовые кровельные конструкции популярны среди домовладельцев по всей территории Соединенных Штатов, но они лучше всего подходят для ветреной и снежной погоды. Конструкция рамы обеспечивает непревзойденную прочность конструкции. Наклон всех четырех сторон внутрь является причиной того, что этот тип крыши такой прочный и крепкий, с наклоном, который позволяет снегу и воде легко соскальзывать.

Помните: для защиты от сильного ветра или сильных штормов рекомендуемый угол наклона шатровой крыши составляет 4 / 12-6 / 12 (угол 18,5 ° -26,5 °).

Если вы хотите установить шатровую крышу у себя дома, свяжитесь с нами сегодня, чтобы узнать, что наша команда может для вас сделать. Мы предоставляем услуги по установке и замене кровли домовладельцам на юго-востоке Пенсильвании, Нью-Джерси и Делавэра. Мы вышлем специалиста, который бесплатно проконсультирует вас и поможет решить, нужна ли вам черепица, металлическая кровля или другой тип кровли для вашей новой крыши.

В следующих разделах мы обсудим плюсы и минусы вальмовой формы крыши. Это поможет вам решить, хотите ли вы продолжить процесс или выбрать другую форму для своего дома, например, фронтон.

Плюсы

Почему выбрать шатровую крышу для дома? Давайте посмотрим на преимущества этого архитектурного стиля:

• Они обеспечивают дома прочным и устойчивым вариантом. – Вальмовые крыши, как правило, более прочные и устойчивые, чем варианты с двускатной крышей.Это связано с тем, что на всех четырех сторонах конструкции имеется уклон внутрь. Это помогает обеспечить дополнительную устойчивость к сильному ветру и осадкам.
• Они позволяют атмосферным осадкам легко стекать и стекать. – Наклон крыши эффективно отводит осадки от остальной части конструкции. Это идеально подходит для регионов, на которые выпадают тонны снега, потому что это помогает вашей крыше избежать стоячей воды и дополнительного давления, которое возникает при значительном скоплении снега.
• Они позволяют при необходимости добавлять дополнительное пространство. – Если вы строите слуховое окно или воронье гнездо, шатровые крыши могут предоставить вам дополнительное пространство для вашего дома. Это простое дополнение, которое вы можете использовать как место для хранения вещей или даже как еще одну комнату, через которую подрядчики могут поставить водопровод и электричество, если это необходимо.
• Они предлагают множество вариантов дизайна. – Выбрав вальмовую крышу, вы обнаружите, что существует множество эстетически привлекательных вариантов дизайна.К ним относятся мансардные, тентовые, двускатные и павильонные. Они также могут поддерживать широкий спектр материалов, от битумной черепицы до металлической кровли и т. Д.

Минусы

Почему некоторые домовладельцы решают отказаться от шатровой крыши? К недостаткам вальмовых крыш можно отнести:

• Их строительство дороже. . Поскольку вальмовые крыши имеют более сложную конструкцию, требующую большего количества инструментов и материалов для строительства, их установка обычно дороже, чем двускатные крыши.Если вы более осведомлены о стоимости строительства, вы можете выбрать двускатную крышу вместо шатровой.
• У них должен быть определенный угол наклона, если вы живете в ветреной местности. – Если вы живете в районе, где часто бывают сильные штормы, то лучше всего иметь наклон с определенным углом, который составляет от 18,5 до 26,5 градусов. . Если в вашем дизайне есть что-то большее или меньшее, это может вызвать проблемы в очень ветреную погоду.
• Трудно обеспечить надлежащую вентиляцию – Поскольку каждая сторона имеет одинаковый уклон, обычно сложнее установить соответствующую вентиляцию на шатровой крыше.Нарушение аэродинамического профиля с одной стороны может вызвать дисбаланс остальной части крыши. Это может привести к накоплению влаги внутри крыши, вызывая появление плесени или грибка, что может повлиять на здоровье людей в вашем доме.

Строительство вальмовой крыши

Хотя шатровая крыша является одним из самых простых в изготовлении типов крыш, мы бы не рекомендовали делать это самостоятельно, если у вас нет опыта, вы точно знаете, что делаете, и не имеете опыта. приятель или два, чтобы помочь вам.Строительством вальмовой крыши обычно занимается команда профессионалов, имеющих многолетний опыт работы в своей отрасли.

Неудивительно, что правильное строительство и техническое обслуживание необходимы для предотвращения мелких проблем, которые в конечном итоге могут перерасти в более серьезные. Как видите, у вальмовых крыш больше швов, чем у двускатных, что облегчает образование протечек, если крыша не установлена ​​должным образом. Но если все сделать правильно, вальмовые крыши намного долговечнее и могут прослужить дольше, чем двускатные, иногда до пяти десятилетий и более.

В следующем разделе мы собираемся обсудить процесс строительства, от обрамления вальмовой крыши до добавления черепицы в конце. Помните, что если вам нужна замена или установка крыши, вы всегда можете связаться с нашей командой Legacy Service для бесплатной оценки.

Как построить вальмовую крышу

Если вы планируете построить шатровую крышу для своего дома, вы, вероятно, захотите узнать, как это делается. А если у вас есть опыт и вы готовы попробовать, возможно, вы даже захотите построить его самостоятельно.В любом случае, ознакомьтесь с нашим пошаговым руководством по установке вальмовой крыши:

1. Измерьте и отрежьте стропила – Измерьте ширину и высоту со всех четырех сторон. Стандартные вальмовые крыши имеют конек, образующий вершину крыши. Набедренные стропила – это два наклонных гребня, которые выходят и опускаются к углам. Эти стропила проходят по боковым стенам, которые еще называют общими стропилами.
2. Рассчитайте длину всех обычных стропил. – После измерения ширины здания разделите число на два, так как каждое стропило будет покрывать только половину крыши.Перед расчетом уклона крыши отнять ширину коньковой доски.
3. Выделите «птичий рот» на стропилах. – «Птичий пасть» – это щель внутри стропила, чтобы он мог поместиться наверху стены конструкции. Вам нужно будет разрезать его, чтобы найти нужное место, используя столярный угольник.
4. Используйте круглую пилу для распиловки общих стропил. – Используйте первое стропило в качестве шаблона, вырезав те же рисунки на остальных общих стропилах. Каждые стропила размещайте через каждые 50 см вдоль стен здания.
5. Соберите стропила типа «king-size» и «бедра». – Стропила «king-size» – это длинные центральные стропила на торцевых углах крыши, которые простираются от стены до конца конька. Они обеспечивают дополнительную поддержку коньковой балке, предотвращая ее обрушение.
6. Прибейте остальные общие стропила к коньковой балке – Убедитесь, что расстояние между стропилами составляет 20 дюймов.
7. Прикрепите фанерную обшивку – Прибейте обшивку к общим стропилам.Сделать это нужно до того, как черепица будет уложена на крышу. Также убедитесь, что деревянный лист полностью ровный и прямой.
8. Прикрепите черепицу – Это последний этап процесса. Существует множество руководств, в которых рассказывается, как покрыть шатровую крышу черепицей.

Конструкции вальмовой кровли

Как выглядит вальмовая крыша?

Поскольку существует множество конструкций, вальмовые крыши могут принимать разные формы. Некоторые из самых популярных конструкций включают:

• Простая вальмовая крыша – это наиболее распространенный стиль.Он имеет многоугольный откос с двух сторон и треугольный откос с двух других сторон. Четыре стороны соединяются наверху, образуя гребень.
• Half Hip – Полушатровые крыши также называют jerkinhead или обрезанными фронтоном. У них две короткие стороны, образующие карниз. Для них характерны верхние точки фронтона, и они полезны, потому что дренаж в водосточные желоба и из них намного проще.
• Крест вальм – это другой стиль, хотя он сложнее простой вальмовой крыши.Он расположен над Г-образными конструкциями перпендикулярно. Шов образует скатную крышу. Две секции создают впадину, формируя ее в конце.
• Голландский двускатный вальм – Эти крыши предлагают дополнительное внутреннее пространство за счет небольшой двускатной конструкции, которая находится на коньке крыши. В некоторых случаях можно даже добавить слуховое окно. Это не только добавляет декоративности, но также может превратить чердак в функциональное жилое пространство.
• Пирамида бедра – для этого стиля характерны четыре стороны треугольной формы одинакового размера, которые соединяются вместе наверху, образуя форму пирамиды.

Часто задаваемые вопросы по шатровой кровле

Если вы рассматриваете планы дома с шатровой крышей, у вас, вероятно, возникнет несколько вопросов. В этом разделе мы обсудим те, о которых люди чаще всего спрашивают наших специалистов до или во время процесса установки крыши.

В Legacy Service мы предлагаем ряд услуг по улучшению и обновлению внешнего вида вашего дома. Наша команда позаботится обо всем, от монтажа кровли до замены сайдинга! Просто дайте нам знать, что вам нужно.

Вот наиболее часто задаваемые вопросы по вальмовой кровле:

В чем преимущество вальмовой крыши?

Вальмовые крыши обладают рядом преимуществ. Поскольку у них есть четыре ската, которые объединяются наверху, образуя гребень, они, как правило, намного более устойчивы, чем другие типы крыш, в том числе двускатная, у которой всего два ската. Например: скаты вальмовых крыш уменьшают воздействие сильного ветра, поскольку ветер должен подниматься вверх и преодолевать крышу. Кроме того, они позволяют легче стекать снегу и другим видам осадков.

Вальмовые крыши также позволяют персонализировать внешний вид вашего дома. Это дает домовладельцам возможность добавить элементы дизайна премиум-класса (например, сводчатые потолки) или варианты для большего количества места или места для хранения (например, слуховые окна или воронье гнездо). Они также, как правило, имеют однородную облицовку со всех сторон, поэтому вы можете довольно легко установить желоба. Водосточные желоба по периметру защищают сайдинг от повреждения водой и защищают вашу собственность от наводнения.

Вальмовая крыша дороже?

Вальмовые крыши обычно дороже, чем двускатные.Стоимость может отличаться в зависимости от размера вашей крыши, используемого материала, а также уклона и уклона, но обычно они в среднем составляют от 20 000 до 50 000 долларов. Домовладельцы могут рассчитывать заплатить от 8 до 12 долларов за квадратный фут за установку в одноэтажном доме стандартного размера.

Вальмовые крыши дороже в строительстве, чем двускатные, потому что они имеют более сложную конструкцию, требующую большего количества строительных материалов, включая систему ферм или стропил. Тем не менее, вы можете сэкономить, когда дело доходит до каркаса вальмовой крыши, потому что это проще, поскольку все внешние стены имеют одинаковую высоту.Вальмовые крыши также могут служить дольше из-за того, что они более долговечны, что также может помочь вам сэкономить деньги в долгосрочной перспективе.

Если вы все еще думаете о приобретении вальмовой крыши, для начала свяжитесь с нашей командой Legacy Service. Мы предоставляем услуги по установке и замене домовладельцам в Пенсильвании, Нью-Джерси и Делавэре. Мы вышлем специалиста, который ответит на любые ваши вопросы и бесплатно предоставит вам смету.

Чем отличается вальмовая крыша от двускатной?

Вальмовая крыша – это крыша, которая наклоняется вверх со всех сторон здания.Вальм – это внешний угол, где сходятся смежные наклонные стороны крыши. Вальмовые крыши в основном отличаются от двускатных крыш тем, что у них обычно четыре стороны, а не две. Также есть контраст в общем дизайне и функциональности крыши.

Поскольку конструкция двускатных и вальмовых крыш различается, то есть и плюсы, и минусы. Например: вальмовые крыши, как правило, более устойчивы, чем двускатные, из-за своей конструкции. Они также лучше защищают от ветра и отводят атмосферные осадки.Однако они, как правило, дороже, чем двускатные крыши. Вам решать, какой из них вы предпочтете для своего дома.

Поддерживает ли вальмовая крыша сама себя?

Вальмовые крыши спроектированы так, чтобы поддерживать сами себя. Они саморегулирующиеся, поэтому для них требуется меньше диагональных распорок, чем для двускатных крыш. Их четыре наклонные стороны обеспечивают им превосходную устойчивость и прочность. Эти характеристики позволяют вальмовой крыше быть более устойчивой к повреждению ветром, чем крыши других типов, например, двускатные. Наклон сторон также позволяет легко соскальзывать с снега, льда и дождя, что идеально подходит для районов, подверженных ураганам.

Помните, что вальмовая крыша будет дороже в строительстве, чем двускатная крыша, но в долгосрочной перспективе это может сэкономить вам деньги, поскольку она спроектирована так, чтобы быть более прочной и служить дольше.

Нужны ли для вальмовой крыши балки перекрытия?

Во многих случаях вальмовые крыши нуждаются в потолочных балках для поддержки конструкции. Однако бывают случаи, когда их можно построить, не используя их. Например: для квадратных вальмовых крыш обычно не требуются потолочные балки. Однако всегда лучше нанять профессионала-кровельщика, который сможет сказать наверняка.Они ответят на любые ваши вопросы и расскажут, что лучше всего подойдет для вашего дома. В Legacy Service мы предоставляем услуги по установке и замене кровли людям на юго-востоке Пенсильвании, Нью-Джерси и северном Делавэре. Свяжитесь с нами, чтобы назначить бесплатную оценку.

Можно ли сводчатую вальмовую крышу?

К счастью, вальмовые крыши дают возможность создать сводчатые потолки в вашем доме. Многие люди просят сводчатые потолки в главной спальне, потому что они открывают комнату и заставляют ее чувствовать себя большим пространством.

Этот архитектурный проект более сложен, чем типичная вальмовая крыша, но многие домовладельцы довольны конечным результатом. Некоторые кровельные компании могут быть не в состоянии построить сводчатый потолок с вашей вальмовой крышей, поэтому вы можете продолжать поиски, пока не найдете тот, который будет.

Прочная ли вальмовая крыша?

Вальмовые крыши – один из самых прочных типов кровельных конструкций просто из-за их конструкции. Их четыре наклонные стороны делают их более устойчивыми и долговечными, чем стандартные двускатные крыши, потому что они более устойчивы к сильному ветру и сильному дождю / снегу.

Они не только прочные, но и, если вы решите добавить слуховое окно или воронье гнездо, на этих крышах будет больше места или места для хранения вещей. Они также энергоэффективны, потому что четыре стороны крыши защищают ваш дом от чрезмерного холода или жары.

Приступим к работе на вашей крыше!

Вы все еще здесь? Чего ты ждешь? Сейчас лучшее время, чтобы приступить к строительству новой крыши!

В Legacy Service мы предоставляем широкий спектр услуг для экстерьера жилых помещений.Мы можем все от монтажа кровли до замены сайдинга и окон. После того, как конструкция вашего дома будет построена, мы можем установить материал по вашему выбору на вашу новую крышу, а также сайдинг, окна, двери и желоба по вашему выбору.

Позвоните нам сегодня для бесплатной оценки кровли, сайдинга, окон или дверей. Мы здесь, чтобы превратить дом вашей мечты в реальность!

Опубликовано 17 ноября, 2020 в Крыша

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж и сложно – для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Затем происходит: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов – заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не получите нужный результат. Другой вариант – купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей важнейших углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина.В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с создания масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке. На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Выступ составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая – это соединение двух плоскостей с разным уклоном у бедренного (или долинного) стропила. Другой – выровнять фасции.

Установить участки . Сначала мы должны установить наклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши – 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ Общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Итак, 9 5/8/12 – это дополнительный уклон крыши.

Выстраивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но на самом деле это не так уж и сложно.

В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда компоновка крыши начинается с внешнего края внешних стен.На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая стеновые плиты под более крутоскатную крышу.

Соединение фасций. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление составляет:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш с последующим переносом измерений с чертежа на пиломатериал. На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж стен и потолков, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A.Проведите диагональную линию между 9 футами (пролет основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на отливе. Это дает угол наклона стропила бедра.

Единичный бег бедра. В вальмовой крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить относительно основной или вспомогательной кровли. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка – это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный пробег от бедра = 15 5/8 дюйма.

Между прочим, единичный пробег для более пологой крыши всегда будет меньше 17 дюймов, в то время как единичный пробег для более крутого склона всегда будет больше 17 дюймов. .

Итак, теперь мы знаем шаг стропил вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. Когда закончен полномасштабный чертеж, пора начинать наносить отметки на кусок пиломатериала.

Чтобы рассчитать разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный подъем и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа – расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить отвес, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий рот . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит замеры.

Раскрой по длине. После того, как «птичий рот» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше – 8 дюймов и 15 5/8 дюймов – сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила обеспечивает плотное прилегание кровельного покрытия к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Опора бедра

Как и у любого вальмового стропила, у неравного вальмового стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, которая обращена к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние “B”. Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурные чертежи первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: дождитесь, пока вся ваша разметка будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка стропил домкрата

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины располагаются на внутренних углах, а стропила вальмы – на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю бедренные стропила для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Как измерить, вырезать и построить стропила

Строительство крыши начинается с установки каркаса.

Он не только обеспечивает жизненно важную поддержку веса крыши, но и определяет дизайн крыши, чердачное пространство, сводчатый потолок и возможности слуховых окон.

У вас есть два основных варианта конструкции кровли – фермы и стропила.

В то время как многие опытные строители предпочитают готовые стропильные фермы из-за их удобства и рентабельности, отдельные стропила, возможно, имеют больше смысла для небольших и нестандартных конструкций.

Введите свой адрес, чтобы узнать цену на крышу

Стропила

позволяют сэкономить на доставке и занимают минимум места для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше мускулов для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения конструкции.

Процесс создания каркаса крыши может усложниться для непосвященного, когда речь идет о крышах сложной формы, таких как шатровая, мансардная и двускатная.Тем не менее, построить стропила для основных типов крыш, таких как двускатная или односкатная, относительно несложно при наличии некоторой геометрии и столярных ноу-хау.

В этой статье приведены пошаговые инструкции по измерению, обрезке и установке основных стропил двускатной крыши.

На этой странице

Основы устройства кровли: что такое стропила?

Одна стропильная рама обычно состоит из трех компонентов:

• Стропила
• Доска коньковая
• Стропила

Каркас крыши: основные термины и определения

Стропила

Стропила – это диагональные элементы, которые непосредственно поддерживают настил крыши.

Доска коньковая

Коньковая доска служит поверхностью для крепления противостоящих стропил и не обеспечивает структурной опоры.

Стропильная шпилька

Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены. Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.«

Балка коньковая

В некоторых системах каркаса вместо коньковой доски используется коньковая балка в сочетании со стойками с фронтоном, которые обеспечивают структурную поддержку стропил. Для крыш с уклоном менее 3:12 нормы требуют коньковых балок, потому что они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стропильных шпалах, которые часто имеют первостепенное значение для эстетики потолка собора.

Хомут

Некоторые приложения требуют стяжек для воротников , которые часто путают с стропильными стропами.Хотя они проходят параллельно стропильным шпалам, они располагаются ближе к верхней трети стропил, чтобы противостоять разделению на гребне, а не стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в условиях сильного ветра.

Инструменты, необходимые для изготовления стропил

Чтобы построить стропило, соберите следующее оборудование:

• Пиломатериалы
• Угловой или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Минимум один помощник
• Строительный калькулятор (опция)

Как построить стропила

1.Знай свои измерения

Перед тем, как что-либо вырезать, вам потребуется пролет, высота, пролет и длина линии вашего каркаса крыши.

• Пролет: длина между внешними опорными стенами
• Подъем: высота конька крыши от центра пролета
• Пробег: половина пролета
• Линия: «гипотенуза» треугольника, например, диагональное расстояние от внешней стены до центра конька по стропилам.

Размеры пролета и пролета зависят от размеров стены.Перед тем, как установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть диапазон и измерения, над которыми нужно работать.

С другой стороны, размеры подъема и уклона зависят от уклона вашей крыши.

2. Определить уклон крыши

Уклон крыши определяет углы, под которыми нужно обрезать стропила, а также их длину.

К счастью, скат крыши можно определить с помощью простого уравнения – подъем, разделенный на длину спуска.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов пробега, уклон вашей крыши будет составлять 6:12.

Возможно, вам потребуется обратиться к строительным нормам и правилам, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный жилищный кодекс требует уклона кровли не менее 2:12 для битумной черепицы. Чем ниже, тем ниже, и вам нужно будет использовать плоский кровельный материал в соответствии со стандартами.

Измерения по вертикали и высоте

Как только вы определитесь с уклоном крыши, вы можете определить размеры подъема и линии.

Помните, что вы уже должны знать пробег крыши.Вручную вы можете создать пропорцию между фиксированным уклоном крыши (подъем за пробегом, например, 6:12) и фактическим пролетом крыши, чтобы найти недостающее значение (фактический подъем).

Вычислив разбег и подъем, можно вычислить прямую (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических навыках, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии необходимо учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами.Если ваша коньковая доска – это доска толщиной 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Перед покупкой пиломатериалов для конструкции кровли необходимо учитывать две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

Определив все размеры, мы знаем, что нельзя покупать пиломатериалы короче, чем требуемая длина.Мы рекомендуем использовать пиломатериалы, по крайней мере, на фут длиннее, чем ваши окончательные размеры, плюс свес стропил, чтобы обеспечить достаточно места для разрезов.

Сколько кадров

Есть два крайних метода планирования каркасов с заданной длиной стропил.

• Максимальное количество рам, максимально допустимая древесина
• Минимальное количество рам, достаточно прочный брус

Например, самое широкое стандартное расстояние между стропилами составляет 24 дюйма по центру, что означает установку нового стропильного полотна через каждые два фута вдоль стен.Поскольку у вас меньше стропил, поддерживающих крышу, пиломатериалы должны быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, наименьшее расстояние, требуемое правилами, могут поддерживать крышу из более слабой древесины, потому что система состоит из большего количества рам.

Прочность пиломатериалов зависит от породы, сорта и размеров пиломатериалов. Вместо того, чтобы самостоятельно взвешивать все эти переменные, Американский совет по древесине предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

Проверив пиломатериалы, вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила на 24 дюйма по центру на 16-футовую длину здания. Для каждого каркаса требуется два стропила. Если через каждые два фута есть стропила, нам понадобится 8 рам, а значит, нам понадобится 16 кусков пиломатериалов для стропил.

Затем вам нужно учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы обеспечить достаточно места для крепления гвоздями. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, чтобы она проходила по всей длине здания плюс свес.Если ваше здание слишком длинное, возможно, вам придется соединить два куска коньковой доски вместе.

Не забудьте про стропильные стропы и при необходимости воротниковые стяжки.

Как всегда, во избежание ошибок следует заказывать больше пиломатериалов, чем необходимо.

4. Обведите контуром разрезы

У нас есть пиломатериалы. Пришло время подрезать стропила.

Вам нужно сделать пять разрезов для обычного стропила.

• Отрезки по отвесу: , где стропила встречается с коньковой доской
• Хвост: нижний конец стропила, устанавливающего карниз крыши
• Птичья пасть: там, где стропила встречается с верхней пластиной стены
• Обрез фасции: Укорачивание нижнего конца стропила для размещения облицовки и потолка, при необходимости

Начните с обрисовки отвеса.Для этого вам нужно указать угол среза, следуя заранее заданному уклону крыши. Профессиональные плотники точно определяют требуемый угол, используя рамный угольник или скоростной угольник.

Мы объясняем этот процесс с помощью кадрирующего квадрата. С помощью этого инструмента можно использовать ступенчатые калибры, обеспечивающие согласованность измерений.

Начните с выбора самого прямого пиломатериала, который у вас есть. Если есть изгиб или «корона», убедитесь, что он обращен вверх, чтобы крыша не провисла после установки.

Использование обрамляющего квадрата

Длинное плечо обрамляющего квадрата называется «лезвием». Короткая рука называется «языком».

В этом примере мы обозначим вырезы для скатной крыши 6:12.

• Поместите лезвие (длинное плечо) квадрата обрамления поверх стропильной доски так, чтобы язычок (короткий рычаг) располагался вертикально. Он должен выглядеть как удлиненная буква «L».
• Поднимите конец полотна вверх, пока не дойдете до 6-дюймовой отметки на язычке и 12-дюймовой отметки на полотне у верхнего края стропильной доски.

• Проведите линию по внешнему краю язычка – , это отметка отвеса .
• Начиная с этой линии, обмерьте стропило, пока не достигнете длины линии .

• Как только вы достигнете необходимой длины стропила, сделайте такой же угол с квадратом обрамления, как вы делали для отвеса – это отмечает срез пятки рта птицы .
• Переверните рамный квадрат, удерживая его перпендикулярно линии рта птицы.

• Совместите размер лезвия в нижней части стропила с шириной вашей настенной плиты и проведите по направлению к линии отреза пятки – , это отметка посадочного среза пасти птицы .
• За пастью птицы находится стропильный хвост. Измерьте свой выступ.
• На этом этапе отметьте свой надрез хвоста параллельно отвесу и надрезу пятки.

5. Сделайте надрезы

Источник изображения: Семейный разнорабочий

Теперь, когда вы разметили линии, вы можете сделать пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же пропилы на исходном стропиле.

Чтобы убедиться в правильности их подъема, спуска и пролета, поместите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых плитах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете спилить остальные.

6.Установить стропила

Для более крупных проектов полезно нанять одного или двух помощников для организации начальных рядов стропил с коньковой доской.

• Создайте скобу для коньковой доски, прибив доску размером 2 на 4 гвоздя по центру фронтальной стены. Доска должна быть выше стены и крыши вместе взятых.

• Разместите коньковую балку поперек стены или стропила перпендикулярно плану стропил.
• Обоприте стропила вдоль внешних стен коньками вверх.Это даст вам легкий доступ к ним на крыше.
• Поднимите стропила фронтона и забейте их одним гвоздем в стропильные шпильки. Убедитесь, что вырез на пятке соответствует настенной пластине.
• Прислонить забитые стропила друг к другу. Ничто не поддерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Подойдите к другому концу коньковой доски, прибейте два противоположных стропила к их соответствующим стропильным шпилькам и прислоните их друг к другу, как вы это делали со стропилами на фронтальном конце.
• Поднимите один конец коньковой доски до места встречи двух стропил.
• Прибейте стропила к коньковой доске.
• В начальном ряду стропил пропустить коньковую балку между двумя стропилами и прибить их гвоздями.

На этом этапе у этих двух общих стропил достаточно поддержки, чтобы они могли стоять самостоятельно. Убедившись, что они расположены правильно, прибейте оставшиеся стропила к коньковой доске.

стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или по требованию кодекса.

Обрамление крыши не так сложно, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и сколачивание всего на небольшие удобоваримые части, каркас крыши может быть делом своими руками.

Конечно, это руководство просто царапает поверхность каркаса крыши. Мы не вдаваемся в подробности строительных норм, шпилек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для фанатичного кровельщика.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратиться на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить убывающее ремесло конструкции крыши, стропила – лучший вариант.

При наличии достаточного опыта создание каркаса даже сложной вальмовой крыши с помощью вальмовых стропил, домкратов и т. П. Должно происходить интуитивно.

Введите свой адрес, чтобы узнать цену на крышу

Как построить крышу: пошаговое руководство

Хотите узнать, как построить крышу, чтобы контролировать расходы при самостоятельном строительстве? Хотя это не работа для новичка в домашних условиях, это может сделать более опытный мастер.

Это пошаговое руководство демонстрирует, как построить метрическую кровельную систему от двускатной до двускатной (также известной как двускатная или двускатная). Прочтите приведенные ниже инструкции или посмотрите обучающее видео с участием Мэта Вудьятта, менеджера по обучению Redland Roofing.

• Рулетка
• Мел
• Молоток
• Аккумуляторная дрель
• Ножницы или кусачки

Как построить крышу: видео-руководство

Как построить крышу: пошаговое руководство

Выполнение любой домашней работы, которая выходит за рамки ваших возможностей, может быть не только опасным, но также может стоить вам больше денег в долгосрочной перспективе.Если эта задача не входит в вашу компетенцию, ее следует доверить профессионалам.

Шаг 1: Установка низкоуровневой системы вентиляции

Существует несколько способов вентиляции крыши, но здесь мы демонстрируем комбинацию установки низкого уровня (установка на карнизе) и высокого уровня (установка на коньке ) вентиляция.

Стропильный рулон, укладываемый поперек карниза, предназначен для направления свежего воздуха в крышу и его циркуляции по кровельному пространству для предотвращения попадания влаги.

( БОЛЬШЕ : Что вызывает сырость?)

Убедитесь, что стропильный рулон выходит над любой предварительно установленной изоляцией – в противном случае изоляция будет блокировать поток воздуха, и вы получите конденсат.

Для установки просто прикрепите его к стропилам, начиная с левой стороны и продвигаясь поперек. Избегайте слишком сильной драпировки стропильного валика, но не затягивайте его слишком сильно, так как вы потеряете гофрированную форму, которая будет направлять воздушный поток.

(Изображение предоставлено в будущем)

Шаг 2: Установка опорного лотка для подложки

Это вторая часть низкоуровневой системы вентиляции.Он имеет встроенную решетку, позволяющую воздуху проникать, предотвращая попадание мусора в пространство под крышей. Это также предотвратит провисание подкладки в полость крыши, что приведет к проникновению влаги и возникновению сырости.

Для установки расположите лоток заподлицо с краем баржовой доски и убедитесь, что выступы расположены по центру над облицовкой, чтобы обеспечить надежную фиксацию. Соедините следующий лоток и повторите по всей ширине крыши. При необходимости обрежьте последний лоток по размеру.

(Изображение предоставлено в будущем)

Шаг 3: Установка подложки

После того, как система вентиляции установлена, вы можете переходить к подложке.

Убедитесь, что выбранная вами система подложки соответствует требованиям строительных норм для вашего проекта.

Поместите обрешетку по длине крыши в верхней части опорного лотка для подложки и накатите ее сверху. Обрешетка предотвратит провисание подложки между стропилами и может просто выскользнуть после того, как подложка будет установлена.

(Изображение предоставлено в будущем)

Начните с правой стороны крыши и закрепите подкладку на месте. Раскатайте подкладку поперек, убедившись, что в системе есть слабина (номинальная 10-миллиметровая драпировка между стропилами позволит жидкости стекать со стропил, что позволит избежать гниения и повреждения от мороза).

В зависимости от вашей системы вентиляции вам может потребоваться оставить зазор на коньке крыши для обеспечения эффективной циркуляции воздуха.

Шаг 4: Измерение обрешетки и черепицы

Вам необходимо определить первую точку крепления на крыше для вашей черепицы – это то место, где будет располагаться верхняя часть вашей первой обрешетки.

Определите длину подвешивания вашей плитки (обратитесь к поставщику, если у вас нет этой информации под рукой). Вычтите длину черепицы, которая будет нависать над крышей (чтобы жидкость, вытекающая из крыши, могла стекать в желоб). Результатом этого расчета будет ваша первая фиксированная точка, в которой будет располагаться верхняя часть вашей первой рейки.

Затем вам нужно определить вашу верхнюю точку крепления – это вполне может быть взято из выбранной вами системы гребня (см. Руководство производителя). В видео-примере это 45 мм ниже вершины крыши.

Затем измерьте расстояние между верхней и первой точками крепления, чтобы определить пространство, на котором вам нужно разместить обрешетку. Вы также должны отметить минимальное и максимальное расстояние между панелями для черепицы, чтобы черепица не вышла из строя.

Расчет, сколько рядов плиток вам понадобится

Разделите расстояние между первой и верхней рейками на максимальный размер плитки, и результат (вам может потребоваться округлить) покажет вам, сколько рядов плиток вы нужно.

Чтобы дважды проверить, находится ли датчик между минимальными и максимальными требованиями, разделите длину между верхней и первой фиксированными точками на количество маршрутов (определенное предыдущим расчетом). Это должно быть где-то между минимальными и максимальными требованиями.

Повторите процесс с другой стороны крыши.

Отметьте точки крепления на левой и правой сторонах крыши и используйте меловую линию, чтобы обеспечить прямую линию поперек крыши. Это будет ориентиром для определения того, где должна располагаться верхняя часть каждой рейки.

Шаг 5: Установка планок

(Изображение предоставлено: Будущее)

Верхний наконечник

Возможно, вам придется оставить выступ на одной стороне, чтобы установить бортовую систему, поэтому убедитесь, что это учтено, прежде чем начинать ремонт

Сделайте убедитесь, что вы используете деревянные рейки подходящего размера для своей черепицы (если вы не уверены, обратитесь к поставщику). Совместите верхнюю часть обрешетки с меловой линией и закрепите гвоздем на каждом стропиле по всей длине крыши.

Начните с первой точки крепления и повторите, но пока оставьте последнюю обрешетку (ее нужно будет установить после коньковой обрешетки и поверх ремней коньковой обрешетки.

(Изображение предоставлено: Future)

Теперь настало время для ремней для верхней обрешетки. Сложите их по форме подальше от крыши, а не над обрешеткой на коньке для лучшего прилегания.

Уточните у своего поставщика высоту, необходимую для коньковой рейки. Закрепите коньковую обрешетку ремешком из обрешетки и повторите по всей длине крыши, прикрепляя к стропилам по ходу движения.

Затем закрепите верхнюю рейку над ремешками обрешетки, чтобы надежно удерживать конек.Это важный шаг, чтобы избежать серьезного разрушения крыши.

Шаг 6: Укладка черепицы

Уложите первый слой черепицы полностью поперек крыши. Убедитесь, что у вас есть минимум один фиксатор (гвоздь или зажим) на плитку и два крепления на плитку по периметру. Плитка справа налево (по замку плитки).

(Изображение предоставлено в будущем)

Установите карниз на систему закрытия конька. Его устанавливают над краем плитки и просто ввинчивают в баржевую доску или фиксируют зажимом к верхней части фасции.

Завершите, установив кромочные элементы в соответствии с инструкциями производителя.

Шаг 7: Установка конька крыши

Уложите дышащую коньковую мембрану прямыми линиями поперек коньковой обрешетки, закрепив ее под кромочной системой и одним концом крыши. перед развертыванием.

После полного закрепления на коньке пора прикрутить коньковые плитки к обрешетке конька.

Между плитками конька установите уплотнение между гребнем, чтобы обеспечить механическое закрепление и дополнительную прочность конька.

(Изображение предоставлено в будущем)

Планировка общего стропила

Прокладка шатровых стропил, и домкратов требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, – это обычные стропила, основной строительный блок конструкции крыши.

Чтобы выложить стропило , необходим уклон крыши, выраженный в единицах подъема на фут пробега. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 на 12 поднимается на 6 дюймов.за каждую ногу бега. Прогон – это расстояние по горизонтали, которое покрывает стропила. Для двускатной крыши пробег измеряется от средней линии коньковой доски до внешнего края верха стены.

Когда вы знаете шаг и общий пролет , вы можете разложить пропилы стропил несколькими способами. Самый простой способ – «отступить» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Сойти со стропила

Шаг 1: Начните с гребня. Прикрепите калибры лестницы к квадрату обрамления , чтобы выровнять размеры подъема и спуска с верхней кромкой стропила. Отметьте первую отвесную линию рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первые 1 фут. приращение пробега. Теперь вы можете «спуститься» по стропилам, чтобы завершить общий проход.

Шаг 2: Надрезы отвесом и сиденьем завершают пасть птицы. Прямоугольная выемка на стене называется птичьей пастью.Отмеряя от отвеса, сделайте ровный вырез, равный толщине стенового блока.

Шаг 3: Отразите квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять хвосты длинными, а затем закреплять леску и обрезать их на месте. Но простой стропильный хвост с отвесом – это несложная задача, которую нужно заранее выложить: переверните квадрат на 180 ° (язычок направлен вниз) и отойдите на желаемое расстояние от линии отвеса птичьего рта до конца стропильного хвоста.

Шаг 4: Обрежьте отвес, чтобы учесть коньковую доску. Если стропило должно быть прикреплено к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем наметьте линию отреза.

---

Шагомер снижает вероятность ошибки

Самые полезные аксессуары для укладки стропил – это пара крошечных зажимных приспособлений, называемых ступенями (General Tools; 212-431-6100; www.generaltools.com). Каждый калибр представляет собой небольшую шестигранную гайку с прорезью посередине и винт с накатанной головкой для крепления к квадрату.Прикрепленные к ножкам каркаса квадрата в точках подъема и спуска, ступенчатые калибры действуют как упоры, чтобы гарантировать, что настройки подъема и спуска остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для установки косоуров.

---

Первое стропило выкройка для остальных

Шаг 5: Отрежьте первую с особой осторожностью. Это стропила послужит образцом для всех остальных, поэтому важно делать точные пропилы.Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Завершите птичий рот ножовкой. Вам понадобится пила, чтобы прорезать угол с обеих сторон.

Шаг 7: Держите коронки вверх при прорисовке узора.

Главным элементом  конструкции дома является крыша. Её форму подбирают, учитывая атмосферные условия в выбранном регионе и материалы, используемые при строительстве. Также особое значение имеет внешний вид самой крыши. На строительном рынке в настоящее время среди всех конструкций крыш больше всего выделяется вальмовая кровля.

Загрузка…

Вальмовая крыша своими руками: пошаговая инструкция, чертежи, фото и видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

1. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
2. К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:

1. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
2. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники, образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
2. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
3. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Четырехскатная вальмовая крыша представляет собой конструкцию, торцевые стороны которой имеют треугольные скаты (вальмы), а боковые — трапециевидные.

При этом общим соединением всех скатов является балка, соединяющаяся по обоим концам — с верхними углами торцевых скатов и с одной стороной каждого бокового ската.

Чаще всего вальмовые крыши с четырьмя скатами проектируются к зданиям, имеющим прямоугольную форму. В данной статье мы расскажем вам как строится вальмовая крыша своими руками.

Виды вальмовых крыш

Вальмовые крыши могут иметь разнообразную конструкцию и классифицируются по конфигурации скатов:

• Классический тип. Такая конструкцияимеет четыре ската вальмовой формы;
• Полувальмовая. Треугольные скаты, не доходящие до края крыши и закрывающие верхнюю часть фронтона. При такой форме крыши целесообразно устанавливать мансардное помещение;
• Датская. Вальмы такой крыши имеют срезанную конструкцию у конькового элемента и небольшой треугольный фронтон у конька конструкции;
• Шатровая. Скаты такой конструкции — одинаковые треугольные, соединенные в верхушке. Такой тип крыши оборудуется на зданиях квадратной формы, беседках, башнях;
• Ломаная. Сложная конструкция такой кровли состоит из скатов различной конфигурации и размеров. Может сосредотачивать скаты различных видов кровельных конструкций.

Разнообразие вальмовых крыш позволяет проектировать форму кровли, ориентируясь на форму здания, при этом соорудив качественную кровлю.

Виды вальмовых крыш

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

• Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
• Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
• Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
• Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

• Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
• Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
• Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
• К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
• Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
• Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

• Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
• Подготовка всех необходимых инструментов для работ;
• Распил досок для стропильной системы;
• Установка стропильного каркаса;
• Укладывание слоев кровельного пирога;
• Монтаж внешнего покрытия;
• Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

• Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
• Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
• На стойки крепится коньковый брус;
• Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
• Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
• Установка обрешетки с учетом труб, окон и других необходимых элементов;
• Установка пароизоляционной пленки;
• Крепление контробрешетки;
• Наложение теплоизоляционного слоя;
• Крепление гидроизоляции;
• Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Как сделать четырехскатную крышу для дома своими руками: Пошаговая инструкция +Видео

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет четырехскатная крыша и её стропильная система.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции — это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Источники:

http://1decor.org/postroyki/valmovaya-krysha.html

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Как сделать четырехскатную крышу для дома своими руками: Пошаговая инструкция +Видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам
.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши
. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк
служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы.
Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты.
Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра.
Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть.
Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон.
Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС).
Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС).
Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила.
Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины.
В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка
. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель.
Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия.
Это затяжки, монтируемые внизу, в основании стропил.

Стойка.
Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос
. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель.
Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька.
   Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил.
   Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов.
   Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом.
   Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка.
   Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой.
   Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами.
   Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили.
   Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.


Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки.
   Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам.
   Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема
пошагово
:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж.
   Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри.
   В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы.
   Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы.
   Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус.
   Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски.
   Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. . Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки.
   Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.

6. Доска для карниза.


Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши
   – это функция верхней обвязки.
2. Шаг между стандартными стропилами
   , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники
   , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании
   .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса.
   Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра.
   На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил.
   При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка.
   Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал.
   Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

Вальмовая крыша своими руками

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Конструкция вальмовой крыши

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

• выбрать оптимальный материал для обустройства кровельной конструкции;
• определить интенсивность осадков, характерную для региона строительства;
• установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Плоскостной план вальмовой крыши

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Особенности вальмовой конструкции

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Разметка

Наслонные стропила

Наслонные стропила

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Расчет каркаса вальмовой крыши

Первый шаг.
Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг.
Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг
. Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг.
Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг.
Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Расчет

Первый шаг.
Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг.
Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг.
Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг.
Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

• от любого угла дома отмеряется длина стропильного элемента;
• устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
• полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

Монтаж вальмовой крыши

Первый шаг.
Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

Как крепить стропила к мауэрлату

Монтаж стропильной системы четырехскатной крыши

Второй шаг.
Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Соединение стропил

Третий шаг.
Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Стропильная система вальмовой крыши

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг.
Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

Монтаж стропильной системы

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

• на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
• по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
• в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вальмовая четырехскатная крыша

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

Строение стропильной системы

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.

Установка кровли на вальмовой крыше

Удачной работы!

Видео – Вальмовая крыша своими руками

Правильно установленная крыша гарантирует защиту от осадков и холода. Среди разнообразия архитектурных форм и видов кровель отдельно можно выделить вальмовую крышу. Она надёжно защищает от ветра и выпадаемых осадков. Для возведения данной конструкции обращаются к квалифицированным специалистам-кровельщикам, так как возведение такой крыши требует определенных навыков. Но вальмовую крышу можно изготовить и самостоятельно, без посторонней помощи, для этого нужно четко и без отступлений следовать инструкции по возведению. Перед тем как сделать вальмовую крышу своими руками, стоит провести определённые расчёты, чтобы вычислить нагрузку на основание дома и посчитать необходимый объем и сортамент пиломатериала.

Конструкция вальмовой крыши

Для того чтобы разобраться в устройстве вальмовой крыши, необходимо понимать, по какому принципу возводят такую конструкцию. Такая кровля состоит из четырёх сторон, две из которых имеют форму треугольника и называются вальмами, и две стороны в форме трапеции. Для понимания того, как образуется такая конструкция, представьте себе устройство двухскатной крыши, фронтоны которой как бы наклонены внутрь дома. Аналогом таких «упавших» фронтонов в вальмовой крыше как раз и являются вальмы.

При монтаже вальмовой крыши пользуются определёнными правилами:

1. При постройке вальмовой крыши стоит обратить внимание на древесину. Для стропил и коньковой системы берут брус одинакового сечения.
2. Центральные стропила упираются как в верхний конец обвязки, так и в коньковую доску.
3. При строительстве вальмовой крыши делают центральные стропила, которые крепят к краям коньковой доски.
4. Промежуточные элементы делаются более крутыми, чем угловые. Соответственно размер доски для стройки должен составлять не менее 50*150 мм.

Достоинства и недостатки конструкции

Вальмовая кровля, как и любая другая, имеет свои плюсы и минусы. К достоинствам такой кровли можно отнести следующие аспекты:

• она практически не деформируется за счёт жёсткости конструкции – вальмы создают эффект подпорок и не дают осадкам и ветрам нагружать конструкцию;
• может противостоять резким порывам ветра опять же за счет конструкции, являющейся, по сути, панцирем;
• на такой кровле можно изготовить увеличенные свесы со всех сторон, которые будут защищать фасад здания от попадания осадков;
• на местах карнизных свесов происходит меньшее количество поломок конструкции;
• визуально такая кровля делает здание более низким.

Существует ряд недостатков при использовании данной конструкции:

• вальмовая крыша значительно дороже остальных конструкций кровли; это связано со сложностью расчетов и монтажа. Данный минус не играет роли, если вы делаете вальмовую крышу своими руками;
• мансардное помещение значительно уменьшается из-за наклона вальм внутрь полезного объема;
• при выпадении осадков вода может попадать через мансардные окна внутрь помещения. Данный минус так же не играет роли, если чердачное помещение вашего дома не используется в качестве мансарды.

Расчёт кровли

Перед тем, как построить вальмовую крышу, делают точный расчёт всей конструкции во избежание дальнейших проблем при эксплуатации. Разрабатывая проект, стоит обратить внимание на некоторые параметры.

Угол наклона вальмовой крыши

В районах с сильными ветрами и сухим, жарким климатом изготавливают конструкцию с углом наклона в районе 15 градусов. В местах, где проходят сильные снегопады, угол наклона увеличивают. Рассчитывают угол наклона исходя из параметров выбранного кровельного материала.

Шаг стропил вальмовой крыши

При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м. Делается это, как правило, не только из соображений прочности конструкции. Такой шаг выбирается в соответствии с утеплителем, который в дальнейшем будет укладываться между стропил, а стандартная ширина утеплителя как раз примерно равна 60 сантиметрам. Точная подгонка шага стропил под будущие отделочные материалы позволяет значительно сэкономить средства, избавляя от ненужных обрезков и подрезок.

Обрешетка вальмовой крыши

Устройство обрешетки вальмовой крыши. Обрешетку вальмовой крыши рассчитывают исходя из имеющегося кровельного покрытия. Для каждого вида кровельного материала обрешётка рассчитывается индивидуально. Подробно устройство обрешетки крыши и ее зависимость от различных кровельных материалов мы рассматривали в статье Как сделать двухскатную крышу своими руками.

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

• Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
• Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
• Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши — это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
• Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

• Пятый шаг – монтаж кровельного пирога. Он включает в себя:

Монтаж парозащиты;

Монтаж обрешетки;

Укладка утепления (при необходимости);

Монтаж контробрешетки;

Установка ветроизоляции.

• Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
• Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

• Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Важно помнить, что перед тем как делать вальмовую крышу, стоит точно сверить все расчёты – они должны обеспечивать необходимый запас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий.

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам
.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши
. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк
служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы.
Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты.
Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра.
Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть.
Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон.
Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС).
Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС).
Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила.
Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины.
В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка
. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель.
Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия.
Это затяжки, монтируемые внизу, в основании стропил.

Стойка.
Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос
. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель.
Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька.
   Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил.
   Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов.
   Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом.
   Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка.
   Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой.
   Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами.
   Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили.
   Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.


Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки.
   Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам.
   Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж.
   Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри.
   В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы.
   Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы.
   Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус.
   Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски.
   Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки.
   Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.

6. Доска для карниза.


Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши
   – это функция верхней обвязки.
2. Шаг между стандартными стропилами
   , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники
   , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании
   .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса.
   Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра.
   На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил.
   При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка.
   Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал.
   Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.

Подготовка к установке вальмовой крыши

Для нормальной работы по установке вальмовой крыши нужно наладить хороший личный контакт с ближайшей приличной строительной фирмой, у которой есть свой столярный цех. Будьте готовы к дополнительным заказам по сосновому брусу и 50 мм доске, так как, скорее всего, брака в порезке балок и стропил при работе своими руками будет достаточно. Перерасход строительной древесины на вальмовой крыше из-за отсутствия опыта работы своими руками составит не менее 5-7% от количества материала, заложенного в смету.

Изготовление вальмовой крыши будем выполнять пошагово примерно в следующем порядке:

• Установим своими руками на стены мауэрлат;
• Уложим балки перекрытия;
• Установим коньковый брус вальмовой крыши на вертикальных опорах;
• Соберем своими руками пары диагональных стропил в вальмовый треугольник и закрепим его на коньковой балке;
• Последовательно установим нарожники на каждую из вальмовых плоскостей крыши;
• Установим рядовые стропила и подкосы;
• Выполним своими руками обрешетку настилов вальмовой крыши.

Почему именно в такой последовательности следует выполнять работы своими руками на вальмовой крыше, можно более детально узнать из видео

Важно! Большинство операций по замеру, нарезанию и установке каждого элемента лучше выполнять от начала до конца своими руками, без разбиения на операции, например — один меряет, а другой режет и устанавливает балку на вальмовой крыше. Только так можно обеспечить надлежащий уровень качества работы.

Устанавливаем вальмовую крышу

Самым распространенным способом построить вальмовую крышу является монтаж ее стропильной системы и каркаса на подготовленное перекрытие из прямоугольного бруса. Набор балок укладывается непосредственно на мауэрлат. Сами доски мауэрлата лучше закрепить своими руками с помощью анкерных болтов на гидроизоляционной мастике.

Брус укладываем своими руками с шагом в 60-65 см. Крайние балки не доходят до стен примерно на полметра, поэтому на стену приходится укладывать дополнительные короткие брусья длиной 110 см.

Для надежной фиксации балок перекрытия из короткого бруса сделаем своими руками небольшое приспособление из уголка. Для этого в стену забиваем короткие куски арматуры, которыми и будем крепить мауэрлат под вальмовую крышу. К выпущенным и загнутым отрезкам металла привариваем своими руками согнутые буквой Г отрезки стального уголка. Ширины полки в 4 см вполне достаточно для надежной фиксации всего набора из балок перекрытия под вальмовую крышу с помощью саморезов и гвоздей. На видео отдельные элементы перекрытия под вальмовую крышу можно рассмотреть более детально.

Для увеличения поперечной жесткости перекрытия вырежем своими руками и вставим в шахматном порядке короткие перемычки между балками. Крепление перемычек лучше сделать с помощью уголков и саморезов. Концы балок по периметру крыши обшиваем доской – сороковкой. Особое внимание обращаем на то, чтобы все четыре угла перекрытия находились в одной плоскости, и не было приподнимания или опускания угловых точек соединений.

Внимание! В каждом из углов мы своими руками вырезаем в размер из бруса и устанавливаем по дополнительному диагональному силовому элементу. В дальнейшем на него будет установлена пятка диагонального стропила вальмовой крыши, поэтому выравниваем его положение и крепим с максимальной тщательностью.

Устанавливаем коньковый брус и диагональные стропильные балки

На следующем этапе необходимо построить так называемую скамейку вальмовой крыши, состоящую из трехметровой коньковой балки, опирающуюся на три вертикальные стойки. Для этого размечаем срединные линии и находим центр стопы здания. Средняя балка будет находиться точно на середине, две другие стойки будут отстоять от нее на расстояние чуть более метра от центра.

На стойки вырезаем и укладываем коньковую балку вальмовой крыши. Сечение бруса выбираем такое же, как и у вертикальных стоек. Такая конструкция достаточно неустойчива, поэтому к каждой стойке прибиваем по две доски, работающие, как подкосы.

Прежде чем браться за установку угловых или диагональных стропил, выполним небольшой расчет длины накосной стропильной ноги вальмовой конструкции. Для этого своими руками измеряем длину от середины места опоры в угловом секторе перекрытия до ближайшей вертикальной балки «скамейки» и высоту самой опоры. С помощью формулы геометрии получаем «черновую» длину диагональной балки крыши. Процесс расчета сложный, поэтому можно предварительно попробовать свои силы на каркасе вальмовой крыши беседки или аналогичной постройке.

Существует один надежный способ точного определения длины вальмовой стропильной ноги своими руками. Для этого используется строительная шестиметровая рулетка, с помощью которой измеряется расстояние от верхней точки торца конькового прогона до средней точки опоры в углу перекрытия. Далее следует точно, как на видео выполнить своими руками подрез угла на верхней части вальмового стропила так, чтобы она максимально плотно, без зазоров прилегала к коньку.

При этом точность и качество получается намного выше, чем в случае использования шаблона для вальмового стропила.

В обязательном порядке вырезаем и устанавливаем два дополнительных элемента: подпоры на диагональные балки и подкосы, удерживающие пару угловых стропил и коньковый прогон, пока с противоположной стороны не будет собрана и установлена вторая пара угловых стропил вальмовой крыши.

Важно! Прежде чем закрепить диагональные балки, следует точно выровнять углы между ними и соответствие наклона левой и правой вальмы.

Если этого не сделать, у крыши будут несколько разные углы наклона скатов, таким образом, испортим своими руками внешний вид вальмовой конструкции окончательно и бесповоротно. Закрепляем две диагональные балки к коньку с помощью саморезов, гвоздей и металлических накладок. Установленные ранее подпоры под угловые стропила переносим в точку, находящуюся на расстоянии в четверть длины от угла до вертикальной стойки.

Установка нарожных и рядовых стропил

Нарожки устанавливают так же, как и диагональные балки, чередуя опоры в шахматном порядке. Более детально увидеть процесс установки можно на видео:

Несмотря на сведения о длине каждой нарожки, почерпнутые из чертежа, заготовку приходится многократно примерять и подрезать, пока не попадаем в нужный размер и угол надреза.

При монтаже нарожных стропил контролируем уровень прогиба диагональной балки, и если выбранный размер сечения бруса под накосную стропилу оказался мал, обязательно усиливаем ее, набив сверху дополнительную доску — сороковку. Зачастую диагональные балки, из-за значительной длины и большой нагрузки, сразу изготавливают из двух 50-миллиметровых досок.

Далее устанавливаем рядовые стропила. В верней части вырезам опорный паз на каждой из двух парных рядовых стропил и опираем их на коньковую балку. С нижней стороны с помощью угольника и карандаша размечаем угол обреза и подрезаем край балки так, чтобы он беспрепятственно становился на брус перекрытия. Намеченные и вырезанные рядовые стропила попарно выставляем и выравниваем так, чтобы каждый из скатов образовывал практически ровную плоскость. По окончании прихватываем выставленные балки саморезами и начинаем сшивать каркас вальмовой крыши гвоздями и металлическими накладками.

Завершающие работы

После установки рядовых стропил проверяем и убеждаемся, что геометрия диагональных балок, их взаимное расположение и углы наклона не изменились. После этого все точки крепления как на диагональных, так и на рядовых балках вальмовой крыши, еще раз проходим и усиливаем саморезами, гвоздями и накладками из дерева и обрабатываем антикором.

Заключение

Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, – дело бесперспективное. Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.

• Как сделать вальмовую крышу дома
• Гидроизоляция и пароизоляци кровли под профнастил
• Монтаж водостоков Döcke
• Технические характеристики битумной черепицы

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему
, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами
.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой
. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ
.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают
.

Особенно важно правильно уложить пленку в коньковой части
. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными
. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно
, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вконтакте

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия – «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

• Рядовые стропильные ноги
  , опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
• Диагональные стропилины
  , соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
• Нарожники
  , формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается . Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

• Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
• Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
• Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

• Стойка
  , устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
• Подкос
  . Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
• Шпренгель
  . Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

• В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
• В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
• В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

• Посредством врубки
  . В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
• Путем установки черепных брусков
  , служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Элементарная вальмовая стропильная система

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

• Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней – 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
• Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
• Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым. В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
• Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
• Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

• К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
• Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
• По полученным шаблонам заготавливаем наслонные стропилины.
• Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
• Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
• Прибиваем гвоздями стропилины к прогону.
• К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

• Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
• Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
• Аналогично поступаем с остальными тремя накосами.
• Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
• Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Наличие собственной крыши над головой — жизненная необходимость каждого человека вне зависимости от возраста, пола и рода занятий. Не менее важно, чтобы крыша была прочной и надёжной, для чего рекомендуется обратиться к узкоспециализированным профессионалам, ну или как минимум составить чёткий поэтапный план строительства и вдумчиво произвести необходимые расчёты. Надёжным и эстетичным вариантом может стать полюбившийся европейским застройщикам вальмовый тип кровельных систем.

Вальмовая кровля: устройство, конфигурация, особенности

Вальмовая крыша состоит из четырёх скатов, её вид сверху напоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах здания меньше по размерам, имеют треугольную форму и называются вальмами. Линия вершины, формируемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого здания. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода жидкости в ливневую канализацию в конструкции кровли формируется водосток.

Примечание: дополнительные скаты ощутимо уменьшают высоту потолка в помещении под крышей, из-за чего этот тип кровли не допускает наличие в ней жилой мансарды.

Архитектурное разнообразие

В зависимости от того, какая геометрическая фигура берётся за основу конструкции, различают следующие варианты создания вальмовой крыши:

• Полувальмовая. В этом случае вальмы надстраиваются только в верхней части ската.

  Полувальмовый тип кровли

• Классическая. Стандартное устройство такой крыши включает в себя четыре ската: два боковых трапециевидных и два треугольных, располагаемых с торцов здания.

  Четырехскатная стандартная крыша

• Шатровая. Скаты такой крыши все имеют форму треугольника и одинаковый размер, поэтому подобный вариант приемлем только для сооружений квадратной формы.

  Шатровая вальмовая крыша с одинаковыми скатами

• Ломаная. Это наиболее трудоёмкий вариант постройки, так как все составляющие соединены под разными углами, имеют различную форму и размер. Неожиданные и стильные сочетания геометрических фигур позволяют создать по-настоящему эксклюзивную форму крыши, благодаря чему затраты оправдывают ожидания.

  Разновидность вальмовой кровли с несколькими фронтонами

Преимущества и недостатки конструкции

К преимуществам этого вида кровельных систем следует отнести:

• Устойчивость к сильным порывам ветра. Грамотный подход к строительству крыши позволяет минимизировать вероятность разрушения конструкции на свесах.
• Защита фасадов здания от атмосферных осадков благодаря наличию свесов со всех сторон здания.
• Зрительное уменьшение высоты здания. Такой эффект ценен при необходимости встроить дом в существующую застройку, не нарушив при этом её равновесия.
• Оригинальность и высокие эстетические качества.
• Жёсткая конструкция крыши, получаемая благодаря угловым рёбрам, позволяет исключить вероятность деформации поверхности крыши.

Однако наряду с плюсами вальмовая конструкция имеет и свои недостатки, в список которых можно включить следующие:

• Более высокие затраты времени и денежных средств по сравнению со стандартной двускатной крышей.
• Если в кровлю встроены наклонные мансардные окна, есть вероятность проникновения избыточной влаги в дом. Чтобы этого избежать, приходится постоянно накрывать окна перед дождём, что не всегда удобно.
• Невозможность обустройства мансарды — торцевые скаты значительно урезают площадь помещения под крышей.

Тщательная подготовка — залог эффективной работы

На подготовительном этапе возведения вальмовой крыши стоит принять во внимание вид материала, силу ветра и уровень атмосферных осадков в данной местности.

Примечание: четырёхскатные вальмовые кровли особенно популярны в местности, где нужна защита от сильных порывов ветра.

При выборе угла наклона крыши стоит учесть, что в местности с сухим и жарким климатом или сильными ветрами угол должен быть минимальным (2–5°), в климатических районах с обильными осадками наклон необходимо делать больше.

Прежде чем произвести все необходимые замеры, можно самостоятельно изготовить из фанеры замерную рейку, что уменьшит вероятность погрешностей при измерениях. Все необходимые при работе размеры рекомендуется сразу нанести на рейку.
Это позволит избежать многочисленных замеров, сэкономив тем самым время, и не допустить ошибок, нередко совершаемых при повторных многочисленных измерениях с помощью рулетки.

Разметку крыши рекомендуется начинать с осевой линии.
Она располагается на верхнем уровне обвязки торцевой стены. Затем необходимо осуществить замер толщины коньковой доски (значение данного показателя делится пополам) и наметить, где будет расположен первый элемент стропильной системы. Один конец рейки для разметки прикладывается к линии, намеченной для расположения первой детали стропильной системы, на другом её конце намечается линия внутренней боковой стены, где будет расположена промежуточная составляющая стропильной системы. Переместив рейку на линию внешнего контура этой же стены и установив противоположный её конец на образовавшемся свесе, можно узнать точную длину свеса кровли. Точное место расположения второй составляющей стропил устанавливается путём перенесения рейки на край боковой стены и нанесения метки между боковой стеной и верхним концом обвязки.

Расчёт

Расчёт элементов конструкции вальмовой крыши производится на основе теоремы Пифагора. К основным параметрам вальмовой кровли относятся:

Подбираем материал и орудия

Немаловажное влияние на прочность и долговечность вальмовой конструкции оказывает правильный выбор материала, используемого при изготовлении стропил. Будет ли кровля надёжным укрытием от непогоды или же хлипким сооружением, подверженным быстрому износу, зависит от ответственности застройщика. При строительстве вальмовой кровельной системы наиболее популярными являются лиственные и сосновые породы. Во избежание порчи древесины вредителями материал обязательно должен быть хорошо высушенным и пропитанным антисептическими средствами.
В качестве материала для поверхности крыши профессионалы рекомендуют использовать мягкую черепицу. Она даёт возможность воплотить множество стилевых решений и экономит как денежные, так и трудовые затраты на монтаж. Для прочности стропильной системы кровельные мастера советуют подбирать материал одинакового состава и сечения, а также применять единое средство крепежа.

В список необходимых инструментов и материалов следует внести:

• Шуруповёрт;
• Уровень;
• Молоток;
• Рулетка;
• Дисковая пила;
• Гвозди и шурупы для кровли;
• Карандаш;
• Утеплитель;
• Гидроизоляционная плёнка;
• Проволока (диаметр 4 мм);
• Антисептик;
• Разметочная рейка.

После того как все нужные измерения и расчёты произведены, а необходимый реквизит подготовлен, можно начинать монтаж кровельной конструкции.

Правильное возведение вальмовой крыши своими руками

Изначально необходимо смонтировать основание кровли — мауэрлат. С его помощью вес кровли равномерно распределяется по всему периметру, поэтому для создания мауэрлата нужен брус большого размера из твёрдых древесных пород.
Для начала отмеряют нужную длину бруса, отпиливают, наносят метку для выпиливания пазов соединения. На кладке монтируют деревянную опалубку, на неё наносится слой бетона, в который вкручиваются металлические шпили. На них и будет крепиться основание крыши. Когда бетон затвердеет, на него стелят рубероид или наносят слой битумной мастики, выполняющий функцию гидроизоляции.

Схема нанесения разметки вальмовой кровли

В брусе, тщательно обработанном антисептиком и водоотталкивающим лаком, просверливаются отверстия под шпили, после чего брус насаживается на шпили и закрепляется с помощью анкерных болтов. Не рекомендуется выпиливать в мауэрлате отверстия для стропил и использовать много шпилек для крепления, так как это может негативно повлиять на его прочность.

После того как мауэрлат установлен, следует смонтировать лежень для опоры конька, а по его линии закрепить и сами стойки-опоры.

На опорные стойки устанавливается коньковая балка. Стоит учесть, что конёк несёт основную нагрузку центральной кровельной части, поэтому он должен иметь внушительную толщину.
После этого можно начинать монтаж стропильной системы. В соответствии с рассчитанными параметрами производится распиловка. Сперва устанавливаются диагональные стропила. Все стропила прикрепляются к мауэрлату с помощью специальных гвоздей, проволоки, скоб и уголков.

Стропила прикрепляются к мауэрлату с помощью специальных гвоздей, проволоки скоб и уголков

Затем монтируются центральные стропила. Среднее расстояние между ними составляет 60 см, однако шаг может корректироваться в зависимости от угла ската и вида кровельного материала. Угловые стропила крепятся к диагональным в последнюю очередь.

После установки стропильной конструкции к ней прибивается обрешётка, после чего с помощью строительного степлера на стропила крепится пароизоляционная плёнка, а на швы лента для герметизации. Затем на стропила плотно укладывается утеплитель и гидроизоляция, после чего поперёк стропил крепятся деревянные планки, окончательно закрепляющие слой утеплителя, и наружное покрытие.

Видео: стропильная система вальмовой крыши

Видео: крепление мауэрлата на армопояс

Вентиляция

Не стоит забывать и о вентиляции кровли, ведь циркуляция воздуха важна не меньше, чем гидроизоляция или термозащита. Снизу, в ветровой подшивке, производится вход воздуха, выход же лучше сделать выше, ближе к коньковой балке. Если кровля имеет деревянную ветровую подшивку, доски размещаются в нескольких миллиметрах друг от друга. Пластиковая подшивка должна иметь перфорированные составные части, или софиты. Если имеется готовая подшивка, и её элементы плотно собраны, нелишним будет вмонтировать в неё небольшие вентиляционные решётки, расположив их по длине подшивки на расстоянии примерно в 80 см друг от друга.

Подробное изучение монтажа вальмовой кровельной системы даёт понять, что процесс не из простых, однако усилия того стоят. В этом деле главное — точность в замерах и расчётах и внимательность при строительных работах. При чётком следовании советам узких специалистов результат может оказаться выше всех похвал. Вальмовая крыша заняла уверенную позицию в современном строительстве благодаря своей практичности и интересному дизайну. Чтобы крыша стала надёжной защитой от шквального ветра и превратила дом в чудо архитектурного искусства, необходимо чётко следовать намеченному плану и проверять качество работ на каждом этапе. Это даст возможность корректировать недочёты в кратчайшие сроки и позволит избежать затрат времени на исправление погрешностей.
