5 моих станков сделанные своими руками

Обычно у каждого толкового владельца имеется личная мастерская. В ней содержатся необходимые инструменты и оборудование. Какие-то инструменты легко приобрести в магазине, а какие-то соорудить своими руками. Инструменты, необходимые для всех случаев жизни, человек не в силах предугадать и закупить заблаговременно. Поэтому стоит разобраться, как сделать самодельные станки и приспособления для домашней мастерской.

Суть самодельных изделий

Самодельные станки и инструменты бывают разных видов, многие из них довольно легко соорудить своими руками.

Самодельные резцы

Есть люди, которые даже могут соорудить прибор, имеющий множество назначений. Если рассматривать универсальное устройство, то его под силу соорудить из обыкновенной дрели. Его работа заменяет следующие агрегаты:

• отрезной мини-станок;
• циркулярную пилу;
• точило;
• токарный станок;

Для изготовления таких приспособлений требуется использовать дрель и установить ее на станину. В виде станины отлично подойдет доска с толщиной от 20 до 25 мм. Дрель устанавливается на часть корпуса, предназначенного для прикрепления дополнительной рукояти.

Область установки будет зависеть от размеров циркулярного диска, камня для заточки, круга для шлифовки и . Для установки дрели потребуется сильно зафиксированная резьбовая шпилька и гайка. Для более сильной фиксации необходимо воспользоваться штифтом 2 мм и эпоксидным клеем. После этого требуется изготовить движущую подошву и станок готов.

Для изготовления циркулярного станка в домашних условиях потребуется пильный диск, диаметром 15 см.

Его крепят на патрон дрели и делают щель в станине. Для защиты пильного диска отлично подойдет металлический кожух.

С помощью этой циркулярной пилы есть возможность изготовить отрезной станок. Для этого крепится поворотный кронштейн на фиксированной площади, а также столярное стусло, которое задает угол распила.

Когда это все соединится с дисковой пилой на станине, то образуется отрезной станок. Аналогично собираются токарный и шлифовальный станки.

Циркулярный агрегат

Если человек хочет изготовить лишь циркулярный станок, то лучше всего воспользоваться ручной циркуляркой, приобрести ее специалисты могут в магазине. Самоделки не приспособлены для огромных нагрузок, а периодическая их эксплуатация вполне сгодится для домашних работ.

Для его сооружения понадобиться станина и на ней устанавливается ручная циркулярка. Пропил должен быть сделан самый большой, но положение оставить такое же. После этого станину необходимо перевернуть, чтобы циркулярка оказалась снизу, и закрепить на каркасе с ножками. После сооружения направляющей следует начинать эксплуатацию станка.

Для мастерской необходим . Этот агрегат отлично помогает справляться с трубами, гнет почти любой металл и полоски. При сооружении парника или теплицы необходимо воспользоваться гнутыми трубами, здесь и потребуется трубогиб.

Этот инструмент имеет несколько видов (от самых простых до похожих на заводские) Аналогичные варианты заводским соорудить очень сложно. Лучше всего воспользоваться обычным, его изготовить под силу с помощью выпиленной доски, с противоположной стороны обязан быть полукруг.

Эта деталь устанавливается к устойчивой площади, а рядом – ограничитель из деревянной детали. Она имеет место для полукруглой заготовки, куда крепится один конец трубы.

Такой аппарат необходимо использовать, прогибая трубы не с середины, а с конца. В противном случае есть риск переломить заготовку, трубогиб выполняют большим и маленьким. Это зависит от радиуса трубы.

Самодельная быстрозажимная струбцина

Признаки оборудования самостоятельного изготовления

У любого агрегата имеются личные потребности и возможности. В мастерской обязательно имеется место, где хранятся верстак и инструменты.

Сооружение верстака довольно серьезный процесс. В таком случае требуется сразу определить необходимое устройство, место его установки и материалы, из чего он будет сооружен. Столешница часто изготавливается из металла или дерева.

К конструкции сразу крепится циркулярный станок или фиксаторы, тиски, электролобзик.

Высота сооружения обязана быть удобной:

• панели и шкафчики для хранения инструментов очень важны. Они также могут быть изготовлены собственноручно без особых усилий;
• мастер обязан без надрыва дотягиваться к верней полке без отрыва от основной деятельности;
• крепежи полочек необходимо подобрать качественные.

Изготовление токарного агрегата по дереву самостоятельно

Для производства токарного станка своими руками для мастерской необходимо обратить внимание на станину.

От нее зависит работоспособность остальных деталей и фиксация всей конструкции. Она часто выполняется деревянной или металлической.

Для сооружения самодельных станков понадобятся стандартные чертежи. По ним рекомендуется воспользоваться электрическим мотором для сооружения токарного станка. Он способствует развитию скорости в 1,5 тыс. оборотов в минуту. Если этим станком будут обрабатываться крупные заготовки, то коэффициент мощности следует повысить.

При сооружении токарно-копировального станка по дереву своими руками отлично подойдет старый ручной фрезер. Эту деталь необходимо поместить на площади фанеры, которая имеет толщину 1,2 см.

Перед помещением инструмента в фанере требуется сделать отверстия. Установочные элементы из брусков также будут крепиться в это место. Эту конструкцию изготовить довольно просто.

Самодельные станки для домашней мастерской соорудить несложно. Главное, чтобы было желание, это позволит сэкономить денежные средства. Самодельные станки для дома просто незаменимы. С их помощью легко сделать своими руками любую работу.

Видео: Самодельные станки

«Инструмента много не бывает» — все, кто занимался строительством или мастерил что-то , слышали эту фразу. Нужная приспособа бесценна, когда требуется что-то отпилить, приварить или соединить детали. Раздел на FORUMHOUSE про самодельные станки и приспособления, который так и называется постоянно пополняется новинками, упрощающими и оптимизирующими труд строителя или «на все руки мастера».

Мы уже рассказывали, и . Продолжаем начатую тему. Сегодня мы расскажем про самодельные токарные, слесарные и даже садовые инструменти и приспособления для строительства.

Отрезной станок из болгарки

Станки для мастерской всегда востребованы, но УШМ (угловая шлифовальная машина), в народе «болгарка», один из фаворитов в арсенале любого домашнего мастера. Но инструмент требует очень внимательного к себе отношения, т.к. любое пренебрежение может привести к серьёзным травмам. Поэтому при больших объемах распиловки металла (при изготовлении забора или резке арматуры) многие предпочитают работать с отрезным станком по металлу.

Можно купить по интернету станину для УШМ, но, чтобы сэкономить средства, отрезной станок можно сделать самостоятельно, из «ненужной» или «лишней» в хозяйстве «болгарки», какую имеет практически каждый хозяин загородного дома. Как мы увидим, она годится не только для заточки садового оборудования!

Ivici
Пользователь FORUMHOUSE,
Москва.

У меня есть УШМ, весом в 5.5 кг. Как-то раз я задумался, как упростить её использование. Ведь работать с ней, всё время передвигаясь, неудобно – быстро устают руки. Решил сделать удобный отрезной станок из того, что есть.

Забегая вперёд, скажем, что станок (точнее, его вторая модификация) удался: пилит ровно и без перекосов.

Ivici
сделал его так — взял кусок швеллера № 6.5 (шириной 65 мм и высотой 36 мм). Это — основа станка.

Ещё потребовалась стальная полоса 50х5 мм. С помощью неё закрепляется болгарка. Также потребовался профиль 4х2 см и трёхмиллиметровый кусок стали. В качестве поворотной оси служит болт «восьмёрка».

В первом варианте станка, в качестве поворотной оси, использовалась мощная дверная петля. Но, из-за сварки, под действием высокой температуры, в петле выгорела вся смазка, а в узле появился люфт.

По словам пользователя, самым сложным оказалось точно разметить и просверлить три отверстия диаметром 14 мм, для крепления болтами УШМ за резьбовые отверстия, предназначенные для установки боковой ручки.

Для этого пришлось воспользоваться ступенчатым (конусным) сверлом по металлу.

Также пришлось поработать и круглым напильником. Небольшая расточка отверстий, за счёт люфта, позволяет немного двигать болгарку в процессе сборки и точно её установить. После того как все детали готовы, пользователь прихватил сваркой «железяку», крепящую болгарку, собрал начерно всю конструкцию, выверил все углы и, убедившись, что всё смонтировано, как надо, окончательно обварил всю конструкцию.

Ivici

Станок крепится к опорному столу (куску шифера толщиной в 1 см) шестью саморезами. От возвратной пружины можно отказаться, просто затянуть болт-ось потуже. При распиле заготовки нет никаких люфтов, перекосов. Пилить можно и под углом в 45 градусов.

Ещё один самодельный станок из УШМ предложил пользователь портала с ником Бисток
.

Как обычно, сначала мы затеваем небольшую стройку или переделку, потом понимаем, что нам нужны новые строительные инструменты и приспособления, ​ а потом начинается поиск наиболее оптимального решения. Ну не покупать же!

Бисток
Пользователь FORUMHOUSE

Я решил сделать лестницу из металла. Чтобы избежать брака, люфтов, расхождений, при распиле металлических деталей требуется максимальная точность. Поэтому я решил, взяв за основу УШМ, сделать распиловочный станок.

В дело пошло всё то, что обычно валяется в домашней мастерской (а выкинуть жалко) рачительного хозяина в ожидании своего звёздного часа. В качестве станины для отрезной машины Бисток
использовал стол из-под оверлока.

Поворотный узел сделан из ступицы от «девятки», т.к. в ней есть подшипник.

Как и в вышеописанном варианте, самым сложным оказалось «поймать» прямой угол между отрезным диском и упорным уголком. Ведь от этого узла зависит точность распиливания металла.

Конечный результат наглядно демонтирует фото, представленное ниже.

Для включения болгарки Бисток
сделал дополнительную проводку — вывел обычный выключатель и розетку, и уже от этого выключателя идёт вилка удлинителя.
Можно купить самодельный станок у знакомого умельца, но куда правильнее прокачаться до творца приспособлений такого уровня!

Бисток

У меня получился переносной станок. К рукоятке я приварил уголок, чтобы получить 3 точки опоры УШМ. Крепление на двух болтах подгонял по месту. Работаю только в защитных очках. Результатом проделанной работы очень доволен. Для изготовления станка ничего дополнительно не покупал. Распил идёт точно под 90°.

Бюджетные сверлильные станки

Помимо отрезных станков, популярностью пользуются различные приспособления для сверления отверстий в металле. Начиная от стационарных сверлильных станков и заканчивая приспособлениями, в которых закрепляется обычная дрель, как «сверлилка» пользователя FORUMHOUSE с ником g8o8r8.

g8o8r8
Участник FORUMHOUSE

Во время сверления в толстом металле множества однотипных отверстий я, чтобы разгрузить руки, сделал нехитрое приспособление на основе струбцины, приваренной к металлической опоре, и пары хомутов для жесткой фиксации дрели. Теперь сверлить уголок или швеллер стало значительно легче.

По словам пользователя, на сверление 1 отверстия диаметром 4-5 мм уходит не больше 30 секунд. Задумав повторить такую конструкцию, следует помнить, что на дрель существенно возрастает нагрузка из-за увеличения объёма работ. g8o8r8
свою дрель перебирал уже два раза.

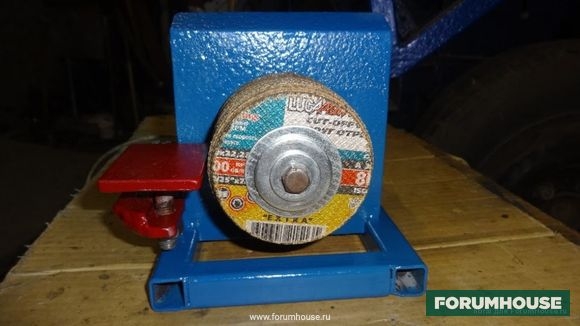

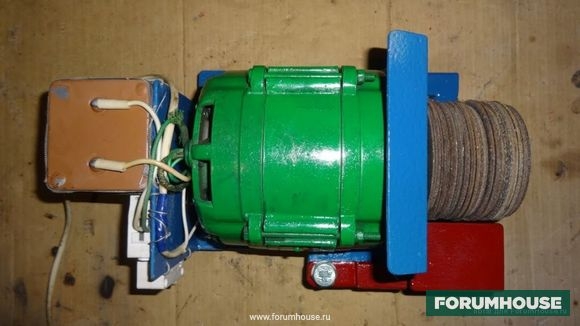

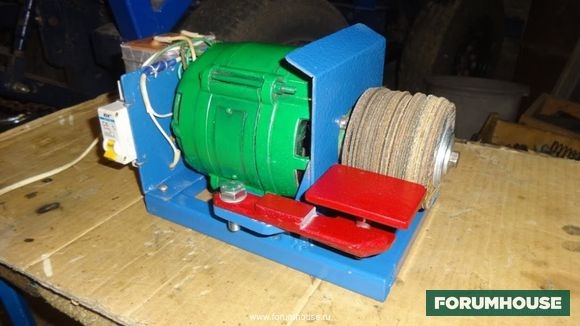

Также пользователь, на основе электродвигателя, сделал небольшой станочек -«вертикалку», для сверления отверстий диаметром до 4 мм в печатных платах.

g8o8r8

Длинный шпиндель компенсирует неточность проточки обоймы под подшипники. Для любительского использования такой станок вполне годится. Точность сверления остаётся на приемлемом уровне.

В случае отсутствия сварочного аппарата собрать нужное в хозяйстве приспособление можно на болтовых соединениях.

Ручная гладилка для бетона

Не менее, чем самодельные станки для домашней мастерской, важны приспособления для стройки и ремонта. И мы легко сможем сделать многие строительные приспособления своими руками.

Каждый, кто хоть раз сталкивался с бетонными работами, знает, как сложно загладить свежеуложенную смесь до идеального состояния. Если на небольших площадях можно обойтись правилом, то при заливке площадки перед домом или стоянки для автомобиля, обычным инструментом не обойтись. На помощь приходит гладилка для бетона, которая за счёт длинной рукоятки (от 3 до 12 м) позволяет загладить бетон на большей площади, не наступая на разравниваемую поверхность.

Принцип действия такого приспособления, чем-то напоминающего швабру, прост. Есть рабочий профиль (его ещё называют «крылом»), закреплённый на длинной рукоятке. При движении от себя у гладилки, за счет редуктора, приподнимается противоположный от пользователя край. Т.е., за счёт угла наклона «крыла», гладилка скользит по бетону, а не собирает его перед собой. При движении к себе, наоборот, задирается сторона, обращённая к рабочему, и гладилка снова заглаживает бетон.

ronik55
Участник FORUMHOUSE

Я по своему опыту знаю, как сложно идеально загладить бетон. Пойти и купить за 10 тыс. руб не хотелось. В итоге мой отец сделал дешёвое приспособление для заглаживания бетона, практически из мусора — всяких ненужных вещей.

Следующие фото наглядно демонстрируют, как устроена такая гладилка. Берём металлический профиль (размеры зависят от заглаживаемой площади), привариваем к нему поперечные ребра жесткости, на которых, в свою очередь, закрепляются шарнирные узлы, сделанные из труб.

Самый главный элемент, за счёт которого меняется угол подъёма «крыла» — это вращающийся редуктор с цепью.

При вращении рукоятки цепь наматывался на трубу, и один край гладилки приподнимается.

Проведя гладилку до конечной точки, мы вращаем рукоятку в обратную сторону. Цепь снова наматывается, и приподнимается край гладилки, обращённый к пользователю.

Тянем гладилку на себя и повторяем все действия, пока не закончим работу.

ronik55

За счёт соединения «труба в трубе» и фиксации шплинтом, можно наращивать длину рукоятки по своему усмотрению. Подобную конструкцию легко собрать самостоятельно.

Посмотрите, как своими руками сделать (по ссылке вы найдете и чертеж).

Садовый опрыскиватель и вайма

Всё началось с того, что Metamorf
потребовалось обработать участок от клещей, а старый ручной опрыскиватель приказал долго жить. Потребовалось срочно купить новый прибор или найти ему замену. Готовясь к обработке и думая о том, что можно сделать, пользователь нашего портала наткнулся на ненужный огнетушитель, завалявшийся в хозяйстве.

Далее действуем так — осторожно раскручиваем огнетушитель, высыпаем остатки порошка и промываем баллон водой. Вместо раструба вкручиваем переходник, в который, в зависимости от необходимости, можно вкрутить ниппель (для закачки воздуха) или насадку (для распыления смеси).

Metamorf
Участник FORUMHOUSE

Пользоваться распылителем — самоделкой очень просто: заполняем огнетушитель наполовину специальной жидкостью для распыления, затем накачиваем его воздухом, прикручиваем распылитель и идём травить клещей.

Столярный инструмент своими руками

QWEsad
Участник FORUMHOUSE

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Чтобы поддерживать жилище комфортным и удобным, требуется сложная техника. Она значительно облегчает домашний труд, но для ее обслуживания необходимы определенные навыки и знания. Далеко не все знают все возможности современных инструментов и используют их не в полной мере. Если их немного изменить, можно получить удобные самодельные приспособления для мастерской.

Если постепенно приобретать модели популярных брендов, они окажутся долговечными и надежными помощниками. Кроме того, необходимы устройства для расположения и закрепления заготовок в процессе их обработки. На даче это будет

По мере накопления инвентаря домашнего мастера его следует сортировать по группам:

• слесарные и столярные инструменты;
• приборы;
• электрооборудование.

Все разместить позволяют приспособления ящики и шкафы. Поддержание инвентаря в чистоте и порядке дает возможность создать удобную обстановку для работы и обеспечить длительную сохранность инструментов.

Самодельные приспособления для обработки дерева

Обработка дерева наиболее распространена в домашнем хозяйстве. В полезные самодельные приспособления для мастерской прежде всего входит верстак. Он должен быть удобным по высоте. Его крышка располагается на уровне согнутых ладоней. Если нужно ее приподнять, снизу на шпонках устанавливают бруски нужной толщины.

Изготовление современного верстака

Классический верстак состоит из крышки с передними и задними тисками. Эта конструкция больше подходит для работы вручную. Она плохо приспособлена к работе с электроинструментами из-за того, что заготовки бывает трудно закрепить. Можно купить современный компактный верстак MASTER cut 1000 стоимостью 12 тыс. руб., который складывается. На нем можно установить ручные инструменты: циркулярную пилу, лобзик и фрезер. Но потом его придется переделывать. Хорошие характеристики имеет верстак Festool MFT 3. Однако цена 30 тыс. руб заставляет задуматься. Мастер вполне сможет изготовить самодельные приспособления для домашней мастерской, работающие не хуже.

Чтобы сделать верстак, потребуется ровная фанера без сучков. Толщина должна быть не менее 20 мм. Установив на нем снизу электролобзик, можно будет пилить доски и небольшие бруски вдоль, поперек, под углом, а также сложные криволинейные профили. Инструмент выполняет дополнительные функции циркулярной и ленточной пил.

Сначала делается столешница. В ней выпиливается дугообразный паз для установки направляющей для заготовок, которую можно будет монтировать под любым углом. Под лобзик также делается направляющая с прорезью. Ее ширина выбирается под размер подошвы инструмента.

Из фанеры следует выпилить бортики и приклеить их к столешнице для придания ей жесткости. Ножки верстака делаются из бруска. Можно изготовить металлический каркас, а затем прикрепить к нему винтами столешницу. Тогда конструкция получится легкой и прочной. Направляющие снизу крепятся к столешнице мебельными гайками.

Лобзик устанавливается снизу крышки верстака — «вверх ногами». Сверху остается видимой только пилка. Для удобства пользования лобзиком устанавливается дополнительный выключатель. Направляющая также должна легко сниматься, чтобы можно было легко заменить пилку инструмента. Для легкого доступа к нижней стороне столешницу можно сделать откидной, на шарнирах.

Верстак занимает мало места и может быть установлен даже дома. Для этого его делают складным, чтобы можно было легко разобрать и убрать в шкаф или кладовку.

Как сделать верстак для дачи

Для работы на даче или в загородном доме нужен мощный верстак. Столешницу сколачивают из толстой обрезной доски длиной до 2 м. Не будет лишним, если ее дополнительно закрепить саморезами. Снизу по периметру столешница обшивается брусом. Ножки стола делают квадратного сечения 120х120 мм. Их можно закопать в землю или прикрепить к железобетонному основанию. Вся конструкция обрабатывается антисептиком и покрывается олифой.

Когда верстак установлен, на нем монтируются приспособления своими руками: направляющие, устройства крепления заготовок и электроинструмента.

Как сделать трубогиб своими руками

В подсобном хозяйстве необходимо иметь устройство для сгибания металлических труб и профилей. Простейший самодельный инструмент для гибки труб диаметром до 20 мм — это стальная плита с приваренными штырями. Вставив между ними заготовку, ее можно согнуть до нужной кривизны. В таких простых устройствах труба сминается на месте сгиба. Чтобы этого не было, надо плотно заполнить трубу песком. Поможет также ее подогрев паяльной лампой, которая есть у любого мастера.

Для повышения качества изгиба вместо штырей применяют 2 профилированных ролика и стопорный элемент. Можно также изготовить специальный профиль из стального уголка и пластины и закрепить его на верстаке, имеющем прочное основание. На картинке конструкция крепится непосредственно к доскам. Можно сделать ее переносной, смонтировав на стальном листе и закрепив снизу столешницы. Тогда трубогиб, которым приходится довольно редко пользоваться, не будет мешать столярным работам. Переносное устройство, как и другие самодельные приспособления для мастерской, может применяться в гараже. Там его удобно закрепить, и оно может понадобиться не только для труб.

Самодельная циркулярная пила

Брендовые станки имеют большие цены, а частному пользователю вполне подходит самодельный инструмент для домашней мастерской. Это может быть изготовленная на базе ручных, более дешевых моделей.

Верстак для циркулярки должен быть устойчивым. На столешницу крепят станину с прорезью для диска. В качестве материала лучше всего подходит лист из металла или прочной древесины, способный выдерживать большие нагрузки. У него незначительная толщина, что дает возможность использовать большую часть диска и распиливать изделия достаточной толщины. Кроме того, к станине крепится сам инструмент и приспособление для станков. Направляющая планка делается скользящей по стальным или алюминиевым салазкам, или крепится с помощью струбцин.

Устанавливается снизу столешницы на станине. Можно также использовать болгарку или дрель, но они не так эффективны и не позволяют использовать всю рабочую площадь диска. Крепление может быть любым, лишь бы оно было надежным.

При работе с циркулярной пилой следует помнить о том, что у нее высокие обороты и необходимо соблюдать правила безопасности.

Самодельная лучковая пила

Самодельные приспособления для обработки дерева могут быть очень простыми, но эффективными. В их число входит лучковая пила. Тонкое полотно дает возможность быстро распилить большое бревно. Его легко заменить на новое, когда пила затупится. Лучковую пилу можно изготовить самостоятельно из 3-х брусочков прочного дерева. Две рукоятки с пропилами на концах соединяются посередине поперечиной с помощью соединения «шип — гнездо». В прорези вставляется полотно и фиксируется двумя гвоздями. С другой стороны оно натягивается с помощью веревочной петли, накинутой на рукоятки и закрученной воротком.

Как заточить нож

Ручные заточки для ножей эффективней, поскольку получается прочная режущая кромка. Для облегчения процесса широко распространено самодельное устройство. Оно представляет собой штангу с зажимом для бруска, основание для фиксации ножа и стойку регулирования угла установки.

При возвратно-поступательном перемещении штанги с закрепленным на ней бруском производится заточка клинка. Прижим абразивной поверхности к лезвию производится только при движении от пяты к острию. Немного изменив конструкцию основания заточки для ножей, можно также править лезвия столярных инструментов.

Самодельные приспособления для гаража

Гараж является не только местом, где укрыть автомобиль, но и мастерской, где можно хранить инструменты и производить ремонтные работы.

Полки и стеллажи

Обеспечивают приспособления своими руками. Для этого изготавливают стеллаж, который обычно размещают сверху. Тогда он не будет мешать передвижению внутри. Снизу устанавливают небольшой верстак для работы, в котором также хранятся инструменты. Удобней всего располагать все около задней стены гаража. Тогда боковые проходы будут свободными.

Смотровую яму выкладывают кирпичом или отливают их бетона, а затем закрывают крышкой, чтобы она не мешала проходу.

Изготовление съемника

Обычная работа с автомобилем производится с помощью стандартного набора инструментов. Умельцы изготавливают специальное оборудование. Для стягивания подшипников часто требуется съемник. Самой удобной является трехклапанная конструкция. Стандартного устройства может оказаться недостаточно. Если сделать съемник своими руками, он прослужит много лет.

Небольшие устройства изготавливают из стального листа толщиной 10 мм. На нем делается рисунок выкройки и газорезкой вырезаются лапки. Их обрабатывают на наждачном станке, подгоняя размеры. Сердцевину вытачивают на из кругляка, приваривают держатели лапок, нарезают резьбу для воротка и сверлят необходимые отверстия. Лапки держатся на болтах диаметром 8-10 мм.

Работа по изготовлению съемника требует навыков работы со многими инструментами. Здесь могут понадобиться помощники. Удобным решением является изготовление съемных лапок нужных конфигураций, которые можно менять на изделии, купленном в магазине.

Заключение

Самодельные приспособления для мастерской позволяют решить многие проблемы в домашнем и подсобном хозяйстве с минимальными усилиями и затратами.

Отправим материал вам на e-mail

Домашняя мастерская далеко не редкость во дворе любого рачительного хозяина. При ее обустройстве есть некоторые особенности, которые необходимо соблюдать. Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления. Каждый владелец может самостоятельно подобрать необходимое оснащение. А если знать технические особенности конструкций, то обустроить помещение можно своими силами.
При расстановке оборудования важно запланировать достаточное количество пространства. Лучше если мастерская будет оборудована в отдельном помещении.

От функционального обустройства домашней мастерской зависит качество работы и комфортные условия труда

Прежде чем подбирать комплект самодельных станков и необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м. Вы можете пристроить дополнительное помещение к гаражу или к дому.
Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов.

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок.
Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций.
Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.

При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:

• точильное оборудование
  используется для обработки поверхностей из металла: шлифовки, полировки и . Для его изготовления требуется минимальное количество комплектующих и деталей. Оборудование включает точильные камни и электродвигатель. Для устойчивости приспособления применяются монтажные элементы;


• фрезерный станок
  применяется для сверления отверстий. При изготовлении подобной конструкции подъемного механизма используется рулевая рейка. В дополнение можно установить и устройство углового фрезерного станка .


Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:

• отрезные станки
  . Самое простое приспособление – электро- или . Такие агрегаты могут быть дисковыми, ленточными, или пилорамой из бензопилы. При изготовлении самодельного оборудования стоит учесть диаметр диска, а также ширину отрезной части;


• шлифовальное устройство.
  Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента, которой обрабатываются торцы заготовок из дерева.


Статья по теме:

Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи.

Полки для инструментов своими руками: популярные конструкции и изготовление

Стоит отметить такие варианты хранения инструментов:

• стеллажи;
• подвесные полки;

• настенные конструкции;

• полки в виде щитов, на которых можно закрепить мелкие инструменты.


Щитовую полку под инструмент своими руками можно сделать так:

• выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;

• сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;

• полки фиксируются на щите при помощи самонарезающих винтов;

• монтируются крючки, которые оснащаются специальной резьбой;

• выполняется установка кронштейнов на задней стороне щита.


К сведению!
Функциональны щитовые полки. На них можно закрепить крючки или специальные держатели. Над подобной конструкцией можно подвесить дополнительный светильник. В этом случае можно воспользоваться маленькой лампочкой.

Конструирование столярного верстака своими руками: чертежи, видео

Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.

Помните, что чертеж складного верстака своими руками должен содержать такие детали:

• рабочую поверхность, для создания которой понадобится доска толщиной не менее 6 см. При этом применяются граб, бук или дуб. Можно применить доски, покрашеные олифой;


• на верхней крышке монтируется конструкция тисков;

• опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;

• полки для инструментов монтируются под верстаком.


Как сделать простой верстак, вы можете посмотреть в этом видео:

Технология и чертежи столярного верстака своими руками: простая конструкция

Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.

На данном фото можно увидеть, как делается складная конструкция

Рассмотрим, как можно соорудить подобное устройство:

• чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;

• выполняется отделка крыши с помощью ;

• в зависимости от габаритов столярного верстака применяются вертикальные опоры;

• определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;

• выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные .


Особенности создания и проектирования деревянного верстака своими руками

Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:

• вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;

• когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;

• горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;

• болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.


Вы можете без труда сделать в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.

Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины.
Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:

Чтобы сделать подобную конструкцию потребуются специальные шпильки.
Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.

Полезная информация!
Если сделать шпильки перемещаемыми, то можно выполнять заготовки различного размера.

Создание металлического слесарного верстака своими руками: чертежи

При частой работе с металлами лучшим решением станет создание металлического верстака своими руками. Материал из древесины не подходит для подобных целей, так как при обработке металлических изделий будет часто повреждаться.

Стоит отметить следующие элементы подобного приспособления:

• горизонтальные перемычки применяются для обеспечения продольной жесткости;

• из профилированных труб делаются стоечные балки малого размера. Их применяют для сборки каркасной части труб. В угловой зоне располагаются наварные распорки, которые делаются из стальных полос;

• для стоечных балок применяют профильные трубы с толщиной стенок 3-4 мм;

• уголок №50 необходим для стоек, на которых крепится инструментарий.


Для создания качественных швов необходимо применять углекислотный полуавтомат, а также сварочный аппарат импульсного типа.

Сборка универсального устройства начинается с рамы. Для этого свариваются длинные и короткие балки. Чтобы они не скрутились между собой, выполните такие действия:

После этого монтируется задняя балка и вертикальные стойки. Важно проверить насколько ровно они расположены по отношению друг к другу. Если есть какие-либо отклонения, то их можно подогнуть при помощи молотка. Когда рама готова, то к ней крепятся специальные уголки для усиления конструкции. Столешница выполняется из деревянных досок, которые пропитываются огнеустойчивой жидкостью. Поверх накладывается стальной лист.
На вертикальных стоечных деталях крепится щит из . Такой же материал применяется и для обшивки тумбы.

Таблица 1. Создание металлического слесарного верстака своими руками

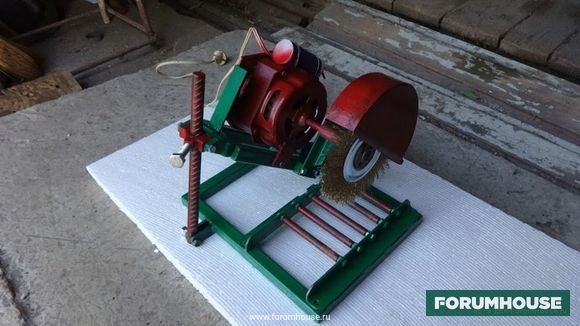

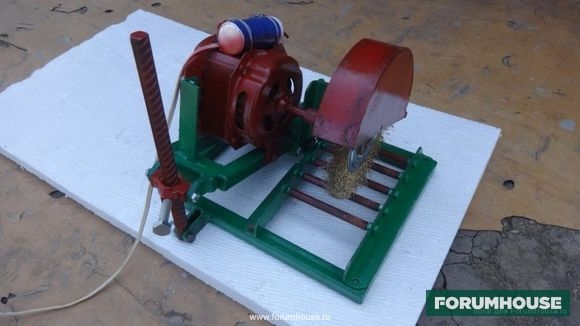

Приспособление для заточки ножей своими руками: чертежи и нюансы

Для изготовления точила из двигателя от своими руками можно взять детали из старых советских приборов. Чтобы соорудить заточный станок понадобятся такие детали:

• трубка для выточки фланцев;

• точильный камень;

• специальные гайки;

• стальные элементы для конструирования защитных кожухов;

• кабельный шнурок;

• приспособление для запуска;

• брусок из древесины или металлический уголок.


Фланцевое сечение должно совпадать с габаритами втулки. На этот элемент будет надеваться и точильный камень. На этой детали будет выполняться и специальная резьба. При этом фланец запрессовывается на моторный вал. Крепеж осуществляется сварочным или болтовым соединением.

Рабочая обмотка фиксируется к кабелю. При этом она имеет сопротивление в 12 Ом, которое можно вычислить при помощи мультиметра. Также изготавливается станина, для которой берется металлический уголок.

Как сделать заточку сверла по металлу: приспособление своими руками

Вы можете сделать простой станок заточки сверла по металлу из обычных приспособлений. Для этого подойдет абразивный брусок.

В домашних условиях можно воспользоваться таким оборудованием:

• электроточилом можно подточить сверло. При этом заточка выполняется с кромки. Используя точило необходимо обращать внимание на угол заточки, на фиксации сверла на оси вращения. Излишки металла следует убирать постепенно. В завершение кромкам придается форма конуса;

• в качестве заточного станка своими руками применяется болгарка. Для заточки режущий инструмент крепится в тисках. Для этого подбирается угол крепления, а также монтируется диск.


Стоит учитывать, что болгарка монтируется на ровную поверхность. При этом диск должен располагаться книзу. Если шлифовальный прибор фиксируется ненадежно, то он может испортить сверло. Выполнять заточку болгаркой можно только для изделий, обладающих маленьким диаметром. С помощью шлифовального устройства не получается сделать доводку. Для подставки режущего инструмента используется кромка щитка.

Можно применить и насадку дрели, которую стоит оборудовать шлифовальным диском с наждачной бумагой. Чтобы шлифовать элементы дрелью необходимо отыскать две ровные поверхности.

Сверлильный станок для домашней мастерской

Можно сделать приспособление сверлильного станка из дрели своими руками. Чертежи помогут разобраться с конструкцией. Для подобной конструкции понадобятся такие элементы:

• основание или станина;

• вращательное устройство;

• механизм для обеспечения подачи;

• стойка для крепления двери.


Вот основные этапы при изготовлении самодельного сверлильного станка своими руками:

Чтобы сделать сверлильный станок понадобится механизм подачи вращательного инструмента. Для конструкции применяются пружины и рычаг. Существуют различные приспособления для заточки сверл.

Сборка сверлильного станка своими руками: чертежи с размерами

Также для конструкции потребуется изготовление самодельных тисков для сверлильного станка. Самое простое приспособление можно собрать из дрели, без рулевой рейки. Чтобы минимизировать вибрационные процессы необходимо соорудить более массивный стол.

Стойка и стол соединяются под прямым углом. При этом дрель можно прикрепить с помощью хомутов. На поверхность стола монтируются тиски.

Конструирование пресса для гаража своими руками

Конструкция предназначена для выполнения рихтовочных работ, прессовки, изгибов листовых материалов и для сжатия. Устройства для слесарных работ отличаются компактной и простой конструкцией. Усилия от подобного пресса могут варьироваться в пределах 5-100 тонн. Для гаражных работ вполне достаточно показателя в 10-20 тонн.
Чтобы сделать подобную конструкцию применяется ручной привод. Гидравлическое устройство содержит две камеры с поршнями.

Пресс своими руками из домкрата чертежи

Как сделать простое устройство можно посмотреть на специальном видео пресса из домкрата своими руками:

Несложный вариант – гидравлический, который можно сконструировать из бутылочного домкрата.
Важным элементом является станина, внутри которой размещается домкрат.
В качестве надежной базы применяется платформа. Верхняя поверхность применяется для опоры обрабатываемых элементов. Стол должен свободно перемещаться по станине вверх и вниз.
При этом жесткие пружины крепятся к основанию с одной стороны, а к рабочей поверхности с другой.

Вот простая схема сборки:

• по чертежам вырезаются необходимые элементы;

• с помощью сварки монтируется основание. При этом стальная конструкция должна напоминать букву П;

• выполняется мобильный стол из трубы и швеллера;

• в завершение фиксируются пружины.


Технология отрезного дискового станка по металлу своими руками

Помогут сделать конструкцию отрезного станка по металлу своими руками – чертежи. Из дисковых отрезных станков выполняются устройства из специальной рамы или платформы. Станок оборудуется элементами, которые обеспечивают прочную фиксацию. В качестве режущих деталей применяется диск из стали. Чтобы нарезать металл применяется круг с покрытием в виде абразивного материала.

Режущие детали приводятся в движение при помощи электрического двигателя. Дисковые станки оборудуются маятниковыми, фронтальными и нижними компонентами.

Также вы можете посмотреть в видео ниже, как сделать отрезной станок из болгарки своими руками:

Станок выполняется так:

• делаются защитные кожухи, на которых монтируется приводной ремень;

• крепится двигатель;

• делается вал, на котором фиксируется шкив привода и отрезной диск;

• в маятниковом элементе устанавливается подвижная верхняя деталь конструкции;

• монтируется вал для фиксации маятника;

• делается рама для монтажа станка;

• маятник фиксируется на раму;


В данной статье рассматриваются самодельные станки и приспособления для домашней мастерской. Здесь подробно изложены особенности самых популярных и необходимых инструментов, сделанных своими руками, а также приспособлений для мастерской или гаража, пошаговые технологии их изготовления и прочие полезные рекомендации по этой теме.

Многие владельцы домашних мастерских создают своими руками необходимое им оборудование

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м².

Полезный совет!

Мастерскую лучше обустраивать в отдельном помещении, чтобы шум от работы самодельного шлифовального станка по дереву и другого инструмента не мешал жильцам. Под размещение станков можно отвести гараж, площади которого достаточно для комфортной работы и установки оборудования.

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

• обозначить, какие виды работ будут выполняться в мастерской;
• определить список необходимого инструментария и оборудования.

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

• циркулярной пилы;
• шлифовального станка;
• точила;
• отрезного станка.

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене.
Существует несколько вариантов рационального хранения инструментов:

• настенные полки;
• стеллажи для инструмента своими руками;
• потолочные полки подвесного типа;
• полки-щиты для подвешивания мелких инструментов.

Полезный совет!

Полка-щит очень удобна для проведения слесарных и столярных работ. На нее можно установить держатели или крючки для инструмента, небольшие полочки или емкости для крепежных элементов. Целесообразнее всего подвесить такую конструкцию над складным столярным верстаком. Можно даже подвести дополнительное освещение. Лучше для этого использовать небольшую лампу.

Технология изготовления полки под инструменты своими руками (щит):

1. Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки.
2. Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита.
3. Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов.
4. Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть.
5. Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

Изготовление столярного верстака своими руками: чертежи, видео, технология

На чертеже столярного верстака должны присутствовать следующие детали:

1. Рабочая поверхность – для ее изготовления рекомендуется взять доску толщиной 6 см и более. Подойдут такие породы дерева, как дуб, граб или бук. Допускается использование нескольких узких досок, предварительно обработанных олифой.
2. На верхней крышке крепится конструкция самодельных тисков своими руками, которые также следует внести в чертеж. Если предполагается установка изделия крупного размера, для его изготовления лучше взять древесину. Допускается изготовление и последующий монтаж небольших слесарных тисков своими руками из стали.
3. Опоры верстака – можно изготовить из липы или сосны. Между ними обязательно следует установить продольное соединение в виде планок. Это повысит устойчивость стола.
4. Полки для хранения инструментов – крепятся под верстаком. Конструкции могут быть фиксированными или выдвижными.

Полезный совет!

Линейный параметр верстака может превышать 1 м. Увеличенный размер конструкции можно использовать для установки своими руками столярных тисков в количестве двух штук.

Существует несколько модификаций верстаков:

• мобильный;
• стационарный;
• складной (универсальный).

Ознакомившись с устройством столярного верстака, можно приступать к его изготовлению.

Технология и чертежи столярного верстака своими руками: как сделать простую конструкцию

Пошаговая технология изготовления конструкции:

1. Для изготовления крышки деревянного столярного верстака потребуется взять толстые доски. Размер нужно подобрать так, чтобы в результате их соединения получился щит с параметрами 0,7х2 м (длина может быть и менее 2 м). В качестве крепежных элементов следует использовать длинные гвозди, которые нужно забить с лицевой стороны и подогнуть с изнанки.
2. Можно выполнить отделку крышки, закрепив по ее нижнему периметру брус сечением 50х50 мм.
3. В зависимости от размеров столярного верстака (его крышки) располагаются вертикальные опоры. Для их изготовления берется брус (12х12х130 см). На этом этапе необходимо учесть высоту рабочей поверхности, ведь она должна быть удобной. Верхняя граница опоры должна проходить на уровне опущенных рук. Впоследствии, за счет монтажа крышки, к этому показателю прибавится около 8-10 см. Разметку под установку брусьев следует нанести на землю и вкопать эти элементы на глубину в 0,2-0,35 м.
4. Далее осуществляется монтаж каркасной части и крышки верстака из дерева своими руками. Установленные опорные брусья нужно соединить попарно. Для этого используются широкие доски, фиксируемые на высоте 0,2-0,4 м длинными саморезами. На торцах опор закрепляется крышка с помощью того же крепежа.

Обратите внимание!

Для монтажа крышки не стоит применять гвозди. В процессе их забивания может сдвинуться каркасная часть изделия.

Технология изготовления универсального деревянного верстака своими руками

Несмотря на то, что технология создания данной конструкции во многом похожа на предыдущий вариант, для изготовления составного столярного верстака чертежи с размерами потребуются в обязательном порядке. Но в данном случае используются болты вместо саморезов.

Помимо этого, в складном универсальном верстаке своими руками можно установить выдвижные ящики для хранения инструментов.

Технология изготовления складного верстака своими руками:

1. Вертикальные опоры устанавливаются аналогичным способом и соединяются между собой с помощью горизонтально расположенных перемычек. Перед тем как монтировать перемычки, на них следует выполнить пазы, предназначенные для гаек и шайб. Для этого лучше воспользоваться молотком и стамеской.
2. Когда перемычки выставлены на необходимом уровне, выполняются сквозные отверстия в горизонтальном бруске и вертикально установленной опоре. Сюда будет вставлен длинный болт. С той стороны, где имеется паз для крепежа, одевается гайка и шайба, после чего элемент хорошо стягивается.
3. Горизонтальных перемычек для каркасной части самодельного столярного верстака понадобится по 2 шт. на каждую из 4 сторон. Еще потребуется пара перемычек для установки под рабочей поверхностью (в центре). Элементы под столешницей предназначены для выдвижных ящиков. Расстояние между этими перемычками должно соответствовать размерам ящиков.
4. Болты используются и для фиксации рабочей поверхности. На торцах опор подготавливаются монтажные углубления, а на столешнице – отверстия для крепежа. Болты устанавливаются так, чтобы их головки были утоплены (на 1-2 мм).

Обратите внимание!

Чертежи верстака складного не так сложны, как может показаться. Преимущество конструкции заключается в том, что любая поврежденная деталь может быть легко заменена новой.

Конструкция столярных тисков для верстака своими руками

Обычно верстаки комплектуются тисками. Как сделать своими руками подобное приспособление знают многие владельцы гаражных мастерских. Для самодельной конструкции понадобятся специальные шпильки. Такой крепеж продается в хозяйственных магазинах.

Для работы потребуется специальный винтовой штырь. Данная деталь, имеющая резьбу, является основным действующим компонентом конструкции. Минимальный диаметр штыря – 2 см, длина нарезки – 15 см. Чем длиннее будет эта деталь, тем шире можно развести тиски. Если в чертежах тисков своими руками учесть именно эти размерные параметры, можно получить конструкцию, которая разводится почти на 8 см.

Губки инструмента делаются из пары досок. Одна часть детали будет фиксированной. Для ее изготовления нужно взять сосну. Вторая часть размером 2х1,8х50 см будет двигаться. В каждой из этих досок нужно выполнить отверстие под винт. С помощью сверла диаметром 1 см формируются во всех досках одновременно отверстия для шпилек. Чтобы отверстия не смещались по отношению друг к другу, можно соединить их с помощью гвоздей.

После того как все отверстия выполнены, в них вставляется винт и все шпильки вместе с шайбой и гайкой.

Полезный совет!

Чтобы иметь возможность обрабатывать заготовки разного размера, нужно сделать шпильки переставляемыми. Потребуется сделать в каждой из досок пару дополнительных отверстий, расположенных недалеко от винтового зажима.

Дополнительно можно использовать для создания тисков своими руками видео — материал, размещенный ниже.

Изготовление слесарного верстака своими руками: как сделать конструкцию из металла

Для слесарных работ лучше изготовить металлический верстак своими руками, ведь деревянный для этого не подойдет. Дело в том, что древесина не так прочна. К тому же при работе с металлическими заготовками столешница из этого материала будет постоянно повреждаться и быстро придет в непригодность.

На общем чертеже слесарного верстака своими руками можно выделить пять основных компонентов конструкции:

1. Для продольной жесткости изделия используются горизонтальные балки (3 шт.) размером 6х4см. Длина – немного превышает 2 м.
2. Стоечные малоразмерные балки (9 шт.) из профилированных труб размером 6х4 см. Они используются для сборки каркасной части тумб. В угловой зоне имеются наварные распорки, изготовленные из стальных полосок. За счет всех этих элементов рама получается жесткой и очень прочной.
3. Стоечные балки (4 шт.) длиной 9-10 см (сечение 6х4 см). Для этого лучше использовать металлические профильные трубы с толстыми стенками (более 2 мм).
4. Уголок № 50 (4 шт.), который будет использоваться в качестве вертикальных стоек. Высота этих элементов -1,7-2 м. Здесь будет крепиться рабочий инструментарий.

Размеры слесарного верстака:

Полезный совет!

Для того чтобы сделать качественные швы, рекомендуется использовать углекислотный полуавтомат. Опытные мастера могут воспользоваться сварочным аппаратом импульсного типа. При отсутствии навыков в обращении с этим инструментом лучше доверить работу профессионалам.

Технология изготовления верстака своими руками: как сделать сборку

Изготовление универсального верстака своими руками начинается со сборки рамы. Для этого нужно взять пару коротких и пару длинных балок. В процессе сваривания эти элементы могут подвергнуться скручиванию.

Чтобы этого не допустить, необходимо:

1. Выложить детали на идеально ровной плоскости.
2. В местах размещения стыковочных узлов (их 4 шт.) балки прихватываются с помощью точечного метода сварки.
3. После этого полноценно выполняются все сварочные швы. Сначала на одной стороне рамы, затем – на ее обратной стороне.

Затем крепятся задние вертикально расположенные стойки и задняя балка (длинная, одна из трех). Обязательно нужно проверить насколько ровно по отношению друг к другу они размещены. Если имеются какие-то отклонения, балки можно осторожно подогнуть с помощью молотка. В конце выполняется сборка остальных стоечных элементов с вертикальным характером расположения, а также элементов, обеспечивающих жесткость.

Когда рама готова, к ней можно приварить уголки, предназначенные для усиления конструкции. Столешница формируется из деревянных досок. Предварительно их нужно пропитать огнестойкой жидкостью. Затем сверху укладывается лист металла.

На вертикальных стоечных элементах можно закрепить щит из фанеры для инструментов. Этот же материал используется для того, чтобы зашить тумбы. Для ящиков можно использовать металлические коробки или изготовить деревянные конструкции.

Можно использовать для того, чтобы более подробно разобраться в технологии изготовления верстака своими руками, видео, которое размещено ниже:

Особенности создания токарного станка по дереву для домашней мастерской

В технологии изготовления токарного станка по дереву своими руками особое место занимает станина. От этой детали напрямую зависит работа прочих деталей, а также устойчивость всей конструкции. Она может быть металлической или деревянной.

Полезный совет!

Для изготовления по стандартным чертежам токарного станка по дереву своими руками лучше использовать электрический мотор, который способен развивать скорость в 1500 об./мин. Оптимальный показатель мощности – 200-250 Вт. Если предполагается обработка крупных заготовок, можно увеличить показатели мощности.

Для создания токарно — копировального станка по дереву своими руками можно использовать старый , который уже не нужен. Этот инструмент помещается на фанерной площадке толщиной 1,2 см и размером 20х50 см. Предварительно в ней нужно выполнить отверстия, предназначенные для и крепежных элементов. Сюда же будут монтироваться упоры из брусков. Они необходимы для того, чтобы фреза находилась в фиксированном состоянии. Сам фрезер крепится двумя гвоздями между фиксаторов.

На самом деле совершенно несложно изготовить копирующую конструкцию самодельного токарного станка по дереву своими руками – видео — материалов в сети достаточно.

Пример самодельного токарного станка по дереву своими руками

Для основания лучше взять стальной профиль с толстыми стенками. Чтобы конструкция получилась надежной, рекомендуется использовать две опоры. Поверх них будет установлена станина. Для скрепления деталей применяется пазовый тип соединения. Предварительно нужно изготовить опорные платформы, предназначенные для бабок (задней и передней).

Перечень деталей для токарного станка по дереву (как самому сделать сборку конструкции на основе этого списка понять несложно):

1. Силовой компонент – можно использовать электрический двигатель от старого насоса или стиральной машины.
2. Бабка (задняя) – подойдет головка от дрели с высоким запасом мощности.
3. Бабка (передняя) – для организации этой детали лучше купить заводской шпиндель, оснащенный 3-4 штифтами. Благодаря этому появляется возможность смещать заготовку по отношению к вращательной оси.
4. Опорный элемент – стол для резцов может быть совершенно любой конфигурации, главное, чтобы он обеспечивал комфорт во время работы.
5. Шкив – представляет собой соединяющий элемент между передней бабкой и валами в электромоторе.

Обратите внимание!

Чтобы работать с этой конструкцией, необходимо будет приобрести набор заводских резцов. При наличии подходящего инструмента их можно изготовить собственноручно, однако потребуется инструментальная сталь.

В качестве вспомогательной информации можно использовать для сборки токарного станка по дереву своими руками видео, подробно отражающее этот процесс.

Второй пример деревообрабатывающего токарного станка своими руками

Альтернативным решением будет изготовление конструкции простейшего токарного мини — станка по дереву своими руками на основе электрической дрели. Этот пример технологии можно использоваться в качестве пробы перед тем, как соорудить более серьезный инструмент.

Этот тип станка подойдет для обработки деревянных заготовок небольшого размера. Материалом для станины могут послужить брусья из древесины. Обратную бабку можно заменить сочетанием вала, установленного на опорный подшипник. Чтобы зафиксировать заготовку нужно будет достать соответствующую насадку на дрель.

Данная конструкция имеет свои недостатки, они связаны с:

• высокой вероятностью того, что возникнут погрешности во фрезеровке;
• низким уровнем надежности;
• отсутствием возможности выполнять обработку деревянных заготовок большого размера.

Но не стоит отказываться от этого варианта, ведь он положен в основу технологий создания более совершенных и сложных токарных инструментов. Чтобы правильно рассчитать конструкцию, определите для себя необходимые эксплуатационные свойства и технические характеристики.

Принцип изготовления резцов для токарного станка по дереву

Технология в данном случае осложнена лишь правильным выбором заготовок, которые не только должны иметь соответствующий запросам уровень твердости режущей кромки, но и правильно устанавливаться в фиксатор – державку.

Обратите внимание!

При отсутствии инструментальной стали можно обойтись подручными средствами. После того как завершается этап предварительной подготовки, материал дополнительно закаляется.

1. Прутки стали арматурной – лучше использовать варианты, имеющие заводские исходные размеры и квадратную форму сечения.
2. Напильники или рашпили – подойдут изношенные заготовки, однако не допускается брать в работу материал с глубокими сколами или трещинами.
3. Рессоры автомобильные – перед применением этих заготовок им нужно будет придать квадратную форму, что сможет сделать далеко не каждый. Для этой цели пригодится сварочный аппарат. Подойдет и автоген.

Токарные : А — с полукруглым лезвием для чернового точения; Б — с прямым лезвием для чистового точения; В — фасонные; Г — станочный проходной

На станке можно предусмотреть возможность смены резцов. Для этого изготавливается особая модификация корпуса с необходимыми монтажными деталями. Эти элементы должны быть достаточно прочными, чтобы выдерживать нагрузки в процессе работы и при этом сохранять исходное расположение кромочной части.

Когда резец изготовлен, выполняется его заточка, а режущая кромка закаливается. После того как режущая часть накалилась, резец нужно окунуть в машинное масло. С помощью технологии медленной закалки поверхность изделия можно сделать максимально твердой. В этом случае накаленная заготовка должна остывать в естественном режиме.

Приспособления для заточки ножей своими руками: чертежи и рекомендации

Для изготовления точила из двигателя от стиральной машины своими руками можно ограничиться мотором от старой советской конструкции, например, СМР-1,5 или Рига-17. Мощности в 200 Вт будет достаточно, хотя можно увеличить этот показатель и до 400 Вт, выбрав другой вариант движка.

Перечень деталей, необходимых для заточного станка своими руками, включает:

• трубку (чтобы выточить фланец);
• гайку для фиксации камня на шкиве;

• металл для изготовления защитного кожуха для точила своими руками (толщина 2,-2,5 мм);
• камень точильный;
• электрический кабельный шнур, имеющий вилку;
• устройство для старта;
• уголок из металла или же брусок из дерева (для станины).

Диаметр фланца должен соответствовать размерам втулки на моторе. Кроме этого, на данную деталь будет надеваться точильный камень. С одной стороны на этом элементе выполняется резьба. Отступ должен равняться толщине круга, умноженной на 2. Резьба наносится метчиком. С другой стороны фланец необходимо запрессовать на вал мотора с помощью нагревания. Фиксация осуществляется болтовым или сварочным соединением.

Полезный совет!

Резьба должна идти в противоположную сторону относительно того направления, куда выполняются вращательные движения двигателя. Иначе гайка, фиксирующая круг, будет раскручиваться.

Рабочая обмотка мотора присоединяется к кабелю. Она имеет сопротивление 12 Ом, вычислить которое можно с помощью мультиметра. Пусковая обмотка для точила для ножей своими руками будет иметь 30 Ом. Затем изготавливается станина. Рекомендуется брать для нее металлический уголок.

Некоторые люди нуждаются в заточном станке для цепей бензопил. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, используемых в качестве держателей.

Инструкция по созданию стационарной циркулярной пилы своими руками

Создание стола для ручной циркулярной пилы своими руками является важнейшим этапом создания станка, поскольку на этой конструкции будут размещаться основные детали оборудования в виде:

• силового агрегата;
• контрольного блока;
• режущего компонента;
• других составляющих.

Опорная станина на столе для ручного инструмента выполняет функцию направляющей для циркулярной пилы своими руками. Она контролирует направление, в котором осуществляется распил, и фиксирует заготовку.

Пилорама – модификация циркулярной пилы. Отличие заключается лишь в том, что диск размещен снизу. На конструкцию стола для циркулярной пилы своими руками возложена функция станины. Здесь же установлен силовой агрегат, блок, фиксирующий диск и система контроля.

На этапе проектирования для циркулярной пилы своими руками чертежей следует брать во внимание некоторые факторы:

1. Глубину, на которую будет осуществляться пропил материала, – показатель зависит от геометрии диска.
2. Уровень мощности электрического мотора – достаточно будет удельного показателя в 800 Вт.
3. Зона монтажа системы контроля – управление должно располагаться как можно дальше от диска.
4. Вращательная скорость – минимально допустимый показатель составляет 1600 об./мин., иначе в процессе резки будет происходить изменение цвета.

Полезный совет!

Если стол изготавливается под ручной вариант инструмента, столешницу рекомендуется сделать металлической. Лист металла стоит оснастить в основании ребрами жесткости.

Как изготовить циркулярную пилу из болгарки своими руками

Сначала изготавливается столешница из листового материала. На него наносится разметка в соответствии с размерами инструментария. По этой разметке выполняются вырезы для установки пилы.

1. Установка параллельного упора для циркулярной пилы своими руками, изготовленного из деревянной рейки. Элемент закрепляется на столешнице.
2. Паз для упора – данные элементы формируются на столешнице методом фрезеровки.
3. Монтаж линейки для измерений – зона установки размещается у передней кромки режущего элемента. Линейка будет использоваться для контроля размерных параметров заготовок.
4. Установка струбцин – дополнительный компонент для фиксации заготовки.

Для станка из циркулярной пилы своими руками потребуются ножки. Они монтируются с учетом габаритов столешницы из деревянных брусьев с сечением 4х4 см. Допускается использование . Чтобы обеспечить дополнительную устойчивость, между опорами следует установить ребра жесткости. Рядом с рабочим местом помещается контрольный блок. Не стоит отказываться от установки УЗО и приспособлений, предохраняющих двигатель от перегрузок.

Технология создания отрезного станка по дереву

Технология изготовления самодельного отрезного станка:

1. Нарезка деталей из уголка для сборки рамы (общий размер – 120х40х60 см).
2. Сборка рамы методом сварки.
3. Фиксация швеллера (направляющая) с помощью сварки.
4. Монтаж вертикальных стоек (2 шт.) на швеллер (болтовое соединение).
5. Сборка рамы из труб для установки электрического движка и вала под необходимым наклоном (45х60 см).
6. Установка плиты с двигателем в задней части рамы.
7. Изготовление вала, укомплектованного фланцами, опорами и шкивом (высота выступания фланца – 3,2 см).
8. Монтаж опор, подшипников и шкивов на вал. Фиксация подшипников осуществляется на верхнюю раму в углублениях, выполненных в плите.
9. Монтаж коробки с электрической схемой на нижний участок рамы.
10. Установка вала в зоне между стойками. Диаметр – 1,2 см. Поверх вала должна быть надета втулка с минимально возможным зазором, так, чтобы эти элементы скользили.
11. Приваривание коромысла, изготовленного из швеллера (80 см), на втулку. Размер плеч коромысла должен находиться в рамках следующего соотношения: 1:3. С наружной стороны необходимо закрепить пружины.

Полезный совет!

Специалисты советуют применять асинхронный двигатель. Такой мотор не особенно требователен. Для сетей с 3-мя фазами необходим двигатель с мощностью 1,5-3 кВт, для однофазных сетей этот показатель нужно увеличить на треть. Потребуется подключение посредством конденсатора.

Останется выполнить монтаж мотора на короткое плечо коромысла. На длинное плечо помещается режущий элемент. Вал и двигатель соединяются с помощью ременной передачи. Для столешницы можно использовать лист металла, строганную доску.

Сборка сверлильного станка своими руками: видео как сделать конструкцию, рекомендации

Хороший чертеж сверлильного станка из дрели своими руками – основное условие, чтобы обзавестись необходимым инструментом. Для создания такого станка не нужно применять особенные материалы и покупать дополнительные комплектующие.

Составляющие для конструкции самодельного сверлильного станка своими руками:

• станина (основание);
• вращательный механизм (дрель);
• приспособление, обеспечивающее подачу;
• вертикально расположенная стойка для фиксации дрели.

В освоении технологии изготовления сверлильного станка из дрели своими руками видео — материал может оказать неоценимую помощь.

Руководство по созданию сверлильного станка своими руками (как сделать простейшую конструкцию):

1. Для стойки лучше использовать ДПС, чтобы деталь получилась массивной или мебельную плиту толщиной более 20 мм. Это позволит свести на нет вибрационное воздействие инструмента. Допускается использование основания от старого микроскопа или фотоувеличителя.
2. Точность сверлильного станка из дрели своими руками зависит от направляющих (2 шт.). Они служат основой для перемещения колодки, на которой располагается дрель. Для изготовления направляющих лучше всего взять стальные полосы. Впоследствии они будут надежно прикручены шурупами к стойке.
3. Для колодки нужно взять хомуты из стали, благодаря которым на данной детали будет надежно закреплен вращательный механизм.

Для изготовленного своими руками сверлильного мини — станка необходим механизм подачи вращательного инструмента. Классическая схема конструкции предполагает использование пружины и рычага. Пружина закрепляется между колодкой и стойкой.

Существует множество приспособлений для своими руками, видео — материал поможет разобраться в этой теме.

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

• порт LPT;
• блок ЧПУ.

Полезный совет!

Для изготовления своими руками копировально — фрезерного станка по дереву или по металлу можно использовать каретки, принадлежащие старому принтеру. На основе этих деталей можно создать механизм, позволяющий фрезе перемещаться в двух плоскостях.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

1. На плиту наносится разметка и вырезается из нее столешница.
2. Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.
3. Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.
4. Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

1. Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.
2. Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.
3. Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.
4. Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.
5. На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

Обратите внимание!

Закреплять вращательный элемент в станине лучше так, чтобы шпиндель был направлен вниз. Для фиксации необходимо заранее приварить перемычки, потребуются винты и гайки.

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

• подшипников, обладающих повышенной износостойкостью;
• стальных прокатных листов;
• зубчаток;
• шкивов;
• мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Сборка рейсмуса из электрорубанка своими руками

Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.

Обратите внимание!

Размер зазора выставляется с учетом толщины заготовки, которая будет обрабатываться на станке.

Схема изготовления рейсмуса из рубанка своими руками очень проста:

• опорный брус закрепляется на удобной поверхности;
• необходимая величина зазора подбирается за счет добавления прослоек фанеры;
• на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.

Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

Схема создания шлифовального станка по дереву своими руками

1. Оптимальная ширина шлифовальной ленты 20 см.
2. Наждачное полотно ленты разрезается на полоски.
3. Наклейка абразивной ленты выполняется встык.
4. Чтобы укрепить шов, нужно подложить под низ плотный материал.
5. Не рекомендуется использовать низкокачественный клей, так как он спровоцирует разрыв материала по шву.
6. Диаметр вала для ленты в центре должен быть на 2-3 мм шире, чем по краям.
7. Чтобы лента не скользила, рекомендуется выполнить намотку из тонкой резины (велосипедное колесо).

Калибровально — шлифовальные станки по дереву относятся к группе барабанных конструкций. Эта категория обширна и включает множество разновидностей оборудования.

Для изготовления барабанного шлифовального станка по дереву своими руками можно выбрать следующие конструкции:

• плоскошлифовальная – заготовка обрабатывается в рамках одной плоскости;
• планетарная – с ее помощью на заготовке формируется ровная плоскость;
• круглошлифовальная – с ее помощью обрабатываются заготовки цилиндрической формы.

Из видео, размещенного ниже, можно узнать как сделать своими руками станок шлифовального типа.

Правила эксплуатации фуговального станка по дереву своими руками

В конструкциях изготовленного своими руками фуговального станка очень важно правильно выставить настройку оборудования, чтобы погрешности не превышали дозволенные показатели:

• перпендикуляр – максимально 0,1 мм/см;
• плоскость – 0,15мм/м.

С технологией изготовления фуганка своими руками можно ознакомиться при помощи видео.

Если в процессе эксплуатации на обрабатываемой поверхности появляется эффект мшистости или подпалины, значит затупились режущие элементы. Чтобы обработка деталей с габаритами менее 3х40 см была более комфортной, удерживать их нужно с помощью толкателей.

Кривая поверхность заготовки после выполненной обработки свидетельствует о том, что нарушено правильное размещение ножей и рабочей поверхности. Эти элементы нужно выставить заново.

Все эти станки могут быть полезны для проведения ремонта в доме или элементарной починки вещей. Поэтому их присутствие в домашней мастерской будет нелишним. Независимо от того, каким будет оснащение гаража, все станки требуют аккуратного и внимательного отношения. Во время работы никогда нельзя забывать о безопасности.

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Внешний вид станка
Основные узлы
Суппорт, резцедержатель и патрон

Вид сбоку
Задняя бабка
Вид снизу на заднюю бабку

Направляющие валы
Конструкция суппорта
Привод от двигателя

Чертеж №1
Чертеж №2
Чертеж №3

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Самодельный токарный станок по металлу своими руками: чертежи, фото,

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Токарный станок, сделанный своими руками

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

https://met-all.org

legkoe-delo.ru

Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

• 1 Составляющие мини-токарного станка по металлу своими руками
  • 1.1 Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов
• 2 Самодельный токарный станок по металлу своими руками: порядок сборки
• 3 Выбор электродвигателя для станка
• 4 Изготовление токарного станка из дрели своими руками
• 5 Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок
• 6 Техника безопасности при работе с самодельным токарным станком
• 7 Варианты модернизации самодельного токарного станка

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.

На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.

Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.

Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.

В гидравлический цилиндр заливается смазывающая жидкость.

Устанавливается шкив и суппорт с направляющими.

Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.

Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.

Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.

Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.

Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.

После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

ibuildrussia.ru

Как собрать токарный станок по металлу своими руками

Токарный станок необходим для производства и обработки деталей из металла. Заводские устройства стоят очень много средств. Именно поэтому для большей экономии стоит сделать токарный станок с резцом, чтобы обрабатывать железо своими руками. Быстро собрать его можно несколькими методами, а качественные чертежи и видео стоит поискать в сети. Применять для сборки можно любые имеющиеся в наличии материалы, а габариты станка зависят от производственных нужд.

Основные узлы небольшого токарного станка

Токарный станок, качественно изготовленный своими руками, всегда состоит из таких деталей:

Вращательный момент от электродвигателя к рабочей части приспособления можно передать несколькими методами. Некоторые люди напрямую ставят рабочую часть на ось электродвигателя. Этот способ поможет сэкономить место и количество запасных частей для станка. Когда этот способ невозможно осуществить, то крутящий момент стоит передавать при помощи разных видов передач. У любого из этих способов есть достоинства и недостатки.

Ременная передача для двигателя считается наиболее дешевой и отличается хорошей надежностью. Чтобы ее сделать, необходимо применить ремень для двигателя, который снят с другого изделия. Главным недостатком ременной передачи является то, что по прошествии некоторого времени ремень перетирается и его необходимо будет заменить. Частота замены зависит от интенсивности работы станка.

Цепная передача часто занимает много места и стоит очень дорого. Ее срок эксплуатации значительно больше, чем у ременного механизма. А фрикционная передача отличается средними характеристиками в отличие от цепного и ременного механизма.

Хороший суппорт для токарного станка по металлу своими руками: чертежи

Суппорт можно считать наиболее важной деталью станка, собранного своими руками, потому что именно он влияет на качество обрабатываемого изделия, количество сил и продолжительность времени, потраченных на ее изготовление. Такая деталь ставится на специализированных салазках, которые двигаются по направляющим, установленным на станине приспособления. Суппорт способен передвигаться в таких направлениях:

• Продольно, когда вся рабочая часть устройства и резец передвигается вдоль обрабатываемой детали. Такое движение применяется для изготовления резьбы в заготовке или при снятии небольшого слоя с поверхности изделия из металла.
• Поперечно, когда движение резца происходит перпендикулярно рабочей оси обрабатываемой детали. Такое движение применяется для точного вытачивания отверстий и различных углублений.
• Наклонно, когда движение резца происходит под различными углами. Такое движение часто используют для вытачивания небольших углублений в обрабатываемой детали.

При изготовлении суппорта небольшого самодельного станка нужно учесть то, что эта деталь подвергается износу из-за сильной вибрации при работе. Вследствие чего, крепления часто расшатываются и между ними появляется люфт, который влияет на качество обрабатываемой заготовки. Чтобы избежать подобных проблем, суппорт нужно часто регулировать и настраивать.

Регулировка суппорта небольшого станка выполняется по люфту, зазорам и нескольким сальникам. Такую работу необходимо производить тогда, когда есть износ винта, который отвечает за движение детали в поперечной, а также в продольной плоскости. Из-за большого трения суппорт может расшататься при больших нагрузках, а это уменьшает точность обработки заготовки. Устранить люфты необходимо путем установки клиньев между кареткой и специальными направляющими. Небольшой зазор заготовки можно устранить с помощью специального закрепляющего болта.

Когда в самодельном станке изнашиваются сальники, то их стоит хорошо промыть и обработать качественной смазкой. При большом износе сальники необходимо поменять на новые детали.

Как собрать хороший мини токарный станок по металлу своими руками

Изготовление хорошего станка, чтобы обрабатывать железо своими руками, всегда выполняется в таком порядке:

А также по многочисленным чертежам видно, что для увеличения устойчивости механизма резца нужно сделать специализированный подручник, а внизу изделия стоит установить небольшую железную полоску. Эта полоска необходима для надежной защиты рабочих узлов устройства от повреждений при обработке заготовок.

Как выбрать мотор для самодельного станка по металлу

Наиболее важной деталью токарного станка, фото и видео сборки которого можно отыскать в сети, считается электродвигатель. С его помощью движется рабочая часть изделия. Таким образом, от мощности этой детали зависит максимальная мощность станка. Этот показатель нужно выбирать в зависимости от габаритов железных заготовок, которые будут в будущем обрабатываться.

Когда нужно обрабатывать на токарном станке маленькие заготовки, то для него хватит электродвигателя с максимальной мощностью до 1,4 киловатта, который можно взять с простой швейной машины или другого электрического устройства. Чтобы работать с большими заготовками, нужен электродвигатель с мощностью до 2 киловатт.

При изготовлении небольшого токарного станка при помощи видео или чертежей нужно учесть, что все электрические узлы устройства нужно хорошо изолировать. Когда нет большого опыта работы с подобным оборудованием, то стоит обратиться за помощью к квалифицированному специалисту. Этим можно обеспечить безопасность сборки и надежность приспособления.

Как быстро собрать самодельный токарный станок по металлу из дрели

Когда нужно сэкономить на запасных частях и просто облегчить изготовление устройства своими руками, то вместо привода можно применять простую электродрель. У подобного способа существуют такие преимущества:

1. Изготовление занимает мало времени, потому что дрель очень просто присоединяется к станине станка.
2. Транспортировать самодельный станок очень легко, потому что часто необходимо работать с железными деталями на улице или в помещении.
3. Большая экономия, потому что электродрель заменяет не только двигатель, но и избавляет от необходимости применения передачи. Дополнительно можно применять различные насадки вместо многих видов инструмента.

Существуют и некоторые недостатки у самодельного устройства из дрели. Довольно сложно осуществить обработку больших заготовок при помощи такого настольного станка, потому что у электродрели маленький крутящий момент и большое количество оборотов. А также можно увеличить мощность станка, если поставить ременную передачу. С ее помощью будет передаваться крутящий момент от электродрели на вал. Однако это сильно усложнит устройство, преимуществом которого считается компактность и простота.

Сборка станка с использованием электродрели целесообразна в тех случаях, когда не нужно обрабатывать большие детали, а вытачиваются лишь мелкие заготовки.

Чтобы собрать подобное изделие, будут необходимы такие же детали, что и для стандартной модели за исключением передней бабки и двигателя. Дрель будет заменять электродвигатель. Из-за компактности станка, станиной может быть верстак или простой стол, на котором будут закрепляться все детали устройства. Электродрель крепится в изделие с помощью струбцины и металлического хомута.

При помощи такого токарного станка есть возможность не только изготавливать различные детали, но и красить заготовки, наматывать проволоку на трансформатор, наносить на поверхность изделий спиральные насечки и выполнять другие необходимые действия. А также если сделать для станка специальную приставку, то появится возможность легко изготавливать маленькие одинаковые изделия.

Токарные станки по металлу

Первый станок, необходимость в котором чувствует каждый мастеровой человек – настольный сверлильный, или попросту сверлилка. Но по его приобретении или изготовлении своими руками скоро оказывается, что нужно что-то и точить, а токарный станок стоит на порядок дороже. Велик оказывается соблазн сделать токарный станок универсальный вроде того, что на рис. ниже:

Перед изобретательностью, умением и аккуратностью таких мастеров остается только снять шляпу. Да, на токарном станке по металлу можно точить и дерево; многие такие настольные токарные станки комплектуются вставками в шпиндельный патрон для удержания деревянной заготовки. Но – увы! – точности на металле самодельный универсальный токарный станок долго не удержит.

Дело не только в том, что усилие резания металла многократно больше, чем дерева. Сама физика обработки металлов резанием совершенно иная. Чтобы не вдаваться в основы, даже беглый поверхностный обзор которых потребует непомерно много места, возьмем и сопоставим: видали ли вы резец по металлу, острый как стамеска или железка рубанка? И что будет, если слесарным зубилом рубить дерево? Сверлилка еще может справиться с тем и другим материалом: там усилие резания симметрично сосредоточено на самом рабочем органе. Но что касается точки металла, то требования к станку, то требования к станку для нее оказываются такими, что станкостроение задолго до индустриальной эпохи выделилось в отдельную отрасль. Самый лучший машиностроительный завод сам себе станки не делает – не по плечу. Однако токарный станок по дереву собрать своими руками вполне возможно, и так, что максимально достижимую на дереве точность обработки +/–0,5 мм он будет держать долгие годы, если не десятилетия. Без 2-3 токарных операций по металлу все равно не обойтись (см. далее), но их в данном случае сможет выполнить на заказ токарь 2-3 разряда на обычном, не повышенной точности, станке, хоть бы и отреставрированном ДИП. И еще, конечно, нужно будет купить набор резцов для обработки древесины на токарном станке, см. рис.. Все остальное обязательных дополнительных затрат не потребует.

История и эволюция

Далее в тексте вам встретятся технические решения эффективные, но мастерам-любителям малоизвестные, т.к. в промышленности они по тем или иным причинам не применяются или применяются ограниченно. Однако изготовление самодельного токарного станка для обработки древесины они могут упростить и облегчить настолько, что из электроинструмента в некоторых случаях можно будет ограничиться ручной дрелью. Станкостроение тысячелетия развивается под знаком решения проблемы: как на станке точностью, к примеру, в 1 условную единицу длины сделать детали станка с точностью, допустим, 0,2 тех же единиц? И т.д., и т.п. Чтобы понять, как техника дошла до жизни такой, полезно будет ненадолго обратиться к истории.

Прародитель всех вообще станков для обработки материалов вращением – приспособление, с помощью которого люди неолита добывали огонь и сверлили рог, кость, камень, поз. 1 на рис; в последних случаях под сверло из дерева или кости подсыпали абразив из мокрого кварцевого песка. Первобытные кельты на том же принципе придумали токарный станок с ножным приводом, поз. 2; центра делались из заостренных обожженных кольев твердого дерева. В Англии сей агрегат в ходу до сих пор у мастеров-мебельщиков. Лес там по кварталам не рубят. Откупив на повал пару-тройку лесин, мастер потом охапками выносит к трассе готовые ножки, балясины и т.п. В ремесле подобного типа станок дожил прим. до начала XVIII века, поз. 3, хотя заготовка в нем вертится туда-обратно и мастеру приходится дополнительно отвлекаться, чтобы переворачивать резец.

В Древнем Египте уже в эпоху Среднего Царства был хорошо известен токарный станок с лучковым приводом, поз. 4. «Мотором» был, естественно, раб. В русской деревенской общине (в миру) с ее крепкими традициями взаимопомощи и взаимовыручки лучковый токарный станок дожил в глубинке до… 80-х годов прошлого века! Массовое индивидуальное деревянное строительство в планы пятилеток никоим образом не включалось, зато советское руководство в провинции смотрело сквозь пальцы на самовольную лесозаготовку в ограниченных размерах для собственных нужд или на несанкционированную закупку в леспромхозах диких бревен за универсальную советскую валюту крепостью 40 об. и вместимостью поллитра.

Для тонкой и/или мелкой работы ножной станок с бечевой и лучковый не годились: в дереве всегда есть неоднородности, а маховиком – гасителем крутильных колебаний была сама заготовка. Радикальные усовершенствования токарного станка ввел мастер Феодор в Древней Греции прим. в 400 г до н. э, поз. 6. Он дополнил ножной привод, во-первых, кривошипом – теперь заготовка вращалась в одну сторону. Во-вторых, сделал центра вращающимися и снабдил один из них захватом для удержания заготовки. В-третьих, ввел в кинематическую схему тяжелый маховик. Отдельные станки такой конструкции находились в эксплуатации на промышленных предприятиях до начала электрификации промышленности, поз. 7 – при тогдашнем полном отсутствии социальных гарантий труд неквалифицированного подсобника обходился дешевле затрат на содержание паровой машины.

Электрифицированный токарный станок по дереву (поз. 8 на пред. рис.) практически не изменился с конца XIX в (см. также рис. ниже):

• а – ротор мотора и др. массивные детали привода не требуют применения отдельного маховика;
• б – в зажимной патрон можно ставить различные наконечники для разного рода заготовок (см. далее) или сверло;
• в – подручник с поворотной полкой-упором для резца, установленный на подвижной каретке, дает возможность вести множество разнообразных рабочих операций;
• г – задняя бабка с вращающимся центром позволяет довести точность обработки до максимально возможной на дереве;
• д – винт подачи пиноли задней бабки (см. далее) дает возможность проводить сложную обработку заготовки в деталь в один установ. Дерево в процессе обработки поддается под давлением держателя и центра. Если задняя бабка закреплена жестко, заготовка в процессе обработки разбалтывается. Станок приходится останавливать и делать переустанов болванки, что никоим образом не способствует качеству работы.

А если без мотора?

Энергонезависимый токарный станок по дереву может пригодиться и в наши дни; скажем, на даче или необорудованной стройплощадке. Мускульной силы нормально развитого человека достаточно для обточки заготовок из обычного строевого леса диаметром прим. до 150 мм. На такой случай возможны 2 варианта (см. след. рис.): старый добрый станок с ножным приводом (размеры его важнейшего узла – кривошипа даны справа вверху); подробнее о нем см. далее, и обработка на козлах с ручным приводом бечевой (справа внизу на рис.). Лесину в обхват таким способом не оцилиндруешь, но проточить опорные столбы крыльца, беседки или навеса над мангалом возможно.

Делать или покупать?

Первый вопрос, который надо решить: раз некоторые обязательные затраты (см. далее) неизбежны, то нет ли возможностей приобрести станок для обработки древесины, не влезая в кредит и не урезая бюджет? Есть, и очень неплохие.

Если вам подвернется по разумной цене старичок УБДН-1 (слева на рис.) или его современные аналоги (в центре), не зевайте! Дома ничего переоборудовать не надо: мотор до 350 Вт с двойной изоляцией обмоток. Станок включается в обычную розетку, заземление не требуется. И вы получите в одном изделии:

1. Циркулярную пилу;
2. Электронаджак для заточки инструмента и др;
3. Фуговальный станок;
4. Дисковый шлифовальный станок;
5. Горизонтально-сверлильный станок;
6. Токарный станок для обработки древесины.

Еще вариант, скорее всего, подешевле, но уже только для горизонтальной сверловки и токарки – станина для дрели, превращающая ее в токарный станок, справа на рис. Станины сверлилок под дрель продают уже чуть не на улицах вразнос, а вот о токарных известно далеко не всем. Между тем электродрель как привод станка по дереву имеет серьезные достоинства (см. далее), и токарный станок с ней будет не хуже фирменного. Но в разы дешевле.

Примечание:
для начала лучше все-таки на скорую руку соорудить простейший токарный станок и немного на нем поработать. Навыки обточки древесины вырабатываются легко, а как быстро сделать простой токарный станок по дереву, см. видео:

Видео: простой самодельный токарный станок

Основной материал

Следующий вопрос – из чего делать самодельный токарный станок? Ответ вроде бы очевиден: из металла, ведь не может же быть станок слабее заготовки? А как первобытные деревом сверлили камень? Как древние египтяне деревом и медью (бронзы тогда еще не было) строили пирамиды? И см. выше о главном вопросе станкостроения.

Токарный станок для обработки древесины можно сделать из металла (поз. 1 на рис.), металлодревянным, поз. 2, из подручных материалов с минимальным использование металла, поз. 3 и даже… без станины, поз. 4. Так вот, на любом из них достаточно опытный и аккуратный мастер может долгое время регулярно работать с максимальной для дерева точностью. Древесина – не только благородный, но и благодарный материал.

Какое дерево?

Да, но какое брать дерево? Лучше всего – дуб без дефектов, выдержанный, прошедший полную естественную усушку и усадку. Токарные станки из качественного дуба 100 и более летней давности работают и посейчас. А что до самодельщины – станина и бабки дубового (в прямом смысле) станка делаются очень просто, см. далее.

Если же дубовых пиломатериалов подходящего качества нет, то можно обойтись и обычной строевой сосной, но станину придется делать по рамно-балочной силовой схеме. В англосаксонских странах, где дубы давно на учете поштучно, такие домашние токарные станки весьма распространены. Чертежи «английского» токарного станка по дереву со станиной из обычного строевого дерева даны на рис; размеры в дюймах. Это фактически стародавний ножной станок с кривошипом, приспособленный под электропривод. Чтобы вернуть его к энергонезависимому виду, достаточно среднюю стойку станины продлить до низу, поставить на лапу и замонтировать педаль с шатуном, кривошипом и маховиком, см. выше.

Привод

Работа мускульным мотором это, конечно, на любителя: сейчас электричество есть практически везде. В крайнем случае можно запитаться и от автоаккумулятора через преобразователь напряжения. Если вы встретите где-либо в других статьях по данной теме что-то вроде: тяните к себе 3-фазный кабель, делайте защитное заземление, покупайте мотор на 3-5 кВт, не верьте слону, что он буйвол. Чтобы оцилиндровать лесину средней «корявости» до диаметра 300 мм, достаточно мощности привода станка 1-1,5 кВт; для обточки в фигурный опорный столб 200-мм бревна – 350 Вт.

Гораздо важнее обороты шпинделя. Частота его вращения не должна превышать 600-700 об/мин, иначе резко растет вероятность «закусывания» резца и возникновения травмоопасной ситуации. Лучше всего ограничиться оборотами, устанавливаемыми в пределах (60-70) – (300-400) 1/мин. Тогда возможны след. варианты привода:

• Асинхронный мотор с двойной изоляцией и конденсаторным пуском + механическая передача.
• Двигатель того же типа 2-4 скоростной.
• Привод от электродрели.

Просто мотор

Не просто, потому что регулировать скорость вращения асинхронного электромотора изменением питающего напряжения нельзя: лавинообразно растет скольжение ротора и соотв. падает вращающий момент. Делать мощный преобразователь частоты сложно и дорого. Остается только 2-3 ступенчатая механическая передача. Ременная или цепная – они гасят рывки из-за неоднородностей заготовки, а шестеренчатая, наоборот, их усиливает. Плюс – тяжелый ротор, тяжелые шкивы, упругий ремень. Инерция привода на кручение получается такая, что можно точить сплошь суковатые чураки формы на срезе, с кругом ничего общего не имеющей. Минус – нужно заказывать или искать точеные шкивы.

Мотор от стиралки

Скорость вращения асинхронного электромотора можно менять ступенчато переключением обмоток. Моторы такого типа ставят в некоторые модели стиральных машин (в стиралки с непосредственным приводом барабана только такие) и в напольные вентиляторы с переключением обдува. Скорости вращения в том и другом случае идеально подходят для токарки по дереву. Мощность мотора от вентилятора прим. 40-70 Вт, чего хватит для мини-станка (см. далее). Мощность мотора от стиралки 300-400 Вт – вполне достаточно.

Чертежи токарного станка по дереву с мотором от стиральной машины даны на рис.:

Мотор от стиралки с непосредственным приводом барабана как привод токарного станка для обработки дерева имеет большое преимущество: его подшипниковые узлы рассчитаны на большую несбалансированную нагрузку, поэтому точить можно будет самую вязкую и свилеватую древесину. Но с сучками дело обстоит хуже: маховик – только ротор мотора, и резец на них будет дергаться.

Примечание:
как сделать токарный станок по дереву с мотором от стиральной машины, см. видео:

Видео: токарный станок с двигателем от стиральной машины

Из дрели

У того и другого станка с точки зрения обычного домашнего мастера есть большой недостаток: на переднюю бабку нужно или ставить захват только для дерева, или заказывать переходник на вал двигателя с конусом Морзе под зажимной кулачковый патрон. Найти в интернете размеры типовых конусов Морзе не составит труда; размеры конуса под обычный патрон для дрели №1 см. на рис. справа. Но – точить конус нужно с точностью не хуже +/–0,025 мм. Т.е., нужен токарный станок по металлу повышенной точности 0,02 мм. Мастера достаточной квалификации, владеющего таким оборудованием, в пределах досягаемости может просто не найтись.

Если привод станка электродрель, проблемы прецизионной обработки отпадают: патрон можно снять самодельным съемником, и на конус поставить типовой покупной держатель для деревянной заготовки. Или просто зажать в патроне такой же, но дешевле с цилиндрическим хвостовиком. Или даже сделать держатель заготовки самостоятельно, (см. далее).

Конструкция такого ответственного узла, как передняя бабка, в токарном станке из дрели также предельно упрощается: она превращается в простой зажим. Два варианта чертежей зажима для дрели к токарному станку даны на рис:

Передние бабки – зажимы для токарного станка по дереву из дрели

Слева металлический; справа – из твердого мелкослойного дерева. Деревянный лучше: хорошо гасит вибрации и не портит воротник дрели. Его изготовление имеет нек. особенности:

1. Резьбовая шпилька под зажимной барашек 1 нужна М10-М12;
2. Глухое отверстие под шпильку сверлят сначала на 1-1,5 м уже, чтобы она входила в него с поворотом по резьбе;
3. Верхнюю часть отверстия рассверливают в полный диаметр;
4. Шпильку вкручивают до упора;
5. Заготовку кладут плашмя и по месту сверлят сквозное отверстие под стопорный винт 2 М4-М6;
6. Фиксируют шпильку стопорным винтом;
7. Собирают узел окончательно.

Электродрель как привод станка имеет всего один недостаток: коллекторный двигатель с тиристорным регулятором оборотов. На малой частоте вращения крутящий момент на валу заметно падает, это чувствуется уже при сверловке. Поэтому на станке из дрели мощностью 280-350 Вт можно точить деревянные заготовки диаметром прим. до 150 мм. Однако упрощение технологии изготовления токарного станка для обработки древесины с приводом от дрели настолько основательно, что станки из дрели делаются в самых разнообразных вариантах, см. подборку видео:

Из подручных материалов без станины:

Видео: токарный станок по дереву быстро

Со станиной из фанеры:

Видео: токарный станок из фанеры с двигателем дрелью

Обычной конструкции:

Видео: универсальный токарный станок по дереву

Улучшенный с расширенными функциональными возможностями:

Видео: улучшенный токарный станок по дереву из дрели

Станина

Металлическая и дубовая станины токарного станка для дерева имеют свои преимущества и недостатки. Но комбинируя деревянные силовые (несущие) элементы с усиленными металлическими крепежными, возможно получить станину, которая делается «на колене» ручным инструментом + электродрель и прослужит не менее 20-30 лет.

Конструкция комбинированной станины токарного станка по дереву показана на рис.:

Основной конструкционный материал – стандартный дубовый брус 100х100 длиной 3 м. Габаритная длина станины 1,2 м. Чертеж в масштабе, недостающие размеры можно снять и пересчитать в мм с него. Если хорошего дуба есть больше, длину станины можно увеличить до 1,5-2 м. Обе бабки одинаковой конструкции и рассчитаны под самодельные узлы вращения, см. далее. Гребни внизу на бабках исключают перекос центров. Вся конструкция может быть выполнена ручным столярным инструментом и электродрелью.

Примечание:
по принципиально такой же силовой схеме сделан мини-токарный станок по дереву, см. след. рис. К нему подойдет мотор от 2-3 скоростного напольного вентилятора, см. выше, с передачей 1:1.

Если все же металл

Всей совокупности качеств дубовой станины вполне достаточно для токарной обработки дерева. Применение для этой цели в массовом производстве металла диктуется экономическими соображениями: просто себестоимость металлического изделия, предназначенного для непрерывной 3-х сменной эксплуатации, оказывается много меньше, чем деревянного. 1 куб. м выдержанного дуба стоит гораздо дороже центнера обычной конструкционной стали.

Мастера-любители, не зная об этом, часто «прочности ради» делают станины токарных станков по дереву из швеллера. Но получается грубо даже для «деревянной» точности (слева на рис.), а сторцевать рабочие поверхности швеллеров в домашних условиях мало реально. Кроме того, от сварки всю конструкцию может повести «пропеллером», что исправить уже вовсе нереально. Поэтому станину из швеллера лучше собирать на болтах (справа на рис.).

Гораздо надежнее в этом отношении станина из спаренных труб (слева на след. рис.): при сварке ее ведет меньше, исправить перекос можно, притянув станину болтами к основанию, и возможно добиться расхождения центров изготовленных кустарным способом бабок в 0,2 мм и менее. Чертежи сварной трубчатой станины токарного станка по дереву из дрели также приведены на рис.

Бабки

Казалось бы, сделать бабки токарного станка, да заднюю еще и с вращающимся центром, без прецизионных токарных работ невозможно. Нет, возможно – используя явление масляной гидродинамической подушки (ГДП). Это, кстати, один из способов ответа на вопрос: как на станке с точностью 1 сделать детали для станка точности 0,2. В машиностроении ГДП используется редко, т.к. для ее образования и стабилизации станок с закрепленной в нем заготовкой должен поработать на холостом ходу 2-5 мин. Если сменный урок всего 10 деталей, то ежесменные потери рабочего времени будут до часа-получаса, что в массовом производстве «зашкаливает». Но вообще в технике ГДП не редкость. Напр., прогрев ДВС вашего автомобиля необходим в т.ч. и для того, чтобы образовались ГДП между хомутами шатунов и шейками коленвала, иначе ресурс мотора резко уменьшается.

Что такое ГДП

Принцип действия ГДП показан на рис.:

Для нее подходит любая консистентная смазка: тавот, солидол, циатим, фиол. Но лучше всего – шахтол, спецсмазка для горных машин и механизмов. В силу тяжелых условий работы они, как и автомат Калашникова, делаются с большими зазорами между трущимися частями, но скорострельности от них не требуется. Шахтол специально разработан для сравнительно медленных подвижных соединений вращения и отлично годится для бабок токарного станка по дереву с использованием ГДП.

Передняя бабка

Устройство типовой передней бабки токарного станка для обработки древесины дано слева на рис. Токарки по металлу в ней и так много для любителя, а шейки вала и гнезда крышек под подшипники нужно точить с той же точностью, что и конус Морзе.

Для самодельной передней бабки с использованием ГДП понадобится, кроме покупных резьбовых деталей: шпильки М12-М20 для вала, гаек и шайб к ним, еще кусок бронзовой (не латунной!) фольги толщиной 0,2-0,35 мм и, на обойму, стальная трубка со стенками достаточной толщины (см. справа на рис.). Делается весь сборочный узел след. образом:

1. Трубка на обойму обрезается точно в размер по толщине деревянного корпуса бабки, и запрессовывается в него;
2. Корпус с обоймой кладут плашмя кладут плашмя и рассверливают трубку по диаметру резьбового вала;
3. Внутренние углы отверстия обоймы сглаживают ручной шабровкой – римером – как это делается при монтаже кондиционеров;
4. Из бронзовой фольги вырезают прямоугольник высотой по толщине корпуса бабки и шириной в 3 диаметра вала (для М12 36 мм, для М16 48 мм), его уголки немного обрезают под 45 градусов. В 3 диаметра, потому что бронзовый вкладыш должен чуть-чуть не сходиться краями, а π=3,1415926…
5. Из той же фольги циркулем-балеринкой с двумя иглами вырезают 6-8 бронзовых шайб;
6. Шайбы по очереди зажимают ладонями между фанерками с наклеенной на них мелкой шкуркой и, поворачивая руками туда-обратно, снимают заусенцы;
7. Вал оборачивают той же шкуркой и, сжимая ее рукой, протягивают вал несколько раз с проворотом, чтобы немного снять острые ребра резьбы;
8. Оборачивают вал фольгой и пробуют всухую вставить в обойму. При необходимости повторяют операцию 7. Нужно, чтобы вал в обертке из фольги входил туго и в обойме с трудом проворачивался рукой;
9. Вынимают вал, снимают фольгу и накручивают на него одну из гаек до места;
10. Обильно промазывают резьбу вала консистентной смазкой;
11. Той же смазкой смазывают обойму внутри;
12. Накладывают с одной стороны обычную стальную и 3-4 бронзовых шайбы, каждую обильно смазывая той же смазкой;
13. Снова оборачивают вал фольгой и вставляют его в обойму;
14. Накладывают в обратном порядке шайбы с другой стороны, также обильно смазывая;
15. Наворачивают и затягивают другую гайку так туго, чтобы вал можно было еле-еле провернуть рукой;
16. Гайки временно фиксируют контргайками;
17. Кладут заготовку плашмя и сверлят сквозные отверстия под шплинты;
18. Шпинтуют штатные гайки. Лучше всего отрезками велосипедных спиц, у них очень высокая прочность на сдвиг;
19. Собирают бабку, ставят на место ее шкив;
20. Крутят шкив руками, пока не станет вращаться туго, но без заеданий;
21. Собирают привод станка и запускаю его на холостом ходу на минимальной скорости шпинделя (на самой медленной передаче), пока мотор не наберет полные обороты. Если надо – подталкивают шкив рукой;
22. Повторяют п. 21 на максимальной скорости шпинделя (на самой быстрой передаче);
23. Ставят на месте захват заготовки – узел готов к работе.

Если же вы не доверяете всякой там шибко умной физике (хотя узлы с ГДП держат точность не хуже аналогов на трении качения), то на рис. – чертежи подшипникового узла, одинаково пригодного для самодельной циркулярной пилы и токарного станка по дереву. В последнем случае плоская подошва с боковыми опорами не нужна – круглый корпус просто вставляют в корпус бабки и фиксируют винтом. Вместо пильного диска ставят или планшайбу, или переходник с конусом под зажимной патрон (дет. 6).

Задняя бабка

Конструкции вращающихся центров токарных станков по металлу (вверху на рис. справа) и по дереву (там же внизу) принципиально не отличаются, только «деревянный» рассчитан на многократно меньшие нагрузки. Но в работе, особенно домашней, существенное отличие есть: осевые отверстия в точеных деревянных деталях сверлят крайне редко, т.к. их прочность от этого сильно снижается – дерево, в отличие от металла, легко трескается. Т.е., отказавшись от пиноли под сменные рабочие органы, можно упростить конструкцию задней бабки до пригодности к изготовлению «на колене» с небольшой долей простых заказных токарных работ.

Типовая конструкция задней бабки токарного станка по дереву показана на рис. ниже. Справа там же – вкладыш с вращающимся центром в деревянную заднюю бабку, сделанный из петли гаражной двери. Здесь также используется ГДП, и хвостовик центра подгоняется к обойме аналогично валу передней бабки, но проще и легче: зазор между штырем и гнездом гаражной петли ок. 0,5 мм и, как правило, узел оказывается пригодным в работу без подгонки и притирки.

Некоторые затруднения вызывает только фиксация центра от обратного продольного хода. Нарезать трапецеидальную резьбу и сделать к ней стопорный сухарь или эксцентрик дома нереально, а обычную метрическую резьбу стопорный винт быстро сомнет. Выход – плавающая алюминиевая втулка. Слесарям этот способ хорошо знаком: если нужно зажать в тисках резьбовую деталь, ее оборачивают тонким алюминием или ставят между алюминиевым прокладками – с резьбой ровно ничего не случается.

Подручник

Простейший подручник для резца – кусок доски с прибитой/привинченной к нему деревянной бобышкой. Но для тонкой работы такой не годится: во время точки фасонных деталей нужно поворачивать полку (упор) резца, не ослабляя крепления самого подручника и не смещая его. Поэтому подручник нужно делать металлическим с поворотным упором, однако заказных токарно-фрезеровочных работ для этого не понадобится; чертежи см. на рис. справа.

Держатель

Вот мы и подобрались к последнему вопросу: как надежно закрепить заготовку в передней бабке токарного станка для обработки древесины? Учитывая, что дерево легко рвется, сминается, колется, а чураки на токарку поступают порой формы ну просто удивительной.

Ответ на этот вопрос не так страшен, как черта малюют. Универсальный держатель – трезубец, поз. 1 на рис. Именно такими снабжаются бытовые деревообрабатывающие станки, напр. упомянутый УБДН-1. Хвостовик или гладкий под зажимной патрон, или резьбовой для установки на вал. Держатель-трезубец надежно держит заготовки до 100-120 мм диаметром, а круглые – до 200 мм. Недостаток один: самому хороший трезубец к токарному станку по дереву сделать очень трудно.

Винтовой патрон для мелких чистых работ (напр., точения деревянных рюмок), поз. 2, без спецоборудования сделать вообще невозможно, но его с успехом заменяет патрон зажимной, поз. 3. Если нужно обработать, наоборот, большую заготовку неправильной в срезе конфигурации, применяют планшайбу, поз. 4.

Планшайбу для токарной обработки дерева также можно сделать самостоятельно из бакелизированной фанеры толщиной от 12-16 мм. В таком случае шайбу делают 2-слойной: к фанерному кругу с задней стороны крепят такой же из листовой стали толщиной 1-1,5 мм. Отверстия под шипы в фанерном круге сверлят сквозные, и вместо точеных шипов тогда можно ставить отрезанные острия гвоздей. Стакан для установки планшайбы под гайку на резьбовой хвостовик вала можно также набрать из фанерных колец и стального донца.

Наконец, на основе 3-4 слойной планшайбы можно изготовить самодельный кулачковый патрон под дерево, поз. 5. Кулачки точно не сойдутся? Так точность заготовки еще хуже. Зато можно точить из срезов ценного дерева чаши, блюдца и т.п. изделия, на которых не останется следов обработки.

Примечание:
разнообразие держателей заготовок из дерева описанными не ограничивается. Напр., см. видео, как сделать мини токарный станок с корончатым держателем для самых мелких работ по дереву:

Видео: токарный мини-станок по дереву

В заключение

Сделать станок и работать на нем вещи разные не только в промышленности. Поэтому напоследок см. подборку видео о том, как – точить дерево на станке и сделать из болгарки копировальный станок по дереву для выточки балясин.

В работах по металлу, для изготовления деталей цилиндрической (конической) формы, используется токарный станок. Существует множество моделей этого производственного устройства, и всем им присуща практически одинаковая компоновка из схожих узлов и деталей. Одним из таковых является суппорт станка.

Для лучшего понимания функций, который выполняет суппорт токарного станка, можно рассмотреть его работу на примере распространенной модели 16к20. Ознакомившись с этой информацией, возможно у некоторых домашних мастеров появится идея создать своими руками самодельный токарный станок для проведения работ по металлу.

1
Что такое суппорт станка?

Это достаточно сложный узел , невзирая на кажущуюся простоту. От того, насколько правильно он изготовлен, установлен, отрегулирован — зависит качество будущей детали,
и количество времени, которое было затрачено на ее изготовление.

1.1
Принцип работы

Размещенный на станке 16к20 суппорт может передвигаться в следующих направлениях:

• поперечном — перпендикулярно оси вращающейся заготовки для углубления в нее;
• продольном — режущий инструмент передвигается вдоль поверхности заготовки для снятия лишнего слоя материала или протачивания резьбы;
• наклонном — для расширения доступа к поверхности обрабатываемой детали под нужным углом.

1.2
Устройство суппорта

Суппорт для станка 16к20 расположен на нижних салазках, которые передвигаются по направляющим, закрепленным на станине, и таким образом происходит продольное перемещение. Движение задается вращением винта, который преобразовывает вращательное усилие в поступательное движение.

На нижних салазках, суппорт передвигается и поперечно, но по отдельным направляющим (поперечным салазкам), расположенным перпендикулярно оси вращения детали.

К поперечным салазкам, специальной гайкой, крепится поворотная плита, на которой имеются направляющие для передвижения верхних салазок. Задавать движение верхним салазкам можно
с помощью поворотного винта.

Поворот верхних салазок в горизонтальной плоскости происходит одновременно с плитой. Таким образом, происходит установка режущего инструмента, под заданным углом к вращающейся детали.

Станок оснащен резцовой головкой (резцедержателем), который закреплен на верхних салазках специальными болтами и отдельной рукояткой. Движение суппорта происходит по ходовому винту, который расположен под ходовым валом. Такая подача осуществляется вручную.

1.3
Регулировки суппорта

В процессе работы на станке 16к20 происходит естественный износ, расшатывание, ослабление креплений суппорта. Это естественный процесс и его последствия необходимо постоянно контролировать путем регулярных подстроек и регулировок.

На суппорте станка 16к20 проводятся следующие регулировки:

• зазоров;
• люфта;
• сальников.

1.4
Регулировка зазоров

Во время поперечного и продольного движения суппорта станка 16к20 по салазкам, происходит износ винта и рабочей их поверхности вследствие постоянного трения.

Наличие такого свободного пространства приводит к неравномерному перемещению суппорта, заеданию, колебанию при возникающих боковых нагрузках. Удаляется излишний зазор при помощи клиньев, при помощи которых каретка прижимается к направляющим.

1.5
Регулировка люфта

Люфт появляется в винтовой передаче. Избавиться от него можно без разборки
с помощью закрепляющего винта, который находится на этом устройстве перемещения суппорта.

1.6
Регулировка сальников

При длительной работе по металлу на станке 16к20 происходит износ и засорение сальников, которые находятся на торцах выступа каретки. Визуально это определяется при появлении грязных полос во время продольного перемещения суппорта.

Для того, чтобы устранить такое явление без разборки узла, необходимо промыть войлочную набивку и пропитать ее машинным маслом. При полной непригодности изношенных сальников следует заменить их новыми.

1.7
Ремонт суппорта

Это устройство токарного станка с течением времени изнашивается при постоянных значительных нагрузках в работе по металлу.

Наличие значительного износа легко определяется по состоянию поверхности направляющих салазок. На них могут появиться небольшие впадины, что будет препятствовать свободному перемещению суппорта в заданном направлении.

При своевременном регулярном уходе такой ремонт может и не понадобиться, но в случае появления подобного рода дефекта следует заняться ремонтом,
а при сильном износе — заменой.

Суппорт 16К20 достаточно часто требует ремонта каретки, который заключается в восстановлении нижних направляющих, которые взаимодействуют с направляющими станины. Особого внимания требует поддержание стабильной перпендикулярности расположения каретки.

При ремонте суппорта необходимо проводить проверку по обеим плоскостям при помощи строительного уровня.

2

Токарное устройство, при помощи которого выполняются работы по металлу, может быть очень простым. Собрать самодельный станок своими руками можно практически из подручных средств, которые берутся из пришедших в негодность механизмов.

Начать следует с металлической рамы сваренной из швеллера, которая будет станиной. С левого края на ней закрепляется передняя неподвижная бабка, а справа — устанавливается опора. Самодельный станок, сделанный своими руками, предусматривает наличие уже готового шпинделя с патроном или планшайбой.

Шпиндель получает вращательный момент от электродвигателя через клиноременную передачу.

При работе станка по металлу, резец удержать своими руками невозможно (в отличие работы с деревом), поэтому потребуется суппорт, который будет передвигаться продольно. На нем устанавливается резцедержатель с возможностью его перемежения поперечно направлению движения самого суппорта.

Задается перемещение суппорта и резцедержателя на заданную величину при помощи винта с маховиком,
на котором имеется кольцо с метрическими делениями. Маховик приводится в движение вручную.

2.2
Материалы и сборка

Для того чтобы собрать токарное устройство своими руками потребуются:

• цилиндр гидравлический;
• вал от амортизатора;
• уголок, швеллер, балка из металла;
• электродвигатель;
• два шкива;
• ременная передача.

Самодельный токарный станок своими руками собирается таким образом:

1. Из двух швеллеров и двух металлических балок собирается рамная конструкция. При работе в будущем с деталями, имеющими длину более 50 мм, следует использовать материалы толщиной не менее 3мм для уголка и 30 мм для стержней.
2. Продольные валы закрепляются на двух швеллерах направляющими с лепестками, каждый из которых имеет болтовое соединение или приварен сваркой.
3. Для изготовления передней бабки используется гидравлический цилиндр, толщина стенки у которого должна быть не менее 6 мм. В нем запрессовываются два подшипника 203.
4. Через подшипники, внутренний диаметр которых равен 17 мм, прокладывается вал.
5. Гидравлический цилиндр заполняется смазывающей жидкостью.

6. Под шкивом устанавливается гайка с большим диаметром, для предотвращения выдавливания подшипников.
7. Готовый шкив берется из отслужившей стиральной машины.
8. Суппорт изготавливается из пластины с приваренными к ней цилиндрическими направляющими.
9. Патрон можно изготовить из отрезка трубы, подходящего диаметра, с наваренными на нем гайками и проделанными отверстиями для 4-х болтов.
10. Приводом может служить электродвигатель той же стиральной машины (мощность 180 Вт), соединенный с передней бабкой ременной передачей.

Каждый домашний умелец хотел бы иметь в своём арсенале инструментов токарный станок по металлу. Подобное оборудование позволяет при необходимости самому выточить сломанную деталь, нарезать резьбу, изготовить какую-нибудь безделушку и многое другое. Однако, поскольку промышленные агрегаты далеко не каждому человеку по карману, да и места они много занимают, то большинство мастеров предпочитает делать компактные самодельные станки по металлу своими руками.

Из чего состоит токарный станок: основные узлы

В большинстве своём промышленные и бытовые токарные станки сходны. Разница заключается в функциональности, мощности и весе. На рисунке ниже представлено устройство типового токарно-винторезного станка. Основными узлами являются:

• станина;
• суппорт;
• передняя бабка (размещение коробки передач для регулировки скорости вращения и изменения величины крутящего момента);
• задняя бабка (для более устойчивого и надёжного поддержания заготовки или детали, зажатой в патроне (шпинделе), а также для установки свёрл, метчиков и прочих инструментов);
• резцедержатель.

Станина

Одним из главных элементов является станина – массивная металлическая основа, на которой смонтированы все главные узлы и детали оборудования. Она должна быть достаточно прочной, а масса таковой, чтобы не позволить станку опрокинуться в процессе работы. Для напольного варианта добавляются массивные опоры (тумбы).

Суппорт токарного станка

Суппорт токарного станка предназначен для передвижения вдоль, поперёк и под углом к оси шпинделя резцов, закреплённых в резцедержателе. Устройство имеет крестовую конструкцию, состоящую из трёх основных элементов: каретка, поперечные и резцовые салазки.

Изготовление своими руками передней бабки токарного станка

Передняя бабка является одним из наиболее сложных узлов токарного станка, особенно для самостоятельного изготовления. В ней располагается редуктор со шпинделем и блоком управления. Под кожухом передней бабки находится электродвигатель, который соединён ременной передачей со шкивом редуктора.

В данном узле расположен блок, состоящий из сменных шестерён, предназначенных для передачи и изменения скорости вращения шпинделя и крутящего момента с вала коробки подач. Можно купить переднюю бабку токарного станка или сделать её самостоятельно.

Задняя бабка токарного станка

Задняя бабка токарного станка по металлу является подвижной и предназначена для прижима заготовки к центру шпинделя. Один из элементов этого узла – пиноль, на которой установлен неподвижный или вращающийся центр, упирающийся остриём в обрабатываемую деталь. Заготовка устанавливается в патрон на шпинделе и подпирается задней бабкой. Таким образом, обеспечивается надёжное крепление детали для качественной её обработки.

В заднюю бабку могут устанавливаться свёрла, метчики, зенкеры развёртки и т.п. При установке и перемещении на полозьях станины необходимо избегать резких и сильных ударов по корпусу узла, чтобы не допустить смещения центров.

Изготовление своими руками резцедержателя для токарного станка

Резцедержатель предназначен для закрепления на суппорте токарного станка инструмента для обработки металлов и перемещается как в продольном, так и в параллельном направлении относительно заготовки. Существует два вида резцедержателей: двух- и четырёхпозиционные. В первом случае можно одновременно при помощи винтов установить два резца, а во втором − четыре, что позволяет быстро сменить при необходимости резцы, не останавливая токарный станок. Для быстрой смены резцов предусмотрена специальная рукоятка.

Изготовление и устройство токарного станка по металлу своими руками

Сделать своими руками мини токарный станок по металлу не так уж сложно, как может показаться, на первый взгляд. Нужно просто составить подробный план действий, чертёж, подготовить необходимые материалы и инструменты, ну и, конечно, некоторые навыки, и большое желание.

Проектирование и чертежи токарного станка по металлу для гаража

Этот этап наиболее важен, так как от него зависит правильность выполнения всех дальнейших операций и корректная работа оборудования. В первую очередь необходимо определиться с габаритами станка. Средние размеры оборудования, используемого в быту, составляет 900×350×300 мм. Не стоит сильно отходить от этих значений, так как это приведёт к тому, что работать будет неудобно, и производительность значительно снизится.

Определившись с чертежом и размерами маленького токарного станка, переходим к подготовке необходимых материалов.

После того как выбран чертёж и подготовлены все необходимые материалы и узлы, можно приступать к сборке агрегата.

Выбираем электродвигатель для самодельного токарного станка

Электродвигатель – наиболее важный элемент токарного станка по металлу, будь то промышленного производства или самодельного. Именно он отвечает за работу оборудования. От мощности электродвигателя во многом зависит функциональность токарного станка. Если станок предназначается для работы с заготовками небольшого размера, то достаточно будет двигателя мощностью до 1 кВт (можно, например, взять от старой швейной или ). Для крупных деталей нужен будет силовой агрегат мощностью в пределах 1,5−2 кВт.

Порядок сборки токарного станка по металлу

Чтобы токарный станок нормально работал, важно правильно его собрать, а для этого нужно просто следовать следующему алгоритму:

1. Формирование рамы. Поскольку создание чугунной станины в домашних условиях практически невозможно, то придётся воспользоваться стальными трубами, которые нарезаются по размеру и свариваются между собой. Обязательно следим за тем, чтобы все углы были ровными, и ориентируемся на чертёж.
2. Создание боковых стоек.
3. Стойки соединяем направляющими, а на боковых опорах монтируем специальные втулки.
4. На направляющих устанавливаются втулки, на которых будет смонтирована задняя бабка, а также они будут использованы для надёжного крепления резцедержателя.
5. Создание площадок из стального листа необходимой толщины для установки суппорта и пиноли.
6. Монтаж ходового винта.
7. К ходовому винту крепится нониус и штурвал.
8. Крепление площадки для установки передней бабки.
9. Сбор передней и задней бабки, после чего они устанавливаются на станок.
10. Создание суппорта и резцедержателя.
11. Сбор подрамника для электродвигателя. Для этого используют стальные трубы или уголок. Подрамник позволит выполнить подъём и опускания электродвигателя.
12. Монтаж силового агрегата с последующим подключением его к электросети.
13. Пробный запуск токарного станка.
14. Если всё нормально функционирует, то можно окрашивать станок (при желании) и приступать к работе на нём.

При желании обычное токарное оборудование можно переоснастить своими руками во фрезерный станок по металлу.

Делаем своими руками токарный станок из дрели

Сделать токарный станок можно и из электродрели, но в основном такая конструкция пригодна для обработки дерева. Конечно, он может использоваться для работы с металлом, но используемый силовой агрегат должен быть как можно мощнее, а детали очень маленькими. Например, такой станочек подойдёт для доморощенного ювелира-любителя. Такая конструкция состоит из минимума деталей. Итак, переходим к пошаговой инструкции по изготовлению токарного станка из дрели с фото и описанием.

Самые востребованные самодельные станки в моей домашней мастерской. Ссылки на чертежи

Об этих самодельных станках я уже писал на канале Столярка дома – ранее и в разное время.

И в этой публикации я решил собрать только те станки и приспособления, на которые давал чертежи.

Основное рабочее место

Для небольших мастерских это может оказаться хорошим решением. Основной стол сделан в виде массивной тумбы. Размеры 150х75 см высотой 83 см.

Под столешницей имеются ниши для инструмента, который нужен под рукой. Также есть два съемных модуля. В один модуль установлена циркулярная пила, в другой фрезер. Модули можно размещать как с длинной стороны так и с короткой.

При установленном модуле с торца длина верстака получается 210 см., а когда два модуля установлены с длинной стороны основания, то рабочая поверхность получается 150х135 см.

Чертежи этого рабочего места можно скачать вот здесь: Чертежи модульного рабочего места для домашней мастерской

Там же можно более подробно познакомится с устройством верстака и посмотреть варианты размещения для различных помещений.

Присадочный фрезер на базе обычного.

Для меня этот инструмент стал самым востребованным при сборке практически любых изделий из дерева. Например.

С его помощью можно точно делать отверстия для шкантов как в торцах, так и на плоскости, и ещё можно делать пазы.

Чертежи и примеры как используется это приспособление смотрите здесь: Присадочный фрезер на базе обычного. Чертежи и примеры использования

Большой лобзиковый станок из дерева

Это один из любимых моих станков и на нем сделано довольно много деревянных штучек, как для подарков так и на заказ. Например.

Этот станок сделан из дерева. В качестве двигателя сначала работал электролобзик, сейчас я поставил маленький асинхронный движок от стиралки.

Чертежи и описание того как изготавливался этот станок смотрите здесь: Как я делал лобзиковый станок из дерева. Чертежи. Часть 1

Важной частью при изготовлении этого станка является его настройка. И если надумаете его изготавливать, то обязательно посмотрите и вторую часть о настройке станка.

Спасибо что дочитали. Буду рад вашей поддержке в виде лайка и подписки на канал. И смотрите другие публикации на канале.

Источник

Домашнему мастеру на заметку: 4 самоделки для работы с металлом

На FORUMHOUSE собраны сотни вариантов самодельных станков и приспособлений. Как быстро найти, то, что вам нужно? Ознакомьтесь с подборкой из трёх бюджетных и оригинальных решений для тех, кто любит возиться с железом.

Содержание:

Мне нужен универсальный стол для работы в мастерской. Решил сделать его из разного хлама. Взял рамы от старых теплиц. В их основе — трубы сечением 3х6 см. Толщина стенки 3 мм. На столешницу пошли доски сечением 15х5 см. Доски прикручу болтами к металлическим уголкам. Для работы со струбцинами, столешницу сделаю с выпуском по 5 см со всех сторон. Накидав план, я приступил к работе.

Основа верстака — металлолом.

Пользователь разрезал б/у рамы. Сварил из труб каркас. Затем покрасил его.

Снизу к ножкам Ratex приварил гайки М16. В них вкрутил болты.

Столешницу пользователь собрал из шести досок длиной по 3 м.

Подстолье собрал из старых листов ДСП.

Высота рабочей поверхности верстака вышла на 5 см ниже, чем плоскость сверлильного станка. Так и задумано. Подложив брусок под заготовку, можно сверлить что-то длинное, с опорой детали на верстак.

Доски к станине Ratex прикрутил болтами с круглой шляпкой под внутренний шестигранник.

На финише работ пользователь покрасил столешницу. По его словам, оптимальный вариант — закрыть доски металлическим листом. Но такого листа в закромах не завалялось, а покупать — дорого.

Чтобы не повредить дерево, положу на стол небольшой металлический лист. Хоть что-то. Потом закреплю на верстаке тиски. Прикручу блок с розетками для подключения электрических инструментов. Поставлю наждак. Снизу положу болгарки, сварочный аппарат, дрели, перфоратор, крепёж и детали. Согласитесь, что лучше такой верстак, чем работать на бетонном полу, как я делал раньше.

Сверлильный станок из автодомкрата и дрели

Мне нужно было срочно просверлить много отверстий. Работать дрелью — не вариант. Решил сделать простенький сверлильный станок из старого домкрата от «Жигулей». Принцип — дешево и сердито. Сам не ожидал, что получится очень удобный инструмент.

Направляющая станка сделана из профильной трубы сечением 40х40х3.5 мм. На направляющую надета подвижная труба сечением 50х50х4 мм. Чтобы выбрать люфт, на «сороковке» закреплены пластины. Основа станка — швеллер. Все детали соединены сваркой.

На видео ниже, инструмент в работе.

Оборотов домкрата для работы хватает. Прилагать усилий не нужно. Отнёс сверлилку на работу. Ребята сверлили опорные пластины, толщиной 5 мм, сверлом диаметром 16 мм. Станок справился на ура.

2 зачистных станка из двигателя от стиралки

Предлагаю на суд пользователей портала два станочка, сделанных на основе движков от выброшенных стиральных машин. Эти моторчики — настоящая кладезь для домашних мастеров. Мотор на 1350 об/мин. Наждак сделал, чтобы не выкидывать сточенные отрезные диски от болгарки. И вот, что у меня получилось.

Станок отлично справляется с зачисткой металла. Черновым обтачиванием металлических деталей.

Основа станка — рама, сваренная из профильных труб. Двигатель закреплён четырьмя болтами на металлической пластине.

Подробный рассказ об этапах изготовления станка на видео ниже.

Второй станочек я тоже собрал на основе двигателя от стиралки. Моторчик правда слабоват, но с работой справляется. Чистит металл хорошо. Чаще всего очищаю на нём всякую мелочевку от ржавчины.

Пошаговая инструкция, как сделать зачистной станок из двигателя от стиралки смотрите в видео.

Выводы

Сделать недорогое приспособление или станок из разного хлама по силам любому домашнему мастеру. Для этого вам потребуются прямые руки и инструменты:

По теме самодельных станков и приспособлений для домашней мастерской советуем прочитать статьи:

Источник
