Видео инструкция по установке светодиодной подсветки колёс автомобиля
Рекомендации к видео
1:43 — Для колёс лучше использовать полностью герметичную ленту IP68
2:20 — К ленте желательно припаять кабель, место спайки заизолировать герметиком с термоусадкой,
как в этом видео ( https://youtu.be/S6RXVvhnSrY ) 1:50
———————————————————————————————————-
0:00 — Из чего состоит комплект подсветки
1:00 — Подготовка комплекта подсветки к установке
5:30 — Установка контроллера
6:23 — Установка светодиодной ленты
Видео Подсветка колес авто своими руками (видео инструкция) канала ALSERGO
Показать
Подсветка салона автомобиля

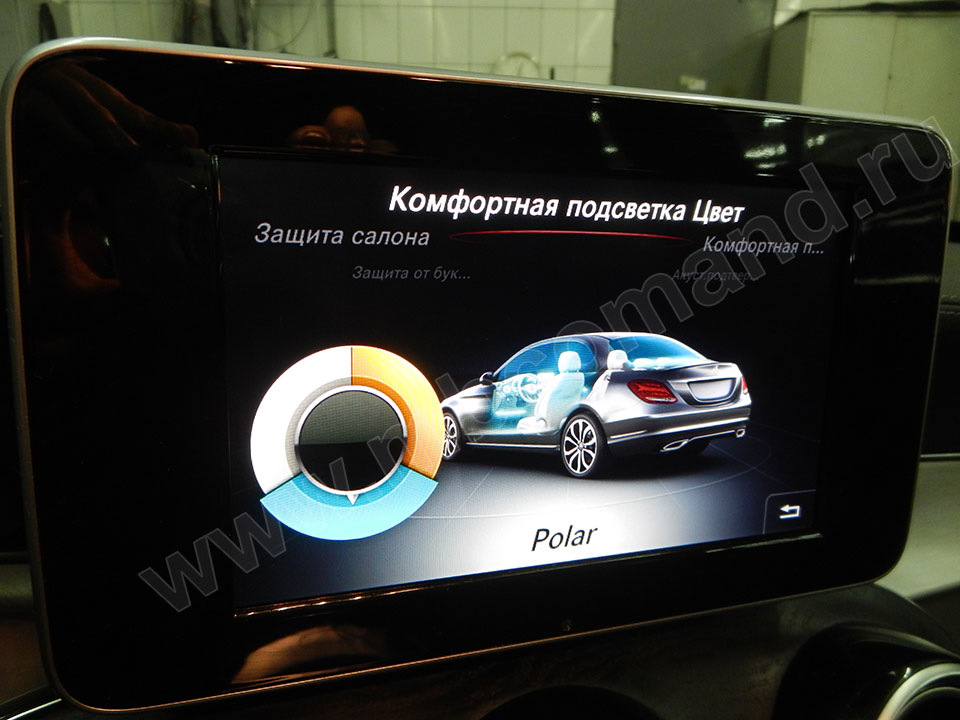

У нас даже в приборной панели на компьютере, есть такая функция подсветка салона где можно регулировать яркость подсветки, я так понимаю это Ambient Light.
Я тут уже, как мне кажется перелопатил тысячу сайтов интернета в поисках той диодной подсветки Ambient Light которые устанавливают подсветка салона своими руками мерседес Мерседес — Бенц, но увы ее нет ни где!
Я начал неумалимый поиск в интернете решения этой проблемы, а именно поиск диодных трубок имитации по цвету и размерау, которые подсветка салона своими руками мерседес бы подати вместо оригинальных Mercedes диодов Ambient Light. Интернет кишит всякими подсветками, я тут нашел уже и подсветка салона своими руками мерседес подходящий а ля оригинално это диодные лампочки, как бы сказать маленькие, расположенные на «ленте», а мне нужны тонкие диоды в виде трубочек, как у оригинала Ambient Light.
Как вы все уже знаете слово оригинал — это то оборудование или материал, который был поставлен на машину на ЗАВОДЕ, на конвейре, а не у официального дилера!
Так вот если кто ни будь из Вас располагает какой либо информацией способствующей мне помочь в решение этой проблемы, прошу Вас высказываться и оставлять свои комментарии, мысли по этому поводу, а также ссылки в интернете, с меня фото сесия бедующей подсветки Ambient Light в моей машине.
Кстати, модели с Wi-Fi-модулем ненамного дороже, но позволяют управлять светом подсветка салона своими руками мерседес вовсе с мобильного устройства посредством специального приложения.
Контурная подсветка машины Этот тип подсветки салона и сегодня остается одной из довольно дорогих опций, если ее заказать при покупке новой машины. Роскошные интерьеры премиальных автомобилей благодаря ей становятся еще великолепнее в сумерках и ночью.
Подсветка торпеды как Мерседес
Инсталлированные в определенные части панели приборов и обшивки дверей световоды создают непередаваемую атмосферу, стоит лишь активировать эту опцию. А возможность поменять цвет свечения и вовсе позволяет задать настроение всей поездке.
Комплект представляет собой световод, мощный светодиод, драйвер для его подключения к автомобильной сети и комплект проводов. Световод закладывается в места соединений деталей панели приборов или обшивки, после чего в торец вставляется светодиод, питание которого заводится на габаритные огни.
При таком подключении подсветка салона своими руками мерседес будет радовать вас с включением внешних световых приборов, а не только в момент открывания дверей.
Комплект с заранее выбранным цветом светодиода, а их порядка 10, и двухметровым световодом обойдется в рублей. Если же вы захотите во время эксплуатации менять интенсивность и цвет подсветки, то тут уже не обойтись без набора с RGB-источником света.
Подсветка салона своими руками мерседес из 5-метрового световода и беспроводного пульта управления стоит около рублей, что все равно в разы дешевле стоимости такой фишки как опции.
Подсветка щитка приборов Щиток приборов также очень часто становится предметом дизайна в автомобиле. Кого-то не устраивает штатный цвет подсветки, кому-то кажется недостаточной яркость тех или иных пиктограмм, кто-то хочет сделать щиток многоцветным, делая, например, зону спидометра выше определенной скорости красного цвета. Облагородить щиток приборов теперь стало намного проще.
Для этого достаточно заказать набор, состоящий из 40 светодиодов разного цвета, и комбинация приборов вашего автомобиля заиграет новыми красками. Светодиоды уже имеют подсветка салона своими руками мерседес цоколь, поэтому для того чтобы их инсталлировать в щиток приборов, паяльник не понадобится.
Нужно будет лишь вынуть соответствующую лампочку и на ее место вставить новый источник света. Однако следует иметь в виду, что перед тем как ставить щиток приборов на место, нужно заранее убедиться, что светодиоды горят.
Тюнинг салона светодиодная подсветка салона Mercedes G500
Если они вставлены неправильно, то есть не соблюдена полярность, гореть они не. Они хоть и свето- но все же диоды, а диод пропускает ток лишь в одну сторону.
Стоит набор около рублей.
Существует множество вариантов реализации автоматического включения автомобильного света. Каждый подбирает решение для себя индивидуально, исходя из своих предпочтений, руководствуясь своими знаниями и опытом. Главная задача реализации – повышение удобства использования автомобиля, а как известно удобство складывается из мелочей.
| Классический, заводской автосвет на KIA Sorento I. Головной свет включается до старта двигателя. | Реализованный автосвет. Питание на ДХО (габариты или ближний) подается после пристегивания ремня безопасности водителя и отключается после остановки двигателя. |
Принципиально можно выделить несколько подходов к реализации автоматического света:
1. Минимальные изменения в электросхеме или настройках бортового компьютера для активации уже заложенной производителем функции автосвет.
2. Простые незначительные изменения, как правило в блоке управления светом, с использованием одного реле.
3. Более серьезные вмешательства в электросхему автомобиля с использованием реле, контроллеров и подключением к датчикам автомобиля.
Люди устанавливающие автоматическое включение света как правило стараются учесть следующие нюансы:
- Включение света после запуска двигателя, т.к. при холодном пуске важно сохранить для стартера каждый ватт энергии;
- Возможность легкого, быстрого отключения, ведь в жизни бывают разные ситуации, возможно Вам потребуется холодной зимней ночью долго просидеть в заведенной машине не привлекая к себе внимания.
Реализовать автоматическое включение света будем на автомобиле Шкода Октавия тур по простой схеме с применением одного пятиконтактного реле. В данном авто есть возможность реализации штатными средства, а именно заменой реле управления светом, но использовать его мы не будем, т.к. алгоритм включения будет стандартным – свет будет включаться в момент включения зажигания и потухать во время работы стартера, после чего снова загораться. При таком подходе мы снижаем ресурс ламп, а главное снижаем вероятность запуска двигателя после холодной ночи. В своей работе мы решили использовать сигнал пристегнутого ремня водителя, на подавляющем большинстве современных автомобилей в замке ремня есть датчик.
Выбор данного алгоритма обладает следующими плюсами:
1.Водитель как правило пристегивается после старта двигателя, т.е. до и во время работы стартера нет лишних потребителей.
2.Водитель ездит всегда пристегнутым, а значит свет горит тогда, когда машина едет и выключается когда водитель отстегивается или глушит машину.
3.Если необходимо оставить заведенную машину без обозначения светом, просто не пристегиваемся.
Перед началом лучше ознакомиться с инструкцией по ремонту вашего автомобиля, что бы узнать как добраться до тех или иных блоков, а также какие управляющие сигналы использовать.
Итак, все готово можно приступать:
В работе мы используем крестовую отвертку, бокорезы, пятиконтактное реле, мультиметр.
Силовые провода в колодке реле лучше поменять на более толстые, не менее 2,5 квадратов т.к. стандартные, тонкие провода сильно нагреваются под нагрузкой, а если провода греются то и до пожара недалеко. Управляющие можно оставить заводские, нагрузка там минимальна.
План подключения следующий:
- 85 управляющий контакт реле – к плюсу после замка
- 86 управляющий контакт реле – к постоянному минусу на датчике непристегнутого ремня (минус пропадает после пристегивания)
- 30 силовой контакт – к плюсу после замка (позволит избежать потребление тока на заглушенной машине)
- 87А (88) — силовой контакт – к силовому проводу на габариты или ближний свет (можно включить габариты, ближний свет и подсветку приборов, для этого необходимо перед каждым отходящим проводом поставить диод )
Монтаж:
1.Находим фишку под сидением водителя, вынимаем её из разъема и определяемся с необходимым проводом для упавляющего сигнала.
2.Разбираем порог водительской двери, находим в косе нужный провод и подключаемся к нему, после подключения лучше проверить мультиметром что вы выбрали нужный провод.
3.Пробрасываем провод с управляющим минусом к блоку управления светом.
4.Находим, управляющий и питающий провод после замка зажигания (питающий провод должен быть сечением не менее 2,5 квадратов).
5.Подключаем провода к колодке реле в соответствии с планом подключения (любые вмешательства в проводку необходимо производить при отключенной плюсовой или минусовой клемме аккумулятора).
6.Тщательно изолируем, тестируем, все ОК – собираем.
ВАЖНО:
Данная конкретная схема применима только к автомобилю Skoda Octavia tour, т.к. полярность проводки датчика непристегнутого ремня у Вас может быть другой, алгоритм работы датчика и включения света также может отличаться. В данном автомобиле происходит размыкание цепи при обнаружении пристегнутого ремня. Помните – некомпетентное вмешательство в проводку автомобиля может привести к серьезным затратам на ремонт, если вы на 100% не уверены в своих силах или знаниях обратитесь к профессиональному электрику в крупном автосервисе.
Универсальная схема включения автосвета
Ваша машина ночует в гараже, Вас мало волнует проблемы холодного запуска и уж тем
более ресурс ламп, тогда имеет смысл рассмотреть более простую, универсальную модель подключения основываясь на недорогом четырех контактном реле:
85 управляющий контакт реле – к плюсу после замка
86 управляющий контакт реле – к массе
30 силовой контакт – к постоянному плюсу (к массе в зависимости от того + или – подается на лампы фар при включении)
87 — силовой контакт – к силовому проводу на габариты или ближний свет
Видео инструкция по установке светодиодной подсветки колёс автомобиля
Рекомендации к видео
1:43 — Для колёс лучше использовать полностью герметичную ленту IP68
2:20 — К ленте желательно припаять кабель, место спайки заизолировать герметиком с термоусадкой,
как в этом видео ( https://youtu.be/S6RXVvhnSrY ) 1:50
———————————————————————————————————-
0:00 — Из чего состоит комплект подсветки
1:00 — Подготовка комплекта подсветки к установке
5:30 — Установка контроллера
6:23 — Установка светодиодной ленты
dimsmitya
Новая подсветка сделает салон более уютным. Ambient Light включает в себя 64 разных цвета, из которых можно подобрать вариант под любое настроение. Модель подсветки управляется через штатный дисплей или смартфон.
Ambient Light подсвечивает центральную консоль, дверные карты и ниши в ногах. Интенсивность подсветки можно регулировать. Система состоит из LED модулей, светодиодов, помещенных в твердую оболочку, блока управления. Светодиодная лента характеризуется высокой ударопрочностью и герметичностью.
Установить такую подсветку можно на любую марку автомобиля: BMW, Audi, Mercedes. Есть универсальные варианты и разработанные под определенную марку авто. Твердый корпус гарантирует равномерное свечение. Светодиоды легко монтируются.
С помощью светодиодов можно освежить салон авто, создать индивидуальный стиль. Такую подсветку можно установить на автомобиле KIA К5. Светодиоды подойдут и для отечественных авто.
Материал взят: Тут
