Обечайки гитары — это изогнутые тонкие пластины или ламели дерева. Бывают, конечно, и фанерные обечайки или составные, т.е. состоящие из двух слоев. Но в статье пойдет разговор о том, как методом размачивания и нагрева согнуть цельные обечайки для гитары.

Заготовки на обечайки представляют собой две деревянные пластины толщиной от 2 до 2.5 мм ширина и длина естественно следует из размеров гитары, которую вы хотите сделать. Прибавьте к длине 30 мм, к ширине 5-10 мм для пожарной безопасности. На классическую гитару получается что-то похожее на 760*110*2,5 мм. Заготовки обычно равнотолщинные.

На чём основано гнутье?

На том, что при нагреве влажных заготовок древесина начинает гнуться и после остывания и высыхания сохраняет заданную форму. Операция требует изготовления приспособ. От мастера к мастеру устройства различаются, но остаётся один принцип – должна быть штука, на которой греют и гнут и ещё одна, на которой обечайки фиксируют.

У монстров гитаростроения это может быть универсальная установка, но я хочу рассказать вам, как с минимальными затратами можно совершить это таинство.

Первая приспособа
— это металлическое нечто, у которого есть рабочая часть, представляющая собой округлость радиусом не большим, чем радиус изгиба в талии вашей будущей гитары.

Эта рабочая часть должна хорошо нагреваться, чтобы при прикосновении влага из дерева начинала выкипать, но при этом древесина не обугливалась. Металлическая поверхность не должна пачкать дерево своими окислами.

Приспособа универсальная с грелкой

На картинке изображено универсальное приспособление и для гнутья, и для сушки, но оно достаточно сложно в изготовлении.

Принцип работы такого устройства это перекладывание обечаек с гибким нагревательным элементом (видно что-то рыжее с хвостиком торчит слева). У нас на форуме Пабло применяет такую технологию. Результат идеальный.

Вкратце. Формируется бутерброд из гибких металлических пластин с гибким нагревательным элементом. Для защиты от легкого подгорания между элементом и обечайкой кладется бумага. В ровном состоянии пакет прогревается, дерево приобретает способность гнуться и весь пакет выгибается по форме. Нюансы ищите на форуме.

Простая форма с подогревом

Нам нужен только шаблон. Надо сделать три прижима: в талии и по краям. Также стенки можно сделать из толстой фанеры или ДВП.

Схема: вырезаете две стенки из фанеры 10 мм (учтите толщину обечаек, контур сушилки — это внутреняя поверхность обечаек, а не внешний контур гитары) и по торцу оббиваете металлическим листом. Приспособа может быть сразу на две половинки обечайки, могут быть две разные на каждую из половинок обечаек. Рабочую поверхность сушилки после закрепления заготовки на приспособу некоторое время надо прогревать.

Есть такой эффект, как поперечное изгибание обечаек при сушке в открытом виде. Причина в том, что дерево изгибается на ту поверхность, которая сохнет сильнее. Лечение: применение внешнего гибкого металлического листа, шнуровка с внешней стороны. Не агрессивная сушка. Фактически после остывания дерево теряет способность гнуться, т.е. ещё влажным его можно засунуть в то, что мы называем ваймой и сохнуть обечайки будут в форме, но внутренней стороной наружу.

Процесс гнутья, один из вариантов

На 5 часов погрузите в воду заготовки, просто утопите в ванной. Только не оставьте их плавать, иначе поверхности дерева неравномерно впитают воду и обечайки изогнуться.

Я начинаю гнуть с талии. Отметили место максимального прогиба в талии и кладёте этим местом на разогретую гнулку. Вода, которая впиталась в древесину и находится на поверхности, закипает. Практически под тяжестью рук и небольшим напряжением по мере увеличения радиуса заготовка гнётся.

Постоянно елозьте по металлу участком, который гнёте, не стоите на одном месте, сначала прогрейте участок, потом гните. Когда вы прикладываете ровную заготовку на радиус, то площадь соприкосновения мала, поэтому постоянное движение необходимо. Кипяточек с кистью для добавления «поддайте-ка парку» также необходим. Сверяйтесь с шаблоном. Талию лучше согнуть очень точно. Когда вы будете гнуть остальную часть обечайки, то талия может постепенно разгибаться, как и всё остальное. Можно, после того как вы согнёте талию, подержать её под струёй холодной воды, чтобы материал остыл, разгибание явно замедляется.

На самом верхнем фото вы видите процесс изгибания обечаек дополнительно с помощью гибкой металлической пластины. Эта пластина позволяет гнуть дерево равномернее, именно изгибая по радиусу, а не переламывая о него. Такая методика позволяет работать с обечайками в местах с дефектами, какими-то опасными неоднородностями или специфической текстурой, предотвращая переламывание. Также пластина затрудняет испарение влаги с внешней стороны, а именно она не должна сильно подсыхать, так как при изгибе растягивается и должна быть пластичная.

По сути, вам нужно согнуть дерево до состояния, когда не требуется больших усилий, чтобы материал лёг в форму. Таким же образом гнёте остальное ещё больше обращая внимание на то, чтобы прогревать как можно большие площади и не гнуть в каком-то одном месте, а то изделие получится угловатое. Если перегнули, то переверните и выпрямите.

На краях и вокруг сучков или волн пользуйтесь палочкой-держалочкой, чтобы давить в самый край обечайки.

Можно остановиться на моменте, когда с небольшим придавливанием к сушилке обечайка ложится точно по поверхности. Закрепите в сушилке в трёх местах: в талии и по краям, больше не надо. Погрейте сушилку час, полтора, потом на несколько дней оставьте достаивать. Когда вы снимаете заготовку с сушилки, отгиб краёв от формы не должен превышать сантиметра.

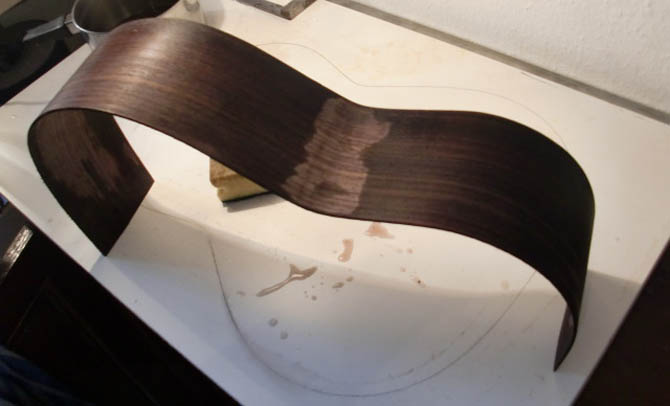

Изгибание без монтажа, т.е. так это и выглядит. Конечно не могу сказать, что это полностью всё. Я немного красуюсь, смело надавливая на дерево, но индиец это позволяет, сами будьте осторожнее. Я сам намного осторожнее на незнакомом дереве. Некоторое время ещё на окончательную доводку потратить надо, но это уже несущественно. За кадром остаётся только идеальная подгонка — ничего интересного, приложили к шаблону, подогнули на гнулке.

Гну я индийский палисандр толщиной 3.0 мм. Замачивал перед изгибанием часов на пять.

Видео на нашем канале YouTube. Подписывайтесь!

Мысль заняться изготовлением музыкальных инструментов посещает многих музыкантов, в том числе гитаристов. Конечно, трудно рассчитывать, что с первого раза получится шедевр, который будет великолепно звучать и через двести-триста лет. Но все великие мастера с чего-то начинали, так почему бы и не попробовать? О том, как сделать гитару своими руками, пойдет речь в нашей статье.

Из чего состоит гитара?

Перед тем, как сделать гитару своими руками в домашних условиях, надо понять, чем же именно придется заниматься, то есть разобраться, из чего состоит этот инструмент. С первого взгляда видны две части:

• корпус;
• гриф.

Корпус

Если рассмотреть корпус внимательнее, становится понятно, что он вовсе не выдолблен из цельного куска дерева, как некоторые другие инструменты. С внешней стороны видны:

• нижняя дека – сплошная или из двух частей;
• верхняя дека – пластина с круглым резонаторным отверстием, оформленным розеткой, то есть орнаментом;
• обечайка, которой соединены обе деки;
• подставка – небольшая пластинка на верхней деке;
• нижний порожек – возвышение на подставке.

Подставка служит для крепления струн, а от нижнего порожка зависит их высота над верхней декой. Внутри корпуса находятся пружины. Это — деревянные полоски, которые обеспечивают прочность корпуса и нужную вибрацию. Они бывают:

• поперечные;
• веерообразные.

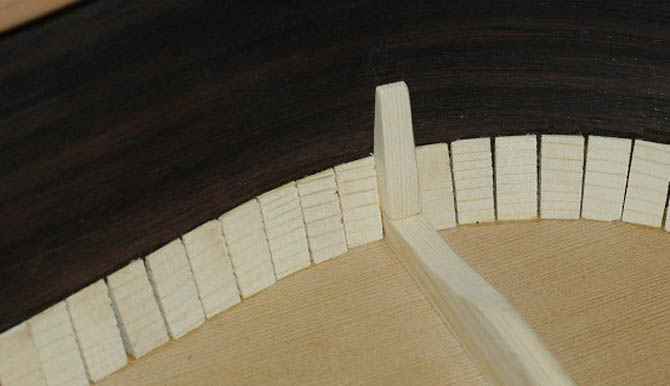

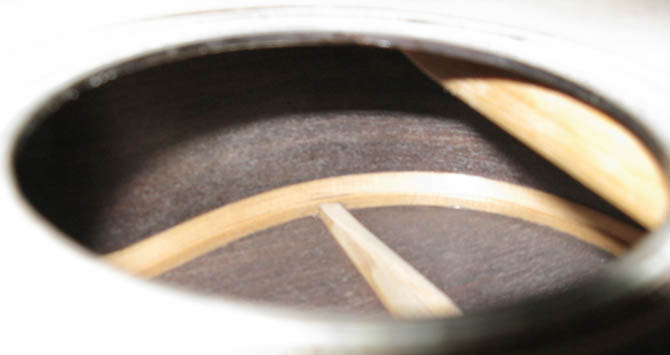

Если вы заглянете внутрь гитары, то увидите еще и футер – узкие пластинки, которые клеятся по осевой линии нижней или верхней деки. Впрочем, эти детали есть не у всех моделей. На обечайке находится пуговица — она служит для того, чтобы можно было прикрепить ремень и играть стоя.

Важно! Резонаторное отверстие имеет и другое название – голосник.

Гриф

При ближайшем рассмотрении выясняется, что гриф тоже состоит из нескольких частей:

• головки;
• ручки;
• накладки;
• пятки;
• порожков и ладов.

В верхней части находится головка, на которую ставится колковый механизм. К нему, в свою очередь, крепятся струны. Накладка разделена металлическими полосками на неравные отрезки – у головки они широкие, а чем ближе к розетке, тем расстояния меньше.

Важно! Металлические полоски называются порожками, промежутки между ними – ладами. На некоторых ладах стоят точки или звездочки. У большинства акустических гитар таким образом помечаются пятый, седьмой, десятый и двенадцатый лады. Иногда метки ставятся не в центральной части грифа, а сверху.

У грифа есть еще пятка, с помощью которой он крепится к корпусу. У дорогих инструментов гриф вклеен. У дешевых инструментов серийного производства он фиксируется с помощью винта. Этим винтом регулируется расстояние между грифом и струнами.

Из чего сделать гитару?

Для корпуса и грифа применяются разные материалы. Корпус может быть сделан:

• из дерева;
• из фанеры;
• из пластика;
• из металла.

Дерево

Дорогие модели делают из качественного дерева, при этом для разных частей применяются разные породы.

Важно! Если выбрать хороший материал и правильно хранить инструмент, гитара будет служить очень долго, и чем больше пройдет времени, тем лучше она будет звучать.

Фанера

В магазинах можно видеть и дешевые инструменты из фанеры. Чтобы получить от такого инструмента хороший звук, нужно не только мастерство, но и большая удача. В качестве варианта для начинающих можете попробовать сделать гитару своими руками из фанеры. Но надо рассматривать такой подход исключительно как обучающий этап сборки для последующего изготовления инструмента из дорогой древесины.

Важно! Фанерные деки быстро трескаются, пружины отлетают, и инструмент деформируется.

Пластик

В советское время ленинградская фабрика выпускала пластмассовые гитары, получившие в народе название “корыто”. Некоторые модели делались целиком из пластика, у других — верхняя дека была деревянной.

Важно! Считалось, что пластик долговечнее дерева, но это оказалось не так.

Металл

Наконец, металлические гитары можно отнести к разряду экзотики. Они давали странный звук, отдаленно напоминающий банджо. Их делали специально для туристов, потому что в водном походе это был универсальный хозяйственный предмет, которым в случае необходимости можно было даже грести. Музыканты, впрочем, любили подобные артефакты куда меньше, чем водники.

Важно! Тому, кто собрался сделать гитару своими руками, на которой можно играть, от экзотики лучше отказаться и выбрать для своего изделия что-нибудь более традиционное.

Какие породы подходят?

Чтобы сделать гитару своими руками, подходит далеко не всякая древесина. При этом разные части корпуса делают из разных пород.

Верхняя часть корпуса

Для верхней деки подходят хвойные:

• резонансная ель;
• кедр;
• сосна.

В дорогих моделях используются резонансная ель и кедр – классические гитарные материалы. Обойдется заготовка недешево, достать ее можно не везде – доски необходимого размера найдутся далеко не в каждой столярной мастерской. Однако в интернет-магазинах найти нужный материал можно, и даже уже в виде почти готовых фрагментов, которые остается только окончательно обработать и собрать вместе.

Встречается несколько разновидностей ели:

• немецкая;
• ситхинская;
• обычная.

Важно! Интересный эффект дает и сочетание ели с кедром. Для дешевых моделей используют и сосну, но звучит такой инструмент хуже.

Нижняя дека и обечайки

Эти части гитары принято делать из одного и того же сорта древесины. Она должна быть твердой, поэтому чаще всего используют:

• палисандр;
• клен;
• красное дерево.

Инструмент с кленовой нижней декой обладает более резким и звонким звуком, нежели два других. Но если материал хорошо высушен и обработан, разницу заметят только профессионалы высокого класса.

Важно! Доски можно найти не только в мастерской. Если, к примеру, соседи выбросили старое пианино (а такое сейчас случается нередко), не проходите мимо, а снимите с него все деревянные детали, которые подойдут для изготовления многих музыкальных инструментов.

Гриф

На качество звука он влияет не так сильно, как корпус, хотя музыканты считают, что мелочей у инструмента нет. Но акустические свойства в данном случае отступают на второй план, главным же считается способность держать форму.

Поэтому, чтобы сделать гитару своими руками, точнее именно ее гриф, применяют твердые породы:

• клен.

Накладка, помимо всего прочего, должна быть красивой. Поэтому самые популярные материалы для ее изготовления:

• черное дерево;
• палисандр.

Для украшения

Красивый инструмент приятно взять в руки. Поэтому профессиональные мастера всячески изощряются, стараясь придать своим изделиям неповторимый вид и изящество.

Чаще всего в ходе работы по изготовлению гитары своими руками применяются:

• резьба;
• инкрустация.

Резьба на корпусе, безусловно, дело более чем сомнительное. Она снижает прочность и сильно влияет на качество звучания. Поэтому резными орнаментами украшают только головку грифа.

Что касается инкрустации, то она может быть и на грифе, и на корпусе – например, вокруг розетки. Для этого можно использовать кусочки дерева разных пород. Для маскировки швов применяют обводки.

Начинаем делать гитару своими руками

Итак, вы все же решились, несмотря на то, что подходят далеко не любые материалы? Ну что ж, значит, надо попытаться. Но целесообразно заранее составить план работы. Чтобы сделать качественную гитару своими руками в домашних условиях, он будет примерно таким:

1. Выберите тип гитары.
2. Найдите подходящий чертеж.
3. Перенесите его на дерево выбранной породы.
4. Изучите технологический процесс.
5. Найдите и подготовьте помещение.
6. Подготовьте инструменты.

Чертеж

Самостоятельно разрабатывать чертеж нет никакого смысла – человек, взявшийся за дело впервые, вряд ли справится с такой задачей. Но есть немало книг по изготовлению музыкальных инструментов — там вы найдете и нужные чертежи. Сейчас этот этап значительно упростился, потому что для поиска вам понадобятся всего две вещи – компьютер с доступом в интернет и принтер, на котором можно распечатать лекала. В крайнем случае можно взять готовую гитару и просто ее обвести.

Технология

Что касается технологии, то сразу надо продумать, как вы будете сгибать некоторые деревянные детали. Это – самый ответственный момент. Вас очень выручит электронагреватель.

Помещение

Это очень важный момент! И дело не только в комфорте. Для материалов нужны особые условия. Помещение должно быть:

• теплым, но не жарким;
• с хорошим освещением;
• с хорошей вентиляцией;
• обязательно сухим.

Важно! Влажность в мастерской не должна превышать 50%.

Выбираем доску

Если вы решили делать заготовки сами, а не покупать в мастерской, сначала надо выбрать доску. Вне зависимости от того, какую породу дерева вы предпочли:

• будущая дека должна быть без сучков;
• волокна должны идти параллельно и не делать резких изгибов.

Очень хорошо, когда есть возможность посмотреть много досок. Если понравились несколько, простучите их и прислушайтесь. Выбирать следует ту, звук от которой вам больше понравился.

Важно! Одновременно с заготовками для того, чтобы сделать гитару своими руками, нужно купить струны и колковый механизм.

Готовим инструменты

Комплект электрических и ручных инструментов лучше подготовить сразу. Вам нужны:

• электролобзик;
• ручной лобзик;
• электродрель;
• шлифовальная машинка;
• фрезеровальная машинка;
• компрессорная установка;
• краскопульт;
• банки с лаком;
• рубанок;
• шерхебель;
• скобель;
• большие струбцины;
• плоскогубцы;
• кусачки;
• молоток;
• крестовая отвертка;
• острый нож;
• напильники.

Важно! Зачем нужны сразу два лобзика – ручной и электрический? Для разных видов работ. Электролобзиком вы будете выпиливать детали, а вот для пропилов на накладке грифа, равно как и для другой тонкой работы, больше подходит ручной.

Начинающий гитарный мастер может и не знать названий разных столярных инструментов, но ему понадобятся несколько рубанков – для грубой и тонкой обработки.

Комплектуем инструмент

Электролобзик без пилки работать не будет, равно как и шлифовальная машинка – без лент. Поэтому сразу позаботьтесь о комплектующих. Вам нужны:

• широкая и узкая пилки для электролобзика: первая — для прямых отрезов, вторая – для обводов;
• ленты с разным зерном для шлифовальной машинки – для грубой шлифовки, для ликвидации царапин, для тонкой обработки;
• прямая и кромочная калевочная фрезы для фрезеровальной машинки;
• сверла по металлу 3, 6 и 9 мм;
• сверла по дереву 12, 19, 22, 26 мм;
• бур по бетону 8 мм.

Первый этап

Итак, доски у вас есть, тип гитары вы выбрали и даже распечатали чертеж. Пора приступать к раскрою. Начать надо со склейки корпуса, и первым делом – подогнать две доски для нижней деки так, чтобы они превратились в одно целое. Сделать это можно несколькими способами.

Вариант 1:

1. Соедините куски, зажав их в струбцины “бутербродом”.
2. Обработайте поверхности рубанком, как будто у вас одна плоскость, а не две.
3. Склейте.

Вариант 2:

1. Зажмите куски струбцинами в виде щита.
2. По стыку пройдитесь фрезеровальной машинкой.
3. Склейте.

Вариант 3:

1. Обработайте каждый кусок отдельно.
2. Склейте их.

Важно! Следующий шаг – вырезать заготовку по контуру электролобзиком. И тут очень важно смотреть, чтобы не было сучков.

Второй этап

На нижнюю деку приклейте футер и пружины. Футер идет строго по осевой, три пружины – строго под прямым углом к нему. Получается что-то вроде “грудной клетки” с позвоночником и тремя ребрами.

Верхняя дека

Лучше, если она будет из цельной доски, а не из составной. Хотя некоторые мастера предпочитают иной вариант и делают верхнюю деку так же, как и нижнюю. Но когда струны уже натянуты, в верхней части возникает напряжение, и шов может быстро лопнуть.

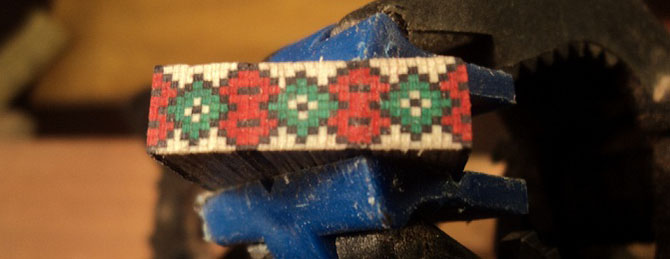

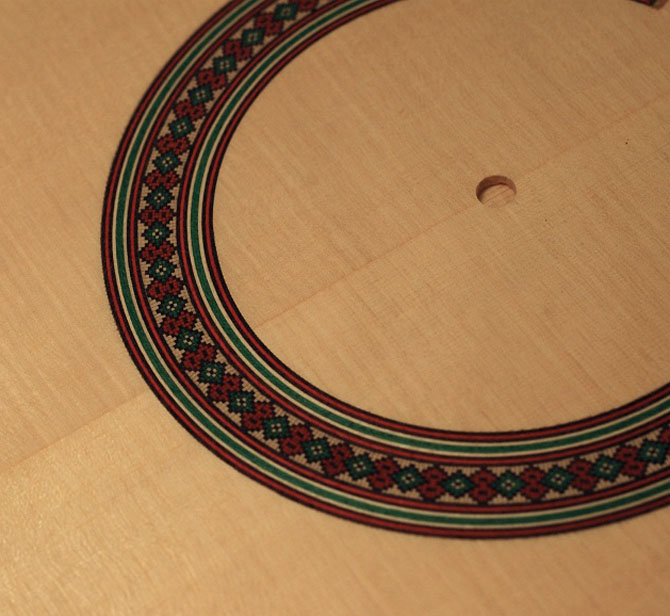

Вам необходимо наметить розетку. Центр ее находится в самом узком месте гитары. В середине розетки вырезается резонаторное отверстие. С внутренней стороны верхней деки тоже есть пружины. Самое время их приклеить.

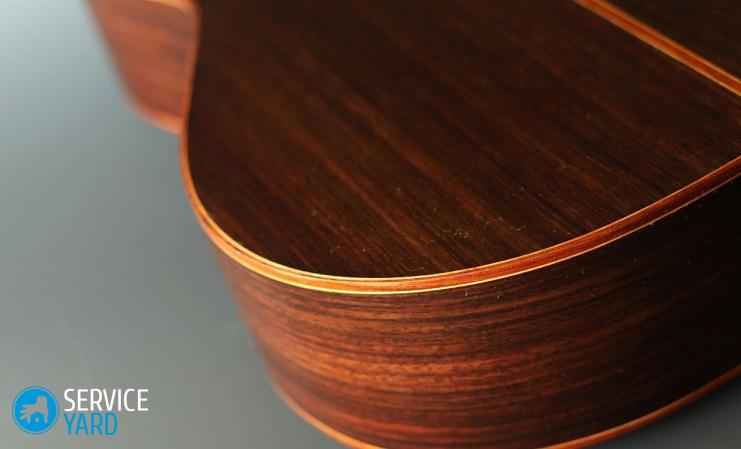

Обечайка

Пожалуй, самые сложные детали – обечайки. Их надо:

• выкроить;
• вырезать;
• изогнуть;
• приклеить.

И если с раскроем и первичной обработкой проблем обычно не возникает – их точно так же, как и все остальные детали, обтесывают несколькими рубанками и шлифуют шкуркой, то с приданием дереву нужной формы могут возникнуть некоторые трудности. Поэтому:

1. Хорошо смочите заготовку теплой водой.
2. Положите ее в теплое место минут на 10-15.
3. Прогрейте деталь до температуры чуть выше 100ºС.
4. Изогните ее по форме.
5. Дайте остыть – заготовка сохранит изгиб.

Гриф

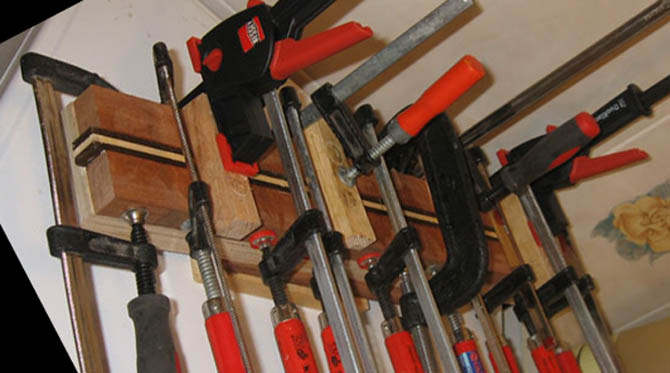

Склейте пятку и ручку грифа. Это проблемы не составит, главное — чтобы соединение было прочным.

Важно! Вырезать паз на корпусе заранее не нужно, это можно сделать потом, когда настанет время собирать все детали вместе.

А вот с головкой надо определиться сразу. Она может быть:

• прямой;
• под наклоном.

Как ни странно, второй вариант проще:

• Если вы делаете прямую головку, потребуются еще ретейнеры, иначе — струны просто не будут прижиматься к верхнему порожку.

Важно! Прямой вариант делают вместе с ручкой, из того же самого куска древесины.

• При наклонном положении можно поступить двояко. Если дерево экономить не надо, вырезать гриф одной деталью из целого куска. Но можно его и склеить из двух или даже трех частей. Есть фирмы, которые делают составные грифы – из двух-трех продольных слоев.

Важно! Наклон не должен превышать 17º.

Стержень

В гриф вклеивается анкерный стержень. Он придает детали необходимый изгиб и увеличивает прочность. Чтобы сделать гитару своими руками в домашних условиях, стержень можно вклеить двумя способами:

• под накладку, то есть в верхнюю часть;
• с тыльной стороны, закрыв декоративной пластиной.

Важно! Для стержня делается канал по всей длине грифа.

Сборка

Когда все детали подготовлены, то есть вырезаны, отшлифованы и укомплектованы всеми необходимыми мелочами, можно приступать к сборке.

Важно! Клеить лучше всего казеиновым клеем, иногда рыбным.

Порядок работы:

1. Склейте в одну деталь обечайки.
2. Посадите их на нижнюю деку.
3. Сверху приклейте верхнюю деку.
4. Тщательно просушите всю конструкцию – необходимо ее как следует зажать.
5. Разметьте и вырежьте выемку под гриф.
6. Вклейте гриф.

Важно! После этого остается только покрыть гитару лаком, сделать инкрустацию и натянуть струны. Что касается подставки, то ее можно приклеить как до сборки, так и после.

Теперь вы имеете полное представление о том, как сделать гитару своими руками в домашних условиях. Надеемся, вам эта технология не показалась слишком сложной, или, даже если это так, ваше стремление оказалось сильнее страха что-то сделать не так, и вы справились с работой на отлично!

Здравствуйте. Предлагаю вашему вниманию статью об электрогитарах. Любых: 4-х, 5-и, 6-и, 7-и, 8-и, 9-и, 10-и и 12-и струнных. Данная статья задумывалась как краткое повествование об изготовлении инструментов, но получилось несколько иное. Скорее, это мои личные впечатления не только об изготовлении и устройстве, но и об эксплуатации инструментов, изготовленных вручную нашими российскими мастерами. Дело в том, что я левша. Хуже того — басист. Поскольку, в отличие от Пола Маккартни и прочих мэтров, я не в состоянии заказать левосторонний инструмент у Fender и ему подобных компаний, то мне приходиться переделывать серийные гитары, иногда в мастерских, а иногда и самостоятельно. Достать реальную фирменную «левшу» даже сейчас большая проблема.

Все изложенное в этой статье ни в коем случае не претендует на догматичность. Ещё раз повторю: это мои личные впечатления, и они могут быть ошибочными. Но, тем не менее, я с удовольствием поделюсь тем, что знаю об инструменте, под названием ГИТАРА.

Так как я басист, то все нижеизложенное пишется именно об инструментах контрабасового диапазона. Я постараюсь, где возможно, делать сноски, учитывая особенности других инструментов, но даже если никаких сносок не будет, могу заверить, что разница между гитарами не настолько велика, что бы нельзя было написать обо всех регистрах в одной статье.

Так же я постараюсь рассказывать максимально обобщённо, не привязываясь к конкретным фирмам, моделям и людям. Хочется добавить, что каких-либо жёстких правил не существует, и вполне возможно, что кто-то изготовляет гитары совсем не так, как описано ниже. Просьба не ждать от этой статьи конкретного руководства к действию и пошаговых инструкций. Эта статья — не более чем краткий обзор, но при наличие некоторого опыта и желания, она вполне способна помочь изготовить гитару самостоятельно.

ДРЕВЕСИНА

Породы дерева

Инструменты, изготовленные из каких-либо экзотических пород, мне не попадались, поэтому перечислю основные, часто используемые, и, что немаловажно, вполне доступные породы:

• Клён (Maple) и его разновидности:
  • Клён огненный (Flamed Maple)
  • Клён слоистый (Laminated Maple)
  • Клён стёганный (Quilted Maple)
  • Клён каповый (Burled Maple)
  • Птичий глаз (Birdseye), весьма экзотическая и спорная разновидность клёна.

  Клён — очень распространенный материал. Из него можно изготовить гитару целиком.

• Красное дерево (Mahogany)
  У меня сейчас имеется подделка под Charvel, где дека как раз изготовлена из этой древесины. Прочная и весьма тяжёлая. Так же красное дерево идет и на гриф.
• Липа (Basswood)
  Дословный перевод с английского — басовое дерево. Материал, так же, как и предыдущие, весьма распространенный, и идёт на деки.
• Ольха (Alder)
  Классический материал на деки.
• Палисандр (Rosewood) и его разновидности:
  • Палисандр африканский (African Rosewood)
  • Палисандр бразильский (Brazilian Rosewood)
  • Палисандр боливийский (Bolivian Rosewood)
  • Кокоболо (Cocobolo) — это уже экзотика

  Палисандр — классический материал для накладки на гриф. Очень твёрдая и тяжёлая древесина. Для накладок также иногда используют чёрное дерево (Ebony), но в силу его дороговизны я сталкивался с ним редко, да и в мастерских эта порода используется не часто. Единственное, что могу сказать — отполированное чёрное дерево можно спутать с пластиком (абсолютно гладкая блестящая поверхность).

• Тополь (Poplar)
  Более дешёвый вариант ольхи. Достаточно мягкий материал.
• Ясень (Ash)
  Весьма прочный и тяжёлый материал. Существуют его разновидности, которые также используются в производстве гитар.

Таков краткий перечень используемых пород древесины. Несколько отдельная тема — производство акустических дек, где используют хвойные породы, в частности ель (Spruce).

Относительно материалов, применяемых при изготовлении гитары, часто можно услышать примерно следующее: «Дека у шестиструнки только из ольхи или красного дерева, гриф из клёна… На бас-гитарах красное дерево вообще не используют…». На самом деле таких категоричных правил нет. В каждом конкретном случае подбирается необходимый материал, исходя из пожеланий и возможностей заказчика, а так же обеспечения возможного наилучшего звучания инструмента. Никто не запрещает изготовить гитару целиком из чёрного дерева, и звучать, судя по всему, она будет отменно. Только вот стоить и весить она будет столько, что вряд ли кого-нибудь заинтересует. Кстати, говоря о массе — гитара должна быть тяжёлой! Поэтому использование лёгкой древесины, в частности берёзы, не рекомендуется.

Подготовка древесины

Для производства гитар, как правило, используется только ствол, и то не целиком, а нижняя его часть. Срубленное дерево подлежит сушке. Это весьма долгий и ответственный процесс. Бревна заливают на спилах компаундом (чтобы предотвратить «вытекание» влаги по сосудам) и помещают в сухое, проветриваемое помещение. Процесс сушки длиться несколько лет. Для очень дорогих заказных гитар используют древесину, выдержанную в специальных условиях 60 (!) лет. К сожалению, это не шутка. Только после такого срока можно быть уверенным, что древесину уже точно никуда не поведёт. Производство музыкальной древесины чаще всего является семейным делом.

Промышленные методы сушки с использованием специальных печей, хоть и позволяют просушить древесину за несколько месяцев, но подходят только для строительных материалов, так как разрушают структуру дерева. А это для музыкальных инструментов неприемлемо.

Бруски, идущие на изготовления гитар, не должны иметь сучков и трещин, а волокна дерева должны располагаться строго продольно спилу.

Подводя резюме: Если вы надумали сделать себе гитару, то знайте: древесина с базы стройматериалов вам совсем не подходит. Реальнее всего найти «музыкальное» дерево непосредственно у мастеров, изготовляющих или ремонтирующих инструменты (не обязательно гитары, — в разного рода консерваториях такие мастера обязательно есть).

По собственному опыту скажу: найти нужное дерево можно, но вот требуемый размер очень и очень сложно. Поэтому переделка готовых инструментов (даже капитальная) в этом случае более предпочтительна.

Обработка древесины

При изготовлении гитар используются те же принципы и инструменты, как и при любой другой обработки дерева. Поэтому в рамках данной статьи я не буду подробно останавливаться на фрезах, свёрлах и прочих напильниках. Можно лишь сказать, что аккуратность в этом деле просто необходима, так как огрехи и неточности не только плохо отразиться на внешнем виде инструмента, но могут «убить» звучание гитары.

КЛЕИ, КРАСКИ, ЛАКИ

В производстве гитар в основном используют органические клеи (костный клей, казеиновый клей и т.п.). Несмотря на все свои недостатки, органические клеи имеют хорошую адгезию с древесиной, и примерно равную с ней «жесткость». Этого нельзя сказать об эпоксидных смолах (не только бытовой ЭДП, но и специальных), которые застывают «в стекло». Это приводит к тому, что во время ручной шлифовки склеенных изделий, шов стачивается медленнее, и начинает выступать. По собственному опыту скажу: любой шов на гитаре, выполненный эпоксидкой, через 5-6 лет начинает растрескиваться. Плюс к этому клеевой шов невозможно размочить/растворить/расплавить (что является серьезным недостатком, т.к. резко снижается ремонтопригодность изделия).

Опять-таки в рамках данной статьи я не буду писать: «склеиваемые поверхности очистить и обезжирить…», так же как и не буду писать рецепты клеев. Все это можно почерпнуть из литературы, к тому же у каждого мастера свой рецепт состава клея, который, во-первых, «секретный», а во-вторых, слабо воспроизводимый вне конкретной мастерской.

Для окрашивания гитар применяют различные (в том числе и масляные) краски и эмали. Естественно, красят распылителем, а не кистью. Иногда применяют окрашенный (непрозрачный) лак.

Лаки для гитар — тема отдельной большой статьи. Лаки — наиболее спорная тема. Информация об их составе и применении скупа и противоречива. Я сталкивался с применением полиуретановых и нитроцеллюлозных лаков. Ничего плохого ни о тех, ни о других сказать не могу. В работе нитроцеллюлозный лак удобнее, но он взрывоопасен (если грамотно сдетонировать).

В этом разделе я пропускаю очень много шагов технического процесса производства гитар, таких, как шлифовка, грунтование, полировка древесины и покрытий. Не потому, что это маловажные операции, и не потому, что все это и так знают. Просто это относиться к обработке любых деревянных изделий, а не только гитар, так что найти эту информацию не составит труда. В этой же статье хочется уделить больше внимания именно «гитарной» теме.

ФУРНИТУРА

Есть мастера-самородки, которые самостоятельно вытачивают колки и машинки. Я отношусь к ним весьма скептически. Те экземпляры механики, с которыми мне приходилось сталкиваться, явно уступали по качеству серийным фирменным. Мое мнение таково: фурнитуру на самодельную гитару нужно покупать серийную. Вам же не придет в голову сидеть с мотком канители и навивать вручную струны? Здесь примерно то же самое. Это касается колков, бриджа (машинки), ладовой проволоки, звукоснимателей. Единственное, где можно и нужно поколдовать — это электронная начинка инструмента. Серийные звукосниматели можно капитально переделать.

УСТРОЙСТВО ГИТАРЫ

Одним из основных критериев деления гитар является способ крепления грифа. В соответствие с эти критерием различают:

• Разборные гитары (крепление грифа на болтах или шурупах)
• Неразборные гитары (гриф вклеен)
• Цельногрифные гитары («сквозной» гриф)

Последний вариант является дорогим, и подобные инструменты встречаются редко. В этом случае гриф имеет длину всего инструмента, а дека представляет собой как бы две половинки, приклеенных к грифу ниже накладки. Выглядит это чудо так:

Кстати, обратите внимание, что гриф набран из «брусков» разных пород древесины, что так же является прерогативой дорогих инструментов. Так же, как, собственно, и покрытие прозрачным лаком, без покраски, что позволяет видеть «правильность» используемой древесины. Рассматривать подобные гитары в этой статье я не буду.

Наиболее предпочтительным является первый вариант, так как допускает замену грифа в процессе эксплуатации инструмента. Могу заверить, что это очень ценное свойство, так как гитарист «играет» именно на грифе. И смена грифа на более хороший улучшит инструмент сильнее любой другой переделки.

Чертёж среднестатистической гитары (на правую руку) выглядит следующим образом:

Разберём гитару на запчасти.

Дека

Дека склеивается из двух частей. Большее количество не рекомендуется (исключения составляют экзотические «наборные» деки, и, естественно, деки акустических/полуакустических гитар). Склейку половинок (желательно, чтобы куски были примерно одинаковыми) производят до начала обработки будущей деки во избежание возможных несовмещений, то есть выглядит это так:

Обработку и формирование контура деки, равно как и подготовку посадочных мест, следует проводить после расчёта всей гитары, так как дека вносит непосредственный вклад в величину мензуры инструмента, а, следовательно, в разметку грифа. Больше особо сказать нечего, кроме того, что к моменту изготовления деки необходимо иметь все навесные элементы и, соответственно, знать их размеры. Так же хочется предостеречь: лучше скопировать форму какой-либо серийной гитары, так как дека формы «из страшных снов» может попросту не звучать.

Это наиболее важная часть гитары, и ему я постараюсь уделить наибольшее внимание. Стандартно гриф собирается из следующих частей (схематическое изображение):

Здесь условно не показаны элементы разметки грифа (точки) в силу того, что каждый гитарист предпочитает свой собственный тип разметки. Стандартно на электрогитарах помечают следующие лады: 3, 5, 7, 9, 12 (две точки или иное отличие), 15, 17, 19, 21, 24 (так же, как 12-й).

В условиях самостоятельного изготовления лучше всего будет сделать головку и гриф монолитно, из одного куска дерева, так как склейка головки с грифом — процедура весьма ответственная и «капризная». Если такого куска дерева найти не удается, то при возможности приобретения «дековых» колков, можно порекомендовать изготовить «безголовый» гриф (обрубок):

Такой гриф отличается простотой изготовления и эксплуатации, но некоторым музыкантам не нравиться чисто эстетически (мне, например). Если очень повезёт, то можно приобрести бридж, совмещённый с колками, и уж совсем хорошо, если в комплект к нему будет фирменный зажим для струн. То есть нужно искать вот что:

Если фирменного зажима найти не удалось, ничего страшного. Надо просто применить фантазию. Иногда встречаются очень интересные варианты крепления струн на «безголовом» грифе. Обратите внимание, что в случае с «обрубком» нулевой лад используется «по умолчанию», а для самодельных гитар использование нулевого лада крайне желательно, потому что снижает требования к точности изготовления деталей грифа.

Теперь разберём гриф на запчасти.

Лады (вставка, ладовая вставка)

Изготавливаются (нарезаются) из так называемой ладовой проволоки. Лады иногда продаются готовые, комплектом. Бывают обычные лады (Regular) и высокие/широкие лады (Jumbo). В случае с готовыми ладами придется изготавливать накладку/гриф заданной ширины. Закатываются вставки в пропилы в накладке. Куда именно — рассмотрим ниже.

Накладка

В отличие от некоторых моделей акустических гитар, накладка электрогитары не является абсолютно плоской. В сечении, перпендикулярно струнам она имеет некий радиус:

Для 4-х струнного баса это примерно 35 см (14″), для 5-ти струнного баса и электрогитары с мензурой 25.5″ — 40,5 см (16″). Прелесть самостоятельного изготовления накладки в том, что можно варьировать эту величину «под себя», что очень сильно сказывается на удобстве игры. Кроме того, можно изготовить асферичный профиль накладки (эллипс, часть параболы или гиперболы), что при поточном производстве не приемлемо, так как усложняет/удорожает технологию изготовления.

Известны случаи, когда накладка изготовлялась не из цельного куска, а из нескольких (!), состыкованных под ладами. На «ощупь», такая конструкция не отличалась от обычной, обнаружился сей факт только при смене ладов (их иногда меняют, когда они совсем стачиваться).

Программа расчёта размеров накладки приведена

Весьма ответственная часть грифа. Также она называется анкерным стержнем или анкерным болтом. Назначение — препятствовать изгибу грифа под силой натяжения струн. Мне известны анкеры двух типов (изготавливаемых самостоятельно; при промышленном производстве их гораздо больше). Какой лучше — не знаю. И те, и другие через какое-то время перестают работать, и гриф приходиться ремонтировать.

Тип первый, стандартный:

Тип второй чаще используется на электрогитарах с мензурой 25.5″, и вообще считается «альтернативой», но, как мне кажется, имеет право на жизнь в силу своей легкозаменяемости и гибкости в настройке:

В общем случае анкер представляет собой металлический стержень из мягкой (не закаленной) стали диаметром 5-7 мм. Вне зависимости от типа анкера существуют общие рекомендации по его установке. Прежде всего, следует сказать, что пропил в древесине под стержень должен быть выполнен очень точно. Никаких люфтов и зазоров быть не должно. Регулировочная гайка может быть выведена как в головку грифа, так и в сторону деки. Мне больше нравиться второй вариант, выглядит это так:

Противоположная сторона стержня изготавливается таким образом, чтобы обеспечить надежное крепление анкера и исключить его проворот. Как правило, она представляет собой крест. В гитарах, которыми я пользуюсь, пропил под анкер выполнен с тыльной стороны грифа, и имеет глубину почти до накладки (!). После закладки болта анкер заклеивается рейкой. Существует другой вариант, когда пропил делают со стороны накладки. Я отношусь к этому крайне отрицательно, и вот почему:

• Поскольку стержень искривлен вниз, необходимо пропиливать соответствующий «кривой» паз, что довольно сложно.
• При натяжении анкера он, распрямляясь, будет пытаться «оторвать» накладку, и в конце концов, ему это удастся.
• Болт располагается ближе к струнам, чем к тыльной стороне грифа (относительно продольной оси). Cледовательно, при его натяжении БУДЕТ СГИБАТЬ ГРИФ В ТУ ЖЕ СТОРОНУ, ЧТО И СТРУНЫ! Это приводит к тому, что гриф начинает идти «волнами», т.е. в районе 6-7 лада анкер сработает «правильно» и гриф выгнется, а вот в районе 2-3 и 12-15 лада, анкер сработает «неправильно», и гриф прогнется. При виде такой ситуации мастера говорят: «прогиб в пятке грифа», что равносильно хирургической операции над грифом со сменой анкерного стержня.

  Первый и последний пункты не относяться к анкеру второго типа, что является большим плюсом в пользу такой конструкции.

  В данной главе я упомянул об анкерах, изготавливаемых самостоятельно. При промышленном изготовлении гитар применяются и другие типы. Например, с использованием П-образного профиля:

МАТЕМАТИКА

В этой главе я перечислю некоторые величины, которые необходимо знать при изготовлении инструмента. Хочу сразу предостеречь: Если у вас нет опыта в изготовлении гитар, или он не велик, то воздержитесь от самостоятельного просчёта инструмента! Наилучшем решением, в данном случае, будет взять готовый инструмент (лучше фирменный) и тщательно и аккуратно обмерить его. Не стремитесь к созданию точной копии. Прелесть самостоятельного изготовления — возможность варьировать те или иные величины «под себя». Если же опыта совсем мало, то лучше всего будет сначала сделать «бескровную пересадку», то есть к своей старой гитаре изготовить, скажем, новую деку. Переставив гриф и все запчасти на своё творение, можно оценить свой уровень, и если он пока не высок, вернуть всё на «родину» и заняться изготовлением нового грифа. В конце концов, у вас всё получиться.

Наиболее часто задаваемым вопросом является величина мензуры, и как следствие — разметка грифа. С этого и начнём.

Стандартным значение мензуры для гитар считаются следующие величины:

• Бас-гитара — 34″ (863,6 мм)
• Электрогитара — 27″ (685,8 мм) [иногда такой инструмент называют «баритоном»]
• Электрогитара — 25.5″ (647,7 мм) [иногда такой инструмент называют «тенором»]

Разберём, что такое «стандартное значение». Что мешает нам увеличить мензуру? Причин несколько:

• Может не хватить длины струн
• Невозможно изготовить качественный гриф большой длины
• Расстояние между ладовыми перегородками, особенно в первой позиции, будет настолько велико, что играть просто не получится

Укоротить же мензуру нельзя по следующим причинам:

• Настроенные струны будут очень слабо натянуты и, попросту говоря, будут болтаться
• Расстояние между ладовыми перегородками в верхних позициях будут настолько малы, что они «сольются»

В силу всего вышесказанного, подведу итог: допустимое отклонение величины мензуры от «стандартной» составляет как максимум ±10%.

Итак, мы определились с мензурой. Наступает ответственный момент: разметка грифа под лады. Не знаю почему, но многие мастера делают из этого тайну, дескать это «семейные секреты», «крайне сложно» и т.д. и т.п. Говорю со всей ответственностью — не верьте им! Сейчас я дам число, с помощью которого можно разметить любой гриф с любой мензурой.

Это число — корень двенадцатой степени из двух. Вычислить значение точно невозможно, да и не нужно, в достаточном приближении это будет 1,05946. Что это за цифры, и как ими пользуются? Очень просто. Берём значение своей мензуры и делим на это число. Результат — расстояние от машинки (!) до первого лада. Запоминаем это число, вычитаем его из мензуры и получаем расстояние от верхнего порожка до первого лада. Далее результат первого деления опять делим на наше число, а затем полученое значение вычитаем из мензуры. Результат — расстояние от порожка до второго лада. И так далее. Хотите, считайте хоть до 36 лада (я, кстати, видел бас с трёхоктавным грифом). Да, расчет ведеться не от лада до лада, а от порожка до лада. ПРИ РАЗМЕТКЕ ГРИФА НУЖНО ПРИДЕРЖИВАТЬСЯ ТАКОЙ ЖЕ СИСТЕМЫ, ЧТОБЫ ИЗБЕЖАТЬ НАКОПЛЕНИЯ ОШИБКИ! То есть, 24-й лад будет отмеряться не от 23-го, а от нулевого!

Пример: Разметить гриф бас-гитары с мензурой 863,6 мм.

1а. 863,6мм/1,05964=814,993 — расстояние от машинки до первого лада
1б. 863,6мм-814,993=48,606 — расстояние от нулевого лада до первого
2а. 814,993/1,05964=769,122 — расстояние от машинки до 2-го лада
2б. 863,6мм-769,122мм=94,478 — расстояние от нулевого лада до второго

И так далее. При расчётах допустимо округлять результат до тысячных, а иногда и сотых долей миллиметра. Проверить правильность своих действий можно очень просто — двенадцатый лад делит мензуру ровно пополам, а 24-й составляет 3/4 мензуры.

Если описанные выше действия не совсем понятны, то предлагаю вам программу-калькулятор, ссылка на которую есть в конце статьи. Формат файла pdf (Adobe Acrobat), точность расчёта не самая высокая, но вполне достаточная.

Разметку грифа следует производить очень аккуратно, с максимальной точностью, так как ошибка приведёт к тому, что как минимум придется изготавливать новую накладку.

Ещё одним, весьма спорным вопросом является ширина грифа на нулевом ладу (ширина порожка). Наиболее часто встречаются следующие значения:

• 4-струнный бас, электрогитара с мензурой 25.5″ — 1,625″ (41,275 мм)
• 5-струнный бас — 1,85″ (47 мм)

Вот здесь строгих стандартов придерживаться не следует. Ширина порожка (и грифа, соответственно), а, следовательно, и расстояние между струнами, а так же расстояние от крайних струн до краёв накладки сильно сказывается на «играбельности» инструмента. И если вы изготавливаете гитару для себя, то никто не запретит вам сделать гриф таким, чтобы для вас он был максимально удобен. Рассчитать геометрию грифа можно при помощи программы-калькулятора для накладки, которая приведена в конце статьи.

ЗАКЛЮЧЕНИЕ

Не думайте, что собранная гитара сразу будет идеальна. Даже серийные инструменты (причём весьма дорогие) требуют тщательной отстройки вообще, и под конкретного музыканта в частности.

В этой статье я совсем не уделил внимания звукоснимателям и другой электронной начинке инструмента. Во-первых, потому, что это тема отдельной большой статьи; во-вторых, — материала на это тему очень много; в-третьих, — проще и лучше купить готовые датчики, чем постигать тонкости электроники.

Хочется надеяться, что данная статья поможет вам в изготовлении или ремонте своего инструмента. Самостоятельное изготовление гитары требует внимательности, аккуратности и опыта, но не требует ничего невозможного.

Реально ли сделать гитару своими руками в домашних условиях? Если, конечно, вы не планируете организовать у себя дома сразу гитарный конвейер, то нет ничего не возможного. В первую очередь, вы должны иметь хотя бы минимальные навыки работы с лобзиком, стамеской и рубанком, то есть минимальные навыки работы в столярном деле.

Если же у вас их нет, то стоит для начала взять пару уроков в какой-нибудь столярной мастерской, чтоб не навредить себе и не испортить материал. Второе, что важно в каждом деле, это неспешность. Не рассчитывайте с первого же присеста сделать гитару, несравнимую с другими по красоте и звучанию. Вообще стоит, для начала, попробовать свои силы в переделке старых советских гитар: уменьшении корпуса, перекраске, подгонке и т.д. Это поможет вам набить руку в столярной работе с гитарой и просто привыкнуть к самим инструментам.

Так же для новичков в Интернете и специализированных магазинах продаются уже готовые наборы деталей гитары, которые вам остается только склеить между собой. Но если, вы не останавливаетесь на достигнутом и решаете продолжить обучение изготовлению гитар, стоит задуматься о помещении. В принципе, подойдет любая комната, где поместитесь вы, ваша гитара и набор нужных вам инструментов. Но самое главное, что стоит предусмотреть – это влажность комнаты. Воздух в ней должен быть достаточно сухой, особенно на момент сборки инструмента. А также, профессиональный дизайн и ремонт квартир в Москве и Санкт-Петербурге.

Так, допустимой влажностью являются 40-50%, не более. Дальше идет вопрос столярных инструментов. Тут у каждого гитарного мастера свои предпочтения и свои секреты. Вам стоит поговорить с разными мастерами, узнать их опыт и сделать для себя выводы. Лучше попробовать разные инструменты и остановиться на тех, с которыми вам удобнее работать, а не те, которые предусмотрены инструкцией. Так, набравшись знаний, вы можете приступать к изготовлению, выбрав желательно в специализированном магазине твердые пароды деревьев.

Краткий популярный обзор конструкции классической гитары с элементами технологии.

Статья из серии «Как это делается». Специально для гитаристов и тех, кто еще не в курсе.

Вместо краткого вступления

Концертная гитара
— это полномензурная гитара (мензура 650мм., а сейчас есть тенденция к увеличению мензуры до 660мм.), изготовленная полностью из массива древесины без каких либо имитаций. Если накладка чёрная — значит это эбеновое дерево. Т. е. концертная — это не только размер гитары, но и качество, и класс компонентов, и регламентированная схема их сборки. И все это ради соответствующего звучания в концертном зале.

В зависимости от мастера порядок сборки, форма, цветовое решение могут прилично различаться. В гитарном мастерстве нет жёстких правил. Форма головки, корпуса, подставки, вид канта, вид других украшений, лак, цвет все это гитарный мастер может выбирать, сочетать по-своему. Безусловно, есть некоторые рамки, но в целом всё достаточно либерально.

Гитара из массива
изготавливается полностью из цельной древесины. Если сказать очень грубо, но точно, гитара сделана из тонких пластин дерева, толщина порядка 2.5мм.

Заготовка древесины.
Так или иначе сначала дерево заготавливается. Сегодня гитарному мастеру не обязательно самому участвовать во всем цикле заготовки. Есть специальные предприятия, которые древесину находят, правильно по-гитарному пилят, сушат естественным способом, т.е. без всяких нагревов и обработки паром. Материал лежит несколько лет выдерживается, после чего поступает в продажу напиленный особым образом.

Как выглядят заготовки для гитары
, т.е. какой вид имеют палочки, которые станут через какое-то время гитарой?

Дека гитары
— это две одинаковые половинки, подразумеваются не только идентичность габаритных размеров, но и рисунок слоёв, текстура древесины. .

На фото изображены две половинки заготовки деки. В таком виде они продаются на заготовительных предприятиях.

Чтобы заготовки были одинаковыми, при распиловке они срезаются друг за другом с заготовки большего размера. Также, при такой распиловке естественно соблюдается однородность деки по физическим характеристикам. Ведь, если даже подобрать визуально одинаковые половинки деки срезанные с разных заготовок, то они не будут одинаковые по внутренним физическим свойствам, близкие, но неодинаковые. Да, и зачем это делать, если можно комбинировать половинки дек, складывая отпиленные заготовки друг за другом.

Типовой материал для деки — это ель и кедр различных типов. Есть и другие породы, но они не так распространены.

Конечно, некоторые мастера сами пилят заготовки. Покупать непиленный материал дешевле, но это не единственная причина и предмет отдельного разговора. Каждый мастер выбирает материал самостоятельно.

Половинки деки или дна склеиваются вместе, лишнее обрезается и выводится на необходимую толщину. К деке приклеивается акустическая система
. Одна из самых удачных систем является система «веер», состоящая из нескольких тонких пружин — радиальных палочек из ели или кедра.

Пружины сходятся к розетке образуя подобие веера.

Акустическая система необходима для равномерного распределения нагрузки и колебаний по деке, передаваемых струнами.

Другие конструкции акустической системы деки

Благодаря интернету можно найти множество самых разнообразных и даже причудливых акустических систем для деки гитары.

Уже обычным вариантом стала система в виде решетки. Материал пружин решетки максимально легкий, но сверху на них приклеивается ленточка углеродной ткани, что делает их достаточно жесткими.

Или вот такой вариант.

Конструкция двойной деки с Номексом

Сегодня уже все слышали о двойных деках, тема на форуме . Суть заключается в том, что дека формируется из трех слоев, два тонких внешних слоя из обычного материала для деки и внутренний слой из специальной сотовой структуры под названием Номекс, Nomex. Дека получается прочной и очень легкой.

Розетка и канты гитары

Розетка гитары выполняется из разноцветного шпона, нарезанного и скленного особым образом. Суть состоит в том, что из шпона формируется пакет таким образом, что в торце у него получается рисунок, элемент орнамента. Пакет как колбаска нарезается и из этих элементов формируется уже весь орнамент.

Сам внешний кант
, т.е. полоска дерева, которая идет по углу гитары делается из плотной древесины. Канты выполняют функцию как декоративную, так и закрывают торцы деки и дна от вредных воздействий, как влажность и служат дополнительными слагаемыми в прочности корпуса. Безусловно, канты также являются элементами украшения гитары и часто усложнены разного рода полосками орнаментов. Используется цветовой контраст с декой или корпусом гитары.

Дно гитары
или нижняя дека делается также как и верхняя дека из двух идентичных половинок, склеенных по оси симметрии. С внутренней стороны этот шов проклеивается полоской древесины для прочности.

Поперёк на дне, как и на деке, приклеены рипы, необходимые для придания корпусу гитары достаточной прочности. Рипы прочнее, чем пружины, изготавливаются также из ели.

Видов конструкции рип также предостаточно. Например: в рипе делаются проточки на подобии арок. Рипы бывают разные по размеру, разнится и их количество.

Обечайки гитары
— это также симметричные половинки. Материал дна и обечаек, как правило, один и тот же. Это правило должно соблюдаться беспрекословно для профессиональных гитар. Причём совпадать также должна и текстура материала обечаек и дна, не только название. Внешний вид одной и той же породы древесины прилично отличается от заготовки к заготовке, как насыщенностью от светлого до темного, так и самим цветом, текстурой.

Как гнутся обечайки? Древесина имеет свойство при нагреве с определённым увлажнением гнуться и, если форму зафиксировать, остудить и высушить, то древесина эту форму сохранит. Материал замачивается, нагревается и гнется по форме гитары, потом остужается и сушится.

Когда говорится о материале изготовления классической гитары, то имеется в виду материал изготовления как раз дна и обечаек, так как дека в основном делается из ели или кедра. Если вы слышите, что гитара палисандровая, то значит из палисандра сделан ее корпус, но никак не дека.

Гриф
состоит из нескольких частей. В классическом варианте принято головку грифа приклеивать отдельно, а не вырезать клюшко-подобную форму из цельного куска. Также отдельно приклеивается пятка. Само тело грифа, куда упирается большой палец, называется шейкой грифа.

Функция грифа не только держать струны, но и быть удобным посредником для человека. Для того, чтобы на грифе вашей гитары было удобно играть, необходимо иметь помимо эргономичной формы ещё и нормальные высоты струн над накладкой, а точнее над верхушками ладов. Высоты струн могут различатся, в зависимости от их натяжения и техники звукоизвлечения гитариста.

Сам гриф должен иметь некоторый, ели заметный прогиб. Ровный гриф также допускается, но подпрогнутый гриф позволяет опустить струны чуть ниже и не трещать на басах в первых позициях.

Краткая схема изготовления грифа.
Берется заготовка, будущая шейка распиливается вдоль пополам. Одна сторона переворачивается, и половинки склеиваются через прожилку. Роль прожилки как декоративная, так и обеспечение прочности.

С соблюдением определенных углов (15 градусов) приклеивается будущая головка.

На головку сверху, часто и снизу, приклеивается дощечка из палисандра или эбенового дерева с целью скрыть шов склейки шейка-головка, также это укрепляет этот узел грифа и украшает его.

Изготавливаются проточки и отверстия под колковую механику. Головке придаётся окончательная форма.

С другого конца будущего грифа приклеивается и вырезается пятка.

Гриф работы Николая Ивановича Ещенко у него в мастерской

Пятка гитары может быть испанская или под ласточкин хвост. Существует два варианта последовательности сборки всей гитары.

Предвосхищая ваш вопрос, отвечу, что хорош тот способ, который у мастера получается лучше.

Испанский способ

Испанская конструкция гитары отталкивается от того, что верхний клёц и пятка грифа одно целое, т. е. клёц — это продолжение грифа и пятки. На месте мнимой границы между грифом и псевдоклёцом, делается паз, в который вставляются обечайки.

Эта особенность конструкции требует особой последовательности склейки гитары. Испанская сборка выполняется в такой последовательности:

• Формируется дека с пружинами и рипами; устанавливается на специальном рабочем столе — солере.
• К деке приклеивается гриф, который также фиксируется и за солеру.
• Приклеиваются изогнутые по форме гитары обечайки.
• К обечайкам приклеиваются контробечайки.
• Заканчивают сборку корпуса дном. На самом первом фото статьи, гитара
  как раз
  ждет только приклейки дна.

• Далее, накладка, обработка грифа, подставка и финиш.

Европейский способ

Конструкция гитары такова, что гриф вклеивается в уже готовый закрытый корпус, т. е. дека, дно, обечайки — всё уже вместе. Гриф вклеивается в клёц с помощью паза ласточкин хвост. Возможны и иные способы.

Также часто бывает, что корпус гитары окончательно закрывают, приклеивая готовую деку к готовому полукорпусу. На фото вы видите готовый полукорпус и деку.

Внутренние поверхности деки и полукорпуса покрыты тонким слоем лака, чтобы защитить гитару от резких изменений влажности.

Клёцы
— нижний и верхний. Верхний клёц — это такая деревянная форма, которая видна через отверстие, если посмотреть в него под углом в сторону основания грифа, нижний клёц не видно без зеркала. В верхний клец по европейской сборке вклеивается гриф. Клёц нужен для придания жёсткости корпусу. Испанская конструкция гитары, как вы поняли также имеет верхний клец, но это единое целое с самими грифом.

Контробечайки
— это полоска древесины, которая проходит вдоль склейки дека-обечайки, дно-обечайки для упрочнения склейки и всего корпуса гитары вцелом. Они бывают цельные бывают с пропилами, а бывает, что и вовсе набраны из отдельных чопиков.

Накладка грифа
изготовляется из сверхпрочной древесины, чтобы укрепить гриф, а также, чтобы внешняя поверхность накладки должна быть очень износостойкой и не истираться под пальцами. Абсолютно эстетический момент — на черном меньше видна всякая грязь.

Лады
должны быть обработаны специальным образом, плотно без колебаний держаться в пропиле, не выступать на торцах, вершины ладов должны находиться в одной плоскости.

Подставка гитары
делается из плотного материала, палисандра или схожего с ним по плотности дерева. Подставка должна быть сама по себе жесткой, чтобы под натяжением струн, излишне не прогибаться. Приклейка подставки — это самая ответственная склейка на гитаре. Нагрузка на подставку очень большая.

Верхний и нижний порожки
гитары делаются как правило из кости. Но сегодня много новых синтетических заменителей.

Важным технологическим процессом в изготовлении гитары является лакировка.
Каждый мастер сам выбирает метод нанесения и лак для своих гитар. Лаков достаточно много. Синтетические лаки и органические лаки, также сегодня можно встретить гитару покрытую специальными засыхающими маслами, например, тунговым маслом.

• Денис,
• 23 января 2016, 19:34,

• +1
