Буржуйка длительного горения для гаража своими руками

Требования к температуре в гараже отличаются от тех, что предъявляются к дому, ведь человек долгое время находится здесь лишь при проведении каких-то работ с автомобилем, а в остальное время тут находится лишь само транспортное средство. Тем не менее, для хранения машины определенная температура все же должна поддерживаться, поэтому печь длительного горения для гаража по-прежнему актуальна, особенно – для регионов с холодным климатом. Такой отопительный прибор несложно сделать своими руками.

Печь длительного горения для гаража

Какой обогреватель лучше для гаража

Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Такую горелку можно приладить к любой дровяной печке

Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

• отопитель, выложенный из кирпича;
• дровяная печка для гаража из металла;
• печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Преимущества и недостатки

Основные достоинства:

• практически моментальный обогрев гаража;
• оборудование мобильное и компактное, его можно перемещать по боксу, устанавливая в нужном месте;
• не зависит от перебоев подачи электроэнергии.

Среди недостатков выделяют:

• при использовании природного газа потребуется много согласований и проверок газового оборудования и подводки трубы в гараж. А высокая цена проектной документации заставит задуматься о целесообразности такого метода отопления бокса;
• устройства с питанием от сжиженного, баллонного газа взрывоопасны;
• тепловая энергия не аккумулируется, поэтому потребуется оснащать поверхности защитными экранами с отражающими поверхностями. В этом случае теплый воздух, отражаясь, будет опускаться вниз, и обогревать бокс, а не греть плиту перекрытия;
• применяя печи открытого горения велик риск головных болей и заболеваний горла. Огонь сжигает кислород и делает воздух сухим. Поэтому потребуется провести систему принудительной вентиляции и поставить увлажнитель воздуха.

Современные газовые печи разработаны с учетом недостатков. Газовые печи каталитического типа не используют сжигание топлива при работе. Для лучшего и ответственного выбора потребуется знание видов устройств для отопления гаража.

Пример газового обогревателя для гаража

Делаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения
Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.

Подготовительные работы

Подготовительные работы предполагают:

• определение размеров будущего устройства;
• выбор материала;
• место расположения прибора.

Только после этого приступают к основным работам.

Чертежи и размеры

Каждый элемент конструкции предварительно продумывают, определяясь с размерами:

• Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки. Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
• Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
• Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
• Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).

Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Тепловая пушка на твердом топливе

Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

1. В топливник загружается порция дров и производится розжиг.
2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров

Как сделать гаражную печь из баллона

Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

Дальнейшие работы выполняем в таком порядке:

1. Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.



2. В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:



3. Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.



4. Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.



5. Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.



Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

Подключение к водяному отоплению

Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос

Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

Лучшие модели

По отзывам покупателей, составлен наш рейтинг лучших моделей газовых печей для гаража.

Самые простые конструкции можно выполнить самостоятельно из подручных материалов.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Особенности эксплуатации

Важно перед использование газовых печей в гараже убедится в исправности вентиляции и отсутствии загазованности в помещении. Кран на газовом баллоне или на печи обязательно перекрывается после каждого выключения техники, даже если она снабжена собственной запорной арматурой.

Поэтому открыв газ, зажигаем пламя горелки. Если используется пушка, вентилятор включается перед зажиганием огня. На баллоне должен устанавливаться редуктор, который защищает его от обратного удара и регулирует давление газа.

В остальном эксплуатация газовой печи аналогична другим видам печей. Главное ответственно и аккуратно относится к обслуживанию и уходу за техникой и в вашем гараже всегда будет тепло.

Заключительный вывод

Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

Виды

Эти устройства подразделяются:

1. Инфракрасный обогреватель, оснащенный горелкой выполненной из керамики. Это эффективный метод, в нем горелка отдает тепло не только воздуху, но и окружающим печь предметам. Тепло аккумулируется и постепенно поступает в помещение.



2. Газовый конвектор. В этом приборе происходит сжигание природного или баллонного газа в закрытой топке. Для лучшей работы потребуется сделать нагнетающую вентиляцию для поступления воздуха в топку, необходимого для горения и выведения отработанных газов в дымоход. Такая работа позволит избежать сгорания кислорода и понижения влажности воздуха.



3. Тепловая пушка. Такое оборудование способно быстро обогреть помещение, но и не может аккумулировать тепло. В этом варианте увеличивается расход топлива, поэтому пушки подходят для отопления гаражей природным газом или при кратковременном обогреве помещения.



4. Современные приборы, работающие на принципе окисления газа кислородом и выделением большого количества тепловой энергии. Оборудование не дешевое, в качестве катализаторов используется дорогостоящие материалы. Достоинства – небольшой вес, простота в эксплуатации, но потребуется позаботиться о системе сигнализации или тушения пожаров.

( 2 оценки, среднее 4.5 из 5 )

Требования к температуре в гараже отличаются от тех, что предъявляются к дому, ведь человек долгое время находится здесь лишь при проведении каких-то работ с автомобилем, а в остальное время тут находится лишь само транспортное средство. Тем не менее, для хранения машины определенная температура все же должна поддерживаться, поэтому печь длительного горения для гаража по-прежнему актуальна, особенно – для регионов с холодным климатом. Такой отопительный прибор несложно сделать своими руками.

О температуре в гараже

В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.

Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения. Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится.

Обратите внимание! Переносные электрообогреватели для гаража почти не используются, поскольку оказываются малоэффективными. Еще они небезопасны, поэтому их нельзя оставлять без присмотра. А ночевать в гараже, чтобы присматривать за всем этим, не пожелает никто.

Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.

На заметку! Если качественно утеплить ворота и стены, а также герметизировать все щели, то можно снизить теплопотери и таким образом сэкономить, так как будет легче поддерживать требуемую температуру.

Разновидности гаражных печей

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

На заметку! При эксплуатации буржуйки следует быть осторожным, иначе агрегат может спровоцировать пожар. Помимо того, буржуйки быстро расходуют топливо вне зависимости от его типа.

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками. Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см. Также заметим, что буржуйка служит в среднем несколько лет.

Таблица №1. Какими бывают печи-буржуйки?

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Обратите внимание! Для таких печей может использоваться не только машинное, но и трансмиссионное, трансформаторное масло.

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Важно! Стоимость такой печи заводского производства достаточно высока, а потому многие, стараясь сэкономить, отдают предпочтение самостоятельному изготовлению.

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Таблица №2. Какими бывают печи длительного горения?

О некоторых важных моментах

Обычно печи длительного горения делают металлическими. Оптимальная толщина металла – 4 мм (можно больше). Дымоход лучше сделать состоящим из нескольких частей, чтобы в дальнейшем его было проще чистить. Для дымохода тоже нужен достаточно толстый металл – это продлит срок службы элемента.

На заметку! Если вы будете часто и подолгу работать в гараже, то не экономьте на материалах!

Для корпуса можно использовать отрезок большой трубы, газовый баллон или старую 200-литровую бочку; либо, как вариант, его можно сварить из кусков металла. Сверху корпуса нужно сделать отверстие для установки дымохода (его диаметр должен составлять где-то 15 см); еще одно отверстие (диаметром 10 см) потребуется для притока воздуха, без которого дрова не будут гореть.

Еще потребуется груз – он будет давить на топливо. Это должен быть тяжелый железный круг диаметром несколько меньше (на несколько миллиметров) диаметра корпуса. Круг должен быть с небольшим воздуховодом, посредством которого будет поступать кислород.

Пошаговая инструкция по изготовлению печи

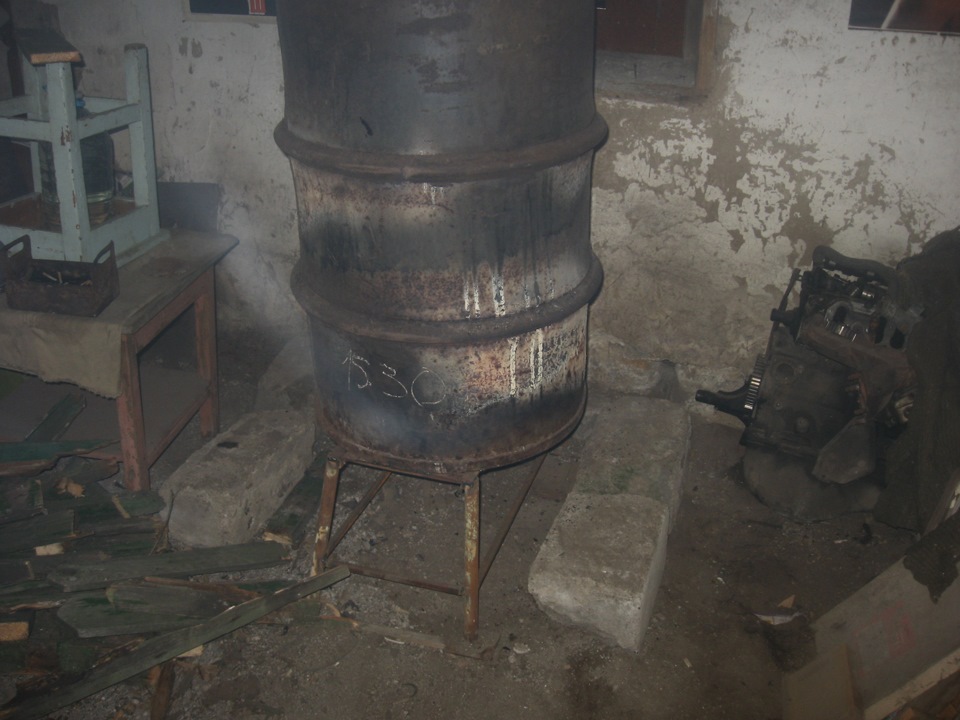

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

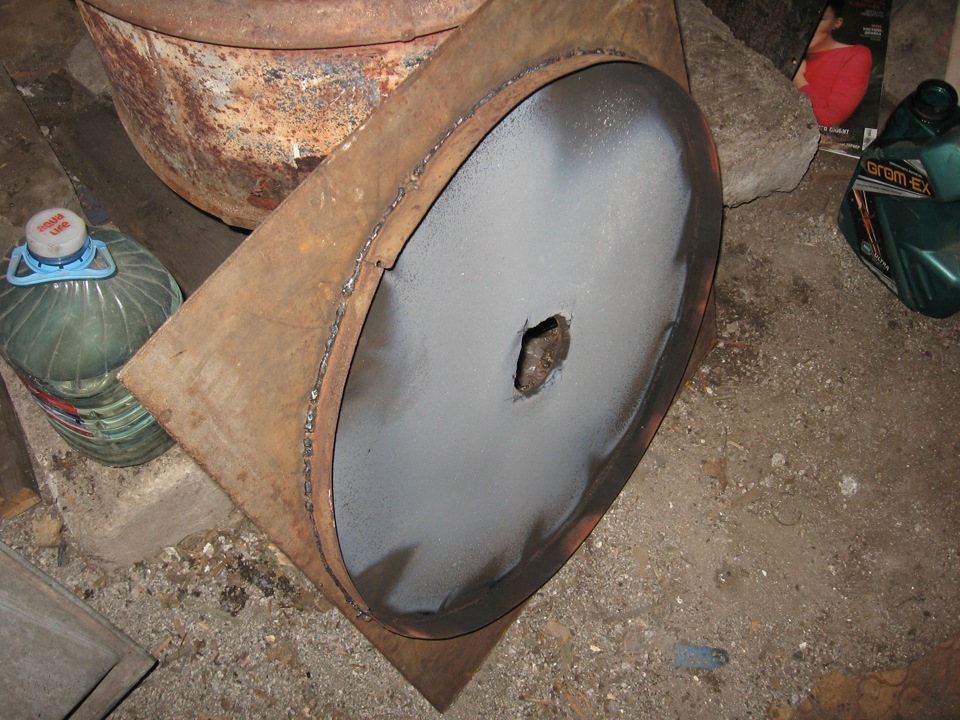

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

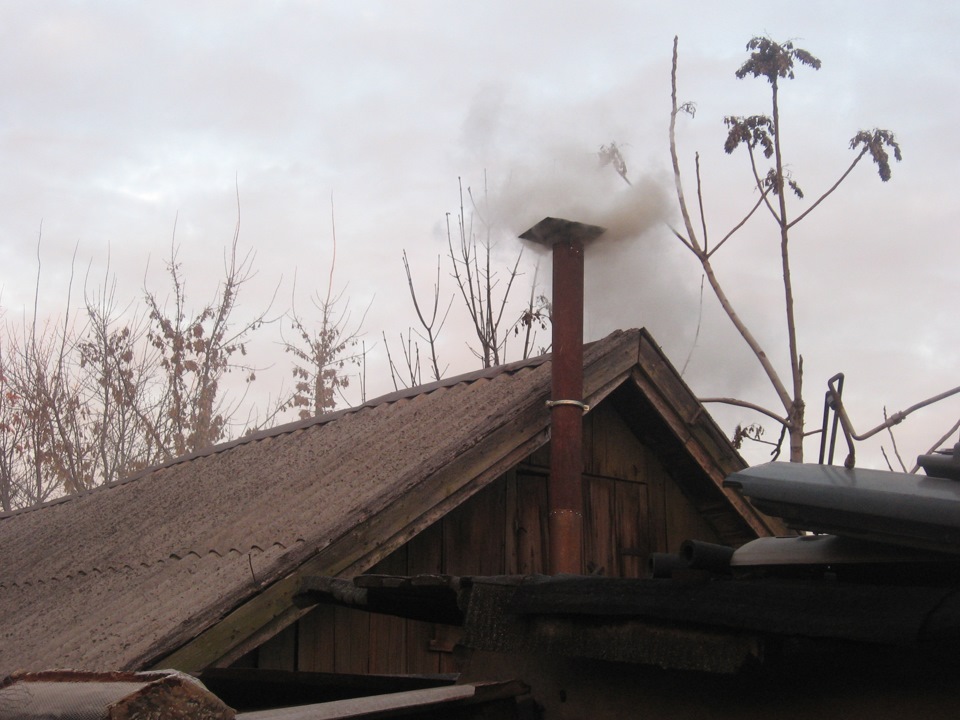

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

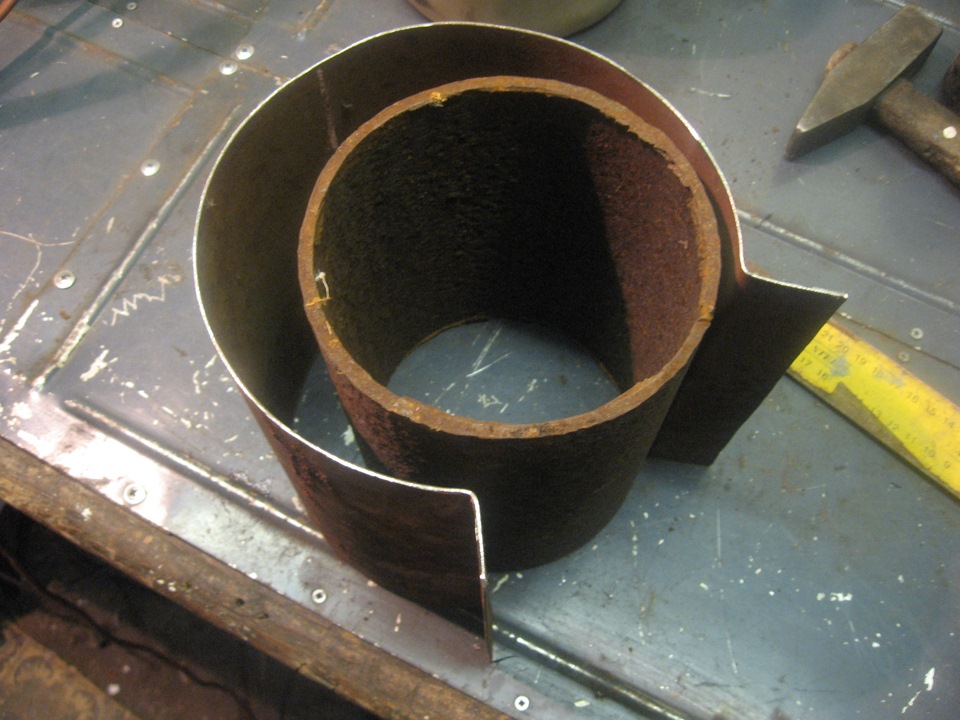

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

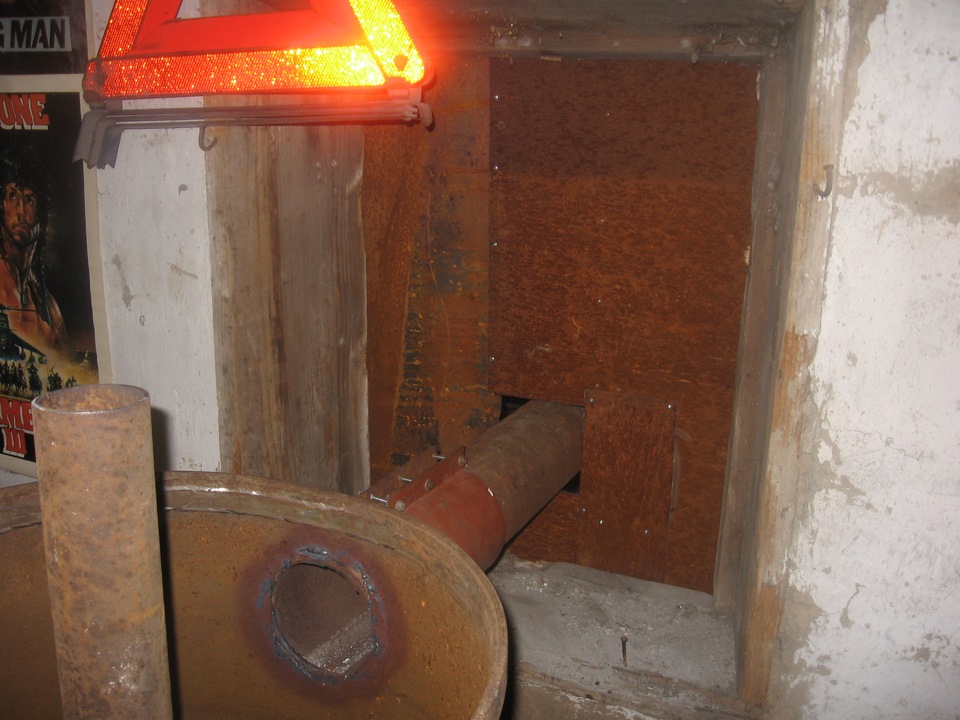

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

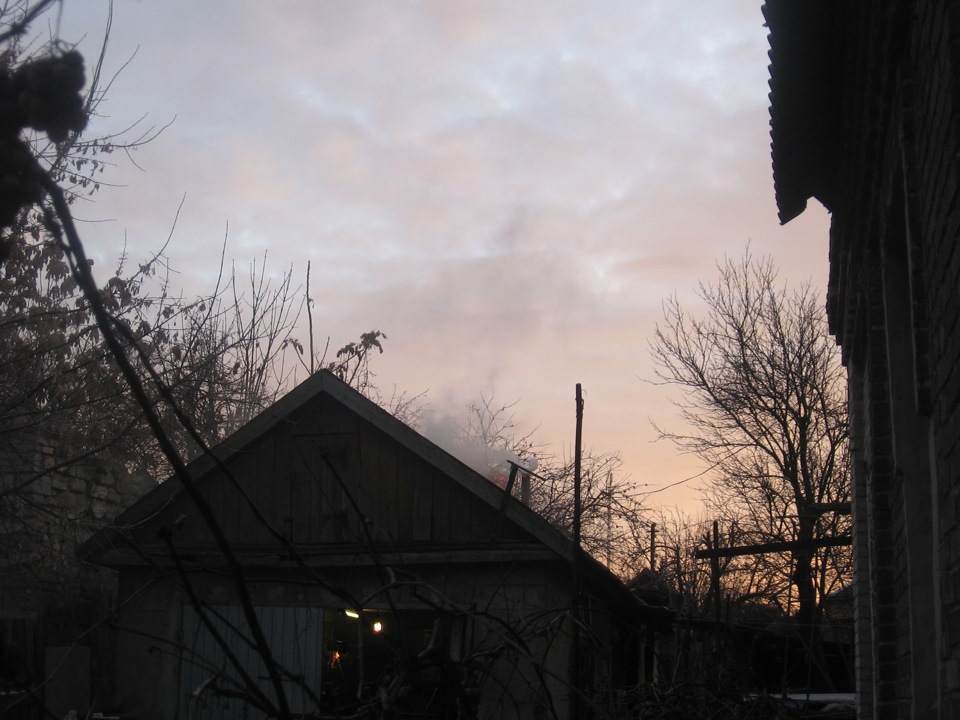

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

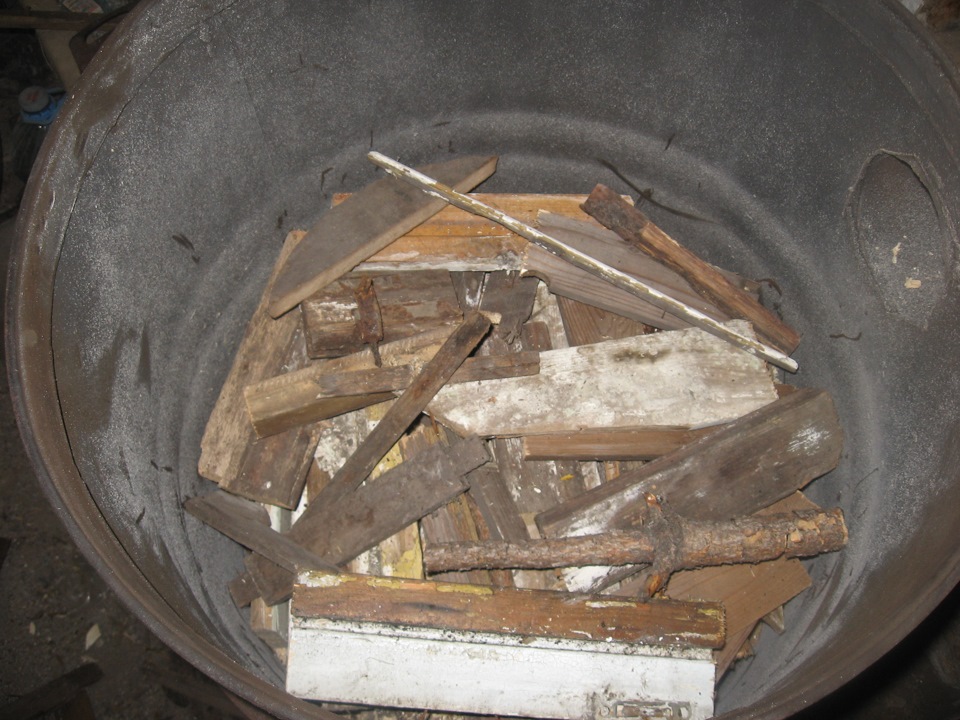

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Калькулятор расчета расхода твердого топлива для печи

Перейти к расчётам

Видео – Изготовление печи-бубафони

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Для помещений, где на постоянной основе живут люди, необходимо качественное устройство отопления, которое сможет полноценно осуществлять работу на протяжении долгого срока. Его наличие создает необходимый для полноценной жизни режим температуры, который держится круглые сутки. Для обеспечения теплом чаще всего устанавливают печи с оптимальными показателями теплоемкости.

Данные модели максимально долго после момента топки отапливают пространство, также часто используют котлы разного вида, они также на постоянной основе оказывают тепловое воздействие на воздух или при наличии на носитель жидкого вида. Все перечисленные виды отопления отлично подходят для обогрева помещений жилого типа.

Для нежилого пространства предусмотрены совсем иные методы. Ситуация с ними обстоит следующим образом: обогрев там необходим в отдельных случаях. При этом добиться его нужно максимально быстро, а ресурсов затратить по минимуму.

К помещениям данного типа стоит отнести ряд следующих объектов: маленькие вагоны, теплицы, домики с небольшой территорией. Для обеспечения любого из них будет достаточно эффективной буржуйки своими руками.

Очевидные плюсы буржуйки

Буржуйка по своему устройству — обычная печь, это очень простая конструкция, рабочая эффективность которой была доказана огромным числом ее использования. Именно поэтому печи, функционирующие на отработке, до сих пор не потеряли своей востребованности. Чертежи буржуйки своими руками и их последующее воплощение – занятие, которое по силам каждому.

Современные производители в некоторых случаях все еще выпускают заводские модели, которые могут угодить требовательному хозяину. Часто используются как раз буржуйки, сделанные хозяевами самостоятельно. При этом следует заметить, что оценки со стороны пользователей таких моделей намного выше, чем оценки заводских моделей, которые приобретают хозяева.

Далее приведен список из наиболее значимых характеристик самодельного устройства для отопления, данная информация поможет сформировать список из тех пунктов, на которые обязательно нужно обращать внимание в процессе создания буржуйки.

Основными положительными характеристиками являются следующие:

• Простота. Конструкция буржуйки крайне понятна, соорудить ее сможет мастер любого уровня подготовки при помощи доступных материалов и инструментов.
• Мобильность. Итоговое изделие очень компактно, учитывая то, что в составе его есть довольно габаритный толстый лист металла или футеровка.
• Оперативность нагрева. Этому способствует металлические стенки. По этой причине буржуйка подходит для дачи или гаража.
• Бюджетность. Низкой стоимостью обладают как детали для печи, так и топливо. Плюс буржуйки часто работают на отработке.

Задаваясь вопросом «Как сделать буржуйку своими руками», нужно быть в курсе и ряда недостатков такого устройства. Из-за ограниченной степени теплоемкости оно прогревает помещение только в момент самой топки. Кроме этого, рядом с печью нужно предельно аккуратно себя вести, ведь ее стенки очень сильно нагреваются при работе.

Разновидности буржуек своими руками

Рабочие принципы буржуйки совпадают с принципами специализированных устройств на твердом топливе. На деле это один из видов обычной печи, принадлежащей к категории «Камин». Встречаются оригинальные модели, обустроенные конфорками для варки и банными устройствами.

Материал, который используется для создания печи

В процессе изготовления часто применяют сталь высокого качества, реже и в особых случаях – чугун. В зависимости от вида металла добавляют или нет элементы из натуральных камней.

Чугун обеспечивает довольно низкие объемы теплоемкости, материал найти в свободном доступе тяжело, да и использовать при варки также сложно. Это основная причина, из-за которой выбор падает на сталь, она деформации при работе поддается намного охотнее.

От толщины материала в этом случае зависит дальнейший срок службы газовой буржуйки, изготовленная своими руками.

При сборке устройства для применения в редких особых случаях, как при сбое с отопительной системой, то выбрить лучше железо с толщиной в 1 мм.

Для создания печи пригодится заводская фасонина, подойдут стандартные дверцы, задвижки, конфорки и колосники. При желании эти детали можно сделать вручную из стали.

Корпус: материал и форма

Если принято решение процесс работы вести по чертежу или фото, то нужно применять металлический лист, который в дальнейшем раскраивается. Помимо него понадобятся:

• труба квадратной формы;
• пруты;
• арматура;
• необходимые уголки;
• погонажные профили.

Перечисленное будет нужно для создания печного корпуса. Благодаря форме прямоугольника и наличию плоскостей, печи будут присущи все эргономические свойства, то есть печка будет крайне устойчива, процесс ее обработки и облицовки будет крайне простым. Печь будет крайне просто присоединить к любой другой конструкции или детали.

Для основы можно применять уже имеющиеся изделия из металла, такие как ящик или любое другое корпусное изделие. Часто предметы имеют форму цилиндра: бидон, баллон, большая труба.

Рабочий процесс будет включать в себя и сварку. Сверла, болты и винты пригодятся только в том случае, если толщина металла не особо большая.

Совсем не имеет значения, какую модель выберет мастер. Хоть работа и кажется простой, чертеж нужно иметь в любом случае.

Составные узлы

Все же лучше выбирать именно чертежи, а не фото, так как детали на первых видно гораздо лучше.

Работа над топочной камерой

Увеличенный размер печи обеспечит большее количество тепла. Это значит, что для дна камеры понадобится много пространства. Зато в дальнейшем можно будет с удобством размещать там дрова. Этим обусловлена необходимая форма печи: цилиндрическая, уложенная набок.

Даже печь-прямоугольник все еще должна быть обязательно горизонтальной. Вертикальность возможна только при особо крупном размере.

Процесс работы над зольником

Этот элемент присутствует от случая к случаю, так как зола может убираться непосредственно из пространства топливной камеры. Для подачи воздуха понадобятся отверстия в дверце.

Если в планах печь с гаражом для зольника, то предается печи форма короба. Это позволит не использовать зону топочной камеры. Металл пригодится тонкий. Сварка также не нужна, хватит и винтов.

Решетка

Если она присутствует, тогда происходит разделение камеры и зольника, подойдут чугунные колосники. Необходимо помнить: между решетками должно быть 10 мм. Для крепления подойдет специальный уголок.

Дверца и проемы

Данные части чаще всего металлические, из остаточного материала после основной работы. Сварка понадобится для крепления деталей к корпусу. Крайне важно установить устройство для запирания. Это может быть засов или задвижка.

Для проемов нужно знать размеры по стандарту: топка – 250х50 мм; поддувало – 100х250 (ширина на высоту). Навесы на расстоянии 10 см.

Дымное отведение

Для этого нужна труба с диаметром 150 мм. Она будет постоянно задействована в теплопроводности, так что для нее нужна сталь и отсутствие утепления. Патрубок крепится сбоку или на печи. Трубы внутри дома идут по длинным линиям и в самую дальнюю точку. Это позволит увеличить количество получаемого тепла.

Следуя информации на чертежах, печные трубы всегда должны быть с задвижками (поворотные или по направляющей). С ними можно влиять на процесс прогрева и дымного отведения, закрывая дымоход в момент осуществления топки.

Детали для усиления горения

На фото буржуйки, изготовленной своими руками, представлены все элементы. Для того, чтобы процесс горения был длительным, кроме труб пригодится груз, который подвешивается. Для этих целей подойдет блин из металла.

На видео изготовления буржуйки своими руками также проговорены все моменты, которые нужно учитывать. Придерживаясь плана, желаемый результат будет быстро достигнут.

Фото буржуйки своими руками

Особенности

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Металл или кирпич

Теперь нужно разобраться с тем, какой материал нужно использовать — сделать кирпичную печь или металлическую. Есть свои плюсы и минусы в обоих случаях. Давайте разберемся, что к чему.

Кирпичная кладкаИз кирпича довольно легко выложить небольшую печку даже при условии, что нет специальных навыков. Главным же недостатком является тот факт, что кирпичная конструкция лишена мобильности. То есть переносить с места на месту такую конструкцию не представляется возможным.

• Почему это важно? Дело в том, что внутреннее устройство гаражей часто подвергается изменению:
• захотелось переставить предметы (стеллажи, ремонтный инструментарий и др.);
• пришла идея расширить помещение (допустим, в семье появилось еще одно транспортное средство

Делать своими руками кирпичный источник обогрева — не совсем дальновидно. Хотя технологически довольно легко, а с точки зрения финансов вполне экономично.

• Как правило, сделанные своими руками системы обогрева выполнены из металлического листа или из уже готовых б/у элементов. В ход идет все, что только можно использовать, обладая хотя бы минимальным инженерским складом ума:
• железные бочки;
• сварные кубические и цилиндрические емкости;
• отрезанные части электрошкафов и т. п.

Главные достоинства такого изделия:

• выявленные во время эксплуатации недостатки легко исправить, произведя сварные работы — расширить или уменьшить размеры отдельных элементов (изменить форму дверцы, нарастить дымоход и др.);
• его без особого труда можно перетаскивать с места на место.

Трубу можно сделать по принципу телескопической сборки, с тем чтобы в случае необходимости без проблем демонтировать дымоход и собрать заново.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Типы печей для гаража

Печи для гаража могут быть разнообразных форм и конструкций, в зависимости от типа источника энергии. Рассмотрим самые популярные.

Буржуйка

Печи буржуйки для гаража завоевали популярность среди автолюбителей благодаря небольшим размерам, простоте и дешевизне эксплуатации и изготовления. Конечно, эту печь можно купить практически в любом специализированном магазине и она будет работать, как часы. Однако ценят автолюбители буржуйку как раз за то, что ее очень просто можно сделать самостоятельно у себя в гараже за несколько вечеров.

Сама печь изготовляется из металла не тоньше 3 мм, так как более тонкий металл может быстро прогореть. Этот вид печи использует для отопления в основном дрова, однако некоторые умельцы приспосабливают ее и для других видов твердого топлива.

Печь на дровах для гаража обладает огромным плюсом – хорошей теплоотдачей, поэтому буржуйки можно ставить на обогрев гаражей любой площади и будьте уверены, печки не подведут. Также этот вид печей не требует изготовления фундамента, что существенно удешевляет стоимость работ.

Буржуйка

Однако дровяные печи для гаража, к которым относится и буржуйка, не идеальны – для поддержания их работы требуется большой запас дров, которые надо где-то складировать. Связано это с тем, что буржуйка не хранит тепло, а сразу его отдает и если престать подбрасывать топливо – воздух начнет быстро остывать. Но народные умельцы находят способы, чтобы печи для гаража на дровах были менее прожорливы и хранили тепло дольше: обмазывают глиной, обкладывают кирпичом, делают сложные дымоходные системы.

Печь Булерьян

Уникальность печи булерьян для гаража в том, что на одной загрузке топливом она способна гореть до 10 часов безостановочно. Достигается это оригинальной системой организации воздушных потоков. При этом печь подобной системы может «проглотить» любое топливо: дерево, уголь, торф.

Печь Булерьян

Если покупать Булерьян в магазине, то это влетит в копеечку – такие печи довольно дороги. Однако ее можно сделать самому, только необходимо придерживаться некоторых правил. Прежде всего, из-за своих конструктивных особенностей такая печь очень сильно нагревается и поэтому для нее необходимо делать фундамент из огнеупорного материала, как минимум 20 см высотой, иначе вы рискуете сжечь весь гаражный кооператив. Также печи для гаража этого типа нуждаются в дымоходе, конструкция которого позволяет его часто разбирать с целью чистки его он сажи и конденсата.

Печь на отработке

Масляная печь для гаража по эффективности теплоотдачи очень напоминает Буржуйку, но в отличие от нее, использует для работы не дрова, а различные жидкости (отработавшее масло, соляру). Не рекомендуется использовать в качестве топлива быстроиспаряющиеся вещества (бензин, ацетон), так как в этом случае печь быстро прогорит.

Сама печь представляет из себя два металлических отсека, соединенных трубой с относительно крупными отверстиями, сделанными для вентиляции и все это устройство заканчивается в обязательном порядке дымоходом, выводящим отработавшие газы наружу.

Печь на отработанном масле — наиболее популярна для отопления гаражей, поскольку она проста в устройстве

Нижний отсек является топливным баком и источником испарения масла. В него оно наливается (примерно до 3 литров), а затем поджигается. Масло медленно горит, а пары масла поднимаются по вертикальной трубе где, смешиваясь с восходящими потоками воздуха, воспламеняются и сгорают, при этом нагревая верхний отсек, являющийся теплообменником. Регулируют скорость сгорания залитого объема масла через специальную форсунку.

Благодаря простоте устройства печи и работе на отработанных материалах масляная печь для гаража используется многими автомобилистами.

Кирпичные печи

Кирпичная печь для гаража используется автолюбителями не так часто, как можно было бы подумать. Все дело в том, что кладка таких печей требует специальных знаний и навыков. Поэтому многие выбирают более простые способы обогрева типа буржуйки или печи на отработке.

Плюсы ее в теплоотдаче и в возможности использовать различные виды топлива.

Кирпичная печь для гаража

Виды печей

Любую кирпичную печь на дровах реально снабдить водяным контуром. В самой емкости позволительно разместить камеру горения, также ее можно скомпоновать перед выходом в дымоход водяного теплообменника.

Теплообменники могут быть:

• в форме змеевика;
• составленные из труб;
• встроенные емкости;
• конвекционные – крепятся к стене печи;
• монтирующимися возле дымохода.

В форме змеевика

Составленные из труб

Монтирующиеся возле дымохода

Встроенные емкости

Печь Бутакова с бойлером и водяным контуром

Преимущества:

• трубы располагаются по корпусу печи;
• происходит активный теплообмен;
• водяной контур не зависит от процесса горения.

Конвекционный вид присущ практически всем печам, работающим на дровах. Этот вариант самый рациональный, здесь требуется естественная циркуляция воды.

Конвекционная отопительная система была придумана в Канаде. Модели представляют собой мобильные конвекторные печи, которые разогреваются за короткое время, обеспечивая помещение потоком теплого воздуха. Иногда в них стоит вентилятор, что способствует еще более быстрому нагреванию помещения.

Печь для гаража представляет собой полый цилиндр из металла, в который встроена труба, направленная вертикально. Воздух идет снизу и поднимается, нагреваясь, внутри корпуса. Таким образом, в гараже постоянно существует циркуляция холодных и теплых масс воздуха.

Целесообразно ли оборудовать гараж печью

Многие владельцы гаражей привыкли мириться с холодом и даже не задумываются о том, чтобы оборудовать его постоянным отоплением. Использование обогревателей не всегда удобно и выгодно, а работа в холоде чревата снижением концентрации, ухудшением моторики и переохлаждением. Если вы много времени проводите в гараже, то наличие постоянного отопления гаража в виде дровяной печи – это оптимальное решение проблемы.

Установка в гараже печи на дровах дает следующие преимущества:

• Автомобиль содержится в оптимальных условиях. Отопление защищает от промерзания жидкости, предотвращает проблемы с запуском замерзшего автомобиля, экономит ваше время, которое понадобилось бы на прогрев двигателя.
• Срок службы аккумулятора и других деталей автомобиля максимально продляется.
• Условия пребывания в гараже становятся комфортными и безопасными.
• Помещение быстро прогревается и на долгое время остается теплым.
• Печь, которая топится дровами, проста в эксплуатации.
• Имеет небольшие размеры, что крайне удобно в условиях дефицита полезного пространства.

Все эти преимущества свидетельствуют о том, что печи дровяные для отопления гаража  – это лучшее решение.

Дровяная печь экономна для обогрева гаража

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла.

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

• нижняя часть корпуса представляет собой классическую дровяную буржуйку;
• верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
• дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
• внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Основные типы

Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:

1. Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.
2. Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.
3. Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.
4. Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.
5. Булерьян. Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.

Конструирование печи для гаража на дровах длительного горения своими руками

Взявшись за самодельное изготовление печи, необходимо соблюсти некоторые правила безопасности:

• пол под печь следует обложить листом металла, который будет выступать за дверцу на 1 м;
• стены, которые будут находиться возле печи защитить кирпичом либо металлическим листом;
• между дымоходом и перекрытием следует оставить зазор шириной в 2,5 см, который нужно заполнить базальтовым волокном;
• газоходу обеспечить защиту от ветра, установив дефлектор.

Материалы

• бочка любого размера и объема из металла, объёмом 200 л;
• стальные трубы, отрезки один длиннее, другой короче;
• немного металлического швеллера;
• ножовка для металла, молоток, топор;
• приспособления для измерения длины;
• отражатель;
• лист стали небольшого размера;
• сварка;
• кирпич для фундамента под печь;
• цемент и материалы ,чтобы приготовить раствор.

Инструкция по изготовлению печи:Как сделать печку в гараж своими руками?

1. Лучше всего делать такую печь из готовой бочки объёмом 200 л, сделанной из металла.

Первоначально нужно её приготовить для дальнейших манипуляций. Для этого отрезается очень ровно и аккуратно верхушка.

Если нет возможности использовать бочку, то подойдёт труба большого диаметра, к которой следует приварить дно. Дно в этом случае лучше сделать в форме квадрата, а не круга, чтобы в дальнейшем не было проблем с устойчивостью.

Следующим действием в конструировании будет вырезание круга из стального листа. Он должен получиться по размеру немного меньше, чем основной диаметр. В этом же круге нужно вырезать ещё круг под трубу. Далее нужно приварить трубу маленького диаметра к вырезанному кругу из стали.
Далее отрезанный и подготовленный заранее швеллер приваривается книзу этого же стального круга, уже с приваренной трубой.

Стоит произвести замеры таким образом, чтобы обеспечить свободный ход швеллеру во внутреннем пространстве бочки. Это сооружение позволит надавливать на массу топлива, которое уже сгорело за счёт опускания стального круга.

Следующим этапом нужно сделать крышку обогревательной конструкции. Если основой для неё взята бочка, что верхняя часть от неё и будет крышкой. А если основой взята труба, то придётся вырезать металлический круг такого же диаметра. В крышке нужно проделать отверстие для маленькой трубы.
Чтобы обеспечить возможность закладки топлива, нужно вырезать отверстие под дверцу. К дверце стоит приделать ручку для удобства открывания и закрывания. Дверь можно установить самостоятельно, посадив на петли и приварив. Можно воспользоваться покупной.
Чуть ниже основной дверцы проделывается отверстие для ещё одной, через которую будут удаляться сгоревшие дрова.
Перед установкой печи обязательным этапом будет устройство фундамента под неё. Делается это по той причине, что обязательным условием является огнеупорное и прочное её основание. Сделать его очень просто, нужно лишь проложить слой в 1 кирпич и зацементировать.
Без дымохода не обходится ни одна печь. В данном случае сделать его можно из двух труб диаметром 15 см. Одну приварить следует сверху, другую сбоку и изогнуть вверх.
Позаботится, стоит и об отражатели, поскольку быстрый нагрев и постоянно накалённое состояние печи обеспечено. Отражатель сможет перераспределить потоки тепла. Особенно он необходим в малогабаритных помещениях.
Последним этапом нужно собрать все получившиеся элементы воедино и приварить.

Некоторые технические моменты, которые облегчат монтаж и дальнейшую эксплуатацию печи:

1. На этапе сборки все детали рекомендуется соединять между собой в обратном направлении следования газов.
2. В мерах предосторожности стоит определить расстояние, на которое не стоит располагать предметы неустойчивые к горению и воспламенению, а также находиться людям и отметить его.
3. Конструкция самого дымохода должна быть такой, чтобы при необходимости его можно было разобрать на части и произвести очистку, после чего беспрепятственно и быстро собрать и установить на место.
4. После установки печи её нужно проверить на работоспособность в разных режимах, чтобы можно было подобрать подходящий вариант.

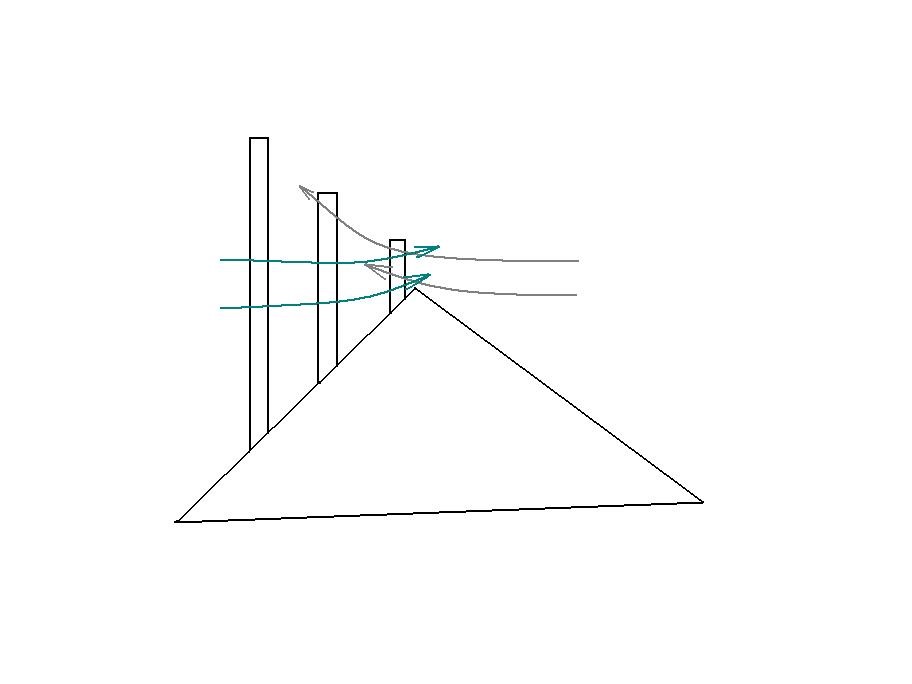

Чтобы наверняка избежать любых проблем с обогревательной самодельной системой, рекомендуется учесть следующие факторы:

• труба должна быть высотой не меньше 4 м;
• трубы максимально могут быть повёрнуты 3 раза;
• углы поворота труб могут быть только 30 градусов, в исключительных случаях можно сделать 45 градусов.
• при необходимости вывести трубу горизонтально, такой участок может быть не больше 1 м.;
• на улице трубу рекомендуется утеплять при помощи базальной ваты с той целью, чтоб препятствовать образованию конденсата;
• обеспечить прикрепление к стене дымохода, убрав нагрузку с основной конструкции печи.

Купить или сделать самому

Каждый автолюбитель сталкивается с дилеммой: купить или сделать. При покупке вы получаете готовый к эксплуатации агрегат, будь то тепловая пушка или бойлерная печь. Если агрегат сложный, специалисты магазина проведут установку и настройку, а вам останется только почитать инструкцию пользователя. Естественно, за все это придется платить и платить немалые средства.

Второй способ – сделать все самому. В этом случае вам нужны материалы, схема или план постройки и инструменты. Например, кирпичную печь в магазине не купить и придется делать самому или с помощью сведущих людей. И наоборот, газовые или электроконвекторы лучше вообще не пытаться сделать самостоятельно, ведь результат может быть плачевным. Конечно, во всех других случаях сделать печь своими руками выйдет существенно дешевле, чем покупать что-то подобное в магазине.

Главное – не бояться. Ведь как говориться: «Не попробуешь – не узнаешь».

Как сделать печь своими руками

В том случае, если у вас появилось желание создать печь своими руками, то конечно, нужно руководствоваться некоторыми тонкостями и особенностями. Те печи, которые будут созданы самостоятельно, принято считать самыми распространенными агрегатами, которые активно используются для отопления гаража.

• На самом деле, если вы желаете создать простую модель печи, то особых знаний и навыков для этого не потребуется, вы обязательно сможете реализовать свои задумки и идеи в жизнь. Если печь будет работать на отработанном масле, то знайте, что вы сможете использовать любое масло, что немаловажно.
• Но есть и недостатки приборов данного типа, например, всегда нужно производить чистку, очищать внутреннюю поверхность печи, дымохода, поэтому вы должны учитывать это обязательно. Специалисты рекомендуют сделать сечение больше обычного, и использовать только чистое топливо, тогда проблем быть не должно.

Этапы изготовления печи для гаража

Если точно решено, что вы сами станете заниматься изготовлением печи для своего гаража, то знайте, что обязательно нужно соблюсти некоторые полезные советы специалистов, которые в свою очередь, помогут вам справиться с такой работой.

В качестве емкостей всегда можно использовать старый пропановый баллон, это может быть и компрессор от холодильника «советских» времен.

• Из металлического уголка вам необходимо изготовить ножки, длина которых должна составлять – 20 см, ведь это важное условие. На них в дальнейшем нужно расположить емкость, приварив их.
• Посередине нижней емкости нужно аккуратным образом, прорезать отверстие, приваривая тем самым к нему трубу, делая это в вертикальном положении. Помните, что это условие работы является обязательным, так как именно данная труба станет выступать соединительным элементом между двух емкостей.
• Вообще специалисты советуют делать конструкцию цельной, а если вам удастся сделать и съемную верхнюю часть, то тогда и вовсе можно будет насладиться выполненной работой.
• Как только, эти этапы работы вами будут выполнены, можно начинать создавать отверстия в трубе, не забывая о том, что их должно быть не меньше десяти штук.
• На нижней части печи нужно сделать отверстие, оно, как правило, предназначено для заливки топлива. При этом старайтесь выполнять этот этап работы правильно и аккуратно, ведь вам будет неприятно сталкиваться с проблемами, когда вы станете осуществлять заливку топлива, все должно быть удобно.
• На верхнюю часть агрегата нужно приварить патрубок, делая заранее отверстие, которое и будет предназначено для него.
• Осталось выполнить последний этап работы, вы должны соорудить дымоход, причем сделать это нужно качественно и тщательно, помните, что трубы должны находиться в вертикальном положении, ведь это важное условие, так можно серьезно улучшить тягу, поэтому обязательно учитывайте этот этап работы.

Внимание: Начиная заниматься изготовлением вытяжной трубы, вы должны знать, что лучше всего изготавливать ее из оцинковки, ведь в этом случае, она будет играть роль нагревательного элемента, что немаловажно. . Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход

При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.

• Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход. При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
• Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.

5 Печь на жидком топливе нюансы изготовления

Старые газовые баллоны нередко используются народными умельцами для изготовления мангалов, барбекю, печей. Причем в последнем случае из них делают не только классические дровяные отопители, но и . Несмотря на непривычное топливо, сделать такую печь не так уж и сложно, если, конечно, вы умеете работать со сварочным аппаратом и слесарным инструментом.

Чертежи, приведенные ниже, иллюстрируют схемы работу такой печи:

Это тот же простейший агрегат, состоящий из резервуара с маслом и трубы – камеры сгорания, спрятанный в металлический корпус. Такое решение сделало печь более безопасной: нет открытого пламени, и это позволило увеличить КПД – нагревшиеся стенки баллона дольше сохраняют тепло.

Начинается изготовление такой печи с подготовки необходимых материалов. Кроме баллона нам потребуются:

• Патрубок для дымохода (диаметр 120 мм, толщина стенок 3–5 мм).
• Трубы для горелки (диаметр 5–7 см).
• Металлические уголки.

С баллона болгаркой срезаем верхнюю часть. В дальнейшем она послужит в качестве крышки для емкости с маслом.

К получившемуся корпусу-цилиндру привариваем металлические ножки – так будет удобнее работать с заготовкой, а потом и пользоваться печкой. В верхней части баллона прорезаем отверстие для будущего дымохода (рекомендуемый диаметр – 120 мм), после чего привариваем к нему начальный патрубок. В нижней части вырезаем еще одно отверстие – под дверцу, которая позволит контролировать целостность чаши с топливом и регулировать подачу воздуха.

Закончив работу с корпусом, переходим к внутренним деталям. Основной узел – это горелка, представляющая собой металлическую чашу, сделанную из обрезка трубы. Размеры этой емкости не должны превышать внутреннюю площадь дна баллона, т. к. мы ее установим именно там. Отличительная особенность – крышка с двумя отверстиями, одно по центру (диметр 100–110 мм) и второе, смещенное к краю горелки (диаметр 50–70 мм). Второе отверстие служит для подачи топлива – оно должно выходить к дверце печи.

К крышке горелки привариваем трубу диаметром 100–110 мм, ее длина зависит от высоты корпуса печи. Верхний конец этой трубы глушится металлической заготовкой в виде диска (его диаметр соответствует внутреннему диаметру корпуса печи). В руках у нас окажется своеобразная штанга, в грифе которой (трубе соединяющей «диски») мы просверлим сантиметровые отверстия. Рекомендуемое количество – 5 рядов по 7 штук в каждом (начинаются на высоте 40 см от резервуара с топливом).

Получившуюся конструкцию – штангу, опускаем внутрь баллона и привариваем верхний диск к обрезанным краям баллона – это заключительный этап. Агрегат тестируем на улице, после чего, убедившись в его функциональности, устанавливаем в гараже.

Как собрать конструкцию дровяной печи своими руками

Экономичная печь на дровах, самостоятельно собранная, считается простейшей в обслуживании и идеально подходящей для обогрева автономных гаражных построек. Зачастую в хозяйстве автолюбителя встречается обогревательная конструкция с названием буржуйка.

Преимущества дровяной печи

Такая печка имеет массу преимуществ, среди которых выделяют:

• легкость в процессе эксплуатации;
• экономичность;
• изрядно низкая стоимость оборудования;
• высокий уровень КПД по отношению к незначительным габаритам конструкции;
• возможность эксплуатировать печь вдали от коммуникаций;
• допустимо применение для приготовления и разогрева пищи;

• исключена необходимость подготовки специального фундамента под агрегат.

  Важно! Единственным значительным недостатком дровяной печки является высокий расход недорогих, но все же стоящих, отопительных материалов. Дрова в печке довольно быстро перегорают и тепло, в процессе горения, не аккумулируется. После того, как печь перестают топить, стальной корпус довольно быстро остывает.

Особенности конструкции печки-буржуйки

Разновидность конструкции печек типа «буржуйка» не имеет четких регламентов.

Каждый мастер может соорудить данную конструкцию, учитывая собственные предпочтения, но в любом случае такая печка имеет основные элементы конструкции:

1. Топка, представляющая собой емкость, в которой происходит процесс сгорания дров. Габариты такой печки не имеют четких стандартов.
2. Решетка для укладки дров и создания тяги, которую размещают у основания печки.
3. Дымоотводная труба.
4. Зольник, размещенный под решеткой, для удаления накопившейся смолы в процессе горения.

Важно! Если модернизировать конструкцию буржуйки, то удастся существенно сэкономить расход дров. Такого эффекта можно достигнуть, если патрубок приварить к корпусу печки над дверцей, а не, как принято, сзади возле стенки

Благодаря такой установке патрубка, в первую очередь будут нагреваться стенки конструкции, а только потом дрова попадут в трубу. За счет этого возрастет время отдачи тепла, так как кирпичный, бетонно-глиняный или утепленный металлический трубопровод остывает гораздо медленнее, нежели стальной корпус.

Материалы для конструирования дровяной печи

Чтобы осуществить сборку дровяной печи самостоятельно, вам понадобится приобрести следующие материалы:

• металлический бочонок объемом 200 л;
• трубы;
• швеллер.                                                                                                                 Важно! Чтобы более четко представить себе последующий объем работ и необходимое количество расходного материала, предварительно просмотрите чертежи печи для гаража разных вариаций. Возьмите за основу наиболее простую на ваш взгляд конструкцию и детально рассмотрите все узлы соединений отдельных элементов.

Технология монтажа

1. Аккуратно срежьте верхнюю часть бочки специальной ножовкой по металлу или болгаркой.
2. Поровняйте острые кромки.
3. При помощи молотка, края обрезанной бочки заверните вовнутрь.
4. Края крышки таким же способом подогните наружу.
5. Вырежьте зубилом по центру крышки отверстие диаметром 100-150 мм для трубы.
6. Приварите швеллер к крышке.Важно! Место, где была пробка, намертво заварите либо оставьте, чтобы контролировать процесс горения внутри печки.

7. В верхней части бочки сбоку вырежьте отверстие, диаметром 150 мм для дымоходной трубы.
8. Приварите трубу.
9. К отверстию в крышке приварите трубу диаметром 100 мм так, чтобы она выступала над поверхностью крышки. Труба будет подавать воздух в бочку.

Как эксплуатировать дровяную печь?

После того, как соберете конструкцию печи, изначально протестируйте ее на правильность функционирования. Выполните следующие действия:

1. Заполните печку на 1/3 дровами.
2. Установите трубу, подаваемую воздух вовнутрь и накройте крышкой.Важно! В процессе сгорания дров крышка потихоньку опускается.
3. Дрова через отверстие трубы слегка смочите бензином или керосином и бросьте зажженную спичку.Важно! При правильном выполнении всех действий, печка способна отапливать помещение на протяжении 7 часов. Если же заполнить ее дровами полностью, то время теплоотдачи достигает 60 часов.

Видео

Просмотрите видео, в котором наглядно показан пример создания и эксплуатации дровяной печки своими руками.

Фото, чертежи, полезное видео

Как сварить металлическую печь для гаража своими руками из металла? Чертежи.

А здесь видео про изготовление печи в гараж своими руками.

Обеспечение комфортных условий в гараже требует некоторых сил, терпения и затрат

При этом следует помнить, что очень важно сделать не только возможность отапливать помещение, но и сохранить безопасность нахождения в нём.

Внимательно соблюдайте все рекомендации по технике безопасности и предусмотрите все нюансы для беспрепятственной эксплуатации оборудования!

Материалы из раздела
Отопление

Экономичная дровяная печь для гаража длительного горения своими руками

Как сделать своими руками печь-буржуйку на дровах для гаража: обогрев, правильная установка и чертежи

Буржуйка — дровяная печь для отопления гаража: плюсы и минусы

Обогреватели для гаража: газовые инфракрасные, дизельные, на солярке и тепловые пушки

Выбираем самый экономный способ отопления гаража электричеством: обзор электрических приборов

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16 градусов хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8 градусов — подойдет агрегат на 1,2 кВт. Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма. Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Какие бывают типы печей

Современные агрегаты для отопления гаражей, представленные в продаже на рынке, имеют определенные характеристики, которые позволяют классифицировать оборудование. Основным фактором служит тип отопительного материала.

Исходя из такого принципа, выделяют следующие виды отопительного оборудования:

1. Электрическая печка. Преимуществом электрического агрегата является возможность выбрать печку с оптимально подходящим уровнем мощности. Но существенным недостатком выделяют значительный расход электроэнергии в процессе эксплуатации.Важно! Конструирование таких агрегатов непременно требует профессионального подхода, иначе — высок риск возникновения аварийной ситуации.
2. отопительный газовый котел. Отличается высокой продуктивностью в соотношении с небольшой стоимостью. Однако обязательным условием при установке такого устройства выделяют наличие доступа к сети газоснабжения. Основным недостатком газового котла является высокий уровень опасности в случае взрыва.Важно! Для установки такой печи также потребуется поддержка специалистов, чтобы в точности были соблюдены все условия технологии работы с газовым оборудованием.
3. Агрегаты, работоспособность которых зависит от сгорания твердого топлива. Такую печку можно приобрести в любом специализированном магазине либо сконструировать собственноручно, что в несколько раз сократит денежные расходы. Производством отопительных агрегатов занимаются, как зарубежные производители, так и отечественные. Наиболее популярные виды таких отопительных аппаратов — печь дровяная для гаража и на «отработке».Важно! Для самостоятельного конструирования вполне подойдут любые емкости из подходящих материалов или же отдельные детали, которые легко соединить самому.
4. Печи для отопления гаража, функционирование которых происходит за счет отработанного машинного масла отличаются легкостью в использовании и экономичностью.Важно! Такой вариант также доступен для создания своими руками.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем

Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

• естественный, за счет тяги дымохода;
• принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.

3 Долгоиграющая печь на дровах чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

• Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
• Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
• Труба для дымохода – рекомендуемый диаметр 120 мм.
• Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
• Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
• Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
• Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

печка на отработке

На фоне остальных подобных конструкций, печь для гаража на масле выделяется экономичностью, простой эксплуатации и недорогим горючим материалом. Конструкция печки на отработке схожа с конструкцией буржуйки.

Преимущества применения

Среди характерных достоинств выделяют следующие:

• простота при сборе конструкции;
• высокий уровень экологичности, который достигается за счет отсутствия выброса копоти и дыма;
• мобильность – характер конструкции позволяет с легкостью разобрать и собрать печку заново;
• процесс работы осуществляется при сгорании масла, подлежащего утилизации;
• безопасность использования, так как пламя не приобретает открытый характер, а сгорают лишь испарения отработанного масла;
• к печке на отработке с легкостью можно пристроить систему отопления, а также контролировать температурный режим.

Материалы для конструкции

Печь на отработке можно сконструировать собственноручно, что не потребует уйму усилий и не займет много времени. Чтобы соорудить самодельную печь для гаража, вам понадобится:

• две металлических емкости, листы металла которых не менее 4 мм;
• соединяющая труба с многочисленными отверстиями;
• патрубок для верхней емкости;
• труба для вытяжки.

Технология монтажа печки для гаража на масле

Чтобы своими руками сконструировать печку на «отработке», выполните следующие действия:

1. Для нижней части возьмите емкость, объем которой в пределах 8-15 литров.Важно! Именно в нее будет в дальнейшем заливаться топливо.
2. Сделайте отверстие в верхней части.
3. Приварите крышку таким образом, чтобы удобно было эксплуатировать печь и регулировать поступление воздуха в процессе переработки материала для обогрева гаража.Важно! При помощи поднятия и опускания крышки, контролируется подача необходимого для горения кислорода.
4. Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой. Максимальная температура накала в такой печи достигает 900°С. Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм.
5. Соедините обе емкости при помощи перфорированной трубы размером в 360 мм.Важно! Если для соединения взяли цельнолитую трубу, просверлите в ней 48 отверстий сверлом диаметром 9 мм в таком расположении:
   • 8 по кругу;
   • 6 в высоту.
6. К верхней части самодельной печки приварите патрубок.
7. На патрубок установите вытяжную трубу из оцинкованной стали.Важно! Идеальная высота дымоходной трубы 4 метра — она обеспечит хорошую тягу.

В результате правильно выполненных работ, вы получите агрегат с такими параметрами:

• общий вес подобной отопительной системы до 30 кг;
• размеры такой конструкции от 0,35 до 0,7 м;
• расход топлива при этом будет составлять около 1,5 л за час работы.

Правила эксплуатации печки на «отработке»

Чтобы результат работы печи был оправданным и она полноценно отапливала гаражное помещение, внимательно ознакомьтесь со следующими рекомендациями по эксплуатации:

1. Регулярно, каждые 2 неделе проводите чистку печки изнутри.
2. Важно! Если в качестве топлива использовать очищенный состав материала, то очистку элементов можно проводить гораздо реже.
3. Если вы установите верхнюю трубу большего диаметра, нежели выхлопную, то количество сажи значительно сократится.
4. Установку агрегата выполните в местах отдаленных от легко воспламеняемых предметов.

Как работает печка?

Чтобы наладить работу самодельной печи для гаража на отработке, выполните следующее:

1. Чтобы разжечь печку, вложите в нижний резервуар газету или бумагу и поверх них налейте топливо.
2. Спустя 10 минут содержимое емкости закипит и за счет своих характерных особенностей, масло самостоятельно загорится.
3. Подливайте топливо порционно — по 5 литров за раз.Важно! В качестве топливного материала идеально подойдет трансформаторное, трансмиссионное, машинное масло или дизельное топливо.

Видео

Чтобы более четко представить себе принцип устройства такой печи и эксплуатации, просмотрите ниже предложенное видео.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Основные требования

Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.

Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.

Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.

Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.

Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».

Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:

• площадью самого гаража;
• сроками использования отопления;
• максимальным бюджетом, который можно потратить.

Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.

Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.

Печь должна обладать следующими важными параметрами:

• сечение вытяжного клапана должно составлять не менее 10 см;
• вес не должен превышать 35 кг;
• габариты печи – 70х50х35 см;
• объем не должен быть больше 12 л.

Плюсы и минусы

Преимущества буржуек в гараже:

• быстрый нагрев
• универсальность материала для сжигания.

Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.

На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.

Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.

«Буржуйки» же стали популярны во времена различных невзгод: во время Гражданской войны в России, во время Великой Отечественной войны. Подобные факты говорят о том, что «буржуйки» имеют практическое значение.

Изготавливаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи

Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь может прикалиться от воздействия высоких температур и корпус станет трескаться по сварным швам. Как примерно определить марку стали, описано .
