Буржуйка из трубы 300 мм своими руками

Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова;
• для растопки, ближе к дверке укладывают тонкие щепки;
• дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
• дрова поджигают и обязательно закрывают дверь;
• пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
• для второй закладки можно использовать уголь или отходы столярного цеха.

к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

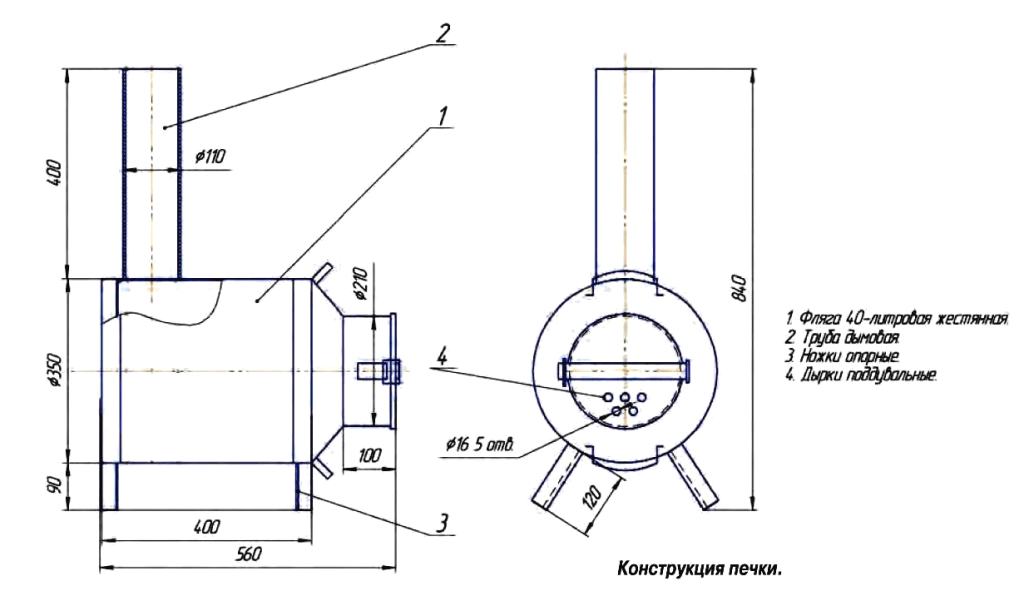

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
• из профиля 40 мм готовим 4 ножки длиной 400 мм;
• петли приобретаем готовые или можно сделать самим из профиля и прутка;
• для дверки из листа вырезаем заготовку 340/340 мм;
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки дна печи.

к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

• расстояние до деревянных стен и потолка должно быть не менее 1 м;
• расстояние до пола из дерева – минимум 400 мм;
• при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

pechnoy.guru

Буржуйка своими руками с увеличенным КПД (55 фото пошагового изготовления)

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

• 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
  Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
• 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
• 3. Краска уже обгорела но не отлетает.
• 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
• 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
• 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
• 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.

sam-stroitel.com

Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

1. Буржуйка на дровах — особенности / Чертежи
2. Буржуйка из газового баллона / Чертежи
3. Буржуйка из бочки / Чертежи
4. Буржуйка из кирпича — печь «на века»  / Чертежи
5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

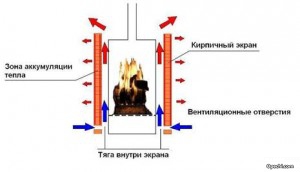

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича — печь «на века» своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

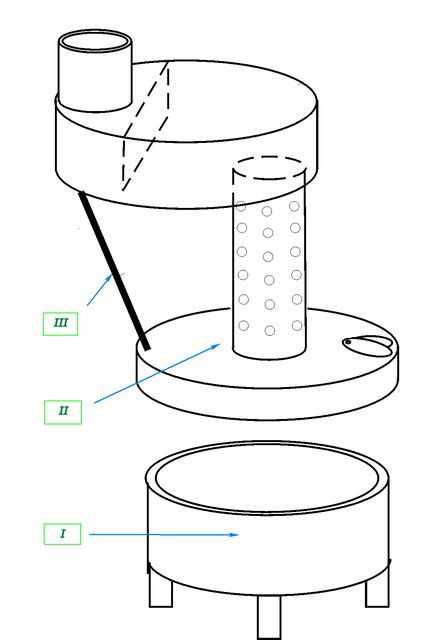

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

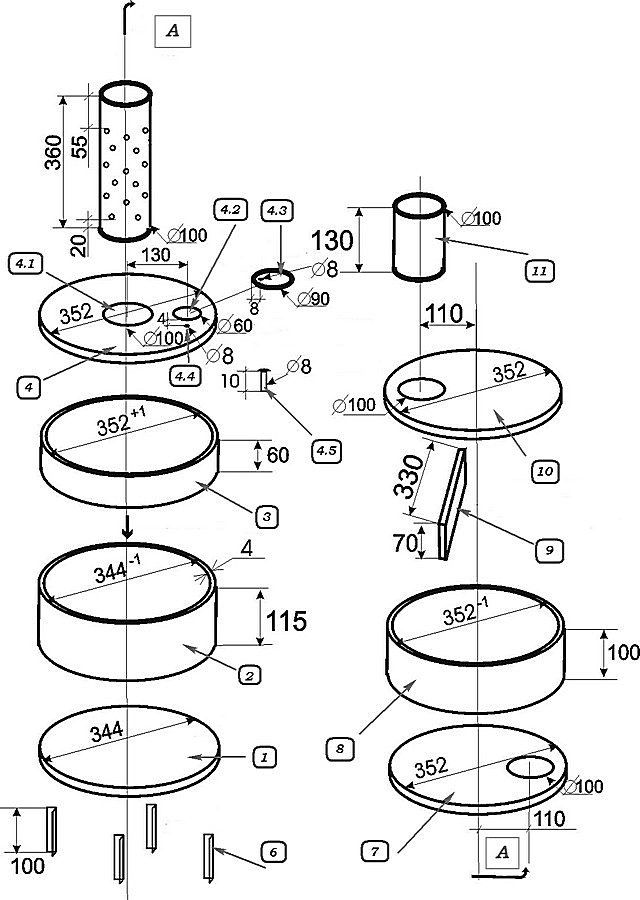

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Источник

sam.mirtesen.ru

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна

• Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

• Из двух газовых баллонов, установленных перпендикулярно, один на другой;
• ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки

• Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
• Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
• Баллон готов к использованию.

Буржуйка вертикальная из газового баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

domsdelat.ru

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

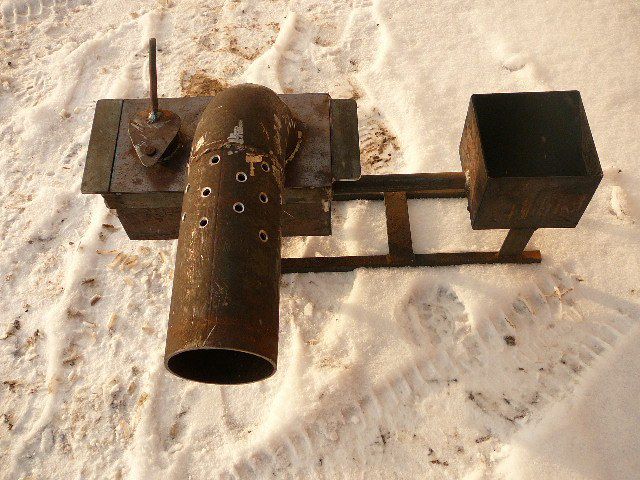

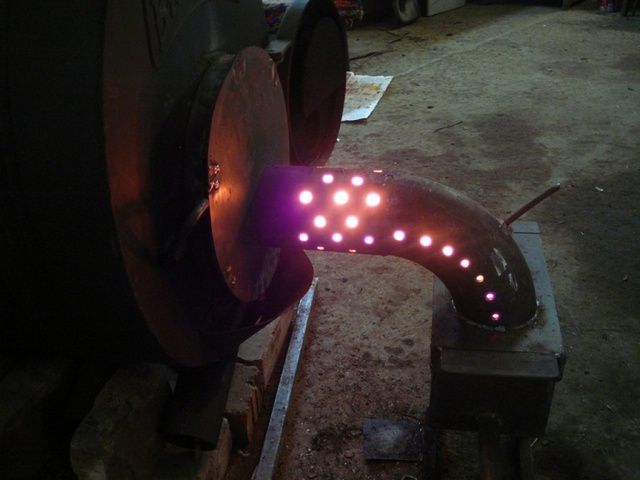

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

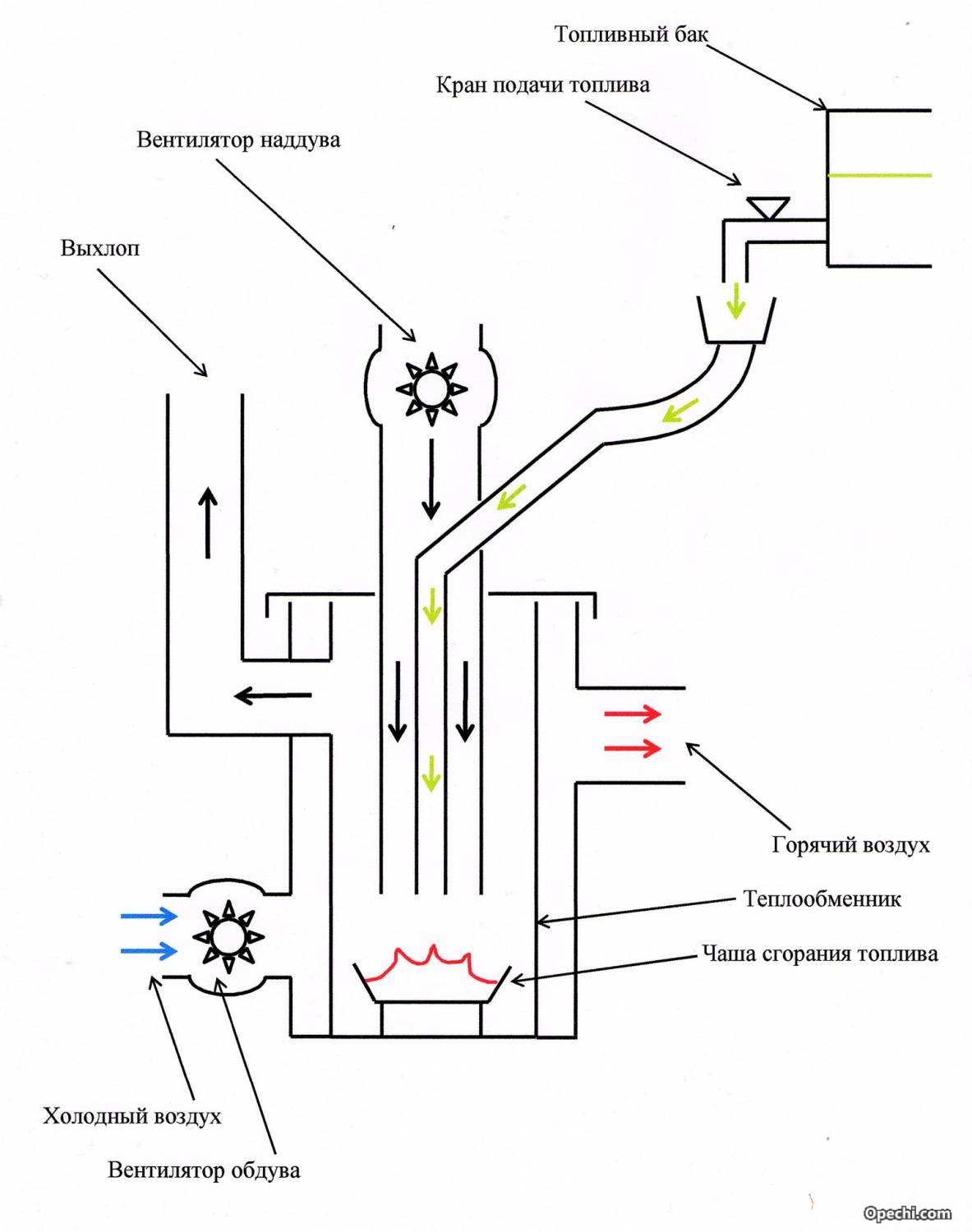

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
2. Доверху заполните сосуд водой.
3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16—20 мм на колосники;
• куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
3. Изготовьте из арматуры колосниковую решетку круглой формы.
4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Буржуйка своими руками — эффективная печь: чертеж, схемы для изготовления

В отдаленных от линий теплопередач местах существует потребность готовить еду и согреваться. Для этого используется печь буржуйка. Используется устройство повсеместно, в отдаленных местах, гаражах, дачных поселках. Множество разновидностей печи – буржуйки доступно при изготовлении. Гармоничный вид и правильная конструкция позволят использовать прибор при любых условиях. Изготовление печи — буржуйки не отнимет множество сил и времени, достаточно иметь небольшие навыки в слесарных работах, подручный материал, инструмент.

Буржуйка из старого газового баллона

Разновидности буржуйки

Доступна масса конструкций для производства буржуек своими руками. Необходимо обратить внимание на характеристики и другие параметре при виде устройства, его прямое назначение и использование в хозяйстве. Изготавливается буржуйка практически из любого материала:

• старый газовый баллон;
• бочка;
• металлический бак;
• листовой металл толщиной более 4 мм используется при случаях уникальной конструкции.

Буржуйка своими руками

Для отопления построек гаражного типа или приготовления еду подходит практически любой вид печи – буржуйки. В жилом помещении необходимо подобрать конструкцию при соответствии с параметрами герметичности, отвода дыма.

Сборка печки буржуйки из трубы

Отличным вариантом для дачного домика является компактная буржуйка своими руками из трубы необходимого диаметра. Хорошие показатели теплоотдачи, эстетический вид дают возможно использовать устройство в помещениях небольшой квадратуры. При поэтапном выполнении возможно добиться качественной печи, не затрачивая финансовых средств.

1. Подготовленный кусок трубы необходимо разметить под отверстия для лючков зольника и топки. Нижнее отверстие может быть выполнено меньшего размера. Для вырезания отлично подойдет болгарка или газовая сварка.
2. Прямоугольники, отрезанные ранее не нужно выбрасывать, они будут выступать в роли будущих дверец для герметичной конструкции. На кусочки по краям наносится листовой металл, чтобы прилегание происходило нахлёстом. После добавления металла происходит установка щеколды на дверцы.
3. В трубе устанавливаются кронштейны на уровне ниже дверцы топки на 10 см. Уголки отлично подойдут для изготовления будущего колосника.
4. На днище трубы устанавливаются ножки для устойчивости, избегания опрокидывания буржуйки. Предварительно необходимо заварить дно, верхнюю часть.
5. К верхней части приваривается труба меньшего диаметра с заранее подготовленным вырезом, она будет выступать в роли дымоотвода.
6. Для работы дверок устанавливаются петли, герметичность достигается правильно размеченной зоной крюка, сбалансированной дверцей.
7. Красивый внешний вид достигается нанесением жаропрочной краски. Перед покраской швы зачищаются, обрабатываются соединения, это позволит придать вид буржуйке своими руками, купленной на рынке.
8. После сборки печь присоединяется к дымоходной трубе для отвода газов.

Сборка печки буржуйки из трубы

Данный тип подойдет для отопления в доме, прост при изготовлении. На верхней части вполне возможно вскипятить чайник или разместить небольшую кастрюлю.

Буржуйка гном

Наиболее распространенной печью является разновидность в простонародье называемая «гном». В силу компактного корпуса, простоты монтажа возможно изготовление легкой и мобильной конструкции. Простейшим вариантом является корпус, который размещает топку и зольник. Более функциональные буржуйки комплектуются специальными перегородками, так повышается теплообмен.

При изготовлении используется лист стали от 3 мм, важно понимать, что чем толще сталь, тем конструкция прочнее, но больше весит. Также понадобятся уголок, труба для отвода, крышку возможно сделать своими руками, или приобрести на рынке. Заготовки размечаются при соответствии с подготовленным чертежом, отверстия возможно вырезать заранее в более удобных условиях. Передняя панель изготавливается с отверстиями для поддувала в процессе топки. Остаточный материал от отверстий дверей служит как крышки с наваренным уголком.

Буржуйка ГНОМ

Отвод дыма производится через своеобразный лабиринт, состоящий из пластин. Первая пластина служит как экран и устанавливается на ближние расстоянии, вторая на дальним, таким образом происходит завихрение горячего дыма, более эффективная теплопередача. Изнутри буржуйки привариваются своими руками уголки по сторонам, для крепления колосника, который изготавливается из прутьев арматуры или высверливаются отверстия в листе металла.

Заключительным этапом сборки возможно обварить края конструкции уголком, это станет причиной большего веса, но повышается прочность, устойчивость буржуйки. После сварки швы зачищаются, корпус необходимо покрыть краской жаропрочного типа. Повышенная эффективность устройства достигается установкой экрана, кроме лучших показателей теплообмена, приспособление играет роль при безопасной эксплуатации изделия.

Буржуйка из колесных дисков

Изготовление своими руками буржуйки из колесных дисков не потребует особых знаний и материалов. Перед началом работ необходимо точно определить размер, наиболее оптимальным считается диаметр 5 см, высота около полутора метра. Толщина колесных дисков с такими размерными параметрами не превышает 10 мм, этого достаточно для получения в результате прочной буржуйки.

Буржуйка из колесных дисков

Процесс состоит из нескольких основных моментов:

• основание может быть изготовлено из неиспользуемых чугунных батарей, при случае отсутствия материала под рукой, комплектующие возможно купить не дорого на рынке вторсырья;
• радиаторы окутываются листами из стали, толщиной не менее 7 мм;
• производится отверстие для топки, отрезок используется для дверцы;
• монтаж колес производится на верхнюю часть подготовленной конструкции;
• конструкция сваривается по внешнему диаметру, необходимой высоты;
• верхняя крышка изготавливается из листа металла нужного диаметра, в которой вырезается отверстие для дымохода.

Такая конструкция будет материально выгодна при наличии старых, неиспользуемых колесных дисков. Буржуйка своими руками из колесных дисков отличается безопасностью, отсутствием финансовых затрат на изготовление.

Печка из газового баллона

Буржуйка из газового баллона используется, когда необходим быстрый прогрев небольшого помещения. Параметры печи таковы, что она способна быстро нагреваться, но с такой же скоростью и остывает. Корпус отличается минимальным количеством навесных деталей, основные составляющие это газовый баллон, дверка и поддувало. Зольник соединён с поддувалом, отверстие, которое способствует проникновению воздуха в конструкцию.

Печка из газового баллона

Дымоход изготавливается изогнутым способом, это объясняется отсутствием внутри конструкции лабиринтов для дыма, если устанавливается прямой дымоход, печь выдает не достаточно тепла.  Для разогрева возможно использование любого горючего материла, начиная от отходов столярных работ, заканчивая опилками, не обработанным деревом. Для безопасного проведения работ стоит проверить наличие остаточного газа в баллоне. Остатки газа вытравляются водой, из вертикально установленного баллона. Процесс изготовления не особо отличается от печи – гнома, необходимо просто определиться с расположением печи.

Буржуйка из бочки

Буржуйка своими руками из бочки способна обогреть достаточно большой объем, но отличается увеличенными размерами по сравнению с конкурентами. Исполнение может быть в вертикальном и горизонтальном виде, для работы понадобятся лист металла труба для дымохода и бочка. При изготовлении буржуйки из бочки своими руками размечаются будущие отверстия для топки и поддувала, затем разрезается пополам на две равные части. В верхней части прорезается отверстие под дымоход, своеобразную варочную панель.

Буржуйка из бочки

Заранее подготовленный колосник прикрепляется в нижней части бочки, возможно приварить уголки, на которые будет ставиться колосник, такая конструкция позволит заменять отработанный элемент печи. Дверцы для топки вырезаются аналогичным способом с другими типами конструкций. Буржуйка из бочки оснащается проемом в самой нижней точке для поддувала, для дверец привариваются петли, затворы и крепежные ушки.

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

• Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
• Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
• Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
• Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков. Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

• Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов.
• Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения.
• Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров. Повышенный расход топлива позволяет использовать печь только на необходимое время.

Перед использованием нагревательного прибора, стоит обратить внимание на тип конструкции.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева. Важно изготовить универсальное устройство, которое поможет в любую минуту.

Материалы и инструменты

Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.

Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.

Необычная буржуйка из листа металла

Декоративная буржуйка своими руками

Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.

Сфера применения буржуек

История гласит, что название «буржуйка» появилось от параметров низкой теплоотдачи, при высоком расходе горючих материалов, такими печами пользовались люди обеспеченного класса. Высокую популярность печь — буржуйка обрела в начале 20 века. Печи устанавливались на жилых помещениях для обогрева, а также использовались военными. Приготовление пищи своими руками возможно на верхней панели. Размеры буржуйки напрямую зависят от конструкции, используемых материалов.

Креативная самодельная буржуйка

При введении массовой системы отопления помещений буржуйки стали терять популярность в городах, но все больше использовались на селах. В отдаленных районах по сей день не существует централизованного отопления, люди используют отопительные приборы без электричества.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений. Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство.

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Буржуйка представляет собой железную, компактных размеров печь с дымоходом наверху. Состоит она из камеры, куда засыпается твердое топливо, колосника в виде металлической решетки, трубы – дымохода и зольника для сбора золы.

При умении обращаться со сварочным аппаратом, устройство легко изготовить, при этом, прослужит оно верой и правдой в неотапливаемом помещении, в полевых условиях, при отсутствии централизованного отопления не один десяток лет.

Как сделать своими руками?

Варианты изготовления:

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали.
Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост:
сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

1. Берем болгарку
   , вырезаем обе дверцы, проводим между ними замкнутую линию.
2. По линии
   распиливаем баллон на 2 части.
3. Внизу
   привариваем решетку – поддувало.
4. Устанавливаем
   решетку, свариваем обе части снова.
5. Для вентиля
   делаем отверстие в радиусе 10 см.
6. Для вытяжки
   вставляем отверстие в трубу, путем сварки свариваем предметы.
7. Простая печка
   из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

1. Срезается
   верхушка у баллона.
2. Внутрь вставляются
   и привариваются прутья.
3. Сбоку вверху
   вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
4. Заваривается отверстие
   , вкручивается вентиль, приспосабливается удобная ручка.
5. Из трубы
   , бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
6. Внизу бочки
   трубы вырежьте 2 отверстия для топки и зольника.
7. Изготовьте дверцы.

8. Сделайте
   обрамление
   отверстий из металлических полосок.
9. Под топочной дверцей
   на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

1. Внизу ко дну
   приварите 4 ножки.
2. На поверхности
   вырежьте отверстие, приварите к нему трубу, это будет дымоход.
3. Приварите петли
   к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
4. Для эстетики конструкции
   обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

1. Чтобы изготовить данную модель
   , подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
2. Сделайте на листе
   точные разметки всех элементов, предварительно начертив чертеж.
3. Врежьте
   все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
4. Вверху бака
   прорежьте отверстие для трубы со смещением от центра влево.
5. Со смещением вправо
   на окружности просверлите отверстие для соединительной трубы.
6. Получилось 2 окружности
   , приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
7. Аналогично оформите часть печки снизу
   , но теперь отверстие вырежьте прямо по центру обозначенного круга.
8. Вырежьте рядом
   второе отверстие, закрепите на нем сдвижную крышку.
9. Приварите к нижней
   плоскости 4 ножки.
10. Зачистите швы после сварки
    , покрасьте поверхность краской, устойчивой к высоким температурам.
11. Подсоедините к печи дымоход.
    Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Необходимые материалы, инструменты

Перед началом работы подготовьте инструменты:

• металлическую щетку;
• зубило, плоскогубцы, молоток;
• рулетку, мел;
• дрель со сверлами по металлу;
• шлифмашинку;
• круги по металлу;
• сварочный аппарат;
• защитную маску;

Для корпуса понадобится труба 30 см в диаметре, в толщину не менее 5 мм. Можно применить вместо трубы листовой металл той же толщины.

Для дымохода следует подобрать трубу 12 см в диаметре, толщиной не менее 3 – 4 мм.
Чтобы не было прогорания для зольника подойдет металлический короб, поэтому нужно подобрать прочный листовой металл.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите
   сварочный аппарат к сети.
2. Возьмите
   электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите
   силу тока на аппарате до 160 А.
4. Наденьте
   специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи
   приварите три стенки.
6. Низ устройства
   расположите от пола не менее чем на 5 см.
7. Соединяйте
   детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно
   , отрихтуйте углы деталей.
9. Приварите
   детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите
    между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте
    расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь
    путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки
    , просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите
    с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой
    вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам
    приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно , топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

1. Срежьте с него верхушку
   , это будет у печки крышка.
2. Проделайте отверстие
   вверху и сбоку печки, это будет вытяжка.
3. Проделайте отверстие
   в центре для того, чтобы можно было легко вставить баллон.
4. Приварите
   к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
5. Срежьте
   часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.

Безусловными плюсами самодельной печи являются:

1. Компактность размеров.

2. Применение любого доступного топлива
   , можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства
   , в основном можно обойтись сподручными материалами.
4. Установка конструкции
   не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход
   топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи
   сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать
   выпадения угольков из печи, это чревато пожаром.

Где можно применять?

Печи были популярны в первой половине прошлого века. Они согревали землянки солдат, блиндажи, вагоны-теплушки.

Сегодня печи до сих пор отапливают садовые домики, гаражи, складские помещения, теплицы, то есть там, где газопровод отсутствует, а электрические приборы малоэффективны, при этом сжигают много электроэнергии.

Виды самодельных буржуек

Материалом для конструкции служит чугун, либо нержавейка.
Печь состоит из емкости, зольника, патрубка, дымохода, топочной дверцы.

По видам различают:

• пиролизные печи;
• с варочной платформой наверху для приготовления блюд;
• печи, обшитые кожухом для эффективной теплоотдачи. Для самоделки можно подобрать старый баллон, бочку, большой чан, бидон. Печи могут быть цилиндрической, прямоугольной формы;

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

1. Печь
   должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
2. Стенки печки
   не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
3. Быстро воспламеняющиеся материалы
   не стоит класть рядом с топкой, могут загореться.
4. Позаботьтесь
   о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
5. Используйте в производстве
   только качественный, огнеупорный материал.

1. При наличии панельных, древесных стен в доме
   устанавливайте печь на расстоянии в 1 метр от них.
2. Обязательно монтируйте
   дымоотвод желательно из одной секции.
3. При проведении трубы через стену
   установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
4. Для гаража
   лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
5. Не ставьте печь
   рядом с легко воспламеняемыми материалами.
6. Участок трубы
   именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
7. Хорошо продумайте
   вентиляционную систему, в помещении не должно быть гари.
8. Выложите пол и стены
   возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
9. Поставьте в целях безопасности
   металлическое ограждение вокруг устройства.
10. Колосник
    лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
11. Устанавливайте все части дымохода
    только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
12. Обрабатывайте швы
    после сварки прочным и качественным герметиком.
13. Не чистите трубу ершом
    , металлическими предметами, стенки трубы могут быстро прохудиться.
14. Монтируя дымоход
    , сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

В России, затем СССР буржуйки использовались там, где не было централизованного отопления: во фронтовых блиндажах и землянках Великой Отечественной войны, в госучреждениях того же времени, в вагонах-теплушках. Фото буржуйки, изготовленной своими руками, рассмотрите на сайте.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.

Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.

Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.

Но с этим помогут соседи, у которых агрегаты имеются. Сварочными аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Фото буржуйки своими руками

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания — угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива — такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал — нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью — запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

• печь с варочной поверхностью;
• пиролизная;
• оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками — чертежи, фото, видео

Между собой печи различаются по следующим категориям:

• материал изготовления — чугун, сталь, кирпич;
• функциональность — с варочной поверхностью, калориферные и газогенераторные;
• вид топлива — твердое и жидкое.

Классическая печь

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Процесс изготовления

Необходимые материалы:

• металлический лист 4 мм;
• арматура диаметром 10-15 мм для колосника;
• уголки;
• труба (диаметр по схеме);
• болгарка;
• сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники — арматура, для соединения деталей — горячая сварка, для нарезки — пневмоножницы или болгарка.

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

Процесс изготовления

1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
4. Размеры буржуйки из бидона — на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

Материалы и инструменты:

• отработанный газовый баллон;
• металлический лист 4 мм;
• труба (диаметр см. выше);
• арматура для набора решетки;
• уголки;
• топочная дверца;
• болгарка
• сварка.

1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
4. Размеры буржуйки из баллона — на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

Фото 11 Печь по типу «Бубафоня»

Фото 12 Буржуйка, которая работает

Компактная печка для отопления небольшого помещения, в простонародье называемая попросту буржуйкой, скоро отметит свой 100-летний юбилей. Появившись в 1920-х года, такие металлические печки с дымоходом стали попросту незаменимы в годы Великой Отечественной войны. Печь-буржуйка не сдает свои позиции и по сей день, оставаясь необходимым атрибутом гаража, теплицы или дачного дома. Такая печка нужна везде, где людям надо обогреться и приготовить пищу, несмотря на отсутствие центрального отопления.

Буржуйка-печь имеет свои достоинства и недостатки. К безусловным плюсам такого отопительного прибора можно отнести:

• энергетическая независимость и автономность;
• дешевое топливо в виде угля, дров, опилок, щепы, торфа, отработанного технического масла, дизельного топлива, лакокрасочных отходов и т.д.;
• быстрый разогрев;
• небольшие габариты;
• установка без фундамента;
• не нужен капитальный ;
• простота в эксплуатации;
• невысокие финансовые затраты в случае изготовления своими руками печки.

Однако печка-буржуйка имеет и минусы:

• требуется хорошая вентиляция в помещении;
• большой расход топлива;
• необходимость постоянного контроля уровня топлива;
• быстрое остывание (впрочем, этот недостаток поправим — для увеличения КПД печку можно обложить кирпичом).

Примечание:
Если вы почувствовали необходимость в подобном аппарате, то у вас два варианта – купить металлическую печку промышленного изготовления или сделать ее своими руками.

Сначала расскажем о покупных буржуйках-печах, стоимость которых стартует примерно с 4000 рублей (например, печка «Уголек») и поднимаясь до 40 000 рублей и выше (такая стоимость характерна для каминов-буржуек с красивыми названиями «Бавария», «Baron» и пр.).

С теплообменником

В середину этого ценового разброса попадают, к примеру, буржуйки с водяным контуром отопления и теплообменником, армейская чугунная печка, буржуйка длительного горения типа «Клондайк».

Материалом для печек и каминов-буржуек, изготавливаемых в цехах, обычно становятся нержавейка и чугун. Стандартный чертеж предполагает наличие бункера с дверцей топки, зольника, патрубка для дымохода. Однако бывает, что печь-буржуйка оборудуется варочной плитой, конфорками и даже духовым шкафом. На предприятиях делают и печки-калориферы, а также камины-буржуйки, в которых для повышения КПД установлен керамический или стальной кожух, значительно увеличивающий теплоотдачу. При желании можно купить для дома камин-буржуйку или просто печку с газовым генератором.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

• сварочный аппарат;
• шлифовальная машинка с кругами;
• дрель со сверлами;
• щетка с металлическим ворсом;
• рулетка и строительный карандаш для разметки;
• молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

• 1 или 2 газовых баллонов;
• Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
• чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
• труба для дымохода;
• толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Бесплатное топливо

Примечание:
Если расходы на топливо для буржуйки-печи хочется свести к минимуму, рассмотрите возможность изготовления самодельной конструкции для отопления на автомобильном масле, слитом с машины.

Буржуйка на отработке особенно хороша для владельцев гаражей. Чертеж ее конструкции включает в себя два резервуара, соединенные трубой, а также дымоход.

Для создания печки на отработке понадобятся следующие материалы:

1. Металл толщиной 4 мм для буржуйки.
2. Металл толщиной 6 мм для крышки верхнего резервуара.
3. Металлические прутья для ножек печки (3-4 штуки подходящей толщины).
4. Труба из жаростойкого материала для соединения резервуаров (диаметр не менее 100 мм, длина около 400 мм).
5. Труба для дымохода (длина не менее 4 м).

Работы по формированию буржуйки на отработке проводятся в таком порядке:

1. К нижнему резервуару привариваются ножки.
2. На этот резервуар сверху приваривают крышку с проделанными дырочками для масла и воздуха.
3. На соединительной трубке делают не менее 50 отверстий с диаметром в 9 мм.
4. Приваривают трубку к крышке нижнего резервуара.
5. Сверху приваривается второй резервуар с заправочной горловиной и трубой дымохода.

Пользоваться такой буржуйкой-печью легко. Масло наливается в холодный аппарат через заправочную горловину почти доверху, не доходя до крышки резервуара всего нескольких сантиметров. Туда же закладывается растопочный материал в виде ветоши или газетной бумаги. Осталось поджечь, и вскоре вы будете наслаждаться теплом.

Как правило, такие печки «употребляют» от 700 до 2000 мл отработанного масла в час. Буржуйки на отработке позволяют кипятить воду и готовить нехитрую пищу. Однако их эксплуатация предполагает обязательное наличие в помещении хорошей вентиляции для вывода угарных газом, а также соблюдение правил пожарной безопасности (нельзя располагать рядом с печкой горючие материалы, использовать легковоспламеняющиеся материалы типа бензина, ацетона и пр.). Резервуар с отработкой нужно оберегать от попадания воды. Дозаправка маслом осуществляется только после полного остывания печки.

Листовой металл

Как сделать буржуйку из металла? Этот проект можно реализовать самому, если у вас имеется опыт сварочных работ, а также необходимый инструмент. Из материалов понадобится следующее:

• листовой металл (его количество определяет размеры печки);
• стальные уголки толщиной 5 мм;
• металлическая трубка длиной около 30 см;
• труба с диаметром 180 мм.

Для получения буржуйки-печи нужно сварить прямоугольник из металлических листов, соединенных встык (пока без крышки). С одной стороны расположить поддувало и дверку топочной. Внутреннее пространство печки делится на дымооборот, топку и зольник.

В последних двух отсеках устанавливают колосниковую решетку, которая будет удерживать твердое топливо. Для этого внутри буржуйки по бокам на высоте до 15 см приваривают стальные уголки. На них укладывается сваренная заранее решетка (ее можно сделать из стальных полос, приваренных к толстым металлическим прутьям на расстоянии порядка 5 см). Колосниковую решетку лучше делать съемной, чтобы впоследствии, когда она прогорит, можно было бы без проблем произвести замену. Кроме того, съемная конструкция решетки облегчает чистку аппарата отопления.

Вернемся к строительству печки. Ради увеличения КПД буржуйки можно сделать крепления под съемный отражатель (металлический лист толщиной не менее 12 мм), который разделит топку и дымооборот. Для этого сверху привариваются два металлических прута. После установки отражателя должен получиться канал для дыма.

Обустроив внутренности буржуйки, можно приваривать верхний металлический лист, который станет крышкой конструкции. Заранее в нем проделывается отверстие для закрепления дымоходной трубы. Далее в печке оборудуются перемычки, разграничивающие дверцы, сделанные для зольника, отражателя и колосниковой решетки. Как правило, под зольник оборудуют небольшую дверцу, а вот стальные две делают в полную ширину печки, чтобы было удобно доставать отражатель и решетку.

Следующий этап – приваривание к конструкции защелок и ножек (для них подойдут металлические трубки с диаметром до 3 см и длиной в 10 см), а также трубы дымохода из изогнутой трубы с диаметром около 18 см (отметим, что дымоход размещается на 20-сантиметровой гильзе). Буржуйка из листового металла готова.

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

• процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
• буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Печка-буржуйка всегда выручала в экстренных ситуациях и была надежным
помощником дачников, автомобилистов, имеющих гараж, а также владельцев небольших частных домов.

Сегодня она, зачастую
, приобретает новый облик, разработанный дизайнерами интерьеров, поэтому хорошо вписывается и в залы элитных особняков. Можно ли изготовить этот полезный, а иногда и просто необходимый отопительный прибор своими руками, если у вас недостаточно опыта сварки и резки металла?

Конечно да и еще раз да, для того, чтобы сварить буржуйку вам достаточно понимать общие принципы сварки металлов, даже если у вас получится кривой шов — его всегда можно будет зачистить болгаркой, посмотрите на фото ниже, какую печь сварил новичок, который сварочный аппарат держал всего два раза в жизни:

Инструменты
, требуемые для работы

Для изготовления любых металлических конструкций необходим определенный
набор инструментов, к которым относятся:

1. Сварочный аппарат, по меньшей мере
   , на 200А
   и электроды, защитная маска и костюм для сварки;
2. Болгарка (шлифмашинка
   ), отрезные
   и шлифовальные круги по металлу. Некоторые фигурные детали можно будет вырезать только газовым резаком.
3. Шлакоотделитель
   (молоток);
4. Щетка
   металлическая;
5. Обычный молоток, зубило, плоскогубцы;
6. Рулетка, складной метр и мел для отметок;
7. Дрель и сверла
   по металлу.

Виды самодельных буржуек

Для разных помещений можно подобрать свой вид буржуйки, который больше подойдет
по техническим характеристикам и по внешнему виду. Их изготавливают из металлических баков, труб средних диаметров, бочек, газовых баллонов и листов толщиной не менее 3—
5 мм.

Для обогрева в помещении гаража подойдет
любой из вариантов буржуйки, а вот для использования в жилом помещении от некоторых моделей лучше отказаться.

Поэтому нужно рассмотреть самые популярные варианты буржуек, чтобы узнать какую из них выбрать и изготовить самостоятельно.

Буржуйка на отработке — просто и дешево

Это именно тот вариант, который мало подходит для использования в помещениях, где проживают люди. Объясняется просто —
при горении масляная отработка издает
специфический запах, даже если устроена хорошая вытяжка.

Для изготовления потребуется листовой металл толщиной 4—
5 мм
, из которого будут вырезаться все необходимые детали. Также
необходима труба для изготовления некоторых элементов буржуйки и дымохода.

На представленной схеме хорошо видны все размеры деталей, которые
нужно заготовить.

• На металлическом листе делается точная разметка всех элементов и вырезается с помощью шлифмашинки
  . Все края деталей тщательно зачищаются.
• В подготовленной нужного размера по высоте трубе высверливаются круглые отверстия. Она будет соединять верхнюю и нижнюю емкости
  буржуйки.
• В верхней
  плоскости верхнего
  бака, в намеченном по схеме месте, прорезается отверстие нужного диаметра. Оно смещено от центра в левую сторону и будет предназначено для трубы дымохода. На нижней стенке отверстие смещено к правой стороне окружности, и в него будет входить соединительная труба.
• Две окружности привариваются к отрезку трубы, который будет определять толщину верхнего бака.
• Таким же образом делают и нижнюю часть печки. Только отверстие для вхождения трубы вырезается в центре
  круга. Кроме того, вырезается еще
  одно, которое будет служить горловиной для заправки печи. На него закрепляется сдвижная крышка.
• На нижнюю сплошную плоскость привариваются три или четыре ножки.
• Для жесткости
  верхний бак соединяется с нижним металлическими кронштейнами.
• Чтобы печь
  была красивой и не ржавела, все сварные швы хорошо зачищаются, а затем все поверхности окрашиваются защитной жаростойкой краской.
• Последним этапом в работе идет
  подсоединение печи к дымоходу.

Работает такая печь следующим образом: в нижний бак заливается отработка, далее с помощью лучины или свернутой
бумаги, через отверстие она поджигается. Сдвижную крышку на отверстии закрывают после того, как отработка внутри бака загорится.Кислород, попадающий через отверстия в трубе, которая соединяет два бака, способствует интенсивному горению. Горячий воздух, проходя через верхнюю часть печи, нагревает ее
до высокой температуры, поэтому на ее
поверхности легко можно подогреть чайник. Так как в гараже всегда есть отработанное топливо, проблем для заправки печки-буржуйки никогда не будет.

Буржуйка из старой бочки или трубы

Эту печку можно сделать из обычной металлической бочки или трубы определенного
диаметра. Она вполне подходит для установки в жилом помещении дачи, а при красивом аккуратном исполнении может подойти и для жилого дома.

1. На нужном уровне будущей печи размечаются и вырезаются два прямоугольных отверстия, которые будут входами в топку и зольник.
2. Вырезанные части пригодятся для изготовления дверец. Их обрамляют металлическими полосками, доводя их размер до нужного, и устанавливают специальную ручку с щеколдой.
3. Примерно на десять сантиметров ниже дверцы топки, внутри бочки или трубы приваривают уголковые кронштейны, на которые будет уложен колосник.
4. Колосник можно самостоятельно сварить из арматуры.
5. Если печка изготавливается из трубы, заваривается ее
   дно и верхняя часть.
6. К нижней донной части привариваются ножки.
7. В верхней панели вырезается отверстие для дымохода, и в него вваривается труба.
8. Затем на закрепленные
   петли устанавливаются дверцы. По их расположению, размечается и закрепляется крюк для замка.
9. Для того, чтобы
   печь имела эстетичный вид, все сварочные швы должны быть тщательно зачищены. Если потом печь покрыть жаростойкой краской, то ее
   будет невозможно отличить от заводского изделия.
10. Затем, когда печь полностью будет готова, ее
    подключают к дымоходу, выведенному на улицу.

В целом
, удачный вариант буржуйки, если для него хватит места в помещении, так как эта модель займет
достаточно большую площадь. Нужно отметить, что верхняя панель буржуйки достаточно велика, и на нее
можно спокойно установить чайник или, например, сковороду.

Печь-буржуйка из плохого газового баллона

Газовый баллон имеет практически готовую форму для хорошей буржуйки.

• Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
• В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее
  обваривают, и, таким образом, полотно для дверцы будет готово.
• К ней закрепляется замок-ручка
  , и дверца устанавливается на приваренные петли.
• На стенке баллона, которое будет дном будущей печки делаются отверстия —
  они сами по себе будут исполнять роль колосника.
• Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
• После этого привариваются ножки —
  их можно сделать из металлического уголка или труб.
• В верхней задней части буржуйки вырезается
  круглое отверстие, в него вваривается дымоходная
  труба.
• Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.

Буржуйка из газового баллона отлично подойдет
как для гаражного помещения, так и для комнаты в дачном домике.

Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:

Видео урок по постройке буржуйки из газового баллона

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный
, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет
для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры —
топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг
  , и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем
  для конфорки (в зависимости от размеров приобретенной
  детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки
  .
• Для того чтобы
  сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку
  из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е
  . она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный
  коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее
  необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная
  труба, и зачищаются все сварочные швы.
• Для придания
  буржуйки эффектного вида, ее
  окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

• Установка печи производится на огнестойкую поверхность. Ее
  можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также
  нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
• Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
• В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции. Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
• Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее
сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Современные модели имеют некоторые отличия:

• Соблюдение требований пожарной безопасности.
• Привлекательный внешний вид.
• Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

• Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
• Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

• Через открытую крышку вверху буржуйки вертикально ставится конус.
• Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
• Конус можно вынимать, закрывать крышку и начинать розжиг.
• Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
• Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
• Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

• инверторный сварочный аппарат;
• шлифовальная машина, оснащенная кругами для резки по металлу;
• дрель;
• угольник с рулеткой;
• другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этапы сборки

• В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
• К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
• Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
• В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
• Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

• В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

• Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Обкладываем печку кирпичом

• Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

• На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
• Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

• Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
• Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
• Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

• Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Как правильно затопить печь

• Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
• Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

• Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
• Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
• После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
• После разгорания дров заслонка полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

• Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

• Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
• Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
• Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

• Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево
. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты
, часто печки делают самостоятельно.

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—
3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес
.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется
прикупить или же арендовать.

• Угло-шлифовальная
  машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А
  , и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно
  понадобится специальная маска и защитный костюм.
• Щетка
  металлическая.
• Молоток-шлакоотделитель
  .
• Измерительные инструменты —
  складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами
  по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее
планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет
вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для подойдет
любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты
и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

• С использованием одного баллона с вертикальным или горизонтальным его расположением;
• С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем
можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее
можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления
первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления
печи потребуется:

• Стальной лист т
  олщиной не менее 3 мм —
  из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
• Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
• Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
• Труба для дымохода диаметром в 90 —

  100 мм.

• Арматурный прут диаметром в 12 —

  15 мм или стальной уголок для изготовления колосника и ножек. из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких —
это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость
не новая
, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная
концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости
, так как проводить работы
будет крайне опасно.

Подготовка проводится в такой последовательности:

• Первым делом откручивается вентиль, который
  расположен сверху баллона, освобождается отверстие, в которое
  он установлен. Емкость
  оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее
  до верха водой.
• По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее
  нужно поодаль
  от жилья.
• Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

• Первым шагом подготовленный баллон размечается —
  на нем
  обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —
  благодаря ее

  достаточно жесткой
  , но эластичной ленте можно вымерить и расчертить места расположения
  дверец.

• Следующим этапом идет
  аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов под дверцы топки и зольника

• Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
• Далее
  измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
• Затем, намечается уровень установки колосника. Решетка
  должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема
  для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии
  друг от друга 8 ÷10 мм.

• К одной из сторон отверстия топки привариваются петли, закрепленные
  на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались
  и открывались
  .

• На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно
  держать дверцу закрытой в то время, когда топится печь.
• Таким же образом закрепляется и дверца на поддувале-зольнике.
• Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
• Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет
гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь
должна быть расположена на
расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании
, в вертикальной части печи вполне возможно
устроить водогрейный бак, если внутрь установить герметично заваренную емкость
, вывести наружу кран и врезать патрубки для подачи и отбора воды.

• Первым шагом идет
  подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 –
  35 мм м
  еньше внутреннего диаметра баллона.

• В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном
  случае служить своеобразной колосниковой решеткой
  .

• Под этим «колосником» приваривается металлический короб —
  это будет зольник-поддувало
  . На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться
  в данной модели не будет.
• Рядом с зольником привариваются ножки из уголков или арматуры.

• Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

• Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит
  – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно
  закрывать окно топочной камеры и минимизировать подсасывание воздуха.

• Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной
  формы, которая идеально подойдет
  для надевания и приваривается к горизонтальному корпусу.

• В данном
  случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е
  . дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

• Для этого внутри вертикального корпуса ввариваются на определенном
  расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на
  первой перемычке должно быть
  расположено на противоположной стороне от
  от

  верстия на
  второй перемычке и так далее. Оптимальным вариантом в данном
  случае будет монтаж трех
  подобных перемычек, расположенных равноудалённо
  друг от друга.

• Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения .

Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых
элементов.

• Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной
  трубы.

• Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы
  . Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей —
  иногда они идеально подходят для буржуйки из баллона.

• Можно сделать дверцу и из вырезанной из баллона
  прямоугольной части. Она по размеру сторон хорошо подойдет
  для получившегося отверстия, но посередине нее
  останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
• И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 —

  8 мм, сгибается прямоугольник, который приваривается на емкость
  , создавая небольшую, но достаточно ровную поверхность.

• Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на
  всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна
и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть
горизонтальной или вертикальной, но как первый, так и второй вариант применяют
для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная
труба диаметром 100—
150 мм.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее
  поверхности места расположения
  дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50мм.
• Затем бочка разрезается на две части, и с
  каждой из них работа вначале ведется
  отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее
  к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями —
  колосник. Другой вариант —
  приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно
  и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее
  петли для дверцы и крючок
  для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая
  расстояния
  для установки, так как дверь должна легко открываться
  и закрываться
  , а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем
  для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся
  с помощью заклепок
  .

• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.

• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее
  делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

• Следующим этапом идет
  изготовление колосника из металлического листа толщиной в 3—
  4 мм. Сначала осуществляется замер площади и по по
  лученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом
  , чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко
  – он должен легко сниматься для очистки печки от накопившейся золы.

• Для дымоходной
  трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой
  прорезаются диаметральные щели под углом 15
  º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок
  .

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных
дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес
и отрезка трубы большого диаметра —
ее
нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции
, но обычно ограничиваются 300 –
450 мм.

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет
для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки —
  два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

• Далее, на трубе размечается проем
  под топку и вырезается шлифмашинкой
  .
• Вырезанную часть обваривают по периметру, устанавливают на нее
  задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—
  120 мм по ширине и высоте.

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний диск сд
  елать варочную панель из стального листа толщиной в 4 —

  5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще
  и дополнительным теплообменником.

• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер
, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов —
это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная . Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет
по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками —
пластинами
, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом
с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы
сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 —

4 мм, дымоходную
трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

• Опираясь на
  чертеж

  , на металлических
  листах вычерчивают детали буржуйки: панели
  всех стенок, колосник и две пластины для закрепления их внутри конструкции.

• В передней панели вырезаются прямоугольные отверстия для топки и поддувала.Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее
  стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 —

  80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.

• В варочной панели вырезаются два отверстия —
  для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер
  боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить
  и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки
  .
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная
  из арматурных прутьев решетка
  . Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки
  .
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным
  патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее
  поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который повысит
безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно будет приносить в дом или хозяйственные постройки тепло и у
ют, не доставляя при этом проблем, только в том случае, если при ее
установке будут соблюдены правила техники безопасности.

• Поверхность, на которую устанавливается печь, должна быть жесткой
  и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который
  сверху покрывается металлическим листом.
• Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет
  облицовка стен керамической плиткой или кирпичом.
• Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
• Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
• Очень важно для безопасности обустроить надежную
  вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
• Чтобы печь работала долго и эффективно для ее
  изготовления нужно выбирать только качественный материал.
• Перед установкой буржуйки на ее
  постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Буржуйки могут здорово прогреть гараж или подсобку. Однако металлические стенки таких печек стремительно греются и быстро остывают. Народные умельцы придумали, как увеличить КПД буржуйки. Нужно ее усовершенствовать. Изменить конструкцию корпуса и дымохода, поэкспериментировать с топливом и дополнительными теплоносителями.

Свернуть

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

• увеличивается длительность горения и тления;
• обеспечивается достаточно высокая температура сгорания;
• достигается высокий уровень тяги.

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

Методы по увеличению КПД

Есть несколько способов того, как увеличить КПД буржуйки в гараже и перестать замерзать. Они в разной степени сложные: от ящика с песком до обновленной конструкции. Все они производятся без серьезных финансовых затрат, а для их внедрения используются подручные средства. Рассмотрим каждый метод по увеличению КПД буржуйки в отдельности.

Изменение дымохода

На эффективность буржуйки напрямую влияет форма дымохода. Чтобы теплоотдача не страдала, конструкция трубы должна соответствовать определенным параметрам.

Для сохранения тепла в конструкцию дымохода врезается заслонка, которая регулирует подачу воздуха в топочный отсек. Огонь будет пылать, а топливо быстрее сгорать при полностью открытой заслонке, а если ее прикрывать, соответственно, и дрова или брикеты будут гореть медленнее. Тление в топке — залог долгой и равномерной теплоотдачи.

Кладка вокруг печи экрана из кирпича

Кирпичная кладка вокруг аппарата позволяет сохранить тепло и обезопасить себя и окружающих от контакта с раскаленным металлом. Правильно положенная кладка увеличивает теплоотдачу примерно на четверть. Когда буржуйка топится, кирпичная кладка нагревается. После того, как топливо сгорит, она продолжит делиться собранным теплом. Эксперты советуют выкладывать кирпич не вплотную, а за 30 сантиметров от стенок топки.

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

• экран выкладывается на глиняном растворе;
• первый ряд выкладывается по намеченной разметке;
• во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
• кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
• на последний ряд крепится полоса со стали для дополнительной фиксации.

Когда выкладка экрана завершена удаляем излишки раствора влажной тряпкой. Через 24 часа конструкция просыхает — тогда зачищаются дефекты на стенах, если такие проявятся. Очищенный и подретушированный экран сохнет на протяжении нескольких суток. Перед использованием следует пару раз протопить буржуйку в течение 15 минут.

Улучшение теплоотдачи с помощью топлива

Топится металлическая печка по-разному: от дров до опилок с мелким мусором. Для улучшения теплоотдачи в буржуйке используются спрессованные опилки, брикетированные отходы производства и уголь.

Стоит также оценить силу тяги. Это можно сделать, взглянув на цвет пламени. Если воздуха мало, то пламя краснеет и появляются темные полосы, если кислорода слишком много — языки пламени становятся ярко-белыми. Тяга, а вместе с ней и КПД печки, находится в норме, когда пламя — золотисто-оранжевого цвета. Для лучшей тяги можно устроить обдув буржуйки с помощью обычного вентилятора.

Ящик с песком

Если совсем нет желания переоснащать свою печку, что-то достраивать или экспериментировать с разными видами топлива, есть самый простой и экономный метод. На буржуйку ставится ящик, в который помещены два ведра с песком.

Поставьте 2 таких ведра в ящик сверху печи.

Такой ящик, как и кирпичная кладка, вбирает энергию и прогревает гараж, когда дрова в топке сгорают, а угли потухают. Несмотря на свою простоту, метод помогает увеличить полезность от работы буржуйки.

Переделка конструкции

Приваренные по бокам стальные уголки усиливают само устройство и увеличивают температуру печи. Также для этих целей прикручиваются металлические боковые экраны.

Умельцы приделывают листы железа за 6 сантиметров от стенок топки. Это делается, чтобы энергия тепла передавалась с помощью конвекции, благодаря которой воздух двигается между установленными пластинами и корпусом буржуйки.

Установите защитные металлические экраны

Чтобы энергия тепла не исчезала так скоро, можно воспользоваться металлической кассетой. Это объект цилиндрической формы, сваренный из листа стали. Его называют кассетой, потому что он вставляется в топочный отсек. В кассету загружают немного дров, переворачивают и ставят в буржуйку, чтобы дрова сами постепенно выпадали на разогретые угли и загорались. Пока дрова, что уже в топке, горят, оставшиеся в кассете просушиваются и загораются вслед за первыми слоями.

Использование дополнительного теплоносителя

Печки дополняют емкостями для воды и так называемыми водяными рубашками, чтобы использовать их в качестве дополнительного теплоносителя и сохранять энергию.

Водяная рубашка устроена следующим образом. П-образный бак, в котором происходит нагрев воды, монтируется в корпус. От бака ответвляются два патрубка: для подачи и обработки. Сам бак подпитывается за счет врезки в трубопровод.

Таким образом, мастера трансформируют буржуйку в устройство, способное нагревать воздух и заменять систему отопления небольшого размера в одно время.

Вывод

Эффективность буржуйки увеличивается без помощи специалистов и серьезных финансовых вложений. Чтобы печь прогревала лучше, мы можем прибегнуть к изменению конструкции, дополнительно обложив кладкой, или просто изменить вид топлива. Все эти способы отличаются сложностью, но схожи в одно — они действуют.

←Предыдущая статья

Следующая статья →

Трудно найти человека, который не знал бы что такое буржуйка. Эта металлическая печка спасла от холода не одно поколение и остается востребованной до сих пор. Есть у этой печурки и недостатки – быстрая теплоотдача. Повысить КПД и усовершенствовать конструкцию постарался В. Логинов. Его начинания подхватил читатель журнала «САМ» Н. Пьянков, обе модели описаны в данной статье.

Журнал «САМ» за 1996 год опубликовал чертеж видоизменённой буржуйки с увеличенным КПД. В. Логинов заменил дверцу зольника на регулируемое поддувало и добился значительного увеличения эффективности. Такая буржуйка может топить на одной загрузке дров до 10-12 часов. После публикации в журнале, народные умельцы стали совершенствовать конструкцию Логинова. Так, Н. Пьянков оставил исходные размеры печи, но прибавил к конструкции колосник, отделил камеру сгорания двумя металлическими пластинами, для увеличения пути горящих газов.

Свернуть

Устройство и принцип работы

В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.

Оригинальная буржуйка Логинова

Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД. Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.

Более подробно о буржуйке Логинова можно посмотреть на этом видео:

Модификация

Модель Н. Пьянкова
отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.

Пример самодельной конструкции (на данном фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Схема и чертеж

Чертеж Логинова довольно понятный и точный. При наличии необходимых материалов воссоздать конструкцию не составит труда. Вот схема (извините за качество):

Схема буржуйки Логинова

Для сравнения стоит упомянуть печь Пьянкова. Это та же прямоугольная буржуйка, но дополненная колосником и дополнительной камерой сгорания. Регулировать горение в этой модели невозможно, автор не стал использовать поддувало Логинова.

Схема печи Пьянкова

Размеры

Размеры буржуйки очень компактные. Габариты камеры сгорания без тепловых экранов:

• ширина 250мм;
• высота (без ног) 400мм;
• глубина 450мм.

При расчете окончательных размеров, к глубине и ширине нужно прибавить по 40-50мм. Это толщина ребер жесткости с листом металла. Высоту ног выбирают по желанию, используют металлический уголок. Пьянков в своей модификации увеличил высоту на 50мм и уменьшил ширину на 50мм. Это хорошо видно на схеме.

Преимущества и недостатки

Печка Логинова имеет свои преимущества и недостатки:

Преимущества

1. Увеличенный КПД. Одна загрузка топлива способна греть помещение в течение 10-12 часов, что для буржуйки очень хороший показатель.
2. Возможность регулировать интенсивность горения. Прикручивая заглушку поддувала, легко потушить или распалить огонь, а зола не высыпается на пол.
3. Пожаробезопасность. Конструкция полностью закрыта, за исключением маленьких отверстий в поддувале. Тлеющие угольки не выпадут из зольника, нет искр, дверца плотно завинчивается.
4. Проста изготовления. Нет дополнительных камер и сложных деталей, прямоугольная форма.
5. Доступность топлива. Дрова можно с легкостью найти повсюду, в отличии от газового баллона или бензина.

Недостатки:

• Тяжело чистить. Отсутствие дверцы зольника усложняет чистку печки от огарков. Для этих целей её нужно наклонять и вытрушивать через поддувало.

Как сделать буржуйку Логинова своими руками?

Изготовление буржуйки Логинова не требует особых инструментов или материалов. Мастер должен уметь варить, резать и клепать металл, точно придерживаться схемы.

Инструменты

При работе с металлом понадобятся такие инструменты:

• Болгарка для резки металла.
• Сварочный аппарат, сопутствующие к нему средства защиты.
• Пистолет для клепания металла.
• Инструмент для нарезания резьбы разного диаметра.
• Дрель и сверло по металлу.

Материалы

Материалы для изготовления буржуйки Логинова:

• Листы металла толщиной не менее 3мм, общей площадью 1,35м2.
• Железные прутья длиной 45см – 6шт.
• Труба 100мм для дымохода. Длина зависит от высоты помещения.
• Труба 80мм и 30мм для поддувала и отвода.
• Труба 200мм длиной около 10 см для дверцы топки.
• Заглушка 220мм.
• Угол металлический для ножек около 1,2 метра, зависит от задуманной высоты конструкции.
• Заклепки 6шт.

Пошаговая инструкция

Инструкция по эксплуатации

Самым важным условием эксплуатации является хорошее качество сварки. С помощью меловой обмазки и керосина проверить на свищи и дефекты. К швам дымохода отнестись особо щепетильно. Дрова загрузить в камеру горения, разжечь огонь, закрыть дверцу и регулировать процесс с помощью поддувала. Чтобы уменьшить интенсивность сгорания нужно прикрутить поддувало, чтобы потушить огонь, достаточно закрутить его полностью.

Жар, исходящий от металла температурой выше, чем от кирпича или камня. Для регулировки поддувала всегда используйте толстую прихватку, делайте это осторожно и быстро. Чистят печь после полного остывания. При наличии дефектов сварки, эксплуатацию прекращают и исправляют недостатки. Угарный газ, может стать причиной смерти.

По некоторым отзывам, эта печка может поддымлять при открытии дверцы топки. Это возникает из-за уменьшения тяги. Устранить дефект можно, если увеличить диаметр трубы дымохода до 150мм и уменьшить её длину. Печи медленного горения пользуются вниманием у рыбаков и туристов. Заменив толстый лист металла на легкие и тонкие нержавеющие трубы дымоходов, они успешно используют схему Логинова для зимней рыбалки и туризма. Для таких печей сварку используют редко.

Цена на готовые изделия и БУ

В каждом городе есть свои мастерские, где изготавливают печи буржуйки. Там можно заказать изделие любой конструкции и толщиной металла. Печь Логинова в массовое производство не ушла и купить в готовом виде её крайне сложно. Промышленное производство достигает высокого КПД увеличением камер сгорания, улучшением конвекции.

Готовые изделия имеют хороший внешний вид, некоторые модели имеют винтажный дизайн, различные цвета. Цена колеблется от 3500руб до 10500руб. БУ модели стоят не на много дешевле – минимальная цена 2900руб. Нужно учитывать стоимость дымохода, который не входит в комплектацию печки.

Вывод

Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.

Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.

Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.

←Предыдущая статья

Следующая статья →

Буржуйка – давний спутник человека. Простота конструкции, возможность в кратчайшие сроки получить тепло и низкая стоимость агрегата сделали это устройство очень популярным. Большинство конструкций печей-буржуек настолько простое, что самодеятельные мастера без особого труда могут ее изготовить.

Конструктивные особенности

Конструкция отличается простотой и состоит из следующих основных элементов: топочной камеры, дымохода, зольника, колосниковой решетки. Вариантов исполнения такой печи множество.

В общем случае – это металлические конструкции в виде параллелепипеда или цилиндра, которые устанавливаются на ножках, и оборудованы дверцами и дымоходной трубой. Если буржуйка имеет каркасное устройство, то его выполняют из уголков, к которым крепятся листы металла. Для укладки топлива в основании конструкции монтируется решетка, под которой размещен ящик для золы. Регулирование процесса горения осуществляется при помощи специальных дверок, которые оснащены задвижками с отверстиями.

В качестве дымохода используется стандартная труба, которой придается требуемая форма. Это устройство имеет два участка. Один отрезок предназначен для отведения продуктов горения, а другой играет роль теплообменника. Первый находится снаружи и отводит дым на улицу, а второй – расположен внутри отопительного прибора.

Внешний вид буржуйки тесно связан с конструктивными особенностями, так как корпус и представляет лицевую строну агрегата. Первые печи такого типа имели примитивный и малопривлекательный вид.

Современные изделия отличаются своеобразной элегантностью и могут быть декорированы с использованием художественного литья, специальных накладок, нанесением жаростойких покрытий или цветной глазури.

Печка в интерьере

Достоинства и недостатки

Печи-буржуйки имеют широкий модельный ряд, каждое изделие которого имеет определенные характеристики. В целом эти устройства имеют следующие преимущества:

• Высокая скорость растопки. Для достижения требуемого температурного режима в помещении требуются считанные минуты. Для сравнения кирпичная печь должна гореть в течение нескольких часов, чтобы достичь такого же результата.
• Удовлетворительное значение КПД. В некоторых устройствах эта величина может достигать 80%. Усовершенствования конструкции и использование конвективной передачи тепловой энергии делают эти агрегаты конкурентоспособными.
• Равномерная передача тепла. В каком бы месте помещения ни была расположена печь, она способна обогреть все окружающее пространство.
• Способность работать на различных видах топлива. Разные модели отопительных агрегатов и условия эксплуатации определяют источник тепловой энергии. Помимо традиционных дров, опилок и торфа, буржуйки могут работать с использованием отработанного масла или отходов лакокрасочной промышленности.
• Низкая стоимость изготовления. Сборка печи-буржуйки отличается простотой, поэтому стоимость существенно ниже по сравнению с камином или кладочной печью.
• Экономичность. Стоимость обслуживания агрегатов сравнительно невысокая. Особенно, если сравнить с электрическими устройствами. Печь, работающая на отработке, дает 60% экономии по сравнению с электроприборами.
• Многофункциональность. Печь может служить для приготовления пищи, осуществлять нагрев воды и выступать в роли эксклюзивного элемента интерьера.

К общим недостаткам буржуек относят:

• Отсутствие возможности долго сохранять тепло. Подобные устройства способны отапливать помещение только в течение периода горения топлива. При затухании пламени печь сразу же охлаждается.
• Постоянная необходимость в подаче топлива. Скорость горения энергоносителя такова, что интервал между закладками составляет максимум три часа. Причем это касается усовершенствованных современных конструкций.
• Дымоход имеет значительную высоту. Для нормальной работы агрегата требуется создание хорошей тяги, что возможно только при длине дымовой трубы с длиной не менее четырех метров.
• Требуется постоянный уход за состоянием дымохода. Регулярность проведения мероприятий по его очистке при небольшом диаметре трубы находится в пределах недели. При его увеличении этот интервал увеличивается до шести-восьми недель.

Следует отметить, что низкая стоимость буржуек компенсирует весь комплекс описанных недостатков.

Виды буржуек

Для изготовления печи-буржуйки требуется материал, обладающий жаропрочными свойствами. К таким относят сталь и чугун. Большую длительность эксплуатации имеют чугунные конструкции, так как характеристики сплава позволяют работать в условиях высоких температур без деформации и быстрого износа. При создании толстостенного чугунного корпуса возникает возможность сохранение тепла довольно длительное время.

Печка-буржуйка

Помимо примитивных конструкций, существует ряд устройств, отличающихся по своей функциональности:

• Оборудованные варочной поверхностью, предназначенной для приготовления еды и нагрева воды. Конструкция не исключает возможность монтажа духовки.
• Устройства, оборудованные кожухом, расположенным по площади корпуса. Его выполняют из металла или керамики. Такая конструкция отличается улучшенной теплоотдачей. Это становится возможно за счет всасывание в пространство кожуха нагретого воздуха, при этом он нагревается и равномерно передает тепловую энергию в отапливаемое помещение.
• Буржуйки газогенераторного типа. Они имеют две камеры, в которых происходит горение. Нижняя предназначена для газификации топлива, а верхняя – для дожига газообразных веществ.
• Малогабаритные устройства. Как правило, такие печи используются в качестве аварийного источника тепла.

Изготовление буржуйки из металла

По форме такие отопительные устройства бывают круглыми и прямоугольными. При самостоятельном изготовлении печи-буржуйки рекомендуется использовать подручные материалы для устройства корпуса, что значительно упростит выполнение работ, и снизит затраты на приобретение материалов.

Буржуйка из молочного бидона

Кроме непосредственно старого бидона, потребуются пруты металла диаметром не более 6 мм, молоток и зубило, а также дымоходная труба.

Для устройства поддувала вырубается окно прямоугольной формы, которое располагают ниже горловины емкости. Края прямоугольного отверстия необходимо обработать напильником.

С использованием зубила и молотка выполняется отверстие для монтажа дымохода. Его установка подразумевает максимально плотную подгонку соединяемых деталей.

Колосниковая решетка создается из проволоки, которую изгибают в виде змейки. Ее конструкция должна обеспечивать легкий монтаж в горловине. После установки решетки внутрь бидона следует ее выровнять.

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Для регулирования интенсивности горения топлива в качестве поддувала предусматривают заслонку. После установки буржуйке в определенном для этого месте, осуществляется подключение дымохода.

Буржуйка из трубы

Для изготовления буржуйки нередко используют отрезок трубы большого диаметра или старую бочку. Для создания колосниковой решетки применяется проволока, которая фиксируется сваркой внутри корпуса. Ниже нее устраивается отверстие, которое будет служить поддувалом, а выше – окно топки. На них навешиваются дверцы. В верхней части корпуса выполняется отверстие, необходимое для монтажа дымохода. Его диаметр должен соответствовать размеру трубы, чтобы при сваривании этих деталей не возникало щелей. Такая конструкция отопительного прибора способна за короткий срок прогреть помещение, а также может применяться для приготовления пищи.

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Размечаются места расположения зольника и топочной камеры и вырезаются при помощи болгарки отверстия прямоугольной формы. Для закрывания этих проемов изготавливаются дверцы, которые оборудуются петлями и запорами в виде щеколды.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Для изготовления колосника используется арматура, которая монтируется внутри корпуса в отверстиях, которые высверливают заранее. Можно предусмотреть крепление иначе, и смонтировать полки из уголков.

Верхушка баллона срезается, и создается отверстие, в которое монтируется дымоход. В отверстие вваривается патрубок, и насаживается труба.

В заключение поддувало и топка закрываются дверцами, которые навешиваются и проклеиваются с помощью асбестового шнура.

После удаления всех неровностей и заусенцев на фасадной стороне печи производится ее окраска термостойким покрытием.

Буржуйка из подручного материала

Процесс изготовления прямоугольной буржуйки ведется аналогично выше описанной технологии. Разница заключается в необходимости создания каркаса для монтажа стальных листов.

Изготовление буржуйки на отработке

Технология сборки

Конструкция буржуйки, имеет две части. При сборке устройства верхняя часть устанавливается на нижнюю максимально плотно. Затем монтируется дымоход. Он ведется под некоторым углом внутри помещения и выходит наружу вертикально на высоту не менее четырех метров.

Сборка нижней части печи ведется при помощи сварки. В результате должен быть получен герметичный шов, который не допустит протекания топлива.

Верхняя часть и крышка соединяются друг с другом при помощи заклепок. Ее функция заключается в регулировании подачи воздуха и топлива.

Верхняя поверхность при работе агрегата нагревается до высоких температур, поэтому целесообразно использовать при приготовлении пищи и нагрева воды. При установке вентилятора можно повысить интенсивность передачи тепла, что повысит производительность печи.

В связи с тем, что на верхнюю поверхность отопительного устройства постоянно воздействует высокая температура, срок ее эксплуатации не превышает более одного года. Для увеличения срока эксплуатации рекомендуют использовать для этой части буржуйки лист толщиной не менее 3 мм.

Буржуйка – самая простая печь

Как пользоваться буржуйкой

Заливка топлива в печь происходит посредством заправочной горловины. При этом емкость наполняют не полностью, так как требуется место для закладки растопочного материала. Процесс поджигания должен осуществляться с соблюдением мер безопасности. Нормальный процесс горения буржуйки на отработке сопровождается гулом небольшой интенсивности.

Пожароопасность буржуйки

Печь-буржуйка на отработке характеризуется повышенным уровнем пожарной опасности. С целью недопущения возникновения воспламенения необходимо содержать в чистоте пространство вблизи с отопительным устройством. Также не допускается размещение легковоспламеняющихся предметов. Следует остерегаться проникновения воды в емкость с топливом.

Обязательным условием при организации помещения, в котором устанавливается печь, является создание хорошей вентиляции для предотвращения скопления угарного газа.

Производить дозаправку работающего агрегата категорически запрещается. Обязательно нужно дождаться снижения его температуры.

Буржуйки могут здорово прогреть гараж или подсобку. Однако металлические стенки таких печек стремительно греются и быстро остывают. Народные умельцы придумали, как увеличить КПД буржуйки. Нужно ее усовершенствовать. Изменить конструкцию корпуса и дымохода, поэкспериментировать с топливом и дополнительными теплоносителями.

Свернуть

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

• увеличивается длительность горения и тления;
• обеспечивается достаточно высокая температура сгорания;
• достигается высокий уровень тяги.

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

Методы по увеличению КПД

Есть несколько способов того, как увеличить КПД буржуйки в гараже и перестать замерзать. Они в разной степени сложные: от ящика с песком до обновленной конструкции. Все они производятся без серьезных финансовых затрат, а для их внедрения используются подручные средства. Рассмотрим каждый метод по увеличению КПД буржуйки в отдельности.

Изменение дымохода

На эффективность буржуйки напрямую влияет форма дымохода. Чтобы теплоотдача не страдала, конструкция трубы должна соответствовать определенным параметрам.

Для сохранения тепла в конструкцию дымохода врезается заслонка, которая регулирует подачу воздуха в топочный отсек. Огонь будет пылать, а топливо быстрее сгорать при полностью открытой заслонке, а если ее прикрывать, соответственно, и дрова или брикеты будут гореть медленнее. Тление в топке — залог долгой и равномерной теплоотдачи.

Кладка вокруг печи экрана из кирпича

Кирпичная кладка вокруг аппарата позволяет сохранить тепло и обезопасить себя и окружающих от контакта с раскаленным металлом. Правильно положенная кладка увеличивает теплоотдачу примерно на четверть. Когда буржуйка топится, кирпичная кладка нагревается. После того, как топливо сгорит, она продолжит делиться собранным теплом. Эксперты советуют выкладывать кирпич не вплотную, а за 30 сантиметров от стенок топки.

Чтобы выложить экран, понадобится пару десятков жаропрочных кирпичей:

• экран выкладывается на глиняном растворе;
• первый ряд выкладывается по намеченной разметке;
• во втором ряду делаются зазоры для вентиляции размером в половину кирпича;
• кирпич выкладывается в соответствии с заранее продуманной формой и размером для проема;
• на последний ряд крепится полоса со стали для дополнительной фиксации.

Когда выкладка экрана завершена удаляем излишки раствора влажной тряпкой. Через 24 часа конструкция просыхает — тогда зачищаются дефекты на стенах, если такие проявятся. Очищенный и подретушированный экран сохнет на протяжении нескольких суток. Перед использованием следует пару раз протопить буржуйку в течение 15 минут.

Улучшение теплоотдачи с помощью топлива

Топится металлическая печка по-разному: от дров до опилок с мелким мусором. Для улучшения теплоотдачи в буржуйке используются спрессованные опилки, брикетированные отходы производства и уголь.

Стоит также оценить силу тяги. Это можно сделать, взглянув на цвет пламени. Если воздуха мало, то пламя краснеет и появляются темные полосы, если кислорода слишком много — языки пламени становятся ярко-белыми. Тяга, а вместе с ней и КПД печки, находится в норме, когда пламя — золотисто-оранжевого цвета. Для лучшей тяги можно устроить обдув буржуйки с помощью обычного вентилятора.

Ящик с песком

Если совсем нет желания переоснащать свою печку, что-то достраивать или экспериментировать с разными видами топлива, есть самый простой и экономный метод. На буржуйку ставится ящик, в который помещены два ведра с песком.

Поставьте 2 таких ведра в ящик сверху печи.

Такой ящик, как и кирпичная кладка, вбирает энергию и прогревает гараж, когда дрова в топке сгорают, а угли потухают. Несмотря на свою простоту, метод помогает увеличить полезность от работы буржуйки.

Переделка конструкции

Приваренные по бокам стальные уголки усиливают само устройство и увеличивают температуру печи. Также для этих целей прикручиваются металлические боковые экраны.

Умельцы приделывают листы железа за 6 сантиметров от стенок топки. Это делается, чтобы энергия тепла передавалась с помощью конвекции, благодаря которой воздух двигается между установленными пластинами и корпусом буржуйки.

Установите защитные металлические экраны

Чтобы энергия тепла не исчезала так скоро, можно воспользоваться металлической кассетой. Это объект цилиндрической формы, сваренный из листа стали. Его называют кассетой, потому что он вставляется в топочный отсек. В кассету загружают немного дров, переворачивают и ставят в буржуйку, чтобы дрова сами постепенно выпадали на разогретые угли и загорались. Пока дрова, что уже в топке, горят, оставшиеся в кассете просушиваются и загораются вслед за первыми слоями.

Использование дополнительного теплоносителя

Печки дополняют емкостями для воды и так называемыми водяными рубашками, чтобы использовать их в качестве дополнительного теплоносителя и сохранять энергию.

Водяная рубашка устроена следующим образом. П-образный бак, в котором происходит нагрев воды, монтируется в корпус. От бака ответвляются два патрубка: для подачи и обработки. Сам бак подпитывается за счет врезки в трубопровод.

Таким образом, мастера трансформируют буржуйку в устройство, способное нагревать воздух и заменять систему отопления небольшого размера в одно время.

Вывод

Эффективность буржуйки увеличивается без помощи специалистов и серьезных финансовых вложений. Чтобы печь прогревала лучше, мы можем прибегнуть к изменению конструкции, дополнительно обложив кладкой, или просто изменить вид топлива. Все эти способы отличаются сложностью, но схожи в одно — они действуют.

←Предыдущая статья

Следующая статья →

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100-150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100-200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30-40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5- 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9-12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100-150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в .

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16-20 мм на колосники;
• куски труб диаметром 40-50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении печи из трубы Ø300-500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4-5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3-4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5-10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5-6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:
