Чертеж откатных ворот проем 3м своими руками

Откатные ворота пользуются таким же спросом, как и стандартные распашные. Если об установке таких дверей на придомовой территории не задумываются, то только потому, что они отличаются относительно сложной сборкой. Однако это не причина, чтобы отказываться от ворот, которые при необходимости уходят в сторону. Их сможет соорудить любой мужчина, разобравшийся в конструкции, сделавший правильные расчёты и готовый неукоснительно следовать инструкции по изготовлению.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании.
Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

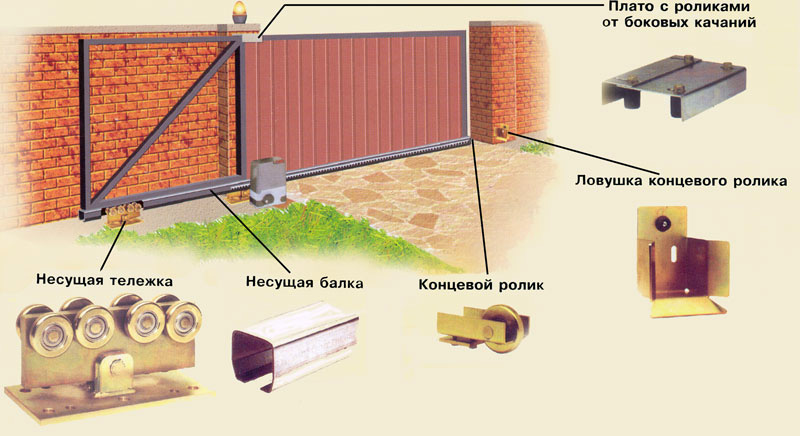

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

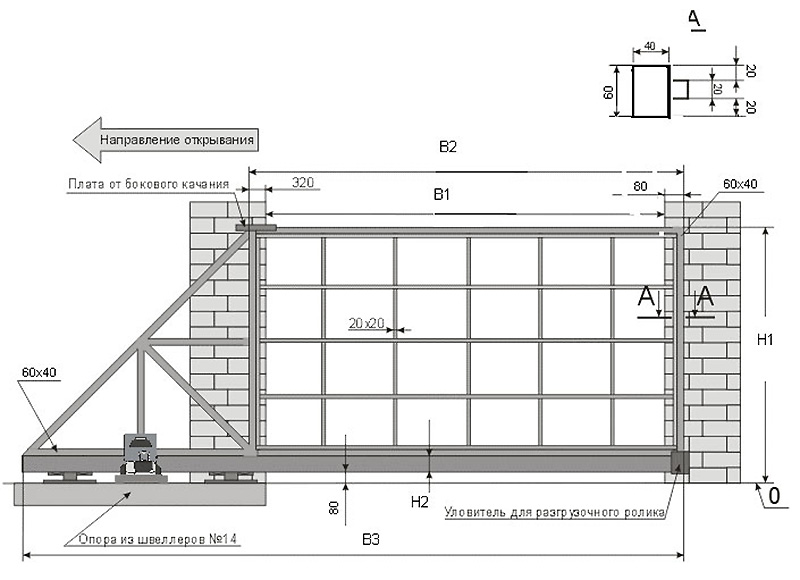

В чертеже нужно указывать размеры конструкции

Выбор строительного сырья и комплектующих для ворот

Перед тем как приступить к изготовлению откатных ворот, необходимо сделать правильный выбор материала и комплектующих.

Выбор материала

Сложным может оказаться выбор материала для создания рамы и створки. Костяк конструкции разумнее делать из профильных труб или деревянных брусков, а для створки ворот следует использовать следующее строительное сырьё:

• стеновой профнастил, который весит мало, без труда монтируется, не портится из-за механического воздействия и выглядит эстетично;
• листы металла, отличающиеся большим весом и поэтому требующие особых умений при монтаже, но гарантирующие высокую прочность конструкции;
• древесину, главные отличия которой — привлекательный вид и быстрая порча при отсутствии должного ухода (требуется обязательная обработка защитными средствами);
• кованые элементы, делающие ворота настоящим произведением искусства, но требующие серьёзных вложений.

Стеновой профнастил имеет малый вес, поэтому легко монтируется

Решив сооружать откатные ворота из дерева, кованых элементов или листового металла, надо иметь в виду, что эти материалы тяжёлые, а значит, придётся использовать усиленные фурнитуру и комплектующие.

Комплектующие

Для изготовления дверной конструкции понадобятся следующие детали:

• несущий профиль;
• опоры к роликам и каретки;
• поддерживающие ролики, которые будут ограничивать колебания;
• верхний и нижний уловители;
• ролик, выполняющий роль опоры;
• заглушки для направляющей.

Выбирая комплектующие, следует исходить из размеров и веса ворот

Выбирая фурнитуру в магазине, следует исходить из параметров проёма и веса полотна, которое будет навешано на раму. Кроме стандартного набора комплектующих, рекомендуется приобрести регулировочные пластины, способные избавить от незначительных погрешностей в расчётах без ущерба для всей конструкции.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

• закладной швеллер шириной 40 см и длиной ½ ширины ворот;
• 15 м железных прутьев (арматура);
• 10 м 2 стенового профнастила;
• профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
• труба 60×30 мм длиной 20 м;
• труба 40×20 мм длиной 20 м;
• жидкий бетон М250 с добавлением щебня;
• песок;
• красящая эмульсия, грунтовка и растворитель (по одной банке);
• упаковка электродов;
• кронштейн;
• 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

• шлифовальная машинка с диском для резки металлических изделий;
• аппарат для сварки;
• шуруповёрт;
• дрель;
• бетономешалка (для постоянного перемешивания жидкого бетона);
• лопата;
• топор;
• молоток;
• строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Пошаговая инструкция по изготовлению ворот

Прежде чем приступать к сооружению откатных ворот, надо решить, возводить ли новые столбы или оставлять старые. Второй вариант возможен, если опоры созданы из кирпича или железобетонных блоков с сечением 20×20 мм. Ещё от демонтажа старых столбов можно отказаться, когда в грунте надёжно закреплены профильные трубы из металла с сечением 60×40 мм. В противном случае следует возводить новые опорные конструкции, например, кирпичные.

Сооружение механической конструкции

Изготовление откатных ворот осуществляют поэтапно:

1. Первым делом возводят столбы, выполнив две кирпичные кладки. На каждой опоре из кирпичей закрепляют по 3 пластины из стали размером 100×100 мм и толщиной 5 мм. Верхнюю пластину размещают на внутренней стороне столба, стыкуя с краем, который находится рядом с проёмом. При этом от верхней кромки опоры отступают 20 см. Нижнюю пластину закрепляют по той же схеме, а среднюю — в центральной зоне столба.

   Вместо кирпичных, можно ставить металлические столбы

2. На уровне нулевых отметок, то есть на границе поверхности при въезде в проём, натягивают шнур, проводя его вплотную к обратной стороне столбов и на 2 метра дальше от них. Горизонтальность натянутой материи обязательно проверяют.
3. В грунте, который примыкает к опорным столбам, выкапывают яму шириной 50 см и глубиной не менее полутора метров. Чтобы армировать фундамент и обеспечить его связь с швеллером откатных ворот, сваривают 3 костяка с квадратным сечением (длиной 140 см). Изготовленные каркасы приваривают снизу швеллера, в середине его полки. При этом оси крайних костяков располагают на расстоянии 40 см от кромок профиля, который будет находиться в бетонном основании.
4. Десять сантиметров ямы засыпают песком и накрывают плёнкой из полиэтилена. Сделанную «подушку» утрамбовывают, после чего на неё кладут швеллер с костяками арматуры. Эту деталь располагают, состыковывая с несущим столбом параллельно линии движения ворот.
5. Выставленную в яме конструкцию заливают бетоном постепенно, время от времени проделывая в жидком бетоне дыры, которые позволят выйти пузырям воздуха. Верхний слой смеси разглаживают, а поверхность швеллера протирают влажной ветошью. Дальнейшие работы на фундаменте проводят после полного затвердения бетона, спустя одну или две недели.

   Во время работы с бетоном его нужно постоянно перемешивать, чтобы он не застыл

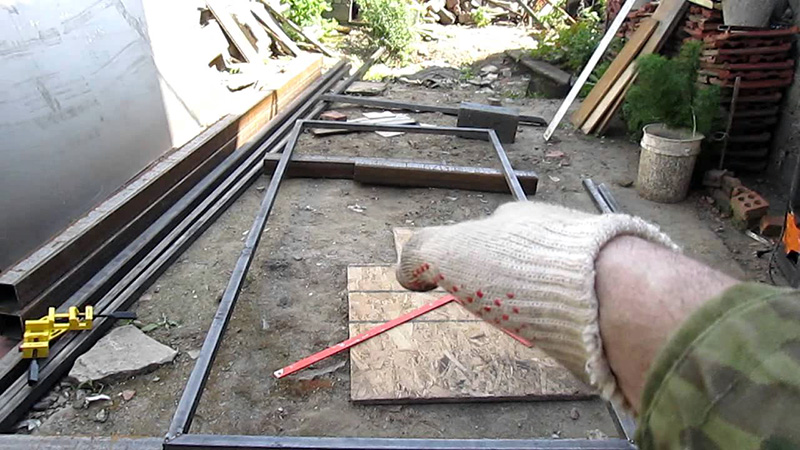

6. Трубу с сечением 60×30 мм делят на отрезки, чтобы создать каркас ворот. К нему прикрепляют рёбра жёсткости и диагонали, сделанные из трубы с размером 40×20 мм. Сваривать детали будет легче, если смастерить монтажный стол — сооружение из трёх подставок одной высоты и досок. Перед сварочными работами, осуществляемыми на специальной платформе, все трубы чистят от следов коррозии с помощью шлифовальной машинки. Швы, созданные сваркой, выравнивают болгаркой, а торчащие концы труб заваривают заглушками.

   Сборка каркаса ворот на монтажном столе облегчит сложную задачу

7. К нижней зоне готового каркаса ворот приваривают направляющую балку. Сначала эту деталь прикрепляют только струбцинами, чтобы проверить, правильное ли положение занимают оси и балки конструкции. После этого используют сварку, делая швы в 40 мм.
8. Костяк ворот ставят вертикально и покрывают грунтовкой, предохраняющей металл от коррозии. После первого слоя на изделие наносят второй пласт средства. Высохший состав против коррозии замазывают двумя слоями краски. Эмульсию не наносят только на обратную сторону несущей балки.



   С помощью распылителя краска наносится ровно

9. К металлическому каркасу ворот прикрепляют полотно из профнастила. Для этого используют крепёжные элементы.

Монтаж откатных ворот

Установка дверной конструкции требует выполнить следующие действия:

На этом этапе нужно проверить, как ворота «ходят», и посмотреть, соблюдена ли вертикальность и горизонтальность конструкции в закрытом состоянии.
Коррекция ворот проводится регулировочными гайками на шпильках. Если проблем не обнаружено, то крепёжные элементы требуется затянуть.

Осмотрев ворота, можно приступать к дальнейшим монтажным работам:

Видео: бюджетный вариант откатных ворот

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дверные конструкции с облицовкой из дерева — вариант выигрышный, однако требует больших затрат.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом.
Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой.
Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот — набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ — измерить
размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема — 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный — более мощный;
• однофазный — менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность — 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения — чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами — GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа — плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino — бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот — их компактность и неприхотливость:

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность
. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

На сегодняшний день откатные ворота являются самым популярным вариантом. Еще совсем недавно позволить себе такую конструкцию мог далеко не каждый, так как только фурнитура могла стоить как подержанный автомобиль. А вот сейчас стоимость их стала доступнее. Для еще большей экономии можно установить откатные ворота своими руками.

Данная конструкция не требует особенного ухода или обслуживания, на нее можно самому установить автоматику. Такие ворота практичные и долговечные.

Необходимые элементы откатных ворот

По большому счету, ответ на вопрос, как сделать откатные ворота, достаточно простой. Для их создания абсолютно не нужны глубокие знания в строительстве или какие-то особенные умения. Достаточно иметь необходимый комплект материалов и следовать рекомендациям специалистов.

Для того чтобы сделать откатные ворота своими руками нужно иметь много расходных материалов, но самой важной деталью считается фурнитура, которая отвечает за передвижение. В ее состав входит:

1. Роликовые каретки или тележки;
2. Поддерживающий и концевой ролик;
3. Верхний и нижний улавливатель;
4. Заглушки направляющей;
5. Направляющий рельс 6 см.

Выбирая качественную фурнитуру для конструкции откатных ворот, лучше всего обратиться к проверенным производителям, у которых отличное сочетание цены и качества.

Процесс возведения откатных ворот

Изготовление откатных ворот происходит поэтапно, а именно:

1. Подготовка опорных столбов;
2. Фундамент откатных ворот;
3. Установка электропроводки под автоматику;
4. Изготовление;
5. Монтаж откатных ворот.

Чтобы самодельные ворота служили долго, необходимо придерживаться плана работ, и качественно исполнять каждый этап.

Подготовка и установка опорных столбов

Первый этап является очень важным. Ведь именно на опорные столбы и будет в последующем крепиться данная конструкция. Примечательно, что такой столб может быть изготовлен из различного материала – бетона, кирпича или же дубового бруса. Специалисты рекомендуют бетонировать столб не менее чем на один метр. Для того чтобы бетон схватился, нужно оставить конструкцию на неделю. Если же самодельные откатные ворота имеют кирпичные или бетонные столбы, то на них необходимо установить по три металлических закладных. Когда все полностью высохнет, можно начинать следующий этап.

Фундамент

Для работы на данном этапе необходимо использовать швеллер 20 см шириной и арматуру с 12-16 мм сечением, которую нужно нарезать по 1-1,2 метра в длину. Нарезанную арматуру важно приварить к швеллеру с обеих сторон. Потом своими руками нужно сделать яму. Он должна иметь длину, не меньше половины проема предполагаемых ворот. При этом ширина углубления не должна быть менее 40 см, глубина от 1,5 метра. Очень важно устанавливать швеллер только полками вниз.

Когда это устройство расположилось в яме, можно ее заливать бетоном. Особое внимание следует уделить правильной установке швеллера, который должен укладываться строго по уровню. Ведь только так можно обеспечить ровное основание для роликовой тележки. Таким образом, фундамент для откатных ворот своими руками можно считать готовым. Очень важно дать фундаменту выстоять несколько недель. В строительных нормах рекомендуют 28 дней.

Установка электропроводки

Изготовление фундамента должно учитывать прокладку электропроводки под автоматику. Для того чтобы своими руками провести эту проводку нужно просмотреть схемы и чертежи откатных ворот. Именно там показаны все способы и методы установки проводки. Подобная схема позволяет быстро и качественно проделать данный этап работы.

Изготовление

Это самый ответственный и сложный этап. Для начала необходимо определиться с материалом для несущей рамы и заняться его заготовкой. В основном откатные ворота изготавливаются из металлопрофиля. Он достаточно простой и удобный в применении. Ворота из такого металлопрофиля надежные и практичные, и могут прослужить долгие годы.

Перед непосредственной нарезкой и варкой металлопрофиля нужно сделать предварительный чертеж откатных ворот и указать нужные размеры. Схема должна состоять из несущей рамы и из внутреннего каркаса, иными словами – обрешетки. Также чертеж должен иметь размеры полотна.Для изготовления рамы в основном используют трубу из металлопрофиля размером 60 х 3 мм. Если таких размеров под рукой нет, то можно также подобрать трубу 60 х 40 мм и 50 х 50 мм. Чертеж обязательно должен иметь точные размеры используемых труб.

Для внутреннего каркаса используется профильная труба размером 40 х 20 мм. Также к ней очень легко можно прикрепить полотно с помощью обычных саморезов.

Сделав чертежи будущей конструкции можно перейти к следующим этапам изготовления откатных ворот, а именно к нарезке, сварке и покраске.

Завершающий этап изготовления

Используя схемы, нужно нарезать трубы необходимого количества. При себе желательно иметь специальную болгарку с зачистным кругом. Ее используют для зачистки ржавчины или окалины на трубах. При работе необходимо обязательно воспользоваться защитными очками.

Если конструкция откатных ворот будет зашиваться с двух сторон профнастилом, то трубы внутренней обрешетки необходимо разместить посредине.

Варить трубы эксперты рекомендуют прихватами, буквально в несколько сантиметров, делая отступ в 30 см. Внизу в несущей раме необходимо установить направляющий рельс из фурнитуры. После этого нужно аккуратно зачистить сварочные швы с помощью болгарки и нанести грунтовку.

Когда слой грунтовки полностью высохнет – можно приступить к покраске. Желательно покрывать раму откатных ворот двумя слоями краски. После того как конструкция полностью высохнет можно приступать к ее зашивке. Для этого достаточно использовать обычные саморезы или заклепки. Материал может быть абсолютно разным, от металлопрофиля, до обычного дерева.

Монтаж

Когда уже устройство готово, можно приступить к его непосредственной установке. Следует указать, что данный этап совершенно несложный, но очень кропотливый и требует особенного внимания.

Итак, на швеллер, который был залитый в фундаменте, нужно выставить аккуратно своими руками каретки, при этом максимально их раздвинуть. Накатной ролик откатных ворот имеет размер в 15 см, поэтому и отодвигать его нужно на такое же расстояние. После этого нужно одеть раму откатных ворот непосредственно на роликовые каретки и выставить их по уровню. После такой установки можно слегка приварить платформы кареток к швеллеру. Далее нужно еще раз проверить правильность действий, и только тогда полностью обварить платформу кареток ворот своими руками. Очень важно сделать все правильно, чтобы не было различных перекосов и ворота имели правильное положение в уровне.

Потом можно приваривать и верхний поддерживающий и концевой ролики, верхний и нижний уловитель. Необходимо, чтобы концевой ролик накатывался на нижний уловитель так, чтобы он постоянно разгружал его при закрытии.

Таким образом, прекрасные откатные ворота своими руками теперь доступны каждому желающему.

Нюансы при установке откатных ворот

Многие умельцы, которые решают сделать откатные ворота своими руками, устанавливают роликовые каретки на платформы с приваренными шпильками. Главная цель таких действий – удобство регулирования и легкость их замены в случае поломки. В действительности это совершенно не так. Ведь при неправильной установке придется заново своими руками сверлить швеллер, нарезать резьбу, подгонять под нужный размер и прочее. Всего каких-то пару миллиметров могут забрать несколько дней постоянной работы, которая в итоге заставит срезать шпильки и приваривать каретки непосредственно к фундаменту.

Именно поэтому, лучше всего следовать советам специалистов, и потратить на установку своими руками как можно меньше времени и сил. Таким образом, качественные откатные ворота будут радовать глаз и служить долго.

Дизайн и функциональность приусадебного участка будут незаконченными без забора и въездных ворот. По их внешнему виду складывается первое впечатление о хозяине дома. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту сложную конструкцию, ведь при наличии нужных инструментов ее изготовление – дело времени.

Достоинства и отрицательные стороны

Выбор моделей – это не только вопрос престижа. У конструкции есть много положительных характеристик. Кроме привлекательного дизайна и надежности, это:

1. Бесшумное и быстрое открывание/закрывание калитки и створок.
2. Компактность.
3. Уход и профилактика (чистка мусора, льда и снега) практически не нужны. Необходимо только периодически обслуживать ходовые механизмы.
4. Длительная эксплуатация, надежность конструкции, металлических узлов и деталей.
5. Оборудование автоматикой и сенсорными датчиками обеспечивает комфортное пользование.

Основные недостатки:

1. Для габаритных автомобилей необходимо немалое пространство для въезда, что повышает стоимость устройства.
2. Металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.

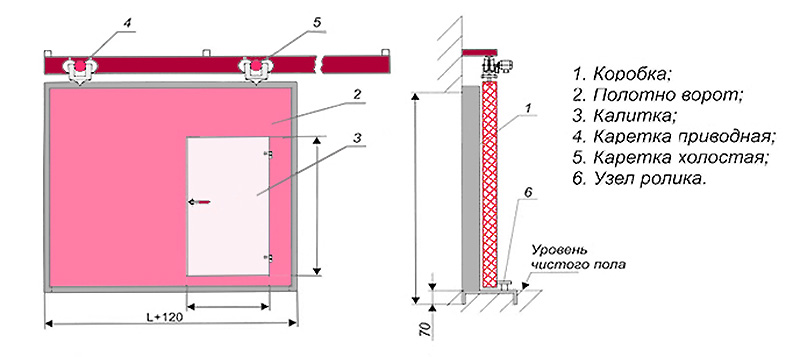

Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
2. Каретки, необходимые для свободного движения ворот.
3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 45 0 . То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).

Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

Первый этап – роется траншея по ширине опор на глубину промерзания почвы. Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.

Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.

Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

1. направляющая рельса обычно 6 м длиной;
2. 2 роликовые опоры
3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
4. 1 концевой ролик;
5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

Дополнительные аксессуары для фурнитуры:

• Монтажно-регулировочная опора для роликовых опор.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

Чтобы было легче понять и запомнить предлагаю формулу и схему:

• B — ширина проема;
• A — длина противовеса;
• L — длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

• B — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор. Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

На фото, заложения фундамента.

Схема без металлических стоек.

Расположение несущих роликов

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

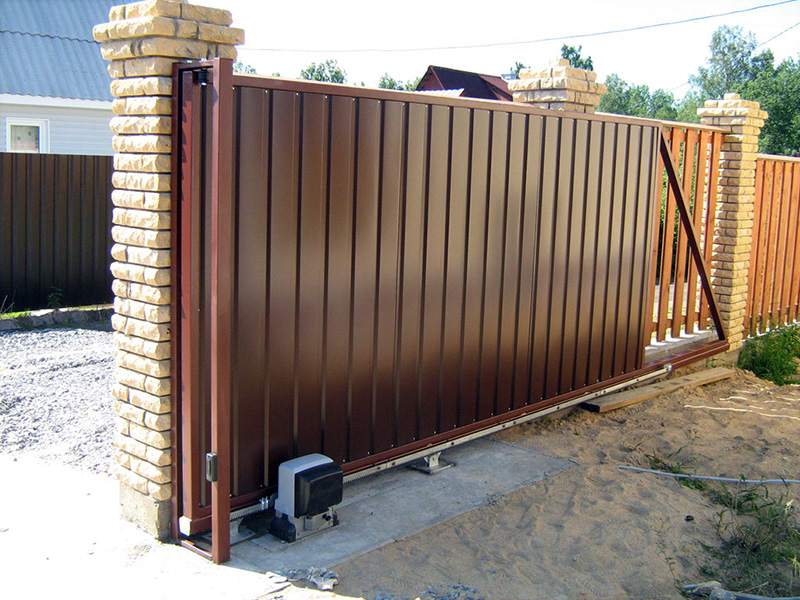

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

• 4 метра зубчатой рейки;
• фотоэлементы;
• сигнальная лампа;
• пульт и приемник;
• монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

Монтаж автоматики

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

Устанавливая ограждение на своем участке, каждый рачительный хозяин должен обязательно предусмотреть возможность заезда транспорта на участок. Долгое время распашные ворота считались верхом комфорта и надёжности. Изготавливали их самостоятельно из материалов, которые были под руками. При зимних снегопадах их приходилось откапывать, чтобы открыть. В настоящее время большую популярность приобрели ворота откатные, материалы и фурнитура для которых дешевеют с каждым днем. Цельная, прочная конструкция сдвигается самостоятельно, ей не страшны сугробы и ветер, а главное, её можно смонтировать без привлечения помощников.

Принцип работы и особенности конструкции

В недалёком прошлом откатные ворота устанавливались только в промзонах, в государственных и иных организациях. Из-за дороговизны комплектующих деталей частник не мог себе позволить такую роскошь. Сейчас стоимость таких конструкций – значительно ниже, и они стали доступнее. Ворота вполне можно сделать самому, обладая минимальными понятиями о сварке и металлоконструкциях.

Большим преимуществом некоторых видов откатных конструкций является отсутствие направляющих, что позволяет проезжать через створ крупному транспорту.

Принцип их работы заключается в продвижении полотна, закреплённого на роликовые площадки, которые устанавливаются на забетонированном швеллере. Верхние ролики предупреждают перекос и падение створки. Для снятия нагрузки на роликовые опоры в закрытом состоянии предусмотрен концевой ролик, который передвигается в нижний улавливатель при закрытии створки. Верхний улавливатель надёжно фиксирует конструкцию в закрытом состоянии.

Для таких ворот приходится предусматривать дополнительное место для отката, ведь полный их размер должен составлять не менее 150 % от ширины проёма. При габаритах проёма, например, в 4 м, полотно должно быть не менее 6 м, и для отката надо закладывать такую же величину. Не каждый хозяин участка имеет такую возможность.

Первым делом надо определить размеры конструкции и изготовить эскизы с их учётом. Створка ворот – это рама с каркасом внутри (обрешёткой). Рама делается из профильной прямоугольной трубы 60×30 мм (толщина – 2 мм). Можно применить трубы 60×40 мм и 50×50 мм. Обрешётку можно выполнить из труб 40×20 мм или 30×20 мм.

Фурнитуру самостоятельно изготовить трудно, поэтому её лучше купить в специализированном магазине. Важно также подобрать ролики, которые выдержат вес конструкции.

Обшивку можно производить разными материалами. Чаще всего используется профнастил. Он имеет различные цвета, лёгок, удобен в работе и покрыт специальным составом против коррозии, что важно для долгой эксплуатации сооружения. Для стандартных ворот понадобится лист профиля ориентировочно 7-8 м².

Виды

Для возведения конструкции своими руками важно правильно оценить свои возможности и рассмотреть все существующие модели откатных ворот. Некоторые виды имеют довольно простую конструкцию и не требуют разработки подробных чертежей, а некоторые возможно возвести только после тщательных расчётов и приложив много усилий.

Консольные

Ворота консольного типа имеют простую конструкцию и легко изготавливаются. У них нет верхней перекладины, что даёт проезд любому транспорту. Откатное полотно крепится на нижней направляющей на тележки с роликами. Всё сооружение надёжно и устойчиво благодаря мощному бетонному фундаменту, залитому по бокам столбов, и занимает минимум пространства вдоль забора. Такому сооружению не страшны снежные заносы, оно устойчиво при ветрах и имеет высокую степень защиты от взлома.

Подвесные

Подвесной тип ворот имеет балку вверху, на которой укреплены роликовые тележки. Перекладина опирается на опоры, установленные по сторонам воротного створа. Высота закрепления балки является ограничением для габаритного транспорта. Такой вид ворот чаще применяют на складах или в ангарах, которые ограничены по высоте или имеют крышу. Владельцам участков, ведущим строительство с использованием строительной спецтехники, такой вариант может не подойти.

Колесные

В этом варианте откатных ворот к полотну внизу крепятся ролики, колёса или подшипники. Полотно продвигается по рельсу или швеллеру, дающему направление и уложенному в бетон или грунт. Расположение направляющей на уровне земли ведёт к частому его засору листвой, мусором или льдом при паводке. Это может препятствовать работе всей системы и вызывать коррозию её частей. Для решения проблемы можно уложить швеллер выше уровня поверхности (транспорт будет подпрыгивать) или постоянно чистить створ ворот, чтобы обеспечить открывание/закрывание.

Преимущества и недостатки

Откатные ворота популярны, и спрос на них растёт, поскольку они эстетичны, просты в эксплуатации, прочны и долго служат. Установить на участке откатные ворота – это значит получить в свое распоряжение конструкцию, обладающую ещё рядом дополнительных преимуществ.

1. Воротная конструкция не препятствует проезду транспортных средств в условиях ограниченного пространства внутри участка или со стороны улицы, при невозможности маневрирования и движения по прямой.
2. Зона открытия исключает повреждение корпуса машины. Створка ворот может откатываться вправо или влево, поэтому транспорт не будет поцарапан, даже находясь близко.
3. Простота управления и ремонта. Физическое участие человека сведено к минимуму. Любая неисправность ликвидируется самостоятельно без вызова специалистов.
4. Надёжность. Откатные механизмы ломаются крайне редко даже при интенсивном использовании. Они исправно функционируют при любом климате и даже в местах постоянного «минуса».
5. Независимость от климатических условий. Нижнее крепление консоли не выдвигает эксплуатационные требования относительно осадков, состояния грунта и так далее.
6. Низкий уровень шума. Использование в конструкции роликов с резиновым покрытием обеспечивает «тихую» работу механизма. Ворота не скрипят и не хлопают.
7. Широкий выбор материалов для отделки полотна позволяет подобрать оптимальный вариант, вписывающийся в общий дизайн территории.
8. Оснащение автоматикой и средствами безопасности (при желании).

При всей функциональности ворота откатного типа всё же имеют несколько существенных минусов.

1. Сложность установки. Монтаж потребует освободить значительное подъездное пространство и место около забора для беспрепятственного отката полотна.
2. Требуется заливка фундамента.
3. Особые требования к рельефу – отсутствие препятствий и бугров в секторе работы конструкции, иначе механизм будет подвергаться повышенным нагрузкам и ломаться.
4. Сам забор – без выступающих элементов, чтобы не допустить зацепления и деформации створки и поломки механизма.
5. Для некоторых видов есть ограничение по высоте.
6. Дополнительный уход. В зимнее время надо обязательно очищать направляющий рельс (при колесном виде) от наледи, мусора и снега. Во избежание утяжеления конструкции снег следует убирать и с полотна.
7. Высокая цена. Изделие без автоматики обойдётся покупателю в 30-40 тысяч рублей. Ворота-автоматы с фотоэлементами стоят от 50 до 60 тысяч рублей. При выборе высокопрочных материалов для ворот стоимость поднимется до 100 тысяч рублей и более. Экономия на фурнитуре и мелких деталях цену существенно не понизит.

Как сделать откатные ворота своими руками

Чтобы правильно установить ворота откатного типа, надо учитывать все функции, которые они должны выполнять. Это неограниченный проход людей и проезд транспорта через их створ, обеспечение удобства, комфорта и безопасности. Учитывая особенности местности, материал, конфигурацию забора и свои финансовые возможности, желательно спланировать будущую конструкцию на бумаге, составив хотя бы приблизительный эскиз.

Чертежи, схемы и эскизы

Сложная конструкционная откатная система должна быть точно просчитана, и расчёт лучше доверить специалистам. Она сочетается с любыми ограждениями и может быть использована даже при ограниченном въездном пространстве. Чтобы построить откатные ворота, имеются готовые чертежи и схемы, которые понятны даже непрофессионалу и дают возможность собрать самодельные ворота без участия строителей. Чертежи составлены с учётом выбранного типа ворот, материалов всех элементов и возможностей территории. В них учтены размеры направляющих, их вид, конфигурация изгороди и габариты проёма.

Ширина проёма ворот

Въездной проём ворот полностью зависит от габаритов транспорта, заезжающего на территорию. Если предполагается въезд крупного транспорта, например, Газели (ширина – 2,5 м), КАМАЗа (ширина – 2,9 м), то расстояние между опорами должно включать зазор между столбами и зеркалами машины (не менее 0,3 м) и угол заезда – 45°. Учитывается то, что в периоды дождей и снегопадов возможны пробуксовка, скольжение транспорта, что увеличивает значение ширины еще минимум на 0,5 м. Именно на этом параметре основывается вся схема конструкции откатных ворот. Опираясь на него, рассчитывают длину всего полотна, включая противовес.



Длина полотна

Длина полотна ворот заметно отличается от ширины их проёма. Она складывается из суммы составляющих:

• ширины воротного проёма;
• отступов для технологичного открытия/закрытия ворот;
• минимально допустимого расстояния между центрами кареток.

При учёте этих показателей становится ясно, что общая длина полотна сильно превышает ширину между опорами. Большое значение имеет размер противовеса, нужного для уравновешивания воротной створки и равномерного распределения её массы на каретки. Чем длиннее предусматривается противовес, тем меньше нагрузка на элементы конструкции. При проектировании надо учитывать, что длина противовеса должна быть не меньше 30 % ширины проёма. Этот параметр особенно важен, если места для отката полотна недостаточно. Оптимальным является значение в 40 %, тогда обеспечивается лёгкая, без поломок, эксплуатация конструкции. При меньшей длине противовеса возрастает давление на ролики, и возникает трение. Для открывания или закрывания ворот надо будет прилагать дополнительные усилия. Специалисты советуют рассчитывать минимальный противовес по формуле: (размер проема + 200 мм) × 0,4. Правильно рассчитав противовес, можно получить оптимальную длину всего полотна.

Высота ворот

Рассчитывать этот параметр следует, руководствуясь соображениями эстетики. Практической роли он не играет. При установке ворота будут выше забора на величину дорожного зазора. Просвет между краем ворот и грунтом должен составлять не меньше 10-15 см. Он также зависит от уровня, на котором установлены роликовые опоры, и их размера. Закладывая в чертежи размеры высоты для откатных ворот, эти факторы надо учитывать. Параметр высоты надо рассчитать так, чтобы створка получилась вровень с ограждением, иначе разница высот будет смотреться некрасиво.

Основные элементы и фурнитура ворот

Чтобы установить и активировать откатные ворота, кроме профильной трубы и материала для обшивки изделия, понадобятся вспомогательные элементы.

1. Железная балка для обеспечения движения полотна. Размеры направляющих рельс: сечение – 71×65 мм, длина – примерно 6 м, толщина стенок – 3,5 мм (можно больше).
2. Роликовые каретки. Обеспечивают свободное движение, удерживая полотно на направляющих.
3. Концевые ролики с ловушками. Останавливают движение полотна и предотвращают его сход с направляющих.
4. Заглушки и ограничители. Защищают механизм от грязи, снега, льда.

Подбор фурнитуры зависит от массы конструкции – от 500 до 800 кг. Когда обшивка делается лёгкими материалами (профнастилом), то выбирают фурнитуру для веса 350-400 кг. Ориентируются также на длину ворот – до 4 метров (фурнитура на 500 кг) и выше (от 500 кг). Ролики могут быть металлическими и из пластика. Пластик создаёт меньше шума при работе системы, чем металл, хотя служат и те, и другие, приблизительно одинаково. Сегодня фурнитуру можно купить готовым комплектом или в розницу, если цена комплекта не устраивает клиента.

Сооружение каркаса

Для работы над каркасом следует подготовить рабочее место по площади больше сооружаемой конструкции. Алгоритм дальнейших действий следующий.

1. Готовят трубы нужного размера – 50×50×2 мм – и счищают с них окалину и ржавчину.
2. Материалы обезжириваются (бензином) и грунтуются кистью или пульверизатором для ускорения работы.
3. После того, как краска высохнет, производится сварка. Недопустимо оставлять отверстия в местах сварки, в них может попадать вода.
4. Готовится внутренняя рама для крепления профлиста. Если обшивка будет с двух сторон, то меньшая (40×20×2 мм) труба располагается на большей посередине, и с краю, если зашивается только одна сторона, предполагая место для профлиста. Сварка производится «шахматно» для прочности.
5. Места сварки покрываются грунтовкой.
6. Каркас красят в 2-3 слоя краской для внешних работ.
7. Когда краска подсохнет, можно начинать обшивку.
8. Профлист фиксируется к внутренней раме с помощью саморезов.

Закладываем фундамент и столбы

Консольная конструкция привлекательна тем, что допускает проезд транспорта любой высоты ввиду отсутствия верхней балки. Однако установить консольные откатные ворота можно только на фундамент, в который должны быть вмонтированы закладные элементы, а к ним прикрепляется консоль. Если столбы уже имеются, фундамент размечается прямо перед ними и около ограждения на длину технологического выдвижения полотна, которое происходит для снятия нагрузки.

Если столбы забора не пригодны для использования, то на противоположной стороне устанавливается ответный столб. Он должен быть установлен со стороны участка, чтобы не сужать место проезда.

Чтобы видеть, как будет проходить заливка, делается разметка. От линии забора откладывается 50 см для обозначения ширины фундамента. Его длина будет равна размеру отката створки ворот.

Для закладной надо подготовить кусок швеллера 16×20 см, равный по длине ½ ширины проёма. Для фундамента также понадобится арматура с размерами 12-16 мм длиной 15 см. В бетонную смесь потребуются составляющие: песок, цемент, щебень в соотношении 2,1/1/3,9.

К швеллеру приваривается арматура с закреплением поперечных связей. Готовая закладная укладывается вниз арматурой в ров. Швеллер нужно установить строго по уровню и параллельно линии продвижения ворот. После фиксации закладной в котлован закладывается электропроводка в гофрах и выводится в требуемом для монтажа месте. Котлован заливается подготовленным раствором.

Монтаж конструкции

Установить и наладить откатные ворота можно, только предварительно подготовив территорию. Движению полотна с внутренней стороны забора ничего не должно мешать. Почву надо выровнять, удалив все возвышенности, камни и бугры.

Залитый фундамент застыл, электропроводка проложена, ответный столб установлен, что дальше? Для удобства дальнейшей работы следует разметить место прохождения полотна. На высоте 20 см натягивается верёвка, намечающая линию движения, далее выполняются по порядку шаги.

1. Наметка расположения роликовых опор. От края проёма откладывается 15 см, ставится метка. Место второй тележки определяется, как длина ворот с консолью минус 10 см от границы ответного столба.
2. Ролики ставятся в несущий профиль, вторая тележка приваривается.
3. Полотно выдвигается в проём и регулируется.
4. Полотно убирается с тележек, которые снимаются с площадок, площадки крепят закладной.
5. Роликовые тележки крепятся к площадкам.
6. К швеллеру, на ответной его части, крепятся уловители (верхний и нижний), которые не позволят полотну сойти со швеллера и колебаться при ветре.
7. Полотно задвигается на опоры с роликами.
8. Установка автоматики. Универсальная деталь с электроприводом (зубчатая рейка) устанавливается в систему. Чаще всего этот узел входит в комплект крепёжных элементов.

Распространённые ошибки

При неимении достаточного опыта в работе по установке откатных ворот существует высокая вероятность допущения ошибок, которые в дальнейшем могут сказаться на функциональности всей системы. Ошибки могут случиться на каждом этапе работы.

1. Фундамент залит с нарушением технологии: состава раствора, ошибках в разметке, несоблюдением сроков выдержки фундамента.
2. Крепёж и монтаж комплектующих элементов осуществлён с нарушениями инструкций.
3. При выборе несущей балки не был учтён вес всей конструкции.
4. При работе системы слышны посторонние шумы (скрип, лязг), что свидетельствует о попадании песка в подшипники.
5. Комплектующие покрашены неаккуратно, потёки краски попадают на элементы системы.

После установки и монтажа конструкцию следует отрегулировать и проверить все её настройки.



Вопрос «где купить откатные ворота?» наиболее актуален для людей, которые имеют частные дома и которые хотят сделать въезд и выезд не только комфортнее, но и быстрее. Эту удобную вещь можно не только приобрести в магазине, но и сделать своими руками.

Плюсы и минусы откатных ворот

Прежде чем принять решение об установке таких ворот, необходимо ознакомиться с их преимуществами и недостатками.

Плюсы

• Простота и удобство в использовании;
• Относительно небольшая цена;
• Безопасность (риск получить травму при открывании и закрывании ниже, нежели у обычных ворот);
• Легкость сборки.

Минусы

• Дополнительные денежные расходы на фундамент, так как установка без него невозможна;
• Нуждаются в специальной фурнитуре, которая стоит достаточно дорого.
• Требуют место для отката. Его можно рассчитать, умножив ширину воротного проема в свету на коэффициент 1,4. Результат – это длина участка для отката;
• Во время непогоды рельсы могут забиваться снегом или грязью.

Материалы для откатных ворот

Тем, кто собирается делать такие ворота своими руками, пригодится этот список. Он содержит в себе перечень всех необходимых материалов и объяснения, для чего они нужны.

• Чертежи откатных ворот. Без них невозможно самостоятельно собрать откатные ворота любого вида. Для каждой конструкции нужен свой специальный чертеж, так как в нем указаны и нужные размеры, и количество деталей для выбранного устройства.
• Профилированный стальной лист. Он бывает разных цветов, размеров и цен, поэтому подобрать подходящий не составит никакого труда.
• Несколько прямоугольных труб. Их еще называют профильными. Из таких балок намного проще собирать конструкцию воротной рамы, нежели из обычных круглых, так как весят они меньше, а нагрузки выдерживают больше.
• Специальная фурнитура. Обычно в комплект входят направляющая шина, ролики, каретки, уловители, заглушка и т. д.
• Самонарезающие шурупы.
• Автоматика. Самый простой набор состоит из привода с блоком управления, внутреннего приемника и пульта для дистанционного управления.

Как сделать фундамент под откатные ворота

Для того, чтобы ролики на откатных воротах могли нормально функционировать, необходимо сделать прочный фундамент. Он представляет из себя рельс, забетонированный в земле.

Бетон не даст конструкции двигаться и всячески смещаться, поэтому такой вариант фундамента является надежным и безопасным.

Сборка откатных ворот своими руками

Главная сложность на этом этапе – правильно собрать и прикрепить трубы к друг другу. Рекомендуется предварительно проконсультироваться со специалистом или же в крайнем случае посмотреть несколько обучающих видеороликов на Ютубе.

• Сначала следует заняться изготовлением каркаса из труб. В этом нелегком деле поможет схема несущей рамы откатных ворот, которую с легкостью можно найти в интернете. Главное помнить, что все швы должны быть сплошными, а углы – каждый по 90˚.
• Прикрепить направляющую шину к нижней балке. Во время работы лучше закрепить её струбциной, чтобы шина не двигалась и все прошло как надо.
• После зачистки швов загрунтовать и покрасить раму.
• Отделать раму профилированными стальными листами.

Самонарезающие болты являются идеальным способом фиксации, так как они могут с легкостью просверливать металл толщиною до 3 мм, а толщина стали в балке, которая использовалась для каркаса, как раз таки не выходит за рамки этого значения.

Также важно вкручивать саморезы под углом 90˚, иначе конструкция получится недостаточно прочной и эстетичной.

Установка ворот (пошаговая инструкция)

Установка откатных ворот проходит в несколько этапов. Выполнить их несложно, если не спешить и четко следовать данным инструкциям:

1. Прежде чем приступить к монтажу, необходимо отделить воротам достаточно места двумя столбами. Делаются они из прочно приклеенных друг к другу кирпичей. Также в них нужно вставить шесть закладных элементов (по три штуки на каждый столб) размерами 60×60 мм.
2. Две каретки поместить по краям хвостовика, стараясь поставить их на максимальном расстоянии друг от друга.
3. Вставить колесики в направляющую шину.
4. Раму поставить на каретки, а их, в свою очередь, приварить к швеллеру. Сначала это нужно делать точечно, чтобы можно было что-то подправить, а затем – сплошным швом.
5. Прикрепить концевой и верхние поддерживающие ролики к нужным местам.
6. Приварить уловители к нащельнику. Он представляет из себя обычную прямоугольную трубу, прикрепленную к закладным столба воротного проема.

Варианты оформления откатных ворот

Кроме профнастила, раму ворот можно отделать и другими материалами. Это может быть дерево, кованые элементы или же просто стальные листы и сэндвич-панели. Несмотря на то, что последние два являются более бюджетными способами обшивки, вид, который они придают воротам, не проигрывает дорогим вариантам.

Выбирая дерево или ковку, нужно быть готовым попрощаться с приличной суммой денег, но сказать, что оно того не стоит – нельзя. С помощью этих материалов можно придать участку более дорогого и благородного вида.

Дуб, сосна и лиственница – лучшая древесина для отделки. Это связано с тем, что деревья таких пород легче переносят влагу и дольше сохраняют свой первоначальный вид.

Все виды откатных ворот

Помимо рельсовых, существуют и другие виды откатных ворот:

Консольные. Имеют самую сложную, но удобную конструкцию. Цена на такие откатные ворота считается одной из самых высоких. Их особенность заключается в том, что ролики должны перемещаться по балке, закрепленной с одной стороны и висящей в воздухе с другой.

Консольные ворота можно поделить еще на три типа: с балкой снизу, посередине или сверху.

Подвесные. Считаются самыми надежными и прочными. Ролики таких ворот находятся на верхней балке, соответственно грязь, снег и другие вещи, мешающие нормальной работе ворот, никак не смогут туда попасть. Вся конструкция подвешивается на ролики внутри этой трубы – отсюда и название.

Подвесные ворота имеют один большой недостаток: балка сверху ограничивает высоту проезжающего под ней транспорта. Но сегодняшнее разнообразие моделей ворот позволяет избежать этих трудностей.

Фото лучших вариантов откатных ворот на участке

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

Создание фундамента.

Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.

Монтаж самих ворот и ответного столба.

Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Схема подготовки проема для установки откатных ворот

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.

Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.

Болгарка и набор дисков – для нарезания металлических заготовок.

Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Швеллер 200 мм укладывается вплотную к столбу

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.

Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

Полотно снимается с роликовых тележек.

Тележки снимаются с регулировочных площадок.

Площадки привариваются к закладному элементу.

На площадках закрепляются роликовые тележки.

На тележки задвигается полотно ворот.

Ворота закрываются.

При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.

Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.

Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

• Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
• An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.

Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.

В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

• Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
• Откатные ворота забирают пространство у забора.
• Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Несмотря на сложность конструкции откатных ворот, они стали довольно распространенными среди владельцев частных домов. Откатные ворота своими руками, чертежи которых можно увидеть чуть ниже (рис. 1, 2, 3), являются не только частью дома, но и лицом его хозяина. Сегодня существует множество возможностей установить данную конструкцию, поскольку компаний, предоставляющих такие услуги, много. Однако тем, кто желает сэкономить, можно попробовать сделать откатные ворота своими руками.

Какими бывают откатные ворота

Откатные ворота могут иметь несколько конструкций, каждая обладает своими отрицательными сторонами и положительными.

1. Откатные ворота подвесные. Такой тип особенно часто применялся для установки на въезде на какое-нибудь предприятие. На некоторой высоте монтируется балка из металла, к которой подвешивается полотно ворот. Надежность такой конструкции достаточно высокая. Множество подобных конструкций, установленных еще 50 лет тому назад, отлично функционирует и по сей день. Единственное, что препятствует их использованию сегодня, это ограничение верхней балкой проема и дороговизна конструкции, ведь в то время стоимость металла была гораздо ниже, чем сегодня.
2. Откатные ворота рельсовые. Данная конструкция является самой простой, однако вместе с тем и одной из самых надежных. Ворота двигаются по рельсу, установленному на поверхности. Данная конструкция подойдет для тех мест, где регулярно производится уборка, что в нашей стране практически невозможно, особенно зимой во время снегопадов. В результате завала ворота блокируются, восстановить их эксплуатацию довольно трудно. Главное преимущество ворот — это компактность, поскольку при закрытии полотно уходит за забор на ширину полотна.
3. Откатные ворота консольные. По-другому данная конструкция называется сдвижной. Она является достаточно сложной, однако и самой удобной. Ворота в данном случае не контактируют с поверхностью, они подвешены с помощью направляющей балки на роликовых блоках, которые чаще всего располагаются внизу конструкции.

Металлические заборы для дома.
В чем преимущество раздвижных ворот?
Ворота гаражные (чертеж). Подробнее>>

Как определить, возможна ли установка ворот

Бывают случаи, когда, как бы того ни хотелось, установить откатные ворота не представляется возможным в силу определенных причин. К таким ситуациям относятся:

1. Должно быть достаточно пространства вдоль забора (минимум 1,5 ширины проема ворот), куда будет производиться откат ворот. Это позволит эффективно распределить нагрузку на консольный блок от самих ворот.
2. Участок, на котором планируется установка, должен быть ровным, поскольку движение полотна происходит по прямой.
3. Поверхность должна быть ровной, без рельефности для легкого движения полотна.
4. Никакой калитки на пути движения ворот быть не должно.
5. Некоторые владельцы домов используют ворота вместо калитки, открывая их не до конца. Этого делать не стоит, поскольку срок службы ворот ограничен, а подобное использование его только сократит.

Если же никаких препятствий к установке нет, можно переходить к монтажу откатных ворот, используя подготовленные заранее схемы (рис. 4 — пример схемы монтажа).

Подготовительный этап установки

Для начала необходимо оценить обстановку, то есть место, где планируется монтаж конструкции. На что в данном случае следует обратить особое внимание?

При установке ворот на место старых с другой конструкцией необходимо оценить состояние уже имеющихся опорных столбов. Они должны соответствовать некоторым требованиям: быть строго вертикальными, сделанными из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть качественно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые.

Около столбов необходимо иметь место для ям под фундамент. Нужно учитывать, что фундамент, размеры которого 500х2000 мм, нужно располагать параллельно забору впритык к столбу.

Если планируется установка нового забора, подготовительные работы и строительные можно объединить.

Во время строительства забора стоит учитывать, что ширина проезда в случае с откатными воротами чаще всего составляет 4 м. Многие производители уже выпускают различную фурнитуру именно под данные размеры.

Далее следует определиться с вопросами относительно облицовки и внешним видом полотна. Стоит учесть, что в каждом случае вес ворот будет различаться. Сегодня наиболее распространенной является облицовка с использованием профнастила и вагонки.

Прежде чем закупать материалы, следует составить чертеж ворот, где будет отображена конструкция и количество требуемого материала.

Разметка и устройство фундамента

После того как столбы установлены, можно переходить к осуществлению разметки. Определяется нулевой уровень, то есть уровень поверхности при въезде. Данные отметки делаются на каждом из столбов. На указанном уровне строго горизонтально натягивается шнур, однако он должен идти дальше опорного столба как минимум на 2 м.

Переходим к фундаменту. Выкапывается яма около опорного столба 500х2100 мм. Что касается глубины, то она определяется уровнем, на который промерзает почва зимой. Как правило, средняя глубина составляет около 1,5 м.

Далее необходимо сварить 3 квадратных каркаса 150х1400 мм с целью армирования фундамента. После этого они привариваются снизу швеллера по центру полки. По краям швеллера на расстоянии 400 мм от края со всех сторон располагаются осевые линии каркасов. Затем делается песочная подсыпка, утрамбовка и установка швеллера.

После этого идут работы, связанные с бетоном. Для заливки фундамента необходимо подготовить раствор бетона, для чего ведро цемента марки М400 смешивается с тем же количеством мытого песка, добавляется 4 ведра гравия со щебнем и вода (0,7-1 ведро) в зависимости от влажности цемента с песком. Для более качественного бетона лучше всего, конечно, воспользоваться бетономешалкой.

После приготовления бетона он заливается в яму, при этом подача его должна быть постоянной и постепенной, чтобы конструкция не съехала. После каждого слоя заливки бетон следует протыкать арматурой для удаления пузырей.

Бетон созревает в течение 28 дней, хотя работы можно производить уже спустя 7 дней.

Установка ворот откатного типа

После того как прошла неделя и бетон подсох, можно устанавливать ворота на подготовленный заранее швеллер.

http:

Для работы потребуется купить монтажную пластину со шпильками для регулировки ворот по горизонтали и высоте, легкого демонтажа с целью замены роликов или ремонта.

Установка ворот осуществляется следующим образом:

1. Роликовые тележки насаживаются на установочную пластину. Слишком затягивать гайки, расположенные вверху, не стоит.
2. Отмечается расположение монтажных пластин: отмеряется 15 см от края швеллера и проводится вертикальная линия.
3. Находится положение второй опоры. Необходимо измерить длину конструкции и отнять 1 см. После этого отложить данное расстояние от ответного столба параллельно воротам до швеллера.
4. Если столбы, являющиеся несущими, надежные, то кроме крепления анкерными болтами больше ничего не требуется.
5. Далее натягивается шнур на расстоянии 30 мм от несущего столба и высоте 200 мм на протяжении всего хода ворот.
6. Устанавливаются каретки, для этого они помещаются в балку по центру конструкции. Затем полотно необходимо поместить над швеллером в вертикальном положении, для чего лучше всего воспользоваться помощью. При разведении кареток по отмеченным линиям нужно, чтобы шнур касался направляющей балки по всей его длине. После того как вертикальность проверена, можно в нескольких местах прихватить полотно с помощью сварки.
7. После этого проверяется ход конструкции, ее горизонтальность, а также вертикальность, это делается при закрытых воротах. После того как все доведено до нормы, гайки затягиваются и обвариваются площадки.
8. На столб-опору вверху устанавливают два ролика с направляющими. Для этого необходимо наметить отверстия, приложив кронштейн. Анкеры для крепления в случае с бетоном или кирпичом нужно использовать с диаметром 10 мм. Для металла лучше всего подойдут саморезы. Ролики выставляются таким образом, чтобы они как можно плотнее охватывали полотно, при этом сохраняя вертикальность и не мешая ходу.
9. Далее ворота полностью закрываются, отмечается место, где будет крепиться уловитель. Необходимо, чтобы ролик достаточно плотно заходил на полку уловителя. Это позволит снять часть нагрузки с блоков роликов. Затем осуществляется установка уловителя и проверяется ход конструкции и ее фиксация.
10. Устанавливается уловитель сверху. Он помогает предотвратить раскачивание ворот при сильном ветре. Отмечается местоположение уловителя при закрытых воротах и производится его установка.

http:

Если ворота установили грамотно, используя чертежи откатных ворот, то двигаться они должны легко с фиксацией в крайних положениях.

В заключение необходимо зачистить все сварочные швы, покрыть антикоррозийной грунтовкой и покрасить.
