Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

Простой стационарный верстак
изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

Мобильный рабочий стол
имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

Составной верстак
соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота
стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина
верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола
должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак
лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола
можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

Чаще всего сначала, согласно чертежу, делаются пазы
, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака
должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски
. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры
. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений
.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали
. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка . На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость.
Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления.
Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

   Самодельный столярный верстак мобильной конструкции

   Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.

   Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

   Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.
Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

• деревянный брус сечением не менее 100х100 мм — для опор;
• брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
  Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
• электрическая дрель с набором обычных и перьевых свёрл;
• отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
• столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
• мебельные болты с гайками и саморезы;
• дисковая пила;
• столярный угольник;
• длинное правило (не менее 2 м);
• уровень строительный;
• шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
• столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

   Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

   Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

   Во избежание повреждения заготовки под струбцины подкладывают опорные доски

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.


   Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

   Усиление боковых частей верстачного стола дополнительными фанерными полосами

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

   Изготовление каркаса столярного верстака

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

   Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Время чтения ≈ 3 минут

В любом частном доме, мастерской или гараже столярный верстак является очень нужным предметом. С его помощью удобно изготавливать или ремонтировать какие-либо вещи, также он сочетает в себе функции стола и полки для инструмента одновременно. Его можно оборудовать слесарными тисками, и установить на него станок для заточки различного инструмента. Если приобретать металлический верстак в магазине, то он обойдётся в немалую сумму денег, но вполне можно изготовить верстак из дерева своими руками.

Необходимые инструменты и материалы

Итак, для самостоятельного изготовления верстака в гараж понадобятся следующие инструменты:

• Ножовка или электрический лобзик;
• Рулетка;
• Угольник;
• Строительный уровень;
• Гаечные ключи;
• Дрель;
• Шуруповёрт.

Материалы:

• бруски для опор;
• 2 листа фанеры или ОСБ (один из листов вырезается под полку необходимого размера);
• доски для каркаса;
• саморезы;
• болты;
• шайбы;
• гайки.

Перед работой необходимо сделать чертеж верстака с размерами для удобства сборки.

Пошаговая инструкция по изготовлению верстака

Для изготовления верхнего каркаса необходимо отпилить доски исходя из необходимого размера верстака (см. фото).

С помощью саморезов закрепить 2 длинные и 2 короткие доски, так чтобы получилась прямоугольная рама. При помощи рулетки отметить расстояние до середины рамы, и перпендикулярно, между двумя длинными досками закрепить оставшуюся короткую доску, прикрепив ее саморезами с обоих торцов.

Для изготовления ножек верстака потребуется отпилить 6 равных брусков. С внутренней стороны полученного основания в каждый угол рамы закрепить по одной ножке при помощи болтов, шайб и гаек (см. схему верстака).

Для жесткости сооружения необходимо поставить дополнительные доски, которые также будут служить основанием для нижней полки. Для этого нужно отпилить 4 доски.

Рулеткой необходимо отмерить равное расстояние от каждой ножки по 30 см, на полученном уровне закрепить доску к задней части сооружения к 3 ножкам, а с передней части закрепить доску между крайней и средней ножкой, в том месте, где планируется будущая полка.

Оставшиеся две доски надо закрепить к ножкам, на том же уровне, как и доски для полок.

Из одного или нескольких листов фанеры или ОСБ при помощи ножовки или электрического лобзика выпиливаем необходимые отрезки. Закрепляем их к верхней части верстака заподлицо с помощью саморезов. Дополнительно сверху можно закрепить лист оргалита, т.к. его можно легко поменять на новый, если старый будет сильно изношен. По этой же схеме делается и нижняя полка. Рулеткой измеряется расстояние между крайними и средними ножками верстака, по этому размеру выпиливается лист материала и устанавливается на полученное основание.

При креплении ножек или поперечин необходимо пользоваться угольником для получения равного расстояния между частями сооружения. При помощи уровня, по месту установки, нужно проверить ровно ли стоит изготовленный верстак своими руками. В случае уклона его необходимо выровнять путём подставки под ножки верстака деревянных щепок.

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат. Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него. Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

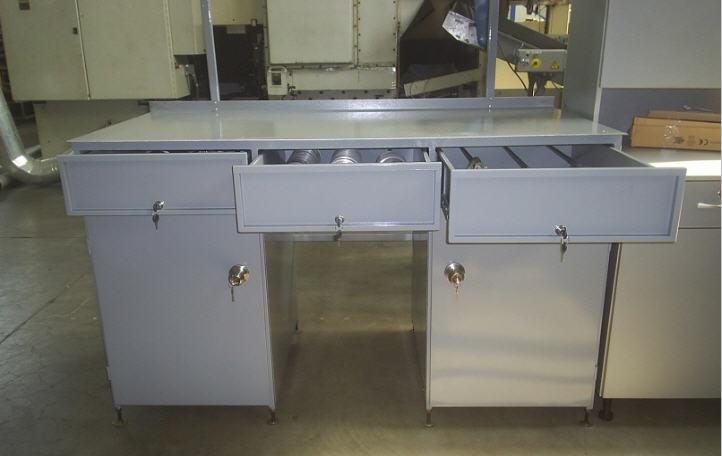

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;

• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость.
Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления.
Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

   Самодельный столярный верстак мобильной конструкции

   Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.

   Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

   Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.
Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

• деревянный брус сечением не менее 100х100 мм — для опор;
• брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
  Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
• электрическая дрель с набором обычных и перьевых свёрл;
• отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
• столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
• мебельные болты с гайками и саморезы;
• дисковая пила;
• столярный угольник;
• длинное правило (не менее 2 м);
• уровень строительный;
• шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
• столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

   Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

   Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

   Во избежание повреждения заготовки под струбцины подкладывают опорные доски

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.


   Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

   Усиление боковых частей верстачного стола дополнительными фанерными полосами

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

   Изготовление каркаса столярного верстака

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

   Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Изготовление деревянных изделий различного рода является популярным и распространенным видом технического творчества. Доступность материала, инструмента и расходников позволяют выполнять сложные работы, по уровню профессионализма мало отличающиеся от заводских образцов. Обилие информации, обучающих видеоматериалов и прочих полезных источников побуждает многих пользователей приобретать инструменты и пробовать свои силы в работе по дереву.

Первое время работы производятся в случайных условиях, на табуретках или иных подставках. Затем приходит понимание необходимости иметь нормально организованное рабочее место. В особенности это актуально для владельцев частных домов, которые располагают достаточной площадью. Оптимальным вариантом является создание рабочего стола, форма и конфигурация которого отработана многими поколениями мастеров. Рассмотрим порядок действий при изготовлении классического деревянного верстака.

Как он устроен?

Устройство

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Важно!
Выбирая доски для изготовления верстака, необходимо обращать внимание на качество и состояние материала. Древесина, не прошедшая подсочку, будет постоянно выделять смолу, которая испортит обрабатываемые изделия. Важным критерием выбора также является степень влажности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

Дополнительные элементы:

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Важно!
Классическая конструкция верстака предназначена для работы только ручным инструментом. Для использования электроинструмента такую крышку приходится модернизировать, изменять размеры и конфигурацию.

Чертежи и размеры

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

• величина мастерской;
• собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
• размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека. Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки.

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Необходимые инструменты и материалы

Рассмотрим традиционную деревянную модель верстака для столярных работ. Чтобы сделать верстак плотника, понадобятся:

• обрезные доски из сухой выдержанной сосны. Толщина — 50 мм, ширина — 140-180 мм;
• дисковая пила, электролобзик;
• ручной электрофрезер с набором режущего инструмента;
• электродрель с набором сверл;
• ручная ножовка, стусло;
• молоток, стамеска;
• измерительный инструмент — линейка, угольник, рулетка;
• столярный клей («Момент-столяр» ПВА и т.п.);
• ваймы или струбцины с большим вылетом для склейки щитов;
• шурупы, болты с гайками и шайбами.

Перечисленные материалы и инструменты могут быть дополнены другими комплектующими или приспособлениями в зависимости от сложности проекта и наличия навыков у мастера.

Как сделать: инструкция

Рассмотрим порядок изготовления самодельного верстака для столярных работ по классической технологии. Изменения, внесенные в конструкцию, незначительны и предназначены упростить и ускорить процесс. Для удобства разделим его на этапы, которые надо описать подробнее.

Основание

Для изготовления основания создается рама из толстых планок.

Иногда используют брус, полагая, что он значительно прочнее и надежнее.

Это ошибочная точка зрения, поскольку массив дерева склонен к короблению и растрескиванию.

Чем толще деталь, тем сильнее в ней внутренние напряжения и выше вероятность деформации. Для увеличения толщины рекомендуется использовать пачку, склеенную из двух или более досок, которые стабилизируют друг друга и компенсируют возможные изменения формы.

Для сборки понадобится нарезать 4 детали для ножек, 4 детали для верхних и нижних поперечин. Из них собирают 2 рамные конструкции. Соединение элементов проще всего выполнять вполдерева, когда на определенном участке одной детали снимается слой на половину толщины, и такое же действие выполняется на другой детали. Затем на полученные углубления наносится слой клея, детали соединяются, проверяется соблюдение прямого угла и выполняется стяжка струбцинами.

Подобным образом собирают 2 рамные конструкции, которые затем соединяют царгами. Они представляют собой две планки шириной не менее 100 мм. Соединять их с ножками можно как вполдерева, так и внакладку с помощью болтовых соединений. Основная задача — выдержать прямые углы и обеспечить параллельность всех деталей.

Столешница

Для изготовления столешницы понадобятся стяжки (ваймы) или струбцины с большим вылетом. Столешницу склеивают из планок шириной 70-90 мм (обычно разрезают вдоль обрезные доски), установленных на ребро. Рекомендуется предварительно обстрогать планки (отфуговать), чтобы склейка получилась максимально плотной, прочной и аккуратной.

Поскольку используются доски толщиной 50 мм, после острожки они будут немного тоньше — 46-48 мм. Для набора щита шириной 600 мм понадобится около 13 планок. Это немало, но прочная и неподвижная крышка не может быть создана из тонких досок.

Важно!
Не следует для столешницы использовать фанеру. В сети немало рекомендаций склеить вдвое толстые фанерные листы. Такая столешница будет расслаиваться, царапать заготовки, у мастера постоянно будут занозы. Крышка из дощатого щита — оптимальный вариант.

Боковые (широкие) стороны планок покрывают клеевым слоем, прижимают друг к другу и стягивают ваймами или струбцинами. В идеале, после высыхания поверхности щитов следует обработать на стационарных строгальном и рейсмусном станках. Если такой возможности не имеется, поверхности строгают электрическим или ручным рубанком и обрабатывают шлифмашинкой. Необходимо стремиться к созданию максимально ровной плоскости.

Склеивать сразу широкий щит 600 мм не рекомендуется, правильнее изготовить две половинки по 300 мм и соединить их с технологическим зазором, позволяющим распиливать длинные детали прямо на столе. Соединяют щиты с помощью двух или трех планок, прикрепленных снизу крышки на шурупы. Толщина соединительных элементов должна обеспечивать неподвижность половинок, которая усиливается также при установке крышки на опоры (поперечины ножек).

Видео

Предлагаем Вам посмотреть интересное видео по теме.

Установка дополнительного оборудования

Верстак без дополнительных элементов представляет собой обычный стол с усиленной крышкой. Для удобства работы используются различные приспособления:

• тиски;
• упоры для фиксации заготовок при строгании ручным инструментом;
• экран для размещения инструментов;
• полки, карниз с подсветкой.

Столярные тиски — это две деревянных доски, одна неподвижная, другая перемещается винтом по двум параллельным направляющим. Основные элементы тисков:

• винт с воротком на конце и упорной пластиной;
• гайка, закрепленная (приваренная) к упорной пластине;
• направляющие, жестко закрепленные на подвижной планке и проходящие сквозь неподвижную часть.

Обычно приобретают готовую конструкцию, где требуется только установить деревянные планки на металлические пластины. Упоры — это обычные деревянные штыри, которые вставляются в отверстия на крышке верстака. В настоящее время эти элементы используются мало, так как их сменили струбцины различной конструкции.

Экран — это щит с кронштейнами, на которых крепятся инструменты. Приспособление удобно тем, что все необходимые и часто используемые приспособления находятся всегда под рукой. Для изготовления применяют листовые материалы — фанеру, МДФ, ДСП и т.п. Обычно инструмент подвешивают на кронштейне (можно использовать обычные гвозди или шурупы) и обводят карандашом, чтобы впоследствии было легче их помещать на место. В продаже имеются готовые конструкции с перфорацией, которые крепят на стену позади верстака, но приобретать их нецелесообразно.

Полки и карниз с подсветкой — полезные элементы, позволяющие хранить в доступном месте различные материалы или расходники. Освещение рабочего места — важный момент, возможность непосредственной подсветки на поверхность рабочего стола позволяет повысить точность и безопасность работ.

Столярный верстак, изготовленный своими руками, дает массу возможностей ускорить работу и повысить ее качество. Принципиальное отличие от слесарных моделей заключается в материале и толщине столешницы, изготовленной из деревянных досок толщиной около 7-9 см. Такая конструкция обеспечивает неподвижность и отсутствие упругости, нежелательной при выполнении работ с электроинструментом. Остальные элементы конструкции выбирают исходя из собственных потребностей и представлений об удобстве. Основная задача — правильный выбор высоты и площади столешницы, так как от них зависит производительность и качество работы.

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

• гайки и винты;
• напильник и молоток;
• краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

1. Из уголка отрежьте 4 ножки одинакового размера.
2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

• сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
• нарежьте доски по длине стола;
• уложите их друг к другу без щелей и просветов, закрепите в таком положении;
• сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Как сделать верстак: видео

Издавна умелые мастера стремились обустроить рабочее место максимально комфортно и, если выражаться современным языком, эргономично, что считалось залогом не только быстрой и эффективной работы, но и безопасности. В связи с этим, помещения, предназначенные для ремонта и ручного производства, были заполнены всевозможными столами, стеллажами и ящиками, первоначальным материалом для изготовления которых было дерево. С течением времени, дешевеющий металл постепенно вытеснял дерево со строительной арены и стал использоваться для изготовления станков, металлической мебели и различного вспомогательного оборудования, особенно актуального в условиях строительной мастерской. Так как товар, предлагаемый магазинами, зачастую не соответствует указанным характеристикам, да и стоит порой наравне с промышленным оборудованием, в нашей статье мы поделимся простыми советами и расскажем, как сделать деревянный верстак своими руками.

Основное предназначение и типовые характеристики верстака

Независимо от своих конструктивных особенностей верстак представляет собой рабочий стол, обязательно характеризующийся массивными габаритами и устойчивостью, и предназначенный для обработки конструкций и изделий с самыми различными габаритами. Конструируя столярный верстак, важно помнить, что габариты обрабатываемых изделий напрямую зависят от габаритов верстака, при этом практикуется обработка изделий как ручным способом, так и с использование электроинструментов — дрели и электрорубанка. Типичная компоновка стандартного столярного верстака состоит из следующих элементов:

• Рабочая поверхность, для изготовления которой используется массивная доска, толщина которой не менее 60 мм. Для изготовления крышки специалисты советуют отдавать предпочтение древесине твердых пород, таким как, дуб или бук, используя которую не придется периодически менять рабочую поверхность верстака, что обусловлено высокой износостойкостью материала.
• Тиски, предназначенные для закрепления обрабатываемых деталей. Они устанавливаются на переднюю поверхность крышки. Массивные верстаки предусматривают установку нескольких тисков, отдельно предназначенных для крепления мелких и крупных деталей. Крупные тиски изготавливаются из дерева, тогда как, выбирая тиски небольших габаритов, лучше отдавать предпочтение металлическим конструкциям.
• Верстачные опоры предназначены для повышения устойчивости общей конструкции, которые соединяются продольными планками. Для их изготовления желательно использовать мягкую древесину, липу или сосну.
• В пространстве под верстаком, на опорах, можно установить выдвижные ящики, предназначенные для инструментов и любых других рабочих принадлежностей.

Столярный верстак: типы конструктивного исполнения

Разрабатывая проект верстака, важно учитывать его конструктивные особенности, будет ли он установлен стационарно в мастерской или будет представлен мобильной конструкцией. Если вы отдали предпочтение мобильной конструкции, оптимальным решением будет облегчить ее за счет используемого материала, который должен быть меньшей толщины. Мобильный верстак также может быть модифицирован посредством разборной столешницы, а также складными ножками. В связи с перечисленными особенностями, различают три типа верстаков:

• Мобильный верстак, предназначенный для мелких ремонтных работ и манипуляций с заготовками из дерева;
• Стационарный верстак, используемый для обработки массивных деревянных заготовок и тяжелых досок. Он прост в изготовлении, однако «привязан» к одному месту;
• Разборный или «верстак- трансформер», удобен своей разборной конструкцией, что облегчает процесс замены отдельных его деталей, а также повышает мобильность всей конструкции. Узнать, как сделать выдвижной верстак, можно в специализированных руководствах.

Столярный или слесарный верстак: различия

Помимо представленной выше классификации, верстаки различаются по своему предназначению. Различают столярный и слесарный верстаки. Так как создание слесарного верстака сопряжено с рядом трудностей, в данном руководстве мы расскажем, как сделать столярный верстак своими руками.

Размеры и расположение верстака

В процессе создания верстака немаловажно правильно выбрать его месторасположение. Он должен быть в непосредственной близи от естественных источников света, если таковые имеются. Местные источники света также не будут лишними. Нельзя забывать и про электрические розетки, которые должны быть также вблизи от верстака. Все провода, находящиеся в рабочей зоне, предпочтительно заключать в гофрированную трубу или короб.

Прежде, чем приступить к сооружению верстака, специалисты рекомендуют определиться с его окончательной высотой. Для этого необходимо опустить руки вниз, после чего ладони расположить параллельно полу. Расстояние между полом и ладонями и есть та самая высота рабочего стола, наиболее удобная конкретно для вас. Так как самодельные верстаки зачастую рассчитаны на единственное рабочее место, длина стола равна 1,5 м, а ширина — 0,8 м.

Как сделать верстак видео

Как сделать верстак в гараже: подбор материалов

Подбор материала для изготовления верстака — немаловажный этап всей работы, который определяет итоговую прочность и устойчивость сооружаемой конструкции. Перед тем, как сделать верстак плотника, поговорим о рациональном выборе материалов, необходимых для его изготовления. По мнению специалистов, для сооружения верстака оптимальным материалом будет строганный брус, который подойдет для изготовления каркасной рамы и ножек.

Идеальные размеры строганного бруса:

• для ножек — 100×70 мм;
• для перемычек — 100×50 мм;

Для столешницы лучше выбрать доски толщиной 5 см, или цельного полотна, например старой деревянной двери или ДСП, характеризующегося ламинированной поверхностью. Важно знать, что предпочтение лучше отдавать твердым породам древесины, таким как дуб, клен и бук.

Как сделать стол верстак? Последовательность действий

Изготовление верстака включает в себя несколько этапов, основополагающими из которых являются:

• Сборка основания;
• Установка столешницы;
• Установка оборудования на верстак.

Сборка основания

Основание, как конструктивный элемент верстака, представляет собой деревянную раму, крепление которой осуществляется таким образом, чтобы конструкция отвечала всем требованиям жесткости и устойчивости. В этих целях, между ножками верстака необходимо предусмотреть установку горизонтально расположенной перемычки, а посередине, на протяжении всей длины конструкции, важно установить царгу. И перемычки, и царгу закрепляют на расстоянии 40-50 см от пола. Впоследствии они могут использоваться не только для усиления конструкции, но и для установки полок и ящиков для подручных инструментов. Конструируя основание, брусья закрепляют посредством соединения «шип-паз», а в тех местах, где подобное не представляется возможным, пользуются саморезами. Предпочтительнее в первую очередь подготовить пазы и шипы, согласно имеющемуся чертежу, и только потом проклеить места соединения брусьев столярным клеем.

Если вы сооружаете стационарный верстак, одну или несколько частей рамы можно прикрепить к стене, что будет способствовать еще большему усилению окончательной конструкции.

Изготовление столешницы и ее установка

• Продумывая этапы изготовления столешницы, нельзя забывать, что она должна быть несколько больше основания. Из ранее подготовленных толстых досок сколачивают массивный щит ранее указанных размеров, для крепежа которых применяют длинные гвозди, вбиваемые с внутренней стороны досок. Используемые доски предварительно пригоняют друг к другу, чтобы исключить попадание мусора в имеющиеся щели. Для монтажа столешницы исключено применение материалов, для изготовления которых использовалась прессованная стружка, так как они не соответствуют требованиям, предъявляемым к его устойчивости. К столешнице, прибиваются несколько поперечных брусков, для которых необходимо предусмотреть пазы в основании. К этим перемычкам с помощью саморезов крепят горизонтально ориентированные рейки, которые нужны для скольжения выдвижных ящиков.

• Столешница прикрепляется к основанию на болтах. Для этого в верхней части брусков основания, используя стамеску, делают углубление, а в столешнице просверливают отверстия под болты, головки которых утапливаются в крышке посредством высверливания в столешнице углублений соответствующего диаметра. Чтобы в процессе последующей работы избежать травм от попадающих щепок, столешницу несколько раз шлифуют и покрывают олифой.

Установка оборудования

• К установленной столешнице прикрепляют тиски, под установку которых должны быть предусмотрены углубления в торце столешницы. В месте установки тисков, с нижней стороны столешницы крепят фанеру. Устанавливая тиски, их сначала прикладывают, отмечают место их крепления, а затем закрепляют с помощью гаек и болтов. Помните, что тиски не должны располагаться с краю, что способствует смещению силы тяжести в процессе работы.

• Кроме тисков классическим оборудование для верстака являются деревянные зажимы, стационарная дрель высокой мощности, отдельные разновидности токарного оборудования, фрезеровочный элемент. В условиях дачи также полезно будет установить болгарку и циркулярку. Устанавливая оборудование на верстак, важно продумать все детали удобства и безопасности, а также проверить прочность всех креплений. Если оборудование работает от электрической сети, важно правильно рассчитать мощность одновременно подключаемого оборудования, а также правильно провести само подключение.

Как спроектировать и сделать универсальный верстак?

В данной статье не был подробно рассмотрен процесс изготовления слесарного верстака, а также не разъясняется, как сделать железный верстак в виду сложности данного процесса, однако считаем нужным рассмотреть вариант, предусматривающий объединение слесарного и столярного верстаков, что особенно актуально в условиях загородных домов и участков.

Для этого изготавливают такой же верстак, как приведено в инструкции, однако несколько увеличивают площадь рабочей поверхнос ти. Иногда для этого может понадобиться и усиление основания посредством использования дополнительных каркасных элементов. Когда столешница установлена, одну половину покрывают листом тонкой нержавеющей стали, который закрепляют саморезами. В идеальном варианте покрывают не только верхнюю часть столешницы, но и ее торцовые элементы.

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

2. Шуруповерт.

   Электролобзик для раскроя фанеры.

Материалы

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

Деревянные доски для столешницы. Толщина 50 мм.

Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

Направляющие для ящиков стола.

Шурупы для сборки ящиков из фанеры.

Саморезы по металлу.

Анкерные болты.

Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

• Рост, длина рук;
• Является мастер левшой или правшой;
• Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
• Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно.

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный).

Вариант Б – стационарный верстак.

Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

• Длина – не менее 180.
• Ширина рабочей поверхности – 90±10.
• Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

• Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
• Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
• Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
• Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

Брус строганый.
Доска.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб
. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

• Болты.
  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
• Гвозди.
  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

• Саморезы.
  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Удобное рабочее место, хорошо обустроенное, с добротным столярным верстаком – способно в значительной степени облегчить обработку деревянных изделий. Это дает возможность ускорить процесс производства и улучшить качество конечного продукта.

Если нет времени на изготовление, можно приобрести готовый верстак в торговой сети. В сравнении с этим вариантом, собственноручное изготовление рабочего стола имеет ряд преимуществ:

• возможность получить столярный верстак нужного размера и функциональности;
• рациональное размещение рабочих узлов и дополнительного оборудования;
• приобретение готового верстака обойдется значительно дороже.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

• Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
• Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, ).
• Возможность эргономичного размещения дополнительного оборудования.
• Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
• Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
• Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
• Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
• Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

• длина столешницы – 2 м;
• ширина – 70–100 см;
• высота стола от пола – 80–90 см.

Разновидности столярных верстаков

Если к верстаку не предъявляется серьезных функциональных требований, для мелких работ можно использовать письменный стол, переоборудованный под профессиональные нужды.

Мобильный верстак

Этот вид столярного рабочего стола актуален в случае недостатка свободного пространства в мастерской. Его длина составляет не более метра, а ширина – 60–80 см, масса обычно не превышает 30 кг. Переносной мобильный верстак удобно использовать для обработки небольших заготовок, мелкого ремонта столярных изделий, резьбы по дереву. Благодаря компактным размерам мобильный станок можно расположить в любом помещении: в гараже, на даче или на балконе. Для еще большей компактности, часто применяется раскладная конструкция.

Схема изготовления мобильного верстака

Стационарный верстак

Полноценное рабочее сооружение с привязкой к определенному месту, без возможности мобильного перемещения во время эксплуатации. Предназначен для обработки заготовок любой массы и длины (в разумных пределах). Это мощное, надежное приспособление, изготовленное с учетом особенностей рабочего пространства и личных предпочтений мастера. Стационарные станки в обязательном порядке оборудуются специальными зажимами для фиксации заготовок. На них предусматривается место для фиксации инструмента и установки дополнительных упоров.

Составной столярный верстак

Благодаря разборной конструкции на болтовых соединениях, отдельные модули станка могут быть легко заменены в процессе работы. Главный недостаток этого устройства – сложность в изготовлении (сравнительно с другими моделями), что в значительной степени компенсируется его вариативностью в процессе использования.

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота.
Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

Конфигурация.
Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение.
Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Необходимо предусмотреть места для фиксации электрического и ручного инструмента, технологические отверстия для упоров и ограничителей. Осветительные приборы и розетки лучше располагать на близлежащих стенах и объектах.

Необходимые материалы

При подборе материала для каждого узла верстака нужно учитывать функциональные особенности и нагрузки, которым он будет подвергаться.

Для того чтобы верстак не получился слишком массивным, в качестве материала для изготовления каркаса предпочтительна легкая древесина мягких пород:

• сосна;
• ольха;
• липа.

Древесина твердых пород, а также фанера различной толщины используется для изготовления столешницы.

Каркас для верстака можно сварить из металлической квадратной трубы или уголка подходящего сечения, но большинство столяров предпочитают конструкции из дерева.

Изготовление простого стола

В качестве примера взято изготовление столярного верстака со столешницей длиной 2 м, шириной 80 см и высотой 80 см. Для более рационального использования времени, сначала нужно склеить столешницу. Пока она клеится, можно заниматься подготовкой составных частей каркаса и его последующей сборкой.

В процессе изготовления понадобится:

• торцовочная циркулярная пила;
• дрель;
• электрический лобзик;
• струбцины.

Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Для качественной склейки необходимо учесть следующие факторы:

• Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
• Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
• Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры
. Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

• При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
• При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Изготовление опор

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать . Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

• длина – 180 см;
• ширина – 70 см;
• высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

• Стойки (ножки) – 100х100 мм длиной 74 см.
• Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные — для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом.

Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.
