Четырехскатная крыша, иначе именуемая вальмовой, давно и повсеместно используется в европейских странах. В настоящее время все большее число обладателей загородных домов на территории России отдают предпочтение этой долговечной и надежной кровельной системе.

Важнейшим отличием вальмовой крыши является то, что ее конструкция не предполагает фронтонов. Вместо них есть 2 дополнительных ската.

  • классическая четырехскатная крыша (все свесы находятся на одной высоте, все четыре ската с прямыми стропилами, а угловые ребра берут свое начало от центрального конька);
  • шатровая крыша (угловые ребра скатов расходятся от одной точки в центре крыши, в ее конструкции отсутствует коньковый прогон);
  • датская крыша (предполагает в верхней части крыши короткие скаты с фронтонами, которые используют для освещения и вентиляции);
  • полувальмовая крыша (с натяжкой можно отнести к четырехскатным крышам, потому что ее конструкция больше напоминает двухскатную – стропильные ноги идут параллельно друг другу и установлены на длинной стороне, опираются на мауэрлат);
  • ломаная крыша (мансардная) соответствует своему названию, и имеет в конструкции множество ломаных линий, что позволяет возвести на дополнительном этаже более высокий потолок и максимально использовать жилое пространство;
  • многоскатная вальмовая крыша (несмотря на то что количество скатов больше 4-х, принцип сборки стропильных систем этой одной из самых сложных разновидностей ничем не отличается от возведения простой четырехскатной крыши).

Достоинства и недостатки четырехскатной крыши

Любая кровля имеет сильные и слабые стороны в своей конструкции. И четырехскатная конфигурация крыши не является исключением, а ее достоинства и недостатки рассматриваются, обычно, в сравнении с двухскатной – наиболее распространенным и простым вариантом крыши.

К преимуществам можно отнести:

  • правильно сконструированная крыша хорошо противостоит ветрам даже ураганной силы;
  • мало подвержена разрушениям кровли в тех местах, где есть карнизные свесы;
  • благодаря жесткой конструкции (за счет угловых ребер, которые сходятся к опорной балке конька) не подвергается серьезной деформации;
  • большие свесы со всех сторон защищают фасад строения от осадков;
  • возможность обустройства дополнительного чердачного или мансардного помещения;
  • чердачное помещение благодаря такой конструкции крыши прогревается равномерно и хорошо удерживает тепло;
  • чердачные окна можно монтировать прямо в скатах крыши — нет нужды во фронтонах;
  • внешняя привлекательность, которую можно еще более подчеркнуть удачно выбранным кровельным материалом.

Недостатками являются:

  • сложность инженерных расчетов и возведения;
  • внушительный вес конструкции;
  • предполагаются большие финансовые затраты, чем при возведении двухскатной крыши, однако следует учесть, что не нужно тратиться на кирпичную кладку фронтонов;
  • через приоткрытые мансардные окна во время дождя проникает вода, тогда как с окнами, размещенными во фронтонах двухскатной крыши, такой проблемы не возникает.

Расчет уклона четырехскатной крыши

Когда речь идет об уклоне четырехскатной крыши, имеется ввиду уклон продольных (трапециевидных) скатов. Чтобы верно определить этот параметр, необходимо учесть определенные факторы по отдельности и в комплексе:

  • уклон зависит от дизайна крыши и фасада здания;
  • чем больше угол уклона, тем больше расход строительных материалов и трудоемкость выполняемых работ;
  • уклон четырехскатной крыши может находиться в широком диапазоне от 5° до 60°;
  • в регионах с частыми и обильными осадками (особенно стоит учесть зимние снегопады) предпочтение отдается большому уклону крыши – от 45° до 60°;

  • в районах, где преобладают сильные ветра лучше выбрать небольшой угол наклона ската (от 9° до 20°), что позволит значительно снизить парусность кровельных материалов;
  • если кровельные материалы набирают из штучных единиц, то уклон ската крыши должен быть не менее 25°, иначе будет наблюдаться просачивание влаги сквозь швы;
  • чаще всего выбирается универсальный угол наклона в 20-45°.

Материалы для строительства четырехскатной крыши

Прежде чем подойти к вопросу выбора материала, следует учесть, что из-за специфичности конструкции четырехскатной крыши, при ее возведении немалая часть строительных материалов превратится в отходы. Поэтому выбор должен основываться на финансовых возможностях заказчика. Самым экономичным будет тот материал, который состоит из отдельных элементов небольшого размера.

  • для стропил обычно используется древесина хвойных пород (сосна, лиственница);
  • нужно обратить внимание на качество пиломатериалов (не должно быть дефектов, способных повлиять на прочность и долговечность крыши);
  • во избежание деформации кровли влажность древесины не должна превышать 18-22% (для измерения можно воспользоваться прибором — электровлагомером);
  • если влажность пиломатериалов превышает допустимые значения, их необходимо досушить (производят сушку в тени, под навесом и на сквозняке);
  • для стропил оптимальным будет прямоугольный брус (его сечение определяют при проектировании);
  • альтернативой прямоугольному брусу может быть доска с сечением 50 х 100 или 50 х 200 мм (в случае необходимости используют сдвоенные доски);
  • для повышения прочности многоскатной крыши применяют скрепляющие элементы из стали (они позволяют сохранять взаиморасположение стропил неизменным);
  • из металлических элементов могут быть выполнены опоры для самых нагруженных коньков;
  • наиболее высокой прочностью отличаются комбинированные конструкции.

Распространенные виды покрытия вальмовых крыш:

  • Гибкая черепица. Она имеет еще несколько названий: гонт, кровельная плитка, шинглас. Это не только самый экономичный вариант покрытия, но и самый маловесный (1 м 2 весит около 8 кг). Для производства основы такой черепицы чаще всего используется стеклоткань, пропитанная битумом. Именно основа придает покрытию гибкость и эластичность. Снаружи гибкая черепица посыпана сланцем, базальтовым гранулятором или минеральной крошкой, что обеспечивает не только защиту от воздействия окружающей среды, но и придает кровле разнообразные оттенки.

  • Металлочерепица. Один из самых популярных материалов, используемых для крыши. Она представляет собой листы из оцинкованной или алюмоцинковой стали. Специальные слои в составе металлочерепицы препятствуют коррозии. Ее вес составляет всего 4-7 кг на 1 м 2 , а цветовая палитра включает до 45 оттенков. Помимо этого, металлочерепица является экологичным материалом. Из недостатков такого покрытия можно отметить то, что оно издает сильный шум при ударах дождевых капель или града, а при раскройке образуется много обрезков.

  • Обычная черепица. Это натуральный материал, который представляет собой плитки (плоские или фигурные) из обожженной глины. Это долговечный, но довольно тяжелый материал (на 1 м 2 30-75 кг). Обычно глиняную черепицу укладывают на мощной обрешетке. Для создания нужного оттенка можно покрывать цветной глазурью.
  • Шиферный лист. Этот вид материала применяют для покрытия крыши с уклоном скатов более 12°. Если угол уклона будет меньше, возможно попадание влаги через стыки шиферных листов. Использование шифера позволяет значительно ускорить сроки строительства благодаря простоте монтажа. К тому же это очень экономичный материал. Из минусов можно отметить недостаточную прочность при механическом воздействии, а также способность накапливать влагу, что при резких перепадах температуры может привести к растрескиванию.
  • Ондулин. Для производства этого кровельного стройматериала применяют битум, целлюлозные волокна, минеральные добавки (в качестве наполнителя), стекловолокно и смолы (для прочности). Благодаря минеральным пигментам ондулин длительно сохраняет свой цвет. Стоимость этого материала невысока, он выдерживает значительные перепады температуры, обладает ударопрочностью и влагостойкостью.

Как создать проект четырехскатной крыши

  • выбрать тип конструкции;
  • проанализировать вероятные нагрузки на стропила (с учетом ветров в конкретном регионе, максимальной массы снега, степени угла уклона скатов);
  • опытные строители рекомендуют выбирать стропила с запасом прочности в 1,4;
  • рассчитать шаг стропил;

  • оценить несущую способность стропильной системы;
  • выяснить, нужны ли дополнительные элементы при возведении стропил (например, раскосы или затяжки), потому что именно они придают конструкции необходимую жесткость и прочность;
  • определиться с материалом покрытия;
  • с учетом угла уклона рассчитать высоту конька крыши.

Как рассчитать нагрузку на стропильную систему

Существует два вида нагрузок:

  • постоянная (которая складывается из массы кровли, обрешетки, стропил, утеплителя и прогонов);
  • временная (сила ветра, обильность снегопадов, полезные нагрузки).

Согласно строительным нормам и правилам (СНиП) в средней полосе нашей страны снеговая нагрузка равна 180 кг/м 2 . В случае накопления снеговой массы, эта величина может возрасти до 400-450 кг/м 2 . При угле уклона ската крыши в 60° и более снеговая нагрузка в расчет не берется.

Ветровая нагрузка в этом же регионе по СНиП 35 кг/м 2 , и если угол уклона менее 30°, то эта величина не учитывается в расчетах крыши.

Существуют дополнительные поправочные коэффициенты для разных регионов страны.

Полезная нагрузка берется в расчет в случае, когда к фермам будут подвешиваться потолки либо планируется установление водонагревательных баков, вентиляционных устройств и прочих подвесных объектов.

При проектировании стропильной системы будущей кровли следует уделить особое внимание двум главным моментам:

  • расчет прочности самих стропил (необходимо убедиться, что они не сломаются под воздействием нагрузок);
  • расчет степени возможной деформации стропильной системы при выбранных параметрах (например, прогиб стропил, используемых для мансардных крыш не должен превышать 1/250 их длины).

Монтаж четырехскатной крыши своими руками

Прежде чем приступить непосредственно к монтажу вальмовой крыши, необходимо обработать все деревянные части будущей конструкции специальными противопожарными средствами. А на места соприкосновения дерева с бетоном или кирпичной кладкой уложить рулонный изоляционный материал.

Монтаж производится в следующем порядке:

  • укладка по периметру здания мауэрлата, который является опорой для всей будущей системы (состоит из бруса сечением 100 х 150 мм или 150 х 150 мм);
  • мауэрлат крепится шпильками (с резьбой от М12 и более) или петлями из прочной проволоки, вмонтированными в стену;

  • установка лежня (центральная балка стропильной системы) в качестве опоры для подкосов и стоек;
  • укладывается центральная балка на внутреннюю стену строения или на специальные кирпичные столбики, которые располагаются на перекрытии (в отдельных случаях на плитах перекрытия);
  • строго вертикальная установка специальных стоек для поддержания конька (от этого зависит прочность всей будущей кровли);
  • закрепление конькового бруса с помощью системы укосов (обязательно использовать отвес и рейку);
  • монтаж диагональных стропил (именно от них и от конькового прогона зависит высота и угол наклона крыши). В ряде случаев их приходится собирать из 2-х частей, и тогда — для разгрузки места стыка — под него устанавливается дополнительная опора;

  • установка рядовых стропил производится с опорой на мауэрлат и коньковый брус (как и диагональные, могут усиливаться стойками или подкосами) с шагом в 600 мм;
  • строго параллельно рядовым стропилам устанавливаются угловые (нарожники) так, чтобы исключить их схождение в одном месте. Длина нарожников будет уменьшаться по мере приближения к углам скатов;
  • монтаж обрешетки проходит в прямой зависимости от выбранного покрытия крыши (она может быть сплошной или с зазорами). Под обрешетку используют бруски с сечением 50 х 50 мм или доски, толщина которых 200-250 мм;

  • укладка тепло- и звукоизоляции;
  • монтаж кровельного материала к обрешетке при помощи саморезов;
  • установка коньковых деталей (длинный узкий лист материала, который изогнут в продольном направлении под углом); Главный кровельный конек прокладывается по верхнему ребру кровли, второстепенные между треугольными скатами и трапециевидными;
  • подшивка карнизов и установка водостоков (практичнее воспользоваться промышленной стоковой системой).

Исходя из всего вышесказанного, можно с уверенностью сказать, что сделать четырехскатную крышу своими руками в достаточной мере сложно, но эта надежная конструкция стоит затраченных на нее усилий и финансовых вложений.

Четырехскатная крыша: видео

Четырехскатная крыша: фото












Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.




Недостатки

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши Краткое описание

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.

Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Четырехскатная крыша, именуемая также вальмовой — наиболее популярна при строительстве индивидуального жилья в большинстве европейских стран. Кроме, пожалуй, Скандинавии, схожей климатом и строительными традициями с центральной и северной Россией. Варяги, так же как и восточные славяне, предпочитали строить из цельной древесины и устраивать простые двускатные кровли. В наше время всеобъемлющей глобализации подвержены все отрасли человеческой деятельности, в том числе архитектура и строительство. Вальмовая крыша загородного дома ныне полюбилась жителям стран СНГ и стала неотъемлемой частью пейзажа наших поселков и небольших городов.

Отметим плюсы и минусы четырехскатной крыши в сравнении с более распространенной и конструктивно простой двускатной.

Преимущества вальмовой крыши:

  • Правильно сконструированная и собранная вальмовая крыша за счет отсутствия вертикальных торцевых стен (фронтонов или щипцов) обладает низким сопротивлением воздушным потокам. Соответственно, наилучшим образом противостоит ураганным ветрам и менее подвержена разрушению кровли в местах карнизных свесов (щипцовых не имеет).
  • Четырехскатная крыша за счет угловых ребер, сходящихся к опорной балке конька, имеет жесткую конструкцию и не подвержена сколько-нибудь серьезным деформациям.
  • Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защитив фасады от осадков.
  • Четырехскатная крыша делает дом с мансардой визуально более низким. Это важно, когда здание нужно встроить в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
  • Вальмовая крыша красива. Хотя и не все с этим согласны.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки вальмовой крыши:

Еще один вариант встройки в крышу полноценных окон.

Разновидности четырехскатной крыши

  • Классическая крыша с четырьмя скатами предполагает прямые, без переломов стропила, угловые ребра начинаются от конька, все свесы находятся на одной высоте.

    Основной тип четырехскатной крыши. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы хорошо защищают фасад от осадков, да и вокруг дома можно спокойно обойти в дождь.

  • Шатровая крыша представляет собой разновидность четырехскатной, в которой все ребра сходятся в одной центральной точке.

    Шатровая крыша больше подходит для квадратного плана дома

  • Датская вальмовая крыша — разновидность четырехскатной крыши с расположенными в верхней части коротких скатов фронтонами.

    Схема стропильной системы датской четырехскатной крыши. Небольшой щипец в верхней части короткого ската используют для вентиляции или освещения.

  • В датскую крышу можно встроить полноценные вертикальные окна.

    Вертикальные окна

  • Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце.

    Такой тип крыши называют голландским

  • Полувальмовая крыша (также называемая полувальмовая с фронтоном) на самом деле является разновидностью двускатной, так как все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно друг другу.

  • Ломаная четырехскатная крыша еще именуется мансардной вальмовой. Она сложнее в изготовлении, но позволяет отвести большую площадь под жилые помещения.

    Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

  • Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы.

  • Вальмовая крыша может быть не только четырехскатной, возможны различные комбинации разных типов конструкций.

    Комбинированный тип крыши, где объединена вальмовая и двухскатная конструкция.

    • Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной.

Особенности конструкции стропильной системы

Рассмотрим, как сделать четырехскатную крышу самостоятельно, при этом обеспечив ее надежность и прочность. Выберем несложную конструкцию с центральной опорой.

Так как только часть стропил в центральном секторе длинной стороны имеют полную длину и сходятся в зоне конька, не вся стропильная система может быть стянута затяжками — в зоне вальм они не будут работать так, как в двускатной крыше. К тому же часто в борьбе за высоту мансардного этажа мауэрлат располагают значительно выше плоскости пола и балок (затяжек). Поэтому будем исходить из того, что в нашем случае стропильная система четырехскатной крыши не будет использовать затяжки как элемент конструкции. Основную нагрузку в центре крыши будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Коньковую опорную балку должны поддерживать стойки. Чтобы воспринимать довольно солидную нагрузку от них, в идеальном случае внизу должна находиться внутренняя несущая стена. Если таковой нет, балки перекрытия должны быть довольно мощными, чтобы выдержать вес центральной части крыши. В случае, если первый этаж перекрыт сборными железобетонными плитами перекрытия, их несущей способности, как правило, достаточно и опоры стойки можно ставить на плиты через горизонтальный деревянный брус.

Не обязательно опора должна располагаться в зоне конька. Стойки могут размещаться по сторонам от конька, то есть зон опирания, расположенных вдоль конька может быть две и более.

На фото видно, что конек не опирается на стойки.

Опирание конька происходит по обеим сторонам вдоль конька на стойки. В данном случае стойки поддерживают непосредственно стропила, балка не применялась. Каждому стропильному брусу соответствует своя стойка. Довольно прочное решение.

Четырехскатную крышу над небольшим строением можно смонтировать без стоек

При небольших пролетах (до 4 метров) можно обойтись без стоек. Однако если есть возможность, хотя бы в зонах пересечения конька с накосами стоит разместить по одной затяжке и стойке.

Небольшое строение перекрыто без использования стоек или затяжек

Стропильная система шатровой крыши практически идентична вальмовой четырехскатной. Лишь вместо конькового бруса рекомендуется установить центральную опору. Или устроить замкнутый опорный контур из балок и стоек.

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш.

Последовательность монтажа четырехскатной крыши

Первым делом, как и во всех типах крыш, монтируется мауэрлат. Для каркасных домов это верхняя обвязка стеновой панели, для срубов — верхний венец. В качестве мауэрлата используют деревянный брус сечением от 10х10 см, чаще не менее 10х15 или 15х15 см. Необходимо стремиться к тому, чтобы он был цельным по всей длине. Креплению бруса необходимо уделить особое внимание. Для каменной стены идеальным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заранее вмонтированными в него закладными деталями (шпильками с резьбой от М12 и выше). Если такой возможности нет, придется закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепления мауэрлата в каменную кладку

Соединения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Надежно должны быть связаны углы металлическими пластинами, уголками, скобами.

Схема расположения мауэрлата на стене. Обратите внимание на стык элементов и соединение углов. Справа показана установка бруса на монолитный пояс.

Следующий шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, как правило, выбирают брус 10х10-10х15 см, для балки более высокого сечения: 8х16, 10х20 и более. Оптимальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку меньше крутит при высыхании. Это же правило справедливо и для стропильного бруса.

Стойка и опорная балка в данном случае расположены параллельно коньку

В каркасно-щитовых домах опорные балки зачастую не применяются, ставят только стойки с шагом стропил. В любом случае на конек ставят брус, только меньшего сечения. Можно использовать рядовой стропильный элемент. Конек опирают на временные стойки, которые потом снимают. Конек служит направляющим элементом для монтажа всей конструкции.

Устанавливаются стойки в каркасном доме. После монтажа стропил их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую крышу, он заменяет центральную опору

В третью очередь ставят угловые (накосные) стропила. Нагрузки на них выше и сечение должно быть выше. Хотя иногда предпочитают сначала поставить рядовые полной длины, и уж затем монтировать накосы. Это непринципиально.

Стропильная система вальмовой крыши деревянного сруба. В данном случае обошлись вообще без стоек, вместо этого стянули верхнюю часть стропил двойными горизонтальными стяжками. Стропила на стену сруба лучше монтировать на скользящих опорах.

Сначала монтируются стойки и коньковая балка. Следующим этапом накосные стропила, ставятся рядовые. Угловые (накосные) стропила монтируются из бруса того же сечения, что и остальные. Это неправильно. Нагрузка на него значительно выше и сечение должно быть мощнее.

Скользящие опоры — лучшее решение крепления стропил к стене для сруба

Затем монтируются оставшиеся стропильные ноги, в том числе укороченные. Сами стропила должны быть цельными, в крайнем случае на стык необходимо установит накладки длиной не менее 1,5 метра и закрепить их с обеих сторон в нескольких точках. Соединения деревянных элементов можно производить нахлестом, с помощью накладных металлических пластин. В зонах опирания стропил на мауэрлат и балки следует делать опорные врубки и использовать прочные металлические элементы.

Так крепят стропила к мауэрлату и балкам

В соответствии с таблицей можно ориентировочно определить сечение деревянного бруса для стропильных ног.

Для углового стропила полученное значение нужно увеличить не менее чем в 1,5 раза

Стропильная система готова. Теперь необходимо выбрать тип кровли и заняться устройством подходящего для него основания: сплошного настила или обрешетки, при необходимости контррейки и ветрозащиты.

Четырехскатная крыша своими руками — вполне посильная задача, по крайней мере, для несложного в плане дома. Общие принципы для всех разновидностей вальмовой крыши: мауэрлат должен быть хорошо зафиксирован и соединен на углах, начинать нужно с конька, стойки нуждаются в хорошем основании. Необходимо обеспечить надежное опирание крыши при большом пролете и следить за надежностью всех соединений.

Фиксация элементов будет лучше при использовании специальных современных металлических крепежных элементов для дерева, да и работать будет легче. Конечно, необходимо обладать хотя бы начальными навыками плотницких работ. Очень помогает наличие электроинструмента: дрели, дисковой или бензопилы. Также необходимо запастись ручным инструментом: пилами, стамесками, молотками. Понадобятся измерительные устройства: столярный уровень, отвес, рулетка, шнур.

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.


Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

  • отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
  • наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
  • чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
  • строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

  • вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
  • полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
  • шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

  • рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
  • рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

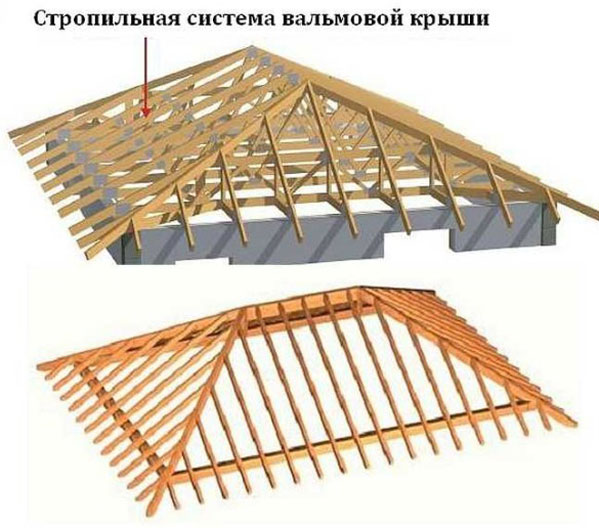

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

  • мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
  • балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
  • стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

  • лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
  • вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
  • подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
  • шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
  • затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
  • кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:
