Цветомузыка для дома своими руками на rgb светодиодах

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.
Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Схема простой цветомузыки

Три транзистора – три канала. Каждый транзистор выполнят роль порогового компаратора и как уровень превысит 0,6 Вольта – транзистор открывается. Нагрузкой транзистора служит светодиод. Для каждого канала свой цвет.
Перед каждым транзистором идет RC цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть – это канал высоких частот. Средняя часть — канал средних частот. Ну и самый нижний по схеме канал – это канал низких частот.
Питается схема от 9 Вольт. На вход подается сигнал с наушников или с колонок. Если чувствительности будет не хватать, то нужно будет собрать усилительный каскад на одном транзисторе. А если чувствительность будет высока, то на вход можно поставить переменный резистор и им регулировать входной уровень.
Транзисторы можно взять любые, не обязательно КТ805, тут можно даже поставить маломощные типа ТК315, если нагрузкой будет только один светодиод. А вообще, лучше использовать составной транзистор типа КТ829.

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

Собрать цветомузыку можно навесным монтажом или на монтажной плате как это сделал я.
Настройка не нужна, собрали, и если все детали годные – все работает и мигает без проблем.

А можно подключить RGB светодиодную ленту на вход?

Конечно можно, для этого всю схему подключаем не 9 В, а к 12. Гасящий резистор при этом на 150 Ом из схемы выкидываем. Общий провод ленты подключаем к плюсу 12 В, а каналы RGB раскидываем по транзисторам. И, если, длинна вашей светодиодной ленты превышает один метр, то тогда потребуется установить транзисторы на радиаторы, чтобы они от перегрева не вышли из строя.

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.
На днях решил собрать цветомузыкальную установку. Очень в местном клубе захотелось добавить световых эффектов. Порывшись хорошенько в интернете, нашёл 3-х канальную ЦМУ (цветомузыкальную установку). Схема на вид не сложная, и оказалась простая при пайке. Вот сообственно и она:

Данная 3-х канальная ЦМУ очень проста в изготовлении, однако обладает некоторыми недостатками. Это, во-первых, большой требуемый входной уровень сигнала, во-вторых, малое входное сопротивление, в-третьих, резкое мигание ламп, вызванное отсутствием компрессии и простотой применяемых фильтров. Но как для начинающих радиолюбителей — схема будет в самый раз.

Управление вспышками выполняют тиристоры. Их можно ставить серии КУ202 с буквами к, л, м, н. Конечно же лучше взять такие, как на схеме. Питание от сети 220в. Регулировка каждого канала производится переменными резисторами. В настройке схема не нуждается, работает сразу после правильной сборки. При работе с цветомузыкой учтите, что нужен достаточно большой сигнал музыки.

Трансформатор ТР1 выполняется на сердечнике Ш16х24 из трансформаторной стали. Обмотка I содержит 60 витков провода ПЭЛ 0,51. Обмотка II — 100 витков ПЭЛ 0,51. Может использоваться и любой другой малогабаритный трансформатор (например, от транзисторных приемников) с соотношением витков в обмотках близким к 1:2. Тиристоры необходимо установить на теплоотводящие радиаторы, если суммарная мощность ламп на один канал будет превышать 200 Вт.

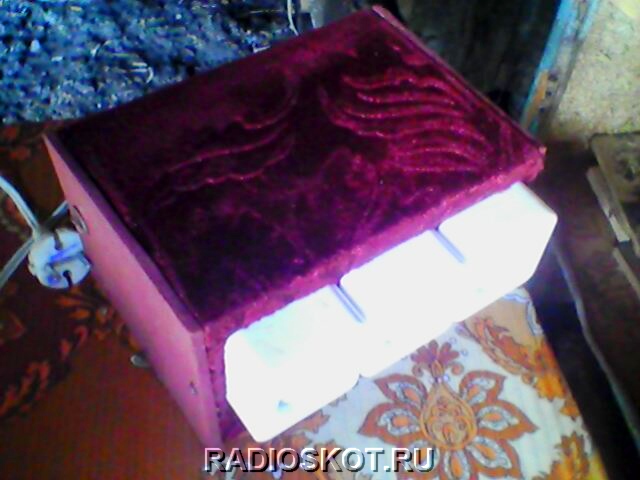

Собрал, проверил. Работает очень отлично. Вот сам девайс в корпусе:

Вот такое расположение элементов внутри коробки выбрал. Включать лучше через диодный мост. Стоит он дёшево. Но я думаю радиолюбителю важно не это, а само повторение девайса. Схему может спаять даже начинающий. Готовое цветомузыкальное устройство работает без помех, долгое время работы не напрягает тиристоры. Они даже не нагреваются. Автор материала: Max.

Чтобы собрать цветомузыку на светодиодах своими руками необходимо обладать базовыми знаниями электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим, как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно собрать самостоятельно готовые устройства, а в конце пошагово соберем готовое устройство на примере.

По какому принципу работает цветомузыка

В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.

Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.

Настройки фильтров устанавливаются на следующие параметры:

до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
250-2500 Гц для средних, цвет зелёный;
все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.

Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.

Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Вариант №2

Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

светодиоды размером пять миллиметров;
провод от старых наушников;
оригинал либо аналог транзистора КТ817;
блок питания на 12 вольт;
несколько проводов;
кусок оргстекла;
клеевой пистолет.

Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.

Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.

Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.

Один провод нам не понадобится и его можно изолировать.

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

светодиоды имеют полярность, соответственно при подключении, её необходимо учитывать.

В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.

Готовый вариант цветомузыки на светодиодах

В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.

Цветомузыкальное оборудование, меняющее цвет, интенсивность, эффекты и ритм – неотъемлемого атрибута хорошей гулянки, способный поднять и задвигаться в такт музыке самого ленивого и меланхоличного из участников мероприятия. В этой статье мы обсудим нюансы цветомузыки на светодиодах, возможности сделать её своими руками и варианты применения в различных условиях.

С насыщением рынка светодиодным осветительным оборудованием, сферы его применения расширяются взрывными скачками и уже не ограничиваются исключительно дизайнерскими изысками в освещении интерьеров, лаконичностью и эффективностью при освещении офисов и рабочих освещений, или желанием сделать долговечную и качественную подсветку экстерьера зданий. Светодиодные лампы проникли во все сферы, где их колоссальный технологический отрыв, энергоэффективность, минимальные размеры при максимальной отдаче, могут сослужить добрую службу и принести пользу или эстетическое удовольствие – тюнинг автомобилей, фитолампы для выращивания домашних огородов, и, конечно, цветомузыки.

Цветомузыка на led-компонентах обладает рядом существенных преимуществ перед аналогами на устаревших лампах:

Маленький размер светодиодов в совокупности с энергоэффективностью порождают обилие возможных форм для создания светомузыкального оборудования, и речь идет не только о внешних форм-факторах, но и о возможностях применения светодиодов в самых различных эффектах при работе со светом и различными его цветами, ведь led-элемент может давать точечный поток света. Стробоскопы, прожекторы, дискошары и многое другое доступно для использования даже в домашних условиях.
Безопасность использования цветомузыки ни светодиодных излучателях максимальна, по сравнению с устаревшими лампами – диапазон рабочих температур led-элементов не превышает 60 градусов по Цельсию, а значит, опасений о возгорании каких-либо элементов домашнего декора или материалов просто не должно возникать. Пусть цвета заполнят ваш дом вместе с музыкой без каких-либо тревог, связанных с использованием светомузыкального оборудования.
Длительный срок эксплуатации цветомузыки для дома делает покупку такого оборудования целесообразной, ведь она рассчитана на 8000-10000 тысяч часов работы, то есть целый год бесперебойной службы. А с учетом того, что количество включений и выключений никак не сказывается на потребительских свойствах led-элементов, и большинство людей не устраивают круглосуточные вечеринки ежедневно, домашняя цветомузыка способна долгие годы радовать своего обладателя и его гостей.
Качество цвето- и светопередачи. Светодиодное освещение обладает самым широким спектром цветов и оттенков, что является одним из главных плюсов для цветомузыки как таковой, ведь разнообразие цветов играет важную роль в создании атмосферы. Так же, в отличие от лазерной цветомузыки, светодиодное оборудование безвредно для глаз и не способно повредить зрение при прямом попадании светового потока на сетчатку глаза.

Варианты создания светомузыкального освещения в домашних условиях

Самый простой вариант – купить специальную переносной светильник или лампу, которые будут менять цвета или использовать сразу несколько цветов, с одним или несколькими эффектами. Таких вариантов очень много, они весьма распространены и бюджетны. Для начального уровня, чтобы порадовать себя и друзей незатейливой, но приятной игрой с ярким светом и цветами под музыку – будет вполне достаточно.

Самый качественный вариант, если не сделать самому по самым сложным схемам – приобрести готовое решение, так называемые ЦМУ (Цветомузыкальные установки)
. Это готовое решение, включающее в себя контролёр, который будет обрабатывать звуковой сигнал, превращая его в светомузыкальное представление, меняющие интенсивность и цвета потоки света, создавая эффект полноценной дискотеки, и непосредственно панели с диодами. ЦМУ просты в инсталляции, и если вы хотите создать дискотеку дома своими руками – это вполне хороший вариант. В основе таких ЦМУ может быть спектральное разложение по частотам, когда каждой частоте будет соответствовать какой-либо цвет, либо заданные регулировки с всевозможными эффектами и их чередованием, которые можно настроить с помощью комплектного пульта ДУ.

Третий вариант – собрать цветомузыку самостоятельно. В интернете очень много подробных схем, по которым человек, имеющий опыт работы с электроникой, сможет сделать цветомузыку для дома своими руками. Можно обойтись и без схем, использовав приобретенный отдельно цветомузыкальный контролёр, и, допустим, несколько отрезков RGB-ленты. На самом деле, что касается осветительных приборов для эффектов дискотеки, созданных своими руками – их может быть реально огромное множество. Схем очень много, а также и видео инструкций, как по этим схемам собрать оборудование. Есть схемы с использованием внешних микрофонов, собранные по этим схемам осветительные приборы будут менять цвет и эффекты в точности под играющую мелодию.

Предлагаемые в интернете схемы для того, чтобы сделать цветомузыку своими руками, максимально разнообразны – от простейших, когда будет меняться цвет RGB-ленты, до самых сложных, со множеством эффектов, затуханий и переливов. В зависимости от навыков, можно подобрать подходящий вариант, найти нужную схему и создать нечто уникальное, светооборудование, которое будет радовать вас и ваших гостей переливами всех цветов. Если вы не готовы сделать цветомузыку на светодиодах самостоятельно, своими руками, то можно обратиться к рынку готовых решений и наполнить свой дом разнообразием цветов и радостью.

В этой теме попробую немного рассказать о таком перспективном и популярном осветительном или декоративном средстве как светодиодная лента. Какие бывают, как их подключить и использовать в домашних условиях, что называется «на коленке», без особых заморочек и специальных знаний. И, как я уже упоминал в других темах, — недорого. В данной теме я не собираюсь писать что-то вроде «купите устройство за 2,5 — 5 тыс. руб.». Обойдемся и дешевле. В данном тексте я буду касаться только лент, да и то не каждых, потому как со всеми возможными их видами и типами я дела не имел. В любом случае, в данном тексте если я чего-то не указал, это не значит что этого нет, это значит что оно мне не встречалось, или что более вероятно — не интересовало. Если же что-то указано неверно для каких-то случаев, то значит это верно в указанных рамках. Возможно в следующих постах внесу некоторые коррективы, или дополнения к уже сказанному.
Что называется светодиодными лентами?
Светодиодными лентами называются светотехнические изделия на гибкой подложке (гибкой плате). Представляющие из себя полосу (ленту) пластика, на котором размещены светодиоды (SMD, или как еще говорят чип-светодиоды, иногда — обычные светодиоды), гасящие резисторы, или иные схемы управления светодиодами. Обратная сторона ленты может иметь клеящий слой (скотч), для её наклеивания на какие-либо поверхности при монтаже. Продаются они намотанными на катушки. Максимальная длина ленты на катушке, используемая в бытовых целях чаще всего 5 метров. Могут продаваться нарезанными и меньшими кусками, например по метру, или любой длины кратно 5 см, в зависимости от решения продавца по этому вопросу.

Светодиодная лента, это своебразная заготовка, полуфабрикат, для создания осветительных приборов, или применяемый как средство для декоративного освещения, подсветки, и т.д. О применении светодиодных лент и линеек в быту, в дизайне интерьеров, фасадов, витрин, и т.д. можно найти много материала в интернете.
Светодиодные ленты вряд ли могут быть использованы в качестве «верхнего света», их основное назначение — подсветка и различные иллюминации. Для верхнего света лучше использовать люминесцентные лампы, или светодиодные лампы более высокой мощности.
Светодиодными линейками называется почти то же самое, только не на гибкой пластиковой, а на жесткой алюминиевой подложке, длиной как правило 20 — 50 см. Линейки так же подразделяются по мощности, количеству светодиодов, исполнению, и т.д.
По цвету свечения лент, их можно условно разделить на три группы:
— Монохромные, то есть вся лента одного цвета, например красные, синие, зеленые, желтые, холодные белые, теплые белые, и т.д.
— RGB цветные, они собраны на специальных трехцветных RGB светодиодах, и могут излучать различные цвета, в зависимости от интенсивности излучения каждого цвета. Например одновременное свечение синего и красного, при отключенном зеленом канале, даст цвет похожий на сиреневый или фиолетовый, а всех трех каналов с одинаковой интенсивностью, — белый. Но как показывают опыты, белый цвет всё равно не очень чистый, потому такие ленты применяются только для декоративных целей, а не для освещения.
— Многоцветные (разноцветные) ленты. Такие ленты имеют отдельные группы светодиодов разного цвета (в отличие от RGB), например 5 см красного, потом 5 см синего, и т.д. Хотя, очевидно для того что бы добавить путаницы их тоже часто называют RGB — лентами. Есть ленты с отдельно управляемыми группами светодиодов, есть такие в которых нет такой возможности.
Существуют и другие ленты, в которых имеются встроенные контроллеры различных световых эффектов, например бегущие огни, или более сложные, как работающие сами по себе, так и управляемые извне, но таких я касаться не буду.
Ленты так же различаются по размеру светодиодов, а значит потребляемой мощности, об этом я скажу ниже, их количеству, виду исполнения, — обычное или защищенное для наружных работ, по напряжению питания, направлению излучения — обычное или боковое, и еще по очень многим параметрам.
Маркировка светодиодных лент часто представляет из себя такую строку: 3528/60 IP67 холодный белый 4,8W 12VDC ELK
Это означает что лента состоит из светодиодов размером 3,5х2,8 мм, имеет 60 светодиодов на метр, полную защиту от пыли, частичную защиту от воды, цвет холодный белый, потребляет 4,8 ватта на метр, напряжение питания 12V, производитель — ELK.
5050/60 холодный белый 14,4W 12VDC GREEN — светодиоды 5,0х5,0 мм, 60 штук на метр. Питание 12V постоянного тока, мощность 14,4 ватта на метр. Цвет холодный белый, производитель — GREEN.
5050/60 IP68 холодный белый 15W 220V — светодиоды 5,0х5,0 мм, 60 штук на метр, полная защита от пыли, способна длительно работать под водой не глубже 1м, потребляет 15 ватт на метр, питается непосредственно от сети 220V.
Немного о цветовой температуре: Иногда в обозначении светодиодных изделий присутствует такой пункт, который может выглядеть как например 2300K, 6400K, и т.п. Это означает что цвет излучения этого изделия соответствует цвету излучения предмета нагретого до такой температуры в градусах Кельвина (0оК = -273,15оС). Значит чем число больше, тем цвет синее, а чем меньше, тем краснее, а между ними размещены все остальные цвета. Можно заметить что например дрова горят красно-оранжевым пламенем, металл можно раскалить сначала до красного, потом до желтого и белого цвета, а автогенная горелка горит голубым, как и электрические разряды. Как раз по этой причине. Иногда задают такой каверзный вопрос, — у какого объекта цветовая температура выше, — у неба или у Солнца? Правильный ответ, — выше температура у неба, так как оно голубое, а Солнце желтое.
Но что считается например теплым или холодным белым? Похоже цветовая температура тут совершенно не при чем. Тут вступают в силу не физические законы, а художественные представления. Теплым белым считается как раз более физически холодный цвет, то есть имеющий желтоватый оттенок. А холодным белым, — имеющий голубоватый оттенок. Очевидно из-за психофизического восприятия человека, которому желтый (Солнце) кажется более теплым чем голубой (лёд). Отсюда можно предположить, что теплый оттенок будет создавать уют, а холодный наоборот взбадривать, хотя совсем не обязательно. Как говорится, на вкус и цвет товарища нет. Я например во всех случаях предпочитаю холодный, просто потому как теплым уже миллионы лет освещаемся, пора попробовать что-то другое. Нейтральным белым, или дневным белым называются цвета где-то между теплым и холодным.
Какой цвет лучше, сказать невозможно. Какой цвет применять для освещения различных объектов необходимо решать индивидуально по месту, отдельно для каждого случая. Как мне представляется в спальне, или детской комнате лучше теплый, а в коридоре, в ванне, или на кухне, — холодный. Но не факт.
Расшифровка стандарта IPxx: Первая цифра (0-6) — защита от проникновения посторонних предметов, пыли, грязи. Вторая (0-8) — защита от воды. Чем цифра больше, тем защита выше. Ноль — отсутствие защиты. Отсюда видно что IP68, это максимальная защита от всех воздействий. Но применять такую ленту внутри жилого помещения нет особой нужды. Да она кстати и дороже лент с меньшей степенью защиты.
Питание светодиодных лент:
Сначала разберемся с терминами.
— Блок питания (далее по тексту — БП)- электрический преобразователь, формирующий напряжение питания светодиодной ленты, от какого-то другого источника питания, чаще всего сети 220V. БП могут быть самые разные по конструкции и варианту исполнения. Потому их нужно правильно выбирать для каждого случая использования.
— Трансформатор [для светодиодных лент] — так часто называют БП для светодиодных лент, которые хотя и содержат трансформатор, но фактически это не трансформаторы. Их ни в коем случае нельзя путать с т.н. «электронными трансформаторами» для галогеновых или иных низковольтных ламп накаливания, которые так же на 12 вольт, только выдают переменное импульсное напряжение. Такие «трансформаторы» применять для лент нельзя. При использовании такого устройства лента может выйти из строя, или будет работать нестабильно (мигать), и сильно сократится срок её службы. При том, некоторыми продавцами эти устройства считаются одним и тем же, и они могут быть размещены в одном месте рядом, что может внести путаницу. Нельзя так же использовать и обычные понижающие трансформаторы, не оснащенные выпрямителями. Лента хоть и будет светиться, но хватит её не надолго, так как светодиоды, хоть и являются диодами, но не предназначены для работы с переменным напряжением (могут пробиться обратным током).
— Драйвер — управляющее устройство для подключения светодиодов к источнику питания. По сути — стабилизатор или регулятор тока, которым питается светодиод, или группа светодиодов. В нашем случае специальные драйверы не требуются, так как их роль выполняют резисторы, размещенные непосредственно на ленте.
— Диммер — Регулятор яркости, светорегулятор. О диммерах, и о том как их можно недорого соорудить я расскажу ниже.
— Контроллер — Управляющее устройство для светодиодных лент. Может совмещать функции драйвера и диммера, иили создавать различные световые или цветовые эффекты. Некоторые контроллеры оснащены пультами дистанционного управления.
— Мощность — электрическая мощность в ваттах, потребляемая лентой. Не имеет ничего общего с мощностью ламп накаливания, с которыми часто сравнивают светодиодные или люминесцентные светильники.
Встречаются светодиодные ленты имеющие разные напряжения питания, но мне не попадались никакие кроме лент с питанием 12V. Пожалуй такие ленты встречаются чаще всего. Именно о таких лентах и будет вестись речь ниже. Если у кого-либо имеются ленты на другие напряжения, то значит он по всему тексту должен заменить «12V», на напряжение своей ленты.
На источнике питания для лент, или в его документации должно быть четко прописано, что на выходе имеется постоянный ток (DC), обозначено напряжение (12V), указаны либо ток (в амперах), либо мощность (в ваттах), и на выводах, либо в документации обозначены плюс и минус. При подключении светодиодных лент следует обязательно соблюдать полярность включения.
БП для подачи напряжения на светодиодные ленты не обязательно должны быть какими-то специальными, можно применить любые доступные БП, как импульсные, так и трансформаторные, лишь бы обеспечивали положенное напряжение и ток. Выбор БП зависит от нагрузки, которую будет требовать используемая лента.
БП могут быть стабилизированными, и не стабилизированными. Что это значит? Это значит что стабилизированный БП удерживает заданное напряжение независимо от нагрузки, и от напряжения питания, в тех пределах на которые он рассчитан. Нестабилизированный, — без нагрузки имеет несколько завышенное напряжение, которое снижается при увеличении нагрузки. Кроме того выходное напряжение зависит от напряжения питания. Нестабилизированные БП обычно самые простые и дешевые, чаще всего содержат трансформатор с выпрямителем и конденсатором для сглаживания пульсаций напряжения. Как сделать простой трансформаторный БП может быть расскажу отдельно, в другой теме.
Рассмотрим конкретный пример выбора БП, — допустим нам нужно запитать 3 метра ленты на 12V, 8 Ватт на метр. Значит в сумме это будет 8х3 = 24 ватта. Значит нужно взять БП мощностью не менее 24 ватт.
Иногда на БП указывается не мощность в ваттах, а ток в амперах. Перевести амперы в ватты можно по формуле P=UI, то есть мощность P равна произведению напряжения U (в вольтах), и тока I (в амперах). Значит в нашем случае 24=12х?, отсюда видно что ток равен 2 А. Значит нам нужно найти БП любой подходящей нам конструкции, на 12V, с током не меньше 2 A. Но лучше с запасом по току (мощности), для надежности, например на 2,5, или 3 ампера. В общем желательно всегда выбирать БП на 20-40% мощнее чем требуется.
Далеко не все магазины указывают полное наименование светодиодных лент, например может не указываться мощность, или стандарт исполнения. В этом случае можно определить мощность на глазок по размеру светодиодов и их количеству. А если необходимы точные данные, то можно их получить замерив самостоятельно. Допустим есть один метр RGB ленты неизвестной мощности. Подключаем все её каналы (цвета) к мощному источнику питания, с использованием вольтметра и амперметра. Измерения дают напряжение 12,7 вольт, и ток 1,1 ампер. По формуле P=UI умножаем одно на другое. Получаем что-то около 14 ватт на метр. Но учитывая что у нас напряжение питания было несколько выше нормы, решаем что мощность всё же около 12 ватт. Для питания этого отрезка нужно выбрать БП на 12V, 12 Вт, (или на 1-1,5A).
Если мощность имеющегося БП больше чем требуется, то нет никаких проблем. Если не очень намного меньше, то можно попробовать помолясь подключить ленту на короткое время, и посмотреть что будет. При этом полезно подключить параллельно ленте вольтметр или мультиметр, что бы оценить работу БП. У БП имеющихся в продаже может быть разное качество. Некоторые не смогут развить и номинальную мощность, а некоторые сделаны с очень большим запасом надежности, и вытянут по крайней мере полуторную нагрузку. Или же они могут нормально работать при повышенной нагрузке, только напряжение на выходе уменьшится. В любом случае нельзя эксплуатировать БП при его сильном нагреве, появлении гудения или свиста, а так же неприятного запаха, и тем более дыма.
Работоспособность БП нельзя проверять «на искру», путем создания короткого замыкания. Это действие может мгновенно вывести его из строя, а ремонт обойдется дороже покупки нового. Особенно это касается недорогих импульсных БП, не имеющих защиты от короткого замыкания. При монтаже необходимо исключить вероятность самопроизвольного замыкания.
Питание ленты пониженным напряжением увеличивает срок её службы. Минимальное напряжение зажигания ленты — около 7,5 вольт.
Можно попробовать подать и немного повышенное напряжение, например до 14 вольт, особенно в тех случаях если лента работает время от времени, не очень долго. В этом случае обязательно проверить, нет ли опасного нагрева светодиодов и гасящих резисторов, и обеспечить естественное движение воздуха в месте установки, почаще убирать пыль. Срок службы при этом конечно сократится, ну да как я уже говорил в другой теме, — ничего страшного в том, если лента сможет проработать пять лет, вместо того что бы проработать десять, при том что будет выброшена через год. Не всегда что-то следует строить в расчете на внуков, особенно в наше время, когда постоянно появляется что-то новое, а устаревшее морально, выбрасывается в еще рабочем состоянии. Это же относится и к автомобилистам, украшающим свои автомобили лентами. Как известно в автомобиле напряжение хоть и считается 12 вольтовым, но на самом деле может достигать и 15-16 вольт. Сколько интересно протянет лента, установленная на автомобиле, для подсветки днища, в зимний период? И от чего она погибнет раньше, от перенапряжения, или механических повреждений.

Продолжение следует.

Источник

Схема простой цветомузыки

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

А можно подключить RGB светодиодную ленту на вход?

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.

Цветомузыка самодельная

Цветомузыка самодельная в салоне собственного авто будет интересна всем любителям красивой дискотечной музыки. Сделать ее своими руками совершенно несложно.
Цветомузыка в домашних условиях может быть быстро и легко собрана, если знать некоторые нюансы схемы и ее правильной установки.

Схемы цветомузыки в авто

Большое количество схем самодельной цветомузыки опубликовано бывает на форумах радиолюбителей. Одни из предназначены только для опытных, другие – для начинающих умельцев.

В принципе, все схемы построены по одному принципу, который и рекомендуется уяснить, чтобы сборка не представляла собой больше нечто неосуществимое и очень сложное.

Простая схема

Собрать по такой схеме цветомузыку способен даже школьник, ведь она состоит всего из одного транзистора. Название его КТ815Г.
Эту цветомузыку можно собрать на диодах, позаимствованных от простого карманного фонарика.
Делается все следующим образом:

Светодиоды, которые мы сняли с карманного фонарика, разделяем пополам;
Находим подходящий короб, в котором будем собирать нашу схему. Идеально подойдет в данном случае вместо короба прямоугольная пластиковая коробка от использованного обувного крема;
Переключатель выносим. Он будет менять режим светомузыки на простое освещение.

Примечание. Светодиоды будут мигать под басы и чем больше громкость, тем ярче они светятся. Что касается каналов, то достаточно двух, не подключенных к динамику.

Источником питания в нашем случае будут выступать три пальчиковые батареи;
Остается только поставить самодельную цветомузыку в багажник и наслаждаться эффектом.

Сложные схемы

Они позволят создать более профессиональные с точки зрения пользователя, схемы.

Первый вариант схемы

Собирается она на пяти диодах. Все они пятимиллиметровые и на 3 V, имеют прозрачные линзы. В качестве транзистора берется КТ815 или КТ972. Его задача усиливать и выполнять роль ключа.
Делается все так:

Подается питание от 2-х полторавольтовых батарей;
Входы для музыки соответственно два: Х1 и Х2;
На место LED3 устанавливаем красный диод, остальные оставшиеся пары будут синими и зелеными;

Примечание. В результате этого получаем очень удачную цветомузыкальную схему. Светодиоды очень эффектно светятся в такт музыки, схема потребляет мало тока, а низкие частоты воспроизводятся просто супер. Только надо быть начеку: от громкой музыки светодиоды могут не выдержать и перегореть.

Второй вариант схемы

Находим транзистор КТ817, провода, штекер от наушников и СД ленту.
Начали:

Транзистор спаиваем по следующей схеме;
Затем добавляется СД лента и все перемещается в багажное отделение автомобиля.

Светомузыка из гирлянд

Вполне удачное решение, которое потребует применение лампочек из новогодних гирлянд:

Гирлянды(см.) надо собрать вместе несколько штук и зафиксировать изолентой;
Сделать переходник для соединения с головным устройством и соединить провод.

Примечание. Схема в данном случае будет подразумевать восемь проводников витой пары, которые передают сигнал с контактов ГУ на блок управления цветомузыкой.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла.
Приступим:

Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
В одной из деталей делается пару отверстий (для питания и наушников);
Матируем и шкурим все пластины;
Находим светодиоды, которые тоже матируем для лучшего эффекта;
Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
Собираем теперь электрическую схему для цветомузыки по этой схеме:

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д.
В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Примечание. Как пример, если адаптер 12В, а напряжение на каждый диод дается в 3В, то общее количество светодиодов должно равняться 4-м.

Использовать желательно 3-х жильный провод, один из жил которого надо оставить незадействованным.

Схема с сигналом от динамика

Еще одна популярная схема создания цветомузыки.
Делаем следующее:

Берем сигнал с динамиков(см.).

Примечание. При этом очень важно не замкнуть выход УЗП*. С этой целью распаиваем только один провод.

УЗП* — Усилитель звуковой платы

Устраивает переключатель так, чтобы он включал светодиоды по музыке;
Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Примечание. Если цветомузыка будет собираться из 4-х светодиодов, то значение R должно равняться 820 Ом.

Потолок авто в светодиодах

Если есть желание, то можно не только устроить в автомобиле то-то подобное дискотеке, а соорудить подсветку, которая бы или включалась отдельно или была связана с музыкальным воспроизведением. Данная операция тоже подразумевает использование светодиодов.
«Звездное небо» на потолке автомобиля будет смотреться чудесно. Такой тип освещения, оказывается, практикуется уже давно и даже не только в автомобилях, но и в собственных квартирах.
Использовать данную схему можно по-разному:

Разместить светодиоды равномерно, в произвольной форме или же наподобие определенной фигуры;
Использовать разные по мощности свечения лампочки, имитирующие свечение звездочек (яркие/не яркие);
Использовать разный фон потолка. К примеру, можно перетянуть его в черный цвет.

Инструкция по созданию:

Перетягиваем потолок автомобиля;
Собираем или приобретаем стабилизатор тока.

Примечание. Очень важно на данном этапе все сделать правильно. В противном случае, придется демонтировать собранный потолок, если перегорят диоды. Чтобы избежать этой ситуации, надо после сборки проконтролировать схему (узнать, сколько вольт и какой силы ток у данной схемы). В качестве тестового блока подойдет старый БП от компьютера.

Используем конденсатор большой емкости, чтобы сделать плавное гашение светодиодов. Подойдет, к примеру, КТ470;
Помещаем схему в спичечный коробок;
Проверяем работу, соединяя последовательно три светодиода и один резистор;
На потолке в отверстия вставляем светодиоды, которые фиксируются с обратной стороны клеем;
Крепим также выключатель и стабилизатор.

Примечание. Светодиоды можно сгруппировать по 3 и соединить с резистором, а затем группы провести к стабилизатору параллельно.

Вот и все дела. Надеемся, что из приведенных схем читателю удастся что-либо подобрать для себя. Только надо не забывать позаботиться о том, чтобы не включать красивую цветомузыку во время движения автомобиля. Это сильно отвлекает от дороги и способно спровоцировать аварию.
В процессе работ своими руками будет полезен видео обзор по теме, фото – материалы, схемы и прочее. Инструкции, подобные приведенным выше, можно найти и в других статьях нашего сайта. Цена самостоятельного создания и установки цветомузыки считается самой низкой в мире автотюнинга, ведь расходные материалы тоже можно изготовить своими руками.

Ниже приведены принципиальные схемы и статьи по тематике «цветомузыка» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «цветомузыка» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «цветомузыка».

Предлагаю две простые схемы ЦМУ. Первая собрана много лет тому назад, повторялась несколькими радиолюбителями и не нуждалась в каком-либо налаживании. Схема собрана всего на шести транзисторах типа КТ315, их, конечно же, можно заменить на другие…
Описана простая, легко повторяемая цветомузыкальная установка на симметричных тиристорах и осветительных лампах накаливания, которую можно использовать для освещения зала или танцплощадки, ведь наступает лето! О цветомузыке сказано…
Эта музыкальная приставка имеет сравнительно большую мощность осветительных ламп, а именно: в каждом канале можно использовать лампы, рассчитанные На напряжение 220 В (одну или несколько), или же низковольтные, соединенные в гирлянды на 220 В. Общая мощность…
Схема простой цветомузыкальной приставки для работы с ламповым радиоприемником, усилителем НЧ или магнитофоном.Содержит минимум деталей и не сложна в сборке, хороший вариант для начинающих радиолюбителей. Подключают ее ко вторичной обмотке выходного трансформатора. Для питания используется…
Схема цветомузыки, принцип работы установки основан на разделении спектра звукового сигнала по частоте. Для достижения большего разнообразия и богатства цветового рисунка вместо широко распространенной трехцветной системы в ней применена четырехцветная (красный, желтый, синий и фиолетовый) …
Цветомузыкальная установка на тринисторах развивает на нагрузке мощность до 2…3 кВт и может быть рекомендована для цветомузыкального сопровождения эстрадных номеров. Мощные лампы накаливания в этом случае целесообразно смонтировать в прожекторах с цветными светофильтрами, направив их…
Установка с числоимпульсным управлением тиристорами обеспечивает сближение динамических диапазонов яркости свечения ламп и уровня звукового сигнала, а также получение каналов светокомпенсации без каких-либо специальных электронных устройств. Мощность каждого из трех основных каналов…
Самодельная цветомузыка на симисторах, схема и описание деталей для самостоятельного изготовления. Симисторы — это симметричные тиристоры, работающие при любой полярности напряжения на аноде. Применяются они в бытовых светорегуляторах СРП-0,2-1. Установка — трехканальная. Сигнал звуковой частоты поступает на ее вход через повышающий трансформатор Т1, выполняющий также функции…
Хочу представить вашему вниманию цветомузыкальную приставку, собранную на двух синхронных двоичных счетчиках-делителях (каждый счетчик основан на четырех D-триггерах), она же микросхема К561ИЕ10. Данная конструкция легко доступна для повторения, микросхему К561ИЕ10 еще пока что можно купить в радиомагазине, да и у радиолюбителей наверняка найдется в наличии…
Предлагаемые несложные устройства предназначены для со здания световых эффектов на дискотеках и во время проведенияразличных развлекательных мероприятий. Генерируемые ими сигналы могут управлять несколькими осветительными приборами, переключая их почти случайным образом Предусмотрена…
Пик популярности цветомузыкальных установок приходится на 80-е годыпрошлого века, сейчас о них как-то почти позабыли. И все же, время не стоит на месте, и есть новые технологии, способные оживить «цветомузыку» в новом виде. Вот, например, трехцветные светодиодные RGB-ленты или гирлянды…
Приведена схема простой самодельной трехканальной цветомузыкальной установки с микрофоном для реакции на звук в помещении. Устройство «подключается» к аппаратуре поакустике, то есть, на входе вместо разъема имеется микрофон, и он воспринимает музыку непосредственно в помещении, где она…
Трехцветную светодиодную ленту вполне можно использовать в качествеэкрана цветомузыкальной установки. Достоинство RGB-светодиодной ленты в том, что её можно расположить как угодно, как под матовый экран, так и, например, повесить как гирлянду на новогоднюю ёлку. Схема цветомузыкальной установки…
Данное устройство представляет собой типичную аналоговую светомузыкальную приставку, вроде тех, что пользовались большой популярностью в 80-90-х годах и незаслуженно забыты сегодня. Входной сигнал через раздельный трансформатор поступает на четыре активных фильтра, разделяющих сигнал на четыре…
Принципиальная схема самодельной цветомузыки на три канала, в основе ее лежат тональные декодеры LM567, для коммутации использованы опто-ключи S202S02. Пик популярности цветомузыкальных установок приходится на 80-е годыпрошлого века. Сейчас о них как-то почти позабыли. И все же, время не стоит…
Схема светомузыки на светодиодах, простая конструкция на микросхемах К561ИЕ16, К176ИЕ4 для начинающих радиолюбителей. В большинстве случаев светомузыкальные установки строятся на основе фильтров, разделяющих входной аудиосигнал на несколько полос. Затем на выходе каждой из полос есть ключевое…
Интересное самодельное устройство, которое меняет цвет свечения светодиодов соответственно соотношению частотных составляющих аудиосигнала. Это устройство не является в полной мере цветомузыкальной установкой, потому что работает совсем по-другому. В цветомузыкальной установке на входе есть…
Добрый день, уважаемые радиолюбители. Данная статья появилась благодаря множеству вопросов, посвящённых ионофонам различныхтипов, присланных мне после публикации цикла статей по данной тематике. Особенно часто вопросы касались ламповых ионофонов и их усовершенствования и дальнейшему развитию…
В радиолюбительской литературе широко представлены различные варианты светодинамических установок (СДУ). В большинстве своем их можно разделить по принципу работы на две различные группы: это или переключатели гирлянд (фонарей), работающие от тактового генератора по определенной программе…
Добрый день, уважаемые радиолюбители. Сегодня я хотел бы продолжить небольшой цикл статей, посвящённых ионофонам, вответ на многочисленные просьбы и вопросы, пришедшие после публикации предыдущих статей по данной тематике. Предлагаемый вариант ионофона является, по сути, умощнённой версией…

Настройки фильтров устанавливаются на следующие параметры:

до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
250-2500 Гц для средних, цвет зелёный;
все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Что необходимо, для изготовления цветомузыки

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Вариант №2

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

светодиоды размером пять миллиметров;
провод от старых наушников;
оригинал либо аналог транзистора КТ817;
блок питания на 12 вольт;
несколько проводов;
кусок оргстекла;
клеевой пистолет.

Один провод нам не понадобится и его можно изолировать.

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

светодиоды имеют полярность, соответственно при подключении, её необходимо учитывать.

Готовый вариант цветомузыки на светодиодах

Сложно найти такого человека, который не любил бы слушать музыку. Для удовлетворения данного желания приобретаются качественные музыкальные центры, колонки и иные устройства. Для получения еще большего удовольствия многие задумываются о создании специальных цветоэффектов, которые могут украсить любое звучание и создадут романтическую атмосферу на свидании или увеселительный настрой в процессе организации праздничной вечеринки. Цветомузыку также, как музыкальные центры, можно приобрести, а можно сделать и своими руками. Оптимальный вариант – сделать цветомузыку на светодиодах по одной из предложенных схем.

Преимущества светодиодной продукции

Современный рынок электроники представляет большое разнообразие светодиодных лент, которые обладают самыми разными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, есть возможность сделать цветомузыку с мигающими или размытыми эффектами.

В отличии от обычных лампочек, светодиоды характеризуются большим количеством положительных характеристик. Среди основных преимуществ светодиодных лент можно выделить:

широкая и разнообразная цветовая гамма;
передача насыщенных цветов;
разные варианты исполнения – линейки, модули, дискретные элементы, RGB-ленты;
высокая скорость срабатывания;
минимальный объем потребляемой энергии.

Ленты можно использовать в домашних условиях, в клубах и в кафе, можно эффектно подсвечивать витрины. В данной статье более подробно будет описан вариант светодиодной цветомузыки для обычного домашнего применения.

Простая схема с одним светильником

Для начала стоит изучить простую схему цветомузыки. Это устройство, которое выполняется на одном светодиоде, транзисторе и резисторе. Питание на такую цветомузыку можно подавать от постоянного источника тока напряжением 6-12 вольт. Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу. Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.

Данная схема имеет один недостаток – темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.

Схема с одноцветной лентой

Данная цветомузыка на транзисторе собирается с применением светодиодной ленты в нагрузке. Для организации такой цветомузыки потребуется увеличить питание до 12 В, найти и установить транзистор с максимальным током коллектора, который превышает ток нагрузки, также потребуется пересчитать общий номинал резистора. Подобная цветомузыка достаточно проста, выполнена на одной одноцветной светодиодной ленте и идеально подойдет для начинающих радиолюбителей. Собрать ее можно без особых проблем в домашних условиях.

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
в нагрузку транзисторов включены светодиоды разного цвета;
для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и включенных фильтра, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Цветомузыка с RGB лентой

Данная схема приставки осуществляет работу от 12 вольт и идеально подходит для установки на авто. Такая цветомузыка оптимально совмещает в себе основные функции ранее рассмотренных схем и в состоянии работать, как в режиме светильника, так и цветомузыки. Второй режим достигается за счет особого бесконтактного управления RGB-лентой посредством микрофона. Что касается режима светильника, то он основан на одновременном запуске свечения зеленого, красного и синего светодиода на полную мощность. Выбор режима можно осуществлять посредством специального переключателя, который находится на специальной плате.

Чтобы понять, как осуществляет работу данная приставка, стоит изучить ее последовательность действий. Основным источником сигнала здесь является микрофон, преобразующий колебания звука, исходящей от фонограммы
. Полученный сигнал незначителен, потому требует усиления. Добиться этого можно посредством применения транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ. Он эффективно удерживает колебания звука в разумных пределах и подготавливает его к последующей обработке. Встроенные фильтры разделяют сигнал на три части, каждая из которых работает в одном определенном частотном диапазоне. В завершении потребуется просто усилить предварительно подготовленный сигнал тока. Для этой цели используются специальные транзисторы, которые работают в ключевом режиме.

Приобретение готового ЦМУ

Если нет желания сделать цветомузыку для использования в домашних условиях, можно приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в составе которого присутствует контроллер. Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки. Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Важно! Современные ЦМУ очень просты в процессе инсталляции и настройки. Это идеальное решение для организации домашней вечеринки или дискотеки.

Заключение

Схем для самостоятельного выполнения установок цветомузыки существует достаточно много. Можно подобрать достаточно простой вариант, где просто будет меняться цвет RGB-ленты, до довольно сложных, которые в процессе работы будут создавать большое количество разнообразных эффектов, переливов и затуханий. В прямой зависимости от навыков можно выбрать и выполнить подходящий вариант. Достаточно немного потрудиться и создать что-то по-настоящему уникальное, это будет светооборудование, радующее переливами самых разных цветовых оттенков. Также не стоит забывать, что всегда есть возможность купить готовое решение цветомузыки и наполнить свой дом цветовыми оттенками и радостью.

Источник

Нет такого человека, который не любит музыку и у которого нет никаких воспоминаний во время прослушивания той или иной композиции. Для удовлетворения своих духовных потребностей люди приобретают дорогостоящие музыкальные центры, колонки, наушники и другие звуковоспроизводящие приборы. Для получения еще большего удовольствия можно задуматься о световых эффектах, которые скрасят любую мелодию и создадут романтическую атмосферу или веселое настроение на свидании или на вечеринке, соответственно. Цветомузыку можно как купить, так и смастерить самостоятельно. Лучшим вариантом станет цветомузыка своими руками.

Как сделать цветомузыку?

Конечно сделать самому с помощью светодиодной ленты и подручных материалов.

Если вы уже заинтересованны то читайте наше руководство — Цветомузыка своими руками.

Цветомузыка на светодиодах и их Преимущества.

Нынешний рынок электронных товаров предлагает большое количество светодиодной продукции, которое поражает световыми эффектами, возможными при работе с диодами. Благодаря LED-устройствам можно сделать точечное освещение, также несложной задачей будет воспроизвести мигающую, размытую и другие виды цветомузыки.

От обычных лампочек диоды отличаются целым перечнем положительных моментов. Основные плюсы светодиодных полосок:

широкий выбор цветового спектра;
насыщенное свечение;
множество разновидностей: линейки, модули, встроенные светильники, RGB-ленты;
быстрое реагирование на команды;
экономия энергии;
продолжительный срок службы;
отсутствие нагревания лампочек.

Применение для цветомузыки найдется в домашних условиях, клубах, кафе, в качестве витрин в магазинах и торговых центрах. В этой статье детально описывается вариант цветомузыки для стандартного декорирования дома.

Цветомузыка своими руками схемы с одним светильником.

Сначала изучите простую схему цветомузыки, которая представляет собой прибор, выполняющийся на светодиоде, резисторе и транзисторе. На такую цветомузыку подают питание от постоянного источника тока с напряжением 6-12 В. Принцип работы устройства — усилительный каскад с одним эмиттером. На основную базу поступает воздействие: меняющиеся по частоте сигнал и амплитуда. Во время того, как частота колебания становится выше определенного порогового значения, открывается транзистор и загорается диодная лампочка.

В этой схеме темп мерцания диода зависит от степени звукового сигнала, что является ее недостатком. Если просто, то светодиодная подсветка зажжется только тогда, когда звук, излучаемый музыкальным устройством, будет превышать определенный уровень, установленный заранее. Снижая громкость музыки, вы лишаетесь возможности полноценно наслаждаться мелодией, так как свечение будет непостоянным и с затуханиями.

Простая схема и цветомузыка своими руками готова.

Цветомузыка своими руками схемы с одноцветной лентой

Что потребуется для организации такой конструкции:

увеличение питания до 12 Вольт;
установка транзистора с наивысшим током коллектора;
пересчет общего номинала резистора.

Выполненная на одной LED-ленте цветомузыка станет хорошим выбором для радиолюбителей, так как ее установка и эксплуатация довольно просты. Сборка конструкции не доставит особых неудобств в домашних условиях, даже если вы новичок в работе с электроприборами.

Цветомузыка своими руками. Простая трёхканальная схема.

Для того чтобы сделать цветомузыку своими руками без всех недостатков, которые описаны выше, используйте трехканальный звуковой преобразователь. Работает светодиоднаяRGB-лента
от напряжения 9 В. Она способна включить по несколько диодов на каждом канале.

Цветомузыка своими руками. Простая трёхканальная схема.

Главные элементы схемы, на которые нужно обратить внимание:

3 усилительных каскада. Собираются на KT315 транзисторах.
Транзисторы нагружаются разноцветными диодами.
Сетевой трансформатор понижающего характера может использоваться в качестве элемента предварительного усиления.

На вторичную обмотку трансформатора подается входящий сигнал. 2 главные функции упомянутой обмотки:

развязывание на гальваническом уровне двух устройств;
усиление звука с основного линейного входа.

Следующим шагом сигнал посылается на 3 параллельно размещенные, работающие фильтры, которые собраны на базе цепей RC. Индивидуальная частотная полоса, напрямую зависящая от номинала конденсатора и резистора, организовывает работу этих цепей.

Как сделать цветомузыку с RGB-лентой.

Шаг 7: Добавьте аудиовходы и выходы

Для приема аудиовхода от аудиоустройства, на которое будет реагировать полоса, должен быть разъем. Я также решил добавить звуковой выход, который не позволит вам потерять разъем. Входное гнездо должно быть подключено к аудиовыходу, например, к Mp3-плееру, в то время как аудиовыход должен быть подключен к наушнику или динамику. Добавление первого является обязательным, а второе — на ваше усмотрение. Обратите внимание, что есть два аудиовыхода для любого аудиоустройства — один слева, а другой справа. Здесь только один из двух будет использоваться для ввода аудиосигналов через arduino, но в выходном аудиоразъеме оба они подключены. После выполнения всех подключений, закрепите оба разъема на отверстиях в корпусе, которые были сделаны ранее.

Шаг 8: Подключить питание

Хоть это и простой шаг, может быть сложно, если нет необходимого источника питания 12 В. Прежде, чем делать выбор, вы должны учесть срок службы этого источника (то есть как долго он будет работать), и может ли он подавать оптимальное количество тока в arduino и светодиодную ленту или нет. Самый лучший и самый дешевый вариант — использовать адаптер 12V/2A. Обратите внимание, что адаптер 1A может работать неправильно, если вы используете длинную светодиодную ленту, поскольку она потребляет много тока.

Если хотите, вы можете удлинить провод вашего источника питания. Подключите как положительный, так и отрицательный провода к цепи контроллера (винтовые клеммы). Теперь для arduino вы можете использовать тот же источник питания, что и для Arduino UNO, а nano (не pro-mini) уже имеет встроенный регулятор напряжения для преобразования 12 вольт в 5 вольт. Используя некоторые кабели, подключите положительный провод от источника питания к Arduino Vcc, а Negative — к Arduino GND.

Шаг 9: Подключите светодиодную ленту RGB к цепи

Все, что вам нужно сделать на этом шаге, — это подключить светодиодную ленту RGB к соответствующему гнезду в цепи контроллера. Убедитесь, что подключение выполнено правильно. Перед подключением отрежьте полоску до нужной длины и припаяйте провода к медным прокладкам, расположенным на задней стороне ленты. Вы можете удлинить провод, если хотите снять полоску от контроллера и других схем.

Шаг 10: Загрузите код

Подключите ваш Arduino к ПК и загрузите приведенный ниже код через Arduino IDE. В разделе «Инструменты»> «Платы» выберите «Arduino nano» и в разделе «Инструменты»> «Последовательный порт» выберите правильный номер порта COM вашего Ардуино. Если посмотреть на код, то его очень легко понять.

Цветомузыка своими руками. Основные этапы:

Ардуино проверяет, идет ли звуковой сигнал выше установленного порога.
Если нет, он движется вперед и продолжает проверять, пока условие не станет истинным.
Если да, то создается случайное число от 1 до 6.
В зависимости от номера он устанавливает светодиодную полосу определенного цвета.
После ожидания в течение 10 мс он движется дальше.
Таким образом, всякий раз, когда звуковой сигнал повышается, цвет светодиодной полосы меняется на случайный.

Вы можете изменить пороговое значение в условии if () в соответствии с вашими требованиями и изменить номера контактов, помня, что все они должны быть штырьками PWM.

/*
Звуковые эффекты Исходный код*/int threshold = 20;

void setup(){ pinMode(9, OUTPUT); // установите все штырьки в качестве вывода pinMode(10, OUTPUT); pinMode(11, OUTPUT);}

void loop() { // введите цикл if(analogRead(A0) > threshold) // проверьте, превышает ли звуковой сигнал пороговое значение { int a = random(1, 6); // любое число if(a == 1) // светится красным { digitalWrite(9, HIGH); digitalWrite(10, LOW); digitalWrite(11, LOW); } if(a == 2) // светится зеленым { digitalWrite(9, 0); digitalWrite(10, 1); digitalWrite(11, 0); } if(a == 3) // светится оранжевым { analogWrite(9, random(100, 255)); analogWrite(10, random(100, 255)); digitalWrite(11, 0); } if(a == 4) // светится голубым { digitalWrite(9, 0); analogWrite(10, random(100, 255)); analogWrite(11, random(100, 255)); } if(a == 5) // светится фиолетовым { analogWrite(9, random(100, 255)); digitalWrite(10, 0); analogWrite(11, random(100, 255)); } if(a == 6) // светится синим { digitalWrite(9, 0); digitalWrite(10, 0); digitalWrite(11, 1); } delay(20); // подождите 20мс } else digitalWrite(9, LOW); // если звуковой сигнал меньше 20, понизьте уровни всех контактов digitalWrite(10, LOW); digitalWrite(11, LOW); // цикл повторяется}

Шаг 11: Конец — Подключение и использование

Вы закончили делать свою собственную музыку, яркий цвет меняется сам. Теперь вам просто нужно подключить его к аудиоустройству, запустить хорошую музыку и понаблюдать за тем, как светящиеся в темноте огни меняют свои цвета с каждым ритмичным стуком. Ваши друзья наверняка будут завидовать такой классной штуке. Так как это светодиодные полосы, вы можете монтировать их почти в любое место. А еще это цветомузыка своими руками.

Для настройки устройства вам понадобятся два кабеля AUX. Подключите один конец первого кабеля к любому устройству вывода звука (Ipod, Mp3-плеер, мобильный телефон, планшет, телевизор и так далее), а другой конец — к аудиовходу вашего устройства. Теперь подключите выходное гнездо к любому типу динамиков или наушников. Включите его и воспроизведите какую-нибудь музыку. Если он не загорается, поднимите громкость. Если он загорается, но продолжает мерцать или очень чувствителен, уменьшите громкость.

Заключение

Итак, мы разобрались Цветомузыка своими руками не так и сложно, цветомузыка на светодиодах вариантами ее исполнения со светодиодными лентами, возможностями и — самое главное — с преимуществами. Теперь прослушивание любимых музыкальных групп и исполнителей станет еще уютнее и веселее. Помимо домашнего использования, цветомузыку можно применить на вечеринках, в клубах, барах и других развлекательных заведениях. Тем более от того что цветомузыка своими руками, вдвойне приятнее.

Как сделать цветомузыку и порадовать знакомых? В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов. Используя достижения электроники, радиолюбители могут изготовить ЦМУ своими руками. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки

Светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определённой частотой. Преимущества использования светодиодов
перед используемыми ранее в установках:

световая насыщенность света;
обширный цветовой диапазон;
хорошая скорость;
малая энергоёмкость.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод
, питается от источника постоянного тока напряжением 6 — 12 В. Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение. Убрать этот недостаток можно при помощи трёхканального преобразователя звука.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт
, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора. По такой простой схеме с фильтром можно уже работать.

Цветомузыка на тиристорах
, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

При изготовлении светомузыки для дома необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовление платы состоит из нескольких этапов:

подготовка фольгированного текстолита;
сверление отверстий под детали;
нанесение дорожек;
травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов
. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Радиоэлементы для электрической схемы вполне доступны, их приобрести не составит труда в ближайшем магазине электротоваров.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт
. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные. Конденсаторы бывают оксидные и электролитические, Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже. Диодные мосты бывают уже готовые, но если таковых нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007 . Светодиоды берутся обычные с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Сборка цветомузыки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты своими руками, то подобную установку со встроенной магнитолой можно собрать для машины
. Её легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надёжно защищена от влаги и пыл. Её несложно установить за приборной панелью автомобиля. Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту. Корпус также можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов
, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем всё с помощью термопистолета. Корпус готов.

Цветомузыка своими руками, видео:

Пошаговая сборка несложной конструкции светодиодной цветомузыки, с попутным изучением радиолюбительских программ

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

Собираем светодиодную светомузыку (цветомузыку).

Часть 1.

На сегодняшнем занятии в Школе начинающего радиолюбителя
мы начнем собирать светодиодную светомузыку
. В ходе этого занятия мы не только соберем светомузыку, но и изучим очередную радиолюбительскую программу “Cadsoft Eagle”
– несложное, но в тоже время мощное комплексное средство для разработки печатных плат и научимся изготавливать печатные платы с использованием пленочного фоторезиста. Сегодня мы выберем схему, рассмотрим как она работает, подберем детали.

Светомузыкальные (цветомузыкальные) устройства
были очень популярны во времена Советского Союза. Были они, в основном, трехцветными (красный, зеленый или желтый и синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, в магазинах стоили более 2 рублей, т.е. были довольно дорогими) и простейших входных фильтрах звуковой частоты на катушках намотанных на отрезках ферритовых стержней от радиоприемников. Выполнялись они в основном в двух вариантах – в виде трехцветных прожекторов на лампочках освещения 220 вольт, или делался специальный корпус в виде коробки, где внутри располагалось по некоторому количеству лампочек каждого цвета, а спереди ящик закрывался матовым стеклом, что позволяло получать на таком экране причудливое световое сопровождение музыки. Так-же, для экрана применяли обычное стекло, а сверху на него наклеивали для лучшего рассеивания света мелкие осколки автомобильных стекол. Вот такое было трудное детство. Зато сегодня, в век развития непонятного капитализма в нашей стране, есть возможность собрать светомузыкальное устройство на любой вкус, чем мы и займемся.

За основу мы возьмем схему светодиодной светомузыки
опубликованной на сайте:

К этой схеме мы добавим еще два элемента:

1. . Так как у нас на входе будет стереосигнал, и чтобы не терять звук с какого-то канала, или не соединять два канала напрямую между собой, мы применим вот такой входной узел (взят с другой схемы светомузыки):

2. Блок питания устройства

. Схему светомузыки мы дополним блоком питания собранным на микросхемном стабилизаторе КР142ЕН8:

Вот приблизительно такой комплект деталей мы должны собрать:

Светодиоды для этого устройства можно использовать любого типа, но обязательно сверхяркие и разного цвета свечения. Я буду использовать сверхяркие узконаправленные светодиоды, свет от которых будет направлен на потолок. Вы, естественно, можете применить другой вариант светового отображения звукового сигнала и использовать другой тип светодиодов:

Как работает данная схема

. Стереосигнал с источника звука поступает на входной узел, который суммирует сигналы с левого и правого канала и подает его на переменные сопротивления R6, R7, R8 которыми регулируется уровень сигнала для каждого канала. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, которые отличаются только номиналами конденсаторов. Смысл работы этих фильтров заключается в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая сверху и снизу ненужный диапазон частот звукового сигнала. Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний – 500-2000 Гц и нижний – 1500-5000 Гц. С помощью подстроечных резисторов R5, R12 и R16 можно сдвигать в любую сторону пропускаемую полосу. Если вы хотите получить другие полосы пропускания сигнала фильтров, то можно поэкспериментировать с номиналами конденсаторов, входящих в фильтры. Далее сигналы с фильтров поступают на микросхемы А1-А3 – LM3915. Что это за микросхемы.

Микросхемы LM3914, LM3915 и LM3916 фирмы National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками — линейной, растянутой линейной, логарифмической, специальной для контроля аудиосигнала. При этом LM3914 – для линейной шкалы, LM3915 – для логарифмической шкалы, а LM3916 – для специальной шкалы. Мы используем микросхемы LM3915 – с логарифмической шкалой контроля аудиосигнала.

Начальная страница даташита микросхемы:

(327.0 KiB, 4,279 hits)

Вообще, я вам советую, сталкиваясь с новым, неизвестным радиокомпонентом, ищите на просторах интернета его даташит и изучайте его, тем более, что встречаются и переведенные на русский язык даташиты.

К примеру, что мы можем подчерпнуть с первого листа даташита LM3915 (даже с минимальным знанием английского языка, а в крайнем случае с использованием словаря):

— эта микросхема – индикатор уровня аналогового сигнала с логарифмической шкалой отображения и шагом 3 dB;

– можно подключать как светодиоды, так и LCD индикаторы;

– индикацию можно осуществлять в двух режимах: “точка” и “столбик”;

– максимальный выходной ток на каждый светодиод – 30 мА;

– и так далее…

Кстати, чем отличается “точка” от “столбика”. В режиме “точка”, при включении следующего светодиода, предыдущий гаснет, а в режиме”столбик” гашение предыдущих светодиодов не происходит. Для переключения в режим “точка” достаточно отсоединить вывод 9 микросхемы от “+” источника питания, или подключить его к “земле”. Кстати, на этих микросхемах можно собирать очень полезные и интересные схемы.

Продолжим. Так как на входы микросхем подается переменное напряжение, то светящийся столбик из светодиодов будет с неравномерной яркостью, т.е. с увеличением уровня входного сигнала будут не просто зажигаться очередные светодиоды, но и меняться яркость их свечения. Ниже привожу таблицу порогового включения каждого светодиода для разных микросхем в вольтах и децибелах:

Характеристики и цоколевка транзистора КТ315:

На этом первую часть занятия по сборке светодиодной светомузыки заканчиваем и начинаем собирать детали. В следующей части занятия мы изучим программу для разработки печатных плат “Cadsoft Eagle” и изготовим печатную плату для нашего устройства с использованием пленочного фоторезиста.

Чтобы своими руками сделать цветомузыку на светодиодах нужно иметь хотя бы элементарные понятия об электронике, знать, как обращаться с паяльником и правильно разбирать чертежи.

Принцип работы

В основе подобного устройства используют метод частного преобразования звука и его передачи определенным каналам с целью контролировать источник света. В итоге выходит, что в зависимости от музыкальных параметров, работа цепи будет полностью ей отвечать. Именно на данных принципах базируется схема, по которой происходит сбор.

Обычно, чтобы создать цветовые эффекты, применяют от трех и более различных цветов. Чаще применяют красный, синий и зеленый. Благодаря смешению в определенные комбинации с четкой продолжительностью, они создают настоящий праздник.

Разделение частот на высокие, средние, а также низкие происходит за счет RC и LC фильтров, которые монтируются и настраиваются в систему, в которой используют светодиоды.

Фильтры настраиваются по таким параметрам:

Для низкочастотных деталей отводится до 300 герц, и он, чаще обычного, красный;
Средние – 250 – 2500Гц, зеленый;
Все, что больше отметки в 2000 герц преобразуют высокочастотные фильтры и именно от этого элемента зависит то, как будет работать светодиод с синим оттенком.

Чтобы во время работы получались разнообразные цветовые оттенки, деление на частоты должно осуществляться с незначительным перекрытием. В рассматриваемой схеме выбор цвета не столь важен, потому что при желании можно воспользоваться различными светодиодами, переставлять их местоположение и экспериментировать, здесь все зависит от желания мастера. Необычная цветовая программа вкупе с колебаниями могут оказать значительное влияние на итоговый результат. Для осуществления настройки есть и такие показатели как частота или число каналов.

Исходя из данной информации, можно понять, что в цветомузыке может быть задействовано значительное количество различных оттенков, а также непосредственное программирование каждого.

Что нужно, чтобы изготовить цветомузыку

Для создания подобной установки можно пользоваться только постоянными резисторами, мощность которых 0.25-0.125. Чтобы узнать величину сопротивления смотрим на полоски, расположенные на основании.

В цепь также включены R3 резисторы и подстроченные R. Главное условие, возможность установить их на плату, на которой производится установка. Если говорить о конденсаторах, то при работе берутся изделия, рабочее напряжение которых не меньше 16 вольт (при этом вид подойдет любой). Если найти конденсаторы С7 проблематично, то разрешено параллельное соединение пары меньших по емкости, тогда вы получите необходимые значения. Используемые в изучаемом варианте конденсаторы С6, а также С1, должны запускаться на 10 вольтах, а остальные при 25. В случае, когда устаревшие советские детали требуется заменить импортными, то необходимо понимать, что все они обозначаются по-разному. Поэтому заранее позаботьтесь об определении полярности элементов, которые будут монтироваться. В противном случае, схема может выйти из строя.

Также, чтобы создать цветомузыку своими руками, вам понадобится диодной мост, рабочий ток которого составляет 200 миллиампер, а напряжение – 50В. В ситуации, когда установка готового моста невозможна, его можно создать с помощью выпрямительных диодов. Для комфорта они могут быть удалены с платы и вмонтированы отдельно, с использованием рабочего пространства меньших размеров.

Для создания одного канала потребуется 6 штук светодиодов всех цветов. Если говорить о транзисторах, то вполне подойдут VT2 и VT1, здесь индекс не играет особой роли.

Меня всегда привлекали световые эффекты, цветомузыка, стробоскопы и тому подобное, а вот сделать себе подобную игрушку почему-то было лень. Время этому пришло когда в один из скучных вечеров нужно было себя чем-то развлечь. Я нарыл в своих запасах полтора десятка светодиодов — белых, красных и синих, потом нашел в сети простой вариант схемы трехканальной цветомузыки и приступил к работе. Спаяв простенькую светодиодную матрицу, перешел к «проектированию» схемы управления светодиодами.

Для питания цветомузыки использовал старое зарядное устройство от мобильного телефона.

Немного поигравшись с номиналами конденсаторов — получил вот такую схему:

Конденсаторы C1-C5 играют роль частотных фильтров, пропускающих электрический сигнал нужной частоты, их можно заменить на другие, изменив при этом режим работы цветомузыки. Транзисторы и светодиоды также можно заменить на более мощные.

Полный список деталей

Конденсаторы:

C2 – 33мФх16В

C3 – 4,7мФх16В

C4 – 5мФх16В

C5 – 1мФх16В

Резисторы:

Транзисторы:

VT1-VT3 – КТ315Б

Светодиоды:

HL1-HL3 – HL 5V прозрачные (15 штук: 5 красных, 5 синих, 5 белых)

Вид готовой конструкции:

Монтаж немного грубоватый, но зато работает. Яркость зажигания светодиодов зависит от мощности поступающего сигнала. При желании все это можно красиво оформить и сделать неплохой моддинг вашего компьютера.

Видеодемонстрация работы цветомузыки:

Источник

Простая цветомузыка на светодиодах | Мастер-класс своими руками

Схема простой цветомузыки

Светодиоды сверх яркие, брал тут – АлиЭкспресс.

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

А можно подключить RGB светодиодную ленту на вход?

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.

Смотрите видео работы и сборки

Как сделать цветомузыку на светодиодах своими руками.

Здравствуйте, уважаемые читатели сайта sesaga.ru. Практически у каждого начинающего радиолюбителя, да и не только, возникало желание
собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздничные дни. В этой статье речь пойдет о простой цветомузыкальной приставке, собранной на светодиодах, которую под силу собрать даже начинающему радиолюбителю.

1. Принцип действия цветомузыкальных приставок.

Работа цветомузыкальных приставок (ЦМП, ЦМУ или СДУ) основана на частотном разделении спектра звукового сигнала с последующей передачей его по отдельным каналам низких, средних и высоких частот, где каждый из каналов управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. Конечным результатом работы приставки является получение цветовой гаммы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной гаммы цветов и максимального количества цветовых оттенков в цветомузыкальных приставках используются, как минимум, три цвета:

Разделение частотного спектра звукового сигнала происходит с помощью LC- и RC-фильтров, где каждый фильтр настроен на свою сравнительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1. Фильтр низких частот (ФНЧ) пропускает колебания частотой до 300 Гц и цвет его источника света выбирают красным;
2. Фильтр средних частот (ФСЧ) пропускает 250 – 2500 Гц и цвет его источника света выбирают зеленым или желтым;
3. Фильтр высших частот (ФВЧ) пропускает от 2500 Гц и выше, и цвет его источника света выбирают синим.

Каких-либо принципиальных правил для выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также по своему усмотрению изменять число каналов и ширину полосы частот.

2. Принципиальная схема цветомузыкальной приставки.

На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты
ПК, ЛК и Общий разъема Х1, и через резисторы R1 и R2 попадает на переменный резистор R3, являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2. Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7,R10, R14, R18, являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.

На канал высших частот сигнал подается от среднего вывода резистора R7.
Полосовой фильтр канала образован конденсатором С2 и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1 и подается на базу транзистора VT3. Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1 — HL6, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы
R8 и R9. При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних частот сигнал подается от среднего вывода резистора R10.
Полосовой фильтр канала образован контуром С3R11С4, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4 поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7 – HL12 зеленого цвета.

На канал низких частот сигнал подается со среднего вывода резистора R18.
Фильтр канала образован контуром С6R19С7, который ослабляет сигналы средних и высших частот и поэтому на базу транзистора VT6 поступают лишь колебания низких частот. Нагрузкой канала являются светодиоды HL19 – HL24 красного цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал

желтого цвета. Фильтр канала образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14.

Питается цветомузыкальная приставка постоянным напряжением 9В. Блок питания приставки состоит из трансформатора Т1, диодного моста, выполненного на диодах VD5 – VD8, микросхемного стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 и С9.

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЕН5. С вывода 3 микросхемы стабилизированное напряжение 9В подается в схему приставки.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2 микросхемы включен резистор R22. Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе
3 микросхемы.

3. Детали.

В приставке могут быть использованы любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, у которых для обозначения величины сопротивления используют цветные полоски:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы подходили под размер печатной платы. В авторском варианте конструкции использовался отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Подробнее о резисторах можно почитать здесь и здесь.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. При возникновении трудности с приобретением конденсатора С7 емкостью 0,3 мкФ его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность, поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов Советского производства на корпусе обозначают положительный вывод, у современных отечественных и импортных конденсаторов обозначают отрицательный вывод.

Диоды VD1 – VD4 любые из серии Д9. На корпусе диода со стороны анода наносится цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 mA.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, или диодный мост вообще вынести за пределы основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с теми же параметрами, что и заводской мост. Также подойдут любые выпрямительные диоды из серии КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды из серии КД209 или 1N4001 – 1N4007, то мост можно собрать прямо со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовые КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не ставится. Вместо резистора на плате устанавливается перемычка, которая соединит средний вывод микросхемы с минусовой шиной, или при изготовлении платы этот резистор вообще не предусматривается.

Для соединения приставки с источником звукового сигнала применен разъем типа «джек» на три контакта. Кабель взят от компьютерной мыши.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

В дополнение к статье посмотрите первую часть видеоролика, где показывается начальный этап сборки цветомузыкальной приставки

На этом первая часть заканчивается.
Если Вы соблазнились сделать цветомузыку на светодиодах, тогда подбирайте детали и обязательно проверьте исправность диодов и транзисторов, например, мультиметром. А во второй части произведем окончательную сборку и настройку цветомузыкальной приставки.
Удачи!

Литература:
1. И. Андрианов «Приставки к радиоприемным устройствам».
2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».
3. Руководство по эксплуатации радиоконструктора «Старт».

Светодиодная цветомузыка своими руками

Порой так хочется создать у себя дома яркое световое шоу, позвать друзей, включить громче музыку и окунуться в атмосферу дискотеки. С музыкой и друзьями проблем обычно не возникает, а вот организовать цветомузыку бывает достаточно проблематично. Даже самые простые световые эффекты стоят, порой, приличных денег, к тому же продаются далеко не во всех магазинах. Как же быть, если желание насладиться мигающими в такт музыке огоньками не угасает? Выход есть – собрать цветомузыку самому.

Схема цветомузыки

Схема проста как валенок, содержит всего три транзистора и горстку резисторов с конденсаторами. Она содержит в себе три фильтра для низких, средних и высоких частот, поэтому такую цветомузыку можно назвать трёхканальной. Красный светодиод загорается, когда в звуковом сигнале преобладают низкие частоты, синий светодиод реагирует на средние частоты, а зелёный – на высокие. Подстроечные резисторы R4 — R6 регулируют чувствительность каждого из каналов, с их помощью задаётся необходимая яркость свечения. Транзисторы VT1 – VT3 коммутируют светодиоды, здесь можно применить любые n-p-n транзисторы малой мощности, например, BC547, BC337, КТ3102. Вместо отдельных светодиодов для увеличения яркости можно использовать отрезки светодиодной ленты, в этом случае транзисторы стоит поставить большей мощности, например, BD139, 2N4923, КТ961. На вход схемы можно подавать звуковой сигнал, например, с плеера, телефона или компьютера. Однако, может оказаться так, что уровня звукового сигнала не хватит для открывания транзисторов этой схемы и светодиоды будут светится тускло. Чтобы этого не произошло, сигнал нужно усилить, например, с помощью простенького усилителя на одном транзисторе, схема которого показана ниже.

Схема усилителя

Транзистор можно использовать любой маломощный, хорошо себя зарекомендовал в этой схеме отечественный КТ3102. С помощью подстроечного резистора R1 можно регулировать уровень сигнала, подаваемого на схему цветомузыки. Питается усилитель от тех же 9 – 12 вольт. На его вход можно подавать даже слабый сигнал с телефона, ведь он будет усилен до нужного уровня.

Сборка простой цветомузыки

После разбора схем можно приступить непосредственно к сборке конструкции. Обе схемы можно собрать на одной плате, как я и сделал. Печатная плата имеет размеры 35х55 мм и выполняется методом ЛУТ. Несколько фотографий процесса:

Скачать плату:

После того, как лишняя медь стравлена, отверстия просверлены, дорожки залужены можно начинать впаивать детали. Первыми впаиваются небольшие детали – резисторы, после них конденсаторы, транзисторы. В последнюю очередь на плату устанавливаются массивные подстроечные резисторы. Для подключения проводов питания и звукового сигнала можно использовать клеммники, тогда соединять провода будет куда удобнее. После того, как все детали запаяны обязательно нужно отмыть плату от флюса, прозвонить соседние дорожки на замыкание.

Первое включение и настройка

Подавать напряжение на плату стоит, включив в разрыв одного из проводов питания амперметр. При отсутствии сигнала на входе схема потребляет примерно 1-2 мА. Все подстроечные резисторы нужно повернуть в среднее положение, после этого можно подавать на вход схемы звуковой сигнал. Для этого стоит воспользоваться разветвителем, который включается в гнездо телефона или плеера. При этом сигнал одновременно будет поступать и на колонки, и на плату цветомузыки. С помощью R1 нужно добиться того, чтобы яркость свечения светодиодов была достаточной. Затем с помощью резисторов R4 — R6 регулируется каждый канал отдельно, чтобы яркость свечения всех светодиодов была одинаковой. После того, как схема настроена, вместо отдельных светодиодов можно подключать яркие светодиодные ленты, включить погромче музыку и наслаждаться проделанной работой. Удачной сборки!

Смотрите видео

Работа такой цветомузыки наглядно показана на видео:

Цветомузыка — своими руками.

Принцип работы цветомузыкального автомата.

Структурно, любая цветомузыкальная(светомузыкальная) установка состоит из трех элементов.
Блока управления, блока усиления мощности и выходного оптического устройства.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить его в
виде экрана(классический вариант) или применить электрические светильники направленного действия
— прожектора, фары.
Т. е. подходят любые средства, позволяющие создавать определенный набор красочных световых
эффектов.

Блок усиления мощности — это усилитель(усилители) на транзисторах с тиристорными регуляторами на выходе.
От параметров элементов использованых в нем зависит напряжение и мощность источников света выходного
оптического устройства.

Блок управления контролирует интенсивность света, и чередование цветов.
В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу —
цирковых, театральных и эстрадных представлений этот блок управляется вручную.
Соответствено, требуется участие как минимум — одного, а максимум — группы операторов-осветителей.

Если блок управления контролируется непосредственно музыкой, работает по какой — либо заданной
программе, то цветомузыкальная установка считается — автоматической.
Именно такого рода «цветомузыки» обычно собирают своими руками начинающие конструкторы — радиолюбители,
на протяжении 50-ти последних лет.

Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые
увидел вблизи полноценную, работающую «светомузыку». Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема.
Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно,
красный канал низких частот устойчиво моргает в ритм с ударными, средний — зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное
тонкое — звенящее и пищащее.

Недостаток один —
необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти «на полную» врубать свою «Электронику»
для того, что бы добиться достаточно устойчивой работы устройства.
В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс.
Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой на вход усилителя.
Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.

Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора.
С вторичной
обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3
регулирующие его уровень.
Раздельная регулировка необходима для настройки качественной работы устройства,
путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов
по частоте — на три канала. По первому каналу идет самая низкочастотная составляющая сигнала —
фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного
резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика — их емкость следует увеличить,
минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту —
примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного
резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны — 0,015 мкФ, но их емкость следует увеличить,
до 0,33 — 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц.
Настройка фильтра производится с помощью подстроечного
резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны — 1000пФ, но их емкость следует увеличить,
до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.

Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это
тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора,
а начинка(лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае — это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы — до 10 шт на канал).

Порядок сборки схемы.

О деталях приставки.
Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами
со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные
– СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков.
При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом
ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки,
минимум — 2А. Если количество ламп на каждый канал увеличить — соответственно возрастет
потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный
на рабочий ток минимум — 250 мА(а лучше — больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность,
подав на его вход сигнал достаточного уровня.

Если этот каскад отрабатывает нормально, — собирают
активный фильтр. Далее — проверяют снова работоспособность того, что получилось.

В итоге, после испытания имеем — реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала.
Подобное занудство гарантирует безусловную работоспособность устройства после «чистовой» сборки на
монтажной плате, если работа проведена без ошибок и с применением «испытанных» деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать
более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить.
Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом — поможет избавиться от навесных проводов-перемычек.

Вместо тиристоров можно использовать и более»продвинутые» полупроводниковые приборы, например — оптосимисторы, не меняя при этом
особенно схему. Это дает отличную гальваническую развязку между высоко и низковольтными цепями — такой элемент, как разделительный
входной трансформатор становится необязательным. Вместо него, лучше поставить дополнительный предварительный усилительный каскад(на КТ315), что в свою
очередь позволит снизить требования к транзисторам(по коэффициенту усиления). Необходимость в диодном мосте для выпрямления переменного напряжения, отпадает само собой.

Придется подобрать величину сопротивления резисторов ограничивающих
ток входа оптосимисторов(R12, R18, R25). Например, для оптосимисторов ТСО132-10 при напряжении 12в, потребуются резисторы на 200 — 240 Ом.

Реально собранная светомузыка в процессе настройки
(19.10. 2015).

Она же — в корпусе, без крышки.(21. 10. 2015).

В сборе.

В работе.(27. 12. 2015).

В темноте.(27. 12. 2015).

Схема «бегущие огни».

Автомат «бегущие огни» — еще одно популярное устройство. Его основным предназначением
изначально было создание цветовых эффектов, для оформления диско — вечеринок
Так что, хотя и с небольшой натяжкой, «бегущие огни» тоже можно отнести к разряду «цветомузык».
Схема на логических элементах И-НЕ и
триггерах, дает возможность регулировать частоту переключений(скорость «бегущего огня») вручную.

Схема выполнена на двух триггерах микросхемы D2(К155ТМ2) и дешифраторах управления на D1(К155ЛА3), а скорость переключения
задаются частотой
мультивибратора на микросхеме D3(К155ЛА3). Частота импульсов на выходе мультивибратора на D3
зависит от постоянной времени частотозадающей цепи R10-R11-С6. Скорость переключения ламп можно регулировать
при помощи переменного резистора R10. Уменьшая его сопротивление можно увеличивать
скорость переключения, увеличивая — снижать.

Питающий трансформатор Тр1 понижающий с
напряжением на первичной обмотке 220в, вторичной 6-8 в, мощностью от 5 ватт.
Напряжение 5 вольт для питания микросхем получается с помощью стабилизатора КРЕН5А, или
его аналога.
Транзисторы — КТ315Б, тиристоры — КУ202Н, конденсаторы и резисторы — любого типа.

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

ЦВЕТОМУЗЫКА ИЗ СВЕТОДИОДОВ

Всем привет. Может кому надо, выкладываю сборник различных LED цветомузык. Все схемы лично проверены так что можете смело приступать к самостоятельному изготовлению этих девайсов. Все ЦМУ с батареечным низковольтным питанием, сейчас многие из молодёжи ходят по улице с активными колонками, от флешки музыку слушают, для разнообразия можно и такую мигалку к ним приделать.

Сборник схем LED ЦМУ

Схема с питанием от 5В USB

Цветомузыка на диапазон питания 6-8 вольт

Цветомузыка на 9-12 вольт

Это график фильтров, что тут используются

Ещё один вариант схемы ЦМУ для диодных лент

Здесь нижний вариант выходной схемы, немного чувствительнее, можно его применить

Вот ещё два вида мигалок что я паял. Это двухканальная ЦМУ от микрофона

А это просто акустическая мигалка

Двух канальная ЦМУ с подачей сигнала через шнур

И ещё интересная схема, типа бегушка и может работать как бегущая мигалка под музыку

Забыл про канал фона, может нужен будет кому

В следующих сборниках будут схемы светодиодных индикаторов уровня и бегущих огней. Автор: senya70

Форум по LED

Обсудить статью ЦВЕТОМУЗЫКА ИЗ СВЕТОДИОДОВ

Невероятно эффектная цветомузыка на Arduino и светодиодах / Хабр

С наступающим! Приближается Новый год, а значит, пора срочно создавать настроение! Ну и как всегда в это время года рождаются десятки электронных схем различных цветомузыкальных установок.

Чего только самобытные мастера не придумают. От трехцветных моргалок до лазерных многолучевых установок с управлением по MIDI интерфейсу.

Как большой поклонник, так называемых адресных светодиодов, хочу показать вам очень простую и удивительную цветомузыку. Я вообще такой ни разу не видел. Пока не собрал за один вечер. Итак, визуализатор звука!

Инструкция

Схема очень простая!

Вам понадобятся Arduino Nano, или Uno. Или какая там у вас есть? Два потенциометра, пять резисторов, пару конденсаторов и линейка (лента) из 180 светодиодов WS2812b. Всё! Светодиодов в линейке может быть 60, 120 или 180.

В визуализаторе с помощью алгоритма быстрого преобразования Фурье выделяются 8 частот (порог чувствительности на каждую частоту свой, снижается от 1 к 8), преобразуются в цвет и выводятся на линейку светодиодов по одному из восьми алгоритмов. Скетч писал Майкл Крампас, парни из Чип и Дипа добавили функционал, а библиотека для светодиодов и быстрого преобразования Фурье (FFT) написана в Адафрут для проекта Piccolo. Библиотека FFT для 128 точек, адаптированная для AVR микроконтроллеров написана на ассемблере.

Сам скетч и библиотеку FFT нужно скачать здесь и здесь.

Не теряйте время на разбор алгоритмов, просто соберите, залейте скетч и наслаждайтесь шоу.
Это всего лишь развлечение!

В момент первого включения нужно сделать пару настроек:

Яркость: удерживайте кнопку color при включении питания. На первых 8 светодиодах будет отображаться радуга светодиодов. С помощью ручки param измените яркость. По завершении нажмите кнопку color еще раз, и ваша конфигурация будет сохранена в памяти.

Длина светодиодной полосы: удерживайте кнопку pattern при включении питания. Отобразится один, два или три красных светодиода. Используйте ручку param, чтобы выбрать длину светодиодной полосы в зависимости от количества красных светодиодов:

1=60 светодиодов
2=120 светодиодов
3=180 светодиодов

По завершении нажмите кнопку pattern еще раз, и ваша конфигурация будет сохранена в памяти.

Алгоритмы

Танцы плюс: пики звуковых сигналов испускаются из центра полосы и исчезают по мере приближения к концам. Скорость пика пропорциональна величине звукового сигнала этого пика.

Танцы минус: то же, что и Dance Party, но пики сигналов испускаются с одного конца.
Импульс: пики сигналов отображаются как яркие импульсы, которые поступают из центра полосы. Ширина импульса зависит от уровня сигнала.

Световая полоса: в пиках освещается вся полоса.

Цветные полоски: пики сигналов отображаются как цветные полосы, которые исчезают.

Цветные полоски 2: подобно цветные полоски, но каждая полоска сжимается и исчезает.

Вспышки: пики сигналов отображаются в виде светодиодной вспышки в случайном месте. Начальный цвет белый, а затем исчезает через другой цвет.

Светлячки: пики сигналов отображаются как одиночные светодиоды в случайном месте, и они перемещаются влево или вправо и исчезают. Их скорость зависит от величины сигнала.

Цветовые схемы

Случайная двухцветная схема: выбраны два случайных цвета и только они используются для отображения пиков сигнала. Со временем будут выбраны новые цвета. Используйте param, чтобы настроить скорость изменения цветовой схемы. Если ручка потенциометра «параметры» в верхнем положении, цвета будут меняться часто и каждый пик сигнала будет иметь новый цвет. Рекомендую установить ручку в средину.

Радуга: все пики сигналов отображаются как один и тот же цвет (с небольшим количеством случайных вариаций) и этот цвет меняется как радуга с течением времени. Скорость изменения цвета устанавливается потенциометром param.

Цветные частоты: в этом режиме каждый пик сигнала окрашивается в зависимости от частотной полосы где он находится. Самая низкая полоса красного цвета, и дальше вверх по спектру. Есть 8 полос частот: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, белый. Этот цветовой режим наиболее интересен, когда частотная характеристика настроена на все полосы частот.

Диапазон частот: вы можете управлять тем диапазоном частот, на который откликается цветомузыка. Чтобы установить диапазон нажмите и удерживайте обе кнопки. Используйте ручку param, чтобы выбрать, сколько из восьми частотных диапазонов будет показываться. Если вы хотите выделить бас и ритм музыки, установите частотную характеристику только на самые низкие 2 или 3 полосы. Если вы хотите показать все частоты в музыке (например, вокал и более высокие инструменты), выберите все полосы частот.

Это видеоинструкция по настройке и она же демонстрация визуализатора в работе. Там в конце две музыкальные композиции с разными алгоритмами.

Ещё одна композиция

Парни! И дамы конечно. Я очень хочу, чтобы вы успели сделать эту простую конструкцию к новогоднему празднику. Не пожалеете! Гости будут в шоке!

С наступающим 2018 годом!

Добавлено 15.12.2017 Эпилог или разбор полётов
1. Как изменить подсветку в паузах?
2. Можно ли изменить динамику?
3. Как подключить ленту с количеством светодиодов отличным от 60/120/180?
Плюс опубликована обновленная схема. Не волнуйтесь, добавили всего один резистор.
Осталось две недели до Нового года. Успеете собрать?

Добавлено 09.06.2018
Сделал настройки подсветки:
скетч и схема.
Пользуемся так.
Фоновая подсветка:
В паузах включается фоновая подсветка т.е вся линейка будет светится выбранным вами цветом и с выбранной яркостью.
Цвет: установите ручку потенциометра PARAM2 в среднее положение и один раз нажмите кнопку Background. Светодиодная линейка зажжется. Вращайте потенциометр PARAM2, цвет линейки будет меняться от красного до фиолетового. Выберите цвет и ещё раз нажмите кнопку Background.
Яркость: установите потенциометр в минимальное положение (ручку до упора по часовой) и нажмите кнопку Background. Линейка погаснет. Медленно вращая ручку потенциометра PARAM2 выберите требуемую яркость подсветки и ещё раз нажмите кнопку Background. Значения яркости запишется в память микроконтроллера.

Как изготовить светомузыку своими руками по простым схемам: описание способов

Принцип работы цветомузыки

Светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определённой частотой. Преимущества использования светодиодов перед используемыми ранее в установках:

световая насыщенность света;
обширный цветовой диапазон;
хорошая скорость;
малая энергоёмкость.

Простейшие схемы цветомузыки

Простая светомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6 — 12 В. Можно собрать схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Иначе сказать, что полноценный эффект можно наблюдать только при одном уровне звучания.

Работаем по простейшей схеме на транзисторах с использованием фильтров. Для того чтобы её собрать, необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтоб собрать три усилительных каскада понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот. Можно улучшить схему и добавить яркость, для этого используются лампочки накаливания на 12 В. Понадобятся тиристоры управления. Всё устройство необходимо запитать от трансформатора. По такой простой схеме с фильтром можно уже работать.

Цветомузыка на тиристорах, может быть собрана даже начинающим радиотехником. Первое, что необходимо сделать — это подобрать электрическую схему. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

подготовка фольгированного текстолита;
сверление отверстий под детали;
нанесение дорожек;
травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат. Собираем нашу печатную плату с напаянными на ней компонентами в плафон, который имеется дома.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25 – 0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные . Конденсаторы бывают оксидные и электролитические, Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже. Диодные мосты бывают уже готовые, но если таковых нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Сборка цветомузыки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты своими руками, то подобную установку со встроенной магнитолой можно собрать для машины. Её легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надёжно защищена от влаги и пыл. Её несложно установить за приборной панелью автомобиля. Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту. Корпус также можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем всё с помощью термопистолета. Корпус готов.

Цветомузыка своими руками, видео:

Простая цветовая музыкальная схема Скачать бесплатно для Windows

Простая цветовая музыкальная схема

в Software Informer

Color Scheme Importer от asptemplate.net.

Цветовая схема — это … Есть ли цвет на другом… этот бесплатный импортер цветовой схемы … возьмите любой цвет

1
PLT Scheme Inc.
347
Открытый источник

PLT Scheme — это интегрированная среда разработки для Scheme.

Системы исследования каденции
44
Бесплатное ПО

Petite Chez Scheme — бесплатная полная система Scheme.

Xtreeme GmbH
3
Условно-бесплатное ПО

Scheme Designer — мощное приложение, используемое для создания новых дизайнов меню.

Ричард Келси и Джонатан Рис
18
Бесплатное ПО

Scheme 48 — это реализация языка программирования Scheme.

Более простая цветовая музыкальная схема

Простая цветовая музыкальная схема во введении

Цвет и Музыка, ООО
41 год
Условно-бесплатное ПО

Magic — профессиональный музыкальный визуализатор для ОС Windows.

Пост-продакшн
67
Бесплатное ПО

Color Scheme Editor 2.1 — это крошечный инструмент для редактирования цветов.

5
Гармоническое видение
354
Условно-бесплатное ПО

Music Ace — это программа, используемая для изучения основ мира музыки.

1
Программное обеспечение Magic Project и Михов.com Web Solutions Ltd.
17
Условно-бесплатное ПО

Создает цветовую схему, которую можно сохранить как цветовой код HTML.

3
Цвет Desker
111
Бесплатное ПО

Color Desker — это простое приложение, которое включает в себя сотни обоев.

33
Музыкальный MP3-загрузчик
4868
Условно-бесплатное ПО

Эта программа позволяет искать и скачивать музыку в формате MP3.

16
Цвет и Музыка, ООО.
36
Условно-бесплатное ПО

Magic Music Visuals позволяет вам создавать интерактивную анимацию и видеоэффекты.

16
Музыка MP3 Получить
747
Условно-бесплатное ПО

MP3 Music Get — это приложение, которое позволяет загружать песни из Интернета.

Дополнительные заголовки, содержащие простую цветовую музыкальную схему

Бенджамин Томас
599
Бесплатное ПО

Awesome Color Picker — это простое расширение для палитры цветов для Google Chrome.

8
MysticBoard.com
4

Это продвинутая, но простая программа для восстановления цвета, которая поможет вам расслабиться.

1
Программное обеспечение Charten
5

Инструмент выбора цвета и гармонизатора с подбором цветов и цветовой схемой.

3
Abitom
111
Условно-бесплатное ПО

веб-цветовая схема и создатель цветового кода HTML, а также превосходное программное обеспечение для выбора цвета.

27
Design-Lib
9
Бесплатное ПО

PCS Viewer — отличная бесплатная программа просмотра цветовых схем.

Программное обеспечение Spoonbill
6
Коммерческий

LAP — это логическая игра, в которой вам нужно определить скрытую цветовую схему.

Уильям Бусто
Условно-бесплатное ПО

Программа MACD Cessna 140 предназначена для планирования цветовой схемы.

Psyboot
Бесплатное ПО

Изменить цветовую схему и фоновое изображение Mozilla Thunderbird.

2
Издания сообщества
Бесплатное ПО

Альтернативная цветовая схема для Интернет-браузера Firefox.

2
Глобальные телекоммуникационные решения
14
Демо

Визуализируйте, как любой цвет или схема окраски будет выглядеть на вашем автомобиле.

Autodesk

Дэниел В.Мур Девелопмент

2
Проект GNU
11

Что такое цветовая схема: определения, типы и примеры

Узнайте все, что вам нужно знать о цветовых схемах и о том, как применять их в своем следующем дизайнерском проекте, из этой подробной статьи.

Цветовая схема состоит из комбинации цветов, используемых в различных областях дизайна, от изобразительного искусства до дизайна интерьера и графического дизайна. Каждая цветовая схема состоит из одного или нескольких из двенадцати цветов, представленных на цветовом круге. Объединяя разные цвета друг с другом, вы можете создавать бесконечные цветовые палитры для использования в любой композиции.Различные цветовые комбинации вызывают разные настроения или тона с помощью теории цвета и психологии цвета.

Цветовое колесо через picoStudio.

Придумывание цветовой палитры для вашей работы может быть утомительным и отнимать много времени. К счастью, вам не нужно сидеть часами, пробуя каждую цветовую комбинацию, чтобы найти ту, которая хорошо смотрится. Вы можете использовать проверенные цветовые схемы, чтобы найти комбинацию, которая работает, или вы можете использовать этот инструмент цветовой схемы и выбрать из огромного диапазона оттенков и найти его монохроматические, дополнительные, аналогичные или триадные аналоги.

Прочтите, чтобы узнать об основных цветовых схемах ниже, а также найдите несколько советов о том, как максимально использовать каждую цветовую схему.

Монохроматическая цветовая схема

Монохроматические цветовые схемы фокусируются на одном цвете, часто с использованием вариаций этого оттенка путем включения оттенков, тонов и оттенков. Добавляя оттенки белого, серого или черного, этот единственный цвет расширяется до всей палитры с разной степенью ценности. Эти оттенки, тона и оттенки создают блики и тени, чтобы украсить в остальном плоскую цветовую палитру.

Эта цветовая схема чрезвычайно универсальна и приятна для глаз. Использование многих оттенков в дизайне часто может привести к конфликту цветов и затруднить внешний вид дизайна; контрастные цветовые вариации одного оттенка помогают упростить дизайн, не делая его слишком плоским. На приведенной ниже иллюстрации объединение более темных оранжевых и коричневых оттенков обеспечивает визуальный интерес, сохраняя при этом минимальную общую цветовую схему.

https://www.instagram.com/p/Bvox_D2l1cS/

Монохромные цветовые схемы также становятся все более популярными из-за роста минимализма во всех аспектах дизайна, от дизайна интерьера до дизайна упаковки и дизайна веб-сайтов.Эта цветовая схема также предоставляет достаточно места для содержания или важной информации на веб-сайтах или в рекламных объявлениях.

Вектор через Дарко 1981.

Монохромная палитра не означает, что выбор цвета должен быть скучным или ожидаемым; выбор цвета просто должен работать в контексте бренда или дизайна. Используя эту цветовую схему, убедитесь, что вы знаете психологию основного цвета и то, как он влияет на тон и настроение продукта или дизайна. Поскольку обычно есть только один оттенок, на котором нужно сосредоточиться, очень важно включить элементы контраста, чтобы направлять взгляд на всем протяжении.Использование цветовой палитры с одинаковыми оттенками сделает ваш дизайн плоским и одномерным.

Дополнительная цветовая схема

Дополнительные цвета существуют на противоположных сторонах цветового круга; один цвет обычно является основным, а другой — второстепенным. Основными дополнительными цветами обычно являются синий и оранжевый, красный и зеленый, желтый и фиолетовый.

Цвета, расположенные напротив друг друга на цветовом круге, обычно обеспечивают высокий контраст в сочетании друг с другом.При полной насыщенности дополнительные оттенки могут быть слишком интенсивными для зрителя. Чтобы снизить интенсивность, включите оттенки, тона и оттенки, чтобы расширить палитру, как мы это сделали с монохромной цветовой схемой. Например, в представленном ниже дизайне бренда Rico Rico используются более светлые и темные оттенки оранжевого и синего, чтобы дополнительная палитра была удобнее для глаз.

https://www.instagram.com/p/BU8wsjXA_Wo/

Если все сделано успешно, дополнительные палитры могут оказать огромное влияние на дизайн.Сочетание теплого и холодного оттенков создает богатый и привлекательный контраст. Поначалу использование дополнительных схем может быть непосильным; применяйте метод проб и ошибок и экспериментируйте с различными палитрами. Используйте этот практичный инструмент в качестве руководства по цвету для создания своей следующей цветовой палитры.

Аналогичная цветовая схема

Аналогичные цвета состоят из группы из трех цветов, граничащих друг с другом в цветовом круге. Эта цветовая схема начинается с базового оттенка и расширяется двумя соседними оттенками.Слово «аналогичный» означает «тесно связанные», поэтому сочетание этих оттенков имеет гармоничное обращение, подобное монохроматическим цветовым схемам.

Известно, что эти палитры приятны для глаз, поэтому, если вы не уверены, какую цветовую схему использовать в своем следующем проекте, аналогичная цветовая палитра вас никогда не разочарует. Выбирая аналогичные группы для вашего проекта, держите свою палитру основанной, используя вместе исключительно холодные или теплые цвета.

https: // www.instagram.com/p/Bwq1rFWjm83/

Если вам нужно вдохновение в цвете, оглянитесь вокруг. Аналогичные палитры обычно встречаются в природе: от сочных закатов до соблазнительных птичьих перьев и завораживающих океанов, дающих вам ощущение спокойствия и умиротворения. Например, этот дизайн визитной карточки для Talkfest выше включает в себя красный, розовый и оранжевый оттенки, что придает дизайну качество заката.

Триадическая цветовая схема

Триада состоит из трех цветов, которые расположены на равном расстоянии друг от друга на цветовом круге, образуя треугольник, как показано ниже.Триадные цветовые схемы могут включать три основных, вторичных или третичных цвета. Обычные триадные палитры состоят из синего, красного и желтого или фиолетового, зеленого и оранжевого цветов.

Большинство триадных палитр яркие, и их трудно сбалансировать. Назначьте один базовый оттенок, а затем используйте остальные оттенки как акцентные. Когда все цвета в триадной схеме используются одинаково, каждый оттенок часто борется за внимание. Хороший способ предотвратить столкновение цветов — установить иерархию цветов в композиции.

https://www.instagram.com/p/BrD2s03lkRl/

Как и в случае с другими цветовыми схемами, избегайте использования всех трех оттенков в их полностью насыщенном состоянии. Добавьте оттенки белого, серого или черного, чтобы смягчить яркость и расширить палитру.

Нейтральная цветовая схема

Нейтральные цветовые палитры недавно получили распространение во всех областях дизайна. Популярная цветовая схема обычно состоит из ахроматических оттенков (белого, серого и черного), а также почти нейтральных (бежевых, коричневых, коричневых и других темных оттенков).Все нейтральные цвета имеют одну общую черту: они обычно обесцвечиваются с помощью оттенков, тонов и оттенков.

Нейтральные оттенки взяты из Shutterstock Color Tool.

Эта цветовая схема подходит для самых разных приложений и сред; Нейтральная эстетика нашла свое место в дизайне брендов, канцелярских принадлежностях, декоре интерьера и в социальных сетях. Прелесть этой цветовой схемы в том, что сложно переборщить с цветами, но, как правило, старайтесь придерживаться четырех оттенков или меньше.

Подобно монохроматическим цветовым решениям, нейтральные палитры вызывают чувство спокойствия и безмятежности. Ненасыщенные тона приятны глазу и не вписываются в определенный тренд.

Изображение на обложке — Бернд Шмидт.

Хотите узнать больше о мире цвета? Ознакомьтесь с этими статьями:

20 Соблазнительные цветовые схемы кухни

Как самая посещаемая комната в любом доме, ваша кухня должна быть уютным пространством, демонстрирующим ваш личный стиль. Используя яркие цвета и уникальный декор, вы можете превратить обычную комнату в то, что вам и вашим гостям понравится проводить время.

Чтобы дать толчок идеям переделки вашей кухни, мы составили вдохновляющие цветовые схемы кухни, в которых сочетаются и то, и другое. смелые и сдержанные цвета. Ищете ли вы деревенский стиль, элегантный современный вид или что-то среднее, вы можете использовать эти кухни в качестве вдохновения, чтобы добиться аналогичного вида.

После того, как вы выбрали цвета, не забудьте украсить свою кухню красивым декором, например, этими направляющими для стола или керамической плиткой.

Modern Homestyle Flair

Источники: Andrea Shumaker Interior

Кто сказал, что современная кухня не может быть уютной? Эта комбинация черной мебели и островка с деревенской отделкой предлагает элегантный дизайн без ущерба для комфорта и стиля. Фотограф Эмили Минтон Редфилд запечатлела яркую ауру этой кухни, продемонстрировав большие окна и открытую планировку.Это уникальное сочетание текстуры и цвета можно имитировать на кухнях с аналогичной открытой планировкой.

Smooth Style

Источники: Lake Dean Inc

Простая цветовая гамма позволяет поиграть с кухонными принадлежностями, такими как эти миски и канистры. Если вы выберете белую столешницу и соответствующий фартук, это поможет создать элегантную кухню меньшего размера. Другой способ добавить цвет на вашу кухню — это выбрать шкафы со стеклянными дверцами, где вы можете легко выставить забавные безделушки или индивидуальные тарелки.

Color Burst

Источники: Alison Kandler Interior Design

Эта очаровательная кухня играет веселыми красками, не позволяя им затмевать комнату. В ярком индивидуальном стиле были объединены зеленые, оранжевые и желтые краски для акцента и контраста. Белая столешница и остров объединяют кухню, уравновешивая яркие цвета.

Global Appeal

Источники: Dean Inc.

Эта сине-зеленая кухня наполнена теплом и наполнена смесью землистых тонов. Деревянные стулья и островная столешница создают ощущение расслабленности, не отвлекая внимание от белоснежных шкафов. Мраморный задний фон печи и прозрачные люстры, наполненные ноткой элегантности, делают эту комнату стильной, но уютной. На этой кухне, красиво сфотографированной Эмили Минтон Редфилд, вам захочется готовить.

Green Country Chic

Источники: Dean Inc.

Современный образ на деревенских кухнях, яркий дизайн с элегантными современными шкафами и узорчатой плиткой на фартуке. Светло-оливковые шкафы выступают в качестве основного цвета, не подавляя остальную часть комнаты. Вместо кухонного острова дизайнер выбрал для столовой в центре деревянный стол и стулья. Эта универсальная кухня, идеально подходящая для ужина или напитков, обязательно станет самым популярным местом в округе.

Pretty in Pink

Источники: Brandon Barre

Эта цветовая схема выделяется розовой индивидуальностью.Знаменитые дизайнеры Колин и Джастин, используя румяные тона и бытовую технику из нержавеющей стали, круглый год развлекали кулинарию. Эта кухня с плюшевым ковриком и розовой столешницей позволяет пастельно-розовому цвету занять центральное место.

Shine and Dine

Источники: Dean Inc.

Элегантные светильники, столешницы и бытовая техника на этой кухне помогают выделить стены светлого лосося и серого острова. Внесение светлых оттенков в вашу кухню поможет открыть и осветить пространство независимо от его размера.

Purple Paradise

Источники: Alison Kandler Interior Design

Оживить кухню легко с яркими окнами, красочно раскрашенным островом и наклонным потолочным окном. Белые шкафы и деревянные столешницы позволяют фиолетовой изюминке занять центральное место. Фотограф Марк Ломан показывает, как угловая кухня может предложить много места и индивидуальности.

Rustic Red

Источники: Coravillis Custom Kitchen and Baths

Сделать шаг назад от традиционной кухни и поиграть с цветами на мебели, стенах и фартуке.Эта комната с вишнево-красным и зеленым мхом, снятая Терри По, одновременно креативна и практична.

Teal Treasure

Источники: Sheila Bridges Design

Эта кухня очаровывает ровным сочетанием бирюзовых и серых тонов. Сплошные шкафы и узорчатые обои разбивают небольшое пространство и открывают кухню. Используя уникальные аксессуары, такие как светильник «Золотой глобус», вы можете превратить кухню из классической в современную.

Белая современная роскошь

Источники: Дизайн интерьера «Смородина»

Этот потрясающий контраст белого и серого раскрывает планировку кухни и придает элегантный вид. Если вы выбираете более светлые тона на стенах и мебели, подумайте о том, чтобы сочетать их с более темными полами, чтобы усилить контраст. Сочетание темной и светлой плитки на фартуке вместе с гладкими белыми шкафами делает эту кухню роскошной, чистой и готовой к встрече гостей.

Wooden Wonderland

Источники: Эмма Чапман через Jeffrey Dungan Architecture

От великолепного деревянного пола до люстры из коряги — в этой изысканной кухне использованы различные оттенки и стили дерева.Светло-желтые стены дополняют как мягкое, так и темное дерево, делая кухню открытой и теплой. Благодаря фирменному центральному острову и тонким стеллажам эта кухня максимизирует пространство и позволяет окнам творить чудеса.

Контрастность черного и оранжевого

Придайте кухне современный вид за счет мягкого контраста черного и оранжевого оттенков, а также элегантной отделки шкафов и столешницы. Разместите на острове электрическую плиту, чтобы сэкономить место и упростить приготовление еды.Благодаря этой красочной, но не подавляющей комбинации, ваша кухня может предложить яркую и уютную атмосферу как для приготовления пищи, так и для приема гостей.

Light and Bright

Этот дизайн кухни представляет собой динамичное три в одном: яркое, спокойное и очаровательное. Открытая планировка и большой остров делают кухню очень функциональной и просторной. Применение мягкого цвета яичного угля в качестве основного фона создает в комнате спокойную ауру, уступая место более тонким деталям, таким как узорчатая столешница и богатые паркетные полы.

Red Country Haven

Сделайте свою кухню уютной с паркетными полами и акцентом на каменные стены. Привнесите цвет и индивидуальность с помощью краснодеревщика кирпичного и черного цвета. Эта теплая землистая цветовая гамма идеально подойдет для загородного дома или фермерского дома и заставит ваших гостей расслабиться.

Красно-белый восторг

Краска для стен из яичной скорлупы позволяет добавить индивидуальности всей кухне, не нарушая цветовой схемы.Этот дизайнер использовал алые барные стулья и декоративные светильники, чтобы придать комнате характер и харизму. Эта кухня с пестрой гранитной столешницей и приборами из нержавеющей стали излучает современный вид и домашний уют.

Luscious Lavender

Наслаждайтесь спокойным оттенком лаванды в этой сказочной плитке на фартуке. Сохраните свежий вид, используя белые шкафы и элегантные столешницы. Не стесняйтесь украсить свою кухню более насыщенными цветами, такими как медово-оранжевые стены и темные паркетные полы.

Savory Sage

Отойдите от традиционной цветовой гаммы кухни. Попробуйте эту смесь шалфея и оливок, которая создает уникальную очаровательную атмосферу как для приготовления еды, так и для приема гостей. На острове с дополнительным местом для хранения у вас будет достаточно места для всех ваших любимых кухонных принадлежностей. Гармонируйте комнату с пестрой гранитной столешницей или разноцветной каменной плиткой.

Turquoise Dream

Почему кухня не должна быть яркой, красочной и воздушной? Эта динамичная бирюза оживляет комнату — и весь дом.Кухня с белыми крашеными стенами и шкафами сохраняет свежий вид, а бирюза излучает свою индивидуальность. Помните, что небольшие штрихи могут иметь решающее значение, например, цветные рамки на шкафах и настенные часы с эффектным оформлением над дверью.

Коричнево-черный

Черно-коричневая цветовая палитра создает теплую атмосферу в любом стиле дома. Более светлые акценты, такие как желтый фартук из одуванчика и столешница цвета песчаника, гармонируют с темой, обеспечивая необходимый контраст.Если вы выберете более темную цветовую схему, не забудьте использовать более мягкое освещение, чтобы создать успокаивающую атмосферу на кухне.

No related posts.

Источник

Категория: Светодизайн

Преимущества светодиодной продукции

широкая и разнообразная цветовая гамма;
передача насыщенных цветов;
разные варианты исполнения – линейки, модули, дискретные элементы, RGB-ленты;
высокая скорость срабатывания;
минимальный объем потребляемой энергии.

Простая схема с одним светильником

Схема с одноцветной лентой

Простая трёхканальная схема

три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
в нагрузку транзисторов включены светодиоды разного цвета;
для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Цветомузыка с RGB лентой

Чтобы понять, как осуществляет работу данная приставка, стоит изучить ее последовательность действий. Основным источником сигнала здесь является микрофон, преобразующий колебания звука, исходящей от фонограммы. Полученный сигнал незначителен, потому требует усиления. Добиться этого можно посредством применения транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ. Он эффективно удерживает колебания звука в разумных пределах и подготавливает его к последующей обработке. Встроенные фильтры разделяют сигнал на три части, каждая из которых работает в одном определенном частотном диапазоне. В завершении потребуется просто усилить предварительно подготовленный сигнал тока. Для этой цели используются специальные транзисторы, которые работают в ключевом режиме.

Приобретение готового ЦМУ

Важно! Современные ЦМУ очень просты в процессе инсталляции и настройки. Это идеальное решение для организации домашней вечеринки или дискотеки.

Заключение

Источник

Представляем вам простую версию цветомузыкальной установки, что была собрана в необычном корпусе. Недавно попали в руки отходы металлических профилей 20×80 — их и применили. В проекте она собрана на светодиодах разных цветов 10W (зеленый, синий и красный).

Схема цветомузыки LED

Схема цветомузыки LED 3 канала по 10 ватт

Теперь стробоскоп — он сделан на таймере NE555. Что касается проблемы ограничения тока LED — используем самое простое решение, ограничения тока через подобранные резисторы. Резисторы болтами к профилю прикручены для теплоотвода и совсем не перегреваются, работают с температурой максимум 60С. Ток для каждого светодиода ограничили на уровне 800 мА.

Схема LED стробоскопа на таймере NE555

Конструкция устройства

Тороидальный трансформатор 14В 50VA. Стробоскоп на NE555 вместе с MOSFET IRF540 управляет двумя диодами 10W холодного белого цвета через 5W резисторы 1.5 Ома.

Корпус ЦМУ из алюминия

Все светодиоды закреплены на полосках алюминия, который крепится в общий алюминиевый профиль. После 3-х часов теста конструкция остаётся холодная.

ЦМУ на светодиодах со стробоскопом в корпусе

Органы управления приставкой

В корпусе были установлены потенциометры для регулировки уровней, вход на микрофон, выключатель питания, предохранитель, гнездо сети 220 В и переключатель режима работы (стробоскоп-ЦМУ). Весь корпус имеет длину 700 мм. Эффект очень даже красивый и мощный. Можно без проблем осветить зал хоть 200 квадратных метров.

На днях решил собрать цветомузыкальную установку. Очень в местном клубе захотелось добавить световых эффектов. Порывшись хорошенько в интернете, нашёл 3-х канальную ЦМУ (цветомузыкальную установку). Схема на вид не сложная, и оказалась простая при пайке. Вот сообственно и она:

Собрал, проверил. Работает очень отлично. Вот сам девайс в корпусе:

Продолжение следует.

Неисчерпаемый потенциал светодиодов в очередной раз раскрылся в конструировании новых и модернизации уже имеющихся цветомузыкальных приставок. 30 лет назад пиком моды считалась цветомузыка, собранная из разноцветных лампочек на 220 вольт, подключенных к кассетному магнитофону. Сейчас ситуация изменилась и функцию магнитофона теперь выполняет любое мультимедийное устройство, а вместо ламп накаливания устанавливают сверхъяркие светодиоды или светодиодные ленты.

Преимущества светодиодов перед лампочками в цветомузыкальных приставках неоспоримы:

широкая цветовая гамма и более насыщенный свет;
различные варианты исполнения (дискретные элементы, модули, RGB-ленты, линейки);
высокая скорость срабатывания;
низкое энергопотребление.

Как сделать цветомузыку с помощью простой электронной схемы и заставить светодиоды мигать от источника звуковой частоты? Какие варианты преобразования звукового сигнала существуют? Эти и другие вопросы рассмотрим на конкретных примерах.

Простейшая схема с одним светодиодом

Для начала следует разобраться с простой схемой цветомузыки, собранной на одном биполярном транзисторе, резисторе и светодиоде. Питание на неё можно подавать от источника постоянного тока напряжением от 6 до 12 вольт. Работает данная цветомузыка на одном транзисторе по принципу усилительного каскада с общим эмиттером. Возмущающее воздействие в виде сигнала с изменяющейся частотой и амплитудой поступает на базу VT1. Как только амплитуда колебаний превышает некоторое пороговое значение, транзистор открывается и светодиод вспыхивает.

Недостаток данной простейшей схемы состоит в том, что темп мигания светодиода полностью зависит от уровня звукового сигнала. Другими словами, полноценный цветомузыкальный эффект будет наблюдаться только на одном уровне громкости. Снижение громкости приведёт к редкому подмигиванию, а увеличение – к почти постоянному свечению.

Схема с одноцветной светодиодной лентой

Простейшая вышеприведенная цветомузыка на транзисторе может быть собрана с использованием светодиодной ленты в нагрузке. Для этого нужно увеличить напряжение питания до 12В, подобрать транзистор с наибольшим током коллектора превышающим ток нагрузки и пересчитать номинал резистора. Такая простейшая цветомузыка из светодиодной ленты прекрасно подойдёт начинающим радиолюбителям для сборки своими руками даже дома.

Простая трёхканальная схема

Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.
Питается она постоянным напряжением 9В и может засветить один или два светодиода в каждом канале. Состоит схема из трёх независимых усилительных каскадов, собранных на транзисторах КТ315 (КТ3102), в нагрузку которых включены светодиоды разного цвета. В качестве элемента для предварительного усиления можно использовать небольшой сетевой трансформатор понижающего типа.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода. Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем.
Во-первых, гальваническая развязка теряет практический смысл. Во-вторых, трансформатор в несколько раз проигрывает схеме, показанной на рисунке, по массе, размерам и себестоимости. Схема простого усилителя звуковой частоты состоит из транзистора КТ3102, двух конденсаторов, отсекающих постоянную составляющую, и резисторов, обеспечивающих транзистору режим с общим эмиттером. С помощью подстроечного резистора можно добиться общего усиления слабого входного сигнала.

В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания. Схема двухкаскадного предварительного усилителя показана на рисунке.
В данном случае подстроечный резистор стоит на выходе первого усилительного каскада, что даёт больше возможностей для регулировки чувствительности. Конденсаторы С1-С3 пропускают полезную составляющую и отсекают постоянный ток. Для реализации подойдёт любой электретный микрофон, для нормальной работы которого достаточно смещения 1,5В.

Цветомузыка с RGB светодиодной лентой

Следующая схема цветомузыкальной приставки работает от 12 вольт и может устанавливаться в автомобиле. Она совместила в себе основные функции ранее рассмотренных схемотехнических решений и способна работать в режиме цветомузыки и светильника.

Первый режим достигается за счёт бесконтактного управления RGB-лентой при помощи микрофона, а второй – за счёт одновременного свечения красного, зелёного и синего светодиодов на полную мощность. Выбор режима осуществляется при помощи переключателя, размещенного на плате. Теперь остановимся подробно на том, как сделать цветомузыку, которая отлично подойдет даже для установки в авто, и какие детали для этого потребуются.

Структурная схема

Чтобы понять, как работает данная цветомузыкальная приставка, сначала рассмотрим её структурную схему. Она поможет проследить полный путь прохождения сигнала.
Источником электрического сигнала является микрофон, который преобразует звуковые колебания от фонограммы. Т.к. этот сигнал чрезмерно мал, его необходимо усилить при помощи транзистора или операционного усилителя. Далее следует автоматический регулятор уровня (АРУ), который удерживает колебания звука в разумных пределах и подготавливает его к дальнейшей обработке. Фильтры разделяют сигнал на три составляющие, каждая из которых работает только в одном частотном диапазоне. В конце остаётся только усилить подготовленный токовый сигнал, для чего используют транзисторы, работающие в ключевом режиме.

Принципиальная схема

На основании структурных блоков, можно перейти к рассмотрению принципиальной схемы. Её общий вид представлен на рисунке.
Для ограничения тока потребления и стабилизации питающего напряжения установлен резистор R12 и конденсатор С9. Для задания напряжения смещения микрофона установлены R1, R2, C1. Конденсатор C fc подбирается индивидуально к конкретной модели микрофона в процессе наладки. Он нужен для того, чтобы немного приглушить сигнал той частоты, которая превалирует в работе микрофона. Обычно снижают влияние высокочастотной составляющей.

Нестабильное напряжение автомобильной сети может оказывать влияние на работу цветомузыки. Поэтому наиболее правильно подключать самодельные электронные устройства через стабилизатор на 12В.

Звуковые колебания в микрофоне преобразуются в электрический сигнал и через С2 поступают на прямой вход операционного усилителя DA1.1. с его выхода сигнал следует на вход операционного усилителя DA1.2, снабженного цепью обратной связи. Сопротивления резисторов R5, R6 и R10, R11 задают коэффициент усиления DA1.1, DA1.2 равный 11. Элементы цепи ОС: VD1, VD2, C4, C5, R8, R9 и VT1 вместе с DA1.2 входят в состав АРУ. В момент возникновения на выходе DA1.2 сигнала слишком большой амплитуды транзистор VT1 открывается и через С4 замыкает входной сигнал на общий провод. Это приводит к мгновенному снижению напряжения на выходе.

Затем стабилизированный переменный ток звуковой частоты проходит через отсекающий конденсатор С8, после чего разделяется на три RC-фильтра: R13, C10 (НЧ), R14, C11, C12 (СЧ), R15, C13 (ВЧ). Чтобы цветомузыка на светодиодах светила достаточно ярко, нужно усилить выходной ток до соответствующего значения. Для ленты с потреблением до 0,5А на каждый канал подойдут транзисторы средней мощности типа КТ817 или импортный BD139 без монтажа на радиатор. Если собираемая светомузыка своими руками предполагает нагрузку около 1А, то транзисторам потребуется принудительное охлаждение.

В коллекторах каждого выходного транзистора (параллельно выходу) стоят диоды D6-D8, катоды которых объединены между собой и выведены на переключатель SA1 (White light). Второй контакт переключателя соединён с общим проводом (GND). Пока SA1 разомкнут, схема работает в режиме цветомузыки. При замыкании контактов переключателя все светодиоды в ленте зажигаются на полную яркость, образуя в сумме белый поток света.

Печатная плата и детали сборки

Для изготовления печатной платы понадобится односторонний текстолит размером 50 на 90 мм и готовый файл.lay, который можно скачать . Для наглядности плата показана со стороны радиоэлементов. Перед выводом на печать необходимо задать её зеркальное отображение. В слое М1 показаны 3 перемычки, размещаемые на стороне деталей.
Для сборки цветомузыки из светодиодной ленты своими руками понадобятся доступные и недорогие компоненты. Микрофон электретного типа, подойдет в защитном корпусе со старой аудио аппаратуры. Светомузыка собрана на микросхеме TL072 в DIP8 корпусе. Конденсаторы, независимо от типа, должны иметь запас по напряжению и быть рассчитаны на 16В или 25В. При необходимости конструкция платы позволяет установить выходные транзисторы на небольшие радиаторы. С краю запаивают клеммную колодку на 6 позиций для подачи питания, подключения RGB светодиодной ленты и переключателя. Полный перечень элементов приведен в таблице. В заключение хочется отметить, что количество выходных каналов в самодельной цветомузыкальной приставке можно увеличивать сколь угодно раз. Для этого нужно разбить весь частотный диапазон на большее количество секторов и пересчитать полосу пропускания каждого RC-фильтра. К выходам дополнительных усилителей подключить светодиоды промежуточных цветов: фиолетового, бирюзового, оранжевого. От такого усовершенствования цветомузыка своими руками станет только краше.

Приведенные схемы принадлежат сайту cxem.net

Читайте так же

Источник

RGB цветомузыка из светодиодной ленты и подключение музыкального контроллера

Музыкальный RGB контроллер, также как и обычный, управляет сменой цвета, уровнем яркости и динамическими эффектами светодиодной ленты.

Однако помимо этих стандартных функций, у него в корпус встроен еще микрофон и есть линейный вход для подключения внешнего источника музыкальных звуков.
Микрофон при этом реагирует на музыку играющую внутри помещения, а также на ваш голос. Он воспринимает это в соответствии с тактом, и меняет цветность и динамические эффекты Led ленты.

Применение и разница с профессиональной цветомузыкой

Такие эффекты можно применять для создания недорогой цветомузыки в кафе, баре, ресторанах.

Очень часто такие RGB девайсы покупают автолюбители и монтируют данную подсветку на днище или в салоне своей машины.

Со стороны выглядит очень эффектно, тем более по затратам это сущие копейки.

Безусловно, эффекта профессиональной цветомузыки вы не получите. Здесь не будет явного разделения спектра звука на средние и высокие частоты, и тонкой привязки моргания от этого.

Что басы, что писк, мигать будет все одинаково, но по разному алгоритму. В идеале басы должны быть красными, высокие частоты сопровождаться синим, желтым, белым цветом, а средние — зеленым.
Здесь же этого ничего не будет, но и смысла большого в этом нет, так как контроллер управляет только целой лентой, а не отдельными ее участками.

Через линейный вход Jack на 3,5мм, при помощи штекера можно подать звук напрямую от любого источника — магнитофона, радиоприемника, магнитолы, телефона и т.п.

Микрофон при этом отключается и перестает реагировать на внешние звуковые раздражители. Вся функциональность контроллера автоматом переключается на прямой источник звука.

Если кто-то считает этот разъем бесполезной «фичей», то можете сравнить скорость реакции смены цветов при использовании микрофона и Jack 3,5mm разъема.

Разница будет заметна невооруженным глазом.
Поэтому, если хотите получить максимальный эффект от музыкального контроллера, то лучше подключать музыку напрямую. Дома это конечно не удобно, придется тянуть отдельный провод к коробочке под потолком.

А вот в автомобиле подсоединить магнитолу, лучше именно таким способом.

Чувствительность микрофона регулируется специальной ручкой.

С обратной стороны вставлена клеммная колодка для непосредственного подключения RGB светодиодной ленты.

В большинстве моделях колодку эту можно отсоединить.

Так гораздо удобнее производить коммутацию всех проводов.

Радиоуправляемый или инфракрасный контроллер

В комплекте всегда идет пульт дистанционного управления. Он может быть двух типов:

управляемый по радиоканалу

Какой из них лучше? При инфракрасном управлении необходимо, чтобы контроллер находился в зоне непосредственной видимости, не более 3-4м.

В противном случае, сигналы до него поступать не будут. При радиоуправлении, вы можете запрятать музыкальный контроллер за подвесной потолок, положить на шкаф или за гипсокартон.

Он все равно будет хорошо реагировать на все сигналы от пульта в радиусе 8-10м. Поэтому такой вариант все же лучше, хотя и дороже.

Обозначаются радиоуправляемые контроллеры маркировкой RF.

На пульте помимо кнопок вкл-выкл находится еще масса других функциональных и разноцветных кнопочек.

Разноцветными можно выбирать свечение подсветки, каким-либо одним статическим цветом, если вы не хотите, чтобы у вас все переливалось как радуга.

Остальные отвечают за предустановленные программы (стробоскоп, резкая и плавная смена цветов), скорость динамических спецэффектов.
Есть еще кнопки чувствительности при воспроизведении музыки, которые как бы дублируют основную регулировочную ручку на корпусе.

При подключении RGB контроллера, смотрите на его номинальные параметры. Во-первых, на какое напряжение он рассчитан.

Соответственно именно через такой блок питания, его и нужно запитывать.

Во-вторых, максимальный ток. Исходя из этого, можно узнать какую ленту и какой длины можно через него запустить.

Например, если у него на корпусе написано 12А, то при Led ленте 12в это значение будет:

P=I*U=12А*12в=144Вт

Далее, сверяете этот параметр с маркой вашей светодиодной ленты и подсчитываете достаточно ли здесь мощности.

К примеру лента SMD 5050 60 диодов на 1 метр, потребляет на метровом отрезке 14,4Вт. Это значит, что через вышеприведенный RGB контроллер, можно будет подключить не более 10м такой подсветки.

Причем согласно правил подключения светодиодных лент, это должны быть два параллельных куска по 5м каждый.

Есть и совсем небольшие музыкальные контроллеры, размером чуть более спичечного коробка.

Они и рассчитаны соответственно на совершенно другие токи и другой метраж Led лент.

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

V”+” – общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью “B”?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком “+” должен приходить провод от плюсового контакта блока питания. На клемму “-” от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

RGB музыкальный контроллер

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Отличие от обычного контроллера

В принципе такой контроллер можно использоваться 90% времени и как обычный RGB контроллер.

Все правила работы с ним, схемы подключения разных отрезков в 10-15-20м, использование усилителей сигнала, автоматически будут распространяться и на него.

Правда обращайте внимание, есть разновидность RGBW ленты, где присутствует 4-й канал подсветки с чистым белым светом.

Для нее придется поискать соответствующий девайс, также с четырьмя контактами. Иначе белый цвет W, придется откинуть.

Если же у вас обычная одноцветная светодиодная лента, то ее можно разделить на отдельных три участка. Каждый участок при этом подключить к своему R-G-B выходу на контроллере.

Цвета меняться конечно не будут, зато разные моргания и перемигивания в такт музыке сохранятся.

Источник: //svetosmotr.ru/rgb-tsvetomuzyka-iz-svetodiodnoj-lenty/

Цветомузыка своими руками – схемы и советы как сделать развлекательная светодиодная лента

Практически ни одна современная дискотека или прокачанный авто не обходятся без такого важного фактора, как цветомузыка. В этой статье речь пойдёт о способах изготовления простого устройства цветомузыки для начинающих. Для этого не понадобится каких-либо дорогостоящих или труднодоступных элементов, все детали можно без проблем найти на радио рынке или позаимствовать в других приборах.

Сначала попробуем разобраться, что же из себя представляет цветомузыкальная установка и как она работает.

Принцип работы такой установки очень прост: спектр звукового сигнала разделяется по частотам и передаётся по высокочастотным, среднечастотным или низкочастотным каналам, каждый из которых связан с разными источниками света. Чем сильнее колебания звуковых сигналов, тем интенсивнее работают источники света.

Простейший способ

Для начала рассмотрим самую простую и низкозатратную схему для изготовления светомузыки. Нам понадобится только один транзистор КТ815Г. Из карманного фонарика вытаскиваем светодиоды и разделяемых их. В качестве корпуса для установки используем пластиковый контейнер от обувного крема.

Переключатель режимов фиксируем снаружи, он будет отвечать за смену типа подсветки. Канала понадобится всего два. Чем сильнее будут басы, тем интенсивнее будет подсветка. Источником энергии послужат три батарейки типа АА.

Сложные схемы

Метод с применением светодиодной ленты

Существуют сложные способы изготовления цветомузыки на светодиодах своими руками, которые подойдут для более продвинутых любителей электроники. Они несколько затратнее и трудоёмкие, но и результат будет стоить затраченных усилий.

Понадобится следующий инвентарь:

Транзистор КТ817
Светодиодная лента
Несколько кабелей
Обычная вилка от 3,5 мм наушников

Спаиваем транзистор согласно ниже приведённой схемы, прикрепляем светодиодную ленту и можем наслаждаться музыкой.

Существует и более сложная и интересная схема для изготовления цветомузыки. Берём пять диодов на 3v, каждый диаметром по 5 мм, и транзистор КТ815, который будет усиливать нашу установку. В качестве источника энергии используем две пальчиковые батарейки.В нашем устройстве будет по два синих и зелёных диода, и один красный.

Полученная цветомузыкальная установка считается одной из наиболее удачных. Однако если музыка будет слишком громкой, светодиоды могут перегореть, поэтому нужно быть начеку.

Схема с использованием светодиодов

Рассмотрим ещё одну инструкцию как сделать цветомузыку, теперь уже на обычных светодиодах. Берём следующие элементы:

Пластина из оргстекла
Как минимум 4 светодиода
Кабель

Из пластины вырезаем детали для корпуса, в одной из которых проделывает два отверстия для наушников и питания, все пластины зачищаем для придания им матовой поверхности.

Соединяем пластины с помощью термопистолета. Светодиоды тоже зачищаем.

Далее следуем схеме на приведенном ниже фото цветомузыки и закрепляем установку в авто. У данной схемы есть одна особенность — количество светодиодов напрямую зависит от мощности блока питания, и должно быть ему равным. Иными словами для двенадцативольтового блока потребуется четыре диода на 3v каждый.

Ещё один популярный метод заключается в использовании сразу нескольких последовательно соединённых светодиодов. Подбираем два частотных фильтра для высоких и низких частот соответственно. Через них сигнал передаётся на усилители, и далее на светодиоды.

Если сделать номиналы резисторов, а в качестве транзистора выбрать КТ817, то установку можно сделать намного ярче.

У этой схемы есть одно важнейшее преимущество перед другими схемами — можно использовать светодиоды абсолютно любого цвета, при этом их яркость будет варьировать в зависимости от громкости музыки.

И, наконец, самая необычная схема в виде ночного неба. Она приятно удивит любого вашего пассажира, и сделает прослушивание музыки максимально комфортным. Этот метод успешно применяется не только в авто, но и в комнатах.

Суть схемы проста: подготавливаем потолок для создания тёмного фона. Подбираем светодиоды с лампочками разной яркости и размещаем их на потолке в хаотичном порядке.

Собираем схему как показано на рисунке и посещаем её в спичечный коробок.

Надеемся что приведенные выше схемы помогут вам не только с комфортом прослушивать любимую музыку, но и приятно удивить друзей и родных необычными самодельными устройствами.

Источник: //tytmaster.ru/cvetomuzyka-svoimi-rukami/

Простые схемы цветомузыки на светодиодах и светодиодных лентах для сборки своими руками

Неисчерпаемый потенциал светодиодов в очередной раз раскрылся в конструировании новых и модернизации уже имеющихся цветомузыкальных приставок.

30 лет назад пиком моды считалась цветомузыка, собранная из разноцветных лампочек на 220 вольт, подключенных к кассетному магнитофону.

Сейчас ситуация изменилась и функцию магнитофона теперь выполняет любое мультимедийное устройство, а вместо ламп накаливания устанавливают сверхъяркие светодиоды или светодиодные ленты.

Преимущества светодиодов перед лампочками в цветомузыкальных приставках неоспоримы:

широкая цветовая гамма и более насыщенный свет;
различные варианты исполнения (дискретные элементы, модули, RGB-ленты, линейки);
высокая скорость срабатывания;
низкое энергопотребление.

Простейшая схема с одним светодиодом

Работает данная цветомузыка на одном транзисторе по принципу усилительного каскада с общим эмиттером. Возмущающее воздействие в виде сигнала с изменяющейся частотой и амплитудой поступает на базу VT1.

Как только амплитуда колебаний превышает некоторое пороговое значение, транзистор открывается и светодиод вспыхивает.

Схема с одноцветной светодиодной лентой

Простейшая вышеприведенная цветомузыка на транзисторе может быть собрана с использованием светодиодной ленты в нагрузке.

Для этого нужно увеличить напряжение питания до 12В, подобрать транзистор с наибольшим током коллектора превышающим ток нагрузки и пересчитать номинал резистора.

Такая простейшая цветомузыка из светодиодной ленты прекрасно подойдёт начинающим радиолюбителям для сборки своими руками даже дома.

Простая трёхканальная схема

Питается она постоянным напряжением 9В и может засветить один или два светодиода в каждом канале. Состоит схема из трёх независимых усилительных каскадов, собранных на транзисторах КТ315 (КТ3102), в нагрузку которых включены светодиоды разного цвета.

В качестве элемента для предварительного усиления можно использовать небольшой сетевой трансформатор понижающего типа.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей.

Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода.

Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором.

С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Во-вторых, трансформатор в несколько раз проигрывает схеме, показанной на рисунке, по массе, размерам и себестоимости. Схема простого усилителя звуковой частоты состоит из транзистора КТ3102, двух конденсаторов, отсекающих постоянную составляющую, и резисторов, обеспечивающих транзистору режим с общим эмиттером.

С помощью подстроечного резистора можно добиться общего усиления слабого входного сигнала.

В данном случае подстроечный резистор стоит на выходе первого усилительного каскада, что даёт больше возможностей для регулировки чувствительности. Конденсаторы С1-С3 пропускают полезную составляющую и отсекают постоянный ток.

Для реализации подойдёт любой электретный микрофон, для нормальной работы которого достаточно смещения 1,5В.

Цветомузыка с RGB светодиодной лентой

Выбор режима осуществляется при помощи переключателя, размещенного на плате.

Теперь остановимся подробно на том, как сделать цветомузыку, которая отлично подойдет даже для установки в авто, и какие детали для этого потребуются.

Структурная схема

Далее следует автоматический регулятор уровня (АРУ), который удерживает колебания звука в разумных пределах и подготавливает его к дальнейшей обработке. Фильтры разделяют сигнал на три составляющие, каждая из которых работает только в одном частотном диапазоне.

В конце остаётся только усилить подготовленный токовый сигнал, для чего используют транзисторы, работающие в ключевом режиме.

Принципиальная схема

Для задания напряжения смещения микрофона установлены R1, R2, C1. Конденсатор Cfc подбирается индивидуально к конкретной модели микрофона в процессе наладки. Он нужен для того, чтобы немного приглушить сигнал той частоты, которая превалирует в работе микрофона.

Обычно снижают влияние высокочастотной составляющей.

Звуковые колебания в микрофоне преобразуются в электрический сигнал и через С2 поступают на прямой вход операционного усилителя DA1.1. с его выхода сигнал следует на вход операционного усилителя DA1.2, снабженного цепью обратной связи. Сопротивления резисторов R5, R6 и R10, R11 задают коэффициент усиления DA1.

1, DA1.2 равный 11. Элементы цепи ОС: VD1, VD2, C4, C5, R8, R9 и VT1 вместе с DA1.2 входят в состав АРУ. В момент возникновения на выходе DA1.2 сигнала слишком большой амплитуды транзистор VT1 открывается и через С4 замыкает входной сигнал на общий провод. Это приводит к мгновенному снижению напряжения на выходе.

Чтобы цветомузыка на светодиодах светила достаточно ярко, нужно усилить выходной ток до соответствующего значения. Для ленты с потреблением до 0,5А на каждый канал подойдут транзисторы средней мощности типа КТ817 или импортный BD139 без монтажа на радиатор.

Если собираемая светомузыка своими руками предполагает нагрузку около 1А, то транзисторам потребуется принудительное охлаждение.

В коллекторах каждого выходного транзистора (параллельно выходу) стоят диоды D6-D8, катоды которых объединены между собой и выведены на переключатель SA1 (White light).

Второй контакт переключателя соединён с общим проводом (GND). Пока SA1 разомкнут, схема работает в режиме цветомузыки.

При замыкании контактов переключателя все светодиоды в ленте зажигаются на полную яркость, образуя в сумме белый поток света.

Печатная плата и детали сборки

Для изготовления печатной платы понадобится односторонний текстолит размером 50 на 90 мм и готовый файл .lay, который можно скачать здесь. Для наглядности плата показана со стороны радиоэлементов. Перед выводом на печать необходимо задать её зеркальное отображение. В слое М1 показаны 3 перемычки, размещаемые на стороне деталей.

Для сборки цветомузыки из светодиодной ленты своими руками понадобятся доступные и недорогие компоненты. Микрофон электретного типа, подойдет в защитном корпусе со старой аудио аппаратуры. Светомузыка собрана на микросхеме TL072 в DIP8 корпусе. Конденсаторы, независимо от типа, должны иметь запас по напряжению и быть рассчитаны на 16В или 25В.

При необходимости конструкция платы позволяет установить выходные транзисторы на небольшие радиаторы. С краю запаивают клеммную колодку на 6 позиций для подачи питания, подключения RGB светодиодной ленты и переключателя. Полный перечень элементов приведен в таблице.

В заключение хочется отметить, что количество выходных каналов в самодельной цветомузыкальной приставке можно увеличивать сколь угодно раз. Для этого нужно разбить весь частотный диапазон на большее количество секторов и пересчитать полосу пропускания каждого RC-фильтра.

К выходам дополнительных усилителей подключить светодиоды промежуточных цветов: фиолетового, бирюзового, оранжевого. От такого усовершенствования цветомузыка своими руками станет только краше.

Приведенные схемы принадлежат сайту cxem.net

Источник: //ledjournal.info/shemy/cvetomuzyka.html

Как сделать цветомузыку на светодиодах своими руками

Здравствуйте, уважаемые читатели сайта sesaga.ru.

Практически у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цветомузыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки в вечернее время или в праздничные дни. В этой статье речь пойдет о простой цветомузыкальной приставке, собранной на светодиодах, которую под силу собрать даже начинающему радиолюбителю.

1. Принцип действия цветомузыкальных приставок

2. Принципиальная схема цветомузыкальной приставки

От среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 и VT2.

Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1 и подается на базу транзистора VT3.

Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1 — HL6, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды.

Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы R8 и R9. При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних частот сигнал подается от среднего вывода резистора R10.

Полосовой фильтр канала образован контуром С3R11С4, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4 поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7 – HL12 зеленого цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого цвета. Фильтр канала образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14.

3. Детали

Подробнее о резисторах можно почитать здесь и здесь.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

Литература:1. И. Андрианов «Приставки к радиоприемным устройствам».2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».

3. Руководство по эксплуатации радиоконструктора «Старт».

Источник: //sesaga.ru/kak-sdelat-cvetomuzyku-na-svetodiodax-svoimi-rukami.html

Как сделать цветомузыку на светодиодах своими силами?

Для получения еще большего удовольствия многие задумываются о создании специальных цветоэффектов, которые могут украсить любое звучание и создадут романтическую атмосферу на свидании или увеселительный настрой в процессе организации праздничной вечеринки.

Цветомузыку также, как музыкальные центры, можно приобрести, а можно сделать и своими руками. Оптимальный вариант — сделать цветомузыку на светодиодах своими руками по одной из предложенных схем.

Преимущества светодиодной продукции

Современный рынок электроники представляет большое разнообразие светодиодных лент, которые обладают самыми разными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, есть возможность сделать светомузыку с мигающими или размытыми эффектами.

широкая и разнообразная цветовая гамма;
передача насыщенных цветов;
разные варианты исполнения – линейки, модули, дискретные элементы, RGB-ленты;
высокая скорость срабатывания;
минимальный объем потребляемой энергии.

Простая схема с одним светильником

Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу.

Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.

Данная схема простой цветомузыки на светодиодах имеет один недостаток — темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.

Схема с одноцветной лентой

Данная цветомузыка на транзисторе собирается с применением светодиодной ленты в нагрузке.

Для организации такой цветомузыки потребуется увеличить питание до 12 В, найти и установить транзистор с максимальным током коллектора, который превышает ток нагрузки, также потребуется пересчитать общий номинал резистора.

Подобная цветомузыка достаточно проста, выполнена на одной одноцветной светодиодной ленте и идеально подойдет для начинающих радиолюбителей. Собрать ее можно без особых проблем в домашних условиях.

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука.

Питается такая схема из светодиодной ленты постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале.

Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
в нагрузку транзисторов включены светодиоды разного цвета;
для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

После этого сигнал поступает на три параллельно расположенные и включенные фильтры, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Цветомузыка с RGB лентой

Второй режим достигается за счет особого бесконтактного управления RGB-лентой посредством микрофона. Что касается режима светильника, то он основан на одновременном запуске свечения зеленого, красного и синего светодиода на полную мощность.

Выбор режима можно осуществлять посредством специального переключателя, который находится на специальной плате.

Полученный сигнал незначителен, потому требует усиления. Добиться этого можно посредством применения транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ.

Он эффективно удерживает колебания звука в разумных пределах и подготавливает его к последующей обработке. Встроенные фильтры разделяют сигнал на три части, каждая из которых работает в одном определенном частотном диапазоне.

В завершении потребуется просто усилить предварительно подготовленный сигнал тока. Для этой цели используются специальные транзисторы, которые работают в ключевом режиме.

Приобретение готового ЦМУ

Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки.

Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Важно! Современные ЦМУ очень просты в процессе инсталляции и настройки. Это идеальное решение для организации домашней вечеринки или дискотеки.

Заключение

В прямой зависимости от навыков можно выбрать и выполнить подходящий вариант. Достаточно немного потрудиться и создать что-то по-настоящему уникальное, это будет светооборудование, радующее переливами самых разных цветовых оттенков.

Также не стоит забывать, что всегда есть возможность купить готовое решение цветомузыки и наполнить свой дом цветовыми оттенками и радостью.

Источник: //simplelight.info/svetodizayn/cvetomuzyka-na-svetodiodakh-svoimi-rukami.html

Источник

Цветомузыка для дома своими руками на rgb светодиодах

Схема простой цветомузыки

Сборка цветомузыки

А можно подключить RGB светодиодную ленту на вход?

Цветомузыка в работе

По какому принципу работает цветомузыка

Что необходимо, для изготовления цветомузыки

Несколько рабочих схем

Вариант №1

Вариант №2

Пошаговая сборка наипростейшей модели цветомузыки

Варианты создания светомузыкального освещения в домашних условиях

Схема простой цветомузыки

Сборка цветомузыки

А можно подключить RGB светодиодную ленту на вход?

Цветомузыка в работе

Схемы цветомузыки в авто

Простая схема

Сложные схемы

Первый вариант схемы

Второй вариант схемы

Светомузыка из гирлянд

Цветомузыка из светодиодов

Схема с сигналом от динамика

Популярная разноцветная схема

Потолок авто в светодиодах

Что необходимо, для изготовления цветомузыки

Несколько рабочих схем

Вариант №1

Вариант №2

Пошаговая сборка наипростейшей модели цветомузыки

Преимущества светодиодной продукции

Простая схема с одним светильником

Схема с одноцветной лентой

Простая трёхканальная схема

Цветомузыка с RGB лентой

Приобретение готового ЦМУ

Заключение

Как сделать цветомузыку?

Конечно сделать самому с помощью светодиодной ленты и подручных материалов.

Если вы уже заинтересованны то читайте наше руководство — Цветомузыка своими руками.

Цветомузыка на светодиодах и их Преимущества.

Цветомузыка своими руками схемы с одним светильником.

Цветомузыка своими руками схемы с одноцветной лентой

Цветомузыка своими руками. Простая трёхканальная схема.

Главные элементы схемы, на которые нужно обратить внимание:

Как сделать цветомузыку с RGB-лентой.

Шаг 7: Добавьте аудиовходы и выходы

Шаг 8: Подключить питание

Шаг 9: Подключите светодиодную ленту RGB к цепи

Шаг 10: Загрузите код

Цветомузыка своими руками. Основные этапы:

Шаг 11: Конец — Подключение и использование

Заключение

Принцип работы цветомузыки

Простейшие схемы цветомузыки

Сборка цветомузыки для автомобиля

Собираем светодиодную светомузыку (цветомузыку). Часть 1.

Принцип работы

Что нужно, чтобы изготовить цветомузыку

Простая цветомузыка на светодиодах | Мастер-класс своими руками

Схема простой цветомузыки

Сборка цветомузыки

А можно подключить RGB светодиодную ленту на вход?

Цветомузыка в работе

Смотрите видео работы и сборки

Как сделать цветомузыку на светодиодах своими руками.

1. Принцип действия цветомузыкальных приставок.

2. Принципиальная схема цветомузыкальной приставки.

3. Детали.

Светодиодная цветомузыка своими руками

Схема цветомузыки

Схема усилителя

Сборка простой цветомузыки

Первое включение и настройка

Смотрите видео

Цветомузыка — своими руками.

Принцип работы цветомузыкального автомата.

Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Собираем светодиодную светомузыку (цветомузыку).

Часть 1.
