Деревянная лодка для рыбалки своими руками

Приобретение новой лодки требует больших финансовых трат. Для тех, кто не хочет вкладывать крупную сумму денег в покупку данного агрегата, есть другой вариант — сделать лодку самостоятельно. Плавательное средство, изготовленное своими руками, хорошо дополнит процесс рыбной ловли.

Разновидности лодок

Существуют следующие типы плавательных средств:

• резиновые;
• пластиковые;
• стальные;
• деревянные;
• из фанеры.

Надувные лодки.
Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:

1. Не балансируют на водной поверхности.
2. Не морозостойкие.
3. Легко повреждаются, поэтому трещины придется постоянно латать.

Преимущества:

• удобный перенос;
• компактность;
• удобное хранение.

Пластиковые лодки.
При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.

Деревянные лодки.
Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:

• постоянно следить;
• покрывать влагоотталкивающими растворами.

Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.

Лодки из фанеры.
Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.

Преимущества:

1. Фанера хорошо отталкивает влагу.
2. Может выдержать большие нагрузки.
3. Очень крепкий материал изготовления.

Минусом фанеры является затрудненность в изгибе.

Металлические лодки.
Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям. При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

• доски;
• полиуретановый клей;
• гвозди;
• краски на латексной основе;
• силиконовый герметик;
• шприц для заделки швов;
• наждачная бумага;
• лобзик;
• паракорд;
• зажим;
• шуруповерт;
• рулетка;
• дрель;
• кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

1. Активатор клева . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти.
   Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

1. Один участок размером 460х610 мм;
2. Второй участок — 310х610 мм;
3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

1. Чтобы отпилить доски на части используйте дисковую плиту.
2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

• проволки;
• саморезов.

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез. При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

• зачистка;
• обезжиривание;
• обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

• гвозди;
• штифты.

Чтобы собрать деревянную лодку самому необходимо:

1. Установить дно и закрепить левую сторону.
2. Зафиксировать корму с левой стороны ко дну.
3. Установить правую сторону ко дну и корме.
4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

• наждачная бумага;
• шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

1. Первый слой нужно наносить снаружи.
2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Проверка лодки

Перед тем как заплывать на лодке на дальнее расстояние необходимо проверить качество ее сборки. Для этого нужно на малой глубине протестировать лодку на наличие небольших недочетов. При их выявлении рекомендуется немедленно провести работу над ошибками, чтобы не боятся за дальнейшие возможные повреждения.

Изготовление деревянной лодки является несложным процессом. А устройство, сделанное своими руками, будет не менее привлекательным и обойдется значительно дешевле покупного.

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару… И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Чертежи и фото

Тузик- деревянная лодка для
р
ыбалки
на двоих

Мирно побороздить на лодке по блестящей глади спокойного водоема — давнишняя фантазия почти всех. Пуститься ли на рыбалку либо на водную прогулку — все это будет допустимым при наличии вот такового несложного суденышка.

Данная лодчонка крайне нетяжелая (тотальный вес — в общей сложности 21 кг при длине в пределах 2 м и ширине 1,2) из-за особенно собранных веществ и особенной методике постройки деревянной лодки. Ее вполне можно 1, без чужой поддержке, опустить на наружный багажник машины.

В базе методики производства лодки
лежит употребление клея на основе эпоксидной смолы, отличающегося отличной стойкостью к всякого рода нагрузкам. Все спайки
выполняются только лишь на таком клее и при том, что едва надо шурупов, заклепок и гвоздей.

Элементарный материал для постройки лодки — древесину ясеня — разрешается заказать в столярной мастерской. Влагоустойчивую трехслойную фанеру
толщиной пяти мм — приобрести в специальном бутике либо на рынке строительных материалов.

Предварительно нежели приступить к процессу, надобно сделать свой выбор, которым видом мастерить шпангоуты
: намного более кропотливым, намеревающимся гнутье и адгезия их из раздельных оболочек, либо намного более легким — выкраиванием шпангоутов
из дощечек. Стойкость данных компонентов
станет достаточно отменной и в том, и в ином примере. Все ключевые работы по производству ладьи
реализовывают на стапеле, подобранном из тучных брусков.

В течении труда эпоксидный клей неплохо изготовлять минимальными порциями, ибо он сравнительно оживленно стает и схватывается неподходящим в интересах труда. В первую очередь поверхности
склеиваемых заготовок грунтуют — с содействием кисти промазывают водянистой кашей из смолы и отвердителя. Для слипания заготовок применяют смесь с дополнением микроволокон, сооружающих его намного более плотным. Дабы спайки
были устойчивыми, склеиваемые компоненты
нужно на время сдавливать друг с другом струбцинами.

В особенности пригодятся струбцины при производстве фасонных деталей шпангоутов
— футоксов, а еще при обшивке каркаса ладьи
. В общей сложности умеренных по величине струбцин понадобится порядка двадцати шт.

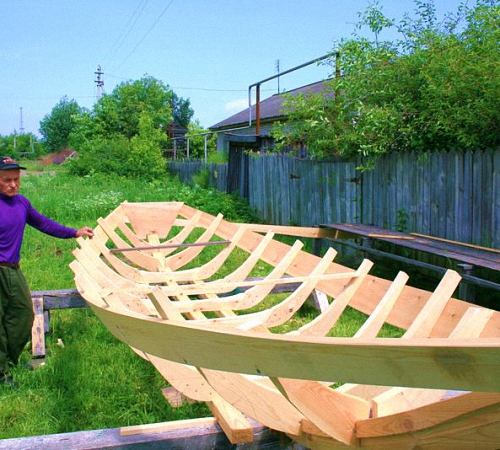

Сделав шпангоуты
, мастерят киль, какой выкраивают из одной, возможно, жирной доски, однако его реально сделать из 2-х склеиваемых дощечек. Потом в нем выкраивают пазы под шпангоуты
.

Расклинив шпангоуты
в пазах киля и прилепив к ним дно ладьи
, незанятые окончания шпангоутов
попарно объединяют на шурупах подсобными рейками. Дыры под шурупы причинять неудобства позднее не станут, ведь края шпангоутов
позднее будут урезаны. По очередной вспомогательной рейке, фиксируемой по продольной оси ладьи
, вточности выверяют дистанции промеж шпангоутами согласно со сборочным чертежом.

Производство каркаса ладьи
завершают усилением его еще 2-я рейками, прикрепленными на шурупах с правой стороны и налево от продольной рейки. Сложившийся «каркас» укрепляют и переворачивают на стапеле — трудовых козлах.

Неплохо, дабы козлы были хорошо стойкими и сильными. С содействием особенного рашпиля внешние бордюры шпангоутов
обрабатывают так, дабы они везде, от носовой детали лодки
до кормы, непроницаемо контактировали с прижимаемой к ним изогнутой рейкой.

Значит, основа самодельной деревянной лодки для постройки склонена. В настоящее время его требуется обшить шлюпочной фанерой. Дабы сберечь финансы, для данных целей применяют намного более дешевенькую сосновую влагоустойчивую фанеру
.

Очертания составных частей
обшивки
(вычерченные в мас.1:1 на упаковочной бумаге) выносят на
фанеру
и вырезают электролобзиком. Вслед за тем главную составляющую
обшивки
подстегивают к набору из
шпангоутов
. Приложив ее впереди к штевню, придавливают компонент струбцинами к
шпангоутам
и размечают контактирующие
поверхности
.

В первую очередь нежели закрепить наклеиваю
компоненты
обшивки
к телу, надобно закупорить липкой лентой либо пластинкой привольные места (дабы не замарать их эпоксидным клеем). Это освободит вас в дальнейшем от добавочною деятельности при зашлифовке и выпемзовке поверхностей.

Спайки
обшивки
на клее делают одинаково, как и при производстве
шпангоутов
. Сперва-наперво контактирующие
поверхности
промазывают жидкостным клеем, позднее на них наносят намного более насыщенный (с наполнителем) с последующим креплением
компонентов
обшивки
к
шпангоутам
с содействием немаленьких струбцин.

Закрепив эти две компоненты
обшивки
, принимаются к порядком серьезному занятию — образованию специализированным рубанком скоса в тех пунктах, где очередная деревянная деталюшка перекрывает предыдущую (в целях придания телу ладьи
прибавочной строгости).

В пользу данного верхнюю кайму смонтированной составной части обшивки
нужно отстрогать под углом так, дабы скошенная плоскость контактировала с последующей составной частью обшивки
и в то же время вплотную примыкала к шпангоутам
. Далее приклеивают следующую составляющую обшивки

и так впоследствии, пока что не станет обшит целый корпус. Излишки еще не мерзлого клея устраняют льняной ветошью без ворса, замоченной в ацетоне.

В последствии крепления компонентов
обшивки

, тело деревянной лодки реально убрать с козел и начать крепление внутренних и внешних планок поручней, привальных брусов и опор сидений. Далее нужно приладить базы (скамейки) правильно и обеспечить их накладками. Тыльную банку, кницы и брештук — плиту из веской древесины — приклеивают.

Впоследствии подстегивают верхнюю накладку поручней (состоящую из 3-х элементов), дают ей электролобзиком нужную конфигурацию и клеят. Постройка деревянной лодки заканчивается шлифованием, напылением шлюпочным лаком (в четыре — пяти рядов) и монтажом полезных предметов.

Политика в отношении обработки персональных данных

1. Общие положения
Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. №152-ФЗ «О персональных данных» и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных ООО «ДЖЕКБОТ-МАСТЕР» (ИНН 6313548928 КПП 631301001) (далее – Оператор).1.1. Оператор ставит своей важнейшей целью и условием осуществления своей деятельности соблюдение прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну.1.2. Настоящая политика Оператора в отношении обработки персональных данных (далее – Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта .
2. Основные понятия, используемые в Политике 2.1. Автоматизированная обработка персональных данных – обработка персональных данных с помощью средств вычислительной техники; 2.2. Блокирование персональных данных – временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных); 2.3. Веб-сайт – совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу http://сайт;2.4. Информационная система персональных данных — совокупность содержащихся в базах данных персональных данных, и обеспечивающих их обработку информационных технологий и технических средств;2.5. Обезличивание персональных данных — действия, в результате которых невозможно определить без использования дополнительной информации принадлежность персональных данных конкретному Пользователю или иному субъекту персональных данных;2.6. Обработка персональных данных – любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных;2.7. Оператор – государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и (или) осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными;2.8. Персональные данные – любая информация, относящаяся прямо или косвенно к определенному или определяемому Пользователю веб-сайта http://сайт;2.9..10. Предоставление персональных данных – действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц;2.11. Распространение персональных данных – любые действия, направленные на раскрытие персональных данных неопределенному кругу лиц (передача персональных данных) или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом;2.12. Трансграничная передача персональных данных – передача персональных данных на территорию иностранного государства органу власти иностранного государства, иностранному физическому или иностранному юридическому лицу;2.13. Уничтожение персональных данных – любые действия, в результате которых персональные данные уничтожаются безвозвратно с невозможностью дальнейшего восстановления содержания персональных данных в информационной системе персональных данных и (или) результате которых уничтожаются материальные носители персональных данных.
3. Оператор может обрабатывать следующие персональные данные Пользователя 3.1. Фамилия, имя, отчество.3.2. Электронный адрес.3.3. Номера телефонов.3.4. Реквизиты документа, удостоверяющего личность.3.5. Адрес фактического места проживания и регистрации по месту жительства и (или) по месту пребывания.3.6. Также на сайте происходит сбор и обработка обезличенных данных о посетителях (в т.ч. файлов «cookie») с помощью сервисов интернет-статистики (Яндекс Метрика и Гугл Аналитика и других).3.7. Вышеперечисленные данные далее по тексту Политики объединены общим понятием Персональные данные.
4. Цели обработки персональных данных 4.1. Цель обработки персональных данных Пользователя — информирование Пользователя посредством отправки электронных писем; заключение, исполнение и прекращение гражданско-правовых договоров; предоставление доступа Пользователю к сервисам, информации и/или материалам, содержащимся на веб-сайте; информирование Пользователя посредством отправки смс сообщений (исключительно с целью уведомления, носит информационный характер).4.2. Также Оператор имеет право направлять Пользователю уведомления о новых продуктах и услугах, специальных предложениях и различных событиях. Пользователь всегда может отказаться от получения информационных сообщений, направив Оператору письмо на адрес электронной почты [email protected]сайт с пометкой «Отказ от уведомлениях о новых продуктах и услугах и специальных предложениях».4.3. Обезличенные данные Пользователей, собираемые с помощью сервисов интернет-статистики, служат для сбора информации о действиях Пользователей на сайте, улучшения качества сайта и его содержания.
5. Правовые основания обработки персональных данных 5.1. Оператор обрабатывает персональные данные Пользователя только в случае их заполнения и/или отправки Пользователем самостоятельно через специальные формы, расположенные на сайте . Заполняя соответствующие формы и/или отправляя свои персональные данные Оператору, Пользователь выражает свое согласие с данной Политикой. 5.2. Оператор обрабатывает обезличенные данные о Пользователе в случае, если это разрешено в настройках браузера Пользователя (включено сохранение файлов «cookie» и использование технологии JavaScript).
6. Порядок сбора, хранения, передачи и других видов обработки персональных данных Безопасность персональных данных, которые обрабатываются Оператором, обеспечивается путем реализации правовых, организационных и технических мер, необходимых для выполнения в полном объеме требований действующего законодательства в области защиты персональных данных. 6.1. Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц. 6.2. Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства. 6.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их самостоятельно, путем направления Оператору уведомление на адрес электронной почты Оператора [email protected]сайт с пометкой «Актуализация персональных данных». 6.4. Срок обработки персональных данных является неограниченным. Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление посредством электронной почты на электронный адрес Оператора [email protected]сайт с пометкой «Отзыв согласия на обработку персональных данных».
7. Трансграничная передача персональных данных 7.1 Оператор до начала осуществления трансграничной передачи персональных данных обязан убедиться в том, что иностранным государством, на территорию которого предполагается осуществлять передачу персональных данных, обеспечивается надежная защита прав субъектов персональных данных. 7.2 Трансграничная передача персональных данных на территории иностранных государств, не отвечающих вышеуказанным требованиям, может осуществляться только в случае наличия согласия в письменной форме субъекта персональных данных на− трансграничную передачу его персональных данных и/или исполнения договора, стороной которого является субъект персональных данных.
8. Заключительные положения 8.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты [email protected] 8.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. Политика действует бессрочно до замены ее новой версией. 8.3. Актуальная версия Политики в свободном доступе расположена в сети Интернет по адресу

Установка набора лекал-шпангоутов на стапеле, проверка их соосности.

Установка готового склеенного из реек транца, снятие с него малки для
плотного прилегания обшивки корпуса лодки. Приклеивание к транцу опорного
бруска под плавник.

Крепление ламинированного форштевня, склеенного заранее из 4-5 слоев
тонких планок эпоксидным составом, к стапелю, снятие с него малки для
плотного прилегания обшивки корпуса лодки.

Обшивка корпуса лодки пазованной лодочной планкой. Набор корпуса лодки
начинается от бортов к килю. Планка располагается пазом кверху и гребнем
вниз. В паз при этом шприцем без иглы наносится эпоксидный состав по
всей длине без пробелов так, чтобы эпоксидка немного выдавливалась наружу
при сопряжении планок. Пазованная деревянная планка должна быть полностью
сухой, предварительно досушенной, т.к. даже сухая древесина имеет атмосферную
влажность на любой момент времени, а она в нашем климате как правило
избыточная для склейки лодки. Под стапелем для эффективного схватывания
эпоксидки приходится включать калорифер, накрывая в конце рабочего дня
легким коробом, обтянутым пленкой. Если исходную планку не досушивать,
то она показывает себя скверно, может при догреве показать трещину вдоль
борта, образующуюся в тот момент, когда эпоксидка еще не схватилась,
а планки начали усыхать. Достаточно микро-изменений по ширине каждой
планки, чтобы они развили при усыхании огромное усилие по всей образующей
корпуса лодки в поперечном направлении.

Крепится планка к каждому лекалу-шпангоуту тонким гвоздем без шляпки.
У нас этот гвоздь самодельный, сделанный из нити стального троса. Любой
строительный гвоздь гораздо толще и менее прочен на изгиб. Забивается
гвоздь не глубоко, только чтобы зафиксировать планку в данной точке
и положении. Образующие лекал предварительно обтянуты скотчем. Эпоксидка
частично выдавливается наружу и внутрь корпуса лодки, приклеивание же
планок к лекалам недопустимо.

На днище лодки набор планок происходит «в елочку». Торец каждой подмеряемой
планки срезается под индивидуальным углом, а также подтачивается «гребнем»
для сопряжения и вклейки в паз противоположной уже закрепленной планки.

Завершается набор днища лодки вкладкой дощечки такой же толщины, что
и планка, но шире, вырезанной по приблизительному готовому шаблону и
тщательно подогнанной в остающийся в конце набора просвет. Края этой
дощечки также заваливаются под полукруглый гребень для вкладки в пазы
всего периметра.

Сборка-склейка корпуса лодки не столько трудоемка, сколько очень ответственна
и относится наряду с крепежом бортов к тем работам, которые можно осуществить
только в черыре руки, двоем. Одному нужно держать и огибать планку,
вкладывая в паз, добиваясь выдавливания эпоксидки, другому — крепить
гвоздем. Гвоздь здесь просто неизбежен, как бы не было жалко дырявить
красивую планку. Другого способа надежно крепить гнущуюся с усилием
лодочную планку просто нет. Отверстия от гвоздей потом тщательно заделываются
и в итоге остаются малозаметными рядами маленьких пятнышек чуть темнее
фона дерева.

На следующий день после завершения склейки корпуса лодки гвозди можно
смело убирать, но аккуратно, потому что древесина имеет свойство тисниться,
продавливаться, нам до окончательной отделки поверхность нужна ничем
не поврежденная.

Приклеивание киля из трех тонких планок от транца и по всей длине форштевня.
Место приклейки перед этим выравнивается, а торцы планок, выходящие
на форштевень сначала грубо, а потом тщательно выстругиваются и циклюются
вместе с частью форштевня для образования плавной полоски определенной
ширины от днища до самого носа. Надо заметить, что для особо изгибаемых
деталей подходит не всякая планка, как и не всякая исходная доска-болванка
— под выпиливание лодочной планки. Любые свилеватости, сучки, засмолки
недопустимы. Для сильного гнутья имеет значение и расположение годовых
колец в планке, а также чисто индивидуальные визуально не определимые
свойства образца.

Теперь можно окончательно освободить поверхность лодки от крепежа —
гвоздей. Склеенная лодка остается жестко стоять на лекалах-шпангоутах.

Циклевка, зашкуривание корпуса лодки снаружи от потеков эпоксидки, грубое
выравнивание-округление поверхности и всех ребер, шпатлевка в местах
крепления планок и мелких дефектов.

Окончательная доводка и выглаживание поверхности лодки снаружи. Грунтовка
жидким эпоксидным составом, немного разбавленным ацетоном. Эпоксидка
довольно капризный материал, может в некоторых режимах перестать отвердевать
вовсе, в частности при передозировке ацетона в грунтовке. Также очень
важен температурный режим при «разгоне» (замесе и начале схватывания)
и последующего отвердевания эпоксидного состава. В любом случае необходимо
замешивать эпоксидный состав подогретым до некоторой температуры, активизирущей
реакцию, но не делающей ее «неуправляемой» — состав может просто на
глазах сам перегреться и начать стремительно отвердевать.

Наклеивание стеклоткани. С марки 100 мы перешли на 200 — стеклоткань
немного заметнее, если близко разглядывать законченную лодку, но за
то много прочнее «сотки». При наклеивании стеклоткани к корпусу лодки
во избежание складок и неровностей двигаться нужно постепенно от киля
к борту и от середины к носам. Наша практика показала, что гораздо проще
и технологичнее при том же конечном результате наносить жидкую эпоксидку
поверх стеклоткани. При правильной дозировке и температурном режиме
стеклоткань полностью пропитывается.

Стеклоткань наклеивается на лодку двумя кусками, с небольшим и аккуратным
перехлестом (в два слоя) на киле. Наклеивание лучше осуществлять при
помощи кисти, а эпоксидку совсем немного разбавлять растворителем, до
малярной консистенции. Кстати, эпоксидка становится более жидкой даже
при небольшом повышении температуры. Но при нанесении на поверхность
она, к сожалению, сразу остывает, становится слишком вязкой, чтобы полностью
пропитывать стеклоткань. Поэтому в даном случае применяется растворитель.

Требуется до отвердения эпоксидки разравнять потеки, а также очень полезно
хорошо прогреть весь корпус, накрыв лодку коробом-чехлом. Как ни странно,
хорошим и удобным нагревателем в данном случае является обычный фен
для сушки волос достаточной мощности, надо только немного прикрыть,
частично заклеить, воздухозабор фена. Под чехлом, не соприкасающимся
с корпусом лодки, фен позволяет и нагревать отверждающуюся эпоксидку
до нужной температуры и сделать этот нагрев равномерным за счет эффективной
циркуляции нагретого воздуха. Нагрев позволяет и «разогнать» эпоксидку
и выгнать из нее растворитель. Сразу после непродолжительного прогрева
корпус лодки необходимо, внимательно разглядывая, прогладить мягким
(лучше полиэтиленовым) шпателем — возможно образование недопустимых
пузырей под стеклотканью, особенно если предварительно не очень хорошо
прогрунтовано.

Обрезание кромок стеклоткани и последовательное нанесение 2-х слоев
эпоксидки (каждый несколько раз разглаживается и по схватывании зашкуривается).
Больше одного слоя за день нанести не удается, время отвердевания эпоксидной
смолы порядка 12 часов.

Перед тем как приступить к построению деревянной лодки, необходимо подготовить основную часть такого сооружения – бортики. Для этого необходимо взять самые ровные, длинные, достаточно широкие доски, которые изготовлены из ели или сосны.

Посмотрите на фото самодельных лодок и вы увидите, что на ее бортах нет досок, у которых есть сучки – это очень важно. Доски для этой части лодки должны пробыть в сухом месте под небольшим гнетом на протяжении минимум одного года.

Выбор досок для работы

Перед тем, как начать производство, необходимо еще раз удостовериться, что доски абсолютно подходят для работы. Далее для каждой доски необходимо отмерить нужную длину и аккуратно их отрезать под углом в 45 градусов. Эти доски пойдут на нос лодки.

После этого необходимо прострогать их и проверить, чтобы соединенные друг с другом доски не имели щелей. После чего концы обработать антисептиком.

Следующий шаг – заготовка носа лодки, а служит им треугольный брусок. Длиной он должен быть в полтора раза больше, чем ширина бортиков. Брус также строгается и покрывается слоем антисептика.

Дальнейшая инструкция для изготовления лодки своими руками заключается в выборе подходящей доски для кормы лодки. Не пренебрегайте запасом, ведь лучше отрезать потом лишнее, чем искать и начинать все по новой.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Используйте чертежи и подгоняйте размеры кормы для изготовления лодки таким образом, чтобы при соединении задней стенки и бортов не оставалось зазоров и щелей.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Как правильно сделать дно лодки своими руками

Поставьте будущую лодку на лист металла и обведите маркером ее границы, не забудьте захватить запас в несколько сантиметров на всякий случай, лишнее всегда можно будет подрезать.

Следующий шаг это покрытие соединения лодки с ее дном специальным силиконовым герметиком по всей длине одной линией. Поверх герметика, пока он не высох, укладывается шнур в несколько рядов – все это нужно для того, чтобы дно лодки было герметично и не пропускало воду внутрь.

Когда это процесс будет закончен, переходим к соединению дна с каркасом. Аккуратно наложите дно лодки на ее нижнюю часть. Для соединения используйте гвозди или саморезы.

Начинайте соединять от середины и двигайтесь к краям лодки. Выполняйте работу как можно медленнее и аккуратнее, так как эта часть является очень важной.

Отрезаем излишки металла, которые торчат больше, чем на 5 мм от края лодки, а остатки загибаем молотком. Нос лодки важно также защитить от внешних факторов при помощи все того же металла. Вырезайте прямоугольник из жести по размерам лодки.

Везде, где соединяется дерево и металл необходимо пройтись герметиком и шнурком. К этому времени, до того, как вы начали «заворачивать» нос металлом, необходимо обработать всю лодку антисептиком.

Обязательно сделайте крепление на носовой части для цепи. Это поможет, если кто-то захочет украсть новенькую лодку, так как на водоеме она будет привлекать к себе особое внимание в виду своей новизны.

Перед тем, как строить лодку, продумайте и просмотрите все идеи, из чего можно сделать лодку. Возможно вы подберете для себя особый материал, с которым вам будет удобнее работать, а может вам нужна особая защита или массивность.

Не забудьте покрыть дно с обратной стороны специальной краской, так как оцинкованный метал при контакте с водой со временем разрушается. А деревянные части лодки необходимо покрыть несколькими слоями спец пропитки и оставить в итоге лодку сушиться в тени.

Для удобства внутри лодки на ее дне можно разложить деревянный настил. Так дно не будет греметь, когда вы будете по нему передвигаться.

На этом лодка будет готова. Прочитайте подробнее статьи как сделать лучшие самодельные лодки с описанием, чтобы узнать какие-то другие нюансы, которые, возможно, пригодятся вам при будущих постройках.

Фото лодки своими руками

Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.

Основные разновидности лодок

Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:

• ткань на основе резины;
• пластиковые компоненты;

• сталь;
• дерево;
• фанера.

Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.

Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.

Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

Деревянные лодки фото:

Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок. Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.

Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.

Самодельные деревянные лодки: особенности изготовления

Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.

Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:

• нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина — 500 и 1120 мм, высота — 150, 185 мм;
• размеры усиливающих ребер: 1-е — высота низа, верх и длина — 830 мм, 510 мм, 295 мм;
• борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.

Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.

Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.

Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей — 0,8 или 1 см.

После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.

Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой. Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.

Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.

Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров. Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.

Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.

Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения. Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.

В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.

Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.

Рекомендуем позаботиться об усилении транца — задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти. Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.

Деревянная лодка своими руками: инструкция по изготовлению

При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.

Чтобы изготовить лодку такого типа потребуется наличие:

• нескольких листов фанеры;
• полиуретанового клея;
• гвоздей;
• краски на латексной основе;
• силиконового герметика;
• шприца, помогающего заделать швы;
• наждачной бумаги;
• лобзика;
• паракорда;
• зажима;
• шуруповерта;
• рулетки;
• дрели;
• кистей для нанесения краски.

После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок — 460х610 мм, второй — 310х610 мм, третий 610х1680 мм.

Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок — 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.

Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:

• установка дна и прикрепление к нему левой стороны;
• фиксация кормы на левой стороне и соединение с дном;
• прикрепление правой стороны ко дну и корме;
• фиксация носового участка.

Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.

Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.

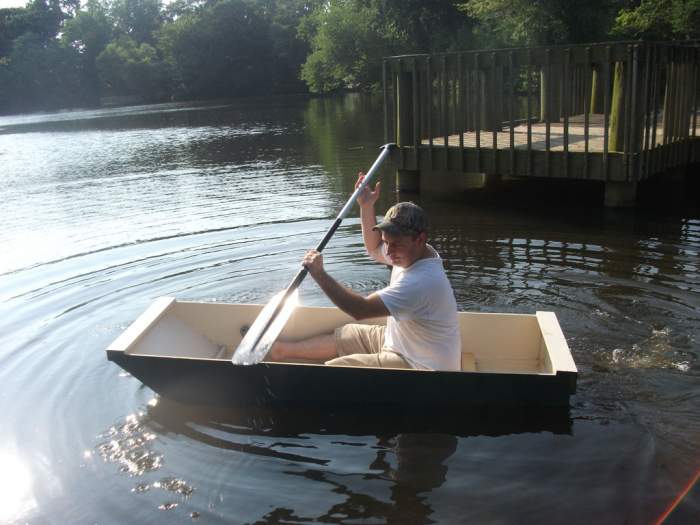

Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.

Деревянная лодка плоскодонка: основные этапы изготовления

Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:

• минимальные затраты на сооружение;
• легкость веса, которая значительно упрощает ее транспортировку;
• компактность — легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
• не требует особой отделки и ухода;
• легко изготавливается своими руками.

При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.

Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.

1. Первый этап работы над лодкой — выбор материала для ее сооружения.

Для построения плоскодонки необходимо наличие фанеры двух типов:

• фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
• фанера авиационного пятислойного типа — имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.

Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:

• чтобы нарезать материал на детали используйте дисковую плиту;
• если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;

• при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
• не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
• при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
• при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры — около 15 часов;
• в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
• обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
• при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.

2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.

3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.

Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.

Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй — классический вариант — это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.

Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.

Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.

Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя — один раз.

4. Установка дополнительных компонентов.

При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.

Большое количество рыбаков убеждены, что лучшие рыболовные принадлежности можно изготовить только своими руками. Рыбаки научились мастерить не только снасти, но и плавательные средства.

Процесс строительства плавсредства весьма увлекателен и позволяет реализовать свой творческий потенциал в полной мере.

Особенности изготовления

При строительстве лодки стоит учитывать, что наиболее значимым элементом каркасной части является основа, на которую производится крепление остальных частей (киль).

Носовая область образуется форштевнем и фиксируется с одной из сторон.
В кормовой части крепление производится ахтерштевнем – элементами, отвечающими за обеспечение продольной жёсткости конструкции.

Они могут быть выполнены на основе деревянных материалов (цельных) или склеиваться по отдельности и фиксироваться посредством гвоздей и шурупов.

Поперечные детали корпуса позволяют добиться изгибов и поперечных очертаний, что добавляет плавсредству необходимой жёсткости. В верхней части форштевня и ахтерштевня размещаются доски, соединяющиеся со шпангоутами. Данная конструкция образует борта.

Получившийся каркас подлежит обшиванию фанерой. Во внутренней части лодки кладётся настил (слань). Таким образом образуется нижняя палуба.

Лодки из фанерного материала могут быть оснащены мотором или вёслами. Основным отличием конструкции является кормовая часть. Для моторных плавсредств в кормовой части устанавливается транец (из многослойной фанеры).

По желанию лодки могут быть оборудованы кокпитом, палубными стрингерами и боковыми стрингерами. Чтобы обеспечить хорошую плавучесть, ниши должны быть заполнены пеной, что предотвратит опрокидывание судна.

Определяемся с параметрами

Специалисты представили наиболее комфортные параметры для плавсредства, выполненного на основе фанеры, толщина которой находится в пределах 5 мм:

• Длина корпусной части (от носа до транца) – 4,5 (м);
• Показатель ширины в наиболее широкой части корпуса (замеры снимаются поверху) – 1,05 (м);
• Показатель глубины лодки – 0, 4 (м).

Самым важным этапом строительства считается построение чертежа. Можно взять готовый чертёж, представленный на сайтах в сети интернет или сделать его своими руками.

Очень важно предельно внимательно изучить предложенный чертёж, если схема будет взята из интернета. Построение масштабного чертежа рекомендуется производить на миллиметровой бумаге. Это позволит с точностью просчитывать элементы корпуса.

Этапы создания эскиза общего плана

1. Первым делом следует провести осевую (можно диаметральную) плоскость – линию, разделяющую корпусную часть по длине на пару равных частей.
   Учитывая симметричность изображения лодки следует максимально точно подгонять все элементы.
2. Плоскость диаметрального типа разделена на пропорциональные отрезки.
   В данных участках станут располагаться шпангоуты.
3. Чертим вертикальную проекцию
   плавательного средства.
4. Переходим к построению
   вида сверху.
5. Чертим планы шпангоутов
   по поперечным линиям.
6. Убеждаемся в согласованности расположений
   и масштабов всех частей.
7. Составив эскиз шпангоутов, переходим к построению его чертежа, используя масштаб 1 к 1.
   Желательно строить чертежи на картонном основании, что позволит с лёгкостью перенести его на фанеру.
8. Чтобы обеспечить необходимую плавность
   , следует производить соединение точек линейкой из металла (от киля к бортовой области).
9. Сложив чертёж по диаметральной плоскости, проверяем симметричность.
   Очень важно, чтобы стороны с точностью повторяли свои контуры.

Перенос изображения с шаблона на фанеру

Проверив симметричность всех элементов, переносим изображение сначала на картонную основу. После этого переходим к перенесению шаблонов на фанеру, с точностью соблюдая при этом все контуры. Ни в коем случае не стоит делать добавки на припуски! Перенося шаблон, порядок расположения волокон соблюдается в абсолютной точности.

Материалы и инструменты

При создании плавательного средства не обойтись без следующих материалов и инструментов:

• шуруповёрта;
• ручной фрезеровочной машинки;
• шлифовальной машинки (ручного типа);
• струбцины;
• электролобзика;
• водостойкой фанеры, обладающей толщиной 5 мм (2,5 на 1,25);
• водостойкой фанеры, обладающей толщиной 6 мм (1,5 листа);
• строганных досок (толщиной не меньше 25 мм);
• реек (дерево);
• гвоздей (латунь);
• саморезов по дереву;
• эпоксидной смолы;
• лака (водостойкого типа);
• стекловолокна;
• бруса (50 на 3400);
• бруса (40 на 20 на 4000).

Процесс изготовления

Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).

Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:

1. Укладываем киль на верстак.

2. К одной из сторон киля прикрепляем ахтерштевень с транцем.
   Ко второй стороне подсоединяется форштенвель.
3. С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни.
   Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.
4. Убедившись в полном совпадении осей
   , производим окончательное крепление.
5. Тонкая ткань пропитывается краской
   (достаточно густой) и распределяется между имеющимися соединениями.
6. После закрепления штевней приступаем к установке шпангоутов.
   Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).
7. Посадка проверяется с помощью натянутой верёвки.
   Должно быть обеспечено точное совпадение с бимсами.
8. Устанавливать шпангоуты
   рекомендуется соблюдая угол 90 градусов.
9. Окончательно скрепляем шпангоуты.

10. Проделав все операции, задаём угол прогиба.
    С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).
11. Между брусом и килем вставляем
    деревянную балку (11 см).
12. Крепление производится исключительно брусьями
    , что предотвратит появление перекосов транца.
13. Переходим к обшивке каркаса.
    Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.
14. Чертим изображение для вырезания на фанере
    (соблюдая листовые размеры).
15. Примеряем шаблоны.

16. Выпиливаем с помощью лобзика
    (мелкие зубчики) все детали. Запас делаем не более 2 мм. Очень важно для стыковки листов дополнительно прибавить 70 мм.
17. Используя вбитые (между досками) нитки, совмещаем оси элементов.
    Производим склеивание и дожидаемся его затвердения.
18. Используя небольшие гвоздики
    , сбиваем одинаковые части плавсредства.
19. Тщательно подгоняем
    между собой рубанком.
20. Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных).
    Именно скрепы станут надёжными соединителями.
21. Обшивка крепится начиная с носа судна.
    Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.
22. Далее производим обшивку
    транца и днища.
23. Собранные борта подлежат установке
    и временно соединяются.
24. Днище собирается по тому же принципу
    , что и борта.
25. Устанавливаем транец и скрепляем его используя шурупы
    (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.
26. Если бортовые элементы выступают за транец в корму
    , то можно с помощью рубанка выровнять кромки.
27. Окончательно закручиваем плоскогубцами скрепки.
    Обжимаем всё во внутренней области.
28. Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани.
    Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).
29. После затвердевания стеклопластика необходимо удалить выступающие края скреп.
    Проклеиваем наружную область стекловолокном.
30. Чтобы увеличить степень жёсткости и повысить срок эксплуатации необходимо провести укрепление днища планками.
    Для этого на планках просверливаются отверстия под шурупы (шаг составляет 25-28 см). Все заготовки, разложенные по местам фиксируются шурупами, производят наметку фломастером и снимаются. Только после обработки каждой наметки клеевой основой можно прикручивать заготовки на место. После засыхания клея шурупы выкручиваются, а образовавшиеся отверстия забиваются гвоздями, которые вырезаются из дерева.
31. Сняв вспомогательные приспособления
    , зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.
32. Наружная часть плавсредства
    обрабатывается клеем и стеклотканью.
33. Внутри лодка покрывается
    горячей олифой.
34. Судно окрашивается краской
    на масляной основе.

Тестирование лодки

После самостоятельного изготовления лодки следует выйти на ней на водоём и обязательно провести тестирование. Проверяя скоростные характеристики, необходимо создавать условия по максимуму приближённые к реальности. Кроме того, проводится тестирование с разным уровнем нагрузки.

В данном случае можно использовать самостоятельный выход и с двумя людьми на борту. Однако желательно, чтобы общий вес не превысил 150 кг. Измерить скорость можно GPS навигатором.

Важно учитывать, что моторы с небольшой мощностью (5 л.с.) сложно переносят увеличение нагрузки. Данная ситуация усугубится, если лодка будет слишком короткой.

Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования. Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг).

• При изготовлении плавательного средства необходимо все неровности
  , появляющиеся после нанесения эпоксидного клея, зашкуривать наждачной бумагой.
• Любой изъян можно зашпатлевать шпаклёвкой
  влагостойкого типа.
• Особых сложностей при строительстве лодки не должно возникнуть
  , однако крайне важно соблюдать все рекомендации специалистов относительно поэтапности процесса.
• Перед проведением раскроя материала следует убедиться ещё раз в правильности замеров
  и только после этого приступать к вырезанию деталей.
• Подбирая деревянный материал для изготовления плавсредства
  , следует отдать предпочтение изделиям без наличия сучков и трещин. Подбираем только экземпляры высшего сорта.
• При правильном выполнении сборки конструкции можно быть уверенным в прочности и надёжности лодки.
  Изделия, изготовленные на основе фанеры, очень редко могут дать течь.
• Лодка из фанеры получается лёгкой
  , что не доставляет особых проблем при транспортировке.

Проект, чертежи, эскизы и описание технологии изготовления
лодки из одного листа фанеры

Предлагаю вашему вниманию проект, эскизы и описание технологии изготовления лодки из одного листа фанеры
. Конструкция и технология разработаны мной на основе опыта постройки и эксплуатации более 50 подобных лодочек. Если делать так, как написано, избегая больших перекуров, то построить эту лодку можно за две недели, а то и быстрее. В общем, это рыболовная лодка для «небогатенького Буратино», к тому же не обладающего опытом мастера-столяра, которым славился его папа Карло. Стоимость основных материалов (лист фанеры размером 3х1,5 м; рейки, краска и эпоксидка) составила всего 625 рублей.

Основные материалы, необходимые для постройки лодки:

• монетка (неважно какого достоинства и какой страны);
• фанера водостойкая марки ФСФ — 1 лист размером 1500х3000 мм и толщиной 4 мм;
• рейки для бортов: 3-метровые сечением 10х40 мм — 4 штуки;
• метровые сечением 25х50 мм — 2 штуки;
• рейки для днища: 2,5-метровые сечением 20х40…50 мм — 2 штуки;
• 90-сантиметровые сечением 10х40 мм — 6 штук;
• доски: полупереборка — упор под банку (размеры 1200х125х15 мм) — 1 штука;
• банка (размеры 1200х250х25 мм) — 1 штука;
• обвязка транца (размеры 1000х140х20 мм) — 1 штука;
• упор под ноги гребца (размеры 1000х50х25 мм) — 1 штука;
• эпоксидный клей — 5 кг;
• краска;
• стеклоткань — 3 м (при ширине 0,9 м);
• проволока медная диаметром 1,5 мм, гвозди, шурупы.

Инструмент: пила, дрель со сверлами, струбцины, рубанок, наждачная шкурка.

P. S. Необходимо приобрести уключины (рис. 1). Я делаю такие сам из нержавейки. Пока никаких нареканий на их качество не было.

Технология постройки лодки из одного листа фанеры

Сразу хочу сказать, что строить мы будем лодку с плоским дном. Такая конструкция проще и надежнее.

1. Берем лист фанеры и размечаем по эскизу с помощью рейки линию скулы и часть транца одного правого борта (линия АБВ на рис. 2). Можно в «реперные» точки забить гвоздики. Размеры даны в миллиметрах по привычке, можно было привести их и в сантиметрах. Да и точность размеров тут особенно не нужна. Чуть больше-меньше… Главное, чтобы выкройка днища оказалась симметричной.

2. Выпиливаем часть транца и правую скулу по линии АБВ (см. рис. 2).

3. Укладываем образовавшуюся обрезанную часть (на рис. 2 — правый борт) на левый борт, крепим последний там струбцинами или гвоздями, чтобы он не сдвинулся с места, и с его помощью, как по шаблону, размечаем отдельно днище и отдельно транец. В этом случае симметрия днища и транца будет соблюдена полностью. Заметим, что в результате проделанных операций по выпиливанию от листа фанеры у нас остались два куска, которые пойдут на изготовление бортов, и транец.

4. По краю кормы, днища и соответствующему краю транца сверлим отверстия диаметром 1,6 мм через каждые 150 мм.

5. Проволокой прикручиваем транец к днищу (используя отверстия).

6. Устанавливаем днище на табуретку и три стула (рис. 3). С помощью классических приемов и классической литературы («Королева Марго», «Война и мир») создаем требуемый прогиб днища в 100 мм и нужный наклон транца. (Хорошо при этом подложить под днище рейки, которые пойдут потом на борта, особенно если фанера толщиной 4 мм).

7. На одном из оставшихся кусков фанеры размечаем контуры борта с учетом наклона транца. Для этого заготовку для борта прижимают к скуле днища. Для удобства в транце вверху можно просверлить отверстия и прикрутить к нему заготовку проволокой, но все равно для разметки борта потребуется помощник, который будет держать носовую часть заготовки будущего борта, и прочертить карандашом оставшуюся на его долю линию соприкосновения заготовки с днищем и линию форштевня.

8. Выпиливаем борт, а затем, используя его в качестве шаблона, выпиливаем и другой борт. Образовавшие неровности удаляем рубанком или, что лучше, шкуркой погрубее, обернутой вокруг деревянного брусочка. Борта стараются сделать как можно более одинаковыми.

9. По краям днища и соответствующим краям бортов сверлим отверстия с шагом 150 мм, промазываем лодку жидкостью против гниения, например, «Сенеж», что значительно увеличит срок службы лодки особенно, если фанера березовая, и сшиваем лодку медной проволокой диаметром 1,5 мм. Скрутки формируем снаружи. Учтите, что борт при стыковке с днищем ставят на днище. Транец тоже ставят на днище и располагают внутри бортов.

10. Осаживаем и обстукиваем молотком проволоку скрепок.

11. Вставляем банку и переборку, временно укрепив их шурупами, и приклеиваем планки по бортам. Короткие планки, в середине которых будут отверстия под уключины, предварительно прострагивают на ус и вклеивают между внутренней бортовой рейкой и фанерным бортом. Центр отверстия под уключины отстоит от банки (сиденья) на 300 мм. Вклеиваем кницы (элементы конструкции корпуса судна для соединения отдельных частей корпуса, расположенных под углом одна к другой), фиксируя их временно струбцинами, гвоздями или шурупами на «Мухах». «Муха», или «Сухарик» — это деревянная или фанерная шайба произвольной формы под временный гвоздь (шуруп), чтобы потом легче было его удалить.

12. Проклеиваем стыки днища и бортов изнутри стеклотканью в три слоя. При этом ширина внутренней полоски составляет 25 мм, средней — 40 мм, наружной (верхней) — 50 мм. Перед оклейкой этих стыков снаружи скрепки следует откусить. Рубанком и шкуркой подрабатываем неровности, скругляем скулу снаружи. В кницах сверлим отверстия, чтобы к концам можно было бы привязать якорный канат, швартов, садок и т. п. Вклеиваем окончательно банку, а на днище на клею крепим монетку «на счастье». Хотя я в приметы не верю, но заметил, что «монетка» помогает даже тем, кто этому не верит. Приклеиваем упор и планочки под ноги и на днище, чтобы сберечь краску и соответственно фанеру от потертостей и намокания. Планочки эти внутри корпуса располагаем поперек, снаружи — вдоль.

13. Вырезаем и приклеиваем доску на транец.

14. Во все отверстия, оставшиеся от «временных» шурупов и гвоздей, забиваем нагеля (деревянные гвозди), смазанные эпоксидкой. Когда эпоксидка отвердеет, лишнее срезают, а место расположения нагеля шпаклюют и зачищают. Красить лодку лучше пентафталевой краской для наружных поверхностей. Проверьте только, сочетается ли использованная жидкость против гниения с этой краской. И вообще, полезно прочитать, что на банке с краской написано.

15. Расстояние от кромки банки до отверстия для уключины, как уже говорилось, равно 30 см. Сверлим отверстие диаметром 17 мм в толстой рейке. Если нет сверла диаметром 17 мм, то можно просверлить отверстие меньшего диаметра, после чего расширить его какой-нибудь подходящей железкой. В полученное отверстие вставляют подходящую по диаметру трубку из нержавейки или латуни (алюминий быстро сотрется, железо поржавеет) длиной примерно 70 мм с толщиной стенки не менее 1,5 мм. Перед тем, как вставлять трубку в отверстие, ее обматывают стеклотканью, смоченной в эпоксидке. Сверху трубку утапливают заподлицо с бортом, чтобы леска или сеть не цеплялась за нее. Если трубка большего диаметра, чем надо, внутреннюю рейку придется взять потолще. Желательно, чтобы эти трубки были единственными деталями из металла во всей конструкции (не считая, понятно, скрепок). Можно поднять подуключину повыше с помощью «подушки» — брусочка толщиной 30…40 мм, который придется приклеить к планширю и закрепить нагелями. Трубочку тогда следует взять подлиней. Грести будет удобнее, но те, кто пользуются сетями утверждают, что такая «подушка» мешает.

Весла.
Есть множество вариантов изготовления весел. Их делают из цельных досок, реек, труб. Англицкие шлюпочники рекомендуют собирать веретено весла из 14 реек ясеня, выросшего на открытом участке южного склона, причем годятся только рейки, напиленные только из северной части ствола! Я получал удовлетворивший меня результат, выполнив веретено и рукоятку весла из 2-метрового бруса сечением 50х50 мм. Правда, лучше оказался такой же брус, но склеенный из доски-дюймовки. В качестве лопасти я вставил в прорезь веретена фанерку размером 400х200 мм и толщиной 6 мм. У лопасти веретено прострагивают до диаметра 35 мм. Перед рукояткой я оставлял сечение квадратным. С веслом проще управляться, если центр тяжести весла находится ближе к уключине. Иногда для этого в рукоятки даже запивают свинец. Весло получается длиной 220 см, лопасть в прорези крепят клеем и двумя самодельными (из проволоки диаметром 4 мм) алюминиевыми заклепками. Не делайте весла короче 2 м, так как выгрести против ветра и течения такими веслами будет очень трудно. Можно весла купить, мне попадались в магазине весла с пластиковыми лопастями, но стоили они 750 руб., а материалы на всю лодку — всего 625 руб.

P. S.
Не забудьте монетку приклеить.

Что и для чего можно изменить при постройке лодки

Днище.
Если плыть не далеко, волны на водоеме не бывает, а каждый см осадки имеет значение, днище вообще можно сделать прямым (без кривизны). Но на такой лодке корма начнет тянуть за собой воду и грести будет тяжело. В этом случае днище у лодки шириной 120 см лучше сделать пошире (примерно 1 м) при ширине транца 80 см.

Если придется пробираться сквозь камыши, можно сделать днище поуже, но при его ширине менее 70 см уже «не стрельнешь» и спиннинг забрасывать придется осторожно. Особенно, если вода холодная!

Для желающих построить себе лодку из одного листа фанеры
, по форме напоминающую обычную деревянную килевую лодку
, на рис. 4 приведена конструкция «киля», который образуется при формировании днища из двух заготовок из фанеры, соединяемых под углом 100°…120°.

Нос.
Если у лодки сделать нос прямоугольным, как у «оптимиста», ее грузоподъемность и остойчивость возрастут. На ней можно будет плавать и втроем, если вести себя осторожно. Но грести против волны и ветра, а также пробираться сквозь камыши будет труднее. Еще понадобится подыскать для носа кусок фанеры или дощечку, что к тому же увеличит массу лодки.

Мотор.
Если транец подкрепить, можно на нем подвесить и моторчик мощностью 5 л. с., но гораздо безопаснее использовать моторчик мощностью не более 2 л. с. или электромотор «Снеток», например. Но опять же — это дополнительный вес.

Кормовая банка.
Постоянная кормовая банка, понятно, увеличит вес лодки, а ведь после долгой гребли и рыбалки каждый лишний грамм лодки кажется килограммом. В банках в виде ящичков можно кое-что хранить, но помните, чтобы что-то достать оттуда, с банки надо встать, а это не всегда безопасно.

Киль.
Подобный плавник в кормовой части лодки (его размеры: длина 1 м, высота 7 см, толщина 25 мм) поможет, особенно неопытному гребцу, удержать лодку на курсе, но окажется помехой при отходе лодки от берега с отмелью. Вообще-то киль советую сделать, а если он будет мешать, то рубанок уже изобрели, а вот подрабатывать киль топором не советую.

Паруса.
Для нашей лодки вполне допустим парус, руль и шверт от «оптимиста». В результате получится маленькая «Очаковская шаланда».

Однако, принимаясь за модернизацию лодки, помните, что любые усовершенствования и приспособления тянут за собой целый воз проблем и дополнительных материалов. Может проще будет подыскать проект другой лодки. На сайте сайт, например, их очень , и . Достоинства же этого проекта: минимальная стоимость и трудоемкость, отсутствие особых требований к квалификации мастера-исполнителя и очень даже удовлетворительные (!) потребительские качества лодки.

Что и чем можно заменить при строительстве лодки

Фанеру марки ФСФ вполне заменит фанера марки ФК, только последнюю после склейки придется проолифить горячей олифой и прокрасить тщательнее. Известны примеры, когда при аккуратном уходе лодки из такой фанеры служили многие годы. Если для реек нет древесины хвойных пород, то вполне для подобных целей подойдет и древесина лиственных пород. Ведь вам не вокруг мыса Горн идти, а за несколько лет авось и рейки из березы не сгниют. Вспомните, делают из мягких осины и тополя, а служат они долгие годы. Правда, из лиственных пород лучше взять ясень (рейки) и липу (дощечки).

Если нет фанеры нужного размера, те или иные можно собрать из отдельных кусков. При этом возможны варианты. Например, если длина днища получается короче нужной всего на 20 см, а ваш собственный вес менее 90 кг, можно этой длиной и ограничиться. Замечу, что заусовывать соединяемые края фанеры не надо, проще и надежнее склеить их просто встык. С внутренней стороны корпуса на стык потребуется положить планку толщиной 10…15 мм и шириной 5…7 см, а снаружи полоску стеклоткани. Далее стык сшивают проволокой, а если нет проволоки, можно и ниткой или бечевочкой (лучше синтетикой). Отверстия для проволоки можно просверлить или выполнить трехгранным шилом, например. И если получатся отверстия диаметром не 1,6 мм, а больше, ничего страшного, все равно эпоксидка их залепит.

На чем можно сэкономить

При дефиците стеклоткани полоски из нее можно нарезать поуже, но все-таки шириной не менее 3 см, а надежно загерметезировать стык позволят и два слоя. В случае необходимости эпоксидку вполне заменит любой водостойкий клей, но при этом внизу по скуле надо будет приклеить рейку сечением 30х25 мм и организовать крепление днища с бортами на шурупах, располагая последние с шагом 100…150 мм. В этом случае рейку приклеивают сначала к борту (с выпуском за кромку примерно на 5 мм), а потом «снимают малку», то есть прострагивают ее для плотного прилегания к днищу.

Рейки к бортам можно прикрепить и без клея (только гвоздями или шурупами, предварительно промазав их краской). Но тогда придется увеличить размеры сечения реек примерно на треть, а размер книц — в два раза, вырезав их из доски толщиной не менее 30 мм (известно, что клееная деталь работает, как одно целое, а из сколоченных частей, как колхозники в колхозе (вроде бы и вместе, а…).

Неплохие подуключины получатся и из стальной трубки, которую надо будет приварить к планке и прикрутить болтами М8. Если есть трубки слишком большого диаметра, то в них следует вставить вкладыши из пластмассовых бутылок. С такими вкладышами уключины не скрипят, и мне кажется, что с ними даже грести становится легче. Диаметр осей уключин больше 12 мм делать не стоит, а меньше 10 мм — как-то не совсем практично.

Фанеру (если нет нужного формата), как уже говорилось, можно стыковать не заусовывая, а просто встык, положив снаружи одну полоску стеклоткани, а изнутри планку 20х50 мм.

Ошибки при постройке лодки

Если ваш вес 90 кг или больше, рейками, предусмотренными проектом, днище не удержишь. Оно будет прогибаться под ногами вниз, а водой выгибаться вверх (осадка-то увеличилась). Срок службы лодки уменьшится весьма значительно, так что в этом случае придется взять фанерку на днище потолще (хотя бы 6-миллиметровую). Или потребуется приклеить на дно поперечные рейки (флоры) сечением минимум 20х50 мм. Приклеивают такие рейки ребром с шагом 30 см. Хотя один мой знакомый (вес нетто — 105 кг) два года назад, взяв у меня лодку, клятвенно обещал сесть на диету и сбросить вес до 80 кг. Соврал, конечно. Тем не менее, лодка служит до сих пор, но он редко рыбачит.

Понятно, при разметке днища и бортов рейку невозможно уложить — изогнуть одинаково, используя всего три отправных точки. Поэтому, чтобы лодка не получилась кривой, соблюдайте предложенную технологию раскроя. Конечно, кривая лодка тоже будет держаться на воде, но…!

Применять гвозди при строительстве лодки быстрее и дешевле, а с помощью шурупов работу удается выполнить аккуратнее, если не забывать сверлить под каждый шуруп отверстие и сам шуруп смазывать каким-либо маслом (хоть растительным). Иначе потом этот шуруп не выкрутить. При креплении реек для их фиксации в нужном положении желательно использовать хотя бы две струбцины, например, от обычной мясорубки. Ведь руками удержать рейки как надо трудно. Для крепления планок лучше брать шурупы длиной 20…25 мм покрупнее с полукруглой головкой под отвертку с плоским жалом. И подкладывать под них «мухи» или металлические шайбы.

Крепить планки начинают от какой-либо выбранной точки, действуя в дальнейшем обязательно в одном направлении (мне кажется, что удобнее наружные рейки начинать крепить от середины, а внутренние — от транца). При этом гвозди (шурупы) устанавливают подряд, так как иначе могут получиться «пузыри». А чтобы лодка не оказалась кривой, при креплении на бортах симметричных реек поочередно забивают гвозди то в рейку на одном борту, то в рейку на другом.

Нельзя «экономить» эпоксидку, нанося на склеиваемые поверхности слишком тонкий слой смолы. В этом случае эпоксидка просто впитается в дерево и на клеевой слой ничего не останется. Напомню, что ориентировочный расход смолы должен составлять около 200 г на 3-метровую рейку или полоску стеклоткани такой же длины. Наносят эпоксидку кистью или шпателем, если после сжатия склеиваемых деталей избыточная смола выдавится наружу, значит все правильно. Кстати, «лишнюю» смолу, если поторопиться, можно использовать, чтобы проклеить швы, нанести на корпус вместо лака, зашпаклевать отверстия от сучков. Основываясь на собственном опыте, могу утверждать, что обычно больше 200 г смолы за раз использовать не удается (и это при том, что все готово к сборке). Словом, поспешайте! Иначе смола затвердеет или закипит. Летом на солнышке смола в баночке твердеет или даже закипает за несколько минут. Особенно ЭД-16. На стандартной упаковке эпоксидки написано, что работать с ней надо в перчатках, так что не экономьте на них. Ну а если перчаток нет, тогда руки предварительно намажьте маслом, лучше растительным, и присыпьте их порошком, например, тальком или мукой, чтобы не пачкать жирными руками склеиваемые детали. Или можно руки просто намылить, после чего дать мылу высохнуть. Оттирать руки от смолы тоже лучше с помощью растительного масла и тряпки, да и растворители для этого годятся почти любые (ацетон, 646, сольвент). Перчатки тоже дольше послужат, если их намылить, высушить, а после работы вымыть водой опять же с мылом.

Ваша безопасность при постройке лодки и потом!

Берегите лицо и глаза от смолы, а главное, от отвердителя. Как известно, отвердители бывают разные, но в состав тех, что мне попадались, входили цианиды. Надеюсь, про свойства цианистого калия слышали все.

Фанера, конечно, не тонет, но запас ее плавучести минимален, и понятно, что лодка, заполненная водой, не удержит вас с грузом на плаву. Так что полезно иметь в лодке куски пенопласта или пластиковые бутылки вместимостью не менее 10/7. Разместить их лучше всего под банкой со стороны носа в мешке, который следует надежно привязать к лодке — на спасательных шлюпках под сиденьями раньше имелись запаянные бачки (из оцинкованной жести) с воздухом. В корме хорошо иметь плиту из пенопласта толщиной 5…10 см и размером 40х50 см в качестве сиденья для пассажира, ну и еще для плавучести. И удобно положить на нее что-то, требующее сухого места. Можно банку сделать пониже, высотой, например, 100 мм, что позволит при хорошей погоде сесть повыше, подложив на банку ту же плиту из пенопласта (на которой, кстати, и сидеть теплее). Чтобы пенопласт не крошился, сшейте для плиты мешок из старой рубашки. Мешок с этой плитой необходимо привязать к банке. А кормовую плиту удобнее привязать к упору для ног.

Расстояние от кромки банки до упора для ног средне-стандартное и составляет 70 см, но разумнее вклеить упор на расстоянии, которое удобно вам.

Помните также, лодочка в два раза легче вас, и перевернуть ее при неосторожном обращении очень даже просто. Вообще-то лодка достаточно остойчивая, поэтому со временем возникает ощущение, что она вообще не в состоянии перевернуться. Однако это совсем не так.

Стеклоткань, чтобы с нее не летела стеклянная пыль, на заводе-изготовителе пропитывают (промасливают). Поэтому, чтобы надежнее ее приклеить, ткань необходимо обезжирить, что я и делаю с помощью электроплитки с открытой спиралью. Грею ткань, пока не перестанет идти дым. Можно ткань обжигать и в духовке электрической плиты, но дыму в кухне будет! Специальную судостроительную ткань отжигать не нужно, состав, которым она пропитана, адгезии не мешает, но вряд ли вы ее достанете. На всякий случай сообщаю марку этой ткани — Т-11-ГВС-9.

Самодельные лодки для рыбалки может соорудить практически каждый мастер. Нужно просто правильно выбрать материал и соединить его по схеме. Применять такое приспособление можно не только для ловли рыбы, но и для прогулок по водоему. Приобрести изделие в магазине тоже можно, но продается оно не везде, да и стоимость совсем не радует. Во время изготовления изделия необходимо все детали фиксировать надежно, прочно. Ни один стык не должен пропускать воду. Также следует рассчитать максимальный вес людей, которых будет перевозить лодка для рыбалки.

Чаще всего пользователи интересуются, как сделать лодку самому из классических древесных материалов. Для этого сначала необходимо подобрать соответствующий чертеж. Также понадобятся фанерные листы толщиной в 0,5 см.

Сделать лодку своими руками можно по следующей технологии:

1. Сначала следует нарисовать бумажные шаблоны по выбранному чертежу, нанести контуры на фанеру.
2. Вырезать фрагменты можно при помощи электрического лобзика или пилы с мелкими зубьями. При этом особое внимание следует обратить на углы, которыми части будут стыковаться на торцах.
3. Крепление шпангоутов и транцев. Для этого можно использовать клей или оцинкованные шурупы.
4. Фиксация бортов, днища. Тут тоже понадобится специальный сильный водоустойчивый клей. Дополнительно дно изнутри лодки укрепляется настилом из реек. Абсолютно все детали должны подходить друг другу по размерам. Фаски тех частей, которые будут соприкасаться, необходимо снять так, чтобы между поверхностями не было зазора.
5. Проклейка швов, усиление углов. Для того чтобы соединения не пропускали влагу, их нужно хорошо герметизировать. Тут понадобится аэросил, эпоксидная смола.
6. Крепление уключины и сидений.
7. Шлифовка внешней поверхности. Это производится, как только изделие полностью просохнет.
8. Пропитка самоделки для рыбалки защитным составом, ее покраска. Лучше использовать специальную краску, которая предназначается для деревянного судна.

Чтобы увеличить прочность изделия, необходимо сделать задний борт и шпангоуты из нескольких слоев материала. Если лодка будет оснащена мотором, то тот борт, на который она будет устанавливаться, должен быть укреплен деревянными пластинами из твердых пород, а также дополнительно проклеен стеклотканью.

Как сделать приспособление из пластиковых бутылок

Чтобы соорудить домашний «катер», необязательно использовать дерево или фанеру. Построить приспособление можно даже из пластиковых бутылок. При этом сделанный аппарат будет не хуже держаться на воде и вполне подойдет для рыбной ловли (кроме того, мастер потратит на нее меньше сил и времени, а также средств).

Для работы понадобятся следующие материалы и инструменты:

• бутылки (маленькая емкость тут не подойдет, лучше брать изделия, рассчитанные на 2 литра);
• клей и скотч (они должны иметь устойчивость к воздействию влаги);
• проволока;
• канцелярский нож или ножницы;
• фанера;
• деревянные или металлические поперечины.

Предварительно тара очищается от этикеток. Далее ее нужно сделать более жесткой. Для этого бутылки кладутся в морозильную камеру, плотно закручиваются, а потом ставятся в тепло. Крышки нужно дополнительно зафиксировать клеем, устойчивым к влиянию воды.

Из тары нужно сформировать «бревна». Соединить элементы можно импровизированной муфтой, которая вырезается с центра пустой бутылки. Фиксируются элементы донышком. При этом в выемки одной тары должны заходить выступы другой. Далее заготовка фиксируется клеем и скотчем. Теперь нужно отрезать верхние части от двух бутылок и надеть их на горлышки уже готовой конструкции. Таким способом делаются остальные бревна.

Из этих изделий, собранных по 8 штук, делаются поплавки. Соединить фрагменты можно прочной проволокой. Между собой поплавки фиксируются деревянными брусками. После того как поперечные части будут готовы, можно крепить к ним фанерное дно.

Для придания красивого внешнего вида изделию можно обшить его фанерными или металлическими листами.

Особенности сооружения лодки из дюралюминия

Среди всех рыболовных приспособлений, лодка — самая заветная мечта рыбака. Причем судно может быть совсем небольшое. Например, складные модели можно брать с собой на ловлю с наименьшим шансом не вместить их в автомобиль. Чаще всего такие конструкции делают из дюралюминия.

Дополнительно понадобится прорезиненная ткань, накладки и заклепки, дерево, грунтовка, дерево, краска.

Монтаж таких изделий предусматривает несколько этапов:

1. Подбор материала. Необходимо 4 фрагмента для бортов и 2 для днища. Также понадобится 3 поперечины: 2 распорки, обеспечивающие надежность конструкции, и 1 сиденье.
2. Вырезание фрагментов, их подгонка и подгибка.
3. Изготовление отверстий для заклепок. Расстояние между ними не должно превышать 2 см. Все места, где были установлены заклепки, необходимо густо промазать краской, чтобы герметизировать их.
4. Для крепления сиденья используются оцинкованные крепежи.
5. Грунтовка и покраска приспособления.

С лодки такого типа лучше именно ловить рыбу. Для романтической прогулки он вряд ли подойдет. Для того чтобы не портить дюралюминий, лучше сделать сначала фрагменты из картона и подогнать их.

При оснащении приспособления лодочными моторами, можно соорудить настоящий катер. Но он нужен не всегда.

Самодельные лодки для рыбалки из разных материалов.

Классическая рыбалка на берегу реки, без сомнения, очень удобна и в некотором роде даже романтична. Однако что делать, если вся заветная рыба водится далеко от берега или в таком месте, куда нельзя попасть иначе как по воде?

Лодка ― лучшее решение этой задачи. Но их стоимость в магазинах заставляет рыбаков и туристов иной раз проявлять самодеятельность и смекалку, создавая плавсредства буквально из ничего. Из каких же материалов можно сделать лодку своими руками?

Лодка из пластиковых бутылок

Необычным, но эффективным материалом для создания лодки могут стать банальные пластиковые бутылки. Поскольку наиболее распространённый объём такой тары ― 2 литра
, самым сложным этапом в конструировании будет именно сбор материала.

Для того, чтобы создать «бутылочную» лодку, потребуются следующие материалы:

• Бутылки;
• Водостойкий скотч и клей;
• Нож или ножницы;
• Проволока;
• Фанера и поперечины из дерева или металла.

Прежде всего нужно тщательно очистить бутылки от наклеек и этикеток. Однако самое главное, что необходимо сделать на этом этапе, ― придать пластиковой таре плотность и жёсткость
. В этом помогут законы физики. Бутылки помещаются в холодильник, там же плотно закручиваются крышками, а затем перемещаются в тепло. Таким образом воздух внутри бутылок нагревается и придаёт им упругую форму. Для пущей надёжности желательно закрепить крышки водостойким клеем.

Монтаж лодки из пластиковых бутылок

Из заранее подготовленных бутылок формируют своеобразные брёвна.

Первый шаг
― соединение двух бутылок донышками. Для закрепления натягивают пластиковое кольцо, вырезанное из середины пустой бутылки. Вся эта конструкция промазывается клеем и плотно заматывается скотчем в несколько слоёв.

У следующих двух бутылок обрезаются верхние части, после чего обезглавленный пластик насаживают на края заготовки, вновь применяя клей и скотч. Таким образом получается надёжный и герметичный фрагмент будущей лодки.

Дальнейший процесс состоит из повторения вышеуказанных действий и заканчивается при изготовлении бревна оптимального размера.

Один поплавок состоит из восьми брёвен
, которые соединяются крепкой проволокой, полиэтиленом и скотчем. В зависимости от предпочтений, количество брёвен может изменяться в большую или меньшую сторону. Самое главное ― соблюдать баланс и сделать из лодки надёжное средство передвижения.

Поплавки монтируются с помощью поперечин, изготовленных из дерева или металла. Дно лодки опять же может быть создано из различного материала. Это может быть фанера, пластик или металлический лист.

Финальным штрихом в изготовлении лодки может стать обшивка водостойкой тканью
или же отделка крепкой фанерой с последующей покраской. Так лодка прибавит в надёжности и эстетике.

Лодка из фанеры

Помимо фанеры как основного материала, для создания такой лодки потребуется:

• Электролобзик;
• Шуруповёрт;
• Пила;
• Молоток;
• Прибор для шлифовки;
• Струбцины и кисти;
• Древесина;

Клей, смолы, лаки, олифы и т.п.

Монтаж лодки из фанеры

Наиболее приемлемый вариант ― крупногабаритная фанера без дефектов в виде расслоения и трещин.

С помощью чертежей производится крайне внимательная разметка материала. При допущении малейших ошибок и расхождений, изготовление лодки без щелей станет невозможным. Для обводки фанеры можно использовать специальные выкройки.

Далее каждый фрагмент вырезается пилой и электролобзиком. Особое внимание уделяется углам стыковки на торцах. Задний борт и шпангоуты потребуют монтажа фанеры в несколько слоёв, для увеличения прочности. Если же в конструкции лодки предполагается наличие мотора, то задний борт дополняют деревом твёрдых пород и проклеивают стеклотканью
.

Шпангоуты и транцы фиксируются лужёными или оцинкованными шурупами. Дно и борта же прикрепляются к транцам с помощью специального клея и прочих материалов для швов. Дно лодки желательно укрепить реечным настилом.

После просушки всей конструкции, производят установку шпангоутов, настила на днище, сидений и прочих запланированных элементов.

Перед покраской все поверхности обезжиривают и шлифуют, затем тщательно обрабатывают пропиткой для дерева. Если после всех этих действий поверхность остаётся неровной и имеет щели, на помощь приходит специальная шпатлёвка, а после высыхания ― грунтовка.

Для покраски обычно используется эмаль для судов, жёсткая кисть или краскопульт
.

Складная лодка из дюралюминия

Для создания складной лодки потребуется:

• Листы дюралюминия;
• Прорезиненная ткань;
• Заклёпки и накладки;
• Древесина;
• Ножницы по металлу;
• Грунтовка и краска.

Монтаж складной лодки из дюалюминия

Дюралюминий ― наиболее выгодный материал для создания складной лодки. Он лёгкий и очень прочный, при этом для создания плавсредства нужно всего лишь шесть элементов: два для днища и четыре для бортов.

Поперечных распорок в такой лодке всего три: одна из них ― сиденье, две других ― распорки из дерева с алюминиевыми трубками на концах. Они вставляются в отверстия на внутренних сторонах бортов, что обеспечивает жёсткость и надёжность конструкции.

Все шесть деталей складной лодки вырезаются ножницами по металлу, затем проходят подгонку и подгибку. Отверстия под заклёпки сверлятся в стыках-швах через каждые 2 сантиметра. После чего фрагменты лодки скрепляются заклёпками, которые герметично замазывают краской. Также монтаж дюраля может производиться с помощью прорезиненной эластичной ткани
.

Планшир и сидения изготавливаются из любой подручной древесины и монтируются оцинкованными гвоздями. В финале готовую лодку грунтуют и красят.

МирТесен

Самодельные лодки для охоты и рыбалки

Несмотря на поражающее воображение обилие имеющихся в продаже конструкций маломерных судов, выполненных из самых различных современных материалов, до сих пор в стране живет немало охотников и рыболовов-любителей, предпочитающих самодельные лодки собственной постройки.

Деревянные лодки

Самым популярным материалом для строительства самодельных лодок по-прежнему служит дерево, вернее, тонко струганные доски из определенных пород древесины. Практически в каждой местности нашей огромной страны существуют собственные, проверенные временем конструкции деревянных лодок, по образцу которых и до сих пор строятся все новые и новые суда. В любой деревне, стоящей на берегу озера, реки или иного водоема, можно сегодня встретить нехитрые деревянные лодки, долгие годы служащие своим хозяевам как для рыбалки, так и для многочисленных хозяйственных дел.

И все-таки в последние годы число самодеятельных строителей лодок, использующих дедовские технологии, заметно пошло на убыль.

Вошедшие в нашу жизнь современные технологии позволяют создавать более надежные, долговечные, прочные и легкие конструкции лодок.

Пользуясь, например, специально обработанной фанерой, лучше всего бакелизированной, а также современными полимерными и защитными материалами, местным умельцам вполне по силам оказались лодки, которые по своим эксплуатационным характеристикам во многом превышают представленную промышленностью продукцию. Такие лодки, как правило, ничуть не уступают по прочности металлическим лодкам из алюминия и его сплавов, по весу – даже особо легким пластиковым лодкам, по надежности – лодкам из ткани ПВХ.

Технология строительства современной деревянной лодки достаточно проста и в то же время оригинальна. Если брать во внимание лишь общие этапы строительства, то возведение собственной лодки будет выглядеть следующим образом. На листах влагостойкой фанеры размечается корпус будущей лодки, выпиливаются конструктивные элементы, изготавливаются шпангоуты, нос и кормовая часть лодки, а также транец, если лодка будет двигаться под мотором.

Лодка собирается, внутренняя ее часть обрабатывается антисептиками, на ней устанавливаются листы пенопласта для создания эффекта непотопляемости, и затем вся конструкция обрабатывается эпоксидной смолой, на которую наклеиваются несколько слоев стеклоткани. Все, лодка готова!

Самодельная фанерно-пластиковая лодка при самом элементарном за ней уходе прослужит своему владельцу долгие годы. При необходимости поврежденные чем-либо места такой лодки очень легко отремонтировать кусочком стеклоткани и эпоксидной смолы. Такое судно очень легко перевозить на багажнике автомобиля, не бояться на рыбалке камней и острых предметов, ее не надо сушить после каждой рыбалки, а подготовить ее для зимнего хранения не составит труда даже подростку: в лодку выливается два-три ведра воды, днище промывается тряпкой, и вода выливается при простом переворачивании лодки. Просто, дешево и удобно!

Другие конструкции лодок для рыбалки

Самодельные лодки

• MEHANOTRON
• 15 января 2017
• 15 931

Катамаран из пластиковых канистр
. Однажды летом я решил сделать катамаран, нашел бесплатно канистры, купил доски в гараже, нашел запчасти от велика и начал конструировать.

Якорь для лодки

• uazvileyka
• 10 ноября 2015
• 8 095

Самодельные алюминиевые лодки

• andrdrozd
• 13 июня 2013
• 58 756

Мое увлечение — строительство самодельных алюминиевых лодок. последний построенный мною проект — лодка болотоход, длиной 4,5 метра. и весом около 180 кг.

Плоскодонный катамаран

• kulibin
• 15 марта 2013
• 49 285

Самодельный плоскодонный катамаран из полистирола и стеклопластика.

Простейшая самодельная лодка

• kovboy
• 26 мая 2011
• 36 979

Простейшую самодельную лодку можно сделать из доски, 2-х камер от автомобильных или мотоциклетных шин и куска парусины.

Корейское окно для фотографирования подводного мира

• kovboy
• 26 мая 2011
• 27 699

Заглянуть в подводное царство, даже сфотографировать его можно и не погружаясь в воду. Можно изготовить «корейское окно» — нехитрое приспособление рыбаков и охотников за жемчугом с азиатского побережья Тихого океана.

Самодельная лодка с педалями

• kovboy
• 26 мая 2011
• 61 918

Самодельная лодка с педалями проста по конструкции, не требует дефицитных материалов, поэтому построить ее могут даже школьники.
Небольшой вес лодки (не более 20 кг) позволяет перевозить ее к водоему на ручной тележке или на самодельном «велотрейлере» — велосипедном прицепе.

Самодельная мини лодка

• kovboy
• 4 мая 2011
• 49 068

Конструкция данной мини лодки предназначена для рыбалки в тихом месте, Лодка обладает малыми габаритными размерами, и легко перевозится без помощи прицепа (на крыше автомобиля).

Как сделать лодку из пластиковых бутылок

• kovboy
• 12 февраля 2011
• 103 122

Самодельную лодку плот или швертбот можно построить из обычных пластиковых бутылок от фруктовых и минеральных вод емкостью от 1,5 до 2 литров. На нём хорошо обучаться управлению и гребле в спокойной воде, спуску по течению реки, плаванию под парусом.

Самодельная лодка чемодан

• kovboy
• 11 февраля 2011
• 41 204

Конструкция самодельной складной лодки. В сложенном состоянии лодка имеет вид плоского чемодана с размерами 1,0×0.6 м и весит 14 кг.

Катамаран из ракладушки

• kovboy
• 9 января 2011
• 28 259

Катамаран из раскладушки. Вместо поплавков у него — брезентовая или клеенчатая лодочка, а вместо гребных колес — гребной винт. Но не в этом изюминка. В его конструкции используются две вещи, которые плавать не «умеют»: кровать-раскладушка и ручная дрель.

Аппарат для гребли пловца ногами

• kovboy
• 2 декабря 2010
• 22 290

Конструкция несложного аппарата для пловца, для гребли с помощью веслами с помощью ног, при этом скорость резко возрастет.

Водные лыжи своими руками

• kovboy
• 2 декабря 2010
• 27 340

Конструкция самодельных водных лыж из дерева и дюралевых полос, а также специальных палок к ним и крыльев (пар4усов) наподобие летучей мыши. Если его распустить при легком ветерке, можно плыть, не отталкиваясь палками от воды. Все предельно просто и можно сделать своими руками.

Катамаран из пенопласта своими руками

• kovboy
• 27 ноября 2010
• 142 065

Самодельный катамаран из пенопласта непотопляем, удобен в эксплуатации, долговечен и прост в изготовлении.
На рисунке изображена конструкция самодельного катамарана из пенопласта.

Самодельная деревянная лодка баул

• kovboy
• 20 июня 2010
• 51 272

Самодельная деревянная лодка баул делается из листа фанеры, нескольких сосновых планок, полкилограмма эпоксидного или казеинового клея. Вот все, что нужно для ее изготовления. Грузоподъемность «малютки» такова, что позволяет вдвоем совершать небольшие прогулки, ловить рыбу и охотиться. Лодка свободно размещается на багажнике автомобиля, а для ее транспортировки вручную предусмотрена миниатюрная тележка на одном колесе от детского самоката.

Самодельная лодка из бумаги и картона

• kovboy
• 7 апреля 2010
• 60 819

Как сделать настоящие лодки из обычного картона и бумаги. Да, настоящие лодки, на которых можно плыть по воде, а не бумажные кораблики, как вы уже, наверное, подумали.

Швертбот своими руками

• kovboy
• 1 апреля 2010
• 46 428

Если вы живете не слишком далеко от водоема, сделайте по нашим чертежам швертбот, и вы испытаете все прелести плавания под парусом. А если этот древнейший движитель не слишком привлечет вас, корпус швертбота можно использовать как основу небольшой мотолодки или гребного тузика. Из материалов для него потребуются всего лишь два листа фанеры и сосновые рейки.

Самодельная деревянная лодка

• kovboy
• 29 марта 2010
• 68 258

Самодельная трехместная лодка грузоподъемностью 320 кг, состоит из 5 секций. На берегу его можно превратить в достаточно просторное укрытие от дождя, особенно если накинуть сверху кусок полиэтиленовой пленки. Лодка настолько проста, что ее может сделать даже человек, незнакомый с судостроением и имеющий лишь самые элементарные навыки работы с деревом. Для изготовления не потребуется специального оборудования и помещения, вся лодка собирается в комнате городской квартиры. Делается она из весьма доступных материалов, которые можно приобрести в магазинах строительных и хозяйственных товаров.

Делаем катамаран из старого велосипеда

• kovboy
• 22 декабря 2009
• 43 145

Любителям мастерить, желающим изготовить такую приставку, потребуется несколько метров дюралюминиевых труб и стального тросика для каркаса и 6-7 м2 водонепроницаемой ткани для поплавков. Если вы живете близко от водоема, можно сделать и чисто водный транспорт — «водопед», взяв за основу велосипедную раму без колес.

Самодельные лодки из фанеры: материалы и инструменты, чертежи и планировка, сборка корпуса, клеевые работы и окраска

Несмотря на обилие в профильных магазинах рыбацких и туристических лодок самых разных форм и размеров, многие все же интересуются, как сделать самодельную лодку из фанеры. Главная причина подобного интереса заключается, пожалуй, в неистребимой тяге наших соотечественников к созидательному труду.

Пускай купить сегодня можно все, что угодно, но в самодельной шлюпке или швертботе, сделанных по чертежам чуть ли не из журнала «Рыболов», есть какое-то непередаваемое очарование.

Изготовить лодку непросто, но вполне возможно

В статье мы приведем несколько советов, используя которые, вы сможете довольно быстро научиться делать лодки — самоделки из фанеры.

Материалы и инструменты

Реклама

Не так давно самодельные мини лодки из фанеры были весьма популярны. Это дало возможность отработать методики по их изготовлению, а также определиться с наиболее подходящими материалами.

Конечно, сегодня перечень доступных лаков, пропиток и клеев для фанеры существенно шире, чем был даже десять лет назад – но для изготовления маломерного плавсредства своими руками нам ничего сложного не понадобится:

• Фанера – самый главный компонент. Для изготовления лодок чаще всего используются листы из проклеенного натурального березового шпона толщиной около 5 мм. Отдельные детали, такие как шпангоуты или киль, вырезают из более толстого (10 – 15 мм) материала.

Обратите внимание!
Чтобы обеспечить бортам достаточную надежность, для обшивки следует использовать исключительно качественную фанеру, без трещин, расслоений, сучков и т.д.
Конечно, цена материала первого или второго сорта будет выше, но зато вы будете уверены в безопасности вашей лодки.

Чем крупнее листы, тем проще с ними работать

• Древесина применяется для установки внутренних распорок, оформления бортов, сидений и т.д. Желательно использовать обрезную оструганную доску из легких пород дерева.
• Шовный материал задействуется для соединения отдельных деталей обшивки в единое целое. Швы можно оформлять с помощью достаточно тонкой и гибкой проволоки, пластиковых хомутов, толстой капроновой лески и т.д.
• Клей нужен, чтобы обеспечить швам должную герметичность. На сегодняшний день мастера практически отказались от натуральных составов на основе казеина, и отдают предпочтение современным полимерным смолам.

Кроме этого нам будут нужны специальные лаки и пропитки, защищающие древесину от набухания и гниения. Также стоит запастись стеклотканью или аналогичным материалом для проклейки всех швов. В качестве альтернативы стеклоткани можно использовать стеклопластик – тогда им будет оклеено все днище и борта.

Ну, и не нужно забывать о краске – ведь мы же хотим, чтобы наше судно было красивым!

Что касается инструментов, то набор будет практически стандартным:

• Пила по дереву.
• Электролобзик с набором полотен разной длины.
• Шлифовальная машинка.
• Ручной инструмент (молоток, пассатижи, стамески и т.д.)
• Струбцины для зажима фанеры при склеивании.
• Кисти для пропитки, лакировки и окраски фанеры.

Делаем лодку

Чертежи и планировка

Прежде чем приступить к работе, определяемся, какое именно судно нам нужно. На сегодняшний день в сети можно найти самые разные чертежи самодельных лодок из фанеры, так что ни в постройке плоскодонки для рыбалки, ни в сборке туристической байдарки ничего невозможного нет.

Чертеж фанерной лодки

Если же ни один из найденных чертежей нас не устраивает, можно заняться проектировкой самостоятельно.

Правда, в этом случае от вас потребуются определенные навыки для расчета грузоподъемности, а то лодка может получиться исключительно декоративной.

• Изучив доступные проекты самодельных лодок из фанеры, или изготовив собственный, переносим на бумагу контуры основных деталей.
• Используя бумажные шаблоны, на листах фанеры рисуем линии, по которым будет проводиться выпиливание шпангоутов и листов для обшивки.
• Если фабричная длина фанерных листов вас не устраивает (а так происходит в 99% случаев), то необходимо провести их сращивание. Для этого торцы фанеры стесываем под острым углом таким образом, чтобы длина получившегося скоса составляла 7-10 толщин самого листа.

Сращивание «на ус»

• Приложив скошенные части друг к другу, промазываем их клеем и зажимаем струбцинами. Такая методика носит название соединения «на ус».
• Параллельно заготавливаем деревянные брусья, из которых будет делаться каркас нашей будущей лодки.

Совет!
Чтобы облегчить работу над проектом, можно собрать специальные козлы из брусьев сечением 50х50 мм.
На этих козлах будет гораздо удобнее размещать все детали в процессе соединения, особенно если вы работаете без помощников.

Самодельная складная лодка из фанеры: чертеж основных узлов

Сборка корпуса

Когда все готово, начинаем работу:

• Используя пилу по дереву или электролобзик, вырезаем заготовки по шаблонам из досок, брусьев и фанеры. Отступ от проектного размера не должен составлять больше 1 мм, иначе борта при сшивке «не сойдутся».
• Транцевые части (задний борт) и шпангоуты склеиваем для получения нужной толщины и прочности. Клееные детали будут несколько тяжеловаты, но это не страшно!
• Если планируется установка лодочного мотора, то транец стоит дополнительно проклеить стеклотканью и усилить доской из дерева твердых пород.

Фото транца, деталей днища и бортов

Совет!
Для повышения прочности соединения шпангоуты и транцы можно дополнительно зафиксировать саморезами.
При этом длина саморезов должна быть такой, чтобы острие не прошивало деталь насквозь.

• Устанавливаем транец на предварительно сделанные козлы и начинаем крепить к нему днище и борта, сводя их на носу друг с другом.
• Детали обшивки крепим либо с помощью шовного материала (если используется не очень толстая фанера), либо исключительно на клей, стесывая край фанеры под углом.

• На данном этапе очень важно, чтобы все элементы сошлись по размерам, поскольку для уменьшения щели придется разбирать всю конструкцию и частично подрезать шпангоуты.

После «черновой сборки» можно приступать к проклейке.

Клеевые работы

Проклейка швов стеклотканью

Инструкция по проклейке и герметизации нашего судна имеет следующий вид:

• Готовим смесь из эпоксидной смолы и аэросила (двуокись кремния). Компоненты смешиваем в промоции 1:1 с использованием насадки на дрель. Оптимальная консистенция смеси — как у густой сметаны.
• Углы между днищем, бортами и транцем усиливаем с помощью деревянных галтелей – небольших уголков, обеспечивающих жесткость соединения.
• Полосы из стеклоткани и стеклопластика наклеиваем на все швы изнутри, тщательно промазывая стыки эпоксидно-аэросильным составом.

Обратите внимание!
Поскольку большинство клеевых составов содержат летучие токсины, все лакокрасочные работы следует выполнять с применением средств защиты для органов дыхания!

• После высыхания клея устанавливаем шпангоуты на выбранные места.
• Для фиксации шпангоутов используем тот же клей. Если габариты судна достаточно велики, то с целью усиления конструкции шпангоуты следует дополнительно зафиксировать на дне и бортах полосами стеклоткани внахлест.

• Укладываем настил на днище, крепим уключины, сидения и другие детали, предусмотренные конструкцией.
• Если в лодке планируется обустроить кокпит (закрытое пространство в носовой части), устанавливаем крышку, фиксируя ее на бортах и шпангоутах.

Дождавшись, пока вся конструкция просохнет, снимаем лодку с козлов, переворачиваем ее и шлифуем наружную поверхность. Затем обрабатываем эпоксидной смесью швы и проклеиваем днище стеклотканью.

Монтаж кокпита и сидений

Окраска

На завершающем этапе нам необходимо обеспечить нашей лодке защиту от влаги и придать ей привлекательный вешний вид:

• Вначале тщательно обезжириваем все детали.
• Затем обрабатываем древесину пропиткой. Здесь вполне подойдет состав для морских или речных судов от «Tikkurila».
• Шпатлюем все плоскости, маскируя щели и неровности, а потом обрабатываем специальной грунтовкой.
• Красить самодельные фанерные лодки можно практически любой краской, но если вы хотите обеспечить судну долговечность, то лучше использовать специальные пигментные смеси, предназначенные для обработки деревянных судов.

Краска для плавсредств

• Средний расход краски составляет 1 – 1,5 л/м 2 . Наносить ее лучше всего с помощью кисти, но допускается и использование краскопульта.

Вывод

Своими руками созданное плавсредство, помимо пользы принесет некое удовлетворение от проделанной работы

Самодельная лодка из фанеры, изготовленная по данной технологии, будет вполне пригодна для выездов на рыбалку, семейных прогулок и т.д. Конечно, в открытое море выходить в ней не стоит, но как показывает практика, для больших рек и озер нашей страны такая конструкция является вполне надежной. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лодка типа плоскодонки сделана из досок и фанеры. Никаких дефицитных материалов для ее изготовления не требуется. Для корпуса самодельной лодки подберите сухие доски толщиной 25 мм и фанеру толщиной 6 мм. Доски для бортов и кормы должны иметь ширину 305 мм. Все детали, расположенные внутри лодки (кормовое сиденье, среднее сиденье и распорки), сделаны из досок толщиной 25 мм и имеют одинаковую длину — 864 мм. Следует учесть, что размеры этих деталей надо выдержать очень точно, так как они крепятся к корпусу только на шурупах.

Детали самодельной лодки из фанеры имеют простейшую геометрическую форму, и их изготовление вряд ли вызовет у кого-нибудь затруднения. Особое внимание уделите точной подгонке стыкуемых поверхностей и сборке и покраске лодки. Стыкуемые кромки должны быть тщательно подогнаны и иметь минимальные зазоры по всей длине. Для крепления всех деталей желательно пользоваться оцинкованными или лужеными шурупами. Обшивку следует крепить короткими шурупами 3х18 и 3х26, остальные детали (например, борта с кормой, сиденья и т. п.) — шурупами 4х60 и 5х64.

Днище самодельной лодки делается из фанеры толщиной 6 мм. Для обеспечения водонепроницаемости лодки стыки корпуса с днищем следует делать с предварительным нанесением клея типа ВИАМ-Б/3 и закреплять шурупами по всему периметру с шагом 40 мм. Если приобретение клея ВИАМ-Б/3 для вас окажется затруднительным, то вполне удовлетворительные результаты может дать использование для этих целей густотертой масляной краски. Хотя краска и обладает очень слабыми клеящими свойствами, но, усиленная дополнительным крепежом, она дает довольно прочное и водонепроницаемое соединение. Швы снаружи желательно проклеить перкалью или полотном с применением клея АК-20.

На дно лодки из фанеры между распорками следует настелить решетку из реек сечением 50х20 мм, чтобы не продавливать днище ногами.

Спецификация деталей самодельной лодки из фанеры

Заключительной и, пожалуй, самой ответственной операцией является покраска самодельной лодки из фанеры. Перед покраской лодку необходимо отгрунтовать. Грунтовка делается натуральной олифой. Для лучшего впитывания в древесину олифу следует подогреть до начала кипения. Наносят олифу толстой кистью как снаружи, так и внутри лодки. После полного высыхания грунтовки лодку красят. Чтобы лодка стала нарядной, лучшее сочетание дадут красный цвет до ватерлинии и остальное — белый. Внутри можно покрасить в светло-зеленый цвет.

Для получения красного цвета используйте свинцовый сурик, а белый цвет дадут свинцовые или цинковые белила. Краску следует разводить очень жидко на чистой олифе с таким расчетом, чтобы покрасить лодку 2-3 раза. Жидкая краска лучше растекается, дает более ровное и прочное покрытие. Покраску следует производить широкими мягкими кистями-флейцами.

Для самодельной лодки из фанеры можно использовать любое подходящее весло или сделать по размерам, данным на рис. 3.

Весло делают из березовой доски толщиной 35 мм. На конце веретена весла запилите шип и укрепите на нем ручку (К). Кромку лопасти весла окантуйте латунной накладкой.

Для предупреждения стекания воды на веретено весла наденьте резиновое кольцо.

Весло самодельной лодки из фанеры также необходимо пропитать олифой и покрасить.

Классическая рыбалка на берегу реки, без сомнения, очень удобна и в некотором роде даже романтична. Однако что делать, если вся заветная рыба водится далеко от берега или в таком месте, куда нельзя попасть иначе как по воде?

Лодка ― лучшее решение этой задачи. Но их стоимость в магазинах заставляет рыбаков и туристов иной раз проявлять самодеятельность и смекалку, создавая плавсредства буквально из ничего. Из каких же материалов можно сделать лодку своими руками?

Лодка из пластиковых бутылок

Необычным, но эффективным материалом для создания лодки могут стать банальные пластиковые бутылки. Поскольку наиболее распространённый объём такой тары ― 2 литра
, самым сложным этапом в конструировании будет именно сбор материала.

Для того, чтобы создать «бутылочную» лодку, потребуются следующие материалы:

• Бутылки;
• Водостойкий скотч и клей;
• Нож или ножницы;
• Проволока;
• Фанера и поперечины из дерева или металла.

Прежде всего нужно тщательно очистить бутылки от наклеек и этикеток. Однако самое главное, что необходимо сделать на этом этапе, ― придать пластиковой таре плотность и жёсткость
. В этом помогут законы физики. Бутылки помещаются в холодильник, там же плотно закручиваются крышками, а затем перемещаются в тепло. Таким образом воздух внутри бутылок нагревается и придаёт им упругую форму. Для пущей надёжности желательно закрепить крышки водостойким клеем.

Монтаж лодки из пластиковых бутылок

Из заранее подготовленных бутылок формируют своеобразные брёвна.

Первый шаг
― соединение двух бутылок донышками. Для закрепления натягивают пластиковое кольцо, вырезанное из середины пустой бутылки. Вся эта конструкция промазывается клеем и плотно заматывается скотчем в несколько слоёв.

У следующих двух бутылок обрезаются верхние части, после чего обезглавленный пластик насаживают на края заготовки, вновь применяя клей и скотч. Таким образом получается надёжный и герметичный фрагмент будущей лодки.

Дальнейший процесс состоит из повторения вышеуказанных действий и заканчивается при изготовлении бревна оптимального размера.

Один поплавок состоит из восьми брёвен
, которые соединяются крепкой проволокой, полиэтиленом и скотчем. В зависимости от предпочтений, количество брёвен может изменяться в большую или меньшую сторону. Самое главное ― соблюдать баланс и сделать из лодки надёжное средство передвижения.

Поплавки монтируются с помощью поперечин, изготовленных из дерева или металла. Дно лодки опять же может быть создано из различного материала. Это может быть фанера, пластик или металлический лист.

Финальным штрихом в изготовлении лодки может стать обшивка водостойкой тканью
или же отделка крепкой фанерой с последующей покраской. Так лодка прибавит в надёжности и эстетике.

Лодка из фанеры

Помимо фанеры как основного материала, для создания такой лодки потребуется:

• Электролобзик;
• Шуруповёрт;
• Пила;
• Молоток;
• Прибор для шлифовки;
• Струбцины и кисти;
• Древесина;

Клей, смолы, лаки, олифы и т.п.

Монтаж лодки из фанеры

Наиболее приемлемый вариант ― крупногабаритная фанера без дефектов в виде расслоения и трещин.

С помощью чертежей производится крайне внимательная разметка материала. При допущении малейших ошибок и расхождений, изготовление лодки без щелей станет невозможным. Для обводки фанеры можно использовать специальные выкройки.

Далее каждый фрагмент вырезается пилой и электролобзиком. Особое внимание уделяется углам стыковки на торцах. Задний борт и шпангоуты потребуют монтажа фанеры в несколько слоёв, для увеличения прочности. Если же в конструкции лодки предполагается наличие мотора, то задний борт дополняют деревом твёрдых пород и проклеивают стеклотканью
.

Шпангоуты и транцы фиксируются лужёными или оцинкованными шурупами. Дно и борта же прикрепляются к транцам с помощью специального клея и прочих материалов для швов. Дно лодки желательно укрепить реечным настилом.

Проклейка швов осуществляется специальным герметиком, в состав которого входит эпоксидная смола и аэросил в пропорции 1:1. Галтели являются рёбрами жёсткости и прокладываются по углам. Все внутренние стыки обрабатываются герметиком, после чего на них наносится стеклоткань.

После просушки всей конструкции, производят установку шпангоутов, настила на днище, сидений и прочих запланированных элементов.

Перед покраской все поверхности обезжиривают и шлифуют, затем тщательно обрабатывают пропиткой для дерева. Если после всех этих действий поверхность остаётся неровной и имеет щели, на помощь приходит специальная шпатлёвка, а после высыхания ― грунтовка.

Для покраски обычно используется эмаль для судов, жёсткая кисть или краскопульт
.

Складная лодка из дюралюминия

Для создания складной лодки потребуется:

• Листы дюралюминия;
• Прорезиненная ткань;
• Заклёпки и накладки;
• Древесина;
• Ножницы по металлу;
• Грунтовка и краска.

Монтаж складной лодки из дюалюминия

Дюралюминий ― наиболее выгодный материал для создания складной лодки. Он лёгкий и очень прочный, при этом для создания плавсредства нужно всего лишь шесть элементов: два для днища и четыре для бортов.

Поперечных распорок в такой лодке всего три: одна из них ― сиденье, две других ― распорки из дерева с алюминиевыми трубками на концах. Они вставляются в отверстия на внутренних сторонах бортов, что обеспечивает жёсткость и надёжность конструкции.

Прежде чем начинать сборку лодки по чертежам, рекомендуется воссоздать её прототип из картона. Так будет легче устранить все ошибки, к тому же такие картонные детали послужат и как выкройки для дюралюминия.

Все шесть деталей складной лодки вырезаются ножницами по металлу, затем проходят подгонку и подгибку. Отверстия под заклёпки сверлятся в стыках-швах через каждые 2 сантиметра. После чего фрагменты лодки скрепляются заклёпками, которые герметично замазывают краской. Также монтаж дюраля может производиться с помощью прорезиненной эластичной ткани
.

Планшир и сидения изготавливаются из любой подручной древесины и монтируются оцинкованными гвоздями. В финале готовую лодку грунтуют и красят.

Многие, особенно заядлые рыбаки, хотят иметь хорошую лодку, но не у всех есть возможность её приобрести. Вот и возникает вопрос: как сделать лодку своими руками? Тем, кто считает такую задачу невыполнимой, сразу отвечаем, что это не так. Главное, приложить силы и старание.

Лодка из досок

Задумываясь о том, как сделать лодку, в первую очередь надо определиться с древесиной. Для этого прекрасно подойдет ольха, верба или ель, но, как говорят народные умельцы, нет лучше лодки, сделанной из простых сосновых досок. Может, такая лодка и тяжеловата, но зато смолистое дерево практически не подвергается гниению.

К тому же красить её не обязательно. Мастера считают, что под слоем краски древесина парится и преет. Вполне достаточно доски пропитать, а подойдет для этого отработанное моторное масло.

Подготовка древесины

На пилораме распилите доски на толщину 30 мм. После этого их требуется обстругать до толщины 25 мм. Этого будет вполне достаточно. Причем стругают их только с той стороны, которая будет находиться внутри лодки.

Тем, кто не совсем уверен в том, как сделать лодку, следует знать, что длина досок и будет являться длиной корпуса. Выбирать её надо по своему усмотрению. Она может быть от 4 до 6 м.

При изготовлении лодки учтите тот факт, что чем шире доски, тем меньше щелей будет в лодке, а это, соответственно, сократит потенциальные места течи. При соединении и сгибании досок щели будут в любом случае, вот почему их надо сразу конопатить. Для этого применяют мох или строительный жгут, а затем дополнительно промазывают силиконом.

Скрепление всех элементов лодки

Если раньше доски между собой скрепляли гвоздями, то сейчас им на смену пришли саморезы, что дает возможность сделать это надежно и быстро.

Продумывая, как сделать лодку, не забудьте о форме бортов. Они могут быть как наклонные, так и вертикальные. Хотя последние и более просты в изготовлении, но судоходные качества лодки от этого ухудшаются. Поэтому многие предпочитают их гнуть. Нельзя сказать, что сделать это просто, но совершенно реально. Главное, знать, какие использовать для этого приспособления. Хорошо это делать с помощью специальных струбцин, а гнуть надо медленно, постепенно увеличивая нагрузку. Доски надо периодически смачивать водой. Это придает им гибкость.

Для большей надежности лодку снабжают ребрами жесткости. Их обычно выполняют из дубовой доски. Она же используется для устройства заостренного носа лодки. В него вставляют доски бортов и дна, причем в специальные пазы. Саморезы здесь не используют для скрепления.

Решая, как сделать лодку, следует сразу прикинуть ширину передней части и кормы. Обычно в носовой части ширина достигает 80 см, а в районе кормы уменьшается до 30‒40 см. Борта при этом лучше сделать высотой не больше 40 см.

Такая форма лодки дает возможность легко управлять ею с кормовой части, используя при этом одно весло.

Резиновая лодка

Многие рыбаки предпочитают для рыбной ловли использовать надувные резиновые лодки. Перед деревянными они имеют ряд преимуществ — компактны и мало весят (не более 6 кг), а при бережном отношении служат очень долго.

Те, кто не имеет возможности купить лодку заводского изготовления, задумываются о том, как сделать резиновую лодку самостоятельно. При наличии определенных навыков это вполне решаемая проблема.

Необходимые материалы

Лучший материал для изготовления резиновой лодки ‒ прорезиненная ткань БЦК. Её используют для производства армейских средств индивидуальной защиты. Она очень тонкая, легкая, прочная, не подвержена гниению и прорезинена с двух сторон.

Чтобы сшить основные элементы лодки, применяют капроновую нить (№ 30). Прострачивают их на швейной машинке. Для скрепления элементов используют резиновый клей 4508 с натуральным каучуком.

Процесс изготовления

1. За основу берутся чертежи резиновой лодки.
2. Из плотного картона вырезают лекала для элементов лодки.
3. На большом столе раскладывают ткань лицом вниз, кладут на неё лекала деталей и обводят их, причем делают припуск на швы 1 см.
4. Готовые детали лодки сначала наживляют капроновой нитью, а потом прострачивают на машинке.
5. Затем нарезают из ткани полосы шириной 50 мм и проклеивают ими сверху все швы.
6. Таким образом собирают носовую и кормовую часть, а также боковые баллоны.
7. После сборки всей конструкции устанавливают клапан для накачивания. Для него можно использовать небольшой отрезок резинового шланга или купить готовый заводского изготовления.
8. Затем переходят к изготовлению дна. Для этого накачивают уже сделанный баллон лодки. На полу расстилают ткань, кладут сверху баллон и обводят его.
9. Для дна надо сделать две выкройки. Их склеивают между собой и полученное двойное дно приклеивают к низу лодки.

Такая краткая инструкция дает общее понятие, как самому сделать лодку, а также определиться с материалами и объемами работ. Надеемся, что наши советы будут вам полезны, и вы без особых усилий сможете смастерить лодку самостоятельно.

На строительство какого-либо плавсредства своими руками решаются по разным причинам: кто-то просто из любопытства — получится или нет; кому-то доставляет гордость показывать лодку, изготовленную самостоятельно; у кого-то банально нет свободных денежных средств, чтобы купить судно, сделанное специалистами. Причин может быть много, но все они рано ли поздно заставляют взяться за карандаш, чтобы составить своими руками чертежи моторной лодки.

Из каких материалов?

Их чего же можно изготовить моторную лодку? Давайте разберемся поподробней, какие материалы используют в строительстве моторных лодок.

1. Лодки из стеклопластика. Достаточно легкий, прочный и дешевый материал для строительства судна. Работа обычно не вызывает больших затруднений даже у начинающего судостроителя.
2. Лодка из фанеры. Доступный материал, относительно дешевый, его достаточно легко обработать: не нужно закупаться дорогостоящим инструментом и иметь какие-то специальные знания и навыки.
3. Надувные лодки пвх. Под мотор можно самостоятельно изготовить и плавсредство из ПВХ. Из минусов — более дорогостоящий материал, изготовление такой лодки требует много свободного места. Себестоимость самодельной лодки из ПВХ может быть выше, чем у купленной в магазине.

Стеклопластик

Прежде чем рассмотреть, как своими руками сделать моторную лодку из стеклопластика, давайте изучим все плюсы и минусы этого материала.

• Надежная.
• Долговечная.
• Водонепроницаемая.
• Презентабельная на вид.
• Доступная по цене.

Лодка из стеклопластика может быть как килевая, так и плоскодонка, так как стеклопластик достаточно прочный материал, который не боится песчаного и каменистого дна. Судно из стеклопластика будет ударопрочным, на нем легко можно пройти по мелководью, не боясь, что дно лодки изотрется о камни. Кроме того, этот материал нормально переносит перепады температур, поэтому обычно не возникает проблем с хранением лодки: ее можно оставить на зиму даже в неотапливаемом гараже. Ремонт тоже довольно простой: понадобится лишь эпоксидная смола и стеклоткань. Так как такие лодки не требуют накачки воздухом, то ее и невозможно проколоть или порвать. Эти плавсредства практически непотопляемы.

Основной минус такой лодки в том, что они имеют достаточно большие размеры, поэтому транспортировка судна обычно вызывает затруднения. Как правило, для перевозки требуется прицеп.

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок. Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели.

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

• Гелькоут лодочный.
• Отвердитель.
• Полиэфирная смола.
• Стекломат.
• Ножницы.
• Наждачная бумага.
• Уключины и подуключины.

Последовательность действий:

1. Обмажьте матрицу в четыре слоя разделительным воском.
2. Нанесите гелькоут для внешнего слоя судна
3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
4. Прикатайте стекломат в пять-шесть слоев, чтобы придать жесткость и прочность всей конструкции.
5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
6. Прикрутите уключины.
7. Зашкурьте борта судна при помощи наждачной бумаги.
8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.

Фанера

Этот материал для строительства лодки своими руками под мотор обычно выбирают из-за того, что он общедоступен, купить его можно практически в любом строительном магазине по относительно невысокой цене. Кроме того, листы фанеры небольшой толщины, легко сгибаются, а обработать фанеру можно простыми ручными инструментами без больших материальных затрат. Но давайте разберемся, в чем же заключаются плюсы и минусы строительства своими руками лодки из фанеры под мотор.

Они уже были перечислены выше. Можно лишь добавить, что у фанерных лодок относительно небольшой вес и хорошая вместимость.

К ним, пожалуй, можно отнести то, что лист фанеры сложно согнуть под большим углом, так как он может легко треснуть, поэтому, хотя тонкие листы и гнутся достаточно хорошо, при строительстве судна стараются лишний раз не рисковать и строят плавсредства преимущественно треугольной или прямоугольной формы, избегая сильно выгибать материал.

Изготовление лодки из фанеры

Как и при строительстве любой другой лодки, при изготовлении фанерных аналогов работу следует начать с чертежа. Не будем повторяться и напоминать о том, что можно как сделать своими руками чертежи моторной лодки, так и приобрести готовые.

Для строительства плавсредства вам потребуются стандартные инструменты для работы по дереву: ножовка, лобзик, рубанок, шуруповерт, топор, молоток, стамеска, отвертка и так далее.

Кроме того, будет необходимо приобрести:

• водонепроницаемую фанеру стандартного размера;
• сосновую или дубовую доску;
• ткань, которой будете оклеивать корпус;
• шпаклевку;
• водонепроницаемый клей;
• олифу или другую водоотталкивающую пропитку для дерева;
• масляную краску;
• гвозди, шурупы, металл для изготовления уключин.

Лодка с мотором практически ничем не отличается от той, которая предназначается под весла. Единственным отличием является то, что при строительстве под мотор лодки своими руками слегка видоизменяется корма: на ней устанавливается транец, который изготавливают из многослойной фанеры. Важно, чтобы он выдержал крепление двигателя, поэтому экономить на нем не стоит.

После изготовления чертежа, нужно все элементы перенести на плотный картон в масштабе 1:1, то есть сделать на нем выкройки деталей в натуральную величину. С такого картонного шаблона гораздо проще перенести все элементы непосредственно на фанеру. Перенося выкройку, следите за тем, чтобы волокна фанеры шли вдоль детали.

После этого вам нужно будет выпилить все части из фанеры, собрать судно, тщательно подгоняя все детали и элементы конструкции.

Для того чтобы лучше защитить фанеру от влаги, можно по окончании работ, обшить готовую лодку стеклотканью. Приклеивают такую ткань по направлению от киля к бортам, тщательно следя, чтобы не было никаких складок и пузырей. После того, как она полностью высохнет, необходимо прошпаклевать поверхности, загрунтовать их и затем окрасить.

Лодка из ПВХ

Надувные лодки из ПВХ под мотор, пожалуй, наиболее трудные в изготовлении плавсредства. К плюсам последних можно отнести то, что они достаточно легкие, их можно взять в пешие походы, а поместятся они в обычный рюкзак.

А вот минусов у таких лодок достаточно много:

• Непрочные, подверженные проколам: такую лодку довольно просто порвать, зацепившись за куст или острый камень.
• Дорогостоящие: себестоимость изготовления достаточно высокая, так как специальный материал для лодок стоит довольно дорого.
• Нужно обладать определенными навыками: знать хотя бы принципы раскройки материала. Даже если вы найдете готовые выкройки, незнание основных правил закройщиков может привести к порче дорогостоящего материала.
• При склеивании также недопустимы ошибки, так как детали вы уже не всегда сможете отклеить обратно, а, соответственно, это опять же ведет к дополнительным материальным затратам.

Изготовление лодки из ПВХ

Понятно, что строительство своими руками лодки под мотор из ПВХ, как и все прочие, начинается с чертежа. Но, помимо него, вам нужно будет найти еще выкройки или лекала всех элементов конструкции в масштабе, чтобы затем самостоятельно создать части в натуральную величину.

Материалы:

• Клей для ПВХ.
• Ножницы.
• Кисточки.

И главное, вам потребуется место с достаточной вентиляцией для изготовления лодки.

Перед постройкой лодки в натуральную величину рекомендуем склеить такой же макет хотя бы из обычного полиэтилена. Так вы сможете: во-первых, проверить сами лекала (к сожалению, они часто грешат тем, что там допущены грубые ошибки), а, во-вторых, вы будете знать весь процесс и порядок сборки, что впоследствии облегчит вам работу над большим судном. На первый взгляд может показаться, что эта работа бессмысленна, но она может сберечь вам дорогостоящий ПВХ в случае ошибок.

После того как вы убедитесь, что все лекала сделаны верно, можно приступать к изготовлению лодки из ПВХ. Тщательно подгоняйте все элементы конструкции и хорошо проклеивайте швы. После изготовления самой лодки, будет необходимо еще вклеить сиденья, транец и всю фурнитуру. Это все можно как приобрести в магазине, так и при наличии определенного опыта изготовить самостоятельно.

Заключение

Обладая достаточной фантазией, можно изготовить лодку своими руками под мотор абсолютно из любого материала. И нельзя сказать, что для этого требуется слишком много каких-то дополнительных знаний и умений. Все трудности, которые возникают в процессе изготовления, довольно легко разрешимы, так как в сети есть много информации по изготовлению лодок своими руками.

Регистрация

В качестве дополнения ко всему вышесказанному, добавим, что регистрация лодок массой менее двухсот килограммов и с мощностью двигателей до 10,88 л. с. с мая 2012 года не требуется. Поэтому, приступая к постройке лодки своими руками под мотор обязательно учитывайте эти параметры.

Прекрасной альтернативой дорогостоящей лодке может стать модель, сделанная с теплом и любовью своими руками. В обзоре представлено 8 интересных идей для изготовления лодки из подручных материалов.

Лодка из фанерных листов

Лодка из фанерных листов обошлась своему владельцу всего в 59 долларов, а на ее изготовление пришлось потратить около шести часов.

Самодельная парусная лодка

Парусная лодка с двойным корпусом, каждая часть которого имеет разную длину.

Картонная байдарка для бассейна

Самодельная картонная лодка для игр в бассейне приведет в восторг любого ребенка.

Лодка, сделанная из пластиковых бутылок

Пустые пластиковые бутылки – экономичный материал для изготовления функциональной лодки.

Шлюпка в португальском стиле

“Я воспользовался дизайном Hannu Vartiala, который любезно и совершенно бесплатно выложил план изготовления лодки на своем сайте,” – говорит хозяин байдарки, изображенной на фото выше.

Лодка из клейкой ленты

Невероятно, но для изготовления полноценной функциональной лодки может быть использована обыкновенная клейкая лента.

Самодельный парусник

Парусник, сделанный самостоятельно, выходит значительно дешевле, чем его покупные аналоги.

Картонная байдарка стоимостью менее 40 долларов

Картонная байдарка, сделанная определенным образом, представляет собой прекрасную альтернативу покупным моделям, конечно, если пользователь не намерен использовать ее в профессиональных целях.

Adblock
detector
