Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.
Требования к эстакаде
В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:
- Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
- Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
- Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.
Виды смотровых эстакад для автомобилей
В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.
Мини эстакада,
представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.
Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.
Полноразмерная эстакада
гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.
Мини эстакада для автомобиля своими руками
Для того, чтобы сделать мини эстакаду своими руками понадобится:
- Стальной уголок толщиной не менее 10 мм;
- Металлический пруток;
- Электроды для сварки;
- Сварочный аппарат;
- Краска для защиты готовой металлической конструкции от коррозии.
Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.
Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.
Полноразмерная эстакада для ремонта автомобилей
Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.
На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

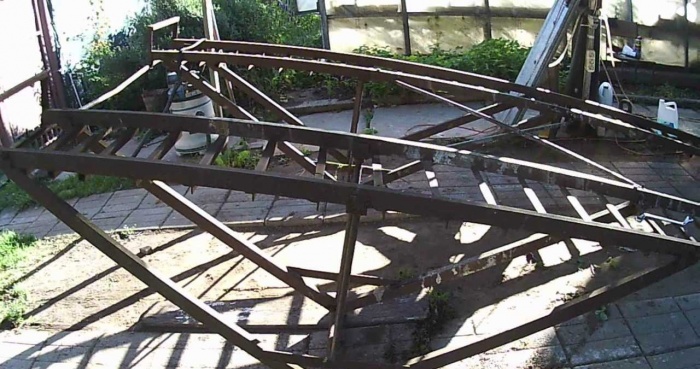

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.
Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.
Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.
Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.
Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.
Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.
Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.
Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.
В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.
Основные виды автомобильных эстакад
В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:
- Позволяют поднять только один мост автомобиля (передний или задний).
- Полноразмерные (рассчитаны на въезд всей машины).
Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток — в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.
Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.
Особенно важны три группы размеров:
- высота и ширина опорных тумб «стульчиков»;
- длина трапа (въездного и горизонтального);
- ширина трапа.
Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования.
Популярные варианты эстакад для ремонта авто
Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).
Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.
Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).
Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.
Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.
Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).
Фото №4 Удлиненный вариант эстакады-подставки
Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).
Фото №5 Переносная эстакада в собранном виде
Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.
Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).
Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.
Как сделать разборную автоэстакаду самостоятельно?
Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.
Разборная эстакада должна иметь следующие габариты:
- Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
- Ширина трапа — минимум 40 см.
- Высота опорных тумб – 70-80 см.
- Ширина верхней части опорных тумб равна ширине трапов.
Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.
Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».
Этапы работы
Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.
Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.
Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку. Они не дадут автомобилю съехать с трапа.
Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.
Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.
Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.
Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.
Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.
Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.
Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам.
Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.
Для чего нужна конструкция?
Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.
Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).
Какие инструменты могут понадобиться?
Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:
- Сварка (если будет построен металлический вариант).
- Болгарка (для разрезания материалов).
- Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
- Кирпич и шпалы.
- Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).
Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.
Как сделать самый простой вариант конструкции?
Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.
Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.
Как сделать конструкцию из лестниц?
Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.
Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.
После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.
Особенности обустройства смотровой ямы
Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.
Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.
Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.
Обустройство эстакады
Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.
Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.
Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.
Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.
Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.
Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.
Виды конструкций эстакад для гаража
Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

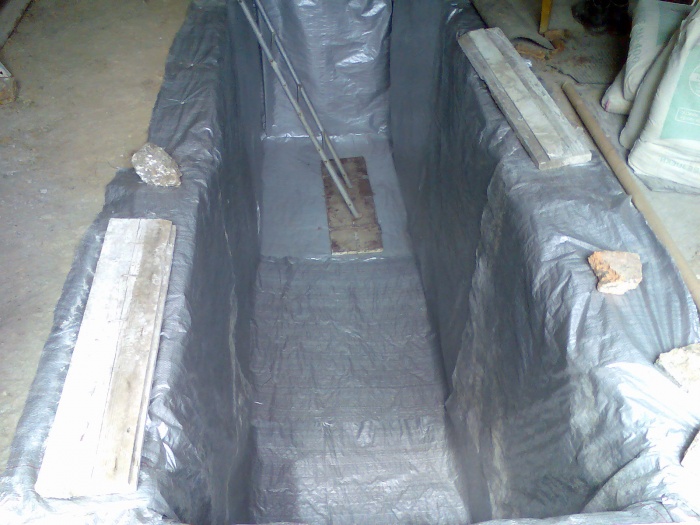

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:
- На дачном массиве.
- На приусадебном участке.
При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.
Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.
Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.
Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.
Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.
Связано это может быть:
- С близким расположением подземных вод.
- Неблагоприятными особенностями грунта.
В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.
Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:
- Наличие большей площади для проведения работ.
- Много света.
- Более удобно.
- Нет сырости.
- Отсутствует темнота.
- Мост для авто не затапливают талые и грунтовые воды.
- При выполнении работ нет необходимости долго находиться в земле.
Для гаража можно использовать варианты эстакад:
- Переносные.
- Имеющие вид смотровой ямы.
- Выполненные из кирпича.
- Сооруженные из шпал.
Для изготовления конструкций выбирается:
- Древесина.
- Металл.
Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.
Эстакада в гараже может располагаться:
- В углу.
- У стены
. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины. - Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
, что требует увеличения ее протяженности.
Особенности эстакад для ворот
Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.
Конструкции могут изготавливаться с основаниями различной сложности:
- Специального оснащения и наличия навыков сварщика требуют сварные изделия.
- Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.
Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.
Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.
Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.
Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.
Как сделать эстакаду из различных материалов
Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.
Недостатки такой эстакады:
- Нужен участок для ее сооружения.
- Со временем кирпич станет разрушаться.
- Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.
Эстакада из железнодорожных шпал
Эстакаду можно собрать из железнодорожных шпал.
В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.
Для надежности конструкции ее скрепляют скобами.
Недостатки такой эстакады:
- Не все имеют требуемый запас шпал.
- Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
- После окончания ремонтных работ понадобится для хранения шпал много места.
При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.
Большей популярностью пользуются металлические эстакады.
Как сделать эстакаду из металла
Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.
Для изготовления конструкции понадобится:
- Металлический прокат.
- Сварочный аппарат.
- Любая арматура.
- Болгарка с комплектом отрезных кругов.
- Метизы.
- Краска по металлу
При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.
Инструкция состоит в следующем:
- Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
- Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
- Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.
Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.
Для работы понадобится:
- Доска толщиной 50 миллиметров.
- Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.
Порядок сборки конструкции:
- На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
- С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.
Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.
При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:
- Передней частью доски и бруском, закрепленным ближе к середине.
- После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
- Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.
Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.
- Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.
Какие существуют виды эстакад, как их изготовить, подробно показывает видео.
Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.
Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.
В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.
Эстакады можно разделить на 2 вида:
- для полного заезда автомобиля;
- для частичного подъема автомобиля.
Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.
Варианты эстакады для полного заезда автомобиля
Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.
Плюс ямы в том, что она не будет занимать полезное пространство гаража.
Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.
В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.
В итоге придется ее засыпать и рассматривать другие варианты.
Кирпичная эстакада
Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.
Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.
Эстакада из железнодорожных шпал
Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.
Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.
Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.
Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.
Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.
Металлический вариант
Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.
Для ее изготовления понадобятся следующие инструменты и материалы:
- металлопрокат;
- сварочный аппарат;
- арматура;
- болгарка с отрезными кругами;
- болты с гайками;
- краска по металлу.
При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.
Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.
Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).
Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.
После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.
Устройство эстакады для гаража
При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.
Несколько вариантов мини-эстакад
Самый элементарный вариант мини-эстакады можно изготовить из дерева.
Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.
Собирается конструкция следующим образом.
- К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
- Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
- После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
- При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
- По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
- Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.
Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.
Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.
Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.
Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.
Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.
Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.
Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.
Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.
В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.
Основные виды автомобильных эстакад
В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:
- Позволяют поднять только один мост автомобиля (передний или задний).
- Полноразмерные (рассчитаны на въезд всей машины).
Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток — в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.
Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.
Особенно важны три группы размеров:
- высота и ширина опорных тумб «стульчиков»;
- длина трапа (въездного и горизонтального);
- ширина трапа.
Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования.
Популярные варианты эстакад для ремонта авто
Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).
Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.
Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).
Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.
Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.
Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).
Фото №4 Удлиненный вариант эстакады-подставки
Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).
Фото №5 Переносная эстакада в собранном виде
Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.
Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).
Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.
Как сделать разборную автоэстакаду самостоятельно?
Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.
Разборная эстакада должна иметь следующие габариты:
- Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
- Ширина трапа — минимум 40 см.
- Высота опорных тумб – 70-80 см.
- Ширина верхней части опорных тумб равна ширине трапов.
Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.
Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».
Этапы работы
Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.
Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.
Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку. Они не дадут автомобилю съехать с трапа.
Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.
Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.
Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.
Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.
Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.
Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.
Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам.
Альтернативой подъемным механизмам и смотровым ямам является автомобильная эстакада
, которая отличается практичностью и удобством в использовании. Металлическая конструкция может устанавливаться в любом месте, и при этом не нужен фундамент: главное условие — наличие ровной поверхности. Наша компания занимается изготовлением и монтажом металлоконструкций любых форм и размеров. Мы принимаем заказы на автомобильные .
Обзор металлоконструкций. Автомобильная мини эстакада
Металлическая сливная автомобильная эстакада представляет собой надземное сооружение, состоит из опорных стоек и площадки, откуда с помощью специальных устройств выполняются операции по наливу и сливу нефтепродуктов или сжиженного газа в автоцистерны. Сооружение размещается у дороги, что делает беспрепятственной подачу транспорта под загрузку.
Намного удобнее выполнять осмотр автомобиля или ремонт, когда используются сооружения следующих типов:
Переносная конструкция отличается компактными размерами и может разместиться в небольшом помещении ремонтной мастерской, в гараже или под навесом во дворе частного дома. Популярностью пользуется удобная и безопасная для ремонта авто мини эстакада, на такую конструкцию заезд машины осуществляться частичный (передом или задом). Мобильная гаражная металлоконструкция имеет небольшой вес и оснащена колесиками, что позволяет не только перемещать по месту, но и без проблем транспортировать.
Разборная модель успешно используется на рампах, в гаражах, мастерских, моечных постах. Конструкция быстро собирается и разбирается. Сооружения, которые применяется на постах мойки колес, должны быть заводского исполнения, в них учтены важные моменты, улучшающие рабочий процесс: присутствует замкнутая система водооборота и утилизируются стоки. Длина конструкций варьирует от 5 до 10 метров, грузоподъемность составляет до 25 т.
Досмотровая модель является обязательным оборудованием постов АКПП или пунктов досмотра автотранспорта. Данный тип сооружения комплектуется металлическим навесом, который создает удобства при осмотре транспортного средства при любых погодных условиях.
Компания Арес изготовит металлическую конструкцию для автошколы стандартную или по проекту заказчика.
Почему заказывают эстакады у нас?
Все изготовленные металлоконструкции в компании Арес имеют высокое качество и собраны в соответствии с нормативами (ГОСТ). У нас можно купить или заказать любую модель автомобильной эстакады, которую мы доставим и установим на месте ее эксплуатации.
Для многих автовладельцев собственная гаражная эстакада — это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.
Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.
Что делать, если нет возможности изготовить смотровую яму
Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.
Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.
Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:
Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.
Эстакада в гараже своими руками
Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.
Для изготовления эстакады в своем гараже вам понадобятся такие материалы:
Важное напоминание!
При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.
Варианты самодельных эстакад
Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.
Как выглядит готовая конструкция, вы можете увидеть на видео:
Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.
Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.
Для чего нужна конструкция?
Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.
Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).
Какие инструменты могут понадобиться?
Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:
- Сварка (если будет построен металлический вариант).
- Болгарка (для разрезания материалов).
- Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
- Кирпич и шпалы.
- Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).
Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.
Как сделать самый простой вариант конструкции?
Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.
Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.
Как сделать конструкцию из лестниц?
Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.
Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.
После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.
Особенности обустройства смотровой ямы
Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.
Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.
Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.
Обустройство эстакады
Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.
Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.
Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.
Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.
Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.
Требования к эстакаде
В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:
- Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
- Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
- Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.
Виды смотровых эстакад для автомобилей
В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.
Мини эстакада,
представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.
Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.
Полноразмерная эстакада
гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.
Мини эстакада для автомобиля своими руками
Для того, чтобы сделать мини эстакаду своими руками понадобится:
- Стальной уголок толщиной не менее 10 мм;
- Металлический пруток;
- Электроды для сварки;
- Сварочный аппарат;
- Краска для защиты готовой металлической конструкции от коррозии.
Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.
Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.
Полноразмерная эстакада для ремонта автомобилей
Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.
На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.
Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.
Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.
Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.
Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.
Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.
Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.
Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.
Виды конструкций эстакад для гаража
Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.
Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:
- На дачном массиве.
- На приусадебном участке.
При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.
Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.
Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.
Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.
Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.
Связано это может быть:
- С близким расположением подземных вод.
- Неблагоприятными особенностями грунта.
В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.
Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:
- Наличие большей площади для проведения работ.
- Много света.
- Более удобно.
- Нет сырости.
- Отсутствует темнота.
- Мост для авто не затапливают талые и грунтовые воды.
- При выполнении работ нет необходимости долго находиться в земле.
Для гаража можно использовать варианты эстакад:
- Переносные.
- Имеющие вид смотровой ямы.
- Выполненные из кирпича.
- Сооруженные из шпал.
Для изготовления конструкций выбирается:
- Древесина.
- Металл.
Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.
Эстакада в гараже может располагаться:
- В углу.
- У стены
. Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины. - Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
, что требует увеличения ее протяженности.
Особенности эстакад для ворот
Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.
Конструкции могут изготавливаться с основаниями различной сложности:
- Специального оснащения и наличия навыков сварщика требуют сварные изделия.
- Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.
Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.
Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.
Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.
Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.
Как сделать эстакаду из различных материалов
Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.
Недостатки такой эстакады:
- Нужен участок для ее сооружения.
- Со временем кирпич станет разрушаться.
- Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.
Эстакада из железнодорожных шпал
Эстакаду можно собрать из железнодорожных шпал.
В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.
Для надежности конструкции ее скрепляют скобами.
Недостатки такой эстакады:
- Не все имеют требуемый запас шпал.
- Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
- После окончания ремонтных работ понадобится для хранения шпал много места.
При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.
Большей популярностью пользуются металлические эстакады.
Как сделать эстакаду из металла
Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.
Для изготовления конструкции понадобится:
- Металлический прокат.
- Сварочный аппарат.
- Любая арматура.
- Болгарка с комплектом отрезных кругов.
- Метизы.
- Краска по металлу
При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.
Инструкция состоит в следующем:
- Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
- Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
- Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.
Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.
Для работы понадобится:
- Доска толщиной 50 миллиметров.
- Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.
Порядок сборки конструкции:
- На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
- С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.
Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.
При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:
- Передней частью доски и бруском, закрепленным ближе к середине.
- После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
- Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.
Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.
- Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.
Какие существуют виды эстакад, как их изготовить, подробно показывает видео.
Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.
Требования к эстакаде
В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:
- Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
- Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
- Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.
Виды смотровых эстакад для автомобилей
В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.
Мини эстакада,
представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.
Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.
Полноразмерная эстакада
гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.
Мини эстакада для автомобиля своими руками
Для того, чтобы сделать мини эстакаду своими руками понадобится:
- Стальной уголок толщиной не менее 10 мм;
- Металлический пруток;
- Электроды для сварки;
- Сварочный аппарат;
- Краска для защиты готовой металлической конструкции от коррозии.
Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.
Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.
Полноразмерная эстакада для ремонта автомобилей
Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.
На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.
Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.
Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.
Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.
Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.
Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.
Хорошим подспорьем в ремонте автомобиля для его хозяина будет эстакада, своими руками устроенная в гараже или рядом с ним. Но такая конструкция громоздка и занимает много места, а посещение СТО ради мелкого ремонта не всегда рентабельно. При отсутствии больших площадей для обслуживания личного авто эстакада для ремонта автомобилей может быть изготовлена и в другом варианте.
Как сделать мини-эстакаду с частичным наездом?
Задача такого приспособления — облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.
Простейший вариант того, как сделать эстакаду — трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:
- доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
- брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
- болгарка и сварочный аппарат для работы с металлом;
- пила, гвозди для работы с деревом;
- рулетка.
Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.
При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.
Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.
Наклонные въезды сварены в виде «лесенок» с опорой на переднюю часть горизонтального мостика. Сравнительно легкая металлическая конструкция может храниться в гараже, занимая не так много места. При необходимости ее можно быстро установить на любой подходящей площадке для осмотра машины.
Полный наезд на эстакаду
Такая переносная конструкция подразумевает, что авто будет находиться в горизонтальном положении на некоторой высоте над землей. Это обеспечивает больший комфорт при профилактических и ремонтных работах хозяину машины.
Расстояние от поверхности площадки до днища может при этом достигать 1 м и более. В качестве примера того, как сделать эстакаду, можно использовать чертежи с рис. 3 или разработать собственные. Потребуются:
- уголок стальной 5х5 см толщиной 10 мм;
- пруток арматурный диаметром 17 мм;
- болгарка;
- сварочный аппарат, электроды;
- рулетка.
Нарезать уголок для опорных конструкций по размерам, указанным на схеме. Отрезки для внешней стороны каждой опоры должны быть на 10 см длиннее тех, что окажутся под днищем машины, когда разборная мини эстакада будет установлена в рабочее положение. Это обеспечит упор для мостиков и колес авто, предотвратив возможный сход их в сторону. 2 опоры должны быть оборудованы и поперечными упорами для колес в дальней от въезда на эстакаду точке.
Сварить для каждой опоры по 2 трапециевидные конструкции: с выходящими над ее верхним краем концами уголка и без них. Соединить трапеции поперечинами длиной около 60 см, приваривая их в углах конструкций. Собрав 4 опоры, сделать поперечные упоры на тех, которые будут установлены в дальних концах эстакады.
Длина мостиков и въездных наклонных деталей определяется из личных потребностей, в зависимости от размеров авто. Ширина их должна быть достаточной для удобного прохода машины по наклонной и горизонтальной поверхностям. Сварить мостики нужно в виде «лесенок», соединяя отрезки уголка поперечинами нужной длины из прутка.
Чтобы обеспечить надежность сборной конструкции, надо предусмотреть отверстия для крепежа на болты с гайками в местах пересечения мостиков с верхними частями опор и в точках крепления наклонных въездов к ним же. Для приведения эстакады в рабочее состояние достаточно установить 4 опоры, уложить горизонтальные мостики и установить наклонные трапы для подъема автомобиля. После окончания осмотра и ремонта самодельная мини-эстакада так же легко разбирается на составные части и может храниться, не занимая много места в гараже или рядом с ним.
При небольшом навыке работы со сварочным аппаратом и металлом эстакада своими руками может быть изготовлена примерно за неделю. Удобная и не занимающая много места конструкция будет служить не один десяток лет. При примерно одинаковых параметрах легковых автомобилей разных моделей она пригодится и при смене авто самим хозяином, и для оказания помощи знакомому в случае необходимости.
Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и . Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.
Способы изготовления эстакады для машины своими руками.
Популярные разновидности автомобильных эстакад
Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:
- Для одного моста. В такой ситуации машиной придется лишь одним мостом, передним или задним. Преимущество формы в компактности, так как не требуется большой площади для нее. Недостатки состоят в том, что способ не подойдет для комплексного ремонта.
- Полноразмерный тип. Формат позволяет взгромоздить авто полностью подняв на достаточную высоту весь кузов. Вариант актуальный для работы под всем днищем, но требует значительного пространства и большего объема материалов для реализации.
- Стационарный тип. Смонтирован на одном месте, например, на даче, что минимизирует подвижность. При этом может иметь хорошее оснащение, близкое расстояние до электро- и пневмоподключения, допускается крытый тип.
- Мобильная разновидность. Представлена в виде тумб из металла или из дерева. Для монтажа нужно ровная площадка. После завершения работ конструкцию легко или другом подсобном помещении. Легко подстраивается под любой тип автомобилей при соблюдении лимитов по нагрузке.
Важно!
Мобильная эстакада для авто, сделанная своими руками, может предназначаться как для одного моста, так и для двух.
Как самостоятельно сделать разборную автоэстакаду
Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые , к которым относятся:
- ширина и высота базовых тумб, на которые опирается конструкция;
- длина заездной части и горизонтальной площадки;
- ширина для межколёсного пространства (колеи).
Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.
После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.
Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.
Большей надежностью обладает или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:
- профильный прокат (полый квадрат или прямоугольник);
- трубы или арматура;
- уголок.
Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.
Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:
- четыре тумбы-основания;
- две горизонтальные плиты для переезда;
- две наклонные плиты для заезда.
Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.
Поэтапное изготовление
В домашних условиях после подготовки плана начинать изготовление можно со сборки тумб. Их можно изготовить с прямыми углами и габаритами 60х60 см. и высотой до 80 см., а можно верх свести на конус с площадкой 50х60 см. Сборку допустимо проводить из деревянных плит OSB или варить из уголка. Для наклонного трапа используем два трехметровых уголка 60х60 мм., расположенных параллельно на расстоянии 40 см. Укладываем между них лесенкой через 60-65 мм. арматуру диаметром 14 мм. и привариваем её. Аналогично изготавливается горизонтальный трап.
Вывод
Какой тип эстакады собирать, каждый автомобилист выбирает исходя из текущих потребностей и перспективы. Оптимальным является мини вариант или сборная конструкция. Мастера выбирают между дешёвыми, практичными деревянными изделиями и металлическими дорогими, но долговечными конструкциями.
Транспорт периодически нуждается в проверке ходовой. Для этого удобно применять эстакаду. Конструкция, применяемая на СТО.
Если обладатель машины не хочет расходовать средства на услуги автослесарей, может провести осмотр собственными силами, подняв ее с помощью эстакады.
Этот способ составляет достойную конкуренцию смотровой яме в удобстве доступа к нижней части машины. Монтаж эстакады собственноручно поможет сберечь средства.
Некоторые виды
По типу устройства есть две разновидности эстакад для дорожного транспорта:
- Полноразмерные.
- Мини эстакада.
- Мобильная – конструкция подробно рассмотрена в данной статье, это разборная эстакада имеющая незначительные габариты. Она без проблем располагается в гараже и, при надобности, быстро монтируется. Предназначена для досмотра легкового транспорта.
К устройству относится:
- четыре тумбы для опор;
- две пары колей с фиксатором, чтобы автомобиль не скатился;
- две пары наклонного трапа для заезда;
- достаточное количество балок жесткости для крепления деталей друг к другу.
Строят конструкцию из стали.
Стадии предварительных работ
Начинают создание со схемы и выбора типа конструкции (стационарная или переносная) и материала из которого будет выполняться работа.
Общие габариты:
- высота – до одного метра;
- ширина – около двух метров;
- длина заезда – один метр;
- длина горизонтальной платформы – от трети метра.
Эстакада – это две симметричные объединенные конструкции. Со стороны на чертеже она является прямоугольной трапецией. Между собой колеи обязательно фиксируются, для противостояния смещения во время заезда на нее автомобиля.
Конструкция из стали монтируется с помощью:
- болгарки;
- гаек, болтов.
- сварочного аппарата;
В качестве каркасного применяют арматуру и сорокамиллиметровый уголок. Собранную конструкцию сверху окрашивают.
Стальная конструкция
Наиболее распространённая из собственно ручных это мини эстакада, изготовленная из металла.
Такое решение отличают некоторые преимущества:
- высокая мобильность;
- легкость монтажа– не требует специальных навыков;
- безопасность и долговечность.
Хотя, собственноручно изготовленная эстакада способна прослужить не один десяток лет, со временем каждая конструкция снашивается. Если качественно обслуживать, возделывать от коррозии, срок службы существенно возрастет.
Сварка эстакады проходит следующим образом:
- готовится уголок, и монтируются две прямоугольные трапеции;
- объединяют их друг с другом с помощью уголка;
- остатками и обрезками уголка со сторон формируют добавочные ребра жесткости;
- готовят арматуру и варят к горизонтальному основанию и на наклонную плоскость;
- очищают щеткой по металлу, вскрывают лакокрасочным покрытием для металла.
Методику повторяют для симметричной части из пары колей. На главной платформе можно выполнить бортик ограничитель, чтобы невозможно было переехать дозволенную отметку.
Удобно сберегать ее в вертикальном положении.
Добавил(а): Максим Овсянников 24 мая
Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.
Необходимость установки мини-эстакады. Устройство
Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.
Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.
Эстакады бывают двух видов:
- Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.
Подходит для обслуживания легковых автомашин и легких грузовиков
- Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.
Подходит для частичного заезда легковых автомобилей
В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.
Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.
Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.
Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:
- Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
- Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.
Общие требования
При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.
- Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
- Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
- Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.
Выбор материала
Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.
Кирпичная конструкция
Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.
Этот способ имеет ряд недостатков:
- Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
- Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.
Эстакада из шпал
В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.
Такая конструкция также имеет определённые недостатки.
- Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
- В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
- Для хранения железнодорожных шпал требуется место.
Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.
Из металла
Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:
- Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
- Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
- Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.
Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.
Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.
Инструменты и материалы
Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.
Что нужно для строительства металлической эстакады
Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:
- Металлопрокат.
- Сварочный аппарат с набором электродов.
- Болгарка, укомплектованная несколькими отрезными кругами.
- Куски арматуры.
- Крепежи: болты, гайки.
- Краска по металлу для окончательной обработки конструкции.
Материалы и инструменты для деревянной эстакады
Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:
- Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
- Две деревянные колодки.
- Два куска вагонной доски.
- Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.
Подготовка к работе и составление чертежа
Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.
Все размеры указаны примерно и рассчитываются для каждой модели авто
Металлическая конструкция своими руками
Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.
Сборка металлической эстакады происходит следующим образом:
- Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.
Все части соединяются под прямым углом
- Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.
Углы и боковые стены должны быть равными
- Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
- Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.
После сборки можно дополнительно пройти сваркой по основным узлам
- Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
- К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.
В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
- Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.
По этим мостикам машина будет заезжать на эстакаду
- Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.
Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.
Готовая конструкция будет выглядеть примерно так
Изготовление деревянной мини-эстакады
Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.
Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.
Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.
- Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
- К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
- Сбоку к колодам прибиваются страховочные планки.
- Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.
Собирается из четырех досок и брусьев
Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.
Видео: Сборка металлической конструкции
Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.
- Автор: Максим Овсянников
- Распечатать
Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.
Оцените статью:
Эстакаду своими руками строят из металла или древесины. Для стационарной конструкции пользуются кирпичом. Строительство не требует особых знаний, трат денег и времени.
Toyota Prius 2006, двигатель гибридный 1.5 л., 77 л. с., передний привод, вариатор — своими руками
Участвовать в обсуждениях могут только зарегистрированные пользователи.
Все комментарии
Источник: http://drive2.ru/l/583882456864662390/
Чтобы не тратить время на поиски информации, как сделать эстакаду для авто, можно взять за основу опыт автора YouTube канала Kovko Kova4.
В данном случае для изготовления конструкции будем использовать профтрубу 40х40 мм (всего потребуется 60 метров). Дополнительно мастер использует профиль 25х25 мм (потребуется около 12 метров).
Размеры эстакады для ремонта авто можно посмотреть на чертеже ниже.
Первым делом необходимо будет сварить четыре фермы одинакового размера из профтрубы 40х40 мм. Длина каждой фермы — 4 метра.
Автоэстакада состоит из двух одинаковых частей — трапов, по которым заезжает автомобиль. Один трап состоит из двух ферм.
Между собой фермы соединяются при помощи горизонтальных перемычек длиной по 50 см, нарезанных из профиля 40х40 мм.
Дополнительно нужно будут сварить две площадки — начало заезда на трапы. Размеры площадок — 50х50 мм. Для их изготовления автор использовал профильную трубу и арматуру.
После этого площадки привариваются к трапам. Таким образом длина каждого трапа составляет 4,5 м.
Для большей жесткости и прочности конструкции автор усиливает фермы укосинами, нарезанными из профильной трубы 25х25 мм.
По центру каждого трапа привариваются небольшие ножки.
Трапы работают по принципу качелей — автомобиль заезжает в горку на трапы, проезжает больше половины, и трапы становятся горизонтально.
В верхней части трапов привариваются отрезки арматуры на расстоянии примерно 5-7 см друг от друга. На них будут опираться колеса автомобиля.
Спереди обязательно нужно приварить ограничители, которые не дадут автомобилю проехать дальше, чем нужно.
Ознакомиться с пошаговым процессом изготовления металлической эстакады можно в авторском видеоролике.
Источник: http://sdelairukami.ru/estakada-dlya-avto-svoimi-rukami-4-raznyh-varianta-ispolneniya/
Разновидности эстакад для авто
Начать стоит с того, что эстакады для ремонта авто могут быть двух видов:
- Полноразмерная платформа поднимает автомобиль как минимум на 1 метр над землей. Она получается большой и крепкой, благодаря чему на нее несложно въехать, осматривать можно как легковой, так и грузовой транспорт, а исправить неполадки получается сразу же. Но такой эстакаде требуется много места, поэтому нередко ее устанавливают не в гараже, а около него.
- Мини-эстакада легче, проста в сборке, а выглядит как два подиума, которые приподнимают машину со стороны передних или задних колес. Заехать на такую установку сложнее, чем на полноразмерную, так как она может разъехаться от любого неаккуратного толчка, а осмотр можно провести только частичный.
Примеры полноразмерной конструкции (слева) и мини-эстакады (справа)
Выбор подходящего типа конструкции зависит от того, какой вид транспорта предстоит осматривать, нужно ли проводить полную проверку или будет достаточно поверхностной, какой величины территория может быть отдана под установку конструкции и т. д.
Также для авто бывают эстакады из железнодорожных шпал и кирпича, но они используются не так часто.
Источник: http://svarkaprosto.ru/svoimi-rukami/estakada-dlya-avto-svoimi-rukami
Понадобится
Проще всего это приспособление выполнить из дерева, поэтому нам необходимо заготовить:
- обрезные доски нужной длины;
- ролики для мебели или тележек – 4 шт.;
- шурупы и гвозди.
В работе мы будем пользоваться следующими инструментами и принадлежностями: рулеткой, линейкой и маркером, циркулярной и маятниковой пилой, гвоздезабивным пистолетом, шуруповертом, струбцинами и молотком.
Источник: http://SdelaySam-SvoimiRukami.ru/5588-mini-jestakada-dlja-avto-svoimi-rukami.html
Когда нет возможности сделать смотровую яму
Из-за высокого уровня грунтовых вод возникли проблемы со смотровой ямой
Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.
Различают два основных вида эстакад:
- стационарная;
- разборная или мини-эстакада.
Источник: http://kaksdelatgarazh.ru/estakada-v-garazhe-svoimi-rukami/
Мини-эстакада в гараже своими руками
Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.
В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.
Источник: http://moy-garazh.ru/perenosnaja-jestakada-dlja-avtomobilja-svoimi.html
Порядок выполнения операций
Из шести обрезных досок изготавливаем боковой профиль рампы.
Для этого с учетом размера колес и переднего свеса автомобиля размечаем с помощью рулетки и маркера наклонную линию на одной из них.
Распиливаем размеченную доску переносной циркулярной пилой. Используя первую заготовку в качестве шаблона, размечаем оставшиеся пять и также их распиливаем.
Укладываем четыре боковых профиля попарно параллельно на ровную поверхность основанием вверх и на расчетном расстоянии друг от друга.
На каждую пару боковых профилей укладываем по доске заподлицо с их торцами. С помощью гвоздезабивного пистолета скрепляем эти элементы рампы гвоздями, которые окончательно добиваем молотком.
Для контроля линейкой замеряем в нескольких местах расстояние между боковыми профилями. От пятой и шестой заготовок с контурами бокового профиля отрезаем маятниковой пилой две пары прямоугольных брусков с учетом произведенных замеров.
Вставляем их в начале и конце прямолинейных участков боковых профилей, которые будут выполнять функции распорок и одновременно усилителей. Закрепляем их снаружи гвоздями.
Оставшиеся клинообразные элементы укладываем между наклонными участками боковых профилей и, зафиксировав сверху одним гвоздем в подходящем месте, крепление осуществляем снизу через доску-основание.
Накрываем доской, совместив ее торец с торцами боковых профилей, верхнюю горизонтальную площадку и делаем на ней отметку для поперечного разреза.
Прибиваем гвоздями короткую часть доски к горизонтальному участку боковых профилей. Длинную часть пристыковываем к короткой и закрепляем гвоздями к наклонному участку.
Открытые торцы рамп закрываем доской и отрезаем ее несколько выше верха горизонтальной площадки. Этот выступ будет служить ограничителем для колес, не допуская их скатывания с площадки. Также закрепляем их к торцам гвоздями.
К верхней части ограничительного элемента снизу поперечно прикручиваем два ролика, используя шурупы и шуруповерт. Ролики позволят перемещать рампу при необходимости качением, что намного легче, чем переносить ее на весу или волоком.
Источник: http://SdelaySam-SvoimiRukami.ru/5588-mini-jestakada-dlja-avto-svoimi-rukami.html
Особенности эстакад для гаража
Самодельные подъемные системы для гаражей обрели популярность, как альтернатива смотровой яме.
Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:
- хорошее освещение рабочего пространства;
- увеличение площади рабочего пространства;
- не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
- строение не затапливают грунтовые или талые воды.
Как сварить эстакаду для гаража?
Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.
У самодельных автоэстакад есть и некоторые ее недостатки:
- Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
- Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.
Источник: http://VseProGarazh.ru/obustrojstvo/estakada-svoimi-rukami/
Подготовка к работе и составление чертежа
Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.
Все размеры указаны примерно и рассчитываются для каждой модели авто
Источник: http://prorab.guru/stroitelstvo/sborka-mini-estakadyi-svoimi-rukami.html
Видео
На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:
Посмотрите видео о самодельной металлической эстакаде для автомобиля:
Источник: http://kaksdelatgarazh.ru/estakada-v-garazhe-svoimi-rukami/
Делаем эстакаду для авто своими руками
Каждый автовладелец знает о том, что главные болячки автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.
Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.
Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.
В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.
Источник: http://ardo-dez.ru/vyshivanie/mini-estakada-dlya-avto-svoimi-rukami.html
Эстакада из дерева
В некоторых случаях можно обойтись деревянной эстакадой. Это актуально для тех, у кого нет возможности приобрести металл и заниматься сваркой.
Для изготовления деревянной эстакады для авто потребуются доски размером 200х50 мм.
Отпиливаем доски подходящего размера, и наращиваем нужную высоту опорных частей переносной эстакады.
Конечно, надежность конструкции из дерева оставляет желать лучшего. Но в условиях, когда под рукой нет ничего другого — то можно сделать. Главное, чтобы древесина была нормальной.
Подробный процесс изготовления эстакады для автомобиля своими руками можно посмотреть в авторском видеоролике.
Источник: http://sdelairukami.ru/estakada-dlya-avto-svoimi-rukami-4-raznyh-varianta-ispolneniya/
Изготовление мини-эстакады из досок
Изготовление эстакады своими руками из дерева начинается с подготовки материалов и инструментов. Здесь будут нужны:
- Колодки из дерева или просто доски.
- Деревянные бруски. У них должно быть квадратное сечение, сторона квадрата — 20 см.
- Пилы.
- Отвертки.
- Гвозди и шурупы.
Главные преимущества такой конструкции — мобильность, легкость, простота сборки. Но есть и недостатки, так как прочность такой конструкции не настолько велика, как хотелось бы, а еще ее нужно время от времени обрабатывать защитными средствами, чтобы платформа для авто не сгнила и не была повреждена паразитами.
Пример простейшей мини-эстакады
Конструкции из дерева, кстати, могут быть двух видов:
- Цельными.
- Ступенчатыми. Они делаются из обрезков досок.
Главное их различие в том, что цельная проще собирается и она легкая (с точки зрения веса). А вот на ступенчатую нужно потратить время и она не подходит для перевозки. Но зато на ступенчатую платформу авто легче заехать, так как она получается длиннее цельной.
Чертеж мини-эстакады из дерева
Здесь мы рассмотрим пошаговый алгоритм, по которому собирается цельная деревянная эстакада для авто с частичным наездом. Выглядит инструкция так:
- Распиливаем колодки на равную длину. Нужно сделать так, чтобы верхний край был срезан немного под углом, а в конце поставить ограничитель.
- К колодке прикрепляем две доски. Одна будет основанием, вторая — въездом. Закрепить лучше всего длинными гвоздями и шурупами.
- По бокам колода укрепляется планками.
- Сверху обязательно делаем ограничители, чтобы вовремя остановить авто.
Останется только обработать защитой, а потом сделать вторую часть.
Знать, как сделать эстакаду для автомобиля своими руками из металла или дерева будет полезно даже тем, кто предпочитает доверять проверку авто профессионалам. Это одно из тех умений, которое обязательно может пригодиться, ведь иногда, чтобы осмотреть машину, совсем не нужен глаз специалиста. Важно уметь проводить простейший осмотр самостоятельно, и эстакада для этих целей пригодится как нельзя лучше.
Источник: http://svarkaprosto.ru/svoimi-rukami/estakada-dlya-avto-svoimi-rukami
Фото
Мини-эстакада в гараже
Самодельная из покрышек грузовика и досок
Из пиломатериалов и покрышек легкового автомобиля
Эстакада высотой в 10 см
Опять применяем шпалы
Эстакада-качалка
Самодельная на склоне
Металлическая мини конструкция
Капитальная деревянная
Автоподъемник
Из досок
Сделана из того, что нашлось в гараже
Источник: http://kaksdelatgarazh.ru/estakada-v-garazhe-svoimi-rukami/
Технология создания кирпичной конструкции
Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.
Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.
К недостаткам относят:
- необходимость отдать под нее достаточно большой земельный участок;
- монтаж, как и демонтаж, требует много времени;
- со временем кладка разрушается, и требуется ее полый снос.
Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.
Источник: http://garazhyk.ru/obustrojstvo/estakada-svoimi-rukami
Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.
- Автор: Максим Овсянников
- Распечатать
Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов.
Оцените статью:
(31 голос, среднее: 4.1 из 5)
Источник: http://prorab.guru/stroitelstvo/sborka-mini-estakadyi-svoimi-rukami.html
Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.
Основные виды
По типу конструкции различают два вида эстакад для автомобилей:
- Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
- Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.
Стационарная
Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.
Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.
Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.
Разборная
Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.
В конструкцию входит:
- 4 тумбы под опоры;
- 2 пары платформ со стопором, чтобы машина не скатилась;
- 2 пары горизонтального трапа под наклонный заезд;
- несколько ребер жесткости для фиксации деталей относительно друг друга.
Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
Общие требования
Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:
- Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
- Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
- Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.
Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.
Этапы подготовительных работ
Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.
Расчет размеров и составление чертежа
Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:
- высота – до 1 метра;
- ширина – около 0,4 метра;
- длина подъема – около 1 метра;
- длина плоской платформы – от 0,3 метра.
Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.
Подготовка материалов и инструментов
В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:
- сварочного аппарата;
- болгарки;
- болтов, гаек.
В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.
Эстакада из дерева создается из:
- деревянных брусков с квадратным сечением со стороной 0,2 метра;
- деревянных колодок или досок;
- гвоздей, шурупов;
- пилы;
- отвертки.
Металлическая конструкция своими руками
Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:
- легко перемещать;
- простота сборки – не требует особых навыков;
- надежность и долговечность.
Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.
Сварка конструкции проходит следующим образом:
- нарезается уголок, и собираются две прямоугольные трапеции;
- соединяют их между собой уголком;
- обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
- нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
- зачищают металлической щеткой, окрашивают краской по металлу.
Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.
Инструкция по изготовлению деревянной мини эстакады
Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:
- простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
- передвижная эстакада обладает сравнительно небольшим весом;
- мобильность – легко поставить и убрать.
К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.
Переносная эстакада из дерева бывает двух типов:
- Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
- Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.
Технология создания кирпичной конструкции
Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.
Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.
К недостаткам относят:
- необходимость отдать под нее достаточно большой земельный участок;
- монтаж, как и демонтаж, требует много времени;
- со временем кладка разрушается, и требуется ее полый снос.
Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.
- Поделки своими руками для автолюбителей
- Как сделать мини эстакаду из отходов доски
- Сборка мини-эстакады своими руками: деревянной и металлической
- Необходимость установки мини-эстакады. Устройство
- Общие требования
- Выбор материала
- Кирпичная конструкция
- Эстакада из шпал
- Из металла
- Инструменты и материалы
- Подготовка к работе и составление чертежа
- Металлическая конструкция своими руками
- Изготовление деревянной мини-эстакады
- Видео: Сборка металлической конструкции
- Opel Vectra Кореш › Бортжурнал › Мини-эстакада из дерева
- Opel Vectra 1997, двигатель бензиновый 1.8 л., 115 л. с., передний привод, автоматическая коробка передач — другое
- Машины в продаже
- Opel Vectra, 1995
- Opel Vectra, 1995
- Opel Vectra, 1990
- Opel Vectra, 1991
- Комментарии 15
- Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры
- Основные виды
- Стационарная
- Разборная
- Общие требования
- Этапы подготовительных работ
- Расчет размеров и составление чертежа
- Подготовка материалов и инструментов
- Металлическая конструкция своими руками
- Инструкция по изготовлению деревянной мини эстакады
- Технология создания кирпичной конструкции
- Сообщества › Сделай Сам › Блог › Мини эстакада своими руками из досок 50х150х6000 мм. Высота подъема 450 мм.
- Основные виды
- Стационарная
- Разборная
- Эстакады можно поделить на два типа:
- Стационарные
- Разборные или мини-эстакады
- Общие требования
- Виды конструкций эстакад для гаража
- Этапы подготовительных работ
- Расчет размеров и составление чертежа
- Подготовка материалов и инструментов
- Что делать, если нет возможности изготовить смотровую яму
- Металлическая конструкция своими руками
- Варианты самодельных эстакад
- Инструкция по изготовлению деревянной мини эстакады
- Особенности эстакад для ворот
- Технология создания кирпичной конструкции
- Эстакада или смотровая яма?
- Видео
- Необходимость установки мини-эстакады. Устройство
- Поэтапное изготовление
- Как сделать эстакаду из различных материалов
- Эстакада из железнодорожных шпал
- Как сделать эстакаду из металла
- Вывод
- Другие виды эстакад
- Инструменты и материалы
- Стадии предварительных работ
- Некоторые виды
- Как самостоятельно сделать разборную автоэстакаду
- Возведение деревянной мини эстакады
- Металлический вариант самодельной эстакады
- Иные типы эстакад
- «Мини» эстакада своими руками — Сообщество «Кулибин Club» на DRIVE2
- Популярные разновидности автомобильных эстакад
- Выбор материала
- Кирпичная конструкция
- Эстакада из шпал
- Из металла
Поделки своими руками для автолюбителей
Как сделать мини эстакаду из отходов доски
Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.
Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.
Ширина моей доски была 20 см, поэтому эстакада получилась вот таких размеров.
Соответственно сперва напилил куски такого размера, по 6 штук на каждую сторону, получилось всего 12 таких заготовок.
Затем просверлил их насквозь и скрутил 12-миллиметровыми шпильками.
это я сделал первую примерку, какое расстояние у меня будет… оказалось 45 чистых сантиметров, думаю не плохо, для моих нужд как раз.
Затем надо было сделать упоры на концах, чтобы не переехать эстакаду 🙂
Вот что получилось:
Хранение данной поделки вообще классное, места занимает чисто симвалически.
вот такая получилась нужная вещь в гараже, теперь не надо корячиться и подставлять домкрат каждый раз, а просто взял, наехал и готово. Думаю кому-нибудь данная идея придётся по душе и ровной всем дороги.
Источник
Сборка мини-эстакады своими руками: деревянной и металлической
Добавил(а): Максим Овсянников 24 мая
Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.
Необходимость установки мини-эстакады. Устройство
Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.
Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.
Эстакады бывают двух видов:
Подходит для обслуживания легковых автомашин и легких грузовиков
Подходит для частичного заезда легковых автомобилей
В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.
Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.
Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.
Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:
Общие требования
При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.
Выбор материала
Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.
Кирпичная конструкция
Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.
Этот способ имеет ряд недостатков:
Эстакада из шпал
В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.
Такая конструкция также имеет определённые недостатки.
Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.
Из металла
Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:
Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.
Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.
Инструменты и материалы
Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.
Что нужно для строительства металлической эстакады
Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:
Материалы и инструменты для деревянной эстакады
Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:
Подготовка к работе и составление чертежа
Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.
Все размеры указаны примерно и рассчитываются для каждой модели авто
Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.
Сборка металлической эстакады происходит следующим образом:
Все части соединяются под прямым углом
Углы и боковые стены должны быть равными
После сборки можно дополнительно пройти сваркой по основным узлам
В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
По этим мостикам машина будет заезжать на эстакаду
Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.
Готовая конструкция будет выглядеть примерно так
Изготовление деревянной мини-эстакады
Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.
Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.
Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.
Собирается из четырех досок и брусьев
Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.
Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.
Источник
Opel Vectra Кореш › Бортжурнал › Мини-эстакада из дерева
Запарило меня скакать с домкратом и кучкой брусков-соток, решил сделать гаражный аксессуар.
Варить я не умею, поэтому выбор пал на дерево.
Порыскал готовые решения, наткнулся на запись MaxxUnit (сабж)
Прикинув, что мне нужно, наклепал модельку со своими доработками. Основное условие — по возможности минимум материала не в ущерб сопромату.
Посчитал. Получилось идеально: на одну сторону — одна доска 40х200х6000, даже с запасом.
На одну сторону:
-1 часть 1650мм
-16 частей 250мм
-3 части 100мм
-(с запасом) 100 обычный чёрных саморезов по дереву, размер 3,8х65
При сборке использовал сверло подходящей длины на 2,5 и зенкер, чтобы не добавлять трещин.
Я немного лоханулся при покупке, доски с разницей по ширине почти в сантиметр (205 и 195), и одна подсохшая с трещиной посередине. Пришлось повозиться, подбирая детали по расположению, чтобы симметрично и надёжно было.
В дальнейшем добавлю колёсики выдвижные, ибо на сторону примерно 45кг вышло, и хранить буду в таком сложенном виде, скрепляя четырьмя накидными замками по бокам.
Держит отлично, никуда не накреняется, не съезжает, при боковом раскачивании эстакада стоит мёртво.
Если посмотреть на пятно контакта, то весь упор приходится как раз на «монолитные» части сборки.
Высота площадки — 32см, до подрамника почти полметра.
Уже успел использовать по назначению.
Руль слишком легко крутился, полез подкладывать шайбы в рулевую рейку. Удобство эстакады налицо:
шайбу подложил, сразу съехал, проверил, заехал, поставил потолще. По сравнению с домкратом сэкономил минут 30 только на эту работу.
Затраты без учёта замков и колёсиков в будущем:
-2 доски по 530р
-200 саморезов по рублю
Итого — 1260р.
Opel Vectra 1997, двигатель бензиновый 1.8 л., 115 л. с., передний привод, автоматическая коробка передач — другое
Машины в продаже
Opel Vectra, 1995
Opel Vectra, 1995
Opel Vectra, 1990
Opel Vectra, 1991
Комментарии 15
А масло на такой эстакаде вряд ли можно менять, под наклоном может не все стечь, особенно если а акпп или дифференциалах.
Идея хорошая. И молодец что реализовал. но лично мое мнение. Нет. Всегда страшно на такие конструкции залезать. Ты наверное не падал с них?, точнее машина…
спасибо)
я не представляю, каким кривым нужно быть руками и головой, чтобы умудриться навернуться
дважды с домкрата съезжал авто, когда асфальт под ним проминался
а при заезде на подобные вещи замечательно действует правило «семь раз отмерь — один раз отрежь»
к любой конструкции следует относится с долей здоровой осторожности (без фанатизма), хоть это стальная эстакада, хоть подъёмник — никогда не знаешь, кто и в каком состоянии это дело устанавливал
а когда сделал сам, знаешь каждую трещинку и под каким углом завёрнут каждый саморез, когда пошатал машину в четыре руки на раскачку — почему бы и не довериться
техника безопасности даже при «зацепинге» существует, хоть и само мероприятие, на первый взгляд, вообще не назовёшь безопасным
Заехать на сие изобретение и не свалиться то ещё искуство :))
не вижу проблем, особенно на кафельном полу)
выровнял перед колёсами, заезжаешь, поглядывая из окна на колесо
не-а, всё плотненько стоит
собсно, на последней фотографии видно
Отличная работа!
Узковато конечно, у меня она на 300 идёт, покомфортнее в плане заезда и это при старой ширина в 185, но и масса при этом каждой в районе 60 кг с лишним вышла)
А с другой стороны, твой вариант в 45 кг это хорошо)
Рад, что пригодилась информация.
А не плохо получилось. Тоже возьму на заметку, а то домкраты запарили.
Единственное, я бы чуть пошире сделал)
Да, можно пошире, но сложнее, т.к. по-моему, редко встречаются доски 250-300мм шириной
В принципе, получившееся 200х300 сечение вполне устойчивое при ширине колеса около 180
А не плохо получилось. Тоже возьму на заметку, а то домкраты запарили.
Единственное, я бы чуть пошире сделал)
Раньше я вообще заезжал на две доски 140х20
Или так)
Источник
Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры
Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.
Основные виды
По типу конструкции различают два вида эстакад для автомобилей:
Стационарная
Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.
Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.
Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.
Разборная
Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.
В конструкцию входит:
Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
Общие требования
Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:
Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.
Этапы подготовительных работ
Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.
Расчет размеров и составление чертежа
Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:
Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.
Подготовка материалов и инструментов
В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:
В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.
Эстакада из дерева создается из:
Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:
Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.
Сварка конструкции проходит следующим образом:
Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.
Инструкция по изготовлению деревянной мини эстакады
Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:
К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.
Переносная эстакада из дерева бывает двух типов:
Технология создания кирпичной конструкции
Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.
Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.
К недостаткам относят:
Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.
Источник
Сообщества › Сделай Сам › Блог › Мини эстакада своими руками из досок 50х150х6000 мм. Высота подъема 450 мм.
Основные виды
По типу конструкции различают два вида эстакад для автомобилей:
Стационарная
Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.
Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.
Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.
Разборная
Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.
В конструкцию входит:
Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.
Эстакады можно поделить на два типа:
Стационарные
Такие эстакады имеют большой вес и фиксированное местоположение. Довольно часто их можно увидеть на обочинах дорог, сообщающих крупные города. Такие приспособления позволяют водителю в случае неисправности быстро починить или временно ликвидировать поломку.
Разборные или мини-эстакады
Разборные эстакады чаще всего используются в частных гаражах. Они очень популярны благодаря относительно небольшому весу, компактности и удобству в эксплуатации. Такое приспособление позволяет при необходимости поднять автомобиль на достаточную высоту для проведения ремонта, прямо в вашем гараже или рядом с ним.
Многие гаражники предпочитают собрать эстакаду для личного транспорта своими руками, чем покупать уже готовую. Особенно учитывая то, что, как правило, в мастерских скапливается много неиспользованного металла.
Общие требования
Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:
Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.
Виды конструкций эстакад для гаража
Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.
Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:
При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.
Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.
Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.
Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.
Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.
Связано это может быть:
В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.
Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:
Для гаража можно использовать варианты эстакад:
Для изготовления конструкций выбирается:
Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.
Эстакада в гараже может располагаться:
Этапы подготовительных работ
Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.
Расчет размеров и составление чертежа
Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:
Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.
Подготовка материалов и инструментов
В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:
В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.
Эстакада из дерева создается из:
Что делать, если нет возможности изготовить смотровую яму
Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.
Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.
Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:
Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:
Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.
Сварка конструкции проходит следующим образом:
Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.
Варианты самодельных эстакад
Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.
Как выглядит готовая конструкция, вы можете увидеть на видео:
Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.
Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.
Самодельная платформа изготавливается достаточно просто, поэтому мы уверены в том, что у вас все получится, и вы сможете изготовить данную конструкцию своими руками.
Прежде всего пост адресован тем, кто не желает «привязываться» к поездкам на СТО или к соседу, у которого есть яма или подъемник. Если Вы попадаете под оба пункта, то читайте дальше, если нет, то лучше пройти мимо, потому что Вы все равно не сможете понять меня =) Как говорится, сытый голодного никогда не поймет =)))
Инструкция по изготовлению деревянной мини эстакады
Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:
К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.
Переносная эстакада из дерева бывает двух типов:
Особенности эстакад для ворот
Выбор размеров для эстакады
Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.
Конструкции могут изготавливаться с основаниями различной сложности:
Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.
Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.
Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.
Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.
Технология создания кирпичной конструкции
Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.
Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.
К недостаткам относят:
Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.
Эстакада или смотровая яма?
Конечно, если сделать качественную гидроизоляцию, даже при высоком залегании грунтовых вод, вы сможете себя обезопасить, но вероятность прорыва все равно останется. Как раз в таких случаях, когда по ряду причин смотровую яму сделать невозможно, на помощь приходит эстакада.
Эстакада – это помост для автомобиля, который позволяет без труда производить техосмотр или ремонт под днищем транспортного средства.
Сравнительно со смотровой ямой, эстакада имеет множество преимуществ:
Видео
На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:
Посмотрите видео о самодельной металлической эстакаде для автомобиля:
Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.
Необходимость установки мини-эстакады. Устройство
Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.
Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.
Эстакады бывают двух видов:
- Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.
Подходит для обслуживания легковых автомашин и легких грузовиков
Подходит для частичного заезда легковых автомобилей
В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.
Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.
Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.
Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:
Поэтапное изготовление
В домашних условиях после подготовки плана начинать изготовление можно со сборки тумб. Их можно изготовить с прямыми углами и габаритами 60х60 см. и высотой до 80 см., а можно верх свести на конус с площадкой 50х60 см. Сборку допустимо проводить из деревянных плит OSB или варить из уголка. Для наклонного трапа используем два трехметровых уголка 60х60 мм., расположенных параллельно на расстоянии 40 см. Укладываем между них лесенкой через 60-65 мм. арматуру диаметром 14 мм. и привариваем её. Аналогично изготавливается горизонтальный трап.
Как сделать эстакаду из различных материалов
Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.
Недостатки такой эстакады:
Эстакада из железнодорожных шпал
Эстакаду можно собрать из железнодорожных шпал.
В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.
Для надежности конструкции ее скрепляют скобами.
Недостатки такой эстакады:
При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.
Большей популярностью пользуются металлические эстакады.
Как сделать эстакаду из металла
Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.
Для изготовления конструкции понадобится:
При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.
Инструкция состоит в следующем:
Вывод
Какой тип эстакады собирать, каждый автомобилист выбирает исходя из текущих потребностей и перспективы. Оптимальным является мини вариант или сборная конструкция. Мастера выбирают между дешёвыми, практичными деревянными изделиями и металлическими дорогими, но долговечными конструкциями.
Лучшие цены и условия на покупку новых авто
Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.
Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.
Другие виды эстакад
Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:
Инструменты и материалы
Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.
Что нужно для строительства металлической эстакады
Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:
Материалы и инструменты для деревянной эстакады
Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:
Стадии предварительных работ
Начинают создание со схемы и выбора типа конструкции (стационарная или переносная) и материала из которого будет выполняться работа.
Эстакада – это две симметричные объединенные конструкции. Со стороны на чертеже она является прямоугольной трапецией. Между собой колеи обязательно фиксируются, для противостояния смещения во время заезда на нее автомобиля.
Конструкция из стали монтируется с помощью:
В качестве каркасного применяют арматуру и сорокамиллиметровый уголок. Собранную конструкцию сверху окрашивают.
Некоторые виды
По типу устройства есть две разновидности эстакад для дорожного транспорта:
К устройству относится:
Как самостоятельно сделать разборную автоэстакаду
Большинство автомобилистов отдает предпочтение разборным автоэстакадам. Это связано с тем, что их удастся сделать самостоятельно с минимальными затратами, что позволит им быстро окупиться. На этапах разработки данного вспомогательного приспособления для ремонта легкового автомобиля потребуется учитывать некоторые геометрические параметры, к которым относятся:
Приветствуется начальное знание из области сопротивления материалов, которые помогут сформировать прочные узлы и стыки изделия, выдерживающие массу транспортного средства без разрывов или деформации. На материалах не стоит экономить.
Возведение деревянной мини эстакады
После различных ремонтов могут оставаться обрезки досок. Рационально их использовать для изготовления своими руками эстакады, так как изделие из дерева будет иметь минимальный вес при оптимальной прочности. Популярной является конструкция из пары метровых брусков примерным сечением 200х200 мм. С одной из сторон деревянные заготовки срезаются под углом 40-450, чтобы сформировать заездную часть. Далее прибиваем части на двухметровую доску с сечением примерно 200х40 мм. Укладываем готовые изделия под колеса и можем заезжать на мобильную мини эстакаду из досок одним из мостов. Для оптимизации рекомендуем набить фронтальный брусок сверху в качестве откатного ограничителя. Хотя высота подъема небольшая, но позволит проводить ряд операций под машиной.
Другой деревянной разновидностью служит конструкция, сбитая из обрезков доски с равной толщиной заготовок. Обычно основанием для каждой опоры служит пара прочных широких реек, толщиной около 40 мм. и длиной 1,5-2,0 м. На них ступеньками набивают поперек планки до нужной высоты (около полуметра). Передняя часть также оснащается противооткатом. Для удобства переноски к конструкции набивают петли-лямки из прочного материала. Итоговая стоимость изделия минимальная.
Металлический вариант самодельной эстакады
Большей надежностью обладает установленная в гараже или на ровной площадке сделанная своими руками металлическая эстакада. Изделие окажется значительно тяжелей, чем деревянный аналог, а также дороже в изготовлении. Однако самоделка прослужит значительно дольше и сможет выдерживать тяжелые машины. Для изготовления горки из металла потребуется любой материал:
Стыкуется все с помощью сварочного аппарата. Готовое изделие рекомендуем покрасить. Вертикальные стойки рекомендуем делать из профильной трубы. Горизонтальную площадку предпочтительней варить из арматуры, а заезд – в виде ступенек из уголка. Угол заезда желательно не повышать, поэтому 30-350 окажется оптимальным значением. Горизонтальную часть вверху завершают вертикальным упором, не допускающим отката. Высота стоек подбирается по желанию автовладельца. Конструкция может использоваться как для полноценного заезда автомобиля, так и в качестве миниэстакады для въезда одним мостом.
Иные типы эстакад
Удобство пользователям обеспечивает разборный тип эстакад. Вариант относится к промежуточному типу между стационарными и мобильными конструкциями. Благодаря своим крупным габаритам в сборе горка дает много пространства ремонтникам, а в разобранном виде занимает мало места. Конструктор состоит из элементов:
Расставляются тумбы особым способом так, чтобы каждая из них оказалась под колесом легковушки. Улучшить доступность к колесным аркам помогает маневр, при котором удаляются горизонтальные балки, при этом авто остается стоять на тумбах. Под стационарный вариант эстакады потребуется найти ровную свободную площадку. Тумбы обычно складываются из кирпича, шлакоблока или заливаются из бетона. Балки въездные и горизонтальные свариваем из металлических уголков, арматуры и проката. Усиленная площадка может принимать при правильном планировании не только легковые, но и грузовые авто.
«Мини» эстакада своими руками — Сообщество «Кулибин Club» на DRIVE2
В своё время решил себе сделать мини эстакаду, покапавшись в закромах родины, и из того что нашел сварил себе вот это;На одну эстакаду ушло (из того что нашёл в загашнике, хотя потом уже понял что уголок можно было и 30, а арматуры хватило бы и 14мм) уголок 40 4шт- по 172см, 4шт- по 22см, 2 шт-по 31см полоса 50 2шт- по 32см, арматура (16) 17шт по 31см.
Пользуюсь эстакадой уже третий год, места под машиной вполне достаточно для нормальной работы, проверена машинами ВАЗ 2109, ИЖ Фабула, Шкода Октавия, Hyundai Avante, заезжают и съезжают на неё без проблем. Хранить можно в вертикальном положении.
Популярные разновидности автомобильных эстакад
Народные умельцы реализовали большое количество всевозможных конструкций, помогающих удобно спозиционировать машину перед ремонтом. Благодаря подобным успешным результатам можно выделить популярные группы вспомогательного оборудования:
Важно! Мобильная эстакада для авто, сделанная своими руками, может предназначаться как для одного моста, так и для двух.
Выбор материала
Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.
Кирпичная конструкция
Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.
Этот способ имеет ряд недостатков:
Эстакада из шпал
В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.
Такая конструкция также имеет определённые недостатки.
Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.
Из металла
Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:
Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.
Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.
Источник
