Деревянная рама для окна своими руками под стеклопакет

Можно ли изготовить качественные окна из дерева своими руками? — Оказывается, имея инструменты, сноровку и подробный план, — можно, и в этой статье мы расскажем как.

Этот материал именно про кустарное производство в «домашних условиях», про промышленное изготовление
евроокон мы рассказываем в этой статье: .

Пластиковые окна пользуются большим спросом среди потребителей, но окна и двери из дерева являются бюджетным и более экологичным вариантом. Так как самостоятельно сделать деревянное окно несложно, многие устанавливают их у себя на дачах. Главное — понимать, как устроена оконная конструкция. Чтобы изделие получилось качественным, нужно соблюдать технологию производства, правила обработки древесины и методику сборки. А пошаговая инструкция с подробным описанием поможет в этом.

Хотите заказать уже готовые деревянные окна с московского производства Окна Дентро с гарантией 5 лет? Ниже примеры цен за м2:
​
​

Рассчитайте стоимость деревянных окон в компании

(Только для жителей Москвы и Московской области), отправьте заявку для расчета стоимости:

Чертежи и план работ

Каждая строительно-монтажная работа состоит из 3 стадий: подготовки, создания и завершения рабочего процесса. Для сборки окна выбирают наиболее приемлемое сырье и подготавливают столярный инструмент. Деревянные окна своими руками изготавливают, руководствуясь схемой. В подробном чертеже указывают общие размеры рамы и величину каждой отдельной детали.

Существует два вида окон:

• Простые, старого образца (их еще называют советские). Дешевле в изготовлении, подойдут для неотапливаемой дачи.
• Евроокна «нового образца» со стеклопакетом. Стеклопакет обеспечивает теплоизоляцию и звукоизоляцию. Такие окна дороже, но намного более качественные.

Мы расскажем про оба типа.

Для примера схема окна 80/ 60 мм:

Общий алгоритм действий:

1. выбор древесины
2. распил брусков — заготовок
3. выпиливание пазов соединения рамы
4. фрезеровка пазов под стекла /стеклопакет
5. склейка
6. шлифовка
7. установка фурнитуры и ручек
8. установка стекол или готового стеклопакета
9. окраска пропитка антисептиком, обработка лаком

Чтобы изготовить окно, понадобится:

• стамеска;
• дрель и шуруповерт для закручивания саморезов;
• стеклорез;
• ручной фрезер по дереву;
• шлифовальный станок;
• пила и молоток;
• рулетка;
• саморезы и деревянные штапики;
• клей ПВА (или более дорогой аналог);
• шпаклевка;
• антибактериальная пропитка (антисептическая).

Выбор материала древесины

Так как сделать деревянное окно можно только из сухой или клееной древесины (клееного бруса), для изготовления оконных рам выбирают эти материалы.

Оконный короб лучше делать из дуба, лиственницы или сосны. Если сравнивать древесину между собой, то дуб имеет высокую стоимость. Изготовить окна из дерева своими руками качественно и недорого — вполне возможно, для этого нужно выбрать правильный материал.

Виды материалов:

1. Клееный брус.
   Это легкий и прочный материал, который не деформируется и обладает влагоустойчивыми свойствами. Такие характеристики он приобрел благодаря своей многослойности и максимальной просушке. Этот материал является самым подходящим
   для изготовления деревянных окон. При этом наиболее рациональный размер бруса составляет 5×5 см.
2. Цельный брус.
   Иногда материал имеет трещины и сучки, поэтому при покупке его внимательно осматривают на их наличие. К тому же доску может повести, и она изменит свою форму. Также есть опасность что в процессе эксплуатации рама может потрескаться. Несмотря на свои недостатки, цельный брус — это хорошее соотношение цены и качества.
3. Фанерные листы.
   Это самый дешевый материал плохого качества. Фанера имеет свойство быстро впитывать влагу и разрушаться. Поэтому материал используют только для тех окон, которые планируется устанавливать внутри помещения.

Изготовление рамы

Чтобы не пользоваться дорогими услугами специалистов, можно изготовить деревянную раму для окна своими руками. В качестве материала выбирают брус 5×5 см или доски с сечением 5×15 см. Если размер оконного блока большой, то подготавливают брус с другим сечением. Профиль для оконной рамы может быть разной формы. Ее выбирают в зависимости от толщины, количества и размера стекол.

Из инструментов понадобятся:

• оконные угольники;
• столярный клей;
• стамески;
• пила и молоток.

Самодельные рамы лучше изготавливать из клееного деревянного бруска, так как этот материал считается самым подходящим для их создания. Можно использовать материал из цельного дерева, но под воздействием влаги конструкция может со временем потерять свою форму или потрескаться. Технология изготовления деревянных рам:

1. Сначала изготавливают оконную коробку, а затем высчитывают точные размеры рамы. В подготовленной доске с сечением 5×15 проделывают паз в виде буквы «Г». Такая форма поможет сделать конструкцию герметичной.
2. Затем подготавливают оконную раму, для этого доски распиливают на 4 части. Готовые части рамы соединяют друг с другом. Соединение деталей делают по методу шипов и пазов, так как из всех вариантов это самый надежный.
3. Выстрогать пазы быстро и качественно можно с помощью стамески, пилы и молотка. Шипы располагают с горизонтальной стороны рамы, а пазы – с вертикальной.
4. Детали промазывают столярным клеем и соединяют под углом в 90°.
5. Для надежной фиксации уголки рам укрепляют оконными угольниками.
6. После полного высыхания клея делают подвижную часть рамы, для этого используют брус с меньшим сечением, чем короб. Должен получиться зазор в 1-2 мм. Это нужно для того, чтобы оконные створки могли беспрепятственно открываться и закрываться. Готовые детали соединяют по методу оконной рамы.

Соединение под углом 90% более надежное чем под 45%

Процесс изготовления:

Чтобы изготовить деревянную раму для окна своими руками, понадобится брус сечением 6×4 см.

Что нужно знать при технологии изготовления деревянных рам:

1. Если планируется установка однокамерного стеклопакета, то в оконной раме делают 2 паза прямоугольной формы. Они необходимы для остекления и фиксации внутри короба.
2. Для двухкамерного стеклопакета делают дополнительный паз. Он нужен для установки второго стекла.
3. Если размер штапика составляет 1 см, то выбирают стекло толщиной 4 мм и паз прямоугольной формы.
4. На самодельных изделиях крепления делают стандартные — посредством «шип-паз». Для полной фиксации используют столярный клей. Это обеспечит дополнительную неподвижность изделия.

Если в качестве дополнительной фиксации вместо клея используют саморезы, то их шляпки полностью углубляют в древесину. Это необходимо для того, чтобы створки беспрепятственно открывались и закрывались.

Процесс кажется слишком сложным?
закажите качественные окна из дерева в надежной московской компании

Вариант 1 — установка стекол своими силами — (окна старого типа)

Более экономный вариант, в котором не нужно покупать готовый стеклопакет, немного проигрывает по тепло- и звукоизоляции.

Чтобы установить стекло в оконную раму, нужно подготовить необходимые инструменты и материалы. Стекло — острый материал, и, чтобы не порезаться, в процессе работы используют защитные перчатки. Из инструментов и материалов понадобятся:

• стекло;
• рулетка;
• стеклорез;
• линейка;
• прозрачный герметик.

Прежде чем начать резать стекло, нужно определиться с нужными размерами. С помощью рулетки измеряют расстояние между пазами на раме. Так как во время температурных перепадов дерево имеет свойство сжиматься и расширятся, стекло вырезают на 4 мм меньше получившихся цифр. Иначе при сжатии оно может лопнуть. Процесс нарезки и установки стекла:

1. Материал укладывают на стол или другую горизонтальную поверхность.
2. Накрывают тканью и согласно размерам ставят пометки.
3. Вначале делают отрез с короткой стороны стекла, затем — с длинной.
4. К пометкам прикладывают линейку, вдоль которой стеклорезом делают один рез.
5. Стекло укладывают резаной линией на край стола и аккуратно надавливают на него. Оно разломается на две части.
6. Небольшие участки стекла (от 0,5 до 0,20 см) откусывают плоскогубцами.

Чтобы не резать стекло самостоятельно, можно обратиться в специальную службу по нарезке стекол. На кайму рамы наносят силиконовый герметик, затем вставляют стекло. Наверх монтируют штапики и фиксируют их гвоздями.

Вариант 2 — устанавливаем готовый стеклопакет — (окна нового типа)

Купить стеклопакет без рамы можно у производителей или в оконных компаниях, правда там ограничен выбор размеров поэтому учтите это еще на этапе составления чертежей окна.

Чтобы закрепить готовый стеклопакет в деревянную раму, требуется бесцветный герметик. Он будет незаметен и не испортит внешний вид окна.

После того как окно будет готово, его устанавливают в оконный проем. Это сделать несложно, но при монтаже нужно учитывать тип проема и материал, из которого построен дом. Правила установки евроокна в кирпичное и бетонное помещение:

1. Проем, в который устанавливается стеклопакет, должен быть ровным и чистым. С помощью уровня проверяют геометрию проема, все неровные места выравнивают.
2. Стеклопакет из дерева устанавливают в проем и закрепляют саморезами. Крепления делают на расстоянии в 70-80 см друг от друга. Нельзя для фиксации использовать монтажную пену и гвозди.
3. Если между стеклопакетом и коробом появятся щели, то окно утратит свои характеристики. Чтобы этого не произошло, во время монтажа делают обработку окна герметиком.
4. Все щели и дыры заделывают монтажной пеной. Она защитит помещение от пыли, грязи и проникновения холодного воздуха внутрь.
5. Когда пена застынет, ее обрезают ножом. Снаружи замененный участок заклеивают лентой, поверх устанавливают обналичку. Это защит ее от разрушения.

Чтобы обеспечить высокие эксплуатационные свойства, проводят утепление окон по шведской технологии. Свое название метод получил благодаря материалу EuroStrip, который выбрали шведы. По уровню теплосбережения пазовое утепление окон из дерева не уступает степлопакетам ПВХ. Производитель выпускает 3 вида уплотнителя: силиконовый и резиновый, а также термоэластопласт.

Установка петель, ручек и фурнитуры

Фурнитура для окон — это набор механизмов, который позволяет правильно работать оконному проему и контролирует функциональность стеклопакета. Есть несколько видов петель, которые можно установить на деревянное окно. Какой из них выбрать, зависит от особенностей оконной рамы.

Петли классифицируются по способу и направлению открывания, а также по материалу, из которого они изготовлены. Они бывают:

• с левым и правым направлением открывания;
• нижними и верхними;
• поворотно-вертикальными и горизонтальными, откидными;
• пластмассовыми, металлическими и деревянными.

Петли из пластика и дерева устанавливают на легкие небольшие конструкции. Для более тяжелых моделей используют металлические. Чтобы установить петли, внизу и вверху оконной рамы и в створке просверливают отверстие. Петли монтируют на раму, выравнивают по оси и закрепляют. Створку окна ставят на готовые петли. При изготовлении деревянного профиля для окон своими руками в раме проделывают отверстия для установки ручки. В него вставляют изделие и прикручивают винтами.

Пропитка антисептиком, лаком и покраска

Внешние факторы, такие как сырость, насекомые и солнечный свет, сильно влияют на деревянные окна. Чтобы увеличить срок эксплуатации, окна обрабатывают герметиком, покрывают лаком или красят. Обработка состоит из 4 этапов.

• Тепло и тишина,
• отсутствие сквозняков и естественный свет в доме,
• солнцезащита и ударостойкость,
• самоочищение и художественная выразительность —

все эти свойства окно приобретает прежде всего благодаря стеклопакету.

За последние годы стеклопакет превратился из простого продукта в инновационный, укомплектованный новейшими технологиями энергосбережения, солнцезащиты, самоочищения, безопасности.

Сегодня некоторые стеклопакеты способны не только частично или полностью заменить обогреватель или кондиционер, но и сделать Ваш дом художественно выразительным.

В арсенале средств эстета:

• витражным рисунком,
• декоративным переплетом,
• цветным стеклом,
• встроенными жалюзи желаемого оттенка,
• рамкой стеклопакета в цвет профиля и многим другим.

Изготовление стеклопакетов, особенно со специальными покрытиями — это многогранный и сложный процесс.
Тончайшие напыления, невидимые для неспециалиста, делают стеклопакет теплосберегающим, солнцезащитным, самоочищающимся. Поэтому так важно в процессе изготовления не поцарапать его функциональные слои и собрать надежную конструкцию, которая прослужит десятилетия.

1. Первый этап. Раскрой и подготовка.


   В самом начале на в цех поступает заказ. Точно по его размерам в автоматическом режиме происходит резка стекла и зачистка кромок от напыления на высокотехнологичном оборудовании.

   Это важно!


   Если кромка не обработана, стеклопакет нельзя надежно загерметизировать, «запечатать» сухой воздух или газ аргон внутри. (Недостаточность адгезии первичной и вторичной герметизации). Со временем это приведет к выпадению конденсата внутри стеклопакета. При необработанной кромке напыление под рамкой начнет окисляться, а стекло — покрываться разводами и менять свой внешний вид не в лучшую сторону.

   Параллельно с подготовкой стекла проходит изготовление готовых форм дистанционной рамки. Внутрь засыпается молекулярное сито, поглощающее влагу внутри стеклопакета. Благодаря этому в дальнейшем конденсат между стеклами не выпадает.

   Изготовление стеклопакетов — сложный технологический процесс, в который вовлечены разные участки работы и оборудования. Автоматизация, использование дорогих программных комплексов, высокая квалификация сотрудников гарантируют изготовление стеклопакетов со знаком качества — с маркировкой STiS.

стр
2

Одним из главных параметров стеклопакета, является его герметичность.

А поскольку мы не имеем дорогостоящего оборудования, и будем изготавливать стеклопакет своими руками
, то герметичности нужно уделить особое внимание!

Она имеет два контура. Первый, это периметр прилегания стекла к рамке (бутил),

второй — заливка специально оставленного пространства между рамкой и краем стекла.

Для второго контура применяется, в основном, тиакол (полисульфид, полиуретан). Герметизация стеклопакета, ко всему прочему, придает ему жесткость.

Стеклопакеты по своим свойствам, очень условно, делятся на несколько видов.

Общестроительные – как правило однокамерные, без повышенной тепло – шума изоляции. В основном применяют для не отапливаемых помещений.

Энергосберегающие. Полезные свойства этих пакетов зависят от нескольких параметров. Ширина камеры – казалось бы, чем больше, тем «толще» слой изолятора, но чем шире камера, тем больше потерь тепла из-за конвекции, поэтому 2-х камерный пакет – предпочтительней.

Материал дистанционной рамки. Металлическая рамка создаёт «мостик холода» по всему периметру, поэтому лучше применить пластиковую, но она значительно дороже.

Ну, и самое главное – стекло! Самая большая площадь контакта с внешней средой. Потери тепла через стекло идут в трёх направлениях. Это собственно теплопередача, конвекция и потери тепла в виде лучевой энергии.

Последняя составляющая наносит наибольший урон – до 50% от всех потерь. Поэтому в «состав» теплосберегающего пакета вводят специальное энергосберегающее стекло. Принцип работы такого стекла состоит в отражении тепловых лучей обратно в комнату.

Как сделать деревянные окна со стеклопакетом

Для этого на стекло наносится специальный отражающий слой.

В настоящее время для этих целей используется два типа покрытий: «твердые» и «мягкие». Твёрдое — наносится на стекло в процессе изготовления, уменьшает потери в 7-8 раз. Мягкое – наносится на стекло методом катодного напыления, уменьшает потери в десятки раз. Оба вида стёкол устанавливаются покрытием внутрь пакета.

Звукоизоляционные пакеты. Звукоизоляция напрямую зависит от таких параметров: толщина стекла – чем толще, тем лучше, причем комбинация разных по толщине стекол даёт больший эффект; ширина камеры, чем шире дистанция между стёклами – тем лучше; количество камер — 2-х камерный пакет обладает большей изоляцией, чем простой, причём камеры желательно делать разной ширины.

Технология стеклопакетов допускает соединение нескольких методов защиты. Например, 2-х камерный пакет со спецстеклом, наполненный аргоном. Или такие сборки:

4-16-4 — однокамерный;

4-10-4-10-4 — 2-х камерный стеклопакет толщиной 32 мм;

4-12-4-16-4 — 2-х камерный стеклопакет толщиной 40 мм;

4-16Ar-4I — однокамерный энергосберегающий стеклопакет;

4-10-4-10Ar-4I — 2-х камерный энергосберегающий стеклопакет толщиной 32 мм;

4-12-4-16Ar-4I — 2-х камерный энергосберегающий стеклопакет толщиной 40 мм;

4Solar-16Ar-4 — однокамерный мультифункциональный стеклопакет;

4Solar-10Ar-4-10-4 — 2-х камерный мультифункциональный стеклопакет толщиной 32 мм;

4Solar-16Ar-4-12-4 — 2-х камерный мультифункциональный стеклопакет толщиной 40 мм.

Вот еще варианты:

4М1-10-4М1-10-4М1;

4М1-12-4М1-16-4М1;

4Solar-10Ar-4M1-10-4M1.

Формула стеклопакета:

4M1 — стекло толщиной 4мм категории качества М1;

4I — энергосберегающее I-стекло толщиной 4 мм;

16 — межстекольное пространство шириной 16 мм, заполненное воздухом;

12 — межстекольное пространство шириной 12 мм, заполненное воздухом;

10 — межстекольное пространство шириной 10 мм, заполненное воздухом;

16Ar — межстекольное пространство шириной 16 мм, заполненное аргоном;

4Solar — мультифункциональное стекло;

Теперь, когда вы познакомились с конструкцией пакета, ничего вам не помешает изготовить стеклопакет свими руками. В условиях минипроизводства знание технологии стеклопакетов может выручить в экстренном случае, например при ремонте стеклопакета. Идем дальше.

Изготовление стеклопакета своими руками.

Видео как собирают пластиковые окна

В наше время пластиковые окна пользуются большим спросом, так как его характеристики являются хорошими свойствами, которые очень хорошо держат тепло вашем доме. Сборку и установку пластиковых окон можно заказать в специализированных магазинах по продаже окон. Также установку окна можно произвести и самому, без помощи специалистов. Для установки окна вручную, нам потребуется приготовить весь инструмент который нам будет нужен для работы.

Для нашей работы нам понадобится, сапожный ножик, черный маркер, обычный карандаш и набор для регулировании монтажа фурнитуры. Такой набор можно купить в магазине по продажам пластиковых окон, так и в магазине по продаже строительного инструмента. Также при работе нам понадобится маленький деревянный брусочек, или же обычные малые доски, почти похожей их толщины. Их работа будет заключаться в подставках для стеклопакета окна.

Регулировочном наборе обязательно должны быть ключи, с помощью которых можно раскрутить створки окна, или раскрутить другие детали окна. Для поднятия окна на этажи для доставки, обязательно нужно снимать створки окна. Перед установкой окна обязательно нужно открыть створки, это делается посредством открытия створки ручкой. Для открытия створки ручкой необходимо просто вставить ручку в специальную выемку на створке, и прокрутить её в горизонтальное положение, после чего створка откроется.

При снятии створки её нужно придерживать в открытом положении, и уже после специальным регулировочным ключом требуется подтянуть металлическую ось которая находится вверху петли окна и после таких проделанных работ створка должна освободится от петли и свободно снятся. Желательно это делать вдвоём, так как одному будет тяжело с этим справляться. А вот для снятия створки с нижней петли для этого требуется наклонить створку немножко на себя и приподнять вверх.

После наша работа будет заключаться к маркированию деталей, маркером просто требуется наметить и пронумеровать все стеклопакеты, а обычным карандашом ПВХ блоки и штапики. После требуется аккуратно вытащить штапики поочерёдно, в этом нам отлично поможет сапожный ножик. Желательно начинать снимать именно с того штапика который легко вынимается, после уже поочерёдно можно будет легко их вынимать. После аккуратно снимаем стеклопакеты, чтобы они не упали или не разбились, ставим их на деревянный брусок в наклонном положении к стенке.

Теперь начинаем наклеивать на внешнюю сторону окна ленту ПСУЛ. Эта лента предназначена для гидроизоляции а также теплоизоляции которая скрепляется с монтажным швом. Таким образом, лента отлично защитит монтажную пену от солнечных и ультрафиолетовых лучей.

Технология изготовления стеклопакетов

стр
3

Резка стекла. Понадобиться большой, прочный стол с ровной поверхностью, покрытый материей или войлоком. Вырезаем листы нужного нам размера.

Не экономьте на стеклорезах! Небольшой скол может дать трещину аж во время установки окна. Для резки небольших стекол, достаточно деревянной 1.5 метровой линейки и масляных стеклорезов, для тонкого стекла и толстого.

Для больших стёкол уже будет нужен роликовый быстрорез.

Для подачи больших листов на стол нужны ручки-присоски.

Нарезаем заготовки для стеклопакетов.

После резки торцы обрабатывают мелко абразивным бруском, что сбережет ваши руки в дальнейшем.

Теперь стекла нужно тщательно вымыть! Подойдет любой жидкий стеклоочиститель. Пока они сохнут, займемся дистанцией.

Размеры рамки рассчитываются Программой. Если такой функции нет, считаем «ручками». Размер рамки должен быть таким, чтобы в собранном виде она отступала от края стекла на 5-8мм, со всех сторон.

Учтите, в технологии изготовления стеклопакетов нет мелочей, которыми можно пренебречь.

После того как дистанционный профиль нарезан, наполняем его осушителем. Это мелкогранулированный порошок, который нужно очень беречь от влаги при хранении!

Наполняется так: в один конец профиля вставляется соединительный уголок,

с расчетом, что перфорация будет направлена внутрь рамки. Через другой засыпается осушитель на 3/4 объема.

Закрываем второй конец уголком и на этот уголок надеваем следующий отрезок дистанции.

Установка стеклопакетов своими руками (инструкция)

Повторяем процедуру, пока рамка не замкнётся.

Ложем на стол подсохшее первое стекло соблюдая максимальную стерильность. Снимаем с одной стороны рамки защитную пленку бутила.

Укладываем рамку на стекло, бутилом вниз, соблюдая одинаковый отступ со всех сторон.

Снимаем пленку с верхней части и накрываем вторым стеклом.

Если пакет 2-х камерный, повторяем процедуру.

Внимание!!! Даже минимальное смещение стёкол относительно друг друга – недопустимо!

Теперь очень осторожно обжимаем весь пакет для лучшего соединения бутила со стеклом.

Так мы получили первичный контур герметизации. Теперь заполняем тиаколом (полисульфидом, полиуретаном) весь периметр пакета, создавая вторичный контур герметизации.

Закладывается герметик специальным шприцем,

либо небольшим шпателем.

Оставляем на 6-12 часов на просушку. Когда внешний герметик полностью застынет, станет похож на плотную резину, счищаем подтёки и визуально проверяем качество своей работы. На торце стеклопакета не должно быть даже микроскопических пропусков в герметике.

Если всё в порядке – поздравляю, вы освоили технологию изготовления стеклопакетов! Можно приступать к установке…..

А если очень захотеть, можно предложить клиенту вместо стеклопакета вот такой витраж.

Буду признателен, если воспользуетесь кнопочками:

Как сделать стеклопакет своими руками? В настоящее время в строительстве очень популярна установка пластиковых окон. Они отличаются высокой герметичностью, прочностью, длительным сроком эксплуатации. Стеклопакеты надежно защищают помещение от проникновения холода и шума.

Изготовление стеклопакета своими руками

Можно изготовить пакет самостоятельно в домашней мастерской при отсутствии специального промышленного оборудования. Надо очень тщательно герметизировать стеклопакет и все работы выполнять с предельной аккуратностью.

Материалы и инструменты:

• стекла;
• стеклорез;
• роликовый быстрорез;
• стеклоочиститель;
• металлический профиль;
• соединительные уголки;
• осушитель;
• герметик.

Прежде всего необходимо нарезать стекла соответствующих размеров. Для этой цели в домашней мастерской должен быть большой прочный стол, имеющий ровное покрытие. Нужно застелить стол плотной тканью.

Надо купить хороший стеклорез. Заранее надо подготовить большую линейку длиной 1,5 м. Стекла больших размеров вырезают при помощи роликового быстрореза. Для изготовления конструкции используют стекла толщиной 4 мм. Размеры их зависят от величины оконного проема.

После подготовки необходимых инструментов и материалов начинают резку стекол. После нарезки стекол их необходимо помыть и почистить. Для очистки стекла применяют жидкий стеклоочиститель.

Стекла должны быть идеально чистыми и прозрачными.

Затем изготавливают дистанционные рамки. Для этого нужно вырезать специальный металлический профиль необходимых размеров.

Заготовленный профиль сгибают под прямым углом при помощи соединительных уголков. Таким образом получают рамку.

До сгибания профиля его предварительно заполняют осушителем. Для этого в один его конец устанавливают уголок. Через отверстие в другом конце насыпают осушитель, имеющий гранулированную форму.

При этом профиль наполняют осушителем так, чтобы его 1/4 часть была не заполненной. Затем его свободный конец закрывают уголком. На соединительный уголок нужно установить следующий участок профиля и заполнить его аналогичным образом.

Таким способом собирают дистанционную рамку. Затем создают еще одну такую же рамку, так как в результате должен получиться двухкамерный стеклопакет.

Потом надо перенести чистое стекло на стол. При этом нужно быть очень аккуратным, чтобы его не испачкать. После этого нужно снять с торцовой стороны дистанционной рамки защитную пленку, закрывающую нанесенный на профиль специальный слой с бутилом.

Такой слой делают на производстве, он наносится на обе стороны профиля. Затем на рамке снимают защитную пленку с верхней поверхности.Потом нужно положить на рамку второе стекло, которое должно находиться на одном уровне с первым.

Далее вышеописанную процедуру выполняют для следующей рамки. После этого необходимо обжать пакет для того, чтобы бутил плотно соединился со стеклом. На этом первый этап герметизации стеклопакета заканчивается.

После этого заполняют внешний торец пакета герметиком из полиуретана и полисульфида. Для этого применяют специальный шпатель. После этого надо подождать 12 часов, пока высохнет герметик. После застывания герметик должен стать похожим на резину. Затем шлифуют неровности. Стеклопакет готов.

Изготовление деревянных окон со стеклопакетами своими руками – процесс трудоемкий и требует массу сил и времени. Однако результат порадует. Во-первых, такие окна прекрасно сохраняют тепло в помещении. Во-вторых, деревянная основа пропускает воздух, как говорится «дышит». В-третьих, дерево обладает высокими показателями звукоизоляции, в сочетании с качественным стеклопакетом позволит достичь практически полной изоляции от шумов в любых условиях. В-четвертых, экологически чистый материал полностью безопасен. Видео:

Как сделать стеклопакет своими руками

Стеклопакет приобрел небывалую популярность в последние годы связи со своими техническими особенностями. Что необходимо для самостоятельного производства стеклопакета?

• Двусторонняя монтажная лента (1-2 мм толщиной);
• герметик или пластилин;
• отвердитель;
• катализатор;
• очиститель.

Для скрепления стекла используется специальный связующий компонент на основе стирола, который можно приготовить в домашних условиях. Для этого понадобиться метилэтилкетон пероксид в растворе диметилфталата 36 процентов, этот элемент играет роль отвердителя, а также очиститель и тонер (краска синтетического происхождения).

Объем связующего компонента рассчитывают в зависимости от таких факторов, как толщина монтажной ленты и габаритов стекла: на ленту толщиной в 1 мм и 1 кв.м. стекла потребуется литр композита.

Совет!
Приготовление раствора рекомендуется производить в емкости со шкалой – это упрощает замер составляющих.

В чистой посуде из пластика смешиваем компоненты, затем добавляется отвердитель. Расчет дозировки производится с учетом температуры, чем выше, тем больше процент (от 1% при + 24 градусах до 2% при 12 градусах).

Если вы желаете окрасить стекло в какой-либо цвет, например, создать эффект тонировки, то в раствор добавляется краска-тонер, дозировка которой составляет не более 5%.

Раствор тщательно перемешивается и оставляется на 15-20 минут. Это делается для того, чтобы воздух вышел, а на поверхности не образовывалось пузырьков.

Первым этапом является подготовка стекол. Вырезаем по размеру окна два стекла одинакового размера. Поверхность тщательно моется стеклоочистителем, а затем вытирается бумажной салфеткой либо газетой насухо.

Важно!
Ленту следует наклеить так, чтобы на углах был небольшой зазор. Для этого от края стекла необходимо отступить 2-3 мм.

Защитный слой с ленты снять и приложить второе стекло стык в стык. Немного придавить поверхности для лучшего закрепления. Далее стекло заливают раствором-компонентом. Для этого стекла раздвигаются, вовнутрь стеклопакета вставляется воронка.

Важно!
При наклеивании ленты необходимо оставить место под воронку. Для этого концы клейкой ленты выводят наружу, а защитный слой не снимается.

Чтобы заливка реагента была удобной необходимо расположить конструкцию под углом. Под нее подкладывают деревянный брусок. Жидкость заливается через воронку. После полного заполнения стеклопакета компонентом, отверстие воронки герметизируют. Воронка вынимается, а остатки защиты монтажной ленты убираются.

Если внутри обнаружены пузырьки, то их убирают при помощи медицинского шприца с иглой. Стеклопакет герметизируется по периметру и оставляется для полного высыхания – на это потребуется 2-3 часа. Такой способ позволит сэкономить средства на покупке готового стеклопакета.

Как установить деревянное окно со стеклопакетом

После того как стеклопакет готов или как вариант куплен готовый, то его необходимо закрепить в деревянной раме. Эта манипуляция производится при помощи герметика. Для того чтобы вид окна был эстетичным рекомендуется использовать бесцветный герметик. Вот и все окно готово.

Установка деревянного окна со стеклопакетом имеет ряд особенностей, которые определяются в зависимости от вида проема и материала дома, куда помещается окно.

Технология монтажа деревянного окна в здание из кирпича или бетона

Этап № 1.Анализ и подготовка проема. Оконный проем должен имеет четкую геометрию. Для этого все грани проверяются при помощи уровня. Поверхности очищаются от мусора, убираются неровности.

Этап № 2. Установка и закрепление оконного блока в проеме. Фиксирование рамы производится при помощи дюбелей или саморезов, но, ни в коем случае, не гвоздей или монтажной пены. Расстояние между креплениями 70-80 см.

Этап № 3. Герметизация. Стеклопакет может потерять свои свойства, если между рамой и коробом будут щели, поэтому обработка герметиком – обязательный момент монтажа. В качестве герметизирующего средства используют компрессионную ленту.

Этап № 4. Обязательно необходимо осуществить мероприятия, направленные на пароизоляцию конструкции.

Этап № 5.Ликвидация щелей и дыр. Окончательный этап – это запенивание отверстий. Монтажная пена поможет избежать попадания холодного воздуха, пыли. После застывания пена обрезается монтажным ножом. С внешней стороны, чтобы избежать разрушения пены в процессе эксплуатации под воздействием природных факторов, заклеивают лентой, монтируют обналичку или заштукатуривают.

Этап № 6. Установка подоконника. Плита должна быть изготовлена из древесины твердых пород (дуб, бук).

Габариты и дизайн подоконника выбирает пользователь. Однако стоит помнить, что подоконник не должен выступать более чем на 5-6 см. Если же вы желаете расширить конструкцию, то ее необходимо усилить.

Заделка мелких дефектов

Дополнительно можно скрепить места стыковки саморезами, правда, отверстия под них нужно просверлить заранее, чтобы потом, при сборке рамы окна из дерева своими руками элементы не раскололись.

Обработка

После того, как клей высохнет, вы можете заняться обработкой рамы. Для этого ее шкурят, а затем при помощи кисти покрывают грунтовкой, которая приподнимает ворс.

Это нужно для того, чтобы ворсинки приподнялись, вы их сошкурили, и потом, после покрытия лаком, они не поднялись вновь. Обработанные таким образом деревянные элементы будут гладкими и аккуратными.

Итак, после того, как ворс поднялся, берете в руки шкурку или же при помощи «пчелки» счищаете ворс, затем – покрываете повторно, ждете высыхания и снова шкурите.

Окончательным этапом будет лакировка рамы. Важно наносить равномерный слой, чтобы на раме не оставалось подтеков. Советуем так же наносить как минимум два слоя, чтобы все было покрыто идеально.

Итак, рама под окна из дерева своими руками готова.

Герметизация обычной деревянной рамы

Стеклопакет

Изготовление рамки

Для начала измеряем внутренний контур створок, которые нужно будет вставить в раму. Теперь отнимаете по длине и ширине 10 мм, и вот по таким размерам и отрезаете от имеющегося дистанционного профиля нужные вам элементы при помощи ножовки по металлу.

Скрепляете два элемента между собой пластиковым уголком. В одну из деталей засыпаете силикогель, затем – опять надеваете уголок и снова засыпаете силикогель, которым вы должны заполнить каждую сторону рамки. Итак, рамка есть.

Теперь берете в руки двухсторонний скотч, и клеите по рамке таким образом, чтобы затем на нее встало стекло (то есть по контуру).

Резка и вставка стекла

Итак, переходим к ответственному моменту ответа на вопрос, как сделать окно своими руками, к резке и вставке стекла в стеклопакет.

Стекло режется при помощи стеклореза. Вы проводите по линии инструментом с нажимом, а затем – переламываете вдоль него. Размеры стекла должны быть четко по внутреннему контуру рамы (не отнимайте, как для рамки 10 мм).

Крепление и герметизация

Теперь кладите стекло на изготовленную вами ранее рамку, только таким образом, чтобы за эту рамку как раз по всем сторонам и выступало 5 мм.

Важно! Крепите аккуратно, переставлять стекло потом будет трудно!

Аналогичные действия производите и с обратной стороны. У вас должен получиться такой стеклопакет на рамке, за которую по всем сторонам выступает около 5 мм прикрепленного стекла.

Первая ассоциация, которая возникает при упоминании евроокон – однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

• Евроокно – что это и как делается
• Деревянные окна своими руками
• Материалы, инструменты, чертежи, соединение элементов
• Шаблоны из уголка
• Фаски, сборка, доводка

Евроокно своими руками

Евроокно – что это и как это делается

Евроокно – конструкция, состоящая из рамы, стеклопакета и периметральной фурнитуры, управляемой ручкой.

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – оконная створка открывается и откидывается.

Принципиальное конструктивное отличие «евро» от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Главная из технических характеристик «евро» – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет существенной роли, важен функционал конструкции и ее характеристики.

Деревянные окна своими руками

Процесс изготовления деревянного евроокна потребует определенных финансовых вложений – затраты на древесину, комплектующие, оборудование. Оконные стеклопакеты тоже проще заказать у профессионалов, хотя некоторые умельцы и этот узел умудряются собирать самостоятельно. Но и с учетом впечатляющей стоимости готового изделия, относящегося к элитной, а потому достаточно дорогой продукции, экономия будет солидной. Если речь идет о том, чтобы построить новый дом или о полном остеклении старого, разница может составить десятки тысяч.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон
решил изготовить окно вместе с братом (ник Халвастарший
) для его дома.

Равильдон
Участник FORUMHOUSE

У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

Халвастарший
Участник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__
Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__
рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Шаблоны из уголка

Халвастарший
набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший
сделал металлические шаблоны, по которым и выбрал все необходимые пазы.

Халвастарший

Перед тем, как резать шип-паз, подготовил пазы для замков – сделал шаблон из гнутого стального уголка. Отверстия – диаметром 8 мм, отверстие под завертку – диаметром 10 мм. Сначала разметка центров, потом сверлим 8 отверстий – глубина 26 мм. Выставил упор и ручным фрезером объединил отверстия в паз, размеры: глубина 28 мм, ширина 8 мм. Обошелся без ограничителей по длине – границы паза чувствуются на ощупь.

Фаски, сборка, доводка

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76
, делавший себе деревянные окна, советует свой способ.

Сухов76
Участник FORUMHOUSE

Вместо фасок под 45⁰, лучше скруглять угол на радиус 3 мм – смотрится эстетичнее и под краской лежит хорошо. Краски и лаки «боятся» острых граней, по закону поверхностного натяжения, на острых поверхностях слой ЛКМ тоньше, а по закону подлости, именно грани – самые уязвимые в эксплуатации, и покрытие стирается быстрее, на радиусе же слой ровный и повредить его тяжелее.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками – видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность на долгие годы!

Для второго этажа своего дома cyan__
делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

cyan__

Загрунтовал и покрасил наружную белую сторону. Затем, убрав шлифовкой потёк краски по малярной ленте в паре мест – внутреннюю, полупрозрачную. Морилка – не краска, её с белой стороны, если что, легко стереть мокрой тряпкой. Установил стекло на дистанционные подкладки и прибил штапики – меднёный гвоздь через ровные десять см хорошо смотрится. Заделал нейтральным (это важно) силиконом, кислый может разрушить герметик пакета. Перевернул на лист поролона и загерметизировал обратную сторону, смонтировал фурнитуру, монтажные пластины и вставил в проём. Заключительным этапом отрегулировал створку и вставил в пазы уплотнители.

Вывод

Изготовить деревянное окно своими руками – это возможность не столько сэкономить, сколько проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме « ». Изучив статью о , вы узнаете, как получить качественный и прочный брус для будущих рам. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

При изготовлении деревянных окон своими руками необходимо соблюдать точность в работе. Нестыковка в несколько миллиметров может привести к перекосу всей конструкции при ее установке. Как результат — риск нарушения теплоизоляции.

Однако если пластиковые стеклопакеты выпускаются только на заводе, то изделия из дерева при наличии нужных инструментов и опыта работы реально изготовить самостоятельно. Особенно такая конструкция оказывается востребованной в загородных домах и на дачах.

Выбор профиля

В замене оконных рам особенно нуждаются хрущевки и давно построенные частные дома. Замена старых ставен на деревянные окна является оптимальным вариантом. Важно сделать правильный выбор профиля изделия. Иногда используется одинарное стекло. Другим методом считается стеклопакет.

Если в первом случае к преимуществу относится невысокая стоимость, то двойное стекло обеспечивает лучшее сохранение тепла из-за низкой теплопроводности. Это особенно важно для тех районов, где зимой устанавливается морозная погода. В промежуток закачивается инертный газ. Со временем он выходит, но от этого стеклопакет не утрачивает своих характеристик.

Существует еще один тип окна – финский 3-камерный стеклопакет. С одной стороны устанавливается система из 2 стекол, а с другой — одинарный вариант.

Подбор типа древесины

Перед началом работ по изготовлению деревянной конструкции своими руками нужно сделать правильный выбор типа древесины:

1. 1.
   Дуб. Хороший материал для таких видов работы, но очень дорогостоящий.
2. 2.
   Береза. Является оптимальным вариантом. Древесина хорошо поддается обработке и имеет невысокую цену. К недостатку относится сложность приобретения.
3. 3.
   Сосна. При правильной эксплуатации служит длительное время. Материал недорогой. Учитывая его доступность, с ним может работать и новичок.

Изготовление деревянного изделия

Перед началом проведения работ своими руками создается чертеж будущей оконной конструкции. Затем заготавливаются материалы и инструменты:

• деревянный брус;
• доски;
• стекло;
• штапики;
• саморезы;
• клей ПВА;
• молоток;
• дрель;
• стеклорез;
• фрезерный станок с набором фрез;
• пила.

Пошагово инструкция по изготовлению деревянных окон состоит из этапов:

1. 1.
   ­ Формирование короба.
2. 2.
   ­ Изготовление рамы.
3. 3.
   ­ Остекление.

Следует помнить, что деревянный материал подбирается с точной геометрией и без трещин.

Формирование короба

Изготовление короба ведется тогда, когда он отсутствует в строении дома. Необходимость его заключается в том, чтобы взять на себя основную нагрузку и разгрузить раму.

Этапы его изготовления:

1. 1.
   В доске с сечением 15х5 см делается Г-образный паз. Его глубина составляет 1,5 см.
2. 2.
   Четыре доски соединяются в виде короба.
3. 3.
   В углах сверлятся отверстия на глубину 3 см.
4. 4.
   В них забиваются деревянные штифты. Это придает конструкции жесткость.

Изготовление рамы

При изготовлении рамы помощь оказывает чертеж.

На боковых и промежуточных планках отбирается четверть. Это выборка древесины, куда будут вставляться стекла.

В торце брусьев делаются пазы по типу шип-паз. Для этого используется концевая фреза. Если она отсутствует, то применяется обычная стамеска.

Места заполняются клеем ПВА, скрепляются и прижимаются.

В одну часть рамы ставится створка. Для этого в брусьях делаются выборки. Створка изготавливается по тому же принципу, что и рама. Она должна плотно входить в предназначенное ей место. После этого ведется разметка под крепление петель.

В размеченных местах сверлятся отверстия, проводится фиксация петель. Затем идет установка ручек. Для этого в рейке створки фрезеруется паз и вставляется механизм. В ответной части формируется место для захода язычка.

Остекление

При установке стекла требуется его точная отрезка с допуском не больше 0,5 мм. Для этого используется алмазный саморез. Окончательная полировка делается наждачной бумагой.

Если отклонение в размерах достигнет 1 мм, то образуется мостик холода. Окно не выполнит своей функции.

Работы по остеклению требуют соблюдения техники безопасности:

1. 1.
   Чтобы не поранить руки, надеваются перчатки.
2. 2.
   Обязательно наличие очков. Идет предохранение глаз от попадания в них стеклянных микрочастиц.
3. 3.
   Не рекомендуется вести дыхание ртом и разговаривать. Вместе с воздухом стеклянные крошки оседают на слизистой оболочке горла.

Порядок работы следующий:

1. 1.
   Предварительно измеряется стекло, которое необходимо отрезать. Для этого используется метровая линейка, превышающая габариты материала.
2. 2.
   Алмазным стеклорезом прочерчивается линия.
3. 3.
   К стеклу прикладывается дощечка, чтобы ее срез совпадал с линией, и хорошо прижимается.
4. 4.
   Нажатием руки стекло отламывается с характерным треском по линии надлома.
5. 5.
   Ведется примерка. Если отрезка выполнена точно, то стекло устанавливается и прижимается штапиками, в которых вбиваются тонкие гвозди.
6. 6.
   При установке двойных стекол между ними крепится брус с выбранными пазами.

В последние годы стремительно растет спрос на окна из ПВХ, именно их чаще всего используют для офисных помещений, торговых центров, также ПВХ-окна довольно часто устанавливаются и в жилых помещениях. Но это не означает, что деревянные окна перестали пользоваться популярностью, скорее наоборот, они перешли в элитную категорию. Кроме того деревянные окна – экологически безопасны.

С точки зрения технико-эксплуатационных характеристик деревянные окна ничем не уступают металлопластиковым. Еще одним достоинством можно назвать то, что их можно изготовить и самостоятельно.

Что нужно для изготовления деревянного окна

Работы по изготовлению деревянных окон можно отнести к категории средней сложности, для обеспечения требуемой точности желательно иметь спецоборудование, с помощью обычной линейки и ножовки довольно трудно будет соблюсти геометрию отдельных элементов. Можно пойти и вторым путем – купить готовое окно, например, для дачи и самому установить его.

Самым сложным при изготовлении деревянного окна является создание профиля, эта работа требует спецоборудования и определенных навыков.

Но при изготовлении деревянного окна для дачи конструкцию можно максимально упростить. В таком случае для выполнения работ по изготовлению и монтажу окна понадобится:

• для короба лучше всего остановиться на клееном брусе. Можно использовать и цельный брус, но в таком случае повышается вероятность его коробления.

Короб будет подвергаться нагрузкам, поэтому использовать для его изготовления нужно дуб либо сосну. Мягкие породы дерева не подойдут.

• размеры бруса для изготовления рамы определяются толщиной окна, а также тем, планируется ли в доме постоянное проживание. Основное требование при определении толщины состоит в том, чтобы окно не запотевало. Этого можно достичь только в том случае, если точка росы будет размещаться между стеклами;
• электрорубанок;
• фреза;

• измерительные инструменты (угольник, линейка, рулетка);
• клей;
• штапики;

• герметик;
• дюбели.

При изготовлении деревянных окон для дачи, если дом будет использоваться для нерегулярного проживания в теплое время года, можно остановиться на варианте с тонким стеклопакетом, штапиками и замазкой.

Изготовление деревянного окна своими руками

Для изготовления рамы понадобится брус размером как минимум 6х4 см, все зависит от толщины окна. Что же касается профиля, то он также зависит от конструкции окна, например, в двустекольномпрофиле нужно предусмотреть второй паз для установки второго стекла. Для устройства пазов можно использовать обычный фрезер или электрорубанок.

С выборкой пазов лучше поэкспериментировать на ненужном обрезке доски.

Создание деревянного окна выполняется в такой последовательности:

• тщательная разметка пиломатериалов;
• обработка торцов – их необходимо запилить под углом 45%;

Отклонение даже на пару градусов сведет к нулю всю выполненную работу. Для распиловки лучше всего использовать маятниковую пилу.

• при сборке рамы ее элементы соединяются по схеме шип-паз, поэтому на торцах нужно выбрать пазы. Для большей прочности соединения элементы рамы можно просверлить в месте соединения и в полученное отверстие вставить деревянный шип, предварительно смазав отверстие клеем;

С той же целью можно использовать шпонку типа «двойной ласточкин хвост», но это сопряжено с определенными трудностями при выборке паза.

Для установки шпонки паз на торцах должен иметь такой вид.

• после этого рама собирается, места стыков следует тщательно промазать клеем;

• после высыхания клея его остатки срезаются, а места соединения тщательно шлифуются.

В случае, если окно будет со створкой, то к приведенным действиям нужно добавить монтаж фурнитуры.

Когда короб и оконная рама собраны, все деревянные поверхности нужно тщательно обработать антисептиком.после чего можно приступать к остеклению и установке деревянного окна. Установку стекол можно выполнять только после окончательного монтажа рамы.

Стеклопакеты можно приобрести непосредственно на заводе, но для дачного домика чаще всего используется обычное стекло, резка которого выполняется на месте. Размер стекла должен быть несколько меньше чем проем под него, после примерки стекла на паз наносится герметик, стекло прикладывается к нему, выпадение стекла из рамы предотвращает штапик. Сам штапик крепится к раме тонкими гвоздями.

Технология монтажа деревянного окна

При установке деревянных окон нужно соблюдать 2 правила:

• ни в коем случае на оконный блок не должны передаваться нагрузки от вышележащей части стены;

• при установке не должна нарушиться геометрия окна, углы должны быть равны строго 90°, а разница диагоналей не должна превышать 10 мм. Что касается ровности, то допускается отклонения 1 мм на 1 м длины оконного блока.

Для того, чтобы со временем окно не искривилось, а стекла не полопались из-за чрезмерной нагрузки, еще на этапе замеров нужно учитывать, что размеры оконного блока должны быть на 10-20 мм меньше, чем оконный проем.

Для обеспечения горизонтальности при установке деревянного окна чаще всего используются монтажные колодки. После тщательной регулировки положения окна оно фиксируется в нужном положении клиньями.

Для окончательного крепления окна часто используют монтажные пластины (покупные или самодельные). Они крепятся к оконному блоку на расстоянии 25 см от каждого угла. После крепления монтажных пластин к стене и к оконному блоку клинья убираются.

Свободное пространство по периметру окна заполняется монтажной пеной.

Если размер окна превышает 1,5 м, то необходимо одну из крепежных пластин прикрепить еще и посередине.

Оконный блок может быть закреплен и с помощью дюбелей. Для этого предварительно в стене высверливается ряд отверстий (расстояние между ними не должно превышать 80 см), затем окно окончательно фиксируется в проектном положении с помощью саморезов. Головки должны быть утоплены в поверхности древесины.

При желании головки саморезов можно замаскировать, приготовив смесь из клея и опилок.

На этом можно считать монтаж деревянного окна завершенным. Остается только установить стекла и выполнить окончательную отделку, которая включает в себя установку наличников и подоконника. К этим работам можно приступать после окончания твердения монтажной пены (то есть не ранее, чем через 12 часов).

Установка деревянного окна – довольно простой процесс. По времени даже у неопытного человека установка 1 окна вряд ли займет больше 1-2 часов. Еще примерно столько же понадобится для остекления и монтажа подоконника и наличников.

Деревянные окна довольно часто встречаются в большинстве жилых зданий. Это объясняется, прежде всего, доступностью материалов, используемых в процессе их изготовления. Если оконный проем имеет нестандартную форму, то проще всего соорудить окно самостоятельно, при этом, мастер сам выберет его форму, количество створок и фурнитуры. Об особенностях изготовления деревянных окон поговорим далее.

Деревянные окна — особенности и преимущества

Для того, чтобы разобраться в особенностях деревянных окон, предлагаем рассмотреть их основные преимущества:

1. Эстетическая привлекательность внешнего вида.

На деревянном окне четко прослеживается структура древесины, из которого оно изготовлено. Кроме того, деревянные окна отлично вписываются в любой вид как экстерьера, так и интерьера. Чаще всего в помещении устанавливается мебель из дерева и деревянные двери, которые хорошо гармонируют с окнами, выполненными из дерева. При этом, деревянные окна обладают высокой функциональностью и изыском.

Окна, выполненные из пластика имеют непрезентабельный внешний вид, по сравнению с деревянными конструкциями. Дерево же приносит в помещение тепло и уют.

2. Способность дышать.

Данной функцией обладает исключительно древесина. Именно дерево отвечает за регуляцию здорового микроклимата в помещении. Так как деревянные поверхности способны впитывать влагу, при излишке, и отдавать ее при недостатке. В доме, с установленными деревянными окнами, присутствует комфортная и здоровая атмосфера.

Окна, же выполненные из пластика или других материалов, склонны к образованию конденсата на подоконнике или других близ лежащих поверхностях.

Благодаря тому, что дерево дышит, происходит постепенная циркуляция воздуха в помещении. Даже если долго не открывать окна на проветривание, то воздух будет обновляться через микропоры, находящиеся в дереве. После долгого отсутствия дома, воздух в помещении будет свежим и обновленным.

3. Высокая долговечность.

Несмотря на то, что дерево — довольно уязвимый материал, особенно перед влагой или огнем, благодаря наличию современных составов и пропиток, улучшаются качественные характеристики древесины, используемой в процессе изготовления окон. Современные красители и пропитки на влагоустойчивой основе обеспечивают длительную эксплуатацию деревянных оконных конструкций. Кроме того, в процессе использования деревянных окон сохраняется первозданность их внешнего вида. Например, пластиковые окна потребуют замены уже после десяти лет эксплуатации, деревянные окна не теряют презентабельности внешнего вида и после двадцати лет использования.

4. Высокий уровень прочности.

Дерево и его качество оценивается сразу, в процессе покупки материалов. Прочность же пластиковых окон нельзя оценить, так как металлический профиль, установленный внутри конструкции. Кроме того, вариант самостоятельного изготовления деревянного окна позволяет выбрать дерево такого качества, которое подойдет владельцу окна и в материалом и в эксплуатационном смысле. Лучше отдать предпочтение трехслойному клеенному брусу с минимальной толщиной в 70 мм. Именно применение клеевого бруса обеспечит устойчивость окна перед воздействиями внешних раздражителей и предотвратит его деформацию.

5. Низкий уровень теплопроводности.

Данное свойство объясняется использованием клеевого бруса при изготовлении окон. Кроме того, теплопроводность зависит от следования технологическим моментам установки окна.

6. Экологичность и безопасность для здоровья человека.

Это условие, самое главное при выборе деревянных окон. Ведь именно дерево является натуральным материалом, который не выделяет никаких, вредных для человека веществ.

7. Легкость ремонта деревянных окон.

Данное преимущество позволяет сократить расходы на ремонт или реставрацию деревянного окна. Данные типы окон легки в обслуживании и ремонте.

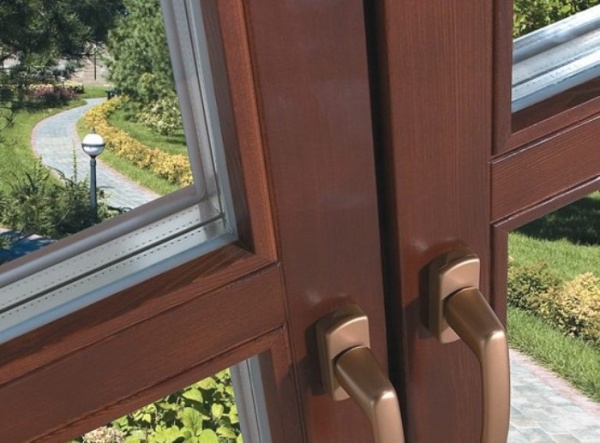

Деревянные окна фото:

Установка качественного деревянного окна открывает перед его владельцем такие возможности как:

• полное отсутствие сквозняков;
• высокий уровень теплоизоляции;
• хорошая шумоизоляция;
• высокая привлекательность внешнего вида;
• выбор индивидуального дизайна;
• длительность эксплуатации.

Деревянные окна технологии и разновидности

В соотношении с конструктивными особенностями деревянные окна бывают:

• русскими;
• немецкие;
• финскими;
• алюминиево-деревянными.

Первый вариант характеризуется наличием одной раздельной деревянной части. Она состоит из одной коробки и двух створок, каждая из них застекленные. Для изготовления деревянной части используется сосновый массив, а не деревянный брус. Минимальная толщина створок составляет 4 см. Главным недостатком таких окон является их подверженность деформации. Кроме того, не удается добиться полного примыкания створки к окну. Влага, которая находится снаружи помещения, попадает на поверхность подоконника. Двойные деревянные окна комплектуют с помощью нерегулируемых петель и ручек, поэтому режим проветривания в них отсутствует.

Немецкие окна еще называют европейскими окнами. Так как фурнитура, которая на них устанавливается, имеет европейское происхождение. Такое окно позволяет регулировать высоту и угол наклона створки, существует возможность проветривания окна, присутствуют запорные механизмы.

Евроокно включает в состав оконную коробку и створку. Створка имеет стеклопакет двухкамерного типа, который отлично предотвращает теплопотери. Для открытия окна достаточно приложить небольшие усилия. Кроме того, уход ха такими окнами достаточно легкий, а для их производства используется клеенный брус, толщина которого позволяет сделать уплотнитель многоконтурного назначения, которые полностью защищает помещение от сквозняков.

Такие окна отличаются теплотой, надежностью и долговечностью эксплуатации. Срок службы евроокна превышает шестьдесят лет. Это обуславливается наличием клеенного трехслойного бруса, который не склонен к рассыханию или деформации.

Существует вариант оббивки деревянного окна с помощью алюминия. Данное окно отличается более длительным сроком эксплуатации и не требует постоянной покраски.

Алюминиево-деревянные окна предполагают изготовление несущей части окон из алюминия. Дерево же закрывает алюминий с внешней стороны. Таким образом, улучшается прочность конструкции благодаря наличию алюминия, а деревянная поверхность создает привлекательный внешний вид и теплоту окна. Данный тип окон практически не распространен из-за высокой стоимости алюминия и сложности выполнения работ.

Финские окна отличаются наличием широкой коробки и двух створок, которые имеют последовательный тип открывания. На наружной створке установлено одно простое стекло, а на внутренней — однокамерный стеклопакет. Для изготовления наружной створки используется как дерево, так и алюминий. Две створки соединяются с помощью механизма последовательного открытия. Для изготовления оконных коробки и створок используется деревянный массив, а не клеенный брус. Окно имеет привлекательный внешний вид, хотя по сравнению с немецкими окнами, проигрывает ему в качественных характеристиках.

Кроме того, деревянные окна бывают:

• глухими — в них отсутствуют створки, окно не имеет функции проветривания, цена на такие окна значительно ниже, так как они довольно просты в изготовлении, перед установкой такого окна, следует продумать особенности проветривания помещения и ухода за внешней частью оконной конструкции;
• поворотными и поворотно-откидными — такие типы окон имеют створки, открывающиеся во внутрь помещения, они довольно популярны из-за оптимальной стоимости и наличия вентиляции;
• двустворчатыми импостными окнами из дерева — с помощью импоста происходит соединение нескольких створок в единую целостную конструкцию окна, данный вариант отличается надежностью, удобством использования и прочностью;

• шпультовыми двустворчатыми — принцип открывания как у предыдущего варианта, только первая створка имеет поворотно откидную ручку, а вторая — без ручки, открытие второй створки представляется возможным только в том случае, если закрыта первая.

Кроме того, выделяют шведские деревянные окна. Они представляют комбинацию немецких евроокон с русским вариантом окна. Такое окно имеет внешнюю раму с одинарным стеклом и внутреннюю раму с одинарным стеклопакетом. Таким образом, обеспечивается высокий уровень звуко- и теплоизоляции.

Резные деревянные окна характеризуются наличием разного роза узоров, которые делают их более привлекательными.

Как сделать деревянное окно — основные этапы

Перед тем как сделать деревянное окно самому, следует позаботиться о подготовке всех необходимых для этого инструментов в виде:

• стеклореза;
• шуруповерта;
• электролобзика или фрезера;
• дрели;
• молотка;

• стамески;
• угольника;
• рулетки;
• линейки;
• рубанка.

• клееный брус, сосну или дуб для короба;
• столярный клей;
• штапики;
• саморезы;
• дюбеля;
• герметик.

Предлагаем изучить поэтапную инструкцию самостоятельного изготовления деревянных окон:

1. Сооружение короба.

В зависимости от размеров деревянных окон они бывают:

• большими;
• средними;
• маленькими.

Перед началом работ следует подобрать материал для окна. Самый оптимальный и недорогой вариант — сосна. Так как в составе данного рода древесины присутствует большое количество смолы, то она является самой устойчивой перед влагой и другими внешними воздействиями.

Более дорогой, но качественный вариант — дуб. Хотя для новичков лучше выбрать сосну, чтобы случайно не испортить дорогой материал. Доски должны иметь правильную просушку, на них не должны присутствовать сучки, трещины, деформации. Учтите, что короб является основной несущей конструкцией, на которую возлагается вся нагрузка.

Возможен вариант использования клеевого бруса, который отличается более высокими прочностными характеристиками и высокой длительностью эксплуатации.

Чтобы соорудить раму достаточно досок, размером, 15х5 см. В заготовке следует проделать пазовое отверстие, которое будет иметь букву Г, а глубину 1,5 см. Все детали соединяются с помощью столярного клея, а затем — деревянного стержня, минимальной длиной в 30 мм. Именно стержень является элементом, выполняющим роль фиксатора всех компонентов короба.

Далее производится монтаж короба в предварительно подготовленный оконный проем. Данная процедура включает сверление отверстий в стене, установки в них дюбелей, фиксацию короба саморезами. Для герметизации стыка и заделывания щелей используется монтажная пена.

2. Сооружение рамы для окна.

Как сделать деревянное окно своими руками чертежи:

Чтобы создать раму, необходимо наличие бруса, размером в 70х50 мм. Хотя возможна коррекция толщины бруса, в зависимости от размера и прочности окна. Профильная форма определяется толщиной и количеством стекла, которое будет устанавливаться в окне.

Если планируется установка одностекольного профиля, то достаточно соорудить два прямоугольных пазовых отверстия, в противном случае, отверстий потребуется больше.

Чтобы изготовить профиль определенной формы потребуется наличие электрорубанка или фрезера. Если толщина стекла 5 мм, то потребуется штапик, толщиной в 1 см.

Когда все детали подготовлены, производится сборка рамы. Чтобы это сделать, необходимо произвести распил доски под углом в 45 градусов. С помощью подготовленного профиля обеспечивается шипо-пазовое соединение, для более высокого уровня фиксации дополнительно используют саморезы. Учтите, что все шляпки должны утонуть в дереве, для улучшения привлекательности внешнего вида окна и во избежание появления коррозии.

3. Монтаж стекол.

Для того, чтобы в окне не собирался конденсат и отсутствовали мостики холода, следует правильно измерить длину и высоту стекла, которое необходимо в него установить. Минимальная погрешность при снятии мерок составляет 1 мм.

Для резки стекла лучше использовать алмазный саморез, а для полировки краев — мелкозернистую наждачную бумагу.

Кроме того, следует соблюдать все меры безопасности, а именно, одеть рукавицы из плотной ткани, чтобы осколками не поранить руки и надеть маску, которая защитит глаза от пыли или мелких осколков.

На стекло укладывается линейка с небольшим запасом. По ней проводится черта с помощью стеклореза. Далее стекло укладывается на край стола и отламывается. Подготовленная заготовка устанавливается в окно, если она не нуждается в коррекции, то края стекла смазывают герметиков и снова укладывают. Далее стекла фиксируются в помощью штапиков, на поверхность которых забивают мелкие гвозди. Если ширина штапиков большая, то лучше использовать саморезы, для их крепления.

4. Изучая вопрос о том как сделать деревянное окно своими руками следует упомянуть об окончательной сборке всей конструкции. Если окно имеет большой размер и разделено на две части, то сначала производится сборка и монтаж вертикального бруса, далее производится фиксация створки навесными петлями. Устанавливаются ручки и прочая фурнитура.

Завершает монтажные работы установка готового окна в оконную раму, его фиксация с помощью саморезов, которые сначала проходят через поверхность короба, а затем через стену. Для герметизации всех щелей используется монтажная пена, а после того, как она высохнет, стены штукатурят. Завершает работу установка отлива и подоконника.

Как сделать деревянное окно видео:
