Деревянные окна со стеклопакетом своими руками чертежи

Деревянные окна довольно часто встречаются в большинстве жилых зданий. Это объясняется, прежде всего, доступностью материалов, используемых в процессе их изготовления. Если оконный проем имеет нестандартную форму, то проще всего соорудить окно самостоятельно, при этом, мастер сам выберет его форму, количество створок и фурнитуры. Об особенностях изготовления деревянных окон поговорим далее.

Деревянные окна — особенности и преимущества

Для того, чтобы разобраться в особенностях деревянных окон, предлагаем рассмотреть их основные преимущества:

1. Эстетическая привлекательность внешнего вида.

На деревянном окне четко прослеживается структура древесины, из которого оно изготовлено. Кроме того, деревянные окна отлично вписываются в любой вид как экстерьера, так и интерьера. Чаще всего в помещении устанавливается мебель из дерева и деревянные двери, которые хорошо гармонируют с окнами, выполненными из дерева. При этом, деревянные окна обладают высокой функциональностью и изыском.

Окна, выполненные из пластика имеют непрезентабельный внешний вид, по сравнению с деревянными конструкциями. Дерево же приносит в помещение тепло и уют.

2. Способность дышать.

Данной функцией обладает исключительно древесина. Именно дерево отвечает за регуляцию здорового микроклимата в помещении. Так как деревянные поверхности способны впитывать влагу, при излишке, и отдавать ее при недостатке. В доме, с установленными деревянными окнами, присутствует комфортная и здоровая атмосфера.

Окна, же выполненные из пластика или других материалов, склонны к образованию конденсата на подоконнике или других близ лежащих поверхностях.

Благодаря тому, что дерево дышит, происходит постепенная циркуляция воздуха в помещении. Даже если долго не открывать окна на проветривание, то воздух будет обновляться через микропоры, находящиеся в дереве. После долгого отсутствия дома, воздух в помещении будет свежим и обновленным.

3. Высокая долговечность.

Несмотря на то, что дерево — довольно уязвимый материал, особенно перед влагой или огнем, благодаря наличию современных составов и пропиток, улучшаются качественные характеристики древесины, используемой в процессе изготовления окон. Современные красители и пропитки на влагоустойчивой основе обеспечивают длительную эксплуатацию деревянных оконных конструкций. Кроме того, в процессе использования деревянных окон сохраняется первозданность их внешнего вида. Например, пластиковые окна потребуют замены уже после десяти лет эксплуатации, деревянные окна не теряют презентабельности внешнего вида и после двадцати лет использования.

4. Высокий уровень прочности.

Дерево и его качество оценивается сразу, в процессе покупки материалов. Прочность же пластиковых окон нельзя оценить, так как металлический профиль, установленный внутри конструкции. Кроме того, вариант самостоятельного изготовления деревянного окна позволяет выбрать дерево такого качества, которое подойдет владельцу окна и в материалом и в эксплуатационном смысле. Лучше отдать предпочтение трехслойному клеенному брусу с минимальной толщиной в 70 мм. Именно применение клеевого бруса обеспечит устойчивость окна перед воздействиями внешних раздражителей и предотвратит его деформацию.

5. Низкий уровень теплопроводности.

Данное свойство объясняется использованием клеевого бруса при изготовлении окон. Кроме того, теплопроводность зависит от следования технологическим моментам установки окна.

6. Экологичность и безопасность для здоровья человека.

Это условие, самое главное при выборе деревянных окон. Ведь именно дерево является натуральным материалом, который не выделяет никаких, вредных для человека веществ.

7. Легкость ремонта деревянных окон.

Данное преимущество позволяет сократить расходы на ремонт или реставрацию деревянного окна. Данные типы окон легки в обслуживании и ремонте.

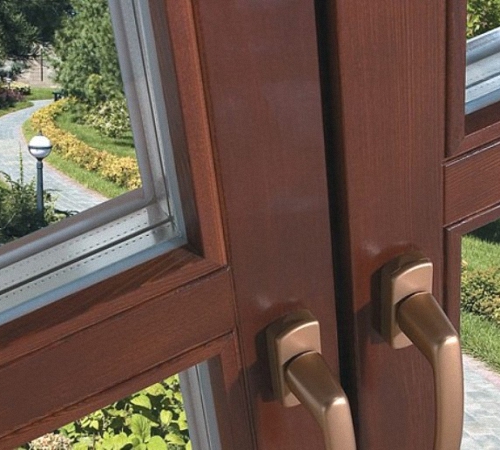

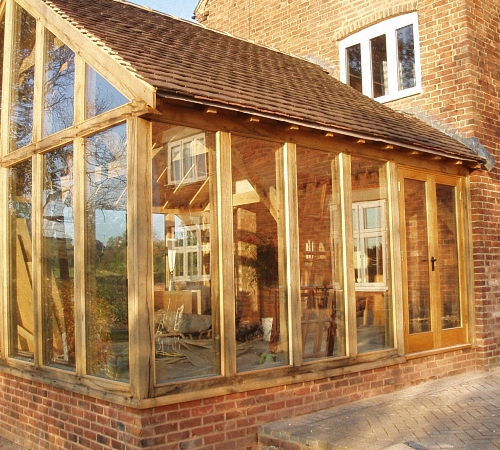

Деревянные окна фото:

Установка качественного деревянного окна открывает перед его владельцем такие возможности как:

полное отсутствие сквозняков;
высокий уровень теплоизоляции;
хорошая шумоизоляция;
высокая привлекательность внешнего вида;
выбор индивидуального дизайна;
длительность эксплуатации.

Деревянные окна технологии и разновидности

В соотношении с конструктивными особенностями деревянные окна бывают:

русскими;
немецкие;
финскими;
алюминиево-деревянными.

Первый вариант характеризуется наличием одной раздельной деревянной части. Она состоит из одной коробки и двух створок, каждая из них застекленные. Для изготовления деревянной части используется сосновый массив, а не деревянный брус. Минимальная толщина створок составляет 4 см. Главным недостатком таких окон является их подверженность деформации. Кроме того, не удается добиться полного примыкания створки к окну. Влага, которая находится снаружи помещения, попадает на поверхность подоконника. Двойные деревянные окна комплектуют с помощью нерегулируемых петель и ручек, поэтому режим проветривания в них отсутствует.

Немецкие окна еще называют европейскими окнами. Так как фурнитура, которая на них устанавливается, имеет европейское происхождение. Такое окно позволяет регулировать высоту и угол наклона створки, существует возможность проветривания окна, присутствуют запорные механизмы.

Евроокно включает в состав оконную коробку и створку. Створка имеет стеклопакет двухкамерного типа, который отлично предотвращает теплопотери. Для открытия окна достаточно приложить небольшие усилия. Кроме того, уход ха такими окнами достаточно легкий, а для их производства используется клеенный брус, толщина которого позволяет сделать уплотнитель многоконтурного назначения, которые полностью защищает помещение от сквозняков.

Такие окна отличаются теплотой, надежностью и долговечностью эксплуатации. Срок службы евроокна превышает шестьдесят лет. Это обуславливается наличием клеенного трехслойного бруса, который не склонен к рассыханию или деформации.

Существует вариант оббивки деревянного окна с помощью алюминия. Данное окно отличается более длительным сроком эксплуатации и не требует постоянной покраски.

Алюминиево-деревянные окна предполагают изготовление несущей части окон из алюминия. Дерево же закрывает алюминий с внешней стороны. Таким образом, улучшается прочность конструкции благодаря наличию алюминия, а деревянная поверхность создает привлекательный внешний вид и теплоту окна. Данный тип окон практически не распространен из-за высокой стоимости алюминия и сложности выполнения работ.

Финские окна отличаются наличием широкой коробки и двух створок, которые имеют последовательный тип открывания. На наружной створке установлено одно простое стекло, а на внутренней — однокамерный стеклопакет. Для изготовления наружной створки используется как дерево, так и алюминий. Две створки соединяются с помощью механизма последовательного открытия. Для изготовления оконных коробки и створок используется деревянный массив, а не клеенный брус. Окно имеет привлекательный внешний вид, хотя по сравнению с немецкими окнами, проигрывает ему в качественных характеристиках.

Кроме того, деревянные окна бывают:

глухими — в них отсутствуют створки, окно не имеет функции проветривания, цена на такие окна значительно ниже, так как они довольно просты в изготовлении, перед установкой такого окна, следует продумать особенности проветривания помещения и ухода за внешней частью оконной конструкции;
поворотными и поворотно-откидными — такие типы окон имеют створки, открывающиеся во внутрь помещения, они довольно популярны из-за оптимальной стоимости и наличия вентиляции;
двустворчатыми импостными окнами из дерева — с помощью импоста происходит соединение нескольких створок в единую целостную конструкцию окна, данный вариант отличается надежностью, удобством использования и прочностью;

шпультовыми двустворчатыми — принцип открывания как у предыдущего варианта, только первая створка имеет поворотно откидную ручку, а вторая — без ручки, открытие второй створки представляется возможным только в том случае, если закрыта первая.

Кроме того, выделяют шведские деревянные окна. Они представляют комбинацию немецких евроокон с русским вариантом окна. Такое окно имеет внешнюю раму с одинарным стеклом и внутреннюю раму с одинарным стеклопакетом. Таким образом, обеспечивается высокий уровень звуко- и теплоизоляции.

Резные деревянные окна характеризуются наличием разного роза узоров, которые делают их более привлекательными.

Как сделать деревянное окно — основные этапы

Перед тем как сделать деревянное окно самому, следует позаботиться о подготовке всех необходимых для этого инструментов в виде:

стеклореза;
шуруповерта;
электролобзика или фрезера;
дрели;
молотка;

стамески;
угольника;
рулетки;
линейки;
рубанка.

клееный брус, сосну или дуб для короба;
столярный клей;
штапики;
саморезы;
дюбеля;
герметик.

Предлагаем изучить поэтапную инструкцию самостоятельного изготовления деревянных окон:

1. Сооружение короба.

В зависимости от размеров деревянных окон они бывают:

большими;
средними;
маленькими.

Перед началом работ следует подобрать материал для окна. Самый оптимальный и недорогой вариант — сосна. Так как в составе данного рода древесины присутствует большое количество смолы, то она является самой устойчивой перед влагой и другими внешними воздействиями.

Более дорогой, но качественный вариант — дуб. Хотя для новичков лучше выбрать сосну, чтобы случайно не испортить дорогой материал. Доски должны иметь правильную просушку, на них не должны присутствовать сучки, трещины, деформации. Учтите, что короб является основной несущей конструкцией, на которую возлагается вся нагрузка.

Возможен вариант использования клеевого бруса, который отличается более высокими прочностными характеристиками и высокой длительностью эксплуатации.

Чтобы соорудить раму достаточно досок, размером, 15х5 см. В заготовке следует проделать пазовое отверстие, которое будет иметь букву Г, а глубину 1,5 см. Все детали соединяются с помощью столярного клея, а затем — деревянного стержня, минимальной длиной в 30 мм. Именно стержень является элементом, выполняющим роль фиксатора всех компонентов короба.

Далее производится монтаж короба в предварительно подготовленный оконный проем. Данная процедура включает сверление отверстий в стене, установки в них дюбелей, фиксацию короба саморезами. Для герметизации стыка и заделывания щелей используется монтажная пена.

2. Сооружение рамы для окна.

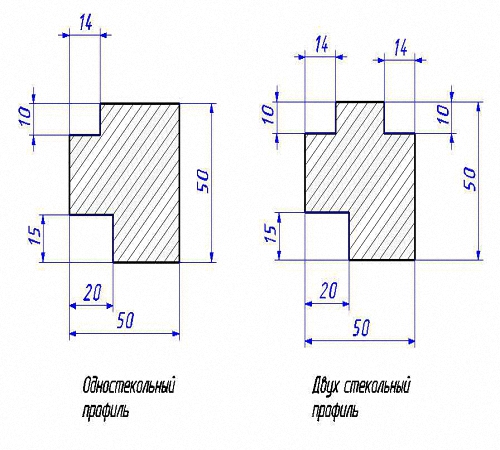

Как сделать деревянное окно своими руками чертежи:

Чтобы создать раму, необходимо наличие бруса, размером в 70х50 мм. Хотя возможна коррекция толщины бруса, в зависимости от размера и прочности окна. Профильная форма определяется толщиной и количеством стекла, которое будет устанавливаться в окне.

Если планируется установка одностекольного профиля, то достаточно соорудить два прямоугольных пазовых отверстия, в противном случае, отверстий потребуется больше.

Чтобы изготовить профиль определенной формы потребуется наличие электрорубанка или фрезера. Если толщина стекла 5 мм, то потребуется штапик, толщиной в 1 см.

Когда все детали подготовлены, производится сборка рамы. Чтобы это сделать, необходимо произвести распил доски под углом в 45 градусов. С помощью подготовленного профиля обеспечивается шипо-пазовое соединение, для более высокого уровня фиксации дополнительно используют саморезы. Учтите, что все шляпки должны утонуть в дереве, для улучшения привлекательности внешнего вида окна и во избежание появления коррозии.

3. Монтаж стекол.

Для того, чтобы в окне не собирался конденсат и отсутствовали мостики холода, следует правильно измерить длину и высоту стекла, которое необходимо в него установить. Минимальная погрешность при снятии мерок составляет 1 мм.

Для резки стекла лучше использовать алмазный саморез, а для полировки краев — мелкозернистую наждачную бумагу.

Кроме того, следует соблюдать все меры безопасности, а именно, одеть рукавицы из плотной ткани, чтобы осколками не поранить руки и надеть маску, которая защитит глаза от пыли или мелких осколков.

На стекло укладывается линейка с небольшим запасом. По ней проводится черта с помощью стеклореза. Далее стекло укладывается на край стола и отламывается. Подготовленная заготовка устанавливается в окно, если она не нуждается в коррекции, то края стекла смазывают герметиков и снова укладывают. Далее стекла фиксируются в помощью штапиков, на поверхность которых забивают мелкие гвозди. Если ширина штапиков большая, то лучше использовать саморезы, для их крепления.

4. Изучая вопрос о том как сделать деревянное окно своими руками следует упомянуть об окончательной сборке всей конструкции. Если окно имеет большой размер и разделено на две части, то сначала производится сборка и монтаж вертикального бруса, далее производится фиксация створки навесными петлями. Устанавливаются ручки и прочая фурнитура.

Завершает монтажные работы установка готового окна в оконную раму, его фиксация с помощью саморезов, которые сначала проходят через поверхность короба, а затем через стену. Для герметизации всех щелей используется монтажная пена, а после того, как она высохнет, стены штукатурят. Завершает работу установка отлива и подоконника.

Как сделать деревянное окно видео:

Заделка мелких дефектов

Дополнительно можно скрепить места стыковки саморезами, правда, отверстия под них нужно просверлить заранее, чтобы потом, при сборке рамы окна из дерева своими руками элементы не раскололись.

Обработка

После того, как клей высохнет, вы можете заняться обработкой рамы. Для этого ее шкурят, а затем при помощи кисти покрывают грунтовкой, которая приподнимает ворс.

Это нужно для того, чтобы ворсинки приподнялись, вы их сошкурили, и потом, после покрытия лаком, они не поднялись вновь. Обработанные таким образом деревянные элементы будут гладкими и аккуратными.

Итак, после того, как ворс поднялся, берете в руки шкурку или же при помощи «пчелки» счищаете ворс, затем – покрываете повторно, ждете высыхания и снова шкурите.

Окончательным этапом будет лакировка рамы. Важно наносить равномерный слой, чтобы на раме не оставалось подтеков. Советуем так же наносить как минимум два слоя, чтобы все было покрыто идеально.

Итак, рама под окна из дерева своими руками готова.

Герметизация обычной деревянной рамы

Стеклопакет

Изготовление рамки

Для начала измеряем внутренний контур створок, которые нужно будет вставить в раму. Теперь отнимаете по длине и ширине 10 мм, и вот по таким размерам и отрезаете от имеющегося дистанционного профиля нужные вам элементы при помощи ножовки по металлу.

Скрепляете два элемента между собой пластиковым уголком. В одну из деталей засыпаете силикогель, затем – опять надеваете уголок и снова засыпаете силикогель, которым вы должны заполнить каждую сторону рамки. Итак, рамка есть.

Теперь берете в руки двухсторонний скотч, и клеите по рамке таким образом, чтобы затем на нее встало стекло (то есть по контуру).

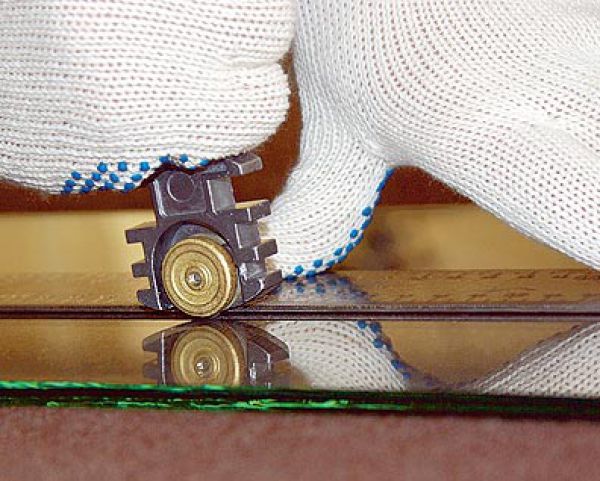

Резка и вставка стекла

Итак, переходим к ответственному моменту ответа на вопрос, как сделать окно своими руками, к резке и вставке стекла в стеклопакет.

Стекло режется при помощи стеклореза. Вы проводите по линии инструментом с нажимом, а затем – переламываете вдоль него. Размеры стекла должны быть четко по внутреннему контуру рамы (не отнимайте, как для рамки 10 мм).

Крепление и герметизация

Теперь кладите стекло на изготовленную вами ранее рамку, только таким образом, чтобы за эту рамку как раз по всем сторонам и выступало 5 мм.

Важно! Крепите аккуратно, переставлять стекло потом будет трудно!

Аналогичные действия производите и с обратной стороны. У вас должен получиться такой стеклопакет на рамке, за которую по всем сторонам выступает около 5 мм прикрепленного стекла.

Четыре года назад я опубликовал статью «Чертежи профиля оконного блока (деревянный стеклопакет)», где прикрепил фото и чертежи профилей деревянного окна. За эти годы я получил несколько писем с просьбой показать чертежи угловых соединений или прислать более подробные чертежи. Неделю назад я получил ещё одно такое письмо и вот сегодня я попробую прояснить ситуацию этой обзорной статьёй.

Письмо от читателя МоделМен.ру

Пишет: Даниил

Здравствуйте, Дмитрий. Я из г. Севастополя (Крым, Украина). Очень заинтересовали чертежи деревянного окна со стеклопакетом. (). Сейчас делаю ремонт в доме и не хотел ставить пластиковые окна, а деревянные очень дорогие пришла мысь сделать их самому, начал искать чертежи в инете и многие поисковики указывают именно ваши. Вы пишите, что чертежи разрабатывали сами, поэтому хотел задать вопрос Вам как разроботчику. На сколько окно должно быть меньше рамы, т. е. если собрать раму, то как должна расчитываться рама (высота ширина), что бы они точно подошли друг к другу и не создавали щелей при закрывании (или не цепляли друг друга). Возможно ли сделать такое окно без фрезерного станка? Как соединять углы (в стык или под 45 градусов)? Под какую фурнитуру было расчитано окно? Обещаю, что если получиться сделать такое окошко, выложу фотографии поэтапного создания такого окошка. Заранее спасибо. С увжением, Даниил.

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

Итак, поехали!

Возможно ли сделать такое окно без фрезерного станка?

Да, возможно! Более того, такое окно можно сделать имея под рукой только циркурярную пилу. В моём арсенале есть современный пильный диск по алюминию, хотя при продаже писалось, что пилит и дерево, естественно. Выглядит мой диск примерно как и этот:

Технические характеристики:
Диаметр диска 255 мм.
Количество зубов 80 шт.
Диаметр посадочного отверстия 30 мм.

У моего правда посадочное отверстие на 32 мм и диаметр побольше, но суть не в этом, а в количестве зубов! Благодаря большому количеству зубов на диске он пилит дерево исключительно чисто. Я часто просил друзей сравнить строганое дерево и пиленное этим диском, пиленное всегда выигрывало в качестве. Домашние фуговальные станки часто не дают качественной строганной поверхности, она получается волнообразной, особенно на концах заготовки, а промышленное оборудование может позволить себе не каждый.

К чему я это всё, сделать деревянное окно можно имея под рукой циркулярный станок и хороший пильный диск с большим количеством зубов (напаек).

Как соединять углы?

Самый интересный вопрос:) потому, что большинство делает простое шиповое соединение в один шип.

Такие рамы с одним шипом уже зарекомендовали себя как крайне недолговечные. Если хотите, чтобы окно служило долго и выдержало большое количество циклов открывания и закрывания створок, то делайте шиповое соединение в два шипа. Можно конечно сделать и в три шипа, если позволяет толщина рамы.

Чем больше шипов, тем больше прощадь склеивания у деталей и соотвественно такое шиповое соединение в несколько раз прочнее.

Как сделать шиповое соединение?

Это не так сложно как кажется на первый взгляд, для начала нужно отпилить в размер четыре заготовки, две вертикальные и две горизонтальные. Это могут быть просто прямоугольного сечения бруски или уже бруски с выбранным профилем. Длина заготовок зависит от размеров коробки оконного блока, лучше конечно это рассчитать на чертеже.

Можно даже на глаз отпилить заготовки по длине, приложив их к готовой коробке, но учитывая, что рама должна перекрывать коробку. Конечно в этом случае в заготовках для рамы уже должен быть выбран профиль.

Зарезают шипы и проушины обычно на фрезерном станке, но у нас обстоятельства, станка нет, поэтому то же самое можно сделать на циркулярной пиле с помощью несложных приспособлений или вовсе без них.

Надо сразу отметить, что вертикальные части деревянного окна или двери это всегда проушины, а горизонтальные части должны быть шипами.

Для примера я покажу вам видео как дядька делает шиповые соединения на циркулярке с помощью своего приспособления.

Вот приспособление похитрее:

В обоих видео делаются ящичные шипы, они мелкие их много и без приспособлений сделать их трудно. Если Вы будете делать одно-два окна, то можно обойтись простой приспособой как на первом видео, но без штифта, тогда всю работу нужно будет делать по разметке карандашом на заготовке.

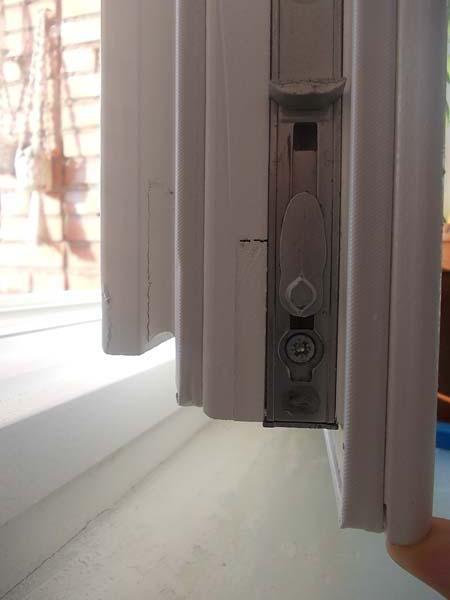

Под какую фурнитуру было расчитано окно?

Честно говоря за основу я брал фурнитуру и профиль пластикового окна. Не знаю есть ли различия у фурнитуры для деревянного и для пластикового окна, но думаю, что имея любую из них можно приспособиться.

В начале этой зимы я своими силами устанавливал у себя на кухне деревянное окно заводского производства. Ниже посмотрите фото окна, кой какие элементы при разработке чертежа можно взять оттуда.

На сегодняшний день свой профиль я изобразил бы немного иначе, нежели четыре года назад:

Как видите я увеличил размеры брусков до 80 мм., всё таки зимы у нас бывают суровые, и хотелось бы чтобы тепло оставалось в доме, к тому же более массивная рама будет крепче и смотреться лучше.

В этой статье я снова не даю вам готовых чертежей и размеров окон потому, чтобы их разработать, нужно иметь в руках оконную фурнитуру и понимать как она крепится и работает. К сожалению опыта работы с такой фурнитурой у меня нет, поэтому разработать готовый чертёж я пока не могу. Ниже я постарался визуально изобразить как должно выглядеть угловое шиповое соединение.

В Интернете нашёл ещё несколько фотографий, на которых видны элементы шиповых соединений деревянного окна. Надеюсь приведённая мною информация поможет вам самостоятельно разработать чертёж деревянного стеклопакета и воплотить его в жизнь. Успехов!

Несмотря на значительную популяризацию конструкций из ПВХ, деревянные стеклопакеты по-прежнему остаются одной из самых востребованных технологий, применяемых сегодня в бытовом строительстве. Дерево, как экологически чистый материал не только благоприятно влияет на внутренний микроклимат помещения, но также решает одну из самых больших проблем пластика — образование локального парникового эффекта. Слоистая структура натурального материала никак не препятствует микроциркуляции воздуха, предотвращая тем самым образование конденсата.

Благодаря существенному развитию производственных технологий, современные деревянные стеклопакеты обладают целым рядом свойств выгодно выделяющих их среди всех других конструкций. Так, например, наиболее популярные модели деревянных окон обрабатываются специальным составом, защищающих изделия от биологического и химического воздействия.

Удивительно, но, несмотря на всю свою сложность, деревянные стеклопакеты могут быть произведены и в «домашних» условиях. Для этого необходимо иметь определенные навыки в области обработки дерева и запастись соответствующим инструментом.

Инструменты и материал

Производство деревянного стеклопакета своими силами потребует следующих инструментов:

Набор рубанков;
Комплект лобзиков и стамесок;
Ножовка по дереву;
Линейка и рулетка;
Строительный уровень.

Необходимо отметить, для изготовления рамы деревянного стеклопакета может использоваться достаточно широкий спектр пород дерева, что существенно влияет на выбор инструментария. Так, например, дуб обладает настолько плотной древесиной, что обрабатывать ее вручную будет сложно.

Изготовление и сборка рамы

Процесс изготовления рамы для деревянного стеклопакета можно считать наиболее трудозатратным этапом. Прежде всего, необходимо произвести точные замеры каждого оконного проема. Делается это с целью устранить вероятность несоответствия стандартного размера рамы индивидуальным размерам оконного проема. Таким образом, для каждого из стеклопакетов разрабатывается своя рама по индивидуальным размерам.

Традиционно скрепление брусьев деревянной рамы производится при помощи технологии «шип-паз». Для этого в вертикальных стойках просверливают паз, в который впоследствии будет установлен шип из горизонтальной стойки. Глубина пазов при этом определяется исходя из ширины используемого бруса.

Весь процесс выглядит следующим образом:

С торцевой стороны вертикальной стойки наносится небольшой пропил;
При помощи штангенциркуля определяется центр бруса и выпиливается паз необходимого размера;
На горизонтальной стойке выпиливается шип, слегка превышающий размер паза, а его края обрабатываются стамеской.
Наносятся пропилы под стеклопакет.

Далее, вся конструкция собирается при помощи столярного клея. Увеличенный размер шипа обеспечивает его плотную фиксацию в пазе даже без клея, а все излишки связующего вещества необходимо удалить до его полного застывания.

Особенности резки стекла

По аналогии с рамой, этап производства стеклопакета начинается с выполнения точной разметки. Даже отклонение в 1 мм считается недопустимым, именно поэтому во время резки стекла следуют точно соблюдать следующие нормы:

Руки и глаза должны быть защищены специальными средствами;
Поверхность стекла должна быть идеально чистой;
Разрез наносится одним движением без остановок;
Непосредственно перед резкой стекло смазывают маслом;
Края вырезанной детали обрабатываются мелкой наждачной бумагой.

Финальная сборка

Окончательная сборка изделия производится только после нескольких примерочных этапов. Делается это с целью устранить все неточности, допущенные при изготовлении деталей. Если конструкция идеальна в пазы для стекла закладывается герметик и производится его установка с последующей фиксацией шпатиком. В целом данная процедура мало чем отличается от современной сборки простого деревянного окна.

Важно отметить, что в промышленном производстве деревянных стеклопакетов для удаления влаги между стеклами используют силикагель. Найти его можно в строительном магазине.

Дополнительную защиту раме окна придаст лак или краска. Наносить их следует спустя некоторое время после сборки конструкции. И только после высыхания лакокрасочного покрытия можно переходить к установке фурнитуры.

Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

Наиболее распространенным материалом, из которого изготавливаются деревянные рамы для окон, является сосна, которая на сегодняшний день считается самой практичной, недорогой и доступной древесиной. Разумной заменой сосновой древесине является древесина дуба, но мастерам, первый раз в жизни изготавливающим деревянные окна, лучше все же выбирать менее дорогие породы деревьев. Деревянные брусы для деревянных окон обязательно должны быть высушены по всем правилам, а кроме того, на них не должно быть ни сучьев, ни трещин или других повреждений. Важно помнить, что короба, когда их закрепляют в проеме окна, берут на себя главную механическую нагрузку. Если для изготовления всех элементов будет использоваться клееный брус, то его прочности будет достаточно, чтобы противостоять деформирующим нагрузкам.

Инструменты для работы, которые будут необходимы

Если, например, для изготовления короба будет использоваться доска 150х50 мм, то в заготовках для него нужно будет проделать паз глубиной 15 мм в виде буквы Г. Для блока потребуется изготовить четыре заготовки, а затем соединить их при помощи клея (лучше всего, столярного), а дополнительно просверлить в нужных местах отверстия и вставить трехсантиметровый стержень из дерева, который будет обеспечивать соединению под прямым углом неподвижность и необходимую жесткость.

Готовый короб неподвижно закрепляют в подготовленном оконном проеме. Для этого в стене следует просверлить отверстия, вбить дюбели и саморезами закрепить готовую конструкцию. Если между готовым блоком и стенами останутся промежутки, их нужно загерметизировать строительной пеной. Следует помнить, что при монтаже короба не учитывается подвижность, которую он может приобретать при температурных перепадах.

Изготовление рамы из дерева.

Главной особенностью представленного здесь проекта является оконный переплет, распирающий стекла и обеспечивающий свободное место для уплотнителя и деревянных штапиков, удерживающих стекло.

Для тех, кто собирается изготавливать окна своими руками из дерева, чертежи, представленные на этой странице показывают, как сделать раму для десятимиллиметровых штапиков, которые будут надежно удерживать четырехмиллиметровое стекло. Зазор между стеклами составляет около 1 см, при этом металлических деталей, распирающих их, не использовано. Следует учитывать, что уплотнитель для деревянных окон, ширина которого равна ширине стекла, будет не самым лучшим вариантом для такой конструкции: лучше, если поперечное сечение уплотнителя будет равняться сечению паза.

Изготовление коробки для окна

Наилучшим уплотнителем будет материал, который не страдает от воздействия солнечных лучей. Часто для этого применяют уплотнитель из силикона, но нельзя не отметить, что он подходит для таких целей не лучшим образом, поскольку трудно удаляется с поверхности стекол. Можно изготовить раму из сосновой древесины, а можно использовать древесину белого дуба или другие заготовки. Перед порезкой материала для оконной рамы следует тщательно измерить периметр оконного проема и увеличить полученный результат еще на 10%.

Сборка деталей рамы.

Чтобы собрать изображенный здесь переплет, нужно будет распиливать материал под углом. Соединения, состоящие из пазов и шипов, держат конструкцию крепче, но для уплотнителя лучше подходят непрерывные пазы. Для соединений частей рамы между собой лучше всего использовать шурупы с плоской шляпкой и крупной резьбой. Винты с плоскими шляпками лучше всего утопить в специальные отверстия.

Сборка оконной рамы своими руками

Порезка стекол.

Процесс порезки стекла по сути не является сложным, но важно учитывать некоторые его нюансы. В первую очередь следует позаботиться о соблюдении техники безопасности: надежно защитить от возможных неожиданностей глаза и руки. Стекло должно быть прочным и совершенно целым. Перед резкой стекло тщательно очищают, а затем смазывают небольшим количеством жира.

Опытные мастера советуют всегда резать стекло за один рез. При нажатии на стекло раздается звук, после чего стекло сдвигают на самый край рабочей поверхности и нажимают на него. Чтобы изготовить такой стеклопакет, как здесь рассматривается, нужно производить замеры с точностью до миллиметра.

Края стекла после резки обрабатывают для полировки наждачной бумагой.

Сборка оконной конструкции.

Сначала стекло для примерки вставляют в раму, а затем вынимают и кладут на его место герметик. Стекло помещают назад в раму и устанавливают штапики деревянные для окон, а затем красят окно и оборудуют его ручками.

При присоединении штапиков винты нужно затягивать медленно, начиная от их середины. Это нужно для того, чтобы на хрупкие углы рамы не оказывалось чересчур сильного давления.

Исходя из того, что окно должно в случае надобности легко поддаваться ремонту, закрашивать шляпки использованных винтов не следует, но многие предпочитают, чтобы они не были видны. Идеального способа скрыть винты пока не найдено, поэтому каждый выбирает то, что ему больше всего подходит.

Устанавливаем оконную раму в дом из бруса

Между стеклами необходимо поместить осушитель. Для этого вверху оконной створки добавляют отверстие, которое позднее законопачивают деревянным штифтом. Если под рукой есть компрессор, можно заполнить промежуток между стеклами сухим воздухом. Штифты красят краской до монтажа окна и повторяют эту процедуру после него.

Окно, о котором здесь говорится, не запотевает даже через год, а если понадобится заменить стекло, то это не вызовет слишком больших сложностей. Такие окна можно устанавливать даже в помещениях с большой влажностью (то есть, в ванной или на кухне).

Дополнительные сведения.

Отверстия для винтов можно закрыть декоративными ручками. При использовании стандартных винтов можно также выскоблить краску из их канавок.

Для надежной герметизации опытные мастера вставляют стекло, нанеся предварительно на места его стыков с конструкцией герметик. Чтобы окно было более устойчивым к погодным условиям, можно после высыхания герметика нанести поверх него оконную шпатлевку. Важно знать, что некоторые современные шпатлевки могут трудно удаляться со стекло, поэтому гораздо легче работать с традиционными оконными шпатлевками.

Красить окна лучше всего через несколько дней после того, как нанесена шпатлевка.

Варианты деревянных окон

Как изготовить ламинированные пластиковые окна

Для изготовления ламинированных оконных блоков применяют специализированные технологии. На профиль из пластика наносится специальная пленка, которая прикрепляется к поверхности при помощи клея. Пленка представляет собой несколько слоев с тиснением на ее поверхности, а чтобы нанести ее на пластиковую поверхность, необходимо воспользоваться ламинирующим оборудованием.

Ламинирование нужно не только для того, чтобы окна выглядели более эстетично: таким образом они становятся более устойчивыми ко всевозможным атмосферным явлениям и долговечными и остаются предельно простыми в уходе. Существует пленка, поверхность которой напоминает натуральную древесину. На такой декоративной пленке практически не видны пыль и грязь, поэтому пластиковые окна, ламинированные под дерево, фото которых можно увидеть ниже, отличаются невероятной практичностью.

Кроме этого, покрытые пленкой окна устойчивы к колебаниям температуры и к погодным условиям. Конструкция, покрытая пленкой ПВХ не чувствительна к атмосферным осадкам, а сама пленка сохраняет свой цвет даже под длительным воздействием солнечных лучей.

Еще одно неоспоримое преимущество ламинирования пленкой ПВХ — это широкий ассортимент ее цветов и текстур, среди которых найдется подходящий вариант для любого случая.

Оконные ставни из дерева

После установки ставен помещение становится дополнительно защищенным от холодов и атмосферных явлений. Деревянные ставни на окна, фото которых можно посмотреть в конце страницы, делают наружными или внутренними, а по структуре — одно- или двухсторчатыми, щитовыми или филенчатыми. Изготовить такие ставни самостоятельно может любой желающий.

Вариант дизайна ставен на окна

Что потребуется для изготовления ставен

Чтобы изготовить оконные ставни из дерева, понадобятся доски шириной 100-200 мм и толщиной более 20 мм. Наиболее подходящими считаются шпонированные доски из древесины твердолиственных деревьев, но гладкая фуга тоже вполне подойдет.

Кроме этого, нужно будет позаботиться о наличии инструментов для обработки дерева: ножовки, дрели, шуруповерта, рубанка, долота и т. п. Потребуются также измерительные инструменты: уровень, рулетка и плотницкий уголок. Для завершающей стадии работ нужно приобрести олифу, кисти и краску, а также антисептик.

Сборка ставен для окон

Изготовление простых ставен

Как сделать обыкновенные ставни из досок

Замерить имеющийся проем по внешней и внутренней стороне, после чего составить схему раскроя досок и раскроить их.
Для подготовки досок к торцевому соединению проводят их сплачивание. Гладкие фугованные доски можно посадить на клей, но дополнительно нужно укрепить ее рейкой так, чтобы она перекрывала получившиеся щели.
Проще произвести сплачивание полотна для ставен замковым методом: выбрать паз в торцевой части, а с противоположной стороны предусмотреть шип. Опытные мастера рекомендуют покупать готовые шпунтованные доски, которые используются для настила пола.
После сплачивания полотно необходимо дополнительно укрепить поперечными укосинами и накладными стяжками.
Скрытое сплачивание щитов проводится при помощи резьбовых шпилек. Для этого тонким сверлом высверливают отверстия в торцевых боковинах досок, а затем рассверливают их до достижения диаметра шпильки. После этого доски нанизывают на шпильки и стягивают болтами, а их торцы обильно промазывают столярным клеем, чтобы не оставалось щелей.

Изготовление филенчатых ставен

Филенкой называют тонкую доску, вставленную в каркасную раму. Такие ставни не только красиво смотрятся, но и имеют большую прочность. В строительных магазинах продаются готовые филенки и профилированные брусы с выборными пазовыми проточками, но можно заказать необходимые детали и непосредственно у столяров.
Филенки делают гладкими или декорируют их по своему усмотрению. Они могут иметь раскладки из шпунтированных брусов или отобранные калевки. Также филенки бывают наплавными, фигарейными и могут иметь декорированную резьбой рамку. При желании можно изготовить также деревянные наличники на окна. Резные шаблоны, фото которых можно увидеть немного ниже, позволяют очень красиво задекорировать окно.
Стягивающая рамка изготавливается из обвязных брусков, которые должны быть толще, чем филенки на 5 мм. Бруски отфуговывают и отшлифовывают, а затем соединяют при помощи шипов с проушинами.
Когда рама собрана, филенки промазывают клеем и вставляют в нее. Створки следует до полного высыхания зафиксировать на плоскости.
На боковинах ставен и наличниках необходимо выдолбить стамеской гнезда для монтажа петель. После врезки запорных элементов можно крепить ставни на откосах. Створки выставляют по уровню, а затем закрепляются в петельных гнездах при помощи шурупов.
Окончательным этапом работ является пропитка деревянных конструкций олифой или другим средством, препятствующим гниению, а затем покрытие их лаком или краской.

Варианты деревянных окон Устанавливаем оконную раму в дом из бруса

Источник

Сегодня среди потребителей наибольшим спросом пользуются пластиковые окна, но это не значит, что модели из дерева утратили свою актуальность. Основное достоинство подобных конструкций заключается в следующем: деревянные окна своими руками может сделать практически любой человек.

Преимущества

На сегодняшний день деревянные окна со стеклопакетом считаются элитным вариантом, который может себе позволить себе далеко не каждый домовладелец. По своим техническим и эксплуатационным характеристикам они нисколько не уступают ПВХ конструкциям, а в плане экологической безопасности во многом их превосходят.

К несомненным достоинствам моделей из дерева относят:

натуральность;
безопасность в применении (не выделяют токсинов при перепадах температур, при качественном монтаже не меняют своих параметров);
простоту и удобство установки, проведения ремонтных работ;
эстетическую привлекательность (на деревянных моделях практически незаметна грязь);
несколько вариантов открывания, москитная сетка.

Конечно, стоят такие конструкции отнюдь не дешево. Но сделать их своими руками – способ сэкономить.

Изготовленные на специальных станках окна из дерева отличает точность сборки. Но соблюдение всех технологических особенностей процесса соединения различных элементов конструкции позволит сделать ее качественной и надежной.

Инструменты

Чтобы сделать подобное окно своими руками, вам понадобятся такие инструменты:

дрель;
молоток;
шуруповерт;
фрезерный станок;
рулетка;
линейка;
штапик;
клей;
герметик;
крепежи.

Короб

Наибольшей популярностью среди материалов для изготовления короба у потребителей среднего класса пользуется сосна. Она доступна в ценовом плане и практична в применении.

Более качественным будет окно из дуба. Но этот материал достаточно дорогой, поэтому специалисты не рекомендуют изготавливать из него оконную конструкцию в первый раз. Также не стоит применять мягкие породы дерева.

Сосновые доски, которые будут использоваться для короба, необходимо правильно просушить.

При покупке доски выбирайте материал без сучков, трещин, недеформированный. Короб испытывает на себе наибольшую нагрузку, поэтому должен быть выполнен из качественной доски.

Если был выбран клееный брус, то при условии качественного монтажа вы гарантированно получите окно высокой прочности, оно не изменит своих параметров в процессе эксплуатации.

Чтобы избежать последующей деформации, блок окна должен быть на пару сантиметров меньше проема.

В зависимости от толщины окна выбирают брус определенного размера. Минимальный показатель – 6*4 см.

Пазы в брусе можно сделать с помощью фрезера или электрорубанка. Перед проведением этого этапа работ лучше всего потренироваться на отдельном куске доски.

Сначала необходимо произвести замеры, в соответствии с которыми можно будет изготавливать короб. В заготовках к нему на глубину в 1,5 см следует сделать пазы, имеющие форму буквы Г. Торцы брусков запиливают под углом в 45˚. После этого все элементы оконного короба необходимо соединить столярным клеем, сделать в них отверстия, сквозь которые вставить стержни из дерева длиной 3 см.

Не забудьте смазать клеем отверстия под деревянные стержни.

Таким образом получившаяся конструкция станет неподвижной и жестко закрепленной под прямым углом.

Проем, в который будут монтировать короб, необходимо предварительно подготовить: очистить от мусора и грязи, выровнять. В стенах следует просверлить отверстия (шагом не более 80 см), в которые нужно вбить дюбели. Короб закрепляют при помощи саморезов.

После этого с помощью монтажной пены необходимо заделать все щели между стенами и коробом. Преимущество такой фиксации заключается в следующем: конструкция не зависит от температурных перепадов.

Необходимо помнить, что геометрия окна должна быть четко соблюдена: углы — 90˚, разница диагоналей – не более 10 мм, отклонения в ровности – не более 1 мм на 1 м длины блока окна.

Рама

Специалисты советуют для замера рамы пригласить профессиональных мастеров, так как малейшая ошибка в расчетах может привести к нежелательным последствиям. Лучше всего сделать раму из бруса сечением не менее 6*4 см. Для евроокон необходимо брус, влажность которого не превышает 12%. Дуб, граб, бук идеально подойдут для таких конструкций.

Стоит применять для изготовления рам цельные куски бруса, лучше сделать его из нескольких досок в несколько слоев, соединив каждый из них столярным клеем; следите, чтобы волокна каждого слоя были перпендикулярны волокнам предыдущего.

Количество и толщина стекол, параметры штапика зависят от формы рамочного профиля. У одностекольной модели есть пара прямоугольных пазов. У двустекольной – дополнительный паз для второго стекла.

Форму профилю придают с помощью фрезера или электрического рубанка. В таком случае используют стекло толщиной 4 мм и штапик толщиной 10 мм.

Подготовленные доски распиливают, угол распила по краям должен составлять 45˚. Соединяют по типу шип-паз и фиксируют на саморезы таким образом, чтобы их шляпки были утоплены в дерево (при желании их можно «спрятать» под смесью клея и опилок).

Затем всю конструкцию собирают, тщательно промазывают места стыков столярным клеем. После того как рама высохнет, места соединений шлифуют.

Оконные модели со створкой нуждаются в установке фурнитуры.

Не забудьте перед монтажом как короба, так и рамы провести обработку всех деревянных составляющих антисептическим составом.

Стекла можно монтировать только после того, как будут установлены рамы.

Особенности установки

Чтобы деревянное окно было установлено строго по горизонтали, необходимо применять монтажные колодки. Окно предварительно тщательно регулируют, затем фиксируют клиньями.

Если ваше окно более 1,5 м, то дополнительную монтажную пластину установите и посередине конструкции.

Стекла

Важно правильно рассчитать размер стекла, это позволит избежать образования мостиков холода. Мерки снимают с точностью до 1 мм. При резке стекла алмазным саморезом необходимо позаботиться о технике безопасности (использовать перчатки для защиты рук, очки – для защиты глаз).

Подготовленные куски стекла вставляют в раму для примерки, затем их вынимают. В пазы наносят герметик и снова вставляют стекла. Затем всю конструкцию фиксируют штапиком при помощи маленьких гвоздиков.

Последние штрихи

Полностью подготовленная своими руками конструкция устанавливается в пазы и фиксируется на саморезы.

Саморезы должны пройти сквозь короб, сделать это вам поможет монтажный пистолет.

На последнем этапе необходимо заделать все щели монтажной пеной, дать ей высохнуть и оштукатурить поверхность стен.

После этого можно монтировать отливы и подоконник.

Как видите, изготовление деревянных окон своими руками вполне возможно. Конечно, для этого необходимо придерживаться определенной последовательности работ и соблюдать некоторые технологические тонкости.

Если вы сомневаетесь в том, что сможете сделать такие конструкции самостоятельно, обратитесь за помощью к профессиональным мастерам. Они изготовят и установят деревянные окна быстро и качественно.

Первая ассоциация, которая возникает при упоминании евроокон – однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

Евроокно – что это и как делается
Деревянные окна своими руками
Материалы, инструменты, чертежи, соединение элементов
Шаблоны из уголка
Фаски, сборка, доводка

Евроокно своими руками

Евроокно – что это и как это делается

Евроокно – конструкция, состоящая из рамы, стеклопакета и периметральной фурнитуры, управляемой ручкой.

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – оконная створка открывается и откидывается.

Принципиальное конструктивное отличие «евро» от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Главная из технических характеристик «евро» – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет существенной роли, важен функционал конструкции и ее характеристики.

Деревянные окна своими руками

Процесс изготовления деревянного евроокна потребует определенных финансовых вложений – затраты на древесину, комплектующие, оборудование. Оконные стеклопакеты тоже проще заказать у профессионалов, хотя некоторые умельцы и этот узел умудряются собирать самостоятельно. Но и с учетом впечатляющей стоимости готового изделия, относящегося к элитной, а потому достаточно дорогой продукции, экономия будет солидной. Если речь идет о том, чтобы построить новый дом или о полном остеклении старого, разница может составить десятки тысяч.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон
решил изготовить окно вместе с братом (ник Халвастарший
) для его дома.

Равильдон
Участник FORUMHOUSE

У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

Халвастарший
Участник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__
Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__
рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Шаблоны из уголка

Халвастарший
набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший
сделал металлические шаблоны, по которым и выбрал все необходимые пазы.

Халвастарший

Перед тем, как резать шип-паз, подготовил пазы для замков – сделал шаблон из гнутого стального уголка. Отверстия – диаметром 8 мм, отверстие под завертку – диаметром 10 мм. Сначала разметка центров, потом сверлим 8 отверстий – глубина 26 мм. Выставил упор и ручным фрезером объединил отверстия в паз, размеры: глубина 28 мм, ширина 8 мм. Обошелся без ограничителей по длине – границы паза чувствуются на ощупь.

Фаски, сборка, доводка

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76
, делавший себе деревянные окна, советует свой способ.

Сухов76
Участник FORUMHOUSE

Вместо фасок под 45⁰, лучше скруглять угол на радиус 3 мм – смотрится эстетичнее и под краской лежит хорошо. Краски и лаки «боятся» острых граней, по закону поверхностного натяжения, на острых поверхностях слой ЛКМ тоньше, а по закону подлости, именно грани – самые уязвимые в эксплуатации, и покрытие стирается быстрее, на радиусе же слой ровный и повредить его тяжелее.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками – видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность на долгие годы!

Для второго этажа своего дома cyan__
делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

cyan__

Загрунтовал и покрасил наружную белую сторону. Затем, убрав шлифовкой потёк краски по малярной ленте в паре мест – внутреннюю, полупрозрачную. Морилка – не краска, её с белой стороны, если что, легко стереть мокрой тряпкой. Установил стекло на дистанционные подкладки и прибил штапики – меднёный гвоздь через ровные десять см хорошо смотрится. Заделал нейтральным (это важно) силиконом, кислый может разрушить герметик пакета. Перевернул на лист поролона и загерметизировал обратную сторону, смонтировал фурнитуру, монтажные пластины и вставил в проём. Заключительным этапом отрегулировал створку и вставил в пазы уплотнители.

Вывод

Изготовить деревянное окно своими руками – это возможность не столько сэкономить, сколько проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме « ». Изучив статью о , вы узнаете, как получить качественный и прочный брус для будущих рам. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

Инструменты для работы, которые будут необходимы
