Столярные работы по изготовлению окон принято считать одними из наиболее сложных, требуется немалый навык и понимание оконной конструкции. Не стоит обольщаться и думать, что деревянное окно можно сделать на коленке, парой простейших столярных инструментов. В процессе того, как сделать окно из дерева своими руками, столяру приходится тратить уйму времени и сил для подготовки материала и изготовления дополнительных навесных элементов, от штапиков до навесов и фурнитуры. Поэтому деревянные окна просто не могут быть дешевыми и одновременно качественными, если их делали своими руками.

Как делается деревянное окно

Кроме того, потребуется оборудование для нарезки пазов, вырезки фасок и внутренних переходов, иначе качественно сделать деревянное окно просто не получится. Для постройки окна потребуется:

• Циркулярная пила;
• Фрезер по дереву станковый и ручной;
• Пазорезный и долбежный станок;
• Ручная дрель, рулетка, набор столярных струбцин.

Окно может быть полностью глухим, например, если вы планируете сделать остекление в сарае, гараже или подсобном помещении. Для жилых помещений, как правило, используется система проветривания с помощью форточки и открывающейся створки. Общий вид устройства окна представлен на фото. Сделать основную часть оконной рамы при наличии инструмента, оборудования и подготовленного материала можно за день, если имеется четкое представление, как сделать деревянное окно своими руками, и чертежи на изготовление основных деталей.

К сведению!
Для того чтобы сделать окно с открывающейся створкой, нужно предварительно заготовить комплект навесов и два оконных замка.

Понятно, перед тем как сделать окно из дерева, необходимо снять размеры оконного проема и короба, в который будет вставляться оконный блок. В данном случае будет сделано окно с открывающейся створкой-форточкой размером 130х110 см.

Из чего лучше всего сделать окно

Для того чтобы сделать деревянное окно быстро и качественно, в первую очередь необходимо подобрать качественный материал. Забудьте о дубе, лиственнице, карельской сосне, всевозможных вариантах изготовления оконной рамы из клееного бруса. Чтобы деревянное окно сделать добротно с первого раза, нужно купить хорошо высушенную сосновую заготовку без сучков, без дефектов волокон и следов поражения древесины микрофлорой или короедами.

Для изготовления деревянной оконной рамы нам потребуется:

• Три заготовки по 115 см длиной и сечением 40х140 мм для вертикальных стоек окна;
• Две заготовки 140 см и сечением 40х140 мм для горизонтальных поперечин;
• Две заготовки по 50 см и две заготовки по 110 см, сечением 40х50 мм, для изготовления открывающейся створки.

К сведению!
Все заготовки должны иметь идеальную геометрию, без «пропеллера» и трещин.

Если деревянные заготовки длительное время хранились на улице, прежде чем приступать к работе, дайте материалу вылежаться и набрать исходную влажность. Деревянные планки и брусы нельзя сушить на солнце, на сквозняках или в теплом, сухом помещении. Понятно, что обрабатывать деревянные заготовки защитными составами нужно заранее, после чего сложить материал в строй и тщательно высушить. По возможности для первого опыта лучше сделать запас заготовок, так как нередко из-за ошибок приходится переделывать или восстанавливать соединения или целые элементы деревянной рамы окна.

Порядок изготовления деревянного окна

Если в вашем распоряжении имеется необходимое оборудование, то раскройку материала под деревянную раму на окно сделать достаточно просто за 2-3 часа, потребуется циркулярка и пазорезный станок.

Порядок работы следующий:

• Протягиваются четвертя на вертикальных и горизонтальных заготовках;
• Деревянные брусья торцуются и обрезаются в размер под сборку;
• На концах заготовок выполняется подрез на угловое соединение в раму;
• На центральной поперечине и левой стойке вырезается выборка под обустройство открывающейся створки.

Остается собрать коробку деревянного окна, сделать форточку, установить навесы и фурнитуру. Для того чтобы установить навесы и сделать замки, потребуется затратить не менее 4 часов. Примерно столько, сколько ушло на то, чтобы сделать основную часть рамы.

Изготавливаем деревянный короб-раму окна

Первая операция у столяров, занимающихся изготовлением деревянных окон, называется выборкой четвертей. На понятном языке это означает сделать на торцах заготовок прямоугольные выборки-пропилы, которые после сборки рамы будут использоваться для установки стекол. Размеры паза 10х12 мм.

На боковых вертикальных стойках выборку нужно сделать по углам широкой стороны бруса, обращенной вовнутрь рамы. На центральной вертикальной стойке четвертя выбираются вдоль всех четырех граней бруса.

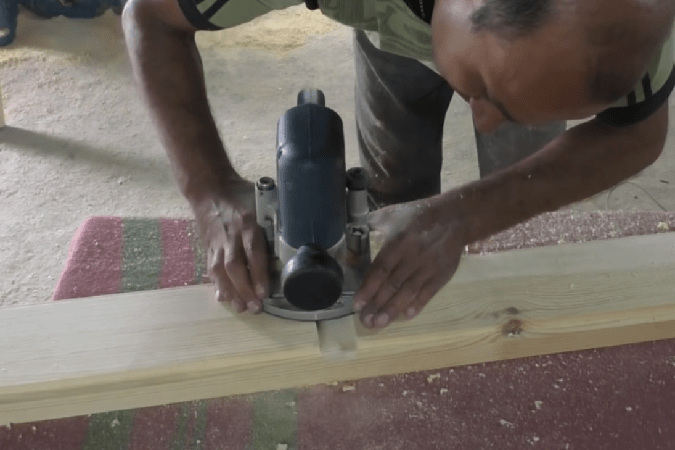

Сделать это можно на циркулярке, ручным фрезером или любой торцевой фрезой. Если дерево сильно пересушено, то перед тем как нарезать угловые пазы, необходимо снять с граней небольшую фаску. Это позволит избежать сколов.

После выфрезеровки четвертей необходимо сделать подрезку вертикальных стоек и горизонтальных поперечин в размер. То есть, вертикальные стойки подрезают по размеру посадки в 104 см. Проектная высота окна составляет 110 см. Толщина горизонтальных поперечин деревянного окна составляет 40 мм. Для того чтобы обеспечить врезку вертикальной стойки в верхний угол горизонтального бруса, нужно сделать в нем выборку на 10 мм, остаток тела равен 30 мм. Такую же выборку необходимо сделать для нижнего угла и горизонтального бруса.

Вертикальная стойка должна быть установлена в верхнюю и нижнюю выборки на поперечинах. Значит, размер стойки составляет 1100-2х30=1040 мм или 104 см. Аналогичным способом нужно сделать подрезку второй боковой и центральной стойки деревянного окна.

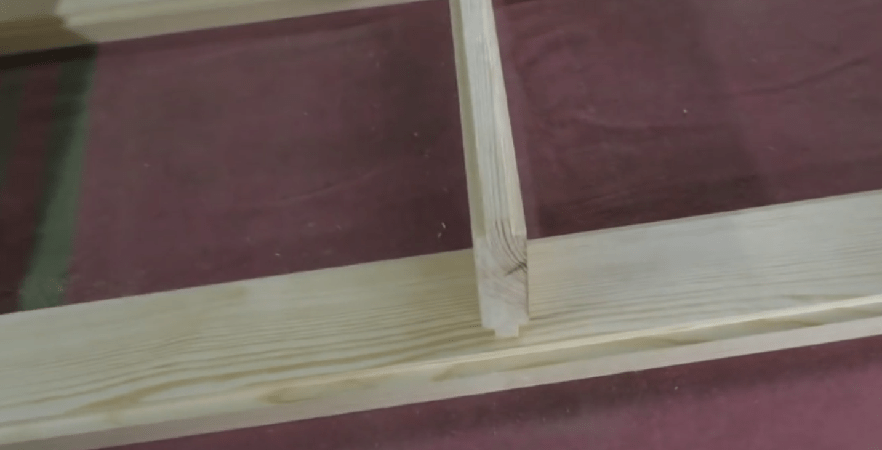

Сделаем боковые выборки в горизонтальных балках окна под боковины.

С боковыми стойками все более-менее ясно, остается выбрать место под пазы в верхней и нижней поперечинах для установки центральной стойки, на которую будет замыкаться открывающаяся створка деревянного окна.

Для открывающейся створки мы подобрали четыре деревянных бруска, два по 110 см и два по 50 см. На концах верхнего и нижнего горизонтального бруса мы уже сделали выборки по 40 мм. Откладываем от края ширину будущей створки – 45 см.

На каждом поперечном брусе сделаем два пропила ручной ножовкой на глубину 10 мм и вырезаем паз шириной 40 мм.

Собираем с помощью саморезов коробку деревянного окна.

Делаем открывающуюся створку и устанавливаем на раму

В отличие от коробки, деревянную раму створки будем собирать на соединениях типа шип-паз. Такой вариант соединения обеспечит высокую жесткость рам и гарантирует отсутствие деформации и провисания створки. Если попытаться сделать ее на саморезах или даже на уголках, все равно створка деформируется и расколет стекло.

Сначала нужно продолбить фрезой пазы в горизонтальных отрезках. Лучше всего для этих целей подходит концевая фреза или пазорезный станок, но при их отсутствии пазы можно сделать вручную обычной стамеской и киянкой.

На вертикальных стойках створки вырезают шипы длиной по 40 мм. Перед тем как сделать шипы, необходимо сделать выборку четвертей под стекло, как это было сделано ранее для большого короба.

Собираем раму на шипах, предварительно промазав стыки столярным клеем. Через час-полтора собранную раму створки шкантуют и шлифуют по плоскости прилегания створки к основной деревянной раме окна.

Размер рамы створки составляет 50х1100 мм. Для того чтобы створка закрывалась в оконный проем, необходимо вырезать выборку по периметру рамы в размер 1040 мм.

Рама створки деревянного окна практически готова, теперь она легко заходит в основной короб. Остается сделать навесы и установить замки. В качестве навесов можно использовать малые форточные петли, но их установка достаточно долгая, требует тщательной вырезки потайных пазов под навесы. Кроме того, прочности обычного навеса для тяжелой створки не хватает, а лепить три петли будет уже некрасиво. Поэтому в качестве навесов используют бочонки со штифтованным креплением.

Установить бочонок можно за пару минут, но только в том случае, если есть соответствующее приспособление для сверловки отверстий в раме и створке. Проблема установки бочонка заключается в том, что как выполнить идеально точное сверление в деревянном брусе рамы под углом в 45 о, диаметр сверла 6,8 мм, резьба на бочонке – М8. Пытаться сделать это на глаз не имеет смысла, лучше потратить лишний час, но добиться качественного результата.

Для того чтобы сделать приспособление, понадобится дубовый брусок сечением 40х40 мм. Одну грань деревянного бруска срезаем по всей длине. Брусочек выставляется на сверлильном станке и сверлится точно по диагонали.

С обратной стороны бруска по грани выбирается четверть 6х12 мм. Это нужно для того, чтобы приспособление плотно и жестко ложилось на грань створки и рамы деревянного окна.

Перед сверловкой створки и рамы нужно сделать разметку под установку бочонка. Для этого на раму наносим риску установки навеса, отступаем вверх по стойке на 13 мм и переносим на боковину створки риску, по которой будет выполняться сверловка для ответной части бочонка.

После сверловки отверстий остается завернуть саморезы бочонка в раму и в створку, после чего можно навешивать сворку на установленные навесы.

Врезаем ручки и выполняем отделку

Остается сделать ручки и выполнить финишную отделку деревянного окна. Для удобства лучше всего использовать балконные ручки с потаенными замками отечественного производства из стали, алюминиевые не подойдут, их хватает на 2-3 месяца, не более.

Створку фиксируем на раме с помощью струбцин. На лицевой части размечаем точки для вывода рукояток замка. От точек линию переносим на торцевую плоскость створки. Для установки замка нужно сделать фрезеровку пазов. Наиболее удобным будет вырезать паз с помощью ручного фрезера с 8-ми миллиметровым сверлом. Глубина фрезерования паза 28 миллиметров, меньше сверлить нельзя — замок не влезет, больше – тоже, может пробить деревянный брус насквозь.

На втором этапе нужно выфрезеровать полочку для скрытия монтажного фланца замка. Далее нужно просверлить отверстия под установку ручек и закрепить «ушки» рукояток на деревянной плоскости створки.

Для установки ответной части замка нужно получить на раме точку захода замкового язычка. Для этого просто поворачиваем с небольшим усилием, чтобы сделать вмятину на поверхности центральной стойки. По этой вмятине вырезаем паз и устанавливаем ответную металлическую планку замка.

Заключение

Перед сборкой окна необходимо тщательно ошкурить всю поверхность коробки и створки, особенно торцы и места выборки четвертей. После шлифовки обрабатываем деревянную поверхность пропиткой, лакируем и устанавливаем стекла. После высыхания лака или масляно-парафиновой пропитки зашиваем стекла штапиком и устанавливаем замки и планки, и деревянное окно практически готово.

Первая ассоциация, которая возникает при упоминании евроокон – однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

• Евроокно – что это и как делается
• Деревянные окна своими руками
• Материалы, инструменты, чертежи, соединение элементов
• Шаблоны из уголка
• Фаски, сборка, доводка

Евроокно своими руками

Евроокно – что это и как это делается

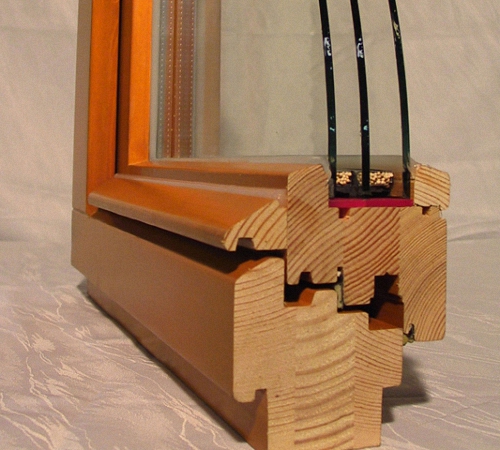

Евроокно – конструкция, состоящая из рамы, стеклопакета и периметральной фурнитуры, управляемой ручкой.

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – оконная створка открывается и откидывается.

Принципиальное конструктивное отличие «евро» от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Главная из технических характеристик «евро» – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет существенной роли, важен функционал конструкции и ее характеристики.

Деревянные окна своими руками

Процесс изготовления деревянного евроокна потребует определенных финансовых вложений – затраты на древесину, комплектующие, оборудование. Оконные стеклопакеты тоже проще заказать у профессионалов, хотя некоторые умельцы и этот узел умудряются собирать самостоятельно. Но и с учетом впечатляющей стоимости готового изделия, относящегося к элитной, а потому достаточно дорогой продукции, экономия будет солидной. Если речь идет о том, чтобы построить новый дом или о полном остеклении старого, разница может составить десятки тысяч.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон
решил изготовить окно вместе с братом (ник Халвастарший
) для его дома.

Равильдон
Участник FORUMHOUSE

У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

Халвастарший
Участник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__
Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

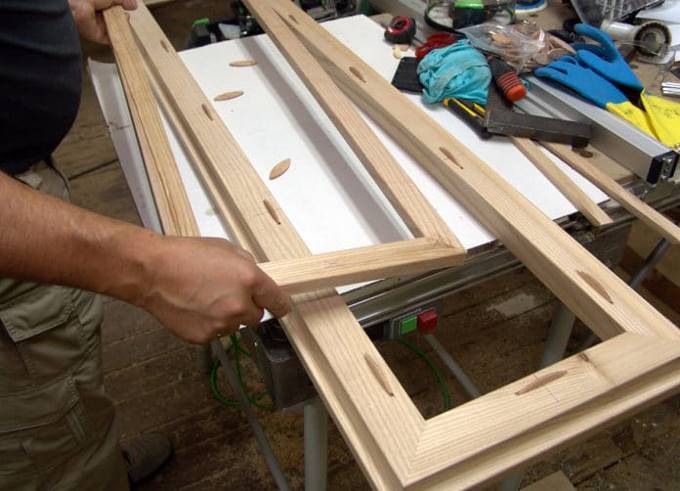

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__
рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Шаблоны из уголка

Халвастарший
набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший
сделал металлические шаблоны, по которым и выбрал все необходимые пазы.

Халвастарший

Перед тем, как резать шип-паз, подготовил пазы для замков – сделал шаблон из гнутого стального уголка. Отверстия – диаметром 8 мм, отверстие под завертку – диаметром 10 мм. Сначала разметка центров, потом сверлим 8 отверстий – глубина 26 мм. Выставил упор и ручным фрезером объединил отверстия в паз, размеры: глубина 28 мм, ширина 8 мм. Обошелся без ограничителей по длине – границы паза чувствуются на ощупь.

Фаски, сборка, доводка

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76
, делавший себе деревянные окна, советует свой способ.

Сухов76
Участник FORUMHOUSE

Вместо фасок под 45⁰, лучше скруглять угол на радиус 3 мм – смотрится эстетичнее и под краской лежит хорошо. Краски и лаки «боятся» острых граней, по закону поверхностного натяжения, на острых поверхностях слой ЛКМ тоньше, а по закону подлости, именно грани – самые уязвимые в эксплуатации, и покрытие стирается быстрее, на радиусе же слой ровный и повредить его тяжелее.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками – видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность на долгие годы!

Для второго этажа своего дома cyan__
делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

cyan__

Загрунтовал и покрасил наружную белую сторону. Затем, убрав шлифовкой потёк краски по малярной ленте в паре мест – внутреннюю, полупрозрачную. Морилка – не краска, её с белой стороны, если что, легко стереть мокрой тряпкой. Установил стекло на дистанционные подкладки и прибил штапики – меднёный гвоздь через ровные десять см хорошо смотрится. Заделал нейтральным (это важно) силиконом, кислый может разрушить герметик пакета. Перевернул на лист поролона и загерметизировал обратную сторону, смонтировал фурнитуру, монтажные пластины и вставил в проём. Заключительным этапом отрегулировал створку и вставил в пазы уплотнители.

Вывод

Изготовить деревянное окно своими руками – это возможность не столько сэкономить, сколько проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме « ». Изучив статью о , вы узнаете, как получить качественный и прочный брус для будущих рам. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

Изготовленные из сборных стеклянных панелей стеклопакеты красивы и удобны. Но у них есть один недостаток: если нечаянно разобьется стекло, то зачастую приходится заменять все окно, а это и долго, да и недешево. Поэтому, если нужны окна для дачи или для какой-то хозяйственной постройки, пластиковые окна экономически невыгодны. Гораздо проще и дешевле установить деревянные. Да и сделать деревянные окна своими руками не так уж трудно, хотя простой назвать эту работу будет несправедливо.

Деревянные окна способны поддерживать в доме необходимый уровень влажности, что благоприятно сказывается на внутреннем микроклимате помещения.

Выбор материалов и инструментов

Изготавливая окно в домашней мастерской, да вдобавок и не имея достаточной квалификации, добиться его полной герметичности и надежной звукоизоляции невозможно. Поэтому для жилого дома лучше все же заказать окна профессионалам. Но для веранды, бани, сарая или гаража попробовать сделать деревянные окна своими руками может каждый желающий, лишь бы были под рукой нужные материалы и инструменты.

Решаясь самостоятельно сделать окно, нужно ответственно подойти к выбору материала. Дерево должно быть хорошо высушено, иначе в будущем не избежать коробления и усадки сырой древесины.
Также в доске не должно быть сколов, трещин, сучков и т.п.

Сама конструкция окна состоит из короба, который вставляется в оконный проем и жестко в нем фиксируется, и собственно рамы со вставленными стеклами. Для короба лучше брать деревянную доску сечением 150х50 мм, а для рамы обычно используют деревянный брус с сечением 60х40 мм.

Для окон используют сосновые или дубовые доски. Дуб намного долговечнее сосны, но и значительно труднее в обработке. Поэтому начинающие столяры сначала делают оконные конструкции из сосны и, только набравшись опыта и “набив руку”, переходят на работу с дубом.

Из инструментов для сборки окна понадобится:

• рулетка;
• электролобзик или ручная пила;
• дрель;
• рубанок (лучше электрический);
• стамеска;
• дрель;
• молоток;
• шуруповерт;
• стеклорез.

Вернуться к оглавлению

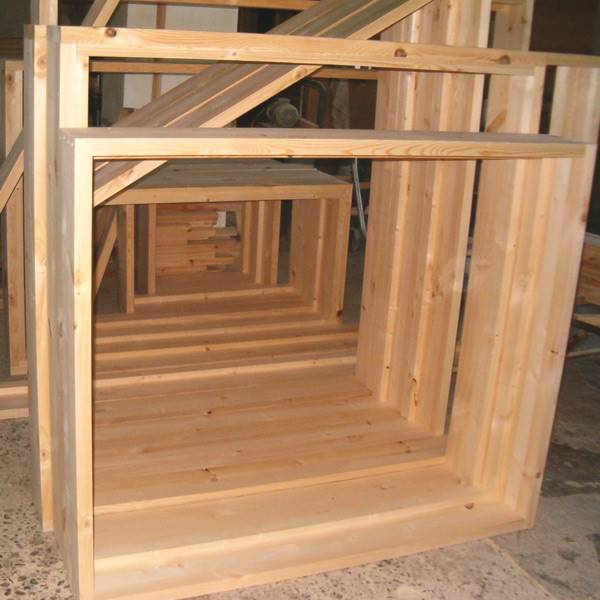

Изготовление короба

Несмотря на простоту изготовления, к коробу нужно относиться с большим почтением. Ведь именно закрепленный в оконном проеме короб примет на себя основную нагрузку. Если он треснет или прогнется под весом стены, окно вставить в него будет невозможно, а у вставленного наверняка полопают стекла.

Начинают изготовление короба с заготовок. Для этого от доски отпиливают 2 куска, по длине соответствующие ширине оконного проема, и 2 куска – соответствующие его длине. Торцы досок, соответствующих ширине короба, с помощью лобзика и стамески превращают в шип толщиной 20 см. А в торцах досок, отмерянных по длине, посредине делается такой же толщины паз.

После этого у каждой доски нужно выбрать рубанком паз на ширину 50 мм и глубину 3-4 мм. Образовавшиеся гребни впоследствии будут служить опорой для оконной рамы и способствовать лучшей герметичности окна. Закончив выборку, все четыре стороны короба соединяются между собой.

Фиксация углов сначала выполняется столярным клеем, а затем в концах досок делается по два отверстия Ø12-15 мм таким образом, чтобы сверло прошло верхнюю доску насквозь и углубилось в торец нижней на 10 мм. Затем в каждое отверстие вставляются деревянные стержни соответствующего диаметра. Эти стержни и обеспечивают неподвижную фиксацию соединенных под прямым углом досок.

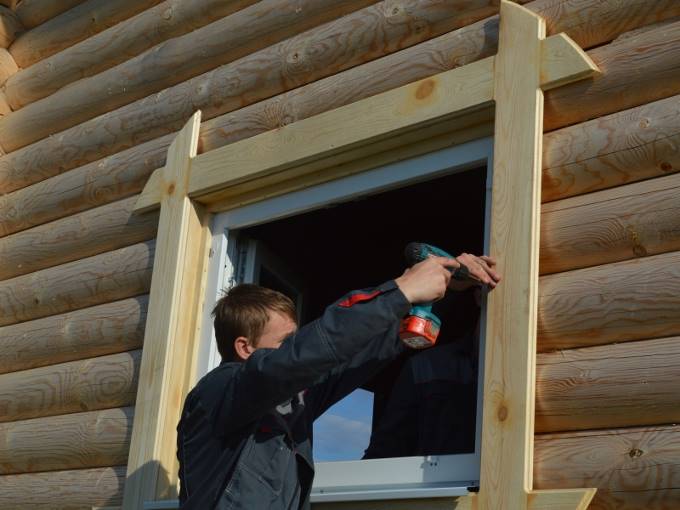

Обычно оконные короба вставляются в стену непосредственно во время строительства стен, а рамы – после окончания крыши. Вставлять короба нужно обязательно выбранной стороной наружу. Поскольку короба довольно длительное время подвержены значительным нагрузкам, особенно на свою верхнюю часть, то, чтобы избежать коробления, до установки рам в них вставляются временные распорки.

Этими распорками служат вертикально вставленные 25-30 мм доски, на 10 мм длиннее расстояния между поперечными досками короба. Нижняя часть досок срезается ровно, а верхняя – под небольшим (4-5º) углом, чтобы можно было плотнее вставить распорку внутрь короба, а впоследствии легко удалить ее оттуда. Количество распорок зависит от ширины пролета и берется из расчета 1 распорка на 40-50 см ширины.

Вернуться к оглавлению

Сборка оконной рамы

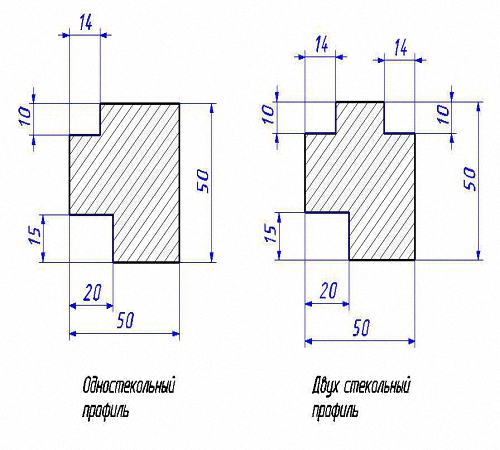

Форма профиля оконной рамы зависит от количества вставляемых стекол и их толщины. При одностекольном профиле рама имеет 2 паза: 1 – для стекла, 2 – для более герметичной вставки в короб. Для двухстекольного профиля понадобится еще один дополнительный паз. Если нужно, чтобы в окне было три стекла, лучше сделать дополнительную одностекольную раму, которая будет вставляться в короб изнутри.

Сначала нужно правильно распилить брус. Замерив расстояние между досками короба, отмечают такое же на брусе, а затем отпиливают, но не прямо, а под углом строго в 45º. Отпиливают торцы по сходящейся траектории, т.е. одна грань остается неизменной длины, а противоположная получается короче. Если окно планируется распашное, то отпиливать нужно 4 высоты короба и 4 заготовки, соответствующие половине его ширины плюс 3 см. Если все отмерено и отпилено правильно, то соединенные вместе заготовки должны образовать прямоугольник, по размерам на 1-2 мм меньше внутреннего периметра короба.

На каждой заготовке, которая будет прилагаться к оконному коробу, с одной стороны длинной грани рубанком делается выборка шириной 10 мм и глубиной 5 мм, чтобы обеспечить большую герметичность при установке рамы в короб. На короткой грани тоже делаются таких же размеров выборки. Если профиль одностекольный, то на короткой грани делается одна выборка на диаметрально противоположном конце от сделанной на длинной грани. При двухстекольном профиле выборки делаются с обоих концов короткой грани.

На оставшихся двух брусках тоже делаются пазы, но иначе. Делаются они на половину ширины и на половину глубины бруса, но в зеркальном отражении. Т.е делают пазы так, чтобы при соприкосновении две половинки соединились в единую конструкцию. Такие же пазы нужно предусмотреть и в соединенных с вертикальными брусками торцах горизонтальных брусков (вот куда уйдут лишние 3 см ширины).

Из этих заготовок собираются две полурамы. Дальше, как и при сборке короба, делаются в торцах отверстия, только поменьше, Ø 8-10 мм. Затем торцы складываются вместе и соединяются деревянными стержнями. Для большей надежности в места торцевых соединений вкручиваются длинные саморезы, обязательно утопив их шляпки, а еще лучше – торцы скрепляются металлическими уголками.

Крепятся две собранные полурамы к оконному коробу с помощью небольших цилиндрических петель, по 2 на каждую полураму. Петли крепятся шурупами: одной половиной – к раме, второй – к оконному коробу. В статическом положении две полурамы фиксируются защелками или шпингалетами.

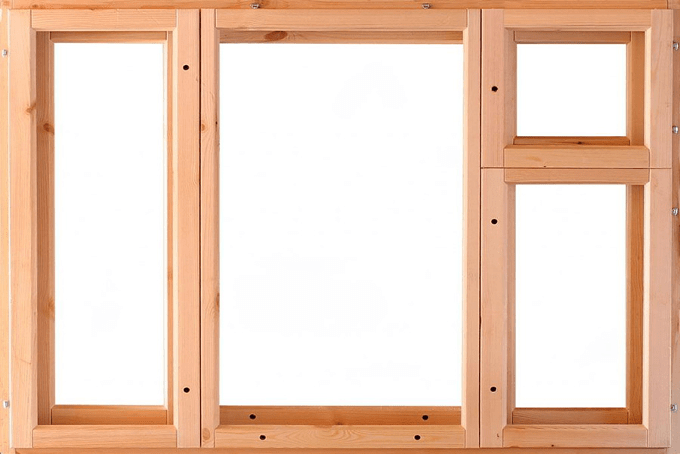

Если же окно открываться не будет, то возможны два варианта оконной рамы. Если само окно небольшое, то для рамы отпиливается 2 высоты короба и 2 его ширины. Дальнейшие операции по сборке рамы полностью идентичны распашному окну.

Однако если размеры окна большие, то лучше предусмотреть разделение стекла на две или три части. Сам корпус рамы собирается по той же схеме, но в него дополнительно монтируются 1 или 2 дополнительных вертикальных бруса, на которых делаются пазы для стекол.

Для этого на корпусе рамы по середине или на расстоянии 1/3 от краев с тыльной стороны рамы делаются пазы на половину бруска, а в ширину – на ширину бруса. На дополнительных заготовках с внешней стороны делаются такой же ширины и толщины шипы. Затем шипы вставляются в пазы и скрепляются столярным клеем и саморезами. Такие рамы не крепятся, а просто вставляются в короб. Их фиксацию проводят наличниками, а оставшиеся щели заделывают монтажной пеной.

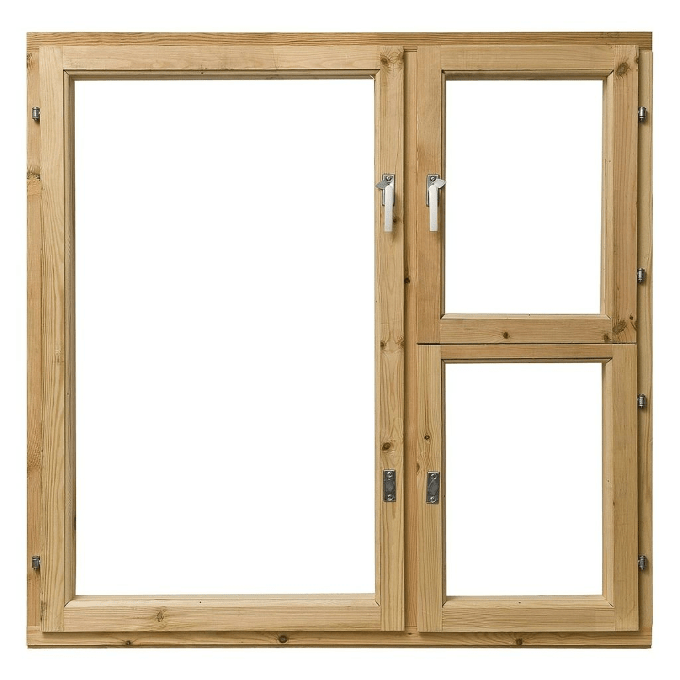

• Рама (коробка).
  Основная несущая часть окна, состоит из деревянного профиля, изготовленного по европейским технологиям. Размеры рамы зависят строго от проёма. Поскольку на раму передаются все нагрузки от остальных элементов окна, она может быть усилена дополнительными конструктивными элементами.
• Створка.
  Это открывающаяся часть окна. Створки бывают поворотные, откидные, комбинированные. Наличие створки не является обязательным условием для окна (оно может быть глухим). Проще всего мыть окна с поворотными створками.
• Импост.
  Для тех, кто не знает, что такое импост, поясним. Представьте, что у вас обычное глухое окно, вертикально поделённое на 2 части. Так вот эта вертикальная стойка и называется импостом. Он придаёт жёсткость окну, увеличивая тем самым его прочность и стойкость в проёме.
• Стеклопакет.
  Это то самое стекло, которое стоит в вашем окне. А слово «пакет» присутствует в названии потому, что это цельное со всех сторон стекло. То есть из стеклопакета нельзя высунуть стекло – он литой. Бывают однокамерные (2 стекла), двухкамерные (3 стекла), трёхкамерные (4 стекла) стеклопакеты. Камера – это пространство между двумя стёклами.
• Фурнитура.
  Это все крепёжные элементы окна, а также ручка, поворотные петли и замки. Благодаря фурнитуре деревянное окно можно регулировать.
• Уплотнители.
  Это эластичные резиновые полоски, которые вставляются в специальные пазы для лучшего соединения створки с рамой (чтобы не пропускать воздух и влагу).
• Штапик.
  Штапики являются конструктивными элементами, которые закрепляют стеклопакет в раме. Они вставляются в пазы с внутренней и внешней стороны окна после того, как вставили стеклопакет.
• Раскладка.
  Это декоративные элементы, которые могут помещаться внутрь стеклопакета для придания архитектурной красоты.
• Горбыльки.
  Тоже декоративные элементы деревянного окна, которые делят стеклопакет на несколько частей. В арочных окнах они также могут быть сделаны дугой или окружностью. Иногда горбыльки могут просто накладываться на стеклопакет.
• Подоконник.
• Отлив.
  Устанавливается с наружной стороны под окном и служит для отвода воды от оконного проёма. Может быть закреплён в нижнем пазу под оконной рамой.
• Откосы.
  Они могут быть наружными и внутренними, крепятся к стенкам, между которых вставлено окно. Откосы выполняют не только декоративные функцию, но и теплосберегающую, поэтому рекомендуется их утеплять.
• Алюминиевые профили.
  Они крепятся сверху на нижнюю часть рамы и створки окна снаружи. Данные профили предназначены для отвода воды, которая попала непосредственно на окно. Оно ведь деревянное, поэтому нужно максимально защищать его от попадания влаги.

Чаше всего при производстве деревянных окон используется сосна. Лиственница ценится повыше ввиду повышенного качества материала. А окна из дуба хранят свои свойства десятилетиями.

Четыре года назад я опубликовал статью «Чертежи профиля оконного блока (деревянный стеклопакет)», где прикрепил фото и чертежи профилей деревянного окна. За эти годы я получил несколько писем с просьбой показать чертежи угловых соединений или прислать более подробные чертежи. Неделю назад я получил ещё одно такое письмо и вот сегодня я попробую прояснить ситуацию этой обзорной статьёй.

Письмо от читателя МоделМен.ру

Пишет: Даниил

Здравствуйте, Дмитрий. Я из г. Севастополя (Крым, Украина). Очень заинтересовали чертежи деревянного окна со стеклопакетом. (). Сейчас делаю ремонт в доме и не хотел ставить пластиковые окна, а деревянные очень дорогие пришла мысь сделать их самому, начал искать чертежи в инете и многие поисковики указывают именно ваши. Вы пишите, что чертежи разрабатывали сами, поэтому хотел задать вопрос Вам как разроботчику. На сколько окно должно быть меньше рамы, т. е. если собрать раму, то как должна расчитываться рама (высота ширина), что бы они точно подошли друг к другу и не создавали щелей при закрывании (или не цепляли друг друга). Возможно ли сделать такое окно без фрезерного станка? Как соединять углы (в стык или под 45 градусов)? Под какую фурнитуру было расчитано окно? Обещаю, что если получиться сделать такое окошко, выложу фотографии поэтапного создания такого окошка. Заранее спасибо. С увжением, Даниил.

= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

Итак, поехали!

Возможно ли сделать такое окно без фрезерного станка?

Да, возможно! Более того, такое окно можно сделать имея под рукой только циркурярную пилу. В моём арсенале есть современный пильный диск по алюминию, хотя при продаже писалось, что пилит и дерево, естественно. Выглядит мой диск примерно как и этот:

Технические характеристики:
Диаметр диска 255 мм.
Количество зубов 80 шт.
Диаметр посадочного отверстия 30 мм.

У моего правда посадочное отверстие на 32 мм и диаметр побольше, но суть не в этом, а в количестве зубов! Благодаря большому количеству зубов на диске он пилит дерево исключительно чисто. Я часто просил друзей сравнить строганое дерево и пиленное этим диском, пиленное всегда выигрывало в качестве. Домашние фуговальные станки часто не дают качественной строганной поверхности, она получается волнообразной, особенно на концах заготовки, а промышленное оборудование может позволить себе не каждый.

К чему я это всё, сделать деревянное окно можно имея под рукой циркулярный станок и хороший пильный диск с большим количеством зубов (напаек).

Как соединять углы?

Самый интересный вопрос:) потому, что большинство делает простое шиповое соединение в один шип.

Такие рамы с одним шипом уже зарекомендовали себя как крайне недолговечные. Если хотите, чтобы окно служило долго и выдержало большое количество циклов открывания и закрывания створок, то делайте шиповое соединение в два шипа. Можно конечно сделать и в три шипа, если позволяет толщина рамы.

Чем больше шипов, тем больше прощадь склеивания у деталей и соотвественно такое шиповое соединение в несколько раз прочнее.

Как сделать шиповое соединение?

Это не так сложно как кажется на первый взгляд, для начала нужно отпилить в размер четыре заготовки, две вертикальные и две горизонтальные. Это могут быть просто прямоугольного сечения бруски или уже бруски с выбранным профилем. Длина заготовок зависит от размеров коробки оконного блока, лучше конечно это рассчитать на чертеже.

Можно даже на глаз отпилить заготовки по длине, приложив их к готовой коробке, но учитывая, что рама должна перекрывать коробку. Конечно в этом случае в заготовках для рамы уже должен быть выбран профиль.

Зарезают шипы и проушины обычно на фрезерном станке, но у нас обстоятельства, станка нет, поэтому то же самое можно сделать на циркулярной пиле с помощью несложных приспособлений или вовсе без них.

Надо сразу отметить, что вертикальные части деревянного окна или двери это всегда проушины, а горизонтальные части должны быть шипами.

Для примера я покажу вам видео как дядька делает шиповые соединения на циркулярке с помощью своего приспособления.

Вот приспособление похитрее:

В обоих видео делаются ящичные шипы, они мелкие их много и без приспособлений сделать их трудно. Если Вы будете делать одно-два окна, то можно обойтись простой приспособой как на первом видео, но без штифта, тогда всю работу нужно будет делать по разметке карандашом на заготовке.

Под какую фурнитуру было расчитано окно?

Честно говоря за основу я брал фурнитуру и профиль пластикового окна. Не знаю есть ли различия у фурнитуры для деревянного и для пластикового окна, но думаю, что имея любую из них можно приспособиться.

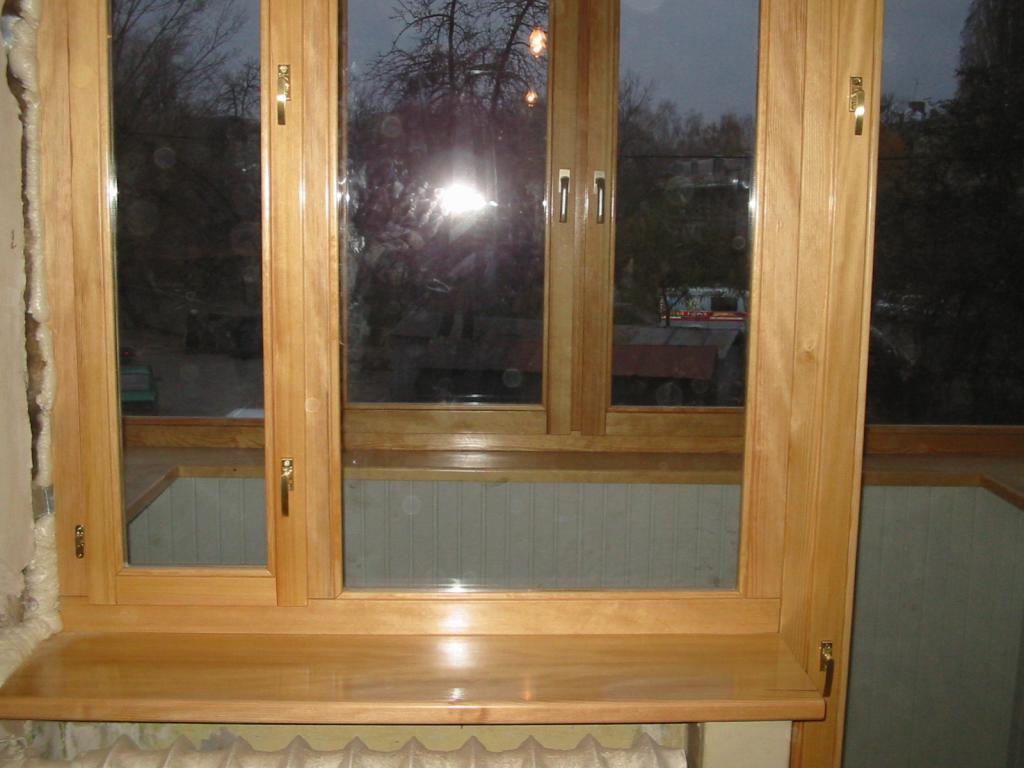

В начале этой зимы я своими силами устанавливал у себя на кухне деревянное окно заводского производства. Ниже посмотрите фото окна, кой какие элементы при разработке чертежа можно взять оттуда.

Как видите я увеличил размеры брусков до 80 мм., всё таки зимы у нас бывают суровые, и хотелось бы чтобы тепло оставалось в доме, к тому же более массивная рама будет крепче и смотреться лучше.

В этой статье я снова не даю вам готовых чертежей и размеров окон потому, чтобы их разработать, нужно иметь в руках оконную фурнитуру и понимать как она крепится и работает. К сожалению опыта работы с такой фурнитурой у меня нет, поэтому разработать готовый чертёж я пока не могу. Ниже я постарался визуально изобразить как должно выглядеть угловое шиповое соединение.

В Интернете нашёл ещё несколько фотографий, на которых видны элементы шиповых соединений деревянного окна. Надеюсь приведённая мною информация поможет вам самостоятельно разработать чертёж деревянного стеклопакета и воплотить его в жизнь. Успехов!

Можно ли изготовить качественные окна из дерева своими руками? — Оказывается, имея инструменты, сноровку и подробный план, — можно, и в этой статье мы расскажем как.

Этот материал именно про кустарное производство в «домашних условиях», про промышленное изготовление
евроокон мы рассказываем в этой статье: .

Пластиковые окна пользуются большим спросом среди потребителей, но окна и двери из дерева являются бюджетным и более экологичным вариантом. Так как самостоятельно сделать деревянное окно несложно, многие устанавливают их у себя на дачах. Главное — понимать, как устроена оконная конструкция. Чтобы изделие получилось качественным, нужно соблюдать технологию производства, правила обработки древесины и методику сборки. А пошаговая инструкция с подробным описанием поможет в этом.

Хотите заказать уже готовые деревянные окна с московского производства Окна Дентро с гарантией 5 лет? Ниже примеры цен за м2:
​
​

Рассчитайте стоимость деревянных окон в компании

(Только для жителей Москвы и Московской области), отправьте заявку для расчета стоимости:

Чертежи и план работ

Каждая строительно-монтажная работа состоит из 3 стадий: подготовки, создания и завершения рабочего процесса. Для сборки окна выбирают наиболее приемлемое сырье и подготавливают столярный инструмент. Деревянные окна своими руками изготавливают, руководствуясь схемой. В подробном чертеже указывают общие размеры рамы и величину каждой отдельной детали.

Существует два вида окон:

• Простые, старого образца (их еще называют советские). Дешевле в изготовлении, подойдут для неотапливаемой дачи.
• Евроокна «нового образца» со стеклопакетом. Стеклопакет обеспечивает теплоизоляцию и звукоизоляцию. Такие окна дороже, но намного более качественные.

Мы расскажем про оба типа.

Для примера схема окна 80/ 60 мм:

Общий алгоритм действий:

1. выбор древесины
2. распил брусков — заготовок
3. выпиливание пазов соединения рамы
4. фрезеровка пазов под стекла /стеклопакет
5. склейка
6. шлифовка
7. установка фурнитуры и ручек
8. установка стекол или готового стеклопакета
9. окраска пропитка антисептиком, обработка лаком

Чтобы изготовить окно, понадобится:

• стамеска;
• дрель и шуруповерт для закручивания саморезов;
• стеклорез;
• ручной фрезер по дереву;
• шлифовальный станок;
• пила и молоток;
• рулетка;
• саморезы и деревянные штапики;
• клей ПВА (или более дорогой аналог);
• шпаклевка;
• антибактериальная пропитка (антисептическая).

Выбор материала древесины

Так как сделать деревянное окно можно только из сухой или клееной древесины (клееного бруса), для изготовления оконных рам выбирают эти материалы.

Оконный короб лучше делать из дуба, лиственницы или сосны. Если сравнивать древесину между собой, то дуб имеет высокую стоимость. Изготовить окна из дерева своими руками качественно и недорого — вполне возможно, для этого нужно выбрать правильный материал.

Виды материалов:

1. Клееный брус.
   Это легкий и прочный материал, который не деформируется и обладает влагоустойчивыми свойствами. Такие характеристики он приобрел благодаря своей многослойности и максимальной просушке. Этот материал является самым подходящим
   для изготовления деревянных окон. При этом наиболее рациональный размер бруса составляет 5×5 см.
2. Цельный брус.
   Иногда материал имеет трещины и сучки, поэтому при покупке его внимательно осматривают на их наличие. К тому же доску может повести, и она изменит свою форму. Также есть опасность что в процессе эксплуатации рама может потрескаться. Несмотря на свои недостатки, цельный брус — это хорошее соотношение цены и качества.
3. Фанерные листы.
   Это самый дешевый материал плохого качества. Фанера имеет свойство быстро впитывать влагу и разрушаться. Поэтому материал используют только для тех окон, которые планируется устанавливать внутри помещения.

Изготовление рамы

Чтобы не пользоваться дорогими услугами специалистов, можно изготовить деревянную раму для окна своими руками. В качестве материала выбирают брус 5×5 см или доски с сечением 5×15 см. Если размер оконного блока большой, то подготавливают брус с другим сечением. Профиль для оконной рамы может быть разной формы. Ее выбирают в зависимости от толщины, количества и размера стекол.

Из инструментов понадобятся:

• оконные угольники;
• столярный клей;
• стамески;
• пила и молоток.

Самодельные рамы лучше изготавливать из клееного деревянного бруска, так как этот материал считается самым подходящим для их создания. Можно использовать материал из цельного дерева, но под воздействием влаги конструкция может со временем потерять свою форму или потрескаться. Технология изготовления деревянных рам:

1. Сначала изготавливают оконную коробку, а затем высчитывают точные размеры рамы. В подготовленной доске с сечением 5×15 проделывают паз в виде буквы «Г». Такая форма поможет сделать конструкцию герметичной.
2. Затем подготавливают оконную раму, для этого доски распиливают на 4 части. Готовые части рамы соединяют друг с другом. Соединение деталей делают по методу шипов и пазов, так как из всех вариантов это самый надежный.
3. Выстрогать пазы быстро и качественно можно с помощью стамески, пилы и молотка. Шипы располагают с горизонтальной стороны рамы, а пазы – с вертикальной.
4. Детали промазывают столярным клеем и соединяют под углом в 90°.
5. Для надежной фиксации уголки рам укрепляют оконными угольниками.
6. После полного высыхания клея делают подвижную часть рамы, для этого используют брус с меньшим сечением, чем короб. Должен получиться зазор в 1-2 мм. Это нужно для того, чтобы оконные створки могли беспрепятственно открываться и закрываться. Готовые детали соединяют по методу оконной рамы.

Соединение под углом 90% более надежное чем под 45%

Процесс изготовления:

Чтобы изготовить деревянную раму для окна своими руками, понадобится брус сечением 6×4 см.

Что нужно знать при технологии изготовления деревянных рам:

1. Если планируется установка однокамерного стеклопакета, то в оконной раме делают 2 паза прямоугольной формы. Они необходимы для остекления и фиксации внутри короба.
2. Для двухкамерного стеклопакета делают дополнительный паз. Он нужен для установки второго стекла.
3. Если размер штапика составляет 1 см, то выбирают стекло толщиной 4 мм и паз прямоугольной формы.
4. На самодельных изделиях крепления делают стандартные — посредством «шип-паз». Для полной фиксации используют столярный клей. Это обеспечит дополнительную неподвижность изделия.

Если в качестве дополнительной фиксации вместо клея используют саморезы, то их шляпки полностью углубляют в древесину. Это необходимо для того, чтобы створки беспрепятственно открывались и закрывались.

Процесс кажется слишком сложным?
закажите качественные окна из дерева в надежной московской компании

Вариант 1 — установка стекол своими силами — (окна старого типа)

Более экономный вариант, в котором не нужно покупать готовый стеклопакет, немного проигрывает по тепло- и звукоизоляции.

Чтобы установить стекло в оконную раму, нужно подготовить необходимые инструменты и материалы. Стекло — острый материал, и, чтобы не порезаться, в процессе работы используют защитные перчатки. Из инструментов и материалов понадобятся:

• стекло;
• рулетка;
• стеклорез;
• линейка;
• прозрачный герметик.

Прежде чем начать резать стекло, нужно определиться с нужными размерами. С помощью рулетки измеряют расстояние между пазами на раме. Так как во время температурных перепадов дерево имеет свойство сжиматься и расширятся, стекло вырезают на 4 мм меньше получившихся цифр. Иначе при сжатии оно может лопнуть. Процесс нарезки и установки стекла:

1. Материал укладывают на стол или другую горизонтальную поверхность.
2. Накрывают тканью и согласно размерам ставят пометки.
3. Вначале делают отрез с короткой стороны стекла, затем — с длинной.
4. К пометкам прикладывают линейку, вдоль которой стеклорезом делают один рез.
5. Стекло укладывают резаной линией на край стола и аккуратно надавливают на него. Оно разломается на две части.
6. Небольшие участки стекла (от 0,5 до 0,20 см) откусывают плоскогубцами.

Чтобы не резать стекло самостоятельно, можно обратиться в специальную службу по нарезке стекол. На кайму рамы наносят силиконовый герметик, затем вставляют стекло. Наверх монтируют штапики и фиксируют их гвоздями.

Вариант 2 — устанавливаем готовый стеклопакет — (окна нового типа)

Купить стеклопакет без рамы можно у производителей или в оконных компаниях, правда там ограничен выбор размеров поэтому учтите это еще на этапе составления чертежей окна.

Чтобы закрепить готовый стеклопакет в деревянную раму, требуется бесцветный герметик. Он будет незаметен и не испортит внешний вид окна.

После того как окно будет готово, его устанавливают в оконный проем. Это сделать несложно, но при монтаже нужно учитывать тип проема и материал, из которого построен дом. Правила установки евроокна в кирпичное и бетонное помещение:

1. Проем, в который устанавливается стеклопакет, должен быть ровным и чистым. С помощью уровня проверяют геометрию проема, все неровные места выравнивают.
2. Стеклопакет из дерева устанавливают в проем и закрепляют саморезами. Крепления делают на расстоянии в 70-80 см друг от друга. Нельзя для фиксации использовать монтажную пену и гвозди.
3. Если между стеклопакетом и коробом появятся щели, то окно утратит свои характеристики. Чтобы этого не произошло, во время монтажа делают обработку окна герметиком.
4. Все щели и дыры заделывают монтажной пеной. Она защитит помещение от пыли, грязи и проникновения холодного воздуха внутрь.
5. Когда пена застынет, ее обрезают ножом. Снаружи замененный участок заклеивают лентой, поверх устанавливают обналичку. Это защит ее от разрушения.

Чтобы обеспечить высокие эксплуатационные свойства, проводят утепление окон по шведской технологии. Свое название метод получил благодаря материалу EuroStrip, который выбрали шведы. По уровню теплосбережения пазовое утепление окон из дерева не уступает степлопакетам ПВХ. Производитель выпускает 3 вида уплотнителя: силиконовый и резиновый, а также термоэластопласт.

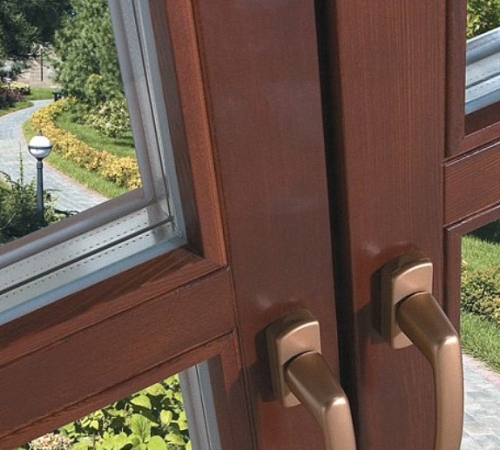

Установка петель, ручек и фурнитуры

Фурнитура для окон — это набор механизмов, который позволяет правильно работать оконному проему и контролирует функциональность стеклопакета. Есть несколько видов петель, которые можно установить на деревянное окно. Какой из них выбрать, зависит от особенностей оконной рамы.

Петли классифицируются по способу и направлению открывания, а также по материалу, из которого они изготовлены. Они бывают:

• с левым и правым направлением открывания;
• нижними и верхними;
• поворотно-вертикальными и горизонтальными, откидными;
• пластмассовыми, металлическими и деревянными.

Петли из пластика и дерева устанавливают на легкие небольшие конструкции. Для более тяжелых моделей используют металлические. Чтобы установить петли, внизу и вверху оконной рамы и в створке просверливают отверстие. Петли монтируют на раму, выравнивают по оси и закрепляют. Створку окна ставят на готовые петли. При изготовлении деревянного профиля для окон своими руками в раме проделывают отверстия для установки ручки. В него вставляют изделие и прикручивают винтами.

Пропитка антисептиком, лаком и покраска

Внешние факторы, такие как сырость, насекомые и солнечный свет, сильно влияют на деревянные окна. Чтобы увеличить срок эксплуатации, окна обрабатывают герметиком, покрывают лаком или красят. Обработка состоит из 4 этапов.

Пластиковые окна смогли завоевать сердца миллионов покупателей по всему миру. Однако отнести их к бюджетным решениям можно разве что с натяжкой. Более доступным вариантом станут деревянные рамы для окон. Специальные станки справятся с производством рам быстрее, но если речь идет о желании создать что-то собственными руками, то этот материал обязательно пригодится. Кроме того, окна из дерева со стеклопакетом станут оптимальным вариантом для загородного дома или дачи, где требования к внешнему лоску куда ниже. Итак, как сделать окно своими руками?

Особенности конструкции

Сделать окно, не уступающее по качеству изделиям в продаже, вряд ли получится даже у профессионала. Причина проста: конструкция деревянного окна должна быть выполнена максимально точно, включая раму и переплет – отклонение в несколько миллиметров грозит немалыми проблемами с теплоизоляцией. Несмотря на это, создать более простую конструкцию многим вполне по силам.

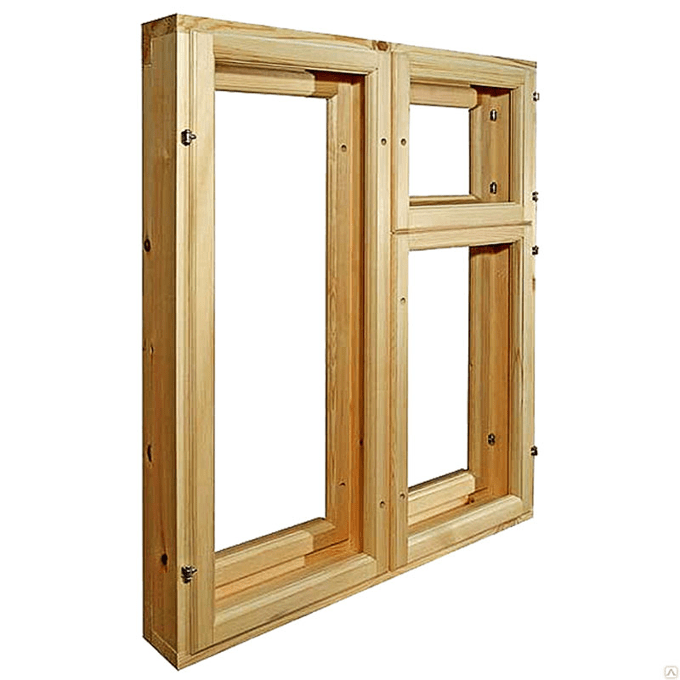

Самодельный оконный блок из дерева

Деревянные окна, которые сегодня выпускаются на заводах, практически идентичны пластиковым за единственным исключением – используемый материал. Они отличаются достаточно сложной конструкцией, обусловленной возможностью раскрытия створок в двух плоскостях. Если же изготовлением рамы заняться самостоятельно, то конструкцию лучше упростить, заменив все инженерные изыски обычным прямоугольником из брусков
.

Процесс изготовления рамы производится в несколько этапов:

• выбор профиля, заготовка материалов;
• изготовление рамы;
• установка и остекление оконного блока.

Выбираем профиль

Прежде всего, следует выяснить, планируется использовать обычное листовое стекло или стеклопакеты в будущих деревянных рамах. У каждого варианта есть свои достоинства: в первом случае это низкая стоимость и возможность самостоятельной раскройки, во втором – меньшая теплопроводность.

Теплопроводность классического окна больше, чем у стеклопакета

Одной из особенностей стеклопакетов является специальный инертный газ, который производитель закачивает между отдельными листами. Со временем его концентрация может снизиться. Не стоит пугаться заранее – теплопотери через окно, если и возрастут, то минимально, заметно этого практически не будет.

Существует и специальный гибридный вариант – так называемое финское евроокно (или скандинавское). Оно включают в себя листовое стекло и 2-х или 3-х камерный стеклопакет. Подобный подход позволит добиться высокой теплоизоляции.

Финское окно обладает самыми высокими теплоизоляционными свойствами

Наиболее простым и в то же время надежным и популярным в народе решением сегодня является вариант с парой стекол, между которыми расположена воздушная прослойка шириной от 2 см и более
. Другим вариантом является изготовление деревянных окон своими руками с одинарным остеклением и двойной рамой.

Выбор материала

Чаще всего для изготовления деревянной рамы используют сосну
. Это практичный, простой в обработке и недорогой материал. В качестве альтернативы можно использовать и дуб, но для первых опытов он окажется слишком затратен.

Как правило, для изготовления оконного блока используют сосну

Какой бы материал ни был выбран, брус должен быть тщательно просушен, на его поверхности не должно быть никаких изъянов: сучков, трещин или других повреждений – из некачественного материала изготовление окон невозможно.

Изготовление рамы

Главным нюансом изготовления деревянных рам является сохранение формы и геометрии при сборке – в этом помогут заранее подготовленные чертежи
. Брус для работы выбирается исходя из планируемой толщины стекла. Минимальный размер сечения – 60х40 мм. Для создания пазов используется электрорубанок или фрезер. Специалисты рекомендуют новичкам перед началом работы потренироваться на небольших кусках – сделать вертикальный или горизонтальный пропил.

Типовой чертеж для изготовления оконной рамы с размерами

Перед началом работ следует тщательно произвести все замеры. Если имеется такая возможность, лучше перепоручить эту работу профессионалам – отклонение в миллиметр может привести к нежелательным последствиям, сделать деревянное окно в таком случае не выйдет. Торцы подпиливаются под углом в 45 градусов.

Сборка элементов деревянного стеклопакета своими руками производится на столярный клей. Для придания дополнительной прочности на углах проделываются отверстия, в которые вставляют стержни из дерева, также промазанные клеем. Для дополнительного усиления на соединяющихся элементах выбивается при помощи фрезы паз, в который устанавливают шпонку. В результате конструкция должна стать неподвижной, чтобы самодельный переплет был практически монолитным.

Типы соединения углов

В качестве альтернативного варианта можно воспользоваться соединением шип-паз.
Однако работа с ним может оказаться куда более трудоемкой, так как требует очень большой точности. Поэтому чаще всего при изготовлении окон из дерева применяется описанный выше вариант. После этого изготовление окна переходит к завершающему этапу.

Монтаж рамы

Установка рамы из дерева своими руками производится в заранее подготовленное отверстие в стене. Проем следует сначала подготовить: выровнять его, убрать всю грязь и строительный мусор. В стенах подготавливаются отверстия под дюбели с шагом до 80 см. Крепление короба осуществляется саморезами, впоследствии щели заделываются монтажной пеной или другими теплоизолирующими материалами.

Установка короба в оконный проем

В процессе очень важно соблюдать геометрию окон из дерева: углы в 90 градусов, отклонение в ровности не более 1 мм на 1 м, разница диагоналей до 10 мм.

Остекление

После этого следует размещение стеклопакетов в деревянные рамы. Главный нюанс – точный выбор размеров, т.к. устройство деревянного окна не допускает отклонений. Отклонение в миллиметр создаст так называемые мостики холода, которые ведут к крайне негативным последствиям
. Также не следует пренебрегать техникой безопасности – необходимо надевать перчатки и очки для защиты рук и глаз.

Во время остекления необходимо обеспечить герметичность соединения стекла и рамы

Для резки по традиции используется алмазный стеклорез, полировка производится наждачной бумагой с мелким зерном. Сама техника проста – отмеряем нужный размер, прикладываем вдоль прямой линейку и проводим вдоль нее стеклорезом. После обрезки следует проверить, подходит ли стекло и, если да, то останется лишь установить его в раму, не забывая про герметик
. Крепится в раме стекло при помощи штапика – делая деревянные окна со стеклопакетом, следует позаботиться о нем заранее.

Подоконник

Одним из этапов установки деревянных окон со стеклопакетами является работа с подоконником. Материал для него может быть любым.

Установка подоконника

Установка подоконника производится в следующей последовательности:

1. Из покупного подоконника следует вырезать нужную форму.
2. Подоконник нужно частично завести под раму, в нижней части фиксация осуществляется при помощи клиньев из дерева.
3. Пустое пространство снизу заполняется пеной. Впоследствии выступающие излишки удаляются при помощи ножа.

Покраска

Покрасить деревянные окна своими руками не составляет особой сложности. Однако необходимо помнить о следующих нюансах:

• Если это не было сделано еще до сборки, переплет, готовый к покраске, следует обработать антисептиком. Особое внимание при этом следует уделать торцам, так как именно через них вредитель чаще всего проникает в дерево.
• Перед началом покраски поверхность следует обязательно прогрунтовать. Это делается сразу в двух целях: во-первых, грунтовка поможет снизить расход краски, во-вторых, она сыграет роль антисептика, увеличивая срок службы окна.
• Покраску рекомендуется производить кисточкой, проводится процедура в несколько слоев.
• Для наружной стороны рекомендуется использовать специальную краску для наружных работ, а вот с комнатной стороны можно использовать любую.

Покраска рамы осуществляется кистью в 2-3 слоя

На этом изготовление деревянной рамы для окон можно считать завершенным.

Итоги

Как можно заметить, деревянное окно своими руками изготовить вполне реально. Конечно, по качеству оно будет уступать фабричным моделям, но и разница в цене весьма значительна. Для того чтобы справиться со всем самостоятельно, потребуется не только досконально изучить технологию, но также запастись подходящим материалом и инструментом. Если все будет сделано верно, результат обязательно порадует вас и близких как красотой, так и теплом, которое деревянные стеклопакеты и переплет помогут сохранить в доме.

Изготовленные из сборных стеклянных панелей стеклопакеты красивы и удобны. Но у них есть один недостаток: если нечаянно разобьется стекло, то зачастую приходится заменять все окно, а это и долго, да и недешево. Поэтому, если нужны окна для дачи или для какой-то хозяйственной постройки, пластиковые окна экономически невыгодны. Гораздо проще и дешевле установить деревянные. Да и сделать деревянные окна своими руками не так уж трудно, хотя простой назвать эту работу будет несправедливо.

Деревянные окна способны поддерживать в доме необходимый уровень влажности, что благоприятно сказывается на внутреннем микроклимате помещения.

Выбор материалов и инструментов

Изготавливая окно в домашней мастерской, да вдобавок и не имея достаточной квалификации, добиться его полной герметичности и надежной звукоизоляции невозможно. Поэтому для жилого дома лучше все же заказать окна профессионалам. Но для веранды, бани, сарая или гаража попробовать сделать деревянные окна своими руками может каждый желающий, лишь бы были под рукой нужные материалы и инструменты.

Решаясь самостоятельно сделать окно, нужно ответственно подойти к выбору материала. Дерево должно быть хорошо высушено, иначе в будущем не избежать коробления и усадки сырой древесины.
Также в доске не должно быть сколов, трещин, сучков и т.п.

Сама конструкция окна состоит из короба, который вставляется в оконный проем и жестко в нем фиксируется, и собственно рамы со вставленными стеклами. Для короба лучше брать деревянную доску сечением 150х50 мм, а для рамы обычно используют деревянный брус с сечением 60х40 мм.

Для окон используют сосновые или дубовые доски. Дуб намного долговечнее сосны, но и значительно труднее в обработке. Поэтому начинающие столяры сначала делают оконные конструкции из сосны и, только набравшись опыта и “набив руку”, переходят на работу с дубом.

Из инструментов для сборки окна понадобится:

• рулетка;
• электролобзик или ручная пила;
• дрель;
• рубанок (лучше электрический);
• стамеска;
• дрель;
• молоток;
• шуруповерт;
• стеклорез.

Вернуться к оглавлению

Изготовление короба

Несмотря на простоту изготовления, к коробу нужно относиться с большим почтением. Ведь именно закрепленный в оконном проеме короб примет на себя основную нагрузку. Если он треснет или прогнется под весом стены, окно вставить в него будет невозможно, а у вставленного наверняка полопают стекла.

Начинают изготовление короба с заготовок. Для этого от доски отпиливают 2 куска, по длине соответствующие ширине оконного проема, и 2 куска – соответствующие его длине. Торцы досок, соответствующих ширине короба, с помощью лобзика и стамески превращают в шип толщиной 20 см. А в торцах досок, отмерянных по длине, посредине делается такой же толщины паз.

После этого у каждой доски нужно выбрать рубанком паз на ширину 50 мм и глубину 3-4 мм. Образовавшиеся гребни впоследствии будут служить опорой для оконной рамы и способствовать лучшей герметичности окна. Закончив выборку, все четыре стороны короба соединяются между собой.

Фиксация углов сначала выполняется столярным клеем, а затем в концах досок делается по два отверстия Ø12-15 мм таким образом, чтобы сверло прошло верхнюю доску насквозь и углубилось в торец нижней на 10 мм. Затем в каждое отверстие вставляются деревянные стержни соответствующего диаметра. Эти стержни и обеспечивают неподвижную фиксацию соединенных под прямым углом досок.

Обычно оконные короба вставляются в стену непосредственно во время строительства стен, а рамы – после окончания крыши. Вставлять короба нужно обязательно выбранной стороной наружу. Поскольку короба довольно длительное время подвержены значительным нагрузкам, особенно на свою верхнюю часть, то, чтобы избежать коробления, до установки рам в них вставляются временные распорки.

Этими распорками служат вертикально вставленные 25-30 мм доски, на 10 мм длиннее расстояния между поперечными досками короба. Нижняя часть досок срезается ровно, а верхняя – под небольшим (4-5º) углом, чтобы можно было плотнее вставить распорку внутрь короба, а впоследствии легко удалить ее оттуда. Количество распорок зависит от ширины пролета и берется из расчета 1 распорка на 40-50 см ширины.

Вернуться к оглавлению

Сборка оконной рамы

Форма профиля оконной рамы зависит от количества вставляемых стекол и их толщины. При одностекольном профиле рама имеет 2 паза: 1 – для стекла, 2 – для более герметичной вставки в короб. Для двухстекольного профиля понадобится еще один дополнительный паз. Если нужно, чтобы в окне было три стекла, лучше сделать дополнительную одностекольную раму, которая будет вставляться в короб изнутри.

Сначала нужно правильно распилить брус. Замерив расстояние между досками короба, отмечают такое же на брусе, а затем отпиливают, но не прямо, а под углом строго в 45º. Отпиливают торцы по сходящейся траектории, т.е. одна грань остается неизменной длины, а противоположная получается короче. Если окно планируется распашное, то отпиливать нужно 4 высоты короба и 4 заготовки, соответствующие половине его ширины плюс 3 см. Если все отмерено и отпилено правильно, то соединенные вместе заготовки должны образовать прямоугольник, по размерам на 1-2 мм меньше внутреннего периметра короба.

На каждой заготовке, которая будет прилагаться к оконному коробу, с одной стороны длинной грани рубанком делается выборка шириной 10 мм и глубиной 5 мм, чтобы обеспечить большую герметичность при установке рамы в короб. На короткой грани тоже делаются таких же размеров выборки. Если профиль одностекольный, то на короткой грани делается одна выборка на диаметрально противоположном конце от сделанной на длинной грани. При двухстекольном профиле выборки делаются с обоих концов короткой грани.

На оставшихся двух брусках тоже делаются пазы, но иначе. Делаются они на половину ширины и на половину глубины бруса, но в зеркальном отражении. Т.е делают пазы так, чтобы при соприкосновении две половинки соединились в единую конструкцию. Такие же пазы нужно предусмотреть и в соединенных с вертикальными брусками торцах горизонтальных брусков (вот куда уйдут лишние 3 см ширины).

Из этих заготовок собираются две полурамы. Дальше, как и при сборке короба, делаются в торцах отверстия, только поменьше, Ø 8-10 мм. Затем торцы складываются вместе и соединяются деревянными стержнями. Для большей надежности в места торцевых соединений вкручиваются длинные саморезы, обязательно утопив их шляпки, а еще лучше – торцы скрепляются металлическими уголками.

Крепятся две собранные полурамы к оконному коробу с помощью небольших цилиндрических петель, по 2 на каждую полураму. Петли крепятся шурупами: одной половиной – к раме, второй – к оконному коробу. В статическом положении две полурамы фиксируются защелками или шпингалетами.

Если же окно открываться не будет, то возможны два варианта оконной рамы. Если само окно небольшое, то для рамы отпиливается 2 высоты короба и 2 его ширины. Дальнейшие операции по сборке рамы полностью идентичны распашному окну.

Однако если размеры окна большие, то лучше предусмотреть разделение стекла на две или три части. Сам корпус рамы собирается по той же схеме, но в него дополнительно монтируются 1 или 2 дополнительных вертикальных бруса, на которых делаются пазы для стекол.

Для этого на корпусе рамы по середине или на расстоянии 1/3 от краев с тыльной стороны рамы делаются пазы на половину бруска, а в ширину – на ширину бруса. На дополнительных заготовках с внешней стороны делаются такой же ширины и толщины шипы. Затем шипы вставляются в пазы и скрепляются столярным клеем и саморезами. Такие рамы не крепятся, а просто вставляются в короб. Их фиксацию проводят наличниками, а оставшиеся щели заделывают монтажной пеной.

Преимущества пластиковых окон над деревянными сегодня считаются вполне очевидными. Но простота изготовления и установки еще не значит качество и комфорт.

Особенности окон

Избавлены от возможности дышать, пластиковые стеклопакеты часто создают условия, неблагоприятные для здоровья. Кроме того, удушающий воздух даже после проветривания помещений со стеклопакетом не становится чище.
Деревянные окна в свою очередь также имеют ряд недостатков, самый главный из них — это подверженность влиянию влаги. Но при должном уходе деревянное окно может служить достаточно долго и позволит благодаря своей экологичности и возможности дышать, пребывать жильцам деревянного или другого дома в более приятном состоянии.

Деревянные окна обладают важным преимуществом — экологичностью и натуральностью

Как можно сделать качественное деревянное окно своими руками? Для этого нужно придерживаться простого плана, а также иметь кое-какие навыки по работе с инструментами для деревообработки. Изготовление окон самого простого вида имеет запоминающийся пошаговый характер.

Подготовка

Перед тем, как делать новое деревянное окно, стоит приготовить ряд инструментов, среди которых будут шуруповерт и дрель, молоток с набором стамесок и долот, а также электрорубанок. Если готовых стекол для окна нет, то придется также обзавестись стеклорезом. Дополнительно нужны будут линейки и другие мелкие приспособления.
Из материалов следует взять саму древесину, саморезы, оконные петли, а также лист стекла.

Главным на первом подготовительном этапе заданием мастера является создание чертежа. Эскизы или чертежи должны вмещать четкие размеры каждого элемента окна.

Когда их создают, то это обычно делается в масштабе с соблюдением всех относительных расстояний. Неправильно составленная схема может привести к бессмысленной растрате материалов или к преждевременному разрушению окна.

При покупке пиломатериалов стоит все уже приобретать их с запасом, чтобы хватило. Если планируется сделать больше, чем одно окно, то лучше сделать один пробник и тогда исходить из количества материалов, которые по факту ушли на изготовление одного окна своими руками.

Заготовки

Деревянные заготовки для деталей окна из дерева нужно делать из древесины, которая лучше всего подходит под это. Часто для окон используются сосновые массивы, поскольку они легки в обработке и достаточно устойчивы перед влагой. Часто также используются дубовые материалы.

Требования к пиломатериалам:

1. просушка на высоком уровне (около 22-23 процентов влажности);
2. отсутствие сколов, гнилых сучков и других дефектов.

Отдельные детали и заготовки изготовляют согласно чертежу. Это нужно делать с помощью обычных режущих инструментов — лобзиком, пилой. Уже готовые детали лучше отшлифовать.

В отдельных случаях вместо массива дерева можно использовать также клееные брусья. Главная их особенность состоит в том, что благодаря склеенной структуре брусья из многих слоев остаются достаточно устойчивыми и не деформируются длительное время.

Короб

Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.

От прочности соединения зависит прочность готовой конструкции.

Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие.
Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров.

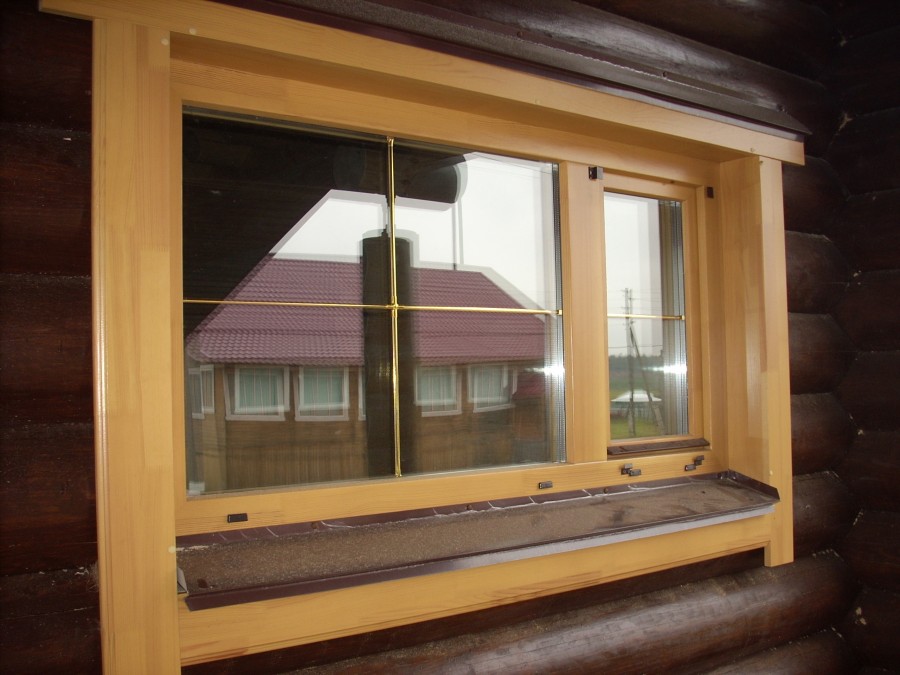

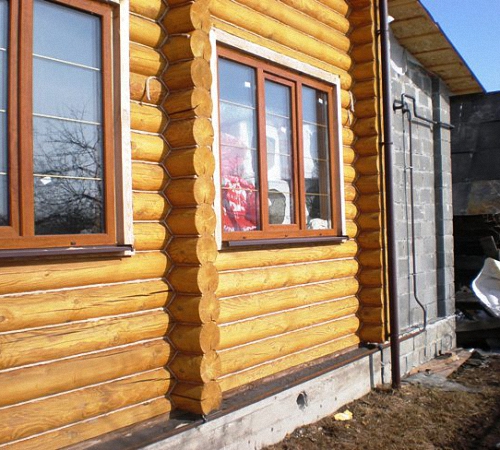

В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.

Оконная рама

Перед тем, как сделать раму, нужно определить базовый материал для нее. Оконные рамы делают из брусьев сечением 50 на 50 миллиметров. Изготовление оконных рам предусматривает один из двух вариантов обработки — можно сделать как 1-стекольный, так и 2-стекольный профиль, которые имеют соответственно 2 или 3 паза (по одному на каждую врезку стекла и один для короба).

Пазы, как правило, имеют углубление под листы стекла высотой 10 миллиметров и шириной 14 миллиметров. Штапик, который будет фиксировать стекло, имеет ширину 10 миллиметров (при расчете на стекло толщиной 4 миллиметра). Паз для короба — немного больше и имеет сечение 15 на 20 миллиметров.
Изготовление деревянных окон своими руками — в целом процесс простой, так же как сборка самой сложной их части (рамы). Сначала собираются оконные рамы из дерева подобно тому, как собирался короб. Их элементы соединяются с помощью шипов и пазов, которые проклеиваются клеем.
Иногда рамы дополнительно скрепляются металлическими уголками (с помощью саморезов). Хотя уголки дают дополнительную прочность конструкции, они негативно отражаются на их статичном виде.

Стекло

Даже если все размеры окна из дерева своими руками, рамы и проема для стекла известны наперед, перед порезкой стекло все равно нужно измерять. Это важно знать по факту, поскольку отклонение даже на 1 миллиметр может вызвать продувание окна.
Если же точно отмерить и отрезать стекло, то это обеспечит достаточно высокую плотность его соединения с основанием рамы.

Работа стеклорезом по требует сноровки и опыта.

Чтобы разрезать стекло используется стеклорез, технику работы с которым тоже нужно освоить. Если навыков по работе с резкой стекла нет, то лучше попросить об этом специалиста или же приобрести стекло нужного размера в магазине, где его сразу же могут разрезать по указанным меркам.

Края стекла достаточно остры, и поэтому их нужно обработать с помощью наждачной бумаги.

Если обработка стекла производится самостоятельно, то очень важно придерживаться техники безопасности, инструкция по которой имеет несколько важных пунктов. Во-первых, нужно использовать специальные рукавицы с резиновыми накладками, поскольку даже самые маленькие кусочки стекла могут поранить руки. Во-вторых, желательно защитить лицо с помощью маски, а также очков.

Прежде чем приступить к резке основного листа, сделайте несколько предварительных резов, чтобы определить оптимальную давление на стеклорез.

При порезке стекла нужно на него нажимать с оптимальным усилием. Если недожать, то некачественный разрез приведет к появлению сколов на нем. А в другом случае чрезмерное приложение усилий приведет к тому, что само стекло треснет, что не только повредит стекло, но также чревато травмами и порезами.

Стеклорез при резке проводится вдоль линейки, которая может быть изготовлена практически из любого материала. В качестве линейки можно также использовать обычный брусок.
После порезки стекло укладывается в раме окна, фиксируется штапиками. Предварительно на древесину наносится герметик.

Окно, сделанное из древесины, монтируется короб. Для этого используются саморезы или же оконные петли. После этого происходит установка подоконника.
Самое простое окно, сделанное своими руками, обеспечит дом тепло и уют, а также обойдется недорого.
При необходимости таких окон можно сделать несколько и установить их в короб с внешней и внутренней сторон. Таким образом легко обеспечить дополнительное утепление на зиму.

Своими руками можно создать практически любое приспособление или элемент дома, которые станут поводом для радости. Ведь даже деревянное окно может не только заменить пластиковый стеклопакет, но и стать хорошим тестом на профпригодность начинающего столяра.

Видео: оконный блок своими руками

Конечно пластиковые окна давно завоевали наши с вами сердца. Однако для бюджетного способа замены окон подойдет именно деревянная рама. А если вы решили проводить такие ремонтные работы у себя на даче или-же на веранде, то деревянные окна можно сделать своими руками. Когда я пристроил веранду к своему дому, то сразу решил ее застеклить и вариант с пластиковыми окнами мне не подходил. Конечно производственные станки собирают оконные рамы намного лучше и быстрее, но ведь всегда хочется сделать что-то своими руками. А вот если соблюдать все правила обработки деревянного материала и технологию соединения частей, то вполне можно добиться хороших результатов. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению деревянных окон.

Деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Важно! Если вы решили экспериментировать, то не стоит сразу приобретать дорогие материалы. Вполне возможно, что у вас ничего не получится и древесные элементы будут испорчены.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

• Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
• Стеклорез
• Электрорубанок
• Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

1. Для своего окна я выбрал доску размером 150х50 мм
2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Важно! Все щели необходимо задуть монтажной пеной. При таком закреплении подвижность дерева при температурном перепаде не учитывается.

Деревянные окна своими руками

Деревянные окна своими руками

Пошаговая инструкция по изготовлению рамы для окон своими руками зависит от того, какое окно вы ходите сделать. Я изготавливал одностекольный профиль с 2-умя пазами:

• Оконная рама делается из деревянного бруса, размер которого зависит от самой конструкции окон. Я использовал деревянный брус 6х4 см, но вы можете взять и большие размеры
• Если оконный профиль будет двухстекольный, то конструкция будет иметь на 1 паз больше – 2 пазика для стекол и 1 для закрепления в короб
• Профиль изготавливается при помощи фрезера или электрорубанка – стекло я выбрал 4 мм, а штапик – 10 мм
• Для того, чтоб собрать детали их нужно обрезать. Для получения 90 градусов, обрезаем края наискось, то есть по 45 градусов. Саморезы следует использовать для качественного закрепления и неподвижности

Мне как новичку в этом деле не сразу было понятно, как происходит весь процесс. Инструкции по изготовлению деревянных окон, для меня были написаны будто на непонятном языке, но купив все необходимые материалы и инструменты, я начал работу. Рассмотрев все чертежи и фото, которые без проблем можно найти на просторах интернета, оказалось, что изготовление деревянного окна своими руками, не такое уж и трудное занятие.

Важно! Еще совсем недавно обналичка использовалась для скрытия изъянов при монтаже деревянных окон или их теплоизоляции. Сейчас же обналичка играет не только практическую, но и декоративную роль. Обналичка подходит для деревянных домов и используется только для них. Она может быть резной или напоминать образы животных – все зависит от фантазии мастера.

Делаем деревянные окна своими руками

Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.

Важно! Не забывайте про технику безопасности во время нарезки стекла. У вас обязательно должны быть перчатки для защиты рук и очки – защита от стеклянной крошки просто необходима.

Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.

На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:

1. Вставляем конструкцию в блок и фиксируем в пазах
2. С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
3. Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
4. В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

Восстанавливаем старые окна своими руками

Хочется затронуть еще один немаловажный вопрос: как обновить старые окна из дерева своими руками? Несмотря на все дефекты, которые появляются на деревянных конструкциях спустя долгие годы, они остаются очень крепкими и прочными. Поэтому не всегда появляется желание менять старые оконные конструкции и тратить на это большие деньги.

Обычно реставрация деревянных окон своими руками подразумевает установку уплотнителей и покраску рам, однако в некоторых случаях требуется более трудоемкий процесс. При появлении щелей между деревянной рамой и коробом следует использовать уплотнители. Можно применить резиновые, поролоновые или из поливинилхлорида. А вот если образовался перекос, то закрыть или открыть створку на окнах, становится настоящей проблемой. Для того чтоб исправить ситуацию, можно попробовать 2 способа: для начала проверьте петли – возможно они осели и достаточно просто найти для них новое место или же состругать лишнее с помощью рубанка. Дело в том, что древесине свойственно набухать и поэтому могут существовать места, которые необходимо со временем корректировать.

Очень часто, окна не закрываются из-за банально толстого слоя нанесенной краски. Для этого необходимо с помощью наждачной бумаги убрать лишние слои ЛКМс деревянных конструкций. Однако самой страшной проблемой может показаться гниль на определенных участках. Как ни странно, этому есть обычное решение: с помощью стамески нужно вырезать испорченный участок, лучше будет если вы захватите еще и немного пригодного материала. Появившееся углубление промажьте эпоксидкой или столярным клеем, после чего вставьте новый материал и закрепите его. Когда клеящий раствор высыхает, вся поверхность обрабатывается с помощью шлифмашинки. Окончательным решением будет вскрытие рамы лаком или окрашивание с помощью ЛКМ.

Как видите ничего страшного в изготовлении новых деревянных конструкций или обновлении старых деревянных окон нет. Для того чтоб произвести все работы самостоятельно, достаточно изучить технологию, а также запастись необходимыми инструментами и деревянными материалами. Выбрав подходящую древесину, у вас получится самим соорудить оконную конструкцию и в дальнейшем провести остекление своей дачи или веранды, а возможно и летней кухни.

Сейчас одними из популярнейших окон в частных жилищах считаются деревянные. Прежде всего, на это влияет легко доступность производственного материала. Окно будет удобнее соорудить самому, если его форма нестандартна, при этом количество фурнитуры, створок и форма будут выбираться специалистом. Ниже расположена детальное описание о том, как изготовить деревянные окна своими руками.

В связи с конструктивными характеристиками, окна из древесины делятся на:

Алюминиево-деревянные

Деревянные окна могут иметь алюминиевую обивку. В таком виде период их использования увеличивается и не нуждается в своевременной покраске.

Несущая часть алюминиево-деревянных окон конструируется из алюминия, который после будет закрыт деревом. В таком случае благодаря алюминию прочность окна возрастает, а дерево преобразует внешний вид, делая его более привлекательным, и увеличивает теплоту окна. Однако такой тип окон из-за высокой цены на алюминий и сложному производству не очень-то и популярен.

Немецкие

Немецкие (или как их ещё называют, — европейские) имеют установленную фурнитуру, которая появилась в Европе. Данный вид окон обладает свойством регулировки угла наклона и высоты створки, обладают запорными механизмами, а также доступно проветривание окна.

В состав евроокон входят створки и оконные коробки. Благодаря двухкамерному стеклопакету, который вмонтирован в створку, окно обладает тепловой сохранностью. Для его открытия много усилий не потребуется. Из-за клееного бруса, который используют в изготовке окон, помещение надёжно защищено от сквозняков. А ещё очень удобно, что ухаживать за евроокнами очень легко.

Данный вид окон крайне надёжен, выделяется теплотой и долговечностью в использовании. Их период эксплуатации составляет свыше шестидесяти лет. Этому способствует присутствие клеенного трёхслойного бруса, не поддающегося деформации и рассыханию.

Русские

В русских окнах установленны раздельные деревянные части, в которых 2 застеклённые створки с толщиной от 4 сантиметров. В качестве материала применяют сосну. Из минусов стоит выделить легко деформирующиеся окна, а также сложное совмещение створки и окна.

Финские

Этот тип окон выделяется своими двумя створками, преобладающими последовательным режимом открытия, и широкой коробкой. Внутренняя створка имеет однокамерный стеклопакет, а на наружной зафиксировано одно простое стекло. Чтобы произвести наружную створку применяют и алюминий, и дерево. Между собой створки соединены механизмом последовательного типа открытия. Оконная коробка и створки изготавливаются при помощи деревянного массива, а не клееного бруса. Дизайн окна очень привлекателен, однако, качественные характеристики у него хуже, чем у немецкого.

• Двустворчатые импостные деревянные окна – несколько створок соединяются в одно целое сооружение при помощи импоста, такой вариант является надёжным, прочным и удобен в эксплуатации;
• Глухие, в которых отсутствуют створки. Функция проветривания в них отсутствует. Из-за лёгкости изготовления стоимость таких окон низкая. Необходимо продумать уход за лицевой частью оконного сооружения и проветривание, прежде чем приступить к монтажу;
• Шпультовые двустворчатые – режим открытия подобен двустворчатым импостным окнам, однако, тут первая створка обладает поворотно откидной ручкой, а вторая без ручки. Открыть вторую створку можно только при закрытии первой;
• Поворотно-откидные и поворотные – имеют, открывающиеся вовнутрь помещения, створки. Благодаря режиму вентиляции и приемлемой цене стали довольно распространёнными.

Ещё отмечаются шведские окна из дерева. Они являются чем-то вроде слияния русских и немецких. Имеет внутреннюю раму с наличием одинарного стеклопакета и внешнюю раму, обладающую одинарным стеклом. Это приводит к высокой степени тепловой и звуковой изоляции.

Резным окнам из древесины свойственно наличие множественных узоров, что делает их наиболее красивыми.

Чтобы особенности окон из древесины были более понятны, лучше разобрать их главные достоинства:

Возможность дышать

Такое свойство имеется только у дерева. Регуляции здорового микроклимат в доме зависит именно от древесины. Ведь деревянные поверхности при большом количестве влаги впитывают её, а при малом отдавать. Дома обладают здоровой и комфортной обстановкой, если имеют деревянные окна.

Пластиковые и другие окна, обладают эффектом скапливания влаги на подоконнике рядом лежащих поверхностях.

Благодаря способности дерева дышать, в помещение присутствует плавная воздушная циркуляция. Находящиеся в дереве микропоры создают поступление воздуха, даже если проветривания не было продолжительное время. Вернувшись домой, после долгого отсутствия, можно почувствовать свежий и обновлённый воздух.

Привлекательный дизайн

На деревянном окне отлично выделяется структура древесины, которая применялась при изготовке. Помимо этого, окна из дерева хорошо подойдут каждому типу интерьера и экстерьера. Обычно, жилище обставляют деревянной мебелью и дверями, отлично подходящие под деревянные окна. К тому же деревянные окна очень красивые и высокофункциональные.

По сравнению с деревянными, окна из пластика обладают малопривлекательным внешним видом. Дерево дарит помещению больше уюта и тепла.

Долгий период эксплуатации

При помощи нынешнего состава и пропиток, качество древесины, которая используется при изготовлении окна, становится значительно выше, невзирая на то, что дерево является довольно уязвимым материалом, тем более перед огнём или влагой. Сегодняшние пропитки и красители, которые увеличивают сопротивление влаге, дарят деревянным окнам наиболее долговечную эксплуатацию. Помимо этого, в момент использования, внешний вид таких окон сохраняет свою первозданность. К примеру, окна из пластика при использовании их более 10 лет будут нуждаться в замене, в то время, как окна из дерева сохраняют свою солидность даже после двух десятков лет эксплуатации.

Низкая теплопроводность

Эту характеристику можно объяснить применением клеевого бруса в процессе изготовления окна. Помимо этого, на теплопроводность влияет следование технологическим моментам монтажу окна.

Высококачественная прочность

Качество, как и само дерево, проходит оценку в момент приобретения материала. А вот уровень прочности окон из пластика ценить не представляется возможным, ведь профиль из металла расположен внутри постройки. А также, при изготовлении деревянного окна самостоятельно, можно подобрать древесину качества, подошедшего владельцу как в эксплуатационном, так и в материальном смысле. Рекомендуется выбирать трёхслойный клеенный брус, минимальная толщина которого достигает 7 см. Устойчивость окна к деформации и сопротивлению воздействиям различных внешних раздражителей будет обеспечена именно клеевому брусу.

Простота в ремонте

Такое достоинство даст возможность сократить расходы на ремонт реставрацию деревянного окна своими руками. Такой вид окон очень просто обслуживать и ремонтировать.

Безопасность и экологичность для человеческого здоровья

Данное преимущество является самым главным во время подбора окон из дерева. Так как древесина приходится натуральным материалом, не выделяющим различных опасных или вредных для здоровья человека веществ.

Прежде чем начать изготовку деревянного окна самому, необходимо приготовить все нужные инструменты. Итак, нам потребуется:

• шуруповёрт;
• угольник;
• дрель;
• стамеска;
• стеклорез;
• рулетка;
• фрезер или электролобзик;
• рубанок;
• молоток;
• линейка.

После этого, необходимо подготовить следующие материалы:

• герметик;
• штапики;
• дюбеля;
• саморезы;
• столярный клей;
• клеёный брус для короба (дуб или сосна).

Разберём по шагам инструкцию сооружения окон из дерева самостоятельно:

Изготовление короба

Деревянные окна бывают:

• малых размеров;
• больших размеров;
• средних размеров.

Необходимо выбрать материал окна, прежде чем начать работу. Менее дорогая и более оптимальная вариация – сосна. В связи с тем, что состав этой породы дерева обладает большим количеством смолы, оно представляет из себя наиболее противоборствующей влаге и остальным внешним раздражителям.

С большей стоимостью и соответствующим качеством считается дуб. Хотя, чтобы исключить боязнь порчи дорой древесины, новичкам больше подойдет сосна. Доски должны быть просушены правильно, они не должны иметь трещины, сучки и деформированными. Следует помнить, что короб – это главная несущая конструкция, принимающая всю нагрузку.

А также можно применить клеевый брус, характеристики прочности и величина долговечности которого больше.

Для сооружения рамы подойдут доски, габариты которых составляют 150 х 50 мм. Заготовка должна иметь пазовое отверстие, имеющее форму буквы Г и глубину 15 мм. Детали между собой крепятся столярным клеем, а после – деревянным стержнем, минимальная длина которого – 3 см. Роль фиксаторов для каждой части короба приходится именно на стержень.

Теперь выполняется установка короба в проём, который был заранее подготовлен. Это занятие подразумевает собой сверление отверстий в стене, вкручивания в них дюбелей и фиксацию короба при помощи саморезов. Чтобы заделать стыки и произвести герметизацию стыков, применяется монтажная пена.

Деревянные окна своими руками чертежи:

Для создания рамы потребуется брус, габаритами 7х5 см. Однако толщину бруса можно изменить, если прочность и размер окна позволяют. Устанавливаемое количество и толщина стекла в окне будет влиять на форму профиля.

Хватит и изготовления двух пазовых отверстий формой прямоугольника, если запланирован монтаж профиля с одним стеклом. В другом случае, отверстий должно быть больше.

Для сооружения профиля конкретной формы необходим фрезер или электрорубанок. При толщине стекла 5 см потребуется штапик, толщина которого достигает 10 мм.

Рама собирается после подготовки всех деталей. Для этого необходимо распилить доски под углом 45 градусов. Далее, производится шипо-пазовое соединение при помощи подготовленного профиля. Чтобы уровень фиксации был выше, дополнительно применяются саморезы. Стоит заметить, что каждая шляпка должна плотно войти в дерево, так привлекательность внешнего вида окна улучшится, а проявление коррозии уменьшится.

Установка стёкол

Для исключения сбора конденсата в окне и отсутствия мостиков холода, необходимо правильное измерение высоты и длины стекла, которое планируется в него устанавливать. Минимально допустимая погрешность во время снятия мерок имеет значение — 1 мм.

Алмазные саморезы лучше всего подойдут для резки стекла. А мелкозернистая наждачная бумага для полировки краёв.

Теперь к стеклу необходимо приложить линейку с запасом и по ней провести черту стеклорезом. Затем стекло нужно положить на стол и отломать. После этого, необходимый кусок стекла, нужно установить в окно, затем края стекла смазываются герметиком и снова укладываются, если отсутствует потребность в подправке. Воспользовавшись штапиками, стекла необходимо зафиксировать. Маленькие гвоздики забиваются на поверхности штапиков, если они имеют большую ширину, то более разумно применить саморезы, чтобы их закрепить.

При изучении техники изготовки деревянных окон своими руками надо отметить и окончательную сбору целой конструкции. Если окно преобладает большими габаритами, а также состоит из двух частей, то в первую очередь осуществляется установка и сборка вертикального бруса, затем необходимо зафиксировать навесными петлями створки. И в последнюю очередь крепятся ручки и остальные элементы фурнитуры.

Последним шагом станет монтаж полностью собранного окна в оконную раму и его крепление, с использованием саморезов, которые сначала осуществляют проход через поверхность короба, а после и через стену. Чтобы произвести герметизацию всех щелей применяется пена для монтажа, а после её полного высыхания, стены штукатурятся. Поставить точку на данной работе можно, произведя установку отлива части и подоконника.

Если у вас возникнут какие-либо сложности то, у нас вы можете найти и посмотреть деревянные окна своими руками видео.

Итак, мы рассказали все, что касается деревянных окон: каких типов и разновидностей они существуют, из чего и как их лучше изготавливать, как произвести монтаж и что для этого потребуется. Надеемся наши советы будут вам полезны и помогут в ваших начинаниях. Спасибо, что прочитали до конца. До скорой встречи в следующих подобных публикациях.

Привычным является видеть стеклопакеты в окнах, которые собраны из металлопластикового профиля. Но не все имеют желание устанавливать в своем жилище именно такие конструкции. Кто-то предпочитает деревянные окна в силу большого количества плюсов, которыми они обладают.

На самом деле существует способ объединить в себе две технологии и соорудить деревянные окна со стеклопакетом. О том, как это можно сделать, будет рассказано в статье.

Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

• рулетка;
• угольник;
• шуруповерт;
• дрель;
• рубанок;
• стамеска.

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

• глухой;
• с двумя створками;
• с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет!
Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются. Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Процесс сборки

После завершения подготовительного процесса, можно перейти к сборке окна, которая начинается с короба.

Короб

Рама служит основой конструкции окна. Так как заготовки для нее уже готовы, можно приступать к их соединению. Для этого лучше всего использовать проверенный стык «шип-паз». Чтобы его реализовать в торце одной из деталей вырезаются шипы, которые по ширине должны соответствовать ширине доски. В ответной детали на местах шипов предыдущей делаются углубления, в которые они должны зайти. На иллюстрации можно видеть пример такого соединения. После того как детали рамы окна подогнаны, можно зафиксировать их. Для этого на соединение наносится клей ПВА или другой подходящий клей по дереву. Необходимо выждать несколько минут, чтобы он немного впитался. После этого детали рамы окна фиксируются.

Если оставить все в таком виде, то раму легко расшатать, и она деформируется. Чтобы такого не произошло, потребуется дополнительно укрепить стык. Для этого необходимо воспользоваться шкантом. Ровно по центру узла примыкания сверлится отверстие. В него вставляется деревянный цилиндр согласно диаметру отверстия. Предварительно его необходимо также пропитать клеем. Чтобы в процессе высыхания рамы для окон не потеряли свою конфигурацию, их можно зажать струбцинами.

Рама

По готовому коробу окна проще изготавливать раму для него, т. к. замеры уже проводятся по факту. Процесс замера лучше поручить тому, кто имеет опыт изготовления окон, т. к. есть значительное количество нюансов, которые сложно учесть при первом опыте. Минимальный размер бруса, который будет проще всего обрабатывать при изготовлении рамы окна имеет сечение 60 на 40 мм. Под окна, в которые будет вставлен стеклопакет, влажность древесины не должна превышать 12 процентов. Если говорить о породе, то лучше если это будет бук, дуб или граб.

Обратите внимания!
Раму для окна лучше собирать из цельного бруса или из того, который был склеен не в длину, а в толщину. Это необходимо для большей жесткости окна, что особенно важно для створок, которые будут открываться.

В случае установки стеклопакета потребуется паз как для одностекольной конструкции, но в этом случае он делается более глубоким, а его размер определяется толщиной стеклопакета. Чтобы паз под стеклопакет получился ровным и соответствовал требуемым характеристикам, лучше произвести обработку фрезером, а не стамеской. Стоит также понимать, что стеклопакет будет закреплен штапиком, поэтому под него также стоит предусмотреть зазор. По готовности всех заготовок для рамы можно приступать к их соединению. Но выполняться оно будет не так, как для короба. В этом случае потребуется сделать запил торцов под углом в 45 градусов, изготовив при этом шип и паз. Места стыков проклеиваются и откладываются до полного высыхания.

После высыхания рамы выполняется установка всех элементов фурнитуры. При этом необходимо быть внимательным, т. к. в соответствующих местах потребуется сделать запилы и выбрать необходимые углубления в коробе, в который будет осуществляться установка рамы окна. Видео о сборке доступной конструкции окна есть ниже.

Монтаж окна

Процесс установки изготовленной конструкции начинается с подготовки проема. Если есть необходимость его можно расширить или, наоборот, сделать меньше. Все поверхности очищаются от мусора и делаются максимально ровными. Трещины можно заделать клеем для плитки, который впоследствии будет закрыт шпаклевкой. Следующим этапом осуществляется фиксация изготовленного короба. Его необходимо разместить в проеме по вертикальному и горизонтальному уровню. Чтобы выровнять его, можно сделать подкладки из деревянных колышков. Далее делается разметка и сверлятся отверстия как в древесине, так и в стене. Фиксацию короба лучше осуществлять рамным анкером, для головки самореза необходимо сделать потай, чтобы рама окна встала без заминок.

На короб устанавливается рама. Она должна быть хорошо подогнана, чтобы через щели не поступал воздух. Для дополнительной фиксации и герметизации можно использовать специальные составы. Следующим этапом навешивается створка, если она предусмотрена. Предварительно вешаются петли, если этого не было сделано ранее. В последнюю очередь выполняется установка стеклопакетов. Они фиксируются на своих местах посредством штапиков. Обычно конструкция стеклопакета предусматривает наличие уплотнительной ленты, которая закрывает пространство между стеклом и рамой. Далее можно установить на свое место рукоятки.

Последним этапом является ликвидация щелей между коробом и оконным проемом. Делается это монтажной пеной. В этом случае рамы должны быть закрыты, а пены не стоит наносить много, т. к. при расширении она может деформировать деревянную конструкцию окна. Когда пена высохнет, ее необходимо срезать. Следующим этапом является установка подоконника. Часть, которая будет выступать над радиатором не должна иметь вылет больше 5 см, т. к. его будет легко повредить. Подоконник садится на монтажную пену, после чего его необходимо хорошо придавить. Завершающим этапом установки окна является декоративная отделка откосов. Выполнить ее можно гипсокартоном или шпаклевкой.

Изготовление стеклопакета

Стеклопакет для деревянного окна также можно собрать самостоятельно. Все комплектующие можно купить в специализированном магазине. Для работы понадобится следующее:

• стекло;
• дистанционный профиль;
• осушитель;
• бутиловая лента;
• уголки.

Первым делом выполняется порезка стекла под будущее окно. Заказать порезку можно у мастеров или выполнить самостоятельно при наличии хорошего стеклореза. Количество стекол будет зависеть от желаемого количества камер в стеклопакете. Если камеры будет две, тогда стекла должно быть три. Далее делается заготовка дистанционного профиля для стеклопакета. Размер рамки, которая будет разделять стекла должен быть меньше на 5 мм с каждой стороны. Требуется это для крепления уплотнителя. Перед сборкой дистанционной рамки необходимо наполнить ее осушителем. Для этого одна сторона закрывается соединительным уголком, а через другой торец производится засыпка. Заполненность должна составлять 40%. Осушитель нужен для ликвидации влаги между стеклами, которая может привести к появлению плесени.

Теперь можно приступить к сборке стеклопакета для окна. Выполняется обезжиривание той поверхности стекла, на которую будет монтироваться дистанционная рамка. На дистанционную рамку для стеклопакета окна клеится бутиловая лента. После чего рамка укладывается на стекло. Сверху рамка еще раз покрывается бутиловой лентой и накрывается другим стеклом. Операцию необходимо повторить, если стеклопакет для окна будет двухкамерным. Теперь осталось заполнить пространство между торцами стекол и дистанционной рамкой. Для этого используется полиуретановый или полисульфидный состав. Наносить их можно шпателем. Нужно быть внимательным, чтобы не оставить пузырьков. Процесс высыхания может занять до 12 часов. Увидеть последовательность сборки стеклопакета для окна можно в видео ниже.

Резюме

Как видно, изготовить деревянное окно со стеклопакетом реально своими руками. Для большей герметичности окна лучше использовать заводской стеклопакет. Это связано с тем, что некоторые из них выпускаются заполненные инертным газом, который снижает теплопотери. При сборке рамы окна стоит потренироваться на заготовках, что позволит приобрести необходимый навык до сборки финишной конструкции. Работа по изготовлению окна не терпит спешки, которая часто приводит к ошибкам.

• Рама (коробка).
  Основная несущая часть окна, состоит из деревянного профиля, изготовленного по европейским технологиям. Размеры рамы зависят строго от проёма. Поскольку на раму передаются все нагрузки от остальных элементов окна, она может быть усилена дополнительными конструктивными элементами.
• Створка.
  Это открывающаяся часть окна. Створки бывают поворотные, откидные, комбинированные. Наличие створки не является обязательным условием для окна (оно может быть глухим). Проще всего мыть окна с поворотными створками.
• Импост.
  Для тех, кто не знает, что такое импост, поясним. Представьте, что у вас обычное глухое окно, вертикально поделённое на 2 части. Так вот эта вертикальная стойка и называется импостом. Он придаёт жёсткость окну, увеличивая тем самым его прочность и стойкость в проёме.
• Стеклопакет.
  Это то самое стекло, которое стоит в вашем окне. А слово «пакет» присутствует в названии потому, что это цельное со всех сторон стекло. То есть из стеклопакета нельзя высунуть стекло – он литой. Бывают однокамерные (2 стекла), двухкамерные (3 стекла), трёхкамерные (4 стекла) стеклопакеты. Камера – это пространство между двумя стёклами.
• Фурнитура.
  Это все крепёжные элементы окна, а также ручка, поворотные петли и замки. Благодаря фурнитуре деревянное окно можно регулировать.
• Уплотнители.
  Это эластичные резиновые полоски, которые вставляются в специальные пазы для лучшего соединения створки с рамой (чтобы не пропускать воздух и влагу).
• Штапик.
  Штапики являются конструктивными элементами, которые закрепляют стеклопакет в раме. Они вставляются в пазы с внутренней и внешней стороны окна после того, как вставили стеклопакет.
• Раскладка.
  Это декоративные элементы, которые могут помещаться внутрь стеклопакета для придания архитектурной красоты.
• Горбыльки.
  Тоже декоративные элементы деревянного окна, которые делят стеклопакет на несколько частей. В арочных окнах они также могут быть сделаны дугой или окружностью. Иногда горбыльки могут просто накладываться на стеклопакет.
• Подоконник.
• Отлив.
  Устанавливается с наружной стороны под окном и служит для отвода воды от оконного проёма. Может быть закреплён в нижнем пазу под оконной рамой.
• Откосы.
  Они могут быть наружными и внутренними, крепятся к стенкам, между которых вставлено окно. Откосы выполняют не только декоративные функцию, но и теплосберегающую, поэтому рекомендуется их утеплять.
• Алюминиевые профили.
  Они крепятся сверху на нижнюю часть рамы и створки окна снаружи. Данные профили предназначены для отвода воды, которая попала непосредственно на окно. Оно ведь деревянное, поэтому нужно максимально защищать его от попадания влаги.

Чаше всего при производстве деревянных окон используется сосна. Лиственница ценится повыше ввиду повышенного качества материала. А окна из дуба хранят свои свойства десятилетиями.

Потребность в самостоятельном изготовлении окон возникает в тех случаях, когда оконные проёмы в строящемся здании имеют нестандартную форму с произвольным количеством створок и оригинальной фурнитурой.

Сделать оконные рамы из дерева своими руками не так уж и трудно, если учесть, что подходящих материалов на отечественном рынке более чем достаточно. Естественно, надо иметь опыт работы с деревом, чтобы результат получился аккуратным и не уступал конвейерной продукции.

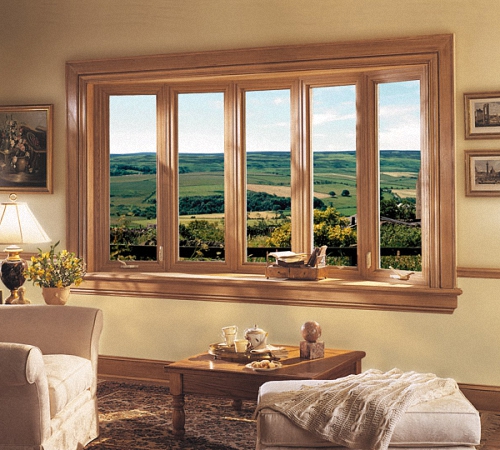

Достоинства деревянных блоков

Оконные блоки как элементы конструкции возводимых сооружений в конечном счёте определяют комфортность и уют в жилых помещениях. В то же время они не настолько сложны, чтобы нельзя было попытаться изготовить деревянные окна своими руками.

Разобраться со спецификой деревянных конструкций проще всего после ознакомления с их характеристиками и связанными с ними достоинствами:

• эстетичность оформления, проявляющаяся в особенностях структуры древесины;
• хорошая сочетаемость с любыми современными интерьерами и привлекательный наружный вид;
• способность пропускать воздух, исключающая запотевание стекол;
• оригинальность деревянных окон и повышенная функциональность.

В настоящее время внутренние пространства домов и квартир чаще всего обставляются мебелью из ценных пород, идеально гармонирующих с оконными конструкциями из дерева. Пластиковый стеклопакет не в состоянии привнести в жилище то ощущение теплоты и уюта, которые создают отборные сорта живого дерева.

Также надо отметить допустимость самостоятельного выбора состава конструкции, что позволяет получать деревянные оконные блоки, создающие в доме атмосферу легкости и воздушности.

Особенности русских и европейских окон

В соответствии с особенностями конструктивного исполнения все известные образцы окон из дерева условно подразделяются на несколько подвидов. Рассмотрим каждый из них более подробно.

Во-первых, это чисто русские окна, особенностью которых является наличие раздельной деревянной части, состоящей из основания (короба) и двух застеклённых створок.

Обратите внимание!
Основание русских окон изготавливается не из традиционного деревянного бруса, а из массива сосны.

К недостаткам таких изделий следует отнести плохую сопротивляемость возможным деформациям и невозможность обеспечить плотное примыкание створок к оконной раме. Режим проветривания в блоках, как правило, отсутствует.

Во-вторых, различают так называемые немецкие окна, которые иногда именуют европейскими (по происхождению установленной на них фурнитуры). В этих конструкциях предусмотрена возможность регулировки не только высоты, но и угла наклона створок, а также имеются встроенные запорные механизмы.

К этой же категории относятся знакомые многим евроокна, в состав которых, помимо оконной коробки, входит створка, изготавливаемая в виде стеклянного двухкамерного пакета с минимумом тепловых потерь. Для её открытия не потребуется слишком больших усилий, а уход за таким окном совсем необременителен для хозяек.

Данный вид древесных изделий очень надёжен, хорошо удерживает тепло внутри помещений и долговечен (срок службы деревянных евроокон может превышать 60 лет). Их долговечность объясняется входящим в состав блока трехслойным брусом, устойчивым к деформации и колебаниям температуры.

Сочетание дерева и алюминия

К перечисленным вариантам следует добавить оконные конструкции, основанием рамы которых является алюминий, закрытый снаружи декоративными деревянными накладками. Благодаря такой комбинации эти изделия имеют ещё более длительные (в сравнении с евро) сроки эксплуатации и не нуждаются в постоянной покраске. Этот вид рамных блоков на практике применяется крайне редко, что объясняется высокой стоимостью исходного материала и сложностью сборки.

Финский вариант

Не стоит забывать и о так называемых финских окнах, которые характеризуются наличием широкой коробки и пары створок, открываемых последовательно одна за другой. При этом в примыкающую к улице створку вставляется одно простое стекло, а внутренняя конструкция выполняется с расчетом на однокамерный стеклопакет. При производстве наружных створок может применяться не только древесина, но и тот же алюминий.

Обе створки монтируются на основании из массива древесины с использованием механизма последовательного открывания. Изготовленные по финской технологии окна достаточно привлекательны, но в сравнении со своими немецкими аналогами заметно проигрывают им по качественным показателям.

Инструменты для самостоятельного изготовления

Перед самостоятельным изготовлением простейшего деревянного окна необходимо позаботиться о наличии следующего обязательного инструмента и материалов:

• электродрель и не очень большой молоток;
• стеклорез, а также слесарный набор (стамеска, рубанок и долото);
• шуруповерт и электролобзик или фрезер;
• клееный брус из дуба или сосны, необходимый для изготовления деревянного короба окна;
• особый столярный клей и комплект штапиков разного размера;
• метизы (саморезы, дюбеля) и герметик.

По завершении подготовки всех необходимых инструментов, заготовок и расходных материалов можно перейти непосредственно к сборке оконного блока, изготавливаемого по простейшей схеме.

Выбор материала

Прежде чем приступить к изготовлению древесной конструкции, необходимо правильно выбрать материал для коробки и рамы. Наиболее подходящим вариантом в данном случае является сосна, в которой содержится много смоляных составляющих, обеспечивающих конструкции прочность и устойчивость к влаге.

Естественно, что дуб значительно качественнее, но при этом должна учитываться его высокая стоимость. Простому дачнику вполне достаточно обычной сосны, из которой и будут делаться заготовки будущего деревянного окна.

При выборе материала также нужно учесть, что короб является частью несущей конструкции, на которую приходится немалая часть нагрузки. Поэтому заготовки сосны не должны содержать крупных сучков и пустот, снижающих прочностные показатели хвойной древесины.

Одновременно с этим не следует исключать вариант применения клеёного бруса, обладающего высокими прочностными показателями и длительными сроками службы.

Изготовление короба

Для изготовления короба иногда хватает досок с типоразмером 15 на 5 см, в заготовках которых обустраивается 1,5-сантиметровое пазовое отверстие в виде буквы Г. Все отдельные компоненты конструкции скрепляются посредством столярного клея и дополнительно – деревянным стержнем длиной не менее 30 мм. Этот крепящий элемент является ключевым звеном, фиксирующим все составляющие будущего короба.

По завершении его сборки осуществляется монтаж короба в заранее подготовленный к установке оконный проём. Указанная процедура сводится к проделыванию в стене крепёжных отверстий, вставлению в них дюбелей и закреплению деревянного короба посредством саморезов. Для герметизации стыков между стеной и блоком, а также для заделывания щелей применяется обычная монтажная пена.

Сооружение оконной рамы

Перед сооружением деревянной оконной рамы в первую очередь следует подготовить её чертеж или эскиз.

Из чертежа видно, что для изготовления рамы потребуется брус с типоразмером 50 х 50 мм. Этот размер может варьироваться в зависимости от общих габаритов окна и требований, предъявляемых к прочности конструкции. Его профиль выбирается в соответствии с толщиной и набором устанавливаемого в раму стекла.

Так, если предполагается использование одностекольного профиля, достаточно будет проделать в ней два паза прямоугольной формы, как на чертеже. При большем количестве стёкол таких пар пазов будет несколько.

Установка стекол

Во избежание образования конденсата, а также для исключения такого неприятного явления, как мостики холода, необходимо правильно выбрать размеры устанавливаемого в раму стекла.

Важно!
Максимальное отклонение от нормы, допустимое в процессе снятия мерок, – 1 мм.

Для качественной нарезки стеклянных полотен потребуется алмазный стеклорез, а для последующей полировки их рёбер следует запастись мелкозернистой наждачкой.

В заключение отметим, что по завершении сборочных операций все стыковочные зоны герметизируются посредством монтажной пены, а после её высыхания стены закрываются слоем штукатурки. Завершающий штрих отделочных работ – установка наличников и подоконника. Их тоже можно сделать из дерева, чтобы не нарушить гармонии ансамбля.

В последние годы пластиковые стеклопакеты уверенно вытесняют деревянные аналоги. Однако их надежность и технические показатели закрепились прочно, проверенные временем. К тому же — это бюджетный способ сменить окно, особенно если новое вы решили сделать сами.

Деревянные конструкции — являются экологически чистым и надежным предметом строительства. Об их преимуществах знает каждый: во-первых, окна из дерева «дышат», во-вторых, древесина — доступный материал, в-третьих — их можно изготовить своими руками, без применения сложного оборудования.

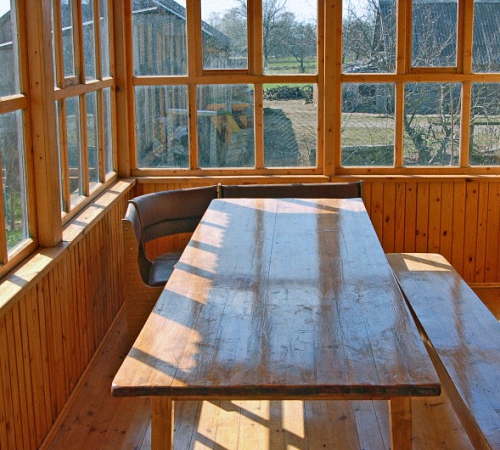

Окна для дачи, хозпостроек или веранды можно изготовить самостоятельно, немного изучив технологию. При изготовлении необходимо обратить внимание на правильные расчеты размеров окна и его геометрию. От этого зависит не только эстетические факторы эксплуатации, но и функциональность конструкции.

Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна — это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное видео содержит примеры чертежей окон, может вы найдете здесь, то, что вам нужно:

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Важно!
Заранее определитесь с видом окна, чтобы приобрести необходимую фурнитуру.

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль — более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления — металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно!
Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;
• глаза защищают при помощи очков, так как возникает угроза попадания стеклянных осколков и стружки.

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Для того чтобы разрезать стекло используется линейка. Материал, из которого будет она изготовлена не имеет принципиального значения. Если у вас нет линейки, можно использовать ровную рейку.

Важно!
Длина линейки должна превышать размер стекла.

После обработки стеклорезом, полотно отодвигается на край стола, и слегка надавливают рукой. Если вы все выполнили правильно стекло на месте линии резки надломиться. Таким образом вырезаем все стекла для окна.

Для окончательного монтажа на деревянные детали наносим герметик. Средство лучше брать бесцветное, чтобы эстетически окно выглядело безупречно. Далее прикладываем стекло и даем герметику высохнуть. Сверху полотно закрепляется штапиком. Штапик представляет собой треугольную рейку, которая одновременно прижимает о стекло и раму. Его задача зафиксировать стекла и спрятать шов.

Рейка монтируется при помощи тонких гвоздей, реже саморезами, если штапик широкий.

Этап № 6. Монтаж окна

Готовое окно монтируется в короб при помощи саморезов. Щели между рамой и коробом герметизируются монтажной пеной или герметиком. Далее монтируется на месте подоконник. Более подробно ознакомиться с процессом изготовления деревянного окна можно, посмотрев видео:

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна — процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

При изготовлении деревянных окон своими руками необходимо соблюдать точность в работе. Нестыковка в несколько миллиметров может привести к перекосу всей конструкции при ее установке. Как результат — риск нарушения теплоизоляции.

Однако если пластиковые стеклопакеты выпускаются только на заводе, то изделия из дерева при наличии нужных инструментов и опыта работы реально изготовить самостоятельно. Особенно такая конструкция оказывается востребованной в загородных домах и на дачах.

Выбор профиля

В замене оконных рам особенно нуждаются хрущевки и давно построенные частные дома. Замена старых ставен на деревянные окна является оптимальным вариантом. Важно сделать правильный выбор профиля изделия. Иногда используется одинарное стекло. Другим методом считается стеклопакет.

Если в первом случае к преимуществу относится невысокая стоимость, то двойное стекло обеспечивает лучшее сохранение тепла из-за низкой теплопроводности. Это особенно важно для тех районов, где зимой устанавливается морозная погода. В промежуток закачивается инертный газ. Со временем он выходит, но от этого стеклопакет не утрачивает своих характеристик.

Существует еще один тип окна – финский 3-камерный стеклопакет. С одной стороны устанавливается система из 2 стекол, а с другой — одинарный вариант.

Подбор типа древесины

Перед началом работ по изготовлению деревянной конструкции своими руками нужно сделать правильный выбор типа древесины:

1. Дуб. Хороший материал для таких видов работы, но очень дорогостоящий.
2. Береза. Является оптимальным вариантом. Древесина хорошо поддается обработке и имеет невысокую цену. К недостатку относится сложность приобретения.
3. Сосна. При правильной эксплуатации служит длительное время. Материал недорогой. Учитывая его доступность, с ним может работать и новичок.

Изготовление деревянного изделия

Перед началом проведения работ своими руками создается чертеж будущей оконной конструкции. Затем заготавливаются материалы и инструменты:

• деревянный брус;
• доски;
• стекло;
• штапики;
• саморезы;
• клей ПВА;
• молоток;
• дрель;
• стеклорез;
• фрезерный станок с набором фрез;
• пила.

Пошагово инструкция по изготовлению деревянных окон состоит из этапов:

1. ­ Формирование короба.
2. ­ Изготовление рамы.
3. ­ Остекление.

Следует помнить, что деревянный материал подбирается с точной геометрией и без трещин.

Формирование короба

Изготовление короба ведется тогда, когда он отсутствует в строении дома. Необходимость его заключается в том, чтобы взять на себя основную нагрузку и разгрузить раму.

Этапы его изготовления:

1. В доске с сечением 15х5 см делается Г-образный паз. Его глубина составляет 1,5 см.
2. Четыре доски соединяются в виде короба.
3. В углах сверлятся отверстия на глубину 3 см.
4. В них забиваются деревянные штифты. Это придает конструкции жесткость.

Изготовление рамы

При изготовлении рамы помощь оказывает чертеж.

На боковых и промежуточных планках отбирается четверть. Это выборка древесины, куда будут вставляться стекла.

В торце брусьев делаются пазы по типу шип-паз. Для этого используется концевая фреза. Если она отсутствует, то применяется обычная стамеска.

Места заполняются клеем ПВА, скрепляются и прижимаются.

В одну часть рамы ставится створка. Для этого в брусьях делаются выборки. Створка изготавливается по тому же принципу, что и рама. Она должна плотно входить в предназначенное ей место. После этого ведется разметка под крепление петель.

В размеченных местах сверлятся отверстия, проводится фиксация петель. Затем идет установка ручек. Для этого в рейке створки фрезеруется паз и вставляется механизм. В ответной части формируется место для захода язычка.

Остекление

При установке стекла требуется его точная отрезка с допуском не больше 0,5 мм. Для этого используется алмазный саморез. Окончательная полировка делается наждачной бумагой.

Если отклонение в размерах достигнет 1 мм, то образуется мостик холода. Окно не выполнит своей функции.

Работы по остеклению требуют соблюдения техники безопасности:

1. Чтобы не поранить руки, надеваются перчатки.
2. Обязательно наличие очков. Идет предохранение глаз от попадания в них стеклянных микрочастиц.
3. Не рекомендуется вести дыхание ртом и разговаривать. Вместе с воздухом стеклянные крошки оседают на слизистой оболочке горла.

Порядок работы следующий:

1. Предварительно измеряется стекло, которое необходимо отрезать. Для этого используется метровая линейка, превышающая габариты материала.
2. Алмазным стеклорезом прочерчивается линия.
3. К стеклу прикладывается дощечка, чтобы ее срез совпадал с линией, и хорошо прижимается.
4. Нажатием руки стекло отламывается с характерным треском по линии надлома.
5. Ведется примерка. Если отрезка выполнена точно, то стекло устанавливается и прижимается штапиками, в которых вбиваются тонкие гвозди.
6. При установке двойных стекол между ними крепится брус с выбранными пазами.

Монтаж изделия

Полностью собранное окно следует установить в проем. Предварительно оттуда убирается весь мусор. Затем необходимо с шагом 80 мм сделать отверстия под дюбели. После монтажа окна фиксация его ведется на саморезы. Все щели заполняются монтажной пеной. Это позволяет утеплить оконный проем. Установка сопровождается регулярной проверкой геометрии окна.

Важным этапом является монтирование подоконника. При этом следует помнить, что по длине он делается на 100-200 мм больше оконного проема. Выступающая часть составляет величину в районе 70 мм.

Порядок установки его следующий:

1. Из доски или покупного изделия отрезается нужный размер.
2. Снаружи оббивается войлоком.
3. Ведется заведение его под раму.
4. Относительно земли подоконник выравнивается с помощью клиньев. Допускается уклон в наружную сторону до 2 градусов.
5. Все пустое пространство заполняется пеной при помощи пистолета.

Покраска

Чтобы правильно покрасить оконную раму, необходимо учесть следующие моменты:

1. Поверхность, которая подлежит покраске, грунтуется. Это не только снизит расход покрасочного материала, но и увеличит срок эксплуатации рамы.
2. Для нанесения краски используется кисточка. Один на другой накладывается несколько слоев.
3. Для поверхности, которая выходит наружу, применяется определенная краска. Внутренняя часть рамы окрашивается в любой цвет.

Изготовление рамы своими руками относится к работам, где требуется соблюдать высокую точность. Для этого необходимо запастись нужным инструментом. Некоторые виды работ лучше выполнять на станке для гарантированной выдержки размеров. В итоге самодельное изделие хоть и будет уступать заводскому варианту, но обойдется значительно дешевле.

Преимущества пластиковых окон над деревянными сегодня считаются вполне очевидными. Но простота изготовления и установки еще не значит качество и комфорт.

Особенности окон

Избавлены от возможности дышать, пластиковые стеклопакеты часто создают условия, неблагоприятные для здоровья. Кроме того, удушающий воздух даже после проветривания помещений со стеклопакетом не становится чище.
Деревянные окна в свою очередь также имеют ряд недостатков, самый главный из них — это подверженность влиянию влаги. Но при должном уходе деревянное окно может служить достаточно долго и позволит благодаря своей экологичности и возможности дышать, пребывать жильцам деревянного или другого дома в более приятном состоянии.

Деревянные окна обладают важным преимуществом — экологичностью и натуральностью

Как можно сделать качественное деревянное окно своими руками? Для этого нужно придерживаться простого плана, а также иметь кое-какие навыки по работе с инструментами для деревообработки. Изготовление окон самого простого вида имеет запоминающийся пошаговый характер.

Подготовка

Перед тем, как делать новое деревянное окно, стоит приготовить ряд инструментов, среди которых будут шуруповерт и дрель, молоток с набором стамесок и долот, а также электрорубанок. Если готовых стекол для окна нет, то придется также обзавестись стеклорезом. Дополнительно нужны будут линейки и другие мелкие приспособления.
Из материалов следует взять саму древесину, саморезы, оконные петли, а также лист стекла.

Главным на первом подготовительном этапе заданием мастера является создание чертежа. Эскизы или чертежи должны вмещать четкие размеры каждого элемента окна.

Когда их создают, то это обычно делается в масштабе с соблюдением всех относительных расстояний. Неправильно составленная схема может привести к бессмысленной растрате материалов или к преждевременному разрушению окна.

При покупке пиломатериалов стоит все уже приобретать их с запасом, чтобы хватило. Если планируется сделать больше, чем одно окно, то лучше сделать один пробник и тогда исходить из количества материалов, которые по факту ушли на изготовление одного окна своими руками.

Заготовки

Деревянные заготовки для деталей окна из дерева нужно делать из древесины, которая лучше всего подходит под это. Часто для окон используются сосновые массивы, поскольку они легки в обработке и достаточно устойчивы перед влагой. Часто также используются дубовые материалы.

Требования к пиломатериалам:

1. просушка на высоком уровне (около 22-23 процентов влажности);
2. отсутствие сколов, гнилых сучков и других дефектов.

Отдельные детали и заготовки изготовляют согласно чертежу. Это нужно делать с помощью обычных режущих инструментов — лобзиком, пилой. Уже готовые детали лучше отшлифовать.

В отдельных случаях вместо массива дерева можно использовать также клееные брусья. Главная их особенность состоит в том, что благодаря склеенной структуре брусья из многих слоев остаются достаточно устойчивыми и не деформируются длительное время.

Короб

Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.

От прочности соединения зависит прочность готовой конструкции.

Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие.
Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров.
В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.

Оконная рама

Перед тем, как сделать раму, нужно определить базовый материал для нее. Оконные рамы делают из брусьев сечением 50 на 50 миллиметров. Изготовление оконных рам предусматривает один из двух вариантов обработки — можно сделать как 1-стекольный, так и 2-стекольный профиль, которые имеют соответственно 2 или 3 паза (по одному на каждую врезку стекла и один для короба).

Пазы, как правило, имеют углубление под листы стекла высотой 10 миллиметров и шириной 14 миллиметров. Штапик, который будет фиксировать стекло, имеет ширину 10 миллиметров (при расчете на стекло толщиной 4 миллиметра). Паз для короба — немного больше и имеет сечение 15 на 20 миллиметров.
Изготовление деревянных окон своими руками — в целом процесс простой, так же как сборка самой сложной их части (рамы). Сначала собираются оконные рамы из дерева подобно тому, как собирался короб. Их элементы соединяются с помощью шипов и пазов, которые проклеиваются клеем.
Иногда рамы дополнительно скрепляются металлическими уголками (с помощью саморезов). Хотя уголки дают дополнительную прочность конструкции, они негативно отражаются на их статичном виде.

Стекло

Даже если все размеры окна из дерева своими руками, рамы и проема для стекла известны наперед, перед порезкой стекло все равно нужно измерять. Это важно знать по факту, поскольку отклонение даже на 1 миллиметр может вызвать продувание окна.
Если же точно отмерить и отрезать стекло, то это обеспечит достаточно высокую плотность его соединения с основанием рамы.

Работа стеклорезом по требует сноровки и опыта.

Чтобы разрезать стекло используется стеклорез, технику работы с которым тоже нужно освоить. Если навыков по работе с резкой стекла нет, то лучше попросить об этом специалиста или же приобрести стекло нужного размера в магазине, где его сразу же могут разрезать по указанным меркам.

Края стекла достаточно остры, и поэтому их нужно обработать с помощью наждачной бумаги.

Если обработка стекла производится самостоятельно, то очень важно придерживаться техники безопасности, инструкция по которой имеет несколько важных пунктов. Во-первых, нужно использовать специальные рукавицы с резиновыми накладками, поскольку даже самые маленькие кусочки стекла могут поранить руки. Во-вторых, желательно защитить лицо с помощью маски, а также очков.

Прежде чем приступить к резке основного листа, сделайте несколько предварительных резов, чтобы определить оптимальную давление на стеклорез.

При порезке стекла нужно на него нажимать с оптимальным усилием. Если недожать, то некачественный разрез приведет к появлению сколов на нем. А в другом случае чрезмерное приложение усилий приведет к тому, что само стекло треснет, что не только повредит стекло, но также чревато травмами и порезами.

Стеклорез при резке проводится вдоль линейки, которая может быть изготовлена практически из любого материала. В качестве линейки можно также использовать обычный брусок.
После порезки стекло укладывается в раме окна, фиксируется штапиками. Предварительно на древесину наносится герметик.

Окно, сделанное из древесины, монтируется короб. Для этого используются саморезы или же оконные петли. После этого происходит установка подоконника.
Самое простое окно, сделанное своими руками, обеспечит дом тепло и уют, а также обойдется недорого.
При необходимости таких окон можно сделать несколько и установить их в короб с внешней и внутренней сторон. Таким образом легко обеспечить дополнительное утепление на зиму.

Своими руками можно создать практически любое приспособление или элемент дома, которые станут поводом для радости. Ведь даже деревянное окно может не только заменить пластиковый стеклопакет, но и стать хорошим тестом на профпригодность начинающего столяра.

Видео: оконный блок своими руками

Первая ассоциация, которая возникает при упоминании евроокон – однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

• Евроокно – что это и как делается
• Деревянные окна своими руками
• Материалы, инструменты, чертежи, соединение элементов
• Шаблоны из уголка
• Фаски, сборка, доводка

Евроокно своими руками

Евроокно – что это и как это делается

Евроокно – конструкция, состоящая из рамы, стеклопакета и периметральной фурнитуры, управляемой ручкой.

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – оконная створка открывается и откидывается.

Принципиальное конструктивное отличие «евро» от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Главная из технических характеристик «евро» – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет существенной роли, важен функционал конструкции и ее характеристики.

Деревянные окна своими руками

Процесс изготовления деревянного евроокна потребует определенных финансовых вложений – затраты на древесину, комплектующие, оборудование. Оконные стеклопакеты тоже проще заказать у профессионалов, хотя некоторые умельцы и этот узел умудряются собирать самостоятельно. Но и с учетом впечатляющей стоимости готового изделия, относящегося к элитной, а потому достаточно дорогой продукции, экономия будет солидной. Если речь идет о том, чтобы построить новый дом или о полном остеклении старого, разница может составить десятки тысяч.

Материалы, инструменты, чертежи, соединение элементов

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон
решил изготовить окно вместе с братом (ник Халвастарший
) для его дома.

Равильдон
Участник FORUMHOUSE

У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

Халвастарший
Участник FORUMHOUSE

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__
Участник FORUMHOUSE

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__
рассказывает, как сделать деревянное окно, используя соединение на три шипа.

cyan__

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.

Шаблоны из уголка

Халвастарший
набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший
сделал металлические шаблоны, по которым и выбрал все необходимые пазы.

Халвастарший

Перед тем, как резать шип-паз, подготовил пазы для замков – сделал шаблон из гнутого стального уголка. Отверстия – диаметром 8 мм, отверстие под завертку – диаметром 10 мм. Сначала разметка центров, потом сверлим 8 отверстий – глубина 26 мм. Выставил упор и ручным фрезером объединил отверстия в паз, размеры: глубина 28 мм, ширина 8 мм. Обошелся без ограничителей по длине – границы паза чувствуются на ощупь.

Фаски, сборка, доводка

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76
, делавший себе деревянные окна, советует свой способ.

Сухов76
Участник FORUMHOUSE

Вместо фасок под 45⁰, лучше скруглять угол на радиус 3 мм – смотрится эстетичнее и под краской лежит хорошо. Краски и лаки «боятся» острых граней, по закону поверхностного натяжения, на острых поверхностях слой ЛКМ тоньше, а по закону подлости, именно грани – самые уязвимые в эксплуатации, и покрытие стирается быстрее, на радиусе же слой ровный и повредить его тяжелее.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками – видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность на долгие годы!

Для второго этажа своего дома cyan__
делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

cyan__

Загрунтовал и покрасил наружную белую сторону. Затем, убрав шлифовкой потёк краски по малярной ленте в паре мест – внутреннюю, полупрозрачную. Морилка – не краска, её с белой стороны, если что, легко стереть мокрой тряпкой. Установил стекло на дистанционные подкладки и прибил штапики – меднёный гвоздь через ровные десять см хорошо смотрится. Заделал нейтральным (это важно) силиконом, кислый может разрушить герметик пакета. Перевернул на лист поролона и загерметизировал обратную сторону, смонтировал фурнитуру, монтажные пластины и вставил в проём. Заключительным этапом отрегулировал створку и вставил в пазы уплотнители.

Вывод

Изготовить деревянное окно своими руками – это возможность не столько сэкономить, сколько проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме « ». Изучив статью о , вы узнаете, как получить качественный и прочный брус для будущих рам. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

Можно ли изготовить качественные окна из дерева своими руками? — Оказывается, имея инструменты, сноровку и подробный план, — можно, и в этой статье мы расскажем как.

Этот материал именно про кустарное производство в «домашних условиях», про промышленное изготовление
евроокон мы рассказываем в этой статье: .

Пластиковые окна пользуются большим спросом среди потребителей, но окна и двери из дерева являются бюджетным и более экологичным вариантом. Так как самостоятельно сделать деревянное окно несложно, многие устанавливают их у себя на дачах. Главное — понимать, как устроена оконная конструкция. Чтобы изделие получилось качественным, нужно соблюдать технологию производства, правила обработки древесины и методику сборки. А пошаговая инструкция с подробным описанием поможет в этом.

Хотите заказать уже готовые деревянные окна с московского производства Окна Дентро с гарантией 5 лет? Ниже примеры цен за м2:
​
​

Рассчитайте стоимость деревянных окон в компании

(Только для жителей Москвы и Московской области), отправьте заявку для расчета стоимости:

Чертежи и план работ

Каждая строительно-монтажная работа состоит из 3 стадий: подготовки, создания и завершения рабочего процесса. Для сборки окна выбирают наиболее приемлемое сырье и подготавливают столярный инструмент. Деревянные окна своими руками изготавливают, руководствуясь схемой. В подробном чертеже указывают общие размеры рамы и величину каждой отдельной детали.

Существует два вида окон:

• Простые, старого образца (их еще называют советские). Дешевле в изготовлении, подойдут для неотапливаемой дачи.
• Евроокна «нового образца» со стеклопакетом. Стеклопакет обеспечивает теплоизоляцию и звукоизоляцию. Такие окна дороже, но намного более качественные.

Мы расскажем про оба типа.

Для примера схема окна 80/ 60 мм:

Общий алгоритм действий:

1. выбор древесины
2. распил брусков — заготовок
3. выпиливание пазов соединения рамы
4. фрезеровка пазов под стекла /стеклопакет
5. склейка
6. шлифовка
7. установка фурнитуры и ручек
8. установка стекол или готового стеклопакета
9. окраска пропитка антисептиком, обработка лаком

Чтобы изготовить окно, понадобится:

• стамеска;
• дрель и шуруповерт для закручивания саморезов;
• стеклорез;
• ручной фрезер по дереву;
• шлифовальный станок;
• пила и молоток;
• рулетка;
• саморезы и деревянные штапики;
• клей ПВА (или более дорогой аналог);
• шпаклевка;
• антибактериальная пропитка (антисептическая).

Выбор материала древесины

Так как сделать деревянное окно можно только из сухой или клееной древесины (клееного бруса), для изготовления оконных рам выбирают эти материалы.

Оконный короб лучше делать из дуба, лиственницы или сосны. Если сравнивать древесину между собой, то дуб имеет высокую стоимость. Изготовить окна из дерева своими руками качественно и недорого — вполне возможно, для этого нужно выбрать правильный материал.

Виды материалов:

1. Клееный брус.
   Это легкий и прочный материал, который не деформируется и обладает влагоустойчивыми свойствами. Такие характеристики он приобрел благодаря своей многослойности и максимальной просушке. Этот материал является самым подходящим
   для изготовления деревянных окон. При этом наиболее рациональный размер бруса составляет 5×5 см.
2. Цельный брус.
   Иногда материал имеет трещины и сучки, поэтому при покупке его внимательно осматривают на их наличие. К тому же доску может повести, и она изменит свою форму. Также есть опасность что в процессе эксплуатации рама может потрескаться. Несмотря на свои недостатки, цельный брус — это хорошее соотношение цены и качества.
3. Фанерные листы.
   Это самый дешевый материал плохого качества. Фанера имеет свойство быстро впитывать влагу и разрушаться. Поэтому материал используют только для тех окон, которые планируется устанавливать внутри помещения.

Изготовление рамы

Чтобы не пользоваться дорогими услугами специалистов, можно изготовить деревянную раму для окна своими руками. В качестве материала выбирают брус 5×5 см или доски с сечением 5×15 см. Если размер оконного блока большой, то подготавливают брус с другим сечением. Профиль для оконной рамы может быть разной формы. Ее выбирают в зависимости от толщины, количества и размера стекол.

Из инструментов понадобятся:

• оконные угольники;
• столярный клей;
• стамески;
• пила и молоток.

Самодельные рамы лучше изготавливать из клееного деревянного бруска, так как этот материал считается самым подходящим для их создания. Можно использовать материал из цельного дерева, но под воздействием влаги конструкция может со временем потерять свою форму или потрескаться. Технология изготовления деревянных рам:

1. Сначала изготавливают оконную коробку, а затем высчитывают точные размеры рамы. В подготовленной доске с сечением 5×15 проделывают паз в виде буквы «Г». Такая форма поможет сделать конструкцию герметичной.
2. Затем подготавливают оконную раму, для этого доски распиливают на 4 части. Готовые части рамы соединяют друг с другом. Соединение деталей делают по методу шипов и пазов, так как из всех вариантов это самый надежный.
3. Выстрогать пазы быстро и качественно можно с помощью стамески, пилы и молотка. Шипы располагают с горизонтальной стороны рамы, а пазы – с вертикальной.
4. Детали промазывают столярным клеем и соединяют под углом в 90°.
5. Для надежной фиксации уголки рам укрепляют оконными угольниками.
6. После полного высыхания клея делают подвижную часть рамы, для этого используют брус с меньшим сечением, чем короб. Должен получиться зазор в 1-2 мм. Это нужно для того, чтобы оконные створки могли беспрепятственно открываться и закрываться. Готовые детали соединяют по методу оконной рамы.

Соединение под углом 90% более надежное чем под 45%

Процесс изготовления:

Чтобы изготовить деревянную раму для окна своими руками, понадобится брус сечением 6×4 см.

Что нужно знать при технологии изготовления деревянных рам:

1. Если планируется установка однокамерного стеклопакета, то в оконной раме делают 2 паза прямоугольной формы. Они необходимы для остекления и фиксации внутри короба.
2. Для двухкамерного стеклопакета делают дополнительный паз. Он нужен для установки второго стекла.
3. Если размер штапика составляет 1 см, то выбирают стекло толщиной 4 мм и паз прямоугольной формы.
4. На самодельных изделиях крепления делают стандартные — посредством «шип-паз». Для полной фиксации используют столярный клей. Это обеспечит дополнительную неподвижность изделия.

Если в качестве дополнительной фиксации вместо клея используют саморезы, то их шляпки полностью углубляют в древесину. Это необходимо для того, чтобы створки беспрепятственно открывались и закрывались.

Процесс кажется слишком сложным?
закажите качественные окна из дерева в надежной московской компании

Вариант 1 — установка стекол своими силами — (окна старого типа)

Более экономный вариант, в котором не нужно покупать готовый стеклопакет, немного проигрывает по тепло- и звукоизоляции.

Чтобы установить стекло в оконную раму, нужно подготовить необходимые инструменты и материалы. Стекло — острый материал, и, чтобы не порезаться, в процессе работы используют защитные перчатки. Из инструментов и материалов понадобятся:

• стекло;
• рулетка;
• стеклорез;
• линейка;
• прозрачный герметик.

Прежде чем начать резать стекло, нужно определиться с нужными размерами. С помощью рулетки измеряют расстояние между пазами на раме. Так как во время температурных перепадов дерево имеет свойство сжиматься и расширятся, стекло вырезают на 4 мм меньше получившихся цифр. Иначе при сжатии оно может лопнуть. Процесс нарезки и установки стекла:

1. Материал укладывают на стол или другую горизонтальную поверхность.
2. Накрывают тканью и согласно размерам ставят пометки.
3. Вначале делают отрез с короткой стороны стекла, затем — с длинной.
4. К пометкам прикладывают линейку, вдоль которой стеклорезом делают один рез.
5. Стекло укладывают резаной линией на край стола и аккуратно надавливают на него. Оно разломается на две части.
6. Небольшие участки стекла (от 0,5 до 0,20 см) откусывают плоскогубцами.

Чтобы не резать стекло самостоятельно, можно обратиться в специальную службу по нарезке стекол. На кайму рамы наносят силиконовый герметик, затем вставляют стекло. Наверх монтируют штапики и фиксируют их гвоздями.

Вариант 2 — устанавливаем готовый стеклопакет — (окна нового типа)

Купить стеклопакет без рамы можно у производителей или в оконных компаниях, правда там ограничен выбор размеров поэтому учтите это еще на этапе составления чертежей окна.

Чтобы закрепить готовый стеклопакет в деревянную раму, требуется бесцветный герметик. Он будет незаметен и не испортит внешний вид окна.

После того как окно будет готово, его устанавливают в оконный проем. Это сделать несложно, но при монтаже нужно учитывать тип проема и материал, из которого построен дом. Правила установки евроокна в кирпичное и бетонное помещение:

1. Проем, в который устанавливается стеклопакет, должен быть ровным и чистым. С помощью уровня проверяют геометрию проема, все неровные места выравнивают.
2. Стеклопакет из дерева устанавливают в проем и закрепляют саморезами. Крепления делают на расстоянии в 70-80 см друг от друга. Нельзя для фиксации использовать монтажную пену и гвозди.
3. Если между стеклопакетом и коробом появятся щели, то окно утратит свои характеристики. Чтобы этого не произошло, во время монтажа делают обработку окна герметиком.
4. Все щели и дыры заделывают монтажной пеной. Она защитит помещение от пыли, грязи и проникновения холодного воздуха внутрь.
5. Когда пена застынет, ее обрезают ножом. Снаружи замененный участок заклеивают лентой, поверх устанавливают обналичку. Это защит ее от разрушения.

Чтобы обеспечить высокие эксплуатационные свойства, проводят утепление окон по шведской технологии. Свое название метод получил благодаря материалу EuroStrip, который выбрали шведы. По уровню теплосбережения пазовое утепление окон из дерева не уступает степлопакетам ПВХ. Производитель выпускает 3 вида уплотнителя: силиконовый и резиновый, а также термоэластопласт.

Установка петель, ручек и фурнитуры

Фурнитура для окон — это набор механизмов, который позволяет правильно работать оконному проему и контролирует функциональность стеклопакета. Есть несколько видов петель, которые можно установить на деревянное окно. Какой из них выбрать, зависит от особенностей оконной рамы.

Петли классифицируются по способу и направлению открывания, а также по материалу, из которого они изготовлены. Они бывают:

• с левым и правым направлением открывания;
• нижними и верхними;
• поворотно-вертикальными и горизонтальными, откидными;
• пластмассовыми, металлическими и деревянными.

Петли из пластика и дерева устанавливают на легкие небольшие конструкции. Для более тяжелых моделей используют металлические. Чтобы установить петли, внизу и вверху оконной рамы и в створке просверливают отверстие. Петли монтируют на раму, выравнивают по оси и закрепляют. Створку окна ставят на готовые петли. При изготовлении деревянного профиля для окон своими руками в раме проделывают отверстия для установки ручки. В него вставляют изделие и прикручивают винтами.

Пропитка антисептиком, лаком и покраска

Внешние факторы, такие как сырость, насекомые и солнечный свет, сильно влияют на деревянные окна. Чтобы увеличить срок эксплуатации, окна обрабатывают герметиком, покрывают лаком или красят. Обработка состоит из 4 этапов.

Деревянные окна довольно часто встречаются в большинстве жилых зданий. Это объясняется, прежде всего, доступностью материалов, используемых в процессе их изготовления. Если оконный проем имеет нестандартную форму, то проще всего соорудить окно самостоятельно, при этом, мастер сам выберет его форму, количество створок и фурнитуры. Об особенностях изготовления деревянных окон поговорим далее.

Деревянные окна — особенности и преимущества

Для того, чтобы разобраться в особенностях деревянных окон, предлагаем рассмотреть их основные преимущества:

1. Эстетическая привлекательность внешнего вида.

На деревянном окне четко прослеживается структура древесины, из которого оно изготовлено. Кроме того, деревянные окна отлично вписываются в любой вид как экстерьера, так и интерьера. Чаще всего в помещении устанавливается мебель из дерева и деревянные двери, которые хорошо гармонируют с окнами, выполненными из дерева. При этом, деревянные окна обладают высокой функциональностью и изыском.

Окна, выполненные из пластика имеют непрезентабельный внешний вид, по сравнению с деревянными конструкциями. Дерево же приносит в помещение тепло и уют.

2. Способность дышать.

Данной функцией обладает исключительно древесина. Именно дерево отвечает за регуляцию здорового микроклимата в помещении. Так как деревянные поверхности способны впитывать влагу, при излишке, и отдавать ее при недостатке. В доме, с установленными деревянными окнами, присутствует комфортная и здоровая атмосфера.

Окна, же выполненные из пластика или других материалов, склонны к образованию конденсата на подоконнике или других близ лежащих поверхностях.

Благодаря тому, что дерево дышит, происходит постепенная циркуляция воздуха в помещении. Даже если долго не открывать окна на проветривание, то воздух будет обновляться через микропоры, находящиеся в дереве. После долгого отсутствия дома, воздух в помещении будет свежим и обновленным.

3. Высокая долговечность.

Несмотря на то, что дерево — довольно уязвимый материал, особенно перед влагой или огнем, благодаря наличию современных составов и пропиток, улучшаются качественные характеристики древесины, используемой в процессе изготовления окон. Современные красители и пропитки на влагоустойчивой основе обеспечивают длительную эксплуатацию деревянных оконных конструкций. Кроме того, в процессе использования деревянных окон сохраняется первозданность их внешнего вида. Например, пластиковые окна потребуют замены уже после десяти лет эксплуатации, деревянные окна не теряют презентабельности внешнего вида и после двадцати лет использования.

4. Высокий уровень прочности.

Дерево и его качество оценивается сразу, в процессе покупки материалов. Прочность же пластиковых окон нельзя оценить, так как металлический профиль, установленный внутри конструкции. Кроме того, вариант самостоятельного изготовления деревянного окна позволяет выбрать дерево такого качества, которое подойдет владельцу окна и в материалом и в эксплуатационном смысле. Лучше отдать предпочтение трехслойному клеенному брусу с минимальной толщиной в 70 мм. Именно применение клеевого бруса обеспечит устойчивость окна перед воздействиями внешних раздражителей и предотвратит его деформацию.

5. Низкий уровень теплопроводности.

Данное свойство объясняется использованием клеевого бруса при изготовлении окон. Кроме того, теплопроводность зависит от следования технологическим моментам установки окна.

6. Экологичность и безопасность для здоровья человека.

Это условие, самое главное при выборе деревянных окон. Ведь именно дерево является натуральным материалом, который не выделяет никаких, вредных для человека веществ.

7. Легкость ремонта деревянных окон.

Данное преимущество позволяет сократить расходы на ремонт или реставрацию деревянного окна. Данные типы окон легки в обслуживании и ремонте.

Деревянные окна фото:

Установка качественного деревянного окна открывает перед его владельцем такие возможности как:

• полное отсутствие сквозняков;
• высокий уровень теплоизоляции;
• хорошая шумоизоляция;
• высокая привлекательность внешнего вида;
• выбор индивидуального дизайна;
• длительность эксплуатации.

Деревянные окна технологии и разновидности

В соотношении с конструктивными особенностями деревянные окна бывают:

• русскими;
• немецкие;
• финскими;
• алюминиево-деревянными.

Первый вариант характеризуется наличием одной раздельной деревянной части. Она состоит из одной коробки и двух створок, каждая из них застекленные. Для изготовления деревянной части используется сосновый массив, а не деревянный брус. Минимальная толщина створок составляет 4 см. Главным недостатком таких окон является их подверженность деформации. Кроме того, не удается добиться полного примыкания створки к окну. Влага, которая находится снаружи помещения, попадает на поверхность подоконника. Двойные деревянные окна комплектуют с помощью нерегулируемых петель и ручек, поэтому режим проветривания в них отсутствует.

Немецкие окна еще называют европейскими окнами. Так как фурнитура, которая на них устанавливается, имеет европейское происхождение. Такое окно позволяет регулировать высоту и угол наклона створки, существует возможность проветривания окна, присутствуют запорные механизмы.

Евроокно включает в состав оконную коробку и створку. Створка имеет стеклопакет двухкамерного типа, который отлично предотвращает теплопотери. Для открытия окна достаточно приложить небольшие усилия. Кроме того, уход ха такими окнами достаточно легкий, а для их производства используется клеенный брус, толщина которого позволяет сделать уплотнитель многоконтурного назначения, которые полностью защищает помещение от сквозняков.

Такие окна отличаются теплотой, надежностью и долговечностью эксплуатации. Срок службы евроокна превышает шестьдесят лет. Это обуславливается наличием клеенного трехслойного бруса, который не склонен к рассыханию или деформации.

Существует вариант оббивки деревянного окна с помощью алюминия. Данное окно отличается более длительным сроком эксплуатации и не требует постоянной покраски.

Алюминиево-деревянные окна предполагают изготовление несущей части окон из алюминия. Дерево же закрывает алюминий с внешней стороны. Таким образом, улучшается прочность конструкции благодаря наличию алюминия, а деревянная поверхность создает привлекательный внешний вид и теплоту окна. Данный тип окон практически не распространен из-за высокой стоимости алюминия и сложности выполнения работ.

Финские окна отличаются наличием широкой коробки и двух створок, которые имеют последовательный тип открывания. На наружной створке установлено одно простое стекло, а на внутренней — однокамерный стеклопакет. Для изготовления наружной створки используется как дерево, так и алюминий. Две створки соединяются с помощью механизма последовательного открытия. Для изготовления оконных коробки и створок используется деревянный массив, а не клеенный брус. Окно имеет привлекательный внешний вид, хотя по сравнению с немецкими окнами, проигрывает ему в качественных характеристиках.

Кроме того, деревянные окна бывают:

• глухими — в них отсутствуют створки, окно не имеет функции проветривания, цена на такие окна значительно ниже, так как они довольно просты в изготовлении, перед установкой такого окна, следует продумать особенности проветривания помещения и ухода за внешней частью оконной конструкции;
• поворотными и поворотно-откидными — такие типы окон имеют створки, открывающиеся во внутрь помещения, они довольно популярны из-за оптимальной стоимости и наличия вентиляции;
• двустворчатыми импостными окнами из дерева — с помощью импоста происходит соединение нескольких створок в единую целостную конструкцию окна, данный вариант отличается надежностью, удобством использования и прочностью;

• шпультовыми двустворчатыми — принцип открывания как у предыдущего варианта, только первая створка имеет поворотно откидную ручку, а вторая — без ручки, открытие второй створки представляется возможным только в том случае, если закрыта первая.

Кроме того, выделяют шведские деревянные окна. Они представляют комбинацию немецких евроокон с русским вариантом окна. Такое окно имеет внешнюю раму с одинарным стеклом и внутреннюю раму с одинарным стеклопакетом. Таким образом, обеспечивается высокий уровень звуко- и теплоизоляции.

Резные деревянные окна характеризуются наличием разного роза узоров, которые делают их более привлекательными.

Как сделать деревянное окно — основные этапы

Перед тем как сделать деревянное окно самому, следует позаботиться о подготовке всех необходимых для этого инструментов в виде:

• стеклореза;
• шуруповерта;
• электролобзика или фрезера;
• дрели;
• молотка;

• стамески;
• угольника;
• рулетки;
• линейки;
• рубанка.

• клееный брус, сосну или дуб для короба;
• столярный клей;
• штапики;
• саморезы;
• дюбеля;
• герметик.

Предлагаем изучить поэтапную инструкцию самостоятельного изготовления деревянных окон:

1. Сооружение короба.

В зависимости от размеров деревянных окон они бывают:

• большими;
• средними;
• маленькими.

Перед началом работ следует подобрать материал для окна. Самый оптимальный и недорогой вариант — сосна. Так как в составе данного рода древесины присутствует большое количество смолы, то она является самой устойчивой перед влагой и другими внешними воздействиями.

Более дорогой, но качественный вариант — дуб. Хотя для новичков лучше выбрать сосну, чтобы случайно не испортить дорогой материал. Доски должны иметь правильную просушку, на них не должны присутствовать сучки, трещины, деформации. Учтите, что короб является основной несущей конструкцией, на которую возлагается вся нагрузка.

Возможен вариант использования клеевого бруса, который отличается более высокими прочностными характеристиками и высокой длительностью эксплуатации.

Чтобы соорудить раму достаточно досок, размером, 15х5 см. В заготовке следует проделать пазовое отверстие, которое будет иметь букву Г, а глубину 1,5 см. Все детали соединяются с помощью столярного клея, а затем — деревянного стержня, минимальной длиной в 30 мм. Именно стержень является элементом, выполняющим роль фиксатора всех компонентов короба.

Далее производится монтаж короба в предварительно подготовленный оконный проем. Данная процедура включает сверление отверстий в стене, установки в них дюбелей, фиксацию короба саморезами. Для герметизации стыка и заделывания щелей используется монтажная пена.

2. Сооружение рамы для окна.

Как сделать деревянное окно своими руками чертежи:

Чтобы создать раму, необходимо наличие бруса, размером в 70х50 мм. Хотя возможна коррекция толщины бруса, в зависимости от размера и прочности окна. Профильная форма определяется толщиной и количеством стекла, которое будет устанавливаться в окне.

Если планируется установка одностекольного профиля, то достаточно соорудить два прямоугольных пазовых отверстия, в противном случае, отверстий потребуется больше.

Чтобы изготовить профиль определенной формы потребуется наличие электрорубанка или фрезера. Если толщина стекла 5 мм, то потребуется штапик, толщиной в 1 см.

Когда все детали подготовлены, производится сборка рамы. Чтобы это сделать, необходимо произвести распил доски под углом в 45 градусов. С помощью подготовленного профиля обеспечивается шипо-пазовое соединение, для более высокого уровня фиксации дополнительно используют саморезы. Учтите, что все шляпки должны утонуть в дереве, для улучшения привлекательности внешнего вида окна и во избежание появления коррозии.

3. Монтаж стекол.

Для того, чтобы в окне не собирался конденсат и отсутствовали мостики холода, следует правильно измерить длину и высоту стекла, которое необходимо в него установить. Минимальная погрешность при снятии мерок составляет 1 мм.

Для резки стекла лучше использовать алмазный саморез, а для полировки краев — мелкозернистую наждачную бумагу.

Кроме того, следует соблюдать все меры безопасности, а именно, одеть рукавицы из плотной ткани, чтобы осколками не поранить руки и надеть маску, которая защитит глаза от пыли или мелких осколков.

На стекло укладывается линейка с небольшим запасом. По ней проводится черта с помощью стеклореза. Далее стекло укладывается на край стола и отламывается. Подготовленная заготовка устанавливается в окно, если она не нуждается в коррекции, то края стекла смазывают герметиков и снова укладывают. Далее стекла фиксируются в помощью штапиков, на поверхность которых забивают мелкие гвозди. Если ширина штапиков большая, то лучше использовать саморезы, для их крепления.

4. Изучая вопрос о том как сделать деревянное окно своими руками следует упомянуть об окончательной сборке всей конструкции. Если окно имеет большой размер и разделено на две части, то сначала производится сборка и монтаж вертикального бруса, далее производится фиксация створки навесными петлями. Устанавливаются ручки и прочая фурнитура.

Завершает монтажные работы установка готового окна в оконную раму, его фиксация с помощью саморезов, которые сначала проходят через поверхность короба, а затем через стену. Для герметизации всех щелей используется монтажная пена, а после того, как она высохнет, стены штукатурят. Завершает работу установка отлива и подоконника.

Как сделать деревянное окно видео:

Деревянные окна вновь вернулись в моду. Однако современные модели во многом отличаются от прежних экземпляров. Им присущ более эстетичный и презентабельный внешний вид, способный в корне изменить образ жилища. Сегодня мы поговорим о том, в чем заключаются преимущества и недостатки деревянных окон.

Особенности и составляющие

Окна – неотъемлемые элементы любого жилища. К их выбору следует подходить максимально ответственно, взвешено, поскольку данные конструкции приобретают не на один год. К счастью, выбор разнообразных окон сегодня весьма широк. Поэтому подобрать оптимальный вариант можно на любой кошелек и стиль исполнения жилища.

Экологически чистые окна из дерева выглядят стильно и естественно. Они вписываются во многие стили интерьера.

Вопреки распространенному мнению, окна из дерева не смотрятся дешево или старомодно. С помощью них можно преобразить жилище и сделать его гораздо богаче, что возможно за счет фактуры массива.

Главной особенностью деревянных окон является тот факт, что они могут «дышать».
За счет этого качества конструкции из древесины способствуют сохранению комфортного микроклимата в жилище. Эти детали имеют возможность впитывать влагу в свою структуру, отдавая ее при излишке. Подобной особенностью в настоящее время могут похвастаться далеко не все оконные конструкции.

Процесс производства деревянных рам имеет некоторые отличительные черты. Рамы и створки чаще всего делают из клееного бруса. Данный материал состоит из 3 основных частей, которые являются более крепкими и надежными, нежели цельные элементы.

Стоит отметить, что клееный брус менее подвержен усыханию и деформации. Средняя толщина данного материала, как правило, составляет около 8 мм. Поэтому в результате получается продукция, которая легко переносит суровые климатические условия.

Добросовестные производители в процессе производства покрывают деревянные детали специальными составами, которые защищают их от:

• влияния высокой влажности;
• гниения;
• образования грибка и плесени.

Кроме того пропитки позволяют предупредить появление трещин на природном материале. Составы могут наносить несколькими способами. Данный вид обработки происходит под действием давления, погружения или обливания в закрытой камере. Также защитные средства наносят при помощи поверхностной или вакуумной обработки. Второй способ считается более надежным и эффективным, так как гарантирует глубокое проникновение пропитки в материал.

Когда процесс обработки древесины защитным составом завершен, необходимо перейти к грунтованию основ. Данный этап нужен, чтобы лакокрасочные смеси, которые будут наносить в будущем, надежнее сцеплялись с материалом. Для декорирования деревянных окон чаще всего используют экологичные краски на водной основе.

Вместо них допустимо использовать специальный тонирующий лак, сквозь который всегда хорошо заметна естественная структура дерева.

Деревянные окна часто дополняют разнообразными декоративными составляющими (например, переплетами на стеклах). Эти детали могут быть изготовлены из силикона, металла или дерева. Закрепляют их во внутренней части стеклопакета либо на внешней стороне стекла.

Чаще всего при изготовлении деревянных окон используют крепежи, механизмы, фурнитуру и декор импортного производства. В одной конструкции могут эффектно перекликаться друг с другом различные стили, способные преобразить интерьер.

Что касается непосредственно стекол, они ничем не отличаются от тех экземпляров, что имеются в пластиковых рамах. Стеклопакеты изготавливают с одной или несколькими камерами. В завершении изготовления деревянные рамы всегда обрабатывают противопожарными средствами, делающими их более безопасными. Деревянные окна отличаются надежными и продуманными конструкциями, в которых присутствуют разные составляющие:

• Одной из главных деталей является стеклопакет.
  Он состоит из нескольких параллельно и герметично установленных в раме стекол, отвечающих за теплоизолирующие свойства. В данной конструкции присутствует профиль, состоящий из 3 слоев. Эта деталь также проходит предварительную обработку.
• В деревянных окнах должна присутствовать высококачественная фурнитура
  – еще одна важная составляющая таких конструкций. Данные элементы должны быть представлены поворотными механизмами, системами открывания/закрывания, а также монтажными деталями.
• Алюминиевые профили
  прикрепляют на наружную часть створок, а также в нижней части рам. Данные составляющие нужны для отвода воды, которая попадает на окно.
• Чтобы добиться герметичного прилегания створок и рамы, используют специальные уплотнители.
  Эти элементы состоят из резиновых эластичных полос, которые затем вставляют в пазы.

Нельзя забывать и о дополнительных составляющих, таких, как откосы, отлив и подоконник. Самый большой размер имеет стеклопакет. Он занимает внушительную площадь всей конструкции, поэтому считается главной составляющей. В деревянных изделиях используют стеклопакеты, в которых имеется различное количество стекол. Их может быть от 2 до 4. От данного показателя напрямую зависит, какой вес будет иметь оконная конструкция в целом.

Простые окна для дачного домика могут иметь однокамерный стеклопакет, который беспроблемно справится со своей основной задачей.

Если вы подбираете конструкции для городской квартиры, лучше обратиться к вариантам с большим количеством стекол (двойным или тройным). Эти экземпляры обеспечат дополнительную шумоизоляцию жилища.

Чтобы уменьшить степень проникновения шума извне, можно использовать стеклопакеты, в которых стекла имеют различную толщину.

Для этого более плотную деталь устанавливают с внешней от улицы стороны. Как правило, стекла в деревянных окнах отличаются существенной теплопотерей.

Для решения этой злободневной проблемы можно использовать элементы со специальным напылением или пленками. Также допустимо обратиться к закачиванию в воздушные камеры аргона.

Виды по конструкции

Если раньше деревянные окна имели простые и незамысловатые конструкции, сегодня на рынке можно повстречать экземпляры самых разных модификаций. Познакомимся поближе с наиболее популярными из них.

Русские

Русскими называются незамысловатые окна, имеющие раздельную деревянную деталь. В подобных конструкциях присутствует одна коробка, а также две последовательно открывающиеся створки со стеклами. Качественные русские окна изготавливают из соснового массива. При этом створки в них имеют толщину не более 40 мм.

Главным минусом таких конструкций является тот факт, что в условиях высокой влажности и температурных перепадов они могут покоробиться или деформироваться. Профиль маленькой ширины не позволяет сделать многопрофильную фрезеровку. Поэтому в таких окнах нет возможности установить несколько уплотнительных контуров. По этой причине створки в подобной раме не прилегают плотно к раме.

Финские

Финское окно из дерева имеет широкую коробку (до 180 мм), а также 2 створки, которые открываются последовательно. При этом наружная створка снабжается простым стеклом, а внутренняя имеет стеклопакет с одной камерой. При этом створка, находящаяся снаружи, может быть изготовлена из дерева и алюминия.

В финских окнах створки между собой скрепляют при помощи специального механизма, благодаря которому их можно открывать одновременно или отдельно друг от друга. Для последнего метода нужно лишь парой движений разомкнуть механизм. Коробки и створки такой конструкции чаще всего производят из натурального массива дерева.

Варианты из клееного бруса встречаются гораздо реже. Сечение финского окна составляет всего 40х40 мм. За счет подобных параметров эти конструкции выглядят аккуратно и изысканно, но стандартных преимуществ клееного бруса не имеют. Створки в таких моделях не прижимаются плотно по периметру из-за особенностей фурнитуры. По этой причине финские окна не могут быть оснащены поворотно-откидными механизмами.

Норвежские или скандинавские

Подобные конструкции являются сочетанием разных видов окон. В их составе имеются такие элементы:

• внутренний двухкамерный стеклопакет;
• внешний одинарный стеклопакет.

При этом стеклопакеты устанавливают с применением прокладки из резины, а не герметизирующей смеси. Снаружи данные детали крепят при помощи саморезов и штапиков.

Французские

Особенно дорого и изысканно смотрятся французские панорамные окна. В таких моделях имеется немалое количество переплетов. Открывание/закрывание подобных окон происходит путем складывания, подъема или раздвигания. Чаще всего такие раздвижные системы производят из практичного и долговечного клееного бруса.

Английские

Подобные конструкции являют собой цельную раму, в которой присутствует аккуратный переплет. Они открываются по направлению вверх, находясь при этом в вертикальном положении. Чаще всего в таких окнах имеется только одно стекло.

Немецкие

Иначе такие варианты называются евроокнами. Они появились на рынке за счет установленной высококачественной фурнитуры европейского производства. Данные составляющие монтируют по всему периметру оконной створки. В подобных моделях есть возможность регулировки и поворотно-откидного открывания. Кроме того немецкие окна оснащаются большим количеством запорных механизмов. Евроокна имеют конструкцию из основной оконной коробки и створки.

При этом в последней присутствует стеклопакет (как правило, двухкамерный), который неплохо вписывается в условия сурового российского климата. Пользоваться подобными конструкциями легко и просто: они открываются одним движением. В изготовлении немецких деревянных окон чаще всего используют брус, имеющий толщину в 68-88 мм.

В зависимости от данной детали делают особое многоконтурное уплотнение, а также пазы под фурнитуру и стеклопакет с шириной в 44 мм. Современные немецкие окна пользуются завидной популярностью. Они имеют несколько основных преимуществ, которые должны быть характерны для надежных оконных конструкций. Они являются:

• теплыми;
• прочными;
• долговечными;
• удобными в эксплуатации.

Срок службы качественного немецкого окна составляет 70 лет.
В данном случае не последнюю роль сыграли положительные качества клееного бруса, которые сделали подобные конструкции более практичными и стойкими к износу. В производстве евроокон используют брус, склеенный из 3 ламелей. При этом данные детали склеивают так, что древесные волокна располагаются в разных направлениях. Подобная конструкция не подвержена губительному рассыханию и деформации.

Глухие

Деревянные окна бывают глухими. Подобные конструкции являются статичными и не имеют функциональных деталей. Их нельзя открыть или закрыть. Стоимость этих вариантов существенно ниже, поскольку в них нет функциональной фурнитуры. Эти окна нередко оснащают несколькими стеклопакетами, между которыми имеется импост.

Древесно-алюминиевое

Такие оконные конструкции изготавливают из дерева, но при этом они имеют внешнюю обшивку алюминием. Подобные варианты окон считаются более надежными, прочными и долговечными, поэтому и стоят они дороже простых экземпляров.

Алюминиево-деревянное

Независимо от похожего названия такое окно не имеет ничего общего с вышеуказанным вариантом. В данном случае несущую основу всей конструкции изготавливают из алюминия. Вставки в ней представляют собой деревянные ламели, которые полностью закрывают все окно внутри жилого пространства. Деревянная вставка преображает такое окно, делая его более аккуратным и эстетичным.

Присутствуя внутри помещения, вы будете видеть деревянную конструкцию из благородных древесных пород. Отличительными качествами этих моделей является их небольшой вес, долгий срок службы и экологичность. К сожалению, на российском рынке подобные виды оконных конструкций не смогли закрепиться из-за своей дороговизны. Поэтому встретить их не так просто.

С одной створкой

У одностворчатых поворотных и поворотно-откидных вариантов оконных конструкций створка открывается только горизонтально. Чаще всего эти окна открываются внутрь помещения. Однако встречаются и экземпляры с наружным механизмом. Что касается поворотно-откидной створки, то ее можно открывать горизонтально и вертикально.

Двухстворчатые

Двухстворчатые глухие поворотно-откидные окна чаще всего изготавливают из клееного бруса. В них присутствуют 2 створки. Одна из них глухая, а вторая – поворотно-откидная, которая открывается и откидывается на подвесе, расположенном в нижней части. В настоящее время подобные разновидности окон пользуются большой популярностью и встречаются во многих жилищах.

С импостом

Импост представляет собой профиль из древесины, при помощи которого появляется возможность соединить несколько отдельных створок в единую конструкцию. Данная деталь применяется для притвора створок, а также их навешивания. Деревянные оконные конструкции с импостом по праву признаны самыми надежными, долговечными и стойкими к износу. Конечно, такие модели стоят гораздо дороже глухих окон, так как в них присутствует фурнитура.

Штульповые

Такие разновидности деревянных окон открываются и закрываются по тому же принципу, что и вышеуказанные. В них имеются зависимые створки, которые надежно закреплены при помощи шпунта. При этом первая из них дополняется поворотно-откидной фурнитурой и ручкой, а вторая не имеет ручки вовсе. В таком механизме вторая створка открывается только в том случае, если в этот момент открыта первая. Если же обе створки открыты, то проем окажется абсолютно свободным, так как в данной конструкции нет такой составляющей, как импост.

Достоинства и недостатки

Существует множество модификаций деревянных окон. При желании подобрать подходящую конструкцию можно на любой кошелек и вкус хозяина. Однако перед тем как отправляться в магазин за такими конструкциями, следует детально рассмотреть, какими плюсами и минусами они обладают. Для начала стоит ознакомиться с преимуществами, характерными для окон из дерева.

В первую очередь следует выделить привлекательный внешний вид подобных конструкций. С их помощью можно преобразить не только фасад здания, но и внутренний интерьер. Деревянные окна являются экологически чистыми и безопасными для здоровья человека. Эти конструкции отличаются неплохими теплоизоляционными свойствами.

Современные виды древесины не боятся температурных перепадов и природных капризов. Качественные конструкции из древесины не копят статическое электричество, как, например, конструкции из поливинилхлорида. По этой причине подобные окна не будут притягивать к себе пыль. Их не придется слишком часто чистить.

По словам домовладельцев и специалистов, деревянные окна обладают неплохими звукоизоляционными свойствами. Даже в условиях высоких температур и под действием лучей ультрафиолета натуральное дерево не выделяет вредных и опасных веществ, наносящих ущерб здоровью домочадцев. Деревянные окна легко вписываются во многие интерьеры и гармонично сочетаются с большинством предметов мебели. Окна из дерева устойчивы к образованию конденсата. Эти конструкции обеспечивают отличную вентиляцию внутри помещения.

Подобные окна отличаются хорошей герметичностью. Они смотрятся стильно, могут быть украшением определенной интерьерной композиции, намекая на благополучие хозяев дома. Конечно, деревянные окна имеют и свои недостатки. Обратим на них внимание:

• Такие конструкции стоят дорого, а варианты, в производстве которых использованы элитные породы, и вовсе имеют заоблачные цены.

• С течением времени окна из дерева начнут пропускать влагу и деформироваться. Избежать таких проблем можно лишь с помощью защитных средств. Об уходе за такими конструкциями забывать нельзя.
• Деревянные профили придется не только постоянно обрабатывать специальными пропитками, но и освежать их внешний вид, например, подкрашивать.
• Деревянные конструкции подвержены возгоранию. Они легко воспламеняются и активно поддерживают пламя.

Именно поэтому специалисты советуют покупать качественные и безопасные конструкции, прошедшие специальную обработку в процессе изготовления (подобная продукция менее подвержена возгоранию).

Материалы исполнения

Деревянные окна изготавливают из различных пород древесины. Рассмотрим наиболее актуальные из них:

• Лиственница
  . Этот материал на протяжении долгих лет сохраняет красивый золотистый оттенок и природный рисунок. По своим характеристикам лиственница во многом схожа с африканскими древесными породами, однако стоит гораздо дешевле.
• Сосна
  . Этот материал является более мягким и податливым. Сосновые окна особенно хорошо смотрятся в домах из бруса. Такие изделия стоят дешевле. Однако надо учитывать, что сосна не переносит высокого уровня влажности.

• Дуб
  . Окна из дуба – идеальное решение для классического интерьера. Подобные конструкции считаются элитными и стоят дорого.
• Красное дерево
  . Этот материал является роскошным. Если вы хотите придать жилищу ноты шика и вычурности, вам стоит обратиться к окнам из красного дерева.

Зачастую окна состоят и комбинации разных материалов, например, дерева и пластика или дерева и алюминия.

Где можно установить?

Экологичные и «дышащие» окна из натуральной древесины можно устанавливать:

• на даче;
• в гостевом домике;
• многоэтажном загородном доме;
• городской квартире;
• на балконе;
• на лоджии.

Нюансы установки и регулировка

Монтаж деревянных окон вполне можно произвести своими руками. Однако для этого нужно учитывать некоторые нюансы, связанные с данной работой. Для начала нужно избавиться от старых оконных конструкций. Когда вы их уберете из проема, его нужно хорошенько зачистить и тщательно выровнять освободившиеся блоки. После этого обязательно нужно проверить уровень отклонения проема.

• Чтобы закрепить раму, следует использовать шурупы с интервалом между ними из небольших промежутков (не больше 70 см).
• Следует установить распорные колодки между рамой и стеной.

• Проем между стеной и окном следует заделать специальной компрессионной ленточкой, а также качественной монтажной пеной.
• После этого нужно отрегулировать створки. Учите, что неверная регулировка данных элементов может спровоцировать образование трещин на стекле.
• Через сутки можно приступить к монтажу откосов.
