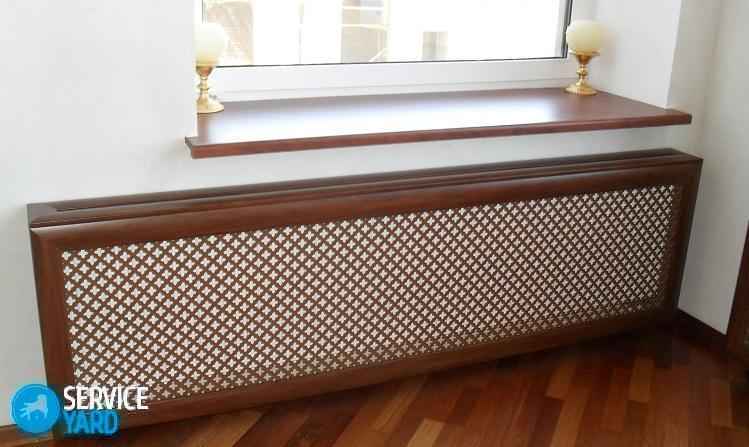

Деревянный экран для батареи своими руками

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно.
Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере:

Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

Радиаторы отопления выполняют важную роль в доме, но их внешний вид оставляет желать лучшего.

Поэтому естественно желание чем-нибудь прикрыть батарею.
Обыграть её внешний вид в интерьере комнаты.

Проще это сделать при помощи экрана, который можно создать и своими руками.

Материалы для изготовления экрана

Экран для радиатора изготовляют практически из любых материалов
. Рынок представляет в этом отношении широкий выбор.
Как правило, для декорирования батареи используются:

• металл;
• дерево;
• пластик;
• гипсокартон;

Металл

Хорошо проводит тепло, имея при этом доступную цену. Если закрыть радиатор таким экраном, то потери тепла составят не более 3%
. Для изготовления лучше подходит тонколистовой металл. Для защиты материал сверху покрывают полимерной плёнкой, которая играет декоративную роль. В продаже есть различные цвета
этого покрытия как однотонные, так и с рисунком.

Недостатком металла является то, что работать с ним не так просто
. От мастера требуются навыки сварочных работ, а также специальные инструменты.

Дерево

Деревянные панели на радиаторы более распространены в силу того, что дерево является удобным в использовании
материалом, а природная красота сыграет декоративную роль. Панели из ценных пород дерева украшают интерьер и придают ему богатый вид.

Для изготовления выбирают хорошо просушенную
древесину. Готовое изделие пропитывают специальными составами
во избежание деформации и трещин.

Недостатком деревянных экранов является то, что за ними требуется постоянный уход.
Кроме того, стоимость натуральной древесины достаточно высока.

Пластик

Самый бюджетный вариант
для изготовления экрана на радиатор. Но доступностью и ограничиваются преимущества этого материала. От высоких температур пластик может деформироваться. Этот материал плохо проводит тепло
, а при нагревании возможно выделение неприятного запаха и вредных веществ, опасных для здоровья.

МДФ

Наиболее распространённый
материал для изготовления экранов на батарею — МДФ. Он не настолько дорог и капризен в уходе, как натуральное дерево.

Стоимость доступна, а работать с ним легко
даже без специальных инструментов.

Гипсокартон

Перед использованием необходимо тщательно подготовить.
Без специальной подготовки гипсокартон пересохнет и начнёт крошиться и трескаться. Кроме того, этот материал обладает низкой теплопроводностью.

Способ установки

Экраны на радиаторы устанавливаются в зависимости от вида батарей, а также от места, где они установлены. По типу установки
различают:

• плоскую панель;

• экран с навесной частью;

• короб.


Плоские
панели — отличный вариант декорации радиатора, установленного в нише. Если позволяет место и дизайн помещения, то можно изготовить передвижную плоскую панель на ножках, которая будет закрывать радиатор на манер ширмы.

Навесной
экран устанавливается на радиаторах, которые выступают вперёд. Такие изделия имеют только две стороны: верхнюю и фасадную. Сбоку радиатор в этом случае не прикрыт ничем.

Коробы
устанавливают на батареях, также выступающих вперёд. Отличие их от предыдущей модели в том, что в этом случае батарея прикрывается и сбоку. Преимуществом короба является то, что он может играть не только декоративную роль, но и использоваться в качестве дополнительной поверхности.

Инструменты

Для изготовления экрана на радиатор своими руками потребуются различные инструменты, в зависимости от выбранного материала
, а также вида самого изделия. Но в любом случае непременно потребуются:

• дрель
  со свёрлами различного диаметра;
• зенкер;

• дисковая пила;


• зажимы;

• ножовки
  по дереву или металлу;
• скрап
  для удерживания зажимов;
• строительный степлер;

• сварочный аппарат
  (при изготовлении металлического экрана);
• аппарат для сварки пластика
  (при изготовлении из пластика);
• саморезы;

• шуруповёрт или отвёртки.


Вам также будет интересно:

Установка экрана на радиатор отопления своими руками

Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель.
Самым простым отражателем является фольга.
В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.

Внимание!
Если внутреннюю поверхность
изделия выкрасить в чёрный цвет
, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение.

Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки.
Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.

Решётка

Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель
, состоящую из рамы с деревянными рейками.
Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.

Начинают изготовление с монтажа каркаса
по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.

Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.

Затем на раму крепят необходимое число реек
выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют
специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.

Короб

Для изготовления экрана-короба снимают размеры
с радиатора. Размеры изделия будут по ширине больше на 10 см
, а по высоте на 3—5 см.
В первую очередь изготавливается фасадная часть.
Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.

Важно!
Нельзя закрывать радиатор экраном более чем на 50%.

Затем изготавливаются верхняя и боковые части
в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются
между собой металлическими уголками.
Для устойчивости экрана внизу прикрепляются ножки.

Распространённые ошибки

Самостоятельное изготовление экрана даже из простых материалов требует тщательной подготовки. Неправильно сделанное изделие нарушает работу батареи
, приведёт к потерям тепла.

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора, играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно!
Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны
  внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны
  , в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева
  чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток
  внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ — материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны
  относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно!
Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП. Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап — измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см, тогда как к высоте — только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра — ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно!
Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно!
Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

Присутствие декоративного экрана на тепловой батарее придает жилому помещению неповторимую изюминку. Но в этом случае существует один отрицательный момент: когда пытаются хоть чем-нибудь прикрыть батарею, то для движения теплого воздуха присутствуют препятствия, как результат — в помещении становится прохладнее. Для того чтобы хоть как-то компенсировать подобный недостаток, на стенку, которая находится за батареей, закрепляют теплоотражающий экран. В данной статье мы рассмотрим, как сделать экран на батарею своими руками.

Немного о теплоотдаче радиаторов

Тепловая энергия, которая выделяется в жилое помещение отопительной батареей, состоит из двух составляющих — лучистой и конвективной:

• Для лучистой энергии характерно наличие инфракрасного излучения, которое поступает в комнату от горячей поверхности радиатора. Если теплоноситель имеет не высокую температуру, которая составляет около 50 ºС, то лучистой энергии очень мало. Но уже при 60 ºС доля этой энергии значительно возрастает.

Важно! Исключение составляют водяные обогреватели, имеющие конвекторный тип. У таких радиаторов лицевые панели не бывают горячими, поэтому практически отсутствует лучистая энергия. Но такие обогреватели очень редко встречаются.

• Конвективная составляющая характеризуется передачей тепловой энергии окружающей среде. Лицевые поверхности батарей также влияют на конвективную энергию. Они препятствуют прохождению теплового потока через ребра и другие элементы отопительной батареи. В случае неудачного проектирования декоративного короба, значительная часть горячего потока может скапливаться внутри изготовленного кожуха, при этом отсутствует возможность его выхода наружу.

Важно! В частном доме такая ситуация не так страшна, поскольку тепловая система опоясывает весь дом, и эта теплота никуда не уходит, а просто отдается в другие комнаты. А вот если вы живете в квартире, то оплаченное вами тепло возвращается к соседям по стояку.

В любом случае, независимо от того, как установлен декор радиаторов, потери фиксируются в пределах от 3 до 7%. Избежать таких потерь практически невозможно, а вот снизить их до минимума — вполне реально, для этого всего лишь нужно изготовить удачную конструкцию теплового экрана.

Разновидности экранов для батарей

Установка декоративного экрана на батарею может происходит одним из следующих вариантов системы:

• Наличие плоского экрана. Конструкции из плоского экрана устанавливают в том случае, когда батарея расположена под подоконником или в нише. Таким образом создается законченность интерьера, но при этом в помещении сохраняется тепло.
• Присутствие навесной крыши. Навесную крышку монтируют на радиаторы, которые выступают. Такой вариант очень удобен для создания миниатюрного столика, который наращивают, и его можно приспособить для чаепития или утренней или вечерней кофейной паузы.
• Создание короба. Конструкция, изготовленная в форме короба, полностью закрывает батарею. В этом случае необходимо следить, чтобы расположение вентиляционных отверстий было сделано в определенных местах и в требуемом количестве.

Материалы

Декоративные экраны можно изготовить из различных материалов. Самыми распространенными являются:

• стеклянные;
• МДФ-решетки;
• экраны из древесины;
• декоративные кожухи из пластика;
• металлические;
• из гипсокартона.

Стекло

Какой материал использовать для того, чтобы самому сделать экран на батарею? Конструкции из стеклянных экранов выглядят очень стильно и эстетически привлекательно. В настоящее время они пользуются широкой популярностью. Экраны из витражного или закаленного стекла являются эксклюзивными моделями. Такие композиции применяют, чтобы дополнить дорогие современные интерьеры по уникальным дизайн-проектам.

Важно! Стекло является хрупким материалом, поэтому с ним нужно обращаться крайне осторожно и очень аккуратно.

Стекло является удобным инструментом для творчества. Очень часто на обыкновенную поверхность стекла наносят рисунки индивидуального содержания.

МДФ-решетка

Экраны из МДФ-решетки являются удобными, недорогими, практичными и надежными. Современные технологии позволили МДФ экранам стать доступным решением проблем с установкой тепловых батарей. Существует очень много вариантов изготовления данного вида конструкций.

Древесина

Экраны для радиаторов из древесины в основном производятся по предварительному заказу. Как правило, для их изготовления применяют цельные древесные породы. Такие декоративные экраны прекрасно вписываются в любой интерьер, но у них присутствует один отрицательный момент. В процессе эксплуатации с течением времени для них характерно пересыхание и возможна деформация.

Важно! Стоимость экранов из древесины намного выше, чем декоративных кожухов из МДФ.

Пластик

Пластик является практичным, недорогим, удобным и многофункциональным материалом. Декоративные экраны из пластика наиболее доступные, поскольку установка таких экранов на радиаторы отопления не требует специальных навыков.

Важно! Их не стоит устанавливать в детских учреждениях, поскольку воздействие высоких температур способствует повышению свойств деформации и плавки пластика. В нежилых и офисных помещениях декоративные модели из пластика являются оптимальным вариантом.

У такого вида экранов присутствует огромный выбор оформления и широкий спектр цветовых решений.

Металл

Если устанавливаются металлические экраны для тепловых батарей, то в основном они имеют вид короба из тонкого листа, имеющего решетку. Такой вид декоративного изделия можно покрасить в любой цвет. Металлические экраны имеют вполне доступную стоимость при оптимальных характеристиках.

Важно! Экраны для радиатора могут быть изготовлены из нержавеющей стали. Они являются более дорогими, но с эстетической точки зрения смотрятся великолепно и элегантно. Особенно привлекательны перфорированные модели.

Изделия, изготовленные из нержавеющей стали или другого металла, имеют простейший вариант конструкции. Поэтому не составляет никакого труда произвести монтаж декоративного экрана, поскольку его следует просто навесить на тепловую батарею.

Гипсокартон

Гипсокартонные листы являются одним из распространенных и популярных материалов для отделки. Такой материал вполне подходит для изготовления декоративного экрана. Вот только изготавливать самодельный экран из гипсокартона намного сложнее. При работе потребуются определенные навыки обработки из-за хрупкости и определенных свойств сырья.

Несколько советов до начала монтажа
Существует несколько способов повышения теплоотдачи:

• Первый способ заключается в применении теплоотражающего экрана, изготовленного из фольгированного материала. Его необходимо повесить на стену за радиатором. В этом случае тепло отражается от экрана в отапливаемое помещение и не будет происходить бессмысленное нагревание стены.
• Еще один метод сокращения потерь тепла — внутреннюю поверхность декоративного изделия нужно покрасить в черный цвет. При таком способе экран поглощает тепло от радиатора и в большей степени отдает его отапливаемому помещению.

На что обратить внимание при создании экрана?

• Как собрать экран на батареи и что при этом нужно помнить? Изготавливая любой вид панелей на тепловой радиатор, нужно понимать, что в процессе эксплуатации произойдет снижение теплоотдачи от батареи. При выборе глухой решетки, которая имеет минимум отверстий, существенно возрастает процентное соотношение потерь.

Важно! За весь отопительный сезон тепловые счетчики наматывают значительную надбавку. Поэтому у изготовленного декоративного экрана должно быть максимальное количество щелей, чтобы осуществлялось беспрепятственное движение теплого потока.

• При изготовлении декоративной конструкции необходимо предусмотреть, чтобы она легко разбиралась и снималась. Так как тепловую батарею следует промывать, а в летний период нужно будет еще и сливать воду. Постоянный демонтаж декоративного экрана доставляет дополнительные неудобства и приносит незапланированные хлопоты. Кроме того, в любой момент могут понадобиться вентили на батарее, поэтому нужно беспрепятственно иметь доступ к ним.

Делаем экран для радиатора своими руками

Проще всего самостоятельно изготовить декоративный экран для радиатора из МДФ и других древесно-стружечных плит.

Материалы для работы

Как сделать экран для батареи отопления своими руками? Рассмотрим подробно инструкцию, с которой необходимо предварительно ознакомиться, прежде чем приступить к выполнению технологического процесса.

Для изготовления декоративного экрана следует подготовить такие материалы и инструменты:

• Лист ДВП, имеющий подходящую цветовую гамму. Древесно-стружечная плита без усилий поддается обработке, ее легко покрасить, причем краска превосходно держится за счет структуры материала. Перед распиловкой можно либо предварительно совершить покраску всего листа, а можно покрасить уже изготовленное изделие.
• Листовую сетку, которая применяется для установки на боковых и на передней панели.
• Отражающий лист – в основном применяют фольгирующие или металлические листы.
• Соединительные элементы, к которым относятся шурупы, скобы и гвозди.
• Клей для столярных работ.

Важно! В целом, кожух для тепловой батареи представляет собой короб, имеющий три стороны, верхнюю крышку и крепления, которые расположены внизу. Чтобы нарезать и собрать все детали применяется специальная схема. В завершении рабочего процесса прикрепляются ножки, после этого экран можно монтировать на радиатор.

Разметка

Как сделать экран для батареи своими руками:

1. При изготовлении передней панели экрана нужно измерить обе стороны батареи.
2. После этого к высоте добавить 50 мм, а к ширине прибавить, соответственно, 100 мм.
3. Сначала переднюю часть нужно вырезать из металлического листа и уже после этого можно задекорировать МДФ.
4. Затем замеряем глубину батареи, учтя при этом расстояние до настенной поверхности, и добавляем еще 25 мм. Это значение соответствует ширине боковин, а высоту нужно определить, исходя из длины самого радиатора, добавив при этом напуск.
5. Для значения крышки изделия используют глубину батареи и добавляют 35 мм.

Обрезка деталей

После нанесения всех замеров на схему можно начинать вырезать каждую деталь:

1. Для передней и боковых панелей используют лист ДСП.
2. Для вырезания переднего профиля применяют лист МДФ, из которого вырезают прямоугольники, имеющие ширину 110 мм.
3. Далее, используя ножовку, наносят угол 45° в точке, в которой будет происходить соединение элементов.
4. У одного прямоугольника нарезаем углы, имеющие разное направление. Таким образом можно соединить все детали, используя при этом гвоздики или столярный клей.
5. Сетку применяют для фасадного расположения окна. Она имеет мягкую структуру, поэтому легко поддается обработке и ее можно резать обыкновенной ножовкой.

Важно! Сетка должна иметь такие же размеры, как и передняя панель экрана.

Самостоятельная сборка экрана:

• Чтобы собрать экран для батареи, нужно, в первую очередь, из деревянного бруса изготовить каркас по предварительно определенным размерам. Такая конструкция позволяет устойчиво закрепить все детали и не дает изделию “плавать” с одной стороны в другую.
• В самом каркасе нужно выпилить отверстие для размещения трубы или патрубка, центральная точка которого должна находиться на расстоянии 75 мм от размещения боковых панелей.

Важно! Не забудьте на радиаторе с задней стороны стенки установить металлический или фольгированный лист, который имеет размер декоративного экрана.

• После завершения процесса сборки и посадки его на каркас, производим декорирование граней МДФ профилем. Применяя точно такой же принцип, собираем остальные детали изделия.

Важно! В зависимости от выбранной вами технологии крепления, учтите такие советы:

• Если вы изготавливаете деревянный каркас из бруска, то нет необходимости производить дополнительное крепление к стене.
• Если не применяется каркас, то для крепления короба можно использовать анкерные цанги.

Самый простым вариантом является установка декоративного экрана на ножки. Установленная конструкция не является монолитной и получается довольно хрупкой, но такой вариант изготовления позволяет снизить расходы и время, необходимые для установки декоративного изделия.

Альтернативный вариант

Если отсутствует возможность приобретения или изготовления декоративного экрана, то можно применить альтернативный вариант. Для этого можно воспользоваться масляными красками и нанести красиво оформленный рисунок на тепловую батарею.

В этой статье мы рассмотрели все особенности установки экранов на батареи. Выбирайте, какой вариант будет более уместным в вашем интерьере и завершайте дизайн комнаты качественно, ведь от полученной картинки будет зависеть ваше настроение на каждый день.

Чугунные радиаторы редко удачно вписываются в интерьер. Биметаллические или алюминиевые батареи соответствуют требованиям современного дизайна, но для классических стилей они уже не подходят. Чтобы убрать этот диссонанс, используют декоративный экран для батареи, который можно сделать своими руками.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы , у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной.

Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный.

Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный.

Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0.

Металлический экран своими руками

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.
4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.
6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек , минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Содержание:

1. Принцип работы
2. Немного физики
3. Теплоотражающий экран
4. Основные ошибки и варианты их исправления
5. Экран для батареи своими руками
6. Выбор оптимального материала
7. Создание гипсокартонного экрана
8. Установка экрана на батарею

Декоративные экраны на батареи отопления уже давно и прочно закрепились в дизайне многих домов, главным образом ввиду того, что изначальный внешний вид батареи мало кого порадует на фото и видео, а вот экранный вариант поможет найти желанный компромисс. К тому же на строительном рынке сегодня можно найти огромное множество вариантов дизайна и материала изготовления.

Более того, так как процесс установки не отличается особой сложностью, то даже профессионалы советую монтировать такой экран на батарею своими руками, так как это позволяет сэкономить хорошую денежную сумму.

В то же время многие утверждают, что подобное закрытие самой батареи будет ограничивать уровень тепла, отдаваемое нагревателем, что повышает расходы на горячую воду. Именно по этой причине в большинстве помещений по-прежнему остаются старые добрые чугунные агрегаты, которые еще и находятся на самом видном месте. Тем не менее, такое мнение является ошибочным, так как при условии соблюдения всех правил установки, можно соорудить экран на чугунную батарею отопления, который не только не будет препятствовать распространению тепла, но и наоборот повысит уровень обогрева.

Принцип работы

Защитные экраны для батарей отопления работают по следующему принципу: потоки горячего воздуха в результате испускания инфракрасных лучей создают процесс конвекции. Что касается пропорции между этими процессами, то все зависит от уровня нагрева воды в конструкции, условий окружающей среды и типа дизайна обогревательной системы.

Известные многим чугунные батареи работают именно по такому принципу. Так, когда радиатор нагревается до температуры в 50 градусов, тепло в помещении поступает при помощи инфракрасного излучения. Безусловно, современным жителям новостроек такая ситуация, когда батареи настолько горячие, что к ним нельзя прикоснуться, уже кажутся невозможными.

В целом, даже новые радиаторы немногим отличаются от своих чугунных предшественников, так как принцип работы все тот же. Единственной разницей является то, что такая система может подстраиваться под условия среды. Как только воздушные каналы не могут свободно циркулировать, то вся тепловая энергия направляется на передние панели, что обеспечивает равномерную теплоотдачу. Все подобные расчеты осуществляются при помощи современных мощных компьютерных систем.

Таким образом, важным моментом установки радиатора является его экран, так как он отвечает за распределение воздушных потоков и распространение инфракрасных лучей. Так, передняя часть декоративного экрана для радиаторов отопления должна быть с большим количеством отверстий. Идеальным вариантом считается именно решетка или экран на батарею отопления навесной, так как он позволяет создать как можно больше необходимого пространства над батареей.

Немного физики

Одним из базовых правил физики считается то, что черный предмет будет максимально поглощать и излучать свет и другие волны. Это правило применимо и в рассматриваемом случае, так как экран для отопительных батарей должен поглощать инфракрасные лучи от радиатора и в то же время излучать тепло в помещение. Максимальная отдача энергии будет обеспечена только в случае, если экран будет хорошо проводить тепло.

Также важным моментом считается и цвет экрана. Что касается наружной части, то здесь все ограниченно разве что фантазией дизайнера, а вот внешняя часть должна быть как можно более темной, в самом идеальном варианте даже черной. При таких условиях уровень теплоотдачи может превышать уже установленный стандартным радиатором, обладающим плохой конвекцией. Безусловно, светлые экраны такого эффекта достигнуть, увы, не способны. Все тепло будет уходить в некуда, что повысит уровень расходов на коммунальные услуги при абсолютно минимальном эффекте. Однако даже такую ситуацию можно улучшить путем создания добавочного теплового экрана.

Теплоотражающий экран

Для еще большего теплового эффекта на поверхность за радиатором необходимо установить специальный тепловой экран-отражатель. Он должен быть не черного, а скорее блестящего цвета, что позволит отражать лучи от стены и перенаправлять их в желаемое направление, в данном случае — комнату. В процессе отражения, когда лучи проходят повторно сквозь радиатор, они еще больше нагреваются, что усиливает уровень теплоотдачи в разы. Такой теплообмен уже превосходит стандартную отопительную систему, так как такой радиатор хорошо работает и обеспечивает нормальный уровень конвекции.

Безусловно, одного металлического экрана для батарей будет недостаточно для максимального функционирования всей системы, так как он уменьшает процесс ненужной теплоотдачи до 5 раз. А вот алюминий с дополнительными прокладками теплоизоляционными матами с двух сторон позволит сберечь до 40% тепловой энергии. В качестве альтернативного варианта можно закрыть батареи экраном отражателем из синтепона, так как он не отличается высокой теплопроводностью и в то же время способен отражать инфракрасные лучи (прочитайте: «Как и чем закрыть батареи отопления, декорировав их в комнате»).

Все остальные материалы должны укладываться в толщину более 3 см. Минеральная вата тоже бы подошла, но она является вредной для окружающей среды, также возможным, но нежелательным материалом может быть и пенопласт, но он плохо гнется, поэтому оптимально поместить его за батареей будет практически невозможно.

Основные ошибки и варианты их исправления

Установка экранов на батарею обладает массой особенностей, что часто приводит к их несоблюдению, а это уже чревато неправильным размещением всей системы и бесполезной растраты денег и сил.

• Самой распространенной ошибкой является наличие очень малого числа отверстий на передней панели экрана, так как они минимизируют описанный выше процесс конвекции.
• У многих неудачных экземпляров нагретый воздух скапливается на верхней части экрана, что также препятствует оптимальному конвекционному процессу (прочитайте также: «Чистка батарей отопления — устраняем засорение»).
• Еще одним недостатком такой конструкции может быть использование металлического кожуха. При соблюдении всех описанных выше условий около 25% теплового излучения выделяется в никуда, так как конструкция по факту справляется, только используя одно излучение, а о важности конвекции уже было сказано много.
• Важно также уделить внимание и функциональности всей конструкции, так как декоративный элемент, конечно, хорош, но гораздо полезнее была бы созданная таким экраном полочка для тех же самых элементов декора (детальнее: «Как сделать декор батареи отопления своими руками используя декоративные панели»).
• Более того, необходимо с особой тщательностью выбирать схему передней панели. Обрешетка не должна быть частотной, а расстояние между рейками не должно быть меньше ширины самих реек, ведь это забирает еще дополнительные 6% теплоотдачи.

Экран для батареи своими руками

Безусловно, закрыть батареи экраном может стать достаточно проблемной задачей, тем не менее, учитывая все характеристики и ошибки, можно доступно и незамысловато установить экран для батареи отопления своими руками.

Выбор оптимального материала

Как правило, изготовление экранов на батареи начинается с выбора необходимого материала, из которого этот экран будет создан. Такой параметр определяет качество работы и эффективность теплоотдачи.

• Пластиковые экраны для батарей. Такой материал считается одним из самых худший, так как он достаточно дорогой и отличается низкой теплоотдачей. Более того, он в значительно меньшей степени повержен гибкости, чем металл, поэтому даже деревянные экраны для батарей отопления в таком случае подойдут лучше. А самым важным недостатком такого материала является его неустойчивость к высоким температурам, что приводит к коррозии и деформации всей экранной конструкции.
• Металлические экраны. Металл отличается хорошей теплопроводностью, а также стоит вполне доступно. Хотя при использовании такого материала необходим хороший навык работы с металлическими элементами, а также большой набор необходимых строительных инструментов, чем не каждый любитель может похвастаться.
• Деревянные экраны для батарей. Преимуществами такого материала считается хороший внешний вид, хорошая гибкость и возможность создавать разнообразные конструкции. В качестве недостатков можно отметить достаточно низкую теплопроводность. Хотя даже этот отрицательный показатель можно обратить в пользу, при грамотной установке и изготовлении

Альтернативными вариантами также могут быть и стеклянные экраны для батарей отопления, а также экраны из гипсокартона. Последний вариант кажется невероятным, главным образом из-за того, что гипсокартон легко деформируется при воздействии высоких температур. Тем не менее, применив смекалку и несколько дополнительных усилий, даже экран из гипсокартона может быть с более высоким уровнем теплоотдачи, чем стандартная батарея.

Создание гипсокартонного экрана

Для обеспечения максимальной теплоотдачи даже таким материалом как гипсокартон, всю поверхность следует тщательным образом подготовить. Для начала при помощи специального игольчатого строительного валика прокалывается вся поверхность гипсокартонного листа. Для такой процедуры необязательно приобретать сам инструмент, можно взять его напрокат. Это делается возможным благодаря хорошей прочности валика, низкого уровня износа, что в значительной степени отражается и на стоимости аренды инструмента.

Далее всю поверхность необходимо пропитать с обеих сторон специальным водоэмульсионным раствором с добавлением ПВА. Стоимость такой смеси небольшая, да и расход не превысит 2-3 литров.

Преимущества такой процедуры заключаются в следующем:

• Дополнительный уровень теплопроводности;
• Создание каналов за счет прокалывания валиком, которые обеспечивают еще большую теплоотдачу;
• Уменьшение уровня высыхания, благодаря дополнительной пропитке полимерами;
• Способность хорошо держать слой краски, также за счет пропиточного слоя;
• Минимизация крошки и других мелких элементов гипсокартона во время распиливания специальными материалами. Более того, благодаря водоэмульсионному покрытию можно создать поверхность, которая не будет отличаться от той же пластиковой.

Как самостоятельно сделать решетку на батарею, смотрите на видео:

Установка экрана на батарею

Важным моментом решения проблемы, как закрепить экран на батарею, считается создание специального аэродинамического козырька на верхней части конструкции. Это необходимо как для старых чугунных, так и для современных батарей из алюминия (читайте также: «Установка чугунных батарей отопления своими руками»). Он препятствует скоплению воздуха наверху радиатора, что полностью нивелирует процесс конвекции. Более того, такой козырек может и в некоторой степени перенаправлять инфракрасные лучи, тем самым еще больше экономя тепло.

Экран на батарею своими руками на финальном этапе устанавливается непосредственно на сам радиатор. В качестве креплений могут быть использованы и специальные шпильки, но они отличаются достаточно высокой стоимостью, поэтому можно использовать и обычные крепежи (детальнее: «Решетки для радиаторов отопления своими руками: монтируем вместе»).

Для того чтобы закрыть батарею экраном самым оптимальным образом, также следует обратить внимание на то, что весь размер конструкции должен превышать площадь создаваемого свободного пространства, то есть рейки должны обладать меньшим размером, чем промежутки между ними, а при закрытии чугунной батареи расположение реек должно быть вертикальным. А вот на стандартные радиаторы экраны следует крепить на уровне нижней части сопел, расположенных наверху.

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Загрузка…

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

1. Экран-коробка – полностью закрывает отопительный прибор.
2. Плоский экран предназначен для создания оградки радиаторов, находящихся в нише.
3. Экран навесной. Эта конструкция очень хорошо подходит для чугунных выступающих батарей.

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Далее, отрезаем по размерам боковые панели (их можно сделать глухими, только прорезать проемы для труб) и верхнюю часть, в которой тоже очень желательно сделать фигурные отверстия для выхода воздуха наружу. После чего декоративный короб для батареи можно собрать и установить на место. Для лучшего понимания процесса в качестве примера приведем сборочный чертеж:

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку. Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее. Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Уголок металлический

Ламинированная ДСП

Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обои самоклеющиеся

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареи

  Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.

• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

• Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

• Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареи

Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Видео

Фото

Секционный экран для батареи

Резной экран для батареи

Плетеный складной экран

Панель экрана для батареи

Панель экрана

Металлический экран

Крепление плетеной сетки

Короб экрана

Готовый короб экрана

Экран

Экран для радиатора отопления

Экран для батареи плетеный

Деревянный экран

Деревянный экран для батареи

Ажурный экран для батареи

Добро пожаловать на строительный портал StroyRemNed.ru! Здесь вы найдете самые актуальные и полезные материалы по строительству и ремонту, постройке зданий, отделке помещений, электрике, сантехнике, а также по покупке и продаже недвижимости.

Однако помните, что материалы сайта носят исключительно справочно-рекомендательный характер и большинство описанных здесь работ — могут выполнить лишь люди с профессиональными навыками в этой области.

Строительство и ремонт — дела совсем не сложные, главное знать с какой стороны к этому подойти. Никогда не откладывайте ремонтные работы, из-за этого, у некоторых людей в квартирах царит атмосфера вечного ремонта, что согласитесь не очень комфортно.

Обустройство жилья очень важно, ведь именно дома человек отдыхает от тяжелых трудовых будней. Оформите свою квартиру в соответствии со своими предпочтениями и тогда, в Вашем доме воцарится гармония и уют.

Желаем успехов в строительстве и ремонте!
