Садовые качели из профильной трубы

У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната Вернуться к оглавлению

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

• переносные, их можно ставить в любом месте и убирать на зиму;
• стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант. Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.

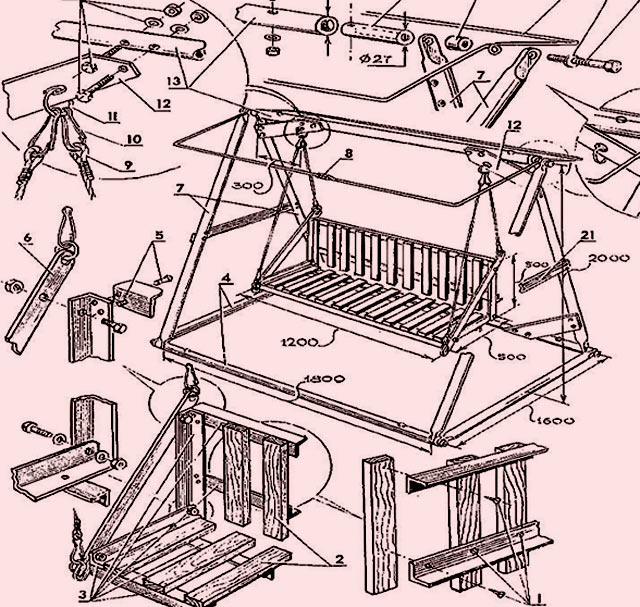

Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.
2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра). Выкапывание шурфа под установку опор

   На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

   Пример подвешивания качающейся сидушки к сварному каркасу из труб

4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон. Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

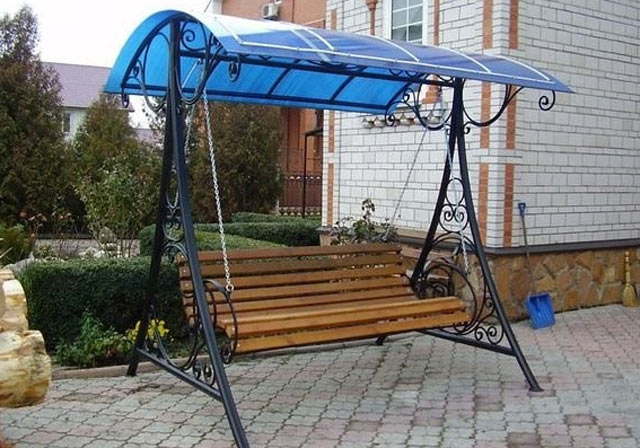

Металлическое кресло-качель с козырьком из профнастила

• защищает от солнечных лучей;
• создает покров во время небольшого дождя;
• накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
2. Профильный лист, более дешевый вариант, но не менее практичный.

   Необычная крыша качели изготовленная из оцинкованного профлиста

3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
4. Шифер тоже можно использовать, но он менее эстетично смотрится.
5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

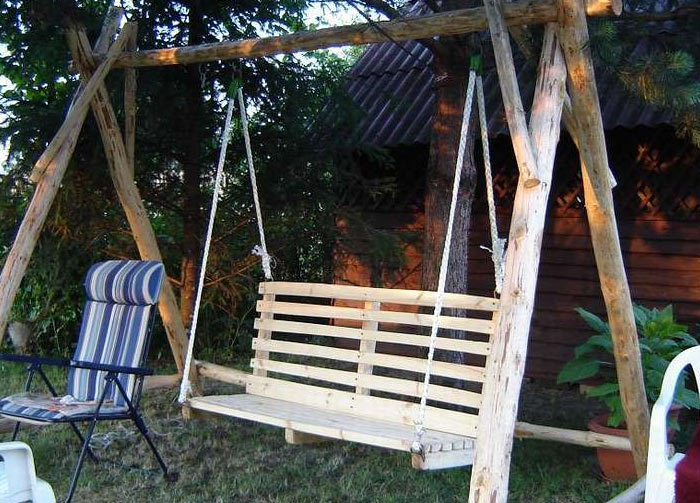

Использование веревок в устройстве качающегося кресла

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

• более прочные, чем деревянные;
• длительный срок службы;
• он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей. Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра. Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

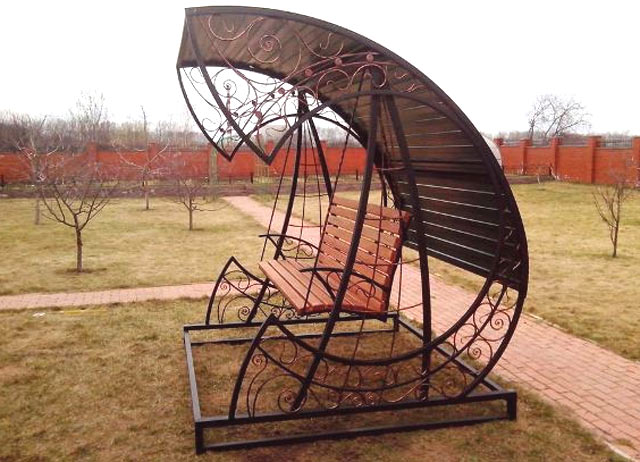

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

Читайте также

Подушки для садовых качелей

Качели из профильной трубы своими руками

В большинстве случаев обустройство дачного участка соотносится с установкой качели. Для сборки подобного оборудования используются различные материалы, среди которых можно упомянуть обычные доски и автомобильные шины. Этот подход распространен, но не рационален, так как существуют специальные чертежи, облегчающие монтаж сооружения для качания из металла. Если четко им следовать, можно собрать устройство для приятного времяпрепровождения, коими являются обычные качели.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

• сварные;
• сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

• каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
• каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

• стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
• переносные, соединяемые посредством анкерных болтов.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Как фиксировать сиденье

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

• применить хомуты соответствующего профиля, дополненные крюком для элемента крепежа;
• сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
• смонтировать подшипники, являющиеся надежным способом фиксации, но требующие постоянной смазки во избежание появления раздражающего скрипа.

Непосредственно само сиденье подвешивается за счет веревки из синтетики (альпинистского снаряжения), цепи или металлического троса (автомобильного). В этом случае не рекомендуется применять бытовые приспособления. Если будет выбран вариант с цепью, необходимо использовать изделие, выполненное из оцинкованной стали. Простая конструкция будет ржаветь, при этом покрасить ее окажется довольно проблематично.

Лучший материал для сиденья – дерево. Если предполагается установка большого посадочного места, то металлический каркас обязателен.

Конструкция на болтах

Если нет возможности использовать сварочный аппарат, рекомендуется собрать сооружение в виде буквы П на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что он обладает большей прочностью по сравнению с конструкцией круглой формы. Опоры должны иметь длину около 3 м с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько посадочных мест предполагается установить и какой их размер. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого с помощью специального сверла подготавливаются требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

Для завершения монтажа достаточно закрепить сиденье на подвесе.

Качели в виде лавочки

Конструкция подобных устройств для качания несколько отличается от того, что было описано выше, так как в данном случае следует учитывать большую нагрузку. Такое сооружение должно выдерживать не только массивное сиденье, коим является лавочка, но и вес нескольких человек. Опоры здесь ставятся гораздо шире, а в качестве стоек используется труба большей толщины.

Для лучшего комфорта над качелями можно соорудить навес с целью защиты от солнечных лучей, который может быть выполнен из дерева, ткани или поликарбоната. Кроме того, дополнительное удобство создадут мягкие подушки.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

1. Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
2. Зачистка труб посредством напильника или шкурки для избавления от заусениц.
3. Сварка конструкций для основания под прямым углом.
4. Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
5. Рытье 4 ям глубиной не менее 80 см.
6. Вставка в углубления металлических балок длиной, превышающей их глубину.
7. Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
8. Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
9. Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
10. Установка сиденья.

Второй вариант изготовления качели

Столбы

Для большей надежности боковины конструкции рекомендуется выполнять в виде буквы А. Но также каркас можно собрать из одинарных изделий, служащих для опоры, а требуемой устойчивости ему придают уголки, устанавливаемые внизу. Наиболее распространенным считается вариант, когда сначала сваривают основание из труб в виде прямоугольника, к которому крепят два треугольника, устанавливаемых вертикально, и перемычку, добиваясь тем самым визуального соответствия букве А. Если исключить металлическое основание, превращающее устройство для качания в передвижную конструкцию, необходимо позаботиться о бетонировании стоек.

Перекладина

Установленные треугольники дополняются перекладиной. Созданная таким образом конструкция фиксируется с помощью подготовленных траншей или ям, соблюдая выравнивание в обеих плоскостях. Затем углубления заливаются бетоном, которому требуется дать некоторое время для полного затвердевания.

Сиденье

Качели, ориентированные на взрослых, преимущественно имеют вид стандартной скамейки без ножек. Если же подобное устройство предназначается для детей, рекомендуется установить одноместное или двухместное сиденье.

Цепи

Несмотря на то что обустройство подвесов из цепей является дорогим удовольствием, это обязательно требуется сделать, поскольку подобные конструкции отличаются максимальной прочностью, способствуют раскачке и обусловливаются ярко выраженными признаками изнашивания, что позволяет вовремя заметить критический износ. Если качели ориентированы на детей, следует подвешивать мелкокалиберные цепи для исключения вероятности защемления пальцев.

Покраска

Окончательная сборка конструкции должна завершаться нанесением специального состава. Это делает собранное устройство более привлекательным и защищает его от коррозии.

Преобразователь ржавчины

Для предотвращения разрушения металлов применяется преобразователь ржавчины, нанесение которого обеспечивает формирование барьерной пленки на пути агрессивного воздействия среды. Обычно этот состав наносится на металл до покраски.

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

• труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
• уголок 20 мм для вспомогательных стоек;
• уголок 40 мм для раскосов;
• уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
3. Привариваем горизонтальную опору из уголка 63 мм.
4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
5. Заливаем в ямки бетон.
6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Вариант качели на подшипниках

Разобьем поэтапно процесс работы по обустройству подобного сооружения для качания.

Этап I

Изготовление каркаса. Для этого понадобятся трубы 50 и 63 мм. Сначала собирается П-образная конструкция из двух изделий диаметром 63 мм и длиной около 3 м каждая, к которым горизонтально приваривается цилиндрическая деталь сечением 50 мм. Диагонали получившейся буквы П должны быть одинаковыми.

Этап II

Крепление подшипников. Чтобы установить сборочные узлы, требуется нарезать 5-сантиметровые детали из трубы 90 мм, а затем вставить в них подшипники и обварить, добиваясь сужения диаметра. Это позволяет удерживать части опоры в трубе, что должно быть дополнено привариванием металлических элементов с внешней стороны. После этого в получившуюся конструкцию необходимо вставить трубу 27 мм.

Этап III

Отверстия для подвесов и сварка устройства. К цилиндрической детали 27 мм необходимо приделать с помощью специального аппарата пластины с отверстиями для крепления крючка. Затем собранная конструкция приваривается к перекладине буквы П с использованием небольших плоских элементов. Этот процесс требует осторожности, так как внутри установлены подшипники. Место их монтажа должно быть смазано солидолом, а во время применения сварки следует использовать воду для охлаждения, чтобы исключить повреждение сборочных узлов.

Этап IV

Готовая рама устанавливается в подготовленные ямы и бетонируется. Из профильной трубы 20x20x2 мм изготавливается каркас для сиденья, что предполагает применение сварки.

Этап V

Полученная конструкция облагораживается отшлифованными досками, которые крепятся на болты. После чего каркас посредством сварки прикрепляется к цепям, а они в свою очередь подвешиваются на раму. Для этого можно использовать карабины, что позволяет с легкостью регулировать длину цепей.

Этап VI

Покраска собранного устройства для качания.

Металлические качели своими руками – как сделать и обустроить железные конструкции для улицы

Сегодня большое количество людей имеют загородные дома или дачи – места, где можно спокойно отдохнуть от будничной суеты и расслабиться. Сегодня мы расскажем как сделать садовые качели из металла своими руками для вашего дачного участка.

Данный материал условно разделен на 3 части.

• В первой части: использование металла для постройки качелей, и почему дачные строители предпочитают именно его. Мы расскажем о достоинствах и недостатках таких конструкций, рассчитаем массу планируемых аттракционов, а также поговорим о типах крепления для стационарных и подвесных качелей.
• Во второй части: расскажем как сделать уличные металлические качели для дачи в виде скамьи или дивана своими руками, также дадим рекомендации по монтажу одинарных конструкций. А еще вы узнаете как правильно сделать сидушку для качелей из профильной трубы своими руками, а также раму.
• В третьей части: немного о декорировании и уходе за железными качелями, а также особенности выбора в магазине.

Достоинства и недостатки профильной трубы

Если подробно разобраться с достоинствами профильной трубы, то получится следующий список.

• Форма трубы оптимизирована для быстрого производства, а значит она очень проста и удобна в работе.
• Очень экономичный материал, особенно если сравнивать с арматурными конструкциями.
• Ребра жесткости, которые расположены на конструкции, сильно увеличивают верхний предел допустимых нагрузок.
• Материал отлично сопротивляется механическим повреждениям — его сложно деформировать при помощи удара.

Однако, вместе с достоинствами, у качелей из профильной трубы есть и свои недостатки:

• Большая часть операций, которые можно делать с трубой, не требуют сложного оборудования. Кроме одной — сгибания. Её очень сложно согнуть, и всё из-за тех самых ребер жесткости. Для этого вам понадобится специальный станок.
• Углеродистая сталь легко ржавеет и поддается разрушительному влиянию влаги. От этого недостатка можно избавиться при помощи процедуры оцинковывания, но она также сильно повышает цену на итоговую конструкцию.

Расчет профильной трубы для определения массы качелей

При расчете размеров качелей из металла следует сделать расчет её массы. Это поможет в дальнейшем определиться нужен ли фундамент и какие нагрузки выдержат качели.

• При использовании квадратной профильной трубы размерами 20х20 с толщиной 1 мм вес одного метра трубки составит ~600 гр (все зависит от марки стали).
• Труба 30х30 с толщиной 1 мм имеет вес, соответственно, 900 гр.
• Профильная труба 40х40 с толщиной стенки 2 мм на 1 метр длины будет весить ~ 2300 гр.

Используя предоставленные данные несложно посчитать примерную массу как труб, так и рамы будущих садовых качелей из профильной трубы. Сделать это мы можем следующим образом.

К примеру, в конструкции применяется 8,5 метров трубы размером 30х30х1мм и 3 метра трубы размером 50х50х2мм. рассчитаем конструкционную массу:

1. 8,5*900=7650 гр (общий вес трубы 30х30х1мм);
2. Так как труба 40х40х2мм весит 2300 гр, то труба 50х50х2 имеет вес, соответственно, 2300+2300*0,25=2875 гр.
3. 3*2875=8625 гр (общий вес трубы 50х50х2мм).

Металлическая качеля с зеленой крышей

Назначение профильной трубы для качелей

Для того, чтобы правильно ответить на данный вопрос, необходимо пояснить, какие типы труб для каких деталей качели используются.

1. Круглые (овальные) трубы. Подходят для изогнутых конструкций (например сидений, подлокотников, арок).
2. Квадратные и прямоугольные трубы. Обладают хорошей прочностью, подходят для деталей, которые ставятся на поверхность (вертикальные стойки, распорки).
3. Плоские трубы – подходит для вспомогательных элементов (горизонтальные распорки).

Типы крепления качелей и классификация

 Перед тем как выбрать схему по которой будем собирать металлические качели своими руками, нужно определиться со способами их крепления к несущей конструкции.

Существует два основных типа крепления для подвесных качелей:

В первом случае вы делаете следующее:

1. Делаете сквозные отверстия в горизонтальной балке с помощью сверла (~5 мм);
2. Просовываете длинные болты с шайбами, закручиваете рым-гайки;
3. Крепите карабины и цепи или канаты на них.

Во втором случае последовательность такова:

1. Перекидываете канаты через перекладину;
2. Делаете морской узел;
3. Крепите другие концы каната к сидушке.

Подвесные металлические качели

Самодельные качели для дачи из металла зачастую достаточно маленького размера. Это, обычно, небольшие сиденья на одного человека, в основном детские. Им не нужно стационарное основание для того, чтобы повесить их во дворе необходимо лишь дерево с достаточно толстыми ветвями или опорная конструкция.

Железные качели для дачи

Подвесные качели чаще всего вешаются на цепь или крепкие веревки — в зависимости от желания и стилевого оформления. При этом закрепить их можно и без повреждения самой ветки: замотать цепь или веревку скользящим узлом, что обеспечит достаточно крепкое сцепление. Тут главное правильно рассчитать толщину самой подвески.

Пример крепления на цепь.

1. Просверлить крупное сквозное отверстие по ширине сидения толщиной 7-9 мм (по красной линии на картинке);
2. Протянуть цепь через просверленное отверстие цепь;
3. По краям сидения вкрутить стальные болты таким образом, чтобы зафиксировать цепь.

Стационарные качели из металла

 Стационарные садовые качели из профильной трубы своими руками – более сложный вариант, но не менее популярный. Отлично подходит, если необходимо установить сиденья для двоих-троих людей.

Качели для улицы металлические

Для стационарных качелей кроме самого сиденья необходимо изготовить каркас из профильной трубы. Это — несущий элемент всей конструкции, на него будут ложиться самые тяжелые нагрузки, так что и делать его нужно со всем вниманием. Крепление к стационарному каркасу имеет несколько разновидностей.

1. Первая — на пружину. Работает не только как крепление, но и как амортизатор. Только выбирать нужно очень тщательно. Для того, чтобы удобно закрепить саму пружину на конструкции, необходимо сделать ушко. Обычно оно приваривается прямо к поперечной балке — так можно обеспечить достаточную надежность подвески.
2. Вторая разновидность — на кольцо. Обычно это анкер с кольцом на конце или монтажная площадка. В таком случае необходимо просверлить центральную банку, установить в неё крепление и как следует закрутить болты. Также можно использовать заклепки или любые другие конструкционные решения.

Где установить на участке качели из металла

 Перед тем как сварить качели или купить их в магазине необходимо выбрать место на участке, рекомендуем придерживаться следующих правил:

1. Качели должны располагаться на открытом месте недалеко от дома. Идеальный вариант – 10-20 метров, чтобы вы могли наблюдать за игрой ваших детей;
2. Над железными качелями не должно быть никаких коммуникаций (вода, линии электропередач и другие провода);
3. Рядом не должно быть дорог (лучше всего поставить вокруг забор).

Качели уличные металлические двухместные

Определившись с местом, необходимо подготовить чертеж-проект вашей конструкции. Рекомендуем указывать заранее все размеры – так вы сэкономите большое количество времени и ресурсов на доработки и переделывания.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

После завершения строительства рекомендуем покрасить сварные качели из железа антикоррозионной краской. Это сохранит ее от непогоды и ржавчины

Одинарные качели из металла

Одинарные качели из труб своими руками можно сварить как стационарными, так и переносными — всё зависит от того, кто будет ими пользоваться и сколько свободного места у вас есть на участке.

Стационарные качели обладают самой большой устойчивостью из всех перечисленных вариантов: дети не смогут их перевернуть даже во время самой активной игры. Однако из-за этого у них появляется недостаток – малая мобильность: их нельзя убрать во время непогоды. Переносные, конечно, не так устойчивы, но и намного более удобные, чем стационарные.

Основные этапы монтажа

Как сделать сидушки для качелей из металла

Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.

Большие металлические уличные качели

Достоинства:

• прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
• экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
• долговечность.

Недостатки:

• тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
• сложность сгиба труб — для этого может понадобится дополнительное оборудование.

Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.

Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.

Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.

Чтобы сделать спинку более удобной для сидения, необходимо установить её под углом 115 градусов. Для этого нужно сделать соответствующее сечение на концах 880 мм отрезков для спинки.

Как сделать каркас садовых качелей – видео

 Для самостоятельного создания каркаса садовых качелей из профтрубы мы рекомендуем вам придерживаться алгоритма действий, как на видео ниже.

Декорирование и уход за металлическими качелями

 Для того чтобы качели из труб, которые вы сделали своими руками, прослужили как можно дольше, рекомендуем предварительно задекорировать их и после раз в полгода-год подкрашивать специальной краской по металлу.

Вот чем ещё можно покрывать металл:

• растворитель для ржавчины;
• краска-эмаль по металлу;
• грунт для обработки поверхностей;
• краска с добавлением порошка металла (желтого цвета).

После того, как постройка завершена, вы можете задекорировать конструкцию:

1. Сшейте чехлы для сиденья. Для них подойдет плотная ткань, которая не боится контакта с влагой.
2. Распишите боковые стойки узорами или рисунками. Для этого понадобится трафарет с узорами или фигурками, краска для металла и кисточка (или губка). Приложите трафарет к стенкам. Возьмите губку и смочите краской. Промокните трафарет и уберите его. Повторите процедуру несколько раз.
3. Украсьте площадку рядом с самодельными качелями из железа для улицы. Посадите цветы, постройте небольшой декоративный забор, расставьте скульптуры.

Как выбрать качели из металла

При покупке металлических качелей для дачи в магазине следует обратить внимание на:

• размер и габариты. Как правило, качели имеют ширину 2-2.5, которая является универсальной и позволяет вам без труда установить ее на любой тип участка. Если нужны уникальные габариты, лучше всего сделать на заказ.
• Материал изготовления. Заранее определитесь, какой именно материал вы хотите видеть. Классический вариант – из металла и дерева, однако есть и современные материалы, например высокопрочный пластик, стальные прутья.
• Стоимость. Это немаловажный фактор, так как на рынке вы можете найти абсолютно любые модели на разный бюджет.

Предлагаем рассмотреть несколько моделей одноместных и двухместных качелей из металла, которые сейчас популярны на рынке:

В заключении хотелось бы сказать, что несмотря на то, захотите ли вы собрать металлические качели самостоятельно или же приобрести готовое изделие, необходимо смотреть в первую очередь на их качество и удобство в использовании, выбирать только самое лучшее. Надеемся что теперь вы знаете как это сделать. Удачи!

Как сварить качели на даче своими руками из металла

13.12.2018

Покачаться на качелях любят дети и взрослые, поэтому устанавливаются на дачах и у частных домов. Обычно это простые конструкции из дерева, рассчитанные на одного человека. Однако, зная, как сделать качели своими руками из металла можно создать уютное место отдыха не только для детей, но и взрослых.

Выбор профильной трубы

Для постройки качелей сваренных из металла используются уголки, круглые трубы, тавры. Но чаще выбирают профильные трубы, так как они, по сравнению с другими видами металлопроката, обладают следующими преимуществами:

• удобная для работы форма;
• стенки образуют ребра жесткости, что повышает прочность;
• стойкость к механическим повреждениям.

Из недостатков следует отметить:

• сложность сгибания, без специального станка не обойтись;
• необходимость качественной защиты от коррозии.

Для изготовления элементов качелей применяются профили различной формы:

• из овальных труб делаются гнутые детали, например сиденья, арки, подлокотники;
• квадратный и прямоугольный профиль используется для изготовления элементов с большой нагрузкой — стоек и распорок;
• из плоских труб делаются вспомогательные детали.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

• хомуты с крючками;
• анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
• с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант.

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.

Читайте также:  Как сварить теплицу своими руками

Детские качели своими руками

Садовые качели из металла для детей делаются высотой 1,5 — 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.

Обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении

Материалы

Чтобы сварить качели своими руками понадобится:

• труба диаметром 32 мм, из которой подготавливаются 4 отрезка длиной по 2,5 м для опор. Из 5 труб по 2,4 м 4 пойдут на сварку нижней обвязки и одна на верхнюю перекладину. 8 м этой трубы пойдут на изготовление сиденья с подлокотниками и спинкой.
• 4 арматурных прута диаметром 10 — 12 мм, длиной по 1 м для крепления конструкции на земле. 0,5 м забивается, остальная часть загибается.
• цепь или веревка длиной 6 м.
• 6 штук такелажных скоб М5 для подвески сиденья.
• доска размером 314×25 см для обшивки сиденья.
• стальная полоса длиной 341 см для фиксации досок.

Садовые качели для детей делаются высотой 1,5 — 2 м

Пошаговый процесс

После подготовки материалов приступают к сборке:

1. Сваривается каркас в соответствии с подготовленным чертежом;
2. На верхнюю перекладину крепятся 2 скобы;
3. Каркас окрашивается в 2 слоя;
4. На площадке выкапывается неглубокая траншея в форме квадрата со стороной 2,4 м, в нее устанавливается конструкция;
5. Нижняя обвязка фиксируется вбитыми стержнями с загнутыми концами;
6. Траншея засыпается песком с камнями;
7. На трубогибе подготавливаются детали сиденья, из которых сваривают каркас;
8. Устанавливают на нем скобы;
9. Подготовленные отрезки досок окрашиваются краской для наружных работ;
10. На каркасе их крепят с помощью стальной полосы, приваренной сзади, по бокам и вдоль сиденья;
11. Подвешивают лавочку.

Полезные советы

После завершения работ можно заняться обустройством качелей:

• установить над ними тент, сварив его из профильной трубы и закрепив на верхней перекладине;
• на сидение сшить чехол из непромокаемой ткани, подложив под нее поролон;
• расписать с помощью трафаретов стойки узорами;
• вокруг площадки можно посадить цветы, установить декоративный заборчик, расставить забавные фигурки.

Самостоятельное строительство качелей обойдется ощутимо дешевле, чем покупка готового изделия. Если нет возможности использования сварки, их можно собрать на болтах из профильных труб. При затруднении в составлении чертежей нетрудно найти в свободном доступе подходящий вариант и использовать его в качестве примера.

Как сварить качели на даче своими руками из металла Ссылка на основную публикацию

Изготовление качелей из профильной и полипропиленовой трубы

Качели на загородном участке – необходимый атрибут летнего времяпровождения. Их можно сделать переносными, но можно сконструировать и стационарными. Если делать самостоятельно такое сооружение, то себестоимость его будет невысока.

Важно только определиться с местом расположения объекта, и тем, какая будет конструкция.

Если в семье есть дети, то наличие качелей – это отличный вариант проведения досуга. В продаже существует огромное количество садовых качелей. Но собирать конструкцию своими руками всегда интересно и увлекательно. Существует несколько видов садовых металлических качелей, которые можно смастерить самостоятельно:

• для всей семьи (массивная конструкция, которая состоит из широкой скамьи, где могут поместиться и взрослые, и дети);
• для детей (маленькие качели, которые состоят из одного или двух сидений, на них может кататься только ребенок).

Прежде всего, разберем положительные стороны самостоятельно изготовленных изделий:

• качели из металла долговечны,
• конструкции можно сделать уникальными, что придаст гармонию и уют вашему дачному участку,
• изделие, которое сделано своими руками, гораздо дешевле, чем в магазине.

Однако присутствуют и отрицательные моменты:

• каркас, сделанный из металла, довольно жесткий, поэтому следует быть внимательным к возможным травмам и ушибам;
• требуется специальная обработка материала, чтобы избежать коррозии.

Один из самых надежных материалов – это профильная труба из металла.

Обладает она следующими достоинствами:

• длительный срок использования;
• высокая устойчивость к механическим повреждениям;
• качество соответствует литому профилю, при этом данный материал намного выгоднее по цене;
• не подлежит коррозии после специальной обработки.

Это главные преимущества профильной трубы из металла, но идеальных материалов не существует, поэтому есть и минусы:

• тяжело сгибать;
• обязательно использование лакокрасочных покрытий или оцинковки, без этого черный металл поддается ржавчине и разрушению.

Садовые качели различаются не только по форме и размерам, но и по типу крепления.

Стационарные качели оборудуются двумя деревянными столбами (или трубами сечением 150-200 мм), которые инсталлируются в землю и бетонируются.

Преимущество заключается в том, что их можно поставить в любом удобном месте. Само по себе подобное сооружение основательное, срок эксплуатации исчисляется многими десятками лет. Может выдерживать значительные нагрузки.

Стационарные качели способны вместить до четырех человек, нередко их оборудуют козырьком или навесом для защиты от непогоды.

Чтобы поставить брусья, в земле выкапываются два небольших котлована глубиной 1,4 метра, диаметром 45 см. Насыпается мелкий щебень (слой 40 см), хорошо приминается. Один конец бруса обрабатывается праймером, завёртывается в гидроизоляцию, помещается в яму. Затем следует подготовить бетон:

• 5 частей мелкого гравия до 20 мм;
• 4 части песка;
• 1 часть цемента.

Брусья ставятся в яму, центруются с помощью двухметрового уровня, закрепляются, и заливаются бетоном. Следует подождать 2-3 недели, прежде чем подвергать такие опоры какой-либо нагрузке.

Делать данное сооружение лучше осенью, по технологии бетон «подходит» еще месяцев пять, то есть этот процесс как раз растянется на весь зимний период.

Такое изделие стоит отдельно и не требует какой-либо дополнительной опоры для подвеса. При этом данную модель тоже можно перемещать в любое место. Конфигурация может быть разной. Качели, которые крепятся с помощью цепей, долговечны. На них можно повесить более массивную конструкцию (выдерживают нагрузку до 300 кг).

Среди недостатков можно выделить следующие нюансы:

• крупные звенья способны причинить травму: если во время раскачивания держаться за цепи, то существует вероятность попадания пальцев между звеньями;
• использование возможно только в нежаркую погоду, потому что звенья нагреваются от солнца.

Садовые качели, которые крепятся с помощью веревки, довольно популярны в использовании, потому что цена такого материала низка, а конструкция с этим креплением очень проста.

Плюсы:

• доступная цена;
• безопасное использование;
• не требует специальной опоры при подвешивании;
• легко отремонтировать.

Минусы:

• недолговечные;
• нельзя подвесить тяжелую конструкцию.

Перед тем как устанавливать садовые качели, необходимо определиться с местом, где они будут находиться. Следует учитывать несколько советов:

• качели лучше размещать недалеко от дома;
• не устанавливать железные качели возле коммуникаций (линии электропередачи, водоснабжения);
• если недалеко проходит дорога, то следует установить забор.

Важно, чтобы грунтовые воды не подходили близко к поверхности, а почва не была заболоченной. Идеальным вариантом станет делать качели на небольшой возвышенности.

Прежде чем приступить к проектированию, следует определиться с видом каркаса, который может быть разборным/сборным (при помощи соединения болтами и гайками) или с использованием сварки. Если говорить о первом типе, то принцип сборки заключается в том, чтобы изготовить детали соответствующей длины и рассчитать правильный диаметр трубы для соединения болтами и гайками.

Сварная конструкция более долговечна и устойчива, для ее изготовления требуется сварочное оборудование. Если вы хотите изготовить не оригинальное, а вполне стандартное изделие, то чертежи не потребуются, в интернете можно взять за основу уже готовую схему.

Чтобы нарисовать эскиз качелей, необходимо будет учесть следующие размеры:

• квадратное сиденье составляет 55 см;
• высоту сидения необходимо сделать около 60 см;
• для мобильной конструкции необходимо соблюдать расстояние между опорными стойками до края сидения от 16 до 42 см, все зависит от вида крепления (веревочная, цепная).

Чтобы подготовить инструмент к изготовлению изделия, нужно понять, какой будет материал и крепежи. Основные инструменты, которые потребуются:

• угловая шлифовальная машина для того, чтобы отпиливать детали нужной длины;
• аппарат для сварки (если он необходим для соединения);
• измерительный инструмент;
• ножовка (при наличии деревянных элементов), а также инструмент для шлифования;
• молоток;
• отвертка;
• дрель электрическая (в случае крепления стоек с помощью бетона вам понадобится смешивающая насадка);
• шуруповерт;
• детали для крепежа из нержавеющей стали;
• согнутый стержень арматуры (для того чтобы закрепить конструкцию на основании);
• непромокаемая ткань для крыши;
• специальные покрытия для металла, которые защищают его от коррозии.

Практична будет модель в форме литеры «А», здесь не надо заливать несущие крепления бетоном. Поперечиной чаще всего бывает металлическая труба, к ней прикрепляется трос. Опоры делаются из швеллеров или труб. Функционирование основывается на наличии силы тяжести.

Для создания подобной конструкции потребуются:

• трубы сечением два дюйма;
• профили из металла сечением 12х12 мм;
• уголки «4»;
• медная проволока;
• болты и гайки «10»;
• арматура на 10 мм;
• бруски и рейки для сидения;
• трос или цепь;
• труба сечением 60 мм.

Собирают качели, поставив и закрепив опоры. В верхних точках закрепляются металлические пластинки, поперечины делаются из профилей. Таким образом, конструкция будет иметь допустимую жесткость. Две несущие опоры соединяются с помощью пластины, которая приваривается. Пластина должна быть толщиной не менее 5 мм, чтобы держать нужную нагрузку.

Сидение можно сделать одноместным или двухместным. Делается оно из реек (толщина 40-70 мм) и брусков, узлы крепятся с применением болтов.

Хорошо зарекомендовали себя в качестве несущих опор трубы ПВХ. Трубы могут выдерживать значительные нагрузки, к тому же легки в монтаже.

Чтобы сделать садовые или детские качели своими руками, необходимо выбрать подходящий чертеж и определиться, из каких материалов будет выполнена конструкция. Затем следует подготовиться место, где качели будут располагаться:

• разровнять площадку;
• подсыпать «подушку» из гравия.

Необходимо будет загодя разложить нужный инструмент и материалы. Опору у стационарных качелей можно сделать из таких материалов:

• ПВХ трубы;
• деревянные брусья;
• металлические трубы.

Последние необходимо будет сварить в некоторых местах, поэтому понадобится специальный аппарат.

Чтобы создать конструкцию из профиля, потребуется:

• несущая четырехугольная рама;
• боковина конфигурации литеры «А», сделанная из двух труб, что крепятся с использованием сварки;
• одна труба, которая будет расположена горизонтально и послужит для того, чтобы подвесить скамью.

Металлический профиль на сегодняшний день является надежным материалом. Годится для создания также профильная труба с размером сечения около 200 мм, при этом толщина стенок должна соответствовать 1 или 2 мм. Основание сидения возможно изготовить из трубы с сечением около 20 мм. Это будет влиять на плавное раскачивание.

Крепления обычно выполняют из цепей, тогда будет удобно регулировать длину качели. Сидение также делается из дерева, материал этот вполне функциональный.

Процесс монтажа:

• нарезаем элементы, которые состоят из трубы (боковые стойки, перекладины, основания);
• шлифуем деревянные элементы (это будут детали для сидения);
• соединяем необходимые детали с помощью сварки или специальных болтов;
• соединяем стойки с основанием качели, затем присоединяем перекладины;
• для стационарной садовой качели требуется выкопать 4 ямы;
• в эти ямы необходимо вставить балки, и наполнить их бетоном.

Детские качели обязаны держать нагрузку не менее двухсот килограмм. Сечение допустимо от 50х50 мм, стенки – толщиной не меньше 1 мм. Качели для взрослых делаются из труб сечением от 75 мм. Сидение делается из брусков и реек. Состоит:

• из трубы длиной 6,2 м;
• 8 металлических уголков;
• арматуры сечением 16 мм и длиной 26 см;
• деревянных полотен.

Чтобы сделать хорошие опоры, потребуется по два метра отрезков, которые будут поперечными опорами, также нужна будет одна верхняя перекладина. Кроме того, следует подготовить четыре отрезка по 2,3 метра, чтобы собрать крепления. И два дополнительных отрезка по полтора метра, чтобы получить боковые узлы основания.

Строительство следует начинать с опор, на них ложится главная нагрузка. Перед началом работ следует почистить трубы от зазубрин. Две конструкции свариваются в форме буквы «Л», они должны быть полностью конгруэнтны. Узлы свариваются под углом 45 градусов, а перекладина крепится перпендикулярно. Выкапываются два углубления (до 1 метра), дно посыпается песком. Сваренные конструкции помещаются в углубления, заливаются бетоном. Три недели следует подождать, пока бетон не «схватится».

Затем к поперечной балке прикручиваются крепления или крюки, на них будет висеть сидение. После завершения монтажа новую конструкцию следует покрасить. Сидение делается из металлического каркаса, брусьев и деревянных или пластиковых реек.

Чтобы «сидушка» была мягкой, под обивку можно поместить поролон.

Прежде чем говорить об уходе за качелями, стоит остановиться на условиях эксплуатации данных конструкций. Выше было сказано, что подобные изделия не рекомендуется размещать около линий коммуникаций. Кроме того, потребуется проследить, чтобы не было острых выступающих углов, о которые легко порезаться.

Что касается ухода, он не вызывает особых хлопот, следует соблюдать лишь несколько правил.

• Если конструкция сделана из металла, то такой материал следует защитить от коррозии при помощи специальных средств. В магазинах можно с легкостью найти преобразователь ржавчины, благодаря которому образуется защитная пленка.
• Если обработать конструкцию эмалью или краской, то это продлит срок эксплуатации, однако, стоит помнить, что краски хватит лишь на несколько лет.
• Время от времени проверяйте крепления, так как материал имеет свойство с годами изнашиваться.

Вариант качелей, где не надо заливать опоры бетоном. Такая конструкция позволяет сэкономить значительные денежные средства, при этом прочность и устойчивость не страдает, оставаясь на прежнем уровне.

Вариант переносных качелей. Подобная модель отличается компактностью и простотой сборки, в то же самое время она надежна и функциональна.

Детские легкие качели для самых маленьких безопасны и многофункциональны, в них ребенок будет чувствовать себя комфортно.

О том, как сделать качели своими руками, смотрите в следующем видео.

Чертежи и фото садовых качелей своими руками из металла: размеры и инструкция по созданию

Очень часто при обустройстве двора частного дома или сада устанавливаются качели. Подобные конструкции изготавливаются из древесины, автомобильных шин и других подручных материалов. Но в целях достижения действительно качественного результата используйте чертежи и фото садовых качелей своими руками из металла: размеры и эксплуатационные характеристики этих изделий позволяют пользоваться ими на протяжении длительного срока.

Футуристический дизайн качелей, изготовленных из металла

Для изготовления конструкций используются следующие варианты материалов:

• уголки из металла;
• профили квадратной формы;
• двутавры (стальные балки);
• трубы (профиль круглой формы);
• тавры (алюминиевые профили).

Подвесные качели из тонких труб, расположенные на террасе загородного дома

Обратите внимание! На основе этих элементов с одинаковым успехом могут создаваться как скамейки семейного типа, так и детские качалки небольшого размера.

Прежде чем приступить к планированию и разработке чертежей садовых качелей своими руками из металла, нужно определиться с типом будущей конструкции. Для этого вы можете изучить готовые системы, предлагаемые современной промышленностью.

Оригинальные качели подвесного типа с металлическим каркасом

Если вы ломаете голову над тем, как сделать качелю своими руками для детей, берите в качестве примера варианты заводского производства. Подобные изделия имеют правильно рассчитанную конструкцию и представлены большим количеством интересных дизайнерских решений. Вам достаточно будет создать аналогичные качели из подручных материалов.

Детские качели, подвешенные к каркасу из металла на цепях

Классификация изделий от производителей:

• конструкции садовые отдельно стоящего типа. Эта разновидность изделий может устанавливаться в любом месте, которое вы посчитаете подходящим, поскольку они не нуждаются в изготовлении дополнительной опоры или подвесов. Качели данного типа могут быть не только металлическими, но и деревянными;

Материалом для садовых качелей может служить как металл, так и дерево

• диванные качели, которые могут использоваться как взрослыми, так и детьми. Во втором случае изделие позволяет одновременно садиться на скамью сразу нескольким катающимся. Конструкции удобны и безопасны, оснащены комфортной спинкой. На период сильных дождей или в зимнее время качели легко убираются, так как их конструкция имеет блочное строение. Изделия могут быть металлическими или деревянными;

Мобильный вариант качелей из металла с сиденьем, выполненным в этническом стиле

• конструкции, укомплектованные откидной спинкой и москитной сеткой. Они могут быть использованы в качестве детских металлических качелей для дачи. Вы можете добавить и другие аксессуары для создания дополнительного комфорта;
• качели, изготовленные методом ковки, которые обладают множеством преимуществ.

Фабричные садовые качели из металла, установленные в саду частного дома

Качели этого типа выполняются преимущественно для установки на территориях загородных домов. Для создания данных изделий потребуются навыки обращения со сварочным аппаратом и металлом или вы можете нанять помощника. В этом случае качели получаются более долговечными и мощными, чем другие варианты металлических конструкций. Кроме этого, вы получаете оригинальное изделие, которое сможет стать интересным декоративным дополнением к ландшафту и экстерьеру дома.

Схема с монтажными размерами садовых кованых качелей (1 дюйм = 2,54 см)

Металлические изделия, изготовленные методом ковки, имеют высокую стоимость. Но она оправдана отличными декоративными характеристиками.

Полезный совет! Используйте подобные конструкции для поддержания общего дизайна дома и прилегающей к нему территории с установленными забором, оконными решетками, уличными фонарями, лавками, балконами, лестничными перилами, навесом или беседкой, которые созданы согласно этой технологии. Для достижения единства в дизайне выполните методом ковки одинаковый или схожий узор на всех перечисленных изделиях.

Невесомые на вид и изящные кованые качели с разноцветными подушками

Металлические конструкции обладают самым большим количеством преимуществ по сравнению с изделиями, изготовленными на основе других материалов. Именно поэтому в интернете встречается такое большое количество фото и чертежей детских качелей своими руками из металла.

Технические и эксплуатационные характеристики качелей на основе металла:

• длительные сроки эксплуатационной службы – одно из основных преимуществ. Металл не подвержен губительному воздействию таких факторов, как, например, процессы гниения. Поломка вследствие рассыхания также исключена;

Плетеные качели-кокон с металлическим каркасом станут необычным украшением двора частного дома

• практичность – губительные для построек влияния окружающей среды (ультрафиолетовое излучение, дождь и другие виды атмосферных осадков) не могут повлиять на прочностные характеристики материала;
• надежность – благодаря повышенной прочности металла и его стойкости, получаемые конструкции получаются очень крепкими;

Металлические трубы являются отличным материалом для создания каркаса детских качелей

• бюджетность – металл в закупке имеет более низкую стоимость, чем древесина высокого уровня качества (дерево низкого качества не сможет обеспечить прочность изделия, поэтому для создания качелей оно не применяется);
• разнообразие модификаций – ассортимент современных качелей, которые можно приобрести или выполнить самостоятельно, чрезвычайно широк, что позволяет подобрать конструкцию, полностью соответствующую индивидуальным предпочтениям.

Необычные подвесные качели, изготовленные из тонких металлических труб

Несмотря на внешнюю привлекательность металлических изделий, сами по себе они не смогут гармонично вписаться в ландшафт дачного участка, как это бывает с качелями из древесины. Для этого потребуется стилистически поддержать их дизайн, добавив схожие элементы в экстерьер дома или сада.

Обратите внимание! Металлические конструкции можно выполнить своими руками, однако при этом вам необходимо изучить технологию сварки и получить соответствующие навыки, а также приобрести или взять в аренду необходимое оборудование.

Уютные качели из металла с плетеным пластиковым сиденьем

Одна из положительных характеристик материала, а именно твердость металла и его прочная структура, может рассматриваться и как недостаток. С одной стороны, прочные и твердые качели – то, что нужно для дачи, с другой – они могут послужить причиной серьезных травм, которые может получить человек вследствие удара. В сравнении с древесиной, мягкой по своей природе, металл в разы опаснее.

Статья по теме:

Качели для дачи своими руками: фото и пошаговые инструкции. Рекомендации по изготовлению качелей для детей и взрослых на дачном участке. Использование подручных материалов для создания конструкций.

Изделия из металла подвержены коррозии. Ржавчина может привести к постепенному разрушению, поэтому долговечность конструкции может обеспечиваться только при условии надлежащего ухода. Чтобы предотвратить появление коррозии, достаточно своевременно покрывать металл слоем красящего состава, предназначенного для металлических поверхностей и уличных условий эксплуатации.

Подвесные детские качели с каркасом, выполненным из металла

Изготовленные своими руками садовые качели могут иметь разный тип каркаса. На основе этого признака различают следующие варианты конструкций:

• сборно-разборная;
• сварная.

Сварные типы качелей требуют применения сварочного аппарата и другого специального оборудования. В итоге у вас получится прочная и жесткая опорная часть, что позволит эксплуатировать конструкцию на протяжении многих лет без какого-либо риска для здоровья.

Монтажные размеры каркаса садовых качелей из профильных труб

Если вы не умеете обращаться со сварочным аппаратом, выбирайте качели со сборно-разборной конструкцией. Принцип сборки каркаса заключается в скручивании болтами и гайками всех элементов изделия. Выполнить подобную работу может каждый.

Обратите внимание! Со временем в изготовленных своими руками садовых качелях из металла резьба на местах соединений под весовыми и прочими нагрузками постепенно разбалтывается. В результате этого появляется люфт (свободное пространство). Он может спровоцировать разрушение конструкции, в итоге чего возможно получение человеком травмы. Чтобы этого не допустить, скрепите элементы с помощью гроверов и контргаек. Не забывайте регулярно подтягивать места соединений ключом.

Современный дизайн металлических качелей для сада

Проще всего создать конструкцию по готовым чертежам садовых качелей своими руками из металла. Рассматривая схемы, можно заметить, что конфигурация опор бывает различной.

Каркасное основание А-образной формы состоит из двух перекладин, которые соединяются между собой в верхней части. Примерно посредине их высоты имеется перемычка. Она призвана увеличить жесткость конструкции. Существуют опоры и без перемычки, которые имеют Л-образную форму.

Яркие детские качели из металла с опорными стойками А-образной формы

Еще один вид опоры – элементы с перекладиной, образующие основание П-образной формы. Создание подобной конструкции отнимает меньше усилий, но качели получаются менее устойчивыми. Их эксплуатация будет длительной и безопасной, если опоры основания поместить в глубокие скважины в земле и хорошо забетонировать.

Кроме этого, все изделия из металла можно разделить на две группы:

• стационарные – опорная часть качелей надежно забетонирована;
• переносные – фиксируются с помощью анкерных болтов или загнутой арматуры, которая забивается в почву.

Металлические качели, расположенные в саду частного дома, станут излюбленным местом для отдыха

Подвесные качели считаются самыми распространенными вариантами конструкций. Они удобны, практичны и комфортны. Оснастите изделие навесом, предохраняющим от прямых солнечных лучей. Благодаря этому сиденье не будет перегреваться, а процесс катания станет еще более комфортным.

Для изготовления навеса для детских качелей из металла своими руками может использоваться текстиль, брезент, древесина с мягкой черепицей в виде кровли. Но самым подходящим материалом является сотовый поликарбонат. Поликарбонатные листы прозрачны, поэтому под навесом не будет темно. При этом они прекрасно рассеивают прямые солнечные лучи.

Чертеж каркаса для садовых качелей из профильной трубы

Перед тем как сделать садовые качели своими руками, позаботьтесь о наличие соответствующего инструментария:

• болгарки;
• строительного уровня и рулетки;
• сварочного аппарата и защитных средств (для работы с аппаратом);
• электрической дрели;
• набора сверл, предназначенных для работы с металлическими и деревянными поверхностями;

Мобильные подвесные качели-кресло с металлическим каркасом

• шуруповерта;
• набора гаечных ключей;
• саморезов, предназначенных для фиксации листового поликарбоната.

Для работы также потребуется закупить материалы, а именно:

• металлический профиль (трубы и уголок);
• доски или бруски из древесины для сборки сиденья;

Металлические качели оригинальной формы, подвешенные к ветке дерева с помощью веревки

• болты, оснащенные головками полупотайного типа (для сборки сиденья);
• шайбы и гайки под болты (для сборки сиденья);
• элементы для закрепления из нержавеющей стали или с оцинкованным покрытием (карабины, подвески на подшипниках, рым-болты, цепи);
• анкеры или согнутые арматурные стержни с большой длиной (для фиксации конструкции на основании);

Схема устройства и монтажные размеры каркаса качелей из металла

• лист сотового поликарбоната (крыша навеса);
• защитные средства для каркаса (грунтовка с антикоррозийными свойствами и красящий состав для металлических поверхностей);
• защитные средства для древесины, из которой будет создано сиденье (морилка, лакирующий состав, набор кистей для обработки поверхности).

Выбор конструкций при создании качелей из металла своими руками обширен и ограничивается только вашей фантазией

На этом этапе подбирается зона для монтажа качелей, определяются размеры конструкции. Оптимальный размер подвесной скамейки составляет 1,5 м. Этого достаточно для того, чтобы на качелях можно было разместиться двум катающимся или прилечь одному.

Полезный совет! Обязательно сделайте зазор между конструкцией стойки и боковой частью скамьи. Минимальный размер – 300 мм.

Размеры для изготовления металлических детских качелей

Согласно чертежам садовых качелей своими руками из профиля конструкция состоит из следующих элементов:

• опорная рама прямоугольной формы в основании;
• боковины, изготовленные из пары труб, скрепленных между собой методом сварки;
• горизонтально расположенная перекладина для подвешивания скамейки.

Процесс создания конструкции садовых качелей, состоящей из металлических труб

Эта информация поможет при дальнейшей сборке. Благодаря подобному строению конструкция приобретает необходимый уровень жесткости. Правильно подобрав ширину основания, вы сможете соорудить очень устойчивое изделие. Возьмите за основу своей работы правило: чем больше угол, который находится на вершине треугольника между основанием и боковинами, тем более устойчивой получится конструкция.

Схема устройства каркаса качелей из металла со стойками А-образной формы: 1 — фланец; 2 — гайка; 3 — перекладина; 4 — рым-гайка; 5 — стойка рамы-опоры; 6 — стяжка рамы; 7 — болт

Общие размерные параметры рассчитываются в индивидуальном порядке. Под них подгоняются показатели касательно козырька из поликарбоната и подвесной скамейки. Специалисты рекомендуют в обязательном порядке подготавливать чертежи с указанием всех размерных параметров конструкции, чтобы было удобнее работать с материалом. Впоследствии это убережет вас от ошибок и сэкономит время.

Размеры различных мобильных качелей-кресел из металла. Подобные конструкции можно изготовить собственноручно

Работы по сборке каркаса рекомендуется начинать с боковых частей. Для этого на основании чертежей нужно нанести разметку на трубы и нарезать их с помощью болгарки. Перед сборкой проверьте точность размеров. Все четыре элемента боковин должны быть аналогичными друг другу. Их нужно соединить попарно, используя метод сварки. В результате у вас должны получиться две одинаковые детали Л-образной формы.

Схема устройства каркаса с размерами для садовых качелей из металла

Далее острый конец, расположенный в верхней части каждой из деталей, отпиливается на одном уровне. Эта процедура выполняется для того, чтобы можно было сформировать небольшую опорную площадку для фиксации горизонтальной перекладины.

Полезный совет! Используйте для работы предварительно подготовленный шаблон.

Качели из металла необычной формы могут стать главной достопримечательностью приусадебного участка

Ширина опорной рамы (короткая сторона) по размеру должна соответствовать расстоянию, которое образуется между парными трубами боковых частей конструкции. Сварочным аппаратом привариваются боковины к опорной раме прямоугольной формы, а затем и горизонтальная перекладина (поверх боковых стоек).

Все этапы сборки каркасной части должны строго подчиняться законам геометрии: боковые стойки имеют вертикальный тип расположения, горизонтальная перекладина (балка), предназначенная для подвешивания скамьи, пролегает параллельно по отношению к основанию. Для контроля параметров сборки используйте строительный уровень.

Схема каркаса детских качелей из профильной трубы

Сборка скамейки – важный этап строительства. Особенно если вы создаете по чертежам детские качели из металла своими руками. В основе сиденья должно находиться каркасное основание, изготовленное из стального уголка. Чтобы получить скамью с удобной спинкой, расположите ее под определенным углом по отношению к сиденью. Размер оптимального угла составляет 120°.

Садовые качели семейного типа с металлическим каркасом и сиденьем из дерева

Чтобы выполнить правильный изгиб уголка сделайте вырез в виде треугольника (60°) на одной полочке. Каркасная часть для сиденья выполняется из прямоугольного металлического профиля с использованием метода сварки. Боковые части следует соединить по краевым зонам с помощью горизонтальных перемычек. Зона соединения должна быть и в том месте, где конструкция изгибается.

Три различных варианта сидений для качелей с металлической основой, на которую прикреплены деревянные планки

Полезный совет! По желанию вы можете улучшить конструкцию, добавив к сиденью подлокотники. Они повысят комфорт и безопасность.

Независимо от того, создаете ли вы конструкцию качелей своими руками для детей или занимаетесь изготовлением изделия для взрослых, спинка и сиденье должны быть полностью гладкими. Для этих целей подойдут деревянные бруски или доски, тщательно обработанные наждачной бумагой (сначала крупным зерном, потом мелким).

Необычные качели подвесного типа с каркасом из металла

Доски нарезаются необходимого размера и крепятся к каркасу через предварительно выполненные отверстия болтами таким образом, чтобы их головки были утоплены. Перед окончательной сборкой конструкции деревянные элементы обрабатываются антисептическим средством и лакирующим составом, а металлические – грунтовкой и краской.

В углах каркасной части скамьи монтируются рым-болты. Цепи будут крепиться к ушкам этих болтов карабинами или нарезными муфтами. Для подвешивания скамьи также потребуется установить рым-болты по углам изделия или над краями сиденья.

Порядок изготовления садовых качелей с металлическим каркасом

Процесс изготовления козырька не является обязательным. Но если вы создаете конструкцию качелей своими руками для детей, стоит задуматься о комфорте и защите от палящего солнца, а также атмосферных осадков.

Для этого нужно изготовить прямоугольную конструкцию, в основе которой будет металлическая рама, укрепленная перемычками. Поверх конструкции фиксируется лист сотового поликарбоната. Монтаж козырька осуществляется под небольшим углом, благодаря чему осадки будут свободно стекать вниз.

Металлические качели диванного типа с козырьком, установленные во дворе частного дома

Возьмите для выполнения каркасной части козырька несколько металлических профилей с квадратным сечением небольшого размера. Все эти элементы скрепляются сваркой, после чего козырек можно прикрепить к верхней каркасной части качелей. Делается это тоже с помощью сварочного аппарата.

Когда все работы по сборке завершены, конструкция подлежит конечной обработке. Поверхность качелей покрывается грунтующим составом, после чего окрашивается в любой понравившийся цвет.

Различные варианты создания навеса из поликарбоната над качелями

Когда краска полностью высохнет, к раме козырька крепится лист поликарбоната. Для этого следует использовать саморезы с уплотнительными шайбами.

Полезный совет! Торцовую часть листов перекройте полимерным профилем. Он защитит полую конструкцию поликарбоната от попадания насекомых и пыли, сохранит его красоту и аккуратность.

Широкая цветовая гамма – одно из преимуществ поликарбоната. Вы можете подобрать расцветку козырька под цвет качелей или, наоборот, сделать его контрастным. Более того, расцветка материала оказывает непосредственное влияние на уровень рассеивания солнечных лучей.

В качестве основы для подвешивания качелей из металла выступает деревянная пергола

Готовое изделие нужно надежно зафиксировать на бетонной площадке. Если монтаж конструкции осуществляется на грунт с высокой плотностью, для фиксирования рамы можно использовать несколько хомутов, изготовленных из арматурных стержней. Предварительно следует заострить концы хомутов, что позволит без проблем загнать стержни вглубь земли на 0,5 м.

В качестве крепежа на бетонной площадке лучше использовать анкерные болты. Они устанавливаются заранее в соответствующих местах. После закрутки гаек, лишнюю резьбу срежьте болгаркой. На этом строительство конструкции завершено.

REMOO В ВАШЕЙ ПОЧТЕ

Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время, когда дома их ждут планшеты, смартфоны и прочие гаджеты. Чтобы задержать их на свежем воздухе подольше и заставить активно двигаться родители должны идти на всякого рода ухищрения. Наиболее простой, доступный и не затратный способ будет рассмотрен в данной статье.

Изготовление металлических качелей из труб своими руками простой конструкции

Для того чтобы изготовить изображенные на фото качели из труб своими руками необходимо приготовить такие инструменты и материалы:

1. Трубы следующих диаметров:

5 см – 1,5 м; 6.3 см – 6.2 м; 2.4 см – 8.4 м; 2.7 см – 1.2 м; 9 см — 1 м;

2х2х0.2 см – 5 м (профильная).

2. Подшипники – 2 шт. (внешний диаметр — 8.5 см, внутренний диаметр — 3 см).

3. Карабины – 2 шт.

4. Цепь.

5. Пластина металлическая 5х0.5 см – 2 м.

6. Доски.

7. Сварочный аппарат.

8. Ножовка по металлу.

чертеж качелей из металлической трубы чертеж подвесных качелей из металлической трубы бетонирование опор качелей элементы крепежа для подвесных качелей

ЧИТАТЬ ПО ТЕМЕ:

Детская площадка на даче своими руками станет для ребенка самым желанным уголком отдыха.

Сборка данной конструкции проходит в следующем порядке:

1. Отрез длиной 6.2 м распиливается на две равные части. Длина стоек выходит 3.1 м, их них 80 см будет находиться под землей, соответственно высота будущей конструкции 2.3 м.

2. Отрез длиной 1.5 м приваривается своими краями к верхушкам опор высотой 3.1 м.

3. От пластины отпиливаются два отрезка длиной по 10 см. В каждом из них проделывается по два отверстия диаметром по 3 см.

4. В верхние отверстия пластин продевается сегмент длиной 1.2 м. Пластины привариваются на расстоянии 20 см от краев сегмента.

5. От элемента диаметром 9 см отпиливаются два отрезка шириной около 5 см. Данные отрезки продеваются на верхнюю горизонтальную планку конструкции. В свободное пространство насаженных колец вставляются подшипники.

6. Далее кольца обвариваются и сжимаются таким образом, чтобы их форма обтекала окружность отреза, на который они насажены, и подшипники, вставленные в них. Готовые элементы имеют форму восьмерки. При обваривании колец важно периодически охлаждать подшипники.

7. Во внутренние отверстия подшипников вставляется отрез с приваренными к нему пластинами. Внешние края колец закрываются отрезками пластины для предупреждения выпадения подшипников из них.

8. Каркас устанавливается на место, края опор закапываются в землю и заливаются бетоном.

9. Отрез длиной 8.4 м распиливается на четыре равные части. К каждой опоре приваривается под наклоном при помощи небольших пятаков из металлической пластины по два сегмента диаметром 2.4 см.

10. В отверстия на отрезках пластин расположенных под верхней планкой продеваются карабины, к которым пристегивается цепь удерживающая сидение.

варианты конструкций качелей из металлической трубы варианты сидений

Сборка простой пластиковой конструкции легкого веса

Для изготовления пластиковых качелей из труб своими руками следует приобрести следующие материалы и инструменты:

1. Труба диаметром 4 см.

2. Тройники У-образные – 4 шт.

3. Тройники Т-образные – 4 шт.

4. Уголки – 6 шт.

5. Сварочный аппарат.

6. Болты с крючками или кольцами, гайки.

Собираются данные качели из труб своими руками следующим образом:

1. Основной материал нарезается на три сегмента длиной 1.2 м, два сегмента — 2 м, четыре сегмента – 1.8 м.

2. К краям одного элемента (1.2 м) привариваются уголки. У оставшихся двух элементов отрезаются от краев участки, длина которых соответствует ширине тройников Т-образных. После данные тройники привариваются к каждому краю элементов, а после них привариваются уголки (соединительным элементом выступает небольшой отрезок основного материала).

3. К уголкам первого сегмента привариваются У-образные тройники посредством того же материала (по два с каждой стороны). Выходы тройников расположенные под уклоном должны располагаться зеркально по отношению друг к другу.

4. У-образные тройники верхней планки соединяются с уголками нижних планок посредством отрезов длиной 1.8 м.

5. Т-образные тройники нижних двух планок соединяются друг с другом отрезами длиной 2 м.

6. В верхней планке проделываются отверстия, в которые вставляются болты с крючками фиксируемые гайками. На крючки подвешивается сиденье.

ЧИТАТЬ ПО ТЕМЕ:

Простые и оригинальные кресло-качели легко сделать самому.

Приобретение данных конструкций совершенно не оправдано в финансовом плане. Даже пластиковые модели, на порядок менее крепкие, обойдутся в несколько раз дороже, нежели покупка материалов для самостоятельного изготовления приведенных примеров. Если опыта в сварочных работах не много, рекомендуется перед началом работ потренироваться в сварке небольших отрезков металлических либо пластиковых сегментов.

Садовая мебель является важной составляющей ландшафтного дизайна. Она создает… Удивительные эти любители и создатели оригинальных поделок своими руками…. Использование подобного декоративного элемента на своем участке вовсе не… К сожалению, не все коты и кошки имеют возможность жить в теплом уютном доме с…
